ETABS

ETABS Building Analysis and Design — инженерная программа для моделирования, анализа, проектирования и подготовки результатов по строительным конструкциям зданий. Название ETABS раскрывается как Extended Three-Dimensional Analysis of Building Systems, поэтому логика программы с самого начала связана не с произвольным 3D-моделированием, а с расчетной моделью здания: этажи, оси, перекрытия, балки, колонны, стены, диафрагмы, нагрузки, расчетные сочетания, результаты анализа и проверки элементов. Программу разрабатывает Computers and Structures, Inc.; тот же разработчик выпускает SAP2000, SAFE, CSiBridge, CSiDetail, Perform3D и другие инженерные продукты для строительного расчета.

В ETABS удобно вести проект как единую расчетную задачу: сначала создается геометрия здания, затем назначаются материалы и сечения, задаются нагрузки, выполняется анализ, запускается проектирование элементов, после чего результаты проверяются в графике, таблицах и отчетах. Программа рассчитана на инженеров-конструкторов, которые работают с несущими системами зданий: железобетонными каркасами, стальными рамами, ядрами жесткости, стенами, плитами, перекрытиями, композитными элементами и расчетами на ветровые и сейсмические воздействия.

В отличие от архитектурных программ, где основная задача — визуальная модель, планировка и документация, ETABS работает с физической и аналитической моделью конструкции. Физическая модель отражает реальные конструктивные элементы и их геометрию, а аналитическая модель формируется для расчета: соединения узлов, рамные и оболочечные конечные элементы, сетка, связи, нагрузки и граничные условия. Такое разделение важно: красивый каркас на экране еще не означает корректную расчетную схему, поэтому в ETABS основное внимание уходит на единицы измерения, свойства материалов, жесткости, закрепления, диафрагмы, локальные оси и расчетные случаи.

Для каких задач используется ETABS

Основной сценарий ETABS — расчет и проектирование зданий, особенно многоэтажных. В программе создают расчетные модели жилых, административных, коммерческих, медицинских, учебных, гостиничных и смешанных зданий; анализируют несущие каркасы; проверяют работу вертикальных элементов; оценивают перемещения; рассчитывают усилия; подбирают армирование; проверяют стальные и композитные элементы; готовят табличные результаты для проектной проверки.

ETABS применяется там, где требуется связать этажную структуру здания с расчетом. В модели задаются уровни этажей, высоты, сетки осей, колонны, балки, стены, плиты, проемы, диафрагмы, нагрузки и расчетные сочетания. Эта этажная логика отличает программу от более универсальных расчетных систем: инженер не просто строит пространственную раму, а описывает здание этаж за этажом, как это делается при выпуске конструктивной документации.

ETABS подходит для следующих задач:

• расчет многоэтажных зданий на вертикальные и горизонтальные нагрузки;

• моделирование железобетонных и стальных каркасов;

• расчет колонн, балок, плит, стен, диафрагм и ядер жесткости;

• анализ перекрытий с учетом работы плит и передачи нагрузок;

• расчет ветровых и сейсмических воздействий;

• модальный анализ, response spectrum, time-history и pushover;

• проверка P-Delta-эффектов;

• проектирование бетонных рам, стальных рам, стен, плит, композитных балок и композитных колонн;

• просмотр усилий, деформаций, реакций, коэффициентов использования, армирования и расчетных таблиц;

• обмен данными с другими продуктами CSI и BIM/CAD-средами.

Программа не является заменой AutoCAD, SketchUp, Blender или архитектурных BIM-решений. CAD- и 3D-редакторы работают с чертежом, визуализацией и геометрией, а ETABS нужен для инженерного расчета несущей системы. Для смежных задач на freeexe.net можно смотреть раздел 3D-моделирования, но ETABS занимает отдельную нишу: не презентационная модель, а расчет здания.

Кому подходит ETABS

ETABS рассчитан на инженеров-конструкторов и проектные организации, которые занимаются расчетом зданий. Программа требует понимания строительной механики, норм проектирования, расчетных сочетаний, работы материалов, конечных элементов, пространственной жесткости, сейсмики, ветровых нагрузок и предельных состояний. Без этих знаний можно создать модель, запустить анализ и получить таблицы, но результат не будет инженерно надежным.

Инженерам-конструкторам

Для конструктора ETABS удобен тем, что расчетная модель, анализ и проектирование находятся в одной среде. В одном файле можно определить материалы, сечения, этажи, сетки, нагрузки, расчетные случаи, диафрагмы и результаты проверки. После команды Analyze > Run Analysis инженер получает деформированную схему, усилия, перемещения и таблицы; после Design > Concrete Frame Design > Start Design/Check или Design > Steel Frame Design > Start Design/Check можно перейти к расчетной проверке элементов.

Проектным бюро

В проектном бюро ETABS полезен для типовых и повторяющихся процессов: подготовка начальных настроек, использование одинаковых наборов материалов и норм, работа с шаблонами зданий, проверка разных расчетных вариантов, экспорт таблиц и выпуск расчетных материалов. Модель можно вести через Model Explorer, где доступны свойства, нагрузки, объекты, результаты анализа и проектирования.

Студентам строительных специальностей

Для учебных задач ETABS помогает увидеть связь между геометрией здания и расчетной схемой. Студент строит этажи, назначает сечения, задает нагрузки, запускает расчет и видит, как меняются усилия, перемещения и реакции. При этом программа не упрощает саму инженерную задачу: единицы, локальные оси, граничные условия, расчетные сочетания и параметры материалов остаются критичными.

Кому программа будет избыточна

ETABS не нужен для простой планировки квартиры, визуального дизайна, ландшафтного проекта, черчения небольших схем и бытового 3D-моделирования. Для таких задач лучше подходят программы вроде Sweet Home 3D, Мой Дом 3D, Дизайн Интерьера 3D или классические CAD-редакторы. ETABS имеет смысл тогда, когда требуется расчет несущей конструкции здания, а не только изображение будущего объекта.

Интерфейс и рабочая логика

Интерфейс ETABS построен вокруг единого рабочего окна, где доступны моделирование, анализ, проектирование и отчетность. В верхней части расположены меню и панели команд, в рабочей области открываются виды модели, а сбоку используется Model Explorer. В одном проекте можно работать с несколькими окнами: планом этажа, 3D-видом, фасадом, таблицей и результатами расчета. Такая компоновка удобна для проверки модели: инженер видит план, пространственную схему, диаграммы усилий и табличные данные без переключения между разными программами.

Model Explorer — один из центральных элементов интерфейса. Через него удобно переходить к данным модели: материалам, сечениям, нагрузкам, объектам, таблицам, графическим результатам и отчетам. В ETABS свойства можно не только искать через меню Define и Assign, но и контролировать через дерево модели. Это особенно полезно на крупных зданиях, где десятки типов колонн, балок, плит, стен, диафрагм и расчетных случаев.

Виды модели управляются через команды View. Например, View > Set Display Options открывает форму Set View Options, где включаются и отключаются отображаемые объекты, локальные оси, сетка, назначенные свойства, сетка оболочек и другие графические параметры. При проверке рамных элементов и плит эта команда нужна постоянно: через нее можно показать Frame Local Axes, Shell Local Axes, Shell Analysis Mesh, Design Strip Layer и другие признаки, которые напрямую влияют на контроль расчетной схемы.

Единицы измерения в ETABS требуют отдельного внимания. При создании модели пользователь задает Display Units, а затем может менять отображаемые единицы через форму Display Units. Программа преобразует значения между системами единиц, но ошибка при вводе нагрузки, высоты этажа, толщины плиты или жесткости материала приводит к неверной расчетной схеме. В инженерной модели это не косметическая настройка, а базовый контроль исходных данных.

Создание новой модели

Работа начинается с команды File > New Model или кнопки New Model. После этого открывается форма Model Initialization, где задаются начальные параметры: система единиц, наборы свойств, нагрузки, расчетные случаи и нормы проектирования. ETABS предлагает несколько вариантов старта: использовать сохраненные пользовательские настройки, взять настройки из существующего файла модели или использовать встроенные настройки.

После подтверждения Model Initialization открывается окно New Model Quick Templates. В нем задаются габариты сетки, число осей в направлениях X и Y, шаги сетки, число этажей, высота типового этажа, высота нижнего этажа и тип начальной модели. В этом же окне доступны шаблоны Blank, Grid Only, Steel Deck, Staggered Truss, Flat Slab, Flat Slab with Perimeter Beams, Waffle Slab, Two-Way or Ribbed Slab.

Шаблоны ускоряют подготовку расчетной модели, но не заменяют инженерную проверку. Grid Only создает только оси, после чего конструктивные элементы добавляются вручную. Flat Slab или Waffle Slab могут быстро дать начальную геометрию перекрытий, но проектные толщины, материалы, нагрузки, диафрагмы, сечения колонн и расчетные сочетания всё равно проверяются отдельно. Для рабочих проектов удобнее начинать с настроенных пользовательских параметров, чтобы не вводить заново повторяющиеся свойства материалов, сечений и расчетных случаев.

Этажи и сетки

Сетка в ETABS используется не только как визуальная разметка. Она задает координатную основу для размещения колонн, стен, балок, линий фасадов и проемов. В New Model Quick Templates можно выбрать Uniform Grid Spacing для равномерной сетки или Custom Grid Spacing для неодинаковых шагов. При нестандартном плане здания важна именно Custom Grid Spacing: она позволяет задать реальные расстояния между осями и избежать ручного смещения элементов после создания модели.

Этажи задаются через Story Dimensions. Simple Story Data подходит для здания с одинаковыми типовыми высотами, а Custom Story Data открывает Story Data, где можно вручную задать имена этажей, уровни, высоты, признак Master Story и похожесть этажей. Для многоэтажных зданий это экономит время: повторяющиеся этажи можно вести через аналогию с главным этажом, а затем локально корректировать элементы, которые отличаются.

Физическая и аналитическая модель

Физическая модель ETABS состоит из объектов, которые соответствуют реальным конструктивным элементам: колоннам, балкам, стенам, плитам, рамам, связям, оболочкам. Она помогает инженеру работать в привычной логике здания: планы, фасады, этажи, сечения, стены, перекрытия. Аналитическая модель используется для расчета и включает конечные элементы, узлы, связи, сетку оболочек, соединения и расчетные назначения.

Разница между физической и аналитической моделью особенно заметна в плитах и стенах. На плане пользователь видит плиту как area object, но при расчете она разбивается на shell elements. Если сетка оболочек слишком грубая, если плиты не соединены с балками или стены не взаимодействуют с перекрытием так, как задумано, результаты будут искажены. Поэтому после построения модели нужно проверять не только внешний вид, но и расчетную сетку, связи и локальные оси.

Моделирование конструктивных элементов

ETABS работает с несколькими типами объектов. Рамные элементы используются для балок, колонн, раскосов и стержневых элементов. Shell elements используются для стен, плит, рамп, настилов, тонкостенных элементов и других поверхностных конструкций. Link elements нужны для моделирования специальных связей, зазоров, демпферов, изоляторов и других нелинейных соединений.

Материалы

Материалы задаются через раздел Define. В расчетной модели материал определяет модуль упругости, плотность, прочностные характеристики, коэффициенты, параметры арматуры и поведение элемента в анализе. Для железобетонного здания отдельно задаются бетон, арматура и сечения; для стального каркаса — сталь и профили; для композитных элементов — сочетание стальных и бетонных свойств.

Проверка материалов важна до запуска анализа. Ошибка в плотности влияет на собственный вес, ошибка в модуле упругости меняет жесткость здания, ошибка в прочности бетона влияет на проектирование рам, стен и плит. В ETABS расчеты выполняются строго по введенным данным: программа не распознает строительный смысл ошибки, если численно модель заполнена неверно.

Сечения балок и колонн

Рамные элементы получают сечения из библиотеки или пользовательских определений. В ETABS используются стандартные бетонные, стальные и композитные сечения, а также Section Designer для нестандартных поперечных сечений. Section Designer встроен в ETABS, SAP2000 и CSiBridge и позволяет моделировать пользовательские сечения для анализа и проектирования.

Для балки или колонны недостаточно назначить размер. Нужно проверить ориентацию локальных осей, расчетную длину, условия закрепления, принадлежность к группе, design overwrites и участие в расчетных сочетаниях. В стальных элементах это влияет на устойчивость и коэффициенты использования, в железобетонных — на подбор арматуры, проверку прочности и учет гибкости.

Плиты, стены и оболочки

Плиты и стены в ETABS моделируются через shell objects. Shell elements используются для стен, плит, рамп, настилов и других тонкостенных элементов; программа может автоматически разбивать оболочки на расчетные элементы. Для инженера это означает, что геометрически простая плита в расчете становится сеткой конечных элементов, а качество этой сетки влияет на распределение усилий.

Стены жесткости и диафрагмы требуют особого контроля. В модели нужно проверять, связаны ли стены с перекрытиями, корректно ли передаются горизонтальные нагрузки, правильно ли заданы pier и spandrel labels, нет ли разрывов между этажами, совпадают ли уровни и узлы. Для высотных зданий ядро жесткости часто определяет поведение всей системы, поэтому неправильное моделирование стен приводит к ошибкам в периодах колебаний, перемещениях и усилиях.

Диафрагмы

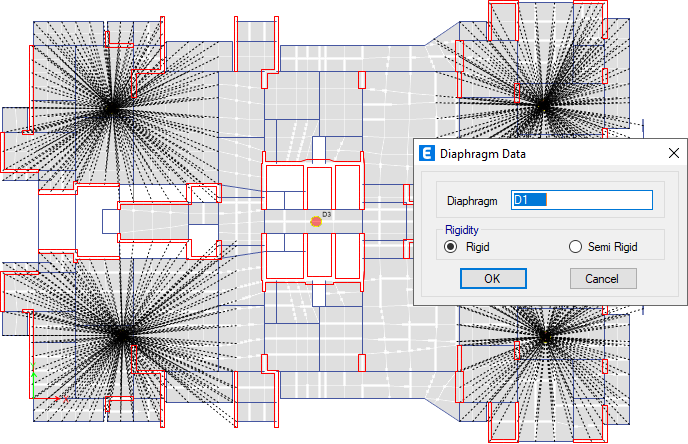

Диафрагмы в ETABS используются для передачи горизонтальных нагрузок через перекрытия на вертикальные элементы. В реальном здании перекрытие собирает ветровое или сейсмическое воздействие и передает его на стены, рамы и ядра. В расчетной модели это отражается назначением диафрагм и связью плит с вертикальными элементами.

При проверке диафрагм важно смотреть:

• назначена ли диафрагма нужным этажам;

• не пропущены ли отдельные участки плит;

• есть ли большие проемы, влияющие на работу перекрытия;

• корректно ли работают полу-жесткие и жесткие допущения;

• совпадает ли расчетная схема с конструктивной концепцией здания.

Локальные оси

Локальные оси frame и shell objects влияют на направление усилий, ориентацию сечений и интерпретацию результатов. В ETABS их можно показать через View > Set Display Options: в форме Set Building View Options включаются Shell Local Axes и Frame Local Axes. Для рамных и оболочечных объектов локальные оси отображаются цветами: ось 1 — красная, ось 2 — белая, ось 3 — синяя.

Контроль локальных осей нужен перед назначением нагрузок, просмотром моментов, экспортом таблиц и проектированием. Например, неверная ориентация оболочки может привести к неправильному чтению M11, M22, V13, V23 и других результатов. Для стен и плит это критично: инженер должен понимать, в каком направлении показано армирование, какие усилия относятся к локальной оси и как они связаны с реальной конструкцией.

Нагрузки и расчетные случаи

Нагрузки в ETABS задаются через load patterns, load cases и load combinations. Load pattern описывает тип нагрузки, load case определяет способ анализа, а load combination объединяет расчетные результаты для проверки по выбранным правилам. В модели здания обычно используются постоянные нагрузки, временные нагрузки, собственный вес, ветровые воздействия, сейсмика, температурные воздействия и специальные расчетные случаи.

Постоянные и временные нагрузки

Постоянные нагрузки включают собственный вес конструкций, дополнительные слои пола, перегородки, фасады, инженерные системы и другие неизменяемые воздействия. Временные нагрузки задаются для помещений, коридоров, парковок, кровель, технических зон и других эксплуатационных сценариев. В ETABS нагрузки можно назначать на площади, линии, узлы и рамные элементы; surface loads могут быть uniform или non-uniform, line loads — uniform или trapezoidal, force load задает сосредоточенные силы и моменты.

Самая частая инженерная ошибка — механически назначить нагрузку без проверки направления, единиц и области применения. Например, нагрузка на плиту должна попадать на нужный этаж и нужную оболочку, а не на соседний уровень; нагрузка на балку должна быть направлена в правильной системе координат; временные нагрузки должны участвовать в расчетных сочетаниях.

Ветровые нагрузки

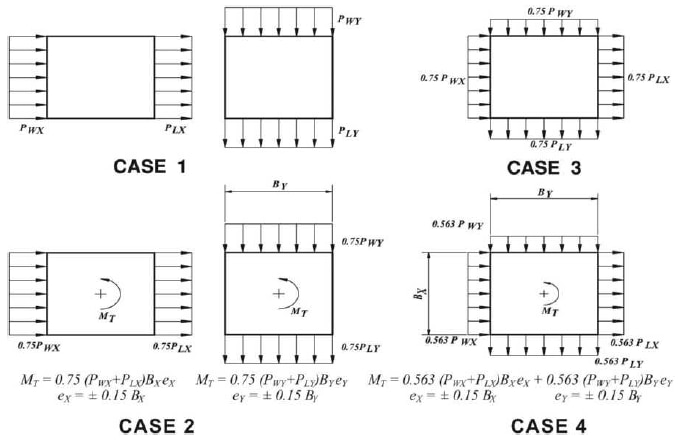

ETABS автоматически формирует и назначает ветровые нагрузки по поддерживаемым нормам. Ветровые воздействия могут прикладываться к диафрагмам, стенам, рамам, оболочкам фасада и открытым конструкциям. Для оболочек фасада используется cladding: аналитические shell objects с None section property добавляются по наружному периметру здания для целей приложения ветровой нагрузки.

При расчете ветра важно не только выбрать норму, но и проверить геометрию оболочек, направление ветрового воздействия, высоту здания, работу диафрагм, распределение нагрузки по этажам и элементы, которые воспринимают горизонтальные силы. Ошибка в ветровой схеме обычно проявляется в неожиданных перемещениях, неправильных реакциях или странном распределении усилий по стенам и рамам.

Сейсмические нагрузки

ETABS поддерживает автоматическое формирование сейсмических нагрузок и response spectrum functions по разным нормам. После выбора кода форма Seismic Load Pattern заполняется параметрами, которые инженер проверяет и редактирует под расчетную задачу.

Сейсмический расчет требует контроля массы, диафрагм, жесткости вертикальных элементов, собственных форм, периодов колебаний и распределения сейсмических сил. Для зданий с ядрами жесткости, нерегулярной планировкой, уступами, мягкими этажами или сложной высотной схемой особенно важно проверять модальные результаты и относительные перемещения этажей.

Температурные нагрузки

Temperature Load в ETABS создает температурную деформацию в frame element. Она определяется через коэффициент температурного расширения материала и изменение температуры элемента. Температурная нагрузка может задаваться как равномерное изменение температуры для объекта, через заданные температуры узлов на концах элемента или через сочетание этих вариантов.

Для обычного здания температурные воздействия используются не всегда, но для протяженных конструкций, фасадных систем, рамп, переходов и специальных элементов они могут быть важны. При вводе таких нагрузок нужно проверять, какие элементы действительно должны испытывать температурную деформацию, а какие отделены швами или конструктивными разрывами.

Анализ модели

Расчет запускается командой Analyze > Run Analysis. Эта команда выполняет анализ для расчетных случаев, по которым еще нет результатов. Если модель не была сохранена, ETABS сначала открывает форму для имени и сохранения файла; сама команда анализа не запускает проектирование, поэтому проверка элементов выполняется отдельно через меню Design.

После анализа инженер смотрит несколько групп результатов:

• деформированную схему;

• реакции опор и основания;

• усилия в балках, колоннах, стенах и плитах;

• перемещения узлов и этажей;

• относительные перемещения этажей;

• модальные формы и периоды;

• усилия по pier и spandrel;

• shell forces и shell stress contours;

• предупреждения и расчетные сообщения;

• табличные результаты.

Статический анализ

Статические расчеты в ETABS применяются для вертикальных и горизонтальных нагрузок. Если перекрытия смоделированы с изгибной работой, вертикальные нагрузки передаются через работу floor elements на балки и колонны. В других расчетных схемах ETABS может автоматически преобразовывать вертикальные нагрузки на пол в пролетные нагрузки на прилегающие балки или сосредоточенные нагрузки на соседние колонны.

Статический анализ — базовая проверка любой модели. До сложной динамики нужно убедиться, что здание устойчиво, нагрузки приложены правильно, реакции имеют ожидаемый порядок, деформации выглядят логично, а усилия распределяются по элементам согласно конструктивной схеме.

P-Delta

P-Delta-анализ учитывает влияние продольных сил на деформированную схему. В ETABS P-Delta captures softening effect of compression and stiffening effect of tension; P-Delta effects integrated into analysis and design for all elements. Для многоэтажных зданий это важно из-за горизонтальных перемещений и вертикальных нагрузок: сжатые колонны и стены работают в уже деформированной схеме, что влияет на дополнительные моменты и устойчивость.

P-Delta не нужно включать формально. Инженер должен понимать, какие нагрузки участвуют в формировании геометрической жесткости, какие сочетания проверяются и как меняются результаты после учета второго порядка. Для гибких зданий с большими перемещениями этот раздел проверки особенно важен.

Модальный анализ, Ritz и динамика

ETABS поддерживает eigen analysis и Ritz analysis. Ritz vectors учитывают пространственное распределение динамической нагрузки и могут давать более эффективный набор форм для задач, где важно воздействие конкретного типа нагрузки.

Модальный анализ используется для контроля периодов, форм колебаний, участия массы и общей динамической логики здания. Если модель показывает неожиданные локальные формы, слишком большие периоды или неадекватное распределение массы, сначала проверяют жесткости, диафрагмы, связи, уровни этажей, материалы и массу от нагрузок.

Нелинейный анализ и pushover

ETABS содержит инструменты нелинейного анализа: nonlinear static, staged construction, pushover, nonlinear layered shell, link elements и nonlinear hinges. Нелинейный статический анализ применяется для учета материальной и геометрической нелинейности, формирования P-Delta stiffness, статического pushover и staged construction.

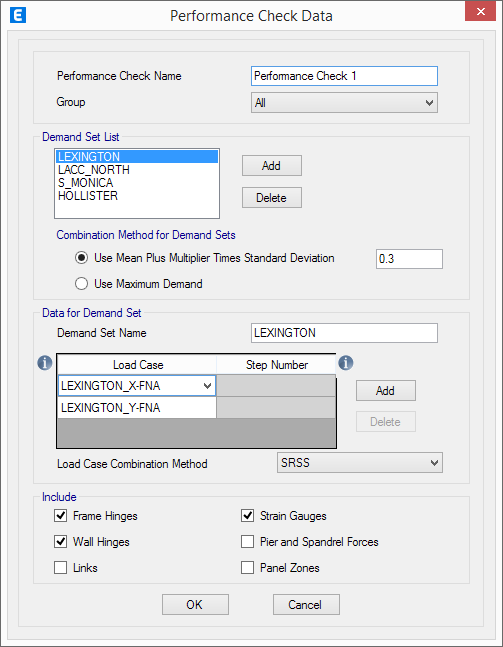

Pushover в ETABS включает реализацию FEMA 356, hinge и fiber hinge options based on stress-strain. Нелинейный layered shell позволяет учитывать пластическое поведение железобетонных стен, плит, стальных пластин и других площадных элементов.

Нелинейный расчет требует более строгого контроля модели, чем обычный линейный анализ. Нужно задавать диаграммы материалов, критерии пластических шарниров, уровни нагружения, шаги анализа, acceptance criteria и проверять сходимость. На выходе инженер оценивает не только усилия, но и состояние шарниров, перемещения, пластические зоны, D/C ratios и поведение системы на разных шагах.

Проектирование конструкций

Проектирование в ETABS запускается после анализа. Общая последовательность такая: сначала Analyze > Run Analysis, затем Design > {Type} Design > Start Design/Check. После завершения расчета программа отображает design results на экране. Для просмотра конкретных результатов используется Design > {Type} Design > Display Design Info, где выбираются Input или Output и тип отображаемой информации.

Железобетонные рамы

Concrete Frame Design в ETABS включает расчет требуемой площади стали, auto-selection lists для подбора новых размеров элементов, работу с design codes, interactive design and review и overwrites.

В типовом процессе инженер сначала назначает бетонные сечения колонн и балок, задает материалы, запускает анализ, затем Design > Concrete Frame Design > Start Design/Check. После расчета можно вывести армирование, коэффициенты, расчетные параметры и зоны, где элемент не проходит проверку. Через Display Design Info удобно смотреть требуемую арматуру и design ratios прямо на модели.

Для железобетонных рам важно контролировать:

• выбранную норму проектирования;

• расчетные сочетания;

• ориентацию колонн и балок;

• длины расчетных участков;

• design overwrites;

• минимальное и расчетное армирование;

• элементы, где проверка не выполнена;

• соответствие результатов конструктивной логике проекта.

Стальные рамы

Steel Frame Design применяется для проверки стальных рамных элементов. В ETABS расчет стальных элементов связан с назначенными профилями, расчетными длинами, устойчивостью, комбинациями нагрузок, design overwrites и интерактивным просмотром результатов. После Analyze > Run Analysis выполняется Design > Steel Frame Design > Start Design/Check; затем результаты можно просматривать через Interactive Design или Display Design Info.

Стальная рама требует внимательной проверки расчетных длин, раскрепления, направления локальных осей и назначений групп. Если элемент в модели визуально выглядит правильным, но имеет неверное направление, неправильные unbraced lengths или неполные назначения, расчетная проверка будет некорректной. В ETABS удобно менять design section через Design > {Steel Frame, Concrete Frame, Composite Beam, Composite Column, Steel Joist} Design > Change Design Section для выбранных элементов.

Композитные балки и колонны

Composite Beam/Column Design в ETABS включает подбор сечений через auto-select lists, расчет camber и stud requirements, применение проектных норм и overwrites.

Композитные элементы используются там, где стальная балка работает совместно с бетонной плитой или требуется расчет составного элемента. В такой модели критичны свойства материалов, ширина эффективной полки, параметры объединения материалов, стадийность работы и расчетные ограничения. ETABS дает инструменты для проектной проверки, но инженер должен оценивать конструктивную реализуемость: детали анкеровки, узлы, монтажные стадии, совместную работу материалов.

Стены жесткости

Shear Wall Design рассчитывает требования к армированию на опрокидывание и сдвиг, demand/capacity calculations, заданную арматуру, нормы проектирования и overwrites.

Для стен жесткости важны pier и spandrel labels. Без правильной маркировки стеновые участки и перемычки не будут интерпретироваться так, как нужно для проектирования. В типовом порядке сначала создается модель, выполняется Analyze > Run Analysis, затем назначаются wall pier и wall spandrel labels, выбираются проектные preferences и запускается расчет стен.

Стены жесткости контролируют не только по армированию. Нужно смотреть усилия, перемещения, форму работы здания, концентрации напряжений, влияние проемов, работу диафрагм и связь стен с фундаментом. Для высотных зданий это один из ключевых разделов расчетной проверки.

Плиты и перекрытия

Concrete Slab Design в ETABS рассчитывает минимальные требования к армированию по площади, интенсивности или числу стержней. Проектирование выполняется в нескольких расчетных станциях; design strips могут быть неортогональными и переменной ширины.

Для просмотра design strips в активном окне используется View > Set Display Options, где включаются Design Strip Layer A, Design Strip Layer B или Design Strip Layer Other.

При работе с плитами важно различать задачи ETABS и SAFE. ETABS удобен для общей расчетной модели здания, распределения нагрузок, взаимодействия плит с рамами и стенами, проверки общей пространственной схемы. SAFE специализируется на анализе и проектировании floor systems, reinforced concrete и PT slab design, а также фундаментных плит и перекрытий. Поэтому в некоторых проектах ETABS используют для здания целиком, а SAFE — для детальной работы с плитами и фундаментными системами.

Вывод и проверка результатов

ETABS показывает результаты в графическом и табличном виде. После анализа доступны деформированная форма, моментные, поперечные и продольные диаграммы, section-cut response, анимация перемещений, shell force and stress contours и другие графические результаты.

Display > Show Tables открывает Choose Tables. База ETABS генерирует более 500 типов таблиц с Model, Analysis и Design data; выбранные таблицы выводятся в нижней части окна. Таблицы можно использовать для проверки исходных данных, результатов анализа, перемещений, усилий, расчетных сочетаний и проектных параметров.

Что проверять после Run Analysis

После запуска анализа нельзя сразу переходить к оформлению результатов. Сначала проверяются предупреждения и базовая физика модели:

Графика помогает быстро заметить грубые ошибки: оторванные элементы, странные деформации, отсутствие связей, неправильные этажи. Таблицы нужны для точной проверки: единицы, величины, комбинации, реакции, усилия, перемещения, коэффициенты и расчетные параметры.

Табличные данные

Tabular Output в ETABS поддерживает input data, analysis results и design results. Таблицы можно перемещать внутри интерфейса, сортировать, копировать и сохранять в Access, Excel, Word, HTML или TXT.

Табличный контроль особенно важен в крупных моделях. На экране можно не заметить, что один этаж получил неправильную нагрузку, несколько элементов имеют другое сечение, часть стен не вошла в группу или разные load combinations применяются к разным design procedures. Таблица позволяет найти такие ошибки быстрее, чем визуальный просмотр всей модели.

Поддерживаемый обмен данными

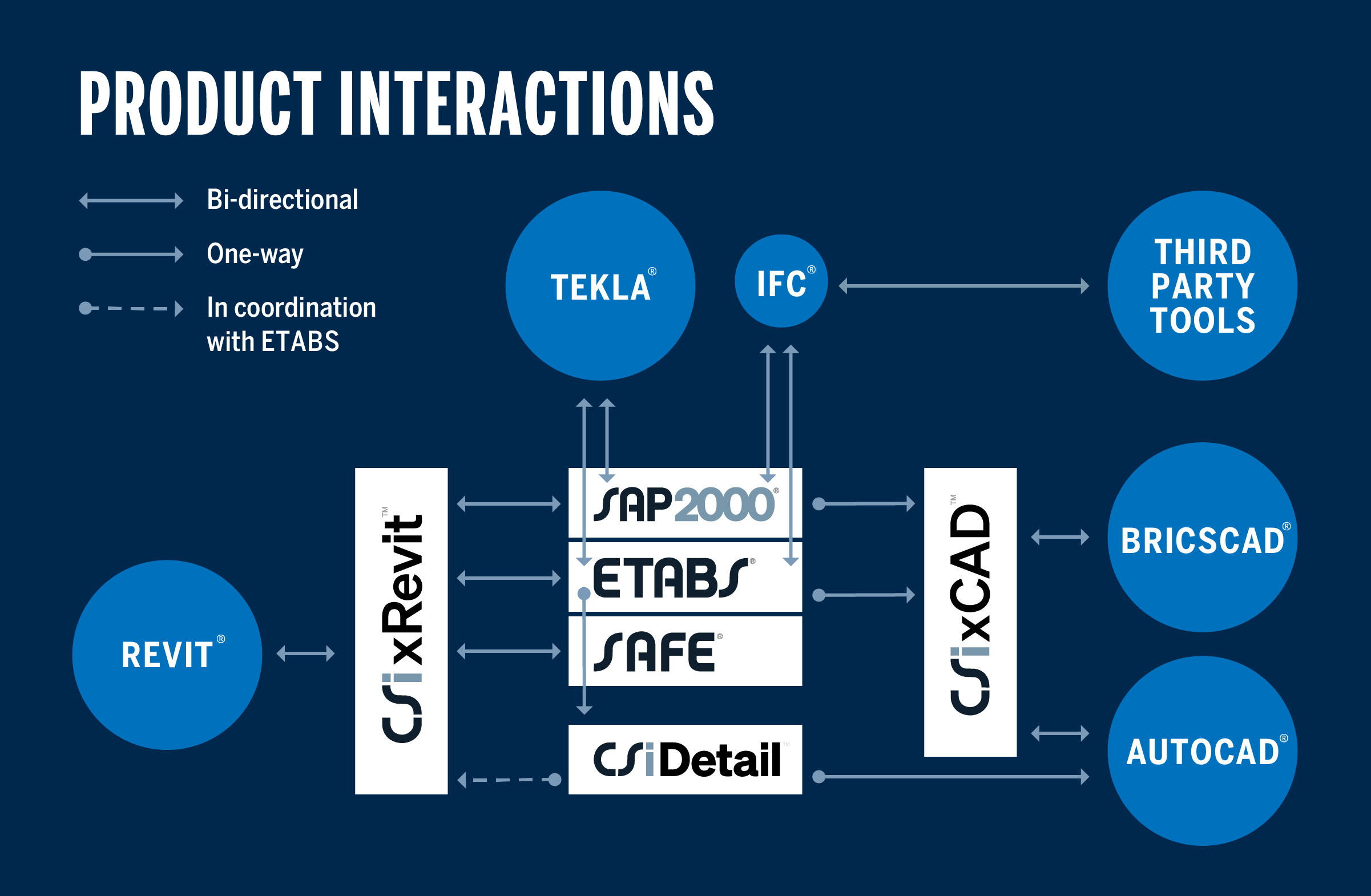

ETABS поддерживает BIM interoperability и совместимость с другими программами AEC-среды. Для проектной работы это важно: архитектурная геометрия, расчетная модель, деталировка, плиты, фундаменты и отчетность часто ведутся в разных продуктах. ETABS связан с экосистемой CSI и может использоваться вместе с SAFE, SAP2000, CSiDetail, CSiXRevit, CSiXCAD и другими инструментами.

Программа позволяет импортировать архитектурный DXF/DWG в фон окна моделирования, использовать его как подложку и обводить конструктивные элементы. Слои можно включать и отключать, чтобы видеть нужные части подложки. Для инженера это удобный способ перенести оси, контуры стен и общую геометрию из архитектурного материала в расчетную модель.

В ETABS также доступны таблицы и обмен расчетными данными. В истории развития программы появились расширения API для экспорта и импорта model text file .e2k и database tables в Excel, Access, Text и XML.

При обмене данными нужно помнить: импорт геометрии не равен готовой расчетной модели. После импорта проверяются материалы, сечения, оси, уровни, соединения, mesh, диафрагмы, нагрузки и расчетные сочетания. Особенно внимательно проверяются архитектурные DXF/DWG-подложки: они помогают строить модель, но не содержат инженерных решений по жесткости, расчетным связям и проектным проверкам.

Системные требования

ETABS работает под Microsoft Windows 10 или 11 64-bit и требует 64-битный CPU. Рекомендуются настольные процессоры 12th generation Intel Core i5/i7/i9, AMD Ryzen 5/7/9 with Zen 3 architecture или лучше. SAPFire Analytical Engine использует multi-threaded solvers and algorithms, которые могут задействовать многоядерные процессоры; design algorithms также используют несколько ядер.

Для учебной модели на несколько этажей важнее корректная методика, чем максимальная конфигурация компьютера. Для крупного многоэтажного здания с большим числом shell elements, нелинейными расчетами, time-history, большим количеством комбинаций и детальными таблицами уже важны процессор, RAM, видеокарта и быстрый SSD. Недостаток оперативной памяти и медленный диск заметно влияют на скорость анализа, восстановления результатов и работы с таблицами.

Пошаговый пример работы в ETABS

Ниже — рабочая последовательность, которая подходит для понимания общей логики ETABS. Это не замена расчетному заданию, а каркас процесса: от новой модели до проверки результатов.

Шаг 1. Создать новую модель

Работа начинается с File > New Model. В Model Initialization выбираются начальные настройки: единицы, встроенные или сохраненные параметры, нормы для steel и concrete design, базы сечений и начальные определения. Затем нажимается OK, после чего открывается New Model Quick Templates.

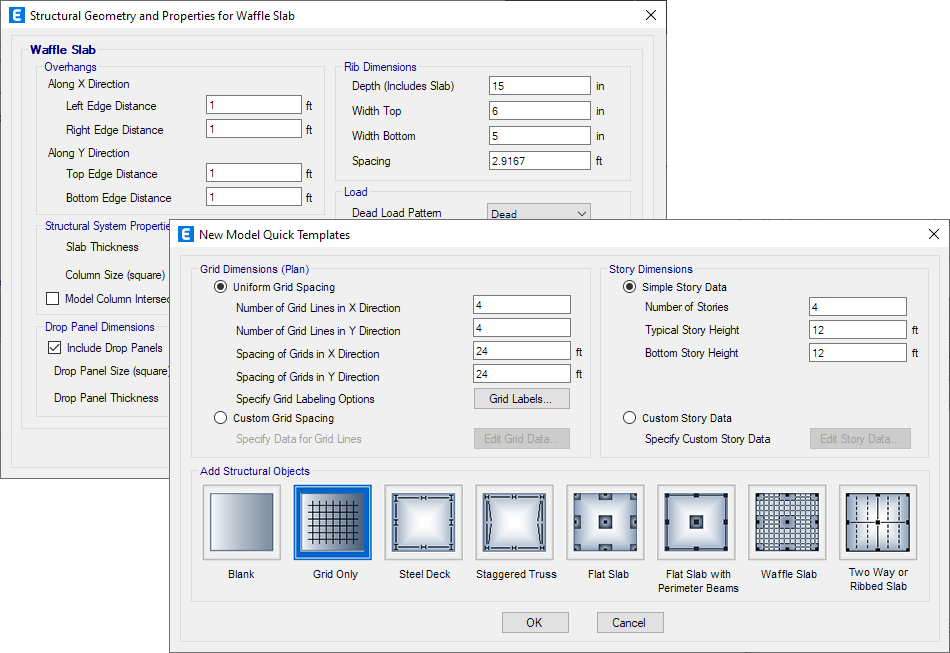

В New Model Quick Templates задаются:

• число осей X и Y;

• шаги сетки;

• число этажей;

• высота типового этажа;

• высота нижнего этажа;

• тип стартовой модели: Blank, Grid Only, Flat Slab, Waffle Slab и другие шаблоны.

Для точного проекта лучше не полагаться на шаблон без проверки. Даже если форма создала сетку и плиту, инженер вручную проверяет уровни, размеры, материалы, сечения, нагрузки и связи.

Шаг 2. Настроить этажи

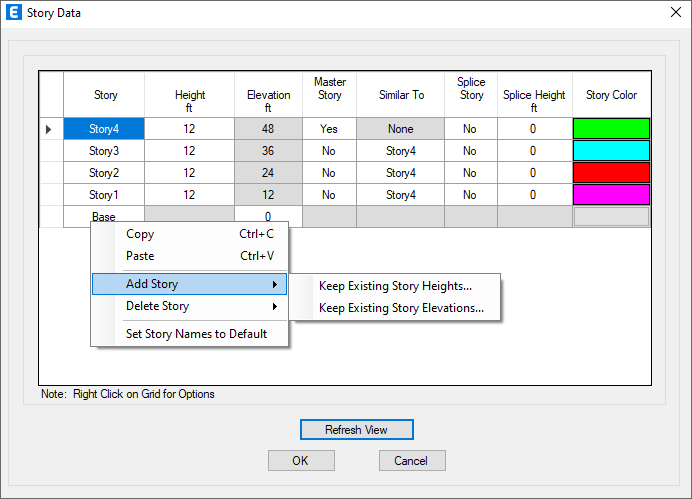

Этажи редактируются через Story Data. В этой форме задаются имена этажей, высоты, отметки, Master Story, Similar To, Splice Story и цвета этажей. Для многоэтажного здания это удобнее, чем вручную копировать элементы на каждом уровне: повторяющиеся этажи можно связать через похожесть, а уникальные уровни редактировать отдельно.

После настройки этажей нужно открыть план и 3D-вид, проверить отметки и убедиться, что нижний этаж, типовые этажи и верхний уровень расположены правильно. Ошибка в высоте нижнего этажа или типового этажа меняет гибкость колонн и стен, а значит влияет на периоды, перемещения и усилия.

Шаг 3. Задать материалы и сечения

Материалы и сечения задаются до массового построения элементов. Для железобетонного здания вводятся бетон, арматура, сечения колонн и балок, толщины плит, стены, drop panels, slab sections. Для стального здания вводятся стальные профили, классы стали, списки автоподбора и параметры проектирования.

Проверку удобно вести через Model Explorer: материалы, frame sections, slab sections, wall sections и другие свойства видны в дереве модели. Если один тип колонн или стен назван неоднозначно, на крупной модели быстро появляются ошибки назначений. Лучше использовать короткие и понятные имена сечений, связанные с размером и материалом.

Шаг 4. Построить конструктивную схему

Колонны, балки, стены и плиты добавляются в планах, фасадах и 3D-виде. Для точного ввода используются сетки, привязки, этажи и drafting utilities. ETABS поддерживает intelligent snaps, которые определяют пересечения, продолжения, параллельность и перпендикулярность, а также импорт архитектурного DXF/DWG как подложки для обводки конструктивных элементов.

На этом этапе важно не просто нарисовать элементы, а обеспечить расчетную связность. Колонны должны попадать в узлы перекрытий, стены — корректно соединяться с плитами, балки — иметь правильные сечения и оси, проемы — не разрушать расчетную сетку, а диафрагмы — соответствовать фактической работе перекрытия.

Шаг 5. Проверить отображение и локальные оси

Перед назначением нагрузок открывается View > Set Display Options. В форме Set View Options включаются необходимые слои: Object Assignments, Frame Local Axes, Shell Local Axes, Shell Analysis Mesh, Floors, Walls, Columns, Beams, Braces, Openings, Links, Diaphragms.

Если локальные оси не проверены, усилия в плитах и стенах легко прочитать неверно. Особенно это касается shell elements, где M11 и M22 зависят от локальных направлений. Для стен жесткости и плит перекрытий оси нужно проверять до анализа и после правок геометрии.

Шаг 6. Назначить нагрузки

Нагрузки задаются по load patterns и назначаются объектам. Постоянные и временные нагрузки прикладываются к плитам, балкам, узлам и другим элементам; ветровые и сейсмические воздействия формируются через соответствующие формы и нормы; расчетные сочетания проверяются отдельно.

Для ветра можно использовать аналитический cladding, который создается вокруг наружного периметра здания и помогает прикладывать wind load к фасадной поверхности.

Шаг 7. Запустить анализ

Analyze > Run Analysis запускает расчет. Если модель сохранена, процесс начинается сразу; если файл еще не сохранен, программа сначала предложит задать имя. После анализа нужно смотреть предупреждения и базовые результаты, а не переходить сразу к проектированию.

На первом проходе проверяются:

• корректность реакций;

• отсутствие неустойчивых элементов;

• логика деформированной схемы;

• перемещения этажей;

• усилия в основных элементах;

• периоды и формы;

• работа диафрагм;

• наличие неожиданных локальных деформаций.

Шаг 8. Выполнить проектирование

После анализа запускается Design > {Type} Design > Start Design/Check. Для бетонных рам используется Concrete Frame Design, для стальных — Steel Frame Design, для стен — Shear Wall Design, для композитных элементов — Composite Beam или Composite Column Design, для плит — Concrete Slab Design.

Результаты смотрятся через Display Design Info, интерактивные формы и таблицы. Если элемент не проходит проверку, инженер меняет сечение, параметры проектирования, расчетную схему или исходные данные, затем повторяет анализ и проектирование. В ETABS это итерационный процесс: изменение сечения после проектирования влияет на жесткость, поэтому анализ часто запускается повторно.

Шаг 9. Проверить таблицы

Display > Show Tables открывает Choose Tables, где выбираются таблицы модели, анализа и проектирования. ETABS может выводить сотни типов таблиц, поэтому полезно создавать наборы для конкретной проверки: геометрия, материалы, нагрузки, реакции, перемещения, усилия, design ratios, армирование.

Таблица — лучший инструмент для финальной проверки исходных данных. В графике легче увидеть форму, но в таблице проще найти неверную толщину, неправильный material property, пропущенную нагрузку или элемент с другим design procedure.

Типичные ошибки при работе с ETABS

Ошибки в ETABS чаще связаны не с кнопками, а с инженерной логикой модели. Программа выполняет расчет по введенным данным, поэтому неверно заданная модель дает убедительно выглядящие, но неправильные результаты.

Неверные единицы

Одна из самых опасных ошибок — ввод нагрузок, размеров или материалов в неправильных единицах. ETABS умеет отображать разные единицы и преобразовывать значения, но инженер должен понимать, в каких единицах вводится каждое число. Ошибка в kN/m², kN/m, mm, m, MPa или ksi меняет результат на порядки.

Неправильные этажи

Неверная высота этажа влияет на гибкость колонн и стен. Ошибка в Story Data меняет расчетную длину вертикальных элементов, периоды, перемещения и усилия. Перед анализом нужно проверить plan view, elevation view и 3D view, а не ограничиваться таблицей этажей.

Пропущенные диафрагмы

Если диафрагма не назначена или назначена неверно, горизонтальные нагрузки распределяются иначе, чем в реальном здании. Это приводит к странным перемещениям этажей, неправильной работе стен и рам, искаженным усилиям и ошибкам в сейсмическом расчете.

Ошибки локальных осей

Локальные оси влияют на интерпретацию усилий, ориентацию сечений и назначение нагрузок. Перед расчетом плит и стен нужно включать Shell Local Axes и Frame Local Axes через View > Set Display Options.

Слепое доверие шаблонам

New Model Quick Templates ускоряет старт модели, но шаблон не знает реального проекта. Он не проверяет конструктивную концепцию, расчетные сочетания, корректность армирования, специфику норм и проектные ограничения. Шаблон — начальная геометрия, а не готовый расчет.

Игнорирование предупреждений анализа

После Analyze > Run Analysis нужно читать предупреждения и проверять проблемные элементы. Ошибки связности, нестабильности, необычные перемещения, проблемы с mesh или load cases нельзя оставлять до оформления отчета.

Непроверенные расчетные сочетания

Даже корректная геометрия дает неверные результаты, если расчетные сочетания не соответствуют задаче. Нужно проверять, какие load patterns включены в combinations, какие коэффициенты применяются и для каких design procedures используются сочетания.

Неверное чтение shell results

Для плит и стен результаты зависят от локальных осей, сетки, направлений и выбранного компонента усилий. Нельзя механически брать M11 или M22 без понимания локального направления shell object. Для армирования плит и стен это критично.

Плюсы и минусы ETABS

Плюсы

• Специализация на зданиях. ETABS работает с этажами, сетками, планами, фасадами, рамами, плитами, стенами и диафрагмами, поэтому расчетная модель строится в логике здания, а не абстрактной пространственной схемы.

• Единая среда для modeling, analysis, design and reporting. В одном интерфейсе доступны моделирование, расчет, проектирование и результаты.

• Model Explorer. Дерево модели помогает управлять свойствами, нагрузками, объектами, таблицами и результатами.

• Развитые инструменты анализа. ETABS поддерживает static analysis, P-Delta, modal analysis, Ritz vectors, nonlinear analysis, staged construction, pushover, buckling и direct integration time history.

• Проектирование разных элементов. В программе доступны concrete frame design, steel frame design, shear wall design, concrete slab design, composite beam/column design.

• Графические и табличные результаты. Инженер может смотреть деформации, усилия, контуры shell stresses, design info и таблицы с исходными данными и результатами.

• Связь с другими инструментами CSI и BIM/CAD-средами. Для разных задач можно подключать SAFE, SAP2000, CSiDetail, CSiXRevit, CSiXCAD и другие продукты.

Минусы

• Высокий порог входа. ETABS рассчитан на инженеров, которые понимают расчетные модели, нормы, конечные элементы и проектирование конструкций.

• Требуется ручная инженерная проверка. Программа не оценивает смысл модели как инженер-расчетчик; она выполняет анализ по введенным данным.

• Сложность для небольших задач. Для простого черчения, архитектурной планировки или визуального 3D-проекта программа избыточна.

• Нельзя ограничиться графикой. Модель на экране может выглядеть корректно, но содержать ошибки в единицах, локальных осях, диафрагмах, mesh, нагрузках или сочетаниях.

• Крупные модели требуют ресурсов. Для больших зданий, детальных shell meshes, нелинейных расчетов и тяжелых таблиц важны RAM, CPU и SSD.

• Специализация ограничивает универсальность. Для мостов, произвольных пространственных конструкций, промышленных рам и специальных конечно-элементных задач часто удобнее SAP2000, STAAD.Pro, RFEM или другие системы.

Сравнение с аналогами

ETABS нужно сравнивать не с программами для черчения, а с инженерными расчетными системами. Его сильная сторона — здания и этажная логика. У конкурентов бывают другие преимущества: универсальность, конечно-элементная детализация, связь с определенной BIM-экосистемой, промышленные конструкции, мосты или рамные системы.

ETABS и SAP2000

SAP2000 — универсальная расчетная система для civil engineering, где можно моделировать, анализировать, проектировать и оптимизировать разные structural systems от 2D до сложных 3D-систем.

ETABS удобнее, когда объект — именно здание: этажи, диафрагмы, стены, каркас, плиты, вертикальные нагрузки, wind и seismic load по этажам. SAP2000 логичнее выбирать для конструкций, которые не укладываются в обычную этажную структуру: мосты, башни, пространственные фермы, сложные оболочки, специальные инженерные системы.

ETABS и Autodesk Robot Structural Analysis Professional

Robot Structural Analysis Professional выполняет static, nonlinear, buckling and dynamic analyses, проверяет steel, timber and concrete members по региональным нормам и обменивается analysis data с Revit.

ETABS сильнее в специализированной модели здания: Story Data, диафрагмы, стены, плиты, этажные результаты, проектирование бетонных рам и стен. Robot интересен командам, где основной поток уже построен вокруг Revit и Autodesk-среды. Выбор между ними часто зависит не только от расчета, но и от того, где создается BIM-модель и как выпускается документация.

ETABS и STAAD.Pro

STAAD.Pro — comprehensive structural finite element analysis and design application для конструкций под static, dynamic, wind, earthquake, thermal и moving loads; он применяется для buildings, culverts, plants, bridges, stadiums и marine structures.

ETABS лучше подходит для зданий с повторяющимися этажами, ядрами жесткости, диафрагмами и расчетом каркаса в этажной логике. STAAD.Pro шире по типам сооружений и нагрузок, поэтому его часто рассматривают для промышленных и инфраструктурных объектов.

ETABS и RFEM

RFEM 6 — FEA software для modeling complex structures, structural and dynamic analysis, design of member, plate, wall, folded plate, shell and solid elements.

RFEM сильнее там, где нужна детальная конечно-элементная модель поверхностей, оболочек, solids и нестандартных конструкций. ETABS удобнее для здания как целой инженерной системы: этажи, стены, плиты, диафрагмы, wind/seismic, проектирование рам и стен. Для обычного многоэтажного здания ETABS дает более предметную рабочую логику; для сложной FEA-задачи RFEM может быть гибче.

ETABS и RISA-3D

RISA-3D ориентирован на modeling, analysis and design for engineers, поддерживает concrete, hot-rolled and cold-formed steel, masonry, wood and aluminum elements, а RISA Building Suite объединяет RISAFloor, RISA-3D, RISAFoundation и RISAConnection.

ETABS сильнее в специализированной схеме многоэтажного здания. RISA-3D удобен для инженеров, которым нужна более общая 3D-среда для разных материалов и рамных конструкций, а также интеграция внутри RISA Building Suite.

ETABS и SAFE

SAFE — программа CSI для analysis and design of floor systems; она поддерживает code-based design features for reinforced concrete and PT beam, slab design and composite steel beams.

ETABS и SAFE не конкурируют напрямую во всех задачах. ETABS — расчет здания целиком, SAFE — детальная работа с плитами, перекрытиями и фундаментными системами. В связке ETABS помогает получить глобальную работу здания, а SAFE — детализировать slab and foundation systems.

ETABS и продукты CSI

Экосистема CSI построена так, чтобы разные программы закрывали разные инженерные задачи. ETABS отвечает за buildings, SAP2000 — за универсальный structural analysis and design, SAFE — за floor systems, CSiBridge — за мостовые задачи, CSiDetail — за деталировку, CSiXRevit и CSiXCAD — за обмен с BIM/CAD-средами.

В связке ETABS обычно остается центральной программой для здания. SAP2000 подключается для нестандартных конструктивных задач, SAFE — для плит и фундаментов, CSiDetail — для деталировки, CSiXRevit — для обмена с Revit, CSiXCAD — для связи с CAD-средами. Такая схема удобна в проектных организациях, где расчет, деталировка и документация разделены между специалистами.

Отзывы пользователей и профильных изданий

Публичные отзывы о ETABS обычно сходятся в одном: программа ценится за специализацию на зданиях, связь анализа и проектирования, удобную этажную логику и развитые результаты, но требует инженерной подготовки. На TrustRadius для CSI ETABS указан score 9.0 out of 10 при 2 reviews and ratings; там же продукт описан как integrated software package for structural analysis and design of buildings с single user interface для modeling, analysis, design and reporting.

Из-за малого числа отзывов на отдельных площадках числовой рейтинг нельзя считать универсальной оценкой качества. Для инженерного ПО важнее не средняя пользовательская оценка, а соответствие расчетной задачи, норм, квалификации инженера и внутреннего процесса проверки. Один специалист может высоко оценить ETABS за скорость работы с многоэтажным каркасом, а другой сочтет программу избыточной для небольшой рамы или нестандартной промышленной конструкции.

Профильные инженерные публикации часто упоминают ETABS в контексте сложных высотных зданий. В материалах о Burj Khalifa программа фигурирует как инструмент, связанный с расчетной моделью здания и анализом гравитационных, ветровых и сейсмических воздействий. Для обзора программы это важно не как рекламный пример, а как показатель того, что ETABS используется в задачах, где расчет здания требует комплексной пространственной модели.

Усредненное мнение инженерного сообщества можно сформулировать так: ETABS удобен для зданий, особенно с повторяющимися этажами, стенами жесткости, диафрагмами и сейсмическим расчетом; программа менее удобна для задач, где объект не похож на здание или требует универсального FEA-подхода. Главная претензия не к расчетному ядру, а к сложности освоения и необходимости строгой валидации модели.

Безопасность расчетов и ответственность инженера

ETABS выполняет анализ и проектирование по заданной модели. Программа не определяет самостоятельно, верна ли расчетная схема здания, соответствует ли она реальному конструктивному решению, правильно ли выбраны нагрузки и применимы ли нормы. Инженер отвечает за исходные данные, связи, материалы, расчетные сочетания, интерпретацию результатов и выпуск проектных решений.

Перед использованием результатов в проекте нужно выполнить независимую проверку:

• сверить геометрию с конструктивной схемой;

• проверить единицы измерения;

• проверить материалы и сечения;

• включить отображение локальных осей;

• проверить диафрагмы;

• проверить mesh для плит и стен;

• сверить нагрузки и расчетные сочетания;

• оценить реакции и деформации;

• проверить периоды и формы;

• просмотреть предупреждения анализа;

• сравнить результаты с инженерными оценками;

• проверить элементы, которые не проходят design/check.

Для ответственных конструкций ETABS не отменяет ручные проверки, внутренний расчетный контроль, экспертизу и требования нормативных документов. Программа помогает выполнить сложный расчет, но инженерная ответственность остается за специалистом.

Когда ETABS стоит использовать

ETABS оправдан, когда задача связана со зданием, а не просто с отдельной рамой или чертежом. Программа особенно полезна для многоэтажных объектов, где есть этажи, диафрагмы, стены жесткости, ядро, повторяющиеся планы, ветровые и сейсмические воздействия, проектирование бетонных или стальных элементов.

Подходящие сценарии:

Когда лучше выбрать другую программу

ETABS не универсален для всех инженерных задач. Для мостов логичнее рассматривать CSiBridge или другие мостовые системы. Для произвольных пространственных конструкций, оболочек, башен, специальных рам и нестандартных объектов часто удобнее SAP2000, RFEM или STAAD.Pro. Для детальной работы с плитами и фундаментами лучше использовать SAFE. Для архитектурной модели, визуализации и планировки выбирают BIM/CAD-среду, а не ETABS.

Внутри сайта freeexe.net смежные программы стоит смотреть по назначению: для черчения — AutoCAD, для простого 3D-моделирования — SketchUp, для визуальной 3D-графики — Blender, для интерьерной планировки — Дизайн Интерьера 3D. Эти решения не заменяют ETABS в расчетах, но закрывают задачи, которые находятся до или после инженерного анализа.

Итог

ETABS Building Analysis and Design — профессиональная программа для инженерного расчета и проектирования зданий. Ее сильная сторона — не универсальное 3D-моделирование, а расчетная логика здания: этажи, сетки, стены, плиты, балки, колонны, диафрагмы, wind и seismic loads, analysis cases, design checks, графические результаты и таблицы. Программа подходит инженерам-конструкторам и проектным организациям, которым нужна единая среда для модели здания, анализа и проверки элементов.

Выбор ETABS оправдан для многоэтажных зданий, железобетонных и стальных каркасов, систем со стенами жесткости, сейсмических расчетов и проектов, где важно быстро переходить от модели к design/check и отчетным таблицам. Для универсальных пространственных конструкций лучше рассматривать SAP2000, STAAD.Pro или RFEM; для плит и фундаментов — SAFE; для архитектурного моделирования и визуализации — BIM/CAD-программы. Главное условие работы с ETABS — инженерная проверка: корректные единицы, материалы, сечения, нагрузки, диафрагмы, локальные оси, расчетные сочетания и анализ результатов важнее самого факта успешного запуска Run Analysis.
