LIRA-FEM — инженерный расчетный комплекс для создания конечно-элементных моделей, анализа напряженно-деформированного состояния, расчета строительных конструкций и подготовки данных для конструирования. Название ЛИРА-САПР остается привычным для проектировщиков, учебных материалов и профильных форумов; в линейке 2025 продукт получил имя LIRA-FEM, а САПФИР-3D — LIRA-CAD.

Главная область применения программы — расчет зданий и сооружений методом конечных элементов. В одной рабочей среде инженер собирает расчетную схему, назначает материалы и жесткости, задает нагрузки, формирует расчетные сочетания усилий и нагрузок, запускает расчетный процессор, анализирует перемещения, усилия, напряжения, мозаики результатов, подбирает арматуру или проверяет металлические элементы. Программа рассчитана не на бытовое 3D-моделирование, а на инженерную работу с несущими системами: плитами, стенами, колоннами, балками, фермами, оболочками, фундаментами, грунтовыми моделями и пространственными каркасами.

LIRA-FEM удобно рассматривать как расчетное ядро экосистемы, где ВИЗОР-САПР отвечает за графическую работу с конечно-элементной схемой, LIRA-CAD / САПФИР помогает готовить аналитическую модель, а дополнительные расчетно-графические системы закрывают отдельные задачи: железобетон, металл, сечения, грунт, монтажные стадии, динамику во времени, огнестойкость, мосты и документирование. Такой формат отличает программу от обычных CAD-редакторов: чертеж здесь не конечная цель, а источник и результат инженерной расчетной модели.

Для смежных задач на freeexe есть материалы по программам, которые часто встречаются рядом с расчетными комплексами: AutoCAD, DWG FastView, Free DWG Viewer, SketchUp, Blender и Sweet Home 3D. Эти программы не заменяют ЛИРА-САПР в расчетах несущих конструкций, но используются на соседних этапах: просмотр DWG, подготовка архитектурной геометрии, обмен чертежами, визуализация или работа с моделями.

Для кого предназначена LIRA-FEM

LIRA-FEM нужна пользователям, которые работают не с визуальным макетом здания, а с расчетной схемой. В центре внимания находятся узлы, конечные элементы, степени свободы, закрепления, жесткости, загружения, сочетания, усилия и нормативные проверки. Поэтому программа ориентирована на инженерную аудиторию.

Основные группы пользователей:

• инженеры-конструкторы, выполняющие расчет строительных конструкций;

• расчетчики, которым нужно анализировать прочность, жесткость, устойчивость и динамическую работу сооружения;

• проектные организации, выпускающие расчетные обоснования и рабочую документацию;

• специалисты по железобетонным конструкциям, которым важны подбор арматуры, проверка плит, колонн, балок, стен и диафрагм;

• специалисты по металлическим конструкциям, работающие с профилями, проверками и коэффициентами использования;

• инженеры, которые связывают расчетную модель с BIM-процессом через LIRA-CAD, Revit, Tekla Structures и другие системы;

• студенты строительных специальностей, изучающие МКЭ, расчет зданий и практику создания расчетных схем.

Программа требовательна к инженерной подготовке. Пользователь должен понимать, почему стена в модели превращается в пластинчатые конечные элементы, зачем задаются связи в узлах, как расчетная схема отличается от архитектурной модели, почему некорректное закрепление меняет результат сильнее, чем выбор удобного вида отображения. LIRA-FEM автоматизирует расчет, но не отменяет расчетную схему как инженерную гипотезу.

Для новичка сложность начинается не с интерфейса, а с постановки задачи. В диалогах программы можно выбрать тип схемы, материал, жесткость, нагрузку и расчетную комбинацию, но программа не решает за инженера, как идеализировать конструкцию. Балка может быть стержнем, плита — пластиной, массивный фундамент — объемными элементами, а грунт — системой коэффициентов постели или специализированной моделью. Ошибка в этой идеализации напрямую попадает в результат.

Назначение и основные задачи программы

LIRA-FEM используется для полного расчетного цикла: от создания модели до анализа результатов и передачи данных в конструирующие системы. Типовая работа начинается с подготовки геометрии, продолжается заданием жесткостей, материалов, нагрузок и расчетных сочетаний, а завершается проверкой НДС, подбором армирования или проверкой металлических сечений.

В программе выполняются такие задачи:

Рабочий процесс в ЛИРА-САПР требует постоянного контроля. После построения модели нужно проверить связность, совпадение узлов, типы конечных элементов, локальные оси, закрепления, единицы измерения и направления нагрузок. После расчета проверяются не только красивые мозаики, но и смысловые признаки корректной модели: отсутствие лишних механизмов, разумные перемещения, ожидаемые реакции опор, сопоставимые усилия в симметричных элементах, отсутствие скачков в местах, где конструкция должна работать непрерывно.

Состав программного комплекса и связанные системы

LIRA-FEM не ограничивается одним расчетным окном. В состав экосистемы входят расчетные процессоры, графическая среда, модули конструирования, подсистемы для специальных задач и инструменты подготовки отчетов. Основная логика такая: ВИЗОР-САПР дает среду работы с расчетной схемой, расчетные процессоры выполняют МКЭ-расчет, дополнительные системы расширяют область применения модели.

ВИЗОР-САПР

ВИЗОР-САПР — единая графическая среда пользователя. В ней создаются и редактируются расчетные схемы, задаются исходные данные, выполняется анализ компьютерных моделей, отображаются мозаики, эпюры, таблицы и результаты расчета. Визуальная работа строится вокруг схемы: инженер выбирает фрагменты, назначает свойства, включает отображение жесткостей, типов конечных элементов, нагрузок и расчетных результатов.

На скриншоте видна характерная логика рабочей среды: расчетная модель находится в центральной области, сверху размещены панели команд, справа доступно дерево структуры, а в отдельных окнах можно открывать разные представления одной модели. Для расчетчика это важнее внешней визуальной эффектности: модель должна быть читаемой, фрагментируемой и проверяемой.

LIRA-CAD / САПФИР

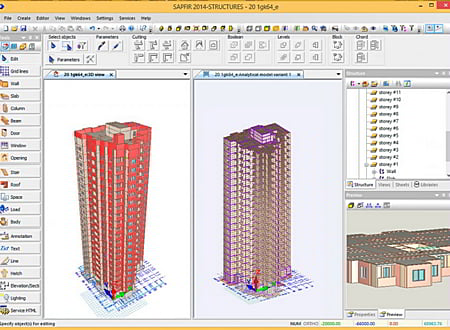

LIRA-CAD, ранее САПФИР-3D, используется как препроцессор для подготовки расчетных моделей и работы с архитектурной геометрией. В САПФИР создаются параметрические элементы: плиты, колонны, балки, стены, двери, окна, проемы, ниши, шахты, фермы, кровли, лестницы. Для расчетной работы важен не сам факт 3D-построения, а преобразование архитектурных объектов в аналитическую модель с несущими элементами, опираниями, нагрузками и расчетными предпосылками.

Связка LIRA-CAD и LIRA-FEM полезна при многоэтажных зданиях, где ручное построение расчетной схемы занимает много времени. В архитектурной модели можно тиражировать этажи, создавать сети колонн, работать с подложками DXF, назначать несущие элементы и готовить исходные данные для прочностного расчета. После передачи в LIRA-FEM инженер все равно проверяет аналитическую схему: автоматическая генерация сокращает рутину, но не заменяет контроль расчетчика.

АРМ-САПР и ЛАРМ-САПР

АРМ-САПР относится к расчету железобетонных конструкций. Система используется для подбора и проверки армирования по результатам расчетных сочетаний, с учетом типа элемента, материала, усилий и выбранных параметров конструирования. ЛАРМ-САПР связан с локальным режимом армирования и применяется там, где требуется уточнение армирования в отдельных зонах.

В расчетной работе это означает, что после запуска МКЭ-процессора инженер не ограничивается перемещениями и усилиями. Он переходит к конструированию: задает типы армирования, классы бетона и арматуры, варианты конструирования, затем анализирует требуемую площадь арматуры, зоны концентрации усилий и проверочные параметры.

СТК-САПР, РС-САПР и расчет металлических конструкций

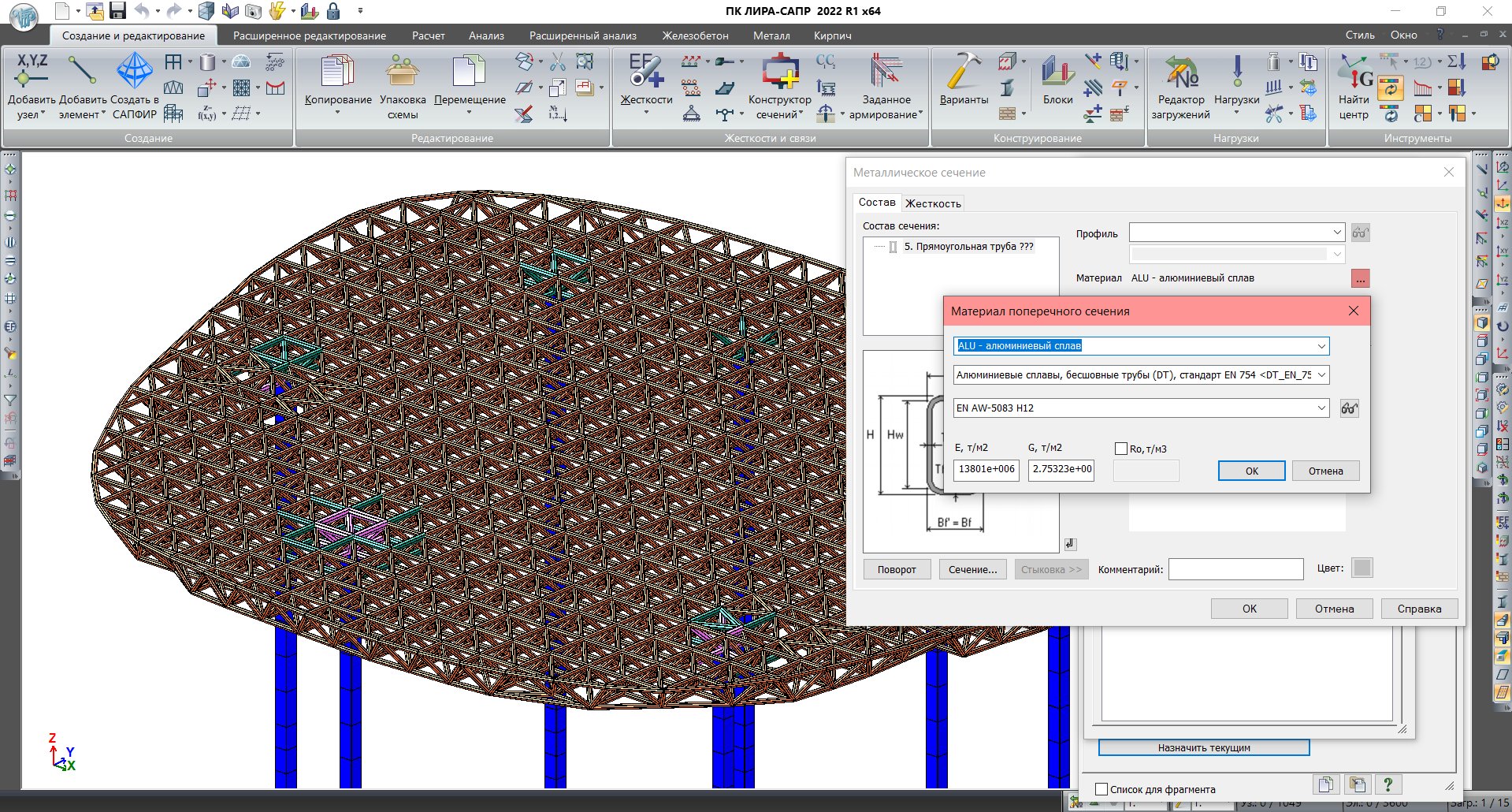

СТК-САПР используется для расчета металлических конструкций, а РС-САПР — для работы с редактируемым сортаментом стального проката. В задачах со стальными каркасами, фермами, балками и колоннами инженер задает сечения, материалы, расчетные длины, анализирует коэффициенты использования и проверяет элементы по нормативным требованиям.

Для металлических конструкций особенно важна корректность расчетной длины, закреплений, шарнирности узлов, учета связей и распределения нагрузок. Автоматическая проверка сечения не исправляет ошибку в расчетной схеме: если стержень закреплен неправильно или связи отсутствуют, коэффициент использования будет отражать ошибочную модель.

КС-САПР и конструкторы сечений

КС-САПР — конструктор сечений. Он применяется, когда стандартного набора профилей недостаточно и требуется сформировать сечение произвольной конфигурации. Универсальный конструктор сечений вычисляет жесткостные характеристики: изгибные, крутильные, сдвиговые, секторальные. Поддерживаются сплошные, тонкостенные, комбинированные, моно- и мультиматериальные сечения, а также прокатные профили и полосовые элементы.

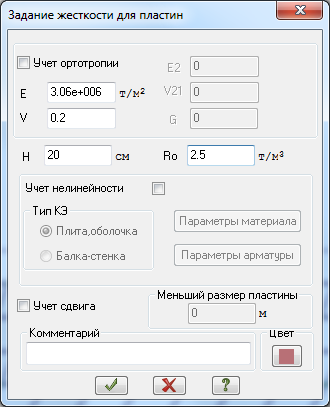

На изображении показано диалоговое окно задания жесткости для пластин. Такие окна важны для понимания интерфейса: пользователь работает не с абстрактной кнопкой рассчитать, а с параметрами инженерной модели — модулем упругости, коэффициентом Пуассона, толщиной, удельным весом, учетом сдвига и нелинейности.

Системы Грунт, Монтаж, Динамика во времени, Огнестойкость

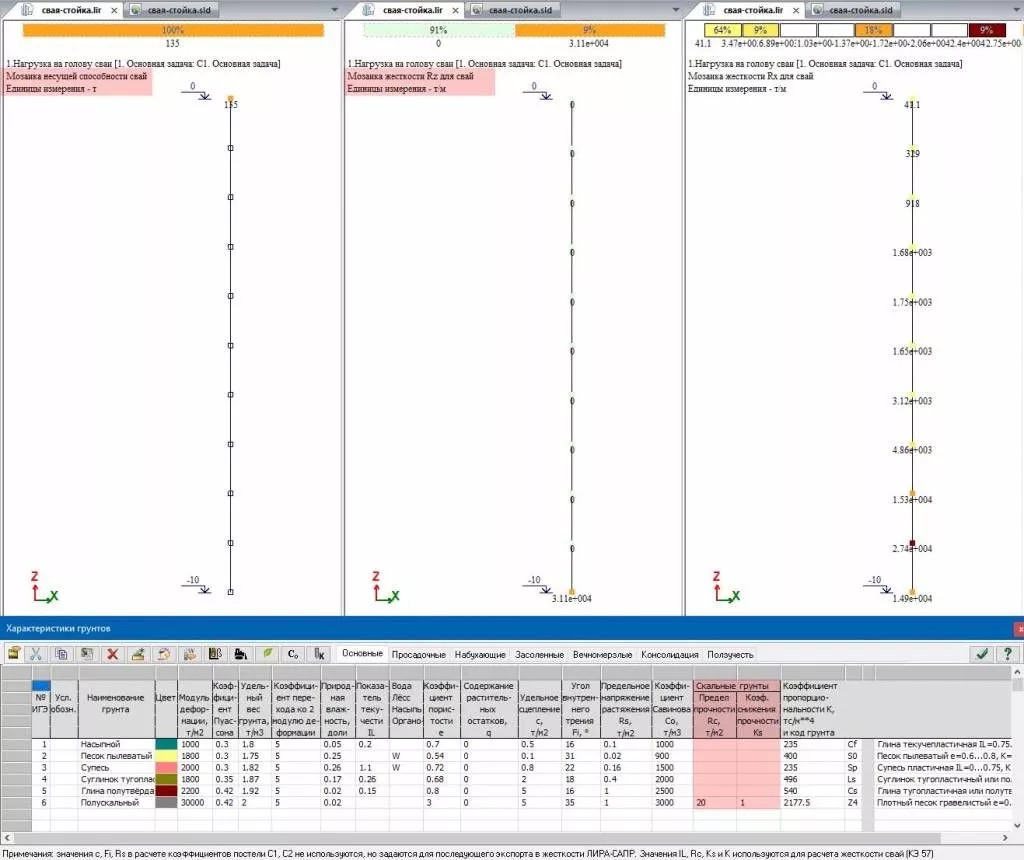

Модуль Грунт строит трехмерную модель основания по данным инженерно-геологических изысканий: расположению и характеристикам скважин. Он нужен для задач, где работа фундамента и основания влияет на распределение усилий в надземной части здания.

Монтаж используется для моделирования процесса возведения. В таких задачах конструктивная схема меняется по стадиям: появляются и исчезают нагрузки, вводятся связи, устанавливаются элементы, меняется работа системы. Это особенно важно для высотных, большепролетных и сложных конструкций, где итоговая расчетная схема не описывает путь, которым сооружение пришло в финальное состояние.

Динамика во времени позволяет считать нелинейно деформируемые конструкции на динамические воздействия с учетом истории нагружения. В отдельных сценариях это дает больше контроля, чем спектральный расчет, потому что инженер задает изменение воздействия во времени и анализирует реакцию конструкции по шагам.

Огнестойкость используется для подбора армирования с учетом требуемого предела огнестойкости железобетонных конструкций на базе нелинейно-деформационной теории. Этот блок нужен не в каждом проекте, но важен для задач, где расчет при пожарном воздействии включен в обоснование проектного решения.

Интерфейс и рабочая среда

Интерфейс LIRA-FEM построен вокруг расчетной схемы. В верхней части расположена лента с вкладками и панелями команд, в центральной области отображается модель, по краям доступны служебные панели, шкалы, таблицы, дерево элементов, окна свойств и диалоговые формы. Ленточный интерфейс разделяет команды по этапам работы: создание и редактирование, расчет, анализ, расширенный анализ, конструирование железобетона, металл, картина результатов. В учебных материалах подробно описываются вкладки Создание и редактирование, Расширенное редактирование, Расчет, Анализ, Расширенный анализ.

Интерфейс в программе не декоративный, а расчетный. Например, на вкладке Создание и редактирование пользователь добавляет элементы, формирует регулярные фрагменты и сети, задает связи и жесткости. На вкладке Расчет запускается расчетный процессор, открываются таблицы РСУ, РСН и блоки динамики. На вкладке Железобетон появляются команды вариантов конструирования, типов армирования и материалов. Такая логика помогает идти по инженерному процессу: модель → исходные данные → расчет → анализ → конструирование.

Важная особенность интерфейса — адаптивная лента. Она подстраивает доступные инструменты под выбранные элементы схемы. Для стержней, пластин, узлов, нагрузок и результатов появляются контекстные команды, которые нужны именно на текущем этапе. Кроме предустановленных вариантов ленты, доступна Лента пользователя, где можно собрать собственный набор команд под рабочий сценарий.

Визуальная проверка модели выполняется через мозаики. На схеме можно отобразить типы конечных элементов, жесткости, сечения, типы армирования, нагрузки, перемещения, усилия, напряжения, коэффициенты использования. Это снижает риск скрытой ошибки: если часть плит получила не ту толщину или отдельная группа стержней осталась без нужного сечения, мозаика показывает это быстрее, чем просмотр таблиц.

Создание расчетной модели

Работа с расчетной моделью начинается с выбора типа задачи и признака схемы. Новая задача создается через меню Приложения и пункт Новый, затем в раскрывающемся списке Признак схемы выбирается вариант расчетной схемы, например 5 — Шесть степеней свободы в узле с перемещениями X, Y, Z и поворотами uX, uY, uZ. После этого в окне Описание схемы задается имя задачи и нажимается Подтвердить.

Такой первый шаг важен: признак схемы определяет набор степеней свободы и характер расчетной модели. Для плоской рамы, пространственного каркаса, оболочечной схемы и объемной модели нужны разные предпосылки. Ошибка на этом этапе приводит к неверной механической постановке: модель может не учитывать нужные перемещения или повороты.

Геометрия

Геометрия создается вручную, через генераторы регулярных фрагментов или через импорт из связанной модели. Для плит используется команда Генерация плиты на панели Создание вкладки Создание и редактирование. Она вызывает диалоговое окно Генерация регулярных фрагментов и сетей, где задаются геометрические параметры плиты, после чего пользователь нажимает Подтвердить.

Для каркасного здания геометрия состоит из узлов, стержней, пластин и, при необходимости, объемных конечных элементов. Стержни применяются для балок, колонн, раскосов, ферм и связей. Пластины — для плит перекрытий, стен, диафрагм, оболочек. Объемные элементы используются там, где напряженное состояние нельзя корректно передать стержнями или пластинами: массивные фундаменты, локальные узлы, специальные фрагменты.

Связи и закрепления

После создания геометрии задаются связи. Крайние ряды узлов выделяются вдоль нужной стороны, затем через кнопку Связи на панели Жесткости и связи вкладки Создание и редактирование открывается окно Связи в узлах. В этом окне флажками запрещаются нужные перемещения, после чего параметры подтверждаются.

Связи — один из самых частых источников ошибок. Полностью защемленный узел, шарнир, податливая опора и отсутствие связи дают разные усилия и перемещения. В расчетной схеме нельзя механически копировать архитектурный план: нужно понимать, где элемент реально передает вертикальные силы, где возникает момент, где работает диафрагма, а где модель должна допускать перемещение.

Жесткости и материалы

Для задания жесткостей используется окно Жесткости и материалы. В нем нажимается Добавить, затем в окне Добавить жесткость выбирается нужная группа, например Пластинчатые, объемные, численные, и тип сечения Пластины. После этого открывается Задание жесткости для пластин, где задаются модуль упругости, коэффициент Пуассона, толщина, удельный вес и дополнительные параметры.

Назначение жесткостей обязательно проверяется на схеме. Для многоэтажного здания типовая ошибка выглядит так: часть плит получила толщину перекрытия, часть — толщину стены, а отдельные элементы остались с временной жесткостью. Таблица исходных данных покажет это, но мозаика жесткостей быстрее выявит участки с неправильным цветом.

Работа с нагрузками и расчетными сочетаниями

Нагрузки в LIRA-FEM организуются через загружения. Каждое загружение описывает отдельный вид воздействия: собственный вес, постоянные нагрузки, полезные нагрузки, снег, ветер, сейсмика, температурные воздействия, монтажные нагрузки, динамические функции. Окно Редактор загружений вызывается на панели Нагрузки вкладки Создание и редактирование, затем пользователь меняет имя загружения, выбирает вид нагрузки и нажимает Применить. Новые загружения создаются через кнопку + и пункт Добавить загружение.

Собственный вес задается отдельной командой Добавить собственный вес на панели Нагрузки. Для распределенной нагрузки на пластины используется окно Задание нагрузок — Нагрузки на пластины, где указывается интенсивность нагрузки. Такой подход разделяет два уровня работы: сначала инженер создает загружения как логические категории, затем назначает конкретные воздействия на узлы и элементы.

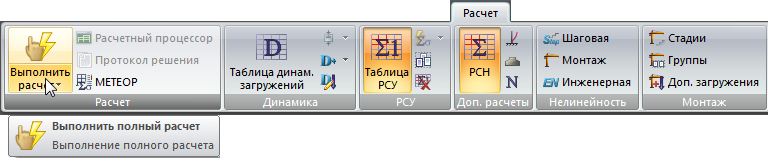

Расчетные сочетания усилий формируются через Таблица РСУ на вкладке Расчет. При корректно заданных видах загружений таблица РСУ может формироваться автоматически с параметрами, принятыми по умолчанию. РСУ используются для подбора арматуры и проверки металлических сечений по наиболее опасным сочетаниям усилий.

Отдельно применяются РСН — расчетные сочетания нагрузок. Они работают с перемещениями, усилиями и реакциями через непосредственное суммирование соответствующих значений. Для практической работы важно не путать назначение РСУ и РСН: РСУ чаще связаны с конструированием элементов, РСН — с анализом результатов сочетаний нагрузок.

Что нужно проверять в нагрузках:

• направление действия нагрузки относительно глобальных и локальных осей;

• знак нагрузки;

• единицы измерения;

• принадлежность нагрузки нужному загружению;

• коэффициенты надежности и доли длительности;

• наличие собственного веса;

• отсутствие дублирования нагрузок после импорта или копирования;

• корректность приложения нагрузки к стержню, пластине, узлу или поверхности;

• правильность включения загружения в РСУ и РСН.

В задачах динамики во времени программа поддерживает равномерно распределенную нагрузку на стержни и пластины с законами изменения во времени: кусочно-линейным с произвольным шагом, синусоидальным, кусочно-линейным с равномерным шагом. Такой формат применяется там, где воздействие нельзя описать одной статической нагрузкой.

Расчетные возможности

LIRA-FEM рассчитана на широкий набор инженерных постановок: статический расчет, динамика, устойчивость, нелинейность, расчет грунтового основания, монтажные стадии, специальные модули. При этом программа остается инструментом МКЭ-анализа: результат зависит от качества сетки, исходных данных, расчетных предпосылок и нормативных настроек.

Статический расчет

Статический расчет используется для анализа конструкции под постоянными, длительными, кратковременными и особыми нагрузками, если воздействие можно рассматривать без явной зависимости от времени. После задания модели и нагрузок пользователь запускает Выполнить полный расчет на вкладке Расчет. В интерфейсе эта команда расположена рядом с расчетным процессором, протоколом решения и блоками дополнительных расчетов.

После расчета инженер анализирует перемещения узлов, усилия в стержнях, напряжения в пластинах, реакции опор, мозаики и эпюры. Для плит важны изгибающие моменты, поперечные силы, продавливание, раскрытие трещин и армирование. Для каркаса — продольные силы, моменты, поперечные силы, устойчивость и перераспределение усилий между элементами.

Динамический расчет

Динамический расчет применяется для собственных форм и частот колебаний, сейсмики, ветровых пульсаций, машинных воздействий, ударных и изменяемых во времени нагрузок. LIRA-FEM поддерживает модальный анализ структуры с формами и частотами собственных колебаний, проверку устойчивости, главные и эквивалентные напряжения, РСУ, РСН и нагрузки на фрагмент.

Динамическая модель особенно чувствительна к массам. Нужно контролировать, какие нагрузки участвуют в сборе масс, где расположены массы, как учитываются диафрагмы перекрытий, какие степени свободы включены в расчет. Неправильный сбор масс меняет периоды колебаний, а вместе с ними — расчетные сейсмические усилия.

Нелинейный расчет

Нелинейность в ЛИРА-САПР применяется в нескольких инженерных смыслах: физическая нелинейность материала, геометрическая нелинейность, односторонние связи, стадийность, монтаж, нелинейное поведение железобетона, учет диаграмм деформирования. В программе используются диалоги Законы нелинейного деформирования материалов и рабочие параметры материала и арматуры.

Нелинейный расчет нельзя запускать как обычный более точный режим. Для него задаются история нагружения, шаги, параметры материалов, критерии сходимости, армирование, предельные напряжения, стадийность. Для физически нелинейной постановки используется таблица Моделирование нелинейных загружений на панели Нелинейность вкладки Расчет.

Устойчивость

Проверка устойчивости нужна для рам, колонн, оболочек, тонкостенных систем, металлических конструкций и общих пространственных схем. В расчетной практике она помогает выявить формы потери устойчивости и оценить критические коэффициенты. Для строительных конструкций устойчивость нельзя сводить только к локальной проверке колонны: пространственная схема, связи, диафрагмы и жесткость узлов часто определяют реальную работу системы.

Грунтовое основание и фундаменты

Система Грунт строит трехмерную модель основания по скважинам и характеристикам грунтов. В расчетной модели это позволяет учитывать связь здания с основанием, получать осадки, коэффициенты постели, распределение реакций, влияние грунтовых условий на фундаментную плиту и надземную часть.

Фундаментная модель требует аккуратной постановки. Жесткая заделка всех нижних узлов дает одну картину усилий, упругое основание — другую, объемная модель грунта — третью. Для фундаментных плит, свайных полей и зданий на сложном основании важно проверять не только максимальные усилия, но и характер осадок, дифференциальные перемещения и зоны концентрации реакций.

Монтажные стадии

Расчет монтажных стадий учитывает последовательность возведения. Система Монтаж моделирует изменение конструктивной схемы, установку и снятие нагрузок, введение и снятие внешних и внутренних связей. Такой расчет важен при высотном строительстве, большепролетных конструкциях, временных опорах, домкратах, поэтапном бетонировании и ситуациях, где финальная схема не отражает реального пути нагружения.

Проектирование железобетонных конструкций

Железобетон в LIRA-FEM обрабатывается через связку расчетной схемы, РСУ, материалов, типов армирования и конструирующих систем. В типовой последовательности инженер сначала выполняет прочностной расчет, затем задает данные для конструктивного расчета. Для этого открывается окно Варианты конструирования через кнопку Варианты конструирования схемы на панели Конструирование вкладки Железобетон. В этом окне выбираются нормы, тип усилий и параметры варианта конструирования.

После выбора варианта конструирования задаются материалы. Через кнопку Тип на панели Конструирование открывается Жесткости и материалы, затем создается тип армирования, задаются классы бетона и арматуры, после чего эти параметры назначаются выделенным элементам. Такой порядок важен: расчетные усилия сами по себе не дают армирование, пока программа не знает, какие элементы являются плитами, балками, стенами или колоннами и какие материалы используются.

Для железобетона программа закрывает несколько задач:

• подбор расчетной площади арматуры;

• анализ армирования плит и стен по направлениям;

• работа с колоннами, балками, диафрагмами и оболочечными элементами;

• учет заданного армирования;

• проверка несущей способности;

• анализ зон, где требуется усиление;

• подготовка данных для дальнейшего конструирования и чертежей.



САПФИР-ЖБК используется для конструирования и получения рабочих чертежей армирования, спецификаций арматуры, ведомостей расхода стали и ведомостей деталей для плит перекрытий, диафрагм, колонн и балок.

Автоматический подбор арматуры требует проверки. Инженер сопоставляет результаты с конструктивной логикой: расположением опор, пролетами, зонами отрицательных моментов, местами концентрации усилий, технологическими ограничениями армирования, минимальными и максимальными процентами, анкеровкой и реальной раскладкой стержней. Программа дает расчетные величины, но не заменяет конструктивное решение.

Проектирование металлических конструкций

Для металлических конструкций LIRA-FEM использует расчетную схему из стержней, профилей, материалов, расчетных длин, связей и нормативных проверок. СТК-САПР отвечает за расчет металлических конструкций, а РС-САПР — за редактируемый сортамент стального проката.

В металлической модели особенно важны следующие параметры:

Металл в ЛИРА-САПР удобен при расчетах пространственных каркасов, ферм, колонн, балок, покрытий, промышленных объектов и комбинированных конструкций. Но для выпуска детальных чертежей КМД обычно используется отдельная проектная среда. LIRA-FEM решает расчетную часть: усилия, проверки, подбор, коэффициенты использования. Деталировка узлов, сварки, болтовых соединений и монтажных элементов требует отдельного конструкторского этапа.

BIM-интеграция и обмен данными

LIRA-FEM поддерживает BIM-процессы не как красивую визуализацию, а как обмен расчетной информацией. В связке участвуют LIRA-CAD, Revit, Tekla Structures, AutoCAD, ArchiCAD, Advance Steel, BoCAD, Allplan, STARK ES, Gmsh и другие системы; обмен выполняется через DXF, MDB, STP, SLI, MSH, STL, OBJ, IFC и другие файлы.

BIM-интеграция нужна в трех случаях:

1. Архитектурная модель уже существует. Инженеру нужно получить из нее расчетную основу, а не строить все с нуля.

2. Модель меняется. При изменении этажей, сеток, проемов и конструктивных элементов важно синхронизировать расчетную схему.

3. Проект ведется командой. Архитектор, конструктор и смежные специалисты работают в разных программах, поэтому обмен должен сохранять геометрию и расчетные свойства.

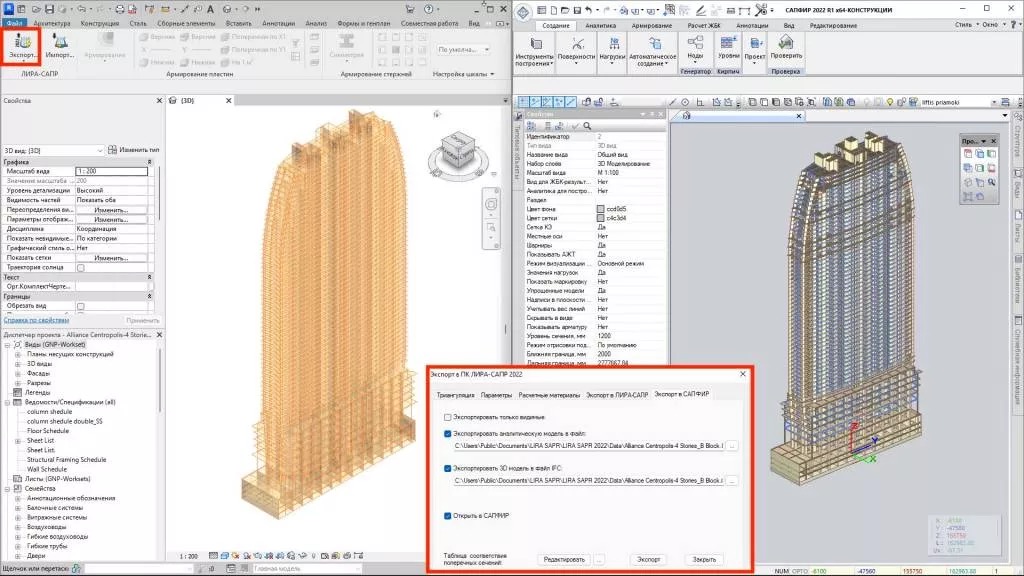

Для Revit реализован двусторонний конвертер с LIRA-FEM, обеспечивающий обмен данными между программами. В 2025-м описано взаимодействие Autodesk Revit 2025 и LIRA-FEM, а также развитие интеграции с Tekla Structures 2024.

BIM-модель нельзя передавать в расчет без проверки. Архитектурная стена может быть разбита иначе, чем нужно для МКЭ; оси колонн могут не совпадать с аналитической схемой; проемы, ниши, лестничные марши и шахты могут создавать лишние пересечения; декоративные элементы не должны превращаться в несущие. После импорта требуется пройти модель как расчетчик: проверить узлы, связи, жесткости, локальные оси, нагрузки, сетку конечных элементов и соответствие расчетной идеализации.

Документирование результатов и отчеты

Документирование в LIRA-FEM строится вокруг таблиц, графиков, мозаик и книги отчета. Система документирования на шаблонах позволяет формировать книгу отчета по проекту и использовать ее для навигации по сохраненным видам.

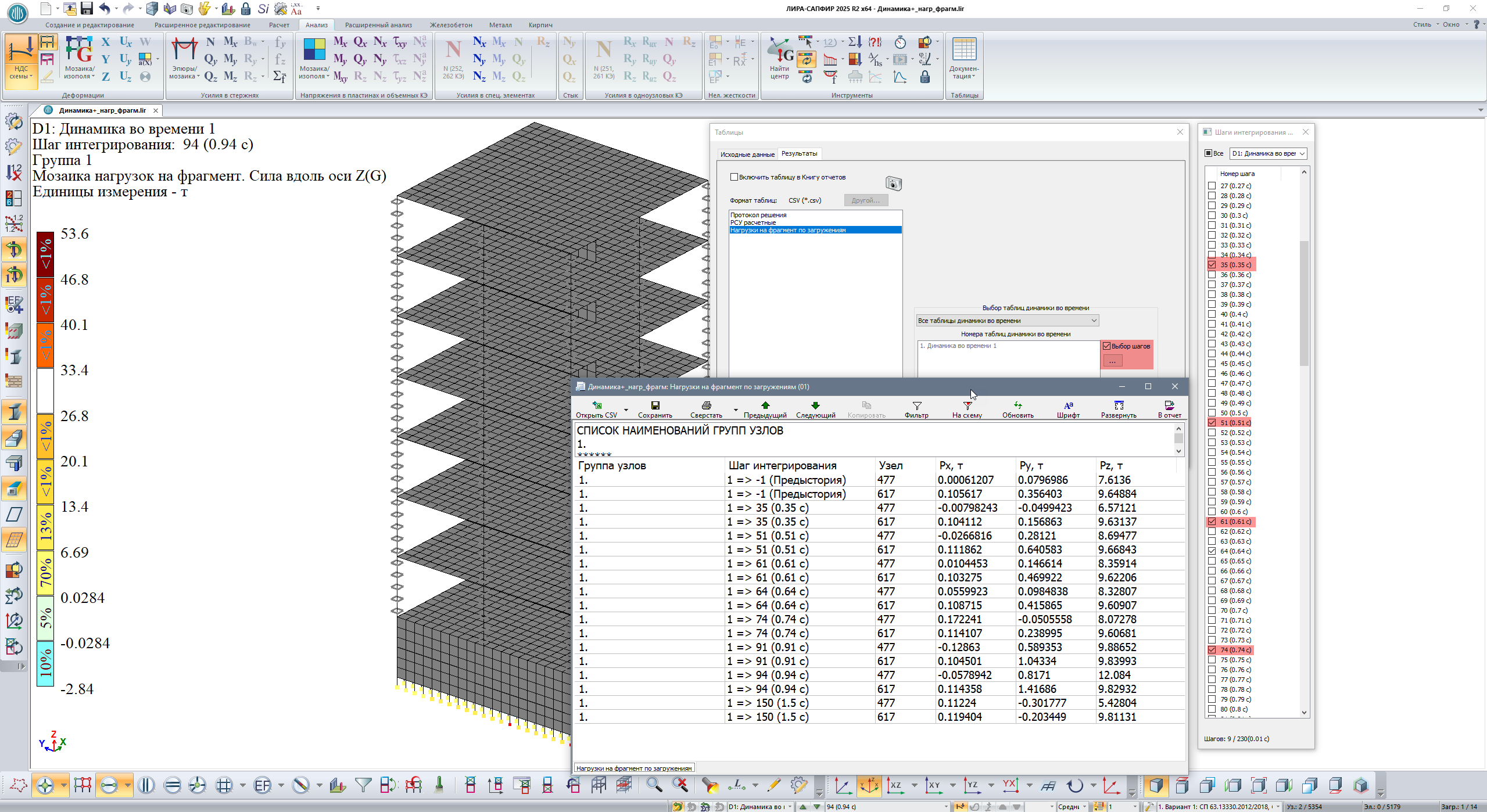

В задачах динамики во времени реализовано документирование результатов расчета в табличном формате для выбранных шагов интегрирования. Это важно для динамических постановок, где итоговое максимальное значение не раскрывает поведения конструкции по времени.

Расчетная записка обычно включает:

• описание расчетной схемы;

• исходные данные по материалам;

• перечень загружений;

• таблицы РСУ и РСН;

• параметры расчетных модулей;

• мозаики перемещений, усилий, напряжений;

• реакции опор;

• результаты подбора армирования;

• результаты проверки металлических элементов;

• выводы по устойчивости, динамике или специальным расчетам;

• список ошибок и предупреждений, выявленных программой.

Документирование не должно быть формальным экспортом картинок. Расчетная записка должна показывать, что модель проверена: есть описание расчетных предпосылок, приведены исходные параметры, показаны характерные результаты, объяснены критические зоны и зафиксированы ограничения модели.

Системные требования и рабочая станция

LIRA-FEM работает с большими расчетными схемами, поэтому требования зависят не только от установки программы, но и от размеров модели. Малый учебный пример с плитой и крупная пространственная модель многоэтажного здания создают разную нагрузку на процессор, оперативную память, видеосистему и накопитель.

Для LIRA-FEM требуется установленный Microsoft .NET Framework 4.8 в соответствующей линейке программы. Если компонент отсутствует, установщик выполняет установку этого компонента.

Для работы в ПК ЛИРА-САПР и САПФИР рекомендуются видеокарты уровня GeForce GTX 1650 или Radeon RX 6400; для больших схем в САПФИР используются младшие карты линейки NVIDIA RTX.

Для больших расчетов важно не только железо, но и организация проекта. Модель нужно хранить в понятном каталоге, сохранять версии после ключевых этапов, отделять исходную BIM-модель от расчетной, фиксировать параметры расчетов и не запускать крупную нелинейную задачу без предварительной проверки на упрощенной схеме.

Демонстрационный и учебный режим

Демонстрационные и учебные материалы ЛИРА-САПР позволяют изучать интерфейс, режимы программы, построение расчетных моделей, подготовку документации и работу с обучающими примерами. Демоверсия LIRA-SAPR 2021 дает доступ к элементам пользовательского интерфейса, позволяет знакомиться с режимами программы, генерировать расчетные модели зданий и сооружений, готовить документацию и формировать обновляемые книги отчетов; сохранение и расчет ограничиваются условиями демонстрационного режима.

Для обучения важны не только примеры, но и порядок действий. Хороший учебный сценарий проходит через создание задачи, генерацию схемы, назначение жесткостей, задание нагрузок, формирование РСУ, запуск расчета, назначение материалов для железобетона и анализ результатов. Такой путь формирует инженерную привычку: каждый результат должен иметь проверяемые исходные данные.

Плюсы и минусы LIRA-FEM

Плюсы:

• программа ориентирована именно на расчет строительных конструкций, а не на общий 3D-дизайн;

• поддерживается конечно-элементное моделирование стержней, пластин, объемных и специальных элементов;

• есть отдельные системы для железобетона, металла, грунта, монтажа, динамики во времени, сечений и документирования;

• BIM-сценарии поддерживаются через LIRA-CAD, Revit, Tekla Structures, AutoCAD, ArchiCAD и файловые форматы DXF, IFC, OBJ, STL, SLI, MSH и другие;

• ленточный интерфейс отражает этапы инженерной работы: создание модели, расчет, анализ, конструирование;

• мозаики исходных данных и результатов помогают визуально проверять расчетную схему;

• САПФИР-ЖБК позволяет получать рабочие чертежи армирования, спецификации и ведомости для плит, диафрагм, колонн и балок;



• доступны инструменты для сложных постановок: монтажные стадии, динамика во времени, грунт, огнестойкость, мостовые задачи.

Минусы:

• высокий порог входа: без строительной механики, сопротивления материалов и понимания МКЭ легко получить формально рассчитанную, но неверную модель;

• интерфейс насыщен специализированными командами, поэтому новичку сложно отличить обязательные параметры от второстепенных;

• BIM-импорт требует ручной проверки аналитической схемы;

• результаты подбора арматуры и проверки металла требуют инженерной интерпретации;

• крупные модели чувствительны к ресурсам рабочей станции;

• нелинейные и динамические задачи требуют аккуратной настройки истории нагружения, масс, шагов и расчетных параметров;

• одновременное существование названий ЛИРА-САПР, LIRA-FEM, САПФИР, LIRA-CAD и ПК ЛИРА 10 усложняет ориентацию в материалах, особенно для начинающих.

Сравнение с аналогами

LIRA-FEM чаще сравнивают не с обычными CAD-программами, а с расчетными комплексами для строительных конструкций: SCAD Office, Autodesk Robot Structural Analysis Professional, ETABS, SAP2000 и SOFiSTiK. Все они работают с расчетными моделями, но отличаются областью применения, интерфейсной логикой, BIM-связями, нормативной средой и глубиной специализации.

SCAD Office включает SCAD как систему конечного элементного анализа, а также отдельные модули Kristall, ARBAT, KAMIN, Decor, Zapros и другие. Это делает SCAD Office близким конкурентом LIRA-FEM в инженерных расчетах зданий и конструкций.

Autodesk Robot Structural Analysis Professional ориентирован на расчетные задачи с BIM-интеграцией, обменом данными с Revit и проверкой соответствия нормам. Для организаций, которые ведут архитектуру и конструктив в Autodesk-среде, Robot удобен как часть общего рабочего процесса.

ETABS сильнее сфокусирован на зданиях. ETABS — интегрированный пакет для structural analysis and design of buildings, с модельным проводником, управлением свойствами и быстрым назначением данных через model explorer.

SAP2000 шире по назначению. SAP2000 — система structural analysis and design с 3D object-based graphical modeling environment, поддержкой разных задач анализа и расчетным ядром SAPFire. Для мостов, рам, пространственных систем и нестандартных сооружений SAP2000 часто рассматривают как универсальный расчетный инструмент.

SOFiSTiK работает в связке FEM, BIM и CAD. Продукты SOFiSTiK закрывают анализ, проектирование, деталировку, CAD и информационное моделирование, а SOFiSTiK Analysis + Design выполняет расчет зданий и member design внутри Autodesk Revit с генерацией 3D finite-element model из аналитической модели Revit.

Отзывы пользователей и профильных изданий

Профильные издания рассматривают ЛИРА-САПР как зрелый инженерный расчетный комплекс. В журнале САПР и графика версия 2012 описывалась через появление интерфейса ЛЕНТА, инженерной нелинейности, 64-битного МКЭ-расчета, расчета плит на продавливание и САПФИР-ЖБК. Такой обзор показывает, что развитие программы оценивалось не по внешнему виду, а по расчетным и конструирующим возможностям.

На isicad опубликован обзор ПК ЛИРА 10.8, где продуктовая линия ЛИРА рассматривается как расчетный комплекс для численного исследования прочности и устойчивости конструкций зданий и сооружений. Этот материал важен для понимания различий между ЛИРА-САПР и ПК ЛИРА 10: в профессиональной среде эти названия часто обсуждаются рядом, но это разные ветки со своей логикой интерфейса и развития.

В профильных обсуждениях повторяются несколько тем: сравнение ЛИРА-САПР и SCAD, выбор расчетной программы студентами и начинающими инженерами, освоение интерфейса, моделирование, стальные конструкции, нагрузки, модуль Грунт, нелинейные расчеты, переход между ЛИРА 10 и ЛИРА-САПР. На форумах есть отдельные разделы по интерфейсу, моделированию, нагрузкам, грунту и нелинейности, что отражает реальные зоны сложности при работе с программой.

Усредненное мнение профессиональной среды можно сформулировать так: LIRA-FEM ценят за расчетную глубину, развитые модули для строительных конструкций, русскоязычную инженерную традицию, работу с ЖБ и металлом, но считают программой с высоким порогом входа. Основные претензии связаны не с отсутствием одной кнопки, а со сложностью освоения, необходимостью проверять модель и разбираться в расчетных предпосылках.

Практическая инструкция: как начать расчет в LIRA-FEM

Ниже приведен типовой порядок работы на примере простой расчетной схемы. Это не универсальный шаблон для всех зданий, а безопасная логика старта: сначала модель, затем жесткости, связи, нагрузки, сочетания, расчет, анализ и конструирование.

1. Подготовить исходные данные

Перед открытием программы нужно собрать:

• расчетную схему здания или фрагмента;

• планы, разрезы, сетки осей;

• материалы: бетон, арматура, сталь, кладка;

• сечения колонн, балок, стен, плит;

• толщины плит и стен;

• данные по опорам и фундаментам;

• нагрузки: постоянные, временные, снеговые, ветровые, технологические;

• нормативные требования к сочетаниям;

• данные по грунтам, если расчет связан с основанием.

Без исходных данных модель превращается в набор элементов без инженерного смысла. LIRA-FEM быстро строит расчетные схемы, но не определяет самостоятельно, какая нагрузка относится к перекрытию, где должна быть жесткая диафрагма и как моделировать узел опирания.

2. Создать новую задачу

В меню Приложения выбирается Новый. Затем в списке Признак схемы задается расчетная постановка. Для пространственной модели с шестью степенями свободы используется вариант с перемещениями X, Y, Z и поворотами uX, uY, uZ. В окне Описание схемы задается имя задачи и нажимается Подтвердить.

На этом этапе нужно выбрать не красивое название файла, а правильную расчетную постановку. Для плоских и пространственных задач набор степеней свободы различается.

3. Построить геометрию

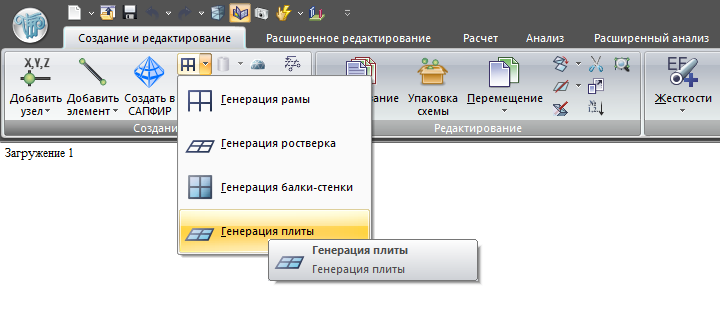

Для регулярных объектов используются встроенные генераторы. Например, для плиты открывается Генерация регулярных фрагментов и сетей через кнопку Генерация плиты. В этом окне задаются размеры, сетка и параметры разбиения. После подтверждения программа формирует конечно-элементную сетку.

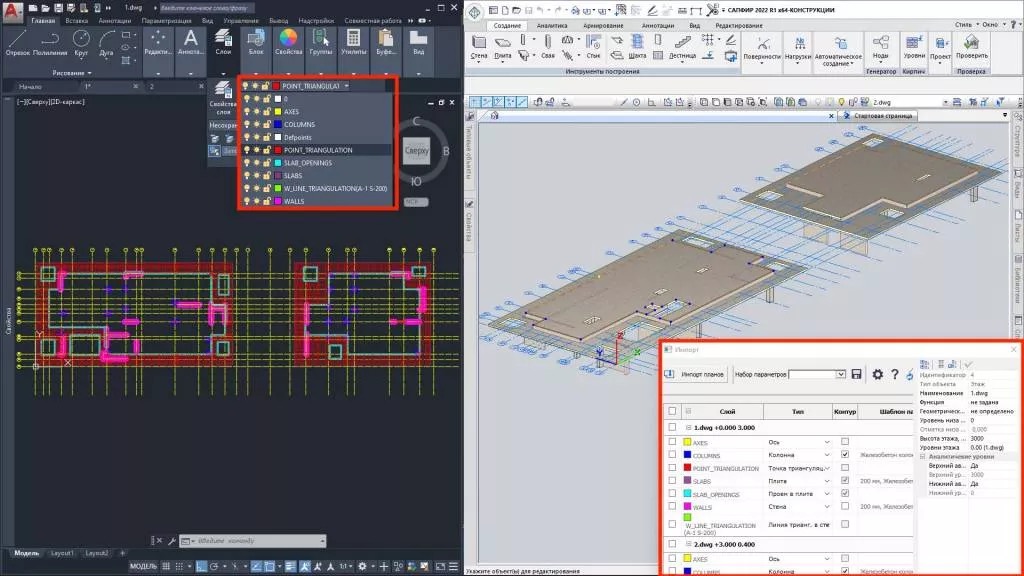

Для здания геометрия может формироваться через LIRA-CAD, импорт BIM-модели или ручное построение. После построения нужно проверить совпадение узлов, связность элементов, отсутствие висячих фрагментов, корректность сетки, направление локальных осей.

4. Задать связи

Выделяются нужные узлы, затем через кнопку Связи на панели Жесткости и связи открывается окно Связи в узлах. В нем флажками запрещаются нужные перемещения и повороты. После настройки нажимается Подтвердить.

Проверка связей выполняется визуально. Если закреплены лишние узлы, здание становится искусственно жестким. Если связи отсутствуют, расчет может показать геометрическую изменяемость или получить неадекватные перемещения.

5. Назначить жесткости и материалы

Через Жесткости и материалы нажимается Добавить, выбирается группа элементов и тип сечения. Для пластин используется вкладка Пластинчатые, объемные, численные и тип Пластины. В окне Задание жесткости для пластин задаются параметры материала и сечения.

После создания жесткости элементы выделяются на схеме, и кнопкой Применить им назначаются параметры. Для контроля включается мозаика жесткостей: все элементы одинакового типа должны отображаться согласованно, а разные конструктивные группы — различаться.

6. Создать загружения

В Редакторе загружений задаются имена и виды загружений. Первое загружение можно назвать собственный вес, остальные — по принятой расчетной логике: постоянные, временные длительные, кратковременные, снег, ветер, монтажные, особые. Новые загружения добавляются через + и Добавить загружение, изменения сохраняются кнопкой Применить.

7. Назначить нагрузки

Для собственного веса используется команда Добавить собственный вес. Для нагрузок на плиты — окно Задание нагрузок — Нагрузки на пластины. Для стержней и узлов применяются соответствующие команды нагрузок.

После назначения нужно включить отображение нагрузок и проверить направления. Особенно часто ошибки возникают при локальных осях пластин, отрицательных значениях, копировании фрагментов и переносе модели из другой программы.

8. Сформировать РСУ и РСН

Для конструирования используется Таблица РСУ на вкладке Расчет. При корректно заданных видах загружений таблица может формироваться автоматически с параметрами по умолчанию, но ее нужно проверять: коэффициенты, доли длительности, группы взаимного исключения, особые сочетания.

9. Выполнить расчет

Расчет запускается кнопкой Выполнить полный расчет на вкладке Расчет. После завершения нужно открыть протокол решения и проверить ошибки, предупреждения, сообщения о геометрической изменяемости, несвязанных узлах, некорректных жесткостях и проблемах с расчетным процессором.

10. Проанализировать результаты

Проверка результатов начинается с перемещений. Если перемещения слишком малы, модель чрезмерно защемлена. Если слишком велики, вероятны ошибки в связях, жесткостях или единицах измерения. Затем анализируются усилия, реакции, напряжения, формы колебаний, мозаики армирования или коэффициенты использования.

11. Перейти к конструированию

Для железобетона открывается вкладка Железобетон, задается Варианты конструирования схемы, выбираются нормы и усилия для расчета. Затем через Тип задаются материалы и типы армирования. После расчета армирования анализируются мозаики, таблицы и зоны с максимальными значениями.

12. Сформировать отчет

В отчет включаются исходные данные, схемы, нагрузки, сочетания, результаты и конструирование. Книга отчета должна быть не набором всех доступных таблиц, а структурированным расчетным документом: что считалось, какие исходные данные приняты, какие результаты критичны, как проверена корректность модели.

Типичные ошибки при работе

Ошибки в LIRA-FEM делятся на интерфейсные, расчетные и инженерные. Интерфейсная ошибка — нажали не ту команду. Расчетная — неверно задана модель. Инженерная — модель формально рассчитана, но не соответствует реальной работе конструкции.

Частые ошибки:

• выбор неправильного признака схемы;

• несвязанные узлы после импорта;

• случайное наложение элементов;

• лишние дублированные стержни или пластины;

• неверная толщина плит и стен;

• жесткости назначены не тем элементам;

• локальные оси пластин направлены несогласованно;

• опоры чрезмерно защемлены;

• реальные связи не заданы;

• собственный вес не добавлен или добавлен дважды;

• нагрузка приложена в неправильном направлении;

• РСУ сформированы без проверки коэффициентов;

• динамические массы собраны из неверных загружений;

• BIM-модель принята как расчетная без проверки;

• мозаики результатов интерпретированы без анализа схемы;

• автоматический подбор арматуры использован без конструктивной проверки.

Как проверять модель перед расчетом:

1. Включить отображение узлов и элементов.

2. Проверить связность схемы.

3. Отобразить мозаики жесткостей.

4. Проверить направления локальных осей.

5. Отобразить нагрузки по каждому загружению.

6. Проверить закрепления.

7. Сформировать и просмотреть РСУ.

8. Запустить расчет на упрощенной схеме или фрагменте.

9. Сравнить реакции с суммой вертикальных нагрузок.

10. Проверить порядок перемещений и усилий.

Когда LIRA-FEM подходит, а когда лучше выбрать другое решение

LIRA-FEM подходит, когда требуется расчет строительных конструкций с развитой конечно-элементной схемой, железобетоном, металлом, грунтом, стадийностью, динамикой и документированием. Программа особенно уместна в проектных организациях, где расчет и конструирование связаны с русскоязычными материалами, нормативной практикой и существующими наработками в ЛИРА-САПР.

Для учебных задач LIRA-FEM полезна тем, что показывает полный путь расчетчика: схема, нагрузки, сочетания, расчет, анализ, конструирование. Но студенту нужно начинать с простых задач: балка, рама, плита, пространственный каркас. Сразу строить многоэтажное здание без понимания связей и жесткостей — прямой путь к формально красивому, но неправильному результату.

Для BIM-процессов LIRA-FEM стоит выбирать, когда используется LIRA-CAD / САПФИР или есть потребность обмениваться данными с Revit, Tekla Structures, AutoCAD, ArchiCAD и другими системами. При этом главная проверка остается за расчетчиком: аналитическая модель после обмена должна быть просмотрена и исправлена.

Для организации, работающей в Autodesk AEC-среде, Robot Structural Analysis Professional может быть удобнее за счет интеграции с Revit. Для многоэтажных зданий в международной практике часто рассматривают ETABS. Для универсального структурного анализа разных сооружений применяют SAP2000. Для сложных BIM/FEM-процессов в Revit и инфраструктурных задачах сильную позицию занимает SOFiSTiK. Для отечественной альтернативы с МКЭ-расчетом и собственным набором модулей рассматривают SCAD Office.

FAQ

LIRA-FEM и ЛИРА-САПР — одно и то же?

В новой линейке используется название LIRA-FEM, а привычное название ЛИРА-САПР продолжает встречаться в учебных материалах, обзорах, обсуждениях и документации. САПФИР-3D получил имя LIRA-CAD.

Можно ли использовать программу новичку?

Можно, но начинать нужно с учебных расчетных схем. Новичку важно освоить признак схемы, узлы, стержни, пластины, связи, жесткости, загружения, РСУ, запуск расчета и анализ перемещений. Без инженерной базы программа не даст надежного результата.

Подходит ли LIRA-FEM для диплома?

Да, программа подходит для учебных расчетов строительных конструкций, если задача соответствует возможностям комплекса и студент понимает расчетную постановку. Для диплома важно не только получить мозаики, но и объяснить расчетную схему, нагрузки, сочетания и принятые конструктивные решения.

Можно ли импортировать модель из Revit?

Да, для LIRA-FEM реализован двусторонний конвертер с Autodesk Revit. Такой обмен помогает передавать и синхронизировать модели, но аналитическую схему после передачи нужно проверять.

Чем LIRA-FEM отличается от SCAD Office?

Обе программы относятся к расчетным комплексам для строительных конструкций и используют МКЭ-подход. LIRA-FEM сильна связкой расчетной среды, LIRA-CAD, железобетона, металла, грунта, монтажа и документирования. SCAD Office включает SCAD и набор модулей для металла, железобетона, каменных, деревянных конструкций и грунтовых задач.

Нужна ли мощная видеокарта?

Для обычной работы достаточно рекомендованного уровня GeForce GTX 1650 или Radeon RX 6400. Для больших моделей в САПФИР используются более производительные видеокарты, включая младшие NVIDIA RTX.

Можно ли доверять автоматическому подбору арматуры без проверки?

Нет. Подбор арматуры нужно проверять инженерно: по расчетной схеме, зонам усилий, конструктивным требованиям, реальной раскладке, анкеровке, минимальным и максимальным ограничениям, результатам РСУ и логике работы элемента.

Итог

LIRA-FEM ЛИРА-САПР — профессиональная расчетная среда для инженеров-конструкторов, которым нужна не визуальная модель здания, а проверяемая конечно-элементная расчетная схема. Программа закрывает полный цикл: построение модели, назначение жесткостей и материалов, нагрузки, расчетные сочетания, статический и динамический расчет, нелинейные постановки, грунт, железобетон, металл, документирование и BIM-связи.

Для учебы лучше начинать с простых схем и постепенно переходить к плитам, рамам и пространственным моделям. Для проектной организации программа полезна при регулярных расчетах зданий, особенно когда требуется связка LIRA-CAD, железобетонных и металлических модулей, отчетов и инженерной проверки. Для сложных объектов важны не только возможности программы, но и расчетная дисциплина: корректная модель, понятные нагрузки, проверенные сочетания, анализ протокола и критическая интерпретация результатов.

LIRA-FEM стоит выбирать, когда расчет строительных конструкций является основной задачей, а не побочным этапом моделирования. Для пользователя, которому нужно просто открыть DWG или сделать архитектурную визуализацию, подойдут другие программы. Для инженера, который отвечает за прочность, устойчивость, армирование, металлические сечения, основания и расчетное обоснование, ЛИРА-САПР остается одной из ключевых специализированных сред.
