К3-Коттедж

К3-Коттедж Бревно&Брус — специализированная САПР для деревянного домостроения. Программа используется для проектирования бревенчатых и брусовых домов, подготовки 3D-модели, выпусков чертежей, разверток стен, планов по венцам, раскройных карт, ведомостей материалов и производственных данных для станков с ЧПУ. Это не универсальный интерьерный редактор и не простая программа для красивой картинки дома: основная задача К3-Коттедж Бревно&Брус — связать проектирование деревянного дома с изготовлением домокомплекта и сборочной документацией.

Программа ориентирована на дома из оцилиндрованного бревна, профилированного бруса и двойного бруса. Внутри проекта конструктор работает не просто с условными стенами, а с технологической моделью: стеновые элементы, проемы, балки, доски, столбы, консоли, лестницы, скаты крыши, пазы, подрезки, нагели, шпильки и каналы участвуют в последующей документации. По 3D-модели формируются чертежи бревен, раскройные карты, развертки стен, планы кровли, планы этажей, фасады, разрезы и управляющие программы для производства.

В обзоре важно сразу отделить К3-Коттедж Бревно&Брус от других программ для дома. Sweet Home 3D, Мой Дом 3D и Дизайн Интерьера 3D закрывают бытовые и презентационные задачи: планировка комнат, расстановка мебели, визуальный эскиз. AutoCAD дает универсальное черчение, SketchUp удобен для 3D-эскизов, Blender подходит для моделирования и визуализации. К3-Коттедж Бревно&Брус работает в другой логике: проектировщик собирает деревянный дом как технологическую конструкцию, а затем получает документы для производства и сборки.

Для кого предназначена программа

К3-Коттедж Бревно&Брус рассчитан на пользователей, которым нужно проектировать деревянные дома не только как архитектурную форму, но и как набор изготавливаемых деталей. Главная аудитория — проектные отделы и производства, работающие с оцилиндрованным бревном, профилированным брусом, лафетом и двойным брусом.

Для проектировщика программа полезна тем, что связывает построение модели с чертежами. После изменения стены, проема, балки или другого элемента документация перевыпускается по модели, а не пересобирается вручную с нуля. В деревянном домостроении это особенно важно: корректировка проема, высоты ряда, положения стены или параметров материала влияет на разбревновку, планы, ведомости, раскрой и сборочные документы.

Для технолога ценность программы в том, что модель содержит производственную информацию. При создании деталей учитываются пазы, подрезы, компенсаторы и характеристики материалов, применяемых на производстве. В выходных документах появляются не только общие планы, но и спецификации стеновых элементов, таблицы, развертки, ведомости и карты раскроя.

Для предприятий с ЧПУ К3-Коттедж Бревно&Брус важен как источник данных для станков. Модуль обмена данными формирует файлы с информацией о деталях проекта в формате станка; затем файлы передаются на компьютер станка, а программное обеспечение станка формирует управляющие команды. В связке с модулем ЧПУ программа работает с KRUESI CMI 4×4, STROMAB, SCHMIDLER, MAKRON и HUNDEGGER.

К3-Коттедж Бревно&Брус подходит:

• проектировщикам деревянных домов, которым нужны развертки стен, планы этажей, планы по венцам и спецификация стеновых элементов;

• производствам домокомплектов из бревна и бруса;

• технологам, готовящим раскрой и ведомости материалов;

• компаниям, работающим с автоматизированными линиями и станками с ЧПУ;

• сборочным бригадам, которым нужны понятные документы по стенам, венцам, деталям и маркировке;

• учебным центрам и специалистам, осваивающим производственное проектирование деревянных домов.

Программа не заменяет архитектурную BIM-систему во всех задачах здания. Для концептуальной архитектуры, интерьера, инженерных сетей, ландшафта и презентационного дизайна обычно удобнее использовать связку с другими инструментами: например, архитектурный проект может готовиться в ArchiCAD, а технологическая часть сруба — в К3-Коттедж Бревно&Брус. Внутренние материалы по смежным инструментам можно дополнительно посмотреть на freeexe.ru: AutoCAD, SketchUp, Sweet Home 3D, Ландшафтный Дизайн 3D.

Что можно сделать в К3-Коттедж Бревно&Брус

Создать 3D-модель деревянного дома

Основа работы — трехмерная модель дома. В ней собираются стены, балки перекрытий, балки пола и потолка, столбы, консоли, фигурные проемы, лестницы, террасы и другие элементы. При создании деталей сразу закладывается технологическая информация: пазы, подрезы, компенсаторы, особенности изготовления и характеристики применяемого стройматериала.

Для деревянного домостроения это принципиально отличается от обычного 3D-моделирования. В универсальном редакторе можно нарисовать визуально похожий дом из бревна, но такой объект остается геометрией. В К3-Коттедж Бревно&Брус бревно или брус участвует в системе: у элемента есть положение в стене, ряд, материал, длина, соединения, отверстия, подрезки, возможное участие в раскрое и отчетах.

В модели используются:

• стены из бревна, бруса, лафета и двойного бруса;

• балки и свободные балки;

• доски, в том числе элементы пола, потолка, лестниц и обрешетки;

• столбы и консоли;

• проемы под окна и двери;

• скаты крыши и элементы стропильной системы;

• венцовые пазы, соединения, подрезки, отверстия под нагели, шпильки и каналы;

• монтажные бревна в проемах;

• оконные и дверные заполнения;

• объекты, которые нужны для визуального и технологического контроля проекта.

В рабочем процессе модель одновременно отображается в нескольких окнах: вид спереди, вид слева, вид сверху и трехмерная проекция. Все построения происходят в пространстве и отображаются на видах, поэтому проектировщик контролирует не только план, но и вертикальные отметки, расположение проемов, пересечения стен, положение крыши и общий вид сруба.

Подготовить рабочую и производственную документацию

К3-Коттедж Бревно&Брус автоматически формирует документы по созданной трехмерной модели. В выходной комплект входят документы для заказчика, производственные таблицы, планы, развертки, ведомости и документы для изготовления деталей.

Программа выпускает:

• аксонометрические и перспективные виды;

• фасады;

• поэтажные планы;

• планы балок;

• планы по венцам;

• планы кровли;

• разрезы;

• развертки стен;

• таблицу бревен;

• таблицу пазов и торцов бревен;

• таблицу пазов и торцов досок;

• ведомость материалов;

• ведомость по венцам;

• таблицу досок;

• таблицу проемов;

• раскрой бревен;

• раскрой досок;

• сводную ведомость бревен;

• шильдики на бревна и доски;

• альбом документации.

Развертки стен работают как контрольный документ для изготовления и сборки. В них отображаются оси примыкающих стен, шкала рядов, обозначения бревен, длины и размерные цепочки. Планы этажей и поэтажная документация помогают контролировать оси, проемы, площади и объемы помещений. Ведомость материалов собирает расход бревна или бруса, уплотнителя, конструктивных элементов и других материалов.

Отчет Таблица брёвен представляет собой спецификацию стеновых элементов. Для каждого бревна указываются имя, длина и подробный чертеж. Этот отчет также используется как разбревновка, побревенка, разбрусовка или побрусовка сруба.

Выполнить раскрой бревен и досок

Раскрой — один из ключевых производственных сценариев К3-Коттедж Бревно&Брус. Программа формирует раскройные карты по деталям проекта. Для бревен и досок можно использовать разные режимы, исключать материалы и детали из раскроя, работать с длинами заготовок, объединять одинаковые заготовки, формировать шильдики на остатки и выбирать способ представления чертежа заготовки.

В раскрое учитывается не только длина детали, но и производственная логика. В документации могут отображаться пазы, пропилы, торцы, отверстия под нагели, шпильки и каналы. Для производства это удобнее, чем обычная таблица длин: технолог получает карту, связанную с конкретными элементами модели.

Настроить соединения и венцовые пазы

В деревянном домостроении место пересечения стен, балок и бруса нельзя описывать одной линией на плане. Нужно понимать тип соединения, материал, высоту ряда, смещение рядности, размеры паза, условия существования вертикального паза, форму торца и технологию обработки. В К3-Коттедж Бревно&Брус соединения описываются как часть модели, а не как отдельная ручная пометка на чертеже.

В программе используются разные типы пазов и соединений: вертикальный паз, вставка, ласточкин хвост, наклонная подрезка, в перевязку с коренным шипом, в полдерева с чередованием, вертикальный ласточкин хвост, сокращенный ласточкин хвост, чередование со шпонкой, рубка и другие варианты. Для части типов задаются условия: совпадение высоты сечения, смещение рядности, материал бревно, брус или лафет, габариты врезаемого элемента и параметры конкретного паза.

Это делает программу узкоспециализированной. В универсальном 3D-редакторе такие узлы обычно моделируются вручную или упрощаются. В К3-Коттедж Бревно&Брус соединения связаны с отчетами и чертежами деталей.

Работать с проемами и монтажными бревнами

Проемы в К3-Коттедж Бревно&Брус — не просто пустоты в стене. Они влияют на бревна, развертки, планы, ведомости, монтажные элементы и раскрой. Программа поддерживает монтажное бревно — элемент, который оставляется в проеме целым при монтаже дома и отсекается позже при установке окна или двери. Оно нужно для жесткости стены во время сборки.

Монтажные бревна добавляются автоматически или вручную. В автоматическом режиме в параметрах дома на вкладке Проёмы включается поле Автоматическое добавление монтажного бревна, выбираются типы проемов и задается интервал между соседними монтажными бревнами. В ручном режиме используется команда Дом/Проём/Монтажное бревно/Добавить, а удаление выполняется через Дом/Проём/Монтажное бревно/Удалить.

Рассчитать строительные конструкции

Модуль Расчет строительных конструкций предназначен для расчета конструкций на прочность и жесткость. В нем реализован расчет на поперечный изгиб многопролетных неразрезных деревянных однородных балок постоянного сечения, в том числе с консолями. Расчеты выполняются по СП 64.13330.2017 Деревянные конструкции, СП 20.13330.2016 Нагрузки и воздействия, ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения и требования. Команда вызова модуля — Расчет конструкций/Расчет балки.

Этот модуль не превращает К3-Коттедж Бревно&Брус в полноценный расчетный комплекс для всех конструкций здания. Его ценность в том, что расчет балок встроен в среду, где уже создается деревянная модель. Для проектировщика это снижает разрыв между конструктивной схемой, моделью дома и рабочей документацией.

Подготовить данные для ЧПУ

Модуль ЧПУ используется для передачи данных на деревообрабатывающее оборудование. Рабочая схема выглядит так: конструктор создает модель дома, модуль обмена данными формирует файлы с информацией о каждой детали проекта в формате станка, файлы передаются на компьютер станка через интернет, flash-носитель или локальную сеть, а программное обеспечение станка формирует управляющие команды и запускает операции.

Для подключения ЧПУ учитываются операции и особенности программного обеспечения станка, технология предприятия, правила формирования управляющих программ и интеграция модуля стыковки в К3-Коттедж Бревно&Брус. В производственном сценарии пользователь сначала получает спецификацию стеновых элементов, раскрой и другие документы, затем проверяет конструктивные решения и запускает команду формирования задания для станка из раздела отчетов.

Интерфейс программы

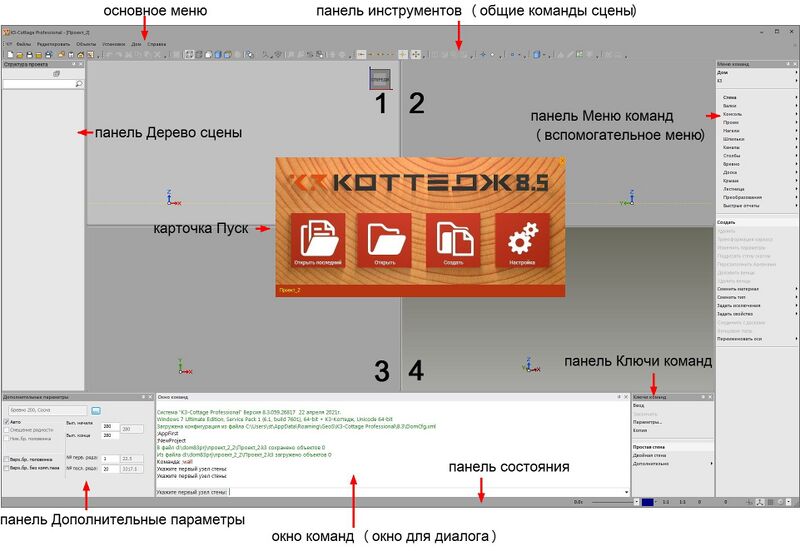

Рабочее окно и четыре вида

Интерфейс К3-Коттедж Бревно&Брус построен вокруг рабочего окна с четырьмя видовыми окнами. Первое окно показывает объект спереди, второе — слева, третье — сверху, четвертое — в трехмерной проекции. Одно из окон активно: построения выполняются именно в нем. Активное окно можно сменить щелчком мыши, а пиктограмма раскрытия разворачивает текущее видовое окно на весь экран и возвращает обратно четырехоконную схему при повторном нажатии.

Такая схема удобна для сруба: проектировщик одновременно видит план, высоту, боковую проекцию и 3D-модель. При создании стены, проема, балки или доски становится видно, как элемент расположен относительно остальных частей дома. Это особенно полезно при проверке пересечений, рядности, положения окон, балок перекрытия и скатов крыши.

В верхней части окна находится основное меню. Под ним и в левой части экрана расположены панели инструментов с пиктограммами для часто используемых команд. При наведении на пиктограмму появляется всплывающая подсказка. Слева размещена панель Структура модели, справа — панель Меню команд, внизу — Окно команд, панель состояния и область контекстных режимов команды.

Структура модели

Панель Структура модели содержит структурированный список объектов сцены. Через нее удобно контролировать состав проекта, выбирать объекты, включать и отключать их отображение, переходить к нужным элементам дома. Панель работает в межкомандном пространстве, когда не запущена активная команда.

Для больших деревянных домов структура особенно важна. В проекте появляются десятки стен, множество бревен, балки, доски, проемы, скаты, лестницы и вспомогательные элементы. Без дерева модели сложно понять, какие объекты уже созданы, какие скрыты, какие требуют редактирования и где искать конкретную стену.

В истории развития программы отдельно отмечалось появление новых папок на панели Структура проекта: Лестницы и Остальные объекты. Это показывает, что дерево проекта развивалось не только как список стен, но и как средство навигации по сложной модели.

Меню команд и рабочие режимы

В правой части окна расположена панель Меню команд. В меню Дом находятся команды проектирования дома, а в меню К3 — команды геометрического редактора для создания и редактирования геометрии. При выборе команды в правом нижнем углу появляются контекстные режимы, относящиеся к текущей операции. Контекстное меню также вызывается правой кнопкой мыши после выбора команды.

Такой интерфейс требует привыкания. В бытовых планировщиках многие действия делаются перетаскиванием готовых объектов. В К3-Коттедж Бревно&Брус пользователь часто выбирает команду, уточняет параметры, указывает объекты и следит за подсказками в нижней части окна. Этот подход ближе к профессиональным САПР: он медленнее на первом знакомстве, но дает точность при построении технологической модели.

Дополнительные параметры, фильтр выбора и окно команд

В левом нижнем углу находится панель Дополнительные параметры. При создании и редактировании объектов там появляются параметры текущего элемента. Когда команда не выбрана, на панели отображается Фильтр выбора. С его помощью можно ограничить выбор однотипными объектами: например, выбирать только проемы или только шпильки.

В нижней части окна расположено Окно команд. Программа выводит туда следующий шаг текущей операции, а пользователь вводит числовые значения: координаты точки, величину продления или укорачивания доски, параметры построения и другие данные. Ниже отображается панель состояния с системной информацией, включая координаты графического курсора, текущую толщину линии и индикатор выполнения долгих команд.

Для точной работы с деревянным домом это полезнее, чем полностью визуальный интерфейс. Проектировщик не только двигает элементы мышью, но и задает числовые параметры. Так проще контролировать габариты, отметки, расположение проемов, осей, балок и досок.

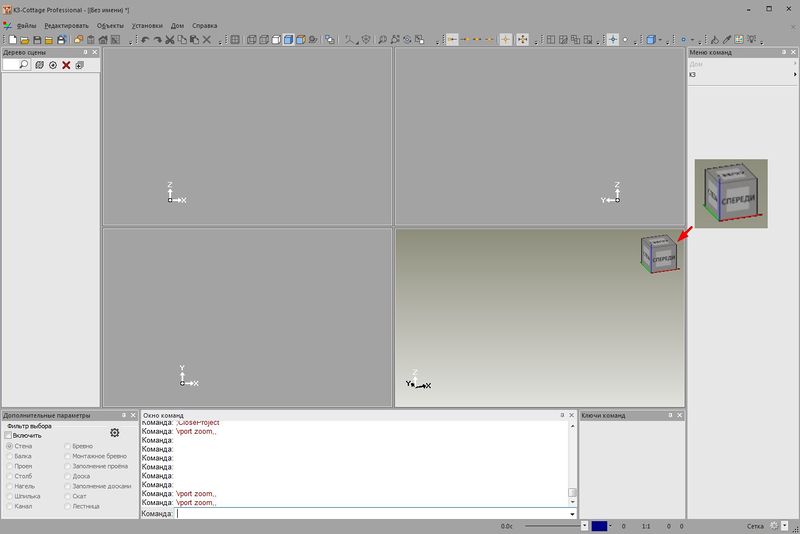

Видовой куб

В верхнем правом углу каждого видового окна расположен видовой куб. Он управляет ракурсом сцены, быстро переводит модель в ортогональные и изометрические виды и показывает положение наблюдателя в пространстве. Отображение видового куба отключается через F9 снятием галочки Отображать видовой куб.

Видовой куб особенно полезен при контроле сложной крыши, балконов, террас, консолей, лестниц и внутренних стен. В проекте из бревна или бруса ошибка в вертикальном положении элемента может быть неочевидна на плане, но заметна в 3D-виде и на боковой проекции.

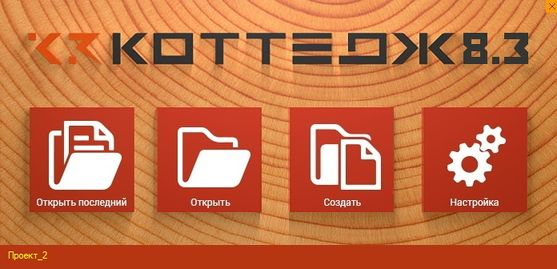

Карточка Пуск

После запуска К3-Коттедж Бревно&Брус появляется рабочее окно и карточка Пуск. На ней расположены кнопки Открыть последний, Открыть, Создать и Настройка. Внизу карточки отображается название проекта, с которым пользователь работал последним. Открыть последний возвращает к нему, Открыть используется для выбора проекта, Создать запускает новый проект, Настройка открывает карточку шаблонов производителей материала.

В К3-Коттедж Бревно&Брус понятие производителя важно для рабочего процесса. Производитель — это файл формата *.mdb с таблицами-справочниками, производственными настройками, материалами и отчетами, доступными в проекте. Проект включает производителя, трехмерную модель и отчеты, а хранится в папке проекта внутри общей папки проектов.

Рабочий процесс: от нового проекта до документации

Создание проекта

Работа начинается с карточки Пуск и кнопки Создать. Пользователь задает новый проект, выбирает или настраивает производителя, определяет базовые параметры дома и переходит к построению модели. В рекомендуемой схеме работы К3-Коттедж Бревно&Брус первым этапом идет создание нового проекта, затем установка параметров проекта, после чего создаются стены, балки, проемы, столбы и консоли.

На этом этапе важно не относиться к проекту как к обычному файлу чертежа. Внутри проекта связаны производственные настройки, материалы, модель и будущие отчеты. Ошибка в исходных параметрах материала или производителя влияет на документацию, поэтому настройка проекта — часть технологической подготовки, а не формальность.

Установка параметров дома

Параметры дома задаются через Установки/Параметры дома. Здесь определяется логика проекта: материалы, отображение, параметры проемов, монтажные бревна, отчеты и другие настройки. Дальнейшие команды опираются на эти параметры, поэтому их настраивают до массового построения стен и проемов.

При проектировании дома из бревна или бруса параметры влияют на то, как будут выглядеть ряды, как программа обработает пересечения, какие элементы попадут в отчеты, как будут учитываться проемы и какие производственные данные появятся в таблицах.

Создание стен, балок, проемов, столбов и консолей

Базовая команда для создания стен — Дом/Стена/Создать. Для изменения положения стен используются Дом/Стена/Трансформация каркаса и Дом/Стена/Преобразования. Для редактирования параметров стены применяется Дом/Стена/Изм.параметры, для добавления и удаления венцов — Дом/Стена/Добавить венцы и Дом/Стена/Удалить венцы, для изменения материала — Дом/Стена/Сменить материал, для подрезки стены скатом — Дом/Стена/Подрезать стену скатом.

Создание стен — основа модели. Пользователь не рисует условную толщину стены, а формирует стеновой элемент, который затем разлагается на бревна или брус. Положение стен влияет на пересечения, соединения, длины деталей, развертки, планы по венцам и раскрой.

Балки создаются и редактируются через раздел Дом/Балки. В проекте они участвуют как конструктивные элементы и могут попадать в планы, отчеты, проверки и расчеты. Доски создаются командами Дом/Доска/Создать или Дом/Доска/Установить.

Создание крыши и стропильной части

После стен, балок и проемов в рекомендуемой схеме работы идут крыши, стропила и обрешетка. Исторически модуль крыши развивался как отдельный блок команд и отчетов, позволяющий моделировать кровлю скатами, опирать скаты на стены сруба, задавать углы, перемещать и копировать скаты, добавлять проемы, автоматически заполнять скаты стропильными ногами и подрешеткой с заданными шагами.

Для деревянного дома крыша связана не только с внешним видом. Скаты могут подрезать стены, влиять на планы кровли, планы стропил, развертки скатов, ведомость материалов и сборочные документы. В развитии программы отдельно отмечалась улучшенная функция подрезки стены скатом.

Простановка венцовых пазов, нагелей, шпилек и каналов

После построения основных конструкций выполняется простановка венцовых пазов, нагелей, шпилек, каналов и деление длинных бревен. Эта последовательность отражает технологическую логику: сначала формируется геометрия дома, затем уточняются соединения и производственные элементы.

В К3-Коттедж Бревно&Брус можно автоматически расставлять нагели и шпилечную систему с заданным шагом, показывать торцы бревен и вручную изменять линейные параметры: положение окон, дверей, расстояние между шпильками и нагелями. Эти задачи отмечались пользователями производственных компаний как важные для выпуска технической документации.

Добавление окон и дверей

Окна и двери добавляются в проемы после создания стен и основных элементов. Проемы участвуют в планах, фасадах, развертках, ведомостях, расчетах площадей стен и документации по сборке. На плане этажа программа отображает оси стен, расстояния между ними, выделяет помещения и позволяет подсчитывать площадь пола, площадь плоской и видимой части стен, объем и периметр. Площади стен считаются с учетом оконных и дверных проемов.

В проекте деревянного дома проем — один из самых чувствительных элементов. Изменение его высоты или положения влияет на бревна, монтажные элементы, развертку стены, раскрой и внешний вид фасада. Поэтому проемы удобнее контролировать на всех видах, а не только на плане.

Создание полов, потолков, лестниц и элементов из досок

В рекомендуемой схеме работы после нагелей, шпилек и каналов идет создание пола, потолка, лестниц и других элементов дома, состоящих из досок. Затем выполняется соединение бревен с досками.

Команды досок нужны для деревянных элементов, которые не являются стеновым бревном или брусом, но участвуют в конструкции и ведомостях. Это могут быть элементы перекрытий, настилов, лестниц, обрешетки и других частей дома. В старых пользовательских отзывах встречались замечания, что работа с досками и крышей в ранних версиях требовала большого количества ручных операций, но история обновлений показывает развитие модулей крыши, досок, отчетов и раскроя.

Формирование отчетов

После проверки модели оформляется выходная документация: таблицы, ведомости, планы, развертки, раскрой и альбом. В разделе отчетов пользователь задает параметры будущего документа, формирует отчет, просматривает его и передает в производственный или сборочный процесс.

Для К3-Коттедж Бревно&Брус характерен принцип от модели к документам. Это значит, что изменения в 3D-модели становятся основанием для повторного выпуска отчетов. Такой подход снижает количество ручного переноса данных между чертежами и таблицами. В производстве деревянных домов это критично: одна правка проема или стены может менять длины деталей, количество материала, номера бревен, планы и раскрой.

Поддерживаемые материалы и конструкции

К3-Коттедж Бревно&Брус работает с деревянными домами из оцилиндрованного бревна, профилированного бруса и двойного бруса. В пользовательском руководстве по материалам сечения выбираются как бревно, брус или лафет; после выбора типа сечения отображается чертеж соответствующего сечения.

В программе используются не только основные стеновые элементы. В модели могут участвовать балки, доски, столбы, консоли, фигурные проемы, лестницы и террасы. Для каждого элемента важна производственная информация: пазы, подрезы, компенсаторы и другие особенности изготовления.

Типы конструктивных объектов можно разделить так:

Специализация на древесине — сильная сторона программы. При этом именно она ограничивает сферу применения. Для железобетонного здания, инженерных сетей, интерьерной планировки или фотореалистичной презентации интерьера К3-Коттедж Бревно&Брус не является основным инструментом. Его задача — деревянный дом как производственная модель.

Модуль Крыша

Модуль крыши нужен для проектирования кровли в составе деревянного дома. Он работает со скатами крыши, их положением, углами, опиранием на стены, проемами в скатах, стропильными ногами и подрешеткой. В старой истории развития программы модуль описывался как блок команд и отчетов для моделирования кровли скатами, а не отдельными досками. Скаты можно опирать на стены сруба, располагать под нужными углами, перемещать, копировать и автоматически заполнять стропильными ногами и подрешеткой с заданными шагами.

В производственной документации крыша связана с несколькими отчетами:

• план кровли;

• план стропил;

• развертки скатов;

• ведомость материалов;

• таблицы досок;

• раскрой досок;

• фасады и разрезы;

• альбом проекта.

Особенность деревянного дома в том, что крыша влияет на стены. Скат может подрезать стену, менять высотные отметки и форму верхних венцов. Поэтому улучшение функции подрезки стены скатом в истории развития программы — значимая доработка, а не косметическое изменение.

Для простых двускатных и вальмовых решений модуль крыши помогает быстро связать кровлю со стенами. Для сложной крыши с множеством скатов, мансардными окнами и нестандартной стропильной схемой важно тщательно проверять модель на всех видах, потому что ошибки в сопряжении скатов затем переходят в планы, развертки и ведомости.

Модуль ЧПУ

Модуль ЧПУ переводит данные проекта в производственный контур. В обычном проектировании результатом часто становится комплект чертежей. В К3-Коттедж Бревно&Брус с модулем ЧПУ результатом становится еще и задание для станка, построенное на основе модели и производственных документов.

Рабочая цепочка состоит из пяти этапов:

1. Конструктор создает модель дома с информацией о деталях.

2. Модуль обмена данными формирует файлы с информацией о деталях в формате станка.

3. Файлы передаются на компьютер станка через интернет, flash-носитель или локальную сеть.

4. Программное обеспечение станка формирует управляющие команды.

5. Станок с ЧПУ выполняет операции.

К3-Коттедж Бревно&Брус и модуль ЧПУ работают со станками и производственными линиями KRUESI CMI 4×4, STROMAB, SCHMIDLER, MAKRON и HUNDEGGER.

Для предприятия это меняет роль проектировщика. Он отвечает не только за красивый план и чертеж, но и за корректность технологической информации. Перед формированием задания для станка нужно проверить модель, спецификацию стеновых элементов, раскрой и другие производственные документы. Ошибка в исходной модели может перейти в станочную обработку, поэтому контроль отчетов остается обязательным этапом.

Модуль расчета строительных конструкций

Модуль Расчет строительных конструкций используется для расчета на прочность и жесткость. Реализован расчет на поперечный изгиб многопролетных неразрезных деревянных однородных балок постоянного сечения, включая балки с консолями. Команда запуска — Расчет конструкций/Расчет балки.

Модуль работает по нормативной базе:

Практически это означает, что пользователь получает инструмент для проверки отдельных деревянных балок внутри среды проектирования. Его не стоит воспринимать как автоматическую гарантию правильности всего здания. Нагрузки, расчетная схема, сечения, условия опирания и назначение конструкции требуют инженерной проверки. В проекте деревянного дома модуль полезен там, где нужно связать балку, модель и отчетность без перехода в отдельный универсальный расчетный комплекс.

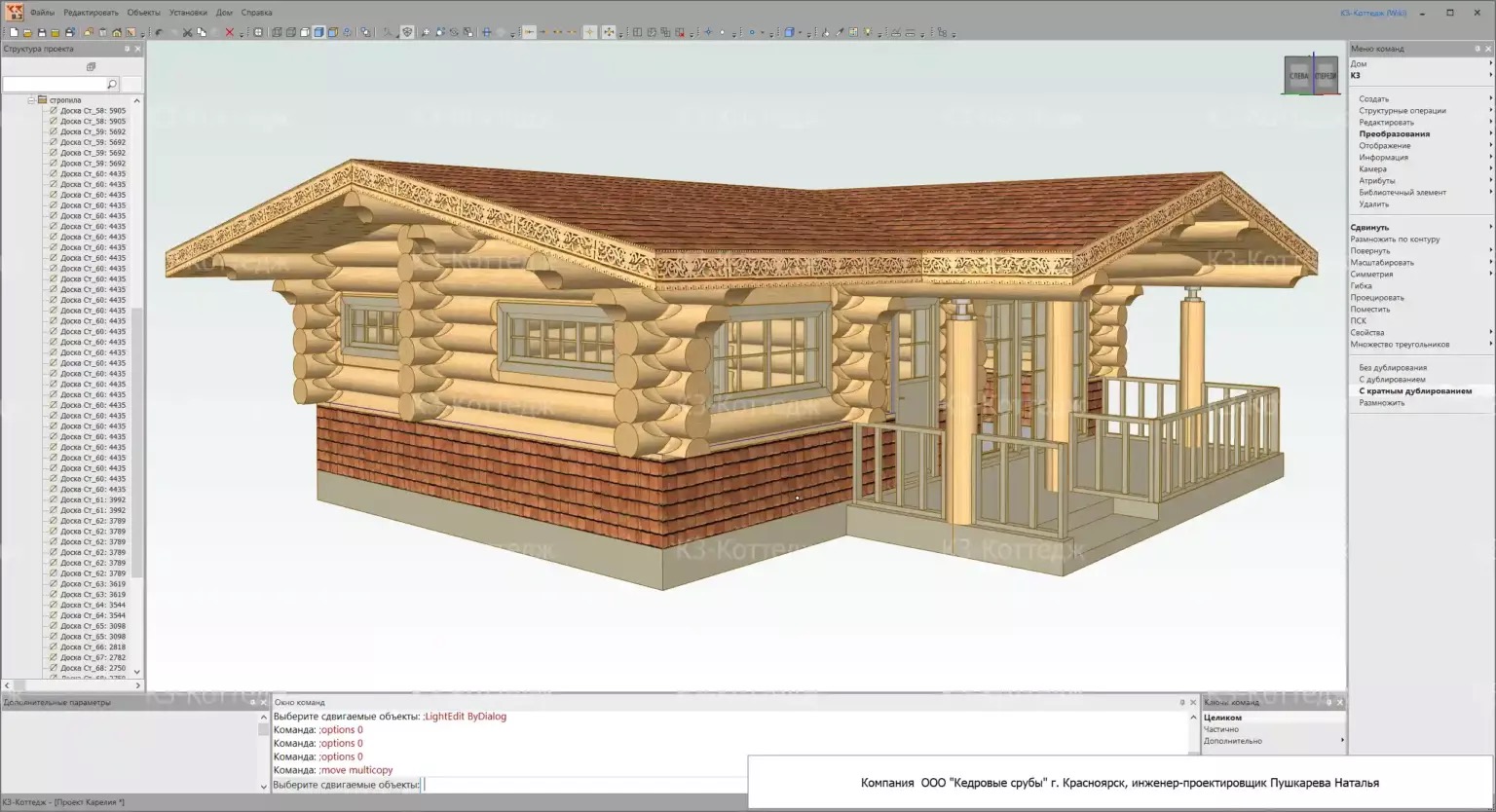

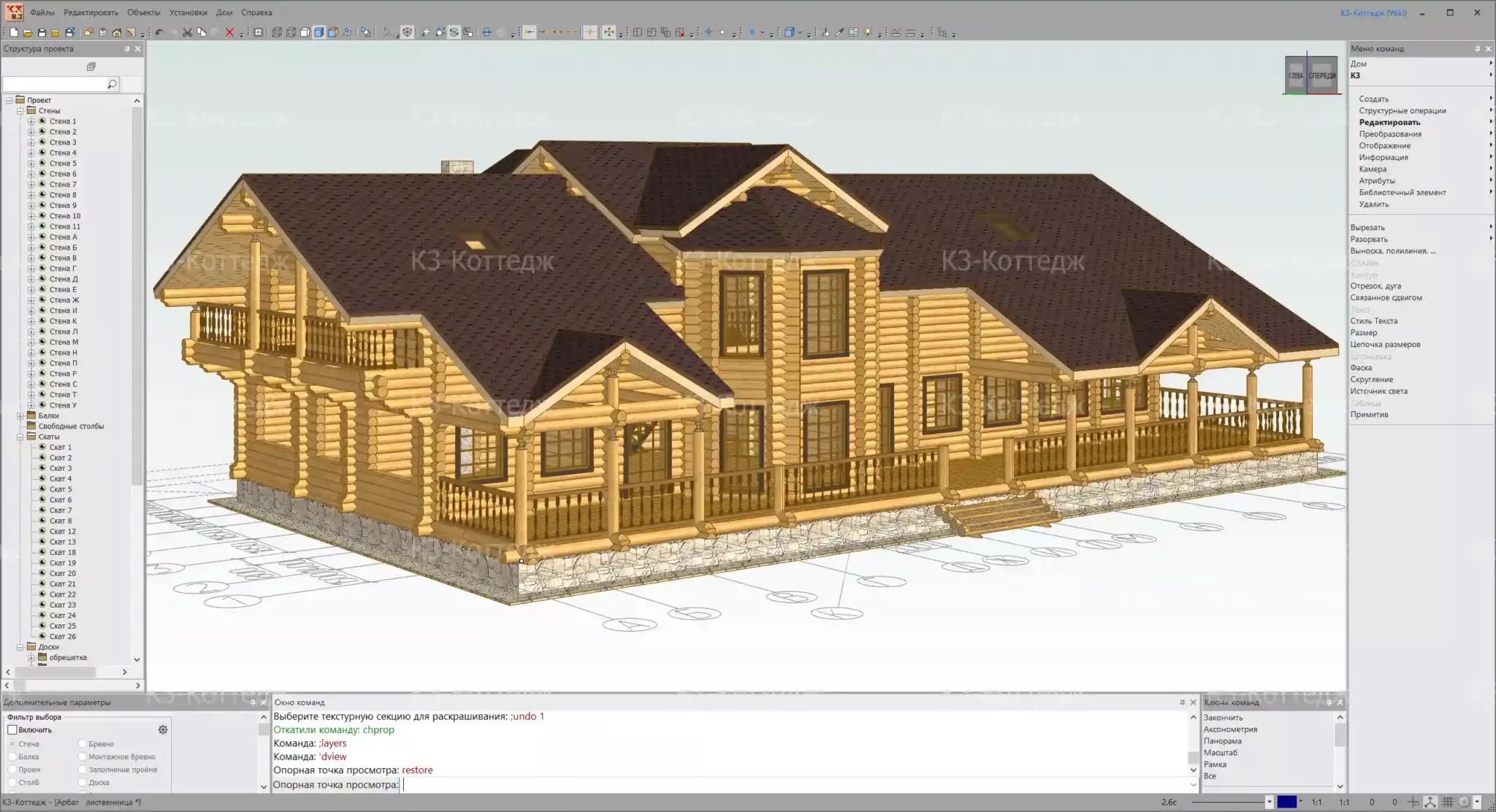

3D-визуализация

К3-Коттедж Бревно&Брус включает визуализатор для просмотра проекта. Он позволяет увидеть и сохранить фотореалистичную картинку, выполнить прогулку по дому, рассмотреть проект с разных сторон, записать видео прогулки и вывести изображение в 3D-формате на специальном мониторе с очками для 3D-видео.

Визуализация здесь имеет две роли. Первая — контрольная: проектировщик видит, как выглядит дом, как расположены проемы, балконы, террасы, крыша, столбы и лестницы. Вторая — презентационная: заказчику можно показать общий вид будущего дома. При этом К3-Коттедж Бревно&Брус не нужно сравнивать с Blender или интерьерными визуализаторами по художественному качеству картинки. Его визуализация связана с конструктивной моделью, а не с созданием рекламного рендера.

В производственном обзоре важнее не цветовая картинка, а то, что проект можно проверять одновременно как 3D-модель и как набор будущих документов. При правке стены или проема пользователь видит изменение геометрии, а затем перевыпускает отчеты. Для презентационного интерьера, мебели, материалов отделки и окружающего участка лучше подключать другие программы: Blender, SketchUp, Ландшафтный Дизайн 3D.

Демонстрационный режим

Демонстрационный комплект К3-Коттедж Бревно&Брус включает К3-Коттедж Эксперт 2, К3-Коттедж-Профессионал, модуль Крыша и модуль Двойные стены. В демонстрационном режиме нельзя добавлять новые материалы: работа ведется только с ограниченным набором материалов. Также отсутствует операция сохранения проекта.

Эти ограничения важны для оценки программы. Демонстрационный режим подходит для знакомства с интерфейсом, карточкой Пуск, четырьмя видовыми окнами, логикой команд, структурой модели, отчетами и общим принципом построения дома. Для полноценной производственной работы он не подходит, потому что без сохранения проекта нельзя вести нормальный цикл проектирования, а без добавления новых материалов нельзя настроить производство под собственные сечения и справочники.

Отдельно важно не путать К3-Коттедж Бревно&Брус с К3-Коттедж Каркас&Сруб. Для каркасных домов используется другой продукт.

Системные требования

К3-Коттедж Бревно&Брус относится к настольным программам для Windows и использует 3D-графику, поэтому требования к видеокарте важнее, чем у простых чертежных утилит. Для версий 8.x требуется дискретная видеокарта NVIDIA GeForce или ATI Radeon с поддержкой OpenGL 4.2 или выше и видеопамятью не менее 1 ГБ. Для версий 7.x требуется поддержка OpenGL 3.3 или выше и видеопамять не менее 1 ГБ. Интегрированные Intel HD не соответствуют рекомендуемым требованиям для полнофункциональной работы; на ноутбуке с двумя видеокартами программу нужно запускать с дискретной видеокартой.

Минимальные требования:

Для комфортной работы с большими проектами стоит учитывать не только минимальные требования. В деревянном доме с большим количеством стен, бревен, досок, проемов и отчетов нагрузка растет при визуализации, повороте модели, просмотре документов и формировании раскроя. Практический минимум для производственного отдела — отдельная рабочая станция с дискретной видеокартой, достаточным объемом памяти и монитором, на котором помещаются четыре вида, дерево модели и панели команд.

Отзывы пользователей и профильных журналов

Оценка профильной прессы

Журнал ЛесПромИнформ рассматривал К3-Коттедж как инструмент автоматизации конструкторско-технологической документации для производства домов из оцилиндрованного бревна и профилированного бруса. В статье акцент сделан на технологии перехода от трехмерной модели к двумерным чертежам: модель дает основу для отчетов, чертежей, спецификаций, разверток, планов, ведомостей и раскроя.

В материале также описана производственная логика программы: стены, балки и доски собираются в 3D-модель, затем добавляются окна, двери, столбы, лестницы и другие элементы, автоматически рассчитываются венцовые пазы, проставляются пропилы, нагели и шпильки, после чего формируются документы.

Для профильного издания важной темой была не визуализация, а сокращение ручной подготовки документации. В статье перечислены эскизный проект, спецификации стеновых элементов, технологические карты сборки, планы этажей и балок, ведомости материалов, карты оптимизации раскроя и другие документы.

Усредненное мнение пользователей

Пользовательские отзывы из профильной среды сводятся к нескольким устойчивым оценкам. Программу выбирали за специализацию на деревянных домах из оцилиндрованного бревна и профилированного бруса, русскоязычный интерфейс, подготовку технической документации, автоматические отчеты, 3D-наглядность, развертки стен, поэтажные планы, раскрой бревен и возможность быстро перевыпустить альбом после правок модели.

Производственные компании отмечали следующие рабочие задачи:

• подготовка технической документации для изготовления сруба и сборки на объекте;

• автоматическая расстановка нагелей и шпилек с заданным шагом;

• отображение торцов бревен, пазов, косых резов и других технологических элементов;

• редактирование положения окон, дверей, нагелей, шпилек и стен;

• автоматическое создание отчетов;

• получение объемов материалов и комплектующих;

• развертки стен;

• поэтажные планы;

• варианты раскроя материалов;

• ведомость на сборку;

• перенос отчетов в другие форматы;

• работа с линиями ЧПУ и ручным управлением.

Ограничения в отзывах тоже повторяются. Часть пользователей считала интерфейс понятным, но отмечала, что для некоторых простых операций нужно выполнять много переходов по меню. В числе пожеланий называли более простой механизм изменения параметров объектов мышью, перенос и копирование узлов, точные привязки и упрощенный ввод координат по аналогии с AutoCAD и ArchiCAD.

В старых отзывах встречались замечания к ручной работе с досками, стропилами, сложной крышей, полами и перекрытиями, а также к ресурсоемкости цветной визуализации и совместимости с другими строительными и дизайнерскими программами. Эти отзывы относятся к более раннему состоянию программы, но они хорошо показывают границу ожиданий: пользователи хотели, чтобы К3-Коттедж Бревно&Брус автоматизировал не только сруб, но и весь дом целиком.

Плюсы и минусы

Плюсы:

• программа специализируется на домах из бревна, бруса, лафета и двойного бруса;

• 3D-модель связана с чертежами, таблицами, планами, развертками и ведомостями;

• есть производственные отчеты: таблица бревен, раскрой, планы по венцам, развертки стен, ведомость материалов;

• поддерживается работа с венцовыми пазами, торцами, пропилами, нагелями, шпильками, каналами и монтажными бревнами;

• есть модуль крыши, модуль ЧПУ и модуль расчета строительных конструкций;

• интерфейс и документация рассчитаны на русскоязычную производственную среду;

• программа поддерживает работу от модели к документации, что удобно при частых правках проекта;

• история развития показывает регулярные доработки отчетов, раскроя, соединений, импорта, экспорта и структуры проекта.

Минусы:

• программа требует освоения профессионального интерфейса с меню, командами, параметрами, фильтрами и рабочими режимами;

• демонстрационный режим не сохраняет проект и работает с ограниченным набором материалов;

• для каркасных домов нужен отдельный продукт К3-Коттедж Каркас&Сруб;

• программа ориентирована на Windows;

• интегрированные видеокарты Intel HD не соответствуют рекомендуемым требованиям для полнофункциональной работы;

• часть задач за пределами сруба, особенно интерьерная визуализация и универсальное BIM-проектирование, удобнее решать в других программах;

• для корректного производственного результата требуется внимательная настройка производителя, материалов, параметров дома и отчетов.

Сравнение с аналогами

К3-Коттедж Бревно&Брус корректно сравнивать не с любым 3D-планировщиком, а с программами, которые используются для архитектурного, деревянного или производственного проектирования. В одну таблицу нельзя поставить все решения как равные: AutoCAD, ArchiCAD, cadwork, Dietrich’s, SEMA и Vertex BD закрывают разные задачи.

В профильных пользовательских отзывах среди аналогов упоминались ArchiCAD, AutoCAD, cadwork, Arcon, АТ-Венцы и SEMA. Пользователи отмечали, что универсальные программы сильны в архитектуре, визуализации и общей гибкости, но производственные отчеты для сруба в них часто требуют дополнений или ручной работы.

Для выбора можно использовать простую логику:

Практическая инструкция по началу работы

Шаг 1. Запуск и карточка Пуск

После запуска появляется рабочее окно и карточка Пуск. Для нового проекта используется кнопка Создать, для продолжения предыдущего — Открыть последний, для выбора существующего — Открыть, для настройки шаблонов производителей — Настройка.

Практический порядок:

1. Запустите программу.

2. На карточке Пуск нажмите Создать.

3. Укажите параметры нового проекта.

4. Проверьте производителя и материалы.

5. Перейдите к параметрам дома.



6. Сохраните логику проекта в рабочем порядке до массового построения стен.

Демонстрационный режим позволяет изучить этот процесс, но не сохраняет проект и не дает добавлять новые материалы.

Шаг 2. Настройка производителя и материалов

Производитель в К3-Коттедж Бревно&Брус — файл *.mdb с таблицами-справочниками, материалами, производственными настройками и отчетами. Через него программа понимает, какие материалы и параметры доступны в проекте.

Перед построением дома нужно проверить:

• выбранный материал стены;

• тип сечения;

• высоту и ширину сечения;

• параметры бревна, бруса или лафета;

• доступные длины заготовок;

• настройки отчетов;

• правила раскроя;

• параметры проемов;

• отображение монтажных бревен;

• производственные обозначения и именования.

Игнорирование производителя приводит к типичной проблеме: модель построена, но отчеты, раскрой и ведомости не соответствуют реальному производству. В К3-Коттедж Бревно&Брус правильная настройка материала — такая же часть проектирования, как геометрия стен.

Шаг 3. Создание стен

Для создания стен используется Дом/Стена/Создать. После выбора команды пользователь задает положение стены, материал и параметры. Построение контролируется сразу в нескольких видах: на плане видно положение относительно осей, на фасадной и боковой проекциях — высоты и ряды, в 3D — общий вид.

После создания стен выполняются операции:

• изменение положения через Дом/Стена/Трансформация каркаса;

• преобразования через Дом/Стена/Преобразования;

• редактирование параметров через Дом/Стена/Изм.параметры;

• добавление и удаление венцов;

• смена материала;

• подрезка стены скатом.

Редактирование стен лучше делать до ручной корректировки отдельных бревен. В руководстве по параметрам бревна отдельно отмечено, что команды Дом/Стена/Трансформация каркаса, Дом/Стена/Преобразования, Дом/Стена/Изм. параметры и Дом/Проем удаляют ручные изменения параметров бревен; команду Дом/Бревно/Редактировать рекомендуется применять после утверждения положения стен и проемов.

Шаг 4. Добавление проемов

После стен добавляются оконные и дверные проемы. Их положение проверяется на плане, фасадах и в 3D. На этом этапе нужно следить не только за архитектурным видом, но и за тем, как проем влияет на бревна, монтажные элементы, площади стен и развертки.

При необходимости используются монтажные бревна. Автоматическое добавление включается в параметрах дома на вкладке Проёмы, а ручное добавление выполняется через Дом/Проём/Монтажное бревно/Добавить. Удаление выполняется через Дом/Проём/Монтажное бревно/Удалить.

Контроль проемов включает:

• проверку высоты и ширины;

• проверку положения относительно рядов;

• проверку монтажных бревен;

• проверку обозначений на планах;

• проверку разверток стен после формирования отчетов;

• проверку фасадов и 3D-вида.

Шаг 5. Создание балок, досок и перекрытий

Балки и доски добавляются после стен и основных проемов. Балки участвуют в планах и могут быть рассчитаны через модуль Расчет строительных конструкций. Доски создаются через Дом/Доска/Создать или Дом/Доска/Установить.

При работе с досками важно держать структуру модели в порядке. Для пола, потолка, лестниц и обрешетки в проекте может появиться много элементов. Их удобнее группировать, проверять по видам и контролировать через дерево модели.

Шаг 6. Построение крыши

Крыша создается скатами. Для каждого ската важны положение, угол, опирание на стены, свесы, проемы, стропильная часть и подрезка стен. После создания скатов добавляются стропила и обрешетка, затем формируются планы кровли, планы стропил и развертки скатов.

Проверка крыши включает:

• соответствие скатов стенам;

• корректность подрезки стен;

• правильность высотных отметок;

• отсутствие лишних пересечений;

• читаемость плана кровли;

• корректность ведомости материалов;

• проверку стропильных элементов в 3D.

Шаг 7. Простановка соединений и технологических элементов

После геометрии выполняется простановка венцовых пазов, нагелей, шпилек, каналов и деление длинных бревен. Эти операции переводят модель из архитектурной формы в производственную конструкцию.

На этом этапе проверяются:

• типы соединений;

• условия для пазов;

• положение отверстий;

• деление длинных бревен;

• торцевые подрезки;

• пересечения стен и балок;

• корректность отображения на чертежах деталей.

Шаг 8. Формирование отчетов

Финальный этап — выпуск документации. Отчеты формируются по модели, поэтому перед запуском нужно проверить структуру проекта и видимые элементы. Для производства обычно важны таблица бревен, раскрой, развертки стен, планы по венцам, ведомость материалов, планы балок, планы кровли и альбом.

Минимальный контроль перед выдачей документации:

• модель открывается без ошибок;

• стены и балки имеют корректные имена;

• материалы соответствуют производителю;

• проемы находятся на нужных местах;

• монтажные бревна отображаются и учитываются правильно;

• крыша подрезает стены корректно;

• раскрой не содержит лишних или пропущенных деталей;

• таблица бревен соответствует модели;

• развертки стен читаемы для сборки;

• ведомость материалов соответствует составу проекта;

• документы перевыпущены после последней правки модели.

Типичные ошибки при освоении

Начинать проект без настройки производителя

Производитель содержит материалы, справочники и производственные настройки. Работа без проверки производителя приводит к неправильным материалам, некорректной ведомости, проблемам с раскроем и несоответствию отчетов реальному производству.

Оценивать программу как интерьерный 3D-редактор

К3-Коттедж Бревно&Брус не предназначен для расстановки мебели и декоративной визуализации как основного сценария. Его сильная сторона — рабочая документация для деревянного дома. Для интерьеров лучше использовать отдельные решения, например Дизайн Интерьера 3D, Sweet Home 3D или Мой Дом 3D.

Путать Бревно&Брус и Каркас&Сруб

К3-Коттедж Бревно&Брус предназначен для домов из бревна и бруса. Для каркасных домов используется К3-Коттедж Каркас&Сруб. Неверный выбор продукта приводит к неправильным ожиданиям по функциям, отчетам и конструкции.

Редактировать отдельные бревна слишком рано

Ручные изменения бревен стоит делать после утверждения положения стен и проемов. Изменение стен и проемов может удалить ручные корректировки параметров бревен.

Игнорировать структуру модели

В крупном проекте без контроля Структуры модели легко потерять скрытые элементы, лишние объекты, неактуальные доски, дубли стен или неправильно названные балки. Структуру нужно проверять перед формированием отчетов.

Не перевыпускать отчеты после правок

Документация должна соответствовать последнему состоянию модели. После изменения стены, проема, крыши, балки, доски, нагеля или шпильки отчеты нужно формировать заново. Иначе производство получает документы, не совпадающие с моделью.

Проверять только 3D-вид

3D-вид помогает обнаружить грубые ошибки, но производственные проблемы часто видны в отчетах: таблице бревен, развертках стен, планах по венцам, раскрое и ведомости материалов. Проверка должна включать и модель, и документы.

Когда К3-Коттедж Бревно&Брус подходит

Программа хорошо подходит для производственного проектирования домов из бревна и бруса. Ее стоит выбирать, когда результатом работы должны быть не только планы и картинка, а комплект документов для изготовления и сборки.

К3-Коттедж Бревно&Брус подходит:

• производству домокомплектов из оцилиндрованного бревна;

• производству домов из профилированного бруса;

• проектным отделам, выпускающим развертки стен и разбревновку;

• предприятиям, которым нужен раскрой бревен и досок;

• компаниям с ЧПУ-линиями;

• специалистам, которые ведут типовые и индивидуальные проекты с частыми правками;

• производствам, где важны ведомости материалов, планы по венцам и маркировка деталей;

• учебным сценариям, связанным с деревянным домостроением.

Программа менее рациональна для задач, где нет сруба и производственного комплекта. Для архитектурного BIM-проекта целиком лучше смотреть в сторону ArchiCAD. Для ручного черчения отдельных узлов подходит AutoCAD. Для просмотра DWG-файлов можно использовать DWG FastView или Free DWG Viewer. Для 3D-эскиза без производственной документации подойдет SketchUp.

Частые вопросы

К3-Коттедж Бревно&Брус — это программа для проектирования любых домов?

Нет. Это специализированная САПР для деревянных домов из бревна, бруса, лафета и двойного бруса. Для каркасных домов используется отдельный продукт К3-Коттедж Каркас&Сруб.

Можно ли получить развертки стен?

Да. Развертки стен входят в набор выходных документов. Они используются как контрольный документ при изготовлении бревен и при сборке дома: на развертке отображаются строительные оси, шкала рядов, обозначения бревен, длины и размерные цепочки.

Формирует ли программа таблицу бревен?

Да. Отчет Таблица брёвен содержит спецификацию стеновых элементов: список бревен проекта, группировку, имя, длину и подробный чертеж каждого бревна.

Есть ли раскрой?

Да. К3-Коттедж Бревно&Брус формирует раскрой бревен и досок, позволяет работать с материалами, деталями, заготовками и режимами представления раскройных карт.

Поддерживается ли ЧПУ?

Да. Модуль ЧПУ формирует данные для станков и производственных линий. В перечне поддерживаемых станков и линий указаны KRUESI CMI 4×4, STROMAB, SCHMIDLER, MAKRON и HUNDEGGER.

Можно ли рассчитать балки?

Да. Модуль Расчет строительных конструкций выполняет расчет деревянных балок на прочность и жесткость. Команда запуска — Расчет конструкций/Расчет балки.

Подходит ли программа для интерьерной визуализации?

Для интерьерной визуализации К3-Коттедж Бревно&Брус не является основным инструментом. Визуализатор помогает просматривать проект, сохранять фотореалистичные изображения, совершать прогулку по дому и записывать видео прогулки, но программа ориентирована на деревянный дом как конструкцию и производственную модель.

Какие внутренние аналоги посмотреть на freeexe.ru?

Для смежных задач можно посмотреть AutoCAD, SketchUp, Sweet Home 3D, Blender, Мой Дом 3D, Дизайн Интерьера 3D, Ландшафтный Дизайн 3D, DWG FastView и Free DWG Viewer. Эти программы не заменяют К3-Коттедж Бревно&Брус в производстве срубов, но подходят для черчения, эскизов, визуализации, планировки или просмотра файлов.

Итог

К3-Коттедж Бревно&Брус стоит рассматривать как производственную САПР для деревянного домостроения. Ее сильная сторона — связка 3D-модели, стеновых элементов, пазов, подрезок, проемов, раскроя, ведомостей, разверток, планов и данных для ЧПУ. Программа полезна там, где нужно не просто нарисовать дом, а подготовить комплект для изготовления и сборки.

Для производства домов из бревна и бруса К3-Коттедж Бревно&Брус закрывает ключевые задачи: модель, разбревновка, планы по венцам, развертки стен, ведомость материалов, раскрой и производственная документация. Для архитектурного BIM-проекта целиком, интерьерной визуализации, ландшафта и презентационного дизайна лучше подключать отдельные инструменты. Правильный сценарий — использовать К3-Коттедж Бревно&Брус как технологический центр проекта деревянного дома, а не как универсальный редактор для всех задач строительства.
