PHD2 Guiding

PHD2 Guiding — настольная программа автогидирования телескопа для астрофотографии и спектроскопии: она получает повторяющиеся кадры с гидирующей камеры, измеряет смещение выбранных звёзд и отправляет монтировке короткие корректирующие команды по прямому восхождению и склонению. Программа рассчитана и на первый комплект с отдельным гидом, и на сложные установки с внеосевым гидом, ASCOM или INDI, адаптивной оптикой и ротатором. Её задача не состоит в съёмке или обработке основного астрокадра: PHD2 удерживает поле во время длинных экспозиций, показывает качество ведения, помогает откалибровать систему и даёт диагностические данные, по которым можно отделить ошибки монтировки, люфт, атмосферную турбулентность и проблемы соединения.

Точная идентификация PHD2 Guiding

Название PHD2 происходит от второго поколения PHD Guiding. Современный проект развивается как PHD2 Guiding в репозитории OpenPHDGuiding/phd2 и распространяется под лицензией BSD-3-Clause. Это не модуль съёмочной программы и не приложение мобильного контроллера, а самостоятельный десктопный гидер. Он может работать рядом с программой автоматизации съёмки, но сохраняет собственные профили оборудования, калибровки, параметры алгоритмов, журналы и средства диагностики.

Текущая стабильная ветка 2.6.14 выпущена 10 декабря 2025 года. Для этой версии доступны готовые сборки для Windows и macOS; для Ubuntu публикуются пакеты, а для других Linux-дистрибутивов предусмотрена сборка из исходного кода. Ветка 2.6.14 одновременно продолжает прежнюю модель интерфейса и меняет аппаратную совместимость: из Windows-сборки удалена поддержка устаревших камер Fishcamp, Meade DSI, SAC4-2 и SSAG, а 32-разрядные Mac больше не обслуживаются текущей сборкой.

Проект вырос из исходного кода первоначального PHD Guiding. Работы по открытому продолжению начались после публикации исходников, а с 2013 года сопровождение и развитие PHD2 сосредоточились в Open PHD Guiding. Такая история важна в практическом смысле: многие рекомендации, драйверные обозначения и понятия из старых инструкций PHD сохранили узнаваемые названия, но современная программа имеет другой набор инструментов, расширенную диагностику, MultiStar, Calibration Assistant, Guiding Assistant и серверный интерфейс.

Для кого предназначена программа

Основная аудитория PHD2 Guiding — пользователи экваториальных монтировок, которым требуется компенсировать небольшие ошибки часового механизма во время длинной экспозиции. Типичная конфигурация включает основную съёмочную камеру, отдельную гидирующую камеру или внеосевой гид, а также канал управления монтировкой. PHD2 не требует, чтобы гидирующая и основная камеры были одного производителя: конкретная работоспособность определяется тем, поддерживается ли камера напрямую, через ASCOM или через INDI и доступен ли у монтировки подходящий интерфейс корректирующих импульсов.

Новичку программа полезна тем, что New Profile Wizard формирует исходные значения из параметров оптики и камеры, Auto-select Stars выбирает пригодные звёзды количественно, а Calibration Assistant ведёт к правильной области неба и проверяет основные условия калибровки. Опытному пользователю доступны отдельные алгоритмы RA и Dec, параметры MinMo и агрессивности, Predictive PEC, LowPass2, Z-filter, диагностика люфта, графики, журналы, инструменты полярного выравнивания, работа с AO и программная автоматизация.

Для стационарной обсерватории особенно важны сохранение калибровки в профиле, автоматическое восстановление калибровки при подходящей схеме подключения, серверный интерфейс и длительная работа с неизменной геометрией гида. Для переносной установки ценнее мастер профиля, Calibration Assistant, Guiding Assistant и возможность быстро проверить, не связана ли плохая кривая с люфтом, полярным выравниванием, кабелем или атмосферой. Для спектроскопии предусмотрены оверлеи щели и точная работа с lock position; для съёмки комет существует отдельный Comet Tracking.

Модель распространения и лицензия

PHD2 Guiding распространяется бесплатно и с открытым исходным кодом по BSD-3-Clause. Платной редакции, которая разблокировала бы основные алгоритмы, калибровку или Guiding Assistant, у проекта нет. Функциональность определяется версией программы и доступностью драйверов конкретного оборудования, а не тарифом.

Для обновления старой установленной версии используется установка поверх существующей. Предварительное удаление предыдущей версии не требуется и нежелательно, если нужно сохранить оборудование и настройки: удаление старой установки может стереть профили и конфигурацию. Поэтому штатный переход на новую ветку логичнее выполнять как обновление, а резервную копию профилей и журналов держать отдельно перед изменением рабочей обсерваторной конфигурации.

Стабильный выпуск и development snapshot — разные каналы. Snapshot содержит более свежие исправления и изменения, но обновляется чаще общего релиза. Для рабочего компьютера, где важнее воспроизводимость ночной сессии, имеет смысл фиксировать известную стабильную конфигурацию и переходить на новую сборку осознанно, особенно если в цепочке есть редкая камера, старый ASCOM-драйвер или специфический INDI-сервер.

Как устроен интерфейс

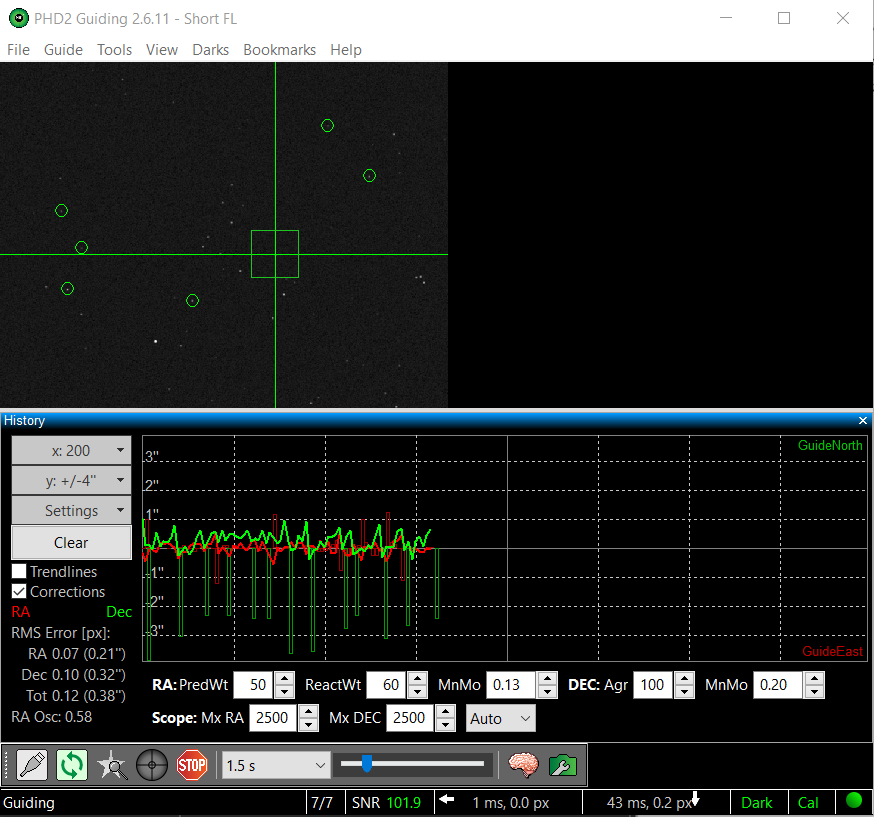

Главное окно построено вокруг изображения с гидирующей камеры. В центре пользователь видит текущее поле звёзд и маркеры выбранных объектов. Под ним располагаются основные кнопки управления, выдержка, ползунок отображения и строка состояния. Меню File, Guide, Tools, View, Darks, Bookmarks и Help открывают операции, которые не нужны на каждом кадре: инструменты калибровки, полярного выравнивания, журналы, тёмные кадры, оверлеи и справку.

Базовая панель идёт слева направо по логике рабочего процесса. Connect equipment активирует подключения профиля. Loop exposures запускает повторяющиеся кадры. Auto-select Star выбирает основной объект и дополнительные звёзды для MultiStar. Guide запускает калибровку, если она необходима, а затем ведение. Stop прекращает и гидирование, и цикл кадров. Отдельный список задаёт Exposure duration: в нём есть Auto, фиксированные значения от 0,01 до 15 секунд и Custom для пользовательской выдержки.

Gamma adjustment slider меняет только видимое растяжение и контраст изображения на экране. Алгоритмы продолжают работать с необработанными значениями пикселей, поэтому попытка «улучшить гидирование» перемещением этого ползунка ошибочна. Ползунок полезен для поиска слабых звёзд глазами и первичной фокусировки гида. Полностью чёрный или белый экран чаще означает отсутствие видимых звёзд, плохой фокус или неудачно выставленное отображение, а не изменение математических данных, которыми пользуется центроид.

Кнопка Advanced Settings, традиционно называемая Brain Button, открывает подробные параметры. В актуальном интерфейсе основные вкладки — Global, Camera, Guiding и Algorithms; при наличии соответствующего оборудования появляются параметры других устройств. Отдельная кнопка настроек камеры отображается для драйверов, которые предоставляют собственный диалог.

Строка состояния показывает ход операции, число используемых звёзд, SNR выбранной звезды, величины команд RA и Dec и три особенно полезных индикатора. Dark или BPM показывает применение библиотеки dark либо bad-pixel map. Cal отражает состояние калибровки: красный означает отсутствие калибровки, жёлтый предупреждает, что коррекция по положению телескопа недоступна или отключена. Правый цветной «шар» показывает, подключено ли всё оборудование профиля.

Connect Equipment и профили оборудования

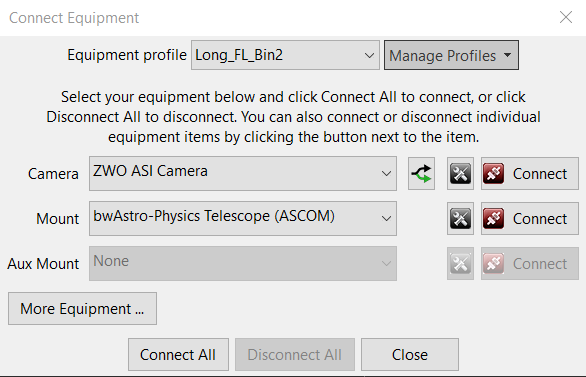

Диалог Connect Equipment отделяет физическое соединение от алгоритмов. В верхней части выбирается Equipment profile, рядом находится Manage Profiles. Ниже задаются Camera и Mount, а при необходимости Aux Mount. Кнопка More Equipment открывает дополнительные устройства, в том числе AO и rotator, когда такая конфигурация используется. Connect All подключает выбранную цепочку одним действием, а отдельные кнопки Connect позволяют проверять устройства по одному.

Профиль — не просто список драйверов. В нём хранятся параметры гида, данные калибровки и последние три отчёта Guiding Assistant. Библиотеки dark и bad-pixel map лежат в файловой системе отдельно, но логически связаны с профилем. Поэтому смена камеры или binning внутри старого профиля способна сделать существующую библиотеку несовместимой. Для разных оптических трактов практичнее создавать отдельные профили: например, один для короткого guidescope и другой для OAG на длинном фокусе.

Такое разделение помогает избежать скрытой ошибки масштаба. Focal length, pixel size и binning влияют на перевод движения звезды в угловые единицы и на расчёт исходных параметров калибровки. Если перенести профиль между установками без обновления этих величин, график может выглядеть правдоподобно, но диагностические значения и рекомендации будут относиться к неверной геометрии.

Установка и первый запуск

На Windows PHD2 устанавливается обычным EXE-пакетом. На macOS 10.14 Mojave и новее используется 64-разрядная сборка; текущая 2.6.14 больше не поддерживает 32-разрядные Mac. Для Ubuntu доступны пакеты, а для остальных Linux-систем предусмотрена сборка из исходного кода. Набор поддерживаемых камер и способ подключения отличаются по платформам, поэтому до ночной сессии нужно проверить не только запуск программы, но и конкретный драйвер камеры и монтировки.

Первый запуск переводит пользователя в New Profile Wizard. Цель мастера — получить минимум физических данных и создать разумную начальную конфигурацию. Для камеры важны размер пикселя и binning, для гидирующей оптики — фокусное расстояние, для монтировки — способ подключения и guide speed. Guide speed обычно задаётся в драйвере или пульте монтировки, а не «ускоряется» внутри PHD2. Calibration Assistant отдельно предупреждает о слишком малой скорости и рекомендует не опускаться ниже 0,5x sidereal для нормальной процедуры калибровки.

После выбора устройств следует проверить, что Camera выдаёт кадры, а Mount отвечает на импульсы. Успешный GoTo из планетария не доказывает работоспособность гидирования: slew-команды и guide pulses — разные механизмы. Для проверки направлений есть Manual Guide и Star Cross Tool. Эта проверка особенно полезна, если калибровка почти не двигает звезду, зависает на одном направлении или возвращает сообщения о недостаточном перемещении.

До первой реальной калибровки стоит сфокусировать гидирующую камеру. PHD2 способен работать с неидеальной формой звезды, но сильно размытые звёзды снижают точность центра и затрудняют Auto-select. Gamma можно временно поднять для визуального поиска слабого расфокусированного пятна, однако итоговый фокус оценивают по реальному профилю звезды, а не по яркости растянутой картинки.

Базовый рабочий процесс: от подключения до ведения

1. Выберите Equipment profile и подключите Camera и Mount. Если используется отдельный источник координат, подключите Aux Mount; если в тракте есть AO или rotator, добавьте их через More Equipment.
2. Запустите Loop exposures и убедитесь, что на кадре есть несколько звёзд, камера сфокусирована, а изображение обновляется без обрывов.
3. Выберите подходящую выдержку. Для большинства обычных монтировок не следует механически стремиться к минимальному времени: слишком короткая экспозиция делает атмосферное дрожание заметнее и увеличивает риск «гоняться за seeing».
4. Нажмите Auto-select Star. Автоматический выбор учитывает насыщение, размер звезды, SNR, соседние объекты и расстояние до края кадра; именно автоматический выбор включает MultiStar.
5. Если калибровка ещё не выполнена или стала недействительна, запустите Calibration Assistant и проведите её в подходящей области неба. После успешной калибровки Guide переходит к обычному ведению.
6. Откройте History/Graph и наблюдайте не только Total RMS, но и характер RA/Dec, частоту разворотов Dec, длительность импульсов, SNR и сообщения в строке состояния.
7. Запустите Guiding Assistant на достаточно длинном отрезке, если требуется понять seeing, дрейф, MinMo и люфт. Не меняйте одновременно несколько алгоритмических параметров без измерения причины.
8. Перед длительной серией проверьте интеграцию с программой съёмки: пауза, возобновление, dither и settle должны выполняться согласованно, а Enable Server должен быть включён, если внешняя программа управляет PHD2 через API.

Проверяемый результат базовой настройки — стабильное подключение оборудования, успешная калибровка без критических предупреждений, автоматический выбор нескольких пригодных звёзд и график, в котором команды PHD2 компенсируют медленные ошибки монтировки без постоянной высокочастотной смены направлений. Одно число RMS не является универсальным нормативом: допустимый уровень зависит от image scale основной камеры, seeing, фокусного расстояния, механики и длительности экспозиции.

Калибровка: зачем она нужна и как выполнять её правильно

Калибровка связывает координаты камеры с физическими осями монтировки. PHD2 посылает последовательность guide pulses по RA и Dec, измеряет путь звезды и определяет направление, масштаб ответа и взаимную ориентацию осей. Поворот гидирующей камеры сам по себе не проблема: программа измеряет угол и работает в полученной системе координат. Проблемой становится изменение этой геометрии после сохранённой калибровки без повторной процедуры или без условий, при которых PHD2 может корректно трансформировать её.

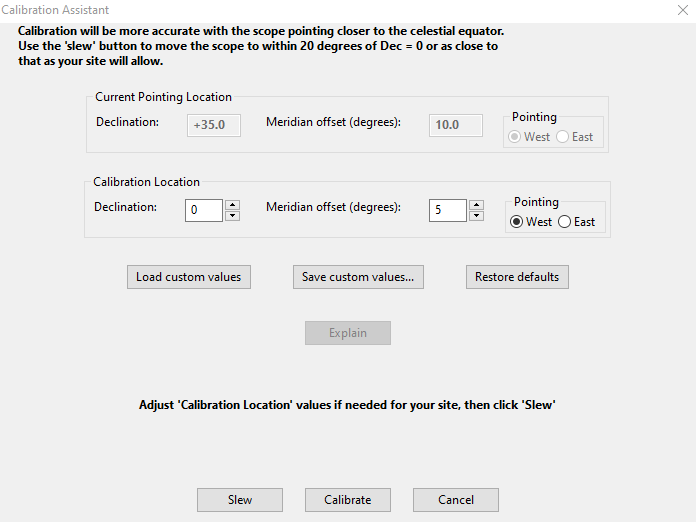

Calibration Assistant предлагает область около Dec=0 и примерно в 5 градусах восточнее или западнее центрального меридиана. Сторона выбирается так, чтобы не спровоцировать лишний meridian flip. Перед калибровкой помощник выполняет два последовательных slew: сначала приблизительное позиционирование, затем движение примерно на один градус к северу, чтобы предварительно выбрать люфт Dec. Это устраняет один из типичных источников кривой калибровочной траектории.

Перед стартом CA проверяет guide speed и calibration step-size. При сомнительном step-size доступен Recalc, а слишком низкая guide speed вызывает рекомендацию повысить её как минимум до 0,5x sidereal в драйвере монтировки или контроллере. После серии движений помощник оценивает результат как poor, acceptable или good. Оценка acceptable означает, что калибровкой можно пользоваться; poor указывает на условия, которые способны ограничить последующее ведение. Кнопка Explain раскрывает конкретные причины, включая orthogonality error и unexpected rates.

Калибровку не нужно повторять по привычке перед каждым объектом, если соединение с монтировкой передаёт PHD2 координаты и side-of-pier, механическая ориентация гида не менялась, а профиль настроен на восстановление корректной калибровки. При ST-4 без информационного соединения программа не получает тех же данных о положении, поэтому перенос калибровки между разными declination и сторонами меридиана ограничен и индикатор Cal может предупреждать об этом.

ASCOM, INDI и ST-4: различия в контексте PHD2

Для Windows типичный «информированный» путь к монтировке — ASCOM; в кроссплатформенных и Linux-конфигурациях широко применяется INDI. Такие соединения передают не только корректирующие импульсы, но и информацию о положении телескопа и стороне пирса, если драйвер её предоставляет. PHD2 использует эти сведения для declination compensation, повторного применения калибровки и обработки meridian flip.

ST-4 через порт гидирующей камеры остаётся рабочим методом передачи импульсов, но канал сам по себе не сообщает PHD2 координаты монтировки. В профиле можно добавить Aux Mount, чтобы получить координаты отдельно, сохраняя физическую передачу corrections через ST-4. Это компромисс для оборудования, где прямое ASCOM/INDI-управление неудобно, но требуется корректная геометрическая обработка калибровки.

Gemini/Gemini2 через ASCOM имеет отдельное требование: для PHD2 нужна версия Gemini ASCOM Driver 1.0.56.0 или новее. Это пример зависимости, которую нельзя свести к «PHD2 подключается к ASCOM»: совместимость определяется и конкретной реализацией драйвера.

Auto-select Stars и MultiStar

Автоматический выбор звёзд анализирует кадр и отбрасывает плохие кандидаты по нескольким признакам: насыщение, слишком малый размер, низкий SNR, близость к другой звезде и близость к краю сенсора. Автоматическая процедура предпочтительнее визуального выбора самой яркой точки, потому что яркая звезда легко оказывается насыщенной, а неподвижный hot pixel легко ошибочно принять за подходящий объект.

MultiStar появился как отдельная функция в 2.6.10 и в следующих версиях стал стандартной частью новых профилей. Алгоритм сохраняет основную звезду, но использует дополнительные звёзды для более устойчивой оценки общего движения поля. Это повышает терпимость к кратковременному ухудшению отдельных звёзд, облачности и некоторым последствиям dither. В 2.6.14 дополнительно улучшено взаимодействие MultiStar с subframes и Comet Tool.

Есть важное ограничение: использование camera subframes отключает MultiStar, потому что PHD2 больше не получает полный кадр с достаточным числом звёзд. Если приоритетом является много-звёздная оценка, полнокадровая работа обычно важнее экономии трафика от subframe. На старом USB-устройстве или медленной удалённой связи это реальный компромисс между скоростью доставки кадра и статистической устойчивостью.

Min-HFD и корректная обработка насыщения помогают Auto-select не принять дефект сенсора за звезду. При 16-битных данных Max-ADU насыщения находится около верхней границы 16-битного диапазона, но точное значение нужно брать из поведения конкретной камеры и драйвера. PHD2 также умеет определять насыщение по star profile.

Выдержка гидирующей камеры и SNR

Exposure duration влияет одновременно на SNR, задержку реакции и долю атмосферного движения в каждой точке графика. Короткий кадр быстрее обнаруживает механическую ошибку, но сильнее показывает seeing. Длинный кадр усредняет высокочастотное дрожание, но реагирует позже. Поэтому минимальная технически возможная выдержка не равна оптимальной.

Режим Auto Exposure задаётся через минимальную и максимальную выдержку и Target SNR. PHD2 меняет экспозицию внутри заданного диапазона, чтобы удерживать целевой уровень сигнала. Это полезно, когда прозрачность меняется или при переходах между полями, однако автоматический режим не заменяет нормальную фокусировку, достаточный диаметр гида и корректный gain.

Guiding Assistant после измерения seeing способен рекомендовать диапазон экспозиций и MinMo. Для обычной диагностики помощник следует запускать хотя бы на две минуты; для более точной оценки polar alignment error и некомпенсированной периодики RA — до десяти минут. На такой длине становится проще отличить разовый всплеск ветра от систематического движения.

Advanced Settings: Camera

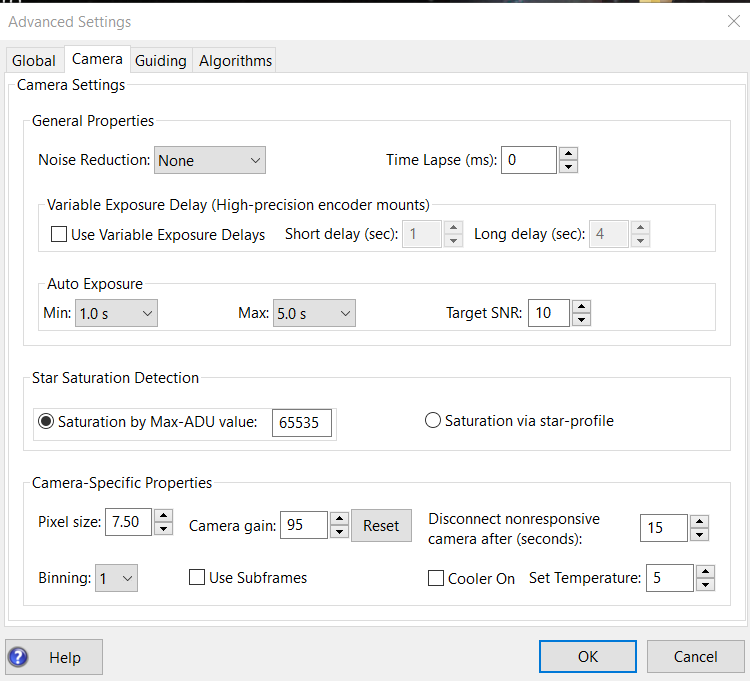

Вкладка Camera управляет тем, как PHD2 получает и интерпретирует кадры. Noise Reduction предлагает None, 2x2 mean и 3x3 median. Фильтрация уменьшает шум, однако bad-pixel map часто предпочтительнее грубого пространственного фильтра, потому что адресно исправляет дефектные точки и меньше мешает обнаружению слабых звёзд.

Time Lapse добавляет паузу между кадрами. Variable Exposure Delay предназначен для конфигураций с высокоточными энкодерами, где лишняя частота обычных guide corrections не нужна постоянно. Auto Exposure имеет Min, Max и Target SNR. Star Saturation Detection работает либо по Max-ADU, либо по форме звезды. Camera-Specific Properties включают Pixel size, Camera gain, таймаут неотвечающей камеры, Binning, Use Subframes и управление cooler для поддерживаемых камер.

Изменение gain после создания dark library или bad-pixel map нежелательно: обе структуры зависят от уровней ADU. Небольшое изменение не всегда разрушает результат, но большая смена gain требует пересоздать калибровочные данные. Ещё жёстче зависимость от bit depth и binning: при смене этих режимов старые dark/BPM не должны считаться совместимыми.

Advanced Settings: Guiding и Algorithms

Вкладка Guiding содержит параметры поиска и калибровки, общие для алгоритмов. Search region определяет радиус области, в которой программа ищет выбранную звезду после каждого кадра. Слишком маленькая область теряет звезду при большом dither или плохой механике; слишком большая увеличивает шанс захватить соседний объект. Здесь же находятся Minimum star HFD, Minimum star SNR for AutoFind, Use multiple stars, параметры калибровки, declination compensation и другие свойства поведения гида.

Algorithms выбирает стратегию отдельно для RA и Dec. Базовая идея всех вариантов одинакова: медленные и повторяемые отклонения нужно компенсировать, а высокочастотное движение, связанное с seeing, — по возможности не превращать в команды монтировке. Самый распространённый общий параметр — Minimum Move, или MinMo: если отклонение меньше порога, correction не отправляется. New Profile Wizard рассчитывает стартовые MinMo с учётом image scale, а Guiding Assistant корректирует их по измеренному высокочастотному движению.

Hysteresis

Hysteresis учитывает текущую ошибку и историю предыдущих corrections. Параметр hysteresis задаёт вес истории, а aggressiveness масштабирует величину команды. Повышение hysteresis сглаживает реакцию, но слишком большое значение делает систему медленной к реальному изменению. Aggressiveness ниже 100% намеренно не пытается исправить всю измеренную ошибку одним импульсом, снижая риск перелёта и качания вокруг lock position.

ResistSwitch

ResistSwitch сопротивляется смене направления и поэтому является стандартным выбором для Dec. В склонении лишний разворот особенно опасен из-за backlash. Опция Fast switch for large deflections позволяет быстро отреагировать на крупный скачок: большим считается отклонение примерно в три MinMo. Если механика склонения имеет заметный люфт, частые смены направления обычно важнее лечить полярным выравниванием, балансом и MinMo, а не повышением aggressiveness.

LowPass2 и LowPass

LowPass2 продолжает тенденцию прошлых команд линейно, пока не появится существенная смена направления; затем история сбрасывается. Он консервативен и подходит хорошо ведущим монтировкам с небольшим люфтом, а также рекомендован для систем с высокоточными энкодерами. Старый LowPass сохраняется как исторический алгоритм, но его применение вытеснено LowPass2.

Z-filter

Z-filter фильтрует corrections в частотной области. Низкочастотная составляющая, характерная для механических ошибок, получает полную коррекцию, а влияние высоких частот уменьшается. Это позволяет работать с короткой фактической выдержкой, задавая Exposure Factor и получая более «длинную» виртуальную реакцию. Алгоритм сложнее для интерпретации и не рассматривается как универсальное улучшение относительно LowPass2.

Predictive PEC

Predictive PEC, или PPEC, строит модель повторяющихся ошибок RA и способен выдавать предсказываемую часть correction до того, как весь периодический дефект проявится на текущем кадре. Модель основана на Gaussian process и учится во время ведения. Для полной модели обычно требуется примерно два worm period; в начале поведение ближе к Hysteresis. После существенного slew модель переобучается, зато dither и обычная пауза ведения её не уничтожают.

PPEC не заменяет PEC внутри монтировки. Постоянная PEC-компенсация уменьшает исходную механическую периодику, а PPEC способен работать с остаточными и неидеально гармоническими компонентами текущей сессии. Менять predictive gain, reactive gain и период без анализа журналов рискованно: неверные параметры могут ухудшить ведение даже при красивом кратком графике.

Dark Library и Bad-pixel Map

У гидирующих камер часто заметны hot pixels и фиксированный шум. Если программа ошибочно принимает дефектный пиксель за звезду, коррекции становятся бессмысленными: дефект сенсора не движется вместе с небом. PHD2 предлагает два взаимно исключающих способа калибровки кадра — Use Dark Library и Use Bad-pixel Map.

Dark Library строится из нескольких тёмных кадров для диапазона выдержек. Для каждой выдержки кадры усредняются в master dark, а библиотека сохраняется и может использоваться в следующих сессиях. Если точного master dark для текущей выдержки нет, программа берёт ближайший, но лучший результат получается при совпадении времени. Библиотека привязана к конкретной камере и binning и не должна переноситься между режимами с другим bit depth или существенно изменённым gain.

Bad-pixel Map создаётся из серии сравнительно длинных dark exposures и статистически отмечает hot/cold pixels. Для первого построения рекомендованы длинные выдержки больше 10 секунд и не менее 10 кадров. Aggressiveness регулирует число помеченных дефектов, а оставшиеся точки можно добавить вручную. Слишком агрессивная карта вредна: если отметить слишком много областей как дефектные, уменьшается пригодная информация для поиска слабых звёзд.

Проверка результата проста: включите и выключите Use Bad-pixel Map на одном и том же поле и убедитесь, что исчезают неподвижные дефекты, а реальные звёзды сохраняют форму и обнаруживаются Auto-select. Для dark library аналогично сравнивается фон. Цель — не сделать кадр эстетически чёрным, а исключить дефекты, способные мешать центроиду и автоматическому выбору.

Guiding Assistant: измерение вместо случайного тюнинга

Guiding Assistant временно отключает отправку guide corrections и наблюдает естественное движение звёзд. Поэтому во время измерения график намеренно «портится»: монтировка остаётся без активной компенсации, а программа собирает данные о seeing, дрейфе RA/Dec, скорости изменений, polar alignment error и, по выбору пользователя, declination backlash.

Минимальная разумная продолжительность базового измерения — около двух минут. За это время стабилизируются основные высокочастотные оценки. Для точнее определяемой ошибки полярного выравнивания и периодической составляющей RA нужно до десяти минут. Лучшее положение для таких измерений — в нескольких градусах от небесного экватора и рядом с меридианом, то есть примерно там же, где выполняется корректная калибровка.

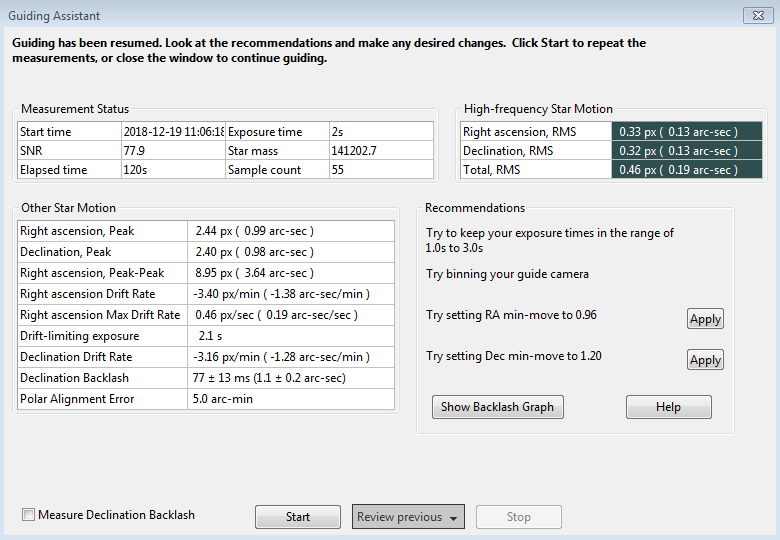

После остановки GA формирует Recommendations. Он может предложить MinMo для RA и Dec, диапазон выдержек и при измеренном люфте — backlash compensation. Значения следует воспринимать как результат конкретной геометрии и текущей атмосферы, а не как «настройку интернета» для любой монтировки. Особенно MinMo зависит от seeing и относится к параметрам, которые разумно пересматривать при резко изменившихся условиях ночи.

При включённом Measure Declination Backlash после базовой фазы PHD2 сначала заметно сдвигает звезду на север, затем возвращает на юг и измеряет задержку при смене направления. Для процедуры требуется запас места на сенсоре; звезда слишком близко к краю может потеряться. Если Auto-select постоянно выбирает неудобную звезду, для этой диагностики допустим ручной выбор одиночной звезды.

Review Calibration и контроль качества калибровки

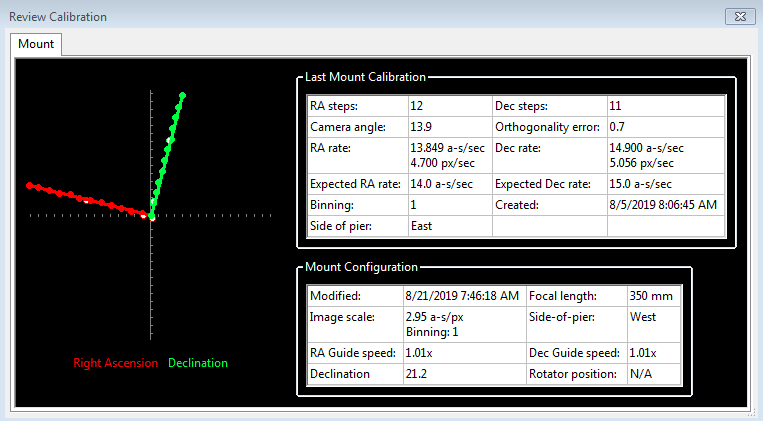

Окно Review Calibration показывает не только факт успешного завершения, но и геометрию траекторий. На графике видны направления RA и Dec в координатах сенсора. Они должны быть близки к взаимно перпендикулярным; общий угол относительно горизонтали окна не важен. В таблице отображаются число шагов, camera angle, orthogonality error, измеренные RA/Dec rates, ожидаемые rates, binning, side of pier, image scale, guide speed и declination.

На плохой калибровке важнее форма траектории, чем красота прямых. Резкие перегибы, обратные ходы и большое отличие ожидаемой скорости от измеренной указывают на механику, люфт, слишком малый шаг или неправильный guide speed. Если калибровка завершается, но затем график ведения систематически плох, Review Calibration помогает понять, не заложена ли ошибка ещё до запуска алгоритмов.

Мониторинг ведения: график, Stats, Star Profile и Target

Меню View содержит инструменты, которые нужны для оценки поведения во времени. Graphical Display показывает RA и Dec и позволяет видеть corrections. Stats суммирует значения, но его цифры нужно связывать с image scale и условиями. Star Profile показывает форму и состояние основной звезды, включая признаки насыщения. Target даёт другой взгляд на распределение ошибки относительно lock position. Для AO имеется отдельный AO Graph.

Оверлеи на изображении включают Bullseye, Fine Grid, Coarse Grid, RA/Dec и спектрографическую щель. RA/Dec overlay наглядно показывает, что физически вращать камеру, чтобы её X/Y совпали с осями монтировки, не требуется. Калибровка определяет ориентацию. Spectrograph slit нужен пользователям, которым важно удерживать объект относительно реальной щели инструмента.

Короткий фрагмент с малым RMS не доказывает, что система настроена. Для оценки стоит смотреть полный отрезок съёмки, включая meridian flip, dither, фокусировки, прохождение тонких облаков и изменение высоты объекта. Журнал позволяет отделить стабильный базовый уровень от редких выбросов и понять, совпадают ли они с событиями автоматики или физической монтировки.

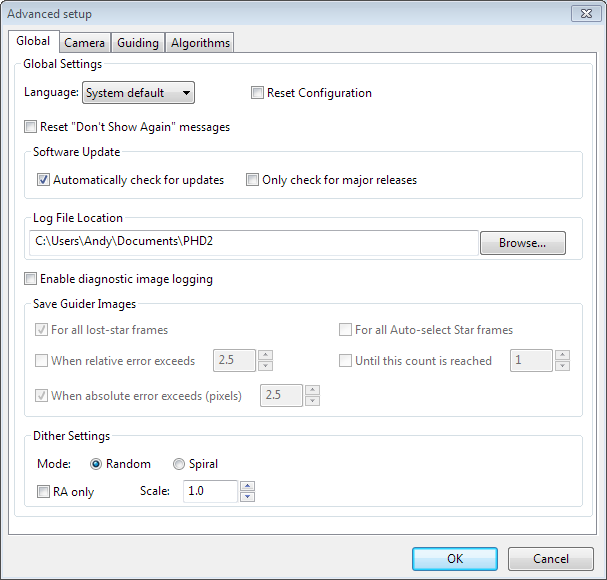

Advanced Settings: Global, журналы и dither

В Global находятся язык интерфейса, сброс конфигурации, проверка обновлений, Log File Location, диагностическое сохранение изображений и параметры dither. Reset Configuration возвращает настройки к исходному состоянию и потому не является обычным способом «исправить график»: перед сбросом лучше сохранить сведения о профиле и понять причину.

Diagnostic image logging сохраняет guide frames в FITS при выбранных событиях, например при потере звезды или большой ошибке. Такие файлы полезны для диагностики облаков, космических лучей, насыщения и ложного захвата. Диагностические каталоги автоматически очищаются после установленного срока; если кадры нужны для дальнейшего разбора, их следует переместить из рабочей папки.

Dither Settings предлагает Random или Spiral, RA only и Scale. Но момент dither в нормальной автоматизированной съёмке определяет не PHD2, а capture application: только она знает, когда основная камера закончила экспозицию. PHD2 получает команду, смещает lock position и обычными guiding routines приводит звезду к новой точке. После этого внешняя программа ждёт settle по своим критериям и запускает следующий кадр.

Dithering и интеграция с программой съёмки

Dithering нужен для смещения поля между экспозициями, чтобы fixed-pattern noise и дефекты сенсора не повторялись на одних и тех же координатах основного кадра. В связке с PHD2 программа съёмки задаёт момент и величину операции, а гидер выполняет смещение. Это разделение ответственности важно: ручное нажатие Dither во время открытого shutter основной камеры способно испортить текущую экспозицию.

В Manual Guide можно проверить dither вручную. Поле dither задаёт величину в пикселях, Scale умножает её, а RA Only ограничивает смещение восток-запад. Для штатной автоматизации такие ручные кнопки обычно не нужны. Если съёмочная программа уже задаёт точное максимальное смещение, глобальный Dither Scale логичнее оставить 1.0, чтобы не получить двойное масштабирование.

Enable Server в меню Tools включает интерфейс управления для внешних приложений. Через API доступны старт и остановка ведения, pause/resume, dither/settle, калибровка, загрузка профиля и другие операции. Если сервер включён, операционная система показывает системное окно firewall для сетевого соединения. Для локальной автоматизации это нормальная часть архитектуры, но на компьютере обсерватории не нужно открывать входящие правила шире, чем требуется локальной сети и используемому приложению.

Форматы, импорт, экспорт и данные PHD2

PHD2 не является редактором астрофотографий и не имеет проекта с экспортом готового изображения в JPEG или TIFF. Его «выход» — корректирующее движение монтировки и диагностические данные. FITS в этом контексте служит не конечной астрофотографией, а сохранённым кадром гидирующей камеры. Guide log и debug log — два разных источника: первый удобен для количественного анализа, второй — для реконструкции действий и технических сбоев.

PHD2 автоматически ведёт guide log и debug log при работе программы. Данные нескольких запусков в один imaging day группируются в два журнала этого imaging day; период начинается в 09:00 по локальному времени. По умолчанию каталог задаётся системной папкой документов; путь можно поменять через Log File Location на вкладке Global. PHD2 удаляет debug logs старше 30 дней и guide logs старше 60 дней. Если лог нужен как часть длительной истории обсерватории или для сравнения нескольких сезонов, его следует копировать в отдельное долговременное хранилище.

Полярное выравнивание в PHD2

В программе есть три самостоятельных метода: Traditional Drift Alignment, Static Polar Alignment и Polar Drift Alignment. Они решают физическую задачу — помогают совместить ось RA монтировки с небесным полюсом. Это не то же самое, что multi-star alignment GoTo-контроллера: программная модель наведения способна улучшить попадание в объект, не исправляя механический наклон оси.

Traditional Drift Alignment остаётся наиболее точным из трёх методов, но требует времени и обзора нескольких областей неба. Для него желательно видеть пересечение небесного экватора и меридиана, а также область примерно в 30 градусах над восточным или западным горизонтом. Static Polar Alignment быстрее и работает около полюса, но требует идентификации звёзд. Polar Drift Alignment также использует полярную область и требует меньше slew, занимая промежуточное положение.

Guiding Assistant дополнительно оценивает polar alignment error по естественному дрейфу, особенно полезно измерение около экватора и меридиана. Это не делает GA полноценной процедурой механической регулировки, зато даёт независимую проверку того, насколько drift способен влиять на Dec. Когда Dec corrections постоянно идут в одну сторону, одностороннее guiding уменьшает число разворотов через люфт; до этого следует исправить полярную ошибку настолько, насколько позволяет механика установки.

Comet Tracking и точное управление lock position

Comet Tracking решает ситуацию, когда голова кометы непригодна как обычная guide star или вообще не попадает в поле OAG. PHD2 продолжает вести по нормальной звезде, но постепенно перемещает lock position с заданной скоростью кометы. Скорость можно получить от совместимой планетарной программы, ввести вручную или обучить, возвращая комету на исходное место в основной камере.

Adjust Lock Position позволяет сдвигать lock point небольшими шагами или задавать новые координаты. Sticky Lock Position фиксирует выбранную точку и после калибровки доводит звезду обратно к ней. Эти средства нужны при спектроскопии, точном позиционировании и некоторых нестандартных сценариях, но не должны использоваться для «подправления» обычного guiding graph без цели: каждое искусственное смещение — это реальное движение монтировки.

Адаптивная оптика и ротаторы

PHD2 поддерживает AO-устройства и rotator в качестве дополнительных компонентов профиля. AO выполняет быстрые небольшие коррекции оптическим элементом, а монтировка делает более крупные «bumps», когда диапазон AO подходит к пределу. Для таких систем доступны отдельные параметры и AO Graph. Это отличается от обычного pulse guiding, где каждый correction идёт непосредственно монтировке.

Rotator support позволяет учитывать вращение оптического тракта и состояние устройства. В 2.6.14 добавлена поддержка INDI rotator. Практический смысл особенно заметен в удалённых системах и конфигурациях OAG, где изменение угла влияет на геометрию поля и повторное использование калибровки.

Производительность и нагрузка на компьютер

PHD2 выполняет обработку сравнительно небольших кадров гидирующей камеры, поэтому основная «производительность» оценивается не скоростью рендера интерфейса, а своевременностью получения кадров и отправки corrections. В 2.6.12 была снижена загрузка CPU при отрисовке camera image, а 2.6.14 ускорила отображение кадров. Эти изменения важны на мини-ПК обсерваторий, где параллельно работают capture, plate solving, autofocus и управление устройствами.

На практике задержку часто создаёт не вычисление центроида, а USB, драйвер, длинная экспозиция камеры или сеть INDI. Параметр Disconnect nonresponsive camera after задаёт ожидание сверх ожидаемого времени экспозиции и помогает не оставлять интерфейс в бесконечном ожидании зависшего устройства. Если кадры приходят рывками, сначала проверяют USB-питание, кабель, драйвер и сетевой транспорт, а уже потом MinMo и алгоритмы.

Для high-precision encoder mounts предусмотрены специальные рекомендации и Variable Exposure Delays. У таких монтировок нет необходимости непрерывно «толкать» оси так же часто, как бюджетный червячный механизм. Напротив, слишком частые corrections способны вносить лишний шум. Поэтому PHD2 2.6.14 отдельно улучшает рекомендации Calibration Assistant и Guiding Assistant для encoder mounts.

Системные требования

Разработчик не публикует для текущей версии универсальные минимумы CPU и RAM в виде жёсткой таблицы. Поэтому корректнее оценивать компьютер по всей астрофотографической связке: он должен одновременно обслуживать камеру, монтировку, PHD2 и программу съёмки без пропущенных кадров и зависаний USB. Число ядер само по себе не компенсирует нестабильный драйвер или перегруженный USB-хаб.

Аппаратная совместимость изменяется между версиями. В 2.6.14 из Windows удалены Fishcamp, Meade DSI, SAC4-2 и SSAG; владельцам этих устройств нужен более старый PHD2. Одновременно обновлены библиотеки Altair, OGMA, Player One, QHY, Svbony, ToupTek и ZWO ASI, а на macOS и Linux стали доступны камеры, доступные через OpenCV. Поэтому словосочетание «камера когда-то работала с PHD2» не доказывает поддержку в текущем релизе.

Практический сценарий: отдельный guidescope

При отдельной гидирующей трубе главная задача профиля — правильно задать focal length гида и pixel size камеры. После фокусировки создаётся dark library или BPM, выполняется калибровка около экватора и меридиана, затем Guiding Assistant измеряет seeing и backlash. В такой схеме удобно использовать MultiStar на полном кадре: широкое поле обычно даёт много кандидатов, а статистика нескольких звёзд уменьшает зависимость от одной точки.

Слабое место guidescope — differential flexure: PHD2 идеально удерживает звёзды своей камеры, но основная труба может медленно двигаться относительно гида. В guide log это не обязательно проявится как ошибка, потому что гидирующая система не видит движение главной камеры. Если PHD2 показывает хороший график, а на длинных экспозициях основного сенсора звёзды вытягиваются систематически, проверяют крепление гида, фокусер, кабели и относительную механику.

Практический сценарий: OAG и длинный фокус

Внеосевой гид видит часть того же оптического пути, что и основная камера, поэтому уменьшает differential flexure, но поле часто беднее звёздами, а форма объектов у края нередко менее симметрична. Здесь особенно важны точный фокус, корректная выдержка и Auto-select. Слишком короткая экспозиция при малом поле может дать мало кандидатов и нестабильный SNR.

Для OAG при изменении rotator angle геометрия гидирующего сенсора меняется. Если система передаёт PHD2 нужные сведения через rotator и mount connection, часть изменений обрабатывается автоматически; после механического вмешательства или неизвестного угла безопаснее проверить Review Calibration. Для длинного focal length изображение чувствительнее к той же угловой ошибке, поэтому оценивать guiding нужно в arc-seconds и относительно image scale основной камеры, а не только в guide pixels.

Практический сценарий: стационарная и удалённая обсерватория

В стационарной установке можно извлечь максимум из профилей: камера и OAG не поворачиваются, mount connection передаёт координаты и side-of-pier, калибровка восстанавливается, а capture software управляет Enable Server. При такой дисциплине ночная сессия не должна начинаться с бессмысленной перекалибровки каждого объекта.

Для удалённого компьютера критичны журналирование и контролируемая сеть. Guide log нужен для качества, debug log — для выяснения, что произошло при обрыве. Diagnostic FITS стоит включать по событиям, а не сохранять каждый кадр без цели, иначе место расходуется быстрее. Firewall следует разрешать только настолько, насколько нужно локальной автоматизации; доступ к PHD2 server из внешней сети не является обязательным условием guiding.

Практический сценарий: монтировка с высокоточными энкодерами

Для encoder mount рекомендации старых гайдов по частому импульсному «лечению» каждой точки могут быть неуместны. PHD2 содержит отдельные настройки профиля и рекомендации для high-precision encoders, а LowPass2 прямо рассматривается как подходящий консервативный алгоритм для хорошо ведущей системы. Variable Exposure Delays позволяет снизить частоту вмешательства.

Критерий здесь тот же: correction должен устранять воспроизводимую ошибку, а не добавлять движение. Сначала измеряется native behavior в Guiding Assistant с отключёнными outputs, затем выбирается величина MinMo и частота corrections. В 2.6.14 Calibration Assistant и Guiding Assistant дополнительно адаптированы к encoder mounts, поэтому предпочтительнее начинать с их рекомендаций, а не копировать значения от червячной монтировки другого класса.

Типовые ошибки и способы проверки результата

Самая частая методическая ошибка — менять несколько параметров одновременно. Если после этого кривая стала лучше или хуже, причина теряется. Корректный цикл диагностики: получить репрезентативный guide log, измерить Guiding Assistant, определить механизм проблемы, изменить один класс параметров и снова проверить на сопоставимом отрезке.

Star Cross Tool и Manual Guide для механической диагностики

Manual Guide отправляет импульс заданной длительности по одному направлению. Он нужен, чтобы доказать сам факт ответа монтировки. Звук мотора или изменение позиции на длинной экспозиции основной камеры подтверждает канал corrections. Нажатие и удерживание кнопки не означает непрерывный импульс: каждый клик отправляет отдельную команду, после которой нужно дать монтировке время завершить движение.

Star Cross Tool создаёт крестовой рисунок на снимке основной камеры, последовательно двигая монтировку по направлениям. Для него лучше сохранить raw/uncompressed FITS или uncompressed TIFF, чтобы увидеть форму ветвей. Асимметрия, разрыв или отсутствие одной ветви показывает проблему направления, люфта или передачи команды намного нагляднее, чем попытка сделать вывод из случайного ночного RMS.

Что означает хороший результат

PHD2 не задаёт единого «правильного RMS» для всех установок. Система с крупным image scale основной камеры может получать круглые звёзды при ошибке, которая была бы неприемлема для длиннофокусного узкопиксельного сенсора. Поэтому итог проверяют на основных экспозициях: форма звёзд должна оставаться приемлемой для задачи, а guide graph — не демонстрировать систематической некомпенсированной ошибки.

Внутри PHD2 полезно смотреть на Total RMS в arc-seconds, раздельные RA/Dec, количество reversals, длину corrections, SNR, потерю звёзд и состояние калибровки. Следующий уровень — guide log за несколько часов. Если сильные выбросы совпадают с dither и settle и не попадают в открытый основной кадр, они не равнозначны плохому ведению. Если плавный Dec drift продолжается всю ночь, это уже системная характеристика.

Ограничения PHD2 Guiding

• PHD2 не исправляет механическую нестабильность, loose gear, плохой баланс, кабельные зацепы или differential flexure; он способен лишь отправлять corrections на измеренное движение guide field.
• Seeing нельзя «выгидировать» обычной монтировкой. Слишком короткие выдержки и маленький MinMo превращают атмосферное дрожание в лишние команды.
• Хороший guide graph не гарантирует круглые звёзды на основной камере при отдельном guidescope, потому что относительное движение двух труб остаётся невидимым для гидера.
• Совместимость камер зависит от платформы и версии. В 2.6.14 несколько старых Windows-камер удалены из поддержки, поэтому обновление не всегда улучшает старую установку.
• MultiStar несовместим с режимом camera subframes: экономия размера кадра исключает много-звёздный анализ полного поля.
• Server API решает автоматизацию, но требует корректного firewall и не освобождает внешнюю программу от правильного управления dither/settle.
• Полярное выравнивание, калибровка guiding и GoTo alignment — разные процедуры. Улучшение одной не означает автоматического исправления других.
• PPEC учится на текущем состоянии механики и не является постоянной заменой mount PEC; после большого slew модель должна построиться заново.

Плюсы и минусы

Плюсы

• Бесплатная BSD-3-Clause программа без разделения ключевых функций по платным тарифам.
• Отдельные готовые сборки для Windows и macOS, Ubuntu packages и исходный код для Linux.
• New Profile Wizard снижает риск начать с произвольных MinMo и calibration step-size.
• Calibration Assistant автоматизирует выбор подходящей области неба, предварительное снятие Dec backlash и оценку качества результата.
• Guiding Assistant измеряет seeing, drift и backlash и связывает рекомендации с реальными данными текущей установки.
• MultiStar использует несколько звёзд и повышает устойчивость к локальным изменениям поля.
• Поддерживаются ASCOM, INDI, ST-4, AO, rotator, dark libraries, bad-pixel maps и внешняя автоматизация через server API.
• Guide/debug logs, diagnostic FITS и Review Calibration дают достаточно данных для воспроизводимой диагностики вместо настройки «на глаз».

Минусы

• Глубокие настройки требуют понимания seeing, backlash, image scale, guide speed и механики монтировки; случайное изменение параметров легко ухудшает результат.
• Аппаратная поддержка меняется между версиями; 2.6.14 удаляет несколько устаревших Windows-камер.
• У программы нет единого универсального показателя качества, поэтому пользователь должен сопоставлять guide log с основными кадрами.
• Некоторые возможности зависят от информированного ASCOM/INDI-соединения; чистый ST-4 не передаёт координаты и side-of-pier.
• MultiStar нельзя одновременно использовать с camera subframes.
• Для полной Linux-совместимости вне готовых Ubuntu packages может понадобиться самостоятельная сборка и согласование библиотек камеры/INDI.

Безопасность и приватность

PHD2 — локальная десктопная программа и не требует облачной учётной записи для обычного guiding. Камерные кадры, профили и журналы создаются на компьютере. Интернет нужен не для вычисления corrections, а для необязательной проверки обновлений, получения файлов, удалённой INDI-схемы, загрузки журналов или сетевого управления.

Guide log и debug log могут содержать сведения об оборудовании, параметрах, времени сессии и поведении монтировки. Diagnostic FITS содержат кадры гидирующей камеры и технические заголовки. Если журнал отправляется для разбора, перед публикацией стоит понимать, какие метаданные в нём есть, и не выкладывать вместе с ним лишние файлы из обсерваторного компьютера.

Enable Server открывает программный интерфейс для других приложений. На одиночном ноутбуке достаточно локальной коммуникации; на обсерваторной сети следует ограничить firewall правилами, необходимыми реальной схеме. Отсутствие необходимости в интернете не означает, что любой открытый сетевой порт безопасен сам по себе.

Отзывы пользователей и профильных изданий

Что повторяется в пользовательских обсуждениях

Форумы по астрофотографии показывают характерную картину: проблемы новичков обычно связаны не с отсутствием нужной кнопки, а с интерпретацией графика и механики. В обсуждениях Cloudy Nights пользователи приносят guide log, меняют exposure и aggressiveness, а более опытные участники в первую очередь советуют проверить калибровку, люфт и условия. Это соответствует конструкции PHD2: журнал и Calibration/Guiding Assistant дают больше информации, чем краткий скриншот RMS.

В обсуждениях 2025 года Guiding Assistant регулярно используется как отдельный измерительный инструмент для Dec backlash и polar alignment. При этом встречается типичная ошибка: пользователь считает, что раз GoTo движется на юг, то Guiding Assistant обязан уметь измерить Dec. Эти действия используют разные команды. Поэтому проблемы GA часто возвращают к проверке mount driver, guide output и Manual Guide.

Отзывы о конкретных монтировках также показывают, почему нельзя переносить чужое RMS на свою установку. Один пользователь получает низкое значение на harmonic mount с короткой выдержкой, другой на похожем классе видит нестабильность после нескольких минут. Эти данные описывают конкретные оптические тракты, seeing, баланс, guide camera и firmware, а не универсальную характеристику PHD2.

Как PHD2 оценивают профильные материалы

Профильные руководства рассматривают PHD2 прежде всего как диагностический гидер, а не как «одну кнопку». Telescope Live в обновлённом материале 2024 года использует PHD2 для объяснения самой логики автогидирования: периодических и случайных ошибок монтировки, остаточной polar alignment error и влияния атмосферы. Такой подход совпадает с тем, как построены нынешние инструменты программы.

В учебных материалах Open PHD Guiding отдельные доклады посвящены calibration, Guiding Assistant и принципам guiding. Bruce Waddington разбирает причины ошибок калибровки и ограничения correction, Andy Galasso — настройку и анализ. Практический вывод из этой серии один: параметры не являются магическими пресетами; сначала измеряется система, затем выбирается реакция алгоритма.

Материал Telescope Live отдельно советует начинать с setup wizard и точной фокусировки guide scope. Это согласуется с устройством New Profile Wizard: мастер сокращает ручную настройку, но его расчёты зависят от корректных pixel size, binning и focal length, поэтому ошибочная геометрия оборудования даёт неправильную стартовую конфигурацию.

Сравнение с аналогами

PHD2 Guiding имеет смысл сравнивать не с универсальными редакторами астрофото, а с системами, которые реально выполняют autoguiding. Ниже — два близких по задаче варианта: MetaGuide как самостоятельный Windows-гидер с акцентом на video guiding и collimation, а также встроенный Guide Module в KStars/Ekos как часть более широкого пакета управления обсерваторией.

Разница не сводится к тому, чей RMS ниже. PHD2 удобен как независимый компонент: capture software можно менять, оставляя привычный guider и накопленную методику логов. MetaGuide теснее связывает guiding с высокочастотным видеонаблюдением звезды и одновременно решает collimation. Ekos, напротив, убирает границу между guider и остальной автоматикой, потому что Guide Module является одним из модулей общего KStars/Ekos workflow.

Выбор зависит от архитектуры установки. Если уже используется кроссплатформенная программа съёмки, которая умеет управлять PHD2 server, отдельный PHD2 даёт предсказуемую специализацию. Если весь observatory workflow построен на KStars/Ekos и INDI, внутренний Guide Module уменьшает число отдельных приложений. Если нужен Windows-ориентированный video guiding и Airy-pattern collimation, MetaGuide решает задачу иначе и не является просто «клоном PHD2».

Когда настройки лучше не менять

Большинство новых профилей получает рабочие базовые значения из New Profile Wizard. Поэтому первое улучшение — не искать чужой набор Aggressiveness/Hysteresis/MinMo, а обеспечить правильные pixel size, focal length, guide speed, фокус, калибровку и dark/BPM. После этого Guiding Assistant измеряет условия и только затем появляется основание менять MinMo.

Не стоит менять алгоритм RA только потому, что один график выглядит шумным. Например, PPEC требует времени на обучение и предназначен для повторяющихся RA errors; ResistSwitch нужен в Dec именно из-за сопротивления reversals. Замена алгоритма меняет модель реакции, но не устраняет cable snag или 2-секундный backlash.

Не следует снижать exposure до минимальной, чтобы «получить больше corrections». Если высокочастотное движение — seeing, частые команды превращают атмосферу в механическое возбуждение. Увеличение выдержки или MinMo может визуально сделать график менее нервным и, что важнее, уменьшить реальное количество ненужных движений.

Как подготовить PHD2 к первой полноценной ночи

1. Создайте отдельный Equipment profile именно для текущего сочетания guide camera, binning и гидирующей оптики.
2. Введите реальный pixel size и focal length, выберите mount connection и проверьте guide speed.
3. В помещении убедитесь, что камера определяется и отдаёт кадры; драйвер монтировки соединяется отдельно от планетария.
4. Ночью сфокусируйте guide camera и проверьте, что Auto-select находит несколько нормальных звёзд без насыщения.
5. Постройте Dark Library либо Bad-pixel Map для рабочей камеры и режима binning.
6. Запустите Calibration Assistant, выполните Slew в рекомендуемую область и получите калибровку не хуже приемлемой.
7. Начните guiding, затем дайте Guiding Assistant минимум две минуты; при необходимости оценки periodic error/polar alignment — дольше, до десяти минут.
8. Применяйте только обоснованные рекомендации GA и повторно наблюдайте сравнимый отрезок.
9. Проверьте dither/settle с capture software на тестовой серии, прежде чем запускать многочасовой sequence.
10. После сессии сопоставьте Guide Log с формой звёзд на основных кадрах. При несовпадении хорошего PHD2 и плохих звёзд ищите flexure или проблему основного тракта.

FAQ по PHD2 Guiding

Нужно ли калибровать PHD2 перед каждым объектом?

Нет. При информированном ASCOM/INDI mount connection, неизменной ориентации guide camera и корректной настройке восстановления калибровки PHD2 способен применять сохранённую калибровку с учётом положения телескопа. Повторная калибровка нужна после изменения геометрии, неподходящей старой калибровки или когда используемый способ соединения не даёт данных, необходимых для трансформации.

Почему индикатор Cal жёлтый?

Жёлтый Cal означает, что калибровка есть, но PHD2 не может автоматически скорректировать её под текущее положение телескопа. Частая причина — отсутствие ASCOM/aux mount coordinate connection или отключённая declination compensation. В такой конфигурации после заметного изменения declination может потребоваться новая калибровка.

Стоит ли выбирать самую яркую звезду вручную?

Обычно нет. Auto-select проверяет насыщение, размер, SNR, близость соседей и край сенсора и единственным штатным способом включает MultiStar. Слишком яркая ручная звезда бывает насыщенной, а очень компактная неподвижная точка может оказаться hot pixel.

Почему MultiStar не работает с subframes?

Subframe ограничивает получаемую область камеры вокруг одной звезды, тогда как MultiStar нужен полный кадр с дополнительными объектами. Поэтому включение Use Subframes отключает много-звёздный режим.

Что лучше: Dark Library или Bad-pixel Map?

Оба варианта уменьшают влияние дефектов, но работают по-разному и одновременно не используются. Dark Library вычитает master dark, соответствующий выдержке; BPM адресно заменяет отмеченные hot/cold pixels значениями вокруг них. Камера с выраженными отдельными hot pixels часто выигрывает от BPM, а выбор проверяется на реальном guide field.

Можно ли менять gain после создания dark?

Большое изменение gain меняет ADU уровни и делает старые dark/BPM ненадёжными; их следует пересоздать. При смене bit depth или binning необходимость пересоздания ещё более однозначна.

Как долго запускать Guiding Assistant?

Для базовой оценки seeing и рекомендаций — не меньше примерно двух минут. Для более точной оценки polar alignment error и некомпенсированной периодики RA — до десяти минут, желательно около небесного экватора и меридиана.

Почему Guiding Assistant намеренно выключает corrections?

Чтобы измерить естественное движение системы. Пока mount output активен, невозможно отделить собственный дрейф и seeing от реакции алгоритма. Поэтому рост ошибки во время измерения GA — нормальная часть процедуры.

Что делать, если Dec постоянно разворачивается?

Сначала измерить backlash и seeing. Частые reversals при заметном люфте ухудшают Dec guiding. Guiding Assistant помогает выбрать MinMo и измерить задержку; ResistSwitch по умолчанию сопротивляется разворотам. Также проверяются polar alignment и механика.

Нужен ли интернет для PHD2?

Для локального guiding — нет. Интернет или сеть нужны для отдельных задач: обновлений, удалённого INDI, загрузки логов, server API между компьютерами или работы внешней автоматизации по сети.

Можно ли анализировать логи в Excel?

Guide log специально имеет структуру, удобную для внешнего анализа. При импорте используется запятая как разделитель. Для специализированного анализа также применяется PHD2 Log Viewer. Debug log предназначен прежде всего для последовательности событий и технических сбоев.

Что сохраняет PHD2 при каждом запуске?

Guide log и debug log создаются автоматически. Профили хранят настройки и калибровку, а dark/BPM сохраняются отдельными файлами. Diagnostic FITS появляются только при включённых условиях image logging.

Исправит ли PHD2 плохое полярное выравнивание?

Он способен корректировать часть дрейфа, но большая polar alignment error увеличивает работу Dec и field rotation не устраняется обычным guide pulse. Поэтому физическое выравнивание оси остаётся отдельной задачей; PHD2 предоставляет для неё Drift, Static и Polar Drift tools.

Почему хороший график PHD2 не гарантирует круглые звёзды?

При отдельном guidescope основная и гидирующая трубы могут двигаться относительно друг друга. PHD2 видит только свою камеру. Кроме того, на основное изображение влияют focus, tilt, ветер и механика главной оптики. Поэтому окончательный контроль ведётся по основным экспозициям.

Когда имеет смысл Predictive PEC?

Когда в RA остаётся воспроизводимая периодическая ошибка, которую можно моделировать. PPEC обучается примерно два worm periods, комбинирует predictive и reactive компоненты и переучивается после большого slew. Для случайных скачков или Dec backlash это не целевой инструмент.

Можно ли использовать PHD2 для кометы?

Да. Comet Tracking ведёт по обычной звезде и постепенно смещает lock point с движением кометы. Скорость задаётся вручную, передаётся совместимой программой или обучается по движению кометы в основной камере.

Как понять, отвечает ли монтировка на guide pulses?

Используйте Manual Guide или Star Cross Tool. То, что монтировка корректно выполняет GoTo, не доказывает работу guide output. Manual Guide проверяет отдельные импульсы, а Star Cross даёт геометрический рисунок движения на длинной экспозиции.

Что изменилось для старых камер в 2.6.14?

Из Windows-версии удалена поддержка Fishcamp, Meade DSI, SAC4-2 и SSAG. Для этих устройств нужно оставаться на старой версии PHD2. Одновременно текущий релиз обновил библиотеки нескольких современных семейств камер.

Нужно ли удалять старую версию перед обновлением?

Нет. Новая версия устанавливается поверх старой. Предварительное удаление способно стереть профили и настройки, поэтому штатное обновление выполняют без uninstall.

Можно ли запускать несколько профилей для одной камеры?

Да, и это полезно, если меняются binning, guide scope или OAG-конфигурация. Профиль хранит связанные параметры, а dark/BPM логически привязаны к конкретной геометрии. Разделение уменьшает риск случайно использовать калибровочные данные от другой установки.

Итоговая оценка

PHD2 Guiding остаётся специализированным гидером, а не универсальным комбайном астрофотографии. Его сильная сторона — связка из простого базового цикла Connect → Loop → Auto-select → Guide и глубокой измерительной части: Calibration Assistant, Guiding Assistant, MultiStar, Review Calibration, алгоритмы RA/Dec, dark/BPM, logs и server API. Это позволяет начать с мастера, а затем постепенно переходить к диагностике без смены программы.

Для первого guidescope разумный путь — не тюнинг алгоритмов, а корректный профиль, фокус, dark/BPM, Calibration Assistant и двухминутный Guiding Assistant. Для длинного фокуса и OAG больше внимания требуется SNR, геометрии, rotator и проверке сохранённой калибровки. Для encoder mount полезны LowPass2, Variable Exposure Delays и специализированные рекомендации последних версий. Для удалённой обсерватории важнее server API, логи и стабильные драйверы.

Главное ограничение PHD2 одновременно является правильным принципом работы: программа не скрывает физику монтировки. Она измеряет, что действительно произошло, и оставляет достаточно данных, чтобы отличить seeing от периодической ошибки, backlash от неправильной калибровки, а хороший guide graph — от реальной формы звёзд на основном кадре. Именно такой контроль результата делает PHD2 полезным не только как средство отправки импульсов, но и как диагностический инструмент всей системы ведения.
