Как спроектировать и провести электропроводку в частном доме: от плана розеток и групп линий до проверки готовой сети

Электропроводка в частном доме начинается не со штроб и покупки кабеля, а с проекта: нужно знать планировку, перечень электроприёмников, выделенную мощность, тип ввода, конструкцию стен и перекрытий, места щитов, розеток, светильников и оборудования. Ошибка на этой стадии обычно обнаруживается уже после отделки — когда кухонная розетка оказывается за встроенной техникой, кабель к электрокотлу выбран без расчёта, а в щите не осталось места для дополнительной линии. Рабочий порядок проектирования и монтажа должен учитывать действующую редакцию СП 256.1325800.2016, специальные требования к помещениям с ванной или душем и правила соединения проводников. Владелец может подготовить исходные данные и контролировать соответствие работ проекту; расчёт токов короткого замыкания, выбор системы заземления, окончательную схему защит и приёмо-сдаточные измерения следует поручать квалифицированному специалисту.

Во всех этапах действует одно правило безопасности: работы на токоведущих частях под напряжением не являются бытовой операцией. Перед любыми монтажными действиями питание отключают, исключают случайное повторное включение и проверяют отсутствие напряжения пригодным для этого прибором. Старую проводку нельзя считать обесточенной только по положению выключателя или по цвету жил — фактическое состояние цепей проверяют.

1. Что определить до проекта электропроводки

Исходные данные для электрики лучше собирать после того, как известны размеры помещений, двери, окна, кухня, сантехника, отопление, места стационарной техники и наружные сооружения. Электропроект, сделанный по пустому плану, почти неизбежно потребует переделки. Например, расположение варочной поверхности влияет не только на розетки над столешницей, но и на отдельную силовую линию; электрический водонагреватель меняет расчёт нагрузки; насос скважины и автоматика требуют заранее продуманного питания; наружная мастерская или ворота добавляют линии за пределами дома.

Составьте перечень не по комнатам вообще, а по конкретным электроприёмникам. Для каждой позиции запишите место установки, паспортную мощность, однофазное или трёхфазное питание, постоянный или эпизодический режим работы, необходимость отдельной линии и критичность отключения. Важна не только суммарная мощность, но и одновременность: электрический котёл, бойлер, духовка, насос и зарядная станция могут создать совершенно другую картину, чем набор маломощных бытовых приборов.

В проекте нужно оставить резерв не абстрактно, а под реальные сценарии. Если в перспективе возможны электромобиль, электрическое отопление, сауна, мастерская, второй насос или отдельный гостевой дом, место под трассы и оборудование закладывают до отделки. Это дешевле, чем вскрывать стены ради новой линии через несколько лет.

Не используйте площадь дома как единственный критерий выбора мощности и числа фаз. Исходными данными являются технические условия подключения, выделенная мощность, состав нагрузок и наличие трёхфазных электроприёмников. Дом одинаковой площади может иметь газовое отопление и небольшую электрическую нагрузку либо полностью электрическое отопление, сауну и зарядную станцию. Поэтому фазность и параметры ввода определяют по условиям присоединения и расчёту, а не по площади здания.

2. Как подготовить план розеток, выключателей и светильников

План электроточек делают поверх окончательной планировки. Сначала расставляют кухню, сантехнику, кровати, шкафы, рабочие столы, телевизоры и крупную технику, затем добавляют розетки, выключатели, светильники и выводы. Такой порядок предотвращает типичную ошибку: точка формально есть на стене, но после монтажа мебели доступ к ней теряется.

Мой Дом 3D как вспомогательный инструмент для плана

Для предварительной схемы удобно использовать Мой Дом 3D. Программа не заменяет электротехнический расчёт, но позволяет совместить план дома с мебелью и коммуникациями: на плане можно разместить светильники, розетки и выключатели, провести линии электропроводки и подписать элементы. Это полезно именно на стадии задания электрику: мастер получает не список «поставить розетки в спальне», а привязанный к помещениям план.

Работу в программе начинайте с этапа «Создайте планировку»: нанесите стены, двери, окна, лестницы и этажи в соответствии с будущим домом. Затем переходите к этапу «Обустройте комнаты» — расставьте ключевую мебель и сантехнику, чтобы электроточки привязывались не к пустым стенам, а к реальной планировке. После этого добавляйте коммуникации: светильники, розетки, выключатели и линии проводки.

После планировки добавьте на каждый этаж светильники, розетки и выключатели. Отмечайте не только обычные розетки у стен: нужны выводы для вытяжки, встроенной техники, кондиционеров, бойлера, насосов, автоматики ворот, наружных светильников и оборудования котельной. Если прибор должен отключаться без разборки мебели, предусмотрите доступ к его коммутационной точке.

Следующий шаг — проведите на плане линии между точками и предполагаемым щитом. На этом этапе линии являются организационной схемой, а не готовым электротехническим проектом: по ним ещё нельзя автоматически определять сечение кабеля, номинал автомата или тип защиты. Зато хорошо видно, где трассы пересекают дверные проёмы, лестницы, санузлы, балки и другие конструкции.

Подпишите элементы так, чтобы через несколько месяцев было понятно назначение точки: «розетка холодильника», «освещение террасы», «насос скважины», «кондиционер спальни», «бойлер». Высоты на плане указывают относительно принятого чистового уровня пола, а не черновой плиты. Для встроенной мебели дополнительно фиксируют расстояние до угла, оси шкафа или другого неизменяемого ориентира.

Завершив план, используйте подтверждённую функцию сохранения результата: проект можно подготовить к печати или сохранить в PDF. Перед передачей электрику добавьте отдельную таблицу нагрузок — графическая схема не содержит всех электрических параметров. Сильная сторона такого подхода в том, что планировка, точки и назначение оборудования видны одновременно; слабая — программа не должна использоваться вместо расчёта электрических цепей и защит.

Что проверить на плане до начала штробления

• розетки не оказываются за встроенной техникой там, где нужен регулярный доступ;
• выключатели не перекрываются открывающимися дверями и мебелью;
• для стационарных мощных приборов отмечены отдельные точки подключения;
• в ванной точки нанесены с учётом зон, а не только удобства пользователя;
• есть питание наружного освещения, ворот, домофона, насосов и хозяйственных построек;
• предусмотрены точки для роутера, точек доступа, камер и слаботочных систем;
• отмечены будущие нагрузки, даже если оборудование будет установлено позже;
• на каждом этаже понятно, где расположен щит и как к нему подходят трассы.

3. Из чего состоит схема электроснабжения частного дома

Полезно разделять план расположения точек и принципиальную структуру сети. План отвечает на вопрос «где находится оборудование», а однолинейная схема — «откуда и через какую защиту питается каждая линия». В частном доме эта цепочка обычно включает ввод от внешней сети, узел учёта в месте, определённом документами подключения, вводное и распределительное оборудование, групповые аппараты защиты, кабельные линии и конечные электроприёмники.

Главное отличие хорошей схемы от набора автоматов — прослеживаемость. Для любой розетки или светильника должно быть понятно, какой линией они питаются и каким аппаратом отключаются. На дверце щита полезна маркировка не «автомат 7», а «розетки кухня рабочая зона», «освещение 2 этаж», «насос скважины», «бойлер». Это ускоряет обслуживание и помогает отключить только нужный участок.

В схеме отдельно учитывают рабочий нейтральный проводник N и защитный PE. Их роль различна. Защитный проводник предназначен для мер электробезопасности; он не является обычным проводником нагрузки. Если во вводной части системы выполнено разделение совмещённого проводника PEN на N и PE по проекту, повторно объединять N и PE ниже точки разделения нельзя.

Ещё один слой проекта — селективность и последствия отключения. Если один общий защитный аппарат обесточивает холодильник, котёл, насос и весь свет из-за неисправного прибора в одной комнате, сеть неудобна и потенциально проблемна. Группирование делают так, чтобы повреждение отдельной цепи не лишало дом всех жизненно важных функций, но и не превращают щит в десятки бессмысленных линий без расчёта.

4. Однофазный или трёхфазный ввод

Количество фаз определяют не по площади дома и не по совету «до такой мощности хватит одной фазы». Сначала смотрят технические условия технологического присоединения, разрешённую мощность и перечень оборудования. Трёхфазное питание необходимо для электроприёмников, которым действительно требуется трёхфазная сеть; оно также позволяет распределять однофазные нагрузки между фазами, но не означает автоматически увеличение разрешённой мощности.

При трёхфазном вводе важен баланс однофазных нагрузок. Если почти вся кухня, бойлер и кондиционеры случайно попали на одну фазу, а две другие загружены слабо, формально трёхфазный ввод не решает проблему. Распределение групп выполняют на стадии проектирования и затем проверяют по фактическим нагрузкам.

Не меняйте вводной автомат на больший ради подключения нового оборудования. Его номинал связан с условиями подключения и сечением питающих проводников. Если фактической мощности недостаточно, решают вопрос увеличения присоединённой мощности и переработки проекта, а не обхода защиты.

5. Как посчитать нагрузки и разбить сеть на группы

Расчёт начинается с таблицы электроприёмников. Для каждого прибора берут паспортные данные, затем определяют расчётную нагрузку с учётом режима использования и одновременности. Складывать мощности всех розеток как будто они постоянно загружены на максимум неверно; столь же неверно игнорировать мощные приборы только потому, что они работают не круглосуточно.

Изменение № 9 к СП 256, действующее с 26 января 2026 года, добавило отдельные положения для объектов индивидуального жилищного строительства. В расчётах для групп индивидуальных домов учитываются площадь и характер электрификации, а нагрузки электроотопления, водонагрева и ряда специальных систем не прячутся внутри усреднённого значения — их добавляют по проекту. Практический вывод: «типовые 5 кВт на дом» и подобные упрощённые числа не являются заменой расчёта конкретного объекта.

Как формировать групповые линии

Группы создают по нагрузке, назначению, условиям среды и последствиям отключения. Освещение логично отделять от розеточных линий: при срабатывании защиты розеток помещение не остаётся полностью без света. Стационарные мощные электроприёмники рассматривают как кандидатов на отдельную линию. Уличные цепи отделяют от внутренних, чтобы повреждение наружного кабеля из-за влаги или механического воздействия не отключило половину дома.

Не вводите правило «на одной линии должно быть не больше пяти розеток» без расчёта. Количество механизмов само по себе не определяет ток: пять розеток с зарядными устройствами и пять точек, питающих нагревательные приборы, создают разную нагрузку. Ограничение задают сечение и способ прокладки кабеля, номинал защиты, расчётная нагрузка и условия эксплуатации.

Полезно сделать две версии группировки: рабочую и аварийную. В рабочей виден обычный режим. В аварийной задайте вопрос: что произойдёт, если эта линия отключится на сутки? Так обнаруживаются цепи, которые нельзя бездумно объединять. Например, морозильник и наружная розетка в саду неудачно включать в одну цепь: повреждение уличного оборудования может обесточить хранение продуктов.

Резерв под новые нагрузки

Для будущей зарядной станции электромобиля, сауны, электрического отопления или мастерской одного пустого места в щите недостаточно. Нужны резерв мощности, возможность проложить кабель подходящего сечения и место для соответствующей защиты. Если такую нагрузку планируют, трассу или закладную предусматривают на этапе строительства. Конкретный состав защиты зарядной станции определяется параметрами оборудования и электротехническим проектом.

6. Как выбирают кабель и сечение

Сечение выбирают не по одному параметру. Расчёт должен подтвердить допустимый длительный ток с учётом способа прокладки, группировки кабелей и температуры, согласование с защитным аппаратом, допустимое падение напряжения и требования по условиям автоматического отключения при повреждении. Для длинных линий к воротам, бане или скважине падение напряжения иногда становится определяющим раньше, чем нагрев.

Минимальные сечения не заменяют расчёт

В действующей редакции СП 256 п. 15.46 для медных жил установлены минимальные значения: 1,5 мм² для групповых линий освещения и 2,5 мм² для групповых линий штепсельных розеток. Это нижняя граница, а не команда применять 1,5 и 2,5 мм² во всех случаях. Линия длинная, нагруженная или проложенная в неблагоприятных условиях может потребовать большего сечения.

Для варочной поверхности, электрокотла, зарядной станции, мастерской, подземного ввода и других специальных цепей брать сечение «по соседней строке из интернета» нельзя. Его рассчитывают по фактической мощности и условиям монтажа.

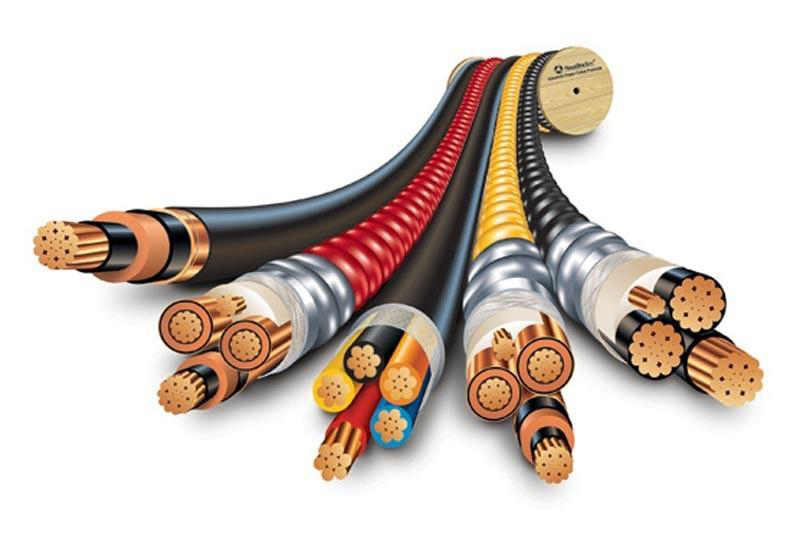

Материал и число жил

В новой внутренней сети частного дома проект сразу предусматривает рабочий и защитный проводники в соответствии с выбранной системой питания. Не надо прокладывать двухжильную линию к розетке с расчётом «заземление добавим потом»: после отделки сделать полноценный PE-проводник без новой трассы уже не получится.

Медные проводники удобны для типовой внутренней разводки и соответствуют приведённым выше минимальным сечениям. В СП также предусмотрены решения с жилами из алюминиевых сплавов определённых марок и другими минимальными сечениями, но смешивать материалы в одном проекте без понимания соединительной технологии не стоит. Соединение меди и алюминия требует предназначенного для этого способа и оборудования; прямой случайный контакт материалов не является корректным монтажом.

Марка кабеля и пожарные характеристики

Выбор марки зависит от назначения, способа прокладки, пожарных требований и условий среды. Недостаточно увидеть в названии «негорючий» и считать задачу решённой: важны исполнение кабеля, группировка, оболочка, способ прокладки и конструкция здания. Для деревянного дома дополнительно действуют требования к путям прокладки и защитным оболочкам, которые разобраны ниже.

Не подменяйте стационарный кабель гибким шнуром бытового прибора только потому, что его удобно укладывать. И наоборот, не выбирайте проводник исключительно по максимальной толщине: чрезмерное сечение усложняет оконцевание и не исправляет неправильную схему защиты.

Длина и запас

Длину считают по фактическим трассам, а не по прямой между щитом и розеткой. К маршруту добавляют участки подъёма, спуска, обхода конструкций и технологический запас на соединение и повторное оконцевание. ПУЭ требует оставлять запас проводника в местах соединения и ответвления, достаточный для повторного соединения. При этом огромные петли кабеля, спрятанные в стене «на всякий случай», также не улучшают проект.

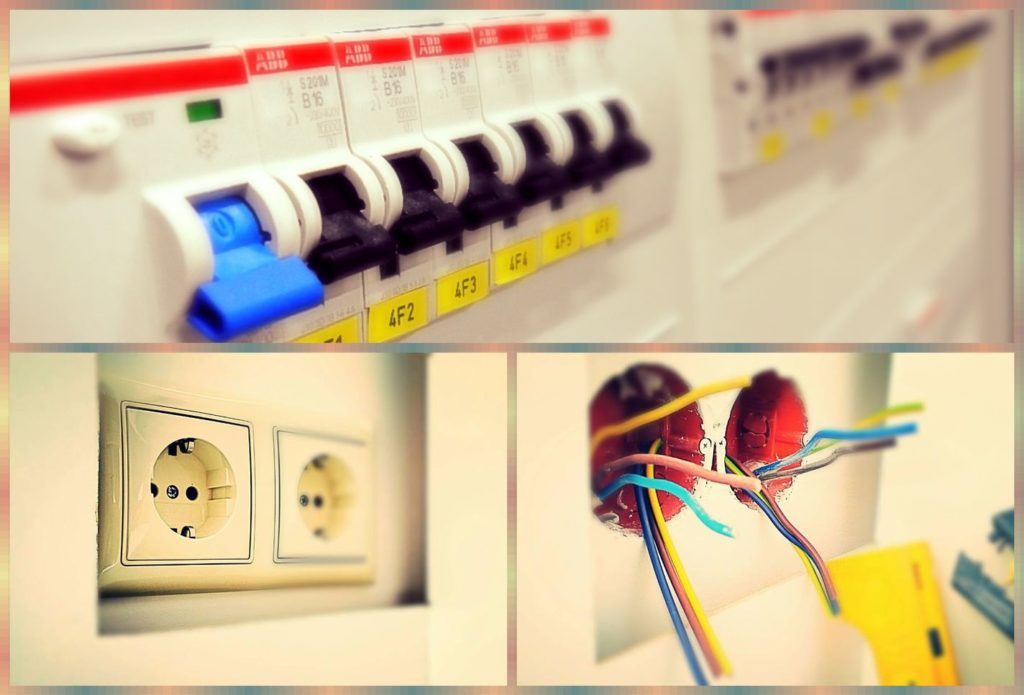

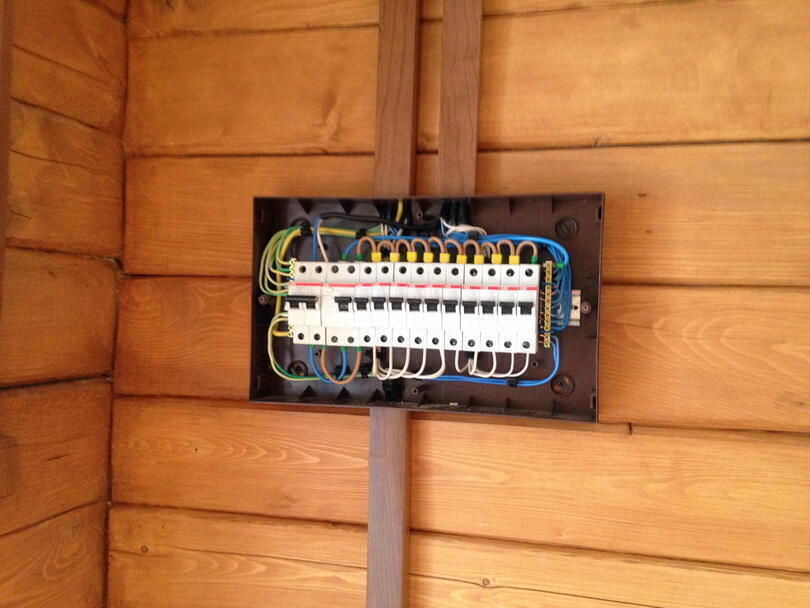

7. Электрощит и аппараты защиты

Щит проектируют после группировки линий, а не наоборот. Сначала известны цепи, их нагрузка и назначение, затем подбираются аппараты защиты, шины, коммутационные устройства, корпус и резерв. Схема из чужого дома с подписанными «16 А», «25 А», «32 А» не является шаблоном: номинал должен защищать конкретный кабель и соответствовать расчётному току.

Что делает каждый тип аппарата

УЗИП и УЗДП нельзя выбирать только по картинке щита. Их применение, тип, место установки, координация с другими аппаратами и защитой от молнии определяются проектом и действующими требованиями. Приложение В СП 256 включает одноквартирные жилые дома площадью более 150 м² в перечень объектов, для которых следует применять УЗДП. Для домов меньшей площади целесообразность УЗДП определяется при проектировании с учётом пожарной безопасности и задания на проектирование.

Для конечных цепей переменного тока, питающих штепсельные розетки общего назначения номинальным током до 32 А, передвижное электрооборудование до 32 А вне помещений и светильники жилого дома, СП 256 предусматривает дополнительную защиту посредством ВДТ с номинальным отключающим дифференциальным током до 30 мА; для ванной действуют дополнительные специальные требования. Для повышения защиты от возгорания на вводе в индивидуальный дом следует предусматривать ВДТ с номинальным отключающим дифференциальным током до 300 мА. Если ВДТ установлены последовательно, проект должен обеспечивать селективность: расположенный ближе к источнику аппарат выбирают с выдержкой времени и согласованным дифференциальным током.

Размещение и запас

Щит должен оставаться доступным для обслуживания, маркировки и отключения. Не располагайте его там, где дверца перекрывается мебелью, а доступ возможен только после демонтажа полок. Корпус выбирают с резервом модулей под реальные будущие линии и возможную замену аппаратов. Нужен также физический запас места для аккуратной укладки проводников без чрезмерных изгибов и натяжения.

Для зданий с деревянными конструкциями есть отдельные ограничения. Действующий СП 256 запрещает установку электрических щитов в одном помещении такого здания с газовым оборудованием. Для других конструкций и типов котельных условия определяются совокупностью электротехнических и газовых требований, поэтому это ограничение нельзя механически переносить на любой дом или, наоборот, игнорировать там, где оно прямо действует.

Маркировка щита

Подпись должна однозначно описывать цепь. Плохие варианты — «комната 1», «автомат 3», «розетки». Хорошие — «розетки кухня столешница», «духовой шкаф», «свет лестница 1–2 этаж», «наружное освещение», «скважинный насос». В трёхфазном щите дополнительно полезно вести таблицу распределения однофазных групп по фазам. Схему и маркировку обновляют после любой переделки.

8. Заземление и защитные проводники

Заземление нельзя сводить к совету «вбить три штыря и соединить полосой». Проект начинается с определения системы электроснабжения и условий внешней сети. Конкретная схема может включать систему TN с разделением проводников либо TT и другие решения в предусмотренных случаях; выбор зависит от точки присоединения, состояния питающей сети и нормативных условий. Ошибка здесь опаснее недостатка розеток, поэтому тип системы и параметры заземляющего устройства должен определять специалист.

Защитный проводник PE выполняет функцию безопасности и должен сохранять электрическую непрерывность. Его не используют как рабочий ноль и не отключают обычным однополюсным выключателем. В существующем доме нельзя считать любой провод «землёй» по зелёно-жёлтой изоляции: старые переделки могли быть выполнены неверно, поэтому назначение проверяют измерениями.

Важная часть системы — основное и, где требуется, дополнительное уравнивание потенциалов. Смысл не в том, чтобы произвольно соединить все металлические предметы, а в выполнении предусмотренной проектом системы проводников и присоединений. Самодельные перемычки на трубы или использование газопровода как заземлителя недопустимы.

После монтажа качество защитных проводников подтверждают не визуально, а измерениями. Проверяют непрерывность защитных цепей и другие параметры, предусмотренные проектом и стандартами испытаний низковольтных электроустановок. Результаты оформляют в протоколах — это полезная часть исполнительной документации дома.

9. Открытая или скрытая электропроводка

Выбор способа прокладки зависит прежде всего от конструкции здания, требований пожарной безопасности, доступности трасс и отделки. В каменном доме скрытая разводка часто органично выполняется на этапе черновых работ. В деревянном или каркасном доме решение должно учитывать специальные требования к прокладке в горючих конструкциях. Открытый способ не является признаком «временной электрики»: правильно спроектированные кабель-каналы, трубы и другие разрешённые системы могут быть постоянным решением и удобны для обслуживания.

Плюсы и ограничения открытой прокладки

Плюсы:

• трассу проще осматривать при обслуживании и ремонте;
• добавление новой ветви возможно без вскрытия основной отделки, если выбранная система прокладки имеет достаточный резерв;
• фактический маршрут кабеля остаётся видимым, что снижает риск случайно просверлить его при монтаже мебели.

Минусы:

• короба, трубы или кабель становятся заметной частью интерьера;
• открытые трассы нуждаются в защите от механических воздействий и должны соответствовать условиям помещения;
• декоративное исполнение не отменяет требования к расчёту, соединениям и защитным аппаратам.

Плюсы и ограничения скрытой прокладки

Плюсы:

• после отделки линии не влияют на внешний вид помещений;
• кабель защищён от обычных случайных прикосновений и части бытовых механических воздействий;
• при новом строительстве трассы можно согласовать с другими инженерными системами до чистовой отделки.

Минусы:

• ошибка в расположении точки приводит к вскрытию отделки или необходимости открытого дополнения;
• после закрытия конструкции особенно важны фотофиксация и исполнительный план;
• в деревянных и каркасных конструкциях скрытая прокладка требует специальных нормативных решений, а не просто маскировки кабеля облицовкой.

Не делайте вывод «скрытая проводка всегда пожаробезопаснее». Пожарная безопасность определяется системой в целом: кабелем, защитой от сверхтока, качеством соединений, способом прокладки, основанием и выполнением требований к горючим конструкциям. Так же неверно считать любую гофрированную трубу универсальной защитой для любого места.

Перед закрытием скрытой проводки сфотографируйте каждую стену с трассами и привязками к постоянным конструкциям. На снимке полезно иметь рулетку или нанесённые размеры до углов и уровня пола. Эти материалы сохраняют вместе со схемой щита: через несколько лет они помогут безопаснее устанавливать полки, кухню и кондиционер.

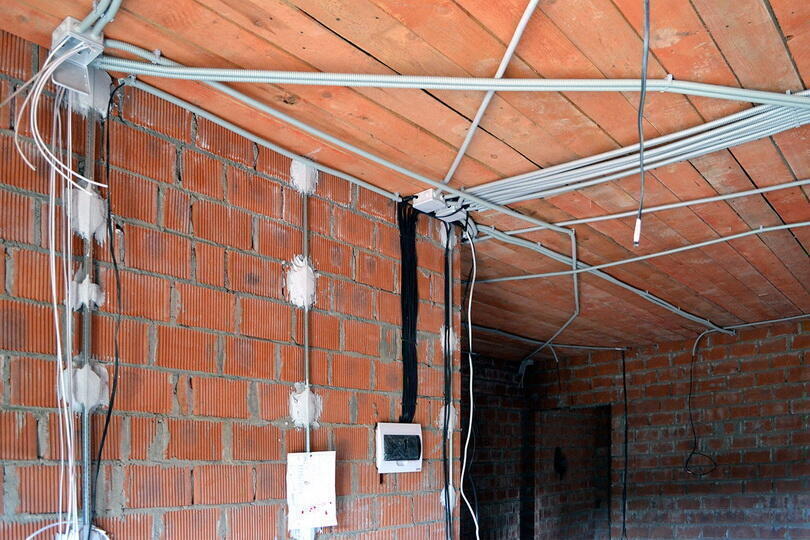

10. Электропроводка в каменном доме

В кирпичных, бетонных и газобетонных конструкциях скрытые трассы обычно готовят до чистовой отделки. Монтаж удобно разделить на разметку, подготовку каналов и посадочных мест, установку коробок, прокладку кабелей, контроль трасс, оштукатуривание и только затем установку чистовых механизмов. Последовательность не означает, что любую стену можно штробить без ограничений: несущие элементы и железобетонные конструкции имеют собственные требования, поэтому глубину и направление вмешательства согласуют с конструктивным проектом.

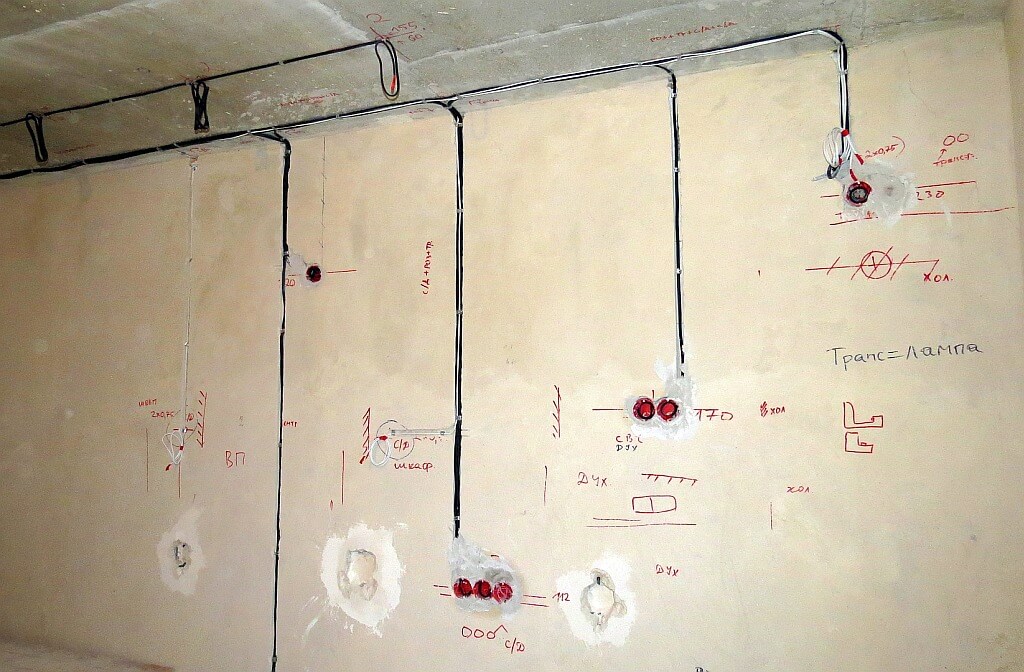

Разметка

Перенесите утверждённый план на стены и потолки с привязкой к чистовому полу. Отметьте центр каждой розетки, выключателя, вывода и коробки, а также маршрут до щита. Трассы делают предсказуемыми: это уменьшает риск будущего сверления в кабель. Конкретные допустимые зоны и способ прокладки выбирают по проекту и конструкции здания, а не по эстетике готовой стены.

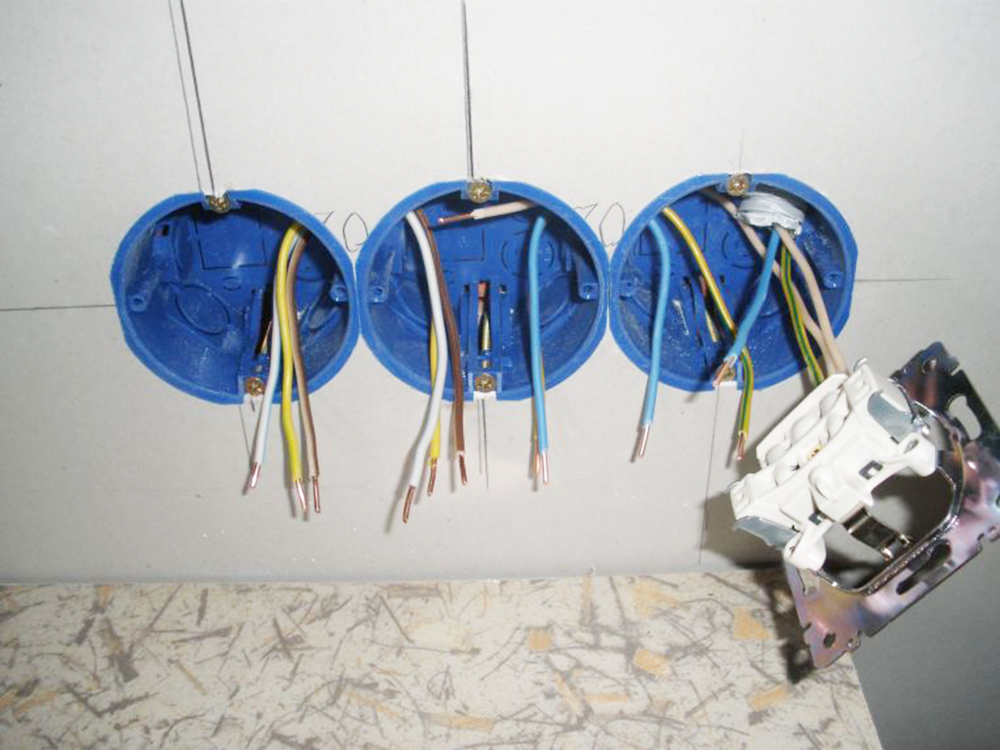

Подрозетники и монтажные коробки

Группы розеток лучше выставлять одним уровнем до окончательной фиксации. Глубину выбирают с учётом механизма, соединений и финишного слоя стены. Нельзя забивать коробку проводами так, что механизм приходится вдавливать силой: это повышает риск повреждения изоляции и затрудняет обслуживание.

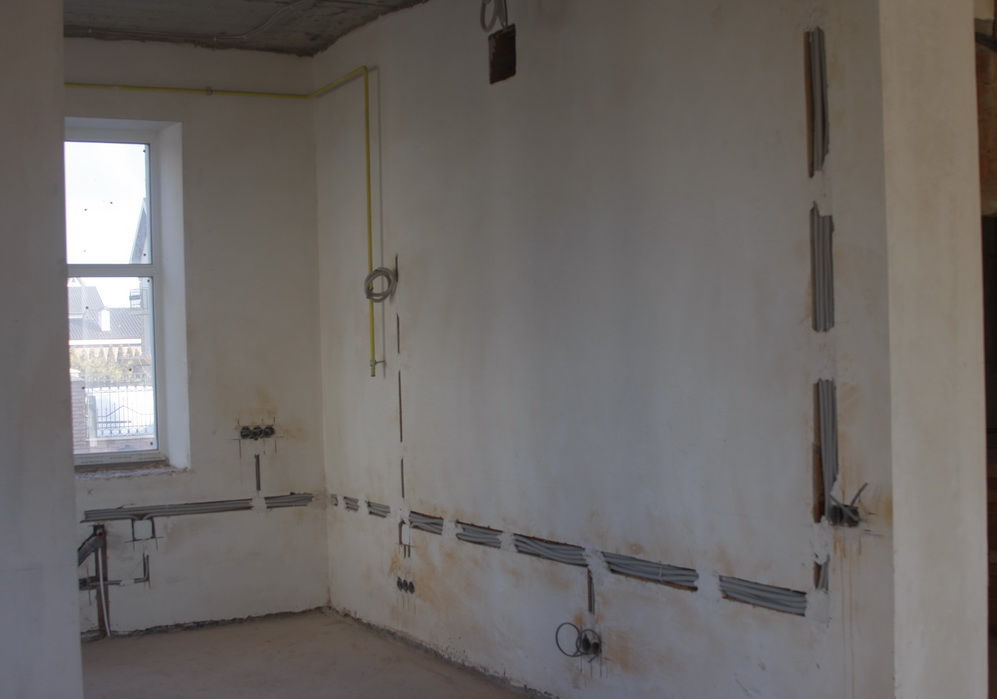

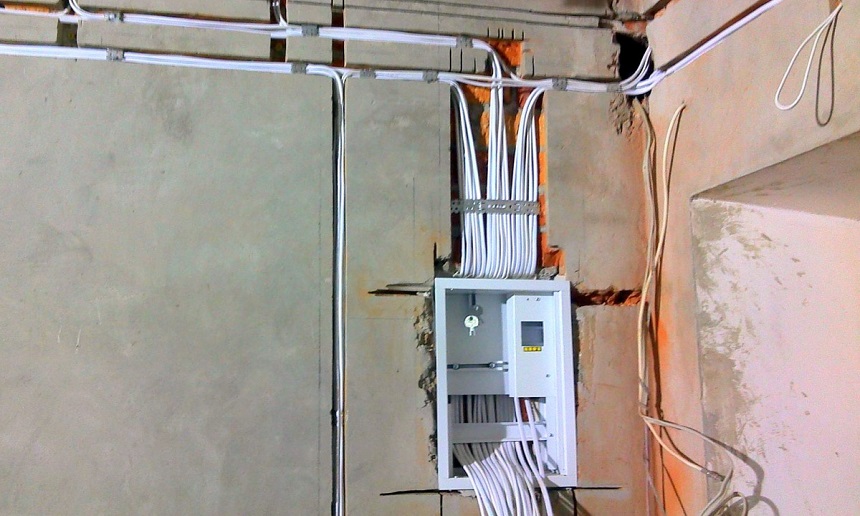

Прокладка линий

Кабель фиксируют способом, совместимым с основанием и будущей отделкой. В местах прохода через конструкции, деформационные швы и зоны возможного механического воздействия предусматривают соответствующую защиту. Нельзя оставлять кабель натянутым между точками: температурные деформации, усадка и последующее обслуживание требуют нормального монтажа без постоянного механического напряжения.

До заделки выполните промежуточную проверку: соответствие линий схеме, маркировку концов, отсутствие видимых повреждений оболочки, наличие достаточного запаса в коробках и отсутствие скрытых соединений вне доступных мест. После фотографирования трасс можно переходить к отделке. Чистовые розетки и выключатели устанавливают после завершения мокрых и пыльных работ, чтобы не загрязнять механизмы.

11. Электропроводка в каркасном и деревянном доме

Для деревянных конструкций нельзя сводить проект к одному универсальному правилу «только открыто» или «только в металлической трубе». Действующая редакция СП 256 после Изменения № 9 разделяет варианты открытой и сменяемой скрытой электропроводки и связывает их с конструкцией стены, потолка и способом прокладки. Для нового дома решение закладывают вместе с узлами стен и перекрытий, до монтажа утеплителя и облицовки.

Скрытая проводка

В зданиях с деревянными конструкциями СП 256 предусматривает сменяемую скрытую проводку в определённых решениях. За непроходными подвесными потолками и в пустотах перегородок электропроводку выполняют в трубах и глухих коробах. Под штукатуркой кабели и провода в защитной оболочке с медными жилами сечением не более 6 мм² прокладывают по намету штукатурки. Заполнение трубы проводами и кабелями определяют при проектировании; СП 256 задаёт предел не более 40%, при этом реальная возможность протяжки зависит от длины, числа поворотов, допустимого радиуса изгиба и конструкции кабеля. Эти требования не разрешают прятать любой кабель непосредственно в утеплитель или за вагонку.

Ключевое слово — сменяемость и предусмотренная конструкция трассы. Если кабель после отделки невозможно извлечь без разрушения стены, хотя проект заявляет сменяемую прокладку, решение не выполнено по замыслу. На поворотах и протяжённых участках также учитывают возможность протяжки, а не только вместимость трубы.

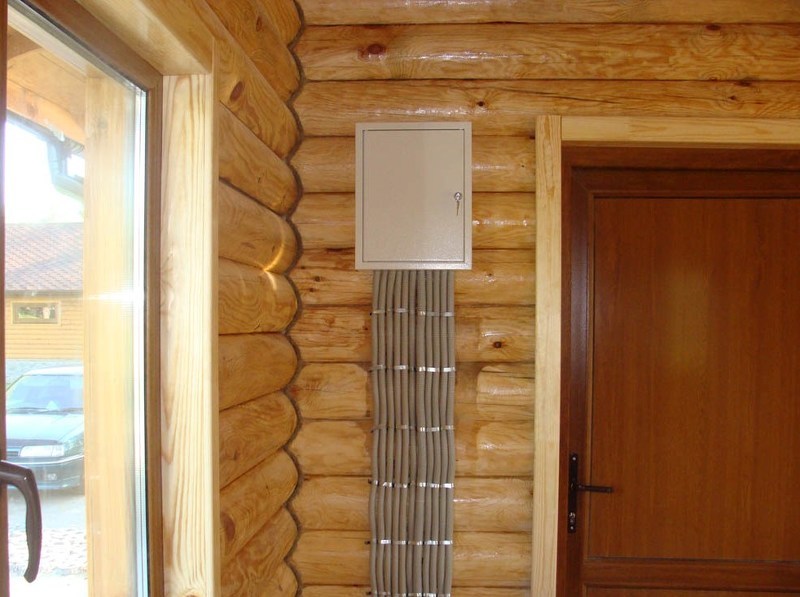

Открытая проводка

Открытую прокладку по деревянным поверхностям выполняют кабелями и проводами в защитной оболочке в предусмотренных нормами решениях. Для групповых электрических сетей зданий с деревянными конструкциями применяют не распространяющие горение кабельные изделия с медными токопроводящими жилами, соответствующие требованиям к пожарной безопасности кабельной продукции. Конкретный способ — короб, труба, открытый кабель и крепёж — выбирают по проекту с учётом механических и пожарных требований. Декоративная ретропроводка также не освобождает от расчёта сечения, защиты линии и требований к комплектующим.

Особое внимание уделяют проходам через элементы конструкций и соединительным коробкам. Места соединений и ответвлений должны оставаться доступными для осмотра, измерений и обслуживания. Закрывать распределительную коробку листом отделки «навсегда» нельзя. Для электроснабжения помещений зданий с деревянными конструкциями СП 256 требует применение ВДТ для повышения уровня защиты от возгорания при неисправности электроприёмников. Кабельные вводы через стыки наружных стен деревянных зданий выше уровня крепления пола первого этажа не допускаются.

Деревянный дом даёт ещё одну причину заранее координировать электрику с архитектурой: после сборки стены может оказаться, что выбранная трасса пересекает стойку, клеёную балку или узел, где нельзя выполнить нужный канал. Проект коммуникаций должен существовать до изготовления критичных конструкций.

Для сауны в доме с деревянными конструкциями действуют отдельные требования. СП 256 предусматривает автоматическую защиту и ограничение непрерывной работы электрокаменки; в частности, должна обеспечиваться автоматическая остановка не позднее восьми часов непрерывной работы. Остальные решения по температуростойкости кабеля, размещению оборудования и зонам сауны подбирают по профильным требованиям, а не по правилам обычной ванной.

12. Как заводят электричество в частный дом

Ввод — граница между внешним электроснабжением и внутренней сетью, поэтому его нельзя проектировать отдельно от технических условий присоединения. Сначала определяют точку присоединения, разрешённую мощность, фазность, место учёта и границу балансовой/эксплуатационной ответственности по документам. Только после этого выбирают конкретную трассу до внутреннего щита.

Воздушный ввод

Воздушное ответвление обычно требует меньше земляных работ и остаётся визуально контролируемым, но зависит от геометрии участка, расстояний, места крепления на фасаде, воздействия ветра, льда и ультрафиолета. Для ответвлений от воздушной линии широко применяется СИП и штатная арматура, однако конкретные зажимы, сечение и способ крепления определяются проектом и техническими условиями. Нельзя закреплять ввод на случайном декоративном элементе фасада или использовать арматуру, не предназначенную для натяжения.

Переход от наружной линии к внутреннему кабелю делают в предусмотренном проектом узле с аппаратурой и соединением, пригодными для соответствующей среды. Нельзя считать универсальным один маршрут вроде «СИП до коробки, затем внутренний кабель»: фактическая точка перехода, место учёта, защитные аппараты и способ ввода зависят от схемы присоединения.

Подземный ввод

Подземная трасса не загромождает фасад и меньше зависит от ветра, но требует защиты от земляных работ, подвижек грунта, воды и других подземных коммуникаций. Тип кабеля, глубину основной трассы, необходимость трубы или другой механической защиты и пересечения с коммуникациями задают проектом по конкретным условиям. Для самого кабельного ввода в здание СП 256 устанавливает прокладку в трубе на глубине от 0,5 до 2 м от поверхности земли; в одну трубу затягивают один силовой кабель. Трубу выполняют с уклоном в сторону улицы, а её концы и проход через стену герметизируют от проникновения влаги и газа.

Для кабеля, входящего через фундамент или наружную стену, заранее предусматривают закладную и герметизацию. Импровизированное отверстие после завершения отделки часто даёт проблемы с гидроизоляцией и механической защитой кабеля.

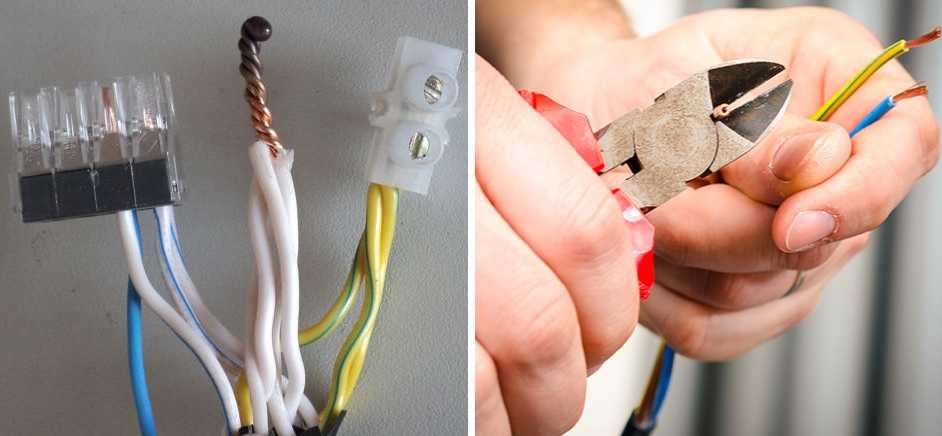

13. Соединение проводов и распределительные коробки

ПУЭ 2.1.21 перечисляет основные способы соединения, ответвления и оконцевания жил: опрессовку, сварку, пайку и сжимы, включая винтовые и болтовые. Простая скрутка, закрытая изолентой или колпачком без предусмотренной технологии соединения, не является способом, который следует рекомендовать для новой стационарной проводки.

Конкретный соединитель выбирают под материал, сечение, число и конструкцию жил. Клемма, рассчитанная на определённый диапазон сечений и тип проводника, не становится универсальной только потому, что провод физически входит в отверстие. Для многопроволочных жил учитывают требования производителя к оконцеванию; для меди и алюминия используют решения, специально предназначенные для соответствующей пары материалов.

ПУЭ также требует запаса длины жил для повторного соединения и доступности мест соединения и ответвления для осмотра и ремонта. Поэтому скрытая коробка под штукатуркой или потолком без доступа — плохое решение даже при качественных клеммах. Исключения допускаются только там, где это прямо предусмотрено нормативным способом и технологией, а не по желанию монтажника.

После соединения проверяют не только отсутствие оголённой меди. Нужно убедиться, что жила зажата в рабочей зоне контакта, изоляция не попала под контакт, проводник не повреждён зачисткой, а в коробке нет натяжения. Для резьбовых соединений соблюдают требования конкретного оборудования к моменту затяжки; значение нельзя придумывать по ощущениям.

14. Особые помещения и наружные зоны

Ванная и душевая

Для ванной нельзя использовать обычную комнатную схему с единственным дополнением «поставить УЗО». С 1 августа 2024 года действует ГОСТ Р 50571.7.701-2024, который устанавливает специальные требования к помещениям с ванной или душем. Расположение оборудования привязывают к зонам, а цепи, питающие такое помещение, требуют дополнительной защиты устройством дифференциального тока с номинальным отключающим дифференциальным током не более 30 мА, кроме предусмотренных стандартом специальных способов защиты.

Значение 10 мА не является универсальным обязательным для любой ванной. Конкретное устройство выбирают с учётом цепи, фоновых токов утечки и схемы. Одновременно защита 30 мА не разрешает устанавливать розетку в произвольном месте: сначала проверяют допустимость оборудования в соответствующей зоне и требуемую степень защиты оболочки.

План ванной делают после сантехнической планировки. Если ванну заменят душевой зоной или перенесут перегородку, границы электрических зон могут измениться. Поэтому электрик должен получить актуальный план, а не чертёж до перепланировки.

Котельная

В котельной заранее перечисляют котёл, насосы, автоматику, сервоприводы, датчики, систему контроля утечек и оборудование вентиляции. Для зависимого от электричества отопления решают вопрос резервирования: какие цепи должны работать от ИБП или генератора и какую мощность они реально потребляют. Нельзя подключать всю котельную к случайной общей розеточной линии, а затем пытаться резервировать её удлинителем.

В деревянных зданиях отдельно учитывают ограничение СП 256 на размещение распределительных щитов в одном помещении с газоиспользующим оборудованием. В остальных случаях размещение оборудования согласуют с проектами электроснабжения, отопления и газоснабжения.

Гараж и мастерская

Для гаража важны розетки для инструмента, освещение рабочего места, привод ворот, компрессор, сварочное оборудование и потенциальная зарядная станция. Нагрузки здесь меняются сильнее, чем в спальне, поэтому проект делают с запасом по трассе и щитовому оборудованию, но не увеличивают номиналы автоматов без увеличения допустимой способности линии.

Если в мастерской используется трёхфазное оборудование, это фиксируют до выбора ввода. Для мобильного инструмента важны не только количество розеток, но и защита от механического повреждения кабелей и удобное отключение зоны.

Улица

Наружные розетки, светильники, ворота, насосы и камеры работают при влаге, перепадах температуры и ультрафиолете. Оборудование выбирают по условиям среды и степени защиты, а трассы — с учётом механического воздействия. Наружные цепи лучше отделять от жилых, чтобы их неисправность можно было локально отключить. Для подземного кабеля документируют трассу до благоустройства участка.

Баня и сауна

Высокая температура и влажность создают отдельные требования к оборудованию и кабелю. Не переносите в парную обычные розетки и не применяйте материалы только на основании бытовой маркировки «влагостойкий». Проект должен учитывать зоны по температуре, расположение печи, условия прокладки и требования к автоматическому отключению. Для электрокаменок в деревянных зданиях действует упомянутое ограничение непрерывной работы.

15. Слаботочные линии и домашняя инфраструктура

Интернет, камеры, домофон, датчики, телевидение, сигнализация и автоматика лучше проектировать одновременно с силовой сетью. Тогда для точек доступа Wi‑Fi можно предусмотреть питание и кабель в потолке, для камер — трассы к фасаду, для домофона — связь с воротами, а для серверного/сетевого шкафа — отдельное место с вентиляцией и питанием.

Не прокладывайте силовые и информационные кабели хаотично в одной связке. Требуемое разделение и способ пересечения зависят от категории кабеля и системы, поэтому точную дистанцию задают проектом и требованиями производителя. Практический принцип — заранее выделить независимые маршруты и выполнять неизбежные пересечения организованно, а не тянуть витую пару вдоль силового кабеля потому, что осталась свободная штроба.

Для автоматизации дома также нужен «план отказа». Если выключатель света работает только через центральный контроллер, заранее определите, что произойдёт при его неисправности. Критические функции — отопление, насосы, доступ и базовое освещение — проектируют так, чтобы отказ системы управления не создавал опасную ситуацию.

16. Когда ремонтировать старую проводку, а когда менять её полностью

Возраст сам по себе не является достаточным критерием. В одном доме старая линия может иметь повреждённую изоляцию, перегретые соединения и фактическую нагрузку выше проектной; в другом проводка того же возраста может находиться в предсказуемом состоянии, но не иметь защитного проводника и не соответствовать новой планировке. Решение принимают после обследования.

Признаки, требующие диагностики

• нагрев розеток, выключателей, соединений или щита;
• потемнение пластика, запах перегретой изоляции, следы оплавления;
• повторяющиеся отключения автоматов без понятной причины;
• мерцание света при включении нагрузки;
• двухпроводная розеточная сеть без PE при необходимости защитного проводника;
• алюминиевые и медные участки, соединённые неизвестным способом;
• скрытые коробки и множество незафиксированных переделок;
• увеличение мощности дома после установки электрокотла, кухни, кондиционеров и другого оборудования;
• механически повреждённые кабели после ремонта или сверления.

При локальном повреждении нельзя автоматически ограничиваться заменой одной розетки. Причиной оплавления может быть слабый контакт в этой точке, но также перегрузка линии или плохое соединение выше по цепи. Диагностика должна найти причину, а не только косметический след.

Полная реконструкция

Полная замена оправдана, когда существующая структура не соответствует новому проекту, отсутствует корректная система защитных проводников, состояние изоляции неудовлетворительно, распределение нагрузок не позволяет безопасно подключить оборудование или число неизвестных соединений делает локальный ремонт непредсказуемым. Новый проект строят по текущим нагрузкам, а не копируют старую схему более толстым кабелем.

Во время реконструкции важно документировать, какие старые линии выведены из эксплуатации. Оставленный в стене кабель не должен случайно снова оказаться под напряжением через неизвестную коробку. Если старая и новая сеть некоторое время работают параллельно, границы должны быть однозначно промаркированы.

17. Последовательность электромонтажа при строительстве дома

Правильная последовательность снижает число переделок и разделяет проектные решения от физического монтажа. До выхода на объект составьте комплект инструмента не по принципу «что есть в гараже», а под конкретные операции и материалы.

Инструменты и материалы для чернового этапа

Материалы закупают после расчёта: кабель нужного типа и сечения, монтажные и распределительные коробки, системы прокладки, корпус щита, аппараты защиты, клеммы или другие соединители, крепёж и маркировку. Закупка «типового набора на дом» до проекта приводит либо к недостатку компонентов, либо к попытке использовать неподходящие изделия только потому, что они уже куплены.

1. Соберите исходные данные. Зафиксируйте выделенную мощность, фазность по техническим условиям, планировку, оборудование и будущие нагрузки.
2. Подготовьте план электроточек. Согласуйте розетки, выключатели и светильники с мебелью, сантехникой, кухней и инженерным оборудованием.
3. Разработайте электротехническую схему. Определите группы, расчётные токи, кабели, аппараты защиты, заземление и структуру щитов.
4. Согласуйте ввод. Уточните точку присоединения, место учёта, воздушную или подземную трассу и границу ответственности.
5. Перенесите проект на объект. Разметьте точки и трассы с привязкой к чистовым отметкам.
6. Подготовьте монтажные места. Выполните разрешённые каналы, проходки, закладные, подрозетники и места щитов.
7. Проложите и промаркируйте линии. Каждый кабель должен быть идентифицируем у щита и у конечной точки.
8. Выполните соединения и сборку щита. Используйте предусмотренные проектом соединители и аппараты; не работайте под напряжением.
9. Проведите промежуточный контроль. До закрытия отделкой проверьте трассы, коробки, маркировку и сохраните фотографии.
10. Проведите измерения. До нормальной эксплуатации электроустановку проверяют в объёме проекта и действующего стандарта испытаний.
11. Обновите исполнительную документацию. Финальная схема должна отражать то, что реально смонтировано, а не первоначальный черновик.

Не устанавливайте чистовые механизмы до завершения пыльных и мокрых процессов без необходимости. Отдельно защитите подготовленные концы кабеля от повреждения строителями. Все временные подключения на стройке должны быть организованы как временная электроустановка с собственной защитой, а не как «провод из щита на удлинитель».

18. Что проверить до первого штатного включения

Фраза «прозвонить тестером» недостаточна для приёмки новой проводки. Для низковольтных электроустановок действует ГОСТ Р 50571.16-2019 «Часть 6. Испытания», а конкретный объём проверки определяется схемой и мерами защиты. Домовладельцу полезно понимать, какие результаты он должен получить от исполнителя, но сами измерения требуют подходящих приборов и квалификации.

Визуальный контроль

• аппараты и кабели соответствуют проекту и маркировке;
• в щите нет незакреплённых или необозначенных проводников;
• PE и N организованы по принятой системе, без случайных повторных объединений;
• распределительные коробки и обслуживаемые соединения доступны;
• наружное и специальное оборудование соответствует условиям среды;
• защитные аппараты имеют понятную привязку к линиям;
• схема на бумаге совпадает с фактическим монтажом.

Электрические испытания

В зависимости от проекта проверяют непрерывность защитных проводников, сопротивление изоляции, условия автоматического отключения питания, работу устройств дифференциальной защиты, полярность и другие параметры, предусмотренные выбранными мерами защиты. Для заземляющего устройства выполняют необходимые измерения его параметров. Простая контрольная лампа не заменяет эти испытания.

Для ВДТ/АВДТ пользовательская кнопка TEST полезна при эксплуатации и проверяет механизм устройства в предусмотренном изготовителем режиме, но не заменяет измерение фактического тока и времени отключения специализированным прибором и не подтверждает качество всей системы заземления.

Что сохранить после сдачи

• однолинейную схему и план трасс;
• таблицу групп с аппаратами и кабелями;
• фотографии скрытых трасс до отделки;
• протоколы измерений;
• паспорта и инструкции на значимые устройства щита;
• данные по заземляющему устройству;
• актуальную маркировку резервных линий и закладных.

Эта папка полезнее десятка фотографий красивого готового щита: при ремонте по ней можно восстановить логику сети и безопасно изменить конкретную цепь.

19. Ошибки, из-за которых электрику приходится переделывать

Электрика раньше планировки

Розетки ставят «по одной на стену», а затем закрывают шкафами. Исправление: сначала окончательная мебель и оборудование, после — электроточки. На кухне особенно важно получить чертёж гарнитура до монтажа выводов.

Сечение выбирают отдельно от автомата

Толстый кабель не даёт права ставить автомат произвольного номинала, а малый автомат не исправляет все ошибки трассы. Кабель, способ прокладки, расчётный ток, защита и условия отключения рассматриваются как единая цепь.

Все мощные приборы объединяют «для экономии автоматов»

Это ухудшает управляемость, повышает расчётную нагрузку линии и усложняет поиск неисправности. Разделение выполняют по расчёту и назначению, а не по стоимости двух дополнительных модулей в щите.

Используют чужую готовую схему щита без расчёта

Схема с чужими 16 А, 25 А и 32 А отражает чужие кабели и нагрузки. Без данных о сечениях, длинах, токах короткого замыкания и системе питания её номиналы не имеют силы для вашего дома.

Соединения прячут без доступа

Даже качественный соединитель не отменяет требования к доступности обслуживаемых соединений. Распределительная коробка, заклеенная обоями и забытая под потолком, превращает простой ремонт в поиск по стене.

Скрутку считают полноценным способом соединения

ПУЭ перечисляет опрессовку, сварку, пайку и сжимы. Если технология использует скручивание как подготовительную операцию перед сваркой или другим предусмотренным способом, это не то же самое, что оставить простую скрутку под изоляцией.

Делают «заземление» без понимания системы

Самодельный контур не решает вопрос автоматически. Нужно знать систему внешней сети, способ формирования PE и N, требования к защитному отключению и параметры заземляющего устройства.

Используют одно правило для любого деревянного дома

Современные требования различают варианты скрытой и открытой прокладки. Проект зависит от конструкции стен и потолков, сменяемости проводки и способов защиты. Для выбора решения нужно применять требования раздела 10 СП 256 к конкретной конструкции и способу прокладки.

Ванная проектируется как обычная комната

Перенос душа на полметра может изменить допустимое размещение оборудования. Электрический план нужно сверять с фактической сантехникой и действующим ГОСТ Р 50571.7.701-2024.

Нет фото скрытых трасс

После штукатурки владелец помнит только приблизительное направление кабеля. Исправление: фотографировать каждую стену с размерами до закрытия и хранить снимки вместе с исполнительной схемой.

Резерв оставляют только пустыми модулями

Для будущей нагрузки может потребоваться новый кабель большого сечения, а трассы уже закрыты. Резерв должен включать место в щите, возможность прокладки и, при необходимости, запас доступной мощности.

20. Чек-лист проекта перед передачей электрику

Если хотя бы одна строка остаётся «решим на объекте», уточните, действительно ли это мелкая монтажная деталь. Положение розетки можно скорректировать на сантиметры, но система заземления, мощность ввода, сечение длинной линии и структура защит не должны формироваться импровизацией у открытого щита.

21. Частые вопросы

Можно ли полностью сделать электропроводку частного дома самостоятельно?

Самостоятельно полезно подготовить план помещений, список оборудования, расположение электроточек, сценарии освещения и будущие нагрузки. Электротехнический расчёт, выбор системы заземления, ввод, сборка и проверка щита, а также измерения требуют квалификации и подходящих приборов. Работа под напряжением в бытовой инструкции не рассматривается. Чем сложнее дом — трёхфазный ввод, электрическое отопление, генератор, сауна, мастерская, зарядная станция — тем меньше оснований полагаться на типовую схему.

Нужно ли делать отдельную линию на каждый мощный прибор?

Не существует одного порога мощности, после которого любому прибору автоматически полагается отдельный кабель. Решение принимают по расчётной нагрузке, режиму, инструкции оборудования, условиям защиты и удобству отключения. Для стационарных мощных потребителей отдельная линия часто является рациональным проектным решением, но её параметры рассчитывают.

Почему для розеток часто используют 2,5 мм², а для света 1,5 мм²?

В действующем СП 256 эти значения установлены как минимальные сечения медных жил для соответствующих групповых линий. Они не доказывают, что конкретной длинной или нагруженной линии достаточно минимального сечения. Окончательный выбор подтверждают расчётом.

Обязательно ли ставить в ванной ВДТ на 10 мА?

Универсального требования «любая ванная только 10 мА» нет. Действующий ГОСТ Р 50571.7.701-2024 предусматривает дополнительную защиту цепей ванной/душевой устройством дифференциального тока не более 30 мА за исключением специальных защитных решений, прямо предусмотренных стандартом. Конкретное значение и устройство выбирают по схеме и условиям цепи.

Можно ли соединять провода простой скруткой?

Для новой стационарной проводки простую изолированную скрутку не следует использовать как готовое соединение. ПУЭ 2.1.21 предусматривает опрессовку, сварку, пайку и сжимы. Соединитель подбирают по материалу, сечению и конструкции жил.

Нужно ли делать распределительные коробки?

Схема может строиться с коробками или с другими предусмотренными проектом способами разводки. Важнее другое: места соединений и ответвлений, которые по правилам должны обслуживаться, остаются доступными. Отсутствие видимых коробок не даёт права замуровывать неизвестные соединения.

Можно ли проложить проводку в деревянном доме скрыто?

Да, действующая редакция СП 256 предусматривает определённые варианты сменяемой скрытой проводки в зданиях с деревянными конструкциями. Но это не означает свободную прокладку кабеля в любой пустоте. Применяют предусмотренные трубы, закрытые короба и другие решения в зависимости от места и конструкции. Проект должен учитывать требования СП 256 и связанных сводов правил.

Что лучше — проводка по потолку или по полу?

Универсального ответа нет. Решение зависит от конструкций, доступности трасс, типа перекрытия, стяжки, потолка, пересечений с отоплением и водоснабжением и требований пожарной безопасности. Выбирайте маршрут как часть проекта, а не по принципу минимального метража. При любом варианте сохраняйте исполнительную схему.

Нужно ли ставить розетки на одной фиксированной высоте?

Для обычных жилых помещений высоту определяют планировка, мебель и требования к удобству и безопасности; универсального бытового стандарта «все розетки строго 30 см, все выключатели строго 90 см» недостаточно. Для специальных помещений действуют ограничения по зонам и условиям среды. Отметки в проекте привязывают к чистовому полу.

Стоит ли делать один общий ВДТ на весь дом?

Один аппарат может оставить дом без питания из-за повреждения одной цепи и затруднить поиск утечки. Структура дифференциальной защиты должна учитывать группировку, требования к отдельным помещениям и селективность. При этом большое число устройств без расчёта также не гарантирует корректную работу. Схему выбирают как систему.

Как понять, что старую проводку пора менять?

Ориентируйтесь не на одну цифру возраста, а на обследование: состояние изоляции и соединений, наличие PE, материал и сечение линий, фактическую нагрузку, следы нагрева, результаты измерений и соответствие новой планировке. Если сеть неоднократно переделывали без документации, диагностика особенно важна.

Можно ли оставить старые линии освещения, а розетки сделать заново?

Такое решение допустимо только после оценки существующих линий и схемы. Нельзя считать старый кабель пригодным исключительно потому, что лампы имеют небольшую мощность. Проверяют изоляцию, соединения, защиту, проводники и трассы. Если часть сети остаётся, её нужно однозначно включить в новую документацию.

Нужен ли план скрытых трасс после ремонта?

Да. Он полезен даже при безупречном монтаже: помогает не попасть сверлом в кабель, найти коробку, добавить оборудование и объяснить схему другому электрику. Лучше хранить одновременно чертёж и фотографии каждой стены до закрытия отделкой.

Можно ли сначала сделать отделку, а потом решить, где будут розетки?

Технически добавить открытую линию можно и после ремонта, но для скрытой системы это почти всегда означает повреждение отделки. Проект электроточек нужно закончить до штукатурки и облицовки, а кухню и встроенную мебель — спроектировать ещё раньше.

Как заложить возможность установки генератора?

Нужно заранее определить резервируемые группы, предполагаемую мощность источника и способ безопасного переключения, исключающий опасную обратную подачу во внешнюю сеть. Самодельное включение генератора через бытовую розетку недопустимо. Для ручного или автоматического резерва используют спроектированную коммутацию и аппаратуру.

Как подготовиться к будущей зарядной станции электромобиля?

Зафиксируйте место парковки, ожидаемый класс мощности и маршрут от щита, оставьте возможность проложить отдельную рассчитанную линию и установить необходимую защиту. Параметры станции и защитных устройств выбирают по документации конкретного оборудования и электротехническому проекту. Просто оставить обычную наружную розетку как универсальное решение недостаточно.

Что проверить после завершения работ лично владельцу?

Сверьте маркировку щита с планом, получите актуальную схему и протоколы измерений, проверьте доступность коробок и щита, сохраните фотографии скрытых трасс, инструкции оборудования и сведения о заземлении. Проверка владельца не заменяет электрические измерения, но помогает убедиться, что документация действительно соответствует смонтированному дому.

Как принять решение для своего дома

Для нового каменного дома главный выигрыш даёт ранняя координация электрики с планировкой и отделкой: сначала точки и нагрузки, затем расчёт групп, кабелей и щита, после — трассы и монтаж. Для каркасного или деревянного дома к этому добавляется проектирование проводки как части конструкции стены и перекрытия: способ прокладки нельзя оставлять на момент, когда утепление и облицовка уже смонтированы.

При реконструкции старого дома начните не с покупки кабеля, а с обследования. Если структура сети не соответствует новым нагрузкам, отсутствует корректный PE или состояние соединений неизвестно, частичные заплатки могут только усложнить дальнейший ремонт. Для энергонасыщенного дома отдельно проработайте электрическое отопление, бойлеры, насосы, мастерскую, наружные линии и будущую зарядную станцию.

Домовладелец может качественно подготовить план: расставить точки, описать сценарии, отметить критические нагрузки и согласовать трассы с архитектурой. Электрик должен превратить этот план в расчётную схему, выбрать систему защиты и подтвердить результат измерениями. Такой раздел труда практичнее, чем пытаться повторить готовую «схему на все случаи»: частный дом безопасен не потому, что в щите много аппаратов, а потому, что каждый кабель, соединение и устройство выбраны для конкретной цепи и проверены после монтажа.
