Виды крыш частных домов: сравнение конструкций и выбор формы по планировке, климату и мансарде

Форма крыши определяет не только силуэт дома. От неё зависят устройство подкровельного пространства, количество ендов и примыканий, организация водоотвода, возможность сделать полноценную мансарду, совместимость с кровельным покрытием и трудоёмкость обслуживания. Поэтому выбирать крышу только по фотографии фасада неправильно: сначала нужно понять геометрию здания и назначение пространства под кровлей, затем учесть снеговые и ветровые воздействия, допустимый уклон выбранной системы и только после этого сравнивать внешний вид. Материал помогает сопоставить основные виды крыш частных домов по конструктивным особенностям, ограничениям и практическому порядку выбора.

Крыша и кровля: что именно сравниваем

В бытовой речи слова «крыша» и «кровля» часто используют как синонимы, но для проектирования их полезно разделять. Крыша — вся верхняя ограждающая и несущая система здания. В неё входят несущие элементы, слои утеплённой или холодной конструкции, вентиляция, водоотвод, примыкания и наружное покрытие. Кровля — верхний водоизоляционный слой или система покрытия, которая непосредственно воспринимает дождь, снег, солнечное излучение и ветер.

Такое различие важно при выборе формы. Например, двускатная геометрия сама по себе ещё не задаёт материал кровли: на двух скатах можно применять разные системы, если их допускаемые уклоны и узлы соответствуют проекту. И наоборот, конкретное покрытие может ограничить геометрию: для него устанавливается минимальный уклон, требования к основанию, вентиляции и примыканиям.

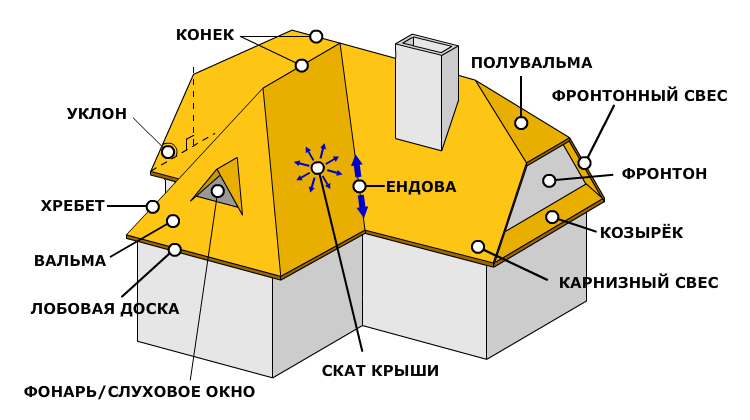

Чтобы сравнение форм было понятным, достаточно знать несколько элементов:

• скат — наклонная поверхность крыши;
• конёк — верхняя линия, по которой сходятся соседние скаты;
• ребро или хребет — наружная наклонная линия пересечения скатов;
• ендова — внутренняя линия пересечения скатов, по которой концентрированно отводится вода;
• фронтон — торцевая часть стены, ограниченная скатами;
• вальма — торцевой скат, который заменяет фронтон;
• свес — выступ крыши за плоскость наружной стены;
• примыкание — узел соединения кровельного покрытия со стеной, трубой, парапетом или другой конструкцией.

Чем больше у крыши ендов, пересечений, отдельных объёмов, переломов скатов и примыканий, тем больше узлов нужно спроектировать, герметично выполнить и затем контролировать при эксплуатации. Это не означает, что сложная крыша плохая, но её стоимость и требования к проектированию нельзя оценивать только по площади покрытия.

Как классифицируют крыши частных домов

Единой бытовой классификации, которая одинаково использовалась бы всеми архитекторами, строителями и владельцами домов, нет. Одну и ту же форму иногда называют по геометрии, конструктивной схеме или историческому термину. Для практического выбора удобнее смотреть сразу на четыре признака: количество и направление скатов, форму плана дома, устройство подкровельного пространства и характер использования верхней поверхности.

По количеству и взаимному расположению скатов

В эту группу входят плоские и малоуклонные решения, односкатные, двускатные, четырёхскатные, многощипцовые, ломаные и комбинированные формы. Условное деление по количеству скатов удобно для первого знакомства, но не описывает сложность полностью. Две четырёхскатные крыши могут заметно различаться: у классической вальмовой есть конёк, а у шатровой скаты сходятся в одной верхней точке.

По устройству пространства под крышей

Под скатами может находиться холодный чердак, утеплённая мансарда или помещение без отдельного чердачного объёма. В первом случае тепловой контур обычно проходит по перекрытию верхнего этажа. В мансарде утепление переносится в плоскость скатов и ограждающих участков, а геометрия крыши начинает напрямую влиять на высоту прохода, расстановку мебели и расположение окон. Поэтому решение «будет ли мансарда» лучше принять до выбора окончательной формы.

По эксплуатации поверхности

Для плоских и малоуклонных систем принципиально, будет ли поверхность только обслуживаться, станет террасой, озеленяемой зоной или иной эксплуатируемой площадкой. Это меняет состав слоёв, требования к защите гидроизоляции, водоотводу, ограждениям и расчётным нагрузкам. Эксплуатируемая кровля — не просто плоская крыша, на которую после строительства поставили мебель.

Почему нельзя делить все крыши по одному углу

Универсального угла, после которого любую крышу можно без оговорок считать подходящей под выбранное покрытие, нет. Действующая редакция СП 17.13330.2017 «Кровли» привязывает уклоны к виду водоизоляционного слоя и кровельного материала. Поэтому один и тот же угол может подходить одной системе и не соответствовать другой. В проекте сначала определяют конструкцию и материал, затем проверяют допустимый диапазон уклонов и требования к узлам.

Сравнение основных форм крыш

Эта таблица не назначает «лучший» вариант. Для простого прямоугольного дома двускатная форма часто позволяет сократить число пересечений, но квадратный объём может логичнее закрываться шатровой системой. Если дом уже имеет несколько выступающих крыльев, попытка любой ценой сделать одну простую двускатную крышу нередко приводит к неудачным пропорциям или дополнительным стенам. Исходной точкой остаётся план здания.

Основные виды крыш частных домов

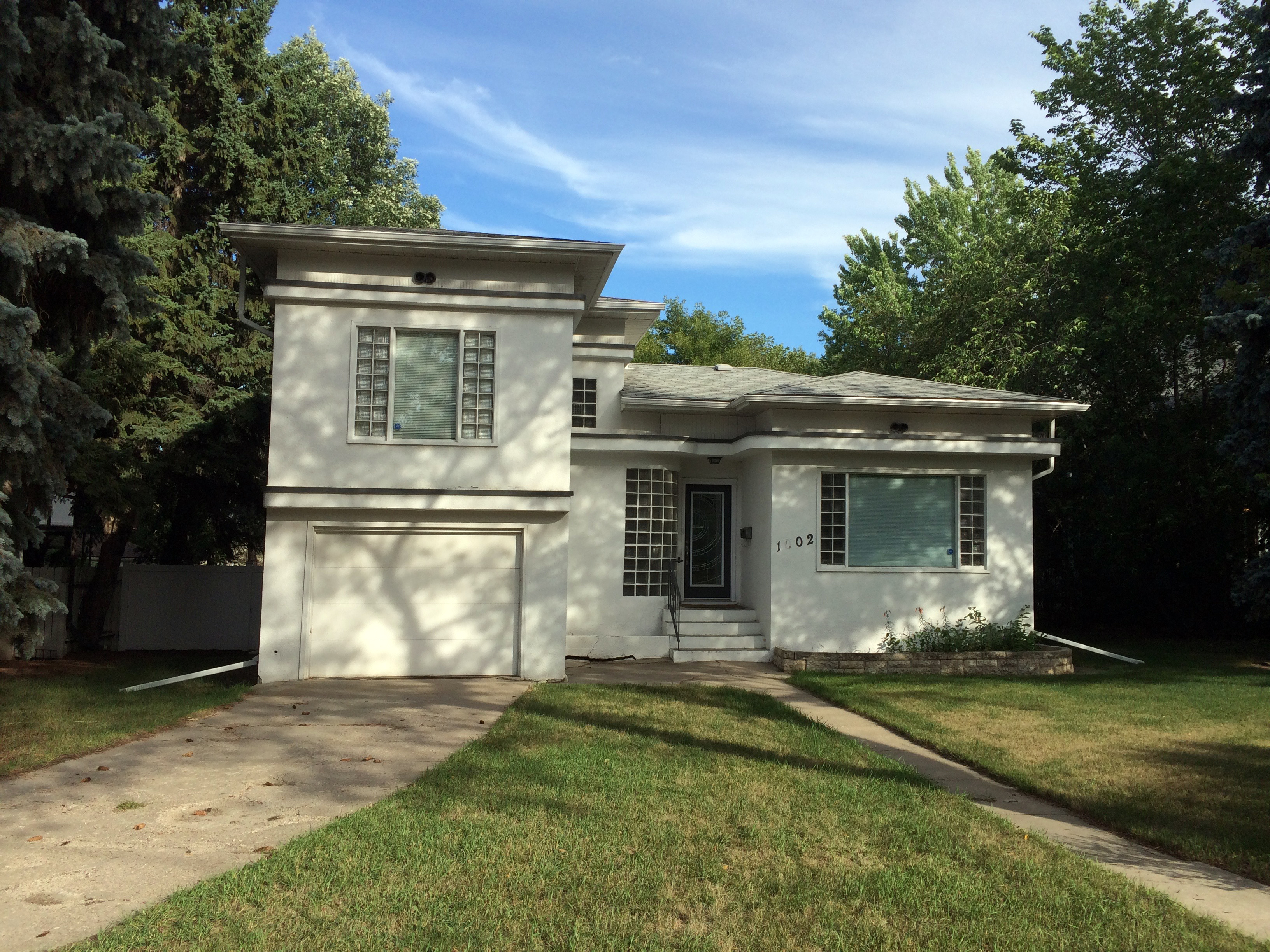

Плоская и малоуклонная крыша

Название «плоская» не означает, что поверхность обязана быть математически горизонтальной. Кровле нужен проектный уклон к водоприёмным воронкам, желобам или другим элементам системы водоотведения. Для рулонных, мастичных, эксплуатируемых, инверсионных и озеленённых систем применяют малые уклоны, которые выбирают по типу водоизоляционного слоя, конструкции и проекту. Конкретное значение нельзя назначать только по слову «плоская».

Главные элементы такого решения — основание, уклонообразующий слой или геометрия несущей части, теплоизоляция при тёплой конструкции, водоизоляционный ковер, водоприёмные элементы, парапеты и проходки. На малоуклонной поверхности особенно критичны зоны вокруг воронок, сопряжения с парапетами и места установки оборудования.

Плюсы:

• простая геометрия верхнего объёма и отсутствие высокого конька;
• возможность спроектировать эксплуатируемую террасу или озеленённую систему, если это предусмотрено конструкцией;
• удобное размещение части инженерного оборудования при наличии проекта и обслуживаемых проходов;
• хорошо сочетается с современной архитектурой и домами сложного составного объёма.

Минусы:

• ошибки уклонов и водоотвода быстро приводят к застою воды;
• парапеты, воронки и проходки требуют детально проработанных примыканий;
• эксплуатируемая поверхность увеличивает число функциональных слоёв и расчётных нагрузок;
• контроль состояния водоизоляционного ковра и водоприёмников нельзя откладывать до появления протечки.

Когда рассматривать: для дома простой геометрии, где нужен лаконичный силуэт, нет задачи получить высокий чердак и есть готовность проектировать полноценную систему внутреннего или наружного водоотвода. Если приоритет — максимально простая визуально читаемая деревянная стропильная система и холодный чердак, чаще удобнее сравнить её с двускатным вариантом.

Односкатная крыша

Односкатная крыша образована одной наклонной плоскостью, которая опирается на стены разной высоты либо на конструкцию, создающую нужный перепад. Она естественно подходит к вытянутым прямоугольным объёмам, пристройкам, гаражам, мастерским и современным домам с асимметричным фасадом.

У неё нет конька между двумя встречными скатами, поэтому базовая геометрия проще двускатной. Но это не отменяет расчёта стропил, креплений и опор. Весь основной водосбор происходит по нижней стороне ската, а при примыкании к более высокой стене особенно важен герметичный узел сопряжения.

Плюсы:

• одна кровельная плоскость и небольшое число пересечений;
• удобно накрывает пристройку без создания отдельного двускатного объёма;
• позволяет получить высокий фасад с одной стороны и организовать верхнее остекление;
• легко сочетать несколько односкатных объёмов на современной архитектуре, если узлы их сопряжения заранее спроектированы.

Минусы:

• большой пролёт по направлению ската может потребовать более развитой несущей схемы;
• водоотвод сосредоточен на одной стороне;
• значительный перепад высот меняет пропорции фасада и объём верхней части помещений;
• при пристройке к основной стене узел примыкания становится критическим местом.

Когда рассматривать: для компактного дома или отдельной пристройки, когда нужен простой единый скат. Если нужен симметричный фасад, полноценный центральный чердак и одинаковая высота карнизов по двум длинным сторонам, двускатная схема обычно удобнее.

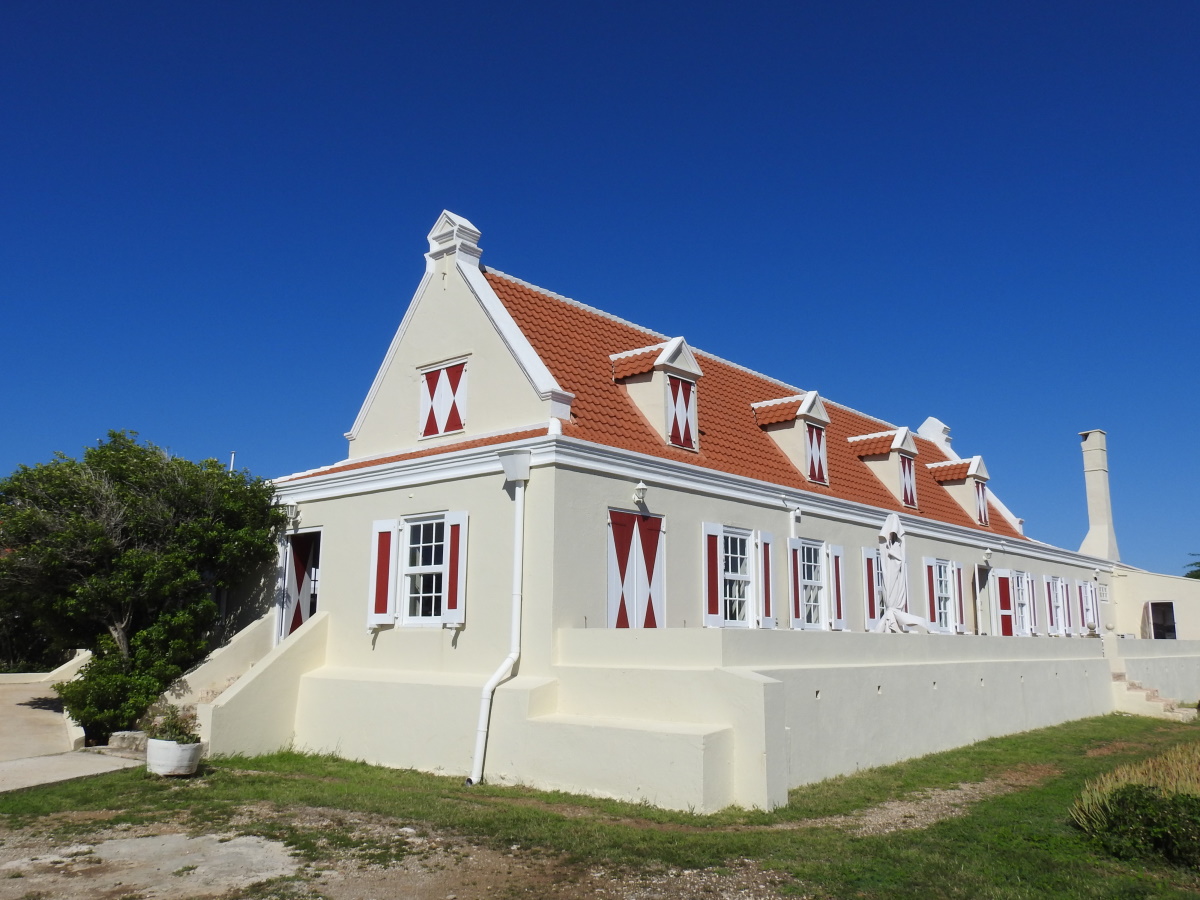

Двускатная крыша

Классическая двускатная крыша состоит из двух плоскостей, которые сходятся по коньку. Торцы обычно образуют фронтоны. Такая схема логично работает на прямоугольном плане и хорошо приспосабливается к холодному чердаку или жилой мансарде.

Главное преимущество конструкции не в абстрактной «надёжности», а в небольшом числе типов узлов: два ската, одна линия конька, карнизные свесы и два фронтона. При правильном плане дома это сокращает число ендов и пересечений. Вода отводится на две противоположные стороны, что удобно для наружных желобов.

Плюсы:

• понятная геометрия для прямоугольного здания;
• можно организовать просторный холодный чердак или мансарду;
• отсутствуют обязательные ендовы, если нет выступающих объёмов;
• фронтоны дают вертикальные поверхности для окон мансарды;
• удобно контролировать путь вентиляционного воздуха от карниза к коньку в типовой вентилируемой конструкции.

Минусы:

• высокие фронтоны становятся самостоятельными ограждающими конструкциями и воспринимают ветровое воздействие;
• на сложном Г- или Т-образном плане простая схема превращается в систему пересекающихся двускатных объёмов с ендовами;
• большой угол увеличивает высоту конька и площадь наружного покрытия;
• слишком малый уклон может быть несовместим с выбранным кровельным материалом.

Когда рассматривать: как один из первых вариантов для прямоугольного частного дома, особенно если нужны чердак или мансарда и нет архитектурной необходимости закрывать торцы скатами.

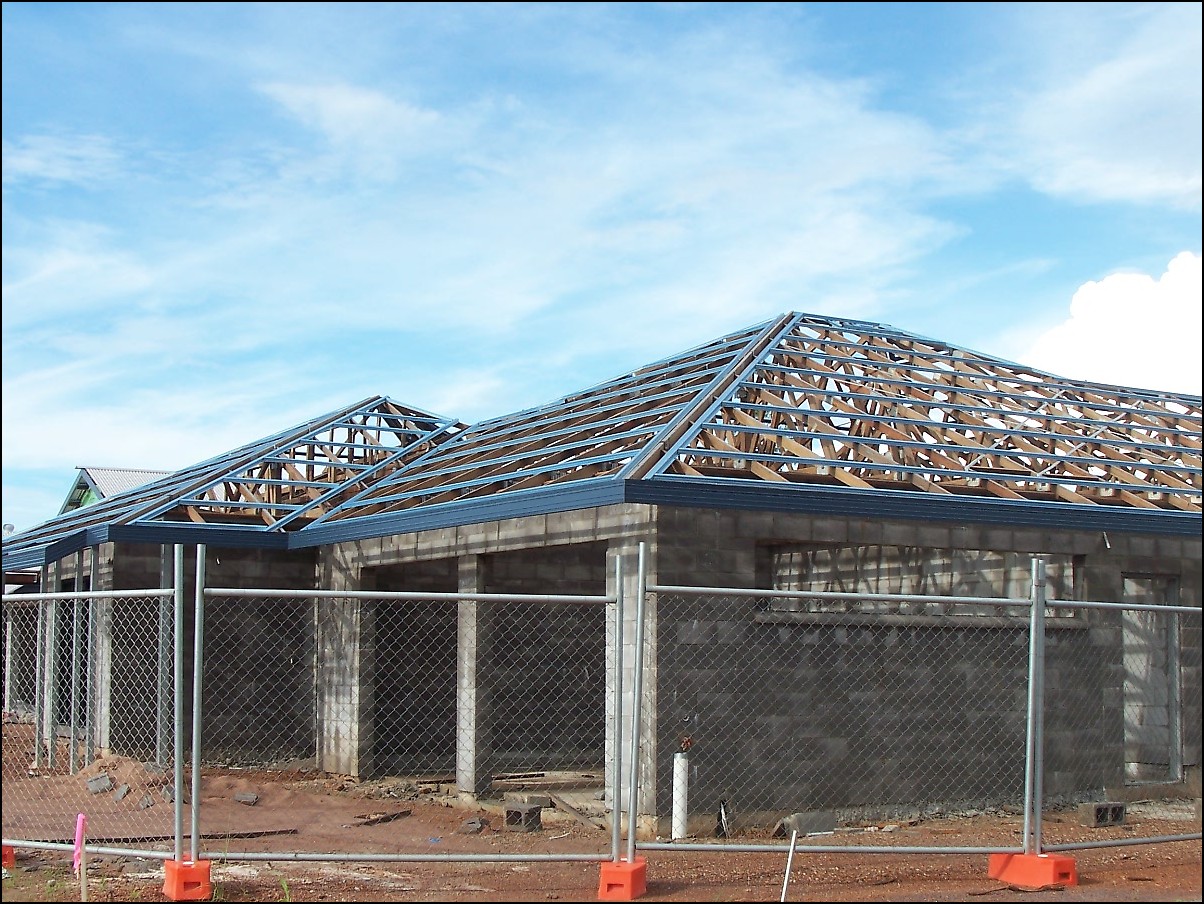

Вальмовая крыша

Вальмовая крыша имеет четыре ската: два основных трапециевидных и два торцевых треугольных — вальмы. В отличие от двускатной схемы, полноразмерных фронтонов нет. Конёк сохраняется, но заканчивается до торцевых стен, а к его концам подходят диагональные хребты.

Отсутствие высоких фронтонов меняет аэродинамику здания, однако выбирать вальмовую крышу только по фразе «лучше против ветра» неправильно. Реальные ветровые усилия зависят от района строительства, высоты, окружающей застройки, формы здания, направления воздействия и крепления элементов; их определяют расчётом по СП 20.13330.2016.

Плюсы:

• скаты закрывают дом со всех четырёх сторон;
• карниз можно продолжить по периметру без высоких фронтонных стен;
• подходит прямоугольным домам, где четырёхсторонняя форма согласована с архитектурой;
• водоотвод распределяется по периметру, а не только по двум длинным сторонам.

Минусы:

• появляются диагональные элементы и дополнительные хребты;
• у торцов внутренний объём чердака или мансарды меньше, чем при вертикальных фронтонах;
• окна в торцевых фронтонах отсутствуют, поэтому освещение мансарды решают другими способами;
• раскрой покрытия и устройство хребтов обычно сложнее, чем на двух прямоугольных скатах.

Когда рассматривать: для прямоугольного дома без необходимости иметь высокие фронтоны. Если хочется сохранить вертикальную часть торцевой стены и одновременно частично закрыть её скатом, стоит сравнить полувальмовую форму.

Полувальмовая крыша

Полувальмовая схема занимает промежуточное положение между двускатной и вальмовой. Торцевой скат закрывает только часть фронтона, поэтому вертикальная стенка сохраняется. В разных традициях различают варианты, где небольшая вальма расположена сверху, и схемы с иным соотношением фронтона и торцевого ската; русские бытовые названия «датская» и «голландская» используются не всегда одинаково, поэтому в проекте лучше опираться на чертёж, а не на одно слово.

Главный практический смысл формы — совместить часть преимуществ фронтона с четырёхсторонней пластикой крыши. На оставшейся вертикальной части можно разместить окно, но стропильная схема и узлы перехода становятся сложнее обычной двускатной.

Плюсы:

• часть фронтона остаётся доступной для вертикального остекления;
• торцевой скат уменьшает площадь открытой фронтонной стены;
• подходит домам с мансардой, где нужен характерный силуэт без полного отказа от фронтонов.

Минусы:

• больше линий сопряжения и нестандартных деталей;
• название формы не заменяет точный чертёж: разные исполнители могут по-разному понимать термин;
• размер вальмы влияет на высоту и форму помещения у торца.

Когда рассматривать: когда обычная двускатная форма архитектурно слишком проста, а полноценная вальма лишает мансарду удобного торцевого фронтона.

Шатровая и пирамидальная крыша

У шатровой крыши три или больше скатов сходятся в одной верхней точке, поэтому протяжённого конька нет. Для частного дома типична четырёхскатная пирамидальная схема над квадратным или близким к квадрату планом.

На прямоугольном вытянутом доме такая геометрия перестаёт быть естественной: либо вершина смещается, либо появляются дополнительные линии, либо форма фактически превращается в вальмовую. Поэтому шатровую крышу следует увязывать с планом ещё на архитектурной стадии.

Плюсы:

• симметричная геометрия хорошо соответствует квадратному объёму;
• нет высоких фронтонов;
• карниз может идти по всему периметру;
• лаконичный центральный силуэт хорошо читается на компактных домах, башнях и эркерах.

Минусы:

• все диагональные хребты сходятся в одной вершине и требуют точной геометрии;
• мансардное пространство быстро теряет высоту в четырёх направлениях;
• вертикальные торцевые стены для обычных окон отсутствуют;
• для вытянутого плана форма подходит хуже вальмовой.

Когда рассматривать: для квадратного дома, отдельного компактного объёма, башни, беседки или центральной части сложного здания.

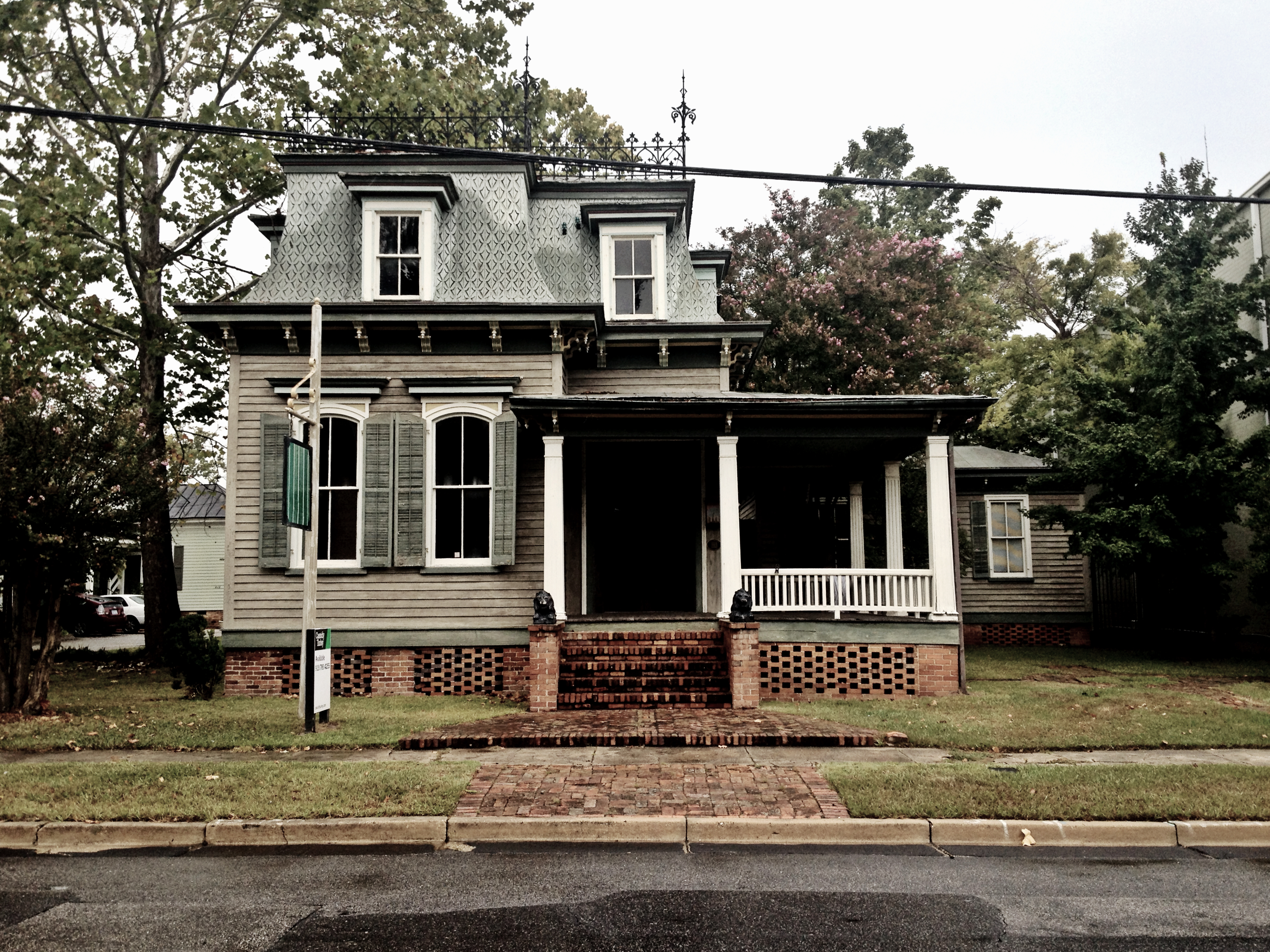

Ломаная мансардная крыша

Ломаная крыша — разновидность скатной системы, в которой каждый основной скат состоит из участков с разными уклонами. Наиболее известна симметричная мансардная схема: нижняя часть ската сделана круче, верхняя — положе. Такая геометрия увеличивает высоту рядом с наружными стенами и делает помещение под крышей более пригодным для постоянного использования.

Главное отличие от обычной двускатной мансарды — не «дополнительная площадь по паспорту», а более выгодное распределение высоты. Считать универсальный процент полезной площади некорректно: он зависит от ширины дома, высоты аттиковых стен, положения перелома, углов скатов и требований к помещению.

Плюсы:

• больше участков с нормальной высотой у наружных стен;
• удобнее размещать шкафы, кровати и проходы, чем под низко опускающимся простым скатом при той же ширине дома;
• вертикальные фронтоны позволяют использовать обычные окна;
• выразительная форма хорошо показывает мансардный этаж на фасаде.

Минусы:

• линия перелома добавляет конструктивные узлы;
• тепловой контур мансарды сложнее холодного чердака и требует непрерывности утепления, пароизоляции и вентиляции;
• ошибки геометрии быстро проявляются внутри: часть площади может оказаться слишком низкой для прохода;
• мансардные окна и проходки усложняют водоизоляцию скатов.

Когда рассматривать: когда второй жилой уровень должен находиться в объёме крыши, а обычная двускатная форма даёт слишком мало высоты у стен.

Многощипцовая и крестовая крыша

Многощипцовая крыша образуется несколькими пересекающимися двускатными объёмами. Она естественно появляется на Г-, Т-, П-образных домах, зданиях с выступающими крыльями и сложной планировкой. Характерные элементы — несколько коньков, фронтонов и внутренних углов, то есть ендов.

Ендова — один из самых ответственных участков такой формы: по внутреннему углу собирается вода с двух соседних скатов, зимой возможны снеговые мешки. Поэтому многощипцовую крышу нельзя оценивать лишь по эффектному фасаду. Нужно заранее видеть направления стока, длину ендов, положение труб, окон, дымоходов и водоприёмных элементов.

Плюсы:

• позволяет накрывать сложный план без искусственного выравнивания всех частей здания;
• даёт несколько фронтонов для окон и архитектурных акцентов;
• может организовать отдельные объёмы мансарды над разными крыльями.

Минусы:

• много ендов, коньков, примыканий и отдельных водосборных участков;
• выше требования к точности раскладки покрытия и доборных элементов;
• больше отходов штучных и листовых материалов при сложном раскрое;
• диагностика протечек сложнее, потому что вода может попадать в систему далеко от видимого пятна внутри.

Когда рассматривать: если сложная форма здания уже оправдана планировкой. Делать многощипцовую крышу только ради декоративности на простом прямоугольном доме обычно означает добровольно добавлять ендовы и узлы.

Комбинированная крыша

Комбинированной удобно называть систему, где над разными частями дома используются разные принципы: например, основной двускатный объём, односкатная пристройка и небольшая шатровая крыша над эркером. Такая схема типична для зданий, которые развивались поэтапно или имеют разновысокие объёмы.

Главная задача здесь — не подобрать красивое сочетание форм, а согласовать отметки, водоотвод и примыкания. Нежелательно, чтобы верхний скат сбрасывал большой поток воды на стену, окно или нижнюю крышу без рассчитанного пути отвода. Место присоединения пристройки к существующей стене также требует отдельного узла.

Плюсы:

• каждый объём можно закрыть подходящей ему геометрией;
• легче учитывать разные высоты помещений и пристроек;
• архитектурно подчёркивает функциональные части здания.

Минусы:

• примыкания разных крыш становятся критическими зонами;
• сложнее собрать единую схему вентиляции;
• водостоки верхних и нижних скатов необходимо согласовывать между собой;
• разный материал или уклон требуют разных узлов и доборных элементов.

Арочная и бочарная крыша

У арочных и бочарных крыш вместо прямых плоскостей используется криволинейная поверхность. В частном доме такие решения встречаются значительно реже двускатных и вальмовых, но могут применяться над отдельными объёмами, галереями, навесами или зданиями с выраженной современной пластикой.

Ключевое ограничение — совместимость покрытия и основания с переменным радиусом. Не каждый листовой или штучный материал можно без дополнительных решений уложить на криволинейную поверхность. Конструкция требует точной геометрии несущих дуг или ферм.

Плюсы:

• нет классического конька в верхней точке цилиндрической формы;
• выразительная архитектура;
• можно перекрывать вытянутые пространства плавной оболочкой.

Минусы:

• ограниченный выбор покрытий и доборных деталей;
• сложнее изготовление несущих элементов;
• нестандартные примыкания и торцы;
• ремонт обычно требует исполнителя, знакомого с конкретной системой.

Купольная, коническая и крыша «бабочка»

Эти формы относятся к архитектурно редким для обычного частного дома. Купол работает как пространственная оболочка, конус удобен над круглой башней или эркером, а «бабочка» образована скатами, направленными вниз к внутренней линии водосбора.

Для таких решений особенно важно не переносить общие советы от двускатной кровли. У конуса сложен раскрой покрытия, у купола — пространственная несущая система, у «бабочки» — внутренний водосбор в самой низкой части. Их имеет смысл выбирать только вместе с архитектурным и конструктивным проектом.

Какие бывают плоские крыши

Плоская форма сама по себе не объясняет расположение теплоизоляции, гидроизоляции и защитных слоёв. Для частного дома полезно различать несколько сценариев.

Неэксплуатируемая

Поверхность предназначена прежде всего для работы кровельной системы и периодического обслуживания. Постоянные пешеходные зоны не закладываются. Главный приоритет — целостность водоизоляционного слоя, правильные уклоны и свободный водоотвод.

Эксплуатируемая

На крыше проектируют террасу, проходы или другую доступную площадку. Это означает дополнительные расчётные нагрузки, защитные слои, покрытие для перемещения людей, безопасное ограждение и узлы дверных выходов. Нельзя превращать обычную неэксплуатируемую кровлю в террасу без проверки конструкции.

Инверсионная

В инверсионной схеме теплоизоляция располагается над водоизоляционным ковром и защищает его от части температурных и механических воздействий. Для системы применяют материалы с требуемыми характеристиками водопоглощения и прочности. Конкретная конструкция определяется проектом, а не простой перестановкой любых слоёв местами.

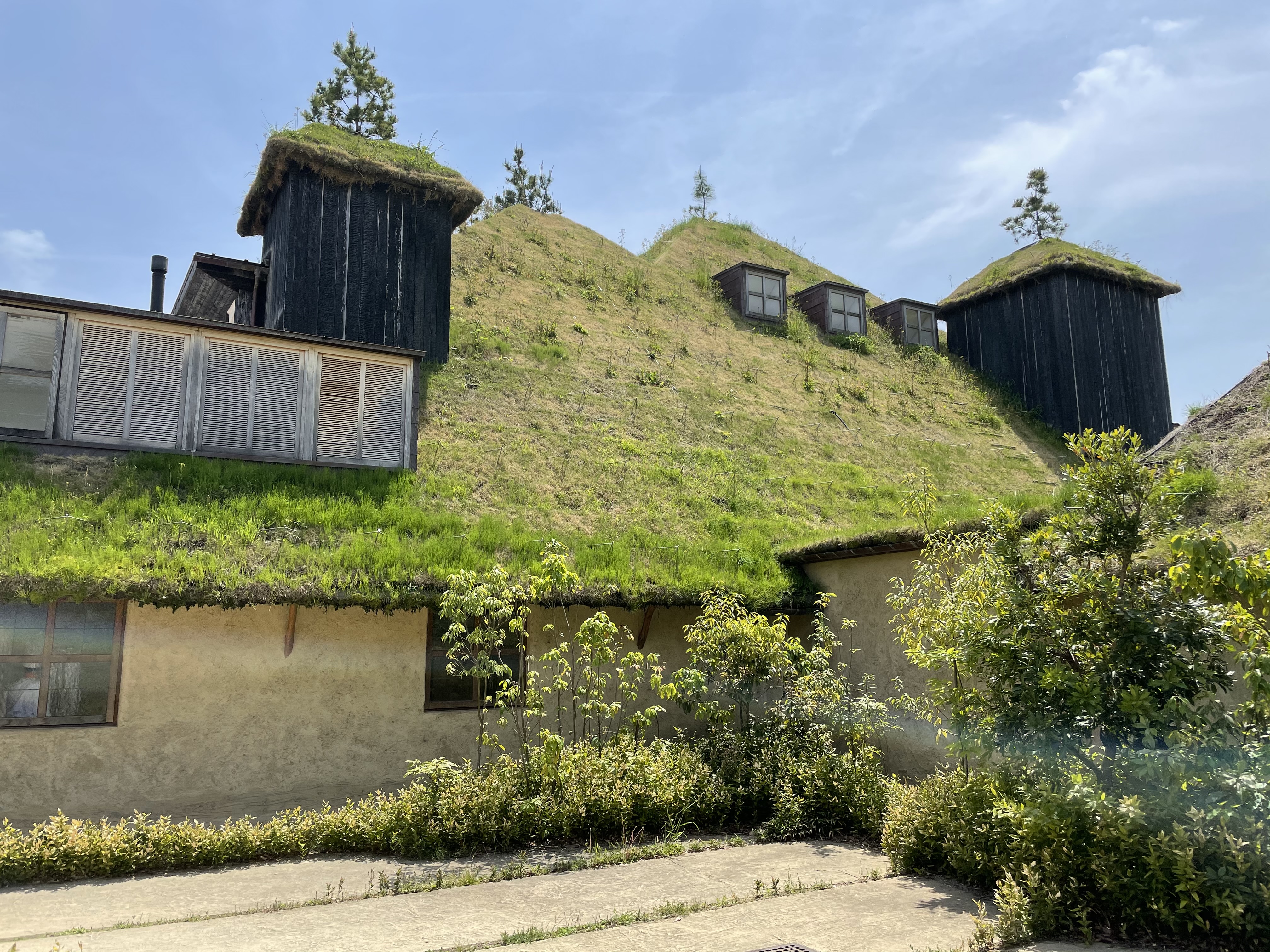

Озеленённая

Зелёная крыша включает растительный субстрат и дополнительные слои для дренажа, фильтрации и защиты водоизоляции от корней. Масса влажного субстрата и растений учитывается в расчёте. Это отдельная инженерная система, а не декоративный слой грунта поверх готовой крыши.

Во всех четырёх случаях критичен проектный водоотвод. Для малоуклонных систем важно контролировать не только уклон поверхности, но и фактические отметки воронок после деформаций и прогибов. Изменение №4 к СП 17.13330.2017 отдельно требует учитывать строительный подъём для обеспечения проектного уклона при наличии расчётных прогибов.

Чердак или мансарда: как решение меняет крышу

Холодный чердак и жилая мансарда отличаются не названием помещения, а положением теплового контура. При холодном чердаке утепляется верхнее перекрытие, а объём под скатами остаётся вне тёплой зоны. Это упрощает доступ к стропилам для осмотра и обычно облегчает организацию вентиляции чердака.

В мансарде утепление проходит по скатам и вертикальным участкам, поэтому возрастает значение непрерывности пароизоляции, теплоизоляции и вентиляционных каналов. Каждый мансардный оконный блок, дымоход, вентиляционная проходка и перелом ската создаёт дополнительный узел.

При сравнении форм мансардного этажа смотрите не только на высоту в коньке. Для реальной планировки важны:

• ширина зоны, где человек может свободно стоять и проходить;
• высота стены до начала наклонного потолка;
• места для шкафов и высокой мебели;
• возможность поставить обычные вертикальные окна во фронтоне либо необходимость мансардных окон;
• расположение лестницы и проёма в перекрытии;
• доступ к скрытым участкам для осмотра коммуникаций и кровельных узлов.

Поэтому цифры вроде «мансарда использует 70–90% площади» нельзя применять ко всем домам. Два здания одной площади с разной шириной корпуса, высотой стен и углом скатов дадут разное полезное пространство.

Из чего состоит скатная крыша

Состав слоёв зависит от того, холодная крыша или утеплённая, а также от конкретного покрытия. Однако функционально систему удобно разбирать от несущей части к наружному слою.

Несущая система

Стропила, фермы, прогоны, стойки, подкосы и опорные элементы воспринимают собственный вес, кровельный материал, снеговые и ветровые воздействия, а также установленное оборудование. Сечение и шаг стропил нельзя назначать по фотографии соседнего дома. Их определяют расчётом с учётом пролётов, опор, материала, схемы передачи нагрузки и действующего СП 20.13330.2016.

Пароизоляционный контур

В утеплённой крыше пароизоляция со стороны помещения ограничивает перенос водяного пара в толщу конструкции. Критична не только сама плёнка, но и непрерывность контура: нахлёсты, примыкания к стенам и проходкам, места крепежа и соединение с другими ограждающими конструкциями.

Теплоизоляция

Толщина утепления не должна назначаться универсальным числом для всей страны. Требуемое сопротивление теплопередаче зависит от климатического района и состава ограждения. Кроме толщины важны отсутствие щелей, минимизация мостиков холода и сохранение проектной геометрии вентиляционных каналов.

Подкровельная водозащита и вентиляция

Вентилируемая конструкция отводит влагу, которая попала в подкровельное пространство или прошла через внутренние слои в виде пара. Тип плёнки и число вентиляционных каналов определяются системой. В действующей редакции СП 17.13330.2017 различаются водозащитные и диффузионные ветроводозащитные материалы; поэтому совет «всегда использовать только один конкретный тип мембраны» некорректен.

Обрешётка и контробрешётка

Они формируют основание под покрытие и, в соответствующих системах, обеспечивают вентиляционный зазор. Шаг и тип основания зависят от кровельного материала: где-то применяется разрежённая обрешётка, где-то сплошной настил. Переносить шаг от одного покрытия к другому нельзя.

Кровельное покрытие

Наружный материал должен соответствовать уклону и основанию. В таблице 4.1 СП 17.13330.2017 для ряда распространённых систем приведены базовые минимальные значения: для битумной черепицы и металлических гофрированных профилей, включая металлочерепицу, — не менее 20% (12°), для металлических рулонных и листовых фальцевых систем — не менее 10% (6°). Для керамической, цементно-песчаной и полимерцементной черепицы в общей таблице указан ориентир 40% (22°), но допустимый уклон дополнительно зависит от формы черепицы и схемы укладки. Поэтому окончательное значение проверяют для конкретной кровельной системы.

Узлы, от которых зависит сложность крыши

Ендова

Во внутреннем углу встречаются потоки с двух скатов. Поэтому ендова получает больше воды, а зимой в ней возможны локальные снеговые накопления. Узел должен учитывать подкладочные слои, способ крепления покрытия, направление нахлёстов и водоотвод. Длинная ендова, выходящая к стене или более низкой крыше, требует особенно внимательного проектирования.

Конёк и хребты

На коньке сходятся верхние кромки скатов, на хребте — наружные наклонные грани. В вентилируемой крыше эти зоны часто участвуют в выводе воздуха, но решение зависит от системы покрытия. Нельзя просто перекрыть вентиляционный выход сплошным герметиком ради защиты от снега: узел должен сохранять предусмотренную производителем функцию.

Примыкания

Труба, парапет, стена более высокого объёма, мансардное окно и вентиляционный выход разрывают сплошную кровельную плоскость. Вода должна быть отведена вокруг препятствия, а гидроизоляционный слой — поднят или соединён с деталями примыкания по правилам системы. Чем меньше таких пересечений, тем проще контролировать крышу.

Свесы

Карнизный свес защищает верх стены и связан с водостоком и поступлением вентиляционного воздуха. Фронтонный свес защищает торцевую стену. Его размер нельзя увеличивать без проверки конструкции: растёт вылет элементов и ветровое воздействие на кромку.

Водосток

Наружные желоба и внутренние воронки проектируют не после завершения фасада, а вместе с крышей. Нужно заранее понимать, куда приходит поток с каждого ската, где проходят трубы, не попадает ли сброс на крыльцо, дорожку или нижнюю кровлю. На сложной многощипцовой крыше одна короткая линия желоба может принимать воду с нескольких участков.

Как выбрать форму крыши: пошаговый алгоритм

Шаг 1. Начните с плана дома

Нарисуйте наружный контур здания без крыши. Для прямоугольного объёма сравните односкатную, двускатную и вальмовую схемы. Для квадратного добавьте шатровую. Если план Г- или Т-образный, заранее отметьте внутренние углы: именно там при пересечении скатов появятся ендовы. Если пристройку можно накрыть отдельным односкатным объёмом без сложной ендовы, это стоит рассмотреть до финального выбора.

Шаг 2. Решите, нужен ли жилой этаж под крышей

Для холодного чердака приоритеты одни: удобство осмотра, вентиляции и доступа. Для мансарды дополнительно нужны достаточная высота, дневной свет, лестница, размещение мебели и непрерывный тепловой контур. Если мансарда обязательна, обычную двускатную форму сравните с ломаной на конкретном поперечном разрезе дома, а не по общему мнению, что одна из них «даёт больше места».

Шаг 3. Получите расчётные снеговые и ветровые воздействия

СП 20.13330.2016 содержит правила определения снеговых и ветровых нагрузок и карты климатического районирования. В проекте учитывается не только регион, но и коэффициенты формы, снос снега, локальные зоны накопления, высота здания и аэродинамика. Для сложных кровель внутренние углы и перепады высот особенно важны. Универсальная рекомендация «в снежном регионе делайте 40°» не заменяет расчёт.

Шаг 4. Сопоставьте уклон и покрытие

После выбора предварительной геометрии проверьте, допускает ли её конкретная кровельная система. Не начинайте с цвета металлочерепицы или формы черепицы. Сначала сравните минимальный уклон, основание, массу, способ крепления, требования к сплошному настилу и дополнительной водозащите. Если проектный уклон близок к минимальному, узлы должны строго соответствовать документации системы.

Шаг 5. Посчитайте не скаты, а сложные узлы

Составьте отдельный список: ендовы, хребты, коньки, примыкания к стенам, трубы, мансардные окна, внутренние воронки, перепады высоты. Две крыши одинаковой площади могут сильно различаться по трудоёмкости из-за количества этих элементов. Поэтому фиксированные оценки вроде «вальмовая на 15% дороже» или «многощипцовая на 25% дороже» не имеют универсального смысла: стоимость зависит от геометрии, материала, длины доборных элементов и конкретных узлов.

Шаг 6. Продумайте обслуживание

Проверьте, как очищать водоприёмники, осматривать ендовы и примыкания, добираться до оборудования, обслуживать дымоходы и вентиляционные выходы. Если доступ возможен только по узкому мокрому скату, решение нужно пересмотреть до строительства.

Шаг 7. Визуально сравните несколько допустимых вариантов

После инженерного отсева можно сравнивать пропорции. Один и тот же дом попробуйте с двумя-тремя формами, не меняя размеры стен и этажей. Оцените высоту конька, свесы, положение окон верхнего этажа и объём мансарды. Для такой проверки удобно использовать 3D-визуализатор, но его результат не является расчётом несущей способности.

Как визуально сравнить крыши в Мой Дом 3D

Мой Дом 3D уместен здесь как вспомогательный инструмент: в нём можно построить один и тот же дом, последовательно менять форму крыши и смотреть, как меняются высота, свесы и пространство мансарды. В библиотеке крыши представлены девятью шаблонами: плоская, односкатная, двускатная, вальмовая, многощипцовая, многощипцовая вальмовая, ломаная, ломаная вальмовая и пирамидальная. Геометрию готовой крыши можно редактировать.

1. Подготовьте коробку здания. Сначала создайте стены и нужные этажи. На плане проверьте наружный контур: крыша будет подстраиваться под геометрию помещений. В правой панели программы есть команда «Добавить крышу».

2. Нажмите «Добавить крышу» и выберите основную конструкцию. Если крыши ещё нет, используйте основную. Для пристройки можно создать отдельную локальную конструкцию через «Работать с крышами» → «Добавить новую крышу» → «Добавить локальную крышу».

3. Выберите шаблон. Для прямоугольного дома сравните двускатную и вальмовую, для квадратного — добавьте пирамидальную, для мансарды — ломаную. Цель этого шага не найти инженерно «правильную» крышу, а быстро получить несколько геометрических вариантов на одинаковой коробке.

4. Задайте подкровельное пространство и основные размеры. При создании крыши программа предлагает вариант помещения под ней. Для мансарды задайте высоту стен и конька. После генерации не ограничивайтесь видом снаружи: проверьте, что внутри остаётся достаточно пространства в нужных местах.

5. Откройте «Свойства». В этом разделе редактируются геометрия и свесы. Положение конька можно менять. Если после редактирования скаты пересекаются некорректно, проверьте режим обрезки и используйте команду «Перестроить крышу заново».

6. Настройте оформление. Во вкладке «Оформление» выбираются материалы для отдельных элементов. Для мансарды откройте «Этажи» и проверьте параметры помещения. Материал в визуализаторе нужен для оценки внешнего вида; реальный кровельный материал выбирайте по проектному уклону, нагрузкам и документации системы.

7. Переключитесь в 3D и осмотрите дом со всех сторон. Проверьте свесы, пересечение скатов, положение конька и окон. Особенно внимательно смотрите на сложную форму возле пристроек: визуальный конфликт часто показывает, что схема нуждается в упрощении ещё до работы конструктора.

8. Для мансарды проверьте полезный объём. Перейдите на нужный этаж и используйте «Вид изнутри». Расставьте крупную мебель: кровать, шкаф, рабочий стол. Если нормальный проход остаётся только по узкой полосе в центре, меняйте высоту стен, геометрию крыши или саму схему. Это практичнее, чем оценивать мансарду по одной высоте конька.

Что программа не заменяет. Визуализатор не следует использовать вместо расчёта стропильной системы, снеговых и ветровых нагрузок, проектирования узлов ендов, примыканий и водоотвода. Его роль — сравнить форму, пропорции и внутреннее пространство до передачи выбранной концепции на инженерную проработку.

Шаг 8. Передайте выбранную концепцию на конструктивный расчёт

После визуального выбора должны быть определены несущая схема, сечения и шаг элементов, крепления, опоры, прогибы, узлы, нагрузки от кровли и оборудования. Если расчёт заставляет резко увеличивать высоту или количество опор, иногда экономичнее вернуться к более простой форме крыши, чем усложнять несущую систему.

Как форма крыши связана с кровельным материалом

Материал влияет не только на внешний вид. Он задаёт допустимый уклон, тип основания, способ крепления, шаг обрешётки или необходимость сплошного настила, устройство примыканий и массу покрытия. Для предварительного сравнения можно использовать ориентиры СП 17.13330.2017, но итоговая схема должна учитывать конкретный продукт и его техническую документацию.

Табличный минимум не означает, что любой продукт соответствующей группы разрешён ровно с указанного угла. Требования конкретной кровельной системы могут быть строже, а для черепицы дополнительно учитываются форма элемента и схема укладки. На сложной крыше отдельно проверяют ендовы и другие участки, где вода собирается с нескольких скатов.

Форма влияет и на расход. На двух больших прямоугольных скатах листовой материал раскраивается проще. На шатровой и многощипцовой крыше появляется больше диагональных резов, поэтому отходы и количество доборных элементов могут вырасти. Считать это фиксированным процентом нельзя: расход зависит от размеров листа, шага рисунка, длины скатов и раскладки.

Снег, ветер и климат: что учитывать без упрощений

Климат действительно влияет на выбор крыши, но простые правила вроде «чем больше снега, тем круче крыша» не описывают всей задачи. СП 20.13330.2016 задаёт снеговую нагрузку через нормативный вес снегового покрова и коэффициенты, учитывающие форму покрытия, снос снега и тепловые условия. В сложных формах снег может перераспределяться и накапливаться у перепадов высот и в ендовах.

Ветровое воздействие также не сводится к углу ската. Учитываются район, высота, тип местности, аэродинамические коэффициенты, пиковые нагрузки на ограждающие элементы и их крепления. Поэтому фраза «вальмовая крыша всегда лучше в ветреном регионе» слишком общая. Четырёхскатная форма действительно убирает высокие фронтоны, но конкретная безопасность определяется расчётом всей системы — от стропил до крепежа кровельных листов.

Практический вывод один: климатические данные должны входить в техническое задание до выбора окончательного угла и несущей схемы. Архитектурная модель помогает выбрать форму, но не определяет расчётные усилия.

Вентиляция скатной крыши

Вентиляция нужна, чтобы удалять влагу из подкровельного пространства и помогать конструкции работать в расчётном влажностном режиме. В простом двускатном варианте путь воздуха часто организуют от карнизной зоны к коньку. На многощипцовой крыше этот путь может быть перекрыт ендовами, примыканиями и отдельными объёмами, поэтому некоторые скаты требуют самостоятельных каналов и выходов.

При проектировании проверьте четыре вещи:

• где воздух поступает под покрытие;
• по какому непрерывному пути он проходит вдоль ската;
• где выходит наружу;
• не перекрывают ли канал утеплитель, обрешётка, ендова, окно или противопожарное решение.

Нельзя назначать один универсальный размер вентиляционного зазора для любой крыши. Его определяют конструкция, длина ската, уклон и требования применяемой системы. Одно фиксированное число без привязки к геометрии и составу кровельного пирога для проектирования недостаточно.

Водоотвод для разных форм

Двускатная

Основные желоба размещаются вдоль двух карнизов. Вода не должна сбрасываться с верхней части фасада на крыльцо или дорожку. Точки расположения водосточных труб стоит связать с отмосткой, дренажем и входными группами.

Вальмовая и шатровая

Карниз идёт по периметру, поэтому водосточная система получается более протяжённой. На углах требуется правильно соединить желоба и обеспечить достаточное число выпусков. Нельзя рассчитывать систему только по общей площади крыши, игнорируя распределение потоков по отдельным скатам.

Многощипцовая

Внутренние углы сводят воду в ендовы. Внизу ендовы поток может быть заметно больше, чем на соседнем прямом карнизе. Водоприёмный участок и желоб должны быть рассчитаны именно на этот концентрированный приток.

Плоская

Вода направляется уклонами к наружным или внутренним водоприёмникам. Критичны отметки воронок и аварийный сценарий при засорении основного отвода. Размещение воронок должно учитываться ещё при разработке уклонообразующего слоя.

Типичные ошибки при выборе крыши

Выбирать форму только по фотографии

Фото показывает внешний вид с одной точки, но не раскрывает план дома, пролёты, узлы и внутреннее пространство. Правильная последовательность обратная: сначала план и функция, затем нагрузки и материал, после этого эстетика.

Считать плоскую крышу горизонтальной

Без проектного уклона вода не приходит к воронкам и образует застойные зоны. Малоуклонная геометрия должна быть заложена в конструкцию, а не появляться случайно после устройства стяжки.

Использовать один «правильный» угол для любого покрытия

Допустимый уклон связан с материалом. Например, минимальные значения в СП отличаются для черепицы, металлических профилей и фальцевых покрытий. Поэтому угол сначала проверяется по выбранной системе, а не наоборот.

Закладывать много ендов ради выразительного фасада

Каждая ендова — зона концентрированного водосбора и более сложного монтажа. На простом доме декоративная многощипцовая крыша может дать больше эксплуатационных задач, чем архитектурной пользы.

Считать мансарду только по высоте конька

Высокий конёк не гарантирует удобную комнату, если скаты быстро опускаются к полу. Нужен поперечный разрез и проверка реальных зон прохода и мебели.

Размещать дымоходы и вентвыходы после разработки крыши

Труба, оказавшаяся в ендове или вплотную к коньку, резко усложняет узел. Инженерные проходки следует координировать с кровельной геометрией на проектной стадии.

Не учитывать обслуживание

Даже идеально смонтированная система нуждается в осмотре. Если к воронке, дымоходу или ендове нельзя безопасно добраться, эксплуатационная проблема заложена уже в проекте.

Принимать визуальную модель за строительный проект

3D-планировщик показывает форму и пропорции, но не рассчитывает все усилия и узлы. После выбора варианта требуется конструкторская проработка и спецификация кровельной системы.

Какую форму рассматривать в разных сценариях

Формы в последнем столбце — не готовая рекомендация, а стартовый набор для сравнения. Например, вальмовая крыша на прямоугольном доме может лучше соответствовать фасаду, но если нужна большая торцевая зона остекления мансарды, двускатная или полувальмовая схема может быть функциональнее.

Как проверить выбранный вариант до строительства

1. Сверьте геометрию с планом. Все несущие стены и опоры должны иметь понятное место в схеме передачи нагрузок.
2. Получите поперечные разрезы. На них видно реальную высоту чердака или мансарды, положение конька и переломов.
3. Проверьте расчёт нагрузок. В документации должны учитываться снег и ветер для места строительства, собственный вес системы и дополнительное оборудование.
4. Сопоставьте уклон с покрытием. Убедитесь, что выбранный материал допускает проектный угол и конкретные узлы.
5. Просмотрите план кровли. На нём должны быть видны коньки, хребты, ендовы, воронки или желоба, проходки и примыкания.
6. Проверьте водоотвод. Каждый скат должен иметь понятный путь воды до воронки, желоба и далее от здания.
7. Проверьте вентиляцию. В вентилируемой конструкции должны быть непрерывные каналы входа и выхода воздуха.
8. Уточните доступ к обслуживанию. Должны быть понятны точки безопасного осмотра дымоходов, воронок, ендов и оборудования.
9. Согласуйте проходки. Не допускайте случайного попадания труб и вентиляции в ендовы и другие нагруженные водой зоны.
10. Только после этого фиксируйте внешний вид. Цвет и фактура покрытия не должны заставлять менять уже согласованную конструкцию без повторной проверки.

Частые вопросы

Чем шатровая крыша отличается от вальмовой?

У классической вальмовой крыши есть протяжённый конёк: к его концам подходят торцевые треугольные вальмы. У шатровой несколько скатов сходятся в одной верхней точке, поэтому длинного конька нет. Шатровая форма естественнее для квадратного плана, вальмовая — для прямоугольного.

Чем полувальмовая отличается от двускатной?

У двускатной крыши торец закрывает фронтон. У полувальмовой верхняя или другая часть торца дополнительно перекрыта укороченным скатом. В результате сохраняется часть вертикальной фронтонной стены, но появляются дополнительные хребты и узлы.

Можно ли делать плоскую крышу в снежном регионе?

Сам по себе снеговой регион не вводит универсальный запрет на плоскую форму. Несущая система должна быть рассчитана на нормативную снеговую нагрузку и возможные схемы накопления, а водоизоляция и водоотвод — соответствовать проекту. Нельзя компенсировать отсутствие расчёта простой регулярной очисткой.

Какая крыша удобнее для мансарды?

Для простой прямоугольной коробки чаще сравнивают двускатную и ломаную. Двускатная проще по геометрии, ломаная позволяет увеличить высоту у стен. Полувальмовая сохраняет часть фронтона и может быть удобна для окон. Выбор делают по разрезу конкретного дома.

Почему многощипцовая крыша сложнее?

Потому что несколько пересекающихся двускатных объёмов создают ендовы, дополнительные коньки и примыкания. В этих местах концентрируется вода, усложняется раскрой покрытия и требуется больше деталей. Сложность связана не с названием, а с числом узлов.

Можно ли изменить форму крыши после архитектурного проекта?

Изменение формы затрагивает нагрузки, опоры, высоты фасадов, водосток, мансарду и расход материалов. Поэтому существенную замену, например двускатной на вальмовую или многощипцовую, нужно заново согласовать с конструктивной частью проекта, а не менять на площадке.

Что дешевле: двускатная или вальмовая?

Универсального процента нет. При одинаковой коробке у вальмовой больше хребтов, диагональных элементов и сложнее раскрой, но итоговая стоимость зависит от пролётов, материала, площади, длины свесов, водостока, работы и региональных цен. Для сравнения нужны две спецификации на один и тот же дом.

Что лучше для пристройки?

Часто удобно начать с односкатной схемы, потому что она накрывает отдельный объём одной плоскостью. Но нужно проверить примыкание к существующей стене, высоту нижнего карниза, место для окна и направление стока. Если пристройка крупная и самостоятельная, отдельная двускатная крыша может оказаться логичнее.

Нужно ли делать снегозадержатели?

Решение зависит от покрытия, уклона, расположения входов и дорожек, климатических нагрузок и требований системы. Их положение и крепление должны быть согласованы с несущими элементами, а не определяться универсальным расстоянием от карниза.

Как понять, что крыша слишком сложная?

Сделайте план кровли и посчитайте не скаты, а ендовы, примыкания, перепады высот и проходки. Если декоративное изменение добавляет несколько внутренних углов и не решает функциональной задачи, форму стоит упростить. Особенно показательно сравнение двух вариантов одной коробки в 3D и по плану водоотвода.

Итог: выбирайте не название формы, а согласованную систему

Для прямоугольного дома разумно начинать сравнение с двускатной, вальмовой и при подходящей архитектуре односкатной схем. Для квадратного объёма добавляется шатровая. Если нужен полноценный жилой этаж под кровлей, сравнивайте поперечные разрезы двускатной, ломаной и полувальмовой крыш. Сложный Г- или Т-образный план может потребовать многощипцовой или комбинированной системы, но каждую новую ендову нужно считать дополнительным водосборным и эксплуатационным узлом.

Окончательное решение должно связывать шесть вещей: план здания, назначение чердака или мансарды, расчётные снеговые и ветровые воздействия, допустимый уклон конкретного покрытия, водоотвод и обслуживание. 3D-визуализация помогает сравнить пропорции и внутренний объём, но после неё необходим конструктивный расчёт и деталировка узлов. Такой порядок позволяет выбрать крышу не по моде и не по универсальной таблице «лучше — хуже», а по тому, как конкретная форма работает на конкретном доме.
