Виды перекрытий в частном доме: как выбрать конструкцию между этажами, над подвалом и под чердаком

Перекрытие в частном доме нельзя выбирать только по цене кубометра древесины или квадратного метра плиты. Эта конструкция принимает собственный вес, нагрузку от людей, мебели, перегородок и оборудования, передаёт усилия на стены и фундамент, формирует уровень пола и потолка, влияет на лестницу, инженерные проходки, акустику и пожарную безопасность. Поэтому один и тот же тип перекрытия бывает рациональным в одном проекте и неудобным в другом. Ниже разобраны деревянные, металлические, сборные и монолитные железобетонные, а также сборно-монолитные решения; отдельно показано, как меняются требования для межэтажного, чердачного и цокольного перекрытия.

Сечение балок, шаг, класс и количество арматуры, толщину железобетонной плиты, глубину опирания, узлы анкеровки и усиление проёмов назначают по расчётной схеме конкретного дома. В СП 20.13330.2016 для квартир жилых зданий нормативная равномерно распределённая кратковременная нагрузка приведена как 1,5 кПа, но это только одна составляющая расчёта: отдельно учитываются постоянные нагрузки, перегородки, локальные тяжёлые предметы и другие воздействия. Поэтому параметры чужого проекта нельзя переносить на собственное перекрытие без расчёта.

Что такое перекрытие и какие задачи оно решает

Перекрытие — горизонтальная несущая конструкция, разделяющая здание по высоте. В частном доме оно образует пол верхнего уровня и потолочную зону нижнего, а при расположении над подвалом или под холодным чердаком одновременно становится частью теплового контура. Конструктивное ядро перекрытия — балки, плита либо система балок и заполнения. Чистый пол, стяжка, звукоизоляционные слои, утеплитель, подшивка потолка и отделка работают вместе с ним, но выполняют другие функции.

От перекрытия требуют не только прочности. Для комфортного дома важны жёсткость и ограничение прогибов, отсутствие неприятной вибрации при ходьбе, приемлемая передача воздушного и ударного шума, устойчивость к воздействию влаги в заданном режиме эксплуатации, требуемая огнестойкость и возможность безопасно провести коммуникации. В чердачном и цокольном узле на первый план дополнительно выходит теплозащита. Для каждого критерия оценивают законченный узел, а не название материала в отрыве от слоёв и соединений.

В нормативной части для индивидуального жилья используется СП 55.13330.2016 «Дома жилые одноквартирные» с действующим изменением № 2. Расчёт железобетона выполняют по СП 63.13330.2018, деревянных конструкций — по СП 64.13330.2017, стальных — по СП 16.13330.2017. Защиту от шума рассматривают по СП 51.13330.2011, тепловую защиту — уже по СП 50.13330.2024, который введён в действие 16 июня 2024 года и заменил редакцию 2012 года. Пожарные требования увязывают с действующими нормами пожарной безопасности, включая СП 2.13130.2020.

Какие бывают перекрытия в частном доме

У перекрытий есть несколько независимых классификаций. По несущей схеме удобно разделять их на балочные и плитные. В балочной системе нагрузку принимают отдельные несущие элементы, между которыми располагают настил, заполнение или сборные блоки. В плитной системе основную работу выполняет сплошная либо сборная плоскостная конструкция. По технологии изготовления перекрытия бывают сборными, монолитными и сборно-монолитными.

• Деревянные балочные. Несущая часть собирается из пиломатериала, клеёных балок, LVL или деревянных двутавров; между элементами размещают заполнение и изоляционные слои.
• По металлическим балкам. Стальные элементы формируют несущую решётку, а пол и потолок собирают отдельным многослойным узлом.
• По железобетонным балкам. Несущие ригели дополняются заполнением и верхним слоем по проектной системе.
• Сборные железобетонные плиты. Заводские элементы монтируют краном на подготовленные опоры, после чего оформляют швы, связи, монолитные участки и узлы по проекту.
• Монолитная железобетонная плита. Опалубку, арматурный каркас и бетон объединяют в одну конструкцию непосредственно на объекте.
• Сборно-монолитные и часторебристые. Сборные балки и блоки-вкладыши работают вместе с монолитным бетонным слоем и армированием.
• CLT-панели. Заводские многослойные перекрёстно-клеёные деревянные плиты применяются как несущие элементы перекрытий по проектной системе.

По положению в здании различают межэтажное, чердачное и цокольное перекрытие. Иногда отдельно говорят о перекрытии над неотапливаемым подвалом, подпольем или гаражом. Такое деление принципиально: между двумя отапливаемыми этажами теплоизоляционный расчёт не равен расчёту границы с улицей или холодным пространством, зато требования к ударному шуму между жилыми уровнями обычно значимее.

Сводчатые конструкции встречаются в архитектуре и тоже относятся к перекрытиям, но для типичного индивидуального дома это специальное решение. Его не следует ставить в один ряд с обычной деревянной балкой или пустотной плитой только ради полноты классификации: геометрия, распор и работа опор требуют отдельного конструктивного расчёта.

Что определить до выбора конструкции

Правильная последовательность начинается не с выбора материала, а с исходных данных. До сравнения деревянного и железобетонного варианта зафиксируйте геометрию дома и места, где перекрытие действительно получит опоры. Особенно опасно принимать за опору перегородку, которую архитектурный план показывает как стену, но конструктивная схема не считает несущей.

1. Схема несущих стен и опор. Нужны материал стен, их толщина, расположение внутренних несущих линий, колонн и ригелей, а также способ передачи нагрузок на фундамент.
2. Расчётные пролёты. Фиксируют расстояния между опорами для каждого участка, а не только максимальный габарит комнаты.
3. Назначение помещений. Спальня, санузел, техническая зона, мастерская и пространство с тяжёлым оборудованием дают разные исходные условия для проекта.
4. Постоянные слои пола и потолка. Стяжка, плитка, сухой пол, перегородки, подшивка, звукоизоляция и другие слои добавляют собственный вес.
5. Локальные тяжёлые элементы. Печь, камин, тяжёлый аквариум, массивная ванна, каменная перегородка или оборудование требуют отдельной проверки расположения и опор.
6. Лестничный проём. Его размеры и положение определяют до окончательной раскладки балок или армирования.
7. Дымоход, вентиляция и стояки. Проходы через несущую часть закладывают в проекте заранее; самовольное сверление и вырезание после монтажа недопустимо без проверки конструктора.
8. Акустические требования. Для спальни над гостиной, детской, домашнего кабинета и технической комнаты набор слоёв различается.
9. Температурный режим сверху и снизу. Холодный чердак или подвал превращает перекрытие в наружную ограждающую конструкцию по теплотехническому смыслу.
10. Доступ техники. Сборные плиты требуют организации крановых работ; монолит — опалубки, временных стоек и подачи бетона; крупноформатные деревянные панели также требуют механизации монтажа.
11. Допустимая строительная высота. Толстый многослойный пирог влияет на высоту помещений, лестницу, отметки дверей и фасад.
12. Состав сметы. Сравнивают не только основной материал, а доставку, подъём, временные конструкции, крепёж, бетонные и арматурные работы, утепление, звукоизоляцию, черновой пол и потолок.

Если эти данные не собраны, «дешёвое» перекрытие часто становится дорогим уже на стройке. Например, сборная плита выглядит выгодно по цене изделия, но участок не позволяет поставить кран; деревянные балки кажутся простыми, но для требуемой акустики приходится добавлять развязанные слои пола и тяжёлую обшивку; монолит даёт свободу формы, но требует хорошо организованной опалубки и технологической дисциплины.

Нагрузки, прогиб и вибрации: что именно проверяют в расчёте

Выбор материала ещё не определяет несущую способность перекрытия. Конструктор рассматривает путь нагрузки целиком: собственный вес плиты или балок и постоянных слоёв передаётся на стены, ригели или колонны, затем — на фундамент. К этому добавляются временные нагрузки от людей и мебели, а тяжёлые перегородки, печи, оборудование и другие локальные элементы учитываются по их фактическому расположению. Именно поэтому одинаковые по площади комнаты могут потребовать разных конструктивных решений.

Для квартир жилых зданий СП 20.13330.2016 задаёт нормативную равномерно распределённую кратковременную нагрузку 1,5 кПа. Это только одна составляющая расчётной модели, а не «разрешённая масса всего, что стоит на перекрытии». Нагрузку рассматривают вместе с собственным весом конструкции, постоянными слоями, перегородками, локальными воздействиями и расчётными сочетаниями. Поэтому 1,5 кПа нельзя превращать в универсальный предел общей массы перекрытия и всего, что находится на нём.

Постоянные нагрузки считаются слоями, а не одной цифрой

К постоянной части относятся собственный вес несущей конструкции и те элементы, которые остаются на ней длительно: стяжки, сухие сборные полы, плитка, подшивка потолка, инженерные короба, часть стационарных перегородок и другие предусмотренные проектом слои. При сравнении деревянного и железобетонного решения важно учитывать не только массу балки или плиты. Лёгкая балочная схема после добавления акустического пола, нескольких слоёв обшивки и заполнения становится тяжелее исходного каркаса; железобетонная плита тоже получает сверху стяжку и чистовое покрытие.

Из этого следует практическое правило для сметы и проекта: конструкцию сравнивают в законченном состоянии. Таблица цен только на балки, плиты или бетон не отвечает на вопрос, сколько будет весить и стоить межэтажное перекрытие после устройства пола, потолка, звукоизоляции и инженерных трасс.

Тяжёлые предметы и перегородки нельзя автоматически превращать в равномерную нагрузку

Камин, кирпичная перегородка, ванна большого объёма, тяжёлый аквариум или станок в мастерской действуют на ограниченную зону. Расположение такого элемента относительно балок, стен и опор может быть важнее его средней массы, пересчитанной на площадь комнаты. Если тяжёлый объект появился уже после выпуска конструктивного проекта, его положение сначала передают конструктору, а не усиливают перекрытие случайной дополнительной доской, профилем или арматурой.

Прогиб и вибрации — разные эксплуатационные задачи

Перекрытие способно иметь достаточный запас прочности и при этом быть неудобным. Длинная лёгкая балка может давать заметную динамическую реакцию на шаги, а жёсткая плита — передавать ударный шум через жёсткие примыкания. Поэтому фраза «держит нагрузку» не заменяет проверку предельных состояний по деформациям и оценку законченного пола.

Для деревянных и стальных балочных систем на ощущение жёсткости влияет не только высота отдельной балки. Значение имеют шаг элементов, пролёт, тип настила, крепление настила к балкам, блокировки и связи, опирание и наличие концентрированных нагрузок. Для железобетонной плиты важны расчётная схема, пролёты, опоры, проёмы и армирование. Универсальный совет «увеличить сечение на один размер» не заменяет повторный расчёт.

Проём меняет путь передачи усилий

Лестничный проём — не просто пустое место в перекрытии. В балочной конструкции прерванные элементы должны передать усилия на обрамление; в железобетонной плите изменяется распределение усилий вокруг углов и краёв отверстия; в сборном варианте проём влияет на раскладку плит и монолитных доборных участков. Чем раньше проём зафиксирован на архитектурном плане, тем меньше вероятность переделок после закупки материалов.

По этой же причине небольшое отверстие нельзя оценивать только по диаметру. Для деревянного двутавра принципиально, попадает ли оно в допустимую зону стенки и не затрагивает ли полки; для стальной балки недопустимо самовольно вырезать полку или стенку; для монолита требуется знать фактическое расположение рабочей арматуры. Ограничения конкретной конструктивной системы и рабочий проект имеют приоритет над упрощённой схемой без расчёта.

Что передать конструктору, чтобы расчёт не пришлось переделывать

• планы каждого этажа с размерами и указанием несущих стен, колонн и ригелей;
• отметки этажей и желаемую строительную высоту перекрытия;
• размер и положение лестничного проёма;
• места дымохода, вентиляционных шахт и крупных инженерных проходок;
• состав предполагаемого пола и потолка, особенно тяжёлые стяжки и многослойные акустические системы;
• положение тяжёлых перегородок, печей, оборудования и других концентрированных нагрузок;
• информацию о материале и прочности стен, фундаменте и наличии армированных поясов или ригелей;
• ограничения стройплощадки: доступ крана, возможность поставить временные стойки, способ подачи бетона и место складирования элементов.

Такой пакет исходных данных полезнее попытки заранее выбрать «правильное» сечение по упрощённой таблице без полного набора условий. Он позволяет сравнить несколько конструктивных схем на одинаковой основе и увидеть последствия для стен, фундамента, высоты помещений и стоимости монтажа.

Сравнение основных видов перекрытий

Таблица показывает главное: материал не определяет качество перекрытия автоматически. Лёгкость деревянной схемы снижает нагрузку на стены и фундамент, но акустический комфорт создаётся слоями и развязкой. Массивная железобетонная плита даёт жёсткую основу, однако требует расчёта опор и монтажа. Сборно-монолитная система уменьшает потребность в тяжёлом подъёме, но становится зависимой от проектной документации конкретного комплекта.

Деревянные перекрытия

Деревянная схема особенно естественно вписывается в каркасные, брусовые и другие лёгкие дома, но область применения не ограничивается только ими. В каменном доме балки тоже применяются, если проект учитывает опирание, влажностную защиту, пожарные требования и передачу нагрузок. Главная ошибка — считать, что любой брус подходящего «на глаз» размера автоматически является готовым межэтажным перекрытием.

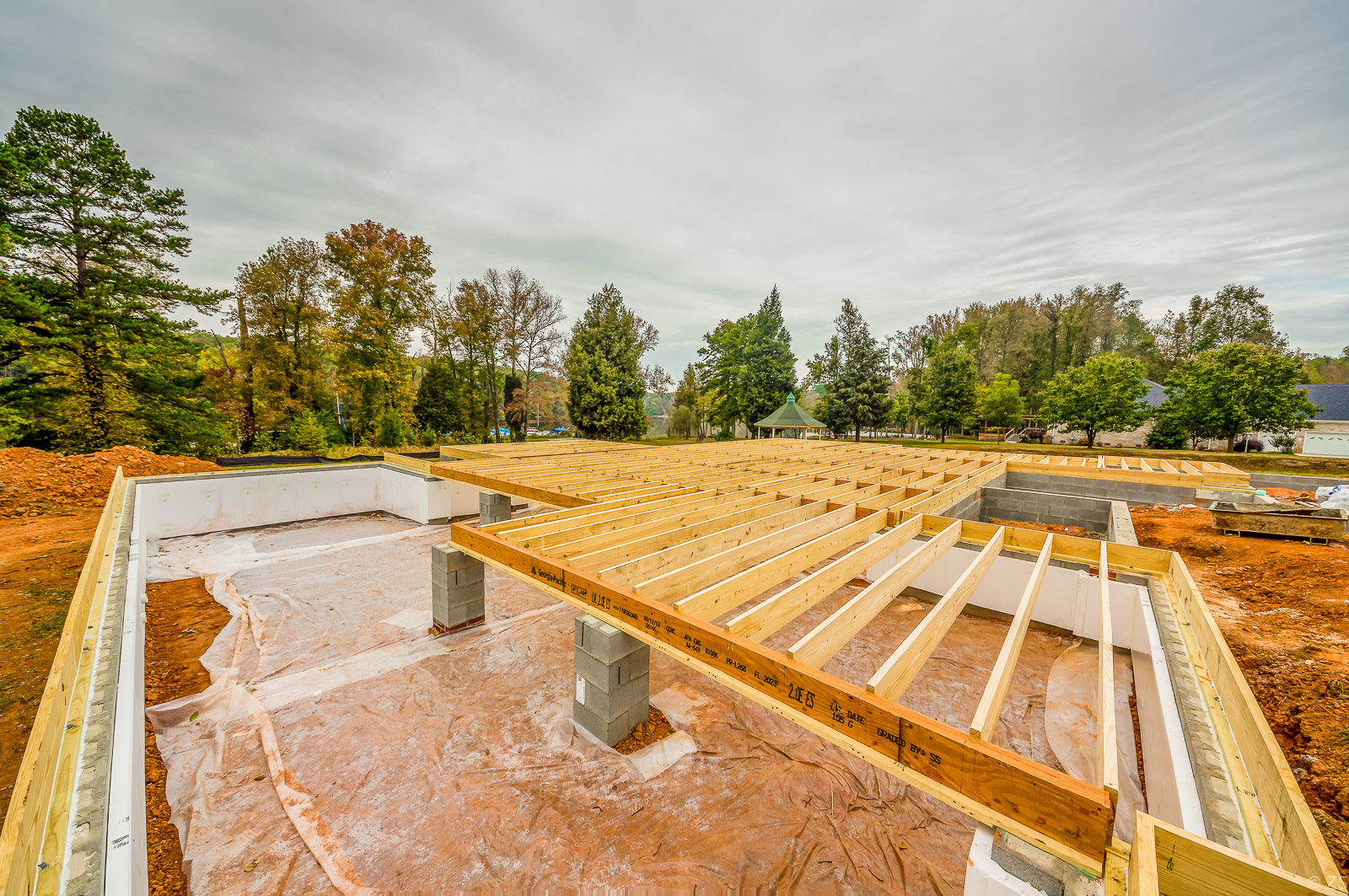

Балки из пиломатериала

В классической схеме отдельные деревянные балки укладывают с проектным шагом между несущими опорами. Сверху формируют черновой настил или основание пола, снизу — подшивку потолка, а межбалочное пространство используют для акустического или теплового заполнения. Геометрические размеры и сорт древесины влияют на прочность и жёсткость, поэтому назначаются расчётом, а не только по ширине помещения.

Древесина должна работать в предусмотренном влажностном режиме. Особенно внимательно выполняют узлы у наружных каменных стен и места, где торец балки рискует оказаться в зоне увлажнения. Защитные составы не исправляют конструктивную ошибку, при которой дерево постоянно получает влагу и не имеет условий для высыхания.

Плюсы балок из пиломатериала:

• небольшая собственная масса снижает нагрузку на стены и фундамент;
• элементы удобно сочетать с каркасными стенами и сухими технологиями пола;
• межбалочное пространство используется для звукоизоляционного или теплоизоляционного заполнения;
• обычный частный дом часто можно собирать без тяжёлого крана, если размеры элементов допускают безопасный ручной монтаж.

Ограничения балок из пиломатериала:

• акустика сильно зависит от состава пола, потолка и развязки, поэтому «балки плюс доска» не дают законченного межэтажного решения;
• дерево требует контроля влажности, защиты от биоповреждения и грамотных узлов примыкания;
• пожарная характеристика определяется всей конструкцией и защитными слоями, а не фактом наличия огнезащитной пропитки;
• ошибка в шаге, сечении, опирании или вырезах отражается на жёсткости и безопасности всей системы.

Клеёные балки и LVL

Клеёная древесина и LVL применяются там, где проекту нужны более предсказуемая геометрия, высокая несущая способность элемента или иной диапазон сечений, чем у стандартного пиломатериала. LVL — многослойная клеёная древесина из однонаправленного шпона; её применение в несущих конструкциях входит в нормативную область СП 64.13330.2017. Для частного дома это не «усиленный брус, который можно поставить как угодно», а инженерный материал с расчётными характеристиками и регламентированными соединениями.

Рациональный сценарий — балки над большим открытым пространством, обрамление лестничного проёма или конструкция, где обычный пиломатериал приводит к слишком большой высоте либо нестабильной геометрии. Узлы крепления и отверстия под коммуникации выполняют только в предусмотренных проектом зонах и с учётом расчётных ограничений конкретного изделия.

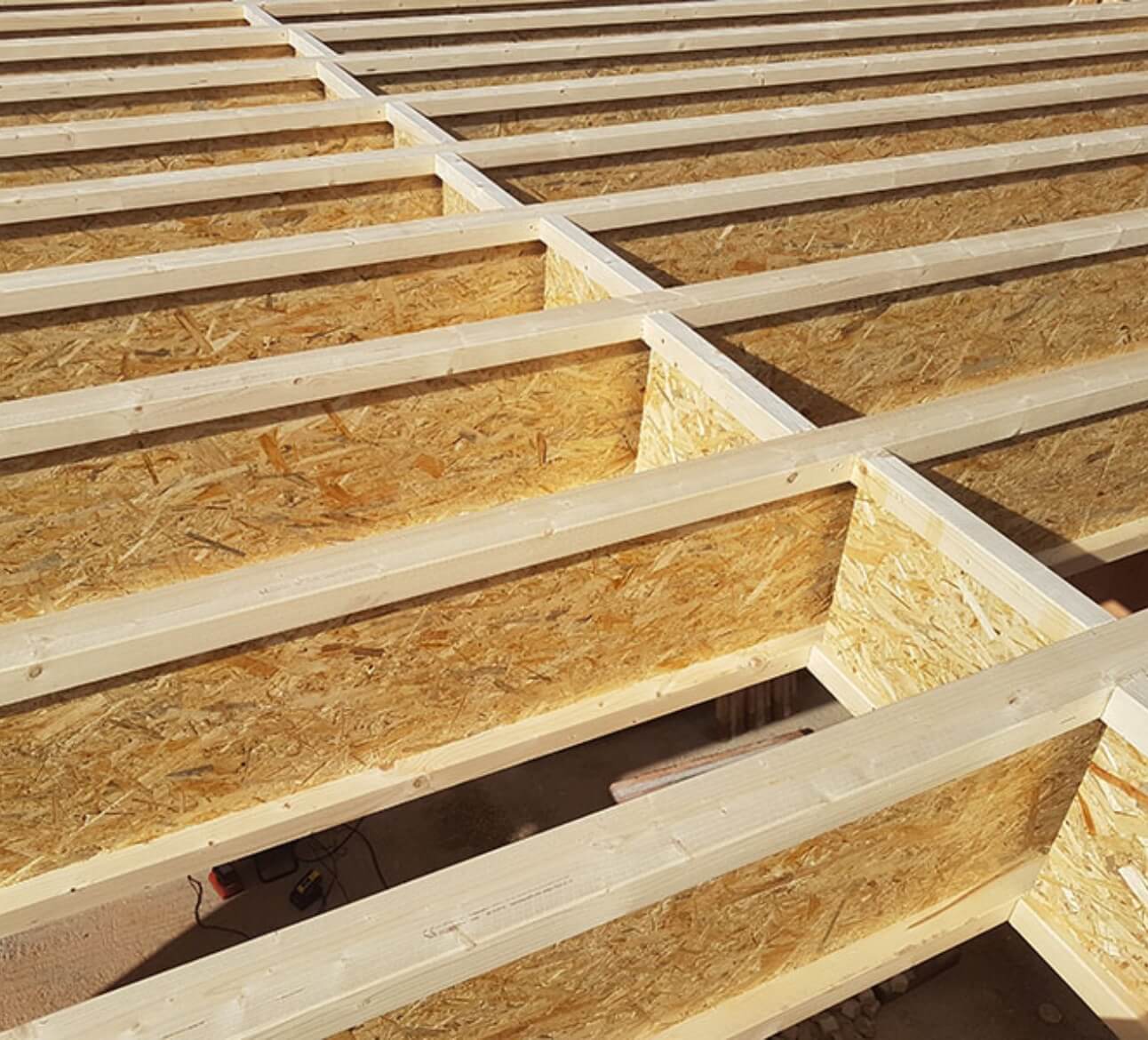

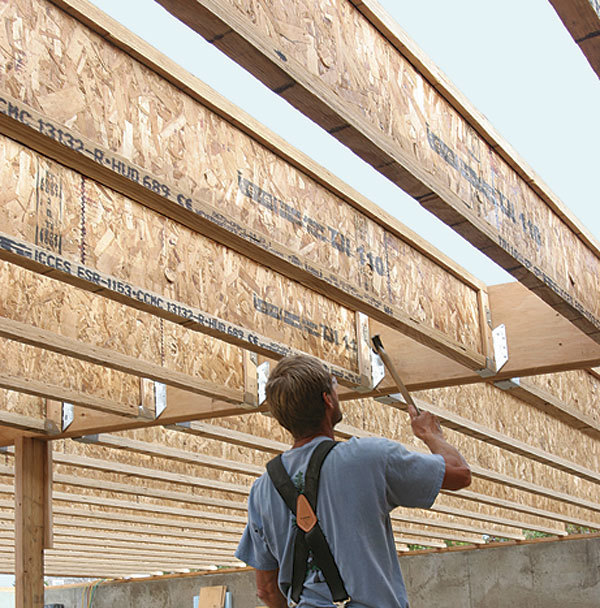

Деревянные двутавровые балки

Деревянный двутавр состоит из верхнего и нижнего пояса и тонкой стенки, обычно из листового древесного материала. Геометрия эффективнее распределяет материал по высоте сечения, но одновременно делает стенку критичной к неправильным вырезам. Нельзя переносить на двутавр привычку сверлить и подрезать массивный брус: допустимые отверстия, их размер и положение задаются параметрами конкретной системы и проектом.

Такую систему удобно применять в доме с регулярной планировкой и заранее определёнными трассами инженерных сетей. Преимущество проявляется только при соблюдении системных узлов: правильных опорных деталей, блокировок, обрамлений проёмов и правил для отверстий.

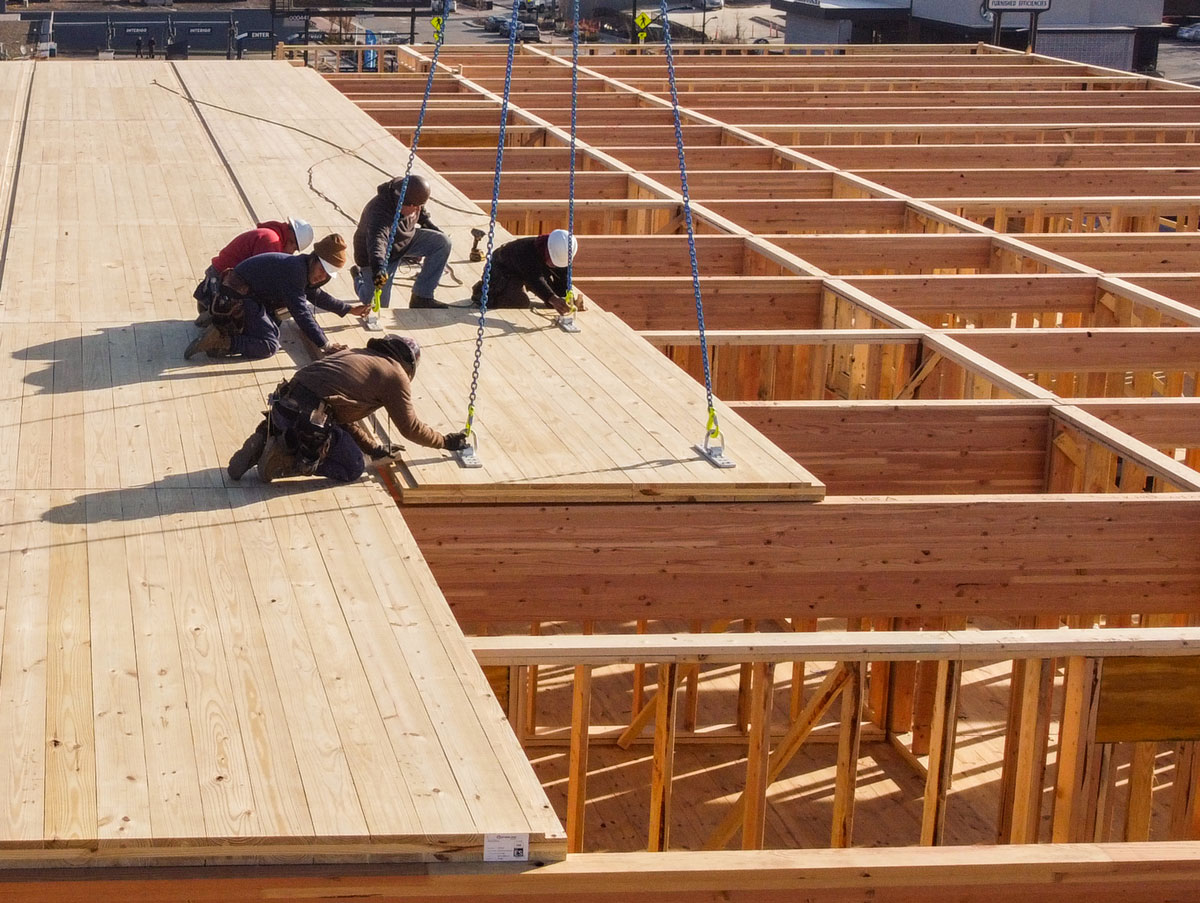

CLT-панели

CLT — крупноформатные панели из перекрёстно склеенных слоёв древесины. В российской нормативной терминологии применяется понятие древесины перекрёстно-клеёной. ГОСТ Р 70875-2023 распространяется на заводские плиты перекрытий и покрытий из такой древесины для жилых и общественных зданий, включая индивидуальное жилищное строительство, и предусматривает их применение в междуэтажных, цокольных и чердачных перекрытиях. В частном доме CLT рассматривают как заводскую несущую систему с заранее определёнными панелями, стыками, опиранием и проёмами, а не как замену настилу по обычным лагам.

Плюсы CLT:

• высокая заводская готовность и точная геометрия панелей;
• быстрое закрытие большой площади после доставки на объект;
• сплошная плита одновременно формирует несущую плоскость и удобное основание для последующих слоёв.

Минусы CLT:

• проёмы и стыки требуется согласовать до изготовления, поздние изменения дороги и конструктивно сложны;
• крупный формат требует организованной логистики и подъёма;
• акустические и пожарные показатели нельзя переносить с «голой панели» на законченный жилой узел — учитываются все слои и соединения.

Из чего состоит рабочий пирог деревянного межэтажного перекрытия

Между двумя жилыми этажами теплоизоляция сама по себе не решает основную проблему: важнее сочетать жёсткое основание, упругое разобщение и поглощающее заполнение. Типовой принцип включает несущие балки, настил, заполнение межбалочного пространства, конструкцию пола верхнего этажа и потолок нижнего. Конкретный набор слоёв подбирают как систему; одна минеральная вата между балками не устраняет передачу ударов через жёстко связанные элементы.

Для чердака схема меняется: утепление становится частью теплового контура, а паро- и воздухопроницаемость слоёв проверяют теплотехнически. Над холодным подвалом ситуация аналогична по смыслу: перекрытие отделяет тёплое помещение от холодной зоны. Поэтому копировать межэтажный пирог на чердак только потому, что несущие балки одинаковые, неправильно.

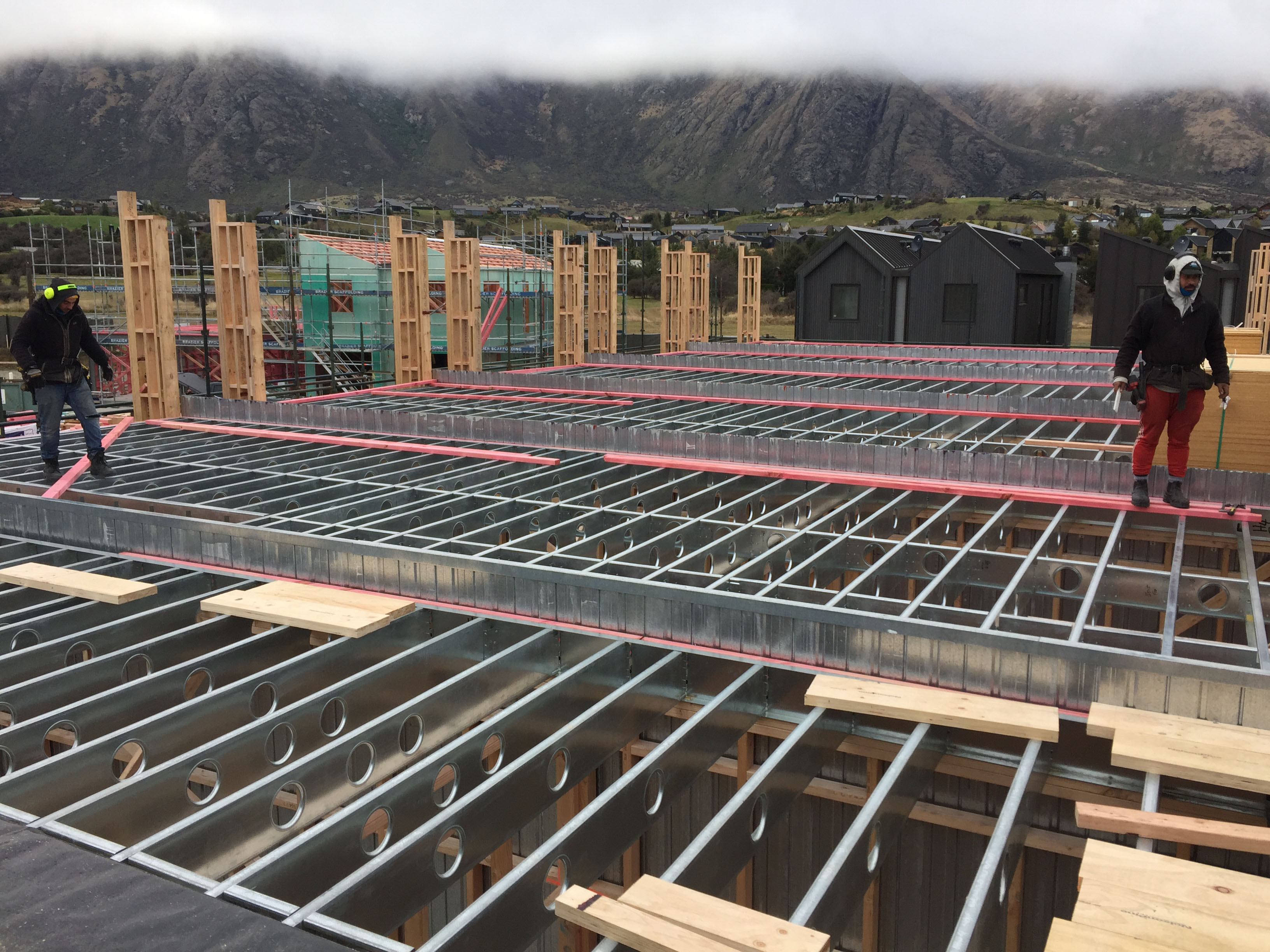

Перекрытия по металлическим балкам

Стальные балки применяют как основную систему либо локально — например, для обрамления большого проёма, усиления зоны с повышенной нагрузкой или создания открытого пространства без промежуточной деревянной опоры. Выбор профиля, узлы опирания и соединения выполняют по расчёту стальной конструкции. Действующая нормативная база СП 16.13330.2017 учитывает изменения вплоть до № 6, введённого 10 января 2025 года.

В частном доме металлическая балка не решает автоматически вопрос пола. Сверху требуется основание, снизу — потолочная система, между ними — акустическое и при необходимости тепловое заполнение. Жёсткие металлические связи хорошо передают структурные колебания, поэтому детали примыкания и развязки важны не меньше самой несущей способности.

Плюсы перекрытия по стальным балкам:

• высокая несущая эффективность при сравнительно компактном сечении;
• удобство локального усиления сложных зон и крупных проёмов;
• совместимость с разными видами настила и заполнения при правильно спроектированных соединениях.

Ограничения перекрытия по стальным балкам:

• необходима защита от коррозии в соответствии с условиями эксплуатации;
• пожарная работа стали зависит от нагрева и огнезащитной системы, поэтому открытую балку нельзя автоматически считать более огнестойкой, чем деревянную;
• металлические элементы способны создавать выраженные мостики передачи звука и холода в неправильном узле;
• резка полок, стенок, сварка и сверление вне проекта изменяют расчётную работу профиля.

Перекрытия по железобетонным балкам

Железобетонные балки или ригели образуют несущий каркас, между элементами размещается заполнение либо сборные изделия, а сверху формируется конструкция пола. В старых и специализированных системах встречаются разные типы заводских элементов, поэтому нельзя сводить технологию к одному универсальному «шагу балок». Для нового частного дома используют конкретную проектную систему с известной номенклатурой и характеристиками изделий.

Плюсы железобетонных балок:

• высокая жёсткость несущих элементов;
• совместимость с каменными стенами и железобетонными узлами при расчётном опирании;
• заводские балки дают стабильную геометрию, если применяются в пределах одной согласованной проектной системы.

Ограничения железобетонных балок:

• элементы тяжелее деревянных и требуют продуманной логистики;
• доборные участки, опирание и соединения должны быть решены до монтажа;
• случайное сочетание балки, блоков и бетона из разных систем недопустимо без проектной проверки.

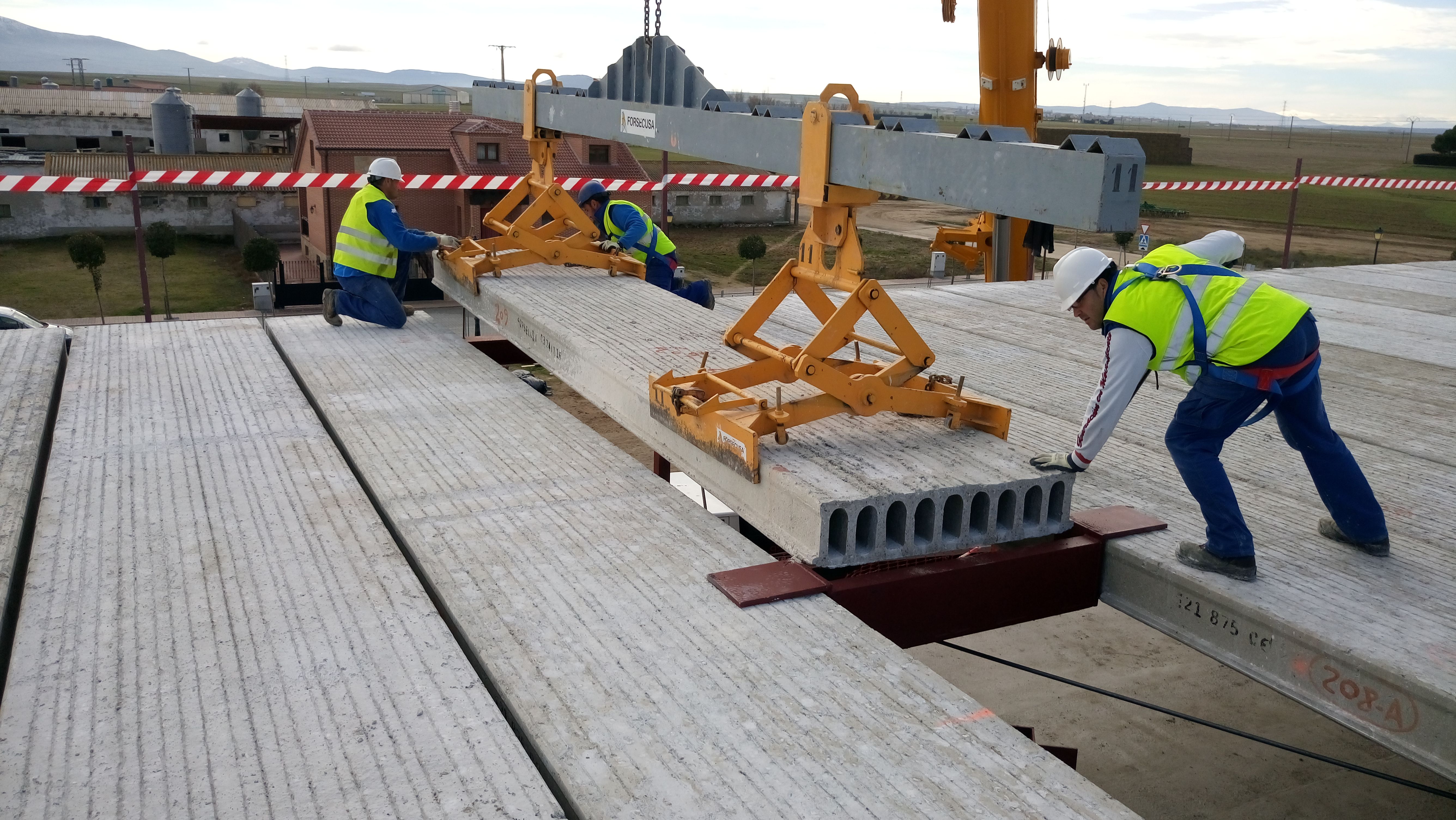

Сборные железобетонные плиты

Сборное железобетонное перекрытие формируют из заводских плит, уложенных на предусмотренные проектом несущие опоры. В частном домостроении распространены пустотные изделия, но конкретную марку и геометрию подбирают по расчёту и номенклатуре выбранной серии. Размер дома желательно увязывать с раскладкой плит ещё на проектной стадии: позднее выяснение того, что лестничный проём, вентиляционная шахта или выступ стены не совпадает с доступными типоразмерами, приводит к сложным монолитным доборам.

Как организуют монтаж

1. Проверяют геометрию и отметки опорных поверхностей, готовность несущих стен, поясов и узлов, предусмотренных проектом.
2. Сверяют марки и размеры плит с раскладкой. Изделие, не совпадающее с проектной позицией, не заменяют «похожим» без согласования.
3. Организуют безопасную площадку для крана и место разгрузки, чтобы плиты подавались в нужной последовательности.
4. Устанавливают каждую плиту в проектное положение, контролируя опирание и взаимные отметки.
5. Выполняют предусмотренные проектом связи, анкеровку, заделку швов и монолитных участков.
6. До закрытия пола проверяют лестничные и инженерные проёмы, чтобы не пришлось разрушать готовое изделие.

Глубину опирания нельзя задавать одной цифрой для кирпича, газобетона и других материалов. На узел влияют тип плиты, длина, материал и прочность опорной зоны, наличие армированного пояса и проектное решение стены. То же относится к анкеровке и монолитным участкам.

Плюсы сборных железобетонных плит:

• заводская готовность несущих элементов сокращает количество мокрых процессов на объекте;
• после организации крановых работ площадь перекрытия закрывается быстро;
• жёсткая массивная основа удобна для создания эффективного пола с требуемой акустикой.

Ограничения сборных железобетонных плит:

• кран и подъезд к зданию становятся обязательной частью технологии;
• планировка должна учитывать номенклатуру плит и расположение проёмов;
• доборные зоны и нестандартные контуры требуют отдельного решения;
• ошибки в опирании и самовольные вырезы особенно опасны, потому что вмешиваются в заводскую несущую схему.

Монолитное железобетонное перекрытие

Монолит выбирают там, где важны свободный контур, сложные проёмы, консольные участки или единая пространственная схема. Его преимущество — не отсутствие ограничений, а возможность спроектировать плиту под конкретную геометрию. За это приходится платить повышенными требованиями к расчёту, опалубке, армированию, бетонированию и выдерживанию конструкции.

Этапы устройства

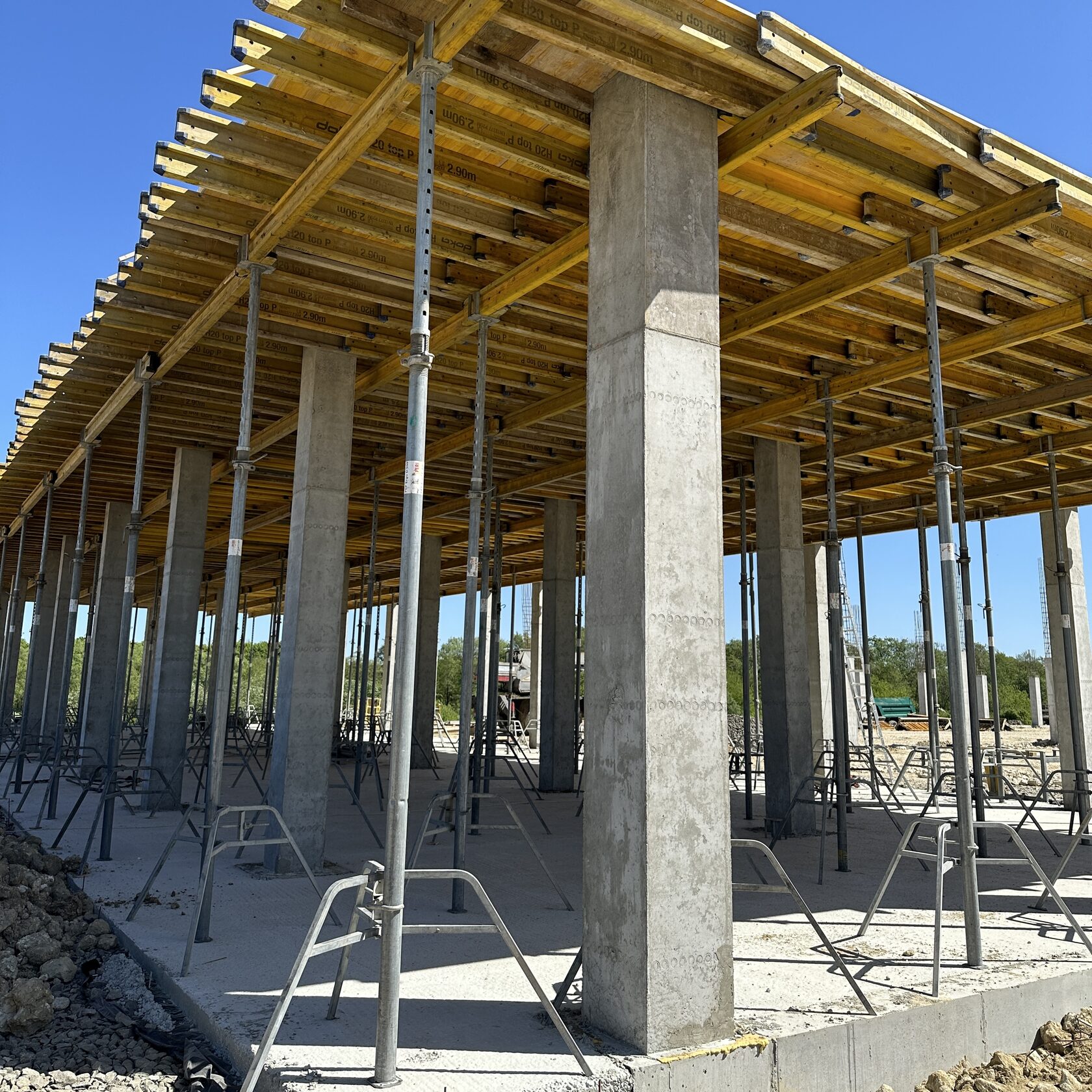

1. Опалубка и временные опоры. Система должна сохранять проектную геометрию под весом арматуры, работников и свежего бетона. Стойки устанавливают по схеме опалубочной системы, а не случайно «погуще».

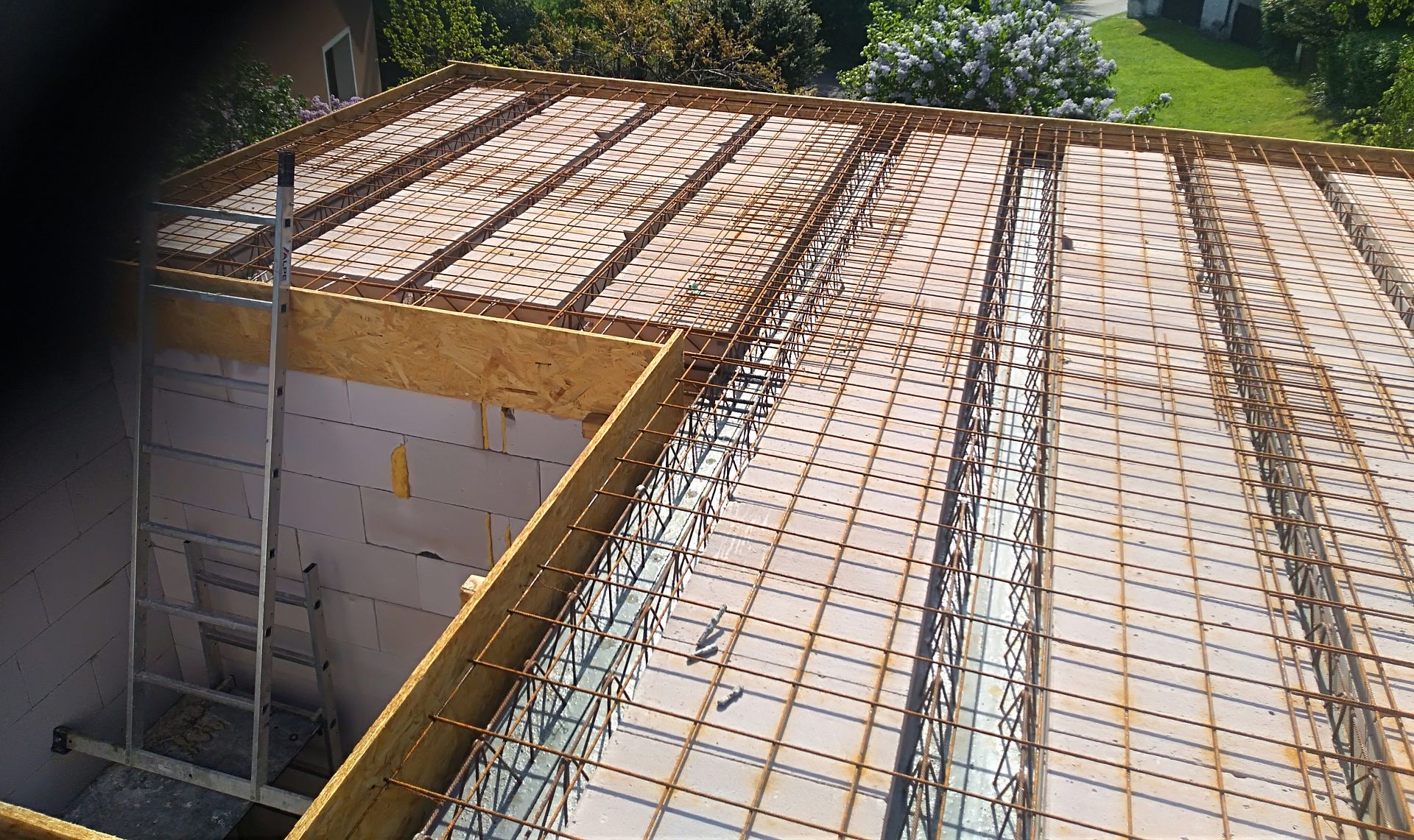

2. Армирование. Проверяют соответствие рабочей документации: расположение стержней и сеток, нахлёсты и анкеровку, усиление у опор и проёмов, фиксаторы защитного слоя. Диаметр и шаг арматуры не подбирают по универсальной интернет-таблице.
3. Закладные и проходки. Все предусмотренные отверстия, гильзы и детали устанавливают до бетонирования. Перенос стояка после заливки создаёт риск вмешательства в рабочую арматуру.
4. Бетонирование. Организуют непрерывность подачи в рамках технологической карты, уплотнение смеси и контроль положения арматуры и опалубки.
5. Уход за бетоном. Свежий бетон защищают от условий, приводящих к недопустимой потере влаги или переохлаждению; конкретный режим зависит от состава и температуры.
6. Распалубка и снятие стоек. Срок не определяют «по календарю» без учёта фактически набранной прочности и проектно-технологических требований.

Популярное правило «толщина плиты равна пролёту, делённому на число» непригодно для назначения несущей конструкции. На расчёт влияют схема опирания, пролёты в двух направлениях, нагрузки, проёмы, колонны, класс бетона, армирование, требования по прогибам и трещиностойкости. Аналогично не существует одного диаметра арматуры, подходящего для любого частного дома.

Плюсы монолитного перекрытия:

• свободная геометрия в пределах расчётной схемы;
• удобно формировать нестандартные контуры и заранее рассчитанные проёмы;
• жёсткая единая конструкция хорошо интегрируется с железобетонными поясами, балками и колоннами.

Ограничения монолитного перекрытия:

• большая собственная масса требует соответствующей несущей схемы стен и фундамента;
• значительный объём временных конструкций и ручных операций;
• качество сильно зависит от точности армирования, опалубки, бетонирования и ухода;
• исправление ошибочно заложенного проёма после набора прочности сложнее и требует конструктивной проверки.

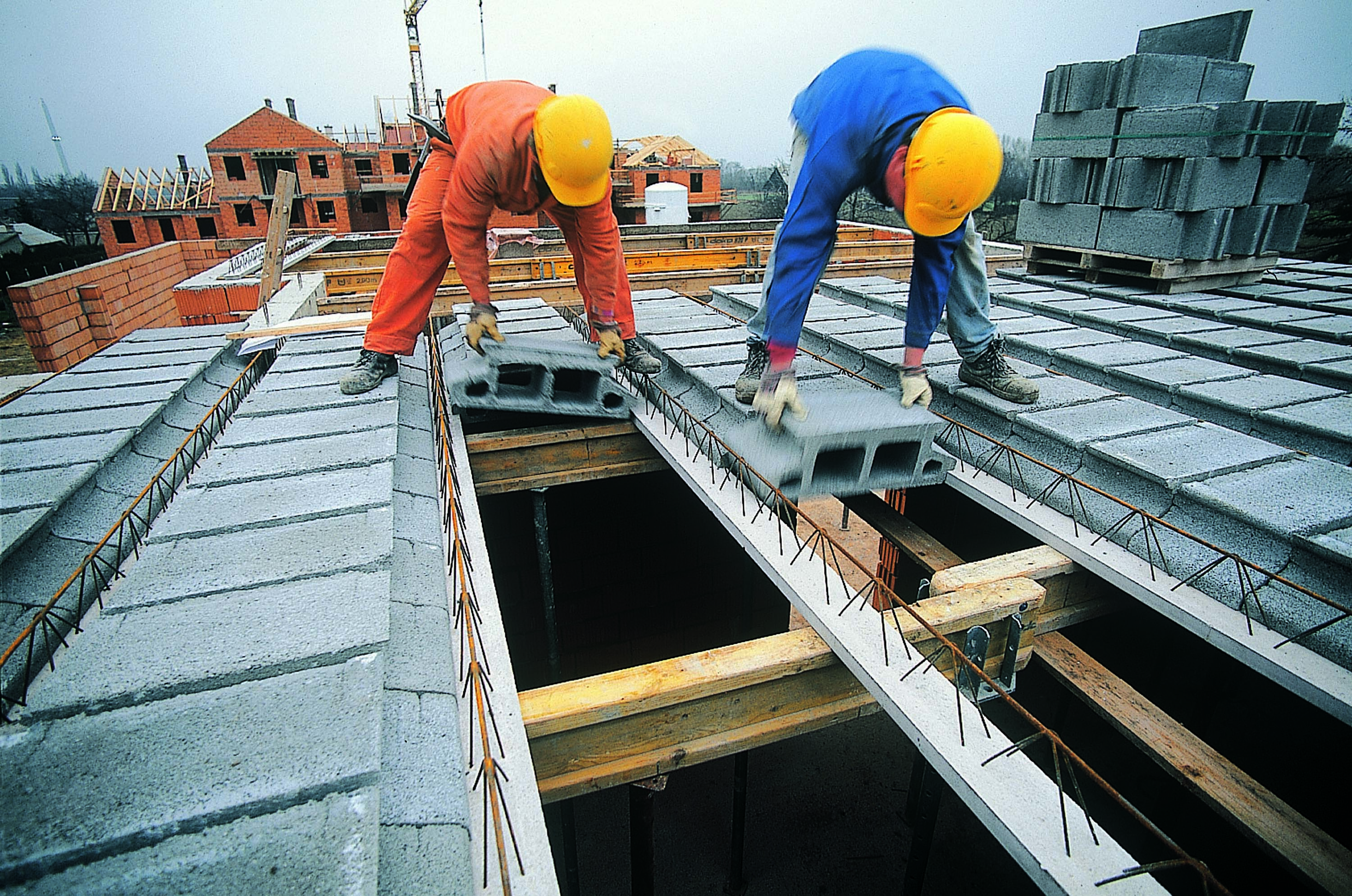

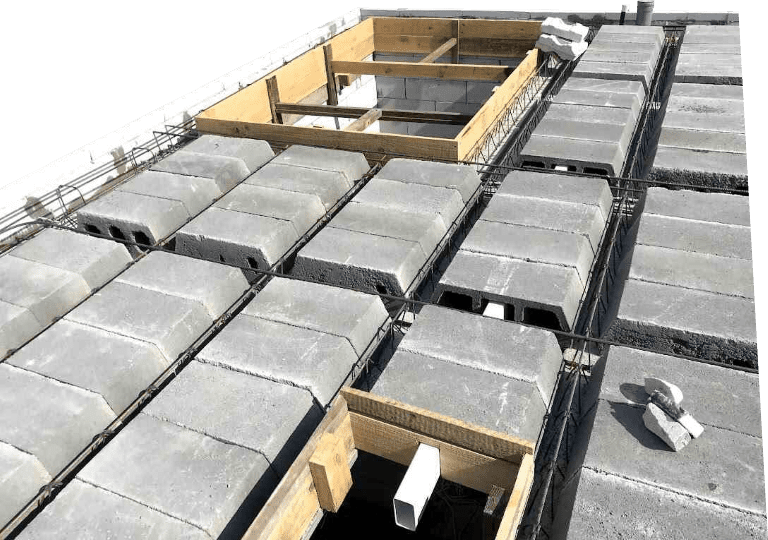

Сборно-монолитные и часторебристые перекрытия

В сборно-монолитной схеме часть элементов устанавливается в готовом виде, а окончательная совместная работа создаётся после армирования и бетонирования. Распространённый принцип — несущие балки, лёгкие блоки-вкладыши между ними, арматура и верхний монолитный слой. Блоки уменьшают объём бетона в зонах, где сплошной массив не нужен по расчётной системе, и одновременно выполняют роль несъёмного заполнения.

Такие системы привлекательны на участках, где применение тяжёлого крана неудобно, но это не означает монтаж без временных конструкций. До набора необходимой прочности балки и заполнение поддерживаются стойками по монтажной схеме проекта. Временную поддержку нельзя убирать раньше установленного технологического срока только потому, что верхний слой визуально затвердел.

Где здесь система «МАРКО»

В системе МАРКО-АТЛАНТ несущая балка объединяет тонкостенный оцинкованный профиль и арматурный каркас, а газобетонные блоки устанавливаются на боковые полки профиля как заполнение и часть несъёмной опалубки. Сверху укладывают предусмотренное расчётом армирование и выполняют бетонный слой, после чего балки, рёбра и верхняя плита работают совместно. Для конкретного дома раскладку балок, тип заполнения, временные опоры, армирование, бетон, опорные узлы и сопряжения задают в проекте выбранной системы.

Это важное уточнение по сравнению с упрощёнными описаниями: нельзя взять любое сочетание железобетонной или металлической балки, случайного блока и бетонной стяжки и назвать его сборно-монолитным перекрытием с гарантированными характеристиками. Несущая работа возникает из совместной схемы, подтверждённой расчётом.

Плюсы сборно-монолитной системы:

• многие элементы можно подавать без тяжёлого монтажного крана;
• удобно перекрывать частный дом при заранее согласованной сетке опор;
• часть опалубки заменяется блоками-вкладышами или системными элементами;
• проёмы формируются в рамках раскладки и проектных усилений до бетонирования.

Ограничения сборно-монолитной системы:

• система чувствительна к правильной временной поддержке;
• элементы разных сборно-монолитных систем нельзя без расчёта смешивать в одну конструкцию;
• показатели звукоизоляции и огнестойкости относятся к конкретному испытанному или рассчитанному узлу, а не к классу технологии вообще;
• ручной монтаж большого объёма блоков и арматуры требует дисциплины и контроля до бетонирования.

Чем межэтажное перекрытие отличается от чердачного и цокольного

Между двумя отапливаемыми этажами

Здесь перекрытие находится внутри общего тёплого объёма. Главные эксплуатационные вопросы — несущая способность, жёсткость, вибрации и звук. Тепловое сопротивление между помещениями с одинаковым режимом не является тем же расчётом, что для наружной ограждающей конструкции, поэтому укладывать толстый утеплитель «как на чердаке» только ради тепла бессмысленно. Волокнистое заполнение при этом часто используется как часть акустической системы.

Под холодным чердаком

Граница тёплого этажа и холодного чердака входит в тепловой контур. Здесь проверяют сопротивление теплопередаче, воздухопроницаемость, влажностный режим и непрерывность утепления у стен, люка, вентиляционных шахт и других проходов. Действующий СП 50.13330.2024 требует рассчитывать тепловую защиту с учётом климатических и эксплуатационных условий. Поэтому толщина утеплителя не выбирается одной общероссийской цифрой.

Над подвалом, подпольем или холодным гаражом

Перекрытие отделяет жилую зону от более холодного пространства снизу. К теплотехнике добавляется риск увлажнения материалов и продувания узлов. Для деревянной конструкции особенно важны условия высыхания и исключение постоянного контакта с влажной каменной поверхностью. Для металла проверяют коррозионную защиту и отсутствие конденсационных зон. Для железобетона утепление располагают и крепят по рассчитанному узлу, не создавая неконтролируемых мостиков холода.

Как материал дома влияет на выбор перекрытия

Материал стен не задаёт единственный разрешённый тип перекрытия, но меняет узлы передачи нагрузки. Нельзя автоматически исключать железобетон только из-за деревянных стен или, наоборот, переносить один и тот же опорный узел на разные каменные и ячеистобетонные стены. Правильный вопрос звучит так: какую нагрузку принимает опорная зона, как она передаётся дальше и предусмотрен ли этот узел конструктивной системой здания.

Деревянный и брусовый дом

Лёгкие деревянные перекрытия логично согласуются с деформациями и массой деревянных стен. При этом важно учитывать усадочные процессы там, где они характерны для выбранной технологии, а также детали опирания и защиты торцов. Тяжёлое железобетонное решение не вводят в такую схему только потому, что оно лучше по одному отдельному критерию: необходим расчёт всей несущей системы и фундамента.

Каркасный дом

Перекрытие обычно становится частью пространственного каркаса. Балки, обвязки, листовой настил, блокировки и стены должны работать согласованно. Особенно важно заранее решить лестничный проём: удаление одной балки после сборки требует обрамления и перераспределения нагрузки, которое закладывают в проект, а не выполняют на месте по интуиции.

Кирпичные и другие каменные стены

Каменные стены допускают разные типы перекрытий при расчётной опорной способности. Для сборных плит и монолита проверяют местные напряжения, опорные зоны, пояса и связи. Для деревянных или стальных балок — опирание, анкеровку, защиту материалов и распределение сосредоточенных реакций.

Газобетон и другие ячеистые блоки

Низкая по сравнению с тяжёлым бетоном местная прочность стенового материала делает особенно важным распределение реакции перекрытия. Наличие и конструкция армированного пояса, опорных участков и связей определяются проектом стены и перекрытия. Нельзя автоматически применять один «армопояс из U-блоков» ко всем маркам блоков, всем пролётам и всем плитам — это частный узел, а не универсальное правило.

Комбинированная схема

Дом с железобетонными колоннами, каменными стенами, деревянными участками и большими проёмами особенно требует единой расчётной модели. В такой ситуации рационально комбинировать материалы: например, основное лёгкое перекрытие и стальную либо LVL-балку в зоне большого проёма. Но комбинация должна быть назначена конструктором, потому что у материалов различаются жёсткость, температурные и влажностные деформации и способы соединения.

Шумоизоляция: почему материал перекрытия не даёт ответа сам по себе

Точные значения звукоизоляции нельзя использовать для сравнения без полного состава испытанного узла. Индекс относится не к слову «монолит» или «дерево», а к конкретной конструкции со слоями пола, швами, потолком и примыканиями.

Воздушный шум — речь, телевизор, музыка — распространяется через колебания ограждения и щели. Для него полезны масса, герметичность и многослойность. Ударный шум возникает непосредственно в конструкции от шагов, падения предметов и движения мебели; здесь особенно важна упругая развязка чистого пола от несущего основания.

Что реально улучшает акустику

• Плавающий пол. Жёсткий верхний слой не должен иметь прямого акустического моста к стенам и основанию там, где проект предусматривает упругую прослойку.
• Заполнение полостей. Волокнистый материал снижает резонанс в пустом балочном объёме, но не заменяет развязку ударного шума.
• Разобщённый потолок. Подвесная система на виброразвязанных креплениях работает эффективнее жёстко прибитой подшивки, если узел рассчитан как акустический.
• Герметичные примыкания. Щели вокруг труб, коробов и стен становятся обходным путём для воздушного шума.
• Контроль фланговой передачи. Звук обходит перекрытие через стены, жёсткие ригели и другие связанные элементы, поэтому хороший материал в центре пролёта не компенсирует плохие примыкания.

СП 51.13330.2011 действует с изменениями вплоть до № 4. Для проекта частного дома акустические решения выбирают по назначению помещений и конструкции в сборе. Особенно полезно заранее определить спальни, детские, технические комнаты и помещения с источниками вибрации — после чистовой отделки исправлять фланговые связи значительно сложнее.

Тепло, влажность и защита материалов

Теплотехнический узел начинается с ответа на вопрос, где проходит граница между тёплой и холодной средой. Межэтажное перекрытие внутри отопительного объёма и чердачное перекрытие под холодной кровлей требуют разной логики слоёв. Утеплитель не размещают «со стороны, где удобнее работать» без проверки влажностного режима.

Дерево

Основной принцип долговечности — не допустить длительного увлажнения. Конструктивная защита важнее обещаний защитного состава. В закрытом узле древесина должна иметь предусмотренный проектом влажностный режим; протечка санузла, мокрая кладка у торца или конденсат способны создать проблему, которую снаружи долго не видно.

Сталь

Антикоррозионную систему выбирают под условия эксплуатации и доступность поверхности для контроля. Особенно внимательно относятся к местам контакта с влажными материалами, скрытым карманам и участкам, где холодный металл пересекает утеплённую оболочку.

Железобетон

Долговечность зависит от качества бетона, защитного слоя арматуры и условий эксплуатации. Штробить плиту после строительства ради труб или электрики опасно не только из-за потери сечения бетона: инструмент способен повредить рабочую арматуру. Инженерные трассы лучше вынести в стяжку, подвесной потолок или заранее предусмотренные проходки.

Огнестойкость перекрытий

Пожарную безопасность нельзя свести к утверждению «бетон не горит, дерево горит, значит бетон всегда безопаснее». Нормируется работа конструкции в заданном узле. Обозначение R связано с потерей несущей способности, E — с потерей целостности, I — с потерей теплоизолирующей способности. Требуемое сочетание и время зависят от назначения конструкции и характеристик здания.

Для древесины значение имеют фактическое сечение, скорость обугливания, соединения и защитные облицовки. Для стали критичен нагрев: несгораемость материала не означает сохранение несущей способности при высокой температуре, поэтому применяются расчётные огнезащитные решения. Для железобетона учитывают геометрию, защитный слой и армирование. Значение предела огнестойкости нельзя переносить с одной конструкции на другую без полного состава узла и расчётных условий.

СП 2.13130.2020 действует с изменением № 2, введённым 1 января 2026 года. Для индивидуального проекта пожарные требования сверяют вместе с общей конструктивной схемой и инженерными проходками, потому что отверстие или незаделанный стык способен нарушить свойства защищённого перекрытия.

Лестницы, дымоходы и инженерные коммуникации

Проход инженерных систем через перекрытие нужно координировать до изготовления несущей конструкции. Гильза, которую можно установить до бетонирования или зашивки балок, после завершения работ превращается в алмазное бурение, вскрытие пола и риск пересечения арматуры либо несущего элемента.

Лестничный проём

Размер проёма связан с геометрией маршей, площадок, ограждений и высотой прохода. В балочном перекрытии проём меняет раскладку: прерываемые балки передают нагрузку на обрамляющие элементы. В монолите края и углы проёма учитываются в армировании. В сборных плитах положение проёма определяет раскладку изделий и монолитных участков. Поэтому перенос лестницы после закупки плит — не косметическая правка.

Водопровод и канализация

Канализационные стояки требуют места под трубу, монтажный зазор, крепление и акустическую обработку. Гильзу или формообразователь закладывают до бетонирования. В деревянной системе трассу располагают между несущими элементами или в разрешённых зонах отверстий системных балок. Полку деревянного или стального двутавра не вырезают ради трубы.

Вентиляция и дымоход

Крупный вентиляционный канал и особенно дымоход влияют не только на геометрию, но и на пожарные узлы. Расстояния до горючих материалов, проходные элементы и противопожарная разделка определяются системой дымохода и проектом. Нельзя заменять такой узел случайным металлическим листом или заполнением монтажной пеной.

Электрика

Кабельные трассы рационально прокладывать в доступных технологических слоях. Для железобетона это помогает избежать последующего штробления плиты; для дерева — уменьшает число отверстий в балках; для сборно-монолитных систем — исключает конфликт с рёбрами и рабочей арматурой.

Как проверить этажи и проёмы в Мой Дом 3D до передачи проекта конструктору

Мой Дом 3D уместен здесь как вспомогательный эскизный инструмент: он помогает совместить планы этажей, положение лестницы, окон, дверей и инженерных зон до разработки рабочей конструктивной документации. Программа не рассчитывает несущую способность балок, армирование или толщину железобетонной плиты, поэтому значения в модели служат для геометрической координации, а не для назначения конструкции.

Шаг 1. Нарисуйте внешний контур и несущие линии

В Мой Дом 3D откройте режим плана. В правой колонке выберите «Нарисовать стены», затем нужный тип стены. Сначала задайте внешний контур, после него — внутренние линии, которые в архитектурном замысле предполагаются несущими, и отдельно перегородки. На этом этапе цель не заменить конструктора, а получить согласованную геометрию: где реально находятся опоры и какие комнаты образуются между ними.

Проверьте размеры на плане и сравните их с исходным эскизом. Если контур имеет эркеры, выступы, гаражный блок или пристройку, нанесите их сразу. Позднее добавление выступа способно изменить пролёты и направление работы перекрытия.

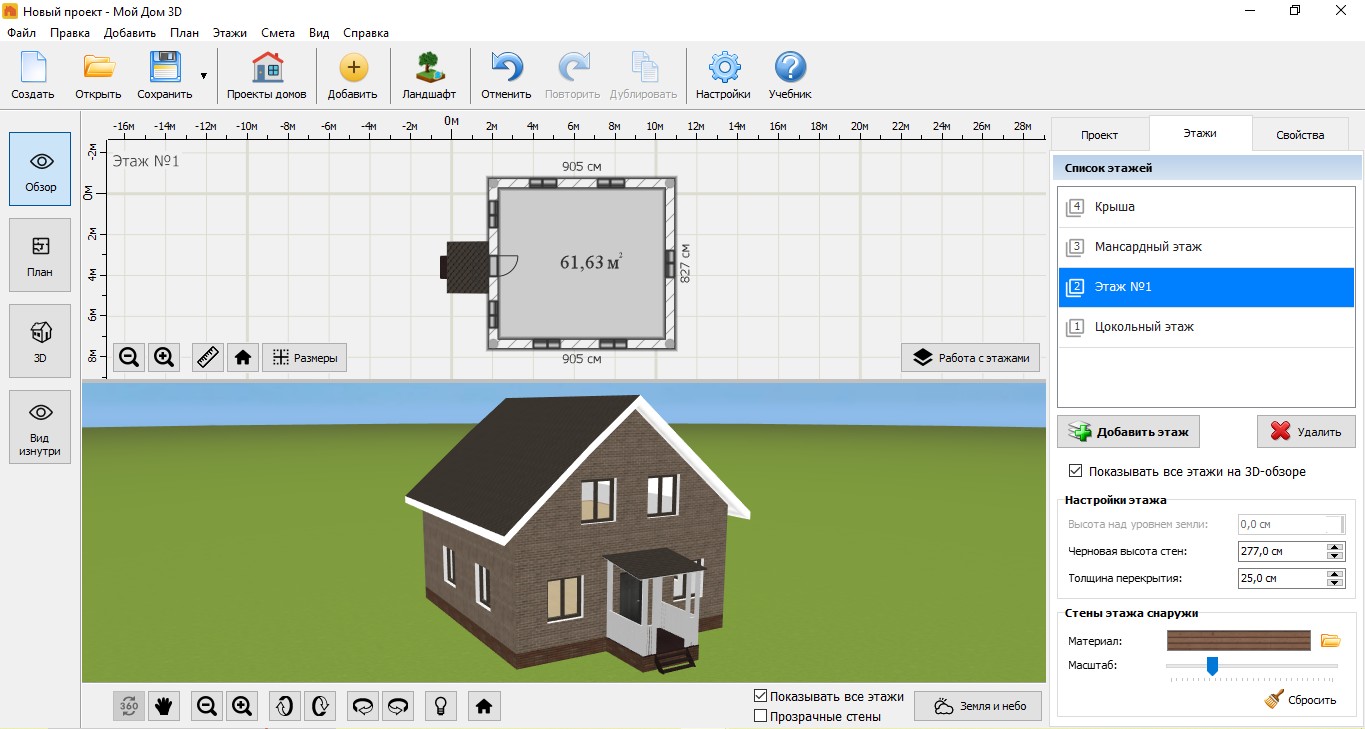

Шаг 2. Создайте второй этаж и сопоставьте стены

Перейдите на вкладку «Этажи» и нажмите «Добавить этаж». После создания уровня сопоставьте наружные стены и внутренние опорные линии с первым этажом. В свойствах этажа доступна настройка толщины перекрытия; используйте её только как геометрический параметр модели, чтобы оценить отметки и лестницу. Расчётное значение позже назначается в конструктивном проекте.

Если верхняя несущая стена оказывается в середине большого помещения нижнего этажа, это важный сигнал для конструктора: потребуется балка, ригель, колонна или другая схема передачи нагрузки. Лучше увидеть конфликт в эскизе, чем после устройства фундамента.

Шаг 3. Заложите лестничный вырез до финальной раскладки помещений

В Мой Дом 3D перед установкой лестницы создайте вырез в потолке, затем откройте «Лестницы и вырезы» и выберите подходящую схему. В конструкторе лестницы настраиваются форма, ступени и параметры маршей. Проверьте объект в 2D, 3D и режиме вида изнутри. Для перекрытия важны границы выреза: их нужно передать конструктору до раскладки балок, плит или арматуры.

Шаг 4. Проверьте инженерные зоны

На плане Мой Дом 3D отметьте санузлы, кухню, котельную и предполагаемые стояки. В расширенных инструментах проекта инженерные элементы разделены по системам, но для задачи перекрытия достаточно добиться согласованности: канализационный стояк не проходит через балку, вентиляционный канал не попадает в край лестничного проёма, а оборудование с повышенной массой отмечено для конструктора.

После этого сохраните отдельный экземпляр эскиза с размерами и перечнем всех проходок. На рабочей встрече с конструктором такой план полезнее словесного описания «труба будет где-то в углу».

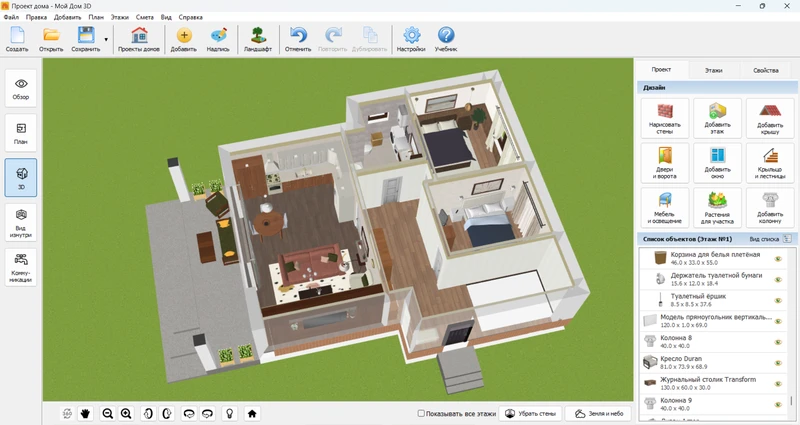

Шаг 5. Переключитесь в 3D и проверьте высоты

В Мой Дом 3D используйте режим «3D» или «Вид изнутри», чтобы проверить высоту под лестницей, взаимное положение этажей и объём помещений. На этом этапе легко заметить, что выбранная строительная высота перекрытия уменьшает проход или конфликтует с верхом двери. Исправлять такие коллизии в эскизе проще, чем после строительства стен.

Результатом работы должен быть не «расчёт перекрытия из программы», а комплект исходной геометрии: планы уровней, размеры проёмов, лестница, стояки и места тяжёлого оборудования. Эту информацию конструктор использует вместе с материалами стен, фундаментом и расчётными нагрузками.

Что проверить перед началом монтажа

Большинство дорогих ошибок появляется не во время эксплуатации, а в момент, когда стройка начинается по архитектурному эскизу без законченного конструктивного раздела. Перед заказом балок, плит или бетона проверьте не только наличие чертежа, но и согласованность смежных решений.

• Есть рабочая схема перекрытия с направлениями работы, марками элементов и узлами опирания.
• Все лестничные, вентиляционные, дымовые и сантехнические проходы нанесены на конструктивный план.
• Положение несущих стен верхнего этажа согласовано с опорами нижнего.
• Тяжёлые перегородки, печи, ванны, оборудование и другие локальные нагрузки переданы конструктору.
• Для сборных плит известны порядок поставки, площадка для крана и безопасная зона монтажа.
• Для монолита подготовлены схема опалубки, временные стойки, арматурные спецификации и порядок бетонирования.
• Для дерева проверены сорт, влажностное состояние, геометрия элементов, крепёж и защитные решения.
• Для стали определены заводские/монтажные соединения, антикоррозионная и огнезащитная система.
• Для сборно-монолитной системы на объекте находятся элементы одного согласованного комплекта, а схема временных опор соответствует рабочему проекту.
• Слои пола и потолка согласованы с требуемой акустикой и тепловым режимом.

Контроль монтажа: что проверять до закрытия конструкции

Приёмку полезно делить на скрытые этапы. Финишная ровная поверхность не доказывает, что внутри правильно устроена арматура или что деревянная балка не ослаблена отверстием. Фотографируйте узлы до зашивки, сохраняйте маркировку материалов и подписанные акты скрытых работ там, где они предусмотрены организацией строительства.

Деревянные балки

• проверить фактическую раскладку и соответствие проекту;
• осмотреть опорные узлы, подвесы, обрамление проёмов и блокировки;
• убедиться, что нет самовольных глубоких запилов, выемок и отверстий в опасных зонах;
• до подшивки проверить сухость закрываемых материалов и отсутствие протечек;
• сверить акустические и теплоизоляционные слои с проектным пирогом.

Стальные балки

• сверить профили, места опирания и крепёж;
• проверить качество предусмотренных сварных или болтовых соединений;
• осмотреть антикоррозионное покрытие после монтажных работ;
• не закрывать узлы огнезащитной облицовкой до проверки креплений и проходок.

Проверка сборных железобетонных плит после монтажа

• сверить расположение каждой плиты и проектную величину опирания;
• проверить связи, анкеровку, швы и монолитные участки до устройства пола;
• зафиксировать положение всех предусмотренных отверстий и каналов;
• не принимать случайные сколы и вскрытую арматуру как «косметику» без оценки специалиста.

Монолитная плита

• до бетонирования сверить арматуру с рабочими чертежами и проверить фиксаторы защитного слоя;
• убедиться, что проёмы и закладные закреплены и не смещаются при подаче смеси;
• проверить опалубку и временные стойки, включая края и зоны проёмов;
• после бетонирования организовать предусмотренный уход и не снимать поддержку раньше технологического срока;
• после распалубки осмотреть поверхность, края и опорные зоны, а значимые дефекты передать конструктору.

Сборно-монолитная система

• проверить марку и раскладку балок и блоков;
• сверить временные стойки с монтажной схемой проекта;
• осмотреть дополнительное армирование у опор, проёмов и других заданных зон;
• до заливки убедиться, что блоки устойчивы и рабочие элементы не повреждены;
• снимать временную поддержку только по установленному технологическому порядку.

Типичные ошибки при выборе и монтаже

Как сравнить стоимость без ложной экономии

Цена балки, плиты или кубометра бетона не показывает стоимость готового перекрытия. Для каждого варианта составьте одинаковую ведомость до уровня готового основания пола и подготовленного потолка. Тогда станет видно, где действительно возникает экономия и какой вариант требует дополнительных затрат на технику, временные конструкции, акустику и отделку.

• Несущая часть: балки, плиты, арматура, бетон, системные блоки или панели.
• Доставка и подъём: длинномер, кран, манипулятор, бетононасос, разгрузка.
• Временные конструкции: опалубка, телескопические стойки, балки опалубки, аренда и возврат.
• Монтаж: работа плотников, арматурщиков, бетонщиков, монтажников, сварщиков.
• Соединения и доборы: крепёж, подвесы, анкеры, швы, монолитные участки, обрамления проёмов.
• Акустика и тепло: упругие слои, заполнение, утеплитель, мембраны, подвесной потолок.
• Подготовка пола: настил, стяжка или сухая сборная система.
• Потери и переделки: отходы, простои техники, лишний материал из-за поздних изменений.

Сравнение только цены балки с ценой плиты искажает результат. Деревянная система часто выигрывает по массе и подъёму, но требует сложного акустического пирога. Сборная плита быстро монтируется, но доставка и кран должны быть организованы в один технологический цикл. Монолит не требует заводских плит, зато включает опалубку, стойки, арматуру, бетон и время выдерживания.

Как выбрать перекрытие под конкретный сценарий

Эта матрица не назначает конструкцию вместо проекта. Она помогает отсеять явно неудобные варианты до расчёта. Например, при отсутствии подъезда для крана сборные крупные плиты становятся организационно сложными; при требовании большой свободной комнаты обычная сетка коротких деревянных балок не решает задачу без дополнительных несущих элементов.

Когда деревянное перекрытие предпочтительнее, а когда железобетон

Дерево рационально, когда важна малая масса, дом строится сухим способом, доступ тяжёлой техники ограничен, а планировка согласуется с балочной схемой. Железобетон рационален, когда конструктивная схема рассчитана на его массу, нужна высокая жёсткость, геометрия подходит под плиты либо проект оправдывает монолит. В обоих случаях акустика, тепло и пожарная безопасность достигаются системой слоёв и узлов, а не названием материала.

Комбинированный вариант часто оказывается точнее бинарного выбора. Деревянное перекрытие можно усилить рассчитанной LVL- или стальной балкой у большого проёма. Каменный дом с большей частью сборных плит может иметь монолитный участок сложной формы. Главное — чтобы комбинация была предусмотрена единой конструктивной схемой, а не появлялась на стройке из-за недостающей детали.

Практический чек-лист для разговора с конструктором

Чтобы консультация не начиналась с восстановления исходных данных, подготовьте короткий комплект. Он одновременно помогает проверить, что архитектура действительно готова к конструктивной проработке.

• планы всех этажей с размерами и назначением помещений;
• материал и толщина наружных и внутренних несущих стен;
• схема и тип фундамента, если он уже рассчитан;
• отметки этажей и желаемая чистая высота помещений;
• границы лестничных проёмов;
• все вертикальные стояки, вентиляционные каналы и дымоходы;
• места тяжёлых перегородок, печей, каминов и оборудования;
• предпочтительный материал перекрытия и причина предпочтения;
• ограничения участка: подъезд крана, хранение длинномерных элементов, возможность подачи бетона;
• требования к отделке потолка: открытые балки, ровная подшивка, инженерный потолок;
• пожелания по полу: тяжёлая стяжка, сухой пол, плитка, деревянное покрытие;
• особые требования к звуку между конкретными комнатами.

После расчёта попросите показать на чертеже не только сами балки или арматуру, но и проёмы, опирание, обрамления, связи, временные опоры для монтажа и места, где запрещено вмешательство. Хороший рабочий лист должен быть понятен монтажнику без устных догадок.

Итог

Выбор перекрытия начинается с геометрии и расчётной схемы дома. Для лёгкого каркаса естественны деревянные балки и инженерная древесина; для каменного дома часто удобны сборные, монолитные или сборно-монолитные железобетонные решения; большой проём иногда рациональнее закрыть отдельной LVL-, стальной или железобетонной балкой. Ни один вариант не становится правильным только из-за материала.

До заказа конструкций зафиксируйте лестницу, стояки, дымоходы, вентиляцию, тяжёлые перегородки и оборудование. Сравнивайте варианты по законченной системе — несущей части, монтажу, полу, потолку, звукоизоляции, тепловому режиму и пожарной защите. Эскиз в программе помогает согласовать этажи и проёмы, но несущие размеры и армирование должны появляться только в расчётном проекте. Такой порядок снижает риск переделок и делает выбор перекрытия проверяемым, а не основанным на универсальной таблице из чужого дома.
