12d Model

12d Model — настольный 64-битный комплекс для инженерной геодезии, моделирования рельефа, проектирования дорог, железнодорожной и другой линейной инфраструктуры, дренажа, подземных сетей и выпуска инженерной документации. Программа рассчитана прежде всего на геодезистов, проектировщиков гражданской инфраструктуры, инженеров водного профиля, BIM-координаторов и подрядчиков, которым нужно держать в одном проекте исходную съёмку, поверхности TIN, трассы, профили, поперечники, сети, объёмы и данные для строительства. Текущая публично обозначенная сборка ветки 15 — 12d Model 15 C1t; установщик предназначен для 64-битной Windows и использует систему лицензирования CodeMeter.

Главная особенность продукта — не абстрактное «3D-моделирование», а связанный инженерный цикл. Исходная съёмка превращается в модели и поверхности, геометрия трассы связывается с вертикальным профилем, шаблонами и модификаторами, изменения пересчитывают зависимые элементы, а результат можно проверять в плане, сечении и трёхмерном представлении. В том же проекте доступны расчёты объёмов, проектирование водоотвода, координация коммуникаций, IFC-обмен, выпуск планов, продольных и поперечных профилей, отчётов и данных для разбивки. Поэтому 12d Model логичнее оценивать как специализированную инженерную среду, а не как универсальный CAD-редактор.

Точная идентификация 12d Model

Название 12d Model относится к продукту 12d Solutions Pty Ltd, а не к просмотрщику 12d View, системе управления данными 12d Synergy или полевому приложению 12d Field. Эти продукты могут участвовать в общем рабочем процессе, но выполняют другие роли. 12d Model остаётся основным настольным средством для обработки геодезических данных, построения цифровых моделей местности, гражданского проектирования, анализа и подготовки выдачи.

Продукт модульный. Базовая среда дополняется специализированными возможностями Detailed Alignment Design, Volumetrics and TIN Analysis, Track, Survey, Urban Drainage, Drainage Analysis, Dynamic Drainage, Sewer, Rivers and Flooding, RoadFlow, TUFLOW Interface, Drainage 2D, Pipeline, Visualisation, GIS, ADAC, BIM and Digital Engineering и средствами ввода-вывода. Это важно при чтении любой инструкции: наличие конкретного инструмента зависит не только от номера 15, но и от активированной лицензии. Нельзя считать, что каждый установленный экземпляр содержит весь перечень отраслевых модулей.

Сферы применения перечислены достаточно конкретно: дороги и магистрали, железные дороги, аэропортовая инфраструктура, земельная застройка, порты и дноуглубление, горная инфраструктура, дренаж, канализация и инженерные сети, геодезия, нефте- и газовая инфраструктура, строительство, реки, плотины, гидрология и природоохранные задачи. Общим знаменателем остаются пространственно привязанные инженерные данные, поверхности, линейная геометрия и необходимость выпускать проверяемую проектную информацию.

Кому подходит программа

Геодезист получает инструменты field-to-finish: перенос наблюдений, редуцирование и редактирование съёмки, кодирование полевых объектов, корректировки, преобразования координат и подготовку данных для разбивки. Исходные наблюдения при исправлении полевого кодирования сохраняются, а корректировки добавляются к рабочему полевому файлу. В Survey предусмотрены Bowditch, Compass, Transit и Least Squares, а также обмен точками и геометрией с оборудованием Leica, Sokkia, Topcon и Trimble.

Дорожному проектировщику программа даёт горизонтальную и вертикальную геометрию, IP- и Element-подход к трассам, шаблоны и модификаторы, управление поперечным уклоном, шириной, высотой и виражами, объёмы и подготовку документации. Важна связность: изменение оси или параметров участка не требует вручную перерисовывать все зависимые представления; проект пересчитывается средствами Recalc и связанных проектных процессов.

Инженеру водного профиля доступны сети из колодцев или камер и прямых либо криволинейных труб, настройка отметок лотков и уклонов, библиотеки типов, профили, ведомости и подсчёты земляных работ. Для дорожного водоотвода 12d Model связывает поверхностный сток, подземную сеть и дорожную модель; отдельные модули добавляют одномерный и двумерный анализ, динамические гидрографы и интеграцию с TUFLOW.

BIM-координатору полезны IFC, атрибутивные данные, Property Sets, проверка коллизий и conformance. 12d Model пишет в IFC super strings, TIN, дренажные и канализационные сети и trimesh-объекты, а также читает IFC из архитектурных и конструктивных систем, включая ArchiCAD, Revit, Tekla и VectorWorks. Импортированную модель можно пространственно совместить с гражданскими данными и использовать для визуальной координации, разбивки и контроля соответствия.

Для небольшой команды сильная сторона 12d Model проявляется, когда один и тот же инженерный набор данных проходит от съёмки до выдачи. Для организации, где чертежи, стандарты и процессы уже полностью построены вокруг другого CAD/BIM-стека, переход оценивается сложнее: кроме лицензии потребуется перенос библиотек, шаблонов, кодировок, процедур проверки и обучение сотрудников. Поэтому решение о внедрении зависит от состава работ, а не от количества функций в перечне.

Распространение, лицензирование и доступ

12d Model распространяется как устанавливаемая коммерческая программа. Публичного фиксированного прайс-листа для основной лицензии нет: покупка оформляется через региональные отделы продаж и реселлеров с расчётом предложения. Это отличает продукт от массового ПО с одной розничной ценой и одновременно означает, что стоимость рабочего места зависит от выбранных модулей и условий лицензирования.

Ежегодное обслуживание указано как 15% от цены приобретённого ПО. В него входят обновления и новые подверсии, дополнительные модули и опции в рамках программы обслуживания, доступ к семинарам обновления, форумам и исправлениям, а также скидки на дополнительные модули и лицензии. Для организации это отдельная статья жизненного цикла: оценивать нужно не только первоначальную покупку, но и поддержку, обновления и совместимость корпоративных настроек.

Установочная документация различает локальную и сетевую авторизацию CodeMeter. Локальный CodeMeter привязывает работу к компьютеру, к которому физически подключено соответствующее устройство CodeMeter; сетевой CodeMeter раздаёт доступ нескольким рабочим местам согласно числу лицензий. В актуальных учебных материалах также используется облачный тип лицензии. Конкретный вариант следует согласовать до развёртывания, потому что от него зависят доступ к сети, конфигурационные файлы и действия администратора.

Публичный установочный EXE не делает программу бесплатной. Для запуска рабочего набора функций нужна действующая авторизация, а для CodeMeter — файл разрешений вида nodes.12d15n или nodes.4d и соответствующая лицензия. Это важное различие между возможностью загрузить установщик и правом полноценно использовать продукт.

Интерфейс и организация проекта

12d Model 15 использует оконную инженерную среду с главным меню, панелями инструментов, рабочими представлениями и нижними наборами пользовательских инструментов. В зависимости от темы и активных модулей в верхнем меню встречаются Project, File, View, Models, Strings, BIM, CAD, Tin, Survey, Design, Water, Volumes, Plot, Report, Utilities, User и Help. Набор может отличаться между рабочими местами, потому что интерфейс настраивается через Themes, Workspace, пользовательские меню и активированные модули.

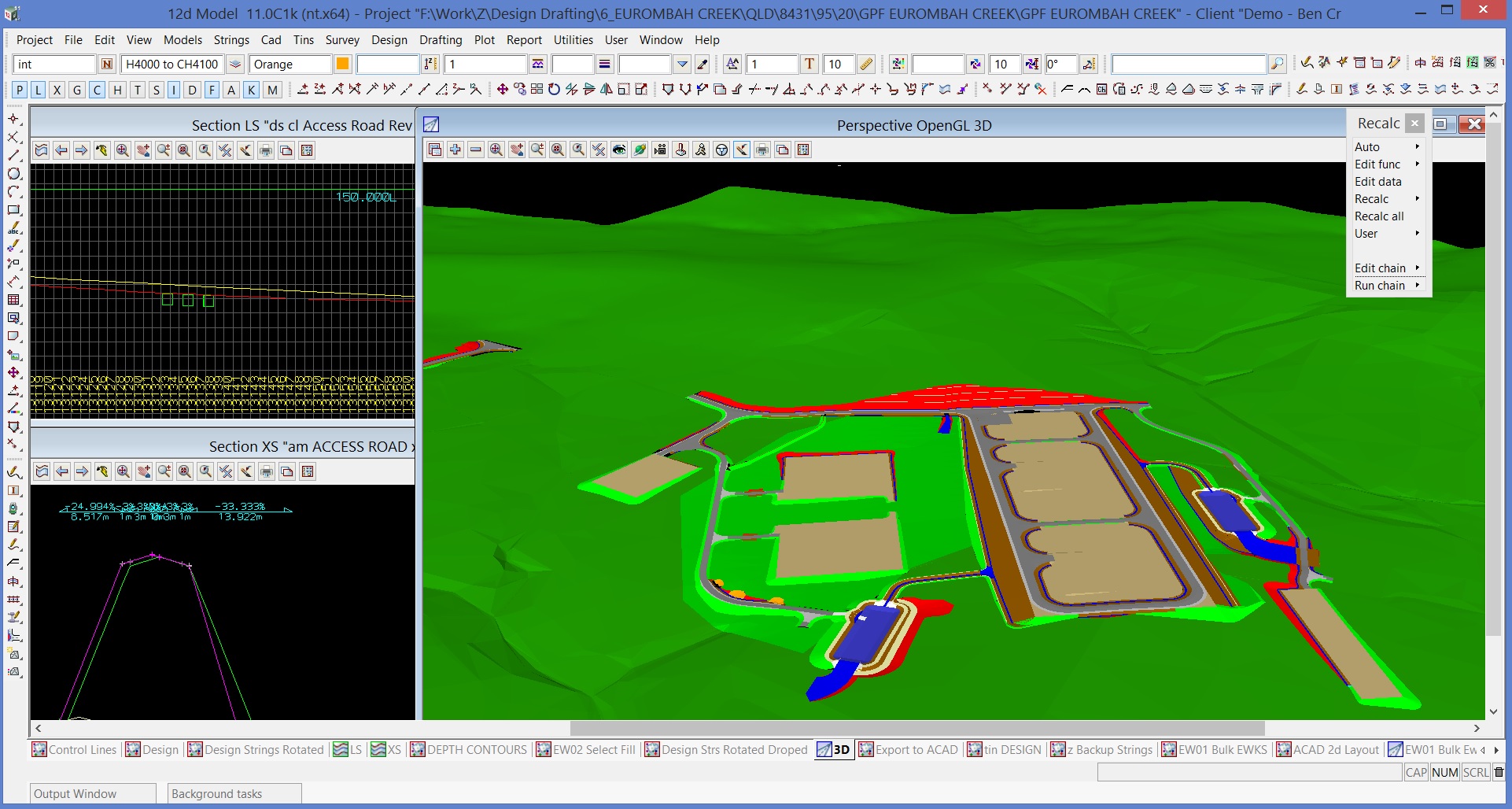

Три базовых вида — Plan, Section и Perspective. Plan предназначен для работы в плане, Section — для продольных и поперечных представлений, Perspective OpenGL — для пространственной проверки модели. Пользователь может открыть несколько окон каждого типа, поэтому типичная конфигурация дорожного проекта одновременно показывает план трассы, продольный профиль, поперечное сечение и 3D-модель. Такая схема полезна именно для контроля зависимостей: геометрическая ошибка заметна не в одном абстрактном 3D-окне, а сразу в нескольких инженерных проекциях.

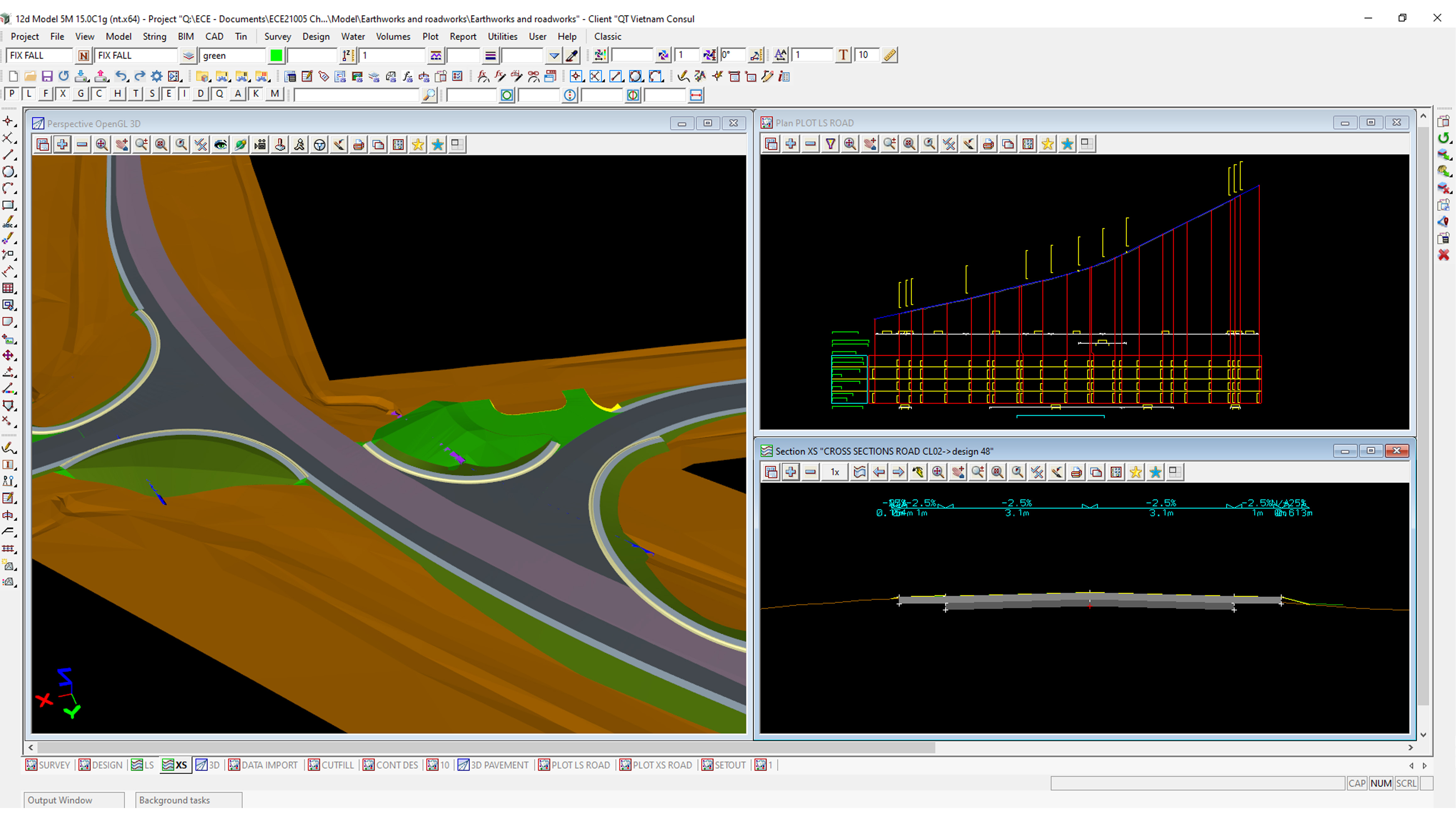

На снимке ветки 15.0C1g видна характерная организация рабочего пространства: слева Perspective OpenGL с трёхмерной дорожной моделью, справа сверху профиль, справа снизу Section, а сверху — основное меню и длинные панели команд. Это хороший ориентир по плотности интерфейса. В 12d Model много постоянно доступных инженерных инструментов, поэтому освоение обычно строится не вокруг одной «ленты», а вокруг понимания моделей, строк, TIN, представлений и отраслевых панелей.

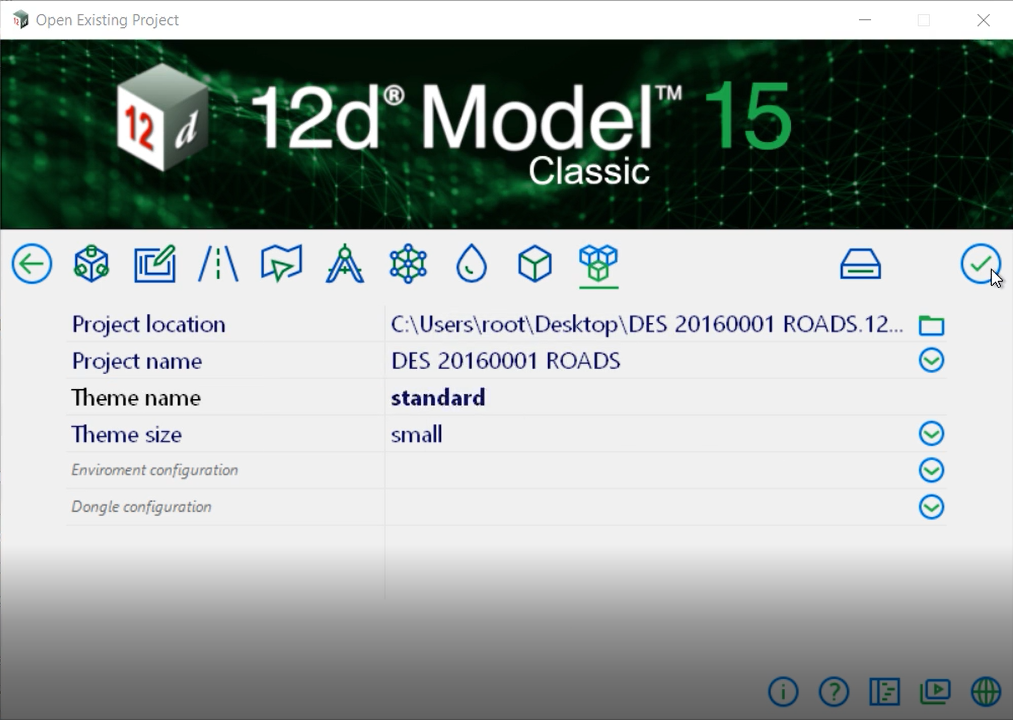

В версии 15 появился Project Launcher. Он отделяет выбор или создание проекта от основного рабочего окна и показывает такие параметры, как расположение и имя проекта, тема, размер темы, конфигурация среды и конфигурация лицензии. Для корпоративного развёртывания это полезно: сотрудник видит не только файл, который нужно открыть, но и контекст интерфейса и окружения, с которым проект должен стартовать.

Object Tree в ветке 15 служит для иерархического доступа к объектам проекта — моделям, TIN и связанным функциям. Практическая ценность дерева растёт вместе с проектом: вместо поиска по длинным спискам можно группировать рабочие сущности и быстрее отделять существующую поверхность, проектные поверхности, коммуникации, разбивочные данные и выдачу. Дерево не отменяет дисциплину именования; оно делает её ещё важнее, потому что неудачные названия быстро превращают иерархию в трудночитаемый набор.

Themes меняют состав главного меню и наборы значков. Workspace отвечает за раскладку и пользовательское окружение; для настройки рабочей области используется путь Project → Management → Workspace → Setup. В организации имеет смысл закреплять тему и Workspace в стандарте проекта. Это уменьшает ситуацию, когда инструкция сотрудника не совпадает с экраном коллеги из-за разных меню и панелей.

Project → Settings открывает настройки проекта. В дереве Project Settings доступны группы Defaults, System, Select, Search Bar, On-screen Keyboard, Cad, Drafting, Save, Trash Model, Plots and Reports, Object Display, Survey Data и Super Alignment. Именно здесь следует искать параметры, влияющие на визуальное представление и поведение проекта, а не пытаться «лечить» каждую странность отдельным локальным инструментом.

Старые версии визуально похожи по базовой логике, но отдельные панели и темы менялись. Например, на снимке 12d Model 11.0C1k уже одновременно используются Section и Perspective OpenGL, а справа открыто меню Recalc. Такой скриншот полезен для понимания преемственности: трёхоконный подход и пересчёт связанных элементов появились не в текущей сборке, поэтому многие учебные материалы прошлых веток остаются концептуально понятными, хотя названия конкретных путей и диалогов нужно сверять с V15.

Установка и первый запуск

12d Model 15 выпускается только в 64-битном варианте. Перед установкой нужны права администратора, доступ к интернету для получения необходимых файлов и рабочая схема лицензирования. В кратких требованиях указан запас около 2 ГБ свободного места, а подробная процедура указывает около 3 ГБ; для планирования развёртывания разумно ориентироваться на более высокий из этих двух порогов. Сам установочный EXE описан как файл размером примерно 1 ГБ.

Для нового компьютера порядок с аппаратным CodeMeter принципиален: устройство CodeMeter не подключают до установки драйверов. Инсталлятор ставит сам 12d Model и подходящие драйверы CodeMeter. После завершения установки локальный USB CodeMeter можно подключить; при первом подключении к конкретному USB-порту Windows может потребовать административные права для установки устройства.

Запуск установщика начинается с распаковки. Если на компьютере уже стоит совпадающая ветка 12d Model 15, инсталлятор предлагает удалить существующую установку; без этого обновление не продолжится. При удалении очищается программный каталог ветки 15, поэтому пользовательские изменения не следует хранить внутри Program Files. Для собственных файлов предназначены User и User_Lib.

В окне Select Components можно выбрать 12d Model, 12d Model Updater Service, Courses and Training, CodeMeter Runtime и Microsoft Runtimes. Updater Service нужен для установки обновлений без постоянного входа под администратором. Courses and Training добавляет учебные и тестовые данные. CodeMeter Runtime устанавливает актуальные драйверы лицензирования, а Microsoft Runtimes добавляет требуемые Visual C++ Redistributables при первой установке ветки 15.

После принятия лицензионного соглашения задаются каталог программы и User Area. Программа и пользовательская область разделены намеренно: обновление может заменить файлы поставки, тогда как корпоративные стили, библиотеки и конфигурация должны жить в User либо User_Lib. Для миграции с версии 14 документация прямо рекомендует создать новые папки User и User_Lib для V15, проверить каждый переносимый файл на совместимость и только после этого копировать его в новую среду.

Файл env.4d содержит переменные среды, используемые для настройки 12d Model. Модифицированный env.4d помещается в User. При переходе между крупными версиями его тоже нельзя переносить механически: сначала сравнивают параметры, потому что устаревшая переменная или путь может изменить поведение нового рабочего места.

Первый запуск с CodeMeter требует доступа в интернет для сертификации. CodeMeter должен проходить такую проверку каждые два месяца; автоматизацию этой процедуры можно включить переменной AUTO_CERTIFY_DONGLE_4D. Если локальный CodeMeter отключить во время работы, программа прекращает нормальную работу и предлагает сохранить данные и выйти, поэтому для стационарного рабочего места важно исключить случайное отключение USB CodeMeter.

Для проверки загруженного установщика у текущей сборки опубликован SHA-256 0C028F8373077818C601AC450FC61DE63CC220BF9DC2DC02CF0CD5A9C8743798. Смысл такой проверки практический: до запуска EXE администратор вычисляет SHA-256 локального файла и сравнивает все 64 шестнадцатеричных символа. Несовпадение означает, что этот файл не следует использовать как подтверждённый установщик C1t.

Базовый рабочий процесс

Ниже — не универсальный шаблон для любой отрасли, а базовая последовательность, которая соответствует устройству 12d Model. В дорожном или площадочном проекте набор модулей меняется, но логика «проект → исходные данные → поверхности и модели → геометрия → расчёт → контроль → выдача» сохраняется.

1. Создать или открыть проект. В V15 это удобно делать через Project Launcher. Сразу проверяют расположение проекта, рабочую тему и конфигурацию среды. Проект V15 после сохранения нельзя открыть в V14 или более ранней версии, поэтому обновление выполняют на контролируемой копии и заранее определяют, кто ещё должен продолжить работу со старой веткой.
2. Проверить проектную среду. До импорта данных согласуют систему координат, геодезические параметры, единицы, именование моделей, рабочие каталоги и корпоративные файлы User/User_Lib. Ошибка на этом этапе распространяется на поверхность, трассу, IFC и всю выдачу.
3. Загрузить исходные данные. Это может быть полевой файл, XYZ, DWG/DXF, LandXML, SHP, MapInfo, IFC или собственные 12d-форматы. Для DWG/DXF используется путь File → Data Input → DWG/DXF/DXB. После импорта проверяют координаты, отметки, слои или модели и наличие ожидаемых атрибутов.
4. Организовать модели и TIN. Съёмочные точки, строки и breaklines формируют существующую цифровую модель местности. Отдельные модели держат исходные, проектные и служебные данные. Это упрощает отключение лишнего, вычисление объёмов и поиск ошибки.
5. Создать проектную геометрию. Для дороги или железной дороги задают Super Alignment с горизонтальной и вертикальной составляющими. Для площадки или земляных работ создают проектные строки и поверхности. Геометрия должна быть проверена в Plan и Section до дальнейшего размножения зависимых элементов.
6. Применить шаблоны и модификаторы. Для коридора задаются поперечные параметры, ширины, уклоны, слои, виражи и локальные изменения. В MTF модификаторы привязываются к диапазонам пикетажа и позволяют не создавать отдельную геометрию для каждого частного участка.
7. Пересчитать зависимости. После изменения трассы, шаблона или модификатора выполняют Recalc и просматривают сообщения. Пересчёт — не формальность: он удаляет устаревшую зависимую геометрию и создаёт новую в соответствии с актуальными параметрами.
8. Добавить сети и смежные объекты. Дренаж, канализация, коммуникации, существующие IFC-модели и другие дисциплины накладываются на проект. Это момент для проверки глубин, пересечений и доступных зазоров, а не только финальной визуализации.
9. Контролировать результат несколькими представлениями. План показывает топологию и положение, Section — высотную геометрию, Perspective OpenGL — пространственные конфликты и неожиданные формы. Один вид не заменяет другой.
10. Посчитать объёмы и выпустить документацию. Объёмы считают между корректно ограниченными поверхностями, планы и профили формируют из проверенной модели. Выходные модели, отчёты, IFC и GIS-данные создают после проверки исходной системы координат и состава атрибутов.
11. Проверить выдачу независимо от рабочего экрана. Открывают экспортированный файл в целевой системе или повторно импортируют его в контрольный проект, проверяют диапазон координат, количество объектов, атрибуты и несколько характерных отметок. Это особенно важно при передаче между 12d Model, Civil 3D, Revit, BricsCAD, GIS и полевым оборудованием.

Такая последовательность уменьшает дорогостоящую ошибку «правильная команда на неправильных данных». 12d Model содержит много автоматизации, но она усиливает как правильную модель, так и неверную исходную предпосылку. Чем раньше проверены координаты, TIN и осевая геометрия, тем меньше зависимых объектов придётся пересчитывать и перепроверять.

Проектирование рельефа, дорог и коридоров

В основе гражданского проекта находятся strings, модели и TIN. Super Alignment хранит горизонтальную и вертикальную геометрию как связанную инженерную сущность. Для трассирования доступны IP и Element design. Это позволяет работать как с геометрией, определяемой точками пересечения и параметрами кривых, так и с набором последовательных элементов, что полезно для точной реконструкции существующей или нормативно заданной трассы.

Поперечная конструкция дороги создаётся шаблонами и модификаторами. Базовая секция задаёт повторяемую форму, а модификатор меняет её в указанном диапазоне: ширину, поперечный уклон, высоту, вираж или локальный элемент. Такой подход избегает ручного рисования каждого поперечника. При изменении оси или параметров коридора зависимые строки и поверхности пересчитываются.

MTF — один из характерных механизмов 12d Model для управления template-модификаторами. В ветке V15 развивались snippets, named grades, smart chainages и ускорение обработки snippets. В C1p добавлялись, среди прочего, инструменты создания MTF Seed file, редактирование модификатора через контекстный выбор, поддержка атрибутов и ускорение snippet processing. Практический эффект — возможность описывать сложный коридор как набор повторяемых правил вместо длинной последовательности ручных правок.

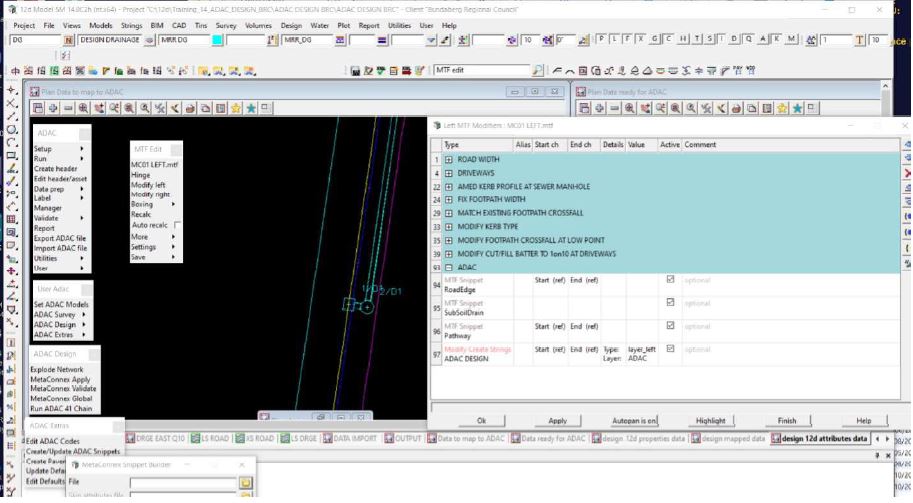

Для ADAC-процессов интерфейс может включать отдельные команды подготовки заголовков и объектов, проверку MetaConnex и списки MTF Modifiers. На снимке 12d Model 15.0C1g видны меню ADAC, MTF Edit и таблица Left MTF Modifiers с дорожными параметрами. Это не отдельное приложение: рабочий процесс встроен в среду 12d Model и использует те же модели и трассировочные данные.

Объёмы поддерживаются как часть проектного цикла. Для дорожной конструкции можно формировать слоистые основания и считать материалы разными методами, а для площадок — сравнивать существующие и проектные поверхности. Перед итоговым объёмом проверяют границу расчёта, ориентацию поверхностей, наличие дыр и выбросов TIN и соответствие проектной поверхности текущей версии трассы. Ошибка в границе способна дать математически корректное, но инженерно неверное число.

Документация формируется из той же геометрии: планы, поперечники, продольные профили и отчёты. Современное описание продукта отдельно указывает автоматизацию plotting планов, профилей, сечений и 3D PDF. Сильная сторона связанного процесса появляется при ревизии: вместо отдельного редактирования чертежа сначала исправляется модель, затем обновляется зависимая выдача.

Геодезия и полевые данные

Survey в 12d Model предназначен не только для импорта точек. Полевые коды используются для автоматического связывания объектов и назначения line styles, symbols, colours и line weights через настраиваемые mapping files. Это превращает кодированную съёмку в структурированную модель, а не в неразличимый набор точек.

При ошибке полевого кода корректировка выполняется интерактивно, но исходные наблюдения остаются доступными. Такой принцип важен для аудита: инженер может отличить фактическое наблюдение от последующего исправления классификации или кода. Для геодезических вычислений доступны Bowditch, Compass, Transit и Least Squares, а также горизонтальные и вертикальные преобразования.

12d Field используется как связанное полевое решение: можно передавать горизонтальную и вертикальную геометрию, проектные сечения и TIN на совместимое оборудование и возвращать полевые данные в модель. 12d Model поддерживает связь с основными производителями геодезической техники; в документации Survey прямо названы Leica, Sokkia, Topcon и Trimble.

В практическом цикле геодезист сначала проверяет кодировку и систему координат, затем формирует строки и поверхность, устраняет явные ошибки, выполняет необходимые корректировки и только после этого передаёт поверхность проектировщику. Обратная выдача на разбивку должна содержать однозначно выбранную проектную версию. Смешивание существующих и проектных моделей в одном списке без дисциплины имён повышает риск вынести в поле не ту геометрию.

Дренаж, гидравлика и подземные сети

Urban Drainage моделирует горизонтальную и вертикальную структуру сети. Drainage string состоит из pits или manholes, соединённых прямыми или криволинейными pipes. Invert levels и grades можно настраивать графически либо вводить численно. Библиотеки типов колодцев и труб настраиваются под требования заказчика, муниципалитета или производителя.

Сеть поддерживает именование колодцев, положение труб и камер, выпуск плана и продольного профиля, ведомости и подсчёты земляных работ. Для обмена предусмотрен вывод в таблицы и специализированные дренажные пакеты; часть интерфейсов требует отдельных модулей. Это означает, что «дренаж» в 12d Model охватывает и геометрическое проектирование, и расчётные сценарии, но состав расчётов зависит от лицензии.

Для дорог поверхностный водоотвод связан с дорожной моделью и подземной сетью. Можно создавать overland flow models, отображать участки ponding, глубины, ширины и скорости потока и оценивать риск aquaplaning. Анализ может выполняться в 1D и 2D при наличии соответствующих возможностей. Для расчёта сетей используются rational method и dynamic hydrograph methods; поддерживается и взаимодействие с внешними расчётными системами.

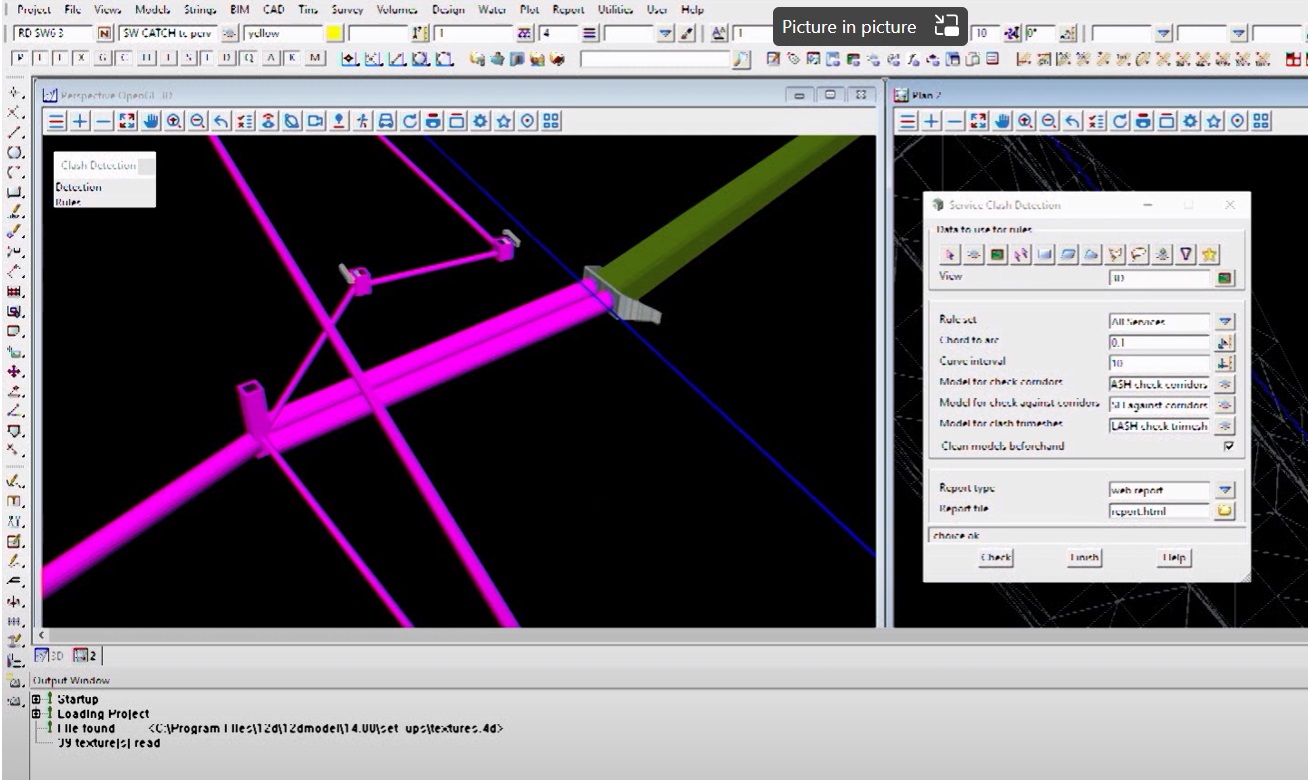

Координация коммуникаций не ограничивается цветной визуализацией. Service Clash Detection сравнивает модели и формирует проверяемый список конфликтов по заданным правилам и допускаемым расстояниям. На реальных интерфейсных снимках видно отдельное окно Service Clash Detection рядом с Perspective OpenGL. Такой режим полезен, когда требуется проверить не только пересечение объектов, но и нормативный либо проектный clearance.

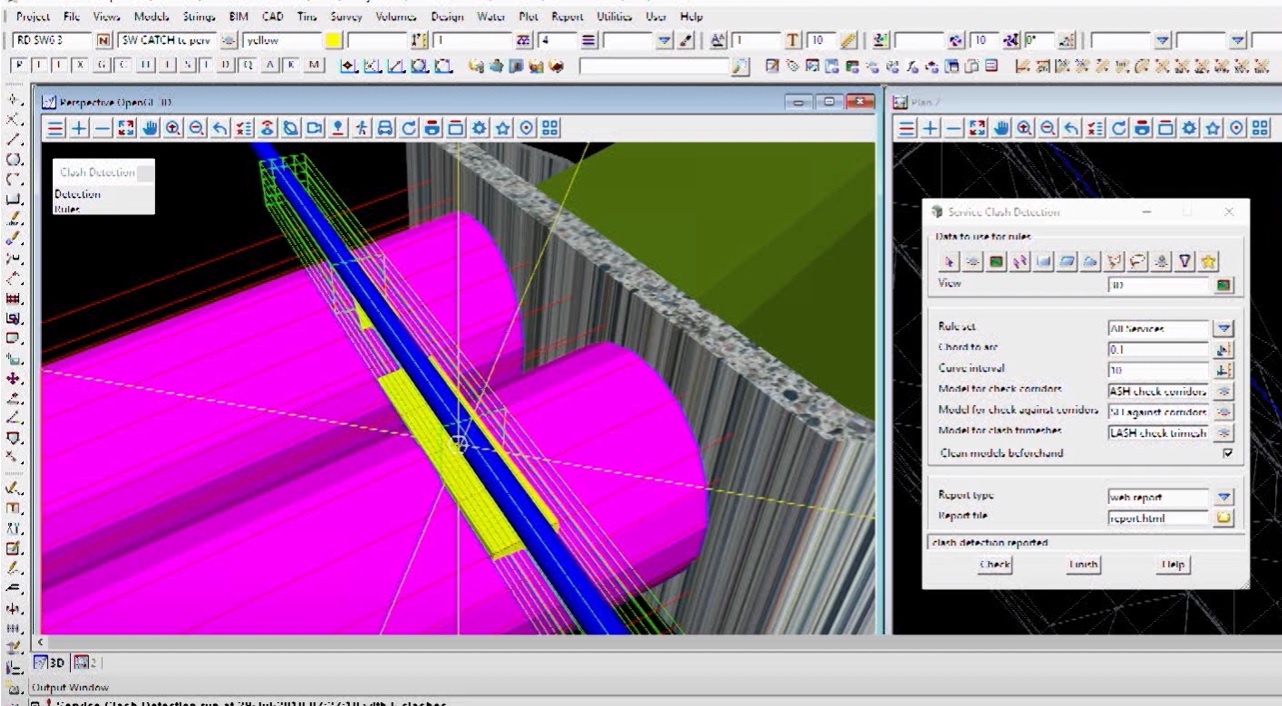

Второй пример показывает координацию трубы, стенки и соседней линейной инфраструктуры в 3D. В инженерном контроле такой вид нужно дополнять числовой проверкой отметок и правила clash detection: перспектива помогает быстро увидеть проблему, но визуальное расстояние на экране не заменяет заданный зазор.

BIM, IFC и трёхмерная координация

Внутренний обмен 12d строится вокруг 12da и 12dXML, а для междисциплинарного BIM используется IFC. Программа может выводить в IFC super strings, TIN, drainage и sewer networks, trimeshes и передавать атрибуты как пользовательские Property Sets. Это принципиально для гражданской инфраструктуры: в IFC передаётся не только графическая оболочка, но и часть инженерной семантики.

При импорте IFC из ArchiCAD, Revit, Tekla или VectorWorks данные можно преобразовать из локальных координат в реальную гражданскую систему координат проекта. Затем импортированная геометрия используется для display, clash detection, setout и conformance checks. На больших линейных объектах такой подход удобнее, чем пытаться заставить архитектурную модель быть главным хранилищем дорожной геометрии.

Версия 15 продолжила развивать IFC. В перечне изменений C1p присутствуют чтение строк с атрибутами уровня string, segment и vertex, Property Sets для верхних attribute groups, работа с IFC 4.3, координатными системами и различными вариантами представления геометрии. Для выдачи это означает, что настройки IFC нельзя сводить к одной кнопке Export: перед передачей проверяют схему, пространственную структуру, набор Property Sets и способ геометрического представления.

Conformance и as-built входят в типовые сценарии продукта. Фактическую съёмку после строительства можно сравнивать с проектной моделью, формировать отчётность и использовать атрибуты для модели актива. Такой процесс особенно полезен, когда заказчик требует не только PDF, но и структурированную цифровую модель с подтверждённым положением объектов.

Визуализация

Perspective OpenGL использует Windows OpenGL для трёхмерного отображения. Поверхности можно затенять, на TIN накладывать аэрофотоснимки, треугольникам назначать текстуры, а формы вытягивать вдоль strings. Библиотека объектов включает типовые элементы среды — деревья, освещение, ограждения, стены и другие объекты; пользователь может создавать дополнительные элементы из faces и extrusions.

Визуализация в 12d Model остаётся инженерным инструментом прежде презентационного. Она позволяет рано увидеть обратный уклон, внезапный излом откоса, конфликт труб, неверное положение ограждения или странную форму коридора. Для презентации доступны drive-through и fly-over, timelines с движущимися объектами и вывод видео, но корректность изображения зависит от корректности исходной модели.

Для больших проектов полезно включать в перспективе только нужные модели и использовать разумную детализацию. Тяжёлые TIN, облака точек, текстуры и множество сложных объектов одновременно увеличивают нагрузку на память и графику. Перед выпуском красивого кадра сначала проверяют инженерные слои без лишнего декора; затем добавляют текстуры и объекты, не смешивая этап проверки геометрии с этапом презентации.

Форматы, импорт, экспорт и интеграции

12d Model рассчитан на проекты, где данные приходят из нескольких дисциплин. В типовом наборе импорта и экспорта встречаются собственные 12da, 12daz, 12dxml и 12dxmlz, текстовые XYZ, DWG и DXF, ArcView SHP, MapInfo MID/MIF/TAB, IFC, OBJ, DEM, LandXML и MX GENIO. Поддержка формата не означает идентичность всех объектов между системами: при обмене нужно отдельно контролировать координаты, слои или модели, стили, атрибуты и специализированные сущности.

DWG/DXF ввод вызывается через File → Data Input → DWG/DXF/DXB. При обмене с CAD полезно заранее решить, какие 12d-объекты должны стать линиями, 3D-полилиниями, блоками или иной графикой. В V15 развивалась передача атрибутов в DWG, включая сопоставление символов блокам и перенос vertex attributes в block attributes. Это помогает сохранить больше семантики, но требует согласованного шаблона принимающей стороны.

Для DGN в V15 добавлялся 64-битный движок чтения DGN2020. Это хороший пример ограничения формулировки «поддерживает DGN»: конкретная запись в истории изменений относится к чтению. Если проект требует обратный полноценный DGN-вывод, его нужно проверять как отдельный сценарий, а не выводить из факта наличия импортера.

LandXML полезен для обмена поверхностями и трассами между гражданскими пакетами. Передача через LandXML требует контроля не только геометрии, но и пикетажа, направлений трассы, названий поверхностей и единиц. После импорта выбирают несколько характерных точек и сверяют координаты и отметки с исходной системой; затем проверяют начало и конец трассы, критические вертикальные элементы и диапазон цепочек.

IFC требует ещё более строгой проверки. В гражданском проекте геометрия может находиться далеко от начала координат, а архитектурные модели часто используют локальную систему. 12d Model умеет трансформировать локализованные импортированные данные в реальную координатную систему, но само наличие функции не устраняет необходимость согласовать transformation. Контрольная процедура включает минимум две известные точки, ориентацию по северу, высотную систему и проверку Property Sets у нескольких объектов разных классов.

GIS-обмен используется не только для фоновой информации. В продукте предусмотрена прямая интеграция с GIS-системами и передача проектных инженерных объектов для дальнейшего ведения активов. При этом GIS обычно чувствителен к схеме атрибутов и доменам значений. Если заказчик задаёт ADAC или собственную модель атрибутов, проектировщик должен проверить обязательные поля до финального экспорта, а не добавлять их вручную после завершения геометрии.

Для полевых систем и machine control 12d Model выводит геометрию, TIN и другие данные в поддерживаемые форматы. Здесь цена ошибки особенно высока: неправильно выбранная поверхность может физически направить технику или разбивочную бригаду не на тот уровень. Поэтому выдачу для строительства делают из отдельной утверждённой модели, фиксируют ревизию и проверяют её независимым просмотром.

Автоматизация и настройка рабочей среды

12d Model имеет собственный язык программирования и библиотеку вызовов. Поверх него строятся macros, Chains и пользовательские options. Это не декоративное дополнение: крупные организации используют автоматизацию для последовательного импорта, проверки, пересчётов, выпуска моделей и отчётности. В C1p язык получил новые вызовы для Helmert-преобразований, trimesh, чтения и записи собственных форматов, геодезических данных, управления представлениями и MTF.

Chain полезна, когда инженерная операция состоит из серии уже существующих шагов. Вместо повторного запуска десятка диалогов сотрудник выполняет контролируемую последовательность. Такой процесс оправдан для регулярных задач: импорта типовой съёмки, очистки моделей, создания стандартной поверхности, выпуска пакета отчётов или проверки атрибутов. Для разовой работы создание сложной Chain может занять больше времени, чем ручное выполнение.

Макрос даёт больше контроля, но требует разработки и сопровождения. В организации стоит рассматривать его как инженерный код: хранить версию, назначение, владельца, тестовый пример и минимальный набор проверок. Изменение версии 12d Model или корпоративной библиотеки может повлиять на поведение вызовов, поэтому критический макрос проверяют на копии проекта до массового запуска.

User и User_Lib — основа локальной кастомизации. В них размещают собственные файлы вместо правки поставляемого каталога Program Files. Среди типичных корпоративных файлов встречаются пользовательские toolbars, menus, plotters, line styles и symbols. Разделение важно при обновлении: инсталлятор заменяет файлы поставки, а аккуратно организованная пользовательская среда остаётся отдельным слоем, который можно переносить и тестировать.

env.4d управляет переменными среды. В нём задаются пути к пользовательским папкам и поведенческие параметры. Например, USE_OPTIONS_LOGFILE_4D=0 отключает Options logging и отправку Options.txt, а AUTO_CERTIFY_DONGLE_4D используется для автоматической сертификации CodeMeter. Из-за такого влияния env.4d нельзя считать безобидным текстовым файлом: его изменение должно входить в контроль конфигурации рабочего места.

Themes и Workspace настраивают интерфейс отдельно от инженерных данных. Их полезно стандартизировать для команды: одна тема для Design, другая для Survey, зафиксированные размеры значков и расположение ключевых представлений. Это снижает время на поиск команды и делает внутренние инструкции устойчивее. При этом инженерный проект не должен зависеть от одного персонального layout настолько, чтобы другой сотрудник не мог открыть и проверить модель.

Системные требования

Текущая ветка 12d Model 15 — только 64-битная. Страница релиза указывает установочные материалы для Windows 10 и Windows 11, а обновлённое руководство августа 2026 описывает установщик для 64-битной Windows 11. 32-битной сборки V15 нет. Windows XP и Vista явно исключены; для современного развёртывания ориентиром являются Windows 10/11 x64.

Жёсткого современного минимального процессора, объёма RAM и модели GPU в текущем установочном руководстве не задано. Поэтому точные цифры для CPU, памяти и видеокарты нельзя выдавать как системный минимум 12d Solutions. Для реального выбора рабочей станции используют характер проекта: объём TIN, облаков точек, IFC, число одновременно открытых представлений и интенсивность Perspective OpenGL.

Практические рекомендации сообщества 12d для рабочих станций ориентируются на современные Intel Core i5/AMD Ryzen 5 и выше, 32–64 ГБ памяти, SSD/NVMe и NVIDIA/OpenGL-графику среднего класса, но это именно практический ориентир, а не минимальный порог установщика. Для малого проекта требования ниже; для крупной трассы с облаками точек и несколькими внешними моделями важнее RAM и быстрый локальный диск.

Если используется физический CodeMeter, рабочей станции нужен подходящий USB-порт. Это кажется мелочью до момента закупки компактных ноутбуков и док-станций. Сетевая или облачная лицензия снимает зависимость от конкретного USB CodeMeter, но добавляет сетевые требования и ответственность за доступ к серверу лицензий.

Производительность и крупные проекты

12d Model рассчитан на крупные инженерные наборы данных: TIN, поверхности, длинные коридоры, сети, съёмку и point clouds. В современном описании продукта отдельно отмечена работа с large datasets. Однако производительность определяется не только количеством объектов. Плохо организованный проект с дублирующими поверхностями, тяжёлыми внешними моделями и постоянно включёнными текстурами может работать хуже более крупного, но структурированного проекта.

При работе с TIN полезно разделять исходную поверхность и производные проектные поверхности. Это упрощает локальный пересчёт и позволяет не держать на экране весь массив. Для облаков точек применяют пространственное ограничение и отключают нерелевантные данные. В Perspective OpenGL отключают модели, которые не участвуют в текущей проверке. Такая дисциплина уменьшает нагрузку без потери инженерного содержания.

Практический профиль 12d указывает, что многие операции сильнее зависят от производительности одного ядра, чем от большого числа ядер. Следствие для закупки ПК: нельзя выбирать процессор только по количеству ядер. Высокая производительность ядра, достаточная память и быстрый SSD обычно дают более заметный эффект в ежедневной интерактивной работе, чем серверный процессор с большим числом более медленных ядер.

RAM особенно важна, когда одновременно загружены несколько крупных TIN, IFC и point clouds. Если система начинает активно выгружать память на диск, навигация и пересчёты теряют отзывчивость. Перед покупкой дорогой видеокарты для чисто инженерного рабочего места стоит убедиться, что проект не упирается прежде всего в память или CPU.

Графический адаптер участвует в OpenGL-представлении. Сложные текстурированные сцены и высокое разрешение сильнее нагружают GPU, чем работа в обычном Plan. Поэтому потребность визуализатора и проектировщика может отличаться даже в одной компании. Машина для выпуска видео и презентационной перспективы оправданно получает более производительную графику, а рабочее место для расчётов и массового редактирования — больше памяти и быстрый процессор.

В V15 оптимизировались отдельные операции MTF, Object Tree, AutoUpdater, GIS и другие функции. Такие локальные улучшения нельзя превращать в обещание фиксированного процента ускорения: публичных универсальных бенчмарков для C1t нет. Правильнее измерять собственный типовой проект — время открытия, Recalc коридора, построения TIN, вывода IFC и формирования листов — до и после изменения аппаратной или программной конфигурации.

Практические сценарии

Дорога от съёмки до рабочей документации

Исходная съёмка загружается в отдельные модели, из breaklines и точек строится существующий TIN. Затем создаётся Super Alignment, задаются горизонтальные и вертикальные элементы, шаблон поперечника и MTF-модификаторы. После Recalc проект проверяется в Plan, продольном Section и характерных поперечниках. Дренаж и пересекающие коммуникации добавляются до выпуска, после чего формируются объёмы, планы, профили и данные для разбивки.

Контрольная точка этого сценария — не финальный PDF, а согласованность трассы, поверхности и поперечника. Если изменился вертикальный профиль, нужно убедиться, что пересчитаны проектные поверхности, drainage crossings, объёмы и листы. Старая поверхность в отдельной модели должна быть однозначно отличима от текущей, иначе ошибка ревизии может пережить все последующие проверки.

Площадка и земляные работы

Для площадки основной объект — существующая и проектная поверхности, strings границ и локальные откосы. После построения проектного TIN выполняется анализ cut/fill и объёмов. Проверяют замкнутость границ, отсутствие самопересечений, странных длинных треугольников и переходов через зоны, которые не должны участвовать в расчёте. Если участок меняется, объём пересчитывают после обновления поверхности, а не корректируют вручную в таблице.

Сеть ливневой канализации

Сначала задаются pits/manholes и pipes, затем отметки лотков и уклоны. Сеть смотрят одновременно в плане и продольном профиле, проверяют cover и crossing services, после чего выполняют доступный в лицензии гидравлический анализ. Ведомости колодцев, труб и земляных работ формируют из проверенной сети. Если заказчик требует внешнюю расчётную систему, экспорт выполняют после проверки имен и геометрии узлов, а возвращённые результаты связывают с той же ревизией сети.

Координация с архитектурой и конструкциями

IFC-модель здания или сооружения импортируется в согласованной системе координат либо трансформируется из локальной. Гражданская модель и IFC включаются вместе в Perspective OpenGL, затем выполняется clash detection для коммуникаций и конструкций. Несколько конфликтов проверяют численно. Перед новой координационной сессией старый IFC не перезаписывают без контроля ревизии: хранение понятной версии внешней модели позволяет объяснить, почему конкретная коллизия появилась или исчезла.

As-built и conformance

После строительства фактическая съёмка загружается отдельно от проектной модели. Положение и отметки сравниваются с design data, формируются conformance-проверки и отчётность. Нельзя «подправлять» проект так, чтобы он совпал с фактом: проектная и исполнительная сущности должны оставаться различимыми. Иначе теряется доказательная ценность контроля.

Проект с обязательной передачей GIS/ADAC

Требования к атрибутам закладывают до финальной стадии. Объектам назначают нужные классы и поля, MetaConnex используют для validation, а ADAC workflow — для подготовки структурированной выдачи. Геометрия и атрибуты проходят совместную проверку: корректная линия без обязательного идентификатора так же неприемлема, как правильный атрибут у неверно расположенного объекта.

Проверка результата и контроль качества

Первый уровень контроля — геометрический. В Plan проверяют положение осей, границ, сетей и примыканий; в Section — отметки, вертикальные кривые, уклоны и cover; в Perspective OpenGL — пространственные конфликты и формы. Для трассы выбирают характерные места: начало и конец, точки кривых, вершины вертикального профиля, пересечения и участки изменения поперечного шаблона.

Второй уровень — контроль TIN. Проверяют границы поверхности, breaklines, выбросы, дырки и неожиданные мостики между удалёнными точками. На длинном объекте особенно опасен единичный неверный пикет с ошибочной отметкой: TIN построится математически, но локально исказит объёмы и профиль. Поэтому подозрительные пики проверяют по исходной съёмке, а не сглаживают без основания.

Третий уровень — зависимости и ревизия. После изменения исходной геометрии выполняют Recalc и убеждаются, что обновилась именно текущая проектная модель. В отчётах и листах проверяют дату/ревизию, имя модели и несколько числовых значений. Не следует считать, что открытый лист автоматически пересчитался только потому, что вид на экране изменился.

Четвёртый уровень — обмен. Для DWG/DXF проверяют координаты и Z, для LandXML — трассы и поверхности, для IFC — transformation и Property Sets, для GIS — схему атрибутов, для полевого файла — выбор проектной модели и единицы. При критичной передаче выполняют round-trip на копии: экспортируют, затем импортируют обратно в отдельный контрольный проект и сравнивают несколько объектов.

Пятый уровень — количества. Объём всегда связан с двумя поверхностями и границей. В отчёте фиксируют, какие модели использованы. Если проект имеет несколько вариантов, каждый вариант должен иметь отдельное имя и понятную границу. Число без привязки к ревизии поверхности не является надёжной проектной величиной.

Шестой уровень — атрибуты. Для BIM/GIS/ADAC выбирают объекты разных типов и проверяют обязательные поля, null-значения, справочники и идентификаторы. В IFC дополнительно проверяют несколько Property Sets после открытия файла в независимом просмотрщике или целевой системе. Такой контроль ловит ошибки, которые не видны в Perspective OpenGL.

Частые ошибки и способы исправления

Output Window полезно читать после тяжёлых операций и пакетной автоматизации. Предупреждение в окне не всегда останавливает процесс, поэтому отсутствие аварии не означает, что весь результат корректен. Для команд, которые создают сотни объектов, проверяют не только количество созданного, но и сообщения о пропусках, конфликтах и невозможности сформировать отдельные элементы.

Ещё одна типовая проблема — смешивание проектов и пользовательской среды. Если макрос, стиль или библиотека работает только на одном компьютере, сначала проверяют User, User_Lib, env.4d, Workspace и пути, а не сам проект. Корпоративная настройка должна быть воспроизводимой на втором рабочем месте; иначе модель становится скрыто зависимой от локальной машины автора.

Безопасность, лицензирование и приватность

В ветке 15 после завершения сеанса формируется Options.txt и отправляется 12d Solutions. Копия сохраняется в папке options_logs рабочего каталога. Эта отправка отключается переменной USE_OPTIONS_LOGFILE_4D=0. Для организации с внутренними требованиями к телеметрии этот параметр нужно решить централизованно, а не оставлять случайному пользователю.

CodeMeter должен связываться через интернет для сертификации примерно раз в два месяца. Это отдельный сетевой поток от обмена проектными данными. В защищённой корпоративной сети заранее определяют, какой компьютер имеет доступ к CodeMeter и интернету, и тестируют процедуру до истечения срока. Автоматическая сертификация через AUTO_CERTIFY_DONGLE_4D уменьшает риск неожиданной остановки, но сама переменная должна быть частью управляемой конфигурации.

Для сетевой лицензии файл dongles.4d сообщает 12d Model, что нужно искать network lock и, при необходимости, на каком компьютере он расположен. Конфигурацию сетевого лицензирования следует хранить отдельно от инженерных моделей и документировать. Ошибка в этом файле может выглядеть как «программа сломалась», хотя проектные данные не повреждены.

Проект V15 нельзя открывать в V14 после сохранения. С точки зрения безопасности изменений это означает, что перед миграцией крупной рабочей модели нужна отдельная резервная копия, а не надежда на «Save As в старую версию». Для общей команды переход должен иметь момент отсечения: до него работает старая ветка, после — новая.

Инсталлятор текущей C1t имеет опубликованный SHA-256. Сверка хэша защищает от запуска файла, который отличается от опубликованной сборки. Хэш не заменяет антивирусную и корпоративную проверку, но даёт точную проверку целостности конкретного EXE.

Внешние IFC, DWG, GIS и полевые файлы следует рассматривать как входные данные, которые могут содержать неожиданный объём или структуру. Для крупного обмена разумно работать на копии проекта, проверять координатный диапазон и состав объектов перед включением в основную модель. Такой подход снижает риск несанкционированной подмены геометрии не за счёт «защитной кнопки», а за счёт управляемого процесса ревизий.

Преимущества и ограничения

Плюсы

• единый гражданский цикл от геодезической съёмки и TIN до трассы, дренажа, объёмов, разбивки и as-built без обязательного переноса проекта между несколькими несвязанными приложениями;
• сильные специализированные средства для дорог, линейных объектов, дренажа, коммуникаций, геодезии и водных задач, а не только общее 2D/3D-черчение;
• связанные Plan, Section и Perspective позволяют проверять одну и ту же геометрию в инженерно значимых представлениях;
• модульная архитектура и настраиваемые Themes, Workspace, User/User_Lib дают возможность строить корпоративную среду под конкретную дисциплину;
• macros и Chains поддерживают глубокую автоматизацию повторяемых инженерных процессов;
• широкий набор гражданских, CAD, GIS и BIM-форматов, включая собственные открытые 12da/12dXML, DWG/DXF, LandXML, SHP/MapInfo и IFC;
• IFC-процессы включают гражданские объекты, атрибуты, Property Sets, импорт внешних моделей, clash detection и conformance;
• развитый Survey с сохранением исходных наблюдений, преобразованиями и обменом с основными брендами геодезического оборудования;
• прямая связь дорожной модели с дренажем и подземными коммуникациями помогает выявлять конфликт до выпуска документации;
• публичный установщик V15 и опубликованный SHA-256 упрощают контролируемое корпоративное развёртывание.

Минусы

• интерфейс насыщен меню, панелями и отраслевыми понятиями; даже опытному CAD-пользователю нужно освоить собственную модель данных 12d, а не только найти аналоги знакомых команд;
• функциональность зависит от модулей и лицензии, поэтому две установки одной версии могут заметно отличаться по доступным инструментам;
• публичного фиксированного прайс-листа основной лицензии нет, а закупка требует коммерческого предложения и выбора модулей;
• локальная схема CodeMeter добавляет зависимость от аппаратного USB CodeMeter, а сетевой и облачный варианты требуют администрирования лицензий;
• V15 не имеет обратной совместимости проекта с V14: после открытия, изменения и сохранения нужен заранее созданный экземпляр старой ревизии для возврата;
• для максимальной эффективности необходима дисциплина User/User_Lib, env.4d, именования моделей и ревизий; стихийная локальная кастомизация усложняет командную поддержку;
• современное установочное руководство не публикует чёткий минимальный CPU/RAM/GPU, поэтому рабочую станцию приходится подбирать по реальному размеру проектов и тестам организации;
• при межсистемном обмене нельзя полагаться на факт поддержки формата: сложные гражданские объекты и атрибуты требуют контрольного импорта и проверки;
• Options.txt по умолчанию отправляется после сеанса в ветке 15, что требует отдельного решения для организаций с жёсткими правилами телеметрии;
• часть старых учебных материалов остаётся полезной концептуально, но конкретные пути меню и диалоги могут не совпадать с V15 Themes и Project Launcher.

Отзывы пользователей и профильных изданий

Отзывы пользователей

На G2 у профиля 12d Solutions отображается пять отзывов о 12d с итоговой оценкой 3,6 из 5. Выборка очень мала, поэтому среднюю оценку нельзя воспринимать как статистически устойчивый рейтинг рынка. Один органический валидированный отзыв 2024 года отмечает, что программа справляется с управлением крупной работой; два других валидированных отзыва того же периода положительно описывают terrain modelling, surveying и design для построения точных 3D-моделей строительных площадок. При этом два из этих отзывов помечены как incentivized, что обязательно учитывать при интерпретации.

В профессиональных обсуждениях Reddit встречается более смешанная картина. Один участник с опытом работы в 12d прямо критикует визуальную старомодность интерфейса, одновременно выделяя набор функций и гибкость. Другой пользователь с десятью годами работы описывает связку 12d Model + BricsCAD: гражданское проектирование ведётся в 12d, чертежи дорабатываются в BricsCAD, а модели Civil 3D и Revit импортируются с обязательной быстрой проверкой возможной потери данных. Это полезное практическое замечание именно потому, что оно показывает компромисс: широкий обмен не отменяет QA.

Общий знаменатель этих пользовательских материалов — высокая оценка специализированных гражданских функций и автоматизации при более неоднозначном отношении к интерфейсу и межсистемной передаче. Но нельзя превращать несколько отзывов в универсальный вывод о простоте освоения или надёжности. Для выбора программы важнее провести пилот на собственном типовом проекте: существующий TIN, коридор, дренаж, IFC/DWG-обмен и комплект документации.

Профильные публикации

Spatial Source в июне 2026 рассматривал 12d Tech Forum как индикатор направлений развития экосистемы: автоматизация, специализированные отраслевые процессы и common data environment. Материал был опубликован под пометкой SS Advertiser, поэтому его нельзя считать независимым лабораторным тестом. Ценность публикации другая: она фиксирует акцент производителя и сообщества на macros, CDE и обучении, а также анонс C1u перед форумом.

Интервью Spatial Source с руководителем 12d Solutions в январе 2023 также нельзя читать как независимое сравнение продукта. Зато оно подтверждает фокус на открытых стандартах, IFC 4.3, цифровой инженерии, обучении и совместимости между пакетами. В том же материале говорится, что 12d Model 15 и 12d Synergy 5 уже были выпущены к началу 2023 года.

Для читателя важен способ интерпретации подобных публикаций. Отраслевое издание показывает контекст внедрения и направления развития, пользовательский отзыв — конкретный опыт, а техническое решение о покупке нужно подтверждать собственным тестовым проектом и документацией конкретной сборки. Ни один из этих типов материала не заменяет другой.

Сравнение с аналогами

Ближайшие по задачам крупные аналоги — Autodesk Civil 3D и Bentley OpenRoads Designer. Они тоже работают с поверхностями, трассами, коридорами, геодезией, сетями и документацией, но различаются базовой архитектурой и экосистемой. Сравнение ниже не определяет универсального победителя; оно показывает, где разница влияет на реальную организацию проекта.

12d Model и Autodesk Civil 3D

Civil 3D 2026 остаётся гражданским пакетом на платформе AutoCAD. Его ribbon является главным интерфейсом, а Toolspace содержит Prospector, Settings, Survey и Toolbox. Это снижает порог для команды, которая уже живёт в AutoCAD: стандартные команды, DWG, annotation и привычные drafting-процессы остаются рядом с civil-объектами.

Функционально пересечение большое. Civil 3D имеет site and survey workflows, terrain modeling, corridor modeling, intersections, drainage, pressure networks, plan production, quantities, interoperability и Dynamo. Поэтому выбор 12d Model вместо Civil 3D нельзя объяснить отсутствием у Civil 3D «настоящих» гражданских инструментов. Разница проявляется в конкретной модели данных, методах коридорного проектирования, дренажной специализации, корпоративных standards и требованиях заказчика.

12d Model выглядит убедительнее, когда геодезия, коридор, водоотвод, MTF, локальные инженерные стандарты и выдача в гражданские форматы должны оставаться в одной специализированной среде. Civil 3D логичнее для организации, где DWG является центром выпуска, сотрудники уже владеют AutoCAD, а вокруг проекта используются InfraWorks, Revit и Autodesk Construction Cloud. При обмене между ними практический контроль всё равно обязателен: LandXML, DWG и IFC не гарантируют перенос каждого специализированного объекта без преобразований.

12d Model и Bentley OpenRoads Designer

OpenRoads Designer 2026 — прямой соперник в крупных транспортных проектах. Bentley определяет его как comprehensive detailed design application для surveying, drainage, subsurface utilities и roadway design. Он заменяет прежние InRoads, GEOPAK, MX и PowerCivil, поэтому организации с историей Bentley часто получают более естественный путь миграции внутри собственной экосистемы.

В OpenRoads 2026 развиваются terrain, regression, line-of-sight, drainage/utilities и инструменты контроля DGN/iModel. Модельно-ориентированный подход тесно связан с MicroStation, ProjectWise и iTwin. Для проекта, где заказчик требует DGN, ProjectWise и Bentley deliverables, это может быть решающим организационным преимуществом независимо от того, какой пакет удобнее отдельному инженеру.

12d Model остаётся сильным альтернативным центром для survey/civil/water workflow и собственной автоматизации. Если организация уже имеет 12d-библиотеки, MTF, Chains, drainage templates и обученных специалистов, переход в OpenRoads требует переносить не только геометрию, но и производственную методику. И наоборот: компании с зрелой конфигурацией Bentley не стоит оценивать 12d только по отдельной функции дороги или дренажа. Стоимость миграции процессов часто превышает стоимость одного рабочего места.

Как выбирать между тремя системами

Для нового подразделения сначала берут реальный проект и фиксируют одинаковый набор задач: загрузить исходную съёмку, построить TIN, создать километровый участок трассы с двумя типами поперечника, добавить пересекающую сеть, посчитать cut/fill, выпустить план и профиль, отдать IFC/LandXML/DWG и вернуть файл обратно. Замеряют не только время, но и количество ручных преобразований, число потерянных атрибутов и сложность ревизии после изменения оси.

Для действующей организации к этому добавляют совместимость с заказчиком, CAD/BIM-стандарт, лицензирование, наличие специалистов и автоматизацию. В таком сравнении 12d Model может выиграть по целостности специализированного процесса, Civil 3D — по интеграции с AutoCAD/DWG и Autodesk AEC, OpenRoads — по Bentley/DGN и транспортной экосистеме. Это три разных производственных контекста, а не три взаимозаменяемых «редактора дорог».

Когда 12d Model подходит, а когда нужен другой рабочий центр

12d Model особенно уместен в команде, где геодезия, дороги, земляные работы, дренаж, инженерные сети и исполнительная съёмка связаны в одном производственном цикле. Чем больше зависимостей между этими дисциплинами, тем полезнее единая модель, Recalc, MTF, Survey и общий контроль в Plan/Section/Perspective.

Для организации с жёстким DWG/AutoCAD-стандартом 12d Model может оставаться главным civil-инструментом, а CAD использоваться для дополнительного оформления — такой сценарий встречается у практикующих пользователей. Но если почти вся работа состоит из AutoCAD-чертежей, а гражданское моделирование эпизодическое, Civil 3D может снизить количество переходов между средами.

На объектах Bentley/DGN/ProjectWise приоритет может сместиться к OpenRoads Designer. Причина не в отсутствии у 12d Model дорог, IFC или геодезии, а в требованиях среды заказчика и команды. Формат выдачи, CDE, готовые рабочие пространства и навыки персонала относятся к таким же техническим ограничениям проекта, как версия Windows или наличие нужного модуля.

Для разовой небольшой 3D-задачи 12d Model обычно избыточен: его ценность раскрывается в связанном инженерном процессе, а не в простом просмотре модели. Если нужен только просмотр 12d-данных, существует отдельный 12d View. Если нужна только общая CDE и управление инженерными файлами, это задача 12d Synergy, а не самого 12d Model.

FAQ по 12d Model

Какая версия 12d Model считается текущей для этой карточки?

12d Model 15 C1t. Именно так текущая публичная страница релиза маркирует доступную ветку и рядом публикует SHA-256 установщика. В материалах Tech Forum 2026 фигурирует C1u, однако карточка не повышает номер до версии, которая не заменила C1t на текущей странице релиза.

Можно ли установить 12d Model 15 на 32-битную Windows?

Нет. Ветка 15 выпускается только в 64-битном варианте. Текущие установочные материалы относятся к 64-битной Windows, а страница релиза указывает Windows 10 и Windows 11.

Нужна ли учётная запись или лицензия, если установщик доступен для загрузки?

Нужна действующая авторизация. Публичный EXE — только дистрибутив. Для лицензированной работы используются CodeMeter/поддерживаемый Wibu, файл nodes.12d15n или nodes.4d и соответствующие права на модули. Наличие установщика не превращает коммерческую программу в бесплатную.

Обязательно ли использовать физический USB CodeMeter?

Нет, схема зависит от лицензии. Установочная документация описывает локальные и сетевые CodeMeter, а актуальные учебные процессы также используют cloud license. При локальном CodeMeter устройство должно быть подключено к рабочему компьютеру; при network license доступ выдаётся через сетевой CodeMeter.

Можно ли работать без интернета?

После установки часть повседневной проектной работы не требует постоянной передачи модели в облако, но лицензирование CodeMeter имеет периодическую интернет-зависимость: сертификация выполняется примерно раз в два месяца. Интернет также нужен для загрузки установочных файлов и обновлений. Полностью изолированную рабочую станцию нужно проектировать вместе с администратором лицензий.

Почему при первой установке нельзя сразу подключать USB CodeMeter?

Сначала должны быть установлены драйверы CodeMeter или Wibu. Для нового компьютера руководство прямо требует не подключать аппаратный lock до установки драйвера. После завершения инсталляции CodeMeter подключается, и Windows завершает настройку устройства.

Можно ли открыть проект, сохранённый в V15, в V14?

Нет. Проекты, которые были открыты, изменены или сохранены в V15, не открываются в V14 и более ранних версиях. Перед миграцией рабочей модели нужна отдельная резервная копия для команды, которая ещё остаётся на V14.

Можно ли держать V14 и V15 на одном компьютере?

Да. Установочная документация допускает одновременное наличие более ранних версий рядом с V15. Но пользовательские папки и env.4d для новой ветки должны быть подготовлены отдельно, а проект после сохранения в V15 уже нельзя вернуть в рабочий V14-процесс.

Где хранить пользовательские стили и настройки?

Не в программном каталоге, который инсталлятор может удалить или заменить. Для собственных файлов предназначены User и User_Lib, а изменённый env.4d также помещается в User. При переходе между крупными версиями эти файлы проверяют на совместимость перед копированием.

Какие виды являются базовыми?

Plan, Section и Perspective. Plan используется для работы в плане, Section — для профилей и сечений, Perspective OpenGL — для пространственного просмотра и координации. Можно создать несколько окон каждого типа и одновременно контролировать разные аспекты одной модели.

Что такое Super Alignment?

Это ключевой тип линейной инженерной геометрии 12d Model с независимыми горизонтальными и вертикальными составляющими. Super Alignment используется в дорожных и других трассировочных процессах и связывается с шаблонами, модификаторами, профилями и зависимой проектной геометрией.

Для чего нужен MTF?

MTF управляет шаблонными модификаторами вдоль линейного проекта. С его помощью можно менять ширины, уклоны, высоты и другие параметры по диапазонам chainage, использовать snippets и named grades и тем самым описывать сложный коридор правилами, а не вручную править каждый поперечник.

Поддерживает ли 12d Model DWG и DXF?

Да. DWG/DXF входят в распространённые форматы ввода и вывода. Для ввода используется File → Data Input → DWG/DXF/DXB. После обмена обязательно проверяют координаты, единицы, Z, модели/слои, блоки и атрибуты, потому что специализированные civil-объекты разных систем не всегда имеют взаимно однозначное соответствие.

Можно ли передавать модель в Revit?

12d Model работает с IFC и читает IFC из Revit, ArchiCAD, Tekla и VectorWorks. В обратную сторону гражданские данные можно выдавать через IFC с атрибутами и Property Sets. Для междисциплинарной координации важны transformation, реальная система координат и проверка нескольких объектов после импорта.

Есть ли работа с GIS?

Да. Программа поддерживает GIS-обмен и распространённые SHP и MapInfo форматы, а также проектные процессы ADAC и MetaConnex для структурированных атрибутов. Геометрию и схему атрибутов проверяют вместе, особенно если результат должен попасть в реестр активов.

Можно ли использовать 12d Model для геодезии без отдельного CAD?

Survey включает редуцирование и редактирование полевых данных, кодирование, преобразования, уравнивания, создание TIN, подготовку setout и связь с приборами. 12d Model также выпускает планы и отчёты. Нужен ли отдельный CAD для оформления, зависит от корпоративного стандарта: некоторые команды завершают DWG-документацию в BricsCAD или AutoCAD, другие выпускают основную документацию непосредственно из 12d.

Поддерживает ли программа дренажные расчёты?

Да, но состав зависит от модулей. Urban Drainage создаёт и управляет сетями, отдельные Drainage Analysis, Dynamic Drainage, RoadFlow, Drainage 2D и TUFLOW Interface расширяют расчётные возможности. Поэтому перед покупкой проверяют не только название 12d Model, но и список активируемых модулей.

Можно ли автоматизировать повторяемые операции?

Да. В 12d Model есть собственный Macro Language и Chains. Они используются для повторяемых последовательностей, проверки, ввода-вывода и корпоративных процессов. Критические macros нужно тестировать на конкретной C1-сборке, хранить версию и тестовый проект и не запускать массово сразу после обновления без проверки.

Что делает 12d Model Updater Service?

Это дополнительный компонент инсталлятора, который позволяет устанавливать обновления 12d Model без постоянного входа под Administrator. В V15 AutoUpdater получил дополнительные проверки: запущенных сеансов, свободного места, наличия новой версии и управление загруженными EXE.

Как проверить, что скачан правильный установщик C1t?

Вычислить SHA-256 загруженного EXE и сравнить с опубликованным значением 0C028F8373077818C601AC450FC61DE63CC220BF9DC2DC02CF0CD5A9C8743798. Совпадение подтверждает целостность файла относительно текущего релиза; несовпадающий EXE не следует запускать как проверенную C1t.

Отправляет ли 12d Model телеметрию?

В V15 после сеанса отправляется Options.txt, а локальная копия сохраняется в options_logs. Отправку и Options logging можно отключить, установив USE_OPTIONS_LOGFILE_4D в 0. Для организации этот параметр лучше задавать централизованно через управляемую конфигурацию.

Нужна ли 12d Synergy для работы 12d Model?

Нет. 12d Model является самостоятельной настольной инженерной программой. 12d Synergy — отдельная система управления инженерными данными и совместной работой, которая может дополнять 12d Model, но не является обязательным условием для базовой локальной работы.

Какой компьютер нужен для крупного проекта?

Точный современный минимум CPU/RAM/GPU не задан в установочном руководстве. Для крупных TIN, point clouds и IFC практическая конфигурация должна иметь достаточную RAM, быстрый SSD/NVMe, современный процессор с высокой производительностью ядра и OpenGL-совместимую графику. Окончательный выбор лучше делать по измерению собственного типового проекта, а не по универсальному числу.

Можно ли использовать старые учебные материалы?

Для базовых понятий — да: Plan, Section, Perspective OpenGL, TIN, strings, alignments и Recalc сохраняют концептуальную преемственность. Но конкретные пути меню, Project Launcher, Object Tree, Themes, Project Settings и часть отраслевых диалогов в V15 изменились, поэтому старую инструкцию нельзя механически повторять шаг в шаг.

Итог

12d Model имеет смысл выбирать тогда, когда основной продукт проекта — не отдельный чертёж, а связанная гражданская модель: съёмка, поверхность, трасса, сети, объёмы, BIM/GIS-атрибуты и данные для строительства. В таком сценарии Survey, Super Alignments, MTF, дренаж, IFC, Recalc и многовидовой контроль работают как части одного процесса.

Для команды, уже стандартизованной на Autodesk или Bentley, решение определяется не одной функцией. Нужно учитывать DWG/DGN-требования заказчика, существующую CDE, навыки персонала, корпоративные библиотеки и автоматизацию. Переход оправдан только тогда, когда выигрыш в основном производственном процессе превышает стоимость миграции стандартов и обучения.

Перед внедрением достаточно одного хорошо выбранного пилота: реальная съёмка, существующий TIN, участок трассы с несколькими типами поперечника, сеть, расчёт объёмов, IFC/DWG/LandXML-обмен и комплект документации. Такой пилот показывает гораздо больше, чем демонстрация интерфейса: он проверяет именно те места, где 12d Model должен приносить пользу — связность инженерных данных, повторяемость пересчёта и качество выдачи.
