VIP3D

VIP3D — настольная программа Structure Studios для Windows, рассчитанная прежде всего на профессиональное проектирование участков и сложных outdoor-пространств. В одном проекте она объединяет точный 2D-план, интерактивную 3D-модель, бассейны и спа, рельеф, мощение, настилы, посадки, малые архитектурные формы, освещение, презентационные материалы и строительную документацию. Текущая ветка Version 4 использует обновлённый 3D-движок, а опубликованный в июле 2026 года пакет 2026.1.3 продолжает эту ветку исправлениями и улучшениями импорта, разметки, Page Layout и визуализации. Программа ориентирована не на быстрый любительский эскиз, а на работу ландшафтных дизайнеров, ландшафтных архитекторов, проектировщиков бассейнов и design-build-команд, которым нужно связать концепцию, презентацию клиенту и комплект чертежей в одном файле проекта.

Точная идентификация VIP3D

Название VIP3D относится к коммерческому продукту Structure Studios, LLC для проектирования наружных пространств. Его не следует смешивать с одноимёнными исследовательскими проектами и программными библиотеками, которые встречаются в других областях. Здесь рассматривается именно продукт Structure Studios: Windows-приложение из линейки профессиональных инструментов для pool и landscape design.

По набору задач VIP3D выходит за рамки отдельного 3D-визуализатора. В проекте одновременно присутствуют геометрия участка, строения, бассейны, дорожки и площадки, плантеры, настилы, растения, библиотечные объекты, материалы, размеры, вычисляемые параметры и строительные листы. Изменение формы в рабочей модели отражается в связанных представлениях, поэтому дизайнеру не требуется вручную вести раздельный 2D-эскиз и независимую 3D-сцену.

Особенность продукта — специализация на наружных жилых пространствах. Базовые учебные этапы последовательно ведут от Project Information и House к Walls, Fences & Railing, Terrain, Pools & Spas, Steps & Benches, Hardscapes & Wood Decks, Planters, Custom Shapes & Pergolas, Materials, Plants & Items, Presentation, Construction Markup и Page Layout. Эта последовательность отражает реальный производственный процесс: сначала контекст участка и конструктивная геометрия, затем отделка и озеленение, после чего презентация и выпуск документации.

В Version 4 разработчик также усилил строительную часть: появились Cross Sections, масштабируемые верхние 3D-представления в Page Layout, шаблоны страниц по умолчанию, расширенные варианты экспорта PDF и дополнительные вычисления Smart Data. Поэтому VIP3D можно использовать как единый рабочий проект от ранней концепции до оформленного набора листов, но требования местных органов к разрешительной документации всё равно необходимо проверять отдельно: наличие масштабных планов и сечений не отменяет региональные нормы и ответственность проектировщика.

Для кого предназначена программа

VIP3D имеет смысл оценивать по типу работы, а не по общему признаку «нужна 3D-графика». Продукт рассчитан на специалистов, которые проектируют наружные пространства с большим количеством взаимозависимых элементов и должны быстро переключаться между геометрией, визуализацией и технической документацией.

• Ландшафтный дизайнер. В одном проекте доступны рельеф, посадки, дорожки, подпорные элементы, плантеры, настилы, перголы, наружная мебель и освещение. Plant Legend и Item Legend позволяют переносить состав объектов в листы документации.
• Проектировщик бассейнов. Отдельный этап Pools & Spas поддерживает геометрические и свободные формы, настройку глубины, один или несколько уклонов, спа, spillover-элементы, ступени и скамьи. Smart Data рассчитывает ряд параметров, связанных с бассейном и строительными объёмами.
• Landscape architect и design-build-команда. Полезны DWG/DXF-импорт, GIS, измерения, Construction Markup, Page Layout, масштаб, легенды, сечения, динамические спецификационные блоки и перенос проектного пакета со связанными материалами.
• Дизайнер, который продаёт проект через визуальную презентацию. VIP3D поддерживает интерактивный 3D-просмотр, Photo и Video, 360°/VR-сценарии, Path Tracing, HDR skies, динамическую воду, 3D Grass, расширенные параметры света и камеры.
• Небольшая студия с несколькими дизайнерами. Следует заранее учитывать лицензионную модель: одна индивидуальная подписка предназначена для одного пользователя, а совместное использование одной лицензии несколькими людьми не допускается.

Для разовой планировки собственного двора продукт обычно избыточен по стоимости, аппаратным требованиям и глубине инструментов. Для регулярной коммерческой работы ценность возникает там, где один и тот же проект должен пройти несколько стадий — от исходного плана участка до демонстрации заказчику и строительных листов.

Лицензирование, пробный период и модель распространения

VIP3D распространяется по подписке и лицензируется, а не продаётся как бессрочная копия обычного коробочного приложения. Текущая коммерческая страница показывает два способа оплаты: $197 за пользователя в месяц при помесячной оплате и эффективную ставку $167 за пользователя в месяц при годовой подписке. При начале подписки предусмотрен единовременный setup fee $95. Эти суммы относятся к коммерческому предложению Structure Studios и могут быть важны при расчёте стоимости рабочего места: для команды бюджет следует считать по числу фактических дизайнеров, а не по количеству компьютеров.

Доступен 30-дневный бесплатный trial с полным набором функций и без требования вводить банковскую карту для старта. При этом лицензионное соглашение отдельно ограничивает evaluation-режим: материалы, созданные в рамках оценочной лицензии, предназначены для демонстрации, оценки и обучения и не предназначены для коммерческого использования. Поэтому пробный период подходит для проверки рабочего процесса и совместимости оборудования, но не должен восприниматься как бесплатная производственная лицензия.

Индивидуальная Membership закреплена за одним пользователем. Лицензию разрешено установить для собственного использования на нескольких компьютерах, но одновременная работа на разных устройствах не допускается; соглашение отдельно разрешает вторую копию для исключительного использования тем же пользователем при условии, что две копии не используются одновременно. Передача доступа другому сотруднику как общий аккаунт противоречит условиям индивидуальной лицензии.

Для активации, проверки Membership, обновлений и ряда сетевых функций программе требуется интернет. Она может автоматически подключаться к сервисам Structure Studios для проверки статуса лицензии и получения обновлений. После завершения Membership доступ к программе прекращается до продления, поэтому перед отменой подписки разумно сохранить локальные проекты и экспортировать результаты, которые должны оставаться доступными без запуска VIP3D.

Установка и первый запуск

Установочный процесс начинается с небольшого загрузчика StructureDownloader.exe. Текущий публичный файл загрузчика имеет размер около 3,98 MB; это не полный объём установленной программы, а компонент, который получает необходимые файлы. Для самой Version 4 в системных требованиях указано 50 GB свободного места, поэтому оценивать свободный диск только по размеру первоначального EXE нельзя.

Последовательность установки

1. Проверьте аппаратную конфигурацию до запуска загрузчика. Version 4 совместима с Windows 10 и Windows 11; рекомендованная конфигурация рассчитана на Windows 11, Core i7 10-го поколения или новее, 16 GB RAM и GeForce RTX 4060 или выше. Особенно важна дискретная DirectX 12 видеокарта.
2. Запустите StructureDownloader.exe. Файл обычно находится в Downloads. Если загрузка была прервана, не используйте частично полученный пакет повторно: справка рекомендует удалить предыдущие установочные файлы и начать свежую загрузку.
3. Выберите Membership и дождитесь письма с License Key. Код состоит из 15 символов и используется при первичной регистрации.
4. Откройте Version 4 через значок Structure. У старой Version 2 используется другой значок SE3D; это полезно при поддержке компьютеров, на которых сохранилась legacy-установка.
5. Нажмите Register. Введите 15-символьный License Key, затем данные аккаунта Membership. Дизайнер, которому компания выдала код, создаёт собственный профиль с именем, адресом электронной почты и паролем.
6. Дайте программе завершить первичную настройку. После этого имеет смысл проверить видеокарту через F12 и убедиться, что в поле Video Adapter определяется именно дискретный GPU, а не встроенная графика ноутбука.

При установке на другой диск нельзя просто перенести папку программы вручную. Путь регистрируется в Windows, поэтому корректная схема — удалить установленный Structure, снова запустить загрузчик и выбрать новое расположение. Проекты и пользовательские данные после переустановки переносятся отдельно.

Что проверить после первого запуска

• в About по F12 отображается нужный GPU;
• в Configuration по F7 выставлены единицы измерения и подходящие параметры 2D/3D;
• Auto Save Interval соответствует проекту и скорости диска;
• папка проекта находится на быстром локальном SSD/NVMe, а не на медленном синхронизируемом носителе;
• для ноутбука Windows назначила StructureCore режим High Performance;
• перед началом коммерческого проекта используется не evaluation-лицензия.

Если загрузчик не может завершить установку, распространённой причиной считается повреждённая или прерванная загрузка. В справке также отмечены влияние firewall, фоновой синхронизации файлов и нестабильного соединения. Исправление должно начинаться с чистой повторной загрузки, а не с многократного запуска одного и того же неполного пакета.

Интерфейс VIP3D: основные области и команды

Рабочее окно построено вокруг центрального viewport, верхней Application Bar, правой Panel и боковых вкладок Library и Smart Data. Интерфейс не пытается показать все функции одновременно: доступные настройки меняются вместе с текущим Stage и выбранным объектом. За счёт этого один и тот же viewport используется и для базового 2D-чертежа, и для 3D-редактирования, а справа появляются параметры конкретной стадии.

Application Bar

В верхней строке доступны Application Button, Home, создание нового проекта Ctrl+N, открытие Ctrl+O, сохранение Ctrl+S и Media Viewer. Через меню Application Button вызываются New, Open, Open Recent, Save, Save As, Restore Latest Autosave, Configuration, View Presentation Mode, Print, View Project Location, My Account, Transfer License, Export, Import, About и Exit.

Команды Save и Save As важно различать. Save перезаписывает текущий файл проекта, тогда как Save As создаёт отдельный вариант с новым именем. Для проектов, где перед крупным изменением нужно сохранить состояние, разумно использовать отдельную версию через Save As, а AutoSave рассматривать как страховочную историю, а не как замену осознанному версионированию.

2D Viewport

Основное построение выполняется в 2D. В верхней части viewport находятся переключатель 2D/3D, Pan, Zoom, Zoom to Extents и Grid. Рядом работают Snaps, Hide/Unhide и Object. В зависимости от Stage справа появляются геометрические инструменты и параметры объекта. Для точного плана критична работа со Snap и измерениями: программная справка прямо рекомендует проектировать по сетке с включённым Grid Snap, поскольку микроскопические разрывы и перекрывающиеся линии могут позже вызвать проблемы при переходе в 3D.

3D Viewport и 3D Gizmo

В 3D доступны навигация, Pan, настройка скорости камеры, Zoom to Fit и Deselect. Левой кнопкой мыши меняют направление взгляда, правой — приближение; двойной щелчок фокусирует камеру на объекте. Выбранные элементы редактируются через 3D Gizmo: его оси используются для перемещения, вращения и масштабирования. В Version 4 расширено редактирование импортированных моделей, а для сложной сцены полезна команда Isolate Selected, позволяющая временно оставить на экране только текущую выборку.

Panel

Правая Panel меняется по контексту. В ней находятся Stage Options, Object Settings и параметры выбранного объекта. Например, для hardscape здесь задаются Height и Follow Terrain, для источника света — интенсивность, угол, attenuation и температура, для камеры — фокусное расстояние и настройки фокуса. Именно Panel следует проверять после выбора элемента: большинство свойств меняется не через отдельные модальные окна, а в этом контекстном блоке.

Library и Smart Data

Library организует материалы, растения, деревья, мебель, свет, оборудование и другие готовые элементы. Доступны категории, поиск, Favorites, History и раздел Currently Used. Smart Data показывает вычисляемые характеристики объектов и проекта — площади, длины, объёмы и специализированные строительные показатели. Панель полезна не только в финале: изменение геометрии сразу меняет расчётные значения, поэтому ею можно контролировать проект ещё до подготовки листов.

Для отмены действий используется Undo с историей до 50 операций; доступны Redo, Copy, Cut, Paste и Delete. При больших изменениях лучше не полагаться только на Undo: отдельный файл через Save As обеспечивает более предсказуемую точку возврата, особенно перед массовой заменой материалов, импортом сложной модели или перестройкой рельефа.

Базовый рабочий процесс: от исходных данных до строительных листов

Структура Stages подсказывает рабочую последовательность. Её не обязательно соблюдать механически, но она снижает число конфликтов: сначала задаётся участок и основная геометрия, затем детали, материалы и объекты, после чего формируются презентация и документация.

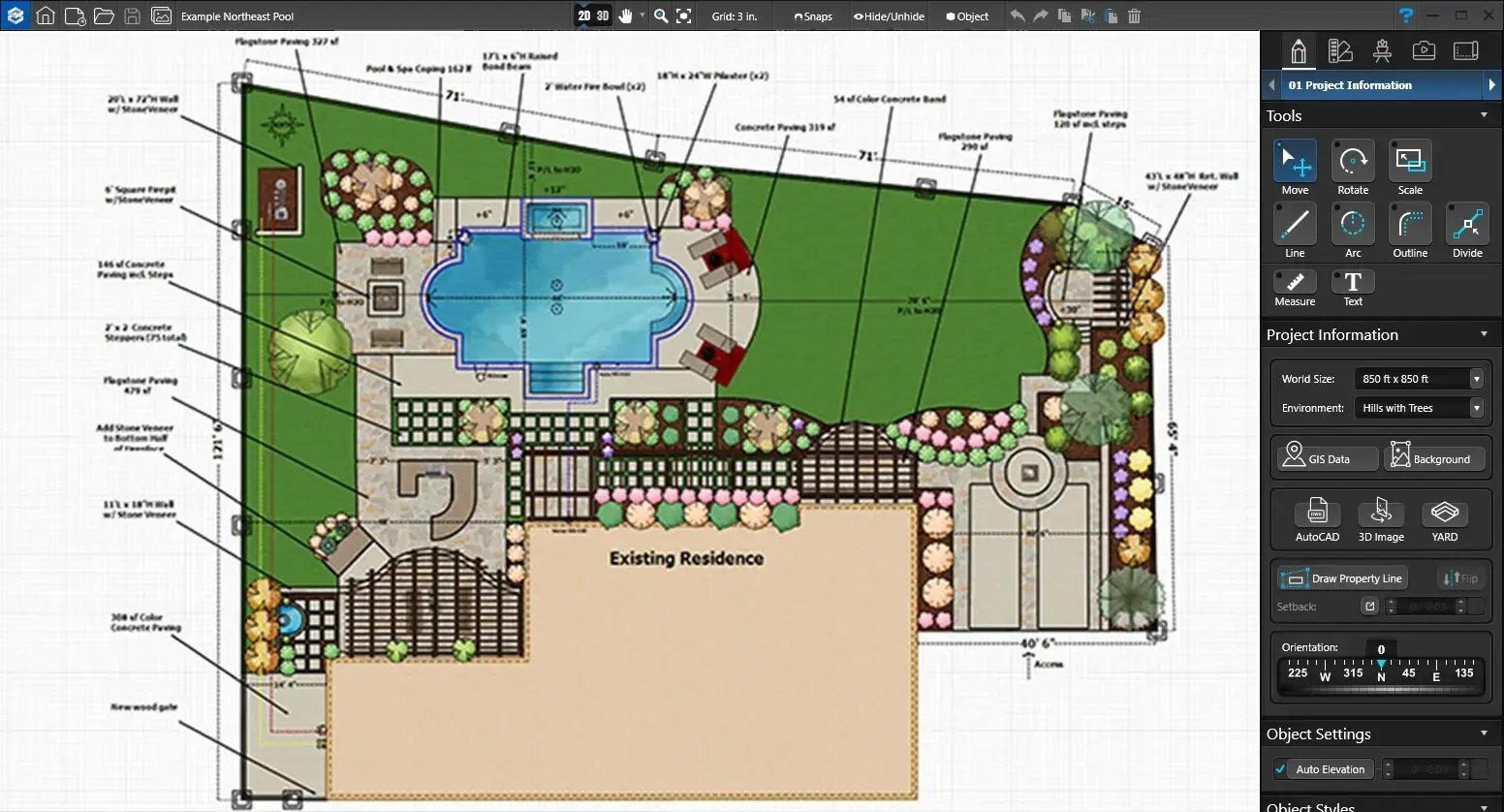

1. Создайте проект и заполните Project Information

На стартовом этапе задаются сведения о клиенте и объекте, адрес, ориентация и границы участка. Поля Client, Client Email, Client Phone и Address полезны для организации коммерческого проекта, но содержат персональные данные, поэтому их следует заполнять только в объёме, который реально нужен рабочему процессу.

Property Line можно построить вручную, вводя точные Distance и Bearing. Для замкнутой границы Smart Data рассчитывает perimeter, area и acres. Северная ориентация из Project Information используется далее в Construction, в том числе для автоматического North Symbol.

2. Подложите исходный план или GIS

Если есть CAD-подоснова, импортируйте DWG или DXF. Для растровой подложки поддерживаются BMP, JPG, PNG, TGA и TIF. GIS в Version 4 может добавлять аэрофотоснимок, данные рельефа, границы parcels, setbacks, 3D-структуры и assessor property details в зависимости от региона и выбранного поставщика данных. Property lines, setbacks, assessment data и 3D structures в текущей реализации доступны для США и Канады; источники изображения и рельефа отличаются по географии.

GIS ускоряет старт, но не заменяет юридически значимую съёмку. Даже когда данные автоматически масштабированы, перед строительной документацией границы, отметки и ограничения участка следует сверять с актуальными материалами, на которые опирается конкретный проект.

3. Постройте дом и ограждения

Stage House предназначен для контура дома, дверей, окон и кровли. Затем Walls, Fences & Railing добавляет стены, заборы и ограждения. Auto Elevation позволяет этим элементам следовать высоте terrain, house shapes, custom shapes, decks и staircases. Перед переходом к сложному рельефу полезно убедиться, что базовая геометрия дома привязана к правильным размерам и расположению: ошибка здесь будет заметна во всех следующих представлениях.

4. Настройте рельеф

Terrain Stage имеет Single Slope для общего уклона и Multiple Slope для сложной системы отметок. Основная работа выполняется в 2D, а 3D-инструменты помогают визуально доработать поверхность. Контур с заданной высотой может образовывать level area; при создании подпорных решений hardscape-элементы способны удерживать разные уровни рельефа.

5. Добавьте бассейн, спа и водные элементы

Форма бассейна строится обычными drawing tools или из шаблона. Глубина управляется Pool Depth, а уклон может быть Single Pool Slope или Multiple Pool Slopes. Второй режим полезен для Г-образных и других нестандартных чаш, где одна линейная схема глубины недостаточна. Затем добавляются spa, spillovers, steps и benches.

6. Нарисуйте hardscape, настилы и planters

Hardscapes & Wood Decks используется для площадок, дорожек, подъездов, поднятых зон и деревянных настилов. Follow Terrain заставляет hardscape идти по уклону — это типичный режим для driveway; при отключении элемент создаёт ровную площадку и пересекает рельеф. Для wood deck предусмотрены отдельные настройки досок и конструктивных элементов. Planters могут следовать рельефу или формировать горизонтальную площадку.

7. Создайте нестандартные формы и перголы

Custom Shapes & Pergolas закрывает задачи, для которых нет готового типового элемента: outdoor kitchens, ramps, декоративные формы, перголы, павильоны и арки. Нестандартный объект лучше строить из минимального числа чистых контуров, потому что простая геометрия легче редактируется и меньше создаёт проблем при конвертации в 3D.

8. Назначьте материалы, растения и библиотечные объекты

На Materials задаются отделочные поверхности, масштаб, поворот и цвет. На Plants & Items размещаются растения, деревья, мебель, освещение, оборудование и аксессуары. Library поддерживает поиск, Replace, Insert, Multi, Matching, Favorites и History; пользовательские элементы можно сохранять в свою библиотеку.

9. Контролируйте Smart Data

Не откладывайте расчёты на конец. После добавления бассейна, hardscape и других конструкций проверяйте выбранные показатели Smart Data. Для VIP3D доступны автоматические и пользовательские наборы, а Construction может вставлять Smart Data Blocks, которые обновляются при изменении проекта.

10. Подготовьте Presentation

Создайте несколько ракурсов, проверьте дневной и вечерний свет, затем настройте Photo, Video или живую демонстрацию. Path Tracing целесообразно включать на финальном этапе, когда геометрия уже устойчива: это снижает нагрузку во время постоянного редактирования.

11. Соберите Construction Markup и Page Layout

В Construction Markup добавляются размеры, линии, заливки, условные обозначения и пользовательские слои. Page Layout собирает листы заданного формата и масштаба, 2D/3D views, legends, Smart Data, cross sections и другие блоки. Перед экспортом PDF проверьте каждый лист в том виде, в котором он будет напечатан.

Инструменты построения и точного редактирования

Точность в VIP3D обеспечивается сочетанием drawing tools, привязок, числового ввода и контекстных свойств. В Panel доступны Move, Rotate, Scale, Line, Arc, Outline, Divide, Rectangle, Circle/Oval, Smooth, Carve, Measure и Text. Набор меняется в зависимости от Stage и выбранного элемента, поэтому один и тот же принцип применяется к границе участка, бассейну, площадке, стене или пользовательской форме.

Move, Rotate и Scale

Move переносит выбранную геометрию, Rotate меняет ориентацию, Scale — размер. Для библиотечного объекта это обычная трансформация, но для проектной геометрии важно следить, что выделено: отдельная точка, сегмент, вся форма или группа. Перед массовым перемещением полезно включить отображение размеров и убедиться, что выбор не захватил соседний элемент через перекрывающийся контур.

В 3D те же операции выполняются через 3D Gizmo. Оси дают наглядное направление переноса и вращения; для сложных импортированных объектов Version 4 добавляет более удобное редактирование содержимого модели. Если объект мешает работе с соседями, Isolate Selected временно упрощает сцену и оставляет в фокусе текущую выборку.

Line, Arc и Outline

Line используется для прямолинейных сегментов, Arc — для дуг, Outline — для создания параллельного смещённого контура. Эти операции покрывают ситуации, где нужно построить бордюр, кромку, стенку, дорожку, край площадки или форму будущего hardscape. Для размеров из документации лучше вводить значение численно, а не подгонять курсором по виду.

Outline особенно полезен при построении геометрии с постоянной шириной. Вместо двух независимых контуров создаётся смещение относительно исходной линии. В 2026.1.2 исправлена обработка отрицательных введённых значений Outline, поэтому направление смещения можно контролировать знаком числового ввода.

Divide, Smooth и Carve

Divide разделяет геометрию в заданной точке и нужен перед локальным изменением формы. Smooth сглаживает выбранные узлы, а Carve изменяет участок контура в зависимости от текущей стадии. Эти команды полезны, когда свободная форма бассейна или дорожки сложнее простого прямоугольника, но их лучше применять после определения исходных размеров и базовых привязок.

Избыточное число узлов не делает модель точнее. Близко расположенные точки повышают риск микро-сегментов и случайного самопересечения. При сбое конкретного проекта во время перехода в 3D документация Structure Studios рекомендует проверить линии в проблемной зоне: непреднамеренные перекрытия и разрывы могут быть причиной ошибки геометрии.

Measure и Text

Measure добавляет измерения в 2D и может печататься в составе плана, однако эти измерения не отображаются в 3D и Presentation. Text также предназначен прежде всего для 2D-документации. Поэтому презентационный ракурс нельзя использовать как проверку того, что все технические подписи присутствуют на строительном листе.

После размерной правки полезна последовательность: выделить изменённую форму, сверить числовые свойства, затем посмотреть Smart Data и только после этого перейти в 3D. Такой порядок отделяет геометрическую точность от визуального впечатления: хороший ракурс не доказывает, что размеры и вычисляемые площади остались правильными.

Snaps и контроль чистоты геометрии

Snaps определяют, к каким точкам и направлениям притягивается курсор. В Version 4 появился Extension Snap. Для регулярного 2D-проектирования Grid и Snaps помогают избежать почти совпадающих, но фактически разных точек. Особенно это важно на замкнутых формах бассейнов, hardscape и границах участка.

• перед сложным контуром включите подходящие привязки и выберите удобный шаг Grid;
• при импорте подложки сначала проверьте её масштаб, затем обводите геометрию;
• после Divide или Carve увеличьте проблемный участок и проверьте наложенные сегменты;
• после крупного Move убедитесь, что связанные элементы не остались на прежней отметке;
• при неожиданном поведении 3D временно скройте соседние категории через Hide/Unhide и локализуйте проблемную форму.

Hide/Unhide как рабочий инструмент

Hide/Unhide управляет видимостью категорий и отдельных элементов. При плотном плане скрытие растений, воды, drain-элементов, contour lines или части библиотечных объектов помогает выбрать нужную линию без ошибочного захвата соседнего объекта. Режим изоляции позволяет сосредоточиться на текущей выборке.

Перед печатью видимость проверяют отдельно. Слой или категория, временно скрытые для моделирования, могут быть необходимы в Construction. Финальная проверка листа включает просмотр активных слоёв, видимости блоков и масштаба в Page Layout.

Работа с рельефом и исходными данными участка

Проект наружного пространства чувствителен к исходным отметкам: бассейн, подпорная стенка, driveway, ступени и planter зависят от рельефа. Поэтому в VIP3D Terrain расположен до бассейнов и hardscape в учебной последовательности. Геометрию проще связать с корректной поверхностью, чем перестраивать готовые элементы после изменения высот.

GIS Data

GIS Data позволяет начать проект с адреса и географического контекста. В Version 4 расширен набор данных: аэрофотоснимки и terrain могут дополняться parcel lines, setbacks, 3D structures и assessor property information там, где поставщик предоставляет такие сведения. Данные интегрируются в проект и ускоряют понимание формы участка и окружения.

Доступность различается по регионам. Nearmap используется как источник высококачественных изображений в США, Канаде, Австралии и Новой Зеландии; EagleView охватывает США и Канаду; Google Earth имеет более широкий географический охват. Property lines, setbacks, assessment data и 3D structures в текущем наборе доступны для США и Канады. Поэтому одинаковый адресный сценарий нельзя считать гарантированно полным в любой стране.

GIS удобен для проектирования в контексте, но проектировщик должен разделять визуальную подложку и документы, имеющие юридическую силу. Для разрешительных и строительных решений границы, отметки и отступы сверяются с актуальной съёмкой и требованиями конкретной юрисдикции.

Импорт DWG и DXF

Когда исходные материалы подготовлены в AutoCAD, VIP3D принимает DWG и DXF. Это позволяет использовать существующие 2D-планы, символы и шаблоны вместо ручной перерисовки. Поддержка RealDWG 2026 в Version 4 и расширение DWG/DXF-импорта в 2026.1.3 улучшают обмен с CAD-процессом, но после импорта всё равно нужно проверить масштаб и содержимое.

Обмен не является универсальным 3D-конвейером. VIP3D экспортирует 2D-представление в DXF, но не предназначен для передачи всей сцены как общей редактируемой 3D-модели в CAD. Поэтому сценарий «отдать 2D-чертёж для продолжения работы» поддерживается лучше, чем сценарий полной 3D-интероперабельности.

Растровые подложки

Background поддерживает BMP, JPG, PNG, TGA и TIF. Подложка полезна, когда заказчик или геодезист предоставил отсканированный план, схему или изображение участка. После вставки критично масштабировать изображение по известному размеру. Если подложка растянута неверно, все контуры, обведённые поверх неё, будут систематически ошибочны.

Для контроля возьмите размер, известный из исходного документа, масштабируйте изображение, затем измерьте второй независимый отрезок. Совпадение двух контрольных расстояний надёжнее проверки одного. После этого подложку можно скрывать, когда она мешает выбору объектов.

Single Slope и Multiple Slope

Single Slope задаёт общий уклон terrain и подходит для участка с простым направлением изменения высоты. Multiple Slope предназначен для более сложной поверхности. Основная работа ведётся в 2D, где легче контролировать точки, контуры и числовые значения; 3D используется для проверки взаимодействия поверхности с домом, площадками и подпорными конструкциями.

Level areas задают локальные горизонтальные области. Hardscape может либо следовать поверхности через Follow Terrain, либо формировать плоскую площадку. На участке с террасированием это принципиальное различие: дорожка по склону и площадка у бассейна должны по-разному взаимодействовать с terrain.

Практическая схема для участка с перепадом высот

1. подготовьте достоверную подложку и проверьте масштаб;
2. создайте Property Line и базовую ориентацию;
3. задайте terrain по подтверждённым отметкам;
4. проверьте поверхность в 3D до размещения бассейна и настилов;
5. создайте горизонтальные площадки там, где они нужны;
6. добавьте retaining/hardscape-элементы, разделяющие уровни;
7. проверьте ступени, высоты стен и пересечения объектов в нескольких 3D-ракурсах;
8. после изменения terrain повторно проверьте Smart Data и сечения.

Для сложного рельефа контроль должен включать числовые свойства и Cross Section в Page Layout. В перспективе небольшое несоответствие высоты может быть незаметным, но оно проявится в лестнице, подпорной стене или сечении.

Бассейны, спа, hardscape и деревянные настилы

Бассейн — один из объектов, где специализация VIP3D заметна особенно хорошо. В Pools & Spas создаётся не просто декоративная 3D-чаша: программа хранит форму, глубины, уклоны, coping, tile, steps/benches, spillovers, drains, nozzles, lights и другие параметры, которые затем участвуют в Smart Data и строительной документации.

Форма и глубина бассейна

Начать можно с шаблона или нарисовать собственный замкнутый контур. Для простой геометрии используются Rectangle, Circle/Oval, Line и Arc; для свободной формы — дополнительные инструменты редактирования. После построения задаётся Pool Depth. Single Pool Slope описывает одну последовательную схему уклона, Multiple Pool Slopes позволяет разделить чашу на несколько участков глубины.

Multiple Pool Slopes полезен для Г-образных и других нестандартных бассейнов, где одна линейная схема глубины не описывает проект. Проверять такую чашу следует не только сверху: после настройки нужно осмотреть переходы глубины в 3D и сформировать Pool Depth Profile в Page Layout.

Steps, Benches и spillover

Ступени и скамьи добавляются после основной формы и могут быть самостоятельными элементами. В Version 4 расширены настройки pool geometry и water features, а 2026.1.2 добавила snap и rotation при размещении water features в 3D. При проектировании важно сверять декоративный элемент с конструктивной геометрией: положение spillover, raised beam и ступеней должно быть согласовано по высоте.

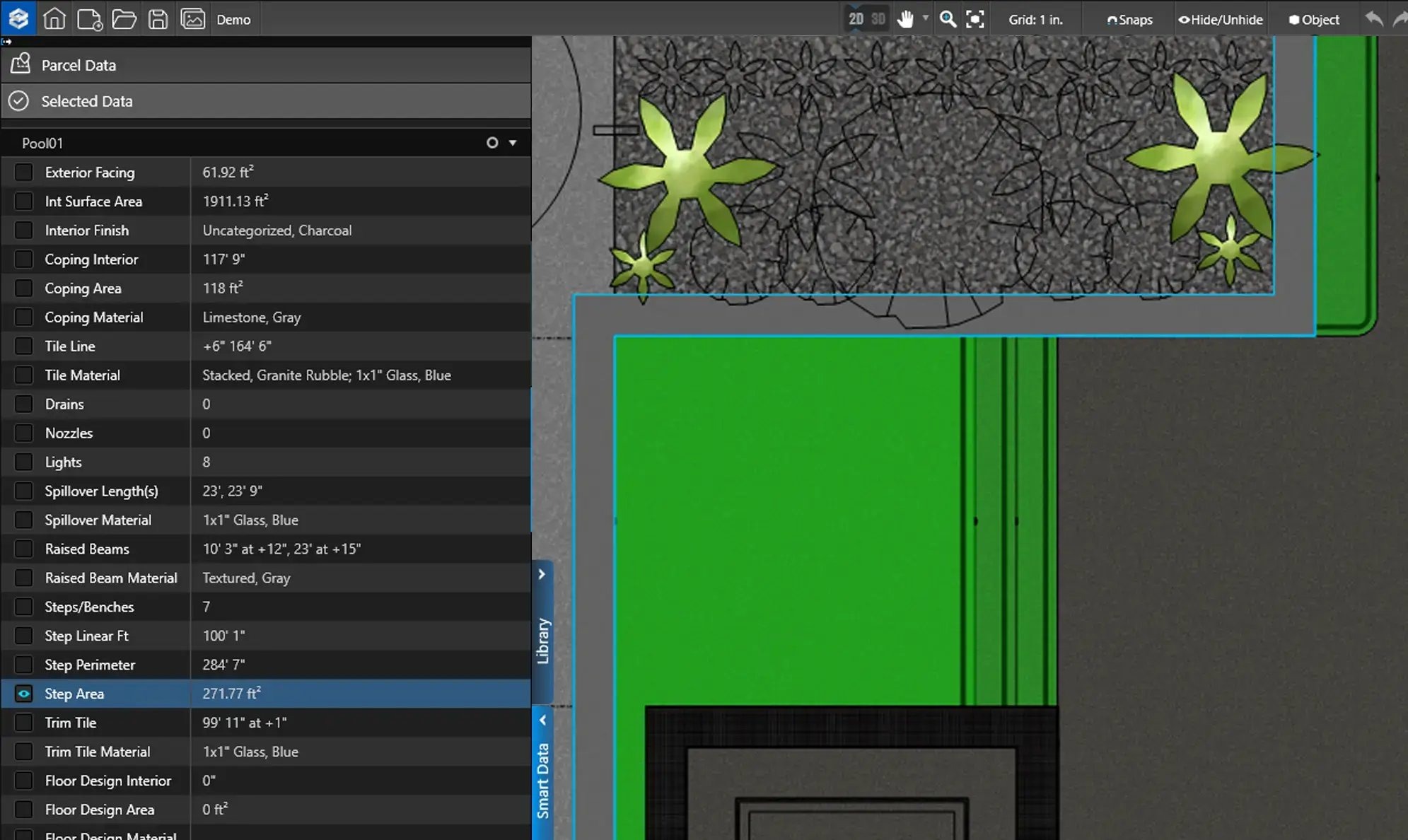

Smart Data для бассейна

Выбор бассейна открывает подробный набор данных. Среди отображаемых показателей — perimeter, area, height, depth, water volume, hole volume, concrete, rebar, coping interior/area/material, tile line/material, drains, nozzles, lights, spillover length, raised beams и steps/benches. Конкретный состав зависит от геометрии и настроек объекта.

В Construction эти сведения выводятся через Smart Data Block. Для пользовательского Custom Data Set после изменения геометрии данные становятся красными как stale, а Calculator запускает пересчёт. Перед печатью это состояние следует проверять отдельно: технический лист не должен оставаться со значениями, рассчитанными до последней правки.

Hardscapes

Hardscape используется для мощения, patios, driveway, площадок и поднятых поверхностей. Основные параметры включают Height и Follow Terrain. При включённом Follow Terrain элемент повторяет уклон поверхности; при выключенном формирует ровную область. На практике выбор режима определяется назначением: driveway обычно следует рельефу, а площадка у бассейна требует контролируемой отметки.

Hardscape может участвовать в формировании террас. Перед повышением его высоты нужно проверить, какой terrain он пересекает и не создаётся ли неожиданный обрыв. Затем стык осматривается в 3D с нескольких сторон, а в технической части при необходимости добавляется сечение.

Wood Decks

Wood Decks имеют специализированные настройки настила и опор, поэтому террасу не приходится имитировать обычной плоской Custom Shape. В сложной конфигурации сначала задают габаритную форму и высоту, затем параметры досок и конструктивных элементов, после чего проверяют соединение с домом и рельефом.

Planters и raised elements

Planters используются для приподнятых клумб и структурных посадочных зон. Как и hardscape, они взаимодействуют с terrain. В Version 4 появились дополнительные варианты управления curb: изменение по четырём углам и генерация внутри или снаружи planter shape.

Проверка бассейна перед документацией

• контур чаши замкнут и не содержит случайных микро-сегментов;
• depths и slopes соответствуют проектной схеме;
• ступени и скамьи не пересекают стенки неожиданным образом;
• spillover и raised beam проверены по высоте;
• coping и tile назначены правильным поверхностям;
• Smart Data пересчитана;
• Pool Depth Profile соответствует модели;
• масштабный лист содержит нужные размеры и обозначения.

Материалы, PBR, растения и пользовательские модели

Материалы в VIP3D связаны с проектной геометрией: одна поверхность одновременно участвует в визуализации и может фигурировать в вычисляемых данных. Финальные пользовательские текстуры и точный масштаб разумно настраивать после стабилизации основных форм, чтобы не повторять работу при каждом изменении контура.

Материалы и масштаб текстуры

Material Library содержит варианты для hardscape, стен, кровли, дерева, камня и других поверхностей. Объект можно перекрашивать, менять масштаб и ориентацию материала. Version 4 добавила независимое изменение горизонтального и вертикального масштаба, что полезно для поверхностей с выраженным направлением рисунка.

При импорте пользовательского материала задаётся физическая ширина текстуры. Этот параметр связывает растровый рисунок с реальным размером в сцене. Без него кирпич, плитка или доска могут выглядеть убедительно на одном ракурсе, но оказаться неверными по масштабу относительно двери, мебели или бассейна.

PBR Material Import

Version 4 поддерживает PBR texture maps: Normal, Height, Roughness, Metallic и AO. Они описывают микрорельеф, шероховатость, металлические свойства и затенение. Path Tracing и новый 3D-движок используют эти карты для более точного взаимодействия поверхности со светом.

PBR-карты должны соответствовать одной поверхности и быть согласованы по масштабу. Слишком сильный Height или Normal делает фактуру неестественно грубой; неверный Roughness меняет характер отражения. После импорта материал нужно осмотреть и при дневном, и при искусственном освещении.

Plants & Items

Stage Plants & Items используется для растений, деревьев, мебели, оборудования, света и пользовательских моделей. Library поддерживает поиск и операции Matching, Replace, Insert и Multi. Replace позволяет заменить тип уже размещённого объекта без ручного удаления каждой позиции.

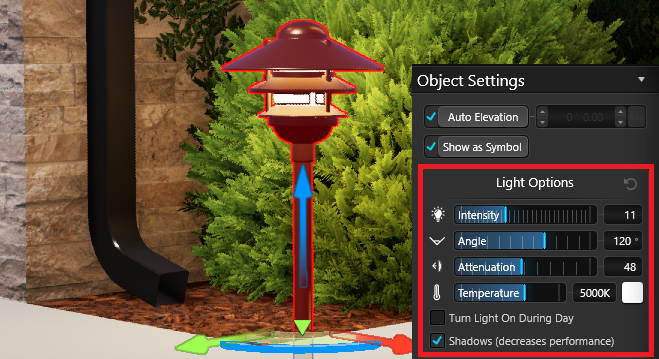

Object Settings для библиотечных элементов включают Auto Elevation, Show as Symbol и контекстные свойства. Для 2D-документации можно использовать отдельный symbol, пока 3D-модель остаётся визуальным представлением. Version 4 позволяет задавать размер пользовательского 2D-symbol независимо от габарита 3D-модели.

Пользовательский объект сохраняется через Save to Library. В окне New Object выбираются Category и Sub Category, вводится Name; дополнительно назначаются 2D symbol, callout image, line style и fill pattern. После сохранения объект доступен в собственной библиотеке для следующих проектов.

Импорт моделей SketchUp, FBX и OBJ

VIP3D импортирует модели SketchUp, а также FBX и OBJ. Команда доступна через Application Button → Import → SketchUp/FBX; второй путь находится в Stage Plants & Items. После размещения модель можно масштабировать, менять цвет и материалы.

Для модели, дорабатываемой в SketchUp, доступна замена исходного 3D-объекта после изменений. Version 4 генерирует 2D symbol outline для импортированной модели и позволяет двойным щелчком войти внутрь модели, чтобы удалить ненужные элементы. В 2026.1.3 улучшены текстуры импортированных FBX.

Сторонние объекты различаются по качеству. Тяжёлая модель с избыточной геометрией и большим количеством текстур увеличивает потребление VRAM и способна замедлить сцену. Аппаратная документация отдельно связывает необходимый объём видеопамяти с количеством текстур, деревьев и imported objects.

Подготовка сторонней модели

1. удалите из исходной модели невидимые и ненужные детали;
2. проверьте реальный масштаб до импорта;
3. сведите число материалов к используемым;
4. после импорта назначьте понятный 2D-symbol для документации;
5. сохраните объект в Library только после визуальной проверки;
6. осмотрите сцену в обычном 3D до включения Path Tracing;
7. если производительность резко снизилась, временно скройте imported object и сравните отклик.

Если сцена снова становится отзывчивой после скрытия импортированного объекта, оптимизировать следует прежде всего этот asset. Так проще отделить локальную проблему от общей нагрузки проекта.

Smart Data и строительная документация

Smart Data — одна из функций, которые отделяют VIP3D от программы, ориентированной только на визуальную презентацию. Панель собирает геометрические и строительные параметры объектов, а в Construction данные выводятся в динамические блоки. Это уменьшает ручное дублирование информации между рабочей моделью и спецификационным листом.

Automatic Data

Automatic Data формируется из объектов проекта. Для бассейна это площади, периметры, объёмы, coping, tile и ряд конструктивных показателей; для других Stages набор отличается. Данные доступны во время проектирования, поэтому их можно использовать как дополнительный способ контроля: неожиданная площадь, длина или объём часто быстрее указывает на ошибку контура, чем перспективный 3D-ракурс.

Custom Data Sets

VIP3D позволяет объединять объекты из разных Stages в собственный Custom Data Set. Нужно разрешить выбор объектов из разных стадий, выделить их Ctrl+Click либо рамкой и нажать Add Custom Data. Набор можно переименовать; это имя затем используется в Page Layout.

Custom Data Set содержит combined data и подробности по отдельным объектам. После изменения геометрии значения становятся красными — это признак устаревшего расчёта. Calculator выполняет пересчёт. Перед выпуском документации пользовательские наборы нужно проверять именно на это состояние, иначе в лист может попасть значение, полученное до последней правки.

Smart Data Block

В Construction блок добавляется через Insert Smart Block внизу Smart Data или через Insert Block → Smart Data в Panel. После вставки выбирается состав выводимой информации. Блок перемещается обычным Move и привязывается к границам страницы.

Smart Data Blocks выводят Turn Downs, Step Risers, Dirt Displacement, Concrete Yardage, Rebar и другие расчёты. Преимущество динамического блока раскрывается только при дисциплинированной проверке: после существенной правки модели откройте Smart Data, обновите пользовательские наборы и затем заново просмотрите лист.

Construction Markup

Construction Markup предназначен для технической графики поверх проектного представления. Здесь используются layers, line styles, fill patterns, symbols, text и callouts. Пользовательские слои позволяют разделять, например, разметку бассейна, hardscape, посадки и общие примечания. Version 4 улучшила Markup, добавила defaults и default font; 2026.1.3 добавила множественный выбор Markup layers и два новых line styles.

Слой полезно строить по назначению информации, а не только по визуальному оформлению. Тогда один проект может выдавать несколько 2D View blocks с разным набором включённых Construction Markup layers без копирования исходной геометрии.

Page Layout

Page Layout собирает печатные страницы. В Insert Block доступны 2D View, 3D View, image, logo, text table, Smart Data Block и legends. Для бассейна предусмотрен Pool Depth Profile; Plant Legend и Item Legend автоматически связаны с составом объектов. Version 4 добавила Cross Sections, Scaled 3D Plan Views и default page templates.

2D View block показывает проект в 2D и позволяет выбрать, какие Construction Markup layers отображать. Исправлять базовую геометрию нужно в модели или Markup, а не пытаться подменять исходные данные декоративной правкой готового листа.

Cross Sections

Cross Section в Version 4 создаёт секущую плоскость: всё с одной стороны скрывается, чтобы показать нужные детали. На участке с перепадом высоты это удобный контроль связи terrain, бассейна, ступеней и подпорных элементов. Сечение лучше создавать после стабилизации основных отметок.

Scaled 3D Plan Views

Масштабный вид сверху в 3D может использоваться как полноцветный construction plan. Он дополняет обычный 2D-чертёж: 3D plan view даёт контекст материалов и объёмов, а размеры, условные обозначения и специализированные layers удобнее проверять в 2D.

Контроль набора листов

Наличие инструментов для масштабных планов, сечений и спецификаций не означает автоматического соответствия строительным нормам любой страны или города. Состав и оформление разрешительного комплекта проверяет проектировщик применительно к конкретному объекту.

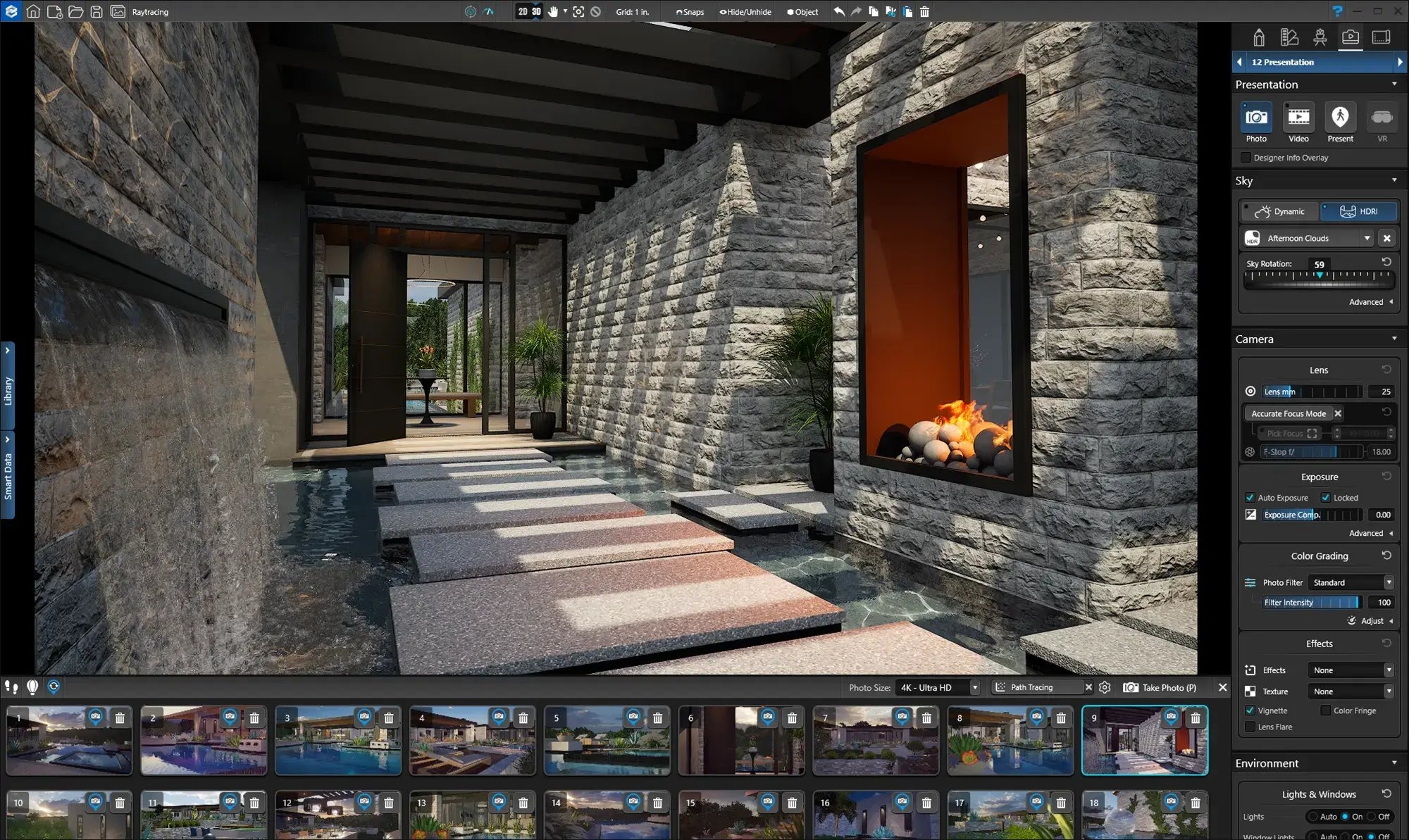

Визуализация и презентация

Presentation в VIP3D встроена в тот же проект, где создаётся техническая геометрия. Это позволяет показывать клиенту актуальную модель, а не отдельный рендер-файл, который легко забыть обновить после правки. В Version 4 презентационная часть получила переработанный 3D-движок, Path Tracing, Global Illumination, HDRI skies и расширенные настройки материалов.

Path Tracing

Path Tracing моделирует сложное распространение света и предназначен для высококачественных изображений и видео. В сцене точнее передаются отражения, рефракция прозрачных материалов и непрямое освещение. Этот режим требователен к видеокарте, поэтому его рационально включать после завершения основных геометрических правок.

Для трассировки требуется NVIDIA GeForce RTX. Сцены с большим количеством отражающих поверхностей, источников света, растительности и импортированных объектов дают более высокую нагрузку. Во время постоянного редактирования полезнее Fast Mode или обычный 3D, а финальный Path Tracing — для утверждённых ракурсов.

DLSS и Global Illumination

Version 4 использует DLSS для повышения производительности и стабильности real-time scene. Global Illumination рассчитывает динамическое непрямое освещение и отражения. Практическая разница заметна в сценах с навесами, водой, глубокими тенями и искусственным светом: освещение зависит не только от прямого попадания луча, но и от взаимодействия со всем окружением.

HDRI skies

HDRI sky задаёт окружение и световую среду. Можно выбрать готовый вариант или импортировать собственный HDRI. Для серии сравнительных кадров лучше фиксировать одинаковый sky и время суток, чтобы клиент оценивал различия в проекте, а не различия в освещении.

3D Grass

3D Grass превращает обычную grass surface в объёмную траву. В Object Settings включается 3D Grass; доступны Dandelions, Dandelion Flowers и Visible While Designing. Полное качество объёмной травы используется в Photos & Videos, а постоянное отображение во время проектирования можно отключить ради отзывчивости.

На большом участке сочетание 3D Grass, деревьев и пользовательских моделей увеличивает требования к VRAM. Поэтому для моделирования достаточно оставить корректный материал, а объёмную траву показывать в тех режимах, где она влияет на итоговую презентацию.

Light Options

Для источников света доступны Intensity, Angle, Attenuation, Temperature и Color. Attenuation управляет спадом света с расстоянием, Angle — шириной луча, Temperature — цветовой температурой. Эти параметры позволяют отдельно настраивать дорожки, ступени, зоны отдыха, фасад и декоративную подсветку.

Для интерактивной работы Shadows у отдельных источников можно отключать, если они заметно снижают производительность. Финальный кадр следует проверять уже с теми эффектами, которые должны попасть в презентацию.

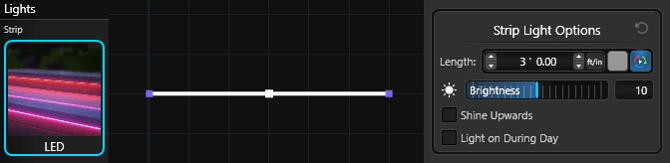

Strip Lights

Strip Light находится в категории Lights и предназначен для линейной подсветки. Он привязывается к бассейнам, spa, outdoor kitchens и retaining walls и поддерживает изгибы. В Strip Light Options настраиваются Length и Brightness, а также направление свечения и дневное состояние.

При размещении strip light по сложному контуру сначала проверяют траекторию в 2D, затем высоту и направление света в 3D, после чего переходят к вечернему кадру. Так легче отделить ошибку геометрии от неудачной яркости.

Window Lights

Window Lights связаны с Window Glass и особенно заметны в Dusk/Night. Они позволяют включать свечение окон вместе с наружной сценой. При сравнении двух вариантов проекта полезно сначала использовать одинаковые условия освещения, а художественные ночные кадры делать отдельной серией.

Camera Controls

В Presentation доступны профессиональные настройки камеры. Lens регулируется от 15 до 150 mm. Accurate Focus Mode позволяет выбрать область фокуса, а F-stop и focal distance управляют глубиной резкости. Accurate Focus увеличивает вычислительную нагрузку, поэтому его имеет смысл включать для конкретных финальных кадров, а не держать постоянно активным.

Сверхширокий объектив помогает показать небольшой двор целиком, но усиливает перспективу и зрительно меняет пропорции пространства. Для деловой презентации полезно сочетать нейтральные ракурсы с умеренным lens и отдельные художественные кадры.

Photo, Video, 360° и VR

Photo Mode создаёт статические изображения, Video использует storyboard, а 360° и VR позволяют интерактивно осматривать пространство. Version 4 поддерживает 2K Quad HD и очередь нескольких storyboards; продуктовая страница также предусматривает высокоразрешающие фото и видео вплоть до 8K в доступных режимах.

Custom Media выводит пользовательский контент на телевизоры и проекторы. В 2026.1.3 custom videos на TVs были исправлены для path-traced videos. При переносе проекта следует учитывать, что пользовательские медиа и текстуры должны ехать вместе с проектным пакетом.

Fast Mode

Fast Mode отключает часть тяжёлых rendering effects и shadows во время Design Stages. Это режим редактирования, а не финального качества. Практический цикл для крупного проекта: геометрия в Fast Mode, промежуточная проверка в обычном 3D, Path Tracing для утверждённых камер и финального экспорта.

Форматы, импорт, экспорт и интеграции

VIP3D поддерживает обмен с CAD, растровыми подложками, пользовательскими 3D-моделями и мобильным YARD. При этом форматы используются для разных задач: DWG/DXF — как исходные 2D-данные, SketchUp/FBX/OBJ — как внешние 3D-объекты, PDF/PNG/DXF — как результаты 2D-представления, а project package — для переноса самого рабочего проекта вместе с зависимостями.

PDF

Экспорт PDF предназначен для 2D-представления; сочетание Ctrl+Shift+P открывает соответствующий экспорт. Для документации с несколькими листами удобнее Page Layout, где страницы имеют заданный paper size, scale и состав blocks. Несколько страниц можно выводить в общий или раздельные PDF в зависимости от настроек экспорта.

Перед передачей PDF откройте готовый файл вне VIP3D и проверьте line weights, размеры, легенды и границы печати. Исправление 2026.1.3 отдельно затронуло PDF line weight export, поэтому при обмене проектами со старой сборкой особенно полезно сравнить финальный файл с Page Layout.

Project package

Export Current Project упаковывает сам .sav, custom materials, imported image materials и custom HDRI skies. Это надёжнее, чем пересылать только .sav, если проект зависит от пользовательского контента. Перенос между компьютерами и резервное хранение проекта лучше выполнять через пакет, чтобы на втором рабочем месте не получить отсутствующие материалы или окружения.

Экспорт My Content имеет другую задачу: он переносит пользовательскую рабочую среду — favorites, defaults, custom HDRI, markup defaults, media, objects, templates, user settings и связанные пользовательские данные. Проектный пакет и My Content не следует считать взаимозаменяемыми.

YARD

Экспорт YARD доступен для VIP3D и позволяет перенести весь проект либо выбранные элементы в приложение YARD. В обратном направлении VIP3D принимает YARD Design. При этом модель, импортированная в YARD из VIP3D, становится единым статическим объектом и не сохраняет внутри YARD всю редактируемость исходной VIP3D-структуры. Поэтому YARD полезен как мобильное представление и AR-слой, но не заменяет настольный master-project.

YouTube

Media Viewer умеет загружать видео в YouTube. Это внешняя интеграция: перед отправкой клиентского материала нужно проверить, что выбранный аккаунт и параметры публикации соответствуют политике студии и договорённостям с заказчиком. Для конфиденциального проекта безопаснее сначала сохранить локальный результат и решить, нужен ли сторонний видеосервис вообще.

Системные требования

Version 4 рассчитана на производительную Windows-систему с дискретной графикой. Совместимость заявлена для Windows 10 и Windows 11, а рекомендованная конфигурация — Windows 11. Интегрированная Intel-графика не поддерживается для корректной работы Version 4; требуется отдельная DirectX 12 видеокарта с достаточной производительностью.

Размер загрузчика около 3,98 MB не отражает место, которое требуется для готовой среды. Видеокарта также оценивается не только по названию модели. VRAM определяет, сколько текстур и моделей одновременно помещается на GPU; проекты с большим количеством деревьев и imported objects требуют большего запаса памяти.

Почему требования к GPU высокие

VIP3D совмещает real-time 3D, PBR materials, высокодетальные растения, динамическую воду, сложное освещение, Path Tracing и импортированные модели. При вращении камеры все эти элементы должны отрисовываться интерактивно. Поэтому переход с формально совместимой, но слабой GPU на рекомендованный RTX-класс влияет не только на финальный render, но и на удобство ежедневного редактирования.

Текущая аппаратная рекомендация Structure Studios отдельно предупреждает, что младшие модели RTX с индексом, оканчивающимся на 50, ориентированы на более лёгкие задачи, чем требовательные большие проекты. Для закупки рабочей станции разумно оценивать не только минимальный запуск, но и тип будущих сцен: участок с десятками деревьев, imported FBX, несколькими отражающими поверхностями и path-traced video значительно тяжелее простого эскиза.

Проверка компьютера до покупки Membership

1. в Windows откройте System/About и запишите процессор и RAM;
2. в Device Manager → Display Adapters проверьте модель дискретной видеокарты;
3. если в ноутбуке два GPU, убедитесь, что есть отдельный NVIDIA или AMD adapter, а не только интегрированный;
4. проверьте свободное место на SSD;
5. установите trial и в VIP3D нажмите F12;
6. в About проверьте Video Adapter и текущую версию;
7. создайте тестовый проект с 3D, растительностью и освещением, близкий по сложности к рабочим задачам;
8. только после этого оценивайте, устраивает ли интерактивный отклик.

macOS

VIP3D не имеет нативной версии для macOS. Старые справочные материалы упоминают работу legacy Version 2 через Boot Camp на отдельных Intel Mac, но это не превращает Version 4 в macOS-приложение и не является основанием покупать современный Mac как основную рабочую станцию для VIP3D.

Производительность и настройка рабочей станции

Производительность VIP3D нельзя свести к одному числу FPS. 2D drawing, загрузка Library, переключение Stages, интерактивная 3D-навигация, Photo/Video render и сохранение проекта нагружают разные компоненты. GPU критичен для 3D, CPU заметно влияет на 2D и часть рендера, RAM удерживает рабочие данные, а быстрый SSD сокращает задержки чтения и записи.

Назначьте дискретный GPU

Если ноутбук использует интегрированную и дискретную графику, Windows иногда выбирает не тот adapter. Для ручной настройки документация предлагает открыть Windows Graphics Settings, добавить C:\StructureStudios\Structure\X64\Structurecore.exe и установить High Performance. После перезапуска программы результат проверяется по F12 в поле Video Adapter.

Этот шаг особенно важен, когда программа запускается, но 3D работает непропорционально медленно. Сначала нужно убедиться, что VIP3D действительно использует дискретную GPU; только после этого имеет смысл искать более сложные причины.

Fast Mode во время редактирования

Fast Mode уменьшает количество rendering effects и shadows в Design Stages. Он подходит для периодов, когда дизайнер постоянно двигает геометрию, меняет terrain или добавляет библиотечные объекты. Финальный визуальный контроль выполняется без Fast Mode, а Path Tracing включается уже для презентационных кадров.

Большое количество растений и imported objects

Деревья, сложные FBX/OBJ/SketchUp-модели и текстуры потребляют VRAM. Если сцена начала резко тормозить после добавления конкретного объекта, скройте его и сравните скорость. Такой A/B-контроль помогает выявить тяжёлый asset. Для импортированной модели полезно удалить невидимую внутреннюю геометрию и не использовать текстуры выше той детализации, которая заметна в целевых ракурсах.

Path Tracing и освещение

Трассировка, отражения и множество lights увеличивают нагрузку. На этапе моделирования можно работать без финальной световой конфигурации, а источники включать группами. Если торможение появляется только в вечерней сцене, сравните её с дневной и временно отключите тени у второстепенных источников.

Скорость сохранения

Медленный Save может быть связан не только с размером проекта, но и с антивирусным сканированием .sav и папок StructureStudios. В справке предусмотрены точечные exclusions как диагностическая мера для доверенной установки. Не следует отключать защиту системы целиком: сначала проверьте локальный SSD, фоновые backup/sync-процессы и только затем применяйте узкое исключение для официальной папки по документированной схеме.

AutoSave

AutoSave по умолчанию выполняется каждые 5 минут; интервал можно менять в пределах, доступных Configuration, а интерфейс хранит несколько предыдущих autosave revisions. Команда Restore Latest Autosave доступна из Application menu. AutoSave полезен как аварийное восстановление, но не заменяет Save As перед рискованным изменением.

Чистая геометрия

Проект, который стабильно работает в 2D, но падает при входе в 3D, может содержать проблемные пересечения или наложенные линии. Для поиска ошибки увеличьте область последней правки, временно скройте соседние объекты, проверьте точки и замкнутость формы. Grid Snap снижает вероятность создания почти совпадающих узлов.

Практический профиль для тяжёлого проекта

• Windows 11 и актуальный драйвер GPU;
• дискретная RTX-карта с запасом VRAM выше минимально необходимого;
• 16 GB RAM как отправная точка, больше — для сложных сцен и параллельной работы;
• NVMe SSD для программы, Library и активных проектов;
• Fast Mode при геометрических правках;
• 3D Grass и сложные эффекты включаются только по необходимости;
• Path Tracing используется после фиксации камер;
• проект регулярно сохраняется отдельными контрольными версиями.

Практические сценарии использования

VIP3D раскрывается не отдельной эффектной функцией, а связью нескольких этапов в одном проекте. Ниже — типовые сценарии, в которых разные части программы работают последовательно и дают проверяемый результат.

Высокобюджетный частный участок с бассейном

Работу начинают с Project Information, Property Line и исходной подложки. Затем строят дом, terrain, бассейн, hardscape, посадки и освещение. На раннем этапе достаточно обычного 3D; после утверждения геометрии настраивают PBR materials, Path Tracing и камеры. Одновременно Smart Data формирует расчётные показатели, а Page Layout собирает листы. Такой процесс уменьшает риск ситуации, когда презентация и технический план относятся к разным версиям проекта.

Реконструкция существующего двора

Для объекта, где часть строений и покрытия сохраняется, полезны Background, DWG/DXF или GIS. Существующий дом и границы участка фиксируются до добавления новых элементов. В Presentation можно показать новое решение в контексте существующей архитектуры, а в Construction отделить новые работы отдельными Markup layers.

Участок со сложным рельефом

Основная ценность возникает в сочетании Multiple Slope, level areas, hardscape, retaining geometry и Cross Sections. Сначала восстанавливают terrain, затем проверяют отметки, после чего добавляют бассейн и террасы. Если геометрию бассейна сделать раньше рельефа, последующее изменение высот способно вызвать цепочку корректировок.

Бассейн нестандартной формы

Custom contour, Multiple Pool Slopes, steps, benches и spillovers позволяют описать чашу сложнее простого прямоугольника. После построения Smart Data помогает сверить геометрию через числовые параметры, а Pool Depth Profile показывает продольную схему глубин. Финальная проверка должна включать 2D, 3D и профиль, поскольку каждый вид выявляет свой тип ошибки.

Клиентская презентация на встрече

Для обсуждения варианта удобен интерактивный Presentation: можно перемещаться по модели, менять ракурс и показывать дневные и вечерние состояния. Художественные Photo и Video лучше готовить заранее с утверждёнными camera settings. 360° и VR дают клиенту дополнительный способ осмотра, но технические решения всё равно подтверждаются 2D-листами и размерами.

Design-build процесс

Когда одна команда и проектирует, и строит, полезны Smart Data, Construction Markup и Page Layout. После изменения формы бассейна или hardscape расчётные блоки можно обновить, не переписывая спецификацию вручную. При этом quantities остаются проектными расчётами: закупочные нормы, коэффициенты отхода, региональные правила и инженерные требования проверяются отдельно.

Работа со сторонним 3D-объектом

Нестандартную мебель, оборудование или архитектурный элемент можно подготовить в SketchUp либо другом 3D-пакете с экспортом FBX/OBJ, затем импортировать в VIP3D. После проверки масштаба и материалов объект сохраняется в Library и получает 2D-symbol. Это удобнее повторного импорта одной и той же модели в каждый новый проект.

Передача проекта на другой компьютер

Для переноса используется Export Current Project, чтобы вместе с .sav сохранить custom materials, imported image materials и HDRI. Если нужно перенести ещё и рабочие defaults, favorites, media и библиотечные объекты, отдельно экспортируется My Content. Простое копирование одного .sav менее надёжно для проекта с внешними ресурсами.

Контроль перед встречей с клиентом

1. откройте проект и дождитесь загрузки Library и всех пользовательских ресурсов;
2. проверьте, что imported models не потеряли текстуры;
3. пройдите основные камеры в обычном 3D;
4. обновите Custom Data Sets, если геометрия менялась;
5. проверьте Photo/Video queue и доступное место на диске;
6. сохраните отдельную контрольную копию проекта;
7. для важной встречи подготовьте PDF-планы на случай, если высококачественный render на ноутбуке будет работать медленно.

Ограничения VIP3D

У специализированного продукта есть ограничения, которые важнее рекламных формулировок. Большинство из них не являются дефектом как таковым, но напрямую влияют на выбор рабочей среды и бюджет.

• Windows — обязательная настольная платформа. Version 4 совместима с Windows 10/11 и не имеет нативного приложения для macOS. Для студии на Mac это означает отдельный Windows-компьютер.
• Высокие требования к GPU. Для Version 4 рекомендована RTX 4060 или выше, а трассировка требует NVIDIA RTX. Интегрированная Intel-графика не поддерживается.
• Подписка вместо бессрочной лицензии. Доступ к программе прекращается после окончания Membership. Для многолетней эксплуатации нужно учитывать постоянную стоимость рабочего места.
• Лицензия привязана к пользователю. Один дизайнер не может законно делить одну индивидуальную Membership с коллегой. Для команды цена масштабируется по числу пользователей.
• Trial не является бесплатной коммерческой версией. Evaluation license разрешена для демонстрации, оценки и обучения; созданные в ней материалы ограничены некоммерческим использованием.
• Интернет участвует в лицензировании. Программа может подключаться для проверки Membership, активации и обновлений. Передача лицензии на другой компьютер также требует соединения.
• 3D-обмен не универсален. VIP3D импортирует SketchUp/FBX/OBJ, но CAD-экспорт ориентирован на 2D DXF, а не на передачу всей сцены как нейтральной 3D-модели.
• GIS зависит от географии и сторонних поставщиков. Набор parcel, setback и assessor-данных доступен не во всех странах. Такие данные не заменяют правоустанавливающие и геодезические документы.
• Сложные assets влияют на скорость. Большие FBX/OBJ/SketchUp-модели, большое число деревьев, PBR-текстуры и lights увеличивают нагрузку на VRAM.
• Construction tools не заменяют нормативную экспертизу. Масштабные планы, specs и cross sections помогают оформить проект, но их соответствие местным нормам проверяет специалист.

Ещё одно практическое ограничение связано с архитектурой файлов. VIP3D — не браузерный collaborative editor с одновременным редактированием одного проекта несколькими людьми. Для передачи проекта используют файлы и пакеты, поэтому внутри команды нужно договориться, кто владеет master-copy и как именуются версии.

Плюсы и минусы

Плюсы

• единая модель связывает 2D-план, интерактивный 3D, Presentation и Construction;
• специализированные Stages покрывают terrain, pools/spas, hardscape, decks, planters, pergolas, materials, plants/items и строительные листы;
• Smart Data выводит динамические расчёты и спецификационные блоки;
• Version 4 включает Path Tracing, Global Illumination, PBR material import, HDRI и расширенные camera controls;
• поддерживается DWG/DXF import и 2D DXF export для CAD-процесса;
• можно импортировать SketchUp, FBX и OBJ и сохранять пользовательские модели в Library;
• Page Layout поддерживает масштабные 2D/3D views, legends, Smart Data, Pool Depth Profile и Cross Sections;
• проектный package переносит .sav вместе с custom materials и другими зависимостями;
• 30-дневный trial позволяет проверить совместимость и процесс до оплаты.

Минусы

• нет нативной версии для macOS;
• для современной ветки нужен производительный Windows-ПК, а продвинутый tracing ограничен NVIDIA RTX;
• подписка $197 в месяц на пользователя или эквивалент $167 в месяц при годовой оплате заметна в бюджете небольшой студии;
• дополнительно взимается разовый setup fee $95 при подключении Membership;
• каждому дизайнеру нужна отдельная лицензия;
• полная 3D-сцена не экспортируется как универсальная редактируемая CAD-модель;
• GIS-функции неодинаковы по регионам;
• качество сторонних 3D-моделей напрямую влияет на скорость и стабильность тяжёлых проектов.

Отзывы пользователей и профильных изданий

Отзывы о VIP3D требуют аккуратной интерпретации из-за небольшого числа независимых карточек именно этого продукта. Оценки Structure Studios в целом нельзя автоматически переносить на VIP3D, а отзывы о Pool Studio или VizTerra относятся к другим продуктам линейки. Поэтому здесь учитываются только страницы, где VIP3D указан как конкретный продукт.

Отзывы пользователей

На G2 у VIP3D одна отдельная пользовательская рецензия, и сама площадка прямо сообщает, что отзывов недостаточно для полноценного buying insight. Рецензент положительно оценивает сильные 3D-возможности, advanced rendering и detailed construction plans. В минусах указывается высокая ресурсоёмкость и стоимость. Из одного отзыва нельзя выводить статистическое мнение рынка, но набор отмеченных свойств согласуется с измеримыми особенностями продукта: требовательная RTX-конфигурация, подписная цена и развитая 3D/Construction-часть действительно подтверждаются отдельно.

Таким образом, независимые пользовательские карточки дают не единый «средний портрет», а два разных сигнала. Сильная сторона, которую отмечают даже критичные авторы, — функциональность самого design software. Основной негатив относится к цене, поддержке, биллингу и управлению лицензиями. Из-за малого числа отзывов решение лучше принимать после собственного 30-дневного trial и проверки письменных условий Membership.

Профильные издания

PoolPro 9 апреля 2026 года отдельно сообщило о выпуске Version 4 для VIP3D, Pool Studio и VizTerra. Издание выделило новый 3D engine, path tracing, advanced lighting, dynamic global illumination, expanded GIS, Cross Sections, Scaled 3D Plan Views и увеличенный grid. Это не пользовательский отзыв, а отраслевой новостной материал, подтверждающий состав крупного релиза и его направленность на pool/landscape professionals.

Pro Landscaper Magazine 13 апреля 2026 года также описало Version 4 как крупное обновление профессиональной ландшафтной линейки Structure Studios и отметило переработанный 3D engine, path tracing и масштабное расширение library. Публикация полезна как независимое отраслевое подтверждение самого релиза, но не как долговременный тест стабильности: материал появился вскоре после запуска версии.

Ранее PoolPro освещало и Version 3, подчёркивая новый 3D engine и библиотеку. Это показывает устойчивый вектор развития VIP3D: крупные поколения программы концентрируются не только на добавлении объектов, но и на обновлении real-time 3D и Presentation. Для пользователя практический вывод состоит в том, что GPU и современная графическая подсистема являются частью самой архитектуры продукта, а не необязательным дополнением для редких рендеров.

Как использовать отзывы при выборе

• не переносите рейтинги всей Structure Studios на VIP3D как на отдельный продукт;
• учитывайте малый объём G2/SourceForge выборки;
• разделяйте замечания о функциональности программы и об обслуживании аккаунта;
• проверяйте условия seat-based лицензии до добавления дизайнеров;
• используйте trial для собственного теста на типичном рабочем проекте, особенно если текущий ПК близок к минимальной конфигурации;
• для критичной студийной работы заранее определите способ хранения master-project и резервных копий.

Сравнение с аналогами

VIP3D уместно сравнивать не со всеми 3D-редакторами, а с программами, которые пересекаются по реальным задачам: профессиональным ландшафтным проектированием и выпуском 3D-презентаций либо общим 3D-моделированием с чертежами. Ни один вариант не является универсальной заменой: различия сильнее всего проявляются в специализации, платформе, лицензировании и степени автоматизации outdoor-задач.

VIP3D и Realtime Landscaping Architect

Realtime Landscaping Architect ближе всего по предметной области: он также предназначен для профессионального ландшафта, создаёт plan drawings, 3D presentations и проекты дворов, gardens, pools, ponds, decks, fences и patios. Его главное коммерческое отличие — текущая редакция 2026 продаётся за $599 как отдельная версия без обязательной ежемесячной подписки.

VIP3D сильнее связан со специализированным pool/outdoor design-build процессом: Smart Data, pool depth profile, automatic spec blocks, advanced VIP3D presentation и единая последовательность Stages составляют более узкую профессиональную систему. Realtime Landscaping Architect привлекателен там, где важна разовая покупка конкретной годовой версии и менее высокая аппаратная планка.

VIP3D и SketchUp

SketchUp — общий 3D-моделер, а не специальный landscape/pool package. Его сильная сторона — свобода моделирования, огромная 3D Warehouse и расширяемость. SketchUp Pro включает LayOut для 2D-документации из 3D-модели и подходит студиям, которые работают не только с наружными пространствами.

VIP3D уменьшает число решений, которые дизайнер должен собирать самостоятельно: бассейны, terrain, hardscape, plant library, Smart Data, client Presentation и construction sheets находятся в одной предметной системе. В SketchUp аналогичный процесс можно построить, но его структура сильнее зависит от собственных шаблонов, extensions и принятой в студии методики.

Для специалиста, который почти все проекты делает вокруг pools, landscapes и outdoor living, специализированная логика VIP3D может быть важнее универсальности. Для архитектурной или product-design студии, где outdoor — только один из многих типов 3D-задач, более универсальный SketchUp легче встроить в разные процессы.

Безопасность, приватность и управление файлами

VIP3D — локальное Windows-приложение, но его рабочий процесс не полностью автономен. Активация, периодическая проверка Membership, обновления, GIS и внешние сервисы используют интернет. В EULA прямо предусмотрено автоматическое соединение для проверки лицензии и передачи технической информации; также говорится о сборе anonymous software data для улучшения продукта.

Какие данные могут находиться в проекте

Project Information содержит Client, Client Email, Client Phone и Address. GIS добавляет адресный и географический контекст. Пользователь также может импортировать фотографии дома, план участка, CAD-файлы, custom media и проектные документы. Такой .sav и его package следует считать рабочим файлом клиента, а не безобидной 3D-картинкой.

Минимизируйте персональные данные: если номер телефона или email не нужен для выпуска конкретного документа, не обязательно хранить его внутри каждого проектного файла. Доступ к папке проектов лучше ограничить сотрудниками, которым он действительно нужен.

Что покрывает Privacy Policy

Опубликованная Privacy Policy прямо ограничивает свою область персональными данными, собранными на сайтах Structure Studios, и не заявляет, что автоматически описывает любой офлайн-сбор. Для website-операций она перечисляет данные, которые могут вводиться при trial, покупке Membership и обращении в поддержку: имя, адрес, компания, email, телефон, billing address и платёжные сведения.

Политика содержит общее правило о непередаче, непродаже и несдаче персональных данных третьим сторонам без согласия, но одновременно имеет отдельный раздел Other Sharing для определённых third parties и раздел Third-Party Features. Поэтому приватность нельзя свести к одной короткой фразе «данные никому не передаются»: значение имеют конкретная функция и подключённый сервис.

YouTube integration

При использовании YouTube API и загрузке видео в YouTube обе стороны получают данные, связанные с этой интеграцией. Privacy Policy отдельно указывает применение условий YouTube/Google и хранение YouTube Handle до 30 дней либо до отзыва разрешения. Если клиентский render не предназначен для сторонней платформы, не используйте встроенную загрузку только ради удобства — сохраните файл локально.

GIS и сторонние данные

GIS опирается на внешние data providers. EULA предоставляет ограниченный доступ к таким сторонним данным и подчёркивает их отдельную природу. Для проекта это означает две вещи: не считать GIS юридическим источником границ и не включать лишние адресные сведения в публичную презентацию.

Резервное копирование

AutoSave защищает от части сбоев, но полноценная резервная схема требует отдельных копий. Для активного проекта полезно хранить master .sav, периодические Save As версии и project package с custom materials, imported images и HDRI. Резервная копия должна находиться не только в той же папке или на том же физическом диске.

При использовании облачной синхронизации нужно помнить о конфликте между удобством и производительностью. Фоновый backup-сервис способен вмешиваться в скачивание или сохранение больших файлов; документация по установке прямо упоминает file backup service как один из факторов проблем с загрузкой. Если синхронизация мешает работе, активный проект можно держать на быстром локальном SSD и копировать в резервное хранилище контролируемо после сохранения.

Антивирус и exclusions

В troubleshooting есть сценарии, где antivirus scanning замедляет Save или мешает загрузке. Правильный подход — не отключать защиту Windows целиком. Сначала убедитесь, что установщик получен из доверенного источника, проверьте диск и фоновые процессы, затем при необходимости примените только точечное exclusion для документированной папки Structure Studios и верните обычный режим защиты после диагностики, если исключение не нужно постоянно.

Частые ошибки и способы проверки результата

Ошибки VIP3D удобно разделять на четыре группы: установка/обновление, неправильный GPU, проблемы конкретного проекта и ошибки документации. Подход «переустановить всё» не должен быть первым шагом: сначала определите, воспроизводится ли проблема во всех проектах и на каком этапе она появляется.

Сбой после импорта AutoCAD

2026.1.2 содержит отдельное crash fix для AutoCAD import, а 2026.1.3 расширяет DWG/DXF support. Если старый проект стабильно падает на одном CAD-файле, сначала проверьте номер сборки по F12. Затем повторите импорт в новом тестовом проекте: если проблема воспроизводится и там, причина связана с файлом или импортёром, а не со всей рабочей моделью.

Ошибка выбора под водой

Refraction способна визуально смещать видимое положение объекта в воде. При точном выборе подводного элемента лучше перейти к ракурсу, где объект читается без сильной рефракции, либо временно упростить визуальные эффекты. Это типичный пример, когда photorealistic presentation мешает редактированию и должен уступить простому рабочему виду.

Проверка после крупной правки

1. Save As в отдельный файл;
2. проверить 2D-контуры и размеры;
3. открыть Smart Data и пересчитать custom sets;
4. перейти в 3D и осмотреть стыки;
5. проверить Presentation без финального Path Tracing;
6. открыть Construction Markup и Page Layout;
7. переэкспортировать PDF;
8. открыть PDF внешним просмотрщиком;
9. только после этого считать изменение завершённым.

FAQ по VIP3D

VIP3D — это отдельная программа или модуль?

Это отдельный коммерческий продукт Structure Studios для профессионального outdoor design. Он включает landscape, pools/spas, hardscape, drafting, Smart Data, Construction и Presentation в одной настольной Windows-среде.

Какая версия считается текущей?

Текущая основная ветка — Version 4, выпущенная 18 февраля 2026 года. Последняя подтверждённая запись в опубликованной истории этой ветки — minor update 2026.1.3, доступный с июля 2026 года.

Работает ли VIP3D на Windows 10?

Version 4 совместима с Windows 10 и Windows 11. При этом рекомендованная аппаратная конфигурация указывает Windows 11, Core i7 10-го поколения или новее, 16 GB RAM и RTX 4060 или выше.

Есть ли версия для Mac?

Нативной Version 4 для macOS нет. Старые инструкции по Boot Camp относятся к legacy-сценариям и не превращают современную ветку в Mac-приложение.

Нужна ли RTX-видеокарта?

Для общей Version 4 рекомендована NVIDIA GeForce RTX 4060 или выше. Ray Tracing доступен только на NVIDIA GeForce RTX. Дискретная DirectX 12 GPU с достаточной производительностью является обязательной частью современной конфигурации.

Можно ли попробовать VIP3D бесплатно?

Есть 30-дневный trial с полным доступом и без банковской карты для старта. Evaluation license предназначена для демонстрации, оценки и обучения; материалы из evaluation-режима ограничены некоммерческим использованием.

Можно ли купить VIP3D один раз навсегда?

Текущая коммерческая модель — Membership, а не бессрочная лицензия. Доступ к программе связан с оплачиваемым сроком Membership.

Можно ли одному аккаунту работать на двух компьютерах?

Лицензия предназначена для одного пользователя. EULA разрешает вторую копию для исключительного использования тем же человеком, но одновременное использование на двух компьютерах не допускается. Передача лицензии требует internet connection.

Импортирует ли VIP3D файлы AutoCAD?

Да. Поддерживаются DWG и DXF. Version 4 использует RealDWG 2026, а update 2026.1.3 расширил DWG/DXF import support. После импорта необходимо проверить единицы и контрольный размер.

Можно ли экспортировать проект обратно в AutoCAD?

VIP3D экспортирует 2D view в DXF. Это подходит для передачи плоской проектной геометрии, но не является универсальным экспортом всей 3D-сцены.

Поддерживается ли импорт SketchUp?

Да. VIP3D импортирует SketchUp, FBX и OBJ. Импортированный объект можно масштабировать, менять по материалам, сохранять в Library и использовать собственный 2D-symbol.

Что переносит Project package?

Export Current Project включает .sav, custom materials, imported image materials и custom HDRI skies. Это предпочтительный способ переноса проекта с пользовательскими зависимостями.

Для чего нужен Smart Data?

Smart Data показывает вычисляемые характеристики объектов и позволяет вставлять в Construction динамические блоки с расчётами. Custom Data Sets объединяют выбранные объекты, а после изменения геометрии их можно пересчитать Calculator.

Может ли VIP3D делать permit plans?

Программа предоставляет scaled plans, Construction Markup, Page Layout, legends, Smart Data, Pool Depth Profile и Cross Sections — инструменты для подготовки разрешительной и строительной документации. Соответствие конкретным нормам и требованиям местного органа проверяет проектировщик.

Чем Page Layout отличается от обычного 2D View?

2D View — рабочее представление модели. Page Layout собирает печатные страницы определённого формата и масштаба из 2D/3D blocks, Smart Data, legends, текста, изображений и сечений. Именно здесь удобнее готовить итоговый PDF-комплект.

Что делать, если VIP3D медленно работает в 3D?

Сначала проверьте по F12, что используется дискретная GPU. Затем включите High Performance для StructureCore в Windows Graphics Settings, используйте Fast Mode при редактировании и временно скрывайте тяжёлые imported objects, 3D Grass и второстепенные эффекты.

Почему проект может падать только при входе в 3D?

Одна из документированных причин — проблемная геометрия с наложенными или некорректно состыкованными линиями. Нужно увеличить область последних изменений, изолировать объекты и исправить контуры.

Нужно ли подключение к интернету после установки?

Да, оно используется для проверки Membership, активации/реактивации, transfer license, обновлений и сетевых функций. EULA предусматривает автоматические подключения для валидации лицензии.

Можно ли использовать GIS как геодезическую съёмку?

GIS помогает получить aerial imagery, terrain и доступные property-related data, но не заменяет юридически значимые и инженерные исходные документы. Для строительства границы и отметки сверяются с достоверной съёмкой.

Итог: в каких проектах VIP3D оправдана

VIP3D рассчитана на профессиональный процесс, где наружное пространство нужно не только смоделировать, но и провести через презентацию, расчётные данные и строительные листы. Наиболее убедительный сценарий — регулярная работа с бассейнами, hardscape, terrain, посадками, outdoor structures и сложной клиентской визуализацией, когда одна модель должна оставаться основой и для 3D, и для документации.

Для одиночного дизайнера главным ограничением станет стоимость Membership и необходимость достаточно мощного Windows-ПК. Для студии дополнительно важна per-user лицензия: каждый фактический дизайнер должен иметь собственный seat. Для команды на macOS продукт требует отдельной Windows-инфраструктуры. Эти факторы нужно оценивать до внедрения, потому что они влияют на процесс сильнее, чем наличие отдельного эффекта или библиотечного объекта.

Если основная работа — профессиональный outdoor design-build и требуется тесная связка pools, landscape, Smart Data, Page Layout и high-end Presentation, VIP3D соответствует этому сценарию напрямую. Если приоритетом является более низкая разовая стоимость, разумно сравнить процесс с Realtime Landscaping Architect. Если студии нужен универсальный 3D-моделер для разных отраслей и расширяемый workflow, стоит оценить SketchUp. Выбор определяется не общим качеством 3D, а тем, насколько предметная структура программы совпадает с реальным производственным процессом.

Перед оплатой VIP3D имеет смысл использовать 30-дневный trial как техническое испытание: запустить проект типичного размера, проверить GPU по F12, импортировать реальный DWG/DXF и стороннюю модель, собрать Smart Data, сделать несколько листов Page Layout и просчитать презентационный кадр. Такой тест показывает не абстрактную «мощность» продукта, а совместимость с конкретным компьютером, исходными файлами и способом работы студии.
