Site3D

Site3D — настольная инженерная программа Microplot Ltd для трехмерного проектирования дорог, развязок, жилых и коммерческих площадок, рельефа, земляных работ, прудов и сетей водоотведения. Она рассчитана прежде всего на инженеров гражданского строительства, которым нужно связать план, продольный и поперечный профили, поверхность, дренаж и объемы в одной модели: изменение геометрии проектного объекта пересчитывает зависимые элементы и обновляет связанные виды. Программа работает в Windows, использует собственный проектный формат ERD и обменивается данными с распространенными CAD, BIM, геодезическими и гидравлическими форматами.

Что представляет собой Site3D

Продукт следует отличать от универсальных 3D-редакторов и от надстроек, которые добавляют отдельную дорожную команду в стороннюю CAD-систему. Site3D — самостоятельное приложение с собственным проектным документом, инженерными объектами и расчетной логикой. В одной модели могут сосуществовать исходная топографическая поверхность, импортированные подмодели, дорожная сеть, вертикальная планировка, откосы сопряжения с существующим грунтом, ливневая и хозяйственно-бытовая канализация, водоемы, здания и итоговые поверхности.

Разработка Site3D началась в 2003 году, а коммерческое распространение продукта стартовало в 2014 году. Разработчик Microplot Ltd работает в сфере программного обеспечения и гражданского строительства с 1980 года. Такая история важна не сама по себе, а потому, что объясняет предметную специализацию: основные команды программы организованы вокруг привычных для civil engineering сущностей — centreline, road channel, kerb, footway, junction, roundabout, drainage network, pond, earthwork и surface, а не вокруг общего набора полигонального моделирования.

Сильная сторона модели Site3D — взаимозависимость проектных объектов. Дорожная ось задает базовую геометрию, к ней привязаны поперечные элементы и вертикальный профиль; сопряжения формируют поверхность вокруг проектируемого коридора; соединение дорог порождает инженерный узел; итоговая поверхность используется для анализа объемов. За счет этого инженер не обязан вручную перестраивать каждый дочерний элемент после изменения трассы. Такой подход особенно полезен на площадках с несколькими дорогами и повторяющимися итерациями уровней, где ручное согласование плана, профиля и поверхности быстро становится источником расхождений.

Для каких задач предназначена программа

• проектирование горизонтальной и вертикальной геометрии дорог, проездов и подъездных путей;
• создание инженерных перекрестков, примыканий и круговых пересечений с последующим автоматическим пересчетом при изменениях;
• назначение каналов, бордюров, тротуаров, переменной ширины проезжей части, поперечных уклонов и виражей;
• формирование существующих, проектных, formation и final surfaces, построение горизонталей и вычисление разности поверхностей;
• расчет выемки и насыпи, объемов земляных работ и водного объема прудов;
• построение сетей дренажа, продольных профилей трубопроводов, таблиц колодцев и труб, проверка пересечений и выполнение гидравлического моделирования;
• работа с геодезическими поверхностями, облаками точек LAS, координатными и растровыми данными, а также материалами в DXF, DWG, LandXML, 12DA, SHP и других поддерживаемых форматах;
• подготовка координат и отметок для выноса проекта в натуру, выпуск планов и передача модели в BIM-среды через IFC.

Кому Site3D подходит лучше всего

Основная аудитория — проектировщики дорог и площадок, инженеры по инфраструктуре жилой застройки, специалисты по вертикальной планировке и дренажу. В пользовательской базе, представленной на G2, преобладают организации из civil engineering, а заметная часть респондентов относится к малому бизнесу. Это соответствует устройству программы: Site3D объединяет несколько связанных инженерных дисциплин, но не требует, чтобы весь проект велся внутри большой универсальной CAD/BIM-платформы.

Для сложного проекта Site3D полезен не только как средство геометрического построения. Программа хранит расчетные отношения между объектами, умеет показывать план, продольные и поперечные сечения и трехмерный вид, а также выдает предупреждения Design Alerts. Такой набор позволяет рассматривать модель как единый источник проектной геометрии, а не как коллекцию несвязанных чертежей. При этом окончательное инженерное решение все равно остается ответственностью проектировщика: автоматический пересчет не заменяет нормативную проверку уклонов, габаритов, гидравлики и строительной реализуемости.

Распространение и лицензирование

Site3D распространяется как устанавливаемая 64-разрядная программа для Windows. Размер установочного пакета составляет 74 MB; начиная с версии 6 используются только 64-разрядные сборки. Пробный запуск возможен без активации: функциональность доступна для изучения, но вывод и печать заблокированы. Для работы без этих ограничений требуется активированная лицензия.

Лицензирование разделено по способу привязки. Standalone закрепляет лицензию за конкретным компьютером. Network рассчитан на использование через Microplot Network License Server в локальной или глобальной сети и позволяет рабочим станциям получать доступ к общему пулу. Cloud дает возможность активировать Site3D на подключенном к интернету компьютере с облачными учетными данными. Название Cloud относится к механизму лицензирования; его не следует трактовать как утверждение, что инженерные файлы проекта автоматически хранятся в облаке.

Постоянные лицензии представлены в трех вариантах: Standalone, Network и Cloud. Для них первый год поддержки и обновлений включен, после чего продление поддержки предлагается отдельно и рассчитывается как 15% от актуальной цены новой лицензии. Кроме постоянной схемы есть срочные подписки. Доступны месячные периоды от одного до двадцати четырех месяцев, а также годовые планы. Такое разделение удобно учитывать при закупке: для непрерывной работы команды сравнивают совокупную стоимость постоянной лицензии с продлением поддержки, а для ограниченного проекта — стоимость подписки на фактический срок.

Цены выражены в фунтах стерлингов. При сравнении бюджета нужно отдельно учитывать налогообложение и условия конкретной покупки: указанные суммы не следует механически считать окончательной суммой счета для любой страны. Для организации также важен операционный аспект — сетевой вариант требует отдельного сервера лицензий, а Cloud зависит от интернет-доступа при проверке лицензии.

Интерфейс Site3D

Главное окно использует классическую структуру инженерной настольной программы. В верхней строке расположены меню File, Edit, View, Surface, Road, Drainage, Houses, Tools, Window и Help. Ниже работают панели инструментов, а проектные виды открываются как вкладки и могут стыковаться, отделяться в самостоятельные окна или располагаться рядом. Такая организация полезна на двух мониторах: план можно оставить на одном экране, а 3D View или длинный профиль — на другом.

Панели включают Document, Undo, Layers, Plan View, Model View, Snap Tools, Construction Line, Design Alerts и Design Toolbar. Последняя объединяет предметные группы инструментов, среди которых дорожные операции, поверхности и объемы, earthwork и pond, Sub-Surface/Borehole, drainage и Swept Path Analysis. В версии 9 дизайн-панель была переработана, а дорожные и пешеходные инструменты сведены в более компактную структуру.

Layers: модели, слои и поверхности

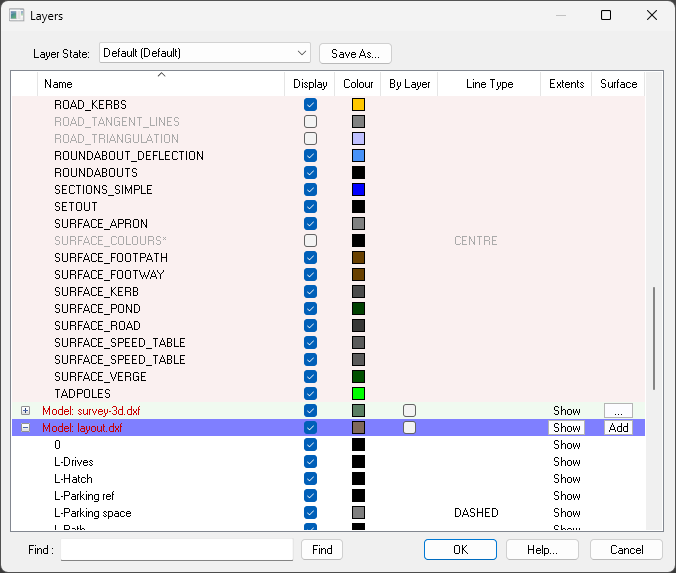

Окно Layers показывает подмодели и их слои. Проектная модель расположена в верхней части списка и по умолчанию выделяется светло-красным, текущая съемка — светло-зеленым, другие импортированные модели — белым. Для слоя доступны отображение, цвет, line type, переход к extents и участие в построении поверхности. Последнее принципиально: линию можно оставить видимой на плане, но исключить из триангуляции, если она не описывает поверхность земли — например, это удобно для надземной инженерной линии.

Через Layers выбирают текущую survey surface, копируют, переименовывают и удаляют вспомогательные модели, управляют состояниями слоев и находят слой по имени. Formation Surface и Final Surface имеют специальный статус и не переименовываются как обычные импортированные подмодели. Такая модель данных помогает отделить исходную съемку, проектную геометрию и расчетные поверхности, а не складывать их в один плоский набор объектов.

Plan View, Longsection и 3D View

Plan View служит основным пространством выбора и редактирования. Здесь создают оси, выбирают точки, соединяют дороги, размещают колодцы и проверяют взаимное положение объектов. Longsection формируется для дорожной оси или дренажной сети и показывает вертикальную геометрию с аннотациями. Изменение проектного объекта отражается в связанных представлениях, поэтому профиль и план не являются независимыми рисунками.

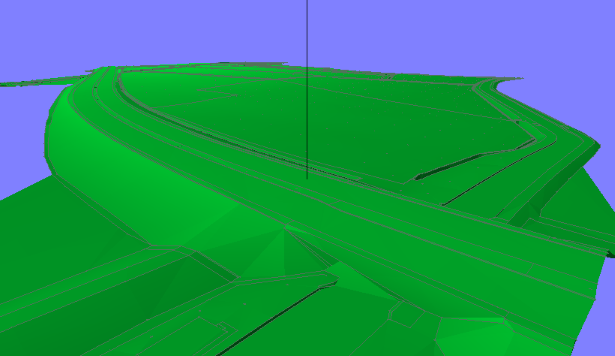

В 3D View левая кнопка мыши используется для панорамирования, средняя — для вращения, колесо — для масштабирования; двойной щелчок средней кнопкой может выводить модель по ее габаритам. Трехмерный вид нужен не как декоративный рендер, а как проверка взаимного положения поверхности, дорог и сопряжений. На сложной вертикальной планировке он быстро показывает резкий перелом, провал поверхности, неверное направление откоса или другой дефект, который сложнее заметить только по линиям плана.

File и Help: команды, нужные в повседневной работе

В меню File находятся Open, Close, Save, Save As, Import, Push to AutoCAD, Pull from AutoCAD, Print/Plot, список последних документов, License Site3D и Exit. Open работает не только с нативным ERD: через открытие и импорт в проект поступают CAD, surface, GIS, растровые и геодезические данные. Save As используется для сохранения проекта и экспортных форматов; для DWG требуется установленный ODA File Converter.

Меню Help содержит справку, Getting Started Guide, переход к обучающим видео, Interactive Help, управление подсказками у курсора, Check for Updates, Version History, License Site3D, информацию о периоде поддержки и About Site3D. Диалог About полезен для технической поддержки, потому что показывает установленную версию. Перед воспроизведением ошибки в рабочей группе имеет смысл сначала сопоставить номер сборки на проблемной и эталонной машине.

Установка и первый запуск

Минимально Site3D требует 64-разрядную Windows 10 или более новую версию Windows, двухгигагерцевый процессор Intel или AMD, 8 GB оперативной памяти, OpenGL-совместимую графику, около 100 MB свободного пространства и интернет-соединение для автоматических обновлений. Рекомендуемая конфигурация заметно выше: Windows 11 или Windows 10 64-bit, многоядерный Intel/AMD CPU или APU около 3 GHz, 16 GB RAM, OpenGL-совместимая графика, два Full HD монитора, 1 GB свободного места и интернет.

Для ознакомительного запуска активация не обязательна. После установки можно открыть программу и исследовать инструменты, но функции вывода и печати остаются недоступны до активации. Это делает пробный режим пригодным для изучения интерфейса, импорта тестовой съемки, построения геометрии и оценки общей логики, но не для полноценной выдачи проектной документации.

Проверка рабочего места перед первым проектом

1. Сверьте архитектуру Windows. Современные ветки Site3D начиная с версии 6 работают только в 64-разрядной среде. На старой 32-разрядной системе установка актуальной ветки не соответствует требованиям.
2. Проверьте OpenGL-графику и драйвер. Трехмерный вид опирается на OpenGL. Если 3D View работает некорректно, сначала исключают проблему видеодрайвера и несоответствие графической подсистемы.
3. Определите тип лицензии. Для Standalone готовят конкретную рабочую станцию; для Network — доступ к серверу лицензий; для Cloud — стабильное исходящее соединение по TCP 443.
4. Создайте рабочую папку с правами записи. Проект ERD, автоматические сохранения и резервные файлы должны создаваться без конфликтов доступа. На сетевых ресурсах важно также исключить одновременное редактирование одного проекта несколькими пользователями.
5. Настройте единицы и страновой набор. В Tools доступны переключение Metric/American/Imperial, Drive on Left/Right, Chainage/Stationing и Country Pack. Эти параметры влияют на привычную инженеру терминологию и представление проектных данных.
6. Оставьте Auto Recovery включенным. По умолчанию интервал автоматического сохранения равен пяти минутам. На крупной модели сохранение может кратковременно блокировать редактирование, но отключение защиты увеличивает риск потери изменений.

Options и параметры проекта

Tools > Options открывает настройки, разделенные на project и global параметры. Проектные опции относятся к текущему документу, глобальные — к среде пользователя. Для организации с несколькими рабочими местами предусмотрено централизованное расположение настроек через EnterpriseOptionsPath, а пользовательская конфигурация хранится в файле Site3D-user.ini в профиле приложения. Такая схема позволяет отделить общие правила офиса от индивидуальной среды рабочего места.

На первом рабочем проекте полезно не менять десятки настроек одновременно. Сначала задают единицы, сторону движения, stationing/chainage, параметры автосохранения и отображения, затем импортируют небольшой контрольный набор данных. После этого проверяют координаты, масштаб и уровни. Если этот базовый контроль пройден, можно переносить в проект остальную съемку и проектную геометрию.

Базовый рабочий процесс: от съемки до итоговой поверхности

Типовой проект Site3D логично строить от достоверной исходной поверхности к проектной геометрии, а затем к производным расчетам. Программа позволяет начать с ERD, DXF, DWG, LandXML, 12DA, ASC, SHP, LAS, растровой подложки и других поддерживаемых данных, однако порядок проверки остается одинаковым: сначала координаты и поверхность, затем оси и уровни, потом поперечные элементы, сопряжения, дренаж, final surface, объемы и выдача. Такой порядок уменьшает риск получить красивую трехмерную картинку на неверной топографической основе.

Шаг 1. Открытие и импорт исходных данных

File > Open создает или открывает документ. Нативный формат — ERD. DXF поддерживается от старых вариантов до актуальных выпусков AutoCAD, доступно чтение DWG, цифровых моделей высот ASC, LandXML, 12DA, OSM и GeoTIFF. File > Import используется, когда данные нужно добавить в уже созданный проект. По умолчанию импорт помещается в новую подмодель или overlay, поэтому полученный материал можно включать и выключать независимо от design model.

Если импортируемые данные должны стать текущей съемкой, их назначают Current Survey через Layers. Для некоторых сценариев File > Import предлагает Merge With Survey. Эту операцию разумно выполнять только после контроля исходных координат и высот, потому что слияние делает данные частью расчетной поверхности. При наличии нескольких тайлов их можно выделить с Ctrl и импортировать группой.

Шаг 2. Контроль системы координат и поверхности

До создания дороги нужно убедиться, что модель находится в ожидаемом месте и имеет правильные отметки. Для растровых изображений Site3D использует геопривязку из world file, а при отсутствии привязки предлагает собственный Georeference. Команда Surface > Georeference масштабирует, поворачивает, переносит и деформирует исходный материал по контрольным точкам. Три заданные пары точек позволяют вычислить преобразование для остальных элементов.

В Layers проверяют, какие слои участвуют в surface. Линии, не описывающие рельеф, исключают из триангуляции, сохраняя их при необходимости видимыми. Затем полезно открыть 3D View и Surface colouring: аномальный пик или провал часто означает ошибочную отметку, неверно включенный слой либо объект, который не должен входить в модель поверхности. Такой контроль нужно выполнить до расчета дорожных профилей, поскольку исходный ground level используется при создании и редактировании вертикальной геометрии.

Шаг 3. Создание дорожной оси

Инструмент New Centreline запускает построение оси по точкам пересечения направления. Точки можно указывать мышью, привязывать к существующей геометрии через Snap to Point или Snap to Arc, а для точного ввода использовать команду Enter Coordinate из контекстного меню. После Finish появляется новая road centreline. Первичная вертикальная геометрия создается как прямой уклон между уровнями поверхности в начале и конце оси, после чего профиль редактируется отдельно.

Красная осевая линия — не просто полилиния. К ней привязаны радиусы, переходные кривые, вертикальный профиль, каналы и другие дорожные элементы. Для редактирования доступны операции с IP: добавление, перемещение и удаление точек, формирование fillet, а также последующая корректировка дорожных параметров. В Centreline Longsection проектировщик видит существующий профиль земли и проектную вертикальную линию и может менять отметки и градиенты.

Шаг 4. Поперечный профиль и края дороги

После оси назначают каналы, бордюры и пешеходные зоны. Site3D поддерживает непараллельные road channels, поэтому ширина проезжей части может меняться по длине. Поперечные уклоны и super-elevation привязаны к дороге и пересчитываются вместе с ней. Для локальных расширений, layby, drop kerb и других особенностей используются специализированные дорожные инструменты, а не ручная прорисовка отдельной несвязанной линии.

Road Properties хранит имя дороги и параметры ее поведения, включая отображение контуров, автоматические gullies и включение в расчетные поверхности. Перед массовой настройкой полезно присвоить понятные имена дорогам: это упрощает выбор в диалогах, таблицах и при проверке сложной сети. Нумерация Road X годится для небольшой учебной модели, но быстро становится неудобной в проекте с десятками участков.

Шаг 5. Сопряжение с существующим рельефом

Interfacing строит откосы от края проектного объекта до выбранной поверхности. Простейший вариант задается одним уклоном, по умолчанию в диалоге показано 1:3; Mirror Cut/Fill позволяет использовать симметричные правила для выемки и насыпи, а при отключении зеркальности значения задаются отдельно. Аналогично Mirror Left/Right определяет, совпадают ли настройки левой и правой стороны.

Для составного поперечного профиля используются steps. Шаг описывается шириной, высотой или уклоном, а несколько шагов позволяют сформировать, например, полосу или канаву перед финальным откосом к грунту. Опция Force заставляет заданный шаг продолжаться на указанную длину, даже если он пересекает существующую поверхность раньше. Поэтому Force применяют осознанно: в 3D View следует проверить, не возникло ли ненужного проникновения через рельеф.

Сопряжение можно рассчитывать не только к current survey, но и к другой импортированной поверхности. Это полезно в поэтапном проектировании, когда один объект должен примыкать к существующему грунту, а другой — к заранее подготовленной подмодели. Опции All Roads и All Remaining Roads применяют правило ко всей сети либо только к тем дорогам, где сопряжение еще не назначено.

Шаг 6. Создание junction и roundabout

Для обычного примыкания конец одной road centreline перемещают к краю другой дороги. Site3D предлагает сформировать 3D-engineered junction и рассчитывает геометрию соединения. После этого изменение участвующих дорог инициирует обновление узла. В проекте с большим числом примыканий это важнее скорости первого построения: зависимое соединение проще поддерживать при дальнейших итерациях уровней и ширин.

Круговые пересечения создаются как отдельные инженерные объекты. В модели учитываются подходы, геометрия и вертикальная увязка. Вместо ручной дорисовки островка и множества независимых кромок проектировщик получает объект, который можно корректировать и заново пересчитывать. Для контроля геометрии следует использовать план, 3D View и предупреждения, а не ограничиваться тем, что контуры визуально не пересекаются.

Шаг 7. Добавление дренажа

Сеть дренажа строится размещением manhole и соединением их conduit. В связанных видах обновляются план, продольный профиль и расписания. Для storm и foul сетей доступны свойства колодцев и труб, диаметры, уклоны, уровни, проверка пересечений и инструменты автоматического подбора. Когда дорожная геометрия изменяет уровни покрытия, зависимые элементы дренажа следует пересмотреть, даже если программа не сообщает о критической ошибке автоматически.

Шаг 8. Финальная поверхность и объемы

После согласования дорог, откосов, earthwork и других проектных объектов команда Surface > Create Final Surface формирует или обновляет Final Surface. Для объемов сравнивают две поверхности — например current survey и design/final. Важно выбирать правильную пару: одинаковая цветовая картинка выемки и насыпи ничего не говорит о корректности исходных surface, если одна из них собрана не из тех слоев.

При изменениях геометрии итоговую поверхность нужно обновлять. В Tools есть Regen Final Surface, который заново врезает проектные объекты в survey surface. Если после переноса объекта на финальной поверхности осталась «дыра» в старом месте, это явный признак, что требуется регенерация. После нее снова проверяют объемы и 3D View.

Шаг 9. Setting out и выдача

Setting-out информация предназначена для переноса проекта на площадку. Site3D умеет аннотировать координаты и отметки, включая back of design и дополнительные проектные линии. Для back of design выбирается сторона размещения текста — внутри или снаружи проектной поверхности. При изменении модели связанные аннотации и таблицы обновляются, поэтому финальный выпуск разумно выполнять после последней регенерации поверхностей и проверки Design Alerts.

До экспорта создают контрольную копию ERD, выполняют Save, затем открывают нужные views и таблицы. На выпуске важно не путать проектную модель с экспортным представлением: DXF/DWG/IFC/KML и другие форматы передают определенный набор геометрии и атрибутов, но не заменяют исходный ERD как редактируемую инженерную модель Site3D.

Проектирование дорог и площадок

Дорожная часть Site3D рассчитана на сети, где геометрия часто меняется после первой компоновки. Горизонтальная ось поддерживает прямые, дуги и transition curves, вертикальная — участки с уклонами и кривыми, а поперечный профиль включает каналы, бордюры, footways и переменные элементы. Изменение центра линии может перестроить связанные junction, contours, sections, triangulation и объемы. Это снижает долю ручной синхронизации, но делает особенно важным понимание зависимостей: неверно заданный базовый объект распространяет ошибку дальше по модели.

Горизонтальная геометрия

При трассировании инженер работает с IP и fillet. Snap-инструменты позволяют опираться на исходный layout, а Enter Coordinate — вводить точные координаты. После начальной трассы проверяют радиусы и касательность. Design Alerts способен обнаруживать Unfilleted IP, Non-tangential curve и Superfluous IP. Эти предупреждения полезны именно как указатели на место проверки: инженер должен открыть геометрию и решить, является ли состояние ошибкой или осознанным элементом проекта.

При локальной перестройке не следует компенсировать неверную ось ручным перемещением всех производных линий. Правильнее исправить базовую centreline и позволить модели пересчитать зависимые элементы. Такой подход сохраняет смысл параметрической модели и уменьшает вероятность того, что кромка, контур или сопряжение останутся от старой версии проекта.

Вертикальная геометрия

Centreline Longsection выводит профиль поверхности и проектную линию. В нем задают проектные уровни и градиенты, контролируют переломы, а затем возвращаются к плану и 3D View. Для дороги важна не только «красивая» продольная линия: после изменения вертикального профиля проверяют поперечные уклоны, примыкания, drainage cover и связь с соседними объектами.

Site3D может показывать simple section по design line через Tools > Section Design Line, а road cross-sections дают локальную проверку формы. На участке с cut/fill переходом полезно просмотреть несколько последовательных сечений, потому что дефект часто возникает не в характерной точке профиля, а между ней и соседним узлом.

Переменная ширина и специальные края

Непараллельные channels позволяют расширять и сужать проезжую часть без создания отдельной независимой дороги. Для угловых решений имеется mitre corner: инструмент продлевает прямые участки до точки пересечения и может добавить радиус. При сложной геометрии результат проверяют в плане и на поверхности — автоматическое обновление после дальнейших изменений не гарантирует, что выбранный радиус соответствует проектному замыслу.

Drop kerb, footway, layby и другие элементы формируют собственную часть проектной поверхности. Их нужно создавать средствами дорожной модели, когда они должны следовать изменениям дороги. Нарисованная вручную вспомогательная полилиния пригодна как construction geometry, но не обладает теми же расчетными связями.

Vehicle Swept Path Analysis

Ветка 9 добавила Vehicle Swept Path Analysis в основную поставку. Инструмент предназначен для оценки траектории транспортного средства относительно дорожной геометрии и препятствий. Практический сценарий — проверить маневр на junction, roundabout, въезде на площадку или внутри парковочно-сервисной зоны после того, как базовые оси уже согласованы.

Проверку swept path проводят до окончательной фиксации бордюров и островков. Если траектория показывает конфликт, корректируют геометрию соответствующего инженерного объекта, затем повторяют анализ. Перерисовывать только графическое представление траектории бессмысленно: цель инструмента — проверить реальное взаимное положение расчетного движения и проектных ограничений.

Поверхности, земляные работы и водоемы

Surface в Site3D используется одновременно как основа для уровней и как результат проектирования. Исходная поверхность собирается из выбранных слоев survey-модели, а проектные поверхности получают геометрию от дорог, earthwork, pond и других объектов. Контуры пересчитываются при изменениях. Для анализа доступны height colouring, сравнение surface-to-surface и volume calculation.

Триангуляция и breaklines

Качество поверхности зависит от того, какие линии и точки включены в ее построение. Breaklines фиксируют характерные переломы, поэтому их неправильная классификация может дать ложный уклон даже при верных точках. Layers дает возможность включать слой в Display и отдельно в Surface. Это позволяет оставить на плане информационный объект, не вмешивая его высотные координаты в триангуляцию.

После импорта чужого DXF или DWG полезно просмотреть surface colouring и 3D View до любых расчетов объемов. Внешний CAD-файл нередко содержит текст, служебные линии и 3D-элементы разной семантики. Site3D не может знать инженерный смысл каждого слоя лучше автора исходника, поэтому выбор surface layers — обязательная часть подготовки модели.

Выемка, насыпь и сопряжения

Cut/fill определяется разностью сравниваемых поверхностей. Сопряжения дорожных кромок с ground surface формируют откосы, а stepped interfacing позволяет моделировать более сложное поперечное устройство. Для практической проверки объемов недостаточно получить итоговое число: сначала контролируют границу расчета, затем обе исходные поверхности и только после этого интерпретируют баланс выемки и насыпи.

Если проект разделен на этапы, полезно хранить промежуточные поверхности отдельными подмоделями. Тогда можно сравнивать текущую съемку не только с окончательным final surface, но и с конкретным этапом. Site3D позволяет выбирать модель, относительно которой строится interfacing, поэтому разные части площадки не обязаны автоматически привязываться к одной и той же исходной поверхности.

Pond и earthwork

Инструменты pond и earthwork работают с геометрией площадки и объемами. Пруд проектируется как инженерный объект с формой и профилем; при корректировке геометрии пересчитываются cut/fill и water storage volumes. Для передачи в Microdrainage доступен экспорт геометрии пруда, при котором объем описывается срезами по высоте с шагом 0,1 m.

Earthwork подходит для площадок, валов, котлованов и других объектов, где проектная поверхность задается характерными линиями и откосами. Объекты можно перемещать и поворачивать, а сопряжение с существующей surface рассчитывается по назначенным правилам. После значительного переноса earthwork нужно обновить final surface и повторить проверку объемов; старый расчет относится к прежнему положению объекта.

Дренаж и гидравлическая часть

Site3D включает не только графическое размещение труб. Дренажная модель состоит из manholes, conduits и связанных параметров, имеет собственные longsection, расписания и проверки. Storm и foul сети могут существовать в одном проекте; для них задаются диаметры, уровни, градиенты, материалы и другие свойства. Коллизии с проектными объектами и между трубами можно выявлять средствами модели.

Создание сети

Базовый прием прост: проектировщик ставит manhole по траектории сети и соединяет соседние узлы. При присоединении нового участка к уже существующему колодцу сеть связывается, а связанные виды обновляются. После первичной разводки не стоит сразу выполнять автоподбор: сначала проверяют, что направление участков, outfall, тип сети и уровни поверхности соответствуют замыслу.

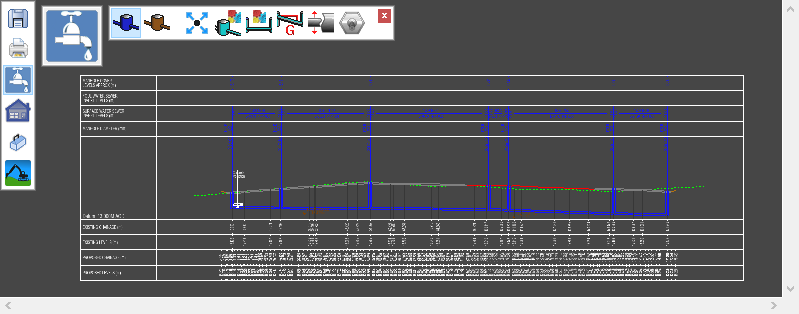

Drainage Longsection строится между двумя связанными колодцами по наиболее прямому пути сети. В профиле можно перемещать manhole по вертикали, открывать свойства manhole и conduit, задавать gradient и diameter для одного участка либо последовательности. При изменении диаметра программа предлагает определить, какая отметка должна сохраниться — invert или soffit, — потому что от этого зависит вертикальная увязка.

Auto Size and Level Network

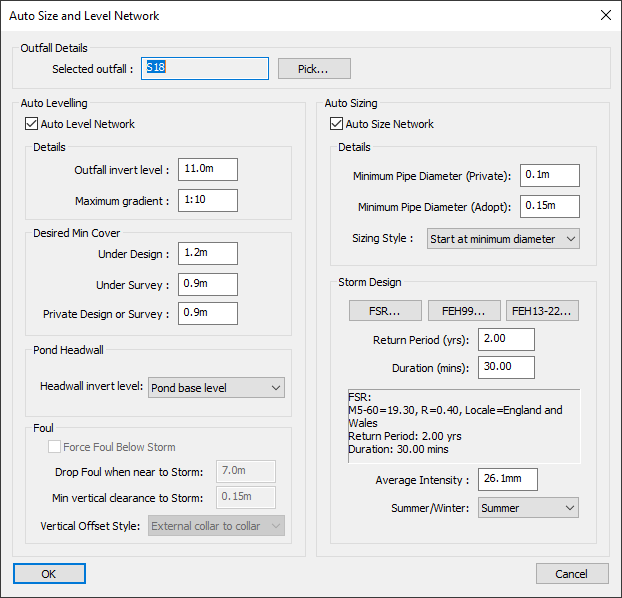

Автоматический инструмент размера и отметок задает ограничения сети: outfall invert, maximum gradient, желаемые минимальные cover под design и survey, минимальные диаметры private и adoptable pipe, а также параметры storm design. Для foul можно потребовать расположение ниже storm с заданным вертикальным разносом. Это ускоряет получение согласованного исходного варианта сети, но не отменяет последующую проверку отдельных участков и hydraulic simulation.

Для rainfall intensity доступны FSR и семейство FEH, включая FEH99, FEH13 и FEH22. Настраиваются return period, duration и сезон Summer/Winter. Автоматический расчет сообщает об успешном или неуспешном соблюдении заданных ограничений. Если min cover не достигнут, правильное действие — локализовать участок и решить конфликт геометрии, а не просто уменьшить ограничение ради отсутствия предупреждения.

Hydraulic simulation

Встроенное моделирование дренажа основано на EPA SWMM engine. Оно используется для оценки поведения сети при расчетном событии, включая взаимодействие труб, хранилищ и элементов управления. В версии 9.047 были исправлены сценарии, связанные с непрерывностью flooding при permeable paving storage, а также с flow controls на outfall для pond и tank. Это пример того, почему номер сборки важен для инженерной работы: обновления затрагивают не только интерфейс, но и расчетные случаи.

После автоматического sizing рекомендуется выполнять полноценную simulation. Автоподбор отвечает на локальную задачу размеров и уровней по набору критериев, тогда как гидравлическая модель проверяет систему как сеть. При неудовлетворительном результате нужно разбирать конкретный узел, conduit, storage или control и после изменения повторять расчет.

Коллизии и инженерная проверка

Drainage design связан с остальной 3D-моделью, поэтому можно выявлять пересечения труб и несоответствия глубины. Design Alerts содержит, среди прочего, Pipe Clash и Undersized Manhole. Предупреждение об undersized manhole означает, что геометрия подключений требует внимания к размеру сооружения; Pipe Clash указывает на пространственное пересечение, которое нельзя исправить только перемещением подписи на чертеже.

Контроль сети выполняют в нескольких формах: план показывает трассу, longsection — отметки и уклоны, schedule — табличные параметры, 3D-модель — пространственное положение, simulation — гидравлическое поведение. Если эти представления согласованы, вероятность пропустить геометрическую ошибку ниже, чем при проверке только одного плана.

Design Alerts и контроль качества модели

Design Alerts работает в фоне и отмечает потенциально проблемные состояния. Среди подтвержденных типов — Unfilleted IP, Non-tangential curve, Superfluous IP, Level Jump, Horizontal Kink, Roundabout ICD Dead Area, Pipe Clash и Undersized Manhole. Список охватывает дорожную и дренажную геометрию, поэтому панель полезно держать открытой во время крупных итераций.

Alert не равен автоматически найденной нормативной ошибке. Например, необычный элемент может быть намеренным. Правильная процедура состоит из четырех действий: выбрать предупреждение, перейти к объекту, проверить его свойства и связанные виды, затем либо исправить геометрию, либо осознанно оставить состояние. Удаление визуального маркера без понимания причины не является контролем качества.

Перед выпуском полезно очистить не только список alerts, но и смысловые несоответствия. Затем сохраняют проект, регенерируют final surface, пересчитывают volumes и drainage simulation, открывают ключевые longsections и только после этого создают экспорт. Такая последовательность связывает автоматическую диагностику с инженерным просмотром результата.

Форматы, импорт, экспорт и интеграции

Site3D поддерживает обмен данными с CAD, GIS, геодезией, BIM и программами водоотведения. При этом формат нужно выбирать по цели передачи. DXF/DWG удобны для чертежной геометрии, LandXML и 12DA — для инженерных данных и поверхностей, IFC — для BIM-координации, KML/GPX — для геопространственного обмена, а MDX/SWS/FWS и DSD — для специализированных дренажных процессов. Нативный ERD остается основным редактируемым проектом Site3D.

DXF и DWG

DXF можно открывать напрямую. При сохранении программа использует формат AutoCAD 2004, если геометрия не требует более нового представления; при наличии сущностей, которым нужны новые версии, применяется подходящий более поздний вариант. Экспорт DWG требует бесплатного ODA File Converter. Это внешняя техническая зависимость: если Save As в DWG не срабатывает на новом рабочем месте, проверяют наличие и доступность ODA File Converter, а не переустанавливают весь Site3D без диагностики.

Для двусторонней работы с AutoCAD предусмотрены Push to AutoCAD и Pull from AutoCAD. Push может передавать 2D-представление или 3D geometry; при 3D-экспорте вертикальные уровни сохраняются на design lines, а кривые могут представляться 3D polyline. Геопривязанные изображения также передаются с соответствующим положением. Перед приемом обратно нужно понимать, какие изменения были выполнены в CAD: не вся ручная правка внешнего чертежа автоматически превращается в параметрический объект Site3D.

На FreeEXE имеется отдельная карточка AutoCAD; в связке с Site3D его разумно рассматривать как чертежную и координационную среду, а Site3D — как источник предметной дорожной, рельефной и дренажной модели. Это разделение помогает не переносить инженерную логику в набор разрозненных полилиний раньше времени.

LandXML и 12DA

LandXML используется для обмена инженерными поверхностями и геометрией между civil design приложениями. 12DA связывает Site3D с 12d-ориентированными рабочими процессами; в версии 9 экспорт 12D был расширен design lines. Перед передачей проверяют не только факт открытия файла, но и имена моделей, units, координаты и состав экспортированных объектов. Успешное чтение контейнера не гарантирует, что принимающая сторона интерпретирует все сущности так же, как исходная программа.

IFC и BIM-координация

Экспорт IFC предназначен для включения модели Site3D в BIM-процесс. Независимый обзор AECbytes выделял Site3D как модельно-ориентированное civil engineering приложение и отдельно отмечал IFC-экспорт для интеграции с другими BIM-системами. В самой программе экспортные объекты несут геометрию и данные, но дальнейшая координация выполняется в принимающей среде. Для проверки IFC полезно открыть результат в целевой BIM-системе и сверить координаты, ориентацию, набор объектов и их классификацию.

На инфраструктурном проекте IFC обычно не заменяет исходную CAD-подложку и ERD. У каждой передачи свое назначение: ERD нужен для продолжения редактирования в Site3D, DWG/DXF — для чертежного обмена, IFC — для междисциплинарной модели. Смешение этих ролей часто приводит к потере редактируемости или к ожиданию, что принимающее приложение восстановит внутренние зависимости Site3D из экспортной геометрии.

Растровые изображения и GeoTIFF

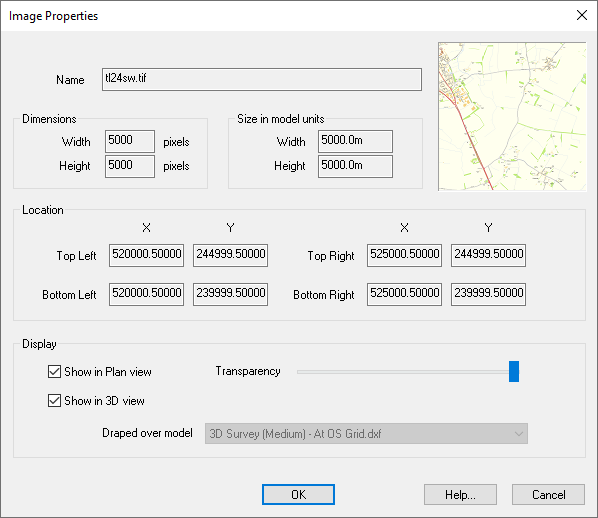

JPG, TIF, BMP, PNG и GIF импортируются как изображения. Если есть world file или встроенная геоинформация, подложка размещается по координатам; иначе ее можно georeference вручную. В Image Properties доступны размеры в пикселях, размер и координаты в model units, прозрачность, показ в Plan View и драпировка по выбранной поверхности в 3D View. Для GeoTIFF поддержка отображения расширена в ветке 9.

При работе с ортофото нужно проверять не только визуальное совпадение дороги и снимка. Контрольными должны быть известные координаты или характерные точки, иначе похожее положение на экране может скрывать масштабную или поворотную ошибку. После геопривязки полезно приблизить несколько удаленных друг от друга точек по периметру изображения и убедиться, что совпадение сохраняется по всей площади.

OBJ и визуализация

Site3D экспортирует 3D-модель в OBJ. Ветка 9.047 добавила возможность отделять plot boundary surface при таком экспорте. Профильный ресурс Beyond CAD описывает рабочий процесс переноса Site3D в Civil Engine именно через OBJ: File > Save As > Design to OBJ, затем выбор origin point. Для большой сцены особенно важно использовать согласованное начало координат, иначе последующие версии модели сложнее совмещать.

OBJ — формат визуализационного обмена, а не полноценная замена инженерному проекту. Он содержит геометрию для дальнейшей сцены, но не должен восприниматься как носитель всех расчетных зависимостей road, drainage и surface. После изменения исходной модели экспорт формируют заново и сравнивают позиционирование в целевой среде.

Системные требования

Требование 64-bit принципиально: начиная с версии 6 Site3D выпускается только как 64-разрядное приложение. Размер установочного пакета — 74 MB, но рабочее место должно иметь больше свободного пространства, чем размер архива. В проекте создаются ERD, recovery-файлы, экспортные модели, растры и другие материалы, поэтому указанное в рекомендациях 1 GB следует воспринимать как минимум для самой программной среды, а не как расчет размера будущего проектного архива.

Почему рекомендуются два монитора

Site3D поддерживает несколько docked и undocked views. На двух экранах инженер может одновременно держать Plan View и Longsection либо Plan View и 3D View без постоянного переключения вкладок. Это не обязательное условие запуска, но оно напрямую связано с моделью интерфейса: взаимная проверка плана, профиля и трехмерного представления становится быстрее и нагляднее.

Графика и OpenGL

OpenGL-compatible graphics требуется даже в минимальной конфигурации. При проблемах с 3D View сначала сравнивают драйвер видеокарты, аппаратную поддержку OpenGL и поведение на другом проекте. Если 2D Plan View работает, а трехмерный вид дает артефакты или не открывается корректно, это более сильный признак графической проблемы, чем повреждения ERD.

Память и объем проекта

Официальная рекомендация 16 GB RAM задает практический ориентир для рабочих проектов, но не является гарантией одинаковой производительности на любых данных. Нагрузка определяется количеством и сложностью surface triangles, растров, импортированных моделей, дорожных объектов и сетей. Для крупной площадки полезнее уменьшить ненужный состав исходных данных и правильно организовать layers, чем пытаться компенсировать любой перегруженный файл только аппаратным обновлением.

Производительность и работа с крупными моделями

Site3D пересчитывает зависимые элементы после проектных изменений и обновляет связанные виды. Для скорости такого пересчета фиксированный временной норматив не задан, поэтому аппаратную основу выбирают по минимальным и рекомендуемым требованиям, а рабочую пригодность оценивают на проекте сопоставимого размера. Отдельно документировано поведение autosave: на большой модели сохранение может на несколько секунд приостановить редактирование, чтобы данные не менялись в момент записи.

Автосохранение по умолчанию выполняется каждые пять минут. Во время сохранения редактирование блокируется на короткий период, чтобы исключить изменение модели в процессе записи; на большом проекте пауза может быть заметнее. Увеличивать интервал только ради устранения этой паузы нежелательно без оценки риска: более редкое autosave увеличивает объем изменений, который можно потерять при аварийном завершении.

Разделение исходных данных по подмоделям и слоям помогает управлять видимостью и поверхностями. Временно ненужные overlay можно выключать, но важно не спутать Display и Surface: скрытие графики и исключение слоя из триангуляции — разные операции. Перед расчетом final surface необходимо вернуть именно тот набор surface layers, который должен участвовать в модели.

Растры имеют собственные настройки display и transparency. При подготовке рабочей модели разумно не дублировать одну и ту же тяжелую подложку в нескольких вариантах без необходимости. Для внешней визуализации через OBJ профильные рекомендации также советуют сокращать чрезмерно тяжелую geometry и high-resolution textures; это ограничение относится прежде всего к принимающему визуализатору, но дисциплина подготовки модели полезна и до экспорта.

Автовосстановление, резервные файлы и совместная работа

Site3D использует несколько механизмов восстановления: autosave, предыдущую версию и восстановление незавершенной записи. По умолчанию recovery-материалы находятся рядом с проектом, а AutoSaveToLocalDrive позволяет хранить autosave в пользовательском каталоге приложения. Для проекта Filename.erd могут появляться варианты вроде ~Filename.erd, а также временные или резервные расширения TMP и EBK.

При обнаружении recovery-файла программа показывает диалог с основной и восстановительной версиями, включая время, дату, размер, пользователя и компьютер. Выбор нужно делать по этим данным, а не только по тому, какой файл визуально новее по имени. После восстановления проект следует сохранить под контролируемым именем и проверить последние измененные объекты.

Блокировка одновременного редактирования

Lock file используется, чтобы два пользователя не записывали один ERD одновременно. На сетевой папке это защищает от ситуации, когда две рабочие станции открывают проект и последняя запись затирает изменения другой. Если проект заблокирован, сначала выясняют, действительно ли файл открыт коллегой, а не удаляют служебный lock без проверки.

Для командной работы Site3D не следует смешивать механизм Network license и механизм совместного редактирования. Network license распределяет право запуска приложения, а проектный ERD все равно требует дисциплины владения файлом. Общий пул лицензий не превращает один ERD в многопользовательскую базу с параллельным merge изменений.

Безопасность и приватность

Site3D работает с инженерными файлами локального проекта, но лицензирование, обновления и поддержка могут включать сетевое взаимодействие. Политика Microplot предусматривает обработку идентификационной и профессиональной информации, IP-адреса и региональных данных, сведений о взаимодействии с продуктом и журналов проверки лицензии. Если пользователь отправляет проектные файлы в поддержку, такие копии также становятся переданными разработчику данными.

Платежные операции выполняются через платежных провайдеров; Microplot не хранит полные данные банковской карты, получая подтверждение операции. Для организации с требованиями по защите проектной информации это означает два разных вопроса: где хранится рабочий ERD и какие данные передаются во внешние сервисы при лицензировании, покупке и обращении в поддержку. Cloud license не следует автоматически приравнивать к облачному хранению модели.

Практика работы с конфиденциальным проектом

• хранить ERD и исходную топографию в каталоге с правами доступа, соответствующими политике организации;
• не отправлять полный проект в поддержку, когда проблему можно воспроизвести на обезличенной копии с минимальным набором объектов;
• для Network license ограничить доступ к серверу лицензий требуемым сегментом сети и штатным TCP 7017;
• для Cloud license учитывать необходимость исходящего TCP 443 и правила корпоративного firewall;
• перед экспортом IFC, DWG, SHP, KML или других файлов понимать, какие координаты и проектные сведения уходят внешнему участнику;
• сохранять резервную версию перед крупной операцией импорта, массового изменения или регенерации поверхности.

Типовые ошибки и способы проверки результата

Как проверять импорт

Первый критерий — не отсутствие сообщения об ошибке, а соответствие координат и отметок. После импорта DXF, DWG, LandXML, 12DA, SHP или растра выбирают несколько известных точек и сравнивают их с исходными. Для поверхности дополнительно проверяют extents, характерные вершины и 3D View. Если новый материал попал в отдельную подмодель, его удобно временно показывать поверх current survey для визуального сравнения.

Как проверять дорожную модель

После изменения centreline просматривают горизонтальную геометрию, Centreline Longsection, несколько cross-sections и 3D View. Затем проверяют junctions, roundabouts и interfacing, потому что именно они зависят от положения основной дороги. Design Alerts должен быть просмотрен до формирования final surface. Важно не ограничиваться исчезновением предупреждения: геометрия должна соответствовать проектному решению.

Как проверять объемы

Перед принятием cut/fill результата фиксируют две сравниваемые поверхности и границу расчета. Затем в 3D проверяют, что final surface действительно содержит актуальные проектные объекты. При подозрительном скачке объема после небольшой правки сравнивают старую и новую область изменения, ищут пропавший surface layer или нерегенерированный участок. Само число объема не объясняет причину изменения.

Как проверять дренаж

Минимальный контроль включает маршрут сети в плане, уровни в Drainage Longsection, диаметры и gradients, cover, Pipe Clash, manhole sizing и hydraulic simulation. После дорожной корректировки, которая меняет уровни поверхности, повторно просматривают участки с малым cover. После изменения диаметра обращают внимание, какой уровень — invert или soffit — был сохранен.

Как проверять экспорт

Экспортный файл открывают в целевой программе, а не считают готовым только потому, что Site3D завершил Save As. Для DWG/DXF сверяют координаты, слои и 2D/3D representation; для IFC — положение и состав объектов; для OBJ — origin и ориентацию; для LandXML/12DA — поверхности и design lines; для drainage-файлов — узлы, связи и свойства сети. Такой прием ловит различия интерпретации между форматами.

Практические сценарии

Жилая застройка с внутренними дорогами и дренажом

Для residential site Site3D позволяет держать в одной модели несколько дорог, junctions, участки footway, surface interfacing, building levels, storm/foul drainage и ponds. Рабочий цикл начинается с survey surface, затем задаются road centrelines и вертикальные профили, после чего формируются junctions и края. Дренаж привязывают к уже достаточно устойчивой вертикальной планировке, но до окончательной фиксации уровней, чтобы при конфликте cover еще было пространство для корректировки.

В таком проекте особую ценность имеет автоматическое обновление. Перемещение одной дороги может изменить junction, contours и земляные работы; инженер видит цепочку последствий без ручного пересоздания каждого чертежа. Перед выпуском нужно повторно проверить сеть дренажа и setting-out annotations, потому что эти материалы зависят от финальной геометрии.

Реконструкция существующего примыкания

При увязке новой дороги с существующей сначала контролируют imported survey и existing road. Затем создают новую centreline и используют инструменты junction/interfacing для перехода к исходной поверхности. На реконструкции важно не сгладить реальный существующий перелом ошибочной триангуляцией. Поэтому survey breaklines и surface layers проверяют тщательнее, чем на абстрактной учебной модели.

Площадка с большим объемом земляных работ

Для складской, промышленной или инфраструктурной площадки основной вопрос часто состоит в уровнях и балансе earthworks. Здесь проект строят вокруг надежной current survey, проектных plateaus/roads и правил interfacing. После каждой существенной итерации регенерируют final surface и сравнивают volumes. Если проектировщик оптимизирует баланс, он должен менять инженерно значимую геометрию, а не «подгонять» расчет исключением неудобных участков поверхности.

SuDS, pond и сеть ливневого водоотведения

Site3D поддерживает ponds, storage и drainage simulation, поэтому площадку с устойчивым водоотведением можно рассматривать в общей 3D-модели. Геометрия пруда влияет на storage volume, сеть — на подвод и отвод, а поверхность — на cover и связь с планировкой. При передаче в отдельное гидравлическое приложение проверяют экспортированную сеть и объемы хранилищ, потому что расчетная модель и геометрическая модель должны описывать одно и то же проектное состояние.

Передача в BIM-координацию

Когда архитектура или сооружения ведутся в другой системе, Site3D может быть источником инфраструктурной геометрии. После внутренней проверки модель экспортируют в IFC и открывают в целевой координационной среде. Сверяют общую систему координат, отметки и взаимное положение с зданиями. Если проект меняется, формируют новую согласованную выдачу; ручное перемещение IFC на стороне получателя разрушает воспроизводимость координации.

Преимущества и ограничения

Плюсы

• предметная модель объединяет дороги, junctions, roundabouts, surfaces, earthworks, ponds и drainage вместо хранения этих элементов как независимой чертежной геометрии;
• зависимые объекты и виды пересчитываются после изменения базовой геометрии, что уменьшает объем ручной синхронизации плана, профиля, сечений и поверхности;
• несколько взаимосвязанных представлений — Plan View, Longsection, cross-sections и 3D View — позволяют проверять проект разными способами;
• Design Alerts выявляет конкретные геометрические проблемы, включая некорректные дорожные элементы и пересечения труб;
• в одном приложении сочетаются дорожное проектирование, вертикальная планировка, volume calculation и модель drainage;
• широкий набор импорта и экспорта охватывает DXF/DWG, LandXML, 12DA, SHP, LAS, IFC, KML и специализированные drainage formats;
• поддерживаются Standalone, Network и Cloud licensing, что дает разные схемы развертывания для одного инженера и группы;
• есть autosave, previous-version и recovery mechanisms с блокировкой одновременной записи ERD.

Минусы

• актуальные версии работают только в 64-разрядной Windows; нативных выпусков для macOS и Linux в системных требованиях нет;
• лицензия платная, а в trial mode отключены output и printing, поэтому пробный режим не заменяет производственную лицензию;
• DWG export зависит от установленного ODA File Converter;
• Cloud license требует интернет-соединения для проверки, Network license — отдельного license server и сетевой настройки;
• автоматический пересчет не заменяет инженерную проверку: ошибка в исходной surface или базовой centreline способна распространиться на зависимые результаты;
• на больших проектах autosave может на несколько секунд приостанавливать редактирование, поэтому интервал сохранения нужно выбирать без отказа от защиты проекта;
• экспортированные DXF/DWG/IFC/OBJ не сохраняют всю внутреннюю параметрическую логику ERD как редактируемый проект Site3D;
• интерфейс специализирован под civil engineering, поэтому пользователю без знаний дорожной геометрии, поверхностей и drainage недостаточно освоить только расположение кнопок.

Отзывы пользователей и профильных изданий

Пользовательские оценки

На G2 у Site3D отображается 36 отзывов и средняя оценка 4,5 из 5. В распределении по размеру организаций 68,6% респондентов относятся к small business, 25,7% — к mid-market и 5,7% — к enterprise. По отраслям 71,4% указали civil engineering, 11,4% — construction. Такой состав полезнее общей средней оценки: он показывает, что отзывы в основном исходят из профильной инженерной среды, а не от случайной аудитории универсальных графических приложений.

Агрегированные показатели G2 дают Ease of Use 9,2 из 10 по 28 ответам, Ease of Setup 8,8 по 8 ответам, Ease of Admin 9,0 по 7 ответам, Quality of Support 9,1 по 26 ответам, Product Direction 9,6 по 28 ответам и Meets Requirements 8,8 по 28 ответам. Эти числа нельзя переносить на любой проект как гарантию удобства, но они дают количественную картину восприятия продукта пользователями.

В одном из доступных текстовых отзывов G2 среди пожеланий упоминается более развитая визуализация и 3D-effect. Этот комментарий хорошо сочетается с назначением программы: 3D View в Site3D служит прежде всего инженерной проверке поверхности и инфраструктуры, а не фотореалистичному рендерингу. Для презентационной визуализации модель разумно передавать во внешнюю среду через подходящий 3D-формат.

Старый профиль CESDb дает другую картину: 3,0 из 5 по шести голосам и ни одного текстового комментария. Эта страница последний раз обновлялась 26 февраля 2021 года и до сих пор показывает Site3D 4.5 и размер 71,66 MB, поэтому ее нельзя использовать для текущей версии или размера. Практическая ценность этого профиля состоит только в независимом подтверждении многолетнего присутствия Site3D в категории transportation/civil engineering software; его изменяемые поля устарели.

Профессиональные публикации

AECbytes в материале BIM Software for Infrastructure от 6 мая 2021 года рассматривал Site3D как полноценное 3D civil engineering приложение с intelligent BIM objects. Автор отдельно выделил связь возможностей и интерфейса с реальными инженерными процессами, road systems, roundabouts, junctions, grading, drainage networks, ponds, earthworks и volume calculations. В публикации также отмечено, что изменение road alignment обновляет связанные каналы, бордюры, footways, junctions, interface slopes, sections, triangulation и volumes.

Профессиональная оценка AECbytes важна тем, что Site3D рассматривался не изолированно, а в контексте BIM for infrastructure наряду с решениями Autodesk, Bentley и другими civil products. Издание выделяло model-based automation и IFC integration, но не представляло Site3D заменой всем инфраструктурным платформам. Для пользователя вывод практический: программа наиболее убедительна там, где нужен связный инженерный site/road model и быстрые итерации, а междисциплинарную координацию можно продолжить через экспорт.

Beyond CAD документирует отдельный workflow экспорта Site3D в Civil Engine для визуализации и приводит конкретные ограничения такой передачи. Это не общий обзор качества Site3D, а профильная проверка совместимости: рекомендован OBJ, задается origin point, а принимающая среда требует настройки units и ориентации. Такой материал полезен как подтверждение того, что внешняя визуализация строится через контролируемый обмен геометрией, а не как встроенная часть road design.

Как интерпретировать отзывы

Высокие агрегированные оценки не отменяют технических ограничений: Windows-only, платное лицензирование, зависимость DWG export от ODA File Converter и необходимость инженерной проверки расчетов остаются фактическими свойствами продукта. Аналогично единичный старый рейтинг CESDb не опровергает современную выборку G2, потому что у источников разные даты и объем данных. Для выбора программы важнее сопоставить собственный workflow с функциями, форматами и лицензированием, чем ориентироваться на одну среднюю звездную оценку.

Сравнение с аналогами

Наиболее полезно сравнивать Site3D с программами той же инженерной области, а не с универсальными 3D-моделлерами. Autodesk Civil 3D и Bentley OpenRoads Designer решают дорожные и инфраструктурные задачи, но их экосистемы и масштаб отличаются. Ни один вариант не является автоматически лучшим: выбор зависит от того, нужна ли компактная специализированная среда для site/road/drainage, глубокая работа внутри Autodesk или Bentley ecosystem, либо стандартизованный корпоративный процесс на большой инфраструктурной платформе.

Site3D и Autodesk Civil 3D

Civil 3D охватывает terrain modeling, survey, corridors, intersections, roundabouts, stormwater/sanitary infrastructure, quantity workflows и automation. Его сильная сторона — глубокая интеграция с AutoCAD/DWG и большой Autodesk ecosystem. Site3D тоже открывает и сохраняет CAD-данные, имеет Push/Pull to AutoCAD, но внутренний проект остается ERD, а предметная логика строится вокруг собственных road/site objects.

Для команды, где весь стандарт выпуска, шаблоны, библиотеки, автоматизация и смежные дисциплины уже завязаны на Autodesk, Civil 3D обычно требует меньше преобразований организационного процесса. Site3D интереснее, когда нужен самостоятельный road/site package с непосредственными tools для junctions, roundabouts, interfacing, ponds, drainage и volumes, а DWG используется как один из каналов обмена, а не как единственная основа модели.

Site3D и Bentley OpenRoads Designer

OpenRoads Designer предназначен для подробного roadway design и объединяет survey, drainage, subsurface utilities и дорожную модель в инфраструктурной среде Bentley. Его контекст шире отдельной площадки: продукт встроен в семейство Bentley, где есть специализированные решения для дорог, железных дорог, мостов и водных систем. Site3D компактнее по предметному охвату и концентрируется на road/site development, grading, earthworks и drainage внутри собственной модели.

Если организация уже использует Bentley standards и крупные open modeling workflows, OpenRoads проще включается в существующую цепочку. Если основная задача — проектирование жилых и коммерческих площадок, внутренних дорог, junctions, roundabouts и drainage с быстрым model recalculation, Site3D предлагает более сфокусированную среду. Решение следует принимать по типичным deliverables и формату сотрудничества с заказчиком, а не по количеству функций в маркетинговом перечне.

Site3D и 12d Model

12d Model также относится к профессиональным civil engineering системам и охватывает terrain, survey, roads, highways, drainage, sewer/utilities, alignments и volumetrics. Site3D поддерживает импорт и экспорт 12DA, а ветка 9 расширила 12D export design lines, что упрощает обмен между средами. Для команды, стандартизированной на 12d, такой обмен полезен при передаче отдельных моделей, но он не превращает один продукт в интерфейс другого.

Site3D стоит рассматривать как отдельную инженерную среду с собственным ERD и инструментами, а 12d Model — как самостоятельную платформу с другим набором модулей и средствами customization. При сравнении нужно подготовить один реальный тестовый участок и оценить не только построение дороги, но и импорт исходной survey, drainage workflow, surface/volumes, выпуск чертежей и повторную итерацию после изменения трассы.

Как выбрать Site3D для конкретного сценария

FAQ по Site3D

Site3D — это отдельная программа или дополнение к AutoCAD?

Это отдельное Windows-приложение с собственным проектным форматом ERD. Оно открывает и сохраняет CAD-данные, а также содержит Push to AutoCAD и Pull from AutoCAD, но для основной инженерной модели AutoCAD не требуется как host application.

На каких операционных системах работает актуальная Site3D?

Минимальное требование — Windows 10 64-bit или более новая Windows. Рекомендуются Windows 11 или Windows 10 64-bit. Начиная с версии 6 выпускаются только 64-разрядные сборки.

Можно ли изучать программу без оплаченной лицензии?

Да. Неактивированная установка работает в trial mode с доступом к функциональности, но output и printing отключены. Для полноценной производственной выдачи требуется активация.

Какой нативный файл проекта использует Site3D?

Основной формат проекта — ERD. Его следует сохранять как master copy для дальнейшего редактирования, а DXF, DWG, IFC, OBJ, KML и другие форматы использовать как целевые представления для обмена.

Поддерживает ли Site3D DWG?

Да, DWG можно читать, а для записи DWG требуется ODA File Converter. Если экспорт не работает, наличие этого компонента — одна из первых вещей, которые проверяют на рабочем месте.

Можно ли передавать модель в BIM?

Да, Site3D экспортирует IFC. После экспорта файл нужно открыть в целевой BIM-среде и сверить координаты, геометрию и состав объектов. IFC не заменяет ERD как редактируемую параметрическую модель Site3D.

Есть ли в Site3D расчет дренажа?

Да. Программа моделирует storm и foul networks, строит drainage longsections и schedules, поддерживает auto size/level и hydraulic simulation на основе EPA SWMM engine. Также есть обмен со специализированными drainage formats.

Что делать после изменения дороги, если объемы выглядят неверно?

Сначала регенерировать Final Surface, затем проверить participating surface layers и только после этого повторить volume comparison. Остаточная «дыра» на старом месте объекта — признак устаревшей final surface.

Для чего нужен Layers, если слои уже есть в DXF?

В Site3D Layers управляет не только видимостью. Для каждого layer можно отдельно задавать участие в surface, а sub-model может быть назначен current survey. Поэтому окно влияет непосредственно на расчетную модель рельефа.

Можно ли импортировать аэрофотоснимок?

Да, поддерживаются JPG, TIF/GeoTIFF, BMP, PNG и GIF. При наличии геоинформации изображение размещается автоматически; без нее можно выполнить Georeference. Image Properties управляет прозрачностью и показом в Plan View и 3D View.

Есть ли защита от потери проекта?

Да. Site3D использует autosave, previous version и recovery-файлы. Стандартный интервал autosave — пять минут. При обнаружении более новой восстановительной копии Auto Recovery показывает данные обеих версий для осознанного выбора.

Можно ли двум инженерам одновременно редактировать один ERD?

Штатный lock file предотвращает одновременную запись одного проекта. Network license распределяет лицензии между рабочими станциями, но не превращает ERD в совместно редактируемую базу с автоматическим объединением изменений.

Нужен ли интернет для Standalone?

Интернет указан в требованиях для автоматических обновлений. Cloud license отдельно требует сетевое соединение для проверки лицензии. Для сетевого варианта рабочие станции обращаются к Microplot Network License Server.

Как узнать установленную версию Site3D?

Откройте Help > About Site3D. Там отображается номер установленной версии. Для диагностики лучше записывать полный номер сборки, например 9.047, а не только major version.

Что такое Design Alerts?

Это фоновая проверка потенциальных проблем в модели. Она обнаруживает, среди прочего, Unfilleted IP, Non-tangential curve, Level Jump, Horizontal Kink, Pipe Clash и Undersized Manhole. Alert указывает объект для инженерной проверки, но не заменяет проектное решение.

Можно ли использовать Site3D для визуализации?

3D View предназначен для инженерного контроля модели. Для внешней презентационной визуализации можно экспортировать 3D-геометрию, в том числе OBJ, и продолжить работу в специализированном визуализаторе.

Подходит ли Site3D для Mac?

В опубликованных системных требованиях поддерживается 64-разрядная Windows. Нативная версия macOS не заявлена.

Какая версия Site3D является последней подтвержденной в открытой истории?

Последняя подтвержденная запись — Site3D 9.047 от 12 марта 2026 года. Перед установкой обновления в организации следует сверить номер своей сборки через About Site3D и правила поддержки лицензии.

Итог

Site3D наиболее уместен там, где проектирование площадки требует постоянно согласовывать дороги, вертикальные уровни, junctions, roundabouts, поверхности, откосы, объемы и drainage. Его практическое отличие от обычного CAD состоит в связанных инженерных объектах и автоматическом пересчете зависимостей. Это особенно заметно после изменения centreline: вместо ручной правки множества чертежных элементов инженер получает обновленную модель, которую затем проверяет по Plan View, Longsection, 3D View, Design Alerts и расчетным результатам.

Для небольшого и среднего civil engineering workflow важны самостоятельность приложения, ERD-модель и широкий обмен с DXF/DWG, IFC, LandXML, 12DA и drainage formats. Для крупной организации дополнительно оценивают лицензирование, формат master model и совместимость с корпоративной Autodesk или Bentley средой. Site3D не заменяет инженерную проверку и не предназначен для браузерного либо фотореалистичного моделирования; его роль — точная предметная модель road/site infrastructure с контролируемой выдачей данных в другие системы.
