ArCADia Garden Architecture

ArCADia Garden Architecture — специализированный модуль системы ArCADia для проектирования территории вокруг зданий: рельефа, дорожек и площадок, газонов и цветников, ограждений, растений, водоёмов и бассейнов. Программа рассчитана прежде всего на ландшафтных архитекторов, архитекторов и урбанистов, которым нужен не отдельный рисунок сада, а связанная с CAD/BIM-моделью здания схема благоустройства с планом, трёхмерным представлением и ведомостями. В актуальной ветке продукт работает как расширение ArCADia BIM LT 15, ArCADia BIM 15 или ArCADia BIM PLUS 15; самостоятельным редактором без одной из этих базовых программ он не является.

Что такое ArCADia Garden Architecture и как точно идентифицировать продукт

В карточке FreeEXE используется название ArCADia Garden Architecture. В польской продуктовой линейке тот же модуль называется ArCADia-ARCHITEKTURA KRAJOBRAZU, а в англоязычной — ArCADia-LANDSCAPE ARCHITECTURE. Эти названия относятся к одному отраслевому расширению ArCADia для ландшафтного и территориального проектирования. Уточнение важно, потому что рядом в экосистеме существуют отдельные библиотеки объектов — например, Biblioteka ArCADia-ARCHITEKTURA KRAJOBRAZU и ArCADia-OGRÓD. Библиотека с 236 физическими BIM-объектами дополняет модуль, но не заменяет его и не входит автоматически в его базовый функциональный состав.

Текущая отраслевая версия модуля обозначается как 15.0. Она распространяется внутри современной платформы ArCADia 15.1: в опубликованном составе ArCADia 15.1 указаны ArCADia BIM 15.1 с номером системы 15.1.1646 и ArCADia-ARCHITEKTURA KRAJOBRAZU 15.0. Полный 64-разрядный пакет ArCADia 15.1 имеет номер 15.1.212, дату 22 апреля 2026 года и размер 1,45 ГБ. Для карточки программы это различие принципиально: «15.0» — версия отраслевого модуля, «15.1» — ветка базовой ArCADia BIM, а «15.1.212» — номер общего установочного пакета. Отдельный публичный прямой URL на бинарный установщик только ландшафтного модуля не публикуется; установка и обновление выполняются через общую инфраструктуру ArCADia.

Разработчик продуктовой линии — ArCADiasoft. Магазин и инфраструктура распространения связаны с INTERsoft, поэтому на страницах покупки и в окнах старых выпусков встречается бренд INTERsoft, однако современная англоязычная линейка и материалы продукта используют обозначение ArCADiasoft. Это не повод смешивать модуль с другими решениями, где слово Arcadia встречается в названии компании или архитектурного бюро: предмет этой статьи — именно CAD/BIM-модуль ArCADia-ARCHITEKTURA KRAJOBRAZU 15.

Назначение и целевая аудитория

Основная задача ArCADia Garden Architecture — добавить в общий проект ArCADia информацию о внешней территории. Базовая система даёт среду CAD и общий объектный проект, а ландшафтный модуль вводит отраслевые элементы: ограждения, растения, области покрытия, бассейны, водоёмы, выемки и локальные деформации рельефа. Поэтому программа особенно уместна там, где благоустройство должно быть связано с уже существующей моделью здания, высотами участка и комплектом проектной документации.

Для ландшафтного архитектора существенна возможность вести одновременно план и 3D-представление. Растение может иметь условный двухмерный символ и отдельную трёхмерную геометрию; дорожка или газон задаются как область на поверхности; ограждение строится по последовательности вершин и может учитывать рельеф; вода и бассейн получают высотные параметры. Ведомости позволяют посчитать растения, длину и состав ограждений, а также площади введённых областей. В версии 15 к объектам можно добавлять пользовательские параметры, например тип растения, морозостойкость, время цветения и влажность грунта, а затем использовать эти поля в собственных отчётах.

Архитектору модуль полезен как продолжение модели здания наружу. С его помощью можно показать не только пятно застройки, но и входные дорожки, границы участка, озеленение, зоны мощения, бассейн, небольшой водоём и конфигурацию рельефа. Урбанистический сценарий шире: продукт рассчитан также на общественные пространства, парки, детские площадки и территории жилых комплексов. При этом его инструменты остаются инструментами проектирования участка, а не ботанической экспертной системой: программа хранит проектные параметры объектов, но не заменяет агрономические расчёты, дендрологическое обследование и нормативную проверку посадочного материала.

Для владельца дома, которому нужен только быстрый эскиз сада перетаскиванием готовых значков, зависимость от ArCADia BIM и CAD-логика могут быть избыточными. ArCADia Garden Architecture раскрывается лучше в связанной проектной работе: когда есть топографическая основа, точные отметки, здание, требования к чертежу, необходимость согласовать двухмерное представление с 3D и получить ведомости из тех же объектов.

Распространение, лицензия и состав установки

ArCADia Garden Architecture распространяется как локальное программное обеспечение для Windows 64-bit. В продаже есть бессрочная лицензия и отдельная годовая лицензия ветки 15. Для годовой редакции исправления и обновления внутри той же версии входят в срок лицензии, но переход на следующую крупную ветку не включён автоматически. Стоимость в статье не фиксируется: она меняется из-за акций и различных вариантов лицензирования, тогда как тип лицензии является более устойчивой характеристикой.

Для знакомства с программой предусмотрен 28-дневный полнофункциональный пробный период. Пробная установка не является маленьким изолированным пакетом ArCADia Garden Architecture: текущий комплект ArCADia 15.1 включает базовую систему и набор отраслевых модулей, среди которых ArCADia-ARCHITEKTURA KRAJOBRAZU 15.0. У опубликованного 64-разрядного пакета ArCADia 15.1 версии 15.1.212 размер 1,45 ГБ и дата 22.04.2026. Это размер общего комплекта, а не одного только ландшафтного расширения, поэтому напрямую сравнивать его с размером самостоятельных садовых планировщиков некорректно.

Для запуска ArCADia-ARCHITEKTURA KRAJOBRAZU 15 требуется ArCADia BIM LT 15, ArCADia BIM 15 либо ArCADia BIM PLUS 15. Пользователь старых отраслевых модулей версий 10, 11, 12 или 14 должен обновить их до ветки 15, если базовая система обновлена до ArCADia 15. Это следствие комплексного изменения платформы и нового формата проекта: смешивание старых модулей с базой 15 не является поддерживаемой конфигурацией.

Сетевая защита лицензии требует доступа к интернету при активации. Во время активации можно выбрать режим дальнейшей работы с интернетом либо без него. Для управления лицензиями используется ArCADia-LICENSE MANAGER 4.x. Это означает, что постоянное подключение к сети не является обязательным условием каждого сеанса, но первичная активация без сетевого доступа не предусмотрена.

Отдельно нужно учитывать библиотеки. Базовый модуль содержит типы растений, достаточные для условной концепции, и позволяет заменять символы и геометрию. Расширенная библиотека ландшафтной архитектуры с 236 высококачественными объектами продаётся как самостоятельное дополнение. Она полезна для более насыщенного визуального наполнения, но отсутствие этой библиотеки не отключает инструменты рельефа, ограждений, областей, растений, бассейнов, водоёмов и ведомостей.

Интерфейс: где находятся инструменты

ArCADia Garden Architecture не открывает отдельное главное окно: команды встраиваются в интерфейс базовой ArCADia. Центральная логика строится вокруг ленты, окна Menadżer projektu, двухмерных видов и окна Widok 3D. В руководстве ландшафтные команды собраны на вкладке Teren в логической группе Architektura krajobrazu; часть тех же команд доступна на панели ArCADia-TEREN. Названия польские, потому что именно в таком виде они закреплены в документации и на скриншотах продукта.

На вкладке Teren расположены базовые средства формирования поверхности: Punkt wysokościowy вводит высотную точку, Linia wysokościowa — высотную линию, Wycięcie w terenie создаёт отверстие в поверхности, а Automatyczne wycięcie w terenie строит вырез по форме активного или нижнего этажа. Команда Konwertuj napisy na punkty wysokościowe преобразует числовые подписи в высотные точки. Эти инструменты относятся к системной работе с рельефом и образуют основу, на которой затем размещаются отраслевые элементы.

Ландшафтная группа добавляет Ogrodzenie и Ogrodzenie na terenie для ограждений, Roślina для растений, Basen для бассейна, Obszar и Obszar z modyfikacją terenu для площадей, Wykop для выемки, Górka/dołek punktem и Górka/dołek obszarem для локальной деформации, Akwen punktem и Akwen obszarem для водоёмов. Для документации предусмотрены Zestawienie roślin, Zestawienie ogrodzenia и Zestawienie obszarów.

Menadżer projektu

Окно Menadżer projektu управляет структурой проекта: зданиями, этажами, внешней территорией, видимостью, блокировкой и цветовой организацией элементов. Объекты ландшафтного модуля обычно попадают в раздел внешней территории Teren zewnętrzny и раскладываются по группам вроде Model terenu, Obiekty wyposażenia 3D, Ogrodzenia и Rośliny. Для крупного проекта это не просто навигационное дерево: отключение ненужных групп и блокировка готовых частей помогают не выбирать элементы случайно и разгружать рабочее представление.

У проекта есть плановый вид Rzut и Widok 3D. Важная особенность — дерево отображения для 3D может иметь независимые состояния видимости и блокировки по сравнению с планом. Объект, скрытый в одном представлении, не обязательно исчезает из другого. Поэтому при «пропавшем» растении, ограждении или области сначала следует проверять лампочку видимости и активность группы именно в текущем виде, а не сразу считать объект удалённым.

Окна вставки и свойств

Перед вводом отраслевого элемента программа открывает окно вставки, где можно перейти к его свойствам, определить тип и параметры, а затем указать положение на плане. Для многих объектов предусмотрены библиотеки типов: тип можно сохранить в библиотеке документа или в глобальной библиотеке и использовать повторно. Библиотека документа сопровождает конкретный проект, глобальная — доступна в других проектах на данном рабочем месте. В версии 15 эту концепцию дополняет Menadżer plików, который управляет физическими и параметрическими BIM-объектами как отдельными файлами, пригодными для переноса между проектами и компьютерами.

При позиционировании доступны привязочные приёмы Odniesienie, Pomiędzy punktami (środek), Pomiędzy punktami (procentowo) и Równoległy. Они полезны, когда растение, элемент благоустройства или вершину контура нужно поставить не «на глаз», а относительно уже построенной геометрии — например, посередине между двумя точками, на заданной доле отрезка или параллельно существующей линии.

Установка и первый запуск

Перед установкой нужно проверить не только версию Windows, но и архитектуру системы. Ветка 15 предназначена для Windows 10 64-bit и Windows 11 64-bit. Поскольку общая установка занимает больше гигабайта и затем требует рабочее место для проектов, библиотек и временных данных, наличие ровно минимальных 8 ГБ свободного места следует считать нижней границей, а не комфортным запасом. Для регулярной работы рекомендован SSD.

1. Проверить базовую конфигурацию. Нужен 64-разрядный Windows 10 или 11, не менее 8 ГБ оперативной памяти и совместимая видеокарта. Для расширенного 3D предусмотрена DirectX 11-совместимая графика минимум с 3 ГБ видеопамяти.
2. Запустить установку ArCADia 15.1. Менеджер загрузки и установки ArCADiasoft получает доступные компоненты, а полный пакет ArCADia 15.1 включает ArCADia BIM 15.1 и ArCADia-ARCHITEKTURA KRAJOBRAZU 15.0. Размер 1,45 ГБ относится к общему 64-разрядному комплекту ArCADia 15.1 версии 15.1.212, а не к одному расширению.
3. Убедиться в наличии базовой программы. Ландшафтный модуль должен работать поверх ArCADia BIM LT 15, ArCADia BIM 15 или ArCADia BIM PLUS 15. Если на компьютере остаётся только базовая ветка 14, модуль 15 не образует поддерживаемую пару.
4. Выполнить активацию. На этапе лицензирования нужен интернет. После активации можно использовать предусмотренный офлайн-режим; управление сетевыми лицензиями выполняется через ArCADia-LICENSE MANAGER 4.x.
5. Для ознакомления использовать 28-дневный период. Это полноценный временный режим, удобный для проверки совместимости конкретной рабочей станции и понимания того, подходит ли CAD/BIM-процесс вместо простого садового эскизатора.
6. Создать или открыть проект и активировать внешнюю территорию. Элементы ландшафта логически привязаны к Teren zewnętrzny, поэтому перед моделированием нужно убедиться, что именно территория, а не этаж здания, является текущим контекстом.

После первого запуска разумно начать не с каталога растений, а с короткого теста рельефа: создать несколько высотных точек, проверить поверхность на плане и в 3D, затем вставить одну область и одно растение. Такой тест сразу показывает, корректно ли работает графическая подсистема, виден ли модуль на ленте Teren и как устроено переключение между двухмерным и трёхмерным представлением. Если эти базовые операции выполняются правильно, можно переходить к реальному участку.

Базовый рабочий процесс: от рельефа до ведомостей

Логика ArCADia Garden Architecture отличается от программ, где пользователь начинает с декоративной картинки. Здесь первым объектом проекта является поверхность, а остальные элементы получают смысл относительно неё. Последовательность «рельеф — функциональные зоны — ограждения — растения — водные элементы — ведомости» уменьшает количество последующих переделок, поскольку изменение высот уже после детальной расстановки заставляет проверять больше связанных объектов.

1. Подготовить геометрию участка. Ввести высотные точки через Punkt wysokościowy и при необходимости линии через Linia wysokościowa. Числовые подписи в исходной подоснове можно преобразовывать командой Konwertuj napisy na punkty wysokościowe, если они соответствуют требуемой структуре чертежа.
2. Проверить созданную поверхность. Включить Widok 3D и убедиться, что уклоны и перепады соответствуют исходным отметкам. Ошибка на этом этапе распространяется на дорожки, ограждения, водоёмы и посадки, поэтому визуальная проверка обязательна до наполнения сцены.
3. Выделить функциональные области. Obszar подходит для дорожек, площадок, газонов и цветников произвольной формы. Если зона должна не просто повторить поверхность, а изменить её, применяется Obszar z modyfikacją terenu.
4. Построить границы и ограждения. Для участков с выраженным рельефом выбрать правильный режим: обычное Ogrodzenie учитывает высоту по концам сегмента, а Ogrodzenie na terenie отслеживает поверхность по длине и расставляет стойки с учётом перегибов.
5. Ввести растения. Для каждой Roślina задать тип, размеры и угол. Сначала можно использовать схематическую геометрию, а затем заменить 2D-символ и 3D-представление более конкретными объектами.
6. Сформировать локальные изменения. Выемки, холмы, углубления, водоёмы и бассейны вводить после того, как исходная поверхность уже определена. Для холмов и водоёмов доступны варианты модификации точкой и областью.
7. Проверить проект в нескольких представлениях. План нужен для геометрической точности, 3D — для контроля высот и взаимного положения. Состояния видимости в этих представлениях могут различаться, поэтому перед выпуском документации следует проверить оба.
8. Сформировать ведомости. Zestawienie roślin, Zestawienie ogrodzenia и Zestawienie obszarów извлекают данные из уже размещённых объектов. В ветке 15 пользовательские параметры расширяют набор полей для собственных отчётов.
9. Перед передачей проекта создать пакет AAF. Пакет проекта включает сам проект и присоединённые растровые изображения, Xref, пользовательские физические BIM-объекты, поверхности и текстуры, снижая риск получить на другом компьютере неполный комплект.

Контроль результата на каждом шаге важнее финальной красивой картинки. После рельефа нужно проверять отметки и характер склонов; после областей — границы и площади; после ограждений — высоты, количество стоек и ориентацию заполнения; после растений — как 2D-символ, так и 3D-геометрию; после водоёма — абсолютный уровень зеркала воды; после составления ведомостей — соответствие количества и типов объектам на плане. Такой порядок использует объектную модель программы вместо ручного сверения нескольких несвязанных файлов.

Рельеф и высотные отметки

Поверхность участка — обязательная геометрическая основа модуля. Руководство прямо связывает работу ландшафтных элементов с предварительно определённой плоскостью территории: сначала высотными точками или линиями формируется поверхность, затем поверх неё вводятся области модификации. Это особенно важно для команд Górka/dołek и Akwen: до появления исходной поверхности их параметры не имеют корректной пространственной базы.

Punkt wysokościowy задаёт отдельную высотную отметку, а Linia wysokościowa — линию с указанной высотой. Команда преобразования числовых подписей в точки полезна при подготовке чертежа, где отметки уже присутствуют текстом. После построения исходной сетки поверхность нужно просмотреть в Widok 3D: близкие отметки с ошибочными знаками или единицами способны создать резкий перелом, который на плоском плане заметить сложнее.

Локальное изменение поверхности выполняется двумя принципиальными способами. Górka/dołek punktem сначала ограничивает полигон изменения, а затем использует одну точку как высшую или низшую. Górka/dołek obszarem задаёт внутри внешнего контура второй полигон, который становится плоской верхней площадкой холма или дном углубления. Между внутренней и внешней границей программа формирует склон.

В диалоге деформации параметр Promień отвечает за радиус перехода. Слишком большой радиус при маленьком контуре не помещается между границами и вместо плавного откоса может дать почти вертикальную стенку. Przesunięcie задаёт относительное смещение от текущей высоты поверхности: положительное значение поднимает участок, отрицательное понижает. Wysokość bezwzględna задаёт абсолютную отметку в метрах над уровнем моря. Для точки или области также регулируется характер уклона.

Параметр размера ячейки сетки влияет одновременно на плавность и расчётную нагрузку. Более мелкая сетка даёт более гладкое изменение рельефа, но увеличивает время пересчёта; руководство отдельно предупреждает об этой зависимости. Поэтому детализировать сетку следует там, где форма склона действительно читается в документации или 3D, а не по всему проекту автоматически.

При контроле рельефа полезно разделять существующую и проектируемую поверхность. В дереве проекта состояния видимости позволяют анализировать их по отдельности. На этапе проверки нужно убедиться, что область модификации применена к нужной поверхности, что абсолютные отметки не перепутаны с относительными, а локальная деформация не пересекает объект, который должен сохранять исходную высоту.

Ограждения: два режима привязки к поверхности

Ограждение в ArCADia Garden Architecture — параметрический отраслевой элемент, а не набор независимых линий. Команды Ogrodzenie и Ogrodzenie na terenie вызываются из Teren → Architektura krajobrazu. Обе строят контур последовательным указанием начала и конца сегментов, но по-разному интерпретируют рельеф.

Обычное Ogrodzenie считывает высоту поверхности в начале и конце каждого сегмента и размещает отрезок ограды между этими двумя высотами. Такой режим подходит для относительно ровных участков или для ситуаций, где сегмент должен оставаться прямолинейным между угловыми точками. Ogrodzenie na terenie проверяет отметку по всей длине отрезка и адаптирует конструкцию к перегибам поверхности. Стойки ставятся не только на концах, но и в характерных местах изменения рельефа; заданный шаг остаётся ориентиром, однако приоритет получает геометрия местности.

В свойствах ограждения есть блоки управления элементом, внешнего вида, параметров и параметров типа. Конструкция разбита на компоненты: Słupki — стойки, Wypełnienia — заполнения, Obramowania — обрамления, Mocowania — крепления, Podmurowanie — основание. Компоненты можно включать и выключать, менять их параметры и выбирать скриптовый вариант. Такая структура позволяет получить не только простую линию забора, но и повторяемый тип с контролируемой компоновкой.

После вставки набор операций расширяется. Ограждение можно копировать, перемещать, поворачивать, зеркально отражать и удалять. Специализированные команды добавляют или удаляют вершины контура, меняют сторону заполнения, удаляют отдельный сегмент, делят ограждение и изменяют его длину без произвольного разрушения структуры. Для переноса оформления и типа предусмотрены соответствующие «маляры» свойств. Это удобнее ручного редактирования каждого отрезка, когда по проекту используется один тип ограды.

Типичная ошибка — выбрать Ogrodzenie там, где поверхность сильно ломается. В плане контур может выглядеть правильно, но в 3D часть ограды окажется слишком высоко над грунтом или войдёт в склон между концами сегмента. Проверка проста: включить трёхмерный вид, пройти вдоль каждого протяжённого участка и посмотреть положение стоек относительно поверхности. Для сложного рельефа следует использовать Ogrodzenie na terenie или разделить контур на более короткие логические участки.

Ещё одна проверка связана с направлением. Команда изменения стороны заполнения нужна, когда скрипт различает лицевую и обратную ориентацию. После построения замкнутой границы стоит просмотреть хотя бы один характерный сегмент с внутренней и внешней стороны. Ведомость ограждения затем позволяет сверить общую длину, число стоек и схему заполнения с геометрией на плане.

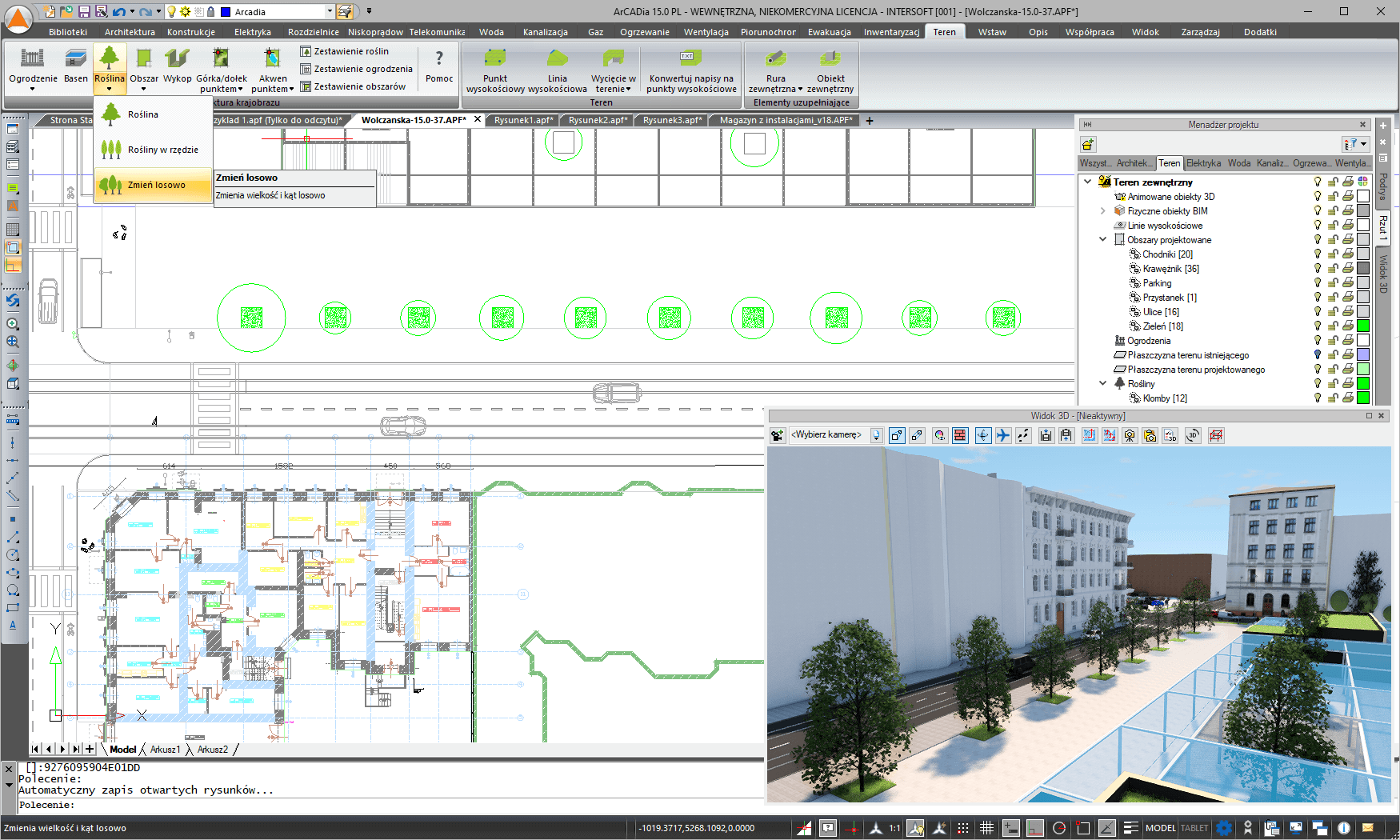

Растения, типы и замена 2D/3D-представления

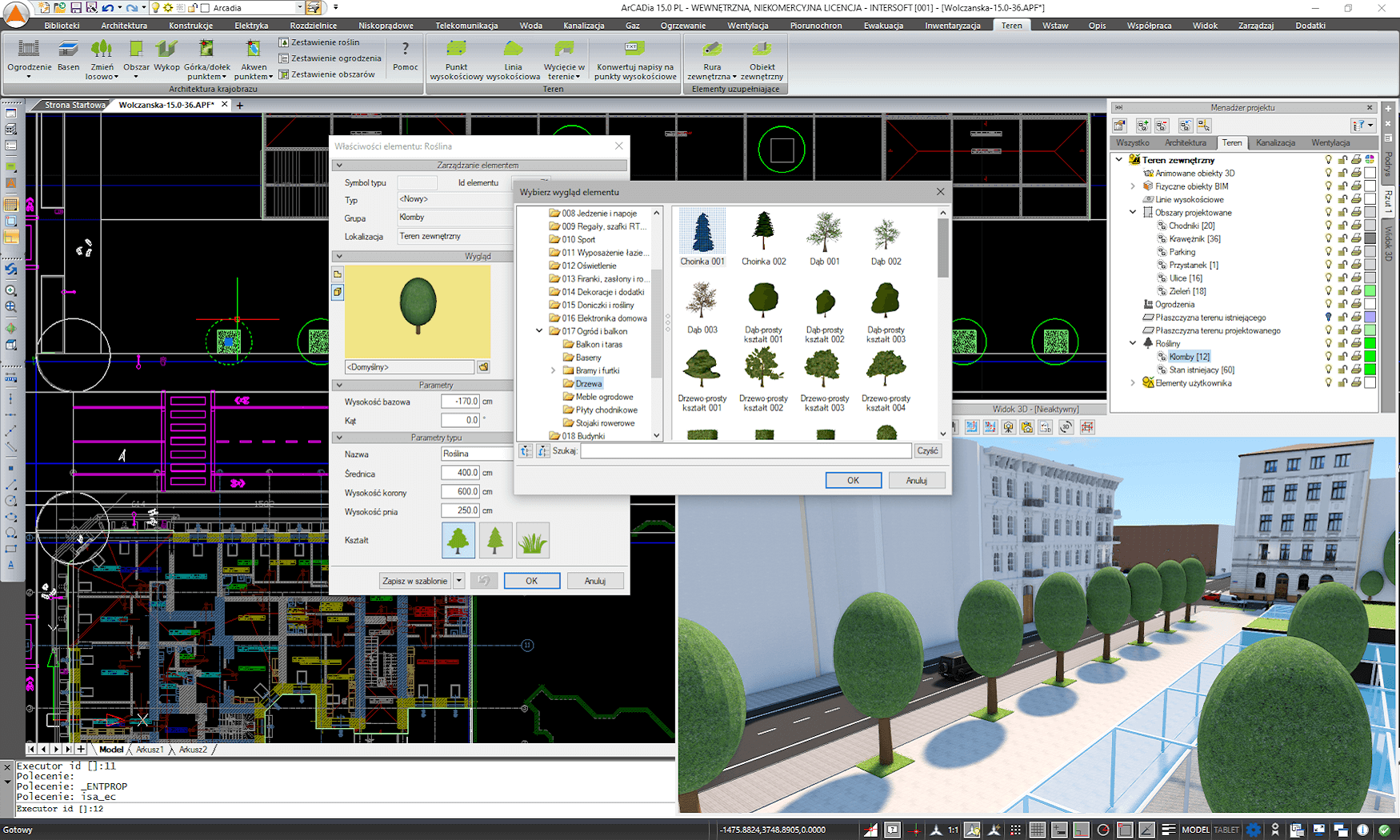

Команда Roślina вводит растение как объект, имеющий параметры и два представления. На плане используется 2D-символ, в трёхмерном окне — 3D-геометрия. Схематический объект может оставаться условным на ранней стадии проекта, а затем получить более конкретный символ и модель. Это полезно для больших схем: сначала определяется композиция и размерные зоны, после согласования можно повышать визуальную детализацию.

В свойствах растения задаются базовая высота размещения, угол, имя и геометрические характеристики типа. Для лиственного дерева диаметр относится к кроне, для хвойного — к основанию условного конуса, а для травянистого типа используется соответствующая условная форма. Высота кроны и высота ствола позволяют сделать схематическую модель сопоставимой с реальными габаритами ещё до подмены декоративного 3D-объекта.

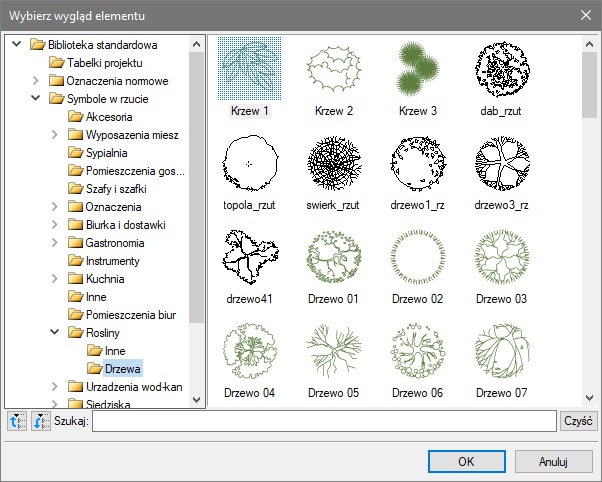

Замена двухмерного изображения выполняется через библиотеку символов; в стандартной структуре руководство и обучающий материал указывают раздел Symbols in Projection → Plants. Для 3D можно выбрать объект из стандартной или пользовательской библиотеки. В обучающем процессе ArCADia для пользовательской геометрии растения перечислены форматы 3DS, O2C, ACO и OBJ. После настройки тип можно сохранить, чтобы повторно применять его в текущем или последующих проектах.

Ветвь 15 расширяет объектную модель физическими BIM-объектами и пользовательскими параметрами. Для растения это особенно уместно: геометрия может оставаться одной, а в дополнительных полях храниться информация, которая нужна конкретной организации — например, классификация, морозостойкость, период цветения или требование к влажности грунта. Эти параметры затем доступны для пользовательских отчётов. Такой подход не превращает программу в ботанический справочник, но позволяет привязать рабочие атрибуты к проектному объекту вместо отдельной таблицы.

Для группы растений предусмотрено автоматическое случайное изменение выбранных размеров и угла. Практический смысл — убрать визуально механическую повторяемость одинаковых экземпляров в 3D, не редактируя каждый вручную. При этом на стадии рабочей документации случайную вариативность нужно применять осознанно: если размеры несут точное проектное значение, сначала следует определить допустимый диапазон и проверить, что визуальная вариация не нарушает заданные посадочные интервалы.

Ведомость Zestawienie roślin считает введённые растения и может группировать их по группам или типам. Она формируется из объектов проекта, поэтому правильное именование типов становится частью контроля качества. Если два одинаковых растения сохранены как разные типы с разными именами, ведомость закономерно разнесёт их по разным позициям. До выпуска документации следует нормализовать названия, обновить таблицу и сверить несколько групп с планом.

Дорожки, газоны, цветники и другие области

Obszar создаёт область произвольной формы и заданной толщины. Этот универсальный элемент применим для дорожек, тротуаров, газонов, цветников и других функциональных зон, которые на плане определяются замкнутой границей. Область может повторять существующий рельеф, а вариант Obszar z modyfikacją terenu способен одновременно изменить поверхность по введённым высотным данным.

Сильная сторона такой модели — связь с территорией. Если после создания зоны рельеф меняется, существующие области подстраиваются к модификации поверхности. Это отличает их от простой двухмерной штриховки: область остаётся объектом проекта и участвует в 3D. На практике это позволяет сначала согласовать расположение дорожек и газона, затем уточнить уклоны и проверить, как те же зоны легли на скорректированный участок.

При вводе сложного контура следует избегать лишних микросегментов. Они затрудняют редактирование и могут создавать нежелательные переломы на модифицируемой поверхности. Лучше формировать геометрию из минимального числа характерных вершин, а локальные изменения высоты выносить в осмысленные точки. После построения полезно увеличить участок в плане, проверить отсутствие самопересечений и затем посмотреть ту же область в 3D.

Zestawienie obszarów вставляет на чертёж таблицу введённых областей, группируя их и сортируя по именам или символам типов. Если типы сохранены в библиотеке, содержимое можно фильтровать. Для дорожек и покрытий это даёт практический способ проверить площади без ручного пересчёта контуров. Перед выпуском нужно убедиться, что служебные временные области не попали в итоговую таблицу и что одинаковые материалы не разбиты на случайные дубли типов.

Выемки, холмы, водоёмы и бассейны

Команда Wykop формирует углубление произвольной формы с вертикальными краями и горизонтальным дном. Это отдельный тип от плавной деформации Górka/dołek. Его следует применять там, где нужна именно геометрически жёсткая выемка, а не естественный склон. Поскольку дно задаётся как горизонтальная поверхность, команда не предназначена для моделирования произвольного наклонного котлована.

Для мягкого рельефа применяются Górka/dołek punktem и Górka/dołek obszarem. В обоих случаях сначала определяется полигон влияния. Точечный режим тянет поверхность к одной вершине или впадине, а площадной создаёт внутреннюю горизонтальную область и формирует переход к внешней границе. Перед подтверждением результат показывается в предварительном просмотре, поэтому радиус и высоту можно корректировать до окончательной вставки.

Akwen punktem и Akwen obszarem используют сходную логику деформации, но добавляют уровень воды. Для водоёма критична разница между геометрией чаши и зеркалом: уровень поверхности воды задаётся абсолютной отметкой. Если значение выше окружающего рельефа, 3D сразу покажет физически неверную ситуацию; если слишком низко — вода окажется глубоко в выемке. Поэтому водный элемент всегда следует проверять в разрезе логики высот, а не только по красивому контуру сверху.

Basen — отдельный объект. Бассейн может быть свободно стоящим над поверхностью либо заглублённым, окружённым стенками. В свойствах задаются базовая отметка верхнего края, глубина и толщина стен. Геометрия вводится по контуру. В библиотеке предусмотрены связанные аксессуары, например лестницы, однако их наличие не отменяет необходимость проверить фактическую посадку чаши относительно рельефа.

Для бассейна полезен двухэтапный контроль. Сначала в плане проверяются размеры и отступы до здания, ограждения и дорожек. Затем в 3D оцениваются верхняя отметка борта, заглубление и сопряжение с прилегающим покрытием. Если вокруг бассейна используется Obszar с изменением рельефа, сначала следует закончить поверхность площадки, а уже потом финализировать высоту чаши.

Расширенные функции ветки 15

Переход к ArCADia 15 затронул не только совместимость. Система получила собственный формат APF при сохранении импорта и экспорта DWG 2018, новый механизм упаковки проекта, изменения Menadżer projektu, физические и параметрические BIM-объекты, Menadżer plików и пользовательские параметры. Ландшафтный модуль использует эти функции в своём контексте.

Menadżer plików и BIM-объекты

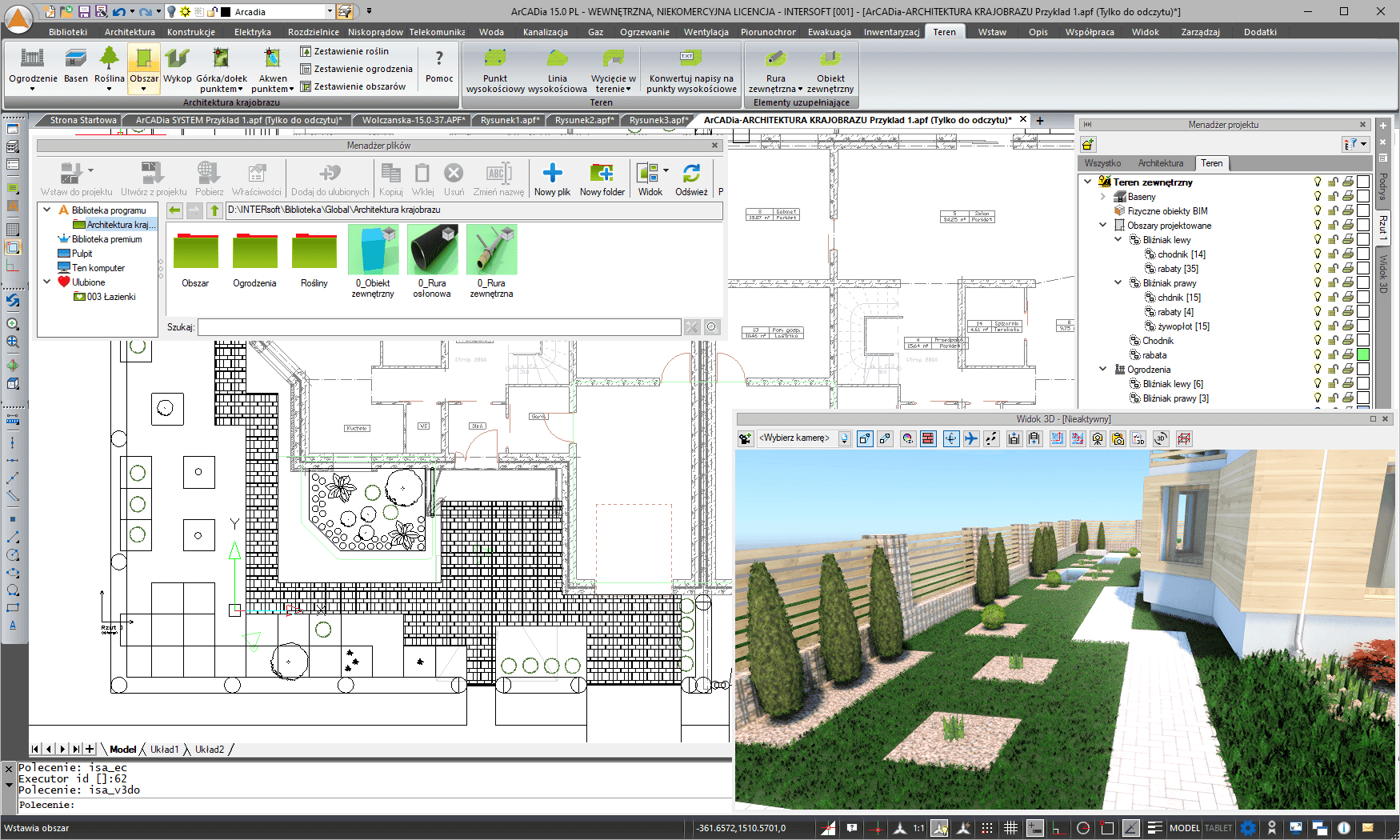

Menadżer plików предназначен для управления библиотекой физических и параметрических BIM-объектов: их можно хранить, добавлять и вставлять в проект. Объекты сохраняются как самостоятельные файлы, которыми можно обмениваться и переносить между проектами или компьютерами. Для ландшафтного модуля физическим BIM-объектом может быть растение — готовая геометрия с редактируемыми параметрами.

Параметрический BIM-объект отличается тем, что его геометрия возникает из чертежа и отраслевых параметров. К этой группе относятся растения, ограждения, бассейны и другие элементы, вводимые с ленты или из библиотеки проекта. Практическое преимущество — объект сохраняет смысл и параметры, а не превращается в набор несвязанных примитивов.

Пользовательские параметры и отчёты

Пользовательские параметры позволяют добавить к элементам данные, которых нет в стандартном окне свойств. Для растения приведены характерные примеры: вид, морозостойкость, время цветения, влажность почвы. Организация может использовать поля и для собственной классификации — например, кода позиции или этапа работ, если эти данные нужны в проекте. Из дополнительных параметров формируются настраиваемые отчёты.

Чтобы отчёт оставался полезным, поля следует нормализовать заранее. Если одно и то же свойство заполнять разными вариантами написания, фильтрация и группировка потеряют смысл. Лучше определить перечень параметров и допустимые значения до массового ввода объектов, а затем проверить несколько строк отчёта по исходным элементам.

AAF как способ переноса полного проекта

Функция упаковки в версии 15 сохраняет проект в AAF вместе с подключёнными растровыми изображениями, Xref, пользовательскими физическими BIM-объектами, поверхностями, текстурами и другими присоединёнными материалами. Такой пакет предназначен для переноса полной документации между компьютерами. Это надёжнее обычного копирования одного файла проекта, когда внешняя подоснова или пользовательский объект остаются в другой папке.

Перед передачей AAF нужно помнить, что пакет собирает не только геометрию. Если в проекте есть растровая топосъёмка, фирменные текстуры или пользовательские модели, они могут попасть в комплект. Поэтому при передаче внешнему получателю следует проверять состав данных и права на используемые материалы.

Форматы файлов, импорт, экспорт и интеграции

Форматы ArCADia Garden Architecture нужно разделять на уровень базовой системы и уровень отдельных объектов. Ветка ArCADia 15 использует нативный формат APF. При этом система сохраняет совместимость с DWG 2018 для импорта и экспорта. Ландшафтный модуль работает внутри этой CAD-среды, поэтому геометрическая подоснова и документация могут участвовать в общем DWG-процессе.

При импорте модели растения важно отделять файл геометрии от параметрического объекта ArCADia. Внешняя 3D-модель отвечает за вид, а имя, размеры, тип и пользовательские поля остаются данными растения. Поэтому замена визуального объекта не должна использоваться как единственный способ идентификации вида в ведомости: корректные текстовые параметры нужно заполнить отдельно.

Работа с DWG полезна для получения подосновы и обмена чертежами, но специальная семантика ландшафтного объекта шире обычной линии или полилинии. При передаче в среду, которая не понимает объектную модель ArCADia, следует проверять именно результирующий чертёж: слои, подписи, размеры, видимость и ожидаемое представление. Обратный импорт DWG также не превращает произвольные линии автоматически в растения или ограждения; отраслевые элементы нужно создавать соответствующими командами.

Дополнительный модуль ArCADia-3D MAKER способен сохранять трёхмерный проект для просмотра в ArCADia-3D VIEWER и публикации через внешнее облачное хранилище. Это отдельное расширение, а не функция, включённая в ArCADia Garden Architecture по умолчанию. Если задача ограничивается проектированием территории и выпуском обычной CAD/BIM-документации, приобретение этого компонента не является обязательным условием работы ландшафтного модуля.

Системные требования

Требования ветки 15 одинаково важны для базовой ArCADia и ландшафтного модуля, поскольку отраслевые инструменты выполняются внутри общего CAD/3D-движка. Минимальная конфигурация рассчитана на работу с проектом, а рекомендуемая — на более комфортное редактирование и расширенный трёхмерный просмотр.

Минимальные 8 ГБ оперативной памяти не означают, что любой крупный проект будет одинаково отзывчивым. Руководство отдельно рассматривает производительность при нескольких представлениях и рекомендует ручной режим обновления для сложных документов. Для регулярной профессиональной работы 16 ГБ и SSD соответствуют не абстрактному запасу, а характеру задач: одновременно могут использоваться DWG, 3D-объекты, растровые подосновы, текстуры и несколько видов.

Графические требования разделены на два режима. Если задача — точная планировка и базовая 3D-проверка, достаточно уровня DirectX 9.0c с 1 ГБ видеопамяти. Для расширенного 3D требуется DirectX 11 и минимум 3 ГБ. При визуальных артефактах сначала следует обновить драйвер видеокарты и проверить, какой режим включён, а не менять геометрию проекта без основания.

Производительность и управление сложным проектом

В руководстве ArCADia Garden Architecture приведено конкретное средство ускорения: если большой проект содержит несколько видов, для способа обновления можно установить Ręczny. При автоматическом обновлении элемент, введённый в одном виде, сразу должен отображаться и в остальных, а это удлиняет процесс рисования. Ручной режим разрывает постоянный пересчёт представлений и позволяет обновлять их тогда, когда это действительно нужно.

Это особенно заметно в ландшафтном проекте, где одна операция может затрагивать много геометрии. Изменение поверхности влияет на области, ограждения и визуальное положение растений; детализированные 3D-объекты добавляют полигоны; несколько открытых видов требуют обновлять одно и то же состояние в разных представлениях. Поэтому удобный порядок работы — редактировать геометрию в одном основном виде, периодически обновлять контрольный 3D и только перед выпуском синхронизировать необходимые представления.

Второй фактор — детализация рельефной сетки. При Górka/dołek уменьшение ячейки делает переходы плавнее, но увеличивает время расчёта. На концептуальной стадии нет смысла задавать максимально мелкую сетку для всего участка. Лучше оставить экономичный шаг и уточнять только те зоны, где изгиб поверхности важен для решения: берег водоёма, примыкание дорожки, локальный холм, площадка у здания.

Третий фактор — 3D-растения. Программа изначально поддерживает схематические модели, которые затем заменяются визуальными объектами. На раннем этапе крупного проекта рационально использовать условную геометрию и корректные габариты, а не загружать каждую позицию максимально детализированной моделью. После утверждения композиции можно подменить представление в тех местах, где требуется презентационная 3D-проверка.

Menadżer projektu позволяет отключать и блокировать группы. Если редактируется рельеф, временное скрытие насыщенного озеленения и элементов оснащения делает сцену проще для восприятия. Если корректируется посадка, можно заблокировать законченные ограждения. Такой подход не изменяет проектные данные, а управляет рабочей видимостью и снижает риск случайной модификации готовой части.

Для оценки производительности не следует ориентироваться на универсальные показатели кадров в секунду: опубликованного эталонного теста для конкретной сцены ArCADia Garden Architecture нет. Проверяемая стратегия — использовать 28-дневный режим на реальном рабочем компьютере, загрузить типичный DWG, создать фрагмент рельефа и несколько десятков объектов, затем оценить именно свой сценарий с нужным режимом 3D.

Практические сценарии использования

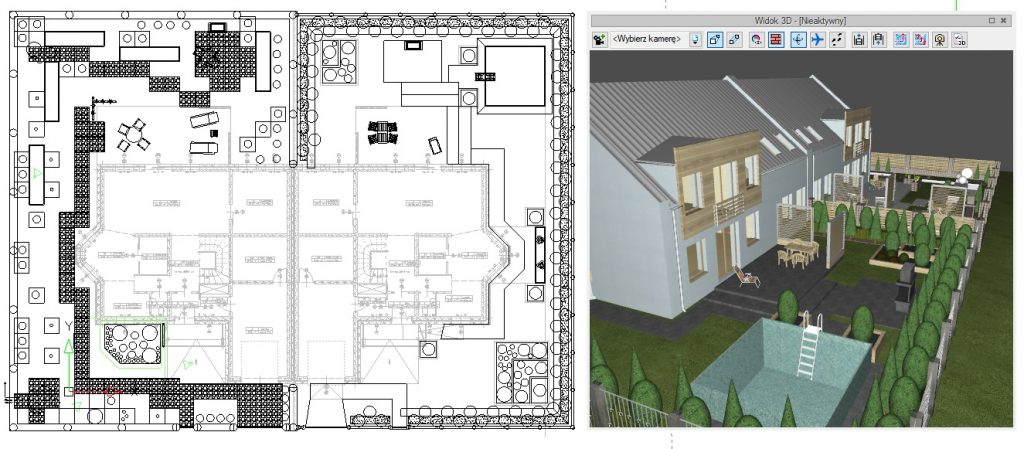

Благоустройство участка частного дома

Для частного дома рабочая схема начинается с модели здания или его внешнего контура и поверхности участка. После высотной основы вводятся границы, подъезд, пешеходные дорожки, газон и цветники. Ограждение удобно строить объектом, а не отдельными линиями: его длина и стойки затем попадают в ведомость. Растения сначала задаются условными типами, чтобы проверить композицию и размеры, затем при необходимости получают конкретное 2D/3D-представление.

Бассейн или декоративный водоём следует добавлять после уточнения отметок зоны отдыха. В 3D проверяются заглубление чаши, сопряжение покрытия и окружающий рельеф. Финальная документация может включать план, ведомость растений, ведомость ограждения и таблицу областей. В этом сценарии преимущество ArCADia не в количестве декоративных объектов, а в том, что здание и территория находятся в одной проектной среде.

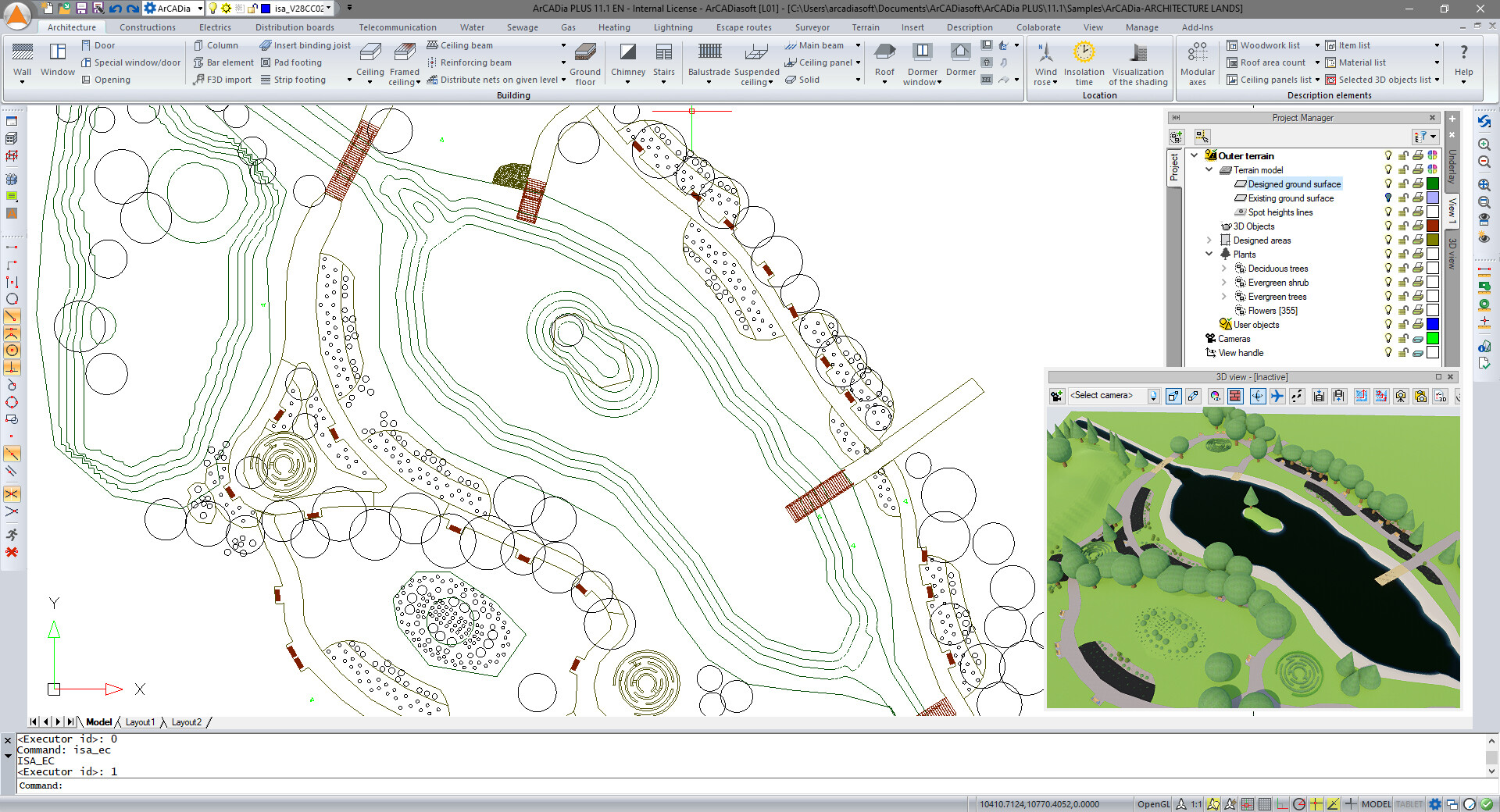

Парк или общественное озеленение

На большом участке возрастает роль групп и типов. Растения удобно разделять по функциональным или дендрологическим группам, дорожки — по типам покрытия, ограждения — по конструкциям. Поскольку Zestawienie obszarów умеет группировать и фильтровать области, типовая дисциплина напрямую влияет на качество итоговых таблиц. Пользовательские параметры версии 15 позволяют добавить собственные классификационные поля, если стандартных свойств недостаточно.

Для парка полезна раздельная видимость существующей и проектируемой поверхности. Локальные холмы, понижения и водоёмы проверяются в 3D до наполнения сцены растениями. При большом количестве объектов следует заранее настроить ручное обновление дополнительных видов и использовать схематические растения, чтобы не тратить ресурсы на презентационную геометрию на ранней стадии.

Территория жилого комплекса

В проекте жилого комплекса обычно важна координация здания, внешней территории и повторяющихся элементов. В ArCADia Garden Architecture повторяемые типы растений, ограждений и площадей можно сохранять в библиотеке, а версия 15 позволяет переносить BIM-объекты как отдельные файлы. Это уменьшает количество ручной настройки между корпусами и соседними участками одного проекта.

При передаче между участниками проекта полезен AAF-пакет, поскольку он собирает связанные растры, Xref, пользовательские объекты и текстуры. Если вместо него отправить только основной файл, получатель может открыть документ без части подложек и моделей. При совместной работе нужно также следить, чтобы все участники использовали совместимую ветку 15.

Реконструкция территории по существующей CAD-подоснове

При наличии DWG-плана ArCADia 15 позволяет использовать его как основу, а отраслевые объекты вводить поверх исходной геометрии. Высотные отметки нужно привести к структуре, пригодной для построения поверхности. После формирования рельефа проектировщик создаёт существующие и проектируемые зоны, сравнивает их и постепенно заменяет условные линии объектами модуля.

Главный контроль — не считать импортированный DWG готовой BIM-моделью. Полилиния ограждения в подоснове сама по себе не имеет стоек, заполнения и ведомости; условный кружок дерева не обладает параметрами растения. Для получения объектных функций соответствующие элементы нужно заново ввести командами ArCADia Garden Architecture или преобразовать рабочую структуру предусмотренными средствами системы там, где это поддерживается.

Концепция с последующим выпуском ведомостей

На ранней концепции можно работать с минимальным набором типов: три базовые формы растений, несколько областей покрытия и один-два типа ограждений. После утверждения композиции типы уточняются, 2D-символы и 3D-объекты заменяются, добавляются пользовательские параметры, а ведомости становятся частью рабочего выпуска. Такой переход от условного к детальному соответствует объектной логике модуля и не требует заново строить всю геометрию.

Ограничения программы

Первое ограничение — зависимость от базовой ArCADia. Нельзя установить только ArCADia Garden Architecture и работать как в самостоятельном садовом редакторе: требуется ArCADia BIM LT 15, ArCADia BIM 15 или ArCADia BIM PLUS 15. Это увеличивает объём установки и делает интерфейс полноценной CAD-системой, что оправдано для проектной работы, но избыточно для простого любительского эскиза.

Второе ограничение — платформа. Актуальная ветка рассчитана на Windows 10 64-bit и Windows 11 64-bit. Нативная версия для macOS в текущих требованиях отсутствует. Пользователю Mac, которому нужен именно этот модуль, потребуется отдельное поддерживаемое Windows-рабочее место; неподтверждённые схемы запуска через эмуляцию не следует считать штатной конфигурацией.

Третье ограничение — базовая библиотека не равна расширенному каталогу 236 объектов. Дополнительная Biblioteka ArCADia-ARCHITEKTURA KRAJOBRAZU 15 продаётся отдельно. Сам модуль умеет работать с растениями и заменять их визуальное представление, но для насыщенных презентационных сцен может понадобиться дополнительная библиотека или собственные модели.

Четвёртое ограничение связано с подготовкой рельефа. Многие характерные ландшафтные операции имеют смысл только после построения поверхности. Пользователь, привыкший рисовать всё в плоскости, должен сначала освоить высотные точки, линии, существующую и проектируемую поверхность. Ошибка в исходных отметках распространяется дальше по модели.

Пятое ограничение — производительность сложного 3D. Руководство прямо рекомендует ручное обновление видов в больших проектах, а параметры сетки деформации влияют на время расчёта. Поэтому бесконтрольное увеличение детализации и одновременное автоматическое обновление многих представлений ухудшают рабочую отзывчивость.

Шестое ограничение — переход на ветку 15 требует обновления старых отраслевых модулей и библиотек версий 10/11/12/14. В организации с несколькими рабочими местами обновление нужно планировать согласованно: файл, отредактированный в новой среде, не следует без проверки возвращать в старый производственный контур.

Наконец, ArCADia Garden Architecture не является специализированной ботанической базой с гарантированной агрономической пригодностью каждого вида для конкретного климата. Пользовательские параметры позволяют хранить такие сведения, но правильность значений зависит от проектировщика. Для дендрологических и нормативных решений нужны профильные данные, а программа служит средой моделирования и выпуска проекта.

Плюсы и минусы

Плюсы

• ландшафтные объекты работают внутри общей CAD/BIM-модели ArCADia, поэтому территорию можно координировать с архитектурной частью проекта;
• рельеф строится по высотным точкам и линиям и дополнительно редактируется локальными деформациями точкой или областью;
• ограждение остаётся параметрическим объектом со стойками, заполнениями, обрамлениями, креплениями и основанием, а специальный режим способен следовать сложному рельефу;
• растение имеет отдельные 2D- и 3D-представления, которые можно заменять без потери его проектных параметров;
• области дорожек, газонов и цветников связаны с поверхностью и учитываются в отдельной ведомости;
• есть специализированные объекты бассейнов, водоёмов, выемок, холмов и углублений, а не только декоративные символы;
• ведомости растений и ограждений формируются из объектов проекта, что уменьшает необходимость ручного повторного подсчёта;
• ветка 15 добавляет пользовательские параметры и настраиваемые отчёты, физические и параметрические BIM-объекты и Menadżer plików;
• AAF-пакет собирает основной проект вместе с подключёнными ресурсами и удобен для переноса на другой компьютер;
• предусмотрен 28-дневный полнофункциональный пробный период, позволяющий проверить совместимость рабочего компьютера до покупки лицензии.

Минусы

• модуль не является самостоятельным приложением и требует ArCADia BIM LT 15, ArCADia BIM 15 или ArCADia BIM PLUS 15;
• актуальная версия поддерживает только 64-разрядные Windows 10 и Windows 11;
• расширенная библиотека 236 ландшафтных BIM-объектов является отдельным дополнением, а не частью стандартного модуля;
• перед полноценным использованием ландшафтных команд нужно освоить CAD-интерфейс, Menadżer projektu и логику рельефа;
• в крупных проектах автоматическое обновление нескольких видов и мелкая сетка рельефа могут заметно замедлять редактирование;
• для перехода с отраслевых модулей старых веток 10/11/12/14 на базовую систему 15 требуется их обновление;
• публичных независимых пользовательских отзывов именно о ландшафтном модуле мало, поэтому по открытым обсуждениям нельзя достоверно вывести массовую оценку стабильности или удобства.

Отзывы пользователей и профильных изданий

У ArCADia Garden Architecture нет большого массива независимых открытых пользовательских отзывов, сопоставимого с массовыми садовыми планировщиками. Это важно прямо учитывать, а не превращать единичные сообщения в искусственный «консенсус». На ForumOgrodowe в апреле 2018 года опубликован один вопрос пользователя, который после знакомства с программой оценил первое впечатление положительно и попросил отзывы тех, кто работает с ней ежедневно; ответов в теме не появилось. Аналогичный вопрос того же периода есть на форуме Gazeta.pl: автор получил демоверсию, остался доволен первым впечатлением и также искал опыт постоянных пользователей.

Эти сообщения подтверждают интерес к раннему выпуску и доступность демонстрационной версии, но не дают данных о долгосрочной стабильности, скорости на крупных проектах, качестве поддержки или экономической эффективности. Их нельзя выдавать за полноценный пользовательский обзор. Отсутствие ответов также означает, что по этим веткам невозможно определить типичные проблемы.

Каталог Instalki содержит отдельную карточку ArCADia-ARCHITEKTURA KRAJOBRAZU 14 и описывает продукт как инструмент для ландшафтного проектирования городских пространств, парков, площадок, жилых территорий и окружения частных домов. Карточка относится к прошлой ветке 14, поэтому она подтверждает профиль применения, но не подходит для текущих требований, версии или параметров ветки 15.

Публикации на отраслевых строительных порталах встречаются, однако часть из них прямо маркируется как рекламный или промо-материал. Такой текст полезен для иллюстрации интерфейса и списка функций, но его нельзя считать независимой экспертной оценкой. Для выводов о продукте надёжнее опираться на совпадающие функциональные сведения из руководства и текущей документации, а не на рекламные эпитеты.

Практический вывод из открытой обратной связи ограниченный: подтверждён ранний интерес пользователей и положительное первое впечатление от демоверсии, но надёжной базы долгосрочных оценок именно ландшафтного модуля нет. Поэтому потенциальному покупателю рациональнее использовать 28-дневный режим на собственном проекте и проверять те критерии, которые нельзя установить из характеристик: скорость работы на своих DWG, удобство типизации растений, поведение 3D на рабочей видеокарте и качество конкретного выпуска документации.

Сравнение с аналогами

ArCADia Garden Architecture лучше сравнивать не по количеству картинок растений, а по архитектуре рабочего процесса. Garden Planner — самостоятельный садовый планировщик для Windows и Mac с drag-and-drop-подходом, 2D/3D и крупной библиотекой символов. Realtime Landscaping Architect — самостоятельная профессиональная Windows-программа для ландшафтного проектирования с 2D/3D, большой растительной библиотекой, импортом CAD и развитой презентационной частью. ArCADia отличается тем, что является отраслевым модулем общей CAD/BIM-системы и теснее ориентирован на совместную модель здания и территории.

Garden Planner проще по архитектуре: он не требует базовой BIM-системы, доступен также на Mac и ориентирован на быстрое составление плана из символов, дорожек, ограждений, бассейнов и других объектов. Его имеет смысл выбирать, когда цель — понятная схема сада и 3D-просмотр без необходимости связывать результат с архитектурной моделью ArCADia.

Realtime Landscaping Architect ближе к ArCADia по профессиональному назначению, но идёт другим путём. Он предлагает одновременно 2D и 3D, тысячи растений, инструменты бассейнов, водоёмов, освещения и рельефа, импорт DWG/DXF/PDF и высот из XLS/XLSX/CSV. При этом это самостоятельная ландшафтная среда, а не отраслевой модуль BIM-системы здания. Аппаратная планка выше по диску и графике: опубликованы 50 ГБ свободного места и DirectX 11-видеокарта с 4 ГБ видеопамяти как минимум.

ArCADia Garden Architecture рациональнее, когда решающим критерием является единый проект ArCADia: архитектура, внешний рельеф, ограждения, растения и ведомости в общей среде. Если важнее максимально богатая презентационная ландшафтная визуализация как отдельная специализация, Realtime Landscaping Architect предлагает больше специализированных визуальных ресурсов. Если нужен быстрый бытовой план сада, Garden Planner требует меньше инфраструктуры. Ни один из этих вариантов не является универсально лучшим — различие определяется связью с BIM, требуемой глубиной CAD и типом конечного документа.

Частые ошибки и способы проверки результата

Ландшафтная команда не даёт ожидаемой геометрии

Первое, что нужно проверить, — создана ли поверхность территории и активен ли правильный контекст Teren zewnętrzny. Команды деформации, водоёмов и элементы, ориентирующиеся по рельефу, рассчитывают положение относительно существующей или проектируемой поверхности. Попытка начинать с них до высотной основы приводит к неверной последовательности работы, даже если контур на плане выглядит правдоподобно.

Проверка: включить модель поверхности в Menadżer projektu, открыть 3D и убедиться, что видны уклоны, затем выбрать одну характерную высотную точку и сверить её с исходными данными. После этого повторно проверить, к существующей или проектируемой поверхности относится модификация.

Ограждение пересекает склон или зависает над грунтом

Причина часто в выборе обычного Ogrodzenie вместо Ogrodzenie na terenie. Первый режим использует высоты начала и конца сегмента, второй считывает рельеф по длине и учитывает перегибы. На длинном сегменте с несколькими изменениями уклона разница становится заметной.

Проверка: включить Widok 3D, проследить положение каждой стойки на проблемном отрезке и сравнить с линией поверхности. Если промежуточные стойки не следуют рельефу, использовать режим Ogrodzenie na terenie или разбить геометрию на обоснованные сегменты.

Объект есть в проекте, но его не видно

Двухмерное дерево и дерево 3D-представления могут иметь разные состояния видимости и блокировки. Растение или группа может быть выключена только в текущем виде. Удалять и вставлять объект повторно до проверки Menadżer projektu не следует: это создаёт дубликаты, которые позже появятся при включении группы.

Проверка: раскрыть Teren zewnętrzny, найти группу Model terenu, Rośliny, Ogrodzenia или соответствующую категорию, проверить значок видимости в активном представлении. Затем перейти в другой вид и повторить проверку, не меняя геометрию.

Растение правильно выглядит на плане, но неверно в 3D

2D-символ и 3D-представление меняются независимо. Замена условного значка дерева не означает автоматическую замену трёхмерной модели. Кроме того, габаритные параметры типа должны соответствовать выбранной геометрии: слишком маленькая условная высота при крупной модели затрудняет контроль композиции.

Проверка: открыть свойства Roślina, отдельно просмотреть 2D и 3D, сверить имя типа, диаметр, высоту кроны и ствола. Если используется внешний объект, убедиться, что в библиотеке выбран именно нужный 3D-файл, после чего сохранить согласованный тип.

В ведомости появились дубли одинаковых растений

Ведомость группирует объекты по их проектным группам и типам. Если один вид растения создавался несколькими типами с разными именами или случайно сохранялся как новая копия, таблица честно отражает это различие. Исправлять только текст ведомости неправильно: при следующем обновлении дубли вернутся.

Проверка: выбрать несколько строк с одинаковым смыслом, перейти к соответствующим объектам, привести их к одному типу и только затем обновить Zestawienie roślin. Аналогичный принцип действует для областей: одинаковое покрытие должно использовать согласованный тип, если оно должно суммироваться как одна позиция.

Водоём визуально «вытекает» из чаши

Уровень зеркала воды задаётся абсолютной отметкой, а форма чаши получается из деформации территории. Если уровень выше окружающей границы или не согласован с высотой углубления, 3D выявит несоответствие. На плане контур сам по себе этого не показывает.

Проверка: сравнить абсолютный Poziom wody с отметками края и проверить водоём в 3D с включённой поверхностью. При необходимости скорректировать деформацию или уровень воды, не маскируя проблему декоративными объектами.

Локальный холм имеет вертикальные края

Для Górka/dołek слишком большой радиус при маленьком полигоне не оставляет места для плавного перехода. Руководство прямо предупреждает, что в этом случае на краях образуются почти вертикальные стенки вместо мягкого склона. Уменьшение размера ячейки сетки не исправляет неверную геометрическую пропорцию.

Проверка: уменьшить Promień либо увеличить внешний контур деформации, оценить предварительный просмотр и только после получения ожидаемого профиля повышать детализацию сетки.

Редактирование стало заметно медленнее

При нескольких видах автоматическая перерисовка каждого изменения удлиняет операцию. Дополнительную нагрузку создают мелкая сетка рельефа и детализированные 3D-растения. Необходимо отделить проблему обновления представлений от недостатка аппаратных ресурсов.

Проверка: временно переключить способ обновления видов на Ręczny, скрыть тяжёлые группы, оставить схематические растения и сравнить отзывчивость. Если улучшение существенное, оптимизировать структуру проекта; если нет — проверить соответствие компьютера рекомендованным требованиям и драйвер видеокарты.

После переноса на другой компьютер пропали растры или пользовательские модели

Обычное копирование одного файла не гарантирует перенос всех внешних зависимостей. Для ветки 15 предусмотрен AAF-пакет, который собирает проект, подчитанные растры, Xref, собственные физические BIM-объекты, текстуры и другие связанные элементы.

Проверка: перед передачей создать AAF, открыть его на тестовом рабочем месте и проверить план, 3D, подложки и пользовательские объекты. Только после такого теста пакет можно считать переносимым комплектом.

Модуль исчез после обновления базовой ArCADia

Ветка 15 требует обновления отраслевых модулей старых версий 10/11/12/14. Если базовая система переведена на 15, а лицензия или установка ландшафтного расширения осталась в старой ветке, поддерживаемая совместимость нарушена.

Проверка: сверить номер ArCADia BIM и ветку ArCADia-ARCHITEKTURA KRAJOBRAZU, затем проверить состояние лицензии в ArCADia-LICENSE MANAGER 4.x. Не пытаться компенсировать несовместимость копированием старых файлов модулей вручную.

Контроль перед выпуском проекта

Перед печатью или передачей результата полезно пройти проверку в фиксированном порядке. Она отделяет геометрические ошибки от ошибок данных и предотвращает ситуацию, когда красивый 3D скрывает неверную ведомость или наоборот.

1. Рельеф: проверить характерные абсолютные отметки, границы существующей и проектируемой поверхности, отсутствие случайных резких пиков.
2. Области: проверить замкнутость контуров, типы покрытий, толщину и площади в Zestawienie obszarów.
3. Ограждения: проверить правильный режим следования рельефу, ориентацию заполнений, высоты стоек, общую длину и ведомость.
4. Растения: сверить имя типа, габариты, 2D-символ, 3D-представление, пользовательские параметры и число экземпляров в ведомости.
5. Вода и бассейны: проверить абсолютные уровни, глубину, сопряжение с поверхностью и отсутствие визуального пересечения чаши с грунтом.
6. Виды: поочерёдно открыть план и 3D, включить нужные группы и убедиться, что ни один рабочий слой не скрыт случайно.
7. Отчёты: обновить таблицы и выборочно сверить несколько строк с объектами на плане.
8. Передача: создать AAF, если проект использует внешние растры, Xref, пользовательские BIM-объекты или текстуры.

Если проект должен уйти в DWG, проверка продолжается уже после экспорта: открыть полученный файл в среде, где его будет читать получатель, и сверить масштаб, видимость, тексты и слои. Сам факт успешного сохранения файла не доказывает, что каждая специальная семантика ArCADia будет одинаково интерпретирована другой CAD-системой.

Безопасность, приватность и перенос проекта

ArCADia Garden Architecture — локальный настольный модуль, но лицензирование использует сетевую защиту. Интернет требуется для активации, после чего в процессе активации можно выбрать режим работы с подключением или офлайн. Для закрытой рабочей станции это позволяет отделить обязательный этап лицензирования от дальнейшей повседневной работы без постоянной сети.

Нельзя делать вывод, что приложение вообще не передаёт никаких технических данных: публичные материалы, используемые для описания продукта, не дают достаточной детализации телеметрии. Практический подход — исходить из подтверждённого: активация требует сети, а проектная работа может быть переведена в офлайн-режим. В организации с формальными требованиями безопасности сетевое поведение следует проверять собственной политикой и документацией лицензирования.

AAF повышает переносимость проекта, но одновременно расширяет состав передаваемых данных. В пакет могут войти растровые изображения, Xref, пользовательские BIM-объекты и текстуры. Если подоснова содержит адреса, внутренние планы, служебные обозначения или иные чувствительные сведения, создание AAF не удаляет их. Перед отправкой внешнему подрядчику нужно просмотреть структуру проекта и исключить ненужные вложения или подготовить отдельную копию.

Пользовательские 3D-модели и текстуры могут быть объектами авторских прав или коммерческих лицензий. Возможность импортировать файл в библиотеку не означает автоматического разрешения на его распространение вместе с проектом. При командной работе стоит хранить источник объекта и условия его использования, особенно если AAF передаётся заказчику или другой организации.

Стабильность переноса зависит и от версии. Команда не должна смешивать рабочие места ArCADia 15 с отраслевыми модулями 10/11/12/14. Перед массовым обновлением разумно создать резервные копии текущих проектов, обновить тестовое место, открыть копию проекта, проверить ландшафтные объекты, ведомости и экспорт, и только затем переводить остальные станции.

FAQ по ArCADia Garden Architecture

ArCADia Garden Architecture — самостоятельная программа?

Нет. Актуальная ArCADia-ARCHITEKTURA KRAJOBRAZU 15 работает как отраслевой модуль и требует ArCADia BIM LT 15, ArCADia BIM 15 или ArCADia BIM PLUS 15.

Как называется текущая версия?

Текущая версия отраслевого модуля — ArCADia-ARCHITEKTURA KRAJOBRAZU 15.0. В актуальном комплекте от 22.04.2026 она поставляется с ArCADia BIM 15.1: номер системы — 15.1.1646, номер 64-разрядного пакета ArCADia — 15.1.212. Эти три обозначения относятся к разным уровням продукта, поэтому подменять версию модуля номером общей сборки некорректно.

На каких операционных системах работает ветка 15?

Поддерживаются Windows 10 64-bit и Windows 11 64-bit. Нативная macOS-версия в актуальных требованиях не заявлена.

Есть ли пробный период?

Да. Доступен 28-дневный полнофункциональный режим. Он устанавливается через общий пакет ArCADia, в который входит ландшафтный модуль.

Нужен ли интернет постоянно?

Для активации интернет обязателен. Во время активации можно выбрать режим дальнейшей работы с сетью или офлайн, поэтому постоянное подключение для каждого сеанса не является обязательным.

Можно ли работать только с садом без модели здания?

Модуль предназначен и для зелёных территорий, пространственных проектов и приусадебных садов, поэтому наличие детальной модели здания не является обязательным содержательным условием проекта. Однако технически всё равно нужна одна из базовых программ ArCADia 15.

Как формируется рельеф?

Основу создают Punkt wysokościowy и Linia wysokościowa. После построения поверхности можно применять локальные модификации Górka/dołek punktem, Górka/dołek obszarem, области с изменением рельефа, выемки и водоёмы.

Чем Ogrodzenie отличается от Ogrodzenie na terenie?

Обычное Ogrodzenie считывает высоту в начале и конце сегмента и проводит его между этими отметками. Ogrodzenie na terenie проверяет рельеф по всей длине, размещая стойки с учётом перегибов поверхности.

Можно ли использовать собственную 3D-модель растения?

Да. В обучающем процессе замены 3D-представления растения перечислены форматы 3DS, O2C, ACO и OBJ. Внешняя геометрия заменяет визуальное представление, а тип и проектные параметры растения следует настраивать отдельно.

Можно ли изменить только значок растения на плане?

Да. 2D-символ и 3D-представление редактируются независимо. Для плана можно выбрать другой символ из стандартной или пользовательской библиотеки, не меняя трёхмерный объект.

Считает ли программа растения автоматически?

Zestawienie roślin формирует ведомость введённых растений и умеет разделять их по группам или типам. Корректность таблицы зависит от того, насколько последовательно пользователь задавал типы и имена объектов.

Есть ли ведомость ограждений?

Да. Отдельная ведомость показывает длину ограждений и данные о стойках и схеме заполнения. Это одна из причин использовать параметрическое ограждение вместо набора обычных линий.

Можно ли посчитать площади дорожек и газонов?

Да. Zestawienie obszarów считает введённые области, группирует их и может сортировать по именам или символам типов. При сохранённых типах доступна фильтрация содержимого.

Поддерживается ли DWG?

Базовая ArCADia 15 поддерживает импорт и экспорт DWG 2018. Ландшафтный модуль выполняется внутри этой среды. После обмена с другой CAD-системой нужно проверять представление специальных объектов и документацию.

Что такое APF?

APF — нативный формат проекта ArCADia 15. Ветка 15 перешла на новый собственный формат, сохранив обмен DWG 2018.

Для чего нужен AAF?

AAF предназначен для упаковки проекта вместе с внешними зависимостями: растровыми изображениями, Xref, пользовательскими физическими BIM-объектами, поверхностями и текстурами. Это основной механизм переноса полного комплекта между компьютерами.

Входит ли библиотека 236 ландшафтных объектов в сам модуль?

Нет. Biblioteka ArCADia-ARCHITEKTURA KRAJOBRAZU 15 с 236 физическими BIM-объектами является отдельным дополнением. Базовые инструменты модуля работают без её покупки.

Можно ли добавить к растениям собственные характеристики?

Да. Версия 15 поддерживает пользовательские параметры. Для растений приводятся примеры вида, морозостойкости, времени цветения и влажности грунта; из дополнительных полей можно формировать собственные отчёты.

Почему проект с несколькими видами работает медленнее?

При автоматическом обновлении программа должна перерисовывать изменения во всех связанных представлениях. Для крупного проекта руководство рекомендует режим Ręczny, который заметно ускоряет редактирование за счёт отказа от постоянного обновления остальных видов.

Нужно ли обновлять старый модуль 14 при переходе на ArCADia 15?

Да. Для базовой системы 15 отраслевые модули и библиотеки старых веток 10/11/12/14 должны быть обновлены до версии 15.

Подходит ли программа для простого любительского плана сада?

Технически проект приусадебного сада входит в назначение модуля, но для разовой бытовой схемы CAD/BIM-среда и обязательная базовая ArCADia могут быть избыточными. Преимущество продукта проявляется, когда нужны рельеф, объектные ограждения, согласование со зданием, 3D-проверка и ведомости.

Итог: когда ArCADia Garden Architecture оправдана

ArCADia Garden Architecture рациональна для проектировщика, которому нужно моделировать благоустройство как часть общей ArCADia-модели, а не как отдельную декоративную картинку. Её сильный сценарий — участок с реальным рельефом, архитектурной основой, параметрическими ограждениями, областями покрытия, растениями, водоёмами и ведомостями. Ветка 15 добавляет к этой схеме APF, AAF-перенос, Menadżer plików, физические и параметрические BIM-объекты и пользовательские отчёты.

Для существующего пользователя ArCADia выбор особенно логичен: ландшафтный модуль продолжает знакомую CAD/BIM-среду и не требует переносить здание в отдельный садовый редактор. Для новой ландшафтной студии решение нужно сравнивать по рабочему процессу: если важнее самостоятельная специализированная визуализация с огромной растительной базой, есть другие продукты; если приоритет — связь территории с ArCADia и проектной документацией, модуль решает эту задачу напрямую.

Перед покупкой критично проверить четыре условия: наличие подходящей базовой ArCADia 15, 64-разрядной Windows 10/11, аппаратного запаса для требуемого режима 3D и готовность работать с объектной логикой рельефа. 28-дневного пробного периода достаточно, чтобы открыть типичную DWG-подоснову, построить тестовую поверхность, создать ограждение, несколько областей и растений, получить ведомость и оценить производительность на реальном рабочем компьютере. Такой тест даёт более полезный ответ, чем редкие открытые отзывы о ранних версиях.
