AutoCAD Map 3D

AutoCAD Map 3D — специализированный GIS-инструментарий Autodesk, включённый в AutoCAD 2027 и рассчитанный на работу, где обычного DWG-черчения недостаточно: нужно совместить инженерную геометрию, системы координат, пространственные базы данных, векторные слои, растры и атрибуты объектов в одной настольной среде. Программа ориентирована на GIS-специалистов, проектировщиков инфраструктуры, кадастровые и эксплуатационные подразделения, инженеров и технических редакторов карт, которым требуется редактировать геопространственные данные средствами AutoCAD, подключаться к внешним хранилищам через FDO, анализировать пространственные отношения и затем выдавать результат как DWG, обменный GIS-набор или оформленную карту.

Что именно представляет собой AutoCAD Map 3D

Современное название продукта требует точного разграничения. Autodesk продаёт AutoCAD с набором специализированных toolsets, а Map 3D входит в этот комплект; в документации и release notes при этом сохраняется название AutoCAD Map 3D 2027. Это не отдельный облачный сервис, не мобильное приложение и не самостоятельная GIS-платформа, работающая отдельно от AutoCAD. Пользователь получает настольную Windows-среду AutoCAD с дополнительными картографическими рабочими пространствами, командами, панелью Task Pane, механизмом Feature Data Objects и инструментами для геопривязанных данных.

Из такого положения продукта следует главное практическое отличие от базового AutoCAD. Обычный DWG остаётся полноценной частью рабочего процесса, но рядом с объектами чертежа можно подключать источники, которые не нужно предварительно превращать в линии и полилинии. SHP, SDF, GeoPackage, растровые наборы, web-сервисы и поддерживаемые базы данных могут подключаться как пространственные источники. Их объекты появляются как feature layers в Display Manager, сохраняют атрибуты и исходную систему координат, а Map 3D выполняет преобразование координат для отображения в системе текущей карты.

Это также не AutoCAD Civil 3D. Civil 3D ориентирован на модели гражданской инфраструктуры — поверхности, трассы, профили, коридоры и другие инженерные сущности своей предметной области. Map 3D специализируется на CAD/GIS-связке: подключении пространственных хранилищ, редактировании feature data, тематическом отображении, топологиях, пространственных запросах, переносе данных между CAD и GIS и работе с отраслевыми моделями. Схожая база AutoCAD не делает эти продукты взаимозаменяемыми.

Внутренняя страница FreeEXE по базовой платформе Autodesk AutoCAD полезна для понимания стандартных средств DWG, аннотаций и черчения. В Map 3D к этой основе добавляется отдельный геопространственный слой работы: координатные системы, FDO-провайдеры, Map Explorer, Display Manager, Data Table, MapImport, MapExport, топологический анализ и специализированные операции с картографическими данными.

Для кого предназначена программа

Наиболее естественный сценарий AutoCAD Map 3D возникает там, где исходная информация распределена между CAD и GIS. Например, эксплуатационная служба получает инженерную подоснову в DWG, границы объектов в SHP, ортофотоплан как растр и сведения об активах из пространственной базы. Перенос каждого набора в один промежуточный формат создаёт лишние копии и риск расхождения. Map 3D позволяет оставить часть источников подключёнными напрямую, сопоставить их по координатным системам и редактировать в одном проекте.

GIS-специалисту программа даёт знакомые задачи — слои, свойства объектов, стили, тематическое отображение, фильтры, буферы и пространственные запросы — внутри AutoCAD. Инженеру, наоборот, она добавляет к привычным объектам чертежа возможность работать с feature data и атрибутами. Поэтому ценность Map 3D особенно заметна не в чистой картографии и не в чистом черчении, а на границе дисциплин.

Для кадастровых и территориальных проектов важны координатная точность и способность принимать данные из разных источников. Для сетевых и коммунальных организаций существенны подключения к централизованным хранилищам и возможность поддерживать геометрию вместе с атрибутами. Для проектных подразделений важна обратная задача: использовать GIS-слои как контекст для инженерного чертежа, а затем экспортировать выбранные объекты и атрибуты в формат, который принимает другая система.

Map 3D не является рациональным выбором для пользователя, которому требуется только открыть DWG, поставить размеры и выпустить листы: для этого специализированные GIS-компоненты не дают обязательной пользы. Он также не заменяет специализированную полнофункциональную GIS-среду в организациях, где основная работа строится вокруг расширенного геоанализа, картографического производства и экосистемы GIS-серверов, а CAD-редактирование вторично. Выбор оправдан, когда AutoCAD-геометрия и пространственные данные должны постоянно сосуществовать в одном рабочем процессе.

Распространение, лицензирование и доступ

Ветка Map 3D 2027 распространяется как специализированный toolset, включённый в AutoCAD 2027. Это бинарное настольное ПО для Windows. Публичной постоянной прямой ссылки на установочный файл Map 3D, доступной без учётной записи, нет: загрузка продукта выполняется через Autodesk Account или через образовательный доступ при наличии соответствующего права. Поэтому корректный путь получения — сначала войти в учётную запись, открыть доступные продукты и выбрать Map 3D toolset среди компонентов AutoCAD.

Модель поставки важна при развёртывании в организации. Autodesk Account предлагает несколько способов загрузки и установки, включая обычную установку, загрузку для последующего запуска и Custom Install для заранее настроенного пакета. Конкретный набор вариантов зависит от прав пользователя и администрирования подписки. Для рабочих мест с одинаковой конфигурацией полезнее заранее определить версию, язык, расположение содержимого и обновления, чем выполнять независимую ручную установку на каждом компьютере.

Map 3D входит в Windows-набор специализированных toolsets AutoCAD. Наличие AutoCAD для macOS не означает наличия Map 3D для macOS: Map 3D относится к Windows-компонентам. Это критично для смешанных парков компьютеров — проект нельзя планировать исходя только из факта, что базовый AutoCAD существует на двух настольных платформах.

AutoCAD 2027 и специализированные toolsets используют управляемое обновление. В release notes ветки 2027 предусмотрены scheduled updates, а администраторы могут задавать политики развёртывания обновлений. Для производственной среды это позволяет отделить тестовое кольцо от массового обновления: сначала проверить совместимость FDO-провайдеров, шаблонов, профилей, отраслевых подключений и пользовательских надстроек, затем обновлять основные рабочие места.

Интерфейс и рабочие пространства

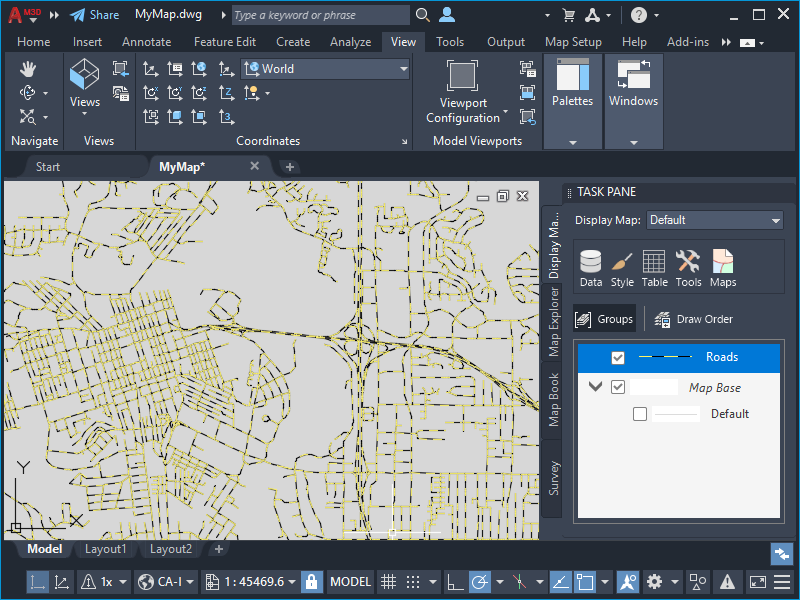

Интерфейс сохраняет базовую архитектуру AutoCAD: лента Ribbon, область чертежа, командная строка, палитры свойств, вкладки файлов и стандартные средства навигации. Специализация Map 3D проявляется в рабочих пространствах и Task Pane. Для картографических задач основным является Planning And Analysis — именно под него организованы команды подключения данных, анализа, стилизации и передачи картографической информации.

Помимо Planning And Analysis, документация Map 3D выделяет 2D Drafting и Maintenance. 2D Drafting ориентирован на привычное AutoCAD-черчение. Maintenance относится к обслуживанию enterprise industry models. В старых и совместимых рабочих процессах встречается Map Classic, но современная лента Planning And Analysis содержит актуальные Map 3D-команды и используется в учебных сценариях.

Task Pane: центральная панель картографического проекта

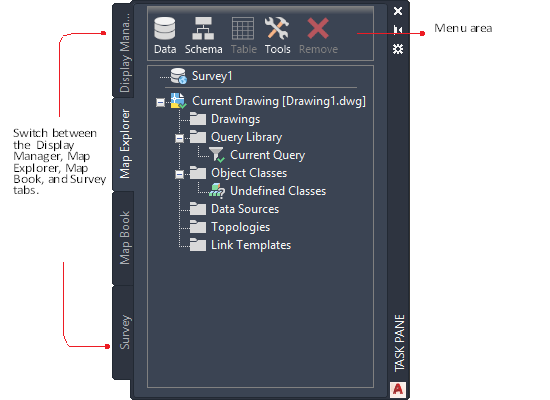

Task Pane группирует не команды черчения, а структуру карты и источники. В ней четыре основные вкладки: Display Manager, Map Explorer, Map Book и Survey. Display Manager отвечает за отображаемые слои и их оформление. Map Explorer показывает подключённые источники, присоединённые чертежи, сохранённые drawing queries, классы объектов, внешние источники атрибутов, топологии и link templates. Map Book организует карту как набор листов или плиток для публикации. Survey предназначена для работы с геодезическими точками.

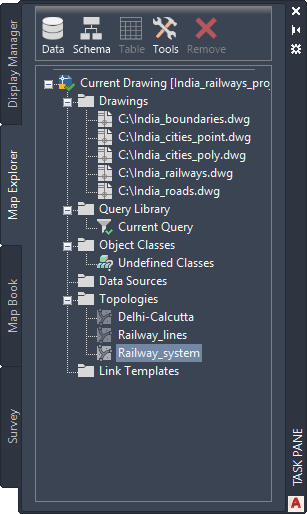

Разделение Map Explorer и Display Manager принципиально. Map Explorer отвечает за состав проекта и логические источники, тогда как Display Manager — за то, как конкретные слои участвуют в текущей карте. Один и тот же набор данных может быть подключён, но не обязательно отображаться одинаково во всех display maps. Это помогает не смешивать структуру хранилища с картографическим оформлением.

Display Manager и порядок слоёв

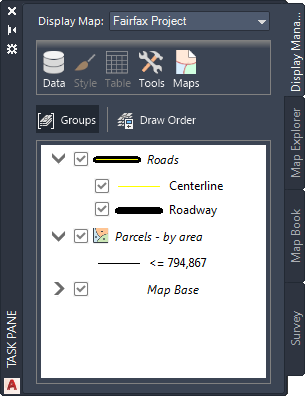

Display Manager работает с feature layers, drawing layers и подключёнными источниками. Для слоёв доступны операции Data, Style, Table и контекстные команды. Порядок слоёв влияет на визуальный результат: полигоны могут перекрыть линии и точки, поэтому слои приходится располагать осмысленно. В ветке 2026 появились команды быстрого перемещения слоя в начало или конец draw order; эта логика сохраняет практическую ценность и в последующих проектах.

Data Table, Properties и атрибуты

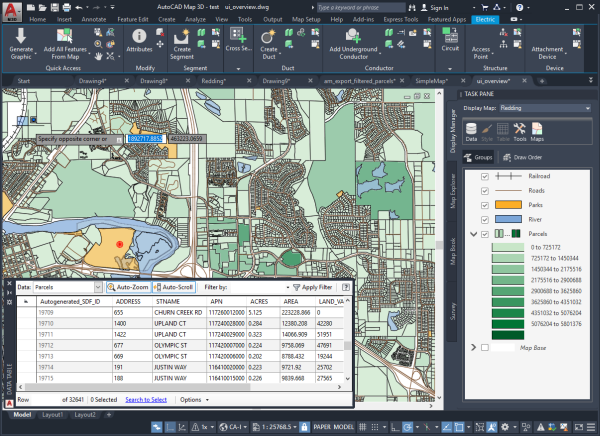

Для feature data важна Data Table: она показывает строки пространственного класса и связывает табличные атрибуты с геометрией на карте. Выбор объекта в таблице и выбор на карте позволяют быстро переходить между записью и геометрией. Изменения поддерживаемых атрибутов отражаются в подключённом источнике в рамках его модели редактирования. Палитра Properties тоже используется, но её роль различается: у drawing objects она даёт обычные свойства AutoCAD, у features показывает атрибутные значения и контекст объекта.

Для внешних атрибутных таблиц, связанных с drawing objects, используется Data View. В отраслевых моделях предусмотрены формы, рассчитанные на просмотр и редактирование одной записи в структурированной схеме. Поэтому перед инструкцией пользователю важно понять тип объекта: обычная полилиния DWG, feature из FDO-источника и объект industry model могут выглядеть похоже на карте, но редактируются и сохраняются по-разному.

Установка и первый запуск

Установка начинается не с поиска отдельного EXE на стороннем каталоге, а с продукта, доступного в Autodesk Account. В перечне прав пользователя должен присутствовать AutoCAD с соответствующим специализированным toolset. Для AutoCAD Map 3D 2027 требуется 64-разрядная Windows 11; сама ветка 2027 относится к Windows-only specialized toolsets. Перед развёртыванием стоит проверить не только объём свободного диска, но и версии внешних компонентов, если рабочий процесс зависит от Oracle, SQL Server, PostgreSQL, ArcGIS Pro или web-провайдеров.

1. Войдите в Autodesk Account под учётной записью, которой назначено право на AutoCAD и специализированные toolsets.
2. В разделе доступных продуктов выберите AutoCAD Map 3D toolset или компонент Map 3D в составе AutoCAD.
3. Выберите метод установки, соответствующий сценарию: установка на одно рабочее место, загрузка для последующего запуска либо администраторский Custom Install.
4. Проверьте свободное место: для Map 3D в системных требованиях 2027 указано 20 GB дискового пространства как дополнительное требование toolset.
5. После установки запустите AutoCAD Map 3D и переключитесь в Planning And Analysis, если открыто другое workspace.
6. Создайте тестовый DWG, назначьте ему систему координат и подключите небольшой контрольный набор данных, прежде чем открывать производственный проект.

Последний шаг полезен не как формальность. У Map 3D результат зависит не только от запуска самой программы, но и от согласованности драйверов, FDO-провайдеров, прав доступа к БД, Desktop Connector, web-сервисов и координатных описаний. Небольшой тестовый набор быстро показывает, работает ли конкретная цепочка подключения и правильно ли данные попадают в ожидаемое место карты.

Что проверить сразу после запуска

• Workspace установлен в Planning And Analysis, если задача связана с GIS-данными, а не только с черчением.
• Task Pane видна и содержит Display Manager и Map Explorer; если структура после изменений не обновилась, для панели существует команда MAPWSREFRESH.
• Текущему DWG назначена правильная система координат до подключения наборов с иной системой.
• Data Connect показывает нужный тип провайдера и позволяет установить соединение с тестовым источником.
• Подключённый слой появляется в Display Manager, его геометрия попадает в ожидаемую территорию, а Data Table открывает атрибуты.
• При использовании enterprise-базы тестовая учётная запись имеет ровно те права чтения или редактирования, которые нужны для проекта.

Базовый рабочий процесс: от исходных данных к карте

Рабочий процесс Map 3D лучше строить вокруг источников и координат, а не вокруг последовательного импорта всего в DWG. Типовая схема состоит из семи этапов: создать или открыть карту, назначить систему координат, подключить источники, выбрать нужные классы или подмножества, настроить отображение, выполнить редактирование или анализ, затем вывести результат в требуемый формат.

1. Назначить координатную систему текущей карте

В Planning And Analysis для назначения используется Map Setup и панель Coordinate System. Координатная система текущей карты задаёт рабочую систему, к которой Map 3D приводит подключаемые feature data для отображения. Это необходимо сделать до визуальной оценки взаимного положения слоёв. Сам факт, что два набора имеют похожие числовые координаты, не доказывает, что они используют одну и ту же геодезическую основу или проекцию.

2. Подключить данные, не разрушая их исходную модель

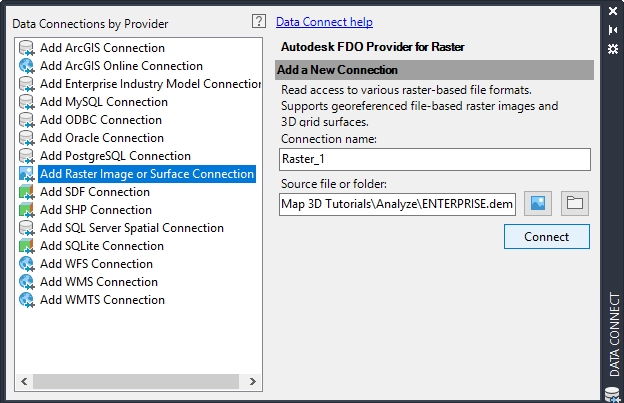

Команда Connect to Data открывает Data Connect. Слева перечислены провайдеры, справа вводятся путь, серверные параметры или иные реквизиты конкретного соединения. Для SHP выбирается Add SHP Connection, для GeoPackage — Add GeoPackage Connection, для растра и поверхности — Add Raster Image or Surface Connection. Подключение само по себе ещё не обязано добавлять все классы на карту: после установления соединения можно выбрать нужный набор и использовать Add To Map.

3. Ограничить состав данных

Большой источник не обязательно добавлять целиком. Для поддерживаемых провайдеров можно выбирать классы объектов, а в ряде сценариев добавлять данные с условием через Add To Map With Query. Это снижает число отображаемых объектов и уменьшает объём работы на клиентском компьютере. Логика особенно полезна для корпоративной БД, где один schema содержит гораздо больше данных, чем требуется одному листу или району проекта.

4. Настроить стиль и подписи

После появления слоя в Display Manager открывается Style Editor. В нём задаётся символика объектов, толщина и тип линий, оформление полигонов, символы точек, правила и тематические диапазоны. Оформление слоя не следует путать с изменением исходной геометрии: картографический стиль отвечает за представление, а не за физическое преобразование каждого feature в отдельный оформленный AutoCAD-объект.

5. Проверить атрибуты до редактирования

Откройте Data Table и сравните несколько объектов с ожидаемыми идентификаторами и атрибутами. При необходимости приблизьте карту к выбранной записи и проверьте соответствие геометрии. Такой контроль обнаруживает неверный класс, ошибочное соединение, непредвиденный фильтр или проблему координат раньше, чем изменения попадут в производственное хранилище.

6. Выполнить редактирование или пространственную операцию

Map 3D позволяет редактировать поддерживаемые geospatial features стандартными командами AutoCAD, а также использовать GIS-операции: пространственные запросы, буферы, overlay и топологии. При редактировании FDO-источника нужно помнить, что это не копия для рисования. Изменения могут относиться к самому хранилищу, поэтому тестирование на копии или на ограниченном наборе данных безопаснее прямой массовой правки.

7. Выдать результат в требуемом виде

Результат может остаться в DWG с подключёнными источниками, быть экспортирован через MapExport, преобразован в AutoCAD-геометрию через MAPTOACAD или выгружен из feature layer в поддерживаемый GIS-формат. В 2027 добавлена выгрузка данных FDO-слоя в KML. Конкретный выходной путь выбирают по тому, что должен получить следующий участник: редактируемый GIS-набор, автономный CAD-файл, KML для пространственной визуализации или карта для публикации.

Системы координат и геопривязка

Координатная система — один из основных механизмов, который отличает Map 3D от обычного CAD-редактирования. В проекте могут одновременно участвовать данные из разных систем, а FDO-слой хранит информацию о своей системе. Map 3D преобразует его для отображения в системе текущей карты. Это позволяет не пересохранять каждый исходный набор только ради совместного просмотра.

Автоматическое преобразование не отменяет проверки метаданных. Если исходному набору назначена неверная система, программа будет корректно преобразовывать неверно описанные координаты. Поэтому проверка должна начинаться с известной контрольной точки, характерной границы или другого географически распознаваемого объекта. Совпадение нескольких слоёв на одном масштабе надёжнее, чем визуальная оценка одного набора без опорного контекста.

В AutoCAD Map 3D 2027 обновлена поддержка ETRS89 / Portugal TM06, EPSG:3763. Ранее ветки также регулярно получали обновления каталогов координатных систем и геодезических преобразований. Это показывает, почему перенос профилей и кастомных координатных определений между версиями нужно проверять отдельно: картографическая часть развивается не только за счёт новых команд, но и за счёт справочной геодезической базы.

Для растров и поверхностей в FDO Raster предусмотрен выбор вертикальной координатной системы; поддержка появилась как отдельное развитие работы с высотными данными. Горизонтальная и вертикальная привязка решают разные задачи, поэтому наличие корректной проекции по плану не заменяет проверку высотного датумa в проекте, где важны отметки и поверхности.

FDO и Data Connect: работа без обязательного импорта в DWG

Feature Data Objects — базовый слой интеграции Map 3D с пространственными источниками. Вместо обязательного преобразования внешней информации в AutoCAD-объекты FDO-провайдер создаёт соединение с data store. Пользователь выбирает feature classes, добавляет их в карту и работает с геометрией и атрибутами через Map 3D.

Практическое преимущество прямого подключения проявляется в актуальности данных. Когда команда работает с общей пространственной БД, промежуточный экспорт в файлы быстро становится отдельной версией. FDO-соединение позволяет читать данные из исходного хранилища, а для поддерживаемых сценариев — редактировать их без изготовления новой CAD-копии. Обратная сторона та же: ошибочная массовая правка затрагивает не временный чертёж, а рабочий источник.

В требованиях AutoCAD Map 3D 2027 перечислены актуальные сочетания для ряда провайдеров. Среди них Microsoft SQL Server 2019, 2022 и 2025; Oracle 19c и 21c; MySQL 8.4; PostgreSQL 18.0 с PostGIS 3.6; SQLite 3.50.4; Autodesk SDF 3.0; ODBC; OGC WMS 1.3.0, WMTS 1.0.0 и WFS 2.0.0. Для ArcGIS Pro provider указана ArcGIS Pro 3.6.0 и требование установленной лицензированной ArcGIS Pro.

Такая таблица совместимости означает, что «поддерживается PostgreSQL» недостаточно как проектного требования. Нужны конкретная версия PostgreSQL, версия PostGIS, сетевые условия и поддерживаемый клиентский стек. То же относится к Oracle и SQL Server. При переходе на новую ветку Map 3D сначала проверяют серверные версии и драйверы, а затем уже обновляют производственные рабочие места.

File Geodatabase, GeoPackage и ArcGIS-связка

В предыдущих ветках Map 3D постепенно расширял файловые GIS-сценарии. В 2023 появился FDO file geodatabase provider. В 2025 была добавлена работа с GeoPackage через FDO. В 2026 появился отдельный FDO ArcGIS Pro workflow. Ветка 2027 сохраняет ArcGIS Pro 3.6.0 в требованиях провайдера и дополнительно развивает обмен через экспорт FDO layer data в KML.

Нужно различать file geodatabase provider и ArcGIS Pro provider. Для прямого доступа к файловой geodatabase существуют сценарии, не требующие того же набора компонентов, что ArcGIS Pro provider. Когда проект строится именно на ArcGIS Pro provider, лицензированная ArcGIS Pro должна быть установлена. Это важная зависимость при массовом развёртывании: отсутствие ArcGIS Pro нельзя компенсировать только наличием файла geodatabase.

Импорт, экспорт и форматы

Map 3D использует два разных подхода к внешним данным: подключение и конвертацию. Data Connect оставляет источник внешним и показывает его как feature layer. MapImport и MapExport, напротив, предназначены для передачи данных между Map 3D и внешними форматами с преобразованием в соответствующую модель. Выбор между ними зависит от того, требуется ли постоянная связь с источником или автономная копия.

Векторные и пространственные источники

MapExport может передавать не только геометрию, но и связанные атрибуты при корректной настройке полей. Перед экспортом полезно сформировать маленькую контрольную выборку и открыть её в принимающей системе. Так проверяются три независимых аспекта: геометрический тип, система координат и структура атрибутов. Успешное создание файла ещё не означает, что все три сохранены именно так, как требуется следующему этапу.

Растры и поверхности

Для Map 3D 2027 в FDO Raster перечислены DEM, JPEG 2000, DTED, ECW, PNG, ESRI Grid, TIFF, JPEG и ESRI ASCII. Растровое подключение выполняется через Add Raster Image or Surface Connection. При добавлении набора нужно проверить coordinate system каждого источника; несколько изображений можно объединять на один слой отображения, если это соответствует структуре проекта.

В базовой платформе AutoCAD 2027 прекращена поддержка присоединения изображений MrSID. Существующие процессы, в которых .sid был постоянным фоновым материалом, требуют предварительного преобразования в поддерживаемый растровый формат и повторного присоединения. Это не косметическое изменение: при миграции проекта нужно проверить не только открытие DWG, но и наличие каждого внешнего растра.

MAPTOACAD как граница между GIS-слоем и автономным DWG

MAPTOACAD используется, когда подключённые и оформленные feature layers нужно преобразовать в AutoCAD entities для автономной передачи. Это отличается от сохранения DWG с подключениями. Получатель автономного DWG не обязан иметь доступ к исходной FDO-базе, но взамен теряется живая связь с data store. Поэтому MAPTOACAD удобен для выдачи статического CAD-состояния, а не для поддержания единого редактируемого источника истины.

Редактирование геометрии и атрибутов

Map 3D позволяет применять стандартные команды AutoCAD к поддерживаемым geospatial features. Такой подход удобен инженеру: точные операции построения и редактирования не отделены от GIS-объекта в другой программе. Однако feature остаётся частью своего data store, поэтому перед правкой нужно понимать правила класса, обязательные атрибуты, ограничения геометрического типа и права подключения.

Для атрибутов используется Data Table, а для конкретных объектов — свойства и формы, когда они предусмотрены моделью. При массовом изменении таблицы особенно важно контролировать выборку. Ошибка фильтра может затронуть множество записей быстрее, чем ручное геометрическое редактирование, поэтому перед сохранением полезно сверить число выбранных объектов и несколько идентификаторов с ожидаемым набором.

Drawing objects и FDO features требуют разных способов мышления. Полилиния DWG хранится в чертеже и имеет AutoCAD-свойства. Feature может быть линией, видимой в том же окне, но его атрибуты и сохранение зависят от внешнего источника. Если пользователь преобразовал feature в обычную геометрию, дальнейшее редактирование уже не является прямой правкой исходной записи. Эта граница должна быть явно определена в регламенте команды.

Стили, темы и подписи

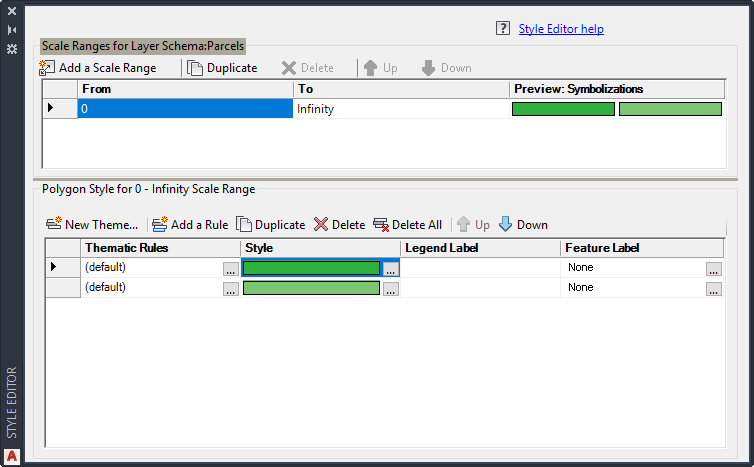

Style Editor позволяет отделить данные от их картографического представления. Для линии можно задать цвет, толщину и шаблон, для точки — символ, для полигона — заливку и контур. Тематическое оформление связывает визуальные правила со значениями атрибутов: один feature class может отображаться разными символами в зависимости от категории, диапазона или иного свойства.

Это полезнее ручного перекрашивания CAD-объектов, когда стиль должен следовать данным. Если атрибут изменился и правило темы построено корректно, визуальное представление отражает новое значение без ручного поиска каждого объекта. Такой механизм особенно удобен для состояния активов, классов дорог, типов территорий, зон обслуживания и других категориальных карт.

Подписи также должны строиться от атрибутов, а не превращаться в независимый текст там, где значение уже хранится в feature. При проверке карты необходимо сравнить несколько подписей с Data Table. Ошибка выражения стиля может дать визуально правдоподобную, но неверную подпись, поэтому контроль исходного поля остаётся обязательным.

Пространственный анализ: топологии, буферы, overlay и запросы

Map 3D включает GIS-операции, которые выходят за рамки визуального совмещения слоёв. Топологии описывают отношения между геометрическими объектами, а spatial queries выбирают объекты по расположению. Буферы создают зоны вокруг объектов, overlay сопоставляет слои по пространственному положению. Эти средства позволяют отвечать на инженерные вопросы непосредственно в CAD/GIS-проекте.

Топология полезна, когда важна связность или корректность отношений. В сетевой задаче недостаточно, чтобы линии визуально соприкасались: логическая модель должна отражать соединение. В полигональной задаче существенны перекрытия и разрывы. Топологическая проверка позволяет обнаруживать такие проблемы системно, а не только масштабированием экрана.

Буфер следует рассматривать как производный пространственный результат. Например, зона заданного расстояния вокруг линии не меняет саму исходную линию, а создаёт область для дальнейшего сравнения. Затем overlay или spatial query может определить объекты, которые попадают в эту область. Правильность результата зависит от единиц и координатной системы, поэтому расстояние всегда проверяют в контексте карты.

Пространственный запрос полезен для отбора объектов, которые пересекают, находятся внутри, рядом или иным образом связаны с заданной геометрией в рамках доступных операций. В отличие от атрибутного фильтра, критерий основан на расположении. В практическом проекте оба подхода часто комбинируются: сначала пространственно ограничивается район, затем из него выбираются объекты нужного класса или состояния.

Drawing Cleanup, COGO и подготовка CAD-геометрии

Drawing Cleanup предназначен для исправления типичных проблем геометрии чертежа перед дальнейшим использованием данных. В картографическом проекте такие дефекты особенно опасны: почти совпадающие вершины, лишние короткие сегменты, пересечения и дубликаты могут не мешать печати, но ломать топологию, полигонализацию или последующий экспорт.

Очистку нельзя применять как безусловную автоматическую операцию ко всему проекту. Допуски зависят от масштаба и точности данных. Слишком большой tolerance способен объединить объекты, которые в реальности различны. Безопасная схема — копия исходного DWG, небольшой участок, фиксированный набор cleanup actions, сравнение количества объектов до и после и визуальная проверка критических мест.

COGO-инструменты предназначены для построений по координатной геометрии. В задачах, где исходные описания содержат направления, расстояния и координаты, они дают более предметный путь построения, чем свободное рисование. Итог всё равно следует проверять замыканием, контрольными точками и соответствием выбранной координатной системе.

Растры, поверхности и контуры

Map 3D может использовать растр как картографический фон или источник поверхности. Через Data Connect выбирается Add Raster Image or Surface Connection, после чего файл или каталог подключается к проекту. Для ортофото ключевыми являются положение и система координат; для surface data добавляется высотная интерпретация.

Из поверхности можно формировать контуры. Диалог Generate Contour задаёт интервал, единицы, периодичность major contours и возможность подписывать отметки. Это помогает получить векторное представление высот из поддерживаемого surface source, но результат требует контроля: слишком крупный интервал скрывает рельеф, слишком мелкий создаёт чрезмерно плотную геометрию и не улучшает точность исходной поверхности.

При работе с несколькими растровыми листами важен порядок проверки. Сначала убеждаются, что каждый файл распознан и геопривязан, затем оценивают стыки листов, после этого объединяют их визуально в один layer, если это удобно. Если один лист смещён из-за неправильной correlation information, объединение в один слой только маскирует источник ошибки.

Enterprise Industry Models

Enterprise Industry Models предназначены для инфраструктурных систем, где простого набора независимых feature layers недостаточно. Они связывают пространственные объекты с отраслевой структурой данных и специализированными формами. Рабочее пространство Maintenance ориентировано именно на такой класс задач.

Этот режим отличается от обычного открытия SHP. Industry model предполагает заранее определённую схему, правила объектов и обслуживание данных в согласованной корпоративной структуре. Поэтому перенос пользователя из Planning And Analysis в Maintenance имеет смысл только при наличии соответствующей отраслевой модели и настроенной серверной инфраструктуры. Для разовой карты без такой модели Maintenance не даёт самостоятельного преимущества.

В истории исправлений Map 3D регулярно встречаются изменения, относящиеся к Industry Model: работа с пересечениями, пакетными операциями, формами, экспортом и специфическими базовыми сценариями. Это ещё одна причина тестировать обновление на копии отраслевой среды, а не ограничиваться проверкой, что AutoCAD запускается и открывает DWG.

Интеграция с Autodesk Docs, базами данных и внешней GIS-средой

Map 3D не замыкается на локальных файлах. В ветке 2026 была расширена работа с данными через Autodesk Docs и Desktop Connector: поддерживаемые файловые FDO-источники, включая SHP, SDF, SQLite и растровые данные, можно было размещать в подключённой папке проекта, сохраняя рабочую связь при использовании Desktop Connector. В 2027 базовая платформа AutoCAD развивает connected support files и облачную инфраструктуру Autodesk, поэтому при корпоративной настройке нужно учитывать не только DWG, но и вспомогательные файлы и правила их синхронизации.

Для обмена с ArcGIS экосистема Map 3D содержит несколько разных механизмов: поддерживаемые форматы, file geodatabase, ArcGIS Pro provider и KML. Нельзя сводить их к одной кнопке «подключить ArcGIS». Правильный механизм выбирается по типу источника, версии ArcGIS Pro, требованию прямого редактирования и тому, должен ли результат оставаться в исходном хранилище.

С корпоративными БД аналогична ситуация. Соединение с PostgreSQL/PostGIS, Oracle или SQL Server зависит от конкретной серверной версии и конфигурации. Map 3D отображает пространственные классы в общей карте, но вопросы резервного копирования, транзакций, ролей и политики доступа остаются обязанностью инфраструктуры БД. CAD/GIS-клиент не заменяет администрирование сервера.

Производительность на больших наборах данных

Производительность Map 3D определяется не одной характеристикой компьютера. На скорость влияют объём DWG, число feature layers, сложность геометрии, количество атрибутов, стиль и подписи, сетевое соединение с БД, скорость web-сервиса, размер растров и объём данных, который выбран из источника. Поэтому увеличение оперативной памяти не устраняет задержку, если карта каждый раз запрашивает из сети огромный слой без пространственного или атрибутного ограничения.

Первый способ контролировать нагрузку — не добавлять лишнее. Подключение к data store не обязывает выводить весь schema. Выбор нужных feature classes и Add To Map With Query сокращают объём данных на клиенте. Второй способ — временно упростить стили и подписи при редактировании. Третий — разделять анализ и оформление: тяжёлую тематическую карту не обязательно держать полностью отрисованной во время точечной геометрической правки.

Для больших растров и поверхностей критична дисковая и графическая подсистема. Системные требования AutoCAD 2027 рекомендуют SSD, а для больших наборов данных, point clouds и 3D указывают повышенные требования к памяти, дополнительному дисковому пространству и видеопамяти. Map 3D сам по себе чаще используется в 2D/геопространственном контексте, но крупные surface/raster-проекты быстро приближаются к этому классу нагрузки.

Сетевое FDO-соединение следует измерять отдельно от локального интерфейса. Если слой из БД открывается медленно, полезно сравнить тот же проект с меньшей выборкой и проверить задержку сервера. Если локальный SHP отображается быстро, а удалённый запрос нет, замена видеокарты вряд ли устранит узкое место. Такой диагностический подход помогает не смешивать производительность рендеринга и производительность источника данных.

Системные требования

AutoCAD Map 3D 2027 работает как Windows-specialized toolset AutoCAD 2027. Базовое требование к операционной системе — 64-разрядная Microsoft Windows 11. Для Map 3D отдельно указано 20 GB дискового пространства. Это значение относится к требованиям установленного toolset и является более предметным ориентиром для карточки программы, чем объём временного web-установщика, который формируется через Autodesk Account и не имеет постоянной публичной ссылки.

Для крупных наборов, point clouds и интенсивной 3D-работы требования AutoCAD повышаются: 32 GB или больше оперативной памяти, дополнительное дисковое пространство и видеокарта с большим объёмом VRAM. В GIS-проекте это особенно актуально для высокодетальных растров, поверхностей и чертежей с большим количеством внешних ссылок и слоёв.

Совместимость FDO-провайдеров в ветке 2027

Совместимость провайдера нужно считать частью системных требований, а не второстепенной настройкой проекта. Компьютер может полностью соответствовать требованиям AutoCAD и при этом не открыть корпоративный источник, если сервер обновлён до неподдерживаемой версии или отсутствует необходимый компонент. Поэтому миграционный тест должен включать реальное соединение со всеми критичными типами data store.

Практические сценарии использования

Инженерный DWG поверх корпоративной GIS-базы

Проектировщик открывает рабочий DWG, назначает его системе проекта, через Data Connect подключает нужные feature classes из поддерживаемой пространственной БД и добавляет только территорию проектирования. GIS-слои используются как актуальная подоснова, а инженерная геометрия остаётся в DWG. Перед выдачей можно либо сохранить проект с зависимостями, либо сформировать автономный CAD-результат там, где получателю не нужен доступ к базе.

Контроль такого сценария состоит из трёх проверок. Во-первых, контрольная точка из БД должна совпадать с инженерной подосновой. Во-вторых, количество объектов в фильтрованном слое должно соответствовать ожидаемой выборке. В-третьих, после повторного открытия DWG соединение должно восстановиться и слой — появиться в том же месте без ручного пересчёта координат.

Обновление SHP с точным CAD-редактированием

При работе с SHP можно подключить папку через Add SHP Connection, добавить нужный класс и редактировать поддерживаемую геометрию инструментами AutoCAD. Для такой задачи Map 3D удобен, когда оператору нужны точные построения, привязки и привычные команды черчения, но итог должен остаться GIS-feature data, а не стать только полилиниями DWG.

Перед массовой правкой следует создать резервную копию всего набора SHP, а не только файла с расширением .shp: формат состоит из связанных файлов. После изменения нужно повторно открыть слой, проверить выборку в Data Table и убедиться, что идентификаторы и обязательные поля сохранены. Такая проверка важнее визуального совпадения линий.

Тематическая карта состояния активов

Feature class с атрибутом состояния подключается в Display Manager. В Style Editor создаются правила по значениям атрибута, затем добавляются подписи по идентификатору или другому рабочему полю. Пользователь получает карту, где представление следует данным, а не ручной раскраске отдельных объектов.

Проверка начинается с нескольких записей из каждой категории. Для каждой выбранной строки в Data Table сравниваются значение поля, символ на карте и подпись. Если категории присутствуют в таблице, но отсутствуют визуально, проблема может быть в выражении темы, фильтре или draw order, а не в самих данных.

Передача GIS-данных в KML

В AutoCAD Map 3D 2027 можно экспортировать данные FDO layer в KML. Сценарий подходит, когда принимающая платформа использует KML для пространственной визуализации или последующего анализа. Перед экспортом стоит ограничить набор только нужными объектами и проверить координатную систему исходного слоя.

После создания KML контроль выполняют вне Map 3D в независимом KML-просмотрщике или принимающей системе. Проверяют границы охвата, положение нескольких известных объектов и набор атрибутов, который действительно дошёл до результата. Такой независимый просмотр обнаруживает ошибки обмена, которые незаметны, если оценивать только исходную карту.

Работа с ортофото и поверхностью

Ортофото подключается через FDO Raster, а его coordinate system проверяется до добавления. Для набора листов можно использовать единый layer отображения. Surface data может участвовать в построении контуров через Generate Contour. Настройки интервала и major contour выбирают исходя из точности поверхности и масштаба конечной карты, а не из желания получить максимально густую сетку линий.

Контроль высотного результата включает сравнение нескольких contour labels с исходной поверхностью и проверку направления изменения высоты. Если подписи верны численно, но вся поверхность смещена по плану, нужно отдельно исправлять горизонтальную привязку. Если плановое положение верно, а отметки систематически отличаются, проверяют вертикальную систему координат и единицы.

Очистка старого инженерного чертежа перед GIS-конвертацией

Старый DWG часто содержит геометрию, которая приемлема для печати, но плохо подходит для создания пространственных объектов: разрывы, дубликаты, пересекающиеся сегменты, почти совпадающие концы. Drawing Cleanup применяется на копии, после чего строится контрольная топология или выполняется конвертация в целевой feature format.

Для такого проекта полезно вести журнал параметров очистки: какие операции выполнены, какой tolerance использован, сколько объектов было до и после. Это не функция автоматического аудита Map 3D, а организационный способ сделать геометрическую обработку воспроизводимой. Без записи допусков второй специалист не сможет понять, почему близкие вершины были объединены или сохранены раздельно.

Печать крупной территории через Map Book

Map Book делит большую карту на tiles и организует их как страницы, используя структуру Sheet Set Manager. Это подходит для атласного вывода территории, где один лист не обеспечивает нужный масштаб. Слой и стиль задаются на уровне карты, а страницы представляют отдельные участки.

Проверка перед массовой печатью должна включать стыки соседних tiles, повторяемость масштаба, наличие ключевых подписей у границ листа и корректность нумерации. Случайный дефект на одном листе лучше обнаружить на пробном PDF или печати нескольких соседних страниц, чем после выпуска всего комплекта.

Ограничения AutoCAD Map 3D

Первое ограничение — платформа. Map 3D 2027 относится к Windows-only specialized toolsets и требует 64-разрядную Windows 11. Пользователь macOS не получает Map 3D только потому, что существует AutoCAD for Mac. Для команды с разными операционными системами это может стать архитектурным ограничением рабочего процесса.

Второе — зависимость от состава AutoCAD. Map 3D не распространяется как независимый бесплатный desktop GIS. Toolset входит в AutoCAD, а установка и права управляются через Autodesk Account. Это увеличивает административную связанность по сравнению с отдельным open-source GIS, который можно развернуть без коммерческой учётной записи.

Третье — FDO-совместимость версионная. Корпоративная БД или ArcGIS Pro должны находиться в поддерживаемой комбинации. Обновление PostgreSQL, PostGIS, Oracle или ArcGIS Pro без проверки Map 3D способно нарушить рабочее соединение даже при неизменном DWG. В организациях с независимыми командами DBA и CAD/GIS это требует согласованного календаря обновлений.

Четвёртое — неоднородность моделей данных. Drawing objects, FDO features и industry-model objects визуально находятся в одном окне, но имеют разные правила хранения и редактирования. Ошибка пользователя часто возникает не из-за отсутствующей команды, а из-за неверного предположения о типе выбранного объекта.

Пятое — не все исторические форматы сохраняют поддержку. В AutoCAD 2027 исключено присоединение MrSID. Старый проект с .sid может открыть DWG, но потерять ожидаемый фон до преобразования изображений в поддерживаемый формат. Миграция должна включать аудит внешних ресурсов, а не только файлов .dwg.

Шестое — сложность обучения. Интерфейс одновременно содержит AutoCAD-команды, Map 3D Ribbon, Task Pane, FDO, Data Table, координатные системы и отдельные отраслевые сценарии. Пользователь, хорошо знающий AutoCAD, не становится автоматически GIS-оператором; и наоборот, опытный GIS-специалист должен освоить модель чертежа AutoCAD и различия между drawing objects и features.

Седьмое — производительность зависит от внешней инфраструктуры. Медленная БД, неограниченный WFS, тяжёлый raster source или слишком сложная тематическая символика могут замедлить проект даже на производительном компьютере. Проблему нельзя свести к «слабому ПК» без измерения источников данных.

Плюсы и минусы

Плюсы

• Объединяет точное CAD-редактирование AutoCAD с GIS-слоями, системами координат и пространственными атрибутами в одном desktop-проекте.
• FDO позволяет подключать поддерживаемые data stores напрямую, не превращая каждый внешний набор в промежуточный DWG.
• Data Connect, Display Manager и Data Table дают отдельные средства для подключения, оформления и проверки feature data.
• Поддерживаются корпоративные пространственные БД, файловые GIS-хранилища и OGC web-сервисы в конкретных версиях, перечисленных для ветки 2027.
• Стандартные команды AutoCAD применяются к поддерживаемым geospatial features, что удобно для задач, где требуется инженерная точность построений.
• Топологии, spatial queries, буферы и overlay добавляют пространственный анализ поверх CAD/GIS-проекта.
• MapImport, MapExport, MAPTOACAD и экспорт FDO layer в KML дают несколько разных способов передачи результата в зависимости от модели следующего этапа.
• Style Editor позволяет строить тематическое оформление по данным, не заменяя исходные атрибуты ручным визуальным кодированием.

Минусы

• Работает только как Windows-specialized toolset AutoCAD; нативной Map 3D-версии для macOS нет.
• Доступ и установка завязаны на AutoCAD и Autodesk Account, а публичного постоянного прямого установочного URL Map 3D нет.
• Порог освоения выше, чем у обычного CAD-черчения, потому что требуется понимать координатные системы, FDO, feature classes и правила внешних data stores.
• Совместимость с enterprise-базами и ArcGIS Pro зависит от конкретных версий, поэтому независимое обновление внешней инфраструктуры может потребовать миграционного теста.
• Часть старых данных требует конвертации при переходе на новые ветки; заметный пример 2027 — прекращение поддержки присоединения MrSID.
• Большие и удалённые наборы данных чувствительны к фильтрации, сетевой задержке, стилям, числу слоёв и серверной производительности.
• Сосуществование drawing objects, FDO features и отраслевых объектов создаёт риск редактировать не тот уровень данных, если рабочий регламент не определён заранее.

Частые ошибки и способы проверки результата

Слой появился далеко от ожидаемой территории

Первая проверка — coordinate system текущей карты и coordinate system подключённого source. Не нужно сразу перемещать геометрию командой MOVE: это маскирует причину и физически искажает данные. Сначала следует назначить правильные системы и дать Map 3D выполнить преобразование. Затем сравнивают известную контрольную точку с независимым слоем.

Data Connect устанавливает соединение, но нужных объектов не видно

Проверьте, добавлен ли конкретный feature class в карту, не действует ли query, включена ли видимость layer и находится ли текущий viewport в области данных. Затем откройте Data Table. Если строки есть, но геометрии нет на экране, проблема чаще связана с отображением, координатами или стилем. Если строк нет, нужно возвращаться к выбору класса и условиям соединения.

После перезапуска Map Explorer не отражает последние изменения

Для обновления Task Pane существует MAPWSREFRESH. Команда полезна, когда структура панели или значки Display Manager не отражают недавние изменения. Если после refresh источник остаётся недоступным, дальше проверяют сам путь, соединение и права, а не повторяют обновление интерфейса.

Подключение к БД работает на одном компьютере и не работает на другом

Сравнивают версии Map 3D, FDO-зависимости, сетевой маршрут, драйверы, права учётной записи и серверную версию. Для ArcGIS Pro provider отдельно проверяется наличие лицензированной ArcGIS Pro требуемой версии. Копирование DWG не переносит автоматически все внешние программные зависимости.

Карта выглядит правильно, но экспорт теряет атрибуты

Проверяют настройку export fields и тип исходного объекта. Геометрия DWG с Object Data, FDO feature и связанная внешняя таблица — разные источники атрибутов. Сначала создают небольшой экспорт из нескольких объектов, затем открывают результат в независимом приложении и сравнивают названия полей, типы значений и количество записей.

После MAPTOACAD результат выглядит иначе, чем FDO-слой

MAPTOACAD преобразует отображаемое GIS-содержимое в AutoCAD entities, поэтому нужно заранее определить, какие элементы оформления должны материализоваться в DWG. Проверяют слой, line style thickness, подписи и блоки на контрольном участке. Главное — не ожидать, что автономный DWG сохранит живую семантику исходного data store в том же виде, что FDO-подключение.

Web-служба WMS, WMTS или WFS перестала открываться

Проверка идёт от простого к сложному: доступность сервера из браузера или сетевого инструмента, корректность URL, версия протокола, права, сертификаты и затем настройки Map 3D. Для WFS дополнительно оценивают размер выборки и feature types. Наличие интернета само по себе не означает, что корпоративный proxy или firewall пропускает конкретную службу.

Старый MrSID-фон пропал после перехода на 2027

В AutoCAD 2027 присоединение MrSID удалено. Исправление — преобразовать исходное изображение в поддерживаемый формат, сохранить геопривязку и заново подключить его. После конвертации проверяют контрольные точки и разрешение растра; простой экспорт изображения без сохранения spatial reference может дать визуально правильную картинку в неверном месте.

Drawing Cleanup изменил слишком много геометрии

Возвращаются к резервной копии, уменьшают tolerance и выполняют операции по группам. Нельзя оценивать cleanup только по отсутствию ошибок команды. Сравнивают количество объектов, длину или площадь контрольных элементов, результаты топологии и критические узлы. Если исходная точность данных неизвестна, агрессивная автоматическая очистка недопустима.

Тематическая карта пропускает часть категорий

Откройте Data Table, получите фактический набор уникальных значений поля и сравните его с правилами Style Editor. Ошибки часто возникают из-за разных регистров, пробелов, NULL и новых кодов, для которых нет отдельного правила. После исправления стиля проверьте по одному объекту каждой категории.

Контуры из поверхности получились чрезмерно плотными

Увеличивают contour interval и заново оценивают результат, не меняя исходную поверхность. Плотность горизонталей должна соответствовать масштабу и точности surface data. Малый интервал не добавляет информации, которой нет в исходной модели, зато резко увеличивает количество линий и нагрузку на чертёж.

Как проверить готовый проект перед передачей

1. Закройте и снова откройте DWG, чтобы убедиться, что проект не зависит от временного состояния текущего сеанса.
2. Проверьте, восстанавливаются ли все критичные FDO-соединения и внешние растры.
3. Сверьте координаты минимум двух контрольных объектов в разных частях территории.
4. Откройте Data Table для ключевого layer и сопоставьте несколько идентификаторов с геометрией.
5. Отключите второстепенные слои и убедитесь, что обязательные данные не маскируются картографическим оформлением.
6. Для экспортируемого результата откройте файл в независимом приложении и проверьте геометрию, CRS и атрибуты.
7. Если проект передаётся как автономный пакет, убедитесь, что получателю действительно включены необходимые file-based data sources и что в пакете нет лишних конфиденциальных файлов.

Безопасность и приватность

AutoCAD Map 3D — настольное приложение, но карта может обращаться к локальным файлам, сетевым БД, OGC web-сервисам, Autodesk cloud storage и другим внешним ресурсам. Поэтому безопасность проекта определяется не только настройками самой программы. Важны права учётной записи, сетевые правила, политика Autodesk Account, права базы данных и состав файлов, передаваемых вместе с DWG.

Для производственных БД разумен принцип минимальных прав. Пользователь, которому нужна только подоснова, не должен получать право массовой записи. Редактирование следует давать тем ролям, которые действительно меняют feature data. Это снижает последствия ошибки в selection или массовой атрибутной операции.

При передаче проекта через eTransmit или другой пакетный механизм нужно просматривать состав пакета. Map 3D умеет включать file-based FDO sources, такие как SHP, SDF, SQLite и raster data, когда они используются в проекте. Это удобно для автономной передачи, но одновременно может вынести за пределы организации набор, который считался «внешним» только потому, что не был частью DWG.

Для Autodesk Docs/Desktop Connector применяются корпоративные правила облачного хранения. Локальная папка Desktop Connector не должна восприниматься как обычная независимая папка: файлы синхронизируются в рамках облачного проекта. Перед размещением данных нужно учитывать внутреннюю классификацию информации и права участников проекта.

Для web-служб и БД не следует сохранять и пересылать учётные данные в текстовых инструкциях к проекту. Соединение лучше строить через корпоративную аутентификацию и управляемые профили, когда это поддерживает инфраструктура. Map 3D даёт клиентский доступ к данным, но не заменяет политику секретов и аудит сервера.

Отзывы пользователей и профильных изданий

Что отмечают пользователи

В опубликованных пользовательских отзывах о AutoCAD Map 3D на SoftwareReviews встречается положительная оценка сочетания картографии с представлением данных и автоматизацией. Один из авторов выделяет использование продукта для более наглядной передачи пространственной информации заказчику и интеграции данных; другой — картографические функции и автоматизацию. Эти отзывы относятся к индивидуальному опыту конкретных организаций и не являются статистической оценкой всей пользовательской базы.

В тех же пользовательских материалах встречаются замечания об обучении и доступности специализированных учебных ресурсов, а также отдельные пожелания к набору символов. Подобные замечания согласуются со структурой продукта: Map 3D требует одновременно владеть AutoCAD и GIS-понятиями, поэтому освоение только стандартных команд DWG не закрывает FDO, coordinate systems, data stores и топологии.

Обсуждения в Autodesk Community показывают другой класс пользовательского опыта — конкретные проблемы соединений, web-сервисов, растров и миграции между версиями. Их нельзя суммировать в оценку «программа нестабильна», потому что многие случаи зависят от версии провайдера, внешнего сервера или конкретного набора данных. Практическая ценность таких обсуждений в том, что они помогают заранее составить тесты для своей инфраструктуры.

Что подчёркивают профильные материалы

Профессиональные CAD/GIS-материалы исторически рассматривают AutoCAD Map 3D как мост между точным AutoCAD-редактированием и GIS-data access. Ранние обзоры GeoConnexion выделяли FDO, прямое подключение данных, стилизацию, пространственные операции и возможность использовать CAD-инструменты поверх GIS-задач. Такой материал нельзя использовать как описание текущих версий провайдеров, но он точно отражает архитектурную идею продукта, которая сохранилась и в ветке 2027.

Современные технические публикации CAD Forum/ARKANCE по Map 3D 2027 концентрируются не на абстрактной оценке интерфейса, а на эксплуатационных деталях: миграции форматов, геометрической очистке, KML/KMZ, растровой совместимости и конкретных командах. Для профессионального применения это более показательно, чем универсальная пятибалльная оценка: ценность Map 3D определяется тем, закрывает ли он конкретную связку DWG, FDO, координат и внешних хранилищ.

Итог отзывов стоит читать без рекламного обобщения. Сильная сторона продукта чаще связана с CAD/GIS-интеграцией и привычной точностью AutoCAD; сложность — с обучением, множеством моделей данных и зависимостями от внешних технологий. Пользователю, который оценивает Map 3D для организации, полезнее собрать пилот из собственных DWG, SHP, БД и web-слоёв, чем ориентироваться на усреднённый рейтинг.

Сравнение с аналогами

AutoCAD Map 3D корректно сравнивать не с любым CAD и не с любым GIS, а с конкретными настольными инструментами, которые могут закрыть часть той же работы. QGIS и ArcGIS Pro сильнее ориентированы на GIS как самостоятельную дисциплину, тогда как Map 3D строится вокруг AutoCAD и особенно полезен, когда DWG-редактирование является равноправной частью пространственного проекта.

AutoCAD Map 3D или QGIS

QGIS — open-source GIS под GNU GPL, доступная на Windows, macOS и Linux. Она сильна как самостоятельная GIS-платформа: картография, обработка векторов и растров, пространственный анализ, базы данных и плагины. Если задача состоит преимущественно в GIS-анализе и картографическом производстве, а полноценное AutoCAD-редактирование DWG не является обязательным, QGIS снимает зависимость от AutoCAD subscription и Windows-only Map 3D.

Map 3D предпочтительнее в обратном сценарии: инженер уже работает в AutoCAD, DWG — основной проектный артефакт, но для него требуется подключать GIS-слои, редактировать feature data и учитывать координатные системы. Здесь переход в отдельную GIS на каждую операцию создаёт лишний обмен. Различие не в «какая программа лучше», а в том, является ли CAD частью ядра рабочего процесса.

AutoCAD Map 3D или ArcGIS Pro

ArcGIS Pro 3.6 — 64-разрядная Windows desktop GIS Esri для mapping, data management, spatial analysis, 2D/3D и совместной работы в экосистеме ArcGIS. Она естественнее для организации, где геобазы, feature services, аналитические расширения и ArcGIS Enterprise/Online образуют основной информационный контур.

Map 3D лучше вписывается в проект, где GIS-данные обслуживают CAD-проектирование и их нужно редактировать рядом с AutoCAD-объектами. Программы могут не только конкурировать, но и сосуществовать: в требованиях Map 3D 2027 предусмотрен ArcGIS Pro provider для ArcGIS Pro 3.6.0, при этом ArcGIS Pro должна быть лицензирована и установлена. Такое сочетание имеет смысл, когда GIS-подразделение ведёт данные в Esri, а инженерное подразделение работает в AutoCAD.

Когда не стоит заменять Map 3D обычным AutoCAD

Если проект использует только DWG и не требует coordinate system management, FDO, feature attributes, GIS-сервисов, топологий или пространственного анализа, базового AutoCAD достаточно. Но когда инженер вручную импортирует SHP как линии, отдельно ведёт таблицу атрибутов и постоянно совмещает карты по внешним координатам, это признак, что специализированные функции Map 3D могут убрать несколько ручных переходов.

FAQ по AutoCAD Map 3D

AutoCAD Map 3D — отдельная программа или часть AutoCAD?

В текущей линейке это специализированный Map 3D toolset, включённый в AutoCAD 2027. Документация и release notes продолжают использовать название AutoCAD Map 3D 2027, но доступ и установка идут через состав AutoCAD и Autodesk Account.

Можно ли установить AutoCAD Map 3D 2027 на macOS?

Нет. Map 3D относится к Windows-only specialized toolsets. В системных требованиях ветки 2027 указана 64-разрядная Microsoft Windows 11.

Сколько места требуется AutoCAD Map 3D 2027?

В дополнительных требованиях Map 3D для AutoCAD 2027 указано 20 GB дискового пространства. Для реального рабочего места нужен дополнительный запас под DWG, растр, локальные копии, кэш, временные файлы и обновления.

Есть ли публичная прямая ссылка на установщик Map 3D?

Постоянный публичный бинарный URL без авторизации не используется. Установка Map 3D выполняется из доступных продуктов в Autodesk Account; для образовательного доступа применяется соответствующий образовательный контур Autodesk.

Чем Data Connect отличается от MAPIMPORT?

Data Connect устанавливает FDO-соединение и оставляет пространственные данные во внешнем source. MAPIMPORT переносит поддерживаемые внешние данные в модель Map 3D/AutoCAD для конвертационного сценария. Если нужна актуальная связь с общей БД, предпочтителен connection; если нужна автономная копия, используют импорт или другой подходящий экспортно-конвертационный путь.

Для чего нужен Display Manager?

Display Manager управляет отображаемыми слоями карты, их порядком, стилями и доступом к связанным операциям. Feature classes из FDO-источников появляются в нём как layers. Это картографическая структура отображения, а не просто список AutoCAD layers.

Для чего нужен Map Explorer?

Map Explorer показывает источники и структуру проекта: feature sources, attached drawings, drawing queries, object classes, внешние data sources для drawing objects, topologies и link templates. Он отвечает за логическую организацию подключений и данных.

Что такое Data Table?

Data Table показывает атрибутные записи feature layer и связывает их с объектами карты. Через неё удобно отбирать записи, проверять значения и контролировать связь геометрии с атрибутами до и после редактирования.

Может ли Map 3D работать с SHP без предварительной конвертации в DWG?

Да. SHP подключается через FDO/Data Connect с помощью Add SHP Connection. Такой layer сохраняет feature-модель и атрибуты, поэтому его не нужно превращать в обычные AutoCAD entities только ради отображения.

Поддерживается ли GeoPackage?

Да. FDO-доступ к GeoPackage был добавлен в ветке 2025 и используется через Add GeoPackage Connection. Можно подключить файл и добавить нужные данные в карту, в том числе с ограничением выборки в поддерживаемом workflow.

Можно ли работать с PostgreSQL/PostGIS?

Да, но версия важна. Для Map 3D 2027 в требованиях указаны PostgreSQL 18.0 и PostGIS 3.6. Перед обновлением сервера нужно сверять эту комбинацию с используемой веткой Map 3D.

Можно ли подключить ArcGIS Pro?

Для Map 3D 2027 предусмотрен FDO ArcGIS Pro provider, в требованиях которого указана ArcGIS Pro 3.6.0. На рабочем месте должна быть установлена лицензированная ArcGIS Pro.

Можно ли экспортировать FDO-слой в KML?

Да. Это одна из новых функций AutoCAD Map 3D 2027: feature layer data можно экспортировать в KML для дальнейшей пространственной визуализации и анализа в системах, принимающих этот формат.

Поддерживает ли Map 3D WMS и WFS?

Да. В требованиях 2027 перечислены OGC WMS 1.3.0, WMTS 1.0.0 и WFS 2.0.0. Реальная доступность конкретной службы дополнительно зависит от её URL, сетевых правил, CRS и поведения сервера.

Можно ли использовать MrSID в AutoCAD Map 3D 2027?

Присоединение MrSID удалено из AutoCAD 2027. Старые .sid нужно преобразовать в поддерживаемый растровый формат и заново подключить с сохранением корректной геопривязки.

Зачем использовать MAPTOACAD?

MAPTOACAD нужен для преобразования отображаемых GIS-данных в AutoCAD entities, когда требуется автономный DWG без живой зависимости от внешнего FDO source. Это выдача CAD-состояния, а не способ сохранить постоянное прямое редактирование внешней БД.

Можно ли сделать тематическую карту по значениям атрибутов?

Да. Style Editor задаёт правила оформления feature layers и позволяет связать символику с атрибутами. После настройки следует сравнить несколько объектов с Data Table, чтобы убедиться, что категории и подписи соответствуют исходным значениям.

Есть ли в Map 3D пространственный анализ?

Да. В toolset входят topologies, buffers, overlay и spatial queries. Они рассчитаны на анализ пространственных отношений и дополняют стандартные CAD-команды.

Зачем нужен Drawing Cleanup?

Drawing Cleanup исправляет типичные геометрические проблемы drawing objects перед топологией, конвертацией или дальнейшим анализом. Применять его нужно на копии и с контролируемым tolerance, потому что слишком агрессивная очистка может изменить корректную геометрию.

Как понять, что проблема в координатной системе, а не в самой геометрии?

Если слой целиком смещён или появляется в неожиданной области, сначала сверяют CRS текущей карты и source. Затем проверяют известную контрольную точку. Ручное перемещение всего слоя допустимо только для данных, которые действительно не имеют географической привязки; для корректно описанного GIS-source оно скрывает ошибку CRS.

Что делать, если карта стала медленной после подключения большой БД?

Сначала уменьшите выборку: добавьте только нужные feature classes и примените query, если provider поддерживает такой workflow. Затем отключите тяжёлые подписи и темы и сравните скорость. Если локальные данные работают быстро, а удалённые нет, отдельно проверяйте сетевую и серверную производительность.

Можно ли хранить связанные данные в Autodesk Docs?

Map 3D развивал работу с поддерживаемыми file-based FDO sources через Autodesk Docs и Desktop Connector. В проектах с облачной синхронизацией нужно проверять пути, права участников и фактическую синхронизацию связанных файлов, а не считать локальную папку полностью независимой.

Какая рабочая область нужна новичку?

Для GIS-задач используется Planning And Analysis. Она содержит ленту Map 3D и соответствует базовым учебным workflow с Data Connect, Display Manager и анализом. 2D Drafting логичнее для преимущественно обычного AutoCAD-черчения, Maintenance — для enterprise industry models.

Какой минимальный тест выполнить перед внедрением 2027?

Откройте контрольный DWG, назначьте реальную CRS проекта, подключите по одному критичному источнику каждого типа, проверьте Data Table, выполните одну безопасную правку на копии, экспортируйте небольшой набор и откройте результат в независимой системе. Такой тест одновременно проверяет программу, FDO, драйверы, серверы, координаты и обмен.

Итог: когда AutoCAD Map 3D оправдан

AutoCAD Map 3D 2027 имеет смысл выбирать, когда пространственные данные не являются просто фоном к чертежу, а должны оставаться управляемыми GIS-объектами с координатами и атрибутами внутри AutoCAD-процесса. Его сильная сторона — не попытка заменить любую GIS, а способность связать DWG, FDO data stores, картографическое оформление и пространственные операции в одной инженерной среде.

Для проектной команды ключевой критерий — доля AutoCAD в ежедневной работе. Если DWG является главным рабочим документом, а SHP, GeoPackage, базы данных, WMS/WFS и другие источники нужно регулярно подключать и редактировать рядом с CAD-геометрией, Map 3D сокращает число конвертационных переходов. Если же работа почти полностью состоит из GIS-анализа, картографии и серверной экосистемы, а DWG появляется лишь как один из входных форматов, самостоятельная GIS-среда может быть логичнее.

Перед внедрением важнее всего проверить не демонстрационный файл, а собственную технологическую цепочку: Windows 11, текущую ветку AutoCAD, нужные FDO providers, версии БД, ArcGIS Pro при её использовании, системы координат, растровые форматы и формат конечной выдачи. Успешный тест этой цепочки даёт более надёжный ответ о пригодности AutoCAD Map 3D, чем общий список функций.
