Carlson Civil — настольный CAD-модуль Carlson Software для проектирования дорог, площадок, рельефа и участков застройки. Он рассчитан прежде всего на инженеров гражданского строительства, проектировщиков генплана и специалистов, которым нужно связать исходную поверхность, оси, продольные профили, поперечные шаблоны, проектные поверхности и подсчёт земляных масс в одном DWG-ориентированном процессе. В актуальной ветке Carlson 2026 модуль устанавливается из общего 64-битного пакета Carlson, может работать поверх AutoCAD 2019–2026 либо с включёнными IntelliCAD 12.1 и 13.1, а набор доступных модулей определяется приобретённой лицензией.

Что именно называется Carlson Civil

Название важно не смешивать с Carlson Civil Suite. Carlson Civil — самостоятельный модуль в линейке офисных продуктов Carlson, а Civil Suite — комплект из четырёх модулей: Survey, Civil, Hydrology и GIS. В клиентском портале Carlson отдельно перечисляются пробные варианты Carlson Civil и Carlson Civil Suite, поэтому это не два написания одного и того же продукта. Общий установщик Carlson 2026 содержит Civil вместе с другими офисными модулями, но запуск доступных функций определяется серийным номером и лицензией.

Назначение Civil уже, чем у полного Civil Suite: его ядро — дорожное и площадочное проектирование, поверхности, профили, сечения, земельные участки и земляные работы. Функции гидрологического расчёта, полноценные GIS-инструменты и часть полевых задач принадлежат другим модулям комплекта. Такое разделение особенно важно при чтении старых руководств Carlson, где общий интерфейс мог одновременно показывать команды нескольких модулей: наличие пункта в общей оболочке ещё не означает, что он входит именно в лицензию Civil.

Для кого предназначена программа

Carlson Civil ориентирован на пользователей, которым требуется инженерная геометрия участка, а не свободное 3D-моделирование. Типичная исходная задача начинается с существующего рельефа и плановой геометрии, после чего формируется проектная поверхность: дорога, площадка здания, парковка, откос, котлован или система связанных объектов. Программа хранит и перерабатывает инженерные данные так, чтобы из одной модели получать план, профили, сечения, TIN-поверхности, контуры и отчёты по выемке и насыпи.

В дорожном проектировании центральную роль играет Road Network. Этот механизм собирает в единую сеть несколько осей, профилей и шаблонов, распознаёт пересечения и позволяет обрабатывать дорогу как связанную систему. В Carlson 2025 Road Network получил поддержку дорожных съездов и мостовых разрывов в пересечениях, а ветка 2026 продолжила развитие сети: добавлены индикатор пересечения, управление линиями ROW, улучшенное управление файлами, переходы между шаблонами, работа с островками и вывод окрашенных TIN проектной дороги.

Для площадочного проектирования важны Design Pad Template, инструменты 3D-полилиний и поверхностей. Они позволяют задавать проектную границу и правила откосов, получать проектную поверхность и затем сравнивать её с существующей. Civil строит существующие и проектные поверхности, выполняет Site Volume Balancing и Cut/Fill Centroids, визуализирует поверхности, импортирует и экспортирует LandXML и поддерживает размещение нескольких дорог.

Для подразделений, где полевой сбор данных и проектирование разделены, Carlson Civil логичен как офисная часть процесса. Сам Civil не импортирует данные напрямую из полевого контроллера в той же полноте, что Takeoff OEM, но поддерживает ASCII-импорт точек и LandXML. Это ограничение следует учитывать заранее: при проекте, где критичен непрерывный цикл «контроллер — офис — контроллер», набор модулей должен подбираться по реальному процессу, а не только по названию Civil.

Распространение, пробная версия и лицензирование

Carlson 2026 распространяется как локально устанавливаемое 64-битное приложение. Полный пакет называется Carlson2026_64bit.exe; его опубликованный размер составляет 3 013 422 784 байта, то есть примерно 3,01 GB в десятичном представлении. В этот пакет входят Survey, Civil, Hydrology, GIS и ряд других модулей, но наличие файлов в установщике не даёт автоматического доступа ко всем функциям: доступ контролируется приобретённой лицензией.

Для установки ветки 2026 требуется серийный номер Carlson 2026. Пользователям предыдущих веток, которые переходят на 2026, нужен именно полный установщик, а не патч: обновления на странице Carlson предназначены для уже установленной более ранней сборки Carlson 2026. На 30 июля 2026 года отдельные патчи публиковались для AutoCAD 2019–2020, AutoCAD 2021–2024, AutoCAD 2025–2026, IntelliCAD 12.1 и IntelliCAD 13.1.

Пробный режим для офисного ПО Carlson рассчитан на 30 дней. В перечне демоверсий Carlson Civil указан отдельно как вариант для IntelliCAD или как дополнение к AutoCAD, рядом с отдельной позицией Carlson Civil Suite. Это позволяет оценивать именно Civil, не принимая функции Survey, Hydrology и GIS за возможности основного объекта этого обзора.

Офисные модули Carlson предлагаются с бессрочной лицензией и обслуживанием; для сетевых лицензий существуют отдельные механизмы. Начиная с ветки 2024 сетевую лицензию можно переносить в облачный режим. Это относится к управлению правом запуска, а не к обязательному облачному хранению DWG или проектных файлов: Carlson Civil остаётся настольной CAD-системой, где рабочие чертежи и сопутствующие файлы обрабатываются локально либо в инфраструктуре, выбранной самой организацией.

В клиентском портале Carlson на 18 августа 2026 года Civil Suite указан по цене 4450 долларов за единицу. Это цена набора Survey + Civil + Hydrology + GIS, а не подтверждённая цена отдельной лицензии Carlson Civil, поэтому переносить её на самостоятельный модуль нельзя. Для бюджета проекта полезно различать стоимость лицензии, стоимость обслуживания и возможную отдельную лицензию AutoCAD: вариант с включённым IntelliCAD позволяет работать без отдельной покупки AutoCAD.

CAD-основа и модель данных

Одна из определяющих особенностей Carlson Civil — работа в привычной CAD-модели без обязательного использования собственных пользовательских объектов для основных civil-данных. Проект может оставаться в DWG, а геометрия и проектные результаты представлены обычными CAD-сущностями и связанными файлами Carlson. Это облегчает передачу чертежа пользователю, у которого нет того же набора специализированных объектов, но не отменяет необходимости передавать вспомогательные файлы, когда они нужны для повторного расчёта сети, профиля или поверхности.

Carlson Civil работает с DWG, DXF и DGN. В ветке 2026 улучшен DGNIMPORT в IntelliCAD и исправлено различие цветов палитры DGN/DWG в Draw Profile и Profile Capture. Для обмена инженерными данными используется LandXML; кроме того, Civil поддерживает ASCII-импорт в формате полей P,N,E,L,D. В 2024 появилась дополнительная настройка именования слоёв при импорте файлов 12D.

Сопутствующие форматы Carlson отражают структуру проектирования: .CL хранит ось, .PRO — продольный профиль, .TPL — поперечный шаблон, .SCT — сечения, .TIN и .FLT — поверхности, .GRD — регулярную сетку, .RDN — состав Road Network, а .LOT — участки. Эти файлы не заменяют DWG: они хранят расчётные или управляющие данные, которые затем используются командами внутри чертежа.

Интерфейс и реальные команды Carlson Civil

Интерфейс Carlson Civil строится поверх CAD-движка, поэтому рабочая область включает обычное поле чертежа, командную строку и специализированные меню Carlson. В актуальной базе команд для Civil сохраняются привычные группы Centerline, Profiles, Sections, Roads, Surface и 3D Data. Это не абстрактные категории: например, редактирование оси связано с командой cledit, преобразование полилинии в ось — с clpline, Road Network запускается командой roadnet, а Process Road Design — eworks.

Для рельефа и площадочной геометрии документированы Surface Inspector, Design Pad Template, Offset 3D Polyline, Slope Zone Analysis, Cut/Fill Labels и Cut/Fill Contours. Пользователь работает не только через меню: многие команды имеют короткие клавиатурные имена, что удобно при повторяемых операциях и миграции специалистов из других CAD-сред.

В Road Network отдельная пристыкованная панель хранит ссылки на поверхность и дорожные файлы, а само проектирование остаётся видимым в CAD-окне. В классическом интерфейсе сети доступны узлы дорог, пересечений и cul-de-sac, а команда Process пересчитывает 3D-результат. Ветка 2026 сохранила Road Network как активно развиваемый инструмент и добавила управление ROW-полилиниями, индикатор пересечения, редактирование шаблона из Template Series Editor и более управляемые переходы между шаблонами.

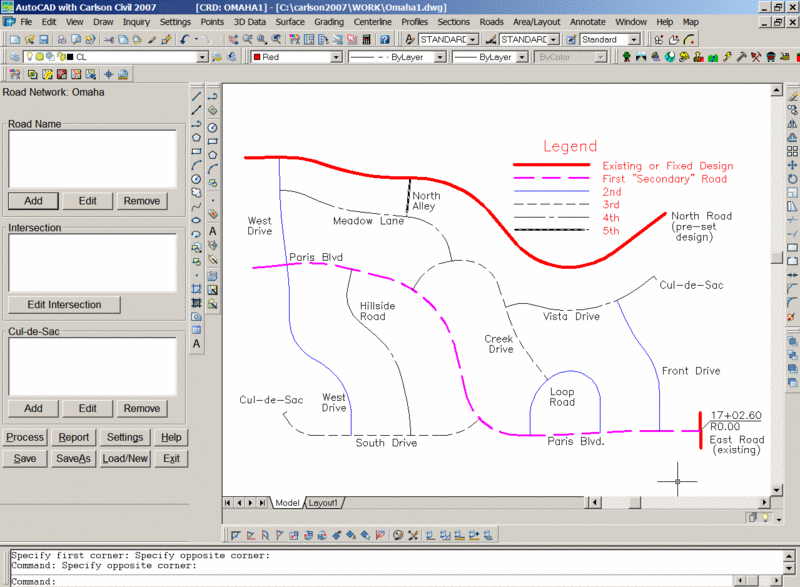

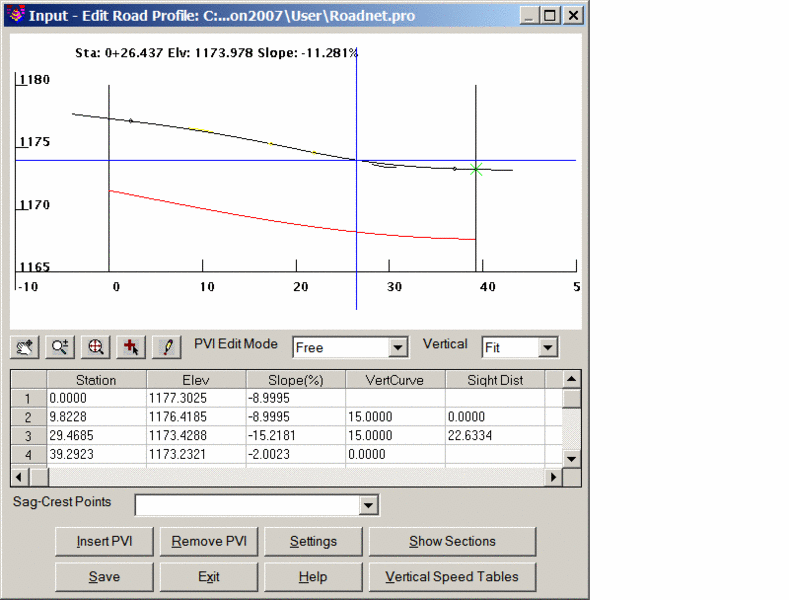

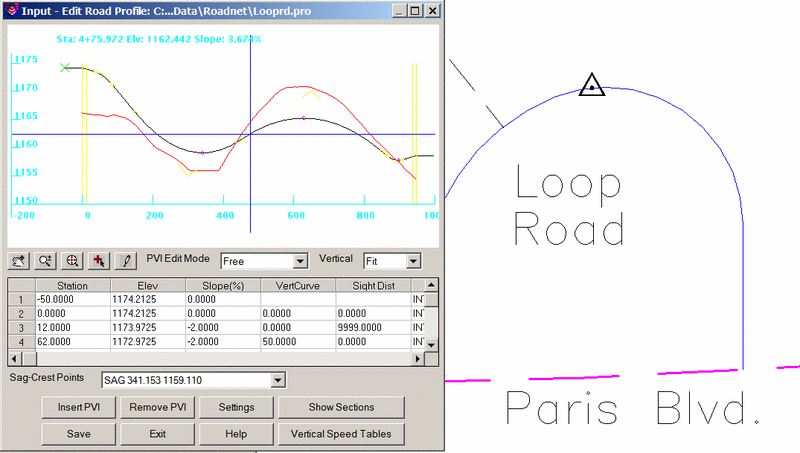

Скриншоты интерфейса Road Network

Ниже приведены реальные изображения интерфейса Carlson Civil из опубликованного руководства Carlson. Они относятся к классической версии интерфейса и полезны именно для понимания структуры Road Network: пристыкованная панель сети, отдельные диалоги Settings, Input-Edit Road Profile и Edit Intersection. В Carlson 2026 внешний вид CAD-оболочки изменился, но Road Network остаётся текущей функцией, а развитие 2025–2026 затрагивает те же сущности сети — дороги, пересечения, шаблоны, профили и выходные поверхности.

Установка и первый запуск

Для ветки 2026 сначала нужен полный пакет Carlson2026_64bit.exe, а не один из файлов обновления. Патчи с названиями Carlson2026Update_... предназначены только для компьютеров, где уже установлена более ранняя сборка Carlson 2026. Если на машине стоит Carlson 2025 или более ранняя ветка и получен серийный номер 2026, используется полный установщик.

Перед установкой следует определить CAD-основу. Пакет допускает работу с AutoCAD 2019–2026, установленным отдельно, либо с включёнными IntelliCAD 12.1 и 13.1. Это решение влияет на интерфейс CAD-команд, совместимость сторонних надстроек и требования к лицензиям. Если организация не использует AutoCAD как корпоративный стандарт, включённый IntelliCAD позволяет развернуть Carlson Civil без отдельной лицензии AutoCAD; если же процесс уже построен вокруг AutoCAD, Civil можно использовать как дополнение к поддерживаемой версии.

Серийный номер Carlson 2026 является обязательным условием установки. После завершения установки доступность Civil и остальных модулей определяется лицензией. Поэтому первая проверка после запуска должна быть не визуальной, а функциональной: открыть новый или тестовый DWG, убедиться, что доступны команды Civil, выполнить безопасную операцию вроде вызова Surface Inspector или диалога Road Network и только после этого подключать рабочий проект.

При переходе с одной CAD-основы на другую полезно сначала открыть копию проекта. Даже при одинаковом DWG могут отличаться обработка шрифтов, печатных настроек, DGN-импорта и внешних приложений. В 2026 отдельно улучшена поддержка DGN в IntelliCAD и добавлен DGNIMPORT с расширенным интерфейсом, поэтому старые инструкции по поведению DGN не следует автоматически переносить на текущую сборку.

Проверка установленной среды

1. Сверьте годовую ветку: для этой статьи актуальна Carlson 2026.
2. Убедитесь, что ОС 64-битная и относится к Windows 10 или Windows 11.
3. Проверьте, какой CAD-движок используется: поддерживаемый AutoCAD либо включённый IntelliCAD.
4. Откройте тестовый DWG и убедитесь, что доступны меню и команды Civil.
5. Создайте тестовую ось или откройте существующий проект и вызовите Road Network без обработки рабочих данных.
6. До миграции большого проекта сохраните резервную копию DWG и связанных .CL, .PRO, .TPL, .TIN и .RDN.

Базовый рабочий процесс: от исходной поверхности до проектной дороги

Надёжный процесс Carlson Civil удобнее строить не от команды Process, а от набора входных данных. Для обычной дороги требуются плановая ось, вертикальный профиль, поперечный шаблон и существующая поверхность. Эти сущности можно подготовить независимо и затем объединить в Process Road Design либо Road Network. Такой порядок облегчает диагностику: если результат неверен, можно отдельно проверить план, высоты профиля, геометрию шаблона и модель земли.

1. Подготовка исходного рельефа

Существующая поверхность может быть построена как TIN или другая поддерживаемая модель Carlson. Для дорожных расчётов она используется для пересечения проектных откосов с землёй и для вычисления выемки и насыпи. Перед проектированием нужно визуально проверить границы поверхности, пропуски, разрывы и явно ошибочные треугольники. Surface Inspector позволяет проверять значения на поверхности, а Triangulate & Contour используется для создания и контроля TIN.

Поверхность должна покрывать не только полосу проезжей части, но и область, куда могут выйти проектные откосы. Недостаточная область TIN приводит не к «небольшой неточности», а к отсутствию корректного пересечения с существующей землёй. Поэтому граница поверхности проверяется до применения шаблона. Для сложной площадки полезно также просмотреть контуры и характерные линии, чтобы убедиться, что модель не перескакивает через стены, канавы и другие резкие переломы.

2. Создание или преобразование оси

Плановая геометрия хранится в файле центра линии .CL. Если исходная ось уже начерчена полилинией, её можно преобразовать командой Polyline to Centerline File (clpline). Для редактирования используется Input-Edit Centerline File (cledit). В ветке 2024 Carlson добавил возможность преобразовывать в centerline также окружность и улучшил графическое выделение касательных, дуг и спиралей.

После создания оси важно проверить начало и направление станционирования, геометрию дуг и наличие неожиданных коротких сегментов. Профиль и шаблон применяются вдоль станции, поэтому ошибка направления или разрыв оси быстро распространяется на все последующие расчёты. Centerline Report и графическое отображение помогают сверить длины и элементы до того, как на ось будет навешан вертикальный проект.

3. Формирование продольного профиля

Файл .PRO хранит проектный продольный профиль. Команда Input-Edit Road Profile показывает график и таблицу значений: точки вертикального пересечения можно править в табличном виде и графически, а изменения синхронизируются. Для существующей поверхности профиль не обязательно заранее хранить отдельным файлом: при Process Road Design и Road Network существующий профиль может формироваться из заданной поверхности.

Проверка профиля должна включать не только отметки, но и согласованность со станционированием оси. Неправильная станция PVI или чрезмерно короткая вертикальная кривая может привести к резкому перелому модели. В 2025 Spreadsheet Editor получил проверку перекрывающихся длин вертикальных кривых, а вычисления VC и K были улучшены за счёт использования сохранённых PVI.

4. Создание поперечного шаблона

Design Template создаёт файл .TPL, который описывает поперечное сечение дороги или другой линейной конструкции. В шаблоне задаются элементы от оси к краям и проектные уклоны; для разных диапазонов станций можно применять Template Series. В 2025 в Design Template добавлен компонент Sidewalk, а в 2026 Template Series Editor позволяет редактировать используемый шаблон прямо из редактора серии.

Проверять шаблон следует отдельно от дороги. Ошибка ширины, знака уклона или последовательности элементов повторится на каждой станции. Если проект требует смены поперечника, серию шаблонов лучше настроить до запуска всей сети; 2026 добавил режим более плавного перехода между шаблонами и улучшил переходы между шаблонами с островком и без него.

5. Обработка проекта

Process Road Design применяет шаблон на отметке проектного профиля вдоль оси и рассчитывает внешние откосы и земляные работы относительно существующей поверхности. В качестве выходных данных можно получить сечения и поверхность дороги. Ветка 2026 добавила метод вывода TIN для нижней поверхности земляного полотна, что полезно, когда требуется отдельно анализировать не только верх проектной дороги, но и подстилающий уровень.

Когда дорог несколько и они пересекаются, вместо независимой обработки логичнее использовать Road Network. Сеть хранит состав дорог и пересечений в .RDN, позволяет обрабатывать их совместно и затем повторно открывать для правки. После Process необходимо сравнить план, профиль, несколько характерных сечений и TIN: один красивый план не подтверждает корректность вертикальной модели.

Road Network: проектирование сети дорог

Road Network предназначен для связанного проектирования улиц, дорог и площадочных проездов. В классическом документированном процессе пользователь указывает существующий DTM, добавляет дороги с centerline, profile и template, после чего сеть определяет пересечения и конечные участки, пригодные для cul-de-sac. Выход может включать поперечные сечения, 3D faces, TIN и контуры, а состав проекта сохраняется в .RDN.

С 2024 по 2026 Road Network получил заметную серию обновлений. В 2024 добавлены вывод границы существующей поверхности из проектного диалога, очистка сетевых данных и удаление созданных сетью сущностей. В 2025 появились съезды типов Clover, Clover Loop, Diamond и Diamond Return, возможность отмечать мост в пропущенном пересечении, сохранение данных пересечения для дорог, которые временно исключены из обработки, и отдельное управление curb cuts. В 2026 улучшены управление файлами, выходные процессы и отображение пересечений.

Для больших сетей полезна древовидная структура с переключателями обработки. Она позволяет оставлять дорогу и её данные в проекте, но временно исключать отдельные элементы из Process. Curb cuts в 2025 вынесены в поддерево и сохраняются в сети. Это не только организационное удобство: проектировщик может локализовать проблему, отключив часть элементов, и проверить конкретное пересечение или дорогу без удаления исходных данных.

Пересечение в Road Network является отдельной проектной сущностью с параметрами углов, радиусов, профилей и переходов шаблонов. На исторических скриншотах видны вкладки для углов пересечения и команды редактирования профиля и Template Transition. Современные обновления развивают ту же модель: 2025 добавляет дорожные рампы и мостовые разрывы, 2026 — индикатор пересечения и улучшенные переходы между типами шаблонов.

Отдельное нововведение ветки 2026 — проектирование и профилирование median traffic islands непосредственно в Road Network и автоматическое создание цветных TIN результата дорожного проекта. Это уменьшает число разрозненных действий для проверки островка: проектная геометрия и итоговая поверхность остаются в одном дорожном процессе. При этом цветная поверхность остаётся средством контроля, а не заменой проверки профилей, сечений и объёмов.

Профили и поперечные сечения

Продольный профиль связывает плановую ось с вертикальным проектом. Carlson Civil умеет считывать .PRO, .CL и поверхность .TIN или .FLT, отображая проект на графике. Для существующей земли профиль можно извлекать из поверхности. В текущих улучшениях Profile Capture распознаёт больше вариантов оформления Civil 3D, а 2026 получил поддержку извлечения сетки из Civil 3D Profile View, профильной сетки None и чертежей с активным Twist Screen.

Сечения используются как самостоятельный контрольный слой проекта. Команды Sections from Grid or Triangulation Surface, Input-Edit Section File, Draw Section File и Calculate Section Volumes позволяют извлечь поперечную геометрию, просмотреть её и использовать метод конечных площадей для объёмов. В 2026 интерфейс Draw Sections приведён к логике Draw Profile, расширены параметры подписей и улучшена производительность на больших файлах сечений.

Проверка дороги по сечениям обязательна в характерных местах: до и после пересечения, на переходе шаблона, в начале и конце вертикальной кривой, около подпорной геометрии, у резкого перелома существующей поверхности. Так обнаруживаются ошибки, которые на плане почти незаметны: неверный знак поперечного уклона, слишком ранний переход, неожиданный daylight или разрыв поверхности.

В 2026 появились команды сохранения данных профиля и сечений из чертежа. Это важно для проектов, где часть информации пришла как оформленная графика: данные можно извлечь и использовать дальше в расчётном процессе, а не только просматривать как линии и подписи. Profile Capture также развивает распознавание существующих чертежей, что помогает при миграции из Civil 3D.

Поверхности, 3D-линии и площадочное проектирование

Поверхностная модель в Carlson Civil служит общей основой для существующей земли, проектного рельефа и сравнительных расчётов. Civil создаёт существующие и проектные поверхности, визуализирует рельеф, выполняет Site Volume Balancing и рассчитывает Cut/Fill Centroids. Команды Surface Inspector и Slope Zone Analysis используются для контроля отметок и уклонов, а 3D-полилинии — как проектные и структурные линии.

Команда Offset 3D Polyline создаёт смещённую 3D-геометрию. В 2026 к ней добавлены варианты смещения относительно поверхности. Это полезно для проектных линий, которым требуется сохранять заданное отношение к рельефу, но результат всё равно следует контролировать в точках перелома и на участках, где исходная поверхность меняется резко.

Surface Inspector применяется для локальной проверки модели. В 2026 он получил отображение и подпись Station/Offset, если проверка связана с осью. Такой контроль удобен после построения дороги: проектировщик может проверять не только абсолютную отметку, но и её положение относительно трассы, что упрощает сопоставление с профилем и сечением.

Для анализа уклонов предусмотрена Slope Zone Analysis. Для сравнения существующей и проектной поверхности доступны Cut/Fill Labels, Cut/Fill Contours и цветовые карты. Эти визуальные инструменты не меняют расчёт, но позволяют быстро найти локальные области большой выемки или насыпи и затем вернуться к профилю, шаблону или площадочной геометрии.

Design Pad Template и сложное профилирование площадок

Design Pad Template — один из характерных инструментов Carlson Civil для площадок и откосов. Команда применяет шаблон и правила уклонов к выбранной проектной границе, строит связь с целевой поверхностью и может использоваться не только для простого здания, но и для парковок, прудов, траншей и других объектов, где одной постоянной отметки по контуру недостаточно.

В Carlson Civil нет отдельной развитой системы utility network trenching уровня Takeoff; траншеи коммуникаций моделируются традиционным способом через Design Pad Template. Это показательный пример границы продукта: задача решается, но не тем же специализированным сетевым механизмом, который предлагается в другом модуле.

Для контроля результата Design Pad Template полезно сохранять отдельную проектную поверхность и сравнивать её с исходной через объёмы и цветовую карту. В классическом процессе Design Pad Template команда могла напрямую обновлять выбранную в Surface Manager поверхность; для производственного проекта безопаснее сначала получить проверяемый проектный результат и только после проверки заменять или объединять основную поверхность.

Если площадка должна балансироваться по объёму, менять нужно инженерный параметр, который действительно влияет на разность поверхностей: отметку, уклон, границу или шаблон. Простое достижение близкого общего баланса не гарантирует пригодность проекта. После каждой корректировки нужно проверить drainage-логику, допустимые уклоны, сопряжение с дорогами и локальные зоны cut/fill.

Расчёт выемки и насыпи

Carlson Civil поддерживает несколько методов объёмов, потому что исходные данные бывают разными: Volumes by Layers, Volumes by Triangulation, Calculate Section Volumes и Two Surface Volumes. Выбор метода должен следовать типу модели: TIN-поверхности удобно сравнивать триангуляционным методом, регулярные сетки — Two Surface Volumes, а дорожный расчёт можно проверять по поперечным сечениям методом конечных площадей.

Two Surface Volumes

Two Surface Volumes сравнивает две поверхности в .GRD. Требование жёсткое: обе сетки должны иметь одинаковое расположение и одинаковое разрешение. Если вторую сетку создать с другой границей или размером ячейки, сравнение становится некорректным. Для согласования используется создание второй сетки по положению первой. После расчёта доступны отчёт и графические варианты вроде cut/fill labels, цветовой карты и контуров глубины.

Volumes by Triangulation

Метод триангуляции использует две TIN-поверхности. Он удобен, когда проект уже построен в виде нерегулярной триангуляции и важно сохранить breaklines и локальные переломы. Проверка должна включать границы обоих TIN и области, где одна поверхность отсутствует. Ошибки границы напрямую меняют площадь сравнения и, следовательно, итоговый объём.

Calculate Section Volumes

Для линейного сооружения объёмы можно считать по файлам сечений. Такой результат особенно полезен как независимая проверка дорожной модели: если объём по TIN резко отличается от объёма по сечениям, нужно искать расхождение в области покрытия, частоте станций, проектных откосах или составе поверхностей, а не усреднять два числа.

Cut/Fill Centroids и баланс

Civil поддерживает Cut/Fill Centroids и Site Volume Balancing. Центроиды показывают пространственное распределение выемки и насыпи, а не только общий итог. Это важно для оценки перемещения грунта внутри площадки: два варианта с одинаковым суммарным балансом могут иметь совершенно разное расстояние между зонами выемки и насыпи. При этом Carlson Civil даёт инженерные данные для анализа, но не заменяет технологический проект производства земляных работ.

Участки и Lot Network

Carlson Civil включает инструменты разбиения территории на участки. Базовые lots могут храниться в .LOT и редактироваться через Lot Editor. Lot Network автоматизирует более сложную схему: пользователь задаёт внешнюю границу, внутренние линии ROW или centerline и правила, после чего сеть формирует участки. В 2025 LotNET и Lot Manager получили поддержку blocks и lot types, а также улучшенную синхронизацию между сетью и менеджером участков.

В 2026 Lot Network добавил Custom Setbacks, возможность создавать изолированный parcel без frontage, управлять tolerance замыкания участков, загружать типы из существующего LTN и очищать выбранные сущности. Эти изменения важны для площадок со смешанной структурой: не каждый участок обязан прилегать к одной и той же линии ROW, а отступы могут различаться по типу объекта.

Автоматическое разбиение не освобождает от проверки геометрии. После Process нужно проверить замыкание границ, соответствие площади, нумерацию и наличие слишком коротких или наложенных сегментов. В проектах, где участки затем участвуют в профилировании, также проверяется связь lotlines и pads с дорожными и grading rules.

Импорт, экспорт и интеграции

Для обмена с другими инженерными системами Carlson Civil сочетает обычные CAD-форматы и специализированные преобразования. DWG остаётся основной рабочей средой; DXF удобен для передачи базовой геометрии; DGN поддерживается для процессов, связанных с MicroStation. LandXML используется для передачи поверхностей и других civil-данных. Также поддерживается импорт ASCII P,N,E,L,D.

В 2026 улучшена работа с Civil 3D: добавлено определение единиц из чертежей Civil 3D, улучшены преобразования точек, Profile Capture распознаёт больше параметров road/ground profiles и styles, а экспорт Civil 3D может назначать Carlson points, surfaces и centerlines существующим стилям объектов Civil 3D. Это не означает полной тождественности моделей: Carlson и Civil 3D используют разные внутренние подходы, поэтому обмен нужно проверять по сущностям, а не только по факту открытия DWG.

Отдельная проблема — AEC/proxy-объекты из Civil 3D. Carlson содержит Drawing Cleanup и преобразование LDT/Civil3D Surface Drawing, потому что специализированные Autodesk-объекты без соответствующего компонента могут открываться как proxy. В 2026 добавлена команда Remove Proxy Objects, ориентированная в том числе на проблемы copy/paste. Для обмена рабочим проектом правильнее сначала определить, какие данные должны остаться редактируемыми civil-объектами, а какие можно передать как обычную геометрию.

При передаче поверхности через LandXML критична настройка импорта на стороне Civil 3D. Если принимающая система импортирует только точки и заново триангулирует их, отверстия и breaklines могут измениться. Поэтому проверяется не только количество точек, но и треугольники, границы, breaklines, экстремальные отметки и объём контрольной области. Факт успешного импорта файла сам по себе не доказывает идентичность поверхности.

DGN-совместимость в 2026 также стала практичнее: DGNIMPORT в IntelliCAD получил полноценный интерфейс и расширенные параметры, а в Draw Profile и Profile Capture исправлены различия между палитрами DGN и DWG. Для организаций, которые получают проектные материалы из Bentley-среды, это снижает количество ручной подготовки, но не отменяет проверку уровней, единиц, цветов и высот после импорта.

Производительность и работа с крупными проектами

Производительность Carlson Civil зависит не только от размера DWG. На нагрузку влияют количество треугольников TIN, плотность поперечных сечений, число дорог и пересечений в Road Network, количество шаблонных переходов и графический вывод контуров. В 2026 отдельно улучшена производительность больших файлов сечений, что подтверждает: section-данные могут быть самостоятельным узким местом даже при умеренном размере чертежа.

Для Road Network полезно разделять вычислительную и графическую части. В сети можно контролировать обработку элементами дерева, а в 2025 curb cuts получили отдельную ветвь с возможностью включать и выключать отдельные элементы. При поиске ошибки это позволяет сузить обрабатываемую часть проекта без удаления геометрии и восстановить полный Process после проверки.

Большие поверхности следует проверять до генерации тяжёлых представлений. Сначала достаточно границы TIN, нескольких контрольных контуров и Surface Inspector; затем имеет смысл строить полный набор контуров, цветовую карту или 3D-отображение. Такой порядок не меняет точность данных и помогает отделить проблему модели от задержки визуализации.

Рекомендованные 16 GB RAM дают больше запаса, чем минимальные 8 GB, но для крупного TIN и нескольких приложений это не гарантия мгновенной обработки. Carlson также рекомендует более быстрый процессор и более мощную графику, чем базовый уровень. При выборе рабочей станции нужно учитывать требования CAD-движка: Carlson, установленный поверх AutoCAD, подчиняется и требованиям соответствующей версии AutoCAD.

Системные требования

Carlson 2026 для офисных CAD-модулей рассчитан на 64-битные Windows 10 и Windows 11. Полный установщик прямо исключает 32-битную Windows и Windows 8 и более старые системы. Для Civil это принципиально: даже если старый DWG открывается на старой машине, актуальный установщик 2026 для такой ОС не предназначен.

На компьютере с AutoCAD следует дополнительно сверять требования конкретного релиза Autodesk. Carlson прямо указывает, что продукты, устанавливаемые поверх IntelliCAD или AutoCAD, зависят от требований CAD-движка. Это особенно важно для видеокарты и драйверов: минимальный запуск приложения и комфортная работа с крупной моделью — разные уровни нагрузки.

Публикуемый полный установщик 2026 занимает около 3,01 GB, но свободного места требуется больше: 10 GB — минимальный ориентир на установку. Рабочие данные занимают отдельное пространство. DWG, несколько TIN, GRD, сечения, резервные копии и экспортные файлы могут существенно превышать размер самого установщика, поэтому диск планируют с запасом под проекты, а не только под программу.

Надёжность данных, безопасность и приватность

Carlson Civil — локальное настольное приложение, поэтому проектные файлы не обязаны загружаться в веб-сервис для выполнения обычных CAD-операций. DWG и связанные файлы можно хранить локально или на корпоративном файловом ресурсе. Это упрощает применение внутренних правил доступа, но ответственность за резервное копирование и права на папки остаётся у организации.

Сетевое лицензирование отделено от проектных данных. Carlson поддерживает сетевые лицензии, а для веток 2024 и новее доступен облачный вариант сетевой лицензии. Такой режим влияет на проверку права запуска и доступность лицензии между рабочими местами. Он не означает, что TIN, профили или DWG автоматически становятся облачными документами.

При получении чужого DWG основной риск — не только вредоносный файл, но и технически несовместимые объекты. Civil 3D может записывать AEC-объекты, которые без соответствующего компонента превращаются в proxy. Carlson предоставляет Drawing Cleanup, конвертацию LDT/Civil3D Surface Drawing и в 2026 добавил Remove Proxy Objects. Перед удалением proxy в рабочем проекте следует сохранить копию, потому что удаление несовместимого объекта может уничтожить данные, которые другой стороне нужны для редактирования.

Для контроля версий полезно хранить вместе DWG и связанные расчётные файлы. Одна только копия чертежа может быть недостаточна для повторного Process Road Network, если .RDN ссылается на внешние .CL, .PRO, .TPL или TIN. После переноса проекта 2025 умеет автоматически обнаруживать изменение пути для Road Network и Parking Network, но итоговые ссылки всё равно следует проверить до массового перерасчёта.

Практические сценарии

Проект улиц в новом жилом квартале

Для квартала с несколькими улицами Road Network удобнее независимых запусков Process Road Design. В сеть добавляются оси, проектные профили и шаблоны, после чего отдельно настраиваются пересечения. В 2025 можно учитывать ramps и мостовые разрывы, а 2026 добавляет островки и более управляемые переходы шаблонов. После обработки проверяются TIN, контуры, профили и сечения каждой улицы, затем выполняется объёмный анализ.

Площадка здания и парковка

Для площадки с разными уклонами используется Design Pad Template и 3D-линии. Исходная поверхность сохраняется отдельно, проектная формируется как новая модель. Проверка включает отметки у входов, продольные и поперечные уклоны, зоны cut/fill и сопряжение с подъездной дорогой. Если парковка входит в более сложную сеть, часть задач можно организовать через Parking Network, который в 2025 получил несколько EOP и Parking Centerlines.

Реконструкция существующей дороги

При реконструкции критично не перепутать существующий и проектный рельеф. Сначала строится и контролируется existing surface, затем по оси формируется профиль земли и проектный профиль. Шаблон задаёт проектный поперечник, а Process Road Design применяет его по станциям. Сравнение TIN и проверка характерных сечений показывают, где проект выходит за пределы исходных данных или создаёт неожиданную выемку.

Баланс земляных масс

Для площадки с целью уменьшить внешний вывоз или завоз грунта используется Site Volume Balancing и несколько методов объёмов. После каждого изменения проектной отметки или уклонов нужно пересчитывать поверхность, а не корректировать только итоговую цифру. Cut/Fill Centroids помогают увидеть пространственное распределение масс: близкий суммарный баланс может скрывать большие внутренние перевозки между удалёнными зонами.

Обмен проектом с Civil 3D

Передача начинается с определения, какие данные должны оставаться инженерными объектами. Для поверхности LandXML сохраняет больше структуры, чем простой 3D-DWG, но требует правильного режима импорта, чтобы не потерять исходную триангуляцию. В 2026 улучшены распознавание единиц и преобразования Civil 3D, однако после обмена обязательно сравниваются контрольные отметки, оси, профили и объёмы.

Ограничения Carlson Civil

Главное ограничение связано со специализацией продукта. Carlson Civil не является всем Civil Suite: гидрологические сети, часть GIS и полевые процессы принадлежат другим модулям. Покупка одного Civil не должна планироваться исходя из функций, которые показаны в общей оболочке или в демонстрации полного набора.

В Carlson Civil нет прямого импорта из data collector/controller, автоматизированных routines для digitizing, функций soil borings и развитой utility network trenching системы. Траншеи можно моделировать традиционным способом через Design Pad Template, но это не то же самое, что специализированная система сетей траншей.

Программа работает только на 64-битной Windows в текущей ветке 2026. Нативной версии для macOS или Linux в системных требованиях нет. Виртуализированную среду нельзя приравнивать к поддерживаемой Windows-конфигурации без отдельной проверки совместимости конкретного варианта.

Для пользователя без опыта AutoCAD-подобного CAD интерфейс может быть сложным. В актуальных отзывах G2 встречается именно такой недостаток: Civil оценивают как удобный для стандартной инженерной работы, но отмечают заметный порог входа у тех, кто не знаком с AutoCAD. Это согласуется с архитектурой программы: Carlson добавляет специализированные civil-команды поверх полноценной CAD-среды, а не заменяет её упрощённым мастером.

Совместимость с DWG не гарантирует идентичность специализированных объектов другого продукта. Civil 3D использует AEC-объекты, которые могут становиться proxy, а LandXML-поверхность может измениться, если принимающая система заново триангулирует точки. Обмен требует контрольной проверки, особенно когда геометрия идёт в расчёт объёмов или в рабочую документацию.

Плюсы и минусы

Плюсы

• Road Network объединяет несколько дорог, пересечения, профили и шаблоны в единый повторно обрабатываемый проект.
• Основные civil-операции работают в DWG-ориентированной CAD-среде без обязательной зависимости от собственных пользовательских объектов.
• Можно выбрать AutoCAD 2019–2026 или включённый IntelliCAD 12.1/13.1.
• Поддерживаются LandXML, DWG, DXF, DGN и набор собственных инженерных файлов для осей, профилей, шаблонов и поверхностей.
• Есть несколько независимых методов расчёта земляных объёмов, что позволяет проверять результат разными моделями данных.
• Ветка 2026 продолжает активно развивать Road Network, профили, сечения, поверхности и преобразование данных Civil 3D.
• Пробная версия офисного ПО доступна на 30 дней, причём Carlson Civil перечислен отдельно от Civil Suite.
• Бессрочная модель лицензирования офисных модулей позволяет не привязывать право использования только к текущей подписке.

Минусы

• Текущая версия поддерживает только 64-битные Windows 10/11; нативных сборок для macOS и Linux нет.
• Интерфейс требует базового понимания CAD, осей, профилей, поверхностей и проектных файлов; новичку без AutoCAD-подобного опыта освоение даётся сложнее.
• Civil не включает весь набор Survey, Hydrology и GIS, хотя эти модули могут находиться в том же установщике.
• Нет развитой специализированной utility network trenching системы уровня Takeoff; для траншей используется традиционный процесс Design Pad Template.
• Прямой импорт из полевого data collector/controller не относится к возможностям Civil в актуальном сравнении модулей.
• Передача специализированных Civil 3D объектов требует конвертации или внимательного обмена через LandXML; простого открытия DWG недостаточно для гарантии идентичности модели.
• Полный установщик велик — около 3,01 GB — и содержит много модулей, даже если лицензирован только Civil.

Частые ошибки и способы проверки результата

Ошибка в существующей поверхности

Плохая исходная поверхность распространяет ошибку на весь проект. Если TIN пересекает breakline, закрывает отверстие или содержит выброс по высоте, Road Network и Design Pad Template будут корректно считать относительно неправильной земли. Поэтому сначала контролируются треугольники и характерные отметки, затем запускается проектирование. Объёмная ошибка после Process часто является следствием исходной поверхности, а не самого Road Network.

Несогласованные .CL и .PRO

Профиль имеет смысл только относительно станции оси. При смене направления centerline или редактировании геометрии без обновления профиля может возникнуть логически правильный файл .PRO, который применяется не к тем станциям. Сверьте стартовую станцию, конец, PVI и несколько характерных точек. Визуальная близость линий на плане не заменяет эту проверку.

Ошибки шаблона

Шаблон повторяется по длине, поэтому небольшая ошибка его элемента создаёт систематическую ошибку в каждой секции. Проверяйте ширины, направления уклонов, Grade Out и переходы до Process. Если используются серии шаблонов, отдельно проверьте границы диапазонов станций и то, какой .TPL назначен каждому интервалу.

Ошибки сеточного метода объёмов

Two Surface Volumes требует одинаковой позиции и разрешения двух .GRD. Нельзя сравнивать сетки с разным origin или размером ячейки и считать расхождение допустимым. Вторую сетку создают по положению первой, затем проверяют включающую границу и только после этого принимают итог cut/fill.

Проблемы после обмена с Civil 3D

После LandXML-импорта сравните количество и форму breaklines, границы, минимальную и максимальную отметку, несколько точек на характерных линиях и объём контрольной зоны. Если принимающая система выполнила собственную триангуляцию, одинаковый набор точек не гарантирует одинаковой поверхности. Для AEC-объектов отдельно проверяйте, не превратились ли редактируемые объекты в proxy.

Проверка перед выпуском чертежа

1. Откройте проект с чистого запуска программы и убедитесь, что все связанные файлы находятся.
2. Пересчитайте Road Network или отдельную дорогу без ошибок.
3. Сверьте плановую ось и несколько станций профиля.
4. Просмотрите сечения на переходах шаблонов и пересечениях.
5. Проверьте границы и треугольники итогового TIN.
6. Сравните общий cut/fill с независимым контрольным расчётом, если цена ошибки высока.
7. Откройте экспортный DWG или LandXML в принимающей среде и повторите контроль ключевых отметок.

История версий

Годовые ветки Carlson развиваются непрерывно: релиз получает набор функций, а затем внутри того же года публикуются новые сборки и патчи. Поэтому «Carlson 2026» и дата текущего установщика — разные характеристики. Ветка 2026 была представлена 8 сентября 2025 года, а актуальный полный 64-битный установщик на странице загрузок датирован 30 июля 2026 года. Эта поздняя дата не означает появление «версии 2026.07» — Carlson сохраняет годовое обозначение 2026.

Для производственного проекта важен не только номер ветки, но и сборка. На 30 июля 2026 года опубликованы отдельные обновления под AutoCAD 2019–2020, 2021–2024, 2025–2026 и IntelliCAD 12.1/13.1. Если установлен ранний билд 2026, применяется соответствующий патч; если установлена ветка 2025 или старше, переход выполняется полным установщиком 2026.

Отзывы пользователей и профильных изданий

Что отмечают пользователи

На G2 у Carlson Civil в 2026 году отображается оценка 4,3 из 5 по 22 отзывам. Сводка отзывов выделяет три устойчивые темы: удобство для civil-проектирования, качество поддержки и интеграцию с AutoCAD. Одновременно часть пользователей называет продукт сложным для тех, кто не имеет CAD-опыта. Это важнее одной средней оценки, потому что показывает реальный профиль аудитории: программа проще для инженера, уже знакомого с AutoCAD-подобной средой, чем для человека, впервые открывающего профессиональный CAD.

В отзыве от января 2026 года пользователь из небольшой компании отдельно выделяет цену и поддержку, а стандартные road/grading задачи описывает как прямолинейные. Другой отзыв, ориентированный на строительные takeoff и лёгкое site modeling, подчёркивает обратную сторону: без опыта AutoCAD освоение может быть трудным. Эти оценки не противоречат друг другу — они описывают разные уровни предварительной подготовки.

Более ранние отзывы также повторяют тему AutoCAD-интеграции. Пользователи ценят возможность оставаться в знакомой Autodesk/CAD-среде и включать Carlson для специализированных задач. Среди недостатков встречается сложность отдельных функций и историческая претензия к качеству некоторых релизов. Поскольку этот отзыв относится к старой версии, его нельзя автоматически переносить на стабильность Carlson 2026, но он полезен как напоминание проверять конкретную сборку и патчи перед массовым обновлением рабочих мест.

Что писали профильные издания

Architect Magazine 17 марта 2015 года разбирал отраслевой отчёт G2 Crowd по civil engineering software. Carlson Civil вошёл в восемь продуктов отчёта вместе с AutoCAD Civil 3D, InfraWorks, AutoCAD Map 3D, MicroStation, InRoads, GEOPAK и AutoTURN, поскольку к тому моменту у продукта было не менее десяти отзывов практикующих пользователей. Матрица отчёта сравнивала удовлетворённость и присутствие на рынке, а отдельные показатели охватывали drawing/editing tools, interoperability, customization, hardware support и общий пользовательский опыт. Эта публикация полезна как историческое подтверждение того, что Carlson Civil давно рассматривается именно в классе профессиональных civil design систем.

Профильное издание xyHt в 2015 году опубликовало практический материал о переходе с Land Desktop на Carlson Software. Автор описывал рабочую логику как близкую к Land Desktop и Eagle Point и отдельно отмечал доступность технической поддержки. Материал относится к экосистеме Carlson в целом, а не только к текущей версии Carlson Civil, поэтому его нельзя использовать как оценку функций 2026. Он показывает другое: для специалистов, пришедших из традиционной AutoCAD/Land Desktop модели, подход Carlson исторически строился вокруг знакомого CAD-процесса и внешних инженерных файлов.

Различие моделей данных остаётся центральным и сегодня. Carlson делает акцент на DWG и отсутствии обязательных custom objects для собственного civil-процесса, тогда как Civil 3D строит динамическую модель вокруг специализированных объектов Alignment, Corridor и Surface. Это не делает один подход универсально сильнее: Carlson проще вписывается в традиционный CAD-обмен, а объектная модель Civil 3D глубже связывает элементы внутри экосистемы Autodesk.

Сравнение с аналогами

Наиболее близкие аналоги по задачам — Autodesk Civil 3D и Bentley OpenRoads Designer. Все три продукта умеют работать с дорогами и поверхностями, но различаются архитектурой, CAD-экосистемой и шириной инфраструктурных дисциплин. Сравнивать их только по количеству команд некорректно: важнее понять, какой тип данных и междисциплинарный процесс уже принят в организации.

Carlson Civil и Autodesk Civil 3D

Civil 3D строит дорогу как Corridor: базовая линия образуется Alignment и Profile, поперечная форма задаётся Assemblies, а связанные точки создают Feature Lines. Corridor Surfaces остаются динамически связаны с corridor и перестраиваются при изменении модели. Такой подход удобен, когда вся команда работает в Civil 3D и использует его styles, data shortcuts и Autodesk-объекты.

Carlson Civil решает сходную инженерную задачу через Road Network, centerline/profile/template и поверхности, но делает акцент на обычном DWG и отсутствии обязательных custom objects. Практический компромисс таков: Carlson проще встроить в традиционный CAD-процесс и обмениваться обычной геометрией; Civil 3D глубже связывает сущности внутри собственного объектного графа. При взаимном обмене нужно осознанно решать, какие объекты преобразуются, а какие остаются специализированными.

По лицензированию модели различаются принципиально: Carlson Office использует бессрочную лицензию, а Civil 3D продаётся по подписке Autodesk. Для небольшой инженерной компании это влияет на долгосрочный бюджет и на то, требуется ли оплачивать отдельный AutoCAD. Carlson с включённым IntelliCAD позволяет обойтись без отдельной лицензии AutoCAD, хотя совместимость со сторонними AutoCAD-надстройками в таком случае нужно оценивать отдельно.

Carlson Civil и Bentley OpenRoads Designer

OpenRoads Designer шире Carlson Civil по инфраструктурному охвату: Bentley описывает его как детальную среду для surveying, drainage, subsurface utilities и roadway design. Он наследует направления InRoads, GEOPAK, MX и PowerCivil и ориентирован на крупные транспортные проекты, где дороги связаны с другими инженерными дисциплинами и Bentley-процессом доставки данных.

Carlson Civil компактнее по предметной области. Он силён там, где нужно спроектировать дороги, площадку или subdivision в DWG-ориентированной среде, получить TIN, сечения и объёмы и не вводить полноценную Bentley-инфраструктуру. Если организация уже работает в DGN/OpenRoads и обязана обмениваться моделями по стандартам заказчика Bentley, переход на Carlson только ради отдельных дорожных команд может усложнить обмен. Если же заказчик требует обычный DWG и LandXML, Carlson часто естественнее вписывается в существующий CAD-процесс.

Когда аналог предпочтительнее

• Civil 3D разумнее, когда проектная организация уже стандартизировала styles, data shortcuts, corridors и Autodesk Construction Cloud/Autodesk-процессы.
• OpenRoads Designer предпочтительнее для транспортной организации, где дорожная модель должна быть частью Bentley-среды с drainage, subsurface utilities и другими дисциплинами.
• Carlson Civil особенно логичен для DWG-ориентированной команды, которой нужны road/site/subdivision design, поверхности и земляные работы без обязательного перехода на custom-object модель конкурента.

Как выбрать CAD-движок для Carlson Civil

Выбор между AutoCAD и включённым IntelliCAD следует делать до развёртывания рабочих мест. AutoCAD нужен там, где предприятие использует другие Autodesk-надстройки, корпоративные шаблоны и существующие скрипты, проверенные именно на AutoCAD. IntelliCAD снижает зависимость от отдельной лицензии Autodesk и входит в пакет Carlson, но его нужно проверять на тех же реальных DWG, шрифтах, печатных конфигурациях и сторонних LISP/ARX-процессах, которые используются в организации.

Ветка 2026 поддерживает IntelliCAD 12.1 и 13.1; IntelliCAD 13.1 получил полное использование Dynamic Blocks с перемещением, растяжением, вращением и состояниями видимости. Это уменьшает различие с привычной AutoCAD-практикой для динамических блоков. Одновременно DGNIMPORT в IntelliCAD стал функциональнее, что важно для пользователей, получающих DGN без отдельного MicroStation.

Если Civil ставится поверх AutoCAD, нужно соблюдать диапазон 2019–2026 для текущего пакета. Патчи разделены по группам версий AutoCAD, поэтому обновление надо брать именно для своей группы. Нельзя ставить патч AutoCAD 2025–2026 на экземпляр Carlson, работающий поверх AutoCAD 2021–2024, и считать несовпадение безобидным.

Организация проектных файлов

Carlson допускает хранение данных в общей data folder, рядом с DWG или в пользовательской структуре каталогов. Для небольшого проекта удобно держать связанные .CL, .PRO, .TPL, .TIN и .RDN в одном проектном дереве. Для большой организации лучше заранее определить правила имён и подкаталогов, чтобы два инженера не создавали одноимённые файлы поверхности в разных папках.

Критическая особенность — Road Network хранит ссылки на несколько файлов. Если проект копируется на другой диск, нужно переносить весь комплект, а не только DWG. В 2025 добавлено автоматическое обнаружение смены пути проекта, однако после миграции всё равно проверяются фактические ссылки. Лучший тест — открыть копию проекта на другом пути и выполнить полный Process без обращения к старому каталогу.

Версионирование файла полезно вести на уровне контрольных точек: до изменения оси, после утверждения профиля, после настройки шаблонов и после перерасчёта сети. Это упрощает возврат к последней корректной стадии. Для TIN и GRD особенно важно не перезаписывать existing surface проектным результатом до завершения проверки.

Контроль качества поверхности

Поверхность следует оценивать минимум четырьмя способами: визуально по треугольникам, по контурам, точечно через Surface Inspector и сравнением с исходными отметками. Треугольники показывают, где модель перескочила через breakline; контуры выявляют локальные пики и ямы; точечная проверка подтверждает численные значения; сравнение с источником обнаруживает систематический сдвиг единиц.

Особое внимание уделяется границам. При road design проектный откос может выйти дальше предполагаемой полосы. Если existing TIN заканчивается раньше, daylight вычислить невозможно. Для объёмов граница определяет площадь интегрирования: даже идеально построенная поверхность даст неверный объём, если сравнение выполнено на неправильной области.

При импорте DEM/GeoTIFF нужно проверить единицы высоты. В 2023 Carlson добавил возможность вручную задавать единицы elevation, если они отсутствуют в DEM/GeoTIFF. Это защищает от ситуации, когда координатная геометрия открывается на правильном месте, но высоты интерпретируются в другой системе.

Работа с профилем как с инженерной моделью

Input-Edit Road Profile сочетает график и таблицу, поэтому профиль можно проверять двумя представлениями. Таблица удобна для точных станций и отметок, график — для общей формы и поиска резких переломов. Изменение в одном представлении синхронизируется с другим. Такой подход полезен при ручной корректировке PVI: численное изменение сразу видно как изменение трассы профиля.

При подготовке рабочего чертежа Draw Profile отвечает уже за представление, а не за саму инженерную геометрию. В 2025 добавлены дополнительные подписи уклонов, параметры сетки и вертикальная линия от PVI к подписи VC; 2026 продолжил улучшение Drawing Profiles и Profile Capture. Разделение модели и оформления важно: изменение стиля подписи не должно восприниматься как изменение проектной отметки.

Для миграции из Civil 3D Profile Capture распознаёт road/ground profiles и styles, а 2026 умеет извлекать grid settings из Civil 3D Profile View. После захвата всё равно проверяют PVI, вертикальные кривые и станции. Автоматическое распознавание ускоряет перенос, но контрольная таблица остаётся последним доказательством правильности данных.

Шаблоны, переходы и сложные поперечники

Design Template описывает повторяемый поперечник, но реальная дорога редко остаётся одинаковой на всей длине. Для этого служит Template Series: разные .TPL назначаются диапазонам станций. В 2026 редактор серии позволяет открыть используемый шаблон непосредственно из Template Series Editor, что уменьшает риск править не тот файл.

Переход между шаблонами требует отдельной проверки. Смена ширины или островка не должна создавать разрыв поверхности. В 2026 улучшены переходы между шаблонами с island и без него и добавлена опция Smooth. После Process нужно просмотреть 3–5 сечений внутри перехода, а не только крайние станции: ошибка интерполяции чаще проявляется между контрольными точками.

В 2025 в шаблон добавлен компонент Sidewalk. Это делает тротуар частью проектного поперечника, а не отдельной вручную построенной линией. Для городских улиц такой элемент полезно сочетать с Road Network intersection logic и curb cuts, но окончательная геометрия всё равно проверяется в сечениях на пересечениях и съездах.

Отчёты и проверяемость расчёта

Смысл отчёта в Carlson Civil — не просто получить итоговое число, а сохранить проверяемый промежуточный результат. Process Road Design формирует отчёт по земляным работам; Two Surface Volumes выдаёт cut/fill; Section Report даёт данные по поперечникам; Centerline Report — геометрию оси. Эти документы удобны для внутренней проверки, когда другой инженер должен восстановить логику результата без повторного ручного измерения всего DWG.

В 2026 Report Formatter получил Title Editor в основном диалоге, а в 2025 для сетевых и профильных отчётов расширены настройки точности. Установка количества знаков после запятой меняет представление, но не исходную геометрию. Поэтому для контроля нельзя искусственно «свести» два результата только за счёт округления: сначала сравнивается вычисленное значение с достаточной точностью, затем выбирается формат оформления.

Для критичных объёмов полезно хранить одновременно исходные поверхности и отчёт. Если через месяц изменится проектный TIN, старый отчёт без старой поверхности перестанет быть воспроизводимым. Версионная папка должна содержать набор входных данных, дату расчёта и результат, а не только PDF или распечатку.

FAQ по Carlson Civil

Carlson Civil — это отдельная программа или часть Civil Suite?

Carlson Civil является отдельным лицензируемым модулем. Civil Suite объединяет Survey, Civil, Hydrology и GIS. В пробном портале Carlson эти позиции перечислены отдельно, хотя устанавливаются они из общей линейки офисных пакетов.

Какая версия Carlson Civil актуальна в 2026 году?

Актуальная годовая ветка — Carlson 2026. Полный установщик на странице загрузок обновлён 30 июля 2026 года, но обозначение продукта остаётся 2026, а не превращается в отдельный номер по дате сборки.

Можно ли установить Carlson Civil без AutoCAD?

Да. Пакет Carlson 2026 включает IntelliCAD 12.1 и 13.1. Также Civil можно установить поверх отдельно лицензированного AutoCAD 2019–2026.

Работает ли Carlson Civil на macOS?

Текущие системные требования Carlson Office указывают 64-битные Windows 10 и Windows 11. Нативная macOS-версия Carlson Civil 2026 не указана.

Какой размер установщика Carlson 2026?

Полный файл Carlson2026_64bit.exe занимает 3 013 422 784 байта, то есть примерно 3,01 GB. Для установки требуется минимум 10 GB свободного места.

Есть ли бесплатная пробная версия?

Да. Для офисного ПО Carlson доступна полнофункциональная пробная версия на 30 дней; Carlson Civil указан в списке отдельно от Civil Suite.

Что нужно для базового проекта дороги?

Минимальный инженерный набор — существующая поверхность, centerline, проектный profile и template. Process Road Design или Road Network применяет шаблон вдоль профиля и оси, рассчитывая проектную геометрию относительно существующей земли.

Что такое Road Network?

Это механизм связанного проектирования нескольких дорог и пересечений. Он хранит состав сети, использует centerline/profile/template для каждой дороги, обрабатывает пересечения и выдаёт проектные сечения и поверхности.

Поддерживает ли Carlson Civil LandXML?

Да. Carlson Civil импортирует и экспортирует LandXML. При обмене поверхностями нужно следить, чтобы принимающая система не пересоздавала триангуляцию только по точкам.

Можно ли открыть DWG из Civil 3D?

DWG открывается как CAD-файл, но специализированные AEC-объекты Civil 3D могут стать proxy. Carlson содержит инструменты очистки и преобразования; для инженерных поверхностей и осей часто требуется отдельная конвертация или LandXML.

Есть ли в Civil полноценное проектирование траншей инженерных сетей?

Развитая utility network trenching система не входит в Carlson Civil. Траншеи можно моделировать традиционным способом через Design Pad Template.

Как проверить объёмы земляных работ?

Используйте метод, соответствующий данным, и по возможности контрольный независимый метод: две TIN-поверхности, две согласованные GRD или поперечные сечения. Проверьте границы поверхностей и единицы до сравнения итогов.

Чем Carlson Civil принципиально отличается от Civil 3D?

Carlson делает упор на традиционную DWG/CAD-модель и не требует собственных custom objects для основного civil-процесса. Civil 3D использует динамически связанные специализированные объекты Alignment, Profile, Assembly, Corridor и Surface.

Для чего нужны файлы .CL, .PRO и .TPL?

.CL хранит ось, .PRO — продольный профиль, .TPL — поперечный шаблон. Эти файлы связываются в дорожном расчёте и дополняют основной DWG.

Можно ли использовать старый патч вместо полного установщика?

Нет, если установлен Carlson 2025 или более ранняя ветка. Патчи 2026 предназначены для обновления уже установленной Carlson 2026; переход на новый год выполняется полным установщиком.

Что делать, если после переноса проекта Road Network не видит файлы?

Проверьте пути в .RDN и наличие связанных .CL, .PRO, .TPL и surface-файлов. В современных ветках сеть распознаёт изменение пути проекта, но фактическую целостность ссылок нужно проверить до Process.

Нужно ли хранить исходную поверхность после завершения проекта?

Да. Existing surface нужна для воспроизводимости объёмов и проверки последующих изменений. Не стоит заменять её проектным TIN или хранить единственный файл поверхности без версии.

Подходит ли Carlson Civil новичку без CAD-опыта?

Освоить программу можно, но интерфейс предполагает понимание CAD и civil-сущностей. В пользовательских отзывах именно отсутствие AutoCAD-опыта называется одной из причин сложного старта.

Итог: в каких проектах Carlson Civil раскрывается лучше всего

Carlson Civil наиболее уместен там, где основой остаётся DWG, а проектировщику нужны дороги, профили, поперечники, площадки, TIN и земляные объёмы без перехода на полностью объектную модель Civil 3D. Road Network делает продукт особенно практичным для subdivisions, внутренних улиц, коммерческих площадок и сетей проездов, где пересечения и шаблоны должны пересчитываться вместе.

Для небольшой или средней проектной команды важна и возможность выбора CAD-движка. Если AutoCAD уже является стандартом организации, Carlson Civil встраивается поверх поддерживаемой версии. Если отдельная лицензия AutoCAD не требуется по другим причинам, включённый IntelliCAD даёт самостоятельную рабочую среду. В обоих случаях инженерный процесс остаётся тем же: поверхность — ось — профиль — шаблон — Process — проверка TIN, сечений и объёмов.

Для крупного транспортного BIM-проекта, жёстко завязанного на Autodesk Civil 3D objects или Bentley OpenRoads, главным критерием становится не цена отдельной лицензии, а совместимость общей модели данных. Carlson Civil способен обмениваться DWG, DGN и LandXML и в 2026 заметно улучшил конвертацию Civil 3D, однако специализированные объекты конкурентов остаются отдельной технологией. В таком проекте решение принимают по требованиям заказчика к данным и совместной работе.

При выборе Carlson Civil стоит оценивать не количество функций в буклете, а реальный рабочий сценарий. Для дорожной сети проверьте Road Network на собственном проекте; для площадок — Design Pad Template и объёмы; для обмена — фактические DWG/LandXML/DGN заказчика; для аппаратной части — крупный TIN и набор сечений. Тридцатидневная пробная версия позволяет провести такую проверку до покупки и отделить возможности самого Civil от модулей Survey, Hydrology и GIS.
