Система отопления частного дома: сравнение источников тепла, схем разводки и практический выбор

Система отопления в частном доме — это не только котёл и несколько радиаторов. Рабочая схема начинается с расчётной тепловой нагрузки здания, затем выбирается источник тепла, способ передачи энергии в помещения, принцип циркуляции, разводка труб, отопительные приборы, автоматика и средства безопасности. Если перепутать эти уровни, можно купить подходящий котёл и всё равно получить шумные трубы, холодные дальние комнаты, перегретый тёплый пол или насос, работающий далеко от расчётной точки. Поэтому ниже способы отопления рассматриваются вместе с гидравликой, условиями применения, ограничениями и проверкой результата.

Статья предназначена для владельца дома, который хочет понять проект до закупки оборудования и предметно обсуждать его с проектировщиком или монтажником. Газопровод, дымоход, электрическая мощность, гидравлический расчёт и настройка защит требуют соблюдения действующих норм и требований конкретного оборудования. Принципиальная схема из статьи не заменяет рабочий проект там, где ошибка способна привести к пожару, отравлению продуктами сгорания, разрыву трубопровода или повреждению теплогенератора.

Из чего состоит система отопления: четыре уровня, которые нельзя смешивать

Газовый котёл, однотрубная разводка, тёплый пол и естественная циркуляция относятся к разным уровням системы. Источник тепла отвечает на вопрос, откуда берётся энергия. Теплоноситель и отопительный прибор определяют, как она переносится в помещение. Способ циркуляции задаёт движение теплоносителя. Разводка описывает, как потоки распределяются между радиаторами или контурами пола. Один и тот же котёл может работать с двухтрубной, коллекторной или другой рассчитанной водяной системой; один и тот же тёплый пол можно питать от котла или теплового насоса при совместимых температурных режимах.

Практический выбор идёт от потребности здания. Сначала определяют теплопотери помещений и режим проживания, затем проверяют доступные энергоносители и электрическую мощность, выбирают отопительные приборы и температурный график, а после рассчитывают гидравлику и разводку. Это надёжнее, чем подбирать «лучший котёл» без нагрузки: источник должен работать в допустимом диапазоне, а система — передавать требуемое количество тепла во всех режимах.

Какие способы отопления частного дома сравнивать

Цена отдельного прибора не отражает стоимость всей системы. Электрический конвектор почти не требует труб и котельной, но переносит всю нагрузку на электросеть. Водяной контур дороже на старте, зато позволяет объединить радиаторы, тёплый пол и несколько источников тепла. Тепловой насос требует подбора по зимней температуре и расчётной нагрузке, но может одновременно решать задачу охлаждения. Печь или камин дают локальное тепло и способны быть резервом, однако требуют безопасного дымоудаления и не обеспечивают автоматически одинаковый режим во всех комнатах.

Водяное отопление с котлом

В водяной системе источник нагревает теплоноситель, а насос или естественный напор перемещает его к отопительным приборам. Тепло отдаётся через радиаторы, конвекторы, контуры тёплого пола или их сочетание, после чего остывший поток возвращается к источнику. Такая архитектура ценна тем, что разводка и приборы отделены от конкретного вида топлива: при грамотно спроектированной гидравлике можно предусмотреть основной и резервный теплогенератор, не прокладывая заново сети по комнатам.

Газовый котёл

Газовый котёл имеет смысл рассматривать только там, где подключение газа технически и юридически доступно. Стоимость самого аппарата не показывает стоимость всей системы: в неё входят подключение, требования к месту установки и воздухообмену, дымоудаление для соответствующего типа оборудования, автоматика, водяная обвязка и ввод в эксплуатацию. Универсальное утверждение «газ всегда дешевле» некорректно без региона, тарифа, стоимости подключения и годовой теплопотребности.

Газовую часть нельзя превращать в бытовую пошаговую инструкцию. В России проектирование внутренних систем газопотребления жилых зданий в своей области применения регулирует СП 402.1325800.2018. Требования зависят также от типа котла и документации изготовителя. Поэтому здесь рассматривается отопительный контур после теплогенератора, а подключение газа, организация дымоудаления, воздуха для горения и пуск выполняются в предусмотренном нормами порядке.

Плюсы газового котла

• единый источник может обслуживать радиаторы, конвекторы и совместимые низкотемпературные контуры;
• современная автоматика позволяет менять теплопроизводительность в пределах рабочего диапазона;
• водяная разводка позволяет организовать несколько отопительных зон.

Минусы газового котла

• нужны газовая инфраструктура и соблюдение требований к подключению и дымоудалению;
• оборудование требует регулярного обслуживания;
• стоимость подключения иногда значительнее цены самого котла.

Электрический котёл

Электрокотёл сохраняет преимущества водяной разводки, но не требует хранения топлива и отвода продуктов сгорания. Главный вопрос — доступная электрическая мощность. К отопительной нагрузке добавляются водонагрев, кухня, насосы и остальные крупные потребители. До покупки проверяют выделенную мощность, ввод, фазность и возможность резервирования, а не только совпадение цифры на шильдике котла с площадью дома.

Сравнивать электрокотёл с конвекторами нужно по задаче. Котёл оправдан, когда нужен единый водяной контур, радиаторы, водяной тёплый пол или резерв для другого источника. Если нужно обогреть одну комнату либо сезонную дачу, прямые электрические приборы исключают насосы, расширительный бак и риск замерзания воды в трубах. Эксплуатационные расходы обоих вариантов определяются фактической теплопотребностью и тарифом.

Плюсы электрического котла

• нет продуктов сгорания;
• компактная теплогенерирующая часть;
• водяную разводку можно сохранить при дальнейшем добавлении другого источника тепла.

Минусы электрического котла

• для дома с большой нагрузкой требуется значительная электрическая мощность;
• при полном отключении сети исчезает и нагрев, и насосная циркуляция;
• экономику нельзя оценивать без тарифа и режима проживания.

Твердотопливный и пеллетный котёл

Твердотопливный источник выбирают там, где доступно подходящее топливо и можно организовать его хранение, загрузку и удаление золы. Пеллетная система автоматизирует часть подачи топлива, однако её шнек, автоматика и циркуляционные насосы зависят от электричества. Для дровяного котла особенно важны защита от перегрева, исправный дымоход и допустимый режим температуры обратной линии, установленный производителем.

Горящее твёрдое топливо обладает тепловой инерцией: остановка вентилятора или насоса не уничтожает оставшееся тепло в топке мгновенно. Поэтому проект заранее определяет, как система принимает остаточное тепло при отказе электропитания. Совет «поставить насос на байпас и получить энергонезависимость» неверен без рассчитанной самотечной геометрии: естественная циркуляция требует малого гидравлического сопротивления всего контура, а не одной параллельной перемычки.

Плюсы твердотопливного и пеллетного котла

• не нужен магистральный газ;
• можно использовать доступное локальное топливо;
• водяная часть системы совместима с разными отопительными приборами.

Минусы твердотопливного и пеллетного котла

• необходимы хранение топлива и обслуживание топки;
• дымовые каналы и теплообменник требуют очистки;
• схема безопасности должна учитывать остаточное тепло горящего топлива.

Основной и резервный источники

Резерв выбирают по отказу, который требуется пережить. Электрокотёл рядом с газовым помогает при остановке газового источника, но не помогает при полном обесточивании. Источник бесперебойного питания поддерживает насосы и автоматику ограниченное время, но не создаёт тепла сам по себе. Печь даёт локальный обогрев без водяной циркуляции, однако не поддержит автоматически температуру дальних комнат. До покупки резерва формулируют сценарий: что отключилось, сколько часов дом должен сохранять безопасную температуру и какие потребители необходимо запитать.

Тепловой насос: воздух, вода и грунт

Тепловой насос переносит тепловую энергию из наружного воздуха, грунта или другого источника. Поэтому его нельзя выбирать только по электрической мощности или номинальной производительности при мягкой погоде. Для холодного климата выпускаются специализированные воздушные тепловые насосы, однако факт работы компрессора при низкой температуре ещё не означает, что установка способна покрыть расчётную нагрузку дома в этот момент.

Подбор начинается с тепловой нагрузки здания и расчётной наружной температуры для местности. Затем сопоставляют эту нагрузку с фактической теплопроизводительностью конкретной модели при той же наружной температуре и выбранной температуре подачи. Номинал при мягкой погоде не заменяет эту проверку. Слишком большой тепловой насос тоже нежелателен: завышение увеличивает капитальную стоимость и может ухудшить работу на малой нагрузке, если оборудование не способно достаточно глубоко модулировать мощность.

Воздух–воздух

Система воздух–воздух состоит из наружного блока и одного или нескольких внутренних. Она не требует радиаторов и быстро меняет теплоподачу. В открытой планировке один внутренний блок способен обслуживать большую зону, а в доме с изолированными спальнями нужно проверить распределение воздуха и число внутренних блоков. При морозе наружный теплообменник периодически оттаивает, поэтому зимний подбор учитывает режим размораживания и доступную мощность именно в холодных точках.

Плюсы системы воздух–воздух

• одно оборудование обеспечивает отопление и охлаждение;
• в доме нет водяных магистралей, способных замёрзнуть;
• несколько внутренних блоков позволяют разделить здание на зоны.

Минусы системы воздух–воздух

• комфорт зависит от распределения воздушных потоков;
• производительность и эффективность меняются с наружной температурой;
• при недостаточной зимней мощности требуется рассчитанный резерв.

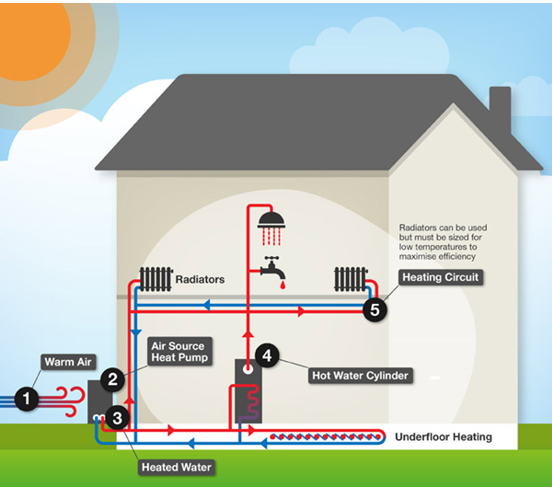

Воздух–вода

Тепловой насос воздух–вода передаёт энергию водяному контуру. Это позволяет питать водяной тёплый пол, фанкойлы либо радиаторы, подобранные под реальную температуру подачи. Чем более высокую температуру воды приходится поддерживать в мороз, тем тяжелее режим для теплового насоса. Поэтому замена старого котла без проверки радиаторов и теплопотерь может дать неудовлетворительный результат: сначала рассчитывают, сколько тепла существующие приборы отдадут при новом температурном графике.

Геотермальный тепловой насос

Геотермальная система отбирает тепло через грунтовый контур или скважины. Температура источника стабильнее наружного воздуха, но проект зависит от участка, геологии, доступной площади и метода бурения. Длину и конфигурацию грунтового теплообменника нельзя выбирать по типовой картинке: требуются расчётная нагрузка и данные о грунте. Такой вариант особенно важно оценивать на ранней стадии строительства, пока трассы можно согласовать с фундаментом, ливневой системой, скважиной, септиком и озеленением.

Прямое электрическое отопление

Конвекторы и электрические радиаторы

Конвектор нагревает воздух непосредственно в помещении и не требует котла, насоса и труб. У каждого прибора может быть собственный термостат, поэтому отдельные комнаты легко отключать или поддерживать в них разную температуру. Это особенно удобно для дачи, гостевой комнаты и резервного режима. Ограничение переносится в электроснабжение: суммарная мощность всех приборов должна укладываться в возможности ввода и распределительного щита.

Низкая цена прибора не равна низкой стоимости отопительного сезона. Годовые расходы определяют теплопотери здания и тариф. Для постоянно жилого дома прямой электрообогрев имеет смысл сравнить с тепловым насосом и водяной системой по полной стоимости владения, а не только по закупке.

Плюсы прямого электрического отопления

• нет гидравлической части;
• простое зональное управление;
• отсутствует риск замерзания теплоносителя.

Минусы прямого электрического отопления

• вся отопительная нагрузка ложится на электроввод;
• обогрев прекращается при отключении сети;
• нет общего водяного контура для смены источника.

Инфракрасные обогреватели

Инфракрасный прибор передаёт значимую долю тепла излучением на поверхности и предметы. Это удобно для локальной зоны — рабочего места, части высокого помещения или редко используемой комнаты. Но излучатель не отменяет теплопотери здания и не делает киловатт-час электричества «дешевле». Для безопасного и комфортного применения важны расстояние до людей и материалов, зона облучения, температура поверхности и ограничения производителя.

Электрический тёплый пол

Кабельный или плёночный электрический пол создаёт распределённый нагрев поверхности. В массивной стяжке система становится инерционной: медленнее реагирует на термостат, но равномернее отдаёт тепло. До монтажа определяют активные зоны без стационарной мебели, совместимость с напольным покрытием, допустимую удельную мощность и положение датчиков по инструкции изготовителя. После чистовой отделки скрытый нагреватель ремонтируется сложнее настенного конвектора.

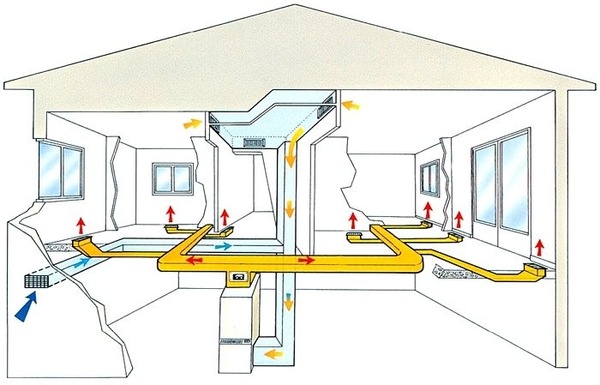

Воздушное отопление

Воздушная система передаёт тепло потоком воздуха через каналы или непосредственно от теплогенератора. Её преимущество — малая тепловая инерция: после запуска температура воздуха меняется быстро. В новом доме воздуховоды можно согласовать с балками, потолками и вентиляцией ещё на стадии проекта. В готовом здании крупные каналы сложнее разместить без коробов и потери высоты помещений.

Сечение воздуховода определяет не только возможность спрятать его за потолком. Слишком маленький канал увеличивает скорость, сопротивление и шум; слишком большой занимает место и повышает стоимость. Нужны расчётные расходы воздуха, сопротивление сети, подбор вентилятора и меры по шуму. Поэтому кратчайшая трасса — только компоновочный принцип, а не расчёт.

Печь и камин: локальный источник или резерв

Печь и камин — отдельный источник, а не вариант трубной разводки. Их достоинство — локальная теплоподача без циркуляционного насоса. Ограничения — ручное топливо, неравномерное распределение по комнатам и обязательная безопасная работа дымохода. Мощный камин в гостиной не гарантирует комфорт в закрытых спальнях на другом конце дома.

Если печь планируется как резерв, заранее проверяют безопасную работу без электричества, хранение топлива, приток воздуха, контроль продуктов сгорания и проход дымохода через конструкции. Эти вопросы важнее паспортной «площади обогрева», потому что потребность здания всё равно определяется теплопотерями.

Солнечная и ветровая энергия: источник энергии не равен отопительному контуру

Фотоэлектрические панели и ветроустановка вырабатывают электричество. Они могут питать тепловой насос, электрокотёл или прямые электронагреватели, но не определяют схему разводки. Их вклад зависит от генерации именно в момент отопительной нагрузки, наличия сети или накопителя и допустимой мощности. Годовая выработка не равна гарантированной мощности в холодный безветренный период.

Солнечный тепловой коллектор — другая технология: он передаёт солнечное тепло жидкости. В холодном климате его чаще рассматривают как дополнительный источник, а не единственный зимний теплогенератор. Проект учитывает летний перегрев, защиту от замерзания, накопительный бак и совместимость теплоносителя.

Нишевый вариант: утилизация избыточного тепла вычислительного оборудования

Тепло вычислительного оборудования можно утилизировать: потреблённая сервером или другим вычислительным устройством электрическая энергия в итоге превращается в тепло, которое при жидкостном охлаждении передают отопительному контуру через теплообменник. Для обычного дома это не самостоятельный массовый источник. Экономический смысл появляется только там, где вычислительное оборудование и без отопления выполняет полезную задачу и выделяет тепло в совпадающий по времени период.

Система обязана иметь способ сбрасывать тепло в межсезонье, когда вычислительная нагрузка остаётся, а отопительная падает. Нужны контроль температур оборудования, гидравлическое разделение, автоматика и резервное охлаждение. Поэтому такой вариант рассматривается как рекуперация уже имеющихся тепловыделений, а не как замена расчёта основного отопления.

Как работает водяной отопительный контур

В замкнутом насосном контуре циркуляционный насос не «поднимает воду на второй этаж» так же, как насос открытого водопровода. Вода одновременно находится и в подающей, и в обратной ветви; насос создаёт перепад давления, который преодолевает сопротивление труб, фитингов, клапанов, теплообменников и отопительных приборов. Статическая высота остаётся важной для заполнения системы, выбора давления и расширительного бака, но она не превращается напрямую в требуемый напор циркуляционного насоса.

Расчётная точка насоса задаётся двумя связанными параметрами — расходом и напором. Рабочая точка определяется пересечением характеристики насоса и характеристики системы. Насос «с большим запасом» способен дать чрезмерный перепад давления, шум регулирующих клапанов и завышенный расход через короткие ветви. Слабый насос, наоборот, не обеспечит расчётный расход по наиболее сопротивляющемуся пути. Поэтому выбор делают после гидравлического расчёта, а не по площади дома.

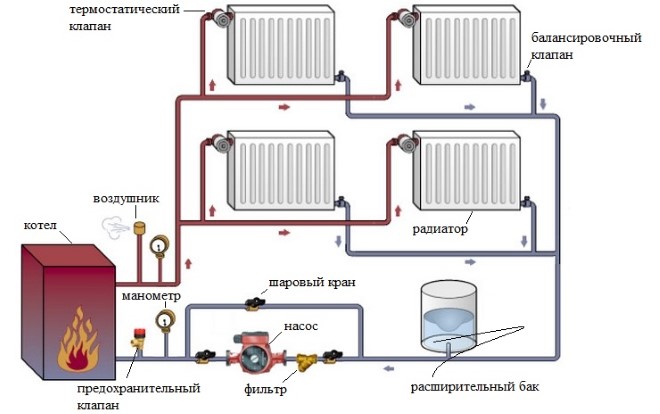

Из каких элементов состоит водяная система

Источник тепла

Котёл или тепловой насос выбирают после расчёта нагрузки и температурного режима отопительных приборов. Важны не только максимальная, но и минимальная теплопроизводительность, допустимые температуры подачи и обратки, требования к качеству и составу теплоносителя, минимальный расход через теплообменник и условия производителя. Для модулируемого источника чрезмерный запас мощности может привести к частым пускам в межсезонье, когда потребность дома мала.

Радиаторы и конвекторы

Паспортная мощность радиатора относится к определённому температурному режиму. Если средняя температура прибора снижается, уменьшается и теплоотдача. Поэтому число секций, подобранное для высокотемпературного котла, нельзя автоматически переносить в низкотемпературную систему с тепловым насосом. Каждый прибор проверяют по теплопотере конкретной комнаты и таблицам производителя при выбранной температуре теплоносителя.

Циркуляционный насос

Для насоса определяют расчётный расход теплоносителя и потери давления по наиболее неблагоприятному контуру. В системе с термостатическими клапанами расход изменяется в течение сезона, поэтому регулируемая характеристика часто полезнее постоянной максимальной скорости. Подбор только по диаметру патрубка котла, этажности или квадратным метрам не показывает рабочую точку.

Расширительный бак

Мембранный расширительный бак принимает увеличение объёма жидкости при нагреве и помогает удерживать давление в рабочем диапазоне. Подбирать его только фиксированным отношением к объёму теплоносителя нельзя. Для расчёта учитывают полный объём системы, рабочий диапазон температур, статическое давление, уставку предохранительного клапана, требуемое минимальное давление и, при наличии, тип и концентрацию незамерзающей жидкости.

Размер бака проверяют вместе с предварительным давлением газовой полости и давлением заполнения. Слишком маленькая полезная ёмкость вызывает большой рост давления при нагреве; неверно заданное предварительное давление уменьшает доступный объём даже у формально большого бака. Поэтому бак — расчётный элемент, а не ёмкость «примерно десять процентов» без учёта режима.

Группа безопасности

Для закрытой системы по принятой схеме применяются манометр, автоматический воздухоотводчик и предохранительный клапан либо соответствующие отдельные устройства. Их функции различаются: манометр показывает давление, воздухоотводчик удаляет воздух в своей точке, предохранительный клапан ограничивает опасный рост давления. Расширительный бак не заменяет предохранительный клапан, а предохранительный клапан не должен служить штатным способом сброса лишнего объёма при каждом нагреве.

Воздухоотводчики и сепарация воздуха

Воздух ухудшает теплообмен, вызывает шум и способен останавливать циркуляцию в отдельных участках. Ручной кран на радиаторе удаляет локальный воздушный карман, автоматические воздухоотводчики устанавливают в предусмотренных проектом точках, а специальные сепараторы отделяют микропузырьки в основном контуре. После первого заполнения одной процедуры удаления воздуха бывает недостаточно: растворённые газы выходят по мере нагрева, поэтому систему повторно контролируют во время пусконаладки.

Запорная, регулирующая и балансировочная арматура

Шаровой кран предназначен прежде всего для полного открытия или перекрытия. Точный расход задают балансировочными клапанами, преднастройкой радиаторных клапанов, расходомерами коллектора или другой рассчитанной регулирующей арматурой. В двухтрубной системе перепад давления меняется, когда термостатические клапаны закрывают часть приборов. Danfoss прямо связывает отсутствие гидравлической балансировки с неравномерной теплоотдачей, шумом и избыточным энергопотреблением.

Фильтр и грязеотделитель

Монтажные частицы, продукты коррозии и загрязнения из старой разводки могут попасть в насос, регулирующий клапан или узкие каналы теплообменника. Тип и место фильтра выбирают по схеме производителя оборудования. При реконструкции особенно важны промывка старой системы до подключения нового источника и возможность обслуживать фильтр без слива всего дома.

Автоматика

Комнатный термостат, термостатический радиаторный клапан, сервопривод коллектора и погодозависимое регулирование решают разные задачи. Комнатный датчик ориентируется на температуру зоны, радиаторный клапан меняет поток через конкретный прибор, сервопривод открывает либо закрывает контур, а погодозависимая автоматика меняет требуемую температуру подачи в зависимости от наружных условий. Систему управления проектируют так, чтобы регуляторы не противодействовали друг другу.

Резервное электропитание

Источник бесперебойного питания подбирают по фактической электрической мощности котла, насосов, приводов и автоматики, а также по необходимому времени автономии. Тепловая мощность котла в киловаттах и его электрическое потребление — разные величины. Для твердотопливного источника отдельно проверяют безопасный отвод остаточного тепла при остановке сети; для газового — корректное завершение работы автоматики; для теплового насоса — реальную возможность резервирования компрессора, если оно вообще требуется сценарием.

Естественная и принудительная циркуляция

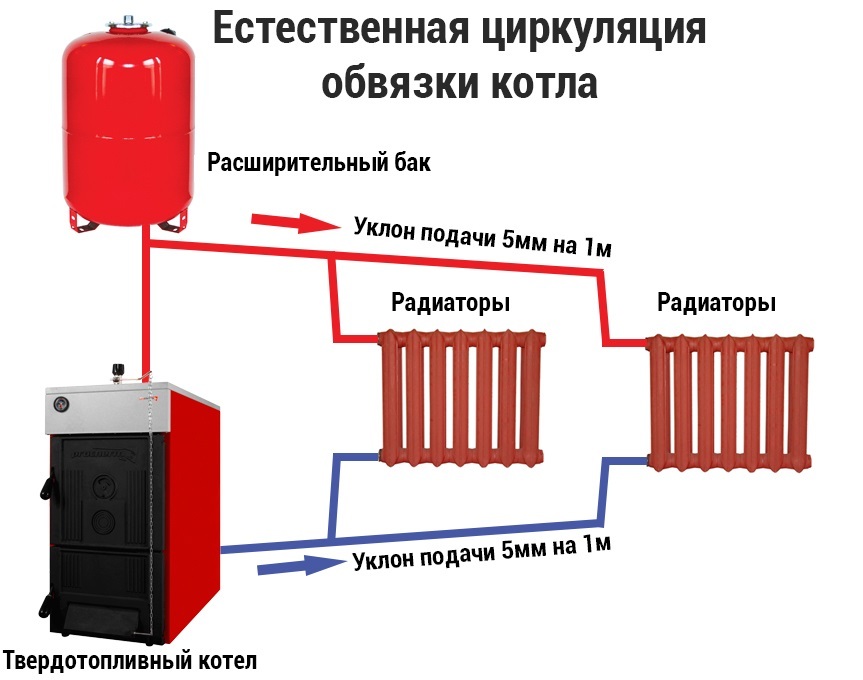

Естественная, или самотечная, система

В самотечной системе движение создаётся разностью плотности нагретой и охлаждённой жидкости и геометрией контура. Для устойчивой работы нужны малое гидравлическое сопротивление, подходящие диаметры, правильно организованные вертикальные участки и рассчитанные уклоны. Универсального угла уклона и единого предела длины для любой самотечной системы нет: возможность циркуляции зависит от температурного напора, высоты, длины, диаметра, шероховатости труб и сопротивления арматуры.

Плюсы естественной циркуляции

• циркуляция способна сохраняться без отдельного электрического насоса;
• меньше движущихся элементов в самом контуре;
• схема подходит для объекта, где устойчивость к отключениям электричества является основным требованием.

Минусы естественной циркуляции

• жёстче требования к геометрии и сопротивлению трубопроводов;
• магистрали большого сечения сложнее скрывать;
• зональное регулирование и дополнительная арматура способны ухудшить естественный напор.

Принудительная циркуляция

Насосная система даёт больше свободы в трассировке, разделении на зоны и управлении расходом, но становится зависимой от питания насоса и автоматики. Это не означает, что диаметр труб можно уменьшать произвольно. Высокие скорости увеличивают потери давления и шум, а чрезмерно большие диаметры повышают стоимость и объём теплоносителя. Расчёт связывает тепловую мощность, расход, температурный перепад, длины, фитинги и характеристики клапанов.

Плюсы принудительной циркуляции

• можно строить разветвлённые двухтрубные и лучевые контуры;
• проще организовать зональное управление;
• регулируемый насос адаптирует расход к частичной нагрузке в пределах возможностей системы.

Минусы принудительной циркуляции

• циркуляция зависит от электричества;
• неверный насос или отсутствие балансировки создают шум и неравномерный расход;
• требуются воздухоудаление, контроль давления и обслуживание.

Горизонтальная и вертикальная разводка

Горизонтальная и вертикальная разводка описывает ориентацию магистралей и стояков, а не количество труб. Горизонтальная система может быть однотрубной, двухтрубной или коллекторной. В одноэтажном доме естественно вести большую часть магистралей по этажу. В многоэтажном здании применяют стояки, этажные коллекторы или несколько вертикальных связей — в зависимости от архитектуры и способа регулирования.

Требование располагать радиаторы строго один над другим справедливо не для любой современной насосной системы. При расчётной принудительной циркуляции и индивидуальных подводках приборы могут стоять в разных частях плана. Ограничения задают гидравлика, способ прокладки, возможность удалить воздух и доступ к арматуре. Вертикальная геометрия особенно важна именно для самотёчных схем, где она участвует в создании естественного напора.

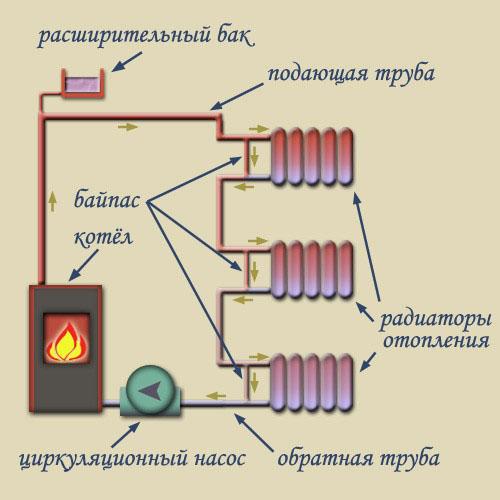

Однотрубная система отопления

В однотрубной системе несколько приборов связаны общей магистралью, поэтому изменение расхода в одном узле влияет на последующие. В классическом последовательном кольце температура теплоносителя по ходу движения уменьшается. Для управляемости применяют замыкающие участки и подходящую арматуру, но даже при наличии байпасов контур нужно рассчитывать: закрытие одного радиатора не должно случайно перекрывать основной поток к остальным.

Когда однотрубная схема уместна

Её рассматривают для простого небольшого кольца с известным количеством приборов, когда важна компактная основная магистраль. В длинном доме с сильно различающимися тепловыми нагрузками помещений сложнее добиться независимого управления. При реконструкции старой однотрубной системы сначала проверяют фактический прогрев, байпасы, загрязнение и балансировку, а уже затем принимают решение о полной замене.

Плюсы однотрубной системы

• основная кольцевая магистраль короче, чем пара подающей и обратной труб классической двухтрубной системы;
• топология проста для небольшого числа приборов;
• при правильно спроектированных узлах можно обслуживать отдельный радиатор без остановки всего кольца.

Минусы однотрубной системы

• приборы сильнее влияют друг на друга;
• по ходу магистрали меняются температура и доступный перепад давления;
• автоматическое регулирование требует особенно аккуратной гидравлической настройки.

Двухтрубная система отопления

Двухтрубная разводка имеет отдельные подающую и обратную магистрали. Каждый радиатор получает теплоноситель от подачи и возвращает его в обратку, поэтому изменение одного прибора меньше влияет на температуру последующих, чем в последовательном однотрубном кольце. Однако фраза «все радиаторы всегда одинаковой температуры» слишком категорична: расход определяется сопротивлениями ветвей и перепадом давления, поэтому балансировка остаётся обязательной частью проекта.

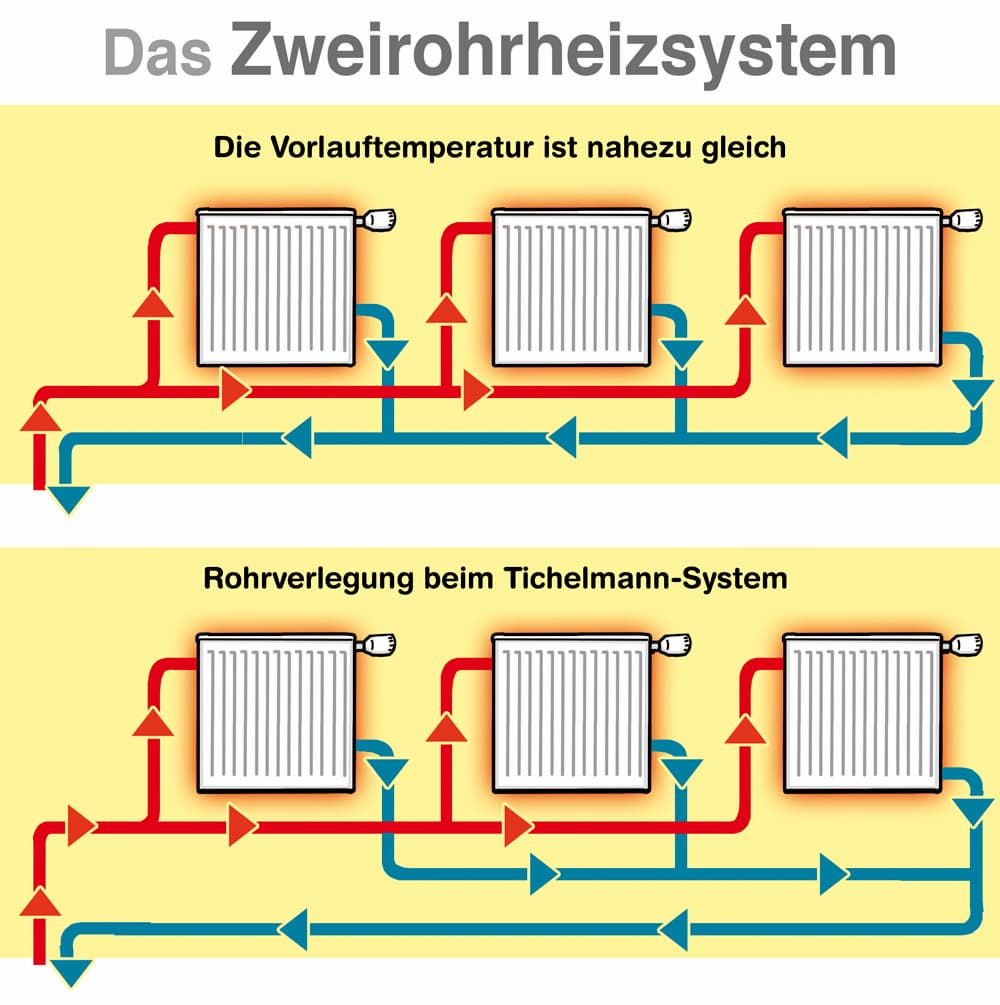

Тупиковая двухтрубная схема

В тупиковой системе теплоноситель в подающей и обратной магистралях движется навстречу. Ближний к источнику прибор обычно имеет более короткий суммарный гидравлический путь, дальний — более длинный. Это не делает схему плохой: различия компенсируются расчётом диаметров и балансировкой. Для дома с несколькими крыльями тупиковая разводка часто позволяет удобно разделить ветви и сократить обходные участки.

Попутная схема, или петля Тихельмана

При попутной разводке первый прибор по подаче становится последним по обратке, а последний по подаче — первым по обратке. Суммарные пути получаются ближе друг к другу, что облегчает гидравлическое уравнивание. Но схема не становится полностью «самобалансирующейся»: приборы могут иметь разную мощность, клапаны — разные сопротивления, а геометрия здания нарушает идеальную симметрию. Расходы всё равно задаются расчётом и настройкой.

Плюсы двухтрубной системы

• радиаторы подключены параллельнее с точки зрения распределения потока;
• удобнее применять термостатические клапаны и зональное управление;
• дом можно разделить на несколько балансируемых ветвей.

Минусы двухтрубной системы

• труб и арматуры больше, чем в простом однотрубном кольце;
• короткие неотрегулированные ветви способны забирать избыточный расход;
• хороший результат зависит от расчёта и настройки, а не от самого факта наличия второй трубы.

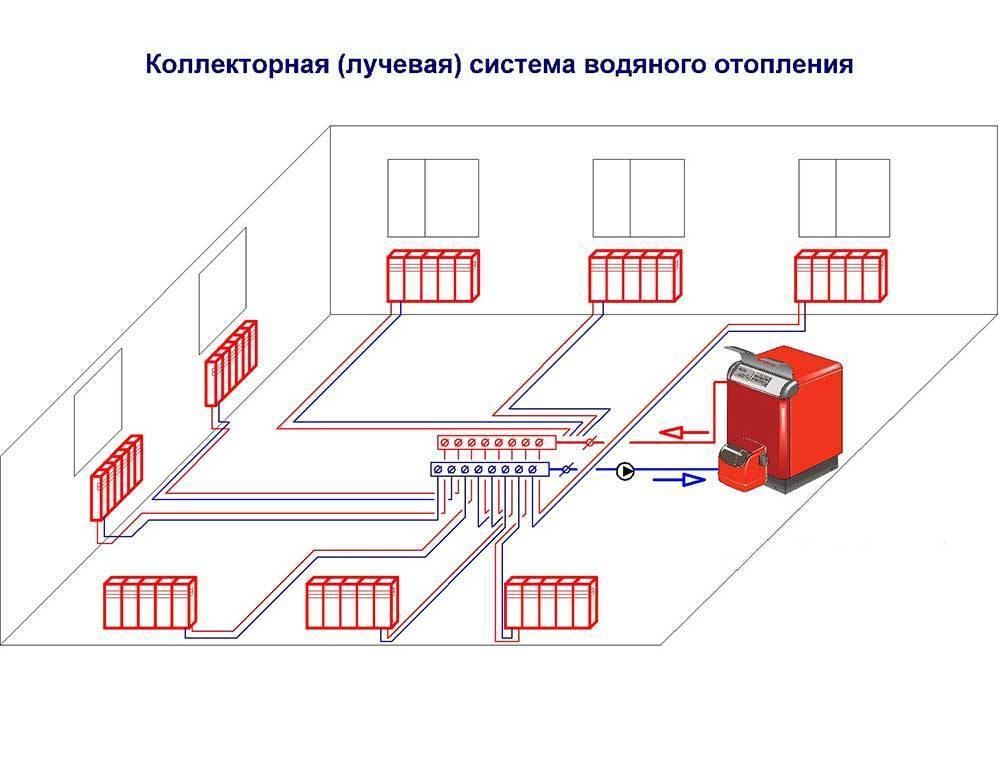

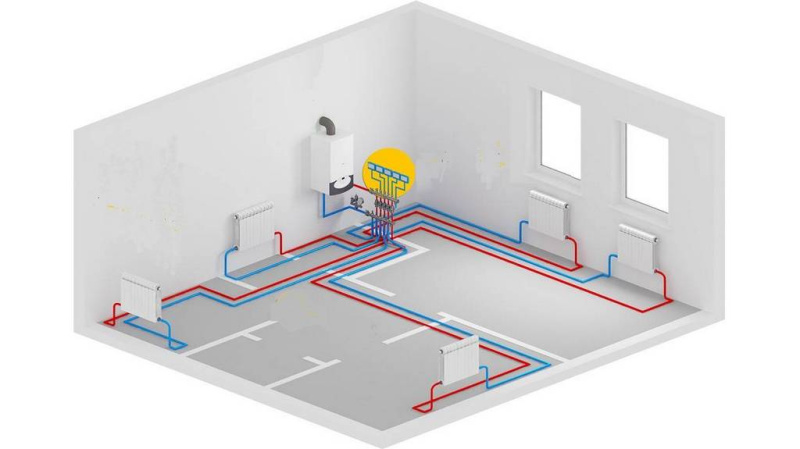

Коллекторная, или лучевая, схема

В лучевой системе от распределительного коллектора к каждому радиатору или группе приборов прокладывается отдельная подающая и обратная линия. Метраж труб увеличивается, но топология становится прозрачной: ветвь можно отключить на коллекторе, расход — измерить и ограничить, а скрытые линии от шкафа до приборов выполнить цельными отрезками, если это допускает выбранная трубная система.

Коллекторный шкаф выбирают не по геометрическому центру дома любой ценой, а по трассировке, доступу для обслуживания, размещению приводов и возможности провести трубы без лишних соединений. Для двух этажей или удалённых крыльев два коллектора могут оказаться рациональнее одного. Это решается по плану и гидравлическому расчёту, а не универсальным правилом.

Плюсы коллекторной схемы

• удобное отключение и регулирование отдельных ветвей;
• простая маркировка контуров;
• схема хорошо сочетается с зональной автоматикой и водяным тёплым полом.

Минусы коллекторной схемы

• большой суммарный расход трубы;
• нужно место для коллекторных шкафов и доступ к ним;
• ошибка в расчёте или настройке расходомеров всё равно вызывает дисбаланс.

Радиаторы, водяной тёплый пол и комбинированная система

После выбора источника тепла и схемы разводки остаётся определить, каким способом помещения будут получать тепло. В частном доме чаще всего применяют радиаторы, внутрипольные или настенные конвекторы и водяной тёплый пол. Эти приборы нельзя сравнивать только по внешнему виду: они рассчитаны на разные температурные режимы, имеют разную инерционность и по-разному реагируют на автоматику.

Радиаторный контур

Мощность радиатора зависит не только от его размера. Паспортная теплоотдача привязана к определённым температурам подачи, обратки и воздуха в помещении. Если котёл или тепловой насос работает на более низкой температуре теплоносителя, фактическая отдача выбранного прибора уменьшается. Поэтому сначала задают расчётный режим системы, затем подбирают радиаторы, а не наоборот.

Термостатический клапан на радиаторе регулирует расход через прибор в зависимости от потребности помещения. Он не создаёт дополнительное тепло: если котёл, насос или сам радиатор подобран неверно, клапан не исправит дефицит мощности. При большом количестве автоматически закрывающихся клапанов гидравлика системы должна сохранять допустимый расход через источник тепла и насос. Способ решения зависит от схемы: применяют перепуск, буферную ёмкость, гидравлическое разделение, дифференциальное регулирование или автоматику насоса — конкретный вариант выбирают по проекту оборудования.

Водяной тёплый пол

В тёплом полу трубопровод встроен в конструкцию пола и отдаёт тепло большой поверхностью. За счёт площади можно работать при более низкой температуре теплоносителя, чем во многих радиаторных системах. Это особенно полезно с конденсационными котлами и тепловыми насосами, эффективность которых связана с температурным режимом. Но низкая температура подачи не означает, что любой контур можно подключить непосредственно к горячей котловой магистрали.

Контур тёплого пола проектируют с учётом тепловой нагрузки комнаты, покрытия, допустимой температуры поверхности, шага укладки, длины петли, диаметра трубы, потери давления и расхода. Длинные петли не делают «по максимуму», потому что сопротивление растёт и балансировать их становится сложнее. Количество петель и длины определяют расчётом, а на коллекторе задают требуемые расходы для каждой зоны.

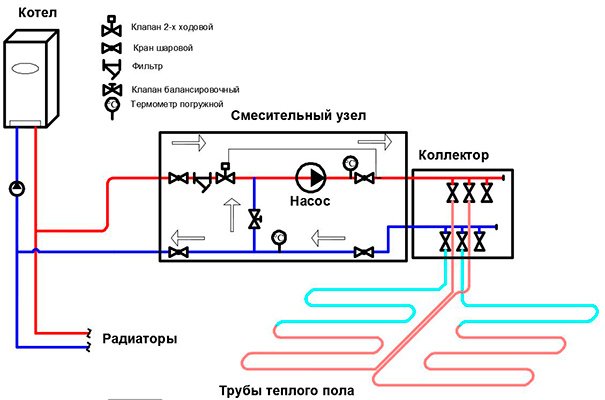

Радиаторы и тёплый пол в одной системе

Когда радиаторы рассчитаны на более высокую температуру подачи, а пол — на низкотемпературный режим, контуры разделяют по температуре и регулированию. Для тёплого пола применяют узел, который поддерживает требуемую температуру теплоносителя в низкотемпературном контуре; в зависимости от архитектуры системы это может быть смесительный узел с насосом, готовый регулирующий модуль или отдельный низкотемпературный выход источника тепла.

Общая ошибка — ограничить температуру только комнатным термостатом. Комнатный регулятор решает, требуется ли зоне тепло, а температура теплоносителя должна контролироваться самим гидравлическим узлом. Иначе при открытии контура в него может попасть вода с температурой, для которой конструкция пола и покрытие не рассчитаны.

Открытая и закрытая система водяного отопления

Открытой в контексте автономного водяного отопления называют систему с открытым расширительным баком, сообщающимся с атмосферой. Закрытая система герметична и использует мембранный расширительный бак. Это деление не следует путать с открытой системой горячего водоснабжения: речь здесь именно о способе компенсации теплового расширения теплоносителя.

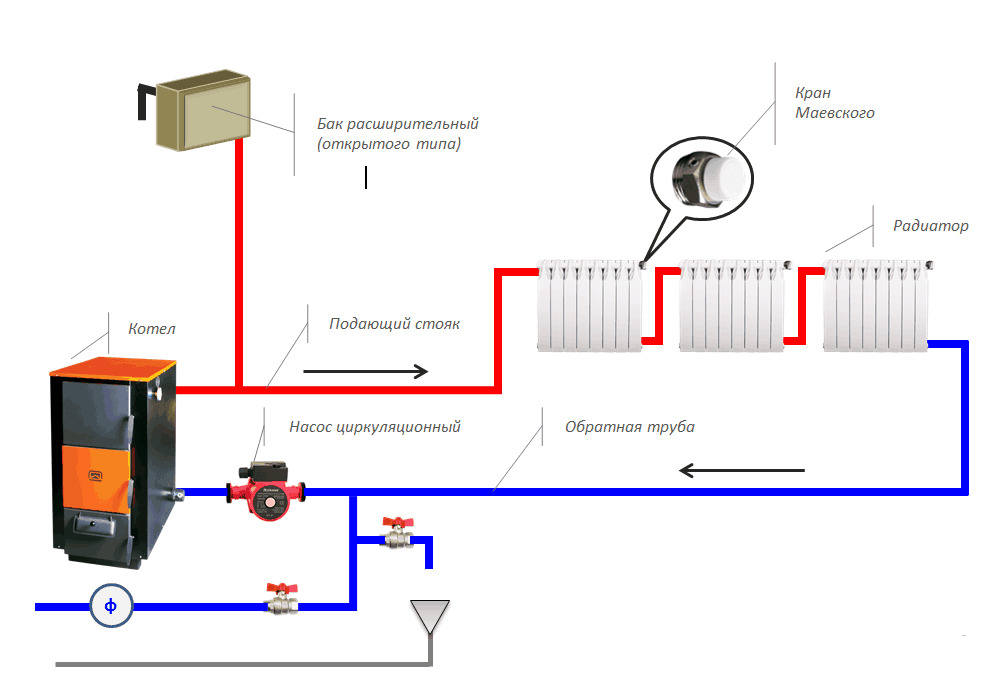

Открытая схема

Открытый бак размещают так, чтобы он выполнял свою функцию в выбранной гидравлической схеме, а уровень теплоносителя можно было контролировать и обслуживать. Контакт жидкости с воздухом приводит к испарению и постоянному поступлению кислорода, поэтому такая архитектура требует внимания к уровню и материалам. В современных системах с насосами и автоматизированными котлами чаще применяют закрытую схему, но открытый вариант сохраняется в отдельных самотечных решениях.

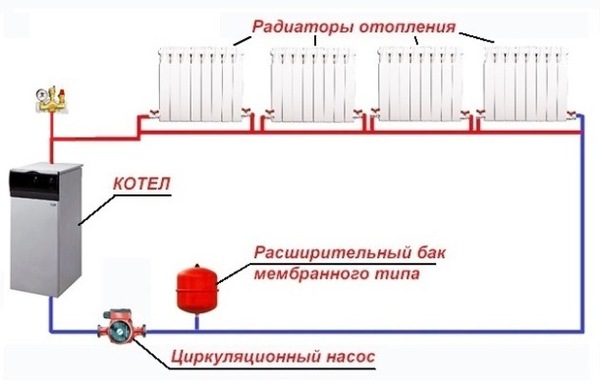

Закрытая схема

В мембранном баке рабочая жидкость отделена от газовой полости эластичной мембраной. При нагреве часть теплоносителя входит в бак, давление в системе изменяется в расчётных пределах. Объём бака не выбирают по одному универсальному отношению «один литр на десять литров системы». Для расчёта нужны как минимум объём теплоносителя, минимальная и максимальная температура, статическая высота, предварительное давление бака, допустимое давление системы и свойства жидкости. При использовании антифриза учитывают его концентрацию и коэффициент объёмного расширения.

Закрытая система должна иметь средства контроля и защиты, предусмотренные схемой источника тепла: предохранительный клапан, контроль давления, удаление воздуха и другие элементы, которые требует документация оборудования. Их расположение нельзя произвольно менять ради удобства монтажа.

С чего начинать расчёт системы отопления

Подбор оборудования по площади дома удобен только для очень грубой оценки бюджета. Для рабочего проекта сначала определяют тепловую нагрузку здания: учитывают потери через ограждающие конструкции, нагрев наружного воздуха для вентиляции и инфильтрацию. Это принципиально отличается от правила «1 кВт на 10 м²»: два дома одинаковой площади могут иметь разную нагрузку из-за климата, площади остекления, воздухообмена и качества стен, крыши и перекрытий.

1. Соберите исходные данные по зданию

• город или расчётную наружную температуру для местности;
• желаемую внутреннюю температуру по помещениям;
• геометрию наружных стен, кровли, перекрытий, окон и дверей;
• теплотехнические характеристики конструкций;
• режим вентиляции и наличие механической приточно-вытяжной системы;
• помещения с повышенной или пониженной расчётной температурой;
• режим проживания: постоянный, периодический, длительные простои.

Площадь пола остаётся полезным исходным параметром, но она не описывает потери через стены, окна и воздухообмен. Поэтому коэффициенты «для угловой комнаты» и «для большого окна» не заменяют полноценный покомнатный расчёт: их невозможно универсально подобрать для разных домов.

2. Определите тепловую нагрузку каждого помещения

Покомнатный результат нужен не только для общей мощности котла. По нему подбирают радиаторы, длину и плотность укладки тёплого пола, а затем рассчитывают расходы теплоносителя по ветвям. Если известна только общая нагрузка дома, можно выбрать теплогенератор, но нельзя корректно распределить тепло по комнатам.

3. Учитывайте вентиляцию и инфильтрацию отдельно

Воздух, который удаляется из дома и заменяется наружным, тоже требует нагрева. В доме с механической вентиляцией нагрузка связана с расходом воздуха и эффективностью рекуперации, если она есть. В доме с естественной вентиляцией и неплотными ограждениями заметную долю может давать инфильтрация. Игнорирование воздухообмена особенно заметно после замены окон или изменения режима вентиляции: теплопотери ограждений и потребность в нагреве воздуха меняются по-разному.

4. Подберите источник тепла не только по максимальной мощности

Максимальная требуемая мощность важна в расчётный мороз, но большую часть сезона дом работает при меньшей нагрузке. Для модулирующего котла или теплового насоса имеет значение минимальная устойчиво отдаваемая мощность. Слишком мощное оборудование при малой нагрузке чаще включается и выключается, если не способно достаточно снизить производительность. Поэтому правильный подбор — это сопоставление диапазона оборудования с нагрузкой дома, а не добавление максимально возможного «запаса».

Для воздушного теплового насоса сравнивают тепловую нагрузку здания и фактическую теплопроизводительность конкретной модели при низкой наружной температуре. Номинал при мягкой погоде не отвечает на вопрос, хватит ли установки в расчётный мороз. Если производительность ниже нагрузки, заранее определяют точку, с которой подключается резервный источник.

5. Подберите отопительные приборы под реальный температурный режим

В каталоге радиатора теплоотдача приводится при конкретных условиях. Если проект предусматривает более холодную подачу, мощность секции или панели уменьшается, и прибор приходится увеличивать. Аналогично для тёплого пола: нельзя компенсировать нехватку площади произвольным повышением температуры поверхности. Сначала проверяют допустимые условия помещения и покрытия, затем выбирают площадь активной зоны и параметры контура.

6. Рассчитайте расход теплоносителя

Для переноса заданной тепловой мощности нужен определённый массовый расход, связанный с теплоёмкостью жидкости и расчётной разностью температур между подачей и обраткой. Поэтому разные температурные графики дают разные расходы при одинаковой мощности. Расходы нужны для подбора труб, насоса, коллекторов, регулирующей арматуры и балансировки.

7. Выполните гидравлический расчёт

Гидравлический расчёт учитывает длину труб, внутренний диаметр, фитинги, клапаны, теплообменники, коллекторы и другие местные сопротивления. Задача — обеспечить расчётный расход в каждой ветви при приемлемой скорости движения жидкости и доступном напоре насоса. «Толще труба — лучше» неверно: чрезмерный диаметр увеличивает объём, стоимость и тепловую инерцию, а слишком малый повышает скорость и потери давления.

Циркуляционный насос подбирают по требуемому расходу и напору. Его рабочая точка формируется пересечением характеристики насоса и характеристики системы. Поэтому насос нельзя корректно выбрать только по площади дома или диаметру патрубка котла. После изменения положения клапанов характеристика сети меняется, и современная автоматика насоса может адаптировать давление в заданных пределах.

8. Рассчитайте расширительный бак

Для закрытой системы определяют общий объём теплоносителя, диапазон температур, статическую высоту и допустимые давления. Затем проверяют полезный объём выбранного бака и предварительное давление. Если в систему заливают незамерзающую жидкость, расчёт повторяют с её свойствами: коэффициент расширения отличается от воды.

9. Проверьте балансировку

При параллельных ветвях вода стремится идти по пути с меньшим сопротивлением. Без настройки ближний радиатор или короткая петля может получить избыточный расход, а дальняя — недостаточный. Балансировочные клапаны, преднастройка термостатической арматуры, расходомеры коллектора и регуляторы перепада давления позволяют задать расчётное распределение. Автоматическое регулирование не отменяет гидравлику: оно работает предсказуемо только в правильно спроектированной сети.

10. Проверьте электрическую часть проекта

Электрокотёл, тепловой насос, насосы, сервоприводы и автоматика создают электрическую нагрузку. До покупки оборудования проверяют выделенную мощность объекта, число фаз, сечение и защиту линий, требования производителя. Для системы с обязательной принудительной циркуляцией заранее решают, что происходит при отключении электроэнергии: остановка с безопасным завершением работы, питание автоматики от ИБП или запуск резервного источника.

Теплоноситель: вода или незамерзающая жидкость

Вода имеет высокую теплоёмкость и низкую вязкость, поэтому удобна для большинства постоянно отапливаемых домов. Незамерзающий теплоноситель используют там, где реальна длительная остановка отопления при отрицательной температуре. Однако сама защита от замерзания создаёт новые требования к расчёту.

Нельзя автоматически заливать автомобильный антифриз в отопительный контур. Для систем отопления применяют специально предназначенные составы, совместимые с конкретным оборудованием. Особенно критично соблюдать требования производителя котла: неподходящий теплоноситель способен нарушить работу теплообменника, уплотнений и автоматики.

Как выбрать систему по реальному сценарию

Один и тот же дом можно отопить несколькими способами, но эксплуатационные последствия будут разными. Рациональный выбор начинается с ограничений объекта: доступный энергоноситель, электрическая мощность, вероятность отключений, режим проживания, место под оборудование и готовность обслуживать систему.

Как разложить отопление на плане в Мой Дом 3D

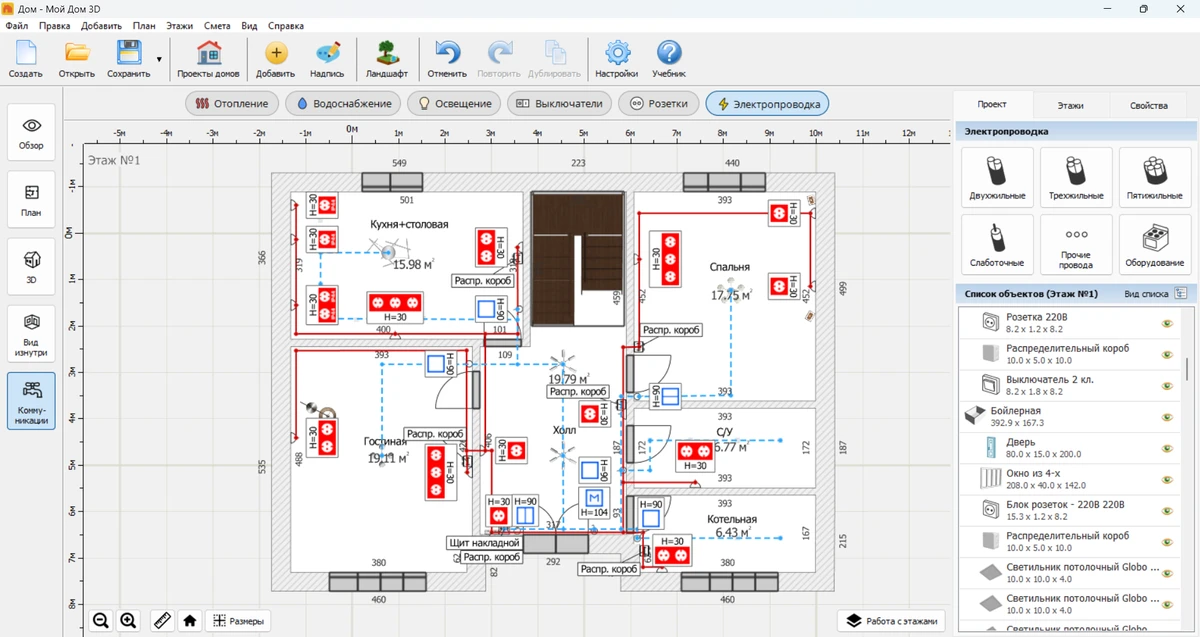

Инженерный расчёт удобнее проверять на поэтажном плане: видно, где пройдут стояки, где поместится коллекторный шкаф и не конфликтует ли радиатор с дверью, мебелью или другим оборудованием. Для этой пространственной задачи можно использовать Мой Дом 3D. В программе есть отдельный слой отопления, каталог оборудования, линии подачи и обратки, стояки, тёплый пол и отопительная часть сметы. Если для задачи требуется специализированное инженерное ПО, можно отдельно сравнить программы для проектирования систем отопления.

Шаг 1. Подготовьте геометрию дома

Сначала создайте этажи, стены, проёмы, двери и окна. Для отопления важна именно реальная геометрия: оборудование нельзя нормально расставить на условном прямоугольнике, если после этого появятся лестничный проём, встроенный шкаф или панорамное окно. На этом же этапе полезно нанести крупную мебель и стационарное оборудование, чтобы трассы не проходили через места, которые затем станут недоступны.

Шаг 2. Откройте слой отопления

Перейдите в Коммуникации и выберите Отопление. Этот режим отделяет отопительный лист от электрики, водоснабжения и других инженерных сетей. Такое разделение удобно для проверки пересечений: сначала можно работать только с трубами и отопительными приборами, затем включать соседние коммуникации и искать конфликты.

Шаг 3. Расставьте оборудование до рисования труб

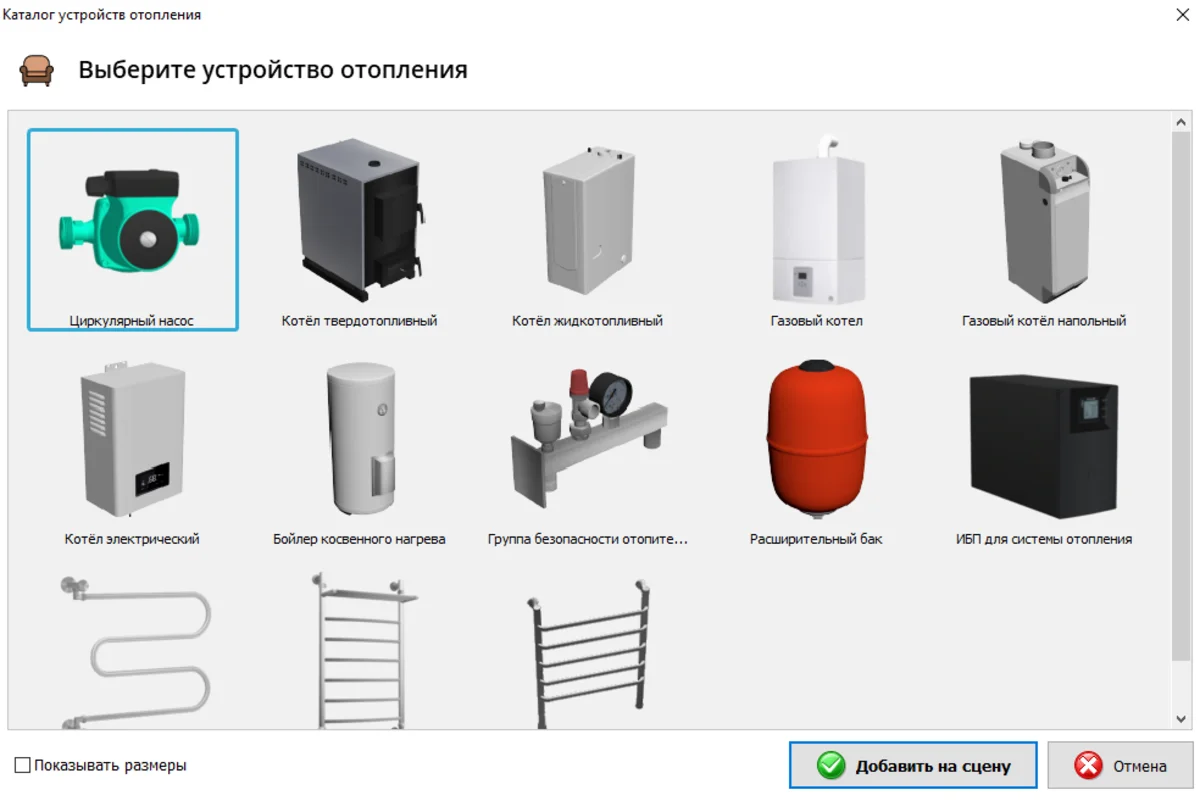

В режиме отопления доступны радиаторы, котлы, коллекторы, полотенцесушители и другое оборудование. Сначала разместите источник тепла и конечные приборы. Для коллекторной схемы выберите доступное место под шкаф: к нему должны сходиться линии, а арматура должна оставаться обслуживаемой. Если дом многоэтажный, отметьте отопительные стояки и точки перехода между этажами.

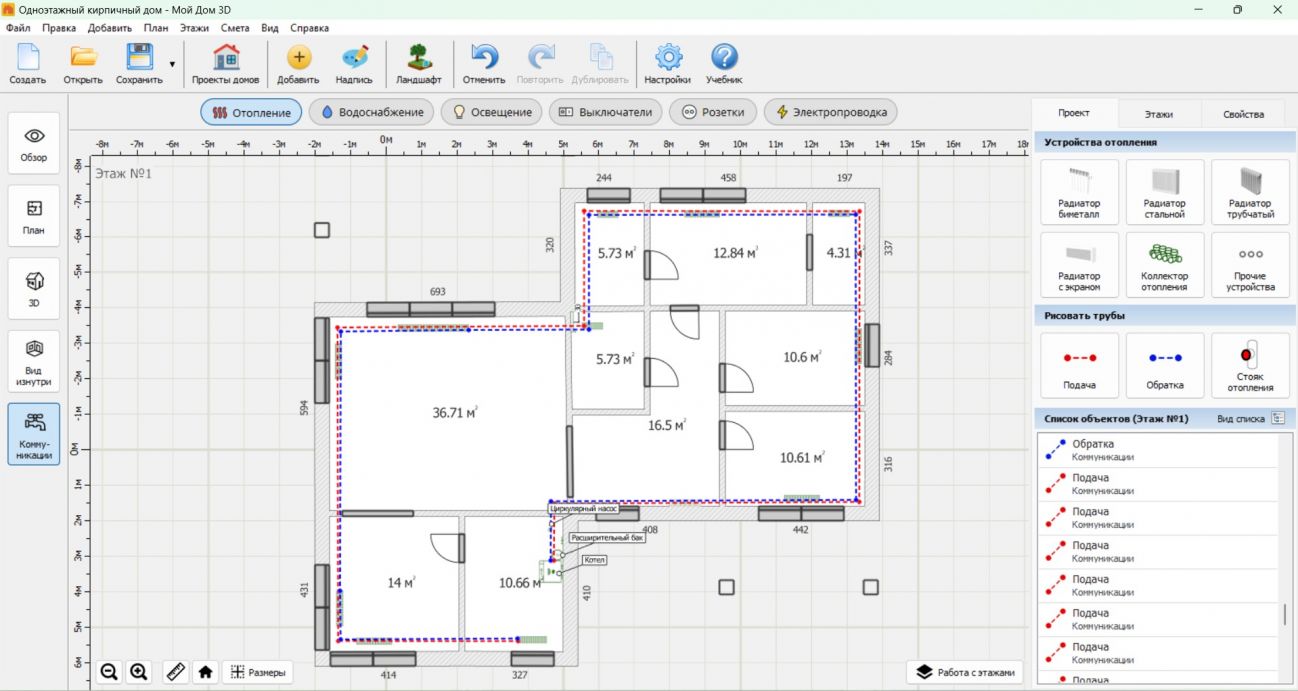

Шаг 4. Проведите подачу и обратку

После расстановки приборов нанесите линии Подача и Обратка в соответствии с уже выбранной инженерной схемой. Программа помогает визуализировать трассу, но не должна сама определять диаметр, расход или гидравлическую балансировку вместо расчёта. На плане проверьте длину и доступность маршрутов, пересечения дверных проёмов, лестниц, сантехники и других инженерных линий.

Шаг 5. Спроектируйте тёплый пол отдельным режимом

Для водяного тёплого пола предусмотрен отдельный режим. В нём задаются конфигурация и направление укладки, шаг, диаметр трубы и привязка к коллектору. Эти поля удобно использовать для оформления уже рассчитанного решения. Значения нельзя выбирать только по тому, насколько красиво петля укладывается на плане: шаг, длина и расход должны соответствовать тепловой и гидравлической части проекта.

Шаг 6. Подпишите контуры и оборудование

Для обозначений используйте Добавить → Добавить комментарий. Указывайте назначение ветвей, номер помещения, имя коллектора и другие идентификаторы, которые затем совпадут с монтажной маркировкой. Параметры объекта редактируются через Свойства. Такая дисциплина особенно полезна в лучевой системе, где в шкаф сходится много похожих труб.

Шаг 7. Проверьте отопительную часть сметы

Откройте Смета → Отопление. Этот раздел помогает собрать перечень размещённых в проекте элементов и оценить комплектность. Смета планировщика не заменяет спецификацию инженера: в реальном монтаже появятся фитинги, крепёж, изоляция, арматура и технические позиции, количество которых зависит от выбранной системы и производителя.

Шаг 8. Сверьте план с расчётом

Финальная проверка должна идти в обе стороны. Если на плане выяснилось, что коллектор приходится переносить, меняются длины ветвей — значит, гидравлический расчёт нужно актуализировать. Если расчёт требует другой мощности радиатора, меняется габарит прибора — значит, план нужно проверить повторно. Так Мой Дом 3D используется как инструмент пространственной увязки, а не как замена теплотехническому или газовому проектированию.

Порядок реализации проекта от расчёта до запуска

1. Зафиксировать исходные условия. Собрать планы, конструкцию ограждений, климатические данные, доступные энергоносители, выделенную электрическую мощность и режим проживания.
2. Рассчитать тепловые нагрузки. Получить общую потребность дома и распределение по помещениям.
3. Выбрать источник тепла. Сопоставить мощность и диапазон работы оборудования с нагрузкой, определить резервный режим.
4. Выбрать отопительные приборы. Рассчитать радиаторы, конвекторы или тёплый пол для принятого температурного графика.
5. Определить топологию. Выбрать однотрубную, двухтрубную, попутную или коллекторную разводку, места стояков и шкафов.
6. Выполнить гидравлический расчёт. Назначить расходы, диаметры и арматуру, подобрать насос, проверить неблагоприятные ветви.
7. Увязать систему на плане. Проверить пересечения с конструкциями, мебелью, водоснабжением, канализацией, электрикой и вентиляцией.
8. Сформировать спецификацию. Включить не только крупное оборудование, но и арматуру, фитинги, крепления, теплоизоляцию, воздухоудаление и сервисные элементы.
9. Выполнить монтаж. Соблюдать проект и инструкции конкретного оборудования. Газовые работы и другие регулируемые операции выполняются с соблюдением обязательных требований и компетенций.
10. Провести испытания до закрытия конструкций. Скрытые трубы и контуры пола проверяют до того, как доступ к ним будет потерян. Режим испытаний назначают по проекту, материалам и требованиям оборудования, а не по универсальному числу из интернет-инструкции.
11. Заполнить систему и удалить воздух. Заполнение ведут контролируемо, чтобы воздух мог выйти из верхних точек, приборов и коллекторов.
12. Настроить расходы. Балансируют ветви и петли, проверяют работу насоса и регулирующей арматуры.
13. Проверить автоматику. Комнатные регуляторы, приводы, котёл, тепловой насос и резервные режимы должны согласованно реагировать на изменение задания.
14. Зафиксировать исходные настройки. Сохраняют положения балансировочных клапанов, расходы на коллекторах, давление холодной системы и параметры автоматики — это база для будущей диагностики.

Типичные ошибки при проектировании и монтаже

Подбирать котёл только по площади

Такой выбор не учитывает климат, вентиляцию, окна и качество утепления. Ошибка затем маскируется увеличением температуры подачи или чрезмерным запасом мощности. Корректнее сначала посчитать нагрузку, а затем проверить диапазон работы конкретного источника.

Считать большой запас мощности преимуществом

Избыточная мощность не делает дом автоматически теплее: конечные приборы всё равно должны передать тепло помещениям. Для модулирующего оборудования чрезмерный запас ухудшает работу в межсезонье, если минимальная мощность оказывается выше текущей нагрузки.

Смешивать высоко- и низкотемпературные контуры без управления

Радиаторы и водяной пол могут требовать разных температур. Подключение тёплого пола к горячей магистрали без предусмотренного проектом регулирования создаёт риск неправильного температурного режима.

Копировать диаметры труб из чужого дома

Одинаковый наружный диаметр не означает одинаковое внутреннее сечение у разных систем труб. Кроме того, требуемый расход зависит от мощности и температурного графика. Диаметр выбирают после определения расхода и допустимых потерь давления.

Ставить насос «помощнее на всякий случай»

Избыточный напор способен увеличить шум на клапанах и расход в коротких ветвях. Недостаточный — не обеспечивает удалённые контуры. Нужна рабочая точка, согласованная с характеристикой сети, и настройка режима насоса.

Считать коллекторную разводку автоматически сбалансированной

Одинаковое число выходов не означает одинаковый расход. Петли имеют разную длину и обслуживают помещения с разной нагрузкой. Расходомеры и клапаны коллектора нужны именно для настройки расчётных значений.

Выбирать расширительный бак одним коэффициентом

Универсальная пропорция не учитывает давление и температурный диапазон. Бак, который выглядит достаточным по литражу, может иметь недостаточный полезный объём в конкретной системе.

Прятать разъёмные соединения без доступа

Любой сервисный узел — коллектор, фильтр, насос, регулирующая арматура — должен оставаться доступным. Скрытая прокладка особенно ценна там, где цельные отрезки трубы проходят от доступного узла до прибора без необслуживаемых соединений в конструкции.

Не предусматривать удаление воздуха

Воздушная пробка уменьшает или полностью прекращает циркуляцию в отдельном участке. Точки воздухоудаления выбирают по геометрии системы и оборудованию; одного крана на ближайшем радиаторе недостаточно для произвольной сложной сети.

Забывать о грязи и строительном мусоре

Монтажная стружка, окалина и загрязнения способны попасть в насосы, клапаны и теплообменники. Систему промывают и обслуживают фильтры по проекту и требованиям производителя. После первого периода эксплуатации фильтр нередко требует дополнительной проверки из-за остаточных загрязнений.

Закрывать тёплый пол стяжкой до испытания

После заливки доступ к трубе резко усложняется. Поэтому контуры проверяют, маркируют и фиксируют до закрытия. Условия испытания зависят от материала труб и проектной документации; произвольное повышение давления «для надёжности» недопустимо.

Не думать о работе при отключении электричества

Даже газовый или твердотопливный котёл часто зависит от автоматики и циркуляционного насоса. Если отключения регулярны, резервирование питания и безопасный останов должны быть частью проекта, а не покупкой после первой аварии.

Пытаться компенсировать холодную комнату только регулировкой клапана

Полностью открытый клапан не поможет, если радиатор недостаточен по мощности или ветвь не получает нужного расхода. Диагностика должна разделять тепловую и гидравлическую проблему.

Как проверить систему после монтажа

Пусконаладка — отдельный этап, а не формальность после заполнения труб. Российские правила по отоплению прямо выделяют монтаж, сдачу в эксплуатацию, испытания, пусконаладку и контроль. Проверка нужна до того, как настройки будут признаны рабочими.

Проверка до первого нагрева

• сверить установленное оборудование и направление потока через элементы, у которых оно задано;
• проверить доступность запорной, балансировочной и сервисной арматуры;
• проверить закрытые контуры до заделки отделкой;
• убедиться, что автоматические и ручные воздухоотводчики находятся в предусмотренных точках;
• проверить предварительное давление мембранного бака по расчёту и инструкции;
• проверить, что предохранительная арматура не отсечена случайно закрытым краном там, где это запрещено схемой;
• проверить электрическое подключение насосов, котла и автоматики.

Заполнение и удаление воздуха

Систему заполняют контролируемо. Быстрое заполнение сложной сети способно запереть воздух в петлях. По мере заполнения проверяют воздухоотводчики и радиаторы, затем запускают циркуляцию и повторяют удаление воздуха после того, как пузырьки переместятся к верхним точкам.

Проверка холодного давления

После удаления воздуха фиксируют давление остывшей системы. Это эталон для дальнейшего контроля. Если оно постепенно падает, сначала ищут утечку или проблему с расширительным баком, а не постоянно добавляют воду.

Проверка циркуляции

После запуска насоса оценивают, получают ли расход удалённые ветви, нет ли шума клапанов и резкого перепада между близкими и дальними приборами. Коллекторные расходы сравнивают с расчётными, балансировочные клапаны приводят к проектным настройкам.

Проверка нагрева

Системе дают выйти на устойчивый режим. Сравнивают температуру помещений, реакцию термостатов и наличие систематически холодных зон. Один холодный радиатор при горячей подаче указывает на локальную проблему; холодная дальняя группа чаще заставляет проверять гидравлику ветви и настройку насоса.

Проверка автоматики

Нужно имитировать изменение задания: снизить требуемую температуру в одной зоне, затем вернуть её; проверить закрытие привода коллектора, реакцию котла или теплового насоса и сохранение циркуляции в остальных ветвях. Если предусмотрен резервный источник, проверяют условие его включения и безопасное возвращение к основному.

Проверка поведения при отключении питания

Для системы, чувствительной к остановке циркуляции, заранее моделируют исчезновение электричества в безопасных условиях: должно быть понятно, что отключается, что продолжает питаться от резерва и как система возвращается в рабочий режим. Особенно это важно для источников с большой тепловой инерцией.

Диагностика по симптомам

Как отопление связано с утеплением, вентиляцией и горячей водой

Система отопления не существует отдельно от здания. Снижение теплопотерь наружных конструкций уменьшает требуемую мощность источника и приборов. Но после повышения герметичности нельзя «экономить» за счёт отказа от нормальной вентиляции: потребность в свежем воздухе остаётся, а способ его нагрева должен учитываться в общем энергетическом балансе.

Утепление и окна

При реконструкции сначала полезно определить, какие ограждения дают наибольшие потери, а затем заново рассчитать нагрузку. Если сначала купить котёл и радиаторы «с запасом», а потом существенно утеплить дом, оборудование может оказаться чрезмерно мощным для новой нагрузки.

Вентиляция

Механическая вентиляция задаёт контролируемый расход воздуха. Рекуперация может уменьшить нагрузку на его нагрев, но не отменяет отопительную систему. При проектировании нужно понимать, какая часть мощности приходится на ограждения, а какая — на воздухообмен.

Горячее водоснабжение

Если тот же источник готовит горячую воду, режим ГВС рассматривают отдельно от отопительной нагрузки. Для бойлера косвенного нагрева важны мощность теплообменника, приоритет ГВС, объём бака и режим потребления. Складывать паспортную мощность отопления и ГВС простым арифметическим способом не всегда корректно: схема управления определяет, работают ли нагрузки одновременно.

Практические примеры выбора без универсального «лучшего» варианта

Новый энергоэффективный одноэтажный дом

Низкая тепловая нагрузка открывает возможность использовать низкотемпературные приборы и тепловой насос, но именно малая нагрузка повышает требования к минимальной мощности оборудования. Для распределения удобны коллекторные петли и тёплый пол, если они рассчитаны под конкретные помещения. Главный контрольный вопрос — не «сколько квадратных метров», а какая нагрузка остаётся в расчётный мороз и какой диапазон мощности обеспечивает источник.

Существующий дом с радиаторами и магистралями

Полная замена разводки не всегда оправдана. Сначала оценивают теплопотери, состояние труб и радиаторов, фактический температурный режим. Если после утепления радиаторов хватает при более низкой температуре воды, это может облегчить переход на более эффективный источник без вскрытия всех полов.

Дом с твердотопливным котлом и перебоями электроснабжения

Здесь критична безопасная работа при остановке насоса. Нельзя просто добавить ИБП, не проверив потребление, требуемое время резерва и поведение источника после разряда аккумулятора. Если проект предусматривает буферную ёмкость или гравитационный аварийный контур, они должны быть рассчитаны как часть системы, а не добавлены символически.

Дача, которая зимой простаивает

Ключевые риски — замерзание и удалённый отказ. Варианты: поддерживать минимальную температуру с резервным питанием, грамотно консервировать систему либо использовать совместимый незамерзающий теплоноситель. Выбор зависит от частоты визитов, надёжности электричества, сложности слива воды и требований котла.

Частые вопросы

Что выбрать: однотрубную или двухтрубную систему?

Для современного дома с индивидуальным регулированием двухтрубная схема обычно даёт более понятную гидравлику: радиаторы подключаются параллельно между подачей и обраткой. Однотрубная может быть оправдана в компактной простой системе, но требует внимательного расчёта последовательного кольца и байпасов. Выбор делают по планировке, длинам трасс, способу регулирования и бюджету монтажа.

Можно ли отопить дом только водяным тёплым полом?

Можно, когда расчётная теплоотдача пола покрывает нагрузку каждого помещения в допустимых температурных условиях. Ограничивающим фактором бывает малая активная площадь из-за мебели, покрытие пола или высокая нагрузка у большого остекления. Решение подтверждают покомнатным расчётом; при недостатке мощности добавляют другие приборы.

Нужен ли циркуляционный насос?

В большинстве современных закрытых систем с тонкими трубами, регулирующей арматурой и сложной разводкой применяется принудительная циркуляция. Самотёк требует специальной геометрии и низкого гидравлического сопротивления. Наличие больших труб само по себе не гарантирует работоспособность естественной циркуляции.

Что лучше для двух этажей: один коллектор или два?

Это зависит от трассировки и гидравлики. Отдельные коллекторы по этажам часто уменьшают количество длинных индивидуальных линий и делают обслуживание понятнее, но добавляют стояки и шкафы. Сравнивают реальные длины, доступность и расчётные потери давления обоих вариантов.

Можно ли ставить более мощный насос, если дальние радиаторы холодные?

Только после диагностики. Причина может быть в закрытой арматуре, воздухе, неправильной балансировке или слишком большом сопротивлении одной ветви. Слепое увеличение напора способно создать шум и избыточный расход в ближних контурах, не устранив исходную ошибку.

Нужно ли оставлять запас мощности котла?

Запас задают обоснованно, а не фиксированным процентом для любого дома. Слишком большой теплогенератор может хуже работать при малой сезонной нагрузке. Для модулирующего оборудования одновременно оценивают максимальную и минимальную мощность, режим горячего водоснабжения и поведение автоматики.

Можно ли залить антифриз вместо воды без других изменений?

Нет. Сначала подтверждают совместимость с котлом и всеми материалами, затем пересчитывают гидравлику и расширительный бак с учётом свойств конкретного состава. После замены теплоносителя настройки расхода могут потребовать корректировки.

Нужен ли резервный котёл при тепловом насосе?

Не всегда отдельный котёл, но резервный режим должен быть определён расчётом. Сравнивают нагрузку дома и мощность теплового насоса при расчётной наружной температуре. Если мощности недостаточно или требуется защита от аварийного простоя, проектируют подходящий дополнительный источник.

Можно ли считать схему, нарисованную в планировщике, готовым инженерным проектом?

Нет. План показывает расположение оборудования и трасс, помогает координации и спецификации, но не заменяет расчёт тепловой нагрузки, гидравлики, давления, расширительного бака, автоматики и обязательных требований к газовой или электрической части.

Как понять, что система сбалансирована?

При устойчивом режиме все ветви получают расчётные расходы, помещения достигают заданной температуры без постоянного ручного вмешательства, клапаны работают без избыточного шума, а дальние приборы не голодают из-за ближних. Проверяют не одинаковую температуру каждого радиатора на ощупь, а соответствие расходов, температур помещений и настроек проекту.

Как принять окончательное решение

Сначала определите тепловую нагрузку дома и ограничения по энергоносителям. Затем выберите источник тепла и расчётный температурный режим. Только после этого имеет смысл сравнивать однотрубную, двухтрубную или коллекторную разводку, радиаторы и тёплый пол: эти элементы должны обслуживать уже известную нагрузку, а не задавать её.

Для небольшого дома с простой планировкой главными критериями могут быть минимальное число элементов и понятное обслуживание. Для большого дома с несколькими этажами важнее зонирование, балансировка и доступность коллекторов. Для теплового насоса ключевым становится низкотемпературная отдача приборов и фактическая мощность при расчётном морозе. Для дачи — защита от замерзания и восстановление после отключения питания.

Правильно спроектированная система отличается не максимальным количеством автоматики и не самым дорогим котлом. Её признаки — рассчитанная нагрузка, согласованная гидравлика, доступные для обслуживания узлы, понятные режимы аварийной работы и измеримые настройки, к которым можно вернуться при диагностике. Именно эти параметры позволяют сравнить варианты ещё до монтажа и избежать переделки уже после отделки дома.
