Астра Конструктор Мебели

Астра Конструктор Мебели — настольная Windows-программа компании «Технос» для проектирования корпусной мебели, подготовки чертежей деталей, расстановки крепежа, получения спецификаций и передачи технологических данных в раскрой или на оборудование с ЧПУ. Она ориентирована не на свободное художественное 3D-моделирование, а на мебельный проект как набор реальных деталей с размерами, толщиной, материалом, направлением волокон, кромками, пазами, отверстиями и крепежом. Поэтому основной результат работы — не только трехмерная картинка для согласования с заказчиком, но и структурированный проект, по которому можно подготовить производственную документацию.

Актуальная ветка программы — 3.3, выпущенная 22 апреля 2026 года. В ней появились автосохранение проекта, постпроцессоры для станков AES GO! и SIRIUS, настройка и измененный алгоритм экспорта в Гиблаб, расширенные возможности печати чертежей и отчетов, а также исправления стабильности. Публичный установочный пакет распространяется как ZIP-файл для Windows; фактически отдаваемый сервером файл занимает 34,1 MB. Бесплатная редакция позволяет создавать и сохранять проекты без ограничения числа деталей и материалов, использовать библиотеку, печатать изображение проекта и передавать список деталей в XML для Астра Раскрой, но часть производственных операций — печать чертежей, полный набор отчетов и сохранение крепежа — зависит от редакции.

Что именно представляет собой Астра Конструктор Мебели

Название относится к конкретному продукту мебельной линейки «Астра», а не к универсальной архитектурной САПР и не к отдельной программе раскроя. В той же линейке существуют Астра Раскрой, Astra S-Nesting и Astra Cutting, но их задачи другие. Астра Конструктор Мебели отвечает за модель изделия и технологическое описание деталей; Астра Раскрой оптимизирует размещение прямоугольных деталей на листах и погонажных материалах; Astra S-Nesting работает с фигурным раскроем; Astra Cutting связан с печатью этикеток и управлением вырезкой. В рабочей цепочке эти продукты могут обмениваться данными, однако проектирование мебели начинается именно в Конструкторе.

Программа разработана компанией «Технос». В продуктовой истории фирмы мебельное направление выросло из более ранних работ по автоматизации технологических расчетов и раскрою промышленных материалов. Название «Астра» расшифровывается как «Автоматизированная Система Технологических РАсчетов». Для пользователя это важно не как историческая деталь, а как объяснение приоритетов продукта: в интерфейсе много инструментов, связанных с геометрией деталей, спецификациями, присадкой, кромками, материалами и передачей заказа на следующий производственный этап.

Модель проекта состоит из изделий, деталей и элементов. Корпусная деталь имеет физические параметры: длину, ширину, толщину, материал и направление текстуры или волокон. Детали объединяются в секции и изделия, а изделия расставляются в общей сцене. Для нестандартной геометрии предусмотрено редактирование контура: можно делать срезы, скругления и более сложные контурные операции, а в новых ветках добавлены внутренние вырезы, формы торцов, пазы и параметрические операции. При этом пользователь остается в мебельной предметной модели, а не строит геометрию из абстрактных полигонов, как в универсальном 3D-редакторе.

Для кого предназначена программа

Главная аудитория — конструкторы корпусной мебели, небольшие мебельные мастерские, производственные отделы, сервисные центры и специалисты, которые принимают индивидуальные заказы. Один и тот же проект может использоваться на нескольких этапах: сначала как компоновка помещения и визуальная демонстрация, затем как набор деталей с материалами, далее как источник чертежей, схемы присадки и списка деталей для раскроя. В Профессиональной редакции добавляется полный производственный вывод, включая печать чертежей деталей и работу с постпроцессорами ЧПУ.

Для домашнего пользователя программа имеет смысл, когда задача связана именно с самостоятельным проектированием корпусной мебели, а не только с интерьерной визуализацией комнаты. Бесплатная редакция не ограничивает число деталей или материалов в проекте и сохраняет проекты, поэтому на ней можно подготовить шкаф, тумбу, кухонный модуль или набор секций, проверить размеры и получить XML-список деталей для последующего раскроя в Астра Раскрой. Однако бесплатный режим не сохраняет расставленный крепеж и не дает полноценный печатный комплект чертежей: это принципиальное различие между «сделать геометрию проекта» и «получить полный технологический пакет для производства».

Для мебельного салона полезен другой сценарий: библиотека типовых изделий позволяет собирать проект из заранее подготовленных модулей, менять габариты, материалы и фасады, показывать заказчику перспективный вид и получать ведомость заказа. Такой подход снижает число повторно создаваемых объектов, но требует дисциплины в библиотеке: типовые модули должны иметь корректные размеры, материалы, правила крепежа и понятные имена. Если библиотека хаотична, преимущество повторного использования быстро исчезает.

Сервисному центру, который принимает заказы на изготовление деталей, важнее редактор контура, присадка и постпроцессоры. В этой модели пользователь может подготовить деталь произвольного контура, задать технологические операции и вывести управляющие данные в формат, поддерживаемый конкретным обрабатывающим центром. Набор постпроцессоров зависит от приобретенной конфигурации, поэтому перед внедрением нужно сопоставить модель станка, используемое управляющее ПО и доступный постпроцессор, а не ориентироваться только на наличие общего слова «ЧПУ».

Интерфейс и рабочие области

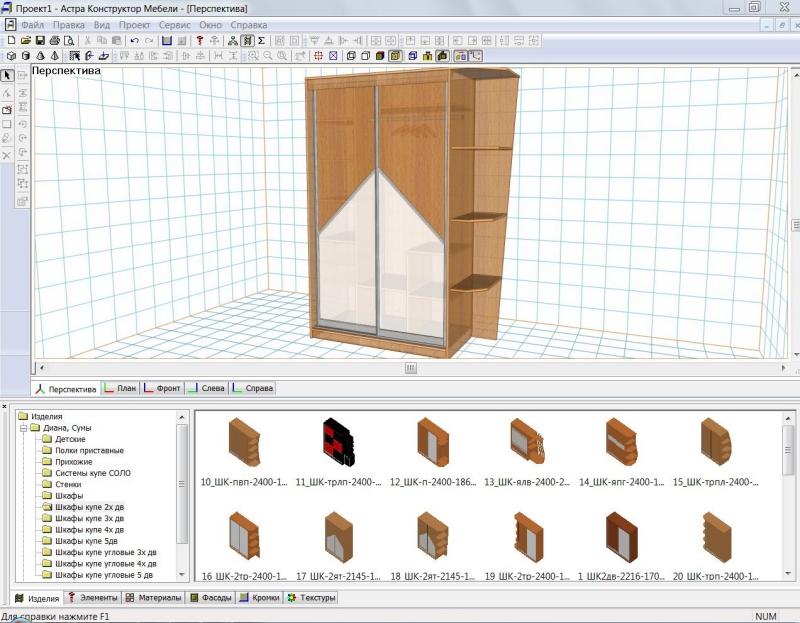

Основное окно построено по классической схеме настольной САПР. В верхней строке находятся меню Файл, Правка, Вид, Проект, Сервис, Окно и Справка. Под меню расположены панели инструментов с командами создания и редактирования объектов, изменения режима отображения, операций с проектом и видом. Центральная часть отдана рабочей сцене, где размещаются изделия и детали. Снизу или рядом с рабочей сценой находятся панели библиотеки и вкладки категорий.

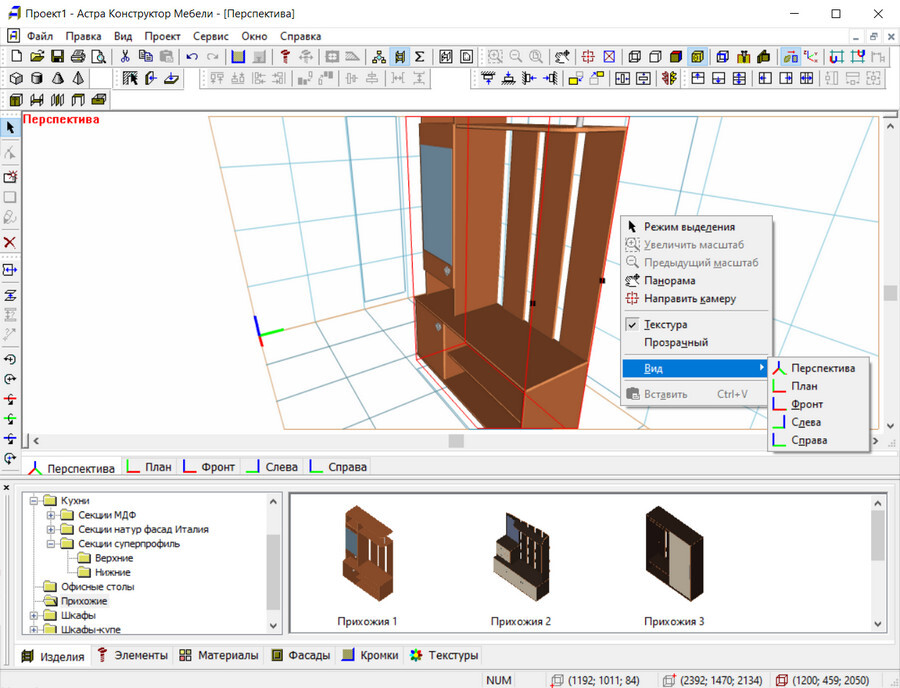

Сцена может отображаться в проекциях Перспектива, План, Фронт, а также видах слева и справа. Рабочее пространство допускает деление на две или четыре части, причем в каждой части выбирается собственная проекция. Это удобно для точной расстановки: в плане контролируются координаты по комнате и взаимное положение секций, во фронте — высоты и вертикальные зазоры, а перспектива помогает проверить общий вид и ориентацию деталей.

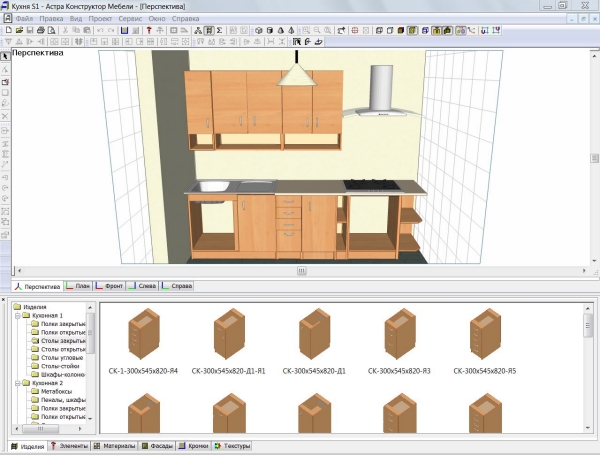

В нижней библиотечной области встречаются вкладки Изделия, Элементы, Материалы, Фасады, Кромки и Текстуры. «Изделия» хранят повторно используемые мебельные модули; «Элементы» предназначены для вспомогательных объектов и фурнитуры; материалы задают свойства корпусных деталей; фасады и кромки выделены в собственные справочники; текстуры используются для визуального отображения. Такое разделение важно при поддержке библиотеки: изменение текстуры не должно подменять изменение материала, а декоративный объект не должен ошибочно использоваться как корпусная деталь, если от него требуется технологический вывод.

Для настройки программы используется команда Сервис — Параметры. Среди параметров встречаются настройки отображения и аппаратного ускорения OpenGL, пути к рабочим каталогам и библиотекам, а также параметры, связанные с экспортом. Для помещения собственного изделия в библиотеку применяется команда Сервис — Добавить в библиотеку. Этот рабочий прием важен для серийных и повторяющихся заказов: один раз правильно собранный шкаф или секцию сохраняют как типовой модуль, а в следующем проекте не строят заново из отдельных панелей.

Для редактирования формы корпусной детали используется Редактор контура. Он отделен от обычного изменения размеров: прямоугольник с корректными габаритами превращают в деталь со срезами, скруглениями, внутренними вырезами или другими операциями на контуре. Это различие нужно сохранять при проектировании. Габаритная длина детали описывает ее размер, а контур определяет фактическую форму, которая затем должна корректно попасть в чертеж, присадку, внешнюю систему заказа или управляющий файл.

Окно свойств детали открывается двойным щелчком по объекту или через соответствующую команду. Начиная с ветки 3.0, в свойствах есть вкладка Положение, где задаются точные координаты. В более ранней ветке 2.9 появились фиксируемые координаты изделий и отображение расстояний в видах План и Фронт. В результате грубое перемещение мышью можно совмещать с числовым позиционированием: сначала изделие ставится приблизительно, затем привязывается к требуемой высоте, стене или соседнему модулю числовым значением.

Установка, редакции и первый запуск

Астра Конструктор Мебели распространяется как Windows-приложение. Публичная загрузка ведет на файл astrades-setup-demo.zip; несмотря на историческое слово demo в имени файла, текущая бесплатная редакция описывается именно как бесплатная, а не как временная пробная версия. ZIP-файл нужно распаковать и запустить установщик в Windows. Публично доступный файл на момент актуальной проверки имеет размер 34,1 MB.

Перед установкой полезно определить, какая редакция нужна в реальной работе. Учебная редакция бесплатна. Она создает и сохраняет любые проекты, поддерживает кромки, библиотеку и печать изображения проекта, но чертежи доступны только на экране, крепеж можно посмотреть, но он не сохраняется, а экспорт деталей для раскроя направлен в Астра Раскрой. Домашняя редакция в текущем прайс-листе временно недоступна для приобретения; ранее и по таблице функций она находится между бесплатной и Профессиональной: сохраняет крепеж, дает печать чертежей изделий и ограниченный набор отчетов, но печать чертежей деталей остается ограниченной. Профессиональная редакция стоит 34 000 рублей за одну лицензию и снимает эти производственные ограничения.

Платная лицензия бессрочная: программа не прекращает работу после окончания периода обновлений. В стоимость покупки входит один год обновлений. Продление обновлений еще на год необязательно и стоит 30% от цены лицензии. Технические консультации по электронной почте и на форуме предоставляются без ограничения срока. Программная поставка выполняется через Интернет; регистрация может быть привязана к компьютеру либо использовать аппаратный ключ HASP в соответствующей схеме поставки.

Постпроцессоры для обрабатывающих центров продаются как дополнительная опция. Текущая цена комплекта опции — 22 500 рублей. Это не означает, что покупка Профессиональной редакции автоматически решает задачу любого станка: перед оплатой нужно сверить конкретный контроллер и формат. Для предприятия с несколькими рабочими местами также важна лицензионная схема: скидки предусмотрены при приобретении нескольких одинаковых лицензий, а аппаратный ключ и компьютерная регистрация ведут себя по-разному при переносе рабочего места.

После первого запуска разумно начать не с большого заказа, а с небольшого тестового проекта. Сначала проверьте единицы измерения и отображение сцены, затем создайте простую прямоугольную деталь, назначьте ей материал, сохраните проект и снова откройте его. Следом создайте изделие из нескольких деталей, переключитесь между Планом, Фронтом и Перспективой, сформируйте доступный отчет и протестируйте экспорт. Такой короткий цикл выявляет проблемы с видеодрайвером, правами на папки, библиотекой и форматом обмена до того, как в программе появится многосекционный заказ.

Базовый рабочий процесс: от габаритов до готового проекта

1. Создание проекта и организация сцены

Работа начинается с нового проекта и настройки рабочей сцены под будущую компоновку. Для отдельного шкафа достаточно свободного пространства вокруг изделия; для кухонного или интерьерного проекта удобнее сразу ориентироваться на реальные размеры помещения. Проекцию выбирают по текущей операции: в Перспективе удобно оценивать общий вид, в Плане — глубину и взаимное положение секций, во Фронте — высоту, цоколь, навесные элементы и вертикальные зазоры.

Не стоит строить весь заказ в одном перспективном виде. Трехмерная сцена хорошо показывает визуальный конфликт, но плохо заменяет числовой контроль координат. После грубой расстановки переключайтесь в ортогональные виды и проверяйте расстояния между изделиями. Ветка 2.9 добавила динамическое отображение расстояний для выделенных изделий в Плане и Фронте, а также точные фиксируемые координаты. Эти инструменты позволяют задавать, например, постоянную высоту навесной секции от пола и не ловить положение мышью.

2. Создание деталей и задание свойств

Корпус собирается из деталей. Для каждой детали задаются габариты, толщина, материал и направление волокон; при необходимости меняется контур. На этом этапе важно отличать геометрию от декоративного отображения. Текстура на экране помогает понять ориентацию поверхности, но производственный смысл задается материалом и направлением волокон. Если повернуть только изображение текстуры, а не проверить свойства детали, визуально правдоподобная модель может дать неверные технологические данные.

Для повторяющихся панелей полезно копирование и выравнивание. В ветке 2.9 появились отдельные команды поворота вокруг осей, копирование через правую кнопку мыши, поворот текстуры, перемещение и выравнивание «На себя» и «От себя», а также расширенный набор горячих клавиш. В 3.0 добавлено копирование свойств детали по образцу. Практически это снижает количество ручного ввода: можно создать одну боковину с правильным материалом и кромкой, скопировать свойства на симметричную деталь, а затем изменить только координату или нужный край.

3. Формирование изделий и повторное использование

После создания набора деталей их объединяют в изделие или секцию. Для проекта кухни это может быть отдельный нижний модуль, пенал или навесной шкаф; для шкафа-купе — корпус и внутренние секции. Завершенный типовой модуль сохраняют в библиотеку через Сервис — Добавить в библиотеку. В следующем заказе изделие вставляется из библиотеки и адаптируется под новые размеры или материал.

В ветке 3.0 появились специализированные мастера: Мастер ящиков и мастера добавления дверей, полок, стенок и крышек. Мастер ящиков допускает собственные шаблоны от простых конструкций из ДСП до метабоксов и тандембоксов. Смысл мастера не в том, чтобы заменить проверку конструктором, а в том, чтобы формализовать повторяемое правило. Если в шаблоне неверно задан зазор или монтажное условие, ошибка повторится во всех экземплярах, поэтому новые шаблоны сначала следует проверять на отдельном тестовом изделии.

4. Кромки, фасады, элементы и фурнитура

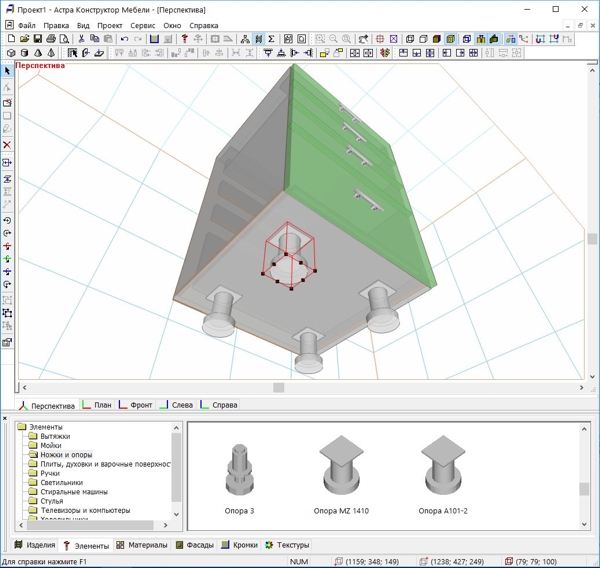

Кромочные материалы назначаются корпусным деталям по соответствующим сторонам. В рабочей библиотеке кромки вынесены отдельно, что позволяет держать наименования и параметры согласованными между проектами. Фасады также имеют собственную категорию. Для фурнитуры и декоративных объектов используется раздел элементов; в современных ветках произвольной фурнитуре можно описывать правила установки и связанные отверстия.

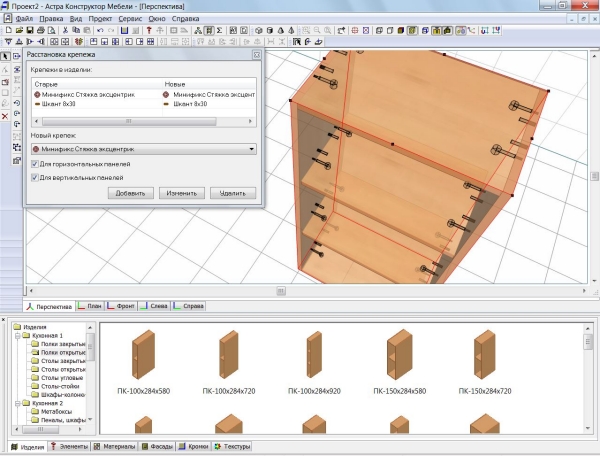

Автоматическая расстановка крепежа применяется после того, как геометрия изделия уже устойчива. Программа поддерживает каталог крепежей, в котором встречаются конфирматы, минификсы, рафиксы и стяжки BLUM. Алгоритм автоматического монтажа можно дополнять правилами, а результат затем корректировать вручную. Координаты отверстий выводятся на чертежи и могут участвовать в формировании данных для ЧПУ. Бесплатная редакция показывает работу этой функции, но не сохраняет крепеж в проекте, поэтому для технологического проекта с сохраненной присадкой требуется соответствующая платная редакция.

5. Контроль геометрии и редактирование контура

После сборки корпуса нужно проверить не только общий габарит, но и каждую деталь, которая отличается от прямоугольника. Срезы, скругления, внутренние вырезы, пазы и формы торцов должны соответствовать производственной операции. Ветка 2.7 ввела внутренние вырезы, шаблоны обработки торца и зеркальное отражение объектов; ветка 3.0 изменила принцип построения контура при срезах и скруглениях и добавила пазы на поверхности; ветка 3.1 расширила параметрические контурные операции, включая типовые угловые и U-образные вырезы.

Перед передачей на производство полезно открыть чертеж детали и сопоставить его с трехмерной моделью. Наличие правильного выреза на картинке еще не доказывает, что операция попала в экспортируемый формат. Для каждого канала передачи — XML, .project, OBJ или файл постпроцессора — набор поддерживаемых сущностей различается. В производственном сценарии проверяется не только внешний вид детали, но и то, что принимающая система видит кромки, отверстия, пазы и контур именно как технологические объекты.

Ключевые функции и продвинутые инструменты

Точное позиционирование и управление видами

В мебельном проекте точность положения важнее красивого ракурса. В Астра Конструктор Мебели изделие можно перемещать в сцене, выравнивать относительно направления координат и задавать точные координаты. Фиксация отдельных координат полезна для модульных систем: например, верхний шкаф можно привязать к постоянной высоте, а затем перемещать вдоль стены без случайного изменения вертикального положения. Ветка 2.9 также добавила арифметические выражения в числовых полях свойств, поэтому при изменении размера можно выполнять простые расчеты прямо в поле, не переключаясь на калькулятор.

Перспективный вид имеет настраиваемый угол обзора. Это помогает демонстрировать крупный интерьерный проект, но не должно использоваться как измерительный режим. Для проверки размеров применяются План, Фронт и боковые виды, а для контроля формы детали — ее свойства и чертеж. Разделение рабочей области на несколько окон позволяет одновременно держать, например, Перспективу и План: изменение положения видно сразу с двух точек зрения.

Автоматизированное создание типовых узлов

Мастера, появившиеся в ветке 3.0, автоматизируют часто повторяющиеся операции. Мастер ящиков работает на основе пользовательских шаблонов, а отдельные мастера добавляют двери, полки, стенки и крышки. В отличие от простого копирования, мастер опирается на правило размещения. Это полезно, когда конструкция повторяется в десятках изделий: правила описывают взаимное положение элементов, а пользователь выбирает место установки.

Шаблоны следует рассматривать как часть производственного стандарта. Для каждого нового шаблона полезно завести контрольное изделие, в котором проверены зазоры, толщины, крепеж и присадка. После изменения поставщика фурнитуры или толщины материала шаблон также нужно перепроверить. Автоматизация ускоряет корректное правило, но столь же быстро тиражирует некорректное.

Крепеж, отверстия и схема присадки

Крепежный модуль связывает соединитель с геометрией отверстий. Для произвольной фурнитуры можно описать, как она сверлит деталь и по каким правилам устанавливается. В 2.9 расширена работа с произвольной фурнитурой и добавлена возможность установки крепежей на элементы, а крепеж типа «отверстие» получил возможность сверлить присоединяемую деталь. В 3.2 добавлены произвольные отверстия в торец детали и расширены свойства, связанные с использованием петель.

После автоматической расстановки нужно просмотреть узлы вручную. Особое внимание требуется там, где сходятся несколько деталей, рядом расположены пазы, фаски или внутренние вырезы, а также в местах с нестандартной фурнитурой. Конструктор должен убедиться, что отверстия не выходят за границы детали, не конфликтуют друг с другом и соответствуют реальной стороне установки. В Профессиональной редакции схема присадки может быть сохранена и распечатана, а данные — переданы через поддерживаемый производственный формат.

Чертежи изделий и деталей

Для готового проекта программа формирует аксонометрический вид изделия и чертежи деталей. На деталировке отображаются координаты отверстий и свойства крепежа. Чертеж допускает ручную правку: размеры и текстовые надписи можно добавлять и удалять. Поэтому автоматически созданный лист — начало выпуска документации, а не неизменяемый финал. Перед печатью нужно проверить читаемость размеров, пересечения подписей и наличие всех технологически значимых элементов.

Различия редакций особенно заметны именно на этом этапе. Бесплатная версия позволяет увидеть чертежи на экране, но не предназначена для полноценного выпуска печатного комплекта. Домашняя редакция печатает чертежи изделий и схемы сборки, но чертежи отдельных деталей остаются экранными. Профессиональная редакция рассчитана на производственный вывод и разрешает печать чертежей деталей. Если цель — лишь определить список прямоугольных панелей для раскроя, бесплатного режима может быть достаточно; если нужны присадка, чертежи и технологическая документация, редакцию выбирают по этим функциям.

Отчеты и расчет материалов

По проекту формируются спецификация деталей, ведомость заказа и ведомость расхода материалов. Шаблоны отчетов настраиваются, поэтому предприятие может привести вывод к собственной форме документа. В профессиональном процессе полезно заранее определить, какие поля обязательны: номер изделия, имя детали, материал, размеры, кромки, количество, примечание и другие параметры, которые реально используются в цехе или отделе закупок.

Отчет не заменяет проверку модели. Если в проекте неверно назначен материал или одинаковые детали имеют разные наименования, итоговая ведомость только зафиксирует эту ошибку. Перед выпуском документации стоит отсортировать список по изделиям и материалам, проверить необычные размеры, нулевые или единичные количества, а затем сравнить суммарный расход с ожидаемым масштабом заказа. Ветка 3.0 добавила расчет суммарной длины погонных материалов и расход фасадов в погонных метрах, что полезно для профилей и фасадных систем, закупаемых не по площади.

Форматы файлов, импорт, экспорт и интеграции

Собственный проект Астра Конструктор Мебели сохраняется в формате ADP. Элементы пользовательской библиотеки используют формат LBA. Эти файлы нужно считать первичными рабочими данными: экспорт в раскрой, ВиярПро, OBJ или управляющий формат не заменяет исходный ADP, потому что внешняя система получает только ту часть модели, которая предусмотрена конкретным каналом обмена.

XML и связь с Астра Раскрой

XML — основной открытый канал для передачи мебельного заказа между Конструктором и Астра Раскрой. В структуре обмена используются списки материалов и деталей, а также сведения о материале, кромках и других сущностях. Бесплатная редакция Конструктора может вывести полный список деталей в XML для Астра Раскрой без ограничения числа деталей в самом проекте. Это делает бесплатную версию пригодной для сценария «спроектировать корпус — получить список для раскроя», даже если печатные чертежи и сохранение крепежа не нужны.

Перед импортом XML в программу раскроя нужно проверить соответствие справочников материалов. Одинаковое коммерческое наименование лучше использовать последовательно: если одна и та же ЛДСП в разных изделиях названа по-разному, программа раскроя может воспринимать их как разные материалы. Также нужно убедиться, что направление волокон и кромки заданы до экспорта. Исправлять справочник после того, как карты раскроя уже рассчитаны, значительно рискованнее, чем привести данные в порядок в исходной модели.

Астра Раскрой может принимать данные не только из XML, но и из Excel и текстовых списков; параметры полей и разделителей настраиваются. Для автоматизированных цепочек предусмотрен запуск программы раскроя с параметрами командной строки: импорт и последующий расчет могут быть встроены в более общий процесс. На практике такой режим следует внедрять только после ручной проверки нескольких заказов, чтобы структура полей, единицы измерения и правила именования материалов были устойчивыми.

Экспорт .project в ВиярПро

Прямой экспорт в формат .project появился в ветке 3.0. В него могут передаваться размеры деталей, облицовка кромок, сверление, срезы и скругления, пазы на поверхности, формы торцов, внутренние вырезы, крепеж и другая фурнитура при корректном сопоставлении. Это существенно отличается от простого списка прямоугольников: принимающая система получает технологические признаки, которые используются при оформлении заказа.

Такой экспорт требует предварительного согласования справочников. Наименования материалов, кромок и фурнитуры должны соответствовать тому, что понимает принимающая система. Если поставщик изменил каталог или код материала, сохраненный проект не исправится автоматически. Перед большим заказом полезно выгрузить одну типовую секцию, открыть ее в принимающей системе и проверить несколько разных деталей: прямоугольную, с кромкой, со сверлением, с пазом и с контурной обработкой.

OBJ для внешней визуализации

Экспорт OBJ также добавлен в версии 3.0. Он предназначен для переноса трехмерной геометрии во внешнее программное обеспечение, где можно подготовить более сложный рендер. В материалах к версии приводятся 3ds Max, KeyShot и Autodesk Fusion, а пример демонстрировался в SimLab Composer. OBJ полезен, когда проектировщику нужен визуальный результат выше уровня встроенного отображения, но производственные параметры нельзя считать перенесенными только потому, что геометрия выглядит правильно.

После импорта OBJ во внешнюю программу нужно проверить масштаб, ориентацию осей, положение объектов и материалы. Рендер-сцена и технологический проект решают разные задачи: любые изменения формы, сделанные только в рендерере, не возвращаются автоматически в ADP. Если заказчик согласовал изменение по внешней визуализации, соответствующую правку необходимо повторить в исходном мебельном проекте и снова выпустить документацию.

BLUM и мебельная фурнитура

Ветка 3.0 получила импорт из BLUM DYNALOG. В версии 3.2 добавлен импорт файлов *.dxf2 из e-services BLUM, а также свойства, расширяющие работу с петлями. Это позволяет использовать данные специализированных сервисов фурнитуры в мебельной модели. Однако импорт не отменяет проверки монтажных условий: после загрузки нужно сопоставить положение фурнитуры, толщины деталей и отверстия с конкретной конструкцией.

Постпроцессоры и ЧПУ

Для обработки деталей Астра Конструктор Мебели использует постпроцессоры. В открытом перечне встречаются BiesseWorks и BiesseWorks DXF, Felder Format4, HOMAG WoodWop, SCM Cyflex H800, HIRZT CID3, BUSELLATO, UNITEAM Albatros EdiCad, Maggi CID3, CNI DXF, а также iLENIA CAD/4, Genesis Evolution и другие варианты. Ветка 2.7 добавила BiesseWorks BPP, 3.0 расширила поддержку Felder и HOMAG и добавила G-code, а 3.3 — постпроцессоры AES GO! и SIRIUS.

Список названий — только первый уровень совместимости. Перед эксплуатацией нужно проверить версию управляющего ПО станка, поддерживаемые операции, расположение нулевой точки, направление осей, лицевую сторону детали и правила переворота. Безопасная производственная процедура начинается с одной тестовой детали из недорогого материала. Сформированный файл открывают в ПО станка, просматривают траектории, сверление и глубины, выполняют холостой или предусмотренный производителем безопасный контроль, и только после подтверждения переходят к серии. Нельзя переносить постпроцессор между станками только по сходству марки.

Работа с библиотеками и повторяемыми изделиями

Библиотека — один из центральных механизмов программы. Она хранит изделия, элементы, материалы, фасады, кромки и текстуры. Готовый модуль можно подготовить один раз, проверить и затем использовать в новых проектах. Такой подход особенно эффективен для предприятия с постоянной линейкой: типовые нижние и верхние кухонные секции, пеналы, шкафы, тумбы и внутренние модули не приходится конструировать с нуля.

Пользовательская библиотека находится в профиле документов Windows; путь можно изменить через Сервис — Параметры. Допускается размещение общей библиотеки в сетевой папке. Для команды это удобно, но требует правил доступа. Одновременная бесконтрольная правка одних и тех же элементов несколькими конструкторами способна привести к неожиданным изменениям в новых проектах. Практичнее назначить ответственного за эталонную библиотеку, хранить резервные копии и выпускать изменения согласованными пакетами.

Перенос настроек между компьютерами нужно делать избирательно. Часть параметров связана с конкретной видеосистемой и OpenGL, поэтому механическое копирование всех настроек с одного компьютера на другой не является надежным способом миграции. Гораздо безопаснее отдельно переносить библиотеку, текстуры и шаблоны отчетов, а графические параметры настроить заново на целевом компьютере.

Имена библиотечных объектов должны быть устойчивыми. Для типового изделия полезно включать назначение и ключевой размер или серию, а не оставлять десятки элементов с названиями «Шкаф1», «Шкаф2». Материалы лучше называть по одному правилу, сохраняя производителя, декор и толщину там, где это влияет на производство. Для кромки в имени полезно отражать толщину и тип. Чем точнее справочник, тем меньше ручного сопоставления при экспорте.

Производительность и стабильность

Отрисовка рабочей сцены использует OpenGL. В параметрах программы существует режим аппаратного ускорения. Он способен влиять на плавность трехмерной сцены, но совместимость зависит от видеодрайвера и конкретной видеокарты. В технических обсуждениях встречались ситуации, когда при включенном аппаратном ускорении появлялись артефакты или некорректный экспорт изображения; рекомендуемым диагностическим шагом было отключение аппаратного ускорения OpenGL и повторная проверка.

Версия 3.3 отдельно получила улучшения стабильности и автосохранение проекта. Автосохранение снижает риск потери последних изменений при сбое, но не заменяет нормальную систему резервных копий. Для крупного заказа полезно сохранять контрольные версии ADP после основных этапов: исходная компоновка, утвержденные габариты, завершенная деталировка, проверенный крепеж и финальная передача в производство. Это позволяет вернуться не только к последнему автоматическому состоянию, но и к логически понятному этапу проекта.

На скорость работы влияет размер проекта, количество объектов, детализация библиотеки и режим отображения. Для тяжелой сцены можно временно отключать лишние визуальные элементы или работать в ортогональном виде, когда перспектива не нужна. Если торможение появляется только при включении аппаратного ускорения или сопровождается исчезновением текстур, сначала проверяется видеодрайвер и режим OpenGL, а не геометрия проекта.

Проблему производительности нужно отделять от проблемы экспорта. Быстрый поворот сцены не гарантирует корректный файл для раскроя или ЧПУ, а медленная перспектива не означает ошибку в деталях. Для каждого этапа есть свой контроль: визуальная плавность для интерфейса, отсутствие ошибок и корректное повторное открытие для ADP, правильные строки и материалы для XML, геометрия для OBJ, технологические операции и стороны обработки для постпроцессора.

Системные требования

Текущая публичная ветка Астра Конструктор Мебели работает в Windows. Совместимость с Windows 11 и Windows 10 подтверждается актуальными карточками программы и практическими сообщениями пользователей. Отдельной современной версии для macOS или Linux не опубликовано. Старые каталоги перечисляют также Windows 8.1, 8, 7 и XP, но эти сведения относятся к более ранним сборкам; для версии 3.3 разумно ориентироваться на Windows 11 и Windows 10 как на подтвержденные современные системы.

Публичной таблицы минимальных требований версии 3.3 с конкретными значениями процессора, объема оперативной памяти и свободного места нет. Поэтому при выборе компьютера нельзя честно назвать «минимум 4 GB RAM» или любую другую цифру без отдельной спецификации. Из проверяемых аппаратных особенностей известно использование OpenGL для отрисовки и наличие настройки аппаратного ускорения. Совместимость видеодрайвера важнее формального наличия мощной видеокарты: при графических артефактах аппаратное ускорение можно отключить для диагностики.

Для рабочего места, на котором проектируют большие кухни или многосекционные шкафы, важна не формальная «минимальная конфигурация», а устойчивость на реальном наборе данных. Перед закупкой нескольких одинаковых компьютеров полезно установить бесплатную редакцию на один кандидатный ПК, открыть типовую библиотеку, загрузить один из самых крупных проектов предприятия и проверить вращение сцены, переключение видов, формирование отчета и экспорт. Такой тест дает более полезную информацию, чем неподтвержденная универсальная цифра оперативной памяти.

Практические сценарии использования

Шкаф или тумба для собственного изготовления

Для разового домашнего проекта разумно начинать с бесплатной редакции. Пользователь задает габариты изделия, создает корпусные детали, назначает материал и кромку, собирает секции и проверяет их в Плане и Фронте. После этого проект сохраняется в ADP, а список деталей передается в XML. Если изготовитель принимает XML Астра или может импортировать его в собственный процесс, такой путь сокращает повторный ввод размеров. Если изготовитель работает только в другой мебельной системе, формат передачи нужно согласовать до того, как на деталировку потрачены недели.

Именно формат передачи является первым организационным вопросом, а не последним. В 2025 году пользователь мебельного форума описал ситуацию, когда несколько месяцев проектировал комплект в Астра Конструктор Мебели, а выбранные производства запросили файлы B3D из БАЗИС-Мебельщик. Прямого преобразования проекта Астра в нативные панели B3D у него не оказалось. Из OBJ можно передать трехмерное тело, но это не превращает геометрию в полноценную производственную модель другой системы. Практический вывод: до детальной проработки спросите у будущего исполнителя, какие форматы он реально принимает.

Кухня из типовых модулей

Для кухни полезна библиотечная модель. Сначала создают и проверяют ряд типовых нижних и верхних секций, затем сохраняют их в библиотеке. В новом заказе секции вставляются в сцену, получают нужные размеры, материалы и фасады. Фиксируемые координаты помогают удерживать одинаковую высоту навесных шкафов, а динамические расстояния — контролировать интервалы между модулями. После компоновки конструктор просматривает перспективу, но технологическую проверку выполняет в ортогональных видах.

Перед выпуском заказа следует проверить каждую нестандартную секцию отдельно: угловой модуль, секцию под мойку, корпус под встроенную технику, пенал, элементы с вырезами. Они чаще всего отличаются от библиотечного шаблона. Если мастер или растяжение изменили размеры корпуса, нужно убедиться, что связанные детали действительно перестроились по ожидаемому правилу, а не только изменился внешний габарит изделия.

Серийные изделия малого предприятия

Небольшому производству программа полезна как единая точка хранения типовых конструкций. Эталонный модуль включает детали, материал, кромки, крепеж и понятное имя. При заказе создается копия модуля, меняются только разрешенные параметры. Такой процесс дает выигрыш не из-за скорости мыши, а из-за повторного использования проверенной конструкции. Для устойчивости необходимы версия библиотеки, резервные копии и правило, кто имеет право менять эталон.

Отчеты в этом сценарии становятся частью внутренней документации. Предприятие может подготовить собственные шаблоны и использовать одинаковый состав полей во всех заказах. В Профессиональной редакции число видов отчетов не ограничено, тогда как Домашняя допускает только три выбранных вида. На форуме технический представитель пояснял, что шаблоны хранятся в папке Documents\Астра Конструктор Мебели\Report и в Домашней редакции можно оставить три нужных шаблона — например, стоимость проекта, кромки или список для раскроя.

Сервисный центр и детали для ЧПУ

Сервисному центру требуется более строгая процедура. Геометрия детали создается или корректируется в Редакторе контура, затем задаются сверления, пазы, торцевые операции и крепеж. После этого выбирается постпроцессор под конкретное оборудование. Выходной файл не отправляется сразу в серию: его открывают в программном обеспечении станка, проверяют координаты, стороны обработки, глубины и траектории, затем изготавливают тестовую деталь.

Если предприятие принимает заказы от внешних мебельщиков, полезно стандартизировать входной формат. XML и .project могут передавать больше структурированной информации, чем изображение или PDF. Но каждый формат имеет свою семантику, поэтому заказчик должен знать, какие сущности обязательны и какие справочники используются. Простая трехмерная модель OBJ удобна для визуального обмена, однако для технологического приема заказа ее недостаточно.

Проект для презентации заказчику

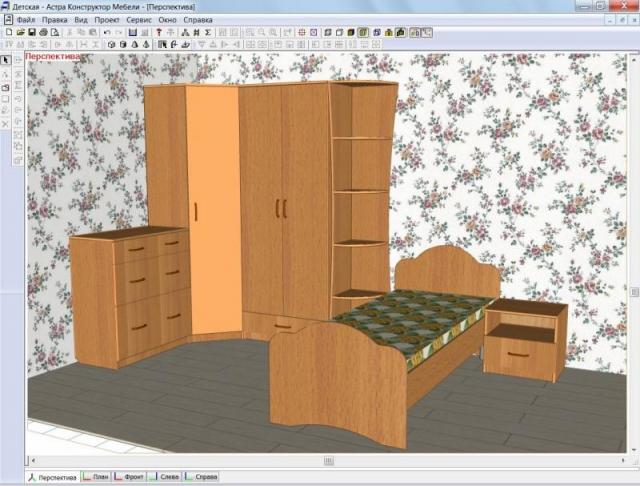

Встроенная Перспектива показывает текстуры материалов, фасады, кромки и фурнитуру, поэтому ее можно использовать при согласовании внешнего вида. При необходимости более сложного рендера проект экспортируется в OBJ и открывается во внешнем визуализаторе. В этом случае следует вести две дисциплины: визуальная сцена отвечает за презентацию, а ADP — за производственную геометрию. Любое изменение, принятое заказчиком на рендере, нужно внести обратно в ADP.

Ограничения, которые нужно учитывать до начала проекта

Первое ограничение — отсутствие универсального нативного обмена с другими мебельными САПР. OBJ переносит трехмерную геометрию, но не превращает проект в редактируемые панели чужой мебельной системы. XML и .project ориентированы на конкретные цепочки обмена. Если подрядчик требует B3D, собственный формат другой программы или специализированный файл заказа, совместимость нужно подтвердить заранее.

Второе ограничение — функциональные различия редакций. Бесплатная версия сохраняет проекты и подходит для моделирования и получения XML, но не сохраняет крепеж и не печатает полноценные чертежи деталей. Домашняя версия ограничена тремя видами отчетов и не печатает чертежи деталей. Профессиональная снимает эти ограничения, но постпроцессоры ЧПУ приобретаются отдельно.

Третье ограничение — графическая часть зависит от OpenGL и драйвера. На отдельных конфигурациях встречались артефакты, проблемы экспорта изображения и ошибка CViewDes_GLDraw. Сам факт Windows 11 не гарантирует одинаковое поведение на двух компьютерах: в пользовательском обсуждении один Windows 11 ПК работал нормально, а другой выдавал ошибку. Поэтому перед покупкой нескольких рабочих мест стоит проверить бесплатную редакцию на фактическом оборудовании.

Четвертое ограничение — современная числовая таблица аппаратного минимума не опубликована. Нельзя опираться на случайные требования старых каталогов как на спецификацию версии 3.3. Для рабочего места критерий должен быть практическим: программа уверенно открывает реальный большой проект, переключает виды, формирует отчет и выполняет нужный экспорт.

Пятое ограничение — визуализация не является специализированным фотореалистичным рендерером. Перспектива достаточно информативна для оценки компоновки и материалов, но для маркетинговых изображений предусмотрен экспорт OBJ во внешние средства визуализации. Это важное разграничение: сильная сторона программы — мебельная технологическая модель, а не набор художественных эффектов.

Шестое ограничение — качество автоматизации зависит от качества справочников. Неправильно описанный материал, фурнитура или шаблон ящика приводит к систематической ошибке. Перед серийным использованием пользовательской библиотеки нужны контрольные изделия и согласованная процедура обновления.

Седьмое ограничение — внешняя система может интерпретировать только часть модели. Даже когда формат формально поддерживается, проверяется состав передаваемых сущностей. Для ВиярПро важны кромки, сверление, пазы, контуры и фурнитура; для OBJ — только визуальная геометрия; для постпроцессора — технологические операции конкретного станка. Название формата само по себе не гарантирует полный перенос проекта.

Частые ошибки и способы проверки результата

Проблемы OpenGL

При графической ошибке первый диагностический шаг — не переустановка всей системы, а сравнение поведения с включенным и выключенным аппаратным ускорением OpenGL. Технические обсуждения показывают, что аппаратное ускорение может быть причиной артефактов на отдельных видеоконфигурациях. После переключения нужно закрыть и снова открыть программу, загрузить тот же ADP и повторить действие, которое воспроизводило проблему.

Если проблема исчезает без аппаратного ускорения, дальнейшая работа связана с видеодрайвером и настройками графики. Если сохраняется, проверяется чистый тестовый проект: так можно отделить сбой графической подсистемы от поврежденного или слишком сложного конкретного проекта. Манипуляции с реестром существуют в старых технических обсуждениях, но их не следует делать первым шагом: безопаснее начать с параметров самой программы и обновления драйвера, а затем обратиться в поддержку с точным описанием конфигурации.

Ошибки в размерах и координатах

Частая проектная ошибка — считать визуальное совпадение достаточным. Две панели могут выглядеть примкнувшими в Перспективе, но иметь небольшой зазор или пересечение. После расстановки модулей нужно проверить План и Фронт, воспользоваться отображением расстояний и открыть свойства критичных деталей. Для секций с фиксированной высотой полезно закреплять координату, чтобы последующее горизонтальное перемещение не изменило вертикальное положение.

При изменении габарита типового изделия проверяются минимум четыре вещи: общий размер, толщина боковин, ширина внутренних проемов и положение фасадов/ящиков. Если конструкция содержит фурнитуру, добавляется проверка присадки. При нестандартном контуре открывается чертеж детали. Такой контроль занимает меньше времени, чем исправление ошибок после раскроя.

Ошибки обмена

Любой новый канал экспорта сначала проверяется на малом наборе. Создайте тестовую секцию, в которой присутствуют прямоугольная деталь, кромка, отверстие, паз и один нестандартный контур. Экспортируйте ее в целевой формат и откройте в принимающей системе. Если какая-то сущность потеряна, проблема обнаружится до того, как будет подготовлен большой заказ.

Не смешивайте контроль визуализации и контроль технологии. Скриншот подтверждает только внешний вид. OBJ подтверждает перенос геометрии. XML для раскроя подтверждает список деталей и материалов. .project проверяется на технологические признаки в системе заказа. Постпроцессор проверяется в ПО станка. У каждого результата собственный критерий готовности.

Безопасность, приватность и сохранность проектов

Астра Конструктор Мебели — локальное настольное приложение. Рабочие ADP, элементы LBA, библиотека, текстуры и шаблоны отчетов находятся на компьютере пользователя или в настроенной сетевой папке. Это позволяет организовать локальное хранение производственных данных, но ответственность за резервное копирование лежит на пользователе или администраторе предприятия. Автосохранение версии 3.3 не заменяет отдельную копию на другом носителе или сервере.

Минимальный резервный комплект включает текущие ADP-проекты, пользовательскую библиотеку, связанные текстуры и шаблоны отчетов. Если предприятие использует сетевую библиотеку, в резервное копирование должна входить именно сетевая папка, а не только локальный профиль конструктора. Перед обновлением программы и перед переносом на новый компьютер полезно сделать отдельную контрольную копию.

Форма загрузки бесплатной редакции на русскоязычном ресурсе запрашивает действующий адрес электронной почты и требует принятия политики конфиденциальности. Платная регистрация связана с лицензией, привязанной к компьютеру, либо с аппаратным ключом HASP. Поэтому при смене рабочего места нужно заранее учитывать лицензионную процедуру, а не ограничиваться копированием папки программы.

Для коммерческих проектов разумно отделять публичные визуализации от производственных файлов. ADP и экспорт для ЧПУ могут содержать точные размеры и технологические данные, которые не нужны при отправке заказчику картинки. Перед пересылкой выбирайте минимально необходимый формат: изображение для согласования внешнего вида, PDF или печатный отчет для документации, структурированный файл только для контрагента, который реально будет его обрабатывать.

Плюсы и минусы

Плюсы

• Модель ориентирована на корпусную мебель: детали имеют размеры, толщину, материал, направление волокон и технологические свойства, а не существуют только как визуальная геометрия.
• Бесплатная редакция сохраняет проекты без ограничения числа деталей и материалов и может вывести полный список деталей в XML для Астра Раскрой.
• Есть библиотека типовых изделий, материалов, фасадов, кромок и текстур, а готовые пользовательские изделия можно повторно использовать в новых заказах.
• Поддерживаются План, Фронт, боковые виды и Перспектива; рабочую область можно делить на несколько проекций для одновременного контроля.
• Автоматическая расстановка крепежа сочетается с ручной корректировкой, а координаты отверстий участвуют в чертежах и производственном выводе.
• В Профессиональной редакции формируются и печатаются чертежи деталей, отчеты и технологическая информация для производственного процесса.
• Есть прямые специализированные интеграции: XML с Астра Раскрой, .project для ВиярПро и Гиблаб, OBJ для внешней визуализации, BLUM и постпроцессоры ряда ЧПУ.
• Версия 3.3 получила автосохранение и улучшения стабильности, что важно для длинных проектов.

Минусы

• Нет универсального нативного обмена с другими мебельными САПР; трехмерный OBJ не заменяет редактируемую производственную модель формата другой программы.
• Бесплатная редакция не сохраняет крепеж и не дает полноценный печатный комплект чертежей, а Домашняя ограничена тремя видами отчетов и не печатает чертежи деталей.
• Постпроцессоры для обрабатывающих центров являются отдельной платной опцией и требуют проверки совместимости с конкретным станком.
• Графическая подсистема OpenGL на отдельных конфигурациях может требовать настройки или отключения аппаратного ускорения.
• Для версии 3.3 не опубликована современная подробная таблица минимальных CPU/RAM/дисковых требований, поэтому рабочую конфигурацию приходится подтверждать тестом на реальном проекте.
• Встроенная визуализация полезна для проектирования и демонстрации, но для сложного фотореалистичного рендера предусмотрен экспорт во внешнее ПО.

Отзывы пользователей и профильных изданий

Что показывают пользовательские обсуждения

Пользовательские отзывы об Астра Конструктор Мебели полезнее читать как описание конкретных рабочих ситуаций, а не как среднюю оценку. На мебельных форумах регулярно обсуждаются отчеты, экспорт, библиотека, OpenGL и совместимость с производствами. Эти темы хорошо показывают, где программа требует предварительного согласования процесса.

Ситуация 2025 года с требованием B3D — показательный пример ограничения обмена. Пользователь освоил Астра Конструктор Мебели и создал большой проект, но выбранные производства работали в БАЗИС-Мебельщик и ожидали другой нативный формат. В обсуждении подтвердилось, что OBJ можно использовать как трехмерное тело, но прямого превращения проекта в редактируемые панели БАЗИС нет. Это не недостаток геометрического редактора как такового, а риск несогласованной цепочки между проектировщиком и изготовителем.

В обсуждении Домашней редакции 2021 года пользователь после покупки обнаружил доступ только к трем отчетам. Технический представитель объяснил, что ограничение относится к числу шаблонов: в папке Report можно оставить любые три нужных отчета. Этот пример хорошо соответствует текущей таблице редакций и показывает, что Домашняя версия не равна Профессиональной по выпуску документации.

Отдельная группа отзывов касается графики. Пользователи описывали CViewDes_GLDraw на Windows 11 и различное поведение на двух компьютерах с одной ОС. В более ранних технических обсуждениях встречались артефакты при включенном аппаратном ускорении OpenGL. Такие сообщения не означают системную несовместимость с Windows 11, но подтверждают необходимость теста на конкретной видеоконфигурации.

В 2024–2026 годах в профильном форуме публиковались номера промежуточных бесплатных сборок ветки 3.2, а в апреле 2026 года — бесплатная 3.3. Это согласуется с моделью частых сборок внутри крупной ветки: публичная история фиксирует крупные версии, а практическое обновление может иметь дополнительный номер или дату. Пользователю важно различать ветку продукта и конкретную сборку установленной копии.

Профильные публикации

Одним из подробных независимых обзоров продукта остается материал iXBT 2007 года. Он описывал рабочую область, перспективу и ортогональные виды, создание типовых, прямоугольных и многоугольных деталей, свойства материалов, Редактор контура, структуру проекта и отчеты. Исторический обзор полезен для понимания базовой концепции интерфейса, которая сохранилась, но его выводы о возможностях нельзя автоматически переносить на версию 3.3: за последующие годы появились крепеж, новые контурные операции, мастера, BLUM, ВиярПро, OBJ, Гиблаб и постпроцессоры.

В отраслевом журнале «БУМ технологий. Мебель» в 2004–2005 годах выходили материалы по связке проекта и раскроя, созданию кухонной секции, раскрою заказа и установке фурнитуры. Эти публикации подтверждают раннюю ориентацию продукта на последовательность «проект — документация — раскрой». Их также нужно воспринимать как исторические: конкретные экраны и состав функций ранних версий не описывают современную ветку.

Современную оценку лучше строить из текущих функций и реальных производственных требований, а старые обзоры использовать для понимания эволюции. Главная линия развития заметна: от базового трехмерного конструктора с библиотекой и отчетами программа перешла к более насыщенной технологической модели с присадкой, расширенными контурами, автоматизированными узлами и несколькими каналами производственного обмена.

Сравнение с аналогами

Сравнивать Астра Конструктор Мебели имеет смысл не с универсальными 3D-редакторами, а с программами, которые также работают с корпусной мебелью и производственными данными. В качестве двух ориентиров подходят PRO100 и bCAD Мебель. Все три решения позволяют строить мебельные проекты, но различаются глубиной технологической модели, структурой модулей и типичными интеграциями.

Астра рациональнее, когда производственная цепочка уже использует Астра Раскрой, ВиярПро, Гиблаб или один из поддерживаемых постпроцессоров. В этом случае обмен строится вокруг конкретных мебельных сущностей, а бесплатная редакция позволяет начать с полноценного сохранения проектов. PRO100 интереснее тем, кто делает акцент на шкафах, кухнях, презентации и расчетах по заказу и готов отдельно подключать Panel Optimizer или CNC. bCAD Мебель представляет более широкую мебельную САПР с сильной системой отчетов, смет, профилей и передачей данных в учетные системы.

Ни один вариант нельзя выбирать только по списку функций. Критический критерий — формат, который принимает конкретное производство. Если цех работает в БАЗИС, bCAD или собственном контуре 1С/ЧПУ, нужно проверить реальную передачу тестового заказа. Для индивидуального мебельщика важнее библиотека, скорость компоновки и раскрой; для технолога — присадка, чертежи и постпроцессор; для салона — визуальная подача, быстрый пересчет и каталоги.

Как организовать проект, чтобы его было проще проверять

Структура большого заказа влияет на вероятность ошибки не меньше, чем набор инструментов. Каждое изделие лучше оформлять отдельным логическим модулем, а детали именовать по назначению: боковина левая, боковина правая, дно, крышка, полка, фасад, царга. Номер детали полезно сохранять стабильным после начала выпуска документации. Тогда при замечании из цеха можно быстро найти объект и понять, в каком изделии он находится.

Материалы и кромки следует назначать из унифицированного справочника. Для похожих декоров не стоит создавать дубликаты с различающимися пробелами или сокращениями. Перед экспортом в раскрой полезно сгруппировать ведомость по материалу и увидеть, нет ли неожиданной отдельной группы из одной детали: часто это признак случайно выбранного материала. Такое правило работает без привязки к конкретному формату обмена и помогает обнаружить ошибку еще в исходном проекте.

Контрольные версии проекта лучше сохранять после смысловых этапов, а не каждые пять минут под новым именем. Например: «компоновка согласована», «деталировка проверена», «крепеж расставлен», «экспорт проверен». Автосохранение 3.3 защищает от потери недавней работы, а такие ручные точки позволяют осознанно вернуться к предыдущему состоянию без сравнения десятков случайных файлов.

При использовании общей сетевой библиотеки полезно разделить эталонные объекты и личные заготовки. Эталон должен меняться контролируемо, потому что исправление одного типового шкафа повлияет на все новые проекты, созданные на его основе. Личные экспериментальные модули лучше хранить отдельно, пока конструкция не прошла проверку и не получила понятное имя.

Проверка проекта перед передачей в производство

1. Сохраните ADP и откройте его повторно. Это базовая проверка целостности проекта и доступности связанных библиотечных данных.
2. Проверьте общий габарит каждого изделия. Используйте План, Фронт и боковые виды, а не только Перспективу.
3. Проверьте материалы и толщины. Особое внимание — деталям, которые копировались из другого изделия или библиотеки.
4. Проверьте направление волокон и текстуры. Визуальный поворот текстуры и технологическое направление материала должны соответствовать задаче.
5. Проверьте кромки. Убедитесь, что облицованы именно нужные стороны и применена правильная толщина кромочного материала.
6. Откройте нестандартные детали. Срезы, скругления, пазы, внутренние вырезы и торцевые операции должны присутствовать на чертеже и в целевом экспорте.
7. Проверьте крепеж и отверстия. После автоматической установки просмотрите конфликтные узлы вручную и убедитесь, что отверстия относятся к правильным деталям.
8. Сформируйте отчет. Сравните количество деталей, материалов и изделий с ожидаемым составом заказа.
9. Экспортируйте тестовый файл. Откройте его в Астра Раскрой, ВиярПро, Гиблаб, внешнем визуализаторе или ПО станка — в зависимости от назначения.
10. Для ЧПУ изготовьте контрольную деталь. Серийный запуск выполняется только после проверки ориентации, отверстий, пазов и контура на фактическом оборудовании.

Эта последовательность разделяет модель, документ и производственный файл. Ошибка, которая не видна в перспективе, может проявиться в отчете; ошибка справочника — в раскрое; ошибка постпроцессора — только в управляющем ПО. Чем дороже материал и длиннее серия, тем важнее независимый контроль каждого уровня.

FAQ по Астра Конструктор Мебели

Какая версия Астра Конструктор Мебели актуальна?

Актуальная крупная ветка — 3.3, выпущенная 22 апреля 2026 года. В ней добавлены автосохранение, постпроцессоры AES GO! и SIRIUS, новая настройка и измененный алгоритм экспорта в Гиблаб, расширенная печать чертежей и отчетов и улучшения стабильности. Внутри одной крупной ветки могут появляться промежуточные сборки без изменения первой части номера.

Есть ли полностью бесплатная версия?

Да. Учебная редакция бесплатна и не ограничивает число деталей и материалов в проекте. Она создает и сохраняет проекты, использует библиотеку, работает с кромками, печатает изображение проекта и выводит список деталей в XML для Астра Раскрой. Ограничения относятся к производственному выводу: чертежи доступны на экране, полный экспорт отчетов ограничен, а крепеж можно просматривать, но нельзя сохранять в проекте.

Чем бесплатная версия отличается от временной демо-версии?

Текущая бесплатная редакция не ограничена пробным сроком и предназначена для постоянного использования в рамках своего набора функций. Историческое слово demo сохранилось в имени публичного ZIP-файла, но функциональная модель продукта описывает именно бесплатную Учебную редакцию. При оценке ограничений ориентироваться нужно на таблицу редакций, а не на имя файла.

Можно ли спроектировать мебель и отдать список деталей на раскрой?

Да. Проект может быть сохранен в ADP, а список деталей передан в XML для Астра Раскрой. Перед передачей нужно проверить материалы, толщины, направление волокон, размеры, количество и кромки. Если раскрой выполняет стороннее предприятие, заранее подтвердите, что оно принимает именно этот формат или может импортировать его без ручного повторного ввода.

Можно ли открыть проект Астра в БАЗИС-Мебельщик как родной проект?

Нативного прямого преобразования полного проекта Астра в редактируемые панели B3D не подтверждено. OBJ позволяет перенести трехмерную геометрию как тело, но не создает автоматически производственную структуру БАЗИС-Мебельщик. Если изготовитель требует B3D, этот формат нужно согласовать до начала большого проекта.

Есть ли экспорт в ВиярПро?

Да. С ветки 3.0 программа экспортирует файл .project для ВиярПро. Передаваться могут размеры, кромки, сверление, срезы, скругления, пазы, формы торцов, внутренние вырезы и сопоставленная фурнитура. Перед реальным заказом нужно проверить одну тестовую секцию в целевой системе и убедиться, что справочники материалов и операций совпадают.

Для чего нужен экспорт OBJ?

OBJ предназначен для переноса трехмерной геометрии во внешние программы визуализации и моделирования. Он удобен для подготовки более сложного рендера, но не является заменой ADP, XML или производственного файла ЧПУ. Технологические изменения нужно выполнять в исходном проекте Астра и заново экспортировать.

Поддерживается ли BLUM?

Да. Ветка 3.0 получила импорт из BLUM DYNALOG, а 3.2 — импорт файлов *.dxf2 из e-services BLUM и расширенные свойства для работы с петлями. После импорта необходимо проверить монтажные условия и отверстия в контексте конкретного изделия.

Можно ли выводить файлы на станки с ЧПУ?

Профессиональная цепочка поддерживает постпроцессоры для ряда обрабатывающих центров, включая семейства BiesseWorks, Felder Format4, HOMAG WoodWop и другие. В 3.3 добавлены AES GO! и SIRIUS. Постпроцессоры являются отдельной опцией; совместимость следует проверять по конкретной модели станка и управляющему ПО. Перед серией обязательна контрольная деталь.

Поддерживает ли программа Windows 11?

Да, Windows 11 входит в подтвержденные современные системы для программы. При этом графическое поведение зависит от видеодрайвера и OpenGL. Если возникают CViewDes_GLDraw, артефакты или исчезающие текстуры, диагностируется режим аппаратного ускорения и видеодрайвер. Наличие Windows 11 само по себе не объясняет графическую ошибку.

Какие требования к процессору и оперативной памяти?

Для версии 3.3 не опубликована современная таблица с числовым минимумом CPU и RAM. Поэтому корректнее проверять программу на типовом большом проекте предприятия. Публичный установочный ZIP-файл занимает 34,1 MB, но это не равно размеру установленной программы и не учитывает библиотеку, текстуры, проекты и резервные копии.

Что делать, если трехмерная сцена тормозит или отображается с артефактами?

Откройте Сервис — Параметры и сравните работу с измененным режимом аппаратного ускорения OpenGL, затем перезапустите программу и повторите действие на том же проекте. Обновите драйвер видеокарты. Если проблема воспроизводится и на пустом тестовом проекте, зафиксируйте версию Windows, видеокарту, драйвер и точный текст ошибки для обращения в поддержку.

Где хранятся пользовательские изделия и отчеты?

Библиотека находится в пользовательской папке документов Астра Конструктор Мебели; путь можно настроить, в том числе на сетевое размещение. Шаблоны отчетов находятся в каталоге Report. Перед переносом компьютера или обновлением следует сделать резервную копию библиотеки, текстур, шаблонов и ADP-проектов.

Можно ли использовать одну общую библиотеку на нескольких компьютерах?

Путь к библиотеке можно направить в сетевую папку через параметры программы. Для командной работы нужны права доступа и резервное копирование. Лучше отделить эталонные модули от личных заготовок и не разрешать бесконтрольную одновременную правку одних и тех же библиотечных объектов.

Как проверить, что экспорт в раскрой корректен?

Сделайте небольшой тестовый проект с несколькими материалами, разным направлением волокон и кромками. Экспортируйте его и импортируйте в целевую программу. Сравните число деталей, размеры, количество, материалы и кромки с исходным отчетом. Только после совпадения этих данных переходите к большому заказу.

Как проверить постпроцессор ЧПУ?

Проверка выполняется на простой контрольной детали, в которой представлены реальные операции производства: сверление с двух сторон, паз или контурная обработка — только те операции, которые нужны вашему процессу. Файл открывается в управляющем ПО станка, проверяются нулевая точка, стороны, глубины и траектории. После этого изготавливается контрольная деталь, и только затем разрешается серия.

Нужно ли покупать Профессиональную редакцию для домашнего шкафа?

Не обязательно. Если задача — создать модель, сохранить ее и получить XML-список деталей для Астра Раскрой, бесплатная редакция покрывает этот сценарий. Профессиональная нужна, когда требуются сохраненный крепеж, печать чертежей деталей, неограниченный набор отчетов и производственные интеграции, недоступные в бесплатном режиме.

Можно ли считать Перспективу окончательной проверкой проекта?

Нет. Перспектива проверяет визуальную компоновку, но размеры и координаты контролируются в Плане, Фронте, боковых видах и свойствах деталей. Нестандартный контур проверяется на чертеже, список — в отчете и раскрое, а файл ЧПУ — в управляющем ПО станка. Финальный контроль всегда многоуровневый.

Итог: когда Астра Конструктор Мебели оправдана

Астра Конструктор Мебели 3.3 подходит тем, кому нужен связанный мебельный процесс: трехмерная компоновка корпусных изделий, реальные детали с материалами и кромками, крепеж и присадка, чертежи, отчеты и передача данных дальше по производственной цепочке. Самый доступный сценарий — бесплатная редакция для самостоятельного проектирования и XML-выгрузки в Астра Раскрой. Она дает возможность работать с полноценными по размеру проектами, но оставляет за пределами бесплатного режима сохранение крепежа и полный печатный комплект.

Для малого производства ценность программы возрастает, когда сформирована проверенная библиотека типовых изделий и используется Астра Раскрой. Для профессионального конструктора выбор редакции определяется не визуализацией, а документацией: нужны ли печатные чертежи деталей, сохраненная присадка, неограниченные отчеты и производственный экспорт. Для сервисного центра решающим становится наличие и проверка постпроцессора конкретного оборудования.

Главное условие внедрения — согласовать выходной формат раньше, чем будет построен большой проект. Если производство принимает XML Астра, .project, Гиблаб или поддерживаемый постпроцессор, цепочка может быть прямой. Если контрагент требует нативный формат другой мебельной САПР, трехмерный OBJ не решает задачу автоматического переноса технологической модели. Этот вопрос нужно закрывать на тестовой секции.

Версия 3.3 продолжает линию развития в сторону производственной надежности: автосохранение, улучшения стабильности, новые постпроцессоры и доработки печати дополняют функции, накопленные в 2.7–3.2. При этом программа остается настольной Windows-САПР с классическим интерфейсом, библиотеками и OpenGL-графикой. Поэтому качественный результат зависит не только от набора функций, но и от дисциплины проекта: единых справочников, контрольных шаблонов, резервных копий и обязательной проверки каждого вида экспорта.
