Астра Раскрой

Астра Раскрой — настольная Windows-программа компании «Технос» для оптимизации раскроя прямоугольных деталей из листовых и погонажных материалов. Основной рабочий сценарий — подготовить список деталей и доступных листов, учесть технологические параметры производства, автоматически получить карты раскроя, при необходимости отредактировать их вручную, затем сформировать отчеты, этикетки и данные для дальнейшего производства. Программа ориентирована прежде всего на мебельные предприятия и сервисные центры раскроя, но ее модель данных применяется также к листовому стеклу, металлу и другим материалам, которые режутся по гильотинной схеме.

Текущая публично обозначенная версия — 5.9.4. Разработчик продолжает распространять ветку 5.x, а прямой дистрибутив остается доступен как ZIP-файл. Размер текущего файла загрузки составляет около 10,9 МБ. При этом последняя подробно документированная разработчиком ветка в открытой истории изменений — 5.8 от 24 апреля 2017 года; более поздние сборки 5.9.x существуют, но подробного публичного списка их изменений в той же хронологии нет. Поэтому номер 5.9.4 следует отделять от последнего полностью описанного релиза 5.8.

Основная особенность программы — сочетание автоматической оптимизации с производственными параметрами и ручным редактором карт. Пользователь задает ширину реза, обрезку края листа, тип раскроя, ограничения по полосам, свойства материала, разрешение поворота деталей и другие данные заказа. После расчета результат можно проверять на вкладке «Карты раскроя», корректировать перемещением деталей, формировать остатки, печатать документы и передавать завершенный заказ в производство. Встроенная интеграция через Excel, текстовые файлы, XML и командную строку позволяет включать Астра Раскрой в более широкий контур подготовки заказов.

Точная идентификация программы

Астра Раскрой — самостоятельный продукт семейства «Астра», а не модуль фигурного нестинга и не программа трехмерного проектирования мебели. Разработчик — компания «Технос». Первая промышленная версия появилась в июне 1999 года под названием «Астра-Д»; в 2001 году вышла английская редакция, а на зарубежном рынке продукт развивался под названием Astra R-Nesting. Современное русское название сохранилось как «Астра Раскрой».

Граница между продуктами семейства принципиальна. Астра Раскрой предназначена для прямоугольных деталей и гильотинной технологии раскроя. В версии 5.7 появилась возможность отображать контуры фигурных деталей на карте и в диалогах, но это не превращает программу в true-shape nesting: фигурный контур служит для визуального обозначения детали, требующей дальнейшей обработки, тогда как отдельная Astra S-Nesting предназначена именно для размещения деталей произвольной формы. Для карточки программы это различие важнее общего слова «раскрой», потому что от него зависит пригодность алгоритма к конкретной технологии резки.

Астра Конструктор Мебели также является отдельной программой. Она создает мебельные проекты и может передавать список деталей в Астра Раскрой. В обратном направлении результаты раскроя используются для производственной подготовки. Связка удобна для мебельной компании, но Астра Раскрой не требует обязательного проектирования изделия именно в Астра Конструктор Мебели: список деталей можно сформировать вручную либо импортировать из Excel, TXT, CSV, XML и других поддерживаемых источников.

Назначение и целевая аудитория

Программа решает не задачу рисования детали, а задачу размещения уже определенных прямоугольных заготовок на имеющемся материале. На входе имеются размеры деталей, количество, материал, толщина, ориентация и параметры кромок; отдельно задаются листы или рулоны. На выходе формируются карты раскроя, показатели расхода, остатки и производственные документы. Такой подход соответствует работе технолога, мастера участка раскроя, сотрудника сервисного центра или конструктора, который уже получил спецификацию изделия и должен перевести ее в технологический план резки.

Для мебельного производства типовой заказ состоит из деталей ЛДСП, ДСП, МДФ, фанеры или другого плитного материала. Здесь важны размеры, толщина, направление текстуры, ширина пропила, припуск на обрезку, кромочный материал и складские остатки. Астра Раскрой хранит эти свойства на уровне заказа и справочников, поэтому одно и то же рабочее место можно использовать для разных номенклатур материалов без создания отдельной программы под каждый вид плиты.

Для сервисного центра особенно существенны импорт и слияние заказов. Несколько клиентских заказов можно объединить для совместного расчета, сохраняя идентификацию деталей. Такой сценарий отличается от индивидуального раскроя одного изделия: оператору нужно быстро загрузить данные от разных заказчиков, не перепутать материал и толщину, получить общие карты и затем обеспечить маркировку деталей. В этой цепочке полезны настраиваемые отчеты, этикетки и экспорт результатов.

Для машиностроения и обработки листового металла программа применима именно там, где детали описываются прямоугольниками и технология соответствует последовательным прямолинейным резам. Для сложных контуров с плотной фигурной укладкой требуется другой класс оптимизатора. То же ограничение относится к стеклу: поддержка материалов и наличие постпроцессоров не означает, что Астра Раскрой выполняет произвольное контурное размещение; ее предмет — прямоугольный и гильотинный раскрой.

Модель распространения и лицензирование

Астра Раскрой распространяется как устанавливаемая Windows-программа. Доступна бесплатная редакция и коммерческие комплектации. Бесплатная редакция позволяет выполнять раскрой без ограничения количества деталей и материалов, пользоваться импортом, печатать отчеты и этикетки. Ее два существенных ограничения относятся к результатам: напечатать можно только первую карту раскроя, а экспортировать в другие форматы — также только первую карту. Это позволяет проверить алгоритм и рабочий процесс на реальном заказе, но для постоянной производственной печати серии карт потребуется коммерческая лицензия.

Коммерческие комплектации представлены редакциями «База», «+Остатки» и «Проф». Набор функций различается прежде всего складским учетом остатков, библиотекой типовых изделий, учетом облицовки кромок и расчетом стоимости. Функции автоматического раскроя, ручного редактирования и базового импорта присутствуют во всех редакциях. Для выбора комплектации нужно исходить не из размера предприятия, а из конкретного производственного контура: нужен ли постоянный учет возвратных обрезков, повторное использование типовых изделий, учет кромки и расчет стоимости внутри самой программы.

При установке на сервер локальной сети программу можно запускать на разных компьютерах предприятия, но число одновременных запусков ограничивается количеством приобретенных лицензий. Это модель конкурентных рабочих мест: серверная установка упрощает доступ к общей программе, но не превращает одну лицензию в неограниченное число параллельных сеансов.

Для коммерческих поставок применяется постоянная лицензия. Первый год обновлений включается в покупку; дальнейшее продление обновлений является отдельной опцией и не требуется, если предприятие остается на уже приобретенной версии. Для части коммерческих поставок предусмотрено отдельное аппаратное средство лицензирования. При переносе такого рабочего места необходимо сохранить средство активации и регистрационные данные: простого копирования папки программы для переноса лицензии недостаточно.

Интерфейс и основные рабочие области

Главное окно построено по классической схеме настольных производственных приложений Windows. В верхней части находятся меню «Файл», «Правка», «Вид», «Раскрой», «Сервис», «Окна», «Справка» и панели инструментов. Центральная часть меняется по вкладкам заказа. На рабочих снимках ветки 5.x видны вкладки «Детали», «Листы», «Карты раскроя» и «Отчеты». Такая последовательность совпадает с технологическим циклом: сначала задаются детали, затем исходный материал, после расчета анализируются карты, а на завершающем этапе формируется документация.

На вкладке «Детали» заказ представлен таблицей. Для детали используются поля номера, длины, ширины, количества, разрешения поворота, толщины и материала; состав отображаемых полей формы заказа настраивается. Это удобно в повторяющейся работе: оператор может оставить на экране только те колонки, которые реально участвуют в его процессе, вместо постоянного заполнения второстепенных данных.

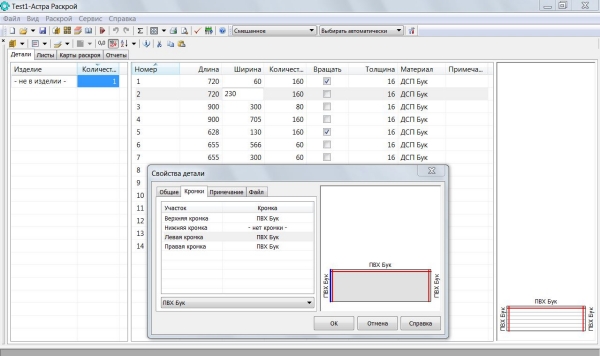

Диалог «Свойства детали» показывает более подробные характеристики. На рабочих снимках доступны вкладки «Общие», «Кромки», «Примечания» и «Файл». Раздел «Кромки» связывает стороны прямоугольной детали с выбранным кромочным материалом. Программа затем использует эти сведения в отчетах, этикетках и, при соответствующей настройке производственного обмена, в данных для оборудования.

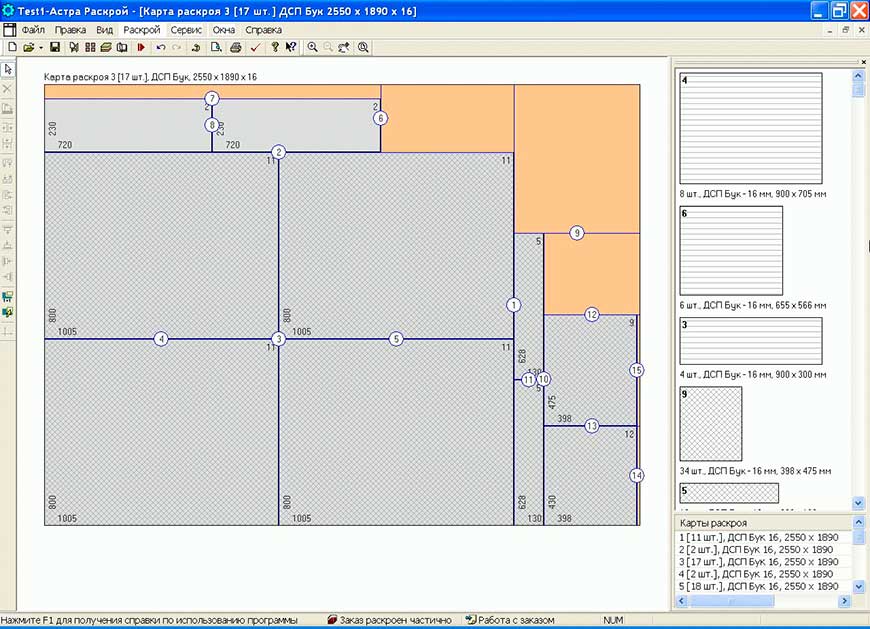

В режиме редактирования карты центральную область занимает схема листа с размещенными деталями. Справа находится буфер неразмещенных деталей и перечень карт. Деталь можно переносить мышью по текущей карте и между картами. Для точной корректировки предусмотрены выравнивание по общей базе, сдвиг до упора, прилипание, масштабирование и отмена операций. Параметры поведения при переносе меняются в «Сервис — Параметры», раздел «Управление — Действия по умолчанию».

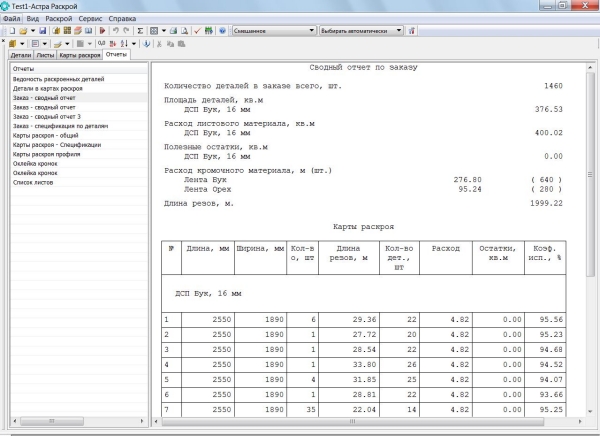

Раздел «Отчеты» организован как список форм слева и область предварительного просмотра справа. В состав документации входят сводные формы по заказу и отчеты по картам раскроя; шаблоны можно изменять под принятый на предприятии вид документов. Пользователь может выводить несколько карт на один печатный лист и формировать этикетки для деталей и остатков.

Установка и первый запуск

Поставка представляет собой ZIP-файл для Windows. Текущий публичный файл имеет размер около 10,9 МБ. Для обычного рабочего места последовательность проста: получить ZIP-файл, извлечь его содержимое средствами Windows, запустить установку и затем открыть программу из созданного ярлыка или меню Windows. Для обновления существующей установки разработчик рекомендует устанавливать актуальный релиз поверх текущего, а не создавать параллельную копию без необходимости.

Перед обновлением производственного компьютера разумно сохранить рабочие файлы заказов и базу справочников. Это особенно важно на старых установках, которые много лет переносились между версиями: сама программа обновляется поверх существующей, а ценность представляет накопленная номенклатура материалов, параметры раскроя, остатки и пользовательские шаблоны. Резервная копия нужна не для работы алгоритма, а как защита производственных данных от ошибки при обслуживании компьютера.

При первом запуске не стоит начинать с большого заказа. Сначала задают один материал, несколько деталей и один лист, после чего выполняют пробный расчет. Такой контрольный заказ позволяет проверить единицы измерения, толщину, правило поворота, ширину реза, обрезку листа и вид печати. После получения ожидаемой карты можно переносить те же настройки в реальную номенклатуру. Этот порядок уменьшает риск того, что неверно заданный параметр будет обнаружен уже после расчета десятков карт.

Если программа разворачивается на сервере локальной сети, проверяют не только запуск, но и модель одновременного доступа. Клиентские компьютеры могут запускать одну серверную установку, однако число параллельных сеансов не должно превышать число лицензий. Для производственного участка это означает, что до внедрения нужно определить, кто одновременно работает с заказами: технологи, операторы подготовки данных и другие сотрудники.

Базовый рабочий процесс: от списка деталей до карты раскроя

1. Создайте или откройте заказ. В заказе хранится перечень деталей и исходного материала. Детали могут относиться к изделиям либо вводиться как отдельные позиции.
2. Заполните вкладку «Детали». Укажите номер, длину, ширину, количество, материал, толщину и допустимость поворота. При необходимости задайте кромки и примечания.
3. Добавьте листы или выберите их из склада. Для каждого листа важны размеры, материал и толщина. Деталь и лист должны совпадать по свойствам, иначе материал не будет признан подходящим.
4. Проверьте параметры раскроя. Для материала задаются ширина реза, обрезка края, тип раскроя, ограничение по ширине полосы и другие технологические параметры.
5. Запустите автоматический расчет. Команда раскроя формирует карты с учетом введенных ограничений и выбранного уровня сложности алгоритма.

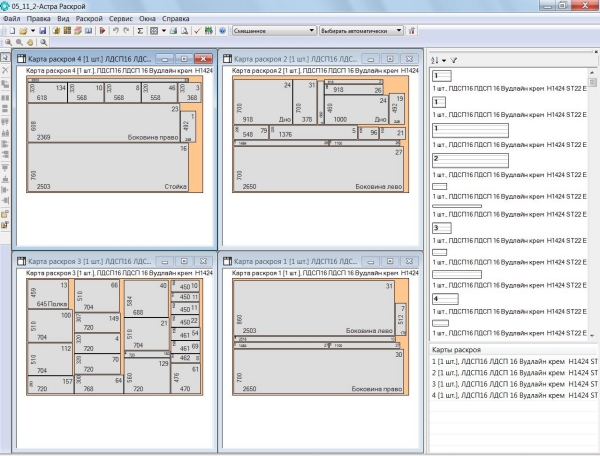

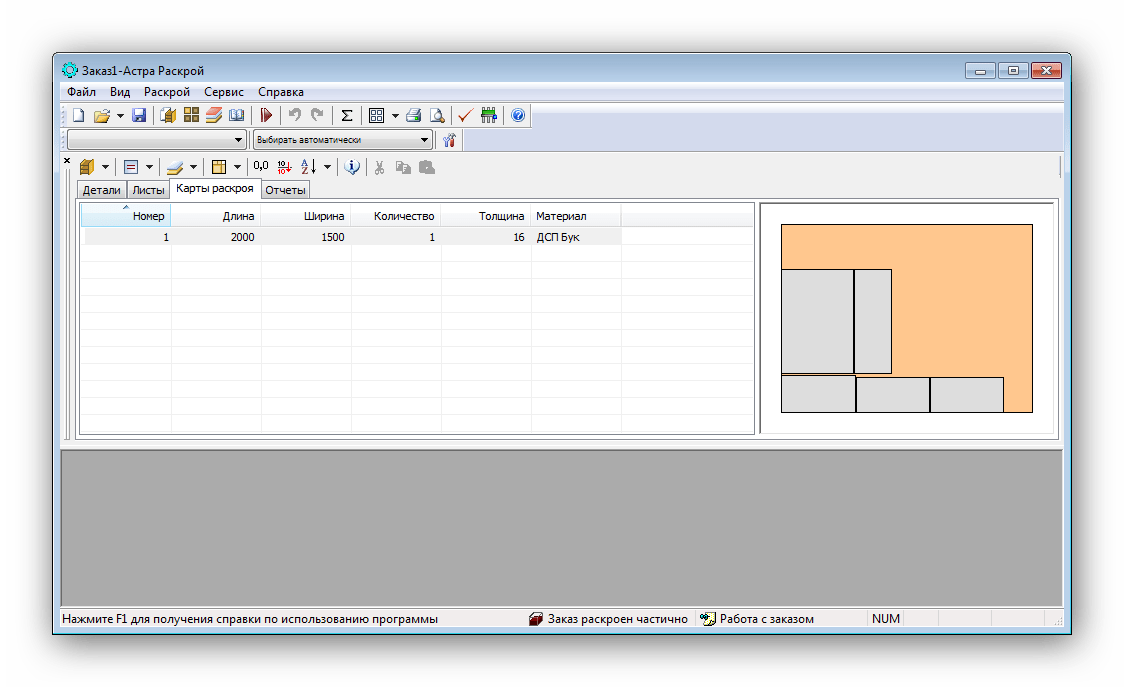

6. Откройте вкладку «Карты раскроя». Проверьте число карт, размещение деталей, свободные зоны, направление деталей и пригодность последовательности резов для вашей технологии.
7. При необходимости отредактируйте карты. Переносите детали между картами, выравнивайте, сдвигайте до упора, меняйте допустимые свойства детали только тогда, когда это согласовано с конструкцией изделия.
8. Сформируйте отчеты и этикетки. До передачи в производство проверьте номера деталей, материал, толщину и соответствие карт выбранным листам.
9. Завершите заказ командой «Раскрой — Передать в производство». Эта команда списывает использованные листы и остатки со склада и регистрирует новые остатки. Операция необратима, поэтому выполняется только после финальной проверки.

Ускорить ручной ввод можно клавишами Insert или Ctrl+Enter: новая строка наследует свойства предыдущей детали, после чего меняются только отличающиеся поля. Стрелка вниз добавляет пустую строку. При серийном вводе однотипных деталей это полезнее копирования через буфер обмена, потому что оператор остается внутри таблицы заказа и контролирует материал, толщину и ориентацию.

Подготовка заказа и контроль исходных данных

Ручной ввод

Ручной ввод подходит для небольшого заказа или для исправления нескольких позиций после импорта. Важнее всего не количество колонок, а непротиворечивость данных. Размеры детали должны помещаться в выбранный лист с учетом технологических ограничений, материал и толщина должны совпадать с доступным листом, а флаг поворота должен соответствовать фактической ориентации текстуры или волокон. При запрете поворота алгоритм не имеет права развернуть деталь на 90 градусов ради более плотной укладки.

Свойство материала нельзя рассматривать как декоративную подпись. Программа использует его при подборе листов. Даже визуально одинаковые записи с различающимся названием считаются разными. То же относится к толщине. Поэтому до автоматического раскроя проверяют единообразие справочника: одна и та же плита не должна одновременно фигурировать под несколькими написаниями, если физически это один материал.

Библиотека типовых изделий

Для повторяющихся конструкций предусмотрена библиотека типовых изделий и деталей. Ее смысл — не хранить «картинку мебели», а повторно использовать уже подготовленный состав деталей. При заказах, где меняется только количество одинаковых изделий, библиотека уменьшает число ручных операций. После вставки типового изделия все равно проверяют материал и толщину: библиотечная запись должна соответствовать текущему заказу и фактически используемой плите.

Импорт

Для Excel и текстовых таблиц применяется команда «Файл — Импорт». При первом импорте произвольной таблицы пользователь настраивает соответствие полей: где в исходнике находится номер детали, длина, ширина, количество, материал и другие значения. После настройки однотипные файлы можно загружать повторно без ручного переписывания строк.

TXT и CSV обрабатываются по тому же принципу сопоставления колонок. XML может использоваться без интерактивной настройки, если файл сформирован по ожидаемой схеме. Для системной интеграции это предпочтительный вариант: в XML можно передавать структуру заказа, материалы, детали и листы, а затем получать обратно результаты раскроя.

При импорте заказа без толщины деталей можно включить автоматическую подстановку толщины в «Сервис — Параметры», раздел «Раскрой — Общие». Эта функция полезна только при однозначной логике исходных данных. Если в одном материале реально используются разные толщины, автоматическая подстановка не заменяет корректное поле толщины во входном файле.

Материалы, кромки и технологические параметры

Параметры раскроя можно закреплять за материалом в справочниках. Для нового заказа будут применяться актуальные значения справочника. Уже созданный заказ хранит собственный набор параметров: если глобальные настройки изменены позже, их нужно отдельно обновить для текущего заказа через «Сервис — Параметры — Раскрой — Для материала». Это объясняет типичную ситуацию, когда пользователь изменил ширину реза в справочнике, а старая карта продолжает рассчитываться по прежнему значению.

К основным параметрам относятся ширина реза, обрезка края листа, тип раскроя и максимальная ширина отрезаемой полосы. Эти значения описывают не «качество» материала, а технологию конкретного производства. Одинаковый список деталей может дать разные допустимые карты на разных станках, если различаются пропил, требования к кромке исходного листа или способ последовательного деления полос.

Кромки задаются по сторонам детали. В справочнике может существовать произвольное количество наименований кромочного материала. Сведения участвуют в расчете количества и стоимости кромки и выводятся в документы. Для цеха это особенно важно на этикетке: маркировка детали может нести не только номер и размеры, но и схему дальнейшей обработки.

Разрешение поворота — технологический параметр детали. Для однотонного материала поворот часто допустим, а при выраженной текстуре древесины или направлении волокон — нет. Поэтому флаг нельзя включать только ради лучшего коэффициента использования листа. Карта считается пригодной только тогда, когда положение детали соответствует конструктивному направлению материала.

Автоматический раскрой и производительность

Автоматический расчет ищет размещение деталей с учетом заданных ограничений. Пользователь управляет уровнем сложности алгоритма в «Сервис — Параметры — Раскрой — Общие». Уровень «Высокий» требует значительно больше времени, чем «Стандартный». Поэтому производительность регулируется не настройкой видеокарты, а прежде всего глубиной поиска оптимизатора и сложностью заказа.

Для повседневной подготовки заказа разумная последовательность состоит из двух этапов. Сначала расчет выполняют на стандартном уровне и оценивают материал, число карт и крупные остатки. Затем для дорогостоящего материала или заказа, где даже один лист существенно влияет на себестоимость, можно повторить расчет на более высокой сложности и сравнить результат. Такой подход опирается на собственную настройку программы: повышенная сложность предназначена именно для более длительного поиска вариантов, а не для исправления неверных исходных данных.

Публичного современного эталонного теста с фиксированным процессором, объемом памяти и числом деталей у программы нет. Поэтому некорректно обещать расчет определенного заказа за конкретное число секунд. Старые обзоры приводили примеры заметно более длительного расчета крупных задач, но эти цифры относятся к прежним версиям и компьютерам. Для текущей ветки практический ориентир один: контролировать уровень сложности и оценивать время на собственных типовых заказах.

Производительность ввода данных зависит от интеграции не меньше, чем скорость алгоритма. Если список деталей уже существует в учетной или конструкторской системе, повторный ручной набор не приносит дополнительной точности. Импорт таблицы или XML сокращает число операций, а командная строка позволяет запускать импорт и расчет из внешней системы одной командой.

Ручное редактирование карт раскроя

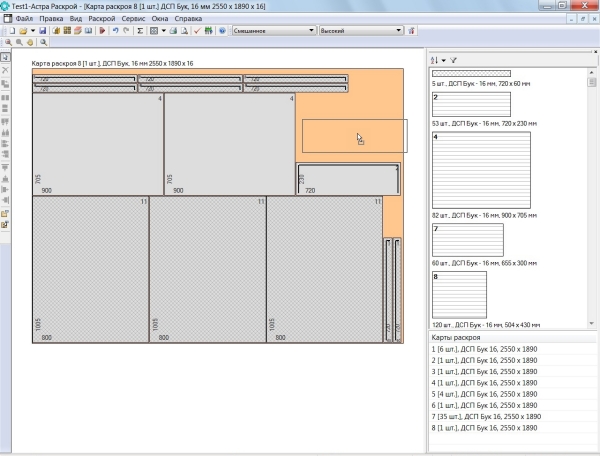

Автоматический результат не блокирует карту. Двойной щелчок по карте открывает режим редактирования, где деталь можно выбрать и перемещать. Несколько деталей выделяются с Shift или секущей рамкой. Выделенную группу можно выровнять по общей базе, сдвинуть до упора и совместить с учетом ширины реза. Детали могут перемещаться в буфер и обратно; через буфер они переносятся между разными картами.

Поведение при перетаскивании зависит от флагов «Проверять упор при перемещении деталей», «Проверять пересечение деталей» и «Перемещать детали до упора». В старой ветке поддержки также описан режим с удержанием Alt, позволяющий отключить часть ограничений позиционирования. Такой режим требует особой осторожности: возможность поставить деталь произвольно не означает, что получившаяся карта технологически корректна. После нестандартного ручного вмешательства следует выполнить проверку карты перед печатью или закрытием.

В версии 5.8 редактор стал учитывать не только соседние детали, но и линии резов: при включенных параметрах перемещаемая деталь сталкивается с линией реза и может «падать» до нее после отпускания. Это изменение адресовало реальную производственную проблему ранних версий, когда ручное перемещение требовало отдельно следить за схемой вырезки.

Если после расчета в заказ добавлены новые детали, существует три рабочих варианта: раскроить новые позиции на новых листах, вручную разместить их в свободных зонах существующих карт либо полностью расформировать карты и пересчитать весь заказ. Последний вариант нужен, когда новые детали меняют комбинации настолько, что локальное добавление мешает получить более рациональную общую раскладку.

Отображение фигурных контуров и граница возможностей

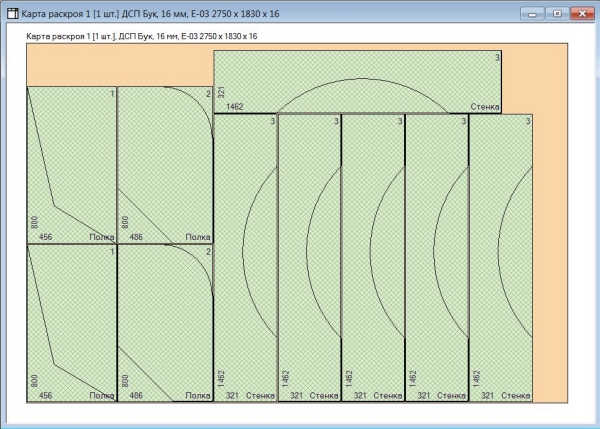

Начиная с версии 5.7 на прямоугольной детали можно отображать контур фигурной заготовки. Это полезно, когда после раскроя прямоугольного полуфабриката деталь отправляется на фрезерование или другую контурную обработку: технолог видит, какая форма скрывается внутри габаритного прямоугольника, и может идентифицировать заготовку на карте.

Контур на экране не меняет математический класс раскроя. Деталь по-прежнему занимает прямоугольную область и участвует в гильотинной схеме. Если требуется вложить выпуклые и вогнутые фигуры друг в друга, поворачивать их на произвольный угол и строить маршрут контурного реза, применяется фигурный нестинг. В линейке «Технос» для этого существует Astra S-Nesting.

Остатки, склад и команда «Передать в производство»

Астра Раскрой умеет работать с остатками как с повторно используемым материалом. Остаток рассчитывается автоматически или задается вручную, получает собственную запись и затем может участвовать в раскрое следующих заказов. В списке остатков доступны добавление, удаление, сортировка и фильтрация по размерам, материалу и другим признакам. Для физической идентификации остатка можно напечатать этикетку.

Складской цикл становится завершенным только после передачи заказа в производство. Команда «Раскрой — Передать в производство» списывает использованные листы и прежние остатки, а новые остатки помещает на склад и присваивает им номера. Отменить эту операцию нельзя. Поэтому перед нажатием проверяют, что технологическая карта действительно утверждена и заказ фактически готов к вырезке.

Необратимость команды имеет практическое следствие: ручное экспериментирование с картами, сравнение вариантов алгоритма и печать пробных форм нужно закончить раньше. Пока заказ остается в стадии подготовки, можно пересчитывать и менять карты. После производственной передачи складские движения уже считаются свершившимися.

В бесплатной версии расчет остатков доступен, поэтому логику работы можно проверить до покупки. В коммерческих комплектациях различается глубина складского функционала. Для предприятия, где обрезки редко используются повторно, это не обязательно главный критерий лицензии. Для дорогого плитного материала и большого потока мелких заказов учет возвратных остатков становится частью экономики раскроя.

Отчеты, печать и этикетки

После расчета программа формирует документы по всему заказу и отдельным картам. В сводном отчете могут присутствовать количество деталей, площадь деталей, площадь исходных листов, полезные остатки, длина резов и другие производственные показатели. Карты печатаются вместе со спецификацией, а число карт на одном бумажном листе можно настраивать.

Шаблоны отчетов редактируются. Это позволяет адаптировать форму под конкретный участок: убрать ненужные поля, изменить порядок показателей, сделать более крупным номер детали или добавить данные, которые оператор должен видеть рядом с картой. Возможность настройки особенно ценна там, где печатный документ уже встроен в маршрутную систему предприятия.

Этикетки печатаются встроенными средствами, а для цехового сценария существует связка с Astra Cutting. В этом варианте технолог передает задание в производство, оператор у станка видит карту на сенсорном экране и печатает этикетку синхронно с вырезкой детали. На этикетку могут выводиться номер, размер, кромки и штрихкод для дальнейшей обработки. Astra Cutting — отдельный продукт, поэтому наличие такой цепочки не следует путать со встроенной функцией Астра Раскрой.

В бесплатной редакции отчеты и этикетки доступны, но печать самих карт ограничена первой картой. Для заказа, который состоит из одной карты, это ограничение может не проявиться. Для многолистового производственного задания оно принципиально: полный комплект карт бесплатная редакция не печатает.

Форматы, импорт, экспорт и интеграции

Интеграция строится вокруг файлов и командной строки. На вход программа принимает произвольные таблицы Excel и текстовые файлы с настраиваемым сопоставлением колонок, а также XML заданной структуры. В производственных примерах упоминаются 1С, Komandor Designer, 3DConstructor и CADWORK, но механизм не привязан только к этим программам: если внешняя система может сформировать подходящую таблицу или XML, ее данные можно передать в заказ.

Пример командной строки использует исполняемый файл astra.exe, файл XML и флаги -i для импорта и -n для запуска раскроя. В версии 5.7 добавлены -w для передачи в производство и -q для выхода. Главное окно можно скрывать, оставляя только индикатор прогресса. Это позволяет сделать Астра Раскрой расчетным звеном внутри другой системы, не заставляя оператора вручную повторять каждую команду.

Обратный обмен также автоматизируется. Результаты можно сохранить в XML или Excel; в XML передаются показатели расхода листа, площадь остатков, длина реза, длина кромок и другие данные. В параметрах действий при выходе задается командная строка внешней программы, которую Астра Раскрой запускает после завершения своей работы. В результате внешняя система получает файл результатов и продолжает обработку.

У программы нет публично оформленного современного REST API или облачного API. Исторически разработчик обсуждал подключение собственных библиотек, но документированный универсальный путь интеграции — файлы, XML и командная строка. Для 1С и внутренних ERP это часто достаточно: обмен можно реализовать без управления интерфейсом мышью и клавиатурой.

Постпроцессоры и работа с пильными центрами

Астра Раскрой может выводить результаты на пильные центры через постпроцессоры. В перечне поддерживаемых семейств встречаются HOLZMA, Selco, Giben, Mayer, Felder, Holz-Her, Schelling, SCM, Gabbiani, Casadei Macchine, Altendorf, Bottero, Filato и KDT. Конкретный станок должен проверяться по его модели и требуемому формату: совпадение бренда еще не доказывает совместимость с каждой модификацией контроллера.

Постпроцессор — отдельная производственная настройка, а не универсальный DXF-экспорт. Он преобразует рассчитанную карту в формат, который ожидает конкретный пильный центр. Перед вводом в постоянную эксплуатацию нужно проверить тестовый заказ: размеры листа, единицы измерения, порядок резов, ориентацию деталей, идентификаторы и соответствие напечатанной карте. Только после такого сопоставления файл можно включать в безбумажный поток.

Версия 5.5 получила постпроцессор Bottero для оборудования раскроя стекла; в 2015 и 2016 годах отдельно добавлялись FILATO и KDT, а в 5.7 они уже перечислялись в составе изменений ветки. Это показывает, что поддержка оборудования развивалась независимо от базового алгоритма раскроя. При обновлении программного комплекса важно проверять не только номер Астра Раскрой, но и актуальность используемого постпроцессора.

Системные требования

Астра Раскрой является Windows-программой. Современные торговые карточки лицензий указывают платформу Windows, а сама программа использует классический Windows-интерфейс и типичный путь установки в Program Files. Разработчик не публикует на текущих страницах отдельную таблицу минимального процессора, объема оперативной памяти, видеокарты или точного списка поддерживаемых редакций Windows, поэтому такие значения нельзя подменять характеристиками старых версий 5.3–5.5.

Отсутствие опубликованного CPU- или RAM-минимума не означает, что ресурсы не влияют на расчет. На время оптимизации прямо влияет уровень сложности алгоритма. Поэтому для производственного внедрения полезнее тестовый заказ предприятия, чем формальная проверка по устаревшим требованиям Windows XP или Windows 7 из старых каталогов.

Практические сценарии использования

Небольшая мебельная мастерская

В мастерской без ERP заказ можно вести прямо в форме программы. Оператор вводит несколько деталей, выбирает материал и лист, задает пропил и получает карту. Здесь не требуется сложная интеграция, зато важны правильный флаг поворота, печать понятной карты и возможность вручную использовать свободную область. Бесплатная редакция позволяет освоить этот цикл, а переход на платную становится необходимым, когда один заказ регулярно занимает больше одной карты и требуется полный экспорт.

Сервисный центр раскроя

Сервисный центр получает спецификации от разных заказчиков. В этом сценарии важнее импорт, слияние заказов, идентификация детали и печать этикетки. Excel, TXT/CSV и XML уменьшают ручной ввод. После объединения нескольких заказов оператор проверяет материал и толщину, рассчитывает общие карты и сохраняет принадлежность каждой детали заказу, чтобы после распила изделия можно было разделить без повторного измерения.

Предприятие с учетом остатков

Когда обрезки имеют существенную стоимость, остаток рассматривается как складская единица. После утверждения карты новый остаток регистрируется, маркируется и затем автоматически предлагается для следующих заказов. Для такого процесса особенно важна дисциплина команды «Передать в производство»: преждевременная передача изменит склад раньше физической вырезки, а запоздалая — оставит в наличии материал, который уже фактически израсходован.

Интеграция с 1С или собственной системой

Внешняя система формирует XML либо таблицу с деталями. Астра Раскрой запускается с параметрами импорта и автоматического расчета. Результаты сохраняются в XML и возвращаются в учетный контур. Такой вариант сохраняет единственный источник заказа в ERP и использует Астра Раскрой только как специализированный оптимизатор. Для устойчивой автоматизации нужно зафиксировать схему полей и проверить обработку ошибок: отсутствующий материал, неверная толщина и слишком крупная деталь должны обнаруживаться до передачи карты в цех.

Пильный центр с ЧПУ

После расчета применяется соответствующий постпроцессор. Рабочий процесс не заканчивается созданием файла: технолог сопоставляет карту на экране с программой станка, проверяет первый тестовый раскрой и только затем переводит поток в регулярный режим. Для нескольких станков могут потребоваться разные постпроцессоры и разные технологические параметры одного материала.

Рулонный материал

Ветка 5.7 переработала алгоритм рулонного раскроя и добавила расчет занятой длины, а 5.8 улучшила печать длинной карты по фрагментам. Пользователь задает длину печатного фрагмента; каждый фрагмент получает номер, координату начала и конца. Это решает проблему чтения размеров на очень длинной и узкой карте, которая плохо помещается на обычном листе бумаги.

Ограничения, которые нужно учитывать до внедрения

• Платформа Windows. Текущая поставка заявлена для Windows; отдельные редакции для macOS и Linux в актуальных карточках продукта не представлены.
• Прямоугольный и гильотинный раскрой. Отображение фигурного контура не является true-shape nesting; для произвольных контуров нужен другой оптимизатор.
• Бесплатная редакция ограничивает выпуск карт. Печать и экспорт доступны только для первой карты раскроя.
• Современные аппаратные минимумы не опубликованы. Производительность необходимо оценивать на собственных заказах.
• Расчет на высокой сложности заметно медленнее стандартного. Максимальная глубина поиска не должна включаться автоматически для каждого простого заказа.
• Команда «Передать в производство» необратима. До нее нужно завершить проверку карты и складских данных.
• Станочный экспорт зависит от постпроцессора. Нельзя считать поддержку бренда гарантией для любой модели контроллера.
• Подробный публичный журнал поздней ветки 5.9.x неполон. Текущий номер 5.9.4 подтвержден, но список изменений после документированной 5.8 раскрыт не так подробно, как для веток 5.5–5.8.

К ограничениям не следует относить отсутствие 3D-моделирования: это сознательно другой этап производственной цепочки. Астра Раскрой принимает уже определенные детали и оптимизирует материал. Если предприятию требуется проектирование мебели, визуализация интерьера и выпуск конструкторских чертежей, эти задачи решаются в CAD-программе до передачи спецификации в раскрой.

Безопасность, приватность и сохранность производственных данных

Основной режим работы — установленное настольное приложение на Windows-рабочем месте или сервере локальной сети. Спецификации, карты и производственные данные обрабатываются в этой установленной среде. Отдельное требование к постоянному внешнему соединению в актуальных системных сведениях не опубликовано; получение дистрибутива, регистрация, обновления и поддержка относятся к отдельным процедурам.

Основной риск для данных связан не с «утечкой через браузер», а с эксплуатацией общего рабочего места. В базе накапливаются заказы, материалы, остатки и пользовательские настройки. Серверный каталог и рабочие файлы нужно включать в корпоративное резервное копирование. Доступ к серверной установке следует давать только сотрудникам, которые реально участвуют в подготовке раскроя, особенно если одна база отражает складские остатки нескольких участков.

Перед обновлением или переносом Windows сохраняют рабочую базу и проверяют способ лицензирования. В коммерческих поставках используется электронная лицензия, а для части вариантов предусмотрено отдельное аппаратное средство лицензирования. Поэтому план миграции должен включать копию данных, сведения о регистрации и сохранение используемого средства активации.

Отдельная мера производственной безопасности — запрет на автоматическую передачу непроверенной карты на станок. Файловая интеграция и флаги командной строки позволяют полностью автоматизировать цепочку, но контроль входных данных остается обязательным. Внешняя система должна передавать корректные размеры, материал и толщину, а технологический процесс — предусматривать проверку результата перед необратимой складской операцией и запуском оборудования.

Частые ошибки и способы проверки результата

При обращении в техническую поддержку эффективнее передавать файл проблемного заказа и точную последовательность действий, а не только фотографию экрана. Для воспроизводимости нужны конкретные номера деталей, наименование изделия и операция, после которой возникает ошибка. Если проблема зависит от данных, один снимок интерфейса не позволяет восстановить совпадающий заказ.

Финальная проверка карты должна включать четыре независимых вопроса. Все ли детали размещены? Совпадают ли материал и толщина с реальным листом? Не нарушено ли направление деталей, которым запрещен поворот? Соответствует ли схема резов доступной технологии станка? Только после этих проверок имеет смысл переходить к печати, станочному экспорту и «Передать в производство».

Отзывы пользователей и профильных изданий

Отзывы пользователей

Пользовательские обсуждения программы растянуты на много лет, поэтому их нужно читать вместе с датой версии. В профессиональном мебельном форуме пользователь ранней ветки 5.x выделял качество автоматического раскроя и XML-экспорт, но критиковал ручное перемещение деталей и отсутствие постоянно видимых линий реза во время редактирования. Разработчик в той же дискуссии описал параметры контроля пересечения и упора, а позднее в 5.6 появился автоматический пересчет маршрута после изменения карты, а в 5.8 — учет линий реза при перемещении. Это пример отзыва, который исторически важен, но часть его претензий была адресована последующими изменениями.

В старых отзывах SoftPortal встречается оценка программы как не самой простой на этапе подготовки исходной информации, при этом алгоритм раскроя оценивался положительно. Для производственного ПО такой комментарий логично связывать с объемом исходных данных: материал, толщина, ориентация, листы и параметры реза действительно требуют дисциплины. Современный импорт из таблиц и XML снижает объем ручного ввода, но не отменяет необходимость правильно сформировать сами данные.

В 2024 году в пользовательском форуме обсуждался запуск старой ветки после переноса на более новую Windows. Обсуждение подтверждает практическую важность заранее проверять совместимость конкретной версии и способ регистрации до замены рабочего компьютера. Этот эпизод не относится к качеству алгоритма раскроя и не переносится автоматически на текущую ветку 5.9.4.

Общий повторяющийся мотив мебельных форумов — ценность качественной раскладки и одновременно желание быстрее редактировать карту вручную. Продукт развивался именно в этой области: добавлялись проверки, пересчет маршрута, работа с линиями резов и более точное позиционирование. Поэтому оценивать редактор нужно по текущей ветке, а не по скриншоту или сообщению десятилетней давности.

Профильные издания

Подробный обзор iXBT 2007 года рассматривал Астра Раскрой как специализированный инструмент для коммерческого раскроя, отмечал работу с заказами, библиотекой деталей, складом остатков, технологическими параметрами, картами и отчетами. Автор считал программу избыточной для редкой разовой задачи и полезной для регулярного профессионального применения. Одновременно он критиковал отдельные недоработки интерфейса и справочной системы демоверсии того времени. Эти замечания относятся к версии почти двадцатилетней давности и не должны переноситься на 5.9.4 без проверки.

Содержательная ценность старого обзора в другом: уже тогда рабочий цикл строился вокруг заказа, деталей, листов, автоматического расчета, ручной коррекции и документации. Современная ветка сохранила эту модель и расширила ее остатками, интеграцией, командной строкой, рулонным раскроем и новыми средствами редактора. Таким образом, базовая логика продукта стабильна, а конкретные возможности интерфейса эволюционировали.

Материалы отраслевых и мебельных ресурсов также обычно рассматривают Астра Раскрой не как универсальный CAD, а как специализированный этап технологической подготовки. Это соответствует архитектуре продукта: проектирование детали может выполняться в другой системе, а Астра Раскрой получает размерную спецификацию и отвечает за рациональное размещение, карту резов, остатки и производственный выпуск.

Сравнение с аналогами

Для корректного сравнения нужно брать программы той же производственной стадии. БАЗИС-Раскрой — специализированный модуль системы БАЗИС для оптимального раскроя и формирования управляющих программ для пильных центров. HOMAG Cut Rite — промышленная система оптимизации раскроя панельных материалов, тесно связанная с подготовкой производства и оборудованием. Все три решения решают близкую задачу, но отличаются экосистемой и масштабом производственного контура.

Астра Раскрой удобнее рассматривать как отдельный оптимизатор в контуре, где существующую CAD или учетную систему менять не требуется: обмен можно построить через таблицы или XML. БАЗИС-Раскрой теснее связан со сквозным процессом внутри системы БАЗИС. Cut Rite ориентирован на промышленную среду панельного производства, где существенны станочные правила, параметры оптимизации, расчет производственных показателей и связь с оборудованием HOMAG.

Ни один из этих вариантов не следует считать универсально «лучшим». Выбор определяется границей системы. Если основная проблема — быстро подключить оптимизатор к собственной 1С или внутренней программе, файловая интеграция Астра Раскрой дает прямой путь. Если нужен единый мебельный CAD/CAM-комплекс, сильнее связка модулей БАЗИС. Если определяющий фактор — парк промышленного оборудования HOMAG и детальное управление панельным производством, архитектура Cut Rite ближе к этому процессу.

Плюсы и минусы

Плюсы

• специализация на производственном раскрое, а не смешение этой задачи с трехмерным моделированием;
• автоматический расчет учитывает ширину реза, обрезку листа, тип раскроя и другие технологические параметры;
• ручной редактор позволяет переносить детали по карте и между картами, выравнивать, сдвигать до упора и контролировать пересечения;
• поддерживаются Excel, текстовые таблицы, XML и автоматизация через командную строку;
• остатки можно учитывать, маркировать и повторно использовать в следующих заказах;
• отчеты и этикетки настраиваются под производственную документацию;
• есть постпроцессоры для ряда пильных центров и возможность встроить расчет в существующую ERP/CAD;
• бесплатная редакция не ограничивает число деталей и материалов при самом расчете, поэтому алгоритм можно проверять на полноценном заказе.

Минусы

• текущая поставка заявлена для Windows; отдельные редакции для macOS и Linux в актуальных карточках продукта не представлены;
• программа рассчитана на прямоугольный и гильотинный раскрой; фигурные контуры отображаются, но true-shape nesting выполняется другим продуктом;
• бесплатная редакция печатает и экспортирует только первую карту раскроя;
• актуальные минимальные требования к процессору, памяти и точным версиям Windows публично не детализированы;
• высокий уровень сложности алгоритма заметно увеличивает время расчета;
• поздняя ветка 5.9.x не имеет столь же подробной открытой истории изменений, как версии 5.5–5.8;
• станочная интеграция требует конкретного постпроцессора и обязательной проверки с моделью оборудования;
• складская команда «Передать в производство» необратима, поэтому ошибка на этом этапе требует организационной дисциплины.

Как проверить заказ перед выпуском в цех

1. Сверьте число деталей в заказе со спецификацией изделия. Для одинаковых позиций проверьте количество, а не только наличие строки.
2. Проверьте материал и толщину каждой группы деталей. Ошибочное совпадение размеров не компенсирует неверный материал.
3. Проверьте листы: размеры, материал, толщину и доступное количество. Остатки должны быть физически доступны на складе.
4. Откройте параметры материала и убедитесь, что ширина реза и обрезка соответствуют станку, на котором будет выполняться заказ.
5. Просмотрите детали с запретом поворота и убедитесь, что направление текстуры сохранено.
6. На каждой карте проверьте свободные зоны и ручные изменения. Если карта редактировалась, пересчитайте маршрут вырезки.
7. Проверьте список неразмещенных деталей или буфер. Ни одна обязательная позиция не должна остаться вне карт.
8. Сформируйте отчет и этикетки, выборочно сопоставьте номер детали, размер, материал и кромку с исходной спецификацией.
9. Для ЧПУ выполните тестовую проверку выходного файла на конкретном контроллере или симуляторе процесса.
10. Только после этого используйте «Передать в производство», чтобы складские движения соответствовали реально утвержденному заказу.

FAQ по Астра Раскрой

Астра Раскрой умеет фигурный нестинг?

Нет. Программа предназначена для прямоугольных деталей и гильотинного раскроя. Начиная с 5.7 она может отображать контуры фигурных деталей внутри их прямоугольных заготовок, но оптимизацию произвольных контуров выполняет отдельный класс программ.

Можно ли пользоваться программой бесплатно?

Да. Бесплатная редакция выполняет раскрой без ограничения количества деталей и материалов, поддерживает импорт, отчеты и этикетки. Ограничены печать и экспорт карт: доступна только первая карта.

Можно ли импортировать заказ из Excel?

Да. Используется «Файл — Импорт». Для произвольной таблицы при первом импорте задается соответствие колонок полям заказа. После этого однотипный файл можно использовать повторно.

Поддерживается ли CSV?

Да. Настраиваемый импорт работает с текстовыми файлами, включая TXT и CSV. Для структурированной интеграции также используется XML.

Можно ли связать Астра Раскрой с 1С?

Да. Основной механизм — обмен через таблицы или XML, а также запуск программы из внешней системы с параметрами командной строки. Такой подход не требует ручного переноса каждой строки заказа.

Можно ли автоматически запустить раскрой после импорта?

Да. В командной строке предусмотрены флаги импорта и запуска раскроя. В 5.7 добавлены отдельные флаги передачи в производство и выхода, что позволяет строить последовательность действий из внешней системы.

Почему программа пишет «Нет листов для раскроя материала»?

Проверяются наличие листа и совпадение его свойств с деталями. Типовые причины — различие названия материала или толщины, а также ситуация, когда деталь по размеру не помещается в введенный лист.

Почему изменение настроек материала не повлияло на уже созданный заказ?

Параметры справочника применяются к новым заказам. Для существующего заказа настройки меняются через «Сервис — Параметры — Раскрой — Для материала», после чего заказ нужно пересчитать.

Как ускорить ввод похожих деталей?

Insert или Ctrl+Enter добавляет строку, наследующую свойства предыдущей детали. Стрелка вниз добавляет пустую строку. Первый способ удобен для серии позиций одного материала и толщины.

Что делать, если после раскроя в заказ добавили еще детали?

Их можно докроить на новых листах, вручную разместить на свободных местах существующих карт или полностью расформировать карты и пересчитать заказ. Полный пересчет нужен, когда новые детали меняют общую комбинацию размещения.

Можно ли редактировать свойства детали прямо на карте?

Да. В режиме редактирования выделяют деталь, открывают контекстное меню «Свойства детали», меняют допустимое свойство и подтверждают кнопкой «ОК». Изменение размеров допустимо только тогда, когда оно согласовано с конструкцией изделия.

Что делает «Передать в производство»?

Команда завершает заказ в складском смысле: списывает использованные листы и остатки, добавляет новые остатки и присваивает им номера. Операцию нельзя отменить, поэтому ее выполняют после утверждения карт.

Можно ли установить программу на сервер?

Да. Серверная установка в локальной сети позволяет запускать программу с разных компьютеров. Одновременно может работать столько экземпляров, сколько приобретено лицензий.

Нужно ли постоянное внешнее соединение для расчета?

Основной рабочий режим — установленное Windows-приложение на отдельном компьютере или сервере локальной сети. В актуальных системных сведениях отдельное требование к постоянному внешнему соединению не опубликовано. Получение дистрибутива, регистрация, обновления и поддержка относятся к отдельным процедурам.

Какая версия считается текущей?

Публично обозначенная текущая сборка — 5.9.4 от 20 января 2026 года. Последняя версия с подробно опубликованным перечнем изменений в открытой хронологии — 5.8 от 24 апреля 2017 года.

Какой размер установочного файла?

Текущий прямой ZIP-дистрибутив имеет размер около 10,9 МБ. Это размер загружаемого ZIP-файла, а не заявленный объем установленной программы и не размер производственной базы заказов.

Какие точные требования к процессору и памяти?

Современные минимальные значения CPU и RAM разработчиком публично не приведены. Поэтому корректная проверка — запустить актуальный релиз на рабочей Windows-системе и измерить время на типовом заказе предприятия, особенно при высоком уровне сложности алгоритма.

Можно ли выводить данные на пильный центр?

Да, через соответствующий постпроцессор. Совместимость проверяется по конкретной модели и формату контроллера. Перед регулярной работой нужно сопоставить тестовый файл с картой раскроя и фактической последовательностью резов.

Можно ли экспортировать карту в DXF или JPG?

Да. Эти форматы входят в перечень экспорта карт. В бесплатной редакции экспорт ограничен первой картой заказа.

Можно ли печатать этикетки без отдельного модуля?

Да. Базовая печать этикеток встроена в программу. Astra Cutting требуется для отдельного цехового сценария с синхронной печатью рядом со станком и управлением вырезкой.

Чем Астра Раскрой отличается от Астра Конструктор Мебели?

Астра Конструктор Мебели отвечает за проектирование мебели и подготовку деталей. Астра Раскрой получает список деталей и оптимизирует их размещение на материале. Это разные этапы, которые могут работать совместно.

Итоговая оценка по рабочим сценариям

Астра Раскрой подходит предприятию, которому нужен самостоятельный Windows-оптимизатор прямоугольного раскроя и при этом важно не замыкаться на одной CAD-системе. Excel, текстовые файлы, XML и командная строка позволяют встроить программу между существующей системой расчета заказа и производственным участком. Такая архитектура особенно практична там, где ERP или конструкторская программа уже внедрены и заменять их ради функции раскроя не планируется.

Для регулярной мебельной работы сильными сторонами остаются технологические параметры материала, ручная корректировка карт, остатки, отчеты и этикетки. Бесплатная редакция достаточна для проверки алгоритма на полном списке деталей, но ее ограничение первой картой быстро становится существенным при многолистовых заказах. Коммерческую комплектацию имеет смысл выбирать по необходимости складского учета, библиотеки типовых изделий и кромочного расчета, а не только по числу пользователей.

Для производства фигурных деталей программа решает только прямоугольную стадию подготовки заготовки и визуальное отображение контура. Для true-shape nesting нужна другая система. Для крупной автоматизированной линии с пильным центром определяющим фактором становится не наличие общего обозначения «ЧПУ», а проверенный постпроцессор конкретного оборудования и тестовая валидация выходного файла.

При внедрении критичны три контрольные точки: корректность исходных свойств детали и листа, проверка карты после автоматического или ручного редактирования и осознанное выполнение необратимой команды «Передать в производство». Если эти точки встроены в регламент, программа закрывает весь участок от загрузки спецификации до карт, остатков, отчетов и данных для следующего производственного этапа.
