Autodesk InfraWorks

Autodesk InfraWorks — настольная программа для инженеров и проектировщиков инфраструктуры, которым нужно собрать в одной геопривязанной 3D-сцене существующую территорию, быстро проработать варианты трасс, дорог, мостов и тоннелей, выполнить предварительный анализ и показать замысел участникам проекта до перехода к детальной рабочей документации. Программа ориентирована прежде всего на концептуальный этап: она объединяет GIS, рельеф, растры, облака точек, модели зданий и гражданских сооружений, позволяет сравнивать варианты в реальном окружении и передавать результат в другие приложения инженерного контура Autodesk.

Текущая основная ветка — Autodesk InfraWorks 2027; для неё 9 июля 2026 года выпущен hotfix 2027.0.1. Это важно отделять от номера ежегодного релиза: название продукта остаётся InfraWorks 2027, а 2027.0.1 обозначает установленный пакет исправлений поверх этой ветки. Программа распространяется как 64-разрядное приложение Windows. Установочный пакет InfraWorks 2027 для Windows имеет объём 3.9 GB. Обычная выдача установочных файлов выполняется через Autodesk Account и выбранный там способ загрузки, поэтому единая постоянная публичная ссылка на полный актуальный установочный комплект не используется.

InfraWorks не заменяет детальное проектирование в Autodesk Civil 3D и не является универсальным полигональным редактором наподобие приложений для художественного 3D. Его сильная сторона — инфраструктурный контекст: координатная система модели, рельеф и снимки, линейные объекты, параметрические сооружения, варианты решения, анализ транспортного движения и наглядное представление проекта. Именно поэтому рабочий процесс обычно строится не вокруг одного файла, а вокруг связки источников данных, модели InfraWorks, вариантов Proposals и последующего обмена с Civil 3D, Revit, ReCap Pro, Navisworks и Structural Bridge Design.

Точная идентификация Autodesk InfraWorks и назначение программы

Полное название рассматриваемого продукта — Autodesk InfraWorks. Это программа Autodesk для conceptual design в гражданском и транспортном проектировании: автомобильные дороги, площадки, мосты, тоннели, существующая городская и природная среда, данные из GIS и результаты reality capture могут быть сведены в единую модель. В отличие от Autodesk InfoWorks ICM, название которого похоже только визуально, InfraWorks относится к инструментам концептуального инфраструктурного проектирования и визуализации, а не к специализированному гидравлическому моделированию сетей.

Главный объект работы — геопривязанная инфраструктурная модель. Она содержит не только визуальную геометрию, но и типизированные данные: поверхности, дороги, водные объекты, покрытия, здания, 3D-модели, облака точек и другие источники. Программа способна преобразовывать координаты входящих данных в координатную систему модели, сохраняя исходное хранилище без изменения. Благодаря этому в одной сцене можно совместить данные, подготовленные разными отделами и в разных форматах, при условии что для каждого источника корректно задана система координат.

Для инженера InfraWorks полезен там, где требуется ответить не только на вопрос «какова геометрия объекта», но и «как этот вариант выглядит и работает в существующей территории». Например, трассу дороги можно оценивать вместе с рельефом, застройкой, пересечениями и земляными работами; мост — вместе с подходами и высотным положением; транспортную схему — вместе с результатами моделирования движения. Такие задачи возникают раньше выпуска чертежей и ведомостей, поэтому детализировать модель до уровня рабочей документации непосредственно в InfraWorks не всегда рационально.

Кому предназначен InfraWorks

Основная аудитория — инженеры автомобильных дорог, специалисты по генеральным планам и развитию территорий, проектировщики мостов и тоннелей, BIM-координаторы гражданских проектов, специалисты по GIS и reality capture, а также технические руководители, которым нужно согласовывать варианты с заказчиком и смежными дисциплинами. Для пользователя Civil 3D программа служит быстрым пространственным контекстом и средой раннего выбора решений; для специалиста Revit — способом видеть сооружение не изолированно, а в рельефе и транспортной инфраструктуре; для команды геодезии и лазерного сканирования — средой, в которую можно импортировать RCS и RCP.

Программа полезна и на совещаниях, где участникам недостаточно плана и профиля. Model space позволяет вращать сцену, менять точку зрения, использовать ViewCube, включать или скрывать категории модели и сохранять Bookmarks. Shared Views дают браузерное представление выбранного вида: получателю не требуется установленный InfraWorks, а ссылка поддерживает просмотр и комментарии. По умолчанию такой общий вид истекает через 30 дней, а владелец может управлять сроком и удалить публикацию.

Где заканчивается зона ответственности программы

InfraWorks не следует считать заменой Civil 3D для выпуска планов, профилей, поперечников и строительной документации. В связке Autodesk именно Civil 3D отвечает за детальное проектирование и документирование гражданской инфраструктуры, тогда как InfraWorks удобнее для контекста, ранней геометрии, сравнения альтернатив и презентации. Передача через IMX или прямое открытие модели позволяет использовать эти приложения последовательно, не заставляя команду заново строить весь проект на каждом этапе.

Аналогичное разграничение действует для расчёта сооружений. InfraWorks умеет запускать Line Girder Analysis и Refined Analysis для мостов, показывать результаты и передавать модель в Autodesk Structural Bridge Design. Это делает программу полезной для предварительной инженерной проверки и согласования геометрии, но итоговый расчёт и оформление расчётной документации относятся к специализированному приложению.

Распространение, лицензирование и актуальная версия

Autodesk InfraWorks устанавливается локально на Windows. Установочный пакет ветки 2027 для Windows имеет объём 3.9 GB; релиз InfraWorks 2027 датирован 2 апреля 2026 года. Системные требования отдельно закладывают 16 GB свободного дискового пространства, то есть размер скачиваемого комплекта нельзя использовать как оценку требуемого места после распаковки и установки. На рабочей станции следует заранее оставить запас и для локальных моделей, облачного кеша, временных файлов импорта, point cloud и результатов анализа.

Для обычной загрузки пользователь входит в Autodesk Account, находит продукт, выбирает View Downloads, затем версию, платформу, язык и метод загрузки. Такой порядок объясняет, почему постоянный единый URL одного полного установщика не является надёжной точкой распространения: Autodesk формирует доступ через учётную запись и поддерживает несколько способов доставки. При проблемах с загрузкой Autodesk отдельно предлагает Browser Download как альтернативный метод.

Пробная версия предоставляется на ограниченный срок, обычно 30 дней. Продлить истёкший trial тем же механизмом нельзя; для краткосрочной коммерческой работы предусмотрена месячная подписка или Flex. В актуальной таблице Flex InfraWorks тарифицируется по 7 токенов за каждые 24 часа использования продукта. Такой режим имеет смысл для редких запусков, а при постоянной ежедневной работе предсказуемее обычная подписка.

Для подходящих студентов и преподавателей действует Education plan: доступ предоставляется на один год и продлевается, пока пользователь сохраняет право на образовательную программу. Образовательная лицензия предназначена для учебных целей, а не для коммерческой работы. Поэтому наличие бесплатного образовательного доступа не означает, что программу можно без отдельной коммерческой лицензии применять в оплачиваемом инженерном проекте.

Активная подписка и Flex дают доступ к предыдущим веткам. Для InfraWorks 2027 в перечне доступны 2026, 2025 и 2024. Это полезно при совместной работе с проектами, ещё не переведёнными на новую схему данных, но открытие модели в новой ветке требует осторожности: после обновления схемы старый выпуск может уже не открыть модернизированную копию. Для ответственного проекта разумно сначала создать копию модели или использовать предлагаемый механизм upgrade a copy.

Что означает версия 2027.0.1

Ветка 2027 принесла три заметных изменения: экспорт IMX для civil structures создаёт существенно меньшие файлы, Corridor Optimization и Profile Optimization работают локально внутри InfraWorks вместо прежнего облачного сервиса, а в настройках модели появился параметр допуска по отметке для пересекающихся дорог, влияющий на автоматическое создание пересечения. 9 июля 2026 года поверх основной ветки опубликован InfraWorks 2027.0.1 Hotfix. Он ставится на уже установленный InfraWorks 2027 и распространяется через Autodesk Access или раздел загрузок подписки.

При обслуживании рабочих мест номер annual release и номер hotfix лучше фиксировать отдельно. Запись «2027» говорит о поколении формата и наборе функций, а «2027.0.1» — о состоянии обновления конкретной установки. Это особенно важно для командной поддержки: два компьютера с надписью InfraWorks 2027 могут отличаться набором исправлений, если hotfix установлен только на одном.

Интерфейс Autodesk InfraWorks

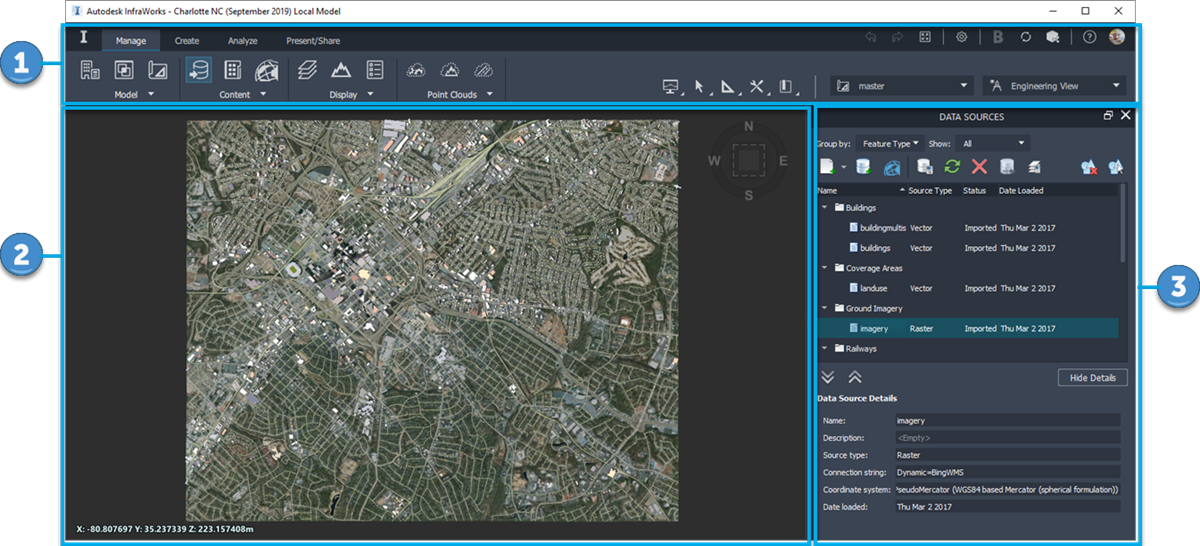

Рабочее окно делится на Toolbar, центральное Project Space и докируемые панели. Слева на Toolbar расположены Project Tools для планирования, создания, анализа и представления, а справа — Utilities: измерения, параметры производительности и видов, Bookmarks, совместная работа, Application Options и операции учётной записи. Центральная область называется Project Space или model space; именно здесь выбираются объекты, выполняются in-canvas действия, меняется камера и виден результат редактирования.

На снимке интерфейса видны вкладки Manage, Create, Analyze и Present/Share, центральная модель и закреплённая справа Data Sources. Эта компоновка отражает логику программы: сначала управляют моделью и входными данными, затем создают проектные объекты, выполняют анализ и готовят представление результата. Панели можно закреплять и откреплять, поэтому на широком мониторе удобно оставить Data Sources или другую рабочую панель открытой рядом с моделью.

ViewCube постоянно доступен в model space и позволяет переходить к стандартным и изометрическим видам. Для инфраструктурной сцены, где модель может занимать километры, это полезнее, чем постоянно возвращать камеру вручную. Сохранённые точки обзора оформляются через Bookmarks: так можно быстро вернуться к мосту, развязке, проблемному пересечению или контрольной точке визуального сравнения.

Data Sources: центр управления исходными данными

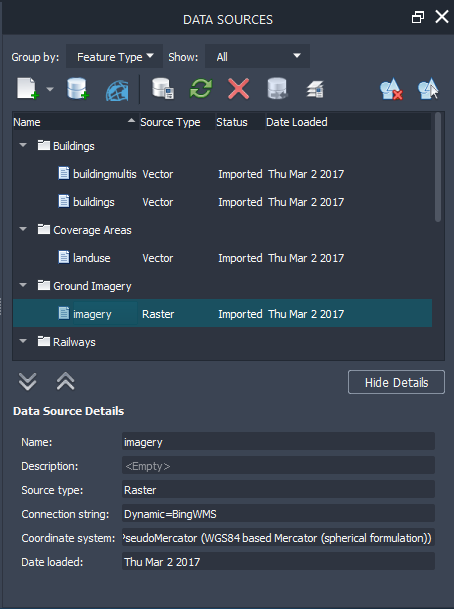

Панель Data Sources открывается из Manage > Content > Data Sources. В ней источники можно группировать по типу объектов или по типу хранилища, фильтровать по состоянию настройки, добавлять из файла, базы данных и ArcGIS, повторно конфигурировать, обновлять из исходного хранилища и удалять из модели. Команда Manage Paths of File Data Sources исправляет путь, если файл был перемещён или переименован.

Особенно важна команда Refresh Data Source: она заменяет содержимое выбранного слоя актуальным содержимым подключённого хранилища. Это удобнее ручного повторного импорта, но требует дисциплины: изменения, сделанные непосредственно с объектами, пришедшими из этого источника, могут быть заменены данными исходного файла. Поэтому перед Refresh нужно понимать, какие правки являются проектными, а какие должны жить в исходной GIS, DWG или другой системе.

Для слоёв, которые непосредственно лежат на поверхности — terrain, coverage, water, railways и roads — доступно управление порядком Surface Layers. Если растровое покрытие или водный объект визуально перекрывает другой слой, проблема может быть не в геометрии, а в порядке отрисовки. Аналогичный контроль видимости, отображения и выбираемости категорий доступен через Model Explorer.

Model Explorer, Proposals и рабочие варианты

Model Explorer нужен для контроля содержимого модели по категориям. Через него удобно временно выключать тяжёлые или мешающие слои, блокировать выбор отдельных классов объектов и искать, какой набор данных создаёт визуальную или производительную проблему. При диагностике медленной модели именно поочерёдное отключение слоёв позволяет локализовать источник нагрузки, вместо того чтобы без разбора уменьшать качество всей сцены.

Каждая модель создаётся с исходным proposal под названием master; его нельзя переименовать или удалить. От него можно создавать альтернативные Proposals и сравнивать разные решения. Существенное ограничение: последующая правка родительского proposal не распространяется автоматически в дочерний. Если базовая ситуация изменилась, изменения нужно вручную merge в каждый нужный вариант. Поэтому существующее положение лучше стабилизировать в master до массового создания альтернатив.

Proposals особенно полезны для трассировки. В одном варианте можно провести обход существующей застройки, в другом — сократить длину, в третьем — изменить положение моста или портала. Такие альтернативы остаются внутри одной модели и используют общий контекст. Это сокращает риск, что сравниваемые решения будут построены на разных рельефах или разных наборах исходных данных.

Shared Views для согласования

Shared Views публикуют визуальное представление текущей модели в Autodesk Viewer. Получатель ссылки может открыть вид и оставить комментарий без установленного InfraWorks. По умолчанию публикация действует 30 дней; владелец может продлить срок или удалить представление. Важно понимать, что Shared View — не редактируемая копия SQLite-модели и не средство передачи исходных инженерных данных, а способ браузерного просмотра и обсуждения.

Для закрытого проекта Shared Views следует использовать как управляемую публикацию: перед отправкой проверить, какой вид, proposal и Bookmarks попали в представление, затем передать ссылку только нужным участникам и удалить её после завершения согласования. Сам факт наличия браузерной ссылки означает, что публикация должна соответствовать правилам проекта по обращению с конфиденциальными визуальными материалами.

Установка, первый запуск и создание модели

Перед установкой нужно проверить три группы условий: поддерживаемую Windows, свободное место и графическую подсистему. Поддерживаются 64-разрядные Windows 10 Enterprise или Pro и Windows 11. Минимальная память — 8 GB, рекомендовано 16 GB и больше. Программе требуется DirectX 10.1-совместимая видеокарта; минимум — 1 GB видеопамяти и 2x antialiasing, рекомендованный уровень — 2 GB и больше с 8x AA. Для ray traced rendering процессор должен поддерживать SSE 4.1.

После установки обновления следует получать через Autodesk Access либо Autodesk Account. Для InfraWorks это не формальность: hotfix 2026 содержал security updates, а ветка 2027 уже получила 2027.0.1. Кроме того, в августе 2026 Autodesk опубликовала требования, связанные с переходом Microsoft .NET 10: продукты InfraWorks 2027 включают поддержку .NET 10, тогда как для более ранней ветки 2026 требуется следить за соответствующими обновлениями.

Первый экран InfraWorks Home предназначен для создания и открытия моделей. Модель можно сделать вручную через New > Settings либо получить стартовый контекст через Model Builder. Выбор зависит от исходных данных: Model Builder удобен, когда нужно быстро получить существующую территорию по области интереса; ручное создание лучше, если команда уже располагает проверенным рельефом, GIS и точной системой координат или должна использовать custom coordinate system.

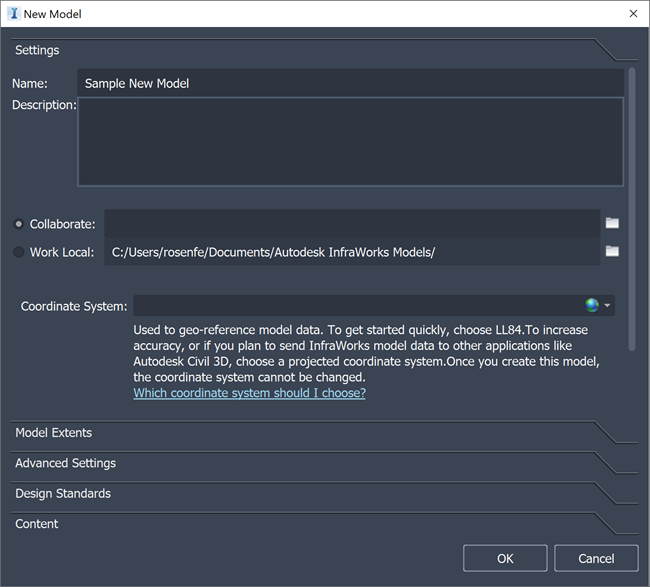

В New Model задаются имя и описание, режим Collaborate или Work Local, Coordinate System, Model Extents и дополнительные параметры. Координатная система является критическим решением: после создания модели поменять её нельзя обычным редактированием. Если ошибка обнаружится позже, модель придётся пересоздавать с другой системой координат и переносить данные в новую основу.

Model Builder: быстрый старт с реальной территорией

Model Builder запускается с Home. В окне можно переключить aerial и road view, найти место по названию, а затем определить area of interest текущим экстентом карты, прямоугольником, полигоном или импортированным полигоном. Ограничение области — до 200 квадратных километров либо до 200 километров длины по широте или долготе. Для крупных линейных проектов это требует разбить раннюю оценку на осмысленные участки, а не пытаться одной операцией охватить весь регион.

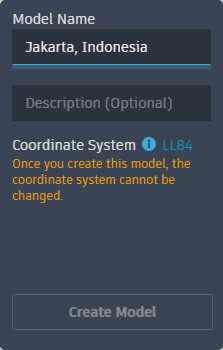

После выбора территории задаются имя, описание и Coordinate System. LL84 действительно предлагается как быстрый вариант, но для последующего обмена с Civil 3D или Revit нужно выбрать projected coordinate system. Модели, созданные в географической LL84, эти приложения не поддерживают в типовом обмене InfraWorks data; исправление требует пересоздания модели. Custom coordinate systems в самом Model Builder не допускаются, поэтому нестандартная система — аргумент в пользу ручного создания модели и самостоятельного импорта исходных слоёв.

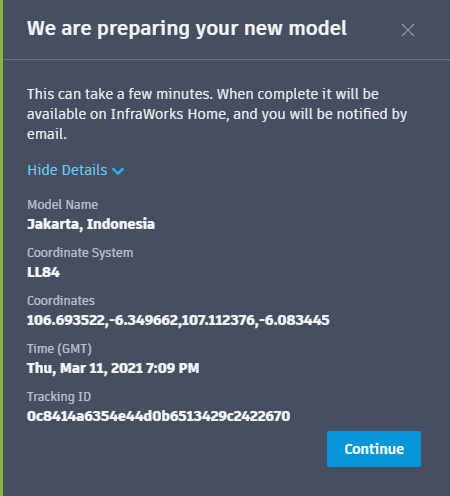

После Create Model сервис подготавливает модель и отправляет уведомление на адрес Autodesk Account. В окне подготовки можно раскрыть Show details и сохранить Tracking ID: он пригодится службе поддержки, если модель не появится примерно через 15–20 минут. По завершении новый объект отображается в Recent как cloud-only Model Builder model — на этом этапе он ещё не закеширован локально и не привязан к папке Autodesk Docs.

Первое открытие созданной Model Builder модели вызывает выбор места хранения. Autodesk Docs помещает проект в указанную облачную папку, Local сохраняет его в локальный cache location из Application Options. Этот выбор влияет на совместную работу и резервное копирование: облачная модель получает синхронизацию и локальный кеш, а локальная остаётся под прямым файловым управлением пользователя.

Ручная модель: когда она предпочтительнее

Ручной способ начинается с Home > New > Settings. Он позволяет сразу выбрать Work Local или Collaborate, нужную projected либо custom coordinate system, экстенты и дополнительные параметры. Такой вариант лучше, если рельеф поступает от геодезиста, снимок закуплен отдельно, GIS ведётся внутри организации, а координатная система закреплена проектным стандартом. Команда получает контроль над происхождением данных и не зависит от того, что Model Builder смог подобрать для конкретной территории.

Для Work Local модель хранится в виде SQLite и связанной папки ресурсов. При резервном копировании нужно копировать оба компонента — файл .sqlite и соответствующую папку .files. Одна только база без ресурсов не является полноценным резервным комплектом. Для облачной модели InfraWorks создаёт локальный cache; при недостатке места его расположение следует поменять в Application Options до открытия крупного проекта, чтобы кеш не заполнил системный диск.

Базовый рабочий процесс: от исходных данных до согласованной концепции

Работа в InfraWorks становится предсказуемой, когда команда отделяет подготовку контекста от проектирования. Сначала формируется геопривязанная основа и проверяется совпадение координат, затем создаются проектные объекты и варианты, после этого выполняются анализы и только затем данные передаются в приложения детальной разработки. Обратный порядок часто приводит к лишней переделке: например, трасса может быть геометрически корректной сама по себе, но оказаться смещённой относительно рельефа из-за неверно назначенной системы координат исходного SHP или DWG.

Шаг 1. Зафиксировать систему координат до импорта

Первое решение — Coordinate System модели. Для обмена с Civil 3D и Revit требуется projected coordinate system; географическую LL84 не следует выбирать только ради быстрого старта, если модель затем должна участвовать в таком обмене. Поменять систему координат существующей модели после создания нельзя. Поэтому до первого импорта нужно сверить проектное задание, параметры геодезической основы и системы координат основных источников, а затем создать модель в той системе, которая будет общей для дальнейшей координации.

Шаг 2. Определить способ хранения

Для индивидуальной работы подходит Work Local. Для командной работы используется модель, размещённая в Autodesk Docs с локальным кешем InfraWorks. Выбор хранилища не отменяет локальную нагрузку: даже облачная модель использует кеш на компьютере. На рабочей станции с небольшим системным SSD путь кеша стоит настроить до загрузки крупной облачной модели. Для локальной модели нужно заранее включить в регламент резервного копирования и файл .sqlite, и одноимённую папку .files.

Шаг 3. Создать существующую ситуацию

Model Builder удобен для первоначальной модели территории, когда требуется быстро получить рельеф, снимки и дороги в пределах area of interest. При наличии корпоративного GIS, точной съёмки или собственных растров лучше создать пустую модель и добавить источники вручную. Такой подход позволяет не смешивать данные разной точности без контроля происхождения. Даже после использования Model Builder инженерные исходники более высокой точности можно подключить позднее и управлять ими через Data Sources.

Шаг 4. Подключить источники через Data Sources

В Manage > Content > Data Sources доступны добавление файлов, баз данных и ArcGIS-источников, настройка, обновление, удаление и управление путями. После добавления источник не стоит считать проверенным только потому, что он появился на экране. Нужно открыть Configure, убедиться в правильности Source Coordinate System, сопоставить тип данных с нужным классом InfraWorks и выполнить Close & Refresh. Для источников, расположение которых задано локальной системой или требует корректировки, используются поля Geo Location и offsets по X, Y и Z.

Шаг 5. Проверить совмещение по контрольным объектам

Проверка должна выполняться до проектирования. В качестве контроля подходят характерные точки: ось существующей дороги, угол здания, пересечение коммуникаций, береговая линия, вершина съёмочной поверхности. Если один слой систематически смещён, проблема обычно относится к его Source Coordinate System или к геопривязке, а не к камере InfraWorks. Если смещены все источники одинаково, нужно пересмотреть систему координат самой модели и происхождение базовой подложки.

Шаг 6. Упорядочить модель через Model Explorer

После загрузки нескольких источников полезно проверить категории в Model Explorer. Лишние слои можно временно выключить, а тяжёлые наборы — скрывать на время редактирования. Это одновременно улучшает читаемость сцены и помогает диагностировать производительность. Для модели с облаком точек, подробной городской застройкой и несколькими растровыми покрытиями постоянное отображение всех наборов не требуется на каждом этапе.

Шаг 7. Стабилизировать master и создать Proposals

Исходное состояние лучше привести в порядок в master: очистить дублирующиеся данные, проверить рельеф, зафиксировать нужные существующие объекты и только затем создавать альтернативы. Дочерние Proposals не получают автоматически последующие изменения родителя, поэтому раннее массовое клонирование вариантов усложняет поддержку. Для каждого реального проектного решения имеет смысл создавать отдельный proposal с понятным именем и назначением, а не смешивать несколько альтернатив в одном состоянии модели.

Шаг 8. Построить проектные объекты и назначить параметры

На концептуальной стадии InfraWorks позволяет формировать component roads, мосты, тоннели и другие инфраструктурные элементы в контексте территории. Важнее не количество визуальных деталей, а согласованность геометрии с рельефом, пересечениями и исходными ограничениями. После редактирования дороги необходимо дождаться перерасчёта связанных мостов и тоннелей: длинные сооружения способны заметно увеличить время обновления модели, поскольку зависимая геометрия регенерируется вместе с трассой.

Шаг 9. Выполнить анализ именно для выбранного варианта

Земляные работы, материальные объёмы, транспортное моделирование, Corridor Optimization, Profile Optimization и расчёты мостовых конструкций выполняются в контексте конкретной геометрии. Перед запуском анализа нужно убедиться, что активен правильный proposal и проектный объект завершён до требуемой для анализа степени. Результат следует проверять не только по итоговой цифре или цветовой диаграмме, но и по области расчёта, станционному диапазону, выбранным объектам и единицам проекта.

Шаг 10. Подготовить представление для согласования

Для обсуждения полезно создать Bookmarks с одинаковыми точками зрения для сравниваемых Proposals, отключить лишние слои и убедиться, что в кадре присутствуют необходимые существующие объекты. Shared View публикует браузерное представление, а не рабочую инженерную модель, поэтому перед отправкой следует открыть созданный вид и проверить, что он показывает именно тот вариант, который должен видеть получатель. Срок публикации и доступность ссылки затем контролирует владелец.

Шаг 11. Передать данные в детальное проектирование

Когда концепция согласована, геометрию можно передать в Civil 3D через IMX либо использовать поддерживаемый прямой обмен. Параметрические civil structures связывают InfraWorks с Civil 3D и Revit; для облаков точек используется ReCap Pro; для визуального и координационного обмена доступны FBX и другие форматы. На этом этапе полезно сохранить исходный proposal как контрольную точку и создать отдельный вариант для последующей синхронизации, чтобы изменения детального проектирования не уничтожили согласованную концептуальную базу.

Шаг 12. Проверить результат после обмена

После импорта в другое приложение нужно сравнить координаты, направление и высотное положение контрольных объектов. Для дороги достаточно нескольких характерных пикетов, для моста — оси опор и отметок пролётного строения, для модели здания — положения относительно поверхности и соседних объектов. Если геометрия совпала только визуально при большом масштабе, это недостаточная проверка: ошибки системы координат становятся очевидны по числовым координатам и точным привязкам.

Геопривязка и управление исходными данными

InfraWorks рассчитан на объединение неоднородных пространственных данных, поэтому Data Sources — один из основных рабочих инструментов. В модель можно подключать поверхности, растры, векторные наборы, 3D-объекты, CAD-данные, point clouds и базы. Каждый источник имеет собственную конфигурацию, где определяется его роль в модели и географическое положение. Это отличается от простого импорта художественной 3D-сцены: неправильная система координат здесь влияет не на удобство навигации, а на инженерное совпадение объектов.

Source Coordinate System и система модели

Входной набор может находиться в системе координат, отличной от системы модели. InfraWorks выполняет преобразование при отображении данных, не переписывая исходный файл. Это позволяет, например, соединить GIS-слой в одной проекции с инженерными объектами в другой, но только если обе системы определены корректно. Автоматическое распознавание не следует воспринимать как замену контроля: у SHP без корректного PRJ, у локального DWG или у данных, экспортированных с условным началом координат, системе может потребоваться ручное назначение.

Если объект расположен правильно по горизонтали, но провален под рельеф или висит над ним, следует проверить вертикальную составляющую и Z Offset. Если весь источник сдвинут на постоянное расстояние, проверяются X и Y Offset. Эти коррекции должны применяться осознанно: постоянный offset полезен для данных с известным локальным смещением, но не исправляет ошибочно выбранную проекцию, масштаб или единицы измерения.

Configure, Refresh и контроль после изменения

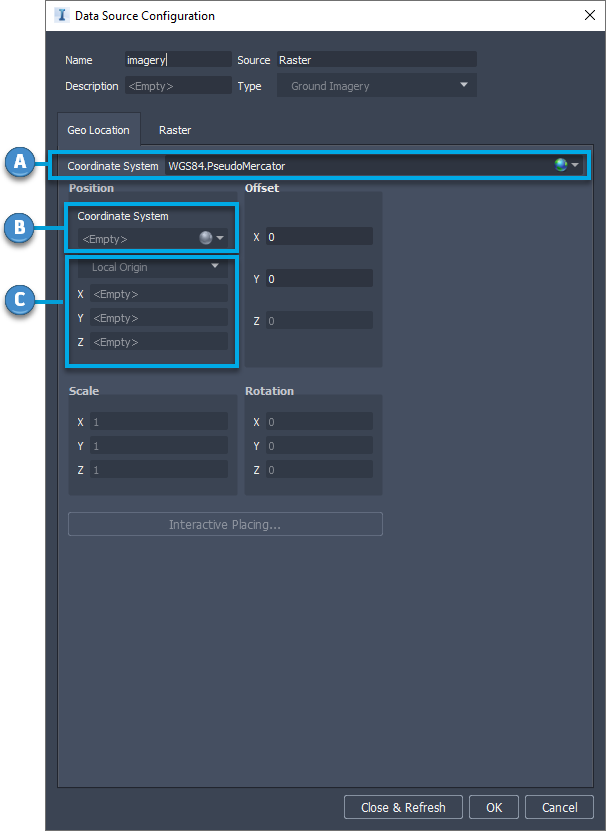

Настройка источника завершается Close & Refresh. Refresh перестраивает представление в модели с учётом новых параметров. После изменения координатной системы или сопоставления атрибутов нужно повторно проверить объект в нескольких удалённых точках. Совпадение в одной точке ещё не доказывает правильность проекции: два набора с разными системами координат могут случайно близко совпасть локально, но расходиться на другом конце протяжённой трассы.

Управление путями и перенос проекта

Data Sources содержит Manage Paths для источников, чьи файлы были перемещены. Этот инструмент важен для локальных проектов, где GIS, растры и CAD-файлы находятся вне внутреннего хранилища модели. Перед переносом рабочей станции или структуры папок полезно инвентаризировать внешние зависимости, а после переноса выполнить Refresh и убедиться, что в панели нет источников с потерянным путём.

Surface Layer Management

Когда в модель загружено несколько поверхностных или растровых слоёв, Surface Layer Management помогает контролировать их порядок и видимость. Для инженерной проверки это полезнее, чем постоянно удалять и заново импортировать источники. Например, базовую ортофотосъёмку можно временно перекрыть более свежим локальным растром на участке проектирования, сохранив оба источника для сравнения.

Как диагностировать смещение данных

Дороги, трассы и транспортное моделирование

Дорожная часть InfraWorks предназначена для ранней геометрии в контексте существующей территории. Component roads позволяют работать с параметрическим поперечным составом и связанной трассой, а не только рисовать визуальную полосу на поверхности. Такая модель служит основой для предварительного профилирования, анализа земляных работ, проверки пересечений, размещения мостов и тоннелей и последующей передачи в Civil 3D.

Component roads и вариантное проектирование

Для концепции дороги важны три группы решений: положение в плане, профиль и поперечный состав. InfraWorks позволяет изменять трассу непосредственно в 3D-контексте и сразу видеть, как она взаимодействует с рельефом и существующей средой. Для нескольких альтернатив лучше использовать отдельные Proposals, чтобы сравнение проводилось на одной исходной ситуации и при одинаковом наборе слоёв.

При редактировании дороги необходимо учитывать зависимые сооружения. Мосты и тоннели, привязанные к трассе, обновляются вместе с ней; на длинных и сложных объектах регенерация способна занимать заметное время. Если нужно экспериментировать с локальной частью трассы, полезно временно ограничить видимость тяжёлых слоёв и дождаться завершения обновления перед запуском анализа — иначе расчёт может относиться к промежуточной геометрии.

Corridor Optimization и Profile Optimization в InfraWorks 2027

В ветке 2027 Corridor Optimization и Profile Optimization выполняются локально внутри InfraWorks. Ранее подобная оптимизация была связана с облачным сервисом; теперь расчёт встроен в настольный рабочий процесс. Инструменты предназначены для поиска вариантов горизонтального коридора и вертикального профиля component road с учётом заданных ограничений и критериев. Результат не заменяет инженерное решение: оптимизированный вариант требуется проверить по исходным ограничениям, геометрии пересечений и требованиям проекта.

Практическая ценность локальной оптимизации — возможность сравнивать варианты на раннем этапе до детальной разработки коридора в Civil 3D. Если один вариант имеет меньшие земляные работы, но хуже проходит относительно существующей застройки или водных объектов, это видно в той же модели. Сравнение следует выполнять по одинаковому набору исходных данных и фиксированным критериям; иначе цифры разных прогонов не будут эквивалентны.

Intersection Elevation Tolerance в релизе 2027

InfraWorks 2027 добавляет параметр Intersection Elevation Tolerance для пересекающихся дорог. Он определяет допустимое высотное различие, при котором пересечение рассматривается как кандидат на создание intersection. Для многоуровневой сети это помогает отличать реальное пересечение на одном уровне от дорог, которые лишь пересекаются в плане. После изменения допуска нужно визуально проверить созданные intersections и высотное положение примыканий, особенно в местах эстакад и съездов.

Земляные работы и материальные объёмы

Для component roads InfraWorks рассчитывает cut и fill и позволяет анализировать материальные объёмы в заданном диапазоне станций или на выбранной области. Результаты обновляются при изменении проектной геометрии, поэтому инструмент удобен для сравнительного этапа. Данные можно экспортировать в CSV, что облегчает внешнюю проверку и сопоставление нескольких вариантов.

Объёмы концептуальной модели нельзя переносить в смету без проверки методики и геометрической детализации. Сначала нужно убедиться, что поверхность исходного рельефа актуальна, диапазон расчёта соответствует нужному участку, а component road содержит нужный поперечный состав. При сравнении вариантов должны совпадать начало и конец расчётного диапазона; иначе меньший итог может объясняться не более удачной геометрией, а просто меньшей протяжённостью учтённого участка.

Traffic Simulation и Mobility Simulation

В Analyze > Transportation доступны инструменты транспортного анализа, включая Traffic Simulation и Mobility Simulation. Они позволяют увидеть движение в контексте проектной сети, цветовые результаты и анимацию, а также анализировать показатели обслуживания. Mobility Simulation использует отдельное приложение, которое запускается из InfraWorks и возвращает результаты для оценки вариантов.

Такие результаты наиболее полезны для относительного сравнения вариантов при одинаковых исходных предпосылках. Перед демонстрацией необходимо проверить сеть, направления движения, места соединений и параметры моделирования. Красочная анимация сама по себе не подтверждает корректность модели: ошибочная связь дорог или неверно заданное направление способно дать убедительно выглядящий, но методически неверный результат.

Мосты, тоннели и параметрические сооружения

InfraWorks объединяет линейную трассу и параметрические civil structures в общей инфраструктурной модели. На концептуальной стадии это позволяет выбирать положение моста или тоннеля одновременно с дорогой, рельефом и окружающими объектами. Мостовые элементы затем могут передаваться в Civil 3D и Revit через Publish Civil Structures, а расчётная схема — уточняться в Autodesk Structural Bridge Design.

Параметрический мост в контексте трассы

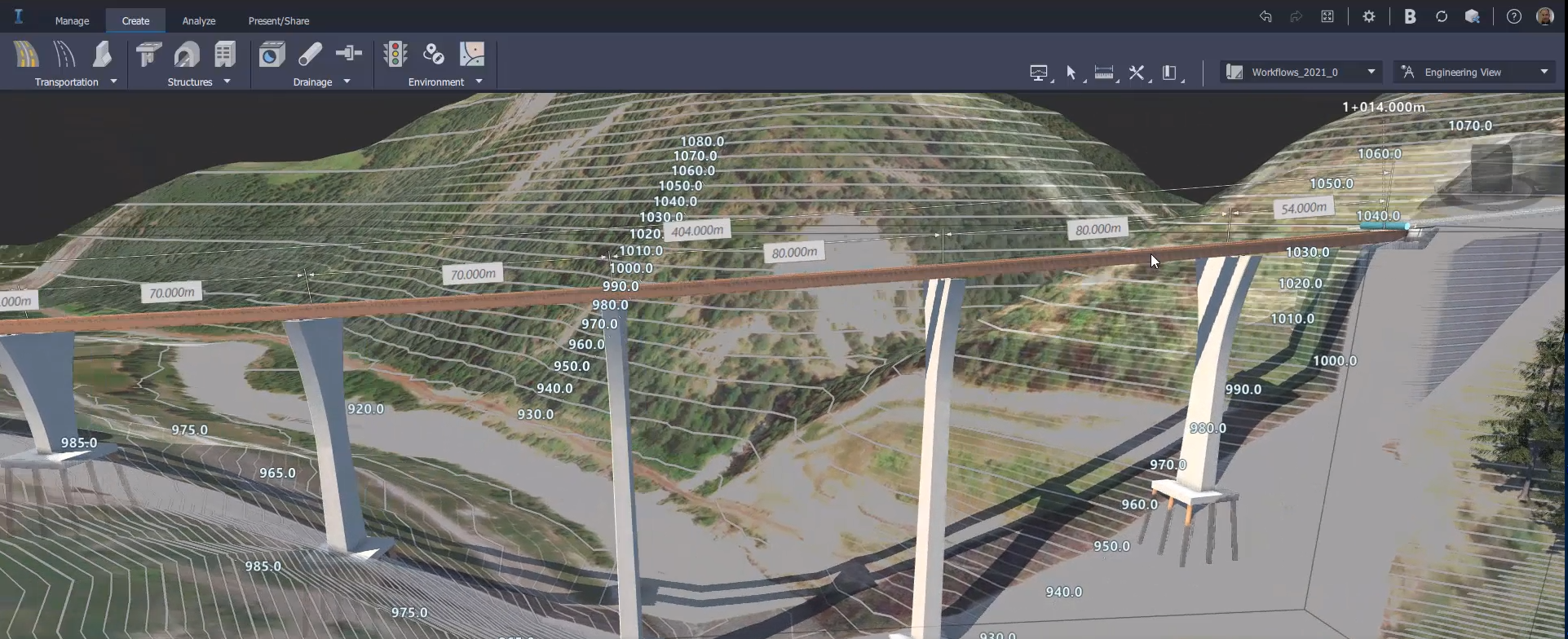

Мост в InfraWorks связан с дорогой и реагирует на её геометрию. На раннем этапе можно оценивать пролётную схему, расположение опор, габариты и взаимодействие с поверхностью. В релизах последних лет мостовой рабочий процесс постепенно расширялся: ветка 2025 улучшила работу с настраиваемыми сухожилиями и передачей в Structural Bridge Design, а также редактируемость bored rings после передачи тоннельных данных в Revit; в ветке 2026 была расширена детализация параметров отдельных частей моста.

Publish Civil Structures

Publish Civil Structures предназначен для передачи параметрических мостов и тоннелей в последующие приложения. Civil 3D и Revit могут получать соответствующие объекты, а изменения из последующей стадии возвращаться в InfraWorks для обновления контекста. Это полезно, когда концептуальная трасса согласуется в InfraWorks, геометрия дорабатывается специалистом другой дисциплины, а затем уточнённое сооружение требуется снова увидеть в общей территории.

Перед публикацией следует зафиксировать, какой proposal является исходным для обмена, и записать контрольные точки сооружения. После обновления нужно сравнить положение опор, порталов, оси и отметок. Если команда одновременно правит геометрию дороги в InfraWorks и сооружение в downstream-приложении без договорённого владельца данных, появляется риск конфликтующих изменений, поэтому ответственность за каждый объект лучше закрепить заранее.

Line Girder Analysis

Для мостов доступен Line Girder Analysis через Analyze > Structures. Инструмент выполняет предварительный анализ, после чего результаты можно открыть в отчёте; для более детальной работы модель передаётся в Autodesk Structural Bridge Design. Такой анализ полезен для концептуальной проверки и сравнения, но не отменяет специализированный расчёт и выпуск расчётной документации там, где это требуется проектом.

Тоннели и развитие инструментов

Ветка 2024.1 расширила работу с bored tunnels и улучшила связанные операции, а версия 2025 добавила инструменты порталов и возможность быстро убирать terrain в зоне портала. Это отражает специализацию InfraWorks: тоннель рассматривается не как отдельный художественный меш, а как инфраструктурный объект, который должен быть согласован с дорогой, рельефом и входными участками. При переносе данных нужно отдельно проверить форму порталов и соответствие исходному proposal.

Форматы, импорт, экспорт и интеграции

InfraWorks поддерживает несколько классов обмена: CAD и BIM, GIS и базы данных, растры, point clouds и универсальную 3D-геометрию. Формат сам по себе не гарантирует полной передачи семантики. FBX и OBJ удобны для геометрии и визуального контекста, IMX предназначен для инженерного обмена в экосистеме Autodesk, RCS/RCP — для облаков точек, а SHP и SQLite — для пространственных данных. При выборе способа обмена нужно исходить из того, какие свойства должны сохраниться после передачи.

Основные поддерживаемые типы файлов

Растровые источники

Для рельефа и растров InfraWorks поддерживает широкий набор GIS-форматов, включая ADF, ASC, BT, DDF, DEM, DT0, DT1, DT2, GRD, HGT, DOQ, IMG, JP2, JPG/JPEG, PNG, SID, TIF/TIFF, WMS, XML, VRT, ZIP и GZ. В релизе 2027 импорт ECW больше не поддерживается. Если проект ранее опирался на ECW, перед миграцией нужно подготовить поддерживаемый альтернативный растр и проверить его систему координат, разрешение и охват.

При больших растрах следует разделять задачу точности и задачу визуального фона. Для проверки геометрии инженерного участка нужен источник достаточного разрешения именно на зоне проектирования; подгружать максимальное разрешение на всю региональную модель не всегда рационально. Внешний растр можно держать отдельным слоем и включать только при локальной проверке.

IMX как инженерный обмен

IMX используется для обмена инфраструктурными данными, в том числе с Civil 3D. В InfraWorks 2027 улучшен экспорт civil structures в IMX: размер создаваемых IMX-файлов для таких данных существенно уменьшен по сравнению с прежним поведением. Практический эффект — более компактная передача мостовых и связанных структур, однако после импорта всё равно требуется сверять геометрию и типы объектов, а не ориентироваться только на успешное завершение экспорта.

Связка с Civil 3D

InfraWorks и Civil 3D решают разные стадии одной задачи. Civil 3D может получать данные через IMX и в поддерживаемом рабочем процессе открывать локальную модель InfraWorks при установленном InfraWorks. Обратный обмен позволяет возвращать детализированные элементы в контекст. Такая связка эффективна, когда InfraWorks отвечает за существующую ситуацию, варианты и раннее согласование, а Civil 3D — за точную трассу, профиль, коридор и документацию.

Связка с Revit

Revit используется для BIM-моделей сооружений и зданий, а InfraWorks даёт им территориальный контекст. Помимо импорта RVT/RFA в пределах заявленной таблицы совместимости, параметрические civil structures передаются через специализированный рабочий процесс. Внутренняя страница FreeEXE о Autodesk Revit полезна для отдельного знакомства с BIM-приложением; в рамках InfraWorks важно лишь то, что оба продукта не дублируют друг друга и обмениваются данными на разных стадиях инфраструктурного проекта.

AutoCAD, ReCap Pro, Navisworks и Structural Bridge Design

Для DWG-контекста используется AutoCAD; отдельный обзор Autodesk AutoCAD присутствует в каталоге FreeEXE. ReCap Pro готовит и передаёт RCS/RCP point clouds. Navisworks принимает и отдаёт FBX, включая обмен с исходными координатами для координационных задач. Autodesk Structural Bridge Design получает мостовые данные для более детального расчёта, в том числе из Line Girder Analysis.

3ds Max и универсальная визуализация

3ds Max взаимодействует с InfraWorks через FBX, OBJ и DAE. Такой обмен подходит, когда требуется более специализированная визуализация или работа с 3D-геометрией вне инженерной модели. Нужно учитывать, что универсальный формат обычно переносит форму и часть визуальных свойств, но не превращает объект в полноценный параметрический road, bridge или GIS feature в принимающей программе.

Производительность и работа с крупной моделью

Производительность InfraWorks зависит не только от количества полигонов. Нагрузку формируют площадь модели, разрешение растров, облака точек, число видимых объектов, стили отображения, уровень детализации, зависимые мосты и тоннели, а также локальный кеш облачной модели. Поэтому универсальный совет «добавить видеокарту» недостаточен: сначала нужно определить, какой класс данных создаёт задержку.

Убедиться, что используется дискретная высокопроизводительная GPU

На ноутбуках с интегрированной и дискретной графикой InfraWorks должен запускаться на high-performance GPU. Если приложение работает на встроенном адаптере, 3D-навигация и прорисовка могут заметно ухудшиться даже при наличии мощной дискретной видеокарты. После изменения настройки графики следует перезапустить InfraWorks и проверить фактическое использование адаптера средствами Windows или панели драйвера.

Локализовать тяжёлый слой через Model Explorer

Самый практичный диагностический приём — отключать категории по одной и наблюдать, после какого слоя навигация становится стабильной. Если проблема исчезает после скрытия point cloud, оптимизировать нужно именно reality capture workflow; если после выключения детальной застройки — пересмотреть набор 3D-моделей; если задержка появляется только после включения реалистичного стиля, причина связана с режимом отображения и материалами.

Уровень детализации и стили

Model Explorer позволяет управлять представлением и уровнем детализации элементов. Реалистичные стили дают более насыщенную картинку, но требуют больше ресурсов. Для трассировки и проверки координат лучше использовать достаточное, а не максимальное визуальное качество; подробный стиль можно включать перед созданием Bookmarks или Shared View. Такой режим работы сохраняет инженерную точность геометрии, но не заставляет видеокарту постоянно обрабатывать декоративные детали.

Кеш облачной модели

Модель из Autodesk Docs имеет локальный кеш, и его объём растёт по мере загрузки данных. Если системный диск близок к заполнению, проблему нужно решить до первого открытия крупной модели: переместить cache location в Application Options на диск с достаточным запасом. Недостаток места может проявляться не как понятное сообщение о графике, а как сбои загрузки и неполное кеширование.

Длинные мосты и тоннели при правке дороги

Редактирование дороги может инициировать обновление связанных мостов и тоннелей. Чем сложнее и длиннее зависимое сооружение, тем заметнее регенерация. Если инженер меняет несколько узлов подряд, необходимо дождаться окончания перестроения перед следующей критической операцией или анализом. Иначе интерфейс может казаться «зависшим», хотя приложение перерабатывает связанные объекты.

Рабочие правила для большой модели

• Не держать включёнными point clouds и подробные 3D-объекты, когда редактируется только трасса или профиль.
• Разделять обзорный региональный контекст и высокоточную локальную информацию по слоям, чтобы включать детализацию только в зоне работы.
• Использовать Bookmarks для перехода к нужным участкам вместо постоянной дальнобойной навигации по всей территории.
• Перед тяжёлым анализом закрывать ненужные панели и завершать регенерацию зависимых объектов.
• Контролировать свободное место на диске кеша, особенно после добавления point clouds и крупных растров.
• Сохранять отдельные Proposals для альтернатив, а не дублировать всю модель отдельными локальными копиями без необходимости.

Системные требования

InfraWorks — Windows-приложение с аппаратным ускорением 3D. Минимальные требования позволяют запустить программу, но для рабочих моделей с большими территориями, point clouds и реалистичным отображением практический запас памяти и видеоресурсов важнее формального минимума. Ниже приведены требования InfraWorks без переноса параметров от других продуктов Autodesk.

Почему 3.9 GB и 16 GB не противоречат друг другу

3.9 GB — размер установочного пакета InfraWorks 2027 для Windows. 16 GB — требование к свободному дисковому пространству для установки. После распаковки и установки приложение занимает больше, чем исходный пакет загрузки; кроме того, рабочие модели и кеш Autodesk Docs хранятся отдельно. Поэтому компьютер с ровно 16 GB свободного места перед установкой не является комфортной рабочей конфигурацией.

Оперативная память и графика

8 GB — нижняя граница, а не ориентир для крупной инфраструктурной модели. При одновременной работе с InfraWorks, Civil 3D, браузером и средой обмена 16 GB становится более реалистичной отправной точкой. Видеопамять особенно важна для больших текстур, point clouds и высоких настроек сглаживания. Если модель периодически теряет плавность при повороте камеры, сначала нужно проверить видимые слои и выбранную GPU, а уже затем менять качество отображения.

Безопасность, приватность и сохранность проекта

Для InfraWorks безопасность связана с тремя разными областями: обновлением настольного приложения, доступом к облачным моделям и публикацией представлений. Эти задачи не следует смешивать. Hotfix исправляет код приложения; Autodesk Docs управляет совместным доступом к модели; Shared View создаёт отдельную браузерную публикацию. Каждый механизм требует собственного контроля.

Обновления приложения

На рабочем месте стоит использовать актуальные исправления своей ветки. Для 2027 текущим подтверждённым исправлением является 2027.0.1 от 9 июля 2026 года. В прошлой ветке 2026 отдельный hotfix включал security updates, поэтому откладывать обслуживание InfraWorks только потому, что проект уже открывается, нецелесообразно. В корпоративной среде обновление следует сначала проверить на копии рабочей модели и только затем распространять по команде.

.NET и жизненный цикл Windows-компонентов

InfraWorks 2027 поддерживает .NET 10. Пользователям более ранних поддерживаемых веток нужно устанавливать выпущенные Autodesk обновления, связанные с изменениями среды Microsoft. Это особенно важно для управляемых организаций, где компоненты Windows обновляются централизованно: совместимость InfraWorks должна проверяться вместе с политикой обновления .NET, а не после массового изменения рабочих станций.

Autodesk Docs и права доступа

Облачное размещение модели упрощает совместную работу, но доступ должен выдаваться по ролям проекта. Локальный кеш не следует воспринимать как отдельную резервную систему: его назначение — производительность и локальная работа с облачной моделью. Источником совместной модели остаётся управляемое хранилище проекта, а локальные данные кеша могут быть пересозданы при повторном открытии и синхронизации.

Shared Views и конфиденциальность

Shared View доступен по ссылке и предназначен для просмотра без установленного InfraWorks. Перед публикацией нужно исключить из кадра слои, которые не должны покидать проектную команду, и проверить активный proposal. После завершения согласования владелец может удалить публикацию. По умолчанию Shared View имеет 30-дневный срок, но этот срок не заменяет организационное правило: ссылку нельзя считать безопасной только потому, что она автоматически истечёт позже.

Резервная копия локальной модели

Work Local использует файл .sqlite и одноимённую папку .files. Полная резервная копия должна включать оба объекта в согласованном состоянии. Лучше копировать закрытую модель, чтобы база и ресурсы не менялись в момент резервирования. После восстановления нужно открыть копию, проверить Data Sources и внешние пути, затем осмотреть несколько объектов, использующих локальные ресурсы.

Не использовать неподдерживаемые синхронизируемые папки как замену Autodesk Docs

Для рабочей базы нельзя считать любую автоматически синхронизируемую папку эквивалентом поддерживаемого облачного проекта. Одновременная фоновая синхронизация SQLite и ресурсной папки способна создать несогласованное состояние. Для совместной модели следует использовать предназначенный для этого рабочий процесс Autodesk Docs; для локальной — обычное локальное хранение и отдельное резервное копирование.

Практические сценарии использования

Сравнение вариантов новой автомобильной дороги

Команда создаёт существующую ситуацию, подключает актуальный рельеф и ограничения, затем формирует master без проектной дороги. Для каждого варианта создаётся отдельный Proposal. Трассы строятся как component roads, после чего сравниваются положение в рельефе, объёмы cut/fill, пересечения с существующей сетью и возможность размещения мостов или тоннелей. Bookmarks фиксируют одинаковые точки обзора, чтобы сравнение не зависело от выбранного ракурса.

После выбора предпочтительной альтернативы её можно передать в Civil 3D. Контроль результата включает координаты начала и конца трассы, несколько промежуточных точек, высотные отметки и положение сооружений. Такой сценарий показывает границу продуктов: InfraWorks помогает выбрать вариант, а Civil 3D используется для детального инженерного развития выбранной геометрии.

Предварительная компоновка моста

Дорога создаётся в реальном рельефе, затем на участке пересечения долины, реки или существующей инфраструктуры добавляется мост. Инженер оценивает положение опор, пролётную схему и подходы одновременно с окружающими объектами. Line Girder Analysis применяется для предварительного анализа; при необходимости более детальной расчётной работы данные открываются в Structural Bridge Design. Согласованная параметрическая модель через Publish Civil Structures передаётся смежным специалистам.

Тоннельный участок и портал

Для тоннеля особенно важна связь трассы с рельефом. Портал должен соответствовать профилю дороги и существующей поверхности, а удаление terrain в зоне портала позволяет наглядно представить вход. В отдельном Proposal можно сравнить более короткий тоннель с большими выемками и более длинный вариант с иным положением порталов. Итог выбирается не по изображению, а по сочетанию геометрии, ограничений территории и последующего расчёта.

Объединение GIS, CAD и point cloud

При реконструкции существующего объекта GIS может содержать границы, зоны и атрибуты, DWG — инженерную геометрию, RCS/RCP — фактическую съёмку, а растр — визуальную подложку. InfraWorks собирает их в общей координатной системе. На первом проходе каждый источник проверяется отдельно, затем наборы включаются совместно. Если облако точек слишком тяжёлое, его можно скрывать вне участков, где требуется проверка фактической геометрии.

Согласование с заказчиком без установки InfraWorks

Инженер подготавливает Bookmarks и активирует нужный Proposal, затем создаёт Shared View. Получатель открывает браузерное представление и оставляет комментарии. После обсуждения автор возвращается в рабочую модель и вносит изменения в контролируемый Proposal. Такой процесс удобнее отправки серии несвязанных скриншотов, поскольку участник может осматривать опубликованную 3D-сцену, но не получает саму рабочую SQLite-модель.

Проверка детализированной модели в исходном контексте

После этапа Civil 3D или Revit уточнённая геометрия возвращается в InfraWorks. Смысл операции — не повторно редактировать все детали, а проверить, как они соотносятся с рельефом, дорогами, существующей застройкой и ранее согласованным вариантом. Чтобы сравнение было объективным, исходный согласованный Proposal сохраняется, а обновлённые данные размещаются в отдельном состоянии модели.

Ранняя транспортная оценка развязки

Для нескольких схем пересечений или развязок создаются отдельные Proposals, в каждом проверяется связность дорожной сети и направления движения. Затем запускается транспортное моделирование с одинаковым набором исходных предпосылок. Цветовые результаты и анимация сравниваются вместе с геометрией. Если один вариант показывает лучшие показатели, следует убедиться, что это не следствие случайно отсутствующего соединения или иного набора параметров.

Региональная модель с локальными участками высокой детализации

Для длинного инфраструктурного объекта нет необходимости держать одинаковую детализацию на всей территории. Обзорный контекст может использовать более лёгкие слои, а в местах развязок, мостов и плотной застройки подключаются точные растры и point clouds. Model Explorer позволяет включать нужные наборы по мере работы. Такой подход снижает нагрузку без изменения системы координат и логики проекта.

Ограничения Autodesk InfraWorks

Ограничения InfraWorks связаны не с отсутствием отдельных декоративных функций, а с его ролью в инфраструктурном процессе. Программа сильна на концептуальной стадии и в общем контексте, но требует перехода в другие инженерные системы для детального выпуска. Понимание этих границ помогает избежать ситуации, когда в InfraWorks пытаются выполнить работу, для которой предназначен Civil 3D, Revit или специализированный расчётный продукт.

• Только Windows. Текущая настольная поставка поддерживает 64-разрядные Windows 10 Enterprise/Pro и Windows 11; нативной версии InfraWorks для macOS и Linux нет.
• Система координат модели фиксируется при создании. Ошибочный выбор нельзя исправить простой сменой параметра в готовой модели; требуется новая модель и перенос данных.
• LL84 не подходит для типового обмена с Civil 3D и Revit. Для такого процесса нужно заранее выбрать projected coordinate system.
• Model Builder ограничивает площадь. Area of interest не должна превышать 200 км² либо 200 км протяжённости по широте или долготе; крупные проекты приходится делить на разумные зоны.
• Custom coordinate systems не создаются через Model Builder. При нестандартной системе координат модель следует создавать вручную.
• Дочерние Proposals не наследуют последующие изменения родителя автоматически. Обновления приходится merge вручную.
• Старую модель при открытии новой версией требуется обновлять. Обновлённая схема модели не рассчитана на свободное обратное открытие старой версией, поэтому до upgrade нужна копия.
• ECW удалён из поддерживаемого импорта в 2027. Проекты с ECW требуют конвертации в другой поддерживаемый растровый формат.
• Некоторые прямые форматы имеют ограничения по версиям файлов. Прямой импорт AutoCAD DWG/DXF и Revit RVT/RFA ограничен более ранними форматами; для современных рабочих процессов нужно выбирать подходящий обмен, включая IMX и Publish Civil Structures.
• Реалистичная модель ресурсоёмка. Point clouds, большие растры, высокая детализация и сложные зависимые сооружения повышают требования к RAM, GPU, диску кеша и времени регенерации.
• Облачные функции требуют сети. Model Builder, Autodesk Docs, Shared Views и полная онлайн-справка зависят от интернет-соединения, даже если часть редактирования выполняется на локальном кеше.
• InfraWorks не является финальной средой документации для гражданского проекта. Детальные коридоры, оформление планов и профилей и выпуск строительной документации относятся к Civil 3D и другим специализированным приложениям.

Плюсы и минусы

Плюсы

• Единая геопривязанная 3D-модель объединяет GIS, CAD, растры, point clouds и инфраструктурные объекты без необходимости сводить всё в один исходный формат.
• Model Builder создаёт стартовый контекст территории и подходит для быстрой ранней оценки участка до получения полного комплекта инженерных исходников.
• Proposals позволяют сравнивать несколько проектных альтернатив на одной существующей ситуации.
• Component roads, мосты и тоннели связаны с инфраструктурной логикой, а не представлены только декоративной геометрией.
• Corridor Optimization и Profile Optimization в ветке 2027 работают локально внутри InfraWorks.
• Земляные объёмы, транспортное моделирование и мостовой анализ дают инструменты предварительной оценки ещё до детальной стадии.
• IMX, Publish Civil Structures, RCS/RCP, FBX и другие пути обмена связывают InfraWorks с Civil 3D, Revit, ReCap Pro, Navisworks и Structural Bridge Design.
• Shared Views позволяют передать браузерное представление для просмотра и комментариев без установки InfraWorks у получателя.
• Model Explorer помогает управлять видимостью и диагностировать, какие классы данных создают нагрузку на крупной модели.

Минусы

• Настольное приложение не поддерживает macOS и Linux.
• Ошибку Coordinate System готовой модели нельзя исправить простой сменой параметра; приходится пересоздавать модель.
• Для комфортной работы с большими территориями, облаками точек и реалистичными стилями требуется заметный запас аппаратных ресурсов сверх минимальной конфигурации.
• Model Builder имеет предел области и не поддерживает custom coordinate systems.
• Proposals требуют дисциплины: изменения родительского варианта не переносятся в дочерние автоматически.
• Для детального проектирования и выпуска документации всё равно нужен Civil 3D, Revit либо другое специализированное приложение.
• Часть форматов прямого импорта в справочной таблице имеет ограничения по версии, а ECW в 2027 исключён.
• Командные и веб-сценарии зависят от Autodesk Docs, учётной записи и стабильного интернет-соединения.

Частые ошибки и способы проверки результата

Большинство проблем InfraWorks можно отнести к четырём классам: координаты, данные, производительность и обмен. Исправление должно начинаться с воспроизводимой проверки, а не с переустановки приложения. Таблица ниже связывает характерный симптом с конкретным уровнем диагностики.

Как проверять модель после обновления версии

Перед upgrade старой модели создаётся отдельная резервная копия. После открытия в новой версии нужно проверить активные Proposals, Data Sources, несколько проектных объектов и результаты критичных обменов. Если проект использует нестандартные стили или пользовательские компоненты, их следует осмотреть отдельно. Обновление схемы модели — операция над данными проекта, поэтому возможность просто запустить новую версию приложения не означает, что миграция завершена.

Как проверять экспорт

Для крупного проекта разумно сначала экспортировать небольшой характерный участок: отрезок дороги с вертикальной геометрией, мостом или пересечением. После импорта в принимающее приложение сравниваются координаты, длины, отметки и типы сущностей. Только после успешной контрольной передачи следует экспортировать весь проект. Такой метод выявляет несовместимость быстрее, чем анализ огромного файла после многочасовой операции.

Отзывы пользователей и профильных изданий

Отзывы об InfraWorks полезно делить на две группы. Пользовательские площадки показывают, какие операции воспринимаются как удобные или тяжёлые в ежедневной работе. Профессиональные издания рассматривают место продукта в гражданском проектировании и связь с Civil 3D. Смешивать эти источники в единую «оценку» некорректно: один инженер может ценить скорость концептуальной визуализации, а другой оценивать полноту рабочей документации, для которой InfraWorks вообще не является целевой средой.

Что повторяется в пользовательских отзывах

На Capterra и G2 среди положительных тем регулярно встречаются быстрый переход к наглядной 3D-модели территории, понятность концептуального моделирования и польза обмена с Civil 3D. Пользователи отмечают, что инфраструктурный замысел легче обсуждать в пространственном контексте, чем только по плоскому чертежу. Это соответствует реальной специализации программы: модель строится вокруг территории и проектных объектов, а не вокруг выпуска листов.

Критические темы относятся к аппаратной нагрузке, времени обработки на больших данных и ограничениям визуальной или коллаборационной части по сравнению со специализированными средствами. Встречаются замечания к тому, что крупные модели требуют производительной рабочей станции и дисциплины управления слоями. Отдельные пользователи считают визуальный результат менее современным, чем у специализированных рендереров, что ожидаемо: InfraWorks ставит инженерный контекст выше кинематографического рендеринга.

Обмен через IMX оценивается как важное преимущество, но в практических обсуждениях встречаются сообщения о сбоях отдельных экспортных сценариев и необходимости аккуратно контролировать совместимость. Для текущей ветки это аргумент в пользу 2027.0.1 и контрольного экспорта небольшого участка перед передачей всей модели. Пользовательский отзыв не заменяет спецификацию, но помогает выделить операцию, которой стоит уделить дополнительную проверку.

Как InfraWorks рассматривают профильные издания

AEC Magazine и AECbytes описывают InfraWorks прежде всего как среду раннего инфраструктурного проектирования, агрегации данных и визуальной оценки вариантов. Этот акцент отличается от обзоров Civil 3D, где основное внимание уделяется детальной геометрии и документации. Engineering.com также проводит границу между концептуальной работой InfraWorks и более подробной инженерной разработкой Civil 3D, рассматривая продукты как последовательные части процесса, а не как взаимоисключающие решения.

Такая оценка объясняет и сильные, и слабые стороны продукта. Быстрое объединение GIS, рельефа и инфраструктурной геометрии полезно до утверждения варианта. Но чем ближе проект к строительной документации, тем больше работы переходит в Civil 3D, Revit, Structural Bridge Design и другие специализированные приложения. Поэтому справедливая оценка InfraWorks должна учитывать стадию проекта: недостаток детального оформления не является неожиданной потерей функции, если продукт используется по назначению.

Как интерпретировать отзывы перед внедрением

Для команды важнее проверить собственный типовой набор данных, чем ориентироваться на среднюю пользовательскую оценку. Пилотный проект должен включать именно те операции, которые будут ежедневными: импорт корпоративного GIS, point cloud, модель Civil 3D, один-два Proposals, IMX, Shared View и объёмный анализ. Если этот сценарий проходит на типовой рабочей станции с приемлемой отзывчивостью и без потери данных, результат полезнее абстрактной оценки удобства.

Сравнение с аналогами

Ближайшее сравнение для InfraWorks — не с универсальными 3D-редакторами, а с инженерными системами, которые покрывают соседние стадии инфраструктурного проекта. Civil 3D и Bentley OpenRoads Designer действительно пересекаются с InfraWorks по работе с дорогами и пространственной моделью, но делают иной акцент. Поэтому сравнение ниже построено по одинаковым критериям и показывает, на какой стадии каждый продукт сильнее.

InfraWorks или Civil 3D

Для организации, уже работающей в Autodesk, эти программы чаще дополняют друг друга. InfraWorks быстрее собирает контекст и помогает показать несколько вариантов. Civil 3D глубже работает с проектной геометрией и документацией. Если задача — выбрать коридор на фоне рельефа, существующей застройки и GIS, начать логичнее в InfraWorks. Если вариант уже выбран и нужно строить точный коридор, профили и листы, основная работа переходит в Civil 3D.

InfraWorks или OpenRoads Designer

OpenRoads Designer ближе к Civil 3D по стадии: Bentley позиционирует его как комплексное решение для survey, drainage, subsurface utilities, дорожного проектирования, точных alignments/profiles, cross sections и plan production. InfraWorks заметно сильнее ориентирован на быстрый территориальный контекст, Model Builder и раннюю визуализацию. Выбор между ними часто определяется не только функциями, но и основной экосистемой организации: Autodesk или Bentley.

Когда аналог не нужен

Если InfraWorks уже используется только для концептуальной модели, а детальная стадия выполняется в Civil 3D, замена его на OpenRoads не обязательно упрощает процесс: это изменит формат обмена и экосистему. Аналог имеет смысл оценивать, когда организация выбирает платформу для всего инфраструктурного контура или когда требования заказчика закреплены за Bentley. Для отдельной задачи раннего контекста прежде всего стоит проверить, достаточно ли существующей связки InfraWorks + Civil 3D.

FAQ по Autodesk InfraWorks

Autodesk InfraWorks — бесплатная программа?

Нет, постоянной бесплатной коммерческой редакции InfraWorks нет. Autodesk предоставляет trial, который обычно действует 30 дней. После его завершения для коммерческой работы требуется подходящая подписка или Flex. Для соответствующих требованиям студентов и преподавателей доступен образовательный доступ на условиях Autodesk Education с периодическим подтверждением права.

Какая версия InfraWorks актуальна в августе 2026 года?

Основная текущая ветка — InfraWorks 2027. Для неё 9 июля 2026 года опубликован hotfix 2027.0.1. Номер hotfix не заменяет название ежегодного релиза: корректно говорить «InfraWorks 2027 с обновлением 2027.0.1».

Можно ли скачать InfraWorks одним постоянным прямым URL?

Обычный способ получения текущей коммерческой или пробной поставки проходит через Autodesk Account: пользователь выбирает продукт, версию, платформу, язык и доступный метод загрузки. Публичный постоянный URL одного полного текущего установщика не является стандартной точкой распространения. Это также означает, что сохранённую старую ссылку на отдельную часть пакета не следует считать универсальным актуальным дистрибутивом.

Почему размер загрузки около 3.9 GB, а в требованиях нужно 16 GB?

3.9 GB относится к установочному пакету InfraWorks 2027, а 16 GB — к свободному месту, необходимому для установки. Установщик распаковывает компоненты, а рабочие модели и кеш занимают дополнительное пространство. Для крупного проекта нужен запас значительно больше самого установочного требования.

Работает ли InfraWorks на macOS?

Нативной версии текущего InfraWorks для macOS нет. Опубликованные требования относятся к 64-разрядным Windows 10 Enterprise/Pro и Windows 11. Для организации с рабочими станциями macOS это является принципиальным ограничением при выборе продукта.

Можно ли изменить Coordinate System уже созданной модели?

Нет, систему координат модели нельзя просто переключить после создания. Если она выбрана неверно, создаётся новая модель с правильной Coordinate System, после чего источники и нужные проектные данные переносятся. Поэтому система координат должна быть согласована до массового импорта.

Подходит ли LL84 для модели, которую потом передадут в Civil 3D?

Для типового обмена InfraWorks с Civil 3D и Revit нужно использовать projected coordinate system. LL84 удобно для быстрого Model Builder-контекста, но выбор LL84 становится проблемой, если позднее требуется такой инженерный обмен. Исправить это простой сменой параметра существующей модели нельзя.

Можно ли использовать custom coordinate system в Model Builder?

Нет. Model Builder не поддерживает custom coordinate systems. Если проект работает в нестандартной или локально определённой системе, модель создают вручную и подключают подготовленные исходные данные с корректной геопривязкой.

Какой максимальный размер области у Model Builder?

Area of interest ограничена 200 квадратными километрами либо 200 километрами протяжённости по широте или долготе. Для длинной автомагистрали или крупного региона раннюю модель приходится делить на участки либо формировать вручную из собственных источников.

Заменяет ли InfraWorks Civil 3D?

Нет. InfraWorks предназначен для концептуального моделирования, агрегации контекста, сравнения альтернатив, предварительного анализа и визуального согласования. Civil 3D ориентирован на детальное проектирование гражданской инфраструктуры и документацию. На практике их часто используют последовательно через IMX и другие интеграции.

Поддерживает ли InfraWorks IFC?

Да. InfraWorks импортирует IFC2x и IFC4, но поддержка сущностей и представлений имеет ограничения. IFC следует проверять на характерном образце конкретной модели: наличие файла после импорта не гарантирует, что сложные материалы, текстуры и все BIM-свойства перенесены без потерь.

Можно ли импортировать облако точек?

Да. InfraWorks поддерживает RCS и RCP, что позволяет использовать данные reality capture, подготовленные в ReCap Pro. Point cloud полезен для проверки существующего положения, но заметно повышает нагрузку на GPU, память и кеш, поэтому его лучше включать там, где фактическая геометрия действительно нужна.

Поддерживает ли InfraWorks ECW в версии 2027?

Нет. InfraWorks 2027 больше не поддерживает импорт ECW. Старый проект, зависящий от ECW, нужно подготовить к миграции: конвертировать растр в поддерживаемый формат, сохранить геопривязку и проверить положение после импорта.

Как сохранить локальную модель для резервного восстановления?

Нужно сохранить и файл .sqlite, и одноимённую папку .files. Копирование только SQLite не создаёт полного резервного набора. После восстановления следует открыть модель, проверить внешние Data Sources и убедиться, что связанные ресурсы действительно доступны.

Можно ли хранить локальную модель в обычной синхронизируемой папке для совместной работы?

Такой способ не следует использовать как замену поддерживаемой совместной модели Autodesk Docs. SQLite и ресурсная папка должны оставаться согласованными, а сторонняя фоновая синхронизация может обращаться к ним независимо. Для команды лучше использовать штатный облачный workflow, а для локального проекта — локальное хранение с резервным копированием.

Почему дочерний Proposal не изменился после правки master?

Потому что последующие изменения родительского proposal не наследуются автоматически. Нужные изменения следует merge вручную. Именно поэтому базовое существующее положение рационально стабилизировать до создания большого числа альтернатив.

Можно ли отправить модель заказчику без установки InfraWorks?

Для просмотра и комментариев можно использовать Shared View. Получатель открывает браузерное представление без установленного InfraWorks. Это не копия рабочей модели и не средство редактирования инженерных данных; публикация создаётся отдельно, по умолчанию действует 30 дней и может быть удалена владельцем.

Что делать, если InfraWorks работает медленно на мощном ноутбуке?

Сначала нужно убедиться, что приложение использует дискретную high-performance GPU. Затем через Model Explorer поочерёдно отключить point clouds, подробные 3D-слои, большие растры и реалистичные стили, чтобы определить источник нагрузки. Также проверяется свободное место на диске локального кеша. Такой порядок диагностики точнее, чем одновременное снижение всех настроек.

Можно ли открыть старую модель в InfraWorks 2027?

Поддерживается обновление модели до текущей схемы, но перед upgrade нужно создать копию. После обновления не следует рассчитывать на свободное возвращение к старой версии приложения с тем же файлом. Для проекта, который должен сохранять старую среду, исходная копия остаётся отдельной контрольной версией.

Что выбрать для детального дорожного проекта: InfraWorks или OpenRoads Designer?

Если задача уже находится на стадии точных alignments, profiles, cross sections, drainage и plan production в Bentley-экосистеме, OpenRoads Designer предназначен именно для этого уровня. InfraWorks сильнее на ранней Autodesk-ориентированной стадии: контекст территории, Proposals, Model Builder, концептуальные дороги и обмен с Civil 3D. Решение зависит от стадии и основной инженерной платформы организации.

Итог: когда InfraWorks оправдан в рабочем процессе

Autodesk InfraWorks оправдан там, где до детального проектирования нужно быстро объединить территорию и инженерные исходники, сравнить несколько инфраструктурных вариантов и обсуждать их в понятной 3D-среде. Для дороги это означает раннюю трассировку, component roads, объёмы и оптимизацию; для мостов и тоннелей — параметрические сооружения в контексте рельефа; для междисциплинарной команды — GIS, point clouds и BIM-объекты в одной системе координат.

Для небольшого локального проекта можно работать Work Local, но резервировать нужно и .sqlite, и .files. Для команды с регулярной синхронизацией целесообразен Autodesk Docs и контролируемый локальный кеш. Если согласование проходит с участниками без InfraWorks, Shared Views дают браузерное представление, но требуют такого же контроля доступа, как любая внешняя публикация проекта.

На этапе выбора платформы InfraWorks следует оценивать вместе с последующей стадией. Команде Autodesk наиболее естественна связка InfraWorks для контекста и концепции с Civil 3D для детальной геометрии и Revit для BIM-составляющей сооружений. Организации, ориентированной на Bentley и детальное дорожное проектирование, стоит сравнить весь процесс с OpenRoads Designer, а не только отдельные команды интерфейса.

Главная техническая дисциплина при работе с InfraWorks — корректная координатная система и контролируемые источники. Ошибка в Coordinate System модели трудно обратима, LL84 ограничивает важный обмен, а неверная система отдельного источника способна сместить весь слой. Поэтому координаты, контрольные точки и Data Sources нужно проверять до проектирования, а экспорт — сначала на небольшом характерном участке.

Для актуальной рабочей станции в 2026 году разумной базой является InfraWorks 2027 с hotfix 2027.0.1, поддерживаемая Windows и аппаратная конфигурация с запасом относительно минимума. Такой вариант даёт текущие улучшения IMX, локальную Corridor/Profile Optimization, Intersection Elevation Tolerance и совместимость с актуальной средой .NET. При этом обновление приложения не отменяет резервное копирование моделей и проверку обмена на конкретном проекте.
