Civil Site Design

Civil Site Design — настольный комплекс для проектирования дорог, дорожной реконструкции, участков застройки, вертикальной планировки, поверхностей и трубопроводных сетей прямо в CAD-среде. Текущая ветка V27 работает как надстройка над AutoCAD, Civil 3D и BricsCAD, поэтому инженер остаётся в знакомом чертеже, а расчётные объекты, профили, поперечники, модели и выпуск документации связаны с геометрией проекта. Программа рассчитана прежде всего на инженеров-проектировщиков, дорожников, специалистов по land development, муниципальные проектные группы и небольшие бюро, которым требуется связать трассирование, вертикальное проектирование, объёмы, сети и чертёжную выдачу без постоянного переноса данных между несвязанными приложениями.

Актуальная версия — V27.01, выпущенная 21 июля 2026 года как обновление V27.00. В ней сохранён набор V27 и добавлен вывод из Stage Storage в чертёж в виде 2D/3D-полилиний и поверхности, а также исправлены проблемы переключения чертежей в BricsCAD при открытых Toolspace, проверки конвертации служебных файлов и лицензирования Retaining Walls. Основная V27.00 поддерживает AutoCAD 2025–2027, Civil 3D 2025–2027 и BricsCAD V26. Это важно при выборе установщика: для каждой базовой CAD-платформы публикуется отдельный исполняемый пакет.

Точная идентификация Civil Site Design

Название Civil Site Design относится к продукту Civil Survey Applications для гражданского проектирования внутри базовой CAD-платформы. Это не Autodesk Civil 3D, не встроенный набор civil-инструментов BricsCAD и не отдельный пакет Civil Site Design Plus. Обычный Civil Site Design устанавливается поверх уже лицензированного AutoCAD, Civil 3D либо BricsCAD Pro. На странице цен CAD-платформа прямо отделена от лицензии Civil Site Design и приобретается отдельно.

Civil Site Design Plus — другой вариант поставки: он содержит встроенный CAD-движок на базе AutoCAD OEM и использует отдельную схему установки и лицензирования. В этом обзоре Plus не подменяет основной продукт и упоминается только для исключения путаницы.

Текущее имя разработчика — Civil Survey Applications. В более ранних файлах, адресах загрузки и материалах встречается историческое имя Civil Survey Solutions; старый домен загрузок продолжает использоваться для установочных пакетов. Для идентификации продукта важна не смена бренда, а совпадение названия Civil Site Design, CAD-платформы, ветки V27 и назначения: road design, site grading, surfaces, pipes и связанные инженерные выходные данные.

Назначение и целевая аудитория

Главная специализация Civil Site Design — линейное и площадочное гражданское проектирование с динамическим пересчётом зависимых элементов. Дорожная ось связывается с продольным профилем и поперечным шаблоном; пересечения и kerb returns реагируют на изменения связанных дорог; pipe networks можно увязать с дорожными элементами; поверхности и объёмы пересчитываются после корректировки геометрии. В результате инженер меняет проектную сущность, а не вручную исправляет каждую проекцию результата.

Наиболее характерный сценарий — дорожная сеть внутри subdivision или реконструкция существующей улицы. Программа поддерживает intersections, cul-de-sacs, roundabouts, knuckles, локальные уширения, дорожные коридоры, open channels, retaining walls и footpaths как разновидности string/template-based design. Для площадок используются динамические grading strings и шаблоны поперечного профиля. Для подземной части предусмотрены stormwater, sewer и general pipe design с отображением пересекающих коммуникаций.

• Муниципальные дорожные отделы используют Civil Site Design для ремонта и реконструкции улиц, перекрёстков, круговых движений и выпуска продольных и поперечных листов.
• Проектировщики жилых и коммерческих участков связывают дороги, примыкания, lot grading, площадки, detention basins, расчёт земляных масс и трубопроводные сети.
• Дорожные инженеры ведут горизонтальную и вертикальную геометрию, профили, поперечники, setout, объёмы и модель поверхности в одном CAD-чертежe.
• Специалисты по дренажу создают stormwater/sewer networks, проверяют пересечения, получают HGL и обмениваются моделью с DRAINS.
• Небольшие бюро получают единый инженерный слой поверх AutoCAD или BricsCAD без перехода на отдельную тяжёлую экосистему.

Программа не заменяет инженерные нормы и расчётную ответственность. Автоматическое построение, оптимизация профиля, clash detection и расчёт объёмов служат инструментами проектирования; окончательные уклоны, K-value, минимальное покрытие, требования к доступности, гидравлические критерии и допустимость решений проверяются по нормам конкретного проекта.

Модель распространения и лицензирование

Civil Site Design поставляется как коммерческая desktop-надстройка. Для основной версии базовая CAD-платформа продаётся отдельно. Доступны perpetual и annual subscription модели, а лицензирование V27 делится на Single User Computer-Bound, Multi-User On-Premise и Cloud. Cloud предусмотрен как для одного пользователя, так и для нескольких пользователей организации.

Публичный прайс для Civil Site Design без встроенной CAD-платформы выражен в австралийских долларах без GST. Perpetual Single-User стоит 5 495 AUD, perpetual Network — 6 495 AUD; годовое продление software maintenance для этой категории — 1 200 AUD. Annual Subscription стоит 2 995 AUD для Single-User и 3 495 AUD для Network. Для части покупок предусмотрена скидка 400 AUD + GST при выполнении условий по CAD-подписке или maintenance у указанных продавцов; число лицензий со скидкой ограничено числом соответствующих CAD-лицензий. Эти значения относятся именно к колонке Civil Site Design с отдельно приобретаемой CAD-платформой, а не к CSD Plus.

Perpetual-лицензия продолжает работать на уже разрешённой версии после окончания maintenance, но без действующего maintenance переход на более новую ветку недоступен. Для перехода с V26 на V27 при действующей подписке или maintenance новая отдельная лицензия обычно не вводится вручную: после установки V27 и запуска программы активная лицензия обновляется на новую ветку.

Computer-Bound лицензия хранится в зашифрованном файле с расширением .txt в C:\ProgramData\Civil Site Design. Network License Manager использует XML с зашифрованными значениями и отдельный lock-файл для защиты от одновременного изменения лицензии. Эти механизмы относятся к лицензированию, а не к шифрованию проектных DWG и инженерных данных.

Как устроен интерфейс

Civil Site Design не открывает отдельную главную оболочку вместо CAD. После установки в AutoCAD, Civil 3D или BricsCAD появляются дополнительные ribbons, menus и toolbars. Рабочая геометрия остаётся в drawing area базового CAD, а Civil Site Design добавляет специализированные формы, Toolspace, вертикальные редакторы, просмотрщики сечений и 3D-модель. Такой подход сокращает разрыв между расчётной моделью и drafting: план, подписи, поверхности, профили и листы находятся в том же DWG-контексте.

Toolspace

Toolspace служит деревом и рабочей точкой доступа к объектам проекта. В разных ветках в него последовательно добавлялись surfaces, strings, alignments, проектные команды и, в V27, pipe networks. Через контекстные действия можно создавать, просматривать и управлять связанными объектами. Для Civil 3D важно помнить, что часть сущностей Civil Site Design напрямую использует объекты Civil 3D: surfaces и alignments не обязаны дублироваться в отдельной геометрии.

В V27 в Toolspace появился прямой контроль pipe networks. Там же применяется Refresh/Update, что особенно важно для Stage Storage: новая Civil 3D surface, созданная в текущем сеансе, не появляется в списке Stage Storage до обновления Toolspace. Это не ошибка модели поверхности, а известное поведение текущей ветки.

Vertical Grading Editor и Vertical Design Windows

Vertical Grading Editor, сокращённо VGE, — основной графический редактор продольного проектирования. В нём отображаются существующая и проектная вертикальная геометрия, chainage, grades, vertical curves и привязанные элементы. VGE используется не только для road strings: связанный подход применяется к grading и driveway design. Окна продольного и поперечного проектирования можно держать открытыми одновременно, наблюдая, как изменение профиля влияет на соседние строки, kerb returns и поперечники.

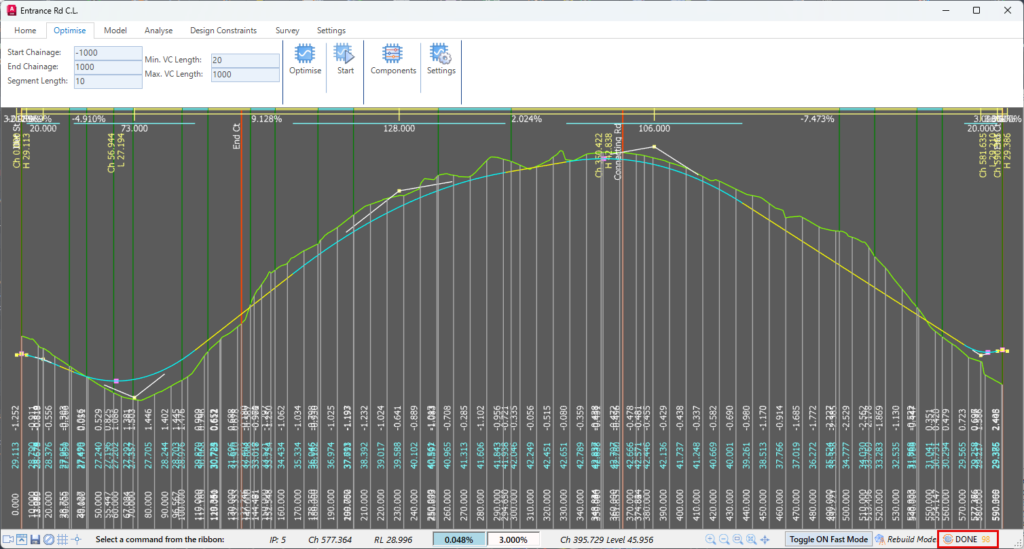

В V26 в VGE добавлена вкладка Optimise. Она настраивает автоматический поиск начального профиля по критериям Cut/Fill Depth, Grade и K-Value. Для каждого критерия задаются допустимые параметры и вес, поэтому результат оптимизации не является «чёрным ящиком»: инженер видит, какие ограничения участвовали в расчёте, после чего продолжает ручное редактирование профиля.

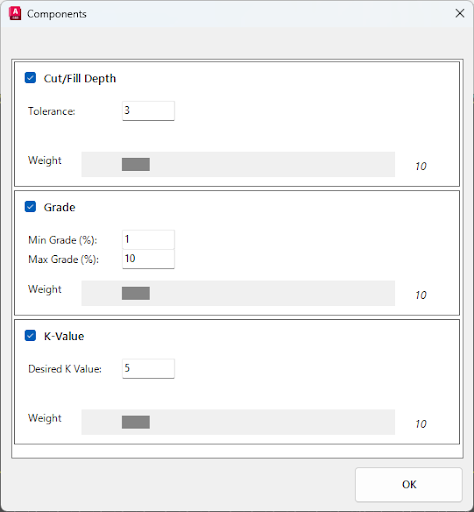

На графическом экране VGE доступны команды Optimise, Start, Components и Settings. В нижней строке показываются chainage, reduced level и текущий grade, а профильная область даёт визуальный контроль положения проектной линии относительно поверхности и ограничений. Оптимизированный профиль остаётся редактируемым: алгоритм создаёт стартовое решение, а не блокирует проектную геометрию.

Model Viewer, Quick Sections и связанные представления

Model Viewer показывает 3D-модель дорожных и площадочных объектов. V27 расширила совместное отображение 3D CAD entities: solids, meshes и 3D polylines теперь можно видеть в Model Viewer, Vertical Grading Editor и Quick Sections. В V27 также возвращён IFC 2 solids export из Model Viewer, включая pipe networks. Quick Section, появившийся в V26.20, строит просмотр surfaces, models, subgrade models, alignments, pipes и COGO points вдоль выбранной полилинии и может выводить результат прямо в текущий чертёж.

Интерфейс рассчитан на несколько мониторов: системные требования прямо отмечают поддержку multiple monitors, а окна вертикального проектирования и поперечников допускают разнесение по экрану. Для длинных профилей это практичнее постоянного переключения вкладок: план остаётся в CAD, VGE занимает второй экран, а cross-section window служит проверкой локального воздействия правки.

Установка и первый запуск

Для V27 опубликованы отдельные установщики Civil Site Design for Civil 3D 2025 and later, Civil Site Design for AutoCAD 2025 and later и Civil Site Design for BricsCAD V26. Установщик выбирают по базовой CAD-платформе, а не только по версии Windows. Смешивать сборки нельзя: вариант для Civil 3D использует интеграцию с Civil 3D objects, вариант для AutoCAD содержит собственные инструменты surface/alignment, а BricsCAD-ветка учитывает особенности API BricsCAD V26.

1. Проверьте базовую CAD. Для V27 подходят AutoCAD 2025–2027, Civil 3D 2025–2027 и BricsCAD V26. На BricsCAD V26 для ветки V26.20 требовалась версия не ниже V26.1.07; актуальный BricsCAD следует обновить до поддерживаемой сборки перед установкой CSD.
2. Закройте CAD. Установочная инструкция V27 требует завершить базовое приложение перед запуском пакета Civil Site Design.
3. Запустите соответствующий .exe. Пакет устанавливает сам Civil Site Design и CSA License Manager.
4. Откройте AutoCAD, Civil 3D или BricsCAD. После установки в CAD появляются дополнительные меню, панели и ribbons Civil Survey Applications.
5. Запустите любую команду продукта или CSA License Manager. На первом обращении откроется менеджер лицензий.
6. Активируйте лицензию. Для Computer-Bound вставьте выданный License Key в Activation и нажмите Activate License. Для оценочного режима откройте Evaluation, заполните форму и используйте полученный по электронной почте License Key.
7. Создайте тестовый проект. Перед переносом производственного DWG удобно проверить доступ к папке данных, построение поверхности, открытие VGE и Model Viewer, а также сохранение проекта.

Административные права настоятельно рекомендуются для установки и первоначальной настройки. Для повседневной работы необходим полный read/write доступ к определённым локальным каталогам; Network licensing дополнительно требует read/write к каталогу, где расположен XML-файл общей лицензии. Недостаток прав проявляется не только сообщением лицензирования: Project Storage и packing также зависят от возможности читать и изменять файлы проектной папки.

Оценочная лицензия

V27 выдаёт evaluation через вкладку Evaluation в CSA License Manager. Период составляет 30 дней. Пользователь указывает данные в форме, получает License Key по электронной почте, затем активирует его через менеджер. После завершения 30-дневного периода для продолжения работы требуется другая действующая лицензия.

Сетевая лицензия

Multi-User On-Premise использует отдельный CSA Network License Manager на сервере или общей машине. После активации создаётся XML license file. Все клиенты должны видеть зарегистрированный путь и иметь read/write на каталог: при изменении XML создаётся lock-файл, предотвращающий одновременную запись. Перенос или переименование этого XML после активации разрывает связку, поэтому путь следует выбрать до развёртывания рабочих станций.

Клиентская машина всё равно получает локальную установку Civil Site Design. В CSA License Manager вводится путь к сетевому XML либо соответствующий License Key, после чего программа проверяет зарегистрированное расположение. Взятие лицензии уменьшает число доступных мест на единицу, Return возвращает место в пул. Закрытие CAD также возвращает используемую сетевую лицензию.

Cloud licensing

Cloud licensing управляется через Civil Survey Applications Customer Portal. Администраторы организации назначают доступ пользователям, а рабочая станция активирует доступ через CSA License Manager. Для этой модели интернет-соединение является частью рабочего механизма, поэтому до массового внедрения следует проверить прокси, firewall и политику организации по внешним сервисам.

Первый проект и хранение данных

Начиная с V25.10 первый Civil Site Design command в новом drawing больше не должен молча связывать чертёж с проектом. Пользователь получает форму запуска проекта, может задать имя и описание и создать project data folder. Отмена оставляет drawing без привязки к Civil Site Design. Такое поведение полезно в шаблонных и вспомогательных DWG, где civil-data не нужна.

Project Storage развился из Pack Data Settings. Он хранит версии проектных данных и позволяет восстановить ранее сохранённую версию. В V27 в верхней части формы добавлена информация о версии и возможность автоматически удалять старые сохранённые состояния. Для packed-проекта проектная папка данных сжимается и включается в DWG, но во время редактирования Civil Site Design всё равно работает с распакованной внешней папкой данных.

Pack Mode решает задачу переносимости, но меняет дисциплину сохранения. При обычной работе данные находятся во внешнем каталоге, традиционно рядом с drawing и с именем вида -Data. При packing снимок этой папки помещается внутрь DWG. Открытие packed drawing извлекает данные в рабочее расположение; Save/Save As/Close синхронизируют встроенную копию по правилам Pack Mode.

Для систем управления документами предусмотрено хранение рабочей папки CSD в локальном temp-расположении, чтобы облачная папка не получала постоянный поток мелких обновлений во время редактирования. После сохранения data folder снова упаковывается в drawing. Это уменьшает конфликт между внутренней структурой Civil Site Design и DMS, но не отменяет необходимость резервного копирования самого DWG и контроля версии внешних xref-файлов.

• Не переименовывайте и не удаляйте активную -Data folder во время открытого сеанса.
• Перед передачей packed drawing сохраните чертёж и убедитесь, что packing завершился без сообщения о недоступных файлах.
• Файлы, которые затем подключаются как xref, лучше копировать из динамической project data folder в постоянный каталог: путь к текущей packed data folder может меняться после Save/Close/Open.
• Project Storage не заменяет корпоративный backup. Он предоставляет revision control проектных данных внутри механизма CSD, но резервная стратегия должна включать DWG, внешние ссылки и выдачу.

Базовый рабочий процесс от исходных данных до выдачи

Рабочий процесс Civil Site Design удобнее строить от исходной поверхности к горизонтальной геометрии, затем к вертикальному проектированию, шаблонам, связанным объектам и выпуску. Порядок допускает итерации: изменение трассы возвращает инженера к профилю и пересечениям, но зависимые объекты обновляются через модель, а не копируются вручную.

1. Подготовьте drawing. Установите единицы, координатную систему базового CAD, слои и локальные drafting standards. Для нового CSD-проекта создайте project data folder.
2. Создайте или подключите существующую surface. В Civil 3D можно использовать существующий Civil 3D surface object. В AutoCAD/BricsCAD используются surface modelling tools Civil Site Design. Входными данными служат внешние points, LandXML, 3D drawing data; V26 также добавила Surface from LAS.
3. Проверьте поверхность. Включите contours/triangles, выполните elevation и slope analysis, найдите явные разрывы и неправильные отметки до построения дороги.
4. Создайте alignment. В CAD-режиме полилинию можно преобразовать в alignment и затем редактировать IP, radii и spiral lengths. В Civil 3D используются Civil 3D alignment objects.
5. Создайте Road String. Назначьте шаблон поперечника и правила для кодов. Для сети дорог задайте главные и второстепенные строки до создания intersections.
6. Откройте VGE. Сформируйте первоначальный продольный профиль, вручную либо через Optimise, затем проверьте grades, vertical curves, cut/fill и точки сопряжения.
7. Просмотрите поперечники. Multiple Cross Section Windows помогают оценивать воздействие профиля не в одной station, а по диапазону chainages.
8. Создайте intersections, kerb returns, cul-de-sacs или roundabouts. Intersection Manager управляет типом пересечения, primary/side roads, kerb return radii и отдельными квадрантами.
9. Добавьте grading и связанные элементы. Площадки, откосы, footpaths, channels и retaining-wall geometry включаются в общую модель по шаблонам и strings.
10. Создайте pipe networks. Разложите stormwater/sewer по polylines или alignments, проверьте cover, slopes, crossings и связи с road levels.
11. Постройте модель и проверьте её в 3D. Model Viewer и Quick Sections выявляют геометрические конфликты, которые сложнее заметить только по plan view.
12. Получите volumes и отчёты. Используйте surface-to-surface volumes, section volumes, pipe reports и schedules; перед выпуском проверьте compaction/bulking factors и datum.
13. Сформируйте чертёжную выдачу. Long sections, cross sections, setout, plan output, surface/model linework и reports выпускаются в drawing/layouts или разрешённые внешние файлы.

Контрольный принцип один: после каждой существенной правки геометрии проверяется не только изменённый объект, но и его зависимости. Для road alignment это профиль, intersections и cross sections; для road level — связанные pits и pipes; для grading — surface и volume; для pipe edit — clash detection, HGL и long section. Именно такие зависимости дают выигрыш от Civil Site Design, но они же делают неверную исходную отметку более масштабной ошибкой.

Поверхности и работа с рельефом

В AutoCAD и BricsCAD Civil Site Design содержит собственный набор surface modelling, а в Civil 3D работает непосредственно с Civil 3D surfaces. Surface input поддерживает внешние point data, LandXML и 3D data из drawing. Для отображения регулируются contour intervals, layers, labeling и параметры анализа. Отдельные анализы показывают bands по высоте, ranges по уклону, направления и slope arrows.

LandXML является основным нейтральным каналом обмена surface и alignment geometry между разными civil-платформами. Surface можно импортировать, редактировать и экспортировать в LandXML без необходимости сводить всё к 2D contours. Для передачи пользователю обычного AutoCAD поверхность также можно преобразовать в CAD entities.

Расчёт земляных масс выполняется между двумя surfaces. В volume report учитываются compaction factors и height adjustments; результат можно вывести в text file. Практическая проверка начинается с визуального сравнения extents двух surfaces: объём между неперекрывающимися или ошибочно обрезанными поверхностями формально посчитается, но не будет отражать реальный строительный баланс.

Surface from LAS

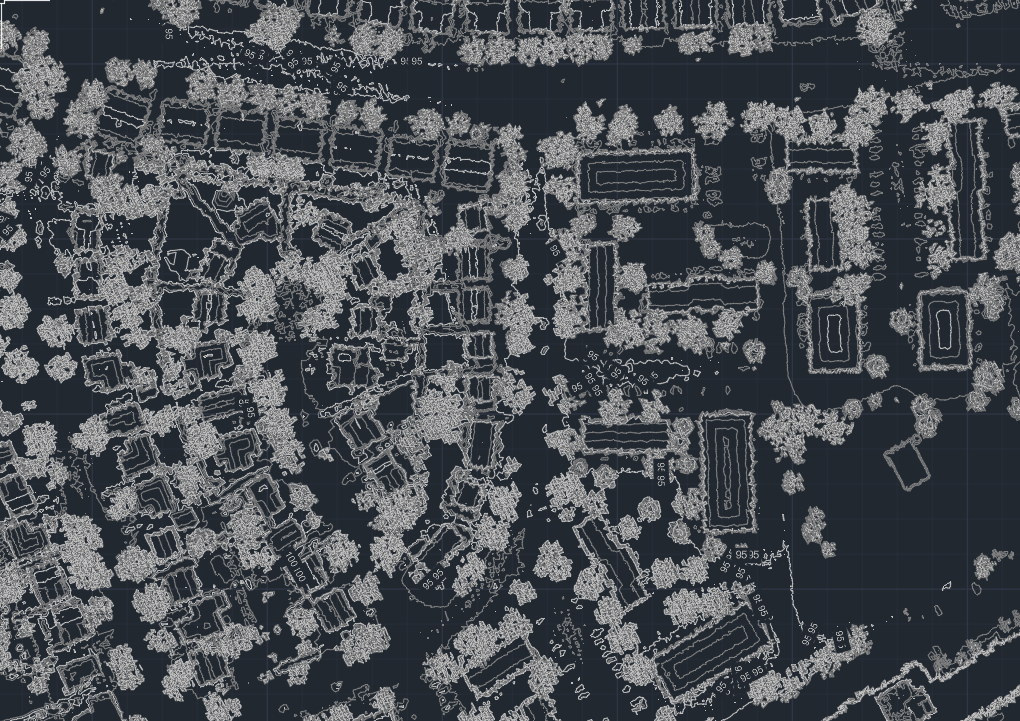

V26 добавила создание surface непосредственно из LAS point cloud. Команда доступна в Surfaces ribbon и через Toolspace. После выбора LAS Civil Site Design показывает число точек и параметр Voxel Size. Downsample уменьшает плотность с использованием voxel-based sampling, а Create Surface строит поверхность. Для очень больших наборов применяется Adaptive Decimation, предназначенная для уменьшения объёма данных при сохранении устойчивости построения.

Выбор Voxel Size — инженерный компромисс между детализацией и вычислительной нагрузкой. Слишком мелкая сетка сохраняет шум и увеличивает TIN; слишком крупная стирает характерные переломы. После Downsample следует сравнить характерные высотные элементы с исходным облаком, проверить breaklines и только затем использовать поверхность для вертикального проектирования или объёмов.

После создания surface результат остаётся частью CAD-контекста: contours и triangle-based model можно анализировать вместе с проектными линиями. На насыщенной исходными данными площадке это позволяет сразу увидеть зоны, где автоматическая surface triangulation требует ручной проверки.

Горизонтальная геометрия и alignments

В AutoCAD/BricsCAD базовый путь к alignment прост: инженер рисует polyline и преобразует её в alignment object. Затем геометрия редактируется через IP: меняются position, curve radius, spiral lengths; IP можно добавлять, удалять и перемещать. Labels обновляются вместе с geometry. Пользователь задаёт major/minor chainage intervals и собственную композицию labels из text, lines, arrows, circles и blocks на выбранных layers.

Alignment tables и curve tables создаются из выбранных атрибутов и могут обновляться после изменения geometry. Это уменьшает риск расхождения между трассой и табличными данными на листе. В Civil 3D Civil Site Design работает напрямую с Civil 3D alignments, поэтому нет необходимости поддерживать параллельную ось CSD только ради доступа к дорожным инструментам.

Best Fit Alignment

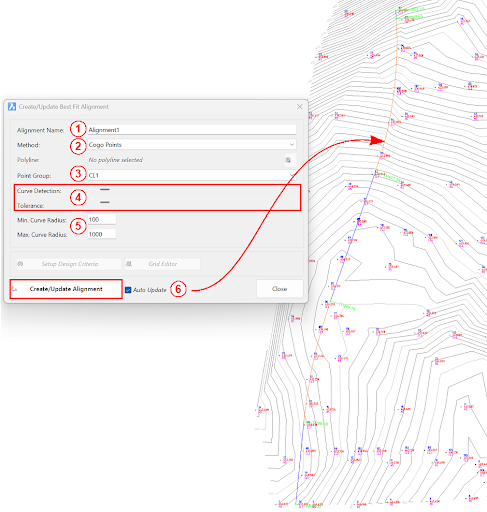

Для реконструкции и трассирования по существующим точкам используется Best Fit Alignment. В AutoCAD/BricsCAD команда находится в Alignments → Design → Best Fit Alignment. В качестве входа выбирается COGO Point Group или polyline; настройка включает имя alignment, метод, критерии curvature detection/tolerance и диапазон радиусов. После расчёта Create/Update Alignment строит geometry, которую затем можно доработать обычным Alignment Editor.

В V27 Best Fit Alignments получили несколько методов: curve fitting, tangent fitting и hybrid. Это даёт больше контроля над тем, что считать доминирующей геометрией существующей дороги. Best Fit не заменяет проектную проверку; его задача — превратить измеренные точки или linework в разумную начальную ось, которую инженер затем проверяет по chainages, radii и требованиям трассирования.

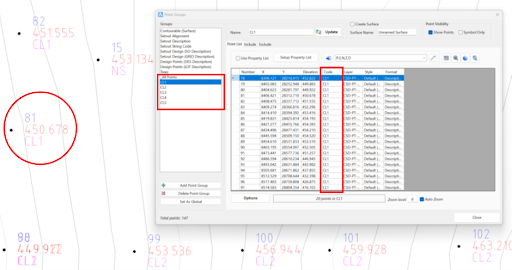

Point Group позволяет изолировать именно те points, которые описывают нужную кромку или центр существующей дороги. Ошибка классификации на этом шаге переносится в fitted geometry, поэтому до запуска расчёта полезно визуально выделить группу и исключить точки, относящиеся к съездам, бордюрам другого направления или случайным объектам.

Дорожное проектирование, strings и templates

Road design в Civil Site Design строится на комбинации strings и cross-section templates. String задаёт трассу и вертикальный профиль элемента, template описывает поперечную структуру и коды. Эта модель подходит не только для автомобильной дороги: тот же механизм применяется к open channels, retaining walls, footpaths и другим corridor-like объектам.

Vertical Design Windows дают доступ к выбранному элементу, его longitudinal profile, cross sections, cut/fill bulking factors, summary volume reports и surface model. Несколько profile strings можно держать открытыми одновременно. Когда меняется main road, связанные kerb returns, cul-de-sac strings и другие элементы обновляются вместе с ним; на cross-section windows сразу видно, как вертикальная правка меняет откосы и положение кодов.

Для выпуска модель не требуется разбирать на несвязанные графические примитивы. Long and cross section sheets, setout points, volume reports, plan linework и slope patterns создаются внутри drawing environment. Sheet layout, scale, layers и linetypes настраиваются, output styles сохраняются для повторного применения. Результат можно размещать в layouts текущего drawing либо выводить в separate drawings там, где эта функция поддерживается выбранной платформой.

Intersections, kerb returns и roundabouts

Intersection Manager, добавленный в V25.10, собирает crossings и tee intersections в одной форме. Для каждого пересечения доступны main/side roads, режим all-crowned или primary-road-controlled, radii и параметры kerb returns. Отдельные kerb returns можно исключать, редактировать и открывать в расширенном editor. Такой менеджер полезен не столько числом кнопок, сколько централизованным контролем дорожной сети: при десятках пересечений инженер видит их как управляемый список, а не как набор случайных polylines.

Roundabouts и cul-de-sacs используют те же динамические связи с дорогами. После изменения профиля main road важно проверить четыре уровня результата: положение kerb return в плане, его vertical profile, поперечники через зону сопряжения и итоговую surface. Автоматическая связь уменьшает ручную переработку, но не отменяет проверку местных правил crossfall, drainage и vehicle tracking.

Реконструкция дорог

Civil Site Design ориентирован не только на new road design, но и на road reconstruction. Здесь особую ценность имеют Best Fit Alignment, работа с существующей surface, одновременный просмотр нескольких profiles и cross sections, а также sectional volume tools. Существующее покрытие можно сопоставлять с проектной поверхностью по всему коридору, а профиль корректировать с немедленной оценкой cut/fill.

Для реконструкции предпочтительна последовательность «survey → cleaned surface → fitted/existing alignment → existing sections → proposed profile → template → intersection tie-ins → volumes». Попытка начинать с красивой проектной линии до очистки существующей поверхности приводит к ложным cut/fill и сложным локальным исправлениям на съездах и перекрёстках.

Driveway clearance

Driveway tools связывают polylines driveway с road cross sections и property boundary. Clearance templates задают геометрические требования к автомобилю; clashes подсвечиваются в Driveway Vertical Grading Editor. Профиль driveway редактируется через IP и vertical curves, после чего проверка clearance обновляется. Пользователь может создавать собственные vehicle clearance templates для локальных правил.

Практический контроль driveway выполняется после стабилизации main road profile: изменение уровня бордюра способно изменить допустимость въезда. Поэтому compliance check запускают не один раз в начале, а после существенных правок road vertical design и перед выпуском.

Вертикальное проектирование и оптимизация профилей

В обычном режиме инженер редактирует vertical IP, grades и curves непосредственно в VGE. Профиль постоянно сопоставляется с existing surface и cross-section model. Для сложной сети ручная настройка каждой улицы остаётся трудоёмкой, поэтому V26 ввела два уровня оптимизации: Optimise для одной строки в VGE и String Profile Optimizer для группы roads.

Оптимизатор использует генетический алгоритм. Целевая функция собирается из компонентов Cut/Fill Depth, Grade и K-Value. Для Grade задаются minimum/maximum, для K-Value — desired value, для Cut/Fill — tolerance; каждый компонент имеет weight. Также задаются chainage range, minimum/maximum vertical curve length и segment length. Расчёт идёт по поколениям до установленного критерия остановки или команды Stop.

Полученный профиль рассматривается как initial design. Его необходимо проверить и при необходимости доработать. Алгоритм не знает всех проектных соображений, которые не заданы его компонентами: отметки внешних подключений, локальные требования водоотвода, архитектурные ограничения, доступность, приоритет конкретного intersection и требования заказчика должны быть отражены в модели или проверены инженером.

Оптимизация нескольких дорог

String Profile Optimizer работает с несколькими road strings за одну операцию. Дороги можно упорядочить так, чтобы primary roads оптимизировались первыми, а secondary roads учитывали intersection constraints уже рассчитанных главных улиц. В форме задаются Segment Length, Min. VC Length, Max. VC Length и Cut/Fill Ratio, затем выбираются строки и запускается Optimise Profiles.

Порядок roads особенно важен для сетки subdivision. Сначала фиксируется геометрия улицы, которая задаёт отметки перекрёстков; затем зависимые улицы оптимизируются с учётом этих связей. При обратном порядке алгоритм может дать локально хороший secondary profile, который позже придётся существенно переделывать после изменения primary road.

Site grading и площадочное проектирование

Site Grading предназначен для building pads, detention basins, lot grading и других площадочных элементов. Базовый объект создаётся из polyline, к которой применяется cross-section template. Civil Site Design строит grading surface и обрабатывает углы: внутренние пересечения очищаются автоматически, для внешних углов предусмотрены radial и mitre варианты. При редактировании grading geometry surface и linework обновляются.

Grading model допускает комбинацию template-based и string-based design. Это важно на реальных площадках, где общий уклон можно задать шаблоном, а отдельные кромки, berms, swales или переходы требуют самостоятельных strings. Quick elevation viewer и VGE дают два режима вертикальной правки: табличный/быстрый для отметок и полноценный графический для IP и vertical curves.

После каждой серии изменений можно пересчитать volumes. Для lot grading полезно держать одну total dynamic surface, в которую входят связанные land-development components. Такой подход облегчает проверку стыков: вместо нескольких независимых поверхностей инженер видит итоговый рельеф площадки.

Контроль grading выполняют по четырём признакам: отсутствие самопересечений и рваных corners, корректный отвод воды по slope arrows, правдоподобный cut/fill balance и отсутствие скачков между road model и площадкой. 3D Model Viewer дополняет, но не заменяет проверку contours и sections — гладкая визуализация может скрыть неверный треугольник поверхности.

Трубопроводные сети, stormwater и sewer

Civil Site Design Pipes работает внутри drawing и создаёт stormwater drainage networks, sewer networks и general pipe networks. Сеть задаётся кликами в плане, polylines или alignments. Первичное размещение учитывает minimum slopes и cover, после чего pipe sizes и levels редактируются в Vertical Design Windows. Пересекающие pipes и services видны в профильном окне, а clash detection помогает находить конфликты до выпуска.

Roads и Pipes синхронизированы. Pit levels и offsets можно связать с road element, поэтому изменение дорожного профиля обновляет связанные элементы сети. Pipe networks выводятся на road VGE и Cross Section Windows, что позволяет проверять взаимное положение покрытия, бордюров, коммуникаций и труб не только в отдельном профиле сети.

Reports Manager собирает атрибуты сети в настраиваемые отчёты. Результат экспортируется в CSV либо создаётся как AutoCAD table в drawing. Long Section plotting выпускает профиль сети со слоями и данными, выбранными для местного стандарта. Для stormwater при изменении pipe size или level пересчитывается Hydraulic Grade Line и связанная расчётная информация.

DRAINS

Для австралийского stormwater workflow предусмотрен bidirectional обмен с DRAINS. Civil Site Design передаёт pits, pipes, overland flows, rainfall catchments и другую геометрию для анализа. После расчёта изменения geometry/data возвращаются в CSD, где выполняются plan production, long section plotting с HGL и формирование pit/pipe/catchment reports.

Преимущество двустороннего обмена состоит в сохранении роли каждого приложения. Civil Site Design отвечает за drawing-centric layout, levels, clash control и выпуск, а DRAINS — за специализированный hydraulic analysis. После обратного импорта инженер всё равно проверяет, что identifiers, elevations и network topology совпадают с тем вариантом дороги, который идёт в выпуск.

HEC-RAS Exchange

Дополнительное HEC-RAS menu передаёт section data для river analysis. В обмен включаются Manning coefficients, overbank areas, skewed sections, houses и ineffective areas. После расчёта waterline results возвращаются в Civil Site Design для отображения в drawing и построения water surface. В V26.10 расширение HEC-RAS output изменено с .tiff на .tif, чтобы соответствовать default-формату HEC-RAS.

HEC-RAS Exchange не превращает CSD в замену HEC-RAS. Гидравлическая модель, boundary conditions и интерпретация flood results остаются задачей HEC-RAS и инженера; CSD облегчает подготовку геометрии и обратное включение уровней воды в CAD-проект.

Форматы, импорт, экспорт и интеграции

При Civil 3D интеграция глубже простого file exchange: Civil Site Design использует native Civil 3D surfaces и alignments и умеет отдавать ряд результатов как Civil 3D objects. Это полезно в смешанной команде, где часть инженеров работает средствами CSD, а другие продолжают downstream-задачи в чистом Civil 3D.

На BricsCAD V26 есть конкретное ограничение текущей V27: конфликт затрагивает DWG/DXF import/export функции Civil Site Design. Команда Export Models для DWG/DXF удалена, Export Surfaces не предлагает DWG/DXF, CAD tab в Model Viewer убрана, Output → Export не выдаёт DWG/DXF, а Multi Section Viewer больше не экспортирует sections во внешний CAD file. При этом CAD objects уже в текущем drawing можно загружать для отображения в Model Viewer. Для BricsCAD workflow лучше заранее выбрать LandXML, IFC, drawing-native output или другой поддерживаемый канал вместо ожидания полной симметрии с Autodesk-веткой.

Project Storage, Pack Mode и совместная работа

Проект Civil Site Design состоит не только из видимой графики DWG. Служебные design data хранятся в отдельной project data folder. Pack Mode сжимает эту папку и сохраняет снимок внутри drawing, повышая переносимость. Project Storage добавляет revision control и управление сохранёнными версиями. Для команды это существенно: передача одного packed DWG проще, чем ручной контроль пары «drawing + -Data folder», но процесс требует корректного Save и write access ко всем файлам.

В V27 известна проблема: Project Storage не сможет pack проект, когда любой файл в -Data folder недоступен для read/write. Типичный случай возникает, когда long section выводится в file, а затем этот файл подключается как xref из той же project data folder. Решение — перенести выдачу, которую планируется xref-ить, в статический каталог и подключать её оттуда.

Pack Mode не должен использоваться как единственная система version control. В старом workflow autosave CAD не запускал packing CSD data; current Project Storage добавляет собственные revisions, но корпоративный порядок всё равно должен включать осознанные контрольные сохранения перед передачей, выпуском и крупными изменениями. Особенно это важно при аварийном закрытии CAD: рабочая внешняя data folder может оказаться свежее встроенного снимка.

Для document-management systems подход с локальной working folder уменьшает число файлов, которые синхронизируются во время каждой проектной операции. В конце итерации packed data возвращается внутрь drawing. Перед коллективной работой полезно стандартизировать: где лежит DWG, где хранятся статические xrefs, где располагается working CSD data, кто имеет право восстанавливать Project Storage version и как маркируется выданный revision.

Выпуск чертежей, отчётов и моделей

Преимущество CAD-ориентированной архитектуры Civil Site Design проявляется на выпуске. Long sections и cross sections строятся из той же модели, которая используется при проектировании; setout, plan linework и slope patterns создаются непосредственно в drawing. Sheet layout, scale, layers, linetypes и состав подписей настраиваются под локальные стандарты, а output styles сохраняются для повторного применения.

Для road design можно выпускать sheets в layouts текущего drawing или в separate drawings. На BricsCAD V26 следует учитывать ограничения конкретных export commands V27, описанные выше. Для Civil 3D часть результатов можно передать как native Civil 3D objects; это уменьшает необходимость «плоского» экспорта и сохраняет дальнейшую редактируемость в Autodesk-среде.

Volume reports должны сопровождаться контекстом. Перед передачей отчёта фиксируют имена comparison surfaces, дату/версию модели, compaction или bulking factors и любые height adjustments. Число без этих параметров сложно воспроизвести. Section Volumes дополнительно позволяет видеть cut/fill areas графически и использовать named section list, что помогает проверить datum и локальные участки, а не только итоговый баланс.

Pipe reports и schedules выпускаются как CSV либо CAD tables. Для construction drawing важна синхронность: после последней правки road profile повторно проверяют pit levels, pipe cover, clash detection и HGL, затем регенерируют long section и schedule. Старую таблицу нельзя считать актуальной только потому, что она визуально остаётся в DWG.

Производительность и работа с крупными моделями

Производительность Civil Site Design зависит от базового CAD, сложности surfaces, числа road strings, количества открытых design windows и режима automatic rebuild. Минимальные 8 GB RAM из V27 installation guide нельзя воспринимать как оптимальную конфигурацию для крупного Civil 3D проекта: сама CAD-платформа может требовать больше памяти и более строгую ОС. Для workstation следует ориентироваться на более высокие требования из пары «Civil Site Design + host CAD».

Performance Settings и ручной rebuild

В Civil Site Design есть Performance Settings. К ним можно перейти через Roads tab → Active Drawing → Active Drawing Settings → Miscellaneous → Advanced Settings, через Roads tab → Modelling → Toggle Display → Extra → Performance Settings, а также из VGE через Settings. Один из важных параметров — Model Rebuilding. Manual mode отключает постоянное перестроение surfaces/models во время серии правок; после завершения изменений выполняется Update all Road Objects.

Ручной rebuild полезен на тяжёлой дорожной сети: инженер вносит несколько profile edits без полного пересчёта после каждого движения IP, затем одним действием обновляет dependent models. Риск этого режима — визуальная модель временно отстаёт от design data. Поэтому перед проверкой sections, volume report и выпуском обязательно выполняется полный update и контролируется, что индикаторы перестроения завершены.

Оптимизация point cloud

Surface from LAS снижает нагрузку через Voxel Size/Downsample и Adaptive Decimation. Это предпочтительнее слепого построения TIN из каждого LiDAR point. Сначала выбирают размер voxel с учётом нужной детализации, затем сравнивают поверхность с характерными элементами рельефа и добавляют необходимые breaklines. Производительность улучшается за счёт уменьшения геометрии, а не за счёт отключения проверки качества.

Изменения движка VGE

Для Autodesk 2025 platform в V25.10 движок Vertical Grading Editor переписан на .NET 8 с целью улучшения speed/reaction time. V27 продолжает использовать .NET 8 для AutoCAD/Civil 3D 2025+; для AutoCAD/Civil 3D 2027 из-за .NET 10 изменился формат части serialised settings/project files: .dat преобразуются в .json. При interrupted conversion V27.01 усилила проверку critical file conversion, что снижает риск частично преобразованного набора.

Системные требования

Для V27 базовая проверка начинается с совместимости CAD. Civil Site Design имеет собственный минимум, но installation guide прямо отмечает, что требования CAD-продукта обычно определяют итоговую конфигурацию. Поэтому на рабочей станции необходимо выполнить оба набора требований. Особенно заметна разница для релизов 2027: host CAD может ужесточать требования по Windows по сравнению с общим минимумом CSD.

Для установки рекомендуется local Admin access. Для работы нужны права read/write к каталогам Civil Survey Applications. Компьютеры с Network license дополнительно должны видеть registered shared path. Firewall должен пропускать https://licensing-core.civilsurveyapplications.com и https://api-public.civilsurveyapplications.com; при блокировке этих адресов лицензия не работает корректно.

Внутренняя страница FreeEXE по базовому AutoCAD пригодится для отдельной проверки CAD-среды, а пользователям BricsCAD доступна карточка BricsCAD Pro. Для Civil Site Design текущую совместимость всё равно определяет конкретная ветка V27 и release notes, а не общий факт существования host CAD.

Частые ошибки и проверка результата

CSA License Manager не активирует продукт

Первое действие — проверить Server Status и интернет-соединение. При локальной сети дополнительно проверяются firewall rules для двух licensing endpoints. Для Network license подтверждается, что workstation видит тот же registered XML path и имеет read/write на весь каталог. Перемещённый или переименованный XML после активации возвращают в зарегистрированное расположение либо заново настраивают по процедуре deactivation/activation.

Новая Civil 3D surface не видна в Stage Storage

В V27 это известное поведение. После создания surface в текущем design session нажмите Refresh/Update в Toolspace. Только после обновления список Stage Storage получает новую surface. Повторное создание поверхности или перезапуск всего проекта не требуется как первый шаг.

Model Viewer не открывается

С Civil Site Design конфликтует Nahimic, часто установленный на игровых ноутбуках как аудиокомпонент. Обновление Nahimic может устранить конфликт; удаление конфликтующего компонента также восстанавливает запуск Model Viewer. После изменения конфигурации проверяют не только открытие окна, но и загрузку actual model/3D objects.

JPG на surface в Model Viewer отображается в масштабе 200%

Для Windows 11 24H2 задокументирована ошибка масштабирования image rendered on base surface: изображение растягивается до 200% относительно верхнего левого угла. Проблема относится к отображению Model Viewer, а не к координатам TIN. Рабочий вариант — установить более новую исправленную Windows update либо откатить проблемный update в управляемой среде после согласования с IT.

High/Low point не определяется на почти плоском grade

V27 может не обнаружить high/low point на очень пологих grades при длинной vertical curve. Поэтому на drainage-critical профилях точки перелома проверяют дополнительно по numeric grade и RL, а не только по автоматическому маркеру. Это особенно важно около sag points, где от ошибочной отметки зависит размещение inlet/pit.

BricsCAD V26 не выдаёт DWG/DXF из некоторых CSD tools

Это текущий platform-specific limit, а не неправильная установка пользователя. Export Models для DWG/DXF удалён, Export Surfaces не содержит этих форматов, Model Viewer лишён CAD tab и DWG/DXF output, Multi Section Viewer не пишет внешний CAD file. Выход строят через drawing-native drafting, LandXML, IFC или другой доступный формат, а не через многократную переустановку.

Project Storage не pack проект

Проверьте read/write всех файлов в -Data folder. Особое внимание — output files, подключённые обратно как xref: открытая ссылка может сделать файл недоступным для операции packing. Копируйте такие outputs в статический xref folder и повторяйте Save/Pack после освобождения project data folder.

Acronis помечает Pack Mode как угрозу

Для Acronis описано false positive: Pack Mode сжимает software data folder и включает её в drawing, что эвристика может принять за подозрительное поведение. Исключение добавляют только после проверки, что событие относится к штатному процессу Civil Site Design, а не к неизвестному исполняемому файлу. Установщик и путь программы должны совпадать с корпоративно разрешённой установкой.

Контуры или triangles после повторного открытия отображаются не так, как в прошлом сеансе

V27 не запоминает часть состояния visibility, установленного через Toolspace для surface contours/triangles. Это визуальное состояние, а не потеря surface. После открытия заново включите нужное отображение и проверьте object properties прежде, чем делать вывод о повреждении данных.

Ошибка после перехода AutoCAD/Civil 3D 2027

В 2027-хостах часть serialised .dat settings/project data переводится в .json из-за .NET 10. V27.01 усилила checking critical file conversion. Перед миграцией production-проекта создайте копию DWG и CSD data, закройте старую версию, затем дайте V27 завершить conversion без принудительного завершения процесса. После первого открытия проверьте VGE settings, project data и несколько representative objects.

Как проверять инженерный результат

Сам факт отсутствия error message не означает, что модель верна. Проверка Civil Site Design должна быть геометрической, числовой и графической. Для surface это triangle topology, contour behaviour и spot levels; для alignment — radii, spirals и chainage; для vertical profile — grades, vertical curves и tie-in levels; для road model — crossfalls, batter/daylight и intersections; для pipes — cover, slope, clash и HGL.

Перед окончательным выпуском полезно выполнить full rebuild после любых Performance Settings с Manual model rebuilding, затем открыть несколько representative Quick Sections и Model Viewer. Последним шагом сравниваются tables/reports с геометрией drawing: это ловит ситуации, когда модель обновлена, а ранее вставленный статический output остался прежним.

Безопасность, приватность и сетевые зависимости

Основная проектная работа Civil Site Design выполняется локально внутри CAD и project data folder. Однако лицензирование V27 использует внешние licensing endpoints, а cloud licensing зависит от Customer Portal и user access. Computer-Bound license file хранится локально в зашифрованном виде; Network license XML также содержит зашифрованные значения. Это защита лицензионных данных, а не заявленная защита содержимого инженерного проекта.

V27 включает FastTrack AI, ранее называвшийся Project Assist. Он принимает вопросы на естественном языке, анализирует drawing context, умеет создавать reports, использовать preset prompts, присоединённые reference files и chat history. Из этого следует организационное правило: перед передачей reference files в AI-инструмент проектная команда должна применять собственную классификацию данных и ограничения заказчика. Конфиденциальный чертёж не следует прикреплять только потому, что функция технически позволяет attachment.

Для сетевой безопасности достаточно открыть ровно те licensing endpoints, которые нужны продукту, а не делать широкие исключения для всего CAD-процесса. Network XML располагают в каталоге с доступом только тем пользователям и рабочим станциям, которым нужна лицензия. Project data folders и packed DWG включают в обычную систему резервного копирования проекта.

При использовании Pack Mode антивирусное исключение создают адресно и после проверки события. Известный false positive Acronis не является основанием отключать антивирус целиком. В управляемой рабочей среде безопаснее разрешить конкретный доверенный процесс/путь и сохранить журнал исключения.

Практические сценарии

Сценарий 1. Реконструкция существующей городской улицы

Начните с очищенной existing surface и съёмочных COGO points. Разделите точки, описывающие ось или характерную кромку, в Point Group и постройте Best Fit Alignment. После визуальной проверки radii и tangent sections создайте Road String, откройте VGE и сформируйте proposed profile. Existing и proposed sections сравнивайте по диапазону chainages, чтобы не оптимизировать одну station ценой неприемлемого cut на соседней.

На перекрёстках используйте Intersection Manager, а на въездах — Driveway Vertical Grading Editor. Затем создайте model surface, Section Volumes и pipe checks. Перед выпуском выполните full rebuild, проверьте low points, crossfalls и HGL. Итогом должны стать согласованные plan, long section, cross sections, setout и volume data, а не только визуально аккуратный 3D model.

Сценарий 2. Новый subdivision

Для сетки новых улиц сначала задайте hierarchy roads: primary streets, затем secondary. Создайте alignments и шаблоны, сформируйте intersections/kerb returns. При использовании String Profile Optimizer поставьте primary roads выше в order, чтобы secondary profiles учитывали уже рассчитанные intersection constraints. После оптимизации откройте критические streets в VGE и вручную проверьте grade, K-value, tie-ins и drainage.

Lot grading и building pads объедините с road model в общую surface. Pipe networks свяжите с road levels, чтобы pits обновлялись после изменения вертикальной геометрии. В конце сравните earthwork volumes, устраните local low spots и убедитесь, что каждый intersection пересчитан после финальной правки main roads.

Сценарий 3. Detention basin и площадка

Создайте grading polyline, назначьте cross-section template и проверьте автоматическую очистку corners. Уровни бортов, дна и откосов редактируйте через grading strings/VGE. Stage Storage в V27 позволяет выбрать surface и low point, рассмотреть объёмы по depth и получить volume report; V27.01 дополнительно выводит результат в drawing как 2D/3D polylines и surface.

Контроль включает storage volume на целевых уровнях, отсутствие неверных triangles по краям, drainage path к low point и согласование outlet geometry с pipe design. После изменения basin geometry Stage Storage пересчитывают на актуальной surface, а не используют ранее вставленный статический table.

Сценарий 4. Stormwater network с DRAINS

Разложите pits/pipes в drawing, назначьте catchments и проверьте minimum cover/slope. Передайте network в DRAINS, выполните hydraulic analysis и верните изменения. В CSD заново проверьте HGL, pipe levels, service clashes и road relation. Reports Manager сформирует schedule, а long-section plotting — профиль с drainage data.

Критическая точка workflow — round trip. После обратного обмена identifiers и geometry должны совпадать с текущим road revision. При параллельном редактировании одной сети в двух приложениях без согласованного момента передачи возрастает риск перезаписать более свежие levels.

Сценарий 5. Работа на BricsCAD V26

Установите отдельный CSD build for BricsCAD V26 и убедитесь, что BricsCAD обновлён до совместимой версии. Проектирование roads, grading, pipes, profiles и sections остаётся доступным, но V27 имеет ограничения CSD-specific DWG/DXF export tools. Поэтому выдачу планируют вокруг drawing-native objects, layouts, LandXML, IFC и других доступных форматов.

При смене Annotation Scale в BricsCAD V26 после выбора масштаба нажмите Annotation Scale button, чтобы labels реально изменили размер. Для Model Viewer учитывайте отсутствие CAD tab в этой комбинации. Эти особенности лучше включить в CAD standard команды, а не оставлять как личные памятки отдельных инженеров.

Сценарий 6. Перенос проекта между сотрудниками

Включите Project Storage/Pack Mode, сохраните drawing и убедитесь, что все файлы -Data доступны для packing. Статические outputs, используемые как xrefs, вынесите из динамической project data folder. Перед передачей закройте drawing штатно и сохраните revision. Получатель открывает packed DWG, даёт CSD распаковать project data и проверяет одну surface, одну road string и VGE до продолжения работы.

Для DMS храните working data folder локально, а packed drawing — в управляемом хранилище. Это снижает число постоянно синхронизируемых файлов. При восстановлении старой Project Storage version обязательно фиксируйте, какая версия стала current, чтобы последующий Save не превратил экспериментальный rollback в новый рабочий revision без согласования.

Плюсы и минусы Civil Site Design

Плюсы

• Работа непосредственно внутри AutoCAD, Civil 3D и BricsCAD сохраняет drawing-centric workflow и сокращает ручную передачу между расчётом и drafting.
• Road strings, profiles, cross sections, intersections и связанные surfaces динамически реагируют на правки проектной геометрии.
• В Civil 3D программа использует native surfaces и alignments и может экспортировать surfaces, alignments, profiles, corridors и COGO points как Civil 3D data.
• Комбинация template-based и string-based design подходит для roads, channels, footpaths, retaining elements и сложного site grading.
• Vertical Grading Editor позволяет видеть profile и поперечники одновременно, а Optimise/String Profile Optimizer дают рассчитываемый starting profile по Cut/Fill, Grade и K-Value.
• Pipe tools связаны с roads, показывают crossing services и clash detection, формируют HGL, schedules и long sections.
• Есть bidirectional DRAINS workflow и HEC-RAS section/waterline exchange.
• LandXML, LAS, IFC, CSV и Civil 3D object integration дают несколько путей обмена без сведения проекта только к 2D.
• Project Storage и Pack Mode решают проблему отдельной CSD data folder и добавляют revision control.
• V27 продолжает активное развитие: FastTrack AI, Stage Storage, Model Builder Trim, 3D CAD entities, pipe networks in Toolspace и улучшенный Best Fit Alignment появились в текущей ветке.

Минусы

• Основная версия не является самостоятельной CAD: AutoCAD, Civil 3D или BricsCAD Pro приобретаются и обслуживаются отдельно.
• Минимум 8 GB RAM относится к самому CSD; реальные требования тяжёлого проекта определяет host CAD и могут быть заметно выше.
• BricsCAD V26 в V27 имеет ограничения на отдельные DWG/DXF import/export functions Civil Site Design.
• Project Storage/Pack Mode чувствителен к read/write project data files и требует дисциплины xref paths.
• Известен конфликт Model Viewer с Nahimic и отдельная проблема масштабирования image на Windows 11 24H2.
• Automatic high/low point detection имеет известный крайний случай на очень flat grades с длинными vertical curves, поэтому drainage profiles требуют дополнительного контроля.
• FastTrack AI V27 имеет известный defect с Set Settings as Default, для global settings применяется ручное копирование settings files до исправления.
• Стоимость основной лицензии дополняется стоимостью базовой CAD-платформы; это следует учитывать при сравнении total cost, а не смотреть только на цену CSD.

Отзывы пользователей и профильных изданий

Пользовательские отзывы

Публичных пользовательских отзывов именно о Civil Site Design заметно меньше, чем о Civil 3D или OpenRoads, поэтому отдельные сообщения нельзя превращать в статистическую оценку. На Reddit встречаются как положительные рабочие сценарии, так и критика. Один инженер местного самоуправления в Австралии описывает Civil Site Design как надстройку, усиливающую Civil 3D, и указывает, что около 90% его работы связано с road construction/reconstruction. Это хорошо согласуется с road-reconstruction направленностью продукта, но остаётся опытом конкретной команды.

Другой пользователь, работающий с BricsCAD и CSD, характеризует набор как более простой по сравнению с крупными civil-платформами, но перечисляет реально используемые им alignments, profiles, templates, corridors, DTM, section plotting, labels и pipes. Он также сообщает о редких crashes в своей конфигурации и о применении программы на land-development sites и rural road reconstruction. Это полезный практический сигнал о scope, но частота crashes не переносится на другие компьютеры и версии.

Есть и негативный опыт: пользователь BricsCAD писал о нестабильности своей связки и неудобстве surface workflow, из-за чего их команда копировала contours в отдельный DWG и использовала xref. Такой отзыв нельзя выдавать за свойство текущей V27: сообщение относится к конкретной версии и company workflow. При этом он показывает реальную точку риска — качество интеграции зависит от host CAD version, CSD build и принятой схемы data management.

Профильные публикации и отраслевые кейсы

Council Magazine публиковал несколько материалов о применении Civil Site Design в муниципальном проектировании. В кейсе Tweed Shire 2025 года подчёркивается parallel work над road levels и utilities, а dynamic updating особенно отмечено на complex intersections и roundabouts. В материале о Port Stephens software использовалась в Autodesk-based workflow и 3D representation помогала обсуждать проект crossing до строительства.

Публикация начала 2026 года рассматривает 3D visualisation, review tools и AI/vertical optimisation как инструменты для council teams. Это отраслевые кейсы, а не независимый лабораторный benchmark: они полезны для понимания реальных municipal scenarios, но не доказывают universal speed или accuracy advantage над любым конкурентом.

BricsCAD в собственном инженерном материале показывает Civil Site Design как partner application для road/site design внутри BricsCAD Pro: intersections, kerb returns, cul-de-sacs, roundabouts, driveway clearance, pipe layout, profiles и sections. Такой материал хорошо подтверждает integration scope BricsCAD+CSD, но его нельзя считать нейтральным сравнительным тестом, поскольку публикация исходит из экосистемы host CAD.

Сводный вывод из отзывов и кейсов практичен: сильная сторона Civil Site Design проявляется в road-centric workflow внутри привычного CAD, особенно когда проекту нужны динамические intersections, profiles, sections, grading и drafting outputs. Основные риски, о которых стоит помнить до внедрения, — зависимость от host CAD, project data discipline и platform-specific limitations. Для оценки внутри конкретной организации разумно использовать 30-дневный evaluation на типовом проекте и проверять не демонстрационную модель, а собственные surfaces, intersections, pipe network и plotting standard.

Сравнение с аналогами

Civil Site Design пересекается по задачам с Autodesk Civil 3D, Bentley OpenRoads Designer и Carlson Civil, но продукты устроены по-разному. Civil 3D и OpenRoads являются крупными civil-design platforms, тогда как Civil Site Design — надстройка, которая использует существующий CAD. Carlson Civil также строится вокруг CAD-среды и потому ближе по deployment model, но его экосистема и набор suite-modules отличаются.

Civil Site Design и Civil 3D

Это не всегда выбор «одно вместо другого». Civil Site Design официально работает внутри Civil 3D и использует его native surfaces/alignments. Команда получает Autodesk object model и дополнительно road/string/template workflow CSD, dynamic intersections, VGE и специализированный output. Чистый Civil 3D логичнее там, где организация стандартизирована на Autodesk toolchain и не хочет поддерживать дополнительную application layer; CSD поверх Civil 3D интереснее там, где его road/reconstruction workflow даёт реальную пользу на типовых проектах.

Civil Site Design и OpenRoads Designer

OpenRoads Designer — самостоятельная comprehensive application для surveying, drainage, utilities и roadway design с 3D QA. Она ориентирована на Bentley infrastructure ecosystem и крупные transportation workflows. Civil Site Design ближе к пользователю AutoCAD/BricsCAD: инженер не меняет базовую drafting environment и получает CSD road/site functionality поверх неё. Выбор определяется корпоративной data environment, требованиями заказчика и обменом с партнёрами, а не только числом road commands.

Civil Site Design и Carlson Civil

Carlson Civil — ближайший по общей идее CAD-based конкурент: он работает в Carlson/IntelliCAD или как AutoCAD add-on и входит в Civil Suite вместе с Survey, Hydrology и GIS. Текущая Carlson 2026 добавляет поддержку AutoCAD 2026 и IntelliCAD 13.1. Civil Site Design отличается поддержкой BricsCAD, прямой работой внутри Civil 3D и своим VGE/string/template/Project Storage workflow. Carlson сильнее связан с собственной suite-моделью, особенно когда одной организации нужны Survey+Civil+Hydrology+GIS как набор.

Для выбора полезен короткий тест на собственных данных. Возьмите один existing surface, участок дороги с intersection, один grading pad, короткую pipe network и стандартный набор sheets. Сравните время не только до первой 3D-картинки, но и до проверенного revision после изменения profile: насколько легко пересчитать intersections, volumes, pipes, labels и plots. Этот test лучше отражает реальную стоимость civil workflow, чем список функций на бумаге.

FAQ по Civil Site Design

Civil Site Design — самостоятельная CAD-программа?

Основной Civil Site Design — нет. Для V27 требуется AutoCAD 2025–2027, Civil 3D 2025–2027 или BricsCAD V26. Отдельный Civil Site Design Plus содержит CAD engine на базе AutoCAD OEM и использует другую поставку.

Какая версия Civil Site Design актуальна?

V27.01 от 21 июля 2026 года. Это update V27.00, включающий весь функционал основной ветки V27 и дополнительные improvements/fixes.

Можно ли попробовать программу перед покупкой?

Да. CSA License Manager V27 выдаёт 30-дневную evaluation license через вкладку Evaluation. License Key отправляется на указанную электронную почту, затем активируется в License Manager.

Работает ли Civil Site Design на macOS или Linux?

V27 installation guide указывает только Microsoft Windows 10 64-bit 1803+ и Windows 11 64-bit. Текущая поддерживаемая desktop-конфигурация Civil Site Design — Windows.

Нужно ли покупать AutoCAD отдельно?

Для основной версии — да: CAD platform sold separately. Можно использовать поддерживаемый AutoCAD, Civil 3D или BricsCAD Pro. CSD Plus отличается наличием встроенного AutoCAD OEM.

Поддерживается ли Civil 3D?

Да. V27 работает с Civil 3D 2025–2027. CSD использует Civil 3D surfaces и alignments и умеет экспортировать surfaces, alignments, profiles, corridors и COGO points в drawing как Civil 3D data.

Можно ли обмениваться поверхностями через LandXML?

Да. LandXML используется для import/export surfaces и alignment geometry. После обмена проверяются units, coordinates, extents и names объектов.

Можно ли строить поверхность из LAS?

Да. Начиная с V26 доступна LAS Point Cloud Surface с Point Count, Voxel Size, Downsample и Create Surface. Для крупных clouds применяется Adaptive Decimation.

Есть ли автоматическая оптимизация продольного профиля?

Да. VGE содержит Optimise для одной строки, а String Profile Optimizer обрабатывает несколько roads. Компоненты включают Cut/Fill Depth, Grade и K-Value с настраиваемыми weights/limits. Результат остаётся редактируемым и требует инженерной проверки.

Работает ли Civil Site Design с DRAINS?

Да. Поддерживается bidirectional stormwater exchange: pits, pipes, overland flows и catchments передаются в DRAINS, а geometry/results возвращаются в CSD для HGL, long sections и reports.

Есть ли обмен с HEC-RAS?

Да. HEC-RAS menu передаёт section data, включая Manning coefficients, overbank и ineffective areas, и возвращает waterline results для drawing и water surface.

Что такое Project Storage?

Это механизм управления CSD project data, выросший из Pack Data Settings. Он умеет хранить versions проектных данных, восстанавливать предыдущие состояния и использовать packing data folder внутрь DWG. В V27 добавлены version info и auto-delete older stored versions.

Почему Pack Mode не сохраняет проект?

Частая причина — файл в -Data folder недоступен для read/write. Особенно проблемны outputs, которые сразу подключены из той же папки как xref. Перенесите такие files в статический каталог, освободите project data и повторите packing.

Почему Model Viewer не запускается?

Проверьте Nahimic. Для него задокументирован конфликт с graphics engine Model Viewer. Обновление или удаление Nahimic устраняет конфликт в описанном сценарии.

Есть ли известная проблема Windows 11 24H2?

Да. JPG, наложенный на base surface в Model Viewer, может отображаться в масштабе 200%. Проблема относится к rendered image; рабочее решение — исправленная Windows update либо rollback проблемного обновления в согласованной IT-конфигурации.

Что изменилось для BricsCAD V26?

Civil Site Design V27 поддерживает BricsCAD V26, но некоторые CSD DWG/DXF export paths отключены из-за platform conflict. Export Models в DWG/DXF удалён, аналогичные ограничения есть в Export Surfaces, Model Viewer и Multi Section Viewer.

Что происходит с perpetual license после окончания maintenance?

Уже активированная perpetual license продолжает работать на текущей версии. Без действующего maintenance обновление на более новую version недоступно.

Нужен ли интернет для Computer-Bound license?

Интернет нужен для активации/deactivation и связи с licensing server. При недоступных licensing endpoints CSA License Manager показывает проблему Server Status. Для on-premise network clients V27 также выполняет online validation, чтобы подтвердить, что network license file не был дублирован.

Как уменьшить торможение при редактировании большой дорожной сети?

Используйте Performance Settings и Manual Model Rebuilding на время серии правок, затем запускайте Update all Road Objects. Для LAS уменьшайте плотность через Voxel Size/Downsample. Перед выдачей обязательно выполните полный rebuild и повторную проверку sections/volumes.

Кому Civil Site Design подходит, а кому лучше выбрать другой путь

Civil Site Design особенно рационален для команды, которая уже работает в AutoCAD, Civil 3D или BricsCAD и регулярно проектирует road networks, reconstruction, subdivisions, grading и pipes. В таком сценарии ценность создаёт не отдельная «функция», а связка: alignment → profile → template → intersection → surface → pipe → section/report, которая остаётся внутри CAD и обновляется по мере правок.

Для организации, полностью стандартизированной на Autodesk Civil 3D и не испытывающей дефицита в road/site workflow, дополнительная надстройка потребует ещё одной лицензии, обучения и version management. Для крупных transportation programs, где обязательны Bentley standards и DGN/OpenRoads data environment, OpenRoads Designer естественнее. Для компании, которая строит общий процесс вокруг Carlson Survey/Hydrology/GIS, Carlson Civil может лучше совпасть с внутренней экосистемой.

Перед покупкой разумно проверять Civil Site Design на собственном типовом проекте в 30-дневном evaluation. Критерии должны быть измеримыми: совместимость с CAD-standard, скорость изменения road profile с пересчётом intersections, качество section plotting, удобство pipe checks, стабильность Project Storage, требуемый обмен LandXML/IFC/DRAINS и объём ручной правки перед выпуском. Такой тест показывает, насколько программа сокращает именно повторяющуюся инженерную работу конкретной команды.

Текущая V27.01 представляет зрелую ветку с road/site/pipe foundation и заметным развитием последних двух поколений: Project Storage, Intersection Manager, profile optimisation, LAS surfaces, IFC, Quick Sections, FastTrack AI и Stage Storage. При внедрении основное внимание следует уделить правильной связке host CAD + CSD build, дисциплине project data, полному rebuild перед выпуском и дополнительной инженерной проверке автоматизированных результатов.
