Компас-3D

КОМПАС-3D — профессиональная российская CAD-система для построения 3D-моделей, сборок, чертежей, спецификаций и другой инженерной документации. Внутри одной рабочей среды объединены трехмерное моделирование, КОМПАС-График, модуль спецификаций и текстовый редактор: инженер создает деталь или сборку, получает по модели ассоциативные виды, оформляет чертеж, связывает его со спецификацией и передает геометрию дальше — в расчетные пакеты, CAM-среды или документацию для производства.

Что такое КОМПАС-3D и для каких задач он используется

КОМПАС-3D рассчитан на инженерное проектирование изделий, где важны точная геометрия, параметрические связи, выпуск конструкторской документации и работа с составом изделия. В программе создают трехмерные параметрические модели отдельных деталей и сборочных единиц, включая оригинальные и стандартизованные конструктивные элементы. Параметрическая технология помогает получать модели типовых изделий на основе ранее созданного прототипа: меняются размеры и свойства, а построение перестраивается по заданной логике.

Основной сценарий работы строится вокруг цепочки: модель → сборка → чертеж → спецификация → производственный комплект документов. Для инженерного отдела это важнее, чем отдельная красивая 3D-картинка: данные модели используются в чертеже, свойства изделия переходят в основную надпись и спецификацию, а состав сборки превращается в таблицу с позициями.

КОМПАС-3D применяют в машиностроении, приборостроении, строительных разделах проектирования, при разработке металлоконструкций, трубопроводов, кабельных трасс, вентиляционных систем, изделий из листового материала, пружин, механических передач и оснастки. В состав инсталляционного пакета для машиностроения и приборостроения входят основные компоненты КОМПАС-3D, КОМПАС-График, спецификации, текстовый редактор, фотореалистика, учебные пособия, локальная справка, шаблоны документов, примеры документов и чертежные шрифты.

Программа отличается от универсальных художественных 3D-редакторов тем, что ориентирована не на свободное моделирование формы, а на выпуск инженерного результата. Для сравнения: Blender подходит для визуализации, анимации и полигонального моделирования, SketchUp удобен для быстрых пространственных эскизов и архитектурных набросков, а КОМПАС-3D закрывает задачи конструирования с чертежами, спецификациями, размерами, позициями и стандартными изделиями.

Версии и редакции КОМПАС-3D

Линейка КОМПАС разделена по назначению: профессиональная работа, домашние проекты, обучение и просмотр документов. В нее входят КОМПАС-3D и приложения, КОМПАС-График и приложения, специализированные комплекты для машиностроения, строительства и приборостроения, а также КОМПАС-3D Home, КОМПАС-3D LT, КОМПАС-3D Учебная версия и КОМПАС-3D Viewer.

Коммерческая версия КОМПАС-3D

Профессиональная версия используется для выпуска производственной документации, работы на предприятии, в конструкторском бюро, инженерной службе или проектной организации. Именно она нужна, когда результат идет в производство, согласование, архив предприятия или передается смежникам как часть коммерческого проекта.

В составе КОМПАС-3D для машиностроения и приборостроения присутствуют модули и приложения для механики, оборудования, электрики и электроники, оснастки, расчетов, композитных материалов, работы с документами и проверки данных. В перечне есть Валы и механические передачи 3D+2D, Механика: Анимация, Механика: Пружины, Оборудование: Металлоконструкции, Оборудование: Трубопроводы, Оборудование: Кабельные каналы, Оборудование: Системы вентиляции, APM FEM, KompasFlow, Раскрой, Рецензент документов КОМПАС-3D, Проверка документа, Распознавание 3D-моделей и Эргономика: Манекены.

КОМПАС-3D Home

КОМПАС-3D Home предназначен для личных задач, хобби, творчества, моделирования, ремонта, робототехники и 3D-печати. В нем создают модели техники, мебели, элементов дома, деталей для самодельных конструкций, чертежи и модели для передачи на 3D-принтер через STL. Home-версия поддерживает открытие STL- и OBJ-файлов, а также текстовую и бинарную запись в STL. Единственное ограничение этой редакции — невозможность коммерческого использования.

КОМПАС-3D Учебная версия

КОМПАС-3D Учебная версия ориентирована на школьников, студентов, техникумы, колледжи и вузы. В ней доступны профессиональные возможности КОМПАС-3D, приложения и библиотеки; редакция предназначена для курсовых, расчетно-графических и дипломных работ. В учебной среде удобно осваивать эскизы, детали, сборки, чертежи, спецификации и базовую конструкторскую логику до перехода к рабочему месту на предприятии.

КОМПАС-3D Viewer

Viewer нужен для просмотра КОМПАС-документов без полноценного редактирования. Это сценарий для технолога, менеджера проекта, сотрудника снабжения, преподавателя или смежника, которому требуется открыть модель, сборку или чертеж, но не нужно перестраивать дерево построения и выпускать документацию.

Интерфейс и логика работы

Рабочая логика КОМПАС-3D строится вокруг типов документов. Пользователь работает с моделью детали, сборкой, чертежом, фрагментом, спецификацией и текстовым документом. В инженерном процессе это не абстрактные вкладки, а разные носители данных: деталь хранит геометрию одного изделия, сборка связывает компоненты, чертеж содержит оформленные виды, спецификация описывает состав, фрагмент хранит типовые графические заготовки, а текстовый документ используется для пояснительных и сопроводительных материалов.

Фрагмент в КОМПАС-3D — отдельный графический документ с расширением .frw. Он отличается от чертежа отсутствием формата, основной надписи, обозначения шероховатости неуказанных поверхностей и технических требований. Во фрагменте нельзя создать несколько разных видов; по смыслу он близок к нулевому виду чертежа и удобен для хранения эскизов, проработок, типовых решений и черновиков.

Интерфейс КОМПАС-3D не сводится к одному холсту. При работе с моделью инженер видит графическую область, дерево построения, вкладки документов, панели команд и контекстные элементы операции. Например, при создании отверстия или выдавливания пользователь выбирает геометрию в графической области, уточняет параметры на панели операции и завершает построение стандартной кнопкой Создать объект. В v25 эта кнопка также используется в процессах измерения Расстояние и угол, Длина ребра, Площадь для создания объекта измерения в дереве.

В документах с составом изделия используется Панель состава изделия. Она открывается кнопкой Состав изделия у левой границы окна или командой Настройка — Панели — Состав изделия. В компактном виде панель показывает свойства Обозначение и Наименование, а кнопка Развернуть открывает дополнительные столбцы. Кнопка Документы показывает связанные документы, а Настройка столбцов включает нужные свойства, например Форматы листов документа.

Интерфейсная перестройка v17 стала заметным этапом развития программы. Новый интерфейс v17 получил современный внешний вид, строгие серые тона и переработанную логику работы со многими командами. Для пользователей старых версий это был не косметический слой поверх прежней системы, а переход к другой организации команд и визуального пространства.

Основные возможности 3D-моделирования

Трехмерное моделирование в КОМПАС-3D начинается с эскиза. Пользователь выбирает плоскость, строит контур, задает геометрические зависимости и размеры, после чего применяет объемную операцию. В типовом машиностроительном сценарии деталь создается через выдавливание, вращение, построение отверстий, фасок, скруглений, ребер жесткости, оболочек, массивов и дополнительных элементов.

Параметрическое моделирование удобно тем, что геометрия не превращается в набор несвязанных линий и граней. Размер, переменная, эскиз, операция и зависимый элемент остаются частью истории построения. При изменении диаметра, длины, положения отверстия или толщины стенки перестраивается вся деталь, а связанные виды на чертеже обновляются вместе с моделью.

Твердотельные операции

В повседневном конструировании чаще всего используются:

• эскиз на плоскости или грани;

• выдавливание замкнутого контура;

• вращение профиля вокруг оси;

• отверстия по точкам;

• фаска и скругление;

• массивы элементов;

• зеркальное отражение;

• построение ребер;

• тонкостенные элементы;

• операции с телами и поверхностями.

В v25 команды создания отверстий работают сразу с несколькими отверстиями за один вызов. Положение задается точками: отдельными точками, массивами точек, эскизами с точками и другими группами. Направление построения определяется перпендикуляром к поверхности через соответствующую точку, а при необходимости задается единым направляющим объектом, например прямой.

Рельеф, надписи и гравировка

Команда Рельеф создает рельефный рисунок на гранях тела. В качестве исходных контуров используются пространственные кривые, ребра и линии эскиза; после проецирования на грань система добавляет или удаляет слой материала в пределах полученных областей. Такой инструмент нужен для логотипов, маркировки, гравировки, выступающих обозначений и декоративно-технических элементов на корпусных деталях.

В инженерной модели это удобнее ручного построения каждой буквы отдельной операцией. Пользователь готовит контур, указывает поверхность, выбирает режим добавления или снятия материала и получает геометрию, которая остается частью модели. Для изделий с маркировкой, корпусных панелей, приборных крышек и деталей с технологическими надписями это сокращает количество однотипных операций.

Каркасно-поверхностное моделирование

КОМПАС-3D работает не только с твердыми телами. В каркасно-поверхностной части используются кривые, поверхности, проекционные построения, эквидистанты, скругляющие поверхности и вспомогательная геометрия. Это важно для сложных корпусов, обводов, переходных поверхностей, лопаток, кожухов и деталей, где форма не описывается одной простой операцией выдавливания или вращения.

В v25 добавлена команда Средняя линия. Она строит в модели кривую, равноудаленную от двух плоских кривых; для построения задаются две кривые и плоскость, на которую они проецируются. Команда Эквидистанта кривой получила построение смещением вдоль нескольких граней, обрезку эквидистанты границами граней и продление до границ граней. В команде Поверхность скругления появились новые способы задания ширины: По касанию к поверхности и По граничным кривым, а также способ задания закона По значениям в точках.

Работа с полигональными объектами и реверс-инжиниринг

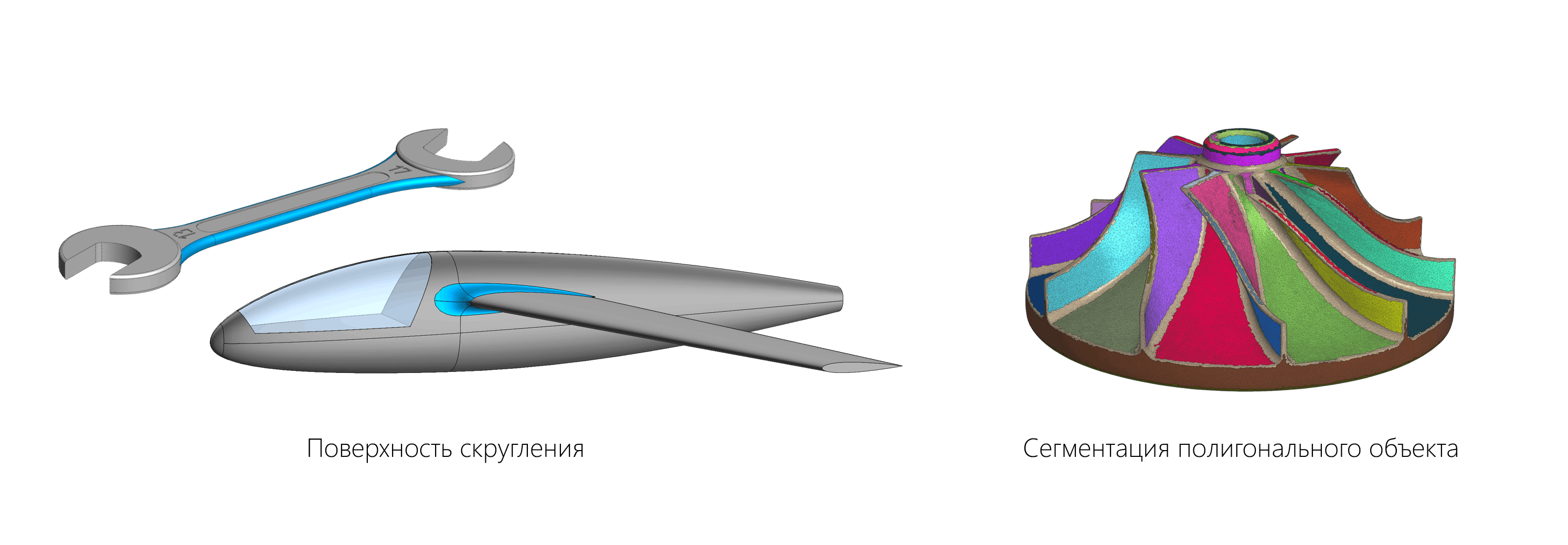

Реверс-инжиниринг в КОМПАС-3D связан с обработкой полигональных объектов, полученных из сканов или импортированных сеток. Команда Сегментация полигонального объекта разбивает полигональный объект на сегменты, близкие по форме к аналитическим поверхностям: плоскости, цилиндру, сфере, конусу и тору.

Это помогает перейти от сеточной формы к инженерному описанию. Сканированная деталь редко сразу пригодна для выпуска чертежа: сетка содержит множество треугольников, шум, участки разной кривизны и геометрию без истории построения. Сегментация выделяет участки, которые затем проще использовать при восстановлении формы, проверке отклонений и построении новой CAD-модели.

Команда Преобразовать в полигональный объект в v25 получила настройку точности преобразования: максимальное линейное и угловое отклонение, а также максимальную длину ребра. Полигональные объекты, созданные из тел и поверхностей, ассоциативно связаны с исходной геометрией: изменение тела меняет и полигональный результат.

Работа со сборками

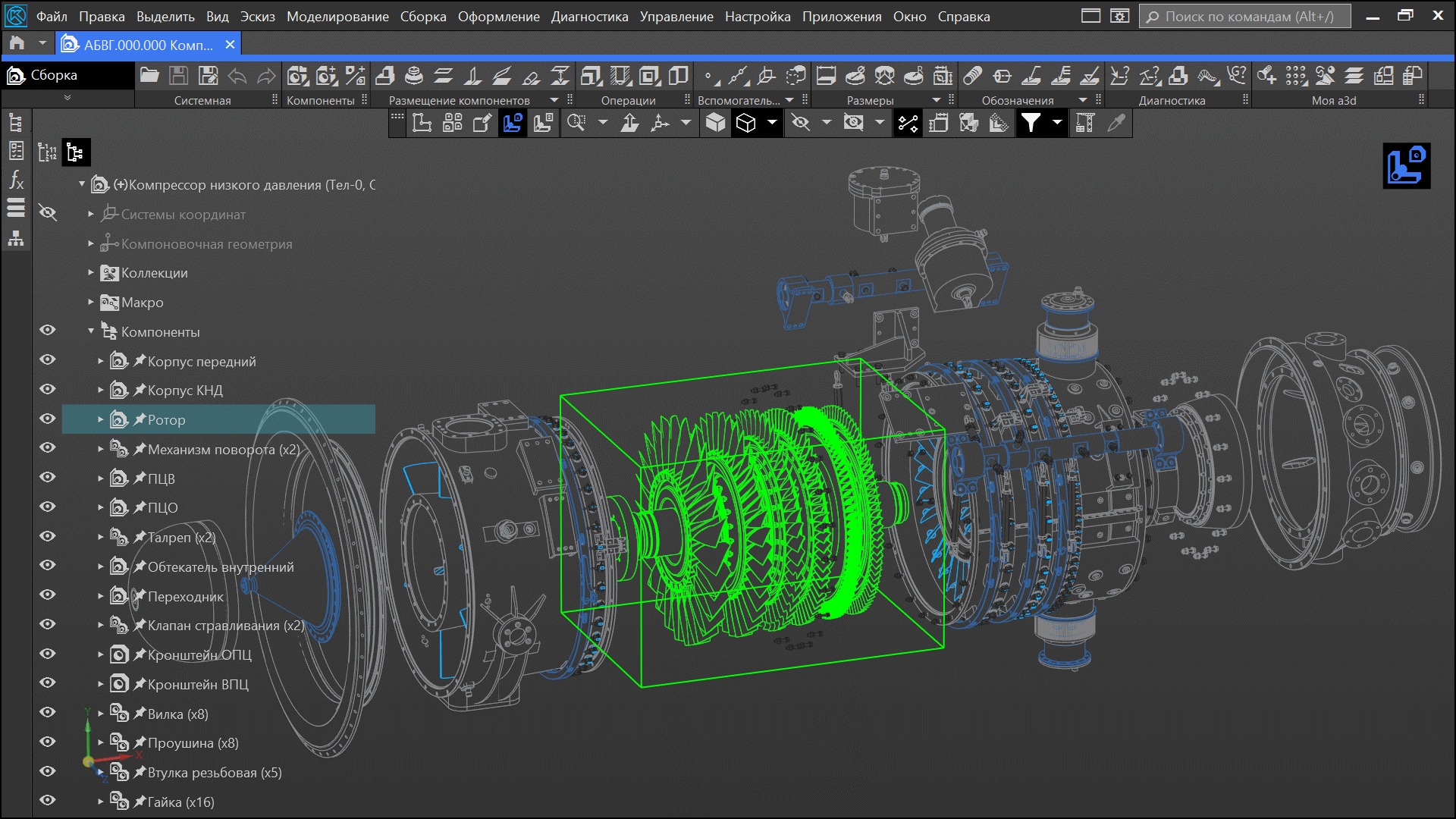

Сборка в КОМПАС-3D объединяет детали и подсборки в единое изделие. Инженер вставляет компоненты, задает взаимное положение, проверяет подвижность, контролирует пересечения и готовит данные для спецификации. В сложных изделиях сборка становится центральным документом: через нее видно, из чего состоит объект, какие детали являются покупными, какие изготавливаются, какие документы подключены и какие свойства попадут в спецификацию.

В v25 появилась команда Изменить положение компонентов. Она перемещает компоненты несколькими способами: задает позицию и ориентацию относительно выбранной системы координат, выполняет сдвиг в заданном направлении на расстояние, поворачивает вокруг оси на угол, а для компонентов с сопряжениями На расстоянии и Под углом перемещает элемент согласно параметрам сопряжения. Этот режим также используется для имитации движения с помощью анимации.

При перемещении компонентов учитываются наложенные сопряжения. Они полностью или частично ограничивают изменение положения, перемещают связанные компоненты и включают контроль соударений с другими частями сборки. Для механизмов это полезно на раннем этапе: инженер проверяет ход рычага, перемещение штока, движение каретки, поворот заслонки или работу шарнирного узла до подготовки документации.

Большие сборки и варианты геометрии

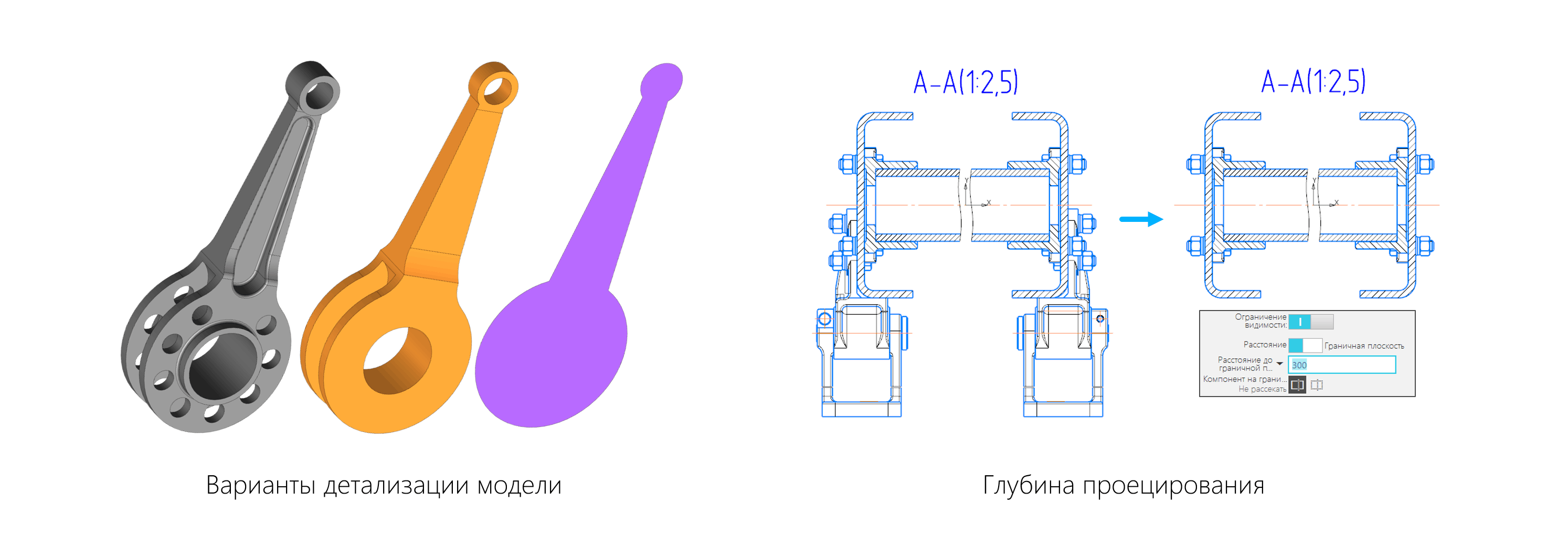

Сложные сборки требуют отдельной организации. В v25 появилась модель варианта особого типа — вариант состава геометрии. Он отделяет часть геометрии исходной модели для изолированной загрузки. В больших сборках специально подготовленные варианты состава уменьшают потребление оперативной памяти и повышают производительность.

Практический пример — крепеж. В моделях крепежных изделий создают упрощенный вариант без фасок, скруглений и отверстий. При загрузке большой сборки система использует упрощенное представление, а сборочный чертеж получает предусмотренные стандартом упрощения изображений. Такой подход особенно важен в изделиях с большим количеством болтов, шайб, гаек, заклепок и повторяющихся элементов.

Чертежи и оформление конструкторской документации

Чертеж в КОМПАС-3D связан с моделью. Для создания чертежа с ассоциативным видом детали или сборки используется команда Создать чертеж по шаблону. После вызова команды открывается диалог выбора шаблона; при выборе шаблона однолистового документа задаются формат, кратность и ориентация листа.

Ассоциативный чертеж сохраняет связь с моделью. Изменение геометрии детали или сборки отражается на видах, а состав изделия участвует в спецификации. При создании чертежа и спецификации по сборке чертеж и сборка подключаются к спецификации автоматически; после сохранения спецификации автоматически расставляются позиции, а позиционные линии-выноски в чертеже получают номера составных частей из спецификации.

Для насыщенных чертежей в v25 добавлена Глубина проецирования. Она исключает лишние элементы из проекции на ассоциативных видах и делает сложный чертеж читабельнее. Эта команда особенно полезна в сборочных документах, где за передней деталью находится множество внутренних компонентов, линий и контуров.

При оформлении чертежа используются размеры, выноски, обозначения, разрезы, сечения, технические требования и основная надпись. В v25 быстрый переход к настройкам технических требований доступен через Оформление — Технические требования и через контекстное меню технических требований. При заполнении таблиц основной надписи на листах документов стал доступен ввод вертикального текста в ячейки.

Чем чертеж в КОМПАС-3D отличается от простого DWG-редактирования

DWG-редактор удобен для обмена плоскими документами и черчения, но КОМПАС-3D связывает плоский результат с моделью. В задачах, где нужен только просмотр DWG, достаточно программ вроде DWG FastView или Free DWG Viewer. Когда требуется построить деталь, собрать изделие, получить виды по модели, оформить спецификацию и затем внести изменения без ручного перерисовывания всех видов, КОМПАС-3D дает более цельный инженерный процесс.

Спецификации, отчеты и состав изделия

Модуль проектирования спецификаций используется совместно с трехмерной моделью и КОМПАС-График. Документ-спецификация ассоциативно связан со сборочным чертежом и трехмерной моделью сборки, а сам модуль выпускает спецификации, ведомости и другие табличные документы.

Панель состава изделия показывает свойства изделия и его составных частей. Первая строка таблицы содержит свойства изделия, остальные строки — составные части, сгруппированные в разделы по стилю спецификации. Документы, подключенные к изделию, отображаются через кнопку Документы; формат листов документа передается в модель из подключенной спецификации или чертежа.

В реальном проекте это снимает часть ручной работы. Инженер не набирает спецификацию как независимую таблицу с нуля, а использует данные сборки. При изменении состава изделия — добавлении детали, замене крепежа, уточнении формата документа — связанные данные контролируются через состав изделия, спецификацию и подключенные документы.

Спецификация по сборке используется в двух сценариях:

1. Через сборочный чертеж. Сначала создается чертеж по сборке, затем спецификация по сборочному чертежу, после чего позиции расставляются в спецификации и отображаются на чертеже.

2. Непосредственно по сборке. Когда чертеж не нужен, применяется команда Создать спецификацию по документу; после сохранения спецификации обозначения позиций создаются в сборке и получают номера из объектов спецификации.

Импорт, экспорт и обмен данными

КОМПАС-3D работает в инженерной среде, где редко существует только один формат. На предприятии встречаются архивы DWG/DXF, модели из иностранных CAD-систем, STL-данные для 3D-печати, OBJ-файлы после сканирования, STEP-обмен со смежниками и чертежи, пришедшие из AutoCAD.

В v25 чтение файлов UGS/NX, ProE/Creo, SolidWorks, Inventor, CATIA V5 и Solid Edge выполняется собственным компонентом. Импорт и экспорт документов AutoCAD в форматах DXF и DWG также выполняется компонентом собственной разработки.

Это не отменяет инженерной проверки после обмена. При импорте из другой CAD-системы нужно проконтролировать:

• целостность геометрии;

• корректность размеров;

• положение систем координат;

• материал и свойства;

• структуру сборки;

• потерю истории построения;

• слои и типы линий в DWG/DXF;

• шрифты и оформление;

• связь чертежа со спецификацией;

• соответствие стандартам предприятия.

При сохранении модели в формат предыдущей версии часть объектов сохраняется с потерей связей и опорных объектов, а неподдерживаемые элементы эскиза заменяются другими объектами. Поэтому обмен между разными версиями внутри предприятия требует единых правил: согласованной версии рабочих мест, проверки шаблонов, контроля библиотек и обязательного просмотра итогового комплекта.

Отраслевые приложения и расширения

КОМПАС-3D — не только базовая CAD-среда. Его сила раскрывается через приложения, которые автоматизируют прикладные операции для конкретных отраслей. В профессиональной поставке для машиностроения и приборостроения есть механические, расчетные, универсальные и специализированные модули.

Машиностроение

Для машиностроительного проектирования важны стандартные элементы, механические передачи, пружины, соединения, металлоконструкции, листовые детали, раскрой, прочностные расчеты и проверка взаимодействия компонентов.

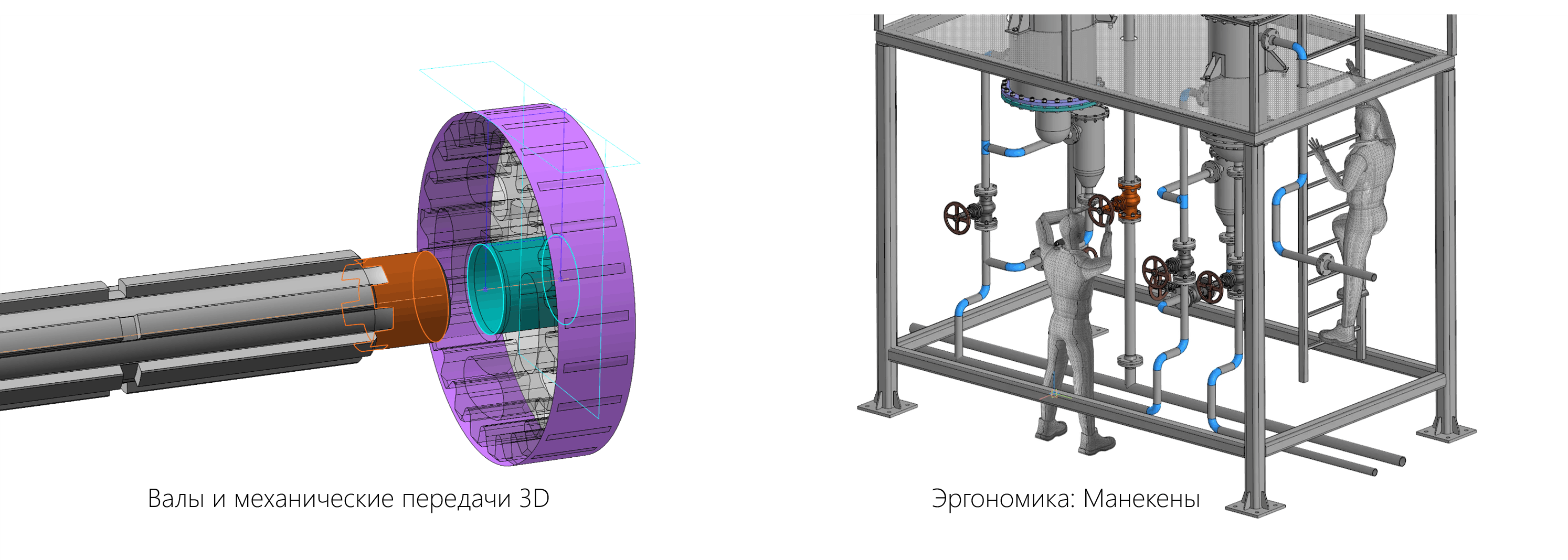

В v25 новое приложение Эргономика: Манекены создает фигуру манекена с учетом антропометрических характеристик, меняет положение частей тела через поворот в суставах, использует встроенную базу поз и пользовательскую библиотеку поз. Оно применяется для анализа взаимодействия человека с изделием или рабочим местом.

Приложение Валы и механические передачи 3D в v25 получило автоматическое построение вспомогательной геометрии по габариту ступени для сопряжения с другими компонентами в сборках. Эту геометрию используют как облегченное представление ступени в больших сборках.

В приложении Разъемные соединения команды Сохранить шаблоны и Открыть шаблоны помогают переносить готовые наборы крепежных соединений из других сборок. Это удобно для типовых узлов, где наборы винтов, шайб, гаек и посадочных элементов повторяются от изделия к изделию.

Металлоконструкции, трубопроводы и раскрой

В приложении Оборудование: Металлоконструкции стала проще работа с массивами: создаются копии элементов и редактируются прямо в приложении. В Оборудование: Трубопроводы появилась команда Вальцовка для соединений открытых концов труб между собой.

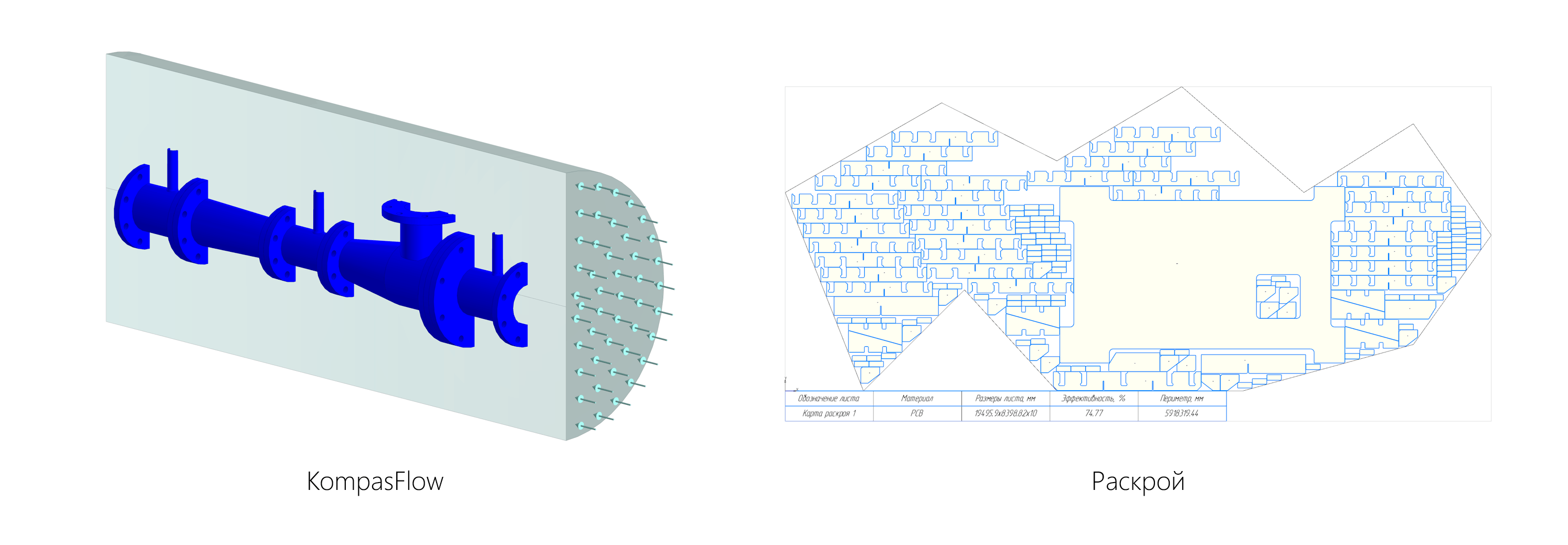

Приложение Раскрой получило выбор листов произвольной формы для фигурного раскроя. Для производства это важно при использовании нестандартных заготовок и деловых остатков. В раскрой выгружаются контуры листовых деталей, созданных инструментами листового моделирования и приложением Оборудование: Металлоконструкции.

Расчеты и моделирование потоков

KompasFlow используется для гидрогазодинамических задач в среде КОМПАС-3D. В v25 секторная постановка задач для шаблона Внешний обдув задает расчетную область как сектор, что ускоряет решение внешней аэродинамики для осесимметричных тел.

APM FEM в составе КОМПАС-3D относится к расчетным приложениям для прочностного анализа. В перечне установки указаны APM FEM, APM FEM Расчет оболочек, APM FEM Топологическая оптимизация и Свободная форма.

Строительные приложения

В строительной конфигурации КОМПАС развиваются инструменты для P&ID, инженерных коммуникаций и наружных сетей. В v25 создаются шаблоны отчетов по отдельным объектам схем, например опросные листы; система заполняет шаблоны данными заказываемого оборудования. Для схем добавлен поиск и выделение объектов по условию, а в инженерных сетях ОВ/ВК/ТХ/ЭС маркер уклона доступен на аксонометрии и показывает направление и величину уклона трубы.

Пошаговый пример работы в КОМПАС-3D

Ниже — типовой рабочий процесс для детали, сборки, чертежа и спецификации. Это не единственный маршрут, но он отражает логику программы: геометрия создается в модели, документация получается из модели, состав изделия ведется через сборку и спецификацию.

Шаг 1. Создать документ детали

Работа начинается с документа Деталь. В графической области выбирается плоскость построения: фронтальная, горизонтальная, профильная или уже существующая грань. На плоскости создается эскиз, который задает будущий профиль детали.

В эскизе строятся линии, окружности, дуги, прямоугольники, вспомогательные элементы и оси. Размеры задают не только отображаемые величины, но и параметры будущей модели: диаметр отверстия, длину базы, толщину стенки, расстояние от центра до кромки.

Шаг 2. Построить эскиз и завершить его объемной операцией

После замыкания контура выполняется объемная операция: выдавливание, вращение или другой способ получения тела. Для валов и втулок часто используется вращение профиля вокруг оси; для плит, кронштейнов и корпусов — выдавливание; для деталей с ребрами — сочетание эскизов, выдавливаний, вырезов и массивов.

Операция добавляется в дерево построения. Если изменить размер в эскизе, тело перестраивается. Эта связка эскиз — операция — тело лежит в основе параметрического моделирования и отличает КОМПАС-3D от простого рисования линий.

Шаг 3. Добавить отверстия, фаски, скругления и рельеф

После базовой формы создаются конструктивные элементы. Отверстия задаются по точкам, фаски снимают острые кромки, скругления формируют переходы, рельеф наносит маркировку или логотип. В модели корпусной детали можно сначала построить основание, затем бобышки, ребра жесткости, посадочные отверстия, технологические вырезы и обозначения.

Для нескольких отверстий в v25 не требуется запускать команду по одному разу для каждого отверстия: точки задаются группой, а направление определяется поверхностью или отдельным направляющим объектом.

Шаг 4. Создать сборку

Когда отдельные детали готовы, создается документ сборки. В него вставляются компоненты, задается их положение и используются сопряжения. Для узлов с движением применяются изменения положения компонентов, а при проверке хода контролируются соударения.

В сборке удобно сразу вести свойства изделия. Кнопка Состав изделия открывает панель, где видны обозначение, наименование и свойства составных частей. Через кнопку Документы проверяются подключенные чертежи и спецификации.

Шаг 5. Получить чертеж по модели

Из сохраненной детали или сборки создается чертеж командой Создать чертеж по шаблону. В диалоге выбирается шаблон, формат и ориентация листа. Затем размещаются ассоциативные виды, добавляются разрезы, сечения, размеры, обозначения и технические требования.

Чертеж не живет отдельно от модели. Если в детали изменяется геометрия, вид перестраивается. При корректно организованном проекте это уменьшает риск расхождения модели и документации: инженер меняет исходную геометрию, а не перерисовывает вручную каждый вид.

Шаг 6. Создать спецификацию

По сборочному чертежу создается спецификация. Чертеж и сборка подключаются к ней автоматически, позиции расставляются при сохранении, а позиционные линии-выноски на чертеже получают номера составных частей. Когда чертеж не требуется, используется команда Создать спецификацию по документу непосредственно по сборке.

Шаг 7. Проверить результат

Перед передачей проекта стоит пройти короткий контрольный список:

• модель перестраивается без ошибок;

• в дереве нет подавленных операций без причины;

• отверстия, фаски и скругления соответствуют чертежу;

• сборка не содержит лишних пересечений;

• в составе изделия заполнены обозначения и наименования;

• чертеж связан с моделью;

• основная надпись заполнена;

• спецификация содержит нужные разделы;

• номера позиций на чертеже совпадают со спецификацией;

• DWG/DXF-файлы после обмена открываются и проверяются отдельно.

Системные требования

КОМПАС-3D работает на процессорах архитектуры x64. Минимальная аппаратная конфигурация включает процессор с поддержкой SSE2 и AVX, видеокарту с OpenGL 2.0, а остальные параметры определяются требованиями операционной системы. Для компонента Расширенные средства чтения проприетарных форматов требуется поддержка AVX.

Для установки КОМПАС-3D для машиностроения и приборостроения требуется 24,7 ГБ свободного пространства. Программа предназначена для русскоязычных или локализованных 64-разрядных Windows 11 и Windows 10, обновленных до поддерживаемого состояния; на компьютере должен быть установлен Microsoft .NET Framework 4.8.

Встроенные видеокарты не дают гарантированной стабильности. Это важное ограничение для ноутбуков и офисных ПК: простая деталь откроется и на умеренной конфигурации, но насыщенный чертеж, крупная сборка, большое количество крепежа, импортированная геометрия и полигональные объекты требуют дискретной видеокарты, достаточного объема памяти и SSD.

Лицензирование, пробный режим и покупка

Для КОМПАС-3D доступны бессрочная, годовая и квартальная лицензии, а также 30-дневный ознакомительный режим.

Выбор лицензии зависит от сценария:

Home-редакция ограничена не функцией печати или созданием модели, а назначением: она не предназначена для коммерческого использования. Учебная версия решает учебные задачи и дает доступ к профессиональным инструментам для освоения инженерного процесса.

Сравнение с аналогами

КОМПАС-3D стоит сравнивать не с любыми 3D-редакторами, а с инженерными CAD-системами. В одном ряду с ним рассматривают Autodesk Inventor, SolidWorks, Solid Edge, AutoCAD, nanoCAD и T-FLEX CAD, но назначение у этих программ различается.

Autodesk Inventor сочетает параметрическое, прямое, свободное и rule-based проектирование, включает инструменты для машинного проектирования, листового металла, рам, труб и кабельных жгутов. SolidWorks Design ориентирован на создание деталей, сборок, чертежей, производственной документации и 3D-моделей. Solid Edge Foundation включает 3D CAD, drafting, sheet metal, frame and weldments, surface modeling и базовые возможности FEA.

T-FLEX CAD объединяет 3D-моделирование и инструменты выпуска чертежей, а nanoCAD силен в DWG-ориентированных задачах и специализированных модулях.

Для пользователя freeexe, который выбирает программу под задачу, полезно разделить сценарии. Если нужна инженерная 3D-модель с чертежом и спецификацией, КОМПАС-3D ближе к Inventor, SolidWorks, Solid Edge и T-FLEX CAD. Если нужен просмотр и простая работа с DWG, уместнее смотреть DWG FastView, Free DWG Viewer или AutoCAD. Если задача связана с художественной 3D-графикой, стоит рассмотреть Blender, 3DCrafter или Wings3D.

Плюсы и минусы КОМПАС-3D

Плюсы:

• единая среда для 3D-модели, чертежа, спецификации и текстовой документации;

• поддержка профессиональных задач машиностроения, приборостроения и строительных разделов;

• ассоциативная связь спецификации со сборочным чертежом и 3D-моделью;

• инструменты для больших сборок: варианты состава геометрии, упрощения, приоритеты вариантов при загрузке;

• поддержка DWG/DXF и чтение моделей UGS/NX, ProE/Creo, SolidWorks, Inventor, CATIA V5, Solid Edge в v25;

• наличие Home, учебной версии и Viewer для разных сценариев;

• подробная русскоязычная инженерная среда и терминология;

• приложения для механики, трубопроводов, металлоконструкций, раскроя, расчетов, композитов и эргономики;

• поддержка Windows и Linux в v25;

• работа с STL и OBJ в Home-сценариях, включая подготовку моделей для 3D-печати.

Минусы:

• для больших сборок требуется мощная рабочая станция: 64 ГБ RAM, дискретная видеокарта с 8 ГБ видеопамяти и SSD;

• встроенные видеокарты не гарантируют стабильную работу;

• профессиональная работа требует освоения: модель, сборка, чертеж, спецификация, свойства изделия и приложения связаны между собой;

• часть возможностей зависит от установленных компонентов и приложений;

• обмен с другими CAD требует проверки геометрии, связей, слоев, шрифтов и оформления;

• сохранение в формат предыдущих версий приводит к потере некоторых связей и опорных объектов;

• переход с другой CAD-системы требует настройки шаблонов, библиотек, стандартов предприятия и обучения команды.

Отзывы пользователей и профильных журналов

Профессиональные издания и CAD-блоги обычно оценивают КОМПАС-3D через развитие инструментов проектирования, интерфейса и отраслевых приложений. При разборе v17 выделялись современный внешний вид и переработанная логика команд. Обсуждения v17 в CAD-сообществе также фиксировали переход к светлой и темной теме, новым иконкам и иной организации рабочего пространства.

CNews при описании v25 акцентировал Windows/Linux, новые инструменты твердотельного, каркасно-поверхностного и объектного моделирования, реверс-инжиниринг, работу с проприетарными форматами и улучшения для больших сборок. Это типичный взгляд деловой IT-прессы: программа рассматривается как промышленный продукт и элемент отечественной инженерной инфраструктуры.

Сетевые обсуждения дают смешанную картину. Пользователи, которые работают с КОМПАС-3D для учебы, моделирования и 3D-печати, хвалят российскую среду, доступность Home/учебной линии и пригодность для инженерных деталей. В комментариях к материалам о новых версиях встречаются и резкие претензии к интерфейсу, привычкам старых пользователей, отдельным операциям черчения и сложности освоения без инструкций.

Усредненная оценка выглядит так: КОМПАС-3D ценят за связку модели, чертежа и спецификации, русскоязычную инженерную логику, работу с российской документацией и развитие в сторону Linux; критикуют за высокие требования при сложных проектах, необходимость обучения и не всегда безболезненный переход между версиями интерфейса.

Для кого КОМПАС-3D подходит лучше всего

Инженер-конструктор

КОМПАС-3D подходит инженеру, который выпускает детали, сборки, сборочные чертежи, спецификации и комплекты документации. Самый сильный сценарий — не разовое построение красивой модели, а регулярное проектирование изделия с последующим производством.

Студент технической специальности

Учебная версия закрывает задачи курсовых, расчетно-графических и дипломных работ. Студент осваивает типовой путь инженера: эскиз, деталь, сборка, чертеж, спецификация, пояснительная документация.

Домашний пользователь и моделист

КОМПАС-3D Home полезен для хобби, ремонта, мебели, робототехники, масштабных моделей и 3D-печати. Он работает с STL, OBJ и настройками точности сохранения в STL, поэтому подходит для перехода от цифровой модели к физической детали.

Небольшое конструкторское бюро

Для малого КБ программа дает полный цикл инженерной документации без отдельного 2D-редактора для чертежей и отдельного табличного инструмента для спецификаций. Основной вопрос для такого сценария — правильно подобрать лицензию, приложения и рабочие станции.

Промышленное предприятие

На предприятии важны единые шаблоны, библиотеки, стандарты оформления, управление версиями документов, интеграция с PLM и обучение персонала. v25 совместим с PLM-решениями АСКОН версии 24: ЛОЦМАН:PLM, ВЕРТИКАЛЬ и ПОЛИНОМ:MDM.

Команда, переходящая с другой CAD-системы

КОМПАС-3D поддерживает чтение форматов UGS/NX, ProE/Creo, SolidWorks, Inventor, CATIA V5, Solid Edge, а также DWG/DXF. Но миграция не сводится к открытию файла: нужно проверить геометрию, шаблоны, свойства, спецификации и правила выпуска документации.

Когда лучше выбрать другую программу

КОМПАС-3D не заменяет все виды графического и инженерного ПО.

Для чистого 2D-чертежа в DWG без сборок, спецификаций и трехмерной модели часто достаточно AutoCAD, nanoCAD или DWG-просмотрщика. Для художественной визуализации, анимации, материалов, персонажей и сцен лучше подходит Blender. Для быстрого бытового макета помещения или дома без машиностроительной документации уместны Sweet Home 3D и SketchUp.

В проектах, где вся цепочка предприятия построена на SolidWorks, Inventor, Solid Edge или T-FLEX CAD, замена требует миграции библиотек, обучения, проверки старых файлов и согласования стандартов обмена. КОМПАС-3D силен в своем инженерном контуре, но не отменяет организационные затраты при переходе.

Частые вопросы

Можно ли использовать КОМПАС-3D бесплатно?

Для ознакомления доступен 30-дневный режим. Для учебы используется КОМПАС-3D Учебная версия, для личных домашних задач — КОМПАС-3D Home, для просмотра — Viewer. Коммерческая документация требует профессиональной лицензии.

Есть ли КОМПАС-3D для Linux?

КОМПАС-3D v25 работает в Windows и Linux. Большинство приложений в v25 работают в составе нативной Linux-версии.

Чем КОМПАС-3D отличается от КОМПАС-График?

КОМПАС-3D включает систему трехмерного моделирования, КОМПАС-График, модуль спецификаций и текстовый редактор. КОМПАС-График отвечает за чертежно-графические работы и выпуск чертежной документации; в составе КОМПАС-3D он используется вместе с 3D-моделью и спецификациями.

Подходит ли программа для студентов?

Да. КОМПАС-3D Учебная версия предназначена для школьников, студентов, курсовых, расчетно-графических и дипломных работ; в ней доступны профессиональные возможности, приложения и библиотеки.

Можно ли открыть DWG и DXF?

В v25 импорт и экспорт документов AutoCAD в форматах DWG и DXF выполняется компонентом собственной разработки. После обмена документы нужно проверять: слои, линии, размеры, шрифты и оформление не всегда полностью совпадают с исходной средой.

Можно ли импортировать модели из SolidWorks, Inventor, CATIA V5 и Solid Edge?

КОМПАС-3D v25 читает файлы UGS/NX, ProE/Creo, SolidWorks, Inventor, CATIA V5 и Solid Edge собственным компонентом.

Нужен ли мощный компьютер?

Для простого запуска требуется x64-процессор с SSE2 и AVX и видеокарта OpenGL 2.0. Для комфортной работы рекомендованы 4 ядра от 3 ГГц, 16 или 24 ГБ RAM, видеокарта OpenGL 4.5 с 4 ГБ видеопамяти. Для больших сборок рекомендованы 6 ядер от 4 ГГц, 64 ГБ RAM, видеокарта с 8 ГБ видеопамяти и SSD.

Можно ли работать только с чертежами без 3D?

Да. КОМПАС-График в составе системы предназначен для чертежно-графических работ, планов, схем и выпуска чертежной документации. Фрагменты используются для хранения типовых графических решений и черновиков.

Подходит ли КОМПАС-3D для 3D-печати?

КОМПАС-3D Home поддерживает передачу моделей на 3D-принтер через STL, открывает STL- и OBJ-файлы, а также поддерживает текстовый и бинарный формат записи STL.

Итог: кому стоит ставить КОМПАС-3D

КОМПАС-3D стоит выбирать для инженерных задач, где важна не только модель, но и полноценный выпуск документации: чертежи, спецификации, свойства изделия, состав сборки, приложения для механики и отраслевые модули. Для конструктора и предприятия это рабочая CAD-система полного цикла, особенно в проектах с российской документационной практикой, большими сборками, DWG/DXF-обменом и потребностью в Windows/Linux-инфраструктуре.

Для учебы достаточно КОМПАС-3D Учебная версия, для личного моделирования и 3D-печати — КОМПАС-3D Home, для просмотра документов — Viewer. Для коммерческого проектирования нужна профессиональная лицензия и правильно подобранное рабочее место: слабый офисный компьютер подходит только для простых задач, а крупные сборки требуют процессора, памяти, дискретной графики и SSD.

Если задача ограничена просмотром DWG, лучше взять легкий просмотрщик. Если нужна художественная визуализация, стоит смотреть в сторону Blender. Если предприятие уже работает в SolidWorks, Inventor, Solid Edge или T-FLEX CAD, переход на КОМПАС-3D требует не только установки программы, но и миграции шаблонов, библиотек, правил оформления и обучения команды.
