Объемник

«Объемник» — настольный комплекс для проектирования корпусной мебели, ведения заказов, расчета стоимости, подготовки деталировки и раскроя листовых материалов. В актуальной ветке 5.1 он распространяется под маркой «МебельСофт», однако само окно запуска по-прежнему называется «Проект Объемник: Начало работы» и показывает строку «Проект Объемник. Версия 5.1». Такой набор модулей рассчитан прежде всего на мебельные салоны, конструкторов и мебельные производства, которым нужно провести один заказ по цепочке от эскиза и параметрической модели до расчета, документов и карт раскроя, не перенося одни и те же данные вручную между несколькими несвязанными приложениями.

Точная идентификация «Объемник» и название «МебельСофт»

У программы одновременно встречаются два названия, и их важно не смешивать с разными продуктами. «Объемник» — название проекта и комплекса, которое сохраняется в пользовательской документации, исторических выпусках и текущем стартовом окне версии 5.1. «МебельСофт» — современная марка того же комплекса на страницах загрузки, покупки и обучения. В интерфейсных материалах также встречается формулировка «ОБЪЕМНИК — мебельное предприятие». Поэтому упоминание версии 5.1 как «МебельСофт 5.1» не означает, что речь идет о другой мебельной САПР: стартовое окно этой же сборки прямо содержит название «Проект Объемник».

Историческая документация выпускалась ООО «МебельСОФТ» в Нижнем Новгороде. Текущим руководителем проекта указан ИП Синицын Юрий Юрьевич. Это различие относится к организационным реквизитам разных периодов, а не к функциональному разделению продукта. Для пользователя практическим ориентиром служит связка названий: «Объемник» в проекте и старой документации, «МебельСофт» в современной дистрибуции и учебных материалах.

Комплекс состоит из трех основных частей: Графического редактора, Базы данных для заказов и Модуля раскроя. Графический редактор отвечает за помещение, мебельные объекты, параметрическое редактирование и визуальное представление. База данных хранит проекты и связанные с ними сведения, запускает расчет и формирует документы. Модуль раскроя получает состав листовых деталей и раскладывает их по листам материала. Эта архитектура отличает «Объемник» от обычного интерьерного планировщика: трехмерная сцена здесь является началом технологической цепочки, а не единственным результатом работы.

Назначение и целевая аудитория

Основной сценарий «Объемник» — индивидуальный заказ корпусной мебели. Менеджер или проектировщик создает проект, выбирает каталог изделий, открывает Графический редактор, размещает в помещении готовые прототипы, изменяет их габариты и конструктивные параметры, после чего возвращает результат в Базу данных. Затем запускается полный расчет состава, добавляются аксессуары и техника, вводятся параметры заказа, проверяется итоговая сумма и подготавливаются документы. Для производственной стадии доступны деталировка, кромочные карты и раскрой листового материала.

Для салона важна скорость работы с готовыми прототипами. Каталог содержит модели кухонь, шкафов и вспомогательных объектов; выбранный объект можно установить в сцене, затем менять его размеры, количество полок, внутреннее заполнение и другие параметры, предусмотренные конкретным прототипом. Групповые параметры позволяют менять одинаковое свойство сразу у набора объектов — например, материал или параметр конструкции, который настроен для всей группы. Такой подход удобен во время общения с заказчиком, когда несколько вариантов нужно пересчитать и визуально сравнить без перестройки сцены с нуля.

Для конструктора важна другая часть комплекса: параметрические прототипы, пользовательские формулы, скрипты ECMA-Script, твердотельные операции и CAD-обмен. Готовая модель может содержать отдельный макрос построения объекта и отдельный макрос расчета. В прототипе задаются параметры, выражения, детали, типоразмеры, фурнитура и калькуляция. Поэтому один настроенный прототип служит повторно используемой конструкцией, а не статической картинкой: изменение ширины или других входных параметров пересчитывает зависимые элементы согласно описанным формулам.

Для производства важна связь графики с составом заказа. После полного расчета программа получает данные для деталировки и закупки, а Модуль раскроя работает с листовыми материалами. В текущем описании комплекса отдельно перечислены кромочные карты, наряды и акты выполненных работ. В версии 5.0 показана подготовка заказа дверок в Excel и выгрузка в векторный PDF. Таким образом, «Объемник» закрывает не только презентацию проекта, но и несколько стадий подготовки заказа к изготовлению.

Домашнему пользователю комплекс тоже доступен для ознакомления, но его сильные стороны проявляются там, где один и тот же проект должен пройти через расчет, документацию и производство. Для разовой расстановки мебели в квартире такое устройство будет избыточным: придется разбираться не только с 3D-сценой, но и с каталогами, прототипами, расчетом и базой заказов. Для мебельщика эти же элементы являются преимуществом, потому что уменьшают число разрывов между продажей, конструированием и технологической подготовкой.

Модель распространения и лицензирование

Публичная Windows-сборка версии 5.1 доступна для бесплатной загрузки и используется для ознакомления с комплексом. На той же площадке предлагается постоянная лицензия с неограниченным сроком действия. Для постоянной лицензии переходы на новые версии и обновления включены без отдельной платы. Отдельно предлагается подписка на один или два года: программа поставляется электронно для Windows, Apple и Linux и действует в течение выбранного периода. Страница с названием «онлайн» описывает электронный комплект со сроком использования один или два года; веб-интерфейс и работа через браузер в условиях поставки не описаны.

Покупка постоянной лицензии и подписка различаются сроком права использования, а не основной логикой работы программы. Постоянная лицензия не ограничена сроком, подписка ограничена одним или двумя годами. Для организаций предусмотрена оплата по счету. Также доступны варианты рассрочки на 3, 4 или 6 месяцев и оплата четырьмя частями. Обучение менеджеров и конструкторов, настройка технологии и адаптация прайс-листа под предприятие не включены автоматически в базовую цену постоянной лицензии и оформляются отдельно.

В текущую базовую комплектацию ветки 5.1 входят 2169 текстур, 211 моделей кухонной мебели, 95 моделей корпусной мебели, 6 разделяемых моделей, 44 прототипа кухонной мебели, 30 прототипов корпусной мебели, 4 прототипа общих элементов и 8 стандартных форм отчетов. Это не жесткий предел библиотек: пользовательские каталоги, модели и прототипы можно добавлять. В практическом использовании важнее не само число элементов, а то, соответствуют ли прототипы технологии конкретного производства и правильно ли настроены материалы, фурнитура и расчетные формулы.

Установка и первый запуск

Windows

Актуальная Windows-сборка имеет версию 5.1, размер 428 MB и предназначена для Windows 7 SP1, 8, 8.1, 10 и 11. В комплекте указаны 32- и 64-разрядные компоненты. Основной вариант установки — исполняемый установщик: файл сохраняют на локальный диск, запускают и проходят шаги мастера. Есть переносимый вариант в 7-Zip: после распаковки папки Mebel51 запускают Setup64 на 64-разрядной системе либо Setup32 на 32-разрядной; конфигурационный компонент подготавливает пути и создает значок «Мебель 5.1».

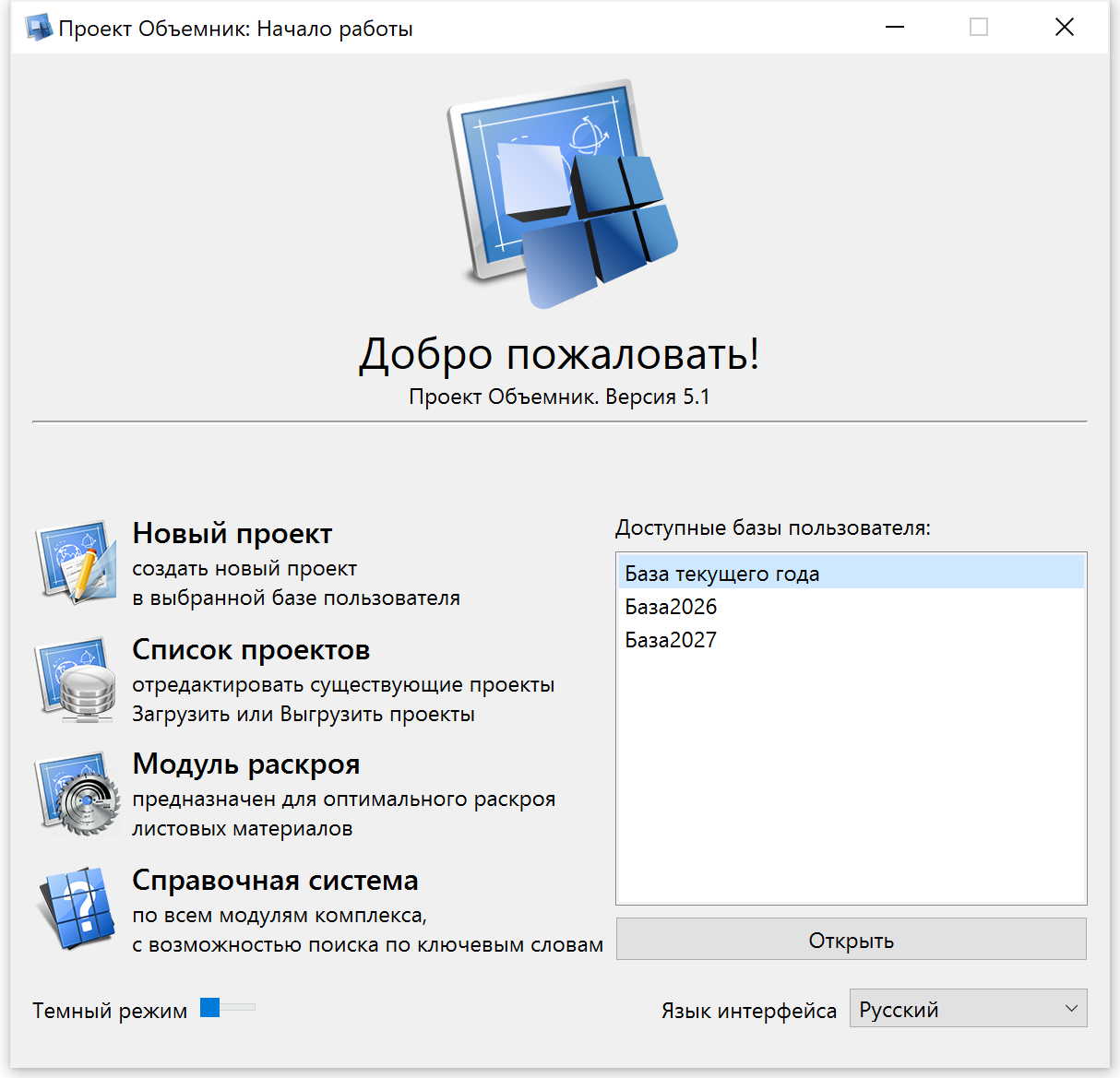

Первый запуск открывает окно «Проект Объемник: Начало работы». В версии 5.1 на нем доступны «Новый проект», «Список проектов», «Модуль раскроя» и «Справочная система». Справа показываются доступные базы пользователя; на актуальном снимке присутствуют база текущего года и базы 2026/2027. Внизу предусмотрены переключатель темного режима и список языка интерфейса. Это окно удобно воспринимать как диспетчер комплекса: отсюда начинается новый заказ, открывается существующий, запускается раскрой или справка.

Linux

Linux-сборка версии 5.1 занимает 432 MB и распространяется для 64-разрядной системы. Пакет распаковывают в домашнюю папку Linux, а не на NTFS/FAT32-раздел, затем запускают конфигурационный файл. В инструкции по этой сборке сохранилось упоминание Setup32 и Setup64, но карточка актуальной загрузки указывает именно 64-разрядный дистрибутив. Для графической части требуется корректная поддержка OpenGL; диагностическая команда для Linux приведена в разделе системных требований ниже.

macOS

Для macOS доступны отдельные сборки под две архитектуры. Intel 64-bit требует macOS 10.12 Sierra или новее и имеет размер 421 MB. ARM 64-bit требует macOS 11 Big Sur или новее и занимает 417 MB. Для установки образ открывают двойным щелчком, приложение перетаскивают в Applications и выполняют действия первого запуска, предусмотренные macOS. Раздельные пакеты особенно важны на компьютерах Apple Silicon: для них предназначена ARM-сборка, а не Intel-пакет.

При переносе рабочей среды между компьютерами недостаточно думать только об исполняемых файлах. В «Объемник» используются базы данных, каталоги моделей, библиотеки прототипов, текстуры и пользовательские макросы. Для переноса отдельных заказов в «Списке проектов» предусмотрены команды «Выгрузить» и «Загрузить»: выгружаемый ZIP-файл включает сам проект, чертежи и выгрузку данных, связанных с заказом. Для корпоративной установки сначала разумно настроить один тестовый компьютер, проверить материалы, формулы и формы документов, а затем тиражировать согласованную структуру на остальные рабочие места.

Как устроен интерфейс

Интерфейс разделен на Базу данных и Графический редактор, поэтому одна и та же операция может начинаться в форме заказа и продолжаться в 3D-сцене. В Базе данных центральными формами являются «Главное окно», «Бланк проекта», «Список проектов», «Каталоги», «Библиотеки прототипов», «Прототипы конструкций» и «Прайс-лист расходных материалов». В Главном окне используются команды «Новый проект» и «Список проектов», а дополнительные инструменты для настройки раскрываются через разделы «Конструктору» и «Программисту».

«Бланк проекта» связывает коммерческую и техническую части. Сначала выбирается каталог, затем кнопкой «Графика» запускается графическая сцена. После возврата из редактора последовательно обрабатываются вкладки «Ст.элем», «Нест.элем», «Длинном», «Аксессуары», «Техника» и «Суммы». Во вкладке «Нест.элем» команда «Состав подробно» открывает расчет; для производственной подготовки выбирается тип «Полный» и затем «Запуск расчета». Поля заказа содержат номер, параметры доставки и подъема, данные покупателя и другие сведения, влияющие на итоговый расчет и документы.

Графический редактор построен вокруг центральной сцены и командных областей. В документации выделены панели «Управление фильтрами», «История команд», «Ввод команд», «Строка статуса» и «Вспомогательная панель». Вспомогательная панель обычно находится справа и повторяет действия из мебельного меню, чтобы не искать их в верхней строке. На учебных снимках в ней видны группы «Комната», «Объекты», «Создать», «Отображение» и «Проект», а для выбранной группы объектов — команды «Добавить», «Редактировать», «Редактировать группу», «Передвинуть», «Копировать», «Заменить», «Удалить», «Поворот» и «Сдвиг».

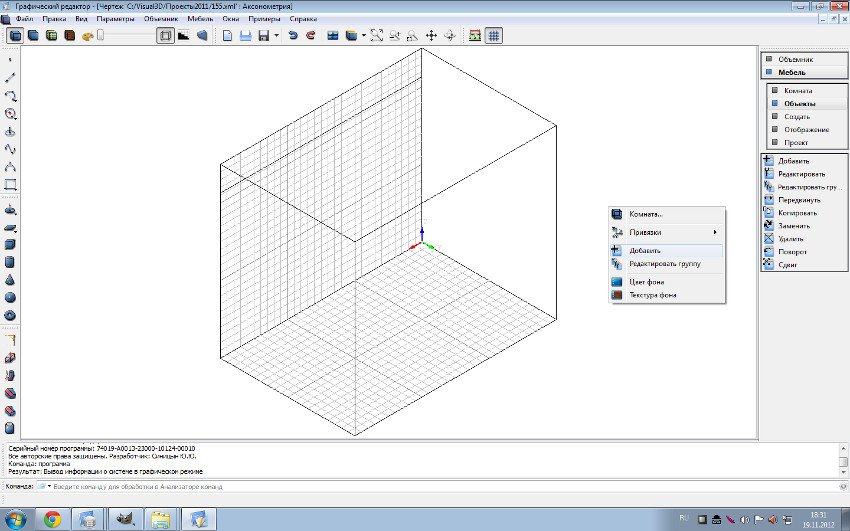

Команда «Добавить» вызывается правой кнопкой на свободном месте сцены либо через «Мебель → Объекты → Добавить». После этого открывается окно «Выберите объект»: слева отображается дерево каталогов, справа — изображения моделей выбранной группы. Модель выбирают двойным щелчком либо одиночным выделением и кнопкой «Ок». Это двухступенчатая операция: выбор модели не завершает размещение, после него объект еще нужно установить в сцене.

После выбора объекта в правом нижнем углу появляется дополнительный блок способов размещения. Для него документированы варианты движения вдоль стен, постановки относительно стены, привязки к другому объекту, совмещения и свободного размещения. На учебном снимке видны режимы «Вдоль», «Стена», «Пределы выкл», «Приставить», «Совместить» и «Свободно». Такая схема позволяет быстро собирать линейную кухню или шкафную композицию: первый модуль устанавливается относительно помещения, следующие можно приставлять к уже стоящим.

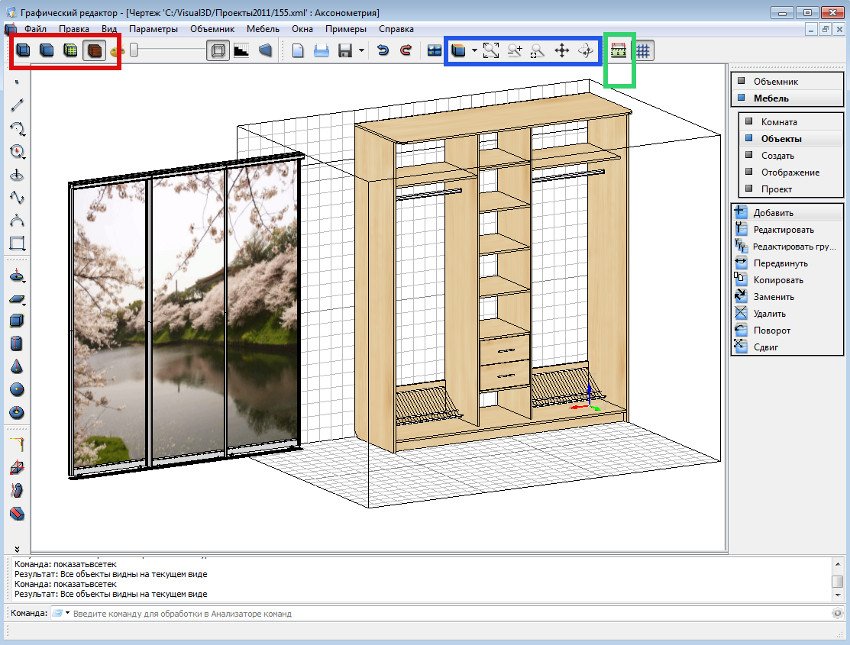

Для навигации в сцене используются изменение вида, динамическое вращение и масштабирование колесом мыши. В текущем обучающем материале зафиксированы также клавиши Tab для переключения между одним и четырьмя видами, Enter для выполнения команды или завершения ввода, Esc для прекращения команды и Del для удаления выделенных объектов. Отдельная команда показа всех объектов вызывается F1. Эти сочетания особенно полезны при плотной компоновке, когда мышью приходится постоянно переключаться между размещением, видом и редактированием.

Режим отображения имеет технологическое значение. Линейное представление подходит для схем и последующей подготовки векторных материалов; текстурное — для клиентской визуализации. При сохранении проекта из редактора линейный режим запускает обработку скрытых линий и передает в Базу данных векторные схемы. Текстурный режим сохраняет растровые схемы в JPG, которые удобнее для визуального представления, но хуже переносят сильное увеличение. В ветке 5.0 дополнительно показана выгрузка в векторный PDF, а 5.1 развивает визуальную часть PBR-рендером.

Базовый рабочий процесс: от заказа до расчета

1. Создать проект. В стартовом окне выбирают нужную базу и переходят в «Новый проект». Если заказ уже существует, его открывают через «Список проектов».
2. Выбрать каталог. Каталог определяет набор доступных прототипов и моделей. Для предприятия полезно заранее разделить каталоги по типам продукции, сохранив общие архитектурные элементы в разделяемой библиотеке.
3. Открыть графику. В «Бланке проекта» используется кнопка «Графика». Редактор открывает помещение, в котором строится компоновка.
4. Подготовить комнату. Сцена задает пространственный контекст. При необходимости используются команды построения помещения, размеры и элементы интерьера.

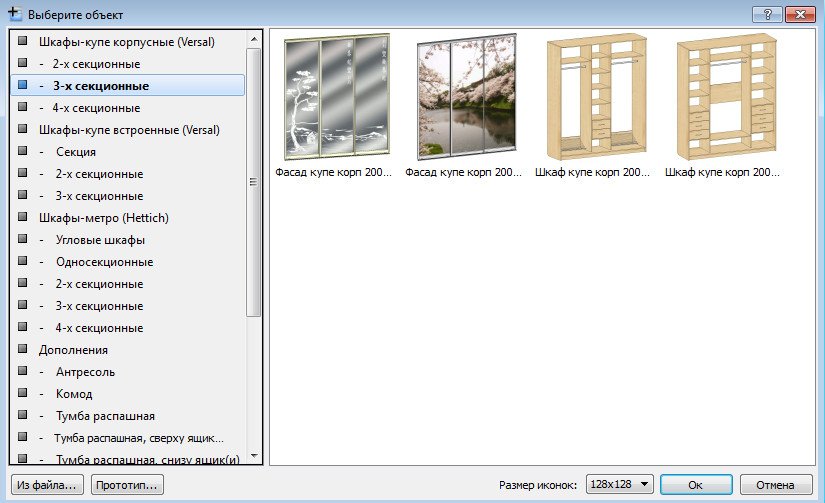

5. Добавить мебель. В свободном месте вызывают «Добавить», выбирают каталог и модель, затем устанавливают объект выбранным способом.

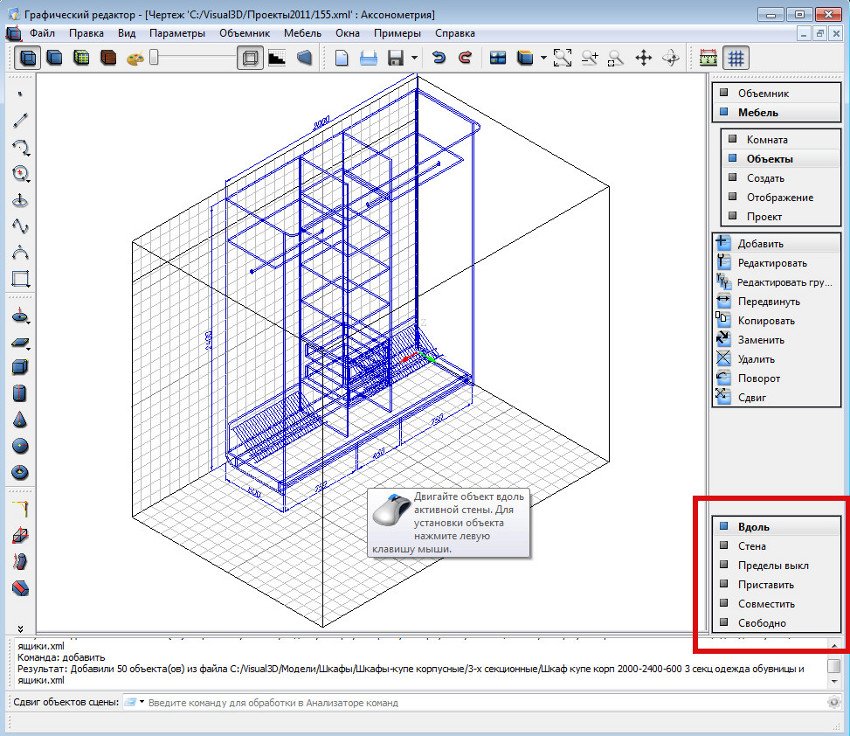

6. Собрать композицию. Следующие модули удобнее ставить с привязкой к уже размещенным. После каждого добавления проверяют положение, ориентацию и габариты.

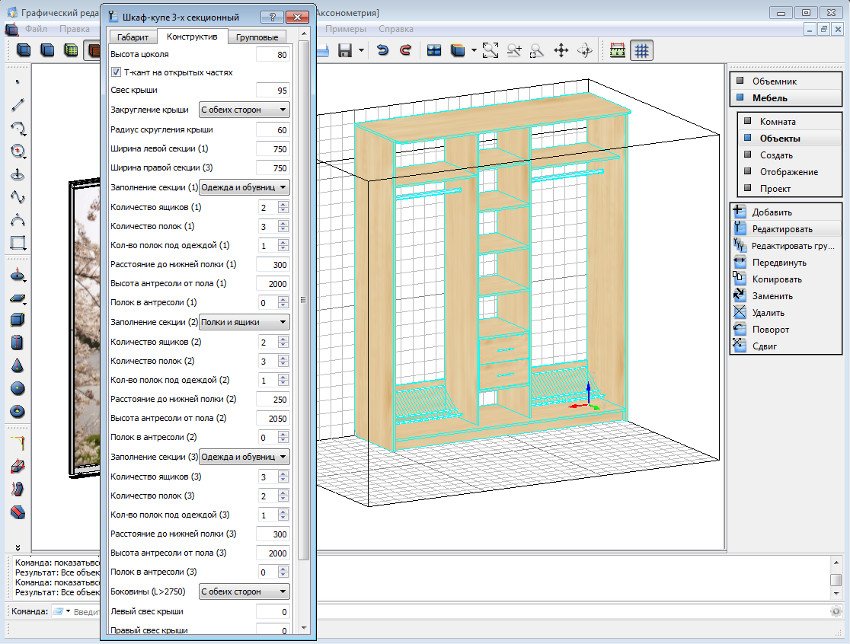

7. Отредактировать объект. Выделяют изделие и вызывают «Редактировать». Параметры конкретного прототипа задают конструкцию: размеры, количество элементов, варианты заполнения, логические переключатели и значения из списков.
8. Настроить общие параметры. Команда «Редактировать группу» меняет параметры, объединенные в групповую настройку, сразу для нескольких объектов. Это сокращает число повторных операций при замене материала или другого общего свойства.
9. Выбрать представление. Для технологических схем используют линейный режим; для клиентского показа — текстуры или PBR в актуальной ветке. Перед сохранением полезно проверить общий вид, габариты и отсутствие случайно смещенных элементов.
10. Сохранить проект. Через «Мебель → Проект → Сохранить и выйти» результат передается обратно в форму проекта. Несохраненный новый проект при выходе из Базы данных удаляется вместе со связанными чертежами и таблицами.
11. Запустить полный расчет. В «Нест.элем» открывают «Состав подробно», выбирают тип расчета «Полный» и нажимают «Запуск расчета». Такой режим используется, когда требуется производственный состав, а не только быстрый салонный расчет.
12. Дополнить заказ. Проверяют длинномерные материалы, аксессуары и технику, затем вкладку «Суммы». В аксессуары можно добавить позицию вручную с наименованием, количеством и ценой, если ее нет в подготовленном списке.
13. Заполнить коммерческие поля. Вводят номер заказа, данные клиента, этаж, вариант доставки, скидку и остальные параметры, которые настроены в Базе данных.
14. Сформировать документы. Команда «Печать» открывает выбор отчетов. Набор форм зависит от настроек комплекса и используемой базы.
15. Передать данные в раскрой. Для листовых деталей используется Модуль раскроя; до этого следует проверить состав, материалы, толщины и кромки, потому что геометрически корректная 3D-сцена сама по себе не гарантирует корректной производственной ведомости.

Редактирование одного изделия

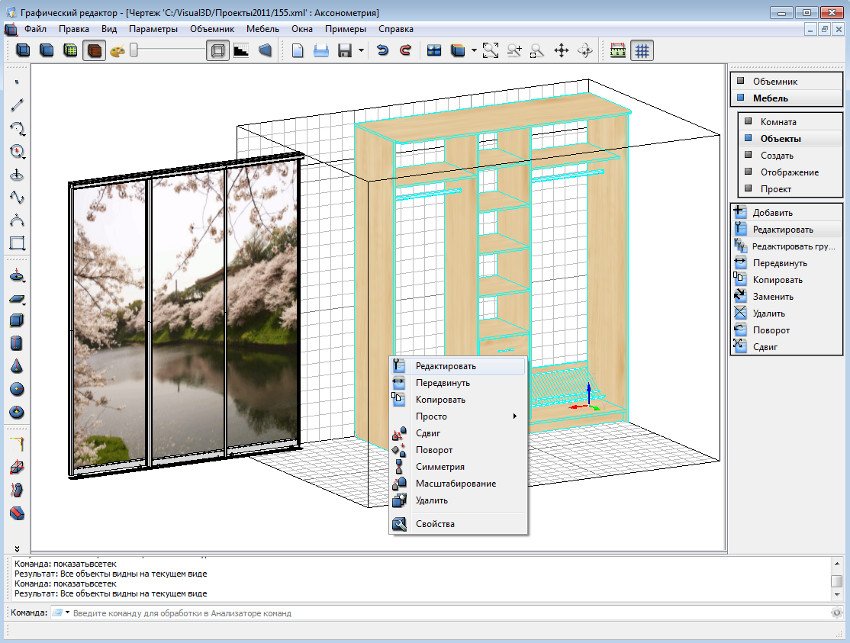

Контекстное меню выбранного объекта содержит «Редактировать», а та же операция дублируется во Вспомогательной панели. Диалог параметров зависит от прототипа: в нем встречаются размеры с дробной точностью, целочисленные количества, выпадающие списки и переключатели «Да/Нет». В учебном примере шкафа изменяются высота цоколя, количество ящиков и полок, ширины секций, закругление крыши и параметры внутреннего заполнения. Такой интерфейс отделяет геометрию от пользовательских параметров: менеджеру не требуется вручную перестраивать каждую полку линиями, если нужная зависимость уже заложена в прототип.

Групповые параметры

Групповые параметры предназначены для характеристик, которые повторяются в нескольких изделиях. В мебельном проекте это может быть материал, декор или конструктивный вариант, который заранее включен в группу разработчиком прототипа. Команда вызывается из пустой части сцены через «Редактировать группу» либо через «Мебель → Объекты → Редактировать группу». Ее ценность проявляется в больших композициях: изменение одного общего параметра выполняется централизованно вместо последовательного открытия десятков объектов.

Групповая настройка не отменяет индивидуальные параметры. Конкретная модель может иметь собственную ширину, количество полок или вариант наполнения, а общий параметр одновременно действует на несколько элементов. Поэтому перед массовой заменой нужно понимать, какие свойства были включены в группу при создании прототипа. Если один объект должен отличаться от остальных, его индивидуальную настройку проверяют после групповой операции.

Сохранение и возврат в Базу данных

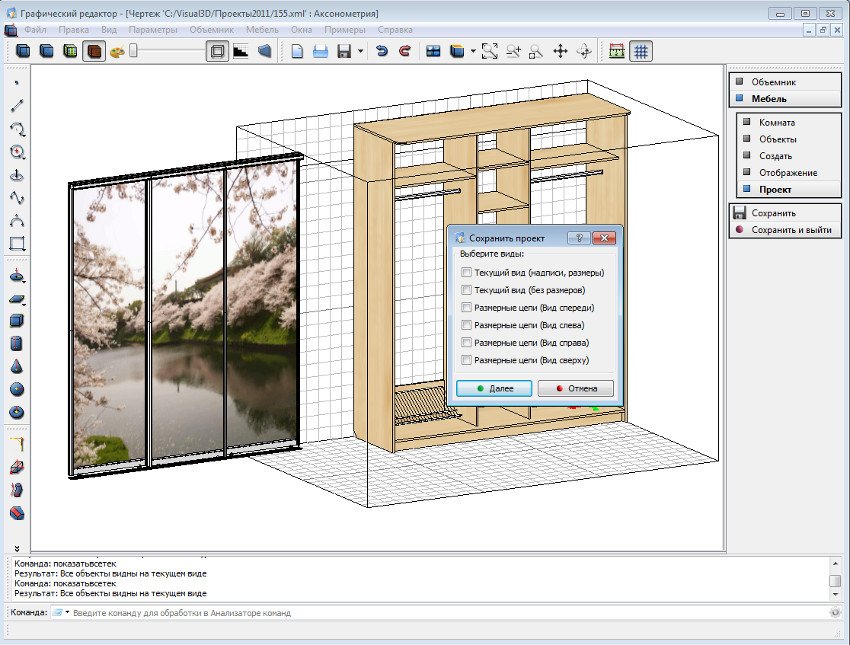

Команда «Сохранить и выйти» открывает диалог выбора видов для передачи. На учебном снимке предусмотрены текущий вид с надписями и размерами, текущий вид без размеров, размерные виды спереди, слева, справа и сверху. Набор сохраненных схем влияет на то, что будет доступно в заказе после возврата из графики. Для производственной документации полезны размерные и линейные виды; для согласования с клиентом — визуальное представление.

Готовые прототипы и параметрическая логика

Прототип в «Объемник» связывает графическое построение, расчет и пользовательские параметры. В форме «Прототипы конструкций» у него задаются название, изображение, макрос расчета и макрос объекта. Кнопки «расч.» и «объект» позволяют выбрать соответствующий файл, редактировать его и запускать тест. Внутри прототипа отдельно описываются параметры, выражения, детали, типоразмеры, фурнитура и калькуляция. Такое разбиение удобно для отладки: ошибка геометрии и ошибка стоимости находятся в разных частях модели, хотя обе используют общие входные значения.

Типы параметров включают размер с вещественной точностью, целое число, логическое «Да/Нет», набор значений и настроенные групповые параметры. Для каждого параметра можно задать значение по умолчанию, минимум и максимум. Выражения используют имена параметров, константы и функции пользовательского модуля, а также конструкции ECMA-Script. Например, ширина внутренней секции может вычисляться из общего габарита и толщин перегородок. Принцип здесь важнее конкретной формулы: технологическая зависимость хранится внутри прототипа и воспроизводится при каждом новом заказе.

Формы «Детали», «Типоразмеры» и «Фурнитура» используют уже вычисленные значения. Калькуляция завершает расчет цены. Помимо прямой стоимости материалов возможен пооперационный подход, когда в выражениях заранее описываются технологические операции и их стоимость. Это требует более сложной первоначальной настройки, зато после отладки один и тот же прототип можно применять многократно при разных размерах и вариантах комплектации.

Сложность создания собственного прототипа нельзя недооценивать. В документации прямо отмечена необходимость многократного тестирования и отладки. Начинающему пользователю проще взять существующий прототип как образец, изучить набор параметров и выражений, а затем создать собственный вариант с ограниченным числом зависимостей. Попытка сразу описать сложную кухонную секцию с десятками условий, фурнитурой и пооперационным расчетом увеличивает риск несогласованности между геометрией и производственным составом.

База проектов, каталоги и повторное использование заказов

«Список проектов» предназначен не только для открытия старых заказов. В нем есть поиск, доступный также по Ctrl+F, предварительный просмотр, выгрузка и загрузка проектов, а также команда «Копия». Поиск работает по фрагменту текста, поэтому для клиента не требуется вводить полное имя. Это удобно в базе с большим числом заказов: достаточно устойчивой части фамилии или другого заполненного поля.

«Выгрузить» формирует ZIP-файл с проектом, связанными чертежами и выгрузкой данных. «Загрузить» восстанавливает содержимое на другом компьютере. Команда «Копия» выполняет перенос внутри рабочей среды и применяется для шаблонных заказов: типовой проект можно продублировать, а затем изменить размеры, фасады, комплектацию и данные клиента. Такой способ особенно полезен для повторяющихся линеек кухни или шкафов, когда геометрический каркас одинаков, но каждый заказ имеет свою конфигурацию.

Форма «Каталоги» связывает пользовательский каталог с библиотекой прототипов. Каталог становится доступен в «Бланке проекта» сразу после создания. Отдельный флаг «Общий» предназначен для моделей, которые нужны независимо от выбранного мебельного каталога, например окон и дверей. Библиотека прототипов при этом может быть разделяемой, чтобы ее объекты оставались доступными для создания и редактирования в разных каталогах.

Разделяемые библиотеки ускоряют повторное использование общих объектов, но увеличивают объем данных, загружаемых при запуске. В справочной системе рекомендуется оставлять разделяемыми только действительно необходимые библиотеки ради общей производительности. Это простой способ управлять масштабом рабочей среды: каталог кухонь не обязан загружать все специализированные прототипы других направлений, если они не участвуют в проекте.

Расчет стоимости и коммерческие параметры

В «Объемник» сосуществуют два способа работы со стоимостью. Полный технологический расчет запускается из «Бланка проекта» через «Нест.элем → Состав подробно» и формирует производственный состав. С 2021 года добавлен упрощенный расчет непосредственно в графике: цена обновляется по мере добавления, копирования, удаления и изменения изделий. Этот быстрый режим не заменяет технологический; он работает параллельно и дает менеджеру ориентир по сумме, пока сцена еще редактируется.

Для полного расчета критична корректность прайс-листа расходных материалов. В нем хранятся материалы, единицы измерения и цены, используемые формулами прототипов. В «Бланке проекта» дополнительно учитываются длинномерные позиции, аксессуары и техника. Если нужного аксессуара нет в подготовленном списке, его можно вписать вручную, задать количество и цену. Такая свобода полезна для нестандартной комплектации, но требует дисциплины: ручная позиция должна быть осмысленно названа и проверена, иначе в документе появится неясная строка, которую трудно сопоставить с фактической закупкой.

Коммерческие поля проекта могут влиять на итоговую сумму. В форме заказа предусмотрены данные о скидке, доставке, подъеме на этаж и другие параметры, настроенные в конкретной базе. В исторических обновлениях отдельно добавлялись пользовательские цены подъема, доставки и прочих работ. Поэтому проверка итоговой суммы должна включать не только стоимость деталей: после полного расчета полезно пройти по вкладкам «Аксессуары», «Техника» и «Суммы», затем сверить поля доставки, скидки и дополнительных услуг.

В обновлении 2021 года упрощенный расчет получил поддержку цен в разных валютах, включая рубли, евро, тенге и шекели. Это не делает «Объемник» бухгалтерской системой и не отменяет финансовый учет предприятия. Его задача — применить настроенную модель цены к конкретному мебельному проекту. Налоги, бухгалтерские проводки и корпоративные правила учета следует вести в предназначенной для этого системе, а мебельный расчет использовать как производственно-коммерческую калькуляцию заказа.

Раскрой, деталировка и подготовка производства

Модуль раскроя входит в состав комплекса как отдельный компонент и доступен из стартового окна. Его назначение — оптимальное размещение деталей на листовом материале. Данные могут поступать из рассчитанного проекта, поэтому перед раскроем особенно важно завершить полный расчет состава: если материал, размер детали или количество заданы неверно на уровне прототипа, оптимальная раскладка лишь аккуратно разместит неверные исходные детали.

Связь с Графическим редактором строится через параметрическую модель. Геометрия объекта определяет размеры и состав деталей, а расчет прототипа преобразует их в производственные позиции. Для листовых элементов используются материал, размеры и количество; для технологической подготовки также важны кромки и фурнитура. В описании комплекса среди результатов названы деталировка, кромочные карты и раскрой. Это позволяет использовать один проект и для клиентского представления, и для производства, но только после проверки того, что визуальный объект действительно связан с корректным расчетным прототипом.

Практический контроль раскроя состоит из нескольких уровней. Сначала сверяют количество изделий в проекте. Затем — количество деталей в «Состав подробно». После этого проверяют материал и толщину для каждой группы листовых деталей, наличие кромок и ориентацию декора там, где это влияет на производство. Уже в самом раскрое оценивают число листов и расположение деталей. Если обнаружилась неожиданная деталь или пропала ожидаемая, исправлять нужно не только карту: необходимо вернуться к составу проекта и найти причину расхождения.

Для предприятия полезно хранить эталонные прототипы отдельно от рабочих экспериментов. Тогда изменения в расчете одной модели проходят тест до попадания в типовые заказы. В форме «Прототипы конструкций» есть отдельные тесты для макроса объекта и макроса расчета; их следует использовать после изменения формул, параметров или фурнитуры. Такой порядок снижает риск ситуации, когда визуальная модель выглядит правильно, но выдает неверный набор деталей.

В версии 5.0 показан сквозной пример кухни: после проектирования выполняются расчет и раскрой, формируется заказ дверок в Excel и создается векторный PDF. Это хороший ориентир на логику комплекса: проект не заканчивается рендером. После согласования внешнего вида нужно получить проверяемые производственные данные, а затем убедиться, что документы соответствуют именно той конфигурации, которую видел заказчик.

Свободное моделирование и сложные конструкции

Работа на готовых прототипах — только один уровень «Объемник». Графический редактор поддерживает твердотельное моделирование и скриптовое создание геометрии. В обновлении 2014 года были добавлены операции, упрощающие построение сложных объектов через пересечение, сложение и вычитание тел. В версии 3.5 появились новая программа построения длинномеров, новая программа построения автодеталей и средство построения комнаты. Эти функции предназначены для ситуаций, когда стандартный параметрический шкаф или кухонный модуль не описывает нужную форму.

Свободное моделирование требует другой квалификации, чем сборка сцены из готовых моделей. Менеджер может уверенно менять заранее предусмотренные размеры и варианты, но создание нового прототипа включает геометрический макрос, расчетный макрос, параметры, формулы и тестирование. Поэтому в рабочем процессе имеет смысл разделять роли: типовые прототипы готовит конструктор или специалист, понимающий технологию предприятия, а менеджеры используют их в заказах с ограниченным набором безопасных параметров.

Автодетали полезны для элементов, форма которых вычисляется из контура и параметров, а не сводится к прямоугольной панели. Длинномеры выделены в отдельную вкладку проекта, потому что их учет отличается от листового материала: пользователь выбирает материал и вводит требуемые длины отрезков. Такое разделение помогает не смешивать раскрой листа и расчет профильных или погонных материалов.

Визуальная свобода не должна нарушать производственную логику. Объект, созданный только как сторонняя 3D-модель, может быть полезен для сцены, но сам по себе не превращается в технологический прототип с деталями и калькуляцией. Для производства необходима расчетная часть. Поэтому импортированную ручку, бытовую технику или декоративный объект можно использовать как визуальное дополнение, а собственное мебельное изделие лучше строить через прототип, который знает свои детали, материалы и фурнитуру.

Скрипты и автоматизация

В версии 5.1 скриптовый механизм остается частью комплекса. Для пользовательских сценариев используется ECMA-Script. Файл макроса сохраняется с расширением .smac и запускается командой «Файл → Выполнить макрос» в программе «Мебель 5.1». Встроенный язык применяется не только для отдельных автоматизаций: на нем построена параметрическая логика прототипов и пользовательский модуль функций.

Пользовательский модуль хранит функции, которые часто повторяются в формулах прототипов. Он сохраняется в базе и доступен расчетным выражениям. Это позволяет вынести общую технологическую математику в одно место: вместо копирования одинаковой формулы в десятки прототипов создается функция, а прототипы обращаются к ней. Такой подход снижает число мест, где нужно исправлять логику при изменении технологии.

ECMA-Script в «Объемник» включает привычные элементы языка: переменные, арифметические и логические операции, условия if/else и switch, циклы for, while и do/while, обработку исключений, функции и встроенные объекты для чисел, строк, массивов, дат, регулярных выражений и математики. Кроме стандартных конструкций, комплекс предоставляет собственные функции для геометрии и работы со сценой. Именно эта комбинация делает скрипты инструментом мебельной автоматизации, а не просто встроенным калькулятором.

При разработке макроса безопаснее двигаться небольшими шагами. Сначала проверяют отдельную геометрическую операцию или формулу, затем добавляют параметры и только после этого связывают построение с расчетом. Для прототипа полезно держать тестовые наборы минимальных, типовых и максимальных размеров. Если формула допускает диапазон, проверять нужно граничные значения: ошибки деления, отрицательные размеры и пересечение деталей чаще проявляются именно на крайних конфигурациях.

Поскольку один язык используется и для графических объектов, и для расчетов, ошибка в пользовательской функции может влиять сразу на несколько прототипов. Перед заменой общей функции в рабочей базе следует проверить все конструкции, которые ее вызывают. Это особенно важно для формул, связанных с толщиной материала, зазорами, количеством фурнитуры и стоимостью операций. Удобство централизации всегда сопровождается большей ценой ошибки в общем модуле.

Форматы, импорт, экспорт и интеграции

CAD-меню появилось как существенное расширение производственной интеграции. Оно позволяет загружать модели из IGES, STEP, STL и VRML, а также передавать геометрию для 3D-печати, станков с программным управлением и дальнейшей обработки в сторонних программах. При этом текущая главная страница отдельно подтверждает OBJ и STL как форматы моделей, которые можно добавлять в стандартную рабочую сцену.

Важно различать визуальный импорт и технологический обмен. Внешний OBJ или STL удобен для бытовой техники, фурнитуры, декора и других объектов, которые нужны в сцене. Но технологический состав мебели формируется прототипом и его расчетом. Если модель нужна только для реалистичного вида, достаточно корректной геометрии и материала. Если по ней должны появиться детали, фурнитура, цена и раскрой, требуется расчетное описание внутри «Объемник».

Проектный ZIP предназначен для переноса заказа целиком. Он включает не только видимую сцену, поэтому его лучше использовать вместо ручного копирования отдельных файлов. При загрузке такого пакета на другом компьютере заказ появляется со схемами, сметой и связанными данными. Для совместной работы это удобнее, чем отправлять отдельно скриншот, таблицу и файл модели, потому что связь между компонентами заказа сохраняется.

Визуализация и рендеринг в версии 5.1

Главное визуальное изменение ветки 5.1 — PBR, физически корректный рендеринг в реальном времени, который заменяет прежний обычный текстурный режим для реалистичного представления. В той же ветке добавлены AI denoiser и AI beautifier, а также кубические текстуры. Эти функции ориентированы на презентационную часть: проектировщик получает более современную визуализацию, не отказываясь от линейных видов и технологических схем.

PBR особенно полезен при подборе материалов и освещения, потому что внешний вид поверхности зависит не только от картинки текстуры. Однако производственный контроль по-прежнему должен опираться на размеры, состав и документы, а не на привлекательность рендера. Фасад может выглядеть одинаково при разных технологических материалах, если визуальные свойства близки. Перед передачей заказа в производство материал нужно сверять по расчетным данным и прайс-листу.

В версии 5.1 AI denoiser и AI beautifier перечислены вместе с PBR-рендером и кубическими текстурами. Отдельно в системных требованиях постобработка связана с OpenGL 3.1 и/или OpenCL; там перечислены реализации NVIDIA, Intel и AMD. Для рабочих мест, на которых регулярно используется реалистичная визуализация, при подборе оборудования следует ориентироваться на рекомендуемую графическую конфигурацию, а не только на минимальные требования к линейной сцене.

Высокое разрешение дисплеев поддерживается отдельными интерфейсными ресурсами и настройками масштабирования, а в 2021 году была проведена адаптация под современные масштабы Windows 10. Темная тема также стала частью интерфейса; в текущем стартовом окне есть отдельный переключатель. Это не влияет на расчет, но снижает разрыв между старой архитектурой программы и современными рабочими станциями с высокой плотностью пикселей.

Системные требования

Требования удобно разделять на актуальные карточки дистрибутивов и общую аппаратную таблицу. Карточки загрузки точно определяют поддерживаемую систему конкретного пакета 5.1: Windows, Linux, macOS Intel или macOS ARM. Общая таблица требований описывает минимальную и рекомендуемую конфигурацию комплекса, включая OpenGL/OpenCL, память, процессор и дисковое пространство.

Минимальная аппаратная конфигурация

• операционная система Windows, Linux или macOS;
• видеокарта с OpenGL; для текстурированных объектов рекомендуется не менее 64 MB видеопамяти;
• 512 MB оперативной памяти;
• процессор от 1000 MHz;
• от 120 MB на программу плюс место для текстур, разработок и прототипов; в зависимости от библиотек общий объем может доходить до 1.5 GB;
• монитор с разрешением не ниже 800×600;
• для печати технологических схем — принтер; в Linux требуется CUPS.

Рекомендуемая аппаратная конфигурация

• 64-разрядная операционная система;
• видеокарта NVIDIA GeForce либо сопоставимая AMD/Intel с актуальным драйвером;
• для постобработки — OpenGL 3.1 и/или OpenCL;
• 2 GB оперативной памяти;
• около 1.5 GB дискового пространства под рабочую установку и библиотеки;
• двухъядерный или более производительный процессор с частотой около 3000 MHz;
• монитор от 17 дюймов; предусмотрена работа с Retina-дисплеями.

Общая страница минимальных требований исторически упоминает 32-разрядную ОС как допустимую, но актуальные пакеты нужно выбирать по карточке конкретной платформы. Windows 5.1 включает 32- и 64-разрядные компоненты, тогда как текущий Linux-дистрибутив указан как 64-разрядный, а macOS-раздачи существуют только в 64-разрядных вариантах Intel и ARM. При планировании установки приоритет должен иметь параметр именно текущего пакета.

Для Linux отдельная проверка касается аппаратного 3D-ускорения. Команда glxinfo | grep "direct rendering" должна вернуть direct rendering: yes. Если вывод показывает no, нужно исправить поддержку OpenGL или драйвер до запуска сложной графики. В перечне пакетов названы libgl1-mesa-glx, libgl1-mesa-dri или аналоги. На современных дистрибутивах названия пакетов могут отличаться, поэтому ориентиром служит сам факт рабочего прямого рендеринга.

Производительность

Нагрузка «Объемник» зависит от режима работы. База заказов и линейная геометрия значительно легче, чем PBR-визуализация с постобработкой. В общих требованиях указана прибавка производительности 15–30% при переходе на 64-разрядную сборку на том же оборудовании. Это значение относится к архитектуре программы, а не к гарантированному ускорению каждого действия: конкретный проект дополнительно зависит от числа объектов, библиотек, текстур и графических эффектов.

Количество разделяемых библиотек влияет на объем данных при запуске. В справочной системе предлагается делать разделяемыми только наиболее нужные наборы. Для предприятия это практически важнее, чем хранить все модели в одном глобальном каталоге. Чем точнее разнесены специализированные прототипы по библиотекам, тем легче поддерживать каталог и тем меньше ненужных данных участвует в типовой работе менеджера.

Графический режим можно выбирать по задаче. Для быстрой технической проверки достаточно линий и простого вида. Для презентации включается текстура или PBR. Если на слабом компьютере реалистичная сцена работает медленно, нет смысла держать тяжелый режим постоянно: сначала редактируют геометрию и параметры, затем переключаются в презентационный вид перед согласованием. Это не скрытая настройка производительности, а прямое следствие наличия разных режимов представления.

Постобработка требует OpenGL/OpenCL, поэтому проблемы драйвера проявляются именно в визуальной части. На Linux состояние прямого рендеринга можно диагностировать отдельной командой. На Windows и macOS полезно поддерживать драйвер видеокарты в рабочем состоянии и не оценивать производительность только по частоте процессора. Для большой сцены видеоподсистема и память влияют на комфорт навигации не меньше, чем скорость формул Базы данных.

Работа с прототипами имеет и вычислительную, и организационную цену. Сложный макрос с большим числом условий может быть медленнее простого объекта, но еще важнее время на его проверку. Производительность предприятия повышается не за счет максимальной сложности каждого прототипа, а за счет стабильных повторно используемых конструкций. Лучше несколько тщательно протестированных параметрических семейств, чем сотни похожих моделей с расходящимися формулами.

Практические сценарии применения

Менеджер мебельного салона

Менеджер начинает с готового каталога, создает проект и собирает композицию из прототипов. В разговоре с клиентом меняются размеры, внутреннее заполнение и групповые параметры. Упрощенный расчет дает сумму прямо в графической сцене, а после согласования выполняется полный технологический расчет. Такой сценарий минимизирует переход между демонстрацией и оформлением заказа: объект, который видит клиент, остается частью того же проекта, из которого затем формируются документы.

Конструктор корпусной мебели

Конструктору важны не столько готовые изображения, сколько управляемая параметрическая модель. Он редактирует библиотеки прототипов, проверяет формулы, детали, типоразмеры, фурнитуру и калькуляцию, использует макросы и CAD-обмен. Его задача — сделать так, чтобы менеджер менял только безопасные пользовательские параметры, а итоговая модель автоматически оставалась технологически согласованной. При появлении нового семейства фасадов или фурнитуры сначала обновляется эталонный прототип, затем проводится тест и только после этого конструкция передается в обычные заказы.

Небольшое производство

Для небольшого цеха ценна единая База данных с «Списком проектов», расчетом и раскроем. Заказ можно скопировать как шаблон, изменить под нового клиента, получить деталировку и передать листовые элементы в Модуль раскроя. При такой схеме особенно важно регулярно делать выгрузку проектов и хранить рабочие базы отдельно от экспериментальных прототипов. Ошибка в общем шаблоне будет повторяться во всех новых заказах, поэтому стандартные конструкции требуют более строгой проверки, чем разовая сцена.

Проектировщик, работающий на Windows и macOS/Linux

Кроссплатформенность выделяет «Объемник» среди специализированных мебельных программ. Версия 5.1 доступна для Windows, Linux, Intel macOS и ARM macOS. Это позволяет выбирать рабочую систему без переноса самого процесса в браузер. Но перенос проектов и библиотек следует планировать отдельно: архитектура приложения совпадает, а пользовательские базы, пути к моделям и локальные каталоги нужно организовать так, чтобы они были доступны на каждом рабочем месте.

Салон с большим числом типовых серий

Такому салону полезна система каталогов и шаблонных проектов. Каталоги разделяют линейки, общие библиотеки содержат окна, двери и другие повторяющиеся элементы, а «Копия» ускоряет создание нового заказа из готового образца. Групповые параметры позволяют быстро заменить материал или конструктивный вариант у большой сцены. Основная задача администратора базы — не допустить, чтобы одинаковая модель существовала в десятках несвязанных копий с разными расчетами.

Нестандартное изделие

Для нестандартной мебели возможностей готовых прототипов может быть недостаточно. Тогда используются твердотельные операции, автодетали, собственные макросы и новые прототипы. Это уже работа уровня конструктора: изделие следует проверить на нескольких размерах, отдельно протестировать геометрию и расчет, затем сверить состав и только после этого допускать к производству. В таком сценарии «Объемник» становится не просто каталогом, а средой разработки параметрической мебельной конструкции.

Ограничения и границы применения

Первое ограничение — разница между простым использованием готового прототипа и разработкой собственного. Добавить готовый шкаф и изменить его параметры сравнительно просто; создать надежный прототип с формулами, фурнитурой, деталями и калькуляцией заметно сложнее. Документация прямо описывает такую разработку как процесс с обязательным тестированием. Поэтому обещание «одна программа для всего» не означает одинаково низкий порог входа для менеджера и конструктора.

Второе ограничение — значительная часть учебных снимков Графического редактора относится к более ранним веткам. Названия основных команд и сама методика использования прототипов сохраняются в текущей справочной системе, но внешний вид отдельных кнопок и системных элементов может отличаться от ветки 5.1. Для освоения действий важнее текстовые названия «Добавить», «Редактировать», «Редактировать группу», «Сохранить и выйти», чем точное положение старой пиктограммы.

Третье ограничение — актуальная ветка 5.1 развивалась быстрее, чем классическая страница журнала обновлений. На ней последняя подробная запись датирована 2021 годом и относится к ветке 3.6 без изменения номера, тогда как ветки 5.0 и 5.1 представлены в более поздних обучающих материалах и текущих карточках загрузки. Поэтому историю программы нельзя восстанавливать только по одному списку обновлений: для 5.x требуется учитывать отдельные материалы новой версии.

Четвертое ограничение — импортированная сторонняя 3D-модель не равна готовому производственному прототипу. OBJ, STL, STEP или другая геометрия может корректно отображаться в сцене, но расчет деталей, фурнитуры и цены требует описания в системе прототипов. Для декоративной модели это не проблема; для изделия, которое нужно изготовить, отсутствие расчетной части критично.

Пятое ограничение — реалистичная визуализация сильнее зависит от видеоподсистемы, чем линейная работа. PBR и постобработка используют графические возможности, включая OpenGL/OpenCL. Старый офисный компьютер способен запускать базовые функции при минимальной конфигурации, но это не означает одинаковую скорость современного рендера. Рабочее место менеджера, который постоянно показывает клиентам реалистичные сцены, разумно комплектовать по рекомендуемым требованиям, а не по минимальным.

Шестое ограничение касается формата подписки. Страница с названием «онлайн» описывает электронный комплект для Windows, Apple и Linux на один или два года и не описывает веб-интерфейс. Поэтому для сценария, в котором принципиальна работа в браузере без локального приложения, нужен другой класс продукта.

Плюсы и минусы

Плюсы

• единый проект связывает 3D-сцену, параметры изделия, расчет стоимости, деталировку, документы и раскрой;
• готовые прототипы позволяют быстро собирать кухни и шкафы без ручного построения каждой панели;
• групповые параметры ускоряют массовую замену материалов и других общих свойств в большой композиции;
• есть собственная параметрическая система и ECMA-Script для создания повторно используемых конструкций и функций;
• CAD-меню принимает распространенную внешнюю 3D-геометрию, включая IGES, STEP, STL и VRML; в текущей линии отдельно подтверждены OBJ и STL;
• поддерживаются Windows, Linux, Intel macOS и ARM macOS;
• «Список проектов» умеет искать, переносить и копировать заказы, что удобно для шаблонных продаж;
• версия 5.1 добавляет PBR, AI denoiser, AI beautifier и кубические текстуры, сохраняя линейные технологические виды;
• постоянная лицензия не ограничена сроком, а обновления и переходы на новые версии для нее включены.

Минусы

• создание собственного технологического прототипа требует понимания формул, параметров, макросов и производственной логики; это существенно сложнее обычной расстановки готовых моделей;
• часть детальной справки и интерфейсных изображений создавалась для старых веток, поэтому внешний вид окна 5.1 не всегда совпадает со снимками в учебных статьях;
• реалистичная визуализация предъявляет более высокие требования к видеокарте и драйверам, чем линейные схемы и база заказов;
• сторонний 3D-объект после импорта не получает автоматически деталировку, фурнитуру и калькуляцию;
• для правильного производственного результата необходимо отдельно поддерживать прайс-листы, библиотеки прототипов, формулы и формы отчетов; ошибка в шаблоне тиражируется на новые заказы;
• страница подписки с названием «онлайн» описывает электронный комплект для Windows, Apple и Linux, а веб-интерфейс в условиях поставки не указан.

Отзывы пользователей и профильных изданий

Что отмечают пользователи

Отзывы об «Объемник» заметно различаются по периоду и по глубине использования. На Otzovik у карточки программы на момент актуальной выборки 17 отзывов, средняя оценка 4,7 и 88% рекомендаций. Эти агрегированные цифры полезны только как характеристика небольшой выборки, поэтому важнее повторяющиеся мотивы самих текстов, а не средний балл.

В положительных отзывах часто повторяются три темы. Первая — возможность держать визуализацию, расчет и раскрой в одном рабочем процессе. Пользователь 2026 года прямо описывает ценность объединения чертежа, расчета деталей, карт кроя, спецификации и визуализации. Вторая — быстрый старт на готовых библиотеках: несколько авторов 2019–2021 годов называют работу с готовыми прототипами понятной и удобной для оперативного проекта. Третья — Модуль раскроя; в сравнительном отзыве мебельщика 2020 года он отдельно выделен как сильная часть комплекса.

Негативные оценки чаще связаны не с отсутствием базовых функций, а с глубиной настройки и качеством конкретного опыта. Отзыв 2019 года сообщает о проблемах с отдельными линиями при печати и расчетами в использовавшейся тогда версии, одновременно положительно оценивая визуализацию и раскрой. Отзыв 2025 года отмечает потенциал расчета, визуализации и отчетности, но критикует сложность освоения и взаимодействие с сопровождением. Утверждение того же автора об отсутствии документации нельзя переносить на продукт как факт: у комплекса существует большая справочная система, пользовательское руководство и отдельная 48-страничная инструкция по макропрограммированию. Корректнее воспринимать эту претензию как оценку доступности и удобства учебных материалов для конкретного пользователя.

Восприятие сопровождения также неоднородно. Один отзыв 2021 года отдельно хвалит поддержку, а негативный отзыв 2025 года описывает противоположный опыт. Эти сообщения не позволяют вывести универсальное качество сервиса: они относятся к разным людям и разным периодам. Для бизнеса правильнее заранее уточнить, что входит в приобретенный вариант лицензии, требуется ли отдельное техническое сопровождение и кто внутри компании будет отвечать за прототипы и прайс-листы.

Что выделяют профильные обзоры

Профильный материал SAPR-soft рассматривает «Объемник» прежде всего как инструмент массового коммерческого мебельного бизнеса: быстрый выбор готовых элементов, подгонка размеров, показ результата клиенту и оформление заказа. Там же высказана критика пригодности для глубоко индивидуальных изделий. Эту оценку стоит читать в контексте выбранного авторами сценария. В самой программе существуют твердотельные операции, автодетали, собственные прототипы и ECMA-Script, поэтому техническая возможность нестандартного проектирования есть; другое дело, что она требует значительно большей квалификации, чем сборка из готового каталога.

Практический обзор CompDude подробно разбирает Модуль раскроя и Базу данных: диаграмму раскладки, остатки материала, настройки листа, данные предприятия, доставку, подъем, прайс-лист расходных материалов, длинномеры, технику и формы конструктора. Этот материал относится к 2019 году и отражает интерфейс своего времени, но многие описанные формы до сих пор присутствуют в текущей справочной системе. Его полезность — в демонстрации того, насколько далеко база «Объемник» уходит от простого 3D-редактора.

Вместе отзывы и профильные материалы дают достаточно согласованную картину: быстрый типовой проект строится сравнительно просто, а глубокая адаптация под собственное производство требует отдельной работы. Именно поэтому «Объемник» может одновременно восприниматься как удобная салонная система и как сложная среда параметрической разработки — речь идет о разных слоях одной программы.

Сравнение с аналогами

Для сравнения уместно взять две реальные мебельные программы с похожей областью применения — PRO100 и bCAD Мебель. Сравнение не определяет универсального победителя: программы по-разному расставляют акценты между быстрым салонным проектированием, CAD-инструментами и производственной подготовкой. «Объемник» остается главным предметом обзора; аналоги нужны, чтобы понять его место в рабочем процессе.

По сравнению с PRO100 «Объемник» сильнее подчеркивает единый внутренний маршрут через Базу данных и собственный Модуль раскроя. PRO100 делает особенно заметным визуальный процесс: изменения объекта отражаются сразу, а производственные формы и калькуляция генерируются из сцены; оптимизация раскроя вынесена в Nowy Rozkrój. Для салона, где приоритет — максимально быстрый визуальный диалог, PRO100 логичен как альтернатива. Для компании, которая хочет использовать встроенную базу заказов, прототипы со скриптами и раскрой в одном комплексе, архитектура «Объемник» ближе к этой модели.

На фоне bCAD Мебель «Объемник» меньше похож на универсальный чертежный пакет и больше — на предметную мебельную систему с формами заказа и прототипами. bCAD Мебель строится на bCAD и предлагает специализированные средства панелей, крепежа, шкафов, отчетов, чертежей и раскроя. Поэтому конструктору, привыкшему к традиционной CAD-геометрии и детальным чертежным операциям, bCAD может быть естественнее. «Объемник» компенсирует это параметрическими прототипами, скриптами, общей Базой данных заказов и кроссплатформенными дистрибутивами.

Для быстрого сравнения программ категории можно использовать раздел 3D-моделирования, но при выборе мебельной системы важнее проверять не число функций, а соответствие собственной технологии: как создается нестандартная деталь, откуда берется цена, как формируется раскрой, можно ли повторно использовать типовой проект и кто будет обслуживать библиотеки.

Частые ошибки и способы проверки результата

Объект выбран, но не появился на нужном месте

После выбора модели в окне «Выберите объект» размещение еще не закончено. «Объемник» переходит в режим установки и показывает способы привязки в правом нижнем блоке. Нужно выбрать подходящий режим — вдоль стены, приставить, совместить или свободно — и завершить постановку объекта в сцене. Если сразу перейти к следующей команде, можно принять ожидающий размещения объект за неудачное добавление.

Смежные шкафы расходятся или накладываются

Для линейной композиции удобнее не двигать каждый элемент произвольно, а использовать «Приставить» или другой режим привязки. После установки проверить габариты и положение в нескольких видах; Tab переключает режим одного/четырех видов. Если проблема остается, стоит сравнить индивидуальные размеры соседних прототипов и убедиться, что ширина корпуса не включает лишний декоративный выступ.

Материал поменялся не у всех элементов

Сначала определить, является ли нужное свойство групповым параметром. Если параметр включен в группу, используется «Редактировать группу». Если нет, каждый объект хранит его независимо, и массовая команда его не заменит. После групповой операции полезно открыть один крайний и один центральный объект и убедиться, что значение применилось именно к нужным частям конструкции.

Визуальная модель верна, а расчет дает неожиданные детали

Проблема находится в расчетной части прототипа, а не обязательно в графике. Открыть «Состав подробно», сверить количество деталей и затем проверить параметры, выражения, материалы и фурнитуру прототипа. Если прототип изменялся недавно, выполнить его тест расчета отдельно. В производственном процессе нельзя исправлять только итоговую ведомость вручную и оставлять ошибочный прототип — следующая копия заказа повторит проблему.

Итоговая цена отличается от ожидаемой

Сверить не только стоимость материалов. Полный итог зависит от аксессуаров, техники, скидки и настроенных параметров доставки, подъема и других услуг. Проверить прайс-лист расходных материалов и единицы измерения, затем вкладки «Аксессуары», «Техника» и «Суммы». Если используется упрощенный расчет в графике, после согласования обязательно выполнить полный расчет: эти режимы дополняют друг друга, а не являются одним и тем же расчетом.

Раскрой содержит неверный материал или лишнюю деталь

Вернуться к составу проекта и определить, из какого прототипа пришла позиция. Проверить материал, толщину, количество и размер детали до повторного запуска раскроя. Карта оптимизирует размещение уже полученного списка и не исправляет ошибку параметрической модели. После корректировки заново сформировать состав, затем повторить раскрой и сравнить число деталей с ведомостью.

Проект исчез после выхода

Новый проект нужно сохранить. В «Бланке проекта» при выходе предлагается сохранение; отказ удаляет новый проект вместе со связанными чертежами и таблицами. Во время длинной графической работы полезно сохранять документ регулярно, а перед закрытием убедиться, что заказ появился в «Списке проектов».

Нужно перенести заказ на другой компьютер

Использовать «Список проектов → Выгрузить» и на втором рабочем месте «Загрузить». Штатный ZIP-файл включает проект, связанные чертежи и данные заказа. Ручное копирование одного файла сцены недостаточно для полноценного переноса, потому что часть информации хранится в Базе данных и сопутствующих материалах.

На Linux не работает 3D-ускорение

В терминале выполнить glxinfo | grep "direct rendering". Для рабочего аппаратного OpenGL ожидается direct rendering: yes. При значении no нужно привести в порядок OpenGL-драйвер и пакеты графической подсистемы, а уже затем оценивать работу редактора. В требованиях названы Mesa-пакеты libgl1-mesa-glx и libgl1-mesa-dri или их аналоги.

PBR работает медленно

Сначала отделить скорость редактирования геометрии от скорости визуального режима. Проект можно строить в линейном или более легком представлении, а PBR включать на этапе презентации. Для постобработки нужен OpenGL 3.1 и/или OpenCL; рекомендуемая конфигурация предполагает дискретную или сопоставимую графику NVIDIA/AMD/Intel с актуальным драйвером. Большие текстуры и перегруженная сцена также увеличивают нагрузку.

Как проверить проект перед передачей в производство

1. Габариты помещения и изделия. Сверить размеры комнаты, положение стен, общую ширину/высоту композиции и свободные технологические зазоры.
2. Параметры прототипов. Проверить индивидуальные значения и групповые параметры, особенно материал, конструктивные варианты и внутреннее заполнение.
3. Визуальный контроль. Просмотреть сцену минимум в нескольких ракурсах; убедиться, что нет наложений, случайно скрытых или удаленных объектов.
4. Полный состав. Выполнить «Состав подробно» с типом «Полный» и сверить количество деталей с конструкцией.
5. Материалы и кромки. Проверить наименование, толщину, ориентацию и кромочные операции для каждой группы деталей.
6. Фурнитура и техника. Сверить количество крепежа, механизмов, ручек, опор, встраиваемой техники и вручную добавленных аксессуаров.
7. Стоимость. Сопоставить прайс-лист и единицы измерения, затем проверить скидку, доставку, подъем и другие дополнительные суммы.
8. Раскрой. После получения карт убедиться, что все детали размещены или явно перечислены как неразмещенные; проверить материал каждого листа.
9. Документы. Сформировать нужные отчеты и убедиться, что номер заказа, клиент, состав и сумма относятся к текущей версии проекта.
10. Резервная копия заказа. Перед серьезной производственной правкой выгрузить проект штатной функцией, чтобы сохранить состояние, к которому можно вернуться.

Главный принцип контроля — сравнивать один и тот же заказ на нескольких уровнях: сцена, параметры прототипов, полный состав, раскрой и документы. Ошибка, видимая только в одной форме, часто обнаруживается на следующем этапе. Например, лишняя деталь не всегда заметна в рендере, но появится в составе и раскрое; неправильная скидка не меняет геометрию, но проявится в «Суммах». Такой перекрестный контроль важнее красивого финального изображения.

Безопасность и приватность

«Объемник» хранит в проектной Базе данных не только геометрию. В «Бланке проекта» предусмотрены данные покупателя, номер заказа, доставка, этаж и другие коммерческие поля. Штатная выгрузка проекта включает связанные данные вместе с чертежами. Поэтому ZIP-файл заказа нужно рассматривать как рабочий документ с клиентской и производственной информацией, а не как безобидную картинку проекта.

Для рабочих компьютеров разумно разграничивать учетные записи сотрудников и права доступа к папкам с базами, моделями и выгрузками. Сотруднику салона обычно не требуется изменять пользовательский модуль или файлы прототипов; такие изменения лучше оставлять конструктору или администратору технологии. Это не специальная функция безопасности «Объемник», а организационная мера, уменьшающая риск случайного изменения общих шаблонов.

Резервное копирование особенно важно перед обновлением прототипов, прайс-листов и общих функций. Для отдельных заказов есть штатная выгрузка через «Список проектов». Для полной рабочей среды нужно сохранять также базы, пользовательские библиотеки, макросы и текстуры. Резерв следует хранить отдельно от рабочего диска; иначе повреждение компьютера или ошибка пользователя затронет одновременно основную и резервную копию.

Установочные пакеты следует получать из текущей дистрибуции проекта, а не из сторонних сборок. Для Windows доступен отдельный исполняемый установщик и переносимый 7-Zip-вариант; для Linux и macOS — платформенные пакеты. После установки организации имеет смысл зафиксировать используемую версию, набор библиотек и дату обновления, чтобы разные рабочие места не считали один заказ по расходящимся прототипам.

При отправке проекта партнеру проверяйте состав выгружаемого заказа. Поскольку ZIP содержит не только графический файл, получатель может получить больше коммерческой информации, чем требуется для одной операции. Для передачи только изображения клиенту лучше использовать сохраненный вид или PDF, а полный пакет проекта передавать сотруднику или подрядчику, которому действительно нужны технологические данные.

Настройка «Объемник» под предприятие

Готовая установка дает рабочий комплекс и стандартные модели, но производственная точность появляется после настройки под фактическую технологию. Минимальный набор адаптации — каталоги, прайс-лист материалов, основные прототипы, групповые параметры и формы отчетов. Предприятие, которое использует собственные стандарты зазоров, кромок, фурнитуры и расчета операций, должно перенести их в прототипы до массового использования программы.

Начинать удобнее с одного семейства изделий. Выбрать, например, типовую нижнюю кухонную тумбу, определить допустимые ширины, толщины материалов, варианты фасада, количество полок, крепеж и калькуляцию. Затем создать несколько контрольных заказов разных размеров и сравнить расчет с привычным ручным методом. Только после совпадения состава и стоимости переносить тот же принцип на соседние серии.

Групповые параметры стоит создавать для свойств, которые действительно меняются одновременно. Если объединить слишком много характеристик, менеджер получит быстрый, но опасный массовый переключатель. Если не использовать группы вовсе, большая кухня потребует десятков повторных действий. Правильная гранулярность находится между этими крайностями: материал корпуса, декор фасада и некоторые технологические опции часто удобны как группы, а индивидуальные размеры секций остаются локальными.

Прайс-лист нужно проверять вместе с единицами измерения. Цена за квадратный метр, погонный метр и штуку не взаимозаменяема. После массового обновления цен полезно пересчитать заранее сохраненный эталонный проект и сравнить изменение общей суммы с ожидаемым. Если выросла цена только одной группы материалов, а итог изменился непропорционально, это повод проверить формулы и коэффициенты до обработки новых заказов.

Отчеты следует согласовать с тем, кто фактически использует документы: менеджером, конструктором, цехом и бухгалтерией. В базовой комплектации версии 5.1 указано восемь стандартных форм, но предприятие может адаптировать рабочий комплект. Важно не количество отчетов, а отсутствие противоречий между договором, ведомостью деталей, картой раскроя и заказом комплектующих.

FAQ по «Объемник»

«Объемник» и «МебельСофт» — это одна программа?

Да. Текущая дистрибуция и учебные страницы используют марку «МебельСофт», а стартовое окно версии 5.1 прямо называется «Проект Объемник: Начало работы» и показывает «Проект Объемник. Версия 5.1». Исторические документы также используют название «Объемник».

Какая версия «Объемник» актуальна?

Актуальная ветка — 5.1. Windows-сборка 5.1 обновлена 10 марта 2026 года, macOS Intel — 26 марта, macOS ARM — 27 марта; Linux-карточка 5.1 обновлена 20 декабря 2025 года.

Есть ли версия для Windows 11?

Да. Windows-дистрибутив 5.1 заявлен для Windows 7 SP1, 8, 8.1, 10 и 11 и включает 32- и 64-разрядные компоненты.

Работает ли программа на Apple Silicon?

Да. Для ARM 64-bit доступна отдельная сборка 5.1 размером 417 MB, требующая macOS 11 Big Sur или новее. Для Intel Mac существует другой 64-разрядный пакет размером 421 MB с минимумом macOS 10.12 Sierra.

Есть ли Linux-сборка?

Да. Текущая Linux-версия 5.1 указана как 64-разрядная и занимает 432 MB. Для графической части требуется рабочая поддержка OpenGL.

Можно ли пользоваться «Объемник» без установки?

Для Windows предлагается 7-Zip-вариант: его распаковывают, затем запускают Setup64 или Setup32 для настройки путей и создания запуска. Это переносимая поставка, но первоначальная конфигурация рабочего каталога все равно выполняется.

Есть ли браузерная версия?

Страница с названием «онлайн» продает электронную подписку на один или два года для настольных Windows, Apple и Linux систем. Она не описывает браузерный редактор. Полноценная работа выполняется в локальном приложении.

Можно ли проектировать без программирования?

Да, если используются готовые прототипы. Их добавляют из каталога, размещают в сцене и меняют через диалог параметров. Программирование требуется для глубокой разработки собственных параметрических конструкций и автоматизации.

Какой язык используется для макросов?

ECMA-Script. Пользовательский макрос сохраняется с расширением .smac и запускается через «Файл → Выполнить макрос». Тот же язык применяется в выражениях прототипов и пользовательском модуле функций.

Поддерживает ли «Объемник» STEP?

Да. CAD-меню, добавленное в обновлении 2021 года, принимает IGES, STEP, STL и VRML. Текущая линия также отдельно указывает поддержку моделей OBJ и STL.

Можно ли сделать в программе заказ дверок в Excel?

В демонстрации ветки 5.0 показан проект кухни, для которого после расчета и раскроя подготовлен заказ дверок в формате Excel. Там же показана выгрузка проекта в векторный PDF.

Какие файлы получаются при сохранении графики?

Текстурный режим передает в Базу данных растровые схемы JPG. Линейный режим использует обработку скрытых линий и сохраняет векторное представление для технических схем. В 5.0 также показан векторный PDF.

Как перенести заказ на другой компьютер?

В «Списке проектов» выбрать заказ и использовать «Выгрузить», затем на другом рабочем месте — «Загрузить». Формируемый ZIP содержит проект, чертежи и связанные данные.

Можно ли делать собственные библиотеки?

Да. Формы «Каталоги» и «Библиотеки прототипов» позволяют создавать собственные наборы, связывать каталог с библиотекой, делать библиотеку разделяемой и редактировать прототипы.

Есть ли расчет стоимости до полного производственного расчета?

Да. С 2021 года действует упрощенный расчет непосредственно в графике, который обновляет цену при изменении объектов. Для производства после него все равно нужен полный расчет через «Состав подробно».

Входит ли раскрой в тот же комплекс?

Да. «Модуль раскроя» является отдельной частью комплекса и вызывается из стартового окна. Проект может передать в него список листовых деталей после полного расчета.

Нужно ли покупать отдельное обучение?

Обучение менеджеров и конструкторов не входит автоматически в базовую цену постоянной лицензии. Для самостоятельного освоения доступны справочная система, видеоматериалы и документация; дополнительное обучение оформляется отдельно.

Есть ли бессрочная лицензия?

Да. Для постоянной покупки указана лицензия без ограничения срока, а обновления и переходы на новые версии включены. Отдельно существует электронная подписка на один или два года.

Почему старые документы показывают версию 3.6, если сейчас 5.1?

Потому что классическая лента обновлений долго велась внутри ветки 3.x и последний большой пакет 1 февраля 2021 года вышел без смены номера 3.6. Более поздние 5.0 и 5.1 представлены отдельными современными материалами и текущими дистрибутивами.

Подойдет ли «Объемник» только для визуализации?

Визуализация — лишь одна часть. Комплекс включает Базу данных, расчет стоимости, производственный состав, документы и раскрой. Если нужны только красивые сцены без технологической подготовки, большая часть системы останется неиспользованной.

Итог

«Объемник» 5.1 рационально рассматривать как мебельный производственно-коммерческий комплекс, а не как отдельный 3D-редактор. Самый простой слой — готовые прототипы, размещение в комнате и быстрые изменения для клиента. Следующий слой — База данных с заказами, расчетом, дополнительными позициями и отчетами. Производственный слой — деталировка и раскрой. Самый глубокий — собственные прототипы, твердотельная геометрия, CAD-обмен и ECMA-Script.

Для мебельного салона ценность программы максимальна, когда каталог и прайс-лист уже настроены: менеджер работает с контролируемыми прототипами и не занимается их внутренними формулами. Для конструктора полезны тесты прототипов, пользовательский модуль и CAD-меню. Для производства критичны полный расчет и перекрестная проверка состава, материалов, кромок, фурнитуры и раскроя. Если эти роли и проверки встроены в процесс, один проект действительно может пройти путь от демонстрации до технологических документов без ручного пересоздания данных.

Тем, кому нужен только браузерный интерьерный планировщик, «Объемник» избыточен и не соответствует модели работы без установки. Тем, кому требуется традиционная CAD-среда с мебельными приложениями, имеет смысл сравнить его с bCAD Мебель. Для очень быстрого визуального проектирования и работы с клиентом сопоставим PRO100. Но когда приоритетом является сочетание Базы данных заказов, параметрических прототипов, собственного раскроя и кроссплатформенного настольного приложения, «Объемник» остается самостоятельным и достаточно специфичным вариантом.
