Лучшие программы для проектирования системы автополива: от плана участка и дождевателей до гидравлического расчёта

Программа для проектирования автополива нужна не только для красивой схемы участка. В рабочем проекте приходится совместить масштабный план, источник воды, зоны с разной потребностью в орошении, дождеватели или капельные линии, трассы труб, клапаны и ограничения по расходу и давлению. Поэтому решения в рейтинге разделены по уровню задачи: от наглядного планировщика для частного сада до профессиональной CAD-системы с гидравлическим расчётом. Первое место занимает Ландшафтный Дизайн 3D: в нём удобно собрать участок, расставить оборудование, проложить коммуникации и получить смету. Для проектов, где требуется проверять потери давления, автоматически подбирать диаметры и выпускать инженерную документацию, дальше разобраны IRRICAD, Pro Contractor Studio, Irrigation F/X, IrriRT и другие специализированные инструменты.

В подборку не включены приложения, которые только запускают контроллер по расписанию. Управление готовой системой и проектирование — разные задачи: контроллер может менять время полива по погоде, но не заменяет расчёт расхода, проверку давления, расстановку оросителей и подбор труб. При этом у одного производителя могут существовать отдельные инструменты для разных стадий работы. Например, Hunter My Design Landscape предназначен для создания плана, гидрозон и расстановки оборудования, а Hydrawise — для управления уже установленной системой. В статье эти классы разделены, чтобы функции эксплуатации не подменяли проектный расчёт.

Что должна уметь программа для проектирования автополива

Качество проекта определяется не количеством объектов в библиотеке, а тем, можно ли пройти весь путь от исходных данных до монтажной схемы. Для небольшого дачного участка часть расчётов допустимо выполнить отдельно, но профессиональный проектировщик выигрывает, когда геометрия, гидравлика и спецификация связаны между собой: изменение расхода на клапане сразу отражается на расчёте сети, а замена дождевателя — на ведомости оборудования.

• План в масштабе. Нужны точные границы участка, дом, дорожки, мощение, подпорные стены, газон, цветники и другие зоны, которые влияют на расстановку оросителей. Для профессиональной работы полезен импорт DWG, DXF, PDF, снимка или топографической подложки.
• Исходные данные по воде. В проекте важны не только место подключения, но и доступный расход при рабочем давлении. Одного статического давления недостаточно: при открытом клапане оно меняется, а в трубах появляются потери.
• Дождеватели и капельные линии. Полезно, когда программа хранит характеристики конкретных моделей: расход, диапазон давлений, радиус, сектор, тип сопла и допустимый режим.
• Контроль покрытия. Для спринклерного полива нормальна намеренная взаимная перекрываемость: при схеме head-to-head струя одного дождевателя доходит примерно до соседнего. Простое стремление убрать все пересечения кругов создаёт сухие зоны и делает рисунок осадков неравномерным.
• Зонирование. В один клапанный контур обычно объединяют оборудование с совместимым режимом и близкой интенсивностью полива, а также растения с похожей потребностью в воде. Газонные распылители и капельную линию рациональнее считать раздельно.
• Гидравлика. Для сложного объекта нужны расход по участкам сети, потери давления, влияние высот, скорость воды и проверка критической ветви. В сильных инженерных программах эти величины пересчитываются после изменения сети.
• Подбор труб. Автоматический sizing экономит время, но результат всё равно проверяют: слишком маленький диаметр увеличивает потери и скорость, слишком большой повышает стоимость без обязательной пользы.
• База оборудования. Каталог производителей полезен не сам по себе, а когда параметры элементов участвуют в расчёте и спецификации.
• Ведомость материалов. Итоговый BOM, schedule или смета должны быть связаны с объектами чертежа: так проще заметить лишний клапан, пропущенный фитинг или расхождение количества головок.
• Экспорт результата. Для монтажника нужен читаемый план с легендой, диаметрами, зонами и привязками; для совместной работы — DWG/DXF или другой редактируемый формат; для согласования — PDF.

При сравнении ниже профессиональные расчётные системы не получают автоматическое преимущество над простыми планировщиками. Для владельца участка, который хочет понять расположение труб и дождевателей до покупки оборудования, сложный CAD может оказаться избыточным. И наоборот, визуальный 3D-план нельзя считать полноценным гидравлическим расчётом только потому, что на нём нарисованы трубы.

Сравнение программ для автополива

Таблица показывает главный разрыв между классами программ. Ландшафтный Дизайн 3D и GARDENA myGarden помогают быстро получить понятную схему. AutoCAD, ZWCAD и FreeCAD дают точную геометрию, но специализированную гидравлику приходится решать отдельно или расширением. IRRICAD, Pro Contractor Studio, Irrigation F/X, Vectorworks Landmark, IrriRT и IRRISketch связывают элементы системы с расчётами — это существенно, когда проект должен выдерживать проверку по расходу и давлению.

Лучшие программы для Windows

1. Ландшафтный Дизайн 3D

Ландшафтный Дизайн 3D занимает первое место как самый понятный вариант для частного участка. Это не специализированный гидравлический CAD, зато проект автополива собирается в контексте всего двора: дома, дорожек, газона, цветников, грядок, источника воды и подземных коммуникаций. Такой подход полезен на ранней стадии, когда нужно решить не только где пройдёт труба, но и какие зоны вообще требуется поливать и что будет мешать монтажу.

• Платформа: Windows.
• Основа проекта: границы и размеры участка, строения, дорожки, ограждения и растительность собираются из объектов каталога.
• Полив: в каталоге есть оросители; капельную схему можно показать трубами вдоль посадок.
• Вода: на план добавляются источник и накопительная ёмкость, затем прокладываются коммуникации.
• Настройка: радиус оросителя редактируется через вкладку «Свойства».
• Результат: раздел со сметой собирает использованные объекты; смету можно сохранить в PDF и дополнить ценами.
• Ограничение: программа помогает с компоновкой, но не заменяет расчёт потерь давления, критической ветви и автоматический подбор диаметра труб в специализированном irrigation ПО.

Как собрать схему автополива

1. Создайте геометрию участка. Сначала задайте форму и размеры территории. Затем нанесите дом, хозяйственные постройки, забор, калитки, дорожки и мощение. Это не декоративный этап: контуры нужны, чтобы дождеватели не били в фасад, парковку и другие неполиваемые зоны.

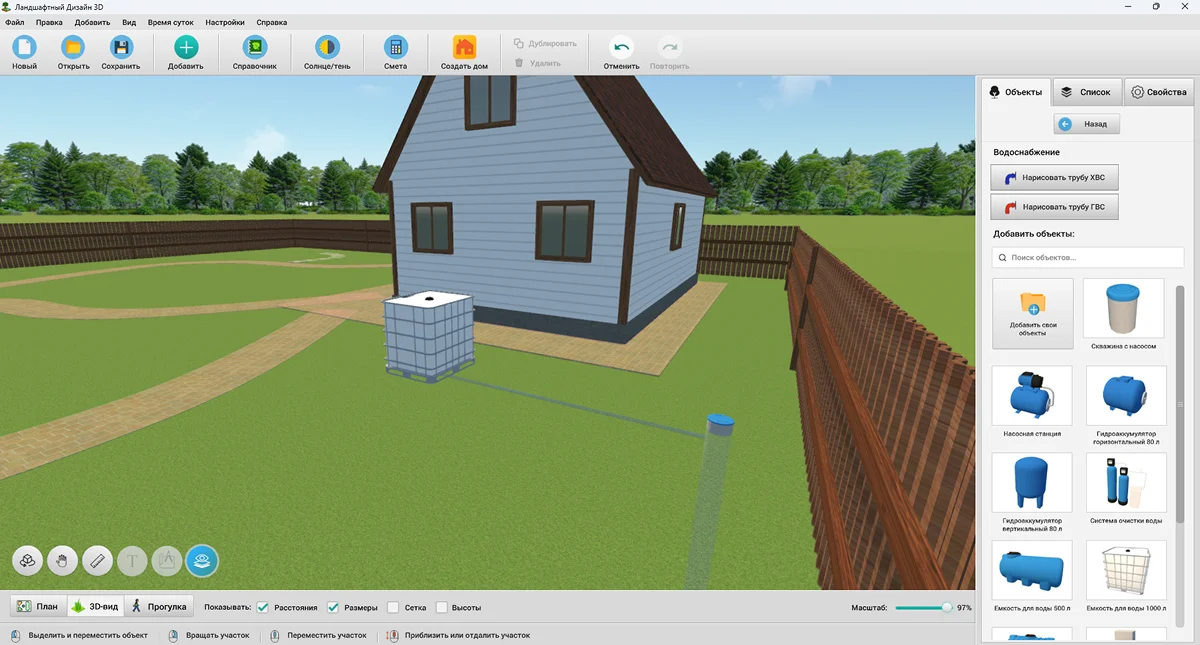

2. Добавьте источник воды. Откройте вкладку «Вода» и разместите на плане фактический источник. Если в реальной схеме есть накопительная ёмкость, отразите её отдельным объектом и соедините с источником линией водоснабжения.
3. Разместите растения и гидрозоны. Газон, цветники, кустарники, грядки и теплица должны быть видны на плане. Не объединяйте их в одну абстрактную «зелёную площадь»: для разных типов посадок могут понадобиться разные способы полива.
4. Расставьте оросители. Выберите подходящий тип из каталога и расположите головки по границам и внутри газона. Радиус меняется во вкладке «Свойства». При этом не применяйте ошибочный принцип «никаких перекрытий»: для спринклеров требуется контролируемое перекрытие покрытия. Проверяйте, доходит ли струя соседнего оросителя до следующей головки и не поливается ли лишняя площадь.
5. Покажите капельные контуры. Для грядок и рядовых посадок проложите трубы вдоль зоны. На визуальной схеме это помогает оценить длину трасс и места подключения.

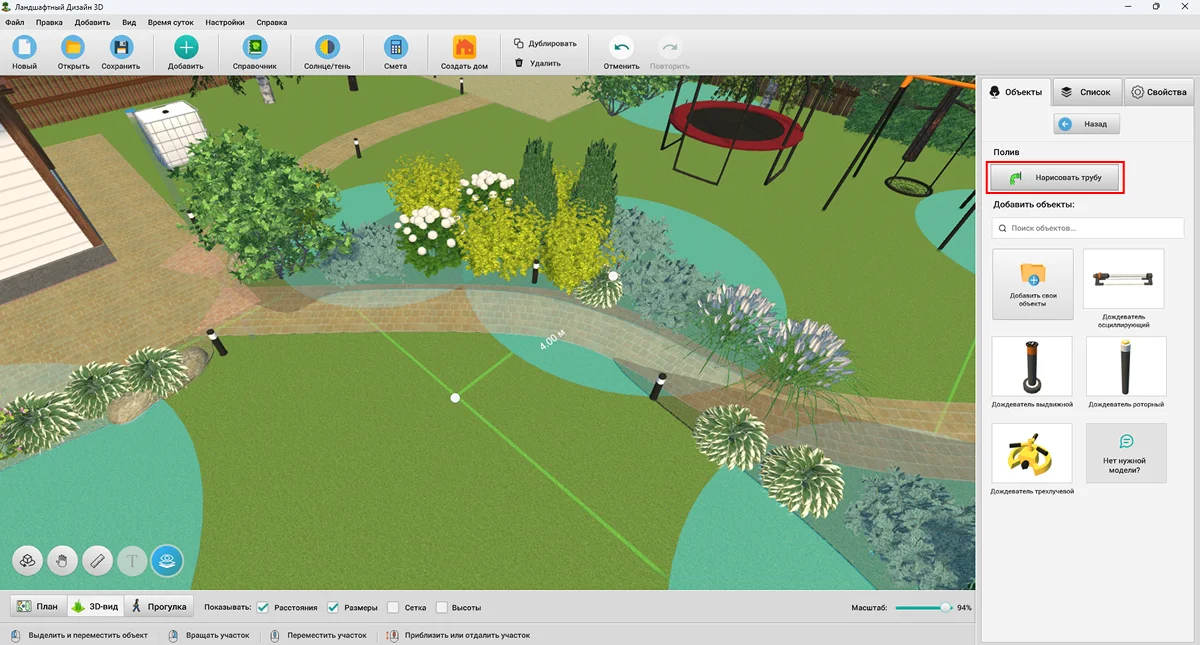

6. Соедините оборудование трубами. Проложите трассы от источника или накопителя к оросителям и капельным зонам. Старайтесь проводить линии так, чтобы монтаж был доступен для обслуживания и не конфликтовал с фундаментами, дренажом и другими коммуникациями.
7. Проверьте проект в 3D. Переключение между планом и объёмным видом помогает найти геометрические конфликты: труба проходит через строение, дождеватель стоит на дорожке, оборудование оказалось за ограждением.
8. Откройте смету. После компоновки проверьте список использованных объектов. Введите цены, если нужен ориентировочный бюджет, и сохраните таблицу в PDF.

Практическое ограничение. После визуального проекта отдельно сопоставьте суммарный расход каждой зоны с реальной производительностью источника при рабочем давлении. Если участок большой, есть заметные перепады высот, длинные магистрали или несколько типов оросителей, окончательные диаметры и рабочие давления лучше рассчитывать в инженерном ПО либо по таблицам производителя. Так 3D-план остаётся полезной основой и не превращается в ложное подтверждение гидравлики.

Плюсы — Ландшафтный Дизайн 3D

• Русскоязычный интерфейс и работа с участком как с цельной ландшафтной моделью, а не только с трубами.
• Оросители, коммуникации, растения, строения и дорожки находятся в одном проекте.
• Вкладка «Свойства» позволяет корректировать параметры размещённых объектов, включая радиус оросителя.
• Смета собирает использованные элементы и подходит для предварительной оценки закупки.
• 3D-просмотр помогает обнаружить пространственные конфликты до монтажа.

Минусы — Ландшафтный Дизайн 3D

• Нет специализированного автоматического гидравлического расчёта сети на уровне IRRICAD или Irrigation F/X.
• Подбор диаметра труб и проверку доступного давления для сложного объекта нужно выполнять дополнительно.
• Визуальная модель капельной линии не заменяет расчёт расхода эмиттеров и допустимой длины латерали.

Кому подходит. Владельцам дач и загородных домов, начинающим ландшафтным проектировщикам и тем, кому прежде всего нужен понятный план участка со схемой коммуникаций. Для инженерного бюро это удобная стадия компоновки и презентации, но не единственный расчётный инструмент.

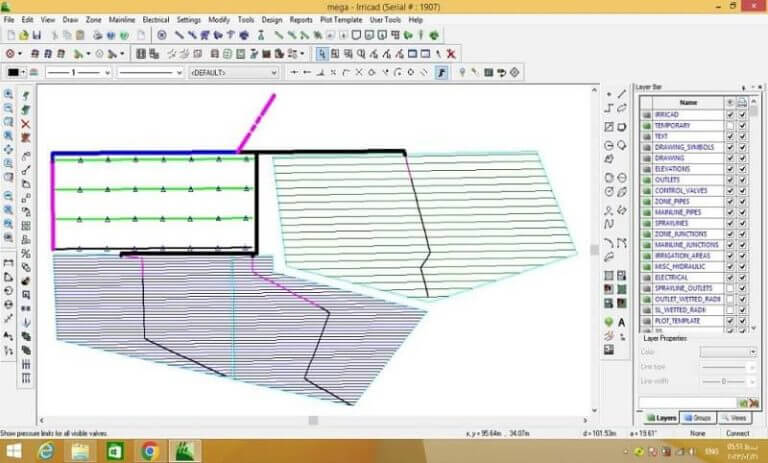

2. IRRICAD

IRRICAD — специализированная система для проектирования напорного орошения и водопроводных сетей. В отличие от обычного CAD, элементы здесь участвуют в расчёте: программа анализирует сеть, помогает определить размеры труб, работает с базами оборудования и формирует ведомость материалов. Такой класс ПО нужен там, где результат должен отвечать не только на вопрос «где провести линию», но и на вопрос «хватит ли давления и расхода в неблагоприятной точке».

• Форматы работы: отдельная IRRICAD Standalone и IRRICAD Link для работы в поддерживаемой CAD-среде.
• Типы систем: sprinkler, micro-irrigation, drip/tape, магистральные водопроводные и другие напорные сети.
• Гидравлика: расчёт сети и алгоритмы sizing труб, включая более сложные схемы с несколькими источниками и замкнутыми участками.
• Данные: предусмотрен импорт CSV, SHP, KML/KMZ и рабочие сценарии с картографическими данными.
• Выход: ведомость материалов, отчёты и экспорт проектных данных; используются PDF и KML/KMZ в зависимости от задачи.
• Базы: настраиваемые supplier databases позволяют рассчитывать проект с характеристиками конкретного оборудования.

Рабочий процесс

Проект начинают с масштабной основы и высот, затем задают точку или точки подачи воды и размещают оросительные элементы. После формирования участков сети добавляются трубы и управляющие компоненты. Главное отличие от простого планировщика появляется на расчётной стадии: программа анализирует расходы и потери в связанной сети, после чего проектировщик проверяет предложенные диаметры, критические участки и требования к источнику. Затем формируется список оборудования. Если меняется сопло, длина трубопровода или конфигурация ветви, расчёт следует выполнить заново, а не сохранять прежние диаметры «по памяти».

Для импорта геоданных и больших территорий удобнее сначала привести подложку к понятной системе координат и проверить единицы. Ошибка масштаба в десять раз не всегда очевидна на экране, но она сразу разрушает длины труб и гидравлическую модель. После импорта полезно контрольным размером сверить известное расстояние — например, длину стороны участка или междурядье.

Плюсы — IRRICAD

• Специализация на ирригации: геометрия, оборудование и гидравлика находятся в одной модели.
• Автоматизация sizing труб и расчёта сети сокращает количество ручных таблиц.
• Настраиваемые базы производителей позволяют связать чертёж с реальными характеристиками элементов.
• Подходит не только для газона, но и для капельных, сельскохозяйственных и более сложных напорных систем.
• Формирование ведомости материалов облегчает переход от расчёта к закупке.

Минусы — IRRICAD

• Освоение сложнее, чем у бытового планировщика: нужно понимать гидравлические исходные данные и структуру сети.
• Избыточен для небольшого участка, если нужен только предварительный эскиз размещения оросителей.
• Качество результата зависит от корректности базы оборудования, высот и исходных параметров источника.

Кому подходит. Профессиональным проектировщикам, подрядчикам и сельскохозяйственным специалистам, которые выпускают расчётный проект, а не только эскиз. Если задача — быстро показать владельцу частного дома расположение полива в контексте ландшафта, первое место рейтинга проще; если нужна доказуемая гидравлика, IRRICAD существенно сильнее.

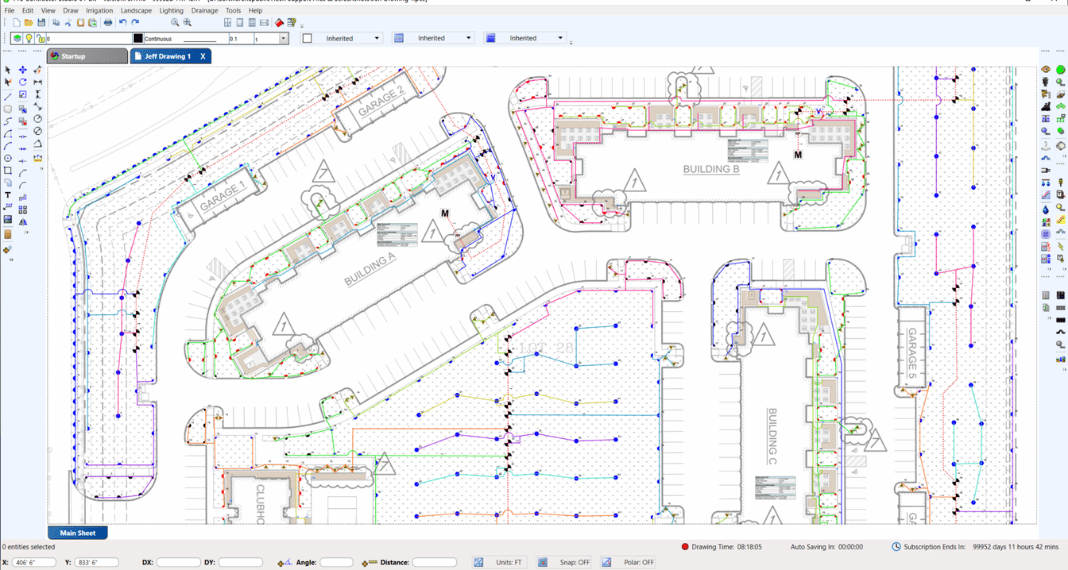

3. Pro Contractor Studio

Pro Contractor Studio — самостоятельный CAD для irrigation, landscape, lighting и drainage, которому не требуется установленный AutoCAD. Это важно для небольшого проектного офиса: можно работать с профессиональной схемой полива, не приобретая отдельную CAD-платформу только ради плагина. Продукт развивает технологическую линию RainCAD, поэтому отдельная карточка RainCAD здесь не дублируется: для нового рабочего процесса полезнее оценивать Pro Contractor Studio с его текущими инструментами импорта, гидравлики, pipe sizing и отчётности.

• Платформа: Windows.
• Подложки: импорт планов DWG, DXF и PDF.
• Проектирование: расстановка ирригационного оборудования, трубы, зоны и связанные ландшафтные элементы.
• Гидравлика: автоматический подбор размеров труб и расчёт сети, включая mainline и lateral piping.
• Каталоги: базы оборудования крупных производителей позволяют выбирать элементы с проектными характеристиками.
• Документация: takeoff, quantity labels и отчёты.
• Ознакомительный режим: Explore Mode можно использовать без временного ограничения; все проектные инструменты доступны, а сохранение, печать и экспорт готовых планов требуют активного доступа.

Как использовать для проекта

Сначала импортируйте архитектурную или топографическую основу и проверьте масштаб. Затем определите участки орошения, разместите оборудование и разбейте сеть на управляемые зоны. После соединения элементов трубами выполняется sizing и гидравлическая проверка. На этой стадии важнее не принять автоматически предложенные диаметры без просмотра, а проверить, какие ветви стали критическими и не скрывается ли причина проблемы в слишком большой зоне или неверных исходных данных. В конце сформируйте takeoff: количество на чертеже должно совпадать с тем, что реально останется после очистки пробных объектов и временных вариантов.

При работе с PDF-подложкой особое внимание уделяйте масштабу. PDF может выглядеть как технический план, но не гарантирует, что импортированная геометрия соответствует реальным единицам. Один контрольный размер до расстановки большого количества головок экономит гораздо больше времени, чем последующее масштабирование готовой сети.

Плюсы — Pro Contractor Studio

• Не требует отдельного AutoCAD и при этом рассчитан на профессиональную проектную работу.
• Совмещает irrigation с ландшафтом, освещением и дренажом в одной среде.
• Импортирует распространённые CAD/PDF-подложки.
• Автоматизирует размеры труб, гидравлику и ведомости.
• Explore Mode позволяет оценить инструменты до перехода к сохранению и выпуску документации.

Минусы — Pro Contractor Studio

• Только Windows.
• Более высокий порог входа, чем у визуальных садовых планировщиков.
• Профессиональные отчёты не освобождают от проверки исходных расхода, давления и масштаба подложки.

Кому подходит. Ландшафтным и irrigation-подрядчикам, которым нужен единый самостоятельный CAD. Если компания уже стандартизировала процесс на AutoCAD, Irrigation F/X или Raindrop могут лучше встроиться в существующие DWG-шаблоны.

4. Irrigation F/X

Irrigation F/X — специализированный набор инструментов Land F/X для проектировщиков полива, работающих в CAD-среде. Сильная сторона — не только размещение головок, но и связанный цикл от Source Data и труб до расписаний и Critical Analysis. В отличие от универсального CAD, здесь проектные объекты понимают, что они являются оросителями, клапанами и трубами, а не просто блоками и линиями.

• Размещение: стандартные головки доступны через Standard flyouts на ленте F/X Irrigation.
• Схема: можно формировать Schematic Irrigation на ранней стадии, а затем детализировать сеть.
• Отчёты: Irrigation Schedule, Valve Schedule, Watering Schedule и Runtime Schedule.
• Гидравлическая проверка: Critical Analysis показывает доступные расход и давление, максимальный расход станции, потери до критической станции и остаточные величины.
• Команды: для ряда инструментов доступны команды AutoCAD, например FX_CriticalAnalysis для Critical Analysis и IrrigSchedule для Irrigation Schedule.
• Документация: schedule можно выводить в чертёж или в электронную таблицу; это удобно для полного перечня материалов и длин труб по диаметрам.

Практический порядок

1. Задайте масштаб чертежа и подготовьте чистую подложку.
2. Опишите источник воды и доступные параметры до sizing сети. Без корректного POC последующий Critical Analysis не имеет смысла.
3. Через инструменты F/X Irrigation разместите sprinkler heads и другие эмиттеры. Не используйте графические копии блоков вместо объектов F/X, если хотите получить корректную спецификацию.
4. Сформируйте клапанные зоны и соедините оборудование lateral pipe, затем mainline.
5. Выполните sizing. Если Critical Analysis показывает недостаток остаточного давления, сначала исследуйте причину: завышенный расход зоны, длинная критическая ветвь, слишком маленький диаметр или неверное исходное давление.
6. Запустите Irrigation Schedule и проверьте перечень оборудования. При необходимости отправьте schedule в spreadsheet, где удобно добавлять цены и закупочные данные.

Полезная особенность такого workflow — возможность не маскировать проблему ручным увеличением одного диаметра. Critical Analysis показывает контекст критической станции, поэтому проектировщик видит, где действительно теряется запас. Это особенно важно для разветвлённых систем с несколькими типами оборудования.

Плюсы — Irrigation F/X

• Глубокая интеграция ирригационных объектов с CAD-чертежом.
• Critical Analysis связывает геометрию сети с доступным расходом и давлением.
• Отдельные schedules помогают выпускать документацию для монтажа и эксплуатации.
• Есть workflow для схемной стадии, detailed design и отчётности.
• Подходит проектным офисам, где DWG остаётся основным рабочим форматом.

Минусы — Irrigation F/X

• Это не отдельная простая программа: нужен совместимый CAD и освоение его логики.
• Набор функций ориентирован на профессиональную документацию и может быть чрезмерным для разового дачного проекта.
• Автоматизация требует дисциплины: обычные несвязанные линии и блоки не дают преимуществ интеллектуальной модели.

Кому подходит. Проектировщикам и бюро, которые уже выпускают ландшафтную документацию в CAD и хотят добавить специализированные irrigation-инструменты без перехода в отдельную закрытую среду.

5. Raindrop

Raindrop — плагин для полноценного AutoCAD, ориентированный на проектирование систем полива. Он автоматизирует работу, которую в чистом CAD пришлось бы собирать из блоков, полилиний, таблиц и отдельных расчётов: размещение спринклеров, pipe input, зоны, гидравлические параметры и отчётные материалы. AutoCAD LT для этого сценария не подходит, поскольку плагину требуется расширяемая CAD-среда.

• Среда: Windows и полный AutoCAD.
• Головки: предусмотрены динамические и ручные способы размещения, включая раскладку вдоль полилиний.
• Трубы: программа связывает трубопроводы с irrigation-объектами и использует их в расчёте.
• Зоны: можно оценивать нагрузку на клапанные участки.
• Гидравлика: контролируются давление и скорость, поддерживается расчёт mainline, в том числе более сложной конфигурации.

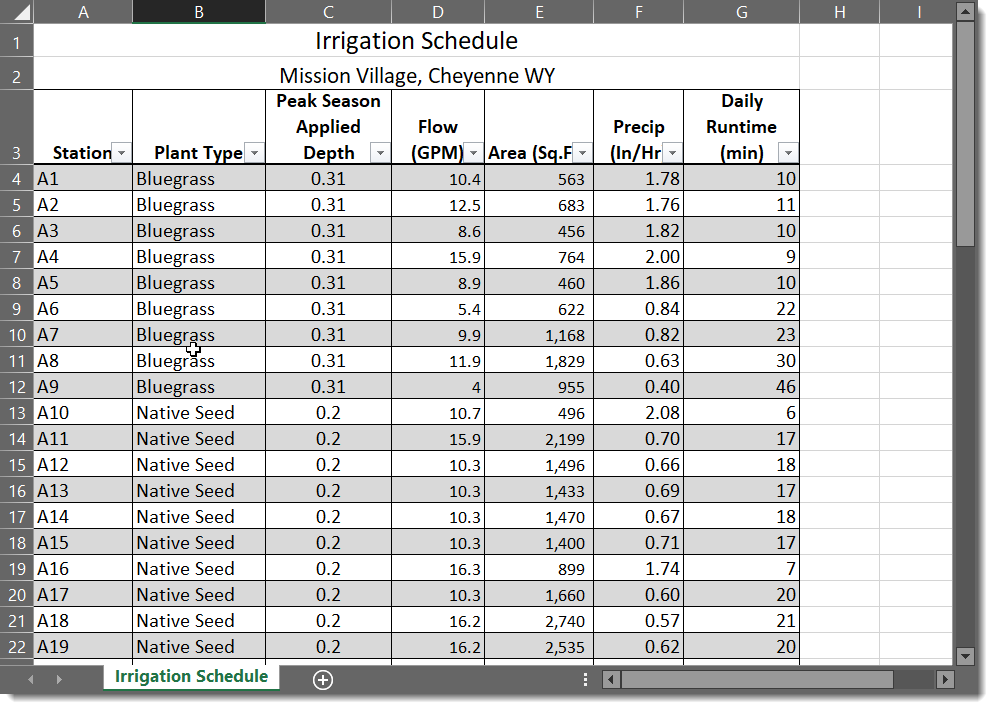

• Отчёты: перечень материалов и Irrigation Schedule можно использовать для дальнейшей сметы.

Рабочий сценарий

Начните с чистой DWG-подложки в корректных единицах. Сначала разместите реальные irrigation-объекты плагина, а не условные круги: тогда расход и параметры сопел попадут в дальнейшие расчёты. После раскладки головок соедините их трубами, создайте клапанные группы и выполните гидравлическую проверку. Если расчёт показывает чрезмерную скорость, не ограничивайтесь увеличением диаметра ближайшего сегмента: просмотрите весь путь до источника и распределение расхода. В конце сформируйте schedule и сравните количество оборудования с визуальным планом.

Плюсы — Raindrop

• Работа внутри AutoCAD без разрыва DWG-процесса.
• Инструменты размещения головок экономят время на повторяющейся геометрии.
• Гидравлические свойства связаны с объектами проекта.
• Есть отчётность и перечни материалов.
• Подходит для проектировщиков, которым важна привычная CAD-экосистема.

Минусы — Raindrop

• Не является самостоятельным приложением и требует полного AutoCAD.
• Привязка к Windows ограничивает команды, работающие преимущественно на macOS.
• Пользователь должен одновременно владеть AutoCAD и принципами гидравлического проектирования.

Кому подходит. Специалистам, которые постоянно работают в AutoCAD и хотят превратить обычный DWG в связанную irrigation-модель. Если лицензировать AutoCAD только ради полива не хочется, Pro Contractor Studio проще организационно.

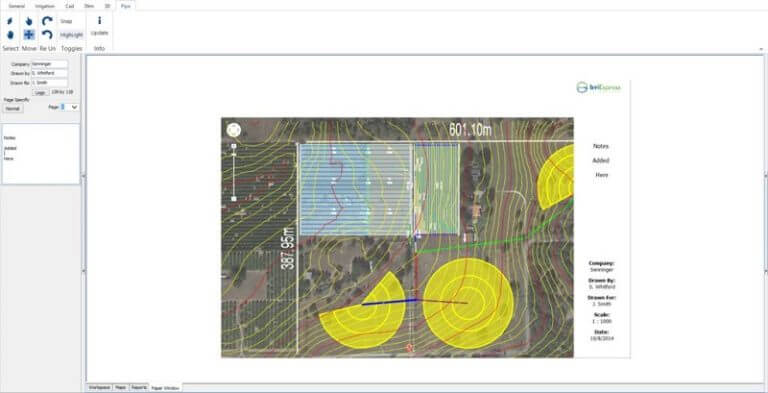

6. IrriExpress

IrriExpress ориентирован прежде всего на сельскохозяйственное орошение, где схема часто начинается не с декоративного газона, а с данных поля, рельефа, блоков, pivots, sprinkler или drip-систем. Программа объединяет работу с исходными survey data, CAD-геометрией и irrigation calculations. Это другой масштаб задачи, чем двор частного дома: длинные линии и производительность системы здесь быстро делают ручные таблицы неудобными.

• Назначение: полевые системы, pivots, blocks и связанные варианты орошения.
• Расчёт: автоматический sizing труб и гидравлические вычисления.
• Оптимизация: инструменты рассчитаны на сравнение проектных конфигураций и параметров сети.
• Основа: полезна связка полевых и геодезических данных с CAD-представлением.
• Ограничение: для декоративного маленького сада интерфейс и логика сельхозпроекта могут быть неоправданно сложными.

Как строить расчёт

Сначала приводят исходные данные поля к единой системе координат и единицам. Затем определяют геометрию орошаемых блоков и способ полива. После задания источника и линий сети выполняют sizing и проверяют, как распределяется давление по расчётным участкам. Для pivots и длинных капельных латералей особенно важно не переносить параметры одного типового участка на всю площадь без расчёта: уклон, длина и доступный напор меняют результат. Финальная проверка должна включать крайние точки сети и режим, создающий максимальную нагрузку.

Плюсы — IrriExpress

• Специализация на сельскохозяйственном орошении, а не декоративной визуализации.
• Совмещает данные участка, CAD и расчётную часть.
• Автоматизирует подбор труб и гидравлические вычисления.
• Поддерживает проектные сценарии для pivots, sprinkler и drip.
• Подходит для крупных площадей, где ручной расчёт становится трудоёмким.

Минусы — IrriExpress

• Не лучший выбор для пользователя, которому нужен только простой план дачного газона.
• Требует хороших исходных полевых и гидравлических данных.
• Сельскохозяйственная терминология и рабочий процесс повышают порог входа для ландшафтного новичка.

Кому подходит. Агрономическим и инженерным проектам, где рельеф, длины и производительность сети важнее презентационной 3D-картинки.

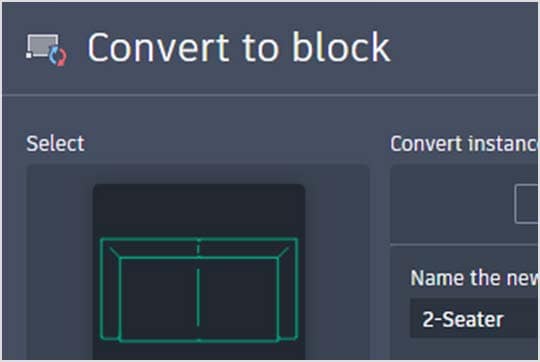

7. AutoCAD

AutoCAD — универсальная CAD-система, а не специализированный расчётчик автополива. В рейтинге она нужна как базовый профессиональный способ: в DWG удобно работать с масштабом, слоями, блоками, полилиниями, размерами и печатными листами. При этом круг, обозначающий радиус головки, сам не знает расхода сопла, а полилиния трубы не рассчитывает потери давления без дополнительного приложения или отдельной методики.

• Платформы: настольные версии для Windows и macOS; карточка размещена в Windows-разделе, чтобы не дублировать один продукт.
• Подложки: DWG/DXF и импорт PDF. Для PDF доступна команда PDFIMPORT, также инструмент находится в разделе Insert → PDF Import.
• Геометрия: удобно выделять отдельные слои для участка, оросителей, зон, lateral pipes, mainline, кабеля и подписей.
• Документация: листы, размеры, таблицы и PDF позволяют выпускать аккуратный монтажный чертёж.
• Ограничение: гидравлика автополива не является штатной функцией базового AutoCAD.

Минимальный CAD-процесс без специализированного плагина

1. Импортируйте архитектурную основу. Для PDF используйте PDFIMPORT и проверьте контрольный размер.
2. Разделите информацию по слоям: существующая ситуация, поливаемые зоны, головки, клапаны, lateral, mainline, подписи и размеры.
3. Создавайте блоки оросителей с понятными обозначениями модели и сопла. Круги покрытия держите на отдельном управляемом слое, чтобы монтажный лист не превращался в нечитаемую сетку.
4. Разбейте головки на зоны и присвойте каждой уникальный номер клапана. Суммарный расход считайте отдельно и переносите в таблицу.
5. Проведите трубы полилиниями, подпишите рассчитанные диаметры и вынесите условные обозначения.
6. Перед выпуском PDF отключите вспомогательные слои, но оставьте номера зон, размеры труб, POC и легенду.

Этот способ годится только при дисциплинированной внешней гидравлике: нужно отдельно рассчитать расходы, потери, высоты и критические точки, а затем перенести результаты на DWG. Если приходится делать это регулярно, специализированный плагин уменьшает риск расхождения между таблицей и чертежом.

Плюсы — AutoCAD

• Точная и привычная для проектных организаций DWG-геометрия.
• Гибкие слои, блоки, размеры и листы подходят для сложной документации.
• PDFIMPORT ускоряет перенос существующих планов в редактируемую основу.
• Большой выбор специализированных irrigation-плагинов.
• Удобен для обмена с архитекторами и смежными инженерами, уже работающими в DWG.

Минусы — AutoCAD

• Базовая программа не выполняет специализированный гидравлический расчёт автополива.
• Без плагина спецификация легко расходится с чертежом после правок.
• Для разового частного проекта сложнее простого садового планировщика.

Кому подходит. Проектировщикам, которые уже получают архитектурную основу в DWG и готовы считать гидравлику отдельным инструментом либо добавить Irrigation F/X или Raindrop.

8. ZWCAD

ZWCAD — универсальный DWG-CAD для точной 2D-геометрии, слоёв, блоков и выпуска чертежей. В этой подборке он относится к Windows-решениям: нативную Linux-версию ему не приписываем. По назначению ZWCAD ближе всего к AutoCAD-сценарию: в нём удобно вести геометрию участка, труб и оборудования, но специализированная гидравлика автополива требует отдельного расчётного процесса или профильного расширения.

• Платформа: Windows.
• Форматы: работа с DWG/DXF; поддерживаются операции с PDF и рядом обменных форматов.
• Подход: можно построить масштабную схему участка, головок, труб и клапанов вручную.
• Плюс CAD-класса: точные привязки, слои, блоки и печать позволяют выпускать монтажный чертёж.
• Ограничение: наличие CAD-инструментов не означает автоматической проверки расходов, давлений и диаметров ирригационной сети.

Как использовать без подмены расчёта

Организуйте чертёж так же строго, как в любой инженерной дисциплине: отдельные слои для подложки, покрытия, оборудования и труб; уникальные номера клапанов; подписи моделей; диаметр каждого расчётного сегмента. Радиусы удобно показывать окружностями или динамическими блоками, но эти окружности не должны становиться источником данных о расходе. Расход берётся из характеристики выбранного сопла при проектном давлении, а гидравлическая таблица ведётся отдельно. После любого изменения количества головок в зоне пересчитывайте не только суммарный расход, но и критическую ветвь.

Плюсы — ZWCAD

• DWG-ориентированная CAD-среда для точных масштабных схем.
• Подходит для работы со слоями, блоками, размерами и печатной документацией.
• Удобен, если смежные планы уже приходят в DWG/DXF.
• Позволяет сделать аккуратный монтажный план даже без специализированного irrigation-модуля.

Минусы — ZWCAD

• Базовый ZWCAD не следует выдавать за готовую гидравлическую систему проектирования полива.
• Без специализированного расширения данные оборудования приходится вести вручную.
• Для Linux этот вариант не подходит как нативное настольное решение; в Linux-разделе поэтому рассматривается FreeCAD.

Кому подходит. Тем, кто хочет работать в DWG и умеет организовать внешний расчёт. Для пользователя, которому нужен автоматический sizing и BOM из связанных irrigation-объектов, IRRICAD или Pro Contractor Studio функционально ближе к задаче.

Программы для macOS

9. Vectorworks Landmark

Vectorworks Landmark выделяется тем, что объединяет ландшафтную модель, рельеф и специализированный набор Irrigation. Это не просто рисование труб поверх плана: объекты участвуют в расчётах давления, расхода и скорости, а система умеет предупреждать о проблемах. Для ландшафтного бюро на Mac это один из немногих вариантов, где не приходится выбирать между развитым site design и irrigation-функциями.

• Платформы: Windows и macOS.
• Настройки проекта: параметры полива доступны через Landmark → Irrigation → Irrigation Settings.

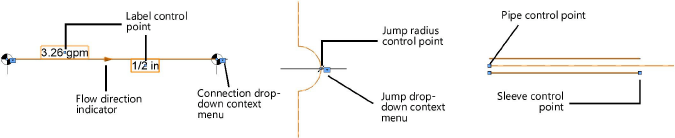

• Трубы: инструмент Pipe имеет режимы Main, Lateral и Drip Tubing; предусмотрены автосоединение и sizing.

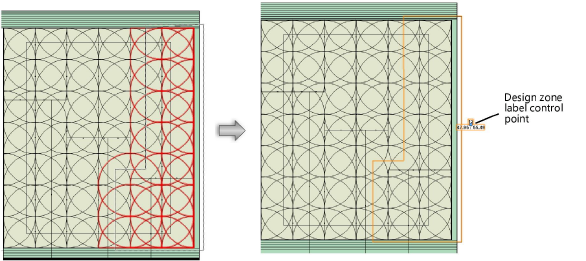

• Зоны: инструмент Design Zone помогает анализировать схему и покрытие.
• Гидравлика: расчёт учитывает pressure, flow и velocity.

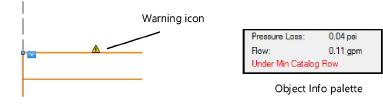

• Диагностика: система выводит предупреждения о превышении каталожного расхода или давления, чрезмерной скорости и несоединённых объектах.
• Рельеф: irrigation-проект можно увязать с site model, что важно для перепада высот.

Как проверить сеть в Vectorworks

1. В Landmark → Irrigation → Irrigation Settings задайте проектные параметры и убедитесь, что единицы соответствуют исходным данным.
2. Создайте POC и разместите irrigation-оборудование на плане. Для головок сначала проверьте покрытие, а уже затем группируйте их по клапанам.
3. Инструментом Pipe проложите Lateral от клапанов к головкам, затем Main от источника. Для капельного участка используйте режим Drip Tubing вместо условной обычной линии.
4. Выполните Size Pipes. Автоматический результат проверьте по предупреждениям и значениям в Object Info.
5. Не скрывайте warning icons до исправления причин. Скрытие предупреждения меняет только отображение, а не расчёт.
6. После корректировки сети сформируйте отчётную документацию и снова проверьте, что все объекты соединены с нужным POC.

Плюсы — Vectorworks Landmark

• Полноценный landscape workflow вместе с irrigation, а не отдельный расчёт поверх чужого плана.
• Нативная macOS-версия наряду с Windows.
• Расчёт pressure, flow и velocity связан с объектами сети.
• Design Zone и предупреждения помогают искать проблемы покрытия и соединения.
• Подходит для проектов, где рельеф и ландшафтная документация так же важны, как трубы.

Минусы — Vectorworks Landmark

• Сложная профессиональная среда с высоким порогом освоения.
• Для маленького одноразового участка набор возможностей избыточен.
• Автоматический sizing не отменяет проверки исходного POC и корректности каталожных элементов.

Кому подходит. Ландшафтным архитекторам и бюро, которым нужен единый проект участка, рельефа, посадок и инженерного полива на Windows или Mac.

10. IrriRT

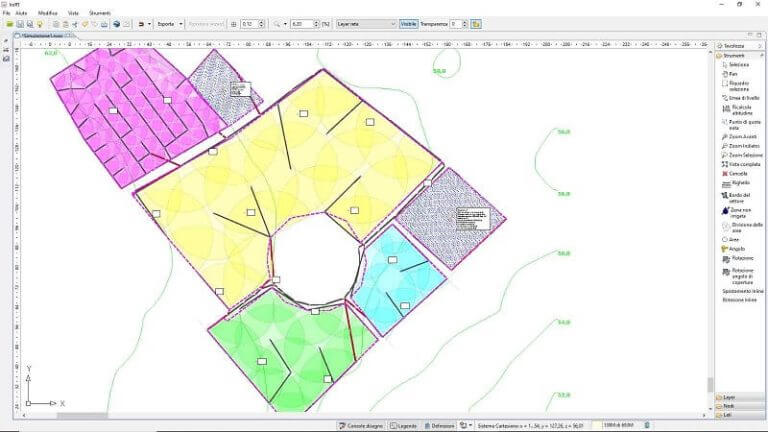

IrriRT — специализированное приложение для ландшафтного орошения, которое работает на Windows и macOS. Оно ориентировано на сады, парки и участки со сложной геометрией, умеет связывать схему с высотами, рассчитывать гидравлику и выпускать материалы. В карточке программа размещена только один раз — в macOS-разделе — чтобы не дублировать тот же продукт среди Windows-вариантов.

• Системы: sprinkler, micro-sprinkler, spray/fogger и drip.
• Рельеф: можно использовать высотные данные и проектировать на многоуровневой территории.
• Гидравлика: расчёт сети, насосной точки, графики и отчёт.
• Управление: проект включает valves/shifts и связанные элементы.
• Документация: BOM, CAD-экспорт по слоям и масштабный PDF.
• Язык: в наборе интерфейсов присутствует русский.

Для какого проекта полезен

IrriRT особенно логичен, когда участок нельзя свести к плоскому прямоугольнику. Перепад отметок меняет давление, поэтому высоты должны войти в модель до окончательного sizing, а не добавляться как декоративные подписи после расчёта. Сначала загрузите или постройте масштабную основу, затем задайте рельеф, POC и оборудование. После формирования сети выполните гидравлический расчёт и изучите графики и отчёт по неблагоприятным участкам. Ведомость материалов формируйте только после удаления временных ветвей и тестовых объектов.

Плюсы — IrriRT

• Нативная работа на Windows и macOS.
• Специализация на ландшафтных системах полива, включая капельные и спринклерные элементы.
• Учитывает рельеф и высотные условия проекта.
• Даёт гидравлический расчёт, графики, отчёты и BOM.
• CAD/PDF-вывод подходит для передачи проектной документации.

Минусы — IrriRT

• Сложнее бытового онлайн-планировщика.
• Для корректной модели нужно подготовить рельеф и реальные параметры источника.
• Профессиональная расчётная логика требует понимания клапанных зон и гидравлики.

Кому подходит. Проектировщикам ландшафтного орошения, которым нужна одинаково серьёзная работа на Mac и Windows, особенно на участках со значимым рельефом.

Онлайн-проектировщики автополива

11. GARDENA myGarden Sprinklersystem planner

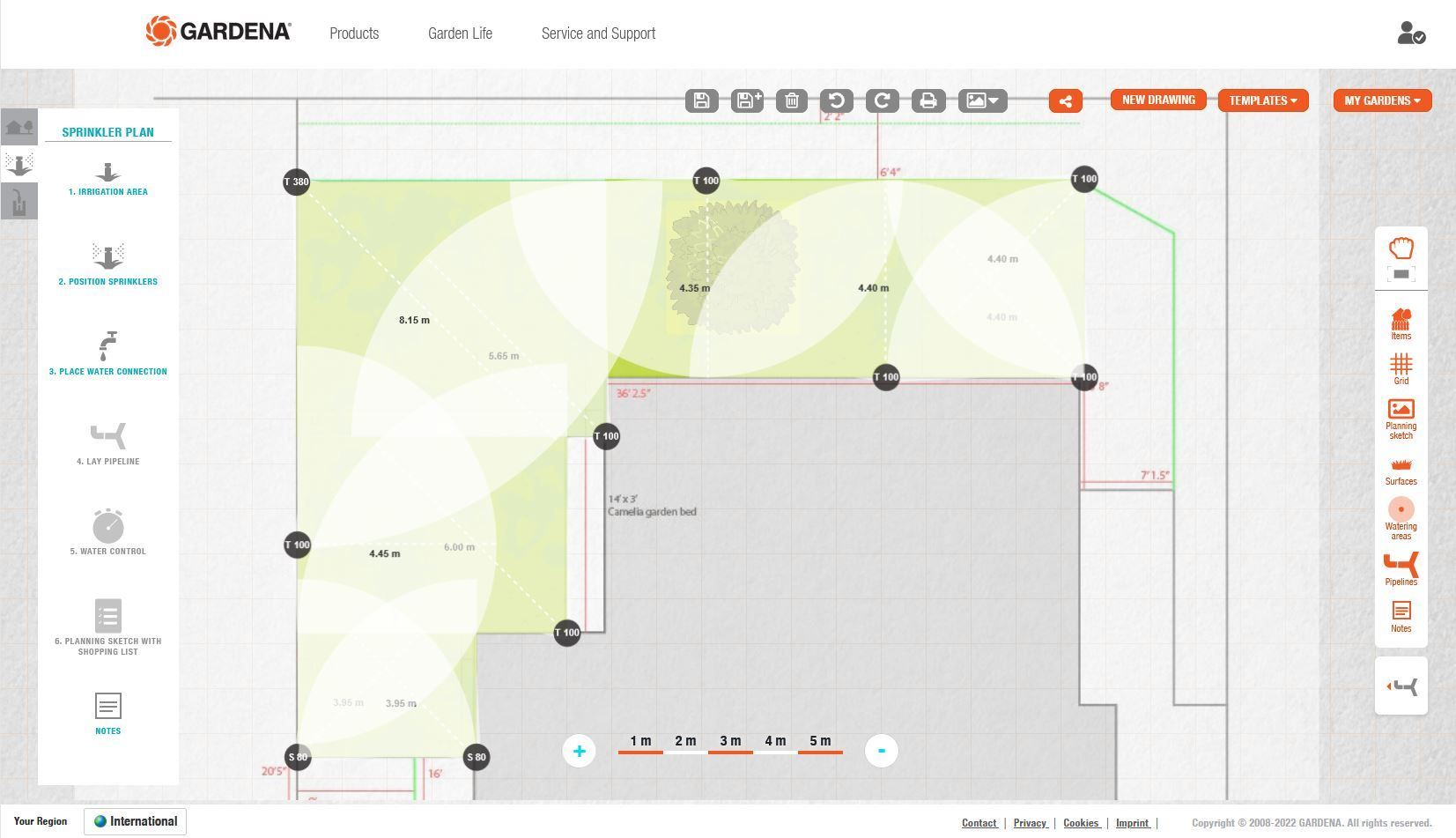

GARDENA myGarden Sprinklersystem planner — бесплатный браузерный инструмент для домашнего проекта. Пользователь рисует сад, после чего планировщик помогает разместить дождеватели и трубы и подготовить planning sketch со shopping list. Его преимущество — низкий порог входа; ограничение — привязка к системе Sprinklersystem GARDENA и отсутствие уровня инженерного CAD с универсальными библиотеками и детальным гидравлическим анализом.

• Формат: работает в браузере без установки настольного CAD.
• Проект: сначала создаётся план сада, затем добавляется Sprinklersystem plan.
• Автоматизация: сервис умеет автоматически предложить расположение sprinklers и pipes.
• Корректировка: автоматическую раскладку нужно просматривать вручную, особенно возле узких полос, строений и дорожек.
• Результат: planning sketch и shopping list для компонентов GARDENA.
• Ограничение: shopping list нельзя без повторного подбора переносить на оборудование другого производителя: расход, радиус, соединители и рабочие параметры могут отличаться.

Как пройти проект от сада к списку покупок

1. Сначала максимально точно повторите форму участка и крупные неполиваемые объекты. Ошибки на этой стадии заставят автоматическую расстановку считать неправильную геометрию.
2. Перейдите к плану Sprinklersystem и запустите автоматическую расстановку.
3. Просмотрите каждую границу. Автоматический результат — стартовая схема, а не гарантия отсутствия попадания воды на стены, дорожки или за пределы участка.
4. Проверьте, что покрытие соседних головок образует рабочее перекрытие без сухих разрывов.
5. Проверьте трассы труб и логичность подключения. Особенно внимательно смотрите на узкие проходы и места пересечения с постройками.
6. Сформируйте итоговую planning sketch и shopping list; перед покупкой сопоставьте список с реальными условиями источника воды.

Плюсы — GARDENA myGarden Sprinklersystem planner

• Работа полностью в браузере и понятный DIY-сценарий.
• Автоматическая первоначальная расстановка сокращает время на простой участок.
• Схема и shopping list находятся в одном процессе.
• Хорошо подходит для пользователя, который планирует систему из компонентов GARDENA.

Минусы — GARDENA myGarden Sprinklersystem planner

• Привязка к экосистеме GARDENA ограничивает универсальность проекта.
• Не заменяет профессиональную гидравлическую модель для большой или сложной сети.
• Автоматическую геометрию обязательно нужно проверить вручную.

Кому подходит. Владельцам небольших участков, которым нужен быстрый браузерный план именно для оборудования GARDENA. Для универсального проекта с разными производителями и расчётными отчётами лучше смотреть IRRISketch или настольные инженерные системы.

12. IRRISketch

IRRISketch занимает промежуточное место между бытовым онлайн-планировщиком и настольным профессиональным CAD. Сервис работает в браузере, позволяет использовать масштабную подложку, размещать sprinkler-оборудование, выполнять гидравлические вычисления и выпускать печатные материалы. Это полезный вариант для специалиста, которому нужен расчётный workflow без установки тяжёлой CAD-системы.

• Формат: web-based; рабочий проект ведётся через учётную запись.

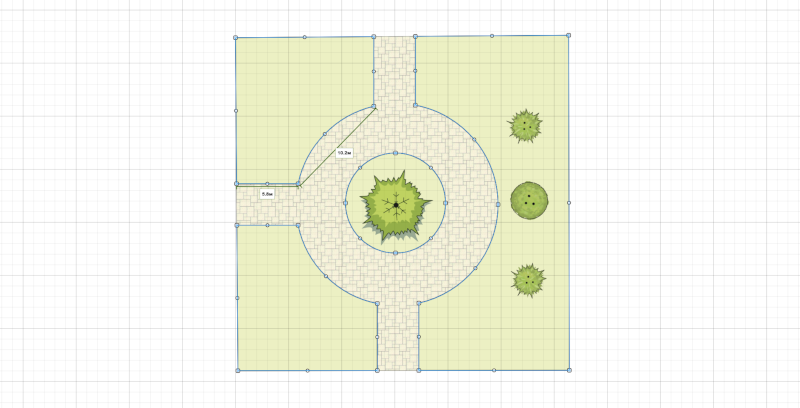

• Основа: есть landscape planner и импорт изображений с последующим масштабированием.
• Расстановка: проектирование sprinkler layout с учётом геометрии покрытия.
• Расчёт: гидравлические вычисления встроены в онлайн-процесс.
• Автоматизация: сервис помогает с подбором сопел по геометрии покрытия, трубами и количеством фитингов.

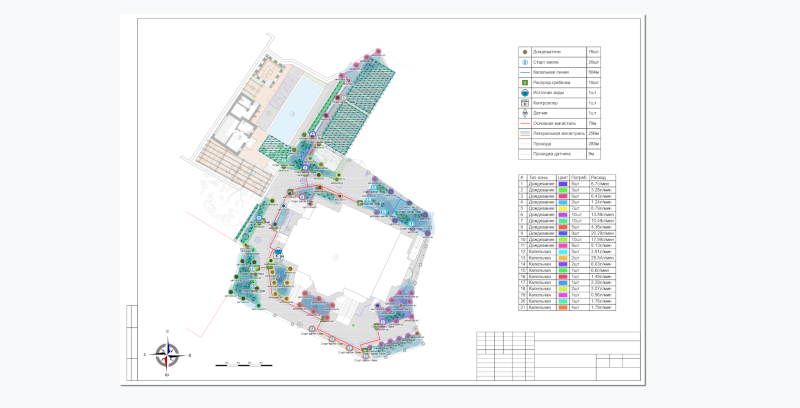

• Выход: печатные layouts и спецификационные материалы.

Как организовать онлайн-проект

Загрузите подложку или постройте участок встроенными средствами, затем обязательно откалибруйте масштаб. После этого обозначьте поливаемые области и разместите головки. Сначала добейтесь геометрически корректного покрытия, только затем стройте piping и распределяйте систему по зонам. В расчётной части проверьте, не появилась ли зона, расход которой превышает исходный ресурс, и нет ли слишком неблагоприятной длинной ветви. Финальный layout должен содержать столько информации, чтобы монтажник понимал номера зон, типы оборудования и трубопроводы без доступа к вашему аккаунту.

Плюсы — IRRISketch

• Работает в браузере, но предлагает больше расчётных функций, чем простой DIY-планировщик.
• Есть масштабирование подложки и полноценная схема sprinkler layout.
• Гидравлическая часть связана с проектом.
• Автоматизация сопел, труб и фитингов уменьшает объём ручной рутины.
• Печатные layouts и спецификации подходят для передачи результата.

Минусы — IRRISketch

• Для работы нужен онлайн-доступ и учётная запись.
• Интерфейс специализированный: новичку всё равно нужно понимать зоны, POC и гидравлику.
• Перед монтажом следует сохранять автономную печатную копию проекта, а не полагаться только на облачный доступ.

Кому подходит. Подрядчикам и продвинутым пользователям, которым нужен web-based irrigation designer с расчётной частью. Для максимально простого домашнего проекта GARDENA myGarden понятнее, для глубокой локальной инженерной модели IRRICAD функционально шире.

Мобильные приложения для iPhone и Android

Мобильный раздел не пытается заменить настольный CAD. Его сильный сценарий — расчёт или подбор в поле, когда проектировщик стоит на участке и уточняет параметры системы. В рейтинг включены реальные приложения из магазинов, а не онлайн-сервисы, представленные как будто это отдельное мобильное ПО.

13. AquaFlow Drip Design

AquaFlow от Toro — специализированный инструмент для проектирования капельного орошения. Он доступен через web и приложения для Apple и Android-устройств. Фокус принципиально отличается от садового sprinkler CAD: пользователь выбирает капельные латерали, submain и mainline и оценивает производительность системы. В расчёте доступны таблицы, графики и цветовая карта uniformity.

• Сценарий: сельскохозяйственное drip irrigation, а не расстановка газонных роторов.
• Оборудование: расчёты ориентированы на капельные продукты Toro, включая линейки Aqua-Traxx, FlowControl и Neptune.
• Результаты: lateral/submain данные, таблицы, графики и визуальная uniformity map.
• Полевой режим: мобильный интерфейс позволяет работать с расчётом на участке и продолжать проект на другой платформе.
• Ограничение: AquaFlow не является универсальной заменой sprinkler-проектировщику частного сада.

Как применять в поле

Сначала зафиксируйте геометрию блока, длину рядов и фактические условия подачи воды. Затем выберите подходящий lateral из поддерживаемого каталога и сравните варианты не только по расходу, но и по равномерности. После выбора латералей переходите к submain/mainline. Цветовая uniformity map полезна как быстрая диагностика, но при граничном результате нужно смотреть числовые значения и исходные параметры: карта не исправит ошибочно введённую длину ряда или давление.

Для сравнения двух вариантов меняйте один проектный параметр за раз. Например, сначала оставьте длину и давление неизменными и сравните два типа латерали, затем отдельно проверьте другой submain. Такой порядок позволяет понять, какая именно переменная дала улучшение, а не получить новый набор цифр без ясной причины.

Плюсы — AquaFlow Drip Design

• Специализированный расчёт именно капельного орошения.
• Web и мобильные приложения позволяют продолжать один тип работы в разных условиях.
• Таблицы, графики и карта равномерности делают результат наглядным.
• Удобен для сравнения нескольких вариантов lateral/submain.
• Подходит для полевой работы на планшете.

Минусы — AquaFlow Drip Design

• Ориентирован на drip и оборудование Toro, поэтому не заменяет универсальный ландшафтный CAD.
• Не предназначен для полноценной расстановки газонных sprinkler heads по сложному участку.
• Точность результата полностью зависит от полевых размеров и исходных гидравлических данных.

Кому подходит. Аграрным специалистам и проектировщикам капельных систем, которым нужен расчёт на мобильном устройстве. Для бытового участка со смешанным газонным и капельным поливом полезнее сначала собрать общую схему в Ландшафтном Дизайне 3D или полноценном irrigation CAD.

14. NetSpeX by Netafim

NetSpeX — smart sprinkler design tool Netafim, доступный через web и мобильные приложения. Его задача уже, чем у IRRICAD: сервис помогает оценить производительность sprinkler-продуктов в разных схемах установки и рабочих условиях, подобрать модель, шаг и конфигурацию для полевого применения. Это хороший пример инструмента, который полезен внутри проектного процесса, но не должен называться полным CAD сети.

• Платформы: web, iOS/iPadOS и Android.
• Входные параметры: тип применения, sprinkler product, шаг и схема установки, рабочие условия.
• Результат: показатели производительности и сравнение вариантов размещения.
• Сильная сторона: быстрый выбор параметров sprinkler-системы непосредственно в поле.
• Ограничение: NetSpeX не заменяет чертёж участка, трассировку всей pipe network и выпуск универсального BOM для смешанной системы.

Практический сценарий

Используйте NetSpeX после того, как известны тип культуры или применения и реальные условия участка. Сравните несколько шагов установки и не выбирайте вариант только по максимальному радиусу: важнее равномерность и соответствие рабочему давлению. После выбора модели и spacing перенесите эти данные в основной проект, где будут рассчитаны зоны, трубы, источник и управление. Такой раздел труда снижает риск: мобильный инструмент решает свою узкую задачу, а не подменяет сеть целиком.

Если приложение показывает подходящий spacing для конкретной модели, сохраните эти исходные данные вместе с проектом. Через несколько месяцев монтажнику будет важнее понимать, при каком давлении и какой конфигурации получен результат, чем просто увидеть расстояние между точками на чертеже.

Плюсы — NetSpeX by Netafim

• Реальные приложения для iOS и Android плюс web-доступ.
• Быстрый подбор sprinkler configuration по условиям применения.
• Удобен для проверки нескольких spacing-вариантов в поле.
• Ориентирован на фактические продукты Netafim и их рабочие характеристики.

Минусы — NetSpeX by Netafim

• Это инструмент подбора и оценки sprinkler performance, а не полноценный CAD всего участка.
• Привязан к продуктовой экосистеме Netafim.
• Трассы труб, клапаны и общий монтажный лист нужно вести в другом проектном инструменте.

Кому подходит. Специалистам по полевому орошению, которым нужно быстро выбрать sprinkler и расстояния между точками. Для жилого автополива с множеством архитектурных препятствий его следует использовать только как вспомогательный расчётчик.

Что использовать для проектирования автополива в Linux

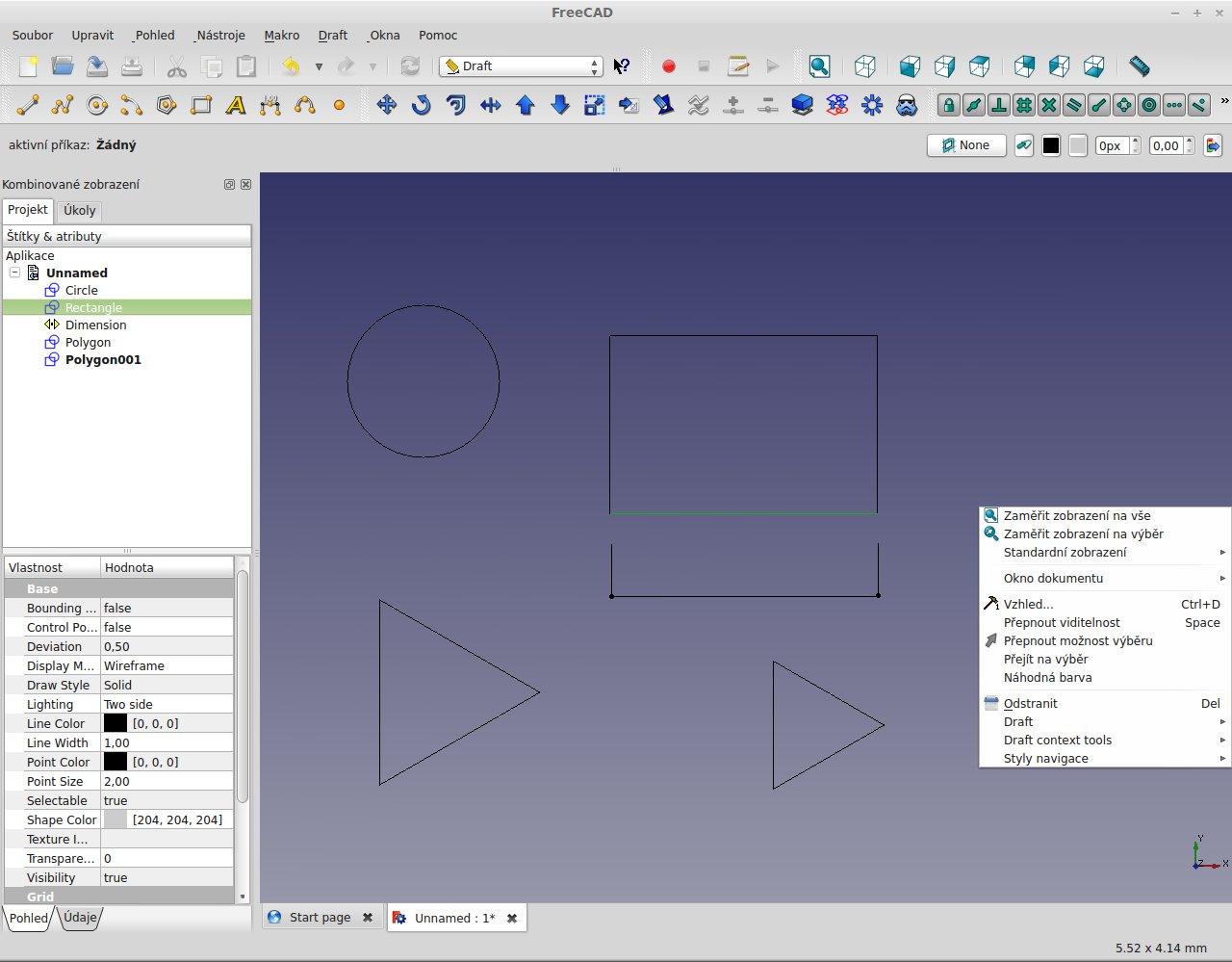

15. FreeCAD

FreeCAD — открытый параметрический CAD для Windows, macOS и Linux. В Linux-разделе он нужен как универсальный способ построить масштабный чертёж, когда специализированного irrigation-приложения нет. FreeCAD работает с 2D- и 3D-геометрией и поддерживает обмен через DXF, SVG и другие инженерные форматы. Но стандартная установка не превращает трубы и окружности в гидравлическую сеть автополива.

• Платформы: Windows, macOS, Linux.
• Тип: универсальный параметрический CAD с открытым исходным кодом.
• 2D: рабочие среды Draft и Sketcher подходят для геометрии и размерных схем, которые можно использовать как основу монтажного чертежа.
• Обмен: поддерживаются DXF, SVG и другие распространённые форматы.
• Расширяемость: архитектура допускает модули и автоматизацию, но в базовой программе нет готовой универсальной irrigation-гидравлики.

Как организовать ручной проект

Используйте FreeCAD как геометрический слой проекта: подготовьте масштабную основу, разделите оросители, клапаны и разные классы труб на понятные группы, создайте условные обозначения и подпишите расчётные диаметры. Гидравлику ведите в отдельной проверяемой таблице или специализированном инструменте, а в CAD переносите уже рассчитанные данные. Чтобы не потерять связь, присваивайте одинаковые номера клапанов и ветвей и в таблице, и на чертеже. После каждой геометрической правки проверяйте, не изменилась ли длина критического маршрута.

При импорте DXF не начинайте разводку до проверки единиц и контрольного расстояния. Универсальный CAD не знает, какая длина стены должна быть в реальности: он честно построит сеть на ошибочно масштабированной основе, а уже расчёт покажет неправдоподобные длины труб.

Плюсы — FreeCAD

• Нативная доступность в Linux, а также Windows и macOS.
• Открытая и расширяемая CAD-система без обязательной привязки к закрытому формату одного производителя.
• Подходит для точной геометрии и подготовки монтажных схем.
• DXF/SVG и другие форматы облегчают обмен исходными данными.

Минусы — FreeCAD

• Нет штатного специализированного irrigation workflow уровня IRRICAD.
• Гидравлический расчёт и базы sprinkler-оборудования придётся организовать отдельно.
• Для быстрого домашнего плана GARDENA myGarden или специализированный 3D-планировщик проще.

Кому подходит. Пользователям Linux, которым нужен точный открытый CAD и которые готовы разделить геометрию и гидравлический расчёт. Это честнее, чем выбирать универсальный CAD по названию платформы и ожидать от него встроенную irrigation-гидравлику.

Сервисы и расчётные инструменты, которые полезны вместе с проектировщиком

Rain Bird Sprinkler Design Service

Rain Bird Sprinkler Design Service — сервис получения готового проекта, а не настольный CAD. Пользователь передаёт данные участка, после чего получает проект в PDF и связанный список компонентов. Сервис рассчитан на жилые объекты в США, поэтому его нельзя считать универсальной онлайн-программой для любой страны. Он полезен как сценарий «получить готовый проект под экосистему Rain Bird», но не заменяет самостоятельное редактирование связанной CAD-модели.

Перед передачей исходных данных подготовьте размеры участка, расположение дома и неполиваемых зон, точку подключения и измеренные параметры воды. Полученный план перед монтажом сопоставляют с фактическим рельефом, существующими коммуникациями и доступностью оборудования. Если геометрия участка изменилась после отправки исходных данных, монтаж по старому PDF без повторной сверки создаёт риск несовпадения зон и трасс.

Hunter My Design Landscape

My Design Landscape — браузерный проектный инструмент Hunter. Он позволяет загрузить вид участка сверху, задать масштаб, создать hydrozones, выбрать оборудование Hunter и расставить его непосредственно на плане. Радиус, дуга и spacing настраиваются с визуальной проверкой head-to-head coverage; для подбора оборудования можно ввести System Capacity и Static Pressure. После расстановки доступен project summary, список материалов и выгрузка материалов в CSV или Excel.

Ограничение: полный pipe layout и hydraulics для этого инструмента обозначены как функция в разработке. Поэтому My Design Landscape уже решает компоновку, hydrozones и подбор головок, но его нельзя приравнивать к IRRICAD или Pro Contractor Studio по расчёту трубопроводной сети. Hydrawise относится к другой стадии — управлению установленной системой.

Hunter Dripline Calculator

Hunter Dripline Calculator — узкий онлайн-инструмент для микроорошения. Zone Totalizer рассчитывает общую длину dripline и количество эмиттеров для зоны, общий расход и application rate; Product Recommender подбирает оборудование по типу растений, почвы и применения. Эти результаты удобно переносить в общий проект как расчёт отдельной подсистемы, но сам калькулятор не строит полный ландшафтный CAD с трубами, клапанами и монтажными листами.

Что не стоит считать полноценной программой для проектирования автополива

Бренд оборудования, приложение контроллера, расчётный калькулятор и CAD-проектировщик решают разные задачи. В рейтинг полноценного проектного ПО имеет смысл включать только те инструменты, возможности которых соответствуют заявленному сценарию; остальные полезнее рассматривать как вспомогательные.

• RainCAD. Его технологическая линия продолжена в Pro Contractor Studio, поэтому две отдельные карточки создавали бы искусственное дублирование близкого рабочего процесса. Для нового проекта разумнее оценивать Pro Contractor Studio по текущему набору инструментов и совместимости.
• Hunter Hydrawise. Это система управления установленным поливом. Расписания, мониторинг и погодная автоматизация не заменяют предварительное размещение оборудования, zoning, трассировку и hydraulic sizing.
• Rain Bird как название бренда. У Rain Bird есть оборудование, design tools и отдельный Sprinkler Design Service, но это не одно универсальное настольное CAD-приложение. В статье сервис описан именно как сервис.
• Узкие калькуляторы. Hunter Dripline Calculator и NetSpeX полезны для конкретных расчётов и подбора, но результат следует переносить в общий проект, если требуются трассы, клапаны, полная спецификация и монтажная документация.

Как спроектировать автополив: полный алгоритм от замеров до монтажной схемы

Ни одна программа не исправляет плохие исходные данные. Правильная последовательность важнее бренда интерфейса: сначала определяют геометрию и ресурс воды, затем покрытие и зоны, потом трубы и только после этого выпускают спецификацию. Если начать с красивой трассы труб, скорее всего придётся переделывать её после расчёта расхода.

1. Подготовьте масштабную основу

Снимите размеры границ, дома, дорожек, террас, парковки, подпорных стен и существующих коммуникаций. Для длинных сторон желательно иметь несколько независимых контрольных размеров. В программе после импорта PDF или изображения измерьте известный отрезок и убедитесь, что масштаб не исказился. Если участок сложной формы, полезны диагональные размеры между фиксированными точками: они помогают обнаружить геометрическую ошибку, которую не видно по одной длине стороны.

2. Разделите участок на поливаемые и неполиваемые поверхности

Газон, цветник, кустарник, живая изгородь, грядка и теплица требуют разного подхода. Асфальт, фасад, забор соседа и открытая терраса — ограничения для распыления. Такой слой позволяет выбирать способ полива по зоне, а не пытаться покрыть весь участок одинаковыми головками. На этом же этапе отметьте будущие изменения ландшафта: террасу, бассейн или новую дорожку лучше учесть до прокладки труб.

3. Определите реальный источник воды

Зафиксируйте точку подключения, доступный расход и давление в условиях, близких к рабочим. Статическое давление при закрытых кранах не показывает, что произойдёт при открытой зоне. Если используется насос и накопитель, в расчёт входят их рабочие характеристики и схема подключения. Не подменяйте измерение паспортом насоса: реальная система включает всасывание, фильтры, арматуру, перепад высот и уже существующие трубы.

4. Выберите тип полива для каждой зоны

Газон обычно проектируют спринклерами или ротаторами, рядовые посадки и грядки — капельной линией, отдельные кустарники — подходящими микроэмиттерами. Разные типы оборудования не следует механически объединять в одну зону только потому, что они расположены рядом. Сначала учитывают потребность растений и способ подачи воды, а затем удобство трассировки.

5. Расставьте крайние и угловые головки

Сначала решают границы покрытия, затем заполняют внутреннюю площадь. Углы и узкие полосы определяют геометрию сильнее, чем свободная середина газона. Сектора настраивают так, чтобы вода оставалась внутри поливаемой области настолько, насколько позволяет реальная геометрия. Если узкая полоса не получается корректно обычным спринклером, лучше изменить тип оборудования, а не заставлять одну головку работать вне подходящего режима.

6. Обеспечьте head-to-head coverage

Соседние спринклеры размещают с намеренным перекрытием, чтобы уменьшить неравномерность между головкой и краем её струи. Круги на плане должны пересекаться; отсутствие любого пересечения — не достоинство проекта. При ветре и сложной форме участка рабочая проверка ещё важнее. Поэтому требование полностью убрать перекрытия противоречит нормальной логике head-to-head coverage.

7. Разбейте систему на клапанные зоны

Суммарный расход зоны должен укладываться в возможности источника при требуемом давлении. Одновременно учитывайте совместимость precipitation rate и тип насаждений. Присвойте каждой зоне номер и используйте его во всех таблицах и на чертеже. Если в зоне меняется набор головок, сразу пересчитайте её расход, а не оставляйте прежнее значение в таблице.

8. Разместите клапаны и коллекторы

Старайтесь сохранить доступ для обслуживания. Глубина и конкретная конструкция зависят от системы и местных условий, поэтому не копируйте универсальную цифру из случайного примера. На плане важны местоположение, номер и связь с зоной. Клапанный бокс, к которому нельзя добраться без демонтажа покрытия, создаёт эксплуатационную проблему даже при идеальном гидравлическом расчёте.

9. Проложите lateral pipes

Соединяйте головки логичными ветвями без бессмысленных петель и пересечений строений. Трасса должна учитывать будущий монтаж, препятствия и сервис. На сложном участке несколько вариантов полезно сравнить до sizing. Изменение маршрута после расчёта может поменять длину критической ветви, поэтому после заметной корректировки гидравлику повторяют.

10. Проложите mainline

Mainline связывает источник с управляющими элементами. При большой длине и нескольких ветвях именно здесь может появляться значительная часть потерь, поэтому условная линия как можно короче не всегда даёт лучший эксплуатационный результат. Важны доступ к ремонту, препятствия и распределение подключений.

11. Рассчитайте диаметры и потери

Суммируйте расход по участкам, используйте характеристики материала труб и учитывайте перепад отметок. Не назначайте всем трубам один диаметр из соображения удобства закупки до расчёта: это либо создаёт лишние потери, либо неоправданно увеличивает стоимость. В специализированном ПО sizing запускают после того, как сеть действительно соединена и POC задан корректно.

12. Проверьте неблагоприятную точку

Найдите головку или эмиттер, для которого путь от источника создаёт худшее сочетание потерь и высоты. В профессиональном ПО это отражается в Critical Analysis или hydraulic report; при ручном CAD такую проверку ведут отдельно. Неблагоприятная точка не всегда является геометрически самой дальней: на результат влияют расход по общим участкам и рельеф.

13. Рассчитайте капельные линии отдельно

Для drip важны длина латерали, шаг эмиттеров, расход каждого эмиттера и допустимый диапазон давления. Рисунок труб на плане показывает геометрию, но не подтверждает равномерность длинного капельного контура. При сельскохозяйственной задаче полезен отдельный AquaFlow, при ландшафтной — специализированный irrigation CAD или расчёт по данным выбранной линии.

14. Сформируйте спецификацию

BOM должен включать не только заметные головки, но и клапаны, регуляторы, фильтрацию, фитинги, трубы и другие предусмотренные проектом компоненты. Автоматическую ведомость сравните с количеством объектов на плане. Не добавляйте в закупку временные объекты, которые использовались только для сравнения вариантов.

15. Выпустите монтажный лист

Уберите лишние вспомогательные окружности, оставьте необходимые размеры, зоны, диаметры, номера клапанов, POC, легенду и заметки. Монтажник должен понять схему без доступа к вашему рабочему проекту и без догадок о том, какая линия к какой зоне относится. Печатный PDF проверьте в том масштабе, в котором его действительно будут использовать на объекте.

Обычный CAD или специализированная программа: когда что выбирать

Главная развилка проходит не между «простой» и «сложной» программой, а между задачами черчения и инженерного расчёта. Универсальный CAD хорошо хранит геометрию: границы участка, подложку, размеры, слои, блоки оборудования, трассы и подписи. Специализированный irrigation CAD добавляет предметную модель системы — расход, давление, типы труб, клапанные зоны, характеристики оборудования, гидравлическую проверку и ведомости. Для небольшого частного участка эти уровни можно разделить, но для длинных магистралей, перепада высот и большого числа зон расчётная часть становится самостоятельной задачей.

Универсальный CAD имеет смысл выбирать, когда инженер уже знает диаметры, расход зон и требуемое давление, а задача программы — выпустить аккуратный чертёж. Если эти параметры ещё надо определить, наличие красивого плана не заменяет расчёт. Обратная ситуация тоже встречается: специализированная программа способна посчитать сеть, но исходная подложка неточна. Тогда ошибка масштаба переносится в длины труб и расстояния между оборудованием, поэтому сначала приводят в порядок геометрию, а затем запускают расчёт.

Комбинированный процесс оправдан и в профессиональной работе. Например, топографию и архитектурную часть можно подготовить в AutoCAD, а предметную сеть вести в плагине Irrigation F/X или другом специализированном решении. Главное — определить, где находится мастер-версия данных. Если диаметры меняются в расчётчике, а подписи на печатном плане остаются старыми, два корректных по отдельности файла дают некорректный комплект документации.

Как проверить проект перед покупкой оборудования

Финальная проверка нужна даже после автоматического расчёта. Программа обрабатывает введённые данные, поэтому неверный масштаб, ошибочный расход источника или забытый перепад высот дают формально завершённый, но непригодный проект. Проверку удобно проводить в порядке от исходных данных к геометрии, затем к гидравлике и только после этого к ведомости материалов.

1. Сверьте масштаб и контрольные размеры

Выберите на плане два-три расстояния, которые известны независимо: длину стены, ширину въезда, расстояние между углами участка. Измерение в программе должно совпадать с исходными значениями. Особенно это важно после импорта PDF или изображения: картинка может выглядеть правильно, но быть вставленной без масштаба. Пока масштаб не подтверждён, нельзя доверять длинам труб, радиусам и количеству оборудования.

2. Проверьте исходные данные точки подключения

POC должен описывать реальный источник, а не номинальную характеристику насоса или диаметр наружной резьбы. Для расчёта важны доступный расход и давление в рабочем режиме. Если программа допускает ввод высоты источника, материала подводящей линии и других потерь до POC, эти значения также должны соответствовать объекту. Ошибка здесь распространяется на все зоны сразу.

3. Убедитесь, что нет сухих участков

В спринклерной части просмотрите границы газона, узкие полосы, внутренние углы и участки возле строений. Радиус каждого дождевателя — не декоративный круг, а проверяемая зона покрытия. Для равномерного полива спринклеры обычно размещают с взаимным перекрытием до соседней головки. Задача проверки — не удалить пересечения, а исключить зоны, куда вода не доходит, и места с явно неоправданным многократным наложением.

4. Проверьте, что оборудование не поливает запрещённые зоны

Отдельно просмотрите стены, фасады, дорожки, парковку, бассейн и другие поверхности, куда регулярный полив не должен быть направлен. Здесь важны не только радиусы, но и сектора. Если головка имеет регулируемую дугу, на плане должна быть зафиксирована именно та дуга, которая требуется на объекте, а не полный круг по умолчанию.

5. Сверьте состав каждой клапанной зоны

В одной зоне должны находиться совместимые по режиму полива устройства и растения с близкими требованиями к воде. Смешение спринклеров газона и капельной линии в одной логике управления осложняет настройку длительности полива. Проверьте номер зоны у каждой головки или линии, а затем сравните число объектов с отчётом программы.

6. Сравните расход зоны с доступным расходом источника

Автоматический zoning полезен только при корректных исходных данных. Просмотрите максимальную нагрузку по каждой зоне и оставьте эксплуатационный запас, предусмотренный проектом и оборудованием. Если после замены нескольких головок расход вырос, зону нужно пересчитать. Нельзя считать старую гидравлическую таблицу действительной после изменения состава потребителей.

7. Просмотрите критический гидравлический путь

В IRRICAD, Irrigation F/X, IrriRT и других расчётных системах изучите hydraulic report или Critical Analysis. Проверьте, какая точка считается неблагоприятной и почему. Значение должно быть объяснимо длиной маршрута, расходом общих участков и высотной отметкой. Если программа показывает подозрительно малые потери для длинной сети, первым делом проверяют единицы измерения, диаметры и материал труб.

8. Проверьте скорость и диаметры по всей сети

Ищите не только минимальное давление в конечной точке, но и участки с чрезмерной скоростью, резкими переходами диаметров и неразумно большим числом разных размеров труб. Автоматический sizing оптимизирует по заложенным правилам, но итог всё равно должен быть монтажно понятным. Если ради сокращения одного фитинга меняется диаметр длинного участка, сравните оба варианта до закупки.

9. Проверьте рельеф и перепад высот

На склоне статическая разница уровней влияет на давление независимо от трения. Сверьте высоты POC, клапанов и крайних точек с топографией. Если проект изначально строился на плоской подложке, а участок имеет выраженный рельеф, расчёт без отметок нельзя считать завершённым.

10. Отдельно проверьте капельные контуры

Для drip-системы просмотрите длины латералей, шаг эмиттеров, расход на один эмиттер, число линий в блоке и рабочий диапазон давления выбранного изделия. AquaFlow и специализированные сельскохозяйственные программы визуализируют поведение линии лучше обычного CAD. В универсальном редакторе эти параметры нужно вести в отдельной таблице или инженерном расчёте.

11. Сверьте спецификацию с планом

Автоматический BOM проверяют по группам: дождеватели, форсунки, клапаны, трубы, фитинги, фильтры, регуляторы, контроллерные компоненты и прочие элементы проекта. Если на чертеже удалён временный вариант, он не должен оставаться в спецификации. Если одна и та же головка на плане представлена блоком из нескольких вложенных компонентов, убедитесь, что программа считает её так, как ожидает сметчик.

12. Проверьте печатный или PDF-результат

Откройте файл, который реально получит монтажник. На нём должны читаться номера зон, диаметры, легенда, POC, направления и ключевые размеры. Не рассчитывайте, что исполнитель сможет открыть исходный CAD-проект и включить скрытые слои. Хороший контрольный вопрос: можно ли по экспортированному листу однозначно понять, какой клапан управляет каждым участком и где проходит каждая основная линия.

Частые ошибки при проектировании автополива

Убирать любое перекрытие между дождевателями

Это одна из наиболее опасных ошибок в визуальном планировании. Круг радиуса не означает одинаковую интенсивность осадков в каждой точке. Для спринклерной системы нормальна расстановка head-to-head, когда струя одной головки достигает соседней. Поэтому в Ландшафтном Дизайне 3D, CAD или браузерном планировщике пересечение кругов само по себе не является дефектом. Проверять нужно равномерность и отсутствие сухих мест.

Подменять рабочее давление статическим

Манометр при закрытых потребителях показывает состояние, которое не описывает работу зоны под расходом. Проектировщику нужен режим, соответствующий фактической работе системы. Если в расчёт передать завышенное давление, программа способна подобрать сеть, которая будет выглядеть корректно в отчёте, но не обеспечит нужные параметры при включённых головках.

Создавать слишком большие зоны ради меньшего числа клапанов

Экономия на одном клапане не компенсирует превышение доступного расхода. Признак ошибки — зона, в которой суммарная потребность оборудования почти равна или превосходит возможности источника ещё до учёта потерь. Исправление выполняют разделением нагрузки и повторным расчётом, а не увеличением радиусов головок.

Смешивать разные способы полива без общей логики

Газонные дождеватели, кустарники и капельные линии могут требовать разной продолжительности и режима работы. Если они сведены в одну зону только потому, что геометрически находятся рядом, эксплуатационная настройка становится неудобной. В проекте сначала формируют hydrozones по потребностям и типу оборудования, а затем оптимизируют трассу.

Назначать диаметр трубы по привычке

Одинаковый диаметр во всей сети упрощает список материалов, но не гарантирует корректную гидравлику. На загруженных участках потери могут оказаться высокими, а на малых ответвлениях большой диаметр будет неоправданным. IRRICAD, Pro Contractor Studio и другие специализированные решения полезны именно тем, что sizing можно проверить по фактическому расходу каждого сегмента.

Игнорировать высотные отметки

На плоском плане длинная линия и короткая линия различаются в основном трением; на рельефе добавляется влияние высоты. Если насос находится внизу, а крайняя зона значительно выше, это меняет доступное давление. Обратный перепад также требует внимания. Поэтому топографию нельзя считать декоративным слоем, когда участок заметно меняет отметку.

Принимать приложение контроллера за проектировщик

Hydrawise и подобные системы управления полезны после монтажа: они работают с расписаниями, контроллерами и эксплуатацией. Они не заменяют CAD-схему труб, hydraulic sizing и монтажную документацию. При выборе ПО сначала определите стадию работы: проектирование до монтажа, узкий инженерный расчёт или управление после запуска системы. Смешение этих задач приводит к сравнению несопоставимых продуктов.

Покупать материалы по первой автоматически сформированной ведомости

Спецификация зависит от того, какие объекты включены в модель и какие правила используются программой. Перед заказом проверьте временные варианты, дубли, фитинги на переходах, принадлежность оборудования к правильным зонам и компоненты POC. Автоматический BOM сокращает ручную работу, но не заменяет итоговую сверку с чертежом.

Считать 3D-визуализацию инженерной проверкой

Трёхмерная сцена хорошо показывает конфликт трубы с объектом, расположение резервуара и общую логику участка. Она не вычисляет автоматически требуемое давление только потому, что модель выглядит реалистично. Визуальная проверка и гидравлическая проверка отвечают на разные вопросы; для частного проекта их можно выполнять разными инструментами.

Менять сеть после расчёта и не пересчитывать её

Перенос клапана, добавление головки или изменение маршрута mainline меняет длины и расходы сегментов. Если после правки старые диаметры и отчёт остаются без пересчёта, документация перестаёт соответствовать модели. В профессиональном ПО после существенного изменения снова запускают sizing и анализ, а затем обновляют schedule и BOM.

Какую программу выбрать для конкретной задачи

Для частного владельца участка первый выбор определяется не максимальным числом функций, а тем, сможет ли он корректно задать исходные данные. Если задача — увидеть расположение дождевателей и коммуникаций рядом с домом, Ландшафтный Дизайн 3D даёт более прямой путь, чем профессиональный irrigation CAD. Если проект уже содержит десятки зон, длинные трубопроводы и существенный рельеф, приоритет меняется: на первое место выходят hydraulic sizing, критический путь и проверяемые отчёты.

Частые вопросы

Можно ли спроектировать автополив полностью бесплатно?

Бесплатно можно выполнить значительную часть работы: построить схему в GARDENA myGarden, начертить геометрию в FreeCAD или использовать бесплатный режим продукта, если он действительно допускает нужные операции. Но бесплатность программы не отменяет необходимость проверить расход, давление, характеристики оборудования и монтажную документацию. Для сложной сети именно инженерная часть, а не стоимость редактора определяет надёжность проекта.

Какая программа лучше всего подходит новичку?

Для владельца небольшого участка удобнее начинать с Ландшафтного Дизайна 3D или GARDENA: в них легче связать схему полива с реальной территорией. IRRICAD и профессиональные CAD-плагины целесообразнее, когда пользователь понимает расход, давление, зоны и структуру гидравлического расчёта.

Нужен ли AutoCAD для профессионального проектирования?

Нет. IRRICAD Standalone и Pro Contractor Studio работают как самостоятельные решения. AutoCAD нужен в тех процессах, где выбран профильный плагин, например Irrigation F/X или Raindrop, либо когда компания уже ведёт всю проектную документацию в DWG. Выбор зависит от рабочего процесса, а не от обязательности конкретного бренда CAD.

Можно ли сделать проект только по спутниковому снимку?

Снимок удобен как подложка, но его масштаб нужно откалибровать по известному расстоянию или геопривязанным данным. Для монтажа дополнительно нужны реальные размеры, препятствия и точка подключения. Если рельеф влияет на систему, плоский снимок не заменяет отметки высот.

Чем программа для проектирования отличается от приложения для контроллера?

Проектировщик отвечает на вопросы «где проложить трубы», «какие диаметры нужны», «как разместить оборудование» и «хватает ли давления». Приложение контроллера управляет уже созданными зонами: временем запуска, расписаниями и эксплуатацией. Hydrawise относится ко второй категории и не заменяет проектный CAD.

Можно ли проектировать спринклерный и капельный полив в одном файле?

Да, если выбранная программа поддерживает оба типа объектов или если CAD используется как общая геометрическая среда. Но расчётные правила для них отличаются. В проекте следует разделять зоны, подписывать тип оборудования и не переносить параметры спринклеров на drip-линии.

Почему нельзя просто нарисовать круги одинакового радиуса?

Радиус описывает достижение струи, но не гарантирует одинаковую интенсивность осадков по площади. Для спринклерной системы важны взаимное расположение головок, сектора, характеристики форсунок и pressure. Поэтому схема из одинаковых окружностей — только начало, а не гидравлически подтверждённый проект.

Что такое head-to-head coverage?

Это принцип расстановки, при котором струя одного спринклера достигает соседнего. Такое намеренное перекрытие помогает выровнять распределение воды. Поэтому пересечения кругов на плане не нужно автоматически считать ошибкой; проблемой являются сухие зоны, неверные сектора и несовместимые по интенсивности устройства.

Как понять, что нужен гидравлический расчёт, а не только план?

Он нужен всегда, когда по схеме будут выбирать диаметры и принимать решение о работоспособности сети. Для короткой бытовой системы расчёт может быть выполнен отдельно от графической программы. Для длинных линий, большого числа зон, рельефа и дорогого монтажа удобнее использовать специализированное ПО, где геометрия и hydraulics связаны.

Какой файл лучше передать монтажнику?

Передавайте печатный или PDF-лист с масштабом, POC, номерами зон, клапанами, трубами, диаметрами, легендой и необходимыми размерами. Исходный DWG или другой редактируемый проект полезен для дальнейшей работы, но не должен быть единственным носителем критической информации. Монтажный комплект должен читаться без включения скрытых слоёв.

Нужно ли переносить в программу все растения?

Для гидравлической схемы важнее зоны с разными требованиями к воде, чем декоративная детализация каждого растения. В визуальном ландшафтном проекте растения помогают понять границы газона, клумб и посадок. В инженерном файле их можно группировать так, чтобы схема оставалась читаемой и отражала hydrozones.

Можно ли автоматически доверять подобранным диаметрам?

Автоматический sizing ускоряет расчёт, но результат проверяют по исходному расходу, материалу труб, допустимой скорости, минимальному давлению и высотам. Если исходные данные ошибочны, автоматизация лишь последовательно применит их ко всей сети. После заметной правки трассы sizing запускают повторно.

Что важнее при выборе программы: 3D или гидравлика?

Для презентации и компоновки частного участка 3D полезен: он показывает взаимное расположение дома, дорожек, растений и коммуникаций. Для ответа на вопрос «будет ли система работать» важнее гидравлика. Поэтому один продукт не обязан одинаково хорошо решать обе задачи; допустимо использовать визуальный планировщик вместе с отдельным инженерным расчётом.

Подойдёт ли мобильное приложение для полноценного проекта участка?

AquaFlow и NetSpeX полезны для конкретных расчётов и выбора оборудования, но их не следует автоматически приравнивать к настольному CAD со слоями, трубопроводной сетью, общим BOM и монтажными листами. Телефон удобен в поле и для быстрой проверки; сложный комплект документации лучше готовить в среде, рассчитанной на полноценный проект.

Что делать, если программа показывает предупреждения после расчёта?

Не удаляйте предупреждение ради чистого листа. Сначала найдите связанный объект, проверьте соединение сети, исходные данные POC, высоту, расход и тип трубы. В Vectorworks предупреждения выводятся для объектов irrigation system, в других специализированных программах аналогичная проблема может появиться в hydraulic report. Исправление должно менять модель или исходные данные, а не только оформление.

Нужен ли отдельный расчёт после изменения форсунки?

Да, если замена меняет расход, требуемое давление или precipitation rate. Изменение одной головки может повлиять на суммарный расход зоны и потери в общих участках. После таких правок обновляют hydraulic calculation и спецификацию, а затем снова проверяют критическую точку.

Вывод

Для первого проекта частного участка разумно начинать с Ландшафтного Дизайна 3D: он связывает территорию, объекты, воду, дождеватели, коммуникации и смету в одном визуальном проекте. Границу его применения нужно понимать заранее: наглядный план не заменяет hydraulic sizing, когда по проекту выбирают диаметры и проверяют доступное давление.

Для регулярной профессиональной работы важнее IRRICAD, Pro Contractor Studio, Irrigation F/X, IrriRT и другие системы, где оросительные объекты связаны с расчётом, трубами и ведомостями. В macOS-среде полноценный предметный процесс предлагает Vectorworks Landmark; в браузере простую бытовую схему удобнее строить через GARDENA myGarden, а IRRISketch полезен при необходимости более инженерного онлайн-подхода.

Универсальные AutoCAD, ZWCAD и FreeCAD остаются хорошими средствами точного черчения, но без профильного дополнения их нельзя считать полноценными расчётчиками автополива. Мобильные AquaFlow и NetSpeX лучше воспринимать как предметные инструменты для отдельных задач, а приложения контроллеров — как средства эксплуатации после монтажа. Независимо от выбранной программы, перед закупкой оборудования проект должен пройти одну и ту же проверку: масштаб, POC, покрытие, зоны, расход, давление, высоты, диаметры, спецификацию и читаемый монтажный лист.
