Как разработать генплан участка с домом: исходные данные, зонирование, 3D-план, рельеф и проверка норм

Рабочий генплан частного участка начинается не с выбора беседки, дорожек или декоративных растений, а с точной основы: границ земли, существующего рельефа, подъезда, инженерных сетей и ограничений застройки. Только после этого имеет смысл размещать дом, хозяйственные постройки, парковку, зоны отдыха и озеленение. Такой порядок позволяет не переделывать красивую 3D-сцену после того, как выяснится, что дом попал в ограничение, к септику невозможно подъехать для обслуживания, а вода с верхней части территории собирается у фундамента.

Полный процесс разработки генплана участка для частного дома включает сбор исходных данных, функциональное зонирование, посадку зданий, транспортную схему, инженерные коммуникации, работу с рельефом и итоговую проверку. Первым практическим способом используется Ландшафтный Дизайн 3D: в нем собирают наглядный план, задают рельеф, размещают строения, дорожки, растения и инженерные объекты, контролируют расстояния и оценивают проект в 3D. Для точных профессиональных задач применяются CAD/BIM-системы; для предварительной концепции подходят браузерные, мобильные и ручные способы. Визуальный проект при этом не подменяет ГПЗУ, геодезическую съемку и инженерную рабочую документацию: это разные по назначению результаты.

Что именно разрабатываем: генплан участка, ГПЗУ и стройгенплан — не одно и то же

Словом «генплан» называют несколько документов и схем разного уровня. Для владельца частного участка это принципиальное различие: план, созданный в ландшафтной программе, полезен для компоновки территории, но не становится градостроительным документом только потому, что на нем нанесены размеры. Перед началом работы нужно точно определить требуемый результат.

В этой инструкции под генпланом участка понимается рабочая схема частной территории, на которой согласованы капитальные и хозяйственные объекты, проезды, инженерные трассы, рельеф и благоустройство. Если результат должен войти в официальную проектную документацию, исходные геодезические данные, нормативное оформление и состав комплекта определяются назначением объекта и действующими требованиями, а не возможностями визуального планировщика.

Исходные данные: что собрать до первого контура

Точность генплана ограничена точностью исходной основы. Самая распространенная ошибка — брать приблизительный прямоугольник «примерно 20 на 50 метров» и затем подгонять под него дом, парковку и сети. Для концепции такой набросок допустим, но использовать его как основу для строительных расстояний нельзя. Чем выше цена ошибки, тем точнее должны быть исходные данные.

Границы и размеры участка

Начните с сведений о фактической конфигурации участка. Нужны длины сторон, поворотные точки, существующее ограждение и понимание, совпадает ли оно с юридическими границами. Публичные картографические сервисы удобны для ориентирования и предварительного сопоставления окружения, но не заменяют вынос границ и инженерно-геодезические работы там, где требуется точная привязка.

Для сложной формы полезно сразу вести две основы: геометрическую — с размерами и характерными точками, и визуальную — с существующими объектами. При импорте скана или изображения масштаб проверяют по одному известному размеру, а затем контрольным вторым размером в другом направлении. Если они не сходятся, изображение искажено и по нему нельзя надежно откладывать расстояния.

Топографическая основа

На хорошей топографической подоснове видны не только границы. Для генплана нужны существующие здания и сооружения, дороги и въезды, инженерные коммуникации, характерные точки рельефа, деревья и другие объекты, которые влияют на решение. Чем сложнее территория, тем меньше пользы от «чистого листа»: проект должен взаимодействовать с тем, что уже существует.

Рельеф и высотные отметки

Перепад высот влияет на место дома, устройство въезда, дорожек, террас, подпорных элементов и систему поверхностного водоотвода. На ровной площадке многие проблемы незаметны, поэтому простой 3D-планировщик создает иллюзию, что объект можно разместить где угодно. На уклоне ключевыми становятся существующие и проектные отметки, направление стока и возможность соединить площадки допустимыми по назначению уклонами.

Для предварительного эскиза достаточно понимать, где верх и низ участка, как идет склон и где собирается вода. Для вертикальной планировки с расчетом отметок, профилей и земляных масс нужна топографическая поверхность и профессиональные инструменты.

Геология, грунты и грунтовые воды

Генплан не должен превращаться в геологический отчет, но сведения о грунтах влияют на ряд решений: расположение и конструкцию здания, необходимость дренажа, устройство автономной канализации, подпорных сооружений и крупных посадок. Если проект затрагивает фундамент, значительные перемещения грунта, устойчивость откоса или сложный водный режим, визуального обследования недостаточно.

Правовые ограничения и окружающая застройка

До окончательного размещения дома проверяют градостроительные ограничения конкретного участка: ПЗЗ и градостроительный регламент, ГПЗУ, красные линии, зоны с особыми условиями использования территории и другие сведения, применимые к объекту. Нельзя переносить таблицу расстояний из чужого проекта без проверки категории земли, вида использования, типа объектов и местных правил.

Инженерные сети и точки подключения

Нанесите существующие и предполагаемые точки подключения электричества, воды, канализации и газа, а для автономных решений — место скважины или колодца, септика, дренажных элементов, насосного и другого оборудования. Отдельно обозначьте коридоры, которые должны оставаться доступными для ремонта. Крупное дерево над коммуникацией или капитальная терраса на трассе сети часто создают проблему уже после благоустройства.

Подъезд, ворота и транспорт

Положение въезда задается не только желанием владельца. Нужно учитывать существующую дорогу, направление заезда, уклон, размещение ворот, парковочное место и траекторию движения. На раннем этапе полезно проверить не отдельную точку ворот, а весь маршрут: от дороги до места парковки и обратно. Если требуется обслуживание инженерных сооружений спецтранспортом, его маршрут резервируют до озеленения.

Солнце, тени и микроклимат

Ориентация по сторонам света влияет на окна, террасу, огород, теплицу и зоны отдыха. Высокие здания и деревья создают тени, а открытые части участка сильнее подвержены ветру. В программной модели имеет смысл проверять несколько моментов дня, но такая визуализация — инструмент сравнения вариантов, а не расчет инсоляции для нормативного заключения.

Техническое задание на участок

До моделирования составьте перечень обязательных объектов и сценариев. Не начинайте с каталога красивых элементов: сначала определите, что должно работать каждый день.

• жилой дом: габариты, этажность, входы, выход на террасу и связь с парковкой;
• автомобили: количество постоянных мест, гостевая парковка, зарядка электромобиля при необходимости;
• хозяйственные объекты: мастерская, сарай, теплица, компост, хранение инвентаря;
• инженерная инфраструктура: скважина или ввод воды, септик или канализация, дренаж, электрика, газ при наличии;
• отдых: терраса, беседка, зона приготовления еды, бассейн или водоем только при реальной необходимости;
• детская зона, если она нужна семье, с учетом обзора из жилых помещений или места отдыха;
• сад и огород: грядки, теплица, плодовые деревья, хранение воды и доступ для ухода;
• этапность: что строится сразу, что появится через несколько лет и какой резерв места нужен для будущих работ.

Что должно быть на рабочем генплане частного участка

Состав рабочей схемы зависит от задачи, но хороший план должен позволять человеку, не участвовавшему в его создании, понять, где находятся основные объекты и как они связаны. Одной красивой перспективы для этого мало. Нужен читаемый вид сверху с размерами и условными обозначениями.

Для профессиональной рабочей документации состав листов шире. ГОСТ 21.508-2020 предусматривает, в частности, разбивочный план, план организации рельефа, план земляных масс, сводный план инженерных сетей и план благоустройства территории. Этот стандарт полезен как ориентир структуры профессионального комплекта, но его область применения нельзя автоматически подменять бытовым эскизом садового участка.

Windows: основной способ через Ландшафтный Дизайн 3D

Ландшафтный Дизайн 3D удобен именно как средство самостоятельной компоновки частной территории: в рабочей сцене можно задать границу участка, разместить строения и площадки, проложить дорожки и заборы, добавить растения, моделировать локальные изменения рельефа, нанести ряд инженерных объектов, измерять расстояния и переключаться между планом и пространственным представлением. Основное ограничение нужно понимать заранее: это визуальный планировщик, а не замена топографической съемке, инженерным расчетам и официальной проектной документации.

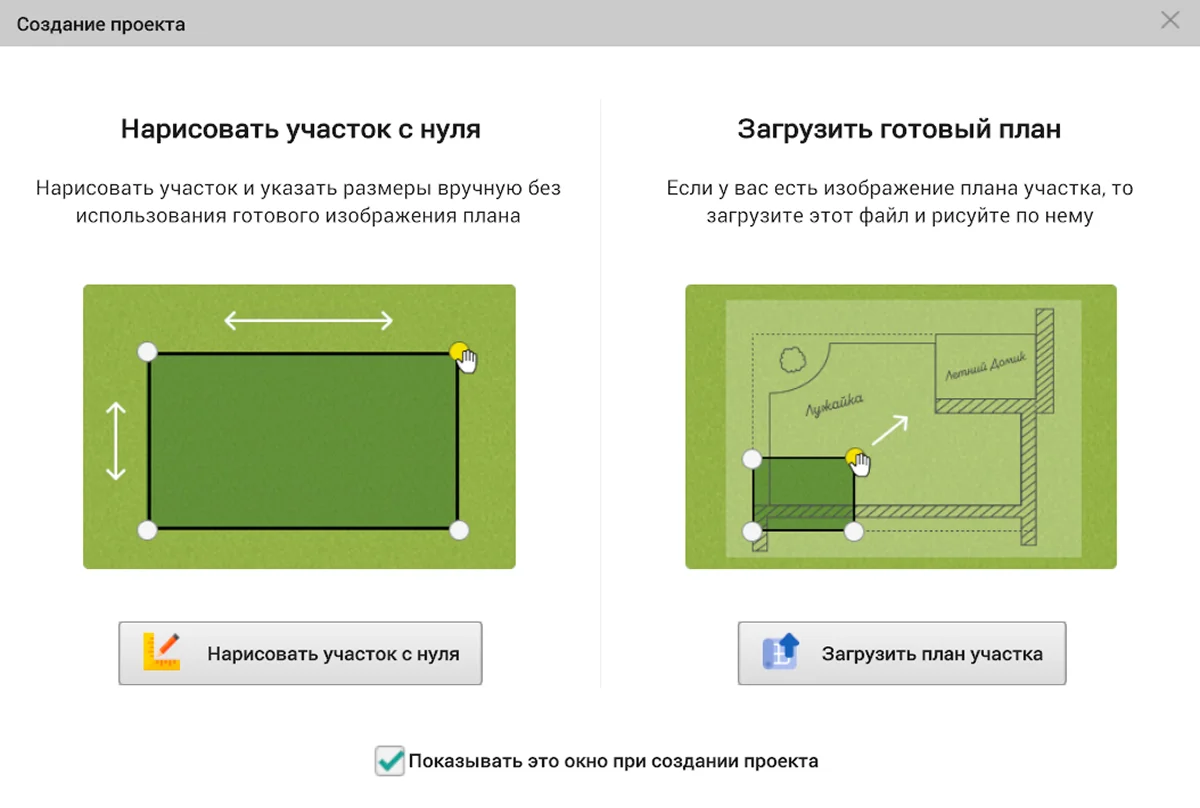

Шаг 1. Создайте проект и выберите способ построения участка

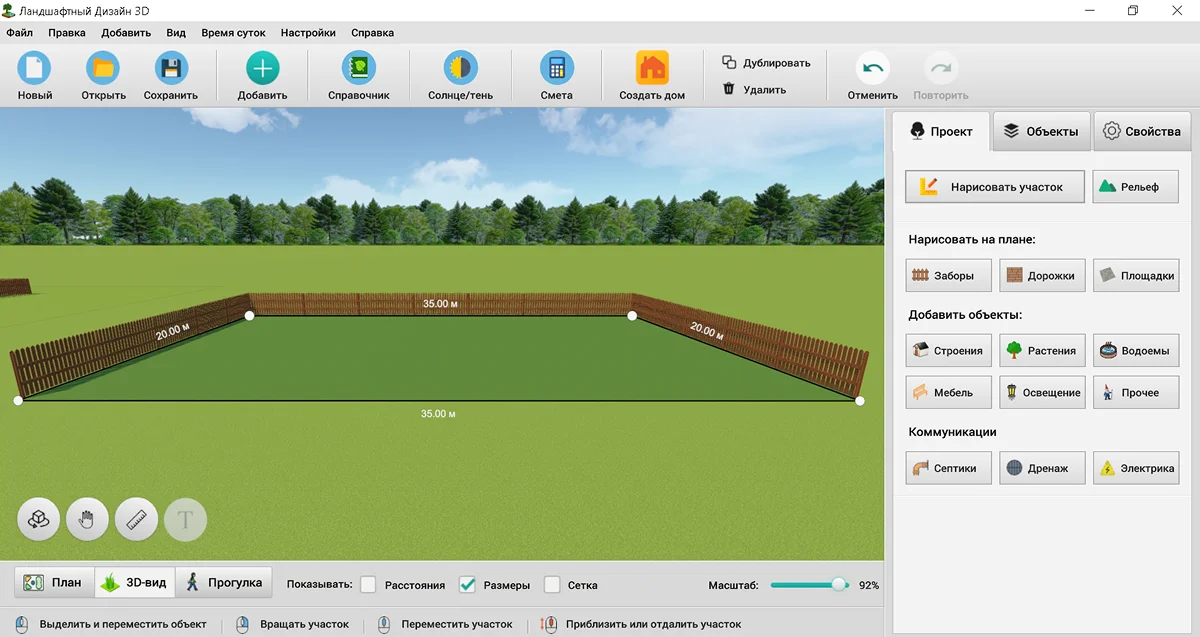

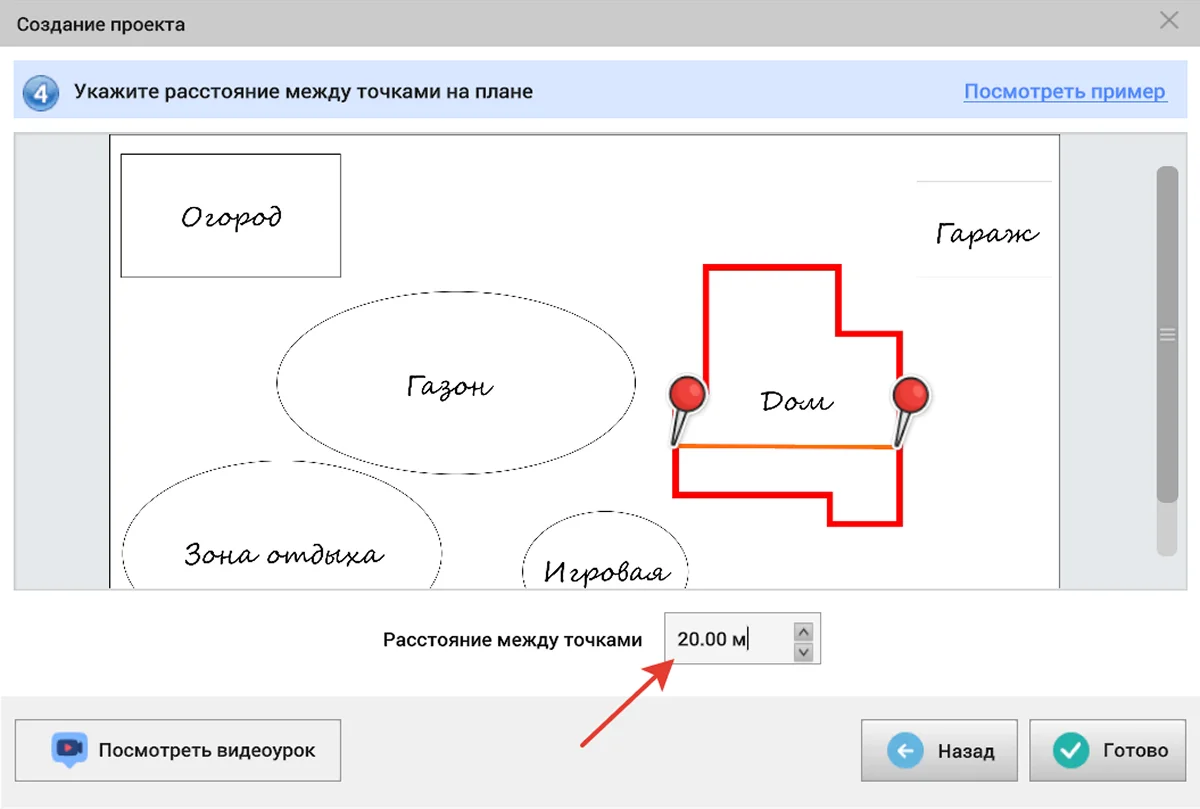

В стартовом окне нажмите «Новый проект». Для точной основы удобны два сценария: «Нарисовать участок с нуля», если известны размеры сторон, и «Загрузить план участка», если есть скан, схема или другая подложка. Во втором случае изображение не должно оставаться «картинкой примерно нужного размера»: масштаб нужно откалибровать по известному расстоянию.

При построении с нуля задавайте границы по реальным размерам, а не по пропорциям на экране. Для прямоугольной территории это просто, для сложного многоугольника полезно заранее выписать длины сторон и поворотные точки. Если исходная схема содержит известный контрольный размер, используйте его для масштабирования подложки.

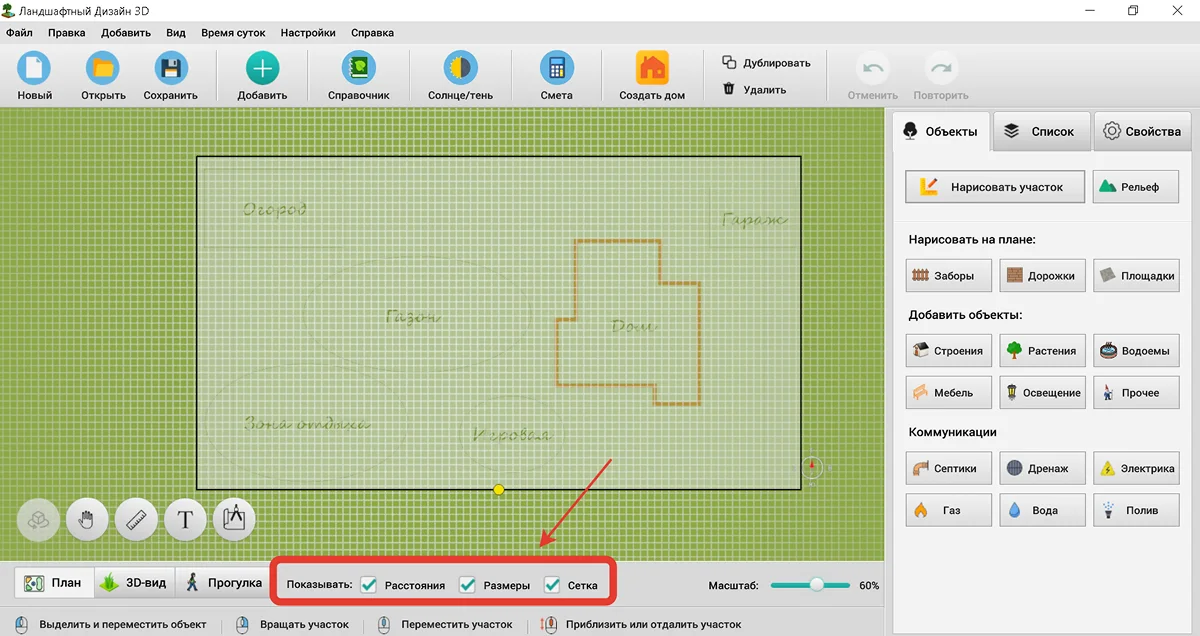

Шаг 2. Включите размеры, расстояния и сетку

В нижней части рабочей области доступны переключатели «Расстояния», «Размеры» и «Сетка». Они нужны не для оформления, а для контроля геометрии. На раннем этапе держите сетку включенной, а размеры используйте для проверки границ и крупных объектов. Когда сцена станет насыщенной, часть вспомогательных подписей можно временно скрывать, чтобы не потерять читаемость.

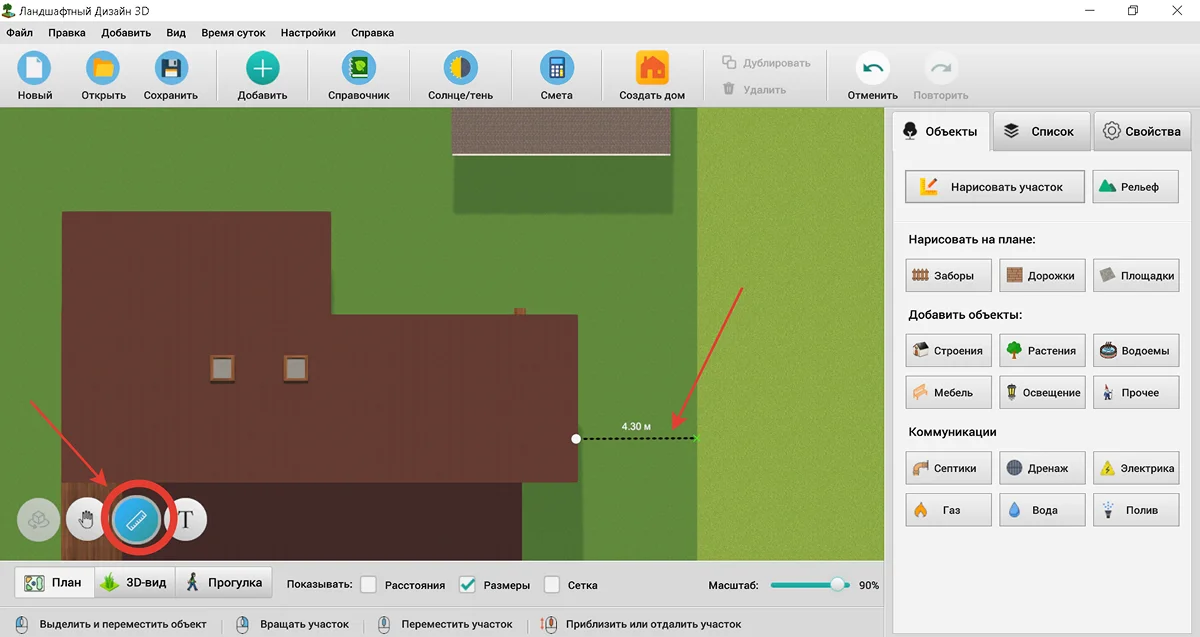

Инструмент «Линейка» полезен для контрольных замеров между произвольными точками. Он не решает за пользователя, какое расстояние нормативно допустимо, но позволяет проверить уже выбранное значение. Сначала определите требование по документам конкретного участка, затем проверьте его на плане.

Шаг 3. Сориентируйте участок и проверьте солнце

Форма участка сама по себе не говорит, где будет тень. В настройках «Солнце/тень» можно работать с положением солнца и использовать реальные координаты. Это дает удобный сравнительный инструмент: например, проверить, не окажется ли терраса в постоянной тени от дома в выбранный момент или как крупные деревья влияют на зону отдыха.

Не превращайте визуальное освещение сцены в нормативный расчет. Его задача в бытовом генплане — сравнивать варианты компоновки. Для решений, где требуется расчет инсоляции или профессиональное заключение, используются профильные методы.

Шаг 4. Смоделируйте существенные особенности рельефа

Раздел «Рельеф» нужен, когда участок нельзя считать плоским. Вносите только те перепады, которые известны из измерений или достоверной схемы. Если пользователь просто «делает склон красивее», модель теряет связь с местностью и становится иллюстрацией. Для сложной вертикальной планировки с проектными отметками, уклонами и расчетом земляных масс ниже рассмотрены nanoCAD GeoniCS, ТИМ КРЕДО ПРОЕКТИРОВАНИЕ и Model Studio CS Генплан.

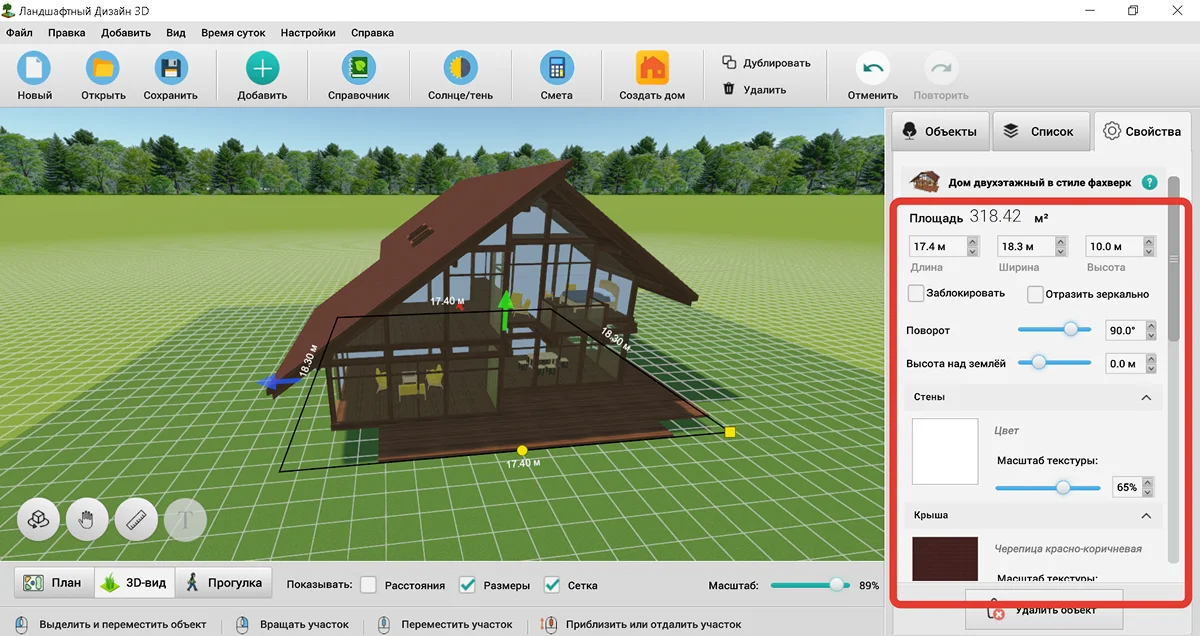

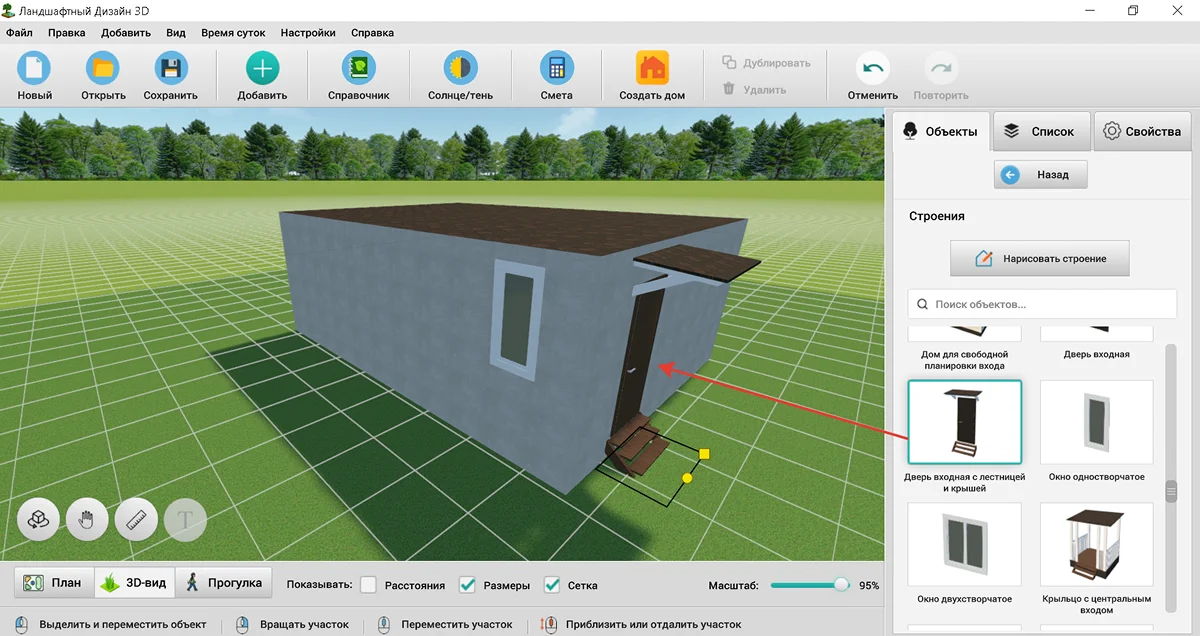

Шаг 5. Разместите дом и капитальные объекты раньше декора

Переходите к строениям только после того, как граница, подъезд и основные ограничения нанесены. Сначала поставьте жилой дом с реальными габаритами, затем гараж, баню, хозяйственный блок и другие капитальные или крупные объекты. Для каждого элемента проверяйте не только положение его корпуса, но и функциональные стороны: вход, выход на террасу, ворота гаража, место обслуживания, открывание дверей.

Если точной модели дома в каталоге нет, важнее сохранить габарит и посадку, чем добиваться похожего фасада. Генплан отвечает прежде всего за территориальные связи. Архитектурная детализация полезна на этапе визуализации, но не должна подменять размеры.

Шаг 6. Нарисуйте площадки и парковку

Через «Площадки» удобно задавать мощеные или функциональные зоны: парковку, террасу на уровне земли, хозяйственную площадку. Рисуйте их после строений, чтобы форма отвечала реальному маршруту и габаритам объектов. Для парковки проверьте возможность заезда и выхода людей, а не только то, помещается ли прямоугольник автомобиля.

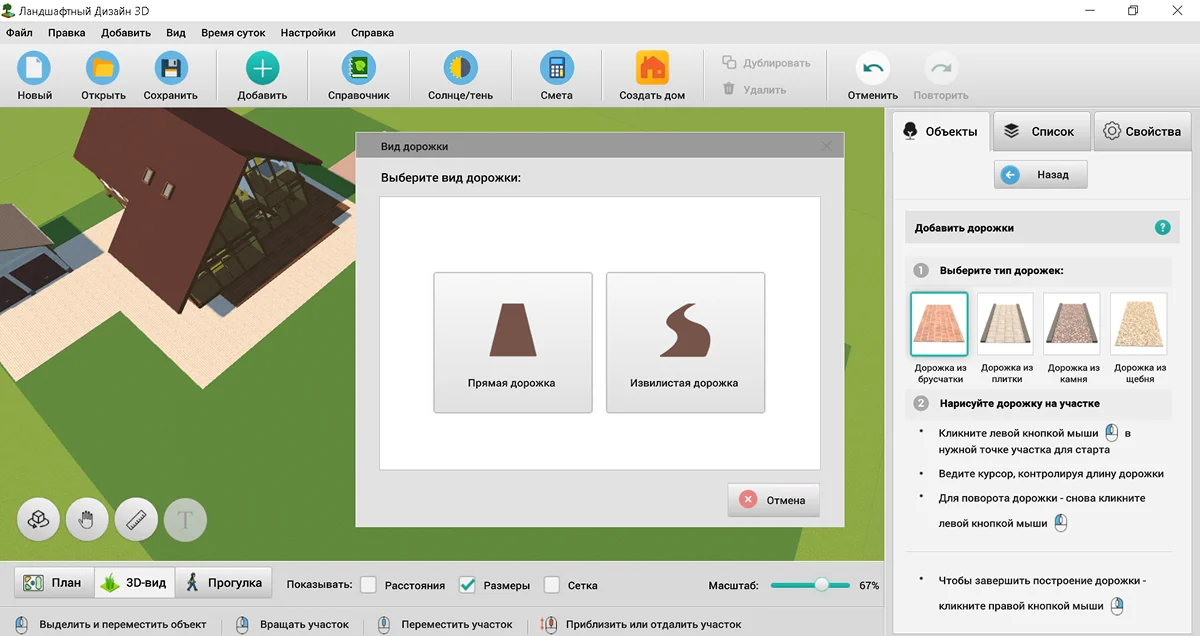

Шаг 7. Проложите дорожки по ежедневным маршрутам

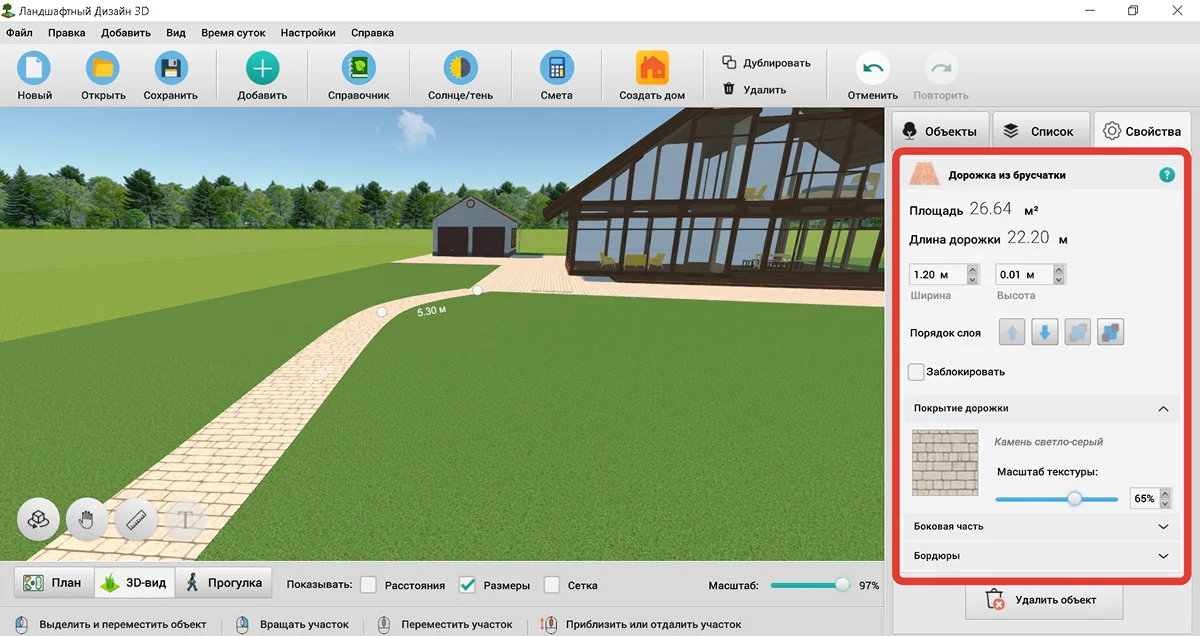

Откройте «Дорожки» и сначала соедините главные точки: калитка — вход в дом, парковка — дом, дом — хозяйственная зона, дом — терраса или сад. После основных маршрутов добавляйте прогулочные ответвления. В свойствах дорожки можно корректировать ширину и материал, но ширина должна определяться назначением маршрута, а не только внешним видом.

Шаг 8. Добавьте ограждение, ворота и калитки

Раздел «Заборы» позволяет визуально замкнуть участок и проверить расположение точек входа. Ворота должны продолжать реальную траекторию подъезда, а калитка — соединяться с основной пешеходной дорожкой. Ошибка на этом этапе быстро обнаруживается в 3D: например, подъездная дорожка подходит к участку под неудобным углом или входная группа конфликтует с парковкой.

Шаг 9. Нанесите инженерные объекты до посадок

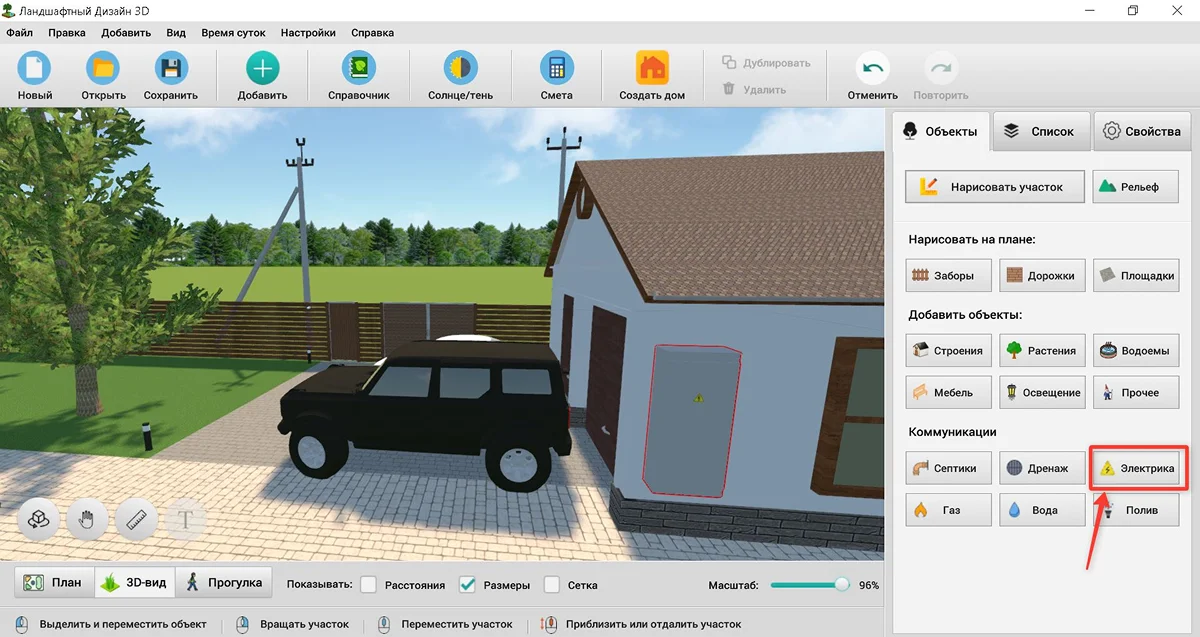

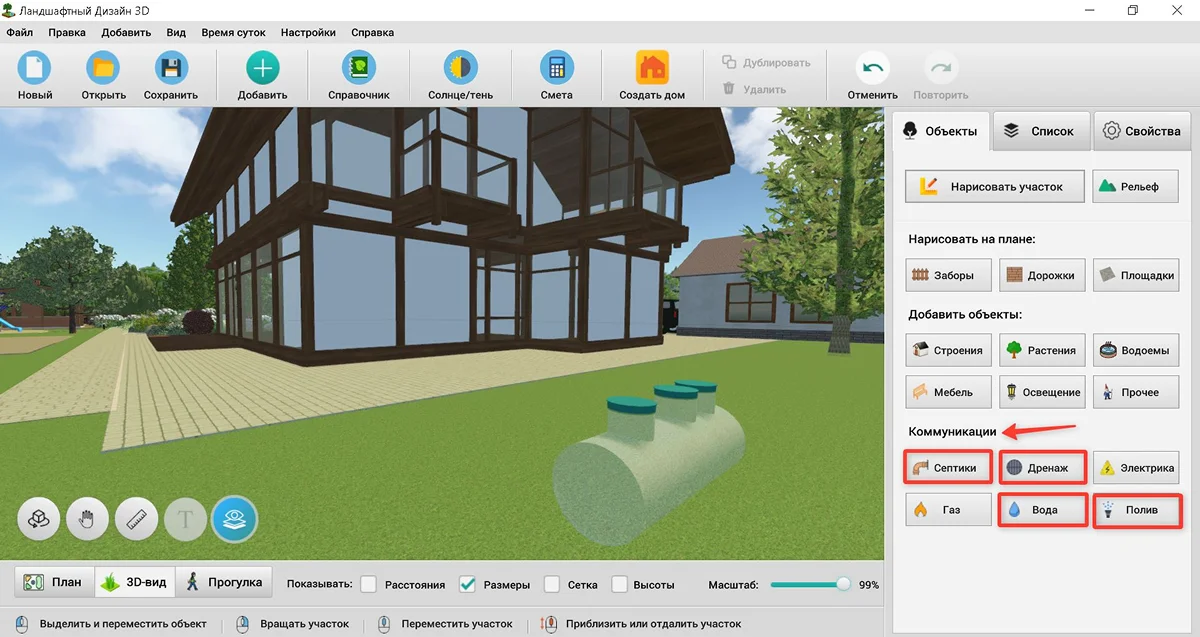

В программе предусмотрены категории «Септики», «Дренаж», «Электрика», «Газ», «Вода» и «Полив». Для трубопроводных трасс используется команда «Нарисовать трубу», для электрической части доступен, в частности, объект подземного провода. При работе с подземными сетями помогает режим прозрачности земли.

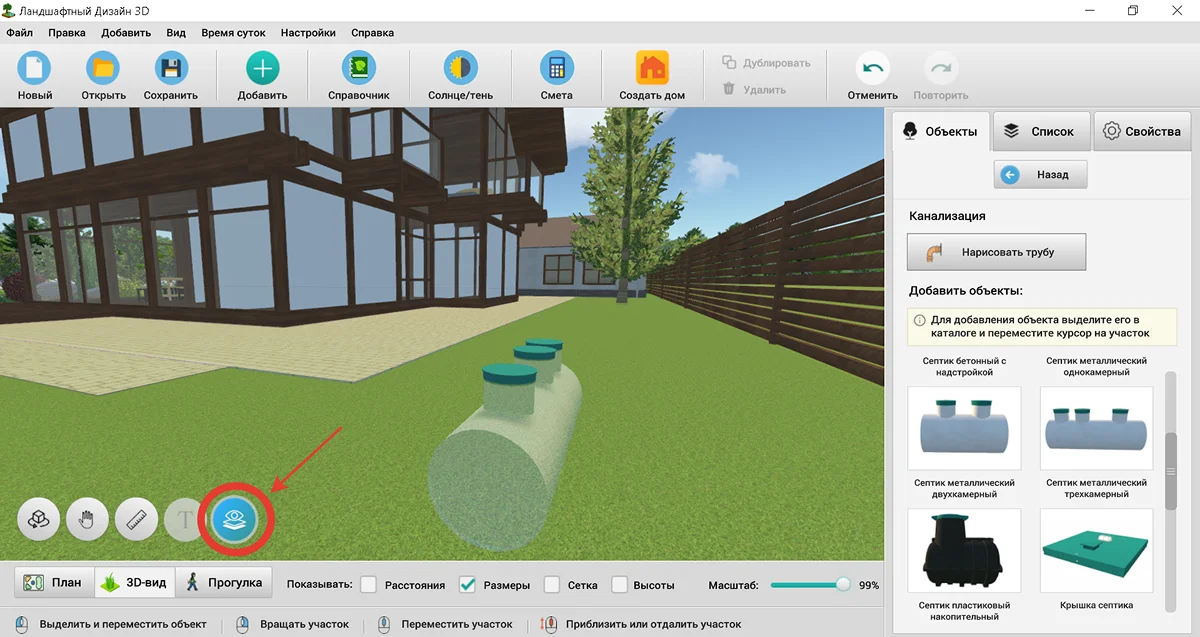

На рабочем плане важнее не декоративный вид трубы, а ее маршрут и доступность. Не прокладывайте сеть под будущим капитальным объектом просто потому, что программа позволяет геометрически пересечь элементы. Любое пересечение нужно оценивать с точки зрения строительства и обслуживания.

Шаг 10. Расставьте растения после инженерной схемы

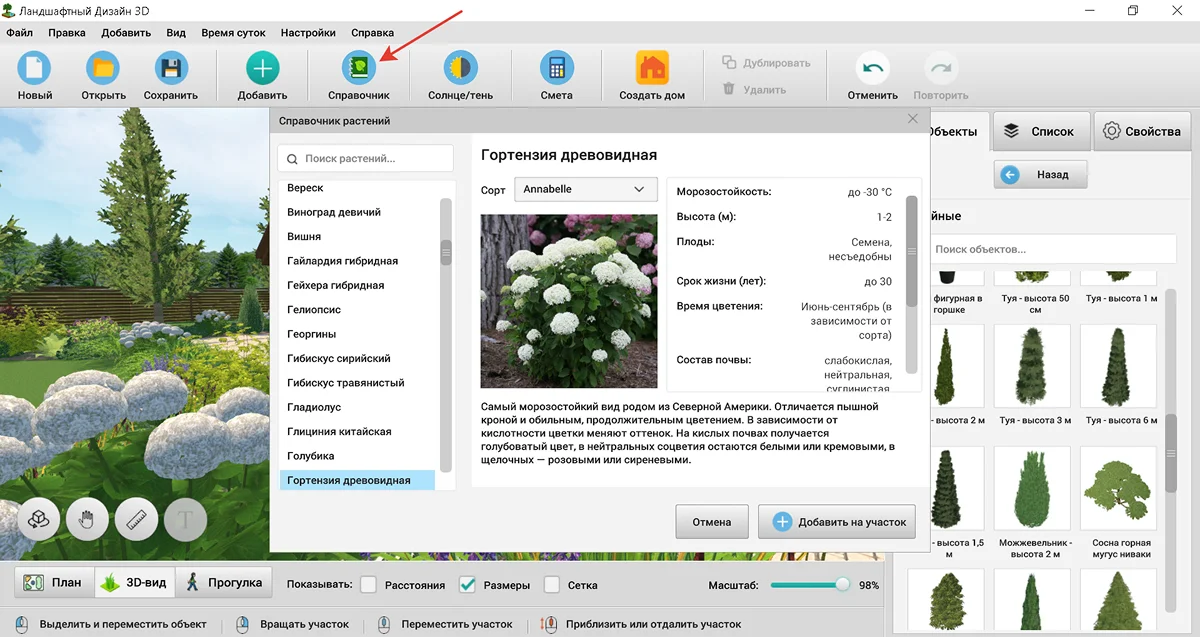

Через «Растения» добавляйте деревья, кустарники и другие посадки. Для выбора полезен «Справочник». Начинайте с существующих крупных деревьев, которые сохраняются, затем размещайте проектируемые крупномерные растения и только после них заполняйте клумбы и декоративные группы.

При планировании учитывайте взрослый размер растения, затенение и близость коммуникаций. 3D-модель показывает композицию, но не отменяет агротехнические требования и ограничения по обслуживанию сетей.

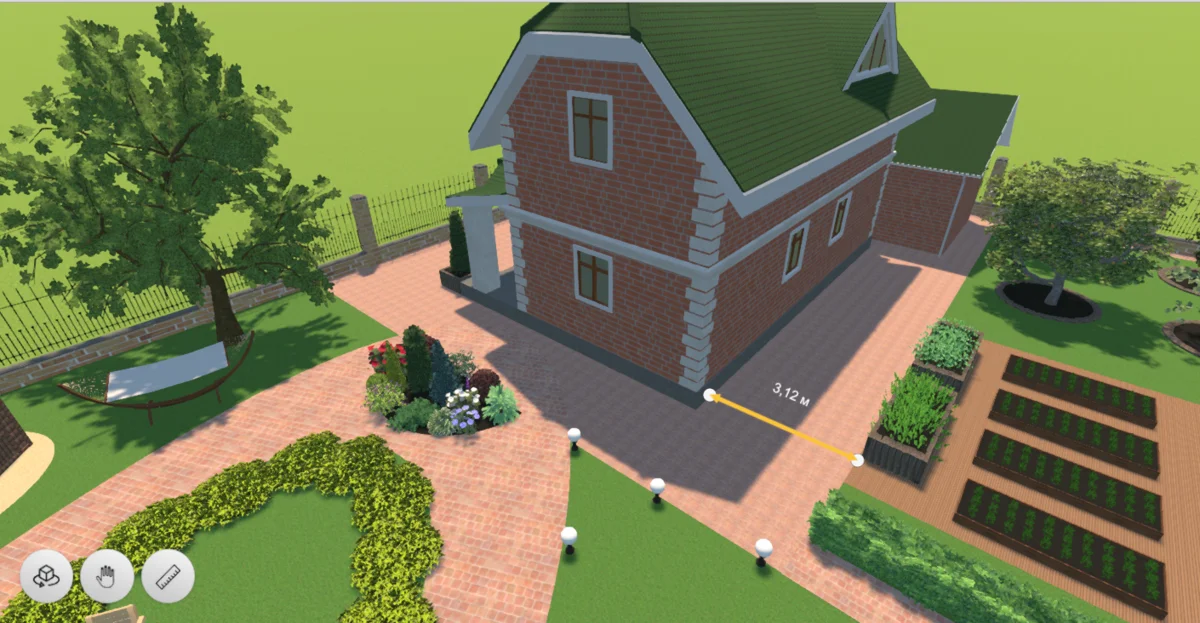

Шаг 11. Проверьте проект в режимах «План», «3D-вид» и «Прогулка»

Вид сверху нужен для геометрии и размеров; пространственный режим помогает заметить конфликты высот, обзор и тесные проходы; «Прогулка» позволяет посмотреть территорию с уровня человека. Не оценивайте проект только по одной эффектной точке камеры. Пройдите реальные маршруты от ворот к дому, парковке, зоне отдыха и хозяйственным объектам.

Шаг 12. Проведите финальную геометрическую проверку

Перед тем как считать эскиз законченным, временно уберите лишний декоративный шум и проверьте: границу участка, габарит дома, проходы, расстояния до ключевых объектов, точки въезда, инженерные трассы, направление поверхностного стока и зоны, оставленные для обслуживания. Отдельно сохраните вид сверху с понятной структурой — именно он полезнее всего при обсуждении проекта со специалистом.

Плюсы:

• проект участка собирается в одном рабочем пространстве с 2D-планом и 3D-проверкой;
• есть отдельные инструменты для рельефа, площадок, дорожек, ограждений, растений и ряда инженерных объектов;
• встроенные размеры, расстояния, сетка и «Линейка» помогают контролировать геометрию эскиза;
• настройка солнца и координат позволяет сравнить варианты по теням;
• режимы «План», «3D-вид» и «Прогулка» решают разные задачи контроля.

Минусы:

• визуальная модель не заменяет топографическую съемку и вынос границ;
• локальное моделирование рельефа не равно инженерной вертикальной планировке с расчетом профилей и земляных масс;
• программа не определяет автоматически применимые к конкретному участку градостроительные ограничения;
• для официальной рабочей документации и сложных инженерных объектов требуется профильный CAD/BIM-процесс и специалист.

Windows: профессиональные и более специализированные способы

Следующие инструменты решают разные задачи, поэтому их нельзя оценивать одной шкалой «проще — лучше». Ландшафтный планировщик удобен для компоновки частного участка, AutoCAD — для точного универсального чертежа, nanoCAD GeoniCS и продукты КРЕДО — для поверхностей и вертикальной планировки, Model Studio CS — для комплексной проектной модели. Выбирайте не по количеству функций, а по требуемому результату.

Realtime Landscaping Architect : детальный ландшафтный проект в 2D и 3D

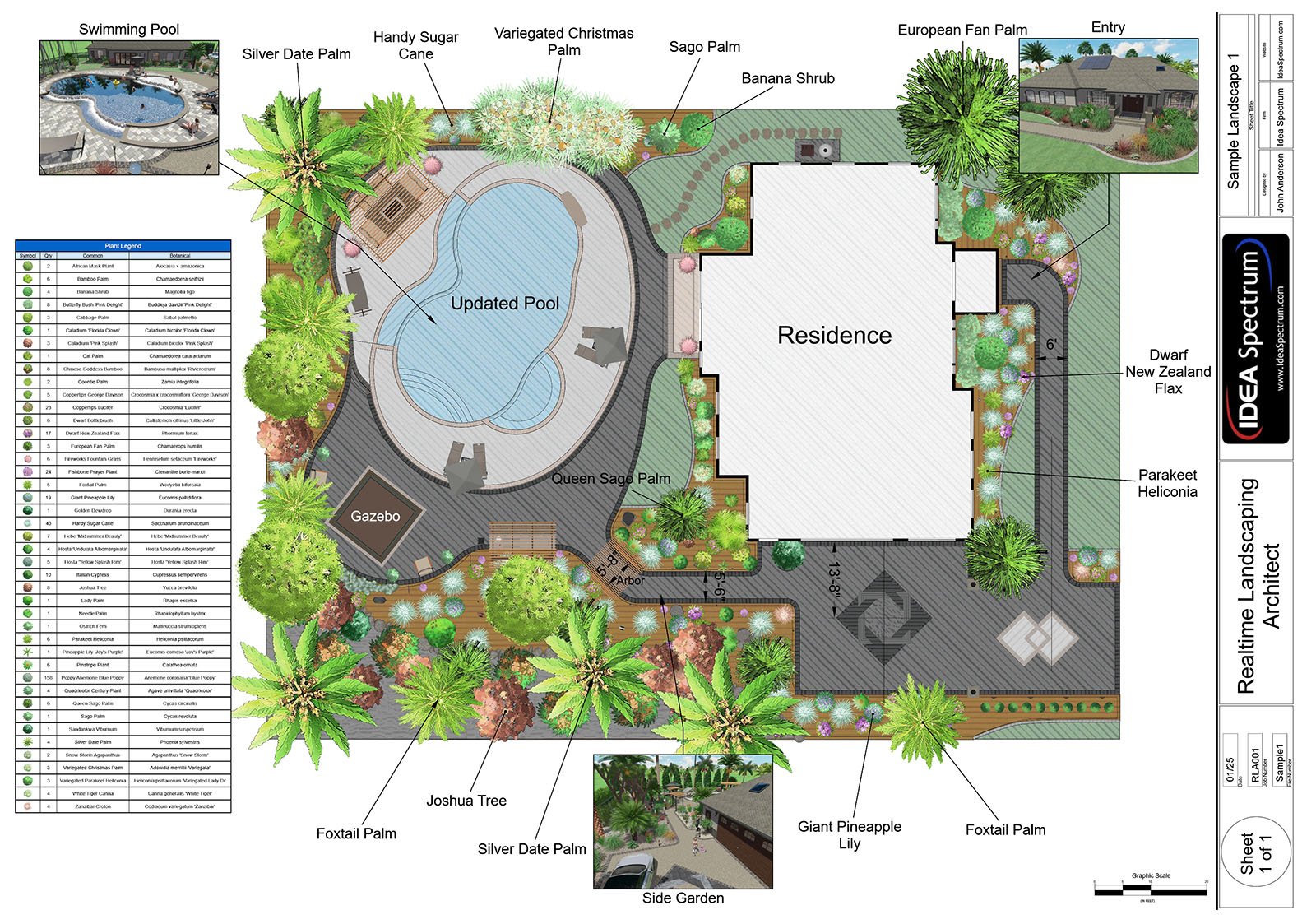

Realtime Landscaping Architect ориентирован на ландшафтное проектирование и связывает плановый вид Plan с перспективным представлением Perspective. Изменения в проекте можно оценивать и как чертеж, и как пространственную сцену. Такой подход полезен, когда кроме расстановки зданий важны посадки, покрытия, элементы благоустройства и презентация проекта.

Как работать. Сначала задайте масштаб и границу участка, затем нанесите существующие здания и подъезд. После этого разместите проектируемые площадки и дорожки, проработайте рельеф и крупные элементы, а озеленение добавляйте в последнюю очередь. Вид Plan используйте для размеров и взаимного положения, Perspective — для визуального контроля.

Подходящий сценарий. Детальный ландшафтный проект частной территории, когда нужно одновременно показать технически понятный план и убедительную 3D-визуализацию.

Ограничение. Наличие средств работы с ландшафтом не превращает проект в геодезическую поверхность или комплект рабочей документации по ГОСТ.

Плюсы:

• специализация на внешней территории, а не на интерьере;
• связанные плановый и перспективный виды;
• удобно проверять композицию, дорожки, посадки и элементы благоустройства в одном проекте.

Минусы:

• для сложной инженерной вертикальной планировки нужны более специализированные инструменты;
• точность результата все равно зависит от исходной топографической основы и корректных размеров.

AutoCAD : точный 2D-генплан и оформление листов

AutoCAD полезен, когда нужен строгий чертеж, а не готовая библиотека сада. На плане удобно разделять существующие и проектируемые объекты по слоям, строить границы полилиниями, ставить размеры и подписи, управлять штриховками и готовить листы. Для контроля слоев используется Home → Layers → Layer Properties.

Рабочая схема. Создайте отдельные слои для границ, существующих объектов, проектируемых зданий, дорог, сетей, рельефа, размеров и текста. Импортируйте или подложите исходную основу, проверьте единицы и известный размер. Границу участка и основные контуры обведите объектами CAD, а не оставляйте только растровым изображением. Далее нанесите дом, въезд, площадки и сети. Размеры и поясняющие подписи добавляйте после стабилизации геометрии.

Для читаемого генплана важна иерархия графики. Граница и проектируемые капитальные объекты должны отличаться от фоновой топосъемки; условные обозначения не должны сливаться с подложкой; текст не перекрывает размеры и сети. При подготовке Layout проверьте масштаб видового экрана и читаемость подписей именно в печатном размере.

Подходящий сценарий. Точный универсальный план, который должен передаваться между специалистами, дополняться инженерными слоями и оформляться на листе.

Ограничение. Базовый AutoCAD не является специализированным ландшафтным или геодезическим модулем: вертикальную планировку можно чертить вручную, но специализированные системы автоматизируют поверхности, уклоны и расчеты значительно глубже.

Плюсы:

• точная векторная геометрия и размеры;
• слойная организация большого числа объектов;
• гибкая подготовка чертежей и листов;
• удобный обмен DWG в профессиональной среде.

Минусы:

• ландшафтная 3D-визуализация и библиотека растений не являются главным назначением программы;
• для поверхностей, продольных профилей и автоматизированной вертикальной планировки требуется специализированный инструментарий.

nanoCAD GeoniCS : поверхности, «черный» и «красный» рельеф

nanoCAD GeoniCS относится к профессиональному проектно-изыскательскому процессу. В модуле «Генплан» проект ведется через проектный чертеж и Проводник проекта, где создаются поверхности и настраивается вертикальная планировка. Участок здесь описывается не декоративным склоном, а поверхностями, опорными точками, структурными линиями и проектными отметками.

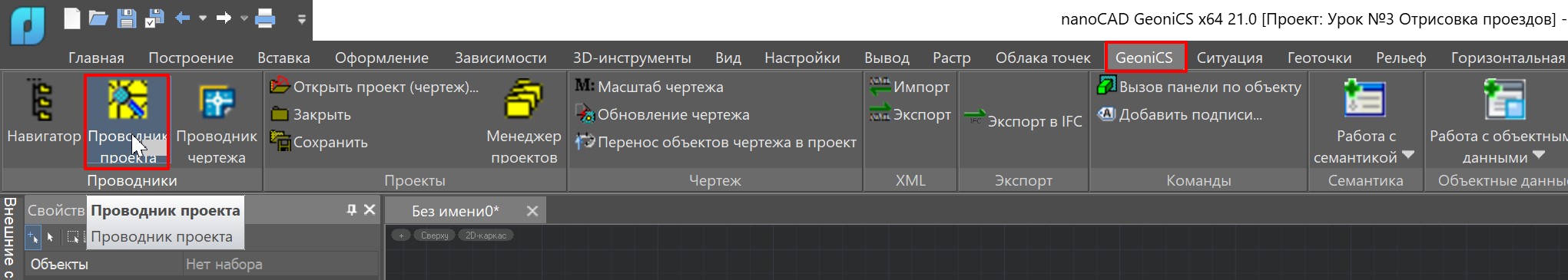

Начните с GeoniCS → Открыть проект (чертеж), затем откройте GeoniCS → Проводник проекта. В разделе «Поверхности» создайте отдельные поверхности для существующего и проектируемого рельефа; в типовой схеме их удобно назвать «Черная» и «Красная». После этого откройте Вертикальная → Установки и назначьте существующую и проектируемую поверхности. Такое разделение позволяет редактировать проектные отметки, не теряя фактическую модель местности.

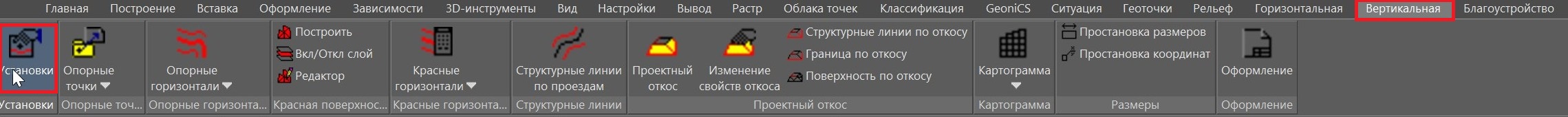

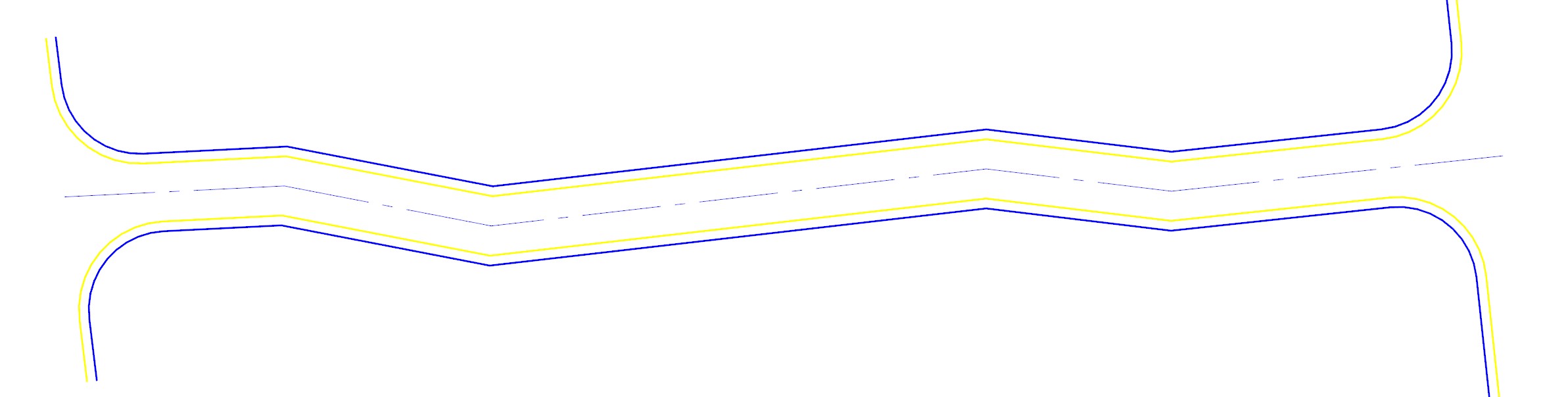

После создания поверхностей переходите к опорным точкам и геометрии проезда. Для точки на оси используется путь Вертикальная → Опорные точки → Задать точку на осях проездов. Отметку задают численно; для связи опорных точек и контроля продольного уклона используется Вертикальная → Опорные точки → Уклоноуказатель. Затем поверхность перестраивают командой Вертикальная → Построить. В отличие от визуального 3D-планировщика, каждый такой объект связан с высотной моделью.

Подходящий сценарий. Участок со сложным рельефом, проездами и необходимостью профессиональной вертикальной планировки на основе данных изысканий.

Ограничение. Такой процесс требует понимания геодезической поверхности, проектных отметок, уклонов и структуры CAD-проекта. Для разовой бытовой расстановки объектов он избыточен.

Плюсы:

• работа с существующей и проектной поверхностями;
• опорные точки и инструменты вертикальной планировки;
• профессиональный процесс для проездов и генплана;
• геометрия опирается на исходные изыскательские данные.

Минусы:

• высокий порог входа для владельца частного участка;
• не предназначен для быстрого декоративного подбора растений и визуальной презентации сада.

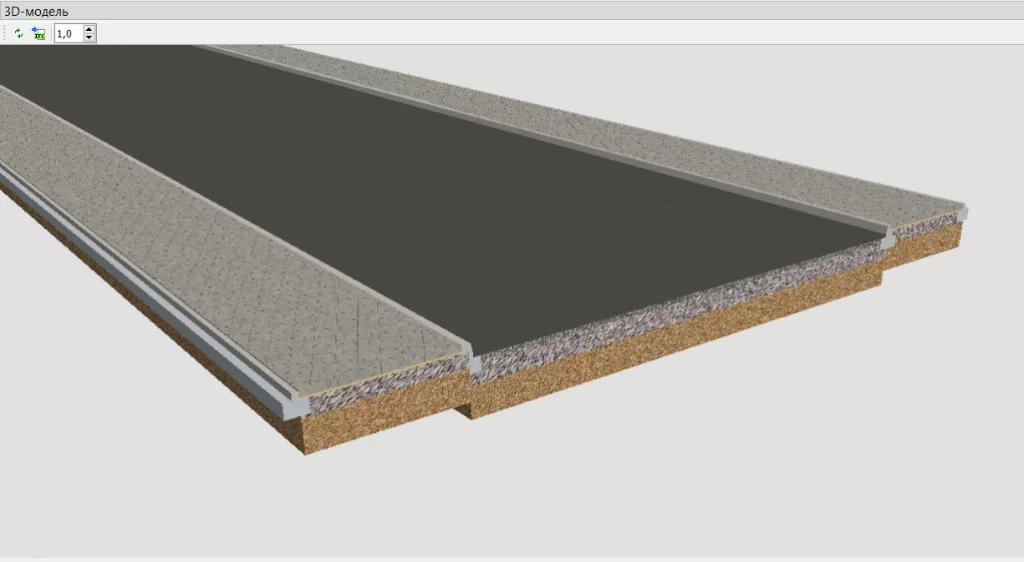

ТИМ КРЕДО ПРОЕКТИРОВАНИЕ: горизонтальная и вертикальная планировка

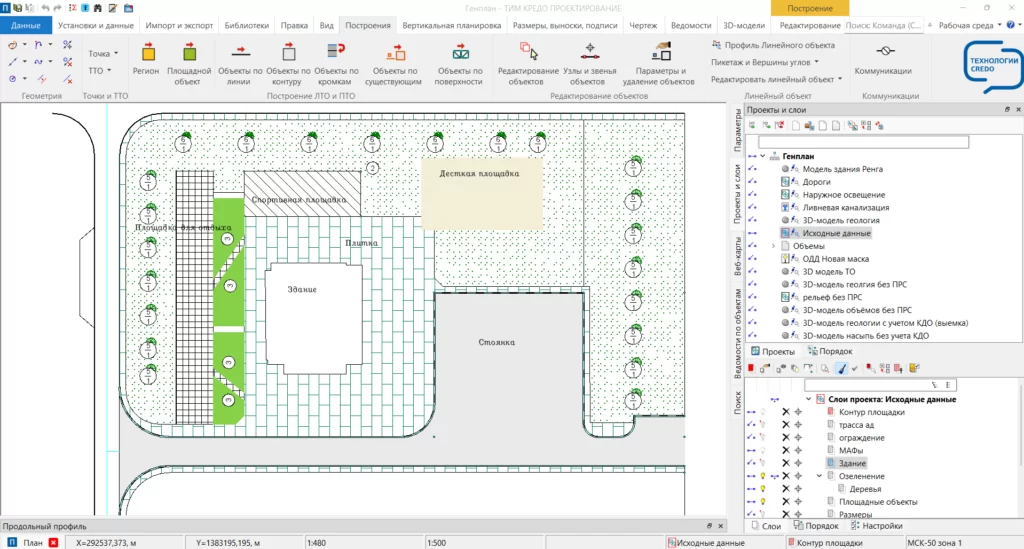

ТИМ КРЕДО ПРОЕКТИРОВАНИЕ предназначено для профессиональной планировочной организации территории: работы с цифровой моделью местности, проектными поверхностями, профилями, уклонами и земляными работами. Это инженерный уровень проектирования, где плановое положение площадок и проездов увязывается с высотными отметками и расчетной поверхностью, а не только с визуальным видом участка.

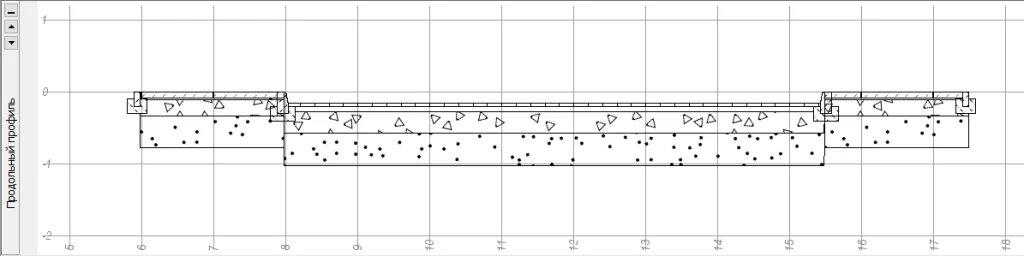

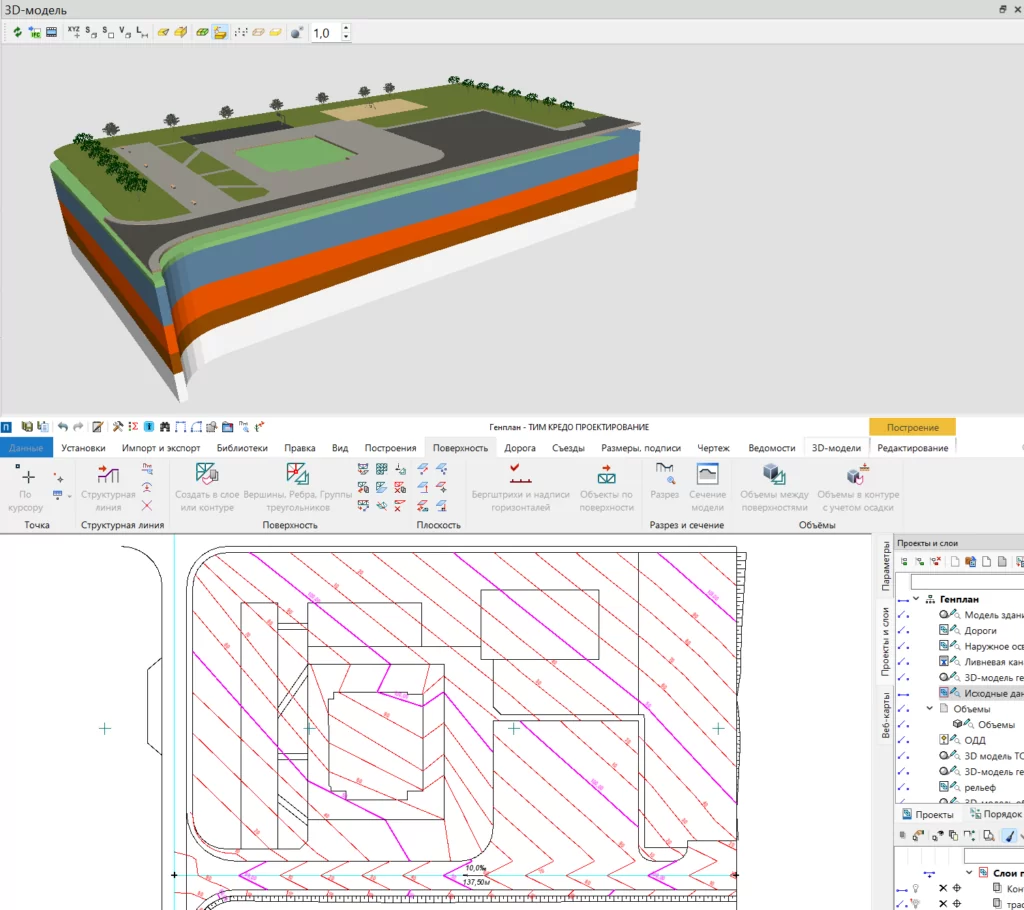

Рабочий принцип. Исходная поверхность формируется по геодезическим данным; горизонтальная планировка задает контуры площадок, проездов и других объектов; проектная поверхность связывает эти контуры с отметками и уклонами. Затем проект проверяется по направлениям стока, профилям и 3D-представлению. Для оценки земляных работ рассчитывается разность существующей и проектной поверхностей.

Подходящий сценарий. Профессиональный генплан, где нужно не только показать расположение объектов, но и сформировать проектную поверхность, проверить сток, рассчитать объемы выемки и насыпи и связать решение с профилями.

Ограничение. Для владельца, которому нужен предварительный план дачного участка, такой комплекс сложнее и дороже по трудозатратам, чем специализированный бытовой планировщик. Его смысл появляется там, где требуется инженерная модель.

Плюсы:

• детальная работа с цифровой моделью рельефа;
• контроль поверхностей, уклонов, профилей и стока;
• расчет земляных работ между поверхностями;
• связь планового и высотного решения.

Минусы:

• инструмент требует профессиональной подготовки;
• не предназначен для быстрого подбора декоративных объектов и бытовой визуализации участка.

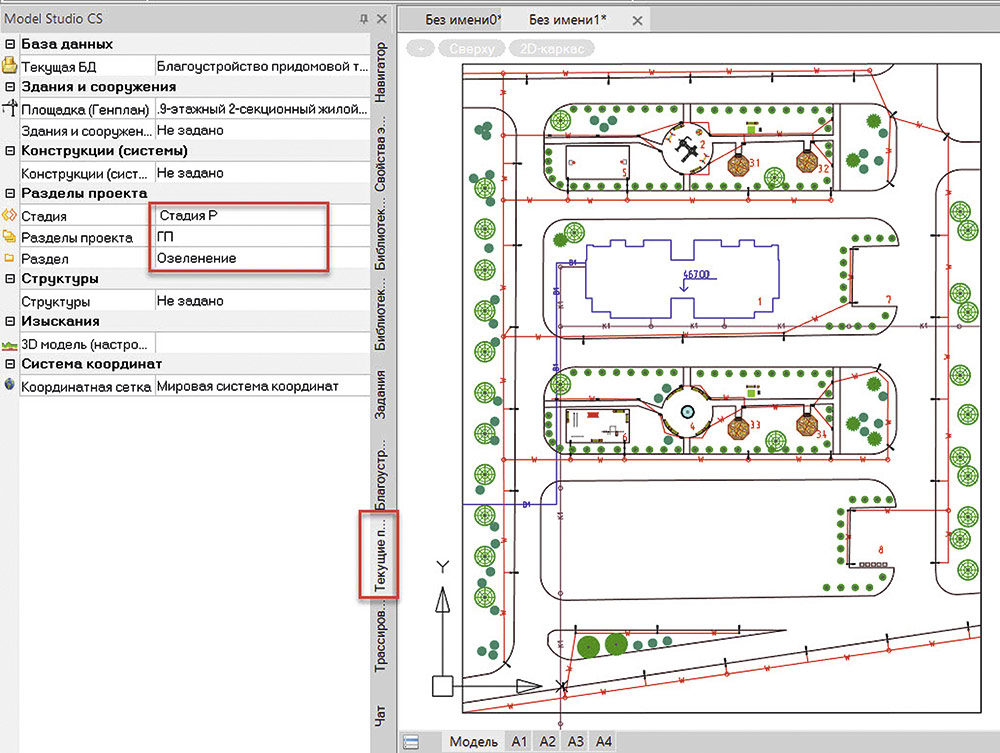

Model Studio CS Генплан: комплексная модель генплана

Model Studio CS Генплан предназначен для профессионального проектирования. Рабочий процесс включает подготовку геодезической съемки, создание сетки генплана, построение существующей поверхности — «черного рельефа», формирование проектной поверхности — «красного рельефа», работу с точками и структурными линиями, а затем получение планов, ведомостей и спецификаций.

Как строится проект. Сначала подготавливается геооснова и существующая поверхность. Затем создаются проектные контуры зданий, проездов и площадок. Высотное решение формируется на проектной поверхности, где задаются опорные точки и структурные линии. После проверки рельефа можно переходить к благоустройству и выпуску связанных чертежей.

Подходящий сценарий. Проектная организация, промышленная или гражданская площадка, комплексный объект с большим числом дисциплин и необходимостью выпуска документации на основе модели.

Ограничение. Для небольшого частного участка без профессиональной CAD-задачи система будет несоразмерна цели. Она не заменяет исходные изыскания, а использует их как основу.

Плюсы:

• существующий и проектный рельеф в одном профессиональном процессе;
• связь модели с комплектом чертежей и ведомостей;
• поддержка сложного генплана и инженерной координации.

Минусы:

• высокий порог освоения;
• избыточность для простого семейного эскиза территории.

X-Designer : простой планировщик участка

X-Designer подходит для предварительной пространственной компоновки участка. В рабочем окне есть отдельные режимы «3D вид» и «Вид плана», дерево «Элементы сцены» и категории объектов, среди которых видны строительные секции, ворота и заборы, растения, скамейки и приусадебные объекты. Такой набор ориентирован на визуальную сборку территории, а не на выпуск инженерного генплана.

Рабочая схема. Сначала соберите крупные элементы в режиме плана: границу, дом, ограждение, площадки и основные посадки. Затем переключитесь в «3D вид» и проверьте, не перекрывают ли растения проходы и обзор, не перегружена ли зона отдыха и сохраняется ли понятная связь между домом, дорожками и садом. Сезонную шкалу в нижней части окна используйте для визуальной проверки растительности, но не подменяйте ею агрономический расчет освещенности и условий выращивания.

Подходящий сценарий. Эскизная 3D-компоновка территории, когда важнее быстро увидеть взаимное положение строений, растений, ограждений и малых объектов, чем подготовить инженерную высотную модель.

Ограничение. Для точной вертикальной планировки, проектных отметок, профилей и расчета земляных масс нужен профильный CAD-инструмент.

Плюсы:

• отдельные режимы плана и 3D-представления;
• дерево элементов сцены помогает управлять насыщенным проектом;
• категории растений, ограждений и приусадебных объектов подходят для быстрой визуальной компоновки.

Минусы:

• не заменяет геодезическую поверхность и инженерную вертикальную планировку;
• для обмена точными проектными данными с инженерами рациональнее использовать CAD/BIM-среду.

Adobe Photoshop : презентационная схема поверх подосновы

Adobe Photoshop подходит для цветной презентационной схемы поверх уже подготовленной точной основы. Для раздельного управления зданиями, дорогами, зонами, сетями и подписями используйте слои: панель открывается через Window → Layers; видимость слоя переключается значком глаза, а порядок слоев меняется перетаскиванием в панели.

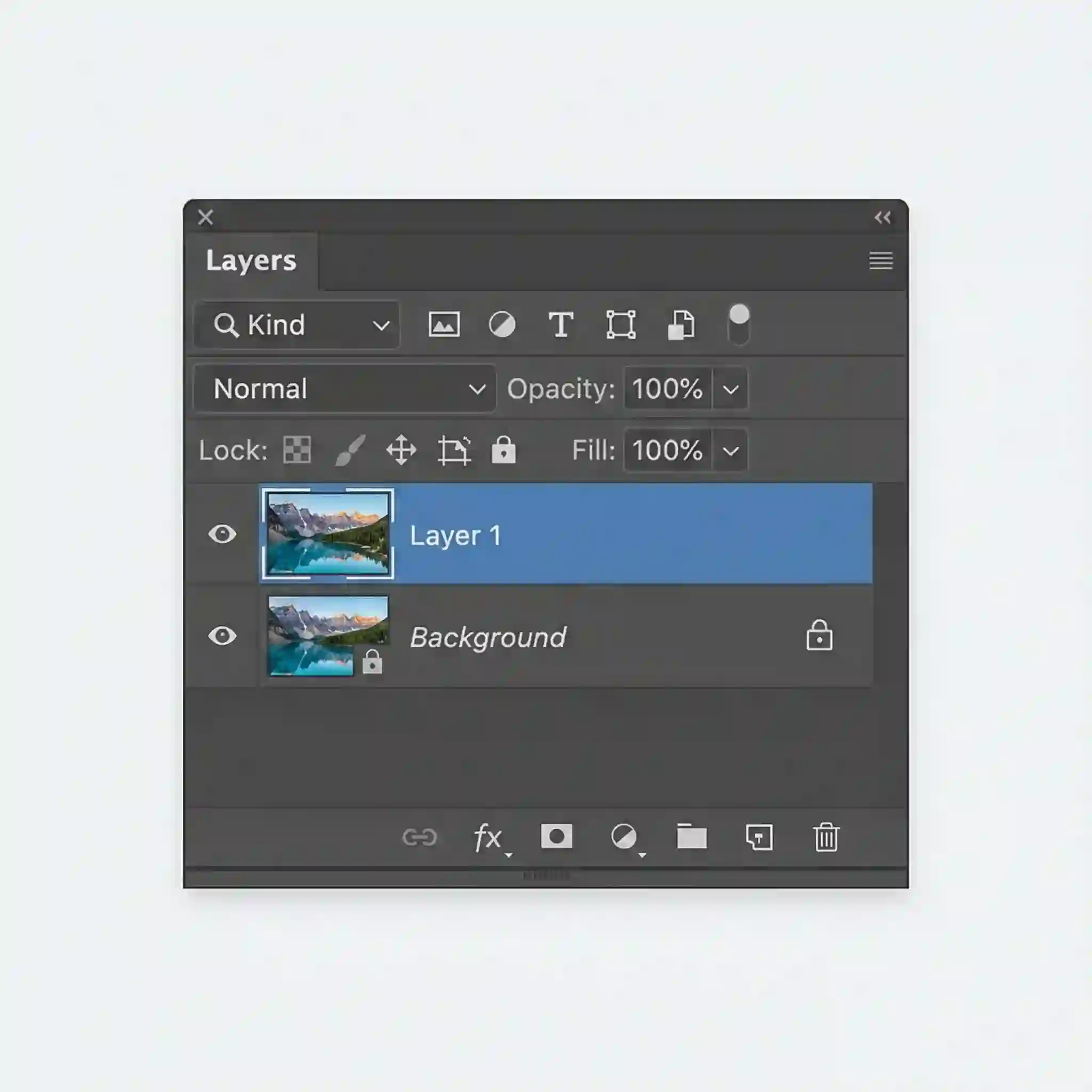

Рабочая схема. Разместите подоснову в нижнем слое, заблокируйте ее от случайного сдвига. Создайте отдельные группы для зданий, дорог, функциональных зон, сетей и подписей. Не масштабируйте подложку после того, как начали откладывать объекты, иначе вся привязка потеряет смысл. Для презентации используйте прозрачные заливки и простые условные обозначения, не скрывающие исходную геометрию.

Подходящий сценарий. Быстрая наглядная схема для обсуждения концепции, когда точный чертеж уже подготовлен в другой среде.

Ограничение. Растровый редактор не создает инженерную поверхность, не рассчитывает уклоны и земляные массы и не должен использоваться как замена CAD для точных размеров.

Плюсы:

• удобное послойное оформление и цветовое кодирование зон;
• быстрое создание презентационной схемы на готовой подоснове;
• подходит для коллажей и визуального пояснения проектной идеи.

Минусы:

• растровая среда хуже подходит для точной размерной геометрии;
• нет специализированных средств генплана, поверхностей и инженерных расчетов.

macOS: два разных уровня проектирования

Garden Planner : простой 2D/3D-план сада

Garden Planner подходит для быстрой компоновки сада и внешней территории на компьютере. Рабочее поле строится вокруг 2D-плана с сеткой и библиотекой объектов; отдельное 3D-представление помогает проверить пространственный результат. В программу можно подложить внешнее изображение и использовать его как основу для обводки, но масштаб такой подложки нужно контролировать по известным размерам.

Рабочая схема. Задайте размер рабочего поля и масштаб, импортируйте подложку при наличии, нарисуйте границы и основные поверхности. Сначала поставьте здания и крупные площадки, затем дорожки, растения и декоративные элементы. 3D-вид используйте для проверки композиции, а не для определения нормативных расстояний.

Рельеф. Средства формирования визуальных склонов и террас полезны для концепции, однако их нельзя приравнивать к геодезической модели с проектными отметками и расчетом земляных масс.

Плюсы:

• быстрый вход в проектирование сада;
• сочетание 2D-плана и 3D-представления;
• можно использовать изображение как подложку для предварительной обводки.

Минусы:

• не предназначен для профессионального выпуска рабочей документации генплана;
• инженерные сети и вертикальная планировка требуют отдельной проработки.

ArchiCAD : BIM-модель здания и участка

ArchiCAD удобен, когда дом и участок должны быть частью одной BIM-модели. Поверхность территории создается инструментом Mesh: узлам задаются отметки, а между ними формируется поверхность. Это позволяет связать посадку здания с рельефом и оценивать модель в плане, разрезах и 3D.

Контуры рельефа. Для построения узлов по линиям рельефа можно подготовить линию, дугу или сплайн, выбрать существующий Mesh и активировать Mesh Tool, затем использовать Magic Wand для переноса геометрии на поверхность. В соответствующем диалоге применяется вариант Fit to User Ridges. Отметка узла редактируется командой Elevate Mesh Point... через палитру узла.

Рабочая схема. Импортируйте геодезическую подоснову, создайте Mesh, перенесите характерные линии и задайте известные отметки. После этого разместите модель здания, проезды и крупные площадки. Разрезы через дом и склон дадут более полезную проверку, чем одна перспектива: видно, как отметка пола связана с землей и где появляются резкие перепады.

Подходящий сценарий. Архитектор проектирует дом и хочет согласовать его посадку с рельефом участка в одной модели.

Плюсы:

• единая BIM-модель здания и территории;
• Mesh с высотными узлами и линиями рельефа;
• удобная проверка в разрезах и 3D;
• подходит для архитектурной координации участка и здания.

Минусы:

• для специализированной инженерной вертикальной планировки есть более профильные комплексы;
• освоение BIM-процесса заметно сложнее бытового планировщика.

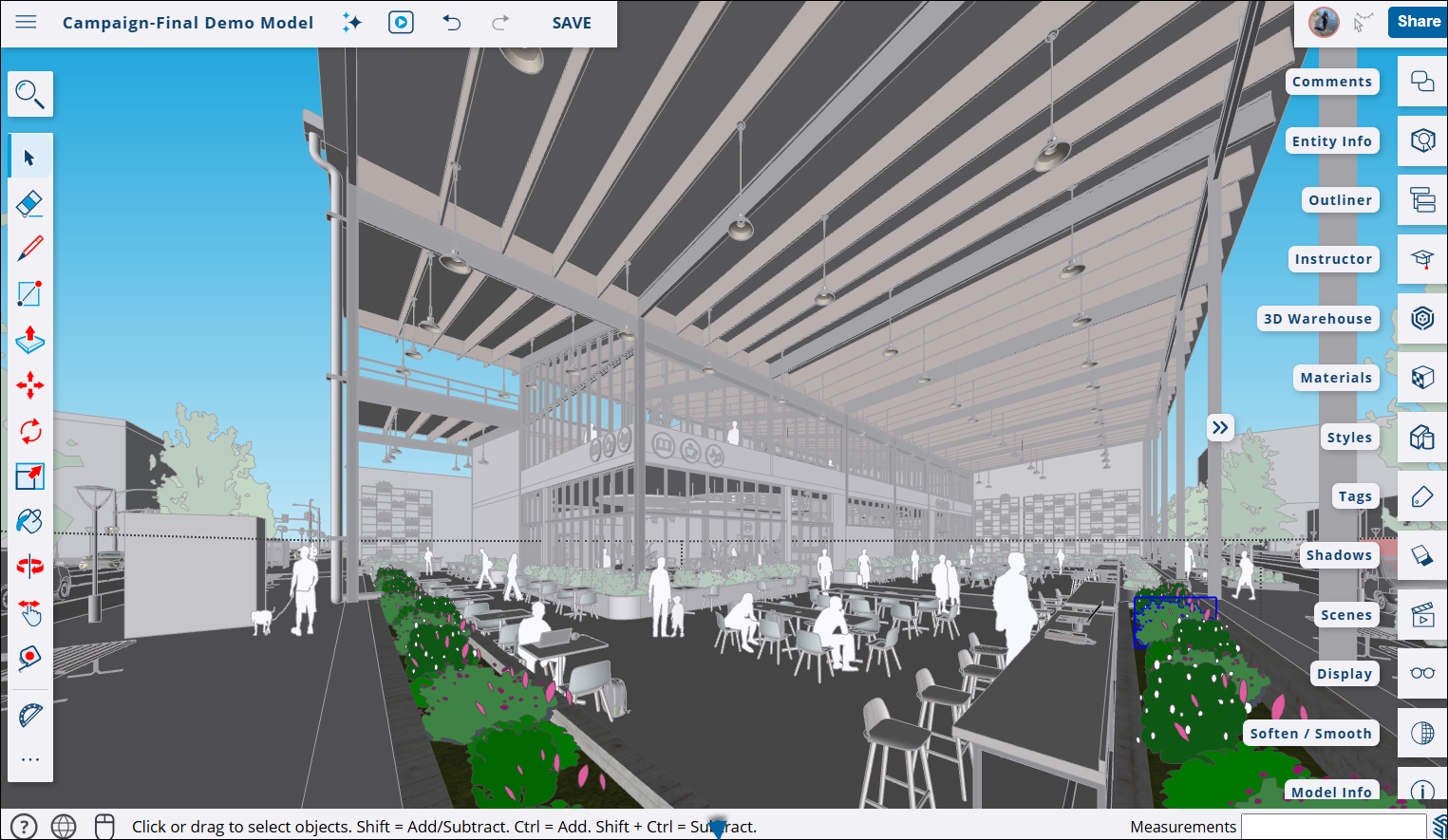

Онлайн: SketchUp for Web

SketchUp for Web полезен как браузерный 3D-эскиз, когда не требуется устанавливать отдельную настольную программу. Его сильная сторона — быстрое пространственное моделирование формы участка, зданий, террас и простых элементов. Для генплана важно заранее создать правильную размерную основу: свободное «рисование по фотографии» без масштаба дает только картинку.

Импорт подложки. Для изображения используется последовательность File → Import, затем выбирается файл, режим Use As Image и команда Import. После размещения изображение нужно масштабировать по известному размеру и зафиксировать от случайного перемещения. Для плановой работы удобно перейти к виду сверху через Camera → Standard Views → Top и использовать параллельную проекцию.

Рабочая схема. Обведите границу, создайте простые контуры дома и других крупных объектов, задайте дорожки и площадки отдельными группами или компонентами. Высоты вводите только после стабилизации 2D-компоновки. Для моделирования рельефа в SketchUp существует инструментарий Sandbox/TIN, но для инженерных отметок и земляных масс профессиональные решения удобнее.

Подходящий сценарий. Быстрый браузерный макет сложной пространственной идеи, проверка объемов и взаимного положения объектов.

Плюсы:

• работа в браузере;
• быстрое 3D-моделирование простых объемов;
• можно импортировать изображение-подложку и обвести его в масштабе;
• удобен для пространственного обсуждения концепции.

Минусы:

• без дисциплины масштаба модель легко превращается в неточный визуальный макет;
• нет специализированного процесса выпуска генплана уровня GeoniCS, КРЕДО или Model Studio CS.

iPhone: iScape для визуальной концепции участка

iScape — мобильный инструмент ландшафтной визуализации. Его логично использовать не вместо генплана, а на раннем этапе, когда нужно быстро проверить несколько вариантов благоустройства на реальном виде участка. Приложение работает с визуальным представлением внешнего пространства и позволяет собирать варианты посадок и элементов ландшафта.

Рабочая схема. Возьмите фотографию с понятной точкой съемки, соберите несколько вариантов одной зоны и сравните их по расположению крупных элементов. Не пытайтесь по перспективному фото измерять нормативные отступы или проектировать подземные сети. Все решения, влияющие на размеры и строительство, затем перенесите на масштабный план.

Подходящий сценарий. Быстрый визуальный эскиз двора, сада или входной зоны непосредственно на телефоне перед переносом идеи в точный план.

Плюсы:

• мобильный формат и работа с реальным видом территории;
• удобно сравнивать несколько визуальных концепций;
• подходит для обсуждения посадок и внешнего вида без подготовки CAD-модели.

Минусы:

• не является инструментом точной геодезической или инженерной планировки;
• результат по фотографии нужно переносить на масштабный план перед строительством.

Android: Planner 5D для эскиза внешней территории

Planner 5D включает инструменты Exterior / Landscape Design и позволяет работать с планом в 2D и оценивать результат в 3D. Для статьи о генплане его роль ограничивается предварительной компоновкой: можно наметить основные зоны и объекты, но инженерную вертикальную планировку и официальную документацию ему приписывать нельзя.

Рабочая схема. Сформируйте контур участка, разместите дом и крупные площадки, затем добавьте элементы внешней территории. В 2D проверьте логику перемещений и взаимное положение, в 3D — объем и визуальную плотность. Ключевые размеры из мобильной идеи перенесите в более точную среду, если по ним будут выполняться строительные работы.

Подходящий сценарий. Быстрый мобильный макет участка и проверка общей композиции без профессионального CAD.

Плюсы:

• 2D-план и 3D-визуализация в одном мобильном процессе;
• есть отдельный сценарий внешней территории и ландшафта;
• удобен для предварительной компоновки и обсуждения идей.

Минусы:

• не заменяет топографическую подоснову и инженерную поверхность;
• для выпуска точного рабочего генплана потребуется более профильный инструмент.

Как сделать предварительный генплан без программы

Бумага и калька остаются полезным способом именно на концептуальной стадии. Их преимущество — скорость перебора вариантов: не нужно тратить время на 3D-модели объектов, пока не решены основные связи. Ручной эскиз особенно удобен до выбора программы.

1. Подготовьте масштабную основу. Перенесите границу участка и крупные существующие объекты. Если основа получена из геодезии, не искажайте ее ради удобства рисунка.
2. Отметьте неизменяемые ограничения. Существующие здания, сохраняемые деревья, подъезд, точки подключения сетей, красные линии и другие известные ограничения обозначьте сразу.
3. Сделайте несколько листов-калек с функциональными зонами. На первом варианте можно приблизить дом к въезду, на втором — развернуть его иначе; сравнивайте не красоту схемы, а длину маршрутов и доступность зон.
4. Поставьте дом и автомобильный маршрут. Нарисуйте не только корпус автомобиля или парковочное место, но и траекторию заезда.
5. Нанесите инженерные коридоры. Сразу станет видно, какие части участка нельзя бесконтрольно занимать крупными растениями и капитальными объектами.
6. Проверьте рельеф. Стрелками покажите направление падения поверхности и возможный сток. На сложном участке ручная схема должна стать постановкой задачи для вертикальной планировки, а не заменой расчета.
7. Добавьте дорожки и посадки. Делайте это после того, как основные маршруты и сети перестали конфликтовать.
8. Перенесите выбранный вариант в цифровую среду. Цифровой проект удобнее для точных размеров, сравнения видов и последующей корректировки.

Ручной способ не хуже программы, когда решается именно вопрос зонирования. Он хуже только там, где нужны точные повторные измерения, сложное редактирование, высотная модель и выпуск документации.

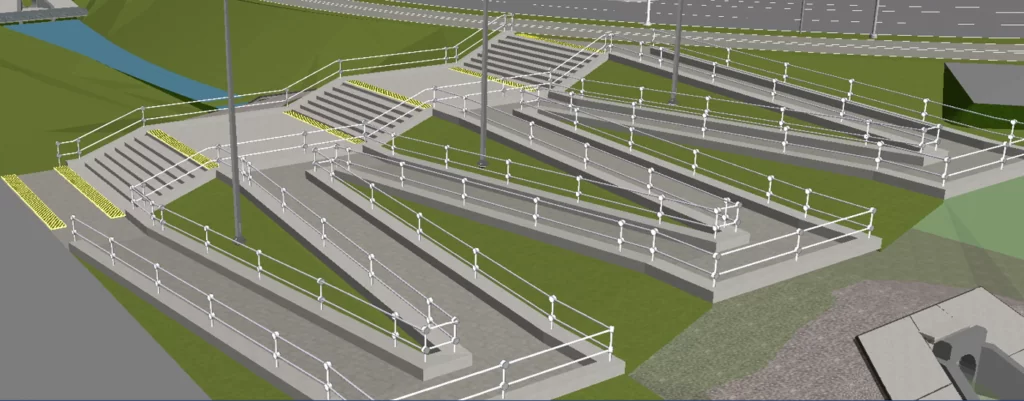

Вертикальная планировка: как связать дом, проезд и водоотвод

Вертикальная планировка отвечает на вопрос, на каких отметках должны находиться проектируемые поверхности. Это не декоративная операция «поднять холмик». Она определяет, как территория работает по высоте: куда идет вода, насколько глубоко придется вынимать или насыпать грунт, как проезд соединяется с дорогой и что происходит у входов в здания.

Существующий и проектный рельеф

Существующий рельеф фиксирует фактическое состояние местности. Проектный показывает, какой поверхность должна стать после работ. В профессиональных программах эти поверхности хранятся раздельно, что позволяет вычислять разность и контролировать выемку/насыпь. В бытовом планировщике этот принцип тоже полезен концептуально: не редактируйте исходный рельеф без сохранения исходного состояния.

Характерные точки и структурные линии

Для высотного решения важны не тысячи произвольных точек, а характерные места: углы площадок, края проезда, переломы склонов, лотки, верх и низ подпорных элементов. Структурная линия заставляет поверхность сохранять важный перелом вместо случайного сглаживания. Именно поэтому профессиональная ЦМР надежнее визуального «натягивания» грунта мышью.

Поверхностный сток

После назначения проектных отметок проверьте направление стока. Вода не должна случайно собираться у цоколя, в кармане парковки или на основной дорожке. Низкая точка должна быть осмысленной частью системы водоотвода. Если участок сложный, нужен расчет и профильное решение, а не только стрелки на схеме.

Проезд и площадки

Для автомобиля критичен не только конечный уклон площадки, но и переходы между участками маршрута. Резкий перелом профиля может оказаться неудобным даже при приемлемых локальных уклонах. Поэтому профессиональные системы строят продольные профили, а в бытовом проекте хотя бы визуально проверяйте весь путь от дороги до парковки.

Баланс земляных масс

Большая терраса на склоне может потребовать значительной выемки с одной стороны и насыпи с другой. Если проект должен быть экономически и конструктивно обоснован, сравнивают объемы между существующей и проектной поверхностями. В простой 3D-программе можно заметить масштаб изменения, но точные объемы следует получать из инженерной модели.

Когда нужен специалист

• на участке большой или неоднородный перепад высот;
• есть существующие откосы, подпорные сооружения или риск их изменения;
• проектируется значительная планировка грунта;
• нужно связать отметки участка с дорогой, зданием и инженерными сетями;
• требуется расчет земляных масс, профилей или организованного водоотвода;
• ошибка по высоте может повлиять на фундамент, соседнюю территорию или устойчивость сооружений.

Инженерные коммуникации: проектируйте их до финального озеленения

Инженерные трассы конкурируют за пространство с дорожками, фундаментами, крупными деревьями и будущими хозяйственными объектами. Поэтому сети должны появиться на генплане до декоративной стадии. В эскизе достаточно зафиксировать принципиальные маршруты и точки, но они должны быть согласованы с реальными проектами соответствующих систем.

Водоснабжение

Покажите точку ввода или автономный источник и маршрут до дома и других потребителей. Заранее отметьте места, где к сети должен оставаться доступ. Если планируется полив, его трассы удобнее прорабатывать одновременно с дорожками и посадками, чтобы не переделывать покрытие.

Канализация и септик

При автономной системе на генплане важны не только корпус сооружения и труба, но и обслуживание. Схема, в которой к оборудованию нет рабочего доступа, неполна. Конкретное расположение, расстояния и техническая схема определяются действующими нормами, типом системы и проектными условиями.

Дренаж и ливневый сток

Дренаж нельзя добавлять «для надежности» без понимания водного режима. Сначала определяют проблему: поверхностный сток, переувлажнение, высокий уровень грунтовых вод или локальная низина. На генплане затем показывают элементы системы, которые действительно решают эту задачу, и связывают их с вертикальной планировкой.

Электроснабжение

Отметьте ввод и трассы к дому, воротам, освещению, насосному и другому оборудованию. В визуальном проекте полезно отделять подземные линии от объектов освещения. Это снижает риск посадить дерево или поставить фундамент прямо над коридором сети.

Газ

Газовую сеть следует наносить только по согласованным или проектным данным. В бытовом планировщике ее изображение служит координационным слоем, а не самостоятельным проектом газоснабжения.

Контроль коллизий

После нанесения сетей выключите декоративные объекты и просмотрите генплан как инженерную схему. Проверьте пересечения между сетями, фундаментами, подпорными элементами и крупными посадками; доступ к колодцам и оборудованию; возможность ремонта без демонтажа капитальных объектов. Затем снова включите благоустройство и убедитесь, что эстетическая часть не разрушила техническую логику.

Нормы и документы: что проверять, а что нельзя брать из случайной таблицы

ГОСТ 21.508-93 заменен ГОСТ 21.508-2020, поэтому рабочую документацию генеральных планов нельзя оформлять по редакции 1993 года как по действующему стандарту. Для территорий ведения гражданами садоводства применяется СП 53.13330.2019 с действующими изменениями. Федеральные нормы не заменяют проверку ПЗЗ, ГПЗУ, красных линий и других ограничений конкретного земельного участка.

ПЗЗ и градостроительный регламент

Правила землепользования и застройки задают территориальный контекст: разрешенное использование, параметры застройки и иные условия в пределах компетенции соответствующего регулирования. Перед окончательной посадкой дома нужно работать с актуальными сведениями для своего муниципального образования.

ГПЗУ

Градостроительный план земельного участка содержит сведения, необходимые для архитектурно-строительного проектирования и строительства в границах участка. Он не является созданным владельцем ландшафтным генпланом и не получается автоматически из 3D-модели.

Красные линии и зоны с особыми условиями

Эти ограничения должны быть нанесены на рабочую основу, если они относятся к участку. Их нельзя «обойти» переносом объекта на красивой визуализации. Сначала ограничение фиксируется, затем внутри допустимой области ищется компоновка.

Почему здесь нет универсальной таблицы отступов

Одна таблица часто смешивает разные документы, типы объектов, даты и территории. Такой формат создает ложную уверенность. Практический алгоритм надежнее:

1. определить категорию земли и вид разрешенного использования;
2. получить актуальные градостроительные сведения по конкретному участку;
3. проверить применимые федеральные и местные требования для конкретных объектов;
4. зафиксировать ограничения отдельным слоем на плане;
5. только после этого привязывать дом и другие капитальные объекты размерами;
6. перед строительством проверить проект у специалиста, если требуется официальная документация или цена ошибки высока.

ГОСТ 21.508-2020 как ориентир профессионального комплекта

Стандарт полезен тем, что разделяет задачи: разбивочный план отвечает за привязку объектов, план организации рельефа — за высотное решение, план земляных масс — за объемы выемки и насыпи, сводный план инженерных сетей — за координацию коммуникаций, план благоустройства — за покрытия, озеленение и малые элементы. Даже для домашнего эскиза эта логика полезна: не пытайтесь втиснуть всю информацию в один перегруженный слой.

Как оформить генплан, чтобы чертеж можно было читать

Хорошо оформленный генплан не обязан быть декоративным. Его задача — быстро отвечать на вопросы «где», «какого размера», «что существующее», «что проектируется» и «как связано». Качество условных обозначений и читаемость фона критичны: перегруженная топосъемка способна скрыть проектные решения, а одинаковая графика существующих и новых объектов делает чертеж двусмысленным.

Разделяйте существующее и проектируемое

Используйте разные слои, типы линий или другую устойчивую систему графики. Человек должен с первого взгляда отличать существующее здание от нового, а существующую отметку от проектной. Не полагайтесь только на цвет: чертеж может печататься в монохроме.

Не делайте топооснову главным визуальным объектом

Исходная съемка нужна для точности, но проектируемая схема должна оставаться читаемой. В CAD для фоновых данных выбирают более спокойную графику, а проектные контуры и подписи выводят вперед. При этом нельзя удалять важные исходные объекты только ради чистоты листа.

Давайте размеры там, где они проверяют решение

Не нужно размерять каждый декоративный куст. Размеры нужны для границ, габаритов ключевых объектов, привязок, ширины проездов и других проверяемых элементов. Если размер можно однозначно восстановить из координат профессиональной модели, он все равно остается полезным на листе для чтения.

Используйте экспликацию

На насыщенном плане короткий номер объекта и таблица читаются лучше длинной подписи внутри контура. Экспликация особенно удобна для нескольких хозяйственных строений, площадок и инженерных объектов.

Проверьте масштаб печати

На большом мониторе почти любой текст кажется читаемым. Финальную проверку делайте в том размере, в котором план реально будут смотреть или печатать. Если подписи сливаются, линии слишком тонкие, а условные обозначения превращаются в пятна, лист нужно упрощать.

12 типичных ошибок при разработке генплана участка

1. Начинать с растений и декора. Исправление: сначала границы, ограничения, дом, въезд, сети и рельеф.
2. Рисовать участок по приблизительным пропорциям. Исправление: использовать реальные размеры и проверять масштаб вторым контрольным расстоянием.
3. Считать кадастровую или спутниковую картинку геодезической съемкой. Исправление: использовать публичную карту как справочный ориентир, а для точного проектирования — соответствующую измерительную основу.
4. Игнорировать перепад высот. Исправление: нанести характерные отметки и направление склона до компоновки площадок.
5. Поставить дом, не проверив въезд. Исправление: моделировать весь маршрут автомобиля от дороги до парковки.
6. Оставить инженерные сети на конец. Исправление: зарезервировать трассы и точки обслуживания до озеленения.
7. Не предусмотреть обслуживание септика, колодцев и оборудования. Исправление: проверить реальные подходы и подъезды, а не только место корпуса на плане.
8. Создать низину у здания. Исправление: анализировать проектные отметки и направление поверхностного стока.
9. Копировать расстояния из чужой статьи. Исправление: проверять действующие требования для конкретной территории и типа объекта.
10. Смешать существующие и проектируемые объекты одной графикой. Исправление: разделить их слоями и условными обозначениями.
11. Считать 3D-рендер готовой инженерной документацией. Исправление: дополнить визуализацию планом, размерами и инженерными данными, а для официального комплекта использовать профессиональный процесс.
12. Пытаться решить все на одном листе. Исправление: для сложного объекта разделить разбивку, рельеф, сети и благоустройство на понятные тематические планы.

Как проверить готовый генплан перед дальнейшей работой

Финальная проверка должна проходить не как просмотр красивой сцены, а как технический аудит. Удобно временно выключать группы объектов и проверять проект послойно.

Геометрия

• граница и габариты участка совпадают с выбранной исходной основой;
• дом и другие крупные объекты имеют реальные, а не декоративные размеры;
• все важные расстояния можно измерить и воспроизвести;
• подложка не была случайно смещена или растянута после начала проектирования.

Логистика

• въезд связан с существующей дорогой;
• автомобиль может попасть на парковку по реальной траектории;
• основные пешеходные маршруты не заставляют обходить участок;
• к инженерным объектам сохранен доступ для обслуживания.

Рельеф и вода

• понятно, где верхняя и нижняя части территории;
• проект не создает случайных замкнутых низин возле зданий;
• площадки, дорожки и въезд связаны по высоте;
• для сложного уклона предусмотрена профессиональная проверка отметок и земляных масс.

Инженерные сети

• существующие и проектируемые трассы нанесены раздельно;
• нет необоснованных конфликтов сетей с фундаментами и крупными посадками;
• точки подключения согласованы с расположением потребителей;
• благоустройство не блокирует ремонтные зоны.

Нормативные ограничения

• использованы актуальные сведения по конкретному участку;
• ГПЗУ не подменен самодельным генпланом;
• ГОСТ 21.508-93 не используется как действующий стандарт; для рабочей документации проверена применимость ГОСТ 21.508-2020 и других актуальных требований;
• высокорисковые решения переданы на проверку профильному специалисту.

Читаемость

• есть ориентация и масштабная логика;
• существующие и проектируемые элементы различаются;
• ключевые объекты подписаны или вынесены в экспликацию;
• на печатном размере подписи и размеры не перекрывают друг друга.

Какой способ выбрать для своего участка

Для большинства владельцев частного дома рациональная связка состоит из трех уровней: точная исходная основа, понятный визуальный планировщик для компоновки и проверка сложных инженерных решений профильным специалистом. Профессиональный CAD нужен не потому, что бытовая программа «плохая», а когда задача выходит за пределы визуальной модели.

Практические сценарии для разных участков

Почти ровный прямоугольный участок

Главная задача — не усложнить простую геометрию. Сначала фиксируют въезд и положение дома, затем разделяют приватную и хозяйственную зоны. Даже на ровном участке нужно проверить поверхностный сток: визуально плоская территория может иметь локальные понижения. Для такого сценария часто достаточно точной 2D-основы и Ландшафтного Дизайна 3D для проверки компоновки.

Узкий вытянутый участок

Здесь критична последовательность маршрутов. Если дом, парковка и хозяйственная зона поставлены независимо, дорожки могут занять непропорционально большую площадь. Стройте сценарий от входа и въезда: где человек выходит из автомобиля, как попадает в дом, как обслуживается дальняя часть участка. Высокие посадки также проверяют по влиянию на освещение узкого пространства.

Участок на склоне

План «сверху» недостаточен. Нужны высотные данные, разрезы или хотя бы профили по главным направлениям. Сначала определяют принцип посадки дома и проезда, затем террасы и водоотвод. Если решение требует серьезной переработки грунта, переходят к профессиональной поверхности в nanoCAD GeoniCS, КРЕДО или другой профильной среде.

Участок со взрослыми деревьями

Существующие деревья, которые планируется сохранить, включают в исходную основу как ограничения и ценность одновременно. Не размещайте дом, сети и дорожки, а потом «возвращайте» деревья в свободные места. Сначала нанесите стволы и значимые зоны, затем ищите компоновку, которая учитывает сохранение выбранных экземпляров.

Участок с поэтапным строительством

Покажите не только конечный результат, но и очередность. Первая очередь не должна перекрывать подъезд к будущему дому или место для прокладки сетей. Временная парковка, складирование материалов и доступ техники могут требовать отдельной схемы; если строительство сложное, это уже приближает задачу к строительному генплану, который нельзя смешивать с постоянным благоустройством.

Реконструкция существующей территории

При реконструкции исходное состояние важнее каталога новых объектов. Разделите элементы на три группы: сохраняемые, демонтируемые и проектируемые. Такой простой прием помогает оценить реальный объем работ и не потерять существующие сети или покрытия в процессе красивой 3D-перестройки.

Частые вопросы

Чем рабочий генплан участка отличается от ГПЗУ?

Рабочий генплан — проектная схема размещения объектов и благоустройства, которую владелец или специалист формирует для своей задачи. ГПЗУ — градостроительный документ с информацией и ограничениями по конкретному земельному участку. 3D-проект не превращается в ГПЗУ и не заменяет его.

Можно ли сделать план без топографической съемки?

Для предварительного зонирования — да, если есть достоверная граница и размеры. Для точной посадки объектов на сложном рельефе, проектирования высот, сетей и ответственных строительных решений нужна соответствующая исходная съемка. Чем больше перепад высот и инженерных пересечений, тем меньше пользы от приблизительной основы.

Нужен ли 3D-вид, если есть точный 2D-чертеж?

Для геометрической привязки достаточно точного плана, но 3D помогает увидеть то, что плохо читается сверху: тесные проходы, визуальное перекрытие зон, влияние высоты объектов, удобство движения и общий масштаб. Поэтому 2D и 3D дополняют друг друга, а не конкурируют.

Когда проектировать дренаж?

После анализа рельефа и водного режима, но до окончательного благоустройства. Дренаж должен решать определенную проблему и быть связан с высотным решением. Добавлять его в самом конце, когда дорожки и посадки уже зафиксированы, рискованно.

Можно ли сначала разработать сад, а место дома уточнить потом?

Для капитального участка такой порядок нерационален. Дом задает подъезд, тени, основные маршруты и трассы коммуникаций. Пока его габарит и посадка не определены хотя бы на уровне устойчивого варианта, детализировать постоянное озеленение рано.

Какая программа лучше для неровного участка?

Для наглядного бытового эскиза рельеф можно показать в Ландшафтном Дизайне 3D. Если нужны проектные отметки, поверхности, профили, уклоны и земляные массы, используются профессиональные инструменты уровня nanoCAD GeoniCS, ТИМ КРЕДО ПРОЕКТИРОВАНИЕ или Model Studio CS Генплан.

Можно ли сделать генплан только на телефоне?

Телефон подходит для концепции и визуальной проверки. Для строительных размеров, сложных сетей и рельефа удобнее рабочая среда с масштабным планом и точным вводом. Мобильный проект лучше рассматривать как один из этапов, а не единственную основу для строительных решений.

Нужно ли наносить все будущие растения?

На основном генплане достаточно тех посадок, которые влияют на компоновку: существующие крупные деревья, проектируемые крупномеры, живые изгороди и функциональные зоны. Детальную разбивку цветников и ассортимент можно вынести в отдельный дендроплан или посадочную схему.

Почему нельзя считать красивую визуализацию готовым проектом?

Визуализация показывает внешний вид, но может не содержать точной геометрии, высотной модели, трасс сетей, проверенных ограничений и размеров. Рабочий проект проверяется не только глазами, но и измерениями, исходными документами и инженерной логикой.

Итог: какой уровень генплана нужен именно вам

Для самостоятельной планировки частного участка начните с исходных границ, рельефа, подъезда и сетей, а затем соберите рабочую модель в Ландшафтном Дизайне 3D. Такой проект хорошо решает задачу компоновки: показывает, помещаются ли объекты, как связаны маршруты, где проходят инженерные зоны и что происходит в 3D. Его ценность резко возрастает, если геометрия основана на реальных размерах.

Если участок сложный по рельефу, не пытайтесь компенсировать нехватку данных детальностью визуализации. Для проектных отметок, профилей и земляных масс нужна инженерная поверхность и профессиональный инструмент. Если требуется выпуск строгого чертежа, используйте CAD/BIM-процесс. А если задача пока сводится к выбору идеи сада или зоны отдыха, достаточно бумажного эскиза, браузерной модели или мобильной визуализации.

Главный критерий готовности генплана — не количество объектов на картинке, а отсутствие нерешенных конфликтов. Граница участка известна, дом и подъезд связаны, инженерные трассы имеют место и доступ, рельеф не создает очевидной проблемы со стоком, ограничения проверены, а план можно измерить и прочитать. После этого декоративная детализация действительно улучшает проект, а не маскирует его слабые места.
