Как самостоятельно составить инженерный проект дома: от исходных данных и ТЗ до схем, сметы и проверки инженерных систем

Инженерный проект дома нужен не для того, чтобы просто нанести на план несколько линий. Рабочий результат связывает исходную геометрию здания, требования владельца, расчётные данные, оборудование, трассы, спецификации и ограничения монтажа. Для небольшого частного дома значительную часть подготовительной работы можно выполнить самостоятельно: собрать исходные данные, зафиксировать точки потребления, продумать маршруты коммуникаций, подготовить понятные схемы и предварительную ведомость. Но графический план не заменяет расчёты, от которых зависят безопасность и работоспособность систем. Поэтому в этой инструкции отдельно показано, что удобно делать в Мой Дом 3D, а что требуется проверить профильному инженеру перед закупкой оборудования и началом работ.

Материал построен как последовательный рабочий процесс: сначала определяется состав инженерных разделов, затем формируется техническое задание, после него выполняются расчёты и только потом прокладываются трассы. Такой порядок устраняет типичную ошибку, когда трубы, воздуховоды и кабельные линии рисуют вокруг уже выбранного оборудования, хотя его характеристики ещё не подтверждены расчётом. В конце проекта все системы сводятся между собой, проверяются пересечения, доступ для обслуживания, спецификации и соответствие последней версии архитектурного плана.

Что считать инженерным проектом дома

В бытовой речи инженерным проектом часто называют любую схему коммуникаций. Для практической работы полезнее разделить три уровня детализации. Первый — эскиз: он показывает, где находятся точки подключения и по каким зонам ориентировочно проходят сети. Второй — рабочая схема: на ней есть привязки, маркировка, оборудование, трассы и данные, достаточные для согласованной работы владельца, проектировщика и монтажной бригады. Третий — формальная проектная или рабочая документация, состав и требования к которой определяются применимыми нормами, договором и статусом объекта.

Для объекта индивидуального жилищного строительства нельзя автоматически переносить правило «проектная документация обязательна всегда». Часть 3 статьи 48 Градостроительного кодекса РФ прямо предусматривает, что подготовка проектной документации при строительстве или реконструкции объекта ИЖС и садового дома не требуется; застройщик вправе подготовить её по собственной инициативе. Это не означает, что инженерные схемы бесполезны. Наоборот, планирование отопления, водоснабжения, канализации, вентиляции и электроснабжения до отделочных работ уменьшает количество переделок и помогает согласовать решения между системами.

Важно также не смешивать инженерный проект с дизайн-проектом. Дизайн-проект отвечает прежде всего за планировку, отделку, мебель, световую композицию и внешний вид помещений. Инженерная часть отвечает за технические системы: где будет оборудование, какие нагрузки нужно обеспечить, как проходят сети, где требуются проходки и сервисные зоны, какие элементы входят в спецификацию. Эти документы должны согласовываться. Например, расположение кухонной мебели влияет на точки воды и электропитания, а опуск потолка — на допустимое пространство для воздуховодов.

Какой уровень детализации нужен в частном доме

Для предварительного планирования достаточно модели дома с точными размерами, размещённым оборудованием и раздельными слоями коммуникаций. Для передачи монтажникам уже требуется больше: размеры и привязки, понятные условные обозначения, маркировка систем, перечень оборудования, согласованные проходы между этажами и список материалов. Если в проекте есть сложные расчётные системы, нестандартное оборудование, газ, внешние сети или высокая цена ошибки, самостоятельную схему следует использовать как исходный материал для профильного специалиста, а не как окончательное инженерное решение.

• Эскиз отвечает на вопрос «где примерно всё будет находиться».
• Рабочая схема фиксирует согласованное расположение оборудования и трасс с привязками.
• Расчётная часть подтверждает, что выбранные решения способны работать в требуемом режиме.
• Спецификация связывает чертёж с конкретным перечнем оборудования и материалов.
• Комплект для строительства должен быть непротиворечивым: на разных листах не могут одновременно существовать две версии одного стояка, щита или коллектора.

Какие разделы включить в инженерный проект

Состав зависит от дома и способа подключения к сетям. Для большинства жилых объектов основой становятся отопление, водоснабжение и канализация, электроснабжение, вентиляция. Слаботочные системы удобно проектировать одновременно с силовой электрикой, потому что им нужны собственные точки, шкафы, маршруты и проходки. Автоматизация, пожарная безопасность, охранные системы и другие специальные разделы добавляются по реальной задаче, а не ради формального количества листов.

Дополнительные разделы

В профессиональных проектах перечень шире. В него могут входить диспетчеризация, автоматизация, системы безопасности, пожарная автоматика, специализированная связь, наружные сети и технологические системы. Их нельзя объявлять обязательными для каждого частного дома. Решение принимается по назначению здания, составу оборудования, техническим условиям и требованиям, которые относятся к конкретному объекту.

Отдельно следует рассматривать наружные сети. План внутренней разводки заканчивается в точке, где инженерная система переходит к внешнему подключению или автономному источнику. Участок от дома до сетей общего пользования, скважины, локального сооружения или другой инфраструктуры может потребовать собственных технических решений и согласований. В итоговом комплекте граница ответственности должна быть обозначена явно.

Исходные данные: что собрать до проектирования

Главная причина переделок — работа по неточному архитектурному плану. Инженерные сети нельзя надёжно привязать к помещению, если неизвестны окончательные размеры, толщина стен, положение шахт и отметки этажей. Поэтому первый результат проекта — не схема труб, а проверенный пакет исходных данных.

Геометрия здания

• поэтажные планы с актуальными размерами помещений;
• толщина наружных и внутренних стен и перегородок;
• отметки полов и высоты помещений;
• положение лестниц, проёмов, шахт и технологических ниш;
• места возможных проходов между этажами;
• предполагаемая конструкция потолков и полов, если в них планируется скрытая прокладка сетей;
• расположение котельной, технического шкафа, электрощита и других инженерных зон.

Сценарий использования дома

Два одинаковых по площади дома могут требовать разных инженерных решений. Для постоянного проживания важны стабильные режимы отопления и горячего водоснабжения; для сезонного объекта — другой режим эксплуатации и консервации. Количество жильцов влияет на водопотребление, а состав техники — на электрические нагрузки. Эти данные следует записать до выбора оборудования.

Оборудование и мебель

На инженерный план нужно перенести не только крупные приборы, но и те элементы, которые определяют точки подключения: сантехнику, кухонное оборудование, стиральную технику, отопительные приборы, внутренние блоки климатической системы, сетевое оборудование. Мебель важна как геометрическое ограничение: она может перекрыть доступ к ревизии, коллектору или электрооборудованию. Проект считается согласованным только после проверки инженерных точек на актуальной расстановке мебели.

Подключения и технические условия

Если дом подключается к внешним сетям, в исходные данные добавляют параметры существующего или планируемого подключения. Нельзя заменять фактические технические условия типовыми цифрами из чужого проекта. Для автономных систем фиксируют исходные параметры источника и ограничения оборудования. Если часть данных ещё неизвестна, на схеме это отмечают как открытый вопрос, а не заполняют случайным значением.

Матрица исходных данных

Как составить техническое задание

Техническое задание превращает пожелания в проверяемые требования. Без него проект легко меняется во время работы: появляются новые приборы, переносится кухня, добавляется вентиляционная установка, а связанные разделы остаются в старом состоянии. Хорошее ТЗ не обязано быть длинным, но оно должно фиксировать исходную версию решения и правила изменения.

Структура ТЗ для частного дома

1. Объект и границы работы. Указать этажность, состав помещений и какие инженерные системы входят в задачу.
2. Исходные файлы. Перечислить планы, обмеры, технические условия и модель, по которым ведётся работа.
3. Сценарий эксплуатации. Постоянное или сезонное проживание, ожидаемое количество пользователей, особые режимы помещений.
4. Оборудование. Отделить уже выбранные модели от оборудования, которое ещё должен подобрать инженер.
5. Требования по системам. Зафиксировать точки, зоны, предпочтения по автоматизации и доступности обслуживания.
6. Выходные материалы. Определить, нужны ли только планы или также схемы, спецификации, ведомости, расчётные материалы и модель.
7. Форматы. Согласовать PDF для просмотра, редактируемый формат для дальнейшей работы и формат обмена, когда он нужен.
8. Правила изменений. После утверждения планировки перенос инженерной точки должен сопровождаться проверкой всех связанных разделов.

Как сформулировать требования, чтобы их можно было проверить

Формулировка «сделать удобную электрику» не проверяется. Рабочее требование перечисляет оборудование, желаемые точки и сценарии. Вместо «сделать хорошую вентиляцию» фиксируют назначение помещений, режим эксплуатации и требования к размещению оборудования, после чего расчёт выполняется по применимым правилам. Вместо «спрятать все трубы» определяют зоны, где допускается скрытая прокладка, и где должен оставаться сервисный доступ.

После утверждения ТЗ полезно присвоить ему дату или номер ревизии. Это простая мера, но она предотвращает ситуацию, когда архитектор, инженер и монтажник работают по разным вариантам планировки.

Какие расчёты должны предшествовать трассировке

Планировщик позволяет удобно расставлять объекты, но линия на экране не подтверждает работоспособность системы. Сначала определяется требуемый режим, затем параметры оборудования и сети, и только после этого трасса получает инженерный смысл. В частном проекте можно самостоятельно подготовить исходные таблицы и расположение точек, однако расчёты, связанные с безопасностью, защитой и подбором оборудования, нужно проверять у специалиста соответствующего профиля.

Отопление: от тепловой потребности к схеме

Раздел начинается с тепловых потребностей здания и отдельных помещений. После этого выбирается принцип системы, отопительные приборы и источник тепла, проверяются рабочие режимы, а затем выполняется гидравлическая увязка. Только после такой последовательности на плане имеет смысл закреплять положение радиаторов, коллекторов и трубопроводов. Упрощённая оценка по площади может использоваться для раннего сравнения вариантов, но не должна подменять расчёт перед закупкой оборудования.

Практический результат расчётного этапа — таблица по помещениям с требуемой теплопередачей и согласованный состав оборудования. На графическом этапе остаётся проверить, что приборы физически помещаются, не конфликтуют с мебелью и шторами, доступны для обслуживания, а трассы можно провести без случайных пересечений с другими системами.

Водоснабжение: расход, давление и оборудование

Для водоснабжения заранее фиксируют источник воды, количество точек разбора, потребителей горячей и холодной воды, схему приготовления горячей воды и место ввода. Расчёт определяет необходимые расходы и параметры сети, после чего выбираются насосное и другое оборудование. На плане затем размещают приборы, коллекторы или другие узлы принятой схемы и связывают их трассами. Размеры труб нельзя выбирать только по внешнему сходству с чужим проектом: они зависят от расчётных условий конкретной системы.

Канализация: геометрия связана с расчётом

Канализация особенно чувствительна к взаимному положению сантехники, стояков, выпуска и конструкций здания. Уже на стадии планировки нужно проверить, где сеть может пройти без конфликта с фундаментом, балками, дверными проёмами и инженерными шахтами. Диаметры, уклоны и допустимая конфигурация определяются применимыми требованиями и расчётной схемой. Универсальный набор цифр для любого дома здесь не подходит: перенос значений без контекста создаёт ложную точность.

Электроснабжение: сначала потребители и группы

Работа начинается с перечня потребителей: освещение, бытовая техника, инженерное оборудование, климатическая техника, насосы и другие устройства. Затем профильный специалист определяет расчётные нагрузки, группировку, защиту и параметры линий. Самостоятельно полезно составить поэтажный план точек и таблицу оборудования — это значительно уменьшает количество пропусков при последующем расчёте. Не следует выбирать номиналы защитных аппаратов или параметры кабелей по одному примеру из интернета.

Вентиляция и кондиционирование

Здесь исходной величиной является требуемый воздухообмен и режим каждого помещения. После расчёта подбирают оборудование, сечения и конфигурацию сети, проверяют давление и акустические условия. На архитектурном плане заранее резервируют место под воздуховоды, решётки, установки, проходы и сервисные зоны. Ошибка порядка особенно дорога: если сначала опустить потолок и завершить интерьер, а потом пытаться разместить рассчитанную сеть, геометрических резервов может не остаться.

Слаботочные сети и автоматизация

Для связи, камер, домофона, датчиков и автоматизации сначала задают топологию: где будет центральное оборудование, какие точки нужны в помещениях и какие устройства требуют питания. Затем проверяется совместимость конкретного оборудования. На планировочном уровне важно не смешивать все кабельные маршруты в одну условную линию и заранее предусмотреть места для шкафов, блоков питания и обслуживания.

Основной способ: как составить схему в Мой Дом 3D

Мой Дом 3D выбран первым практическим инструментом, потому что его интерфейс ориентирован на владельца частного дома: план здания, инженерные коммуникации и смета находятся в одном проекте. Программа удобна для подготовки исходной схемы, визуальной координации точек и фиксации трасс. Её нужно использовать именно в этой роли. Теплотехнические, гидравлические и электротехнические расчёты программа не превращает автоматически в подтверждённое инженерное решение.

Шаг 1. Постройте актуальный поэтажный план

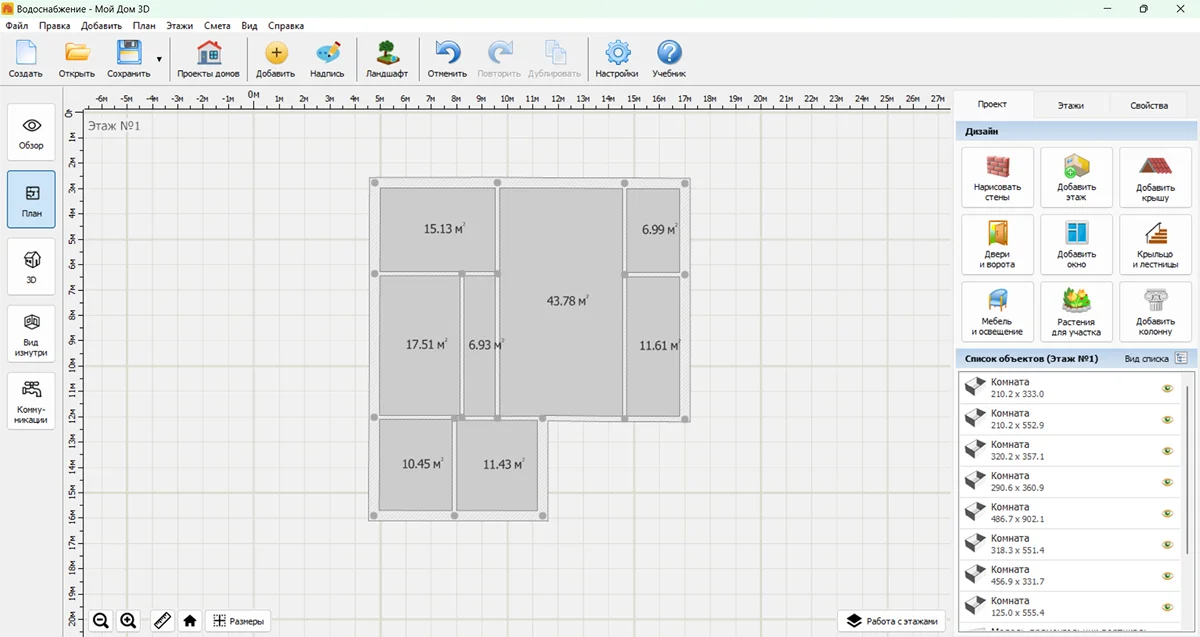

Начните в режиме «План». Сначала воспроизведите контур и внутренние помещения по фактическим или утверждённым размерам. Не размещайте коммуникации на черновой планировке: перенос стены после трассировки затронет сразу несколько систем. Добавьте окна и двери, чтобы при дальнейшем проектировании видеть реальные ограничения и проходы.

На рабочем поле видны размерная сетка, план этажа и список объектов. Используйте размеры как контроль, а не как декоративные подписи. Если исходный чертёж и полученная модель расходятся, исправить геометрию нужно до добавления инженерных объектов.

Шаг 2. Перейдите к инженерным коммуникациям

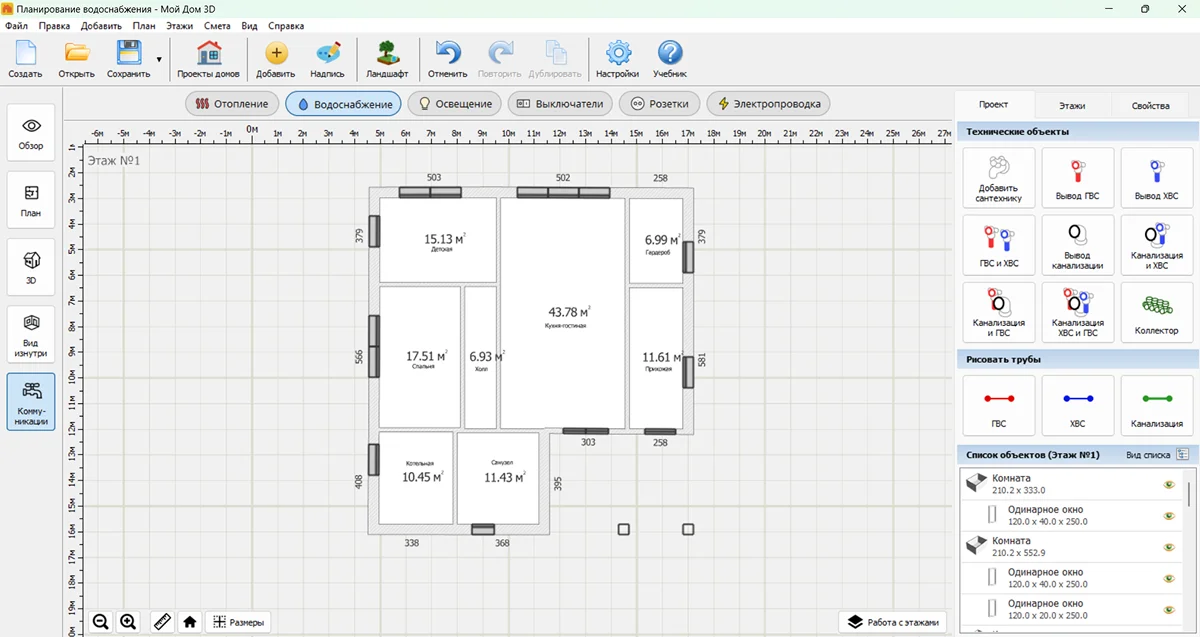

На левой панели выберите «Коммуникации». В верхней части рабочей области доступны отдельные режимы «Отопление», «Водоснабжение», «Освещение», «Выключатели», «Розетки» и «Электропроводка». Разделение помогает не рисовать все системы в одной плоскости. Для каждой системы используйте собственный режим, а общую координацию выполняйте после того, как основные точки уже расставлены.

Шаг 3. Разместите сантехнику и технические точки

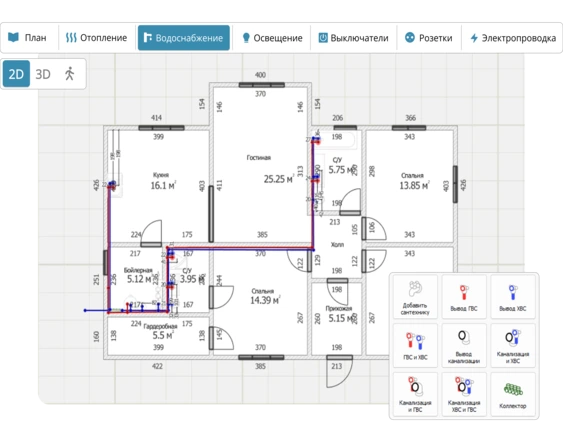

В режиме «Водоснабжение» на панели «Технические объекты» доступна команда «Добавить сантехнику», а также обозначения выводов ГВС, ХВС и канализации, комбинированных выводов и коллектора. Сначала расставьте реальные потребители: раковины, ванну или душ, унитаз, кухонную мойку и технику, которая подключается к воде. Затем добавьте условные точки подключения. Такой порядок делает схему читаемой: трасса заканчивается не в произвольном месте стены, а у конкретного потребителя.

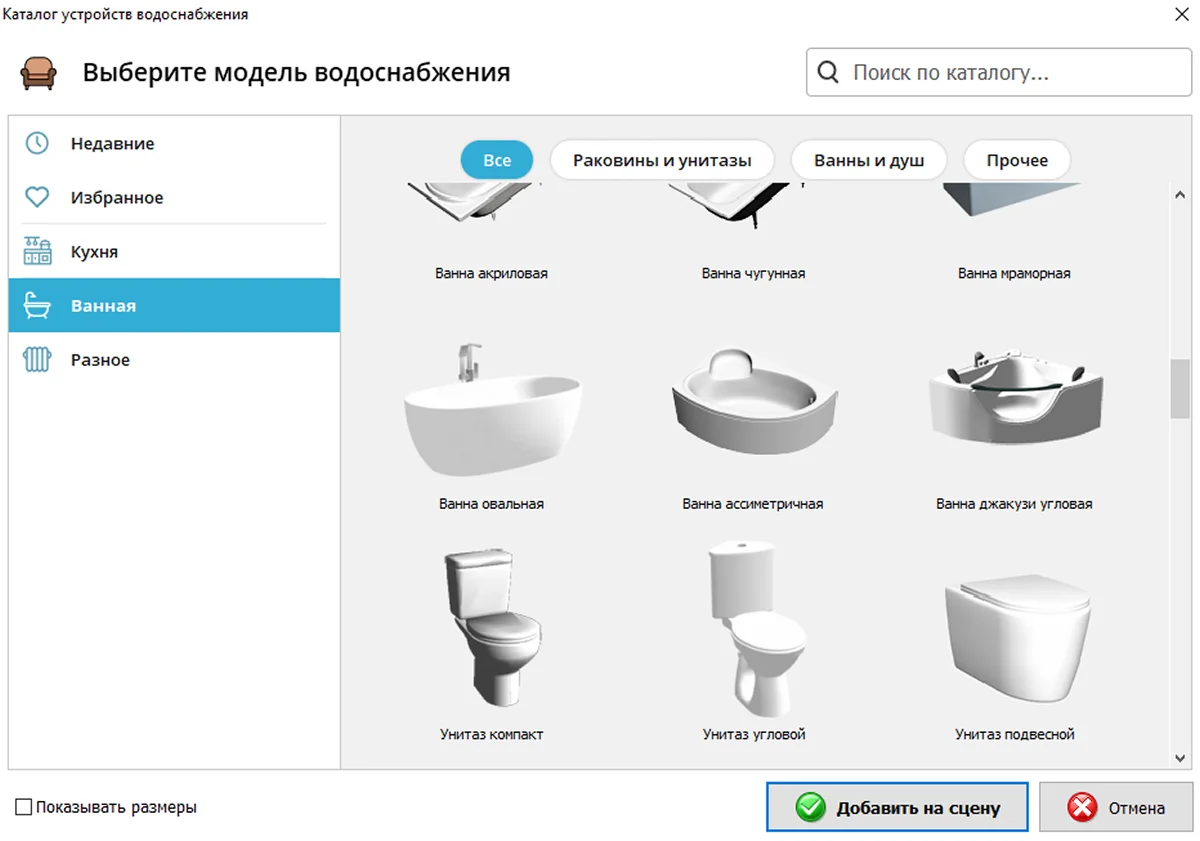

В каталоге выберите объект и нажмите «Добавить на сцену». После размещения проверьте его положение относительно стен и мебели. На этом этапе цель — закрепить геометрию и точки подключения. Не подменяйте выбор сантехнической модели расчётом водоснабжения: параметры сети должны определяться отдельно.

Шаг 4. Нанесите ГВС, ХВС и канализацию

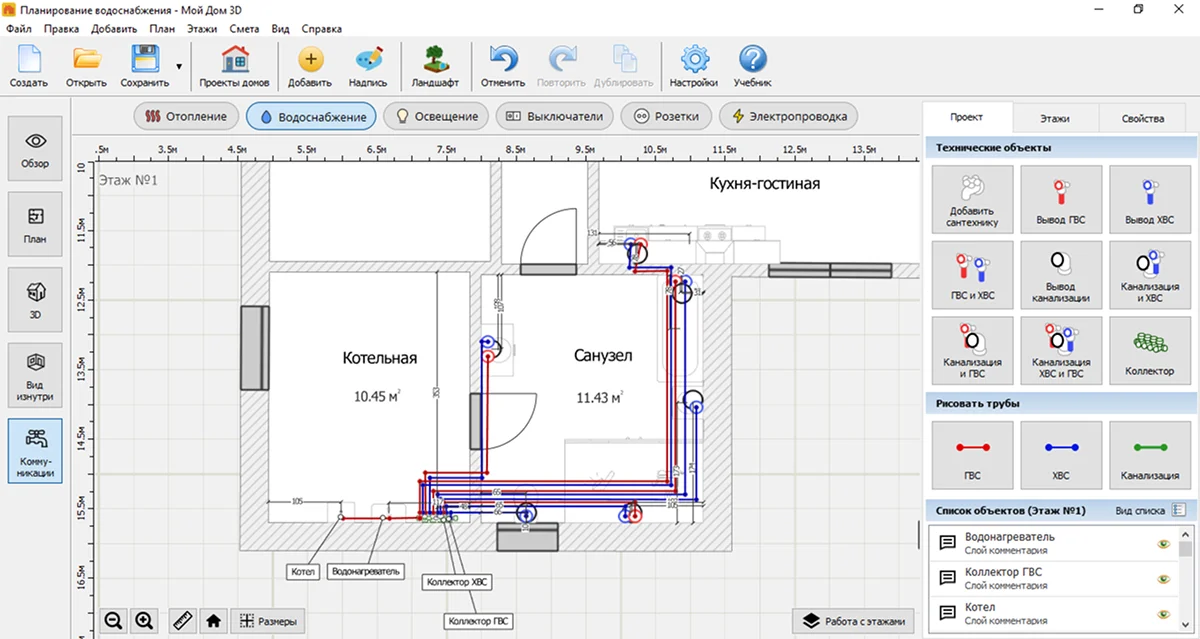

В блоке «Рисовать трубы» есть отдельные инструменты «ГВС», «ХВС» и «Канализация». Проложите трассы от согласованных точек к инженерному узлу и выпуску. На экране горячая и холодная вода, а также канализация различаются цветом, поэтому пересечения легче заметить. Проводите линии по реальным монтажным зонам, а не по кратчайшему пути через стены и оборудование.

После первой трассировки выполните визуальный аудит. Проверьте, не проходят ли линии через дверные проёмы, несущие элементы, места установки мебели и оборудование другой системы. Отдельно отметьте переходы между этажами. Если проект имеет несколько уровней, стояки и вертикальные зоны должны совпадать по координатам.

Шаг 5. Разместите отопление

Переключитесь на «Отопление» и внесите оборудование, которое уже подтверждено расчётной частью: отопительные приборы, основной источник тепла и другие предусмотренные узлы. После этого отобразите трассы. На раннем эскизном этапе допускается сравнить несколько маршрутов, но окончательный вариант следует закреплять после расчёта и проверки доступности для обслуживания.

Отопление особенно полезно координировать с мебелью, оконными проёмами и водоснабжением. Проверяйте не только место самого прибора, но и возможность подключения. Если оборудование требует технического обслуживания, перед ним должна сохраняться рабочая зона, которую нельзя впоследствии занять шкафом или перегородкой.

Шаг 6. Составьте план электрических точек

Используйте отдельные режимы «Освещение», «Выключатели», «Розетки» и «Электропроводка». Сначала нанесите точки, связанные с согласованной мебелью и техникой, затем передайте перечень потребителей для расчёта нагрузок и групп. На стадии самостоятельного планирования полезно подписывать назначение каждой точки: «холодильник», «насос», «рабочая зона», «внутренний блок» и т. п. Это снижает вероятность того, что мощное или инженерное оборудование потеряется среди обычных розеток.

План в программе не является основанием для самостоятельного выбора защитных аппаратов и параметров кабелей. Эти решения связаны с электробезопасностью и должны рассчитываться и проверяться специалистом. В модели фиксируйте расположение точек и согласованные трассы, а расчётные данные переносите только после инженерной проверки.

Шаг 7. Добавьте поясняющие подписи и проверьте зоны

Когда условных обозначений становится много, добавляйте короткие подписи к узлам и зонам. В проекте должна однозначно читаться роль коллектора, щита, стояка, технического шкафа или другого узла. Не превращайте чертёж в полотно текста: подробные характеристики удобнее вынести в ведомость, а на плане оставить марки и короткие пояснения.

Шаг 8. Сформируйте предварительную смету

После расстановки объектов откройте меню «Смета» и выберите «Составить смету». В смету можно добавлять материалы и работы, указывать количество и цену за единицу. Для своих работ используется справочник работ. Такой расчёт полезен для предварительной оценки бюджета и сравнения вариантов, но его достоверность зависит от введённых пользователем количеств и цен.

В окне «Выбор работ» видны категории и команды «Добавить» и «Закрыть». Не считайте автоматически сформированную таблицу окончательной закупочной ведомостью. Перед закупкой сверяйте позиции с утверждённой схемой и реальной спецификацией оборудования, а длины и количества проверяйте по проектным данным.

Шаг 9. Зафиксируйте результат

Перед передачей схемы другому участнику проекта сохраните отдельную ревизию. На каждом листе или в сопроводительной ведомости должны совпадать дата и версия архитектурного плана. Минимальный результат самостоятельной работы: актуальный план дома, отдельные инженерные слои, расположение оборудования, подписанные точки, согласованные маршруты и предварительная смета.

Что обязательно проверить вне программы

• теплопотери и подбор отопительного оборудования;
• гидравлические параметры отопления и водоснабжения;
• условия работы канализации и выбранной схемы;
• воздухообмен, аэродинамику и шум вентиляции;
• электрические нагрузки, защиту и параметры линий;
• требования к внешним подключениям и техническим условиям;
• соответствие проектных решений действующим требованиям, относящимся к объекту.

Программы для подготовки и координации инженерного проекта

Программы ниже решают задачи разного класса. Сравнивать их только по количеству функций неправильно: бытовой планировщик быстрее для собственника, а профессиональная BIM-система лучше управляет связями между объектами, расчётами и документацией. Поэтому у каждой карточки одинаковые критерии: назначение, рабочий процесс, выходные данные, ограничения, плюсы и минусы. Первым остаётся выбранный инструмент — Мой Дом 3D.

Мой Дом 3D : быстрый проект частного дома

Назначение. Подходит собственнику или дизайнеру, которому нужно собрать план дома и инженерные точки в единой модели без освоения тяжёлой профессиональной САПР. Наиболее рациональный сценарий — подготовить наглядную схему, выявить геометрические конфликты и передать согласованный план инженеру или монтажной организации.

Рабочий процесс. Сначала создаётся точная планировка, затем пользователь открывает «Коммуникации» и работает с отдельными режимами. В водоснабжении доступны технические точки и линии ГВС, ХВС и канализации; отдельными режимами вынесены отопление и электрические разделы. После расстановки объектов можно перейти к предварительной смете.

Результат. Наглядный поэтажный план с инженерными точками и трассами, который удобно обсуждать до начала работ. При хорошем ведении проекта он становится основой для задания профильному специалисту и проверки сметы.

Плюсы:

• инженерные режимы объединены с планом дома;
• понятная цветовая разметка разных сетей;
• каталог сантехники и технических объектов ускоряет нанесение точек;
• есть отдельный механизм составления предварительной сметы;
• подходит для проверки расположения коммуникаций относительно планировки.

Минусы:

• графическая схема не подменяет теплотехнические, гидравлические и электротехнические расчёты;
• для профессионального комплекта требуется больше расчётных и документальных данных, чем даёт бытовая модель;
• точность итоговой сметы зависит от введённых пользователем количеств и цен.

Домашний Инженер 3D: подробная бытовая разметка систем

Назначение. Планировщик рассчитан на поэтапное создание модели дома и коммуникаций. В интерфейсе предусмотрены режимы «Отопление», «Водоснабжение», «Освещение», «Выключатели», «Розетки» и «Электропроводка». Сначала рекомендуется воспроизвести дом по точным размерам, затем расставлять оборудование и прокладывать линии.

Начало работы. Для создания помещений предусмотрены «Нарисовать комнату» и «Добавить комнату». Параметры выбранных объектов меняются в «Свойствах». Этаж добавляется через «Этажи» → «Добавить этаж». Это важно для инженерной схемы: вертикальные стояки и переходы должны совпадать на нескольких уровнях.

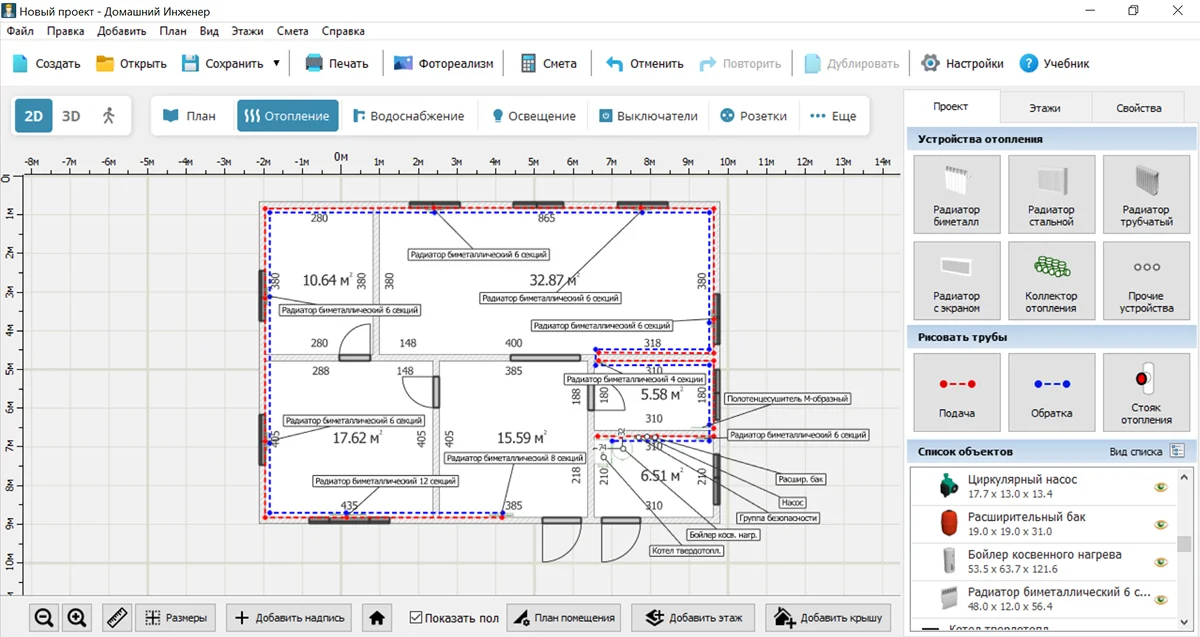

Инженерный процесс. В «Отоплении» пользователь размещает оборудование и рисует линии «Подача» и «Обратка». В «Водоснабжении» объединены горячая и холодная вода, канализация и сантехнические точки. Электрические режимы разделяют свет, выключатели, розетки и проводку, поэтому план легче читать.

Важное ограничение. Длину кабельных и трубных трасс нужно контролировать по схеме и измерениям. Размещённое оборудование используется при формировании сметы, но линейные материалы, недостающие позиции, количество и цены требуется проверить и при необходимости дополнить вручную. Также трассы коммуникаций не следует считать полноценной 3D-проверкой инженерных сетей: 3D-режим прежде всего помогает оценивать дом и размещённое оборудование.

Плюсы:

• единый бытовой интерфейс для нескольких инженерных систем;
• отдельные обозначения подачи, обратки, ГВС, ХВС и канализации;
• удобный поэтажный подход;
• позволяет подготовить читаемый план для обсуждения с исполнителем.

Минусы:

• количества материалов и длины коммуникаций требуют ручной проверки;
• расчётные параметры инженерных систем нужно определять отдельно;
• при сложном объекте недостаточно возможностей профессиональной BIM-координации.

AutoCAD с MEP Toolset : профессиональные MEP-чертежи в DWG

Назначение. MEP Toolset расширяет AutoCAD объектами и рабочими процессами для mechanical, electrical и plumbing. Вместо условных линий инженер использует объектные элементы систем: воздуховоды, трубопроводы, сантехнические и электрические компоненты. Такой подход полезен, когда результат должен оставаться в DWG-среде и соответствовать принятому CAD-процессу организации.

Рабочий процесс. Архитектурная основа используется как ссылка или подложка, после чего инженер работает в профильной области. Инструменты привязки поддерживают схематические, воздуховодные, трубопроводные, электрические системы и кабельные трассы. Объектная модель упрощает редактирование: изменение элемента системы может отражаться в связанных представлениях и спецификациях.

Результат. Набор DWG-чертежей и ведомостей, подготовленных в профессиональной CAD-среде. Программа полезна там, где проектная группа уже использует стандарты слоёв, шаблоны листов и корпоративные библиотеки.

Плюсы:

• MEP-объекты вместо простых линий;
• подходит для сложного оформления DWG-документации;
• разделяет рабочие процессы механических, электрических и сантехнических систем;
• удобен в организациях, где DWG — основной редактируемый формат.

Минусы:

• для разовой схемы частного дома интерфейс и стандартизация избыточны;
• требует знаний CAD и инженерной дисциплины;
• наличие MEP-инструмента не освобождает от расчётов и проверки проекта.

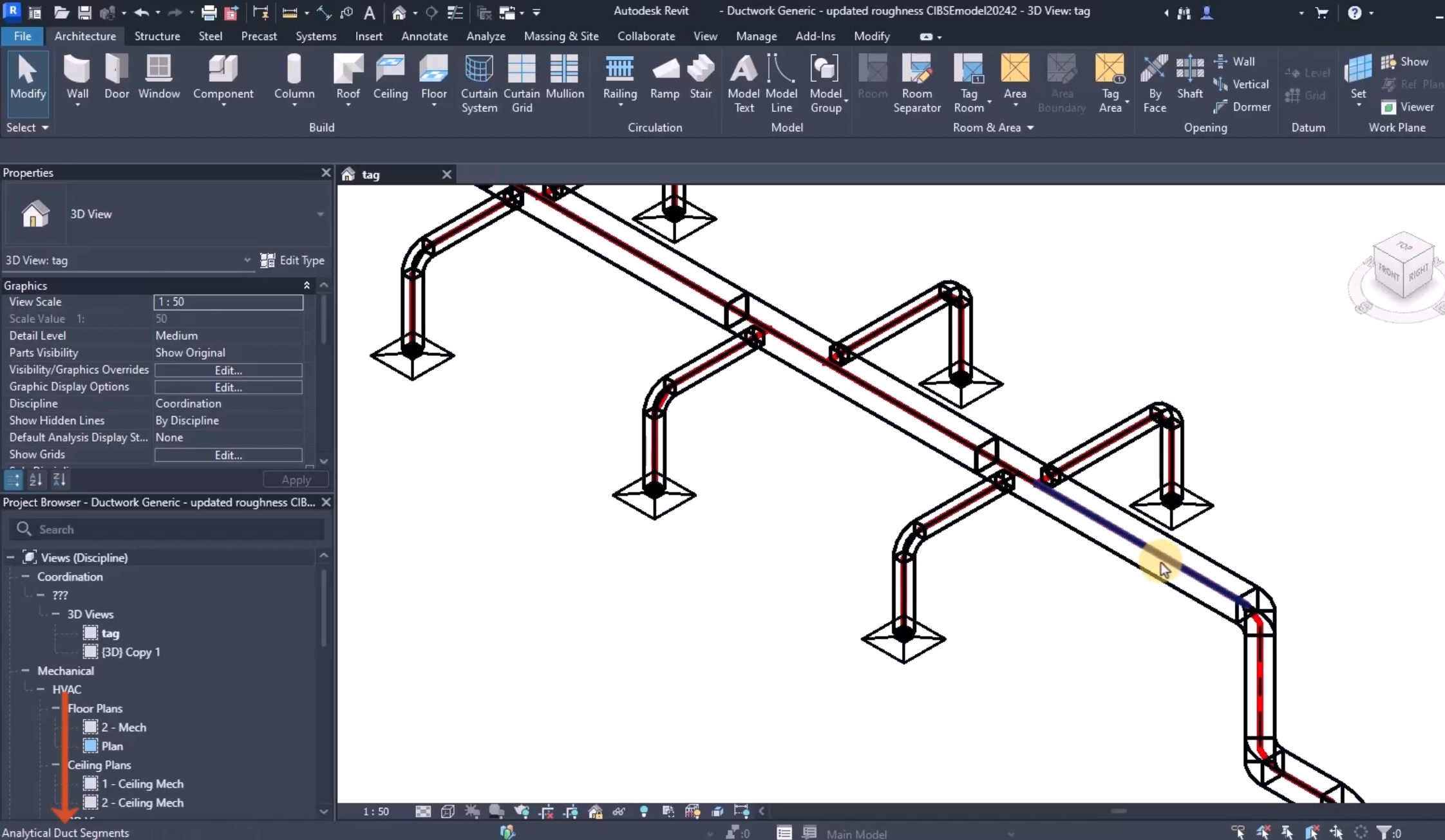

Autodesk Revit : BIM-модель здания и инженерных систем

Назначение. Autodesk Revit подходит, когда инженерные системы должны существовать не отдельными чертежами, а частью информационной модели. В MEP-разделах создаются механические, электрические и трубопроводные системы. Связь объектов с видами и спецификациями делает программу особенно полезной для координации нескольких дисциплин.

Рабочий процесс. Инженер размещает оборудование и терминальные элементы, формирует логическую систему и затем физическую сеть труб или воздуховодов. В модели можно анализировать свойства систем, просматривать связанные элементы и выпускать планы, разрезы и спецификации. Процесс рассчитан на то, что архитектурная и конструктивная модели согласованы по координатам.

Расчётная информация. В инженерной модели доступны параметры потоков и потерь для системных элементов. Это полезно для проверки и анализа, но корректность зависит от заданных свойств, связности системы и инженерных предпосылок. Программа не исправит ошибочно введённые исходные данные.

Плюсы:

• инженерная сеть связана с BIM-моделью здания;
• удобно координировать трассы в трёх измерениях;
• виды и спецификации формируются из общей модели;
• подходит для совместной работы нескольких проектных дисциплин.

Минусы:

• высокий порог освоения;
• для небольшого домашнего эскиза процесс может быть неоправданно тяжёлым;
• качество модели требует строгой дисциплины параметров, семейств и координат.

nanoCAD : инженерные BIM-модули на базе DWG

Назначение. У nanoCAD важно различать базовую CAD-платформу и профильные инженерные решения. Для ВК, вентиляции, отопления, электроснабжения, СКС и других разделов используются отдельные BIM/ТИМ-модули. Поэтому фраза «сделать все инженерные расчёты в базовой программе» была бы неточной: функциональность определяется выбранной конфигурацией.

Водоснабжение и канализация. Профильное решение BIM ВК предназначено для моделирования и расчёта внутренних систем водоснабжения, канализации и предусмотренных водяных систем пожаротушения. Информационная модель используется для получения планов, аксонометрических представлений, расчётных материалов и спецификаций. Для вентиляции и отопления имеются отдельные продукты, которые работают с соответствующими объектами и расчётами.

Координация. Работа в DWG-среде удобна для организаций, которые должны совмещать традиционное CAD-оформление с информационной моделью. Поддержка обменных форматов в профильных продуктах помогает включать инженерные системы в сводную модель.

Плюсы:

• можно подобрать профильные модули под конкретные инженерные разделы;
• сочетает DWG-процесс и BIM/ТИМ-моделирование;
• специализированные продукты формируют расчётные и отчётные данные;
• подходит для профессиональных проектных групп.

Минусы:

• возможности нельзя оценивать по одной базовой платформе — требуется правильный набор модулей;
• для собственника, которому нужна простая схема, профессиональная среда сложнее бытового планировщика;
• проектировщик обязан понимать, какие расчётные предпосылки и нормы заложены в его задаче.

Renga : автоматическая трассировка внутренних систем

Назначение. Renga предназначена для информационного моделирования здания и внутренних инженерных сетей. Инженерные системы разделены на три группы: трубопроводные, воздуховодные и электрические. Такой каркас удобен для координации: сеть строится не как набор несвязанных отрезков, а как система отношений между оборудованием и трассой.

Рабочий процесс. Инженер размещает оборудование, задаёт параметры системы и связи, после чего трасса может быть построена автоматически. Трубы, воздуховоды, детали и электрические линии размещаются по заданным связям, а затем маршрут редактируется вручную. В параметрах системы задаются свойства, которые влияют на построение трассы.

Документация. Из модели формируются виды и спецификации. Это уменьшает риск, что таблица оборудования останется в старой редакции после изменения модели, но только при корректно настроенных свойствах и правилах выдачи.

Ограничение области. Внутренние сети — основной сценарий. Наружные инженерные сети следует вести в специализированных решениях и связывать с моделью через согласованные исходные данные и точки подключения.

Плюсы:

• единый BIM-подход для трубопроводов, воздуховодов и электрических систем;
• автоматическая трассировка по заданным связям;
• удобная 3D-координация;
• возможность получать спецификации из модели.

Минусы:

• профессиональная логика требует обучения;
• внешние сети не стоит смешивать с внутренним моделированием без отдельного инструмента;
• автоматический маршрут всё равно требует инженерной проверки и ручной корректировки.

MagiCAD: специализированные MEP-инструменты

Назначение. MagiCAD — профессиональный набор приложений для инженерного проектирования, интегрируемый с Autodesk Revit, AutoCAD и BricsCAD Pro. В линейке есть отдельные средства для вентиляции, трубопроводов, электрики, схем и других инженерных задач. Его имеет смысл рассматривать для регулярного MEP-проектирования, а не как простой домашний планировщик.

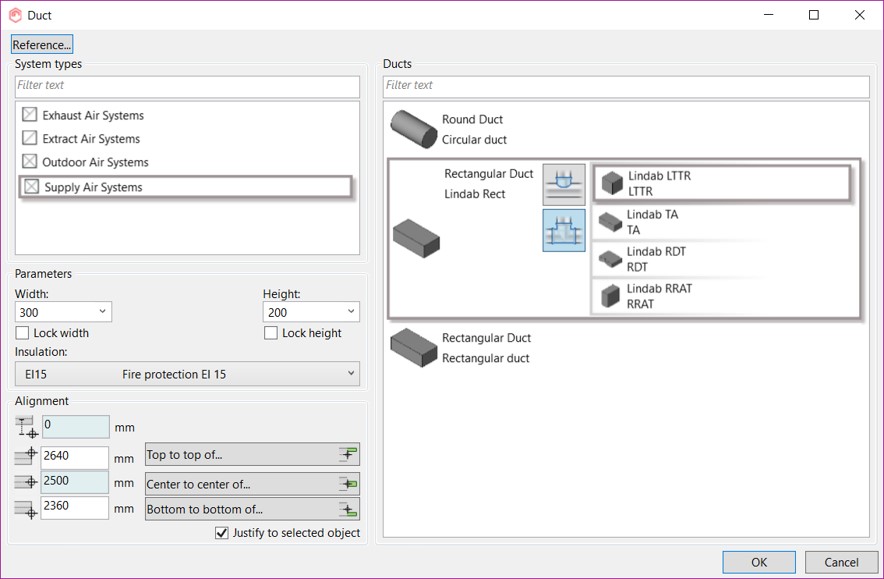

Вентиляция. Модуль Ventilation объединяет моделирование и встроенные расчётные инструменты. В настройках воздуховода задаются тип системы, серия и размеры воздуховода, изоляция, метод размерирования и выравнивание. Во время рисования доступна плавающая панель для изменения высот, смещений, соединений и других параметров маршрута.

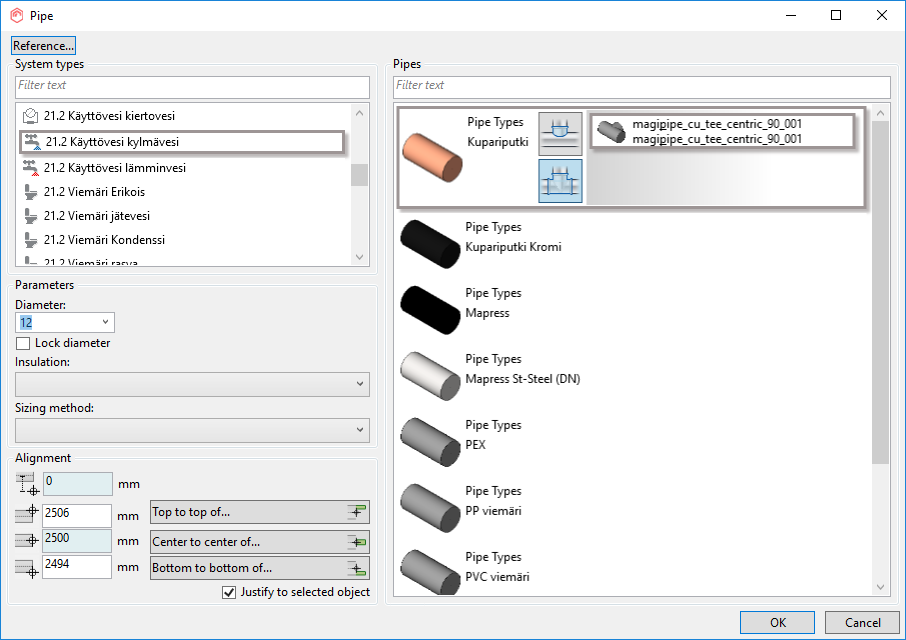

Трубопроводы. Модуль Piping предназначен для проектирования и расчёта систем отопления, охлаждения, хозяйственного водоснабжения, водоотведения и других трубопроводных систем. В рабочем диалоге выбираются тип системы, серия труб, диаметр, изоляция и параметры выравнивания.

Плюсы:

• глубокая специализация на MEP-задачах;
• моделирование связано со встроенными расчётными инструментами;
• поддерживает профессиональные рабочие процессы в нескольких CAD/BIM-платформах;
• удобен для организаций, которые регулярно проектируют инженерные системы.

Минусы:

• не предназначен для быстрого бытового эскиза;
• требует базовой CAD/BIM-платформы и профессиональных навыков;
• конфигурация модулей должна соответствовать инженерным разделам проекта.

Как выбрать способ проектирования по задаче

Выбор инструмента начинается не с интерфейса, а с результата. Если собственнику нужен понятный план для согласования с инженером, тяжёлая BIM-среда не обязательна. Если проект ведёт команда и изменения должны автоматически отражаться в спецификациях и разрезах, простого 2D-планировщика уже недостаточно.

Разовая работа

Для одного дома полезнее быстро создать точную модель помещений и инженерных точек, чем месяцами осваивать корпоративную BIM-среду. Но простота интерфейса не означает простоту самой инженерии. Планировщик экономит время на геометрии и коммуникации с исполнителем, а расчётную часть всё равно нужно выполнить корректно.

Регулярная профессиональная работа

При десятках проектов ценность дают не только функции рисования. Важны библиотеки, шаблоны, автоматическая выдача спецификаций, проверки связности, совместная работа, правила именования и управление изменениями. Именно здесь профессиональные CAD/BIM-решения оправдывают сложность.

Гибридный сценарий

Практичный вариант для собственника — самостоятельно подготовить архитектурную модель, перечень оборудования, расположение точек и пожелания по трассам, а инженеру передать расчёты и проверку. Такой процесс не дублирует работу: специалист получает более полное ТЗ, а владелец сохраняет контроль над планировкой и бюджетными решениями.

Как свести инженерные системы и найти коллизии

Даже корректные по отдельности разделы могут конфликтовать после совмещения. Воздуховод занимает пространство, через которое другой специалист провёл трубопровод; канализационный стояк попадает на балку; коллектор оказывается за встроенным шкафом; электрощит нельзя нормально открыть. Поэтому после завершения отдельных схем нужен самостоятельный этап координации.

Проверка пространства

1. Совместите все системы на одной архитектурной основе.
2. Выделите вертикальные зоны: стояки, шахты, проходы через перекрытия.
3. Проверьте самые крупные элементы — воздуховоды, коллекторы, оборудование, щиты.
4. После крупных сетей проверьте трубопроводы и кабельные маршруты.
5. Отдельно проверьте открывание дверей, люков, шкафов и доступ к обслуживаемым узлам.
6. Зафиксируйте каждое найденное пересечение как задачу с ответственным разделом и новой ревизией.

Коллизия — не только физическое пересечение

Две трубы могут не пересекаться геометрически и всё равно конфликтовать. Например, одна перекрывает доступ к фильтру другой системы. Поэтому кроме «жёстких» пересечений проверяют сервисные зоны, монтажную последовательность, доступность крепежа и возможность замены оборудования. Для каждого обслуживаемого элемента в проекте должно быть понятно, как к нему попасть после отделки.

Проверка вертикальных проходов

На двухэтажном доме недостаточно смотреть планы по отдельности. Сравните координаты стояков на всех этажах и проверьте конструкцию перекрытий. Если трасса на одном этаже смещается, это изменение должно быть показано на схеме, а не оставлено монтажнику для решения на месте.

Проверка архитектуры

Инженерная модель должна ссылаться на утверждённую архитектуру. Перенос перегородки, двери, сантехнического прибора или кухни — повод проверить связанные сети. Особенно опасны «маленькие» изменения после выдачи проекта: они часто не попадают во все дисциплины, и на стройке встречаются две несовместимые версии.

Таблица контроля коллизий

Что должно быть в готовом комплекте

Проект считается готовым не тогда, когда нарисована последняя линия, а когда другой участник способен однозначно понять решение. Точный состав зависит от задачи, но для инженерного комплекта полезно проверить следующие группы документов.

Общие данные

Кратко фиксируются исходные документы, принятые решения, условные обозначения, границы раздела и важные примечания. Если в проекте есть открытые вопросы, их нельзя скрывать: они выносятся в перечень доработок или ограничений.

Поэтажные планы

На планах показываются оборудование, точки подключения, трассы, стояки, маркировка и необходимые привязки. Избыточную техническую информацию лучше распределить по схемам и ведомостям, чтобы план оставался читаемым.

Принципиальные и аксонометрические схемы

План показывает географию сети, но не всегда хорошо объясняет её логику. Схема раскрывает последовательность подключения оборудования, взаимосвязи ветвей и стояков. Для трубопроводных систем аксонометрическое представление помогает увидеть вертикальные переходы и уровни.

Расчётные материалы

Расчёт должен быть связан с фактической схемой и выбранным оборудованием. Таблица, выполненная до изменения планировки и не обновлённая после переноса потребителей, не подтверждает финальный вариант. В комплекте указывают исходные данные и результат расчёта в объёме, достаточном для проверки.

Спецификации и ведомости

Марки оборудования на чертеже должны совпадать со спецификацией. Если позиция заменена, изменение вносится одновременно в модель, таблицу и смету. Самая частая организационная ошибка — корректировать только один документ.

Смета

Смета строится на согласованной спецификации и объёмах работ. Предварительная таблица из планировщика полезна для сравнения вариантов, но перед закупкой её сверяют с проектными количествами и предложениями поставщиков. Старые прайс-листы из прежних проектов использовать как текущую стоимость нельзя.

Реестр листов и ревизий

Для небольшого дома достаточно простой таблицы: номер листа, название, дата, ревизия. После изменения проекта старые PDF-файлы не должны оставаться у монтажников без отметки «отменён». Это организационная мера, которая предотвращает дорогие ошибки лучше, чем дополнительный декоративный лист.

Технические условия, согласования и внешние сети

Нельзя считать, что любой инженерный раздел частного дома всегда нужно согласовывать с государственными органами или ресурсной организацией. Порядок зависит от вида системы, статуса объекта и способа подключения. Внутренний план розеток или радиаторов и процедура технологического присоединения к внешней сети — разные задачи.

Когда появляются технические условия

Технические условия относятся к подключению или требованиям конкретной инфраструктуры. Если дом подключается к централизованной сети, проектировщик должен работать с актуальными параметрами этого подключения, а не с типовыми значениями. Точка ввода в дом и внутреннее распределение затем согласуются с архитектурой и оборудованием.

Внутренние и наружные сети

Удобно разделить проект на две зоны. Внутренняя сеть начинается от оборудования или ввода и распределяется по дому. Наружная часть связывает здание с источником или внешней инфраструктурой. Даже когда обе части проектирует одна команда, граница должна быть отражена в документации, чтобы не возникало неопределённости по материалам, земляным работам, вводам и ответственности.

ИЖС и добровольная проектная документация

Для объекта ИЖС закон не устанавливает универсальную обязанность готовить формальную проектную документацию: часть 3 статьи 48 ГрК РФ допускает строительство и реконструкцию без неё и одновременно позволяет застройщику подготовить документацию по собственной инициативе. Это не отменяет требований безопасности, технических условий подключения и специальных правил для отдельных систем. Поэтому правильная формулировка для собственника звучит так: определить, какие документы обязательны именно для его объекта и подключений, а инженерные решения всё равно зафиксировать до монтажа.

Газ и другие системы повышенной ответственности

Такие разделы не следует превращать в самостоятельный домашний эксперимент. Планировщик можно использовать для фиксации места оборудования и пожеланий, но проектирование, расчёт и подключение выполняются в рамках требований, действующих для конкретной системы и исполнителя. В общей модели достаточно зарезервировать пространство и согласовать границы с профильным проектом.

Типичные ошибки при составлении инженерного проекта

Проект начинается с трасс, а не с требований

Человек открывает программу и сразу проводит трубы. Затем выясняется, что оборудование выбрано неправильно, а часть помещений требует другого режима. Исправление: сначала ТЗ и расчётные исходные данные, потом оборудование и только потом трасса.

Используется устаревшая планировка

Инженер получает PDF до переноса перегородок, а дизайнер работает уже по новой версии. Схема может выглядеть аккуратно и при этом физически не соответствовать дому. Исправление: у всех разделов должен быть один номер архитектурной ревизии.

Планы разных систем не совмещаются

Отопление, вентиляцию, ВК и электрику проектируют изолированно. Коллизии обнаруживаются на стройке. Исправление: выделить отдельную стадию междисциплинарной координации и проверять как физические пересечения, так и сервисные зоны.

Оборудование выбирается по внешнему виду

Размер и дизайн прибора важны для модели, но его инженерные параметры должны соответствовать расчёту. Исправление: отделять предварительное размещение от окончательного подбора и фиксировать статус позиции — «эскиз» или «утверждено».

Смета принимается за спецификацию

Смета показывает стоимость, спецификация — состав проектного решения. Они связаны, но не взаимозаменяемы. Исправление: сначала утвердить состав оборудования и материалов, затем обновлять бюджет.

На плане нет доступа для обслуживания

Коллектор помещается в нише только геометрически, но после установки двери, мебели или другого оборудования к нему нельзя подойти. Исправление: моделировать не только корпус оборудования, но и требуемую рабочую зону перед ним.

Расчётные цифры копируются из чужого проекта

Особенно часто так поступают с диаметрами труб, параметрами электрических линий и воздухообменом. Исправление: считать значения по фактическим исходным данным и действующим требованиям. Таблица «универсальных значений для любого дома» была бы методически неверной.

Не фиксируются вертикальные переходы

На каждом этаже план выглядит правильно, но координаты стояков различаются. Исправление: проверять общую ось и делать разрез или аксонометрию в местах сложных переходов.

После изменения оборудования не обновляется проект

На стройке заменили прибор, но старая модель и спецификация продолжили использоваться. Исправление: любое изменение, влияющее на подключение, габариты или характеристики, проходит через процедуру ревизии.

Бытовой планировщик воспринимается как расчётный комплекс

Красивый цветной план создаёт впечатление завершённости. Исправление: для каждого раздела отдельно отмечать, что подтверждено расчётом, а что является только геометрической схемой.

Все данные помещают на один лист

Чертёж становится нечитаемым, линии перекрывают маркировку, а монтажник вынужден угадывать систему. Исправление: разделять инженерные дисциплины и использовать сводный координационный вид только для проверки пересечений.

Как проверить инженерный проект перед монтажом

Проверку удобно разделить на четыре прохода: полнота, расчётная состоятельность, геометрия и согласованность документов. Если пытаться проверить всё одновременно, легко заметить крупную ошибку и пропустить отсутствие важного листа.

Проход 1. Комплектность

• есть ли все разделы, указанные в ТЗ;
• есть ли поэтажные планы и схемы там, где они нужны;
• приложены ли расчётные результаты;
• есть ли спецификации и ведомости;
• понятны ли условные обозначения и марки;
• отмечены ли границы внутренних и наружных сетей.

Проход 2. Расчётная проверка

Расчётные листы сверяются с финальной планировкой и составом оборудования. Нужно убедиться, что после изменений не остались старые нагрузки, старое количество приборов или прежние трассы. Для электрических, отопительных, гидравлических и вентиляционных параметров проверку выполняет специалист соответствующего профиля.

Проход 3. Геометрия и монтажная реализуемость

• проверить пересечения систем с конструкциями;
• проверить стояки и проходы между этажами;
• убедиться, что оборудование физически помещается;
• проверить открывание дверей и люков;
• проверить доступ для обслуживания и замены;
• проверить, что трассы не проходят через зоны, которые должны оставаться свободными.

Проход 4. Документы и ревизии

Название и марка оборудования на плане, схеме и в спецификации должны совпадать. После изменения одной позиции проверяется весь комплект. Дата и ревизия листов не должны противоречить друг другу. Для передачи монтажникам формируется один утверждённый пакет; предыдущий пакет выводится из обращения.

Контрольный чек-лист

Как управлять изменениями после начала проектирования

Инженерный проект почти всегда меняется. Проблема не в самом изменении, а в том, что оно распространяется не на все связанные документы. Перенос мойки влияет на ВК, кухонную мебель и иногда электрику; замена отопительного оборудования может изменить требования к подключению и компоновке; новый вентиляционный канал затрагивает потолки и конструктивные проходы.

Простой журнал изменений

В реальном проекте строки заполняются конкретными датами и ответственными. После закрытия изменения выпускается новая ревизия. Это намного надёжнее, чем пересылать в мессенджере исправленную картинку без указания, какие листы она отменяет.

Когда требуется повторная координация

Повторный свод нужен после любого изменения, затрагивающего геометрию, оборудование или точку подключения. Небольшая правка текста не требует пересмотра всех систем, но перенос стены, стояка, вентиляционной установки или щита — требует. В длинном проекте полезно проводить координацию не один раз в конце, а после каждой крупной стадии.

Как передать проект инженеру или монтажной организации

Даже качественная самостоятельная модель приносит мало пользы, если исполнитель получает только один скриншот. Передача должна сохранять структуру и исходные данные.

• PDF с планами и схемами для просмотра;
• редактируемый исходник, если он согласован договором и нужен для продолжения работы;
• таблица оборудования и потребителей;
• техническое задание с номером ревизии;
• перечень вопросов, которые ещё не решены;
• полученные технические условия и исходные документы, относящиеся к подключению;
• список изменений, внесённых после последнего согласования.

Отдельно обозначьте, что в самостоятельной схеме уже утверждено, а что остаётся пожеланием. Например, точка раковины может быть окончательной, а маршрут труб — эскизным. Такой статус защищает от ситуации, когда исполнитель принимает ориентировочную линию за обязательное техническое решение.

Вопросы, которые стоит задать до начала работ

• Какая версия планов будет использоваться на объекте?
• Кто отвечает за расчёт и окончательный подбор оборудования?
• Кто сводит между собой разные инженерные разделы?
• Как оформляются изменения после утверждения?
• Кто обновляет спецификацию после замены позиции?
• Какие документы подтверждают финальное решение по внешним подключениям?

Когда самостоятельного проекта недостаточно

Самостоятельная работа полезна для подготовки исходных данных и раннего планирования. Но есть признаки, при которых её следует остановить на уровне эскиза и передать дальнейшее решение специалисту.

• Сложные расчётные системы. Если работоспособность зависит от гидравлической, аэродинамической, теплотехнической или иной расчётной модели, недостаточно нарисовать трассу.
• Электробезопасность. Группировка, защитные аппараты и параметры линий требуют профессионального расчёта и соблюдения действующих требований.
• Газ. Расположение можно учитывать в общей модели, но проектирование и подключение выполняются в установленном для этой системы порядке.
• Внешние сети. Подключения к инфраструктуре связаны с техническими условиями, границами ответственности и отдельными требованиями.
• Большой или сложный объект. Чем больше дисциплин и этажей, тем выше ценность BIM-координации и формального управления изменениями.
• Высокая цена ошибки. Если переделка потребует вскрытия готовой отделки, изменения конструкций или замены дорогого оборудования, проверка до монтажа окупается лучше попытки исправить позже.

Передача части задач специалисту не делает самостоятельную модель бесполезной. Наоборот, точный план, список точек и понятное ТЗ сокращают время на сбор исходных данных и помогают быстрее обсуждать технические варианты.

Практические сценарии

Новый дом до начала отделки

Это наиболее удобный момент для полноценной координации. Сначала утверждается архитектура, затем резервируются шахты и инженерные зоны, после этого рассчитываются системы и выпускаются трассы. До закрытия стен и потолков выполняется итоговая сверка. Главная цель — не добиться красивой 3D-картинки, а заранее оставить место для реального монтажа и обслуживания.

Ремонт существующего дома

Здесь исходные данные требуют большего внимания. Нужно провести обмеры, зафиксировать существующие вводы и доступные трассы, отметить конструкции, которые нельзя изменять. Старые схемы полезны только после сверки с фактом. Проект разделяют на сохраняемые и новые элементы, чтобы монтажная команда понимала границу работ.

Дом с готовым дизайн-проектом

Инженерные точки привязывают к мебели, световым сценариям и отделке, но не подчиняют им расчётную логику. Если дизайнерское решение физически конфликтует с безопасным или обслуживаемым размещением оборудования, корректируют дизайн. Удобнее обнаружить это в модели, чем после покупки мебели.

Дом, где часть сетей уже смонтирована

Сначала создаётся фактическая схема существующих коммуникаций. Только после этого проектируются изменения. Нельзя считать, что прежняя система проложена так же, как на старом чертеже. Для скрытых участков используются подтверждённые данные; неопределённые зоны отмечаются отдельно.

Собственник планирует бюджет поэтапно

Разделите проект на обязательную инфраструктуру и оборудование, которое можно добавить позже. При этом заранее предусматривайте точки подключения и пространство для будущих систем. Такой подход лучше, чем прокладывать сети заново после отделки. В смете у каждой позиции можно пометить стадию: «сейчас», «подготовка», «позже».

Частые вопросы

Можно ли сделать инженерный проект частного дома самостоятельно?

Можно самостоятельно подготовить планировку, техническое задание, расположение точек, варианты трасс и предварительную смету. Расчёты и решения, связанные с безопасностью, защитой, подбором оборудования и специальными требованиями, следует проверять у профильного специалиста. Для ИЖС формальная проектная документация не является универсально обязательной, но инженерные схемы остаются практическим инструментом строительства.

Что делать раньше: выбирать оборудование или рисовать трассы?

Сначала определяются требования и расчётные параметры, затем подбирается оборудование, после чего трасса привязывается к его реальным характеристикам и габаритам. Для раннего эскиза можно использовать условный объект, но его статус нужно явно отметить.

Можно ли спроектировать все системы в одной программе?

Для бытового уровня удобно хранить точки и маршруты в одном планировщике. Для профессионального проекта отдельные разделы часто требуют специализированных расчётных инструментов. Общая модель полезна для координации, но не означает, что один модуль одинаково глубоко рассчитывает отопление, вентиляцию, ВК и электроснабжение.

Нужна ли 3D-модель?

Для простого одноэтажного объекта часть задач решается 2D-планами. 3D особенно полезен при нескольких этажах, плотных шахтах, воздуховодах, сложных потолках и большом количестве пересечений. Его ценность — в пространственной проверке, а не в декоративной визуализации.

Почему нельзя использовать типовые диаметры, сечения и мощности из чужого проекта?

Параметры зависят от нагрузок, длины и конфигурации сети, оборудования, режима эксплуатации и требований, применимых к конкретному объекту. Чужая цифра может выглядеть правдоподобно и быть неверной для другого дома.

Чем спецификация отличается от сметы?

Спецификация перечисляет элементы проектного решения и их количество. Смета добавляет стоимость материалов и работ. Сначала должна быть согласована техническая часть, затем на её основе обновляется бюджет.

Когда нужен BIM?

BIM оправдан, когда важны связанные виды, спецификации, трёхмерная координация, большое количество систем или совместная работа нескольких специалистов. Для одного простого дома собственнику часто достаточно качественной 2D/3D-модели в бытовом планировщике и профессиональной проверки расчётной части.

Можно ли начинать монтаж, если схемы готовы, а расчёты ещё нет?

Нет смысла фиксировать оборудование и сеть, параметры которых не подтверждены. До монтажа должны быть закрыты расчётные вопросы, влияющие на выбор оборудования, конфигурацию системы и безопасность.

Что передать инженеру, если план уже создан самостоятельно?

Передайте актуальный поэтажный план, модель или PDF, ТЗ, список потребителей, перечень уже выбранного оборудования, технические условия и список открытых вопросов. Отметьте, какие трассы являются пожеланием, а какие ограничения связаны с архитектурой.

Как понять, что проект действительно готов?

У него есть согласованный состав разделов, расчёты относятся к финальной планировке, планы не конфликтуют между собой, оборудование доступно для монтажа и обслуживания, спецификации совпадают с чертежами, а все участники получили одну актуальную ревизию.

Итоговый порядок работы

Для частного дома рациональная последовательность выглядит так: зафиксировать архитектуру, собрать исходные данные, составить ТЗ, выполнить расчёты, выбрать оборудование, нанести точки и трассы, свести системы, выпустить спецификации и проверить итоговый комплект. Самостоятельный планировщик особенно полезен на этапах исходной геометрии, расстановки и визуальной координации. Профессиональная CAD/BIM-среда нужна, когда проект становится многодисциплинарным и должен выпускаться по формализованному рабочему процессу.

Основной критерий качества — не количество листов и не реалистичность 3D-вида. Хороший инженерный проект даёт однозначный ответ, где проходит каждая система, почему выбрано оборудование, какие параметры подтверждены расчётом, как системы сосуществуют в ограниченном пространстве и какая версия документов считается действующей. Если эти вопросы закрыты до монтажа, проект выполняет свою главную практическую функцию — переносит решения со стройки на стадию, где их можно проверить и исправить без разрушения готовых работ.
