Renga BIM — российская система для информационного моделирования зданий, в которой проектировщик работает не с набором разрозненных 2D-чертежей, а с цифровой моделью объекта. В этой модели собираются архитектурные решения, конструктивные элементы, внутренние инженерные системы, параметры объектов, материалы, расчетные характеристики, виды, листы и спецификации. Главная особенность программы — привязка документации к 3D-модели: чертежи, ведомости и таблицы не существуют отдельно от проекта, а получают данные из модели и пересчитываются после изменений. Renga выпускается в двух редакциях — Renga Standard и Renga Professional; обе редакции рассчитаны на проектирование зданий по технологии информационного моделирования, но различаются по совместной работе, обмену IFC и расширенным форматам.

Что такое Renga и для каких задач нужна программа

Renga относится к BIM-системам для архитектурно-строительного проектирования. Это не универсальный 3D-редактор и не программа для визуализации в стиле Blender, Cinema 4D или SketchUp. В Renga моделируют объект строительства так, чтобы из одной BIM-модели здания получать планы, фасады, разрезы, схемы, спецификации, ведомости и данные для обмена с другими программами. Для смежных задач на freeexe.net есть отдельные страницы по AutoCAD, Free DWG Viewer, Sweet Home 3D и разделу 3D-моделирование.

В обычном 2D-подходе архитектор, конструктор и инженер часто работают с отдельными файлами: один выпускает план, другой вручную переносит контуры, третий получает подложку и сам проверяет, где проходят шахты, проемы и несущие элементы. В Renga базовая логика другая: сначала создается информационная модель здания, затем из нее оформляется проектная документация. Такой подход особенно полезен там, где одна правка затрагивает несколько разделов. Изменение стены, перекрытия, проема, трассы или оборудования отражается не только на 3D-виде, но и в связанных чертежах и спецификациях.

Программа закрывает три крупных направления:

• архитектурное проектирование: стены, окна, двери, помещения, отделка, фасады, разрезы, экспликации;

• конструктивное проектирование: железобетонные и металлические элементы, армирование, сборки, профили, спецификации, узлы;

• внутренние инженерные системы: водоснабжение, водоотведение, отопление, вентиляция, электрические и слаботочные сети.

На этом скриншоте хорошо видна идея комплексной модели: архитектурный объем, несущий каркас и инженерные сети существуют в едином пространстве. Для проектировщика это означает, что разделы можно увязывать не только по плоским чертежам, но и по реальному пространственному положению объектов.

Renga Standard рассчитана на малый бизнес, ИЖС, малоэтажное коммерческое проектирование, индивидуальных предпринимателей, фрилансеров, строительные и ремонтные бригады. Renga Professional ориентирована на средние и крупные проектные организации, холдинги, корпорации и команды, которым нужна совместная работа над масштабными объектами.

Кому подходит Renga

Архитекторам

Архитектор в Renga создает объемно-планировочное решение здания, формирует помещения, подбирает составы конструкций и отделки, выпускает планы, фасады, разрезы, спецификации заполнения оконных и дверных проемов, экспликации помещений и ведомости отделки. В интерфейсе работа идет через 3D Вид, планы уровней, инструменты моделирования и параметры объектов. Вместо черчения каждой линии вручную пользователь размещает объектные элементы: стену, окно, дверь, перекрытие, лестницу, крышу, проем, а затем управляет их свойствами.

Для архитектурного отдела Renga полезна в нескольких сценариях:

• быстрое построение пространственной модели здания;

• подготовка планов, фасадов и разрезов из модели;

• получение экспликаций и ведомостей по помещениям;

• проверка, как изменения планировки влияют на объемы и спецификации;

• передача модели конструкторам и инженерам;

• подготовка подложек и экспорт чертежей в DWG/DXF.

Инструмент Спецификации собирает данные с объектов 3D-модели и формирует табличные отчеты. При изменении модели спецификации пересчитываются. Для архитектурного раздела доступны шаблоны Экспликация помещений, Спецификация заполнения оконных и дверных проемов и Ведомость отделки помещений; последняя использует расчетные характеристики помещений, включая площадь стен, площадь пола и потолка, длину плинтусов за вычетом проемов.

Конструкторам

Для конструктора Renga закрывает задачи по железобетонным и металлическим конструкциям. В программе предусмотрены инструменты для армирования объектов в 3D, автоматического усиления отверстий и проемов в стенах и перекрытиях, проектирования металлоконструкций, создания отправочных марок через инструмент Сборка, настройки сечений через Редактор профилей и подготовки чертежей марок КЖ, КЖИ, КМ и АС.

Армирование в Renga связано с моделью. Когда конструктор работает с монолитными элементами, он не просто рисует условные линии на чертеже, а формирует пространственное представление арматуры. Это важно при проверке узлов, сопряжений, отверстий, проемов и зон усиления. Для металлоконструкций значимы 3D-привязки, измерения, настройка профилей, сборки и получение спецификаций из модели.

Конструкторский раздел выигрывает от связки модели и документации. Схемы расположения конструктивных элементов, отправочные марки, узлы, разрезы и спецификации формируются на основе 3D-модели. При изменении конструкции обновляется геометрия связанных чертежей. Это снижает риск ситуации, когда в модели уже изменили балку или колонну, а на листе осталась старая геометрия.

Инженерам внутренних систем

Renga поддерживает проектирование внутренних инженерных систем: водоснабжения, водоотведения, отопления, вентиляции, электрических и слаботочных сетей. В инженерных разделах применяются объектные элементы, стили оборудования, автоматическая трассировка, Конструктор систем, параметры трубопроводных, воздуховодных и электрических систем, спецификации и схемы.

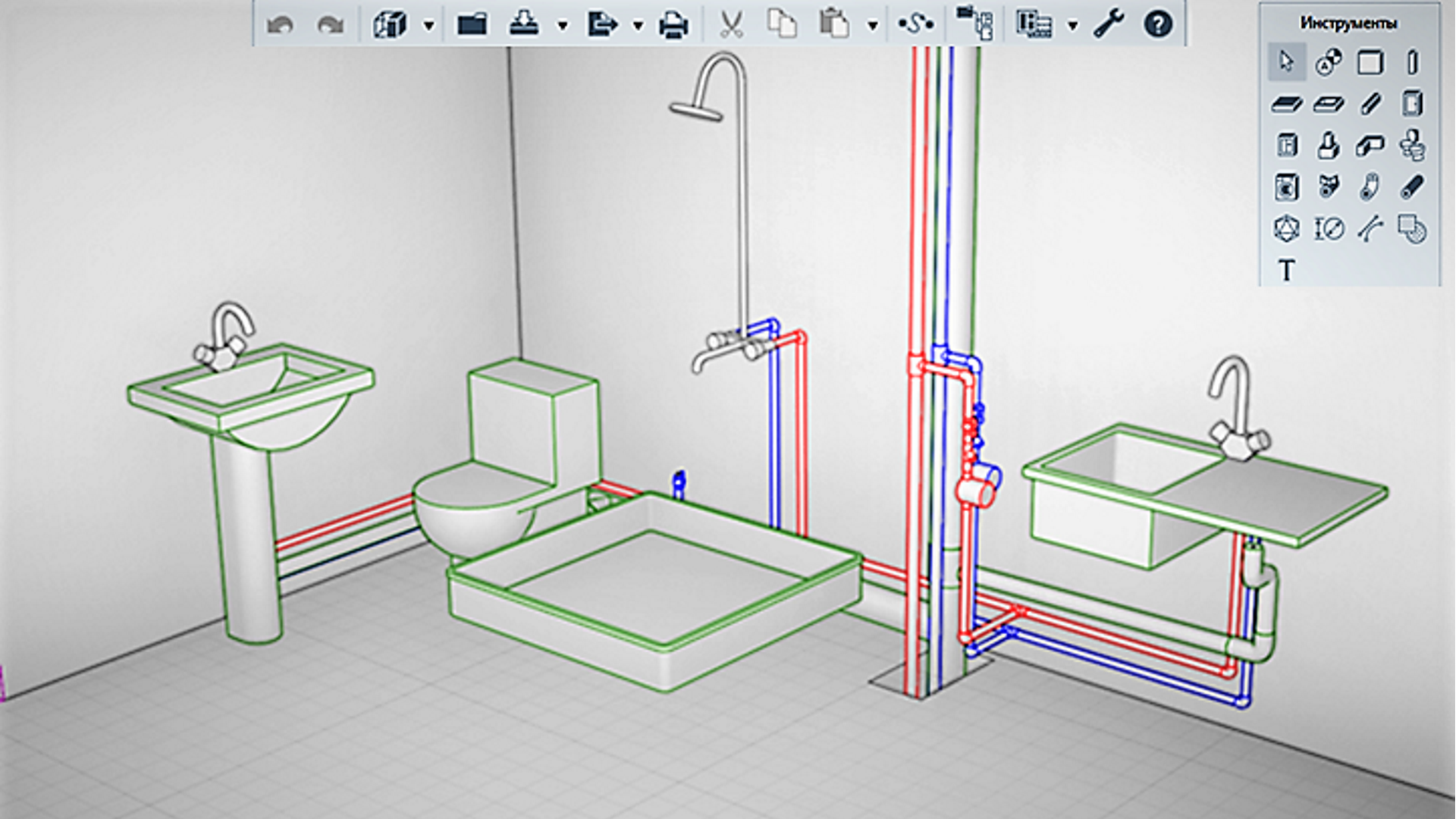

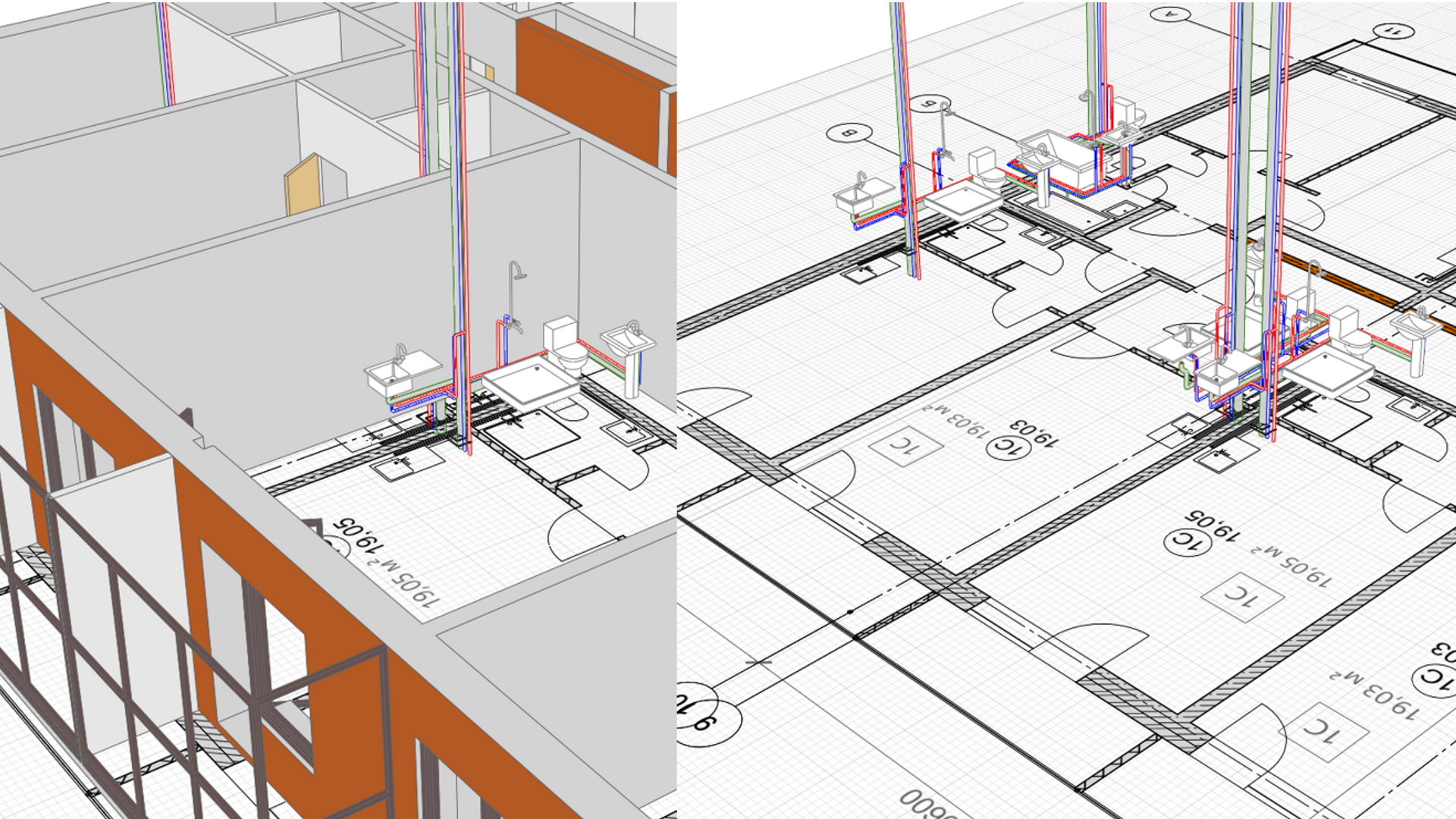

Для инженера ВК Renga позволяет создавать модели внутренних систем водоснабжения и водоотведения, расставлять оборудование, прокладывать трассы, использовать 2D-чертежи как подложку, получать аксонометрические проекции и спецификации по ГОСТ 21.110-2013. Автоматическая трассировка строит трубопроводы и подключает оборудование по правилам, которые задает инженер; в режиме Конструктор систем пользователь показывает последовательность соединения объектов и задает смещения от уровня пола и стен.

Для электрика Renga используется при создании информационных моделей внутреннего электроснабжения и электроосвещения. Инженер расставляет силовое и осветительное оборудование, определяет нагрузки, прокладывает кабельные трассы, получает планы сетей по ГОСТ 21.608-2014 и ГОСТ 21.613-2014. Для расчетов применяются внешние приложения и расчетные комплексы, включая АЛЬФА СЭ через API.

Проектным организациям

Для проектной организации Renga ценна не отдельной функцией, а общей логикой: архитекторы, конструкторы и инженеры работают вокруг одной модели. В Renga Professional доступна совместная работа в реальном времени, а для среды общих данных используется связка с Pilot-BIM. Через IFC модель можно объединять с моделями, созданными в других BIM-системах, а через DWG/DXF поддерживается обмен чертежами с CAD-системами.

В командной работе особенно важны:

• единая модель вместо набора разрозненных файлов;

• контроль изменений между разделами;

• передача проектных решений через IFC, DWG/DXF и PDF;

• ассоциативная связь чертежей и спецификаций с моделью;

• возможность подключать расчетные и сметные решения через расширения и API;

• разграничение сценариев между Renga Standard и Renga Professional.

Интерфейс и логика работы

Интерфейс Renga построен вокруг модели. Пользователь видит 3D Вид, план уровня, лист, спецификацию или другой рабочий вид и получает контекстные панели с командами, параметрами и инструментами. В верхней части окна расположены команды управления проектом и рабочими действиями, справа часто размещаются панели Инструменты, Параметры, Команды и Форматирование, а вкладки открытых видов позволяют переключаться между 3D-моделью, чертежами и таблицами.

На скриншоте видно, что спецификация редактируется не как обычная таблица в офисном редакторе: справа доступны параметры граф, единицы измерения, форматирование, сортировка и группировка. Такой подход важен для проектной документации, потому что таблица должна быть связана с объектами модели и при этом оформляться по требованиям чертежного комплекта.

Стартовая логика проекта

Работа над моделью обычно начинается с структуры здания: уровней, осей, исходных подложек, основных объемов, конструктивной схемы и требований к разделам. Renga поддерживает работу с проектами в формате RNP и шаблонами проекта RNT. Вставка подложек из DWG/DXF и PDF доступна в обеих редакциях, поэтому пользователь может использовать исходные 2D-данные как основу для моделирования.

Вместо того чтобы начинать с чистого листа и рисовать отдельные линии, проектировщик задает строительную структуру. На плане уровня размещаются стены, колонны, перекрытия, лестницы, проемы и помещения. В 3D Виде проверяется пространственная увязка: высоты, проходы, пересечения, зоны подключения, положение труб, воздуховодов, кабельных трасс и конструктивных элементов.

3D Вид и планы уровней

3D Вид нужен для пространственного контроля. На нем видно, как пересекаются архитектурные, конструктивные и инженерные элементы. Планы уровней нужны для точной расстановки объектов, привязки к осям, оформления видов и подготовки чертежей. В Renga пользователь постоянно переключается между этими представлениями: модель строится как единая, но задачи у видов разные.

На плане удобно задавать:

• контуры стен и помещений;

• положение окон, дверей и проемов;

• оси и размеры;

• оборудование;

• трассы инженерных систем;

• зоны помещений;

• привязку элементов к уровням.

В 3D Виде удобно проверять:

• высотное положение объектов;

• пересечение трасс с балками и стенами;

• конструктивную схему;

• визуальное положение оборудования;

• читаемость модели для координации;

• корректность сложных узлов.

Объектные инструменты

Renga использует объектное проектирование. Пользователь размещает не абстрактную линию, а объект с типом, геометрией, параметрами и свойствами. Стена хранит данные о составе, толщине, высоте и материале; окно связано с проемом и спецификацией; помещение участвует в экспликации и ведомости отделки; труба имеет диаметр, материал, систему и связь с фитингами; арматурное изделие участвует в спецификациях и чертежах.

Такой подход отличает BIM-проектирование от 2D-черчения. В 2D-чертежах линия сама по себе не знает, что она обозначает стену или трубу. В Renga объектная природа элемента позволяет использовать его в расчетах, таблицах, фильтрах, оформлении, обмене IFC и проверке модели.

Стили и параметры

Один из важных элементов интерфейса — Стили. Через стили настраиваются разновидности объектов: оборудование, профили, элементы конструкций, инженерные компоненты, оформление. Для инженера это способ создать нужный тип оборудования без зависимости от уже заполненного каталога конкретного производителя. Для конструктора — способ настроить нестандартные сечения через Редактор профилей. Для архитектора — способ управлять отображением и составом элементов.

В проектной работе стили нужны не для украшения, а для повторяемости. Если в здании десятки одинаковых окон, дверей, светильников, санитарных приборов, труб или профилей, проще управлять типом через стиль, чем редактировать каждый экземпляр отдельно. После изменения параметров стиля объекты соответствующего типа ведут себя предсказуемо в модели и документации.

Листы, виды, разрезы, фасады и спецификации

Renga включает инструменты оформления документации. В режиме Чертеж можно дополнять лист графическими примитивами: отрезками, дугами, штриховками, заливками, высотными отметками, линейными размерами. Для выпуска документации доступны планы, фасады, разрезы, схемы, спецификации и листы. В архитектурном разделе Renga формирует планы и фасады, в конструктивном — схемы, отправочные марки, узлы и разрезы, в инженерном — планы сетей и аксонометрические проекции.

Важное отличие от отдельного 2D-редактора — взаимосвязь документации с моделью. Когда проектировщик меняет 3D-модель, связанные виды, спецификации и чертежи обновляются. Это не отменяет проверки документации перед выпуском, но снимает большую часть ручного переноса данных.

Основные возможности Renga

Архитектурное моделирование

Архитектурный блок Renga предназначен для создания модели здания и выпуска архитектурной документации. Пользователь размещает стены, перекрытия, окна, двери, лестницы, крыши, помещения, разрезы, фасады и уровни. В модели можно прорабатывать интерьер и экстерьер, проверять объемно-планировочные решения, считать материалы и получать спецификации.

Архитектурное проектирование в Renga удобно разделять на несколько этапов:

Renga позволяет получать несколько чертежей из одного вида за счет стилей отображения: например, план кладки, план расстановки оборудования, план эвакуации, схему балок и колонн. Для взаимодействия с другими CAD-системами архитектурные чертежи экспортируются и импортируются в DWG/DXF, а чертежи можно пакетно экспортировать в PDF, DWG и DXF.

Конструктивные решения

Конструктивный раздел в Renga ориентирован на железобетонные и металлические конструкции. Пользователь работает с балками, колоннами, фундаментами, перекрытиями, стенами, узлами, армированием, металлопрофилями и сборками. Для нестандартных сечений применяется Редактор профилей, а инструмент Сборка помогает создавать отправочные марки ферм, колонн, связей и других элементов.

Конструкторские задачи в Renga:

• построить конструктивную схему здания;

• проверить пространственное положение балок, колонн, стен и перекрытий;

• настроить армирование объектов;

• усилить отверстия и проемы арматурными стержнями;

• создать отправочные марки;

• сформировать спецификации материалов и элементов;

• подготовить чертежи КЖ, КЖИ, КМ и АС;

• передать модель в расчетные комплексы через IFC или интеграции.

Renga связана с расчетными задачами через API и форматы обмена. Для расчетной схемы могут применяться РК Лира, Лира-САПР, SCAD Office, Stark ES, APM Civil Engineering и другие расчетные системы; модель можно передавать в IFC или использовать специализированные приложения.

Инженерные системы

Инженерные возможности Renga охватывают несколько дисциплин. Внутренние системы создаются как часть общей модели здания, а не как отдельная схема без пространственной привязки. Инженер получает архитектурную или конструктивную модель, видит помещения, шахты, стены, балки, колонны, проемы и оборудование, после чего прокладывает трассы.

В Renga можно проектировать:

• внутреннее водоснабжение;

• водоотведение;

• отопление;

• вентиляцию;

• электрические сети;

• слаботочные сети.

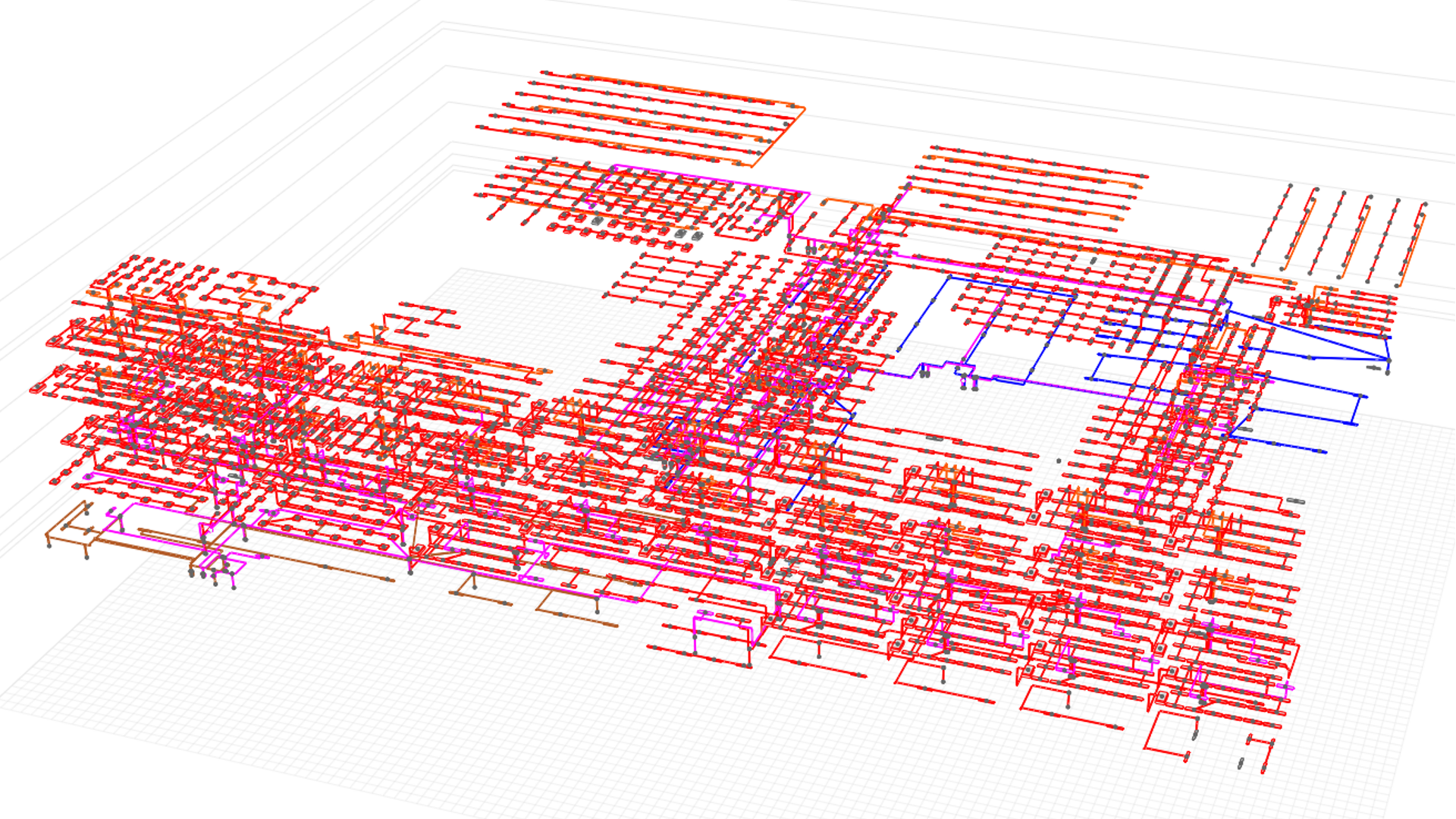

Для систем ВК автоматическая трассировка строит трубопроводы, подключает оборудование, назначает трубы и фитинги в местах поворотов и ответвлений. Для электрических сетей аналогичная логика применяется к силовым и осветительным трассам. Для вентиляции используются воздуховоды, фасонные части, оборудование, аксонометрические схемы и спецификации элементов.

В инженерных системах особенно важны параметры. Труба без диаметра, материала, системы, высотной отметки и связи с фитингами не дает полноценной BIM-информации. Поэтому в Renga инженер не просто чертит линию трассы, а формирует объектную сеть, из которой потом строятся схемы, спецификации и данные для расчетов.

Документация и спецификации

Документация в Renga строится на основе модели. В архитектурном разделе это планы, фасады, разрезы, экспликации и ведомости отделки. В конструктивном — схемы расположения элементов, отправочные марки, узлы, разрезы и спецификации. В инженерном — планы сетей, аксонометрии, спецификации оборудования, труб, фитингов, кабелей и других компонентов.

В спецификациях можно группировать данные, сортировать строки, настраивать внешний вид, добавлять пользовательские свойства и использовать шаблоны. Для конструктора это означает получение ведомостей по конструктивным элементам и материалам; для архитектора — экспликаций и ведомостей отделки; для инженера — спецификаций элементов системы.

Обмен с другими программами

Renga поддерживает обмен чертежами, 3D-геометрией, таблицами и информационными моделями. Для чертежей применяются DWG, DXF, PDF и OXPS; OXPS используется только для экспорта. CSV применяется для экспорта параметров, свойств и расчетных характеристик. Для 3D-геометрии используются 3DS, LWO, STL, OBJ, COLLADA, FBX, C3D, STEP, IGES, Parasolid, ACIS, JT и VRML. IFC применяется для обмена информационными моделями зданий.

Команда Вставить из… используется для импорта в модель. 2D DWG, DXF и векторный PDF преобразуются в объекты Renga: линии модели, текст и штриховки модели. Полигональные 3D-форматы преобразуются в объект Элемент и применяются для обстановки, визуализации и передачи модели в системы рендеринга. Твердотельные форматы C3D, STEP, IGES, Parasolid, ACIS и JT тоже преобразуются в Элемент, но детально отображаются на чертежах в проекциях и разрезах, а также дают чистую массу и чистый объем.

Экспорт 3D-модели расположен в меню Экспортировать на Основной панели. После выбора команды Экспортировать в формат 3D доступны OBJ и Collada для визуализации, STL для 3D-печати, а также C3D, JT, ACIS, STEP и Parasolid для обмена с системами автоматизированного проектирования.

API и расширения

Renga API нужен для разработки приложений, автоматизации, интеграций и расширения рабочих сценариев. Через API можно выбирать объекты модели, получать и изменять параметры, работать со свойствами, материалами, расчетными характеристиками, управлять видимостью объектов, визуальным стилем в 3D Виде и на планах уровней, импортировать и экспортировать модель в IFC, экспортировать чертежи в DWG/DXF, управлять файлами проекта, получать геометрию армирования и трасс.

Это важно для проектных организаций, которые не ограничиваются ручной работой в интерфейсе. На API строятся интеграции с расчетными, сметными, управленческими и проверочными решениями. В Renga можно добавлять команды на Основную панель, панель Действия и в контекстное меню, что позволяет встроить собственные операции в привычный процесс проектировщика.

Renga Standard и Renga Professional

Renga доступна в двух редакциях: Renga Standard и Renga Professional. Обе редакции поддерживают базовую работу с проектами RNP, шаблонами RNT, моделированием здания, вставкой DWG/DXF и PDF, вставкой 3D-форматов 3DS, LightWave 3D, STL, OBJ, COLLADA и FBX, а также инструментами оформления документации. Различия начинаются там, где нужны расширенная интероперабельность, связи с моделями, IFC, RST-шаблоны и совместная работа.

Renga Standard подходит для задач, где проект ведется небольшой командой или одним специалистом, а основной результат — модель, чертежи, спецификации и обмен через базовые форматы. Renga Professional нужна там, где проект связан с междисциплинарной координацией, IFC-моделями, командной работой, расширенными связями, большими объектами и обменом с внешними системами.

Практическая разница проявляется не в том, что Standard простая, а Professional сложная. Обе редакции сохраняют BIM-логику. Разница в масштабе проекта и окружении. Для малоэтажного дома, небольшого коммерческого объекта или локального проекта часто достаточно Renga Standard. Для многосекционного жилого комплекса, общественного здания, промышленного объекта или проекта с большим количеством участников нужна Renga Professional.

Поддерживаемые форматы и обмен данными

Форматы в Renga делятся по назначению. Часть нужна для чертежей, часть — для 3D-геометрии, часть — для информационной модели, часть — для параметров и таблиц.

IFC играет отдельную роль. Это не просто 3D-геометрия, а формат обмена информационными моделями. Renga Professional поддерживает открытие IFC, экспорт IFC и вставку связей с моделями IFC4. Для IFC4 реализована работа с представлением Reference View 1.2, а при экспорте можно сопоставлять категории, свойства, количества, атрибуты и классы IFC.

Инструкция: как начать проект в Renga

Подготовьте исходные данные

Перед моделированием нужно собрать то, что будет определять структуру проекта. Для архитектурного проекта это исходные размеры, этажность, уровни, состав помещений, требования к отделке, формат документации. Для конструктивного раздела — конструктивная схема, материалы, нагрузки, расчетные решения, требования к армированию и металлоконструкциям. Для инженерных систем — схемы, оборудование, точки подключения, расчетные данные, требования к выпуску планов и спецификаций.

В Renga можно работать от 2D-подложек. DWG/DXF и PDF вставляются в проект и помогают построить модель по исходным чертежам. Это полезно при переносе существующего проекта в BIM или при реконструкции, когда исходные данные представлены в плоском виде.

Создайте структуру здания

Проект начинается с уровней и базовой пространственной сетки. Уровни определяют этажи, отметки и рабочие плоскости. На планах уровней размещаются стены, колонны, перекрытия, лестницы, проемы и помещения. Чем аккуратнее настроена структура, тем проще дальше оформлять виды и спецификации.

На этом этапе важно не торопиться с деталями. Сначала формируется каркас модели: оси, основные стены, перекрытия, высоты, лестничные клетки, шахты, крупные проемы. После этого добавляются окна, двери, составы конструкций, отделка и помещения.

Постройте архитектурную модель

В архитектурном блоке пользователь размещает стены и перекрытия, добавляет проемы, окна, двери, лестницы, кровлю, помещения и отделку. В 3D Виде проверяется внешний объем, высоты, пересечения и читаемость модели. На планах уровней уточняются привязки, размеры и положение элементов.

Архитектурную модель лучше строить объектами, а не заменять BIM ручной графикой. Если стена нужна в спецификации, разрезе и IFC, она должна быть объектом стены. Если окно участвует в спецификации заполнения проемов, его нужно размещать как объект окна. Если помещение должно попасть в экспликацию, ему задаются параметры помещения, а не просто подпись на плане.

Добавьте конструктивные элементы

После архитектурной основы или параллельно с ней создается конструктивная часть: колонны, балки, фундаменты, несущие стены, перекрытия, армирование, металлические элементы. Для нестандартных профилей используется Редактор профилей, для повторяемых конструктивных узлов — Сборка.

При работе с конструкциями стоит сразу проверять, как элементы будут отображаться на чертежах. В Renga вид на листе связан с моделью, поэтому неправильно смоделированный объект затем даст проблемы не только в 3D, но и в спецификациях, узлах, разрезах и схемах расположения.

Смоделируйте инженерные системы

Инженерные системы лучше создавать после того, как определены основные архитектурные и конструктивные элементы: шахты, стены, перекрытия, балки, колонны, проемы, помещения, оборудование. В Renga инженер может получать 3D-модель от архитектора или конструктора, а также использовать 2D-чертежи как подложку.

В режиме Конструктор систем задается последовательность соединения объектов, смещение от уровня пола и стен, правила прокладки и состав элементов. Автоматическая трассировка прокладывает трубу, воздуховод или кабельную трассу и учитывает элементы архитектурного раздела: стены, фундаменты, балки, колонны, оконные и дверные проемы.

Создайте спецификации

После наполнения модели объектами формируются спецификации. В архитектурном разделе это экспликации, ведомости отделки, спецификации окон и дверей. В конструктивном — спецификации элементов, металлопроката, материалов, армирования. В инженерном — спецификации труб, фитингов, оборудования, кабелей, светильников, элементов вентиляции.

Спецификацию нужно проверять не только визуально, но и по логике данных. Если в таблице отсутствует элемент, проблема часто находится не в таблице, а в модели: объект не имеет нужного свойства, не относится к нужной категории, неправильно настроен стиль или не попадает под фильтр.

Оформите листы

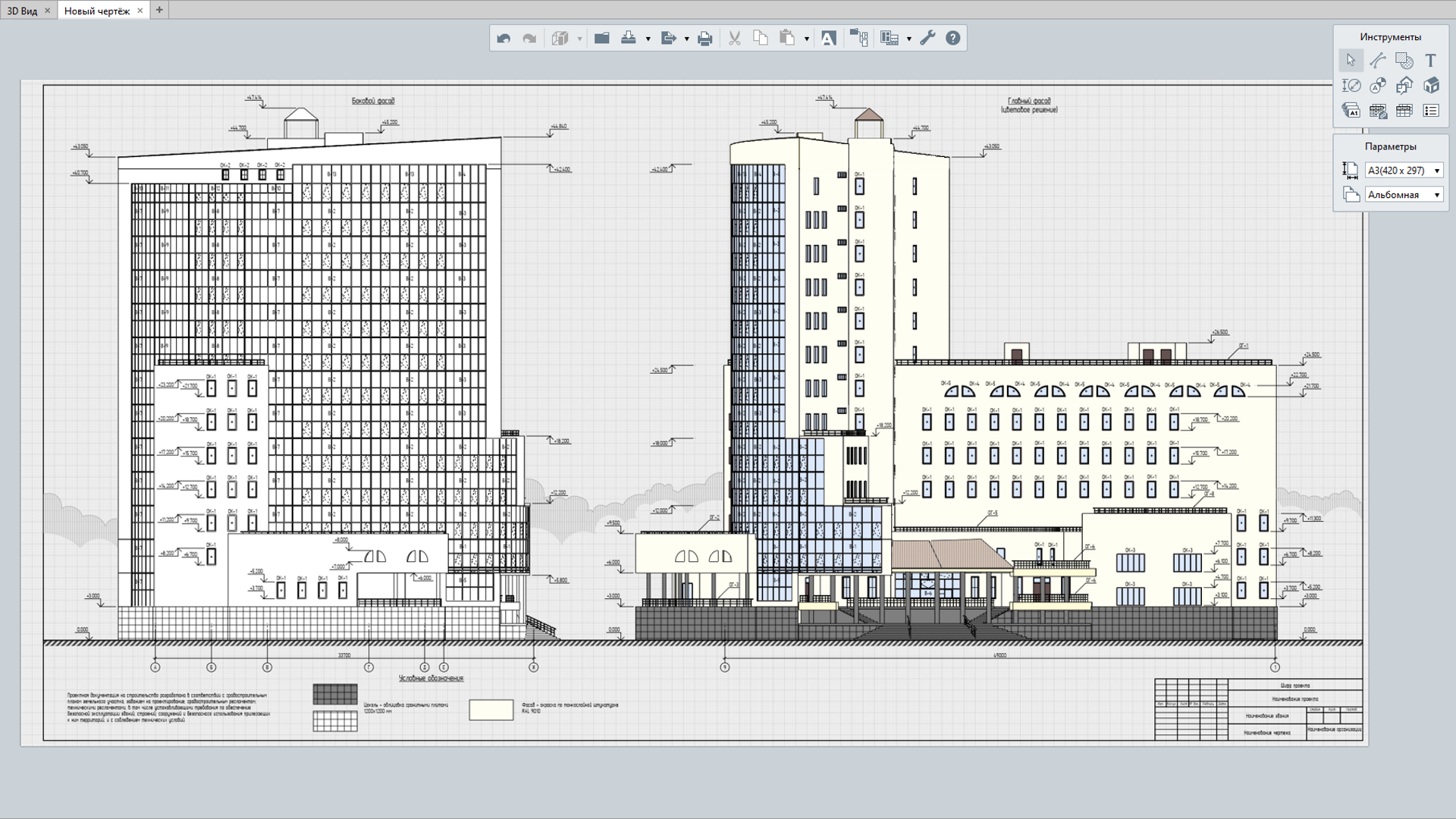

Когда виды и спецификации готовы, их размещают на листах. В режиме Чертеж добавляются размеры, обозначения, штриховки, заливки, высотные отметки, линии, текстовые пояснения и другие элементы оформления. Листы используются для выпуска проектной и рабочей документации.

При оформлении листов важен баланс. Модель должна дать основную геометрию и данные, но чертеж все равно требует редакторской проверки: читаемость, плотность обозначений, корректность размеров, видимость нужных слоев, оформление таблиц, соответствие масштаба, расположение видов и спецификаций.

Экспортируйте результат

Для передачи документации используются PDF, DWG, DXF и OXPS. Для передачи 3D-геометрии доступны OBJ, Collada, STL, C3D, JT, ACIS, STEP и Parasolid. Для обмена информационной моделью применяется IFC. Конкретный набор операций зависит от редакции: Renga Professional поддерживает расширенный IFC-обмен и дополнительные форматы, которые недоступны в Standard.

Примеры задач, которые можно сделать в Renga

Разработать BIM-модель малоэтажного дома

Для частного дома, коттеджа или небольшого коммерческого объекта Renga позволяет построить архитектурную модель, добавить конструктивные элементы, проработать внутренние инженерные системы, получить планы, фасады, разрезы, ведомости и спецификации. Renga Standard подходит для таких задач, когда проект ведется одним специалистом или небольшой командой без необходимости одновременной работы в единой модели.

Подготовить архитектурный комплект

Архитектор может создать объем здания, разместить стены, окна, двери, помещения, лестницы, фасады и разрезы, затем оформить листы и получить экспликации. Ведомость отделки помещений собирает данные по площадям стен, пола и потолка, а спецификация заполнения проемов помогает контролировать окна и двери.

Смоделировать конструктивную схему

Конструктор в Renga формирует несущие элементы, проверяет пространственные узлы, использует армирование, создает отправочные марки и спецификации. Это удобно для зданий, где конструктивная часть должна быть связана с архитектурой и инженерными системами, а не существовать в отдельной 2D-схеме.

Создать инженерные сети

Инженер может проложить водоснабжение, водоотведение, отопление, вентиляцию, электрические и слаботочные сети. Автоматическая трассировка снижает долю ручного построения трасс: пользователь задает правила, последовательность соединений и параметры, а Renga строит сеть в модели.

Подготовить модель для обмена через IFC

Renga Professional используется для открытия, экспорта и вставки связей с IFC4-моделями. Это нужно, когда проект обменивается данными с Revit, Archicad, nanoCAD BIM, Tekla Structures, Model Studio CS и другими BIM/CAD-системами. В IFC можно передавать не только геометрию, но и свойства, параметры, количества и классификацию объектов.

Выпустить чертежи и спецификации

Renga закрывает задачу оформления документации: планы, фасады, разрезы, схемы, узлы, спецификации и ведомости размещаются на листах. Экспорт в PDF, DWG и DXF используется для передачи документации заказчику, смежникам, проверяющим специалистам или в архив проекта.

Системные требования

Renga работает на 64-разрядной Microsoft Windows 10 или новее. Минимальная конфигурация подходит для запуска и базовой работы, но для сложных моделей нужен компьютер ближе к рекомендуемым требованиям. В Renga активно используется 3D-графика, поэтому видеокарта и объем оперативной памяти напрямую влияют на комфорт при вращении модели, переключении видов, работе с инженерными сетями и большими спецификациями.

Renga Collaboration Server имеет отдельные требования: 64-разрядный x64-процессор 3 ГГц или выше, 32 ГБ оперативной памяти или выше, Ethernet 100/1000baseT PHY/MAC, дисковое пространство в зависимости от количества и размеров проектов, Microsoft Windows Server 2012 или новее. Для оценки дискового пространства используется ориентир: один средний проект на сервере занимает около 300 МБ.

На практике минимальные требования стоит рассматривать как нижнюю границу. Для учебного проекта, небольшого ИЖС или проверки интерфейса они достаточны, но для многоэтажного здания с конструкциями, инженерными сетями, IFC-связями и большим комплектом листов лучше ориентироваться на рекомендуемую конфигурацию.

Сравнение с аналогами

Renga корректно сравнивать не с любым 3D-редактором, а с BIM- и CAD/BIM-системами, которые применяются в архитектурно-строительном проектировании. Ближайшие аналоги по задачам — Autodesk Revit, Graphisoft Archicad, nanoCAD BIM, Model Studio CS и Tekla Structures. У каждой программы своя специализация, поэтому сравнение должно идти по сценариям, а не по общей фразе лучше или хуже.

Renga и Autodesk Revit

Revit — международный стандарт де-факто во многих BIM-командах, особенно там, где проектная организация уже работает в экосистеме Autodesk. Renga отличается российской нормативной ориентацией, более прямой связью с отечественным CAD/BIM-контуром, Pilot-BIM, АСКОН и 1С, а также наличием Renga Standard для малого бизнеса. В проектах, где заказчик требует RVT-файлы и работу внутри Autodesk-среды, Revit остается естественным выбором. В российских проектах, где важны СПДС, импортозамещение, IFC-обмен, совместная работа в отечественном ПО и прямое моделирование зданий, Renga выглядит более уместной.

Renga и Archicad

Archicad традиционно силен в архитектурных бюро: проектирование зданий, работа с архитектурной моделью, оформление документации, командные сценарии. Renga шире ориентирована на комплексную российскую проектную организацию, где в одной среде работают архитектура, конструкции и внутренние инженерные системы. Для бюро с готовыми библиотеками, шаблонами и процессами Archicad переход на Renga потребует настройки методологии. Для команды, которая строит BIM-процесс вокруг российских требований и отечественного ПО, Renga дает более прямой путь.

Renga и nanoCAD BIM

nanoCAD BIM относится к российскому CAD/BIM-контуру и близок организациям, которые уже используют nanoCAD, DWG-процессы и отечественные решения. Renga сильнее завязана на объектное 3D-проектирование здания в единой BIM-среде. nanoCAD BIM удобен там, где важна преемственность с CAD-подходом и модулями nanoCAD. Renga лучше подходит для сценария, где модель здания становится центром архитектуры, конструкций, инженерии, спецификаций и совместной работы.

Renga и Model Studio CS

Model Studio CS широко применяется в промышленном и инженерном проектировании. Это решение ближе к объектам с технологическими системами, промышленными площадками, сложной инженерной инфраструктурой. Renga ориентирована на здания и сооружения: архитектура, строительные конструкции, внутренние сети, проектная документация по зданию. Для гражданского здания Renga будет естественнее; для промышленной площадки с большим числом технологических систем Model Studio CS может быть профильнее.

Renga и Tekla Structures

Tekla Structures сильна в конструкциях, особенно в металлоконструкциях, деталировке, производственной проработке и сложных конструктивных узлах. Renga закрывает конструктивный раздел внутри комплексного BIM-проекта здания, но не заменяет специализированный инструмент деталировки там, где требуется максимальная глубина производственной проработки. В проектной организации возможна связка: Renga — для общей BIM-модели здания и документации, Tekla Structures — для детальной конструктивной проработки в специализированном контуре.

Плюсы и минусы Renga

Плюсы

• Единая среда для архитектурных решений, конструктивных решений и внутренних инженерных систем.

• Объектное 3D-проектирование вместо ручного переноса данных между 2D-чертежами.

• Ассоциативная связь 3D-модели, чертежей и спецификаций.

• Инструмент Спецификации собирает данные с объектов модели и пересчитывает таблицы после изменений.

• Renga Professional поддерживает совместную работу в реальном времени.

• Renga Professional поддерживает открытие, экспорт и вставку связей с IFC4-моделями.

• Поддерживаются DWG/DXF, PDF, OXPS, CSV и широкий набор 3D-форматов.

• Есть инструменты автоматической трассировки инженерных систем.

• Конструкторы получают армирование, сборки, редактор профилей и спецификации из модели.

• API позволяет создавать расширения, интеграции и автоматизировать операции.

• Системные требования опубликованы отдельно для Renga и Renga Collaboration Server.

• Renga Standard и Renga Professional дают разные сценарии по масштабу команды и проекта.

Минусы

• Расширенный IFC-обмен, связи с IFC4-моделями и совместная работа доступны в Renga Professional, а не в Standard.

• Программа работает на 64-разрядной Windows 10 или новее, поэтому пользователям macOS и Linux требуется другой рабочий контур.

• Для крупных моделей минимальная конфигурация недостаточна для комфортной постоянной работы.

• Командам, привыкшим к Revit, Archicad или nanoCAD, нужно перестраивать шаблоны, библиотечные подходы и рабочие привычки.

• Для производственной деталировки сложных конструкций может потребоваться специализированная связка с Tekla Structures или другим инструментом.

• Для сложных расчетных задач используются внешние расчетные комплексы и интеграции, поэтому расчетная методика должна быть заранее согласована.

• Эффективность Renga зависит от дисциплины моделирования: плохо заполненные свойства и стили приводят к ошибкам в спецификациях.

Отзывы пользователей и профильных журналов

Публичные оценки пользователей

Публичные отзывы о Renga неоднородны. На PickTech у продукта высокие оценки по поддержке и функциональности: в карточке сервиса указаны 4,6 за функциональность и 5 за службу поддержки. В позитивных оценках обычно выделяют российскую нормативную ориентацию, скорость создания 3D-модели, связь с 1С и регулярное развитие функциональности.

На CRMindex и других площадках встречаются критические оценки. В них чаще всего затрагиваются зрелость отдельных инструментов, недостаточная автоматизация некоторых сценариев, ручные операции, сравнение с привычными зарубежными BIM-системами и необходимость доработки рабочих процессов внутри организации.

Усредненная картина такая: Renga сильна как российская BIM-система для комплексного проектирования зданий, особенно в организациях, которые переходят с 2D-чертежей или строят отечественный программный контур. При этом специалисты с большим опытом в Revit, Archicad, Tekla или других зрелых BIM-системах оценивают Renga строже и чаще обращают внимание на детализацию отдельных функций.

Профильные издания

Профильные CAD/BIM-издания начали писать о Renga еще на этапе Renga Architecture. В САПР и графика выходил первый обзор новой САПР для архитекторов, где рассматривались возможности и принципы работы Renga Architecture. ISICAD освещал развитие линейки и появление Renga MEP, а отраслевые материалы ARDexpert и TAdviser фиксировали развитие продукта, переход к единой BIM-системе, модернизацию Renga Professional и роль программы в российском программном контуре.

В профильной прессе Renga обычно рассматривается не как программа для красивых 3D-картинок, а как отечественный BIM-инструмент для проектной отрасли. Акцент делается на переходе от 2D к информационной модели, совместной работе, развитии инженерных разделов, IFC-обмене, API и использовании в российских проектных организациях.

Кейсы проектных организаций

В кейсах Renga фигурирует как инструмент для реальных архитектурных, инженерных и комплексных проектов. Например, в материале о ATTA Group описывается пилотный проект 25-этажного жилого комплекса с использованием Renga Professional и Pilot-BIM; инженеры применяли автоматическое построение трасс инженерных сетей и визуальный контроль коллизий, а в проекте прорабатывались ВК, отопление и частично вентиляция.

Практическая ценность таких кейсов в том, что они показывают не рекламный сценарий, а рабочую модель внедрения: проектная организация выбирает разделы, строит процесс, обучает команду, проверяет обмен, настраивает шаблоны и постепенно переносит дисциплины в BIM.

Безопасность, лицензирование и российский реестр ПО

Renga Standard и Renga Professional входят в российский программный контур. Renga Standard состоит в реестре российского программного обеспечения с записью №7810, Renga Professional — с записью №19343. Эти записи важны для организаций, которые работают с импортозамещением, закупками отечественного ПО и требованиями к использованию российских ИТ-решений.

Для проектной организации наличие продукта в реестре не заменяет техническую экспертизу. Перед внедрением все равно нужно проверить: подходит ли редакция под совместную работу, хватает ли форматов обмена, нужны ли IFC-связи, какие расширения используются, какая конфигурация рабочих станций требуется, как устроены шаблоны документации и кто отвечает за BIM-стандарт внутри команды.

Обучение, справка и поддержка

У Renga есть справочные материалы, практическое руководство пользователя, обучение и сертификация, BIM-шаблоны, BIM-каталоги, типовые BIM-проекты, дорожная карта, центр обновления и техническая поддержка. В практическом руководстве есть разделы по редакциям, моделированию, оформлению документации, экспорту, связям, IFC, категориям инженерных систем, совместной работе и другим функциям.

Для самостоятельного освоения важно идти не от отдельных кнопок, а от проектного сценария. Сначала нужно научиться создавать модель здания, затем получать виды и спецификации, затем осваивать инженерные системы, IFC, связи, совместную работу и API. Такой порядок снижает риск, что программа будет использоваться как обычный 2D-редактор, а BIM-возможности останутся невостребованными.

Что изучать в первую очередь

Где Renga сильнее, а где лучше выбрать другой инструмент

Малое бюро и ИЖС

Для индивидуального жилого строительства, небольших коммерческих объектов и проектов с компактной командой Renga Standard дает BIM-подход без избыточной сложности. В этом сценарии важны архитектурная модель, планы, фасады, спецификации, базовый обмен DWG/DXF и PDF, а также возможность работать с конструкциями и инженерными системами в одной программе.

Крупная проектная организация

Для крупной организации логичнее Renga Professional: совместная работа, IFC, связи с моделями, расширенные форматы и командные сценарии. В таком проекте программа используется не как одиночный редактор, а как часть связки: Renga, Renga Collaboration Server, Pilot-BIM, расчетные комплексы, сметные решения, внутренние шаблоны и BIM-регламент.

Архитектурный отдел

Архитекторам Renga подходит, когда нужно быстро получить информационную модель здания и документацию по российской практике. Если бюро уже много лет работает в Archicad с собственными библиотеками, шаблонами и командными процессами, переход требует подготовки. Если команда выходит из 2D-подхода и хочет строить российский BIM-процесс, Renga дает понятную точку входа.

Конструкторский отдел

Конструкторам Renga полезна для координации с архитектурой и инженерией, выпуска схем, спецификаций, чертежей и работы с армированием. Для глубокой производственной деталировки металлоконструкций Tekla Structures может оставаться профильным решением. В этом случае Renga выполняет роль комплексной BIM-среды здания, а специализированная программа — роль инструмента деталировки.

Инженерные разделы

Инженерам ВК, ОВ и электрики Renga дает пространственную модель, автоматическую трассировку, стили оборудования, спецификации и координацию с архитектурой и конструкциями. Для расчетов используются внешние расчетные комплексы и расширения, поэтому перед внедрением нужно определить, какие расчеты выполняются внутри проектной методики и какие данные передаются между программами.

Международные проекты

Для проектов с жестким требованием работы в Revit, RVT-файлами, Autodesk Construction Cloud или уже настроенной международной BIM-средой Renga не всегда будет основной программой. В таких случаях ее можно рассматривать через IFC-обмен или применять в российских разделах, где важны СПДС, отечественный контур и связь с локальными требованиями.

Частые ошибки при переходе на Renga

Выбор Standard вместо Professional

Ошибка возникает, когда команда выбирает Renga Standard, а затем сталкивается с необходимостью совместной работы, IFC-экспорта, открытия IFC или вставки связей с IFC4-моделями. Эти функции относятся к Renga Professional. Перед закупкой и внедрением нужно сопоставить редакцию не с числом пользователей, а с задачами проекта.

Использование Renga как 2D-чертилки

Renga теряет смысл, если пользователь строит модель формально, а документацию дорисовывает вручную без связи с объектами. Правильная логика — сначала объектная модель, затем виды, спецификации и листы. Ручная графика нужна для оформления, но не должна заменять моделирование стен, проемов, оборудования, трасс и конструкций.

Незаполненные параметры объектов

Спецификация не может корректно собрать данные, которых нет в модели. Если у объекта не задан материал, стиль, система, марка, диаметр, тип или пользовательское свойство, таблица будет неполной. Поэтому BIM-стандарт команды должен описывать, какие свойства заполняются для каждого раздела.

Отсутствие правил именования

Без единых правил быстро появляются разные названия одних и тех же элементов: двери, окна, трубы, стили, материалы и системы получают хаотичные имена. Это мешает фильтрам, спецификациям, сортировке, группировке и обмену IFC. Названия стилей и пользовательских свойств нужно согласовывать до массового моделирования.

Несогласованный обмен с расчетными программами

Конструктор или инженер не должен в конце проекта впервые проверять, подходит ли модель для расчетного комплекса. Формат IFC, состав свойств, геометрия, категории объектов и правила экспорта должны быть согласованы заранее. Иначе модель придется дорабатывать вручную.

Игнорирование требований к компьютеру

Минимальная конфигурация не равна комфортной рабочей станции для крупного проекта. Большие модели с инженерными сетями, армированием, IFC-связями и большим количеством листов требуют оперативной памяти, видеокарты и процессора ближе к рекомендуемому уровню.

Отсутствие пилотного проекта внутри команды

Переход на Renga лучше начинать с пилотного объекта. На нем проверяются шаблоны, спецификации, обмен, IFC, DWG/DXF, командная работа, роли, документация и ограничения. Без пилота команда переносит ошибки сразу в коммерческий проект.

Практический чек-лист перед внедрением

Итог: кому стоит использовать Renga

Renga стоит рассматривать проектным организациям, которые хотят вести архитектуру, конструкции и внутренние инженерные системы в единой BIM-среде с ориентацией на российскую проектную практику. Для небольших бюро, ИЖС, малоэтажных объектов и локальных проектов подходит Renga Standard: она закрывает моделирование здания, документацию, спецификации и базовый обмен. Для средних и крупных команд, где важны совместная работа, IFC, связи с моделями, расширенные форматы и командная координация, нужна Renga Professional.

Renga не заменяет все инженерные программы сразу. Расчетные задачи, сметы, производственная деталировка и сложная внешняя координация могут требовать дополнительных решений. Сильная сторона программы — создание цифровой информационной модели здания, получение документации из модели, междисциплинарная увязка и работа в российском BIM-контуре. Для команды, которая готова выстроить стили, шаблоны, свойства, правила обмена и проверку модели, Renga становится не просто заменой 2D-чертежа, а основой проектного процесса.
