Архитектурный проект нужен не ради красивой папки с картинками, а чтобы зафиксировать решения о доме до того, как они превратятся в дорогие строительные переделки. Он связывает планировку, внешний вид, высоты, проёмы, кровлю и положение здания на участке. При этом термин «архитектурный проект» в бытовой речи часто используют шире, чем в профессиональной документации: в коммерческий комплект могут включать схему фундамента, инженерные планы и визуализацию, хотя эти материалы относятся к разным дисциплинам. Ниже разберём, что именно показывает архитектурная часть, чем она отличается от конструктивных и инженерных решений, какие чертежи нужно уметь читать и как проверить комплект до начала стройки.
Что такое архитектурный проект
В практическом смысле архитектурный проект — это согласованный набор графических и текстовых материалов, который описывает пространственную организацию здания и его внешний облик. Для частного дома в таком наборе обычно встречаются планы этажей, фасады, разрезы, план кровли, схема размещения на участке, сведения о проёмах и отделке. Конкретный состав зависит от задания, договора и того, какую задачу должен решить комплект: согласовать концепцию с заказчиком, передать исходные решения конструкторам, подготовить материалы для стройки либо выпустить полноценную проектную и рабочую документацию.
В российском градостроительном законодательстве используется более широкое понятие проектной документации. Статья 48 Градостроительного кодекса РФ определяет её как материалы в текстовой и графической формах и/или в форме информационной модели, которые определяют архитектурные, функционально-технологические, конструктивные и инженерно-технические решения. Рабочая документация выделена отдельно: по ней непосредственно выполняются строительные и реконструкционные работы. Поэтому корректнее говорить, что архитектурные решения являются частью общего проектирования, а не автоматически равны всему комплекту документов для строительства.
Для объекта индивидуального жилищного строительства подготовка проектной документации в общем случае не требуется: это прямо установлено частью 3 статьи 48 ГрК РФ. Застройщик вправе заказать её добровольно. Практический смысл проекта при этом сохраняется: отсутствие общей обязанности готовить проектную документацию не превращает сложный дом в объект, который разумно строить по одной картинке, схеме из каталога или плану без размеров.
Проект дома, архитектурная часть и рабочая документация — не одно и то же
Проект дома в разговорной речи может означать всё — от эскиза планировки до большого комплекта чертежей. Архитектурная часть отвечает прежде всего за объёмно-планировочную и визуальную логику здания. Конструктивная часть переводит эту геометрию в несущие решения: фундамент, стены, колонны, балки, перекрытия, стропильные и другие элементы. Инженерные разделы описывают электроснабжение, отопление, вентиляцию, водоснабжение, канализацию и другие системы. Рабочая документация конкретизирует решения до уровня, достаточного для выполнения работ.
Это разделение важно не только для терминологии. Когда в одном коммерческом пакете одновременно перечислены фасады, схема фундамента, электрика и 3D-визуализация, читателю легко сделать ошибочный вывод, что все эти материалы относятся к одной и той же архитектурной дисциплине. На практике они требуют разных расчётов, компетенций и глубины проработки.

Зачем проект нужен до начала строительства
Главная ценность проектирования — перенести большую часть решений из стройплощадки в контролируемую среду. На чертеже легче заметить, что дверь конфликтует с мебелью, лестница требует другого проёма, окно попало в неудобное место, скат кровли не согласуется с фасадом, а инженерный стояк проходит через несущую конструкцию. Исправление такой коллизии в модели или на листе почти всегда проще, чем после закупки материалов и выполнения работ.
- Планировка. До стройки можно проверить размеры комнат, ширину проходов, взаимное положение кухни, санузлов, лестницы, входной группы и технических помещений.
- Внешний облик. Фасады фиксируют пропорции проёмов, высоты, материал и характер отделки, форму крыши, взаимное положение выступов, балконов, террас и крылец.
- Согласование дисциплин. Архитектор, конструктор и инженеры получают одну геометрию, от которой могут строить свои решения, а заказчик видит, где изменения в одной части затронут остальные.
- Объёмы и спецификации. Чем глубже разработан комплект, тем меньше решений приходится принимать непосредственно на объекте. Однако точность ведомостей зависит от состава документации: одна архитектурная концепция не заменяет рабочие спецификации.
- Контроль изменений. При наличии листов с номерами и датами проще определить, какая версия актуальна и какие изменения должны быть перенесены на связанные планы, фасады и разрезы.
Проект не устраняет необходимость авторского, строительного и технического контроля, но делает предмет контроля проверяемым: размеры, отметки и решения можно сопоставлять между собой, а не обсуждать устно.
Что входит в архитектурный проект дома
Универсального «одинакового для всех» коммерческого комплекта нет. В одном бюро в архитектурный пакет могут включить только планы, фасады, разрез и кровлю, в другом — дополнить ведомостью отделки, размещением на участке и 3D-видами. Поэтому при заказе нужно смотреть не на название тарифа, а на перечень выдаваемых листов. Ниже — материалы, которые чаще всего формируют понятный архитектурный комплект частного дома.
Исходные данные и задание
До рисования фасада нужно зафиксировать ограничения и пожелания. В задании полезно перечислить состав семьи, число и назначение помещений, желаемую этажность, необходимость гаража, террасы, котельной, кабинета, кладовых, отдельного входа, будущего расширения, требования к приватности и освещению. Отдельно фиксируют известные сведения об участке: границы, подъезд, ориентацию по сторонам света, существующие здания и сети, рельеф, ограничения, которые должны быть учтены проектировщиком.
Если проектная документация готовится в формальном порядке, основания и исходные данные определяются требованиями законодательства и задания на проектирование. Для бытовой предварительной концепции список проще, но логика та же: архитектору нужны ограничения до того, как планировка считается утверждённой.
Схема размещения дома на участке
План участка показывает не интерьер, а контекст здания. На нём важны границы, положение дома, подъезды и подходы, существующие и проектируемые объекты, ориентация и взаимные расстояния. Именно этот лист помогает увидеть, что удачная сама по себе планировка может быть неудобна на конкретной территории: вход развернут к неудобной стороне, терраса смотрит на проезд, парковка перекрывает проход, а большие окна открываются туда, где приватность минимальна.
Схему участка нельзя заменять декоративным генпланом без размеров и привязок, если по ней должны приниматься строительные решения. Картинка с дорожками и деревьями полезна для презентации, но для выполнения работ требуется точная геометрическая информация соответствующего уровня.

Планы этажей
План этажа — один из базовых архитектурных видов. Геометрически он представляет горизонтальный разрез здания на условной высоте и показывает стены, проёмы, лестницы и другие элементы. В хорошем комплекте план не ограничивается контуром комнат: на нём должны быть размеры и информация, достаточная для понимания геометрии. В зависимости от стадии это могут быть оси, толщины стен, цепочки размеров, отметки уровней, марки дверей и окон, названия и площади помещений, направление открывания дверей, сантехнические приборы, оборудование и другие элементы.
Мебель на архитектурном плане используется как средство проверки сценария, а не как гарантия будущей расстановки. Она помогает увидеть, помещается ли обеденный стол, можно ли обойти кровать, не перекрывает ли дверь шкаф и хватает ли пространства у лестницы. Но если расположение мебели критично для электрики и освещения, решения должны быть согласованы с соответствующими разделами, а не оставаться только на демонстрационном плане.
Фасады
Фасад — ортогональный вид здания снаружи. Он показывает высоты и взаимное положение проёмов, кровли, цоколя, выступов, козырьков и других архитектурных элементов. Цветной фасад удобен для согласования материалов и сочетаний, но техническая ценность возрастает, когда на нём присутствуют высотные отметки, размеры и маркировка отделки, если это предусмотрено составом проекта.
При проверке фасадов сравнивают их с планами: каждое окно и дверь должны находиться там же, где на плане, ширина простенков должна совпадать, а выступающие элементы — иметь понятное продолжение в других видах. Несогласованность фасада и плана — типичная ошибка после поздних изменений.

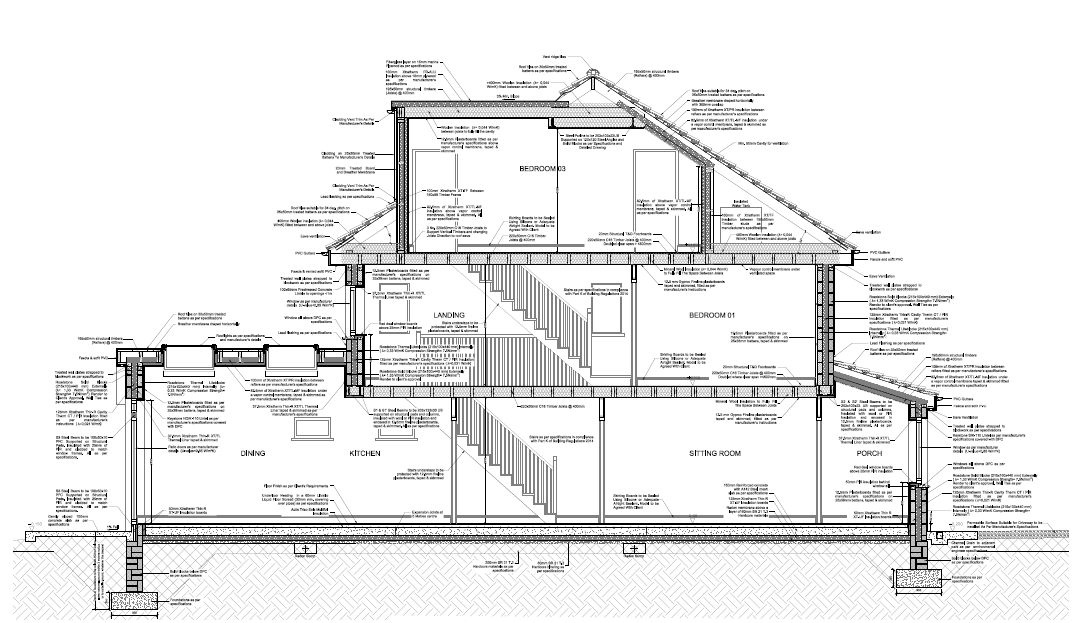

Разрезы
Разрез нужен, чтобы увидеть вертикальную логику здания, которую нельзя полностью понять по планам. На нём читаются уровни этажей, высота помещений, положение перекрытий, лестницы, кровля, цоколь и взаимное положение конструкций по высоте. Для дома со сложной лестницей, вторым светом, мансардой или перепадом уровней один хорошо выбранный разрез часто выявляет больше проблем, чем несколько внешних картинок.
Проверяйте не только наличие разреза, но и линию, по которой он выполнен. Разрез должен проходить через значимые места: лестницу, перепад высот, сложную кровлю, высокий проём или другую геометрию, которую нужно объяснить. Формальный разрез через пустую часть здания может почти ничего не добавить к плану.

План кровли
План кровли показывает форму крыши сверху: скаты, коньки, ендовы, границы свесов, примыкания, водосбор и другие элементы в зависимости от глубины проработки. Архитектурный лист помогает согласовать форму крыши с фасадами, но не автоматически заменяет конструктивную схему стропильной системы. Для сложной кровли особенно важно проверить, что все скаты и высотные решения согласованы с разрезами.
Проёмы и ведомости
В расширенном комплекте могут присутствовать спецификации или ведомости заполнения оконных и дверных проёмов. Они полезны, когда требуется связать марки на планах и фасадах с размерами и типами изделий. При отсутствии такой ведомости размеры всё равно должны быть однозначно читаемы из других листов, иначе заказчик рискует передать производителю окон разные значения из нескольких несогласованных листов.
Материалы и отделка фасадов
Архитектурный проект может фиксировать типы фасадной отделки, границы материалов и цветовые решения. Чем сложнее комбинация камня, штукатурки, дерева, панелей и других материалов, тем полезнее не только цветной фасад, но и отдельная схема раскладки или ведомость. Здесь важно различать архитектурное решение и технический узел крепления: первое отвечает за внешний результат и расположение материалов, второе — за конструктивную реализацию.
3D-модель и визуализация
Трёхмерная модель полезна для пространственной проверки: она помогает оценить объём, пропорции, взаимное положение окон, кровли и террас. Фотореалистичная визуализация показывает материалы, свет и атмосферу. Но ни модель, ни рендер сами по себе не являются набором рабочих чертежей. Красивый вид может скрывать отсутствующие размеры, нерассчитанные конструкции и неразработанные инженерные системы.
Что не следует смешивать с архитектурной частью
В коммерческих пакетах термин «архитектурный проект» иногда используют расширенно и включают в один комплект архитектуру, конструктив, фундамент и инженерные сети. Для заказчика полезнее сразу разделить эти сущности по ответственности и понимать, какой специалист отвечает за каждую часть.
| Блок | Что он отвечает | Типичные материалы | Что проверять |
|---|---|---|---|
| Архитектурные решения | Пространство и внешний облик | Планы, фасады, разрезы, кровля, отделка, схемы проёмов | Согласованность геометрии и размеров |
| Конструктивные решения | Несущая работа здания | Фундаменты, стены, колонны, балки, перекрытия, стропильные системы, узлы | Расчётная обоснованность и привязка к архитектуре |
| Инженерные решения | Работа систем здания | Электрика, водоснабжение, канализация, отопление, вентиляция и другие сети | Трассы, оборудование, мощности, коллизии с конструкциями и интерьером |
| Рабочая документация | Непосредственное выполнение работ | Детализированные чертежи, узлы, спецификации, ведомости | Достаточность для конкретного вида работ и соответствие утверждённым решениям |
| Дизайн интерьера | Организация и оформление внутреннего пространства | Мебель, отделка, освещение, декоративные решения, развёртки | Совместимость с архитектурой и инженерией |
Постановление Правительства РФ № 87 также разделяет объемно-планировочные и архитектурные решения, конструктивные решения и инженерные системы в составе проектной документации, к которой оно применяется. Для обычного частного дома, где проектная документация может готовиться добровольно, это разделение всё равно полезно как профессиональная логика: архитектор не должен выдавать декоративную схему фундамента за расчёт конструктора, а условные точки розеток — за полноценный проект электроснабжения.
Почему схема фундамента ещё не конструктивный проект
В некоторых архитектурных пакетах встречается «схема фундамента». Она может показывать общий контур и привязку, но для выбора типа, размеров и армирования фундамента требуются исходные данные и инженерно-конструктивная работа. Поэтому наличие одного листа с фундаментом не следует воспринимать как доказательство, что несущая система рассчитана полностью.
Почему инженерные точки нельзя дорисовать в конце
Положение санузлов, кухни, котельной, стояков и инженерных вводов влияет на планировку заранее. Если инженерные трассы начинают прокладывать после окончательного утверждения архитектуры, могут появиться короба в неожиданных местах, пониженные потолки, пересечения с балками и неудобные маршруты. Грамотная координация начинается до выпуска финальных листов.

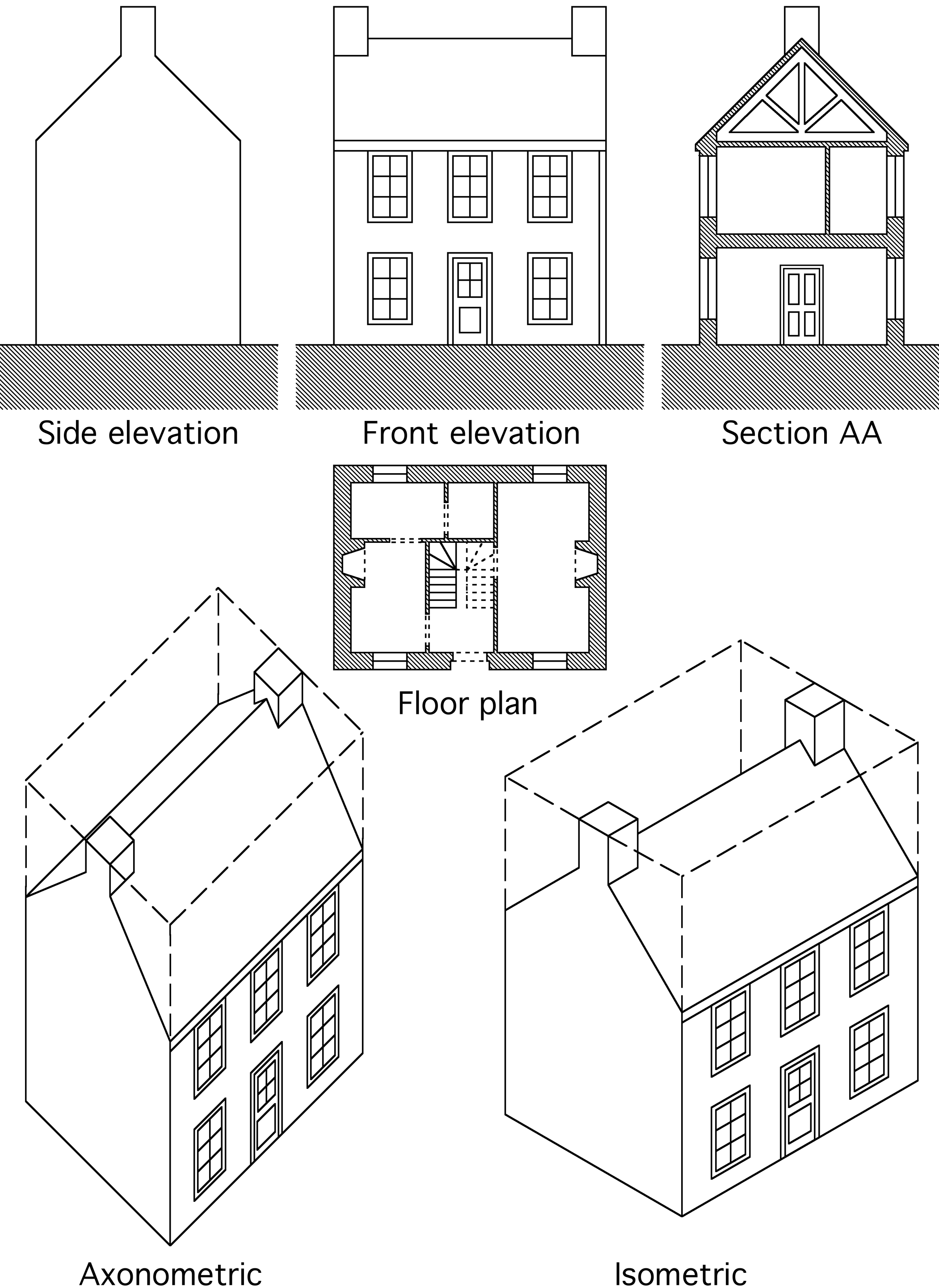

Какие архитектурные чертежи бывают и как их читать
Архитектурный чертёж — это система условного представления здания. Один вид не заменяет остальные: план отвечает на вопрос «что где находится по горизонтали», фасад — «как выглядит снаружи», разрез — «как устроено по высоте», деталь — «как решён конкретный узел крупным масштабом».

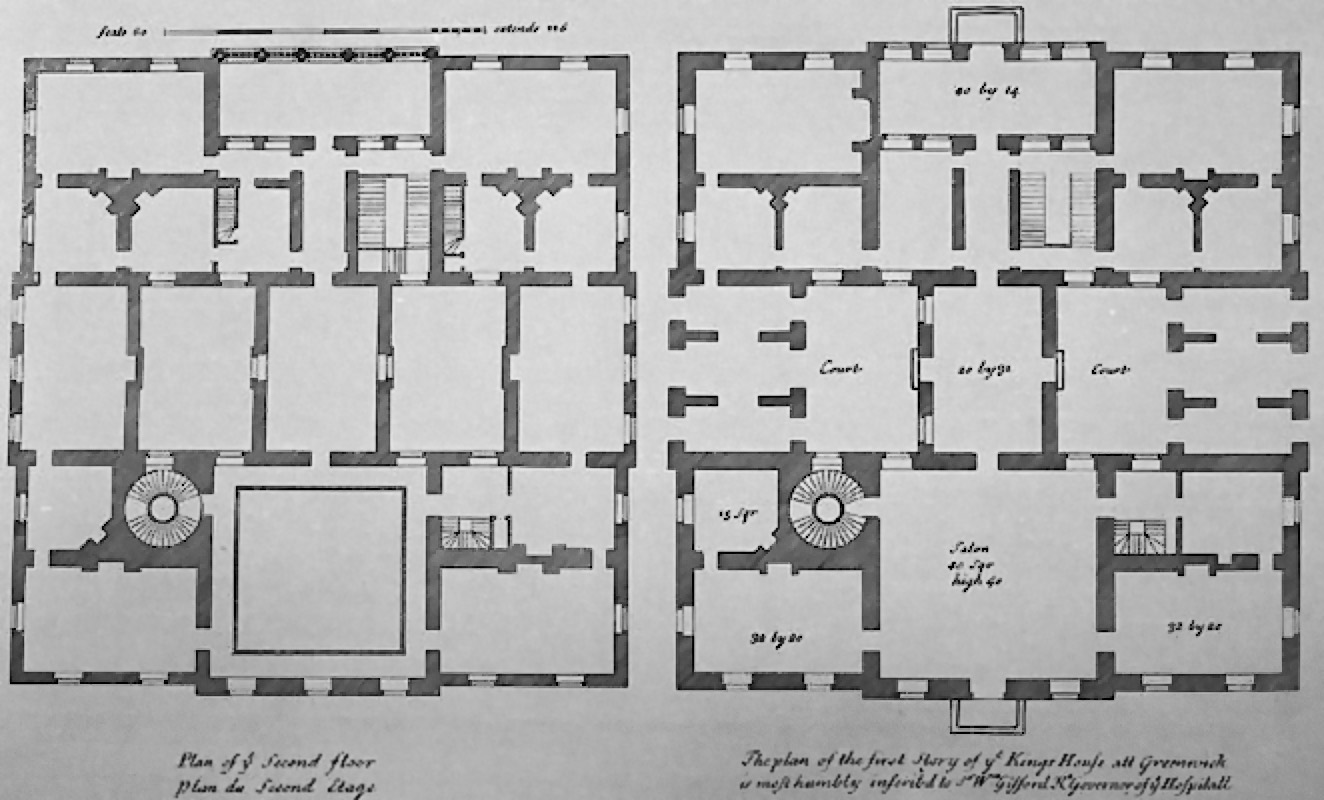

План этажа
Сначала найдите общую ориентацию и линию наружных стен. Затем проверьте помещения, лестницу, окна и двери. После этого переходите к размерным цепочкам: общим габаритам, расстояниям между осями или стенами, размерам проёмов. Не измеряйте распечатку обычной линейкой, если размеры уже проставлены. Копирование и масштабирование файла или печати может внести погрешность, поэтому приоритет имеют нанесённые числовые размеры.

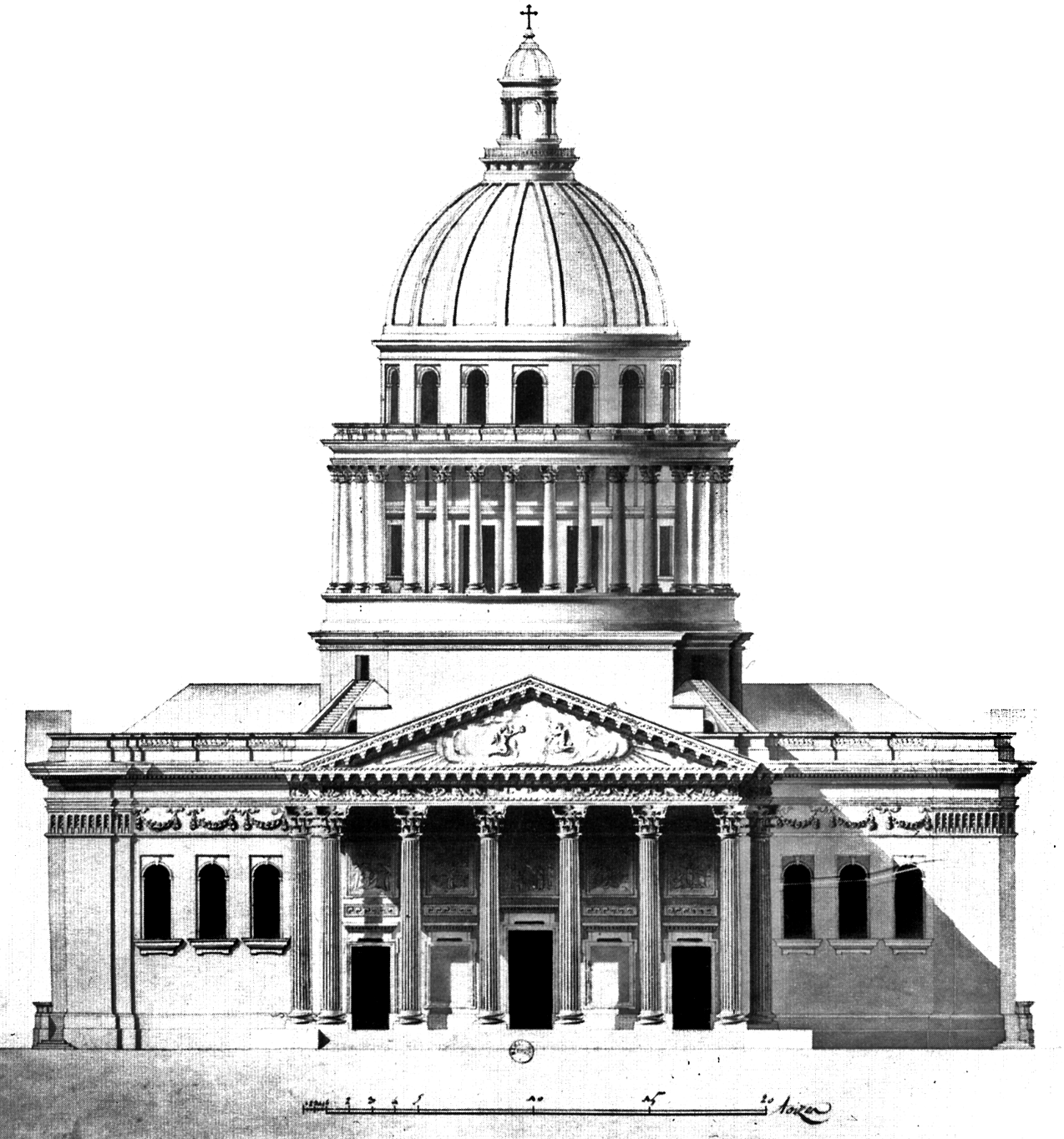

Фасад
На фасаде ищите высотные отметки, расположение окон и дверей, линию карниза или парапета, форму кровли и границы отделки. Сопоставьте проёмы с планом. Если на плане окно сдвинуто, а фасад не обновлён, комплект уже содержит конфликт.
Разрез
Разрез читают снизу вверх: основание и уровень земли, пол первого этажа, перекрытие, следующий уровень, кровля. Особое внимание — лестнице и местам, где высота ограничена скатом. Для мансарды именно разрез показывает, какая часть площади действительно удобна для использования.

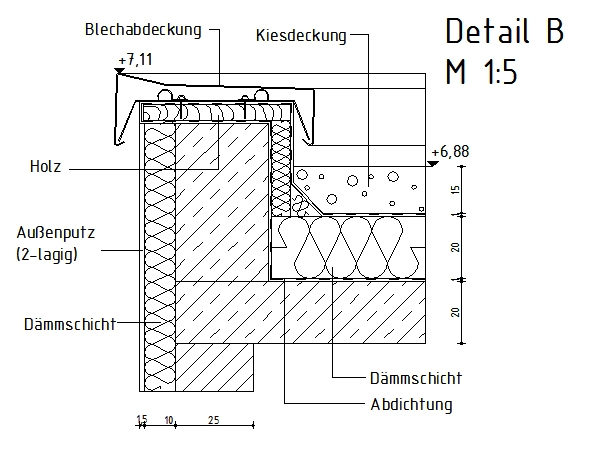

Деталь и узел
Деталь выполняют в более крупном масштабе, чтобы показать то, что теряется на общем плане: состав стены, примыкание кровли, устройство проёма, сопряжение материалов. Деталь без ссылок на место применения мало полезна, поэтому в рабочем комплекте важна система марок и ссылок между листами.

Аксонометрия и перспектива
Аксонометрия и изометрия позволяют увидеть объём без фотореалистичного рендера. Они удобны для объяснения сложной геометрии, но точные размеры и отметки всё равно должны подтверждаться ортогональными видами и спецификациями. Перспектива ближе к зрительному восприятию, зато менее пригодна для снятия размеров.
Масштаб
Масштаб выбирают в зависимости от задачи листа. Общие планы показывают здание целиком, а узлы увеличивают, чтобы отобразить слои и мелкие элементы. В цифровом проектировании важно помнить, что на экране можно бесконечно приближать модель, но при печати каждая видовая область должна иметь установленный масштаб и читаемые аннотации.
Эскизные, презентационные, обмерные, рабочие и исполнительные материалы
Эскиз фиксирует идею и допускает меньшую детализацию. Презентационные материалы объясняют решение заказчику. Обмерные чертежи фиксируют существующее состояние. Рабочие материалы предназначены для выполнения работ. Исполнительные отражают фактически выполненное состояние. Если назначение листа неясно, использовать его как основание для строительства рискованно.
Как разрабатывают архитектурный проект: последовательность
- Формируют задачу. Фиксируют площадь, состав помещений, этажность, особенности семьи, бюджетные ограничения, требования к материалам и внешнему образу.
- Собирают исходные данные по участку. Границы, рельеф, доступ, существующие объекты, стороны света и ограничения влияют на посадку дома и ориентацию помещений.
- Разрабатывают планировочную концепцию. Сначала решают функциональные связи: вход, общая зона, приватные комнаты, санузлы, лестница, техника и хранение.
- Уточняют габариты. После подтверждения принципиальной схемы проверяют размеры помещений, толщины стен, проёмы и конструктивную реалистичность.
- Формируют объём и фасады. План превращают в трёхмерную форму: задают этажность, высоты, кровлю, окна, входы, террасы и отделку.
- Выпускают разрезы. На них проверяют уровни, лестницы, кровлю и все места, где план не даёт ответа.
- Согласуют конструктив. Положение несущих элементов, пролёты и фундамент должны поддерживать архитектуру, а архитектура — учитывать реальную конструктивную схему.
- Координируют инженерные системы. Проверяют шахты, стояки, оборудование, вентиляцию, вводы и места, требующие пространства в стенах или перекрытиях.
- Проверяют 3D-представление. Модель помогает увидеть пропорции и ошибки, но не отменяет проверку листов.
- Фиксируют версию. Перед выдачей комплект должен быть синхронизирован: одинаковые проёмы, отметки, кровля, номера листов и дата редакции.
Последовательность не означает, что каждый этап выполняют один раз. Проектирование итеративно: изменение лестницы может затронуть план, разрез и перекрытие; изменение окна — фасад, мебель и отопительный прибор; изменение кровли — фасады, разрезы и конструктив. Важно, чтобы изменение прошло по всем связанным представлениям.
Первый практический сценарий: подготовить понятную концепцию дома в Мой Дом 3D
Для заказчика без опыта в CAD/BIM полезно сначала оформить свои пожелания в наглядную модель, а затем передать её архитектору как часть задания. Мой Дом 3D подходит именно для такой предварительной работы: программа позволяет собрать поэтажный план, добавить стены, двери, окна, этажи, крышу и посмотреть объём в 3D. Результат нужно воспринимать как концепцию и средство коммуникации, а не как замену профессиональной проектной и рабочей документации.
Шаг 1. Нарисуйте внешний контур и внутренние стены
Откройте режим План. В правой колонке выберите Нарисовать стены, затем тип Внешние, Внутренние или Перегородка. На 2D-плане щёлкайте левой кнопкой мыши по точкам контура. Замкните комнату в исходной точке. На плане отображаются длины стен и площадь помещения, поэтому после каждого крупного изменения проверяйте не только форму, но и числовые размеры.

Не пытайтесь на этом этапе изображать реальную многослойную конструкцию стены только визуально. Для предварительной концепции достаточно корректных габаритов и толщин, а состав стены и несущая работа должны быть определены в профессиональном проектировании.

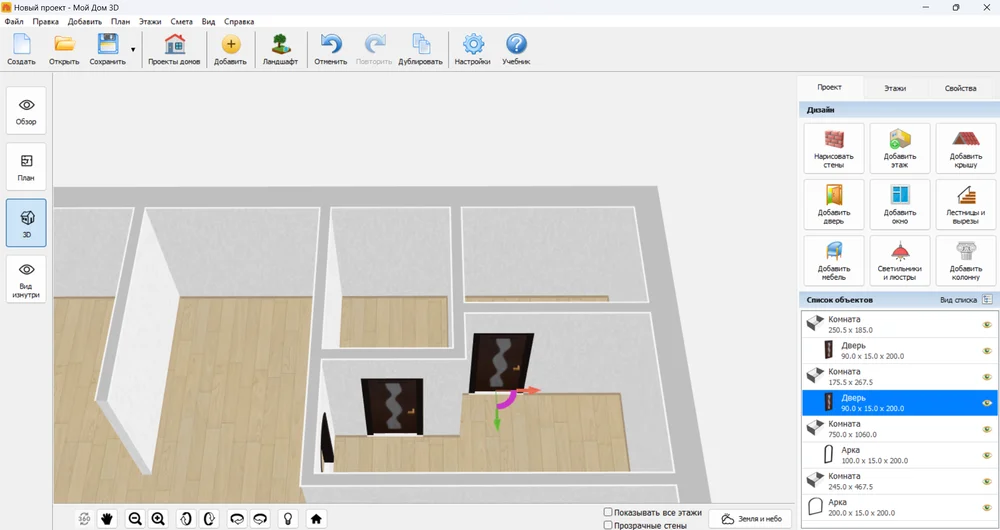

Шаг 2. Добавьте двери и окна и проверьте открывание
На вкладке Проект нажмите Добавить дверь и поставьте проём в нужную стену. После установки выделите дверь: справа на вкладке Свойства доступны размеры и оформление. В 3D-представлении дверь перемещается цветными стрелками или перетаскиванием самого объекта; фиолетовая дуга меняет направление открывания. На 2D-плане отображается траектория створки, поэтому сразу проверяйте, не перекрывает ли она проход.

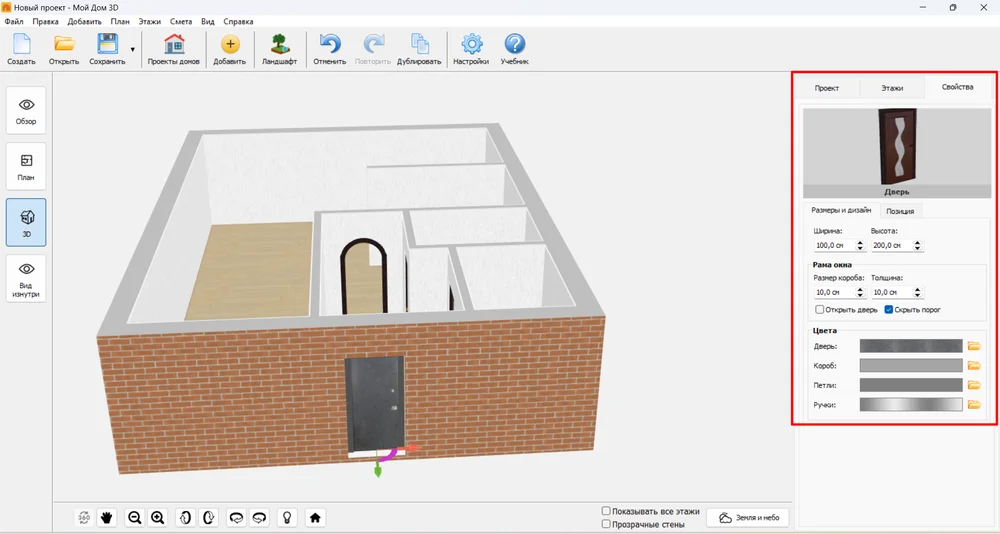

Для точной настройки выделенной двери используйте вкладку Свойства: здесь задаются ширина и высота, а также параметры короба, петель и ручки. Окна добавляются командой Добавить окно. Их положение по высоте меняется синей управляющей стрелкой или точным числовым значением в Свойствах.

Смысл шага — не украшение модели, а проверка коллизий. Дверь не должна перекрывать основной проход или конфликтовать с мебелью; окно нужно согласовать с предполагаемой кухонной столешницей, лестницей, санузлом и фасадной композицией.

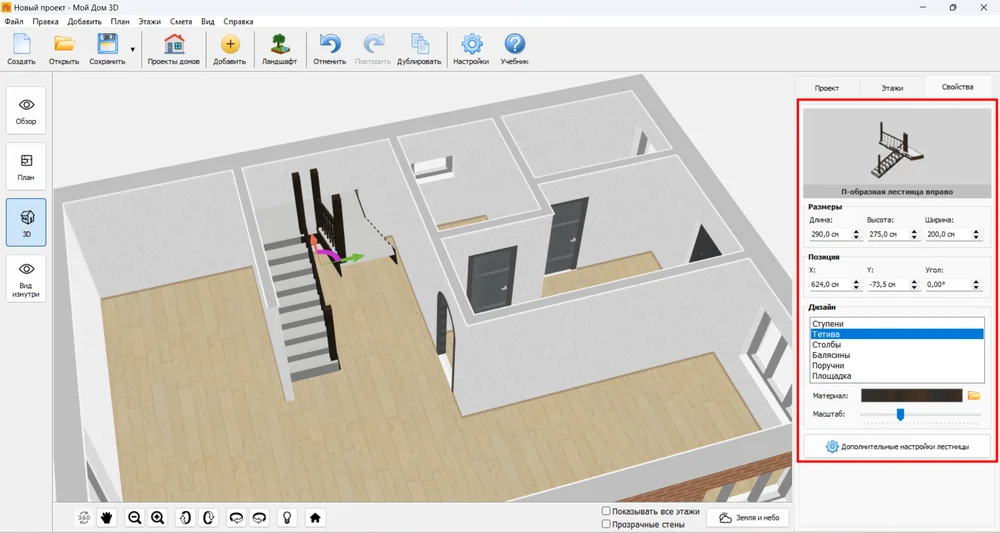

Шаг 3. Добавьте лестницу и проверьте вертикальные связи
Для многоэтажного дома нажмите Лестницы и вырезы, добавьте лестницу и предусмотрите проём в перекрытии. В конструкторе лестницы настраиваются геометрия, ширина марша, ширина лестницы, длины маршей, высота и глубина ступеней, а также количество ступеней. Для П-образной лестницы параметры верхнего и нижнего маршей задаются раздельно.

После применения настроек перейдите в 3D и проверьте положение марша относительно стен и проёма. На одном плане лестница может выглядеть уместно, но объёмный просмотр лучше выявляет пересечения и неудачное положение ограждений.

Шаг 4. Настройте этажи
На вкладке Этажи задаются параметры уровня. В интерфейсе доступны высота этажа, черновая высота стен и толщина перекрытия. Второй этаж можно строить с другой внутренней планировкой, а не механически копировать перегородки первого. Для цокольного уровня используйте Добавить этаж и соответствующее расположение уровня.

Шаг 5. Добавьте крышу и оцените объём
На вкладке Проект нажмите Добавить крышу. После создания крыши проверьте её не только сверху, но и в режиме 3D: скаты должны соответствовать задуманному силуэту и не создавать случайных пересечений с верхним этажом. В архитектурном проекте эта форма затем должна быть подтверждена фасадами, разрезами и планом кровли.

Шаг 6. Проверьте дом сверху и изнутри
Переключайтесь между План, 3D и Вид изнутри. Вид сверху помогает контролировать общую композицию, а внутренний режим — заметить тесные проходы и неудачные пропорции. Проверка с нескольких точек полезнее одной красивой камеры.

Шаг 7. Используйте инженерные слои только как предварительную координацию
В программе есть отдельный режим коммуникаций. На панели видны категории отопления, водоснабжения, освещения, выключателей и других элементов. Такая схема помогает заранее понять, где хочется видеть оборудование и точки подключения. Но она не заменяет инженерный расчёт, подбор сечений, мощностей, уклонов, вентиляционного воздухообмена и других параметров, которые зависят от системы.

Ограничения предварительной модели
- Специального инструмента для полноценного проектирования фундамента в программе нет; цокольный этаж можно использовать только как визуальное приближение объёма под домом.
- Готовый план не становится конструктивным расчётом после добавления стен и перекрытий.
- Точки электрики и сантехники не заменяют инженерный проект.
- 3D-вид не содержит автоматически всей информации, которая требуется строителю на рабочих чертежах.
- Предварительную модель нужно передавать специалисту вместе с текстовым заданием: что в ней принципиально, а что показано лишь для иллюстрации.
Полезный результат этого сценария — не «проект, по которому можно сразу строить», а наглядное техническое задание: размеры, желаемая планировка, взаимное расположение помещений, идеи по этажности, крыше и фасаду. Такой материал ускоряет содержательный разговор с архитектором.
Как получить проект: индивидуальная разработка, типовое решение или собственная концепция
Индивидуальное проектирование
Индивидуальная разработка начинается с конкретного участка и требований семьи. Этот путь оправдан, когда важны точная посадка здания, сложная планировка, необычная конструктивная схема, нестандартная кровля, перепад рельефа или высокие требования к интеграции инженерии.
Плюсы:
- решения формируются под реальный участок и сценарии проживания;
- проще согласовать архитектуру, конструктив и инженерные системы как единую модель;
- можно заранее заложить нестандартные помещения и будущие изменения.
Минусы:
- больше итераций и согласований;
- ошибки в задании на ранней стадии приводят к повторной разработке;
- качество результата зависит от полноты договора и распределения ответственности.
Типовой проект с адаптацией
Готовое решение удобно, если участок и пожелания близки к исходной концепции. Но адаптация должна затрагивать не только косметику. Нужно проверить посадку, ориентацию, высоты, фундамент и конструктив в привязке к реальным условиям, инженерные вводы и требования заказчика. Чем больше изменений в несущей схеме, лестнице, проёмах и кровле, тем меньше экономии от исходного типового варианта.
Плюсы:
- можно быстрее оценить планировку и внешний вид до начала индивидуальной работы;
- исходная геометрия уже проработана и наглядна;
- заказчику проще сформулировать, что именно он хочет изменить.
Минусы:
- готовое решение не знает условий вашего участка;
- серьёзные изменения способны затронуть почти все разделы;
- наличие картинок и планов не гарантирует наличие полного комплекта рабочих документов.
Самостоятельная концепция перед профессиональной разработкой
Этот вариант не заменяет проектировщика, зато помогает структурировать требования. Заказчик самостоятельно собирает референсы, список помещений, ориентировочные размеры и простую 3D-модель, а затем передаёт их специалисту. Особенно полезно явно пометить решения как «обязательно», «желательно» и «пример». Тогда архитектор понимает, где допустимо предлагать альтернативу.
Где в процессе применяются CAD, BIM и визуализация
Эти программы решают разные задачи, поэтому сравнивать их по единой шкале некорректно. Один инструмент удобен для предварительной модели, другой — для информационного моделирования, третий — для черчения, четвёртый — для визуализации. В таблице первым указан вспомогательный инструмент для пользовательской концепции, затем профессиональные средства проектирования и визуализации.
| Инструмент | Роль в процессе | Что получается | Что не заменяет |
|---|---|---|---|
| Мой Дом 3D | Предварительная пользовательская концепция частного дома | 2D-планы, объём, крыша, расстановка и наглядная схема пожеланий | Профессиональные расчёты и рабочую документацию |
| Autodesk Revit | BIM-модель здания и связанная документация | Планы, фасады, разрезы, 3D-виды, спецификации и листы на основе общей модели | Инженерное решение само по себе: модель требует профессионального содержания |
| AutoCAD | Точное CAD-черчение; Architecture toolset добавляет архитектурные объекты | Планы, фасады, разрезы, детали и рабочие листы | Автоматическую согласованность всех дисциплин без настроенного процесса |
| SketchUp | Быстрое 3D-моделирование и архитектурная проработка; LayOut — выпуск 2D-документов | Модель, планы, фасады, разрезы и презентационные листы | Расчёт конструкций и инженерных систем |
| Vectorworks Architect | Архитектурное BIM-проектирование от концепции до документации | Модель, планы, виды, спецификации и листы | Проверку проекта специалистами соответствующих дисциплин |
| Autodesk 3ds Max | Детальная 3D-визуализация | Фотореалистичные изображения, сцены и презентационный контент | Рабочие архитектурные чертежи |
| Lumion | Архитектурная визуализация CAD/BIM-моделей | Материалы, окружение, свет и презентационные изображения | Чертежи и расчёты |
| Zoom | Удалённое обсуждение и демонстрация экрана | Совместное согласование решений | Любое проектирование: это коммуникационный сервис |

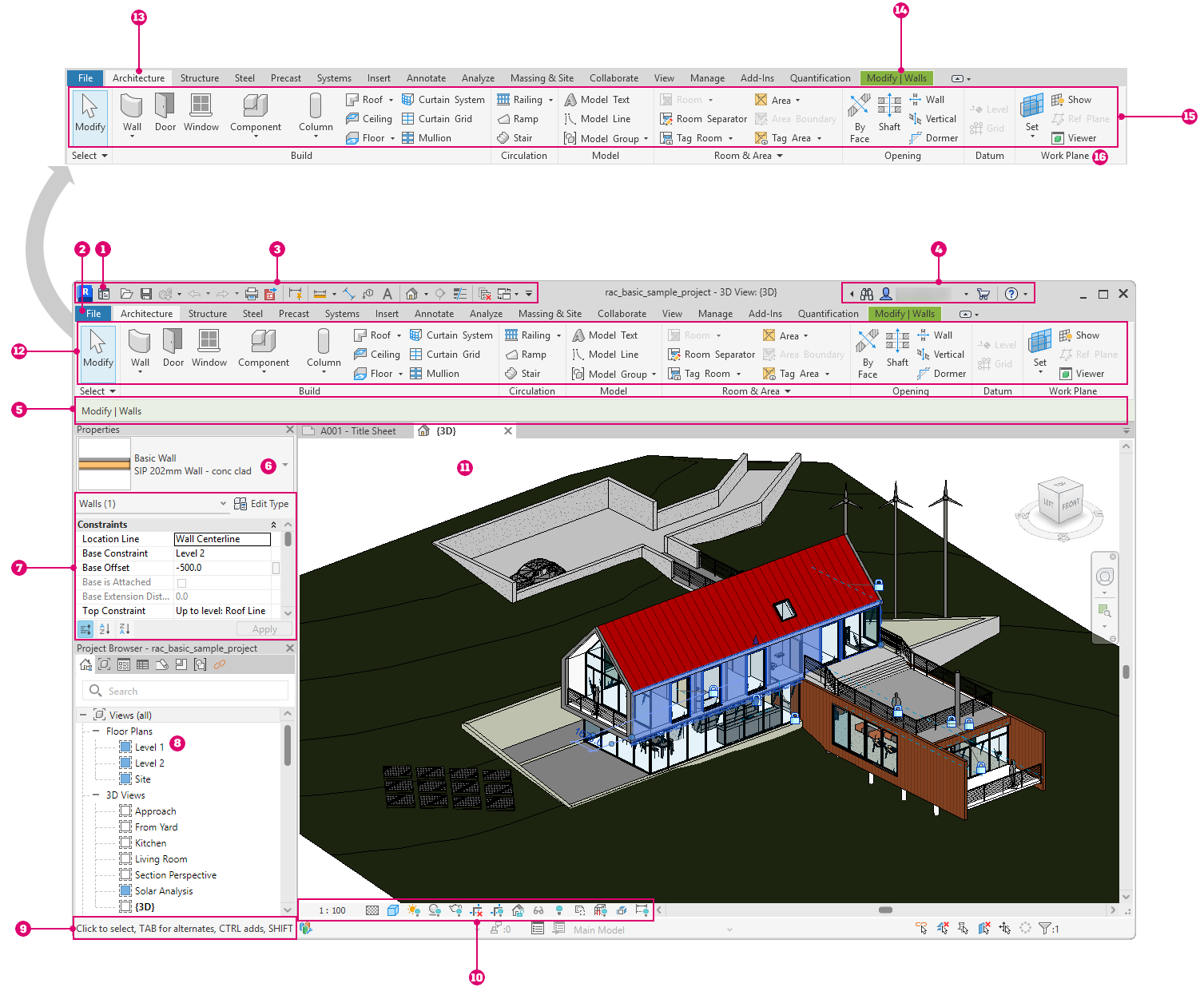

Autodesk Revit
В Autodesk Revit планы, фасады, разрезы, 3D-виды, листы и спецификации являются представлениями общей модели. Изменение элемента модели отражается в связанных видах, что снижает риск ручной рассинхронизации. Интерфейс организован вокруг ленты, палитры Properties и Project Browser, где сгруппированы виды, листы и спецификации.

AutoCAD
В AutoCAD архитектурные листы могут создаваться как точные 2D-чертежи. Architecture toolset добавляет объекты стен, дверей и окон, а также автоматизированное получение планов, фасадов и разрезов. Это особенно полезно для документации, где важны слои, размеры, условные обозначения и управляемые виды.

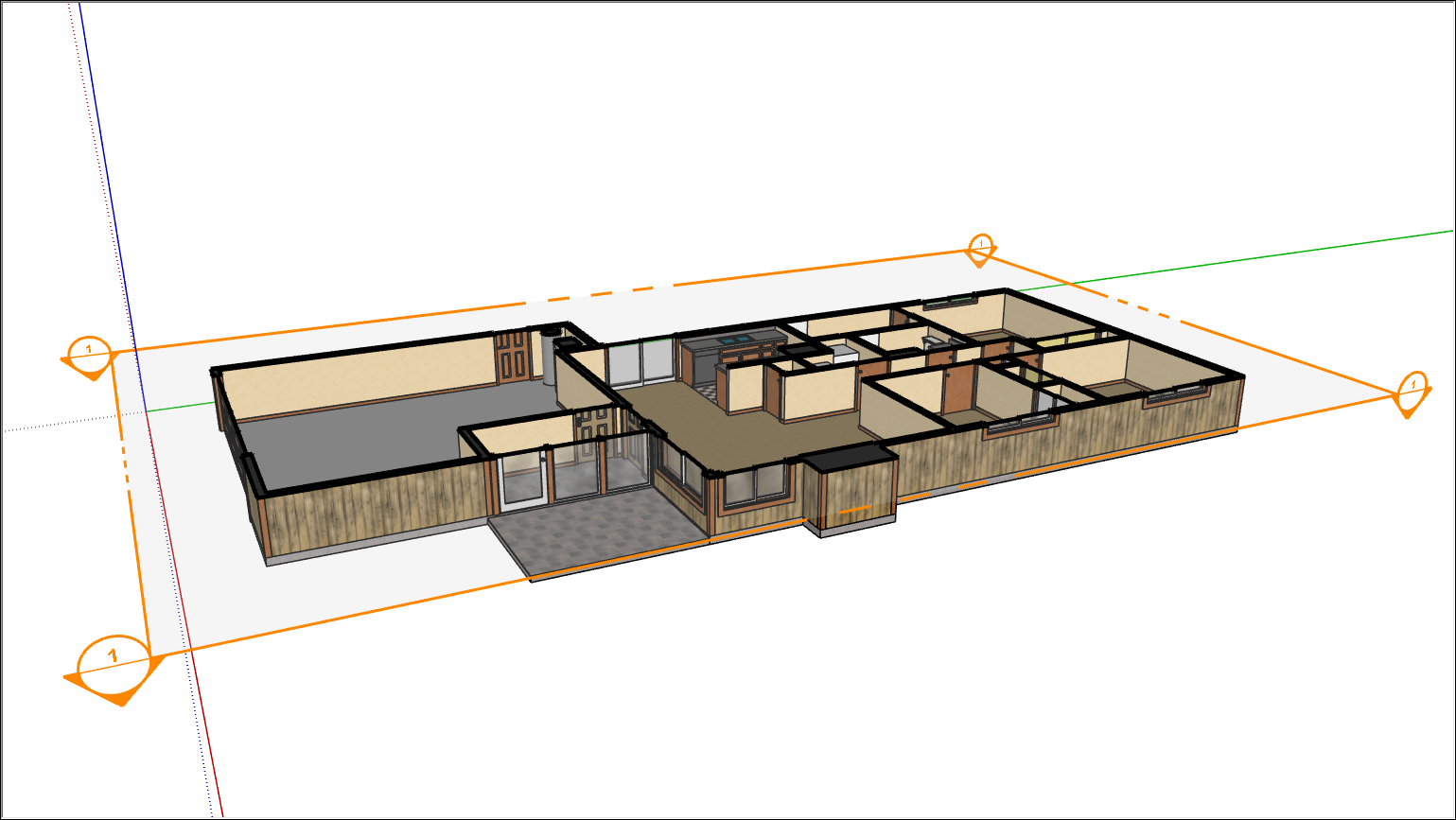

SketchUp
SketchUp удобен для быстрого пространственного поиска формы. Инструмент Section Plane позволяет сделать горизонтальный или вертикальный разрез модели. Для выпуска документации используется LayOut: в нём размещают планы, фасады, разрезы и детали, задают масштаб и аннотации. Важно поддерживать связь модели и документа, а не экспортировать случайные картинки без масштаба.

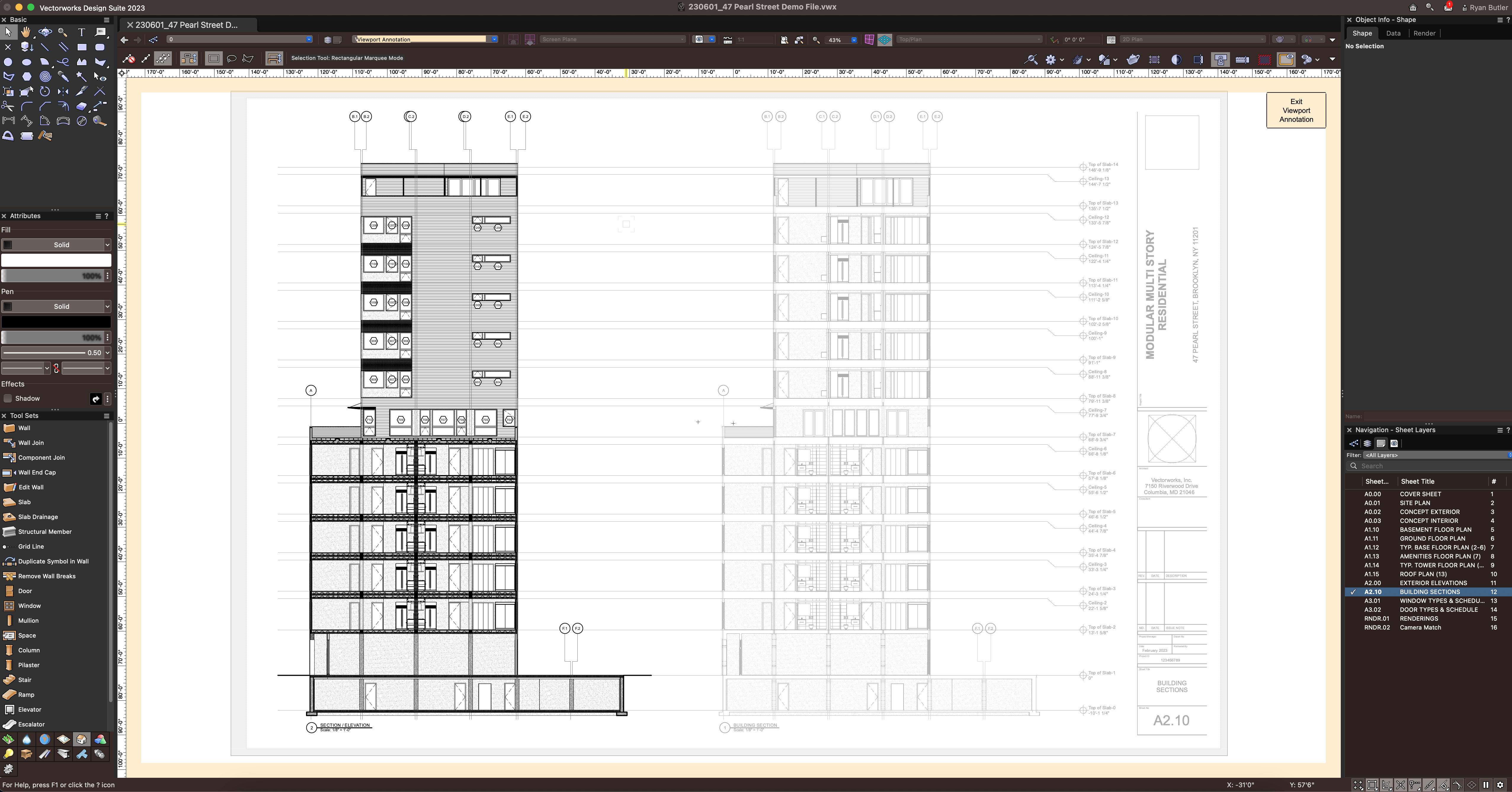

Vectorworks Architect
Vectorworks Architect соединяет концептуальное моделирование, BIM и выпуск строительной документации. Для архитектурного проекта особенно полезна работа с viewports на листах: планы, фасады, разрезы и детали можно размещать как связанные представления модели, добавлять аннотации и выпускать согласованный набор документации. Это не отменяет проектную дисциплину: структура слоёв, классов, этажей и видов должна быть настроена до активной детализации.

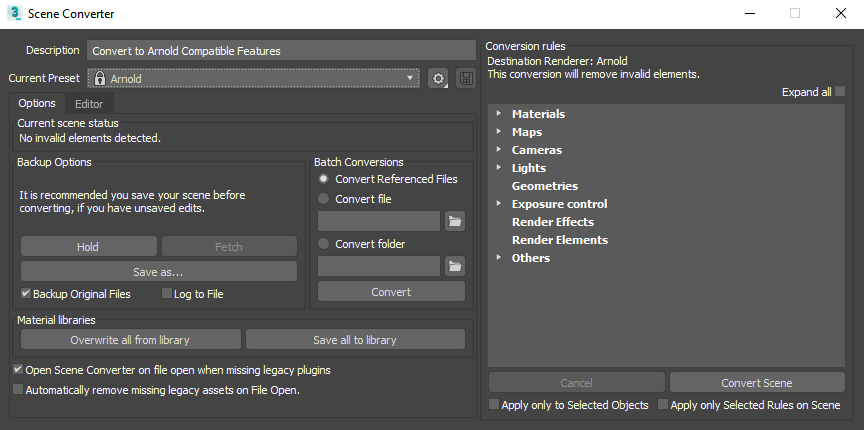

Autodesk 3ds Max
Autodesk 3ds Max используют для моделирования и детальной визуализации архитектурных сцен. В связке с BIM/CAD-моделью его задача — подготовить геометрию, материалы, освещение, камеры и рендер, а не выпускать рабочие планы с размерами. При передаче модели из Revit в 3ds Max отдельно контролируют правила объединения объектов и материалов, чтобы визуальная сцена не превратилась в набор несвязанных элементов.

Lumion
Lumion ориентирован на архитектурную визуализацию CAD/BIM-моделей: в сцене настраивают материалы, окружение, освещение и презентационные виды. Такой результат полезен для согласования внешнего образа и отделки, но не заменяет фасады, разрезы и рабочие листы с размерами и отметками. Если визуализация строится по внешней технической модели, перед каждой существенной правкой важно заново сверять геометрию, а не корректировать только картинку.

Если нужны другие программы для архитектурного и интерьерного 3D-проектирования, на FreeEXE есть отдельный раздел архитектурного и интерьерного 3D-проектирования и тематическая подборка программ для проектирования домов.
Как проверить готовый комплект до оплаты и передачи строителям
Проверка должна идти не «по красоте», а по связям между листами. Хорошая практика — пройти комплект от общего к частному и фиксировать замечания по номерам листов.
1. Сверьте состав
- Есть ли все листы, перечисленные в договоре и ведомости рабочих чертежей.
- Понятно ли назначение каждого листа: архитектура, конструктив, инженерия, визуализация.
- Есть ли дата и обозначение редакции, если проект менялся.
- Не заменён ли обещанный технический лист презентационной картинкой.
2. Сопоставьте планы между собой
Проверьте общие габариты этажей, положение лестницы, наружных стен и стояков. Если верхний этаж отступает от нижнего, убедитесь, что в разрезах и конструктиве показано, на что он опирается. Сверьте, что проём лестницы расположен одинаково на соседних уровнях.
3. Сопоставьте планы и фасады
Каждое окно и дверь должны совпадать по положению. Проверьте широкие витражи, угловые окна, входы на террасы и гаражные ворота. После изменения планировки именно фасады часто остаются в старой редакции.
4. Сопоставьте фасады и разрезы
Высота карниза, парапета, конька и окон должна согласовываться. Для сложной крыши проследите, что скаты на фасадах соответствуют разрезу и плану кровли.
5. Проверьте размеры
Общий размер не должен противоречить сумме размерных цепочек. Особое внимание — проёмам, лестнице и узким простенкам. Если критический размер отсутствует, не снимайте его с PDF «на глаз»: запросите корректировку или пояснение.
6. Проверьте отметки
Уровень чистого пола, высоты этажей, отметки земли, перекрытий и кровли должны образовывать понятную систему. Несогласованные отметки опаснее небольшой графической ошибки, потому что могут изменить высоту лестницы, фасад и объём земляных работ.
7. Проверьте лестницу
Сверьте положение маршей на плане и разрезе, размеры проёма, площадок и направление движения. Архитектурный проект должен оставлять достаточно данных для дальнейшей конструктивной разработки, а рабочий комплект — для выполнения лестницы конкретного типа.
8. Проверьте конструктивные пересечения
Если архитектура предусматривает большие пролёты, панорамное остекление, консоли или второй свет, найдите, где эти решения поддержаны конструктивом. Не принимайте отсутствие видимой колонны на рендере за доказательство, что она не нужна.
9. Проверьте инженерные зоны
Санузлы по этажам, котельная, вентиляционные шахты и стояки должны иметь реалистичное место. Если шахта внезапно появляется только на одном плане, это повод для координации.
10. Проверьте версию комплекта
После последнего согласования удалите старые PDF и распечатки из рабочей папки либо явно пометьте их как неактуальные. Самая опасная ошибка — когда заказчик и подрядчик обсуждают разные редакции одинакового листа.
Частые ошибки заказчика
Принимать рендер за проект
Визуализация отвечает на вопрос, как дом может выглядеть. Она не обязана показывать точные размеры, армирование, инженерные трассы или узлы. Рендер должен подтверждать архитектурную идею, а не подменять документацию.
Заказывать только планы этажей
Планировка без фасадов и разрезов оставляет открытыми высоты, кровлю, вертикальные связи и внешний облик. Для простого одноэтажного дома это всё равно недостаточная картина, если по ней пытаются принимать строительные решения.
Менять проём на одном листе
Перенос окна должен попасть минимум в план и соответствующий фасад, а иногда — в разрез, спецификацию, конструктив и интерьер. Чем позже внесено изменение, тем больше связанных мест нужно обновить.
Не учитывать участок
Дом с хорошей планировкой может плохо сесть на конкретный участок. Ориентация окон, подъезд, рельеф, приватность, расположение террасы и технических вводов должны рассматриваться совместно с участком.
Отдавать фундамент «на усмотрение бригады»
Тип и параметры фундамента относятся к конструктивной задаче. Они не должны определяться только по картинке или привычке подрядчика. Для надёжного решения нужны исходные данные и расчётная логика.
Откладывать инженерные системы
После утверждения всех стен и потолков может выясниться, что вентиляции нужен канал, котельной — другой размер, а стояк не помещается в выбранное место. Координация инженерии должна идти до того, как геометрия считается окончательной.
Сравнивать предложения только по цене
Два «архитектурных проекта» могут иметь одинаковое название и совершенно разный состав. Сравнивайте число и тип листов, степень детализации, наличие координации, количество согласований и то, какие разделы выполняются специалистами соответствующего профиля.
Как составить техническое задание архитектору
Техническое задание не обязано выглядеть как профессиональная спецификация. Оно должно однозначно передавать ограничения и приоритеты. Лучше конкретное предложение «нужна кухня-гостиная не менее такой-то функциональной зоны с выходом на террасу» чем «хочется просторно и удобно».
| Блок задания | Что указать | Почему это важно |
|---|---|---|
| Участок | Границы, подъезд, существующие строения, стороны света, известные ограничения | Определяет посадку и ориентацию дома |
| Состав семьи | Число постоянных жильцов, дети, пожилые, гости | Влияет на спальни, санузлы и доступность |
| Помещения | Обязательные комнаты и связи между ними | Формирует функциональную схему |
| Этажность | Один этаж, два, мансарда, цоколь | Меняет лестницу, конструктив и стоимость решений |
| Транспорт | Гараж, навес, количество машин, хранение велосипедов | Влияет на въезд и план участка |
| Инженерия | Котельная, оборудование, желаемые системы, особые требования | Требует резервировать место заранее |
| Архитектурный образ | Референсы и нежелательные решения | Сокращает число бессодержательных вариантов |
| Приоритеты | Что обязательно, что желательно, чем можно пожертвовать | Помогает принимать компромиссы без потери ключевой идеи |
К заданию можно приложить предварительную модель из Мой Дом 3D, но рядом стоит написать, какие размеры и решения вы считаете принципиальными. Например: «расположение кухни и террасы — обязательно; форма крыши — пример; мебель — только для масштаба». Такой комментарий полезнее, чем просьба «сделать точно как на картинке».
Типовой или индивидуальный проект: критерии выбора
Вопрос не сводится к тому, какой вариант «лучше». Типовой проект эффективен, когда исходное решение действительно близко к вашим условиям. Индивидуальный оправдан, когда участок, планировка или конструктив требуют значительных изменений.
| Сценарий | Типовой с адаптацией | Индивидуальный |
|---|---|---|
| Простой участок без выраженного рельефа | Часто можно адаптировать рационально | Нужен при особых требованиях к дому |
| Сложный рельеф | Требует серьёзной переработки посадки и конструкций | Позволяет проектировать от условий участка |
| Нестандартный состав помещений | Изменения быстро затрагивают исходную схему | Функциональная программа формируется с нуля |
| Большое панорамное остекление, консоли, второй свет | Нужна проверка конструктивных последствий | Проще координировать архитектуру и конструктив одновременно |
| Нужно быстро понять образ | Готовые планы и фасады дают понятную отправную точку | Потребуется этап концепции |
Критический момент — объём адаптации. Перенос нескольких ненесущих перегородок и полная смена лестницы, кровли и несущих проёмов — задачи разного масштаба. Когда переделывается основная геометрия, «типовой» проект фактически становится исходником для новой разработки.
Как согласовать изменения без потери контроля
Изменения неизбежны, но ими можно управлять. После каждой существенной правки фиксируйте её текстом: что меняется, почему и какие листы должны быть обновлены. Не полагайтесь на переписку из десятков сообщений без итогового списка.
- Сформулируйте изменение одним предложением: «перенести окно кухни на 600 мм вправо».
- Укажите причину: мебель, вид, инженерия или конструкция.
- Проверьте затронутые представления: план, фасад, разрез, спецификацию, интерьер, инженерные планы.
- Получите обновлённый комплект с новой датой или индексом редакции.
- Сверьте именно изменённые места и несколько зависимых размеров вокруг них.
- Передайте подрядчику только актуальную редакцию.
Такой процесс особенно важен при совместной работе разных специалистов. Архитектор может изменить проём, но конструктор должен узнать об этом до выпуска балки, а инженер — до размещения оборудования под окном.
Что должно насторожить в полученном проекте
- На планах нет размеров, а подрядчику предлагают «снять их по масштабу».
- Окна и двери отличаются между планами и фасадами.
- Лестница показана условно, но отсутствует разрез через неё.
- Сложная кровля есть на рендере, но не объяснена на плане и разрезах.
- Схема фундамента выдаётся без пояснений об исходных данных и расчётах.
- Инженерные стояки появляются только на одном этаже.
- В комплекте смешаны старые и новые даты листов.
- Часть решений существует только в переписке, но не перенесена в чертежи.
- Визуализация показывает один материал фасада, а ведомость — другой.
- На листах отсутствуют обозначения, по которым можно понять связь деталей и мест их применения.
Любой из этих признаков не доказывает автоматически, что весь проект плох, но требует конкретного уточнения до начала соответствующих работ.
Как использовать 3D-визуализацию правильно
3D-представление полезно как инструмент проверки и общения. Оно помогает заказчику увидеть объём, который сложно представить по ортогональным видам. Особенно хорошо выявляются непропорциональные свесы, слишком высокие окна, тяжёлый входной портал, конфликт балкона с кровлей и странные переходы материалов.
Но у визуализации есть три ограничения. Во-первых, перспективная камера искажает реальные размеры. Во-вторых, рендер может использовать упрощённую геометрию, которой нет в рабочих листах. В-третьих, красота изображения не говорит о расчётной корректности. Поэтому после утверждения картинки нужно проверить, что её решения перенесены на фасады, планы и разрезы.
Если для презентации используется Lumion, а техническая модель ведётся в Autodesk Revit или другом BIM/CAD-инструменте, желательно заранее определить, какая модель считается основной геометрической моделью проекта. Иначе визуализатор может вручную «улучшить» форму, а чертежи останутся прежними.
Что передать подрядчику перед началом работ
Даже хороший проект не помогает, если на объект попадает неполный или устаревший набор файлов. Перед стартом конкретного этапа строительства сформируйте отдельный комплект для исполнителя и убедитесь, что он понимает, какие листы являются основанием для работ.
Архитектурный комплект
Для общестроительных решений подрядчику нужны актуальные планы, фасады, разрезы и кровля, а также листы с проёмами и отделкой, если они входят в договор. На распечатках должны быть читаемы размеры, отметки, марки и ссылки на детали. Если выдача идёт в PDF, проверьте, что формат страницы и масштаб печати не обрезают размерные цепочки.
Конструктивные чертежи
Фундамент, перекрытия, балки, колонны, армирование и стропильные элементы нужно выполнять по соответствующим конструктивным материалам, а не по архитектурным контурам. Перед передачей сверьте номера осей и основные габариты с архитектурой. Если подрядчик обнаружил расхождение, решение должно быть принято проектировщиком до выполнения спорного участка, а не исправлено «по месту» без фиксации.
Инженерные разделы
До штробления, проходок и заливки конструкций подрядчик должен знать трассы и закладные, которые влияют на несущие элементы. Поздняя попытка провести вентиляционный канал через уже выполненную балку или просверлить перекрытие под стояк — следствие плохой координации, а не обычная мелочь стройки.
Реестр актуальных листов
Для проекта с несколькими редакциями полезен простой реестр: номер листа, название, дата последнего изменения и статус. Он предотвращает ситуацию, когда один мастер работает по старому плану, а другой — по обновлённому фасаду. При новой редакции заменяйте конкретный лист в рабочем комплекте и отмечайте, какой документ он отменяет.
Список нерешённых вопросов
Не передавайте спорные места в работу под видом «разберёмся потом». Составьте перечень вопросов: узел примыкания, размер проёма, отметка площадки, материал фасада. Пока ответ не зафиксирован в чертеже или письменном решении ответственного специалиста, участок лучше не закрывать последующими работами.
Проверка проекта по строительным этапам
Один и тот же комплект читается по-разному в зависимости от этапа стройки. Разбивка проверки по этапам помогает обнаружить недостающие данные до того, как они становятся критичными.
| Этап | Какие данные проверить заранее | Типичная ошибка |
|---|---|---|
| Посадка здания | Положение дома на участке, оси, привязки, отметка пола, подъезд и входы | Дом смещён или развёрнут так, что терраса и въезд работают хуже задуманного |
| Фундамент | Конструктивная схема, оси, размеры, отметки, проходки и закладные | Фундамент выполняют по архитектурному плану без конструктивных данных |
| Стены и проёмы | Координационные размеры, окна, двери, перемычки, высоты | Проём сдвигают на стройке и не переносят изменение в фасад и инженерию |
| Перекрытия и лестница | Проём, отметки, опирание, высота маршей, инженерные проходки | Лестница не набирает нужную высоту или конфликтует с перекрытием |
| Кровля | План скатов, разрезы, конструктив, примыкания, водоотвод | Форма крыши из визуализации не совпадает с рабочими решениями |
| Инженерия | Шахты, стояки, оборудование, вводы и трассы | Коммуникации требуют переделки уже готовых конструкций |
| Фасад | Границы материалов, отметки, проёмы, узлы примыканий | Отделку раскладывают по рендеру, который не соответствует актуальным фасадам |
Такая последовательная проверка не заменяет технический надзор, но помогает заказчику задавать правильные вопросы до начала необратимых операций.
Как отличить информативный чертёж от декоративного
Декоративный лист может выглядеть убедительно, но не давать данных для действия. Информативность определяется тем, можно ли по документу однозначно принять решение, не додумывая пропущенные параметры.
- Есть числовые размеры. Основная геометрия не требует измерения линейкой по картинке.
- Есть отметки высот. Понятно, где находится пол, перекрытие, карниз, конёк или парапет.
- Есть маркировка. Окна, двери, детали и материалы можно связать с ведомостью или другим листом.
- Есть ссылки между видами. Разрез имеет обозначение на плане, а деталь — место применения.
- Есть единая версия. Название и дата позволяют отличить актуальный лист от устаревшего.
- Есть достаточная детализация для задачи. Концептуальный план может быть простым, но рабочий лист не должен оставлять исполнителю ключевые размеры на усмотрение.
При этом не нужно требовать от ранней концепции качества рабочего чертежа. Ошибка возникает, когда документ одного уровня начинают использовать для задачи другого уровня: визуальный эскиз — для закупки окон, концептуальный план — для фундамента, картинку фасада — для раскладки сложной облицовки.
Частые вопросы
Можно ли измерять размеры с PDF?
Не следует использовать измерение как замену нанесённым размерам. Масштаб файла и печати может измениться, а при экспорте и повторном сохранении возможны дополнительные искажения. Критические значения должны быть проставлены на актуальном листе или подтверждены исправленным листом либо письменным уточнением проектировщика.
Что делать, если на двух листах указаны разные размеры?
Не выбирайте значение, которое кажется более логичным. Зафиксируйте номера листов и место расхождения, остановите работу на затронутом участке и запросите согласованную корректировку. Исправление должно попасть во все связанные представления, иначе после устранения ошибки на плане она может остаться на фасаде, разрезе, детали или спецификации.
Зачем нужны фасады со всех сторон?
Разные стороны дома могут иметь совершенно разную геометрию. Один главный фасад не показывает второстепенные входы, технические окна, террасу, примыкания кровли и перепады рельефа. Набор видов должен объяснять весь внешний объём, а не только наиболее презентационную сторону здания.
Нужно ли хранить старые редакции проекта?
Старые редакции полезны для отслеживания истории решений, но их нельзя смешивать с рабочим комплектом. Храните их в отдельной папке с явной пометкой «неактуально», а подрядчику передавайте только текущую выдачу. Для каждого изменённого листа полезно фиксировать дату или индекс редакции, чтобы не сравнивать файлы только по внешнему виду.
Можно ли поменять фасадный материал без обновления проекта?
Если меняется только цвет в пределах уже предусмотренной системы отделки, объём корректировок может быть небольшим. При смене типа облицовки необходимо проверить толщину пирога, узлы примыканий, откосы, цоколь, карнизы, подсистему и влияние массы на конструкцию. Решение должно появиться в тех листах и деталях, по которым будет выполняться новый вариант.
Нужно ли согласовывать мебель ещё на архитектурной стадии?
Фиксировать каждую модель стула не требуется, но габаритная расстановка помогает проверить реальную работу помещений. Для кухни, санузлов, гардеробных, кабинета и зон со встроенной мебелью она особенно полезна, потому что влияет на дверные открывания, проходы, розетки, свет, сантехнические выводы и расположение окон.
Когда нужен BIM, а когда достаточно 2D-чертежей?
BIM особенно полезен, когда много взаимосвязанных видов, спецификаций и дисциплин: изменение модели может обновлять связанную документацию и облегчать координацию. Для небольшого и простого объекта качественный 2D-комплект также может быть достаточным, если он согласован, однозначен и содержит всю информацию, необходимую для конкретных работ.
Как понять, что проект достаточно подробный?
Не по числу листов. Достаточность определяется задачей. Для согласования концепции нужны одни материалы, для расчёта конструкций — другие, для выполнения отделки — третьи. Пройдите будущую стройку по операциям: у каждого исполнителя должны быть размеры, отметки, узлы, марки и спецификации, необходимые именно для его участка работ, без необходимости угадывать скрытые параметры.
Итог: какой комплект нужен именно вам
Если задача — понять будущую планировку и внешний вид, начните с архитектурной концепции: участок, планы, фасады, разрезы, кровля и объёмная модель. Для собственных идей можно заранее собрать модель в Мой Дом 3D, но используйте её как техническое задание, а не как готовую строительную документацию.
Если дом имеет сложную конструкцию, большие пролёты, необычную кровлю, перепады уровней или насыщенную инженерную систему, архитектуру нужно координировать с конструктивом и инженерными разделами ещё до стройки. Для выполнения работ ориентируйтесь не на количество красивых листов, а на наличие однозначных размеров, отметок, узлов и актуальной рабочей документации.
При приёмке проекта проверяйте связи: план — фасад, план — разрез, фасад — кровля, архитектура — конструктив, архитектура — инженерия. Хороший проект не просто показывает дом. Он уменьшает число решений, которые приходится принимать на месте без достаточных данных.
