cadwork

cadwork — профессиональная CAD/CAM-система для деревянного и общего строительства. В отличие от универсального 3D-редактора, она работает не просто с геометрией, а с конструктивными элементами: балками, панелями, стенами, перекрытиями, кровельными деталями, соединениями, атрибутами, производственными чертежами, списками материалов и машинными данными. Основной рабочий центр пакета — cadwork 3D: в нём проектируют модель, уточняют узлы, проверяют конструкцию, выпускают документацию и готовят данные для ручного или станочного производства.

Программа ориентирована на компании, которые не заканчивают работу красивой 3D-картинкой, а доводят проект до цеха, монтажной площадки и ведомостей. Поэтому cadwork CAD/CAM используют в деревянном домостроении, каркасном строительстве, инженерных деревянных конструкциях, работе с клеёной древесиной, панельными системами, CLT/GLT, лестницами, столярными изделиями, реконструкцией и смешанными конструкциями из дерева, стали и бетона. Внутри одной модели можно соединять разные типы элементов и профилей, использовать стандартные библиотеки, добавлять собственные компоненты, связывать проект с IFC/BIM-обменом и экспортировать данные в производственные цепочки.

Главная идея cadwork — держать проект в единой цифровой цепочке: от объёмной модели до производственного вывода. Архитектору важны планы, фасады, разрезы, визуализация и обмен с другими участниками проекта. Конструктору нужны точные элементы, узлы, соединения, спецификации и контроль изменений. Производству требуются списки, маркировка, карты деталей и машинные файлы. cadwork закрывает эти этапы через связку cadwork 3D, cadwork 2D, Lists, Drawing Output, IFC / BIM-Manager, Element, Machine Beam Processing, Machine panel processing и других модулей.

Краткие характеристики cadwork

cadwork не стоит рассматривать как замену простому просмотровщику DWG или бытовой программе для планировки дома. Для открытия чертежей без проектирования производственной модели ближе Free DWG Viewer или DWG FastView. Для эскизного 3D-моделирования без CAM-цепочки ближе SketchUp, Blender или Sweet Home 3D. cadwork решает другую задачу: он связывает геометрию, конструктив, документацию, списки и производство.

Для каких задач нужна программа

cadwork 3D подходит там, где деревянная конструкция должна быть не только нарисована, но и собрана из проверяемых элементов. В модели создают балки, панели, стены, перекрытия, стропильные системы, обшивки, крепёж, проёмы, соединения, металлические детали и вспомогательные элементы. Затем из той же модели получают планы, сечения, отдельные чертежи деталей, сборочные схемы, списки материалов, данные для закупки, производственные ведомости и машинные файлы.

В деревянном домостроении cadwork закрывает несколько типовых сценариев:

• проектирование каркасных домов с разбивкой на стены, перекрытия и крышу;

• подготовка панельных элементов для заводской сборки;

• разработка timber frame и post-and-beam конструкций с индивидуальными узлами;

• проектирование CLT- и GLT-элементов с дальнейшей деталировкой;

• выпуск производственных чертежей для балок, панелей, стропил, прогонов, стоек и соединений;

• формирование списков древесины, панелей, крепежа, металлических компонентов и монтажных элементов;

• передача данных на joinery centres, multifunction bridges и другое деревообрабатывающее оборудование;

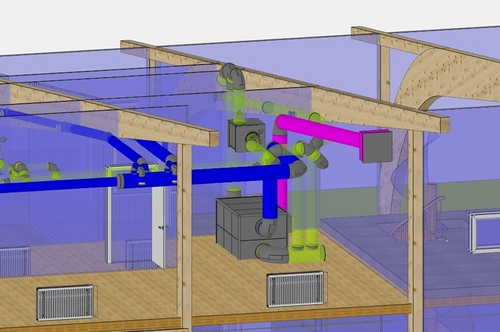

• координация модели с архитекторами, инженерами, MEP-специалистами и подрядчиками через IFC и BCF.

В столярном и плотницком производстве программа полезна не столько как чертилка, сколько как связка конструктора и цеха. Деталь получает форму, материал, имя, позицию, принадлежность к группе, геометрию обработки и данные для вывода. После расчёта списков одинаковые или похожие элементы можно группировать для заказа, производства и сборки. В List module доступны order, production и assembly lists, свободная настройка макета списков, вывод в Excel / CSV, длиновая оптимизация древесины и оптимизация панелей.

В BIM-проектах cadwork играет роль специализированной среды для деревянной части здания. Архитектурная или инженерная модель приходит через IFC, внутри BIM-Manager её структура просматривается в дереве, данные фильтруются, элементы получают атрибуты, а BCF Manager используется для обмена замечаниями без передачи полной модели. IFC-функции появились в cadwork примерно в 2004 году, поэтому BIM-логика для программы не является внешним дополнением поверх обычной CAD-среды.

Интерфейс и логика работы

Работа в cadwork строится вокруг модели, активных элементов и действий над ними. Пользователь не просто проводит линии, а выбирает строительные компоненты, задаёт им параметры, изменяет форму, добавляет соединения, проверяет атрибуты, формирует списки и выводит чертежи. В cadwork 3D доступны операции геометрического редактирования, резки, экструзии, включения и сборки. Модуль основан на ACIS geometric modelling kernel, поэтому программа работает с объёмной геометрией, а не только с 2D-представлением.

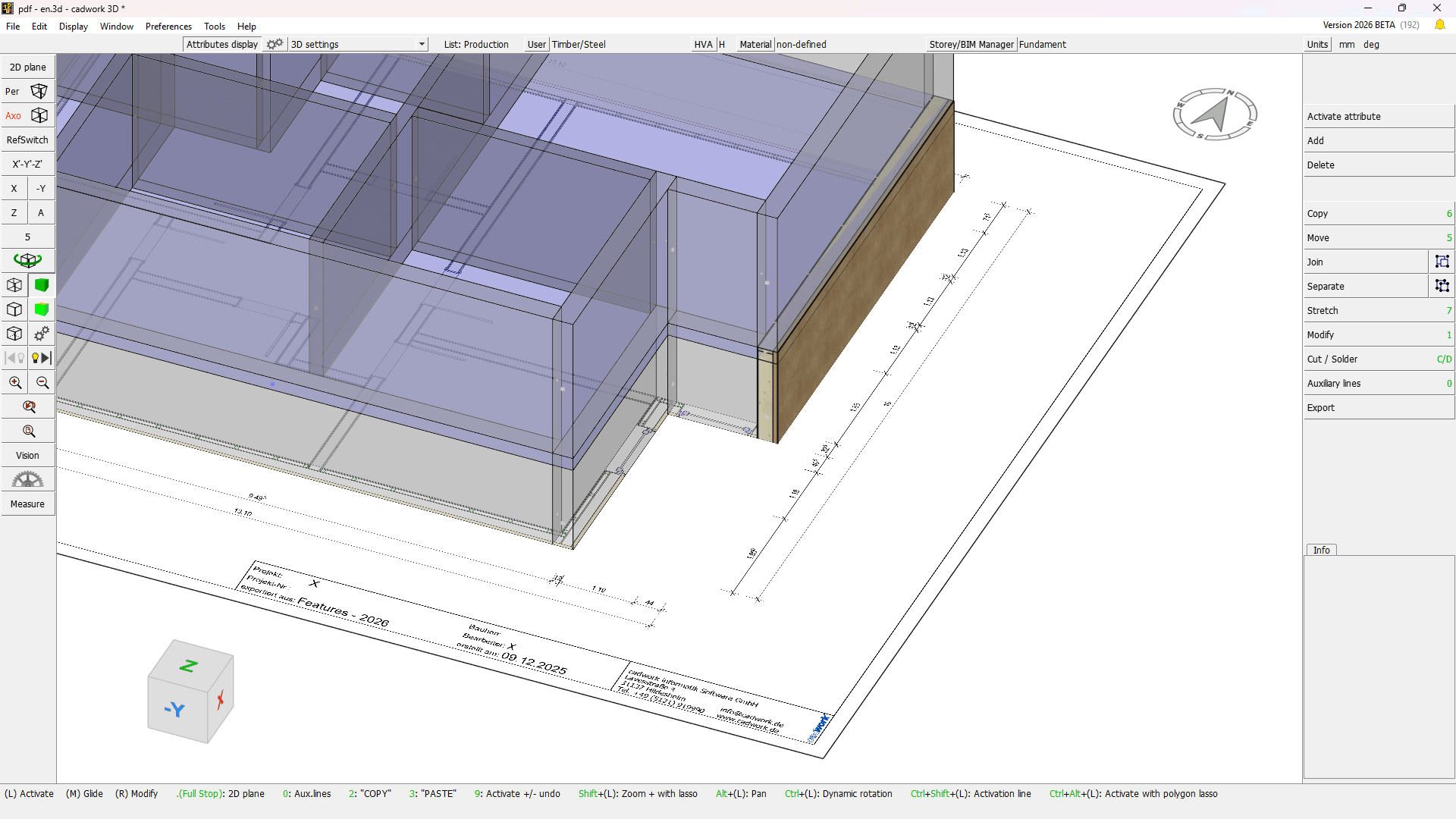

В рабочем окне cadwork 3D важны несколько зон:

• графическая область, где отображается модель;

• боковые панели для свойств, атрибутов, фильтров и инструментов;

• верхнее меню с разделами для работы с файлом, окнами, инструментами и справочной информацией;

• контекстные команды для активации, модификации, перемещения, копирования, резки и экспорта;

• дополнительные панели, которые подключаются через меню Window, например Plugins или BCF Manager;

• инструменты вывода чертежей, списков и машинных данных.

Стартовая оболочка cadwork Start организует запуск программных модулей и файлов. В установочной документации для cadwork Start выделены вкладки Program, Support и Setup, отдельный блок WebLogin licence, запуск файлов cadwork и каталоговая конвертация. Это показывает логику пакета: пользователь работает не с одним изолированным исполняемым файлом, а с набором модулей, профилей, каталогов, лицензий и проектных данных.

Точное расположение отдельных команд важно при настройке автоматизации. Для Python API путь к пользовательскому профилю открывается из 3D-файла через Help → Info, затем открывается папка Userprofile. Панель плагинов включается через Window → Plugins. Скрипт размещается в userprofile в папке api.x64, а для каждого плагина создаётся отдельная папка с Python-файлом такого же имени.

cadwork использует подход Design Like you Think в 2D-модуле: команды описывают действия над активными элементами, а 2D-пространство работает как связанная чертёжная доска для планов, разрешительной документации, производственных чертежей, деталей и концепций реализации. В cadwork 2D поддерживается интеграция PDF, DXF и DWG, поэтому 2D-этап не оторван от обмена с другими CAD-средами.

cadwork 3D: основа проектирования

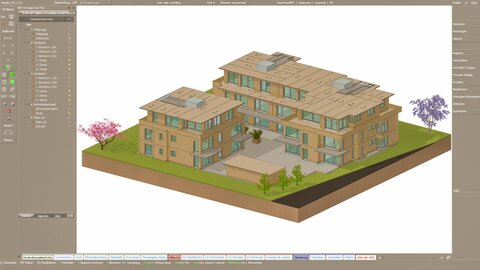

cadwork 3D — центр timber construction package. Через него проходят планирование, проектирование, производственная подготовка, выпуск чертежей, списков и данных для визуализации, включая cadwork WebViewer, VR и 3D print. Внутри модели можно комбинировать разные строительные методы и формы компонентов: прямоугольные и круглые сечения, стальные и деревянные профили, специальные профили, свободные объёмные тела, соединители производителей и собственные библиотеки стандартных элементов.

Для проектировщика это означает, что одна модель может содержать:

• несущую деревянную систему;

• металлические закладные и соединительные элементы;

• панели обшивки;

• стеновые, кровельные и потолочные модули;



• элементы лестницы;

• вспомогательные монтажные детали;

• пользовательские библиотечные компоненты;

• атрибуты для списков и производства.

Команды move, copy, stretch, modify и welding используются не как абстрактные функции 3D-моделирования, а как инструменты доводки строительной геометрии. Например, после создания стропильной системы проектировщик корректирует длину элемента, меняет форму сопряжения, добавляет обработку конца, связывает деталь с производственной позицией и проверяет, попадает ли она в нужный список. cadwork 3D поддерживает автоматические проверки: программа сверяет геометрию, ищет коллизии, контролирует соответствие вычисленных списков, машинных данных и чертежей текущему состоянию модели.

Автоматические резервные копии — важная часть рабочего процесса. В cadwork задаются расположение, количество и интервалы между резервными копиями, что полезно для бюро и производств с внутренними правилами хранения проектных данных.

Стены, перекрытия, крыши и модуль Element

cadwork Element расширяет cadwork 3D для модульного проектирования стен, потолков и крыш. Он используется в timber panel, timber frame, half-timbered construction, façade, log construction, solid wood construction, Lignotrend и похожих системах. Главное отличие модуля — проектировщик создаёт деталь так, как она будет изготовлена, а затем использует её как основу для автоматизированной модульной разбивки.

В Element можно один раз подготовить типовые решения и применять их к системам здания. В расчёт включаются:

• слои стены или перекрытия;

• материалы;

• фиксированные или максимальные расстояния между элементами;

• горизонтальная или вертикальная ориентация компонентов;

• оконные и дверные проёмы;

• соединители и крепёж;

• пересечения с другими конструктивными элементами;

• фирменные узлы конкретной компании.

После модульной разбивки результат остаётся обычной 3D-конструкцией cadwork. Это важный момент: автоматизация не превращает модель в закрытый объект, который нельзя доработать вручную. Специальные элементы, нестандартные узлы и локальные изменения редактируются средствами cadwork 3D, а списки, чертежи и CNC-данные выводятся через cadwork List, cadwork Shop Drawing и cadwork Machine.

Для производств панельных домов это один из самых практичных блоков программы. Команда не рисует каждую стойку и каждую обшивку вручную с нуля, а использует библиотеку стандартных решений. При этом нет жёсткого ограничения на число слоёв и материалов, поэтому в одной модели можно описывать обычные каркасные стены, комбинированные стеновые структуры, фасадные слои, обшивку, утепление, деревянные панели и крепёжные элементы.

Чертежи и выпуск документации

cadwork не ограничивается 3D-моделью. В проектной цепочке важен выпуск понятных чертежей: деталь должна быть размечена, промаркирована, показана в нужных видах, дополнена размерами, сечениями, обозначениями и текстом. Для этого используются cadwork 2D и Drawing Output.

cadwork 2D собирает планы, полученные из 3D, и позволяет дополнять их размерами, маркировками, деталями, сечениями, фасадами, монтажными схемами, exploded view, фотомонтажами и фотореалистичными изображениями. Поскольку чертежи выводятся из 3D-модели, их согласованность с конструкцией выше, чем при ручном переносе данных между отдельными 2D-файлами.

Drawing Output отвечает за автоматический и повторяемый вывод. Компоненты, созданные в cadwork 3D, выводятся как размерные чертежи отдельных деталей, nested components или размерные чертежи стеновых, потолочных и кровельных модулей со списком. Через диалоговые окна и заранее подготовленные 2D-макеты задаются размер листа, масштаб, штамп, количество видов, типы видов, сокращённые представления деталей, размерные стили и графические настройки.

Bridge - Shop drawing manager добавляет контроль статуса производственных чертежей. Панель Bridge закрепляется слева от графической области и показывает, соответствуют ли уже экспортированные чертежи текущему состоянию 3D-модели. При изменении конструкции Bridge выделяет позиции, где чертёж стал недействительным, и даёт инструменты для обновления. Для длинных проектов это снижает риск отправить в цех устаревший чертёж после изменения балки, панели или узла.

Для монтажной документации особенно полезна возможность сочетать несколько автоматически созданных чертежей на одном плане. Например, для стеновой панели можно вывести общий вид, разрез, ведомость, деталировку отдельных элементов и локальные узлы. Затем в cadwork 2D добавляются текстовые пояснения, дополнительные размеры, фотографии или каталожные элементы.

Списки, ведомости и расчёт материалов

cadwork List — один из ключевых модулей для сметы, заказа материалов и планирования сборки. Он проверяет строительные компоненты по геометрии и атрибутам, рассчитывает и назначает позиционные номера, разделяет списки на order, production и assembly lists. В списки попадают балки, панели, стальные элементы, массивные строительные компоненты, соединители, геометрические данные, имена, группы, материалы, EDP-коды, веса, количество tenons и dovetail joints.

Практический смысл списков зависит от участка работы:

В проекте деревянного здания список материалов не является вторичным отчётом после чертежей. Он влияет на закупку, раскрой, склад, логистику и монтаж. Поэтому cadwork List связан с позиционной маркировкой и drawing output: деталь в списке, деталь на чертеже и деталь в модели должны описывать один и тот же строительный элемент.

Отдельная ценность — длиновая оптимизация. В модуле можно оптимизировать заказ древесины по минимизации отходов, рассчитать подходящие длины системой или задать их вручную по типу и числу доступных заготовок. Панели оптимизируются аналогичным образом.

BIM, IFC, BCF и обмен данными

cadwork BIM нужен не для того, чтобы заменить архитектурную BIM-среду целиком, а чтобы деревянная часть проекта участвовала в общей модели здания. cadwork 3D работает как специализированная среда для wood construction: в ней дерево доводится до уровня производственной деталировки, а обмен с другими дисциплинами идёт через Open BIM.

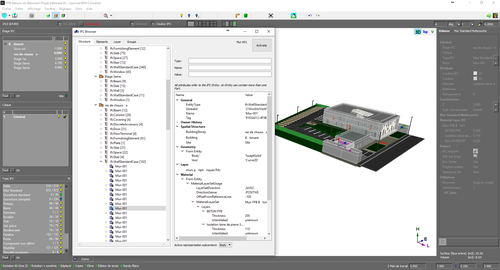

В cadwork IFC / BIM-Manager входят Multi-IFC Management, BIM Management Tool BMT, IFC Attribute Mapping и поддержка BIM Collaboration Format. В BIM-процессе это означает, что пользователь загружает IFC-модели от архитектора, инженера, MEP-команды или смежников, просматривает структуру файла, фильтрует элементы, переносит нужные свойства в атрибуты cadwork и отслеживает замечания через BCF.

Схема работы с IFC в cadwork выглядит так:

1. Архитектурная, инженерная или смежная модель передаётся в IFC.



2. В cadwork открывается структура IFC-файла.

3. Нужные элементы фильтруются и конвертируются для дальнейшей деталировки.

4. Атрибуты из property sets сопоставляются с атрибутами cadwork.

5. Деревянная модель доводится до производственного уровня.

6. Замечания по координации передаются через BCF без пересылки полной модели.

7. Обновлённая модель возвращается в общий BIM-контур.

Для крупных объектов особенно важна работа не с одним IFC-файлом, а с несколькими дисциплинами. Multi-IFC Management позволяет держать под контролем архитектуру, конструкции, инженерные системы и деревянную производственную модель. Внутри cadwork деревянные элементы можно не просто видеть на фоне чужой модели, а детализировать, маркировать, включать в списки, чертежи и станочный экспорт.

BIMteam добавляет облачный слой для совместной работы. Экспорт из 3D получает доступ к cloud-based BIMteam platform, а сама платформа используется как CDE — Common Data Environment. Для проектной команды это даёт место, где можно передавать модели, просматривать изменения, работать с участниками проекта и не сводить координацию к пересылке разрозненных файлов.

Поддерживаемые форматы и производственные интерфейсы

cadwork поддерживает обмен через IFC, SAT, STEP и DXF. Эти форматы важны для связи с другими CAD-программами, инженерными системами, архитектурными моделями и производственными контурами. В cadwork 3D форматы обмена нужны не только для импорта референса, а для включения сторонних данных в проектную модель и дальнейшей обработки.

Vector-based PDF drawings используются в cadwork 3D как modelling reference. Это полезно при реконструкции, разрешительной документации или работе с исполнительными чертежами, когда DWG или DXF недоступны. PDF-подложка не заменяет проверенные CAD-данные, но служит опорой для построения 3D-модели после проверки масштаба и геометрии.

Для задач, где нужен только просмотр DWG, cadwork избыточен. В таком сценарии достаточно программы уровня Free DWG Viewer. Для базовой 3D-графики без инженерной структуры ближе 3DCrafter или Blender. cadwork выбирают тогда, когда модель должна превратиться в списки, чертежи и производственные данные.

CAM и подготовка к станочному производству

cadwork CAD/CAM раскрывается в производственной части. Machine Beam Processing анализирует 3D-геометрию и рассчитывает нужные обработки для передачи на joinery centres. Модуль поддерживает BTL/BTLx как независимые от производителя форматы и Hundegger BVN/BVX. Через этот же контур cadwork совместим с распространёнными центрами обработки древесины.

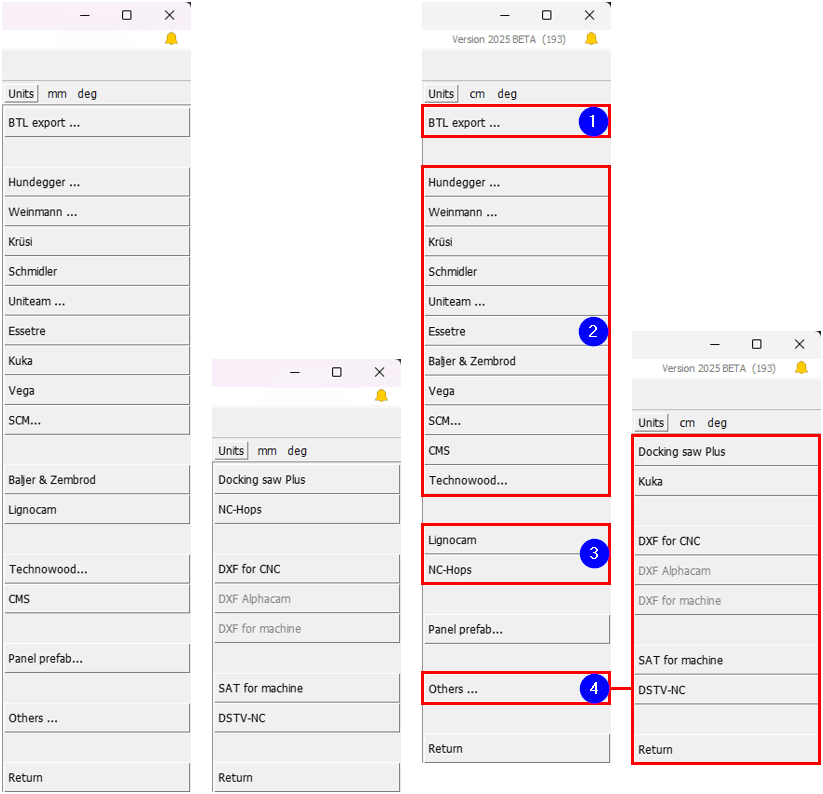

В списке производителей и машинных направлений для cadwork Machine Beam Processing присутствуют Hundegger, Weinmann, Krüsi, Biesse – Uniteam, Lignamatik, Creneau Industriel, CMS, Essetre, Burmek, Randek, Morbidelli, Technowood и другие. Это важно для производств, где проектный отдел и цех используют разное оборудование, но хотят сохранять единую модельную основу.

Производственный процесс выглядит так:

1. В cadwork 3D создаётся конструкция.

2. Элементам назначаются материалы, группы, имена и другие атрибуты.

3. Узлы и обработки описываются в геометрии.

4. List module рассчитывает позиции и ведомости.

5. Drawing Output создаёт чертежи деталей и сборок.

6. Machine Beam Processing анализирует геометрию.

7. Машинные данные экспортируются в формат, подходящий для оборудования.

8. Цех получает файлы, списки и чертежи из одного цифрового источника.

В линии 2026 в области CAM-систем добавлен экспорт в Hundegger CAMBIUM®. Машинные данные рассчитываются и экспортируются независимо от целевой машины, а при соответствующей лицензии beams и panels могут записываться вместе в BVX-файл. Вывод Hundegger WALL-MASTER в panel prefab переименован в Hundegger CAMBIUM®, поскольку Hundegger использует CAMBIUM для разных machining centers в панельном производстве.

Для отдельных деталей и панельных элементов различается логика расчёта. С лицензией beam processing учитываются классические плотницкие обработки, например Gerber scarf и stop-splayed scarf. С panel processing требуются outline и contour machining для форматирования панелей. Для исключения деталей из одиночного производства используется Modify → Extended settings, где отключается Process on single part 1; для исключения из panel prefab export отключается Panel prefab export 2.

Работа с проектом: типовой процесс

cadwork удобно оценивать через сквозной сценарий, а не через отдельные функции. Типовой проект деревянного здания проходит несколько этапов.

Подготовка модели

Работа начинается с проектной структуры: создаётся 3D-файл, подбирается исходная база, проверяются профили, каталоги, шаблоны и пользовательские настройки. При обновлении рабочих мест важны userprofile и каталоги: в Version 30 профиль user profile_29 копировался и переименовывался в user profile_30, а 3D init-файлы и catalog files *.3dc можно было конвертировать в новый формат базы данных после установки.

В производственной компании этот этап не стоит пропускать. Если разные конструкторы используют разные библиотеки деталей, штампы, атрибуты и имена элементов, списки и чертежи становятся нестабильными. cadwork даёт инструменты для управления стандартами, но дисциплина профилей остаётся организационной задачей.

Импорт основы

Архитектурная база приходит через IFC, DXF, DWG, PDF или другой подходящий формат. В cadwork 3D можно использовать IFC-модель как основу для деревянной деталировки, а vector-based PDF — как моделировочную подложку. В 2D-модуле PDF, DXF и DWG применяются при подготовке планов и документации.

Здесь важно разделять источник и рабочую модель. PDF или чужой IFC помогают начать проект, но производственная точность появляется после того, как элементы построены, проверены, атрибутированы и связаны со списками и выводом.

Создание деревянной конструкции

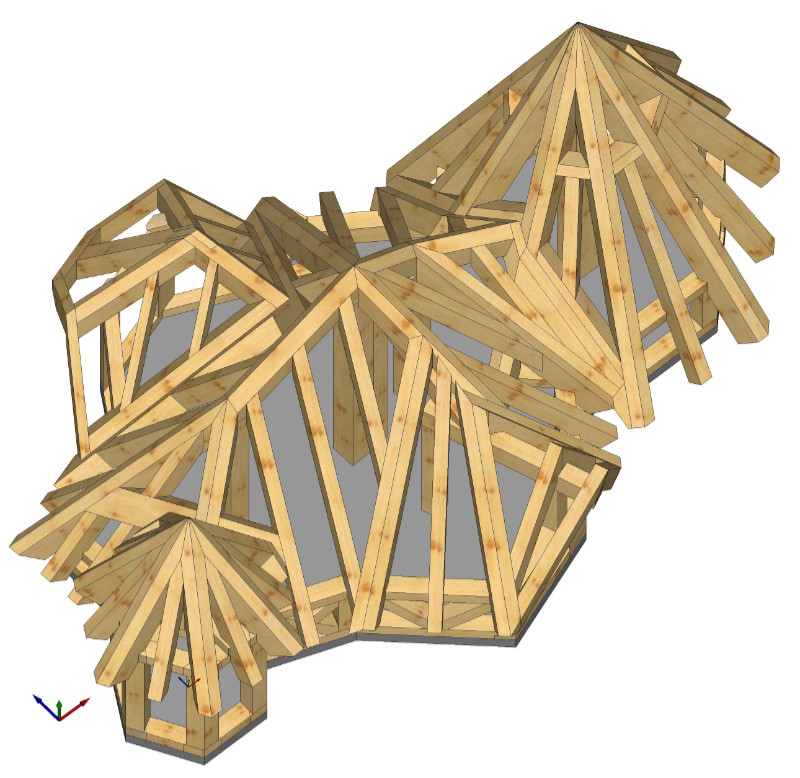

В cadwork 3D формируются несущие и ограждающие элементы: стойки, балки, стропила, панели, стены, перекрытия, кровельные элементы, металлические компоненты и соединители. Для модульных стен, потолков и крыш используется Element: он превращает подготовленные решения в повторяемые элементы с контролируемыми слоями, материалами, расстояниями, проёмами и крепежом.

На этом этапе проектировщик постоянно переключается между общей моделью и локальными узлами. Общая модель отвечает за пространственную координацию, а узлы — за то, как элемент будет изготовлен и собран. cadwork позволяет объединять разные construction methods и component shapes, что полезно для объектов, где каркас, сталь, массивная древесина и панели встречаются в одной конструктивной схеме.

Проверка и деталировка

После создания конструкции проверяются коллизии, атрибуты, соответствие списков и производственных данных текущей геометрии. Если модель менялась после вывода чертежей, Bridge - Shop drawing manager показывает, какие чертежи больше не соответствуют 3D-модели.

Для проекта с десятками стеновых панелей или сотнями балок это критично. Ошибка в одной детали редко остаётся локальной: она меняет список, чертёж, машинный файл и монтажную схему. Поэтому контроль актуальности данных — не вспомогательная функция, а часть производственной безопасности.

Выпуск чертежей

Drawing Output выводит размерные чертежи деталей, nested components, стеновые, потолочные и кровельные модули со списками. Настраиваются формат листа, масштаб, штамп, виды, сокращённые представления, размерные параметры, штриховки, скрытые линии, подписи сечений и другие графические параметры.

В cadwork 2D чертежи дополняются деталями, текстом, размерами, фотографиями и каталожными элементами. Это удобно для сборочных листов, где автоматический вывод даёт основу, а инженер добавляет пояснение к монтажному узлу или привязку к конкретной зоне объекта.

Списки и производство

List module рассчитывает order, production и assembly lists. Machine Beam Processing анализирует геометрию и формирует машинные данные. Экспорт на оборудование выполняется через BTL/BTLx, BVN/BVX и другие поддерживаемые машинные контуры.

Именно здесь cadwork отличается от обычной BIM-среды. В Revit или Archicad можно построить модель здания и получить ведомости, но cadwork глубже заточен под деревообрабатывающее производство: соединения, плотницкие обработки, панели, joinery centres, машинный экспорт и производственные чертежи являются частью основной логики программы.

Инструкция: как начать работать в cadwork

Шаг 1. Проверить рабочую станцию

Перед запуском производственного проекта нужно убедиться, что рабочая станция соответствует требованиям cadwork. Для линии 2026 используется Windows 11 64-bit; macOS, Linux, Windows 10 и более старые версии Windows не входят в поддерживаемые ОС. ARM-процессоры, включая Apple M1/M2 и некоторые Windows Surface на ARM, не поддерживаются.

Минимальная конфигурация для 3D-приложения в timber construction включает 16 ГБ RAM, 512 ГБ SSD и видеокарту уровня NVIDIA RTX A400 4 ГБ или NVIDIA GeForce RTX 3050 6 ГБ. Для комфортной работы в средних проектах указаны 32 ГБ RAM и 1 ТБ SSD; для крупных сцен, IFC/BIM и облаков точек важны 64 ГБ RAM и выше.

Шаг 2. Настроить графику и экраны

cadwork 3D опирается на дискретную видеокарту. Экраны на рабочей станции лучше подключать напрямую к производительной GPU, а не к видеовыходу материнской платы: при работе через интегрированную графику появляются задержки при вращении, масштабировании и переключении видимости элементов. Минимальное разрешение экрана — 1920×1080. Для 4K требуется диагональ не менее 32″, для 2K — не менее 27″, для Full HD оптимальный диапазон — 15–24″.

Для ноутбуков важна отдельная проверка docking station. Док-станция даёт проблемы с отображением и производительностью, если внешний экран фактически работает не через дискретную видеокарту. В таком случае монитор подключают напрямую к GPU, а драйвер видеокарты обновляют до свежего выпуска.

Шаг 3. Подготовить профиль и каталоги

Перед переходом между крупными релизами создаётся резервная копия пользовательского профиля. В Version 30 профиль user profile_29 копировался в user profile_30, а 3D init files и catalog files *.3dc конвертировались после установки. Та же логика показывает, как cadwork хранит стандарты: в профиле находятся шаблоны, каталоги, настройки, пользовательские решения и элементы, влияющие на работу всей команды.

Для бюро и производства полезно заранее решить:

• кто отвечает за единые имена материалов и элементов;

• где хранятся шаблоны чертежей;

• какие каталоги являются общими;

• какие пользовательские детали разрешены;

• когда обновляются профили на рабочих местах;

• как проверяется совпадение стандартов у конструкторов.

Шаг 4. Создать или открыть 3D-модель

В cadwork Start выбирается нужный модуль и проектный файл. В cadwork 3D пользователь работает с объёмными элементами, а не с набором линий. На раннем этапе создаётся базовая структура: уровни, группы, основные оси, конструктивная схема, материалы, профили и первые элементы.

При работе с архитектурной основой модель загружается через IFC или используется PDF/DXF/DWG-подложка. Если включается IFC / BIM-Manager, структура файла просматривается в дереве, а свойства сопоставляются с атрибутами cadwork.

Шаг 5. Добавить элементы и соединения

Детали создаются в 3D, затем редактируются: перемещаются, копируются, растягиваются, режутся, соединяются и получают дополнительные параметры. В timber frame и post-and-beam задачах особенно важны end-types, mortises, tenons, dovetails, scarf joints, shoulder joints и другие типы деревянных сопряжений. Учебные материалы Heartwood School описывают cadwork как среду, где такие соединения создаются параметрически и выводятся в dimensioned drawings.

В производственном проекте каждая геометрическая операция должна иметь смысл для изготовления. Красивая модель без корректной обработки концов, маркировки, материала и позиции не даст стабильного машинного вывода. Поэтому после моделирования проверяются атрибуты и списки.

Шаг 6. Сформировать чертежи и списки

После деталировки запускаются list calculation и drawing output. Позиционные номера связывают модель, списки и чертежи. В cadwork List проверяется геометрия и обязательные атрибуты, а затем формируются списки для заказа, производства и сборки.

Чертежи выводятся через Drawing Output и дорабатываются в cadwork 2D. В Bridge - Shop drawing manager проверяется, не устарели ли уже экспортированные чертежи после изменений модели.

Шаг 7. Подготовить машинный экспорт

Перед экспортом на станок модель должна пройти проверку: имена элементов, позиции, материалы, принадлежность к стенам/панелям/группам, обработки, исключения из machine control и соответствие выбранной машине. Machine Beam Processing анализирует 3D-геометрию и формирует данные для joinery centres.

Для Hundegger CAMBIUM® в линии 2026 добавлен отдельный экспорт в области CAM systems. При работе с panel prefab и BTL/BTLx детали без позиционных номеров также могут учитываться в определённых сценариях, например когда panels или battens обрабатываются вместе в слое элемента после размещения на element table.

Python API и расширение программы

cadwork поддерживает Python API для автоматизации 3D-задач. Документация описывает размещение скриптов в userprofile в папке api.x64. Из 3D-файла путь к профилю открывается через Help → Info, затем в api.x64 создаётся папка для каждого скрипта. Python-файл должен иметь такое же имя, как папка, а запуск доступен из plugin bar после включения Window → Plugins.

Минимальная структура плагина выглядит так:

userprofile└── 3d    └── API.x64        └── MyFirstScript            ├── MyFirstScript.py            └── Icon.png

Для отображения иконки используется Icon.png или Icon.svg, рекомендуемый размер — около 30×30 пикселей. Описание плагина задаётся через plugin_info.xml; подсказка отображается при наведении курсора на иконку. В cadwork используется CPython 3.9.10, а пакет CWAPI3D устанавливается через pip install cwapi3d, но вызов скрипта должен происходить из cadwork, а не напрямую из IDE.

Python API полезен для повторяющихся операций:

• проверка и массовое назначение атрибутов;

• автоматизация имён, подгрупп и материалов;

• работа с активными element_ids;

• подготовка собственных проверок;



• обработка списков;

• взаимодействие с геометрией;

• интеграция с внутренними правилами бюро или производства.

Для небольшого цеха API не является обязательным стартовым инструментом. Сначала важнее наладить моделирование, атрибуты, списки и чертежи. Для команды, где много однотипных проектов, Python-автоматизация снижает количество ручных действий и помогает поддерживать единые стандарты.

Системные требования

cadwork требователен к оборудованию не из-за визуальных эффектов, а из-за размера моделей, геометрии, производственных данных, IFC, облаков точек и многомониторной работы. Слабая рабочая станция приводит к задержкам при вращении модели, переключении видимости, работе с чертежами, экспортом и обработкой больших файлов.

cadwork всегда копирует открываемые файлы на системный диск, где они распаковываются и обрабатываются. Поэтому недостаток места на C:\ влияет не только на Windows, но и на сохранение, резервные копии и стабильность работы с проектами. Работа напрямую с removable hard drive нежелательна: потеря соединения во время сохранения повреждает рабочий файл и резервную копию, если backup folder находится в текущей папке.

Для новых рабочих станций в таблице cadwork указаны три диапазона. Minimum Range: Windows 11 64-bit, Intel Core 7 Processor 150UL, NVIDIA RTX A400 4 ГБ или GeForce RTX 3050 6 ГБ, 16 ГБ RAM, 512 ГБ SSD. Optimum Range: Intel Core Ultra 7 Processor 265K, NVIDIA RTX 2000 ADA 16 ГБ или GeForce RTX 5060 8 ГБ, 32 ГБ RAM, 1 ТБ SSD. High Range: Intel Core Ultra 9 285K, RTX Pro 4000 BW 24 ГБ или GeForce RTX 5080 16 ГБ, 64/128 ГБ RAM, 2 ТБ SSD.

Преимущества и ограничения

Плюсы:

• cadwork специализируется на wooden construction, а не пытается быть универсальным редактором для любых 3D-сцен;

• cadwork 3D связывает модель, чертежи, списки, визуализацию и производственные данные;

• Element подходит для модульной разбивки стен, потолков и крыш;

• Lists формирует order, production и assembly lists, поддерживает Excel / CSV и оптимизацию древесины;

• Drawing Output выпускает повторяемые размерные чертежи деталей, nested components и модульные чертежи;

• IFC / BIM-Manager поддерживает Multi-IFC Management, attribute mapping и BCF;

• Machine Beam Processing экспортирует BTL/BTLx и Hundegger BVN/BVX;

• доступны производственные контуры для Hundegger, Weinmann, Randek, Biesse – Uniteam, CMS, Essetre и других машинных направлений;

• Bridge - Shop drawing manager помогает контролировать устаревшие чертежи после изменений модели;

• Python API позволяет автоматизировать внутренние процессы команды.

Минусы:

• программа рассчитана на профессиональное деревянное строительство и требует подготовки пользователя;

• полноценный эффект достигается при дисциплине атрибутов, профилей, каталогов и стандартов команды;

• производственный контур требует корректной настройки машин, лицензий, списков и правил экспорта;

• для крупных IFC/BIM-проектов, point cloud и панельного производства нужна мощная рабочая станция;

• линия 2026 не поддерживает Windows 10, macOS, Linux и ARM-процессоры;

• cadwork избыточен для простого просмотра DWG, бытовой планировки или разового эскиза;

• ошибки в профилях, библиотеках и атрибутах приводят к проблемам в списках, чертежах и машинном выводе.

Сравнение с аналогами

cadwork стоит сравнивать не с любым CAD-редактором, а с программами, которые работают с деревянным строительством, BIM, CAM и производством. В один ряд с ним попадают SEMA, Dietrich’s, hsbcad / hsbDesign, Tekla Structures, Revit и Archicad, но роль этих инструментов различается.

SEMA — модульная 3D CAD/CAM-система для timber construction, stair design и sheet metal work. Она объединяет 3D CAD design, planning and calculation tools, поддерживает machine control, material management, quantity surveying и parts lists. Поэтому SEMA ближе к cadwork, чем универсальные архитектурные BIM-программы.

Dietrich’s развивается в области computer-aided timber construction с 1982 года и относится к ведущим 3D CAD/CAM-системам для международного деревянного строительства. Его логика близка cadwork по ориентации на дерево, производственные чертежи и автоматизированное изготовление, но это отдельная экосистема со своими пакетами и рабочими привычками.

hsbcad / hsbDesign отличается тем, что работает поверх Revit и AutoCAD. hsbDesign for Revit and AutoCAD добавляет flexible detailing, framing toolsets и экспорт к CNC-машинам Hundegger, Weinmann, Randek. Такой вариант удобен компаниям, которые уже ведут BIM-координацию в Autodesk-среде и хотят добавить timber detailing без полного перехода в отдельную CAD/CAM-систему.

Tekla Structures сильнее в structural BIM и смешанных конструкциях. Для timber industry доступны специализированные инструменты и библиотеки, а Timber NC export tools работают с BTL, Hundegger, WUP, Weinmann, Randek и другими форматами. Tekla выбирают там, где дерево является частью крупной конструктивной BIM-модели со сталью, бетоном и сложной координацией.

Revit и Archicad стоит рассматривать как архитектурные BIM-среды. Они удобны для модели здания, документации, координации, семейств, спецификаций и взаимодействия с архитекторами. Но без специализированных дополнений они не дают такой прямой цепочки деревянной обработки, списков, плотницких соединений и машинного экспорта, как cadwork CAD/CAM.

Отзывы пользователей и профильных изданий

Профильные материалы оценивают cadwork через производственную пользу, а не через универсальность интерфейса. Timber Trader News описывает опыт MASSLAM: компания использует Hundegger CNC system с Cambium, а cadwork применяется как специализированная timber-программа, которая корректно переводит проектную геометрию в понятную для Cambium логику с dovetails, mortises и tenons.

FTMA News публиковал материал Cadwork Australasia о panelized и modular timber construction. В нём cadwork рассматривается как 3D CAD/CAM and BIM solution для timber construction, закрывающая design, engineering, fabrication и assembly. Этот материал полезен для понимания производственного профиля программы, но его нужно воспринимать как партнёрский отраслевой материал, а не как независимый лабораторный тест.

WoodSolutions описывает Cadwork как поставщика design and production modules для mass timber, framing, roofing, stairs, construction systems, engineering, concrete and metal, renovation, а также для stages от design до site management, quantity surveying, costing и production. Такая формулировка хорошо совпадает с реальным назначением программы: это не отдельный чертёжник, а набор модулей для разных стадий деревянного проекта.

В публичных обсуждениях на Reddit встречается характерная оценка: один пользователь из r/Carpentry отмечал, что пробовал CADwork и SEMA, при этом CADwork ему понравился по устройству больше. Это единичное мнение, но оно отражает типичный критерий выбора в плотницкой среде: пользователи сравнивают не только набор функций, но и то, насколько рабочая логика совпадает с привычным способом думать о деревянной конструкции.

Усреднённое впечатление по открытым материалам такое: cadwork хвалят за специализацию на древесине, связку модели с производством, работу со списками, плотницкими соединениями и CNC. Ограничения чаще связаны не с отсутствием функций, а с порогом входа, требовательностью к оборудованию, необходимостью обучения, настройкой профилей и тем, что программа раскрывается в профессиональном процессе, а не в разовой любительской задаче.

Типичные сценарии применения

Проектное бюро по деревянным конструкциям

Для проектного бюро cadwork удобен тем, что одна модель связывает конструкцию, чертежи и списки. Инженер может вести timber frame, post-and-beam, CLT или смешанную деревянно-металлическую схему, проверять коллизии, атрибуты и производственный статус. В BIM-проектах бюро принимает IFC, уточняет деревянную часть и возвращает данные в общий координационный процесс.

Завод панельного домостроения

Для завода важны Element, Lists, Drawing Output и Machine. Стены, перекрытия и крыши разбиваются на панели, элементы получают слои и материалы, автоматически формируются списки и чертежи, затем детали уходят на станки или multifunction bridge. Ошибка в такой цепочке дорого стоит, поэтому Bridge - Shop drawing manager и контроль соответствия списков модели особенно полезны.

Столярная или плотницкая мастерская

Мастерская использует cadwork для узлов, соединений, ведомостей и чертежей отдельных деталей. Программа помогает не держать сложные сопряжения только в голове мастера: tenons, mortises, dovetails, scarf joints и другие элементы становятся частью модели и документации.

Компания с CNC-оборудованием

Для цеха со станками cadwork ценен экспортом BTL/BTLx, BVN/BVX и поддержкой joinery centres. Machine Beam Processing анализирует геометрию и формирует данные для оборудования. При правильной настройке это снижает ручной перенос данных между проектным отделом и производством.

Команда в BIM-проекте

Когда деревянная конструкция входит в общий BIM-процесс, cadwork работает как специализированный производственный слой. IFC / BIM-Manager, BCF и BIMteam позволяют связывать деревянную модель с архитектурой, инженерией, замечаниями и общим облачным окружением.

Кому cadwork подходит

cadwork подходит:

• компаниям, проектирующим деревянные дома и каркасные конструкции;

• производствам wall, floor и roof panels;

• фирмам, работающим с CLT, GLT и mass timber;

• инженерным бюро по timber structures;

• плотницким и столярным компаниям с производственной деталировкой;

• цехам с Hundegger, Weinmann, Randek и другим CNC-оборудованием;

• командам, которым нужны списки, чертежи, BIM-обмен и машинный экспорт из одной модели;

• организациям, где повторяются типовые узлы и есть смысл вкладываться в библиотеки, шаблоны и стандарты.

Программа особенно полезна там, где ошибка в модели сразу влияет на материал, цех, доставку и монтаж. Если проект заканчивается концептуальной картинкой, cadwork избыточен. Если модель должна стать рабочими чертежами, ведомостями и станочными файлами, cadwork попадает в свой основной сценарий.

Кому лучше выбрать другую программу

Для простого просмотра DWG и DXF не нужен полный CAD/CAM-комплекс. В таком случае разумнее использовать DWG FastView или Free DWG Viewer.

Для архитектурной BIM-координации без собственной деревообрабатывающей производственной цепочки больше подходят Revit или Archicad. Они удобнее как основная среда архитектора, но для cadwork-подобной деталировки древесины потребуют дополнительных инструментов.

Для общего 3D-моделирования, визуализации, анимации и рендеринга лучше смотреть в сторону Blender. Blender не заменяет cadwork в списках и CNC, но сильнее в визуальном 3D и свободной графике.

Для эскизного моделирования небольших объектов и быстрой архитектурной концепции удобнее SketchUp. Он проще для ранних идей, но не закрывает производственную CAD/CAM-цепочку деревянного строительства.

Для бытового планирования интерьера и дома без промышленной деталировки ближе Sweet Home 3D. cadwork в таком сценарии слишком сложен и требует лишней подготовки.

Частые ошибки при работе с cadwork

Слабое оборудование

Проекты деревянных зданий быстро растут по количеству элементов. При слабой видеокарте, нехватке RAM и медленном диске задержки появляются при вращении модели, работе с IFC, point cloud, переключении видимости и выводе чертежей. Для BIM и облаков точек 32 ГБ RAM — нижняя граница, а 64 ГБ относится к более комфортному диапазону.

Работа с системным диском без запаса места

cadwork копирует открываемые файлы на системный диск и обрабатывает их там. Если на C:\ остаётся меньше 50 ГБ, появляются проблемы с сохранением, резервными копиями и стабильностью.

Использование съёмного диска как рабочего места

Работа напрямую с removable hard drive опасна для проекта. Потеря соединения при сохранении повреждает файл и backup file, особенно если резервная папка находится рядом с рабочим файлом.

Несогласованные профили и каталоги

Разные userprofile, разные каталоги, разные шаблоны и разные правила именования дают разные списки и чертежи у сотрудников одной команды. Для cadwork это критичнее, чем для простого 2D-чертёжника, потому что профиль влияет на производственный контур.

Отсутствие проверки чертежей после изменения модели

После изменения балки, панели, проёма или узла старый чертёж теряет актуальность. Bridge - Shop drawing manager решает эту проблему, но только при регулярном использовании.

Неправильная подготовка машинного экспорта

Выбор неверной машины, отсутствие нужной лицензии, неправильные позиции, исключение элементов из обработки и несоответствие beam/panel processing приводят к ошибкам вывода. В cadwork есть сообщения и настройки для таких случаев, но производственный экспорт требует проверки до отправки файлов в цех.

Использование PDF как точной CAD-основы без проверки

Vector-based PDF in 3D помогает моделировать, когда нет DWG или DXF, но PDF остаётся референсом. Масштаб, геометрия и исходные размеры должны быть проверены перед тем, как по такой подложке строится производственная модель.

Практическая оценка

cadwork 3D CAD/CAM — специализированная программа для компаний, которые работают с деревянными конструкциями профессионально и доводят проект до производства. Её сильная сторона — связка 3D-модели, BIM-обмена, чертежей, списков, оптимизации и машинного вывода. Она полезна не там, где нужно быстро нарисовать дом, а там, где требуется построить конструкцию из элементов, проверить её, промаркировать, выпустить документацию и передать данные в цех.

Для небольшого плотницкого бизнеса cadwork интересен, когда ручное проектирование уже ограничивает производство: много повторяющихся элементов, сложные соединения, растущие требования к чертежам и необходимость списков. Для завода панельного домостроения программа ценна Element-модулем, списками, drawing output и производственным экспортом. Для BIM-команды важны IFC / BIM-Manager, BCF и BIMteam. Для компании с CNC-оборудованием ключевую роль играют Machine Beam Processing, BTL/BTLx, BVN/BVX и поддержка joinery centres.

Главный компромисс — сложность внедрения. cadwork требует обучения, дисциплины данных, настройки профилей, достаточного оборудования и понятных внутренних стандартов. Без этих условий программа превращается в тяжёлый CAD-пакет с неиспользованным производственным потенциалом. При правильной настройке cadwork становится рабочим центром деревянного проекта: модель, чертёж, список и станочный файл собираются не разрозненно, а из одной согласованной цифровой конструкции.
