CATIA

CATIA — профессиональная CAD/CAM/CAE-система Dassault Systèmes для промышленного проектирования, инженерной разработки, 3D-моделирования, подготовки производственных данных, анализа изделий и работы с жизненным циклом продукта. Название CATIA расшифровывается как Computer-Aided Three-dimensional Interactive Application. В линейке Dassault Systèmes программа занимает место тяжёлой инженерной платформы: она рассчитана не на быстрые бытовые модели, а на проектирование деталей, сборок, поверхностей, чертежей, технологической геометрии и связанных продуктовых данных.

CATIA V5 применяется в автомобильной промышленности, аэрокосмической отрасли, производстве промышленного оборудования и других инженерных секторах, где важны точная геометрия, управляемая история построений, работа с крупными сборками и согласованность данных между участниками разработки. В CATIA есть отдельные рабочие среды для Part Design, Assembly Design, Drafting, Surfacing и других задач, поэтому программа закрывает не один узкий этап, а цепочку от 3D-модели до производственной документации и анализа конструкции.

Главная особенность CATIA — сочетание параметрического моделирования, поверхностного моделирования, сборочной логики и PLM-подхода. В простой программе для 3D проектирования пользователь часто строит отдельный объект и экспортирует его в нейтральный формат. В CATIA модель становится частью инженерной структуры: деталь хранит историю операций, сборка связывает компоненты, чертёж зависит от 3D-геометрии, а данные могут участвовать в процессах управления жизненным циклом изделия. Поэтому CATIA обзор нельзя сводить к списку команд: важнее понять, как программа организует работу инженера, конструктора, промышленного дизайнера и производственной команды.

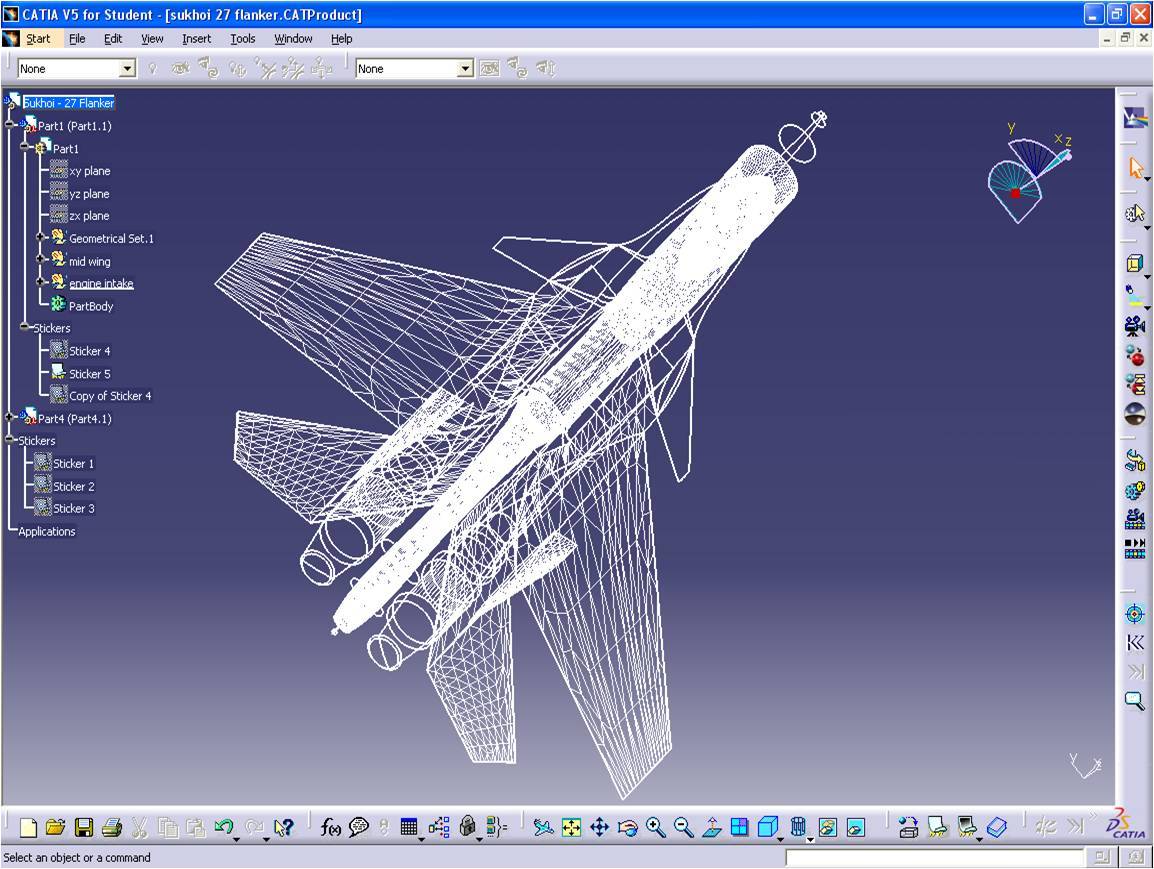

В рабочем окне CATIA сразу видна логика программы: слева находится дерево спецификаций, в центре — 3D-сцена, сверху — строка меню с пунктами Start, File, Edit, View, Insert, Tools, Window, Help, а по краям — панели с пиктограммами команд. Такое устройство интерфейса удобно для инженерного проектирования: пользователь не просто рисует форму, а постоянно видит структуру модели, плоскости, геометрические наборы, PartBody, компоненты сборки и связи между элементами.

Что представляет собой CATIA

CATIA Dassault Systèmes относится к классу систем для компьютерного проектирования, инженерного анализа и подготовки производства. В CATIA V5 объединены CAD, CAM и CAE-инструменты: CAD отвечает за создание и редактирование геометрии, CAM — за подготовку производственных операций, CAE — за анализ поведения конструкции. CATIA также интегрируется с PLM-решениями, что позволяет связывать модель с этапами жизненного цикла продукта: идеей, проектированием, проверкой, изготовлением, изменениями и сопровождением.

Программа особенно сильна там, где проект нельзя описать одной простой деталью. В автомобильном кузове, авиационной панели, корпусе сложной техники или промышленном узле нужно одновременно учитывать точность поверхностей, технологичность, сборочные зазоры, чертёжную документацию, совместимость компонентов и передачу данных между подразделениями. CATIA закрывает эти задачи за счёт набора рабочих сред, где каждая среда обслуживает конкретный тип работы.

В CATIA можно выполнять такие задачи:

• строить параметрические 3D-детали по эскизам и операциям;

• создавать сложные поверхности для кузовных, авиационных, корпусных и дизайнерских форм;

• собирать изделие из отдельных CATPart-компонентов в CATProduct;

• задавать сборочные ограничения между деталями;

• выпускать 2D-чертежи и связанные виды по 3D-модели;

• готовить геометрию для анализа, производства и обмена с другими CAD-системами;

• организовывать работу с данными изделия через PLM-процессы;

• использовать 3DEXPERIENCE CATIA для совместной инженерной работы, облачных сценариев и платформенной разработки.

CATIA не заменяет все программы во всех областях. Для визуализации, анимации и свободного художественного моделирования чаще выбирают Blender, для архитектурного эскизного моделирования — SketchUp, для классических 2D/DWG-задач — AutoCAD. CATIA нужна тогда, когда 3D-модель должна работать как инженерный объект: с точной структурой, параметрами, зависимостями, сборками, чертежами и контролем изменений.

Основные сведения о программе

CATIA выпускается Dassault Systèmes и существует в нескольких связанных направлениях. В инженерной среде чаще встречаются CATIA V5 и 3DEXPERIENCE CATIA. CATIA V5 воспринимается как классическая настольная CAD/CAM/CAE-система с модульной структурой и рабочими средами. 3DEXPERIENCE CATIA переносит логику CATIA в платформенную среду с ролями, совместной работой, управлением данными и доступом через on premise и cloud-варианты.

CATIA V5 хорошо узнаётся по интерфейсу с меню Start, деревом спецификаций, рабочими средами и отдельными документами Part, Product и Drawing. В документе Part пользователь строит деталь; в Product собирает изделие из компонентов; в Drawing оформляет чертёж. Такая структура помогает разделять уровни работы: геометрия детали не смешивается с логикой сборки, а чертёж связан с исходной 3D-моделью.

Файлы CATIA V5 часто распознаются по расширениям .CATPart, .CATProduct, .CATDrawing, .CATShape и .CGR. CATPart хранит деталь, CATProduct описывает сборку и связи компонентов, CATDrawing относится к чертёжной документации. Такая файловая структура важна при передаче проекта: сборку нельзя рассматривать как один автономный файл, потому что CATProduct ссылается на связанные CATPart-детали.

Интерфейс CATIA

Интерфейс CATIA построен вокруг рабочего контекста. Пользователь выбирает нужную среду через Start, после чего меняется набор команд, панелей и доступных операций. В Part Design на первый план выходят команды Pad, Pocket, Shaft, Groove, Rib, Slot, Hole, Fillet и Chamfer. В Sketcher появляются инструменты построения профилей, окружностей, линий, дуг, сплайнов и ограничений. В Assembly Design используются команды вставки компонентов и сборочные ограничения. В Drafting рабочее пространство переключается на листы, виды, размеры и аннотации.

В левой части окна находится specification tree — дерево спецификаций. Это один из важнейших элементов CATIA интерфейса. В нём отображаются исходные плоскости xy plane, yz plane, zx plane, PartBody, геометрические наборы, эскизы, операции, компоненты сборки и вложенные объекты. Через дерево пользователь выбирает элемент для редактирования, переименовывает операции, меняет порядок построений, видит зависимость модели от эскизов и контролирует структуру файла.

Центральная зона — 3D-окно. Здесь отображается геометрия детали или сборки, осевой триэдр, выбранные поверхности, контуры эскизов, размеры и вспомогательные элементы. Навигация выполняется через инструменты поворота, панорамирования, масштабирования, подгонки вида и смены ориентации. В инженерной работе это не декоративные команды: при проверке сложной сборки нужно быстро переходить от общего вида к конкретному узлу, видеть пересечения, открывать скрытые элементы и контролировать взаимное положение деталей.

Верхнее меню содержит стандартные пункты File, Edit, View, Insert, Tools, Window и Help. В CATIA V5 также встречается Start — основной вход в рабочие среды. Через Tools → Options настраиваются параметры интерфейса, механического проектирования, Drafting, совместимости, графики и поведения отдельных команд. В Drafting, например, настройки генерации размеров и манипуляторов находятся в Tools → Options → Mechanical Design → Drafting.

Интерфейс CATIA не стремится быть минималистичным. В нём много панелей, пиктограмм и вложенных настроек, потому что программа покрывает широкий инженерный процесс. Для нового пользователя это создаёт высокую нагрузку на обучение. Для опытной команды такая структура полезна: рабочие среды отделяют задачи, дерево спецификаций фиксирует историю построения, а контекстные меню ускоряют редактирование выбранных объектов.

Рабочие среды и модули CATIA

Sketcher

Sketcher — среда построения двумерных профилей, которые затем используются для создания объёмной геометрии. В Sketcher инженер выбирает плоскость, строит контур, добавляет геометрические и размерные ограничения, проверяет замкнутость профиля и передаёт эскиз в Part Design. В учебных материалах по CATIA Sketcher описывается как набор инструментов для создания и ограничения 2D-геометрии; на основе этих профилей затем создаются pads, pockets, shafts и другие элементы твердотельной модели.

В Sketcher важны не только линии и окружности, но и ограничения. Простая окружность без размера и привязки остаётся слабым эскизом: при изменении модели она способна сместиться или нарушить ожидаемую форму. Правильно заданный эскиз содержит размеры, совпадения, параллельность, перпендикулярность, концентричность, касательность и другие зависимости. Такой подход превращает рисование в инженерное описание формы.

Типичный процесс в Sketcher выглядит так:

1. Пользователь создаёт новый Part.

2. В дереве или 3D-окне выбирает xy plane, yz plane или zx plane.

3. Нажимает Sketch.

4. Строит профиль инструментами Profile, Line, Circle, Arc, Spline или Rectangle.

5. Добавляет Constraint для размеров и геометрических связей.

6. Проверяет, что профиль замкнут и устойчив.

7. Выходит из Sketcher через Exit Workbench.

8. Использует эскиз в Pad, Pocket, Shaft, Groove или другой операции.

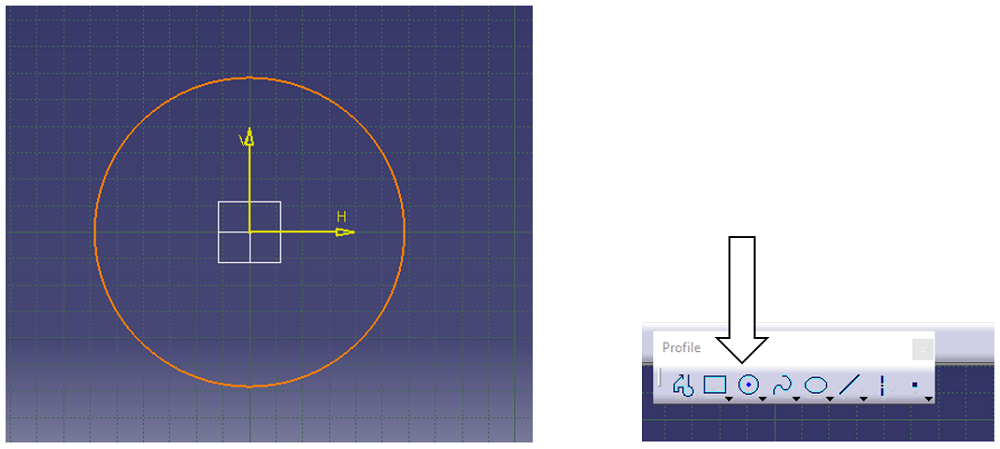

На скриншоте видна логика Sketcher: профиль окружности построен на сетке, рядом показана панель Profile с инструментом Circle. Для параметрического моделирования деталей такой эскиз не является финальной формой, а служит исходной геометрией для следующей операции. В простом учебном примере окружность можно вытянуть в поверхность или превратить в основу цилиндрической детали.

Part Design

Part Design — среда твердотельного моделирования. Здесь эскизы превращаются в объёмные элементы, а затем дополняются вырезами, отверстиями, скруглениями, фасками, ребрами, пазами и вращательными формами. В CATIA Part Design каждая операция появляется в дереве спецификаций, поэтому модель остаётся редактируемой: можно открыть исходный Sketch, изменить размер, перестроить Pad или поменять глубину Pocket.

Команда Pad добавляет материал по профилю. Команда Pocket удаляет материал по эскизу. Hole создаёт отверстие с параметрами. Shaft формирует тело вращения вокруг оси, Groove создаёт вращательный вырез. Rib и Slot используют направляющие кривые, что полезно для трубчатых, канальных и сложных протяжённых форм. Fillet и Chamfer применяются для скруглений и фасок, а Pattern помогает размножать повторяющиеся элементы.

В Part Design особенно важна последовательность построений. Неудачный порядок операций приводит к тому, что позднее редактирование становится сложным: удаление раннего элемента ломает зависимые вырезы, скругления и отверстия. Поэтому в CATIA принято сначала создавать базовую форму, затем основные вырезы, потом технологические отверстия, после этого скругления и фаски. Такой порядок облегчает изменение модели и делает дерево спецификаций понятным для других участников проекта.

Assembly Design

Assembly Design предназначен для сборки изделия из деталей и подсборок. Документ CATProduct содержит структуру продукта, ссылки на CATPart-файлы, расположение компонентов и сборочные связи. Сборочные ограничения задают положение деталей относительно друг друга: совпадение осей, контакт плоскостей, смещение, угол, фиксация базовой детали. Ограничения помогают располагать механические компоненты в заданных рабочих положениях.

Сборка в CATIA — не простая группировка объектов. В Assembly Design пользователь работает с реальными отношениями: вал должен быть соосен отверстию, крышка должна совпадать с корпусом по монтажной плоскости, болты должны располагаться в отверстиях, подсборка должна сохранять правильную ориентацию. При изменении размера детали сборочные ограничения пересчитываются, а команда Update обновляет зависимые элементы.

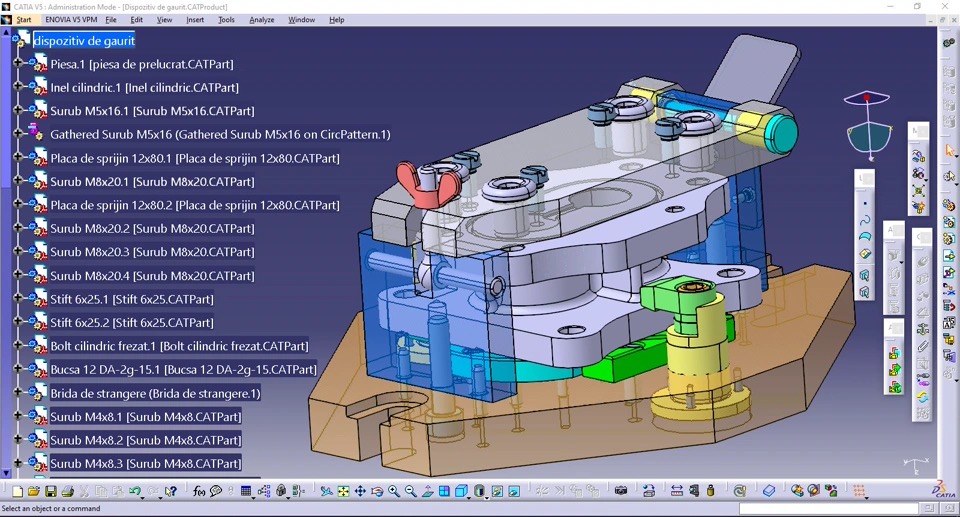

В крупных проектах дерево CATProduct становится картой изделия. В нём видны узлы, подсборки, отдельные детали, повторяющиеся компоненты, ссылки и структура вложенности. Чем сложнее изделие, тем важнее дисциплина именования: Part1 и Product2 быстро превращают проект в хаос, а осмысленные названия корпуса, крепежа, панелей и подсборок позволяют находить детали без ручного просмотра десятков элементов.

Generative Shape Design и поверхностное моделирование

Generative Shape Design — одна из причин, по которой CATIA сохраняет сильную репутацию в автомобильном, авиационном и промышленном дизайне. Поверхностное моделирование нужно там, где твердотельная логика Pad и Pocket недостаточна: кузовные панели, обводы, аэродинамические формы, пластиковые корпуса, переходные поверхности, сложные сопряжения и эстетические элементы требуют контроля кривых, границ, касательности и гладкости.

В поверхностной работе пользователь создаёт линии, сплайны, сечения, направляющие, поверхности вытягивания, заполнения, сшивки и сопряжения. Команда Fill закрывает область по выбранным кривым или кромкам. Extrude создаёт поверхность вытягиванием профиля. В Surface и Wireframe-панелях находятся инструменты для построения исходной проволочной геометрии и поверхностей. Такой процесс отличается от обычного твердотельного моделирования: инженер сначала формирует качественную оболочку, затем превращает её в пригодную для производства геометрию.

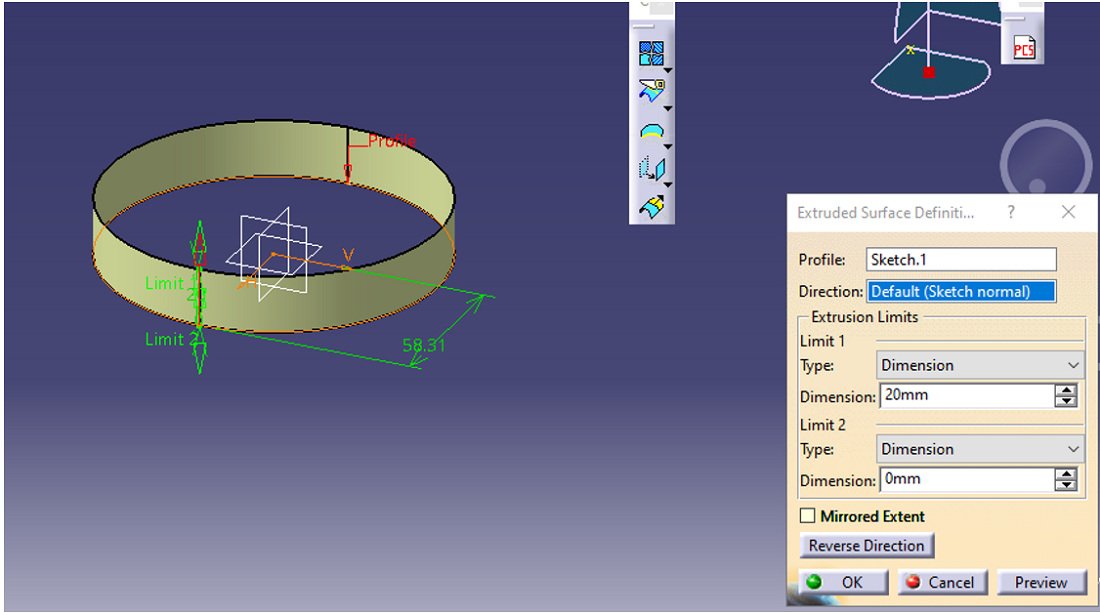

На этом скриншоте показана работа с поверхностью: выбранный Sketch.1 используется как профиль, а в окне Extruded Surface Definition задаются направление, тип ограничения и размер вытягивания. Такая логика характерна для поверхностного моделирования: пользователь управляет не только формой профиля, но и способом получения поверхности.

Drafting

Drafting используется для оформления чертежей. В этой среде 3D-модель переводится в виды на листе: фронтальный, проекционный, разрез, сечение, выносной элемент, деталировка. Далее добавляются размеры, обозначения, технические требования, рамка, основная надпись и другие элементы документации. В CATIA Drafting чертёж связан с 3D-моделью, поэтому изменение исходной детали может обновить связанные виды.

Настройки генерации размеров находятся в Tools → Options → Mechanical Design → Drafting → Generation. Команда Generate Dimensions применяется для автоматической генерации размеров, а дополнительные настройки позволяют контролировать анализ после генерации. Для сложных чертежей важна ручная доводка: автоматически созданные размеры не всегда расположены так, как требует стандарт предприятия или читаемость документа.

Drafting особенно полезен в связке с Part Design и Assembly Design. Деталь создаётся в CATPart, сборка организуется в CATProduct, затем по этой геометрии формируется CATDrawing. Такая связка снижает риск расхождения между 3D-моделью и чертежом: при дисциплинированном обновлении проекта конструктор работает с единой инженерной базой, а не с отдельными несвязанными файлами.

CAM, CAE и PLM-связка

CATIA V5 включает CAM-возможности для генерации траекторий обработки на станках с ЧПУ, а также инструменты моделирования и анализа, которые помогают оценивать поведение изделия, его производительность и структурную целостность. Эти возможности не заменяют специализированную экспертизу технолога или расчётчика, но позволяют связать проектирование, анализ и подготовку производства внутри одной инженерной экосистемы.

PLM-интеграция в CATIA важна для предприятий, где модель проходит через согласования, изменения, версии, статусы, связанные документы и команды разных специализаций. Без управления жизненным циклом крупный проект быстро распадается на набор файлов, в которых трудно понять, какая версия утверждена, какие детали изменены, кто отвечает за узел и какая документация относится к конкретной конфигурации изделия.

Что можно сделать в CATIA

CATIA предназначена для полного инженерного цикла работы с изделием. В ней можно начать с базового эскиза, построить параметрическую деталь, включить её в сборку, оформить чертёж, подготовить поверхность для производственной доработки, передать данные в анализ или связать проект с PLM-процессом. Поэтому CATIA не стоит рассматривать как обычный редактор 3D-форм: это среда, где форма, структура и инженерная логика существуют вместе.

Создание параметрической детали

Параметрическая деталь строится через последовательность операций. Например, корпус можно начать с прямоугольного эскиза, вытянуть через Pad, затем построить внутреннюю полость через Pocket, добавить отверстия командой Hole, сделать фаски через Chamfer и скругления через Fillet. Каждый размер хранится в параметрах эскизов и операций, а изменение раннего значения перестраивает последующую геометрию.

Такой подход отличается от прямого редактирования сетки. Инженер не просто двигает грани, а фиксирует замысел: отверстие должно оставаться на расстоянии от базовой плоскости, паз должен сохранять ширину, ребро должно зависеть от основной толщины, а радиусы скругления должны соответствовать технологическим требованиям. В долгом проекте это важнее скорости первой модели.

Работа со сложными сборками

Проектирование сборок в CATIA строится вокруг CATProduct. В сборку добавляются CATPart-файлы и другие CATProduct-подсборки. Между компонентами задаются ограничения, а структура изделия отображается в дереве. Для крупной техники это принципиально: изделие состоит не из одного файла, а из сотен или тысяч связанных элементов, которые должны сохранять взаимное расположение и историю изменений.

При сборочной работе важно правильно выбрать базовый компонент, зафиксировать его положение и уже от него выстраивать зависимости. Если первая деталь случайно смещается, вся сборка теряет устойчивую основу. Поэтому в инженерной практике базовые элементы фиксируют, а подвижные детали связывают осевыми, контактными, угловыми и смещёнными ограничениями.

Разработка поверхностей

Поверхностное моделирование в CATIA применяется для форм, которые трудно получить обычными твердотельными операциями. Кузовная панель, обтекатель, лопатка, пластиковая крышка, корпус прибора или аэродинамический элемент часто создаются через кривые, сечения, направляющие и поверхности. Здесь важны качество сопряжений, непрерывность, плавность переходов и возможность контролировать форму на ранних стадиях.

В CATIA можно сочетать проволочную геометрию, поверхности и твердотельные операции. Например, дизайнер задаёт внешнюю поверхность корпуса, инженер проверяет толщину стенки и технологические ограничения, затем конструкция превращается в деталь с крепёжными элементами, отверстиями и внутренними ребрами.

Подготовка чертежей

Создание чертежей в CATIA связано с 3D-моделью. Пользователь формирует виды, размещает их на листе, добавляет размеры, разрезы, обозначения и аннотации. В инженерных отделах это сокращает ручное дублирование: модель и чертёж остаются связанными, а изменения геометрии можно переносить в документацию через обновление.

Для предприятий важна не только возможность вывести вид на лист, но и повторяемость оформления. Шаблоны листов, стандарты размеров, оформление технических требований и правила именования помогают выпускать документацию единообразно. CATIA поддерживает такой рабочий стиль через настройки Drafting и управление документами.

Передача данных между CAD-системами

CATIA использует собственные форматы, но инженерные проекты часто передаются в STEP, IGES, STL, DXF, 3D PDF и другие форматы через конвертеры и обменные цепочки. При этом нейтральные форматы обычно передают геометрию, но не всегда сохраняют историю построения, параметры и полную структуру исходной модели. Поэтому для редактируемой работы внутри CATIA лучше хранить исходные CATPart и CATProduct, а для обмена с внешними участниками использовать согласованный формат передачи.

Инструкция: как создать простую деталь в CATIA

Ниже описан базовый сценарий создания детали в CATIA V5 через Sketcher и Part Design. Он подходит для понимания логики программы: сначала создаётся эскиз, затем он превращается в объёмную операцию, после чего модель дополняется вырезами, отверстиями и скруглениями.

Подготовка нового Part

Работа начинается с создания документа Part. В дереве спецификаций появляется PartBody и стандартные плоскости xy plane, yz plane, zx plane. Эти плоскости используются как базовые поверхности для первого эскиза. Для простой детали чаще выбирают xy plane, потому что она воспринимается как удобная стартовая плоскость для вида сверху.

После выбора плоскости пользователь нажимает Sketch. CATIA переключается в Sketcher: 3D-сцена разворачивается в плоскость эскиза, появляется сетка, а панели Profile, Operation, Constraint и Sketch Tools становятся основными инструментами. В этот момент не нужно строить объём сразу — задача состоит в создании устойчивого профиля.

Построение эскиза

Для простой прямоугольной детали используется Rectangle или Profile. Для цилиндрической детали — Circle. Для кронштейна можно построить контур из линий и дуг. После построения геометрии добавляются ограничения: размеры сторон, радиусы, расстояния от осей, совпадения и симметрия. Команда Constraint помогает задавать размерные зависимости, а геометрические связи фиксируют форму.

Если эскиз недоопределён, при изменении параметров он может вести себя непредсказуемо. Поэтому в CATIA важно довести профиль до устойчивого состояния: контур должен быть замкнут, основные размеры заданы, положение относительно осей понятно. В простом примере окружность задаётся инструментом Circle, затем ограничивается размером и положением.

Преобразование эскиза в объём

После завершения эскиза пользователь нажимает Exit Workbench и возвращается в Part Design. Далее выбирается команда Pad. В диалоговом окне Pad Definition задаётся длина вытягивания, направление, тип ограничения и подтверждение через OK. Эскиз превращается в объёмную геометрию, а операция Pad появляется в дереве спецификаций под PartBody.

Для выреза используется Pocket. Пользователь выбирает грань, создаёт на ней новый Sketch, строит контур выреза, выходит из Sketcher и запускает Pocket. В диалоговом окне Pocket Definition задаётся глубина удаления материала. Такой подход используется для пазов, окон, облегчений, посадочных мест и технологических выборок.

Добавление отверстий и скруглений

Команда Hole создаёт отверстие по выбранной поверхности или точке позиционирования. В настройках задаётся диаметр, глубина, тип отверстия и направление. Для крепёжных элементов важно правильно выбрать базовую грань и привязать положение отверстия через размеры в эскизе или параметры команды.

Скругления добавляются ближе к завершению модели. Fillet применяют к рёбрам, где требуется радиус; Chamfer — к кромкам, где нужна фаска. Такие операции лучше не ставить в самом начале дерева, потому что они часто зависят от уже сформированной основной геометрии. При редактировании ранних элементов скругления могут требовать обновления или переопределения.

Проверка результата

После построения детали нужно проверить дерево спецификаций. В нём должны быть понятные элементы: Sketch.1, Pad.1, Sketch.2, Pocket.1, Hole.1, EdgeFillet.1. В производственном проекте такие имена часто переименовывают по смыслу: Base_Pad, Mounting_Holes, Side_Pocket. Это облегчает сопровождение модели и помогает другому инженеру понять, из чего состоит деталь.

Контроль результата включает:

• отсутствие ошибок Update;

• понятную структуру PartBody;

• устойчивые эскизы с ограничениями;

• корректные размеры операций Pad, Pocket и Hole;

• отсутствие лишних скрытых элементов;

• правильные материалы и свойства, если они используются в проекте;

• сохранение файла в формате CATPart.

Инструкция: как построить поверхность в CATIA

Поверхностный пример удобен для понимания отличия CATIA от простых 3D-редакторов. В CATIA поверхность может быть самостоятельным инженерным объектом: её строят по кривым, редактируют, сшивают, используют для формирования объёма или контроля внешней формы.

Создание исходной геометрии

Сначала создаётся Part и выбирается рабочая плоскость. В Sketcher строится профиль: окружность, дуга, набор линий или контур сложной формы. Для поверхности важно, чтобы профиль соответствовал задаче: открытый профиль может использоваться для вытягивания поверхности, замкнутый — для заполнения, обрезки или дальнейшего твердотельного преобразования.

После выхода из Sketcher открываются инструменты Surfaces или Generative Shape Design. На панели Surfaces выбирается операция Extrude. В диалоговом окне указывается исходный профиль, направление и размер вытягивания. CATIA создаёт поверхность, которая появляется в дереве спецификаций.

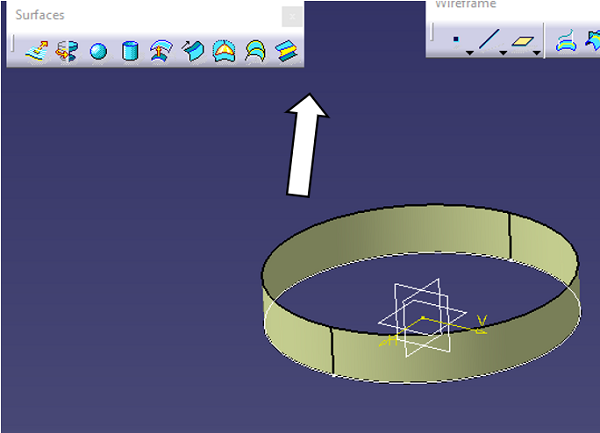

Использование Fill

Команда Fill применяется для закрытия области по выбранным кривым или кромкам. Для корректной операции граница должна образовывать замкнутый контур. В примере с цилиндрической чашей Fill закрывает нижнюю или верхнюю окружность, превращая открытую поверхность в завершённую форму.

В поверхностной работе важно следить за ориентацией, границами и качеством стыков. Если контур разорван, Fill не создаст ожидаемую поверхность. Если соседние поверхности имеют плохое сопряжение, последующая сшивка и преобразование в тело могут дать ошибки. Поэтому в CATIA поверхностное моделирование требует дисциплины: кривые должны быть чистыми, границы — согласованными, а последовательность построения — понятной.

Настройка отображения и свойств

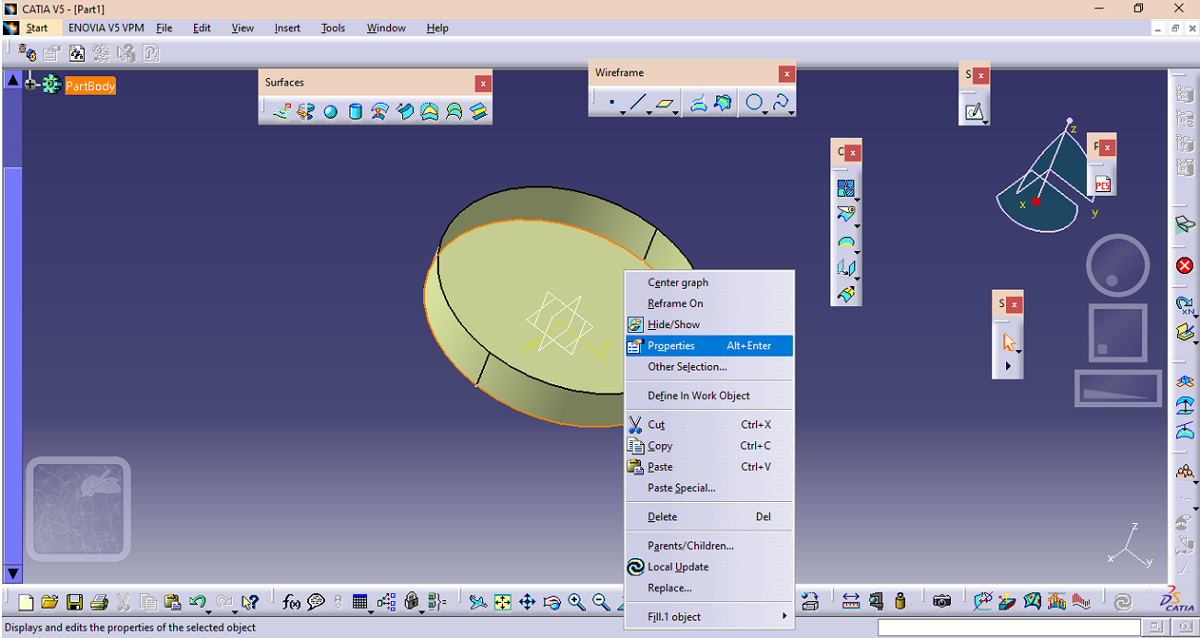

После создания поверхности можно изменить цвет, прозрачность и графические свойства. Контекстное меню открывается правым кликом по объекту, затем используется Properties. В окне свойств доступны цвет заливки, прозрачность, линии, точки и параметры отображения. Для сложных моделей цветовое разделение помогает отличать исходные поверхности, вспомогательные элементы, финальную оболочку и детали, которые ещё требуют проверки.

Инструкция: как собрать несколько деталей в CATIA

Сборка начинается с создания документа Product. В дереве спецификаций появляется Product1 или изделие с заданным именем. Далее в сборку добавляются CATPart-компоненты: базовая деталь, корпус, крышка, крепёж, валы, кронштейны, панели и другие элементы. Каждый компонент должен иметь понятное имя, потому что в крупной сборке поиск по Part1, Part2 и Part3 быстро становится бесполезным.

Добавление компонентов

В Assembly Design детали вставляются в структуру продукта. Первый компонент лучше использовать как базовый: его фиксируют, чтобы он стал системой отсчёта для остальных элементов. Следующие детали позиционируются относительно него через ограничения. Такой порядок поддерживает стабильность сборки и снижает риск случайного смещения всего изделия.

Для вставки используются команды добавления существующего компонента или создания нового элемента внутри продукта. В инженерной команде часто заранее определяют, какие компоненты создаются отдельно, а какие — в контексте сборки. Контекстное проектирование полезно для деталей, форма которых зависит от соседних элементов, но требует строгого контроля связей.

Сборочные ограничения

Assembly Constraints задают взаимное положение деталей. Coincidence совмещает оси, линии или плоскости. Contact Constraint задаёт контакт поверхностей. Offset Constraint фиксирует расстояние между элементами. Angle Constraint устанавливает угол. Fix фиксирует компонент в пространстве сборки. Эти ограничения позволяют системе размещать компоненты точно в нужном положении, а не вручную приблизительно подгонять их в 3D-окне.

Для простого узла порядок действий такой:

1. Создать Product.

2. Вставить базовую CATPart-деталь.

3. Зафиксировать её через Fix.

4. Добавить вторую деталь.

5. Совместить оси отверстий через Coincidence.

6. Задать контакт посадочных плоскостей через Contact.

7. Добавить смещение через Offset, если между деталями должен быть зазор.

8. Нажать Update и проверить отсутствие конфликтов.

9. Повторить процесс для остальных компонентов.

Проверка сборки

После расстановки компонентов нужно проверить дерево продукта, состояние ограничений и фактическое положение деталей. Ошибки часто появляются из-за избыточных ограничений, конфликтующих зависимостей или неправильно выбранных элементов. Например, если деталь одновременно зафиксирована и связана ограничениями, которые требуют другого положения, сборка может стать противоречивой.

Для крупных сборок полезно соблюдать несколько правил:

• базовые детали фиксируются один раз и не двигаются случайно;

• оси и плоскости выбираются осмысленно, а не по случайным граням;

• повторяющиеся детали вставляются как экземпляры, где это допустимо;

• подсборки выделяются в отдельные Product-узлы;



• ограничения получают понятную структуру;

• после серии изменений выполняется Update;

• финальная сборка проверяется на пересечения и корректность посадок.

Поддерживаемые форматы и обмен данными

CATIA использует собственные форматы, которые сохраняют структуру проекта лучше нейтральных обменных файлов. CATPart относится к деталям, CATProduct — к сборкам, CATDrawing — к чертежам, CATShape и CGR используются в связанных сценариях визуализации и геометрии. Для чтения CATIA V5-файлов в сторонних решениях часто указываются расширения .CATDrawing, .CATPart, .CATProduct, .CATShape и .CGR.

Нейтральные форматы решают задачу совместимости, но не заменяют исходные данные CATIA. STEP и IGES передают точную геометрию, однако история построения, параметры, связи эскизов и часть интеллектуальной структуры модели теряются или преобразуются. Для внешнего производства это часто достаточно, а для продолжения проектирования внутри команды лучше сохранять родные CATIA-файлы.

При передаче CATProduct нужно учитывать ссылки на детали. Если отправить только файл сборки без связанных CATPart, получатель не получит полноценную структуру изделия. Поэтому перед обменом проверяют комплектность: сборочный файл, детали, чертежи, внешние ссылки, материалы, таблицы параметров и дополнительные документы должны передаваться согласованно.

Для просмотра DWG-файлов и смежных задач без полноценной CATIA можно использовать отдельные утилиты вроде DWG FastView или Free DWG Viewer. Они не заменяют CATIA, но подходят для просмотра и проверки чертёжных данных, когда не требуется редактировать промышленную 3D-модель.

Системные требования

CATIA относится к программам, где системные требования зависят от конкретной ветки продукта, набора модулей, размера сборок, типа графики, способа развёртывания и корпоративной конфигурации. Для рабочих станций Dassault Systèmes использует сертификацию аппаратных и программных конфигураций. Поддержка на сертифицированных или производных конфигурациях требует Validated, Certified или Compatible графического драйвера. В разделе Certified Workstations доступны таблицы сертифицированных рабочих станций, включая Windows 11 64 bits.

Вместо универсальной таблицы с условными минимальными числами для CATIA практичнее ориентироваться на сертифицированную рабочую станцию. Причина простая: одна и та же программа может использоваться для учебной детали с двумя операциями и для промышленной сборки с тысячами компонентов. Нагрузка на память, видеокарту, процессор и хранилище в этих сценариях различается радикально.

В инженерной команде выбор компьютера для CATIA нельзя делать по принципу запускается — значит подходит. Программа может открыться на неподготовленной машине, но проблемы появятся при вращении большой сборки, открытии сложного чертежа, работе с поверхностями, обновлении зависимых операций или использовании удалённого доступа. Для промышленной эксплуатации важна не только мощность, но и подтверждённая связка видеокарты, драйвера, операционной системы и конфигурации CATIA.

Отдельное внимание нужно уделить графическому драйверу. В CAD-системах нестабильный драйвер проявляется не только падениями программы: возможны артефакты отображения, неправильное выделение граней, проблемы с прозрачностью, зависания при вращении модели и сбои при работе с большими сборками. Поэтому сертифицированный драйвер — не формальность, а часть надёжной рабочей станции.

Для 3DEXPERIENCE CATIA добавляется зависимость от платформенной инфраструктуры. При on premise-развёртывании важны серверные компоненты, доступ к данным и корпоративная настройка. При cloud-сценариях возрастает значение сети, учётных записей, прав доступа и организации совместной работы. Эти факторы относятся не к самой геометрии, но напрямую влияют на скорость и стабильность инженерного процесса.

Плюсы и минусы CATIA

CATIA сильна там, где нужны точная инженерная геометрия, сложные поверхности, большие сборки, параметрическая структура и связь с PLM. При этом программа требует подготовки, аппаратной дисциплины и понимания процессов. Её преимущества раскрываются не в разовой простой модели, а в системной работе над промышленным изделием.

Плюсы:

• развитое параметрическое моделирование деталей через Sketcher, Part Design, операции Pad, Pocket, Hole, Shaft, Groove, Fillet и Chamfer;

• сильное поверхностное моделирование для автомобильных, авиационных, промышленных и дизайнерских форм;

• отдельная среда Assembly Design для проектирования сборок и управления компонентами;

• Drafting для подготовки чертежей, видов, размеров и аннотаций по 3D-моделям;

• поддержка CAD/CAM/CAE-процессов в одной инженерной экосистеме;

• работа с жизненным циклом продукта и PLM-интеграцией;

• пригодность для сложных изделий, где простое 3D-моделирование не закрывает требования к геометрии, сборкам и документации;

• узнаваемая рабочая структура CATPart, CATProduct и CATDrawing;

• развитая история программы и широкое использование в промышленной среде.

Минусы:

• высокая сложность освоения для новичков;

• перегруженный для неподготовленного пользователя интерфейс с большим количеством рабочих сред, панелей и настроек;

• избыточность для простых моделей, бытовой 3D-печати и небольших эскизных задач;

• зависимость от корректной рабочей станции и сертифицированных графических драйверов;

• высокая требовательность к стандартам именования, структуре сборок и дисциплине моделирования;

• стоимость и условия лицензирования зависят от поставщика, ролей, модулей и формата внедрения;

• обмен через STEP, IGES и другие нейтральные форматы не сохраняет всю параметрическую историю CATIA;

• эффективная работа в команде требует обучения, CAD-администрирования и правил управления данными.

Главный компромисс CATIA — глубина против простоты. Программа даёт инженеру контроль над сложным изделием, но требует времени на обучение и настройки. Для опытной команды это оправдано, потому что модель остаётся управляемой на длинном цикле разработки. Для разовой простой задачи CATIA часто оказывается тяжёлым инструментом.

Сравнение с аналогами

CATIA сравнивают не с любыми 3D-редакторами, а с инженерными CAD/CAM/CAE-системами и программами, которые применяются в промышленном проектировании. В одном ряду с ней чаще рассматривают Siemens NX, PTC Creo, SOLIDWORKS, Autodesk Inventor, Solid Edge, Autodesk Fusion и Rhino. У каждой программы свой профиль: одни сильнее в производственном CAD/CAM, другие проще для малого машиностроения, третьи удобнее для свободных поверхностей или облачной работы.

Siemens NX близок к CATIA по промышленному уровню. NX объединяет CAD и CAM-решения для дизайнеров и производителей и ориентирован на цифровой двойник. Его часто выбирают там, где проектирование тесно связано с производством и обработкой. CATIA сильнее воспринимается как система для сложной продуктовой геометрии, аэрокосмических и автомобильных процессов, особенно когда значительную роль играют поверхности и PLM-сценарии.

PTC Creo ориентирован на параметрическую инженерную разработку. Для машиностроения, где важны строгие зависимости, семейства деталей, конфигурации и управляемая история, Creo остаётся сильным конкурентом. CATIA выигрывает в проектах, где поверхностная форма, кузовная геометрия, аэродинамика и промышленная интеграция важнее простоты входа.

SOLIDWORKS проще воспринимается инженерами, которым нужна быстрая разработка деталей, сборок и чертежей без чрезмерной сложности. Он доступнее для небольших команд и учебных задач. CATIA выбирают, когда SOLIDWORKS становится тесен: появляется необходимость в сложных поверхностях, тяжёлых сборках, строгой PLM-связке и отраслевых процессах. SOLIDWORKS остаётся логичным вариантом для инженерной команды, которой не нужна глубина CATIA.

Autodesk Inventor хорошо вписывается в механическое проектирование и экосистему Autodesk. Он подходит для 3D-моделирования, симуляции, визуализации и документации механических изделий. При этом Inventor чаще воспринимается как машиностроительный CAD, а CATIA — как более тяжёлая промышленная платформа для сложных продуктовых структур.

Solid Edge отличается синхронной технологией, которая помогает быстро редактировать импортированную 3D-геометрию, вносить изменения без тяжёлой предварительной подготовки и работать с multi-CAD-данными. Это сильная сторона для компаний, которые часто получают модели от поставщиков. CATIA сильнее там, где исходный проект строится внутри управляемой инженерной платформы и должен сохранять глубину продуктовой структуры.

Autodesk Fusion объединяет CAD, CAM, CAE, PCB и управление данными в облачной платформе для продуктового дизайна и производства. Это хороший вариант для небольших команд, стартапов, производителей, учебных проектов и задач, где важна связка механики, электроники и CAM без тяжёлой корпоративной инфраструктуры. CATIA остаётся более подходящей для предприятий с жёсткими отраслевыми требованиями, PLM-процессами и сложной поверхностной геометрией.

Rhino силён в NURBS-моделировании. NURBS-геометрия позволяет точно описывать линии, дуги, кривые, поверхности и свободные формы. Для промышленного дизайна, архитектурных форм и концептуальных поверхностей Rhino удобен и гибок. CATIA отличается тем, что поверхностная геометрия находится внутри более широкой инженерной системы: сборки, чертежи, параметры, производственные процессы и PLM остаются частью той же среды.

Отзывы пользователей и профильных изданий

Оценки CATIA в каталогах программ отражают общий профиль продукта: высокие баллы за функциональность и инженерные возможности, более сдержанные оценки за простоту освоения. На G2 CATIA имеет рейтинг 4,2 из 5 на основе 255 отзывов. Распределение оценок показывает преобладание 5- и 4-звёздочных отзывов: 59% и 31% соответственно.

На Capterra CATIA оценивается в 4,6 из 5 на основе 223 отзывов; в сравнительных данных указаны оценки Ease of Use 3,8, Functionality 4,6, Value for Money 4,2 и Customer Service 4,2. Такая картина хорошо совпадает с характером программы: функциональность оценивается выше удобства входа, потому что CATIA требует обучения и дисциплины моделирования.

В отзывах часто выделяют работу со сложными сборками, поверхностями, параметризацией, деревом спецификаций и инженерными чертежами. Отрицательные оценки обычно связаны с тяжёлым интерфейсом, сложностью обучения, высокой стоимостью лицензирования, нагрузкой на рабочие станции и медленной работой на крупных проектах. В одном из обзоров Capterra прямо повторяются темы large assemblies, complex designs, simulation, hard to master, many options, heavy and slow software, surface module tools и specification tree.

Профильные инженерные материалы рассматривают CATIA как инструмент, который давно вышел за рамки обычной CAD-системы. Engineering.com описывает CATIA в контексте 3DEXPERIENCE и системного подхода к инженерии: CATIA связана не только с 3D, но и с более широкой разработкой сложных продуктов и систем.

Усреднённое мнение по CATIA можно сформулировать так: программа сильна для опытных инженерных команд, но тяжела для неподготовленного пользователя. Её ценят за глубину, точность, поверхности, сборки и промышленную применимость. Её критикуют за сложность входа, требовательность к компьютеру и высокую стоимость владения. Это не противоречие, а нормальный профиль тяжёлой инженерной системы.

Для кого подходит CATIA

CATIA подходит компаниям и специалистам, которым нужна управляемая инженерная среда для сложных изделий. Это не программа для случайного 3D-эскиза, а инструмент для проектов, где геометрия, документация, сборки и жизненный цикл продукта должны быть связаны.

Автомобильная промышленность

В автомобильных проектах CATIA используется для кузовных поверхностей, внутренних и внешних панелей, пластиковых деталей, креплений, сборок, аэродинамических элементов и документации. Здесь особенно важны Generative Shape Design, контроль поверхностей, работа с крупными сборками и согласование данных между дизайнерами, конструкторами, технологами и поставщиками.

Авиационная и аэрокосмическая отрасль

Историческая связь CATIA с авиационным проектированием объясняет её сильную сторону в сложной геометрии. В аэрокосмических задачах важны поверхности, масса, компоновка, сборочные связи, высокая цена ошибки и длинная цепочка согласований. CATIA подходит для такой среды, потому что соединяет геометрию, структуру изделия, чертежи и PLM-процессы.

Машиностроение и промышленное оборудование

Для машиностроительных предприятий CATIA полезна при проектировании узлов, корпусов, механизмов, оснастки, технологических элементов и крупных сборок. Assembly Design помогает структурировать изделие, Part Design — создавать детали, Drafting — выпускать документацию, а обменные форматы — передавать данные производству и подрядчикам.

Промышленный дизайн

Промышленным дизайнерам CATIA интересна благодаря поверхностному моделированию. Корпуса устройств, транспортные формы, панели, обводы и сложные переходы требуют контроля кривых и гладкости. При этом CATIA позволяет не останавливаться на красивой форме: поверхность можно связать с инженерной деталью, крепежом, толщиной, чертежом и сборочной структурой.

Команды с PLM-процессами

CATIA особенно уместна в компаниях, где проектом управляет не один человек, а команда с ролями, согласованиями, версиями, статусами и связанными документами. В таких условиях важны не только команды моделирования, но и правила работы с данными: кто меняет модель, где хранится утверждённая версия, как фиксируются изменения и какие файлы связаны с конкретным изделием.

Кому CATIA не нужна

CATIA избыточна для большинства простых задач. Если нужно быстро сделать бытовую модель для 3D-печати, учебный объект, простую визуализацию, эскиз мебели или несложную деталь без промышленной документации, проще выбрать менее тяжёлый инструмент. Для визуального 3D-моделирования подойдёт Blender, для простого архитектурного объёма — SketchUp, для DWG-чертежей — AutoCAD.

CATIA не подходит пользователю, который хочет открыть программу и сразу свободно рисовать форму без понимания рабочих сред. В ней нужно знать, когда использовать Sketcher, когда Part Design, когда Generative Shape Design, как устроено дерево, чем CATPart отличается от CATProduct и почему ограничения важнее ручного перемещения объектов.

Программа также нерациональна для небольшой команды без CAD-администрирования, если проект не требует сложной поверхностной геометрии, больших сборок и PLM. В такой ситуации затраты на обучение, лицензии, настройку рабочих станций и стандарты могут быть выше пользы. CATIA раскрывается там, где сложность изделия оправдывает сложность инструмента.

Стоимость, лицензии и доступность

CATIA — коммерческий продукт. В каталогах программ цена часто указывается через обращение к поставщику: Capterra показывает для CATIA Starting Price — Contact vendor. Это отражает характер лицензирования: стоимость зависит от набора ролей, модулей, отраслевого сценария, формата внедрения, страны, партнёра, количества рабочих мест и дополнительных сервисов.

Такой подход отличается от массовых программ с фиксированной кнопкой покупки. Для CATIA важно сначала определить состав задач: нужны ли только Part Design и Assembly Design, требуется ли Generative Shape Design, нужен ли Drafting, будут ли CAM-операции, нужна ли связка с 3DEXPERIENCE, сколько пользователей работает одновременно, нужна ли интеграция с PLM и какие данные уже используются в компании.

При оценке бюджета учитывают не только лицензию. Для реального внедрения нужны:

• рабочие станции с подходящей графикой и драйверами;

• обучение инженеров и CAD-администраторов;

• настройка шаблонов деталей, чертежей и сборок;

• правила именования файлов и объектов;

• организация библиотек стандартных компонентов;

• регламент обмена STEP, IGES, DWG, PDF и родными CATIA-файлами;

• поддержка пользователей;

• резервное копирование и хранение проектных данных;

• интеграция с корпоративными процессами.

Для одиночного специалиста такая инфраструктура выглядит чрезмерной. Для промышленной компании она необходима: без правил и поддержки CATIA может превратиться в набор несогласованных файлов, а с правильной настройкой становится управляемой средой разработки продукта.

Русский язык, обучение и документация

CATIA требует системного обучения. Освоение начинается не с запоминания всех пиктограмм, а с понимания логики рабочих сред. Новичку нужно последовательно пройти Sketcher, Part Design, Assembly Design и Drafting, затем переходить к Generative Shape Design и более сложным модулям. Переход напрямую к сложным поверхностям без понимания эскизов, ограничений и дерева приводит к слабым моделям, которые трудно редактировать.

Стартовый учебный маршрут выглядит так:

1. Интерфейс CATIA: Start, дерево спецификаций, 3D-окно, панели, Update.

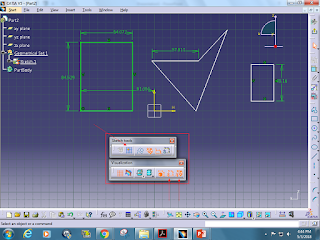

2. Sketcher: профили, размеры, геометрические ограничения, замкнутые контуры.

3. Part Design: Pad, Pocket, Hole, Shaft, Groove, Fillet, Chamfer, Pattern.

4. Управление деревом: переименование операций, порядок построений, зависимости.

5. Assembly Design: CATProduct, компоненты, Fix, Coincidence, Contact, Offset.

6. Drafting: виды, размеры, листы, обновление чертежа по модели.

7. Обмен данными: CATPart, CATProduct, STEP, IGES, STL, DWG, PDF.

8. Поверхности: Wireframe, Extrude, Fill, Sweep, Join, Split, Trim.

9. Стандарты предприятия: шаблоны, библиотеки, правила именования.

10. Совместная работа и PLM: версии, роли, статусы, маршруты изменений.

В обучении CATIA важно регулярно перестраивать модели. Пока пользователь просто повторяет команды, он знает интерфейс, но не понимает инженерную устойчивость. Настоящее освоение начинается тогда, когда деталь меняют: увеличивают толщину, сдвигают отверстие, заменяют базовый профиль, обновляют сборку и проверяют, какие операции сохранились, а какие сломались.

Типичные ошибки при выборе и внедрении CATIA

Покупка без понимания задач

CATIA состоит из множества рабочих направлений, и покупать её только по названию неправильно. Перед внедрением нужно определить, какие задачи действительно выполняет команда: твердотельное моделирование, поверхности, сборки, чертежи, CAM, анализ, PLM, обмен с поставщиками. Без такого анализа можно получить лишние модули или, наоборот, не включить необходимые роли.

Недооценка обучения

CATIA нельзя освоить как простой графический редактор. Пользователь должен понимать, что такое PartBody, почему эскиз должен быть ограничен, как работает дерево спецификаций, чем отличается CATPart от CATProduct и почему порядок операций влияет на модель. Без обучения команда создаёт файлы, которые открываются, но плохо редактируются и ломаются при изменениях.

Слабая рабочая станция

Для учебных деталей нагрузка невелика, но промышленные сборки и поверхности требуют подготовленного компьютера. Ошибки при выборе видеокарты, драйвера и памяти проявляются позже: модель вращается рывками, чертёж открывается долго, Update занимает много времени, а программа нестабильно работает с крупными CATProduct-файлами.

Отсутствие стандартов именования

Part1, Sketch.1, Pad.1 и Product1 допустимы в учебном примере, но вредны в промышленном проекте. Когда модель передают другому инженеру, он должен понимать структуру без угадывания. Поэтому операции, детали, подсборки, чертежи и файлы получают осмысленные имена.

Неправильная работа с внешними ссылками

В CATIA легко создать зависимости между деталями и сборками. Это удобно для контекстного проектирования, но опасно без правил. Неконтролируемые внешние ссылки усложняют передачу проекта, обновление моделей и архивирование. В команде должен быть регламент: какие ссылки допустимы, где хранятся исходные детали, кто отвечает за обновление и как проверяется комплектность.

Использование STEP как замены родным файлам

STEP полезен для обмена, но он не заменяет исходный CATPart с историей построения. Передача только нейтральной геометрии лишает получателя параметров, эскизов, операций и части инженерного замысла. Для производства это часто нормально, для совместного редактирования — ограничение.

Слишком ранние скругления и фаски

Новички часто добавляют Fillet и Chamfer сразу после первого Pad. В результате последующие вырезы, отверстия и изменения базовой формы становятся менее устойчивыми. В инженерном дереве лучше сначала сформировать основную геометрию, затем функциональные элементы, после этого технологические скругления и фаски.

Игнорирование Update

CATIA показывает зависимость операций, но модель нужно обновлять после изменений. Если пользователь меняет эскиз, сборку или параметры и не проверяет Update, ошибки могут накопиться. Правильный рабочий процесс включает регулярное обновление и исправление проблем сразу после их появления.

Практические сценарии использования

Быстрое проектирование детали

Для простой детали CATIA использует связку Sketcher → Part Design. Пользователь строит профиль, задаёт размеры, создаёт Pad, добавляет Pocket, Hole, Fillet и Chamfer. Этот сценарий подходит для кронштейнов, корпусов, пластин, втулок, крышек и других деталей с понятной геометрией.

Проектирование корпуса со сложной внешней формой

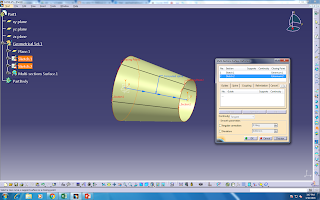

Для корпуса с плавными переходами сначала строятся кривые и поверхности. Generative Shape Design помогает создать внешнюю оболочку, затем инженер добавляет толщину, внутренние рёбра, крепёжные элементы и отверстия. Такой процесс подходит для пластиковых корпусов, приборных панелей, транспортных элементов и промышленных кожухов.

Разработка сборки механизма

Assembly Design используется, когда изделие состоит из нескольких деталей. Компоненты вставляются в CATProduct, базовая деталь фиксируется, остальные связываются ограничениями. После этого проверяется положение деталей, зазоры, пересечения, доступ к крепежу и логика разборки.

Выпуск чертежа

Drafting применяется после завершения 3D-модели. На лист добавляются виды, разрезы, размеры, обозначения и технические элементы. При изменении модели чертёж обновляется, что помогает поддерживать согласованность между геометрией и документацией.

Обмен с подрядчиком

Для передачи данных подрядчику выбирают формат по задаче. Если подрядчик должен производить деталь, часто передают STEP и PDF-чертёж. Если нужна визуальная проверка, может использоваться лёгкое представление. Если подрядчик работает в CATIA и должен редактировать модель, передают исходные CATPart/CATProduct вместе со связанными файлами.

Сильные стороны интерфейса в реальной работе

Интерфейс CATIA кажется сложным, но его структура отражает инженерный процесс. Start помогает переключаться между рабочими средами, дерево спецификаций показывает структуру модели, а панели команд подстраиваются под активную задачу. Это снижает смешение инструментов: команды Sketcher не конкурируют с командами Drafting, а Assembly Design работает в своём контексте.

Особенно полезно дерево спецификаций. В нём видно, что Pad построен по Sketch.1, Pocket зависит от Sketch.2, отверстие создано после основного объёма, а скругления стоят в конце. При ошибке инженер не ищет проблему глазами в 3D-окне, а идёт по дереву и открывает нужную операцию. В крупных моделях это решает больше, чем внешний вид интерфейса.

Контекстные меню ускоряют редактирование. Правый клик по элементу даёт доступ к Properties, Hide/Show, Reframe On, Delete, Parents/Children и другим действиям. Parents/Children особенно полезен для анализа зависимостей: он показывает, от чего зависит выбранный объект и какие элементы зависят от него.

Ограничения при обмене и совместимости

CATIA хорошо работает внутри собственной структуры, но обмен с другими CAD-системами требует внимания. Нейтральные форматы вроде STEP и IGES помогают передавать геометрию, однако они не являются полноценной заменой истории построения. Получатель видит форму, но не всегда получает эскизы, параметры, операции и логику модели.

При обмене сложными поверхностями могут появляться проблемы с зазорами, разрывами, малым радиусом, микросегментами или некорректными границами. Поэтому перед передачей геометрии выполняют проверку: открывают экспортированный файл, контролируют тела и поверхности, проверяют единицы измерения, ориентацию, количество тел и отсутствие лишней вспомогательной геометрии.

Для сборок важно сохранять структуру. Если сборка передаётся в STEP как один файл, она может потерять часть исходной иерархии. Если передаются CATProduct и CATPart, нужно сохранить относительные пути и комплектность. В корпоративных процессах такие правила обычно закрепляются в инструкции по обмену данными.

Как выбрать CATIA для проекта

Выбор CATIA оправдан, когда проект требует не просто 3D-формы, а управляемой инженерной среды. Перед внедрением нужно ответить на несколько вопросов:

• есть ли в проекте сложные поверхности;

• нужны ли крупные сборки;

• требуется ли выпуск чертежей по 3D-модели;

• будут ли использоваться PLM-процессы;

• есть ли команда, готовая обучаться;

• есть ли рабочие станции с подходящей графикой и драйверами;

• нужно ли взаимодействовать с поставщиками, которые уже используют CATIA;

• требуется ли сохранить историю построения и параметры;

• есть ли стандарты моделирования и именования;

• кто будет администрировать шаблоны, библиотеки и данные.

Для небольшого проекта без сложных поверхностей разумнее рассмотреть более лёгкий CAD. Для промышленного изделия с большим количеством зависимостей CATIA даёт контроль, который трудно заменить простой программой. Решение зависит не от количества команд, а от того, насколько проекту нужна инженерная управляемость.

Итог: стоит ли использовать CATIA

CATIA стоит выбирать для сложного инженерного проектирования, где важны точная 3D-геометрия, параметрическая модель, поверхностное моделирование, сборки, чертежи, производственная подготовка и связь с жизненным циклом изделия. Она особенно сильна в автомобильной, авиационной, промышленной и PLM-ориентированной среде, где проект живёт долго, проходит через изменения и требует согласованной работы разных специалистов.

Для новичка CATIA сложна: сначала нужно освоить Sketcher, Part Design, дерево спецификаций и Update, затем переходить к сборкам, чертежам и поверхностям. Для опытного инженера программа даёт глубокий контроль над моделью. Для предприятия ценность CATIA раскрывается только вместе с рабочими станциями, сертифицированными драйверами, обучением, шаблонами, библиотеками и правилами управления данными.

Если нужна простая модель, быстрый визуальный объект или разовый эскиз, CATIA будет избыточной. Если нужно промышленное 3D моделирование с поверхностями, сборками, чертежами и PLM-интеграцией, CATIA остаётся одним из наиболее серьёзных инструментов в своём классе.
