IndorCAD

IndorCAD — специализированная система автоматизированного проектирования автомобильных дорог, городских улиц и связанных объектов транспортной инфраструктуры. В отличие от обычного чертёжного редактора, программа хранит не набор независимых линий и подписей, а связанную модель: цифровой рельеф, ось трассы, продольный профиль, поперечные профили, земляное полотно, дорожную одежду, водоотвод, инженерное обустройство, объёмы и выпускную документацию.

Параметрическая связь между объектами определяет основной принцип работы. После изменения положения трассы обновляются зависимые профили и проектные поверхности. Корректировка конструкции поперечника отражается на трёхмерной модели и расчётных данных. Изменение состава дорожной одежды учитывается в ведомостях материалов. Инженер не перерисовывает проект вручную после каждой правки, но обязан проверить перестроенную модель, предупреждения и итоговые документы.

Программа охватывает несколько групп задач:

• обработку результатов инженерно-геодезических изысканий;

• построение цифровой модели местности;

• трассирование линейных сооружений;

• проектирование плана и продольного профиля;

• создание поперечных профилей;

• моделирование земляного полотна и слоёв дорожной одежды;

• устройство виражей и уширений;

• проектирование пересечений, примыканий и транспортных узлов;

• размещение знаков, разметки, ограждений, освещения и других элементов;

• анализ видимости, водоотвода и траекторий движения;

• получение объёмов работ;

• формирование чертежей и ведомостей;

• подготовку информационных моделей для обмена с другими программами.

IndorCAD рассчитан прежде всего на инженеров-дорожников, специалистов по генеральным планам, изыскателей, BIM-координаторов транспортных проектов и сотрудников проектных отделов. Для полноценной работы недостаточно знать расположение команд: пользователь должен понимать геометрию трассы, устройство земляного полотна, правила построения профилей, принципы водоотвода и состав проектной документации.

Комплектации IndorCAD

Функциональность программы зависит от выбранной комплектации. Все варианты используют общую технологическую основу, но ориентированы на разные типы объектов.

Во всех комплектациях присутствуют базовые средства моделирования поверхности, работы со слоями и пространственными объектами. Однако дорожные профили, виражи, развязки, расчёт объёмов земляных работ и дорожной одежды относятся к IndorCAD Road и IndorCAD BIM. Средства BIM-доставки, пакетного экспорта частных моделей и подготовки сводной информационной модели требуют модуля IndorBIM.

IndorCAD Road

IndorCAD Road — основная дорожная комплектация. В ней создают трассы, проектируют продольную геометрию, строят поперечники, назначают конструкции дорожной одежды, формируют откосы и кюветы, проектируют примыкания и получают документы по дороге.

Эта комплектация охватывает не только загородные автомобильные дороги. Средства работы с бордюрами, тротуарами, газонами, коммуникационными коридорами, проездами и сложной конфигурацией поперечного профиля позволяют проектировать городские улицы. Параметры левой и правой частей профиля могут различаться, поэтому программа не ограничивает пользователя симметричной конструкцией.

IndorCAD BIM

IndorCAD BIM включает возможности IndorCAD Road и инструменты IndorBIM. В проекте формируется не только геометрия, но и структурированная информационная модель с атрибутами объектов. Доступна подготовка частных моделей, пакетный экспорт и сборка данных для передачи заказчику или BIM-координатору.

Формат IFC используется для передачи объектов в сторонние среды. При этом экспорт следует рассматривать как отдельный контрольный этап: после выгрузки проверяют координаты, геометрию, классификацию, атрибуты, состав объектов и единицы измерения.

IndorCAD Topo

IndorCAD Topo предназначен для построения моделей местности и выпуска топографических планов. В нём обрабатывают точки, структурные линии, границы, горизонтали, условные знаки и объекты ситуации. Комплектация подходит изыскательским подразделениям, которым не требуются все инструменты дорожного проектирования.

IndorCAD Site

IndorCAD Site ориентирован на генеральные планы предприятий, сооружений и объектов жилищно-гражданского назначения. К типовым задачам относятся моделирование существующего и проектного рельефа, вертикальная планировка, работа с площадками и определение объёмов по разности поверхностей.

IndorCAD River

IndorCAD River используется для русловых и дноуглубительных работ. В комплектацию входят средства оформления водных путей и лоцманских карт. Она отделена от Road, поскольку технология проектирования русла и состав объектов отличаются от технологии автомобильной дороги.

Интерфейс и рабочее пространство

Главное окно IndorCAD построено вокруг ленточного интерфейса. Набор вкладок зависит от комплектации и активного объекта. В дорожном проекте используются вкладки Главная, Проект, Поверхность, Трассирование, Модель трассы, Обустройство, Данные, Чертежи и ведомости, Рецензирование и Вид. В BIM-комплектации добавляется вкладка BIM.

Слева размещается дерево проекта. В нём сгруппированы поверхности, трассы, измерения, инженерное обустройство, слои и другие категории. Иерархия позволяет отключать отображение целой группы объектов, находить активную поверхность, выбирать трассу и контролировать структуру крупного проекта.

Центральную часть занимает план. Над ним могут открываться вкладки ведомостей и другие представления. Пространственный вид работает в отдельном окне или рядом с планом, поэтому изменение объекта можно одновременно контролировать в двухмерной и трёхмерной форме.

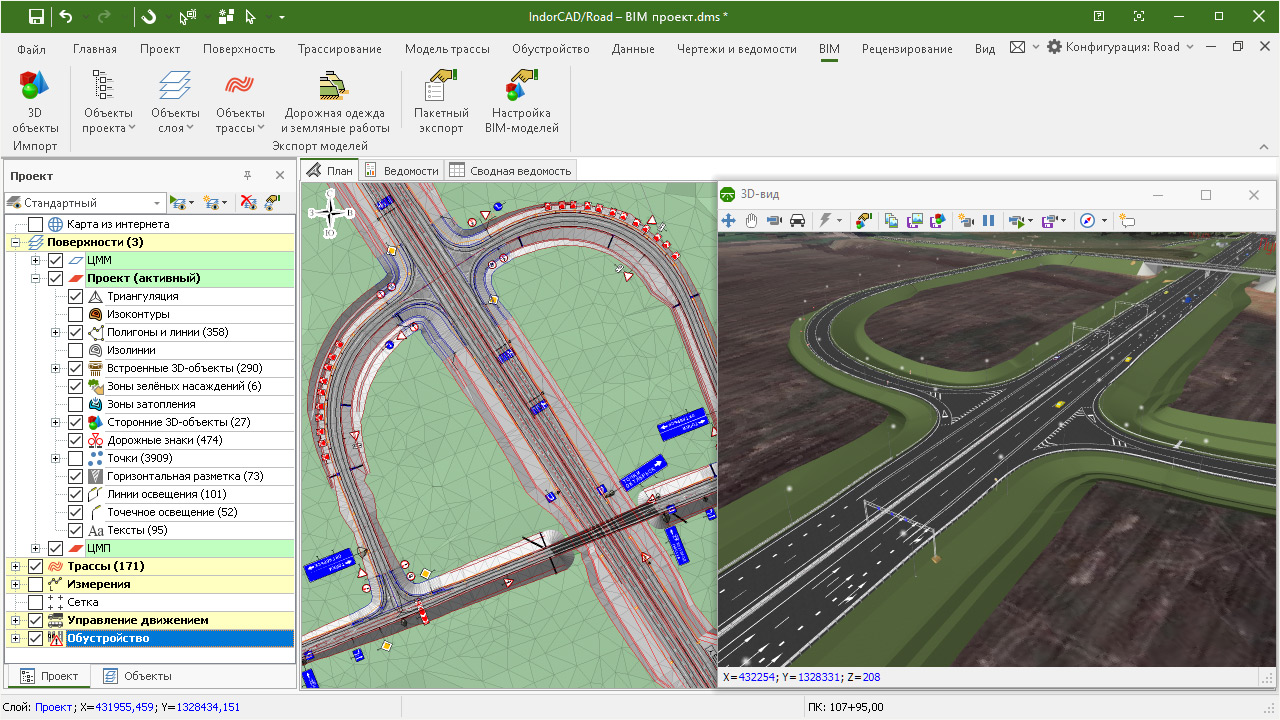

На скриншоте видна характерная организация интерфейса: дерево проекта слева, план дорожного узла в центре и синхронизированный 3D-вид справа. На ленте открыта вкладка BIM с командами импорта 3D-объектов, экспорта элементов проекта и настройки BIM-моделей.

Свойства выбранного объекта отображаются в инспекторе. Набор полей меняется автоматически: для трассы доступны её категория, ограничения и параметры отображения; для поверхности — стиль, триангуляция и аналитические свойства; для поперечника — пикетажное положение, служебные признаки и результаты проверки.

Контекстные инструменты сокращают количество постоянно отображаемых кнопок. Например, команды редактирования трассы становятся доступны после её активации. Редактор продольного профиля открывается через Модель трассы > Продольный профиль и ВПП > Продольный профиль, через Вид > Инструментальные окна > Продольный профиль либо клавишей F3. Редактор поперечных профилей вызывается через Модель трассы > Поперечный профиль > Поперечный профиль или клавишей F4.

Исходные данные и форматы обмена

IndorCAD принимает данные изысканий, картографические материалы, облака точек, чертежи и пространственные модели. Поддержка нескольких источников позволяет собрать проектную основу без ручного переноса каждой линии.

В дорожном проекте используются:

• файлы DWG;

• LandXML;

• IFC;

• шейп-файлы ESRI;

• растровые изображения;

• результаты GPS-съёмок;

• облака точек LAS;

• текстовые наборы TXT, CSV и XYZ;

• картографические веб-сервисы;

• данные рельефа SRTM;

• модели OBJ и другие пространственные форматы для обмена.

DWG можно подключить как подложку, а затем импортировать из чертежа необходимые элементы. Чертежи, сформированные в IndorCAD, также сохраняются в DWG. Это удобно при передаче материалов смежникам, работающим в AutoCAD, и при просмотре результата в Free DWG Viewer или DWG FastView.

Подключённый файл не следует сразу считать корректной проектной основой. Перед началом моделирования проверяют:

1. систему координат;

2. единицы измерения;

3. положение по высоте;

4. ориентацию осей;

5. полноту слоёв;

6. соответствие кодов точек;

7. отсутствие дублирующихся объектов;

8. корректность замкнутых контуров;

9. точность преобразования геометрии.

Ошибки координат особенно опасны при объединении DWG, облака точек, кадастровых данных и IFC. Все файлы могут выглядеть корректно по отдельности, но оказаться смещёнными друг относительно друга.

Создание и первичная настройка проекта

Работу начинают не с трассы, а с подготовки структуры проекта. Такой порядок уменьшает количество последующих исправлений и упрощает контроль исходных данных.

1. Создание структуры слоёв

Слои лучше разделять по происхождению и назначению:

• исходная геодезия;

• существующая поверхность;

• существующая ситуация;

• инженерные сети;

• проектные трассы;

• проектные поверхности;

• обустройство;

• сторонние модели;

• служебные построения;

• выпускные объекты.

Названия должны оставаться понятными без открытия свойств. Обозначения вроде Слой 1, Новый слой и Копия быстро делают крупный проект неуправляемым.

2. Настройка координат

До импорта материалов задают используемую систему координат и проверяют единицы. Контроль выполняют по известным опорным точкам, координатной сетке или объектам с достоверным положением.

3. Подключение исходных материалов

Сначала загружают данные, которые образуют основу рельефа: точки, структурные линии, границы съёмки и облака точек. Затем добавляют подложки, кадастровые сведения, сети и сторонние модели.

4. Проверка высот

Даже при совпадении плана данные могут различаться по высоте. Несколько контрольных отметок сопоставляют с журналами изысканий или геодезическими реперами. После этого строят предварительную поверхность и оценивают аномалии.

5. Сохранение исходного состояния

До начала проектирования полезно сохранить отдельную контрольную копию проекта с очищенными исходными данными. Она позволяет восстановить основу без повторного импорта, если рабочая модель будет повреждена ошибочной операцией.

Цифровая модель местности

Цифровая модель местности в IndorCAD строится на основе точек, линий и границ. Поверхность представляет собой триангуляционную сеть. Каждый треугольник соединяет исходные элементы и участвует в вычислении отметок между ними.

Автоматическое построение не отменяет инженерную проверку. Программа математически соединяет доступные данные, но не знает, где проходит верх бордюра, низ канавы, бровка насыпи или край подпорной стенки, если эти элементы не заданы корректными точками и структурными линиями.

Что проверяют после построения поверхности

• длинные узкие треугольники;

• пересечения рёбер с бровками и кюветами;

• ложные провалы;

• резкие пики;

• ошибочные отметки точек;

• триангуляцию через здания и закрытые области;

• соединение разных берегов водотока;

• выход поверхности за границу съёмки;

• разрывы на стыке участков;

• направление горизонталей.

Горизонтали удобны для общей оценки, но не заменяют анализ триангуляции. Ошибочный треугольник может не сразу проявиться на редком сечении горизонталей, зато станет заметен в 3D-виде или на карте уклонов.

Поверхность перестраивается после изменения исходных объектов. Эта динамика полезна при исправлении изысканий: инженер меняет отметку, добавляет структурную линию или корректирует границу, а затем контролирует обновлённую модель.

Существующая и проектная поверхности

В одном проекте могут одновременно находиться:

• существующий рельеф;

• очищенная поверхность;

• поверхность после снятия растительного слоя;

• проектная поверхность дороги;

• верх земляного полотна;

• дополнительные поверхности инженерных объектов.

Такое разделение необходимо для расчёта разности, построения сечений и получения объёмов. Нельзя заменять все стадии одной поверхностью: при этом теряется понимание, между какими геометрическими состояниями рассчитан объём.

Работа с облаками точек

Для облаков точек поддерживаются LAS, TXT, CSV и XYZ. Такие данные применяются при мобильном или наземном лазерном сканировании, обследовании существующей дороги и съёмке сложного рельефа.

Облако может содержать миллионы точек, поэтому его не следует без подготовки превращать в проектную поверхность. Типовой порядок включает:

1. проверку координат;

2. удаление выбросов;

3. классификацию точек земли;

4. исключение растительности, транспорта и временных объектов;

5. ограничение рабочей области;

6. прореживание данных с сохранением характерных переломов;

7. построение поверхности;

8. проверку поперечными сечениями.

Плотность облака сама по себе не гарантирует качество модели. Если в поверхность попадут точки автомобилей, кустарника или ограждений, продольный профиль получит ложные скачки. Для проектирования реконструкции особенно важно сохранить кромки покрытия, бордюры, лотки и другие линейные элементы.

Производительность зависит не только от объёма оперативной памяти. Важны организация слоёв, границы отображения, плотность исходного массива и количество одновременно включённых моделей. При работе с протяжённым объектом данные рационально делить на участки.

Инженерные изыскания и существующая ситуация

IndorCAD позволяет формировать информационную модель изысканий из параметрических объектов. Здания, инженерные коммуникации, зелёные насаждения и другие элементы существуют не только как условные знаки, но и как пространственные объекты с характеристиками. Геологическая модель строится по литологическим данным скважин.

Подземные коммуникации отображаются на плане и в сечениях. Это помогает оценить пересечения с проектной дорогой, глубины заложения и потенциальные конфликты. Однако автоматическое отображение не заменяет согласование с владельцами сетей и проверку фактических отметок.

Модель существующей ситуации используется на нескольких этапах:

• при выборе положения трассы;

• при проектировании откосов;

• при размещении водоотвода;

• при оценке сноса и переустройства;

• при проверке пересечений;

• при создании сводной BIM-модели;

• при подготовке чертежей.

Проектирование трассы

Трасса служит пространственной основой дороги. С ней связаны пикетаж, продольный профиль, поперечные профили, элементы обустройства и расчётные данные.

Плановая геометрия формируется из прямых, круговых кривых и переходных кривых. Для каждой вершины задаются геометрические параметры. Ограничения трассы включают минимальные радиусы кривых, продольные уклоны, радиусы выпуклых и вогнутых участков, расчётную скорость, условия видимости, длину расчётного автопоезда и параметры виража. При нарушении заданных ограничений программа выделяет проблемные значения и формирует предупреждения.

Пикетаж и участки трассы

После создания оси настраивают пикетаж. В проекте могут присутствовать резаные пикеты и специальные обозначения, поэтому простого отсчёта расстояния от начала недостаточно. Все ведомости, профили и элементы обустройства должны использовать согласованную систему пикетажа.

Для локальных операций создают участки трассы. По участку можно применить шаблон, изменить конструкцию, выполнить расчёт или сформировать отдельный выпуск. Это удобнее, чем многократно вводить начальный и конечный пикеты вручную.

Вариантное проектирование

При сравнении вариантов создают отдельные трассы или копии проектного решения. Варианты должны иметь понятные названия и одинаковую исходную поверхность. Сравнивают:

• длину;

• радиусы;

• продольные уклоны;

• объёмы насыпи и выемки;

• количество пересечений;

• необходимость переустройства сетей;

• число искусственных сооружений;

• условия водоотвода;

• видимость;

• сложность примыканий.

Выбор нельзя основывать только на минимальной длине. Короткая трасса может потребовать глубоких выемок, подпорных сооружений и сложного переустройства коммуникаций.

Продольный профиль

Редактор продольного профиля показывает существующий рельеф и проектную линию вдоль трассы. Сплошная чёрная линия соответствует существующей поверхности, красная — осевой линии трассы, синяя — интерполированной поверхности. Вертикальные оранжевые линии обозначают положения поперечных профилей.

В информационной области отображаются пикеты, рабочие и проектные отметки, элементы плана и профиля, типы поперечников, данные укрепления кюветов, график кривизны и график видимости. Состав отображаемых строк настраивается через контекстное меню.

Проектная линия

Проектную линию формируют из прямых участков и вертикальных кривых. Для неё контролируют:

• продольные уклоны;

• минимальные радиусы;

• рабочие отметки;

• положение относительно существующего рельефа;

• видимость;

• пересечения с коммуникациями;

• водоотвод;

• сопряжение с мостами и примыканиями.

Редактор не следует использовать как обычное поле для рисования. Каждая вершина и кривая связана с расчётными параметрами, поэтому случайное перемещение меняет объёмы и конструкцию на всём зависимом участке.

Насыпь и выемка

В инспекторе продольного профиля доступен раздел Насыпь/выемка. Грубая оценка выполняется вдоль оси и используется для предварительного сравнения. Точный расчёт учитывает конструкции поперечных профилей и запускается кнопкой Рассчитать. После изменения продольной геометрии точный результат требуется обновить повторно.

Поперечные профили

Редактор Поперечный профиль — один из центральных инструментов IndorCAD. В нём создают проектную поверхность, верх земляного полотна, слои дорожной одежды, откосы, кюветы, уступы и другие конструктивные элементы.

Профиль может содержать любое необходимое количество сегментов. Допускаются несимметричные конструкции, два кювета, подпорные стенки, разное количество полос в направлениях движения и нестандартные решения для улиц, площадок или аэродромных элементов.

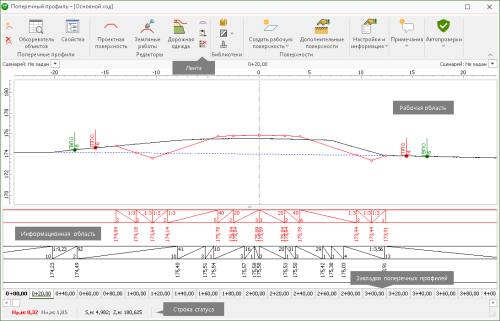

На рабочем поле чёрной линией показана существующая поверхность, красной — проектная. Синяя пунктирная линия соответствует интерполированной поверхности. В нижней информационной области выводятся расстояния, уклоны и отметки. Закладки внизу позволяют переходить между поперечниками по пикетам.

Навигация

Для перехода между поперечниками используются:

• стрелка влево или A — предыдущий профиль;

• стрелка вправо или D — следующий;

• Page Up и Page Down — переход через десять профилей;

• Home — первый;

• End — последний;

• колесо мыши с Shift — последовательное перемещение.

Красное значение пикета на закладке означает, что автоматическая проверка обнаружила ошибку построения. Подробности открываются кнопкой Предупреждения. Такой профиль нельзя без проверки включать в расчёт и выпуск документации.

Библиотека поперечников

Готовую конструкцию можно применить к участку или всей трассе, сохранить в библиотеку и использовать в другом проекте. Библиотека полезна для повторяющихся решений, но шаблон нельзя назначать механически. Перед применением проверяют категорию дороги, ширину полос, тип обочины, бордюры, водоотвод и особенности земляного полотна.

Земляное полотно

Земляное полотно моделируется правилами, привязками и сегментами. Для загородной дороги типичны насыпь, выемка, откосы и кюветы. Для городской улицы применяется корытная конструкция, внутри которой размещаются слои дорожной одежды.

Линия верха земляного полотна может строиться относительно проектной поверхности, существующей поверхности или выбранного узла. При реконструкции это позволяет сохранить существующую конструкцию на одной части поперечника и сформировать полное новое полотно на уширении.

В редакторе земляных работ моделируются:

• снятие растительного слоя;

• уступы на косогорах;

• замена слабого грунта;

• границы разборки существующего покрытия;

• откосы насыпи и выемки;

• кюветы;

• укрепления;

• верх земляного полотна;

• постоянная и временная полосы отвода.

Сегменты привязывают к именованным узлам. Такая схема устойчивее простых координатных построений: при изменении ширины проезжей части связанный откос или слой перемещается вместе с опорным узлом.

Дорожная одежда

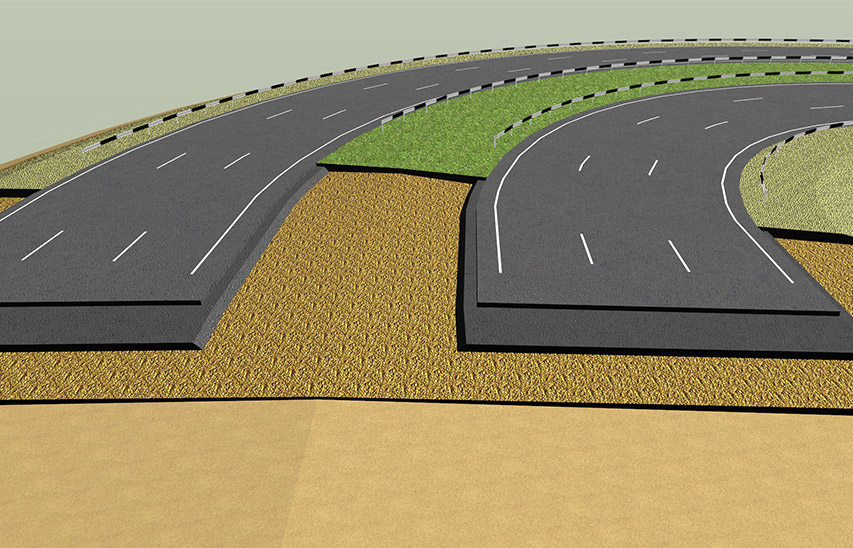

Слои дорожной одежды строятся в поперечном профиле. Для слоя задают материал, толщину, границы, положение относительно других элементов и правила изменения конструкции. Модель должна различать покрытие, основание, дополнительные слои и укрепление обочин.

Встроенные библиотеки содержат материалы и типовые конструкции. В программу включено более 800 материалов с физико-механическими свойствами, а также библиотека конструкций дорожных одежд и отдельных решений для обочин и разделительных полос.

IndorCAD моделирует геометрию слоёв и рассчитывает связанные объёмы. Инженерный расчёт прочности и оптимизация конструкции относятся к IndorPavement. Эти задачи нельзя смешивать: геометрически корректный набор слоёв ещё не подтверждает соответствие конструкции нагрузке и условиям эксплуатации.

Шаблоны верха проектной поверхности

Шаблон ВПП описывает верх проектной поверхности дороги. Для загородного профиля в него входят проезжая часть, обочины, разделительная полоса и другие элементы. В шаблоне городской улицы могут присутствовать проезды, газоны, бордюры, велосипедные дорожки и коммуникационные коридоры.

Редактор открывается командой Модель трассы > Продольный профиль и ВПП > Шаблоны ВПП > Редактор шаблонов ВПП. В верхней части отображается предварительный просмотр, а ниже — структура элементов.

Шаблон можно применить:

• ко всей трассе;

• к выделенному диапазону;

• к обеим сторонам;

• только к левой части;

• только к правой части.

Для асимметричной улицы удобно использовать разные шаблоны для левой и правой сторон. После применения конструкция остаётся редактируемой в поперечном профиле, редакторе отгонов и табличных инструментах.

Виражи и уширения

Проектирование виражей выполняется командой Модель трассы > Продольный профиль и ВПП > Виражи. Перед расчётом трасса должна быть разбита на поперечные профили.

В диалоговом окне отображаются вершины с круговыми кривыми. Система анализирует их параметры, отмечает вершины, для которых требуется вираж, и выделяет ошибки красным цветом. Для выбранной вершины доступны радиус, длина круговой кривой, параметры входящей и исходящей клотоид и длины прямых вставок.

Расчёт учитывает выбранный нормативный документ. В параметрах задаются:

• уклон виража;

• нормы уширения;

• схема отвода уширения;

• шаблон ВПП;

• правила сопряжения соседних кривых;

• изменение уклонов обочин.

Поддерживаются простые и объединённые схемы, включая сопряжённые кривые одного или разных направлений. После автоматического расчёта инженер проверяет отгоны в редакторе поперечных профилей и на графиках.

Пересечения, примыкания и транспортные узлы

Примыкание в IndorCAD — не просто пересечение двух осей. Оно включает основную и примыкающую трассы, вспомогательные съезды, геометрию сопряжения и зависимые поверхности.

Для проверки проекта анализируют:

• угол примыкания;

• положение по пикетажу;

• радиусы съездов;

• продольные уклоны;

• поперечные уклоны;

• водоотвод;

• траектории расчётного транспорта;

• видимость;

• сопряжение дорожных одежд;

• конфликт с ограждениями и знаками.

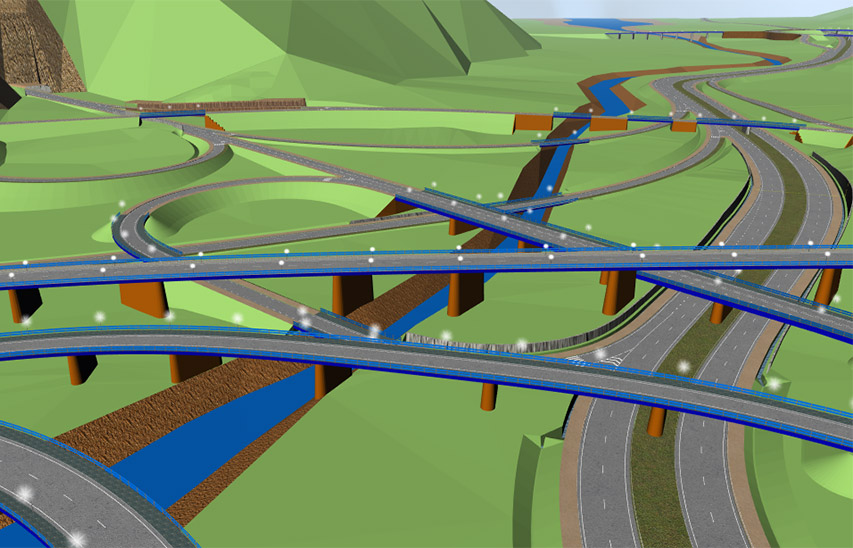

Сложные развязки создаются стандартными средствами трассирования. Каждый съезд моделируется как самостоятельная трасса, после чего элементы объединяются в общую пространственную систему.

Трёхмерный вид помогает обнаружить грубые ошибки сопряжения, однако точность проверяют профилями, отметками, уклонами и пересечениями поверхностей. Визуально плавный съезд может иметь недопустимый продольный уклон или локальную зону застоя воды.

Водоотвод

Водоотвод проектируется совместно с рельефом и дорожной поверхностью. Кюветы, лотки и канавы должны иметь непрерывные уклоны и обеспечивать вывод воды к принятым точкам сброса.

IndorCAD анализирует триангуляционные поверхности и показывает зоны скопления воды, временные водотоки и максимальные глубины. Результат отображается на плане, в сечениях и 3D-виде.

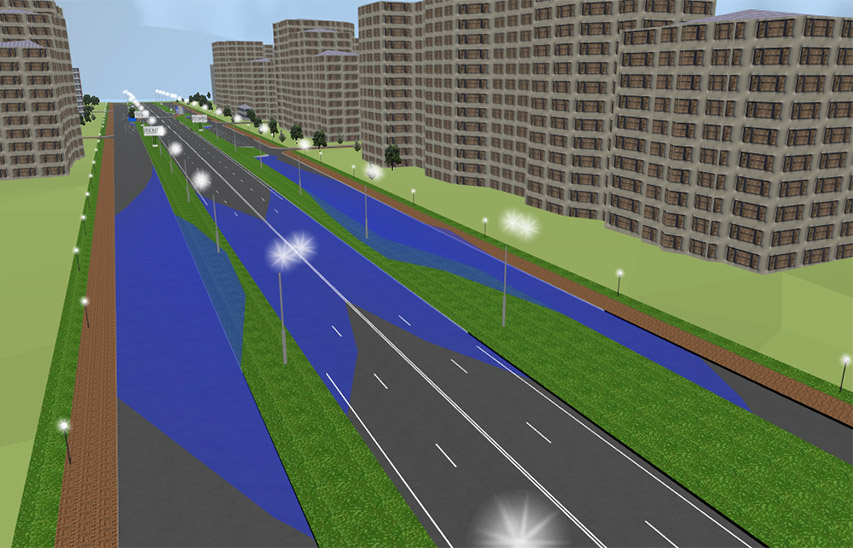

Синие области на модели обозначают результат пространственного анализа поверхности. Такой вид помогает найти локальные понижения, которые трудно заметить только по отметкам.

Проверку водоотвода выполняют после изменения:

• продольного профиля;

• поперечного уклона;

• бордюров;

• островков;

• примыканий;

• кюветов;

• проектной поверхности;

• местоположения водопропускных сооружений.

Проектирование труб по типовым альбомам, получение их сечений и специальных ведомостей выполняется средствами IndorCulvert в соответствующей комплектации.

Инженерное обустройство

Модель дороги включает дорожные знаки, горизонтальную разметку, ограждения, светофоры, освещение и другие элементы организации движения. Объекты размещаются относительно трассы и проектной поверхности.

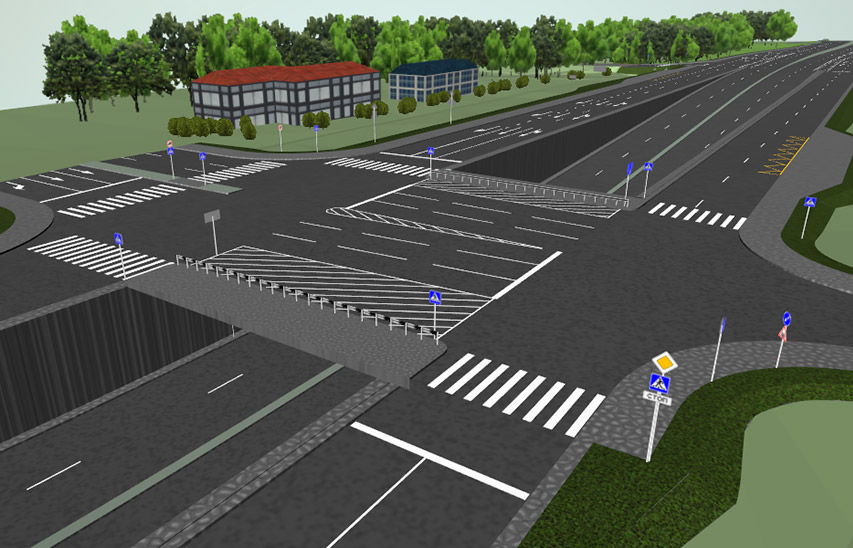

На трёхмерной модели видны разметка, пешеходные переходы, знаки, ограждения и островки. Пространственное представление помогает проверить ориентацию знаков, непрерывность разметки и положение объектов относительно проезжей части.

Дорожная разметка

Разметка хранится как проектный объект с типом, цветом, материалом и геометрией. По выбранной трассе формируется ведомость объёмов горизонтальной разметки. Команда находится в меню Чертежи и ведомости > Ведомости > Инженерное обустройство > Объёмы горизонтальной дорожной разметки.

Длину можно вычислять по пикетажу или реальной геометрии. Результаты группируются по километрам либо пикетам, а итоговая таблица разделяет типы, цвета и материалы.

Знаки и ограждения

Базовые знаки входят в дорожную комплектацию. Знаки индивидуального проектирования поддерживаются расширенными средствами. Линейные объекты, включая ограждения и шумозащитные экраны, могут автоматически привязываться к ближайшей трассе.

При сложной развязке вспомогательные трассы иногда не должны использоваться для такой привязки. Для этого в свойствах трассы предусмотрен параметр Не использовать для привязки обустройства.

Освещение

Для освещения задаются линии и отдельные элементы. Результаты расчёта отображаются в инспекторе и на плане в виде градиентной сетки. При выпуске ведомости программа использует объекты, созданные инструментами Обустройство > Линии освещения и Обустройство > Элементы освещения. Для более подробной модели применяются объекты инженерных сетей.

Трёхмерная модель и визуальная проверка

3D-вид в IndorCAD используется не только для презентации. Он связан с проектными объектами и помогает контролировать рельеф, откосы, пересечения, разметку, мосты, освещение и водоотвод.

После изменения параметров модель перестраивается. Это особенно полезно при проектировании площадок, сложных съездов и городских улиц: инженер сразу видит разрывы покрытия, неправильные откосы, зависшие элементы и локальные конфликты.

Для полноценного контроля применяют несколько представлений:

В проект можно добавлять библиотечные и пользовательские 3D-элементы. Мосты и путепроводы также могут формироваться в составе дорожной модели. Для сложных архитектурных объектов допускается подготовить модель во внешнем редакторе, например в SketchUp, а затем передать её в согласованном формате.

BIM-инструменты

IndorCAD BIM развивает дорожную модель до уровня структурированной информационной модели. Геометрия связывается с атрибутами, классификацией и данными для последующих стадий.

Основные операции включают:

• подготовку частных информационных моделей;

• настройку состава экспорта;

• пакетный экспорт;

• передачу модели в IFC;

• объединение дорожных объектов и сторонних 3D-моделей;

• формирование сводной ведомости объёмов;

• адаптацию выдачи под требования заказчика или экспертизы.

Сводная ведомость собирает значения из частных ведомостей, связанных с моделью дороги. Это уменьшает ручное сведение таблиц, но итог всё равно проверяют по участкам, единицам и правилам включения объектов.

Подготовка модели к передаче

Перед экспортом выполняют контрольный цикл:

1. удаляют временные и дублирующиеся объекты;

2. проверяют системы координат;

3. упорядочивают названия трасс, слоёв и элементов;

4. заполняют обязательные свойства;

5. задают состав частных моделей;

6. исключают служебную геометрию;

7. выполняют экспорт;

8. открывают результат в независимом просмотрщике;

9. проверяют дерево объектов;

10. сопоставляют координаты и габариты;

11. контролируют атрибуты;

12. фиксируют найденные расхождения.

Передача IFC без проверки создаёт риск получить геометрически видимую, но информационно неполную модель.

Объёмы работ и ведомости

IndorCAD получает количественные данные из проектной модели. Ведомости охватывают земляные работы, дорожную одежду, элементы обустройства, примыкания, мосты, разметку и другие категории.

Для разных задач предусмотрены отдельные таблицы. Например, ведомость параметров примыканий содержит положение, угол и характеристики построенных примыканий. Список примыкающих трасс формируется только для объектов, созданных инструментом Модель трассы > Примыкания и съезды > Построение примыкания. Трассы, пересекающиеся визуально, но не оформленные этим инструментом, в такой список не попадут.

Почему объёмы могут различаться

Расхождения между ожидаемым и полученным результатом возникают по нескольким причинам:

• неверно выбран диапазон пикетов;

• часть поперечников скрыта;

• профиль содержит ошибки;

• границы слоя заданы не теми узлами;

• поверхность имеет дефекты;

• один объект посчитан в нескольких слоях;

• после изменения модели ведомость не обновлена;

• использованы разные способы вычисления длины;

• временные объекты включены в выпуск;

• конструкции на переходах не согласованы.

Проверку начинают не с ручного исправления итоговой цифры, а с поиска ошибочного объекта. Подмена расчётного результата числом разрушает связь между моделью и документацией.

Чертежи и выпуск документации

В общий состав IndorCAD входит система подготовки чертежей IndorDraw. Она используется для компоновки листов, оформления планов, продольных и поперечных профилей, размещения таблиц, рамок, штампов и условных обозначений.

При формировании стандартных чертежей применяются шаблоны. Настроенный шаблон можно использовать в разных проектах, сохраняя единые параметры оформления.

На выпускном этапе проверяют:

• масштаб;

• формат листа;

• рамку и основную надпись;

• состав слоёв;

• подписи пикетов;

• проектные и существующие отметки;

• обозначения кривых;

• таблицы уклонов;

• пересечения коммуникаций;

• разрывы длинного профиля;

• номера поперечников;

• легенду и условные знаки;

• соответствие модели и ведомостей.

Чертежи можно сохранить в DWG для передачи смежникам. После экспорта проверяют шрифты, стили линий, штриховки, блоки, масштабы и положение объектов.

Пошаговое проектирование участка дороги

Шаг 1. Подготовить исходные материалы

Собирают точки съёмки, структурные линии, границы, сведения о коммуникациях, геологию, кадастровые материалы и подложки. Для каждого набора фиксируют систему координат и источник.

Шаг 2. Создать слои проекта

Исходные и проектные данные помещают в разные слои. Поверхность существующего рельефа не должна находиться в одной группе с проектными объектами.

Шаг 3. Построить существующую поверхность

Из точек и структурных линий создают триангуляцию. Добавляют границу, исключаемые зоны и линии перелома. Затем проверяют горизонтали и 3D-вид.

Шаг 4. Смоделировать существующую ситуацию

Добавляют здания, сети, растительность, ограждения и другие объекты. Для коммуникаций контролируют высоты и пересечения.

Шаг 5. Создать трассу

Задают ось, вершины, прямые, круговые и переходные кривые. Настраивают пикетаж и ограничения, соответствующие категории дороги.

Шаг 6. Проверить плановую геометрию

Контролируют радиусы, длины переходных кривых, прямые вставки, положение относительно рельефа, сетей и земельных границ.

Шаг 7. Разбить трассу на поперечные профили

Назначают шаг, добавляют профили в характерных местах: на переломах рельефа, примыканиях, водопропускных сооружениях, начале и конце переходов.

Дополнительный профиль создаётся командой Трассирование > Разбивка > Создание поперечного профиля или клавишей Insert.

Шаг 8. Построить продольный профиль

Открывают редактор клавишей F3. Проверяют существующую линию и создают проектную геометрию с учётом уклонов, вертикальных кривых и видимости.

Шаг 9. Назначить шаблон ВПП

Выбирают типовую конструкцию либо создают собственный шаблон. Для асимметричного участка отдельно настраивают левую и правую стороны.

Шаг 10. Рассчитать виражи

Открывают Модель трассы > Продольный профиль и ВПП > Виражи, выбирают стандарт и проверяют вершины. После расчёта анализируют отгоны на поперечниках.

Шаг 11. Настроить земляное полотно

В Поперечном профиле задают откосы, кюветы, уступы, снятие растительного слоя и верх земляного полотна.

Шаг 12. Создать дорожную одежду

Добавляют слои, материалы и толщины. Проверяют переходы между конструкциями и границы на уширениях.

Шаг 13. Смоделировать водоотвод

Проверяют продольные уклоны кюветов и лотков, анализируют зоны скопления воды, назначают точки сброса и места труб.

Шаг 14. Построить примыкания

Создают примыкающие трассы и вспомогательные съезды, согласовывают поверхности и проверяют траектории транспорта.

Шаг 15. Добавить инженерное обустройство

Размещают разметку, знаки, ограждения, освещение, остановки и другие элементы.

Шаг 16. Проверить модель

Просматривают план, продольник, поперечники и 3D-вид. Устраняют красные предупреждения, дефекты поверхностей и разрывы конструкций.

Шаг 17. Получить объёмы

Формируют ведомости по заданным участкам. Результаты сопоставляют с геометрией и контрольными сечениями.

Шаг 18. Выпустить чертежи

Настраивают шаблоны, листы и подписи. Проверяют соответствие чертежей последнему состоянию модели.

Шаг 19. Подготовить обменные файлы

Экспортируют DWG, LandXML, IFC или другой согласованный формат. Каждый файл открывают отдельно и проверяют.

Работа с крупными проектами

Протяжённая дорога с облаками точек, несколькими поверхностями и большим количеством обустройства требует дисциплины хранения данных.

Разделение на участки

Проект делят по логическим границам:

• очередям строительства;

• транспортным узлам;

• административным границам;

• участкам изысканий;

• типам конструкции;

• зонам ответственности исполнителей.

Разделение не должно создавать разрывы. На стыках фиксируют контрольные пикеты, отметки и правила обмена.

Именование

Названия объектов должны включать назначение. Например:

• ЦММ_Существующая;

• ЦММ_Проектная_Основнойход;

• Трасса_Основнойход;

• Съезд_С1;

• ВПП_Городская_4полосы;

• ДО_Тип2;

• Разметка_Этап1.

Видимость

Неиспользуемые слои отключают. Облака точек ограничивают рабочей областью. Тяжёлые сторонние модели подключают только на этапе координации.

Контроль изменений

После значимой правки сохраняют контрольную копию. В журнале изменений фиксируют:

• объект;

• пикетажный диапазон;

• причину;

• исполнителя;

• дату;

• связанные ведомости и чертежи;

• необходимость повторного экспорта.

Лицензирование и пробный режим

Для IndorCAD предлагаются бессрочные и временные лицензии. При бессрочной схеме право использования не ограничено по времени, а период обновлений и технической поддержки приобретается отдельно. Временная лицензия действует ограниченный срок.

Пробный режим рассчитан на 30 дней. Проекты и настройки, подготовленные за этот период, сохраняются после перехода на коммерческую лицензию. В демонстрационном режиме ограничены отдельные операции выпуска и обмена.

При выборе лицензии важно определить не только число рабочих мест, но и необходимую комплектацию:

• Topo для изысканий и топографических планов;

• Site для генеральных планов;

• Road для проектирования дорог;

• BIM для информационного моделирования и расширенного экспорта;

• Road или BIM с IndorCulvert для труб;

• Road или BIM с IndorPavement для расчёта дорожных одежд.

Системные требования

Эти параметры позволяют запустить систему, но крупный проект требует запаса. Облака точек, несколько поверхностей, детализированная 3D-сцена и параллельно открытые профили увеличивают расход памяти. Для таких задач 16 ГБ следует считать базовой рабочей конфигурацией, а не пределом.

Разрешение 1280 × 1024 формально поддерживается, но при нём панели занимают значительную часть пространства. Для одновременного просмотра плана, свойств и профиля удобнее большой монитор или конфигурация с двумя экранами.

Преимущества и ограничения

Плюсы:

• специализированная технология дорожного проектирования, а не набор универсальных примитивов;

• связанная модель плана, продольного профиля, поперечников и поверхностей;

• гибкий редактор поперечных профилей;

• поддержка загородных дорог и городских улиц;

• автоматическое построение виражей с нормативными параметрами;

• моделирование земляного полотна и дорожной одежды;

• работа с инженерными изысканиями и облаками точек;

• анализ видимости, траекторий движения и водоотвода;

• встроенное инженерное обустройство;

• формирование чертежей и ведомостей;

• обмен через DWG, LandXML, IFC и другие форматы;

• отдельная BIM-комплектация;

• версии для Windows и российских Linux-систем;

• русскоязычная документация и профильный форум.

Минусы:

• для освоения требуется знание технологии проектирования дорог;

• интерфейс содержит большое количество специализированных параметров;

• сложный поперечник требует аккуратной настройки узлов, правил и привязок;

• после автоматического перестроения необходимо проверять зависимые объекты;

• часть задач выполняется отдельными продуктами IndorCulvert, IndorPavement и IndorTrafficPlan;

• BIM-функции зависят от комплектации;

• крупные облака точек и детальные 3D-модели требуют производительной рабочей станции;

• обмен с другой САПР не гарантирует полного сохранения параметрических связей;

• типовые библиотеки не отменяют проверки применимости решения к конкретному объекту;

• переход существующей организации с другой дорожной САПР требует перенастройки шаблонов и регламентов.

Сравнение с аналогами

IndorCAD и CREDO

CREDO охватывает широкую цепочку изысканий и транспортного проектирования. В технологии предусмотрено распределение земляных масс, работа с геологией, дорогами и организацией движения. IndorCAD отличается цельным интерфейсом дорожной модели и выраженной связью с продуктами собственной линейки. Выбор зависит от принятой в организации технологии, библиотек и форматов обмена.

IndorCAD и Топоматик Robur

Топоматик Robur — прямой конкурент в дорожном проектировании. Система работает с планом, профилем, поперечниками и специализированными инженерными задачами, включая сложные развязки. IndorCAD выделяется редактором поперечных профилей, BIM-комплектацией и общей линейкой Topo–Site–Road–BIM.

IndorCAD и Civil 3D

Civil 3D строит дороги на основе трасс, профилей, сборок и коридоров. Коридор объединяет горизонтальную ось, вертикальный профиль и поперечную конструкцию в динамическую модель. Система тесно связана с другими продуктами Autodesk.

IndorCAD лучше приспособлен к российской дорожной терминологии, типовым решениям и специализированному выпуску. Civil 3D предоставляет более универсальную среду для разных инфраструктурных дисциплин и широкую международную экосистему. Переход между ними требует не только конвертации геометрии, но и пересмотра шаблонов, классификации и процедур выпуска.

IndorCAD и nanoCAD GeoniCS

nanoCAD GeoniCS работает в DWG-ориентированной среде и включает модули Топоплан, Генплан, Сети, Трассы, Сечения и Геомодель. Продольный профиль можно создавать вручную, по примитивам, поверхности, 3D-полилинии или текстовому файлу; профиль динамически обновляется при изменении трассы.

IndorCAD сильнее сфокусирован на полной модели автомобильной дороги, включая поперечники, дорожную одежду, виражи, обустройство и дорожные ведомости. GeoniCS удобен организациям, которые строят работу вокруг nanoCAD и DWG.

Отзывы пользователей и профильных изданий

Что ценят пользователи

В опубликованном опыте инженера, работавшего с Civil 3D, Топоматик Robur и IndorCAD, основными достоинствами IndorCAD названы скорость работы, понятный интерфейс и редактор поперечных профилей. Особенно отмечена возможность индивидуально менять конструкцию, ширины и уклоны на каждом поперечнике. Это мнение одного специалиста, а не статистическая оценка всей аудитории.

На пользовательском форуме встречаются положительные оценки гибкости отображения, работы с инженерно-геодезическими данными и настраиваемой конструкции земляного полотна. Одновременно пользователи указывают, что первоначальная настройка сложной конструкции занимает время.

Повторяющиеся замечания

Длительная ветка пожеланий к IndorCAD показывает, что основные обсуждения сосредоточены не вокруг отсутствия базового дорожного функционала, а вокруг совершенствования частных операций, интерфейса, автоматизации и обработки нестандартных ситуаций. Большое количество сообщений также означает, что разные оценки могут относиться к разным поколениям системы и не должны механически переноситься на современный интерфейс.

Для ранней IndorCAD 8 пользователи критиковали отдельные инструменты карманов, уширений и земляного полотна. Эти сообщения важны для истории развития, но не характеризуют последующие редакции без дополнительной проверки.

Профильные публикации

Журнал САПР и ГИС автомобильных дорог публикует материалы о дорожных САПР, геоинформационных системах, инженерных изысканиях и информационном моделировании. В выпусках рассматривались инструменты IndorCAD, транспортные развязки, переход от САПР к BIM и практическое применение дорожных информационных систем.

Журнал издаётся при участии ИндорСофт, поэтому публикации о продуктах Indor нельзя считать полностью независимыми обзорами. Их практическая ценность заключается в технической детализации и описании методик, а выводы о конкурентных преимуществах следует сопоставлять с документацией других систем и опытом проектных организаций.

Усреднённая картина выглядит так: IndorCAD ценят за предметную дорожную логику, наглядный поперечник, связанную модель и техническую поддержку. Основные трудности относятся к порогу входа, настройке нестандартных конструкций, проверке автоматических перестроений и обмену с другими САПР.

Обучение и документация

Для IndorCAD доступны отдельные руководства по созданию моделей местности, подготовке генеральных планов и проектированию автомобильных дорог. Онлайн-справка раскрывает команды, параметры объектов и последовательность операций. Также предусмотрены учебные курсы, горячие клавиши и форум.

Рациональная последовательность обучения:

1. интерфейс и слои;

2. импорт исходных данных;

3. поверхности;

4. плановая геометрия трассы;

5. пикетаж и разбивка;

6. продольный профиль;

7. шаблоны ВПП;

8. поперечные профили;

9. земляное полотно;

10. дорожная одежда;

11. виражи;

12. примыкания;

13. водоотвод;

14. обустройство;

15. ведомости;

16. чертежи;

17. BIM-экспорт.

Начинать обучение сразу со сложной развязки неэффективно. Сначала следует выполнить короткий учебный участок и проследить, как изменение оси влияет на профили, поверхность, объёмы и документацию.

Для каких задач подходит IndorCAD

Проектирование новой дороги

Программа охватывает весь основной цикл: изыскания, трассу, профили, конструкции, обустройство, объёмы и документацию.

Реконструкция

Редактор поперечников позволяет сочетать существующую и проектную конструкции, моделировать разборку покрытия, уширение и локальное переустройство земляного полотна.

Городская улица

Поддерживаются бордюры, газоны, тротуары, проезды, коммуникационные коридоры, освещение и сложная несимметричная конфигурация.

Транспортная развязка

Развязка строится из нескольких трасс и связанных поверхностей. 3D-вид помогает контролировать пространственную схему, а профили — высотные решения.

Топографический план

Для изыскательской задачи достаточно IndorCAD Topo. Пользователь получает средства работы с поверхностью, условными знаками и объектами ситуации без дорожной специализации Road.

Генеральный план

IndorCAD Site подходит для вертикальной планировки и моделирования площадных объектов.

Информационная модель дороги

IndorCAD BIM используется, когда проект должен быть передан в IFC, разделён на частные модели и дополнен атрибутивными данными.

Когда лучше выбрать другую программу

Civil 3D рационален для организации, где весь обмен, библиотеки, обучение и смежные процессы построены вокруг Autodesk. Переход на IndorCAD только ради одного проекта создаст затраты на шаблоны и подготовку сотрудников.

CREDO подходит предприятиям, использующим единую технологию изысканий, геологии, транспорта и распределения земляных масс.

Топоматик Robur следует рассматривать проектировщикам, которым привычна его модель план–профиль–поперечник и уже накоплены собственные библиотеки.

nanoCAD GeoniCS удобен в DWG-ориентированной среде с задачами топоплана, сетей, трасс и генерального плана.

Обычный AutoCAD достаточен только для простого двумерного оформления или редактирования готового чертежа. Для связанного проектирования дороги ручные линии и блоки не заменяют трассу, профили, поверхности и расчётную модель.

Частые вопросы

Чем IndorCAD Road отличается от IndorCAD BIM?

Road содержит основные инструменты проектирования автомобильных дорог. BIM добавляет модуль IndorBIM, расширенную подготовку информационных моделей, пакетный экспорт и дополнительные средства обмена.

Можно ли проектировать только топографию?

Да. Для этого предназначена комплектация IndorCAD Topo.

Можно ли использовать IndorCAD для генерального плана?

Да. Специализированная комплектация IndorCAD Site включает инструменты генплана, моделирование поверхностей и расчёт объёмов.

Поддерживается ли IFC?

Да. IFC используется для импорта и обмена пространственными моделями. Расширенная подготовка частных информационных моделей и BIM-экспорт зависят от модуля IndorBIM.

Поддерживается ли DWG?

Да. DWG подключается как подложка с возможностью импорта данных. Чертежи IndorCAD также сохраняются в DWG.

Можно ли использовать облако точек?

Да. Поддерживаются LAS, TXT, CSV и XYZ.

Есть ли 3D-вид?

Да. Трёхмерное представление связано с проектной моделью и используется для контроля рельефа, дороги, обустройства, водоотвода и искусственных сооружений.

Можно ли создать нестандартный поперечник?

Да. Редактор не ограничивает количество сегментов и допускает несимметричные конструкции, подпорные стены, несколько кюветов и различное число полос по направлениям.

Выполняет ли программа расчёт дорожной одежды?

В IndorCAD моделируется геометрия слоёв и определяются объёмы. Расчёт прочности и оптимизация выполняются в IndorPavement.

Проектируются ли водопропускные трубы?

Специализированные функции доступны в комплектациях с IndorCulvert.

Работает ли IndorCAD в Linux?

Да. Поддерживаются Astra Linux Desktop и РЕД ОС соответствующих редакций.

Можно ли использовать карты как подложку?

Да. IndorCAD подключает веб-карты, использует их как подложки и применяет картографические данные для текстурирования поверхности. Поддерживается загрузка рельефа SRTM. Для дополнительного визуального контроля территории можно использовать материалы из Google Earth, предварительно проверив координаты и допустимость использования данных.

Итоговая оценка

IndorCAD — предметная дорожная САПР с единой моделью рельефа, трассы, профилей, земляного полотна, дорожной одежды, обустройства и документации. Её основное преимущество раскрывается не при рисовании отдельных листов, а в полном цикле проектирования, где изменение одного элемента должно корректно пройти через всю модель.

IndorCAD Road подходит инженерам, которым нужны профили, виражи, примыкания, объёмы и выпуск дорожной документации. IndorCAD BIM требуется для подготовки информационных моделей и расширенного обмена. Topo и Site рациональны для подразделений, занимающихся изысканиями и генеральными планами.

Перед внедрением следует выполнить контрольный проект: импортировать реальные изыскания, построить поверхность, создать короткую трассу, настроить нестандартный поперечник, получить объёмы, выпустить лист и проверить обмен с используемой в организации САПР. Такой сценарий показывает не количество заявленных функций, а пригодность IndorCAD к конкретной технологии проектного отдела.
