SmartDraw

SmartDraw — программа для создания диаграмм, масштабированных планов, блок-схем, организационных структур, интеллект-карт, технических схем, IT-диаграмм, планов эвакуации, схем происшествий и визуальных материалов для командной документации. Продукт развивает SmartDraw Software, LLC; компания работает с 1994 года, штаб-квартира находится в The Woodlands, Texas, USA. SmartDraw относится не к обычным графическим редакторам, а к инструментам визуального проектирования: пользователь не рисует каждый объект вручную с нуля, а собирает схему из шаблонов, символов, соединителей, масштабируемых элементов, готовых библиотек и данных.

Главная особенность SmartDraw — сочетание двух направлений в одном рабочем пространстве. Первое направление — классическое diagramming: flowcharts, org charts, mind maps, project charts, UML, ERD, network diagrams, AWS diagrams, Azure diagrams и другие схемы. Второе — scaled drawings: floor plans, site plans, office layouts, fire pre-plans, evacuation plans, accident reconstruction diagrams, crime scene diagrams, planograms. Поэтому обзор SmartDraw нельзя свести только к блок-схемам: программа закрывает и офисную визуализацию, и прикладные планы помещений, и техническую документацию.

SmartDraw удобнее рассматривать как рабочую среду для людей, которым нужен понятный визуальный документ без полноценного CAD-процесса. В программе можно быстро собрать схему процесса, нарисовать план офиса, подготовить организационную структуру, сделать схему сети, импортировать существующий план здания, масштабировать его и добавить поверх него собственные обозначения. Для сложного инженерного 3D-проектирования SmartDraw не заменяет профессиональные CAD-системы, но для 2D-планов, схем и визуальной документации программа даёт более короткий путь от идеи до готового файла.

Что такое SmartDraw и для каких задач нужна программа

SmartDraw работает как редактор диаграмм и планов, где пользователь начинает не с пустого листа, а с шаблона. Внутри доступны категории для бизнес-процессов, организационных схем, технических диаграмм, планов помещений, карт, инженерных схем, product management, project management, emergency planning, network design и software design. Такая структура помогает не смешивать разные типы документов: flowchart открывается с одними символами, floor plan — с другими, rack diagram — с библиотеками серверного оборудования, а fire pre-plan — с набором обозначений для пожарного планирования.

В обычном редакторе изображений пользователь самостоятельно расставляет фигуры, линии, подписи и пытается удержать равные расстояния. SmartDraw берёт на себя значительную часть компоновки: шаблон открывается вместе с SmartPanel, слева появляются подходящие инструменты и библиотеки, а формы добавляются перетаскиванием на рабочую область. Для блок-схем это означает быстрый монтаж процесса из шагов, решений и соединителей. Для планов помещений — работу со стенами, окнами, дверями, масштабом, фоном и символами. Для IT-схем — использование готовых наборов значков и контейнеров.

Программа подходит нескольким группам пользователей:

• бизнес-аналитикам и менеджерам процессов — для workflow diagrams, swimlane diagrams, decision trees, process maps;

• HR-специалистам — для organizational charts и схем подчинённости;

• IT-командам — для network diagrams, AWS architecture diagrams, Azure diagrams, ERD, UML и документации инфраструктуры;

• руководителям проектов — для timelines, project charts, Kanban boards, roadmaps, PERT charts;

• строительным, эксплуатационным и facility-командам — для floor plans, site plans, office layouts, building plans;

• службам безопасности, пожарным и правоохранительным подразделениям — для evacuation plans, fire pre-plans, accident reconstruction и crime scene diagrams;

• преподавателям и студентам — для учебных схем, визуальных заданий, планов помещений, интеллект-карт и презентационных материалов.

SmartDraw особенно полезен там, где нужно не художественное изображение, а понятная схема с логикой, масштабом, подписями и возможностью передать результат в PDF, PNG, SVG, JPEG, VSDX или SDR. Для иллюстраций, ретуши и дизайна рекламных баннеров лучше выбрать графический редактор, а для инженерной 3D-модели — CAD-программу. Для смежных задач на freeexe можно посмотреть AutoCAD, SketchUp, DWG FastView, Free DWG Viewer, XMind и Edraw File Viewer.

Платформы и варианты работы

SmartDraw работает в браузере на Windows, macOS и Linux. Это означает, что основной вариант использования — веб-приложение с доступом к файлам, шаблонам, библиотекам, совместной работе и интеграциям через интернет. Есть настольное приложение для Windows и Mac: оно запускает SmartDraw из привычной среды рабочего стола, но продукт остаётся современным веб-ориентированным редактором, а не классической офлайн-программой старого типа.

Настольное приложение имеет смысл для пользователей, которым удобнее держать SmartDraw в отдельном окне, закреплять его в taskbar или dock и не искать вкладку среди других страниц браузера. По функциональной логике оно ближе к оболочке для той же рабочей среды: пользователь получает единый интерфейс SmartDraw, доступ к документам, шаблонам и современным функциям без возврата к SmartDraw Classic.

Офлайн-режим — важное ограничение. SmartDraw относится к web-based продуктам и не работает как автономный редактор без подключения. Это нужно учитывать в организациях с закрытыми сетями, на объектах без стабильного интернета и в командировках, где сотрудник должен открыть план или схему независимо от сети. В таких условиях стоит заранее подготовить PDF, SVG или PNG-копию нужного документа либо использовать альтернативу с полноценным локальным режимом.

Для хранения файлов SmartDraw интегрируется с SharePoint, OneDrive, Google Drive, Dropbox и Box. Это принципиальное отличие от редакторов, которые заставляют держать все документы только во внутреннем хранилище сервиса: команда может встроить визуальные документы в уже принятую систему папок, прав и корпоративных процессов.

Интерфейс SmartDraw

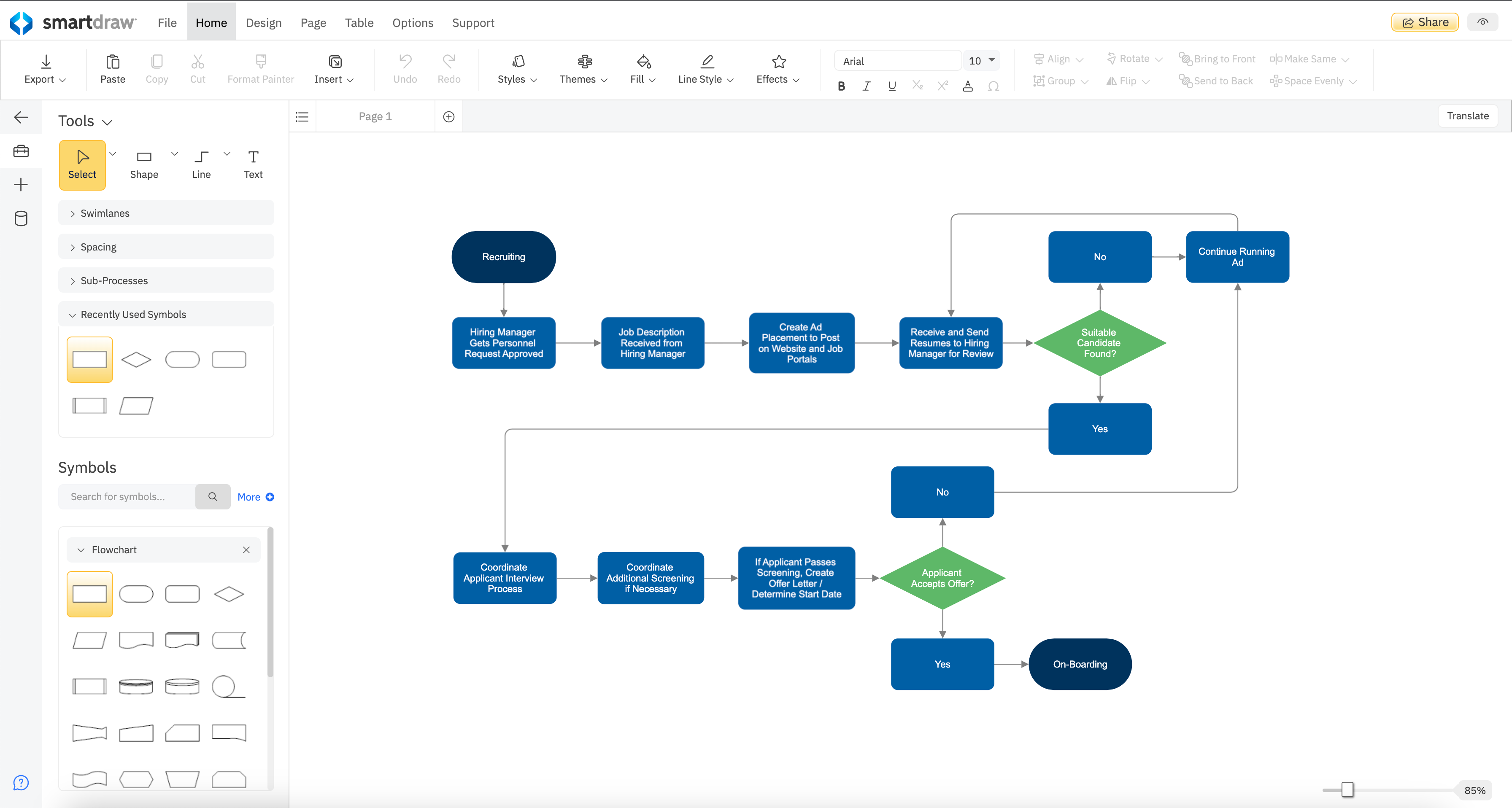

Рабочее окно SmartDraw построено вокруг верхней ленты, левой панели инструментов и центрального холста. На верхней панели видны вкладки File, Home, Design, Page, Table, Options и Support. Вкладка Home используется для базовых действий: вставки, экспорта, стилей, тем, заливки, линий, эффектов и форматирования текста. Слева находится SmartPanel: она меняется в зависимости от шаблона и показывает инструменты, символы и библиотеки, которые нужны именно для открытого типа схемы.

На скриншоте видно, что SmartDraw не перегружает стартовую рабочую область отдельными плавающими окнами. Слева размещены Tools, кнопки Select, Shape, Line и Text, ниже — Symbols с поиском и библиотекой Flowchart. В центре открыта блок-схема, сверху — лента с кнопками Export, Paste, Copy, Cut, Format Painter, Styles, Themes, Fill, Line Style, Effects и параметрами текста. Такой интерфейс удобен для задач, где пользователь часто добавляет одинаковые элементы и сразу видит результат на холсте.

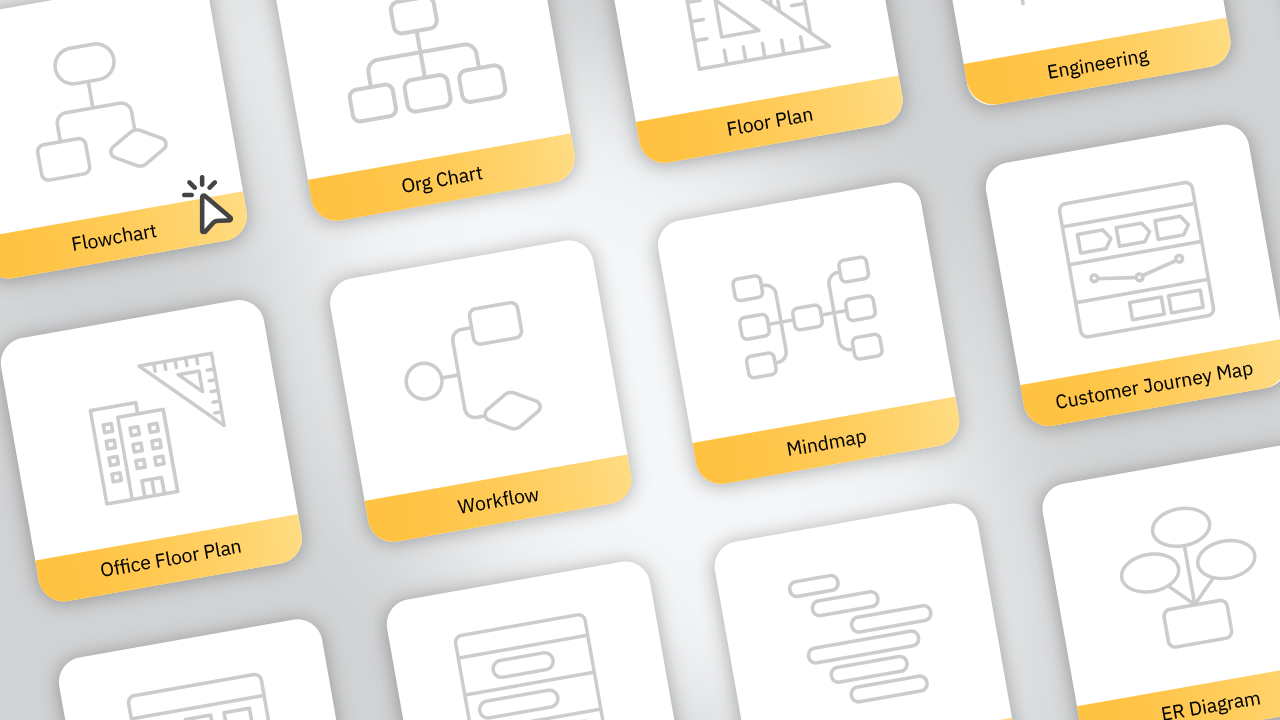

Dashboard и выбор шаблона

Работа начинается с dashboard. В нём пользователь выбирает New Document, затем нужную категорию и шаблон. Для flowchart нужно открыть раздел Flowchart в категории New Document; для ER Diagram — Software Design; для floor plan — один из шаблонов Floor Plans - Commercial, Floor Plans - Residential, Fire Escape Plan, Fire Pre-Plan или Fire Scene Reconstruction. Такой подход снижает число ручных настроек: вместе с шаблоном открываются подходящие символы, линейки, настройки страницы и панель SmartPanel.

Dashboard важен не только для новичка. В больших командах он помогает стандартизировать работу: сотрудник выбирает не произвольный пустой документ, а нужный тип визуала. Это уменьшает ошибки, когда процессная схема рисуется как обычная картинка, а план помещения создаётся без масштаба.

SmartPanel и библиотеки символов

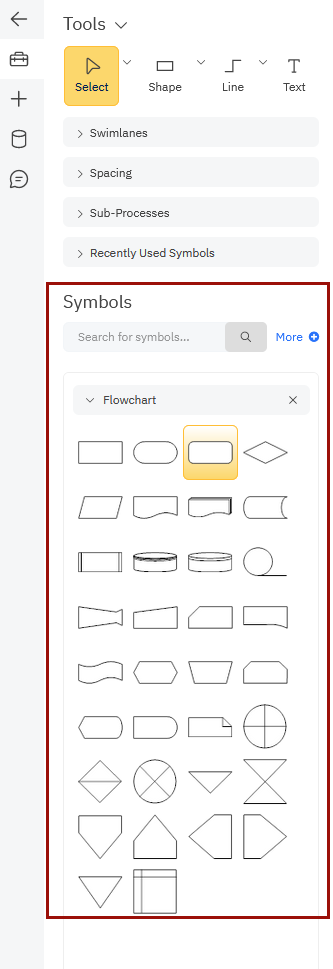

SmartPanel — одна из центральных частей интерфейса SmartDraw. Панель находится слева от рабочей области и содержит инструменты, которые соответствуют открытому шаблону. Если выбран flowchart, там появляются символы блок-схем; если открыт floor plan, SmartPanel показывает элементы для плана; если пользователь работает с rack diagram, слева доступны компоненты для стойки и сетевого оборудования.

Символы добавляются перетаскиванием из SmartPanel на workspace. В некоторых типах документов работает раздел Recently Used Symbols: он подстраивается под фактически использованные элементы и ускоряет повторное добавление одних и тех же фигур. Если нужного элемента нет на панели, используется поле Search for symbols: пользователь вводит название, запускает поиск значком лупы и получает результаты, сгруппированные по библиотекам.

Инструменты Shape, Line и Text

Shape Tool размещён в верхней части SmartPanel и позволяет быстро добавить базовую фигуру. Пользователь выбирает форму из выпадающего меню и щёлкает по рабочей области, чтобы поставить её на схему. Line Tool нужен для соединений и проводок; в механических и электрических схемах линия используется как базовый элемент построения цепи или связи. Text добавляет подписи, пояснения, названия этапов и комментарии на холсте.

Для большинства рабочих задач SmartDraw не требует перехода в отдельный режим рисования. Пользователь добавляет символ, вводит текст, меняет стиль на верхней панели, соединяет элементы линиями и продолжает собирать документ. Такой сценарий особенно заметен в блок-схемах: фигуры, ромбы решений, терминаторы, подписи Yes/No и соединители формируют структуру процесса без ручной отрисовки каждого блока.

Шаблоны и типы документов

SmartDraw содержит шаблоны и примеры для десятков типов визуальных документов. В каталоге доступны AWS Diagram, Azure Diagram, Brainstorming, Cause and Effect, Charts and Gauges, Decision Trees, Emergency Planning, Engineering, Event Planning, Fault Trees, Floor Plans, Flowcharts, Family Trees, Infographics and Presentations, Lean Diagrams, Legal Diagrams, Maps, Mind Maps, Network Design, Organizational Charts, Planograms, Product Management, Project Management и Software Design.

Такое разнообразие не означает, что все документы устроены одинаково. В flowchart главная задача — показать последовательность действий и условий. В org chart — отразить структуру подчинения. В mind map — разложить идею на ветви. В floor plan — сохранить масштаб и расположение объектов. В AWS diagram — отобразить облачную архитектуру с узнаваемыми сервисами и связями. Поэтому SmartDraw подбирает библиотеки и инструменты под выбранный шаблон, а не заставляет пользователя искать всё в одном общем наборе фигур.

Flowcharts и workflows

Flowchart в SmartDraw используется для описания процессов: обработки заявки, найма сотрудника, согласования документа, производственного этапа, проверки данных, технической поддержки. Пользователь выбирает Flowchart template в категории Flowchart на dashboard, после чего SmartPanel показывает типовые формы блок-схемы. Для процесса обычно используются начальная и конечная форма, process step, decision point, стрелки, подписи ветвлений и дополнительные блоки пояснения.

В рабочих процессах полезны swimlane diagrams. Они распределяют действия между участниками: отдел продаж, бухгалтерия, руководитель, клиент, подрядчик. Такой формат нужен, когда важно не только перечислить шаги, но и показать ответственность. SmartDraw подходит для таких схем лучше обычного редактора презентаций: блоки и линии сохраняют структуру, а шаблон помогает удерживать процесс читаемым.

Organizational charts

Organizational chart показывает должности, подразделения и отношения подчинения. В SmartDraw такие схемы можно строить вручную или создавать из данных. Для HR и административных отделов это удобно при описании структуры компании, подготовке презентации, пересборке отделов, планировании найма и документировании ответственности.

При создании org chart важно заранее выбрать уровень детализации. Для презентации руководству достаточно показать департаменты и руководителей. Для внутреннего справочника нужны должности, группы, роли и дополнительные данные. В SmartDraw к фигурам можно добавлять shape data, что помогает хранить сведения внутри визуального документа без перегрузки самой схемы.

Mind maps и timelines

Mind maps в SmartDraw подходят для разложения темы на ветви: идеи продукта, структура курса, план статьи, цели проекта, риски, гипотезы, варианты решения. Timeline используется для событий и этапов во времени. В шаблоне timeline есть placeholders для событий и периодов; пользователь добавляет информацию двойным щелчком по событию, а новые элементы переносит из SmartPanel. Темы и Quick Style меняют внешний вид всей временной шкалы или отдельных фигур.

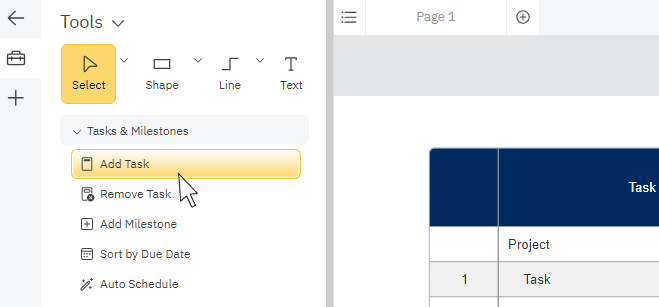

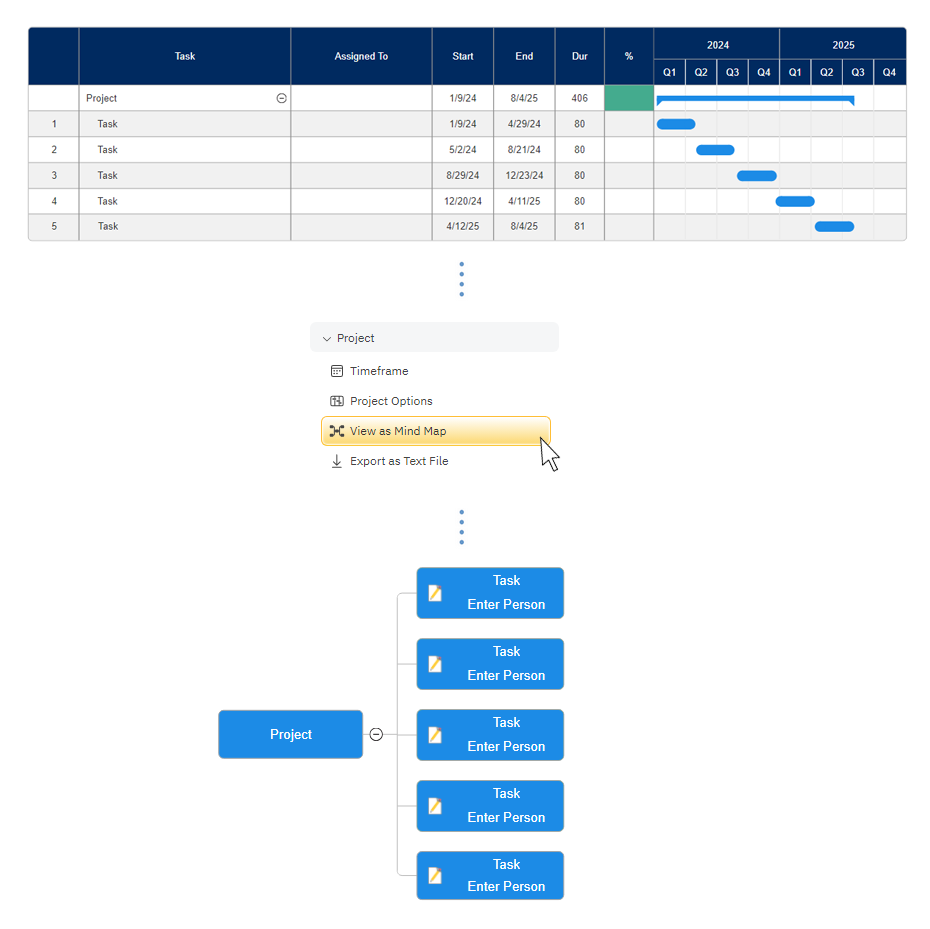

В проектах timeline удобнее обычного списка дат: он сразу показывает последовательность и расстояние между событиями. При этом SmartDraw не является полноценной системой управления проектами. Для зависимостей, задач, ресурсов и отчётности по проекту лучше использовать специализированные PM-инструменты, а в SmartDraw готовить визуальное представление для обсуждения и документации.

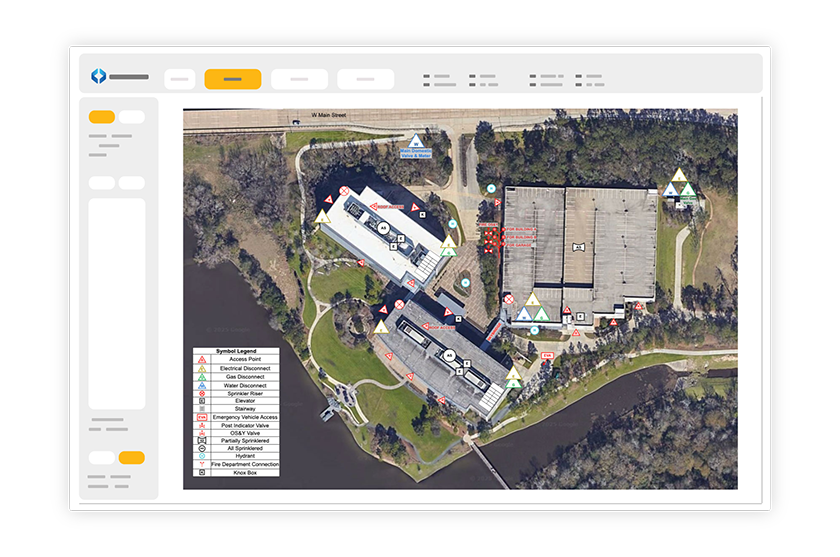

Floor plans, site plans и emergency planning

Floor plan — один из сильных сценариев SmartDraw. Программа позволяет создавать масштабированные планы зданий, домов, офисов, участков, складов, планограммы, evacuation plans, fire safety diagrams, accident reconstruction diagrams и fire pre-plans. Пользователь может начать с нуля или импортировать существующий PDF, Google Map либо изображение и строить поверх него собственный масштабированный layout.

Для бытового пользователя это значит, что можно собрать план квартиры, офиса, кухни, торговой точки или небольшого участка. Для организации — подготовить план эвакуации, пожарный план, схему размещения оборудования, планировку зала, схему склада или визуальный документ для согласования работ. Для близких задач на freeexe есть материалы про Дизайн Интерьера 3D, Мой Дом 3D и Ландшафтный Дизайн 3D.

Network diagrams, AWS, Azure, ERD и UML

IT-сценарии в SmartDraw включают network design, rack diagrams, AWS diagrams, Azure diagrams, ERD, UML activity diagrams, class diagrams, wireframes и другие схемы software design. Для ER Diagram пользователь выбирает шаблон в категории Software Design under New Document. Для rack diagram используется категория IT & Networks, а компоненты добавляются из библиотеки в SmartPanel.

Для облачных архитектур SmartDraw важен не только как редактор значков. Программа поддерживает data visualizers: можно автоматически генерировать диаграммы из данных, включая Azure- и AWS-сценарии. Для команд, которые документируют инфраструктуру, это снижает ручной труд и уменьшает риск забыть элемент при переносе архитектуры на схему.

Основные инструменты рисования и редактирования

SmartDraw строится вокруг готовых объектов: shapes, symbols, lines, connectors, text blocks и containers. Для пользователя это выглядит как привычная работа с блоками, но внутри программа сохраняет связь элементов, масштаб и структуру документа. Фигуры можно перемещать, растягивать, соединять линиями, подписывать, менять стили, дополнять данными и использовать повторно.

Формы, линии и соединители

В блок-схемах формы обозначают смысл этапа. Прямоугольник используется для действия, ромб — для решения, овальные формы — для начала и конца процесса. Линии показывают направление, а подписи уточняют условия перехода. В SmartDraw линия остаётся не просто декоративным штрихом: при работе с диаграммой она помогает удерживать логику связи между элементами.

В wiring diagrams и mechanical diagrams Line Tool используется как рабочий инструмент построения связи. При добавлении компонентов на линию появляется якорное поведение: символ прикрепляется к линии, и связь становится понятной в самой схеме.

Стили, темы и оформление

Вкладка Home содержит Styles, Themes, Fill, Line Style, Effects и параметры текста. Это позволяет привести схему к единому визуальному виду без ручной настройки каждого блока. Для timeline темы применяются через Themes drop-down, а отдельные элементы меняются через Styles drop-down.

Оформление в SmartDraw лучше использовать не как украшение, а как средство чтения. Например, в процессе можно выделить решения одним цветом, действия — другим, внешние системы — третьим. В плане помещения разные типы объектов можно разграничить через символы и подписи. В оргструктуре цвет помогает отделить подразделения или уровни.

Пользовательские библиотеки и custom symbols

SmartDraw позволяет создавать custom symbol library. Для этого в Symbols section на SmartPanel нажимается More, открывается Symbol Libraries dialog, затем Add New → Add New Custom Library. После ввода имени библиотека сохраняется и появляется слева рядом с рабочей областью. Пользователь может добавить собственный символ, перетащив его из drawing area в библиотеку.

Для команд это важнее, чем кажется. Если компания регулярно рисует схемы торговых точек, инженерных узлов, оборудования, мебели, пожарных обозначений или собственных продуктов, пользовательская библиотека убирает хаос из файлов. Вместо копирования элементов из старых документов сотрудники используют единый набор символов.

На Enterprise-лицензии custom library можно поделиться с организацией: при создании библиотеки доступна опция Allow use by anyone in my organization. Это помогает стандартизировать документы, когда схемы создают разные отделы.

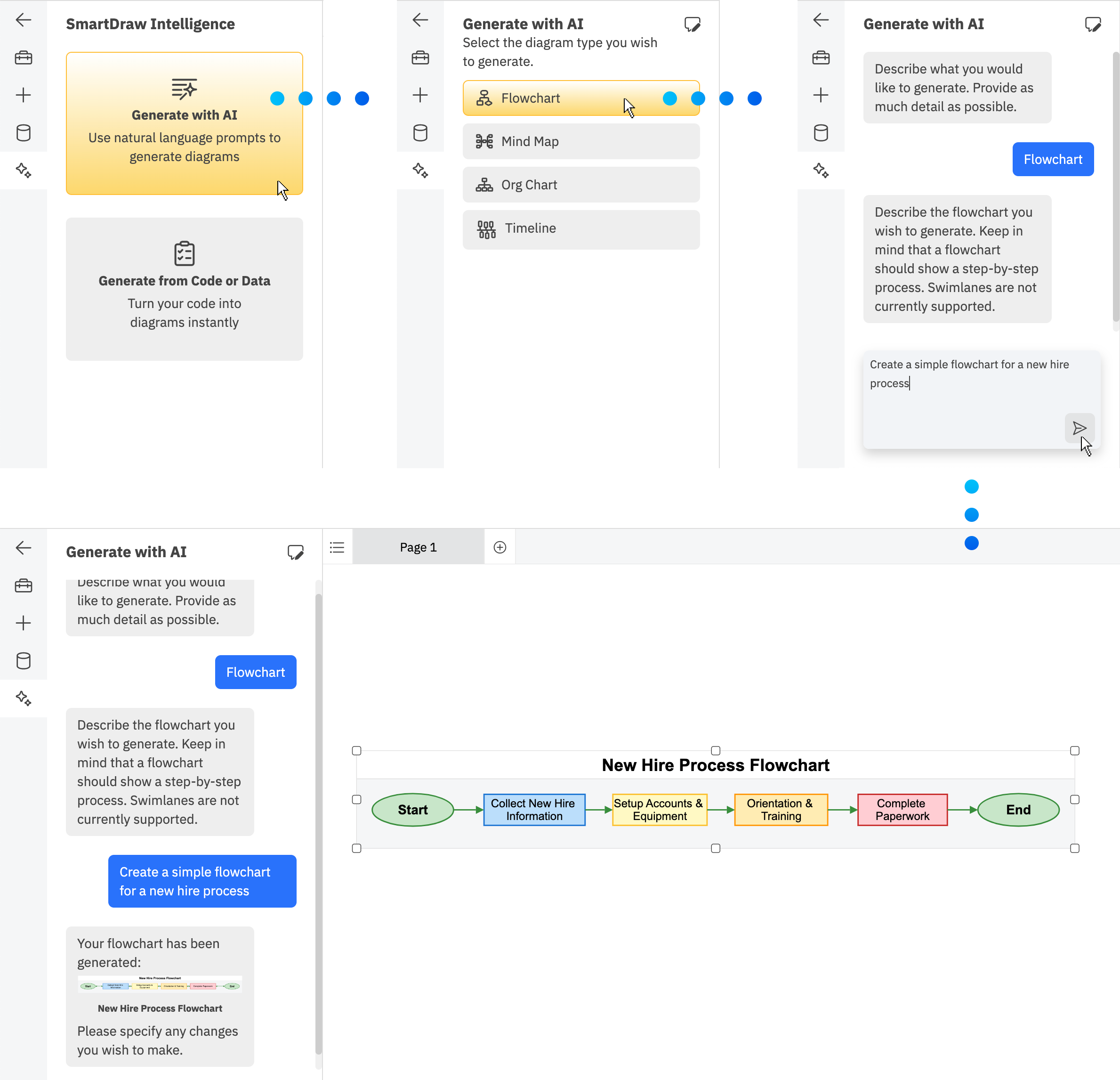

AI Diagram Generation

SmartDraw включает AI Diagram Generation. В начальной реализации доступны четыре типа: Flowchart, Org Chart, Mind Map и Timeline. Пользователь выбирает Generate with AI, затем тип диаграммы и вводит текстовое описание. После генерации получается редактируемая схема, которую можно доработать вручную, изменить подписи, перестроить связи, дополнить символами и привести к корпоративному стилю.

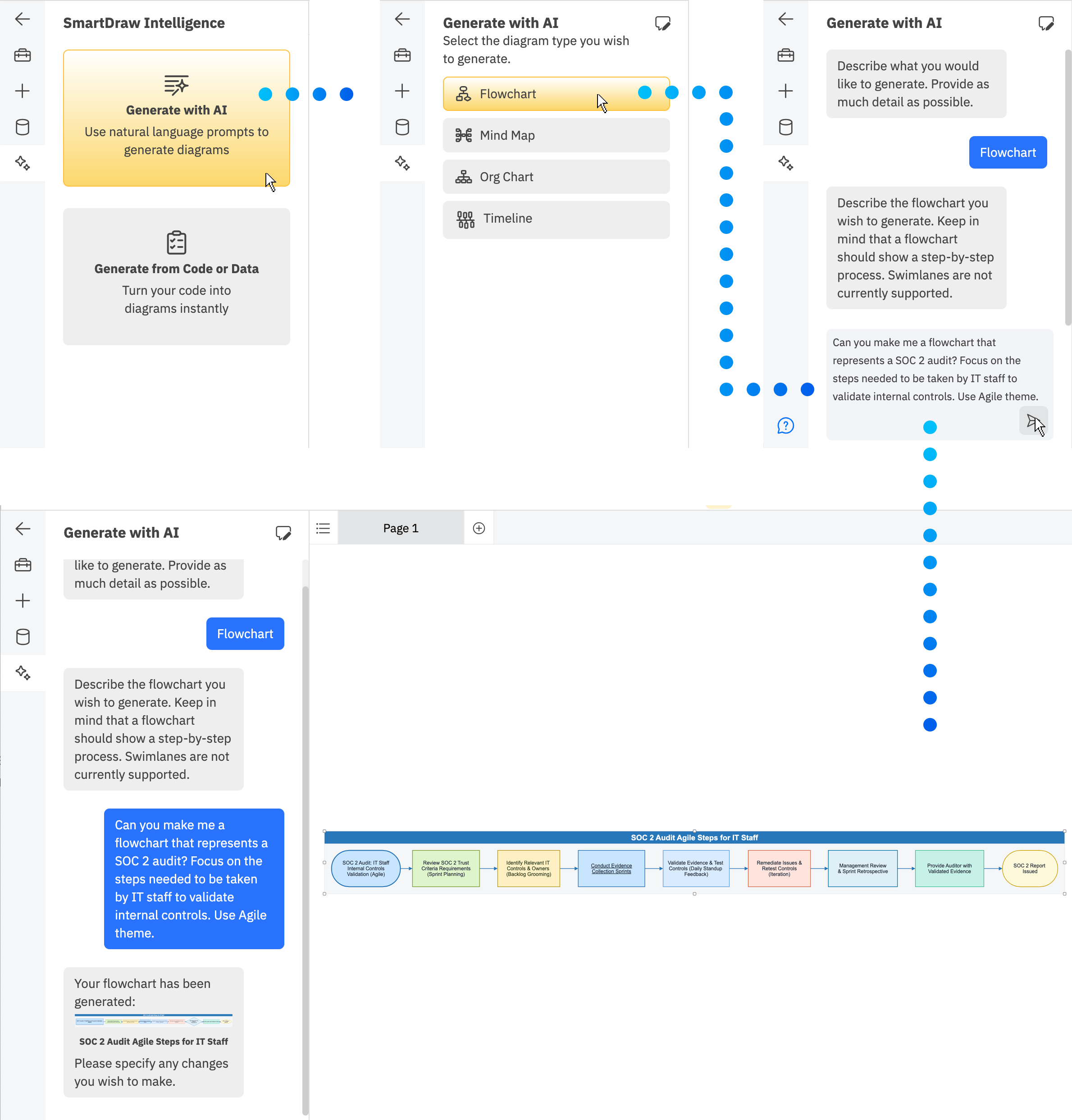

На панели SmartDraw Intelligence есть два крупных варианта: Generate with AI и Generate from Code or Data. После выбора Generate with AI пользователь видит варианты Flowchart, Mind Map, Org Chart и Timeline. В окне flowchart-подсказки SmartDraw просит описать нужную схему и уточняет, что swimlanes в этом режиме не поддерживаются.

Как использовать AI в работе

AI-генерация лучше всего подходит для первого черновика. Например, пользователь описывает процесс найма сотрудника, план запуска продукта, структуру отдела или временную шкалу проекта. SmartDraw создаёт начальную схему, после чего её нужно проверить: удалить лишние блоки, уточнить названия этапов, исправить последовательность, добавить ответственных и заменить общие формулировки на реальные.

Рабочий порядок выглядит так:

1. Открыть SmartDraw и выбрать Generate with AI.

2. Выбрать Flowchart, Org Chart, Mind Map или Timeline.

3. Ввести описание: цель схемы, этапы, участников, ограничения.

4. Получить редактируемый черновик.

5. Проверить логику, подписи и связи.

6. Настроить стиль через Home, Styles, Themes, Fill и Line Style.

7. Экспортировать или отправить схему коллегам.

AI в SmartDraw не отменяет проверку. Для юридических, инженерных, финансовых, производственных и safety-документов схема должна пройти ручной контроль. Генератор помогает быстрее стартовать, но не отвечает за правильность регламента, инженерного решения, плана эвакуации или описания бизнес-процесса.

Работа с блок-схемами

SmartDraw как программа для блок-схем полезна в задачах, где нужно показать не картинку, а последовательность действий. Пользователь выбирает Flowchart template, добавляет process steps, соединяет блоки стрелками, ставит decision points и подписывает ветвления. Если схема описывает работу нескольких отделов, лучше использовать swimlane diagram: дорожки показывают, кто выполняет действие и где ответственность переходит от одного участника к другому.

Создание flowchart с нуля

Для flowchart лучше начинать не с оформления, а с логики. Сначала фиксируется начало процесса, затем основные действия, затем условия, исключения и конец. В SmartDraw это удобно делать через SmartPanel: формы добавляются перетаскиванием, текст вводится прямо в блоки, связи строятся линиями.

Правильная последовательность:

1. Выбрать New Document.

2. Открыть категорию Flowchart.

3. Выбрать Flowchart template.

4. Добавить стартовый блок.

5. Перенести на холст process steps.

6. Добавить decision points в местах развилки.

7. Соединить элементы стрелками.

8. Подписать ветви Yes/No или другими понятными условиями.

9. Проверить, что у каждого решения есть выходы.

10. Применить единый стиль.

В SmartDraw важно не перегружать процесс декоративными элементами. Хорошая блок-схема читается по направлению стрелок и не требует дополнительной устной расшифровки. Если блок содержит длинное описание, лучше вынести подробности в отдельный документ, а в схеме оставить короткое действие.

Swimlane diagrams

Swimlane полезен, когда процесс проходит через несколько ролей. Например, заявка клиента движется от sales к support, затем в finance и обратно к account manager. В обычной flowchart это превращается в цепочку блоков без ответственных. В swimlane каждый шаг стоит в дорожке участника, поэтому сразу видно, где возникают задержки, передачи и дублирование.

SmartDraw поддерживает flowcharts и более сложные workflow-схемы, но при создании swimlane важно заранее определить участников. Добавление ролей после построения всей схемы приводит к перестройке холста и лишней ручной правке.

Ошибки при построении процесса

Частые ошибки в SmartDraw связаны не с интерфейсом, а с логикой схемы:

• у решения есть только один выход;

• стрелки идут в разные стороны без единого направления;

• один блок объединяет несколько действий;

• подписи условий отсутствуют;

• исключения не показаны;

• процесс начинается с середины;

• swimlane используется там, где достаточно обычной flowchart;

• цвет заменяет смысловые подписи;

• схема экспортируется в растр, хотя для печати или масштабирования лучше PDF или SVG.

SmartDraw помогает быстро нарисовать структуру, но качество блок-схемы зависит от того, насколько точно пользователь описал процесс.

Планы помещений и масштабированные чертежи

SmartDraw выделяется среди многих редакторов диаграмм тем, что умеет работать с floor plans и scaled drawings. В программе можно создать план помещения с нуля, импортировать существующий PDF или изображение, сделать его background image, задать масштаб и строить поверх него собственные объекты. Для планов зданий, офисов, домов, складов, эвакуации и пожарного планирования это практичнее, чем рисовать всё в презентации.

Импорт PDF, изображения или карты

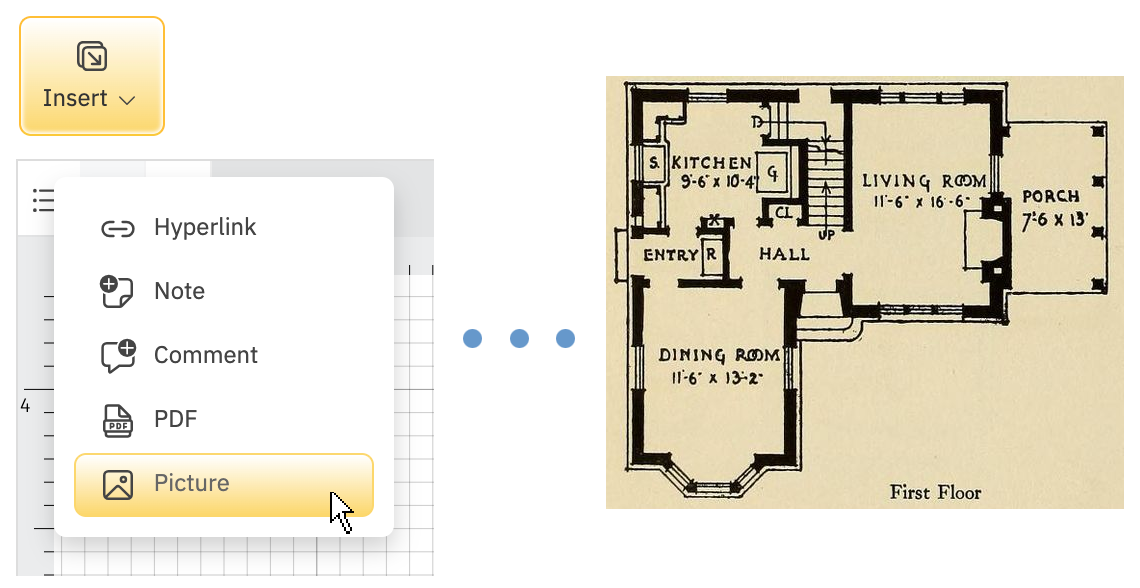

Если есть готовый план, его можно использовать как основу. В SmartDraw открывается подходящий floor plan template, затем на вкладке Home выбирается Insert → Picture. В диалоговом окне нужно выбрать файл и отметить Import as a Background Image. После нажатия OK изображение импортируется в background layer, поверх которого можно добавлять стены, символы, подписи и измеримые элементы.

Для PDF-плана используется Home → Insert → PDF. При масштабировании сначала задаётся нужный масштаб через Page → Units & Scale, где можно выбрать стандартный вариант или Custom. Затем импортируется PDF или изображение, выбирается эталонный отрезок известной длины, в SmartPanel нажимается Scale Image with Reference Line, проводится временная линия, вводится реальная длина и нажимается Apply Scale. SmartDraw подгоняет импортированное изображение под масштаб плана и удаляет служебную reference line.

Когда SmartDraw подходит вместо CAD

SmartDraw удобен для 2D-планов, когда нужно быстро подготовить понятный документ: офисная рассадка, план эвакуации, схема магазина, план комнаты, расстановка оборудования, fire pre-plan, коммерческий layout, базовый site plan. Пользователь работает с шаблонами и символами, а не с полноценной инженерной моделью.

Для точного архитектурного проектирования, 3D-модели, расчётов конструкций, BIM-процессов, спецификаций строительных узлов и сложной инженерии нужны профильные CAD/BIM-инструменты. SmartDraw можно использовать как средство визуального согласования, черновой layout, рабочую схему для команды или документацию, но не как замену профессиональному проектированию там, где требуется инженерная ответственность.

Практический сценарий: план офиса

Для плана офиса рабочий процесс может выглядеть так:

1. Открыть New Document и выбрать Floor Plans - Commercial.

2. Взять пустой office floor plan или импортировать PDF-план.

3. Через Page → Units & Scale задать масштаб.

4. При импорте отметить Import as a Background Image.

5. Через Scale Image with Reference Line привести фон к реальному размеру.

6. Добавить стены, двери, окна, мебель, зоны и служебные обозначения.

7. Подписать кабинеты, выходы, зоны хранения, переговорные и рабочие места.

8. Проверить читаемость при печати в PDF.

9. Экспортировать результат в PDF, PNG или SVG.

Такой план можно использовать для обсуждения рассадки, переезда, размещения оборудования или подготовки инструкций для сотрудников. Если требуется дизайн интерьера с 3D-визуализацией, освещением, материалами и рендерами, лучше дополнить SmartDraw специализированной программой вроде Дизайн Интерьера 3D.

Импорт, экспорт и совместимость

SmartDraw ориентирован на обмен документами с другими системами. В программе доступны импорт Visio files, Visio stencils, Lucidchart files, PDF, JPEG, PNG и SVG. Экспорт поддерживает VSDX для Microsoft Visio 2013 и более поздних версий, PDF, SVG, PNG, JPEG, SDR и Export to Office. SDR — родной формат SmartDraw.

Экспорт через Home → Export

Экспорт находится на вкладке Home: пользователь нажимает Export и выбирает нужный формат. В меню доступны Export for Office, VSDX (Microsoft Visio 2013 and Later), PDF, SVG, PNG, JPEG и SDR (SmartDraw). При выборе VSDX, PDF, SVG или PNG SmartDraw создаёт соответствующий файл и помещает его в папку загрузок браузера. Для Export to Office используется Copy to Clipboard, после чего результат вставляется в Word, Excel или PowerPoint через Paste.

Формат нужно выбирать по задаче:

Для документов, где важны масштабирование и печать, PDF и SVG предпочтительнее JPEG. Для дальнейшего редактирования в Visio нужен VSDX. Для быстрой вставки в Office достаточно Export for Office или копирования через буфер.

Импорт Visio и Lucidchart

SmartDraw полезен командам, которые переходят с Microsoft Visio или Lucidchart. Программа импортирует существующие Microsoft Visio files and stencils, а также Lucidchart files. Это снижает барьер миграции: старые материалы не нужно переносить вручную в виде картинок.

При импорте всё равно нужен контроль результата. Разные редакторы по-разному работают со стилями, группами, шрифтами, контейнерами и соединителями. После переноса стоит проверить подписи, масштаб, линии, порядок слоёв и экспорт в нужный формат.

Интеграции и совместная работа

SmartDraw интегрируется с Microsoft Office, Google Workspace, Microsoft Teams, Confluence, Jira, Trello и Slack. Диаграммы можно добавлять в Word, PowerPoint, Excel, Google Docs, Google Sheets и Google Slides. Файлы сохраняются в SharePoint, OneDrive, Google Drive, Dropbox и Box, а команда может работать через привычные корпоративные хранилища.

Для организаций это означает, что SmartDraw не обязательно становится отдельным островом документов. Схемы можно хранить там же, где лежат регламенты, презентации, таблицы, проектные файлы и материалы команды. Особенно это важно для компаний с настроенными правами доступа: хранение в SharePoint, OneDrive или Google Drive помогает не создавать параллельную систему папок.

Microsoft Office и Google Workspace

В связке с Microsoft Office SmartDraw закрывает типовой офисный сценарий: создать схему, вставить её в Word, PowerPoint или Excel, отправить документ коллегам. Для Google Workspace доступны Google Docs, Google Sheets и Google Slides; интеграция с Google Slides позволяет вставлять существующие диаграммы в презентацию или создавать новый SmartDraw visual прямо из Google Slides.

Это удобно для сотрудников, которые готовят отчёты, презентации и инструкции. Блок-схема процесса создаётся в SmartDraw, а итоговый документ собирается в офисном редакторе. При таком подходе схема остаётся аккуратной, а отчёт не превращается в набор вручную нарисованных прямоугольников.

Atlassian, Teams и Slack

Интеграции с Confluence, Jira и Trello полезны для продуктовых, IT- и agile-команд. Диаграммы можно использовать в документации Confluence, рабочих процессах Jira и досках Trello. В истории развития SmartDraw заметен упор на Jira: в 2022 году появились отчёты по Jira data, включая Blocking Issue Report, Epic Dependency Report, PI Board и Product Roadmap.

Slack-интеграция связана с комментариями и уведомлениями: участники могут быть отмечены в comments and notes, а при подключении Slack уведомления приходят в рабочее пространство команды. Это важно для длинных диаграмм: сотрудник попадает не просто в файл, а к нужному месту обсуждения.

Диаграммы из данных

SmartDraw умеет не только рисовать вручную, но и генерировать диаграммы из данных. В программе доступны Data Visualizers, а интеграции охватывают AWS, Azure, Microsoft Entra ID, GitHub, Jira и другие источники. В практическом смысле это нужно там, где схема должна отражать уже существующую структуру: облачную архитектуру, организационную таблицу, backlog, timeline или программную модель.

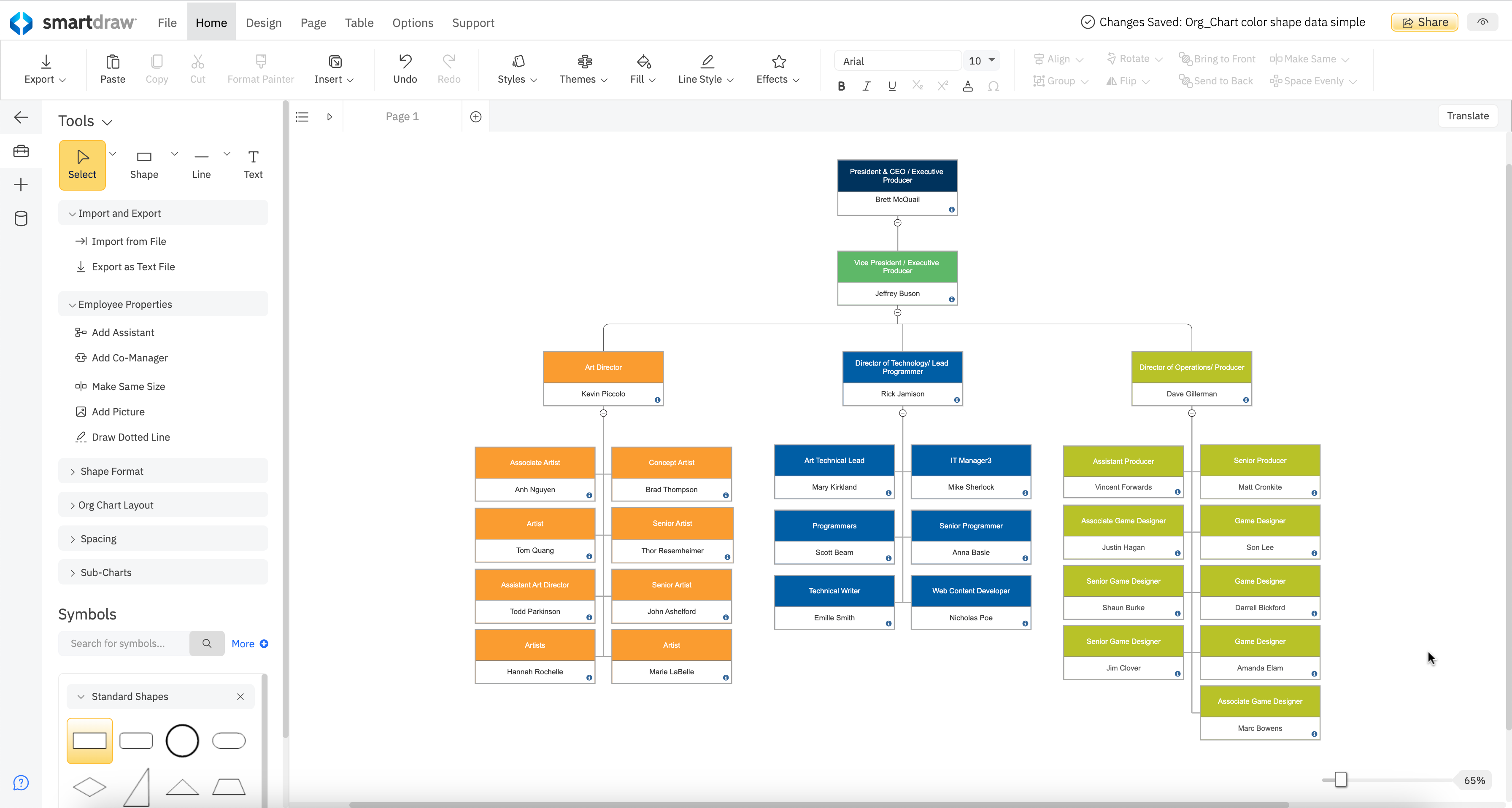

Organization Chart из данных

Org chart можно строить на основе данных, а не вручную переносить каждого сотрудника. Такой подход снижает число ошибок в больших структурах: если данные подготовлены правильно, SmartDraw формирует основу организационной схемы, а пользователь затем настраивает внешний вид, подписи и уровень детализации.

Для HR это полезно при периодической подготовке схем подразделений. Ручная работа быстро становится неудобной, когда сотрудников десятки или сотни: перемещение одного руководителя тянет за собой целую ветку. Данные позволяют быстрее обновлять структуру и поддерживать её в рабочем виде.

AWS, Azure и IT-документация

В 2021 году SmartDraw получил возможность автоматически генерировать диаграмму Azure configuration из Azure data. При этом программа также содержит Azure symbols для ручного рисования. Для AWS diagrams SmartDraw предлагает отдельный тип шаблонов и ресурсов.

Для IT-команды автоматическая генерация особенно полезна как отправная точка. Схема облачной архитектуры, построенная из данных, затем дополняется пояснениями: зоны ответственности, сетевые границы, внешние сервисы, критичные зависимости, окружения, комментарии по безопасности. SmartDraw не заменяет систему мониторинга или инфраструктурный репозиторий, но помогает превратить архитектуру в читаемый документ.

Пошаговая инструкция: как создать диаграмму в SmartDraw

Создание диаграммы в SmartDraw строится вокруг выбора правильного шаблона. Чем точнее выбран тип документа, тем меньше ручной работы останется на этапе построения.

Шаг 1. Открыть New Document

На dashboard нужно выбрать New Document. В зависимости от задачи выбирается категория: Flowchart для блок-схемы, Software Design для ERD или UML, Organizational Charts для структуры компании, Mind Maps для интеллект-карты, Project Management для roadmap или timeline.

Шаг 2. Выбрать шаблон

Шаблон определяет набор инструментов. Для flowchart открывается библиотека форм блок-схемы, для rack diagram — библиотека компонентов стойки, для floor plan — инструменты масштабированного плана. Не стоит начинать со Blank Diagram, если уже есть подходящий шаблон: пустой документ лишает пользователя контекстных подсказок и готовых библиотек.

Шаг 3. Добавить формы через SmartPanel

Формы перетаскиваются из SmartPanel на workspace. Для базовой фигуры используется Shape Tool: выбрать форму в выпадающем меню и щёлкнуть по рабочей области. Для дополнительных элементов используется Symbols и Search for symbols.

Шаг 4. Соединить элементы

Линии добавляются через Line Tool. В процессной схеме линия показывает направление перехода, в технической схеме — связь между элементами, в electrical или mechanical diagram — проводку или соединение. После соединения нужно проверить, что стрелки не пересекаются без необходимости и не создают двусмысленность.

Шаг 5. Настроить текст и стиль

Текст вводится прямо в блоки или через Text. Для оформления используются Styles, Themes, Fill, Line Style и Effects на вкладке Home. Лучше применять единый стиль ко всей схеме, а не вручную раскрашивать каждый элемент.

Шаг 6. Проверить логику

Перед экспортом нужно пройти схему по стрелкам от начала до конца. У каждого решения должны быть выходы, у каждого блока — понятное действие, у каждой стрелки — направление. Если документ будет использоваться как регламент, нужно проверить соответствие реальному процессу, а не только внешний вид.

Шаг 7. Экспортировать результат

Для передачи без редактирования выбрать Home → Export → PDF. Для презентации — Export for Office или PNG. Для дальнейшей работы в Visio — VSDX. Для масштабируемой графики — SVG. Для исходника SmartDraw — SDR.

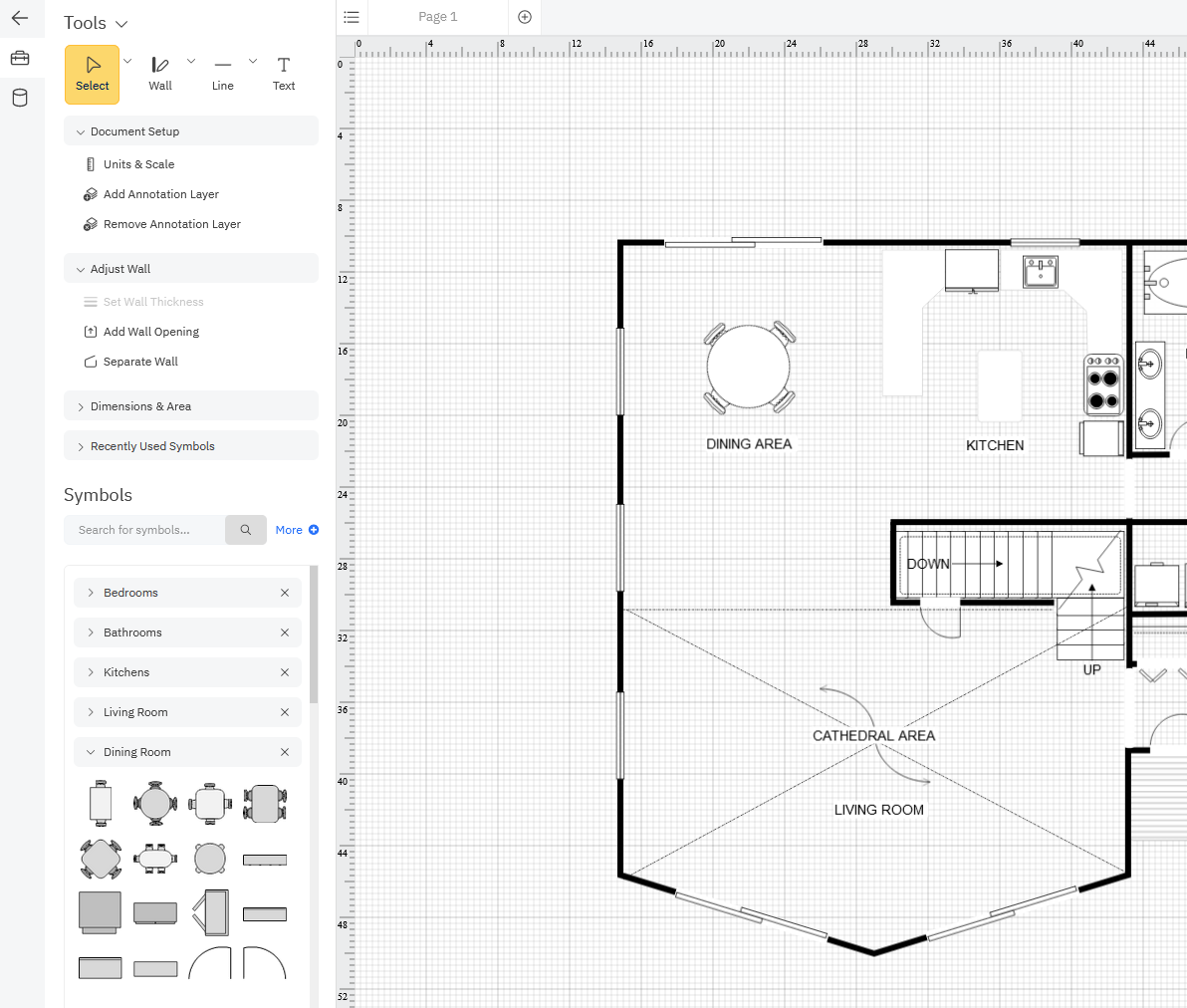

Пошаговая инструкция: как сделать план помещения

Floor plan в SmartDraw требует внимания к масштабу. Ошибка на этом этапе превращает аккуратный рисунок в непригодный план.

Шаг 1. Выбрать Floor Plan template

На dashboard нужно нажать New Document и выбрать Floor Plans - Commercial, Floor Plans - Residential или другой подходящий шаблон. Для пожарных и emergency-сценариев доступны Fire Escape Plan, Fire Pre-Plan и Fire Scene Reconstruction.

Шаг 2. Импортировать существующий план

Если есть PDF или изображение, на вкладке Home выбирается Insert → Picture либо Insert → PDF. Для изображения нужно отметить Import as a Background Image и нажать OK. Файл попадёт в background layer, поверх которого строится план.

Шаг 3. Настроить масштаб

Через Page → Units & Scale выбирается масштаб. Можно взять стандартный вариант или задать Custom. После импорта выбирается объект известной длины: стена, размерная линия, ширина помещения, элемент на плане или масштаб на карте.

Шаг 4. Использовать Scale Image with Reference Line

В SmartPanel выбирается Scale Image with Reference Line. Пользователь проводит временную линию по эталонному отрезку, вводит реальную длину и нажимает Apply Scale. После этого импортированное изображение приводится к масштабу floor plan.

Шаг 5. Добавить элементы плана

На план добавляются стены, двери, окна, мебель, оборудование, проходы, зоны, обозначения безопасности, стрелки движения, подписи и служебные символы. Если план используется для эвакуации, обозначения должны быть читаемыми при печати. Если документ нужен для расстановки мебели, нужно проверить реальные габариты объектов.

Шаг 6. Проверить результат

Проверка включает три пункта: масштаб, читаемость и назначение. Масштаб нужен для размеров, читаемость — для передачи коллегам или печати, назначение — для соответствия задаче. План офиса, пожарный план и план расстановки мебели могут выглядеть похоже, но проверяются по разным критериям.

Шаг 7. Экспортировать

Для печати и передачи подрядчику подходит PDF. Для вставки в презентацию — PNG. Для дальнейшего масштабирования в векторной среде — SVG. Для редактирования в SmartDraw — SDR.

Тарифы и лицензии

SmartDraw использует годовую подписку с тремя уровнями: Individual, Team и Enterprise. Individual стоит $7.95 в месяц при годовой оплате как introductory price для новых клиентов. Team стоит $6.95 за пользователя в месяц при годовой оплате, минимальное количество — 3 пользователя. Enterprise включает возможности Team и добавляет SSO, multiple shared folders, custom company theme и dedicated customer success manager.

Цена SmartDraw выглядит особенно заметно в сравнении с системами, где каждый пользователь покупает отдельный дорогой редактор для диаграмм или CAD. Но annual billing — ограничение для тех, кому программа нужна на один короткий проект. Для разовой схемы дешевле подойдёт бесплатный редактор, а для регулярной корпоративной работы Team или Enterprise дают больше смысла из-за общего хранилища, администрирования и контроля документов.

Системные требования

SmartDraw работает как web-based продукт на платформах с современным браузером, включая Windows, macOS и Linux. Для текущего SmartDraw главные требования — доступ к интернету, браузерная среда и учётная запись с активной подпиской или пробным доступом. Программа не рассчитана на полноценную офлайн-работу.

Настольное приложение доступно для Windows и Mac. Для Windows на странице приложения указан 64-bit вариант. Для Mac доступен отдельный вариант приложения. Это не отменяет веб-природу SmartDraw: настольный запуск нужен для удобства рабочего процесса, а не для превращения продукта в автономный редактор без сети.

SmartDraw Classic относится к старому поколению продукта. Эта классическая Windows-версия больше не обновляется и заменена новым SmartDraw. В старом IT-руководстве для SmartDraw Classic фигурировали Windows 7/8/10, Vista, 2 GB RAM и 4 GB free hard disk space, но эти параметры относятся к legacy-продукту и не должны восприниматься как требования современного веб-ориентированного SmartDraw.

Сравнение с аналогами

SmartDraw конкурирует не с одной программой, а с несколькими классами инструментов: Microsoft Visio для диаграмм, Lucidchart для онлайн-схем, diagrams.net для бесплатного diagramming, Miro для визуальной совместной работы, EdrawMax для универсальных диаграмм и AutoCAD/SketchUp для более тяжёлого проектирования. Сравнение нужно делать по сценариям, потому что одна и та же программа не будет одинаково удобной для flowchart, fire pre-plan, cloud architecture и 3D-дизайна.

Microsoft Visio остаётся сильным вариантом для компаний, которые уже используют Microsoft 365 и хотят стандартный инструмент для профессиональных диаграмм. Visio Plan 1 стоит $5 за пользователя в месяц при годовой подписке, Visio Plan 2 — $15 за пользователя в месяц при годовой подписке; Plan 2 включает web app и desktop app, а Plan 1 — web app.

Lucidchart конкурирует со SmartDraw в онлайн-diagramming. У Lucidchart есть Free, Individual, Team и Enterprise планы; сторонние каталоги показывают Individual от $9 в месяц и Team от $10 за пользователя в месяц. Lucidchart удобен для командной работы над схемами, но SmartDraw сильнее выделяется сочетанием традиционных диаграмм, floor plans, public safety content и data-enabled scaled drawings.

diagrams.net стоит выбирать, когда нужен бесплатный редактор без регистрации и с локальным сохранением. Он подходит для flowcharts, process diagrams, org charts, UML, ER и network diagrams, импортирует .vsdx, Gliffy и Lucidchart files. SmartDraw выигрывает у diagrams.net не бесплатностью, а готовыми отраслевыми шаблонами, floor planning, корпоративными интеграциями и data visualizers.

Miro лучше работает как whiteboard и пространство совместной работы. Он подходит для workshops, brainstorming, product discovery, mind maps и визуальных сессий. Starter стоит $8 за участника в месяц при годовой оплате, Free доступен для небольших команд. SmartDraw лучше там, где итогом должен быть точный план, блок-схема, VSDX/PDF/SVG-файл или визуальная документация, а не бесконечная доска обсуждения.

EdrawMax ближе всего к SmartDraw по универсальности. Он поддерживает 210+ diagram types, AI generation, шаблоны и версии для разных платформ. SmartDraw предпочтительнее, когда приоритетом становятся импорт Visio/Lucidchart, сохранение в корпоративные хранилища, floor plans, fire pre-plans, accident reconstruction и связка diagramming с data visualization.

Отзывы пользователей и профильных журналов

Оценки SmartDraw в профильных изданиях и каталогах сходятся в одном: программу чаще хвалят за шаблоны, простоту старта, визуальное качество диаграмм и широкий набор сценариев, а критикуют за стоимость подписки, годовую оплату, ограничения пробного режима и отдельные проблемы в сложных проектах.

TechRadar

TechRadar оценивает SmartDraw как инструмент для визуальной организации идей и понятий. В обзоре отмечены templates, flowcharts, mind maps, 2D CAD и room design capabilities. Из плюсов выделены выбор шаблонов и наличие 2D CAD/room design, из ограничений — не всякий сценарий покрывается одинаково глубоко, потому что SmartDraw совмещает разные типы визуальной работы.

Для читателя это означает следующее: SmartDraw интересен не только как программа для диаграмм, но и как редактор планов помещений. Такая комбинация редка: Visio сильнее в корпоративных схемах, Miro — в командных досках, diagrams.net — в бесплатных блок-схемах, а SmartDraw пытается закрыть сразу диаграммы, floor planning и data-driven visual documentation.

TopTenReviews

TopTenReviews в обзоре SmartDraw Online Edition подчёркивал простую ценовую модель того периода, 7-day free trial, 4,500 templates, 34,000 symbols и поддержку cloud storage. Эти цифры относятся к старому состоянию продукта, но хорошо показывают историческую сильную сторону SmartDraw: ставка была сделана на большое количество шаблонов и символов для разных видов дизайна и диаграмм.

В обзорах старых лет нужно отделять неизменную идею продукта от устаревших условий. Логика SmartDraw как редактора с большим набором templates and symbols сохранилась, но цены, интерфейс, интеграции и web-платформа заметно изменились.

Software Advice

Software Advice показывает среднюю оценку SmartDraw 4.1. В разбивке видны Ease-of-use 4.1, Customer Support 4.1, Value for money 3.9 и Functionality 4.1. В отзывах пользователи хвалят beginner-friendly workflow, customer service, визуализацию разных проектов и библиотеки для задач вроде salon floorplans, crime scenes и professional kitchens. Среди минусов встречаются жалобы на ощущение устаревших элементов, drawing and measurement tools и стоимость для light users.

Такая картина хорошо соответствует профилю SmartDraw. Программа удобна тем, кто регулярно создаёт разные схемы и планы. Пользователь, которому нужно один раз нарисовать простую схему, может воспринимать годовую подписку как избыточную.

GetApp, Capterra и G2

GetApp показывает общий рейтинг 4.2 на основе 152 verified user reviews и описывает типичное мнение пользователей так: SmartDraw ценят за intuitive interface, templates for diagrams, flowcharts and floor plans, quick learning curve, customer support и возможность делать professional visuals для business, education и personal projects. Из недостатков отмечаются high price, annual-only subscriptions, free trial limitations, crashes, bugs и issues with saving work в сложных проектах или при advanced features.

Capterra показывает overall rating 4.0, Ease of Use 3.9, Features 4.1, Customer Service 3.9 и Likelihood to Recommend 5.5/10. G2 summary выделяет ease of use, intuitive interface, templates и возможность быстро создавать professional diagrams and layouts, но также отмечает, что крупные файлы могут работать медленно.

Усреднённое мнение пользователей сети можно сформулировать так: SmartDraw нравится за быстрый старт, шаблоны, широкий набор типов документов, визуальную аккуратность и интеграции. Основные претензии относятся к цене, годовому формату оплаты, поведению сложных файлов, отдельным сбоям и тому, что некоторые инструменты рисования требуют привыкания.

Преимущества и ограничения

SmartDraw нельзя оценивать одной фразой. Для одних пользователей это удобный replacement for Visio или Lucidchart, для других — слишком дорогой инструмент для разовой схемы, для третьих — практичная программа для планов помещений без тяжёлого CAD.

Плюсы:

• широкий набор шаблонов для flowcharts, org charts, mind maps, timelines, floor plans, network diagrams, AWS, Azure, ERD, UML и emergency planning;

• SmartPanel показывает инструменты и символы под конкретный шаблон;

• поддерживаются масштабированные планы помещений, imported PDF, images и Google Map как основа;

• есть Scale Image with Reference Line для подгонки импортированного плана к масштабу;

• доступны AI Diagram Generation для Flowchart, Org Chart, Mind Map и Timeline;

• поддерживаются Data Visualizers для автоматического построения диаграмм из данных;

• экспорт доступен в VSDX, PDF, SVG, PNG, JPEG и SDR;

• есть Export for Office и Copy to Clipboard для Word, Excel и PowerPoint;

• импортируются Visio files, Visio stencils и Lucidchart files;

• интеграции охватывают Microsoft Office, Google Workspace, Teams, Confluence, Jira, Trello и Slack;

• файлы можно хранить в SharePoint, OneDrive, Google Drive, Dropbox и Box;

• custom libraries помогают стандартизировать символы внутри команды;

• Enterprise-функции включают SSO, multiple shared folders, custom company theme и dedicated customer success manager.

Минусы:

• SmartDraw не работает как полноценный офлайн-редактор;

• годовая подписка неудобна для короткой разовой задачи;

• бесплатного постоянного режима для полноценной работы нет;

• для 3D CAD, BIM и инженерных расчётов нужна другая программа;

• AI-генерация создаёт черновик, а не проверенный регламент или инженерную схему;

• сложные файлы и advanced features встречаются в пользовательских жалобах как источник сбоев или проблем с сохранением;

• интерфейс и инструменты рисования требуют привыкания при переходе с Visio, AutoCAD, Lucidchart или diagrams.net;

• стоимость может быть неоправданной для пользователя, которому нужна одна простая блок-схема.

Практические сценарии использования

Офисная документация и регламенты

SmartDraw подходит для регламентов, где процесс должен быть понятен без длинных текстовых пояснений. Flowchart показывает последовательность действий, swimlane — ответственность между отделами, decision tree — условия выбора, timeline — этапы во времени. Схему можно вставить в Word, PowerPoint, Google Docs или Google Slides, а итоговый файл передать в PDF.

HR и оргструктуры

HR-команда использует SmartDraw для organizational charts, restructuring diagrams, схем подчинения и планирования команды. В небольшом отделе оргструктура собирается вручную, в крупной компании имеет смысл строить её из данных. Shape data помогает хранить дополнительные сведения внутри объектов без перегрузки схемы.

IT-архитектура и техническая документация

Для IT SmartDraw закрывает network diagrams, rack diagrams, AWS, Azure, ERD, UML и software design. Особенно полезны data-driven diagrams: инфраструктуру можно не только рисовать вручную, но и генерировать из источников. Для разработчиков и администраторов это способ подготовить документацию, которую поймут менеджеры, аудиторы и смежные команды.

Планы помещений и коммерческие layout

SmartDraw удобен для office layout, store layout, warehouse layout, floor plan, site plan и planogram. Пользователь импортирует PDF или изображение, делает его background image, задаёт масштаб и добавляет нужные элементы. Такой workflow подходит для обсуждения переезда, расстановки мебели, размещения оборудования или подготовки коммерческого предложения.

Public safety: эвакуация, пожарные планы и схемы происшествий

SmartDraw содержит шаблоны и символы для evacuation plans, fire pre-plans, accident reconstruction и crime scene diagrams. Эти документы требуют аккуратности: схема должна быть читаемой, масштаб понятным, обозначения узнаваемыми, а вывод в PDF пригодным для передачи команде. SmartDraw помогает собрать визуальную часть, но ответственность за соответствие нормативам и внутренним правилам остаётся за профильными специалистами.

Образование и учебные проекты

В учебных сценариях SmartDraw подходит для mind maps, timelines, flowcharts, floor plans, crime scene exercises, kitchen layouts, salon floorplans и других заданий, где студенту нужно показать структуру или план. Преимущество программы — готовые symbols and templates, которые позволяют сосредоточиться на содержании работы, а не на ручном рисовании.

Частые ошибки при работе со SmartDraw

Неправильный шаблон

Самая частая ошибка — начать с пустого документа или неправильной категории. Пользователь теряет преимущества SmartPanel, потому что нужные символы и инструменты не загружаются автоматически. Для flowchart нужно брать Flowchart template, для ERD — Software Design, для floor plan — Floor Plans, для rack diagram — IT & Networks.

Ручное рисование вместо data visualizer

Когда схема строится из существующих данных, ручной перенос создаёт ошибки. Org chart, timeline, Azure diagram или Jira report лучше генерировать из данных там, где это доступно, а затем редактировать визуальную часть.

Экспорт в неподходящий формат

PNG и JPEG удобны для быстрой вставки, но не всегда подходят для печати и масштабирования. PDF лучше для передачи документа. SVG подходит для векторной графики. VSDX нужен, если файл пойдёт в Visio. SDR сохраняет родной формат SmartDraw.

Игнорирование масштаба в floor plan

Импортированный план без настройки масштаба превращается в фон-картинку. Для рабочего floor plan нужно задать Units & Scale, выбрать эталонный отрезок и использовать Scale Image with Reference Line. Иначе размеры объектов будут выглядеть правдоподобно, но не будут соответствовать реальности.

Использование SmartDraw вместо CAD там, где нужен CAD

SmartDraw подходит для 2D-планов, визуального согласования и документации. Для строительных чертежей, инженерных расчётов, 3D-моделей, BIM и производственных спецификаций нужны CAD/BIM-системы. Для просмотра и работы с DWG-сценариями на freeexe есть AutoCAD, DWG FastView и Free DWG Viewer.

Отсутствие проверки AI-схемы

Generate with AI ускоряет первый черновик, но не гарантирует правильность. Любая сгенерированная схема должна пройти проверку: порядок этапов, названия, ответственные, связи, исключения, соответствие реальному процессу и требованиям документа.

Итоговая оценка SmartDraw

SmartDraw стоит выбирать, когда нужен не просто редактор фигур, а программа для диаграмм, блок-схем, планов помещений и визуальной документации с шаблонами, экспортом, импортом Visio/Lucidchart, интеграциями и корпоративным хранением файлов. Для регулярной работы в офисе, IT, HR, facility management, construction planning, public safety и education программа даёт больше пользы, чем простой бесплатный редактор схем.

Для разовой блок-схемы SmartDraw может оказаться избыточным из-за годовой подписки. Для локальной офлайн-работы лучше diagrams.net desktop. Для плотной экосистемы Microsoft подойдёт Visio. Для workshops и визуальных сессий сильнее Miro. Для профессионального CAD и 3D-проектирования нужны AutoCAD, SketchUp или другие специализированные инструменты.

SmartDraw наиболее убедителен в сценариях, где один пользователь или команда регулярно создают разные визуальные документы: flowcharts, org charts, floor plans, network diagrams, fire pre-plans, timelines, mind maps и технические схемы. Его сильная сторона — не отдельная функция, а сочетание шаблонов, SmartPanel, масштабированных планов, AI-черновиков, data visualizers, экспорта и интеграций в одной рабочей среде.
