RAM Structural System

RAM Structural System предназначен для инженерного расчёта несущих систем зданий. В одной расчётной модели объединяются этажные планы, колонны, балки, стены, вертикальные связи, перекрытия, диафрагмы и фундаменты. Комплекс распределяет гравитационные нагрузки, формирует ветровые и сейсмические воздействия, выполняет статический и динамический анализ, подбирает сечения стальных элементов, рассчитывает железобетонные конструкции и выпускает подробные отчёты.

Программа рассчитана прежде всего на многоэтажные здания с повторяющимися уровнями и понятной этажной организацией. Она не заменяет универсальную CAD-систему и не используется как свободный геометрический редактор. AutoCAD удобнее для черчения и оформления рабочих листов, а SketchUp — для концептуального объёмного моделирования. RAM Structural System решает другую задачу: превращает описание несущего каркаса в расчётную схему, отслеживает передачу нагрузок от перекрытий к фундаментам и проверяет элементы по выбранным нормам.

Что представляет собой RAM Structural System

RAM Structural System — не единое монолитное приложение с одним рабочим окном, а связанный набор специализированных модулей. Все они обращаются к общей базе проекта, поэтому этажная геометрия, размеры элементов, нагрузки и результаты анализа передаются между отдельными этапами без повторного построения модели.

Основу комплекса образуют:

• RAM Manager для управления проектом и запуска остальных компонентов;

• RAM Modeler для построения этажных планов и назначения нагрузок;

• RAM Steel Beam для расчёта гравитационных стальных балок и балок совместной работы;

• RAM Steel Column для проектирования стальных колонн;

• RAM Frame для пространственного анализа рам, связей, стен и диафрагм;

• RAM Concrete для анализа и проектирования железобетонных балок, колонн и стен;

• RAM Foundation для расчёта отдельных и непрерывных фундаментов, а также свайных ростверков;

• 3-D Viewer для пространственной проверки геометрии.

Модули используют одну модель, но не дублируют друг друга. RAM Steel Beam рассматривает гравитационные балки как шарнирно опёртые элементы под постоянными и временными нагрузками. Работа элементов в составе системы сопротивления горизонтальным воздействиям анализируется в RAM Frame. Железобетонные элементы получают гравитационные результаты из RAM Concrete Analysis, а усилия от ветра и сейсмики — из RAM Frame. Фундаменты используют реакции, рассчитанные предыдущими модулями.

Такое разделение требует дисциплины. После изменения размеров стены, колонны, балки, диафрагмы или нагрузки инженер повторно запускает необходимые расчёты. Старая зелёная индикация завершённого анализа не подтверждает актуальность результатов после редактирования исходной модели.

Для каких проектов предназначена программа

RAM Structural System раскрывает свои возможности в зданиях, где несущую систему удобно описывать через уровни и типовые планы. Это офисные центры, жилые комплексы, гостиницы, больницы, учебные корпуса, торговые здания, многоуровневые парковки, производственные корпуса и другие сооружения с этажной структурой.

Комплекс работает с несколькими распространёнными конструктивными схемами:

• стальные каркасы с балками и колоннами;

• сталежелезобетонные перекрытия по профилированному настилу;

• железобетонные рамные системы;

• здания со стенами жёсткости;

• моментные стальные и железобетонные рамы;

• системы с концентрическими и эксцентрическими связями;

• комбинированные схемы, в которых горизонтальные усилия воспринимают одновременно рамы и стены;

• здания с жёсткими, полужёсткими и гибкими диафрагмами;

• конструкции с отдельными, ленточными и другими поддерживаемыми фундаментными элементами.

В расчётной схеме применяются сталь, бетон, каменная кладка и пользовательские материалы. Программа автоматически формирует сетку конечных элементов для стен и полужёстких диафрагм, учитывает элементы, работающие только на растяжение, упругие опоры, геометрическую нелинейность P-Delta, последовательность возведения, ползучесть и усадку железобетона.

Для сооружений с произвольной пространственной геометрией, башен без выраженных этажей, мостов, эстакад, промышленных установок и конструкций с большим числом нестандартных конечных элементов удобнее универсальный расчётный комплекс. RAM Structural System сохраняет ориентацию на здания: этажи, диафрагмы, гравитационные балки, вертикальные несущие элементы и системы сопротивления боковым нагрузкам.

Архитектура комплекса

RAM Manager

RAM Manager служит начальной точкой рабочего процесса. Через него создаётся файл проекта, выбирается система единиц, вводится название объекта, открываются расчётные модули и запускается пространственный просмотр.

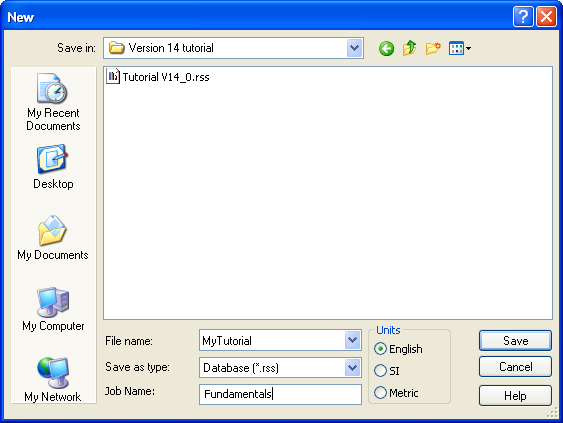

При создании модели команда File > New формирует проектный файл с расширением .rss. В окне нового проекта задаются Job Name и система единиц. Доступны английские и метрические единицы. Общие значения для новых моделей настраиваются через Tools > RAM Defaults Utility.

RAM Manager также показывает состояние отдельных расчётных этапов. Инженер видит, выполнялся ли анализ, актуальны ли реакции и требуется ли повторный расчёт после изменений. Такая индикация особенно важна при последовательной работе в RAM Steel, RAM Frame, RAM Concrete и RAM Foundation.

RAM Modeler

RAM Modeler отвечает за физическую и расчётную организацию здания. Здесь создаются:

• этажи и типы этажных планов;

• прямоугольные и радиальные координатные сетки;

• стальные и железобетонные колонны;

• несущие стены;

• гравитационные и латеральные балки;

• вертикальные связи;

• края плит;

• проёмы;

• участки настила и монолитных перекрытий;

• отдельные, линейные и поверхностные нагрузки;

• фундаменты и опорные условия.

Из RAM Manager модуль открывается командой Model или кнопкой с изображением квадратного плана. Рабочая область RAM Modeler представляет выбранный тип этажа в плане. Инженер переключается между уровнями, отображает номера и свойства элементов, меняет режимы построения и запускает проверку данных.

RAM Steel Beam

RAM Steel Beam проектирует гравитационные стальные балки, балки совместной работы с железобетонной плитой и открытые стальные ферменные балки. Перед расчётом модуль строит таблицы раскладки, передаёт нагрузки по гравитационной системе и выполняет уменьшение временной нагрузки по заданным правилам.

Модуль предполагает шарнирное опирание гравитационных балок и рассматривает постоянные и временные нагрузки. Он не заменяет RAM Frame для балок моментных рам и других латеральных элементов. Балка совместной работы должна полностью находиться под участком перекрытия, свойства которого допускают композитную работу.

RAM Steel Column

RAM Steel Column подбирает и проверяет сечения колонн по этажам. В расчёте используются нагрузки, переданные через гравитационную систему, а для элементов латерального каркаса — результаты пространственного анализа.

Инженер контролирует:

• выбранный профиль;

• расчётную длину;

• неподкреплённые участки;

• коэффициенты эффективной длины;

• сочетание продольной силы и изгибающих моментов;

• коэффициент использования;

• сочетание, определившее результат.

Автоматически рассчитанные длины и коэффициенты разрешается переопределять. Эта функция нужна при наличии закреплений или конструктивных условий, которые модель не отражает автоматически.

RAM Frame

RAM Frame выполняет пространственный анализ системы сопротивления ветровым и сейсмическим воздействиям. В его расчётную модель входят латеральные колонны, балки, связи, стены, диафрагмы, опоры и пружины.

Модуль решает следующие задачи:

• линейный статический анализ;

• расчёт с учётом P-Delta;

• Direct Analysis Method для стальных систем;

• модальный анализ;

• Response Spectrum Analysis;

• автоматическое формирование ветровых и сейсмических случаев;

• расчёт условных горизонтальных нагрузок;

• определение перемещений и межэтажных перекосов;

• проектные проверки рам, связей и стен;

• расчёт усилий в простенках и участках стен между проёмами;

• анализ вклада отдельных элементов в общую податливость здания.

Команды Criteria > Ground Level, Criteria > Mass and Exposure, Loads > Wind, Loads > Seismic, Process > Analyze, Process > Results, Process > Drift и связанные диалоговые окна организуют последовательность настройки и анализа.

RAM Concrete

RAM Concrete объединяет три основных режима:

1. Concrete Gravity Analysis;

2. Concrete Beam Design;

3. Concrete Column Design.

Гравитационный анализ строит конечно-элементную модель каждого этажа и рассчитывает балочные линии. Проектирование балок объединяет гравитационные результаты с усилиями RAM Frame, подбирает продольную и поперечную арматуру и позволяет интерактивно изменить решение через View/Update. Проектирование колонн использует поверхности взаимодействия продольной силы и двух изгибающих моментов, перебирает допустимые схемы армирования и выбирает подходящий вариант.

Железобетонные стены рассчитываются с учётом проёмов и деления на участки. Программа формирует силы по горизонтальным и вертикальным сечениям, проверяет армирование и выпускает отчёты по простенкам, стенам и сочетаниям.

RAM Foundation

RAM Foundation получает реакции из гравитационного и латерального анализа. До перехода к фундаментам модель должна иметь рассчитанные колонны и пространственную систему.

Модуль работает с:

• отдельными фундаментами;

• непрерывными фундаментами под линией опор;

• свайными ростверками;

• пользовательскими параметрами грунта;

• размерами опорных плит;

• заданной или автоматически подбираемой геометрией;

• расчётными сочетаниями для грунта и железобетона;

• продавливанием;

• изгибом;

• армированием.

Для отдельного фундамента программа подбирает размеры при незакреплённой геометрии. Для непрерывного фундамента инженер предварительно задаёт ширину. Надфундаментная нагрузка учитывается при проверке давления и отрыва, но не входит в проектирование железобетонного сечения как внешнее конструктивное воздействие.

Большие фундаментные плиты, рафтовые основания, обычные и предварительно напряжённые плоские перекрытия детально анализируются в отдельном приложении RAM Concept. Расчёт соединений стальных элементов выполняется в RAM Connection. Эти продукты дополняют RAM Structural System, но не являются встроенными режимами RAM Foundation или RAM Steel.

Интерфейс и логика работы

Интерфейс меняется при переходе между модулями. RAM Manager выглядит как панель управления проектом, RAM Modeler использует плановый редактор, RAM Frame показывает аналитическую модель и результаты пространственного расчёта, а RAM Concrete и RAM Foundation открывают специализированные режимы проектирования.

Общая логика остаётся одинаковой:

1. инженер выбирает режим работы;

2. назначает критерии;

3. вводит или корректирует данные;

4. запускает анализ;

5. просматривает графические результаты;

6. открывает подробный отчёт;

7. изменяет модель или проектное решение;

8. повторяет расчёт.

В RAM Modeler команды сгруппированы по типу объекта. Меню Layout содержит инструменты сеток, колонн, стен, балок, связей, плит и нагрузок. Меню PropTable открывает таблицы материалов, настилов и других свойств. Меню View управляет плановыми и фасадными представлениями. Options > Show Property включает номера, размеры и другие подписи элементов. Data Check проверяет связанность и полноту модели.

RAM Frame разделяет исходные критерии, нагрузки, анализ, результаты и проектирование. Перед запуском расчёта инженер задаёт отметку уровня земли, параметры массы, ветровую экспозицию, сейсмические характеристики и сочетания. После анализа открываются деформированная схема, формы колебаний, усилия, реакции, перемещения и межэтажные перекосы.

Интерфейс не скрывает модульную природу комплекса. Переход между несколькими окнами требует больше действий, чем работа в приложении с единой лентой инструментов. Взамен каждый модуль концентрируется на конкретном расчётном этапе и не перегружает рабочую область командами, которые к нему не относятся.

Создание расчётной модели

Этажи и типы планов

RAM Structural System разделяет физические уровни и типы этажных планов. Тип плана описывает геометрию расположения элементов, а сведения об этажах определяют высоты и повторение типовых схем.

Один тип плана назначается нескольким одинаковым этажам. Изменение общей геометрии такого типа применяется ко всем связанным уровням. Для этажа с отличающимся проёмом, смещённой колонной, технической зоной или другим контуром создаётся отдельный тип.

Этот подход сокращает количество повторяющихся операций, но требует внимательного контроля. Изменение типового плана затрагивает не один отображаемый этаж, а все уровни, которые на него ссылаются.

Координатные сетки

Построение начинается с основных сеток. Колонны и стены обычно размещаются по пересечениям и линиям основных осей. Вспомогательные строительные сетки используются для балок, нагрузок и элементов, не совпадающих с основной разбивкой.

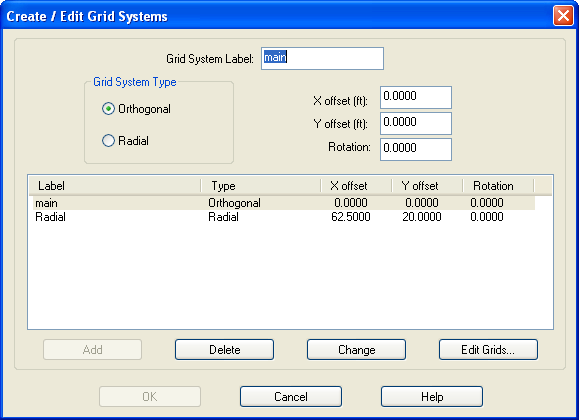

Команда Layout > Grids > Create открывает окно создания сеточной системы. Доступны ортогональные и радиальные сетки. Layout > Grids > Edit изменяет существующую разбивку, а Layout > Grids > Select переключает активную систему. При изменении расстояния между осями программа перестраивает привязанные элементы и растягивает геометрию модели.

Сетка задаёт геометрическую основу, но не определяет расчётную связность сама по себе. После размещения элементов инженер проверяет, что концы балок действительно примыкают к колоннам и стенам, а совпадающие на экране точки не имеют небольшого координатного расхождения.

Колонны

Колонны размещаются на выбранном типе плана и проходят через этажи, определённые Story Data. Для каждой колонны задаются:

• материал;

• тип элемента — гравитационный или латеральный;

• форма и размер сечения либо список допустимых профилей;

• ориентация;

• смещение относительно сетки;

• условия закрепления;

• расчётная принадлежность к раме.

Гравитационная колонна передаёт вертикальные нагрузки и проектируется в RAM Steel Column или RAM Concrete Column. Латеральная колонна входит в пространственную модель RAM Frame и воспринимает усилия от ветра, сейсмики и общего деформирования здания.

Ошибочная классификация влияет не только на проектную проверку. Элемент, введённый как гравитационный, не участвует в латеральной системе так же, как колонна моментной рамы. Поэтому тип элемента проверяется до анализа.

Балки

В модели различаются гравитационные и латеральные балки. Гравитационные элементы поддерживают перекрытие и передают вертикальные нагрузки. Латеральные балки входят в моментные или связанные рамы.

Для балок задаются:

• материал;

• тип сечения;

• начальный размер или набор профилей для подбора;

• положение относительно осей;

• смещение по высоте;

• условия закрепления концов;

• композитная или некомпозитная работа;

• точки бокового закрепления;

• проёмы в стенке;

• принадлежность к номеру рамы.

RAM Steel Beam рассматривает гравитационные балки как шарнирно опёртые. Жёсткость соединения и участие в моментной раме описываются в RAM Frame через латеральный тип и концевые условия.

Стены

Стены размещаются по линиям сетки или между выбранными точками. Для них задаются материал, толщина, смещение, тип участия в расчёте и проёмы.

Стена должна непрерывно передавать усилия между уровнями. Несогласованное положение сегментов на соседних этажах создаёт переходные зоны, которые требуют отдельной проверки. Большие дверные и оконные проёмы меняют путь передачи сдвига и изгиба, поэтому они вводятся непосредственно в модели, а не учитываются только снижением толщины.

RAM Frame автоматически формирует сетку конечных элементов стен. Густота и качество сетки влияют на распределение усилий около проёмов, пересечений и опор. Слишком грубое разбиение сглаживает локальные пики, а чрезмерно мелкое увеличивает расчётную модель без пропорционального повышения качества общего анализа.

Вертикальные связи

Связи удобнее размещать в режиме фасада. Команда View > Elevation Mode переводит модель в отображение выбранной рамы. Затем Layout > Braces > Add Standard создаёт диагонали по узлам и пролётам.

В режиме фасада отображаются латеральные элементы выбранной системы. Инженер задаёт тип связи, материал, профиль, ориентацию и условия работы. Для стержней, работающих только на растяжение, включается соответствующая расчётная характеристика.

Перекрытия и настилы

Свойства плит и настилов определяют:

• собственный вес;

• направление передачи нагрузки;

• участие в композитной работе балки;

• жёсткость диафрагмы;

• параметры конечно-элементной сетки;

• распределение горизонтальных усилий.

Таблица типов настила открывается через PropTable > Decking. Программа использует введённые характеристики для расчёта здания, но не проектирует сам профилированный настил. Его несущую способность и допустимый пролёт инженер проверяет отдельно.

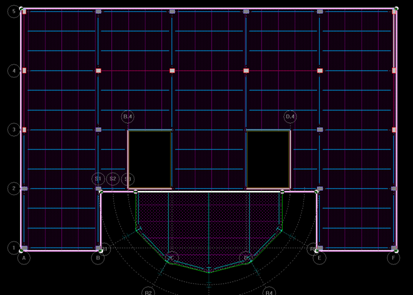

Команда Layout > Slab > Deck Assign назначает тип перекрытия выбранной области. Для участка задаётся Slab Action: One-Way или Two-Way. Однонаправленная плита передаёт нагрузку преимущественно в заданном направлении. Двунаправленная область распределяет нагрузку по конечно-элементной схеме.

При назначении доступны режимы Whole Diaphragm и Whole Floor. Они применяют свойство ко всей диафрагме или этажу, сокращая ручной выбор контуров. Для локальных зон используются границы и многоугольные участки.

Двунаправленная плита требует внимательной интерпретации результатов. Стальные балки под такой областью не получают тот же полный автоматизированный расчёт, что элементы под однонаправленным настилом. Стены не должны опираться только на плиту без явно смоделированного пути передачи. Для участия перекрытия в латеральном анализе формируется сетка конечных элементов.

Контуры и проёмы

Край плиты определяет фактическую область перекрытия. Без корректного контура нагрузка распределяется по неправильной площади. Проёмы исключают участок плиты из расчёта и меняют путь передачи усилий в диафрагме.

Особое внимание требуется около:

• лестничных клеток;

• лифтовых шахт;

• атриумов;

• технологических отверстий;

• больших инженерных проёмов;

• внутренних краёв консольных участков.

Проём не заменяется нулевой поверхностной нагрузкой. Такой приём убирает вертикальное воздействие, но оставляет жёсткость плиты. Для корректной модели геометрия перекрытия должна содержать настоящий вырез.

Нагрузки

Собственный вес

RAM Structural System автоматически рассчитывает собственный вес балок, колонн, стен, плит и настилов на основании материала и геометрии. Инженер задаёт, в какие случаи нагрузки включается этот вес и не дублирует его дополнительной поверхностной нагрузкой.

Двойной учёт собственного веса относится к распространённым ошибкам. Он возникает, когда масса конструкции уже включена автоматически, а пользователь повторно добавляет её как постоянную нагрузку на перекрытие.

Поверхностные нагрузки

Команда Layout > Loads > Surface Loads назначает равномерные нагрузки участкам перекрытия. Режимы Whole Diaphragm и Whole Floor распространяют выбранную нагрузку на крупную область.

Перекрывающиеся поверхностные назначения не суммируются автоматически: новая область заменяет предыдущее поверхностное назначение в зоне пересечения. Для одновременного учёта нескольких составляющих создаётся объединённый тип или отдельные случаи с корректными значениями.

Поверхностные нагрузки применяются для:

• собственного веса ненесущих слоёв;

• перегородок, учтённых эквивалентной распределённой величиной;

• эксплуатационного воздействия;

• оборудования, распределённого по площади;

• снеговой нагрузки;

• специальных постоянных или временных воздействий.

Линейные и сосредоточенные нагрузки

Layout > Loads > Line Loads вводит нагрузку вдоль линии. Она используется для перегородок, фасадов, стен, оборудования и других протяжённых воздействий.

Режим Whole Perimeter назначает нагрузку по всему контуру плиты. Это удобно для фасадного веса, но требует проверки внутренних границ и открытых краёв.

Сосредоточенная нагрузка вводится в выбранной точке перекрытия или элемента. Нагрузка, размещённая на настиле, распределяется на окружающие балки в соответствии с геометрией и направлением работы плиты.

Снеговые воздействия

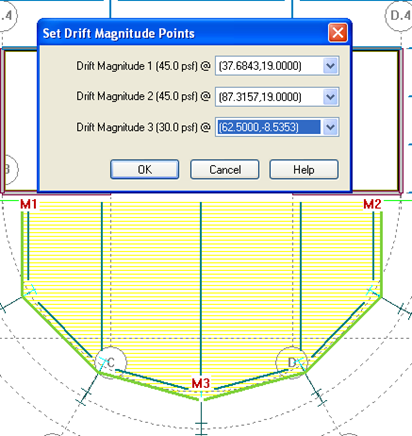

Снег задаётся через отдельные инструменты Layout > Loads > Snow. Программа поддерживает участки с разной интенсивностью и локальные зоны снегового мешка.

Для навесов, перепадов высот, парапетов и примыканий инженер формирует отдельные области. Граница снеговой зоны должна совпадать с реальной областью действия, а не только с ближайшими сеточными линиями.

Передача гравитационных нагрузок

Гравитационная система строится сверху вниз:

1. нагрузка действует на плиту или настил;

2. перекрытие передаёт её на поддерживающие балки;

3. второстепенные балки передают реакции главным;

4. главные балки передают реакции колоннам и стенам;

5. вертикальные элементы передают нагрузку на нижние этажи;

6. основания получают итоговые реакции.

Для однонаправленного настила важна стрелка направления пролёта. Ошибка разворачивает путь передачи нагрузки на 90 градусов и меняет усилия во всей системе. Перед проектированием балок инженер просматривает направление каждого участка и сравнивает реакции с ожидаемыми грузовыми площадями.

RAM Steel Beam строит Framing Tables, передаёт нагрузки и рассчитывает уменьшение временной нагрузки. В отчётах отображаются составляющие, поступившие на конкретную балку или колонну.

Ветровые и сейсмические воздействия

Ветровые случаи

RAM Frame автоматически формирует ветровые случаи на основании размеров здания, высоты, уровня земли, экспозиции и параметров выбранной нормы. Нагрузки прикладываются по основным направлениям и распределяются между диафрагмами и латеральными элементами.

До генерации задаются:

• уровень земли;

• высотные отметки;

• экспозиция;

• направление ветра;

• коэффициенты и параметры нормы;

• эксцентриситет;

• диафрагмы, передающие горизонтальные силы.

Автоматическая генерация не освобождает от проверки. Инженер сравнивает суммарную поперечную силу, распределение по высоте, направление знаков и положение центра давления с расчётной постановкой.

Сейсмические случаи

Для сейсмического анализа программа определяет:

• массу каждого уровня;

• центр масс;

• момент инерции массы;

• этажные силы;

• случайный эксцентриситет;

• собственные формы;

• периоды колебаний;

• спектральные отклики.

Масса формируется из выбранных постоянных и переменных составляющих. Пропущенный тип нагрузки уменьшает инерционные силы, а ошибочно включённый — завышает их.

Статический эквивалентный метод и спектральный анализ настраиваются отдельными случаями. Для Response Spectrum Analysis применяются правила комбинирования SRSS и CQC, знак отклика и эксцентриситет.

Сочетания

RAM Structural System генерирует сочетания по поддерживаемым нормам и принимает пользовательские комбинации. Сочетания разделяются по назначению:

• анализ перемещений;

• проверка прочности стали;

• проектирование железобетона;

• давление на грунт;

• устойчивость от опрокидывания и отрыва;

• расчёт армирования фундаментов;

• специальные сейсмические проверки.

Случай нагрузки и сочетание не взаимозаменяемы. Случай описывает отдельное воздействие или результат анализа, а сочетание объединяет несколько случаев с коэффициентами.

Перед проектированием инженер проверяет, что:

• все необходимые направления присутствуют;

• положительные и отрицательные знаки учтены;

• ортогональные сейсмические составляющие объединены правильно;

• служебные сочетания не используются вместо проектных;

• комбинации грунта отличаются от комбинаций железобетонного сечения.

Статический и динамический анализ

Построение аналитической схемы

RAM Frame преобразует физическую этажную модель в пространственную аналитическую систему. Балки и колонны становятся стержневыми элементами, стены и полужёсткие диафрагмы — конечными элементами, опоры — закреплениями или пружинами.

Автоматизация ускоряет подготовку, но связность схемы проверяется до запуска. Небольшой разрыв между стеной и диафрагмой, несоосность колонн или неправильное освобождение конца балки меняют жёсткость системы.

Запуск анализа

Команда Process > Analyze открывает список случаев. Зелёный индикатор рядом со случаем означает готовность к расчёту. Красная отметка показывает блокирующую проблему, например отсутствие диафрагмы или массы.

После выбора Select All и подтверждения OK программа рассчитывает отмеченные случаи. Завершённый анализ отображается зелёным статусом. Жёлтый статус показывает, что отдельные данные, включая реакции от собственного веса, требуют обновления.

Предупреждение о неустойчивости не игнорируется. Причину ищут в следующих местах:

• освобождения концов стержней;

• отсутствующие связи;

• неподдержанные узлы;

• разрыв стены;

• несовместимые закрепления;

• элемент, работающий только на растяжение;

• слишком малая жёсткость;

• ошибочная ориентация локальных осей;

• некорректная диафрагма.

P-Delta

P-Delta учитывает дополнительные моменты, возникающие при действии продольных сил на перемещённую схему. Эффект особенно важен для высоких и гибких зданий, рам с большими осевыми силами и систем с заметным межэтажным перекосом.

После включения P-Delta инженер сравнивает:

• перемещения первого и уточнённого расчёта;

• увеличение моментов;

• коэффициенты использования;

• устойчивость итерационного процесса;

• чувствительность результата к жёсткости элементов.

Существенное изменение результата указывает не только на необходимость учёта второго порядка, но и на общую податливость схемы.

Direct Analysis Method

Для стальных конструкций RAM Frame поддерживает Direct Analysis Method по AISC 360. Метод объединяет расчёт второго порядка, условные горизонтальные нагрузки и снижение жёсткости в соответствии с требованиями нормы.

Автоматическая процедура не отменяет проверки параметров. Инженер контролирует, какие элементы включены в систему устойчивости, где заданы несовершенства и какие сочетания используются для проектирования.

Модальный анализ

Модальный анализ определяет собственные формы и периоды. Результаты используются для оценки динамического поведения и спектрального расчёта.

Инженер просматривает анимацию форм и проверяет:

• поступательный или крутильный характер;

• отсутствие локальной формы отдельного незакреплённого элемента среди первых мод;

• достаточную суммарную участвующую массу;

• разумную последовательность периодов;

• симметрию реакции здания;

• влияние полужёстких диафрагм.

Неправдоподобная форма часто быстрее обнаруживает ошибку модели, чем таблица предупреждений.

Деформированная схема

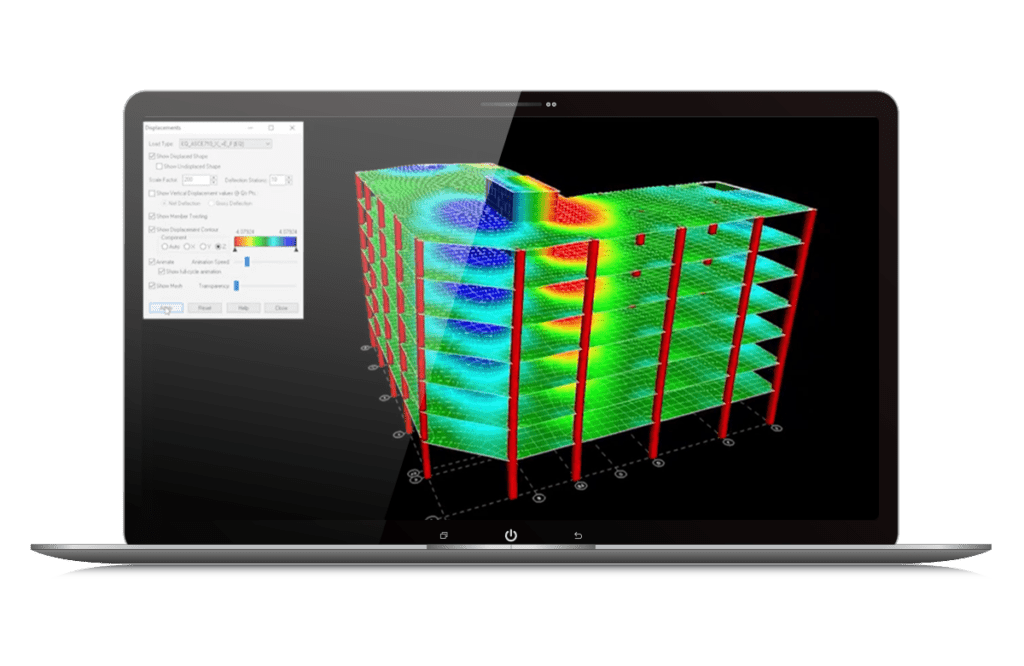

Deflected Shape показывает перемещения под выбранным случаем или сочетанием. Масштаб отображения увеличивает деформации, поэтому графика не читается как реальный геометрический прогиб без просмотра числовых значений.

Деформированная схема помогает выявить:

• неподключённый элемент;

• этаж без достаточной боковой жёсткости;

• неправильное направление связи;

• локальный поворот диафрагмы;

• скачок перемещений;

• чрезмерно гибкий участок стены;

• ошибочное закрепление основания.

Межэтажные перекосы

RAM Frame вычисляет перемещения и drift в выбранных точках и на уровнях. Постпроцессор Drift Control определяет элементы, изменение которых сильнее влияет на общий перекос.

Оценка выполняется не только по максимальному числу. Инженер сравнивает:

• направления;

• положительные и отрицательные случаи;

• средний и краевой перекос;

• крутильный отклик;

• локальные скачки по этажам;

• вклад рам, стен и связей.

Инструмент анализа вклада помогает выбрать рациональное усиление. Увеличение случайного элемента не всегда уменьшает требуемый перекос: жёсткость должна добавляться в системе и направлении, определяющих деформацию.

Проектирование стальных балок

RAM Steel Beam автоматически подбирает профиль из доступной таблицы сечений. Для каждой балки учитываются пролёт, нагрузки, материал, закрепление, композитная работа и ограничения по размерам.

Рабочая последовательность включает:

1. построение таблиц раскладки;

2. передачу гравитационных нагрузок;

3. расчёт уменьшения временной нагрузки;

4. подбор сечения;

5. просмотр коэффициента использования;

6. проверку прогиба;

7. ручную фиксацию или изменение профиля;

8. повторный расчёт;

9. выпуск отчёта.

Для балки совместной работы задаются параметры плиты, настила и эффективной ширины. Расчёт использует характеристики перекрытия, введённые в RAM Modeler. Если балка проходит под несколькими несовместимыми участками или выходит из зоны композитной плиты, автоматический проектный режим не применяется как для обычной непрерывной области.

При оценке результата инженер проверяет не только минимальный профиль. Учитываются:

• унификация размеров;

• доступность проката;

• высота перекрытия;

• отверстия под инженерные сети;

• вибрация;

• монтажные ограничения;

• необходимость противопожарной защиты;

• конструкция узла;

• допустимый прогиб отделки;

• последовательность бетонирования композитной плиты.

RAM Structural System выдаёт расчётное сечение, но не заменяет разработку соединения. Узлы проектируются отдельно, в том числе через RAM Connection.

Проектирование стальных колонн

Стальная колонна анализируется по всем связанным этажам. Программа определяет усилия, расчётные длины, неподкреплённые участки и проектные проверки по выбранной норме.

Автоматический подбор ориентируется на допустимые профили. Инженер ограничивает таблицу, задаёт максимальные и минимальные размеры и при необходимости фиксирует сечение.

Отчёт по колонне должен отвечать на несколько вопросов:

• какое сочетание определило результат;

• какая проверка стала расчётной;

• какие длины приняты относительно локальных осей;

• учтён ли изгиб в двух направлениях;

• присутствует ли кручение;

• согласованы ли размеры по соседним этажам;

• не возникло ли резкое изменение жёсткости;

• соответствует ли профиль будущему узлу.

Автоматические K-факторы и длины удобны для регулярных рам, но требуют ручного контроля в переходных этажах, при промежуточных закреплениях, ферменных системах и колоннах с нестандартным присоединением балок.

Проектирование рам и связей

RAM Frame проектирует элементы системы сопротивления горизонтальным воздействиям после пространственного анализа. В отличие от RAM Steel Beam, здесь учитываются совместная работа, изгибающие моменты в узлах, осевые силы от опрокидывания, сейсмические эффекты и перемещения.

Для моментной рамы проверяются:

• балки;

• колонны;

• расчётные длины;

• устойчивость;

• требования выбранной сейсмической системы;

• соотношение жёсткостей;

• сочетания с ветром и сейсмикой;

• межэтажный перекос.

Для связевой системы анализируются:

• растянутые и сжатые диагонали;

• распределение осевых сил;

• устойчивость сжатого раскоса;

• работа элементов только на растяжение;

• усилия в балках и колоннах;

• неуравновешенные силы;

• реакция основания.

Специальные проверки зависят от нормы. Комплекс поддерживает проектирование по AISC 360 и сейсмические положения AISC 341 и AISC 358, а также ряд других национальных стандартов для стали.

Железобетонный анализ

Перед проектированием железобетона выполняются два расчётных этапа:

1. RAM Frame формирует усилия от латеральных воздействий;

2. Concrete Gravity Analysis рассчитывает гравитационную систему.

Результаты объединяются в модулях проектирования балок и колонн. Все элементы, включая стальные, должны иметь назначенные размеры, поскольку их жёсткость влияет на конечно-элементную схему этажа. Для автоматически подбираемых стальных элементов сначала запускается RAM Steel.

Гравитационный анализ рассматривает этаж как систему плит, балок, колонн и стен. Для нерегулярной геометрии инженер проверяет сетку, опоры, разрывы, проёмы и направление передачи.

Железобетонные балки

RAM Concrete Beam объединяет балочные сегменты в линии и проектирует их с учётом пролётов, опор, гравитационных и латеральных усилий.

Программа подбирает:

• верхнюю продольную арматуру;

• нижнюю продольную арматуру;

• поперечную арматуру;

• длины участков;

• размещение стержней;

• проверки прочности;

• конструктивные требования нормы.

Режим View/Update открывает интерактивную проверку. Инженер изменяет число и диаметр стержней, после чего повторно проверяет сечение.

Автоматический минимум не всегда формирует удобную рабочую схему. При окончательной корректировке учитываются непрерывность стержней, унификация диаметров, анкеровка, соединение с колонной, отверстия, зоны густой арматуры и последовательность бетонирования.

Железобетонные колонны

RAM Concrete Column анализирует сочетание продольной силы и изгиба в двух направлениях. Для заданного сечения и схемы армирования строится поверхность взаимодействия.

Автоматический поиск перебирает допустимые варианты и определяет подходящее армирование. Результат проверяется по этажам, поскольку колонна часто имеет разные усилия и ограничения на соседних уровнях.

Особое внимание уделяется:

• знаку и величине моментов;

• двухосному изгибу;

• минимальному и максимальному проценту армирования;

• шагу стержней;



• защитному слою;

• сейсмическим требованиям;

• переходу между размерами;

• усилиям от второго порядка;

• совместимости с узлом балки и плиты.

Интерактивное изменение позволяет отказаться от локально оптимального, но неудобного сочетания стержней в пользу унифицированной схемы.

Железобетонные стены

Стены работают как система вертикальных конечных элементов. RAM Frame рассчитывает распределение усилий, а инструменты проектирования используют их для проверки сечений и армирования.

Shear Wall Force processor формирует силы через:

• простенки;

• зоны над и под проёмами;

• горизонтальные сечения;

• вертикальные сечения;

• несколько этажей;

• группы связанных стен.

Проёмы моделируются геометрически. Это позволяет учитывать перераспределение усилий вокруг дверей, окон и проходов. Стена без введённого проёма остаётся сплошной в конечно-элементной схеме, даже когда в рабочих чертежах показан вырез.

Для тонких tilt-up стен доступны расчёт второго порядка и внеплоскостное ветровое воздействие. Поддерживаются проёмы, эксцентриситеты гравитационных нагрузок и передача усилий к основанию.

Фундаменты

Исходные данные

RAM Foundation использует реакции из общей модели. Перед проектированием задаются:

• расчётное сопротивление или допускаемое давление грунта;

• удельный вес грунта;

• глубина заложения;

• свойства бетона и арматуры;

• размеры опорной плиты;

• эксцентриситет колонны;

• сочетания для грунта;

• сочетания для железобетона;

• ограничения размеров;

• параметры свай.

Команда Criteria > Forces управляет использованием реакций, а Criteria > Design — проектными параметрами. Assign Geometry фиксирует выбранные размеры либо оставляет часть параметров для автоматического подбора.

Отдельные фундаменты

Для отдельной подошвы рассчитываются:

• давление под основанием;

• эксцентриситет;

• отрыв;

• изгиб;

• продавливание;

• поперечная сила;

• армирование;

• геометрические ограничения.

Автоматический подбор изменяет размеры до выполнения заданных критериев. После подбора инженер проверяет не только расчёт, но и конструктивность: положение колонны, размеры подколонника, анкеры, расстояние до границы участка и пересечение с соседними фундаментами.

Непрерывные фундаменты

Непрерывный фундамент связывает несколько опор. Инженер задаёт ширину, после чего программа рассчитывает распределение давления, изгибающие моменты, поперечные силы и армирование.

Такая модель подходит для линейного основания под рядом колонн или стеной. Для сложной фундаментной плиты с двумерным распределением давления используется RAM Concept.

Свайные ростверки

Для свайного ростверка задаются допустимые усилия свай, геометрия группы и параметры железобетона. Программа проверяет распределение реакций и проектирует ростверк в пределах поддерживаемой постановки.

Перед выпуском решения проверяются:

• допустимая сжимающая нагрузка;

• растягивающая реакция;

• горизонтальные воздействия;

• фактическая жёсткость оголовков;

• расстояние между сваями;

• положение колонны;

• совместимость с геотехническим расчётом.

Отчёты и графические результаты

RAM Structural System формирует отчёты по всей модели и отдельным элементам. Данные открываются в виде таблиц, текстовых документов и графических схем.

Основные категории результатов:

• исходные данные модели;

• этажные нагрузки;

• реакции;

• усилия в элементах;

• перемещения;

• межэтажные перекосы;

• собственные формы и периоды;

• коэффициенты использования;

• расчёт стальных балок и колонн;

• армирование железобетонных элементов;

• проектирование фундаментов;

• ведомость элементов;

• масса и количество стали;

• геометрия рам и стен.

Reports > Select Cases фильтрует случаи, отображаемые в отчётах RAM Frame. Этот фильтр не меняет расчёт, а управляет выдачей. Перед сохранением документа инженер проверяет, что выбранные случаи соответствуют рассматриваемому результату.

Графические результаты включают:

• анимированную деформированную схему;

• формы колебаний;

• эпюры;

• цветовые карты;

• подписи коэффициентов использования;

• реакции;

• перемещения;

• контуры конечных элементов.

Фасады рам и стен экспортируются в DXF. Табличные и текстовые данные передаются в другие приложения для дальнейшего оформления и проверки. Материальная ведомость содержит количество элементов и массу стали.

Отчёт не рассматривается как автоматически готовая пояснительная записка. Из полного набора выбираются документы, раскрывающие исходные допущения, нагрузки, сочетания, расчётную схему, основные результаты и проектные проверки. Повторяющиеся промежуточные страницы не повышают проверяемость расчёта.

Обмен данными и работа с BIM-моделью

RAM Structural System обменивается данными с Revit, Tekla и OpenBuildings Designer. Передача сокращает ручной ввод этажей, колонн, балок, стен и сечений.

Связь через ISM и iTwin Analytical Synchronizer используется для синхронизации аналитических моделей. В RAM Structural System доступна команда обновления из репозитория ISM.

После импорта проверяются:

• отметки этажей;

• единицы;

• материалы;

• профили;

• смещения;

• ориентация локальных осей;

• аналитические привязки;

• разрывы;

• проёмы;

• типы элементов;

• граничные условия;

• диафрагмы;

• нагрузки.

Физическое совпадение объектов в BIM-модели не гарантирует расчётную связность. Колонна и балка выглядят соединёнными, но их аналитические оси остаются разнесёнными. Поэтому импорт заканчивается проверкой RAM Modeler и Data Check, а не немедленным запуском анализа.

Интеграция с RAM Concept передаёт данные для детального расчёта плит и рафтов. RAM Connection получает усилия для проектирования стальных узлов. Эти связи формируют общую инженерную цепочку, но каждый специализированный продукт сохраняет собственную модель и критерии.

Подробная инструкция по созданию проекта

Шаг 1. Создайте файл и задайте единицы

В RAM Manager выберите File > New. Введите название в поле Job Name, затем выберите систему единиц. Файл проекта сохраняется с расширением .rss.

Общие значения для новых проектов задаются через Tools > RAM Defaults Utility. Настройки существующей модели изменяются отдельно и не заменяются автоматически новыми значениями по умолчанию.

До построения геометрии определите:

• используемые материалы;

• таблицы стальных профилей;

• нормы;

• типы перекрытий;

• уровни;

• повторяющиеся планы;

• принципы классификации гравитационных и латеральных элементов.

Шаг 2. Опишите этажи

Откройте Story Data и создайте уровни здания. Для каждого этажа укажите высоту и тип плана.

Одинаковые этажи связываются с одним типом. Для кровли, технического этажа, подвала и переходного уровня создаются отдельные типы при отличиях геометрии.

Проверьте:

• абсолютные и относительные отметки;

• высоту первого этажа;

• отметку уровня земли;

• повторение типовых планов;

• наличие всех этажей в Story Data.

Только уровни, включённые в Story Data, входят в полную проверку Data Check.

Шаг 3. Постройте сетки

Перейдите в RAM Modeler и выберите Layout > Grids > Create. Создайте ортогональную или радиальную систему, задайте расстояния и подписи.

Для второстепенных элементов создайте construction grids. Они помогают размещать балки и нагрузки без изменения основных осей.

После построения:

1. проверьте размеры;

2. убедитесь в правильной ориентации;

3. сохраните модель через File > Save;

4. переключите активную сетку через Layout > Grids > Select;

5. не редактируйте расстояния после наполнения модели без проверки всех перемещённых элементов.

Шаг 4. Разместите колонны и стены

Выберите соответствующую команду в меню Layout. Разместите колонны по пересечениям сеток, стены — вдоль осей.

При вводе определите:

• материал;

• гравитационный или латеральный тип;

• предварительное сечение;

• ориентацию;

• смещение;

• этажный диапазон.

Для стены задайте толщину и проёмы. Для колонны проверьте направление сильной оси. Ошибочный разворот профиля меняет жёсткость и несущую способность.

Шаг 5. Добавьте балки

Разместите главные и второстепенные балки. Укажите материал и тип участия в расчёте.

Гравитационные балки используются RAM Steel Beam и RAM Concrete Beam. Латеральные элементы включаются в RAM Frame.

Для каждой группы проверьте:

• пролёт;

• узлы опирания;

• отметку;

• концевые освобождения;

• композитную работу;

• направление локальных осей;

• непрерывность.

Не освобождайте момент на обоих концах элемента автоматически. Освобождение задаётся только в соответствии с расчётной моделью соединения.

Шаг 6. Создайте связи

Переключитесь через View > Elevation Mode, выберите раму и выполните Layout > Braces > Add Standard.

Разместите диагонали между существующими узлами. Назначьте тип сечения и режим работы. Для крестовых связей с растяжением проверьте, какие диагонали участвуют в каждом направлении нагрузки.

Вернитесь к плану и убедитесь, что связевая рама имеет правильный номер и расположена в требуемой оси.

Шаг 7. Задайте перекрытия

Откройте PropTable > Decking и создайте типы плит и настилов. Введите толщину, вес, направление, жёсткость и свойства для композитной работы.

Командой Layout > Slab > Deck Assign назначьте участок. Выберите One-Way или Two-Way, затем укажите контур.

Для однонаправленной плиты проверьте стрелку пролёта. Для полужёсткой диафрагмы проверьте свойства мембраны и сетку.

Добавьте края плиты и реальные проёмы. Не заменяйте отверстия снижением нагрузки.

Шаг 8. Назначьте гравитационные нагрузки

Создайте типы постоянных, временных, снеговых и специальных нагрузок.

Используйте:

• Layout > Loads > Surface Loads для площадей;

• Layout > Loads > Line Loads для протяжённых воздействий;

• инструмент point loads для сосредоточенных сил;

• Layout > Loads > Snow для снеговых зон.

После назначения включите графическое отображение нагрузок и просмотрите каждый этаж. Убедитесь, что новая поверхностная область не заменила предыдущее назначение в зоне пересечения.

Шаг 9. Проверьте трёхмерную геометрию

Запустите 3-D Viewer из RAM Manager или RAM Modeler. В пространственном представлении легче обнаруживаются:

• отсутствующие колонны;

• стены, не продолжающиеся на следующий этаж;

• балки на неправильной отметке;

• разрыв связи;

• неверный контур;

• случайно скопированный элемент;

• смещение типового плана.

3-D Viewer используется для геометрического контроля. Он не заменяет Data Check и анализ деформированной схемы.

Шаг 10. Выполните нумерацию и Data Check

Выберите Options > Renumber Members, затем включите номера через Options > Show Property.

Запустите Data Check > Integrated. Режим Gravity Only проверяет гравитационную часть, а Frame Only — латеральную. Полная интегрированная проверка нужна перед первым расчётом всего здания.

Data Check обнаруживает ошибки расположения и связности и выводит описание исправления. После каждого серьёзного изменения проверка запускается повторно.

Шаг 11. Рассчитайте гравитационные стальные элементы

Перейдите через Design > RAM Steel Beam. Сформируйте framing tables, передайте нагрузки и запустите подбор.

Просмотрите:

• неподобранные элементы;

• предупреждения;

• коэффициенты использования;

• прогибы;

• размеры;

• композитную работу;

• отчёт по критической балке.

Затем откройте RAM Steel Column, выполните подбор колонн и проверьте расчётные длины.

Шаг 12. Настройте RAM Frame

В RAM Frame задайте:

• Criteria > Ground Level;

• Criteria > Mass and Exposure;

• параметры анализа;

• диафрагмы;

• ветровые случаи;

• сейсмические случаи;

• Response Spectrum;

• P-Delta;

• сочетания.

Проверьте, что все уровни имеют массу и диафрагму. Красный индикатор случая устраняется до запуска.

Шаг 13. Запустите пространственный анализ

Откройте Process > Analyze, отметьте случаи и нажмите OK.

После завершения проверьте:

1. предупреждения;

2. реакции;

3. суммарные этажные силы;

4. деформированную схему;

5. формы колебаний;

6. перемещения;

7. межэтажные перекосы;

8. усилия в выбранных элементах;

9. устойчивость;

10. актуальность статуса.

Не переходите к проектированию по результатам расчёта с необъяснённым предупреждением о неустойчивости.

Шаг 14. Проверьте латеральные элементы

Откройте проектирование рам, связей и стен. Просмотрите коэффициенты использования и определяющие сочетания.

Для элемента с высоким коэффициентом:

• откройте подробный отчёт;

• определите расчётную проверку;

• сравните усилия;

• проверьте длины и закрепления;

• измените размер;

• повторите анализ и проектирование.

Изменение жёсткости влияет на распределение усилий, поэтому локальное увеличение сечения требует повторного пространственного анализа.

Шаг 15. Рассчитайте железобетон

Сначала завершите RAM Frame. Затем выберите Design > RAM Concrete.

Выполните Concrete Gravity Analysis. После успешного анализа перейдите к Concrete Beam Design и Concrete Column Design.

Используйте View/Update для проверки и корректировки армирования. Просмотрите сочетания, эпюры, взаимодействие усилий и конструктивные ограничения.

Шаг 16. Рассчитайте фундаменты

Откройте Design > RAM Foundation.

Задайте параметры грунта, бетона, арматуры и сочетаний. Назначьте геометрию, запустите проектирование и просмотрите:

• размеры;

• давление;

• отрыв;

• продавливание;

• изгиб;

• армирование;

• предупреждения.

Сравните суммарные реакции фундаментов с результатами общей модели.

Шаг 17. Подготовьте отчёты

Выберите расчётные случаи через Reports > Select Cases. Сформируйте отчёты по нагрузкам, анализу, элементам и фундаментам.

В комплект включаются:

• описание модели;

• материалы;

• нагрузки;

• сочетания;

• периоды и формы;

• перемещения;

• перекосы;

• реакции;

• проверки основных элементов;

• армирование;

• фундаментные расчёты.

Перед выпуском повторно проверьте дату расчёта, единицы и актуальность результатов после последних изменений.

Типичные ошибки

Неправильный тип элемента

Гравитационная балка, случайно введённая как латеральная, включается в пространственную систему. Латеральная колонна, введённая как гравитационная, не участвует в сопротивлении боковой нагрузке требуемым образом.

Тип проверяется через свойства и графическое отображение.

Ошибочное направление настила

Стрелка однонаправленного перекрытия задаёт путь передачи нагрузки. Разворот меняет грузовые площади балок.

Контроль выполняется на каждом типе этажа, включая кровлю и переходные уровни.

Дублирование собственного веса

Автоматический собственный вес не добавляется повторно как поверхностная постоянная нагрузка.

Для проверки сравнивается суммарный вес этажа с ручной оценкой по площади и объёму материалов.

Отсутствующий проём

Графическое отверстие в чертеже не влияет на RAM Structural System. Проём создаётся в плите или стене непосредственно в расчётной модели.

Несовместимые освобождения

Шарниры на концах нескольких сходящихся элементов создают механизм. Data Check не всегда заменяет оценку устойчивости после запуска.

Неправильная масса

Сейсмическая масса формируется из назначенных случаев и коэффициентов. Пропуск постоянной составляющей уменьшает инерционные силы.

Масса каждого этажа сравнивается с приблизительным ручным расчётом.

Старая расчётная информация

После изменения сечения меняется жёсткость, а после изменения нагрузки — усилия и реакции. Все зависимые этапы пересчитываются.

Игнорирование жёлтого или красного статуса

Красный индикатор блокирует расчёт случая. Жёлтый показывает неактуальные данные. Результаты не используются до устранения причины.

Чрезмерно грубая сетка стен

Грубая сетка искажает распределение около проёмов и пересечений. Сетка сгущается в зонах изменения геометрии, сохраняя разумный размер модели.

Слепое принятие автоматического подбора

Минимальное сечение отвечает расчётным критериям программы, но не учитывает всю конструктивную документацию, доступность профиля, узел, монтаж и унификацию.

Поддерживаемые нормы

RAM Structural System включает стандарты для стали, железобетона, ветровых и сейсмических воздействий.

Среди поддерживаемых систем проектирования присутствуют:

• AISC 360 для стальных конструкций;

• AISC 341 и AISC 358 для сейсмических стальных систем;

• ACI 318 для железобетона;

• ASCE 7 для нагрузок;

• Eurocode для стали, бетона, ветра и сейсмики;

• CSA;

• британские стандарты;

• австралийские стандарты;

• индийские нормы;

• китайские нормы.

Конкретный перечень зависит от расчётного модуля. Наличие нормы для ветра не означает автоматическое наличие всех проектных проверок элементов по той же национальной системе. Перед началом проекта проверяется каждый требуемый блок: нагрузки, сочетания, сталь, бетон, сейсмические детали и фундамент.

Для проектов, где обязательна автоматическая проверка по российским СП, STAAD.Pro имеет выделенные модули расчёта стальных и железобетонных конструкций по российским стандартам. Это существенное отличие при выборе между продуктами.

Системные требования

RAM Structural System работает в 64-разрядной Windows.

Минимальная конфигурация рассчитана на запуск и небольшие модели. Объём памяти особенно влияет на стены, полужёсткие диафрагмы, большие конечно-элементные сетки и динамический анализ.

Для регулярной работы рациональна конфигурация с 32 ГБ RAM и SSD. При крупных проектах запас памяти уменьшает обращение к диску и повышает устойчивость при одновременном открытии RAM Modeler, RAM Frame, отчётов и BIM-приложений.

Сравнение с аналогами

Общая таблица

RAM Structural System и ETABS

ETABS также ориентирован на здания, но концентрирует моделирование, анализ, проектирование и отчёты в одной основной среде. Он поддерживает развитый линейный и нелинейный анализ, performance-based design и сложные динамические постановки.

RAM Structural System сильнее подчёркивает разделение гравитационного и латерального процесса. RAM Modeler описывает этажи, RAM Steel рассчитывает повторяющиеся гравитационные элементы, RAM Frame анализирует пространственную систему, RAM Concrete и RAM Foundation завершают проектирование.

ETABS рациональнее для высотного здания со сложной динамикой, нелинейными шарнирами и performance-based design. RAM Structural System удобнее для проектной организации, которой требуется быстро распределять гравитационные нагрузки и подбирать большое число стальных или железобетонных элементов в регулярном здании.

RAM Structural System и Tekla Structural Designer

Tekla Structural Designer объединяет физическую модель здания, гравитационный и латеральный анализ, проектирование стали, железобетона и дерева. Программа тесно связана с Tekla Structures и поддерживает синхронизацию BIM-данных.

Главное различие относится к интерфейсу. Tekla Structural Designer строит процесс вокруг одной среды, а RAM Structural System сохраняет отдельные модули. Для команды, уже работающей в Tekla Structures, Tekla Structural Designer сокращает переход между аналитической и детализированной моделями.

RAM Structural System органичнее входит в экосистему Bentley и использует специализированную логику RAM Steel, RAM Frame, RAM Concrete и RAM Foundation.

RAM Structural System и STAAD.Pro

STAAD.Pro — универсальный конечно-элементный комплекс для зданий, промышленных конструкций, мостов, водопропускных сооружений, стадионов, морских объектов и других схем. Он поддерживает статические, динамические, ветровые, сейсмические, температурные и движущиеся нагрузки.

RAM Structural System быстрее организует регулярное здание через этажи, типовые планы, настилы и автоматическую передачу гравитационных нагрузок. STAAD.Pro предоставляет больше свободы при построении произвольной стержневой и конечно-элементной модели.

Для обычного многоэтажного каркаса RAM Structural System сокращает объём ручного описания. Для эстакады, башни, промышленной рамы с неэтажной геометрией или проекта по российским СП практичнее STAAD.Pro.

RAM Structural System и RISA-3D

RISA-3D поддерживает конструкции произвольной геометрии и материалы, включая сталь, бетон, дерево, кладку и алюминий. Среда сочетает графическое построение, таблицы, расчёт и цветовое представление результатов.

Для полного здания экосистема RISA разделяет задачи между RISA-3D, RISAFloor, RISAFoundation и RISAConnection. RAM Structural System тоже модульный, но его компоненты поставляются в рамках общей системы и используют файл .rss.

RISA-3D удобнее для свободной пространственной рамы. RAM Structural System сильнее автоматизирует регулярное этажное здание, гравитационные балки, колонны, стены и фундаментные реакции.

Отзывы пользователей и профильных изданий

Пользовательские отзывы о RAM Structural System регулярно выделяют автоматическое распределение гравитационных нагрузок, проектирование большого числа балок и колонн, объединение стали и железобетона и сокращение ручных операций при изменении этажной модели.

Повторяющиеся замечания относятся к модульной навигации. Переход между RAM Modeler, RAM Steel, RAM Frame, RAM Concrete и RAM Foundation воспринимается сложнее, чем работа в едином интерфейсе. Отдельно упоминаются порог освоения, ограничения для сложной нерегулярной геометрии и необходимость внимательнее отслеживать актуальность расчётов после изменения модели.

Профильные издания характеризуют RAM Structural System как специализированный комплекс для стальных и железобетонных зданий с автоматизацией гравитационных и латеральных нагрузок. Такая оценка точно отражает область продукта: он не стремится заменить общий конечно-элементный пакет, а подробно автоматизирует проектный процесс здания.

Инженерные ресурсы отдельно выделяют расчёт tilt-up стен, внеплоскостное ветровое воздействие, эффекты второго порядка, проёмы и передачу усилий к фундаментам.

Усреднённое мнение сводится к следующему: программа особенно эффективна в организации регулярных строительных проектов, но требует понимания границ каждого модуля. Пользователь, который воспринимает комплекс как одну автоматическую кнопку, сталкивается с ошибками передачи данных. Инженер, соблюдающий последовательность Modeler — Steel — Frame — Concrete — Foundation, получает прозрачную цепочку от этажной модели до проектных отчётов.

Преимущества и недостатки

Плюсы:

• одна база проекта используется модулями моделирования, анализа, стали, железобетона и фундаментов;

• этажная структура ускоряет создание многоэтажных зданий;

• типовые планы исключают повторный ввод одинаковых уровней;

• гравитационные нагрузки автоматически передаются от перекрытий к вертикальным элементам;

• RAM Steel Beam подбирает большое количество обычных и композитных балок;

• RAM Frame выполняет статический, модальный и спектральный анализ;

• поддерживаются P-Delta и Direct Analysis Method;

• программа работает с жёсткими, полужёсткими и гибкими диафрагмами;

• стены и перекрытия получают автоматическую конечно-элементную сетку;

• RAM Concrete объединяет гравитационные и латеральные усилия;

• RAM Foundation использует реакции общей модели;

• доступны подробные текстовые и графические отчёты;

• фасады рам и стен экспортируются в DXF;

• обмен данными поддерживается с Revit, Tekla и OpenBuildings Designer;

• проектные нормы охватывают несколько национальных систем.

Минусы:

• модули используют разные рабочие окна и требуют переключения;

• после изменения модели инженер самостоятельно отслеживает повторный запуск зависимых расчётов;

• программа ориентирована на здания и уступает универсальным комплексам при произвольной геометрии;

• RAM Steel Beam не проектирует латеральные балки и рассматривает гравитационные элементы как шарнирно опёртые;

• профилированный настил не проектируется, хотя его свойства используются в расчёте;

• детальный расчёт больших фундаментных плит и предварительно напряжённых перекрытий требует RAM Concept;

• проектирование стальных соединений требует RAM Connection;

• автоматический подбор элементов нуждается в конструктивной корректировке;

• для уверенной работы требуется понимание различий между физической и аналитической моделью;

• коммерческое лицензирование ограничивает применение в небольших разовых проектах.

Кому подходит RAM Structural System

Программа подходит проектным организациям, которые регулярно рассчитывают стальные и железобетонные здания. Наибольшую пользу получают команды с повторяющимися типами проектов, типовыми этажами и большим количеством элементов.

RAM Structural System рационален для:

• стального офисного или коммерческого каркаса;

• здания с композитными перекрытиями;

• железобетонного рамного здания;

• системы со стенами жёсткости;

• многоуровневой парковки;

• проекта с ветровым и сейсмическим анализом;

• команды, использующей Revit, Tekla или продукты Bentley;

• проекта, где требуется автоматический подбор сотен балок и колонн.

Альтернатива требуется для:

• моста;

• башни без выраженной этажной схемы;

• промышленной установки;

• сложной оболочки;

• исследовательского нелинейного анализа;

• расчёта одного отдельного элемента;

• детального проектирования постнапряжённой плиты;

• разработки стальных соединений;

• обязательной автоматической проверки по нормам, отсутствующим в выбранном модуле.

Часто задаваемые вопросы

RAM Structural System — это одна программа или набор модулей?

Это связанный комплекс модулей с общей базой проекта. RAM Manager управляет файлом, RAM Modeler создаёт модель, RAM Steel проектирует сталь, RAM Frame выполняет пространственный анализ, RAM Concrete рассчитывает железобетон, RAM Foundation проектирует основания.

Подходит ли программа для многоэтажных зданий?

Да. Этажи, типовые планы, диафрагмы, автоматическая передача гравитационных нагрузок и расчёт латеральной системы составляют основу рабочего процесса.

Выполняет ли RAM Structural System сейсмический анализ?

RAM Frame формирует статические сейсмические случаи, рассчитывает собственные формы и выполняет Response Spectrum Analysis с SRSS или CQC.

Рассчитывает ли программа ветер?

RAM Frame автоматически генерирует ветровые нагрузки по поддерживаемым нормам и распределяет их по этажам и диафрагмам.

Поддерживается ли P-Delta?

Да. P-Delta включается в пространственном анализе RAM Frame. Для стальных систем также поддерживается Direct Analysis Method по AISC 360.

Проектирует ли RAM Structural System плиты?

Плиты и настилы участвуют в распределении гравитационных и горизонтальных нагрузок. Детальное проектирование обычных и предварительно напряжённых плоских перекрытий выполняется в RAM Concept.

Проектирует ли программа профилированный настил?

Нет. RAM Structural System использует свойства настила для веса, направления передачи нагрузки, диафрагмы и композитной работы, но несущая способность настила проверяется отдельно.

Рассчитываются ли стальные соединения?

Усилия передаются для проектирования соединений, но сами узлы рассчитываются в RAM Connection.

Какие фундаменты проектирует RAM Foundation?

Модуль рассчитывает отдельные и непрерывные фундаменты, а также свайные ростверки. Большие фундаментные плиты анализируются в RAM Concept.

Обменивается ли модель с Revit и Tekla?

Да. RAM Structural System поддерживает обмен данными с Revit, Tekla и OpenBuildings Designer. После передачи проверяются уровни, материалы, сечения, аналитические оси и связность.

Чем RAM Structural System отличается от RAM Elements?

RAM Structural System организует полное здание через этажи и специализированные проектные модули. RAM Elements ориентирован на более свободные отдельные конструкции и общий анализ стержневых и пластинчатых схем.

Чем RAM Structural System отличается от STAAD.Pro?

RAM Structural System специализирован на этажных зданиях и автоматической передаче гравитационных нагрузок. STAAD.Pro охватывает больше типов сооружений и предоставляет свободное построение универсальной конечно-элементной модели.

Нужно ли вручную проверять результаты?

Да. Проверяются единицы, нагрузки, масса, сочетания, путь передачи усилий, закрепления, деформированная схема, реакции, перемещения и определяющие проектные условия. Автоматический подбор не заменяет конструктивную проверку.

Итог

RAM Structural System наиболее эффективен в проектах, где здание описывается этажами, а расчёт последовательно проходит от перекрытий и гравитационных балок к колоннам, рамам, стенам и фундаментам. Комплекс подробно автоматизирует именно этот процесс: формирует путь передачи нагрузок, объединяет статический и динамический анализ, проектирует стальные и железобетонные элементы и сохраняет результаты в общей модели.

Для регулярных стальных и железобетонных зданий его модульная архитектура даёт больше пользы, чем неудобств. Для свободной пространственной геометрии, специальных сооружений, сложного нелинейного анализа или норм, не представленных в требуемом модуле, рациональнее универсальный расчётный пакет. Окончательный выбор зависит не от количества функций, а от соответствия программы типу сооружения, нормативной базе и принятому в организации процессу проектирования.
