midas Civil — специализированная конечно-элементная система для моделирования мостов и других транспортных сооружений. В одной проектной среде инженер формирует расчётную схему, задаёт материалы и сечения, моделирует опорные части и предварительное напряжение, прикладывает постоянные, температурные, сейсмические и подвижные нагрузки, учитывает последовательность возведения, запускает расчёт и анализирует усилия, перемещения, напряжения и реакции.

Программа рассчитана не только на типовые балочные мосты. Набор конечных элементов, нелинейных связей, инструментов динамического анализа и специализированных мастеров позволяет исследовать железобетонные, предварительно напряжённые, стальные и сталежелезобетонные пролётные строения, арочные системы, вантовые и висячие мосты, водопропускные сооружения, подпорные конструкции и отдельные элементы транспортной инфраструктуры. Статический расчёт, Construction Stage Analysis, Moving Load Analysis, сейсмические постановки и нормативные проверки объединены в одном проекте.

Главное отличие midas Civil от универсального строительного расчётного комплекса заключается в мостовой логике рабочего процесса. Инженер оперирует полосами движения, транспортными моделями, пучками предварительного напряжения, стадиями бетонирования и монтажа, группами элементов, временными опорами, форм-тревеллерами, составными сечениями и огибающими от подвижной нагрузки. Эти сущности не приходится имитировать набором несвязанных статических случаев: для них предусмотрены отдельные команды и специализированные алгоритмы.

Что представляет собой midas Civil

Расчётная модель в midas Civil состоит из узлов, конечных элементов, материалов, сечений, граничных условий, нагрузок и параметров анализа. Геометрическая схема может быть стержневой, пластинчатой, объёмной либо смешанной. Например, пролётное строение моделируется балочными элементами, плитой или пространственной сеткой, пилоны — балками и оболочками, ванты — кабельными элементами, опорные части — Elastic Link или General Link, а фундамент — набором пружин либо более подробной конечно-элементной подсистемой.

В линейных моделях программа решает систему уравнений равновесия для заданного набора нагрузок. В нелинейных постановках жёсткость пересчитывается по мере изменения геометрии, состояния материала или работы односторонних связей. При Construction Stage Analysis расчётная система дополнительно изменяется во времени: отдельные элементы, опоры и нагрузки активируются и деактивируются на заданных стадиях, а результаты предыдущего этапа переходят в следующий.

Основные направления работы можно свести к нескольким группам.

midas Civil используется прежде всего там, где результаты зависят от реальной последовательности возведения и пространственного распределения нагрузки. Для простого однопролётного балочного моста можно построить компактную стержневую схему. Для криволинейной эстакады с поперечным перераспределением усилий потребуется grillage-модель или пластинчатая сетка. Для сегментного коробчатого пролётного строения добавляются стадии бетонирования, пучки, временные опоры, усадка и ползучесть. Для вантовой системы учитываются начальные усилия в кабелях, геометрическая жёсткость и последовательность замыкания конструкции.

Для каких сооружений подходит программа

Железобетонные мосты

Для железобетонных конструкций задаются материалы бетона и арматуры, стандартные или пользовательские сечения, температурные свойства и параметры длительной работы. Программа рассчитывает стержневые и пластинчатые схемы, позволяет исследовать трещинообразование через специализированные нелинейные свойства и выполняет нормативные проверки железобетонных элементов.

Типовой проект включает плитные мосты, рамные путепроводы, многопролётные балочные системы, опоры, ригели, устои и фундаменты. Для плитного пролётного строения используется сетка plate-элементов, а колонны и ригели представляются beam-элементами. При таком подходе можно увидеть поперечное распределение моментов, локальные зоны концентрации напряжений и совместную работу плиты с опорами.

Предварительно напряжённые конструкции

PSC-моделирование охватывает геометрию напрягаемой арматуры, последовательность натяжения, характеристики канала, трение, проскальзывание анкеров, упругую деформацию бетона и зависящие от времени потери. Пучок задаётся в пространстве относительно оси балочного элемента или составного сечения. После назначения нагрузки предварительного напряжения программа рассчитывает эквивалентное воздействие на конструкцию и изменение усилий по стадиям.

Особенно подробно этот механизм используется в коробчатых мостах, собираемых методом уравновешенного навесного бетонирования, продольной надвижки, монтажа на сплошных подмостях или с применением передвижной опалубки. Для соответствующих технологий предусмотрены FCM Bridge Wizard, ILM Bridge Model Wizard, MSS Bridge Wizard и FSM Bridge Wizard. Полный список мастеров также включает Prestressed Composite Bridge Wizard, Grillage Model Wizard и средства поперечного анализа.

Стальные и сталежелезобетонные мосты

Стальные элементы описываются прокатными, сварными или пользовательскими сечениями. В составных пролётных строениях стальная балка и железобетонная плита могут вводиться как composite section с отдельным учётом частей сечения и последовательности включения плиты в работу.

Такая схема важна при поэтапном монтаже. Сначала собственный вес мокрого бетона воспринимают стальные балки, затем затвердевшая плита начинает участвовать в совместной работе, а последующие нагрузки прикладываются уже к составному сечению. Если сразу назначить полную жёсткость итогового сечения, распределение напряжений между сталью и бетоном окажется неверным.

Вантовые, висячие и арочные системы

Кабельные элементы учитывают начальное натяжение, изменение жёсткости и провисание. В линейном расчёте кабель может преобразовываться в эквивалентный ферменный элемент, а в геометрически нелинейной постановке — работать как elastic catenary element. При вводе кабеля задаются ненапряжённая длина либо начальное усилие. Соотношение ненапряжённой и геометрической длины влияет на начальное состояние и касательную жёсткость.

Для вантового моста важен не только итоговый расчёт, но и подбор монтажных усилий. Программа содержит Cable Force Tuning и средства работы с неизвестными коэффициентами нагрузки. Инженер задаёт целевые перемещения или усилия, после чего подбирает начальные параметры кабельной системы. При расчёте арочных мостов применяются beam-, truss- и cable-элементы, жёсткие вставки, связи и пространственная модель настила.

Подземные и вспомогательные сооружения

Набор элементов и нагрузок позволяет исследовать водопропускные трубы, рамные конструкции, подземные станции, стены, тоннельные обделки и массивные бетонные элементы. Для взаимодействия с основанием используются узловые и поверхностные пружины, Soil Spring, давление грунта, гидростатические нагрузки и заданные перемещения.

При необходимости подробного моделирования грунтового массива результаты или модель связываются с геотехническими продуктами семейства MIDAS. Однако внутри midas Civil чаще применяется расчётная идеализация в виде пружин, поскольку основной объект программы — несущая конструкция, а не сплошная грунтовая среда.

Интерфейс и организация проекта

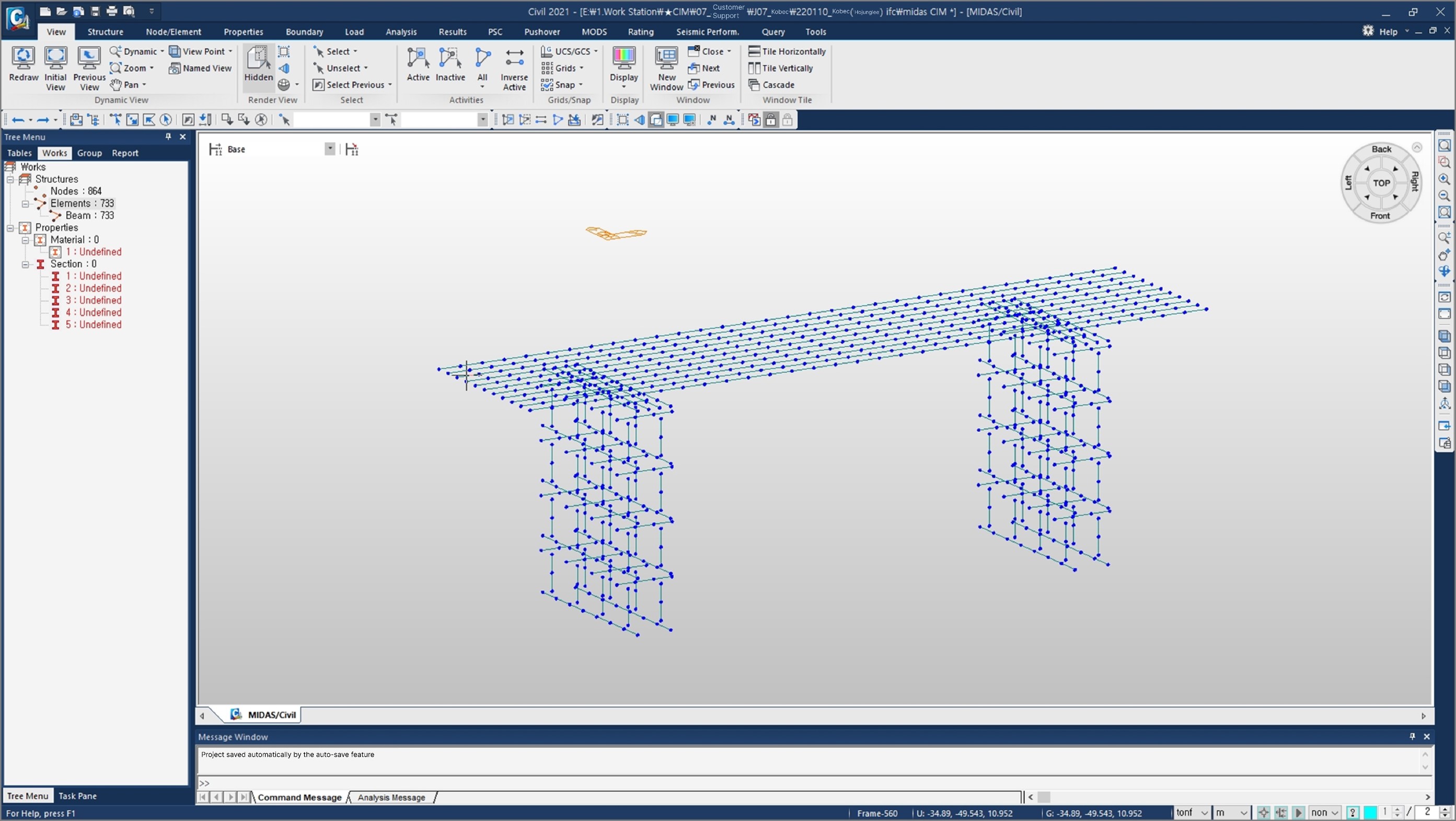

Рабочее окно построено вокруг трёх областей: ленты команд, графического Model Window и панелей управления проектом. В ленте находятся вкладки Project, View, Structure, Node/Element, Properties, Boundary, Load, Analysis, Results, PSC, Pushover, Design и вспомогательные инструменты. В разных поколениях интерфейса расположение отдельных команд менялось, но логика сохранилась: сначала определяется проект и геометрия, затем свойства и связи, после чего вводятся нагрузки, параметры анализа и результаты.

Слева располагается Tree Menu. Вкладка Works группирует команды по стадиям работы, а Tables открывает табличные представления модели. Дерево Structures показывает количество узлов и элементов; Properties содержит материалы и сечения; Boundary — опоры, пружины и связи; Static Loads — статические случаи; Construction Stage — стадии; Analysis Control Data — параметры решателя. Через дерево удобно проверять, создан ли нужный объект и сколько сущностей входит в каждую категорию.

В нижней части окна находится Message Window. Здесь отображаются сообщения о создании объектов, предупреждения импорта, ход анализа и ошибки решателя. После запуска Perform Analysis программа выводит сведения о формировании матрицы, обработке нагрузок, выполнении отдельных расчётных случаев и завершении анализа. Игнорировать эту область нельзя: визуально правдоподобная модель может содержать несвязанные узлы, нулевую жёсткость, несовместимые свойства или неверную последовательность стадий.

Управление видом

Команды Initial View, Previous View, View Point, Pan, Zoom и Rotate управляют положением камеры. Display открывает настройки отображения, а Display Option определяет, какие подписи, оси и условные обозначения видны в Model Window. Можно включить номера узлов и элементов, локальные оси, названия материалов и сечений, толщину пластин, жёсткие связи, опоры, нагрузки и деформированную форму.

При проверке модели особенно полезны следующие режимы:

• отображение Element Local Axis для контроля ориентации сечения;

• показ Node Number и Element Number перед табличной проверкой;

• окрашивание элементов по Material или Section;

• Frame Thickness для визуального контроля стержневых сечений;

• Plane Thickness для пластин;

• Hidden или Rendering для объёмного просмотра;

• Active и Inactive для изоляции выбранных частей модели;

• Shrink для обнаружения дублирующихся и несоединённых элементов.

Display Option позволяет выбирать раскраску по типу элемента, материалу, сечению или толщине, отображать локальные оси и задавать представление неактивных объектов.

Выбор объектов

Команды Select и Unselect работают вместе с фильтрами по типу объекта, номеру, группе, материалу и сечению. В большой модели удобнее сначала активировать Structure Group, затем выбрать элементы внутри неё. Для повторяющихся действий применяются Select Previous, Select Identity и табличный выбор.

Перед назначением свойства нужно убедиться, что в выделение не попали опоры, поперечные балки или временные элементы. Ошибка выбора часто не мешает расчёту, но изменяет жёсткость части схемы. Поэтому после массовой операции полезно окрасить модель по назначенному свойству и проверить результат визуально.

Табличное редактирование

Большинство объектов доступны не только через диалоговые окна, но и в таблицах. В них редактируются координаты узлов, свойства элементов, сечения, нагрузки, граничные условия и параметры стадий. Табличный режим особенно удобен для массовой проверки:

• сортировки элементов по сечению;

• поиска нулевых или повторяющихся значений;

• сравнения жёсткостей опорных частей;

• контроля направлений нагрузок;

• поиска элементов, не включённых в группы;

• копирования однотипных параметров между строками.

Load Summary Table показывает статические нагрузки в формате электронной таблицы и помогает сверить состав модели до запуска анализа.

Построение расчётной схемы

Единицы и тип конструкции

Работа начинается с New Project. До создания геометрии открывается Project > Unit System и выбираются единицы длины, силы, температуры и тепловой энергии. В midas Civil единицы можно переключать во время работы, однако числовые поля интерпретируются в системе, активной в момент ввода. Поэтому перед импортом таблиц и ручным назначением нагрузок единицы нужно проверять повторно.

В Structure Type задаются общие параметры расчётной системы: пространственная или плоская схема, направления гравитации и связанные настройки. Для мостов обычно используется трёхмерная модель, поскольку даже прямое пролётное строение воспринимает кручение, поперечную нагрузку и несимметричные транспортные воздействия.

Узлы

Узлы определяют геометрию и степени свободы. Их создают по координатам через Create Nodes, копированием, переносом, поворотом, зеркальным отражением либо пересечением существующих объектов. Для моста с регулярными пролётами удобнее сформировать базовую линию, а затем размножить узлы с заданным шагом.

При импорте геометрии нужно контролировать совпадающие точки. Два узла с одинаковыми координатами остаются разными объектами до объединения. Если к одному подключена балка, а к другому опора, элементы визуально соприкасаются, но нагрузка между ними не передаётся. Проверка выполняется командами поиска дублирующихся узлов, Shrink и просмотром сообщения о свободных степенях свободы.

Стержневые элементы

Create Elements формирует элементы между выбранными узлами. Для мостовых моделей применяются:

• Beam — балки, колонны, ригели, арки и пространственные стержни;

• Truss — элементы, работающие по оси без изгиба;

• Tension-only — связи, воспринимающие только растяжение;

• Compression-only — элементы, работающие только на сжатие;

• Cable — ванты, подвески и гибкие тяги;

• Gap и Hook — односторонние связи;

• Elastic Link — упругие соединения между узлами;

• General Link — линейные и нелинейные опорные части и демпферы.

Для beam-элемента принципиально важна ориентация локальных осей. Локальная ось x направлена от i-узла к j-узлу, а y и z определяют ориентацию сечения и знаки поперечных сил и моментов. Если соседние балки направлены в противоположные стороны, эпюры визуально меняют знак, а эксцентриситеты и распределённые нагрузки могут прикладываться не в том направлении.

Пластинчатые и объёмные элементы

Plate-элементы применяются для плит проезжей части, стенок коробчатого сечения, диафрагм, плитных опор и других тонкостенных частей. Для пространственных массивов используются solid-элементы. Auto-Mesh Planar Area автоматически разбивает замкнутую область на сетку, а Map-Mesh 4-Node Area создаёт регулярную четырёхугольную сетку. В руководстве также предусмотрены Define Domain и Define Sub-Domain для управления областями разбиения.

Размер сетки выбирают не по внешнему виду модели, а по характеру напряжённого состояния. Вдали от опор и мест приложения сосредоточенных нагрузок допустима более крупная сетка. В зонах опирания, анкеровки, отверстий и изменения толщины требуется сгущение. Результат проверяют повторным расчётом с уменьшенным размером элемента: если контролируемые усилия и перемещения заметно меняются, исходная сетка недостаточна.

Материалы

Properties > Material Properties открывает базу материалов и пользовательские настройки. Для линейного материала задаются модуль упругости, коэффициент Пуассона, плотность, коэффициент температурного расширения и другие характеристики. Для бетона дополнительно определяются зависимые от времени свойства через Creep/Shrinkage и Comp. Strength.

В модели с Construction Stage Analysis важен возраст бетона на момент нагружения. Модуль упругости, ползучесть и усадка зависят от времени, поэтому одинаковые сегменты, возведённые в разные даты, получают различное деформационное состояние. Простое назначение одного итогового модуля упругости не воспроизводит этот эффект.

Сечения

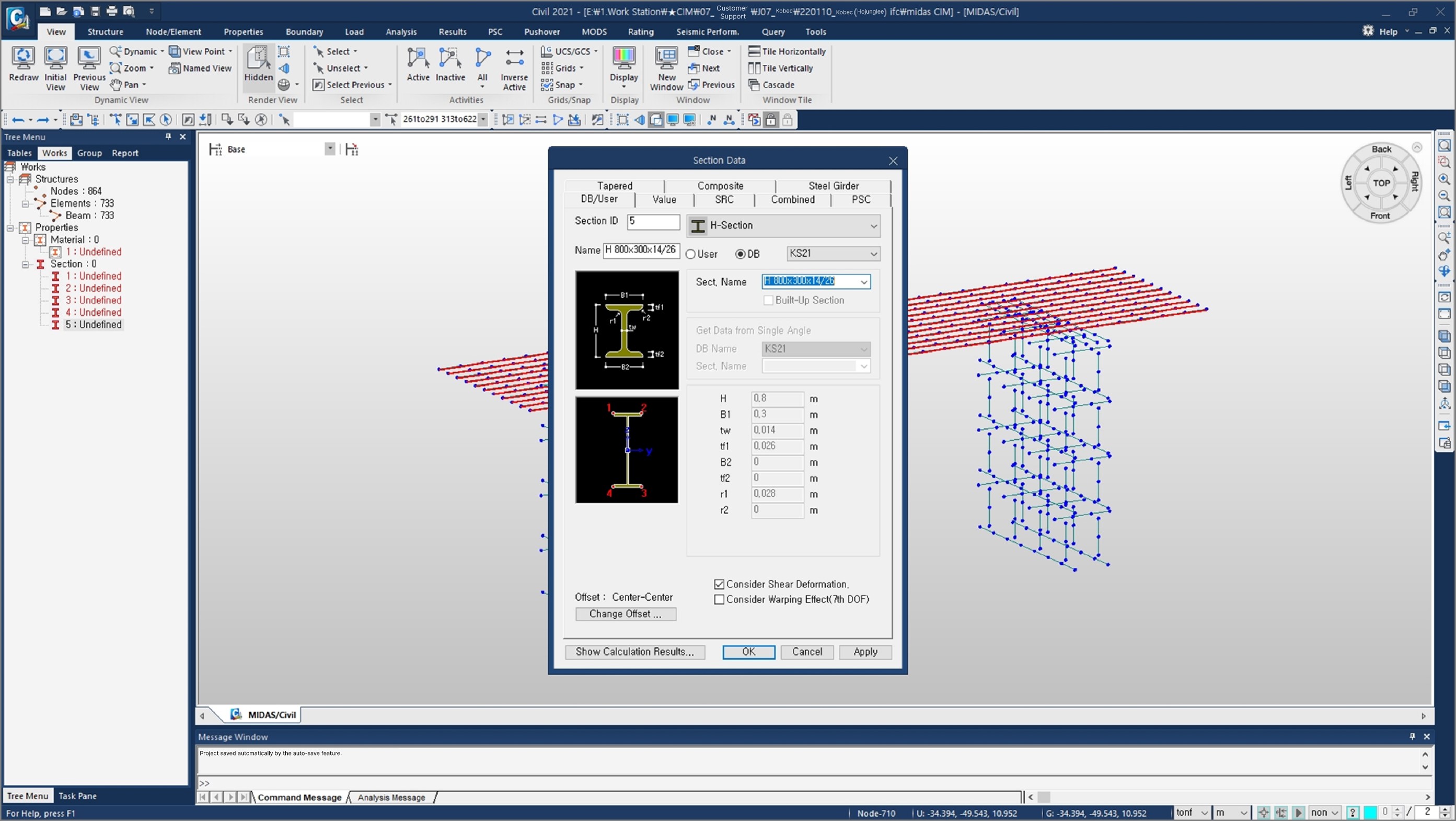

Properties > Section > Section Properties содержит несколько способов задания:

• DB/User — стандартное или пользовательское сечение;

• Value — ввод площади, моментов инерции и других характеристик числом;

• PSC — коробчатые и другие предварительно напряжённые сечения;

• Tapered — переменное сечение;

• Composite — составное сечение;

• Steel Girder — стальная балка с подробной геометрией;

• Combined и SRC — объединённые типы.

Сечение назначается линейным элементам: beam, truss, cable, tension-only, compression-only, gap и hook. Для пластин вместо него задаётся Thickness.

Кнопка Show Calculation Results выводит вычисленные геометрические характеристики. Перед закрытием окна нужно проверить площадь, моменты инерции, положение центра тяжести и ориентацию локальных осей. В составном сечении дополнительно контролируются отдельные части, приведённые характеристики и стадия, на которой каждая часть начинает участвовать в работе.

Эксцентриситеты и жёсткие вставки

Beam End Offsets и Change Offset используются, когда ось конечного элемента не совпадает с физической осью конструкции. Например, нейтральная ось пролётного строения расположена выше узла опорной части, а ось ригеля не совпадает с точкой соединения колонны. Без эксцентриситета модель искажает плечо сил и крутящие моменты.

Rigid Link связывает один master-узел с несколькими slave-узлами и передаёт выбранные степени свободы как абсолютно жёсткая вставка. Этот инструмент применяется для моделирования жёстких диафрагм, передачи нагрузки от центра опорной части на несколько узлов и объединения узлов поперечного сечения. Жёсткая связь не должна заменять реальную деформируемую часть конструкции, поскольку она искусственно увеличивает жёсткость.

Опоры, пружины и соединения

Supports

Boundary > Supports задаёт запрет поступательных и вращательных степеней свободы. В пространственной модели доступны DX, DY, DZ, RX, RY и RZ. Неподвижная опора ограничивает необходимые перемещения, а подвижная сохраняет свободу вдоль направления температурного расширения.

Назначать все степени свободы на каждом опорном узле нельзя: такая схема блокирует естественные деформации и создаёт завышенные температурные усилия. С другой стороны, недостаточное закрепление приводит к кинематической изменяемости. Проверка начинается с простой нагрузки собственным весом и просмотра формы перемещений.

Point Spring и General Spring

Пружины задают конечную жёсткость вместо полного запрета перемещения. Point Spring Support работает по отдельным направлениям, General Spring Support позволяет определить матрицу жёсткости с взаимным влиянием степеней свободы.

Пружинная модель используется для свай, грунта, опорных частей и упругих соединений. Значения жёсткости должны соответствовать системе единиц и расчётной идеализации. Ошибка на три порядка не вызывает синтаксического предупреждения, но полностью меняет распределение усилий.

Elastic Link

Elastic Link соединяет два узла упругими связями. Для линейной опорной части задаются поступательные и вращательные жёсткости. Так моделируются резинометаллические опорные части, направляющие устройства, поперечные упоры и эквивалентные связи между пролётным строением и опорой.

В Construction Stage Analysis Elastic Link включается через Boundary Group. Это позволяет сначала опереть конструкцию на временные устройства, затем активировать постоянные опорные части и удалить монтажные связи.

General Link

General Link предназначен для более сложного поведения: нелинейной зависимости сила — перемещение, зазоров, односторонней работы, гистерезиса, сейсмоизоляции и демпфирования. Сначала создаётся General Link Property, затем свойство назначается паре узлов. В результатах доступны усилия и деформации связи, а Moving Load Tracer может находить положение транспорта, создающее экстремальное усилие в General Link.

Мостовые мастера

Мастера формируют не только геометрию. Они создают материалы, сечения, группы элементов, пучки, нагрузки, граничные условия и стадии строительства на основе введённых параметров. Полученная модель остаётся редактируемой: инженер может изменить отдельные элементы, группы и свойства после завершения Wizard.

Prestressed Composite Bridge Wizard

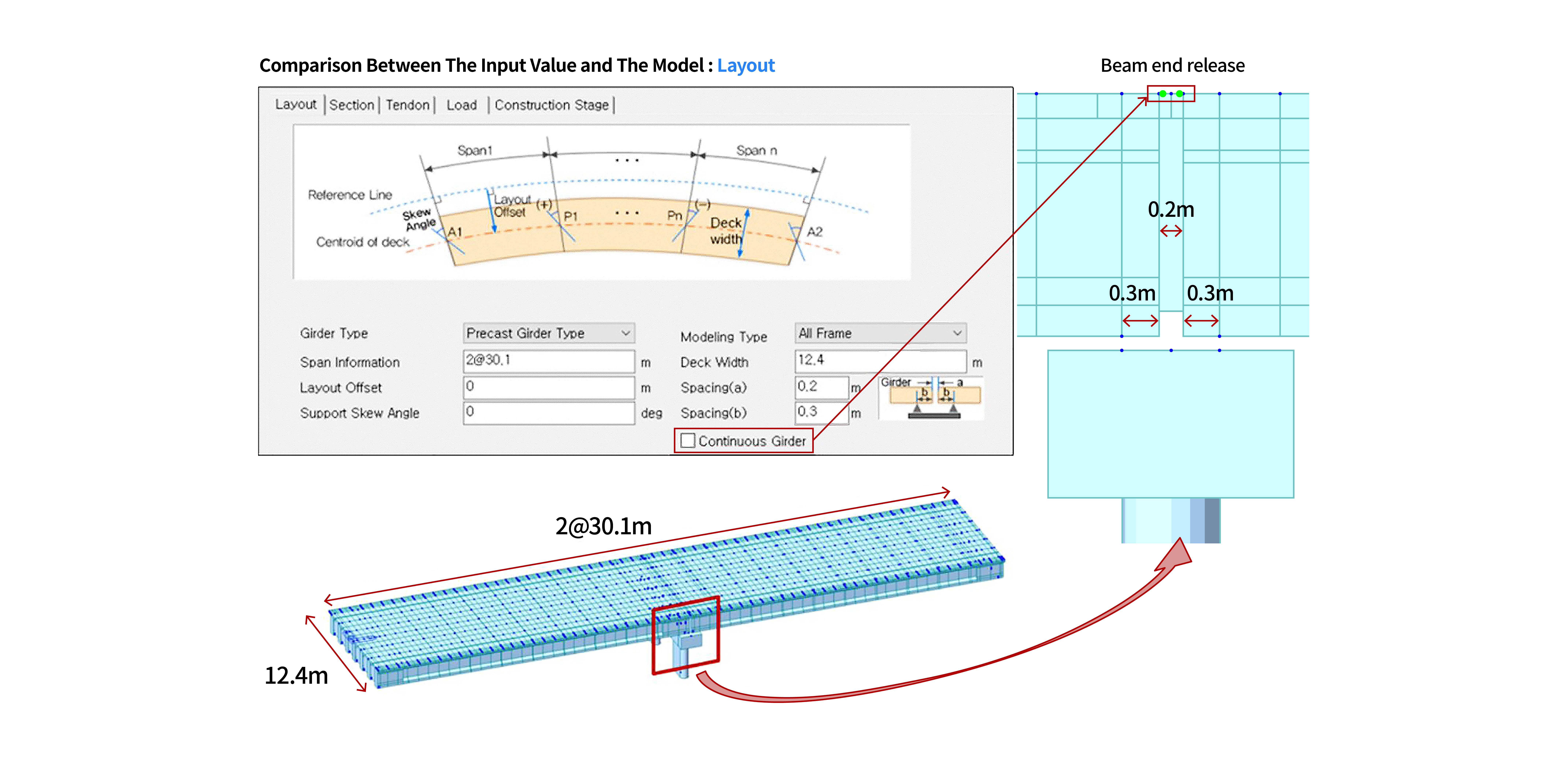

Prestressed Composite Bridge Wizard предназначен для балочных PSC-мостов. Диалог разделён на вкладки Layout, Section, Tendon, Load и Construction. В Layout задаются число и длины пролётов, ширина настила, положение опор, угол косины и тип моделирования. Section управляет продольными и поперечными сечениями. Tendon создаёт напрягаемую арматуру. Load вводит постоянные нагрузки. Construction формирует последовательность включения элементов.

Мастер автоматически создаёт дополнительные сечения в краевых зонах, учитывает отличающуюся эффективную ширину плиты, назначает упругие связи для опорных частей и распределяет введённые нагрузки по балкам или узлам.

FCM Bridge Wizard

FCM Bridge Wizard создаёт сегментное коробчатое пролётное строение для метода balanced cantilever. Модель включает опоры, pier table, консольные сегменты, замыкающие блоки, пучки и группы стадий. Вводятся длины сегментов, геометрия переменного сечения, число форм-тревеллеров и порядок бетонирования.

Критическая часть — симметрия или асимметрия календарного графика. Даже геометрически одинаковые консоли получают разные деформации, когда их бетонирование начинается в разные даты. Для такого смещения применяется Time Loads for Construction Stage: элементам или группам назначается дополнительное прошедшее время, влияющее на возраст бетона, ползучесть и усадку.

ILM Bridge Model Wizard

ILM Bridge Model Wizard предназначен для продольной надвижки. Он формирует коробчатое пролётное строение, сегменты, пучки и геометрию монтажного носа. ILM Bridge Stage Wizard создаёт последовательность перемещения конструкции по опорам.

На каждой стадии меняется положение пролётного строения относительно опор, поэтому изгибающие моменты во время монтажа могут отличаться по знаку и величине от эксплуатационных. Именно стадийная модель показывает наиболее неблагоприятные монтажные состояния.

MSS и FSM Bridge Wizard

MSS Bridge Wizard используется для пролётных строений, возводимых передвижной опалубкой. FSM Bridge Wizard формирует схему бетонирования на сплошных подмостях. В обоих случаях создаются группы сегментов, нагрузки мокрого бетона, пучки и последовательность активации.

Даже после автоматической генерации нужно проверить:

• направление локальных осей;

• названия и состав Structure Group;

• даты активации элементов;

• группы временных опор;

• последовательность натяжения;

• нагрузку от оборудования;

• параметры возраста бетона;

• условия замыкания соседних участков.

Grillage Model Wizard

Grillage Model Wizard создаёт стержневую пространственную сетку настила. Продольные балки представляют главные несущие элементы, поперечные — поперечную жёсткость плиты и диафрагм. Мастер содержит вкладки Layout, Span, Section, Transverse, Load, Tendon и Reinforcement.

Сеточная модель требует корректного распределения крутильной и изгибной жёсткости. Простое копирование геометрических характеристик реальной полосы плиты в каждый стержень приводит к двойному учёту жёсткости. Характеристики назначаются в соответствии с шириной полосы, которую представляет конкретный элемент.

Нагрузки

Статические расчётные случаи

Load > Static Load > Static Load Cases создаёт отдельные воздействия. Для каждого случая задаются Name, Type и Description. Тип нужен не только для сортировки: он участвует в автоматическом формировании сочетаний и определяет обработку нагрузки при Construction Stage Analysis.

Список типов включает Dead Load, Live Load, Wind Load, Earthquake, Temperature, Snow, Earth Pressure, Buoyancy, Ground Water Pressure, Fluid Pressure, Ice Pressure, Centrifugal Force, Shrinkage, Creep, Prestress, Erection Load, Collision Load и Construction Stage Load. При использовании мостового Wizard часть случаев создаётся автоматически, включая Self Weight, Prestress, Form Traveler и Wet Concrete.

Собственный вес

Self Weight прикладывает нагрузку от плотности материала и геометрических характеристик элемента. Коэффициенты по глобальным направлениям определяют величину и знак. Для обычной системы с вертикальной осью Z собственный вес задаётся отрицательным коэффициентом по GZ.

Нельзя одновременно учитывать Self Weight и вручную вводить тот же вес распределённой нагрузкой. Дублирование обнаруживается по сумме реакций: при расчёте только постоянного случая вертикальные реакции должны соответствовать ожидаемому весу модели и дополнительных постоянных нагрузок.

Узловые и элементные нагрузки

Nodal Loads задаёт силы и моменты в узлах. Element Beam Loads прикладывает сосредоточенную, равномерную, трапецеидальную нагрузку или момент к стержню. Направление выбирается в глобальной или локальной системе координат. Для нагрузки на наклонный элемент различие между GZ и LZ принципиально: первое направление остаётся вертикальным, второе поворачивается вместе с локальной системой элемента.

Pressure Loads действует на грани plate- и solid-элементов. Нагрузка может быть равномерной или линейно изменяющейся. Для плиты настила так задаётся давление, а для стен — гидростатическое или грунтовое воздействие.

Температурные нагрузки

System Temperature изменяет температуру всего элемента на заданную величину. Temperature Gradient задаёт неравномерное распределение по высоте сечения. Nodal Temperature и Element Temperature применяются для более подробного температурного поля.

Равномерное температурное изменение свободной балки вызывает продольное перемещение без усилия. Продольная сила появляется при ограничении деформации. Температурный градиент создаёт кривизну и изгибающий момент. Поэтому перед анализом температурного случая нужно проверить направления подвижных опор и жёсткости направляющих устройств.

Ветер, торможение и центробежная сила

Ветровое воздействие задаётся статическими нагрузками либо специализированными функциями для отдельных типов сооружений. Тормозная сила и продольное воздействие транспорта прикладываются вдоль оси движения. Для криволинейного моста центробежная сила действует поперёк траектории и зависит от принятой транспортной модели.

Каждое воздействие следует хранить в отдельном Load Case. Это облегчает формирование сочетаний, поиск ошибок и сравнение результатов. Объединение нескольких физических воздействий в один случай лишает инженера возможности проверить их по отдельности.

Подвижные нагрузки

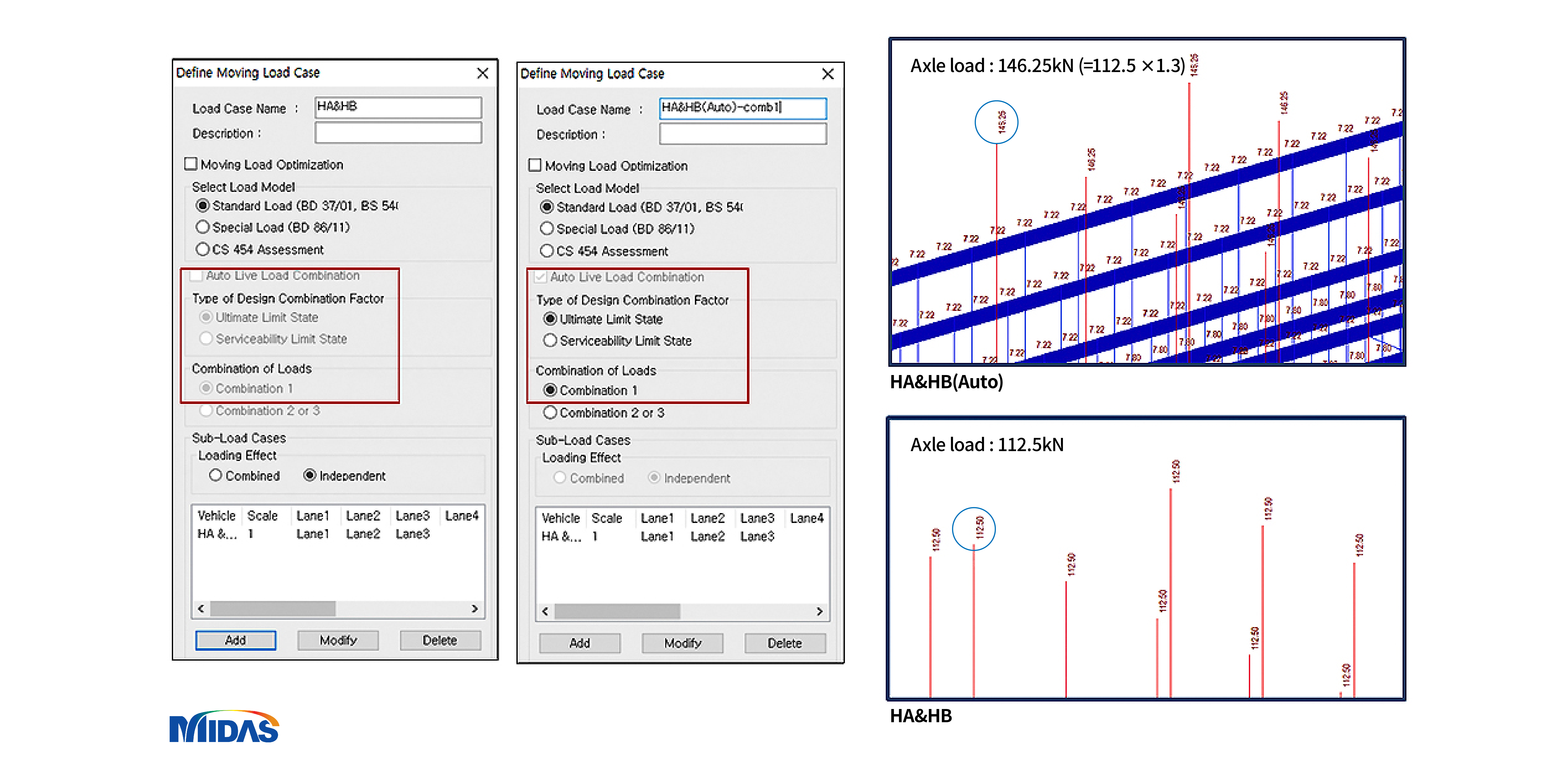

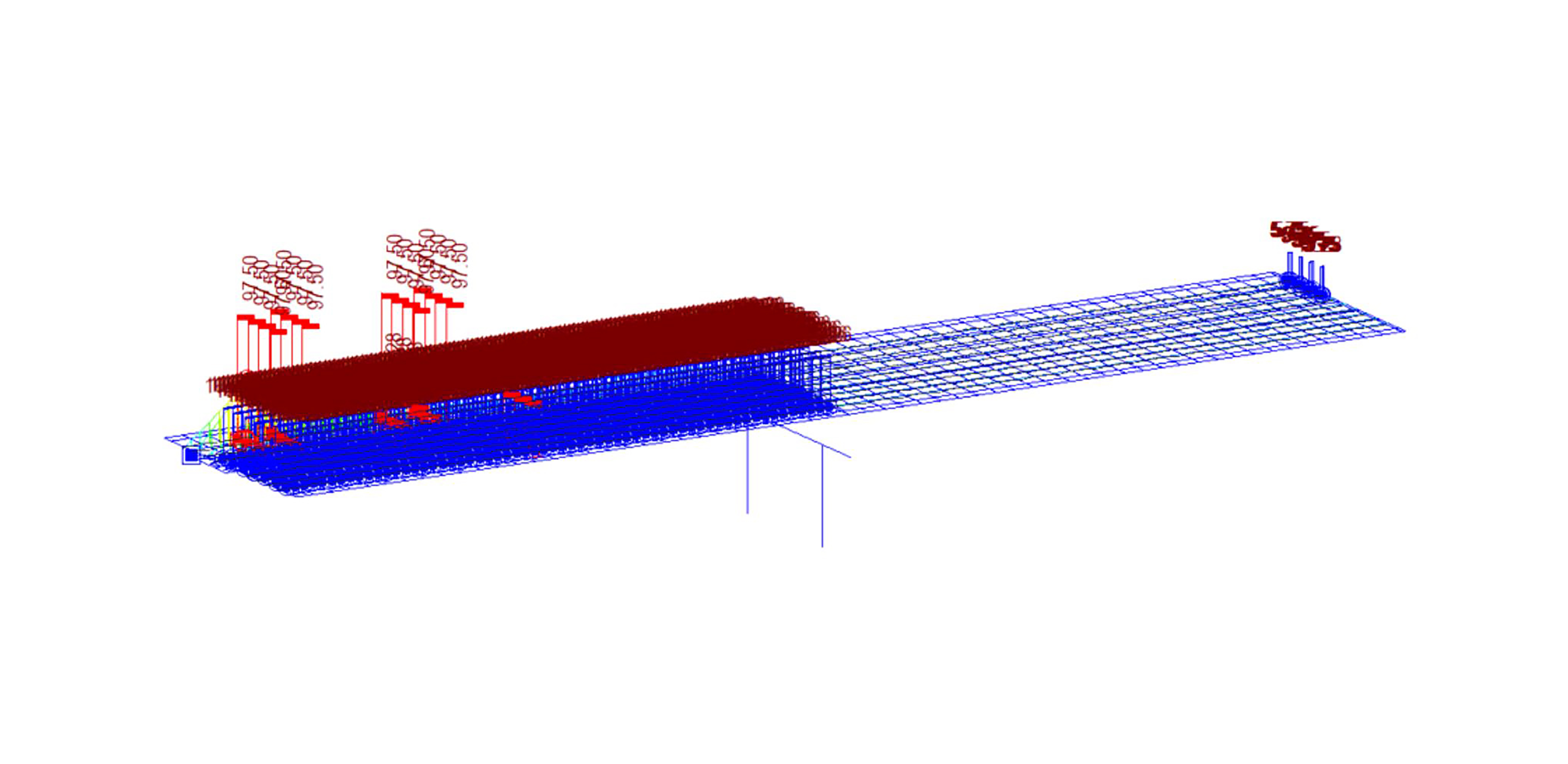

Moving Load Analysis — один из центральных инструментов midas Civil. Вместо ручного перебора положений транспорта программа строит линии или поверхности влияния, перемещает транспортные средства по заданным полосам и сохраняет максимальные и минимальные результаты.

Рабочий процесс состоит из четырёх частей:

1. выбор нормативной системы Moving Load Code;

2. создание полос движения;

3. определение транспортных средств;

4. формирование Moving Load Case.

Полосы движения

Traffic Line Lanes используются в стержневой модели. Инженер указывает элементы, по которым проходит полоса, эксцентриситет относительно оси, направление движения и параметры распределения нагрузки. Для пластинчатой модели применяется Traffic Surface Lane, позволяющая перемещать транспорт в пределах поверхности настила.

Последовательность элементов должна образовывать непрерывную траекторию. Разрыв, противоположное направление одного элемента или неверный эксцентриситет меняют положение колёс относительно расчётной схемы.

Транспортные средства

Vehicle содержит осевые нагрузки, расстояния между осями, распределённые компоненты и нормативные коэффициенты. Встроенные базы зависят от выбранного кода. Для нестандартной техники создаётся пользовательское транспортное средство.

В Moving Load Case задаётся класс транспортных средств, минимальное и максимальное число загруженных полос, коэффициенты и правила совместного размещения. Функция Transverse Lane Optimization проверяет дополнительные поперечные положения автомобиля внутри допустимой ширины полосы. Это повышает точность поиска экстремума, но увеличивает расчётное время.

Параметры анализа

Moving Load Analysis Control определяет способ поиска критических положений. All Point анализирует нагрузку во всех положениях без отбора по знаку линии влияния. Influence Generating Points использует точки построения влияния и сокращает объём расчёта. Выбор зависит от нормативной модели, типа результата и требуемой точности.

После расчёта доступны:

• максимальные и минимальные реакции;

• перемещения;

• продольные силы;

• поперечные силы;

• изгибающие и крутящие моменты;

• напряжения;

• усилия в Elastic Link и General Link;

• огибающие по элементам;

• линии и поверхности влияния.

Moving Load Tracer

Moving Load Tracer восстанавливает положение транспорта, которое создало выбранный экстремум. Инженер указывает элемент, компонент усилия и точку сечения, после чего программа показывает расположение осей и распределённых нагрузок.

Функция полезна для проверки результатов. Максимальный положительный момент в середине пролёта должен формироваться транспортом в соответствующей зоне линии влияния, а максимальная опорная реакция — нагрузкой рядом с опорой. Неожиданное положение часто указывает на ошибку направления полосы, эксцентриситета или выбора компонента.

Сочетания нагрузок

Results > Combination > Load Combination объединяет результаты статического, стадийного, подвижного, спектрального и временного анализа. В диалоге предусмотрены отдельные вкладки General, Steel Design, Concrete Design, SRC Design и Composite Steel Girder Design.

General используется для произвольных расчётных комбинаций и проверки перемещений. Проектные вкладки формируют сочетания для соответствующих нормативных модулей. В зависимости от задачи задаётся линейное суммирование, огибающая или комбинация результатов разных типов анализа.

При создании сочетаний необходимо различать:

• ST — статические случаи;

• CS — результаты Construction Stage;

• MV — подвижные нагрузки;

• RS — Response Spectrum;

• TH — Time History;

• CB — уже сформированные комбинации.

Нельзя без проверки включать в итоговую комбинацию одновременно исходную постоянную нагрузку и результат Construction Stage, в котором она уже учтена. Такая ошибка удваивает часть воздействия. Состав каждой комбинации сверяется с таблицей и контрольным ручным расчётом.

Расчёт по стадиям строительства

Construction Stage Analysis моделирует изменение расчётной схемы во времени. Каждая стадия содержит длительность, активные Structure Group, Boundary Group и Load Group. При переходе между этапами программа сохраняет напряжённо-деформированное состояние, добавляет новые объекты и удаляет деактивированные.

Группы

Structure Group объединяет элементы. Boundary Group содержит опоры, пружины и связи. Load Group включает нагрузки. Один объект может участвовать в нескольких логических наборах, но активация должна соответствовать реальному графику.

Пример для сегментного моста:

• Pier и Pier Table активируются до начала навесного бетонирования;

• Form Traveler включается перед созданием очередного сегмента;

• Wet Concrete прикладывается к новому сегменту;

• после набора прочности сегмент включается в несущую систему;

• соответствующий пучок натягивается;

• форм-тревеллер переносится;

• в середине пролёта активируется замыкающий сегмент;

• временные опоры удаляются;

• добавляются постоянные нагрузки и эксплуатационные воздействия.

Define Construction Stage

Load > Construction Stage > Define Construction Stage открывает список этапов. Для каждого задаются Name и Duration, затем назначаются активируемые и деактивируемые группы. В итоговой таблице видно, на какой стадии появляется каждый объект.

Длительность влияет на ползучесть, усадку и набор прочности. Нулевая продолжительность допустима для мгновенной операции, но не подходит для выдерживания бетона. Изменение календаря после настройки модели требует повторной проверки возраста всех элементов.

Зависимые от времени свойства

Creep/Shrinkage определяет модель ползучести и усадки. Comp. Strength задаёт изменение прочности и модуля упругости во времени. Параметры включают возраст нагружения, относительную влажность, условный размер и характеристики бетона.

Ползучесть перераспределяет усилия и увеличивает длительные перемещения. Усадка создаёт деформации, которые при наличии связей превращаются в усилия. В составных сечениях разные даты бетонирования приводят к различному возрасту частей конструкции.

Time Loads for Construction Stage

Time Loads for Construction Stage добавляет элементам прошедшее время без отдельного моделирования всех предшествующих операций. Функция используется, когда одинаковые части сооружения возводятся по одной схеме, но со сдвигом календаря. В FCM-модели так учитывается разница возраста соседних pier table и консольных участков. Команда находится в Load > Construction Stage Loads > Time Loads for Construction Stage.

Composite Section for Construction Stage

Composite Section for Construction Stage управляет включением отдельных частей составного сечения. На ранней стадии работает только стальная балка или сборный элемент, затем добавляется монолитная плита. Программа меняет жёсткость и положение центра тяжести, сохраняя напряжения, накопленные до объединения частей.

Контроль стадийного расчёта

Construction Stage Analysis Control задаёт итоговую стадию, методы учёта длительных эффектов и дополнительные параметры. После расчёта результаты просматриваются отдельно для каждой стадии и шага.

Проверка должна включать:

• деформированную форму на каждом этапе;

• изменение реакций после перестановки временных опор;

• усилия в только что активированных элементах;

• напряжения в бетоне после натяжения;

• положение максимального прогиба;

• отсутствие скачков, не связанных с реальной операцией;

• итоговое равновесие.

Предварительное напряжение

Tendon Property

Tendon Property содержит материал напрягаемой арматуры, площадь, диаметр канала, коэффициенты трения, wobble coefficient, проскальзывание анкеров и параметры релаксации. Свойство назначается геометрии пучка.

Tendon Profile

Tendon Profile задаёт пространственную трассу. Для стержневой модели координаты вводятся относительно локальной системы группы элементов. Профиль может быть прямолинейным, параболическим или составленным из нескольких участков.

Перед расчётом нужно отобразить пучки на модели и проверить:

• принадлежность правильным элементам;

• начало и конец;

• вертикальные координаты;

• боковой эксцентриситет;

• радиусы перегиба;

• направление натяжения;

• номера групп.

Prestress Load

Prestress Load задаёт усилие натяжения и активируется на нужной стадии. Натяжение выполняется с одного или двух концов. Потери от трения зависят от длины и кривизны трассы, а потери от проскальзывания анкера концентрируются у активного конца.

После расчёта доступны таблицы координат, потерь и усилий в пучках. Сравнение начального и эффективного напряжения показывает, какая часть предварительного усилия сохранилась после мгновенных и длительных потерь.

Виды анализа

Линейный статический анализ

Линейный расчёт используется для постоянных, температурных, ветровых и других воздействий при неизменной жёсткости. Он даёт реакции, перемещения, внутренние усилия и напряжения. Это первый анализ любой модели: до динамики и нелинейности нужно убедиться, что простая статическая схема работает корректно.

Eigenvalue Analysis

Eigenvalue Analysis определяет собственные частоты, периоды и формы колебаний. Перед запуском задаётся число форм и метод извлечения. Результаты включают модальные массы и коэффициенты участия.

Недостаточное число форм приводит к низкой суммарной эффективной массе. В спектральном анализе нужно контролировать вклад по каждому направлению, а не только общее число найденных форм.

Response Spectrum Analysis

Response Spectrum Function задаёт спектр ускорений. Response Spectrum Load Cases связывает спектр с направлением, коэффициентом масштаба, затуханием и методом модального суммирования. Доступны результаты реакций, перемещений, усилий и напряжений.

Для пространственного моста создаются воздействия по нескольким направлениям, после чего компоненты объединяются установленным методом. Программа поддерживает CQC и другие способы модального сочетания, но корректность результата зависит от единиц спектра и нормирования форм.

Time History Analysis

Time History Functions содержат акселерограммы или другие функции времени. Time History Load Cases определяют шаг интегрирования, длительность, затухание и метод анализа. Результаты выводятся как графики перемещений, скоростей, ускорений, усилий и напряжений во времени.

В программе предусмотрены отдельные таблицы для Displ/Vel/Accel, Beam Force, Truss Force и General Link Result, а также Time History Graph.

Buckling Analysis

Buckling Analysis определяет коэффициенты критической нагрузки и формы потери устойчивости. Линейная собственная постановка показывает чувствительные формы, но не моделирует последующее нелинейное поведение конструкции. Полученный коэффициент интерпретируется вместе с исходным напряжённым состоянием и ограничениями метода.

Для строящегося моста устойчивость проверяется не только в итоговой схеме. Монтажная стадия без части связей или плиты может быть более опасной, чем завершённая конструкция.

P-Delta и большие перемещения

P-Delta учитывает влияние продольных сил на изгибную жёсткость. Large Displacement Analysis пересчитывает геометрию и матрицу жёсткости по мере деформации. Такая постановка применяется к гибким пилонам, аркам, кабелям и конструкциям с существенным изменением формы.

Материальная нелинейность

Nonlinear Analysis Control задаёт тип нелинейности, итерационный метод и критерии сходимости. Материально нелинейные модели применяются к truss-, plate-, plane stress-, plane strain-, axisymmetric- и solid-элементам; возможности beam- и cable-элементов зависят от выбранной постановки и свойств.

Расчёт считается надёжно завершённым только при выполнении критерия сходимости. Уменьшение допуска ради получения формального завершения не исправляет ошибочную модель. При расходимости проверяются шаг нагрузки, свойства материала, жёсткость связей, односторонние элементы и локальная потеря устойчивости.

Pushover Analysis

Pushover моделирует постепенное увеличение горизонтальной нагрузки и развитие пластических деформаций. Сначала создаются Define Pushover Hinge Properties и Assign Pushover Hinge Properties, затем запускается Perform Pushover Analysis.

Результаты включают Pushover Curve, Hinge Status, Yield Step, деформации, усилия и коэффициенты пластичности.

Heat of Hydration Analysis

Расчёт теплоты гидратации применяется к массивным бетонным элементам. Задаются функции температуры окружающей среды, коэффициенты конвекции, источники тепла, граничные условия и стадии бетонирования. Результаты показывают температуру, напряжения и перемещения.

Для тонкого пролётного строения этот модуль используется редко, но он полезен при расчёте массивных опор, ростверков и фундаментных блоков.

Просмотр результатов

После Perform Analysis вкладка Results становится основным рабочим пространством. Результаты доступны графически и в таблицах.

Реакции

Reaction Forces/Moments показывает опорные силы и моменты. Можно выбрать отдельный случай, комбинацию или огибающую, включить Values и Legend. Search Reaction Forces/Moments находит экстремальные значения.

Сумма реакций — первый контроль правильности. Для вертикального статического случая она должна совпадать с приложенной нагрузкой с учётом знака. Несовпадение указывает на пропущенные элементы, неверное направление нагрузки или ошибочную комбинацию.

Перемещения

Deformed Shape отображает деформированную схему с коэффициентом масштаба. Displacement Contour показывает распределение компоненты перемещения. Search Displacements находит максимум и минимум.

Форма деформации важнее отдельного числа. Резкий излом в узле, который должен быть жёстким, указывает на release или отсутствие связи. Параллельное перемещение всей модели говорит о недостаточном закреплении.

Усилия

Beam Forces/Moments выводит Fx, Fy, Fz, Mx, My и Mz. Beam Diagrams строит эпюры вдоль элементов. Для пластин доступны Plate Forces/Moments и Plate Cutting Line Diagram.

Перед чтением знаков нужно включить локальные оси. Один и тот же физический изгиб может отображаться противоположным знаком на элементах с разным направлением i–j.

Напряжения

Beam Stresses показывает напряжения в контрольных точках сечения. Для PSC-сечений доступны отдельные результаты по частям и стадиям. Plane-Stress/Plate Stresses и Solid Stresses выводят компоненты напряжённого состояния и главные напряжения.

Локальный пик у сосредоточенной опоры или жёсткой связи не всегда представляет расчётное напряжение реальной конструкции. Его интерпретируют с учётом сетки, способа приложения нагрузки и области усреднения.

Таблицы

Result Tables включают реакции, перемещения, усилия в фермах, кабелях и балках, напряжения, plate forces, solid stresses, силы в Elastic Link и General Link, формы колебаний и координаты пучков. Сортировка по значению помогает быстро найти экстремум, а фильтр по группе ограничивает объём данных.

Нормативные проверки

Проектные модули разделены на Steel Design, RC Design, PSC Design, Composite Design и SRC Design. В зависимости от локализации поддерживаются AASHTO LRFD, Eurocode и нормативные системы Великобритании, России, Канады, Японии, Индии, Тайваня и Австралии.

Нормативная проверка использует результаты анализа, материалы, сечения, расчётные длины, арматуру, пучки и проектные сочетания. Перед запуском Design необходимо проверить:

• единицы;

• выбранный норматив;

• категории материалов;

• класс бетона и стали;

• расчётные сочетания;

• длины потери устойчивости;

• эффективную ширину;

• арматуру;

• параметры предварительного напряжения;

• стадию, результаты которой передаются в проверку.

Расчётный коэффициент использования не заменяет просмотр исходных усилий. Ошибка сочетаний или неверная ориентация сечения может дать формально завершённую проверку с неправильными исходными данными.

Обмен данными и автоматизация

MCT

MCT — текстовое представление модели. В файле хранятся узлы, элементы, материалы, сечения, нагрузки, связи и параметры анализа. MCT Command Shell позволяет просматривать и выполнять команды, а также создавать модель программным способом.

Формат удобен для массовой генерации однотипных объектов, контроля различий между вариантами и архивирования исходных данных. Однако ручное редактирование требует точного соблюдения синтаксиса и единиц.

Excel

Табличные данные можно переносить между midas Civil и Excel. Такой процесс подходит для материалов, сечений, координат, нагрузок, комбинаций и результатов. OpenAPI и MIDAS Connector расширяют обмен: таблица становится интерфейсом для создания и обновления модели.

Excel не должен превращаться во второй несогласованный источник данных. В рабочем процессе заранее определяют, где хранится исходный параметр и в каком направлении выполняется обновление.

OpenAPI

OpenAPI открывает доступ к операциям препроцессора, решателя и постпроцессора. Скрипт создаёт узлы и элементы, назначает свойства, запускает анализ и извлекает результаты. Это используется для:

• параметрических серий;

• перебора геометрии;

• повторяющихся мостовых схем;

• автоматической проверки вариантов;

• формирования отчётных таблиц;

• связи с расчётными листами.

API-процесс работает с данными в JSON и позволяет создавать модель непосредственно из проектных таблиц.

Grasshopper

Связка Rhino, Grasshopper и CIVIL NX используется для параметрического моделирования. Компоненты формируют геометрию и через API передают элементы, материалы, граничные условия, нагрузки, пучки и стадии.

Шаблон FCM Bridge демонстрирует передачу полного набора данных от базовой геометрии до Construction Stage. При изменении длины пролёта, высоты сечения или сегмента алгоритм пересоздаёт модель без ручного редактирования каждого объекта.

DXF и BIM

DXF импортирует линии как стержневые элементы и замкнутые контуры как plate-элементы. При ошибках геометрии программа пропускает некорректные узлы и элементы и выводит предупреждение в Message Window.

BIM-модель из Revit передаётся через IFC и MIDAS CIM. Геометрия, созданная в стороннем BIM-приложении, требует проверки сечений и связей, поскольку пользовательские свойства не всегда соответствуют аналитическим данным midas Civil. Модель, сформированная непосредственно в MIDAS CIM, передаётся с более полным набором параметров.

Для подготовки или проверки исходной CAD-геометрии применяются AutoCAD, Free DWG Viewer и DWG FastView. Эти программы не выполняют мостовой конечно-элементный расчёт, но подходят для просмотра и очистки чертежей перед переносом линий в аналитическую модель. Другие средства пространственного моделирования собраны в разделе программ для 3D-моделирования.

Пошаговая инструкция: простая балочная модель моста

Ниже разобран базовый рабочий процесс для прямого однопролётного моста. Цель примера — получить реакции, прогиб, изгибающий момент и огибающую от подвижной нагрузки. Числовые параметры принимаются из конкретного проекта; последовательность команд остаётся одинаковой.

Шаг 1. Создать проект

Откройте New Project и сохраните файл под отдельным именем. В Project > Unit System назначьте единицы силы и длины. Для проекта в метрах и килоньютонах проверьте, что сечения, плотность и нагрузки будут вводиться в согласованной системе.

В Project > Structure Type выберите пространственную схему и проверьте направление гравитации. Даже для одной прямой балки пространственная постановка удобнее, поскольку Moving Load и опорные связи используют глобальные направления.

Шаг 2. Создать узлы

Перейдите в Node/Element > Create Nodes. Создайте первый узел в начале пролёта. Затем примените Translate Nodes или функцию последовательного копирования с постоянным шагом.

Для пролёта длиной 30 м при шаге 1 м потребуется 31 узел. Мелкий шаг улучшает представление эпюры и перемещения транспорта, но увеличивает модель. Для предварительного расчёта шаг выбирают так, чтобы узлы попадали в опорные сечения, точки изменения нагрузки и места контроля результата.

После создания включите Display > Node Number и проверьте последовательность нумерации.

Шаг 3. Создать балочные элементы

Откройте Create Elements, выберите Beam и соедините соседние узлы. Удобнее создать первый элемент, затем размножить его командой Translate Elements.

Включите Element Local Axis. Все локальные оси x должны быть направлены вдоль моста в одну сторону. При обнаружении обратного элемента используйте Reverse Element Local.

Шаг 4. Задать материал

В Properties > Material Properties нажмите Add. Выберите нормативную базу и материал либо создайте User Defined. Проверьте модуль упругости, коэффициент Пуассона, плотность и температурное расширение.

Плотность участвует в Self Weight. Нулевое или ошибочное значение не мешает созданию модели, но меняет постоянную нагрузку.

Шаг 5. Создать сечение

Откройте Properties > Section > Section Properties. Для упрощённой балки используйте DB/User или Value. В DB/User выбирается геометрический тип и вводятся размеры. В Value напрямую задаются площадь, крутильная и изгибные характеристики.

Нажмите Show Calculation Results и проверьте полученные свойства. Затем выберите все элементы пролёта и назначьте созданный материал и сечение через Change Property.

После назначения включите цветовую схему Section/Thickness Color. Вся главная балка должна отображаться одним цветом.

Шаг 6. Назначить опоры

Выберите первый узел и откройте Boundary > Supports. Ограничьте вертикальное перемещение, поперечное перемещение и необходимые вращения в соответствии с принятой балочной идеализацией. Продольное перемещение на одной опоре фиксируется, на второй остаётся свободным.

На последнем узле создайте подвижную опору. Она должна препятствовать вертикальному перемещению, но не блокировать температурное удлинение вдоль моста.

Включите отображение Boundary и визуально проверьте условные обозначения.

Шаг 7. Создать постоянную нагрузку

Откройте Load > Static Load > Static Load Cases и добавьте случай DEAD с типом Dead Load. Затем используйте Self Weight и задайте коэффициент по вертикальному глобальному направлению.

Для дорожной одежды создайте отдельный случай SDL. Через Element Beam Loads назначьте равномерную нагрузку на все элементы. Проверьте знак и направление стрелок.

Разделение DEAD и SDL позволяет отдельно проверить собственный вес несущего элемента и дополнительную постоянную нагрузку.

Шаг 8. Выполнить предварительный статический расчёт

Перейдите в Analysis > Perform Analysis. После завершения откройте Results > Reactions > Reaction Forces/Moments и выберите DEAD.

Сумма вертикальных реакций должна совпасть с собственным весом балки. Затем откройте Deformed Shape. Прогиб должен быть направлен вниз и иметь плавную форму.

В Beam Forces/Moments выберите изгибающий момент относительно рабочей локальной оси. Для шарнирно опёртой балки максимум располагается в середине пролёта, а опорные моменты близки к нулю. Несоответствие этой картине требует проверки закреплений и локальных осей.

Шаг 9. Создать полосу движения

В разделе Moving Load выберите нормативную систему. Создайте Traffic Line Lane и последовательно укажите элементы от начала к концу пролёта. Задайте эксцентриситет полосы относительно оси балки.

Для пространственной grillage-модели полосы связываются с несколькими продольными элементами и правилами распределения. В простой однобалочной схеме нагрузка передаётся на выбранную линию.

Отобразите полосу и проверьте направление стрелки. Она должна совпадать с порядком элементов.

Шаг 10. Выбрать транспортное средство

Откройте Vehicles и выберите модель из активной нормативной базы. Для пользовательской машины задайте осевые нагрузки и расстояния между осями.

Создайте Moving Load Case, добавьте транспортное средство и назначьте полосу. Проверьте минимальное и максимальное число загруженных полос и коэффициенты.

Шаг 11. Настроить Moving Load Analysis

Откройте Analysis > Analysis Control > Moving Load Analysis Control. Назначьте метод поиска положений и параметры точности. Для первой проверки используйте стандартные настройки выбранной нормативной базы.

Повторно запустите Perform Analysis. Moving Load обрабатывается отдельно от статических случаев, поэтому расчёт занимает больше времени, особенно при большом числе полос, транспортных средств и контрольных точек.

Шаг 12. Получить огибающую

В Results > Beam Forces/Moments выберите результат MVmax для максимума и MVmin для минимума. Постройте изгибающий момент, поперечную силу и перемещение.

Через Moving Load Tracer выберите элемент в середине пролёта и компонент изгибающего момента. Программа покажет положение транспорта, создавшее экстремум. Сверьте его с ожидаемой формой линии влияния.

Шаг 13. Создать сочетание

В Load Combination добавьте постоянные случаи и Moving Load с нужными коэффициентами. Для эксплуатационного прогиба и проверки несущей способности создаются разные сочетания.

После расчёта сочетания просмотрите:

• реакции;

• максимальный прогиб;

• положительный и отрицательный момент;

• поперечную силу у опор;

• положение транспорта;

• знаки компонентов;

• таблицу экстремумов.

Шаг 14. Проверить результат независимо

Минимальный независимый контроль включает ручной расчёт простой балки под собственным весом. Сравните суммарную реакцию, момент в середине пролёта и прогиб с аналитическими формулами.

Совпадение не доказывает правильность всей модели, но подтверждает единицы, опоры, жёсткость и направление нагрузки. После этого можно переходить к grillage-, plate- или стадийной модели.

Типичные ошибки

Несогласованные единицы

Наиболее опасна ошибка между метрами и миллиметрами либо килоньютонами и ньютонами. Геометрия может выглядеть нормально, а жёсткость, плотность или пружина отличаться на несколько порядков.

Как обнаружить: проверить порядок прогиба, собственный вес и характеристики сечения.

Как исправить: привести исходные таблицы к одной системе и повторно назначить значения.

Дублирующиеся узлы

Два узла занимают одну точку, но не соединены. На экране схема выглядит непрерывной.

Как обнаружить: использовать Shrink, проверку дублирующихся узлов и сообщения о нестабильности.

Как исправить: объединить узлы и повторно проверить связи и нагрузки.

Неверные локальные оси

Элементы имеют противоположное направление или повёрнутое сечение.

Как обнаружить: включить Element Local Axis и Frame Thickness.

Как исправить: применить Reverse Element Local либо изменить Beta Angle.

Избыточное закрепление

Обе опоры блокируют продольное перемещение. Температурное воздействие создаёт чрезмерные силы.

Как обнаружить: рассчитать отдельный случай System Temperature и посмотреть продольные реакции.

Как исправить: оставить одну фиксированную опору и разрешить продольное перемещение на остальных в соответствии с конструкцией.

Недостаточное закрепление

Модель перемещается как жёсткое тело или анализ завершается сообщением о singularity.

Как обнаружить: изучить Message Window и Deformed Shape.

Как исправить: добавить минимально необходимые ограничения, не блокируя реальные деформации.

Ошибка жёсткости опорной части

Значение Elastic Link введено в неверных единицах или по неправильной оси.

Как обнаружить: сравнить перемещение связи и передаваемую силу; проверить локальные оси link-элемента.

Как исправить: пересчитать жёсткость в активной системе единиц и назначить корректное направление.

Повторный учёт собственного веса

Self Weight включён вместе с эквивалентной распределённой нагрузкой.

Как обнаружить: сумма реакций превышает расчётный вес.

Как исправить: оставить только один способ учёта каждого физического воздействия.

Разрыв полосы движения

Traffic Line Lane содержит элементы в неправильной последовательности.

Как обнаружить: отобразить полосу и проверить направление.

Как исправить: пересоздать список элементов по непрерывной траектории.

Неправильный эксцентриситет полосы

Транспорт прикладывается с другой стороны от оси или за пределами настила.

Как обнаружить: использовать Moving Load Tracer и вид сверху.

Как исправить: изменить знак и величину эксцентриситета.

Пропущенная группа на стадии

Элемент создан, но не включён в Structure Group либо группа не активирована.

Как обнаружить: последовательно отображать каждую Construction Stage.

Как исправить: добавить элемент в нужную группу и проверить календарь.

Неверный возраст бетона

Длительность стадий или Time Loads задана неправильно.

Как обнаружить: сравнить даты активации и результаты ползучести соседних сегментов.

Как исправить: привести модельный календарь к реальному графику.

Слишком грубая сетка

Локальные моменты и напряжения зависят от размера plate-элемента.

Как обнаружить: повторить расчёт со сгущением.

Как исправить: уменьшить элементы в критических зонах и обеспечить плавный переход размеров.

Игнорирование несходимости

Нелинейный расчёт остановлен, но промежуточный результат принимается как итоговый.

Как обнаружить: проверить Analysis Message и число завершённых шагов.

Как исправить: изменить шаг нагрузки, свойства связей или модель материала, после чего добиться сходимости физически корректной постановки.

Производительность на больших моделях

Расчётное время определяется не только числом узлов. Большое влияние оказывают количество Moving Load Case, полос, транспортных средств, сочетаний, стадий и нелинейных шагов.

Для ускорения работы применяются:

• разумное укрупнение сетки вне локальных зон;

• Structure Group для выборочного вывода;

• ограничение числа сохраняемых результатов;

• исключение ненужных сочетаний;

• раздельный запуск сложных типов анализа;

• использование симметрии только при симметричных нагрузках и условиях;

• проверка модели на упрощённой схеме до подробного расчёта;

• табличная фильтрация вместо вывода контуров для всей модели.

Moving Load особенно чувствителен к числу контрольных положений. Transverse Lane Optimization и подробная поверхность влияния увеличивают объём вычислений. Construction Stage Analysis хранит состояние на множестве этапов, а нелинейный расчёт выполняет итерации внутри каждого шага.

Системные требования

midas Civil работает в Windows. Базовая и рекомендуемая конфигурации различаются прежде всего процессором, объёмом памяти и разрешением экрана.

Эти параметры достаточны для установки и обычных моделей, но крупная пластинчатая схема, Construction Stage Analysis с большим числом этапов и нелинейный расчёт используют больше оперативной памяти и дискового пространства. Для регулярной работы важнее высокая производительность одного ядра и достаточный объём RAM, чем игровая видеокарта верхнего класса.

Full HD разрешение заметно удобнее базового: одновременно помещаются Model Window, Tree Menu, Task Pane и таблица результатов. Для сравнения стадий и таблиц полезен второй монитор.

Сравнение с аналогами

midas Civil конкурирует не с обычными CAD-редакторами, а с комплексами мостового анализа: CSiBridge, SOFiSTiK, LUSAS Bridge, RM Bridge и Autodesk Structural Bridge Design. Все они решают мостовые задачи, но отличаются способом построения модели и глубиной специализации.

midas Civil и CSiBridge

CSiBridge строит модель вокруг Bridge Object Model: осевой линии, пролётов, опор, устоев, диафрагм, шарниров и постнапряжения. При изменении параметров объектная модель автоматически обновляет расчётную схему. Программа поддерживает static, staged construction, modal, response spectrum, time history, moving load и buckling cases.

midas Civil предоставляет больше свободы на уровне отдельных конечных элементов и групп. Инженер может вручную изменить сгенерированную модель, построить смешанную схему и подробно управлять стадиями. CSiBridge удобен, когда конструкция хорошо описывается параметрическим объектом моста. midas Civil предпочтительнее для нестандартной последовательности, сложных связей и моделей, где отдельные части требуют ручного контроля.

midas Civil и SOFiSTiK

SOFiSTiK сочетает графические модули с текстовым языком Teddy и системой SSD. Construction Stage Manager связывает стадии, ползучесть, усадку и предварительное напряжение. Traffic Loader обрабатывает полосы и поезда нагрузок, а Bridge + Infrastructure Modeler строит параметрическую BIM-модель в Revit.

SOFiSTiK даёт глубокий контроль и подходит командам с развитой автоматизацией, но требует освоения модульной архитектуры и текстовых команд. midas Civil предлагает более единое графическое пространство, в котором большинство операций выполняется через диалоги, дерево и таблицы.

midas Civil и LUSAS Bridge

LUSAS Bridge — универсальная конечно-элементная система для мостов от простых grillage-моделей до вантовых и висячих сооружений. Она поддерживает beams, plates, shells и solids, staged construction, creep, prestress, post-tensioning, seismic, dynamics, soil–structure interaction и large deflection.

Сильная сторона LUSAS — сложные общие нелинейные постановки и гибкость конечно-элементного моделирования. midas Civil выигрывает там, где нужны готовые мостовые мастера, нормативные транспортные нагрузки и последовательный процесс от модели до проектной проверки.

midas Civil и RM Bridge

RM Bridge ориентирован на детальную расчётную модель мостов, особенно сегментных, предварительно напряжённых и строящихся по сложной технологии. Construction Schedule содержит стадии, действия и состояние расчёта каждого этапа. В демонстрационных проектах представлены повторяющиеся монтажные последовательности, подвижная нагрузка, suspension bridge и prestressing.

RM Bridge входит в OpenBridge Designer и тесно связан с экосистемой Bentley. Такой вариант подходит организациям, где физическая BIM-модель, трасса, выпуск документации и расчёт ведутся в едином Bentley-процессе. midas Civil остаётся более самостоятельной расчётной средой с открытым API и собственными мостовыми мастерами.

midas Civil и Autodesk Structural Bridge Design

Autodesk Structural Bridge Design объединяет расчёт сечений, балок и мостовых систем. Поддерживаются line beam, grillage, frame analysis и finite element techniques. Программа тесно связана с Civil 3D, InfraWorks и Revit.

Решение Autodesk удобно для стандартных балочных мостов, проектирования сечений и выпуска подробных расчётных отчётов. midas Civil охватывает более сложные Construction Stage, кабельные системы, нелинейность и общее пространственное конечно-элементное моделирование.

Преимущества и ограничения

Плюсы:

• мостовые нагрузки, стадии строительства, пучки и опорные части представлены отдельными объектами, а не имитацией через общие команды;

• FCM, ILM, MSS, FSM, PSC Composite и другие Wizard сокращают объём ручного построения типовой схемы;

• Moving Load Analysis автоматически ищет неблагоприятные положения транспорта;

• Moving Load Tracer показывает реальное положение нагрузки для выбранного экстремума;

• Construction Stage Analysis учитывает изменение схемы, возраста бетона, ползучесть и усадку;

• доступны beam-, truss-, cable-, plate-, solid-элементы и нелинейные связи;

• поддерживаются статический, модальный, спектральный, временной, нелинейный и pushover-анализ;

• материалы, сечения, нагрузки и результаты редактируются в графическом и табличном виде;

• OpenAPI, MCT, Excel и Grasshopper позволяют автоматизировать повторяющиеся проекты;

• проектные модули охватывают RC, PSC, Steel, Composite и SRC.

Минусы:

• корректная работа требует знания метода конечных элементов и мостовой расчётной механики;

• автоматический Wizard не освобождает от проверки групп, осей, стадий, пучков и нагрузок;

• ошибки единиц и жёсткостей часто не вызывают остановку расчёта;

• сложный Construction Stage содержит большое количество взаимосвязанных объектов;

• пластинчатые, стадийные и нелинейные модели предъявляют повышенные требования к памяти и времени расчёта;

• региональные нормативные функции различаются по составу;

• обмен с BIM-моделью требует проверки аналитических сечений и соединений;

• результаты нельзя принимать без контроля равновесия, деформированной схемы и независимой оценки.

Отзывы пользователей и профильных изданий

В отзывах пользователей чаще выделяются понятное графическое моделирование, широкий набор расчётных функций, поддержка нормативов и удобная интерпретация результатов. Одновременно встречается критика перегруженности интерфейса и отсутствия отдельных упрощённых проектных вычислений, которые пользователи ожидают увидеть непосредственно в расчётном комплексе.

Средняя пользовательская оценка midas Civil составляет 4,0 из 5. В опубликованных отзывах высоко оцениваются интерфейс и конечно-элементный анализ, а более низкие оценки получает поддержка. Выборка отзывов небольшая, поэтому числовой рейтинг нельзя считать статистическим срезом всей инженерной отрасли.

На инженерных форумах пользователи отмечают подробные руководства, техническую поддержку, большое количество мостовых функций и необходимость длительного освоения. Эти мнения согласуются с устройством программы: базовая балочная схема создаётся быстро, но уверенная работа с Construction Stage, пучками, кабельными системами и нелинейностью требует подготовки.

Профессиональные публикации показывают применение midas Civil в реальных проектах. Программа использовалась для определения локальных напряжений в настиле, температурных усилий в длинных бетонных опорах и анализа сложной пространственной конструкции транспортного узла в Чикаго. Это пример применения midas Civil не только к отдельному мосту, но и к интегрированной несущей системе с дорожным настилом и надстроенными конструкциями.

Научные работы используют MIDAS/Civil как специализированную мостовую КЭ-систему и связывают её с внешними алгоритмами надёжности и оптимизации. Это подтверждает пригодность программы для параметрических исследований, но качество такой работы определяется не названием решателя, а корректностью модели, граничных условий и интерпретации результатов.

Обучение и документация

Online Manual построен по структуре интерфейса: GUI Information, File, Project, View, Structure, Node/Element, Properties, Boundary, Load, Analysis, Results, PSC, Pushover и Design. Внутри каждой категории находятся страницы отдельных функций.

Для последовательного освоения подходит следующий порядок:

1. интерфейс, единицы и навигация;

2. простая балочная схема;

3. материалы и сечения;

4. опоры, Rigid Link и Elastic Link;

5. статические нагрузки и сочетания;

6. Moving Load;

7. grillage- и plate-модели;

8. Construction Stage;

9. Tendon Profile и Prestress;

10. динамический анализ;

11. нелинейные связи и Pushover;

12. нормативные проверки;

13. MCT и OpenAPI.

Переходить к FCM или вантовому мосту сразу после знакомства с интерфейсом нецелесообразно. Сначала нужно уверенно читать локальные оси, эпюры, таблицы и сообщения решателя. Эти навыки одинаково важны для любой последующей модели.

Часто задаваемые вопросы

midas Civil предназначен только для мостов?

Нет. Набор конечных элементов и анализов подходит для разных гражданских сооружений, включая подземные конструкции и отдельные инфраструктурные объекты. Однако интерфейс, мастера, Moving Load и Construction Stage особенно подробно ориентированы на мосты.

Чем midas Civil отличается от MIDAS GEN?

midas Civil ориентирован на мостовые и транспортные сооружения: подвижные нагрузки, PSC Bridge Wizard, стадии возведения, пучки, bridge rating и мостовые нормативы. MIDAS GEN предназначен прежде всего для зданий и общих строительных конструкций.

Чем midas Civil отличается от CIVIL NX?

CIVIL NX развивает рабочую среду midas Civil с переработанным интерфейсом, графическим ядром и постпроцессором. Основные инженерные сущности — узлы, элементы, материалы, группы, нагрузки, стадии и результаты — сохраняют общую логику.

Можно ли рассчитать железнодорожный мост?

Да. Moving Load поддерживает железнодорожные модели в соответствующих нормативных базах, а стержневая, grillage- или plate-схема позволяет исследовать продольное и поперечное распределение усилий.

Можно ли моделировать вантовый мост?

Да. Для вант применяются cable-элементы, начальное натяжение, геометрическая нелинейность, Cable Force Tuning и стадийный анализ.

Учитывает ли программа ползучесть и усадку?

Да. Time-Dependent Material, Creep/Shrinkage, Comp. Strength и Construction Stage Analysis учитывают возраст бетона и длительные деформации.

Можно ли получить положение транспорта для максимального момента?

Да. Moving Load Tracer восстанавливает положение нагрузки для выбранного экстремального усилия, реакции или перемещения.

Поддерживаются ли пластинчатые модели?

Да. Plate-элементы, Auto-Mesh, поверхности влияния, pressure loads, plate forces и stresses используются для настилов, стенок и пространственных моделей.

Можно ли автоматизировать создание проекта?

Да. Доступны MCT, OpenAPI, Excel-интеграция и связь с Grasshopper.

Работает ли программа в macOS или Linux?

Системные требования предусматривают Windows. Для macOS и Linux отдельная нативная конфигурация не указана.

Достаточно ли 8 ГБ оперативной памяти?

8 ГБ соответствуют базовой конфигурации. Для крупных plate-моделей, Construction Stage и нелинейного анализа рекомендуется не менее 16 ГБ, а практический объём определяется размером проекта.

Как проверить правильность результата?

Нужно проверить сумму реакций, форму перемещений, локальные оси, знаки усилий, состав сочетаний, сообщения анализа, чувствительность к сетке и совпадение с упрощённым ручным расчётом.

Итоговая оценка

midas Civil подходит проектировщикам, которым требуется не просто получить усилия в готовой балочной схеме, а воспроизвести реальную работу мостового сооружения: последовательность монтажа, изменение жёсткости, предварительное напряжение, движение транспорта, нелинейные опорные части, температурные воздействия и динамику.

Для типового PSC-моста значительную часть модели создаёт Bridge Wizard, но итоговое качество зависит от инженерной проверки. Для нестандартного сооружения программа предоставляет ручной контроль над конечными элементами, связями, стадиями и нагрузками. Для повторяющихся проектов OpenAPI и Grasshopper уменьшают объём однотипного ввода. Для сложного нелинейного исследования доступны большие перемещения, материальная нелинейность, General Link, Time History и Pushover.

Новичку следует начинать с простой балочной модели и ручного контроля результатов. Инженеру по мостам — последовательно освоить Moving Load, Construction Stage и Tendon Profile. Команде с серийными проектами полезны табличный обмен и API. При сложной BIM-координации midas Civil используется как аналитическая часть процесса, а геометрическая информационная модель передаётся через MIDAS CIM и внешние CAD/BIM-системы.

Главное ограничение программы связано не с набором функций, а с ценой ошибки. midas Civil позволяет построить очень подробную модель, но не определяет автоматически, соответствует ли выбранная расчётная идеализация реальной конструкции. Надёжный результат получается только при согласованности геометрии, жёсткостей, опор, нагрузок, календаря строительства и независимых контрольных расчётов.
