TrussCon

TrussCon — специализированная Windows-программа для проектирования, расчёта, деталировки и подготовки производства деревянных стропильных ферм. Она работает не как универсальный чертёжный редактор, а как инженерный модуль, в котором геометрия фермы связана с опорами, деревянными элементами, соединительными пластинами, нагрузками, результатами расчёта и производственными документами.

Рабочий процесс охватывает отдельную ферму от исходного контура до данных для распила и сборки. Пользователь формирует или получает геометрию, проверяет расположение опор, редактирует верхний и нижний пояса, добавляет и удаляет раскосы, назначает сечения древесины, выполняет расчёт, анализирует состояние элементов и выпускает деталировку. Для производственных предприятий предусмотрены прямые связи с пилами и другим оборудованием.

TrussCon тесно связан с RoofCon, но выполняет другую задачу. RoofCon управляет общей моделью крыши, стенами, кровельными поверхностями и раскладкой ферм. TrussCon обрабатывает каждую ферму как отдельную расчётную конструкцию. QuoteCon использует данные проекта для количественных ведомостей, калькуляции и документов. Поэтому полноценный обзор программы TrussCon должен учитывать общий маршрут данных, не смешивая функции трёх модулей.

TrussCon в кратком обзоре

TrussCon отличается от обычного анализатора стержневых систем тем, что расчёт не отделён от производства. В универсальной инженерной программе конструктор строит расчётную схему, получает усилия и затем самостоятельно переносит результаты в чертежи. Здесь геометрические элементы одновременно являются деталями будущей деревянной фермы, а соединения участвуют не только в математической модели, но и в подготовке сборочных данных.

Такая специализация сужает область применения, но делает программу практичной для предприятия, выпускающего фермы на зубчатых металлических пластинах. Пользователю не требуется заново описывать одну конструкцию в расчётном приложении, CAD-системе, программе раскроя и производственном терминале. При правильно настроенном процессе одна модель последовательно используется для проверки, деталировки, оценки материалов и формирования задания для цеха.

Что представляет собой TrussCon

Основной рабочий объект программы — деревянная ферма, состоящая из верхнего и нижнего поясов, внутренних раскосов, стоек, опорных узлов и соединительных пластин. Конструктор работает с реальными элементами, имеющими геометрию, сечение, материал и положение относительно узлов.

Программа TrussCon используется для пяти связанных задач:

1. создания геометрии фермы;

2. назначения материалов и соединений;

3. расчёта конструкции;

4. подготовки чертежей и ведомостей;

5. передачи производственной информации.

Разделение на эти этапы условно. Изменение опоры влияет на расчётную схему, смена сечения изменяет несущую способность и расход древесины, перенос раскоса перестраивает узлы, а замена соединительной пластины отражается в производственном листе. Конструктор постоянно перемещается между геометрией, проверкой и технологичностью.

Роль RoofCon в подготовке исходной геометрии

RoofCon формирует общую модель крыши. В проекте находятся стены, кровельные поверхности, линии коньков, карнизные зоны, размеры и марки ферм. Стены вводятся вручную либо переносятся из внешней CAD-модели через DXF. Затем применяются стандартные шаблоны крыши и макросы, позволяющие разложить фермы по проекту.

После создания раскладки выбранная марка передаётся в TrussCon. Контур кровельной поверхности служит ограничением для верхнего пояса, положение несущих линий определяет опоры, а параметры проекта задают исходную форму. В простом двускатном здании этот переход почти автоматический. В сложной кровле с перепадами, ендовами, пристройками, слуховыми окнами или несколькими опорными линиями ферма требует ручной обработки.

Что выполняется непосредственно в TrussCon

Внутри TrussCon пользователь:

• вводит и изменяет опоры;

• добавляет внутренние стержни;

• удаляет лишние раскосы;

• меняет размеры любого деревянного элемента;

• создаёт излом верхнего или нижнего пояса;

• выбирает профиль фермы;

• запускает расчёт;

• контролирует состояние конструкции;

• просматривает трёхмерное представление;

• готовит деталировку;

• формирует данные для производства.

Эти операции составляют самостоятельную часть комплекса. RoofCon отвечает на вопрос, где ферма находится в крыше, а TrussCon — из каких элементов она состоит, выдерживает ли заданные воздействия и как должна быть изготовлена.

Что остаётся за пределами TrussCon

QuoteCon работает с количественными и коммерческими данными. Он получает сведения о площади кровельных поверхностей, материалах и дополнительных позициях, после чего формирует калькуляции, предложения, накладные и внутренние отчёты. Поэтому стоимость всей кровельной системы, количество черепицы, фасонных досок, гвоздей и других сопутствующих материалов не относятся к основному интерфейсу расчёта фермы.

TrussCon также не является архитектурной BIM-системой общего назначения. В нём не разрабатывают полный комплект здания с помещениями, инженерными сетями, фасадами и отделкой. Программа получает необходимую для ферм геометрию и решает узкую инженерно-производственную задачу.

Для кого предназначена программа

Проектировщики деревянных ферм

Главная аудитория TrussCon — специалисты, которые проектируют сборные деревянные фермы. Для них важна возможность работать не только с типовым треугольным профилем, но и с конструкциями, содержащими приподнятые затяжки, внутренние помещения, несимметричные скаты, несколько опор, свесы и локальные изменения поясов.

Проектировщик получает в одном рабочем окне геометрию, материалы, нагрузки, расчётные обозначения и соединительные пластины. Это упрощает повторные итерации: после изменения раскоса не требуется вручную перестраивать независимую расчётную модель.

Конструктор производственного предприятия

Для конструктора завода важна технологическая выполнимость. Расчётно корректная схема должна соответствовать имеющимся сечениям древесины, типам соединителей и возможностям оборудования. TrussCon хранит материалы в упорядоченных реестрах и выбирает древесину и соединения с учётом их расположения в этих списках. Учебное руководство описывает хранение до 100 записей древесины и подчёркивает значение их порядка перед сохранением.

Специалист по подготовке производства

Готовая ферма передаётся в цех не как изображение без размеров, а как набор технологических данных. Производству нужны длины заготовок, углы реза, марки деталей, положение соединительных пластин и идентификатор фермы. TrussCon выпускает деталировку и поддерживает прямые связи с машинами и пилами. На предприятиях система используется для формирования печатной ведомости резки и цифрового задания для автоматизированных пил.

Руководитель проектного отдела

Руководитель получает систему, в которой стадии работы видны по цветовым состояниям. В общей раскладке различаются фермы, для которых существует только позиция, фермы с созданной геометрией, успешно рассчитанные элементы и конструкции с проблемами по деформациям или другим проверкам. Такой подход помогает обнаружить незавершённые марки до выпуска комплекта.

Кому TrussCon не подходит

Программа не заменяет:

• универсальный комплекс для пространственного расчёта здания;

• архитектурный редактор;

• редактор металлических узлов;

• систему проектирования железобетонных конструкций;

• свободный учебный калькулятор ферм;

• программу для ручного черчения без производственной базы.

Для одиночного учебного расчёта плоской стержневой системы функциональность TrussCon избыточна. Её преимущества раскрываются там, где ферму необходимо не только проверить, но и изготовить.

Интерфейс TrussCon

Интерфейс построен вокруг чертежа фермы. Большую часть окна занимает рабочая область, где видны пояса, внутренние стержни, узлы, опоры, соединительные пластины, размеры и расчётная графика. Панели команд расположены сверху и слева, а строка состояния показывает активный режим и результаты выполняемой операции.

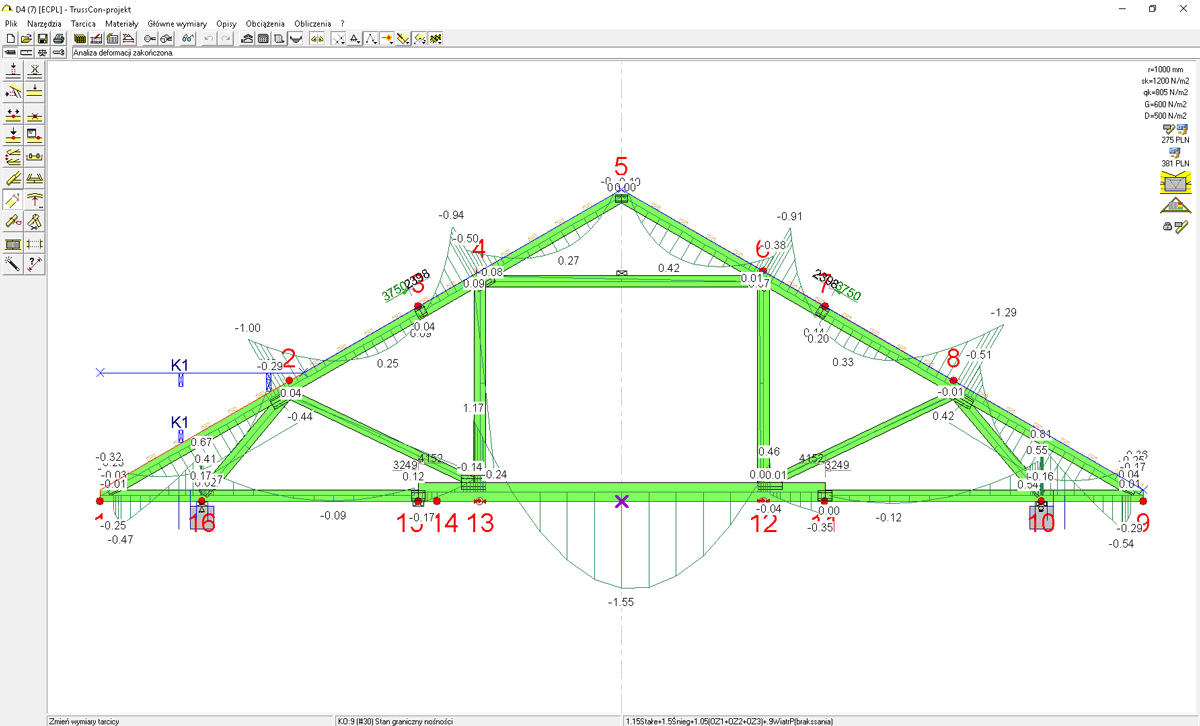

На изображении показан именно расчётный модуль TrussCon: в заголовке окна присутствует название программы, в верхнем меню видны разделы Materiały, Główne wymiary, Opcje, Obciążenia и Obliczenia, а в центре размещена ферма с пронумерованными узлами и графиками перемещений. Цветовая заливка элементов помогает быстро оценивать состояние конструкции. Региональная локализация интерфейса меняет язык подписей, но не общий принцип работы.

Рабочая область

Чертёжная зона служит одновременно редактором и средством анализа. Во время геометрического редактирования конструктор видит положение каждого элемента. После расчёта на эту же модель выводятся значения, номера узлов, диаграммы или графические обозначения проверок.

Такой подход особенно полезен при нестандартной ферме. Числовая таблица может показать превышение, но только схема сразу связывает результат с конкретным поясом, стойкой или раскосом. Конструктор видит, какой участок требует изменения и как новая геометрия повлияет на соседние узлы.

Информационная строка

При выполнении команды программа последовательно запрашивает необходимые данные через информационную строку. Во время построения это может быть точка, угол, высотная отметка или направление. Пользователь не вводит всю геометрию в одну большую форму: команда ведёт его по отдельным действиям.

При запуске расчёта информационная строка показывает ход обработки. После выбора TrussCon → Design программа переходит к расчётному модулю, выполняет проверку и возвращает результат в раскладку RoofCon. Учебный процесс прямо предлагает следить за этой строкой во время проектирования.

Список ферм

В общем проекте слева размещается Truss List. Каждая марка связана с положением в плане и расчётной моделью. Через список удобно выбирать повторяющиеся фермы, переходить между типами и контролировать завершённость проекта.

Выбор марки в списке особенно полезен в насыщенной раскладке, где несколько линий расположены близко друг к другу. Вместо точного щелчка по тонкой линии пользователь выбирает понятное обозначение, после чего программа подсвечивает соответствующую конструкцию.

Выделение объектов

Направление рамочного выделения имеет разный смысл:

• рамка слева направо выбирает объекты, полностью попавшие внутрь;

• рамка справа налево выбирает все объекты, которых коснулась область;

• щелчок по линии выбирает отдельную ферму;

• щелчок по Truss Mark выбирает соответствующую марку;

• Ctrl+T выделяет все фермы крыши;

• Ctrl+A выделяет все объекты, включая стены и кровельные поверхности.

Для более точной фильтрации используется диалог Query. Он открывается кнопкой Fx, когда другая команда не активна. В окне отмечаются типы объектов, которые должны попасть в выборку. Такой способ полезен, когда на одном участке находятся фермы, стены, линии крыши и вспомогательная графика.

Контекстное меню

После выделения фермы правый щелчок по свободной части рабочей области открывает контекстное меню. Подменю TrussCon содержит операции, доступные для выбранной конструкции. Набор пунктов меняется в зависимости от стадии: для марки без геометрии доступны команды создания, а для подготовленной фермы появляются расчётные и редакторские действия.

Такое контекстное управление сокращает переходы между панелями. Пользователь сначала определяет объект, затем выбирает допустимую для него операцию.

Цветовые состояния

TrussCon и RoofCon используют цвет как индикатор стадии. В учебном руководстве различаются следующие состояния:

• марка существует только в раскладке, но расчётная геометрия ещё не создана;

• ферма создана в TrussCon, но не рассчитана;

• расчёт завершён без обнаруженного превышения;

• проверка выявила проблему по деформации;

• обнаружено другое превышение.

После AutoNew созданные фермы отображаются жёлтым. После успешной команды Design они переходят в состояние успешно рассчитанных и отмечаются зелёным. Конструктор видит незавершённые позиции без открытия каждой марки по отдельности.

Основные возможности TrussCon

Готовые профили и макросы

Программа содержит предопределённые макросы распространённых профилей. Макрос задаёт исходную топологию: количество скатов, положение поясов, тип внутренней решётки и основные геометрические зависимости. После создания конструкция остаётся редактируемой.

Макрос полезен не только для стандартного двускатного варианта. Он задаёт правильную отправную точку, сохраняя время на построение повторяющихся элементов. Конструктор затем меняет высоту, пролёт, свесы, опоры и внутренние стержни под конкретное здание.

Автоматическое построение через AutoNew

Команда TrussCon → AutoNew получает контур кровельной поверхности, отображаемый в расчётном модуле синей линией, и пытается вписать в него ферму. Для простой крыши этот режим формирует подходящую исходную геометрию без ручного построения каждого элемента.

При использовании шаблона двускатной фермы основная марка создаётся на базе выбранного семейства, а положение стропильных линий служит основой для остальных конструкций проекта. После завершения созданные марки становятся жёлтыми в списке и на плане.

AutoNew не следует воспринимать как окончательный инженерный расчёт. Команда формирует геометрию, после чего требуется проверить:

• опоры;

• положение нижнего пояса;

• высоты;

• свесы;

• внутреннюю решётку;

• материалы;

• нагрузки;

• соединения.

Ручное создание через New

Команда New применяется, когда автоматическое вписывание не даёт нужной топологии. Пользователь выбирает базовый тип фермы и вручную подгоняет его под кровельную поверхность.

Этот маршрут требуется при нетипичной форме, нескольких опорных уровнях, помещении внутри фермы, сложной затяжке или конструкции, в которой стандартная решётка не соответствует архитектурным ограничениям.

Разница между двумя командами практическая:

Редактирование опор

Опора определяет передачу реакции на стену, балку или другую несущую конструкцию. В TrussCon пользователь вводит опоры и изменяет их положение непосредственно в модели.

Это позволяет рассчитывать:

• фермы с двумя наружными опорами;

• конструкции с промежуточной опорой;

• элементы с разными высотами опирания;

• фермы с консольной частью;

• профили, в которых нижний пояс не совпадает с одной горизонтальной линией.

Положение опоры нельзя оценивать только визуально. Оно должно соответствовать реальной несущей линии здания. Смещение даже при неизменном наружном контуре меняет расчётные пролёты и распределение усилий.

Работа с верхним поясом

Верхний пояс повторяет форму кровельного контура и воспринимает воздействия, передаваемые от покрытия и обрешётки. TrussCon позволяет менять размеры его участков и создавать изломы. В перечне основных функций эта операция обозначена как crank top chords.

Излом верхнего пояса требуется при:

• изменении уклона;

• переходе между частями крыши;

• приподнятом карнизе;

• локальном перепаде высоты;

• несимметричном профиле;

• сложной архитектурной форме.

После изменения контура программа должна заново обработать узлы и внутреннюю решётку. Простое перемещение одной линии без проверки примыкающих раскосов оставляет геометрически неудобные или расчётно неэффективные участки.

Работа с нижним поясом

Нижний пояс часто задаёт линию потолка, но не всегда остаётся горизонтальным. Программа поддерживает его излом, что обозначено функцией crank bottom chords.

Изменённый нижний пояс применяется для приподнятых затяжек, ножничных ферм, мансардных пространств и локальных перепадов потолка. При редактировании важно контролировать не только форму помещения, но и длину сжатых или растянутых участков, положение стоек и геометрию узлов.

Добавление и удаление раскосов

Команды добавления и удаления внутренних стержней относятся к базовым возможностям TrussCon. Пользователь строит решётку, соответствующую пролёту, нагрузкам, опорам и архитектурным ограничениям.

Удаление раскоса не является косметической правкой. Оно изменяет путь передачи усилий и может увеличить расчётную длину соседнего элемента. Добавление стержня создаёт новые узлы и требует проверки соединительных пластин. После каждой такой операции ферма рассчитывается заново.

При редактировании решётки полезно двигаться последовательно:

1. проверить общий профиль;

2. зафиксировать опоры;

3. определить зоны, которые должны оставаться свободными;

4. сформировать основные треугольники;

5. проверить длины элементов;

6. выполнить расчёт;

7. откорректировать перегруженные участки;

8. проверить технологичность пластин.

Изменение сечений древесины

Размер любого деревянного элемента изменяется вручную. Конструктор увеличивает или уменьшает сечение пояса, стойки либо раскоса, учитывая результаты расчёта и доступный производственный ассортимент.

Увеличение сечения повышает расход материала и может усложнить узел. Уменьшение снижает массу и стоимость, но требует повторной проверки несущей способности и деформаций. Оптимизация выполняется не одинаковым уменьшением всех деталей, а адресной работой с конкретными участками.

Реестры материалов

Файлы материалов содержат древесину, соединители и профили. В шаблон проекта сохраняются ссылки на выбранные реестры, благодаря чему новые объекты получают согласованную производственную базу.

TrussCon использует порядок записей как порядок предпочтения. При настройке древесины конструктор должен:

1. открыть подходящий реестр;

2. проверить свойства записей;

3. удалить недоступные позиции;

4. расположить используемые варианты в требуемой последовательности;

5. сохранить реестр;

6. включить его в шаблон проекта.

Учебные материалы описывают хранение до 100 записей древесины. Аналогичная логика применяется к соединителям. Ошибка в порядке приводит не к сбою интерфейса, а к нежелательному подбору материала, поэтому настройка реестров относится к инженерной части работы.

Соединительные пластины

Расчёт деревянной фермы не заканчивается проверкой стержней. Узлы соединяются металлическими зубчатыми пластинами, которые должны подходить по типу, размеру и положению.

TrussCon участвует в определении соединителей с учётом типа древесины и состояния узла. Производственный лист содержит размеры, углы и расположение пластин. В европейских производственных процессах расчёт и проектирование узлов выполняются вместе с проверкой деревянных элементов.

Пластина должна помещаться в зоне пересечения деталей без недопустимого выхода за край. При тесной геометрии конструктор меняет положение стержня, размеры деревянных элементов или форму узла, а не просто увеличивает соединитель.

Нагрузки и расчётные воздействия

В TrussCon предусмотрены разделы для задания нагрузок и выполнения расчёта. В локализованном интерфейсе на скриншоте видны меню Obciążenia и Obliczenia, а справа отображаются параметры расчётного случая. На ферму выводятся значения и графики деформации.

Конкретный набор воздействий определяется региональной конфигурацией, нормами и проектом. Конструктор проверяет, что в модель попали постоянные нагрузки кровельного пирога, эксплуатационные воздействия и дополнительные элементы, реально опирающиеся на ферму.

Особого внимания требуют:

• солнечные панели;

• водонагреватели;

• вентиляционные установки;

• подвесные потолки;

• резервуары;

• инженерные коммуникации;

• локальные подвесы;

• оборудование на техническом чердаке;

• нагрузки в местах примыкания соседних конструкций.

TrussCon обрабатывает введённые данные, но не определяет самостоятельно, какое оборудование появится на здании. Полнота исходной информации остаётся ответственностью проектировщика.

Расчёт фермы

Команда Design запускается после выбора одной или нескольких подготовленных марок. Программа переходит в TrussCon, выполняет обработку и возвращается в RoofCon. Успешно рассчитанные фермы меняют цветовое состояние.

Расчёт связывает:

• геометрию;

• опоры;

• нагрузки;

• древесину;

• сечения;

• соединения;

• ограничения по деформациям.

Если конструкция не проходит проверку, конструктор определяет причину. Увеличение каждого элемента подряд не является правильной оптимизацией. Проблема может находиться в неудачной решётке, длинном сжатом участке, недостаточном соединении, неверном опирании или чрезмерном прогибе.

Трёхмерная визуализация

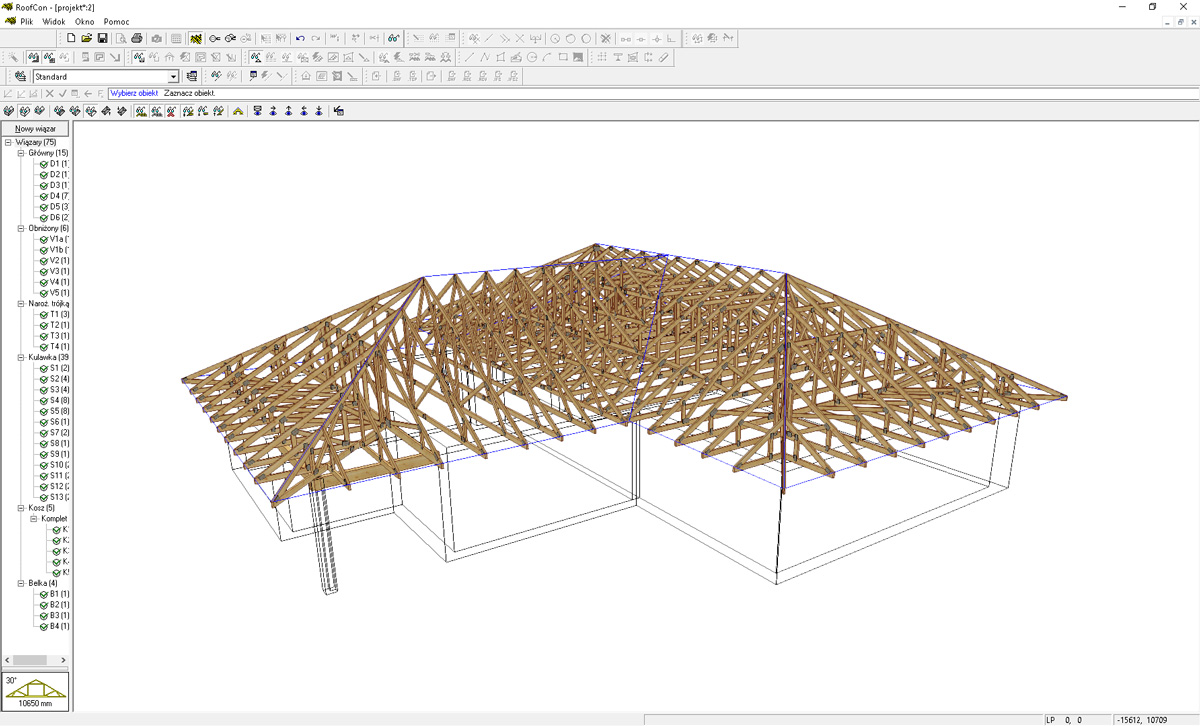

TrussCon поддерживает просмотр фермы в 3D, а связка с RoofCon позволяет видеть её в составе всей крыши. Трёхмерное представление не заменяет расчёт, но помогает проверять пространственное положение элементов и соответствие раскладки архитектуре.

Управление в 3D включает:

• левую кнопку мыши для вращения;

• Shift с левой кнопкой для вращения и масштабирования;

• Shift с перетаскиванием правой кнопкой для панорамирования;

• клавиши со стрелками для небольшого смещения;

• Shift со стрелками для вращения;

• Ctrl со стрелками для вращения вокруг оси;

• колесо мыши для изменения масштаба.

Повторное нажатие кнопки 3D закрывает режим. Через список ферм выбираются отображаемые марки, а отдельные переключатели управляют видимостью ферм, стен и потолочных поверхностей.

Деталировка

Полная деталировка относится к основным функциям TrussCon. Она переводит инженерную модель в документ, пригодный для производства.

В деталировочном листе требуются:

• общий профиль;

• пролёт и высота;

• размеры отдельных элементов;

• углы реза;

• марки деталей;

• расположение узлов;

• типы и позиции пластин;

• опоры;

• служебное обозначение фермы;

• расчётные сведения, необходимые производителю.

Производственные предприятия используют такие листы для контролируемой сборки. Положение соединителей задаётся с миллиметровой точностью, поскольку пластина должна быть установлена в рассчитанной зоне узла.

Как создать и рассчитать ферму в TrussCon

Шаг 1. Подготовить геометрию крыши

Работа начинается не с произвольного треугольника, а с достоверной модели здания. До передачи марки в TrussCon должны быть определены:

• наружные и внутренние несущие стены;

• высотные отметки;

• контуры кровельных поверхностей;

• уклоны;

• свесы;

• коньки;

• ендовы;

• проёмы;

• положение промежуточных опор;

• зоны слуховых окон и пристроек;

• шаг ферм.

В RoofCon геометрия вводится вручную или на основе DXF-плана. После этого применяются макросы стен и кровельных поверхностей.

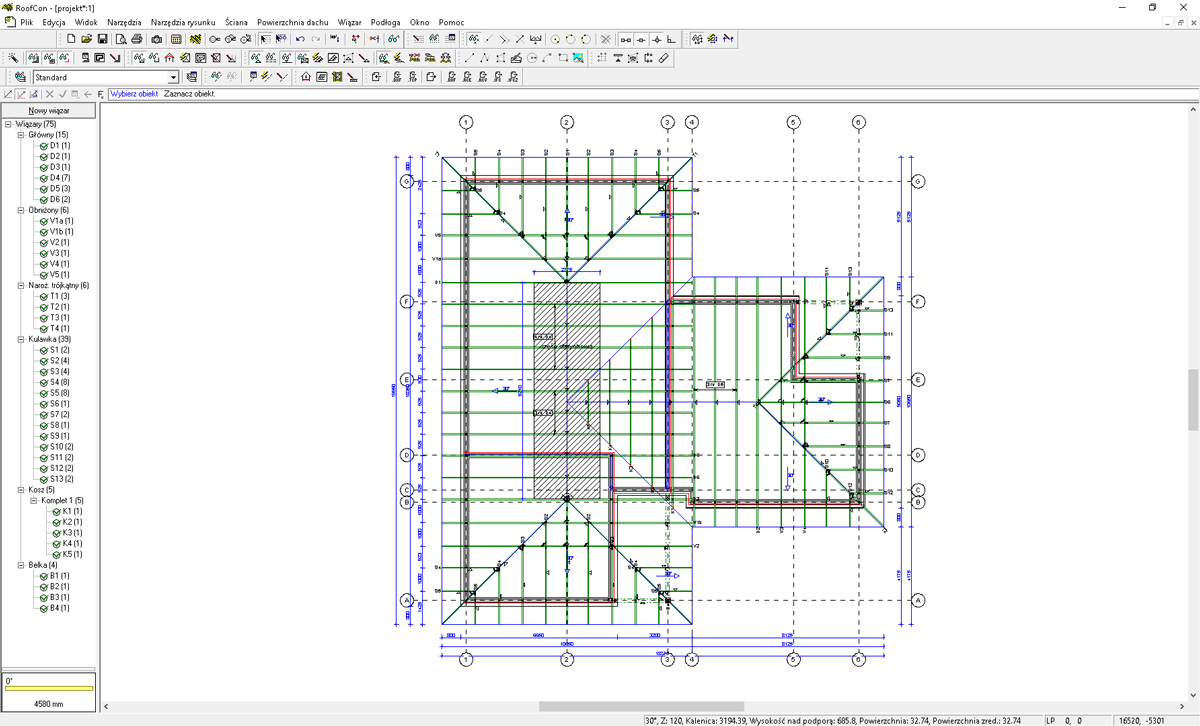

На плане видны марки, разбитые в левом списке на группы, размерные линии, несущие контуры и положение ферм. Такая раскладка служит исходной средой: TrussCon получает не абстрактную схему, а конкретную позицию в проекте.

Шаг 2. Настроить шаблон

Шаблон объединяет повторно используемые настройки проекта: материалы, профили, соединители и стандартные макросы. Для предприятия это способ обеспечить одинаковый порядок проектирования на разных рабочих местах.

При копировании шаблона требуется переносить связанные материальные файлы. Сам файл конфигурации без реестров древесины и соединителей не гарантирует одинакового результата. Руководство отдельно предупреждает о зависимости шаблона от включённых в него материальных данных.

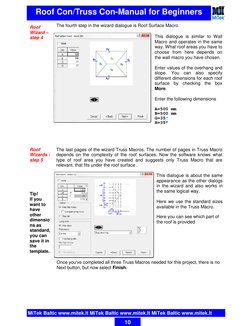

На странице учебного руководства показаны последовательные этапы Roof Wizard: после стен пользователь переходит к Roof Surface Macro, а затем к страницам Truss Macros. Количество страниц с макросами зависит от сложности и числа кровельных поверхностей. После заполнения параметров мастер завершается кнопкой Finish.

Шаг 3. Выбрать нужные марки

Для одной фермы достаточно щёлкнуть по её линии либо обозначению в Truss List. Для группы используется рамка. При массовой обработке Ctrl+T выделяет все фермы, не затрагивая стены и кровельные области.

Ctrl+A следует применять осторожно: сочетание выбирает всё содержимое проекта. Если после этого открыть контекстное меню, часть команд будет иметь дополнительное подменю выбора типа объекта.

Когда раскладка насыщена, кнопка Fx открывает Query. В нём отмечается только требуемый класс объектов. Так исключается случайное изменение стены или вспомогательной линии.

Шаг 4. Создать геометрию через AutoNew

После выделения марки выполняется правый щелчок по свободной области. В контекстном меню выбирается TrussCon, затем AutoNew.

Команда использует кровельную поверхность как ограничивающий контур. В TrussCon она отображается синей линией. Программа размещает внутри неё выбранный тип фермы и формирует основную геометрию.

После завершения следует проверить:

• совпадение верхнего пояса с требуемым уклоном;

• положение карнизных частей;

• высоту конька;

• линию нижнего пояса;

• наличие промежуточной опоры;

• корректность выбранного семейства;

• отсутствие ненужных изломов.

В простой двускатной крыше AutoNew формирует подходящую основу. Для сложного профиля команда остаётся первым этапом, а не окончательным результатом.

Шаг 5. Использовать New для нестандартной формы

Когда автоматическая схема не соответствует конструкции, применяется New. Пользователь выбирает базовый тип и самостоятельно подгоняет его к кровельному контуру.

Ручной маршрут подходит для:

• несимметричной фермы;

• нескольких уклонов;

• мансардного помещения;

• ножничного нижнего пояса;

• приподнятой затяжки;

• нескольких несущих линий;

• сложной консольной части;

• локальных перепадов.

Сначала устанавливается наружный профиль, затем опоры, после чего строится внутренняя решётка. Обратный порядок приводит к повторному перемещению раскосов после каждого изменения пояса.

Шаг 6. Проверить опоры

Каждая опора должна совпадать с реальной несущей конструкцией. Контроль выполняется по плану и разрезам здания.

Необходимо проверить:

1. горизонтальную координату;

2. высотную отметку;

3. ширину зоны опирания;

4. тип несущего элемента;

5. наличие промежуточной стены или балки;

6. консоль за опорой;

7. соответствие другим маркам того же ряда.

Если опора перенесена после создания решётки, внутренние стержни следует перестроить. Старая топология могла быть оптимальна для другого пролёта.

Шаг 7. Отредактировать пояса

Верхний пояс корректируется по контуру крыши, нижний — по требуемой линии потолка или затяжки. Для локального излома используются операции изменения формы пояса.

После каждого изменения нужно убедиться, что:

• концы элементов сходятся в общих узлах;

• не образовались короткие вставки;

• внутренние стержни не пересекаются вне узла;

• в зоне пластины достаточно площади древесины;

• профиль не выходит за архитектурное ограничение.

Приподнятая затяжка и ножничная схема требуют особого внимания к крайним узлам. Там одновременно сходятся пояс, раскос и опорная зона.

Шаг 8. Сформировать решётку

Внутренние элементы добавляются и удаляются соответствующими командами TrussCon. Решётка должна разбивать ферму на устойчивые треугольные участки и оставлять свободными необходимые архитектурные зоны.

Практический порядок:

1. установить основные стойки;

2. связать опоры с центральной частью;

3. добавить раскосы к узлам верхнего пояса;

4. убрать дублирующие стержни;

5. проверить длины сжатых элементов;

6. оценить возможность размещения пластин;

7. выполнить предварительный расчёт.

Для мансардной фермы свободный контур помещения формируется раньше окончательной решётки. Иначе после освобождения внутреннего пространства придётся заново перестраивать большую часть стержней.

Шаг 9. Назначить древесину

Конструктор выбирает реестр, соответствующий производственной площадке. В нём должны находиться реально доступные сорта и сечения.

Проверяются:

• материал верхнего пояса;

• материал нижнего пояса;

• стойки;

• раскосы;

• усиленные или многослойные участки;

• порядок предпочтения сечений.

Автоматический подбор не отменяет контроля ассортимента. Если первая подходящая запись отсутствует на складе, расчёт будет формально завершён, но производственный документ окажется непригодным.

Шаг 10. Проверить соединители

Для каждого узла определяется пластина, соответствующая геометрии и усилиям. Конструктор проверяет её положение на обеих сторонах соединения и отсутствие выхода за контур древесины.

Проблемный узел исправляется одним из способов:

• изменением расположения раскоса;

• увеличением сечения;

• переносом точки пересечения;

• выбором другой допустимой пластины;

• изменением топологии решётки.

Простое увеличение пластины ограничено свободной площадью узла. В тесной зоне геометрическая корректировка эффективнее.

Шаг 11. Задать нагрузки

До расчёта сверяются все воздействия, передаваемые на ферму. Значения должны соответствовать региональной нормативной конфигурации и фактическому составу крыши.

Проверяется не только общий равномерный фон, но и локальные воздействия. Дополнительная нагрузка должна быть приложена к той точке или зоне, где оборудование действительно соединяется с конструкцией.

Для серии одинаковых ферм важно убедиться, что одинаковая геометрия не скрывает разные условия. Марка возле фронтона, ферма под техническим оборудованием и внутренняя повторяющаяся конструкция могут иметь разные воздействия.

Шаг 12. Выполнить Design

После подготовки ферма выделяется, затем в контекстном меню выбирается TrussCon → Design. Программа открывает расчётный модуль, обрабатывает конструкцию и возвращает состояние в общий проект.

Во время операции информационная строка показывает ход работы. После завершения проверяется цвет марки. Зелёное состояние означает успешное прохождение настроенных проверок. Состояние с превышением требует открытия фермы и анализа конкретного результата.

Шаг 13. Проанализировать деформации и элементы

Расчётное окно показывает ферму с узлами, элементами и графическими результатами. На иллюстрации выше видна линия деформации нижнего пояса и числовые значения вдоль конструкции.

Проверка начинается не с замены материалов, а с определения типа проблемы:

• превышение по деформации;

• перегрузка деревянного элемента;

• недостаточное соединение;

• некорректная опора;

• неэффективная решётка;

• неудобная геометрия узла;

• ошибочно приложенное воздействие.

После исправления выполняется новый Design. Старый результат не переносится автоматически на изменённую схему без повторной обработки.

Шаг 14. Проверить модель в 3D

Кнопка 3D открывает пространственное представление. Пользователь вращает крышу, выбирает отдельные марки в списке и отключает мешающие категории.

В этом режиме удобно обнаруживать:

• ферму, направленную не в ту сторону;

• ошибочную высоту;

• пересечение с соседней крышей;

• пропущенную марку;

• неверную последовательность пониженных ферм;

• несогласованность возле ендовы;

• неправильное положение мансардного проёма.

Трёхмерное изображение показывает связь между отдельной расчётной фермой и общей системой. В сложной крыше рядом находятся основные, угловые, пониженные и укороченные элементы. Просмотр всей сборки помогает обнаружить ошибку раскладки до выпуска производственных листов.

Шаг 15. Сохранить проект

Сохранение выполняется кнопкой с соответствующим значком, сочетанием Ctrl+S или через File → Save. Несохранённые изменения обозначаются звёздочкой.

Проект следует сохранять после:

• создания основных марок;

• изменения геометрии;

• настройки материалов;

• завершения расчёта;

• выпуска документации.

Для производственной работы важно хранить согласованный набор проекта и материальных реестров. Замена реестра без фиксации редакции нарушает воспроизводимость расчёта.

Шаг 16. Выпустить документацию

После успешной проверки формируются деталировочные и производственные материалы. Конструктор сопоставляет их с расчётной моделью и общей раскладкой.

Перед передачей в цех проверяются:

• название проекта;

• марка фермы;

• количество экземпляров;

• размеры;

• углы;

• сечения;

• пластины;

• опоры;

• дата выпуска;

• связь с общей схемой.

Шаг 17. Подготовить данные для оборудования

TrussCon поддерживает прямые связи с машинами и пилами. На предприятиях формируется печатная ведомость резки для оператора и цифровой CNC-файл для автоматической пилы.

Перед передачей проверяется совместимость конкретного оборудования. Само наличие функции машинного вывода не означает, что любой станок принимает один универсальный файл. Производственная конфигурация должна соответствовать установленной линии.

Как читать результаты расчёта

Номера узлов

Узел — точка соединения поясов, раскосов, стоек или опор. Номер связывает графическую схему с расчётными таблицами и деталировкой.

При поиске проблемы конструктор сначала определяет узел на чертеже, затем анализирует связанные с ним элементы и пластину. Это быстрее, чем искать деталь только по координатам.

Обозначения элементов

Каждый пояс или раскос является отдельным расчётным элементом. Подписи помогают установить:

• его положение;

• материал;

• сечение;

• длину;

• участие в конкретном узле;

• связь с производственной маркой.

При замене сечения важно убедиться, что изменён нужный элемент, а не соседний участок того же пояса.

Опорные реакции

Опорные реакции используются для передачи данных на стены, балки и другие несущие конструкции. Даже успешно рассчитанная ферма не гарантирует, что основание выдерживает полученную нагрузку.

Реакции проверяются для каждой отличающейся схемы. Две фермы с одинаковым наружным контуром могут давать разные значения из-за промежуточной опоры, оборудования или иной решётки.

Деформации

На расчётной схеме деформация отображается графически. Это помогает увидеть форму прогиба и участок с наибольшим перемещением.

При превышении нельзя ограничиваться увеличением одного случайного элемента. Сначала устанавливается, что определяет общую гибкость:

• длинный нижний пояс;

• недостаточно жёсткий верхний пояс;

• неудачное положение раскосов;

• большой свободный пролёт;

• приподнятая затяжка;

• локальная нагрузка.

Цветовое состояние проекта отдельно отмечает фермы, не прошедшие проверку по деформациям.

Состояние деревянных элементов

Расчёт показывает, какие детали проходят проверку, а какие требуют изменения. Цветовая индикация позволяет увидеть распределение состояния по всей ферме.

Оптимизация строится на различии между участками. Перегруженный сжатый раскос и чрезмерно деформируемый пояс требуют разных решений. Для раскоса помогает изменение длины или сечения, для пояса — переработка общей решётки и опорной схемы.

Состояние соединений

Соединительная пластина должна проходить расчёт и помещаться в узле. Анализ включает не только размер, но и положение относительно пересекающихся деталей.

Типичные признаки неудачного узла:

• пластина выходит за край;

• рабочая площадь распределена неравномерно;

• несколько стержней сходятся под слишком близкими углами;

• места для увеличения соединителя нет;

• короткий деревянный участок не обеспечивает нормального размещения.

Цвет не заменяет проверку

Зелёная марка подтверждает успешное прохождение настроенного расчёта, но не подтверждает полноту исходных данных. Пропущенная нагрузка, неверный класс древесины или ошибочная опора могут привести к зелёному результату для неправильной модели.

Цветовой индикатор используется как контроль стадии, а не как единственный критерий выпуска.

Документация и подготовка производства

Деталировочный лист

Деталировочный лист объединяет геометрию и технологические данные. Он должен быть понятен конструктору, оператору распила и сборщику.

В нём отображаются:

• общий вид фермы;

• наружные размеры;

• отдельные деревянные элементы;

• углы;

• номера узлов;

• позиции пластин;

• типы материалов;

• опорные участки;

• идентификатор изделия.

Производственные предприятия используют подробные листы для каждой фермы или структурного элемента. В них фиксируются размеры, углы и положение соединителей.

Ведомость резки

Ведомость резки превращает элементы расчётной схемы в заготовки. Для каждой детали указываются длина, сечение, углы торцов и количество.

Печатная ведомость применяется при работе оператора с пилой. Цифровой файл передаёт те же данные автоматизированному оборудованию. На производстве LCP Roofing этот маршрут использовался с автономными пилами SPIDA.

Маркировка

Каждая ферма должна совпадать с позицией на монтажной схеме. Марка связывает:

• расчётную модель;

• производственный лист;

• комплект деталей;

• готовое изделие;

• место установки.

При повторяющейся геометрии количество экземпляров указывается отдельно. Одинаковый профиль нельзя автоматически считать одной маркой, если нагрузки или опоры отличаются.

Положение пластин

Сборочный документ показывает точное расположение соединительных пластин. Это необходимо для правильной установки деталей в пресс и контроля готового узла.

Положение не выбирается сборщиком визуально. Оно является частью рассчитанной конструкции. Смещение пластины изменяет рабочую площадь соединения.

Контроль перед производством

Производственный комплект выпускается только после согласования трёх уровней:

1. общая раскладка крыши;

2. расчёт каждой марки;

3. деталировка и машинные данные.

Если размеры в плане изменились после расчёта, старые документы теряют согласованность. Марки пересоздаются или обновляются, затем рассчитываются повторно.

Связь TrussCon с другими программами

RoofCon

RoofCon хранит проект крыши и управляет расположением ферм. Здесь создаются стены, поверхности и общая раскладка. TrussCon открывается для инженерной обработки выбранной марки.

Взаимодействие двустороннее: геометрия поступает в расчётный модуль, а состояние рассчитанной фермы возвращается в общий список.

QuoteCon

QuoteCon получает количественную информацию и применяет её к калькуляциям и отчётам. Через Crystal Reports формируются коммерческие предложения, накладные, внутренние расчёты и пользовательские документы.

В результате одна модель поддерживает и инженерную, и коммерческую часть, но расчёт фермы остаётся задачей TrussCon.

SpaceJoist

TrussCon интегрирован со SpaceJoist. Этот модуль предназначен для открытых балок с металлической решёткой, кассет и стропильных элементов. Связка используется, когда в одном объекте присутствуют фермы и перекрытия соответствующей системы.

DXF и внешние CAD-чертежи

DXF используется на уровне подготовки общей модели в RoofCon. Стены переносятся из внешней CAD-системы, после чего кровельные поверхности и марки обрабатываются внутри комплекса.

Для сопутствующей работы с чертежами на FreeEXE представлены AutoCAD, Free DWG Viewer и DWG FastView. Эти приложения не заменяют расчёт деревянной фермы, но используются для подготовки или просмотра исходных DWG/DXF-материалов. В разделе программ для 3D-моделирования собраны решения общего назначения, работающие с геометрией, но не выполняющие специализированную проверку TrussCon.

Расчётные нормы и региональные конфигурации

TrussCon применяется в разных региональных системах, поэтому набор норм, древесины и соединительных пластин зависит от установленной конфигурации.

В европейских проектах программа используется для расчёта по Eurocode 5 и национальным приложениям. Польский производственный пример показывает расчёт по Eurocode 5 с национальными приложениями, а румынская конфигурация сочетает Eurocode 5 и NP 005-2003.

Из этого следуют два практических правила.

Первое: нельзя переносить коэффициенты, материалы и результаты из одной региональной базы в другую только потому, что название программы совпадает. Расчётная конфигурация должна соответствовать стране проекта.

Второе: библиотека соединителей связана с конкретной производственной системой. Конструктор использует пластины, для которых в установленной базе присутствуют расчётные данные и технологическая поддержка.

Что проверяется перед началом проекта

• выбранная нормативная база;

• национальное приложение;

• единицы измерения;

• классы древесины;

• доступные сечения;

• типы соединительных пластин;

• параметры нагрузок;

• шаблон предприятия;

• совместимость производственного вывода.

Перенос проекта между рабочими местами без связанных материальных файлов нарушает эту согласованность.

Системные требования

TrussCon является настольной Windows-программой. Числовая универсальная таблица с минимальной частотой процессора, объёмом оперативной памяти, свободным местом и моделью видеокарты в открытой документации программы не закреплена. Поэтому требования других расчётных комплексов нельзя переносить на TrussCon.

Практическая конфигурация рабочего места

Для регулярной работы требуется монитор, на котором одновременно помещаются ферма, панели и числовые обозначения. На маленьком экране частое масштабирование усложняет проверку узлов.

Графическая подсистема должна стабильно отображать полную трёхмерную крышу. В отличие от визуализатора с фотореалистичным рендерингом, TrussCon не ориентирован на художественное изображение, однако сложная сборка содержит большое количество стержней и требует отзывчивого вращения.

Проекты, шаблоны и материальные базы следует хранить с резервным копированием. Потеря одного файла проекта неприятна, но несогласованность общего шаблона и реестров опаснее: повторный расчёт на другой базе может дать иной подбор элементов.

Требования производственной среды

При связи с пилой или CNC проверяется вся цепочка:

1. редакция TrussCon;

2. настроенный интерфейс экспорта;

3. модель оборудования;

4. управляющее программное обеспечение станка;

5. единицы измерения;

6. правила именования файлов;

7. тестовое задание;

8. совпадение цифрового результата с печатной ведомостью.

До серийной передачи выполняется контрольный прогон на простой ферме.

Лицензирование, обучение и поддержка

TrussCon рассчитан на профессиональную работу внутри лицензированной производственной системы. Обучение RoofCon, TrussCon и QuoteCon предоставляется лицензированным предприятиям и разделено на последовательные модули.

Первый модуль

Однодневный вводный курс посвящён:

• терминологии;

• основным формам крыш;

• базовым нагрузкам.

Это подготовка к работе с программой, а не обучение всем расчётным командам.

Второй модуль

Курс продолжительностью от трёх до пяти дней охватывает:

• ввод стен;

• создание кровельных секций;

• формирование калькуляций;

• правила связей и раскрепления;

• монтажные схемы.

После завершения пользователь получает базовый уровень работы с проектами и сметной частью.

Третий модуль

Продвинутый курс продолжительностью от трёх до пяти дней включает:

• сложный ввод крыши;

• понимание расчётных результатов;

• интерактивное проектирование ферм;

• правила раскрепления;

• расширенные монтажные планы.

Именно этот уровень наиболее тесно связан с TrussCon. Он требует понимания конструкции, а не только знания расположения команд.

Почему обучение имеет значение

Программа позволяет быстро менять элементы, но скорость редактирования не равна качеству проектирования. Пользователь должен понимать:

• как опоры влияют на усилия;

• почему изменяется прогиб;

• как строится устойчивая решётка;

• где размещается пластина;

• какие данные передаются в производство;

• почему одинаковая форма не означает одинаковые нагрузки.

Интерфейс можно освоить по руководству, но расчётную ответственность нельзя свести к последовательности щелчков.

Преимущества и ограничения

Плюсы:

• программа создана специально для деревянных стропильных ферм;

• геометрия, расчёт, соединения и деталировка работают с одной моделью;

• пользователь редактирует опоры, раскосы и размеры отдельных деревянных элементов;

• поддерживаются изломы верхнего и нижнего поясов;

• готовые макросы ускоряют создание распространённых профилей;

• AutoNew строит исходную ферму по кровельной поверхности;

• цветовые состояния помогают контролировать завершённость проекта;

• расчёт связан с реестрами древесины и соединителей;

• доступен трёхмерный просмотр;

• выпускается производственная деталировка;

• предусмотрены прямые связи с машинами и пилами;

• поддерживается интеграция с RoofCon, QuoteCon и SpaceJoist;

• программа применяется в реальном серийном производстве ферм;

• обучение разделено на последовательные уровни.

Минусы:

• программа ориентирована на лицензированную производственную экосистему;

• для полноценной работы требуется понимание RoofCon;

• открытая документация не охватывает все функции;

• подробный публичный журнал изменений отсутствует;

• числовые системные требования не собраны в универсальную открытую таблицу;

• пользователь должен отдельно контролировать региональную нормативную базу;

• материалы и соединители зависят от настроенных реестров;

• прямой машинный вывод требует совместимого оборудования;

• интерфейс рассчитан на подготовленного конструктора;

• автоматическое построение не устраняет ручную проверку;

• программа не заменяет общий расчёт здания;

• для разовой учебной фермы система избыточна.

Сравнение с аналогами

Для сопоставления подходят MiTek PAMIR, Alpine iDesign и TRUSS4. Все три решения работают с деревянными фермами, но отличаются архитектурой и организацией производственного процесса.

TrussCon и MiTek PAMIR

PAMIR объединяет больше операций в едином современном рабочем процессе. Его обучение охватывает ввод здания, кровельных поверхностей и рам, взаимодействие в 2D и 3D, автоматическое и ручное размещение, редактирование одиночных и нескольких ферм, раскрепление, металлические элементы, рабочие чертежи и экспорт PDF, DXF, DWG, файлов просмотра и 3D-моделей.

TrussCon имеет более выраженное разделение: общая крыша находится в RoofCon, а отдельная ферма обрабатывается в расчётном модуле. Это удобно для пользователя, привыкшего к установленной архитектуре, но требует постоянного понимания, в каком модуле выполняется операция.

PAMIR рациональнее для предприятия, которое строит новый процесс на базе соответствующей экосистемы и хочет управлять зданием, поверхностями, рамами и выпуском через одну программу. TrussCon сохраняет преимущество в существующем производстве ITS, где настроены материальные базы, обучение и связь со станками.

TrussCon и Alpine iDesign

iDesign ориентирован на инженерный расчёт деревянных кровельных и напольных ферм. Он позволяет менять геометрию компонента, материалы и параметры анализа, поддерживает элементы из инженерной древесины и связан с IntelliVIEW.

Сильная сторона iDesign — современная визуальная диагностика. Цветовые CSI-результаты показывают перегруженные и избыточно подобранные элементы, а интерфейс контроля пластин даёт цветовую обратную связь при их перетаскивании. Поддерживаются визуальное редактирование нагрузок и специальные настройки сложных узлов.

TrussCon решает сходную задачу, но использует собственную структуру реестров, команд и цветовых состояний. Его производственная ценность особенно высока при уже настроенной связке RoofCon/QuoteCon и совместимом оборудовании.

Alpine iDesign выбирают предприятия, работающие с IntelliVIEW и компонентами Alpine. TrussCon подходит производству, где расчётные базы, соединители и технологическая линия построены вокруг ITS.

TrussCon и TRUSS4

TRUSS4 представляет собой набор связанных приложений. Truss 3D отвечает за трёхмерную модель здания и полный расчёт, Truss 2D — за отдельные фермы, Truss Explorer — за массовую печать и CNC-файлы, а Truss Project Manager — за хранение и совместную работу.

По организации TRUSS4 ближе к модульной связке RoofCon/TrussCon/QuoteCon, чем к одному монолитному редактору. Разница состоит в открыто описанной структуре продуктов и отдельном менеджере проектов.

Экономический блок TRUSS4 автоматически оптимизирует элементы и пластины, формирует ведомость материалов и поддерживает пользовательские расчёты стоимости. Результаты передаются в XLS или XML через менеджер проектов.

TrussCon выигрывает в существующей производственной системе ITS с подготовленными материалами, соединителями и прямой связью оборудования. TRUSS4 интереснее предприятию, которому нужны отдельные приложения для 2D, 3D, производства, базы проектов и расчёта стоимости.

Как выбрать между программами

Универсального победителя здесь нет. Программы связаны с материалами, пластинами, нормативными базами, обучением и оборудованием. Замена расчётного модуля означает перестройку всего производственного маршрута.

Отзывы пользователей и профильных изданий

Оценка производственного процесса в Engineering News

Профильное издание Engineering News описывало ежедневное применение RoofCon, TrussCon и QuoteCon на предприятии LCP Roofing. Особое внимание уделялось связи расчёта с производством: TrussCon формировал cutting bill для операторов пилы и цифровой CNC-файл для автономного оборудования SPIDA. Такой процесс увеличивал производственные возможности и сохранял контроль качества.

Для обзора TrussCon это важнее общей оценки интерфейса. Программа показана не как демонстрационный калькулятор, а как рабочее звено между проектным отделом и цехом.

Мнение проектировщиков и производителей

LCP Roofing использует связку для проектирования, деталировки, оценки, 3D-визуализации и изготовления сложных деревянных крыш. В производственном описании отдельно выделены управление проектом, отображение ферм во время построения, ручной ввод стен и перенос DXF из CAD.

Miradex применяет RoofCon/TrussCon для моделирования и структурного расчёта, подбора металлических и деревянных соединителей и подготовки подробных производственных листов. Практическая ценность программы здесь связана с точными размерами, углами и позиционированием пластин.

Польский проектный пример показывает использование TrussCon для расчёта отдельных типов ферм, включая основные, пониженные, угловые и элементы сложных кровель. После анализа конструктор оптимизирует древесину и узлы с пластинами.

Публичные оценки пользователей

В программном каталоге TrussCon получил 1,7 балла из 5 на основании трёх голосов: одного трёхзвёздочного и двух однозвёздочных. Такая выборка не отражает мнение профессиональной аудитории: три оценки без развёрнутых комментариев не объясняют причины недовольства и не позволяют отделить опыт лицензированного конструктора от случайного посетителя.

Усреднённое мнение

Положительное отношение связано с четырьмя свойствами:

• программа работает с реальной производственной моделью;

• расчёт связан с древесиной и пластинами;

• документация формируется из той же геометрии;

• данные передаются на оборудование.

Критика концентрируется вокруг других особенностей:

• закрытого профессионального распространения;

• зависимости от обучения;

• ограниченного объёма открытой документации;

• интерфейса, требующего знания специализированной терминологии;

• отсутствия подробной публичной хронологии обновлений.

Для опытного конструктора TrussCon ценен предсказуемым производственным маршрутом. Для человека без доступа к библиотекам, курсам и технологической базе программа выглядит сложной и недостаточно самостоятельной.

Типичные ошибки при работе

Создание фермы до проверки плана

Если стены, уклоны и опорные линии не согласованы, AutoNew строит геометрию по неправильному контуру. Позднее изменение RoofCon вынуждает обновлять расчётные марки и документацию.

Использование AutoNew как окончательного результата

Автоматическая команда хорошо работает с простой крышей, но не подтверждает правильность решётки, опор и материалов. После создания требуется инженерная проверка.

Неправильный выбор объектов

Ctrl+A выделяет стены и кровельные поверхности вместе с фермами. Для массового расчёта безопаснее Ctrl+T или фильтр Query.

Ошибочная опора

Опора, поставленная по внешнему виду вместо реальной несущей линии, меняет расчётный пролёт. Результат относится уже к другой конструкции.

Случайное удаление раскоса

Удалённый внутренний элемент изменяет путь передачи усилий. После любой правки решётки выполняется новый расчёт.

Изменение сечения без проверки узла

Более крупная деревянная деталь влияет на пересечение элементов и положение пластины. Проверяется не только прочность стержня, но и геометрия соединения.

Неверный порядок материалов

TrussCon выбирает древесину и соединители по порядку записей. Несортированный реестр приводит к использованию нежелательного, хотя формально допустимого варианта.

Перенос шаблона без реестров

Шаблон зависит от материальных файлов. Копирование одного файла настроек не воспроизводит исходную рабочую среду.

Неучтённое оборудование на крыше

Солнечная панель, вентиляционный блок или подвесной элемент создают дополнительное воздействие. Геометрически правильная ферма рассчитывается неверно, если этих данных нет.

Оценка только по зелёному цвету

Успешное состояние относится к введённой модели. Оно не обнаруживает пропущенную нагрузку или ошибочный материал.

Печать до окончательного расчёта

Старый деталировочный лист не обновляет физически уже распечатанный комплект. После изменения марки документы выпускаются повторно.

Передача CNC без сверки

Цифровое задание сравнивается с печатной ведомостью и тестируется на простой детали. Ошибка единиц или конфигурации оборудования приводит к неверному распилу серии.

Проверка проекта перед выпуском

Геометрия

• все пролёты совпадают с планом;

• уклоны и высоты согласованы;

• свесы заданы правильно;

• верхние пояса соответствуют кровельным поверхностям;

• нижние пояса соответствуют потолкам;

• мансардные и технические зоны свободны;

• опоры стоят на реальных несущих линиях;

• элементы сходятся в узлах;

• лишние короткие вставки отсутствуют.

Материалы

• выбран правильный реестр;

• сечения доступны на производстве;

• классы древесины соответствуют проекту;

• порядок записей проверен;

• специальные элементы промаркированы;

• многослойные детали описаны корректно.

Нагрузки

• учтён кровельный состав;

• внесены локальные воздействия;

• учтено подвесное оборудование;

• одинаковые по форме фермы проверены на различия условий;

• региональная нормативная конфигурация выбрана правильно.

Расчёт

• каждая марка обработана через Design;

• отсутствуют состояния превышения;

• деформации проверены;

• деревянные элементы проходят расчёт;

• соединители проходят расчёт;

• после последней правки выполнена повторная обработка;

• результаты относятся к сохранённой редакции проекта.

Производство

• количество изделий совпадает с раскладкой;

• марки на плане и деталировке одинаковы;

• длины и углы читаются;

• пластины размещены однозначно;

• ведомость резки согласована;

• CNC-файл соответствует оборудованию;

• тестовая передача выполнена;

• документы имеют дату и редакцию.

Частые вопросы

Для чего нужна TrussCon?

Программа используется для создания, расчёта, деталировки и производственной подготовки деревянных стропильных ферм. Она связывает геометрию, древесину, соединения, нагрузки и выпуск данных.

Чем TrussCon отличается от RoofCon?

RoofCon управляет общей крышей и раскладкой. TrussCon рассчитывает отдельную ферму, редактирует её элементы и выпускает деталировку.

Можно ли создать ферму автоматически?

Команда TrussCon → AutoNew строит исходную геометрию по кровельной поверхности. Для нестандартной схемы используется New с ручным выбором базового профиля.

Какие элементы редактируются?

Пользователь меняет опоры, добавляет и удаляет раскосы, выбирает размеры деревянных деталей и создаёт изломы верхнего либо нижнего пояса.

Есть ли трёхмерный просмотр?

Да. TrussCon поддерживает 3D-визуализацию отдельной фермы, а через RoofCon она рассматривается в составе крыши. Доступны вращение, панорамирование, масштабирование и управление видимостью объектов.

Показывает ли программа состояние расчёта?

Да. Фермы получают цветовые состояния в зависимости от стадии: отсутствие геометрии, созданная модель, успешный расчёт, проблема по деформации или другое превышение.

Что делает Design?

TrussCon → Design запускает расчёт выбранных марок. Программа обрабатывает фермы и возвращает результат в общий проект.

Для чего нужна кнопка Fx?

При отсутствии другой активной команды Fx открывает диалог Query, в котором выбираются типы объектов для фильтрованного выделения.

Чем Ctrl+T отличается от Ctrl+A?

Ctrl+T выбирает фермы крыши. Ctrl+A выбирает всё содержимое, включая стены и кровельные поверхности.

Работает ли TrussCon с DXF?

DXF применяется для переноса исходных планов в RoofCon. После построения общей модели отдельные марки передаются в TrussCon.

Формирует ли программа данные для станков?

Да. TrussCon поддерживает прямые связи с машинами и пилами. В производственных внедрениях используются печатные ведомости и цифровые CNC-задания.

Поддерживает ли программа Eurocode 5?

Европейские конфигурации TrussCon используются для расчёта по Eurocode 5 и соответствующим национальным приложениям. Нормативная база проверяется для конкретного региона.

Подходит ли TrussCon для металлических ферм?

Основная специализация программы — деревянные фермы с металлическими соединительными пластинами. Она не является универсальным редактором стальных стержневых конструкций.

Заменяет ли программа инженера?

Нет. TrussCon рассчитывает введённую модель. Инженер отвечает за опоры, нагрузки, материалы, нормативную конфигурацию, интерпретацию результата и согласование с общей конструкцией здания.

Можно ли использовать её только для чертежей?

Технически основная ценность программы раскрывается в полном процессе. Использование только как чертёжного редактора не задействует расчёт, соединения, материальные реестры и производственную интеграцию.

Сложно ли освоить интерфейс?

Базовые операции построены последовательно, но профессиональная работа требует обучения. Курсы переходят от терминологии и геометрии крыши к расчётам и интерактивному проектированию ферм.

Вывод

TrussCon предназначен для предприятия, где деревянная ферма проходит единый цифровой путь от крыши до цеха. Программа создаёт и редактирует геометрию, рассчитывает деревянные элементы и соединения, показывает состояние марки, выпускает деталировку и формирует производственные данные.

Для типовой крыши работа ускоряется связкой AutoNew и Design. Для сложной конструкции конструктор вручную корректирует опоры, пояса и решётку, после чего проверяет деформации, материалы и пластины. Автоматизация сокращает повторяющиеся операции, но не отменяет инженерный контроль.

TrussCon наиболее рационален для лицензированного производства ITS, уже использующего RoofCon, QuoteCon, совместимые библиотеки и оборудование. В такой среде он не является отдельным калькулятором: это центральный расчётный модуль производственного процесса.

Для нового предприятия выбор между TrussCon, PAMIR, Alpine iDesign и TRUSS4 должен учитывать не только интерфейс. Определяющими становятся региональные нормы, поставщик соединительных пластин, обучение сотрудников, материальные реестры, форматы документации и совместимость с линией распила.
