SCAD Office

SCAD Office — специализированный программный комплекс для расчёта, анализа и проектирования строительных конструкций. Центральное место в комплексе занимает вычислительная система SCAD++, работающая с конечно-элементными моделями стержневых, пластинчатых, объёмных и комбинированных систем. В единую среду также входят программы для проверки металлических, железобетонных, каменных и деревянных элементов, расчёта оснований, откосов, узлов, нагрузок и геометрических характеристик сечений.

Комплекс рассчитан на инженеров-конструкторов, проектные организации, расчётные подразделения и студентов строительных специальностей. Его используют для расчёта каркасов зданий, плит и оболочек, промышленных сооружений, башен, резервуаров, эстакад, фундаментов, пространственных металлических систем и других объектов, для которых требуется численный анализ методом конечных элементов. SCAD Office объединяет подготовку расчётной схемы, назначение материалов и жёсткостей, задание нагрузок, выполнение статического и динамического анализа, проверку устойчивости, просмотр усилий и перемещений, подбор арматуры и проверку несущей способности элементов.

Что представляет собой SCAD Office

Название SCAD Office относится не к одной расчётной утилите, а к согласованному набору инженерных программ. Пользователь может построить пространственную модель в SCAD++, выполнить конечно-элементный расчёт, а затем передать полученные усилия или вручную заданные параметры в специализированные модули. Такая организация отделяет общий анализ конструкции от нормативных проверок отдельных элементов.

Главный расчётный компонент решает систему уравнений метода конечных элементов и формирует результаты по узлам и элементам. Остальные программы выполняют более узкие задачи: проверяют стальные стержни, подбирают арматуру, рассчитывают каменные стены, определяют ветровые и снеговые воздействия, анализируют основания и вычисляют характеристики составных сечений. Благодаря этому SCAD Office используется не только как программа для определения перемещений и внутренних усилий, но и как рабочая среда для последовательной проверки конструктивных решений.

В комплекс входят следующие основные направления:

• построение и редактирование расчётной схемы;

• линейный и нелинейный статический анализ;

• динамический и сейсмический расчёт;

• определение собственных частот и форм колебаний;

• расчёт устойчивости;

• формирование расчётных сочетаний усилий;

• анализ стадий возведения;

• расчёт на прогрессирующее разрушение;

• подбор и проверка арматуры железобетонных элементов;

• проверка стальных, каменных и деревянных конструкций;

• определение нагрузок и воздействий;

• расчёт оснований, откосов и коэффициентов постели;

• проектирование и проверка металлических узлов;

• вычисление геометрических характеристик сечений;

• обмен геометрией и данными с CAD- и BIM-системами.

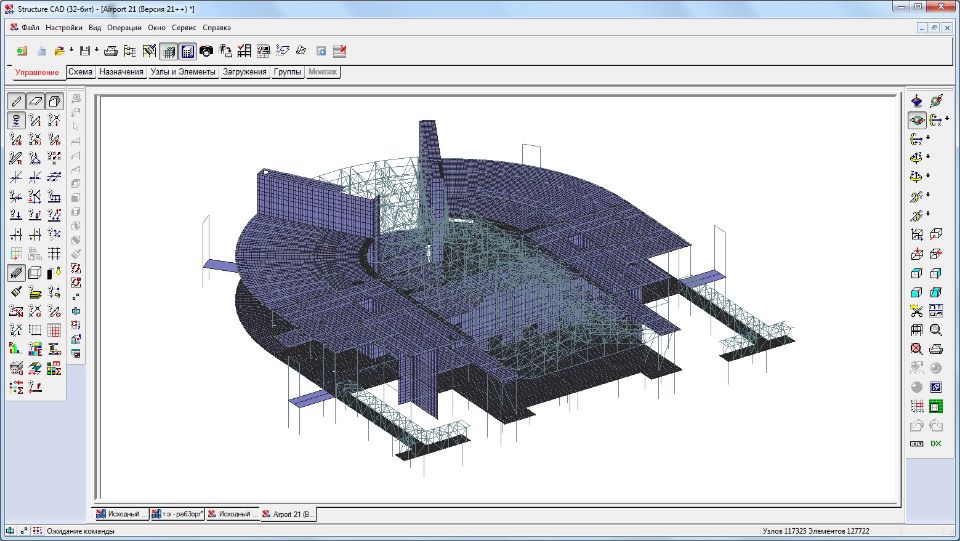

На изображении показана пространственная конечно-элементная модель с большим количеством стержневых и пластинчатых компонентов. Такая схема демонстрирует основную область применения SCAD++: совместный анализ геометрически сложных элементов в общей расчётной системе.

Чем SCAD Office отличается от обычной CAD-программы

SCAD Office не предназначен для выпуска архитектурных планов, оформления фасадов или создания информационной модели здания как конечного проектного продукта. Геометрия здесь подчинена расчётной задаче: вместо стен, перекрытий и колонн как архитектурных объектов пользователь работает с узлами, конечными элементами, жёсткими вставками, связями, нагрузками и расчётными сочетаниями.

Например, железобетонная плита в расчётной модели представляется сеткой пластинчатых конечных элементов. Колонна или балка обычно моделируется стержнем с заданным поперечным сечением, материалом и ориентацией местных осей. Фундаментная плита дополняется коэффициентами постели или другой моделью взаимодействия с основанием. После расчёта пользователь анализирует не внешний вид объекта, а перемещения, усилия, напряжения, реакции, формы потери устойчивости и требуемое армирование.

При работе с исходной геометрией могут использоваться чертежи, подготовленные в AutoCAD. Программы Free DWG Viewer и DWG FastView подходят для просмотра и предварительной проверки DWG-файлов перед использованием чертежа как основы для расчётной схемы.

Какие конструкции можно рассчитывать

Библиотека конечных элементов позволяет собирать модели из компонентов разной размерности и совместно учитывать их работу. В одной схеме могут присутствовать:

• стержни, моделирующие балки, колонны, раскосы, стойки, ригели и элементы ферм;

• пластины, применяемые для плит, стен, диафрагм, оболочек и тонкостенных конструкций;

• объёмные элементы для массивных тел и локальных пространственных областей;

• элементы упругих связей и опор;

• жёсткие вставки;

• специальные элементы, описывающие отдельные виды взаимодействия;

• комбинированные фрагменты, в которых стержневая система соединяется с пластинчатой или объёмной моделью.

Практическая ценность такой библиотеки проявляется при расчёте реального здания. Колонны и ригели можно представить стержнями, перекрытия и стены — пластинами, фундамент — плитой на упругом основании, а отдельный массивный узел — объёмными элементами. Общий расчёт учитывает совместную деформацию всей системы.

Возможности расчётной системы SCAD++

Создание конечно-элементной модели

Работа начинается с формирования узлов и элементов. Узел задаёт точку расчётной схемы и имеет координаты в принятой системе единиц. Элементы соединяют узлы и описывают механическую работу соответствующего участка конструкции. Для стержня обычно задаются начало, конец, тип конечного элемента, материал, жёсткость и ориентация местных осей. Для плиты требуется контур и сетка, а для объёмной модели — пространственная разбивка.

SCAD++ поддерживает несколько способов создания геометрии:

• ручной ввод координат узлов;

• построение стержней между выбранными узлами;

• копирование и перенос готового фрагмента;

• поворот фрагмента вокруг заданной оси;

• зеркальное отражение;

• создание регулярных сеток;

• использование параметрических прототипов;

• импорт геометрии;

• сборка общей схемы из отдельных расчётных моделей;

• построение плоских и пространственных сеток;

• автоматическая триангуляция областей.

Параметрические прототипы ускоряют создание повторяемых конструкций. С их помощью формируются рамы, фермы, балочные клетки, оболочки, поверхности вращения и аналитически описанные поверхности. Прототип не отменяет последующую проверку геометрии: инженер всё равно контролирует нумерацию узлов, соединение элементов, ориентацию осей и соответствие расчётной идеализации реальному объекту.

Работа с узлами и элементами

Основные операции подготовки схемы сгруппированы по этапам. В рабочем окне используются вкладки Управление, Схема, Назначения, Узлы и Элементы, Загружения и Группы. При включении расчёта стадий возведения появляется раздел Монтаж. Такое построение интерфейса отражает последовательность работы: сначала создаётся или импортируется геометрия, затем назначаются характеристики, после чего вводятся воздействия и формируются расчётные данные.

К узлам применяются операции:

• создание по координатам;

• удаление;

• перемещение;

• объединение совпадающих точек;

• копирование;

• поворот;

• выравнивание;

• включение в пользовательские группы;

• назначение связей;

• назначение упругих опор;

• изменение локальной системы координат.

Для элементов доступны:

• создание по выбранным узлам;

• смена типа конечного элемента;

• изменение направления;

• дробление;

• объединение совместимых участков;

• копирование и преобразование;

• назначение материала и сечения;

• поворот местных осей;

• добавление жёстких вставок;

• включение в группы;

• назначение предварительного натяжения, температурного воздействия или других параметров, предусмотренных выбранным типом элемента.

Направление стержня влияет на ориентацию его местной оси X, а положение местных осей Y и Z определяет знак и направление поперечных сил, изгибающих моментов и перемещений. Поэтому визуальная проверка местных осей перед расчётом обязательна, особенно при работе с несимметричными сечениями, эксцентриситетами и нагрузками в местной системе координат.

Группы узлов и элементов

Группы служат для логического разделения большой схемы. Инженер может объединить элементы одного этажа, колонны определённого типа, наружные стены, фундаментную плиту, фермы покрытия или отдельный температурный блок. После этого группа используется для выбора, назначения параметров и просмотра результатов.

Группировка снижает риск случайной обработки лишних элементов. Например, при замене жёсткости всех колонн конкретного этажа достаточно выбрать сохранённую группу, а не выделять каждую колонну вручную. Тот же механизм полезен в постпроцессоре: пользователь может оставить на экране только нужную часть здания и проанализировать результаты без визуального наложения остальных компонентов.

Дерево проекта отображает структуру модели и помогает переключаться между этажами, компонентами и сохранёнными наборами. На сложных объектах заранее продуманная система групп становится частью методики расчёта, а не только способом навигации.

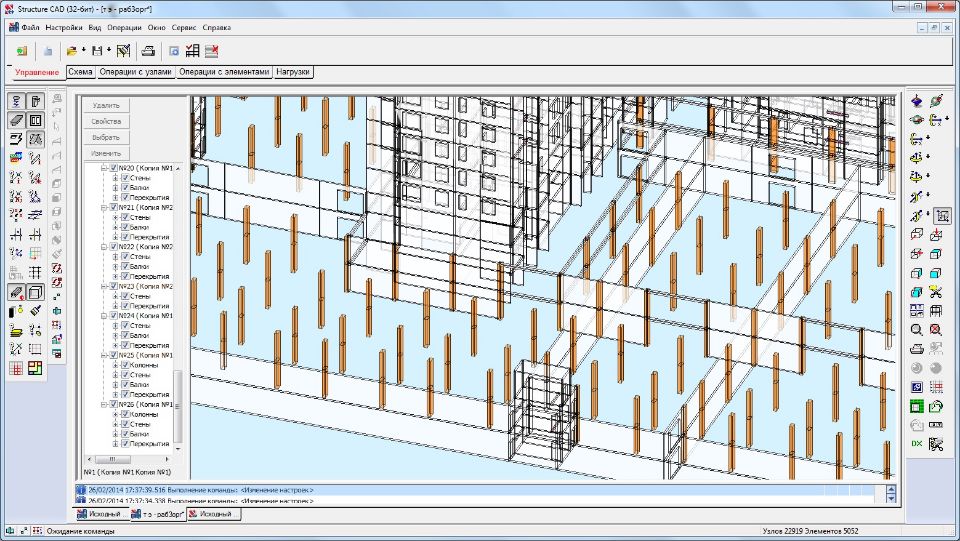

В левой части окна показано дерево поэтажной модели, а в графической области — колонны, плиты и другие конструктивные компоненты. Подобная организация облегчает отбор объектов и проверку связности расчётной схемы.

Материалы и жёсткости

Конечный элемент не может участвовать в корректном расчёте без механических характеристик. Для линейной модели материала задаются модуль упругости, коэффициент Пуассона, плотность и другие необходимые параметры. Плотность используется при автоматическом формировании собственного веса и в динамическом расчёте.

Жёсткость стержня связана с площадью поперечного сечения, моментами инерции, крутильной характеристикой и положением центра тяжести. Для пластинчатого элемента задаются толщина и свойства материала. В ортотропных моделях характеристики различаются по направлениям. При нелинейном анализе дополнительно описывается физическая диаграмма работы материала.

Назначение жёсткостей выполняется не только ради вычисления усилий. Выбранное сечение влияет на:

• продольную деформацию;

• изгибную жёсткость в двух плоскостях;

• кручение;

• распределение усилий между элементами;

• собственные частоты;

• устойчивость;

• массу модели;

• результаты нормативной проверки.

Ошибочная ориентация прямоугольного сечения способна существенно изменить прогиб и распределение моментов. Поэтому после назначения жёсткостей следует включить визуализацию сечений или местных осей и проверить, какой стороной профиль ориентирован относительно конструкции.

Библиотеки профилей и составные сечения

Для типовых стальных элементов используются сортаментные профили. При работе с нестандартным сечением помогают программы КОНСУЛ, КОНСТРУКТОР СЕЧЕНИЙ, ТОНУС и СЕЗАМ.

КОНСУЛ рассчитывает геометрические характеристики произвольного сплошного сечения. Пользователь задаёт контур, отверстия и геометрию области, после чего получает площадь, координаты центра тяжести, моменты инерции, положение главных осей и другие характеристики.

КОНСТРУКТОР СЕЧЕНИЙ предназначен для составных сечений из прокатных профилей и листов. В нём можно объединить несколько компонентов, задать их взаимное положение и определить характеристики полученного сечения.

ТОНУС работает с произвольными тонкостенными сечениями. Такой инструмент нужен для профилей, геометрию которых удобнее задавать по средней линии стенок.

СЕЗАМ используется для перехода к эквивалентным характеристикам сечений. Интеграция этих программ со SCAD++ позволяет подготовить жёсткость сложного элемента и использовать её в общей расчётной схеме.

Нагрузки и воздействия

Загружения

Нагрузки организуются по загружениям. Одно загружение объединяет воздействия, которые рассматриваются как единый расчётный случай. Отдельными загружениями обычно задаются собственный вес, постоянные нагрузки от ограждающих конструкций, полезная нагрузка, снег, ветер разных направлений, температурные воздействия и другие случаи.

Разделение необходимо для последующего формирования сочетаний. Если постоянная и временная нагрузка введены в одно загружение, программа не сможет независимо учитывать их коэффициенты и правила совместного действия.

Для каждого загружения задаются:

• наименование;

• тип воздействия;

• коэффициенты;

• продолжительность;

• связь с динамическим загружением;

• параметры, используемые при формировании сочетаний;

• набор приложенных узловых, стержневых, пластинчатых или объёмных нагрузок.

Собственный вес

Собственный вес формируется по плотности материалов и геометрическим характеристикам элементов. Пользователь задаёт направление действия и коэффициент. Такой способ уменьшает объём ручного ввода и автоматически учитывает изменение массы после корректировки сечений или толщин.

Контроль собственного веса всё равно необходим. В модели не должно быть одновременно автоматически сформированного веса и повторяющей его вручную введённой нагрузки. Также следует проверить, всем ли элементам назначена корректная плотность и включены ли в схему вспомогательные компоненты, вес которых не должен участвовать в расчёте.

Узловые, стержневые и поверхностные нагрузки

В узле задаются сосредоточенные силы и моменты. На стержень могут прикладываться распределённые, трапециевидные, сосредоточенные и моментные воздействия. Для пластин используются нагрузки, распределённые по площади.

Программа поддерживает преобразование площадной нагрузки в элементарные воздействия на узлы, стержни и пластины. Это полезно, когда нагрузка задаётся по контуру участка, а затем должна быть распределена между несущими компонентами расчётной схемы. В сложной модели после такого преобразования необходимо проверить суммарную равнодействующую и направление приложения.

Снеговые и ветровые воздействия

Программа ВеСТ помогает определить ветровые и снеговые нагрузки по нормативным правилам. Полученные значения используются при подготовке загружений SCAD++. Расчёт учитывает форму объекта, высотные параметры, расположение участков и другие исходные характеристики, предусмотренные выбранной методикой.

Для протяжённого здания ветер обычно раскладывается по высоте и прикладывается к соответствующим этажам, узлам или элементам. При расчёте пространственной системы создаются отдельные загружения для разных направлений и знаков воздействия. Снеговая нагрузка также разделяется на расчётные схемы, когда нормативная методика предусматривает неравномерные или локальные распределения.

Температурные воздействия

Температурная нагрузка вызывает продольные деформации стержней и деформации пластин. Результат зависит от коэффициента температурного расширения, изменения температуры, длины элемента и условий закрепления. В свободной системе температурное удлинение не создаёт значительных усилий, а в стеснённой схеме возникают реакции и внутренние силы.

Перед использованием такого загружения следует проверить:

• направление местных осей;

• коэффициент температурного расширения материала;

• участки, к которым относится воздействие;

• наличие температурных швов;

• реальные возможности перемещения опор;

• сочетание температурного воздействия с другими нагрузками.

Динамические воздействия

Динамический анализ начинается с определения масс и форм собственных колебаний. Массы могут формироваться из весовых нагрузок с заданными коэффициентами. Расчёт выдаёт частоты, периоды и формы колебаний, которые используются в спектральном, сейсмическом и других видах динамического анализа.

Для достоверного результата требуется корректно описать распределение массы. Нельзя механически включать все статические нагрузки с одинаковыми коэффициентами. Постоянные и временные компоненты учитываются в соответствии с принятой расчётной постановкой.

Расчётные сочетания усилий

SCAD++ формирует расчётные сочетания усилий, сокращённо РСУ. Задача постпроцессора заключается не в простом сложении всех загружений, а в выборе неблагоприятных комбинаций с учётом типа воздействия, знака, коэффициентов и правил совместности.

Для одного элемента неблагоприятным может быть максимальный положительный момент, для другого — отрицательный момент, продольная сила или комбинация нескольких факторов. Поэтому результат РСУ представляет набор сочетаний, определяющих экстремальные или опасные состояния по выбранным критериям.

При подготовке исходных данных важно правильно классифицировать загружения. Ошибочная категория нагрузки или неправильно заданное взаимоисключение изменяет итоговые сочетания, даже если сами статические расчёты выполнены без ошибок.

Виды расчёта

Линейный статический анализ

Линейный расчёт основан на предположениях о малости перемещений, линейной работе материала и неизменности расчётной схемы. Он применяется для большинства стандартных проверок, когда деформации не оказывают существенного влияния на распределение усилий.

Результат включает:

• перемещения узлов;

• повороты;

• реакции связей;

• продольные и поперечные силы;

• изгибающие и крутящие моменты;

• напряжения;

• усилия в специальных элементах;

• контактные или опорные параметры, предусмотренные моделью.

Линейная постановка удобна для первичного анализа и отладки схемы. Даже если конечная задача требует нелинейного расчёта, предварительная линейная модель помогает обнаружить незакреплённые направления, аномальные перемещения и ошибки в жёсткостях.

Геометрическая нелинейность

При геометрически нелинейном расчёте учитывается изменение положения конструкции в процессе нагружения. Этот вид анализа необходим для гибких систем, в которых дополнительные усилия от перемещённого состояния заметно влияют на результат.

К таким объектам относятся:

• гибкие стержневые системы;

• мачты;

• тонкие оболочки;

• вантовые или предварительно напряжённые компоненты;

• системы с большими перемещениями;

• конструкции, чувствительные к эффектам второго порядка.

Нелинейный расчёт выполняется по шагам. Пользователь контролирует сходимость, последовательность приложения нагрузок и изменение состояния элементов.

Физическая нелинейность

Физическая нелинейность описывает нелинейную зависимость между напряжениями и деформациями материала. Она применяется при моделировании пластической работы, трещинообразования, ограничений по растяжению или сжатию и других явлений, которые нельзя представить постоянным модулем упругости.

Подготовка такой модели требует большего количества исходных данных. Инженер задаёт диаграмму материала, критерии перехода между состояниями и параметры итерационного процесса. Результаты следует оценивать не только по итоговым усилиям, но и по развитию нелинейных зон и устойчивости численного решения.

Конструктивная нелинейность

Конструктивно нелинейные элементы меняют состояние в зависимости от направления или уровня усилия. Примером служит связь, работающая только на растяжение, или опора, воспринимающая только сжатие.

В линейной постановке такой элемент ошибочно работает в обоих направлениях. Нелинейная модель исключает его из работы после изменения знака усилия и перераспределяет нагрузку на остальную конструкцию.

Устойчивость

Расчёт устойчивости определяет коэффициенты критической нагрузки и формы потери устойчивости. Форма показывает характер деформирования системы при достижении критического состояния: общий перекос каркаса, выпучивание участка, потерю устойчивости отдельной панели или другой механизм.

Коэффициент критической нагрузки нельзя рассматривать отдельно от формы. Высокое значение при локальной численной аномалии не подтверждает общую устойчивость здания. Инженер должен просмотреть несколько форм, определить конструктивный смысл каждой и проверить чувствительность результата к сетке, закреплениям и жёсткостям.

Собственные частоты и формы колебаний

Модальный анализ определяет динамические характеристики системы без привязки к конкретному временному воздействию. Для каждой формы вычисляются частота, период и вектор перемещений.

Просмотр анимации помогает понять характер колебаний. В пространственном здании первые формы могут соответствовать поступательному движению вдоль двух горизонтальных направлений и кручению относительно вертикальной оси. Неожиданная локальная форма на низкой частоте часто указывает на недостаточную связь элемента с общей схемой или ошибочно малую жёсткость.

Сейсмический анализ

Сейсмическое воздействие задаётся через динамическую модель, спектр и нормативные параметры. Расчёт выполняется по собственным формам, после чего модальные составляющие объединяются по принятому правилу.

Качество результата зависит от:

• достаточного количества учитываемых форм;

• правильного распределения масс;

• корректной пространственной жёсткости;

• учёта крутильных эффектов;

• направления воздействия;

• модели основания;

• параметров демпфирования;

• правил комбинации модальных результатов.

Стадийность возведения

Расчёт МОНТАЖ учитывает изменение конструктивной системы во времени. На разных стадиях могут добавляться элементы, изменяться закрепления и прикладываться нагрузки. Это важно для многоэтажных монолитных зданий, мостов, большепролётных покрытий и сооружений, где последовательность строительства влияет на накопленные деформации и усилия.

Вкладка Монтаж используется для задания последовательности включения элементов и загружений. Расчёт позволяет проследить состояние системы после каждого этапа. В линейной модели итоговое состояние не всегда совпадает с результатом однократного приложения всех нагрузок, поскольку деформированная форма и момент включения компонентов различаются.

Прогрессирующее разрушение

Расчёт на прогрессирующее разрушение исследует реакцию системы на локальное повреждение или исключение несущего элемента. В нелинейной постановке учитывается момент разрушения и продолжительность процесса выключения элемента. Такой подход позволяет анализировать динамическое перераспределение усилий после изменения расчётной схемы.

Постановка требует чёткого определения сценария. Недостаточно удалить случайную колонну и принять любой полученный результат. Необходимо обосновать повреждаемый участок, набор постоянных и временных нагрузок, динамические коэффициенты, критерии предельного состояния и модель нелинейной работы оставшихся элементов.

Интерфейс и организация рабочего пространства

Главное окно построено вокруг графической области. В ней отображается расчётная схема, номера узлов и элементов, местные оси, нагрузки, закрепления, деформированная форма, эпюры и другие данные. По периметру расположены меню, панели команд, вкладки операций, дерево проекта и информационные области.

В верхнем меню используются разделы Файл, Настройки, Вид, Операции, Окно, Сервис и Справка. Конкретный состав вкладок и панелей зависит от текущего режима. Во время подготовки исходных данных доступны команды построения и назначения параметров, а после расчёта открываются средства анализа результатов.

Вкладка Управление

Раздел Управление содержит команды, связанные с проектом, расчётом, сохранением и общими параметрами. Через него пользователь запускает вычисление, открывает результаты, формирует отчёты и выполняет служебные операции.

До запуска расчёта необходимо убедиться, что проект сохранён, единицы измерения определены, загружения сформированы, а предупреждения проверки модели рассмотрены. Запуск вычисления без предварительной диагностики не делает схему корректной: решатель обрабатывает именно те данные, которые были введены.

Вкладка Схема

В разделе Схема настраивается отображение модели и выполняются общие операции с геометрией. Здесь удобно включать номера узлов, номера элементов, типы конечных элементов, местные оси, толщины пластин и другие контрольные обозначения.

Одновременный вывод всех подписей делает крупную модель нечитаемой. Поэтому отображение переключают по задаче: при проверке связности показывают номера узлов, при анализе ориентации — местные оси, при контроле жёсткостей — номера типов или визуализацию сечений.

Вкладка Назначения

В разделе Назначения элементам присваиваются жёсткости, материалы, типы и специальные характеристики. Выбранная группа подсвечивается в графической области, что позволяет сразу обнаружить пропущенный или лишний элемент.

После массового назначения полезно скрыть остальные компоненты и проверить выделенную группу отдельно. Например, все колонны одного типа должны иметь одинаковое сечение и согласованную ориентацию, если проектом не предусмотрено иное.

Вкладка Узлы и Элементы

Раздел Узлы и Элементы объединяет геометрические операции. Здесь создаются новые объекты, изменяется сетка, выполняются копирование, дробление, объединение и другие преобразования.

При построении плиты пользователь задаёт контур, формирует сетку и связывает её с колоннами, стенами и балками. Совпадение объектов на экране ещё не означает наличия общей связи: узлы должны иметь одинаковые координаты и реально принадлежать соответствующим элементам.

Вкладка Загружения

В разделе Загружения создаются расчётные случаи и прикладываются нагрузки. Пользователь выбирает активное загружение, тип воздействия, систему координат, направление, величину и объекты приложения.

После назначения нагрузки её графическое изображение следует проверить в нескольких ракурсах. Ошибка знака, направления или системы координат особенно опасна в пространственной модели, где глобальная и местная оси элемента могут не совпадать.

Журнал операций и сообщений

SCAD++ ведёт журнал операций и ошибок. В нём фиксируются выполненные действия, предупреждения и диагностические сообщения. Журнал помогает найти этап, после которого возникла проблема, а команды отмены и возврата позволяют исправлять часть действий без восстановления проекта из резервной копии.

Информацию об отдельном узле или элементе можно открыть непосредственно из схемы. Карточка объекта объединяет входные параметры и доступные результаты. Такой просмотр удобен при локальной проверке: инженер видит координаты узла, связи, нагрузки, жёсткость элемента и расчётные значения без формирования отдельной таблицы.

Пошаговая работа в SCAD Office

Шаг 1. Определение расчётной постановки

До создания файла необходимо решить, какая модель требуется для поставленной задачи. Инженер определяет:

• какие конструктивные компоненты входят в расчёт;

• какие элементы можно представить стержнями;

• где нужны пластины или объёмная сетка;

• как моделируется основание;

• какие соединения считаются жёсткими, шарнирными или упругими;

• требуется ли нелинейность;

• нужно ли учитывать стадии возведения;

• какие загружения и сочетания будут сформированы;

• какие результаты должны быть получены.

Расчётная модель всегда является идеализацией. Чем подробнее геометрия, тем больше исходных данных и выше вероятность локальных ошибок. Детализация оправдана только тогда, когда влияет на проверяемые усилия, деформации или напряжения.

Шаг 2. Создание проекта и настройка единиц

После создания проекта выбирается система единиц. Все координаты, нагрузки, жёсткости и результаты должны интерпретироваться в одном согласованном наборе единиц.

Ошибка единиц не всегда вызывает сообщение решателя. Схема может успешно рассчитаться, но получить физически бессмысленные перемещения. Поэтому до продолжения работы следует проверить характерный размер: например, высоту этажа, пролёт балки или толщину плиты.

Шаг 3. Построение геометрии

Узлы создаются по координатам или формируются при использовании прототипа. Затем между ними добавляются стержневые элементы. Контуры плит и стен разбиваются на пластинчатую сетку.

При построении многоэтажного здания рациональна следующая последовательность:

1. создать геометрию одного типового уровня;

2. проверить шаги осей и отметки;

3. сформировать колонны и стены;

4. построить сетку перекрытия;

5. проверить сопряжения;

6. скопировать уровень по вертикали;

7. скорректировать нетиповые этажи;

8. сформировать группы по уровням и типам конструкций.

Копирование ускоряет построение, но также размножает исходную ошибку. Перед тиражированием типового фрагмента необходимо проверить его связность и назначения.

Шаг 4. Проверка конечно-элементной сетки

Размер элемента выбирается с учётом геометрии и характера напряжённого состояния. Слишком грубая сетка не передаёт локальное распределение усилий, а чрезмерно мелкая увеличивает размер задачи и усложняет анализ.

Сгущение требуется:

• у отверстий;

• около опор;

• в местах приложения сосредоточенных сил;

• в зонах изменения толщины;

• у пересечения стен;

• в областях сложной геометрии;

• около жёстких включений.

Переход от мелкой сетки к крупной должен быть плавным. Сильно вытянутые, острые или искажённые элементы ухудшают качество аппроксимации. Средства контроля триангуляции помогают обнаруживать проблемные участки.

Шаг 5. Назначение типов конечных элементов

Тип элемента выбирается по его механической работе. Стержень может воспринимать продольную силу, изгиб, сдвиг и кручение в зависимости от выбранной формулировки. Пластина описывает мембранное и изгибное состояние. Объёмный элемент передаёт пространственное напряжённое состояние.

Нельзя выбирать тип только по внешнему виду конструкции. Например, тонкую стену обычно выгоднее моделировать пластинами, а не объёмной сеткой. Объёмные элементы оправданы в локальных массивах, где требуется трёхмерное распределение напряжений.

Шаг 6. Назначение материалов и сечений

Для каждого типа конструкции создаётся жёсткость. Колоннам назначаются соответствующие сечения, балкам — свои профили, плитам и стенам — толщина и материал.

Контроль включает:

• наличие назначения у всех элементов;

• соответствие материала конструктивному решению;

• правильную ориентацию несимметричных профилей;

• отсутствие случайно созданных дубликатов жёсткости;

• корректность плотности;

• единицы геометрических характеристик.

Шаг 7. Задание связей и опор

Связи ограничивают поступательные и угловые степени свободы узла. Для пространственной стержневой схемы узел имеет до шести степеней свободы: три перемещения и три поворота. Пластинчатая и объёмная модели имеют собственные особенности.

Полное закрепление всех опор часто делает модель излишне жёсткой. С другой стороны, недостаточное закрепление приводит к геометрической изменяемости. Условия должны отражать реальную передачу усилий: шарнир, жёсткое защемление, податливая опора, контакт с грунтом или другой механизм.

Шаг 8. Создание загружений

Для каждого независимого воздействия создаётся отдельное загружение. После ввода нагрузки включается её визуальное отображение.

Проверка выполняется по четырём признакам:

1. нагрузка приложена к нужным объектам;

2. направление соответствует принятой системе координат;

3. знак совпадает с расчётной постановкой;

4. суммарная равнодействующая соответствует исходным данным.

При распределении площадной нагрузки на несущие элементы полезно сравнить сумму полученных узловых и стержневых сил с исходной нагрузкой на площадь.

Шаг 9. Формирование комбинаций и РСУ

Загружения классифицируются по назначению и совместности. Затем задаются параметры расчётных сочетаний и запускается формирование РСУ.

На этом этапе проверяются:

• постоянные и временные воздействия;

• взаимоисключающие ветровые направления;

• разные снеговые схемы;

• знакопеременные воздействия;

• динамические загружения;

• коэффициенты;

• длительность;

• правила совместного действия.

Шаг 10. Диагностика схемы

Перед вычислением следует проверить:

• совпадающие узлы;

• дублирующиеся элементы;

• элементы нулевой или аномально малой длины;

• пластины с некорректным порядком узлов;

• отсутствие жёсткостей;

• незакреплённые направления;

• разрывы сетки;

• неверно ориентированные местные оси;

• некорректные шарниры;

• неиспользуемые узлы;

• несвязанные фрагменты;

• качество триангуляции;

• единицы измерения.

Диагностика не заменяет инженерный контроль. Отсутствие программного сообщения означает только то, что данные формально пригодны для вычисления.

Шаг 11. Запуск расчёта

Расчёт запускается из раздела Управление. В процессе решатель формирует матрицу жёсткости, учитывает закрепления и воздействия, решает систему уравнений и записывает результаты.

При возникновении геометрической изменяемости анализируется диагностическое сообщение и форма возможного перемещения. Причинами могут быть:

• отсутствие связи;

• шарниры на обоих концах элемента;

• несоединённые узлы;

• нулевая жёсткость;

• отдельный незакреплённый фрагмент;

• ошибочный тип конечного элемента;

• механизм, действительно существующий в принятой расчётной схеме.

Шаг 12. Анализ перемещений

Просмотр результатов начинается с деформированной схемы. Она быстрее эпюр показывает общую логику работы системы.

Следует проверить:

• направление деформации;

• симметрию ответа при симметричной схеме;

• максимальное перемещение;

• резкие скачки между соседними узлами;

• локальные элементы с аномальной деформацией;

• поведение опор;

• взаимное перемещение температурных блоков.

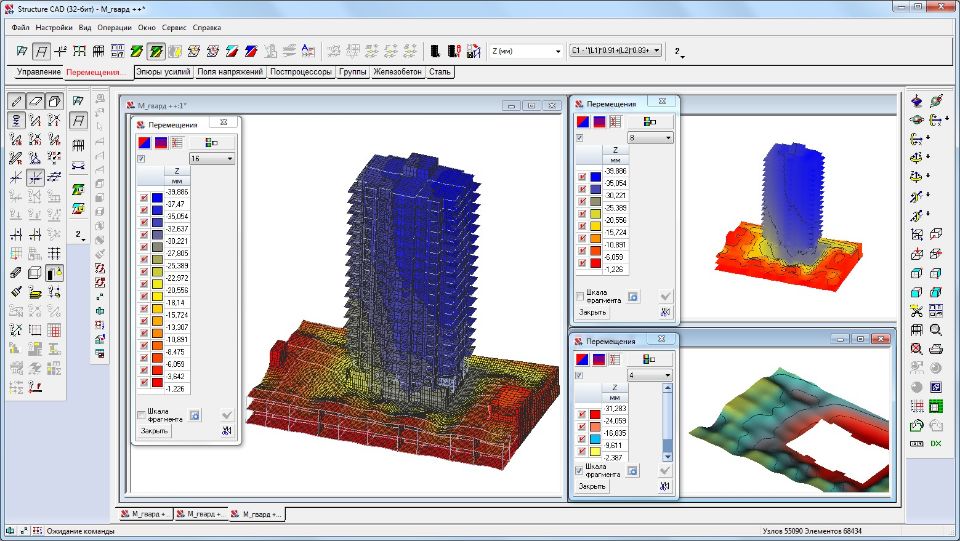

Цветовая шкала показывает распределение результата, а оцифровка выводит числовые значения. Деформированная схема может отображаться с масштабным коэффициентом, поэтому её графический изгиб не следует воспринимать как реальную геометрическую величину без чтения чисел.

В постпроцессоре доступны вкладки Перемещения, Эпюры усилий, Поля напряжений, Постпроцессоры, Группы, Железобетон и Сталь. Их состав зависит от модели и рассчитанных данных.

Шаг 13. Просмотр усилий в стержнях

Для стержней строятся эпюры продольных сил, поперечных сил, изгибающих и крутящих моментов. Перед интерпретацией необходимо проверить местные оси элемента и принятую систему знаков.

Анализ выполняется не только по максимальному числу. Важно оценить форму эпюры и её соответствие ожидаемой работе конструкции. Например, скачок поперечной силы должен быть связан с сосредоточенной нагрузкой или реакцией, а изменение знака момента — с геометрией и закреплением.

Шаг 14. Анализ напряжений в пластинах и объёмных элементах

Для пластин выводятся изополя, изолинии и числовые значения усилий или напряжений. В зависимости от постановки анализируются мембранные усилия, изгибающие моменты, поперечные силы, напряжения на поверхностях и главные значения.

Около точечной опоры, сосредоточенной силы или жёсткого сопряжения могут возникать локальные пики. Их нельзя автоматически принимать за расчётное значение для всего конструктивного участка. Требуется оценка сеточной сходимости, физического размера зоны и соответствия локальной модели реальному узлу.

Шаг 15. Получение реакций выбранного фрагмента

Для определения сил, передаваемых частью схемы, используется инструмент Нагрузки от фрагмента схемы. Он позволяет сформировать участок из групп узлов и элементов, рассчитать реакции по загружениям или комбинациям и просмотреть их в графическом анализе.

Последовательность действий:

1. заранее создать группы узлов и элементов нужного фрагмента;

2. открыть инструмент Нагрузки от фрагмента схемы;

3. выбрать группы в списках;

4. нажать Новый участок;

5. задать состав участка;

6. использовать кнопку Записать участок;

7. включить Расчёт по загружениям или Расчёт по комбинациям загружений;

8. подтвердить операцию кнопкой ОК;

9. открыть Графический анализ — Постпроцессы;

10. выбрать направление реакции;

11. выбрать загружение или комбинацию;

12. включить Оцифровка для вывода числовых значений.

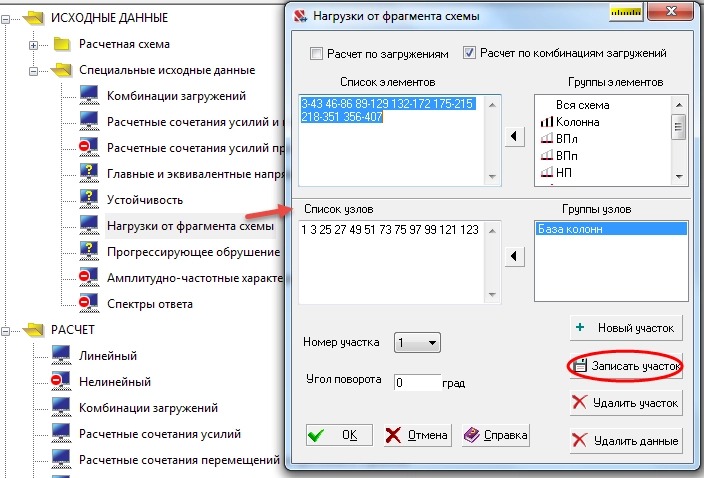

В диалоге видны списки элементов и узлов, группы, флажки вариантов расчёта и команды Новый участок, Записать участок, Удалить участок, Удалить данные, ОК, Отмена и Справка. Такой расчёт применяется, например, для передачи реакций надземного каркаса в отдельную модель фундамента.

Шаг 16. Формирование таблиц и отчётов

Результаты выводятся графически и в табличной форме. Таблицы могут содержать перемещения, усилия, реакции, параметры динамики, коэффициенты устойчивости и другие данные.

SCAD++ поддерживает передачу табличных материалов в Word и Excel. Перед включением таблицы в расчётную записку следует настроить состав строк, единицы измерения и сортировку. Полная выгрузка всех результатов большой модели обычно не нужна: документ должен содержать исходные данные, контрольные результаты и значения, подтверждающие выводы расчёта.

Анализ результатов

Графическое представление

Графический постпроцессор показывает:

• деформированную схему;

• цветовые поля перемещений;

• эпюры усилий в стержнях;

• изополя и изолинии для пластин и объёмных элементов;

• формы собственных колебаний;

• формы потери устойчивости;

• реакции;

• распределение арматуры;

• выбранные диапазоны значений;

• результаты по отдельным группам.

Цветовые шкалы настраиваются по диапазону. Это позволяет выделить элементы, в которых результат превышает заданный уровень. Для сравнения нескольких загружений шкалу желательно фиксировать: автоматический диапазон для каждого случая визуально выравнивает разные по величине результаты.

Анимация

Анимация применяется для форм собственных колебаний, форм потери устойчивости и процесса деформирования. Она помогает увидеть пространственный характер движения, который трудно определить по статическому изображению.

Анимация не является отдельным расчётом. Она визуализирует уже полученный вектор перемещений с увеличенным масштабом. Численные значения следует читать в таблице или через оцифровку.

Локализация опасных участков

Фильтрация по диапазону помогает найти:

• максимальные прогибы;

• зоны высоких напряжений;

• стержни с большими усилиями;

• участки повышенного армирования;

• опоры с наибольшими реакциями;

• элементы, определяющие результат нормативной проверки.

После локализации участок рассматривается в контексте общей схемы. Высокое значение может быть следствием реальной концентрации, особенностей дискретизации или ошибки исходных данных.

Проверка равновесия

Один из базовых способов контроля — сравнение суммарных нагрузок и опорных реакций. Для вертикального статического загружения сумма вертикальных реакций должна соответствовать приложенной внешней силе с учётом принятого знака и точности вывода.

Дополнительно проверяются моменты относительно характерной точки и симметрия реакций. Несоответствие указывает на пропущенную нагрузку, ошибочное направление, несвязанный фрагмент или неправильную интерпретацию результата.

Основные программы SCAD Office

SCAD++

SCAD++ выполняет общий конечно-элементный анализ. Именно здесь создаётся пространственная расчётная модель, задаются граничные условия и нагрузки, запускается решение и анализируются результаты.

Программа охватывает следующие этапы:

• геометрическое моделирование;

• назначение материалов и жёсткостей;

• формирование загружений;

• статический анализ;

• динамический расчёт;

• устойчивость;

• нелинейные задачи;

• стадии возведения;

• прогрессирующее разрушение;

• РСУ;

• подбор арматуры;

• проверку стальных элементов;

• графический и табличный вывод.

ФОРУМ

ФОРУМ применяется для формирования укрупнённой геометрической модели здания. Он не заменяет расчётный процессор SCAD++, а создаёт заготовку, которая затем передаётся в конечно-элементную схему.

В поэтажной модели используются конструктивные компоненты: стены, колонны, балки, плиты, проёмы и другие объекты. Такой подход удобен для многоэтажных зданий с повторяемой структурой. После передачи необходимо проверить сетку, сопряжение компонентов, жёсткости и расчётную идеализацию.

КРИСТАЛЛ

КРИСТАЛЛ предназначен для проверки элементов стальных конструкций. В программу вводятся геометрия, профиль, материал, расчётная длина, закрепления, усилия и нормативные параметры.

К основным задачам относятся:

• проверка центрально растянутых и сжатых элементов;

• проверка изгибаемых элементов;

• анализ внецентренно сжатых и растянутых стержней;

• проверка общей и местной устойчивости;

• оценка прочности;

• подбор или проверка профиля;

• расчёт соединительных компонентов в предусмотренных режимах.

Интеграция со SCAD++ позволяет перейти от усилий общей модели к нормативной проверке выбранного элемента. Однако перед передачей требуется убедиться, что расчётные длины, коэффициенты и схема закрепления соответствуют реальной конструкции, поскольку они не определяются одной геометрией стержня.

АРБАТ

АРБАТ используется для подбора и проверки арматуры железобетонных элементов. Он работает с усилиями, геометрией сечения, характеристиками бетона и арматуры, защитными слоями и условиями работы.

Программа решает задачи:

• подбора продольной арматуры;

• проверки заданного армирования;

• расчёта по нормальным сечениям;

• расчёта по наклонным сечениям;

• обработки прямоугольных, тавровых и других предусмотренных типов сечений;

• проверки колонн, балок и отдельных железобетонных элементов.

В SCAD++ также присутствует железобетонный постпроцессор для анализа армирования пластин и стержней. Полученная площадь арматуры является расчётным требованием, а не готовой рабочей раскладкой. Конструктор переводит её в диаметры, шаги, слои, анкеровку и узлы с учётом конструктивных требований.

КАМИН

КАМИН предназначен для расчёта каменных и армокаменных конструкций. В нём проверяются стены, столбы и простенки с учётом геометрии, материала кладки, раствора, эксцентриситетов и приложенных усилий.

Программа применяется для:

• центрального и внецентренного сжатия;

• проверки несущей способности;

• расчёта армированной кладки;

• анализа локальных участков;

• учёта ослаблений и других параметров, предусмотренных расчётной схемой.

ДЕКОР

ДЕКОР выполняет расчёт элементов деревянных конструкций. Исходные данные включают материал, сечение, длину, закрепления и усилия.

Модуль предназначен для нормативной проверки деревянных стержней при растяжении, сжатии, изгибе и совместном действии силовых факторов. Результат зависит не только от максимального усилия, но и от условий работы материала, расчётной длины и устойчивости.

ВеСТ

ВеСТ рассчитывает ветровые и снеговые воздействия. Программа помогает подготовить значения нагрузок для дальнейшего использования в общей модели.

Практический результат работы — не готовая конечно-элементная схема, а набор параметров и распределений, которые инженер переносит в соответствующие загружения SCAD++. После переноса проверяется направление, высотная привязка и суммарная равнодействующая.

ЗАПРОС

ЗАПРОС предназначен для расчёта фундаментов. Он применяется при проверке отдельных оснований и связанных с ними параметров по заданным нагрузкам, геометрии и характеристикам грунта.

Модуль дополняет общую модель здания: реакции опор или усилия от надземной части становятся исходными данными для проверки фундамента.

КРОСС

КРОСС определяет коэффициенты постели для зданий и сооружений на упругом основании. Такие коэффициенты используются в пластинчатой модели фундаментной плиты или другой конструкции, взаимодействующей с грунтом.

Распределение коэффициентов зависит от геометрии основания, характеристик грунта и принятой модели взаимодействия. Результат передаётся в SCAD++ и назначается соответствующим узлам или элементам.

ОТКОС

ОТКОС выполняет расчёт устойчивости склонов и откосов. Пользователь задаёт геометрию, слои грунта, характеристики прочности, нагрузки и другие исходные параметры. Результатом является оценка устойчивости и анализ потенциальных поверхностей сдвига.

МОНОЛИТ

МОНОЛИТ предназначен для расчёта ребристых монолитных перекрытий. Он помогает определить усилия и выполнить конструктивную оценку системы плиты и рёбер в рамках предусмотренной постановки.

КОМЕТА-2

КОМЕТА-2 используется для расчёта и проектирования узлов стальных конструкций. В модуле задаются тип соединения, профили, усилия, болты, сварные швы, пластины и геометрические параметры.

Проверка охватывает компоненты узла, а не только соединяемые стержни. Это отличает КОМЕТА-2 от общей стержневой модели, где узел часто представлен идеализированной точкой или жёсткой вставкой.

Магнум

Магнум работает с холодногнутыми профилями, включая составные решения. Такие элементы требуют отдельного учёта геометрии тонкостенного сечения и характерных форм потери устойчивости.

Справочные программы

В состав комплекса также входят специализированные справочные инструменты:

• КоКон — справочные данные и расчётные средства по концентрации напряжений;

• КУСТ — теоретическая и справочная информация;

• программы сечений — вычисление геометрических характеристик и подготовка данных для расчётной модели.

Состав SCAD Office позволяет выполнять взаимосвязанные задачи без включения всех операций в одно перегруженное окно. Общая схема обрабатывается в SCAD++, а локальная нормативная проверка выполняется в профильной программе.

Импорт, экспорт и обмен данными

IFC

SCAD++ поддерживает обмен через IFC. Формат используется для передачи геометрии и части атрибутивных данных между BIM-средой и расчётной системой. Импортированная модель не должна автоматически считаться готовой расчётной схемой.

После обмена проверяются:

• координаты;

• этажные отметки;

• ориентация элементов;

• аналитические оси;

• сопряжения;

• отверстия;

• толщины;

• материалы;

• дубли;

• смещения;

• единицы;

• полнота переданных объектов.

Архитектурная или конструктивная BIM-модель содержит физические компоненты, а конечно-элементный расчёт требует аналитической идеализации. Поэтому передача сокращает ручное построение, но не исключает инженерную подготовку.

DWG и DXF

Форматы DWG и DXF используются для работы с чертёжной геометрией. Подложка помогает воспроизвести оси, контуры и характерные точки, однако линии чертежа не содержат всех необходимых расчётных параметров.

После импорта следует удалить лишние слои, проверить масштаб и сформировать узлы и конечные элементы. Размерные линии, штриховки, подписи и декоративная геометрия в расчётной схеме не нужны.

Revit и Tekla Structures

Для обмена с Revit и Tekla Structures используются интеграционные инструменты. Они помогают передавать аналитическую геометрию и поддерживать связанный рабочий процесс между информационной и расчётной моделями.

Основная трудность заключается не в чтении файла, а в согласовании моделей. В Revit или Tekla элемент может иметь физическое смещение, сложный узел и детальную форму, тогда как в SCAD++ он представляется расчётной осью и набором идеализированных связей.

SAF

Поддержка SAF расширяет обмен аналитическими моделями между расчётными и BIM-программами. Формат передаёт стержни, поверхности, узлы, сечения, материалы, опоры и другие аналитические данные в пределах поддерживаемого набора. После импорта необходим тот же контроль связности и единиц, что и при работе с IFC.

Форматы других расчётных систем

SCAD++ поддерживает обмен данными через форматы, связанные с ANSYS, STAAD, Abaqus, Femap, GMSH и NetGen, а также общие инженерные форматы. Практическая полнота передачи зависит от совместимости типов конечных элементов, материалов, нагрузок и специальных параметров.

Геометрия обычно переносится полнее, чем сложная расчётная постановка. Нелинейные диаграммы, специальные связи, стадии, нормативные сочетания и локальные параметры требуют отдельной проверки или повторного назначения.

Практические сценарии использования

Многоэтажное железобетонное здание

Для монолитного здания в общей схеме создаются колонны, стены, ядра жёсткости, плиты и фундамент. Перекрытия моделируются пластинами или комбинацией пластин и стержней, стены — вертикальными пластинчатыми элементами, колонны — стержнями.

Типовой процесс включает:

1. построение поэтажной геометрии;

2. создание сетки плит и стен;

3. согласование узлов;

4. назначение бетона и толщин;

5. создание постоянных и временных загружений;

6. ввод ветра и снега;

7. формирование динамической модели;

8. статический и модальный анализ;

9. проверку перемещений;

10. анализ усилий;

11. подбор армирования;

12. передачу реакций в расчёт основания.

Особое внимание уделяется стыку стен и плит, моделированию жёстких зон у колонн, размеру сетки и работе дисков перекрытий.

Стальной промышленный каркас

Каркас промышленного здания состоит из колонн, ферм, балок, связей, прогонов и других стержневых компонентов. В SCAD++ определяется пространственная работа системы и усилия, после чего элементы проверяются в стальном постпроцессоре или КРИСТАЛЛ.

Критические параметры:

• ориентация профилей;

• шарниры в узлах;

• расчётные длины;

• плоскость работы связей;

• передача крановых нагрузок;

• ветровые направления;

• общая устойчивость;

• формы потери устойчивости;

• сочетание продольной силы и изгиба.

Общая модель не заменяет расчёт узла. Болтовые и сварные соединения проверяются отдельно, в том числе средствами КОМЕТА-2.

Большепролётное покрытие

Фермы, арки, оболочки и пространственные решётки чувствительны к геометрической точности, монтажной последовательности и устойчивости. Для них важны собственный вес, снеговые схемы, температурное воздействие и возможная геометрическая нелинейность.

Анализ включает не только максимальные усилия, но и:

• прогиб;

• формы колебаний;

• формы потери устойчивости;

• чувствительность к несовершенствам;

• перераспределение усилий;

• работу связевой системы;

• монтажные стадии.

Фундаментная плита

Фундаментная плита моделируется пластинчатыми элементами. Взаимодействие с основанием описывается коэффициентами постели или другой принятой моделью. КРОСС помогает подготовить распределение коэффициентов.

Инженер анализирует:

• осадки;

• разность осадок;

• изгибающие моменты;

• поперечные силы;

• контактные реакции;

• участки отрыва при соответствующей модели;

• продавливание;

• требуемое армирование.

Локальный пик реакции под узлом колонны следует рассматривать совместно с сеткой и способом передачи нагрузки. Точечное приложение большой силы к одному узлу создаёт численную концентрацию.

Реконструкция

При обследовании существующего здания SCAD Office используется для проверки изменённой схемы. В модель вводятся фактические сечения, материалы, дефекты и новые нагрузки в той степени, в которой они подтверждены обследованием.

Можно сравнить несколько вариантов:

• существующее состояние;

• демонтаж элемента;

• устройство проёма;

• добавление нового оборудования;

• усиление;

• изменение опор;

• надстройку.

Результат зависит от достоверности исходных характеристик существующих конструкций. Расчётная точность не компенсирует отсутствие данных о прочности материала, армировании или реальных узлах.

Учебная работа

SCAD Office подходит для изучения метода конечных элементов и строительной механики, когда студент понимает физическую модель. Программа позволяет сравнивать ручной расчёт простой балки или рамы с численным результатом, наблюдать деформированную схему и анализировать влияние закреплений.

Обучение только расположению команд недостаточно. Пользователь должен понимать степени свободы, жёсткость, граничные условия, систему знаков, сходимость сетки и равновесие. Эта мысль регулярно повторяется в профессиональных обсуждениях обучения SCAD.

Преимущества и ограничения

Плюсы:

• SCAD Office объединяет общий конечно-элементный анализ и специализированные программы для разных материалов и конструктивных задач.

• Расчётная модель может включать стержневые, пластинчатые, объёмные и специальные элементы.

• Поддерживаются статические, динамические, устойчивостные и нелинейные постановки.

• Средства РСУ помогают обрабатывать большое количество загружений и выбирать неблагоприятные сочетания.

• Графический постпроцессор отображает деформированную схему, эпюры, изополя, формы колебаний и формы потери устойчивости.

• Группы узлов и элементов упрощают работу с крупными моделями.

• Инструменты контроля помогают находить дубли, разрывы, некачественную сетку и другие формальные проблемы.

• КРИСТАЛЛ, АРБАТ, КАМИН, ДЕКОР и другие программы выполняют профильные нормативные проверки.

• КОНСУЛ, ТОНУС и КОНСТРУКТОР СЕЧЕНИЙ позволяют использовать нетиповые поперечные сечения.

• Обмен через IFC, SAF, DWG, DXF и интеграционные средства помогает включать SCAD++ в проектный процесс.

• Табличные результаты передаются в Word и Excel.

• Расчёт стадий возведения и прогрессирующего разрушения расширяет применение комплекса на сложные конструктивные задачи.

Минусы:

• Для осмысленной работы требуется знание строительной механики и метода конечных элементов.

• Большое количество параметров, вкладок и типов элементов создаёт высокий порог освоения.

• Импортированная BIM- или CAD-геометрия требует обязательной проверки и расчётной идеализации.

• Общая конечно-элементная модель не формирует готовую рабочую документацию по армированию или деталировке узлов.

• Неверные связи, местные оси, единицы или категории загружений могут привести к формально рассчитанному, но физически ошибочному результату.

• Локальные пики напряжений требуют инженерной интерпретации и исследования сеточной сходимости.

• Переход между крупными редакциями программы требует проверки моделей, настроек и результатов.

• Полный комплекс состоит из нескольких программ, поэтому рабочий процесс предполагает переключение между общей схемой и профильными модулями.

• SCAD Office не заменяет архитектурную BIM-систему и CAD-среду выпуска чертежей.

Системные требования

Работа с большой конечно-элементной моделью предъявляет более высокие требования, чем запуск программы. Объём памяти и скорость накопителя влияют на подготовку матриц, чтение результатов, переключение загружений и построение цветовых полей. Для моделей с большим количеством степеней свободы 1 ГБ оперативной памяти является только формальным минимумом; рекомендуемая конфигурация значительно практичнее.

Разрешение экрана влияет на доступное пространство графической области и панелей. На мониторе с более высоким разрешением одновременно видны дерево проекта, параметры, шкала и большая часть модели, что упрощает проверку.

Сравнение с аналогами

SCAD Office и ЛИРА-САПР

ЛИРА-САПР — наиболее близкий по назначению региональный конкурент. Обе системы работают с конечно-элементными моделями зданий и сооружений, поддерживают анализ усилий и перемещений, расчётные сочетания, динамику и нормативное проектирование.

Выбор между ними часто определяется не наличием базового метода конечных элементов, а принятым рабочим процессом:

• накопленными шаблонами;

• опытом специалистов;

• требованиями организации;

• форматом обмена;

• составом применяемых постпроцессоров;

• методикой проверки результатов;

• совместимостью с существующим архивом моделей.

SCAD Office выделяется самостоятельными программами КРИСТАЛЛ, АРБАТ, КАМИН, ВеСТ, КРОСС и другими компонентами. ЛИРА-САПР использует собственную структуру моделирования и проектных систем. Перенос проекта между комплексами требует повторного контроля исходных данных и не сводится к конвертации геометрии.

SCAD Office и Autodesk Robot Structural Analysis Professional

Robot Structural Analysis Professional ориентирован на расчёт конструкций и взаимодействие с Revit. Он поддерживает проверку по различным нормам и включён в Autodesk AEC Collection.

Robot рационален для организации, где основная информационная модель уже создаётся в Revit и обмен с экосистемой Autodesk является ключевым требованием. SCAD Office удобнее в процессе, построенном вокруг его нормативных модулей, привычной структуры РСУ и локальных инженерных программ.

Ни одна из систем не устраняет необходимость проверки аналитической модели после передачи из BIM. Узлы, смещения, ориентация, опоры и нагрузки должны контролироваться независимо от направления обмена.

SCAD Office и SAP2000

SAP2000 объединяет моделирование, анализ, проектирование и отчётность в одной графической среде. Программа применяется для зданий, мостов, промышленных и специальных сооружений, поддерживает широкий набор аналитических постановок и норм проектирования.

SAP2000 выделяется универсальностью и глубиной анализа нестандартных систем. SCAD Office сильнее встроен в рабочий процесс, где требуются отдельные программы для стальных, железобетонных, каменных конструкций, оснований и нагрузок.

Для обычного каркаса обе системы способны определить перемещения и усилия. Различие проявляется на следующих этапах: в правилах сочетаний, нормативной проверке, формах отчётов, библиотеке профилей и привычной методике оформления расчёта.

SCAD Office и STAAD.Pro

STAAD.Pro предназначен для трёхмерного анализа и проектирования стальных, железобетонных и других конструкций. Он поддерживает аналитическое и физическое моделирование, международные нормы и взаимодействие с инженерными продуктами Bentley.

STAAD.Pro подходит международным проектным группам и организациям, использующим экосистему Bentley. SCAD Office предпочтительнее там, где основная методика расчёта выстроена вокруг его интерфейса, РСУ и программ-спутников.

Как выбирать между программами

Выбор программы не должен основываться только на количестве функций. В расчётной практике важны воспроизводимость, квалификация команды, качество шаблонов, принятая методика верификации и возможность проверить результат независимым способом.

Отзывы пользователей и профильных изданий

Оценки инженерного сообщества

В профессиональных обсуждениях SCAD Office оценивают прежде всего как расчётный инструмент, требующий инженерной подготовки. Пользователи положительно воспринимают:

• привычную для строительных расчётов структуру исходных данных;

• развитые РСУ;

• большой набор конечных элементов;

• специализированные программы;

• графический анализ;

• возможность работать с крупными пространственными схемами;

• нормативные проверки стали и железобетона;

• наличие обучающих материалов и вебинаров.

Критические оценки обычно связаны не с отсутствием базовых расчётных возможностей, а со сложностью освоения и ответственностью пользователя. В обсуждениях регулярно подчёркивается, что знание расположения команд не заменяет понимания метода конечных элементов. Также инженеры внимательно сравнивают результаты разных редакций и требуют проверять импортированные модели после перехода между программами.

Усреднённое мнение можно сформулировать так: SCAD Office ценят за глубину расчётного процесса и набор профильных инструментов, но новичку требуется последовательное обучение. Наиболее уверенно программа используется специалистами, которые умеют вручную оценить порядок усилий, проверить равновесие и распознать физически неверную деформированную схему.

Публикации CADmaster

CADmaster публиковал практические материалы о применении SCAD Office при расчёте металлических каркасов, железобетонных зданий и подготовке геометрии. В статьях рассматривались реальные модели с большим количеством узлов, элементов и загружений, а также методики построения и анализа.

Одна из публикаций о металлическом каркасе описывала модель с 11 298 узлами, 13 701 элементом, 65 718 неизвестными и 69 загружениями. Эти показатели относятся к конкретному историческому проекту и оборудованию того периода, но демонстрируют, что SCAD применялся для крупных практических задач, а не только для учебных рам.

В материалах о железобетонных зданиях ФОРУМ рассматривался как средство ускоренного формирования поэтажной геометрии с последующей передачей в SCAD++. Одновременно подчёркивалась необходимость контроля расчётной схемы после автоматического построения.

Научные и отраслевые публикации

SCAD и SCAD Office упоминались в материалах по промышленному и гражданскому строительству, расчёту на прогрессирующее разрушение, моделированию каркасов и применению метода конечных элементов. Наличие таких публикаций показывает использование комплекса в исследовательской, учебной и проектной практике.

Профильные статьи редко оценивают программу по критериям массового программного обеспечения. Основное внимание уделяется достоверности расчётной модели, постановке задачи, выбору конечных элементов и сравнению результатов. Для инженерной системы это более значимая оценка, чем субъективная простота интерфейса.

Повторяющиеся замечания пользователей

К устойчивым замечаниям относятся:

1. интерфейс требует привыкания;

2. большое количество настроек затрудняет первые проекты;

3. автоматический импорт необходимо тщательно контролировать;

4. локальные пики нельзя интерпретировать без анализа сетки;

5. результаты следует проверять приближённым расчётом;

6. расчётные длины и конструктивные параметры нельзя полностью получить из геометрии;

7. переход между крупными редакциями требует контрольного пересчёта;

8. качество модели сильнее влияет на результат, чем формальная скорость решателя.

Эти замечания не являются уникальными недостатками SCAD Office. Они характерны для профессиональных конечно-элементных систем, однако плотный интерфейс и большое количество специализированных параметров делают их особенно заметными для начинающего пользователя.

Лицензирование и организация работы

SCAD Office является коммерческим инженерным комплексом. Лицензия определяет доступный набор программ и организацию рабочих мест. Используются локальные и сетевые варианты защиты, что позволяет применять комплекс на отдельном компьютере или предоставлять лицензии рабочим станциям через сеть.

Для проектной организации важны:

• количество одновременно работающих расчётчиков;

• состав необходимых модулей;

• наличие сетевого доступа;

• переносимость рабочих мест;

• архивирование моделей;

• единые шаблоны;

• регламент обновления;

• контроль совместимости файлов;

• резервное копирование.

Расчётные файлы следует хранить вместе с исходными данными, пояснениями к модели и результатами контрольных проверок. Одного файла схемы недостаточно для воспроизводимости: другой инженер должен понимать назначение групп, загружений, коэффициентов, шарниров и специальных элементов.

Типичные ошибки

Механический импорт модели

Переданная геометрия воспринимается как готовая схема без проверки аналитических осей и связей. В результате визуально соприкасающиеся элементы работают независимо.

Как избежать: просмотреть узлы сопряжений, выполнить диагностику совпадений, скрыть отдельные группы и проверить соединение в нескольких проекциях.

Случайное смешение единиц

Координаты вводятся в метрах, сечение — в миллиметрах, а жёсткость интерпретируется в другой системе.

Как избежать: зафиксировать единицы до построения и проверить характерные размеры, массу, нагрузку и ожидаемый порядок прогиба.

Неправильная ориентация профиля

Стержню назначено правильное сечение, но его сильная и слабая оси перепутаны.

Как избежать: включить местные оси и визуализацию профилей до расчёта.

Избыточное закрепление

Все опоры полностью защемляются, хотя реальная конструкция допускает поворот или перемещение.

Как избежать: моделировать фактическую передачу усилий и сравнивать реакции с конструкцией узла.

Недостаточное закрепление

Шарниры и освобождения создают механизм.

Как избежать: анализировать диагностическую форму изменяемости и проверять работу связевой системы.

Дублирование собственного веса

Вес создаётся автоматически и одновременно вводится вручную.

Как избежать: хранить собственный вес в отдельном загружении и проверять сумму вертикальных реакций.

Слишком грубая сетка

Плита разбивается на несколько крупных элементов, которые не передают локальную работу у колонн и отверстий.

Как избежать: провести расчёты с последовательным сгущением и сравнить устойчивые результаты.

Бессмысленное измельчение

Вся модель разбивается на минимальные элементы без оценки необходимости.

Как избежать: сгущать сетку только в чувствительных областях и контролировать сходимость.

Чтение только максимального значения

Пользователь находит наибольший момент и игнорирует форму эпюры, знак и контекст.

Как избежать: анализировать распределение, соседние элементы, загружение, РСУ и местные оси.

Использование расчётного армирования как готовой раскладки

Полученная площадь арматуры без проверки переводится в рабочий чертёж.

Как избежать: выполнить конструктивное проектирование, проверить минимальное армирование, шаг, анкеровку, стыки, защитный слой и узлы.

Отсутствие независимой проверки

Результат принимается только потому, что расчёт завершился без сообщения об ошибке.

Как избежать: проверить равновесие, оценить порядок прогиба, рассчитать простые фрагменты вручную и сравнить несколько моделей.

Как проверить результат

Проверка порядка величин

Для простой балки, плиты или колонны можно оценить усилие и прогиб аналитически. Совпадение не обязано быть абсолютным, поскольку пространственная модель учитывает больше факторов, но порядок величин должен быть сопоставим.

Проверка симметрии

Симметричная геометрия с симметричной нагрузкой должна давать симметричный результат. Нарушение указывает на различие жёсткостей, сетки, связей или нагрузок.

Проверка равновесия

Суммарные реакции сравниваются с внешними силами и моментами. Это один из самых надёжных способов обнаружить пропущенную нагрузку или несвязанный фрагмент.

Проверка сеточной сходимости

Расчёт выполняется на исходной и более мелкой сетке. Если интересующий результат стабилизируется, дискретизация достаточна. Если значение продолжает резко меняться, требуется дополнительный анализ.

Проверка нескольких моделей

Для сложного объекта полезно иметь:

• общую пространственную модель;

• упрощённую контрольную модель;

• локальный фрагмент;

• ручную оценку.

Совпадение независимых подходов повышает доверие к результату сильнее, чем подробная настройка одного файла.

Проверка форм колебаний и устойчивости

Каждая низшая форма должна иметь конструктивный смысл. Локальное движение отдельного узла, стержня или участка часто указывает на ошибку соединения или жёсткости.

Кому подходит SCAD Office

Инженеру-конструктору

Комплекс подходит для регулярного расчёта зданий и сооружений, когда специалист самостоятельно формирует расчётную постановку и отвечает за интерпретацию результата. Особенно полезна связка общего анализа с КРИСТАЛЛ, АРБАТ, КАМИН, КРОСС и другими программами.

Проектной организации

SCAD Office рационален при наличии единой методики моделирования, библиотеки шаблонов и внутренней проверки. Сетевое лицензирование, архив расчётных схем и подготовленные группы загружений помогают стандартизировать работу нескольких специалистов.

Расчётному подразделению

Для сложных объектов ценны нелинейные постановки, динамика, стадии возведения, устойчивость и работа с крупными пространственными схемами. Программа позволяет детально исследовать поведение системы, но требует продуманного управления файлами и результатами.

Студенту

SCAD Office помогает изучать расчётные схемы, эпюры, формы колебаний и влияние закреплений. Начинать следует с простых балок, рам и плит, результаты которых можно проверить вручную.

Кому лучше выбрать другую программу

Альтернатива целесообразна, когда основная задача заключается не в расчёте, а в:

• архитектурном моделировании;

• выпуске рабочих чертежей;

• деталировке арматуры;

• разработке КМД;

• управлении BIM-координацией;

• международном проектировании в экосистеме Autodesk или Bentley;

• использовании корпоративного архива SAP2000, Robot, STAAD.Pro или ЛИРА-САПР.

Итог

SCAD Office охватывает полный расчётный цикл: от создания конечно-элементной схемы до анализа усилий, перемещений, устойчивости, динамики и нормативной проверки отдельных конструкций. Его основная особенность — сочетание SCAD++ с набором специализированных программ, каждая из которых решает конкретную инженерную задачу.

Для типового здания комплекс позволяет построить пространственный каркас, задать нагрузки, сформировать РСУ, определить реакции и внутренние усилия, подобрать арматуру, проверить металлические элементы и передать данные в расчёт основания. Для сложного сооружения доступны нелинейность, стадии возведения, динамический анализ, устойчивость и сценарии локального разрушения.

Программа требует квалифицированного пользователя. На результат сильнее всего влияют расчётная идеализация, связность модели, типы конечных элементов, жёсткости, закрепления, классификация нагрузок и интерпретация локальных эффектов. При наличии инженерной методики, независимых проверок и дисциплинированной организации проекта SCAD Office становится полноценной расчётной средой для конструкций различного материала и масштаба.
