StairDesigner

StairDesigner — настольная программа Boole & Partners для расчёта, моделирования и подготовки к изготовлению индивидуальных лестниц. Она рассчитана прежде всего на столярные мастерские, производителей лестниц, проектировщиков и специалистов, которым нужно превратить размеры лестничного пространства в согласованную 2D/3D-модель, проверить геометрию, настроить конструктивные детали и, в полной редакции, получить производственные документы. Программа работает с прямыми, поворотными, винтовыми и криволинейными конфигурациями, рассчитывает ступени и подступенки, тетивы, косоуры, стойки, поручни, балясины и элементы ограждения, а также контролирует задаваемые пользователем диапазоны высоты подступенка, проступи, правила шага и запаса по высоте.

StairDesigner не является универсальной архитектурной CAD-системой. Его предмет — именно лестница как параметрическая конструкция: геометрия маршей, забежных ступеней и площадок, взаимное положение деталей, способы их соединения и подготовка результата к печати, DXF-обмену либо производственному экспорту. Такой фокус отличает программу от общих систем 3D-моделирования: вместо ручного построения каждой детали пользователь задаёт параметры лестницы, а связанные элементы пересчитываются вместе с проектом.

Что именно представляет собой StairDesigner

Точная идентификация продукта важна из-за похожих названий. В этом обзоре рассматривается StairDesigner от Boole & Partners, ветка 7 для Windows. Текущая страница загрузки предлагает сборку 7.18j. Это не Staircon, не SEMA Stair Designer и не онлайн-калькулятор с похожим названием. Внутри семейства самого StairDesigner также существуют разные уровни лицензии, поэтому одинаковое окно проектирования не означает одинаковый набор доступного производственного вывода.

Основная логика StairDesigner строится вокруг параметрической модели. Размеры лестничного пространства, высота между этажами, длины и ширины маршей, направление поворота, число подступенков и конфигурация поворотной зоны определяют базовую форму. После этого проект дополняется тетивами или косоурами, стойками, поручнями и заполнением ограждения. Изменение исходной геометрии отражается на связанных деталях, а 2D-план и 3D-представление используются как два вида одной модели, а не как независимые рисунки.

Сфера применения шире деревянной лестницы. Разработчик прямо относит StairDesigner к инструментам для дерева, мрамора, камня и металла. В истории ветки 7 появился отдельный soffit для задач по бетонным и каменным лестницам: он позволяет моделировать основу и дальнейшую облицовку. При этом наиболее подробно документирован производственный процесс для столярных деталей — ступеней, подступенков, тетив, косоуров, стоек и поручней.

Для проектировщика существенны встроенные проверки. StairDesigner вычисляет высоту подступенка, ширину проступи по линии хода и Stair Rule, связанную с правилом Блонделя. Пользователь задаёт допустимые минимумы и максимумы в Tools > Control values; значения вне диапазона выделяются предупреждением. Отдельный контроль headroom учитывает проём верхнего перекрытия и заданный минимальный просвет. Эти средства помогают обнаружить конфликт геометрии до выпуска чертежей, но сами пороги настраиваются пользователем и не заменяют проверку применимых к конкретному объекту норм.

Кому программа подходит

Первый типичный пользователь — мастерская, которая проектирует лестницы регулярно и хочет хранить технологические предпочтения в параметрах, а не повторять их вручную в каждом проекте. Для этого в StairDesigner есть Materials, Manufacturing methods и Sub-methods. В них можно заранее описать материалы, толщины, профили деталей и параметры соединений, затем применять подготовленную комбинацию к новым проектам. При повторяемом производственном процессе такая библиотечная модель отделяет постоянные правила мастерской от размеров конкретного заказа.

Второй сценарий — разовое или нерегулярное проектирование. Бесплатный режим содержит весь набор средств проектирования: можно построить лестницу, менять параметры, оптимизировать геометрию и просматривать модель в 3D. Ограничение начинается на этапе производственного вывода: бесплатная редакция не выдаёт рабочие планы, раскройные данные и CNC-файлы. Файл, созданный в бесплатной редакции, затем открывается в активированной полной версии без повторного моделирования.

Архитектору или дизайнеру интерьера полезны 3D DXF и 3DS: эти форматы позволяют перенести геометрию лестницы в внешнюю CAD-сцену или средство визуализации. Для такого обмена не требуется превращать StairDesigner в общий редактор здания. Лестница рассчитывается в специализированной программе, после чего её 3D-модель включается в более широкий проект. На FreeEXE отдельно описаны, например, SketchUp и AutoCAD, которые решают более общие задачи моделирования и черчения.

Производителю с ЧПУ нужен другой уровень лицензии: StairDesigner Pro PP. В нём доступны постпроцессоры и настраиваемый DXF для передачи геометрии и технологических слоёв в производственную цепочку. Здесь важно различать подготовку файла в StairDesigner и фактическую работу станка: программа формирует данные, но режимы оборудования, инструменты, закрепление деталей и безопасный запуск обрабатывающего центра определяются документацией и процедурами конкретного производства.

Редакции, бесплатный режим и лицензирование

Линейка StairDesigner 7 разделена по назначению вывода. StairDesigner 7-Archi ориентирован на архитектурный обмен и ограничен экспортом DXF 3D_Face и 3DS. StairDesigner 7-Std допускает печать в пределах формата A4. StairDesigner 7-Pro добавляет полноразмерные шаблоны 1:1 и подстраивает разбивку под формат принтера. StairDesigner 7-Pro-DXF включает возможности Pro и выпускает производственные DXF, а также DXF 3D_Face. StairDesigner 7-Pro-PP — уровень с постпроцессорами для производственного экспорта.

Бесплатная версия не является урезанным учебным редактором по набору инструментов проектирования. В ней доступны проектирование и 3D-проверка, но заблокирован производственный вывод: нельзя распечатать или экспортировать cutting list, планы и CNC-файлы. Поэтому бесплатный режим годится для изучения интерфейса, проверки геометрической применимости и подготовки проекта, однако не является самостоятельной заменой полной лицензии, когда нужен комплект для изготовления.

Активация полной версии привязана к конкретной установке. В Help > Activation пользователь экспортирует текстовый User Code, передаёт его продавцу, получает Activation Code и импортирует этот файл обратно в диалоге активации. Для бесплатной версии активация не требуется. Один и тот же проект можно начать в бесплатном режиме и продолжить после активации: платная редакция открывает производственные функции без необходимости пересоздавать модель.

Бесплатную версию разрешено устанавливать на несколько компьютеров. Для полностью активированных экземпляров используются отдельные лицензии. Это создаёт практическую схему для небольшой мастерской: проект можно готовить на нескольких рабочих местах в бесплатном режиме, а выпуск производственных документов выполнять на лицензированном компьютере. При этом перенос активированной установки на другой ПК связан с процедурой деактивации/новой активации, поэтому до переустановки системы или замены компьютера важно сохранить настройки и учесть правила переноса лицензии.

Интерфейс и организация рабочего окна

Главное меню StairDesigner сгруппировано по стадиям работы. File отвечает за создание, открытие и сохранение проектов, печать и экспорт. Edit содержит отмену и повтор действий, удаление и команды выделения. View управляет отображением компонентов, размеров, номеров ступеней, сетки и масштабом. Modify добавляет и удаляет элементы лестницы, а также настраивает well hole — проём перекрытия, используемый при контроле высоты прохода. Меню 3D переключает и настраивает объёмное представление. Libraries открывает материалы, кривые, формы ступеней, методы изготовления и подметоды. Tools содержит единицы, параметры забежки, контрольные диапазоны, Triangulation и сохранение/восстановление настроек.

Работа ведётся одновременно с геометрией и её представлением. В 2D видны план, линия хода, ступени, габариты и узлы. 3D-окно показывает собранную конструкцию и обновляется по мере изменения параметров. Документация рекомендует располагать 2D и 3D рядом: для этого вкладку 3D можно вынести через контекстную команду New vertical tab group. Такое размещение удобно, когда числовая правка в Properties должна сразу оцениваться визуально.

Панель Properties контекстная. Щелчок вне лестницы открывает общие параметры типа деталей: изменение распространяется на все ступени, тетивы, поручни или другие соответствующие элементы. Выбор конкретной детали переводит редактирование на уровень экземпляра. Благодаря этому одинаковую толщину можно задать всему типу, а отдельную стойку, тетиву или ступень подправить независимо там, где проект требует исключения.

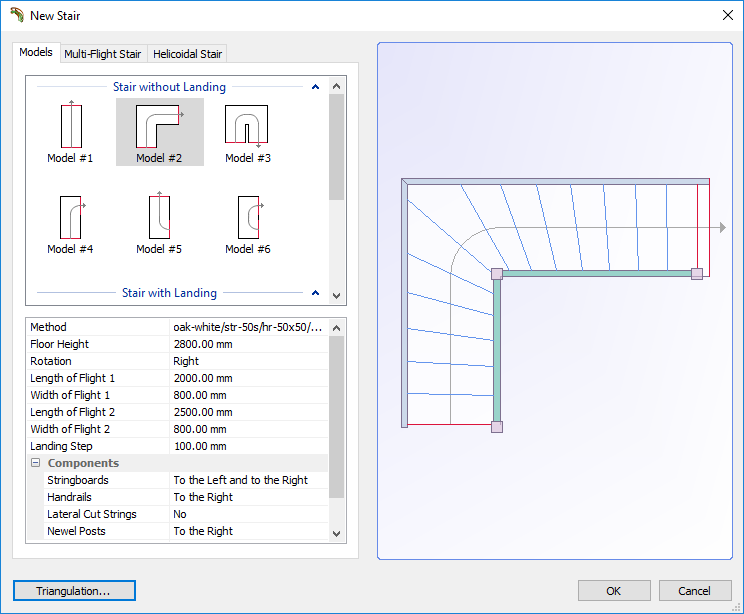

Окно New Stair показывает принцип программы особенно наглядно. Вкладки Models, Multi-Flight Stair и Helicoidal Stair отвечают за разные способы исходного построения. В преднастроенной модели пользователь выбирает форму, после чего задаёт Floor Height, Rotation, длину и ширину каждого марша, параметры landing step и наличие компонентов. Для нестандартной геометрии можно перейти к много-маршевой схеме и определять каждый участок отдельно.

На панели инструментов продублированы часто используемые операции добавления соединения, тетивы, косоура, поручня и стойки. Эти кнопки не заменяют меню Modify, а ускоряют повторяемые изменения модели. Для новичка полезнее сначала освоить расположение команд в меню и Properties: так легче понимать, какой параметр относится к лестнице в целом, а какой — к выбранной детали.

Режимы отображения нужны не только для презентации. Wireframe помогает видеть взаимные проникновения и соединения деталей, а solid-представление лучше показывает итоговую форму. В 3D доступны параметры освещения и фона; отдельная команда Lights выводит настройки освещения в Properties. Для технической проверки важнее возможность вращать модель и изолировать типы компонентов через View, чем декоративность рендера.

Единицы, контрольные значения и настройки рабочего места

Перед первым серьёзным проектом следует открыть Tools и проверить Units, Control values и параметры winding. Система единиц влияет на ввод и отображение размеров. Control values задаёт диапазоны, с которыми StairDesigner сопоставляет рассчитанные значения. Winding определяет параметры распределения забежных ступеней. Эти настройки относятся к рабочей среде, поэтому их разумно зафиксировать до того, как на их основе будут подготовлены методы и шаблоны мастерской.

В диалоге Control Values минимальные и максимальные значения не являются жёстко прошитыми нормативами. Пользователь задаёт их сам. В проекте программа рассчитывает Riser Height, Tread Width и Stair Rule и отмечает выход за установленные границы. Для headroom задаётся минимальная высота и допуск. Такой механизм удобен именно как контрольная сетка: одна и та же модель может проверяться по значениям, которые приняты для конкретной страны, объекта или внутреннего стандарта проектировщика.

Инструмент Save/Restore settings предназначен для переноса и резервирования пользовательской конфигурации. Он важен при обновлении компьютера, переустановке приложения и работе с настроенными библиотеками. В истории ветки 7 эта функция появилась ещё в 7.10; в современных инструкциях она остаётся частью раздела Tools. Сохранение проекта и сохранение настроек — разные операции: файл лестницы содержит конкретную модель, а резерв настроек нужен для восстановления рабочей среды.

Установка и первый запуск

StairDesigner распространяется как устанавливаемое приложение Windows. Актуальный установщик ветки 7 имеет размер около 12,7 МБ и запускается обычным образом из Windows. Для текущей версии минимальная поддерживаемая система — Windows 10 или новее. Нативной версии для macOS нет. Работа на Mac в документированных сценариях строится через установленную Windows, например в виртуальной среде; это не превращает приложение в macOS-программу и не отменяет требования Windows.

После установки бесплатная версия сразу доступна для проектирования и не требует кода активации. Если приобретена полная редакция, активация выполняется уже в установленной программе через Help > Activation. Важно экспортировать User Code именно на том компьютере, где будет использоваться лицензия: Activation Code привязан к конкретной установке. При ошибке прав доступа инструкция предлагает запуск приложения от имени администратора на этапе активации.

Отдельно распространяются Quick Design libraries. Они не являются вторым редактором: это набор материалов, методов, подметодов и связанных ресурсов, которые ускоряют настройку типовых конструкций. Quick Design libraries устанавливаются отдельно после самого StairDesigner. Если начать работу без них, базовый редактор остаётся функциональным, но многие готовые варианты материалов и производственных методов придётся создавать вручную.

Первый запуск лучше использовать не для реального заказа, а для проверки трёх вещей: единиц измерения, 2D/3D-навигации и контекстной логики Properties. Затем можно создать тестовый проект через File > New stair multi-flight winding, изменить число подступенков и длину марша и убедиться, что 2D-план, 3D-модель и рассчитанные значения изменяются согласованно. Такая короткая проверка показывает основу поведения программы до настройки сложных соединений.

Обновление выполняется установкой новой сборки поверх текущей: предварительное удаление не требуется. Для StairDesigner актуальная версия определяется на странице загрузки. Промежуточные обновления внутри основной ветки устанавливаются как обновление существующей программы; крупные переходы между главными версиями оформляются отдельно. Перед любым существенным обновлением разумно сохранить проектные файлы и экспортировать пользовательские настройки через штатную функцию Save/Restore.

Базовый рабочий процесс: от размеров до проверенной модели

Надёжный процесс начинается не с подбора формы в окне New Stair, а с набора исходных размеров. Минимально нужно знать высоту между уровнями, доступный план лестничного пространства, длины и ширины маршей, направление движения и положение проёма верхнего перекрытия. Для неперпендикулярных стен пригодится Triangulation: по трём измерениям, образующим треугольник, инструмент вычисляет угол поворота, который затем используется при построении много-маршевой лестницы.

После ввода основных размеров программа рассчитывает распределение ступеней. Число подступенков — один из параметров, которым удобно управлять при поиске допустимого сочетания высоты подступенка, проступи и Stair Rule. Если рассчитанное значение выходит за Control values, оно помечается. Исправление заключается не в игнорировании предупреждения, а в изменении исходной геометрии: числа подступенков, длины марша, угла или других доступных параметров до получения согласованного результата.

Следующий этап — форма поворота. StairDesigner поддерживает много-маршевую забежную схему, площадки и винтовую геометрию. Для площадки можно выбрать модель, направление и размеры, а в сложной конфигурации добавлять несколько площадок. После формирования маршрута следует определить конструктивные компоненты: тетивы, косоуры, стойки и поручни можно добавить через Modify или кнопки панели инструментов.

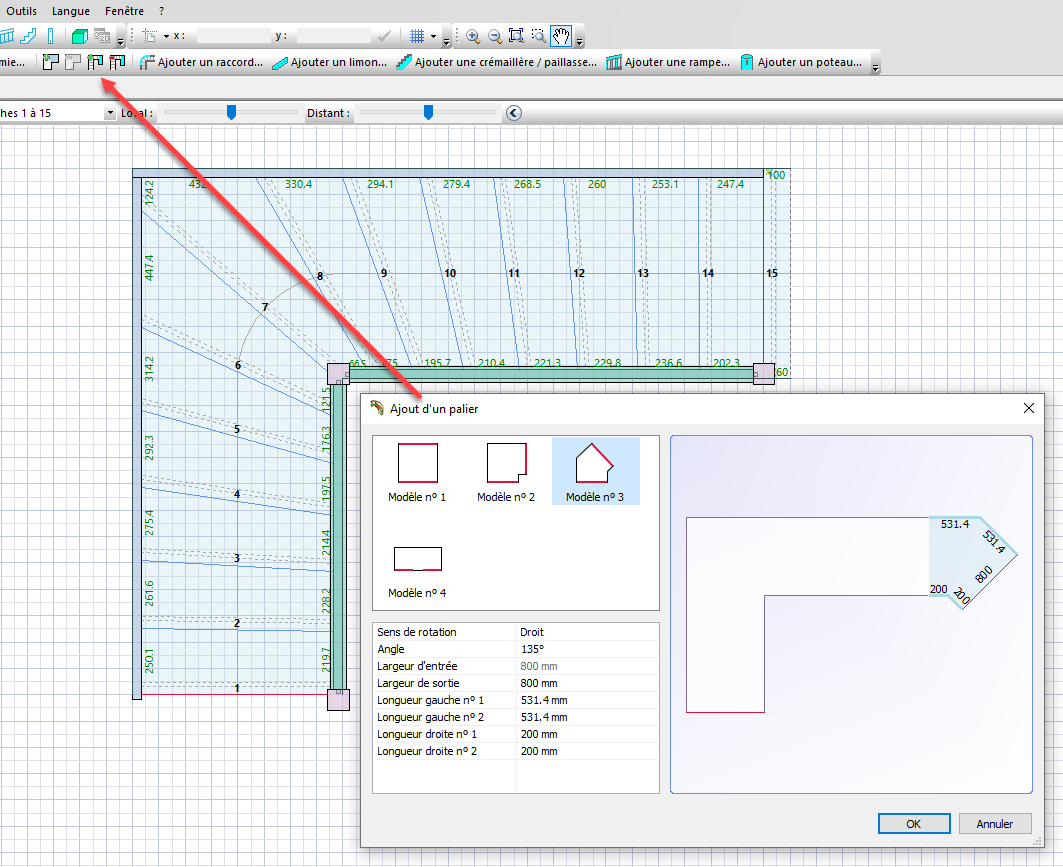

Площадка в StairDesigner — полноценный элемент геометрии, а не просто увеличенная ступень на чертеже. Её параметры задают связь маршей и влияют на дальнейшее построение тетив, ограждений и стоек. При нестандартном угле особенно важно после добавления площадки проверить 3D-модель с нескольких направлений: 2D-план хорошо показывает контур, но пространственное пересечение поручней и стойки легче оценивать в объёмном виде.

Когда базовая геометрия согласована, следует перейти к Properties и задать материалы и размеры компонентов. Документация отделяет общие параметры от индивидуальных: сначала настраивается весь тип детали, затем — исключения. Этот порядок уменьшает число локальных правок и сохраняет модель предсказуемой. Если сначала отредактировать много единичных элементов, последующее изменение общего метода может привести к трудно отслеживаемому набору исключений.

После размеров компонентов настраиваются Link parameters — соединения между ступенями и тетивами, ступенями и стойками, стойками и тетивами, стойками и поручнями, соседними тетивами и балясинами. Именно здесь геометрическая модель превращается в производственно осмысленную конструкцию. Penetration задаёт заход детали в соседнюю, Recess — отступ, а дополнительные поля определяют выборки и приоритеты соединения.

Только после этого имеет смысл выпускать документацию. В полной версии File > Print или Print preview формирует workshop document с cutting list, 2D-планами деталей и отчётом по материалам/стоимости. Экспорт через File > Export используется для DXF, 3D DXF, 3DS и, в соответствующей редакции, постпроцессорных форматов. Перед выпуском следует ещё раз проверить предупреждения Control values, headroom, количество и положение деталей, затем просмотреть документы до печати или передачи дальше по производственной цепочке.

Параметры ступеней и подступенков

Ступени и подступенки задаются как отдельные типы деталей, но их размеры связаны с общей геометрией лестницы. Для ступени доступны толщина, свес носика и параметры материала; для подступенка — толщина и включение в конструкцию. Производственный метод может хранить эти значения как заранее подготовленный набор, поэтому одна и та же схема лестницы быстро переводится, например, с открытого варианта без подступенков на закрытую конструкцию с заданной толщиной.

Особое значение имеют соединения ступени с тетивой. В Properties > Link parameters > Step/stringboard links режим Penetration задаёт заход ступени в тетиву, а Recess — смещение от неё. Для проникновения доступны отдельные передний, задний, верхний и нижний отступы. Их комбинация позволяет описать не только простую выборку, но и геометрию, похожую на шиповое соединение, при которой часть ступени входит в подготовленную область тетивы.

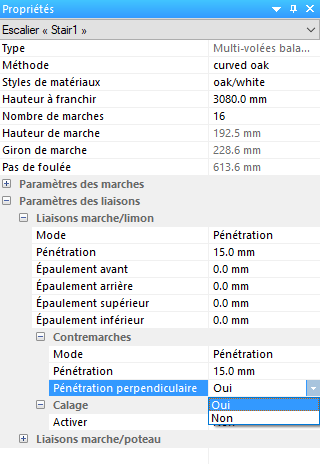

Подступенок использует сходную схему, но дополнительно имеет параметр Perpendicular penetration. Когда он включён, форма подступенка строится для перпендикулярного соединения с тетивой; когда выключен, подступенок остаётся прямым. Эта настройка меняет геометрию самой детали и должна согласовываться с тем, как предполагается соединять элементы в проекте.

Для соединения ступеней и подступенков с тетивой доступна функция wedging. Она продлевает посадочную область к краю тетивы под заданным углом. В 3D такой паз не является основным средством визуальной проверки: документация показывает его в специальном отображении Stringboard. Поэтому при работе с клиновыми соединениями недостаточно смотреть только на собранную 3D-модель — нужно переключаться на отображение самой тетивы и проверять геометрию выборки.

В ветке 7.15f появился параметр приоритета подступенка внутри step penetration. Его назначение — разрешать ситуацию, когда взаимное проникновение ступени и подступенка требует определить, какая деталь имеет приоритет. Это пример того, как развитие StairDesigner затрагивало не только внешний интерфейс, но и производственные нюансы соединений.

Тетивы, косоуры и сложные боковые детали

Stringboards в StairDesigner описываются набором геометрических параметров: положение относительно лестничного пространства, материал, толщина, ширина, тип кривизны, количество частей, смещение относительно носиков ступеней и удлинение за первую или последнюю ступень. Тип может быть Curved, Straight или Straight per parts. Благодаря этому одна и та же лестница может получить плавную тетиву по забежной зоне либо составную прямолинейную конструкцию.

Параметр Position above nosing определяет положение тетивы относительно линии носиков. Для смещения можно выбирать направление, в том числе вертикальное или перпендикулярное, и задавать числовой offset. На практике это важно, когда габарит тетивы должен сохранять определённое отношение к ступеням при изменении уклона: вместо ручного перемещения контура программа пересчитывает его по выбранному правилу.

Сложную криволинейную тетиву можно разбить на несколько частей. Это не просто визуальное разделение: количество частей влияет на то, как элемент представлен в производственном выводе. Для длинных деталей в Pro PP также существуют параметры постпроцессора, связанные с делением элементов, которые превышают возможности конкретной производственной цепочки. В обзоре этот механизм рассматривается только как подготовка данных; физическая обработка деталей должна выполняться по процедурам соответствующего оборудования.

Cut strings — косоуры или зубчатые несущие элементы — добавляются через Modify, в том числе командой Add a cut string. Для центральных вариантов в ветке 7.15f появились режимы Constant Width и Spreadable Bottom, а также развитие boxed stringboard. Отдельный lateral cut string можно смещать к центру марша, если требуется центральная прямая опора. Эти инструменты позволяют моделировать разные конструктивные схемы без ручного построения каждого зуба.

Soffit, появившийся в ветке 7.15, предназначен для задач, где нужно описать нижнюю поверхность бетонной или каменной основы и дальнейшую облицовку. Это расширило StairDesigner за пределы классической столярной тетивы. Для пользователя важно, что soffit относится к геометрии самой лестницы и связан с общей моделью, а не является отдельно нарисованной декоративной поверхностью.

При выборе одной тетивы в 3D или 2D можно перейти от общих параметров к её индивидуальной настройке. Такой режим полезен в местах примыкания к площадке, стене или стойке, где один элемент должен отличаться от остальных. Однако локальные исключения лучше применять после того, как общий тип уже настроен: это сохраняет понятную иерархию параметров.

Стойки, поручни, балясины и трубчатое заполнение

Newel posts делятся по роли на End, Corner и Intermediate. Для сечения доступны квадратная, прямоугольная и круглая формы. В свойствах задаются размеры сечения, продольное и поперечное смещение, высота верхней и нижней частей. Эти параметры позволяют подстроить стойку относительно марша и соединённых с ней тетив и поручней, а не просто изменить декоративный профиль.

Поручень имеет собственные параметры высоты над носиками ступеней, смещения, толщины, ширины и типа геометрии. Как и тетива, он может быть криволинейным или прямолинейным по частям. Отдельно задаётся продолжение за первую ступень. Такая структура полезна на лестницах с поворотом: линия поручня следует модели, но сохраняет независимые значения сечения и положения.

Заполнение ограждения выбирается в свойстве Filling. Документированы как минимум Banisters и Tube railing. Для балясин задаются форма сечения, ширина и максимальный интервал; для трубчатого заполнения используются отдельные параметры реек и стоек. В ветке 7.11 появился отдельный функционал handrail tubing, а 7.12f добавила регулируемое положение первой трубчатой рейки.

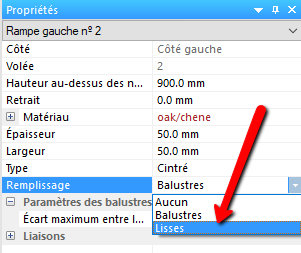

На скриншоте видно, что тип заполнения выбирается непосредственно в Properties выбранного поручня. Это принципиально отличается от рисования ограждения линиями: после смены Filling программа использует соответствующий набор параметров, и ограждение остаётся частью параметрической лестницы.

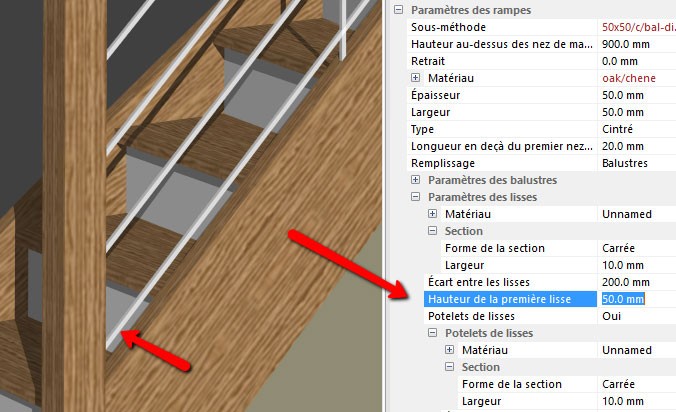

Положение первой рейки настраивается отдельно от общей высоты поручня. Это позволяет согласовать расстояния в заполнении без перемещения всего ограждения. Важно проверять результат не только по одному числу в Properties, но и по 3D-виду, потому что реальное восприятие промежутков зависит от уклона марша и положения стоек.

Для соединения newel post с handrail используется отдельная группа Link parameters. Она позволяет задать проникновение поручня в стойку и связанные верхние, нижние и боковые отступы. Аналогично настраивается соединение стойки с тетивой. Благодаря этому производственная геометрия соединений хранится в самой модели и может быть включена в метод изготовления.

Link parameters: как StairDesigner описывает соединения

Link parameters — один из наиболее важных блоков для перехода от красивой 3D-модели к конструктивной. В программе предусмотрены связи Step/stringboard, Step/newel post, Newel post/stringboard, Newel post/handrail, Stringboard to stringboard и Banister links. Для каждого типа доступен свой набор параметров, а редактирование может выполняться глобально для лестницы либо локально для выбранной детали.

В Step/stringboard links режим Penetration означает, что ступень заходит в тетиву. Recess, напротив, отводит её от тетивы. В режиме проникновения можно дополнительно управлять отступами по четырём направлениям. Подступенок использует те же базовые режимы и дополнительную опцию перпендикулярного соединения. Это позволяет построить разные схемы посадки без ручного редактирования контуров каждой ступени.

На уровне стойки и тетивы можно задать глубину проникновения и дополнительные отступы. Для пары соседних тетив есть Priority: параметр определяет, какая из них перекрывает другую в соединении. Такой выбор особенно важен в поворотных узлах, где автоматический контур должен соответствовать принятой конструктивной логике.

Wedging представляет отдельный специализированный режим. Он продлевает паз ступени или подступенка к краю тетивы под заданным углом. Поскольку в собранном 3D-виде эта геометрия не служит главным средством контроля, StairDesigner предусматривает просмотр тетивы и её производственного контура. Перед выпуском планов соединения нужно проверять именно там.

Практически удобнее не задавать Link parameters заново в каждом проекте, а сохранить их в Sub-method. Тогда сочетание глубины посадки ступени, подступенка, соединений стоек и тетив становится повторяемым технологическим правилом. Если один узел требует исключения, его можно выбрать отдельно и изменить локально, не разрушая общий метод.

Materials, Manufacturing methods и Sub-methods

Библиотеки StairDesigner отделяют геометрию заказа от повторяемых правил мастерской. Materials хранит материалы, которые затем выбираются для ступеней, подступенков, тетив, поручней и стоек. Для материала могут использоваться параметры массы, стоимости и визуального представления. Эти данные участвуют в отчёте по материалам, поэтому библиотека влияет не только на цвет 3D-модели.

Manufacturing method объединяет набор Sub-methods. Подметоды могут отвечать за материалы, ступени и подступенки, тетивы, поручни, cut strings/soffit, стойки и соединения. В документации Quick Design встречаются имена, где параметры закодированы в названии: например, толщина ступени, размер свеса, толщина подступенка или глубина проникновения. Это не обязательный синтаксис программы, а удобный способ организации библиотеки, позволяющий понимать содержание варианта до его открытия.

Преимущество метода в согласованности. Если мастерская использует определённую толщину тетивы, тип поручня и стандартный набор соединений, эти параметры применяются одним выбором метода к новой лестнице. Затем конкретный заказ корректируется только там, где размеры или конструкция отличаются. Такой подход уменьшает вероятность того, что одна деталь случайно останется со старым значением после изменения проекта.

Библиотека кривых и форм ступеней используется для более сложной геометрии. В StairDesigner есть отдельные инструменты shape editing, а история версий показывает развитие этого направления: 7.06a добавила новую функцию формирования ступеней, 7.05 улучшила редактирование формы тетив и cut strings, 7.16d исправляла работу с curved parts. Поэтому сложная форма в текущей ветке является частью параметрического рабочего процесса, а не случайным дополнением к базовым прямым маршам.

Quick Design libraries устанавливаются и обновляются отдельно от самой программы. При переходе на другой компьютер или после серьёзной переустановки недостаточно восстановить только файл .stair: для сохранения привычного производственного процесса нужны также библиотеки и пользовательские настройки. Штатная функция Save/Restore помогает переносить конфигурацию, а отдельные пакеты библиотек возвращают готовые методы и материалы.

Проверка геометрии: Stair Rule, headroom и предупреждения

StairDesigner автоматически вычисляет три базовых параметра, которые постоянно видны при настройке лестницы: Riser Height, Tread Width и Stair Rule. Эти значения нельзя просто переписать как произвольные независимые числа — они следуют из общей геометрии. Пользователь меняет исходные параметры, например число подступенков или длину марша, после чего расчёт обновляется.

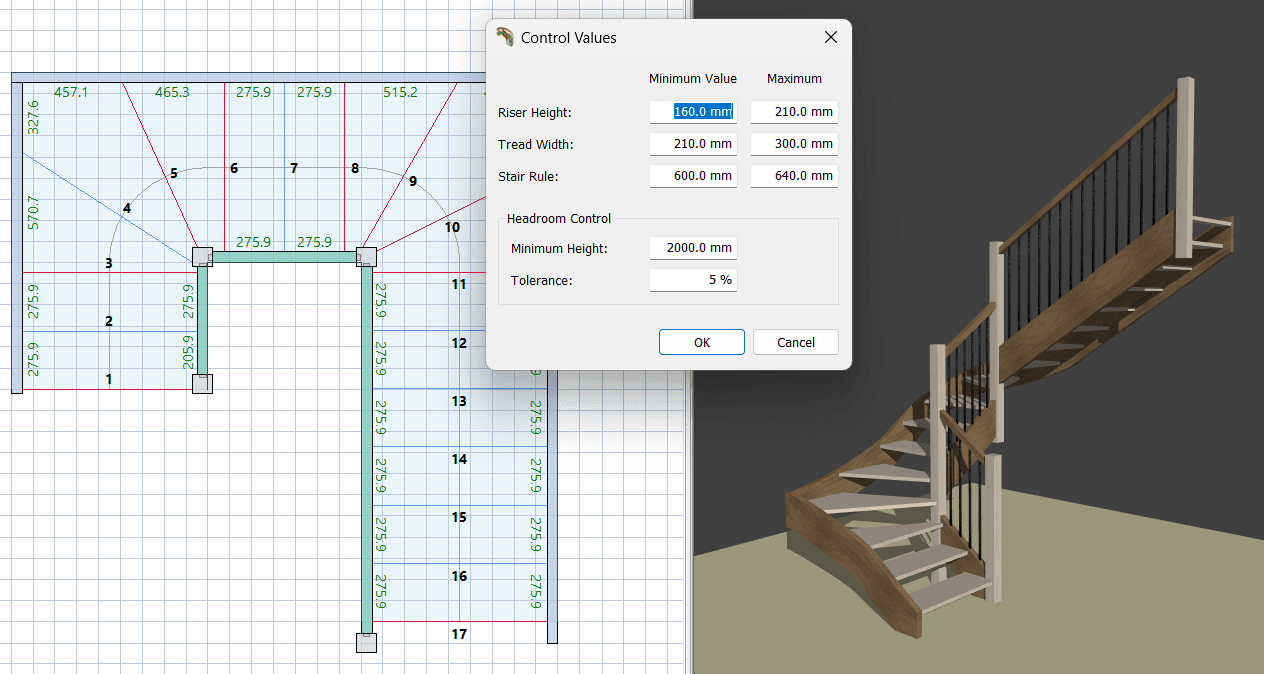

Tools > Control values задаёт допустимые диапазоны. Если расчёт выходит за них, значение отмечается красным и предупреждающим символом. Такая обратная связь особенно полезна при оптимизации лестницы в ограниченном пространстве: видно, какое изменение решило одну проблему, но создало другую. При этом сама программа не выбирает за проектировщика нормативную систему — контрольные пределы должны быть введены в соответствии с требованиями конкретного проекта.

Headroom работает вместе с Well Hole. Через Modify > Well Hole задаются размеры проёма верхнего перекрытия и его толщина. StairDesigner определяет расстояние от ступени под зоной проёма до соответствующей высоты и сравнивает его с пользовательским минимальным значением. Если просвет меньше установленного порога, появляется предупреждение в Properties.

Полезно различать stairwell и well hole. Stairwell в интерфейсе описывает пространство и контур, в котором располагается лестница. Well hole — отверстие в верхнем перекрытии, используемое, в частности, для расчёта headroom. Смешение этих понятий приводит к неверному контролю: даже правильно рассчитанная линия ступеней не даст осмысленного результата по высоте прохода, если контур верхнего проёма введён неверно.

Предупреждение — не автоматическое исправление. Если одновременно не удаётся уложить высоту подступенка, проступь и Stair Rule в заданные диапазоны, нужно пересматривать геометрию: число ступеней, длины маршей, поворот или доступный проём. В этом смысле StairDesigner выступает инструментом анализа компромисса, а не генератором единственного допустимого решения.

Triangulation и работа с нестандартными углами

При прямоугольном помещении угол поворота часто очевиден. В существующем здании стены могут расходиться, и ввод условных 90° исказит лестницу. Triangulation позволяет получить реальный угол по трём измерениям, которые на плане образуют треугольник. Инструмент вычисляет угол, после чего значение переносится в много-маршевую модель.

Практический смысл Triangulation в том, что StairDesigner не требует сначала полностью перестраивать помещение в отдельной CAD-системе. Для неортогонального поворота достаточно измеряемой треугольной схемы. Однако качество результата всё равно определяется точностью исходных размеров: программа рассчитывает угол из введённых чисел и не может обнаружить ошибку физического обмера, если числа математически совместимы.

После расчёта нестандартного угла полезно проверить три уровня. В 2D нужно оценить контур маршей и расстояния до границ stairwell. В 3D — взаимное положение поручней, тетив и стоек. В Properties — рассчитанные Riser Height, Tread Width, Stair Rule и предупреждения. Совпадение этих трёх проверок даёт намного более надёжную модель, чем один эффектный 3D-вид.

2D и 3D: что проверять в каждом режиме

2D-план удобнее для размеров и топологии. Здесь хорошо видны номера ступеней, линия хода, поворот, положение площадки, контуры тетив и стойки. При редактировании забежных ступеней именно план показывает, как распределяются носики по поворотной зоне. Для контроля отдельных деталей доступны специализированные режимы отображения, например Stringboard.

3D нужен для пространственной целостности. Он показывает высоты и взаимное положение деталей, помогает увидеть разрыв поручня, неожиданное пересечение элемента или неудачное положение стойки. Изменения параметров отражаются динамически, поэтому 3D можно держать рядом с 2D и сразу видеть результат числовой правки.

В 3D доступны solid и wireframe-представления. Solid лучше передаёт внешний вид собранной лестницы, wireframe облегчает анализ вложенных и пересекающихся деталей. Для сложного узла полезно чередовать режимы, а не считать один из них универсальным. Отдельные типы компонентов можно скрывать или показывать через View, чтобы временно убрать визуальный шум.

Measure tool появился в ветке 7.17 и затем получил исправления в 7.17d. Он дополняет размеры модели проверкой расстояний непосредственно в рабочем представлении. Для текущего пользователя это удобный инструмент контроля, но основные параметры лестницы всё равно должны задаваться через Properties и геометрию проекта: измерение не заменяет параметрическую связь.

Печать, рабочие документы и шаблоны 1:1

В полной версии File > Print и File > Print preview формируют workshop document. В него могут входить cutting list, 2D-план всей лестницы, планы отдельных деталей и отчёт по материалам и стоимости. Через Print setup пользователь выбирает, какие типы элементов включать. Это позволяет сформировать документ под конкретный этап: полный комплект для мастерской или ограниченный набор для проверки.

Планы отдельных деталей охватывают ступени, тетивы, поручни, стойки и балясины; для тетив и поручней доступны развёрнутые представления. Cutting list даёт перечень деталей, а material and cost report агрегирует значения по компонентам. Для материалов могут учитываться объём заготовки, фактический объём, масса и цена, если соответствующие параметры заполнены в библиотеке Materials.

StairDesigner различает cutting list volume и real volume. Первое значение относится к прямоугольной заготовке, в которую вписывается деталь, второе — к фактическому объёму её геометрии. Для прямоугольной ступени они могут совпадать, а для кривой тетивы фактический объём меньше объёма охватывающего прямоугольника. Это различие важно при оценке материала и объясняет, почему один отчёт содержит два объёмных показателя.

Редакция Pro предназначена, в частности, для полноразмерных шаблонов. Template Preview и печать 1:1 позволяют разбивать большой контур на формат доступного принтера или плоттера. Такой вывод полезен при ручном изготовлении, когда производитель переносит контур детали по шаблону. В бесплатной версии этот производственный вывод недоступен, даже если сама деталь полностью спроектирована.

Форматы, импорт, экспорт и интеграции

StairDesigner ориентирован прежде всего на экспорт. Для передачи всей 3D-модели доступны 3D DXF и 3DS через File > Export. Они предназначены для дальнейшего использования в CAD-среде или визуализаторе. Это позволяет, например, поставить рассчитанную лестницу в модель помещения, не перестраивая её вручную в общей CAD-системе.

2D DXF используется иначе. В Pro доступен базовый 2D DXF отдельных деталей для последующей работы в CAD; документация прямо отделяет его от CNC-вывода. В Pro PP настраиваемый DXF содержит производственную информацию и слои, которые могут интерпретироваться внешней CAM-системой. Поэтому фраза «есть DXF» сама по себе недостаточна: важно понимать редакцию и назначение конкретного DXF.

3D DXF можно открывать в совместимых CAD-системах. В учебных материалах показан обмен с NanoCAD и SketchUp. Для пользователя FreeEXE это важно понимать как дополнение, а не обязательную часть StairDesigner: специализированный расчёт выполняется внутри StairDesigner, а общий CAD нужен только тогда, когда лестницу требуется включить в более широкий проект или дополнительно оформить чертёж.

3DS служит для передачи модели в средства визуализации. В документации встречается пример импорта в Blender. Такой экспорт полезен, если стандартного 3D-представления StairDesigner недостаточно для презентации интерьера. При этом корректность размеров следует проверять до визуализации: красивый материал или освещение в стороннем приложении не исправляют ошибку исходной лестничной геометрии.

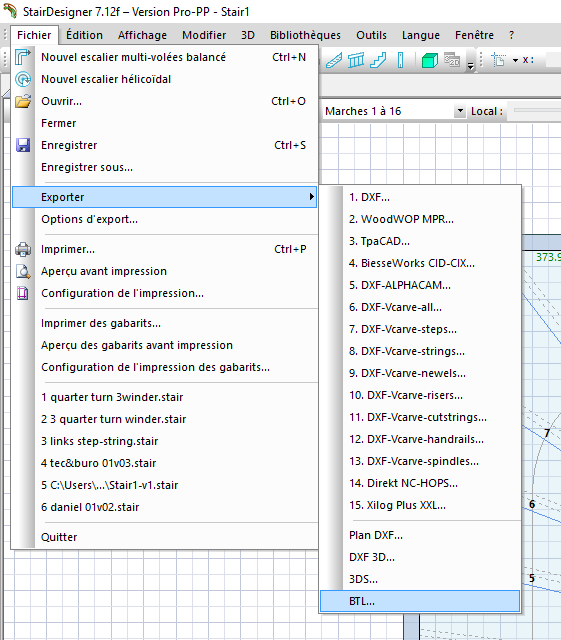

Export в StairDesigner Pro PP с DXF, postprocessor, 3D DXF, 3DS и BTL">

Список File > Export зависит от редакции и настроенных постпроцессоров. На историческом скриншоте ветки 7.12f видны DXF, woodWOP MPR, TpaCAD, BiesseWorks CID-CIX, DXF для AlphaCAM, NC-HOPS, Xilog Plus, Plan DXF, DXF 3D, 3DS и BTL. Современная документация продолжает описывать интеграции с Homag, Biesse, SCM/Morbidelli, Felder, Vitap и Holz-Her, а также универсальный настраиваемый DXF-процесс.

Pro PP и подготовка данных для производственной системы

StairDesigner Pro PP предназначен для тех случаев, когда модель должна стать источником машинно-читаемых производственных данных. Для ряда экосистем предусмотрены специализированные постпроцессоры: Biesse/Brema, Homag/woodWOP, SCM/Morbidelli, Felder/Format4, Vitap/Busellato и Holz-Her/NC-HOPS. Конкретные расширения и наборы параметров различаются, поэтому наличие бренда в списке не означает автоматическую совместимость с любой моделью оборудования.

Альтернативный путь — настраиваемый DXF. В нём слои могут представлять разные типы обработки и контуры, а внешняя CAM-система преобразует их в данные для конкретного оборудования. StairDesigner позволяет настраивать структуру этого вывода, ориентацию деталей и другие параметры обмена. Практический критерий здесь один: экспортированный файл должен быть проверен в принимающей системе до использования в реальном производственном процессе.

История версий показывает, что постпроцессоры активно дорабатываются. В 7.18f исправлялись SCM и Biesse; 7.17d корректировала Format4, Biesse pocket emptying и экспорт стоек; 7.16 добавляла chamfering в saw mode SCM/XCS; 7.14 принесла Felder Format4. Поэтому для мастерской с интеграцией Pro PP обновление StairDesigner имеет более практическое значение, чем для пользователя, который ограничивается 3D-моделированием и печатью.

При проверке экспорта следует отделять три уровня. Первый — геометрия лестницы внутри StairDesigner. Второй — корректность экспортированного файла в CAD/CAM-предпросмотре. Третий — настройки уже конкретной производственной системы. StairDesigner отвечает за первый уровень и формирование второго; параметры оборудования и безопасная эксплуатация станка не следует выводить из интерфейса StairDesigner.

Системные требования

StairDesigner 7 — программа для Windows. Текущие требования указывают Windows 10 или более новую версию Windows. Для оперативной памяти рекомендуется 8 ГБ, а для крупных и сложных проектов — 16 ГБ. Для StairDesigner требуется видеокарта с поддержкой DirectX; рекомендуется не менее 4 ГБ видеопамяти. Нативной версии для macOS нет.

Требования не содержат отдельного обязательного класса профессиональной видеокарты. Условие сформулировано как DirectX-совместимость, а 4 ГБ видеопамяти указаны как рекомендация. Поэтому при выборе компьютера разумнее ориентироваться не на бренд графики, а на соответствие этим требованиям и сложность проектов. Для обычной лестницы нагрузка и для крупной модели с большим количеством криволинейных элементов будут различаться.

Для Mac документирован вариант запуска через отдельную среду Windows, включая виртуальные решения. Это совместимость через Windows, а не поддержка формата приложения macOS. При таком варианте особенно важно проверить 3D-ускорение и процедуру активации в выбранной конфигурации до переноса рабочего проекта.

Производительность и работа с крупными проектами

Разработчик не публикует универсального теста производительности StairDesigner в секундах или количестве деталей, поэтому корректнее ориентироваться на назначение системных требований. Рекомендация увеличить оперативную память с 8 до 16 ГБ прямо связана с крупными и сложными проектами. Это показывает, что геометрическая сложность и объём модели являются более значимыми факторами, чем размер установщика.

3D-представление обновляется вместе с изменениями проекта. На обычном рабочем месте это позволяет держать 2D и 3D рядом, но при тяжёлой модели полезно временно упрощать отображение: скрывать типы компонентов, переключаться на нужный вид и редактировать конкретную часть. Такой подход не меняет расчёт, но уменьшает визуальную перегруженность и делает поиск проблемы понятнее.

Криволинейные тетивы, сложные cut strings, большое количество индивидуальных исключений и детализированные соединения повышают сложность модели. История версий отдельно фиксирует исправления curved geometries и curved parts, что подтверждает внимание к этому классу задач. Для проекта с такой геометрией имеет смысл работать на актуальной сборке, а не на старой ветке только потому, что она привычна.

Размер проекта не следует оценивать числом маршей в отрыве от деталей. Две лестницы с одинаковым числом ступеней могут существенно отличаться по нагрузке на редактирование, если в одной используются стандартные прямые компоненты, а в другой — кривые тетивы, индивидуальные формы ступеней, несколько площадок и сложные link parameters. Поэтому системные рекомендации дают более честный ориентир, чем условный предел «до N ступеней».

Сохранение, резервирование и обновления

StairDesigner сохраняет проект отдельно от пользовательской конфигурации. Для проекта используется обычная команда Save, а настройки и библиотеки требуют собственного резервирования. Такая раздельность полезна: проект можно передать другому пользователю, но его внешний вид и производственные параметры могут зависеть от материалов и методов, которые установлены на рабочем месте.

В ветке 7.14d появилась автоматическая резервная копия каждые пять минут и возможность восстановления после неожиданного завершения. Это не повод отказываться от ручного сохранения: автокопия защищает прежде всего от аварийного закрытия, тогда как отдельные версии проекта нужны для осознанного отката после серьёзного изменения геометрии.

Перед изменением рабочей среды полезно использовать Tools > Save settings. При переносе на новый компьютер эти настройки можно восстановить, а Quick Design libraries установить отдельно. Если мастерская вкладывала время в собственные Materials и Sub-methods, потеря библиотек может быть не менее болезненной, чем потеря одного проекта.

Обновление StairDesigner выполняется поверх текущей установки. Для промежуточных обновлений внутри основной ветки удалять предыдущую версию не требуется. Это особенно важно для Pro PP, потому что исправления постпроцессоров выходили в нескольких релизах. После обновления следует открыть характерный рабочий проект и сравнить ключевые виды и экспорт с ожидаемым результатом до того, как новая сборка станет единственной используемой в мастерской.

Безопасность данных и приватность

Основной рабочий процесс StairDesigner — настольный. Проект создаётся и редактируется локальным приложением Windows; постоянный браузерный сервис для расчёта лестницы не требуется. Однако активация полной версии включает обмен User Code и Activation Code, а один из каналов загрузки требует регистрации с именем и электронной почтой. Поэтому приватность проекта и данные учётной записи — разные вопросы.

Для бесплатной версии код активации не нужен. Для полной лицензии User Code создаётся внутри Help > Activation и сохраняется как текстовый файл. Полученный Activation Code импортируется на ту же установку. При переносе лицензии на новый компьютер используется отдельная процедура с Uninstall Code и новым User Code. Эти файлы относятся к лицензированию и не следует путать с файлами проектов лестниц.

В старых ветках StairDesigner встречались ложные срабатывания антивирусов. В журнале версии 7.10c/7.10d отдельно указано, что исправлялись именно false positive detection issues и вируса не было; в 7.12a/7.12b также есть исправление ложных срабатываний. Это историческая информация, а не указание отключать защиту. Для текущей установки безопаснее использовать дистрибутив разработчика и актуальную защиту Windows, чем искать старые сборки в сторонних каталогах.

Актуальный дистрибутив распространяется как обычный исполняемый установщик Windows. Размер бинарного файла текущей загрузки — 13 344 888 байт, то есть около 12,7 МиБ. Такой размер пригоден для проверки того, что скачан именно установщик, а не HTML-страница, однако контроль размера не заменяет проверку происхождения файла.

Практический сценарий: проект лестницы для ручного изготовления

Для мастерской без автоматизированного производственного вывода наиболее важна редакция Pro с шаблонами 1:1. Рабочая последовательность остаётся той же: ввод stairwell, расчёт ступеней, настройка тетив и ограждения, link parameters, проверка Control values и headroom. Разница появляется в конце, когда вместо CNC-файлов нужны полноразмерные контуры и workshop document.

Перед печатью стоит использовать Print preview и убедиться, что в документ включены нужные типы деталей. Для каждой детали проверяются размеры, развёрнутые виды тетив и поручней, а затем полноразмерные шаблоны. Если проект содержит кривую тетиву, полезно сопоставить её 2D-развёртку с 3D-моделью, чтобы не пропустить локальное исключение, которое визуально потерялось в общем виде.

Cutting list помогает составить перечень заготовок, а отчёт Materials — оценить их объём и массу, если библиотека заполнена. Он не заменяет закупочную спецификацию без проверки: цена и плотность материала берутся из пользовательской библиотеки, поэтому устаревшее значение в Materials даст формально корректный, но экономически неверный отчёт.

Практический сценарий: регулярная мастерская с повторяемыми конструкциями

При серийной работе главная ценность StairDesigner смещается от самого построения лестницы к библиотекам. Один раз настроенные Manufacturing methods и Sub-methods позволяют хранить толщины, материалы, типы ограждений и соединения как стандарт мастерской. Новый проект тогда начинается с размеров клиента, а не с повторного ввода десятков производственных параметров.

Для такой среды полезно ограничить индивидуальные правки. Если нестандартное значение используется в нескольких проектах, лучше создать новый Sub-method с понятным названием, чем каждый раз изменять одну деталь локально. Это упрощает контроль: по имени метода видно, какой набор правил применён, а исключения остаются действительно редкими.

Обновление программы в регулярной мастерской следует проверять на нескольких репрезентативных проектах: прямом, поворотном, криволинейном и том, где есть сложные соединения. Причина — история версии 7 показывает, что исправления затрагивали не только интерфейс, но и конкретные постпроцессоры, кривые детали, печать шаблонов и соединения. Тестовый прогон выявляет разницу до того, как она попадёт в рабочий комплект.

Практический сценарий: архитектурная визуализация

Если задача заканчивается на согласовании формы с заказчиком или включении лестницы в интерьер, нужен не весь производственный стек. StairDesigner рассчитывает геометрию, после чего 3D DXF или 3DS переносит модель в более общую сцену. Такой подход особенно логичен для архитектора: расчёт ступеней и поворота остаётся в специализированном инструменте, а отделка помещения, мебель и освещение — в системе визуализации.

В этом сценарии следует заранее решить, какие детали действительно нужны в экспортируемой модели. Поручни, стойки и заполнение ограждения влияют на силуэт, поэтому их стоит настроить до экспорта. А производственные link parameters, которые не меняют внешний вид, могут быть второстепенны, если файл не будет использоваться для изготовления.

После импорта в стороннее приложение не следует изменять критическую геометрию лестницы только ради композиции кадра. Если требуется увеличить марш, изменить число ступеней или передвинуть площадку, корректировку лучше внести в StairDesigner и экспортировать заново. Иначе визуализация расходится с расчётной моделью и перестаёт быть надёжным представлением проекта.

Практический сценарий: бетонная или облицованная лестница

Ветка 7.15 добавила soffit, ориентированный на бетонные и каменные конструкции с последующей отделкой. Это даёт StairDesigner отдельный сценарий, который не сводится к деревянной тетиве. Пользователь может описать геометрию лестницы и нижней поверхности, а затем работать с облицовочными деталями в той же параметрической модели.

Для такого проекта особенно важно различать расчётную форму и материал отделки. Толщина облицовки влияет на итоговую геометрию ступеней, поэтому проверка Riser Height и Tread Width должна выполняться по финальной конфигурации, а не только по черновой основе. Отчёт Materials также имеет смысл только после того, как библиотечные параметры соответствуют фактическим материалам.

Ограничения StairDesigner

Первое ограничение — Windows. Нативного клиента для macOS нет, а Linux не входит в поддерживаемую платформу. Запуск Windows-программы через виртуализацию может быть рабочим решением, но это дополнительный слой совместимости, особенно заметный для 3D и активации.

Второе ограничение — производственный вывод бесплатной версии. Проектирование доступно полностью, однако планы, cutting list и CNC-файлы заблокированы. Поэтому бесплатная редакция подходит для обучения и проверки проекта, но не для полного производственного цикла без дальнейшей активации или другого способа получения документации.

Третье ограничение — StairDesigner не заменяет полноценную CAD/BIM-среду здания. Он хорошо рассчитывает лестницу, но стены, мебель, инженерные системы и общий объект удобнее вести в другой программе. 3D DXF и 3DS существуют как раз для передачи лестницы во внешнюю среду. Если проект требует тесной BIM-координации всего здания, специализированность StairDesigner становится одновременно преимуществом и границей.

Четвёртое ограничение связано с производственными интеграциями. Наличие Pro PP и списка постпроцессоров не гарантирует, что любой станок примет файл без настройки. Нужны точное соответствие формату, CAM-цепочке и конкретной конфигурации производства. Это особенно видно по журналу изменений: отдельные выпуски исправляли конкретные семейства постпроцессоров.

Пятое ограничение — нестандартные элементы вне основной модели лестницы. Например, документация показывает обходной способ добавления балюстрады верхнего этажа, потому что StairDesigner не создавался прежде всего как редактор произвольных ограждений пола. Такие задачи решаются, но требуют больше ручной настройки и дополнительной проверки итоговых файлов.

Шестое ограничение — качество результата зависит от исходного обмера и пользовательских Control values. Программа может математически точно рассчитать модель по ошибочным размерам. Она также не выбирает автоматически нормы конкретной юрисдикции. Контрольные значения должны быть заданы осознанно, а размеры существующего проёма — проверены до выпуска документации.

Плюсы и минусы

Плюсы

• специализированная параметрическая модель лестницы связывает ступени, тетивы, стойки, поручни и поворотную геометрию;
• 2D-план и 3D-представление обновляются вместе и позволяют проверять как размеры, так и пространственные узлы;
• Control values и headroom помогают выявлять выход рассчитанных значений за заданные пользователем диапазоны;
• бесплатная версия содержит все средства проектирования и позволяет продолжить тот же файл после активации полной редакции;
• Manufacturing methods, Sub-methods и Materials сохраняют повторяемые правила мастерской;
• полная версия выпускает cutting list, планы деталей и отчёт по материалам, а Pro — шаблоны 1:1;
• 3D DXF и 3DS обеспечивают обмен с внешними CAD- и визуализационными системами;
• Pro PP предлагает специализированные постпроцессоры и настраиваемый DXF для производственной интеграции;
• ветка 7 регулярно получала исправления для кривой геометрии, печати, измерения, резервирования и постпроцессоров.

Минусы

• нативной версии для macOS нет, поддерживаемая платформа — Windows;
• бесплатная версия не печатает и не экспортирует производственные документы;
• набор вывода зависит от конкретной редакции, поэтому один и тот же проект не даёт одинаковые возможности в Archi, Std, Pro, Pro-DXF и Pro-PP;
• сложная интеграция с производственным оборудованием требует настройки под конкретную CAM-цепочку;
• общий проект здания и BIM-координацию удобнее вести во внешней системе;
• точность результата не компенсирует ошибочный обмер и неверно выбранные контрольные пороги;
• часть нестандартных элементов за пределами лестничной конструкции требует обходных приёмов и дополнительной проверки.

Отзывы пользователей и профильных изданий

Что отмечают пользователи

На французской площадке L’Air du Bois у StairDesigner опубликованы три развернутых пользовательских отзыва с общей оценкой 4,5 из 5. Один автор описывает первый спроектированный в программе лестничный проект как достаточно точный для последующей печати масштабных планов. Это мнение важно именно как опыт практического применения, но оно не является лабораторным измерением точности и не заменяет проверку конкретного проекта.

Другой участник сообщал, что использовал StairDesigner при проектировании примерно сотни лестниц. Его положительная оценка относится преимущественно к старой ветке 6; автор отдельно писал, что с версией 7 знаком в основном по демо. Поэтому этот отзыв подтверждает длительное практическое использование продукта, но не должен автоматически переноситься на детали интерфейса и функций 7.18j.

Третий отзыв подчёркивает две стороны освоения. Пользователю, который уже знает терминологию и устройство лестницы, программа показалась простой в начале работы; полезными названы изменение параметров под ограничения проекта и 3D-визуализация. В том же отзыве отмечено ограничение бесплатной версии — невозможность печати планов. Это ограничение сохраняется и в текущем описании бесплатной редакции, где блокируется весь производственный вывод.

Из этих отзывов нельзя делать вывод, что StairDesigner одинаково прост для любого новичка. Скорее прослеживается зависимость от предметных знаний: интерфейс параметрический, а большинство полей используют профессиональную лексику лестничных деталей. Человек, который понимает разницу между stringboard, cut string, newel post, riser и handrail, быстрее связывает названия параметров с физической конструкцией.

Что отмечают профильные издания

В профессиональном венгерском журнале Magyar Asztalos в 2022 году StairDesigner рассматривался как специализированное средство полного цикла проектирования лестницы. В обзоре отдельно описывались размерные чертежи, отчёт по стоимости, шаблоны 1:1, несколько форматов экспорта и подготовка данных для разных типов производственных систем. Эти выводы согласуются с современной структурой редакций Pro, Pro-DXF и Pro-PP, хотя конкретные цены и локальные условия того материала к текущему обзору не применяются.

Отраслевой материал полезен ещё одним наблюдением: простую лестницу можно освоить быстрее, тогда как сложные криволинейные формы требуют больше времени на понимание параметров. Это совпадает со структурой актуальной документации, где базовое построение отделено от extended tutorials, shape editing, link parameters и производственных постпроцессоров. Иными словами, вход в программу и глубокое владение ею — разные уровни.

Исторические обзоры сторонних каталогов также упоминают понятный графический интерфейс и расчёт материалов, но иногда описывают ошибки старых сборок. Такие сообщения нельзя переносить на 7.18j без повторного подтверждения. Для оценки текущего состояния надёжнее опираться на журнал версий: он показывает, какие классы проблем реально исправлялись — curved geometry, template printing, measuring tool и отдельные постпроцессоры.

Сводный вывод из независимых отзывов умеренный. Сильной стороной StairDesigner называют именно специализированность: проектировщик быстро меняет геометрические ограничения и сразу видит 3D-результат. Основные барьеры — необходимость знать устройство лестницы и ограничение бесплатной версии по производственным документам. Для сложного производственного вывода к этому добавляется необходимость освоить библиотеки, link parameters и конфигурацию обмена.

Сравнение с аналогами

StairDesigner корректно сравнивать не с любым 3D-редактором, а с программами, которые тоже проектируют лестницы и могут доводить модель до производственных данных. В качестве двух ориентиров подходят Staircon и SEMA. Обе системы реально существуют и развиваются, но отличаются от StairDesigner шириной экосистемы и организацией производственного процесса.

Главное отличие StairDesigner от Staircon — структура продукта. StairDesigner делит возможности по редакциям Archi, Std, Pro, Pro-DXF и Pro-PP. Staircon строит более модульную лестничную цепочку: Sales, Limited, Professional и отдельные CAM-уровни для 3/4- и 5-осевых систем. Производителю, который хочет единый продукт от визуализации для клиента до глубокой CAM-автоматизации, Staircon предлагает более разветвлённую собственную экосистему.

StairDesigner, в свою очередь, хорошо отделяет специализированный расчёт от внешней CAD/CAM-среды. Для небольшой мастерской это может быть проще: Pro даёт шаблоны и документы, Pro-DXF — производственную геометрию, Pro-PP — постпроцессоры. Если уже существует внешний CAM-процесс, настраиваемый DXF позволяет встроить StairDesigner без полного перехода на другую лестничную платформу.

SEMA отличается ещё сильнее. Это не только программа для лестниц, а 3D CAD/CAM-система, которая охватывает деревянное строительство и другие строительные дисциплины. Лестничный проект там логичнее рассматривать как часть здания. Такой подход полезен компаниям, которые одновременно проектируют несущие деревянные конструкции и лестницы, но для пользователя, которому нужна только лестница, широта SEMA означает более крупную среду и иной масштаб освоения.

Выбор между этими продуктами зависит не от абстрактной «мощности», а от границы проекта. Если нужна самостоятельная параметрическая лестница с гибкими деталями и несколькими уровнями производственного вывода, StairDesigner остаётся узко сфокусированным вариантом. Если требуется собственная лестничная CAM-цепочка с несколькими уровнями автоматизации, Staircon предлагает больше специализированных модулей. Если лестница должна быть частью комплексного деревянного здания, SEMA объединяет её с более широким строительным проектированием.

Частые ошибки и способы проверки результата

Самая частая логическая ошибка — исправлять симптом вместо причины. Красное значение Stair Rule нельзя «подправить» как обычное поле, потому что оно вычисляемое. Нужно менять параметры, из которых оно получается. Аналогично предупреждение headroom связано с взаимным положением лестницы и проёма, а не с декоративной настройкой 3D.

Вторая типичная ошибка — смешивать глобальные и индивидуальные Properties. Щелчок вне лестницы редактирует общие параметры типа деталей, а выбор элемента — конкретный экземпляр. Если несколько локальных исключений накопились незаметно, лестница перестаёт реагировать на общий метод однородно. Для диагностики полезно последовательно выделять подозрительные детали и сравнивать значения.

Третья ошибка — считать любой DXF производственным. StairDesigner использует DXF в нескольких контекстах. 3D DXF нужен для пространственного обмена, basic 2D DXF — для геометрии деталей и дальнейшей CAD-доработки, Pro PP DXF — для настраиваемой CAM-интеграции. Перед передачей файла нужно точно знать, какой тип был создан.

Контроль проекта перед выпуском документов

Перед печатью или экспортом полезно пройти последовательную проверку, которая повторяет структуру модели, а не структуру меню. Сначала проверяется лестничное пространство: высота этажей, длины и ширины маршей, углы, площадки и well hole. Затем — вычисляемые значения: число подступенков, Riser Height, Tread Width, Stair Rule и headroom.

После этого проверяются детали: ступени и подступенки, тетивы, cut strings, стойки, поручни и заполнение. Для каждого типа важно убедиться в материале, толщине и положении. Сложные узлы проверяются отдельно через Link parameters. В 3D оценивается пространственное совпадение, а в специализированном 2D-виде — контуры деталей и соединений.

Третий уровень — документация. В Print preview следует проверить состав workshop document, наличие нужных деталей и корректность отчёта Materials. Для 1:1 шаблонов важно убедиться, что выбрана подходящая редакция и режим печати. Для DXF — открыть экспорт в принимающем CAD/CAM-приложении и проверить геометрию до дальнейшего использования.

Наконец, нужно сохранить рабочую версию проекта до выпуска и не перезаписывать её сразу после крупной локальной правки. Если новая конфигурация окажется неверной, отдельная сохранённая версия позволяет вернуться к последнему проверенному состоянию. Автоматическое резервирование 7.14d защищает от аварийного закрытия, но не заменяет осознанную версионность файлов проекта.

Как организовать первый учебный проект

1. Проверить Units и убедиться, что размеры вводятся в ожидаемой системе.
2. Создать лестницу через File > New stair multi-flight winding или выбрать преднастроенную модель в New Stair.
3. Задать Floor Height, длины и ширины маршей, направление поворота и число подступенков.
4. Открыть 2D и 3D рядом через New vertical tab group, чтобы видеть изменения одновременно.
5. Проверить Riser Height, Tread Width и Stair Rule, затем открыть Tools > Control values и понять, как работают предупреждения.
6. Добавить или изменить stringboards, handrail и newel posts, используя Modify и Properties.
7. Выбрать одну деталь и сравнить её индивидуальные Properties с общими параметрами, которые открываются щелчком вне лестницы.
8. Открыть Link parameters и изучить Step/stringboard links на тестовой модели, не меняя сразу все типы соединений.
9. Добавить Well Hole и проверить работу headroom.
10. Сохранить проект, закрыть и открыть его снова, чтобы убедиться, что рабочий файл читается корректно.

В бесплатной версии на этом этапе уже можно освоить всю логику проектирования. Отсутствие Print/Export производственных документов не мешает изучить 2D/3D, библиотеки, link parameters и контрольные значения. Это делает демо пригодным для проверки, подходит ли пользователю сам подход StairDesigner до покупки нужной редакции.

Когда имеет смысл выбрать альтернативу

StairDesigner не обязателен для каждой лестницы. Если нужна только простая 3D-визуализация без точных производственных деталей, общий моделировщик может оказаться достаточным. SketchUp удобен для помещения и презентации, но требует другой логики построения лестницы и не даёт специализированную параметрическую модель StairDesigner автоматически.

Если компания уже работает в большой строительной CAD/CAM-среде и лестница должна быть тесно связана с деревянным каркасом здания, имеет смысл сравнить StairDesigner с SEMA. Если же нужен лестничный продукт с собственными уровнями Sales, Professional и CAM 3/4–5+, то Staircon представляет более разветвлённую специализированную экосистему.

Для разового проекта без необходимости самостоятельно выпускать рабочие документы бесплатный StairDesigner всё равно может быть полезен как расчётный и 3D-инструмент. Но если конечная цель — один простой эскиз и нет потребности в детализации тетив, соединений и отчётов, глубина StairDesigner окажется избыточной.

FAQ по StairDesigner

Какая версия StairDesigner актуальна?

На текущей странице загрузки указана StairDesigner 7.18j. При этом отдельная страница Version control последней подробно описывает 7.18f. Поэтому для номера установленной программы следует ориентироваться на текущий дистрибутив 7.18j, а для чтения опубликованной истории изменений учитывать, что хронология отстаёт.

StairDesigner бесплатный?

Есть бесплатная демо-версия без ограничения основных средств проектирования. Она позволяет создавать и оптимизировать лестницу, использовать 3D и сохранять проекты. Ограничение касается производственного вывода: нельзя печатать или экспортировать cutting list, планы и CNC-файлы.

Можно ли затем открыть бесплатный проект в полной версии?

Да. Проект, созданный в бесплатной редакции, открывается в активированной полной версии. После активации подходящего уровня становятся доступны предусмотренные этой редакцией функции вывода, поэтому повторно строить лестницу не требуется.

На каких операционных системах работает StairDesigner?

Поддерживается Windows 10 или более новая Windows. Нативной версии для macOS нет. На Mac используется Windows через отдельную среду, но это не считается отдельной macOS-редакцией.

Сколько памяти нужно программе?

Рекомендуется 8 ГБ оперативной памяти. Для крупных и сложных проектов рекомендуется 16 ГБ. Для графики нужна DirectX-совместимость, а 4 ГБ видеопамяти указаны как рекомендуемый объём.

Что означают Stair Rule и Control values?

Stair Rule — вычисляемый показатель, связанный с высотой подступенка и шириной проступи. Control values — задаваемые пользователем минимальные и максимальные диапазоны для Riser Height, Tread Width и Stair Rule. При выходе за диапазон программа показывает предупреждение.

Как StairDesigner проверяет высоту прохода?

Для этого используется headroom control. В Modify задаётся Well Hole с размерами верхнего проёма и толщиной перекрытия, затем рассчитанный просвет сравнивается с пользовательским порогом в Tools > Control values.

Можно ли проектировать лестницу с нестандартным углом между стенами?

Да. Triangulation вычисляет угол по трём измерениям, образующим треугольник. Полученное значение используется в много-маршевой модели и позволяет избежать условного округления нестандартного поворота до 90°.

Есть ли в StairDesigner 3D?

Да. 3D-представление обновляется вместе с проектом, поддерживает разные режимы отображения и может располагаться рядом с 2D-планом. Для внешних приложений доступны 3D DXF и 3DS.

Можно ли экспортировать StairDesigner в SketchUp?

StairDesigner экспортирует 3D DXF и 3DS для передачи модели во внешние приложения. В учебных материалах показано использование 3D DXF в CAD и размещение лестничной модели в SketchUp. Конкретный путь импорта зависит от возможностей версии принимающей программы.

Чем 2D DXF отличается от 3D DXF?

3D DXF передаёт пространственную модель лестницы. 2D DXF содержит геометрию отдельных деталей. В Pro доступен базовый 2D DXF для дальнейшей CAD-доработки, а Pro PP предоставляет более настраиваемый DXF для CAM-интеграции.

Что даёт Pro PP?

Pro PP добавляет постпроцессоры и расширенный производственный экспорт. В документации перечислены интеграции с семействами Biesse, Homag, SCM/Morbidelli, Felder, Vitap/Busellato и Holz-Her, а также настраиваемый DXF. Совместимость конкретной производственной системы проверяется отдельно.

Можно ли печатать шаблоны деталей в натуральную величину?

Да, начиная с редакции Pro доступна печать шаблонов 1:1. Std ограничена A4, а бесплатный режим не предоставляет производственный вывод. Для крупного контура StairDesigner распределяет печать по доступному формату принтера.

Что входит в workshop document?

В документ могут входить cutting list, 2D-план всей лестницы, планы отдельных деталей и material and cost report. Состав регулируется через Print setup, а Print preview позволяет проверить документ до печати.

Почему в отчёте два значения объёма?

Cutting list volume относится к прямоугольной заготовке, внутри которой помещается деталь. Real volume — фактический объём геометрии. Для прямоугольной ступени значения близки или совпадают, а для криволинейной детали различаются.

Можно ли задать собственные материалы и типовые соединения?

Да. Materials хранит материалы, а Manufacturing methods и Sub-methods — повторяемые наборы параметров для компонентов и соединений. Это позволяет подготовить стандарт мастерской и применять его к новым лестницам.

Как изменить только одну тетиву, не затрагивая остальные?

Нужно выбрать конкретную деталь и редактировать её Properties. Щелчок вне лестницы, наоборот, открывает общие параметры типа деталей и меняет все соответствующие элементы.

Для чего нужен Perpendicular penetration?

Это параметр соединения подступенка с тетивой. При включении подступенок формируется для перпендикулярного примыкания; при выключении остаётся прямым. Настройка находится в Link parameters для step/stringboard links.

Есть ли автоматическое резервное копирование?

Да. Начиная с 7.14d встроено автоматическое резервирование каждые пять минут и восстановление после неожиданного завершения. Для переноса рабочей среды дополнительно используется Save/Restore settings.

Нужно ли удалять старую версию перед обновлением?

Нет. Для промежуточного обновления StairDesigner устанавливается поверх существующей версии. Перед обновлением всё же разумно сохранить проекты и пользовательские настройки, особенно если используются собственные библиотеки и производственные параметры.

Почему активация может не сработать после переустановки?

User Code и Activation Code связаны с конкретной установкой. Если User Code был экспортирован, а программу затем переустановили, ранее полученный Activation Code уже относится к другой установке. Нужно создать новый User Code и пройти активацию заново по процедуре продавца.

Подходит ли StairDesigner для бетонной лестницы?

Да, ветка 7.15 добавила soffit для бетонных и каменных лестниц и задач облицовки. При таком проекте особенно важно проверять итоговую геометрию ступеней уже с учётом выбранной конструкции и отделочных слоёв.

Является ли StairDesigner BIM-программой для всего здания?

Нет. Это специализированный редактор лестницы. Для включения модели в более широкий архитектурный проект используются 3D DXF и 3DS, а координация всего здания выполняется во внешней CAD/BIM-среде.

Итог

StairDesigner оправдан там, где лестница должна быть не только изображена, но и рассчитана как связанная система деталей. Его сильная сторона — параметрический переход от stairwell и числа ступеней к тетивам, стойкам, поручням, link parameters и производственному выводу. Бесплатная версия позволяет полностью оценить этот способ работы, а платные редакции добавляют документы, шаблоны 1:1, DXF и постпроцессоры в зависимости от уровня.

Для разового проекта разумно начать с бесплатной 7.18j и убедиться, что реальная геометрия укладывается в модель и что пользователь понимает Control values, Properties и 2D/3D. Для регулярной мастерской основную ценность дают Materials, Manufacturing methods и Sub-methods, потому что они превращают производственные правила в повторяемую конфигурацию. Для интеграции с внешней CAM-системой нужно оценивать Pro PP не по списку брендов, а по способности конкретного экспорта корректно пройти весь используемый в мастерской процесс проверки.

Если задача шире одной лестницы, StairDesigner логично использовать вместе с общей CAD-системой, а не пытаться вести в нём весь объект. Если же лестница является частью комплексного деревянного здания или требуется собственная многоуровневая CAM-экосистема, сравнение с SEMA и Staircon становится практически значимым. Во всех сценариях качество результата начинается с точных исходных размеров, осознанных контрольных порогов и проверки модели до выпуска документов.
