Dlubal RSTAB

Dlubal RSTAB 9 — инженерная программа для расчёта 2D- и 3D-стержневых систем: балок, рам, ферм, пространственных каркасов, мачт, решётчатых конструкций и других моделей, где основная расчётная схема строится из стержней. Программа работает с конструкциями из стали, железобетона, древесины, алюминия и других материалов, рассчитывает внутренние усилия, деформации и реакции опор, а проверки по материалам и нормам выполняются через подключаемые add-ons.

RSTAB 9 не является универсальным CAD-редактором и не заменяет архитектурное моделирование. Его задача — расчётная модель, нагрузки, сочетания, анализ, проверка несущей способности и оформление расчётных материалов. В этом смысле Dlubal RSTAB обзор логично строить не вокруг визуального проектирования, а вокруг инженерного цикла: задать геометрию, назначить сечения и материалы, приложить нагрузки, сформировать комбинации, получить усилия и подготовить Printout Report.

RSTAB особенно уместен в проектах, где конструкция хорошо описывается стержнями: стальные фермы покрытия, рамы производственных зданий, деревянные каркасы, башни, антенные мачты, опорные системы, балочные клетки, пространственные решётки. Для пластин, оболочек, стен, контактных элементов и объёмных тел у Dlubal есть RFEM 6: он служит базой модульного семейства для plate, wall, shell, beam, solid и contact elements, тогда как RSTAB 9 сфокусирован на frame and truss analysis.

Краткая характеристика программы

В RSTAB 9 расчётная схема не привязана к одному способу ввода. Инженер может строить модель в графическом окне, вводить данные через таблицы, использовать библиотеки материалов и сечений, дополнять модель через специальные объекты и затем контролировать результаты как в графике, так и в числовых таблицах. Такой подход удобен для конструкций, где нужно видеть пространственную схему, но при этом быстро проверять значения в узлах, стержнях, опорах и сочетаниях.

Чем Dlubal RSTAB 9 отличается от RFEM 6

RSTAB 9 и RFEM 6 часто упоминаются рядом, но это не одна и та же программа. RFEM 6 рассчитан на более широкий набор конечных элементов: пластины, стены, оболочки, балки, тела и контактные элементы. RSTAB 9 ориентирован на стержневую механику: балки, рамы, фермы, решётки, мачты, каркасы и другие системы, где основная работа идёт с members и member sets.

Практическая разница проявляется уже на этапе постановки задачи. Если конструкция состоит из колонн, ригелей, раскосов, поясов фермы, балок настила и связей, RSTAB даёт более прямой маршрут: узлы, стержни, сечения, шарниры, опоры, нагрузки, сочетания, результаты. Если в модели есть плиты, оболочки, стены, мембраны, контактные поверхности или сложные FEM-области, логичнее переходить к RFEM.

RSTAB удобен не тем, что делает всё, а тем, что не перегружает задачу лишними сущностями там, где расчёт действительно стержневой. Для инженера это означает меньше отвлечения на поверхности и FEM-сетку, более прямой ввод исходных данных и понятную структуру результатов по стержням.

Интерфейс и рабочая логика

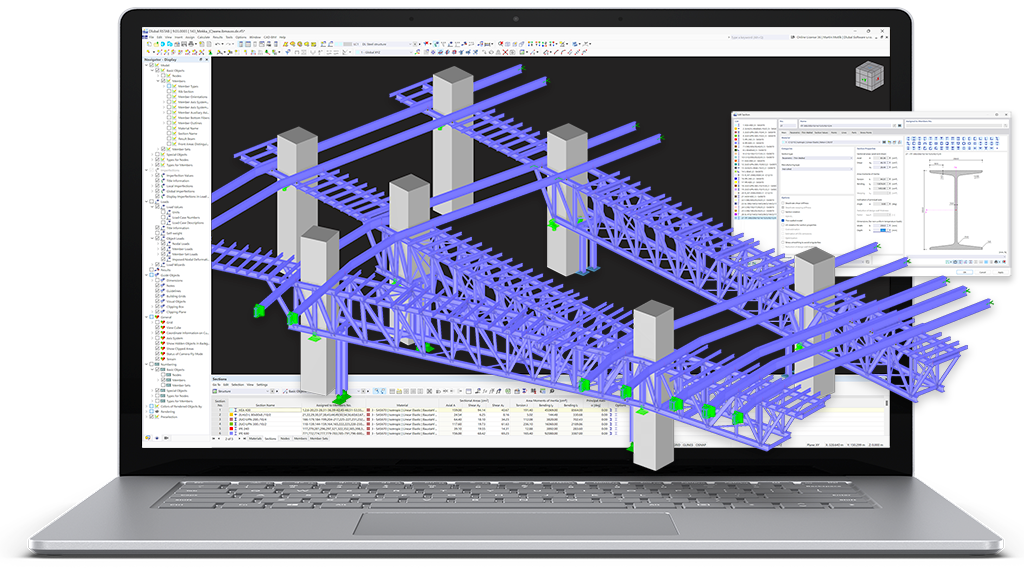

Интерфейс RSTAB 9 построен вокруг графического окна, навигатора, таблиц и панелей настройки отображения. Модель можно создавать в привычной CAD-подобной среде или через табличный ввод. При правом клике по объектам в графике или навигаторе открывается shortcut menu, через которое создаются и редактируются объекты модели.

В рабочей области инженер видит расчётную схему, оси, узлы, стержни, опоры, нагрузки и результаты. Через навигатор удобно переключаться между объектами модели, нагрузками, расчётными настройками, результатами и отчётами. Таблицы используются не как вторичный справочник, а как полноценный способ ввода и проверки данных: в них можно контролировать номера объектов, координаты, типы стержней, сечения, материалы, нагрузки и комбинации.

Графическая часть особенно важна при работе с пространственной рамой или фермой. Отображение можно настраивать через пользовательские виды и visibilities: например, показывать только выбранные стержни, элементы с определённым сечением или часть конструкции, относящуюся к конкретному материалу. Для больших моделей это снижает риск ошибиться при назначении шарниров, опор, эксцентриситетов и нагрузок.

RSTAB поддерживает многоязычный интерфейс, включая русский язык. Это полезно для команд, где расчётчик работает с русскоязычной документацией, но часть терминов всё равно остаётся в международной инженерной практике: Load Cases, Load Combinations, Result Diagrams, Printout Report, Add-ons, Members, Cross-Sections.

Основные области интерфейса

Такой интерфейс хорошо подходит для инженерной проверки: пользователь не только строит схему, но и сразу видит, какие данные попадут в расчёт. При работе с фермой это помогает проверить направления раскосов, закрепления поясов, назначение шарниров и правильность нагрузок. При работе с рамой — убедиться, что колонны, ригели, связи и опоры связаны в единую расчётную систему.

Создание расчётной модели

Модель в RSTAB 9 начинается с узлов, стержней, сечений и материалов. Для стержневой конструкции это базовый набор: узлы задают геометрию, стержни формируют расчётные элементы, сечения определяют жёсткость и несущую способность, материалы задают физико-механические свойства. В RSTAB используются member types, включая beams, trusses и tension members, что позволяет по-разному описывать балочные элементы, ферменные раскосы и элементы, работающие только на растяжение.

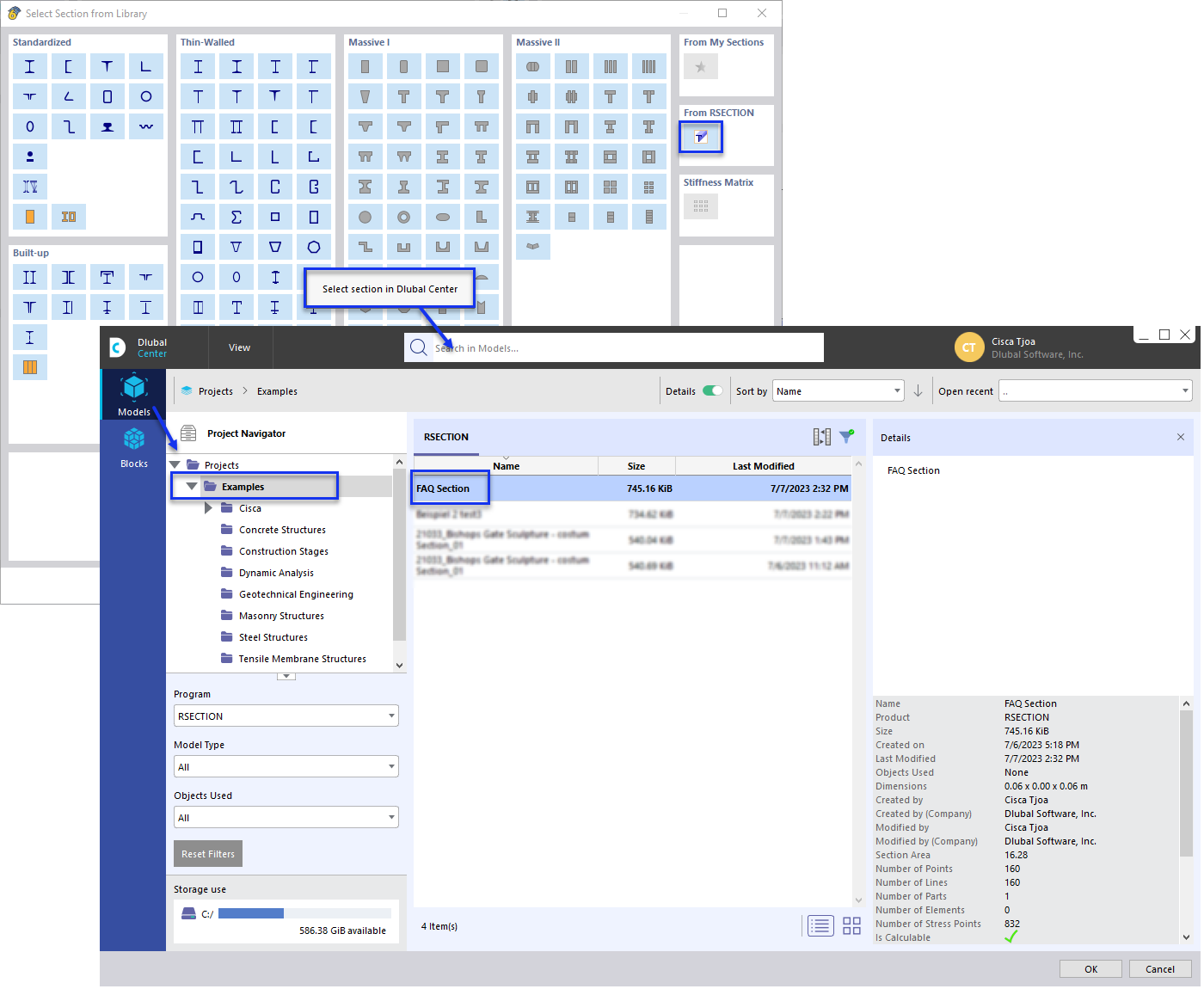

Библиотеки материалов и сечений встроены в процесс моделирования. В программе можно фильтровать базы, добавлять пользовательские записи и работать с избранными позициями. Для нестандартных сечений используется связка с RSECTION: специальные сечения можно импортировать и анализировать, а RSECTION рассчитывает геометрические характеристики и выполняет последующий stress analysis.

Работа с сечениями важна не только для расчёта жёсткости. В стальных и деревянных конструкциях именно сечение часто определяет дальнейшие проверки: устойчивость, прогибы, напряжения, предельные состояния. В RSTAB сечение назначается стержню, после чего участвует в расчёте внутренних усилий и деформаций, а при подключённых add-ons — в проверках по выбранным нормам.

Какие объекты формируют модель

В стержневой модели RSTAB используются несколько групп объектов:

• Nodes — координатные точки, в которых соединяются стержни, задаются опоры, нагрузки и контрольные точки.

• Members — основные стержневые элементы: балки, колонны, раскосы, стойки, пояса ферм.

• Member Sets — группы стержней, которые удобно проверять и анализировать как связанные элементы.

• Materials — свойства материала для расчёта жёсткости и проверок.

• Cross-Sections — геометрия сечения, момент инерции, площадь, характеристики для расчёта.

• Member Hinges — шарниры на концах стержней, освобождения по усилиям и моментам.

• Member Eccentricities — смещения расчётной оси относительно геометрического положения.

• Member Supports — опирание стержня по длине.

• Member Stiffeners — поперечные усиления для расчётных проверок.

• Member Nonlinearities — нелинейное поведение отдельных элементов.

• Member Transverse Ribs и Springs — дополнительные расчётные параметры для специальных схем.

Эти объекты важны в реальных проектах. Например, ферма с шарнирными раскосами и непрерывными поясами будет работать иначе, чем та же геометрия с жёсткими соединениями. Рама с эксцентриситетом колонны относительно балки даст другие внутренние усилия, чем идеализированная схема с пересечением осей в одной точке. RSTAB позволяет фиксировать такие инженерные детали внутри модели, а не держать их только в пояснительной записке.

Графический и табличный ввод

Графический ввод удобен для быстрой сборки схемы: инженер задаёт узлы, соединяет их стержнями, назначает опоры, проверяет пространственную форму. Табличный ввод нужен там, где важна точность и повторяемость: координаты узлов, номера стержней, длины, сечения, материалы, параметры шарниров, величины нагрузок. В длинных фермах и повторяющихся рамах табличный контроль снижает количество визуальных ошибок.

Для простого примера с фермой процесс выглядит так:

1. Создаются узлы верхнего и нижнего поясов.

2. Между узлами задаются стержни поясов, стоек и раскосов.

3. Для поясов выбираются балки или стержни соответствующего типа.

4. Для раскосов задаётся нужный member type.

5. Стержням назначаются материалы и сечения.

6. В узлах опирания создаются supports.

7. Нагрузки задаются как узловые, стержневые или сгенерированные.

8. Программа рассчитывает усилия, деформации и реакции.

Для пространственной рамы схема похожа, но больше внимания уделяется ориентации осей стержней, жёсткости узлов, эксцентриситетам, закреплениям и связям. В RSTAB 9 это можно контролировать через графическое отображение и таблицы, не разрывая модель на отдельные несвязанные фрагменты.

Нагрузки и сочетания

Нагрузочная модель в RSTAB 9 строится через load cases, load combinations и result combinations. Нагрузочные случаи разделяют постоянные, временные, снеговые, ветровые, монтажные и другие воздействия. Сочетания объединяют эти случаи по выбранным правилам и коэффициентам, чтобы получить расчётные ситуации для проверки конструкции.

RSTAB 9 поддерживает автоматическую генерацию нагрузок и сочетаний. Snow Load Wizard создаёт снеговые нагрузки как member loads или surface loads; среди доступных норм для снеговой нагрузки есть EN 1991-1-3, SIA 261, ASCE 7, NBC, CTE DB-SE-AE, GB 50009 и IS 875.

Wind Load Wizard формирует ветровые нагрузки для вертикальных стен, плоских крыш, односкатных и двускатных крыш, а также комбинаций стен с плоской или скатной кровлей. Для ветра доступны EN 1991-1-3, SIA 261, ASCE 7, NBC, CTE DB-SE-AE, SANS 10160, GB 50009 и NTC.

Для стержневых систем важна функция преобразования площадных воздействий в нагрузки на стержни. В RSTAB можно описать плоскость через угловые узлы или выбрать ячейки в графике, после чего площадь распределяется на member loads. Для чисто стержневых моделей, например балочных клеток, доступна работа с free line loads: такие нагрузки можно задать, например, от конвейерной линии, а затем пропорционально передать на стержни.

Типовые задачи с нагрузками

Автоматическая генерация сочетаний снижает риск пропустить расчётную ситуацию. В Base Data выбирается нормативная база, а combination wizard формирует комбинации с учётом выбранного стандарта. Среди доступных стандартов для автоматической генерации есть EN 1990, ASCE 7, ACI 318, IBC, CAN/CSA, NBC и другие нормативные наборы.

Для инженера это означает, что RSTAB не ограничивается ручным списком нагрузок. Программа помогает построить структуру расчётных случаев, разделить воздействия по категориям, сформировать сочетания и затем использовать их в расчёте и проверках. При этом исходные нагрузки остаются видимыми в модели и таблицах, поэтому их можно проверить до запуска расчёта.

Расчёт и вывод результатов

RSTAB 9 выполняет линейный и нелинейный structural analysis для стержневых моделей. В параметрах расчёта выбираются linear static, second-order и large deformation analysis; настройки задаются для load cases, load combinations и result combinations. При расчёте по large deformation analysis нагрузка может прикладываться поэтапно, а для нескольких сочетаний используются параллельные solver-процессы.

Основные результаты расчёта:

• нормальные силы;

• поперечные силы;

• изгибающие моменты;

• крутящие моменты;

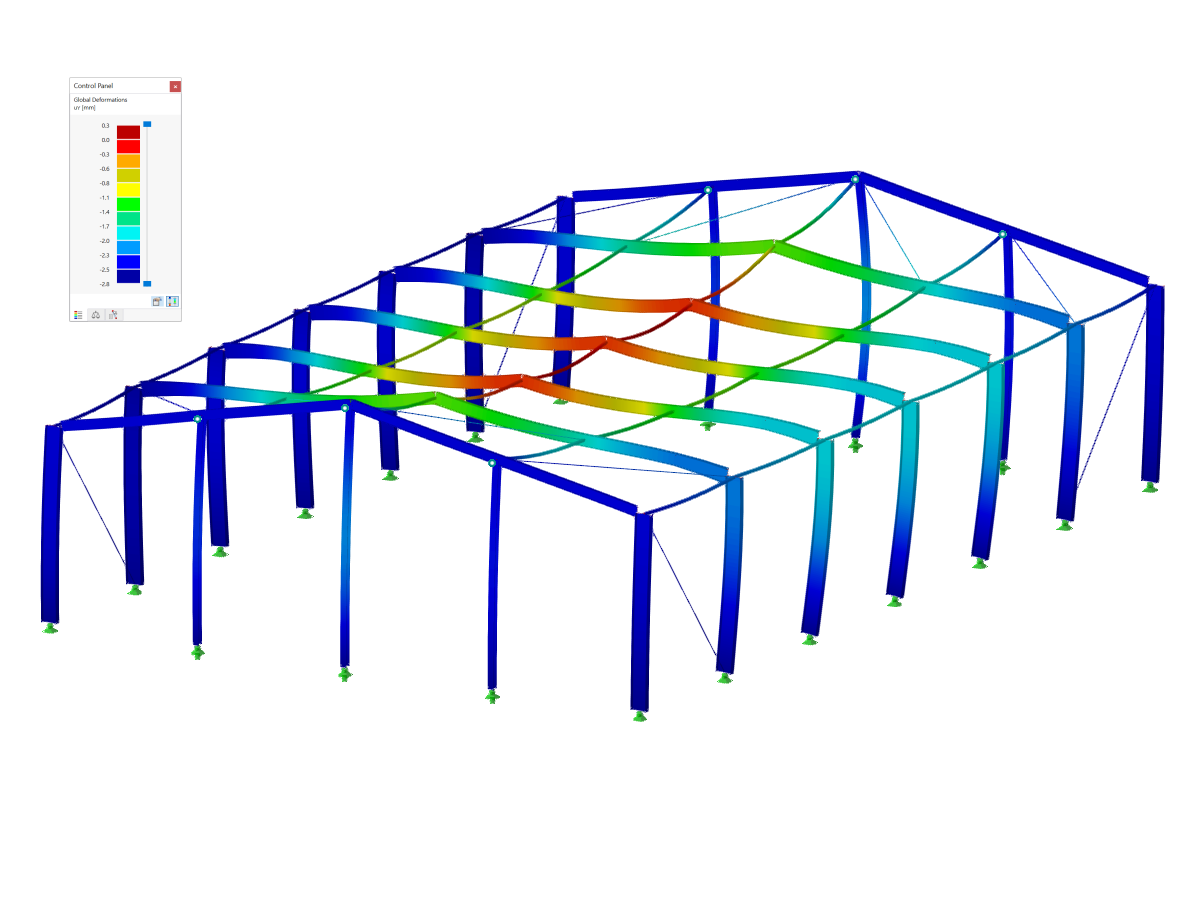

• деформации;

• перемещения узлов;

• реакции опор;

• результаты по выбранным сочетаниям;

• диаграммы по стержням и наборам стержней.

Result Diagrams позволяют оценивать результаты для members, member sets и representatives. Диаграммы открываются через меню Results → Result Diagrams for Selected Members / Member Sets, через пункт Result Diagrams в контекстном меню или через кнопку Result Diagrams. В навигаторе выбираются типы результатов: deformations, internal forces and moments, strains и contact forces.

Для длинных балок, ферм и рам диаграммы дают быстрый контроль: где максимум момента, где меняется знак поперечной силы, какой стержень работает на сжатие, какой — на растяжение, где возникают предельные перемещения. В таблицах удобно проверять конкретные значения, а графика помогает понять общую картину работы конструкции.

Как читать результаты в RSTAB

При анализе стержневой конструкции полезно двигаться от общей картины к частным значениям:

1. Проверить деформированную схему. Неправильная форма деформации часто указывает на ошибку в опорах, шарнирах или связях.

2. Посмотреть реакции опор. Нулевые или странно распределённые реакции помогают обнаружить незакреплённую или переопределённую схему.

3. Оценить нормальные силы. Для ферм это основной результат по раскосам, стойкам и поясам.

4. Проверить изгибающие моменты. Для рам и балок это один из ключевых показателей.

5. Сравнить load cases и combinations. Максимум усилия может возникать не в отдельном нагрузочном случае, а в комбинации.

6. Открыть Result Diagrams по критическим стержням. Так проще увидеть распределение усилия по длине.

7. Сверить результаты в таблицах. Табличное значение нужно для отчёта и проверки.

Расчётные результаты не стоит воспринимать только как цветную картинку. В RSTAB графика нужна для ориентации и проверки формы работы конструкции, а численные таблицы и диаграммы — для инженерного решения: изменить сечение, добавить связь, уточнить шарнир, пересмотреть нагрузочную схему или перейти к проверкам в add-ons.

Printout Report и оформление расчёта

RSTAB 9 включает Printout Report — среду подготовки расчётной документации. В отчёт добавляются исходные данные, результаты, графика, пояснения, сканы и PDF-файлы. Для одной модели можно создать несколько отчётов с разным составом: например, краткий отчёт для внутренней проверки и расширенный документ для экспертизы или передачи проектировщику.

Новый отчёт создаётся через File → New Printout Report, кнопку New Printout Report на панели инструментов или контекстное меню в Navigator – Data. После выбора состава документа в Printout Report Manager используется кнопка Save and Show, чтобы сформировать print preview.

Printout Report полезен тем, что связывает модель и документацию. Инженеру не нужно вручную переносить все таблицы и графики в отдельный редактор: основные элементы расчёта можно собрать внутри RSTAB. При этом отчёт требует дисциплины — в него должны попадать не только красивые диаграммы, но и исходные данные: материалы, сечения, нагрузки, сочетания, расчётные настройки и критические результаты.

Что стоит включать в расчётный отчёт

• исходную расчётную схему;

• список материалов и сечений;

• описание опор и шарниров;

• load cases и load combinations;

• основные настройки расчёта;

• реакции опор;

• деформации;

• диаграммы внутренних усилий;

• результаты проверок из add-ons;

• пояснения к нестандартным решениям;

• графику по критическим стержням;

• итоговые таблицы по выбранным элементам.

RSTAB позволяет сделать отчёт проверяемым, но качество документа зависит от выбранного состава. Если включить только итоговые картинки, проверяющий не увидит, как получен результат. Если добавить все таблицы без отбора, отчёт станет громоздким. Оптимальный вариант — показать исходные данные, расчётные сочетания, критические элементы и результаты, которые действительно обосновывают решение.

Add-ons и расширение возможностей

В RSTAB 9 расширения встроены в общую рабочую логику программы. Они активируются в Add-ons tab окна New Model – Base Data. В этой вкладке задаются анализы и design checks для модели; включение выполняется через check box соответствующего add-on. После активации появляются дополнительные функции: effective lengths, transverse stiffeners, warping torsion, stability analysis, dynamic analysis и другие настройки.

Add-ons делятся на несколько направлений:

Design add-ons закрывают проверки reinforced concrete structures, steel structures, timber structures, masonry structures, aluminum structures и stress-strain analyses.

Для практического расчёта это важно: базовый расчёт внутренних усилий и деформаций — только часть работы. Инженеру нужно проверить, выдерживает ли сечение усилия, проходит ли элемент по устойчивости, выполняются ли требования по прогибам, нужны ли дополнительные параметры для расчётной длины, есть ли ограничения по материалу и нормам. В RSTAB эти задачи решаются не отдельным разрывом рабочего процесса, а через подключаемые расчётные блоки.

Примеры add-ons по задачам

Add-ons не стоит воспринимать как декоративные дополнения. Для проектировщика это основной путь от общей расчётной схемы к проверке элемента по материалу и норме. Без них RSTAB остаётся сильной программой для расчёта усилий и деформаций, но полноценная проверка стальной, деревянной или железобетонной конструкции требует соответствующих расчётных расширений.

Нормы и расчётные проверки

RSTAB 9 поддерживает работу с разными нормативными системами. В разделах Dlubal для RSTAB перечислены Eurocodes, German Standards, British Standards, Italian Standards, US Standards, Canadian Standards, Australian Standards, Swiss Standards, Chinese Standards, Indian Standards, Mexican Standards, Russian Standards SP, South African Standards и Brazilian Standards.

Для международных проектов это имеет практическое значение. Одна и та же стержневая схема может проверяться по разным правилам сочетаний и материалам. RSTAB разделяет расчётную модель, нагрузки, стандарты классификации и проверки через add-ons, поэтому инженер может выстроить модель один раз, а затем использовать нужные нормативные настройки в рамках доступных расчётных модулей.

Важно различать три уровня:

1. Расчётная схема — геометрия, стержни, материалы, сечения, опоры.

2. Нагрузки и сочетания — load cases, load combinations, нормативные правила комбинирования.



3. Design checks — проверки по материалам и нормам через add-ons.

Ошибки часто возникают, когда эти уровни смешивают. Например, правильно построенная ферма не гарантирует правильную проверку, если нагрузки классифицированы неверно. Корректно выбранный Steel Design не исправит ошибочное закрепление колонны. Автоматическая генерация сочетаний полезна, но исходные категории воздействий всё равно должен контролировать инженер.

Импорт, экспорт и интеграции

RSTAB 9 встроен в экосистему Dlubal и поддерживает обмен с внешними программами. Dlubal API работает через gRPC и ориентирован на Python и C#, что позволяет обращаться к объектам продукта, автоматизировать моделирование, параметрические задачи и оптимизацию.

RWIND 3 используется как digital wind tunnel: программа моделирует wind flows вокруг геометрии здания и рассчитывает wind loads на поверхности. RSECTION рассчитывает свойства пользовательских сечений и выполняет stress analysis. Эти связки особенно важны для инженерных задач, где обычных библиотечных сечений или упрощённых ветровых нагрузок недостаточно.

Поддерживаемые направления обмена

Внутри сайта freeexe материал по RSTAB логично связывать со смежными программами не как с прямыми заменами, а как с инструментами соседних этапов: AutoCAD — для CAD-чертежей, DWG FastView и Free DWG Viewer — для просмотра DWG, SketchUp и Blender — для 3D-визуализации и моделирования без расчётной проверки несущих конструкций.

RSTAB не нужно сравнивать с такими программами как с инженерными аналогами. CAD- и 3D-редакторы помогают подготовить геометрию, визуализировать объект или обменяться чертежами, но расчёт внутренних усилий, деформаций, реакций опор и проверок по нормам выполняется в специализированной расчётной среде.

Пошаговая инструкция: как выполнить первый расчёт в RSTAB 9

Ниже — типовой порядок работы для стержневой модели. Он подходит для рамы, фермы, балочной клетки или простой пространственной конструкции. Конкретные значения нагрузок, сечений и нормативных параметров зависят от проекта, но последовательность остаётся устойчивой.

Шаг 1. Создать модель и задать базовые данные

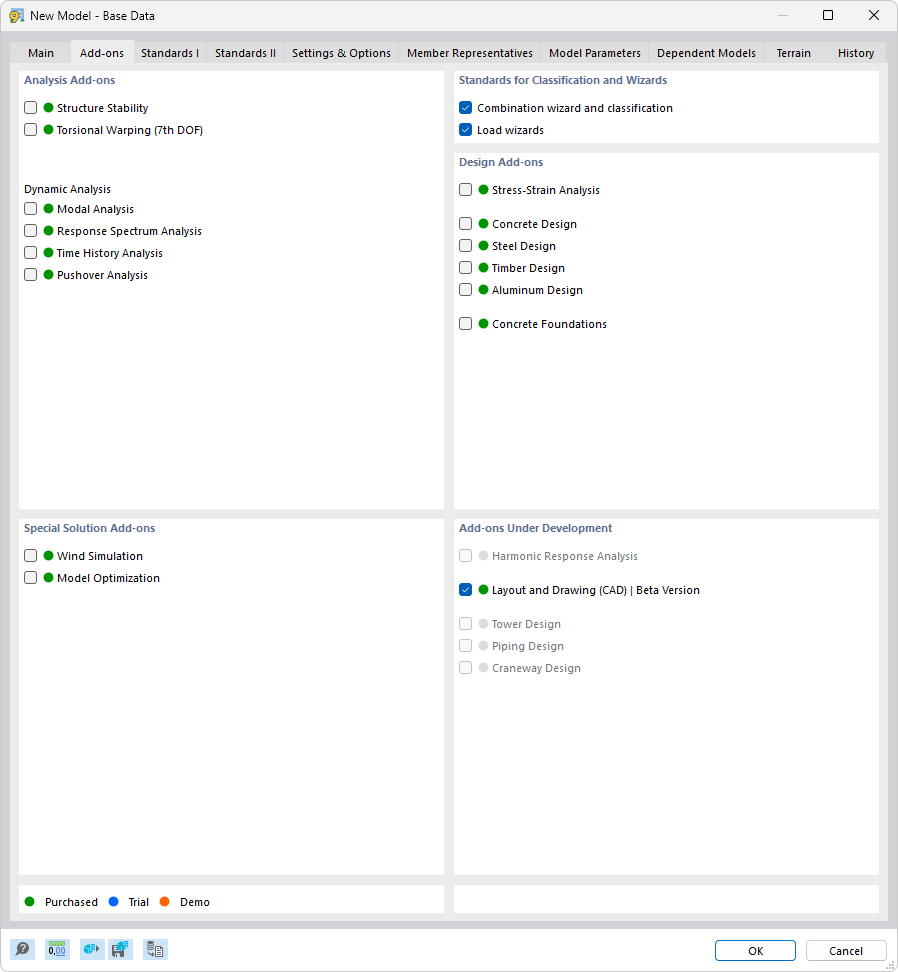

Работа начинается с новой модели. В New Model – Base Data задаются основные параметры расчёта, активируются нужные add-ons, выбираются стандарты и мастера для комбинаций и нагрузок. Вкладка Add-ons особенно важна: именно здесь включаются дополнительные расчётные возможности, которые затем появляются в свойствах объектов, таблицах и навигаторе.

Если задача ограничивается расчётом усилий и деформаций, можно работать с базовой стержневой моделью. Если нужна проверка стальных, деревянных, железобетонных или алюминиевых элементов, соответствующие design add-ons следует активировать до детального ввода параметров проверки.

Шаг 2. Настроить стандарты и мастера

В разделе стандартов выбирается нормативная база для классификации нагрузок и автоматической генерации сочетаний. Combination wizard и Load wizard в Standards for Classification and Wizards используются для load combinations, wind loads и snow loads.

Для практического расчёта это значит, что пользователь не просто вводит несколько нагрузок вручную, а задаёт систему: какие воздействия относятся к постоянным, какие к временным, какие к снеговым или ветровым, какие правила комбинирования применяются.

Шаг 3. Создать геометрию через узлы и стержни

Геометрия стержневой модели строится из nodes и members. В простой раме сначала задаются нижние и верхние узлы колонн, затем стержни колонн и ригелей. В ферме создаются узлы верхнего и нижнего поясов, затем добавляются пояса, стойки и раскосы.

На этом этапе важно:

• соблюдать единую систему координат;

• проверять, что стержни действительно соединены в общих узлах;

• не оставлять случайные разрывы между элементами;

• правильно задавать направление стержней;

• контролировать длины и номера объектов в таблицах.

Даже небольшая геометрическая ошибка меняет расчётную схему. Например, стержень, который визуально почти касается узла, но не соединён с ним, не передаст усилия в расчёте. Поэтому после построения схемы нужно проверять модель не только в графике, но и через таблицы.

Шаг 4. Назначить материалы и сечения

Для каждого стержня выбирается material и cross-section. Библиотеки сечений и материалов ускоряют моделирование, а пользовательские записи позволяют использовать нестандартные профили. Для сложных сечений применяется RSECTION: оно рассчитывает свойства сечения и помогает передать их в расчётную модель.

Для стальной фермы пояса и раскосы обычно получают разные сечения. Для рамы колонны и ригели также часто отличаются: колоннам важна устойчивость и сжатие с изгибом, ригелям — изгиб, прогибы и узловая работа. В RSTAB это задаётся не описанием в тексте, а назначением конкретных cross-sections отдельным стержням или группам.

Шаг 5. Задать опоры, шарниры и эксцентриситеты

После геометрии и сечений задаются boundary conditions. В RSTAB это supports, member hinges, member eccentricities и другие параметры. Опоры определяют, какие перемещения и повороты запрещены. Шарниры управляют передачей моментов и усилий между элементами. Эксцентриситеты описывают несовпадение расчётных осей.

Для фермы важно правильно задать шарнирность раскосов и поясов. Для рамы — не ошибиться с жёсткостью узлов. Для мачты или башни — внимательно задать опирание и связи, потому что пространственная устойчивость зависит от работы всех элементов.

Шаг 6. Создать нагрузочные случаи

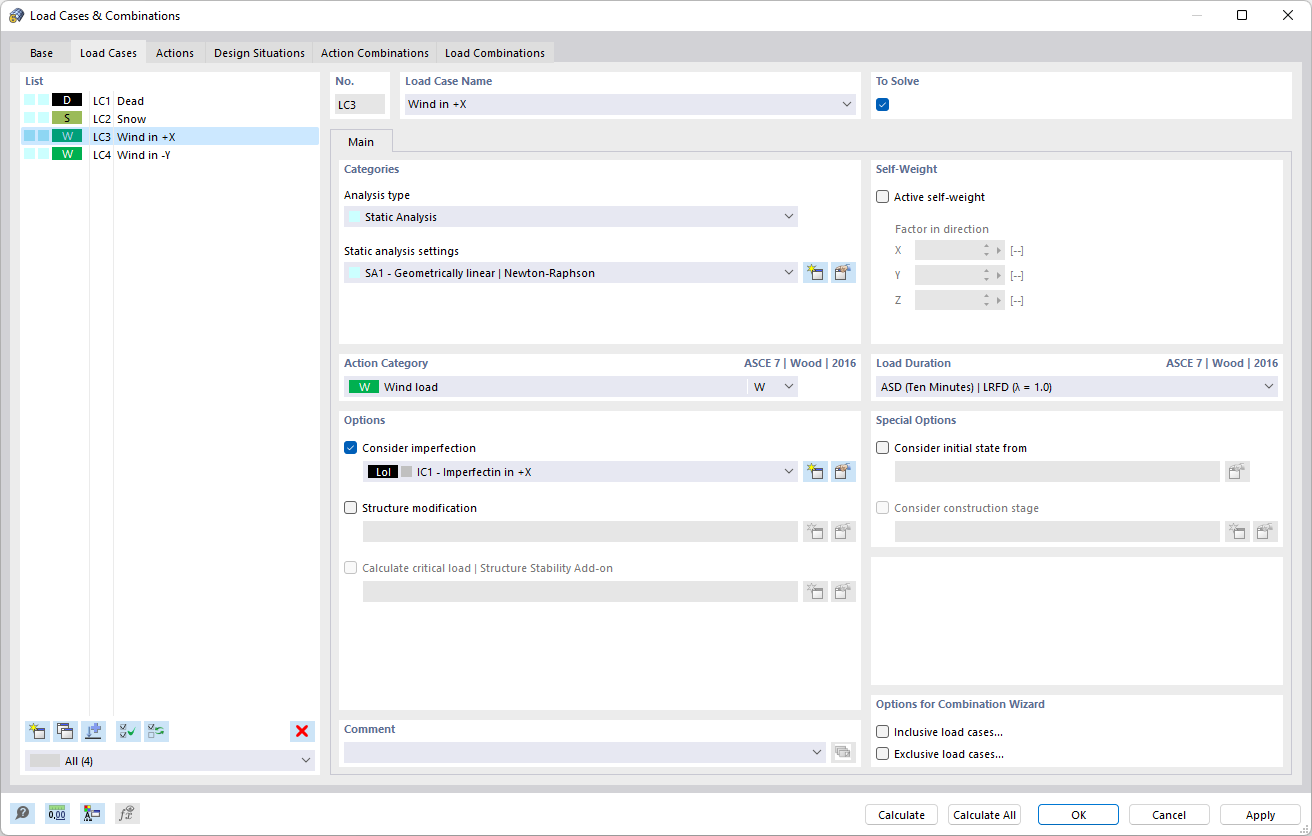

Load cases разделяют разные типы воздействий. Постоянные нагрузки, снег, ветер, монтажные нагрузки и эксплуатационные воздействия лучше не смешивать в одном случае. Разделение даёт возможность корректно формировать сочетания и анализировать, какая нагрузка определяет критический результат.

В RSTAB нагрузка может прикладываться к узлам, стержням, линиям и через генераторы. Для снеговых нагрузок используется Snow Load Wizard, для ветровых — Wind Load Wizard. Площадные воздействия можно преобразовывать в member loads, а free line loads передавать на стержневую модель.

Шаг 7. Сформировать сочетания

Load combinations создаются вручную или автоматически. В Base Data выбирается стандарт, а combination wizard формирует сочетания по правилам выбранной нормативной системы. Сочетания нужны для расчётных ситуаций, в которых одна нагрузка может быть ведущей, другие — сопутствующими, а коэффициенты отличаются в зависимости от категории воздействия.

В инженерной работе важно просмотреть сформированные сочетания. Автоматизация не отменяет проверки: нужно убедиться, что нагрузочные случаи отнесены к правильным категориям, а ненужные или дублирующие комбинации не мешают анализу.

Шаг 8. Запустить расчёт и проверить сходимость

После формирования модели и нагрузок выполняется расчёт. В RSTAB доступны linear static, second-order и large deformation analysis. Для задач с геометрической нелинейностью может использоваться поэтапное приложение нагрузки, а при множестве сочетаний программа задействует параллельные solver-процессы.

Первый результат нужно проверять не по максимальному коэффициенту использования, а по адекватности схемы:

• не улетела ли модель из-за неправильной опоры;

• нет ли нулевых усилий в стержнях, которые должны работать;

• не появились ли чрезмерные перемещения;

• совпадает ли форма деформации с ожидаемой работой конструкции;

• соответствуют ли реакции опор суммарной нагрузке.

Шаг 9. Оценить результаты в графике и таблицах

После расчёта результаты анализируются через графическое отображение, таблицы и Result Diagrams. Для выбранных members и member sets открываются диаграммы усилий и деформаций; нужные типы результатов выбираются в навигаторе.

Для фермы первым делом смотрят нормальные силы в раскосах, стойках и поясах. Для рамы — изгибающие моменты, поперечные силы, перемещения узлов и реакции опор. Для балочной клетки — прогибы, изгибающие моменты и распределение нагрузок между стержнями.

Шаг 10. Сформировать Printout Report

После проверки результатов создаётся Printout Report. В отчёт включаются исходные данные, расчётные схемы, таблицы нагрузок, сочетания, диаграммы и результаты design checks. Новый отчёт создаётся через File → New Printout Report, кнопку на панели инструментов или контекстное меню Navigator – Data, а в Printout Report Manager выбирается состав документа и используется Save and Show.

Хороший отчёт по RSTAB показывает не только итоговые значения, но и путь к ним: модель, нагрузки, сочетания, расчётные настройки, критические стержни и результаты проверок. Это особенно важно для проектного бюро, где расчёт передаётся внутри команды или внешнему проверяющему.

Практические сценарии применения

Стальные фермы покрытий

Ферма покрытия — один из самых естественных сценариев для RSTAB. Схема строится из верхнего и нижнего поясов, раскосов и стоек. Нагрузки от кровельного покрытия, снега, ветра и подвесного оборудования передаются на узлы или стержни. В результате инженер получает нормальные силы в элементах, прогибы, реакции опор и основу для Steel Design.

Для ферм особенно важны:

• правильное назначение member type для раскосов;

• корректная шарнирность узлов;

• проверка направления стержней;

• контроль снеговых и ветровых сочетаний;

• сравнение усилий в сжатых и растянутых элементах;

• проверка прогиба нижнего пояса.

RSTAB удобен тем, что ферменная схема остаётся прозрачной. Инженер видит каждый member, может выделить группу раскосов, открыть Result Diagrams и быстро найти элементы с максимальными усилиями.

Пространственные рамы

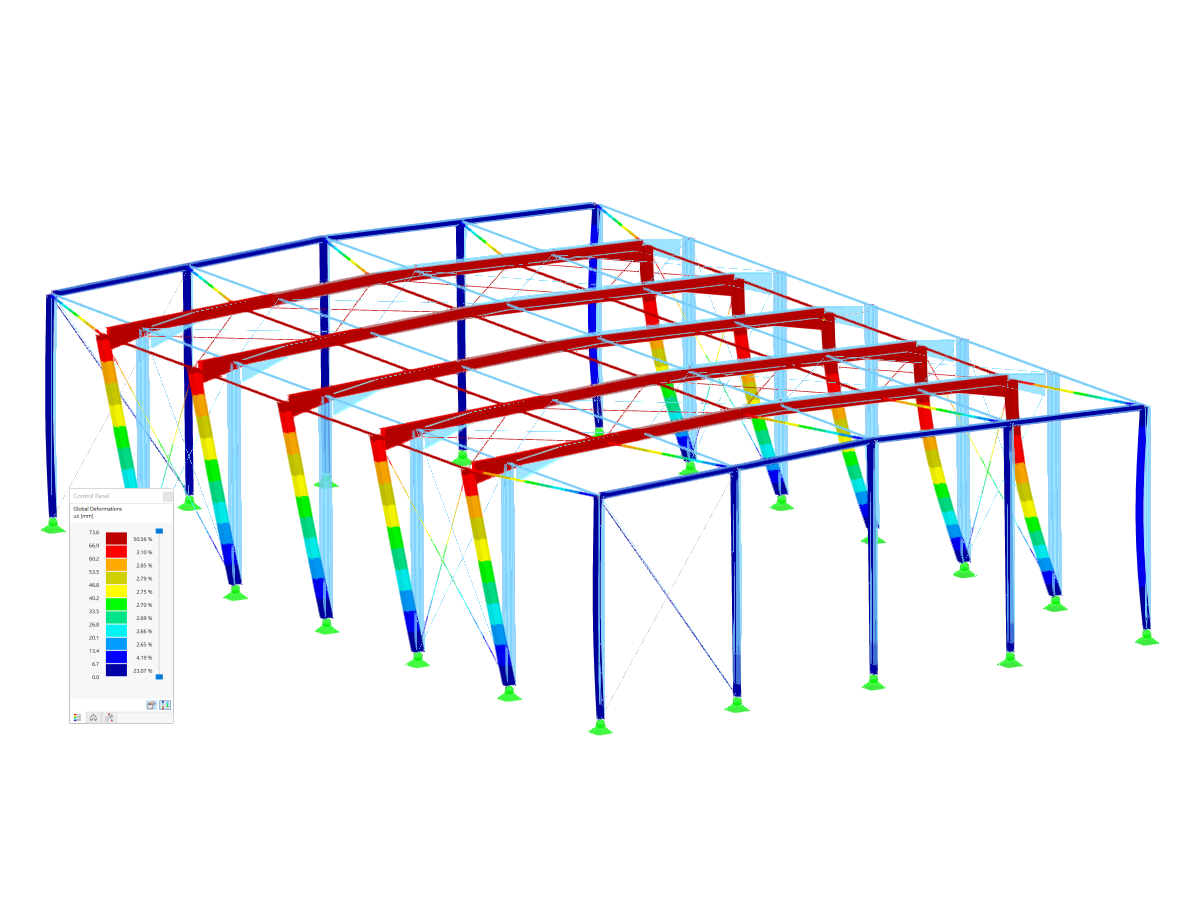

Для промышленного или складского здания RSTAB используется как программа для расчёта рамных конструкций: колонны, ригели, связи, распорки и второстепенные балки работают как единая пространственная система. В таких моделях важны не только усилия, но и перемещения узлов, реакции фундаментов, работа связей и жёсткость рамы.

При расчёте рам в RSTAB контролируются:

• закрепление колонн в основании;

• жёсткость узлов колонна–ригель;

• наличие или отсутствие шарниров;

• работа связей в продольном и поперечном направлении;

• влияние ветровых нагрузок;

• сочетания с постоянными и временными воздействиями;

• прогибы ригелей.

RSTAB подходит для регулярной работы с повторяющимися рамами, потому что модель можно строить через графику и таблицы, а параметры стержней контролировать системно.

Деревянные конструкции

Для timber structures RSTAB применим в расчётах деревянных рам, ферм, балок, прогонов и каркасов. Timber Design add-on используется для расчётных проверок деревянных элементов. В таких проектах важны расчётные длины, устойчивость сжатых элементов, прогибы, узлы и работа связей.

Деревянная конструкция часто требует большей внимательности к опорам и шарнирам, чем стальная. Неправильное закрепление может дать красивую, но инженерно неверную схему. В RSTAB это проверяется через деформированную форму, реакции и диаграммы усилий.

Мачты, башни и решётчатые системы

Мачты и башни обычно состоят из большого количества стержней, раскосов и поясов. Для таких объектов RSTAB даёт возможность построить пространственную стержневую схему, задать ветровые нагрузки, проверить усилия в элементах и оценить перемещения верха. При необходимости к расчёту подключаются add-ons для устойчивости и материала.

Критические моменты в таких моделях:

• пространственная геометрия;

• ориентация стержней;

• работа диагональных связей;

• ветровое воздействие;

• реакция анкерных опор;

• устойчивость сжатых элементов;

• чувствительность к нелинейному расчёту.

Балочные клетки и технологические конструкции

В балочных клетках, площадках обслуживания, опорных рамах под оборудование и конвейерных системах RSTAB полезен благодаря member loads, free line loads и передаче нагрузок на стержни. Если нагрузка идёт от настила, технологической линии или подвесного оборудования, её можно разложить по стержням и затем проверить усилия в балках и опорах.

Для таких задач важны не только максимальные моменты, но и эксплуатационные деформации. Прогиб балки может стать определяющим раньше, чем прочность. RSTAB позволяет анализировать деформации по load cases и combinations, а затем включать нужные результаты в Printout Report.

Солнечные монтажные системы

RSTAB используется в задачах structural design for solar systems: работа идёт со стальными, алюминиевыми и бетонными элементами в единой среде. Для таких конструкций важны ветровые нагрузки, опоры, продольные и поперечные связи, повторяемые стержневые элементы и проверка перемещений.

В солнечных системах часто встречается большое количество однотипных элементов. Поэтому особенно полезны таблицы, группировка стержней, повторяемость сечений и быстрый контроль комбинаций нагрузок.

Системные требования

RSTAB 9 работает на Windows 10 64-bit и Windows 11 64-bit. Для расчётной программы важны не только процессор и память, но и видеокарта: графическое окно, отображение результатов, 3D-представление и большие модели требуют нормальной OpenGL-поддержки.

ARM-процессоры не рекомендуются, потому что RFEM 6 и RSTAB 9 доступны в x86-варианте и на ARM-машинах выполняются через x86-эмуляцию. Для RAM используется ориентир 1–3 GB на поток процессора; 32 GB RAM хорошо покрывает большинство сценариев.

Для видеокарты подходят современные GPU NVIDIA или AMD. Интегрированные Intel GPU не считаются достаточными для RFEM/RSTAB. В самой программе используемый GPU проверяется через Help → System Information, где в разделе Graphics Card → Renderer отображается активный графический адаптер.

Виртуальные машины возможны только при наличии корректной OpenGL 4.2 или выше. Для расчётов и больших моделей лучше рабочая станция с дискретной видеокартой, достаточным объёмом RAM и SSD, потому что расчёт создаёт временные файлы, а антивирусная проверка рабочей папки может заметно снижать скорость.

Сравнение с аналогами

RSTAB 9 корректно сравнивать не с CAD-редакторами, а с инженерными расчётными программами. Ниже — реальные альтернативы, которые встречаются в расчёте строительных конструкций.

RFEM 6 — ближайший родственник RSTAB, но не прямой заменитель для всех задач. Если проект остаётся стержневым, RSTAB обычно даёт более компактный путь. Если нужны plate, shell, wall, solid или contact elements, RFEM становится более подходящей средой.

SCIA Engineer рассчитан на multi-material structural analysis and design и применяется для зданий, мостов, промышленных сооружений, стадионов, крановых конструкций и сложных BIM-сценариев. Это более широкая инженерная платформа, тогда как RSTAB сильнее сфокусирован на frame and truss structures.

Autodesk Robot Structural Analysis Professional удобен командам, у которых расчётная цепочка построена вокруг Autodesk и Revit. Robot ориентирован на structural load analysis и code compliance в составе Autodesk AEC Collection, а RSTAB живёт в отдельной экосистеме Dlubal.

SAP2000 — универсальная среда structural analysis and design с единым интерфейсом для моделирования, расчёта, проектирования и отчётности. В нём сильна общая расчётная универсальность, но для регулярных стержневых схем RSTAB даёт более специализированный рабочий маршрут.

STAAD.Pro используется для 3D structural analysis and design, включая steel, concrete, timber, aluminum и cold-formed steel. Это распространённое решение в инфраструктурных и промышленных проектах, но его рабочий процесс отличается от Dlubal-логики с RSTAB, RSECTION, RWIND и add-ons.

Tekla Structural Designer ориентирован на building design workflow: единая модель, расчёт, проектирование и связь с BIM/detailing-процессом Trimble. Для бюро, где расчёт сразу связан с Tekla Structures и Revit, это сильный аргумент. RSTAB рациональнее в задачах, где нужен самостоятельный расчёт frame and truss structures без привязки к detailing-платформе.

Как выбрать между RSTAB и аналогами

RSTAB не стоит выбирать как замену всем инженерным пакетам. Его сильная сторона — расчёт стержневых конструкций. Там, где это совпадает с задачей, программа даёт ясную структуру модели и результатов. Там, где проект выходит в пластины, оболочки, сложный BIM-detailing или корпоративные стандарты другой платформы, стоит рассматривать альтернативы.

Отзывы пользователей и профильных площадок

В отзывах о Dlubal RSTAB чаще всего выделяют три сильные стороны: понятную логику моделирования, развитую расчётную документацию и инженерную специализацию на стержневых системах. В клиентских отзывах Dlubal встречаются оценки интерфейса как user-friendly, а также акцент на возможностях программы и поддержке.

Инженерные каталоги также описывают RSTAB как инструмент для beam, frame и truss structures из steel, reinforced concrete, timber, aluminum и других материалов. В CESDb карточка Dlubal Software связывает RSTAB именно с расчётом стержневых систем, а RWIND — с digital wind tunnel и экспортом wind loads в RFEM и RSTAB.

Усреднённая картина отзывов выглядит так:

Сильные стороны, которые чаще всего отмечают:

• понятная структура стержневой модели;

• быстрый переход от геометрии к усилиям;

• работа через графику и таблицы;

• сильный блок расчётной документации;

• наличие русскоязычного интерфейса;

• расчётные add-ons для разных материалов;

• удобство для ферм, рам, башен и мачт;

• связь с RSECTION, RWIND и Dlubal API.

Повторяющиеся ограничения:

• программа узкоспециализирована и не заменяет универсальный FEM-пакет;



• полноценные проверки требуют add-ons;

• расчётная логика требует инженерной подготовки;

• для комфортной работы нужна нормальная дискретная графика;

• стоимость лицензии и расширений важна для небольших бюро;

• работа вне Windows-среды ограничена.

Профильные каталоги и площадки с инженерным ПО рассматривают RSTAB не как визуальный 3D-редактор, а как structural frame & truss analysis software. Это важное отличие: программа оценивается по расчётной модели, проверкам, отчётности и поддержке инженерных норм, а не по фотореалистичной визуализации или архитектурному моделированию.

Стоимость и лицензирование

Базовая лицензия RSTAB 9 в Dlubal Webshop стоит 3,350 EUR. На странице покупки также указан Service Contract Basic for RSTAB 9 на 1 год за 600 EUR; суммарная стоимость базовой конфигурации с этим сервисным контрактом составляет 3,950 EUR. Варианты покупки включают Buy, Rent 1 month, Rent 3 months, Rent 6 months и Subscription 12 months.

Для проектного бюро важна не только цена основной программы. Итоговый бюджет зависит от набора add-ons: Steel Design, Timber Design, Concrete Design, Dynamic Analysis, Stability Analysis и другие расширения добавляют функциональность, без которой часть проверок не выполняется. Поэтому RSTAB нужно оценивать по полному рабочему сценарию: какая модель считается, какие материалы проверяются, какие нормы применяются, какие отчёты нужны.

Для учебного пользователя или инженера, который осваивает стержневые расчёты, базовая среда даёт понимание логики модели, усилий, деформаций и комбинаций. Для профессионального применения главным вопросом становится комплект расширений, потому что именно они переводят расчётную схему в проверяемый проектный результат.

Преимущества Dlubal RSTAB 9

Плюсы:

• RSTAB 9 сфокусирован на beam, frame и truss structures, поэтому не перегружает стержневую задачу поверхностями и объёмными элементами.

• Программа рассчитывает internal forces, deformations и support reactions для стержневых моделей, что закрывает базовую инженерную задачу по рамам, фермам и решётчатым системам.

• Интерфейс объединяет CAD-подобное графическое моделирование, табличный ввод и контекстные меню.

• Cross-section and material libraries ускоряют назначение материалов и сечений.

• RSECTION расширяет работу с пользовательскими сечениями и stress analysis.

• RWIND 3 добавляет связку с digital wind tunnel для ветровых воздействий.

• Snow Load Wizard, Wind Load Wizard, member loads from area loads и free line loads помогают формировать нагрузки для реальных конструкций.

• Combination wizard автоматизирует создание load combinations по выбранным стандартам.

• Add-ons встроены в рабочий процесс и появляются в нужных диалогах, таблицах и разделах модели.

• Printout Report помогает готовить проверяемую расчётную документацию внутри программы.

• Интерфейс поддерживает русский язык.

• Dlubal API на gRPC, Python и C# открывает возможности автоматизации и параметрического моделирования.

• Result Diagrams дают удобный анализ усилий и деформаций по members и member sets.

• Систему можно использовать для стальных, деревянных, железобетонных, алюминиевых и других стержневых конструкций через соответствующие настройки и расширения.

Ограничения и минусы

Минусы:

• RSTAB 9 не предназначен для полноценного FEM-анализа пластин, оболочек, стен, тел и контактных элементов; для этих задач нужен RFEM 6.

• Проверки по материалам и нормам зависят от add-ons, поэтому базовый расчёт усилий не равен полному комплекту проектных проверок.

• Программа ориентирована на Windows 10/11 64-bit.

• ARM-процессоры не рекомендуются для работы с RFEM 6 / RSTAB 9.

• Интегрированная графика Intel недостаточна; для комфортной работы нужна видеокарта NVIDIA или AMD.

• Большие пространственные модели требуют внимательной настройки RAM, GPU, SSD и антивирусной проверки рабочей папки.

• Инженер без понимания расчётной схемы может получить формально рассчитанную, но неверно заданную модель.

• Стоимость основной программы и нужных add-ons может быть значимой для небольших команд.

• При сложных нормативных задачах требуется тщательно проверять load cases, load combinations и категории воздействий.

Типичные ошибки при работе с RSTAB 9

Неправильный тип стержня

В ферме раскос, балка и элемент, работающий только на растяжение, не являются одинаковыми с точки зрения расчётной модели. Ошибка в member type меняет передачу усилий и результаты. Перед расчётом нужно проверить, какие элементы заданы как beams, какие как trusses, а где нужны tension members.

Неверные опоры

Опоры задают работу всей схемы. Слишком жёсткое закрепление уменьшает перемещения и меняет усилия. Недостаточное закрепление делает модель механизмом. В RSTAB это проявляется в деформированной форме, реакциях и предупреждениях расчёта.

Ошибки в шарнирах

Member hinges часто определяют разницу между рамной и ферменной работой. Если шарнир поставлен не там, где нужно, или отсутствует там, где должен быть, моменты перераспределятся. Для стальных ферм и деревянных конструкций эта ошибка критична.

Непроверенные сочетания

Combination wizard автоматизирует работу, но не заменяет инженерный контроль. Нагрузочные случаи должны быть правильно классифицированы. Неверная категория воздействия приводит к неправильным коэффициентам и расчётным ситуациям.

Слепая вера в цветовую картинку

Цветовая карта результатов помогает быстро увидеть максимум, но инженерное решение принимается по числам, диаграммам и проверкам. Для критических стержней нужно открывать Result Diagrams и таблицы.

Отчёт без исходных данных

Printout Report должен показывать не только результаты, но и модель: материалы, сечения, нагрузки, сочетания, расчётные параметры. Иначе расчёт сложно проверить.

Работа на слабой графике

RSTAB активно использует графическое окно. На системе с недостаточной GPU модель может тормозить, окна отображаться некорректно, а работа с большими схемами становится неудобной. Для проверки активной видеокарты используется Help → System Information → Graphics Card → Renderer.

Кому подойдёт Dlubal RSTAB 9

RSTAB 9 подходит инженерам и проектным командам, которые регулярно считают стержневые конструкции и хотят видеть расчётную схему, нагрузки, сочетания, результаты и отчёт в одной среде.

Инженеру-конструктору

RSTAB удобен для расчёта ферм, рам, балочных клеток, мачт, башен и пространственных каркасов. Программа даёт быстрый доступ к внутренним усилиям, деформациям и реакциям, а add-ons закрывают проверки по материалам и нормам.

Проектному бюро

Для бюро важны повторяемость, отчётность и прозрачность модели. RSTAB подходит там, где много типовых стержневых систем: производственные здания, покрытия, технологические площадки, опоры оборудования, металлические конструкции.

Учебному пользователю

RSTAB помогает понять связь между расчётной схемой и результатами: как опоры влияют на реакции, как шарниры меняют моменты, как нагрузки превращаются в усилия, почему прогиб может стать определяющим критерием.

Команде с автоматизацией

Dlubal API на gRPC, Python и C# полезен там, где нужно создавать параметрические модели, перебирать варианты, автоматизировать повторяющиеся расчёты или связывать RSTAB с внутренними инженерными инструментами.

Когда лучше выбрать другую программу

RSTAB 9 не нужно использовать там, где сама задача выходит за рамки стержневой модели. Для плит, стен, оболочек, мембран, контактных задач и объёмных тел рациональнее RFEM 6. Для команд, полностью работающих в Autodesk, может быть удобнее Autodesk Robot. Для инфраструктурных проектов в Bentley-среде — STAAD.Pro. Для BIM/detailing-процесса зданий с глубокой связкой Tekla — Tekla Structural Designer.

Главный критерий выбора — тип расчётной модели. Если конструкция стержневая, RSTAB даёт специализированный и понятный workflow. Если модель требует конечных элементов другого типа, лучше не заставлять RSTAB решать непрофильную задачу.

Итоговая оценка

Dlubal RSTAB 9 — сильная программа для расчёта рамных, балочных и ферменных конструкций. Её основная ценность не в универсальности, а в точной специализации: стержневые модели, нагрузки, сочетания, внутренние усилия, деформации, реакции опор, design add-ons и расчётная документация.

Для стальных ферм, пространственных рам, деревянных каркасов, мачт, башен, балочных клеток и технологических стержневых систем RSTAB даёт прямой путь от схемы к инженерному результату. Для проектов с плитами, оболочками, стенами и объёмными элементами рациональнее RFEM 6 или другой универсальный FEM-пакет.

RSTAB стоит выбирать, когда нужен расчёт стержневых конструкций с понятной моделью, контролируемыми нагрузками, нормативными сочетаниями, проверками через add-ons и оформляемым Printout Report. Для небольшой разовой визуализации он избыточен; для профессионального расчёта ферм, рам и каркасов — это профильная инженерная среда.
