Dietrich's 3D-CAD/CAM Software for Timber Construction — специализированная система для проектирования деревянных конструкций, подготовки рабочих чертежей, расчётных и производственных данных. Программа относится не к универсальным 3D-редакторам, а к профессиональному CAD/CAM для деревянного строительства: в ней проектируют крыши, стропильные системы, стены, перекрытия, фермы, каркасные элементы, CLT-конструкции, соединения, монтажные единицы и данные для станков. Внутри рабочего процесса одна цифровая модель используется для планов, ведомостей материалов, передачи данных в производство, согласования с участниками проекта и подготовки монтажной документации.

Dietrich's важна именно как производственная CAD/CAM-система. В обычном CAD пользователь рисует геометрию и отдельно организует ведомости, спецификации, раскрой и станочные файлы. В Dietrich's модель изначально строится как конструкция из деревянных, панельных и соединительных элементов: брус, стойки, балки, панели, слои, проёмы, монтажные зоны и узлы не остаются линиями на чертеже, а переходят в списки, планы, проверку, организацию элементов и машинные интерфейсы. Поэтому программа используется в плотницких мастерских, проектных бюро, компаниях по prefabrication, производителях timber frame, CLT и инженерных деревянных конструкций.

Для русскоязычного читателя Dietrich's ближе всего объяснять как связку 3D-моделирования деревянного здания, BIM-обмена, производственной подготовки и CNC-передачи. Она не заменяет все архитектурные программы в офисе, но закрывает узкую и дорогую часть проекта: превращение деревянной конструкции в проверяемую модель, детальные планы, ведомости, монтажные элементы и станочные данные. В сравнении с массовыми редакторами вроде SketchUp, Sweet Home 3D или Blender Dietrich's рассчитана не на визуализацию идеи, а на конструктивную и производственную часть деревянного здания. Для обмена с CAD-средой в статье также уместны внутренние переходы к AutoCAD, Free DWG Viewer и DWG FastView, потому что Dietrich's работает с DWG, DXF и PDF как с важными интерфейсами проектного обмена.

Для каких задач подходит Dietrich's

Dietrich's используется там, где деревянная конструкция должна пройти путь от проектной модели до производства. В программе удобно строить roof construction, wall construction, ceiling and floor elements, timber frame, log construction, trusses, heavy timber, panel structures и CLT. Сильная сторона системы — не отдельная красивая 3D-картинка, а связность данных: изменения в модели отражаются в планах, ведомостях, структуре элементов и производственной организации.

Программа подходит для нескольких рабочих сценариев:

Dietrich's особенно ценна для предприятий, которые работают не только с проектированием, но и с изготовлением. Если проектировщик создаёт модель в Revit, Allplan или другой BIM-среде, Dietrich's может подключаться на этапе деревянной деталировки и производственной подготовки. Если мастерская строит каркасные дома или сложные кровли, программа помогает не переносить вручную данные из 3D-модели в списки, чертежи, раскрой и станок.

Кому Dietrich's не нужна

Dietrich's избыточна для пользователя, которому нужен бесплатный редактор интерьера, простая планировка квартиры, бытовая визуализация или разовый чертёж без производства. Для таких задач достаточно более лёгких программ из категории 3D-моделирования, редакторов DWG или интерьерных планировщиков. Dietrich's раскрывается там, где нужно учитывать слои, дерево, панели, соединения, списки материалов, подготовку стеновых и кровельных элементов, монтаж, CNC и требования производственного цеха.

Программа также не является обычным универсальным аналогом AutoCAD. AutoCAD удобен как общая CAD-платформа для 2D/3D-чертежей и множества отраслей, а Dietrich's создаёт производственно ориентированную модель деревянного здания. В проектной цепочке эти инструменты не обязательно конкурируют: DWG и DXF позволяют передавать геометрию между CAD-средами, а Dietrich's добавляет строительную логику деревянных элементов, автоматические планы, ведомости и CNC-данные.

Логика работы: модель, планы, списки, производство

Главный принцип Dietrich's — одна 3D-модель становится источником для нескольких результатов. Проектировщик создаёт здание или отдельную конструкцию: задаёт этажи, крышу, стены, перекрытия, фермы, элементы и соединения. Затем программа формирует планы, автоматически размерные и подписанные чертежи, ведомости материалов, списки резов, списки панелей, монтажные документы и данные для станков.

В рабочей модели важна не только форма. Элементы несут информацию: принадлежность к этажу или стене, материал, сечение, слой, обработка, соединение, номер, положение в структуре здания, назначение в сборке. За счёт этого Dietrich's строит производственный контур: не просто показывает крышу или стену, а готовит данные для раскроя, сборки, закупки, логистики и монтажа.

На скриншоте видна типичная производственная логика Dietrich's: 3D-модель деревянного здания совмещена с окнами MOS. Model Organization System помогает работать не со всей моделью сразу, а с нужными сегментами здания, элементами и группами. В окнах используются команды вроде Vorschau, Erzeugen, Löschen, Hinzufügen, Entfernen, OK, Abbruch: они отражают организационную работу с частями модели, а не обычное рисование линий. MOS также используется для вывода списков и организации файлов, необходимых beam processors.

Линейка D-CAD: Flex, Pro и Premium

В Dietrich's семейство Timber Construction CAD разделено на D-CAD Flex, D-CAD Pro и D-CAD Premium. Все три уровня работают вокруг 3D-модели деревянной конструкции, но отличаются глубиной организации здания, автоматизацией стен, перекрытий, крыш, производственных элементов и IFC-процесса.

D-CAD Flex

D-CAD Flex рассчитан на гибкое 3D-проектирование деревянных конструкций. В нём создают roof landscapes, roof components, стены, перекрытия, carports и другие timber constructions. Для ввода произвольных компонентов доступны supporting work planes, а результаты выводятся через automatic plans, 2D PlanCAD, PDF, DXF, DWG, material lists и 3D web viewer.

Flex подходит для небольших мастерских и проектировщиков, которым нужна не вся производственная автоматизация, а уверенный CAD/CAM-контур для деревянных элементов: построить модель, получить планы, передать документацию и посчитать материалы. Его логика удобна для задач, где проект не требует продвинутой автоматической генерации стеновых слоёв, серийного prefab и сложной CNC-организации.

D-CAD Pro

D-CAD Pro добавляет полную структуру здания: floors, roof, walls, ceilings, frameworks или trusses. Это переводит проект из набора отдельных элементов в организованную строительную модель. В Pro есть element structure для roof и ceiling, оптимизированный ввод wall, ceiling and framework constructions, автоматически dimensioned and labeled plans, DC-Statik для расчётной проверки компонентов, библиотеки повторяющихся конструкций и IFC import.

Pro подходит для компаний, которые ведут не только кровлю или отдельный каркас, а полный деревянный проект. Важное отличие от Flex — организация: модель поддерживает планирование, производство, доставку и монтаж из одного цифрового источника. Когда в проекте меняются roof profile, wall construction, cross-section или элементная структура, D-CAD Pro снижает объём ручной переделки чертежей за счёт динамической связи планов с моделью.

D-CAD Premium

D-CAD Premium нужен для предприятий, где деревянное строительство связано с prefab, CLT, автоматической генерацией элементов, производственными стандартами и машинной обработкой. В Premium доступен freely adjustable set of rules для detailed timber frame construction и cross-laminated timber construction; bar and panel components размещаются по правилам, учитываются wall intersections, element joints, window and door openings, electrical, sanitary and other installation niches.

Premium также автоматизирует ceiling and roof elements: beam and panel components генерируются на основе структуры слоёв, границы слоёв можно смещать на element joints, а suspension points определяются по center of gravity. Для компаний, которые поднимают стены, панели перекрытий и кровельные элементы краном, это не декоративная функция, а часть производственной и монтажной подготовки.

Моделирование крыш и стропильных систем

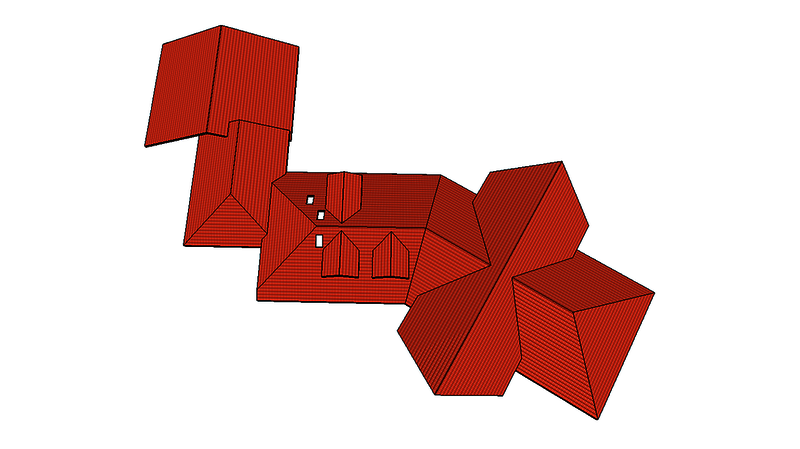

Кровля — одна из сильных областей Dietrich's. D-Roof создаёт roof geometry для valleys, hips, ridges и dormers. Roof profiles задают геометрию, build-up и структуру отдельных roof surfaces. После применения профилей программа рассчитывает форму крыши, roof openings, surface area, insulation volume и dimension takeoffs.

Для сложных крыш используются Multiple Roof и Free Roof. Они позволяют комбинировать и пересекать несколько крыш, работать с complex landscapes, задавать отдельные roof surfaces в пространстве через Graphic Roof Layout. Graphic roof surfaces могут быть warped или non-planar, что важно для нестандартной архитектуры и реконструкций.

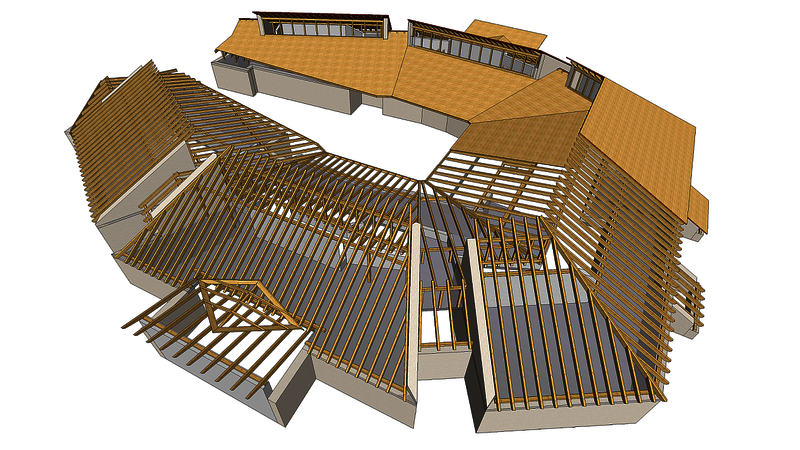

В D-Roof Professional проектировщик вручную размещает timbers в roof system или использует roof guideline для автоматического размещения. Professional создаёт tenons, mortises и pre-dimensioned single beam drawings для размещённых timbers. В библиотеке roof construction details выбирают и настраивают узлы, а после изменения roof profile — slope, build-ups, spacing of elements, sheeting, insulation — элементы пересчитываются.

Для производства кровли Dietrich's формирует:

• material take-offs для timbers, boards, panels, hangers, fixtures и прочих construction elements;

• списки joints and processes: mortises, tenons, bird's mouths, bevel cuts, chamfers, drillings;

• single beam drawings, например для hip rafter;

• drawings for production and assembly;

• CNC-data для roof processing systems через соответствующие machine interfaces.

В D-Roof Premium добавляется roof sheathing. Программа определяет разные areas of the roof и автоматически применяет sheathing к слоям overhang, habitable и non-habitable spaces. Это важно для предприятий, которые выпускают не только отдельные балки, но и готовят кровельные структуры с обшивкой, слоями и производственной документацией.

Стены, каркас и CLT

В Dietrich's стеновая часть не сводится к рисованию вертикальных плоскостей. D-Wall Professional предназначен для timber frames, stick frames, SIP, CLT и других типов wall construction. После определения wall layout пользователь работает с отдельными стенами и заполняет их supporting structure: timbers, boards, panels. Timbers автоматически обрезаются по размеру и соединяются по заданным определениям; wall-to-wall connections и interference с другими building parts видны в 3D-модели.

Вместе с моделированием создаётся производственная информация: BOM, lists with the number of joints and processes, pre-dimensioned shop drawings of single walls, drawings for production and assembly. Для каркасного домостроения это принципиально: стойки, обвязки, панели и проёмы сразу переходят в ведомости, чертежи и подготовку изготовления, а не требуют отдельного ручного пересчёта после 3D-визуализации.

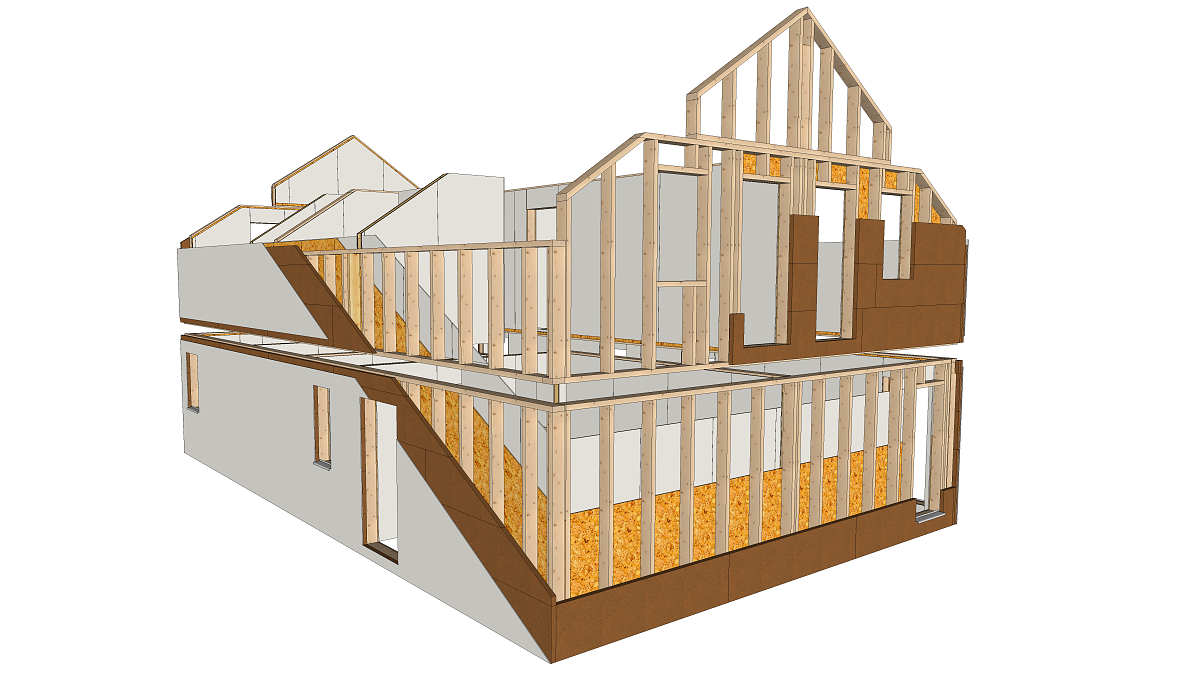

D-Wall Premium добавляет Wall Construction Guideline Editor. В нём создаются parametric construction guidelines: программа анализирует architectural design и применяет заданные детали к участкам конструкции. Для повторяющихся домов, серийных стен, типовых узлов и разных вариантов материалов это сокращает ручную переработку модели. Когда меняется материал панели, сечение или конфигурация обшивки, guideline позволяет пересчитать стеновую структуру по правилам, а не перестраивать каждую стену вручную.

Для wall construction доступна работа с 3D Objects через Logic Blocks. Внутри стеновой модели можно учитывать bathroom objects, switches, sockets, processes и 2D symbols. Это важно для prefabrication: электрические и санитарные ниши, розетки, проходы и дополнительные элементы должны попадать в модель до выпуска панели, иначе производственный цех получит красивый каркас, но не получит всей информации по вырезам и обработкам.

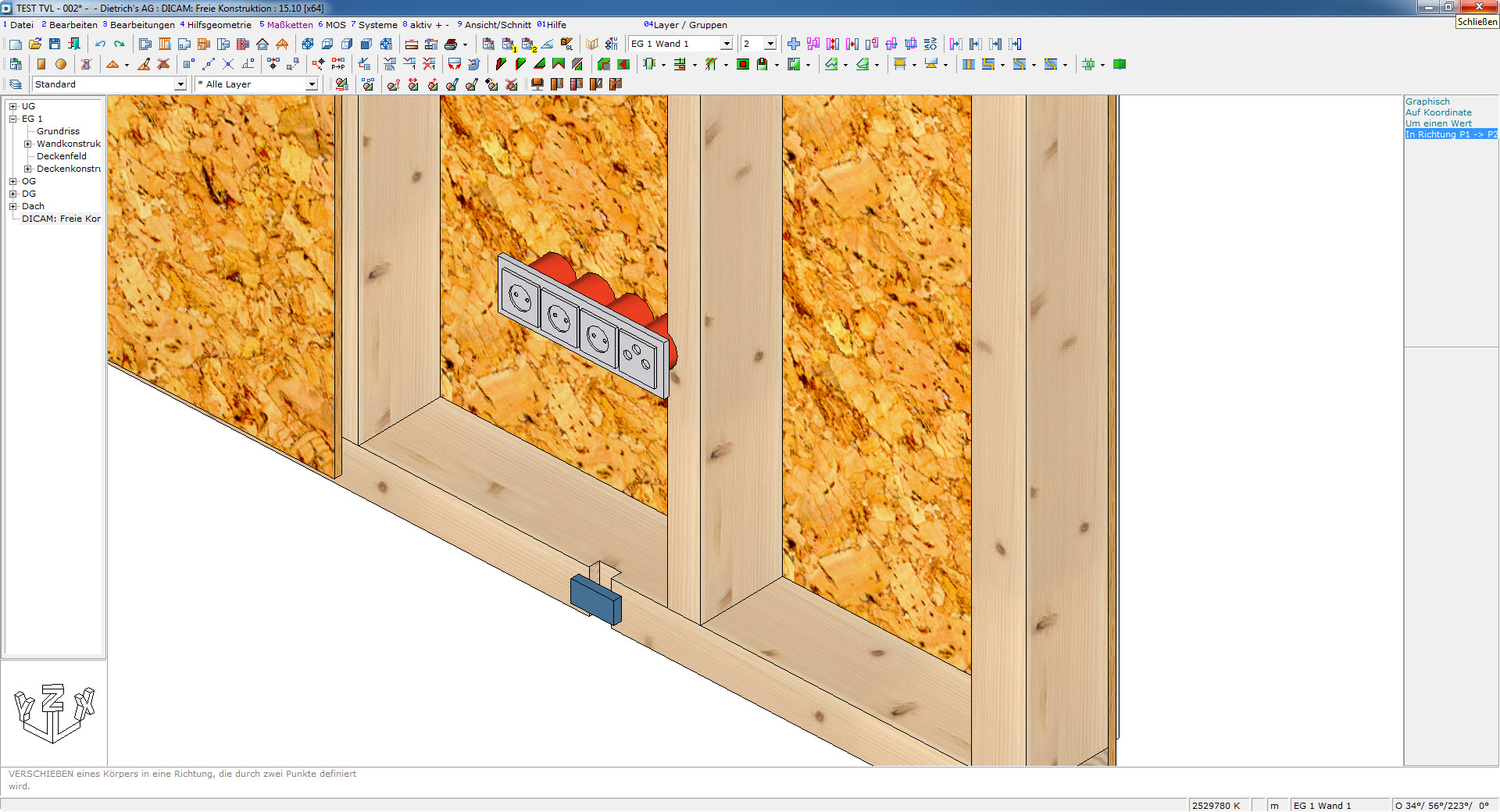

На таком типе модели хорошо видно, почему Dietrich's отличается от обычного визуального 3D-редактора. В стене присутствуют слои, стойки, OSB, розетки, монтажные элементы и точная пространственная привязка. Программа не просто показывает поверхность стены, а позволяет учитывать детали, которые затем попадут в планы, ведомости и обработки. В D-CAD Premium расширенный IFC import автоматически назначает функции окнам, дверям, niches и components, чтобы инструменты Dietrich's могли выполнять нужные действия на основе импортированной BIM-информации.

Перекрытия, потолки и floor/ceiling elements

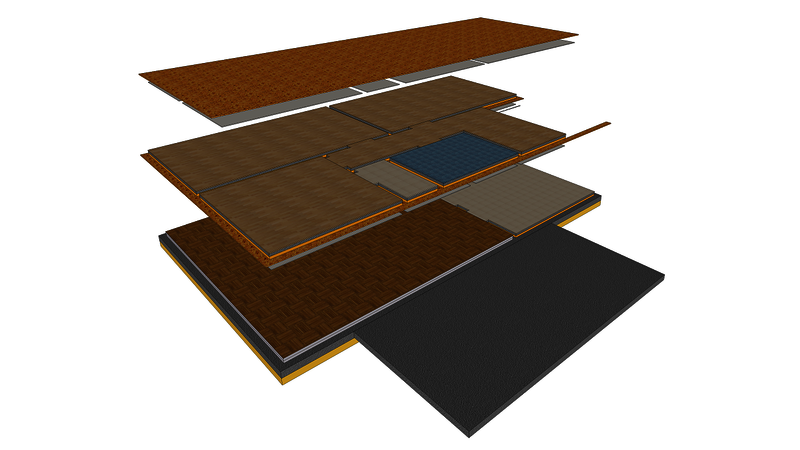

D-Floor & Ceiling создаёт floor/ceiling layout по существующим стенам из D-Wall или по линиям, задающим floor edges. Floors and ceilings размещаются на выбранных высотах с заданными build-ups и material definitions. Для проёмов доступны типы square, L-shape и circular; пользователь задаёт размеры и позиционирование отверстия в ceiling.

После создания floor или ceiling становятся доступны measurement floor/ceiling lists, lengths, areas, openings, total volume, dimensioned floor plans, 2D and 3D views и rendered images. Это делает раздел полезным не только для геометрии, но и для расчёта, оценки материалов, выпуска планов и производственного согласования.

D-Floor & Ceiling Professional переходит к timbers внутри перекрытий и потолков. Пользователь определяет нужные timbers и размещает их, а программа автоматически cut timbers to length в model area. Затем можно выпускать dimensioned floor plans, single beam drawings, material lists, 2D/3D views и rendered images. В связке с D-CAD Premium потолочные и кровельные элементы получают автоматическую генерацию beam and panel components, работу со слоями и suspension points по center of gravity.

Фермы, пространственные конструкции и D-Truss

D-Truss предназначен для vertical plane structures. Truss plane задаётся section line или выбором объекта, который должен входить в ферму. Проектирование фермы выполняется в elevation view, но в полном 3D-контексте с взаимодействием с остальной моделью здания. Готовые trusses можно move, copy, mirror; members организуются в отдельные MOS.

Для traditional framers и designers of engineered structures важны automatic determination of the centre of gravity, automatic lists и dimensioned truss drawings. В сочетании с D-CAM фермы не ограничиваются вертикальной плоскостью: truss planes могут свободно определяться в пространстве и объединяться со сложными структурами.

В инженерном деревянном строительстве такая логика удобна для нестандартных навесов, порталов, ферм, выставочных конструкций, heavy timber и архитектурных элементов. Пользователь работает с конструкцией как с объектом производства: видит пространственное положение, получает списки, проверяет центр тяжести и готовит документы для изготовления.

D-CAM: свободная 3D-среда для соединений и сложных элементов

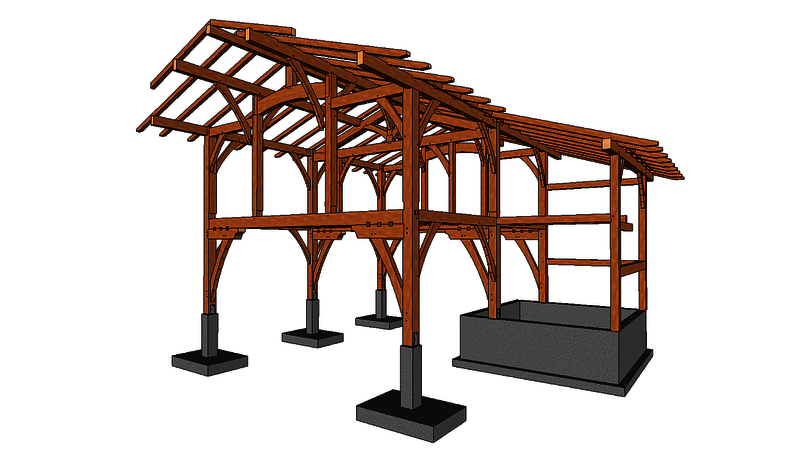

D-CAM Professional — среда для работы с timber frames и complex joints в полном 3D. В ней видны ошибки каркаса до отправки конструкции на площадку, а 2D plan drawings создаются из 3D-модели. Elevations, floor plans и assembly drawings для walls, roof and ceilings генерируются по заданным параметрам. Для ручного производства доступны pre-dimensioned single beam drawings.

D-CAM содержит сотни construction design capabilities, включая joinery details: dovetails, tenons, notches, step joints, scarf joints, а также profiles с individual settings. Для плотницкой работы это один из ключевых участков: соединение должно быть не только показано в модели, но и передано в чертёж, ведомость, обработку или CNC-файл.

D-CAM Premium расширяет Professional. В нём есть собственные Smart-Tags для wood joinery и Connector-Tags для metal connectors, User Defined Coordinate Systems, произвольные shapes and profiles для custom woodwork and fixtures, 3D dimensioning внутри D-CAM, assisting geometry lines in 3D environment и User Defined MOS. Эти функции полезны в нестандартных проектах, где обычных библиотечных соединений и фиксированной структуры недостаточно.

D-CAD 2D и PlanCAD: выпуск планов и чертежей

Dietrich's работает не только в 3D. D-CAD 2D используется для организации и печати чертежей в масштабе. Пользователь работает на paper size и borders, соответствующих принтеру; text sizes задаются как print out size, поэтому подписи остаются читаемыми при изменении масштаба изображения. При печати на другом формате программа пересчитывает масштаб, чтобы drawing fit on a different paper size.

Чертежи можно получать автоматически из 3D-модели через assistant, предварительно задавая нужную информацию, либо извлекать вручную, чтобы получить perspective, cut или 3D view. В automatic mode чертежи помещаются в individual windows с automatic dimensioning, timber lists и standard text.

В практическом обзоре Dietrich's важно понимать: PlanCAD и D-CAD 2D не существуют отдельно от модели как обычный чертёжный блок. Планы связаны с конструкцией, поэтому при изменении стены, крыши или элемента уменьшается объём ручной перерисовки. Для производства это особенно важно: если после согласования меняется проём, слой или профиль, проектировщик должен обновить модель и выпустить актуальные планы, а не искать вручную каждый размер на каждом листе.

Ведомости, списки материалов и производственная документация

В Dietrich's производственные списки формируются из 3D-модели. Project Data Program генерирует takeoffs and lists for costing, quoting, ordering and material handling. В output входят cutlists, panel lists, metal connector and fixture lists, отдельные material lists для roof, walls and floors, а также checklist формата don’t forget this.

Для деревянного строительства это снижает риск разрыва между проектом и закупкой. В традиционной цепочке проектировщик создаёт чертёж, затем другой специалист считает материалы, третий готовит производство, четвёртый организует монтаж. В Dietrich's эти результаты привязаны к модели. Если в wall construction меняется OSB, сечение стоек или вариант соединения, обновление должно пройти через связанную цифровую структуру, а не через независимые таблицы.

Производственная документация Dietrich's включает разные уровни детализации:

• single beam drawings для отдельных деревянных элементов;

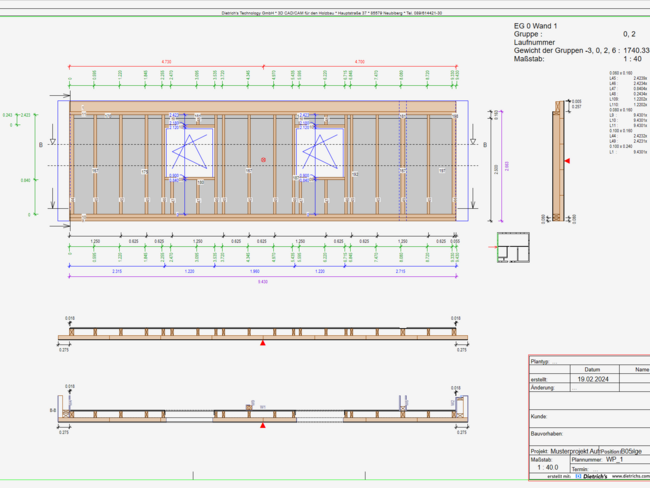

• wall shop drawings для стеновых панелей;

• floor plans и ceiling plans;



• roof plans и rafters-purlins plans;

• sections и elevations;

• material take-offs;

• lists of joints and processes;

• assembly drawings;

• machine files через D-Link;

• 3D PDF и web viewer для согласования модели.

Для компаний с ручным производством полезны чертежи, размеры, списки и монтажные схемы. Для компаний со станками важнее точность model organization, sorting numbers, element numbers, CNC output и корректность machining operations.

D-Link и CNC-передача

D-Link отвечает за машинные интерфейсы. D-Link Beam создаёт optimized machine control files для beam processing CNC machines. Joints and processes, показанные в design, переходят на станок без ручного переноса. Среди поддерживаемых направлений перечислены AuerTech, Biesse, Burmek, CMS, Essetre, Granetzki, Hundegger P8 & P10, Hundegger K1/K2/K3, Hundegger SpeedCut, Krusi, Mafell, SCM, Schmidler, Stromab, TigerStop, Uniteam, Weinmann и другие.

D-Link Panel предназначен для panel processing CNC machines и wall panel lines. В зависимости от machine type D-Link передаёт outlines, processes, nailings и другие данные. В списке panel interfaces присутствуют Bautech/Randek, Bostich Stanley Nailing Bridge, HOLMAG, Hundegger PBA, Hundegger PBA BVX, Hundegger PBA BVX Strategy, Weinmann WUP Bridge.

CNC-передача в Dietrich's особенно важна для компаний, которые строят prefab-дома, каркасные панели, CLT-элементы, кровельные элементы и heavy timber. Ошибка в данных для станка стоит дороже ошибки в визуальной модели: неправильный номер элемента, дублирование, потерянная обработка или неверная группировка могут привести к браку в цехе. Поэтому в Dietrich's много внимания уделяется MOS, sorting numbers, element numbers, fixed numbers, unique numbers и производственной организации.

BIM, IFC, DWG, DXF и обмен данными

Dietrich's поддерживает проектный обмен через PDF, DXF, DWG, IFC import и IFC export. В D-CAD Pro IFC import используется как основа для design work, а D-CAD Premium расширяет этот процесс автоматическими назначениями для windows, doors, recesses/niches и components. Это позволяет импортированной BIM-модели передавать не только геометрию, но и данные, нужные инструментам Dietrich's.

В V19 развивались IFC-Export и IFC-Import: появились scalable assignment and grouping of components для передачи в Allplan, Revit и другие системы, поддержка разных геометрических описаний CSG/BRep/SweptSolid, а при IFC-Import программа автоматически распознавала wall numbers из IFC-файла. Эти изменения показывают направление развития Dietrich's: обмен данными должен сохранять строительную структуру, а не превращать деревянную модель в набор разрозненных поверхностей.

Для рабочего процесса это выглядит так:

1. Архитектурная модель приходит через IFC, DWG или DXF.

2. В Dietrich's уточняются wooden structures: стены, крыши, перекрытия, фермы, панели, соединения.

3. Конструктивная модель получает производственные данные.

4. Планы и ведомости выпускаются из модели.

5. Для согласования используется PDF, 3D PDF, web viewer или экспорт в совместимую среду.



6. Для производства применяются D-Link machine files, списки, shop drawings и монтажные документы.

Dietrich's не отменяет другие BIM-инструменты. В командах с Revit, Allplan, AutoCAD и специализированными расчётными системами она закрывает деревянную часть проекта: деталировку, узлы, производственную структуру и выпуск данных для цеха.

Web viewer и согласование модели

Dietrich's включает 3D web viewer model как способ передать готовую конструкцию участникам проекта: клиенту, производству, транспорту, монтажной команде и другим подрядчикам. В отличие от статичного PDF, web viewer позволяет смотреть 3D-модель без полноценной установки CAD/CAM-системы у каждого участника.

Для согласования это полезно в нескольких ситуациях:

• клиенту нужно увидеть общий объём и конструкцию;

• производству нужно проверить принадлежность элементов к стенам, крыше или перекрытию;

• монтажникам важно понимать порядок сборки;

• транспортной команде нужны габариты и организация элементов;

• смежникам нужно проверить проёмы, ниши, инженерные зоны и пересечения.

DIRTT использовала Dietrich's timber model для coordination and clash detection в связке с ICE; после утверждения ICE file Dietrich's применялась для generation of timber frame machine code, shop drawings and material lists. В том же кейсе использовался SketchUp export для design reviews и интерактивного просмотра в virtual reality.

Пошаговый рабочий процесс в Dietrich's

Шаг 1. Создание структуры здания

Работа начинается с организации модели: этажи, крыша, стены, перекрытия, фермы и другие building parts должны быть структурированы. В D-CAD Pro эта логика выражена через complete building structure: floors, roof, walls, ceilings, frameworks/trusses. Такой подход помогает не смешивать элементы разных зон здания и упрощает последующий выпуск планов, списков и производственных данных.

Если проект приходит от архитектора, используется IFC import или CAD-геометрия в DWG/DXF. При собственном вводе пользователь строит геометрию в Dietrich's: задаёт roof profiles, wall layout, floor/ceiling edges, construction layers, openings, timbers, panels and joints. Для сложных участков используются work planes и clip boxes, чтобы работать не со всей моделью сразу, а с нужной зоной.

Шаг 2. Настройка стен, крыш и перекрытий

Для крыши проектировщик выбирает roof geometry, valleys, hips, ridges, dormers, profiles, build-ups и roof openings. Для стен задаются layout, слои, стойки, панели, проёмы, узлы и правила генерации. Для перекрытий задаются floor/ceiling layout, высоты, materials, openings и timbers. В D-CAD Premium стеновые, потолочные и кровельные элементы могут генерироваться по правилам, что особенно полезно для повторяющихся конструкций и prefab.

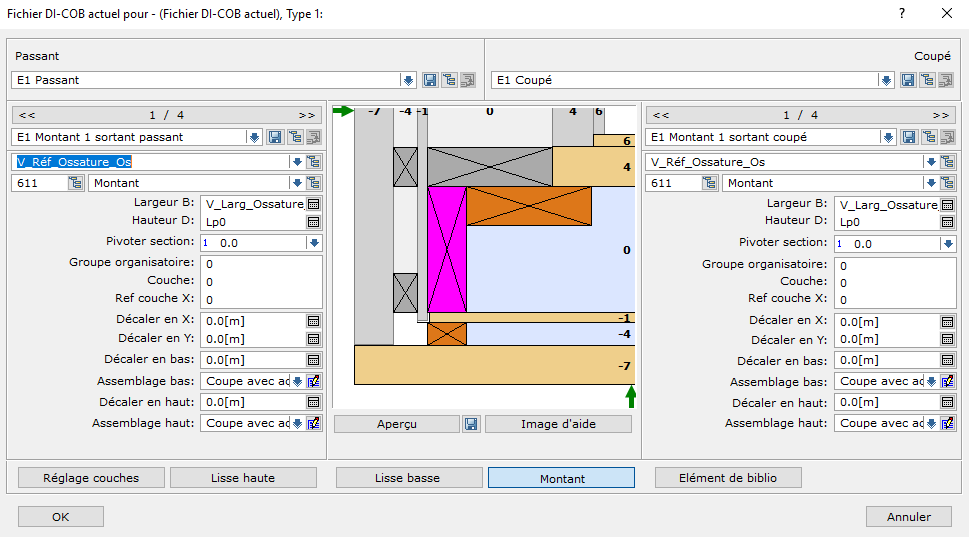

На изображении показан характерный тип работы с параметрическим узлом: пользователь не рисует каждый слой как независимую линию, а настраивает правила, элементы, высоты, смещения, соединения, верхнюю и нижнюю сборку. В интерфейсе видны поля и команды для выбора элементов, preview-область, команды Réglage couches, Lisse haute, Lisse basse, Montant, Élément de biblio, OK, Annuler. Такая настройка нужна, когда компания хочет перенести собственные стандарты стенового каркаса в программную среду, а не каждый раз собирать панель вручную.

Шаг 3. Моделирование соединений и обработок

На этапе деталировки в D-CAM добавляются dovetails, tenons, notches, step joints, scarf joints и другие joinery details. Для металлических соединителей используются Connector-Tags, для деревянных соединений — Smart-Tags. В сложных конструкциях User Defined Coordinate Systems позволяют работать не только в стандартных осях здания, а в координатах конкретного узла или элемента.

Здесь Dietrich's особенно отличается от общего 3D-моделирования. Соединение не является декоративным вырезом: оно должно быть отражено в чертеже, ведомости обработок и, при наличии станка, в machine control file. Поэтому проектировщик должен проверять не только визуальную форму узла, но и его принадлежность к элементу, номер, сторону обработки, машинную совместимость и итоговую документацию.

Шаг 4. Организация модели через MOS

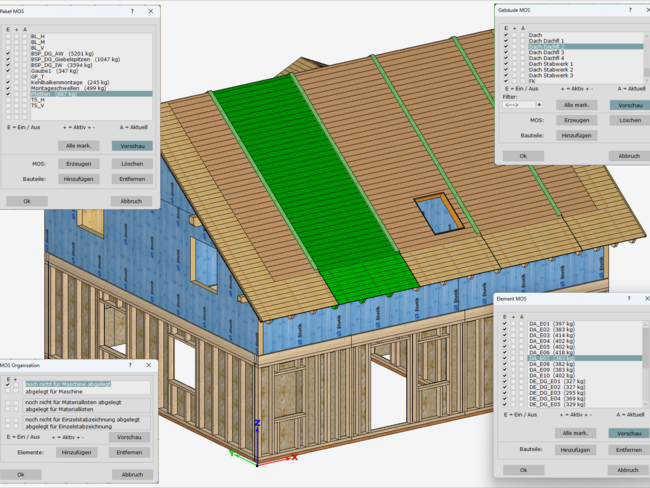

Model Organization System помогает выбирать и обрабатывать части здания без перегрузки рабочей области. MOS группирует building elements, поддерживает списки и output files для beam processors. В D-CAM Premium User Defined MOS расширяет организацию: objects могут принадлежать более чем одному layer, что удобно для сложных структур, монтажных групп, транспортных пакетов и производственных сценариев.

Организация особенно важна в серийном строительстве. Для одинаковых элементов, повторяющихся стен, модулей, фасадных вставок и prefab-панелей номера должны быть стабильными, сортируемыми и понятными производству. В V25 Dietrich's развивал element numbers: unique element numbers, sortable element numbers и fixed element numbers. Identical elements при sortable numbering получают одинаковый номер, что уменьшает количество документации и оптимизирует процессы в крупных проектах.

Шаг 5. Выпуск планов и ведомостей

После проверки модели создаются automatically dimensioned and labeled plans, wall shop drawings, single beam drawings, floor plans, roof plans, sections, assembly drawings и material lists. В D-CAD 2D автоматические чертежи можно получить через assistant, а затем доработать, разместить на листах и напечатать в нужном масштабе.

Для производства важно, что ведомости и планы выходят из той же модели. Это уменьшает количество ручных переносов: cutlists, panel lists, connector lists и roof/wall/floor material lists формируются из элементов, которые уже находятся в проекте.

Шаг 6. Передача в производство

При ручном изготовлении используются чертежи, размеры, списки и assembly documentation. При станочном производстве добавляется D-Link Beam или D-Link Panel. Программа создаёт optimized machine control files, а joints and processes из модели переходят в machine output.

Перед передачей в цех нужно проверить:

• правильность model organization;

• принадлежность элементов к стенам, крыше, перекрытиям и монтажным группам;

• element numbers и sorting numbers;

• наличие всех openings, niches, drilling, cuts и connector operations;

• совместимость с конкретным beam processor или panel processing line;

• соответствие чертежей и списков последней версии модели;

• массу, center of gravity и suspension points для поднимаемых элементов.

Форматы и интерфейсы

Dietrich's использует разные форматы и интерфейсы в зависимости от этапа проекта. PDF удобен для передачи листов и согласования, DWG/DXF — для CAD-геометрии, IFC — для BIM-обмена, 3D web viewer — для просмотра модели участниками проекта, D-Link — для CNC-производства.

Важный вывод: Dietrich's не строит процесс вокруг одного файла. Она поддерживает цепочку данных от архитектурной основы до деревообрабатывающего оборудования. При выборе программы нужно проверять не просто наличие DWG, DXF или IFC в списке, а качество обмена на реальных проектах компании: слои, номера стен, проёмы, ниши, элементы, обработки и параметры производства.

Модули и расширение рабочего процесса

Dietrich's имеет модульную структуру. Это позволяет собирать рабочее место под специализацию компании: кровля, стеновые панели, перекрытия, фермы, D-CAM, D-Link, D-CAD 2D, project data, log construction. Модульность важна не только для лицензирования, но и для внедрения: мастерская, которая делает только timber frame, не обязана строить тот же набор, что предприятие с CLT-панелями, wall panel line и несколькими CNC-станками.

Такой набор делает Dietrich's гибкой, но усложняет выбор. Небольшой плотницкой мастерской важно не брать максимальную конфигурацию ради названия Premium, а определить свои процессы: нужны ли только крыши и планы, требуется ли wall construction, используется ли CNC, есть ли CLT, нужны ли D-Link interfaces, будет ли компания выпускать серийные панели и управлять монтажными группами.

Системные требования

Dietrich's — тяжёлая профессиональная CAD/CAM-система, поэтому рабочая станция должна быть рассчитана на 3D-модели, OpenGL, большие проекты, производственные данные и чертежи. Для международной конфигурации указаны Windows 8.1 как минимум и Windows 10 64-bit / Windows 11 64-bit как рекомендуемые ОС; для североамериканской конфигурации минимумом указан Windows 10 64-bit, а рекомендованной системой — Windows 11 64-bit. В немецких рекомендациях отдельно указано, что Dietrich's работает только под Windows, не работает на Apple ARM M1/M2/M3, а использование Mac не рекомендуется для поддерживаемого рабочего процесса.

Для проектировщика это означает: Dietrich's не стоит запускать на офисном ноутбуке с интегрированной графикой и малым объёмом RAM, если задачи включают timber frame, CLT, большие roof landscapes, point clouds или prefab-панели. Дискретная видеокарта, быстрый SSD и два монитора повышают комфорт не ради визуальной роскоши, а потому что проектировщик одновременно работает с 3D-моделью, палитрами, планами, спецификациями, MOS и деталями.

Интерфейс: как устроена рабочая среда

Интерфейс Dietrich's строится вокруг модели, областей ввода, палитр, диалогов, планов и организационной структуры. В отличие от универсального 3D-редактора, где главный объект — сцена, в Dietrich's главный объект — строительная модель с элементами, производственными признаками и связью с документацией. Пользователь постоянно переходит между 3D-вводом, plan output, 2D PlanCAD, MOS, libraries, dialogs, IFC data, component editing и list output.

Для работы с деталями используются model areas, work planes и clip boxes. В V25 рабочие плоскости и clip boxes получили палитры на экране, переключение grid and clip box, цвет cut edges, temporary work planes по выбранным компонентам и передачу текущего detailed view в план через File current display. Это важно для сложных узлов: проектировщик может изолировать нужную зону, работать в правильной плоскости и затем вывести её в документацию.

Контекстные действия также развивались вокруг компонентов. В V25 context menus доступны для components in Free Design: пользователь выбирает, что сделать с компонентом, например move или change cross-section, без поиска команды в меню или icon bar. При наведении отображаются Ident number, sequence number и другие сведения. Такая логика сокращает переходы между меню и делает модель не просто геометрией, а набором управляемых строительных объектов.

Библиотеки, повторяющиеся конструкции и стандарты предприятия

Dietrich's позволяет сохранять recurring constructions как flexible elements в libraries. Можно определять input sequences и вызывать их повторно, чтобы использовать собственные стандарты проектирования. Для предприятия это один из главных факторов внедрения: не нужно каждый раз вручную заново создавать типовой каркас стены, узел, сечение, соединение, монтажную логику или фрагмент конструкции.

Material Database расширяет эту идею на компоненты. В базе участвуют supplier data, а пользователь вставляет нужный component в design. Компонент может нести machining operations вроде drilling and cutting, measures, weights, thermal values, static values и другие данные. Это превращает библиотеку из набора 3D-блоков в источник производственной информации.

Для стен и серийного строительства особенно важны parametric construction guidelines. В D-Wall Premium Guideline Editor анализирует architectural design и применяет заданные детали к sections. Это подходит компаниям, у которых есть собственный стандарт пирога стены, типы OSB, шаг стоек, варианты проёмов, соединения углов, верхняя и нижняя обвязка, ниши и производственные правила.

Расчёты и DC-Statik

В D-CAD Pro и Premium упоминается component dimensioning with DC statics, including verification documents. DC-Statik позволяет либо заранее выполнять статический расчёт компонентов, либо передавать уже введённые design components в расчёт. Verification documents доступны после расчёта.

Для пользователя это означает, что Dietrich's закрывает не только нарисовать и отправить на станок, но и часть проверки деревянных компонентов. В производственном процессе это уменьшает разрыв между проектировщиком CAD/CAM и инженером: конструктивный элемент можно оценивать в связке с той же моделью, из которой выпускаются планы и производственные данные.

В V25 DC-Static получил развитие free cross sections и steel profiles in the bar system. Free cross sections помогают проверять ослабленные балки с L-, T-, I- или H-shaped cross-sections; steel profiles расширяют расчёт steel components и combinations of timber and steel cross-sections.

Образовательные и обучающие возможности

Dietrich's имеет образовательную версию для apprentices, master craftsmen in training и university students. Также доступны trainings и webinars для разных уровней: от beginners до professionals. Для такой программы обучение не является формальностью. Даже опытный пользователь CAD должен освоить логику timber construction CAD/CAM: MOS, building structure, roof profiles, wall guidelines, D-CAM joints, D-Link, IFC, material lists, automatic plans и machine data.

Внедрение Dietrich's обычно требует не только установки программы, но и подготовки внутренних стандартов:

• библиотек материалов и компонентов;

• типовых стен, крыш и перекрытий;

• правил numbering и sorting;

• шаблонов планов;

• состава ведомостей;

• настроек D-Link под конкретные станки;

• проверки IFC/DWG/DXF-обмена;

• регламента выпуска документации;

• обучения проектировщиков и производственников.



Чем больше компания работает с prefab и CNC, тем важнее не ограничиваться умением построить модель. Главная ценность Dietrich's появляется после настройки потока: модель → проверка → планы → списки → производство → монтаж.

Практические сценарии применения

Небольшая плотницкая мастерская

Для небольшой мастерской Dietrich's полезна, когда нужно проектировать крыши, timber frame, отдельные деревянные элементы и выпускать понятные планы. В таком сценарии важнее D-CAD Flex или D-CAD Pro, автоматические планы, PDF/DXF/DWG, material lists, single beam drawings и базовая организация модели. CNC-цепочка может отсутствовать: даже без станка программа помогает точнее планировать резы, узлы, материалы и сборку.

Проектное бюро по деревянным домам

Проектному бюро важнее связка building structure, wall construction, roof construction, floor/ceiling elements, IFC import, DWG/DXF exchange и PlanCAD. Бюро получает модели от архитекторов, уточняет деревянную часть, выпускает документацию, передаёт материалы строителям и координирует изменения. Dietrich's снижает риск ручной рассинхронизации между стеной, крышей, планом, разрезом и ведомостью.

Prefab-производство

В prefab Dietrich's раскрывается сильнее всего. D-CAD Premium, D-Wall Premium, D-Link Panel, D-Link Beam, MOS, element numbers, center of gravity и suspension points помогают перейти от модели к производственной сборке. Здесь важны не только чертежи, но и правила генерации, повторяемость, маркировка, сортировка, монтажные группы, crane lifting, wall panel line и точные machine files.

CLT и массивная древесина

Для CLT важны panel components, openings, niches, cut-outs, IFC import, wall and ceiling structures, automatic component generation и связь с производством. D-CAD Premium работает с cross-laminated timber construction через набор правил для wall construction, а также использует автоматическое назначение функций при IFC import. Это помогает превращать BIM-модель в реальные панели с отверстиями, нишами, обработками и документацией.

Инженерные деревянные конструкции

Для heavy timber, trusses, canopies, mezzanines, architectural timber и custom joinery важны D-CAM, D-Truss, Smart-Tags, Connector-Tags, arbitrary profiles, User Defined Coordinate Systems, centre of gravity и machine data. DIRTT использует Dietrich's для custom joinery, complex connections, machine code, shop drawings и material lists в проектах с glulam и CLT.

Команда с BIM-процессом

В BIM-команде Dietrich's работает как специализированный timber-пакет. Архитектурная среда может оставаться в Revit, Allplan или другой программе, но деревянная деталировка, планы, ведомости и производство переходят в Dietrich's. IFC import/export, DWG/DXF и web viewer помогают связать проектировщика, архитектора, инженера, производство и монтаж.

Плюсы и минусы

Плюсы:

• глубокая специализация на wooden construction, timber frame, roof construction, wall construction, CLT и prefab;

• одна 3D-модель используется для планов, material lists, shop drawings, organization, web viewer и machine data;

• D-CAD Flex, Pro и Premium позволяют подбирать уровень программы под задачи мастерской, бюро или производства;

• поддерживаются PDF, DXF, DWG, IFC import/export и 3D web viewer;

• D-CAD Pro добавляет полную building structure, IFC import, DC-Statik, libraries и automatically dimensioned plans;

• D-CAD Premium автоматизирует wall construction, ceiling and roof elements, center of gravity, suspension points и расширенный IFC import;

• D-CAM содержит joinery details: dovetails, tenons, notches, step joints, scarf joints и профили с индивидуальными настройками;

• D-Link передаёт данные на beam processing и panel processing machines;

• MOS помогает организовывать элементы, output files и работу с сегментами здания;

• D-CAD 2D и PlanCAD закрывают масштабные чертежи, листы, подписи, timber lists и автоматические планы из модели;

• в системе есть образовательные и обучающие возможности для apprentices, students и professionals.



Минусы:

• программа рассчитана на профессиональное деревянное строительство, а не на бытовую визуализацию и простую планировку;

• высокая отдача появляется после настройки стандартов предприятия, библиотек, шаблонов, numbering, D-Link и регламентов;

• для сложных проектов нужна рабочая станция с дискретной OpenGL-видеокартой, большим объёмом RAM и быстрым SSD;

• разные задачи требуют разных модулей, поэтому перед внедрением нужно точно понимать, нужен ли Flex, Pro, Premium, D-CAM, D-Link, D-Wall, D-Roof или Project Data;

• пользователю без опыта timber construction CAD/CAM придётся осваивать не только интерфейс, но и производственную логику модели;

• при работе с CNC цена ошибки выше, чем при обычном 3D-моделировании: нужно проверять номера, обработки, машинные файлы и соответствие документации последней модели;

• для небольших задач без производства и без сложного дерева программа избыточна.

Сравнение с аналогами

Dietrich's конкурирует не с простыми CAD-редакторами, а с профессиональными решениями для timber construction, offsite construction и prefab. В сравнении важно учитывать не только есть ли 3D, а какие задачи закрывает система: крыши, стены, CLT, CNC, BIM, производство, серийность, лестницы, металлоконструкции, связь с Autodesk-средой.

SEMA предлагает software solutions for timber construction, stair design и sheet metal work, объединяя 3D CAD design software с planning and calculation tools. cadwork развивает 3D-CAD/CAM-solutions для professional use in timber construction and general building sectors. hsbcad строит offsite construction workflow с solutions for Stickframe, Carpentry, CLT, SIP, Prefab, Log, Metalframe и работает вокруг Revit/AutoCAD-среды. Vertex BD автоматизирует design and manufacturing processes для wood/timber и cold-formed steel framing.

Главное отличие Dietrich's от универсальных программ — производственная направленность. В ней каркас, стена, крыша, соединение, номер элемента, вес, центр тяжести, ведомость и станочный файл живут в одном процессе. В AutoCAD или SketchUp пользователь может построить похожую геометрию, но производственная структура деревянного здания остаётся отдельной задачей.

Отзывы пользователей и профильных площадок

Профессиональные кейсы вокруг Dietrich's чаще всего оценивают программу через производственный результат: насколько она помогает выпускать production drawings, machine code, material lists, BIM-ready coordination и данные для автоматизированной обработки. DIRTT использует Dietrich's для CAM/CAD processes, custom joinery, machine code, shop drawings и material lists; Streif описывает Dietrich's CAD/CAM software как часть цифрового процесса, где 2D/3D capabilities помогают создавать detailed production drawings и готовить timber building systems для Hundegger K2i timber joinery machine.

Профильная площадка Holzbauwelt описывает Dietrich's как 3D-CAD/CAM-Software für den Holzbau с направлением от Planen, Konstruieren, Bemessen до Fertigen. В карточке отмечены 2D/3D-CAD/CAM, BIM и Industrie 4.0 im Holzbau, более 10 000 лицензий, более 7 000 клиентов в более чем 30 странах, расчёт до производства и целостное software solution offering.

ArchiExpo относит решение Dietrich's к CAD software TIMBER FRAMING calculation CAM for wooden structures и выделяет detailed plans for manual timber framing, order lists и CNC-data for roof processing systems. Это не пользовательская оценка удобства интерфейса, а важный внешний сигнал: программа воспринимается рынком как инструмент для деревянных конструкций, расчёта и CAM, а не как визуализатор.

В старых пользовательских обсуждениях Dietrich's часто сравнивали с hsbCAD и другими timber design systems. Повторяющаяся сильная оценка — единый способ работы в разных частях программы, полезные структуры внутри здания и фильтры для получения специальных результатов. Ограничение таких отзывов — возраст обсуждений: их нельзя переносить как точную оценку текущего интерфейса, но они хорошо показывают, какие свойства ценили профессиональные пользователи: структура, повторяемость логики и возможность получать нужные результаты из модели.

Усреднённая картина по открытым профессиональным материалам такая: Dietrich's считают сильной CAD/CAM-системой для деревянного строительства, особенно когда компания работает с производством, prefab, CNC, timber frame и детальными узлами. Критическая сторона связана не с отсутствием базовых возможностей, а с уровнем входа: программа требует обучения, понимания деревянных конструкций, настройки модулей и дисциплины в данных. Для простого 3D-дизайна она тяжела, для профессионального wooden construction workflow — оправданна.

Ошибки при выборе и внедрении

Первая ошибка — выбирать Dietrich's как обычную программу для 3D-дома. Это не бытовой редактор интерьера и не инструмент для быстрых красивых картинок. Основная ценность программы появляется, когда проект связан с wooden construction, production drawings, BOM, CNC, wall panels, roof structures, CLT или timber frame.

Вторая ошибка — не определить нужные модули. Если компания проектирует только кровли, ей нужен один набор. Если она выпускает стеновые панели и управляет производством, нужен другой. Если есть CNC-станки, без проверки D-Link и совместимости с конкретным оборудованием выбор будет неполным. Если проектировщики работают с Revit/Allplan/AutoCAD, нужно проверять IFC, DWG и DXF на реальных проектах, а не только по списку форматов.

Третья ошибка — игнорировать системные требования. Dietrich's работает с 3D-моделями, слоями, панелями, палитрами, планами, point clouds и machine data. Интегрированная графика shared memory, слабый процессор, маленький экран и недостаток RAM делают работу медленной и повышают риск ошибок.

Четвёртая ошибка — внедрять программу без стандартов. Библиотеки, шаблоны, naming, element numbers, sorting, material database, wall guidelines, plan templates и D-Link settings должны быть согласованы внутри предприятия. Если каждый проектировщик моделирует как привык, производственная модель потеряет главное преимущество: повторяемость и управляемость.

Пятая ошибка — пропускать контроль перед станком. Machine files должны соответствовать последней модели, а списки и чертежи — тем же element numbers. Для CNC-цепочки нужно проверять не только геометрию, но и operations, sides, tool paths, нумерацию, группировку, материалы и наличие всех ниш.

Как понять, какая конфигурация нужна

Для малой мастерской логично начинать с тех функций, которые сразу участвуют в ежедневной работе: крыши, стены, списки, планы. Для компании с растущим prefab-производством важнее заранее думать о D-Wall Premium, D-Link, MOS, element numbering и стандартах. Для инженерного бюро важнее IFC, DC-Statik, D-CAM, D-Truss и качество выпуска документации.

Безопасность данных и контроль результата

В Dietrich's высокая цена ошибки связана не с программной безопасностью как таковой, а с производственным результатом. Неправильный проём, дублирующийся номер, пропущенный fastener, неверный cut-out или некорректный CNC-file приводят к материальным потерям. Поэтому проверка должна быть частью рабочего процесса.

Перед выпуском производства стоит проверять:

• соответствие 3D-модели последнему согласованному проекту;

• корректность IFC/DWG/DXF-импорта;

• актуальность wall numbers, element numbers и sorting numbers;

• наличие всех проёмов, ниш, отверстий, drilling и cuts;

• соответствие material lists модели;

• совпадение shop drawings и assembly drawings с последней моделью;

• корректность D-Link machine output;

• center of gravity и suspension points для поднимаемых элементов;

• наличие монтажных групп и транспортной логики;

• читаемость планов после печати в нужном масштабе.

Для контроля удобно использовать web viewer, 3D PDF, detailed views, clip boxes, PlanCAD, automatic plans и списки из Project Data Program. Но финальная проверка остаётся инженерной и производственной задачей: программа формирует данные, а предприятие отвечает за регламент, стандарты и проверку перед изготовлением.

Кому стоит выбрать Dietrich's

Dietrich's стоит выбирать компаниям, которые работают с деревянными конструкциями профессионально и хотят связать проектирование с производством. Для плотников и timber frame мастерских программа полезна как инструмент точной 3D-модели, планов, ведомостей и joinery. Для prefab-производства — как система wall, roof, ceiling elements, numbering, CNC и монтажной подготовки. Для CLT и mass timber — как среда деталировки панелей, проёмов, ниш и производственных данных. Для BIM-команд — как специализированный timber construction CAD/CAM внутри общей проектной цепочки.

Для разовых домашних задач Dietrich's нерациональна. Если нужно нарисовать план комнаты, расставить мебель, сделать простую 3D-визуализацию или посмотреть DWG, лучше использовать более лёгкую программу. Dietrich's оправдывает себя там, где модель становится рабочим производственным документом: из неё выходят планы, списки, номера, CNC-файлы и монтажная логика.

FAQ

Dietrich's — это CAD, CAM или BIM?

Dietrich's объединяет CAD и CAM для wooden construction. В ней проектируют 3D-модель, выпускают планы и ведомости, готовят данные для производства и используют BIM-обмен через IFC. Это не универсальная BIM-платформа для всех разделов здания, а специализированная CAD/CAM-система для timber construction.

Можно ли работать с DWG и DXF?

Да. PDF, DXF и DWG входят в важные planning interfaces. DWG/DXF используются для обмена с CAD-средами, передачи геометрии и включения внешних данных в рабочий процесс Dietrich's.

Есть ли IFC?

Да. D-CAD Pro включает IFC import, а в сравнительной таблице возможностей Dietrich's указаны IFC import and export. D-CAD Premium добавляет IFC import with automatic assignment of functions to windows, doors, niches/recesses and components.

Для чего нужен D-CAD Premium?

D-CAD Premium нужен для автоматизации wall construction, ceiling and roof elements, prefab, CLT, production workflow, center of gravity, suspension points, расширенного IFC import и additional machine control. Он избыточен для простых чертежей, но важен для предприятий с серийным производством, стеновыми панелями, CLT и CNC.

Подходит ли Dietrich's для CLT?

Да. D-Wall Professional работает с CLT среди других типов wall construction, а D-CAD Premium включает rules для cross-laminated timber construction, panel components, openings, niches и автоматизацию стеновых, потолочных и кровельных элементов.

Можно ли использовать Dietrich's без CNC-станков?

Да. Программа выпускает планы, material lists, single beam drawings, wall drawings, assembly documentation и 3D web viewer. CNC становится отдельным этапом через D-Link, но Dietrich's полезна и при ручном изготовлении, если нужны точные чертежи, списки и организация элементов.

Нужен ли мощный компьютер?

Да, для комфортной работы нужна рабочая станция с дискретной OpenGL 4.5 видеокартой, достаточным объёмом RAM, быстрым SSD и удобным монитором. Для больших проектов, point clouds и prefab-структур слабое оборудование ограничит производительность.

Чем Dietrich's отличается от SEMA, cadwork и hsbcad?

SEMA — близкий 3D CAD/CAM-конкурент для timber construction, stair design и sheet metal. cadwork — сильная 3D-CAD/CAM-система для timber construction и building sectors. hsbcad делает акцент на offsite construction software и решениях на базе Revit/AutoCAD. Dietrich's выделяется собственной модульной экосистемой D-CAD, D-CAM, D-Link, DC-Statik, Project Data, MOS и глубокой привязкой деревянной модели к производству.

Итог

Dietrich's 3D-CAD/CAM Software for Timber Construction — профессиональная система для тех, кто проектирует деревянные конструкции не ради визуализации, а ради изготовления. Её сильная сторона — единая модель, из которой выходят планы, material lists, shop drawings, CNC-data, web viewer, монтажная организация и производственные номера. В небольших задачах достаточно D-CAD Flex или D-CAD Pro; для prefab, CLT, серийных стен, автоматической генерации элементов и станков нужен D-CAD Premium с профильными модулями.

Выбор Dietrich's оправдан, когда в проекте есть дерево, производство, повторяемые конструкции, сложные узлы, BIM-обмен, CNC или высокая цена ошибки. Для простого 3D-дизайна программа слишком специализирована, зато в профессиональном wooden construction workflow она закрывает именно тот участок, где универсальные CAD-редакторы требуют слишком много ручной работы.
