Что такое CMS IntelliCAD

CMS IntelliCAD — CAD-программа для Windows, рассчитанная на работу с DWG-чертежами, 2D-документацией, 3D-геометрией и инженерными форматами обмена. В основе лежит IntelliCAD, который развивает IntelliCAD Technology Consortium, а CMS выпускает собственный коммерческий продукт на этой технологической базе. Продукт относится к stand-alone IntelliCAD application от CAD-Manufacturing Solutions.

Программа закрывает несколько рабочих сценариев:

• открытие, проверка и редактирование DWG-файлов;

• выпуск 2D-чертежей с размерами, слоями, блоками, таблицами и аннотациями;

• подготовка PDF, DWF/DWFx и других файлов для передачи;

• подключение внешних ссылок и подложек;

• работа с DGN, IFC, RVT, RFA, STEP и IGES в редакции PE Plus;

• моделирование 3D surfaces и 3D solids;

• автоматизация через LISP, VBA 7.1, .NET 4.5, SDS и DRX/IRX;

• настройка интерфейса через Ribbon, menus, toolbars, CUI, aliases и command line.

Внутри CMS IntelliCAD важна связка DWG + CAD-интерфейс + автоматизация. Программа полезна не только для создания новых чертежей, но и для обслуживания старого архива DWG, проверки файлов от подрядчиков, подготовки схем для согласования, корректировки планов и работы с типовыми проектными элементами. В отличие от простых DWG-вьюеров, CMS IntelliCAD не ограничивается просмотром: в ней есть инструменты построения, редактирования, аннотирования, печати, импорта, экспорта и настройки рабочей среды.

CMS IntelliCAD Premium Edition Plus отличается от базовой CAD-среды тем, что добавляет функции, важные для 3D, AEC и BIM-процессов. В PE Plus доступны ACIS solids modeling and editing, BIM support, IFC and RVT files import as underlays, STEP & IGES import/export, AEC entities and Artisan render.

Для каких задач подходит CMS IntelliCAD

CMS IntelliCAD подходит для регулярной DWG-работы, когда нужен не просмотрщик, а полноценная CAD-программа. Она открывает и сохраняет DWG, поддерживает привычную командную модель, работает с несколькими чертежами, содержит Drawing Explorer для управления внутренней структурой файла и даёт инструменты для 2D-черчения, аннотаций, блоков, слоёв и печати.

2D-чертежи и проектная документация

В 2D-сценариях программа используется для планов, схем, монтажных чертежей, инженерных сетей, деталей, разрезов, узлов, ведомостей и исполнительной документации. На вкладке Home сосредоточены основные операции: построение линий, кривых, окружностей, редактирование объектов, вставка текста, аннотации, размеры, блоки, управление слоями и перенос объектов через Windows clipboard.

Типовой рабочий процесс строится так: пользователь открывает DWG, проверяет слои и внешние ссылки, редактирует геометрию, вносит размеры, добавляет текстовые пояснения, обновляет блоки, затем готовит layout для печати или экспортирует результат в PDF/DWF. Для инженера это означает, что одну и ту же среду используют и для быстрой правки, и для аккуратной подготовки листа к выпуску.

DWG-совместимость и обмен файлами

CMS IntelliCAD работает с DWG как с основным CAD-форматом. Программа поддерживает native open drawing *.dwg file support from v2.5 up to 2018/20, а также DXF, DWT, DWF, PDF и MicroStation DGN. В рабочем процессе это важно для компаний, где часть контрагентов использует AutoCAD, часть — BricsCAD, ZWCAD, progeCAD или другие DWG-совместимые CAD-среды.

DWG-совместимость в CMS IntelliCAD распространяется не только на файл как контейнер. Программа поддерживает AutoCAD command line, AutoCAD menu files MNU, scripts SCR, dialog boxes DCL, fonts SHX и symbol libraries. Это упрощает перенос привычной среды: команды вводятся через command line, меню и панели адаптируются под рабочие привычки, а LISP/DCL-сценарии подключаются к автоматизации.

3D-моделирование и визуализация

CMS IntelliCAD Premium Edition Plus включает 3D solids modelling, ACIS solids modeling and editing, visual styles, materials и rendering. Для технического моделирования это не замена специализированным параметрическим системам вроде SolidWorks или Inventor, а DWG-ориентированная 3D-среда, где удобно совмещать чертёж, 3D-элементы, поверхности, виды и выпуск документации.

PE Plus поддерживает STEP & IGES import/export. Это полезно при обмене 3D-геометрией между CAD/CAM-системами, когда DWG не является основным форматом передачи объёмных моделей. В проектной работе STEP и IGES применяются для передачи геометрии деталей, оборудования, технологических элементов и моделей, которые затем используются как основа для документации или координации.

BIM, AEC и подложки Revit

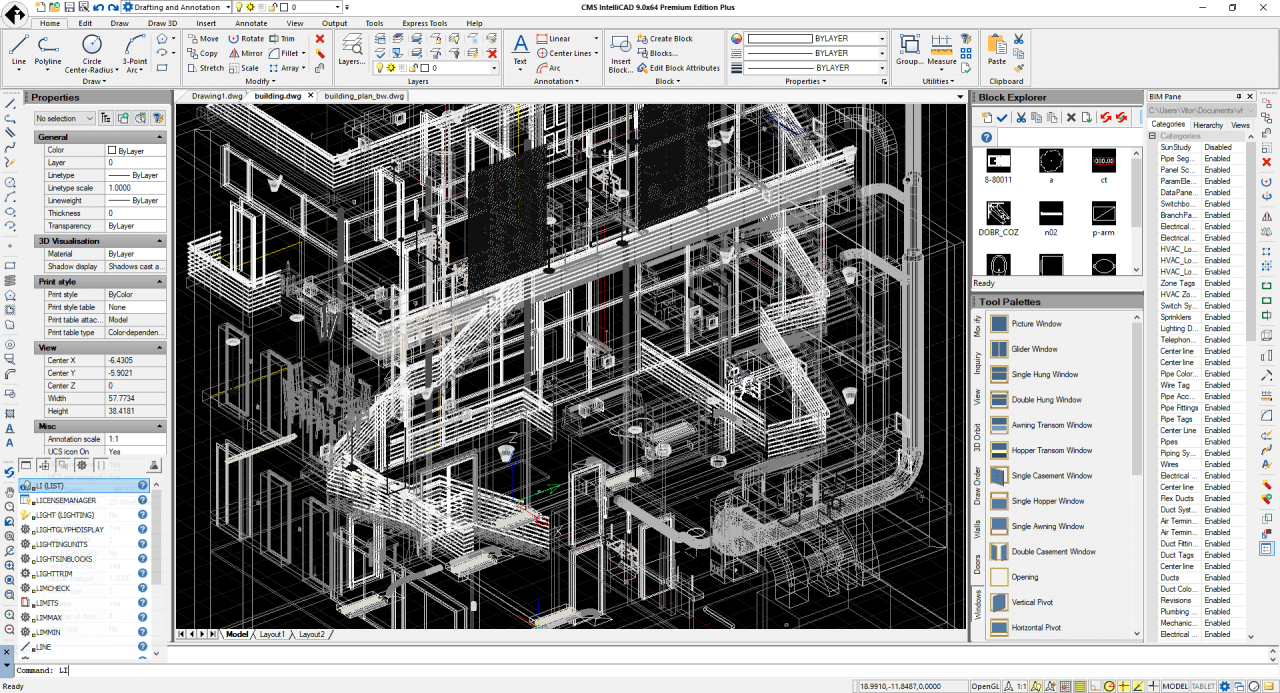

В CMS IntelliCAD PE Plus BIM-файлы используются через IFC и Revit-подложки. Программа поддерживает import/attach IFC files and Autodesk Revit files as underlays на основе ODA BIM component. В продукте доступны RVT/RFA underlays, snap, explode, управление отображением categories, stories и views в подключённых RVT/RFA, импорт IFC как architectural entities и AEC-объекты: walls, windows, doors, openings и slabs.

Такой BIM-подход подходит для DWG-централизованной работы, где инженер или проектировщик использует RVT/RFA/IFC не как основную модельную среду, а как подложку или источник координации. CMS IntelliCAD помогает связать чертёжную работу с BIM-данными: пользователь видит модель, привязывается к элементам, контролирует отображение категорий и добавляет свои DWG-объекты.

Автоматизация, скрипты и расширения

CMS IntelliCAD интересен не только проектировщикам, но и CAD-администраторам. В программе есть LISP support including DCL, Microsoft Visual Basic for Applications VBA 7.1, .NET 4.5 и DRX/IRX interface for developers to create custom entities. Для офисов с повторяющимися операциями это даёт способ автоматизировать оформление, пакетные исправления, работу с атрибутами, извлечение данных и создание пользовательских команд.

Инструменты разработки встроены в рабочую логику: на вкладке Tools доступны VBA, .NET, LISP, IRX, SDS, функции inquiry для area и mass properties, settings, external references, customization of user menus, toolbars, keyboard shortcuts and alias, а также основные Explore-функции.

Интерфейс и рабочее пространство

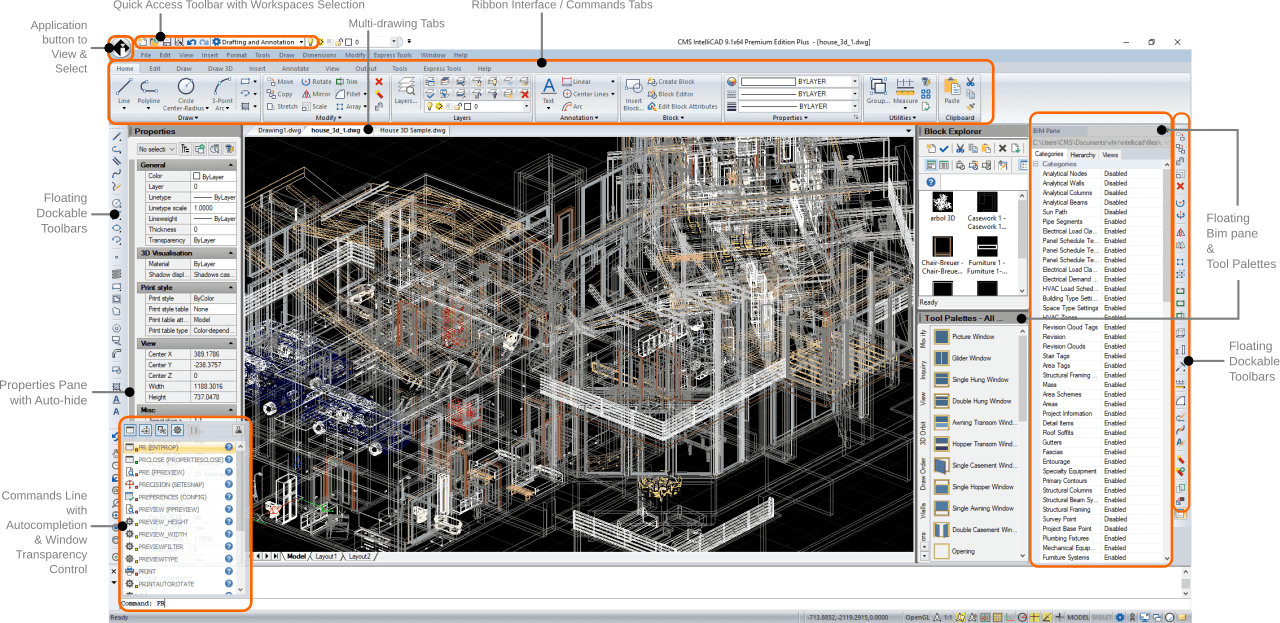

Интерфейс CMS IntelliCAD сочетает Ribbon User Interface и классический CAD-подход с command line, menus, toolbars и Properties Pane. Такой вариант удобен для пользователей, которые переходят с AutoCAD-подобных программ: команды доступны на ленте, но их также вводят вручную в command line или выбирают из меню и панелей.

Ribbon User Interface

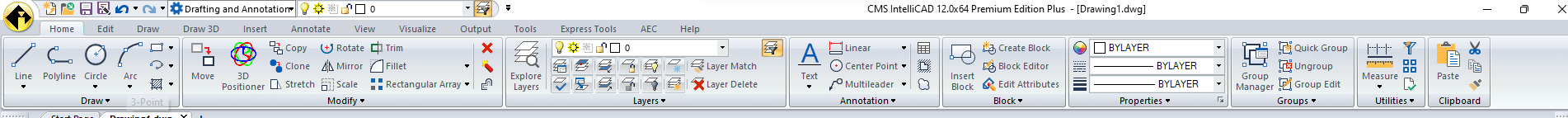

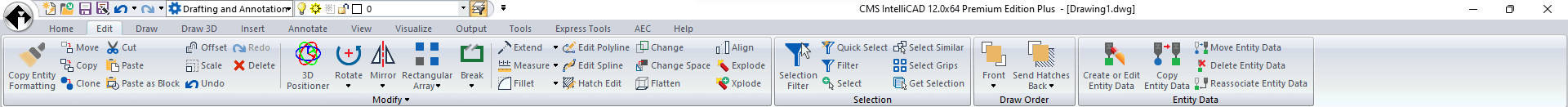

Ribbon разделён на вкладки Home, Edit, Draw, Draw 3D, Insert, Annotate, View, Output, Tools, Express Tools, AEC и Help. На Home выполняются основные построения и правки; на Insert подключаются внешние ссылки, файлы и BIM-подложки; Annotate отвечает за текст, размеры, revision cloud, wipeout markups и annotation scaling; Output содержит экспорт, plot, publish и print style; Tools открывает разработку, настройки, external references и customization; AEC работает с архитектурными объектами.

В верхнем левом углу находится Application button. Через него доступны New, Open, Import, Export и другие файловые команды. Рядом размещается Quick Access toolbar с часто используемыми действиями и настройками визуальных элементов окна. Вкладки чертежей показывают открытые DWG-файлы отдельно, а workspaces сохраняют разные конфигурации интерфейса для 2D-черчения, 3D, AEC или проверки документации.

Command Line

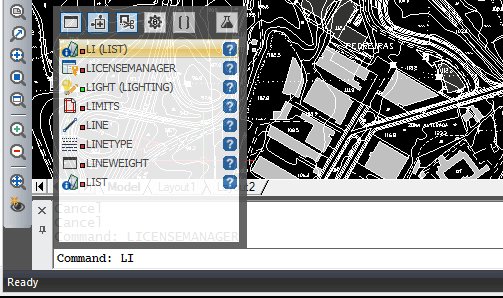

Command line остаётся центральным элементом CAD-работы. В CMS IntelliCAD пользователь вводит команды вручную, видит prompts и системные сообщения, использует autocomplete и получает подсказки по command names, external commands, system variables, aliases и LISP functions. Command bar является dockable window: её закрепляют у края окна, делают плавающей, изменяют размер и расширяют для просмотра большего числа строк.

Для опытного пользователя это ускоряет работу: команда вводится быстрее, чем ищется на ленте. Для администратора это важно при поддержке инструкций: одну и ту же операцию легко описать через команду, независимо от того, настроена ли у пользователя Ribbon-вкладка или классическое меню.

Properties Pane

Properties Pane используется для изменения параметров выбранных объектов. В нём редактируются Layer, Color, Thickness, Lineweight, Linetype, Linetype Scale и Print Style. При выборе нескольких объектов изменения применяются к выделенному набору; для изменения одного объекта пользователь выбирает его в списке в верхней части Properties Pane.

Практическая ценность панели видна при проверке чужих чертежей. Например, пользователь выделяет группу линий и сразу видит, что часть объектов находится на неверном слое, имеет нестандартный linetype или отличается lineweight. Вместо ручного поиска по всему файлу свойства корректируются в одном месте.

Drawing Explorer

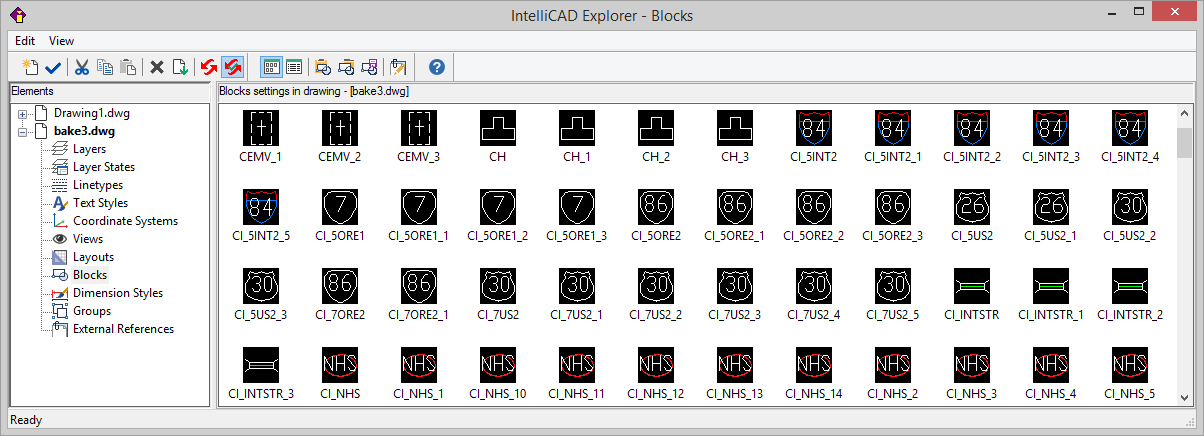

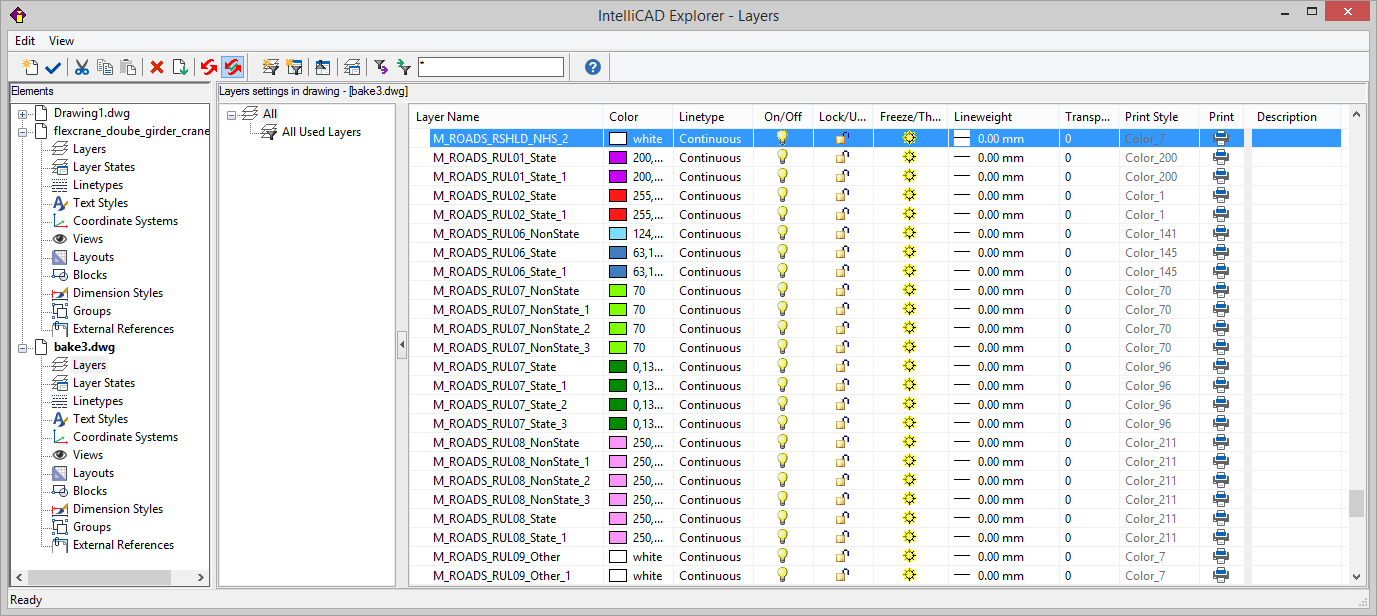

Drawing Explorer управляет элементами чертежа: layers, layer states, linetypes, text fonts, text styles, coordinate systems, named views, layouts, blocks, external references, groups и dimension styles. Он также позволяет копировать, вырезать и вставлять dimension styles между DWG-файлами.

В ежедневной работе Drawing Explorer полезен при наведении порядка в проекте. Через него проверяют слои, загруженные шрифты, стили текста, блоки, xrefs и layout-структуру. Для чертежей, которые долго переходили между подрядчиками, это один из главных инструментов диагностики: он показывает не только видимую геометрию, но и внутреннюю организацию DWG.

Tool Palettes и AEC-вкладки

Tool Palettes ускоряют вставку типовых элементов. В интерфейсе CMS IntelliCAD они используются рядом с блоками, AEC-компонентами и BIM-панелями. В AEC-сценариях это стены, окна, двери, stairs и другие architectural entities; в инженерных схемах — повторяемые условные обозначения, профили, узлы, элементы оформления.

Для компаний с повторяемыми проектами Tool Palettes помогают стандартизировать работу: один набор блоков и элементов используется разными сотрудниками, а изменения в свойствах и слоях не приходится каждый раз задавать вручную.

Основные функции CMS IntelliCAD

CMS IntelliCAD построен вокруг сочетания DWG-совместимости, 2D-черчения, расширенного редактирования, работы с блоками, печати, 3D, BIM, форматов обмена и программируемости. Ниже — разбор функций через практические задачи, а не через общий перечень CAD-возможностей.

Работа с DWG, DXF, DWT, DWF и DGN

DWG — основной формат программы. CMS IntelliCAD поддерживает native open drawing *.dwg file support from v2.5 up to 2018/20, DXF, DWT, Autodesk DWF, Adobe PDF и MicroStation DGN. Для пользователя это означает работу с проектными архивами разных лет, обмен чертежами с AutoCAD-пользователями и возможность подключать DGN в инженерных сценариях.

Таблица показывает, как эти форматы используются в CMS IntelliCAD:

2D drafting: геометрия, размеры и оформление

Для 2D-чертежей CMS IntelliCAD предоставляет типовой CAD-набор: Line, Polyline, Circle, Arc, Spline, Ellipse, Move, Copy, Rotate, Trim, Stretch, dimensions, text, annotations, blocks, layers и hatches. Эти инструменты размещены на Ribbon-вкладках Home, Draw, Edit, Annotate и Modify, а также доступны через command line.

Важная часть 2D-работы — не только построить геометрию, но и оформить её по стандарту. Для этого используются слои, lineweight, linetype, text styles, dimension styles, layouts, viewports, tables и plot styles. CMS IntelliCAD поддерживает layer states, layer filters, layer search, transparency и New VP Freeze в Layer Explorer, что помогает управлять сложными многослойными файлами.

Блоки, advanced blocks и атрибуты

Блоки в CMS IntelliCAD применяются для повторяемых элементов: условных обозначений, оборудования, штампов, узлов, мебели, инженерных символов, AEC-компонентов и элементов схем. Программа поддерживает graphical block preview, direct Block edition, block attributes, advanced blocks и извлечение данных из блоков.

В IntelliCAD 14.1 добавлен Test Block window BTESTBLOCK. Он позволяет проверять advanced blocks прямо из Block Editor без сохранения изменений в block definition; внутри test window остаются доступными standard commands, а системная переменная BLOCKTESTWINDOW показывает активное состояние окна тестирования.

Для больших DWG-файлов это снижает риск испортить библиотечный блок. Пользователь изменяет параметры, тестирует поведение, проверяет привязки и только после этого сохраняет блок в рабочем чертеже.

Tables, Extract Data и отчётность

CMS IntelliCAD работает с tables creation & editing, export tables to CSV files, Extract Data to tables and XLS files. Программа извлекает данные из external references, advanced blocks, attributes и AEC entities; при поддержке форматов извлечение выполняется из DGN, IFC, RVT и RFA, а фильтры помогают отбирать данные по условиям.

Практический пример — ведомость дверей, окон или оборудования. Вместо ручного переписывания атрибутов из блоков пользователь формирует таблицу на основе данных чертежа. В инженерных схемах аналогично собирают перечень устройств, арматуры, кабельных трасс или маркеров.

PDF, печать и публикация

Output-вкладка отвечает за Export, Plot, Publish и Print Style. В CMS IntelliCAD доступны экспорт чертежей или выбранных объектов в DXF, DWF, SAT, BMP, WMF, EMF, PDF, SVG, STL и DAE, а также печать через Publish или Print.

PDF используется в двух направлениях: как финальный файл для передачи и как источник для импорта/преобразования. CMS IntelliCAD поддерживает PDF file import and conversion to DWG, PDF import и point data from CSV/TXT files.

В IntelliCAD 14.1 добавлена поддержка geospatial PDF export: при печати или экспорте координатная информация сохраняется в PDF, а опция Include geospatial information добавляет metadata координатной системы в файл. Для картографических и инфраструктурных чертежей это важно, потому что координаты остаются доступными при просмотре в совместимых PDF-программах.

3D surfaces, ACIS solids и визуальные стили

CMS IntelliCAD поддерживает 3D surface commands, Facet Modeler, import/export FMB files, photorealistic 3D rendering and lighting, visual styles и materials. В PE Plus доступно ACIS solids modeling and editing. Для пользовательских задач это даёт возможность работать с 3D-элементами внутри DWG-среды, создавать и редактировать объёмные тела, подготавливать виды и визуально проверять модель.

В редакции PE Plus с Spatial ACIS modeler доступны команды работы с surfaces: Network, Offset, Fillet, Extend и Trim. Также используются Flatshot, Solid Profile, Make Shape, Compile to SHX и Make Linetype.

BIM и AEC-инструменты

В CMS IntelliCAD PE Plus BIM-функции связаны с IFC, RVT/RFA-подложками и AEC-объектами. Пользователь прикрепляет Revit-файлы как underlays, работает с IFC, управляет категориями и видами, а также создаёт architectural entities: walls, windows, doors, openings, slabs.

В AEC-процессе это особенно полезно для DWG-участников проекта. Архитектор, инженер или подрядчик получает Revit/IFC-данные, использует их как основу для координации и создаёт собственные DWG-слои, размеры, выноски, схемы или спецификационные элементы. Такая схема не заменяет полноценную Revit-модель, но помогает подключить BIM-данные к CAD-документации.

Raster images, point clouds и внешние данные

CMS IntelliCAD поддерживает raster image display, raster image insertion and advanced control, а также attach point cloud .rcp/.rcs files.

Растровые изображения используются как подоснова: сканы старых планов, схемы, карты, эскизы, подложки от подрядчиков. Point cloud подключается при работе с данными лазерного сканирования, реконструкцией, проверкой существующего состояния и привязкой DWG-геометрии к фактической модели объекта.

Как работать в CMS IntelliCAD: базовый порядок действий

CMS IntelliCAD использует знакомую CAD-логику: сначала создаётся или открывается DWG, затем проверяются units, layers, blocks, xrefs, styles, после этого выполняется построение или правка, а финальный этап связан с layout, plot, publish и экспортом. Ниже — несколько типовых сценариев.

Как открыть и проверить DWG-чертёж

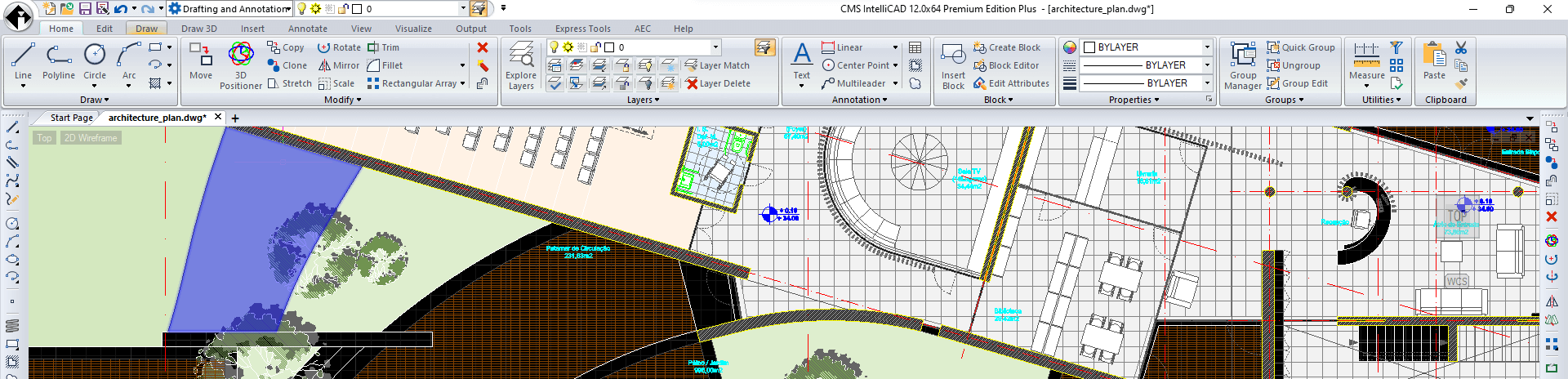

Открытие DWG начинается через Application button и команду Open Files на стартовой странице или через command line. После открытия файла удобнее не сразу редактировать геометрию, а провести техническую проверку:

1. открыть Drawing Explorer и посмотреть структуру layers, blocks, linetypes, text styles, layouts и external references;

2. проверить Properties Pane у выделенных объектов: Layer, Color, Linetype, Lineweight, Linetype Scale и Print Style;

3. просмотреть model space и layout-вкладки;

4. включить или отключить лишние слои через layer controls;

5. проверить xrefs и raster image references;

6. посмотреть, не находятся ли важные элементы на неправильных слоях;

7. убедиться, что размеры и текстовые стили читаются корректно;

8. подготовить копию файла перед массовыми изменениями.

В этом сценарии особенно полезна Command Line: команды вводятся напрямую, а autocomplete подсказывает подходящие варианты. При работе с большим количеством похожих операций это быстрее, чем искать каждый инструмент на Ribbon.

Как создать простой 2D-чертёж

Для нового 2D-чертежа пользователь создаёт файл через New Drawing, выбирает шаблон, настраивает единицы, слои и стили, а затем строит геометрию. На Home и Draw используются Line, Polyline, Circle, Arc и другие инструменты; редактирование выполняется через Move, Copy, Rotate, Trim, Stretch, Fillet и подобные команды.

Рабочая последовательность:

1. создать DWG на основе подходящего шаблона;

2. настроить основные layers: контур, оси, размеры, текст, штриховки, подложки;

3. построить базовую геометрию в model space;

4. использовать object snaps для точных привязок;

5. применить Trim, Extend, Fillet, Offset и другие операции правки;

6. добавить dimensions и annotations;

7. оформить layout с viewport;

8. проверить lineweight и plot style;

9. выполнить Print, Publish или Export в нужный формат.

При регулярной работе шаблоны DWT сокращают количество ручных операций: в них уже настроены слои, стили, листы, рамки, штампы и параметры печати.

Как использовать блоки, атрибуты и Tool Palettes

Блоки в CMS IntelliCAD вставляются через Ribbon, Tool Palettes или command line. Для типовых элементов лучше использовать блоки с атрибутами: марка, позиция, размер, материал, примечание, номер помещения, спецификация. После размещения таких блоков Extract Data собирает данные в таблицу.

Удобный порядок работы:

1. создать или вставить блок;

2. задать атрибуты, которые нужны для ведомости;

3. разместить блоки на нужном слое;

4. проверить масштаб и ориентацию;

5. собрать данные через Extract Data;

6. экспортировать таблицу или разместить её в чертеже;

7. обновить таблицу после изменений в блоках.

Tool Palettes помогают хранить типовые блоки рядом с рабочей областью. При этом блоки не нужно искать в папках: проектировщик выбирает элемент из палитры и размещает его в нужной точке.

Как подготовить файл для обмена

Перед передачей DWG другому участнику проекта важно проверить не только видимый чертёж, но и служебные элементы файла. CMS IntelliCAD содержит инструменты для слоёв, xrefs, блоков, styles, layouts и публикации.

Проверка перед отправкой:

• удалить или скрыть временные слои;

• проверить external references;

• убедиться, что raster images подключены корректно;

• проверить, что блоки и атрибуты не потеряли данные;

• открыть layouts и проверить viewports;

• убедиться, что fonts SHX и текстовые стили отображаются правильно;

• проверить plot style и lineweight;

• создать PDF-копию для контрольного просмотра;

• сохранить DWG в требуемой версии, когда это нужно для контрагента.

Для обмена с пользователями, которым не нужно редактирование, лучше выпускать PDF/DWF. Для совместной CAD-работы передаётся DWG с внешними ссылками и зависимостями.

Редакции, лицензии и варианты использования

CMS IntelliCAD существует в редакциях, различающихся набором функций. Для обзора важнее не цена, а состав возможностей: часть 3D, AEC, BIM и инженерного обмена относится к PE Plus. В таблице видно, какие задачи закрывают редакции.

Выбор редакции зависит от задач. Для регулярного 2D-чертежа, проверки DWG, правки документации и печати достаточно возможностей PE. Для 3D solids, STEP/IGES, BIM-подложек, IFC, RVT/RFA и AEC-объектов требуется PE Plus. Ошибка выбора редакции приводит к тому, что нужные команды доступны не в той конфигурации, которую купил пользователь.

Системные требования

CMS IntelliCAD рассчитан на Windows-среду. Для CMS IntelliCAD Premium указаны Windows 10, Windows 8.x и Windows 7 64-bit; 64-bit версия использует доступную системную память для больших DWG-файлов. Минимальные требования включают Intel Pentium 4 или сопоставимый процессор, 2 GB RAM для 64-bit Windows, 500 MB свободного места, дисплей 1024×768, видеокарту с OpenGL 1.4 или выше, клавиатуру и мышь.

Для CMS IntelliCAD 10.0 and following указаны 2 GB RAM minimum, 8 GB recommended, 7 GB free hard disk space recommended for typical installation, Intel i5 или сопоставимый процессор, 1024×768 VGA или выше, OpenGL ES/OpenGL-совместимый графический драйвер и dedicated graphics device with dedicated memory как рекомендованный вариант.

Для 2D-чертежей требования невысокие, но крупные DWG, BIM-подложки, point clouds, 3D solids и визуальные стили сильно зависят от памяти, скорости процессора, видеодрайвера и диска. При работе с большими проектами важна не только установка программы, но и стабильность графического драйвера: некорректный OpenGL/OpenGL ES-режим приводит к проблемам с панорамированием, масштабированием и отображением.

Сравнение с аналогами

CMS IntelliCAD стоит сравнивать с конкретными DWG-совместимыми и CAD-программами: AutoCAD, BricsCAD, ZWCAD, progeCAD Professional, DraftSight, LibreCAD и FreeCAD. Это разные продукты, поэтому прямое сравнение корректно только по задачам: DWG-черчение, 2D, 3D, BIM, автоматизация, лицензирование и совместимость. Для смежного чтения на freeexe есть материалы об AutoCAD, Free DWG Viewer, SketchUp, Blender и Sweet Home 3D.

AutoCAD

AutoCAD остаётся основным ориентиром для большинства DWG-совместимых CAD-программ. Он работает с 2D и 3D DWG на desktop, web и mobile, поддерживает совместную работу через Autodesk-сервисы и интеграцию с облачными хранилищами.

CMS IntelliCAD выбирают там, где важнее снизить стоимость DWG-рабочего места, сохранить command line-подход, поддерживать LISP/VBA/.NET и продолжать работать с DWG без перехода на другую логику. AutoCAD остаётся рациональным вариантом для организаций, которым требуется максимальная совместимость с Autodesk-экосистемой, отраслевые наборы инструментов, интеграция с Autodesk Docs/Forma и вертикальными решениями.

BricsCAD

BricsCAD Pro — профессиональная DWG CAD-среда для 2D и 3D. BricsCAD Ultimate объединяет возможности Pro, BIM и Mechanical в одной DWG-платформе.

По сравнению с CMS IntelliCAD, BricsCAD сильнее выглядит в сценариях, где BIM и Mechanical являются не дополнительными возможностями, а основным производственным процессом. CMS IntelliCAD выгоднее рассматривать как DWG-совместимую CAD-программу с PE Plus-расширениями для 3D, AEC и BIM-обмена. В организациях, где нужны стены, окна, IFC/RVT и STEP/IGES как часть общей DWG-работы, CMS IntelliCAD PE Plus закрывает задачу. В командах с полноценным BIM/Mechanical-процессом BricsCAD Ultimate часто ближе к целевому сценарию.

ZWCAD

ZWCAD — DWG-совместимая CAD-программа с поддержкой LISP, VBA, ZRX и .NET. Она ориентирована на пользователей, которым нужна AutoCAD-подобная среда с API и 2D/3D-чертежами.

CMS IntelliCAD и ZWCAD конкурируют в одном сегменте: чертежи DWG, привычная командная модель, адаптация пользователей AutoCAD, программируемость. Выбор между ними обычно упирается в проверку собственных DWG-файлов, поддержку нужных LISP/VBA/.NET-сценариев, лицензирование, работу с DGN/PDF/IFC/RVT и удобство интерфейса для конкретной команды.

progeCAD Professional

progeCAD Professional — AutoCAD-compatible 2D/3D CAD application, работающая с DWG from v. 2.5 to v. 2027, Revit, IFC, SolidWorks imports и Dynamic Blocks/Advanced Blocks. В progeCAD BIM Revit models вставляются в DWG как underlay или как часть DWG, а IFC-модели используются для строительных данных.

Сравнение с CMS IntelliCAD особенно интересно в BIM/AEC-сценариях. Обе программы конкурируют как AutoCAD-подобные CAD-среды с бессрочными лицензиями и DWG-логикой. CMS IntelliCAD PE Plus опирается на собственный набор IFC/RVT/RFA, AEC и STEP/IGES-функций; progeCAD делает акцент на AutoCAD compatibility, Dynamic Blocks, Revit/IFC и широком формате обмена. Перед выбором стоит открыть рабочие DWG, проверить блоки, xrefs, шрифты, layouts, LISP, печать и BIM-подложки в обеих программах.

DraftSight

DraftSight ориентирован на DWG/DXF/DGN-чертежи, 2D drafting, productivity tools и API. Professional подходит для 2D drafting with productivity features and API; Premium добавляет 2D/3D CAD-сценарии, а DraftSight в целом связан с Dassault/SOLIDWORKS и 3DEXPERIENCE-направлением.

CMS IntelliCAD выглядит сильнее там, где нужны PE Plus-функции: IFC/RVT/RFA, AEC entities, STEP/IGES, ACIS solids и классический IntelliCAD-подход. DraftSight логичнее в организациях, где CAD-чертежи связаны с SOLIDWORKS или 3DEXPERIENCE и важна единая экосистема Dassault.

LibreCAD и FreeCAD

LibreCAD относится к простым 2D CAD-решениям и не является прямой заменой CMS IntelliCAD по DWG, BIM, 3D solids, AEC, STEP/IGES и программируемости. Его стоит рассматривать для простых 2D-задач и обучения, а не для полноценной DWG-среды с рабочими чертежами подрядчиков.

FreeCAD — параметрическая 3D CAD-среда с другим принципом работы: моделирование строится вокруг параметров, объектов, workbenches и проектной структуры. Для деталей, 3D-моделирования и открытого CAD-процесса FreeCAD полезен, но для DWG-документооборота, AutoCAD-подобной командной строки, слоёв, layout-печати и AEC/DWG-координации CMS IntelliCAD ближе к привычному производственному процессу.

Плюсы и минусы CMS IntelliCAD

CMS IntelliCAD полезен не универсальностью на все случаи, а сочетанием конкретных свойств: DWG, AutoCAD-подобный интерфейс, 2D/3D, PE Plus для AEC/BIM, программируемость и работа с форматами обмена.

Плюсы:

• нативная работа с DWG-чертежами и поддержка старых DWG-линий до v2.5 в пределах заявленного диапазона;

• интерфейс с Ribbon, menus, toolbars, command line и Properties Pane удобен пользователям AutoCAD-подобных программ;

• Drawing Explorer помогает управлять слоями, блоками, типами линий, стилями текста, видами, layouts, groups и внешними ссылками;

• PE Plus добавляет 3D solids, ACIS, AEC modelling, IFC/RVT/RFA, STEP/IGES и Artisan render;

• LISP, DCL, VBA 7.1, .NET 4.5, SDS и DRX/IRX подходят для автоматизации и пользовательских расширений;

• поддерживаются PDF import/conversion, DWF/DWFx, DGN, point clouds RCP/RCS, raster images и таблицы;

• Tool Palettes, advanced blocks, Extract Data и tables помогают стандартизировать повторяемые проектные операции;

• несколько открытых чертежей через tabs упрощают перенос данных между файлами;

• 64-bit Windows-архитектура подходит для более крупных DWG, чем старые 32-bit CAD-среды.

Минусы:

• часть важных функций находится только в PE Plus: ACIS solids, BIM, AEC, STEP/IGES;

• DWG-совместимость не гарантирует идентичное поведение всех сложных файлов, вертикальных модулей AutoCAD и нестандартных расширений;

• для начинающих пользователей программа остаётся полноценной CAD-средой с command line, слоями, блоками, layouts и plot style, поэтому требует обучения;

• BIM-функции ориентированы на импорт, подложки и AEC-работу в DWG-среде, а не на полноценную замену Revit, Archicad или Allplan;

• старые LISP/VBA/.NET-сценарии нужно проверять на собственных файлах;

• системные требования из разных линеек CMS различаются по дисковому пространству и рекомендованному оборудованию, поэтому рабочую станцию лучше подбирать под размер DWG, 3D и BIM-подложки;

• интерфейс с Ribbon, классическими панелями, палитрами и command line требует настройки, чтобы не перегружать рабочее пространство.



Отзывы пользователей и профильных журналов

Отзывы о CMS IntelliCAD в сети чаще строятся вокруг трёх тем: цена относительно AutoCAD, работа с DWG и привычность интерфейса. На G2 пользовательские отзывы отмечают схожесть с AutoCAD, более низкую стоимость, быстрое открытие DWG и достаточность инструментов для повседневных CAD-задач.

На Capterra и Software Advice программа описывается как 2D/3D CAD-инструмент для инженеров, архитекторов, консультантов и пользователей, которым нужно просматривать и редактировать CAD-чертежи; среди отмечаемых возможностей встречаются DWG native support, BIM support, DGN, STEP, IGES, PDF и programming toolkit for LISP, VBA, .NET and IRX.

На Trustpilot у CMS, INC есть отзывы пользователей, которые называют CMS IntelliCAD альтернативой AutoCAD; один из отзывов отдельно упоминает отсутствие Flatshot command и parametric dimensions как желаемые улучшения на момент публикации, при этом Flatshot уже фигурирует в возможностях линии 13.0.

Профильные CAD-площадки дают более техническую картину. На CADTutor в пользовательском обзоре CMS IntelliCAD 14 отмечены интерфейс с Ribbon, menu bar и title bar, быстрая реакция при zooming and panning и интерес к IRX API. All3DP описывает IntelliCAD как CAD-среду для 2D drafting, annotation и 3D design, подходящую для AEC и PDM-сценариев. DailyCADCAM в материале о IntelliCAD 14.1 выделяет geospatial PDF, improved block editor, fixes in LISP, BIM and DGN.

Усреднённое мнение выглядит так: CMS IntelliCAD ценят за DWG-совместимость, знакомую рабочую среду, стоимость ниже AutoCAD, поддержку 2D/3D и автоматизацию. К ограничениям относят необходимость привыкнуть к интерфейсу, проверять сложные DWG на совместимость, внимательно выбирать PE или PE Plus и не ожидать полной замены всех вертикальных решений Autodesk.

Кому подойдёт CMS IntelliCAD

CMS IntelliCAD подходит пользователям, которым нужна DWG-совместимая CAD-программа с привычной логикой AutoCAD, но без обязательного перехода на AutoCAD как основной продукт.

Инженеру или архитектору для DWG-документации

Для проектировщика, который каждый день открывает планы, схемы, разрезы, монтажные чертежи и исполнительную документацию, CMS IntelliCAD закрывает базовый цикл: открыть DWG, отредактировать геометрию, проверить слои, поставить размеры, обновить блоки, подготовить layout и вывести PDF.

Малой проектной компании

Малой компании важны лицензии, DWG-совместимость, перенос привычных команд и возможность автоматизировать оформление. CMS IntelliCAD даёт LISP, VBA, .NET и DRX/IRX, поэтому CAD-администратор не ограничен ручной настройкой интерфейса. Для повторяемых проектов используются шаблоны, Tool Palettes, blocks, attributes и Extract Data.

Пользователю AutoCAD, которому нужна похожая среда

Переход проще за счёт command line, Ribbon, toolbars, menus, SHX, SCR, MNU, DCL, AutoCAD command syntax и DWG-файлов. Пользователь не начинает с нуля: он узнаёт команды, слои, блоки, layouts, plot, xrefs и properties.

Специалисту, которому нужны BIM-подложки, но не полноценная BIM-система

CMS IntelliCAD PE Plus подходит для случаев, когда IFC, RVT и RFA используются как подоснова для DWG-работы. Инженер подключает модель, контролирует отображение, привязывается к элементам и создаёт собственные чертежи, схемы или спецификационные элементы.

CAD-администратору и разработчику внутренних инструментов

LISP/DCL, VBA 7.1, .NET 4.5 и DRX/IRX позволяют переносить часть существующих сценариев и создавать новые. Это важно для компаний, где оформление, проверка, маркировка, экспорт таблиц и контроль слоёв должны выполняться одинаково на разных рабочих местах.

Кому лучше выбрать другую программу

CMS IntelliCAD не закрывает все CAD/BIM/MCAD-сценарии. При выборе важно отделять DWG-документацию от полноценных отраслевых платформ.

Для команды, где главным рабочим файлом является DWG, CMS IntelliCAD логичен. Для команды, где главным рабочим объектом является Revit-модель, параметрическая сборка или сложная BIM-координация, лучше рассматривать специализированные платформы.

Типичные ошибки при выборе и использовании CMS IntelliCAD

Покупка PE вместо PE Plus

Главная ошибка — выбрать PE, когда нужны 3D solids, ACIS, AEC objects, IFC, RVT/RFA, STEP/IGES и Artisan render. Эти функции относятся к PE Plus, поэтому перед выбором редакции нужно сопоставить задачи с таблицей возможностей.

Ожидание полной идентичности с AutoCAD

CMS IntelliCAD совместим с DWG и поддерживает AutoCAD-подобную командную модель, но это отдельная программа. Сложные dynamic blocks, вертикальные объекты AutoCAD Architecture/MEP/Civil, нестандартные шрифты, proxy objects и корпоративные надстройки нужно проверять на собственных файлах.

Игнорирование внешних ссылок и зависимостей

DWG-файл часто зависит от xrefs, raster images, fonts, plot styles и блоков. При передаче проекта без этих элементов контрагент видит неполный чертёж. В CMS IntelliCAD перед отправкой нужно открыть Drawing Explorer, проверить external references, layers, styles и layouts.

Работа без шаблонов

Пользователь, который каждый раз создаёт слои, стили размеров, штампы и layout вручную, теряет время и получает нестабильное оформление. Для регулярной работы нужны DWT-шаблоны, Tool Palettes и настроенные plot styles.

Отсутствие проверки печати

DWG может выглядеть корректно в model space, но неправильно печататься из layout из-за viewport scale, lineweight, CTB/STB, hidden layers, неправильных границ листа или устаревших printer settings. Перед передачей нужно выпускать контрольный PDF.

Непроверенные LISP/VBA/.NET-сценарии

Поддержка LISP, VBA и .NET не означает автоматическую работу всех старых скриптов без адаптации. Сценарии, которые используют нестандартные функции, внешние библиотеки или привязку к конкретной версии AutoCAD API, нужно проверять отдельно.

FAQ

CMS IntelliCAD открывает DWG?

Да. CMS IntelliCAD работает с DWG как с основным CAD-форматом и поддерживает native open drawing *.dwg file support from v2.5 up to 2018/20.

Чем PE отличается от PE Plus?

PE закрывает основной набор DWG/CAD-инструментов. PE Plus добавляет ACIS solids modeling and editing, BIM support, IFC/RVT files import as underlays, STEP/IGES import/export и расширенные 3D/AEC-возможности.

Есть ли BIM?

Да. BIM-функции доступны в PE Plus: IFC import/attach, Autodesk Revit files as underlays, RVT/RFA, управление отображением BIM-данных и AEC-объекты.

Поддерживает ли программа RVT и RFA?

Да. CMS IntelliCAD PE Plus работает с RVT/RFA как BIM-подложками; поддерживаются attach .rvt/.rfa files, snap, explode и управление display для categories, stories и views.

Можно ли использовать LISP?

Да. CMS IntelliCAD поддерживает LISP including DCL. В новых линиях IntelliCAD также развиваются FAS/VLX LISP и LISP Debugger для Visual Studio Code.

Есть ли VBA и .NET?

Да. В CMS IntelliCAD есть Microsoft Visual Basic for Applications VBA 7.1 и .NET 4.5. Эти инструменты используются для автоматизации, пользовательских функций и интеграции с рабочими процессами.

Подойдёт ли CMS IntelliCAD вместо AutoCAD?

Для DWG-черчения, редактирования, 2D-документации, части 3D-задач, печати, блоков, слоёв и автоматизации CMS IntelliCAD подходит как AutoCAD-подобная альтернатива. Для полной зависимости от Autodesk-экосистемы, отраслевых модулей и сложных вертикальных объектов AutoCAD/Revit остаются более прямым выбором.

Можно ли использовать CMS IntelliCAD для 3D?

Да. В программе есть 3D surface commands, Facet Modeler, visual styles, materials и rendering, а PE Plus добавляет ACIS solids modeling and editing, STEP/IGES и Artisan render.

Что проверить перед внедрением?

Нужно открыть реальные DWG-файлы компании, проверить слои, xrefs, fonts, blocks, dynamic/advanced blocks, layouts, plot styles, PDF export, LISP/VBA/.NET-сценарии, BIM-подложки и STEP/IGES, когда они используются. Проверка на собственных проектах важнее любого сравнения характеристик.

Итог

CMS IntelliCAD — конкретная DWG-совместимая CAD-программа для пользователей, которым нужны 2D-чертежи, привычная command line-логика, Ribbon, слои, блоки, layout-печать, PDF, DGN, автоматизация и расширение до 3D/BIM через PE Plus. Она сильнее простых DWG-вьюеров и бесплатных 2D-редакторов, но не заменяет всю Autodesk-экосистему, полноценные BIM-платформы и параметрические MCAD-системы.

Для регулярного 2D-чертежа, проверки DWG и выпуска документации достаточно PE-сценария. Для AEC, IFC, RVT/RFA, STEP/IGES, ACIS solids и Artisan render нужен PE Plus. Для компаний с собственными CAD-стандартами ценны LISP, VBA, .NET, Drawing Explorer, Tool Palettes, templates и Extract Data. Перед внедрением главное — проверить реальные файлы: DWG, блоки, шрифты, внешние ссылки, печать, таблицы, скрипты и BIM-подложки.
