ArCADia BIM

ArCADia BIM — модульная CAD/BIM-система для проектирования зданий, инженерных разделов и строительной документации. Программа рассчитана на пользователей, которым нужна связка привычной CAD-логики с объектной моделью здания: план остаётся чертёжным полем, но стены, окна, двери, трубы, воздуховоды, электрические элементы и другие компоненты работают как интеллектуальные BIM-объекты с параметрами, 2D-представлением, 3D-представлением и данными для спецификаций.

Главная идея ArCADia BIM — не заменить черчение абстрактной 3D-сценой, а превратить рабочий DWG-проект в связанную модель здания. Архитектор создаёт план, уровни, стены, перекрытия, кровлю и помещения; инженер добавляет водоснабжение, канализацию, отопление, вентиляцию, газ, электрику или телекоммуникационные сети; конструктор работает с железобетонными элементами; затем модель проверяется, дополняется видами, разрезами, ведомостями и файлами обмена. Внутри одной системы используются более двадцати отраслевых модулей, а данные разных разделов объединяются через общую модель здания.

ArCADia BIM особенно понятна пользователям, которые раньше работали в CAD-среде: чертёж, координаты, привязки, слои, подложки, виды и ленты команд остаются частью рабочего процесса. Отличие в том, что вместо набора отрезков и блоков пользователь вставляет объект стены, объект трубы, объект двери, объект вентиляционного элемента. После изменения объекта обновляются связанные виды, списки и часть документации, поэтому программа подходит для проектирования, где важны не только линии на плане, но и состав модели.

Что представляет собой ArCADia BIM

ArCADia BIM относится к системам, где BIM-модель создаётся поверх CAD-подхода. Пользователь работает в чертёжной области, но элементы проекта имеют строительную и инженерную семантику. Стена знает свою толщину, структуру слоёв и высоту; окно связано с проёмом; помещение определяется по замкнутому контуру стен или виртуальных стен; инженерный трубопровод состоит из участков, фитингов, точек подключения и оборудования.

Такой подход удобен в проектах, где нужно сохранить DWG-совместимость и одновременно получить преимущества информационной модели. В обычном 2D CAD после изменения стены приходится отдельно править планы, фасады, разрезы, площади, ведомости и подписи. В ArCADia BIM значительная часть этих связей строится через объектную модель: архитектурные элементы обновляют разрезы, размеры и списки материалов, инженерные сети участвуют в проверке соединений и коллизий, а IFC/RVT-модуль помогает использовать модели из других BIM-сред.

ArCADia BIM не сводится к архитектурному модулю. В экосистему входят модули для архитектуры, ландшафта, IFC/RVT-обмена, 3D-презентации, электрики, распределительных щитов, молниезащиты, водоснабжения, канализации, отопления, вентиляции, газа, внешних сетей, телекоммуникаций и железобетонных элементов. Все отраслевые модули работают поверх базовой лицензии ArCADia BIM LT, ArCADia BIM или ArCADia BIM PLUS.

Для каких задач подходит ArCADia BIM

ArCADia BIM используют в задачах, где нужен проект здания с согласованными архитектурными и инженерными разделами. Программа закрывает не один узкий сценарий, а цепочку работ: от подготовки плана и уровней до получения спецификаций, проверки пересечений и передачи модели через IFC.

Для архитектурного проектирования ArCADia BIM подходит, когда нужно создать план здания, сформировать стены, двери, окна, перекрытия, лестницы, крышу, помещения, разрезы, фасады, ведомости материалов и 3D-представление. В этом сценарии программа работает как BIM-надстройка над CAD-процессом: план можно вести в привычной чертёжной логике, но результатом становится не только 2D-чертёж, а модель с объектами.

Для инженерных разделов программа полезна там, где проектировщик ведёт сети внутри здания и должен согласовывать их с архитектурой. Модули ArCADia-WATER SUPPLY INSTALLATIONS, ArCADia-SEWAGE INSTALLATIONS, ArCADia-HEATING INSTALLATIONS, ArCADia-VENTILATION SYSTEMS, ArCADia-GAS INSTALLATIONS, ArCADia-ELECTRICAL INSTALLATIONS и смежные расширения добавляют специализированные объекты, библиотеки, соединения, списки и проверки.

Для проектного бюро важна не отдельная функция, а связка: архитектурная модель, инженерная модель, импортированные IFC/RVT-подложки, проверка коллизий, ведомости, 3D-вид и выдача документации. ArCADia BIM закрывает эту связку внутри одной модульной платформы, а не заставляет переносить данные между несколькими несвязанными редакторами.

Кому подойдёт программа

ArCADia BIM лучше всего раскрывается у пользователей, которым нужно проектировать реальные строительные объекты, а не просто рисовать отдельные 3D-модели.

Архитектору программа даёт стены, перекрытия, кровлю, проёмы, лестницы, помещения, разрезы, фасады, автоматическое описание элементов и ведомости. Особенно полезна работа с объектами, когда проект постоянно уточняется: изменение стены или проёма не остаётся изолированной правкой линии, а влияет на связанные элементы документации.

Инженеру по внутренним сетям ArCADia BIM нужна для трассировки систем водоснабжения, канализации, отопления, вентиляции, газа, электрики и слаботочных разделов. В инженерных задачах важны не только линии труб и кабелей, но и соединения, оборудование, фитинги, диаметры, типы элементов, проверки и спецификации.

Конструктору пригодятся модули железобетонных элементов: ArCADia-REINFORCED CONCRETE COLUMN, ArCADia-REINFORCED CONCRETE SLAB и ArCADia-REINFORCED CONCRETE COMPONENT. Они добавляют специализированный инструментарий для работы с колоннами, плитами и компонентами, а не заставляют оформлять конструктивные элементы только обычной геометрией.

Пользователю классических CAD-программ ArCADia BIM интересна как переход от 2D-чертежа к BIM без полного отказа от привычной чертёжной среды. Если в работе много DWG-подложек, координат, привязок, слоёв и стандартных CAD-операций, ArCADia BIM воспринимается естественнее, чем системы, где весь процесс сразу строится вокруг самостоятельной BIM-модели.

Небольшой проектной группе программа удобна модульностью. Не каждый пользователь обязан работать со всеми разделами: архитектурное рабочее место комплектуется одними расширениями, инженерное — другими, а общая модель остаётся связующим центром.

Редакции и модульная структура

ArCADia BIM построена как базовая платформа плюс отраслевые модули. Это важная особенность: пользователь выбирает не один монолитный пакет на все случаи, а рабочую конфигурацию под свои разделы проекта.

Базовый уровень представлен вариантами ArCADia BIM LT, ArCADia BIM и ArCADia BIM PLUS. Отраслевые модули требуют одну из этих базовых лицензий. Такая схема отделяет платформенные функции от специализированных инструментов: архитектура, вентиляция, электрика, водоснабжение, канализация, газ, IFC/RVT-обмен и железобетонные элементы подключаются как добавляемые компоненты.

Базовые варианты

ArCADia BIM LT ориентирована на работу с ArCADia-объектами в более ограниченной CAD-среде. Она сохраняет доступ к системе проектирования и 3D-просмотру, но рассчитана на пользователей, которым не нужен полный набор расширенных CAD-возможностей.

ArCADia BIM — основной вариант платформы для архитектурных, строительных и инженерных задач. В нём логика BIM-модели сочетается с чертёжной средой, лентами инструментов, менеджером проекта и средствами обмена.

ArCADia BIM PLUS добавляет расширенный CAD-инструментарий. В линейке ArCADia PLUS отдельно выделялась работа с ACIS solid objects, что важно для задач, где требуется больше возможностей 3D-твердотельного моделирования внутри CAD-среды.

Основные группы модулей

Модульная структура делает программу гибкой, но требует внимательного выбора состава. Архитектору не нужны все инженерные расширения, а специалист по вентиляции не обязан покупать набор для кровель и ландшафта. При этом модель здания остаётся общей основой: изменение планировки влияет на работу инженера, а инженерные трассы можно проверять относительно архитектурных элементов.

Интерфейс и рабочая среда

Интерфейс ArCADia BIM строится вокруг CAD-окна с лентами команд, областью чертежа, деревом Project Manager, 3D-представлением и панелями инструментов. Пользователь работает в знакомой схеме: выбирает команду, указывает точки на плане, редактирует свойства объекта, переключает видимость уровней и элементов, проверяет модель в 3D.

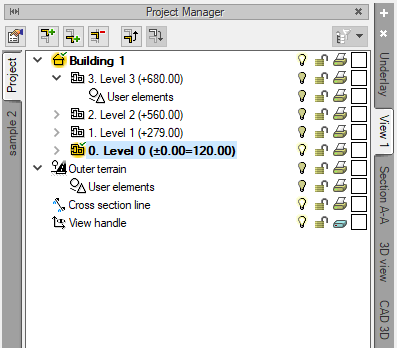

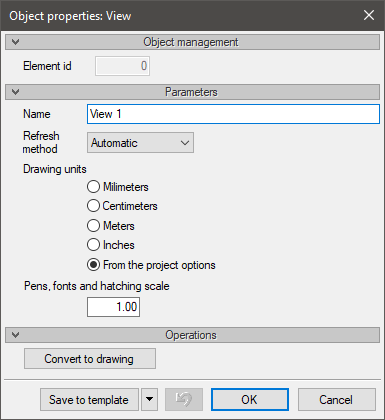

Project Manager — один из ключевых элементов интерфейса. Через него управляются здание, уровни, виды, элементы модели и отображаемая информация. При работе с импортированной IFC/RVT-моделью дерево проекта помогает разделять собственные элементы ArCADia и внешнюю модель-подложку.

Ленты команд распределены по задачам. В System ribbon собраны проектные и коммуникационные инструменты: Project, View, Libraries, Insert, Comparison, Communication logic. В архитектурной работе используется Architecture ribbon, в инженерных разделах появляются профильные ленты для воды, вентиляции, электрики и других систем. Такой подход не заставляет держать все команды в одном перегруженном меню: инструменты активируются по контексту выбранного модуля и задачи.

Командная зона и динамический ввод нужны для точной CAD-работы. Пользователь задаёт координаты, размеры, углы и параметры не только через диалоговые окна, но и через ввод около курсора. В версии с обновлённой динамической подачей координат ArCADia получила более гибкое окно ввода и настройку Dynamic Input, а Tool Palettes расширили быстрый доступ к часто используемым объектам.

Smart TOP 10 помогает собрать персональную палитру частых команд. Программа запоминает часто используемые операции и выводит их в быстрый список, поэтому рутинные команды постепенно оказываются ближе к пользователю. Это особенно полезно при длительной работе над однотипными проектами, где постоянно повторяются стены, двери, размеры, описания, инженерные элементы и виды.

Как ArCADia BIM работает с BIM-объектами

В ArCADia BIM объект — это не просто изображение на экране. Стена, труба, окно, дверь, воздуховод, распределительный щит или вентиляционное устройство имеют параметры, вид на плане, 3D-представление и данные для ведомостей. Поэтому пользователь работает не только с геометрией, но и с информацией.

Стена в архитектурном модуле может быть однослойной или многослойной. Её можно вставлять как новый элемент или получать из 2D-чертежа, преобразуя линии и полилинии в план однослойных, многослойных или виртуальных стен. Для проекта реконструкции или переноса старого DWG-плана это важнее, чем ручное перерисовывание всех контуров с нуля.

Окна и двери задаются параметрически. В архитектурном модуле доступны окна разных форм, включая круглые, треугольные и арочные, а также настройка горизонтальных и вертикальных делений, подоконников и особых проёмов. Для дверей предусмотрены одиночные и двойные арочные варианты, боковое и верхнее остекление, вращающиеся, раздвижные, распашные и эвакуационные двери.

Инженерный объект работает по той же логике: он не просто похож на трубу или воздуховод, а участвует в трассе, соединениях, списках и проверках. В водоснабжении задаются точки подключения, водомерный узел, трубопроводы, стояки и распределительные участки. В вентиляции используются приточные и вытяжные устройства, вентиляторы, нагреватели, противопожарные заслонки, воздухозаборники, выпускные элементы, круглые, прямоугольные и овальные каналы.

Архитектурное проектирование

Архитектурный сценарий в ArCADia BIM начинается с структуры здания: уровни, высоты, план, стены, проёмы, перекрытия и помещения. После этого проект дополняется кровлей, лестницами, рампами, фасадами, разрезами, размерами, ведомостями и визуализацией.

Стены, проёмы и помещения

Стены в ArCADia-ARCHITECTURE вставляются как интеллектуальные элементы. Пользователь выбирает тип стены, указывает точки на плане, задаёт свойства и получает объект, который отображается в 2D и 3D. Многослойные стены особенно важны для рабочих чертежей: у стены есть не только контур, но и структура, которую можно использовать в сечениях и списках материалов.

Проёмы создаются через оконные и дверные объекты. При вставке двери или окна программа формирует отверстие в стене и связывает элемент с архитектурной моделью. Это снижает риск ситуации, когда на плане окно есть, а в 3D или разрезе его забыли отразить.

Помещения формируются по замкнутому контуру. ArCADia BIM определяет комнаты по стенам или виртуальным стенам, после чего пользователь задаёт название, функцию, температуру, потребность в освещении и другие параметры. Для планов этажей это важная операция: помещение становится объектом, который можно подписывать, учитывать в площадях и использовать в документации.

Перекрытия, лестницы и кровля

Перекрытие вставляется по указанной форме. В нём можно создавать отверстия автоматически или вручную, а для нижнего уровня предусмотрена вставка пола по грунту. Лестницы включают спиральные конструкции с опорным столбом или без него, а также одиночные рампы и рампы с площадкой.

Кровельный инструмент рассчитан не только на простую крышу. В ArCADia-ARCHITECTURE доступны многопролётные крыши с редактированием скатов, изменением высоты коленной стены и уклона для каждого ската отдельно. В кровлю вставляются окна, отверстия, слуховые окна, люки, водосточные желоба, водосточные трубы, коньковые элементы, колпаки, снегозадержатели и солнечные коллекторы. Такая детализация нужна не для декоративной 3D-картинки, а для подготовки архитектурной документации и ведомостей.

Разрезы, размеры и ведомости

Разрез в ArCADia-ARCHITECTURE создаётся по линии сечения. Программа формирует вид здания, позволяет задать элементы, видимые в сечении, поддерживает ступенчатые разрезы, автоматически вставляет перемычки, связанные с оконными и дверными элементами, а также работает с кольцевыми балками. Разрез можно обновлять автоматически или вручную.

Размеры связаны с объектами. Автоматическое размерение плана включает внешние габариты, выступающие элементы, помещения, стены, окна, рамы и проёмы. При редактировании объекта связанный размер меняется вместе с ним, поэтому документация меньше зависит от ручной перепроверки после каждой правки.

Ведомости формируются по данным модели. В архитектурном разделе доступны списки древесины для кровельной конструкции, площади и кубатуры, поверхности кровли, аксессуары кровли, материалы, элементы стержней и подвесных потолков. Эти списки важны на этапе выпуска документации: пользователь получает данные из модели, а не пересчитывает их вручную по чертежу.

Инженерные системы в ArCADia BIM

Инженерные разделы — сильная сторона ArCADia BIM. В программе есть отдельные модули для внутренних и наружных сетей, поэтому инженер работает не абстрактными линиями, а профильными объектами: трубами, воздуховодами, фитингами, устройствами, точками подключения, распределительными элементами и оборудованием.

Водоснабжение и канализация

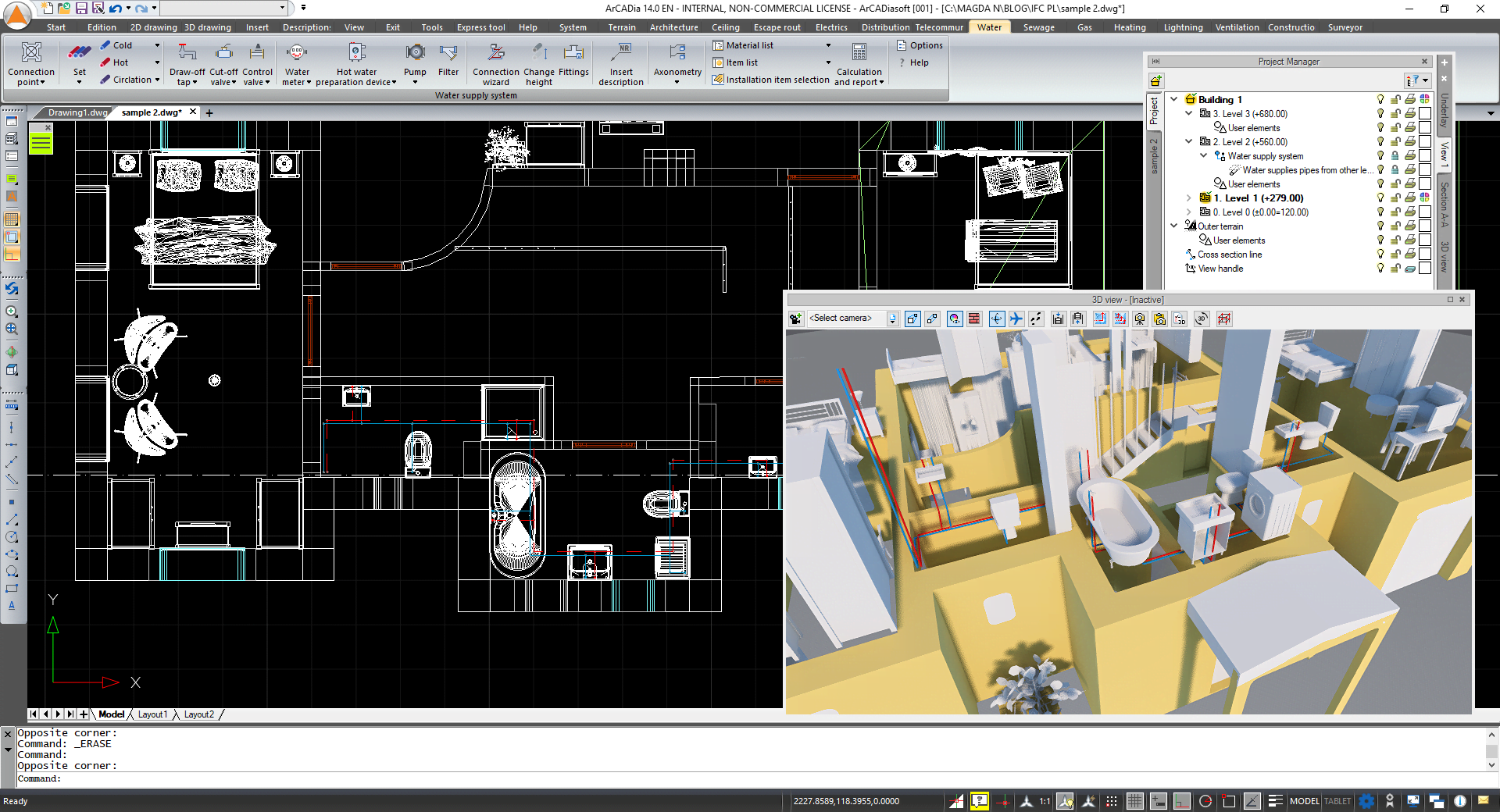

Водоснабжение в ArCADia BIM строится от точки подключения и водомерного узла к стоякам, распределительным трубопроводам и приборам. Пользователь выбирает элементы из библиотеки, задаёт параметры труб, размещает участки трассы и проверяет структуру системы. Для многоквартирного, общественного или административного здания это удобнее, чем вести водоснабжение обычными линиями: элементы системы попадают в списки, участвуют в модели и видны в 3D-представлении.

Канализационные модули разделены на внутренние и наружные задачи. ArCADia-SEWAGE INSTALLATIONS используется для внутренней канализации, а ArCADia-SEWAGE NETWORKS — для сетей. Такая детализация важна, потому что внутренняя трасса и наружная сеть отличаются логикой прокладки, элементами, профилями и документацией.

Отопление, вентиляция и газ

Отопление в ArCADia BIM проектируется как инженерная система с трубопроводами, приборами и связями с моделью здания. В рабочем процессе инженер видит архитектурную основу, задаёт трассы и проверяет размещение относительно стен, перекрытий, проёмов и других систем.

Вентиляционный модуль работает с приточными и вытяжными системами. В проект вставляются устройства, вентиляторы, нагреватели, противопожарные заслонки, воздухозаборники, выпускные элементы, каналы и фасонные детали. Поддерживаются круглые, прямоугольные и овальные каналы, а также библиотеки производителей и пользовательские объекты.

Газовые установки включают работу с трубопроводами, фитингами, материалами, элементами и проверкой корректности соединений. Для газового раздела особенно важна дисциплина модели: инженер видит не только трассу на плане, но и пространственное положение элементов относительно здания.

Электрика, щиты, сети и молниезащита

Электротехническая часть в ArCADia BIM закрывается несколькими модулями. ArCADia-ELECTRICAL INSTALLATIONS и ArCADia-ELECTRICAL INSTALLATIONS PLUS отвечают за внутренние электрические установки, ArCADia-DISTRIBUTION BOARDS — за распределительные щиты, ArCADia-LIGHTNING PROTECTION INSTALLATIONS — за молниезащиту, ArCADia-POWER NETWORKS — за силовые сети, ArCADia-TELECOMMUNICATIONS NETWORKS — за телекоммуникационные сети.

Для проектировщика это означает разделение по реальным дисциплинам. Внутренняя электрика, щит, наружная сеть и молниезащита не смешиваются в один набор условных линий. Каждый модуль добавляет свой тип объектов, правила и документационные задачи.

Работа с IFC, RVT и обменом между программами

ArCADia-IFC RVT нужен для обмена с внешними BIM-моделями. Модуль импортирует и экспортирует IFC, а также загружает файлы Revit RVT и RFA как подложки без преобразования. В одном проекте можно использовать несколько IFC/RVT-файлов, изменять положение импортированной модели и обращаться к свойствам IFC-объектов.

IFC-модель можно загрузить двумя способами: как преобразуемую модель или как подложку. При преобразовании элементы становятся объектами ArCADia, если исходная модель соответствует требованиям структуры уровней. При импорте подложкой IFC остаётся самостоятельной моделью, которая не превращается в элементы ArCADia, но сосуществует с ними в проекте. В Project Manager у такой модели появляется отдельная вкладка, а пользователь может размещать собственные стены, трубы или другие элементы поверх импортированной основы.

RVT и RFA используются как подложки и семейства. Они не несут в ArCADia BIM такой же набор объектной информации, как корректно подготовленный IFC, но позволяют использовать геометрию Revit-проекта в качестве основы для координации и трассировки. Для проектов, где архитектура подготовлена в Revit, а инженерный раздел выполняется в ArCADia BIM, это практический путь совместной работы.

Проверка коллизий распространяется на элементы ArCADia и импортированные модели. Инженер может загрузить архитектурный IFC, создать собственную установку и проверить пересечения между трубами, воздуховодами, стенами, перекрытиями и другими объектами. Список коллизий отображается на виде, в 3D и в отдельном перечне.

3D-вид, визуализация и презентация проекта

ArCADia BIM использует 3D не как отдельную декоративную надстройку, а как постоянный способ контроля модели. Пользователь работает на плане, но может проверять результат в 3D View и CAD 3D view. Это особенно важно при инженерных сетях: пересечения, высоты, расположение оборудования и соответствие уровней проще оценить в объёмном виде.

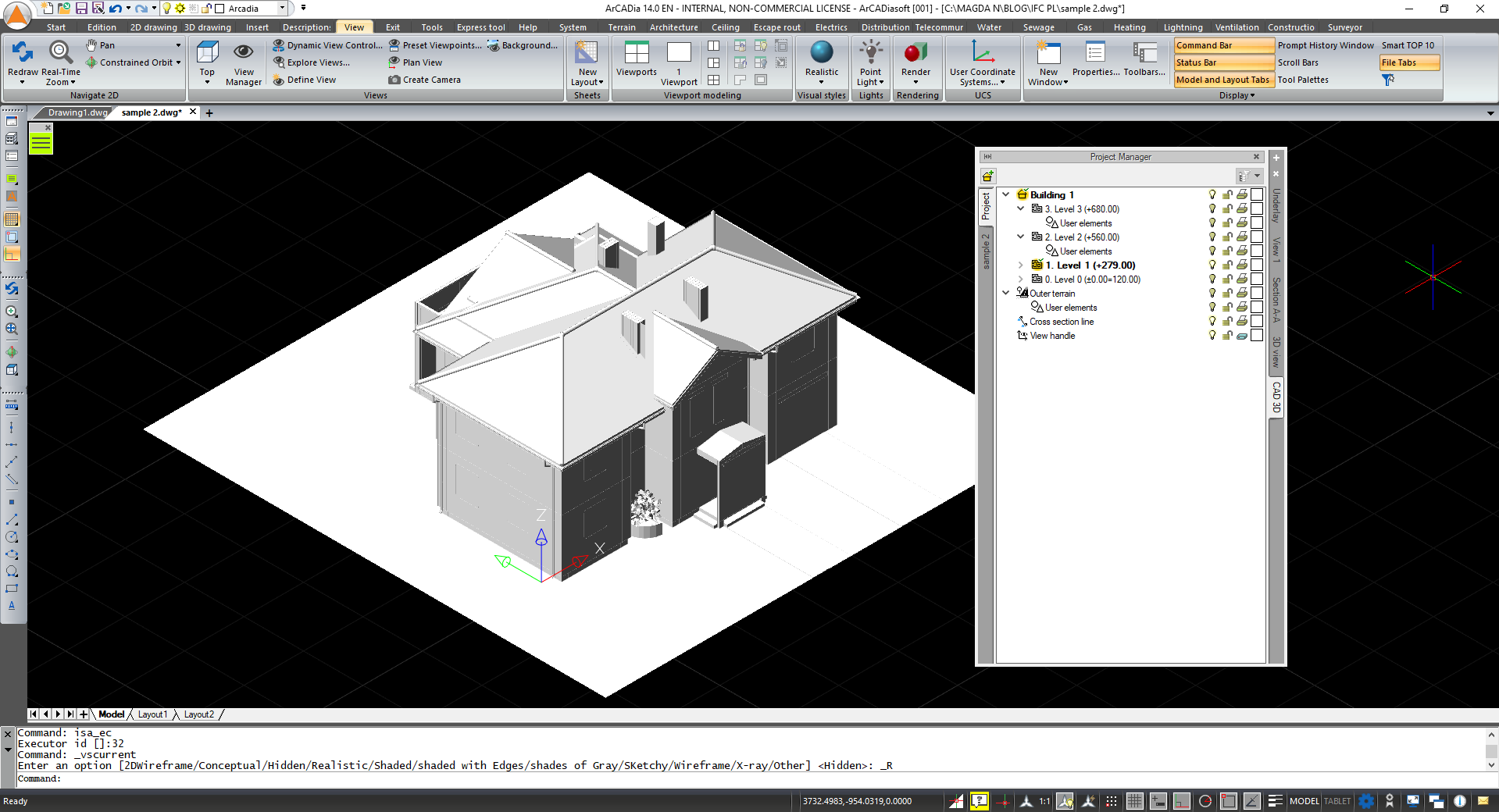

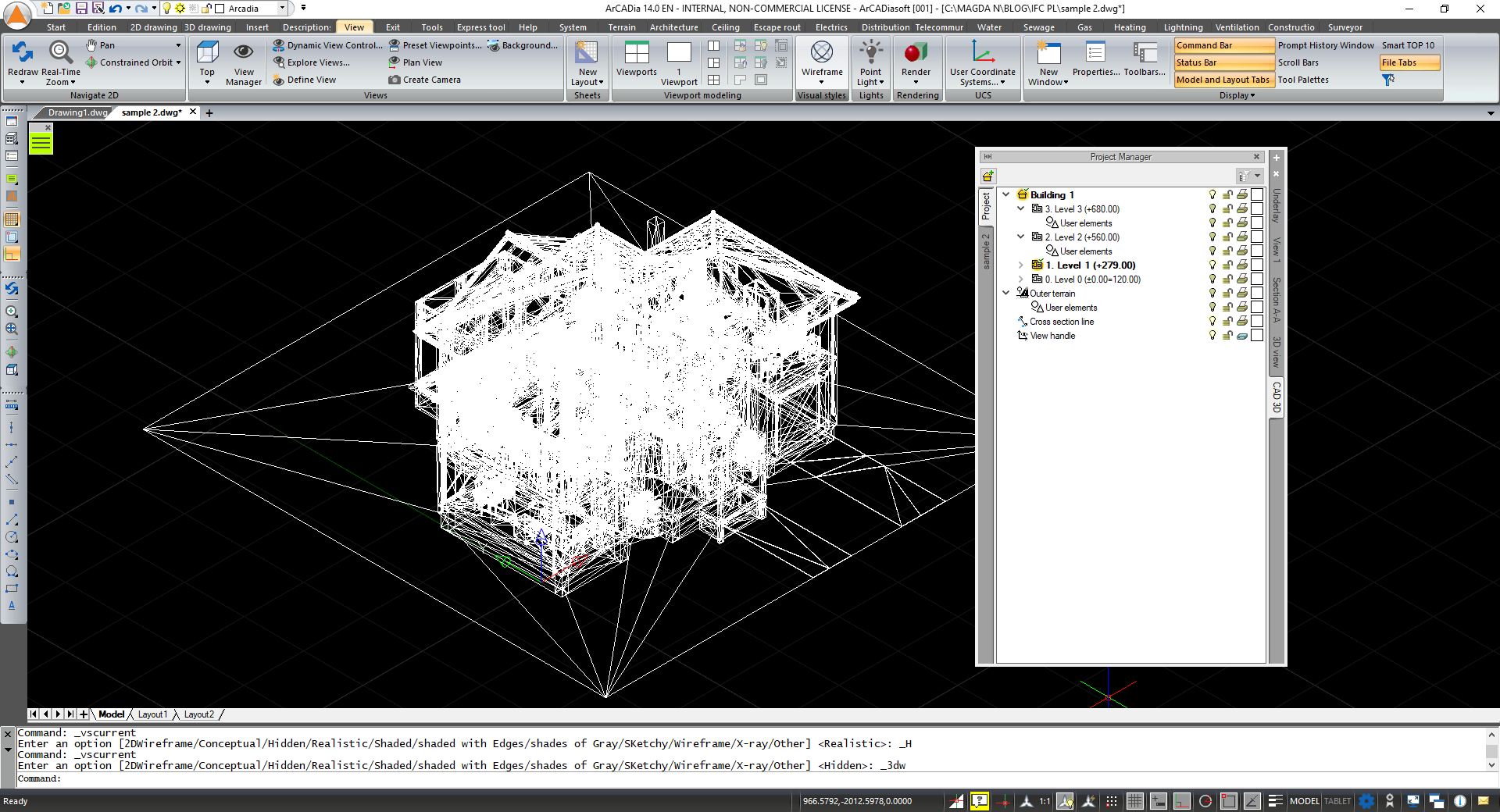

В 3D-представлении доступны разные стили отображения, включая каркасные и реалистичные режимы. При работе с IFC-моделью пользователь переключается на CAD 3D tab и выбирает визуальный стиль, чтобы оценить объём здания, положение уровней и пересечения. Начиная с ArCADia 12 в рабочую область автоматически добавлялся 3D CAD view с трёхмерной сеточной моделью, что заметно упростило контроль импортированных и собственных элементов.

ArCADia-3D MAKER сохраняет 3D-модель проекта в файл .a3d. Такой файл открывается в ArCADia-3D VIEWER без установки полной ArCADia BIM. В просмотрщике нельзя редактировать проект, но можно перемещаться по модели и использовать камеры, сохранённые в проекте. Для согласования с заказчиком или участником команды это удобнее, чем передавать весь рабочий файл.

Создание 3D-презентации запускается через Collaboration ribbon, группу Presentation и команду Create. Такой сценарий не заменяет рабочую BIM-координацию, но помогает показать модель человеку, которому не нужно редактировать объекты, настраивать уровни или работать с инженерными трассами.

Рабочий процесс: проект с нуля

Проект с нуля в ArCADia BIM начинается не с прорисовки отдельных линий, а с настройки структуры здания. Сначала создаётся здание, затем уровни, после этого размещаются архитектурные элементы и инженерные системы. Такой порядок важен: если уровни заданы правильно, стены, перекрытия, трубы, воздуховоды и импортированные подложки легче согласовывать между собой.

Создание здания и уровней

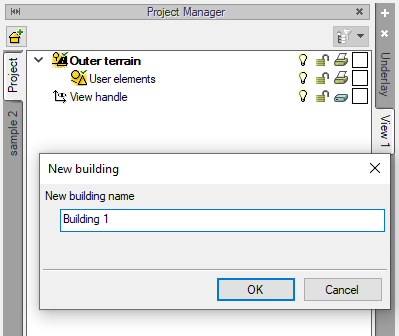

В Project Manager пользователь создаёт новое здание, задаёт структуру и параметры уровня. Через вкладки Project и View контролируются здание, этажи, виды и отображение. В диалогах уровня задаются высоты, базовые отметки и параметры, от которых зависит размещение элементов модели.

После создания здания в дереве Project Manager появляются уровни. Для каждого уровня задаются параметры: абсолютная базовая высота, высота этажа, высота сечения и другие свойства. Эти значения определяют, где будут располагаться стены, проёмы, перекрытия и инженерные элементы. Ошибка на этом этапе затем отражается в разрезах, IFC-обмене и 3D-проверке, поэтому уровни лучше настраивать до массовой вставки объектов.

Построение архитектурной основы

После настройки уровней создаётся архитектурная оболочка. На плане вставляются стены, затем двери и окна, после чего формируются помещения. Если проект начинается с чертёжной подложки, контуры из линий и полилиний можно использовать как основу для стен. Важно не оставлять план набором обычных линий: чем больше элементов превращено в объекты ArCADia, тем больше данных получает модель.

Рабочая последовательность для простой архитектурной модели выглядит так:

1. создать здание в Project Manager;

2. задать уровни и высоты;

3. выбрать тип стены и вставить наружные стены;

4. добавить внутренние перегородки;

5. вставить двери и окна;

6. сформировать помещения по замкнутым контурам;

7. добавить перекрытия, лестницы и крышу;

8. создать разрезы и проверить 3D-вид;

9. сформировать размеры, описания и списки.

На этапе стен и проёмов особенно полезны объектные свойства. Пользователь не просто рисует контур, а выбирает тип стены, материал, структуру, высоту и параметры. Окно или дверь вставляются как элементы, связанные со стеной, поэтому в разрезе и 3D они отображаются как часть модели.

Проверка модели

Проверка выполняется в нескольких режимах. На плане контролируются контуры, размеры, подписи и помещения. В 3D View проверяются высоты, проёмы, кровля, лестницы и инженерные пересечения. В Project Manager можно включать и выключать видимость этажей, импортированных моделей и отдельных групп элементов.

Для сложного объекта полезно работать не одним общим видом, а несколькими представлениями: план этажа, разрез, 3D-вид, инженерная схема, список коллизий. Такая организация снижает риск, что ошибка в одной части проекта останется незамеченной до выпуска документации.

Работа по DWG-подложке

Один из частых сценариев ArCADia BIM — перевод обычного 2D CAD-плана в объектную модель. Сначала пользователь открывает или подключает чертёжную подложку, затем создаёт здание и уровни, после чего трассирует стены, проёмы, помещения и инженерные сети объектами ArCADia.

Этот подход особенно полезен при реконструкции, переносе старых чертежей и работе с подрядчиками, которые передают материалы в DWG. В отличие от просмотра чертежа в DWG FastView или Free DWG Viewer, ArCADia BIM не ограничивается просмотром: подложка превращается в основу для BIM-модели. Если нужен именно классический CAD-процесс без объектной модели, ближе будет AutoCAD, но ArCADia BIM добавляет к чертежу строительные и инженерные данные.

При работе по DWG-подложке важно соблюдать порядок:

• сначала определить здание и уровни;

• затем проверить масштаб и положение подложки;

• после этого создавать стены и перегородки объектами ArCADia;

• не смешивать обычные линии и BIM-объекты там, где элемент должен попасть в ведомость;

• проверять план в 3D после каждого крупного этапа;

• перед инженерными разделами уточнить высоты перекрытий, помещений и проёмов.

Если оставить значимую часть здания обычной CAD-геометрией, ArCADia BIM не сможет использовать её как полноценную информацию для разрезов, коллизий и ведомостей. Поэтому подложка должна быть стартовой основой, а не конечным результатом.

Работа по IFC/RVT-модели

Когда архитектура приходит из другой BIM-среды, ArCADia BIM работает с IFC/RVT через модуль ArCADia-IFC RVT. IFC-файл можно импортировать как самостоятельную подложку или преобразовать в элементы ArCADia при корректной структуре исходной модели. RVT и RFA используются как подложки без преобразования в полноценные ArCADia-объекты.

Практический сценарий для инженерного раздела выглядит так:

1. загрузить IFC или RVT как основу;

2. проверить уровни и высоты через Project Manager и разрез;

3. создать структуру здания ArCADia с соответствующими уровнями;

4. включить нужный инженерный модуль;

5. трассировать сети относительно импортированной архитектуры;

6. использовать 3D-вид для проверки высот и пересечений;

7. выполнить Collision check для объектов ArCADia и импортированной модели;

8. сформировать списки и передать результат через IFC или проектный пакет.

Важная особенность IFC-подложки — независимость от внутренней модели ArCADia. Она отображается и участвует в координации, но не становится автоматически всеми объектами ArCADia, если пользователь выбрал импорт подложкой. Такой режим защищает проект от некорректного преобразования чужой модели и удобен для инженерного проектирования по уже готовой архитектуре.

Спецификации, списки и документация

ArCADia BIM ценна не только моделированием, но и выдачей данных. В архитектуре программа формирует списки материалов, кровельных элементов, площадей, кубатуры и элементов конструкции. В инженерных модулях списки строятся по оборудованию, трубам, фитингам, устройствам и другим объектам раздела.

В документации используются разрезы, размеры, описания, ведомости и таблицы. Размеры могут быть связаны с объектами, а списки — с данными модели. Это снижает количество ручных операций, но не отменяет контроль проектировщика: перед выпуском документации нужно проверить, что все элементы действительно созданы как BIM-объекты, имеют корректные свойства и относятся к нужному уровню.

В ArCADia SYSTEM 11 описывались автоматические разрезы, аксонометрии, развёртки, профили, списки, экспорт в RTF/CSV и передача данных в Ceninvest. В той же системе присутствовали инструменты проверки коллизий, IFC/RVT-обмен и работа с интеллектуальными 3D-моделями.

Для проектного бюро это означает, что ArCADia BIM может быть не только редактором чертежей, но и источником связанных данных. Однако качество спецификаций зависит от дисциплины моделирования: если пользователь обходит объектные инструменты и рисует часть проекта обычными линиями, эти линии не превращаются в корректную ведомость.

Системные требования

ArCADia BIM работает в Windows-среде и требует ресурсов, достаточных для CAD/BIM-модели, 3D-видов и отраслевых модулей. Минимальные требования подходят для базовой работы, но крупные модели, инженерные разделы и продвинутый 3D-вид заметно выигрывают от более мощного процессора, большего объёма RAM, SSD и дискретной видеокарты.

Эти требования показывают, что ArCADia BIM не относится к лёгким просмотрщикам DWG. Программа работает с объектами, 3D-представлением, инженерными системами, импортированными IFC/RVT-моделями и списками, поэтому слабый компьютер ограничивает комфорт работы. Для учебных и небольших проектов достаточно минимальной конфигурации, но для рабочих BIM-моделей лучше использовать SSD, 16 ГБ RAM и видеокарту, соответствующую расширенному 3D-режиму.

Плюсы и минусы ArCADia BIM

Плюсы

• CAD-логика с BIM-объектами. Программа сохраняет привычное чертёжное поле, координаты, подложки, ленты и CAD-инструменты, но добавляет интеллектуальные строительные и инженерные объекты.

• Модульность. Пользователь собирает конфигурацию под архитектуру, электрику, вентиляцию, водоснабжение, канализацию, газ, сети, конструкции или IFC/RVT-обмен.

• Общая модель для разных разделов. Архитектурные и инженерные элементы могут использоваться в едином проекте, проверяться в 3D и участвовать в коллизиях.

• Работа с IFC и RVT. ArCADia-IFC RVT загружает IFC, RVT и RFA, поддерживает импорт нескольких моделей и позволяет использовать внешние BIM-подложки в собственном проекте.

• Автоматические разрезы, размеры и списки. Архитектурные элементы обновляют документацию, а списки формируются по данным модели.

• Специализированные инженерные модули. Внутренние сети и установки проектируются не как набор линий, а как системы с профильными объектами.

• Проверка коллизий. Программа показывает пересечения на виде, в 3D и в списке, что важно при согласовании архитектуры и инженерных разделов.

• 3D-презентации. ArCADia-3D MAKER сохраняет модель в .a3d, а ArCADia-3D VIEWER открывает её без установки полной системы.

• Русский язык среди поддерживаемых. В карточке G2 для ArCADia BIM среди поддерживаемых языков указан Russian.

Минусы

• Модульная схема требует внимательного подбора. Для полноценной работы по конкретной дисциплине нужен не только базовый вариант, но и соответствующий отраслевой модуль.

• Переход от 2D CAD к объектной модели требует дисциплины. Если проектировать как в обычном чертёжном редакторе и не использовать BIM-объекты, программа теряет значительную часть преимуществ.

• Освоение занимает время. В отзывах на G2 отмечается, что функциональная сложность требует полноценного обучения и увеличивает период внедрения.

• Начальная настройка инструментов не всегда быстрая. В отзыве на Capterra отдельно упоминались ограничения кастомизации на старте работы и влияние этого фактора на плавность процесса.

• Для крупных моделей нужен запас ресурсов. Минимальные требования позволяют запускать систему, но 3D-виды, IFC/RVT-подложки и инженерные разделы комфортнее работают на конфигурации выше минимальной.

• Продвинутым BIM-пользователям базовая конфигурация может показаться недостаточной. Один из отзывов Capterra характеризует программу как лёгкую для новичков, но слишком простую для опытных пользователей без расширения функциональности модулями.

Сравнение с аналогами

ArCADia BIM корректнее сравнивать не с простыми 3D-планировщиками, а с CAD/BIM- и BIM-системами, которые работают с моделью здания, документацией и обменом данными. При этом у ArCADia BIM есть особая позиция: она ближе к CAD/DWG-процессу, чем многие чистые BIM-среды, и сильнее завязана на модульное комплектование.

Revit хорошо подходит проектным командам, которые строят процесс вокруг единой BIM-модели и используют инструменты Autodesk для координации, документации и междисциплинарной работы. В архитектурном Revit размещаются стены, двери и окна, а из модели генерируются планы, фасады, разрезы, спецификации, 2D/3D-виды и визуализации.

Archicad сильнее ориентирован на архитектурную модель, OpenBIM-процессы и выпуск строительной документации. Он подходит бюро, где архитектурный проект ведётся как BIM-модель с ранних стадий, а совместная работа и документация строятся вокруг инструментов Graphisoft.

Allplan рассчитан на AEC-процессы от раннего проектирования до construction-ready delivery. Это более строительная и инженерно-конструкторская логика, чем у простого архитектурного редактора. Его выбирают там, где важны архитектура, конструкции, деталировка, изготовление и строительная стадия.

BricsCAD BIM ближе к ArCADia BIM по DWG-направлению: это BIM-инструментарий на CAD-платформе, рассчитанный на пользователей, которым нужно вводить BIM-процессы рядом с привычным 2D-черчением и 3D-моделированием. Поддержка IFC2x3 и IFC4 делает его сильным вариантом для DWG-ориентированных команд, но инженерная модульность отличается от ArCADia BIM.

Renga строится вокруг проектирования в 3D-пространстве и контекстного интерфейса. В сравнении с ArCADia BIM она воспринимается менее как CAD-среда с BIM-объектами и больше как самостоятельная BIM-система. Это хороший вариант, когда пользователю нужна 3D-ориентированная модельная среда, а не постепенное развитие DWG-процесса.

Если задача сводится к интерьерной расстановке без серьёзной BIM-документации, ближе будут простые решения уровня Sweet Home 3D. Если нужна свободная 3D-графика, визуальные сцены или моделирование объектов вне строительной документации, логичнее смотреть в сторону Blender или SketchUp. ArCADia BIM выбирают не ради свободного художественного 3D, а ради строительной модели, инженерных разделов, DWG-логики и документации.

Отзывы пользователей и профильных площадок

Публичных оценок ArCADia BIM меньше, чем у Revit, Archicad или SketchUp, поэтому усреднённое мнение строится по небольшому числу отзывов. На Capterra у ArCADia BIM отображается рейтинг 4,7 на основе 3 отзывов; отдельно указаны оценки ease of use 3,7, features 4,0, customer service 4,3 и likelihood to recommend 6,7/10.

Сильные стороны в отзывах повторяются вокруг автоматизации документации и понятности для начинающих. В одном отзыве Capterra отмечены автоматические планы, фасады, разрезы и снижение ошибок ручной трассировки; в другом — лёгкость обучения для новичка; инженерный отзыв выделяет моделирование строительных установок, особенно электрических.

Критика относится к цене, стартовой кастомизации, эффективности и времени внедрения. Один отзыв Capterra называет стоимость высокой и упоминает ограничения настройки инструментов в начале работы. Другой отзыв считает программу простой для новичков, но недостаточной для опытных пользователей без расширенной функциональности. Инженерный отзыв не называет крупных дефектов, но указывает на необходимость работы над эффективностью.

На G2 у ArCADia BIM отображается 4,5/5 на основе одного отзыва. В карточке продукта подчёркиваются автоматические сечения, автоматическое размерение, создание списков, цифровая модель здания и интерактивный 3D-preview. В том же отзыве сильной стороной названа пригодность для цифровой архитектурно-строительной документации, а главным ограничением — длительность обучения и внедрения из-за функциональной сложности.

Профильные каталоги и CAD/BIM-площадки показывают ArCADia BIM как нишевую систему: она не конкурирует числом отзывов с массовыми продуктами Autodesk или Graphisoft, но имеет ясный профиль — CAD/BIM-платформа для архитектуры, инженерных сетей и документации. На CESDB у ArCADia BIM указана оценка 4,5/5 по двум голосам без развёрнутых комментариев, поэтому эту оценку нельзя считать полноценной пользовательской статистикой.

Лицензирование и пробный режим

ArCADia BIM использует базовую лицензию и подключаемые отраслевые модули. Все профильные расширения требуют ArCADia BIM LT, ArCADia BIM или ArCADia BIM PLUS, поэтому перед внедрением нужно определить, какие разделы реально будут выполняться: архитектура, ВК, отопление, вентиляция, электрика, сети, конструкции или IFC/RVT-координация.

Пробный режим даёт доступ ко всем доступным модулям ArCADia BIM на 28 дней после выбора базового варианта ArCADia BIM, BIM LT или BIM PLUS. Это удобно для оценки не только оболочки, но и профильных расширений: архитектор может проверить ArCADia-ARCHITECTURE, инженер — водоснабжение, канализацию или вентиляцию, BIM-координатор — IFC/RVT-обмен и коллизии.

В лицензировании важно не путать базовую платформу и отраслевые функции. Наличие ArCADia BIM как программы не означает автоматического доступа ко всем специализированным инструментам на рабочем месте. Для полноценного инженерного раздела нужен соответствующий модуль, а для обмена с Revit/IFC — ArCADia-IFC RVT.

Русский язык и обучение

ArCADia BIM поддерживает несколько языков интерфейса; в карточке G2 среди языков указаны Czech, German, English, Italian, Polish, Russian, Spanish и Chinese (Simplified). Для русскоязычного пользователя это важный фактор, потому что проектирование в BIM-среде требует понимания не только команд, но и параметров объектов, свойств, списков и сообщений проверки.

Обучение лучше строить не по принципу изучения всех команд подряд, а через рабочие сценарии. Для архитектора первым сценарием должны быть уровни, стены, проёмы, помещения, перекрытия, крыша, разрезы и ведомости. Для инженера — загрузка архитектурной основы, создание системы, трассировка, проверка соединений, спецификации и коллизии. Для BIM-координатора — IFC/RVT, Project Manager, 3D-вид, сравнение, объединение и список пересечений.

ArCADia BIM сложнее простого 2D-редактора, потому что требует перехода к объектному мышлению. Пользователь должен понимать, что линия на плане и BIM-объект — разные сущности. Линия видна, но почти не несёт данных. Объект виден, попадает в модель, имеет свойства, отображается в 3D, участвует в списках и проверках.

Типичные ошибки при работе с ArCADia BIM

Первая ошибка — начинать проект как обычный плоский чертёж. Если стены, трубы и проёмы рисуются только линиями, ArCADia BIM превращается в обычный CAD, а автоматические разрезы, спецификации и коллизии теряют смысл.

Вторая ошибка — поздно настраивать уровни. Уровень в ArCADia BIM — основа размещения элементов. Если высоты изменяются после того, как вставлены стены, перекрытия, трубы и оборудование, проект требует дополнительной проверки.

Третья ошибка — не различать импорт IFC/RVT и преобразование. IFC-подложка может быть независимой моделью, а преобразование переводит элементы в ArCADia-объекты только при корректной структуре. При инженерном проектировании часто лучше использовать IFC как основу и строить собственные сети поверх неё, чем пытаться автоматически преобразовать всё здание.

Четвёртая ошибка — не проверять 3D после каждого крупного этапа. На плане инженерная трасса может выглядеть корректно, но в 3D окажется, что труба идёт через перекрытие, воздуховод пересекает балку, а оборудование размещено на неправильном уровне.

Пятая ошибка — выпускать ведомости без проверки свойств объектов. Список будет полезен только тогда, когда элементы имеют корректные параметры, относятся к нужной системе и созданы соответствующим модулем.

Шестая ошибка — выбирать базовый вариант без учёта будущих разделов. ArCADia BIM модульна, поэтому состав рабочего места должен соответствовать задачам: архитектуре, электрике, ВК, вентиляции, газу, конструкциям или BIM-обмену.

Практические сценарии выбора

ArCADia BIM стоит выбирать, если проект начинается в CAD-среде, но должен вырасти в BIM-модель с архитектурой, инженерными разделами и ведомостями. Программа особенно уместна там, где архитекторы и инженеры хотят работать ближе к DWG-логике, но использовать IFC/RVT-обмен, 3D-проверку, спецификации и коллизии.

Если команда уже глубоко внедрила Revit, использует семейства, шаблоны, Autodesk-координацию и сложные BIM-стандарты, переход на ArCADia BIM должен иметь чёткую причину: DWG-процесс, модульность, локальная специфика или отдельные инженерные сценарии. Если бюро работает в Archicad, ArCADia BIM чаще будет рассматриваться не как замена архитектурной среды, а как альтернативная CAD/BIM-платформа с сильным уклоном в модули.

FAQ

ArCADia BIM работает с DWG?

ArCADia BIM работает в CAD-логике и использует DWG-процесс как основу черчения и проектирования. Для пользователя это означает работу с планом, координатами, подложками, слоями, объектами и видами в привычной CAD-среде, но с добавлением BIM-объектов.

Чем ArCADia BIM отличается от обычного CAD?

Обычный CAD хранит в основном линии, блоки, штриховки и подписи. ArCADia BIM работает с объектами здания и инженерных систем: стены, окна, двери, трубы, воздуховоды и оборудование имеют параметры, 3D-представление и данные для списков.

Чем ArCADia BIM отличается от ArCADia-ARCHITECTURE?

ArCADia BIM — базовая CAD/BIM-платформа и система модулей. ArCADia-ARCHITECTURE — архитектурный модуль для стен, крыш, лестниц, дверей, окон, разрезов, размеров, списков, визуализации и архитектурной документации. Он подключается к ArCADia BIM LT, ArCADia BIM или ArCADia BIM PLUS.

Можно ли работать с моделями Revit?

ArCADia-IFC RVT загружает RVT и RFA как подложки, а также работает с IFC. Для обмена с Revit корректнее использовать IFC, если нужны объектные свойства и координация, а RVT/RFA применять как геометрическую основу.

Есть ли проверка коллизий?

В ArCADia BIM есть Collision list для всех или выбранных элементов ArCADia на виде, в 3D и в отдельном списке. При работе с IFC/RVT-подложками коллизии помогают проверять инженерные системы относительно архитектурной модели.

Подходит ли ArCADia BIM новичку после AutoCAD?

Пользователю после AutoCAD проще понять ArCADia BIM, чем полностью модельно-ориентированную BIM-среду, потому что сохраняются чертёжная логика, координаты, подложки, ленты и CAD-приёмы. Сложность появляется не в базовом черчении, а в правильном использовании BIM-объектов, уровней, свойств, списков и модулей.

Можно ли использовать ArCADia BIM только для 3D-визуализации?

Можно показывать модель в 3D, выполнять рендеринг и создавать 3D-презентации, но это не основное назначение программы. ArCADia BIM сильнее в строительной модели, документации, инженерных разделах и координации. Для свободной 3D-графики лучше подходят другие программы.

Итог

ArCADia BIM стоит рассматривать как CAD/BIM-систему для проектировщиков, которым нужна связка DWG-подхода, BIM-объектов, архитектурной модели, инженерных систем, IFC/RVT-обмена и рабочей документации. Программа не пытается быть универсальным 3D-редактором для любых визуальных задач: её сильная сторона — проект здания, где стены, помещения, проёмы, трубы, воздуховоды, электрические элементы, уровни, разрезы, списки и коллизии связаны в одном рабочем процессе.

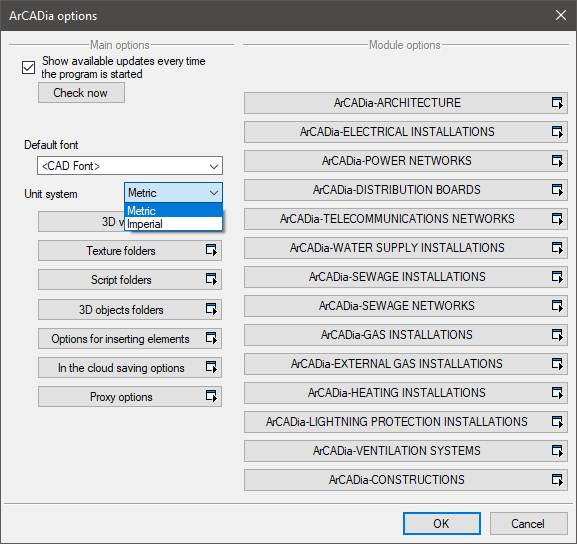

Для архитектора ArCADia BIM полезна автоматическими разрезами, размерами, списками, кровлей, помещениями и 3D-контролем. Для инженера — отраслевыми модулями водоснабжения, канализации, отопления, вентиляции, газа, электрики и сетей. Для BIM-координатора — IFC/RVT-подложками, Project Manager, 3D-проверкой, объединением моделей и коллизиями. Для пользователя классического CAD — это способ перейти к BIM без полного отказа от чертёжной логики.
