Tangl

Tangl System объединяет просмотр информационных моделей, контроль атрибутивного наполнения, поиск геометрических коллизий, сравнение редакций проекта, расчёт физических объёмов и передачу данных в корпоративные системы. Это не программа для построения стен, перекрытий или инженерных сетей. Геометрия создаётся в среде проектирования, после чего Tangl принимает модель, сохраняет её структуру и свойства, помогает найти ошибки, получить количественные показатели и организовать совместную работу.

Такое назначение отличает Tangl от классических редакторов из раздела программ для 3D-моделирования. Платформа не заменяет AutoCAD, SketchUp или Blender: её рабочая область начинается там, где уже существует информационная модель с геометрией, классификацией и параметрами элементов.

Что представляет собой Tangl System

Tangl System — центральный продукт экосистемы Tangl. Он объединяет функции отдельных сервисов Tangl Control и Tangl Value, средства хранения моделей, управление участниками, историю расчётов и инструменты контроля строительного проекта. Отдельные задачи можно решать в специализированных продуктах, но System предназначен для организации общего процесса, в котором модель последовательно проходит загрузку, проверку, количественный анализ и передачу результатов другим участникам.

Платформа работает с данными BIM-модели, а не только с её визуальным представлением. Пользователь видит трёхмерную геометрию, дерево элементов и наборы свойств, но основная ценность программы раскрывается при обработке параметров. Свойства стен, дверей, перекрытий, оборудования и других объектов используются для формирования выборок, проверки требований, построения классификационной структуры и расчёта объёмов.

Общий рабочий цикл выглядит так:

1. Проектировщик или BIM-координатор передаёт модель в Tangl.

2. Платформа сохраняет её как новую модель или следующую редакцию существующей записи.

3. Пользователь открывает модель во встроенном 3D-вьювере.

4. Элементы анализируются по геометрии, структуре и свойствам.

5. Tangl Control проверяет информационное наполнение и коллизии.

6. Tangl Value связывает элементы со справочниками и рассчитывает объёмы.

7. Результаты сохраняются в проекте, экспортируются в таблицы или передаются через интеграционные средства.

8. После поступления следующей редакции модели проверки и расчёты выполняются повторно, а различия можно просмотреть во вьювере.

Краткие характеристики

Какие задачи решает программа

Tangl полезен не тем, что показывает здание в 3D, а тем, что связывает изображение объекта с проверяемыми данными. Обычный просмотрщик позволяет повернуть модель, скрыть этаж и изучить свойства стены. Tangl дополнительно даёт возможность отобрать все стены с определённым параметром, проверить их по набору требований, найти пересечения с инженерными системами и использовать характеристики элементов при формировании ведомости.

Проверка информационного наполнения

Атрибутивная проверка отвечает на вопросы, которые невозможно решить простым визуальным осмотром:

• заполнен ли обязательный параметр;

• соответствует ли его значение установленному условию;

• присутствует ли нужное свойство у всех элементов выбранной категории;

• правильно ли заполнены данные у объектов конкретного этажа;

• прошёл ли элемент все этапы отбора;

• какие объекты не удалось отнести к позиции справочника;

• какие контрольные точки не пройдены.

Tangl использует систему привязок. Привязка состоит из условий и значений, по которым платформа находит элементы. Например, правило может отбирать объекты категории Стены, затем проверять наличие материала, обозначения типа или другого свойства. Для проверки достаточно выделить элементы и нажать Тестировать выделенное. После перехода в режим тестов прошедшие проверку объекты окрашиваются зелёным, а не прошедшие — красным.

Контроль геометрических коллизий

Поиск коллизий выявляет пересечения и недопустимое сближение элементов. В Tangl Control для регулярной координации используется матрица коллизий. Строки и столбцы матрицы представляют наборы объектов, а ячейка определяет, требуется ли проверять конкретную пару наборов.

Проверка активируется флажком Проверка активна. В настройках задаются допуск и тип конфликта. Режим По пересечению анализирует пересечение или сближение треугольников, из которых состоит визуальная геометрия. Режим По объёму использует более сложное представление производной геометрии. Результат содержит идентификаторы и названия конфликтующих объектов, допуск, тип пересечения и категорию конфликта. Кнопка Посмотреть в 3D выделяет соответствующие элементы непосредственно на модели.

В Tangl Space также доступна более простая проверка двух наборов. Пользователь открывает панель Тестирование коллизий, добавляет элементы кнопкой Добавить выбранные, формирует второй список и задаёт параметры анализа. Команды Удалить выбранные и Удалить все очищают состав наборов. Такой вариант подходит для разовой визуальной проверки, тогда как матрица Tangl Control рассчитана на повторяемый контроль большого числа разделов.

Расчёт физических объёмов

Tangl Value перестраивает элементы модели в структуру справочников и рассчитывает количественные показатели. Справочник может описывать работы, материалы, конструктивные части, сметные позиции или внутреннюю классификацию организации. После настройки правил один объект способен участвовать в нескольких расчётных позициях.

Платформа рассчитывает значения на основании свойств элемента и заданных формул. Полученный результат используется для ведомостей объёмов работ и материалов, калькуляций, технико-экономических показателей и последующего анализа. При изменении модели расчёт можно повторить, сохранив прежний результат для сравнения. Tangl System дополняет эту схему накоплением истории расчётов и автоматическим сопоставлением вариантов проекта.

Сравнение моделей и их редакций

Tangl сравнивает две разные модели или две редакции одной записи. Анализ учитывает:

• появление элемента;

• удаление элемента;

• изменение положения;

• изменение геометрии;

• изменение атрибутивных свойств.

Для запуска необходимо выделить две строки с зажатой клавишей Ctrl и нажать Сравнить две модели. Во вьювере используется цветовая индикация:

• серый — изменений нет;

• зелёный — объект добавлен;

• красный — объект удалён;

• фиолетовый — изменены положение, геометрия или свойства.

Для изменённого объекта открывается панель сравнения свойств. Фильтры Изменены свойства, Без изменений, Удалённые свойства и Добавленные свойства позволяют отделить важные различия от неизменённых параметров.

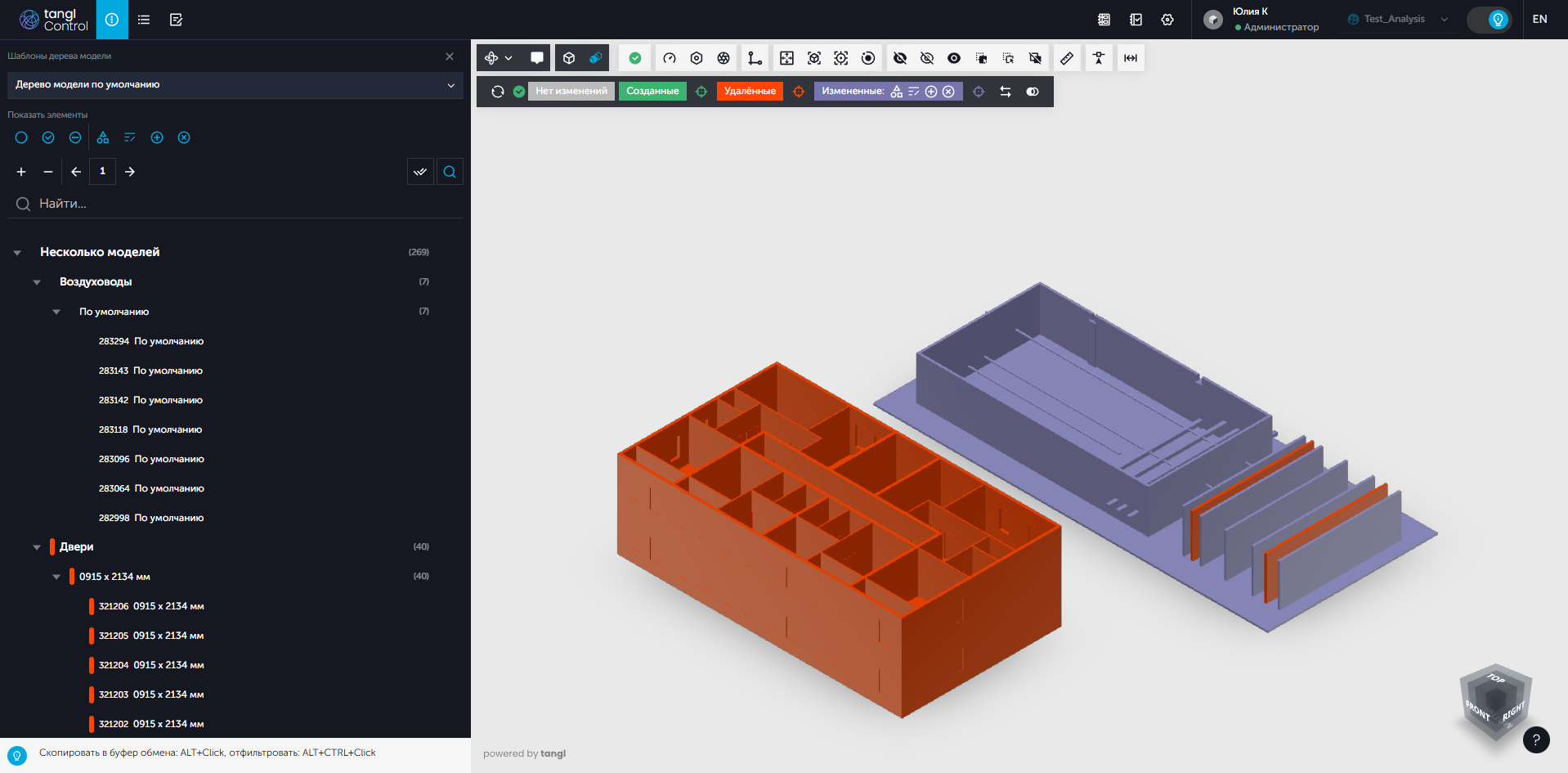

На скриншоте показан режим сопоставления моделей. Слева расположено дерево объектов, в центральной области — геометрия, окрашенная по статусам. Панель над моделью позволяет включать и отключать категории различий.

Состав экосистемы Tangl

System объединяет несколько продуктов, но их назначение различается. Разделение важно учитывать при выборе лицензии и организации рабочего процесса.

Tangl System

Tangl System используется как единая платформа проекта. В неё входят функции проверки, расчёта объёмов, управления моделями и совместной работы. System предоставляет общее пространство для неограниченного числа участников команды в предусмотренной конфигурации, накапливает историю расчётов объёмов и стоимости, сравнивает проектные варианты и включает функции контроля строительства.

System подходит организации, в которой над информационной моделью работают разные подразделения:

• BIM-отдел проверяет структуру и коллизии;

• проектировщики получают замечания;

• сметчики рассчитывают физические объёмы;

• ПТО использует ведомости;

• руководители получают аналитические показатели;

• ИТ-подразделение связывает Tangl с СОД, BI и внутренними сервисами.

Tangl Control

Tangl Control отвечает за качество информационной модели. Продукт выполняет атрибутивные проверки, формирует многоэтапный отбор элементов, применяет контрольные точки, анализирует матрицу коллизий и передаёт замечания обратно в Revit.

Рабочая логика Control строится как конвейер:

1. Элемент попадает в справочник отбора.

2. Условия определяют его принадлежность к позиции.

3. Конечная позиция применяет контрольные точки.

4. Прошедший элемент допускается к дальнейшим комплексным проверкам.

5. Результаты сохраняются в проекте и доступны для просмотра.

6. Найденные замечания можно передать исполнителю.

Control не ограничивается поиском пересечений. Он проверяет информационное наполнение, проектные требования и логику данных. Поэтому его основная аудитория — BIM-координаторы, BIM-менеджеры, технические заказчики, экспертиза и проектные организации.

Tangl Value

Tangl Value предназначен для количественного анализа. Он загружает модели, хранит их редакции, подставляет справочники работ и материалов, связывает элементы с позициями, рассчитывает объёмы и формирует результаты.

В программе можно создавать:

• ведомости объёмов работ;

• ведомости материалов;

• калькуляции;

• структуры по этажам, секциям и моделям;

• таблицы свойств элементов;

• результаты для сметных и плановых систем;

• несколько параметрических позиций на основе одного многослойного элемента.

Особенно важна возможность не записывать все классификационные коды в исходную BIM-модель. Связь между элементами и справочником настраивается в Tangl с помощью привязок. Это отделяет проектные данные от расчётной структуры и позволяет менять классификацию без редактирования исходной геометрии.

Tangl Space

Tangl Space — бесплатный веб-сервис для хранения, просмотра и передачи BIM-моделей. Он поддерживает загрузку RVT и IFC, создание структуры папок, формирование сводных моделей, просмотр свойств и работу с мобильного устройства. Для сохранения моделей требуется регистрация, но срок бесплатного использования не ограничен.

Space решает задачи, для которых не нужна полная система автоматизированных проверок:

• открыть модель в браузере;

• передать её другому участнику по ссылке;

• просмотреть структуру и параметры объектов;

• выполнить измерения;

• сформировать сводное представление;

• проверить два набора элементов на коллизии;

• использовать модель в аналитическом отчёте Power BI.

Tangl SDK

Tangl SDK предназначен не для рядовой проверки проекта, а для разработки собственных решений на базе технологий Tangl. Комплект включает расчётное ядро, 3D-вьювер, облачное или локальное хранилище и открытый API.

SDK применяют для встраивания BIM-визуализации в:

• среду общих данных;

• корпоративный кабинет проекта;

• сервис контроля строительно-монтажных работ;

• планировочное приложение;

• сайт с интерактивными моделями;

• систему классификации;

• цифровой двойник;

• внутреннюю аналитическую платформу.

В комплект материалов входят спецификации серверного API и API вьювера, документация, демонстрационное приложение и площадка с загруженными моделями.

Сравнение компонентов

Кому подходит Tangl

BIM-координатору

BIM-координатор использует Tangl для сборки сводного представления, проверки коллизий, анализа структуры и сравнения поступающих редакций. Матрица коллизий позволяет один раз определить проверяемые пары разделов и повторять анализ при каждом обновлении.

При работе с большим проектом координатору не приходится вручную выбирать трубы, стены и перекрытия для каждой новой редакции. Элементы формируются по правилам справочника, а матрица применяет заранее созданные настройки.

BIM-менеджеру

BIM-менеджер переводит требования к информационной модели в набор формализованных условий. В Tangl Control он создаёт справочник отбора, контрольные точки и схему анализа. После этого единая методика применяется ко всем моделям организации.

Такая схема особенно полезна при проверке EIR и внутренних стандартов. Требование перестаёт существовать только как текстовый документ: для проверяемых условий формируются машинно обрабатываемые правила.

Проектировщику

Проектировщик передаёт модель из Revit, получает замечания и исправляет исходные элементы. Роль Проектировщик рассчитана именно на передачу моделей и получение замечаний в Revit. Полные настройки проекта и глобальные справочники для этой роли недоступны.

Техническому заказчику

Технический заказчик использует сравнение редакций, атрибутивные проверки и отчёты по коллизиям для приёмки проектных материалов. Цветовая индикация показывает не только новые и удалённые элементы, но и изменения свойств, которые трудно заметить при визуальном сравнении.

Сметчику и специалисту ПТО

Tangl Value помогает получить исходные объёмы непосредственно из информационной модели и перестроить их по принятой в организации структуре. Сметчик работает не с необработанным списком стен и перекрытий, а с позициями справочника, формулами и результатами анализа.

Руководителю проекта

Руководителю не требуется вручную изучать каждую геометрическую ошибку. Для него важны агрегированные результаты: доля прошедших проверку элементов, количество конфликтов, объёмы по разделам, различия между редакциями и данные, переданные в Power BI.

ИТ-подразделению

ИТ-специалисты отвечают за Active Directory, API, корпоративное размещение, синхронизацию с СОД и автоматический экспорт RVT. Tangl может работать как самостоятельная платформа и как вычислительный компонент внутри более крупной цифровой инфраструктуры.

Интерфейс и организация рабочего пространства

Интерфейс Tangl состоит из личного кабинета, веб-вьювера, настольных клиентов Control и Value, плагинов и вспомогательных импортёров. Пользователь не обязан постоянно переходить между всеми компонентами: конкретный набор зависит от роли.

Личный кабинет

После авторизации открывается главная страница сервисов. Боковое меню обеспечивает переход к моделям, приложениям, лицензиям и настройкам организации. Нажатие на логотип Tangl возвращает пользователя на главную страницу.

Раздел Модели дублирует входящие данные, доступные в Control и Value. В нём можно:

• найти модель;

• загрузить поддерживаемые данные;

• просмотреть сведения;

• открыть 3D-представление;

• изменить описание;

• удалить модель;

• раскрыть список редакций;

• открыть или удалить отдельную редакцию;

• выделить несколько моделей одновременно.

Для открытия используется команда Открыть модель или данные в конце строки. Та же операция выполняется двойным щелчком по записи. Несколько моделей выбираются с зажатой Ctrl, после чего они открываются совместно.

Команда Изменить, обозначенная значком карандаша, переводит описание в режим редактирования. Сохранение подтверждается значком галочки. Изменение описания не меняет автора и дату последнего обновления.

При удалении основной записи удаляются все её редакции. Поэтому для очистки одной неактуальной загрузки нужно предварительно раскрыть список редакций и выбрать только требуемую строку.

Раздел лицензий

В разделе Лицензии отображаются:

1. сервис, к которому относится лицензия;

2. максимальное число проектов;

3. максимальное число проектировщиков;

4. допустимое число участников;

5. дата окончания;

6. оставшийся срок действия.

Эти параметры важнее общего названия тарифа. Две поставки одного продукта могут различаться количеством проектов, числом пользователей и способом размещения.

Раздел организации

Раздел Компания доступен для System, Control, Value и SDK, но отсутствует в бесплатном Space. В нём находятся данные организации, список сотрудников, пользователи Value и пользователи Control.

Администратор может включить режим Авторизация только через Active Directory. После его активации сотрудники входят через единую корпоративную систему, а авторизация по логину и паролю Tangl блокируется.

Веб-вьювер Tangl

Веб-вьювер — основное окно для визуальной работы с моделью. Слева расположено дерево элементов, в центре — трёхмерная сцена, сверху — панель инструментов. Справа подключаются панели свойств, тестирования привязок и коллизий.

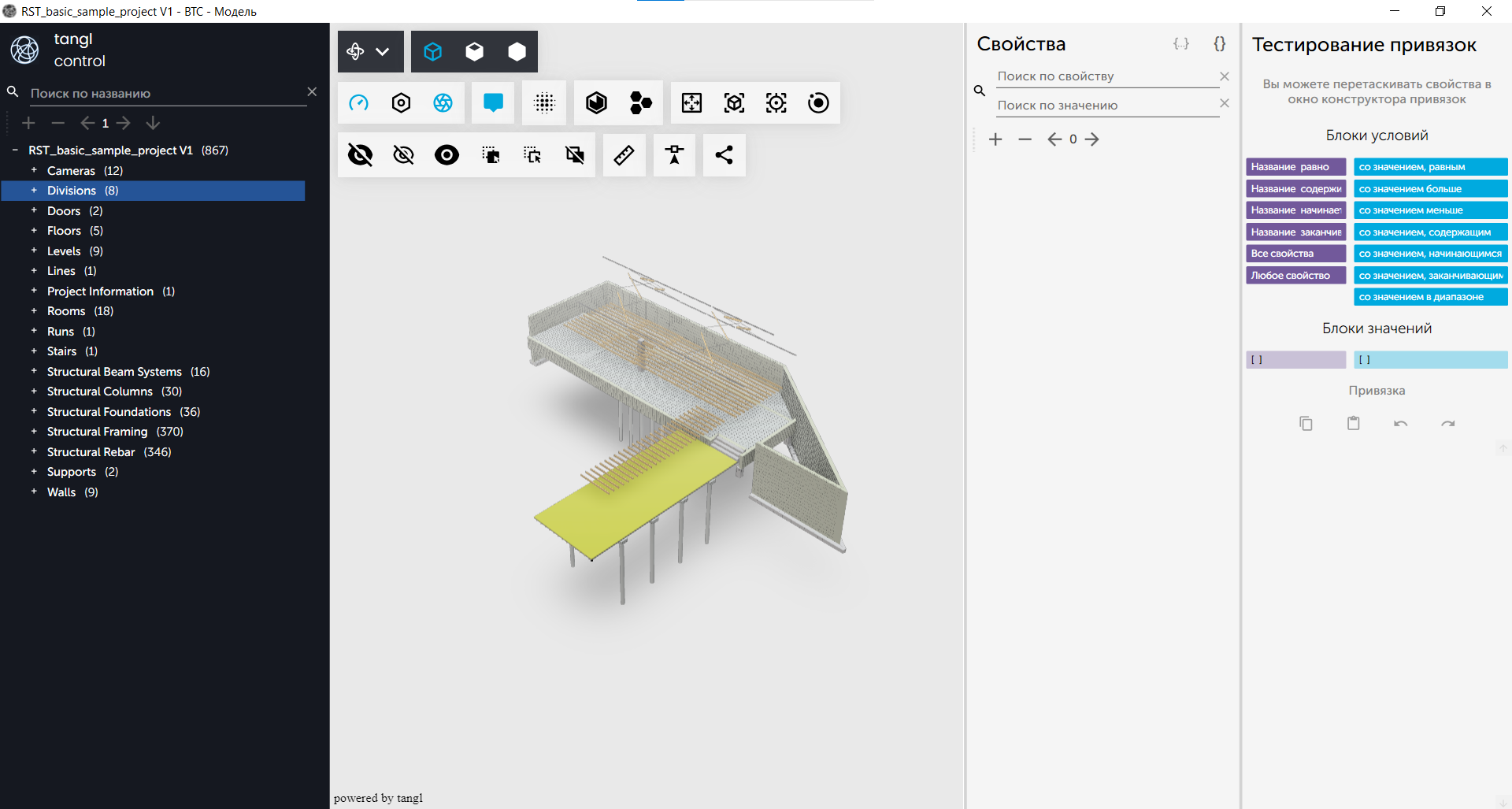

На изображении видна рабочая компоновка Tangl Control. Дерево модели занимает левую часть, центральный вьювер показывает геометрию, справа открыты Свойства и Тестирование привязок.

Навигация

В меню перемещения доступны Режим вращения и Режим облёта. Переключение выполняется через меню инструмента или сочетанием Alt+O.

В режиме вращения:

• колесо мыши приближает и удаляет сцену;

• зажатая средняя кнопка перемещает модель по экрану;

• правая кнопка вращает камеру вокруг объекта.

Режим облёта позволяет перемещаться внутри здания. Направление задаётся стрелками или клавишами WASD, а зажатая правая кнопка управляет направлением обзора.

Выделение и изоляция элементов

Объект выбирается в дереве или непосредственно во вьювере. Tangl связывает выделение между областями: выбранная стена подсвечивается на сцене, её строка становится активной в дереве, а справа появляются свойства.

Инструменты видимости позволяют:

• скрыть выбранные элементы;

• оставить на экране только выбранное;

• вернуть скрытые объекты;

• отключить целую группу через значок глаза в дереве;

• использовать полупрозрачное представление;

• подрезать модель;

• сохранить настроенный вид.

Измерения

Вьювер измеряет расстояния и поддерживает размерные цепочки. Для построения размерной цепочки пользователь нажимает одноимённый инструмент, выбирает грань, перпендикулярную началу размера, и указывает точки. Enter завершает построение, Esc прекращает текущую цепочку и начинает новую.

Размерные цепочки удаляются после закрытия модели, кроме тех, которые сохранены в пользовательском виде. Команда Удалить все размерные цепочки очищает их вручную.

Закладки и сохранённые виды

Кнопка Закладки открывает панель сохранённых точек обзора. В Tangl можно создавать неограниченное число видов внутри конкретной модели. Вид не переносится автоматически на другие модели организации.

Для создания нужно нажать Добавить вид, ввести название и подтвердить действие кнопкой Создать. Сохраняются:

• координаты камеры;

• направление камеры;

• подрезка;

• перспективный режим.

После изменения положения камеры или подрезки существующая запись обновляется командой Редактировать вид. Название меняется отдельной командой редактирования, ненужная запись удаляется кнопкой Удалить вид.

Дерево модели и свойства элементов

Стандартная структура

Дерево отображает иерархию информационной модели. Типовая группировка включает категории, типоразмеры и отдельные объекты с внутренними идентификаторами.

Категория объединяет элементы общего назначения: стены, двери, окна, перекрытия, помещения. Типоразмер описывает разновидность объекта, а нижний уровень содержит конкретные экземпляры.

Число рядом с названием показывает количество элементов в группе. Поиск сокращает дерево до совпадающих записей.

Пользовательские шаблоны дерева

Стандартная группировка не всегда соответствует рабочей задаче. Сметчику удобнее видеть элементы по секциям и этажам, координатору — по дисциплинам и системам, а специалисту по конструкциям — по материалам и сечениям.

Кнопка Шаблоны открывает панель пользовательских структур. Новый шаблон создаётся значком Добавить. После ввода названия пользователь формирует уровни группировки, перетаскивая свойства в область привязки.

Например, дерево можно построить в такой последовательности:

1. секция;

2. этаж;

3. категория;

4. материал;

5. типоразмер;

6. отдельный объект.

Количество уровней не ограничено. Один настроенный шаблон применяется к другим моделям той же организации. После изменения правила используется команда Обновить шаблон.

Окраска по структуре

Группы дерева можно окрашивать. Команда вызывается правой кнопкой мыши на требуемом уровне. Цвет помогает разделить системы, этажи, материалы или результаты отбора.

Окраска особенно полезна в сводной модели. Архитектурные конструкции, несущие элементы, вентиляция, водоснабжение и электрика получают разные цвета, что упрощает визуальную проверку взаимного расположения.

Панель свойств

Кнопка Свойства открывает древовидный список параметров выбранного объекта. Структура сохраняется для данных Revit и IFC, хотя названия групп и вложенность зависят от исходной модели.

Панель используется не только для чтения значений. Свойство можно перетащить в редактор привязок и сразу превратить его в условие отбора. Это снижает риск ошибки при ручном вводе имени параметра.

Работа с моделями и редакциями

Добавление модели

Способ передачи зависит от формата:

• RVT отправляется через плагин Tangl для Revit;

• IFC загружается через IFC Importer;

• Excel передаёт табличные объекты без геометрии;

• .tangl импортируется из локального хранилища;

• отдельные интеграции автоматически передают файл из СОД.

После обработки модель появляется во входящих данных. Голубой индикатор рядом с надписью Входящие сообщает о появлении новых данных, когда настольный клиент уже открыт.

Работа с RVT

Плагин Tangl устанавливается в Autodesk Revit. Он преобразует модель в формат платформы и передаёт её в облачную среду. Для крупных организаций предусмотрена Revit-ферма, которая автоматизирует обработку файлов без ручного открытия каждой модели сотрудником.

Revit-ферма включает:

• координатор в облачной инфраструктуре Tangl;

• службу Agent Revit;

• установленный Revit;

• плагин Tangl;

• один или несколько воркеров.

Внешняя система передаёт задачу координатору, координатор выбирает свободный агент, плагин обрабатывает файл, а результат возвращается в Tangl Cloud. Несколько воркеров могут обрабатывать модели параллельно.

Импорт IFC

IFC Importer работает как отдельное приложение. После авторизации пользователь выбирает один или несколько файлов, следит за ходом передачи и получает сообщение Успешно передано на сервер Tangl.

IFC удобен для межплатформенного обмена. При этом качество результата зависит от настроек экспорта исходной BIM-системы: состав свойств, вложенность объектов и способ представления геометрии определяются данными файла.

Табличные данные Excel

Excel воспринимается как модель без трёхмерной геометрии, но с объектами и свойствами. Такой импорт нужен, когда часть исходной информации ведётся в таблицах: перечни работ, показатели, оборудование, требования или классификационные данные.

Tangl Value также экспортирует результаты анализа в Excel. В таблице можно выделить одну или несколько ячеек, открыть контекстное меню и выбрать Скопировать выделенные ячейки либо Скопировать выделенные ячейки с шапкой. Быстрые сочетания — Ctrl+C и Ctrl+Shift+C. Полученные данные вставляются в Excel или Google Sheets.

Внутренний формат .tangl

Формат .tangl используется для экспорта и повторного импорта модели. Чтобы сохранить файл, в меню действий выбирается Скачать .tangl. Для обратной загрузки предназначена кнопка Загрузить .tangl.

Такой файл полезен для переноса данных между средами, архивного хранения и передачи подготовленной модели без повторного преобразования исходного RVT или IFC.

Сводные модели

Tangl открывает несколько моделей в одном вьювере и формирует сводное представление. Пользователь выделяет записи с Ctrl, нажимает Открыть модель или данные, после чего архитектурный, конструктивный и инженерные разделы появляются в единой сцене.

Сводная модель нужна для трёх задач:

1. визуальной координации разделов;

2. проверки коллизий между дисциплинами;

3. получения объединённых количественных данных.

Перед анализом следует проверить взаимное положение моделей. Если разделы используют разные координаты, геометрия может оказаться смещённой, а результаты проверки потеряют смысл.

Для регулярного проекта полезно придерживаться устойчивой структуры:

• отдельная запись для каждого раздела;

• понятные имена;

• последовательные редакции;

• единые координаты;

• фиксированный набор проверок;

• раздельные папки для рабочих и утверждённых данных.

Атрибутивная проверка в Tangl Control

Справочник отбора

Справочник задаёт последовательность классификации элементов. Его структура строится как дерево. Корневая позиция описывает крупную группу, дочерние позиции уточняют состав.

Пример для конструктивной модели:

• несущие конструкции;

  • монолит;

    • стены;

    • колонны;

    • перекрытия;

    • фундаменты;

  • металлоконструкции;

    • балки;

    • колонны;

    • связи.

Для создания используется Редактор справочников отбора. Значок плюса добавляет новый справочник, после чего вводится название и нажимается Создать. Если запись не появилась, список обновляется кнопкой Обновить справочники.

Привязки

Привязка отвечает за попадание элемента в позицию. Она может проверять:

• имя свойства;

• наличие свойства;

• точное значение;

• числовой диапазон;

• текстовое совпадение;

• сочетание нескольких условий;

• вложенные логические блоки.

Условие создаётся вручную или перетаскиванием параметра из панели Свойства в Панель тестирования привязок. Второй способ удобнее, потому что имя свойства и значение переносятся из реального элемента.

Справа видны блоки условий и значений. Свойства выбранного элемента находятся в соседней панели и перетаскиваются в область привязки.

Тестирование правила

Перед запуском полного анализа правило проверяют на отдельных объектах:

1. открыть модель;

2. включить Панель тестирования привязок;

3. выбрать объект в дереве или вьювере;

4. создать условие;

5. нажать Тестировать выделенное;

6. проверить окраску;

7. скорректировать условие при неверном результате.

Красный объект не прошёл тест, зелёный прошёл. Такой предварительный контроль предотвращает запуск длительного анализа с ошибочно настроенным отбором.

Контрольные точки

Контрольные точки применяются после успешного отбора. Элемент сначала должен попасть в конечную позицию справочника, затем для него выполняются проверки обязательных параметров.

Например, стена определяется по категории и назначению, после чего проверяются:

• материал;

• огнестойкость;

• несущая функция;

• обозначение типа;

• принадлежность этажу;

• код зоны;

• стадия проекта.

Такой подход разделяет два процесса: определение типа элемента и оценку качества его данных.

Комплексная проверка

После подготовки справочников и контрольных точек создаётся схема анализа. Модель перетаскивается в проект, система выполняет отбор и формирует результат.

В результате видно:

• сколько элементов прошло;

• сколько не прошло;

• где нарушена структура отбора;

• какие контрольные точки дали ошибку;

• какие объекты не классифицированы;

• какие свойства требуют исправления.

Проверка коллизий

Подготовка наборов

Матрица коллизий не создаёт наборы самостоятельно. Они формируются из позиций справочника отбора. Поэтому до геометрического анализа необходимо настроить классификацию.

Например, строки матрицы могут содержать:

• воздуховоды;

• трубопроводы;

• кабельные лотки;

• оборудование;

• двери.

Столбцы:

• стены;

• перекрытия;

• балки;

• колонны;

• потолки.

Для каждой пары включается или отключается проверка. Необязательно анализировать все возможные сочетания: пересечение двух групп, которые конструктивно должны соприкасаться, создаст большое количество нерелевантных результатов.

Создание матрицы

Порядок работы:

1. открыть Глобальные настройки;

2. перейти на вкладку Матрицы коллизий;

3. нажать плюс;

4. ввести название;

5. подтвердить кнопкой Создать;

6. добавить строки и столбцы;

7. нажать Редактировать позиции в наборе;

8. выбрать позиции справочника;

9. включить Проверка активна для требуемых ячеек;

10. задать допуск и тип конфликта.

Выбор допуска

Нулевой допуск подходит для поиска фактического пересечения. Положительное значение позволяет находить недопустимое сближение. Размер допуска определяется проектными требованиями.

Одинаковое значение нельзя бездумно применять ко всем парам. Требуемое расстояние между воздуховодом и стеной отличается от расстояния между кабельным лотком и другой инженерной системой.

Просмотр результата

После анализа пользователь выделяет нужную редакцию и нажимает Посмотреть результат. На вкладке Матрицы коллизий отображается список конфликтов.

Для каждого конфликта доступны:

• первая сторона;

• вторая сторона;

• идентификаторы элементов;

• допуск;

• тип;

• категория;

• переход к 3D.

Кнопка Посмотреть в 3D изолирует или выделяет конфликтующие объекты. Это позволяет проверить, является ли результат реальной ошибкой, допустимым соединением или следствием особенностей геометрии.

Расчёт объёмов в Tangl Value

Проект и папки

После авторизации в Tangl Value пользователь создаёт проект. Плюс рядом с пустой строкой открывает окно названия, кнопка Создать добавляет запись. Затем становится доступна команда создания папки.

Папки разделяют результаты по дисциплинам, корпусам, очередям или стадиям. Например:

• АР;

• КР;

• ОВ;

• ВК;

• ЭОМ;

• сводные расчёты;

• утверждённые ведомости.

Исходная модель находится во входящих данных, а результат анализа сохраняется в проектной структуре.

Редактор справочников

Кнопка Редактор справочников открывает структуру исходящих данных. Новый справочник создаётся плюсом, ему присваиваются название и цвет.

Справочник определяет, как будут организованы результаты. Он может повторять:

• структуру сметы;

• перечень работ;

• классификатор конструкций;

• внутренний каталог материалов;

• иерархию технико-экономических показателей.

Позиции и формулы

Каждая позиция получает правила отбора и формулу объёма. Формула использует параметры элемента или локальные переменные.

Например, для одного объекта могут рассчитываться:

• объём бетона;

• площадь опалубки;

• площадь отделки;

• длина шва;

• количество изделий;

• масса материала.

Многослойный элемент способен создавать несколько параметрических позиций. Стена с несколькими слоями распределяется по разным материалам, а заголовок позиции формируется на основе найденных свойств.

Запуск анализа

После подготовки справочника модель связывается со схемой. Tangl распределяет элементы по позициям и вычисляет показатели.

Результат необходимо проверять по трём направлениям:

1. элементы, успешно попавшие в позиции;

2. элементы, не прошедшие отбор;

3. значения, рассчитанные по неверному параметру или единице измерения.

Автоматический расчёт не отменяет контроль исходной модели. Если проектировщик записал площадь в неверное свойство или использовал непоследовательные единицы, формула обработает полученные данные, но результат не станет корректным сам по себе.

Просмотр результата

Команда Посмотреть результат открывает окно анализа. В нём доступны вкладки элементов, справочников и схем приоритета.

Панель уровней содержит команды:

• Развернуть все уровни;

• Свернуть все уровни;

• Свернуть на один уровень;

• Развернуть на один уровень.

Такой режим полезен для крупного справочника: пользователь сначала изучает итоговые разделы, затем раскрывает только проблемную ветвь.

Сводные таблицы

Сводная таблица объединяет свойства элементов и вычисленные значения. В ней можно выбирать группы дерева, обновлять данные, включать суммы и задавать округление.

Кнопка Суммировать строковые значения влияет на текстовые поля. Для числовых столбцов используется отдельная настройка Показывать суммы значений. Округлённые величины отмечаются жёлтой вертикальной линией и индикатором.

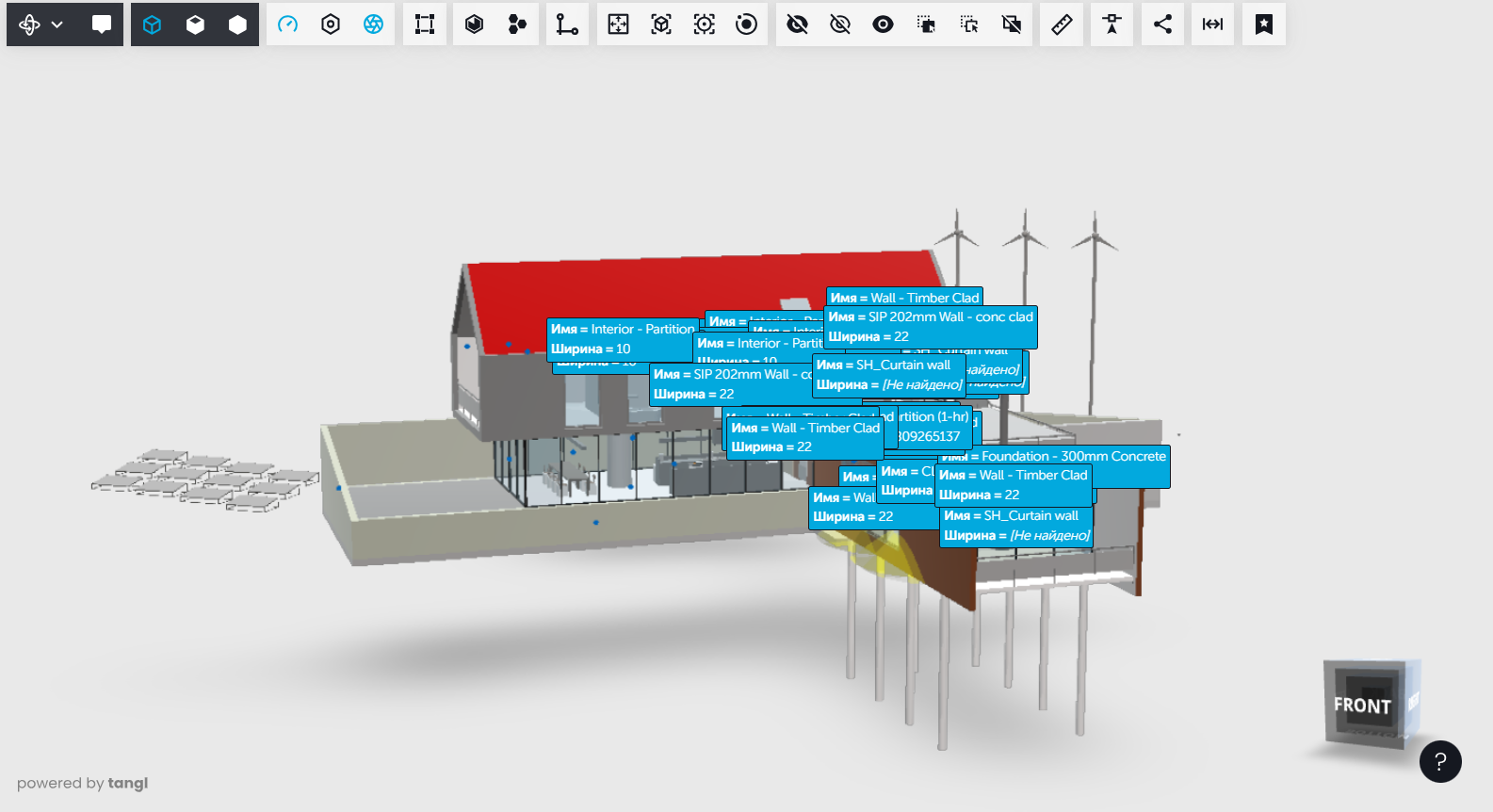

Маркировка выводит выбранные параметры непосредственно поверх модели. В примере видны имена и ширина элементов. Такой режим помогает сверять табличный расчёт с геометрией без последовательного открытия каждой панели свойств.

Практическая инструкция по работе

Как открыть модель

1. Войти в личный кабинет.

2. Перейти в раздел Модели.

3. Найти нужную запись.

4. Нажать Открыть модель или данные или дважды щёлкнуть по строке.

5. Дождаться открытия новой вкладки.

6. Проверить дерево слева.

7. Выбрать объект и убедиться, что справа отображаются его свойства.

8. При необходимости подключить панели привязок и коллизий.

Как открыть несколько разделов

1. Убедиться, что модели используют согласованные координаты.

2. Зажать Ctrl.

3. Выделить архитектурную, конструктивную и инженерные модели.

4. Нажать Открыть модель или данные.

5. Поочерёдно отключить и включить разделы в дереве.

6. Проверить совмещение характерных точек.

7. Применить окраску для разделения дисциплин.

8. Сохранить вид через Закладки.

Как создать собственное дерево

1. Открыть модель в веб-вьювере.

2. Нажать Шаблоны.

3. Выбрать вкладку дерева модели.

4. Нажать Добавить.

5. Ввести название.

6. Выбрать объект.

7. Открыть Свойства.

8. Перетащить параметр первого уровня в редактор.

9. Добавить следующие уровни.

10. Нажать Обновить шаблон.

11. Проверить число элементов в каждой ветви.

12. Переключиться на стандартный шаблон и сопоставить результат.

Как проверить обязательный параметр

1. Открыть модель.

2. Выделить объект требуемой категории.

3. Включить Панель тестирования привязок.

4. Перетащить обязательное свойство из панели справа.

5. Задать условие наличия или требуемое значение.

6. Выделить группу элементов.

7. Нажать Тестировать выделенное.

8. Проверить красные элементы.

9. Выбрать один ошибочный объект.

10. Сопоставить фактические свойства с условием.

11. После проверки перенести правило в справочник Control.

Как настроить матрицу коллизий

1. Подготовить справочники отбора.

2. Убедиться, что группы содержат правильные элементы.

3. Открыть Глобальные настройки.

4. Перейти к Матрицам коллизий.

5. Создать матрицу.

6. Добавить строки и столбцы.

7. Через Редактировать позиции в наборе выбрать элементы.

8. Активировать требуемые пары.

9. Задать допуски.

10. Выбрать тип анализа.

11. Сохранить матрицу.

12. Добавить её в схему анализа.

13. Запустить обработку.

14. Открыть результат.

15. Для спорного конфликта нажать Посмотреть в 3D.

Как сравнить две редакции

1. Раскрыть треугольником список редакций.

2. Зажать Ctrl.

3. Выделить две строки.

4. Нажать Сравнить две модели.

5. Оценить цветовое распределение.

6. Отключить неизменённые элементы.

7. Выбрать фиолетовый объект.

8. В панели свойств включить Изменены свойства.

9. Проверить старое и новое значение.

10. Сохранить вид проблемной зоны.

Как подготовить ведомость объёмов

1. Создать проект в Tangl Value.

2. Добавить папку для результата.

3. Открыть Редактор справочников.

4. Создать структуру работ или материалов.

5. Настроить привязки для каждой конечной позиции.

6. Задать формулы.

7. Протестировать правила на отдельных элементах.

8. Запустить анализ модели.

9. Открыть результат через Посмотреть результат.

10. Найти нераспределённые элементы.

11. Исправить правила.

12. Пересчитать результат.

13. Проверить суммы.

14. Экспортировать итог в Excel.

Форматы и совместимость

Платформа сохраняет структуру и свойства, переданные исходным форматом. При этом одинаковый объект может выглядеть по-разному после экспорта из разных BIM-систем, поскольку состав категорий, наборов свойств и вложенность задаются источником.

Совместная работа и роли

Tangl разделяет права на уровне организации, сервиса и проекта. Полный перечень включает административные, управленческие, редакторские и ограниченные роли.

Практически важны следующие группы:

• Администратор управляет организацией, пользователями и глобальными настройками.

• Менеджер управляет проектами и назначает роли в пределах предоставленных прав.

• Редактор работает с проектными данными и настройками.

• Поставщик передаёт модели.

• Проектировщик отправляет модели и получает замечания в Revit.

• Пользователь работает с доступными результатами без изменения глобальной конфигурации.

• Аудитор получает ограниченный доступ к контролю.

• Тест-драйвер используется для демонстрационного режима.

• Партнёр получает предусмотренные права на уровне организации.

Назначение выполняется через настройки сотрудников. Администратор выбирает пользователя, нажимает карандаш Изменить, устанавливает роль и подтверждает действие галочкой Сохранить.

Для проекта роли задаются отдельно. Сотрудник может иметь расширенные права в одном проекте и ограниченные в другом.

Интеграция с Power BI

Tangl предоставляет коннекторы и визуальный элемент для Power BI. Коннектор получает сведения о моделях и элементах в табличном виде. Визуальный элемент встраивает 3D-вьювер в отчёт.

Такой отчёт связывает диаграммы с геометрией. Выбор строки, категории или показателя может изменить:

• видимость объектов;

• цвет;

• активное состояние;

• подсказки;

• состав загруженных моделей.

Визуальный компонент поддерживает блокировку данных. При включении Tangl сохраняет уже загруженные сведения и добавляет новые, а не заменяет весь набор. Блокировать можно идентификаторы редакций, окраску, автораскраску, видимость, активное состояние и подсказки.

Для локального сервера в Power BI выбирается источник Tangl Server – Batch Elements Data. Пользователь указывает адрес корпоративного сервера и способ авторизации: анонимный либо Bearer token.

Автоматизация передачи моделей

Ручная передача подходит небольшому проекту, но становится узким местом при десятках регулярно обновляемых RVT. Revit-ферма переносит обработку на выделенную инфраструктуру.

Её преимущества:

• параллельная конвертация;

• работа по расписанию;

• передача из СОД;

• отсутствие необходимости открывать каждый файл вручную;

• единый контроль очереди;

• обработка ночью и в выходные;

• автоматическое появление новой редакции в Tangl.

Административная панель показывает активные и ожидающие задачи, время постановки, используемый агент и состояние воркеров. Задачу можно остановить или удалить.

Системные требования

Клиентские компоненты и плагины

При работе через Revit компьютер должен соответствовать требованиям самой среды проектирования. Минимальные параметры Tangl не заменяют требования Revit к процессору, оперативной памяти и графике.

Мобильные устройства

Мобильный сценарий предназначен прежде всего для просмотра, навигации и демонстрации. Настройка сложных справочников, матриц и формул удобнее на настольном компьютере.

Серверное размещение

Эти значения описывают базовые требования. Реальная инфраструктура для большого числа тяжёлых моделей, одновременных пользователей и Revit-воркеров рассчитывается по нагрузке.

Лицензирование и бесплатный доступ

Tangl Space предоставляется бесплатно без ограничения срока. Для сохранения данных нужна регистрация. Пользователь получает браузерный просмотр, хранение, передачу моделей, сводное представление и часть функций анализа.

Tangl Control и Tangl Value лицензируются отдельно. System объединяет их и добавляет общий проектный контур. Условия коммерческой поставки зависят от числа пользователей, проектов, типа продукта и варианта размещения.

При выборе следует смотреть не только на название лицензии, но и на ограничения, показанные в личном кабинете:

• доступное число проектов;

• число проектировщиков;

• число участников;

• срок;

• сервис;

• облачный или локальный вариант.

Преимущества и ограничения

Плюсы:

• веб-вьювер позволяет открывать модель без установки полноценной BIM-системы на каждое рабочее место;

• RVT передаётся через плагин Revit, IFC — через отдельный импортёр;

• Tangl работает одновременно с геометрией и атрибутивными данными;

• система привязок позволяет формализовать требования;

• матрица коллизий подходит для повторяемой проверки нескольких разделов;

• сравнение редакций учитывает геометрию, положение и свойства;

• Value формирует расчётную структуру без обязательного внесения всех кодов в исходную модель;

• Space предоставляется бесплатно без ограничения срока;

• пользовательские шаблоны дерева применяются к разным моделям организации;

• маркировка выводит параметры прямо во вьювер;

• Power BI связывает аналитические данные с 3D-геометрией;

• предусмотрены Active Directory, API и On-Premise;

• Revit-ферма автоматизирует обработку большого числа RVT;

• русскоязычная документация подробно описывает интерфейс и рабочие процессы.

Минусы:

• Tangl не создаёт исходную BIM-модель и не заменяет Revit, Renga или другой редактор;

• качество проверки зависит от корректности геометрии и свойств исходного файла;

• сложные справочники, привязки и формулы требуют предварительной методической подготовки;

• матрицу коллизий нельзя полноценно настроить до создания справочников отбора;

• для RVT требуется Autodesk Revit и плагин Tangl;

• мобильные требования высоки для сложных моделей;

• бесплатный Space не заменяет полный конвейер Control и Value;

• системное внедрение требует настройки ролей, классификаторов и интеграций;

• коммерческие продукты лицензируются отдельно или приобретаются в составе System;

• неверно составленная привязка способна распределить элементы в неправильные позиции, поэтому правила необходимо тестировать;

• автоматический расчёт не исправляет ошибки единиц измерения и параметров исходной модели.

Сравнение с аналогами

Tangl и Autodesk Navisworks Manage

Navisworks Manage ориентирован на координацию, Clash Detective, моделирование строительства, Quantification и связь с Autodesk Construction Cloud. Это зрелая настольная программа для объединения большого числа форматов и проверки пересечений.

Tangl отличается браузерным контуром, российским размещением, системой привязок и тесной связью проверки с Tangl Value. Navisworks удобнее там, где организация уже построила процесс на продуктах Autodesk и использует широкий перечень импортируемых форматов. Tangl предпочтительнее при необходимости российского облака, On-Premise, автоматизированных требований и расчётов по собственным справочникам.

Tangl и Solibri

Solibri специализируется на структурированной проверке качества BIM-моделей. Программа применяет библиотеки правил, анализирует атрибутивные данные, выполняет clash detection и передаёт замечания через BCF и интеграции.

Solibri сильнее как специализированная среда глубокой IFC-проверки с развитой международной методологией. Tangl предлагает более тесную связь с российскими процессами, Revit-плагином, Value, отечественным размещением и Power BI-вьювером.

Tangl и BIMcollab Zoom

BIMcollab Zoom объединяет модели, анализирует свойства, выполняет Clash Detection, Distance Checking и Property Validation. Конфликты преобразуются в Smart Issues, которые назначаются ответственным и автоматически перепроверяются после поступления новой модели.

Zoom удобен для openBIM-координации и BCF-процесса. Tangl охватывает не только контроль, но и расчёт объёмов, российское серверное размещение, работу со справочниками и автоматический экспорт RVT.

Tangl и Pilot-BIM

Pilot-BIM — российская среда общих данных. Она хранит документы, собирает консолидированную модель, обновляет изменённые части и выполняет серверную проверку коллизий.

Pilot-BIM сильнее в документообороте, согласованиях и организации СОД. Tangl глубже работает с аналитикой атрибутивных данных и вычислением объёмов. На крупном проекте эти продукты способны выполнять разные роли: Pilot-BIM хранит и согласовывает данные, Tangl анализирует модель.

Отзывы пользователей и профильных изданий

Массовых независимых оценок Tangl на универсальных международных площадках недостаточно для достоверного числового рейтинга. Основной массив публичных мнений представлен отраслевыми материалами, докладами специалистов, кейсами внедрения и профильными публикациями.

Что отмечают специалисты

В материалах о практической работе в службе заказчика положительно оцениваются:

• гибкая настройка результатов анализа;

• заметное развитие визуализации;

• оперативная техническая поддержка;

• возможность адаптации продукта к рабочим процессам.

Отзыв о развитии Tangl Value выделяет маппинг параметров, шаблоны экспорта, окраску элементов, сводные характеристики, ускорение обработки моделей и улучшение графики.

В публичных кейсах повторяется одна и та же практическая картина: максимальный эффект достигается не сразу после загрузки модели, а после настройки классификаторов, правил и требований организации. Tangl снимает повторяющиеся операции, но до автоматизации необходимо описать правильный процесс.

Оценки профильных изданий

CNews описывал внедрение Tangl в AAG, где платформа использовалась для автоматической проверки моделей, верификации объёмов и построения прозрачной отчётности без остановки уже начатого строительного проекта.

TAdviser ведёт отдельные страницы компании и облачной BIM-платформы, фиксируя развитие продукта и проекты внедрения.

Отраслевой портал Pro-TIM публикует практические материалы по Tangl Control, Value, Power BI и сравнению проверки коллизий с Navisworks. Это показывает, что продукт рассматривается профессиональным BIM-сообществом не только как российская замена зарубежным решениям, но и как самостоятельная аналитическая платформа.

Усреднённое мнение

Положительно оцениваются:

• браузерный доступ;

• русскоязычная среда;

• поддержка внедрения;

• гибкость привязок;

• связь модели со справочниками;

• развитие вьювера;

• возможность передавать замечания в Revit;

• российское размещение;

• Power BI;

• бесплатный Space.

Основные замечания относятся к следующему:

• перед полноценным использованием нужно подготовить методику;

• правила требуют обучения;

• исходная модель должна быть дисциплинированно заполнена;

• сложный корпоративный проект нуждается во внедрении, а не только в покупке лицензии;

• интерфейс разных компонентов необходимо изучать отдельно;

• расчёт следует проверять на контрольной модели до массового применения.

Типичные ошибки при работе

Загрузка модели без проверки координат

Сводные разделы оказываются разнесены в пространстве, а поиск коллизий становится бессмысленным. Перед анализом нужно сопоставить контрольные точки и уровни.

Создание слишком общего правила

Условие Категория = Стены отберёт все стены, хотя для расчёта могут требоваться только наружные монолитные элементы конкретного корпуса. Чем точнее позиция, тем точнее должен быть отбор.

Использование значения вместо устойчивого свойства

Название типа может измениться между редакциями. Для стабильного правила следует выбирать параметр, который организация контролирует в стандарте моделирования.

Запуск матрицы до проверки наборов

Ошибка в справочнике распространяется на все ячейки матрицы. Сначала наборы нужно протестировать во вьювере.

Игнорирование нераспределённых элементов

Успешно посчитанные позиции не гарантируют полноту. Важна отдельная проверка объектов, которые не попали ни в одну ветвь справочника.

Доверие автоматическому расчёту без контрольного примера

Перед использованием на всём объекте формулу следует проверить на нескольких элементах с известным результатом.

Удаление основной записи вместо отдельной редакции

Удаление модели очищает всю историю. Для удаления одной загрузки необходимо раскрыть список и выбрать конкретную редакцию.

Смешивание рабочих и утверждённых данных

Без понятной структуры папок пользователь рискует открыть промежуточную модель или экспортировать неутверждённый расчёт.

Частые вопросы

Можно ли создавать модель в Tangl?

Нет. Tangl анализирует готовые BIM-данные. Построение геометрии выполняется в Revit, Renga или другой среде проектирования.

Работает ли Tangl без Revit?

Да. IFC загружается через IFC Importer, .tangl — через личный кабинет, Excel передаёт объекты без геометрии. Revit требуется только для обработки RVT.

Можно ли открыть модель в браузере?

Да. Модель открывается во встроенном веб-вьювере. Tangl Space не требует установки основного настольного клиента.

Поддерживаются ли сводные модели?

Да. Несколько записей выделяются с Ctrl и открываются одновременно.

Можно ли поделиться моделью?

В Tangl Space используется команда передачи по ссылке. Для ссылки можно установить срок действия.

Можно ли проверить коллизии бесплатно?

Tangl Space позволяет сравнить два набора элементов. Полная матрица и регулярный конвейер относятся к Tangl Control и System.

Можно ли проверить свойства?

Да. Control использует привязки, справочники отбора и контрольные точки.

Сравнивает ли Tangl редакции?

Да. Система показывает добавленные, удалённые, изменённые и неизменённые элементы, а также сравнивает свойства.

Можно ли получить объёмы?

Да. Tangl Value формирует позиции, применяет формулы и создаёт ведомости.

Обязательно ли записывать классификационные коды в модель?

Нет. Связь с позициями справочника настраивается внутри Tangl.

Есть ли бесплатная версия?

Бесплатно предоставляется Tangl Space. Control, Value, System и SDK являются коммерческими продуктами.

Можно ли установить платформу на сервер организации?

Для предусмотренных конфигураций доступно On-Premise-размещение.

Поддерживается ли единый вход?

Да. В настройках организации включается авторизация через Active Directory.

Можно ли связать Tangl с Power BI?

Да. Используются коннекторы и встраиваемый визуальный элемент.

Можно ли автоматизировать обработку RVT?

Да. Revit-ферма принимает задания из внешней системы, распределяет их между воркерами и передаёт обработанные модели в Tangl.

Итоговая оценка

Tangl System рассчитан на организации, которым недостаточно простого просмотра BIM-модели. Платформа объединяет геометрию, свойства, проверяемые требования, коллизии, объёмы и историю проекта.

Для разового просмотра и передачи модели достаточно Tangl Space. BIM-отделу, который регулярно проверяет информационное наполнение и пересечения, нужен Tangl Control. Сметчикам и ПТО подходит Tangl Value. System оправдан при совместной работе нескольких подразделений, когда результаты проверки должны влиять на расчёты, отчётность и управление проектом.

Главное ограничение Tangl связано не с интерфейсом, а с качеством подготовительного процесса. Платформа не исправляет неструктурированную модель автоматически. До внедрения необходимо определить обязательные свойства, структуру справочников, единицы измерения, наборы коллизий, роли и порядок обновления данных. После такой настройки Tangl превращает повторяющиеся ручные проверки и расчёты в воспроизводимый цифровой процесс.
