Лучшие программы для проектирования водоснабжения и канализации в 2026 году: для частного дома, внутренних и наружных сетей

Программы для проектирования водоснабжения и канализации решают принципиально разные задачи. Один класс нужен, чтобы на плане частного дома разложить сантехнику и трассы труб, другой формирует BIM-модель и рабочую документацию, третий рассчитывает расходы, напоры, скорости и диаметры, а четвертый строит наружные сети и продольные профили. Поэтому в рейтинге ниже рядом стоят решения разного класса, но они не объявляются взаимозаменяемыми. Для каждой программы указано, что именно она рассчитывает, какую документацию выпускает, где заканчивается её компетенция и какой следующий инструмент потребуется проектировщику.

Первым в подборке стоит Мой Дом 3D. Его место объясняется конкретным сценарием: для частного дома можно нанести линии холодного и горячего водоснабжения, канализации, расставить сантехнику, посмотреть разводку в 2D и 3D и подготовить смету. Для крупного объекта этого недостаточно: гидравлическую проверку сети нужно выполнять отдельно. Такой принцип применяется ко всему рейтингу — красивый план не считается гидравлической моделью, а расчётная схема без выпуска чертежей не называется полноценной BIM-системой.

Какие задачи должна решать программа для ВК и НВК

Перед выбором ПО нужно определить не название дисциплины, а результат работы. Внутренние системы ВК требуют размещения приборов, стояков и разводки по этажам, связи элементов с помещениями, расчёта расходов и подготовки планов, аксонометрии и спецификаций. Наружные сети НВК добавляют трассу по топографической основе, колодцы и камеры, отметки, уклоны, пересечения, продольный профиль и увязку с другими коммуникациями. Гидравлическая модель водопровода, в свою очередь, отвечает на вопросы о давлениях, расходах, скоростях, потерях напора, насосных режимах и поведении сети при переключениях.

Для канализации критерии отличаются. Самотечная сеть должна проверяться по диаметрам, уклонам, наполнению, скоростям и высотной увязке. В задачах ливневого водоотведения важны осадки, сток, водосборы, переполнение и, для сложных территорий, взаимодействие подземной сети с поверхностным потоком. Именно поэтому EPANET полезен для напорного водопровода, но не заменяет ZuluDrain, OpenFlows Sewer или InfoWorks ICM при расчёте канализационной и ливневой сети.

Критерии сравнения

• Тип сети. Внутренний водопровод, внутреннее водоотведение, наружный водопровод, самотечная или напорная канализация, ливневая сеть требуют разных объектов модели и разных расчётов.
• Расчётная часть. Наличие 3D-труб ещё не означает гидравлический расчёт. В карточках отдельно указаны расчёт расхода, давления и потерь, подбор диаметра, насосы, канализационные уклоны и другие расчётные операции.
• Документация. Для проектировщика важны планы, аксонометрические схемы, продольные профили, спецификации, ведомости и возможность получать их из одной модели без повторного ручного ввода.
• BIM/ТИМ и координация. Для командной работы ценны параметрические элементы, IFC, проверка коллизий и возможность связать инженерную модель с архитектурой и конструкциями.
• Платформа. Основной корпус профессионального ПО ориентирован на Windows. Отдельно рассмотрены реальные варианты для российских Linux-систем, macOS, браузера и мобильных устройств.
• Граница применимости. Планировщик частного дома, универсальная CAD-система, гидравлический решатель и городской цифровой двойник сравниваются по роли, а не по искусственному общему баллу.

Сравнение основных программ

Таблица показывает главное различие: Мой Дом 3D и Домашний Инженер 3D полезны на уровне частного объекта; Renga, Model Studio CS и nanoCAD BIM ВК решают задачу инженерной информационной модели и документации; EPANET, ZuluHydro, OpenFlows Water и MIKE+ сильнее именно в расчётной модели. Для канализации специализированные ZuluDrain, OpenFlows Sewer и InfoWorks ICM содержательно ближе к задаче водоотведения, чем программы, ориентированные только на напорный водопровод.

Программы для Windows

Мой Дом 3D

Мой Дом 3D открывает рейтинг как практичный вариант для владельца частного дома, которому нужно сначала понять расположение сантехники и трасс, а затем связать схему коммуникаций со сметой. В программе разводка рассматривается вместе с планом здания: это удобно на раннем этапе, когда ещё меняются комнаты, санузлы и точки подключения. Инженерную гидравлическую модель многоэтажного здания такая схема не заменяет.

Что умеет и где проходит граница

• В режиме Коммуникации → Водоснабжение создаются линии холодного и горячего водоснабжения и канализации; сантехника и инженерное оборудование размещаются на плане здания.
• Разводку можно оценивать в 2D и 3D, поэтому проще заметить нелогичный проход трубы через помещение или неудачное положение прибора до начала монтажа.
• Для пояснений на чертеже используется команда Добавить → Добавить текст; она подходит для подписей точек, стояков и участков, которые нужно передать исполнителю.
• Сметный блок связывает проект с перечнем работ: доступны команды Смета → Составить смету и Смета → Справочник работ.
• Для крупного здания, нескольких санузлов и разветвлённой сети требуется отдельный гидравлический расчёт. Поэтому программу корректно использовать для компоновки и оценки частного дома, а не как замену EPANET, ZuluHydro или профессиональной BIM-САПР.

Рабочий процесс

1. Создайте или откройте план дома и проверьте геометрию помещений, положение санузлов, кухни и технического помещения.
2. Перейдите в Коммуникации, откройте Водоснабжение и сначала расставьте сантехнику и оборудование в местах фактического подключения.
3. Проведите линии холодной воды, горячей воды и канализации. Не объединяйте разные системы одной условной линией: на плане должно быть понятно, к какому контуру относится каждый участок.
4. Переключитесь в 3D и проверьте прохождение трасс относительно стен, дверей, мебели и приборов.
5. Добавьте пояснения через Добавить → Добавить текст, затем откройте Смета → Составить смету. Для нестандартных операций используйте Смета → Справочник работ.
6. Перед передачей схемы в монтаж отдельно проверьте диаметры, доступный напор, производительность источника воды, пропускную способность канализации и другие инженерные параметры расчётным методом.

Плюсы

• План здания, сантехника и коммуникации находятся в одном проекте, поэтому изменения планировки можно сразу сопоставлять с разводкой.
• 2D и 3D дают наглядную проверку трасс без необходимости строить профессиональную BIM-модель.
• Есть сметный сценарий, полезный при планировании частного ремонта или строительства.

Минусы

• Программа не является полноценным гидравлическим расчётчиком сложных ВК-систем.
• Не предназначена для выпуска полного профессионального комплекта BIM/ТИМ-документации многоэтажного объекта.
• Для наружных сетей с продольными профилями, колодцами и высотной увязкой нужен специализированный инструмент.

Кому подходит

Лучше всего подходит владельцу частного дома, дизайнеру или мастеру, которому нужна понятная схема коммуникаций, проверка компоновки и ориентир для сметы. Для объекта с высокой ценой ошибки результат следует передавать инженеру ВК для расчётной проверки.

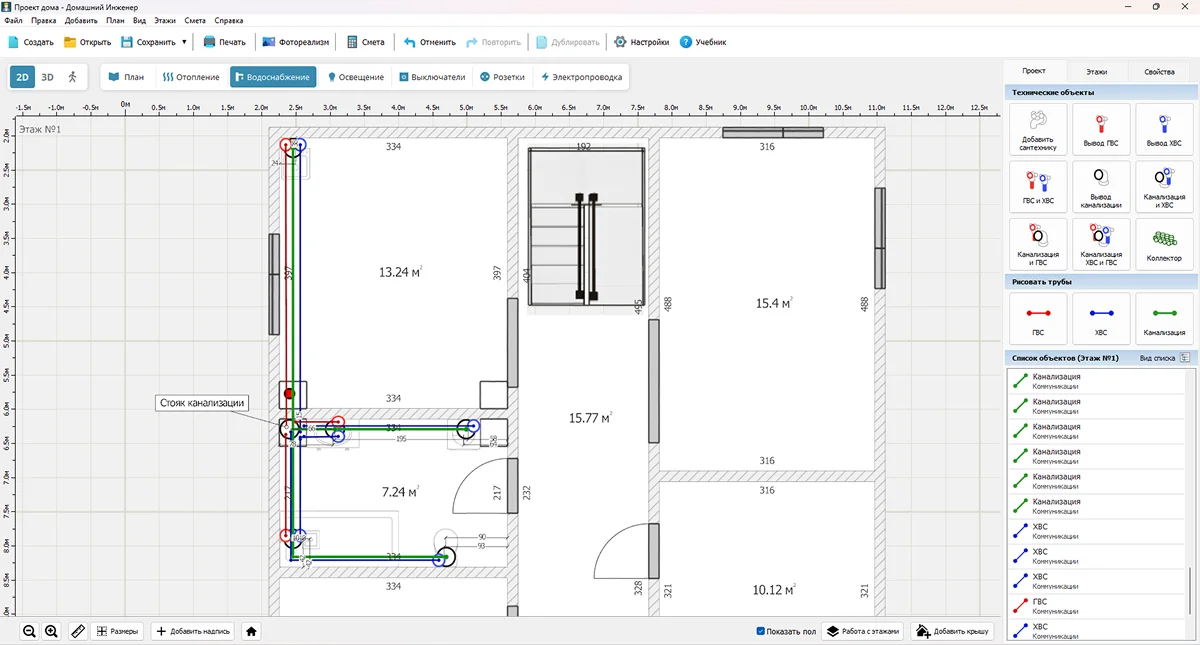

Домашний Инженер 3D

Домашний Инженер 3D занимает соседнюю нишу, но делает больший акцент на инженерных коммуникациях частного дома. Программа моделирует водоснабжение частного дома и содержит расчётные инструменты по водопотреблению и трубопроводам. Это всё ещё уровень частного объекта, а не городская расчётная сеть или корпоративная BIM-среда.

Что умеет и где проходит граница

• В проекте можно связывать план дома с инженерными коммуникациями и размещением сантехнических точек.
• Встроенные средства рассчитывают водопотребление и помогают подбирать параметры труб, поэтому программа полезнее простого графического редактора схем.
• 3D-представление помогает сопоставить коммуникации с конструкциями и помещениями.
• Назначение продукта ближе к частному дому: функции расчёта больших кольцевых сетей, аварийных переключений, городских насосных станций и ливневых водосборов в этот класс программы не входят.

Рабочий процесс

1. Сначала задайте план здания и точки потребления воды.
2. Разместите оборудование и сантехнические приборы, затем соедините их трассами соответствующих систем.
3. Введите исходные данные, которые требуются расчётным инструментам программы, и получите расчётные параметры участков.
4. Сверьте получившуюся схему с доступным напором источника, реальными отметками и принятой системой канализации.
5. Для сложной сети используйте результат как исходную компоновку, а окончательную гидравлику пересчитайте специализированным ПО.

Плюсы

• Ориентирован на понятный бытовой сценарий, а не на перегруженный корпоративный интерфейс.
• Расчётные инструменты дают больше инженерной пользы, чем простой редактор линий.
• Совмещает инженерную схему с пространственным представлением дома.

Минусы

• Не рассчитан на управление большой городской водопроводной моделью.
• Не заменяет BIM-систему при координации большого проекта несколькими разделами.
• Не является специализированной средой для наружной канализации и продольных профилей.

Кому подходит

Подходит для самостоятельной проработки инженерных коммуникаций коттеджа и для предварительной подготовки исходных данных перед обращением к проектировщику.

Ландшафтный Дизайн 3D

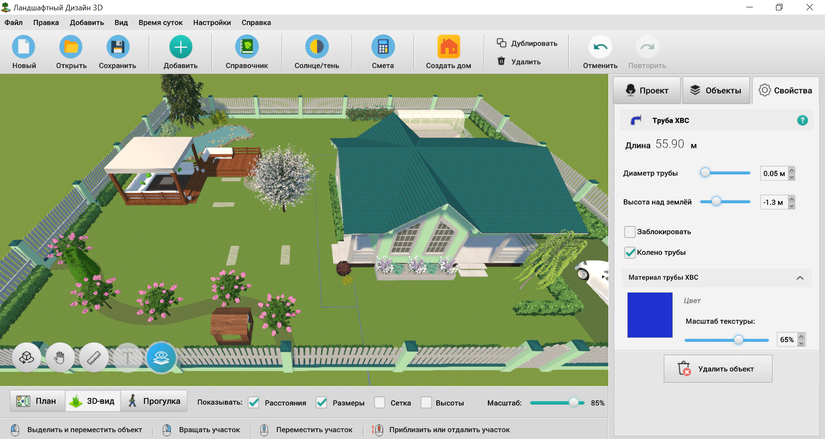

Ландшафтный Дизайн 3D полезен тогда, когда водоснабжение и водоотведение рассматриваются в контексте участка: нужно связать дом, дорожки, зоны полива, дренаж и инженерные трассы. Это не специализированный гидравлический решатель, поэтому его сильная сторона — планировочная координация территории.

Что умеет и где проходит граница

• На плане участка можно размещать инженерные коммуникации вместе со строениями, дорожками, зонами озеленения и другими объектами территории.
• Программа подходит для общей схемы водоснабжения, канализации, дренажа и полива на участке.
• 3D-визуализация помогает оценить взаимное расположение объектов, но сама по себе не рассчитывает расходы, напоры, диаметры или гидравлику самотечной канализации.
• При детальном НВК-проектировании дополнительно потребуются топографические отметки, продольные профили, колодцы и расчётная проверка в специализированной среде.

Рабочий процесс

1. Нанесите границы участка, дом и капитальные сооружения.
2. Разместите зоны, для которых нужны вода, дренаж или полив, и определите ориентировочные точки подключения.
3. Проложите трассы так, чтобы они не конфликтовали с фундаментами, дорожками и будущими объектами благоустройства.
4. Используйте 3D для пространственной проверки, а затем передайте схему в инженерный расчёт с реальными отметками, диаметрами и уклонами.

Плюсы

• Хорошо показывает коммуникации в контексте всего участка.
• Подходит для раннего выбора трасс до детального инженерного проекта.
• Помогает координировать благоустройство и коммуникации.

Минусы

• Не выполняет полный гидравлический расчёт.
• Не выпускает специализированную документацию НВК уровня профессиональной САПР.
• Для самотечной канализации требуется отдельная высотная и гидравлическая проверка.

Кому подходит

Выбор для владельца участка или ландшафтного проектировщика, которому нужна общая компоновка коммуникаций. Инженеру НВК программа может дать понятную исходную схему, но не заменит расчёт и профиль.

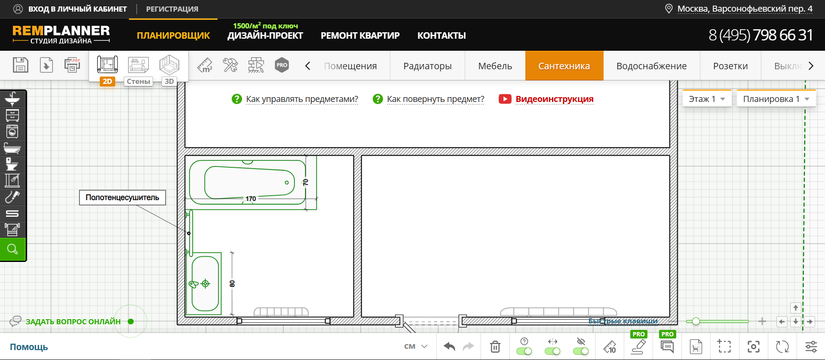

Remplanner

Remplanner — браузерный планировщик ремонта, в котором инженерные обозначения удобно использовать для квартиры и небольшого частного объекта. Он полезен как средство фиксации расположения приборов, стояков и трасс для ремонтной документации, но не должен восприниматься как расчётная САПР наружных сетей.

Что умеет и где проходит граница

• Проект создаётся в браузере, поэтому для базового сценария не требуется настольная CAD-система.
• В планах можно показывать холодную и горячую воду, канализацию, сантехнические приборы и инженерные точки, связывая их с общей планировкой ремонта.
• Сервис формирует связанные с проектом объёмы и ведомости по ремонтным работам, что полезно для передачи задания исполнителям.
• Гидравлическое моделирование большой сети, насосные режимы, водораспределение и расчёт самотечной наружной канализации не входят в основную роль сервиса.

Рабочий процесс

1. Создайте план помещения с точными размерами.
2. Отметьте стояки и фиксированные точки подключения, которые нельзя произвольно переносить.
3. Добавьте сантехнические приборы и трассы холодной воды, горячей воды и канализации.
4. Проверьте расположение выводов относительно мебели, перегородок и оборудования.
5. Используйте ведомости проекта для ремонтной части, а диаметры, уклоны и пропускную способность подтвердите инженерным расчётом.

Плюсы

• Работает в браузере и удобен для ремонтного сценария.
• Коммуникации видны вместе с планировкой и другими разделами ремонта.
• Подходит для передачи понятной схемы бригаде.

Минусы

• Не заменяет расчётную модель водопровода и канализации.
• Не предназначен для продольных профилей наружных сетей.
• Для сложной BIM-координации возможностей планировщика недостаточно.

Кому подходит

Рационален для квартиры, санузла, небольшого ремонта и ранней компоновки частного дома, когда задача — согласовать точки и трассы, а не выполнять профессиональную гидравлику.

Renga

Renga предназначена уже для профессионального BIM-проектирования внутренних инженерных систем. В отличие от домашних планировщиков здесь ключевой результат — информационная модель с оборудованием, трассами и автоматически получаемой документацией. Расчётную часть нужно оценивать отдельно: для углублённых расчётов ВК используются внешние приложения и интеграции.

Что умеет и где проходит граница

• Инженер начинает с архитектурно-строительной основы, размещает оборудование и прокладывает трассы в пространственной модели.
• Из модели получают планы, аксонометрические представления и спецификации, поэтому изменение элемента не требует заново перерисовывать все связанные виды вручную.
• Поддерживается междисциплинарный BIM-обмен, включая IFC; также встречаются CAD- и 3D-форматы для обмена с другими участниками проекта.
• Расчёт и BIM-авторинг не следует смешивать: для специализированного гидравлического анализа ВК могут использоваться подключаемые решения, в том числе УМНАЯ ВОДА.

Рабочий процесс

1. Подключите архитектурную или координационную модель и проверьте этажи, отметки и помещения.
2. Расставьте сантехническое и инженерное оборудование с корректными точками подключения.
3. Прокладывайте трассы как элементы системы, а не как графические линии.
4. Сформируйте планы и аксонометрические виды, затем проверьте спецификацию.
5. Перед выпуском документации выполните требуемый расчёт в поддерживаемой расчётной среде и верните проверенные параметры в модель.

Плюсы

• Параметрическая BIM-модель связывает оборудование, трассы и документацию.
• Подходит для координации инженерных систем с архитектурой и конструкциями.
• Рабочие виды и спецификации формируются из одной модели.

Минусы

• Для сложной гидравлики требуется связка с расчётным инструментом, а не только BIM-модель.
• Порог входа выше, чем у планировщиков частного дома.
• Не является узкоспециализированной средой городского гидравлического моделирования.

Кому подходит

Подходит проектной организации, которая выпускает внутренние ВК-системы в BIM и должна координировать их с другими разделами. Для расчётчика остаётся важным отдельный контроль гидравлики.

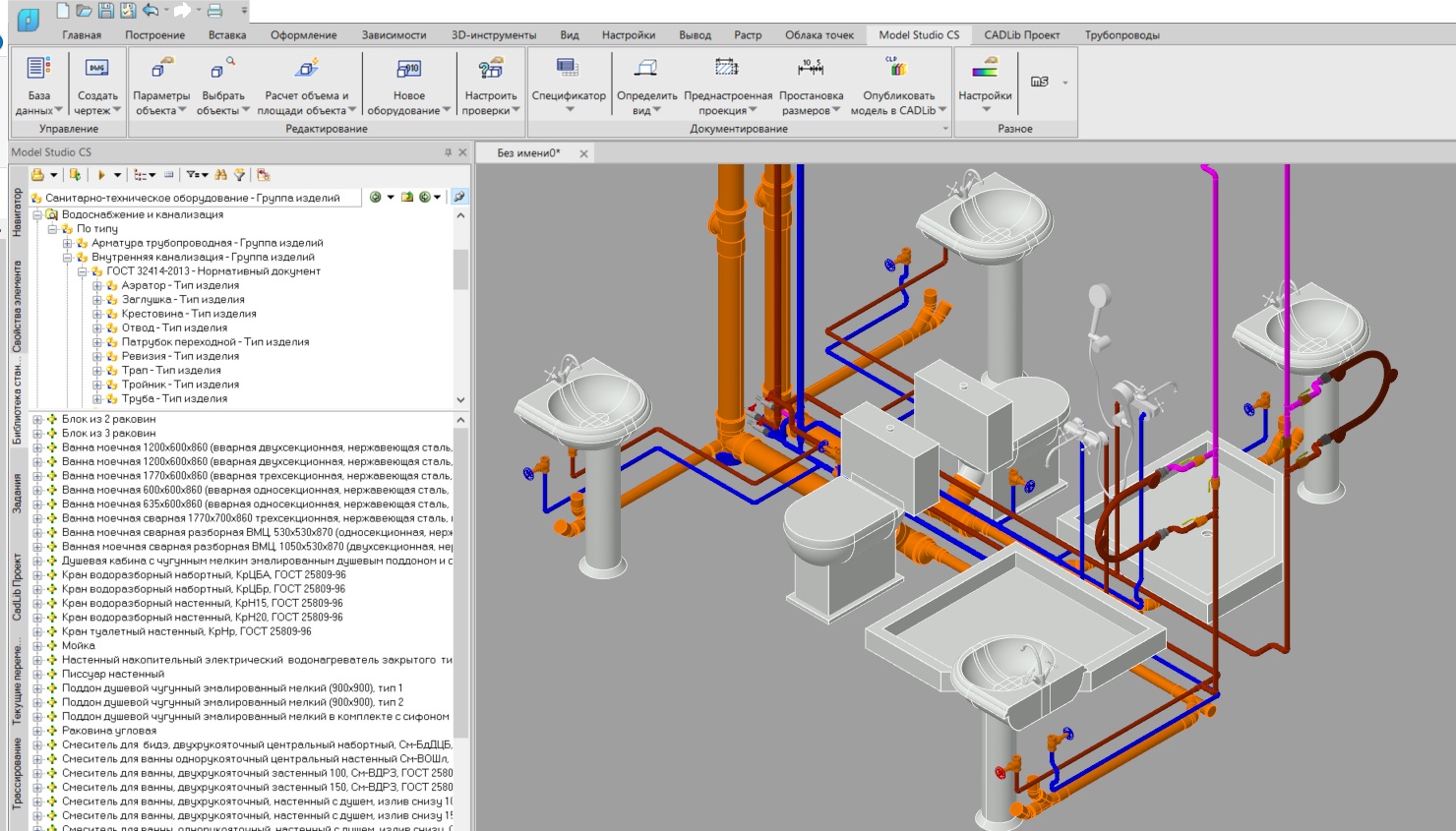

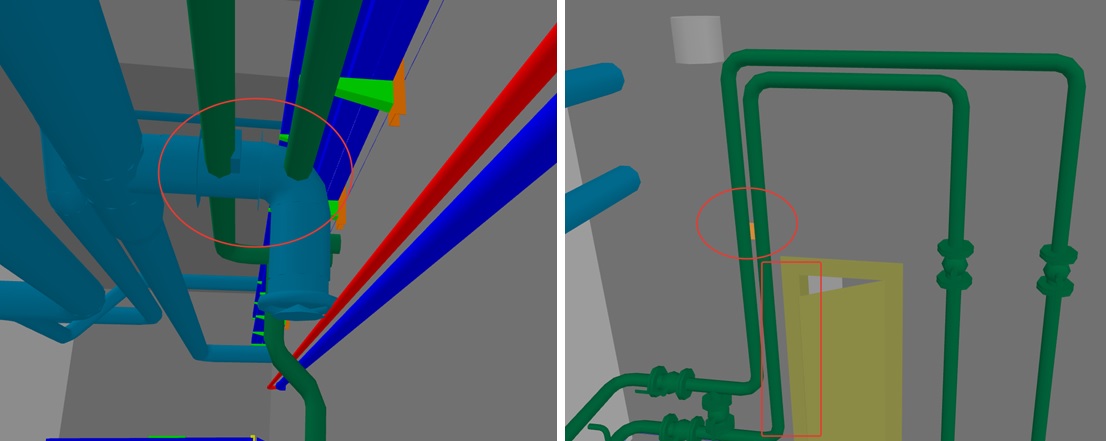

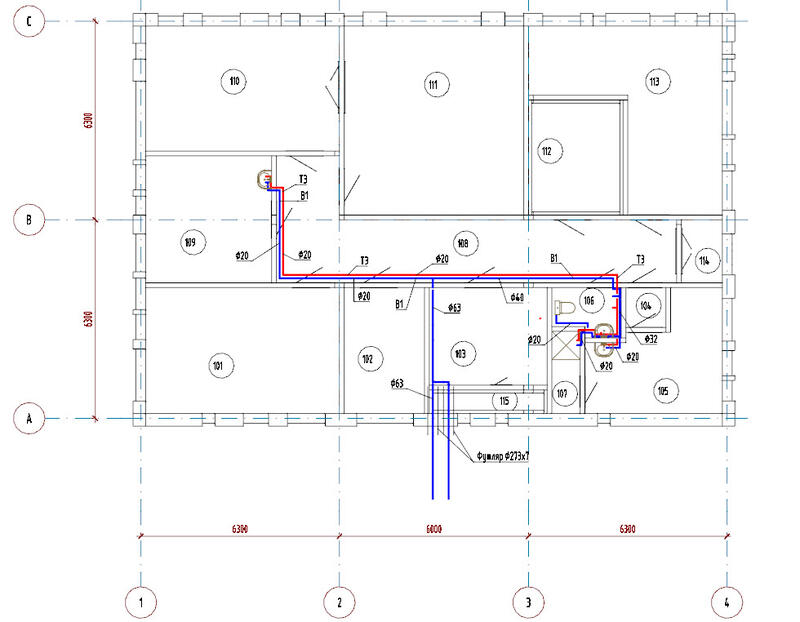

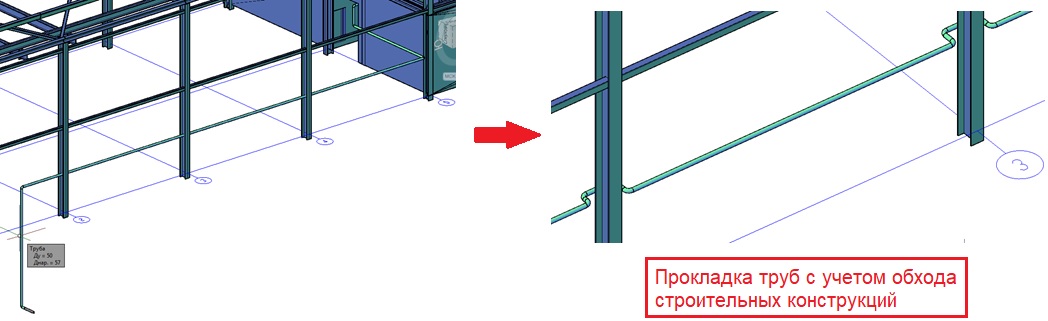

Model Studio CS Водоснабжение и канализация

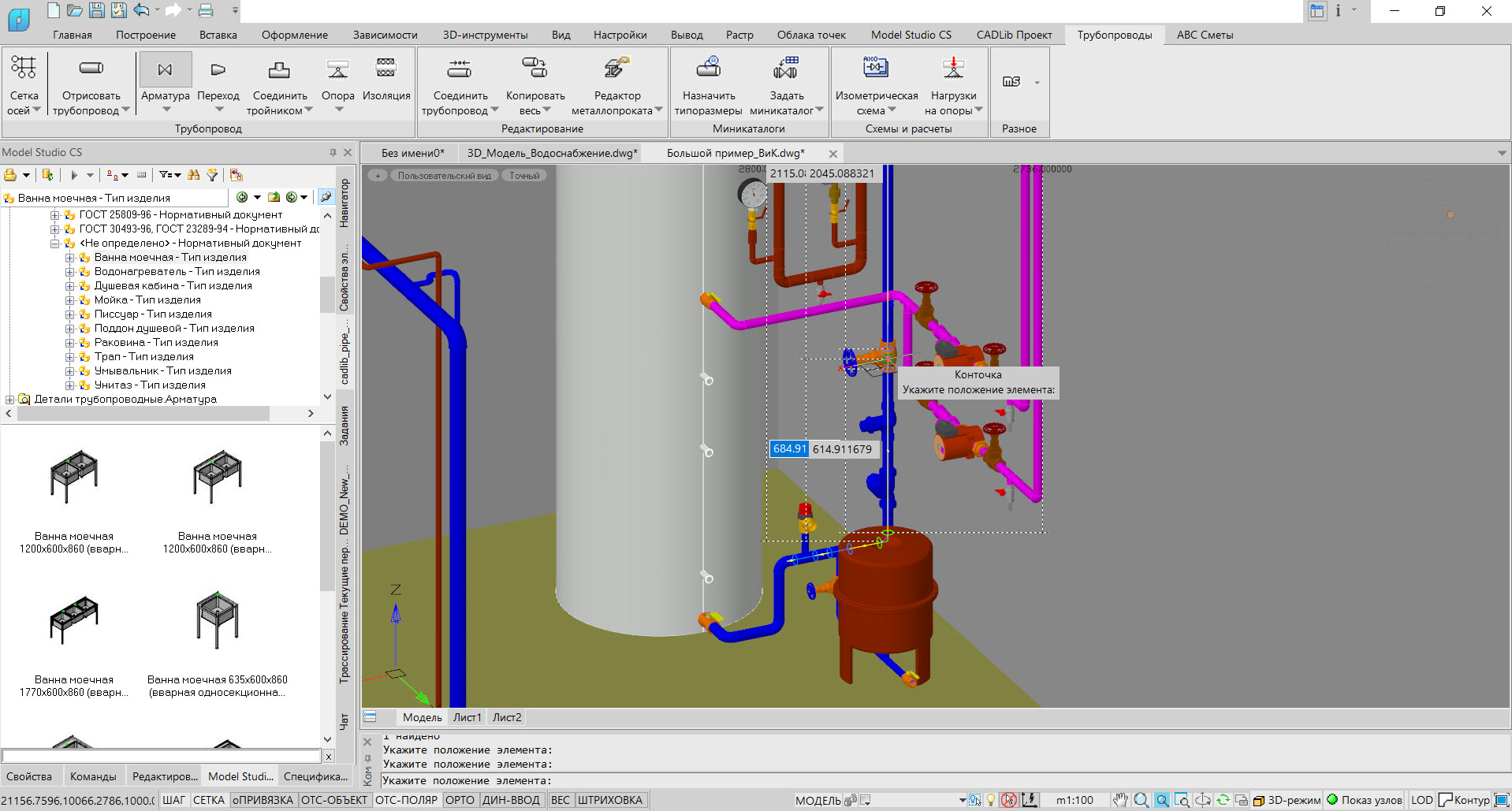

Model Studio CS Водоснабжение и канализация — специализированная BIM/ТИМ-среда для внутренних сетей, где инженер работает с трубопроводами и оборудованием как с объектами модели. В системе доступны базы оборудования, работа с уклонами, пространственная трассировка, поиск пересечений и выпуск документации.

Что умеет и где проходит граница

• Трубопроводы прокладываются в 3D с учётом отметок, уклонов, фасонных частей и соединений.
• База данных оборудования и изделий используется для наполнения модели реальными параметрическими объектами.
• Средства контроля пересечений помогают выявлять коллизии инженерных трасс с конструкциями и другими системами до выпуска чертежей.
• Из модели формируются планы, разрезы, аксонометрические схемы и спецификации; это важное отличие от чистого гидравлического решателя.
• Для командного информационного моделирования применяется инфраструктура CADLib, поэтому продукт ориентирован на проектную организацию, а не на разовую бытовую схему.

Рабочий процесс

1. Подключите строительную основу и задайте необходимые отметки.
2. Выберите оборудование из базы и разместите его в модели.
3. Создайте трубопроводные системы, задавая высоты и уклоны там, где это требуется.
4. Проверьте пересечения и устраните конфликтующие участки до оформления видов.
5. Сформируйте планы, разрезы, аксонометрию и спецификацию; после этого проведите расчётную проверку параметров сети.

Плюсы

• Глубокая специализация на инженерных сетях и объектной модели.
• Автоматизация рабочих видов и спецификаций снижает риск расхождения модели и чертежей.
• Контроль коллизий полезен на насыщенных инженерией объектах.

Минусы

• Сложнее и тяжелее бытовых планировщиков.
• Для городских водопроводных режимов и аварийных сценариев логичнее использовать специализированную гидравлическую модель.
• Эффект от BIM-функций раскрывается при настроенной корпоративной среде и дисциплине данных.

Кому подходит

Подходит профессиональным отделам ВК, где требуется информационная модель, координация, объектная база и выпуск комплекта документации.

MS Водоснабжение и канализация

MS Водоснабжение и канализация — отдельная система для информационного моделирования внутренних инженерных сетей. Её нельзя смешивать с Model Studio CS только из-за похожего сокращения: это разные продуктовые линии, и в рейтинге они рассматриваются отдельно.

Что умеет и где проходит граница

• Основная задача — построение информационной модели внутренних систем водоснабжения и канализации с инженерными объектами, а не набором несвязанных линий.
• В рабочем процессе используются этажи, стояки, трубопроводы, санитарно-техническое оборудование и параметры участков.
• Модель служит основой для выпуска проектной документации и спецификаций.
• Система не предназначена для городского диспетчерского анализа, моделирования качества воды или 2D-затопления территории.

Рабочий процесс

1. Подготовьте архитектурную основу и структуру этажей.
2. Разместите стояки и оборудование, затем сформируйте связанные участки трубопроводов.
3. Задайте параметры элементов, необходимые для модели и документации.
4. Проверьте трассы, отметки и связи между этажами.
5. Сформируйте рабочие виды и спецификации и отдельно подтвердите расчётные параметры сети.

Плюсы

• Специализация на внутренних ВК-системах.
• Информационная модель полезнее набора графических примитивов при изменениях проекта.
• Подходит для системной подготовки документации.

Минусы

• Набор функций уже, чем у Model Studio CS; городскую гидравлику и 2D-затопление к его возможностям относить нельзя.
• Не предназначен для городской гидравлической модели водоканала.
• Для наружных профилей и ливневой гидрологии нужен другой класс ПО.

Кому подходит

Подходит проектировщикам внутренних ВК, если в организации уже используется эта продуктовая линия и требуется объектное моделирование с документацией.

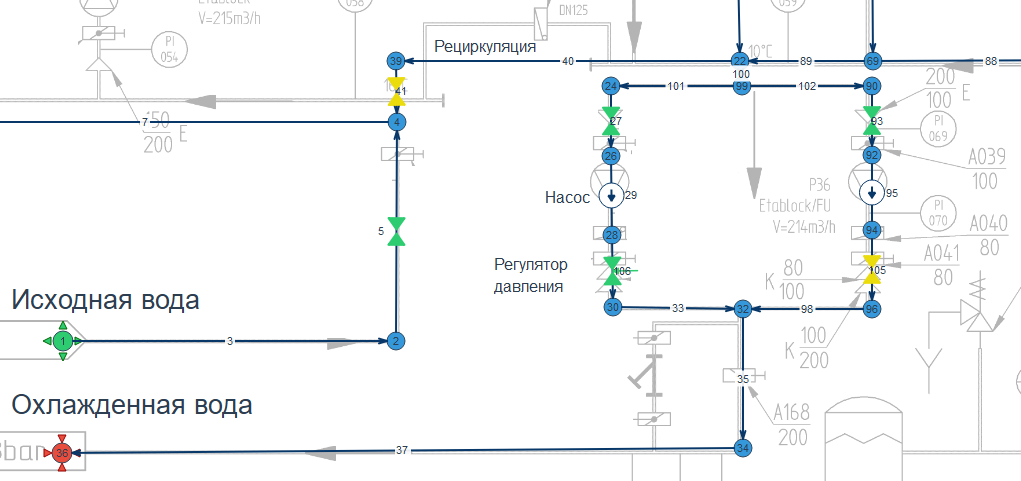

HydroVector

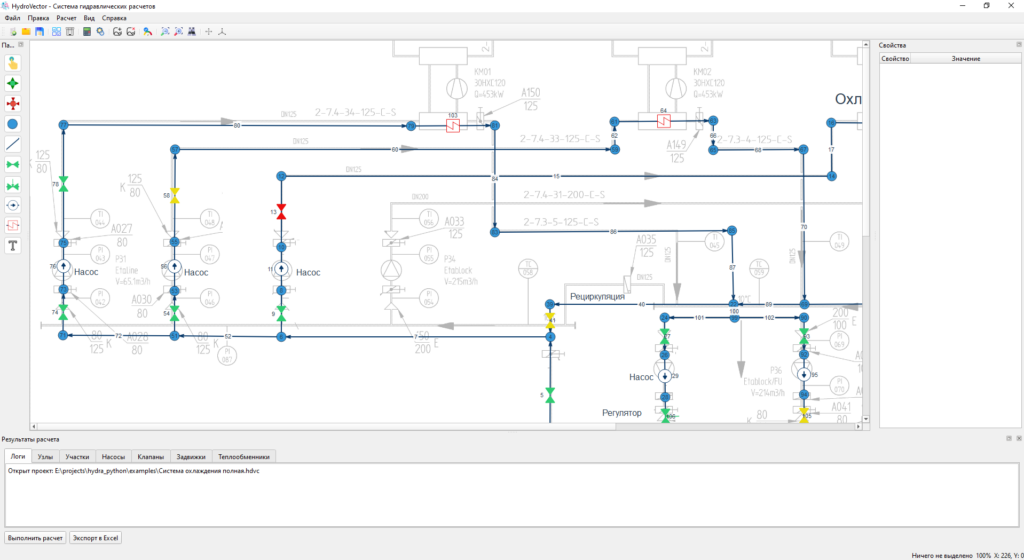

HydroVector — специализированный расчётчик трубопроводных систем. Его место в рейтинге определяется не оформлением чертежей, а математической моделью: узлы, трубы, насосы, арматура и другие элементы объединяются в расчётную сеть, после чего программа определяет гидравлические параметры.

Что умеет и где проходит граница

• В модели используются трубы, насосы, арматура, теплообменники и узлы, поэтому можно собирать разветвлённые трубопроводные схемы.
• Для расчёта сопротивлений доступны зависимости Prandtl–Nikuradze, Shifrinson, Altshul и Colebrook–White.
• Есть инструменты изометрического представления и теплового расчёта, что расширяет область применения за пределы простого водопровода.
• Главный результат — проверенная расчётная сеть; продукт не следует описывать как полноценную BIM-среду с автоматическим выпуском всего комплекта ВК/НВК.

Рабочий процесс

1. Создайте узлы и соедините их трубопроводами по фактической топологии системы.
2. Задайте геометрию, материалы, шероховатость и другие необходимые свойства участков.
3. Добавьте насосы, арматуру и прочие элементы сопротивления в тех местах, где они есть в реальной системе.
4. Запустите расчёт и проанализируйте расходы, потери, давления и режим работы оборудования.
5. Исправьте участки с недопустимыми параметрами и повторите расчёт; только после устойчивого результата переносите диаметры в проектную документацию.

Плюсы

• Глубокая ориентация на трубопроводную гидравлику.
• Поддержка нескольких расчётных зависимостей помогает корректно задавать сопротивление для разных режимов.
• Наглядная схема подходит для поиска проблемных участков.

Минусы

• Не заменяет BIM-систему для координации архитектуры, конструкций и инженерных разделов.
• Не является специализированным решением для самотечной городской канализации.
• Документационный контур уже, чем у полноценных САПР ВК.

Кому подходит

Выбор для инженера, которому критична гидравлика трубопроводов и оборудования, а чертежи и BIM ведутся в другой системе.

ZuluHydro

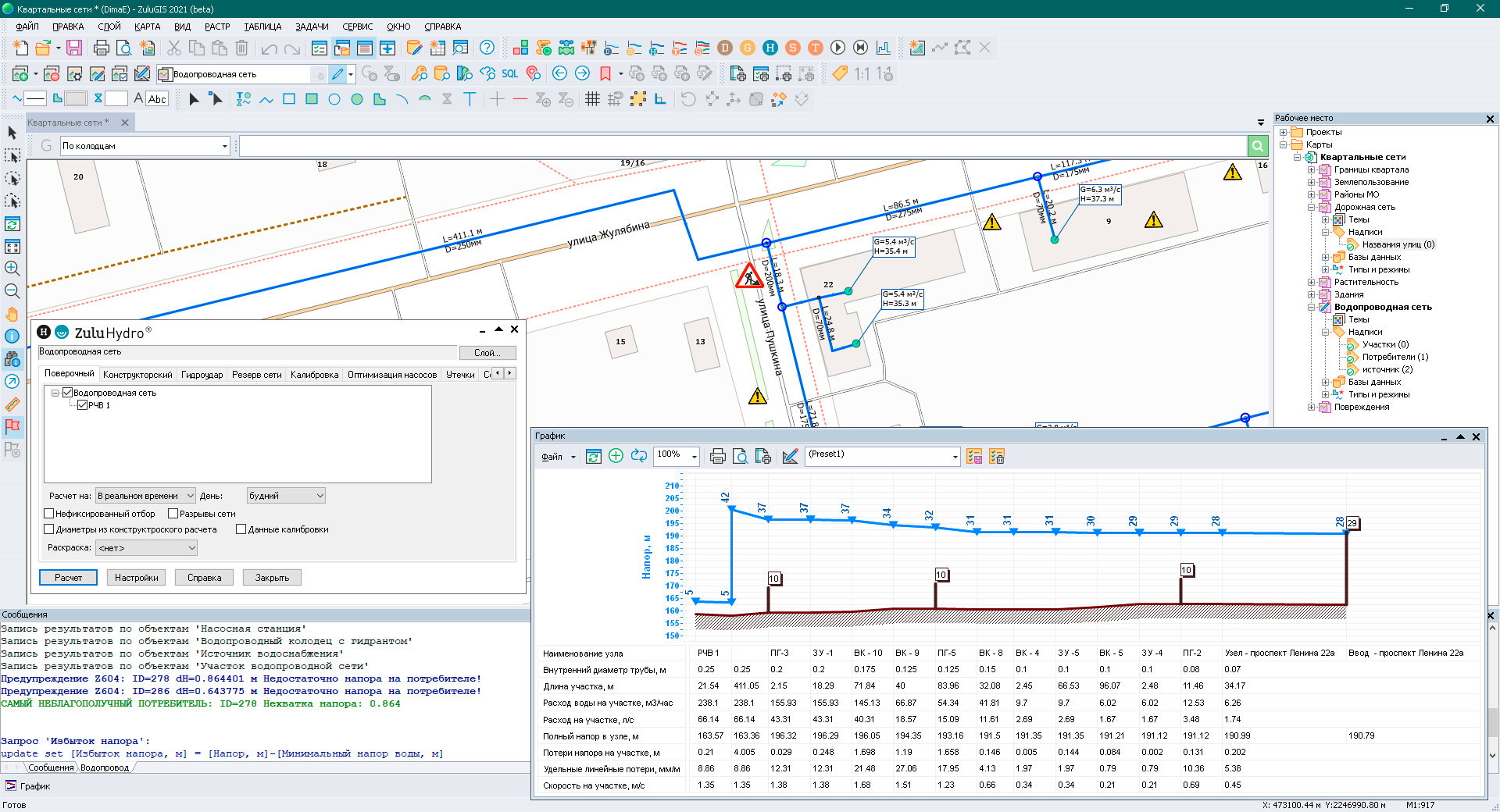

ZuluHydro предназначен для гидравлических расчётов наружных водопроводных сетей. Он заметно сильнее бытовых и BIM-планировщиков там, где нужно исследовать реальный режим большой кольцевой или тупиковой сети, работу нескольких источников, повысительных насосных станций и отключения участков.

Что умеет и где проходит граница

• Поддерживаются тупиковые и кольцевые системы водоснабжения, в том числе с одним или несколькими источниками.
• Поверочный расчёт моделирует гидравлический режим: расходы, давления и напоры по сети.
• Конструкторский расчёт используется для подбора диаметров; предусмотрены сценарии отключения участков кольцевой сети.
• Калибровка модели выполняется по измеренным расходам, давлениям и параметрам источников; это важная функция для действующих сетей.
• Доступны пьезометрические графики и отдельная задача гидроудара. Продукт ориентирован именно на наружные водопроводные сети; внутреннюю канализацию он не рассчитывает.

Рабочий процесс

1. В ZuluGIS откройте Задачи → ZuluHydro.
2. На панели расчётов перейдите на вкладку Сервис и используйте Создать новую сеть, если модель создаётся с нуля.
3. Нанесите источники, узлы, трубопроводы, насосные и регулирующие элементы и заполните исходные свойства.
4. Запустите поверочный расчёт, изучите узлы с недостаточным давлением и участки с нежелательными расходами или скоростями.
5. Для проектного подбора выполните конструкторский расчёт. Если сеть существующая, откалибруйте модель по синхронно измеренным полевым данным.
6. После изменения диаметров или режима повторите расчёт и зафиксируйте сценарий, чтобы сравнивать результаты до и после.

Плюсы

• Подходит для больших водопроводных сетей и эксплуатационных сценариев.
• Есть калибровка по измерениям и анализ отключений.
• Пьезометрические графики и расчёт гидроудара помогают глубже анализировать режим.

Минусы

• Специализация — наружный водопровод; канализационную задачу закрывает отдельный ZuluDrain.
• Для BIM-выпуска внутренних систем потребуется другая среда.
• Качество результата зависит от полноты исходных данных и корректной калибровки существующей сети.

Кому подходит

Подходит проектным и эксплуатационным подразделениям водоканала, инженерам наружного водопровода и специалистам по режимам сети.

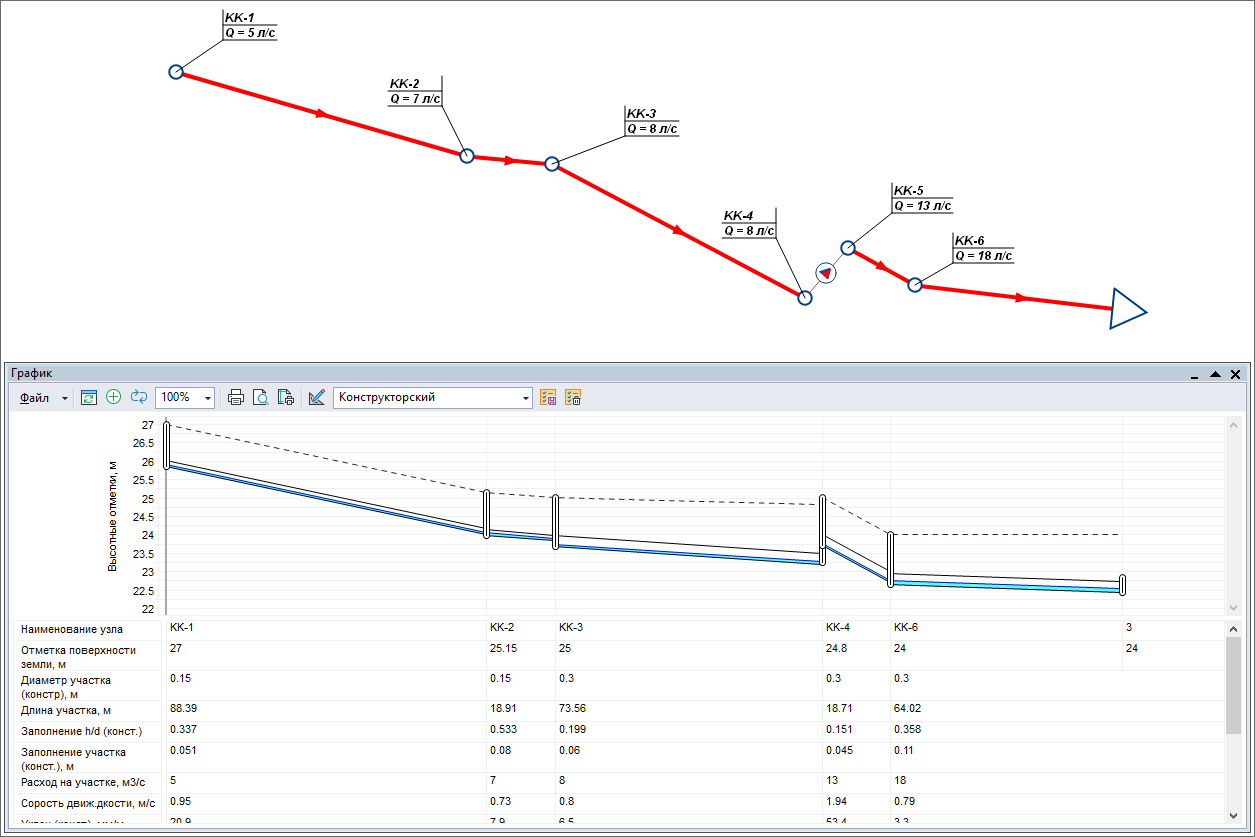

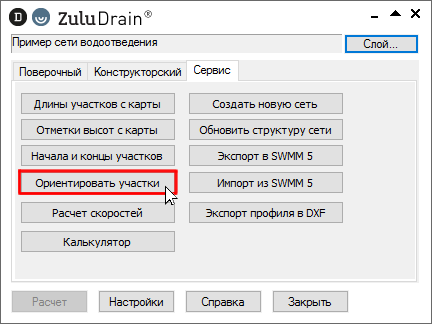

ZuluDrain

ZuluDrain специализируется на гидравлических расчётах канализационных сетей. Он рассчитывает самотечные и напорные сети водоотведения, помогает подбирать диаметры и строить высотную схему и продольный профиль — то есть решает задачи, которые нельзя корректно перенести из водопроводного расчётчика.

Что умеет и где проходит граница

• Выполняются поверочные и конструкторские расчёты сетей водоотведения.
• Для самотечных участков определяются диаметры, уклоны, отметки и параметры заполнения; можно находить переполняющиеся участки и другие узкие места.
• Поддерживается общесплавная, бытовая и дождевая канализация.
• Высотная схема и продольный профиль позволяют контролировать глубины заложения и сопряжение труб в колодцах.
• Расчёт дождевой канализации входит в функциональность продукта, поэтому ZuluDrain уместнее EPANET при ливневой задаче.

Рабочий процесс

1. Создайте топологически связную сеть с колодцами, выпусками, трубопроводами и необходимыми источниками притока.
2. Задайте отметки поверхности и лотков, длины, материалы и исходные диаметры.
3. Введите расчётные расходы или исходные данные для соответствующего вида сети.
4. Запустите поверочный расчёт и проверьте наполнение, скорости, переполнение и проблемные участки.
5. При проектировании выполните конструкторский расчёт для подбора диаметра, уклона и высотной схемы.
6. Постройте продольный профиль и отдельно проверьте места сопряжения труб и минимально допустимые глубины.

Плюсы

• Специализация именно на водоотведении, а не попытка приспособить водопроводный решатель.
• Есть самотечная, напорная и дождевая канализация.
• Продольный профиль связывает гидравлический результат с высотной частью проекта.

Минусы

• Не заменяет архитектурно-инженерный BIM внутренних сетей здания.
• Для сложного поверхностного затопления территории и интегрированной 1D/2D-модели InfoWorks ICM даёт другой уровень анализа.
• Ошибки в отметках и связности сети напрямую искажают результат расчёта.

Кому подходит

Подходит инженерам НВК и эксплуатационным организациям, которым нужен расчёт канализационных сетей с высотной увязкой, а не только графический профиль.

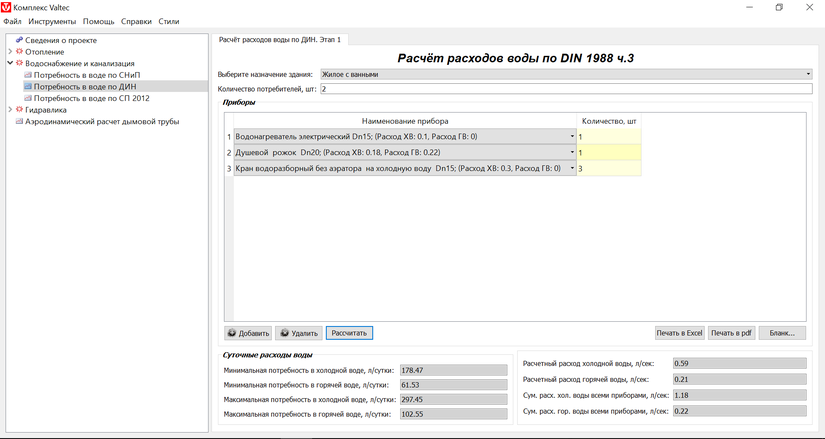

VALTEC.PRG и VALTEC-SET/H2O

Расчётные инструменты VALTEC полезны в проектах внутренних инженерных систем и особенно логичны там, где используются компоненты этого производителя. VALTEC.PRG, VALTEC-SET и H2O нельзя сводить к одной кнопке «посчитать водопровод»: это разные элементы фирменной экосистемы.

Что умеет и где проходит граница

• VALTEC.PRG включает инженерные расчётные модули для водопотребления, объёма сточных вод и гидравлики труб.
• VALTEC-SET используется как проектная среда для внутренних инженерных систем с библиотекой фирменного оборудования.
• H2O относится к расчётам водоснабжения в связке с данными и оборудованием VALTEC.
• Фирменный характер базы — одновременно плюс и ограничение: расчётные и подборочные сценарии особенно удобны для проектирования на конкретной номенклатуре.

Рабочий процесс

1. Определите, какой результат нужен: быстрый инженерный расчёт в VALTEC.PRG или проектная работа с оборудованием в VALTEC-SET.
2. Введите исходные данные по потребителям, участкам и материалам труб.
3. Выполните расчёт расхода и гидравлических параметров.
4. Проверьте подобранные диаметры и потери напора, затем сопоставьте результат с фактическим оборудованием проекта.
5. Не переносите расчёт напрямую в монтаж, если трасса, местные сопротивления или источник воды в расчётной модели заданы упрощённо.

Плюсы

• Инженерные расчёты доступны без необходимости строить городскую сетевую модель.
• Связка с каталогом оборудования полезна при подборе компонентов.
• Хорошо подходит как дополнительный расчётный инструмент для внутренних систем.

Минусы

• Экосистема ориентирована на фирменную номенклатуру.
• Не заменяет полноценную BIM-координацию большого объекта.
• Не является инструментом моделирования городской канализационной или ливневой сети.

Кому подходит

Подходит инженерам внутренних систем и проектировщикам, которые используют оборудование VALTEC и хотят совместить инженерный расчёт с подбором элементов.

SANEXT SET

SANEXT SET ориентирован на проектирование инженерных систем с использованием продукции SANEXT. Среда охватывает водоснабжение, отопление и теплоснабжение; здесь важны именно функции водоснабжения.

Что умеет и где проходит граница

• Можно строить инженерную схему и выполнять расчёт параметров трубопроводной системы.
• Работа связана с фирменной номенклатурой труб, фитингов и оборудования.
• Из проектных данных формируется спецификация, что полезно при переходе от расчёта к комплектации.
• Функции отопления и теплоснабжения не используются как аргумент в рейтинге программ ВК: они находятся за пределами темы.

Рабочий процесс

1. Сформируйте геометрию и участки водопроводной системы.
2. Задайте потребителей и требуемые исходные параметры.
3. Выполните расчёт и проверьте диаметры и потери.
4. Подберите элементы из доступной номенклатуры.
5. Сформируйте спецификацию и отдельно проверьте, совпадает ли она с окончательной трассировкой.

Плюсы

• Расчёт и подбор оборудования связаны в одном рабочем процессе.
• Спецификация помогает перейти от схемы к комплектованию.
• Подходит для типовых внутренних трубопроводных задач.

Минусы

• Привязка к продуктовой экосистеме ограничивает универсальность.
• Не заменяет BIM-модель здания при сложной междисциплинарной координации.
• Не предназначен для наружной канализации и городского сетевого моделирования.

Кому подходит

Подходит проектировщикам, использующим системы SANEXT и нуждающимся в расчёте водоснабжения с подбором фирменной номенклатуры.

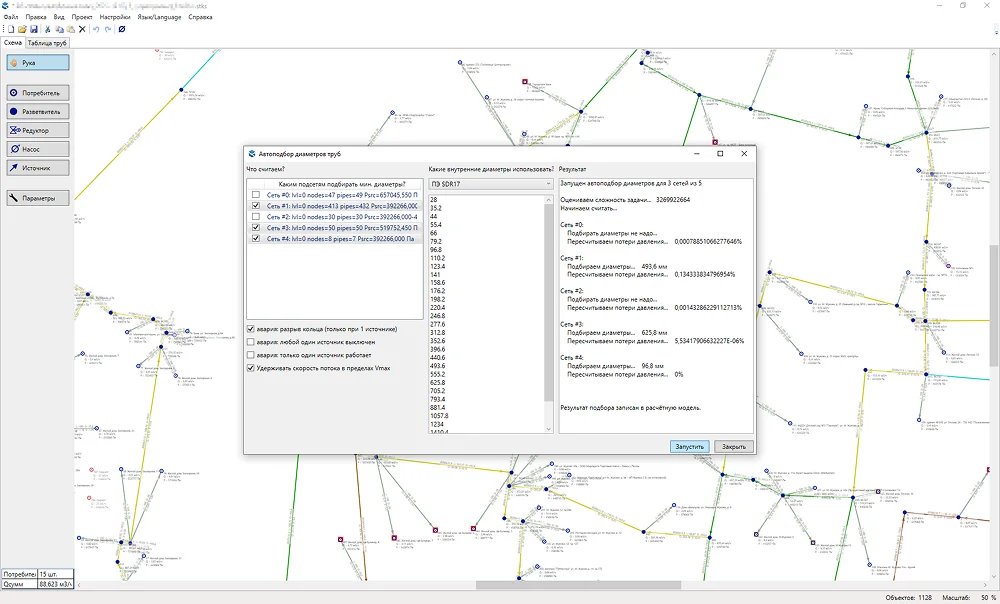

Стокс

Стокс — компактная программа для гидравлического расчёта водопроводных сетей. Её задача уже, чем у BIM-комбайнов: пользователь строит расчётную схему, задаёт исходные данные и получает параметры потока и подбор участков.

Что умеет и где проходит граница

• Поддерживаются расчётные схемы водоснабжения, включая разветвлённые и кольцевые участки.
• Основное назначение — гидравлический расчёт и подбор диаметров, а не моделирование помещений или выпуск BIM-координационной модели.
• Программа уместна там, где инженерная схема уже определена и требуется проверить её по гидравлике.
• Стокс не предназначен для полного расчёта канализации, ливневой гидрологии или 2D-затопления.

Рабочий процесс

1. Нанесите узлы и участки сети по реальной топологии.
2. Задайте расходы, длины и характеристики труб.
3. Выполните расчёт и оцените распределение потока и потерь.
4. Скорректируйте диаметры на проблемных участках.
5. Повторите расчёт после каждого существенного изменения схемы.

Плюсы

• Узкая специализация делает расчётный сценарий понятнее универсальной САПР.
• Подходит для проверки уже разработанной водопроводной схемы.
• Не требует строить детальную BIM-модель ради одной гидравлической задачи.

Минусы

• Функциональность значительно уже профессиональных городских комплексов.
• Не решает задачу выпуска полного комплекта проектной документации.
• Для канализации нужен отдельный расчётный инструмент.

Кому подходит

Подходит инженеру, которому нужен самостоятельный расчёт водопроводной схемы без тяжёлой BIM-среды.

EPANET

EPANET — обще-доступная программа US EPA для гидравлического и качественного моделирования распределительных водопроводных сетей. Модель строится из узлов, резервуаров, баков, труб, насосов и клапанов, после чего рассчитывается режим во времени. Настольная программа предназначена для Windows, поэтому в Linux-раздел она не переносится.

Что умеет и где проходит граница

• Рассчитывает расходы в трубах, давления в узлах, уровни в резервуарах и баках и работу насосов и клапанов во времени.
• Модуль качества воды моделирует перенос вещества, возраст воды и связанные показатели по распределительной сети.
• Сценарная модель подходит для исследования изменений потребления, параметров труб и управления оборудованием.
• EPANET не является BIM-системой и не формирует полноценный комплект планов, аксонометрии и спецификаций здания.
• Для самотечной канализации, водосборов и ливневого стока требуется другой расчётный класс; переносить функции EPA SWMM на EPANET нельзя.

Рабочий процесс

1. Откройте File → New и задайте единицы и базовые параметры через Project → Defaults.
2. Нанесите на Network Map узлы, резервуары или баки, трубы, насосы и клапаны в соответствии с реальной топологией.
3. Выделяйте элементы и заполняйте исходные свойства в Property Editor: отметки, требования, диаметры, длины, коэффициенты и параметры оборудования.
4. Проверьте настройки расчёта через Project → Analysis Options.
5. Запустите модель командой Project → Run Analysis.
6. Разберите результаты через Report → Graph и Report → Table; сначала ищите узлы с недопустимыми давлениями и участки с подозрительными расходами.

Плюсы

• Бесплатная обще-доступная расчётная среда с прозрачной сетевой моделью.
• Поддерживает не только гидравлику, но и моделирование качества воды.
• Подходит для обучения и для инженерной проверки распределительной сети.

Минусы

• Настольная версия предназначена для Windows.
• Не формирует BIM-модель здания и комплект рабочей документации ВК.
• Не предназначен для самотечной канализации и ливневого водоотведения.

Кому подходит

Подходит студентам, инженерам и аналитикам водопроводных сетей, когда главное — гидравлический режим и качество воды, а чертежи выпускаются отдельно.

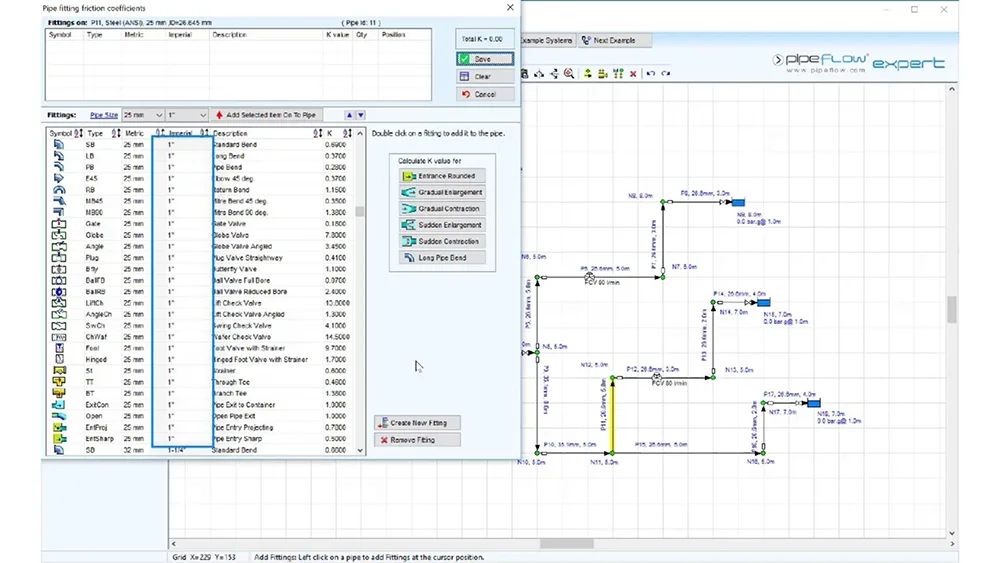

Pipe Flow Expert

Pipe Flow Expert — расчётная программа для трубопроводных сетей с акцентом на расходы, давления, потери и работу насосов. По роли она ближе к HydroVector и Стоксу, чем к Revit или Renga: сначала формируется инженерная схема, затем оценивается режим.

Что умеет и где проходит граница

• Модель включает трубы, узлы, источники, насосы и элементы сопротивления.
• Базы жидкостей, труб, фитингов и насосов сокращают ручной ввод повторяющихся характеристик.
• Расчёт используется для определения расходов, потерь давления и поведения сети при заданных граничных условиях.
• Отчётный результат удобен для гидравлической проверки, но не заменяет пространственную BIM-координацию и автоматический выпуск рабочих чертежей.

Рабочий процесс

1. Создайте узлы и соедините их трубами по фактической схеме.
2. Заполните параметры среды, труб и местных сопротивлений.
3. Добавьте источники давления или расхода и насосы, если они есть.
4. Запустите расчёт и проверьте баланс сети, давления и потери.
5. Сравните несколько вариантов диаметров или насосных режимов, а выбранный вариант перенесите в документацию.

Плюсы

• Специализированная гидравлика без необходимости строить BIM-модель.
• Базы элементов ускоряют создание типовых трубопроводных схем.
• Подходит для сравнения нескольких режимов одной системы.

Минусы

• Не предназначен для выпуска полного комплекта BIM-документации.
• Для самотечной канализации требуется специализированная методика и другой набор объектов.
• Качество расчёта зависит от корректности всех введённых сопротивлений и граничных условий.

Кому подходит

Подходит инженерам трубопроводных систем, которым нужен самостоятельный расчётный контур и отчёты по гидравлике.

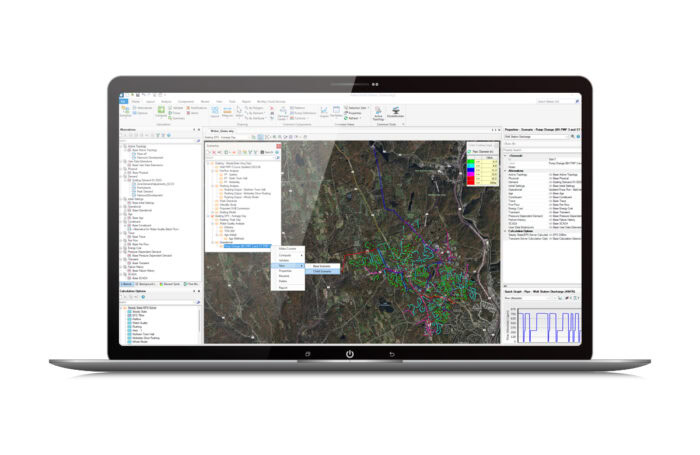

OpenFlows Water

OpenFlows Water — современная линия Bentley для моделирования водораспределительных и напорных сетей. Возможности WaterCAD и WaterGEMS объединены в этой линейке, поэтому считать WaterCAD и WaterGEMS отдельными современными позициями некорректно.

Что умеет и где проходит граница

• Предназначен для построения, планирования, анализа и оптимизации распределительных водопроводных сетей.
• Поддерживает гидравлические сценарии, анализ качества воды, пожарных расходов, насосов, энергии и калибровки модели.
• Геопространственные инструменты и построение модели из внешних данных полезны для крупных существующих сетей.
• Это расчётно-аналитическая система водопровода, а не средство моделирования санитарных приборов внутри здания.

Рабочий процесс

1. Подготовьте топологию сети из GIS/CAD-данных или создайте её в расчётной среде.
2. Назначьте свойства узлов, труб, резервуаров, насосов и регулирующих элементов.
3. Создайте базовый сценарий и проверьте баланс расходов и давлений.
4. Сформируйте дополнительные сценарии — пиковое потребление, пожарный расход, изменение насосного режима или реконструкцию.
5. Сопоставьте результаты сценариев и используйте откалиброванную модель для выбора проектного решения.

Плюсы

• Глубокая гидравлика больших распределительных сетей.
• Сценарный анализ помогает сравнивать реконструкции до физического вмешательства в сеть.
• Калибровка и интеграция с геопространственными данными полезны для действующих систем.

Минусы

• Избыточен для простой разводки частного дома.
• Не является основной BIM-средой внутренних ВК здания.
• Для канализации используется отдельная линия OpenFlows Sewer.

Кому подходит

Подходит водоканалам, консультантам и проектировщикам наружных водопроводных сетей, которым важны сценарии, калибровка и анализ эксплуатации.

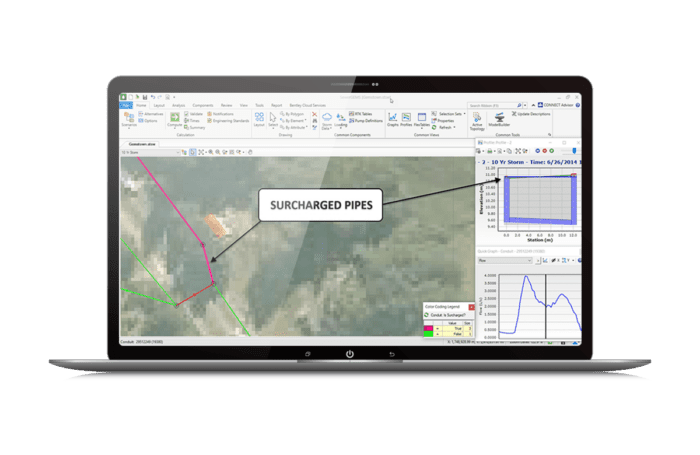

OpenFlows Sewer

OpenFlows Sewer — специализированное решение Bentley для бытовых, ливневых и общесплавных канализационных систем. Оно закрывает задачи водоотведения, для которых водопроводные расчётчики неприменимы.

Что умеет и где проходит граница

• Моделируются санитарные, ливневые и комбинированные канализационные сети.
• Поддерживаются гидравлические и гидрологические расчёты, самотечные и напорные участки, насосные станции и водосборы.
• Сценарии помогают анализировать пропускную способность, переполнение и последствия реконструкции.
• Продукт ближе к ZuluDrain и InfoWorks ICM по предмету задачи, чем к EPANET или OpenFlows Water.

Рабочий процесс

1. Соберите топологию канализационной сети и водосборов.
2. Введите отметки, диаметры, уклоны, параметры насосов и характеристики притока.
3. Настройте гидрологические исходные данные, если анализируется ливневый сток.
4. Запустите расчёт и проверьте уровни, заполнение, переполнение, скорости и ограничения пропускной способности.
5. Сравните проектные сценарии и выберите вариант, который устраняет проблемные участки без создания новых.

Плюсы

• Отдельная специализация на канализации и ливневом водоотведении.
• Гидравлика и гидрология находятся в одной расчётной среде.
• Подходит для анализа сложных существующих сетей и проектных сценариев.

Минусы

• Не заменяет внутреннюю BIM-модель здания.
• Требует качественных данных об отметках, водосборах и фактическом состоянии сети.
• Для простой схемы частного выпуска функциональность избыточна.

Кому подходит

Подходит организациям, которые проектируют или эксплуатируют городские канализационные и ливневые системы.

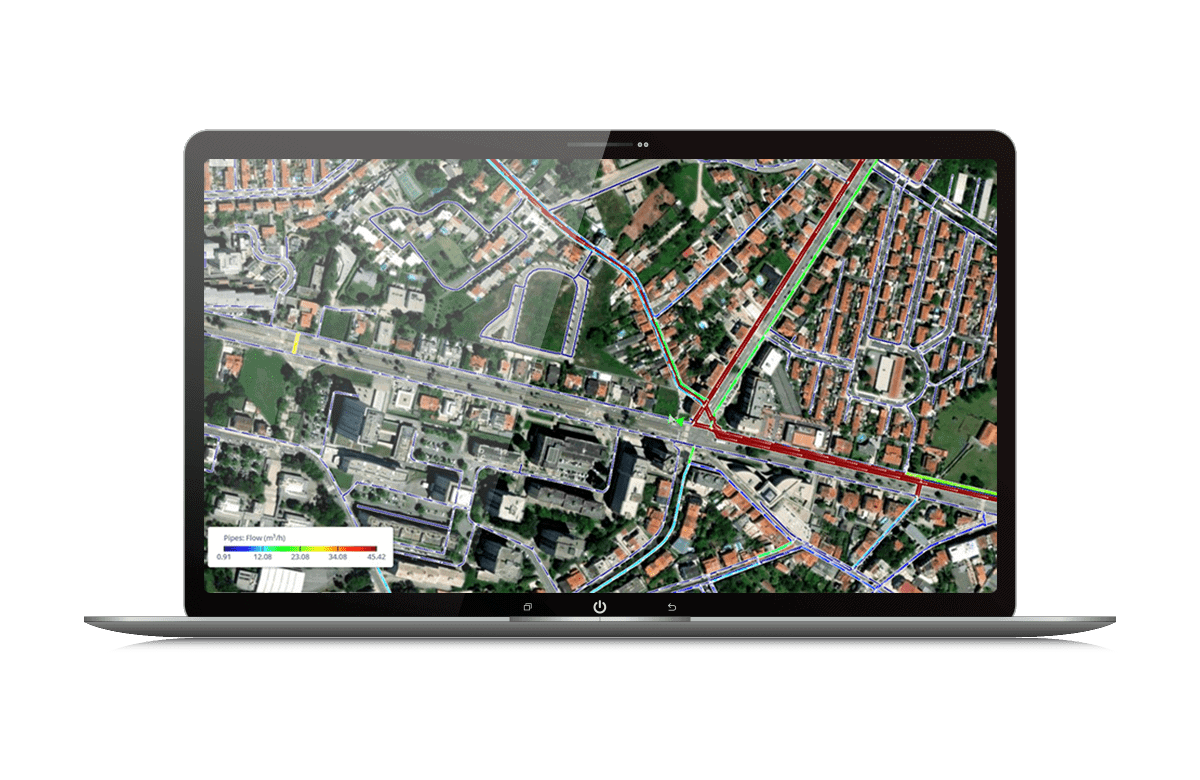

OpenFlows WaterSight

OpenFlows WaterSight важно не перепутать с классической проектной САПР. Его основная роль — эксплуатационная аналитика и цифровое представление действующей водопроводной системы, где соединяются сетевые, GIS-, SCADA- и расчётные данные.

Что умеет и где проходит граница

• Используется для мониторинга и анализа работы водораспределительной сети.
• Объединяет гидравлическую модель с эксплуатационными и геопространственными данными.
• Подходит для поиска аномалий, оценки состояния сети и поддержки операционных решений.
• Его роль — эксплуатационная аналитика; он не конкурирует напрямую с Revit, Renga или КОМПАС НВК при выпуске проектной документации.

Рабочий процесс

1. Подготовьте согласованную модель сети и источники эксплуатационных данных.
2. Свяжите показатели с объектами сети и проверьте временную синхронизацию.
3. Отслеживайте отклонения между расчётным и фактическим поведением.
4. Используйте найденные аномалии для постановки задач обследования, калибровки и реконструкции.

Плюсы

• Связывает расчётную модель с фактической эксплуатацией.
• Полезен для контроля сети после завершения проектирования.
• Помогает отделять модельные предположения от измеряемого режима.

Минусы

• Не предназначен для простой разработки внутреннего ВК здания.
• Требует эксплуатационной инфраструктуры и качественных данных.
• Не является заменой проектной САПР для разработки внутреннего ВК.

Кому подходит

Подходит эксплуатирующим организациям водоснабжения и аналитикам, которые работают с цифровым двойником и фактическими показателями сети.

MIKE+

MIKE+ — актуальная платформа DHI, пришедшая на смену названию MIKE URBAN. Современная платформа охватывает Water Distribution для водопровода и Collection Systems для канализационных систем.

Что умеет и где проходит граница

• Water Distribution предназначен для гидравлического анализа водораспределительной сети.
• Collection Systems применяется к канализации и ливневому водоотведению, поэтому одна экосистема закрывает обе стороны темы статьи.
• Сценарное моделирование помогает анализировать режимы и последствия изменений сети.
• Сильная сторона — крупные инфраструктурные модели; для разводки квартиры или выпуска внутренней аксонометрии такой инструмент нерационален.

Рабочий процесс

1. Определите, какая предметная модель нужна: водораспределительная или коллекторная.
2. Импортируйте или соберите сеть и проверьте топологическую связность.
3. Заполните граничные условия, свойства участков, сооружений и источников притока.
4. Настройте сценарий и выполните расчёт.
5. Проверьте проблемные зоны и повторите моделирование после изменения параметров или схемы.

Плюсы

• Единая современная платформа для водопровода и водоотведения.
• Подходит для сложных сетевых сценариев и инфраструктурных задач.
• MIKE URBAN не нужно считать отдельным современным продуктом.

Минусы

• Избыточна для небольших внутренних сетей здания.
• Требует подготовленных исходных данных и квалификации в гидравлическом моделировании.
• BIM-документация здания не является её основной задачей.

Кому подходит

Подходит инфраструктурным проектировщикам и организациям водного хозяйства, которым нужны большие гидравлические модели и единая среда для нескольких типов сети.

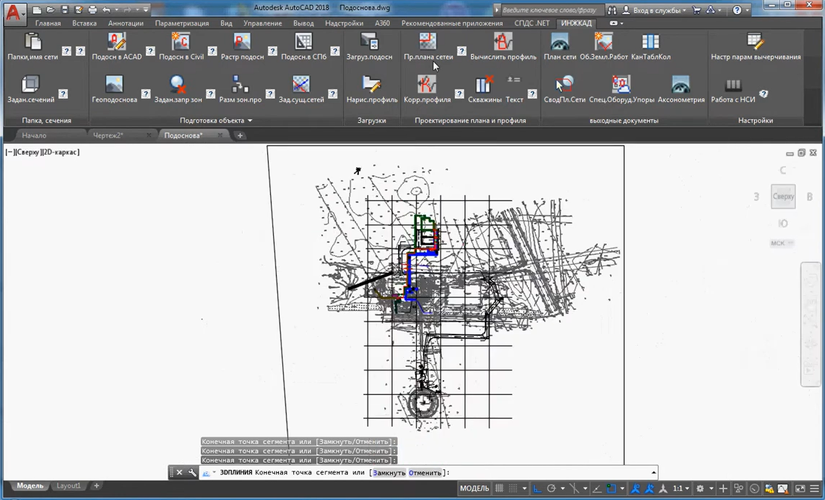

Autodesk AutoCAD

Autodesk AutoCAD — универсальная CAD-платформа, а не специализированная программа для гидравлического расчёта ВК. Она остаётся востребованной как среда выпуска 2D-чертежей, редактирования DWG и размещения проектных обозначений, но инженерную логику водопровода и канализации приходится обеспечивать надстройками, шаблонами и внешними расчётами.

Что умеет и где проходит граница

• Подходит для планов, схем, узлов, деталей и обмена DWG с другими участниками проекта.
• Универсальность позволяет настроить слои, блоки, стили и стандарты оформления под ВК и НВК.
• Наличие труб на чертеже не создаёт автоматически гидравлическую модель: расходы, напоры, диаметры и канализационные уклоны должны быть рассчитаны отдельными средствами.
• В больших проектах чистый AutoCAD уступает специализированным BIM/ТИМ-системам по объектной связи модели, спецификаций и видов.

Рабочий процесс

1. Подготовьте подоснову и настройте слои систем, типы линий, масштабы и стили аннотаций.
2. Нанесите оборудование, стояки, трубопроводы и необходимые обозначения по принятому стандарту.
3. Передайте геометрию или исходные данные в расчётную программу и получите проверенные диаметры, расходы, напоры или уклоны.
4. Верните расчётные параметры на чертёж и обновите маркировку и спецификационные данные.
5. Проведите перекрёстную проверку: параметры на плане и в расчётной ведомости должны совпадать.

Плюсы

• Широкая совместимость DWG и привычная среда для 2D-документации.
• Можно строить собственные стандарты, блоки и автоматизации.
• Удобен как базовая CAD-платформа для специализированных приложений.

Минусы

• Сам по себе не является специализированным гидравлическим расчётчиком.
• Ручная связь чертежа и расчёта повышает риск расхождения данных.
• На насыщенном BIM-объекте координация и спецификации требуют больше ручной дисциплины.

Кому подходит

Подходит отделам, где основным форматом обмена остаётся DWG, а расчёты выполняются отдельными программами или отраслевыми надстройками.

Autodesk Civil 3D

Autodesk Civil 3D сильнее обычного AutoCAD в задачах инфраструктурной геометрии. Для НВК важны модели поверхности, трассы, напорные и самотечные трубопроводные сети, планы и профили. При этом проектная геометрия Civil 3D не отменяет специализированную гидравлику.

Что умеет и где проходит граница

• Можно работать с поверхностями и отметками, что критично для наружных коммуникаций.
• Pressure Networks используются для напорных сетей, Pipe Networks — для самотечных труб и сооружений.
• Сеть отображается на плане и профиле, а элементы могут сопровождаться подписями и табличными данными.
• Civil 3D удобно координирует трассу с дорогами и рельефом, но для сложной гидравлики водопровода или ливневого моделирования применяется связка со специализированными расчётными инструментами.

Рабочий процесс

1. Подключите актуальную поверхность и координатную основу проекта.
2. Создайте трубопроводную сеть нужного типа и назначьте каталог элементов.
3. Нанесите трассу, колодцы, камеры и другие сооружения с реальными отметками.
4. Постройте профиль и проверьте глубины, пересечения и уклоны.
5. Выполните гидравлический расчёт в подходящей системе и скорректируйте геометрию Civil 3D по его результатам.

Плюсы

• Хорошо связывает НВК с топографией и инфраструктурой.
• План и профиль строятся из одной объектной сети.
• Удобен при координации с дорогами, рельефом и другими наружными коммуникациями.

Минусы

• Не заменяет специализированный расчёт городской водопроводной или канализационной сети.
• Сложнее универсального CAD для простых 2D-задач.
• Каталоги, шаблоны и стандарты проекта требуют предварительной настройки.

Кому подходит

Подходит инженерам НВК и инфраструктурным проектировщикам, которым важны рельеф, трасса и продольный профиль.

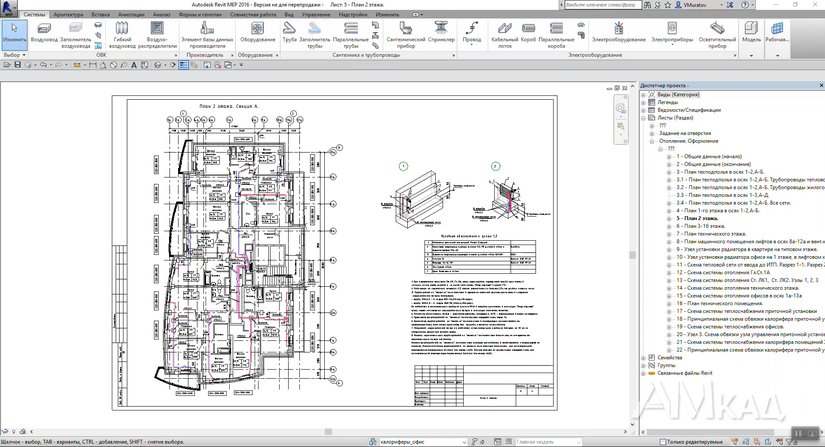

Autodesk Revit

Autodesk Revit — BIM-среда для внутренних инженерных систем здания. ВК здесь моделируется как система с трубами, фитингами, приборами и параметрами, а планы, разрезы и спецификации получают из общей модели. По задаче Revit ближе к Renga, Model Studio CS и nanoCAD BIM ВК, чем к EPANET.

Что умеет и где проходит граница

• Поддерживаются внутренние трубопроводные системы, включая холодную и горячую воду и санитарные сети.
• Элементы имеют параметры и соединители, поэтому связность системы можно контролировать объектно.
• Планы, разрезы, 3D-виды и спецификации используют одну модель и обновляются после изменения элементов.
• Расчётные возможности внутренних систем не превращают Revit в городской гидравлический комплекс; крупные водораспределительные и канализационные модели требуют специализированного ПО.

Рабочий процесс

1. Подключите архитектурную модель и проверьте уровни, помещения и координационные оси.
2. Разместите сантехнические приборы и инженерное оборудование с корректными коннекторами.
3. Создайте системы и проложите трубы с требуемыми отметками и уклонами.
4. Проверьте связность, диаметры и системные параметры, затем выполните необходимые расчётные операции.
5. Сформируйте планы, разрезы и спецификации и проведите проверку коллизий с другими дисциплинами.

Плюсы

• BIM-модель связывает геометрию, параметры и документацию.
• Удобна междисциплинарная координация здания.
• Спецификации и виды обновляются вместе с моделью.

Минусы

• Для сложной гидравлики наружного водопровода и канализации нужен внешний расчётный контур.
• Качество модели сильно зависит от корректных семейств и соединителей.
• Порог настройки и обучения выше, чем у простого CAD.

Кому подходит

Подходит BIM-отделам, проектирующим внутренние ВК-системы зданий в общей информационной модели.

КОМПАС-3D + приложение «Наружные сети: НВК»

Связка КОМПАС-3D и строительного приложения «Наружные сети: НВК» ориентирована именно на выпуск документации наружного водопровода и канализации. В отличие от универсального CAD приложение содержит предметные операции по трассе, колодцам, профилям и координатам, но базовая система КОМПАС-3D остаётся необходимой.

Что умеет и где проходит граница

• Проектировщик работает с трассами наружных сетей, колодцами и другими объектами НВК.
• По модели формируются план и продольный профиль, координатные и спецификационные данные.
• Есть средства подготовки исходных данных для сметной документации.
• Приложение решает задачу геометрии и документации НВК; самостоятельным продвинутым гидравлическим решателем приложение не является.

Рабочий процесс

1. Подготовьте топографическую основу и проверьте систему координат и отметки.
2. Создайте трассу сети и расставьте колодцы или камеры в проектных местах.
3. Задайте высотное положение участков и сформируйте продольный профиль.
4. Проверьте пересечения и характерные точки трассы.
5. Сформируйте спецификационные и координатные данные, а гидравлические параметры подтвердите в расчётной программе.

Плюсы

• Предметная специализация на наружных сетях.
• План и продольный профиль связаны с проектной трассой.
• Удобен организациям, которые уже используют КОМПАС-3D.

Минусы

• Требуется базовая CAD-платформа КОМПАС-3D.
• Гидравлическая модель не является основной функцией связки.
• Для городских эксплуатационных сценариев нужен отдельный сетевой расчётчик.

Кому подходит

Подходит инженерам НВК, которым нужен выпуск трассы, профиля, колодцев и документации в российской CAD-среде.

Топоматик Robur — Инженерные сети

Топоматик Robur — Инженерные сети предназначен для линейной геометрии наружных коммуникаций. Сильная сторона — работа с трассой и профилем в привязке к рельефу. Это хороший пример программы, которую нельзя оценивать по тем же критериям, что планировщик санузла или гидравлический решатель.

Что умеет и где проходит граница

• Создаётся объект инженерной сети, после чего пользователь редактирует линию и узлы сети.
• Сеть рассматривается в плане, профиле и пространственной модели.
• Высотная геометрия, пересечения и положение характерных точек важнее декоративной 3D-визуализации.
• Для окончательного выбора диаметров и проверки пропускной способности требуется соответствующий гидравлический расчёт.

Рабочий процесс

1. В Структуре проекта нажмите F9 или вызовите контекстное меню папки и выберите Инженерная сеть.
2. В окне Создание инженерной сети задайте исходные параметры объекта.
3. Постройте линию сети по топографической основе.
4. Для вставки дополнительного узла используйте Инженерные сети → Редактирование сети → Добавить узел в линию сети.
5. Постройте профиль и проверьте отметки, пересечения, глубины и геометрию до передачи данных в расчёт.

Плюсы

• Предметные инструменты наружных линейных сетей.
• Работа с профилем и рельефом полезна для НВК.
• Точная геометрическая редактура узлов и трассы.

Минусы

• Не заменяет специализированную гидравлику.
• Для внутренних ВК здания функциональность не является основной.
• Требует качественной топографической основы.

Кому подходит

Подходит инженерам наружных сетей, которые ведут трассу и продольный профиль и затем увязывают их с расчётной частью.

nanoCAD GeoniCS

nanoCAD GeoniCS относится к инфраструктурной и геодезической части проектирования. В контексте НВК он полезен топографической основой, генпланом, трассами, профилями и работой с цифровой моделью местности. Гидравлический расчёт водопровода или канализации — отдельная задача.

Что умеет и где проходит граница

• Среда предназначена для работы с топопланом, рельефом и объектами инфраструктуры.
• Трассы и профили помогают формировать геометрическую основу наружных коммуникаций.
• Инструменты геомодели полезны при привязке сети к реальным отметкам территории.
• Продукт логично использовать вместе с расчётной системой, а не вместо неё.

Рабочий процесс

1. Подготовьте цифровую модель местности и проверьте отметки.
2. Нанесите плановое положение трассы.
3. Сформируйте профиль и определите характерные пересечения.
4. Передайте геометрию в расчётный контур для проверки диаметров и гидравлического режима.
5. После расчёта скорректируйте высотные и плановые решения.

Плюсы

• Сильная работа с топографией и рельефом.
• Полезен для подготовки исходной геометрии НВК.
• Помогает увязывать инженерную сеть с генпланом.

Минусы

• Не является самостоятельным гидравлическим решателем.
• Для внутреннего ВК здания нужен другой продукт.
• Результат зависит от качества исходной геодезии.

Кому подходит

Подходит как инфраструктурная CAD/GIS-основа в связке с специализированным расчётом наружных сетей.

ИДЕЯ-СОФТ «Профиль»

ИДЕЯ-СОФТ «Профиль» — специализированная система для продольных профилей наружных инженерных сетей и самостоятельный инструмент НВК.

Что умеет и где проходит граница

• Используется для профилей водопровода, напорной и самотечной канализации, включая дождевое водоотведение.
• Основное внимание уделяется отметкам, уклонам, пересечениям, колодцам и оформлению профиля.
• Поддерживается работа с данными из CAD-среды и пространственными исходными данными.
• Гидравлический расчёт следует рассматривать отдельно: профиль отвечает на высотную и документальную часть проекта.

Рабочий процесс

1. Подготовьте плановую трассу и исходные отметки поверхности.
2. Создайте профиль по проектной сети.
3. Расставьте колодцы, пересечения и характерные точки.
4. Проверьте уклоны, глубины заложения и сопряжения участков.
5. После гидравлической проверки обновите диаметры и высотные параметры на профиле.

Плюсы

• Узкая специализация на одном из самых трудоёмких документов НВК.
• Поддерживает несколько типов наружных сетей.
• Полезен как дополнение к расчётной модели.

Минусы

• Не заменяет BIM внутренних систем.
• Не является городским гидравлическим симулятором.
• Требует согласованности с планом и расчётной схемой.

Кому подходит

Подходит инженерам НВК, для которых основная трудоёмкая задача — корректный продольный профиль.

MagiCAD Piping

MagiCAD Piping — BIM-решение для проектирования и расчёта трубопроводных систем. Оно охватывает хозяйственно-питьевое водоснабжение, канализацию, sprinkler и другие инженерные системы; для водоснабжения доступны sizing and balancing, для канализации — суммирование расходов.

Что умеет и где проходит граница

• Поддерживает моделирование отопления, охлаждения, хозяйственно-питьевого водоснабжения, канализации, sprinkler и специальных трубопроводных систем; здесь оцениваются функции водоснабжения и водоотведения.
• Для хозяйственно-питьевого водоснабжения доступны sizing and balancing — расчётное определение и увязка параметров трубопроводной системы.
• Для канализационных систем доступно суммирование расходов.
• Продукт работает в профессиональном BIM/CAD-контуре и ориентирован на инженеров, которым нужны модель, координация и расчёты.

Рабочий процесс

1. Подготовьте модель здания в поддерживаемой BIM/CAD-среде.
2. Разместите оборудование и создайте трубопроводные системы нужного типа.
3. Проверьте соединения и системные параметры.
4. Запустите расчёт водоснабжения или канализации для соответствующей сети.
5. Скорректируйте размеры и трассировку, затем обновите документацию и координационную модель.

Плюсы

• Объединяет моделирование и расчёт внутренних трубопроводных систем.
• Поддерживает и водоснабжение, и канализацию.
• Подходит для профессиональной BIM-координации.

Минусы

• Избыточен для частной бытовой схемы.
• Для городской наружной сети и эксплуатации водоканала нужен другой класс ПО.
• Эффективность зависит от принятой BIM-платформы и настроенных библиотек.

Кому подходит

Подходит BIM-инженерам MEP, которым важно считать внутренние трубопроводные системы непосредственно в рабочей инженерной среде.

Project Studio CS Водоснабжение

Project Studio CS Водоснабжение — специализированное приложение предыдущего поколения для проектирования внутренних систем. Его корректнее рассматривать как наследуемую систему, а не смешивать с Model Studio CS.

Что умеет и где проходит граница

• Система проектирует водоснабжение в CAD-среде и ориентирована на отраслевую автоматизацию.
• Приложение исторически использовалось для автоматизации чертежей и инженерных объектов.
• Современный новый проект не стоит выбирать только по прежнему описанию без проверки действующего статуса поставки и поддержки.
• Функции нельзя механически складывать с Model Studio CS: это отдельные поколения и продуктовые линии.

Рабочий процесс

1. Если организация уже хранит проекты в этой системе, сначала проверьте совместимость текущего рабочего места и старых проектных файлов.
2. Откройте существующий проект и зафиксируйте используемые библиотеки и настройки.
3. Не переводите проект на новую платформу без тестовой проверки объектов и документации.
4. Для нового проекта сравните возможности наследуемой системы с действующей линейкой Model Studio CS и другими BIM-решениями.

Плюсы

• Полезен для сопровождения наследуемых проектов.
• Исторически ориентирован на отраслевую автоматизацию водоснабжения.
• Понятен организациям с накопленной базой старых проектов.

Минусы

• Старые цены, системные требования и лицензионные условия этого поколения нельзя переносить на другие продуктовые линии.
• Для нового внедрения рациональнее оценивать действующие BIM/CAD-линии.
• Не следует считать его современным эквивалентом Model Studio CS.

Кому подходит

Подходит прежде всего для поддержки существующих проектов и рабочих мест, где эта система уже используется.

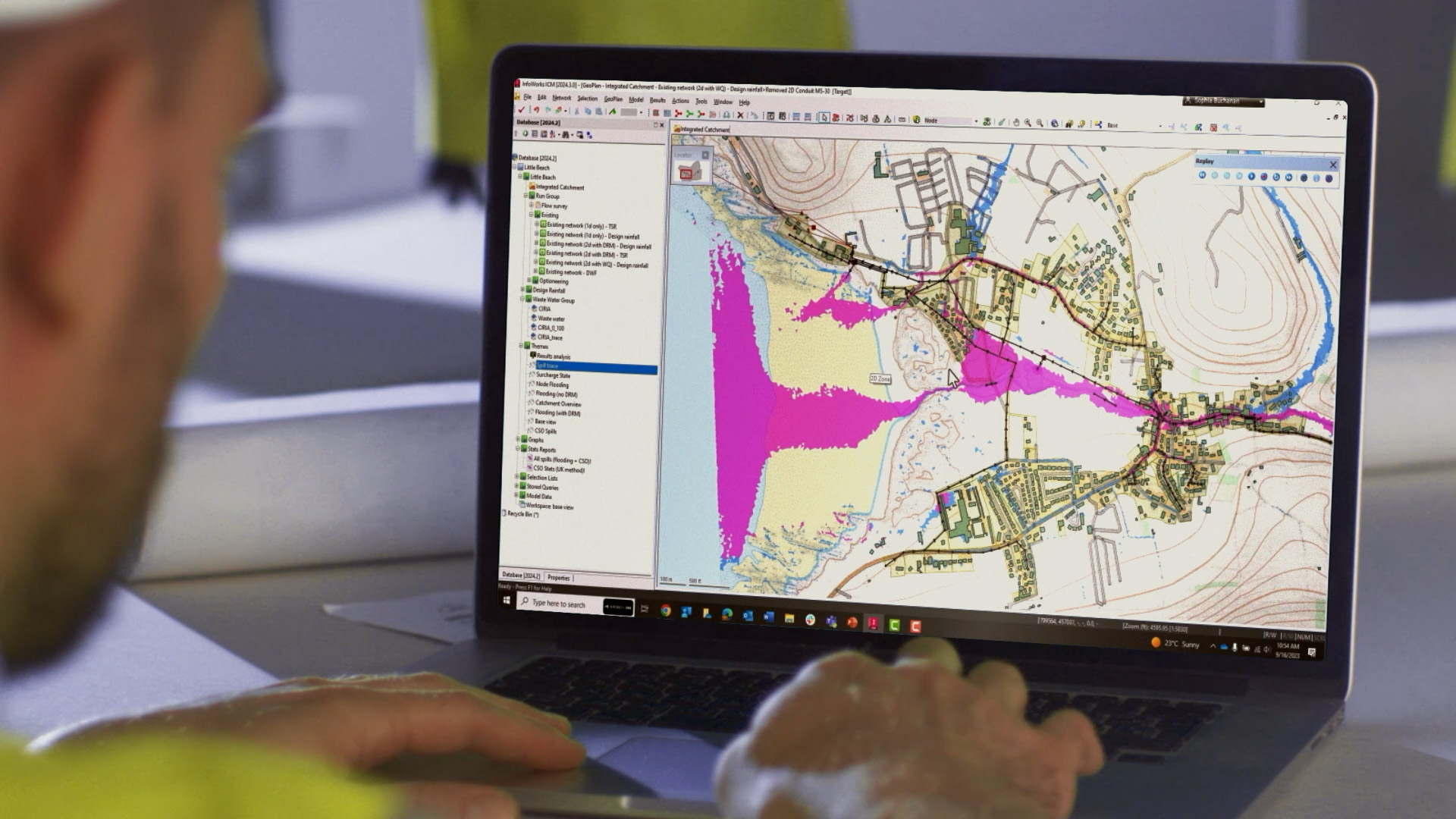

Autodesk InfoWorks ICM

Autodesk InfoWorks ICM предназначен для сложного городского водоотведения и ливневого моделирования. Система объединяет 1D-модель трубопроводной сети и 2D-модель поверхностного потока, поэтому применяется там, где нужно анализировать не только трубу, но и последствия переполнения на территории.

Что умеет и где проходит граница

• Моделирует канализационные сети, поверхностный сток, реки и зоны затопления в интегрированном расчёте.
• 1D представляет потоки в трубах и каналах, 2D — распространение воды по поверхности.
• Есть разные уровни продукта: Sewer ориентирован на sewer-specific modelling и в 2D ограничен сильнее, чем Ultimate; полный 1D/2D-анализ нельзя автоматически приписывать любой редакции.
• Подходит для планирования, проектирования и эксплуатационного анализа сложных водосборов и городских дренажных систем.

Рабочий процесс

1. Соберите подземную сеть с отметками, сооружениями и притоками.
2. Подготовьте поверхность и водосборы, если анализ требует 2D.
3. Задайте дождевые события, граничные условия и параметры инфильтрации по принятой расчётной постановке.
4. Запустите 1D или интегрированный 1D/2D-сценарий.
5. Проверьте места переполнения, глубины и направления поверхностного потока и влияние сети на территорию.
6. Сравните варианты реконструкции по одинаковому расчётному событию.

Плюсы

• Закрывает сложную связь канализации и поверхностного затопления.
• Подходит для крупного городского водоотведения и flood-сценариев.
• Сценарный подход помогает оценивать реконструкцию до строительства.

Минусы

• Слишком сложен для обычной внутренней канализации квартиры или небольшого дома.
• Для полного 2D нужно учитывать редакцию продукта, а не только название InfoWorks ICM.
• Требует качественной цифровой модели территории и гидрологических исходных данных.

Кому подходит

Подходит городским проектировщикам, гидравликам и организациям, которым нужно моделировать sewer/stormwater вместе с поверхностным затоплением.

Linux: профессиональный ВК на российских ОС

У Linux в этой теме заметно меньше нативных профессиональных решений, чем у Windows. EPANET остаётся Windows-программой. Для Astra Linux, Alt Linux и РЕД ОС существует специальная линия nanoCAD BIM ВК, поэтому этот вариант рассматривается отдельно.

На российских Linux-системах профессиональный ВК-процесс закрывает специальная редакция nanoCAD BIM ВК для Astra Linux, Alt Linux и РЕД ОС. Соответствующая лицензия работает также в Windows, но это не означает поддержку любого дистрибутива Linux.

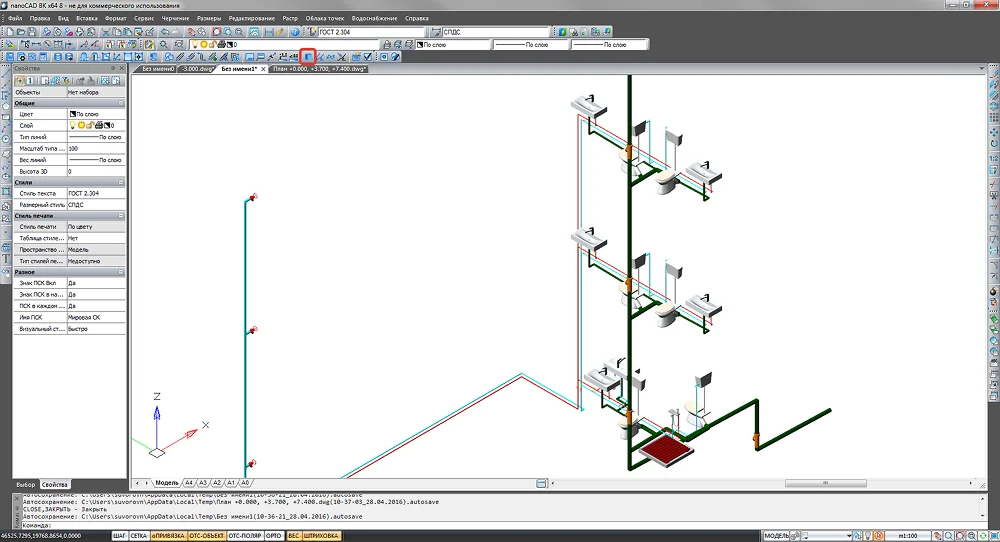

nanoCAD BIM ВК

nanoCAD BIM ВК — профессиональная система для внутренних сетей водоснабжения, канализации и пожаротушения. Старый nanoCAD ВК 1.0 относится к предыдущему поколению и не должен считаться отдельным современным продуктом.

Что умеет и где проходит граница

• Проектировщик работает с помещениями, оборудованием, стояками и трубопроводными сетями в модели, а не только с 2D-чертежом.
• Поддерживаются инженерные расчёты, подбор параметров сети и формирование документации по модели.
• Для внутренней канализации учитываются уклоны и пространственная прокладка; модель используется для получения планов и схем.
• Существует специальная версия для Astra Linux, Alt Linux и РЕД ОС; отдельная лицензия этой линии работает также в Windows.
• nanoCAD ВК 1.0 относится к прежнему поколению: его цены, системные требования и нормативные ссылки не переносятся на nanoCAD BIM ВК.

Рабочий процесс

1. Создайте проект на актуальной шаблонной и нормативной базе организации.
2. Настройте этажи и помещения, разместите санитарно-техническое оборудование и стояки.
3. Прокладывайте трубопроводы как элементы системы с параметрами, а не как обычные полилинии.
4. Выполните инженерный расчёт и проверьте подобранные диаметры, расходы и другие расчётные характеристики.
5. Сформируйте планы, аксонометрические представления и спецификации, затем выполните междисциплинарную проверку.

Плюсы

• Сочетает BIM-модель внутренних ВК с расчётной и документальной частью.
• Есть отдельная линия для Astra Linux, Alt Linux и РЕД ОС, что важно при импортозамещении рабочих мест.
• Подходит для выпуска документации из единой инженерной модели.

Минусы

• Для наружной городской сети и режимов водоканала специализированный гидравлический комплекс удобнее.
• Сложность освоения выше, чем у программ для частного дома.
• Специальная Linux-лицензия является отдельным вариантом поставки, а не автоматической функцией любой лицензии.

Кому подходит

Подходит проектным организациям, которым нужен BIM внутренних ВК на Windows или поддерживаемых российских Linux-системах.

Программы для macOS

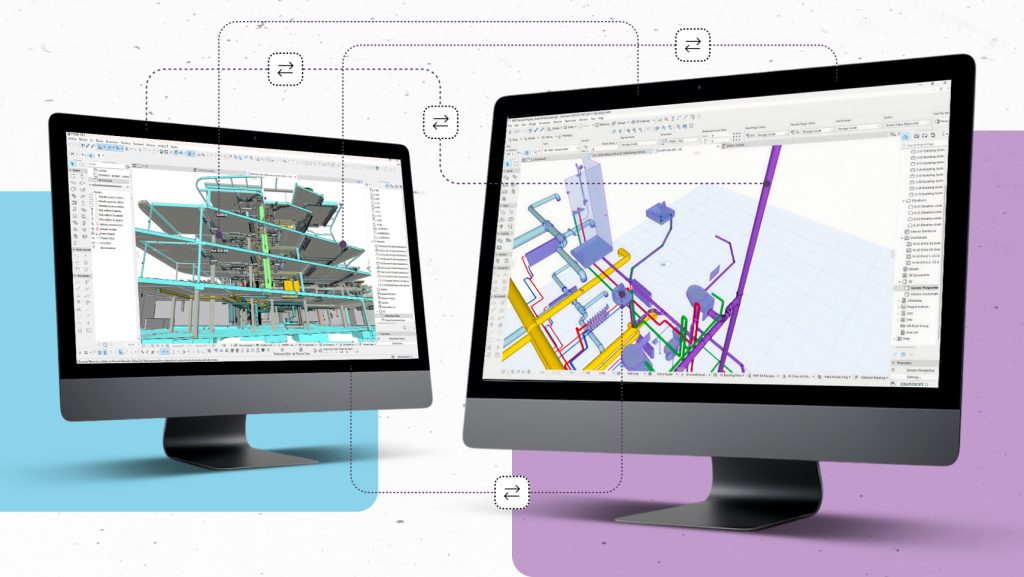

Graphisoft MEP Designer

Graphisoft MEP Designer — профессиональная BIM-среда для MEP-инженеров на macOS и Windows. Здесь программа рассматривается в macOS-разделе без повторной карточки для Windows. Для ВК важны sanitary systems, автоматическое получение видов и ведомостей и обмен IFC.

Что умеет и где проходит граница

• Поддерживает проектирование и документирование санитарных инженерных систем вместе с вентиляцией, отоплением/охлаждением и электрикой.
• Работает на macOS и Windows; форматы файлов и Teamwork совместимы между двумя платформами.
• Планы, разрезы и schedules формируются из BIM-модели.
• Поддерживается IFC 4.3 для межсистемного обмена.
• Расчётный инструментарий MEP Designer развивается отдельно от сложных специализированных гидравлических симуляторов: для точного трубопроводного расчёта Graphisoft предлагает интеграционные сценарии, поэтому не следует приписывать программе функции городского водоканала.

Рабочий процесс

1. Создайте или подключите архитектурную модель здания.
2. Разместите санитарное оборудование и точки подключения.
3. Сформируйте MEP-системы и проложите трубопроводы с корректными высотами и соединениями.
4. Проверьте модель на координационные конфликты и подготовьте планы, разрезы и ведомости.
5. Экспортируйте IFC при передаче данных в смежные BIM-системы и отдельно подтвердите расчётные параметры сети.

Плюсы

• Полноценная профессиональная BIM-работа на macOS.
• Документация связана с информационной моделью.
• IFC облегчает обмен с другими участниками проекта.

Минусы

• Не заменяет специализированный гидравлический симулятор большой наружной сети.
• Доступность продукта и коммерческие условия зависят от региона; цену следует проверять непосредственно перед закупкой.
• Для простого частного дома BIM-среда избыточна.

Кому подходит

Подходит MEP-инженерам на Mac, которым нужна BIM-модель санитарных систем, а не только просмотр чужого проекта.

Онлайн: проектирование без установки настольной САПР

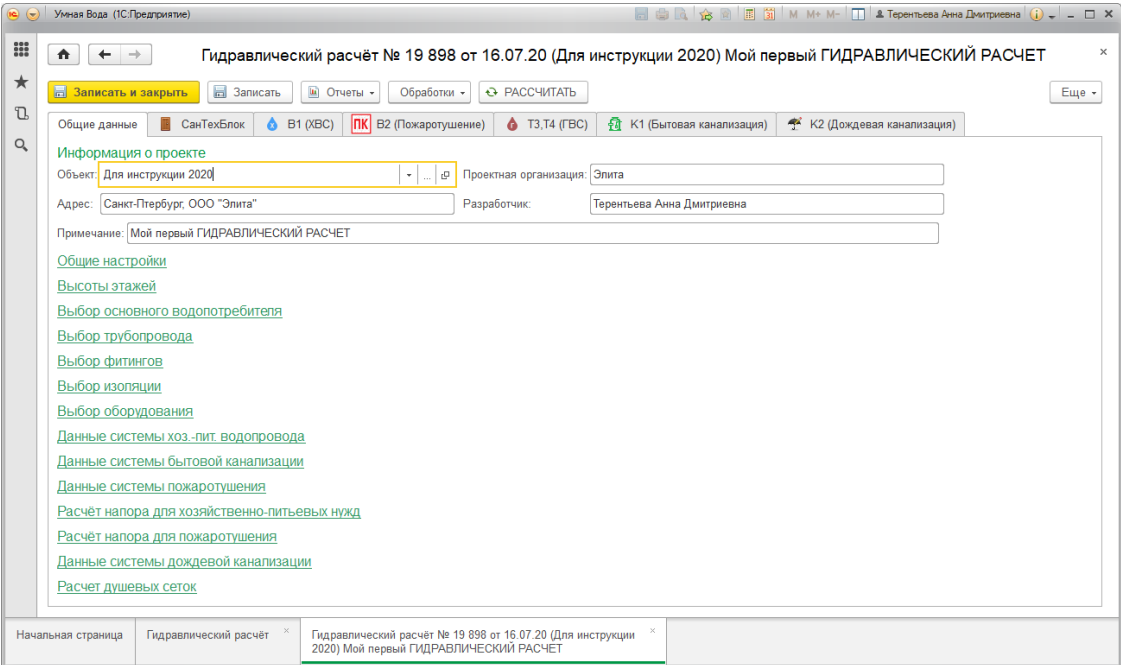

УМНАЯ ВОДА

УМНАЯ ВОДА — браузерная расчётная система для внутренних водопровода и канализации. Она выполняет инженерные расчёты и потому относится к другому классу, чем Remplanner и другие сервисы компоновки.

Что умеет и где проходит граница

• Работает через браузер и требует подключения к интернету.
• Поддерживает внутренние системы водоснабжения, бытовую и дождевую канализацию с соответствующими расчётными алгоритмами.

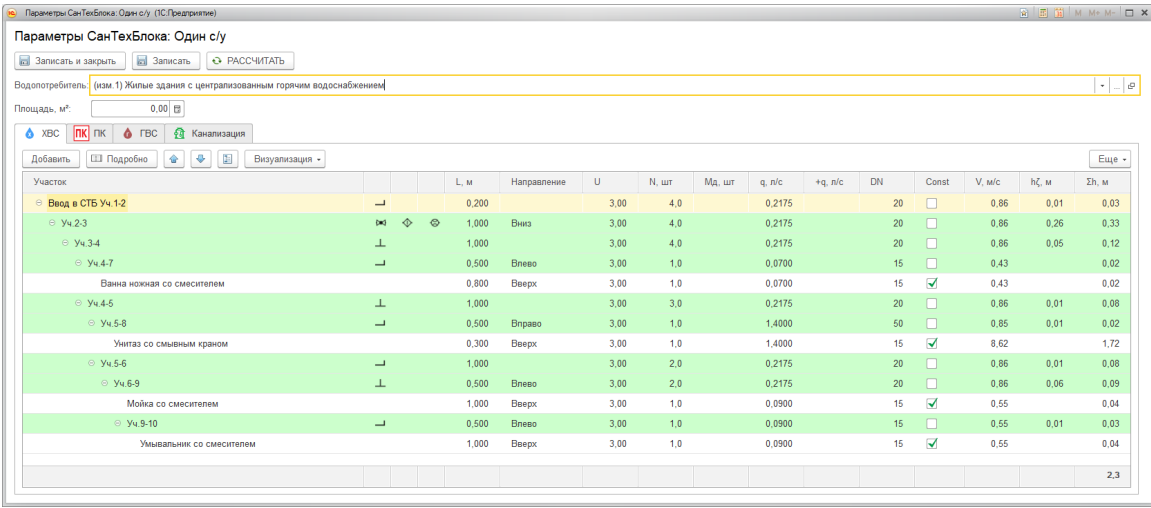

• Рассчитываются параметры трубопроводов и подбираются диаметры и уклоны в рамках поддерживаемых систем.
• Формируются расчётные отчёты, позволяющие сопоставить исходные и результирующие параметры.
• Продукт интегрируется в расчётные процессы BIM-проектирования и может использоваться вместе с Renga.

Рабочий процесс

1. Создайте новый расчёт и выберите требуемую систему.
2. Введите исходные данные по потребителям, участкам сети и условиям работы.
3. Проверьте исходные таблицы до запуска: пропущенный расход или неверная отметка даст формально рассчитанный, но неправильный результат.
4. Выполните расчёт и просмотрите подобранные диаметры, уклоны и другие параметры.
5. Сформируйте отчёт и сопоставьте его с BIM/CAD-моделью, прежде чем выпускать документацию.

Плюсы

• Реальный инженерный расчёт работает в браузере.
• Охватывает и водоснабжение, и внутреннее водоотведение.
• Отчёты упрощают проверку исходных и расчётных данных.

Минусы

• Зависит от доступа к интернету.
• Не является самостоятельной системой 3D/BIM-авторинга всего здания.
• Для наружной городской канализации и 1D/2D-затопления нужны другие решения.

Кому подходит

Подходит инженерам внутренних ВК, которым нужен расчёт без установки тяжёлой расчётной программы и возможность связать результаты с отдельной BIM/CAD-средой.

Мобильные приложения для iPhone и Android

Телефон и планшет полезны на обмере, при просмотре BIM-модели или быстрой проверке DWG, но мобильное приложение не следует превращать в «профессиональную программу гидравлики» только потому, что оно показывает трубы. Ни один из трёх вариантов ниже не ставится вместо EPANET, ZuluDrain, Revit или Model Studio CS.

magicplan

magicplan — мобильное средство для обмеров и планов помещений. Его ценность для ВК возникает на предпроектном обследовании: можно зафиксировать геометрию, расположение сантехники, оборудования и точек подключения и затем передать структурированный план в основной проектный процесс.

Что умеет и где проходит граница

• Приложение используется для создания планов помещений и фиксации размеров на объекте.
• В проект можно добавлять объекты и заметки, полезные для документирования существующего состояния.
• Отчётный сценарий удобен при обследовании квартиры или частного дома.
• Гидравлический расчёт водопроводной или канализационной сети не относится к основной функции приложения.

Рабочий процесс

1. На объекте создайте план помещений и проверьте ключевые размеры.
2. Отметьте существующие стояки, сантехнику, оборудование и точки подключения.
3. Добавьте заметки о доступных участках, препятствиях и фактическом состоянии.
4. Сформируйте результат обследования и перенесите данные в основную CAD/BIM-среду.
5. Не назначайте окончательные диаметры и уклоны только по мобильной схеме.

Плюсы

• Удобен непосредственно на объекте.
• Снижает риск потерять расположение существующих точек подключения.
• Подходит для предпроектного обследования.

Минусы

• Не является гидравлическим расчётчиком.
• Не заменяет BIM-авторинг профессионального ВК.
• Точность результата зависит от качества обмера и проверки размеров.

Кому подходит

Подходит для обследования существующего помещения и подготовки исходной планировки перед полноценным проектированием.

BIMx

BIMx — мобильный BIM-просмотрщик экосистемы Graphisoft. Он полезен для согласования и строительной площадки: инженер открывает модель и документацию на мобильном устройстве, но не выполняет в BIMx самостоятельный расчёт водоснабжения.

Что умеет и где проходит граница

• Предназначен для интерактивного просмотра BIM-модели и связанной документации.
• Помогает проверять расположение инженерных элементов непосредственно на объекте.
• Удобен для коммуникации между проектировщиком и исполнителем.
• Авторинг сети, гидравлика и полноценная переработка инженерной модели выполняются в исходной BIM-среде, а не в просмотрщике.

Рабочий процесс

1. Откройте переданную BIM-модель проекта.
2. Перейдите к нужному этажу или виду и найдите инженерный участок.
3. Сопоставьте модель с фактическим положением конструкций и оборудования.
4. Зафиксируйте замечание и передайте его автору проекта для корректировки в исходной BIM-среде.

Плюсы

• Модель и документация доступны на строительной площадке.
• Полезен для визуальной проверки сложных участков.
• Упрощает согласование без печати полного комплекта.

Минусы

• Это просмотрщик, а не гидравлическая САПР.
• Полноценное редактирование инженерной модели выполняется в другом ПО.
• Корректность просмотра зависит от качества исходной BIM-модели.

Кому подходит

Подходит для авторского надзора, согласований и просмотра BIM-модели ВК на мобильном устройстве.

DWG FastView

DWG FastView закрывает другой мобильный сценарий — просмотр и лёгкое редактирование DWG/DXF. Для инженера ВК это способ открыть план или профиль вне рабочего места, измерить участок и проверить маркировку, но не выполнить расчёт сети.

Что умеет и где проходит граница

• Открывает и отображает DWG/DXF на мобильных устройствах.
• Поддерживает базовые операции просмотра, измерения и редактирования чертежа.
• Полезен при проверке планов и профилей на объекте.
• Не содержит предметной гидравлики ВК или НВК.

Рабочий процесс

1. Откройте актуальную редакцию DWG, а не случайную старую копию.
2. Найдите требуемый слой и участок сети.
3. Проверьте размеры, отметки и подписи по чертежу.
4. Зафиксируйте замечания, но вносите проектные изменения в согласованный исходный файл и расчётную модель.

Плюсы

• Удобный доступ к DWG вне рабочего места.
• Полезен для полевой проверки планов и профилей.
• Не требует превращать мобильный просмотр в отдельный формат проекта.

Минусы

• Не выполняет инженерный расчёт.
• Мобильное редактирование не заменяет полноценную CAD-среду.
• Легко создать расхождение версий, если на объекте открыта устаревшая копия.

Кому подходит

Подходит инженеру, которому нужно быстро открыть CAD-чертёж ВК/НВК на телефоне или планшете.

Простые схемы: когда профессиональная САПР избыточна

Отдельный бытовой сценарий — не рассчитать сеть, а нарисовать понятную схему, посчитать фитинги и оценить метраж. В этой задаче тяжёлая BIM-система избыточна. Но простую схему нельзя выдавать за рабочий проект: она не проверяет давление, расход, уклоны и пропускную способность автоматически.

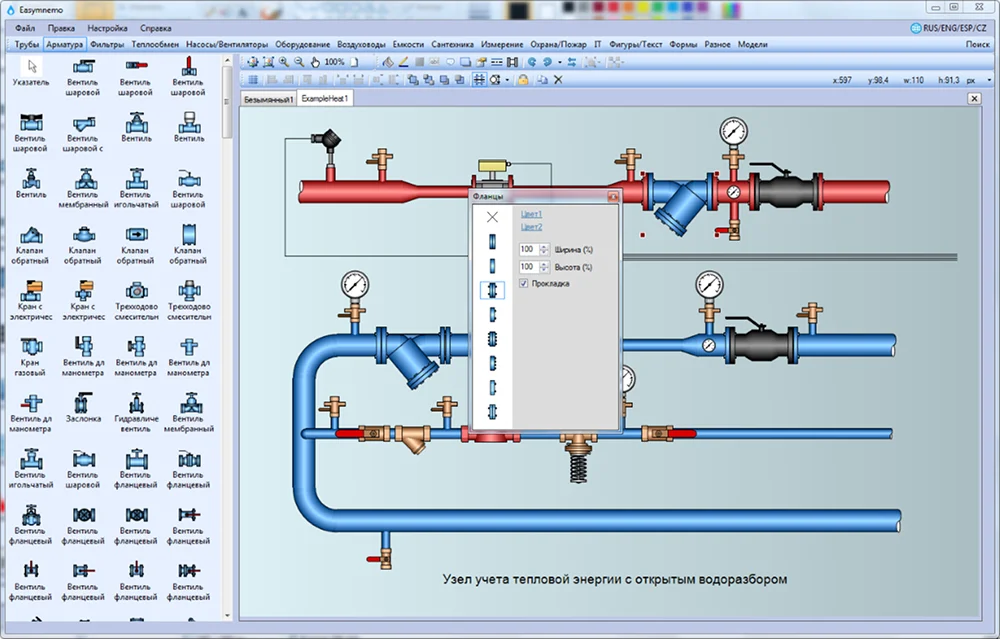

Easymnemo

Easymnemo — редактор мнемосхем, который можно приспособить к водопроводной технологической схеме. Это средство визуального представления процесса, а не полноценный гидравлический расчётчик.

Что умеет и где проходит граница

• Использует библиотеку условных элементов и соединительные линии для построения схем.
• Подходит для технологических и мнемонических представлений, где важна понятность структуры.
• Поддерживаются настройка стилей и экспорт результата для использования схемы в документации.
• Нарисованный в Easymnemo трубопровод не является расчётным объектом с автоматическим балансом расходов.

Рабочий процесс

1. Подберите условные обозначения оборудования и арматуры.
2. Соедините элементы линиями по логике реальной системы.
3. Подпишите направления, диаметры и номера узлов вручную на основании расчётных данных.
4. Экспортируйте схему для пояснительной документации.
5. Гидравлические параметры рассчитывайте в отдельной программе.

Плюсы

• Быстро создаёт наглядную технологическую схему.
• Проще BIM/CAD-системы для поясняющего рисунка.
• Подходит для схемы, где геометрическая точность плана не нужна.

Минусы

• Не выполняет гидравлический расчёт.
• Не формирует рабочий план или профиль НВК.
• Параметры труб и оборудования приходится контролировать отдельно.

Кому подходит

Подходит для мнемосхем и поясняющих технологических схем, но не для расчётной части проекта.

Microsoft Visio

Microsoft Visio — универсальный редактор схем, который можно использовать для условной разводки. Его можно использовать для блок-схемы разводки, но инженерная ценность заканчивается там, где начинается расчёт.

Что умеет и где проходит граница

• Подходит для условной графической схемы из фигур и соединителей.
• Можно организовать собственный набор обозначений для труб, приборов и арматуры.
• Геометрия схемы не обязана соответствовать реальным координатам и отметкам.
• Предметного автоматического гидравлического расчёта ВК у Visio нет.

Рабочий процесс

1. Создайте набор условных обозначений.
2. Расположите приборы и соедините их по фактической логике системы.
3. Добавьте подписи диаметров, направлений и узлов только из проверенного расчёта.
4. Используйте схему как пояснение, а не как единственный проектный документ.

Плюсы

• Понятен пользователям офисных программ.
• Быстро подходит для логической схемы.
• Не требует освоения BIM.

Минусы

• Нет предметной гидравлики.
• Не строит профиль наружной сети.
• Ручной ввод параметров легко рассинхронизировать с расчётом.

Кому подходит

Подходит для поясняющей схемы, когда инженерный расчёт и рабочие чертежи существуют отдельно.

QElectroTech

QElectroTech — свободный кроссплатформенный редактор схем, изначально ориентированный на электрические диаграммы. Пользовательские символы позволяют приспособить его к условной схеме ВК, но это вспомогательный, а не расчётный вариант.

Что умеет и где проходит граница

• Редактор работает с библиотеками символов и соединениями между элементами.
• Можно создавать собственные обозначения для нестандартной предметной области.
• Полезен, если задача сводится к структурной схеме без геодезической привязки.
• Водопроводная и канализационная гидравлика к его функциям не относится.

Рабочий процесс

1. Создайте библиотеку нужных условных обозначений.
2. Соберите схему связей между оборудованием.
3. Подпишите параметры из внешнего расчёта.
4. Экспортируйте итоговую диаграмму в документацию.

Плюсы

• Свободный инструмент для схем.
• Можно адаптировать библиотеку символов.
• Работает на нескольких настольных платформах.

Минусы

• Не специализирован для ВК.
• Не рассчитывает расходы, напоры и канализационные режимы.
• Не формирует BIM-модель или профиль.

Кому подходит

Подходит только для условной схемы при наличии отдельного расчёта.

SketchUp

SketchUp встречается в проектных обсуждениях как способ пространственно разложить оборудование и трубы в частном доме. Это полезный визуальный макет, но не причина считать программу инженерной САПР ВК.

Что умеет и где проходит граница

• 3D-моделирование помогает проверить занимаемое оборудованием пространство и взаимное положение элементов.
• Можно использовать модели производителей и собственные компоненты для визуальной компоновки.
• Пространственная модель полезна перед монтажом в тесном техническом помещении.
• Расходы, давления, диаметры, уклоны и пропускная способность канализации требуют отдельного инженерного расчёта.

Рабочий процесс

1. Постройте геометрию помещения и крупные конструкции.
2. Разместите оборудование в реальном масштабе.
3. Смоделируйте трассы с учётом доступного пространства и обслуживания.
4. Передайте длины и компоновку в инженерный расчёт и только затем фиксируйте диаметры.

Плюсы

• Наглядно показывает тесные монтажные зоны.
• Удобен для предварительной компоновки частного технического помещения.
• Есть большая экосистема 3D-компонентов.

Минусы

• Не является гидравлическим расчётчиком ВК.
• Не выпускает специализированный комплект НВК автоматически.
• Красивый 3D-макет может скрыть расчётные ошибки.

Кому подходит

Подходит для визуальной компоновки оборудования и трасс, если расчёт выполняется отдельно.

form·Z

form·Z можно использовать как инструмент 3D-компоновки. Его роль аналогична SketchUp: проверить пространство и представить монтаж, но не заменить расчётную модель.

Что умеет и где проходит граница

• Предназначен для 3D-моделирования и визуальной проработки формы.
• Может применяться для размещения оборудования и объёмного представления трубопроводной схемы.
• Специализированной гидравлики ВК у такого 3D-редактора нет.
• Не следует рекомендовать его вместо BIM/расчётной САПР инженеру, которому нужны спецификации и расчёт.

Рабочий процесс

1. Смоделируйте помещение или техническую зону.
2. Разместите оборудование и ориентировочные трассы.
3. Проверьте доступность монтажа и обслуживания.
4. Перенесите геометрию в инженерный процесс и выполните расчёт отдельно.

Плюсы

• Наглядная пространственная компоновка.
• Подходит для ранней визуальной проверки.
• Не требует создавать сложную расчётную модель, если задача только презентационная.

Минусы

• Предметной гидравлики нет.
• Не формирует профиль наружной канализации.
• Инженерные параметры остаются внешними.

Кому подходит

Подходит как вспомогательный 3D-инструмент, а не как основная программа проектировщика ВК.

pCAD

pCAD подходит только для очень простой условной схемы с пользовательскими элементами. Такой способ уместен для эскиза, когда инженерные вычисления выполняются отдельно.

Что умеет и где проходит граница

• Схема строится из условных элементов и соединений, адаптированных пользователем под конкретную задачу.
• Можно получить понятную структуру трубопроводов и вручную учитывать состав элементов.
• Предметной модели водопровода с автоматическим расчётом давления, расхода и диаметра нет.
• Решение нельзя ставить в один класс с BIM-системами или гидравлическими симуляторами.

Рабочий процесс

1. Создайте или подготовьте условные элементы для труб, арматуры и оборудования.
2. Соберите логическую схему по фактической последовательности соединений.
3. Добавьте номера узлов и параметры из отдельного расчёта.
4. Используйте получившийся рисунок только как эскиз или пояснение.

Плюсы

• Можно быстро адаптировать под нестандартную простую схему.
• Подходит для ручного учёта соединений.
• Не требует тяжёлой проектной среды.

Минусы

• Гидравлического расчёта нет.
• Нет специализированного выпуска ВК/НВК.
• Ручной способ плохо масштабируется на большой проект.

Кому подходит

Подходит только для простого эскиза, где инженерные параметры уже определены другим способом.

Старые названия и продуктовые линии: как не считать одно решение дважды

Переименования и объединения продуктовых линий особенно важны в инженерном ПО: старое и новое название одного решения нельзя считать двумя независимыми программами, а цены, системные требования и ограничения прежнего поколения нельзя автоматически переносить на нынешнюю линию.

Как выбрать программу под конкретную задачу

Выбор удобно начинать не с бренда, а с конечного документа или расчётного результата. Одна и та же организация нередко использует две или три системы: BIM/CAD для модели и документации, гидравлический решатель для проверки режима и мобильный просмотрщик на объекте. Это нормальная инженерная цепочка, а не признак недостатка каждой отдельной программы.

Практические сценарии без лишнего ПО

Частный дом: от планировки до проверенной схемы

Первый практический сценарий начинается с Мой Дом 3D. В нём рационально зафиксировать помещения, сантехнические приборы, техническое оборудование и маршруты ХВС, ГВС и канализации. После 3D-проверки и сметы проект нельзя считать завершённым: инженер должен определить расчётные расходы, проверить доступный напор, подобрать диаметры и насос, а для самотечной канализации проверить уклоны и пропускную способность. Если выясняется, что трасса слишком длинная или требует другого оборудования, изменение возвращается в планировочную модель.

Многоэтажное здание: BIM плюс расчёт

Для многоэтажного объекта схема должна жить как система. В BIM-среде задаются этажи, стояки, оборудование, трубопроводы и уклоны, после чего формируются планы, аксонометрия и спецификации. Расчёт выполняется либо внутри поддерживаемого инженерного модуля, либо во внешнем решателе. Критическая проверка — совпадение расчётной топологии с BIM-моделью: если в расчёте один участок удалён или диаметр изменён, но модель не обновлена, документация становится противоречивой.

Наружный водопровод: сначала режим, затем окончательная трасса

Для наружной сети ранняя геометрия строится по топографии, а гидравлическая модель определяет, выдерживает ли она расчётный режим. На кольцевой сети недостаточно одного «нормального» сценария: проверяются пиковые расходы, требуемые давления, работа насосов и последствия отключения участков. После выбора диаметров геометрическая САПР обновляет план и профиль. Обратный порядок — сначала красиво оформить профиль, а затем впервые проверить гидравлику — приводит к лишней переработке.

Самотечная канализация: отметки важнее декоративного 3D

В канализации основная ошибка — считать, что правильно нарисованная труба уже работоспособна. Для каждого участка важны отметки лотка, уклон, диаметр, расход, скорость и наполнение; на соединениях — корректное сопряжение. Поэтому расчётная модель ZuluDrain или OpenFlows Sewer должна быть связана с профилем, а при сложном ливневом объекте дополнительно анализируется водосбор и поверхностный сток.

Какие исходные данные подготовить до расчёта

• Для внутреннего водопровода: состав и количество приборов, этажи и отметки, источник и доступный напор, материал труб, длины участков, местные сопротивления, параметры насосов и водонагревателей.
• Для внутренней канализации: приборы и расходы, отметки выпусков и стояков, диаметры и уклоны, вентиляция системы и доступное пространство для трасс.
• Для наружного водопровода: топология сети, отметки узлов, потребление, характеристики труб, резервуары и источники, насосные станции, регулирующая арматура и измерения для калибровки существующей сети.
• Для наружной канализации: отметки поверхности и лотков, колодцы, длины и диаметры, уклоны, притоки, насосные станции для напорных участков и данные о фактическом состоянии существующей сети.
• Для ливневого расчёта: водосборы, осадки по принятой методике, коэффициенты/параметры стока, рельеф и поверхность; при 2D-моделировании качество цифровой модели территории напрямую влияет на результат.

Ни одна программа не компенсирует неверные исходные данные. Модель может сходиться математически и при этом описывать несуществующую сеть. Для реконструкции особенно важны обследование, актуальные отметки, реальные диаметры и состояние труб, а для калибровки водопровода — синхронные измерения расходов и давлений.

Как проверить результат проекта

Проверка должна идти отдельно от построения модели. Сначала оценивается расчётный результат, затем соответствие документации этому результату. Автоматически созданная спецификация не доказывает правильность сети, если исходная модель была соединена неверно.

1. Проверьте связность. У каждого потребителя должен существовать путь к источнику, у самотечной сети — корректный путь к выпуску или сооружению. Разрывы и дубли узлов часто дают странные расходы.
2. Сведите баланс. Сумма заданных притоков и отборов должна соответствовать постановке задачи. Нереалистичный баланс — повод искать ошибочный узел или единицы.
3. Проверьте давление и напор. В водопроводе смотрят не только среднее значение, но и крайние узлы и неблагоприятные сценарии.
4. Проверьте скорости и потери. Слишком большой диаметр может давать нежелательно низкие скорости, а слишком малый — чрезмерные потери и высокую скорость.
5. Проверьте насосы. Рабочая точка должна соответствовать системе; нельзя выбирать насос только по максимальному расходу из каталога.
6. Для канализации проверьте уклон, скорость и наполнение. Важны все участки, а не только выпуск.
7. Проверьте высотные сопряжения. Отметки труб в колодцах, проходы через конструкции и пересечения с другими коммуникациями должны быть физически выполнимыми.
8. Проведите контроль коллизий. В BIM-модели анализируют столкновения с конструкциями и смежными инженерными системами.
9. Сравните расчёт и чертёж. Диаметр, материал, номер участка, отметки и оборудование должны совпадать между моделью, спецификацией, планом и профилем.
10. Повторите расчёт после изменений. Замена одного насоса, диаметра или трассы меняет режим; старые результаты нельзя оставлять как действующие.

Частые ошибки при выборе и использовании программ

• Принимать 3D за инженерный расчёт. Пространственная труба показывает положение, но не рассчитывает расход, давление или пропускную способность.
• Считать один продукт универсальным. EPANET хорош для водопроводной гидравлики, но не выпускает BIM-документацию здания; Revit моделирует внутренние системы, но не заменяет городской гидравлический симулятор.
• Смешивать водопровод и канализацию. Методы расчёта напорной распределительной сети нельзя механически переносить на самотечное водоотведение.
• Игнорировать наружный профиль. Для НВК план без отметок и продольного профиля не показывает глубины, уклоны и пересечения.
• Покупать надстройку без базовой платформы. Некоторые отраслевые приложения работают только вместе с конкретной CAD/BIM-системой.
• Использовать старые названия как актуальные продукты. WaterCAD/WaterGEMS и MIKE URBAN должны оцениваться через современные линии, а не как дополнительные отдельные современные продукты.
• Фиксировать старую цену в техническом сравнении. Для выбора важнее роль продукта, состав функций и модель лицензирования на момент закупки.
• Путать просмотрщик и авторинг. BIMx или DWG FastView удобны на площадке, но не превращают телефон в полноценное рабочее место инженера ВК.
• Не проверять единицы. Ошибка между л/с, м³/ч, метрами и миллиметрами способна дать формально корректный, но физически бессмысленный расчёт.
• Редактировать чертёж после расчёта без обратной синхронизации. Изменённая вручную трасса должна снова попасть в расчётную модель.

FAQ

Какая программа лучше для частного дома?

Для ранней схемы и сметы рационально начать с Мой Дом 3D: план здания, сантехника и коммуникации находятся вместе. Если нужен инженерный подбор диаметров, насосов и проверка напора, добавляется расчётный инструмент. Для нескольких этажей и сложной системы полезен Домашний Инженер 3D либо профессиональная BIM/расчётная связка.

Можно ли спроектировать водопровод только в AutoCAD?

Чертежи — да, полноценную расчётную часть — только при наличии соответствующей надстройки или отдельного расчёта. Универсальная CAD-система сама по себе не рассчитывает давление, расход и корректность диаметров.

Чем BIM-система отличается от EPANET?

BIM связывает пространственные элементы здания, их параметры, виды и спецификации. EPANET строит математическую модель распределительной водопроводной сети и рассчитывает гидравлику и качество воды. В сложном проекте эти роли могут дополнять друг друга.

Что использовать для наружной канализации?

Для гидравлики самотечной и напорной канализации подходят ZuluDrain и OpenFlows Sewer; для сложного городского стока и взаимодействия с поверхностным затоплением — InfoWorks ICM. Геометрию и профиль удобно выпускать в специализированной САПР НВК.

Есть ли профессиональное ВК на Linux?

Специальная линия nanoCAD BIM ВК работает на Astra Linux, Alt Linux и РЕД ОС. Нельзя автоматически расширять этот список на любые дистрибутивы. EPANET остаётся Windows-based.

Что выбрать на macOS?

Для профессионального BIM-проектирования MEP на Mac подходит Graphisoft MEP Designer. Для простой 3D-компоновки можно использовать SketchUp, но гидравлическая проверка и инженерная документация требуют соответствующего профессионального контура.

Можно ли выполнить расчёт полностью онлайн?

Для внутренних систем УМНАЯ ВОДА выполняет расчёт в браузере. Это не означает, что браузерный сервис заменяет всю цепочку: BIM/CAD-модель, оформление документации и междисциплинарная координация могут выполняться в других программах.

Нужна ли отдельная программа для ливневой канализации?

Для простой трассы достаточно профильной и расчётной системы водоотведения, но при моделировании водосборов, интенсивных дождей и поверхностного затопления нужен продукт с гидрологией и, при необходимости, 1D/2D-моделированием. В рейтинге эту роль закрывают OpenFlows Sewer и InfoWorks ICM.

Почему мобильные приложения не стоят рядом с BIM и гидравлическими расчётчиками?

Их задача другая: обмер, просмотр и полевая проверка. Они полезны в одном рабочем процессе, но не выполняют ту же инженерную работу, что настольная BIM-система или гидравлический симулятор.

Что выбрать

Для частного дома, где главная задача — получить понятную схему и связать её с планировкой и сметой, логично начать с Мой Дом 3D, а инженерные параметры подтвердить отдельным расчётом. Для внутреннего ВК в профессиональном BIM-процессе сильнее Model Studio CS, nanoCAD BIM ВК, Renga, Autodesk Revit, MagiCAD Piping и Graphisoft MEP Designer. Выбор между ними определяется принятой в организации платформой, требованиями к обмену и расчётным контуром.

Для наружного водопровода приоритет смещается к ZuluHydro, OpenFlows Water и MIKE+, потому что здесь важны гидравлические режимы, сценарии и калибровка. Для наружной канализации нужны ZuluDrain, OpenFlows Sewer или InfoWorks ICM; профиль и документацию можно вести в Robur, ИДЕЯ-СОФТ «Профиль», Civil 3D или связке КОМПАС-3D с приложением НВК. Такой выбор по задаче точнее универсального итогового балла: программа должна закрывать конкретный расчёт и документ, а не просто иметь больше пунктов в меню.
