Allplan Engineering

Allplan Engineering — инженерная BIM/CAD-среда для проектирования строительных конструкций, деталировки железобетона, подготовки чертежей армирования, ведомостей, координации моделей и передачи данных между проектированием, расчётом, производством и стройплощадкой. Программа относится к экосистеме Allplan, которая закрывает рабочие процессы архитектуры, инженерии, строительства, сборного железобетона, инфраструктуры и совместной работы через Bimplus. В инженерном сценарии главный смысл Allplan Engineering — не просто начертить линии, а связать 3D-модель конструкции, арматуру, виды, разрезы, спецификации, проверки и обмен данными в один управляемый процесс.

Для инженера-конструктора Allplan Engineering особенно важен в проектах, где рабочая документация зависит от качества модели: монолитные здания, узлы с плотным армированием, сложные стены и плиты, сборные элементы, координация с расчётной схемой, проверка коллизий, подготовка исполнительных чертежей и передача информации в цифровые процессы строительства. В отличие от универсального 2D-черчения, здесь модель содержит строительный смысл: стержни, сетки, бетонные элементы, разрезы, виды, атрибуты и отчёты связаны с объектами проекта.

Что представляет собой Allplan Engineering

Allplan Engineering работает на стыке CAD, BIM и инженерной деталировки. В классическом CAD-подходе чертёж часто остаётся набором линий, штриховок, размеров и текстовых обозначений. В Allplan Engineering проектировщик работает с объектами: стенами, плитами, колоннами, балками, фундаментами, арматурными стержнями, сетками, закладными, видами, разрезами и спецификациями. Такой подход удобен там, где изменение конструкции должно пройти через модель, чертёж и ведомость без ручного пересчёта всех связанных элементов.

В инженерном проекте Allplan Engineering закрывает несколько рабочих зон:

• создание строительной и конструктивной модели;

• проектирование железобетонных конструкций;

• 3D-армирование и деталировка арматуры;

• оформление рабочих чертежей из модели;

• подготовка ведомостей арматуры и отчётов;

• проверка коллизий и работа с замечаниями;

• обмен данными через IFC, SAF и Bimplus;

• связка с расчётными решениями SCIA и FRILO;

• подготовка данных для сборного железобетона и цифрового строительства.

Allplan Engineering не стоит рассматривать как замену любой инженерной программы сразу. Для конечно-элементного расчёта зданий логичнее использовать специализированные расчётные комплексы, например ЛИРА-САПР, SCIA Engineer или другие CAE-системы. Для чистого 2D-черчения достаточно Autodesk AutoCAD или аналогичного CAD. Allplan Engineering занимает другую нишу: он связывает конструктивную BIM-модель, армирование, деталировку, чертежи и координацию.

Краткая характеристика программы

Allplan Engineering рассчитан на проекты, где от модели требуется высокая инженерная точность. Для эскизного моделирования дома или интерьерной визуализации он избыточен: такие задачи проще решать в SketchUp, Sweet Home 3D, Blender или специализированных планировщиках. Для конструктора важнее другое: чтобы арматура не была декоративной геометрией, чтобы ведомости соответствовали модели, чтобы разрезы и планы читались как рабочая документация, а обмен с расчётной частью не превращался в ручное дублирование.

Для кого подходит Allplan Engineering

Allplan Engineering подходит инженерам-конструкторам, которые работают не только с расчётной схемой, но и с выпуском документации. Программа особенно уместна в бюро, где проектировщик получает архитектурную или конструктивную модель, уточняет несущие элементы, выполняет армирование, формирует виды и разрезы, готовит спецификации и согласует изменения со смежниками.

Инженеры железобетонных конструкций

Главная аудитория Allplan Engineering — специалисты по железобетону. Программа поддерживает 3D-армирование, работу со стержнями, сетками, поверхностями, автоматизированным армированием стен и колонн, прямым редактированием форм стержней и контролем плотных зон. Для монолитного здания это означает, что арматура становится частью модели, а не набором вручную нанесённых линий на каждом виде.

Деталировщики арматуры

Деталировщику важны не только стержни в объёме, но и читаемая документация: марки, выноски, разрезы, узлы, ведомости, гибочные формы, контроль пересечений. Allplan Engineering полезен в задачах, где нужно быстро понять пространственное положение арматуры, исправить форму стержня через handles или поля редактирования, проверить конфликтные зоны и подготовить комплект чертежей для производства или стройплощадки.

Проектные бюро с BIM-процессом

Для бюро, которое уже использует BIM, Allplan Engineering ценен как инженерное звено. Через Bimplus и Open BIM можно обмениваться IFC-моделями, замечаниями, структурными данными и моделями для анализа. Программа подходит не только одиночному конструктору, но и команде, где архитектор, инженер, BIM-координатор и деталировщик должны работать с согласованной информацией.

Производители сборного железобетона

Allplan связан с направлением Allplan Precast. Для предприятий сборного железобетона важна не только красивая 3D-модель, а данные для производства: элементные планы, армирование, проверки, закладные, отчёты, локальные виды и ведомости. В таких задачах Allplan Engineering становится частью цепочки от проектирования до изготовления.

BIM-координаторы

BIM-координатор получает пользу от Allplan Engineering в проверке модели, управлении замечаниями, связке с Bimplus, работе с IFC и контроле коллизий. В инженерной модели много объектов, которые трудно проверять вручную: стержни, сетки, бетонные элементы, отверстия, закладные, инженерные трассы, внешние ссылки. Инструменты Clash Management и Bimplus помогают переводить такие проверки в управляемый процесс.

Интерфейс и логика работы

Интерфейс Allplan Engineering построен вокруг рабочей области, Actionbar, палитр, видов, свойств объектов и инструментов редактирования. В верхней части окна расположена Actionbar: инструменты в ней организованы по ролям, задачам и областям задач. Такой принцип помогает переключаться между архитектурными, инженерными, арматурными, аннотационными и другими наборами команд без постоянного поиска функций в длинных меню.

Actionbar

Actionbar в Allplan Engineering работает как центральная панель доступа к инструментам. Пользователь выбирает роль, затем задачу и получает набор команд, соответствующий текущему этапу. Для армирования это означает быстрый переход к инструментам Bar Reinforcement, Mesh Reinforcement, Label, Views and Sections, Modification и связанным операциям. В учебных материалах Allplan для инженерного сценария встречается последовательность, где работа с армированием начинается через Enter Area Reinforcement в области Bar Reinforcement, а затем продолжается через Properties palette и контекстную панель Span Reinforcement.

Важная особенность интерфейса — связь Actionbar с палитрами. Инструмент запускается сверху, параметры часто уточняются в Properties palette, а результат виден в модели, плане, разрезе или 3D-виде. Такой подход отличается от программ, где почти всё действие происходит через командную строку.

Палитры и свойства объектов

Properties palette используется для настройки выбранного объекта или текущего инструмента. В инженерной работе это особенно важно: у арматурного стержня, стены, плиты или колонны есть параметры, которые влияют на отображение, расположение, слой, форму, диаметр, покрытие, маркировку и последующую документацию. В Allplan Visual Scripting свойства созданного объекта также могут отображаться в Properties palette; параметры можно группировать и выводить в удобные вкладки через Palette Designer.

Палитры Objects, Layers, Library, Issue Manager и другие элементы интерфейса помогают управлять моделью не только геометрически, но и информационно. Для BIM-проекта это принципиально: объект нужно найти, отфильтровать, проверить, назначить ему свойства, включить или скрыть на виде, связать с замечанием или вывести в отчёт.

Виды, рабочая область и навигация

Allplan Engineering позволяет работать с моделью через планы, сечения, изометрические виды и 3D-представления. Для армирования это снижает риск ошибок: стержень, который на плане выглядит корректно, в 3D может пересекаться с другой арматурой, проходить через отверстие или конфликтовать с закладной. Объёмный просмотр помогает увидеть проблему до выпуска чертежа.

Рабочее окно удобно использовать в двух режимах: как инженерную доску с чертежами и как BIM-пространство. В первом случае проектировщик оформляет листы, подписи, размеры и ведомости. Во втором — проверяет модель, положение элементов, коллизии и взаимосвязь конструктивных частей.

Отличие от классического CAD-интерфейса

В AutoCAD-подобной логике проектировщик часто начинает с линий, слоёв, блоков и размеров. Allplan Engineering начинается с конструктивного объекта. Стена, плита или колонна не просто выглядит как набор линий, а хранит параметры, участвует в модели, попадает в виды и может быть связана с арматурой. Поэтому переход с чистого 2D-CAD требует перестройки привычек: вместо ручной отрисовки каждого разреза нужно контролировать модель, свойства, связи, отображение и правила оформления.

Для пользователей, которым нужен только просмотр DWG, удобнее DWG FastView или Free DWG Viewer. Allplan Engineering раскрывается в другой задаче: когда чертёж является производным от модели, а не отдельным независимым документом.

Основной рабочий процесс в Allplan Engineering

Рабочий процесс в Allplan Engineering строится вокруг модели. Проект не сводится к одному чертежу: он проходит через создание или импорт геометрии, структурирование проекта, моделирование несущих элементов, армирование, проверку, оформление, ведомости и обмен со смежниками.

Создание или получение исходной модели

Работа начинается с модели. Конструктор создаёт элементы внутри Allplan или получает данные от архитекторов и смежников. Для обмена используются Open BIM-подходы, IFC, Bimplus и структурные форматы. В проектах со SCIA рабочий процесс включает вывод структурной модели и модели для расчёта из BIM-модели, а универсальный Structural Analysis Format используется для передачи аналитических данных.

Для инженера важно разделять физическую и расчётную модель. Физическая модель отражает строительные элементы: стены, колонны, плиты, балки, отверстия. Расчётная модель упрощает конструкцию до элементов, пригодных для анализа: стержней, пластин, связей, нагрузок и опор. Allplan Engineering работает на стороне строительной и инженерной деталировки, а обмен с расчётом выполняется через специальные связки.

Моделирование конструктивных элементов

После подготовки проекта инженер моделирует или уточняет конструктивные элементы:

• стены и диафрагмы;

• плиты перекрытий и фундаментные плиты;

• балки и ригели;

• колонны;

• фундаменты;



• отверстия, ниши и проёмы;

• сборные элементы;

• свободные формы;

• участки, требующие локального армирования.

Allplan Engineering удобен там, где модель должна стать основой документации. Конструктор не просто строит объём, а задаёт геометрию так, чтобы по ней можно было создавать виды, сечения, подписи и ведомости.

Армирование

После подготовки бетонной геометрии выполняется армирование. Allplan Engineering поддерживает размещение стержней и сеток, автоматизированные инструменты для стен и колонн, армирование по свободным поверхностям, прямое редактирование форм и сценарии Reinforcement to Field. В инженерной работе это помогает перейти от расчётной потребности в арматуре к конкретным рабочим чертежам и цифровой модели арматуры.

Проверка модели

Проверка включает визуальный контроль, сечения, 3D-просмотр, проверку коллизий и анализ плотных зон. Для железобетона это особенно важно: ошибки часто появляются не в общей схеме, а в местах пересечения стержней, анкеровок, отверстий, закладных, выпусков и зон усиления. Clash Management в Allplan ориентирован на выявление, анализ и устранение конфликтов между разными типами объектов.

Выпуск документации

Финальный этап — планы, виды, разрезы, листы, подписи, спецификации и отчёты. Allplan Engineering полезен тем, что документация опирается на модель. При грамотной структуре проекта изменение элемента проходит через связанные виды и ведомости, а не требует ручного исправления каждого отдельного чертежа.

Моделирование конструкций

Моделирование в Allplan Engineering нужно рассматривать не как самостоятельную 3D-графику, а как основу инженерного выпуска. Программа позволяет строить конструктивные элементы с учётом последующего армирования, разрезов, видов, ведомостей и обмена данными.

Монолитные железобетонные конструкции

Для монолитного строительства Allplan Engineering используется в связке бетонная модель — арматура — рабочая документация. Инженер моделирует стены, плиты, колонны, балки и фундаменты, затем добавляет арматурные элементы, формирует виды и выпускает чертежи. В сложных зонах можно перейти в 3D, проверить пространственное положение стержней и уточнить форму через прямое редактирование.

Монолитная модель особенно полезна в участках с большим количеством выпусков и пересечений:

• сопряжение колонны и плиты;

• стена с проёмом и усилением;

• фундаментная плита с продавливанием;

• лифтовое ядро;

• узлы лестничных маршей;

• участки с закладными деталями;

• зоны стыковки выпусков и сеток.

Сборные элементы

Для сборного железобетона важны локальные виды, элементные планы, армирование, закладные, контроль данных и подготовка к производству. В экосистеме Allplan есть отдельное направление Allplan Precast, а инженерные процессы Allplan включают инструменты для автоматизированного создания локальных видов, сечений, легенд, текстовых блоков и рамок по шаблонам для элементов с локальной системой координат.

Для производства сборных элементов контроль модели важнее визуальной выразительности. Ошибка в закладной, отверстии, армировании или маркировке приводит к проблемам на заводе и стройплощадке. Поэтому в Allplan Engineering полезны проверки, локальные виды, автоматизированное оформление и управление видимостью арматуры в бетоне.

Свободные формы и нестандартная геометрия

Allplan Engineering поддерживает инженерную работу со свободными формами. Инструмент Place Bars along Surface размещает свободную арматуру по поверхности и связывает её с выбранными 3D-объектами: при перемещении, повороте, зеркальном отражении или удалении связанного объекта арматура корректируется вместе с ним. Это важно для конструкций, где обычная сетка по прямоугольной плите не подходит: оболочки, криволинейные стены, сложные фрагменты инфраструктуры, нестандартная опалубка.

Многоэтажные здания

В многоэтажных проектах Allplan Engineering помогает удерживать структуру модели: этажи, оси, повторяющиеся элементы, типовые колонны, стены, плиты и узлы. Основная трудность здесь не в создании одного объекта, а в управлении большим количеством связанных элементов. Ошибка в типовом решении распространяется на множество листов, поэтому проект нуждается в дисциплине: единые правила именования, проверенные шаблоны, корректные слои, понятные атрибуты и контроль изменений.

Инфраструктурные и мостовые задачи

Allplan Engineering пересекается с инфраструктурными задачами через продукты Allplan Civil и рабочие процессы для мостов, дорог, тоннелей, подпорных стен и линейных сооружений. Для чисто мостового расчёта и сложной инфраструктурной геометрии используются специализированные инструменты Allplan Civil, но инженерная логика Allplan Engineering остаётся важной там, где требуется деталировка бетона, арматуры, видов, чертежей и обмен с Bimplus.

Армирование в Allplan Engineering

Армирование — центральная часть Allplan Engineering. Программа ориентирована на то, чтобы инженер видел арматуру не только на плоскости, но и в 3D-модели. Это снижает количество ошибок в узлах, помогает проверять коллизии, подготавливать понятные виды и создавать ведомости.

3D-армирование

3D-армирование в Allplan Engineering нужно не для красивой презентации, а для контроля. В плотном железобетонном узле 2D-план показывает только часть проблемы. Объёмная модель позволяет увидеть, как стержни проходят через тело элемента, где пересекаются, где не хватает защитного слоя, где выпуск конфликтует с другим элементом, где форма не соответствует реальной укладке.

В 3D-сценарии инженер работает с такими задачами:

• размещает рабочую и распределительную арматуру;

• задаёт диаметр, количество, шаг и направление;

• проверяет положение стержней в теле бетона;

• формирует разрезы и виды;

• корректирует форму стержней;

• управляет видимостью арматуры;

• готовит марки и ведомости;

• проверяет пересечения.

Автоматизированное армирование стен

Automated Wall Reinforcement в Allplan Engineering усилено настройками приоритета слоёв основной арматуры, более точным контролем создания армирования и связью с родительскими объектами. Это полезно для стен разных типов: обычных вертикальных стен, стен с проёмами, участков с разными слоями и локальными усилениями.

В практической работе инженер выбирает стену, задаёт параметры армирования, контролирует приоритет горизонтального или вертикального направления, проверяет покрытие и затем выводит результат на вид или разрез. Такой подход лучше ручного копирования линий: арматура связана с объектом, а не живёт отдельно от конструктивной модели.

Автоматизированное армирование колонн

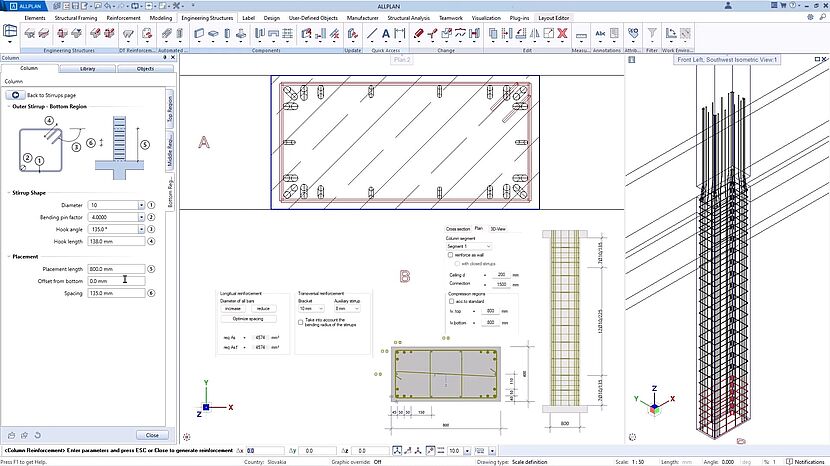

Automated Column Reinforcement решает задачу быстрого создания типовой арматуры колонны с настраиваемыми параметрами. Важное развитие инструмента — более гибкая передача армирования из FRILO и повышение управляемости схемы колонны. Это особенно полезно, когда расчётная часть задаёт количество продольных стержней, диаметр и шаг хомутов, а деталировщик должен быстро получить параметрическую модель и рабочий чертёж.

Для колонны критичны:

• продольные стержни по сторонам и углам;

• хомуты и поперечная арматура;

• защитный слой;

• зоны нахлёстов и выпусков;

• связь с плитой, фундаментом или балкой;

• читаемые виды и разрезы;

• корректная ведомость.

Армирование по поверхности

Place Bars along Surface нужен для свободной арматуры по поверхности. Инженер выбирает поверхность, задаёт направление, слои, количество, диаметр, шаг и покрытие, а Allplan размещает стержни в соответствии с геометрией. На изображении выше видно, как в интерфейсе Allplan Engineering настраиваются параметры арматуры по криволинейной форме: слои, направление, количество стержней, диаметр и бетонное покрытие доступны в панели свойств.

Этот инструмент важен для сложных форм, где ручное размещение каждого стержня приводит к ошибкам и долгой правке. При изменении связанной 3D-геометрии арматура следует за выбранными поверхностями, что уменьшает количество ручных операций при корректировках.

Direct object modification

Direct object modification позволяет редактировать формы стержней напрямую: через point handles, geometry handles и edit fields. Для нового пользователя это проще, чем запоминать отдельные функции для каждого типа изменения. Для опытного деталировщика это ускоряет локальные правки: можно выбрать стержень, потянуть handle, изменить геометрию или ввести значение в поле редактирования.

Такой способ особенно полезен при корректировке:

• длины анкеровки;

• загиба;

• положения стержня в узле;

• формы у проёма;

• обхода препятствия;

• уточнения стыка;

• исправления после проверки коллизий.

Reinforcement to Field

Reinforcement to Field развивает цифровой сценарий для железобетонных конструкций без опоры только на традиционные чертежи. В Allplan этот подход включает создание форм стержней в изометрических видах, улучшенную работу с атрибутами и более эффективное управление коллизиями при большом количестве арматуры.

Смысл такого направления понятен: стройплощадке и производству нужна не только плоская схема, но и цифровая информация о положении, форме, свойствах и связях арматуры. Полный отказ от чертежей зависит от требований проекта, заказчика и нормативной среды, но Allplan Engineering уже содержит инструменты, которые двигают армирование в сторону модели как основного носителя данных.

Инструкция: базовый сценарий армирования стены или колонны

Ниже — типовой рабочий сценарий для Allplan Engineering. Он не заменяет проектные стандарты конкретной организации, но показывает логику работы: сначала модель, затем параметры армирования, затем проверка, оформление и ведомости.

Шаг 1. Подготовить проект и конструктивный элемент

Работа начинается с проекта, осей, уровней, слоёв и конструктивной геометрии. Для стены или колонны нужно задать размеры, положение, материал, привязку к этажу и связь с соседними элементами. На этом этапе важно не переходить сразу к арматуре: неправильная геометрия бетона приведёт к неправильным видам, сечениям и ведомостям.

Проверяются:

• положение элемента относительно осей;

• высота и уровень;

• толщина стены или сечение колонны;

• наличие проёмов;

• сопряжение с плитами и фундаментами;

• корректность отображения на плане.

Шаг 2. Перейти к инженерным инструментам в Actionbar

После подготовки элемента пользователь переходит к инженерной роли и инструментам армирования в Actionbar. В зависимости от задачи выбирается область для стержневой или сеточной арматуры, автоматизированного армирования стен/колонн либо свободного размещения по поверхности. Actionbar помогает держать рядом функции создания, изменения, маркировки и оформления.

Шаг 3. Задать параметры армирования

В Properties palette задаются параметры: диаметр, количество, шаг, слой, бетонное покрытие, направление, тип размещения, привязка, формат отображения. Для стены важен выбор приоритета основной арматуры и контроль горизонтального/вертикального направления. Для колонны — схема продольной арматуры и хомутов.

В рабочем процессе не стоит ограничиваться автоматическим результатом. После создания арматуры нужно открыть 3D-вид, проверить узлы, проёмы, стыки, анкеровки и читаемость будущих разрезов.

Шаг 4. Проверить арматуру в 3D

3D-проверка помогает увидеть ошибки, которые трудно заметить на плане. В плотном узле нужно проверить:

• пересечение стержней;

• защитный слой;

• проход арматуры около проёмов;

• пересечение с закладными;

• совместимость выпусков;

• достаточность пространства для монтажа;



• читаемость будущего чертежа.

Шаг 5. Создать виды и разрезы

После проверки модели создаются виды и разрезы. Для стены обычно нужны план, фасадный вид, вертикальные разрезы, узлы вокруг проёмов и локальные детали. Для колонны — план сечения, продольный разрез, схема хомутов, зоны выпусков и примыкания.

На этом этапе важно не перегружать лист. Если попытаться показать всю арматуру на одном виде, чертёж станет нечитаемым. Allplan Engineering позволяет управлять видимостью элементов и подбирать такой набор видов, который объясняет конструкцию без визуального шума.

Шаг 6. Добавить подписи, размеры и марки

Деталировка арматуры требует точных подписей: марка, диаметр, количество, шаг, длина, форма, обозначение позиции. В Allplan Engineering марки и подписи должны быть связаны с объектами, чтобы чертёж не превратился в независимый текст. После изменения стержня нужно проверить, что подписи и ведомости остаются согласованными.

Шаг 7. Сформировать ведомость

Ведомость арматуры создаётся после проверки модели и подписей. Перед выпуском документации инженер проверяет, что в ведомость попали нужные позиции, нет дублей, марки читаются одинаково, а изменения модели не оставили старых обозначений.

Шаг 8. Проверить коллизии и выпуск

Финальная проверка включает 3D-просмотр, разрезы, ведомость, коллизии, соответствие шаблону, читаемость листа, масштаб и правильность отображения. Для крупных проектов используется координация через Bimplus и Issue Manager: замечания фиксируются как задачи, а не теряются в переписке.

Виды, разрезы, чертежи и ведомости

Allplan Engineering силён не только созданием модели, но и выпуском документации. Для инженерного проекта важно, чтобы модель была источником видов, разрезов, узлов, подписей и ведомостей. Это снижает ручную работу и помогает держать связь между проектными решениями и оформлением.

Виды и сечения

Виды и сечения используются для объяснения конструкции. В Allplan Engineering они помогают показать арматуру в нужной плоскости, выделить участок, скрыть лишние элементы и оформить рабочий чертёж. Для железобетона это особенно важно: на одном плане невозможно объяснить все уровни, загибы, выпуски и стыки.

Хороший комплект по стене обычно включает:

• общий план;

• вертикальный вид стены;

• разрезы по характерным зонам;

• узлы у проёмов;

• схему выпусков;

• ведомость арматуры;

• локальные детали в увеличенном масштабе.

Рабочие чертежи из 3D-модели

В Allplan Engineering рабочие чертежи создаются из модели, но это не отменяет инженерной проверки. Автоматическое получение вида не означает, что лист готов. Конструктор выбирает масштаб, управляет видимостью, размещает подписи, добавляет размеры, проверяет пересечения обозначений, контролирует ведомость и приводит лист к стандарту бюро.

Такой подход отличается от ручной 2D-документации. В 2D каждый вид живёт отдельно; изменение формы стержня нужно повторить в нескольких местах. В модельной логике изменение в арматуре отражается в связанных представлениях, но требует контроля связей и обновления документов.

Спецификации и отчёты

Ведомости арматуры и отчёты в Allplan Engineering позволяют использовать модель как источник количественных данных. Это уменьшает риск ручного пересчёта, но не снимает ответственность с инженера. Перед выпуском ведомость нужно проверить по маркам, группам, диаметрам, длинам, количеству и соответствию листам.

Для практической работы полезно выстроить правило: ведомость формируется после проверки 3D-модели и чертежей, а не до завершения деталировки. Иначе в документацию попадут временные элементы, дубли или позиции, которые были изменены в процессе.

Координация через Bimplus и Open BIM

Allplan Engineering не изолирован от других участников проекта. Через Bimplus и Open BIM рабочий процесс связывает модель, замечания, IFC-данные, документы, проверку и совместное обсуждение. Bimplus — открытая модельно-ориентированная платформа для управления данными и информацией между дисциплинами строительного проекта; она поддерживает визуализацию проектных данных, управление BIM-процессами, совместную работу, централизованное рассмотрение модели, issue management, отслеживание изменений и Open BIM-подход.

Когда Bimplus полезен инженеру

Bimplus нужен, когда проект выходит за пределы одного рабочего места. Инженерная модель должна быть согласована с архитектурой, инженерными сетями, производством, подрядчиком и BIM-координатором. В таком процессе важно не только отправить файл, но и понять, какая версия рассматривается, какие замечания открыты, кто отвечает за исправление и как отслеживаются изменения.

Bimplus полезен для:

• просмотра модели без локальной установки Allplan у каждого участника;

• управления замечаниями;

• координации IFC-моделей;

• проверки коллизий;

• объединения 2D и 3D-информации;

• работы с документами;

• контроля изменений между версиями;

• передачи модели в облачный процесс.

Open BIM и IFC

Allplan Engineering поддерживает Open BIM-подход через IFC и Bimplus. IFC важен для проектов, где разные участники используют разные программы: архитектор работает в ArchiCAD, инженер — в Allplan Engineering, расчётчик — в SCIA или другом комплексе, подрядчик просматривает модель в отдельном вьювере. Open BIM не отменяет проверку качества обмена: после импорта нужно контролировать классы объектов, атрибуты, координаты, этажи, слои и геометрию.

В Allplan также развивается работа с IFC4 и облачными ссылками на IFC-файлы через Bimplus. Это помогает вести внешние ссылки и координацию модели без постоянной ручной пересборки файлов.

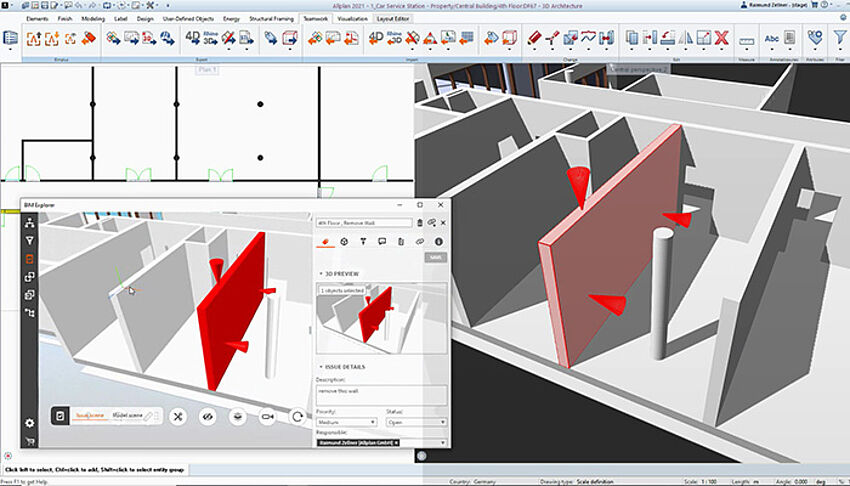

Issue Management

Issue Management нужен для фиксации замечаний. Вместо сообщений в почте или мессенджере замечание привязывается к объекту или виду: участники видят проблему, статус, комментарии и ответственного. Для инженерной модели это особенно полезно в местах коллизий: например, когда арматура пересекается с отверстием, закладной или элементом другой дисциплины.

Связь с расчётными программами

Allplan Engineering не заменяет расчётный комплекс, но участвует в цепочке BIM-модель — расчётная модель — расчёт — деталировка — рабочая документация. В экосистеме Allplan для этого используются SCIA, FRILO, AutoConverter, SAF и Bimplus.

SCIA AutoConverter

AutoConverter доступен через Allplan Cloud/Bimplus и используется для создания структурной аналитической модели из 3D-геометрической модели. Он помогает инженеру не пересоздавать модель вручную в расчётной программе, а преобразовать исходную геометрию в модель, пригодную для анализа. Результат может передаваться в SCIA или экспортироваться в SAF.

В таком процессе инженер должен понимать разницу между точной строительной геометрией и расчётной идеализацией. Балка в физической модели имеет объём, материал и положение. В расчётной модели она становится аналитическим элементом с осью, сечением, связями и нагрузками. AutoConverter помогает выполнить переход, но инженерная проверка расчётной модели остаётся обязательной частью работы.

Structural Analysis Format

Structural Analysis Format, или SAF, используется для передачи данных структурной аналитической модели. В Allplan/SCIA-процессе SAF обеспечивает обмен аналитической информацией между BIM и расчётными инструментами. В Bimplus также предусмотрена загрузка SAF-файлов в раздел Models и работа с MS Excel SAF application для изменения и синхронизации SAF-данных.

SAF особенно важен там, где участники проекта работают в разных программах, но хотят обмениваться не просто геометрией, а расчётно значимой структурной информацией.

FRILO BIM Connector

FRILO используется в инженерном расчёте отдельных конструктивных элементов. В связке с Allplan данные армирования могут передаваться из расчётной части в автоматизированное армирование. Для колонн это означает передачу параметров продольной арматуры и хомутов в Allplan, где создаётся параметрическая модель армирования.

Такой процесс полезен в бюро, где расчётчик и деталировщик разделяют обязанности. Расчётная программа определяет требуемую схему, а Allplan Engineering превращает её в инженерную модель, чертежи и ведомости.

Форматы и обмен данными

Allplan Engineering работает в среде, где файл редко остаётся только внутри одной программы. Проект проходит между архитектором, инженером, расчётчиком, BIM-координатором, подрядчиком и производством. Поэтому важно понимать, какой формат нужен для каждой задачи.

Для обычного DWG-документооборота можно использовать Autodesk AutoCAD, DWG FastView или Free DWG Viewer. Для BIM-координации важнее IFC и Bimplus. Для расчётной связки — SAF и AutoConverter. Для армирования — нативная объектная модель Allplan, потому что в ней сохраняется строительный смысл стержней и сеток.

Системные требования

Allplan Engineering требователен к рабочей станции сильнее, чем лёгкий 2D-чертёжный редактор. Это объясняется характером задач: 3D-модель, арматура, виды, сечения, визуализация, проверка коллизий, большие проекты и работа с BIM-данными создают нагрузку на процессор, память, диск и видеокарту.

Для сетевого хранения есть важное ограничение: NAS поддерживается только на базе Windows Storage Server, а DFS для Allplan не поддерживается, потому что приводит к сбоям, зависаниям и удалению файлов. Это не формальность: в проектном бюро неправильная схема хранения может повредить рабочие данные и нарушить совместную работу.

Что важнее для комфортной работы

Для небольших учебных моделей хватит минимальной конфигурации, но инженерный проект с армированием быстро показывает ограничения слабого компьютера. В реальной работе особенно важны:

• 32 ГБ RAM для крупных моделей и нескольких открытых видов;

• SSD для ускорения загрузки проекта и операций с данными;

• сертифицированная видеокарта с современной поддержкой OpenGL/Vulkan;

• стабильное серверное хранение без DFS;

• монитор с высоким разрешением для одновременной работы с моделью, палитрами и чертежами.

Сравнение с аналогами

Allplan Engineering корректно сравнивать не с любым 3D-редактором, а с программами, которые участвуют в BIM, инженерном проектировании, документации или деталировке конструкций. Ниже — сравнение с Autodesk Revit, Tekla Structures, Bentley OpenBuildings Designer, Archicad и Autodesk Advance Steel в контексте инженерных задач.

Allplan Engineering и Autodesk Revit

Autodesk Revit — один из главных BIM-ориентиров для архитектуры, конструкций и инженерных систем. Revit для structural engineering включает инструменты проектирования, деталировки, анализа и документирования конструктивных систем; в бетонном сценарии Revit поддерживает 3D concrete reinforcement, shop drawings и bending schedules.

Allplan Engineering сильнее выглядит в задачах, где фокус смещён на железобетонную деталировку, арматурные чертежи, 2D/3D-связку и европейскую инженерную традицию. Revit удобнее там, где организация полностью завязана на Autodesk: RVT, DWG, Autodesk Construction Cloud, семейства, плагины и смежники в той же среде. Выбор между ними зависит не от абстрактного удобства, а от требований заказчика, форматов обмена, библиотек, квалификации команды и стадии проекта.

Allplan Engineering и Tekla Structures

Tekla Structures — сильный инструмент конструктивной деталировки, особенно в стали, сборном железобетоне и rebar detailing. В precast-сценарии Tekla позволяет моделировать сборные конструкции с соединениями, закладными и сложной арматурой; это решение часто выбирают там, где модель должна быть максимально близка к изготовлению.

Allplan Engineering ближе к инженерному BIM/CAD-процессу с выпуском чертежей и координацией через Allplan/Bimplus. Tekla сильнее в детализированной конструктивной модели для изготовления и монтажной логики. Для проектного бюро по железобетону Allplan Engineering часто удобен как среда проектирования и документации; для производства и высокоточной деталировки стальных и сборных элементов Tekla становится прямым конкурентом.

Allplan Engineering и Bentley OpenBuildings Designer

Bentley OpenBuildings Designer — BIM-система для проектирования, анализа, документирования и визуализации зданий разных типов и сложности. Она относится к Bentley-экосистеме и хорошо вписывается в крупные инфраструктурные и междисциплинарные процессы.

Allplan Engineering более сфокусирован на конструктивной деталировке, железобетоне, арматуре и связке с SCIA/FRILO/Bimplus. OpenBuildings Designer сильнее там, где проект живёт внутри Bentley-процессов, где важны iTwin, инфраструктурные данные, междисциплинарные модели и корпоративные стандарты Bentley.

Allplan Engineering и Archicad

ArchiCAD — архитектурная BIM-среда с сильной модельной логикой, документацией, BIMcloud и BIMx. Для конструктивной координации Archicad поддерживает Structural Analytical Model и экспорт в SAF: аналитическая модель создаётся на базе физической архитектурной модели и может передаваться в расчётные приложения.

Allplan Engineering лучше подходит для инженерной деталировки железобетона и арматуры. Archicad удобнее для архитектурных бюро, где главный объект — архитектурная BIM-модель, планировки, фасады, разрезы, альбомы и презентация. В совместном проекте Archicad и Allplan Engineering не исключают друг друга: архитектурная модель может передаваться инженеру через IFC/Open BIM, а инженерная деталировка выполняется в Allplan.

Allplan Engineering и Autodesk Advance Steel

Autodesk Advance Steel корректно сравнивать с Allplan Engineering только в части стальных конструкций. Advance Steel ориентирован на steel detailing, узлы, спецификации, монтажные и производственные чертежи стальных элементов. Allplan Engineering в этом сравнении не является прямым аналогом: его основной инженерный профиль — BIM/CAD для строительной модели, железобетона, арматуры и документации. Для стальных производственных задач в экосистеме Allplan отдельное значение имеет SDS2.

Отзывы пользователей и профильных журналов

Оценки Allplan Engineering в открытых отзывах неоднородны: сильные стороны чаще связаны с BIM-логикой, инженерной деталировкой, 2D/3D-подходом, совместной работой и контролем проекта; слабые — с порогом входа, стоимостью владения, интеграциями и меньшей распространённостью по сравнению с Revit в отдельных регионах.

Усреднённое мнение пользователей сети

На G2 в сводке отзывов по ALLPLAN выделяются простота использования, гибкость, эффективное моделирование сложных проектов, детализированное армирование и структурный дизайн; среди ограничений отмечаются слабые места удалённой совместной работы.

На Software Advice среди плюсов встречаются совместная работа и полезность для BIM-методологии, а среди минусов — вопросы интеграций и меньшая распространённость программы в ситуациях, где государственная структура или компания требует другой похожий продукт.

На Capterra UK рейтинг ALLPLAN указан как 3.2 на базе 6 отзывов. В пользовательских оценках встречаются противоположные мнения: один инженер отмечает сильную работу в проектах железобетонных конструкций, полный контроль структуры, арматуры и исполнительных чертежей, но указывает на начальную сложность освоения; другой отзыв положительно оценивает настройку элементов и совместную работу через Bimplus; негативные оценки связаны с поддержкой, обновлениями Windows, печатью и общим восприятием сложности.

Из этого складывается понятный профиль: Allplan Engineering хорошо воспринимается пользователями, которым нужна инженерная глубина и контроль документации. Тем, кто ждёт от программы простоты обычного 2D-редактора, вход оказывается сложнее. Для бюро это означает необходимость обучения, шаблонов, стандартов оформления и грамотного внедрения.

Мнение профильных изданий

AECbytes в материале о запуске Allplan 2025 подчёркивает, что портфель ALLPLAN включает не только основную BIM-систему, но и FRILO, SCIA, SDS2, ALLPLAN Precast, ALLPLAN Civil, ALLPLAN Cloud и BIMPLUS. Такой взгляд важен: Allplan Engineering не стоит оценивать изолированно, потому что его инженерная сила раскрывается в экосистеме расчёта, деталировки, производства и облачной координации.

Engineering.com в публикации о релизах Allplan 2026 выделяет автоматизацию, совместную работу, устойчивость проектных процессов и инструменты для архитекторов, инженеров, деталировщиков, производителей и строителей. Для инженерного пользователя это означает развитие Allplan не как отдельного CAD-редактора, а как Design to Build-платформы.

В отраслевых обзорах BIM-рынка Allplan часто описывается как инженерно ориентированная европейская BIM-платформа с сильной позицией в DACH-регионе и исторически сильной стороной в железобетоне, rebar modeling, бетонной деталировке и formwork planning. Такое описание совпадает с практическим восприятием Allplan Engineering: программа раскрывается в конструктивных и арматурных задачах, а не в простом эскизном моделировании.

Преимущества и ограничения

Плюсы

• Сильная инженерная специализация. Allplan Engineering ориентирован на конструкции, железобетон, армирование, виды, разрезы, ведомости и рабочую документацию.

• 2D и 3D в одном рабочем процессе. Пользователь видит арматуру и как модель, и как чертёж, что помогает находить ошибки в узлах.

• Развитые инструменты армирования. В программе есть 3D-армирование, Place Bars along Surface, автоматизированное армирование стен и колонн, прямое редактирование стержней и сценарии Reinforcement to Field.

• Связь с расчётными процессами. SCIA AutoConverter, SAF, FRILO и Bimplus помогают организовать обмен между физической, аналитической и детализированной моделью.

• Поддержка Open BIM. IFC и Bimplus позволяют работать со смежниками, которые используют другие BIM-среды.

• Хорошая основа для сборного железобетона. Allplan связан с Allplan Precast, локальными видами, элементными планами, проверками и производственной логикой.

• Управление коллизиями. Clash Management и Bimplus помогают выявлять конфликты между объектами и отслеживать замечания.



• Параметризация и автоматизация. Visual Scripting, PythonParts и Properties palette позволяют строить повторяемые рабочие сценарии и настраиваемые объекты.

Минусы

• Сложнее простого 2D-CAD. Пользователю, привыкшему к линиям, слоям и ручным видам, нужно перестроиться на объектную модель и BIM-логику.

• Требовательность к рабочей станции. Для крупных моделей и арматуры нужна современная видеокарта, SSD и достаточный объём RAM.

• Распространённость зависит от региона. В некоторых организациях обязательным стандартом остаются Revit, DWG-процессы или другие платформы.

• Преимущества раскрываются после настройки процессов. Без шаблонов, правил именования, библиотек, стандартов оформления и обучения Allplan Engineering можно использовать неэффективно.

• Интеграции требуют дисциплины. Обмен через IFC, SAF, Bimplus, SCIA и FRILO полезен только при проверке координат, атрибутов, версий модели и ответственности участников.

• Не универсальный визуализатор. Для художественной 3D-графики и рендера лучше использовать отдельные инструменты, например Blender.

Практические сценарии выбора

Для инженера-конструктора

Allplan Engineering стоит выбирать, когда основная задача — проектирование железобетона, армирование, рабочие чертежи и ведомости. В этом сценарии программа даёт больше пользы, чем универсальный CAD, потому что стержни и бетонные элементы остаются объектами модели.

Для BIM-бюро

Allplan Engineering подходит бюро, которое хочет связать модель, расчёт, документацию и координацию. Важное условие — наличие BIM-регламента. Без правил обмена, структуры проекта и проверки атрибутов даже сильная программа не решит организационные проблемы.

Для компании, переходящей с AutoCAD

Переход с Autodesk AutoCAD требует обучения. Сотрудники должны перестать мыслить только листами и слоями, а начать работать с моделью, объектами, свойствами, связями и видами. На первом этапе разумно переносить в Allplan Engineering не все задачи сразу, а один типовой процесс: например, армирование стены, колонны или фрагмента плиты.

Для команды, где доминирует Revit

Если заказчики и смежники требуют RVT-процессы, Autodesk Revit остаётся проще организационно. Allplan Engineering имеет смысл подключать там, где инженерная деталировка железобетона, арматурные ведомости и Allplan/Bimplus-процессы дают заметное преимущество.

Для производства сборных элементов

Allplan Engineering и Allplan Precast логично рассматривать вместе. Для завода важны не только чертежи, но и элементные планы, армирование, закладные, проверки данных и цифровая передача информации. В такой схеме Allplan ближе к производственному процессу, чем обычный BIM-редактор.

Частые ошибки при внедрении Allplan Engineering

Использовать программу как обычный 2D-редактор

Самая распространённая ошибка — купить BIM/CAD-среду и продолжать работать только линиями. В таком режиме теряются преимущества Allplan Engineering: объектная модель, 3D-армирование, ведомости, разрезы из модели, проверки и координация. Для простого 2D-документооборота рациональнее использовать CAD и DWG-инструменты.

Не настроить структуру проекта

Allplan Engineering требует порядка: структура здания, слои, атрибуты, имена, шаблоны листов, стили отображения, правила видов и ведомостей. Без этого модель быстро превращается в набор плохо связанных объектов, а выпуск документации становится ручным.

Игнорировать 3D-проверку арматуры

Арматура, нарисованная только на плане, легко скрывает пространственные конфликты. В Allplan Engineering нужно регулярно проверять 3D-положение стержней, особенно в узлах, проёмах, примыканиях, фундаментах, колоннах и местах пересечения с закладными.

Формировать ведомости до финальной проверки

Ведомость, созданная до завершения модели, содержит временные позиции, дубли или устаревшие данные. Правильнее сначала проверить модель, виды, подписи и марки, затем формировать отчёт и сверять его с листами.

Не согласовать обмен с расчётчиками

SCIA, FRILO, SAF и Bimplus дают сильный рабочий процесс, но только при согласованных правилах. Нужно заранее определить, кто отвечает за физическую модель, кто проверяет аналитическую модель, как передаются изменения, какие атрибуты обязательны и какая версия считается рабочей.

Недооценить требования к компьютеру и серверу

Слабая рабочая станция делает 3D-армирование и большие модели неудобными. Неподходящее сетевое хранение создаёт риск повреждения данных. Для проектного бюро это не второстепенный вопрос, а часть внедрения Allplan Engineering.

Сравнивать программу только с Revit или AutoCAD

Allplan Engineering нельзя оценивать только по логике AutoCAD или Revit. AutoCAD — универсальный CAD, Revit — массовая BIM-платформа, Tekla Structures — сильная деталировка конструкций, Archicad — архитектурная BIM-среда. Allplan Engineering занимает собственное место: инженерное моделирование, железобетон, армирование, документация, Open BIM и Design to Build-процессы.

Практические советы по работе

Начинать с типового узла

Для освоения лучше взять не весь объект, а типовой участок: колонна с выпуском, стена с проёмом, фрагмент плиты, фундаментная зона. Такой участок позволяет отработать полный цикл: модель, армирование, вид, разрез, подписи, ведомость, проверка.

Использовать 3D как рабочий контроль, а не как иллюстрацию

3D-вид в Allplan Engineering нужен не только для презентации. Его стоит открывать при каждом сложном изменении: после размещения арматуры, перед выпуском листа, после переноса отверстия, после корректировки колонны, после обмена IFC.

Хранить шаблоны и стандарты

Проектное бюро должно иметь шаблоны листов, обозначений, видов, слоёв, ведомостей, марок и правил оформления. Без шаблонов каждый специалист будет оформлять по-своему, а проверка документации станет дольше.

Разделять модельные и листовые задачи

Модель отвечает за геометрию, свойства и связи. Лист отвечает за читаемость, масштаб, подписи, размеры и компоновку. Ошибка возникает, когда пользователь пытается исправить модельную проблему на листе текстом или линией. В Allplan Engineering лучше исправлять объект в модели, а не маскировать проблему на чертеже.

Проверять обмен после каждого импорта

После IFC, SAF или облачного обмена нужно проверять не только наличие объекта, но и его смысл:

• правильно ли совпали координаты;

• сохранились ли этажи;

• корректно ли распознаны стены, плиты и колонны;

• не пропали ли атрибуты;

• нет ли дублированных элементов;

• правильно ли отображаются отверстия;

• подходит ли модель для расчёта или деталировки.

Вопросы и ответы

Чем Allplan Engineering отличается от Allplan Architecture?

Allplan Architecture ориентирован на архитектурное моделирование, помещения, отделки, планы, фасады и архитектурную документацию. Allplan Engineering сосредоточен на конструкциях, железобетоне, армировании, инженерных чертежах, ведомостях, связке с расчётом и координации конструктивной модели.

Можно ли работать только в 2D?

Allplan поддерживает 2D/3D-рабочий процесс, но использование только 2D лишает программу значительной части инженерного смысла. Для разовых 2D-чертежей проще использовать CAD. Allplan Engineering раскрывается, когда 2D-документация создаётся на базе 3D-модели и объектной арматуры.

Подходит ли Allplan Engineering для армирования?

Да. Армирование — один из ключевых сценариев программы. В Allplan Engineering есть 3D-армирование, автоматизированное армирование стен и колонн, размещение стержней по поверхности, прямое редактирование форм стержней, ведомости и инструменты проверки коллизий.

Есть ли связь с расчётными программами?

Да. Allplan Engineering связан с расчётными процессами через SCIA, FRILO, AutoConverter, SAF и Bimplus. Такой обмен помогает передавать данные между BIM-моделью, аналитической моделью, расчётом и деталировкой.

Чем Allplan Engineering отличается от Revit?

Revit шире распространён в Autodesk-экосистеме и удобен для команд, где уже используются RVT, DWG, Autodesk Construction Cloud и семейства Revit. Allplan Engineering сильнее ориентирован на инженерную деталировку железобетона, арматурные чертежи, 2D/3D-связку и процессы Allplan/Bimplus/SCIA/FRILO.

Чем Allplan Engineering отличается от Tekla Structures?

Tekla Structures особенно силён в steel detailing, precast и высокоточной конструктивной модели для изготовления. Allplan Engineering удобен как инженерная BIM/CAD-среда для конструктивного проектирования, железобетона, армирования, чертежей, ведомостей и координации.

Подходит ли программа небольшому бюро?

Подходит, когда бюро регулярно выпускает конструктивную документацию и готово настроить шаблоны, стандарты и обучение. Для редких простых чертежей программа будет избыточной. Для регулярных железобетонных проектов Allplan Engineering даёт пользу за счёт связки модели, арматуры и документации.

Итоговая оценка

Allplan Engineering стоит рассматривать как профессиональную BIM/CAD-среду для инженерного проектирования, а не как универсальный графический редактор. Его сильная сторона — связка конструктивной модели, 3D-армирования, чертежей, ведомостей, проверок, Bimplus, SCIA, FRILO и Open BIM-процессов. Программа особенно полезна инженерам и бюро, которые выпускают рабочую документацию по железобетону, работают с плотным армированием, координируют модели и хотят уменьшить ручное дублирование между моделью, расчётом и листами.

Для простого 2D-чертежа достаточно AutoCAD-подхода. Для архитектурного BIM без сложной инженерной деталировки часто удобнее Revit или Archicad. Для производственной стальной деталировки сильнее специализированные решения вроде Tekla Structures и SDS2. Allplan Engineering выбирают там, где важны железобетон, армирование, проверяемая модель, рабочие чертежи, ведомости и дисциплинированный инженерный BIM-процесс.
