WETO VisKon предназначена для создания пространственных моделей крыш, каркасных стен, перекрытий, фахверковых систем, срубов, навесов, ферм и других деревянных конструкций. Модель используется не только для визуального представления объекта: из нее формируются рабочие чертежи, спецификации, перечни деталей и управляющие данные для деревообрабатывающего оборудования.

Программа объединяет три последовательных этапа. Сначала конструктор задает геометрию здания и несущих элементов. Затем детализирует детали, добавляя врубки, пазы, сверления, шипы, выборки и металлические соединители. После проверки модель передается в документацию или в производственный модуль. Благодаря такому подходу изменения не приходится отдельно переносить из трехмерного проекта в чертежи и станочные файлы.

Что представляет собой WETO VisKon

VisKon относится к специализированным системам BIM, CAD и CAM для деревянного строительства. Это не универсальный редактор геометрии и не архитектурный визуализатор. Основными объектами в проекте выступают строительные этажи, стены, кровельные плоскости, стропила, прогоны, балки, стойки, панели, обшивки, соединители и машинные обработки.

Специализация заметна уже в логике построения проекта. При создании крыши пользователь работает не с произвольным набором линий, а с уклонами, опорными высотами, профилями, свесами, коньками, ендовами и стропильными полями. При проектировании стены задаются ее слои, тип каркаса, стойки, обвязки, панели, рейки, изоляция и правила соединения с соседними стенами. Для отдельного бруса можно определить не только форму и сечение, но и операции, которые затем будут выполнены вручную или на CNC-станке.

Основной рабочий результат WETO VisKon включает:

• пространственную модель деревянной конструкции;

• планы, фасады, разрезы и перспективные виды;

• чертежи отдельных деталей;

• монтажные и производственные листы;

• перечни деревянных и металлических элементов;

• расчет количества, длины, площади, объема и материала;

• данные для станочной обработки;

• обменную модель для других CAD- и BIM-систем.

VisKon подходит для проекта, который должен пройти путь от первичной геометрии до изготовления деталей. Для одной только архитектурной концепции возможностей программы больше, чем требуется. Для производственной подготовки ее узкая специализация становится преимуществом: стропило, стойка или балка остаются конструктивным элементом со своим сечением, материалом, положением и набором обработок.

Основные характеристики программы

VisKon не следует смешивать с VisKon Treppe. Последняя предназначена для деревянных лестниц и имеет отдельные инструменты, конфигурации и стоимость. Основная VisKon сосредоточена на крышах, свободных деревянных конструкциях, стенах, перекрытиях и подготовке данных для производства.

Для каких проектов подходит WETO VisKon

Крыши и стропильные системы

Проектирование крыш остается одним из центральных направлений программы. VisKon строит однослойные и многослойные кровельные системы, обычные и двойные стропильные конструкции, вентилируемые крыши, слуховые окна, дополнительные скаты и сложные пересечения.

В проект можно включить:

• рядовые, накосные и ендовные стропила;

• укороченные стропила;

• прогоны и коньковые балки;

• мауэрлаты и опорные брусья;

• стойки, подкосы и затяжки;

• видимую обшивку;

• контробрешетку и обрешетку;

• карнизные доски;

• водостоки и элементы кровельного покрытия;

• мансардные окна;

• дымоходы;

• слуховые окна различных форм.

Встроенный Dachassistent последовательно проводит пользователя через создание этажей, контура, формы крыши и профилей. Для нестандартного здания доступен свободный ввод плана с последующим назначением кровельных профилей. Программа выполняет геометрическое сопряжение кровельных плоскостей и формирует коньки, ребра и ендовы.

Деревянные каркасные дома

Модуль стен работает с многослойными конструкциями. В одной стене поддерживается до десяти слоев, среди которых каркас, панели, CLT/X-LAM, обшивка, рейки, теплоизоляция, кладка и элементы сруба. Аналогичная логика применяется к перекрытиям.

Каркасная стена может содержать:

• нижнюю и верхнюю обвязку;

• вертикальные стойки;

• дополнительные угловые стойки;

• перемычки;

• горизонтальные связи;

• панели обшивки;

• рейки;

• изоляционные слои;

• дверные и оконные проемы;

• технологические отверстия и каналы.

Стены соединяются по настраиваемым правилам. Для угловых, продольных и Т-образных примыканий создаются собственные системы, которые затем автоматически применяются к другим участкам проекта. Слои соседних стен адаптируются к выбранному узлу, а каркас и панели перестраиваются вместе с геометрией.

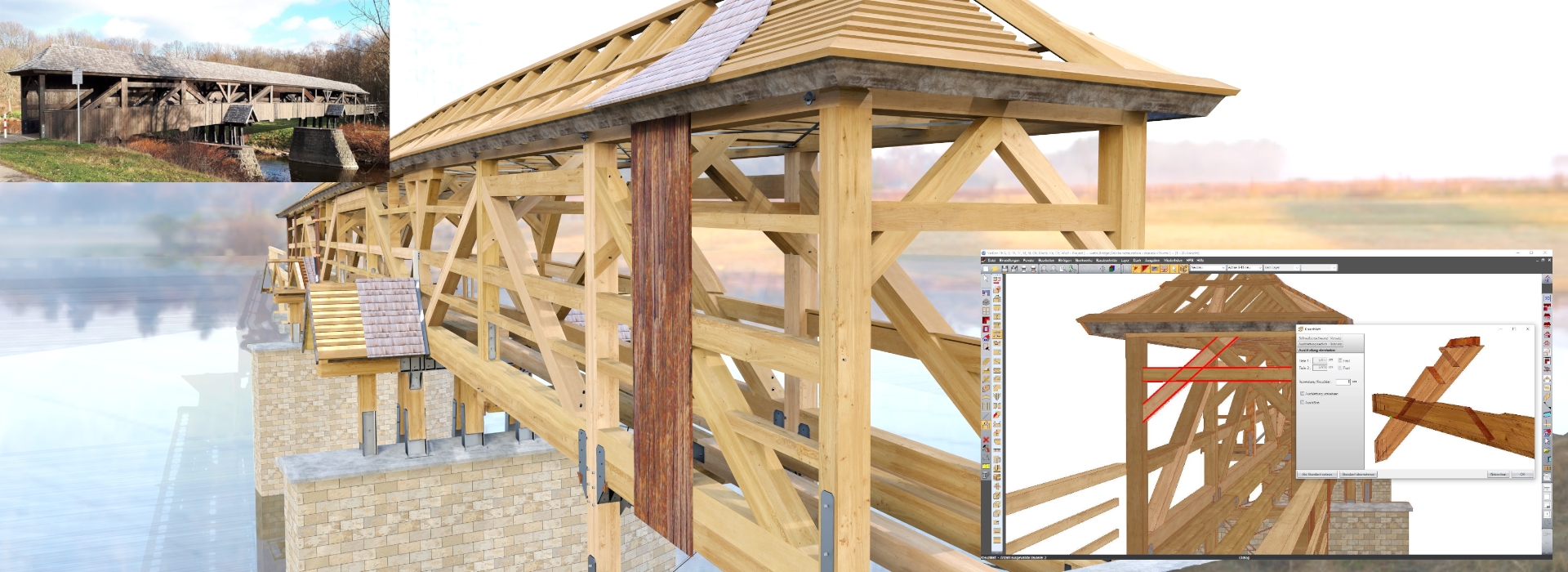

Фахверковые здания и свободные конструкции

Свободное моделирование применяется для объектов, которые нельзя получить стандартным кровельным или стеновым помощником. К ним относятся пространственные фермы, навесы, павильоны, мосты, зимние сады, перголы и сельскохозяйственные сооружения.

Балки и стойки размещаются в выбранной плоскости с фиксированным либо автоматически рассчитываемым расстоянием. Доступны деревянные балки, профилированные тела, клееные гнутые элементы и стальные профили. Каталог металлопроката включает I-, L-, T-, U- и Z-образные сечения.

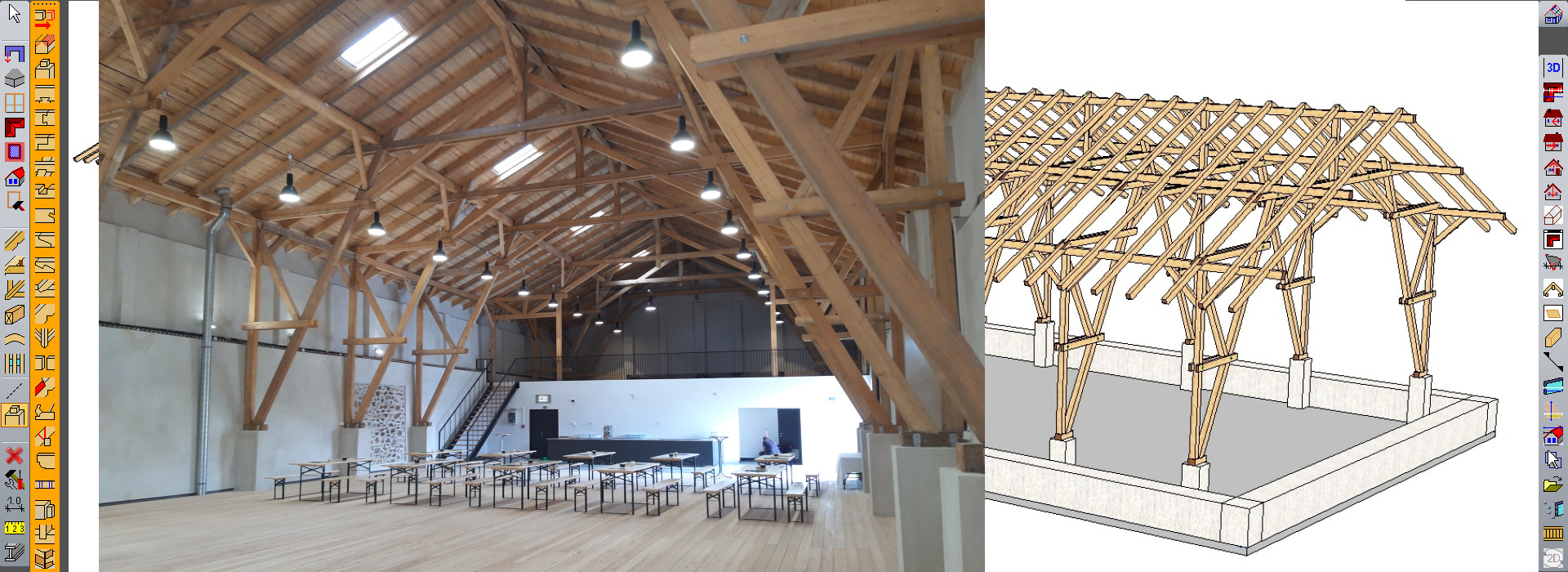

На изображении слева видна рабочая область VisKon с вертикальными панелями команд и трехмерной моделью деревянного каркаса. Справа показана реализованная конструкция. Скриншот хорошо демонстрирует основную идею программы: проект строится из реальных балок, стоек, раскосов и соединений, а не из условной визуальной оболочки.

Бревенчатые и массивные деревянные здания

Модуль стен поддерживает бревенчатые системы, Block House и массивные панели CLT/X-LAM. Для срубов формируются соединения венцов, а к отдельным деталям добавляются сверления, пазы, выборки, зацепы и другие операции. Специальные гребенчатые соединения для бревенчатых стен относятся к дополнительным возможностям конфигурации.

Для массивных панелей предусмотрены:

• создание стен и перекрытий;

• проемы;

• машинные операции;

• подготовка деталей к раскрою;

• nesting;

• отверстия под розетки;

• каналы для инженерных трасс;

• производственные чертежи по слоям.

Реконструкция старых зданий

При реконструкции крыши исходный контур редко бывает прямоугольным, а противоположные опорные линии не всегда расположены на одной отметке. VisKon работает с нерегулярными планами и перекошенными кровельными плоскостями. Автоматическое распознавание контура и уклонов использует импортированные IFC, DWG, DXF, OBJ или BTL-модели.

Для неправильного плана предусмотрено построение парусных кровельных плоскостей с сохранением заданной отметки конька и опорной линии. Такие инструменты применяются при обмерах старых домов, пристроек и исторических деревянных конструкций.

Модульная структура WETO VisKon

VisKon разделена на функциональные модули. Такая схема позволяет комплектовать рабочее место под конкретное производство, но перед приобретением необходимо определить, какие типы конструкций и какой способ выпуска нужны предприятию.

VisKon A: крыши и свободные конструкции

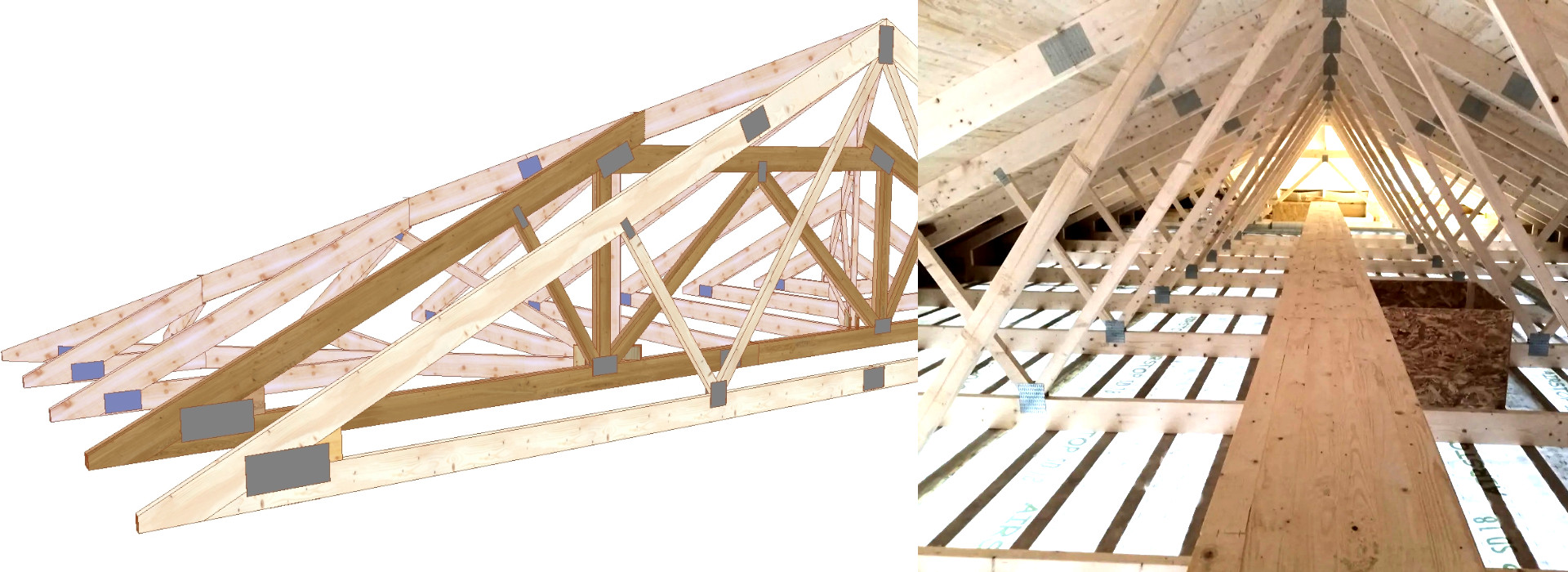

Модуль A охватывает проектирование крыш, ферм, навесов, каркасов, отдельных деревянных деталей и свободных пространственных систем.

В него входят:

• обычные и двойные стропильные конструкции;

• кровельные пакеты для заводской подготовки;

• сложные пересекающиеся крыши;

• свободное размещение балок и стоек;

• слуховые окна;

• дополнительные скаты;

• карнизы и подшивки;

• мансардные окна и дымоходы;

• свободные деревянные соединения;

• металлические балки и соединители;

• автоматические чертежи;

• спецификации;

• предварительный подбор сечений;

• DWG, DXF, IFC и другой обмен.

Именно в VisKon доступны производственные операции, выходящие за рамки более простых решений линейки WETO, включая соединения типа ласточкин хвост.

VisKon B: стены и перекрытия

Модуль B отвечает за каркасные, фахверковые, бревенчатые и массивные деревянные стены, а также за многослойные перекрытия.

Основные функции:

• до десяти слоев в стене или перекрытии;

• автоматическая и ручная элементировка;

• правила соединения стен;

• каркасные стойки и обвязки;

• панели и рейки;

• CLT/X-LAM;

• Block House;

• оконный и дверной редактор;

• производственные чертежи по слоям;

• списки материалов;

• упаковка и деление конструкций по участкам;

• подготовка панелей для обработки.

VisKon C: CNC и станочная передача

Модуль C формирует данные для числового программного управления. Он работает совместно с модулем A, B или с обоими.

Поддерживаются автоматическая нумерация деталей, трехмерные подписи, проверка коллизий и передача производственных операций. Среди форматов и интерфейсов присутствуют Cambium, WUP, BTL, BVN и BVX. Перечень поддерживаемых производственных платформ включает Hundegger, Weinmann, Homag, Krüsi, Schmidler, Soukup, Technowood, SCM, Weinig, Essetre, Biesse, Auertech и Baljer & Zembrod.

Расширения для панельных центров

Дополнительное расширение модуля C предназначено для панельных обрабатывающих центров и многофункциональных мостов. Оно используется при выпуске стеновых и перекрытий элементов, где производству требуется не только обработка отдельных брусьев, но и фрезерование контуров панелей, отверстий, инженерных каналов и линий крепления.

WETO Converter

Конвертер преобразует файлы K1/K2 в формат BTL для одноосевых машин или в BV для Hundegger P10/P8. Это решение ориентировано на более старое оборудование, которое не принимает современные станочные файлы непосредственно. Для работы конвертера требуется модуль VisKon C.

Лицензирование и первый запуск

VisKon поставляется как профессиональная модульная система. Отдельно лицензируются крыши и свободные конструкции, стены и перекрытия, а также машинная передача. Для основных модулей доступны бессрочная покупка и ограниченная по времени аренда.

Такая схема влияет на состав команд внутри установленной программы. Рабочее место проектировщика крыш может включать только VisKon A. Производителю каркасных панелей требуется VisKon B. Для формирования станочных файлов добавляется VisKon C. Объединенная конфигурация A+B+C охватывает здание, крышу, стены, перекрытия и производственный вывод.

После запуска создается проект, в котором задаются:

1. сведения об объекте;

2. система этажей;

3. высотные отметки;

4. наружный контур;

5. состав стен;

6. геометрия крыши;

7. элементы перекрытий;

8. параметры материалов;

9. правила нумерации и документации.

Перед началом моделирования полезно проверить единицы, используемые каталоги, настройки материалов и структуру слоев. Ошибка в исходной высоте этажа или толщине стен затем распространяется на кровельные профили, раскладку балок, проемы и чертежи.

Интерфейс и организация рабочего пространства

Рабочее окно VisKon построено вокруг модели. В верхней части размещено классическое меню, по бокам — вертикальные панели команд. Центральную область занимает 2D- или 3D-вид. Открытые диалоги не заменяют графическое окно: многие параметры изменяются с одновременным просмотром результата.

В программе используются разделы File, Settings, Window, Insert, Modify, Structure, Layer, Roof, Output, History, Timber Elements и Help. Названия зависят от установленного языка интерфейса. В немецкой локализации встречаются меню Datei, Einstellungen, Fenster, Einfügen, Bearbeiten, Dach, Wände, Liste и Hilfe.

Основные типы команд распределены по назначению:

• создание геометрии — крыши, стены, балки, панели и плоскости;

• редактирование — перемещение, копирование, удаление, зеркальное отражение;

• обработка — сверления, пазы, шипы, выборки и профилирование;

• управление видом — 2D, 3D, разрез, фасад, перспектива;

• фильтрация — отображение отдельных типов деталей и слоев;

• документация — размеры, подписи, виды, листы и печать;

• производственный выпуск — списки и станочные форматы.

В трехмерном окне элемент выбирается непосредственно мышью. После выбора открываются команды, соответствующие типу объекта. Для стропила доступны одни операции, для стены — другие, для панели или соединителя — третьи. Такой контекстный подход уменьшает количество неактуальных инструментов на экране.

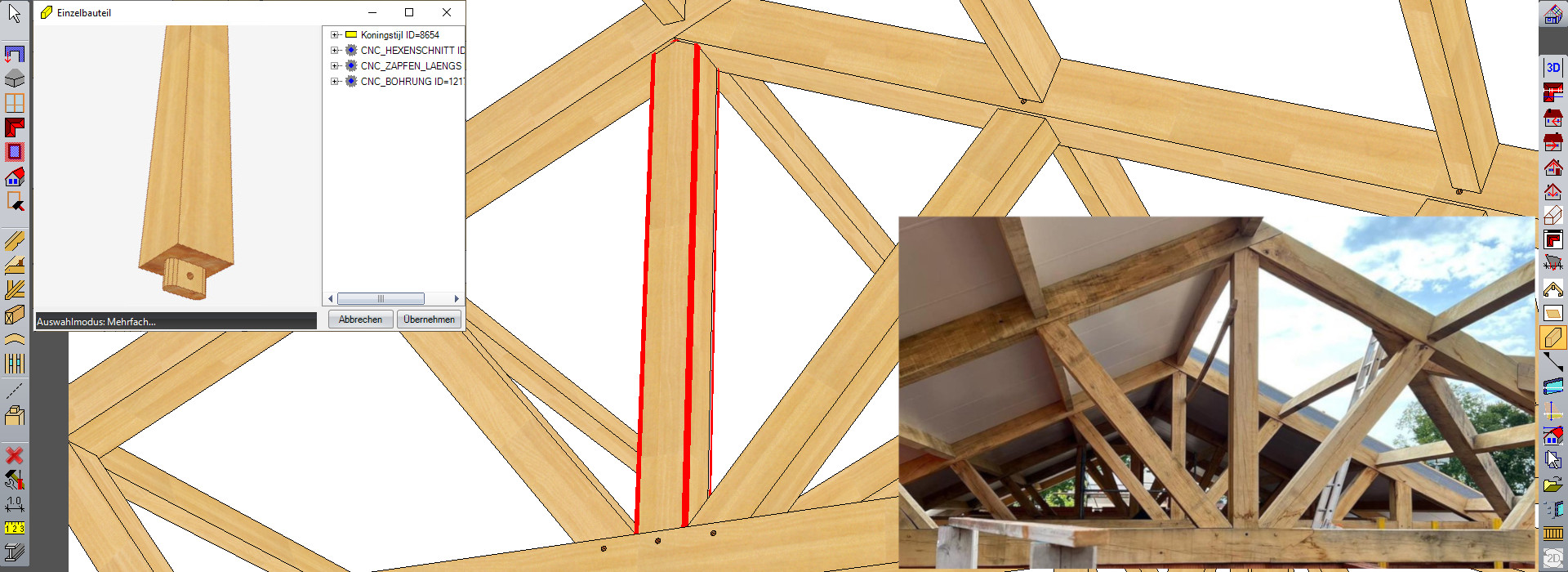

На скриншоте выделена вертикальная деревянная деталь. В левом верхнем диалоге показан просмотр отдельного элемента и дерево его машинных операций. Красные линии в модели обозначают выбранную геометрию. Такой режим используется при проверке конкретного бруса перед выпуском чертежа или CNC-файла.

Навигация по модели

Трехмерная модель вращается, масштабируется и перемещается без перехода в отдельный визуализатор. Для точной работы доступны стандартные ортогональные виды, перспектива, разрезы и 2D-проекции.

Фильтр отображения скрывает ненужные типы конструкций. При работе с крышей можно убрать стены и панели, оставив стропильную систему. При проверке стен отключаются кровельные слои, отделка или вспомогательные объекты. Скрытие не удаляет элементы и не влияет на спецификацию.

Для контроля материала предусмотрен режим, в котором цвет, назначенный материалу для 2D-линий, накладывается поверх текстуры в полупрозрачном виде. Он включается через Einstellungen > Darstellungsmodus, а материалы редактируются через Einstellungen > Material > Material zuweisen/ändern.

Слои

Слои используются для группировки элементов и управления их видимостью. В крупном проекте на отдельные слои выносятся существующие конструкции, новая древесина, стальные детали, вспомогательная геометрия, подложки и разные строительные участки.

Команда удаления нескольких слоев находится в разделе Layer. Диалог позволяет выбрать все элементы списка или снять выбор. Перед удалением необходимо проверить, не размещены ли на слое рабочие детали, поскольку слой связан не только с отображением, но и с объектами модели.

Измерение

Команда Bearbeiten > Messen открывает измерительный диалог. В нем длины можно суммировать, пока окно остается открытым. Инструмент полезен при проверке цепочки расстояний, общей длины нескольких участков или сопоставлении модели с результатами обмера.

Создание нового проекта

Работа начинается с базовой структуры здания. Порядок действий зависит от объекта: стандартный дом удобнее создавать через помощник, а нерегулярный навес или реконструируемую крышу — свободным вводом.

Шаг 1. Создание этажей

Для каждого этажа задаются:

• нижняя отметка;

• высота;

• толщина перекрытия;

• конструкция пола;

• принадлежность стен;

• расположение крыши.

Этажи должны соответствовать реальной системе координат. Для объекта с цоколем, первым этажом и мансардой лучше создать три отдельных уровня, чем моделировать все детали в одной общей плоскости.

Шаг 2. Ввод контура

Контур задается численно или строится по подложке. Для прямоугольного здания достаточно размеров сторон. Для сложного плана используются последовательные точки и вспомогательные линии.

При работе по DWG, DXF, PDF или IFC необходимо проверить:

• масштаб;

• единицы;

• нулевую отметку;

• ориентацию осей;

• замкнутость наружного контура;

• отсутствие дублирующихся линий.

Шаг 3. Стены

В помощнике выбирается определение стены: материал, общая толщина, количество слоев и положение относительно линии ввода. Наружные и внутренние стены можно создавать в одном процессе. После построения в них размещаются окна и двери.

Шаг 4. Перекрытие

Перекрытие формируется по стенам, выбранным точкам, границе плоскости или копированием. Для многослойного перекрытия задаются несущие балки, панели, обшивки и другие слои.

Шаг 5. Крыша

Профиль крыши содержит уклон, опорные отметки, размеры стропил, прогонов, обшивки и кровельного пакета. Изменение профиля выполняется командой Dach > Profil ändern. После подтверждения программа перестраивает зависимые элементы.

Шаг 6. Проверка исходной модели

До деталировки следует проверить:

• совпадение осей стен;

• правильность высот;

• положение перекрытий;

• замыкание кровельных плоскостей;

• направление слоев;

• отсутствие лишних подложек;

• корректность проемов.

Исправление исходной геометрии после назначения сотен соединений занимает больше времени, поскольку изменения затрагивают детали, чертежи и машинные операции.

Импорт исходных данных

VisKon принимает архитектурную и конструктивную геометрию из нескольких распространенных форматов. Импорт используется как подложка, как источник кровельного контура или как основа для дальнейшей обработки.

DWG и DXF

Форматы DWG и DXF применяются для планов, разрезов и пространственной геометрии. VisKon поддерживает двухмерный и трехмерный обмен. Импортированный чертеж удобно размещать на отдельном слое и блокировать от случайного редактирования.

Перед построением стен или крыши по чертежу проверяются:

1. длина известного отрезка;

2. положение начала координат;

3. высота объектов;

4. лишние слои;

5. незамкнутые контуры;

6. повторяющиеся линии.

Для просмотра передаваемых DWG на отдельном рабочем месте подходят Free DWG Viewer и DWG FastView. Полноценное редактирование исходной документации выполняется в AutoCAD или другом совместимом CAD.

PDF

PDF используется как плоская подложка для плана или разреза. Автоматическое распознавание кровельного контура позволяет выбрать линии и превратить их в геометрию крыши. PDF не содержит полноценных строительных объектов VisKon, поэтому после распознавания требуется проверка масштаба и формы.

IFC

IFC применяется для BIM-обмена. VisKon импортирует модель здания, распознает стены, балки и проемы, а также экспортирует собственную модель. Команда вывода IFC4 расположена по пути Datei > Exportieren > IFC 4.

После импорта IFC необходимо проверить классификацию элементов. Архитектурная балка, переданная как обобщенный объект, не приобретает автоматически всех свойств производственного бруса. Для выпуска деталей ее требуется преобразовать или заменить объектом VisKon.

OBJ

OBJ используется для пространственной справочной геометрии. Это может быть модель существующего здания, оборудования, декоративного элемента или окружения. Формат передает форму, но не заменяет BIM-объекты и производственные детали.

BTL

BTL применяется для обмена деревянными деталями и обработками. В VisKon этот формат используется как при импорте, так и в станочной цепочке. Он полезен при передаче модели между разными системами деревянного проектирования или при подготовке производства на совместимом оборудовании.

ArCon и другие интерфейсы

Интерфейс ArCon передает архитектурную модель в VisKon для разработки крыши, размещения слуховых и мансардных окон, дымоходов и изменения кровельной конструкции. Отредактированная крыша возвращается в исходный архитектурный проект.

Моделирование стен и перекрытий

Определение состава стены

Многослойная стена создается через отдельное определение. Для каждого слоя задаются тип, материал, толщина, положение и правила формирования.

Программа поддерживает:

• стойки;

• панели;

• рейки;

• обшивки;

• бревенчатые элементы;

• массивные панели;

• изоляцию;

• кладку;

• металлические профили.

До десяти слоев можно комбинировать в одной конструкции. Внешняя отделка, несущий каркас и внутренняя обшивка остаются отдельными слоями, что позволяет выпускать послойные чертежи и спецификации.

Стойки и обвязки

После построения стены выполняется ее элементировка. Стойки размещаются автоматически с заданным шагом либо вручную. Оконные и дверные проемы вызывают перестроение каркаса: добавляются боковые стойки, перемычки и укороченные элементы.

Для нижней обвязки доступны разные материалы, размеры и продольное смещение. В определении стены можно создать несколько пороговых элементов, выбрать активный и назначить его положение относительно остальных слоев.

Угловые и продольные соединения

Правило соединения определяет, где заканчиваются слои одной стены и как к ним подходит другая. Конструктор создает собственные системы для:

• наружного угла;

• внутреннего угла;

• Т-образного примыкания;

• продолжения стены;

• стыка панелей;

• перехода между разными составами.

Сохраненное правило повторно используется в проекте. Изменение геометрии стены приводит к адаптации слоев и элементов каркаса.

Окна и двери

Редактор проемов поддерживает прямоугольник, ромб, треугольник, круг и дугу. Формы комбинируются для сложных окон. Проем можно разместить в 2D или непосредственно в 3D, после чего каркас перестраивается с учетом его положения.

В чертежах доступен выбор направления просмотра проема — снаружи или изнутри стены. Это важно для производственной документации, поскольку одинаковый проем выглядит зеркально в зависимости от стороны монтажа.

Электрические отверстия и каналы

Для массивных и панельных стен создаются отверстия под розетки и трассы для проводки. Настройки розетки сохраняются как стандарт, после чего повторно выбираются из каталога.

Для инженерного канала можно:

• назначить опорный слой;

• сформировать замкнутую область;

• определить ширину;

• создать выборки в пересекаемых панелях;

• добавить выборки в нижней и верхней обвязке.

Эти операции предназначены не только для изображения. При наличии производственного модуля они передаются на оборудование как машинные обработки.

Перекрытия

Перекрытия, как и стены, поддерживают до десяти слоев. Несущие балки раскладываются горизонтально либо в произвольной плоскости. Панели делятся по контуру, а для каждого слоя создается отдельное представление.

В проекте можно получить:

• общий план балок;

• послойные планы;

• чертежи панелей;

• перечень материалов;

• маркировку;

• производственные файлы;

• план погрузки и упаковки.

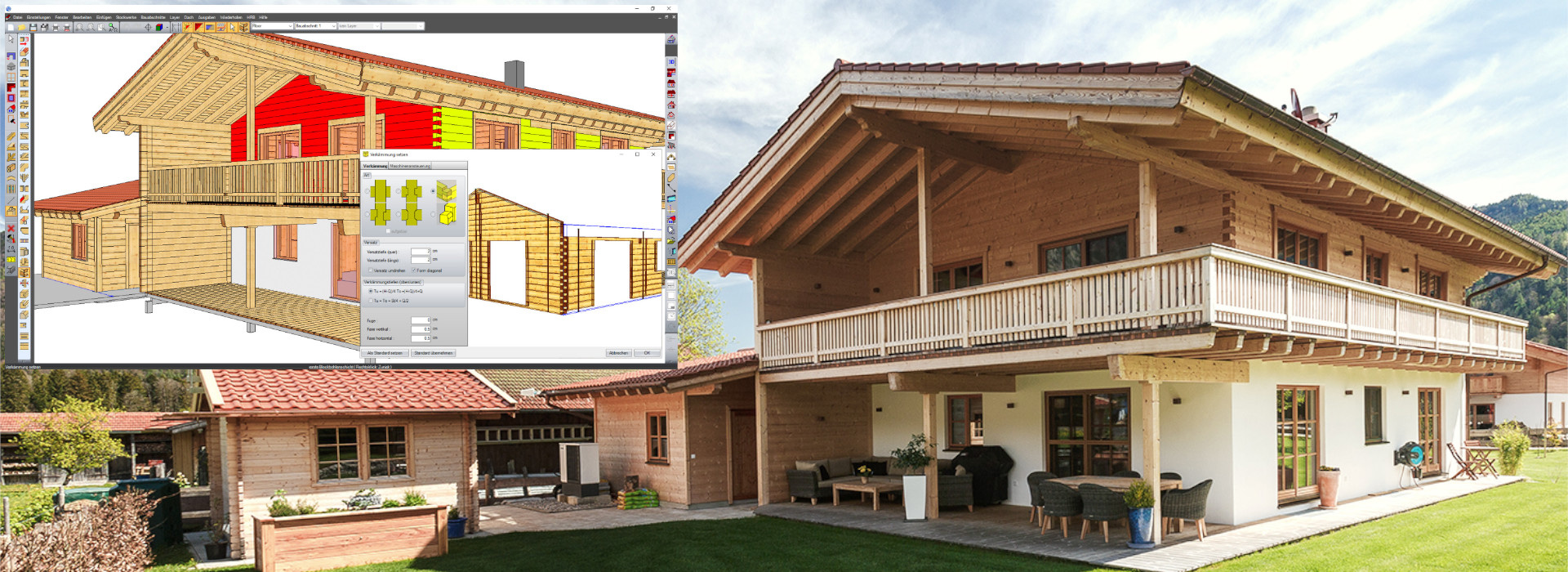

Слева показана модель с выделенными элементами стены и открытым диалогом соединения. Разные цвета используются для контроля отдельных деталей и слоев. Справа находится реализованный дом, форма которого соответствует модели.

Проектирование крыши

Формирование контура

Для типового здания применяется Dachassistent. В нем последовательно вводятся размеры здания, тип крыши, этажи, стены, проемы и кровельные параметры. Нестандартный объект строится свободным контуром.

Программа выполняет расчет кровельных плоскостей даже для плоских участков с уклоном 0°. Отдельные поверхности можно вручную пересекать с другими плоскостями, обрезать и превращать в полноценные кровельные участки.

Настройка профиля

Команда Dach > Profil ändern открывает параметры выбранной кровельной плоскости. Здесь задаются:

• уклон;

• опорная высота;

• положение конька;

• высота и ширина стропил;

• размеры прогонов;

• видимая обшивка;

• карнизная доска;

• строгание;

• положение затяжек;

• утепленная зона;

• кровельный пакет.

Изменение уклона можно выполнять с сохранением заданной высоты конька. Противоположная плоскость автоматически подстраивается под новые параметры.

Стропильные поля

Стропила распределяются с постоянным или переменным межосевым расстоянием. Пользователь задает крайние элементы и правило заполнения промежутка. Поддерживаются обычные стропила, видимые стропила, дополнительные накладки и наклонные выносные элементы.

Ручное стропило остается частью системы и учитывается при копировании стропильного поля. Это важно при крыше, где несколько элементов были сдвинуты из-за дымохода, окна или архитектурного выступа.

Накосные и ендовные элементы

Команда вставки накосных и ендовных стропил работает по пересечению плоскостей. Элемент создается с учетом опорных поверхностей, а его положение и разгрузка корректируются в 3D.

Поддерживаются разные способы обработки нижней части:

• смещение по основанию;

• подрезка снизу;

• опускание;

• выборка;

• сопряжение с соседними деталями.

При нестандартной ендове можно добавить отдельную ендовную доску даже для частично разрезанных кровельных плоскостей.

Слуховые окна

Gauben-Assistent создает распространенные формы слуховых окон:

• двускатную;

• вальмовую;

• односкатную;

• трапециевидную;

• круглую;

• летучую мышь;

• остроконечную.

При размещении слухового окна в крыше программа автоматически обрезает стропила и затяжки, формирует стойки и обвязочные элементы. Конструктор затем проверяет полученные узлы и при необходимости корректирует отдельные детали.

Мансардные окна и дымоходы

Мансардное окно или дымоход вставляется в выбранную плоскость. Программа формирует проем и перестраивает стропила вокруг него. Автоматическая операция не отменяет проверки: необходимо контролировать расстояния до соседних стропил, положение перемычек и соответствие реальному монтажному узлу.

Кровельные пакеты

Кровельный пакет состоит из нескольких слоев. В него включаются обшивка, изоляция, мембраны, контробрешетка, обрешетка и покрытие. Слои используются для визуализации, количественного расчета и заводской подготовки кровельных элементов.

Библиотека покрытия содержит более 800 типов черепицы. Диалог раскладки рассчитывает количество и ширину рядов. Для элементов покрытия создается карта подрезки. Она открывается через Fenster > Neue 2D-Ansicht > 3D-Flächen: пользователь выбирает покрытие на нужной поверхности и получает список обрезаемых деталей с прямоугольными размерами заготовки.

В левой части изображения открыта модель крыши и диалог обработки выбранного соединения. Красный контур показывает активную геометрию. Справа находится построенный деревянный интерьер с аналогичной системой стропил и стоек.

Свободное моделирование балок и ферм

Стандартный кровельный помощник ускоряет типовые проекты, но не ограничивает геометрию здания. Свободная балка создается в выбранной плоскости и получает реальное поперечное сечение. Ее можно перемещать, поворачивать, копировать, зеркально отражать и обрезать.

Инструмент применяется для:

• ферм;

• пространственных решеток;

• подкосов;

• арок;

• навесов;

• павильонов;

• мостов;

• декоративных конструкций;

• исторических каркасов;

• нестандартных узлов.

Множественное размещение балок и стоек выполняется вдоль выбранной плоскости. Расстояние между элементами задается фиксированно или рассчитывается по доступной длине. Для повторяющейся фермы это позволяет сначала построить одну раму, затем распределить копии по зданию.

Гнутые деревянные детали создаются как отдельные элементы. Для стальных балок используется каталог профилей DIN 1025 и DIN 1026. Металлический элемент входит в модель, чертежи и список материалов, но его обработка отличается от обработки деревянного бруса.

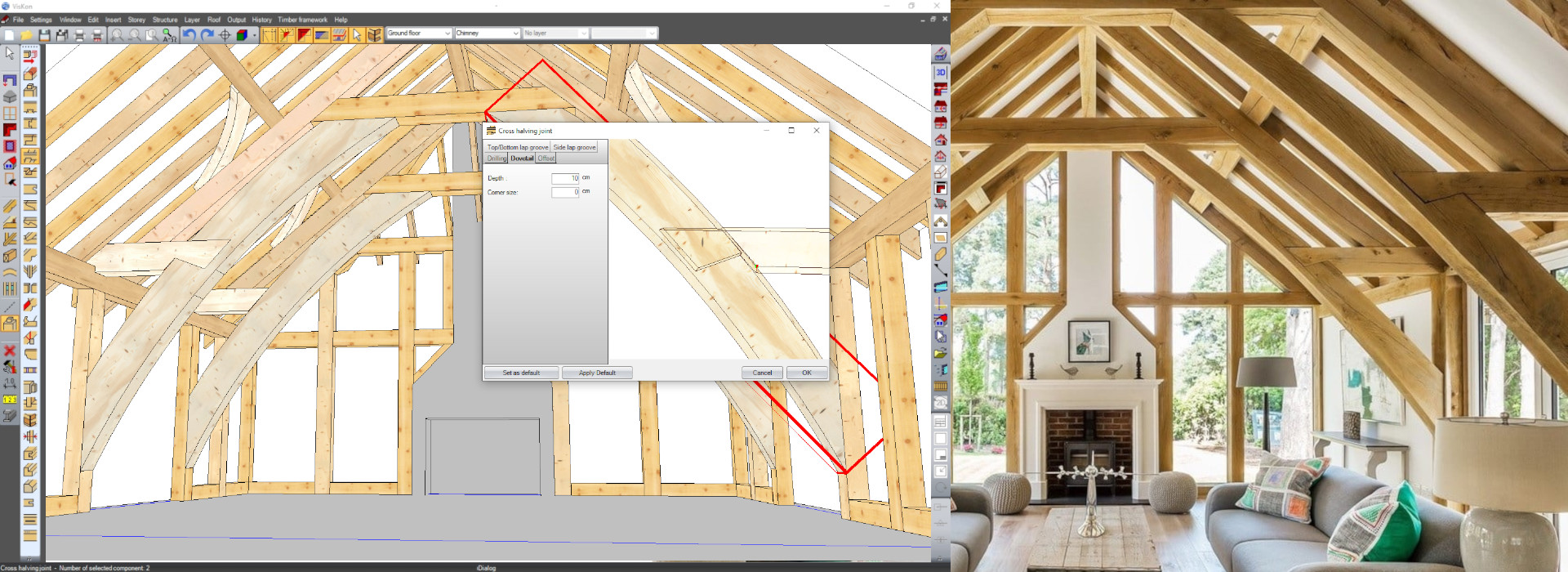

Этот пример показывает применение свободного моделирования за пределами жилого дома. В модели присутствуют стойки, раскосы, ригели, кровельные элементы и сложные узлы пространственного каркаса.

Обработки деревянных деталей

Производственная точность зависит не только от положения балок, но и от операций на каждой детали. VisKon хранит обработки как отдельные параметры, связанные с брусом.

Контролируемый рез

Контролируемый рез обрезает выбранную деталь по поверхности другой детали или заданной плоскости. Используется для торцов стропил, стоек, подкосов и перемычек.

Врубки и выборки

К этой группе относятся:

• посадочные врубки;

• пазы;

• полупотайные соединения;

• поперечные выборки;

• продольные выборки;

• диагональные выборки;

• выборка по ограниченной области.

Глубина и положение задаются численно. После операции модель показывает фактический объем удаляемого материала.

Шип и паз

Соединение создается между двумя деталями. Пользователь задает размеры шипа, глубину паза, смещение и положение. Машинный модуль проверяет, соответствует ли операция возможностям выбранного типа оборудования.

Ласточкин хвост

Параметрическое соединение ласточкин хвост относится к профессиональным операциям VisKon. Геометрия задается вместе с ответной выборкой. Такая операция требует совместимого инструмента и правильного направления обработки, поэтому ее необходимо проверять в представлении отдельной детали.

Соединение вполдерева

Поддерживаются одиночные, встречные и крестообразные варианты. Для пересекающихся элементов можно задать, какая деталь выбирается сверху, какая снизу и как распределяется глубина.

Косые и крюковые стыки

VisKon формирует прямые и крюковые продольные соединения, используемые для сращивания балок. В геометрию включаются уступы, наклонные поверхности и ограничители.

Сверления

Свободное сверление задается положением, диаметром, глубиной и направлением. Несколько отверстий размещаются по линии или копируются вместе с соединителем. Сквозные отверстия и глухие сверления различаются параметрами.

Профилирование и строгание

Профилирование изменяет продольную форму детали. Строгание задается для отдельных сторон или через параметры кровельного профиля. Общая глубина строгания настраивается в Einstellungen > Allgemein > Programmeinstellungen.

Фаски и фальцы

Фаски создаются на выбранных ребрах. Фальц задается прямоугольным или закругленным профилем. Количество и положение операций не ограничиваются одной стороной бруса.

Коррекция сечения для станка

Команда Bearbeiten > Maschineneinheiten > Querschnittskorrektur задает отдельную поправку для каждой стороны сечения. Она применяется, когда геометрия производственной заготовки отличается от номинального сечения модели, например при профилированном брусе.

Металлические соединители

В VisKon используются балки, пластины, уголки, подвесы и опоры стоек. Соединитель вставляется как трехмерный объект, связывается с деревянными деталями и участвует в документации.

Типовой порядок работы:

1. выбрать узел;

2. вставить соединитель из каталога или импортировать трехмерный объект;

3. задать положение и ориентацию;

4. совместить отверстия с деревянными деталями;

5. создать сверления;

6. проверить пересечения;

7. включить соединитель в список металла;

8. добавить размеры и обозначения на чертеж.

Сохраненный узел можно применять повторно. Это полезно для серии одинаковых подвесов балок, опор стоек или пластин фермы. При копировании необходимо проверять направление: зеркальный узел может требовать зеркальной детали или другого расположения отверстий.

Каталог металлических соединителей расширяется импортом трехмерных моделей. Однако визуальная модель пластины сама по себе не создает производственные операции: сверления и выборки должны быть связаны с деревянными деталями.

Проверка модели

Перед выпуском документации проводится несколько уровней контроля.

Геометрический контроль

Проверяются:

• пересечения балок;

• зазоры;

• незакрытые стыки;

• неправильные торцевые резы;

• смещенные стойки;

• дублирующиеся детали;

• несовпадение стен и перекрытий;

• выход элементов за контур.

Контроль обработок

Для каждой ответственной детали открывается представление отдельного элемента. В нем видны все машинные операции. Обработки проверяются в последовательности, в которой они связаны с деталью.

Особое внимание требуется для:

• глубоких выборок;

• пересекающихся сверлений;

• шипов у края;

• косых резов;

• операций на коротких деталях;

• обработок с нескольких сторон;

• пазов под металлические пластины.

Проверка коллизий

Модуль C содержит автоматическое обнаружение коллизий. Оно помогает выявить пересечение деталей или конфликт операций. Проверка не заменяет инженерную оценку узла: геометрически допустимое соединение должно соответствовать проектным нагрузкам и технологии изготовления.

Проверка структуры данных

Команда Einstellungen > Allgemein > Datenstruktur prüfen контролирует внутреннюю структуру проекта и удаляет двойные записи, вызывающие проблемы со слоями. Ее полезно запускать после крупных импортов, длительного редактирования и объединения нескольких частей модели.

Контрольный список перед выпуском

• все элементы имеют материал и сечение;

• направления деталей проверены;

• ручные изменения не потеряны после пересчета;

• соединители привязаны к нужным элементам;

• отверстия соответствуют соединителям;

• отсутствуют случайные копии;

• номера деталей уникальны;

• слои документации настроены;

• спецификация не содержит служебные объекты;

• станочный формат соответствует оборудованию;

• резервная копия проекта сохранена.

Чертежи и документация

VisKon формирует документацию непосредственно из модели. Изменение геометрии отражается в новых видах после пересчета, поэтому чертежи не требуется заново строить линиями.

Планы

План показывает расположение стен, балок, стропил или панелей в выбранной горизонтальной плоскости. Видимость настраивается по типам элементов и слоям.

На план добавляются:

• размеры;

• отметки высоты;

• обозначения;

• позиции;

• оси;

• контуры проемов;

• подписи материалов;

• направления раскладки.

Высотные отметки вставляются через Einfügen > Bemaßung/Beschriftung > Einzelmaße > Höhenkoten. При наложении нескольких возможных отметок открывается список выбора.

Фасады и разрезы

Разрез создается через заданную плоскость. Он используется для проверки кровельного профиля, положения прогонов, высоты стен, перекрытий и внутренних связей.

Редактирование может выполняться одновременно в разрезе и 3D. Добавленный в разрезе элемент появляется в пространственной модели, а изменение в 3D отражается в проекции. Размеры и подписи вставляются непосредственно в разрез.

Чертеж отдельной детали

Команда Fenster > Neue 2D-Ansicht > Bauteilzeichnung создает производственный чертеж выбранного элемента. На нем отображаются:

• общий контур;

• сечение;

• длина;

• торцевые резы;

• отверстия;

• пазы;

• выборки;

• позиция;

• материал;

• направление;

• машинный номер.

Материал включается в перечень параметров чертежа. Для плотника это позволяет различать детали одинакового сечения из разных пород, сортов или классов материала.

Чертеж стены

Стена выводится целиком или послойно. Для каждого слоя настраиваются цвет, размеры и обозначения. Каркасный план показывает стойки, обвязки и перемычки, панельный — раскладку листов, слой реек — направление и шаг обрешетки.

Автоматическая размерная схема дополняется вручную. Конструктор может убрать второстепенные размеры, добавить монтажные цепочки и выделить контрольные расстояния.

Режим Plan

Специальный режим компоновки собирает на листе планы, разрезы, фасады, перспективы и трехмерные виды. Каждый вид получает масштаб и рамку. Листы используются для печати и передачи производству.

3D PDF и изображения

Трехмерная модель экспортируется через Datei > Exportieren > 3D-Modell. В 3D PDF могут передаваться номера CNC-деталей. Для обычных иллюстраций поддерживается вывод JPG и BMP, а листы сохраняются в PDF.

Спецификации и перечни материалов

Списки формируются по данным модели. Деревянные и металлические элементы разделяются, а стены, перекрытия и кровельные пакеты могут группироваться по слоям.

В таблицу включаются:

• позиция;

• название;

• материал;

• сечение;

• длина;

• количество;

• площадь;

• объем;

• принадлежность к этажу;

• принадлежность к стене или пакету;

• номер детали;

• производственный участок.

Список настраивается под задачу. Для закупки нужны материал, сечение, длина и объем. Для участка сборки важнее позиция, количество и принадлежность к стене. Для станка используются машинный номер, размеры заготовки и набор операций.

Данные экспортируются в Microsoft Excel и другие табличные форматы. Экспорт удобен для расчета закупки, сортировки по сечению и подготовки производственного задания.

Проверка спецификации

Перед передачей списка необходимо:

1. исключить справочные объекты;

2. проверить единицы;

3. объединить одинаковые материалы;

4. отделить чистовые размеры от размеров заготовки;

5. проверить округление;

6. сравнить количество деталей с моделью;

7. убедиться, что соединители включены;

8. проверить дублирующиеся позиции.

Спецификация отражает состояние модели. Пропущенный материал или случайная копия бруса автоматически попадает в итоговый перечень.

Подготовка данных для CNC

Модуль C переводит геометрию деталей и операций в формат оборудования. Это не обычный экспорт трехмерной модели. Каждая операция сопоставляется с машинной единицей: пилением, фрезерованием, сверлением, выборкой или маркировкой.

Нумерация

Перед передачей детали получают CNC-номера. Номер связывает модель, чертеж, этикетку и станочный файл. Автоматическая нумерация исключает повторение, но после удаления и добавления элементов необходимо проверить последовательность.

Ориентация детали

Для станка важны локальные стороны бруса. Одна и та же модель, повернутая вокруг продольной оси, может обрабатываться с другой стороны. Перед экспортом проверяются:

• начало и конец;

• верхняя и нижняя сторона;

• левая и правая грань;

• положение маркировки;

• доступ инструмента.

Машинные форматы

В VisKon используются:

• BVN;

• BVX;

• BTL;

• WUP;

• Cambium;

• IST.

Для оборудования Hundegger применяются BVN и другие совместимые интерфейсы, для Weinmann — WUP или BTL, для Krüsi и Schmidler — IST и BTL. Конкретный формат выбирается по модели станка и установленному постпроцессору.

Панельная обработка

Для стеновых линий формируются:

• контуры панелей;

• отверстия;

• проемы;

• линии крепления;

• каналы;

• маркировка;

• номера стен.

В настройках WUP можно отдельно включить фрезерование контуров стен и выбрать способ обработки отверстий. Экспортируются линии крепежа на панелях и инженерные трассы.

Контроль перед запуском

Станочный файл необходимо сопоставить с трехмерным представлением детали. Проверяются:

• количество операций;

• направление сверлений;

• доступность инструмента;

• глубина пазов;

• отсутствие пересечений;

• длина заготовки;

• корректность сечения;

• машинный номер;

• соответствие постпроцессора.

VisKon вводит технологические ограничения, когда выбранную геометрию нельзя надежно выполнить на определенном оборудовании. Соединение, допустимое в одной ориентации, может блокироваться в другой из-за недоступности инструмента.

Обмен данными с другими программами

DWG и DXF обеспечивают наиболее универсальный CAD-обмен. IFC удобнее для координации здания, поскольку передает не только линии. BTL важнее для производственной цепочки деревянных конструкций. OBJ используется для формы, но не несет полноценной производственной семантики.

VisKon не заменяет AutoCAD при редактировании общего комплекта архитектурных чертежей и не выполняет ту же задачу, что SketchUp, ориентированный на свободное концептуальное моделирование. Эти программы используются рядом с VisKon, когда проекту требуется универсальная графика или архитектурная подача.

Рабочие сценарии

Небольшая плотницкая мастерская

Без CNC-модуля VisKon используется для моделирования, выпуска чертежей и перечней деталей. Плотник получает размеры, виды соединений и маркировку, после чего выполняет обработку ручным или стационарным инструментом.

Такой сценарий требует особенно подробных чертежей отдельных элементов. На листах должны быть показаны все стороны детали, размеры пазов, диаметры сверлений и положение торцевых резов.

Производство с собственным станком

Модель проходит полный цикл:

1. геометрия здания;

2. деталировка;

3. соединения;

4. проверка;

5. нумерация;

6. спецификация;

7. CNC-вывод;

8. контроль в станочном программном обеспечении;

9. обработка;

10. сортировка деталей.

Преимущество состоит в отсутствии повторного ручного ввода операций оператором. Требование к качеству модели при этом выше: ошибка в детали непосредственно переходит в производственный файл.

Передача в сторонний центр обработки

Предприятие без станка создает модель и передает BTL, BVN или другой согласованный формат подрядчику. До начала проекта стороны определяют:

• формат;

• версию интерфейса;

• допустимые операции;

• правила нумерации;

• размеры заготовок;

• способ маркировки;

• состав контрольных чертежей.

Проектное бюро

Конструктор получает архитектурную модель в IFC, DWG или DXF, строит производственную деревянную систему и возвращает координационную модель. Основной выпуск включает рабочие чертежи, спецификации и данные изготовителю.

Реконструкция крыши

Исходные размеры переносятся в VisKon, строятся нерегулярные плоскости, затем размещаются стропила, прогоны и соединения. Модель помогает согласовать новую конструкцию с существующими стенами и сохранить фактические отметки конька.

Системные требования

Для 64-разрядной установки используются следующие минимальные параметры:

Эти параметры позволяют запустить программу, но крупная модель с большим количеством панелей, текстур, обработок и импортированной геометрии требует более производительного рабочего места. На скорость влияют процессор, объем памяти, видеокарта и накопитель.

Для рабочих проектов разумно использовать:

• многоядерный процессор современного класса;

• не менее 16 ГБ оперативной памяти;

• дискретную видеокарту;

• SSD;

• монитор с достаточным разрешением для модели и диалогов;

• регулярное резервное копирование на отдельный накопитель.

Эти рекомендации относятся к организации производительного рабочего места, а не к минимальному порогу запуска.

Производительность на крупных проектах

Основную нагрузку создают не размеры здания сами по себе, а количество объектов и сложность их представления.

На скорость влияют:

• число балок и панелей;

• количество слоев стен;

• подробность металлических соединителей;

• число машинных операций;

• импортированные OBJ-объекты;

• текстуры;

• прозрачные материалы;

• количество открытых видов;

• автоматическая размерная документация.

Как уменьшить нагрузку

Скрывать ненужные категории. При редактировании одной стены не требуется отображать все кровельные слои и отделку здания.

Разделять проект по участкам. Этажи, секции и производственные пакеты удобнее контролировать отдельно.

Упрощать справочную геометрию. Импортированная архитектурная модель должна содержать только необходимые элементы.

Не дублировать соединители. Высокополигональные модели крепежа заметно увеличивают объем файла.

Закрывать лишние виды. Несколько разрезов и перспектив требуют дополнительного пересчета.

Проверять структуру данных. Команда контроля удаляет двойные записи, влияющие на слои и стабильность.

Обучение и документация

VisKon сочетает помощники и свободное моделирование, поэтому обучение лучше строить по этапам.

Первый этап: геометрия

Сначала осваиваются:

• этажи;

• контуры;

• стены;

• кровельные плоскости;

• навигация;

• выбор объектов;

• перемещение и копирование;

• виды и разрезы.

Второй этап: деревянные элементы

После базовой геометрии изучаются:

• стропильные поля;

• прогоны;

• стойки;

• перекрытия;

• свободные балки;

• сечения;

• материалы;

• слои.

Третий этап: соединения

Следующий блок включает:

• резы;

• выборки;

• шипы;

• сверления;

• профилирование;

• соединители;

• копирование узлов.

Четвертый этап: документация

Пользователь осваивает чертежи деталей, стен, планы, разрезы, размеры, позиции, списки и компоновку листов.

Пятый этап: производство

CNC-обучение проводится на тестовых деталях. Сначала создается простая балка с одним резом и сверлением, затем добавляются выборки, шипы и сложные соединения. Каждый файл проверяется в программном обеспечении станка до обработки древесины.

Для разных поколений VisKon доступны руководства, материалы об изменениях и учебные видео. Документация включает точные пути команд, изображения диалогов и описание параметров.

Сравнение с аналогами

Сводная таблица

WETO VisKon и SEMA

SEMA также является специализированной 3D CAD/CAM-системой для деревянного строительства. Она охватывает крыши, каркасные конструкции, панели, лестницы, кровельный металл, количественные расчеты и станочную передачу. Дополнительные пакеты автоматизируют обшивку, раскладку панелей и экспорт на центры обработки.

VisKon удобна для предприятия, которому требуется модульная комбинация крыш, стен и CNC. SEMA охватывает более широкий круг смежных отраслевых задач, включая лестницы и листовой металл в общей продуктовой экосистеме. Выбор определяется принятой технологией, оборудованием, библиотеками и подготовкой сотрудников.

WETO VisKon и Dietrich’s

Dietrich’s строит рабочий процесс вокруг диалогового проектирования. Для крыши используются профиль и строительный помощник, автоматическое распределение стропил, обрамление окон и дымоходов, слуховые окна, покрытие и обшивка.

Обе программы ориентированы на реальное изготовление, а не только на визуальную модель. Различия проявляются в интерфейсе, структуре модулей, правилах автоматизации и локальной поддержке. Предприятию следует сравнивать одинаковый тестовый проект: сложную крышу, стеновой элемент, комплект чертежей и файл для своего станка.

WETO VisKon и cadwork

cadwork известна свободным трехмерным моделированием деревянных и гибридных конструкций. Система формирует чертежи отдельных балок, панелей, монтажные виды, списки и станочные данные. Она применяется для timber frame, post-and-beam, панельного и массивного строительства.

VisKon сочетает свободную геометрию с большим количеством специализированных помощников для крыш и стен. cadwork особенно заметна в сложном произвольном моделировании и крупных международных производственных процессах. Обе системы требуют отдельного обучения и настройки выпуска.

WETO VisKon и hsbDesign

hsbDesign работает на базе AutoCAD или Revit. Пользователь получает знакомую среду Autodesk и специализированные инструменты для каркасных стен, панелей, чертежей, ведомостей и CNC.

VisKon является самостоятельной программой и не требует AutoCAD или Revit как основы. hsbDesign рациональнее для предприятия, где проектирование уже построено вокруг Autodesk. VisKon удобнее как отдельная вертикальная система с собственной логикой крыш, стен и станочной передачи.

WETO VisKon и универсальные редакторы

SketchUp быстро строит концептуальную форму, но деревянная балка в обычной модели не получает автоматически машинные операции, производственный номер и чертеж детали. AutoCAD создает точные чертежи и трехмерную геометрию, однако без специализированного расширения не формирует технологическую цепочку VisKon.

Универсальный редактор подходит архитектору, которому нужна форма и презентация. VisKon выбирают, когда результатом должны стать изготовленные деревянные детали.

Отзывы пользователей и профильных изданий

Публичных независимых отзывов о VisKon меньше, чем о массовых CAD-программах. Продукт используется в узкой профессиональной среде, а обсуждения сосредоточены на форумах плотников, материалах производителей оборудования и отраслевых публикациях.

Что ценят пользователи

Положительно оцениваются:

• прямая связь модели со станком;

• детальная работа со стропильными системами;

• выпуск чертежей из одной модели;

• свободные деревянные соединения;

• сочетание крыш и каркасных стен;

• производственные списки;

• работа с нестандартными конструкциями.

Предприятия, использующие VisKon совместно с оборудованием Weinmann, отмечают стабильную передачу данных из проекта на производственную линию. Модель применяется для крупных деревянных объектов, а производственная цепочка обеспечивает переход от подготовки данных к автоматической обработке.

Какие ограничения отмечаются

Повторяющиеся сложности связаны не с отсутствием основных инструментов, а с профессиональной глубиной системы:

• требуется знание деревянных узлов;

• перед CNC-выводом необходимо понимать ориентацию деталей;

• состав функций зависит от приобретенных модулей;

• интерфейс содержит много специализированных команд;

• нестандартные узлы требуют ручной проверки;

• качество результата зависит от точности исходного обмера;

• обучение нельзя ограничить просмотром нескольких общих уроков.

VisKon обсуждается в профессиональной среде как Abbundsoftware — система производственной подготовки деревянных деталей. Ее сравнивают не с простыми строительными планировщиками, а с SEMA, Dietrich’s и другими профессиональными комплексами.

Мнение профильной прессы

Профильные архитектурные и строительные издания выделяют работу VisKon с кровлями и многослойными деревянными системами: каркасом, фахверком, срубом и стоечно-балочной конструкцией.

В отраслевых материалах VisKon рассматривается как часть реальной производственной цепочки с деревообрабатывающим оборудованием. Основное внимание уделяется передаче данных, автоматической обработке и изготовлению деталей на действующем предприятии.

Усредненная оценка

Общее впечатление от профессиональных материалов следующее: WETO VisKon ценят за объединение 3D-модели, рабочих чертежей и станочной обработки. Главный порог входа связан с необходимостью освоить не только интерфейс, но и технологию деревянного строительства. Для разового эскиза программа избыточна. Для регулярного проектирования крыш, каркасных стен и производственных деталей ее специализация оправдана.

Стоимость и варианты лицензии

VisKon продается по модулям. Крыши и свободные конструкции, стены и перекрытия, а также CNC-передача имеют отдельные лицензии. Для основных модулей доступны бессрочная покупка и аренда.

Структура лицензирования включает следующие условия:

• VisKon A приобретается отдельно;

• VisKon B приобретается отдельно;

• VisKon C приобретается отдельно;

• машинный модуль требует A, B или оба модуля;

• аренда оформляется на ограниченный период;

• бессрочная лицензия не ограничена сроком использования;

• обучение и поддержка могут оплачиваться отдельно.

Цена WETO VisKon зависит от состава рабочего места. Сравнивать следует не одну цифру, а полный комплект:

1. основной модуль;

2. модуль стен;

3. CNC;

4. постпроцессор;

5. интерфейсы;

6. обучение;

7. внедрение;

8. обслуживание;

9. дополнительные рабочие места.

Предприятию без станка не требуется покупать CNC только ради чертежей. Производству каркасных панелей, напротив, недостаточно одного кровельного модуля.

Преимущества и недостатки

Плюсы:

• программа создана специально для деревянных конструкций;

• крыши, стены, перекрытия и свободные балки объединяются в одном проекте;

• доступна работа в 2D и 3D;

• кровельные помощники ускоряют создание типовых и сложных крыш;

• поддерживаются до десяти слоев стены или перекрытия;

• модель содержит реальные сечения, материалы и обработки;

• доступны врубки, пазы, шипы, сверления и соединения ласточкин хвост;

• создаются чертежи отдельных деталей;

• формируются планы, фасады, разрезы и монтажные виды;

• спецификации экспортируются в Excel;

• поддерживаются DWG, DXF, IFC, PDF, OBJ и BTL;

• есть производственные интерфейсы для распространенных CNC-платформ;

• автоматическая нумерация связывает модель, чертеж и станок;

• правила стеновых соединений сохраняются для повторного применения;

• программа подходит для реконструкции и неправильных кровельных контуров;

• поддерживаются деревянные и металлические элементы.

Минусы:

• полный функционал разделен между несколькими платными модулями;

• освоение требует знания деревянных конструкций;

• профессиональные соединения нельзя надежно применять без понимания станочной технологии;

• программа работает в Windows;

• сложные проекты предъявляют повышенные требования к оборудованию;

• после автоматического построения узлы все равно требуют контроля;

• импортированная BIM-модель не заменяет полноценные производственные объекты;

• для станочной передачи необходим совместимый постпроцессор;

• публичных независимых обзоров и пользовательских оценок немного;

• программа избыточна для простого архитектурного эскиза.

Типичные ошибки

Неверный масштаб подложки

План импортируется, стены строятся по линиям, а затем выясняется, что размеры отличаются в 10 или 1000 раз. До моделирования необходимо измерить известный участок.

Ошибка в высоте этажа

Неправильная отметка влияет на стены, перекрытие, опорные высоты крыши и длину стоек.

Незамкнутый контур

Разрыв между двумя линиями препятствует автоматическому формированию стены, плиты или кровельной плоскости.

Случайное зеркальное направление стены

Слои наружной и внутренней стороны меняются местами. Ошибка приводит к неправильным угловым соединениям и послойным чертежам.

Дублирование элементов

Копия балки остается точно поверх исходной. В 3D это почти незаметно, но в списке появляются две детали.

Ранняя деталировка

Пазы, сверления и соединители добавлены до утверждения общей геометрии. Последующее изменение крыши требует переработки узлов.

Непроверенное автоматическое обрамление

Помощник создает перемычки вокруг окна или дымохода, но полученная схема не учитывает конкретное инженерное решение проекта.

Неверная ориентация детали

Чертеж выглядит правильно, но операция передается на противоположную сторону станка.

Неактуальная нумерация

После удаления и добавления элементов номера не пересчитаны. Чертежи и этикетки перестают соответствовать станочным файлам.

Экспорт без проверки

Файл передается на оборудование сразу после формирования. Правильный порядок включает просмотр каждой ответственной детали и контроль в программном обеспечении станка.

Практическая инструкция: проектирование деревянного навеса

1. Создайте проект

Задайте название объекта, систему координат и единицы. Для простого навеса достаточно одного строительного уровня.

2. Постройте вспомогательный контур

Введите прямоугольник по габаритам навеса. Для асимметричной конструкции задайте отдельные точки углов.

3. Разместите стойки

Выберите свободную балку, задайте квадратное или прямоугольное сечение и вертикальное направление. Первую стойку установите по точке контура, остальные создайте копированием.

Проверьте:

• одинаковую нижнюю отметку;

• высоту;

• ориентацию сечения;

• расстояние между осями.

4. Добавьте продольные балки

Создайте балки между стойками. Торцы обрежьте по опорным плоскостям. Для одинаковых сторон используйте копирование или зеркальное отражение.

5. Постройте поперечные связи

Добавьте ригели и подкосы. Подкос удобнее строить непосредственно в 3D между двумя контрольными точками.

6. Создайте крышу

Для простой односкатной или двускатной крыши задайте контур и профиль. Укажите уклон, свес и сечение стропил.

7. Распределите стропила

Выберите крайние стропила и выполните заполнение поля с фиксированным или автоматически рассчитанным шагом.

8. Добавьте кровельный пакет

Создайте видимую обшивку, контробрешетку, обрешетку и покрытие. Состав пакета должен соответствовать реальной конструкции.

9. Детализируйте узлы

В местах опирания стропил создайте посадочные врубки. Для стоек и балок добавьте выбранный тип соединения, сверления или металлические пластины.

10. Проверьте каждую деталь

Откройте стойки, балки и стропила в режиме отдельного элемента. Убедитесь, что операции не пересекаются и расположены на правильных сторонах.

11. Выполните нумерацию

Назначьте номера деталям. Одинаковые элементы должны иметь согласованную систему позиций.

12. Создайте чертежи

Сформируйте:

• общий план;

• фасады;

• поперечный разрез;

• перспективный вид;

• чертежи стоек;

• чертежи балок;

• чертежи стропил;

• список древесины;

• список соединителей.

13. Подготовьте производственный выпуск

Для ручного изготовления распечатайте чертежи деталей. Для CNC сформируйте файл нужного формата, откройте его в станочном программном обеспечении и проверьте операции.

На модели показаны стропила, нижний пояс, вертикальные и диагональные связи, а также металлические соединительные пластины. Фотография справа позволяет сопоставить проектное расположение элементов с собранной конструкцией.

Кому подойдет WETO VisKon

Плотникам и кровельщикам

Программа подходит для регулярного проектирования крыш, стропильных систем, навесов, пристроек и нестандартных деревянных узлов. Чертежи деталей используются при ручной обработке.

Производителям деревянных домов

Модуль стен охватывает каркас, панели, CLT/X-LAM, срубы и многослойные перекрытия. Послойные чертежи и списки материалов применяются для заводской подготовки.

Предприятиям с CNC

VisKon связывает модель с Hundegger, Weinmann, Homag, Krüsi, Schmidler и другим оборудованием. Основная ценность заключается в передаче обработок без повторного ввода.

Проектным бюро

Программа подходит бюро, которое разрабатывает производственную часть деревянного здания и обменивается IFC, DWG или DXF с архитекторами.

Специалистам по реконструкции

Свободный контур, распознавание кровельных поверхностей и работа с перекошенными крышами полезны при старых зданиях и сложных обмерах.

Кому лучше выбрать другое решение

Для концептуальной визуализации без производственной деталировки достаточно SketchUp. Для универсальных чертежей разных строительных дисциплин удобнее AutoCAD. Для предприятия, уже работающего в Revit или AutoCAD с деревянной автоматизацией, рассматривается hsbDesign. Для крупной международной производственной цепочки также сравниваются SEMA, Dietrich’s и cadwork.

Часто задаваемые вопросы

WETO и VisKon — одно и то же?

WETO — разработчик и семейство программ. VisKon — профессиональная BIM/CAD/CAM-система этой линейки для деревянного строительства.

Можно ли проектировать только крыши?

Да. Для крыш, ферм, навесов и свободных конструкций используется модуль VisKon A.

Подходит ли программа для каркасного дома?

Да. Модуль B создает многослойные стены, стойки, обвязки, панели, проемы и перекрытия.

Можно ли работать без CNC-станка?

Да. Из модели выпускаются чертежи и спецификации для ручного изготовления или передачи стороннему производству.

Нужен ли отдельный модуль для станка?

Да. Станочная передача относится к VisKon C и требует модуль A, B или оба.

Создает ли VisKon рабочие чертежи?

Да. Программа формирует планы, фасады, разрезы, перспективы, чертежи стен, перекрытий и отдельных деталей.

Поддерживается ли IFC?

Да. Доступны импорт и экспорт IFC, включая IFC4.

Поддерживаются ли DWG и DXF?

Да. VisKon выполняет двухмерный и трехмерный обмен DWG/DXF.

Можно ли импортировать PDF?

Да. PDF используется как подложка, в том числе для распознавания кровельного контура.

Есть ли работа с CLT/X-LAM?

Да. Массивные стены входят в модуль стен и поддерживают специальные машинные операции.

Сколько слоев может быть в стене?

До десяти слоев.

Поддерживаются ли бревенчатые дома?

Да. VisKon работает с Block House и бревенчатыми элементами. Отдельные типы гребенчатых соединений относятся к расширениям.

Есть ли предварительный расчет сечений?

В программе присутствует инструмент предварительного статического подбора для стропил, прогонов и других элементов. Он не заменяет полный расчет и проверку инженером-конструктором.

Можно ли проектировать стальные детали?

Да. Доступны стальные балки типовых сечений и металлические соединители.

Поддерживаются ли слуховые окна?

Да. Помощник создает двускатные, вальмовые, односкатные, трапециевидные, круглые и другие формы.

Можно ли выпускать Excel-списки?

Да. Настраиваемые перечни экспортируются в Microsoft Excel и другие форматы.

Работает ли VisKon на macOS?

Основная настольная установка рассчитана на 64-разрядную Windows.

Чем VisKon отличается от LigniKon?

LigniKon относится к более простым решениям линейки WETO. VisKon содержит профессиональные свободные конструкции, расширенные соединения и производственные операции, включая ласточкин хвост.

Чем VisKon отличается от VisKon Treppe?

VisKon Treppe предназначена для проектирования и изготовления деревянных лестниц. Основная VisKon работает с крышами, стенами, перекрытиями и свободными деревянными конструкциями.

Итоговая оценка

WETO VisKon ориентирована на предприятия, которым нужна не только модель деревянного здания, но и производственный результат. Программа объединяет кровельные помощники, многослойные стены, свободные балки, детальные соединения, чертежи, спецификации и CNC-передачу.

Для плотника без станка наибольшую ценность представляют точная трехмерная деталировка и чертежи отдельных элементов. Для производителя каркасных домов важны послойные стены, панели, перекрытия и автоматическая документация. На предприятии с CNC основным аргументом становится единая цепочка от конструкции до машинного файла.

Ограничения связаны с модульным лицензированием, Windows-платформой и сложностью профессионального освоения. VisKon требует понимания деревянных узлов и производственной технологии, зато не заставляет собирать рабочий процесс из универсального CAD, отдельных таблиц и ручного программирования операций.
