FrameBuilder-MRD

FrameBuilder-MRD Machine Ready Designer for SketchUp — специализированное расширение для SketchUp, рассчитанное на проектирование light steel frame structures и подготовку данных для изготовления каркасов из тонкостенного стального профиля. Программа не относится к универсальным 3D-редакторам: её рабочая область сосредоточена на LSF/LGS-конструкциях, стеновых панелях, балках, перекрытиях, roof trusses, сборочных схемах, Bill of Materials, оценке стоимости и CNC-файлах для roll-forming-оборудования.

Главная логика FrameBuilder-MRD строится вокруг связки SketchUp-модели и производственной подготовки. Пользователь работает в знакомой 3D-среде SketchUp, но получает инструменты не для свободного моделирования любой геометрии, а для создания каркаса, разбиения его на панели, нумерации компонентов, подготовки чертежей, расчёта материалов и передачи данных на станки. Поэтому программа особенно интересна тем, кто уже использует SketchUp, но хочет перейти от визуальной модели к machine-ready output для изготовления LGS-панелей.

FrameBuilder-MRD подходит для проектировщиков ЛСТК, деталировщиков, производителей стеновых панелей, небольших prefab-команд и компаний, которым нужна связка между архитектурной 3D-моделью и производством. В отличие от общего CAD-подхода, где каркас часто приходится собирать вручную из линий, блоков и отдельных деталей, здесь основные элементы LGS framing создаются специализированными модулями: Wall, Roof, Floor / joist, Free Tool и Custom Framer.

Программа не заменяет инженерную экспертизу и не превращает SketchUp в полный BIM-комплекс для всех дисциплин здания. Её назначение уже: быстро построить light steel frame building, подготовить панели, получить сборочные документы, сформировать материалы и выгрузить machine files для совместимого оборудования. Для пользователя, которому нужен общий чертёжный пакет, ближе будут AutoCAD, DWG FastView или Free DWG Viewer; FrameBuilder-MRD работает в другой плоскости — в деталировке и подготовке тонкостенного стального каркаса.

Для каких задач подходит FrameBuilder-MRD

FrameBuilder-MRD используют там, где проектирование ЛСТК должно заканчиваться не только красивой 3D-картинкой, но и производственным набором данных. В программе создают стеновые панели, floor joists, балки, roof trusses, сложные участки крыши, проёмы, связи, нестандартные frame-компоненты и производственные документы. Основные операции привязаны к реальному процессу изготовления: модель разбивается на элементы, компоненты получают номера и метки, материалы попадают в ведомости, а геометрия передаётся в CNC files.

Программа закрывает следующие рабочие задачи:

• построение стеновых панелей для light gauge steel buildings;

• добавление door openings и window openings с разными header configurations;

• проектирование floor joists и балок перекрытия;

• генерация roof trusses, включая mono и gable trusses;

• создание layout-документов для расположения панелей;

• формирование panel documents для сборки отдельных стен;

• подготовка assembly diagrams для компонентов и всей конструкции;

• расчёт Bill of Materials и estimate;

• экспорт данных в Excel для материалов и стоимости;

• подготовка machine run files для roll-forming-производства;

• настройка machine file templates под разные форматы оборудования.



FrameBuilder-MRD особенно полезен в проектах, где каркас должен быть не нарисован приблизительно, а разложен на производимые элементы. Для дома, пристройки, складского навеса, модульного блока или roof structure программа позволяет пройти путь от начального плана до набора панелей, чертежей и файлов для станка. Это отличает её от обычной 3D-визуализации, где модель может выглядеть убедительно, но не содержит достаточной производственной информации.

Отдельное преимущество программы — работа с floor plan tracing. Пользователь берёт план, обводит его в SketchUp и на этой основе формирует стены. Такой сценарий удобен при переводе архитектурного наброска или 2D-плана в LGS framing: сначала фиксируется контур, затем программа создаёт панели, после чего в них добавляются проёмы, связи, top plates, nogs и остальные элементы.

Для небольших производителей FrameBuilder-MRD интересен коротким циклом: от модели до оценки стоимости и документов. В программе есть инструменты для costing and invoicing, Bill of Materials и estimate, поэтому деталировщик получает не только геометрию, но и основу для коммерческого расчёта. Это важно для компаний, которые не держат большой BIM-отдел и работают по проектам разного масштаба.

Место программы в рабочем процессе SketchUp

FrameBuilder-MRD работает как SketchUp extension. Это означает, что базовая 3D-среда, навигация, сцены, виды, орбита, измерения и визуальная проверка модели остаются в SketchUp, а специальные команды для LGS framing добавляет само расширение. Такой подход делает программу понятной для пользователей, которые уже привыкли строить модели в SketchUp, но меняет назначение модели: она становится не только визуальной, а производственной.

SketchUp в этой связке отвечает за пространство модели и визуальный контроль. FrameBuilder-MRD добавляет инструменты, которые превращают геометрию в light steel framing components. Пользователь видит стены, стойки, перемычки, фермы, балки, связи, профили и отверстия, а не абстрактные линии. При проверке модели можно вращать каркас, смотреть стыки, контролировать положение openings и отслеживать, как панели собираются в общий объект.

В стандартном SketchUp можно нарисовать металлический каркас вручную, но это не решает производственную задачу. Ручная геометрия остаётся набором объектов без понятной логики нумерации, спецификации, машинного экспорта и сборочных схем. FrameBuilder-MRD добавляет слой данных и правил: элементы получают назначение, параметры, связи с панелями и место в производственной документации.

Такой рабочий процесс подходит для пользователей, которым не нужна тяжёлая BIM-платформа, но требуется контролируемая деталировка. Модель можно использовать для обсуждения с заказчиком, проверки геометрии, подготовки справочных чертежей для инженеров и council submission, а затем переходить к Panel Documents, Assembly Pack и CNC files. Возможность использовать SketchUp-среду также полезна при визуализации: модель можно показывать в 3D, делать сцены и демонстрировать последовательность сборки.

Интерфейс и логика работы

Работа в FrameBuilder-MRD начинается внутри SketchUp. После установки расширение добавляет собственные toolbars и команды для создания элементов LGS frame. Пользователь запускает SketchUp, активирует плагин, проходит регистрацию при загрузке и вводит license key. В рабочем процессе важны не отдельные кнопки сами по себе, а порядок действий: сначала создаётся геометрическая основа, затем выбираются профиль и параметры frame-компонентов, после этого формируются стены, проёмы, перекрытия, фермы и документы.

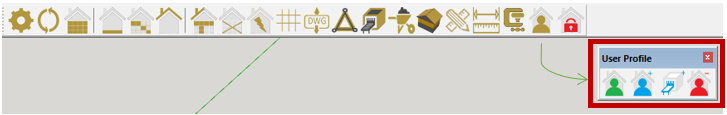

Интерфейсная логика FrameBuilder-MRD строится вокруг модулей. Команды Wall module используются при создании и редактировании стен; Roof module отвечает за roof trusses и сложные крыши; Free Tool Module нужен для свободного построения custom frames; Custom Framer Module применяется, когда требуется рама в 3D-пространстве под нестандартным углом. Это удобнее, чем общий набор линий и профилей: каждый инструмент связан с конкретным типом строительного элемента.

В версии 6.0.0 в программе появился Quick Menu. Он открывается при выборе компонента и содержит common functionality и batch commands. Через такие команды синхронизируют свойства от исходного компонента к нескольким выбранным целевым объектам. В больших моделях это снижает объём ручного редактирования: вместо повторного изменения одинаковых параметров по одному пользователь переносит свойства на группу деталей. Quick Menu можно отключить и снова включить через global settings.

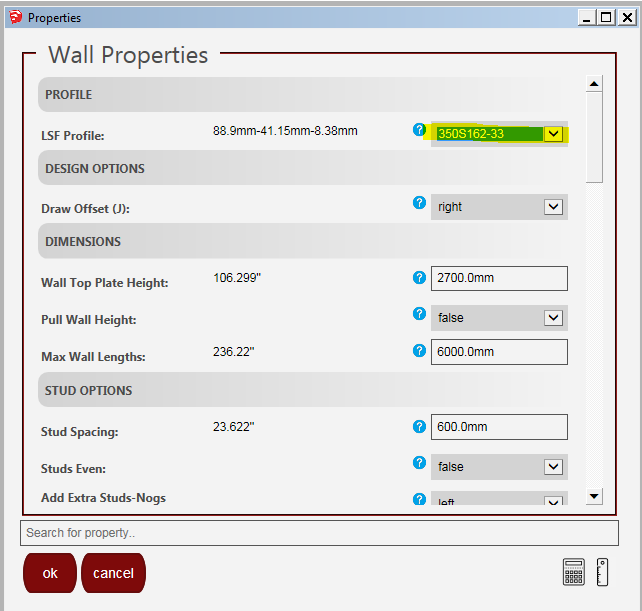

В той же ветке добавлена настройка properties windows: окна свойств можно скрывать или минимизировать. Для деталировщика это важно при плотной модели, где одновременно нужно видеть сам каркас, размеры, панельные элементы и параметры компонента. Когда окно свойств занимает слишком много места, его сворачивают и возвращают только на этапе настройки.

Программа использует naming convention для компонентов. В release notes 6.0.0 указано переименование subcomponents: например, stud становится Stud, а king_stud — KingStud. Такая нормализация названий важна не для визуального удобства, а для дальнейшей обработки: понятные имена элементов помогают читать состав панели, проверять структуру модели и готовить корректную документацию.

Основные модули и инструменты FrameBuilder-MRD

Wall module

Wall module — один из центральных модулей программы. В нём создаются стеновые панели, добавляются openings, настраиваются headers, pocket configuration, splitpoint, top plates, нумерация и вывод wall panel drawings. Для FrameBuilder MRD обзор стенового модуля особенно важен, потому что именно стены чаще всего становятся основой LGS-проекта: по ним задаётся план здания, расположение дверей и окон, порядок панелей и логика сборки.

В типовом сценарии пользователь сначала подготавливает floor plan, затем трассирует контур и генерирует стены. После этого в стенах добавляются door openings и window openings. Для проёмов задаются header configurations, а при необходимости используются pocket options. В версии 5.0 появился splitpoint option in wall module, top plates стали разделяться при добавлении pocket configuration, а также появилась опция Export to Scottsdale ScotSteel.

Wall module работает не только с прямыми стенами. В версии 5.0 добавлена Auto Generate Irregular shape wall frames from faces — функция для автоматической генерации стеновых frame-элементов по нестандартным faces. Это полезно при геометрии, которая не укладывается в простой прямоугольный контур. Для деталировки нестандартных участков такая возможность уменьшает количество ручного построения.

В версии 6.0.0 Wall module получил linear sequence options for numbering order. При выборе линейной последовательности программа нумерует компоненты вдоль начала и конца стены. Это практическая функция для сборки: монтажнику и производственному участку проще читать панель, когда последовательность элементов соответствует направлению стены. Там же добавлена опция accommodate pockets within opening header configuration и исправлена ситуация, когда staggered nogging не появлялся после вставки opening.

На изображении видно, как стеновая панель представляется не просто набором стоек, а структурой с проёмом, перемычками и размерами. Такой вид важен для Panel Documents: производителю нужна не абстрактная 3D-модель, а читаемое представление отдельной панели с высотами, ширинами, профилями, порядком элементов и точками крепления.

Roof module

Roof module предназначен для создания roof trusses и элементов каркаса крыши. Программа работает с mono и gable trusses, а также с complex roofs. В версии 6.0.0 добавлены New Roof Design Options for complex roofs и Staggered Horizontal Option для roof frame components. В том же обновлении исправлена ошибка с roof overhang web diagonals, которые не появлялись в mono и gable trusses.

Проектирование крыши в FrameBuilder-MRD важно тем, что фермы не остаются декоративной моделью. Они становятся частью производственного набора: их можно включить в панельные документы, нумеровать, готовить для сборки и связывать с машинным производством. В версиях 4.9.x и 5.0 развивались функции для truss frames: например, в 5.0 появилась Auto Generate Irregular shape trusses frames from faces, а в 4.9.5 добавлялись gutter configuration options для gable roof и исправлялись roof-related bugs.

Roof module полезен в проектах, где крыша состоит из повторяющихся и нестандартных участков. Деталировщик видит диагонали, горизонтальные элементы, опорные зоны, свесы и общий шаг ферм. При изменении параметров важно проверять не только форму крыши, но и то, как фермы будут собираться, маркироваться и передаваться в производственные документы.

Floor, joist и beam tools

Инструменты для floor framing закрывают перекрытия, joists и beams. В программе можно создавать каркас перекрытия как набор стальных элементов с отверстиями, соединениями и рамой по периметру. Для LGS framing это отдельная задача: перекрытие должно совпадать с планом стен, учитывать направление несущих элементов, шаг joists, возможные openings и связь с другими панелями.

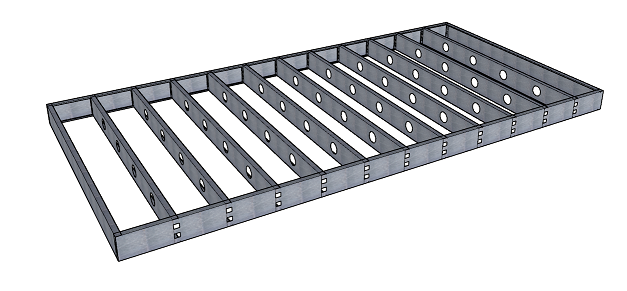

Визуально перекрытие выглядит проще, чем крыша или стеновая панель с проёмами, но производственно оно не менее важно. Неправильное направление joists, несогласованный периметр или пропущенное отверстие приводят к ошибкам при сборке. FrameBuilder-MRD помогает держать floor framing внутри той же модели, где уже есть стены и roof trusses, поэтому пользователь контролирует весь стальной каркас здания в единой 3D-среде.

Free Tool Module

Free Tool Module — один из самых характерных инструментов FrameBuilder-MRD. Он нужен для свободного проектирования frame-компонентов в 3D, когда стандартных Wall, Roof или Floor tools недостаточно. Этот модуль позволяет проектировать и tool any frame in 3D.

Free Tool Module используется для нестандартных рам, дополнительных элементов, специальных участков, custom components и геометрии, которую нельзя удобно получить через обычную генерацию стен или ферм. В обучающих материалах по Free Tool Module рассматриваются icons, designing frames from reference lines, generating and tooling frame according to specification, а также рабочие tips and tricks.

Главная ценность модуля — он оставляет пользователю свободу SketchUp-моделирования, но переводит результат в LGS-компоненты. В обычном SketchUp свободная линия остаётся линией. В FrameBuilder-MRD она может стать основой для frame, который затем получает tooling и входит в производственную подготовку.

Custom Framer Module

Custom Framer Module появился в версии 6.0.0. Это generic set of tools для построения custom frame в 3D space, под любым углом и с любым числом top plates. Такой модуль нужен, когда геометрия объекта не описывается стандартной вертикальной стеной, обычной фермой или простым перекрытием.

Custom Framer Module полезен при нестандартных фасадных участках, специальных навесах, сложных связях, наклонных элементах и конструкциях, где профиль должен идти не по привычной ортогональной сетке. В версии 6.0.0 для Custom Frame Module также добавлена Staggered Horizontal Option. Это расширяет контроль над распределением горизонтальных элементов в custom frame.

Metal Cladding

Metal Cladding в истории FrameBuilder-MRD упоминается как отдельный модуль, для которого в версии 6.0.0 исправлены ошибки при загрузке новых user profiles и последующих сбоях cladding module. Этот блок не стоит смешивать с общим проектированием стен: cladding связан с дополнительной оболочкой и настройками профилей, а не с базовой генерацией несущих frame-компонентов.

Для пользователя важен практический вывод: при работе с cladding нужно следить за профилями и проверять загрузку пользовательских настроек. Ошибки профиля в такой программе влияют не только на внешний вид, но и на выпуск материалов, соответствие элементов и дальнейшую сборку.

Как создаётся проект в FrameBuilder-MRD

Подготовка среды

Перед началом работы устанавливается совместимая версия SketchUp, затем в него добавляется FrameBuilder-MRD.rbz extension file. Для установки используется штатный механизм SketchUp Extension. При первом запуске плагин проходит регистрацию, после чего вводится license key. Для установки и регистрации важны три условия: Windows 7+, SketchUp 2019+ и Microsoft Excel 2010+. SketchUp 2023 не поддерживается; совместимыми указаны 2026, 2025, 2024, 2022, 2021, 2020, 2019, 2018 limited и 2017 limited.

Для рабочего проекта подготовка среды означает не только установку. Нужно заранее определить, для какого производства создаётся модель: Howick, FrameMac, FrameCAD, Pinnacle, UNBAK, XHH, BOSJ, FrameTec или другой поддерживаемый сценарий. От этого зависят machine file templates, профили, правила tooling и формат конечных CNC files.

Подготовка floor plan

Проектирование начинается с плана. В SketchUp можно построить контур стен или использовать floor plan как основу для tracing. Инструмент Trace a Floor Plan позволяет обвести план и быстро сгенерировать стены. Это один из удобных сценариев FrameBuilder-MRD для пользователей, которые получают входные данные в виде 2D-плана, но должны подготовить LGS-модель.

На этом этапе важно контролировать:

• единицы измерения в модели;

• направление стен;

• непрерывность контура;

• расположение наружных и внутренних стен;

• будущие door openings и window openings;

• участки, где потребуется split frame или pocket configuration;

• соответствие контура производственным ограничениям профиля.

Ошибка на этапе плана переносится дальше: если стена построена в неправильном направлении, нумерация, start arrow, panel drawings и assembly logic могут стать неудобными для сборки. Поэтому после генерации стен модель проверяется в 3D, а не только сверху.

Генерация стен и настройка openings

После создания стен пользователь добавляет openings. Для дверей и окон настраиваются размеры, положение, header configuration и дополнительные параметры. В Wall module доступны операции, связанные с pocket configuration, splitpoint и top plates. В версиях 4.9.x и 5.0 заметно развивалась именно эта часть: исправлялись door openings, stick frame pocket, split frame options, FrameCAD Import/Export, добавлялись размеры spacing dimensions for nogs в wall panel drawing.

В стеновых панелях нужно проверить:

• высоту и ширину проёмов;

• положение king studs;

• верхние и нижние элементы;

• наличие nogs между opening headers;

• правильность top plates;



• направление стены и начало панели;

• порядок numbering;

• корректность panel drawing.

Quick Menu помогает редактировать свойства нескольких компонентов. Например, когда несколько стен имеют одинаковый профиль, высоту, spacing или похожую конфигурацию, batch-команды позволяют синхронизировать параметры от одного компонента к другим. Это особенно полезно в повторяющихся домах, модульных блоках и серийных панелях.

Создание перекрытий

Floor tools добавляют joists и балки. Перекрытие должно быть связано с планом стен и общей геометрией здания. В FrameBuilder-MRD пользователь видит каркас перекрытия в той же модели, где находятся стены, поэтому может проверить пересечения, опирание и совместимость контуров.

Для перекрытий важны:

• направление joists;

• шаг элементов;

• положение балок;

• совпадение с несущими стенами;

• периметр панели;

• отверстия и технологические проходы;

• связь с Bill of Materials;

• подготовка к assembly documents.

Если проект содержит несколько этажей, перекрытие становится переходным уровнем: оно должно совпасть с нижними стенами и дать корректную базу для следующего уровня стеновых панелей. В FrameBuilder-MRD это контролируется через 3D-модель, а не через отдельные несвязанные чертежи.

Создание roof trusses

Крыша строится после стен и перекрытий, когда уже понятны опорные линии и геометрия здания. В Roof module пользователь формирует trusses, задаёт параметры roof frame components, проверяет overhang и диагонали. Для complex roofs применяются специальные roof design options.

В сложной крыше важно не ограничиваться визуальной проверкой силуэта. Нужно смотреть, как каждая ферма будет производиться, маркироваться и устанавливаться. При нестандартной геометрии используется Auto Generate Irregular shape trusses frames from faces. Она нужна для участков, где ферма формируется не по простому шаблону.

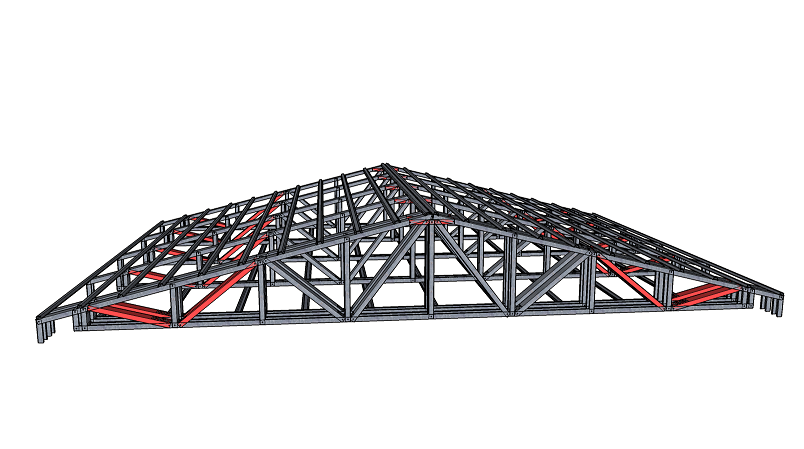

На таком виде удобно проверять взаимное положение крыши и стен. Размерные линии помогают понять, как frame-компоненты соотносятся с архитектурным объектом, а 3D-вид выявляет ошибки, которые не видны на плоском чертеже: смещение trusses, неправильный свес, конфликт с вертикальными элементами, несогласованность диагоналей.

Подготовка документов

Когда модель построена и проверена, FrameBuilder-MRD переходит к документам. Программа формирует Layout Documents, Panel Documents и Assembly Pack. Layout Documents нужны для общего расположения панелей и компонентов; Panel Documents описывают отдельные панели; Assembly Pack собирает схемы для individual components and the entire structure.

В версии 6.0.0 добавлена Panel Drawing Quality Option с режимами High, medium и low. Также введена template page для panel drawings, где пользователь получает больший контроль над расположением snaps, размером и составом panel-документов. Это важно для компаний, у которых есть разные форматы листов, разные требования к truss views и разный состав данных на чертеже.

На этапе документов проверяются:

• читаемость размеров;

• корректность номеров компонентов;

• порядок панелей;

• наличие всех openings;

• соответствие layout и panel drawings;

• наличие assembly diagrams;

• соответствие Bill of Materials модели;

• согласованность профилей и machine templates.

Подготовка CNC files

Заключительный этап — генерация machine files. FrameBuilder-MRD готовит файлы для популярных roll formers, включая Howick и FrameMac, а также поддерживает направления FrameCAD, Pinnacle, UNBAK, XHH, BOSJ и FrameTec. На уровне программы это не просто экспорт изображения или DXF: machine file templates адаптируются под форматы оборудования.

Перед выгрузкой CNC files нужно проверить, что все компоненты корректно пронумерованы, panel documents совпадают с моделью, профили выбраны правильно, а tooling соответствует производственной спецификации. Ошибка в параметрах профиля, направлении панели или нумерации может уйти в производство, поэтому итоговая проверка проводится до передачи файлов на станок.

Документация, чертежи и производственные файлы

FrameBuilder-MRD работает с несколькими типами выходных материалов. Они различаются по назначению: одни нужны для общего понимания проекта, другие — для сборки, третьи — для производства. В обзоре программы важно разделять эти уровни, потому что один и тот же каркас должен быть понятен архитектору, инженеру, деталировщику, производству и монтажной бригаде.

Layout Documents отвечают за общий уровень. Они показывают, как панели размещаются в здании, где начинается стена, куда направлены элементы и как читать последовательность. В release notes 4.9.2 указано, что floor plan in SketchUp Layout показывает red arrow indicating start and direction of wall. Такой индикатор помогает избежать неправильной ориентации панели при чтении схемы.

Panel Documents работают на другом уровне: они показывают отдельную панель. В них важны spacing dimensions, openings, headers, nogs, top plates, номера и геометрия. Если Layout отвечает на вопрос где эта панель находится, то Panel Document отвечает на вопрос как именно её собрать. В версии 4.9.2 wall panel drawing получил spacing dimensions for nogs, а в версии 6.0.0 появились настройки качества panel drawing и template pages.

Assembly Pack объединяет информацию для сборки. Он включает assembly diagrams для individual components and the entire structure. Для производства это связующий документ между моделью, панелями и фактической сборкой: рабочий видит, какие элементы относятся к конкретной панели и как они должны быть соединены.

Bill of Materials и estimate важны для коммерческой стороны проекта. FrameBuilder-MRD умеет быстро формировать estimate и invoicing, а также Bill of Materials. В связке с Excel это удобно для проверки материалов, внутреннего учёта и расчёта проекта.

Поддержка roll-forming-оборудования

FrameBuilder-MRD ориентирован на machine-ready workflow, поэтому поддержка roll-forming-оборудования — одна из ключевых частей программы. Программа генерирует CNC files для популярных машин, включая Howick и FrameMac roll formers. Также поддерживаются Howick, Pinnacle, FrameCAD, UNBAK, XHH и BOSJ.

В истории развития программы поддержка оборудования расширялась. Версия 6.6.2 добавила TopHat/Omega Truss configuration и поддержку FrameTec Machines. В версии 6.7.9 появились FrameCAD Export updates и support of FrameTec TopHat Truss Machine.

Для пользователя это означает, что проектирование нельзя отделять от производственного формата. Профиль, tooling, конфигурация truss, настройки machine template и экспорт должны соответствовать конкретному оборудованию. FrameBuilder-MRD позволяет адаптировать machine run file templates под разные machine file formats, но сам факт настройки не отменяет проверки: перед запуском производства нужно сверить шаблон, профиль, направления элементов и итоговые файлы.

Импорт, экспорт и совместимость данных

FrameBuilder-MRD поддерживает несколько направлений обмена данными, связанных с LGS framing и roll-forming-производством. В истории версий отдельно упоминаются FrameCAD Import Update, FrameCAD Export updates, ScottsDale Import Update, Export to Scottsdale ScotSteel и DXF center line export option.

DXF center line export option появился в версии 4.9.2. Такой экспорт полезен при передаче центральных линий и вспомогательной геометрии в другие CAD-процессы. В отличие от готового CNC-файла, DXF чаще используется как промежуточный формат для проверки, обмена или дальнейшей обработки.

FrameCAD Import/Export развивался в нескольких обновлениях. В 4.9.2 исправлялись FrameCAD Import/Export bugs, в 4.9.5 — FrameCAD import bug fixes, в 5.0 — import bug fix для position of free tooled generated components, в 6.0.0 — FrameCAD Import Update и FrameCAD auto tooling option for custom components, в 6.7.9 — FrameCAD Export updates. Такая последовательность показывает, что интеграция с FrameCAD не была разовым пунктом, а дорабатывалась по мере развития программы.

Scottsdale-направление тоже получило отдельные функции. В версии 5.0 появилась Option Export to Scottsdale ScotSteel. В версии 6.0.0 добавлен ScottsDale Import Update для Walls, Truss Panels и Roof Trusses, а также опция Flag ScottsDale Truss or Panel в renumbering tool. Это важно для пользователей, работающих в Scottsdale ecosystem, где ScotSteel выступает отдельной 3D-платформой для cold-formed steel sections.

В программе предусмотрены Export to Excel, full materials list and costing, real time costing of frames. На практике это делает программу полезной не только для деталировщика, но и для менеджера проекта: данные о материалах можно вынести из 3D-модели в таблицу, проверить позиции и использовать их для расчёта.

Системные требования

FrameBuilder-MRD устанавливается как расширение SketchUp и работает в Windows-среде. Минимальные требования связаны не только с операционной системой, но и с версией SketchUp и наличием Excel, потому что программа использует табличные выгрузки и расчётные данные.

Требование Microsoft Excel 2010+ важно учитывать заранее. Если в компании SketchUp установлен на рабочей станции деталировщика, но Excel отсутствует, часть процессов, связанных с материалами, стоимостью и выгрузкой, будет неполной. Для FrameBuilder-MRD это не второстепенная зависимость: программа активно работает с Bill of Materials, costing и Excel export.

Ограничение по SketchUp 2023 нужно проверять до установки. Наличие более новой или более старой версии SketchUp само по себе не гарантирует совместимость: в списке совместимых версий указаны конкретные редакции, а SketchUp 2023 исключён.

Тарифы, пробный период и лицензирование

FrameBuilder-MRD распространяется по временным планам доступа. Тарифы различаются длительностью, но каждый из указанных планов включает Full Access to All Modules и Free 60 day trial on new installation. Это удобно для проектной работы: пользователь может оплатить короткий период на 30 или 90 дней, если программа нужна для конкретного объекта, либо выбрать годовой план для регулярной деталировки.

Для пользователя важна не только цена, но и модель доступа. FrameBuilder-MRD не требует сразу годового входа: краткосрочный план подходит, когда нужно подготовить один объект, проверить технологию или закрыть срочный проект. Годовой план логичнее для производственной компании, где LGS framing выполняется постоянно и нужны регулярные Panel Documents, Assembly Pack, Bill of Materials и CNC files.

Bulk license discounts up to 50% важны для командной работы. Если в компании несколько деталировщиков, один инженер и производственный отдел, единичная лицензия не всегда закрывает процесс. Несколько рабочих мест позволяют параллельно вести разные проекты, готовить панели, проверять машинные файлы и обновлять документацию.

Сравнение с аналогами

FrameBuilder-MRD нужно сравнивать не с любыми программами для 3D-моделирования, а с решениями, которые работают с cold-formed steel framing, prefab, BIM-моделями, shop drawings и производственными файлами. В этом ряду находятся Vertex BD, Strucsoft Metal / MWF Pro Metal, FRAMECAD Steelwise, Scottsdale ScotSteel, Sketchframer и Tekla Structures. Они решают близкие задачи, но отличаются средой работы и глубиной BIM-процесса.

Vertex BD — более комплексная BIM-система. Она рассчитана на wood/timber и cold-formed steel framing, автоматизирует design and manufacturing processes, поддерживает wall, floor, ceiling и roof panels, bathroom pods, modular construction, panel fabrication drawings, cut lists, material reports и manufacturing data. FrameBuilder-MRD проще по среде входа для SketchUp-пользователей, но Vertex BD логичнее для компаний, которым нужен большой prefab/BIM-контур.

Strucsoft Metal / MWF Pro Metal работает внутри Autodesk Revit. Программа автоматизирует cold formed steel framing, создаёт documentation, schedules, cut lists, framing elevations и shop drawings. Для Revit-команды это сильное решение: не нужно переносить проект в SketchUp, а framing строится по данным Revit-модели. FrameBuilder-MRD выигрывает там, где процесс уже завязан на SketchUp и требуется быстрый machine-ready designer без полного Revit-перехода.

FRAMECAD Steelwise — решение для detailing, engineering и manufacturing preparation в light-gauge steel and cold-formed steel construction. В Steelwise можно import 2D plans, lay out roofs, walls and floors, auto-create drawing sheets, превращать модель в machine-ready tooling и отправлять jobs to Nexa or a machine. Это сильный вариант для предприятий, работающих внутри FRAMECAD ecosystem. FrameBuilder-MRD имеет FrameCAD import/export-направления, но не является заменой всей FRAMECAD-платформы.

Scottsdale ScotSteel — bespoke 3D software для design and engineering of cold-formed steel sections within the Scottsdale ecosystem. В ScotSteel есть import tools для tracing framing drawings from architectural plans и export tools for quantity take-offs; продукт интегрирован с Scottsdale roll-forming machinery. FrameBuilder-MRD подходит пользователям SketchUp, а ScotSteel — тем, кто строит процесс вокруг Scottsdale.

Sketchframer тоже работает как plugin inside SketchUp и ориентирован на steel framing. Он позволяет model, generate drawings и download cutlists; оплата привязана к переходу проекта в fabrication. Для пользователя FrameBuilder-MRD это ближайший по среде аналог, но с другой продуктовой логикой и другим набором производственных интеграций.

Tekla Structures стоит рассматривать как альтернативу не по узкой LGS-функции, а по классу задач: когда компании нужен большой constructible model для разных материалов, дисциплин и подрядчиков. В таком сценарии FrameBuilder-MRD может быть слишком узким, зато он легче входит в SketchUp-процесс и быстрее закрывает типовую деталировку LGS-панелей.

Отзывы пользователей и профильных журналов

О FrameBuilder-MRD есть отраслевые упоминания, но программа не относится к массовым приложениям с тысячами публичных оценок в магазинах приложений. Поэтому её репутация лучше читается через профильные публикации, партнёрские материалы, академическое сравнение и активность support forum.

Howick рассматривает FrameBuilder-MRD как software partner. В профиле Howick подчёркивается, что программа выросла из практики LSF fabrication, интегрируется со SketchUp, а её сильные стороны для пользователей — design capabilities и price. Там же отдельно выделен Free Tool Module, который позволяет design and tool any frame in 3D.

В исследовательской работе University of New Brunswick по LGS prefabrication FrameBuilder-MRD сравнивался со StrucSoft’s MWF Pro Metal. Две программы были выбраны как leading software solutions для LGS design and fabrication. FrameBuilder-MRD получил сильные оценки за automated design tools, material optimization, user-friendliness и cost-effectiveness; ограничения отмечены в integration capabilities with specific roll forming machines и handling of complex geometries.

В той же работе StrucSoft’s MWF Pro Metal описан как решение с robust BIM integration, automated production drawings и extensive customization options внутри Autodesk Revit, но с более выраженной initial learning curve и необходимостью дополнительных шагов или plugins для seamless data transfer to roll forming machinery. Это показывает профиль FrameBuilder-MRD: он хорошо подходит для ранних стадий дизайна, быстрого моделирования, материализации и стоимости, а глубокую BIM-интеграцию логично закрывать Revit-ориентированными решениями.

Пользовательская активность видна на форуме FrameBuilder-MRD: там есть разделы Downloads, Share your Designs, DIY Advice, LSF Interests, Contractors Talk, Jobs, Support, Error Messages, Bugs, Tutorials, Machine Troubleshooting, Quick Tips и Release Notes. Такой форумный профиль характерен для профессионального инструмента с небольшой, но специализированной аудиторией: пользователи обсуждают установку, ошибки, trial, machine troubleshooting, дизайны и рабочие вопросы, а не оставляют короткие оценки в стиле обычных потребительских приложений.

Усреднённое мнение по открытым отраслевым материалам выглядит так: FrameBuilder-MRD ценят за доступный вход в LSF design software, работу внутри SketchUp, быстрый путь к Panel Documents, Bill of Materials и CNC files, а также за Free Tool Module. Основные ограничения связаны с зависимостью от SketchUp, совместимостью с версиями, необходимостью Excel, узкой специализацией и проверкой интеграции с конкретным roll former.

Преимущества FrameBuilder-MRD

Плюсы:

• работает внутри SketchUp, поэтому пользователю не нужно уходить в полностью новую 3D-среду;

• закрывает полный путь от light steel framing model до Layout Documents, Panel Documents, Assembly Pack, Bill of Materials и CNC files;

• поддерживает wall frames, floor joists, beams и roof trusses;



• позволяет tracing floor plan и быструю генерацию стен;

• имеет Free Tool Module для custom frame и нестандартной 3D-геометрии;

• включает Custom Framer Module для построения рам в 3D space под разными углами;

• поддерживает Howick, FrameMac, FrameCAD, Pinnacle, UNBAK, XHH, BOSJ и FrameTec-направления;

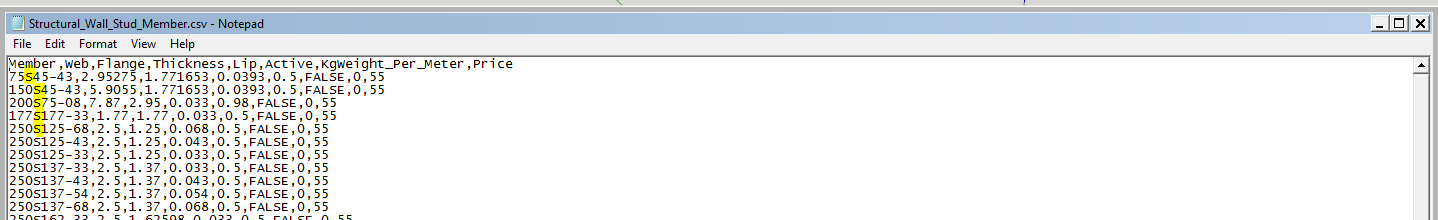

• умеет работать с machine file templates, которые адаптируются под разные форматы оборудования;

• включает costing, invoicing, Bill of Materials и Excel export;

• поддерживает краткосрочные планы доступа на 30 и 90 дней;

• имеет 60-дневный trial on new installation в тарифных планах;

• развивается через подробные release notes, где фиксируются изменения Wall, Roof, import/export, panel drawings и machine support.

Главное преимущество FrameBuilder-MRD — практическая связка между 3D-моделью и производством. Пользователь не просто рисует каркас, а готовит модель к сборке, документированию, расчёту материалов и roll-forming. Для небольших производителей это может быть важнее, чем наличие большого BIM-комплекса: им нужно быстро получить панели, ведомость и machine files.

Ещё один сильный пункт — SketchUp-база. В компаниях, где SketchUp уже используется для концептов, визуализации и общения с заказчиком, FrameBuilder-MRD добавляет производственную глубину без полного отказа от привычной среды. Внутренние операции остаются визуально понятными: стену, ферму или перекрытие можно вращать, проверять и обсуждать как обычную SketchUp-модель.

Ограничения и минусы FrameBuilder-MRD

Минусы:

• программа требует SketchUp и не является автономной CAD/BIM-системой;

• для работы требуется Microsoft Excel 2010+;

• SketchUp 2023 не поддерживается;

• совместимость зависит от конкретной версии SketchUp;

• продукт узко специализирован на LSF/LGS framing и не закрывает все строительные дисциплины;



• для глубокого Revit/BIM-процесса логичнее Strucsoft Metal / MWF Pro Metal;

• для предприятий, полностью завязанных на FRAMECAD ecosystem, может быть рациональнее FRAMECAD Steelwise;

• производственная выгрузка требует проверки machine file templates и совместимости с конкретным roll-forming-оборудованием;

• для complex geometries в академическом сравнении отмечались ограничения;

• интерфейсная и обучающая база в основном ориентирована на английскую терминологию, хотя для Baltic/CIS/Eastern Europe/Russia указан реселлер с поддержкой русского языка.

Ограничения FrameBuilder-MRD не делают программу слабой; они задают правильный сценарий применения. Это не универсальная замена Tekla Structures, Revit, Vertex BD или AutoCAD. Это light gauge steel design software для SketchUp-процесса и подготовки machine-ready данных. Если задача шире — координация архитектуры, инженерных сетей, расчётов, спецификаций всех дисциплин и большой BIM-обмен, нужен другой программный контур.

Зависимость от SketchUp имеет две стороны. С одной стороны, она упрощает вход для пользователей SketchUp. С другой — добавляет ограничение по версии и требует дисциплины установки. Указанное исключение SketchUp 2023 нельзя игнорировать: несовместимая версия создаёт проблемы ещё до начала проекта.

Производственная часть тоже требует аккуратности. Наличие экспорта под разные roll formers не означает, что любой файл можно сразу запускать без проверки. Machine file templates, profile configuration, tooling, numbering order, panel documents и assembly diagrams должны совпадать с оборудованием и правилами производства.

Кому подойдёт FrameBuilder-MRD

FrameBuilder-MRD подходит пользователям, которым нужен быстрый переход от SketchUp-модели к LGS-панелям и производственным файлам. Программа особенно полезна там, где проектировщик одновременно отвечает за 3D-каркас, панели, материалы и подготовку данных для roll former.

Для новичка в LGS framing программа удобна тем, что даёт визуальную 3D-модель и специализированные команды. Но новичку всё равно нужно понимать конструктивную логику: что такое studs, king studs, headers, top plates, nogs, trusses, joists, tooling и machine files. FrameBuilder-MRD автоматизирует проектирование, но не отменяет инженерную проверку и производственную дисциплину.

Для опытного деталировщика сильнее всего важны batch commands, Quick Menu, panel drawing quality, machine file templates, FrameCAD/Scottsdale options и custom tools. Опытный пользователь быстрее оценит, где стандартный Wall module закрывает задачу, а где нужно перейти в Free Tool Module или Custom Framer Module.

Для бизнеса программа полезна тем, что соединяет дизайн, документы и стоимость. В одном процессе формируются модель, материалы, assembly diagrams и производственные файлы. Это сокращает ручной перенос данных между 3D-моделью, таблицами и производством.

Кому лучше выбрать аналог

FrameBuilder-MRD не является универсально лучшим вариантом для всех LGS-проектов. Выбор зависит от среды, оборудования, масштаба компании и требований к BIM-интеграции.

Vertex BD логичнее выбирать, когда компания строит полноценный prefab/BIM-процесс для residential, commercial, modular, wall, floor, ceiling и roof panels. Это самостоятельная BIM-среда для wood/timber и cold-formed steel framing, которая генерирует panel fabrication drawings, cutting lists, material reports и manufacturing data from a single BIM model.

Strucsoft Metal / MWF Pro Metal лучше подходит Revit-командам. Если архитектурная и конструктивная модель уже ведётся в Autodesk Revit, перенос в SketchUp ради LGS framing может быть лишним шагом. Strucsoft Metal использует Revit-модель, user defined templates, schedules, cut lists, framing elevations и shop drawings.

FRAMECAD Steelwise рационален для предприятий, которые используют FRAMECAD ecosystem. Steelwise объединяет detailing, engineering и manufacturing preparation, позволяет import 2D plans, lay out roofs, walls and floors, auto-create drawing sheets и передавать machine-ready tooling в Nexa or a machine.

Scottsdale ScotSteel лучше подходит производствам, ориентированным на Scottsdale Construction Systems. ScotSteel — stand-alone design platform для panelized steel framing, интегрированная с Scottsdale roll-forming machinery.

Tekla Structures стоит выбирать, когда проект выходит далеко за рамки light steel frame panels: крупные стальные конструкции, бетон, сложная координация, производственная деталировка разных материалов и много участников. FrameBuilder-MRD проще и уже, поэтому выигрывает в своём сегменте, но не заменяет комплексный constructible BIM.

Частые ошибки при работе с FrameBuilder-MRD

Первая типичная ошибка — установка в неподдерживаемую версию SketchUp. Для FrameBuilder-MRD критична совместимость: SketchUp 2023 не поддерживается, а список совместимых версий указан отдельно. Пользователь может установить расширение технически, но столкнуться с нестабильной работой или невозможностью запуска.

Вторая ошибка — игнорирование Excel. Microsoft Excel 2010+ нужен для процессов, связанных с таблицами, материалами и costing. Если рабочая станция подготовлена только как 3D-компьютер для SketchUp, без Excel, часть workflow будет нарушена.

Третья ошибка — запуск установки без Administrator mode. В установочных инструкциях указано Start SketchUp in Administrator mode. Это важно для корректной регистрации расширения и доступа к нужным операциям SketchUp Extension.

Четвёртая ошибка — неправильная подготовка floor plan. Если контуры не согласованы, стены построены в неверном направлении или openings не соответствуют архитектурному плану, ошибка перейдёт в Panel Documents и CNC-файлы. Перед генерацией производственных документов нужно проверить план, направления стен и start indicators.

Пятая ошибка — попытка решать все нестандартные элементы стандартным Wall module. В FrameBuilder-MRD есть Free Tool Module и Custom Framer Module именно для тех случаев, когда геометрия не укладывается в обычную стену, ферму или перекрытие. Нестандартную раму лучше сразу строить правильным инструментом, чем затем исправлять неподходящую автоматическую панель.

Шестая ошибка — выгрузка CNC files без проверки panel documents. Machine-ready workflow требует контроля: номера компонентов, direction indicators, профили, openings, splitpoints, pocket configurations, truss geometry и machine templates должны совпасть. Проверка в 3D и на чертежах проводится до передачи файлов в производство.

Седьмая ошибка — смешение FrameBuilder-MRD с универсальным BIM. Программа хорошо решает задачи LSF design software, но не заменяет полный комплекс расчётов, согласований и междисциплинарной координации. Для инженерно ответственных объектов модель FrameBuilder-MRD должна проходить профильную проверку.

Практический чек-лист перед выпуском проекта

Перед подготовкой Panel Documents, Assembly Pack и CNC files полезно пройти контрольный список. Он помогает поймать ошибки до производства.

Особое внимание стоит уделить тому, что FrameBuilder-MRD работает в связке с производством. В обычном визуальном моделировании нет прямой цены ошибки: неточная стойка может остаться незамеченной на рендере. В LGS framing ошибка уходит в металл, станок, сборку и монтаж. Поэтому проверка модели, документов и machine files — обязательная часть работы.

Примеры рабочих сценариев

Небольшой дом или пристройка

Для небольшого дома FrameBuilder-MRD используется как инструмент быстрого перехода от плана к стеновым панелям. Пользователь трассирует floor plan, генерирует walls, добавляет openings, строит roof trusses и floor joists, затем формирует Panel Documents и Bill of Materials. Такой сценарий особенно удобен owner builders и небольшим производителям, которым нужно оценить конструкцию, материалы и сборку.

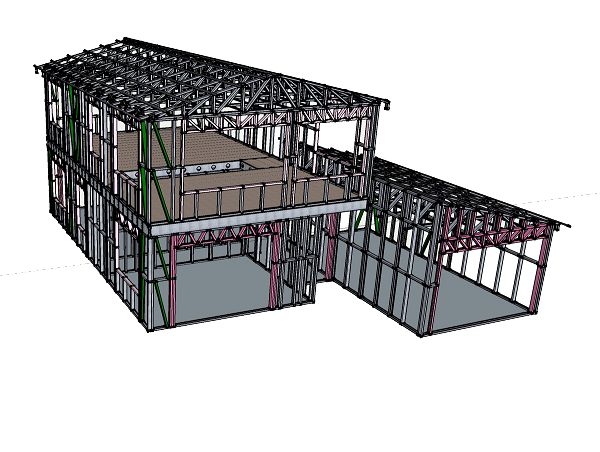

На таком объекте хорошо видно, зачем нужен 3D-контроль. Стены, крыша, openings и размеры видны вместе. Пользователь проверяет не только отдельные панели, но и общий каркас: совпадает ли крыша с опорными стенами, правильно ли расположены дверные и оконные проёмы, нет ли конфликтов между trusses и вертикальными элементами.

Навес, склад или сервисная постройка

Для навесов и складских объектов важны roof trusses, большие пролёты, repeatable frames и быстрый выпуск одинаковых элементов. FrameBuilder-MRD позволяет моделировать roof structures, проверять фермы и готовить сборочные документы. При повторяемости элементов Quick Menu и batch commands помогают синхронизировать свойства между несколькими компонентами.

В таких проектах особенно важны Assembly Diagrams. Монтажная бригада должна понимать, какие элементы повторяются, где они находятся и как ориентированы. Если frame-компоненты промаркированы и связаны с panel documents, сборка становится более контролируемой.

Производство стеновых панелей

Для panelized steel framing главный результат — отдельные стены, которые можно изготовить, промаркировать и собрать на объекте. FrameBuilder-MRD строит wall frames, добавляет openings, формирует Panel Documents и выдаёт материалы. Это типовой сценарий для компаний, которые поставляют ЛСТК-панели, а не только проектируют здания.

На производстве важнее не красота общей модели, а повторяемость и читаемость. Стеновая панель должна иметь понятное направление, размеры, номера, header configuration и перечень элементов. FrameBuilder-MRD решает эту задачу через wall module, numbering order, panel drawing quality и assembly pack.

Работа с roll-forming-станком

Для компании с Howick, FrameMac, FrameCAD, FrameTec или другим поддерживаемым направлением FrameBuilder-MRD выступает как промежуточное звено между проектировщиком и станком. Проектировщик создаёт модель, проверяет документы, настраивает machine template и формирует machine files.

В roll-forming-сценарии нельзя ограничиваться визуальным просмотром. Нужно сверять профиль, направление, tooling, отверстия, номера и формат файла. FrameBuilder-MRD даёт инструменты для подготовки, но ответственность за соответствие оборудования и проекта остаётся частью технологического контроля.

Итог

FrameBuilder-MRD Machine Ready Designer for SketchUp стоит рассматривать как специализированную программу для проектирования ЛСТК в среде SketchUp, а не как универсальный CAD или общий BIM-комплекс. Её сильная сторона — связка 3D-модели, wall frames, joists, beams, roof trusses, Panel Documents, Assembly Pack, Bill of Materials, estimate и CNC files.

Для SketchUp-пользователя, который работает с light steel framing, программа даёт короткий путь к производственной модели. Для небольшого производителя она полезна тем, что объединяет деталировку, материалы и machine-ready export. Для команды с Revit-процессом логичнее смотреть в сторону Strucsoft Metal / MWF Pro Metal; для FRAMECAD-предприятия — в сторону FRAMECAD Steelwise; для Scottsdale-производства — в сторону ScotSteel; для широкого prefab/BIM-контура — в сторону Vertex BD.

FrameBuilder-MRD лучше всего раскрывается там, где нужно быстро и предметно подготовить LGS framing inside SketchUp: создать стены, добавить openings, собрать roof trusses, проверить панели, сформировать документы и передать данные на roll-forming-производство.
