RISA-3D

RISA-3D — настольная инженерная программа для построения пространственных расчётных моделей, конечно-элементного анализа и проверки несущих конструкций. В одной модели можно объединять стержневые элементы, пластины, стеновые панели и трёхмерные solid-элементы, назначать статические и динамические воздействия, рассчитывать перемещения и усилия, а затем выполнять нормативные проверки элементов из разных материалов.

Программа рассчитана на инженеров-конструкторов, которым требуется не только определить напряжённо-деформированное состояние системы, но и связать расчёт с подбором сечений, проверкой прогибов, армированием, проектированием стен и подготовкой подробного расчётного отчёта. В отличие от отдельного препроцессора или решателя, RISA-3D объединяет создание модели, запуск анализа и изучение результатов в одном интерфейсе.

Ниже рассматривается именно RISA-3D: её рабочее пространство, типы элементов, нагрузки, методы анализа, проектные проверки, отчётность, интеграции и ограничения. Общие возможности CAD- и BIM-систем затрагиваются только там, где они непосредственно влияют на расчётный процесс.

Что представляет собой RISA-3D

RISA-3D относится к универсальным программам пространственного анализа конструкций. Она не ограничена каркасами зданий: в ней создают расчётные схемы промышленных площадок, опор оборудования, башен, резервуаров, мостовых конструкций, крановых эстакад, трубных галерей, ферм, платформ и сооружений со сложным сочетанием стержней и поверхностных элементов.

Расчётная система может содержать:

• балки, колонны, раскосы и другие одномерные members;

• плиты и оболочки, работающие как двумерные конечные элементы;

• стеновые панели с проёмами и расчётными регионами;

• восьмиузловые объёмные элементы;

• жёсткие диафрагмы;

• пружины и односторонние связи;

• жёсткие вставки и analysis offsets;

• элементы, работающие только на растяжение или сжатие;

• физические стержни, учитывающие промежуточные узлы.

Такой набор позволяет собрать в одной модели пространственный каркас, участки перекрытий, стены, фундаментные или массивные зоны и локальные элементы, поведение которых нельзя корректно представить только стержневой схемой.

Какие задачи решает программа

Основной рабочий цикл состоит из пяти частей:

1. построение геометрии и назначение свойств;

2. определение опор, связей и расчётных параметров;

3. создание загружений и сочетаний;

4. запуск статического или динамического анализа;

5. просмотр усилий, перемещений, напряжений и результатов нормативной проверки.

RISA-3D рассчитывает реакции, узловые перемещения, усилия в стержнях, напряжения в пластинах и solid-элементах, собственные частоты, формы колебаний и отклик при динамических воздействиях. Для проектируемых элементов программа определяет управляющие сочетания, коэффициенты использования, требуемое армирование и другие показатели, зависящие от материала и выбранного норматива.

Поддерживаемые материалы

RISA-3D выполняет анализ конструкций с произвольными характеристиками жёсткости и плотности, а проектные модули охватывают несколько основных групп материалов:

• горячекатаную сталь;

• холодногнутую сталь;

• нержавеющую сталь;

• железобетон;

• древесину и клеёные деревянные элементы;

• каменную кладку;

• алюминий.

Для каждого материала предусмотрен собственный набор параметров. У стального стержня задаются профиль, марка материала, расчётные длины и условия закрепления. Для железобетонных балок и колонн используются правила армирования и параметры расчётного сечения. У деревянных и кладочных стен учитываются отдельные методы проектирования панелей, перемычек, анкеров и удерживающих элементов.

Основные возможности RISA-3D

Функции программы удобно разделить по этапам инженерной работы.

Программа использует графическую модель и электронные таблицы как два представления одних данных. Элемент можно создать или изменить мышью, а затем отредактировать его параметры в spreadsheet. Изменения синхронизируются: значение, исправленное в таблице, обновляется на модели, а графическое редактирование меняет соответствующую строку данных.

Графическое моделирование

В RISA-3D используются ортогональные, радиальные и наклонные сетки. Для обводки существующей геометрии можно применять DXF underlay. Объектные привязки позволяют присоединять новые элементы к узлам, пересечениям и другим характерным точкам без обязательного построения вспомогательной сетки.

Набор команд редактирования близок к инженерным CAD-программам. Пользователь перемещает и копирует элементы, поворачивает модельные фрагменты, зеркально отражает выбранную часть, масштабирует геометрию, делит стержни и объединяет совместимые объекты. Команды Trim и Extend применяются для обрезки и продления элементов до выбранной границы.

RISA-3D не заменяет AutoCAD при подготовке полноценной рабочей документации: её графическая среда предназначена прежде всего для построения аналитической модели. Программы общего 3D-моделирования также решают другую задачу — создают геометрические и визуальные модели, а не расчётные схемы с жёсткостями, закреплениями и сочетаниями нагрузок.

Генераторы конструкций

Для повторяющихся геометрических схем предусмотрены шаблоны. Они создают сетки, фермы, дуги, диски, цилиндры, конусы, резервуары и геодезические купола по введённым размерам. Генератор формирует узлы и элементы, после чего модель редактируется обычными инструментами.

Шаблоны особенно полезны для конструкций с регулярной геометрией. Вместо ручного ввода десятков координат инженер задаёт число сегментов, радиус, высоту, шаг и другие исходные параметры. После генерации остаётся проверить связность, удалить лишние элементы и назначить реальные сечения.

Конечно-элементная сетка

Поверхности можно разбивать на четырёхугольные и треугольные конечные элементы. Автоматический submesh применяется к плитам и стенам, а локальное уменьшение размера сетки помогает подробнее исследовать зоны проёмов, сосредоточенных нагрузок, резких изменений жёсткости и примыканий.

Размер конечного элемента влияет сразу на три характеристики:

• точность распределения усилий и напряжений;

• размер системы уравнений;

• продолжительность решения.

Слишком крупная сетка плохо передаёт локальные эффекты, а чрезмерно мелкая увеличивает число степеней свободы без гарантии полезного уточнения. Контроль выполняют последовательным сгущением: если после уменьшения размера элементов ключевые результаты меняются незначительно, выбранная сетка подходит для рассматриваемой задачи.

Интерфейс и рабочее пространство

Рабочая среда RISA-3D построена вокруг Ribbon, центрального окна модели, панели свойств, Explorer и электронных таблиц. Инструменты расположены по последовательности инженерного процесса: геометрия, нагрузки, данные, параметры анализа и результаты.

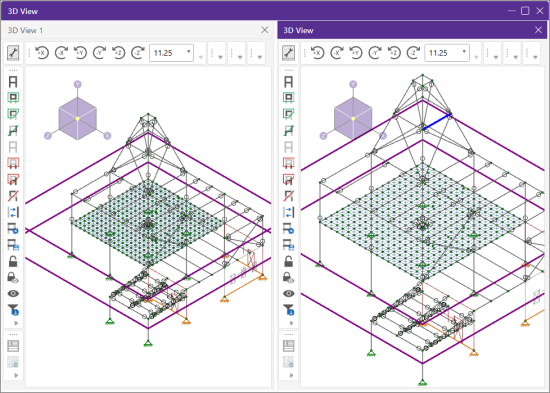

Одновременно можно открыть несколько окон 3D View и несколько spreadsheets. Окна закрепляются рядом, объединяются во вкладки или отделяются внутри рабочего пространства. Это позволяет, например, держать изометрический вид рядом с фасадом, а таблицу элементов — рядом с выделенной частью модели.

Ribbon и основные вкладки

Наиболее часто используются следующие вкладки:

• Home — создание элементов, закреплений и нагрузок, открытие Basic Load Cases и запуск решения;

• Modify — копирование, перемещение, поворот, отражение, разделение и другие изменения геометрии;

• View — создание дополнительных окон, управление отображением и представлениями;

• Drawing Tools — инструменты выделения и графического редактирования;

• Spreadsheets — доступ к исходным данным и расчётным таблицам;

• Advanced — динамический анализ, подвижные нагрузки, Response Spectra и дополнительные расчётные инструменты;

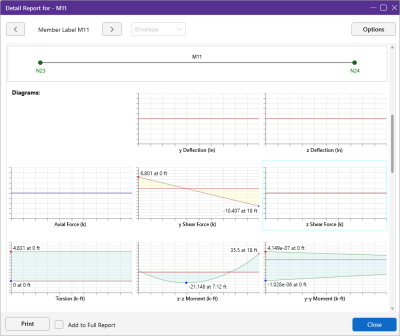

• Results — таблицы результатов, Warning Log, Suggested Design и Detailed Report.

Команда Solve находится на вкладке Home и на Quick Access Toolbar. После её запуска появляется индикатор выполнения решения. Если модель содержит ошибки или предупреждения, они собираются в Warning Log.

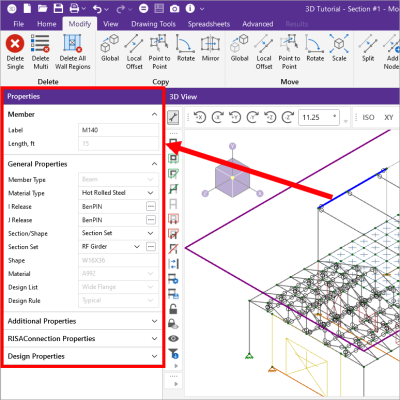

Properties Panel

Properties Panel закреплена слева. Её содержимое меняется в зависимости от текущего действия.

Когда ничего не выбрано, панель показывает сведения о проекте. После выбора стержня в ней появляются его label, длина, тип, материал, сечение, ориентация, releases, design rule и другие параметры. При выборе узла выводятся координаты и закрепления. Если активирована команда нагрузки, здесь задаются направление, BLC, величина и способ применения.

Внизу панели расположены команды применения операции:

• Click to Apply переводит программу в режим выбора объектов мышью;

• Apply to Selected назначает параметры уже выделенным элементам.

Второй вариант удобнее для массового изменения. Сначала инженер фильтрует и выделяет нужные балки, колонны или узлы, затем задаёт общее свойство и нажимает Apply to Selected. Если выделение не проверено, операция может затронуть лишние элементы, поэтому перед групповым назначением полезно временно скрыть или заблокировать остальную модель.

Explorer

Explorer группирует исходные данные и результаты. В разделе Data Entry доступны узлы, members, материалы, Section Sets, пластины, стеновые панели, закрепления и различные типы нагрузок. После решения появляются категории с перемещениями, реакциями, усилиями, напряжениями, результатами проектирования и динамического анализа.

Explorer полезен при сложной модели, где искать нужную spreadsheet через Ribbon дольше. Он также показывает логическую структуру данных: сначала основные свойства расчётной схемы, затем нагрузки и сочетания, после них — результаты.

Spreadsheets

Электронные таблицы RISA-3D предназначены не только для просмотра. В них работают привычные операции:

• ввод и исправление значений;

• копирование и вставка диапазонов;

• заполнение нескольких строк;

• сортировка;

• поиск;

• математические операции над блоком;

• фильтрация данных;

• переход между связанными объектами.

Табличный ввод особенно эффективен при регулярной геометрии. Координаты ряда узлов, одинаковые сечения или повторяющиеся нагрузки быстрее создать копированием строк, чем назначать каждый объект графически. При этом модель остаётся доступна в соседнем окне, поэтому введённые данные сразу проверяются визуально.

Model View и Quick View

В 3D View можно включать каркасное или объёмное отображение, подписи, локальные оси, закрепления, нагрузки и результаты. Панель Quick View содержит быстрые переключатели для наиболее часто используемых режимов.

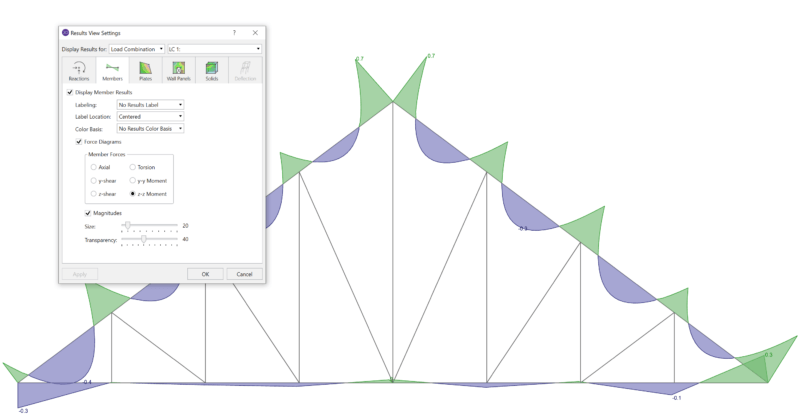

Для детальной настройки открывается Model View Settings или Results View Settings. В окне результатов отдельно настраиваются reactions, members, plates, wall panels, solids и deflection. Для стержней выбираются подписи, цветовой критерий, вид эпюры и её масштаб.

Создание расчётной модели

Настройка проекта

Работу начинают с единиц измерения и общих параметров модели. В Model Settings доступны разделы Units, Info и Settings. Система единиц может быть имперской, метрической или смешанной; единицы отдельных величин допускается менять в ходе работы.

До построения геометрии следует определить:

• какая глобальная ось будет вертикальной;

• какие нормативы нужны для материалов;

• требуется ли динамический расчёт;

• будет ли использоваться P-Delta;

• какие поверхности нужно моделировать конечными элементами;

• где достаточно стержневой идеализации;

• как передаётся нагрузка между подсистемами.

Выбор вертикальной оси влияет на ориентацию стержней и знак собственного веса. Если вертикальной назначена ось Y, гравитационный коэффициент обычно вводится в столбце Y Gravity. При другой системе координат направление собственного веса меняют соответствующим образом.

Узлы

Узел задаёт положение элемента и его степени свободы. Его можно создать кликом на сетке, привязкой к существующей геометрии или вводом координат в spreadsheet.

Для каждого узла доступны:

• координаты X, Y и Z;

• граничные условия;

• пружинные жёсткости;

• параметры динамического демпфирования пружины;

• принадлежность диафрагме;

• назначенные узловые нагрузки и массы.

Узлы должны совпадать геометрически и топологически. Две точки с одинаковыми координатами, но разными labels остаются разными узлами, пока не объединены. Такая ошибка создаёт разрыв в расчётной схеме: на экране элементы соприкасаются, но усилие между ними не передаётся.

Стержневые элементы

Members применяются для балок, колонн, раскосов, поясов и решёток ферм. Стержень создаётся между двумя узлами и получает локальную систему координат. Ориентация локальных осей определяет направления изгиба, сдвига и приложения локальных нагрузок.

Свойства стержня включают:

• Member Type;

• Material Type;

• материал;

• Section/Shape;

• поворот сечения;

• design rule;

• releases на концах I и J;

• расчётные длины;

• analysis offsets;

• активное или неактивное состояние.

Автоматическая ориентация зависит от глобального вертикального направления. Для элементов, у которых сильная ось должна быть ориентирована определённым образом, локальные оси проверяют графически. Ошибка поворота профиля меняет изгибную жёсткость и способна радикально исказить перемещения.

Физические и конечно-элементные стержни

Физический member воспринимается программой как единый конструктивный элемент даже при наличии промежуточных узлов. Это важно для определения расчётных длин, проектных параметров и представления результатов.

Обычный конечно-элементный подход разделяет конструкцию на отдельные участки между узлами. Если в середине балки расположен узел от примыкания второстепенного элемента, физическое моделирование сохраняет балку как единый объект. Это уменьшает количество ручных настроек при проектировании непрерывных элементов.

Пластины

Plate elements моделируют плиты, стенки, настилы и другие поверхности, жёсткость которых влияет на работу системы. Пластина имеет толщину, материал, локальные оси и параметры сетки.

Плиты используют, когда нужно учитывать:

• изгиб поверхности;

• мембранную работу;

• совместное действие плиты и каркаса;

• распределение нагрузки по нескольким опорам;

• локальные напряжения;

• отверстия или изменение геометрии.

Для поверхности, которая должна только распределять нагрузку, но не добавлять жёсткость, чаще подходит Area Load. Подмена площадной нагрузки пластиной создаёт искусственное усиление схемы, а замена несущей плиты Area Load полностью исключает её работу из матрицы жёсткости.

Стеновые панели

Wall Panels отличаются от обычных plates дополнительными проектными функциями. Панель может содержать проёмы и регионы, а результаты группируются по конструктивным участкам стены.

RISA-3D проектирует железобетонные, кладочные, деревянные и холодногнутые стеновые панели. Для стены учитываются воздействия в плоскости, из плоскости и опорные реакции. В зависимости от материала доступны проверки перемычек, армирования, анкеров, hold-downs, straps и методов передачи усилий вокруг проёмов.

При настройке сетки стены необходимо соблюдать баланс между точностью и размером задачи. Сгущение особенно важно около проёмов и перемычек, где градиент усилий выше. Для общей зоны стены можно оставить более крупные элементы.

Solid-элементы

Восьмиузловые solid-элементы применяются для массивных трёхмерных областей. Они описывают объёмное напряжённое состояние, поэтому требуют значительно больше степеней свободы, чем members и plates.

Объёмные элементы оправданы для локальных зон, где стержневая или пластинчатая идеализация недостаточна. Использовать их для всего здания обычно нерационально: модель становится крупной, а проектные проверки, рассчитанные на конструктивные members и panels, не заменяются простым выводом объёмных напряжений.

Закрепления, связи и releases

Boundary Conditions

Команда Boundary Conditions назначает узлам ограничения поступательных и вращательных степеней свободы. Опора может быть полностью жёсткой, шарнирной, частично податливой или заданной через пружинную жёсткость.

При выборе закрепления нужно различать физическое условие и численную стабилизацию. Нельзя блокировать степень свободы только для устранения предупреждения, не проверив, существует ли соответствующая связь в реальной конструкции. Лишнее закрепление занижает перемещения и перераспределяет усилия.

End Releases

Member end releases освобождают усилие на конце стержня. Для шарнирного примыкания балки обычно освобождается соответствующий изгибающий момент, но сохраняются необходимые поступательные связи.

Освобождение одинаковой степени свободы у всех элементов, сходящихся в узле, способно образовать механизм. Например, когда момент освобождён на обоих концах короткого участка, а поперечная устойчивость не обеспечена другими элементами, матрица жёсткости становится вырожденной.

Частичная жёсткость задаётся rotational spring constants. Такой вариант позволяет моделировать полужёсткое соединение вместо двух крайних идеализаций — абсолютно жёсткого узла и идеального шарнира.

Rigid End Offsets и Analysis Offsets

Rigid end offsets учитывают жёсткую зону между аналитическим концом стержня и рабочей частью элемента. Analysis offsets смещают аналитическую ось относительно линии узлов.

Эти параметры нужны, когда осевые линии членов модели не совпадают с фактическими центрами жёсткости или гранями примыкания. Однако offsets меняют не только графическое положение. Они влияют на эксцентриситеты, длину гибкой части и распределение внутренних усилий, поэтому их назначение проверяют вместе с локальными осями.

Материалы, сечения и Section Sets

Материалы

Материал определяет свойства, используемые решателем и проектными модулями. Базовые параметры включают модуль упругости, коэффициент Пуассона, плотность и прочностные характеристики.

Для произвольного анализа можно создать пользовательский материал. Для нормативного проектирования требуется материал подходящего типа, поскольку набор проверок зависит от категории элемента.

Shape Database

Shape Database содержит стандартные профили. В ней выбираются двутавры, швеллеры, уголки, трубы, прямоугольные и другие сечения. Для холодногнутых элементов предусмотрены специализированные базы производителей и отраслевых стандартов.

Пользовательские составные сечения создаются через RISASection и затем используются в модели. Связь с библиотекой пользовательских shapes удобна при расчёте сварных, коробчатых и нестандартных профилей.

Section Sets

Section Set — группа допустимых сечений, из которой программа выбирает подходящий вариант. Вместо назначения конкретного профиля инженер задаёт набор, например серию двутавров определённого диапазона.

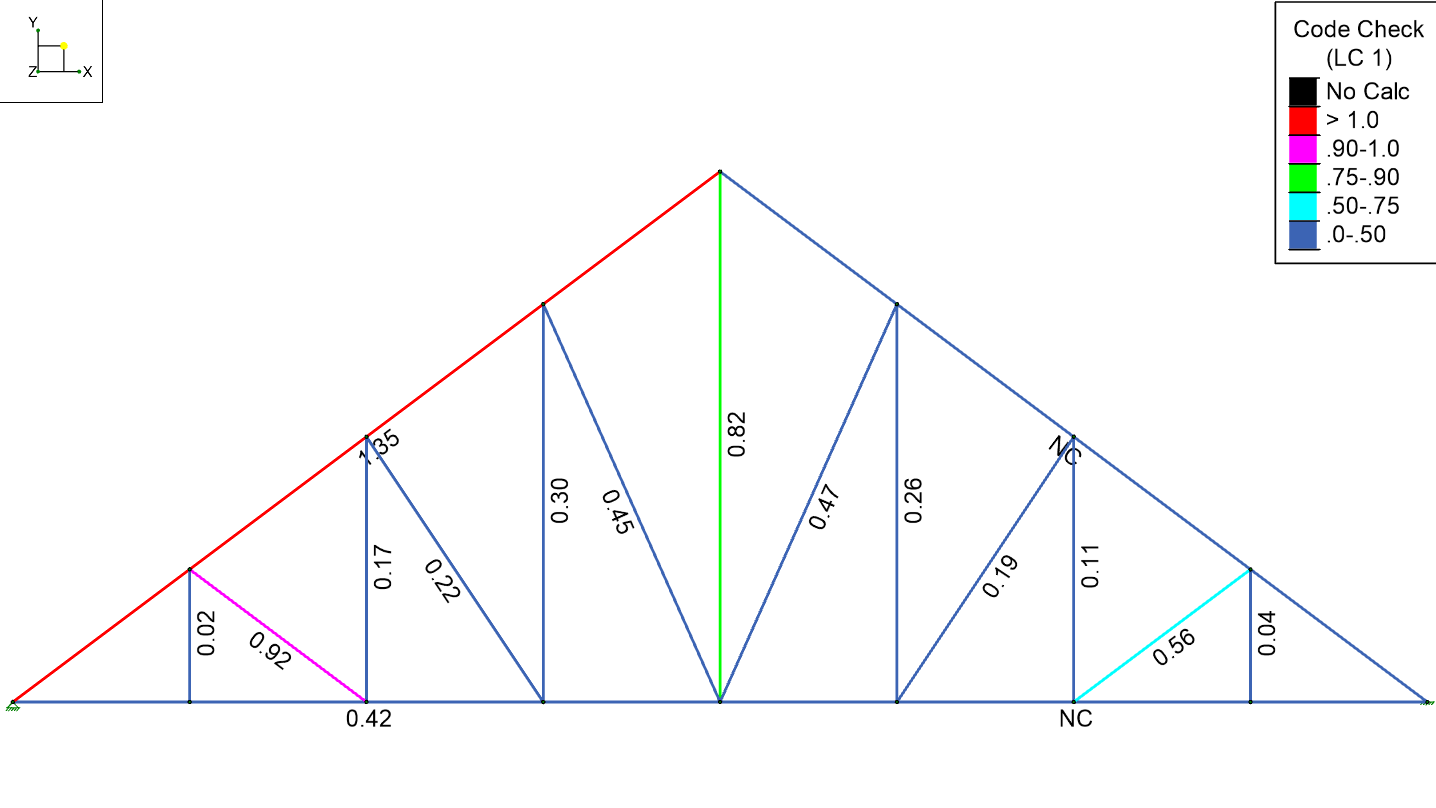

После расчёта RISA-3D предлагает сечение, которое удовлетворяет прочности и заданным критериям эксплуатационной пригодности. Подбор не отменяет инженерную проверку: предложенный профиль оценивают по унификации, доступности, соединениям, ограничениям по высоте и требованиям смежных разделов.

Расчётные длины и Design Rules

Design Rules объединяют параметры проектирования. Для стального элемента это могут быть расчётные длины, ограничения по прогибу и дополнительные коэффициенты. Для железобетона — правила подбора продольной и поперечной арматуры. Для стен — диапазоны толщин, шаг стоек, методы расчёта и ограничения по армированию.

Разделение правил полезно при большой модели. Колонны, балки покрытия, второстепенные балки и раскосы получают разные Design Rules, после чего параметры меняются централизованно.

Нагрузки и Basic Load Cases

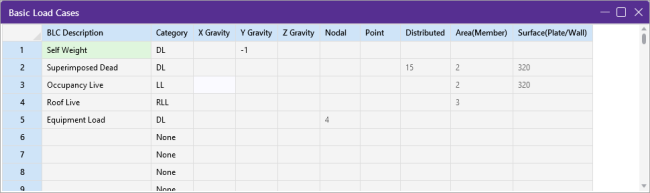

Все нагрузки группируются в Basic Load Cases, или BLC. Отдельный BLC обычно соответствует одному физическому воздействию: собственному весу, постоянной нагрузке, полезной нагрузке, снегу, ветру определённого направления или температурному воздействию.

RISA-3D допускает до 1000 Basic Load Cases. Каждому случаю задаётся описание, категория и коэффициенты собственного веса по глобальным направлениям. BLC становится строительным блоком для Load Combinations.

Активный BLC выбирается в раскрывающемся списке Model View Toolbar. Это особенно важно при графическом назначении: нагрузка попадёт в тот случай, который выбран в её Properties Panel, а отображаться может другой BLC. После каждого крупного этапа полезно переключить нужное загружение и визуально проверить направление и величину стрелок.

Собственный вес

Собственный вес формируется по плотности материалов и геометрии members, plates и solids. В Basic Load Cases задаётся коэффициент по глобальной оси.

Отдельный BLC для self weight упрощает сочетания и контроль равновесия. Если собственный вес включён одновременно в нескольких случаях, он будет учтён несколько раз. Если коэффициент имеет неправильный знак, нагрузка направится вверх, о чём программа выводит предупреждение.

Узловые нагрузки

Команда Nodal на вкладке Home назначает силу, момент, массу или вынужденное перемещение. В Properties Panel последовательно выбираются:

1. тип L, D или M;

2. направление;

3. Basic Load Case;

4. величина;

5. состояние Active или Inactive.

Затем нагрузка применяется через Click to Apply или Apply to Selected. Узловая spreadsheet хранит label узла, тип, направление, величину и активность.

Вынужденные перемещения применяются для осадки опоры или заданного смещения. Масса используется в динамическом анализе. Эти сущности не следует смешивать с обычной силой: одинаковое числовое значение в столбце Magnitude имеет разный физический смысл в зависимости от выбранного типа.

Line Loads

Линейная нагрузка распределяется по member или стеновой панели. Она может быть:

• равномерной;

• ступенчатой;

• треугольной;

• трапецеидальной;

• приложенной на всём элементе;

• ограниченной начальной и конечной координатой.

Направление задаётся в глобальных или локальных осях. Для нагрузки на наклонный элемент доступно проецирование. Если у стержня есть offsets, часть распределения, попадающая на жёсткую зону, не прикладывается к гибкой длине.

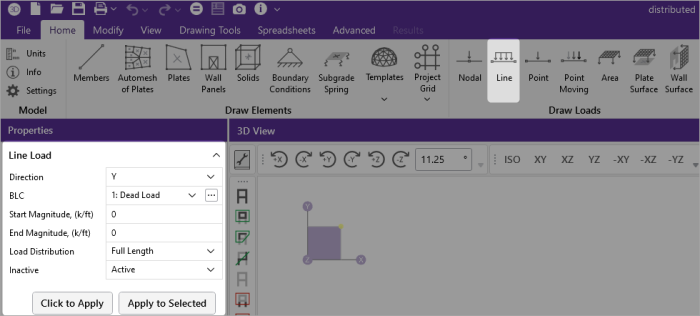

Для назначения нужно нажать Line, выбрать Direction, BLC, начальную и конечную интенсивность, распределение по длине и активность. При полном равномерном загружении обе координаты границ оставляют нулевыми, а интенсивности задают одинаковыми.

Member Point Loads

Сосредоточенная нагрузка на member прикладывается в заданной точке по длине. Положение может вводиться как абсолютное расстояние или относительная координата, в зависимости от параметров операции.

Этот тип применяют для реакции второстепенной балки, подвесного оборудования или другой локальной силы, не совпадающей с существующим узлом. Если точка приложения должна участвовать в геометрии или передавать нагрузки на несколько элементов, корректнее создать узел.

Area Loads

Area Load задаётся по плоской области и распределяется на расположенные в её плоскости members. Нагрузка не добавляет собственной жёсткости, поэтому подходит для настила, который передаёт вес на балки, но не включается в расчёт как несущая плита.

Поддерживается одно- и двухнаправленное распределение. Режим blow through позволяет передавать нагрузку через открытые участки на элементы ниже, что используется в открытых каркасах и многоуровневых схемах.

Surface Loads

Surface Load действует непосредственно на plate или wall panel. Направление задаётся:

• по глобальной оси;

• по локальной оси поверхности;

• как проекция глобального направления.

Поверхностная нагрузка участвует в конечно-элементном анализе плиты или стены. В отличие от Area Load, она не перераспределяется сразу на стержни, а вызывает усилия и напряжения в загруженной поверхности.

Температурные нагрузки

Plate thermal loads описывают температурное воздействие на поверхностные элементы. Их применяют при равномерном нагреве или температурном градиенте по толщине.

Результат существенно зависит от закреплений. Свободное температурное расширение не создаёт тех же усилий, что и нагрев полностью ограниченной поверхности. Поэтому температурный случай проверяют вместе с фактической возможностью перемещений и деформационных швов.

Load Combinations

Расчёт выполняется не по отдельным нагрузкам, а по сочетаниям Basic Load Cases и категорий. В spreadsheet Load Combinations задаются коэффициенты, тип решения, параметры P-Delta и дополнительные условия.

Сочетания создаются вручную или автоматически. Генератор формирует стандартные наборы для выбранного нормативного документа, после чего их необходимо проверить: программа не знает особенностей конкретного задания, стадий строительства и исключающих друг друга воздействий.

Поле Solve

Для каждого Load Combination указывается, участвует ли оно в решении. Если сочетание создано, но не включено в Solve, результатов по нему не будет.

При крупной модели не обязательно решать весь список после каждого изменения. На промежуточном этапе можно включить несколько контрольных сочетаний, проверить устойчивость и деформированную схему, а полный набор рассчитать после завершения настройки.

Strength и Serviceability

Прочностные сочетания используются для несущей способности, а эксплуатационные — для прогибов, перемещений и других критериев пригодности.

Design Rules могут содержать отдельные ограничения для этих групп. Поэтому недостаточно получить коэффициент использования по прочности: элемент способен удовлетворять прочностной проверке, но не проходить по прогибу.

Envelope

Envelope объединяет максимальные и минимальные результаты нескольких сочетаний. Он удобен для быстрого просмотра экстремумов, но не всегда подходит для проверки взаимосвязанных величин.

Максимальный момент и соответствующая ему продольная сила должны относиться к одному состоянию. Если брать независимые экстремумы из разных сочетаний, можно сформировать комбинацию усилий, которой физически не существовало. В Detailed Report управляющие проверки связываются с конкретными сочетаниями.

Ветровые и сейсмические воздействия

RISA-3D генерирует ветровые и сейсмические нагрузки для поддерживаемых нормативов. Для зданий учитываются отдельные направления, частичные ветровые схемы и случайный эксцентриситет сейсмического воздействия.

Ветровая генерация

До запуска генератора задаются геометрия здания, направление ветра, параметры площадки и положения уровней. Полученные нагрузки нужно проверить графически:

• на каких узлах или диафрагмах они созданы;

• совпадает ли направление;

• корректно ли определены наветренные и подветренные стороны;

• не нагружены ли внутренние элементы;

• соответствует ли общая результирующая ожидаемому давлению.

Автоматизация исключает ручной ввод большого числа сил, но не заменяет проверку исходной геометрии.

Сейсмическая генерация

Для эквивалентного статического метода программа использует параметры выбранного норматива и распределяет сейсмическое воздействие по уровням. В параметрах модели задаются характеристики площадки, спектральные величины и коэффициенты системы.

Случайный крутящий момент учитывает смещение центра масс. Для более сложного динамического исследования применяется Response Spectra, а для заданной акселерограммы — Time History Analysis.

Методы анализа

Линейный статический анализ

Линейное решение предполагает линейную связь между нагрузкой и перемещением, неизменную геометрию и линейно-упругие свойства элементов. Этот режим подходит для большинства обычных проверок, когда перемещения малы, а контактные и пластические эффекты не определяют работу системы.

Статический решатель использует разреженную матрицу. Расчёт нескольких сочетаний распределяется между ядрами процессора, что сокращает время повторных решений крупной модели.

После решения проверяют:

1. сумму реакций;

2. форму деформации;

3. порядок величин перемещений;

4. знаки и направления усилий;

5. симметрию отклика при симметричной схеме;

6. предупреждения об неустойчивости.

Совпадение суммы реакций с внешней нагрузкой подтверждает глобальное равновесие, но не доказывает правильность всех закреплений и соединений.

P-Delta

P-Delta учитывает дополнительный момент, возникающий из-за действия продольной силы на перемещённую схему. Эффект важен для гибких рам, высоких колонн и систем со значительными горизонтальными перемещениями.

В RISA-3D P-Delta включается для соответствующих сочетаний. Геометрически нелинейная жёсткость формируется итерационно, поэтому решение может не сойтись при механизме, недостаточной боковой жёсткости или чрезмерных перемещениях.

При анализе результата оценивают не только изменение момента, но и устойчивость численного процесса. Большой рост перемещений по сравнению с линейным решением указывает на чувствительность системы ко второму порядку.

Модальный анализ

Модальный расчёт определяет собственные частоты и формы колебаний. Он является основой Response Spectra и модального метода Time History.

Масса формируется из назначенных узловых масс и других источников, предусмотренных моделью. Если динамическая масса отсутствует или приложена не к тем степеням свободы, собственные частоты не отражают реальную конструкцию.

Результаты включают:

• частоты;

• периоды;

• формы колебаний;

• участие массы по направлениям;

• модальные коэффициенты.

Формы просматриваются в виде анимации. Первые моды должны соответствовать ожидаемым глобальным перемещениям. Локальная форма отдельного незакреплённого элемента среди первых мод часто указывает на ошибку модели.

Sparse Lanczos и Ritz vectors

Sparse Lanczos извлекает собственные формы из разреженной системы. Ritz vectors формируются с учётом выбранного направления возбуждения и могут эффективнее представлять динамический отклик при определённых типах воздействия.

Выбор метода зависит от задачи. Для изучения собственных характеристик используют обычные modes, а для отклика на заданные пространственные воздействия полезны Ritz vectors. RISA-3D поддерживает оба подхода.

Response Spectra

Response Spectra рассчитывает максимальный отклик по спектру. Перед ним должен быть выполнен eigensolution, поскольку спектральный анализ использует собственные частоты и формы.

Модальные результаты объединяются методами:

• SRSS;

• CQC;

• Gupta.

CQC применяют, когда частоты расположены близко и модальные отклики статистически связаны. SRSS проще и подходит для хорошо разделённых частот. Gupta учитывает дополнительные особенности сочетания мод.

После спектрального решения проверяют участие массы и коэффициенты масштабирования. Недостаточное число форм приводит к неполному учёту инерционного отклика.

Time History Analysis

Time History рассчитывает изменение реакции системы во времени. В RISA-3D доступны методы Modal Superposition и Direct Integration. Функция воздействия создаётся вручную или импортируется как последовательность пар времени и значения.

В Time History Loads задаются:

• tag;

• label;

• шаг интегрирования;

• тип воздействия — сила или ускорение;

• функция;

• узел либо ALL;

• направление;

• коэффициент амплитуды;

• коэффициент времени;

• момент начала;

• продолжительность расчёта после окончания функции.

Для сейсмической акселерограммы ALL применяет ускорение ко всей модели. Time History включается в Load Combination через tag T1, T2 и последующие обозначения.

Шаг интегрирования должен быть достаточно мал для воспроизведения значимых частот. Программа контролирует его относительно динамических характеристик и формирует предупреждение при слишком крупном значении.

Moving Loads

Moving Loads моделируют последовательное перемещение системы сил по заданному пути. Доступны пользовательские и AASHTO patterns, поэтому инструмент применяется для мостов, крановых путей и других конструкций с подвижным воздействием.

Pattern определяет величины, направления и расстояния между силами. Путь задаётся цепочкой узлов, а шаг определяет дискретность перемещения. Чем меньше шаг, тем подробнее поиск неблагоприятного положения и тем больше расчётных состояний.

Команда Point Moving создаёт статический набор сил для выбранного шага. В Properties Panel выбираются BLC, moving load или сочетание и номер шага, затем используется Click to Apply. Это удобно для детального исследования конкретного неблагоприятного положения.

Проектирование стальных конструкций

Горячекатаные профили

Для стального member задаются материал, профиль, тип элемента, расчётные длины и design parameters. После решения программа выполняет нормативные проверки и выводит unity check.

Проверка может учитывать:

• растяжение и сжатие;

• изгиб по двум осям;

• сдвиг;

• совместное действие усилий;

• общую устойчивость;

• lateral-torsional buckling;

• локальную гибкость;

• кручение и warping;

• ограничения по slenderness;

• прогиб.

Точный набор зависит от профиля и норматива. Для произвольного пользовательского сечения часть проектных проверок может отличаться от стандартного прокатного профиля.

Unity Check

Unity check показывает отношение расчётного воздействия к допускаемой несущей способности. Значение выше 1,0 означает, что выбранная проверка не выполняется.

Цветовое представление позволяет быстро найти перегруженные элементы. Однако итоговый коэффициент не объясняет причину. Для её определения открывают Detailed Report, где видны управляющее сочетание, усилия, расчётная способность и формула взаимодействия.

В окне Results View Settings > Members можно выбрать Color Basis: Unity Check, добавить подписи и включить эпюры. В показанной схеме красный цвет соответствует превышению 1,0, а остальные диапазоны отражают степень использования.

Suggested Design

Suggested Design повторно решает модель с предложенными сечениями из Section Sets. Инструмент ускоряет предварительный подбор, но применять его без контроля нельзя.

После замены сечений меняются:

• жёсткость;

• собственный вес;

• распределение усилий;

• период колебаний;

• прогиб;

• вторичные эффекты.

Поэтому оптимизация выполняется итерационно до стабилизации набора профилей. Затем конструкцию унифицируют и проверяют ещё раз.

Холодногнутые элементы

RISA-3D работает с холодногнутыми profiles и отдельными design codes. Помимо линейных members, поддерживаются cold-formed steel wall panels.

Для таких элементов особенно важны форма профиля, эффективные характеристики и ограничения норматива. Нельзя заменять холодногнутый профиль обычным пользовательским сечением только с совпадающей площадью: проектные проверки зависят от геометрии стенок, полок и элементов жёсткости.

Сейсмическое проектирование стали

В программе предусмотрены проверки специальных сейсмических систем, включая требования к SCBF и buckling-restrained braces. Для BRB используются параметры сердечника и специальные ограничения.

Сейсмическая проверка требует корректно назначенных member types и design rules. Обычный коэффициент использования стержня не заменяет проверки пластического механизма, ограничений по соединениям и capacity-limited design.

Проектирование железобетонных элементов

Балки

Железобетонная балка получает прямоугольное, T- или L-образное сечение, материал и правило армирования. RISA-3D подбирает или проверяет продольную и поперечную арматуру по изгибу и сдвигу.

Detailed Report содержит:

• исходные свойства;

• эпюры;

• критические положения;

• управляющие моменты и поперечные силы;

• расчётную способность;

• выбранное армирование;

• предупреждения.

Отдельные проверки выполняются для верхней и нижней зон, поскольку знак момента меняется по длине элемента.

Колонны

Для колонны учитываются продольная сила и изгиб относительно двух локальных осей. В отчёте отображаются управляющие Pu, Muy, Muz, поперечные силы и диаграмма взаимодействия.

Нагрузка с растяжением и изгибом обрабатывается иначе, чем обычное внецентренное сжатие, поэтому тип усилий и знаки нужно проверять по отчёту, а не только по итоговому коэффициенту.

Стены

Железобетонные wall panels проверяются на воздействия в плоскости, из плоскости и опорное давление. Для многоэтажных стен могут учитываться coupling beams и сейсмические требования.

Корректный результат зависит от:

• сетки;

• расположения проёмов;

• определения regions;

• граничных условий;

• примыкания перекрытий;

• локальных осей;

• design rules.

Слишком жёсткая связь перекрытия со стеной способна создать искусственную концентрацию усилий. Перед проектированием армирования проверяют контуры и характер деформации панели.

Деревянные конструкции

RISA-3D содержит базы пород, сортов, цельных и клеёных элементов. Для members выполняются проверки прочности и устойчивости, а wood wall panels рассчитываются как несущие и сдвиговые стены.

Для деревянных стен доступны методы:

• Segmented;

• Perforated;

• Force Transfer Around Openings.

Также рассчитываются straps и hold-downs. Выбор метода влияет на то, какие участки панели участвуют в сопротивлении сдвигу и как учитываются проёмы.

В пользовательских обсуждениях RISA-3D положительно оценивают за расчёт деревянных members, но специализированные изделия, например отдельные типы двутавровых деревянных балок, могут требовать RISAFloor или другого инструмента.

Каменная кладка

Masonry wall panels предназначены для анализа и проектирования стен из кладки. Поддерживаются проверки в плоскости и из плоскости, проёмы, перемычки и частично армированные стены.

В конечно-элементной модели кладки особенно важны реальные параметры жёсткости. Частичное заполнение ячеек влияет на собственный вес и жёсткость панели. RISA-3D учитывает особенности partial grouting в моделях кладочных стен.

Программу применяют для box-shaped wall groups, гибридных рам, перфорированных сдвиговых стен и стен со сложной системой проёмов. В таких схемах FEM позволяет учитывать совместную работу участков, которую трудно представить набором независимых простенков.

Алюминий и нержавеющая сталь

Алюминиевые members проверяются по поддерживаемым алюминиевым нормативам. Материал имеет меньший модуль упругости, поэтому прогиб и общая устойчивость нередко становятся определяющими раньше прочности.

Для нержавеющей стали предусмотрена отдельная нормативная проверка. Её нельзя заменять обычным hot-rolled steel material с изменённым пределом текучести: правила проектирования и форма кривых устойчивости отличаются.

Просмотр результатов

После решения активируется вкладка Results. Результаты доступны графически и в spreadsheets.

Деформированная схема

Deflected Shape показывает направление и относительный характер перемещений. Масштаб обычно увеличен, поэтому изображение не отражает реальную геометрическую амплитуду без чтения числовых значений.

Анимация помогает обнаружить:

• незакреплённый узел;

• разрыв между элементами;

• неверный release;

• неправильную ориентацию жёсткости;

• локальный механизм;

• ошибочную работу диафрагмы.

Проверка деформированной формы должна предшествовать анализу code checks. Элемент может формально пройти нормативную проверку внутри некорректной глобальной схемы.

Реакции

Reactions выводятся в опорных узлах. Они используются для проверки равновесия и передачи нагрузок на фундамент.

Сумма реакций сравнивается с внешней нагрузкой по каждому направлению. Для моментных воздействий проверяется также момент относительно контрольной точки. Расхождение указывает на неучтённые нагрузки, нестабильность, неправильный BLC или особенности динамического и envelope-решения.

Эпюры усилий

Для members отображаются:

• axial force;

• torsion;

• y-shear;

• z-shear;

• y-y moment;

• z-z moment.

В Results View Settings включается Force Diagrams, выбирается компонент, масштаб и прозрачность. Эпюры можно сочетать с деформированной схемой и цветовыми результатами.

Графическая эпюра полезна для общей оценки, а точные значения получают из spreadsheet или увеличенного diagram report. Особое внимание уделяют разрывам: они могут быть нормальным результатом сосредоточенной силы, release или изменения сечения, но также указывать на неправильную связность.

Результаты пластин и solid-элементов

Для plates выводятся силы, моменты, напряжения и контуры. Solid-элементы имеют объёмные компоненты напряжений и усилий.

Контур можно сглаживать и анимировать. Сглаживание улучшает визуальную интерпретацию, но не меняет исходные конечно-элементные значения. Вблизи точечной опоры или сосредоточенной силы может возникать численная сингулярность: максимум растёт при сгущении сетки и не является обычным расчётным напряжением конечной области.

Таблицы результатов

Spreadsheets содержат:

• nodal displacements;

• reactions;

• member forces;

• member stresses;

• plate forces и stresses;

• solid results;

• code checks;

• concrete reinforcing;

• wall panel results;

• mode shapes и frequencies;

• материальные ведомости.

Таблицы сортируются и фильтруются. Можно выбрать только элементы определённого типа, диапазон коэффициентов использования или конкретную комбинацию. Экспорт табличных результатов в Excel упрощает дополнительную обработку и формирование ведомостей.

Detailed Report

Detailed Report открывается со вкладки Results для выбранного элемента. Он объединяет геометрию, исходные параметры, диаграммы, управляющие усилия и нормативные проверки.

В отчёте по бетонному member диаграммы строятся как envelope решённых сочетаний. Критические Design Warnings и сообщения о неиспользованных усилиях располагаются рядом с диаграммами. Увеличенная эпюра имеет ползунок для просмотра значения в любой точке и кнопку Abs Max для перехода к абсолютному максимуму.

Для стального элемента Detailed Report позволяет определить:

• какая проверка управляет;

• где находится критическое сечение;

• какое сочетание вызвало результат;

• какие расчётные длины использованы;

• какая несущая способность получена;

• почему элемент не прошёл проверку.

Отчёт следует читать вместе с моделью. Правильная формула не компенсирует ошибочную длину, неверный member type или случайно освобождённый момент.

Warning Log

Warning Log хранит сообщения, появившиеся во время решения. В нём фиксируются нестабильности, проблемы сетки, неподдерживаемые проектные условия, отсутствующие проверки и другие ситуации, требующие внимания.

На вкладке Results Warning Log открывается отдельной командой. Для части сообщений доступны Find и Select, позволяющие найти связанный элемент на модели.

Сообщения делятся по смыслу:

• ошибка модели — решение невозможно или недостоверно;

• предупреждение анализа — решение получено, но обнаружено нестандартное условие;

• предупреждение проектирования — code check не выполнен либо нарушена область применимости нормы;

• информационное сообщение — программа сообщает о принятом допущении или автоматически выполненном действии.

Игнорировать Warning Log нельзя. Например, NC в результатах стены или member означает отсутствие расчёта, а не нулевой коэффициент использования. Причина обычно поясняется в журнале и Detailed Report.

Подготовка расчётного отчёта

RISA-3D создаёт стандартные и пользовательские отчёты. В Report Printing выбираются spreadsheets, Detail Reports, изображения и дополнительные разделы.

Пользовательский отчёт собирается в панели Current Sections in Report. Разделы перетаскиваются для изменения порядка, фильтруются по свойствам элементов и удаляются из документа. Настроенный набор сохраняется как новый шаблон.

В отчёт включают:

• исходные данные модели;

• материалы и сечения;

• Basic Load Cases;

• Load Combinations;

• расчётные параметры;

• перемещения и реакции;

• усилия;

• code checks;

• Detailed Reports критических элементов;

• изображения модели;

• Warning Log или пояснения к существенным предупреждениям.

Команда Snapshot сохраняет изображение 3D View или Detail Report и добавляет его в набор материалов проекта. Это удобнее обычного снимка экрана: изображение связывается с моделью и доступно в разделе Misc. при сборке отчёта.

Форматы и интеграции

Импорт

RISA-3D импортирует:

• DXF;

• RISA-2D;

• STAAD;

• CIS/2.

DXF используется для геометрической основы и обмена линиями. STAAD позволяет перенести аналитическую модель из другого расчётного комплекса. CIS/2 предназначен для данных стальных конструкций.

После импорта обязательно проверяют единицы, ориентацию осей, совпадение узлов, материалы, releases и нагрузки. Формат способен передать данные только в пределах общей модели двух программ.

Экспорт

Поддерживается экспорт в:

• DXF;

• SDNF;

• CIS/2.

DXF подходит для передачи геометрии в CAD. SDNF и CIS/2 используются для координации стальных моделей. Расчётные результаты в spreadsheets экспортируются отдельно.

Revit

Двусторонняя связь с Autodesk Revit предназначена для обмена аналитической моделью. В неё входят элементы, материалы, сечения и другие поддерживаемые свойства.

Передача не избавляет от координации физической и аналитической геометрии. В Revit конструктивный элемент может иметь смещение, присоединение и физический размер, тогда как RISA-3D работает с расчётными осями и конечными элементами. После каждого обмена проверяют положение узлов и непрерывность модели.

Tekla Structures, Archicad и SDS2

Интеграции с Tekla Structures, Archicad и SDS2 связывают расчёт с BIM- и деталировочными процессами. Конкретный набор передаваемых параметров зависит от соединения и типа элемента.

Связь особенно полезна при изменении профилей после расчёта. Вместо ручного переноса каждого сечения обновлённые данные передаются в связанную модель, после чего инженер проверяет различия и подтверждает изменения.

Семейство RISA

RISA-3D входит в интегрированную систему вместе с:

• RISAFloor;

• RISAFoundation;

• RISAConnection;

• RISASection.

RISAFloor рассчитывает гравитационную систему этажей, RISA-3D — пространственную и боковую работу здания, RISAConnection — стальные соединения, RISAFoundation — фундаментную систему. Данные передаются между программами без повторного построения всей схемы.

Интеграция не означает, что все проверки находятся в одном окне. Например, детальный расчёт стального соединения выполняется в RISAConnection, а основание и фундаментная плита проектируются в RISAFoundation.

Пошаговая инструкция: расчёт пространственной стальной рамы

Ниже приведена последовательность для простой модели из колонн, балок и раскосов. Она показывает логику работы RISA-3D, а не заменяет расчётное задание и выбор нормативных параметров.

Шаг 1. Создайте модель и настройте единицы

Откройте новый проект и перейдите в Home > Units. Выберите согласованную систему единиц. Затем откройте Settings и проверьте:

• вертикальную глобальную ось;

• норматив для стали;

• параметры решения;

• настройки P-Delta;

• единицы сил, длин, напряжений и моментов.

Единицы можно менять позднее, но начальная настройка уменьшает риск неправильного ввода нагрузки.

Шаг 2. Постройте Project Grid

На вкладке Home нажмите Project Grid. Создайте ортогональную сетку с координатами осей рамы и уровней.

Для прямоугольного каркаса задайте:

• шаг колонн по X;

• ширину по Z;

• высоту уровней по Y;

• число пролётов.

Project Grid служит геометрической основой и не входит в матрицу жёсткости. Её линии можно скрыть после построения элементов.

Шаг 3. Создайте колонны и балки

Нажмите Members и задайте свойства в Properties Panel:

• Member Type;

• Material Type;

• Material;

• Section/Shape;

• Design Rule.

Постройте колонны между узлами основания и верхнего уровня, затем соедините их балками. Для серийного каркаса удобнее создать одну раму и скопировать её командой Modify > Copy Global.

После построения включите локальные оси. Убедитесь, что сильная ось каждой балки ориентирована в плоскости основного изгиба.

Шаг 4. Добавьте раскосы

Создайте диагональные members и назначьте им VBrace или другой подходящий тип. Для стержня, который должен работать только на растяжение, используйте соответствующую одностороннюю настройку.

Не назначайте releases автоматически всем раскосам без проверки. Шарнирная идеализация должна сохранять передачу продольной силы и не создавать свободных поперечных степеней свободы.

Шаг 5. Назначьте Boundary Conditions

Выделите нижние узлы колонн и нажмите Boundary Conditions. Выберите закрепление, соответствующее принятой расчётной схеме.

После применения включите отображение опор и проверьте каждый узел. Если основания колонн имеют разную работу, разделите их на группы и назначьте условия отдельно.

Шаг 6. Создайте Basic Load Cases

Откройте Home > Basic Load Cases и добавьте:

• Self Weight;

• Superimposed Dead;

• Live;

• Wind X;

• Wind -X;

• другие воздействия из задания.

Для Self Weight установите гравитационный коэффициент по вертикальной оси. Остальные BLC оставьте без собственного веса, если он не должен повторяться.

Шаг 7. Назначьте постоянные и временные нагрузки

Для распределённой нагрузки на балки:

1. выберите балки;

2. нажмите Home > Line;

3. укажите глобальное направление вниз;

4. выберите BLC;

5. задайте Start Magnitude и End Magnitude;

6. установите Full Length;

7. нажмите Apply to Selected.

Переключите активный BLC и визуально проверьте стрелки. Для отдельных реакций оборудования используйте Point или Nodal, в зависимости от положения точки приложения.

Шаг 8. Сформируйте Load Combinations

Откройте Load Combinations. Используйте генератор для выбранного норматива или введите сочетания вручную.

Проверьте:

• коэффициенты;

• знаки;

• наличие всех BLC;

• разделение прочностных и эксплуатационных сочетаний;

• флаг Solve;

• включение P-Delta там, где оно требуется.

Автоматически созданный список не следует принимать без просмотра.

Шаг 9. Запустите предварительное решение

Нажмите Solve на вкладке Home. Для первого расчёта можно выбрать ограниченный набор сочетаний.

После завершения сразу откройте Warning Log. Исправьте:

• незакреплённые степени свободы;

• disconnected nodes;

• элементы нулевой или слишком малой длины;

• механизмы, вызванные releases;

• ошибки формы или материала;

• отсутствующие параметры проектирования.

Повторяйте решение, пока критические предупреждения не устранены или не получили обоснованное объяснение.

Шаг 10. Проверьте деформированную схему

Включите Deflection и анимацию. Просмотрите модель в изометрии, фасаде и плане.

Контрольные признаки правильной схемы:

• рама перемещается в ожидаемом направлении;

• опорные узлы остаются закреплёнными;

• балки не отделяются от колонн;

• раскосы работают совместно с рамой;

• нет локальных вращений отдельных элементов;

• симметричная нагрузка создаёт ожидаемый симметричный отклик.

Шаг 11. Проверьте реакции

Откройте реакции и сравните их сумму с приложенной нагрузкой. Для постоянного случая сумма вертикальных реакций должна соответствовать собственному весу и назначенным постоянным нагрузкам с учётом направления осей.

Резкая разница между реакциями симметричных опор требует проверки геометрии, жёсткостей и loads.

Шаг 12. Изучите усилия

В Results View Settings > Members выберите нужный компонент:

• Axial;

• y-y Moment;

• z-z Moment;

• y-shear;

• z-shear;

• Torsion.

Включите Magnitudes и настройте размер эпюр. Сравните характер диаграмм с ожидаемой статической работой. Для шарнирно опёртой балки момент на освобождённом конце должен стремиться к нулю.

Шаг 13. Проверьте code checks

Выберите цветовую основу Unity Check. Найдите элементы с коэффициентом выше 1,0 и откройте их Detailed Report.

Для каждого критического member определите:

• управляющее сочетание;

• тип проверки;

• расчётную длину;

• критическое сечение;

• усилие;

• несущую способность;

• применённые коэффициенты.

Если проблема вызвана прогибом, увеличение прочности материала не обязательно поможет: может потребоваться более жёсткое сечение.

Шаг 14. Выполните Suggested Design

Если members назначены через Section Sets, запустите Suggested Design. Примите или отклоните предложенные профили, затем решите модель заново.

После нескольких итераций унифицируйте сечения. Небольшая экономия массы не всегда оправдывает увеличение числа марок.

Шаг 15. Соберите отчёт

Откройте Report Printing и добавьте:

• Model Settings;

• Materials;

• Section Sets;

• Members;

• Boundary Conditions;

• Basic Load Cases;

• Load Combinations;

• reactions;

• displacements;

• member forces;

• code checks;

• Detailed Reports;

• снимки модели.

Отфильтруйте таблицы, чтобы в документе не было сотен неиспользуемых строк. Отдельно сохраните изображение расчётной схемы, деформированной формы и цветовой карты code checks.

Типичные ошибки

Неправильный активный BLC

Нагрузка назначается в один Basic Load Case, а пользователь просматривает другой. В результате кажется, что операция не сработала, или в сочетание попадает не то воздействие.

Перед применением проверяйте поле BLC в Properties Panel, а после назначения переключайте отображение на соответствующий случай.

Дублирующиеся узлы

Элементы визуально сходятся, но соединены с разными nodes. Признаки — локальная нестабильность, нулевая передача усилий или странная деформированная форма.

Исправление состоит в объединении узлов и повторной проверке примыкающих members и plates.

Избыточные releases

Попытка сделать все соединения шарнирными часто освобождает больше степеней свободы, чем требуется. В пространственной модели нужно различать изгиб относительно двух осей и кручение.

Освобождайте только те компоненты, которые действительно не передаются соединением.

Неверные локальные оси

Нагрузка, заданная по local y, может оказаться направленной не вниз, а вбок. Сечение также способно повернуться слабой осью в плоскость основного изгиба.

Перед назначением локальных нагрузок включайте local axes.

Замена несущей поверхности Area Load

Area Load распределяет нагрузку, но не добавляет жёсткость. Если перекрытие должно работать как плита или диафрагма, одного Area Load недостаточно.

Обратная ошибка — моделировать ненесущий настил пластинами и тем самым искусственно повышать жёсткость.

Слишком грубая сетка

Крупные plate elements искажают распределение около проёмов, опор и сосредоточенных нагрузок. Проверка выполняется сгущением и сравнением результатов.

Слепое использование автоматики

Генератор сочетаний, Suggested Design и автоматическая сетка ускоряют работу, но опираются на введённые параметры. Ошибка в категории нагрузки или design rule воспроизводится во всех автоматически созданных данных.

Игнорирование Warning Log

Отсутствие остановки решателя не означает отсутствие проблемы. NC, локальная неустойчивость или невыполненная проектная проверка требуют отдельного разбора.

Проверка только итогового коэффициента

Unity check не показывает качество всей схемы. До него нужно проверить равновесие, деформацию, связность, локальные оси и характер усилий.

Системные требования

RISA-3D работает в Windows. Минимальная конфигурация ориентирована на обычную инженерную рабочую станцию, но крупные модели с plates, solids и динамическими сочетаниями требуют большего объёма памяти и более производительного процессора.

В требованиях не указаны macOS и Linux. Виртуализация Windows добавляет собственные ограничения графики, лицензирования и производительности, поэтому её нельзя считать равнозначной нативной установке без отдельной проверки рабочего окружения.

Что влияет на производительность

На размер расчётной задачи сильнее всего влияют:

• число узлов;

• количество степеней свободы;

• плотность сетки plates и solids;

• число сочетаний;

• P-Delta;

• количество динамических форм;

• длина Time History;

• шаг интегрирования;

• число положений Moving Load.

Для обычной стержневой рамы минимальной памяти достаточно. При детальной конечно-элементной модели перекрытий или стен 8 ГБ быстро становятся ограничением.

Лицензирование и пробный режим

RISA-3D распространяется по подписке. Для запуска требуется интернет-соединение, которое должно сохраняться во время работы; кратковременный обрыв не закрывает уже запущенную программу.

Подписка включает доступ к программе, обновлениям и технической поддержке. После её прекращения приложение переходит в viewer или demonstration mode.

Пробный период для набора RISA составляет 10 дней. Он предназначен для знакомства с интерфейсом, прохождения учебных моделей и оценки совместимости рабочего процесса с требованиями организации.

Сравнение с аналогами

RISA-3D конкурирует с универсальными расчётными системами, которые объединяют пространственную модель, FEM-анализ и нормативное проектирование. Различия проявляются не только в количестве методов, но и в логике интерфейса, материалах, экосистеме и типичных проектах.

RISA-3D и SAP2000

SAP2000 также объединяет моделирование, анализ, проектирование и отчётность в одном интерфейсе. Он охватывает широкий круг общих структурных систем и содержит средства нелинейного анализа и Section Designer для пользовательских сечений.

RISA-3D выгоднее для инженера, которому нужны прямые code checks стальных, бетонных, деревянных, кладочных и алюминиевых элементов в одном повседневном процессе. SAP2000 выбирают, когда приоритетом являются сложные нелинейные модели, специальные аналитические объекты или уже сформированный процесс CSI.

RISA-3D и STAAD.Pro

STAAD.Pro применяется для зданий, промышленных объектов, мостов, стадионов и морских сооружений. Он поддерживает статические, динамические, температурные, ветровые, сейсмические и подвижные воздействия.

RISA-3D ближе к непосредственному редактированию модели через Properties Panel и spreadsheets. STAAD.Pro естественнее вписывается в инфраструктуру Bentley и проекты, где уже используются связанные продукты этого разработчика.

Обмен через STAAD позволяет переносить модель, но не делает программы взаимозаменяемыми: после импорта нужно повторно проверить параметры, которые представлены в них по-разному.

RISA-3D и RFEM 6

RFEM 6 рассчитан на members, plates, walls, folded plates, shells, solids и contact elements. Анализ и проектирование расширяются модульными add-ons.

RFEM предпочтителен для задач, где центральное место занимают сложные поверхности, оболочки, контакты и европейская нормативная среда. RISA-3D удобнее для смешанной строительной модели, в которой важны стандартные members, стены разных материалов и интеграция с RISAFloor, RISAFoundation и RISAConnection.

RISA-3D и Robot Structural Analysis

Robot Structural Analysis тесно связан с Revit и входит в Autodesk Architecture, Engineering & Construction Collection. Он поддерживает автоматическую FEM-сетку, статический, модальный и нелинейный анализ, ветровое моделирование и национальные стандарты.

Robot логичен для компании, где Revit и другие продукты Autodesk являются основой всего проекта. RISA-3D также обменивается моделью с Revit, но строит дальнейший процесс вокруг собственного семейства расчётных приложений.

RISA-3D и SCIA Engineer

SCIA Engineer объединяет многоматериальное проектирование, конечно-элементный решатель, адаптивную сетку, международные нормы и BIM-обмен через IFC, SAF и плагины. Она применяется для зданий, промышленных объектов, мостов и специальных сооружений.

SCIA чаще соответствует европейскому процессу и широкой BIM-координации. RISA-3D особенно сильна в североамериканских стальных, деревянных и кладочных проектах, хотя содержит также ряд европейских, канадских, индийских, австралийских и новозеландских норм.

Отзывы пользователей и профильных изданий

Что ценят инженеры

В пользовательских отзывах повторяются три положительные характеристики:

• понятное создание пространственной модели;

• сочетание графики и таблиц;

• подробные отчёты по отдельным элементам.

RISA-3D получает высокие оценки за простоту 3D-моделирования и отсутствие перегруженности второстепенными функциями. Одновременно отмечается замедление при росте модели. Небольшое количество опубликованных отзывов не позволяет считать итоговую оценку репрезентативной для всей аудитории.

Инженеры описывают программу как универсальный комплекс для повседневных коммерческих и промышленных задач. Положительно оцениваются удобство, подробные отчёты и применимость для небольших проектных организаций.

Какие претензии встречаются

Чаще всего упоминаются:

• снижение отзывчивости крупных моделей;

• риск ошибок в сложной пространственной схеме;

• необходимость внимательно контролировать boundary conditions;

• зависимость удобства от типа конструкции;

• различия между RISA-3D и привычными процессами SAP2000, STAAD.Pro или Robot.

Эти замечания не означают недостаток расчётного метода. Большинство связано с размером модели и тем, насколько правильно инженер использует идеализацию, сетку и закрепления.

Оценка профильных изданий

RISA-3D применяется в инженерных задачах, связанных с каменной кладкой, контейнерными сооружениями, сейсмически сложными объектами, стальными мостами, лестницами и расследованием разрушений.

Владение программой позволяет моделировать сложные пространственные сети, но ошибки в boundary conditions остаются одной из главных угроз. Анимированная деформированная форма служит обязательным инструментом контроля, а не декоративным способом показать результат.

Программа подходит для FEM-анализа стен с проёмами, частичным заполнением и сложным совместным действием участков. Это подтверждает её практическую специализацию: RISA-3D предназначена не только для стержневых рам, но и для конструктивных поверхностей с проектными проверками.

Преимущества и ограничения

Плюсы:

• стержневые, пластинчатые, стеновые и объёмные элементы работают в одной модели;

• графическое редактирование синхронизировано со spreadsheets;

• Properties Panel ускоряет массовое назначение свойств и нагрузок;

• поддерживаются линейная статика, P-Delta, модальный, спектральный и Time History анализ;

• Moving Loads подходят для мостовых и крановых задач;

• проектные проверки охватывают несколько строительных материалов;

• wood, masonry и cold-formed wall panels имеют специализированные функции;

• Detailed Report показывает управляющие усилия и расчётные проверки;

• Warning Log связан с поиском проблемных элементов;

• Section Sets и Suggested Design помогают выполнять итерационный подбор;

• отчёт собирается из таблиц, графики и расчётов отдельных элементов;

• интеграция с RISAFloor, RISAFoundation и RISAConnection формирует связанный процесс проектирования здания.

Минусы:

• программа работает только в Windows;

• подписочная лицензия требует интернет-соединения;

• крупные модели с мелкой сеткой и динамикой предъявляют повышенные требования к памяти;

• универсальный интерфейс требует понимания локальных осей, releases и конечных элементов;

• автоматические генераторы не исключают ручную проверку;

• часть специализированного проектирования вынесена в другие продукты RISA;

• интеграция не передаёт безусловно все параметры между разными программами;

• простое значение unity check не заменяет анализ глобальной схемы;

• основной набор рабочих терминов и команд представлен на английском языке;

• многие встроенные процессы особенно ориентированы на североамериканские нормы и типовые системы.

Кому подходит RISA-3D

RISA-3D рациональна для инженера-конструктора, который регулярно рассчитывает пространственные каркасы и хочет объединить анализ с нормативной проверкой members и стен.

Программа особенно уместна в следующих сценариях:

Другой комплекс предпочтительнее, когда основой проекта являются сложная физическая нелинейность, контактные задачи, специализированная мостовая система, развитое параметрическое программирование или корпоративная экосистема другого разработчика.

Частые вопросы

Можно ли рассчитывать в RISA-3D только стержневые схемы?

Нет. Помимо members, программа использует plates, wall panels и восьмиузловые solid-элементы. Все типы могут работать в одной пространственной модели.

Подходит ли RISA-3D для железобетона?

Да. Программа проектирует железобетонные балки, колонны и стены, выводит требуемое армирование, диаграммы усилий и управляющие проверки.

Выполняется ли динамический анализ?

Да. Доступны собственные формы и частоты, Response Spectra, Ritz vectors и Time History Analysis.

Можно ли учитывать P-Delta?

Да. Эффекты второго порядка включаются в параметрах соответствующих сочетаний. Расчёт использует геометрически нелинейную жёсткость.

Есть ли автоматический подбор сечений?

Да. Для members назначаются Section Sets, после чего Suggested Design предлагает подходящие сечения. После замены модель требуется решить повторно.

Чем Area Load отличается от Plate Surface Load?

Area Load распределяет воздействие на members и не добавляет жёсткость. Plate Surface Load действует на plate, которая участвует в конечно-элементном расчёте.

Можно ли импортировать модель из STAAD?

Да. STAAD входит в список импортируемых форматов. После переноса проверяют единицы, свойства, нагрузки, закрепления и связность.

Работает ли программа без интернета?

Подписочная лицензия требует подключения при запуске и во время открытого сеанса. Краткий обрыв соединения не прекращает работу немедленно.

Что происходит после окончания подписки?

Полная функциональность и техническая поддержка прекращаются, а приложение работает как viewer или demonstration mode.

Почему после решения появляется NC?

NC означает, что проверка не выполнена. Причина отображается в Warning Log или Detailed Report: неподдерживаемое условие, нарушение ограничений нормы, неправильный тип элемента или недостаточные исходные данные.

Можно ли доверять автоматическому подбору?

Подбор корректен только в пределах заданного Section Set, Design Rule, нагрузок и расчётной модели. Предложенное сечение необходимо проверить после повторного решения и согласовать с конструктивными требованиями.

Итог

RISA-3D объединяет пространственное моделирование, конечно-элементный анализ и проектирование элементов в одном рабочем процессе. Её сильная сторона — сочетание графической модели, редактируемых spreadsheets, многоматериальных code checks и подробных отчётов.

Для обычных рам и промышленных конструкций основное внимание следует уделять связности, releases, локальным осям и сочетаниям. Для стен, плит и solid-элементов дополнительно требуется исследование сеточной сходимости. Динамические задачи требуют контроля массы, количества форм и шага интегрирования.

Программа наиболее полезна инженерам, которые работают со стальными, железобетонными, деревянными и кладочными конструкциями и готовы проверять расчёт не только по итоговому unity check, но и по равновесию, деформированной схеме, эпюрам и Warning Log.
