Sefaira

Sefaira предназначена для проверки характеристик здания на ранних стадиях проектирования, когда форму, ориентацию, остекление, солнцезащиту и конструкцию оболочки ещё можно менять без переработки готовой документации. Программа связывает архитектурную геометрию с расчётами годового энергопотребления, углеродных выбросов, дневного света, теплового комфорта, пиковых нагрузок и требований к HVAC.

Рабочий процесс строится вокруг плагинов для SketchUp и Autodesk Revit, а более подробная настройка выполняется в Sefaira Web App. Архитектор получает первые показатели рядом с моделью, выявляет причины перегрева, теплопотерь или недостаточного естественного освещения, затем передаёт геометрию в веб-приложение для сравнения вариантов, зонального анализа и подготовки отчётов.

Sefaira не заменяет программу для выпуска чертежей, визуализатор или универсальную BIM-систему. Она дополняет SketchUp и Revit расчётным слоем. Для подготовки рабочей документации потребуется CAD- или BIM-среда, а для фотореалистичных сцен — отдельный визуализатор наподобие Blender. В отличие от AutoCAD, Sefaira не предназначена для оформления планов, разрезов и узлов.

Что представляет собой Sefaira

Программа анализирует не внешний вид модели, а её расчётное содержание: наружные стены, кровлю, перекрытия, остекление, затеняющие объекты, площадь этажей, ориентацию и расположение. К геометрии добавляются свойства оболочки, внутренние нагрузки, режим эксплуатации, климатические данные и характеристики инженерных систем.

Результат зависит не от детализации декоративных элементов, а от правильного распознавания расчётных поверхностей и корректности исходных параметров. Модель с мебелью, дверной фурнитурой, фасадным декором, сложными профилями и тысячами мелких граней обычно требует упрощения. Такая детализация почти не повышает точность энергетического моделирования зданий, но увеличивает объём передаваемой геометрии и продолжительность симуляции.

Энергетические расчёты выполняются на основе EnergyPlus. Для исследований естественного освещения применяются Radiance и Daysim. Такой набор расчётных механизмов позволяет объединить анализ годового энергопотребления, световой среды и теплового состояния помещений в одном рабочем процессе.

Для каких задач предназначена программа

Sefaira рассчитана на этап, когда проектировщик выбирает направление развития концепции. В этот момент полезнее быстро сравнить несколько вариантов, чем строить одну максимально подробную расчётную модель.

Архитектор может использовать программу, чтобы ответить на конкретные вопросы:

• какая форма здания имеет меньшую площадь теплообмена при сопоставимой полезной площади;

• как поворот здания влияет на солнечные притоки и охлаждение;

• на каком фасаде увеличение остекления приносит больше дневного света и меньше перегрева;

• требуется ли наружная солнцезащита;

• насколько утепление стен или кровли изменяет годовое энергопотребление;

• какие зоны остаются недостаточно освещёнными;

• увеличивает ли выбранное остекление риск бликов;

• сколько времени помещения находятся в комфортном температурном диапазоне;

• как естественная вентиляция влияет на часы перегрева;

• какая архитектурная мера сокращает расчётную мощность отопления или охлаждения.

Программа особенно полезна специалистам, которым требуется количественно обосновать проектное решение перед заказчиком или инженерной группой. Вместо общей формулировки о более энергоэффективном фасаде можно показать изменение Energy Use Intensity, долю отопления и охлаждения, площадь хорошо освещённых зон или пиковую нагрузку.

Архитекторы

Для архитектора основной ценностью становится связь расчёта с привычной геометрической моделью. Изменение формы, глубины корпуса, ориентации или площади окон можно проверить без создания отдельной сложной модели в инженерной системе.

Специалисты по устойчивому проектированию

Консультант по энергоэффективности получает инструмент для исследования пассивных стратегий, сравнения baseline с улучшенными вариантами и подготовки ранних материалов для экологической сертификации.

Инженеры

Инженер может оценивать пиковые нагрузки, сравнивать HVAC-концепции, изучать влияние оболочки на отопление и охлаждение, а также выгружать результаты для дальнейшего анализа. Однако для окончательного проектирования оборудования и выпуска нормативной расчётной документации требуется более детализированный инженерный процесс.

Учебные проекты

Sefaira позволяет последовательно показать связь архитектурного решения со строительной физикой. Студент может менять ориентацию, коэффициент остекления, солнцезащиту, теплоизоляцию и режим вентиляции, наблюдая изменение расчётных показателей.

Из каких компонентов состоит Sefaira

Программа не ограничивается одним окном. Рабочая среда состоит из плагина и облачного приложения.

Плагин для SketchUp

Плагин работает непосредственно рядом с геометрией SketchUp. Здесь выполняются:

• распознавание и проверка типов поверхностей;

• выбор назначения здания и местоположения;

• назначение исходных параметров;

• быстрый энергетический анализ;

• анализ дневного освещения;

• просмотр Gains & Losses;

• получение Guidance;

• передача модели в Sefaira Web App.

Плагин предназначен для короткого цикла: изменить модель, нажать Update Analysis, сравнить результат с предыдущим состоянием и продолжить проектирование.

Плагин для Revit

Revit-плагин использует видимую геометрию выбранного представления. Для подготовки модели он создаёт специальные расчётные виды, скрывающие элементы, которые не требуются для симуляции. Такой подход позволяет сохранить исходную BIM-модель и одновременно получить упрощённое представление для Sefaira.

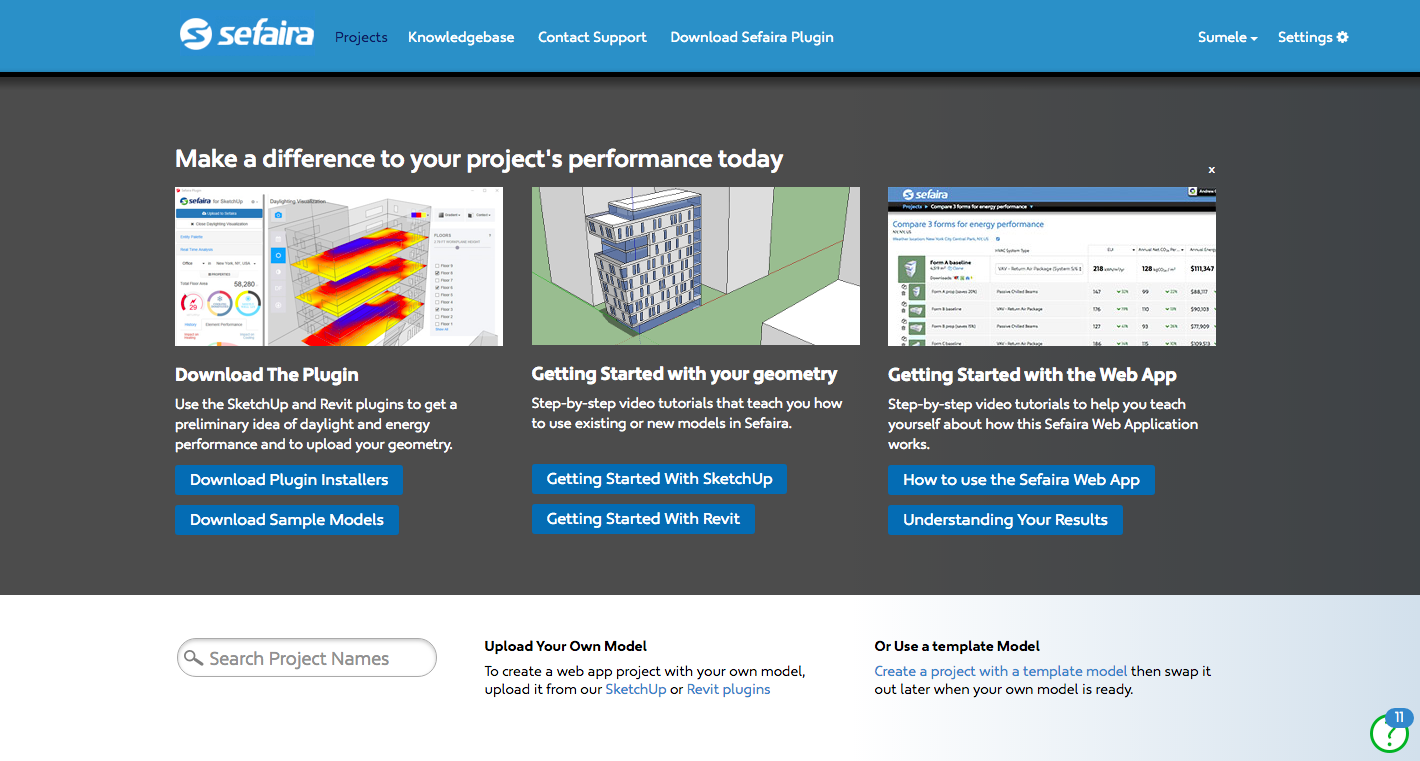

Sefaira Web App

Веб-приложение используется после предварительной проверки модели. В нём настраиваются:

• оболочка здания;

• инфильтрация;

• затенение;

• внутренние нагрузки;

• режимы эксплуатации;

• отопление и охлаждение;

• вентиляция;

• зонирование;

• типы использования помещений;

• варианты геометрии;

• альтернативные HVAC-системы;

• тепловой комфорт;

• таблицы и отчёты.

Передача выполняется через команду Upload to Sefaira. После загрузки геометрия сохраняется в библиотеке massing, а пользователь создаёт новый проект, добавляет модель к существующему проекту или использует её как очередную итерацию. Новая собственная геометрия передаётся в веб-приложение через плагин SketchUp или Revit.

Интерфейс и логика работы

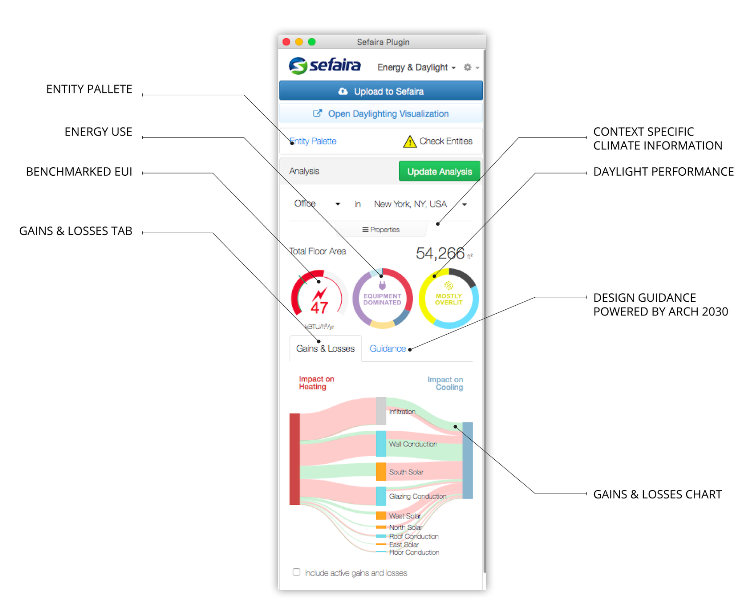

Главное окно плагина организовано так, чтобы проектировщик сначала увидел итоговый показатель, а затем перешёл к причинам результата. В верхней части расположены выбор режима, настройки и команда передачи проекта. Ниже находятся Entity Palette, параметры анализа, три круговых индикатора и вкладки с поясняющими графиками.

На схеме выделены Entity Palette, Energy Use, индикатор сравнения с целевым EUI, вкладка Gains & Losses, показатель дневного света, Guidance и диаграмма потоков тепловых поступлений и потерь. Такая структура отделяет четыре уровня информации: общий результат, распределение энергопотребления, причины нагрузок и рекомендации по изменению проекта.

Analysis Mode

В верхнем раскрывающемся списке доступны режимы:

• Energy & Daylight;

• Daylight Analysis;

• Energy Analysis;

• ссылка Analysis Mode на справочную информацию.

Energy & Daylight запускает объединённый расчёт и выводит оба набора данных. Energy Analysis используется, когда требуется сосредоточиться на годовом энергопотреблении и уменьшить объём вычислений. Daylight Analysis активирует светотехническую визуализацию.

После изменения геометрии или режима появляется предупреждение, что результаты больше не соответствуют текущему состоянию модели. Команда Update Analysis отправляет обновлённые данные на расчёт. Продолжительность зависит от выбранного режима и сложности геометрии.

Performance Dashboard

Панель содержит три основных индикатора.

Energy Use Intensity показывает годовое потребление энергии на единицу площади. В метрической системе применяется кВт·ч/м² в год, в британской — kBTU/ft² в год. Этот показатель позволяет сравнивать здания разного размера и отслеживать изменение проекта после корректировки оболочки или инженерной системы.

Energy Segments разделяет итоговое энергопотребление на отопление, охлаждение, освещение и оборудование. Диаграмма помогает определить, какая группа нагрузок доминирует. У здания с большими теплопотерями через оболочку будет заметна высокая доля отопления, а у сильно остеклённого объекта в жарком климате — охлаждения.

Daylighting показывает долю площади, относящуюся к хорошо освещённой, переосвещённой и недостаточно освещённой зоне. Показатель объединяет Spatial Daylight Autonomy и Annual Sunlight Exposure, используемые для оценки стабильного дневного света и риска избыточного прямого солнца.

Gains & Losses

Вкладка Gains & Losses раскрывает причины отопительных и охлаждающих нагрузок. Потоки на диаграмме связывают элементы здания с их вкладом в тепловой баланс.

В расчёт могут входить:

• инфильтрация;

• теплопередача через стены;

• теплопередача через кровлю;

• теплопередача через перекрытия;

• теплопередача через остекление;

• солнечные поступления по ориентациям;

• оборудование;

• освещение;

• люди;

• вентиляция.

Красные потоки показывают неблагоприятный вклад в отопление или охлаждение, зелёные — полезный. Элементы автоматически располагаются по величине воздействия. При наведении отображается числовое значение, а выбор связанного элемента открывает параметры, влияющие на соответствующую нагрузку.

Диаграмма помогает не ограничиваться общим снижением EUI. Например, высокая нагрузка отопления из-за wall conduction указывает на необходимость проверить площадь оболочки и тепловое сопротивление стен. Большой вклад south solar в охлаждение направляет внимание на коэффициент солнечного теплопритока, площадь южного остекления и наружную солнцезащиту.

Properties

Параметры Properties используются для задания исходных характеристик расчётной модели:

• Wall Insulation;

• Floor Insulation;

• Roof Insulation;

• Glazing U-Factor;

• Visible Light Transmittance;

• Solar Heat Gain Coefficient;

• Infiltration Rate;

• Ventilation Rate;

• Equipment;

• Lighting.

Изменение параметра не перестраивает геометрию. Оно меняет физические свойства, передаваемые расчётному механизму. Это особенно важно для стен: толщина объекта в SketchUp не определяет теплопередачу. Для корректного анализа используется тонкая плоскость, а тепловые характеристики задаются через U-factor или связанный показатель сопротивления.

Baseline

Baseline хранит исходный набор характеристик, с которым сравниваются последующие решения. В Properties пользователь задаёт значения оболочки, открывает список baseline и выбирает +Save current Inputs as Baseline. После ввода названия сохранённый вариант становится доступен в плагинах SketchUp и Revit.

Удаление выполняется красным крестиком возле названия. Восстановить удалённый пользовательский baseline нельзя. При передаче модели в Web App параметры из открытого окна Real Time Analysis переносятся вместе с геометрией. Если окно было закрыто, веб-приложение применяет стандартную исходную конфигурацию.

Guidance

Guidance связывает выявленную проблему с пассивными архитектурными стратегиями. Вкладка обращается к материалам 2030 Palette и предлагает темы, относящиеся к форме здания, остеклению, солнцезащите, естественному освещению и другим факторам. Guidance не изменяет модель автоматически, а помогает определить направление следующей итерации.

Подготовка геометрии

Качество расчёта начинается не с выбора симуляции, а с построения правильной энергетической модели. Для Sefaira важны простые, однозначно распознаваемые поверхности.

Какие элементы нужны

Минимальная модель содержит:

• замкнутый объём здания;

• наружные стены;

• полы или межэтажные перекрытия;

• кровлю;

• окна и другие светопрозрачные участки;

• значимые затеняющие поверхности;

• корректное положение этажей;

• нужные элементы окружающей застройки.

Внутренняя мебель, оборудование как трёхмерные объекты, плинтусы, ручки, наличники, декоративные панели и мелкие профили в расчётную модель не включаются. Внутренние нагрузки задаются числовыми параметрами, а не геометрией компьютеров, светильников или людей.

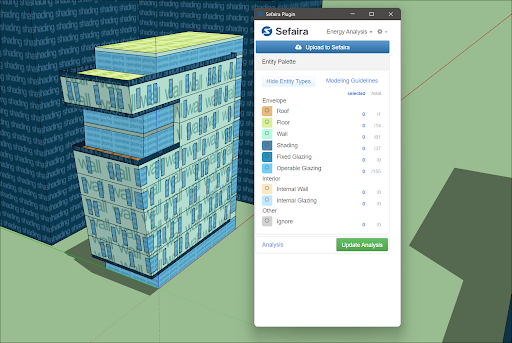

Entity Palette

Sefaira пытается автоматически определить назначение каждой поверхности. Проверка выполняется через Show Entity Types: модель окрашивается по категориям, а список показывает число обнаруженных объектов каждого типа.

Категории включают кровлю, перекрытия, стены, затенение, стационарное остекление, открываемое остекление, внутренние стены и внутреннее остекление. Ненужная геометрия относится к Ignore. Выбор категории в списке скрывает или показывает соответствующие объекты, что упрощает поиск неверно классифицированных граней.

Для ручного исправления пользователь выделяет поверхность, открывает контекстное меню, переходит в Sefaira Plugin и назначает требуемый тип. Там же очищается ранее заданная метка. Ручная классификация нужна, когда автоматическое распознавание считает козырёк кровлей, принимает наружную стену за затенение или включает декоративный объект в тепловую оболочку.

Тонкие стены вместо объёмных конструкций

В SketchUp наружная стена моделируется одной плоскостью. Две параллельные поверхности, изображающие внутреннюю и наружную грань многослойной конструкции, создают неоднозначную геометрию и не добавляют информации о тепловом сопротивлении.

Толщина, состав и теплоизоляция передаются через свойства. Для глубокого оконного откоса создаются затеняющие поверхности, влияющие на поступление света и солнца. Внутренняя сторона наружной стены не должна маркироваться как Internal Wall: эта категория предназначена для перегородок между внутренними пространствами.

Остекление

Окно должно располагаться в плоскости стены и иметь понятную замкнутую границу. Для энергетики существенны площадь, ориентация, U-factor и Solar Heat Gain Coefficient. Для дневного освещения добавляется Visible Light Transmittance.

Сложное окно с рамами, импостами, ручками и многослойными профилями следует заменить одной или несколькими простыми светопрозрачными поверхностями. Большое число отдельных окон увеличивает время симуляции. Окна одной ориентации в пределах общей зоны можно объединить в полосу с такой же суммарной площадью, когда точное расположение отдельных проёмов не влияет на исследуемый вопрос.

Затенение

В расчёт включаются объекты, заметно изменяющие солнечное воздействие:

• козырьки;

• горизонтальные полки;

• вертикальные рёбра;

• балконы;

• соседние здания;

• глубокие откосы;

• крупные фасадные экраны.

Мелкие ламели, декоративная перфорация и многочисленные импосты могут создать сотни плоскостей. EnergyPlus обрабатывает каждую затеняющую поверхность, поэтому сложные устройства значительно увеличивают продолжительность расчёта. Параметрическую солнцезащиту удобнее сначала исследовать через Response Curves в веб-приложении, а затем моделировать выбранную конфигурацию.

Энергетический анализ

Sefaira выполняет годовую симуляцию и показывает, сколько энергии требуется зданию при заданном климате, оболочке, режиме использования и инженерной системе. Расчёт предназначен не только для получения одной итоговой цифры. Его основная задача — показать, какие проектные решения формируют результат.

Energy Use Intensity

EUI связывает годовое потребление с площадью здания. Нормирование позволяет сравнивать варианты разного размера, но показатель нужно интерпретировать вместе с назначением, климатом и исходными настройками.

Снижение EUI после изменения проекта означает, что новая комбинация формы, оболочки и систем требует меньше энергии на единицу площади. Однако одинаковый EUI у двух вариантов не означает одинаковое поведение: один проект может расходовать больше на отопление, другой — на охлаждение или освещение.

Основные группы энергопотребления

Панель разделяет энергопотребление на:

• отопление;

• охлаждение;

• освещение;

• оборудование.

Такое представление быстро выявляет доминирующий фактор. Если оборудование занимает большую долю, увеличение толщины теплоизоляции не устранит основной источник потребления. Если охлаждение определяется солнечными поступлениями через фасад, эффективнее проверить остекление и солнцезащиту.

Влияние формы

Компактная геометрия обычно имеет меньшую площадь оболочки относительно полезной площади. Sefaira позволяет сравнить несколько massing-вариантов с одинаковыми исходными параметрами и увидеть, как изменение наружной поверхности отражается на отоплении и охлаждении.

Для корректного сравнения необходимо сохранять одинаковыми:

• назначение;

• климат;

• полезную площадь или понятный способ её нормирования;

• свойства ограждений;

• внутренние нагрузки;

• HVAC;

• расписание эксплуатации.

Иначе итоговое различие нельзя будет связать с одной архитектурной причиной.

Ориентация

Поворот здания изменяет солнечное воздействие на фасады, распределение дневного света и нагрузку на охлаждение. Программа учитывает географическое положение и применяет подходящие погодные данные. Анализ ориентации особенно полезен до фиксации генерального плана, фасадной сетки и планировочной глубины.

Оболочка

Через Properties или Web App настраиваются тепловые характеристики стен, кровли, пола и остекления. Последовательное изменение одного параметра помогает определить чувствительность проекта:

1. сохранить исходный baseline;

2. улучшить стены;

3. пересчитать;

4. вернуть исходное значение;

5. улучшить кровлю;

6. повторить расчёт;

7. сравнить величину изменений.

Такой порядок показывает, какой элемент оболочки действительно ограничивает результат. Одновременное изменение всех конструкций даст улучшенную итоговую цифру, но не позволит понять вклад каждой меры.

Инфильтрация и вентиляция

Инфильтрация описывает неконтролируемое поступление наружного воздуха через неплотности. Вентиляция задаёт организованный воздухообмен. Оба параметра влияют на отопление и охлаждение, но имеют разную физическую природу и не должны использоваться как взаимозаменяемые настройки.

Внутренние нагрузки

Equipment и Lighting задаются как расчётные нагрузки, а тип использования определяет расписание. В веб-приложении параметры можно назначать отдельным зонам. Это позволяет отличить офис, переговорную, учебное помещение, техническую комнату и другой тип пространства без моделирования оборудования в 3D.

Response Curves

Response Curves запускают серию симуляций с изменением выбранного параметра. Вместо ручного ввода десяти значений пользователь получает зависимость результата от:

• площади остекления;

• ориентации;

• теплоизоляции;

• типа стекла;

• глубины солнцезащиты;

• фотоэлектрических панелей;

• других регулируемых характеристик.

Веб-приложение может одновременно рассчитать десять вариантов. Кривая помогает найти участок, после которого дальнейшее улучшение параметра приносит небольшой эффект, либо определить диапазон, где риск перегрева начинает быстро расти.

Анализ дневного освещения

Светотехнический блок исследует не только наличие солнца. Он показывает распределение освещённости по рабочей плоскости, устойчивость дневного света в течение года и риск чрезмерного прямого воздействия.

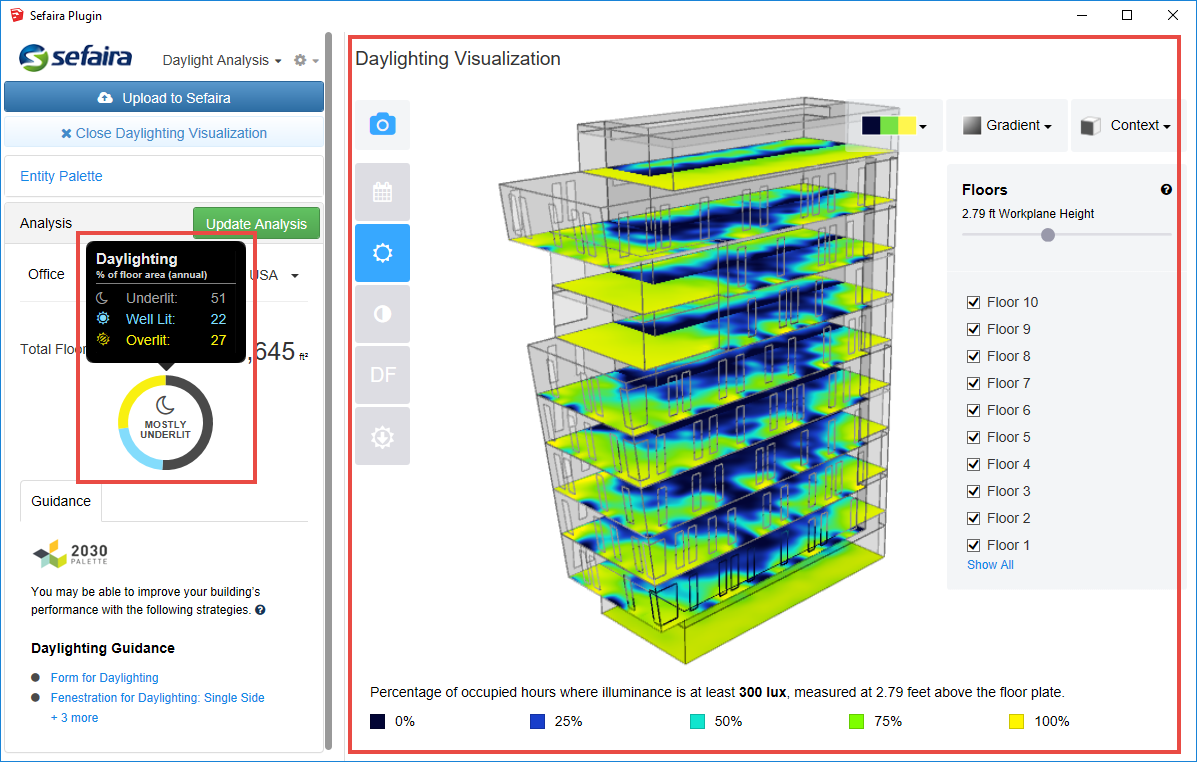

В окне Daylighting Visualization модель совмещена с цветовой картой. Пользователь выбирает этажи, высоту рабочей плоскости, цветовую шкалу и контекст. Камера синхронизируется с SketchUp или Revit, поэтому поворот, панорамирование и масштабирование основной модели меняют представление результатов. В Revit карту также можно перемещать непосредственно в окне визуализации.

Date and Time

Режим рассчитывает дневной свет для выбранного часа, дня и месяца при ясном небе. Он подходит для проверки конкретного момента: например, попадания солнца в аудиторию утром или освещённости рабочего пространства во второй половине дня.

Annual

Годовой анализ использует климатические данные и показывает, как часто точки рабочей плоскости достигают заданного уровня освещённости. Результат учитывает не один солнечный день, а изменения в течение года.

Overlit & Underlit

Режим делит площадь на участки с недостаточным, приемлемым и избыточным дневным светом. Переосвещённая зона указывает на риск бликов и дополнительных тепловых поступлений. Недостаточно освещённая часть потребует искусственного освещения либо изменения глубины помещения, окон или отражающих поверхностей.

Daylight Factor

Daylight Factor рассчитывает отношение внутренней освещённости к наружной при равномерно пасмурном небе. Показатель не привязан к конкретному часу и помогает оценивать способность геометрии доставлять рассеянный свет в глубину помещения.

Direct Sunlight

Режим учитывает прямую солнечную радиацию и показывает участки рабочей плоскости, на которые солнце попадает в выбранный период. Он применяется для исследования инсоляции, бликов, солнцезащиты и риска перегрева.

Параметры расчёта

Для исследований задаются:

• Visible Light Transmittance;

• Workplane Height;

• единицы Lux или Footcandles;

• Ambient Bounces;

• Grid Resolution;

• параметры выбранного режима;

• порог освещённости;

• дата и время.

Ambient Bounces определяет количество учитываемых отражений. Увеличение значения позволяет точнее исследовать глубокие помещения, где свет многократно отражается от поверхностей, но повышает продолжительность симуляции. Grid Resolution задаёт расстояние между сенсорными точками: более плотная сетка даёт подробную карту и требует больше вычислений.

Выгрузка графики

После завершения расчёта кнопка с камерой сохраняет изображение текущего вида. Отдельная команда формирует ортогональную карту выбранного этажа. Такие материалы можно включать в презентацию концепции, пояснительную записку или сравнительный отчёт.

Тепловой комфорт

Одинаковая температура воздуха не гарантирует одинаковое восприятие среды. Человек рядом с холодным остеклением ощущает влияние средней радиационной температуры, а движение воздуха, влажность, одежда и активность дополнительно меняют состояние комфорта.

Sefaira рассчитывает почасовые показатели и группирует их в понятный результат по зонам. Анализ охватывает Dry Bulb Temperature, Operative Temperature и PMV.

Dry Bulb Temperature

Dry Bulb Temperature — температура воздуха. Sefaira сравнивает почасовые значения в рабочее время с заданными уставками отопления и охлаждения.

Часы распределяются по трём категориям:

• комфортно;

• слишком жарко;

• слишком холодно.

После этого программа рассчитывает процент комфортных часов для каждой зоны и сравнивает его с заданным критерием.

Operative Temperature

Operative Temperature объединяет температуру воздуха и среднюю радиационную температуру окружающих поверхностей. Показатель важен для зон с большой площадью остекления, холодными наружными стенами, нагретой солнцем оболочкой или лучистыми системами.

PMV

Predicted Mean Vote оценивает ожидаемое тепловое восприятие группы людей. Расчёт учитывает:

1. температуру воздуха;

2. среднюю радиационную температуру;

3. относительную влажность;

4. теплоизоляцию одежды;

5. метаболическую активность;

6. скорость воздуха.

Sefaira получает первые три показателя из EnergyPlus. Одежда меняется по динамической модели в зависимости от наружных условий, а остальные параметры задаются исходными настройками. Для интерпретации ASHRAE 55 используется диапазон PMV от −0,5 до +0,5.

Где полезен анализ комфорта

Расчёт помогает проверить:

• рабочие места возле панорамного остекления;

• помещения с естественной вентиляцией;

• атриумы;

• глубокие офисные этажи;

• аудитории с переменной заполняемостью;

• пространства с риском летнего перегрева;

• зоны, обслуживаемые лучистым полом;

• проекты с требованиями экологической сертификации.

Комфорт анализируется по занятым часам. Результат поэтому зависит не только от конструкции, но и от расписания, уставок, внутренних нагрузок и режима работы HVAC.

Естественная вентиляция

Естественная вентиляция в Sefaira моделируется как управляемое открывание окон. Она не включается простым назначением открываемого типа остекления: требуется задать стратегию и условия работы.

Окна открываются в соответствии с температурными уставками и логикой системы. Механическое отопление и охлаждение согласуются с естественной вентиляцией, чтобы окно не работало на одну цель одновременно с оборудованием, пытающимся поддерживать другой режим.

При интерпретации PMV и Operative Temperature нужно учитывать, что окна управляются по Dry Bulb Temperature. Поэтому естественная вентиляция может поддерживать температуру воздуха в заданном диапазоне, но не гарантировать выполнение критерия по средней радиационной температуре или PMV.

Исследование естественной вентиляции требует проверить:

• открываемую площадь;

• график эксплуатации;

• температурный диапазон;

• климат;

• внутренние теплопоступления;

• ночное охлаждение;

• совместную работу с механической системой;

• количество часов перегрева;

• различия между зонами.

HVAC и пиковые нагрузки

Sefaira показывает, как архитектура влияет на требования к отоплению, вентиляции и кондиционированию. Программа не ограничивается годовым потреблением: Peak Loads помогает определить час максимальной нагрузки и причины пика.

Для охлаждения опасный момент не всегда совпадает с максимальной наружной температурой. Пик может возникнуть из-за сочетания солнечных поступлений, людей, освещения, оборудования и накопленного тепла. Для отопления важны наружный холод, инфильтрация, площадь оболочки и теплопередача через конструкции.

Сравнение систем

В Web App можно копировать исходную концепцию и назначать альтернативные HVAC-системы. Сравнение выполняется по:

• годовому энергопотреблению;

• пиковому отоплению;

• пиковому охлаждению;

• распределению нагрузок;

• затратам при наличии соответствующих исходных данных;

• поведению зон;

• тепловому комфорту.

Такой расчёт помогает проверить, действительно ли распространённая для компании система оптимальна для конкретной формы и климата.

Архитектурные меры до увеличения оборудования

Peak Loads позволяет увидеть, можно ли уменьшить мощность системы за счёт проекта:

• сократить солнечные поступления;

• улучшить оболочку;

• уменьшить инфильтрацию;

• перераспределить остекление;

• добавить наружное затенение;

• снизить внутренние нагрузки;

• использовать естественную вентиляцию;

• изменить ориентацию или глубину корпуса.

Это отличает Sefaira от простого калькулятора оборудования: программа связывает пик с геометрией и тепловым балансом.

Sefaira Web App

Плагин показывает быстрый срез, а веб-приложение раскрывает модель по вкладкам, зонам и вариантам. Здесь проект становится не одной симуляцией, а набором сравниваемых концепций.

Веб-интерфейс содержит проекты, базу знаний, настройки и обучающие материалы. Пользователь может создать проект на основе собственной загруженной геометрии или применить шаблонную модель, а затем заменить её рабочим вариантом.

Итерации

Итерация объединяет геометрию, исходные данные и результаты. Новая модель может:

• создать отдельный проект;

• стать дополнительным сравнительным вариантом;

• получить параметры существующей итерации;

• заменить геометрию в проекте с сохранением настроек.

Это удобно, когда архитектурная форма изменилась, но назначение, климат, оболочка и HVAC должны остаться прежними. Пользователь загружает новую massing-геометрию и копирует проверенные исходные данные вместо повторного ввода.

Clones

Clone создаёт копию концепции для исследования одной меры. Например:

1. исходная модель остаётся baseline;

2. первая копия получает улучшенное остекление;

3. вторая — наружную солнцезащиту;

4. третья — дополнительное утепление;

5. четвёртая — другую HVAC-систему.

При одинаковых остальных условиях разница результатов относится к изменённой стратегии.

Зонирование

Web App поддерживает три стратегии.

Один объём на этаж подходит для быстрого исследования простой концепции. Perimeter/Core лучше учитывает различие между фасадными и внутренними участками. One zone/Room применяется, когда нужно назначить разные режимы отдельным помещениям. В SketchUp границы формируются линиями на плане этажа, а в Revit используются Rooms. Revit Spaces и Revit Zones для этой стратегии не заменяют Rooms.

Space Use

Space Use определяет:

• плотность людей;

• оборудование;

• освещение;

• наружный воздух;

• вентиляцию;

• температуры;

• расписание HVAC;

• расписание внутренних нагрузок.

Пользователь может сохранить набор через Save Current Settings и применять его к этажу или отдельной зоне. Пользовательские шаблоны доступны на уровне организации, что помогает поддерживать одинаковые исходные данные в нескольких проектах.

Результаты и выгрузки

В зависимости от типа расчёта доступны:

• таблица вариантов;

• годовое энергопотребление;

• углеродные выбросы;

• графики по видам энергии;

• Peak Loads;

• тепловой комфорт;

• зональные результаты;

• входные параметры;

• отчёты EnergyPlus;

• электронные таблицы;

• карты и изображения дневного света;

• исходные файлы Radiance и Daysim;

• IDF для дальнейшей работы с EnergyPlus.

Sefaira может выгрузить полный results grid в электронную таблицу. Входные параметры вариантов также экспортируются для проверки и сравнения. После успешной энергетической симуляции доступен IDF, который можно расширить в EnergyPlus для получения более подробных почасовых или месячных данных.

Пошаговая работа в SketchUp

1. Создание расчётной копии

Исходную архитектурную модель лучше сохранить отдельно. Для анализа создаётся копия, в которой удаляются мебель, мелкие фасадные элементы, декоративные профили, сложные компоненты окон и детали интерьера.

2. Проверка замкнутости

Каждый этаж должен формировать понятный объём с наружными стенами, полом и кровлей. Разрывы, двойные поверхности и случайные внутренние грани могут привести к неверной интерпретации.

3. Проверка остекления

Окна располагаются в наружных стенах. Их суммарная площадь должна соответствовать проекту, а число отдельных поверхностей — оставаться разумным.

4. Запуск плагина

После установки Sefaira появляется в меню Extensions. При открытии выполняется вход через Trimble ID, которому назначена лицензия. Окно размещается рядом с моделью.

5. Открытие Entity Palette

Команда Show Entity Types включает цветовую классификацию. Последовательно проверяются:

• Roof;

• Floor;

• Wall;

• Shading;

• Fixed Glazing;

• Operable Glazing;

• Internal Wall;

• Internal Glazing;

• Ignore.

Ошибочные поверхности переназначаются через контекстное меню Sefaira Plugin.

6. Выбор назначения

В блоке использования выбирается тип здания:

• Office;

• Residential;

• School;

• Healthcare;

• Laboratory;

• Retail.

Тип определяет исходные расписания и нагрузки. Для осмысленного сравнения он должен соответствовать реальной функции объекта.

7. Назначение местоположения

В поле location вводится город или адресная привязка, после чего применяется Set Location. Местоположение определяет климатические данные и положение солнца.

8. Настройка baseline

В Properties задаются теплоизоляция, остекление, инфильтрация, вентиляция, оборудование и освещение. Исходный набор сохраняется через +Save current Inputs as Baseline.

9. Выбор режима

Для общей проверки используется Energy & Daylight. При сложной модели сначала лучше запустить Energy Analysis, затем отдельно Daylight Analysis. Разделение помогает определить, какой расчёт замедляется или завершается ошибкой.

10. Запуск

После изменения параметров нажимается Update Analysis. До завершения расчёта не следует считать старые индикаторы соответствующими новой модели.

11. Чтение Dashboard

Сначала оценивается EUI, затем Energy Segments и Daylighting. После этого открывается Gains & Losses, чтобы определить причину результата.

12. Изменение одной переменной

Для первого сравнения меняется один фактор:

• ориентация;

• площадь окон;

• SHGC;

• теплоизоляция;

• затенение;

• инфильтрация.

После расчёта результат сравнивается с baseline.

13. Проверка дневного света

В Daylight Analysis выбирается тип карты, высота рабочей плоскости, разрешение сетки и количество отражений. После Update Analysis проверяются этажи, недостаточно освещённые зоны и участки с избытком прямого солнца.

14. Передача в Web App

Команда Upload to Sefaira отправляет геометрию и открытые параметры в веб-приложение. Там создаётся проект, выбирается зонирование и выполняется углублённое сравнение.

Пошаговая работа в Revit

1. Открытие Sefaira

После установки инструменты доступны в Add-ins. Перед анализом создаются специальные представления через Generate Sefaira Views или соответствующую команду генерации видов.

2. Выбор расчётного представления

Для энергетической симуляции применяется Sefaira Systems Analysis View (e+). Оно скрывает импосты и другие элементы, которые превращаются в лишние затеняющие плоскости.

Для дневного освещения используется отдельное представление Daylighting Analysis. Разделение позволяет оставить только геометрию, относящуюся к конкретной задаче.

3. Настройка видимости

В Visibility/Graphics скрываются ненужные категории. Для сложного дневного анализа можно создать копию вида и оставить только перекрытия либо другие требуемые элементы.

Созданные виды не удаляют объекты из BIM-модели. Они меняют только набор геометрии, которую видит Sefaira.

4. Исключение объектов

Свойство Ignore For Sefaira применяется к перекрытиям без помещений, отделочным слоям, лишним компонентам и другим объектам, которые не участвуют в расчёте.

Для значимых внешних объектов включается Shading for Sefaira. Контекстные здания можно представить простыми стенами, перекрытиями и кровлями, назначенными как затенение.

5. Подготовка Rooms

При стратегии One zone / Room каждое учитываемое пространство должно находиться внутри границ Revit Room. Площадь без Room не передаётся как расчётная зона. Перекрывающиеся Rooms препятствуют выполнению анализа.

6. Упрощение окон и curtain walls

Импосты, сложные профили и многочисленные панели увеличивают число плоскостей. Для расчётного вида сохраняется суммарная площадь остекления и значимая солнцезащита, но убирается детализация, не влияющая на исследование.

7. Запуск и проверка

После выбора вида запускается соответствующий режим. Результаты проверяются так же, как в SketchUp: EUI, Energy Segments, Daylighting и Gains & Losses.

8. Переход в Web App

Модель передаётся через Upload to Sefaira. В веб-приложении выбирается One zone/Room, Perimeter/Core либо One zone/floor, назначаются Space Use и HVAC.

Практические сценарии

Выбор формы здания

Создаются варианты с одинаковой площадью, назначением и свойствами оболочки. Разница EUI и Gains & Losses показывает влияние компактности, длины фасадов и площади кровли.

Оптимизация остекления

Исходный вариант фиксируется как baseline. Затем отдельно исследуются:

• коэффициент остекления;

• распределение окон по ориентациям;

• SHGC;

• VLT;

• глубина козырька;

• вертикальные рёбра.

Энергетический результат сравнивается с картой daylight. Уменьшение окон снижает солнечную нагрузку, но может увеличить underlit-площадь и потребление искусственного освещения. Поэтому решение оценивается по нескольким показателям.

Солнцезащита

Сначала Response Curves определяют требуемую глубину или диапазон эффективности. После выбора стратегии в модели создаются конкретные козырьки или рёбра и повторяется Daylight Analysis.

Риск летнего перегрева

В Web App настраиваются естественная вентиляция, внутренние нагрузки, расписание и свойства оболочки. По зонам изучаются часы выше допустимой температуры, Operative Temperature и PMV.

Предварительный выбор HVAC

Копии одной концепции получают разные системы. Сравниваются годовое потребление, Peak Loads и комфорт. Архитектурные параметры при этом не меняются.

Обоснование проекта

Для презентации используются:

• таблица вариантов;

• EUI;

• распределение энергопотребления;

• карта дневного света;

• план переосвещённых зон;

• Peak Loads;

• отчёт по тепловому комфорту.

Такая структура показывает не только выбранный вариант, но и причины отказа от альтернатив.

Точность и границы применения

Sefaira выполняет динамические расчёты на EnergyPlus и использует признанные светотехнические механизмы, но точность результата ограничивается точностью исходных данных. Программа не определяет автоматически реальный состав стены, герметичность, расписание людей, свойства стекла или параметры оборудования. Эти значения задаёт пользователь.

Для ранней стадии допустимо использовать обоснованные baseline-параметры и сравнивать относительное влияние решений. Для окончательного прогноза потребления требуется уточнить:

• конструкции;

• тепловые мосты;

• герметичность;

• расписания;

• плотность людей;

• оборудование;

• освещение;

• вентиляцию;

• зонирование;

• характеристики HVAC;

• погодный файл;

• режим управления.

Относительное сравнение и абсолютный прогноз

Наиболее надёжный сценарий — сравнение вариантов при одинаковых исходных условиях. Даже когда фактическое потребление будущего здания ещё нельзя определить точно, программа показывает направление и величину изменения после корректировки формы или параметра.

Абсолютное значение требует более строгой калибровки. Ошибка в расписании, инфильтрации или внутренних нагрузках способна изменить результат сильнее, чем небольшое улучшение теплоизоляции.

Нормативные расчёты

Расчётная основа EnergyPlus соответствует требованиям динамического моделирования, но интерфейс Sefaira намеренно упрощён. Он не содержит всех средств, которые требуются для большинства окончательных расчётов на соответствие энергетическим нормам.

К ограничениям относятся:

• детализация расписаний;

• назначение нескольких HVAC-систем одной модели;

• отдельные средства управления HVAC;

• часть геометрических настроек;

• расчёт горячего водоснабжения;

• отсутствие некоторых сертификационных процедур.

Sefaira подходит для проверки направления проекта и ранней оценки соответствия, но не предназначена для самостоятельной подготовки полного пакета окончательной нормативной документации. Для этого используется специализированное ПО или непосредственная работа с EnergyPlus.

Производительность и сложность модели

Продолжительность расчёта зависит от числа зон, окон, поверхностей оболочки, затеняющих плоскостей и выбранной точности daylight-сетки.

Причины замедления

Чаще всего симуляцию усложняют:

• многочисленные импосты;

• фасадные ламели;

• внутренние стены;

• декоративные панели;

• отдельные стёкла в каждом модуле фасада;

• большое число Rooms;

• сложная форма зон;

• отверстия и разрывы перекрытий;

• мелкие контекстные объекты;

• высокая Grid Resolution;

• большое значение Ambient Bounces.

Способы упрощения

• заменить группы одинаковых окон одной эквивалентной поверхностью;

• убрать невидимые внутренние элементы;

• скрыть mullions;

• использовать расчётные виды Revit;

• разделить здание на несколько концепций;

• временно игнорировать этажи;

• рассчитать группы зон отдельно;

• изучать солнцезащиту параметрически;

• запускать Energy и Daylight раздельно;

• уменьшить плотность светотехнической сетки на этапе черновой проверки.

При тайм-ауте крупное здание можно разделить по этажам: создать несколько копий концепции, в каждой оставить активной отдельную часть, выполнить расчёты и сгруппировать результаты.

Системные требования

Sefaira использует ресурсы основной программы для отображения модели и облачную инфраструктуру для собственных функций. Поэтому требования состоят из совместимости с SketchUp или Revit, операционной системы, браузера и подключения к интернету.

Веб-приложение работает в браузере, но наличие браузера не отменяет потребность в SketchUp или Revit для передачи собственной геометрии. Evaluation Mode предоставляет демонстрационные проекты, однако для работы с пользовательской моделью нужна поддерживаемая среда моделирования.

Память, процессор и видеокарта определяются прежде всего требованиями SketchUp или Revit и сложностью исходной модели. Собственная симуляция Sefaira выполняется через интернет, но подготовка, отображение и упрощение геометрии остаются локальными операциями.

Лицензия, стоимость и Evaluation Mode

Sefaira распространяется как отдельная именная подписка и не входит в коммерческие планы SketchUp. Одна лицензия назначается конкретному пользователю через Trimble Admin Console. В состав входят Sefaira Web App, плагин для SketchUp и плагин для Revit.

Годовая подписка стоит 1 995 долларов за пользователя. На странице покупки сумма также представлена как 166,25 доллара в месяц при годовой оплате. Налоги и VAT не включены. Для Enterprise и EDU применяются отдельные условия. Способы оплаты зависят от региона.

Evaluation Mode

Evaluation Mode даёт доступ к функциям Sefaira без ограничения по времени, но использует фиксированное местоположение Suceava, Romania. Пользователю предоставляются два демонстрационных проекта с направляемым сценарием анализа.

Режим подходит для знакомства с интерфейсом, Dashboard, энергетическими показателями и daylight-визуализацией. Он не заменяет рабочую подписку, поскольку не позволяет свободно выбирать климат для полноценного исследования собственного проекта.

Преимущества и недостатки

Плюсы:

• расчёт связан с геометрией SketchUp и Revit;

• изменение архитектурной формы быстро переносится в симуляцию;

• Energy, Daylight, Thermal Comfort и HVAC объединены одним проектом;

• Dashboard показывает общий результат и его основные причины;

• Gains & Losses связывает нагрузки с элементами здания;

• Baseline и Clones упрощают сравнение вариантов;

• Response Curves исследуют чувствительность к параметрам;

• поддерживается зонирование от одного объёма на этаж до помещений;

• доступны годовые и моментальные карты дневного света;

• результаты можно выгружать в таблицы, изображения, IDF и расчётные отчёты;

• Web App подходит для совместного анализа проектной группы;

• Evaluation Mode не ограничен по времени;

• расчёты выполняются на EnergyPlus, Radiance и Daysim.

Минусы:

• требуется отдельная дорогостоящая подписка;

• пользовательская геометрия создаётся только через SketchUp или Revit;

• интерфейс доступен на английском языке;

• для работы требуется интернет;

• сложную архитектурную или BIM-модель приходится упрощать;

• большое число окон, зон и затеняющих поверхностей увеличивает время расчёта;

• автоматическая классификация геометрии требует проверки;

• программа не содержит всех настроек для окончательного нормативного расчёта;

• корректная интерпретация требует понимания строительной физики;

• Evaluation Mode использует фиксированный климат;

• удалённый пользовательский baseline нельзя восстановить;

• детальный проект HVAC потребует более специализированной среды.

Сравнение с аналогами

Sefaira занимает промежуточное положение между быстрыми концептуальными сервисами и подробными инженерными системами. Сравнивать программы нужно не только по наличию EnergyPlus или daylight-карты, но и по требуемой детализации модели, среде проектирования и этапу работы.

Sefaira и ClimateStudio

ClimateStudio работает непосредственно в Rhino и поддерживает параметрические процессы Grasshopper. Программа сильнее ориентирована на климатическое дневное освещение, электрическое освещение, glare-анализ и вычислительную оптимизацию. Sefaira удобнее для компаний, где концепции строятся в SketchUp или Revit и требуется единый интерфейс для Energy, Daylight и раннего HVAC.

ClimateStudio предпочтительнее при глубокой работе с освещением, свободной геометрией Rhino и автоматизированном переборе вариантов. Sefaira требует меньше перестройки процесса у пользователей SketchUp и Revit.

Sefaira и Autodesk Forma

Autodesk Forma сосредоточена на раннем планировании участка и massing. Она анализирует sun hours, daylight potential, solar energy, embodied carbon, шум, ветер, микроклимат и площади. Sefaira детальнее связывает отдельное здание с годовым энергопотреблением, оболочкой, HVAC и тепловым комфортом.

Forma удобнее для выбора размещения корпусов и оценки окружающей среды. Sefaira лучше раскрывает энергетические последствия фасада, зонирования и инженерной концепции.

Sefaira и cove.tool

cove.tool объединяет раннее энергетическое моделирование, дневной свет, site studies и оптимизацию стоимости. Геометрию можно создавать в собственной среде или передавать через плагины, включая Revit.

Sefaira имеет более тесную связь со SketchUp и последовательный переход от плагина к Web App. cove.tool охватывает более широкий набор междисциплинарных исследований, включая воду, embodied carbon, виды и стоимость. Выбор зависит от того, нужен ли узкий цикл building performance внутри SketchUp/Revit или более широкая облачная платформа.

Sefaira и IES Virtual Environment

IESVE рассчитана на подробное моделирование энергоэффективности, вентиляции, теплового комфорта, HVAC и оптимизации. Она предоставляет более глубокий инженерный контроль и подходит для задач, где требуется детальная модель систем.

Sefaira быстрее осваивается архитектором и лучше соответствует ранней стадии. IESVE предпочтительнее при высокой цене ошибки, сложном HVAC и подготовке окончательной инженерной модели.

Sefaira и DesignBuilder

DesignBuilder представляет собой развитый интерфейс для EnergyPlus. Он выполняет расчёт отопительных и охлаждающих нагрузок по Heat Balance, использует почасовые погодные данные и выдаёт результаты на уровне зон, систем и оборудования.

Sefaira быстрее отвечает на вопрос, какое архитектурное решение выбрать. DesignBuilder лучше отвечает на вопрос, как подробно будет работать выбранное здание и его системы.

Sefaira и OpenStudio

OpenStudio — бесплатная открытая среда для EnergyPlus с приложением, SketchUp-плагином, SDK, Measures и Radiance. Она позволяет глубоко настраивать модель и автоматизировать преобразования.

Sefaira предоставляет более компактный и направляемый интерфейс, но ограничивает часть параметров. OpenStudio требует большего понимания энергетической модели и структуры EnergyPlus, зато даёт прозрачность, расширяемость и отсутствие коммерческой подписки.

Отзывы пользователей и профильных изданий

Профессиональные публикации последовательно выделяют связь Sefaira с ранним архитектурным проектированием. AEC Magazine обращал внимание на понятный интерфейс, работу на базе SketchUp и возможность сравнивать конфигурации рядом с заказчиком. После появления плагина для SketchUp издание отдельно отмечало живую обратную связь: изменение остекления сразу отражалось на солнечных поступлениях и охлаждении.

Archinect положительно оценивал баланс между автоматическими типовыми параметрами и ручной настройкой. Новичок может начать с готовых режимов, а опытный специалист — скорректировать температуры, lighting power density и другие входные данные.

Публикации о развитии продукта подчёркивали три преимущества: анализ внутри привычной модели, скорость итераций и возможность обсуждать количественные результаты до завершения концепции. Обновление Sefaira Architecture также рассматривалось как шаг к более тесной совместной работе архитекторов и инженеров.

Усреднённое мнение профессионального сообщества можно свести к следующему.

Что оценивают положительно:

• возможность начать с простой massing-модели;

• быстрый переход от геометрии к показателям;

• понятные круговые индикаторы;

• наглядные Gains & Losses;

• удобное сравнение пассивных стратегий;

• связь SketchUp и Revit с веб-приложением;

• объединение энергетики и дневного света;

• пригодность для презентации проектных решений.

Что вызывает замечания:

• стоимость отдельной подписки;

• зависимость от правильного упрощения модели;

• необходимость проверять автоматически назначенные типы;

• ограниченная глубина по сравнению с IESVE, DesignBuilder и прямой работой в EnergyPlus;

• замедление сложных daylight- и многозональных расчётов;

• необходимость изучать документацию для корректной интерпретации параметров;

• невозможность использовать Sefaira как единственный инструмент окончательной нормативной проверки.

Обсуждения в сообществе SketchUp также показывают, что пользователям не всегда очевидна модель лицензирования и отличие отдельной подписки Sefaira от планов SketchUp. Это не влияет на расчётные возможности, но усложняет первоначальное понимание состава продукта.

Типичные ошибки

Использование презентационной модели без упрощения

Подробная BIM-модель содержит много элементов, не влияющих на расчёт. Их передача увеличивает время и создаёт ошибки распознавания.

Двойные наружные стены

Объёмная стена с двумя параллельными поверхностями не заменяет назначение тепловых свойств и может восприниматься как два отдельных элемента оболочки.

Непроверенная Entity Palette

Автоматическая классификация не освобождает от проверки. Особенно часто требуют внимания кровли, козырьки, остекление и внутренние поверхности.

Избыточное затенение

Каждая ламель, импост и декоративная грань становится отдельной расчётной поверхностью. Для раннего анализа важнее суммарное влияние устройства, чем точное воспроизведение каждого профиля.

Неверный тип здания

Office, Residential, School и другие назначения связаны с расписаниями и нагрузками. Ошибочный выбор меняет результат независимо от геометрии.

Сравнение вариантов с разными исходными данными

Нельзя связывать разницу EUI с формой, если одновременно изменились климат, HVAC, расписание, оборудование и оболочка.

Игнорирование предупреждения об устаревшем расчёте

После изменения модели нужно выполнить Update Analysis. Старые индикаторы относятся к предыдущему состоянию.

Слишком плотная daylight-сетка на первом запуске

Высокая Grid Resolution и большое число Ambient Bounces нужны не для каждой итерации. Черновые варианты быстрее проверять на умеренной точности, а итоговый — на более подробной.

Неправильная работа с Revit Rooms

При One zone/Room неохваченная помещениями площадь исключается, а пересекающиеся Rooms нарушают расчёт.

Удаление baseline

Красный крестик удаляет пользовательский набор из обоих плагинов без восстановления. Перед удалением следует убедиться, что параметры больше не нужны.

Использование результата как готового нормативного отчёта

Sefaira помогает определить направление и проверить раннюю концепцию. Окончательное соответствие нормам требует полной модели и подходящей сертифицированной процедуры.

Часто задаваемые вопросы

Можно ли использовать Sefaira без SketchUp или Revit?

С демонстрационными моделями можно работать в Evaluation Mode и Web App. Для передачи собственной геометрии требуется SketchUp или Revit.

Входит ли Sefaira в подписку SketchUp?

Нет. Sefaira приобретается отдельно и не входит в коммерческие планы SketchUp.

Есть ли бесплатный режим?

Доступен Evaluation Mode без ограничения по времени. Он использует два демонстрационных проекта и фиксированное местоположение Suceava, Romania.

Работает ли Sefaira на macOS?

Плагин Sefaira для SketchUp совместим с macOS. Revit-плагин работает в 64-разрядной Windows.

Есть ли русский интерфейс?

Нет. Функции Sefaira доступны на английском языке.

Нужен ли интернет?

Да. Интернет требуется для установки, авторизации и выполнения функций программы.

Можно ли рассчитывать дневной свет?

Да. Доступны Date and Time, Annual, Overlit & Underlit, Daylight Factor и Direct Sunlight, а также показатели sDA, ASE и освещённость в lux.

Можно ли анализировать тепловой комфорт?

Да. Web App рассчитывает Dry Bulb Temperature, Operative Temperature и PMV по зонам и занятым часам.

Поддерживает ли программа естественную вентиляцию?

Да. Можно настроить открывание окон, температурные уставки и совместную работу естественной вентиляции с механической системой.

Можно ли сравнить несколько HVAC-систем?

Да. Системы назначаются копиям концепции, после чего сравниваются годовое потребление, пиковые нагрузки и другие результаты.

Можно ли экспортировать модель в EnergyPlus?

После успешной симуляции доступен IDF и связанные расчётные данные. Их можно использовать для более подробного анализа в EnergyPlus.

Подходит ли Sefaira для LEED?

Программа поддерживает ранние исследования энергопотребления и показатели daylight, связанные с LEED. Полный окончательный пакет сертификации требует проверки применимой методики и может потребовать другое ПО или прямую работу в EnergyPlus.

Чем Sefaira отличается от обычного энергетического калькулятора?

Калькулятор обычно получает суммарные площади и свойства вручную. Sefaira интерпретирует трёхмерную геометрию, учитывает ориентацию, зоны, остекление и затенение, а затем связывает результат с конкретными проектными элементами.

Вывод

Sefaira подходит архитекторам и проектным группам, которым нужно исследовать энергоэффективность, дневной свет и тепловой комфорт до фиксации формы и фасадов. Её сильная сторона — короткий цикл между изменением модели и расчётной обратной связью.

Для SketchUp программа обеспечивает наиболее прямой процесс: геометрия, Entity Palette, Update Analysis, Dashboard и переход в Web App. В Revit ценность создают специальные расчётные виды, Rooms и возможность использовать BIM-геометрию без удаления исходной детализации.

При сравнении архитектурных концепций Sefaira даёт больше информации, чем простая солнечная или теневая диаграмма. Она показывает EUI, отопление, охлаждение, освещение, оборудование, причины теплопоступлений, дневной свет, PMV и пиковые нагрузки. При этом программа остаётся средством раннего проектирования, а не заменой детальной инженерной модели.

Для глубокой светотехники и Rhino-процессов лучше подходит ClimateStudio. Для анализа участка и городской среды — Autodesk Forma. Для подробного HVAC и нормативного моделирования — IESVE или DesignBuilder. Для открытого и максимально настраиваемого процесса на EnergyPlus — OpenStudio. Sefaira выбирают тогда, когда основная модель создаётся в SketchUp или Revit, а расчёт должен регулярно влиять на архитектурное решение, а не появляться только после завершения концепции.
