Лучшие программы для проектирования и расчёта освещения — от планировки квартиры до профессионального светотехнического проекта

Программа для проектирования освещения нужна не только для того, чтобы расставить люстры и увидеть красивый интерьер. В зависимости от задачи она должна либо помочь собрать понятную схему светильников и выключателей, либо выполнить фотометрический расчёт по реальным кривым силы света, либо встроить освещение в CAD/BIM-проект, либо смоделировать сценический свет. Поэтому в рейтинге разделены интерьерные планировщики, профессиональные светотехнические системы, инженерные CAD/BIM-решения, браузерные сервисы и мобильные инструменты. Первым поставлен Дизайн Интерьера 3D: он удобен для самостоятельной планировки света и электрики в квартире или доме. Для нормативного расчёта освещённости далее рассматриваются DIALux evo, ReluxDesktop, LightCAD, ElectriCS Light и другие специализированные системы.

Главное различие между программами — тип результата. Интерьерный рендер показывает, как световая сцена воспринимается визуально, но сам по себе не доказывает, что на рабочей поверхности обеспечено требуемое количество люкс, выдержана равномерность и ограничена блескость. Фотометрическое ПО использует геометрию помещения, свойства поверхностей и данные конкретных светильников, обычно в IES или LDT, после чего строит численные поля, изолюксы, ложные цвета и отчёты. Инженерные BIM-пакеты дополнительно связывают светильники с электрическими сетями, кабелями и документацией.

В статье рассматривается именно проектирование и расчёт света в цифровой модели. Схема в программе не заменяет проверку электрической сети, защитной аппаратуры, сечений проводников и способа монтажа. Эти решения относятся к электропроектированию и должны соответствовать требованиям конкретного объекта; фактический монтаж электропроводки выполняют с соблюдением действующих правил и требований безопасности.

Как выбрать программу для проектирования освещения

До выбора приложения нужно определить, какой ответ должен дать проект. Для ремонта квартиры часто достаточно увидеть расположение светильников относительно мебели, проверить выключатели и линии на плане и сравнить несколько световых сценариев. Для офиса, школы, производственного помещения, дороги или спортивной площадки требуется расчёт освещённости и других нормируемых величин. Для сцены важны приборы, направления лучей, управление и документация. Если эти задачи смешать, рейтинг превращается в перечень несопоставимых программ.

Почему нельзя выбирать программу только по качеству 3D-картинки

Рендер зависит не только от физической модели света, но и от экспозиции, тонального отображения, настроек камеры и художественной обработки. Два изображения могут выглядеть одинаково яркими при разных значениях освещённости. Поэтому у профессиональной программы нужно искать расчётные поверхности, числовые результаты и возможность повторить расчёт после изменения исходных данных. В DIALux evo, ReluxDesktop, AGi32 и ряде других систем визуализация дополняет расчёт; в интерьерных планировщиках она главным образом помогает оценивать композицию и восприятие пространства.

IES и LDT: зачем нужны фотометрические файлы

У светильников с одинаковым световым потоком может быть совершенно разное распределение света. Один прибор формирует широкий поток, другой — узкий акцентный, третий — асимметричную дорожную кривую. Фотометрический файл описывает угловое распределение силы света и позволяет программе рассчитывать, сколько света попадёт в конкретные точки модели. IES и LDT/EULUMDAT — распространённые фотометрические форматы, которые поддерживают профессиональные программы из рейтинга. Для инженерного проекта предпочтительнее использовать файл конкретной модели светильника, а не приблизительный «похожий» профиль.

Что вводится в расчёт кроме светильников

Даже точный IES-файл не даёт корректного результата без геометрии и условий помещения. Внутренний расчёт учитывает размеры и форму пространства, положение расчётной поверхности, свойства отражающих поверхностей, высоту и ориентацию светильников. Наружный проект дополнительно требует геометрии территории, препятствий, опор, зон и контрольных точек. Именно поэтому простой калькулятор количества светильников полезен для предварительной оценки, но его результат нельзя автоматически переносить в сложное помещение.

Какие результаты действительно полезно сравнивать

• Освещённость. Смотрите не одно среднее число, а распределение по рабочей или контрольной поверхности.
• Минимум и равномерность. Среднее значение может быть нормальным даже при тёмных провалах между светильниками.
• Изолюксы и ложные цвета. Они быстро показывают зоны с избытком и недостатком света.
• UGR. Показатель дискомфортной блескости нужен там, где методика и тип помещения предусматривают такую проверку; нельзя применять его как универсальный балл качества любого проекта.
• Яркость. В ряде наружных и дорожных задач важна luminance, а не только illuminance.
• Дневной свет. Он требует отдельной модели неба, проёмов и времени/климата; это не то же самое, что включить «солнце» для красивого рендера.
• Отчёт. Для проверяемого проекта должны сохраняться исходные данные, результаты и спецификация, чтобы другой специалист мог понять, как получены значения.

Сравнение программ для проектирования и расчёта освещения

Таблица показывает, почему нельзя присвоить всем вариантам один общий «балл». Дизайн Интерьера 3D выигрывает в сценарии самостоятельного ремонта за счёт понятной планировки помещения и электрических объектов, но профессиональный светотехник для численного расчёта возьмёт DIALux evo, ReluxDesktop или другую расчётную систему. Capture, в свою очередь, нужен совсем для другой среды — сценической.

Программы для Windows

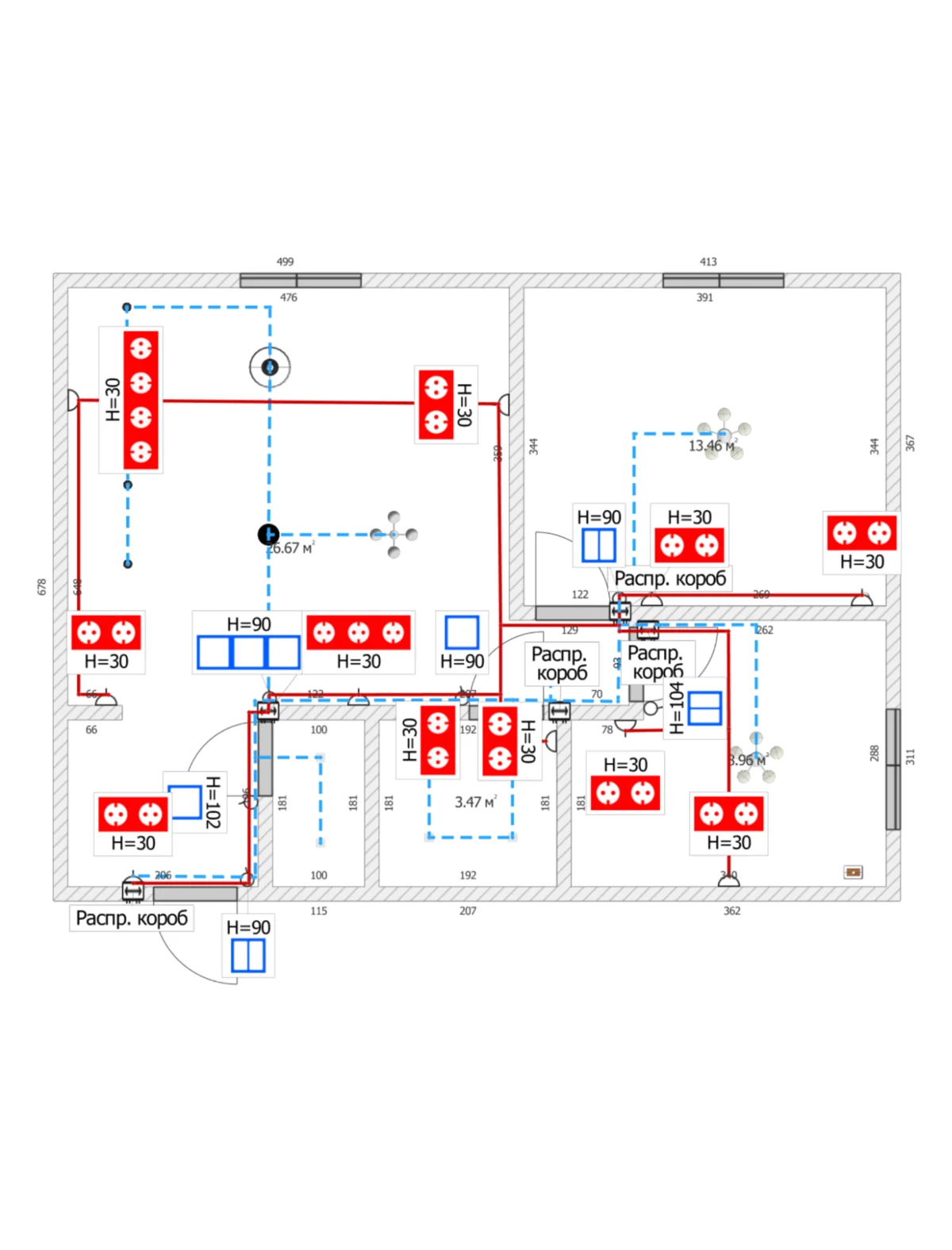

1. Дизайн Интерьера 3D — для квартиры и понятной схемы света

Дизайн Интерьера 3D лучше всего раскрывает бытовую часть темы: сначала пользователь строит план квартиры, затем расставляет мебель и светильники, после чего проверяет сцену в 3D и оформляет электрические объекты. В каталоге есть раздел со светильниками и люстрами; предусмотрены коммуникации, выключатели, розетки и инструменты планирования проводки. Это позволяет проверять не абстрактную комнату, а свет относительно стола, кровати, кухонной рабочей зоны, шкафов и проходов.

Как спланировать освещение

1. Создайте помещения по реальным размерам. Ошибка в геометрии сразу меняет расположение мебели и количество свободного места для светильников.
2. Расставьте крупную мебель до света. Потолочная точка над будущим высоким шкафом или подвес над проходом — типичные ошибки, которые проще увидеть именно после наполнения комнаты.
3. Откройте каталог объектов и выберите категорию со светильниками. Размещайте приборы по функциям: общий свет, рабочий свет у стола или кухни, локальный свет около кровати, декоративные акценты.
4. Перейдите к электрическим объектам: добавьте выключатели и розетки там, где ими удобно пользоваться. Для связанной схемы используйте предусмотренный программой режим электропроводки.
5. Проверьте 3D-вид с разных точек. Смотрите не только на «красоту», но и на физическую коллизию светильников с мебелью, открыванием дверей и высокими объектами.
6. Перед передачей плана исполнителю распечатайте нужную схему и отдельно зафиксируйте, какие группы света каким выключателем управляются. Само подключение и подбор защиты должны быть проверены специалистом по электрике.

Что программа делает особенно хорошо

• связывает освещение с реальной планировкой квартиры, а не с пустым прямоугольником;
• показывает светильники одновременно на плане и в пространственной сцене;
• помогает заранее продумать выключатели, розетки и трассы в составе интерьерного проекта;
• понятнее профессиональной светотехнической САПР для пользователя, которому не нужны IES-файлы и расчётные сетки.

Плюсы

• русскоязычный интерьерный рабочий процесс;
• 2D и 3D в одном проекте;
• свет проектируется одновременно с мебелью и планировкой;
• есть инструменты электрических объектов и проводки.

Минусы

• нет профессионального расчёта распределения освещённости по фотометрии конкретного светильника;
• визуально светлая сцена не подтверждает соответствие нормам;
• для общественных, дорожных и промышленных проектов нужна специализированная расчётная система.

Когда выбирать. Для ремонта квартиры, расстановки света в доме и согласования расположения светильников с мебелью это один из самых понятных вариантов. Если задача формулируется как «получить 500 лк на рабочей плоскости, проверить равномерность и выпустить расчётный отчёт», переходите к DIALux evo, ReluxDesktop или другому фотометрическому ПО.

2. Мой Дом 3D — свет вместе с домом и инженерными системами

Мой Дом 3D рассчитан на более широкий бытовой проект: пользователь моделирует дом, помещения и участок интерьера, расставляет оборудование и добавляет инженерные объекты. Для темы освещения особенно полезно то, что свет можно увязать с планами выключателей, розеток и электропроводки, а затем оценить расположение элементов в пространственной модели.

Рабочий сценарий

1. Сначала соберите геометрию дома и этажей, чтобы световые точки не проектировались вне реальных перекрытий и помещений.
2. Добавьте крупные предметы интерьера и оборудование. Так легче понять, где нужен общий, рабочий и акцентный свет.
3. Разместите светильники по зонам и проверьте их в 3D.
4. На инженерном слое разместите выключатели и розетки; логически разделите свет на группы, чтобы схема управления была понятна.
5. Сверьте план света с планом мебели и проходов. Исправьте конфликтующие позиции до выпуска схем.

Плюсы

• охватывает дом и инженерные объекты в одном проекте;
• подходит для предварительной координации света, мебели и электрики;
• наглядная 3D-проверка проекта.

Минусы

• не предназначен для расчёта UGR, изолюкс и профессиональной фотометрии;
• инженерные планы требуют профессиональной проверки перед монтажом;
• для дорожного, промышленного и общественного освещения нужны специализированные программы.

Когда выбирать. Мой Дом 3D рационален, когда свет — один из разделов общего проекта частного дома. Для чисто квартирного сценария проще начать с Дизайн Интерьера 3D; для численного светотехнического расчёта — с DIALux evo или ReluxDesktop.

3. DIALux evo — профессиональный расчёт освещённости

DIALux evo — профессиональная система для внутреннего, наружного, дорожного, дневного и аварийного освещения. В отличие от интерьерного планировщика, программа строит расчёт на геометрии объекта и фотометрических данных светильников. Пользователь получает не только визуализацию, но и численные результаты, расчётные поверхности, карты распределения света и документацию.

Правильная последовательность проекта

1. Создайте или импортируйте геометрию. Сначала проверяется масштаб, этажи, высота помещений и положение основных препятствий. Ошибка геометрии важнее любой дальнейшей настройки рендера.
2. Задайте свойства поверхностей. Светлые и тёмные стены отражают разное количество света; не оставляйте материалы случайными, если отражённая составляющая существенна.
3. Добавьте расчётные поверхности. Рабочий стол, пол, вертикальная витрина, фасад или дорожное полотно требуют своих контрольных зон.
4. Выберите светильники. Используйте фотометрические данные конкретного изделия либо проверенный файл, соответствующий фактической оптике.
5. Разместите приборы и задайте ориентацию. Особенно критично направление асимметричных и акцентных светильников.
6. Запустите расчёт. После него анализируйте поля значений и применимые показатели, а не только 3D-картинку.
7. Исправьте физическую причину. Если на рабочей поверхности темно, меняйте расположение, количество, световой поток или оптику; увеличение экспозиции визуализации не улучшает расчёт.
8. Сформируйте документацию. Зафиксируйте модель, светильники и итоговые показатели, чтобы результат можно было проверить.

На что смотреть после расчёта

Для обычного внутреннего проекта полезны средняя и минимальная освещённость, карта распределения и равномерность. В задачах, где применима оценка дискомфортной блескости, проверяют UGR. Для дорог и отдельных наружных проектов может быть основной яркость покрытия. Дневной свет оценивают отдельными метриками и сценариями. Конкретный набор контрольных величин выбирают по типу объекта и используемому стандарту, а не по принципу «показать все числа, которые умеет программа».

Плюсы

• полноценный светотехнический расчёт;
• внутренние, наружные, дорожные и дневные задачи;
• 3D-визуализация связана с расчётной моделью;
• развитая документация и экосистема фотометрии светильников.

Минусы

• сложнее интерьерных планировщиков;
• для корректной модели нужны знания фотометрии и норм;
• неправильные исходные данные дают формально красивый, но неверный результат.

Когда выбирать. DIALux evo нужен, когда вопрос звучит не «где поставить люстру», а «какой результат даст конкретная схема светильников на заданных расчётных поверхностях». Для бытового эскиза он избыточен; для профессионального светотехнического проекта — один из основных вариантов.

4. ReluxDesktop — расчёт искусственного и дневного света

ReluxDesktop охватывает помещения, этажи, промышленные залы, наружные пространства, парковки, спортивные объекты и дороги. Базовый расчёт искусственного и дневного света сочетается с 2D/3D-моделью, визуализацией результатов и выпуском отчётов. Для BIM-процесса экосистема Relux предусматривает интеграцию с Revit, а в проект можно переносить CAD-геометрию.

Практический сценарий

1. Создайте пространство либо подготовьте CAD/BIM-основу и сначала проверьте единицы измерения.
2. Назначьте поверхности и рабочие зоны, которые действительно должны участвовать в анализе.
3. Подберите светильники и проверьте фотометрические данные каждого типа.
4. Разместите приборы и выполните первый расчёт без попытки сразу «идеально» настроить сцену.
5. Сравните средние и минимальные значения, распределение и визуализацию; корректируйте схему и пересчитывайте.
6. После фиксации решения подготовьте отчёт и сохраните исходную модель.

Плюсы

• широкий набор внутренних и наружных задач;
• дневной и искусственный свет в одной профессиональной среде;
• визуальные карты и документация;
• подходит для BIM-ориентированного процесса.

Минусы

• не является быстрым бытовым планировщиком;
• условия использования сторонних фотометрических данных и дополнительных модулей нужно учитывать для конкретного рабочего процесса;
• для первого проекта требуется время на освоение расчётной логики.

Когда выбирать. ReluxDesktop стоит рассматривать наравне с DIALux evo, когда нужны численные результаты для архитектурного, наружного или дорожного объекта и важна связка с профессиональной документацией.

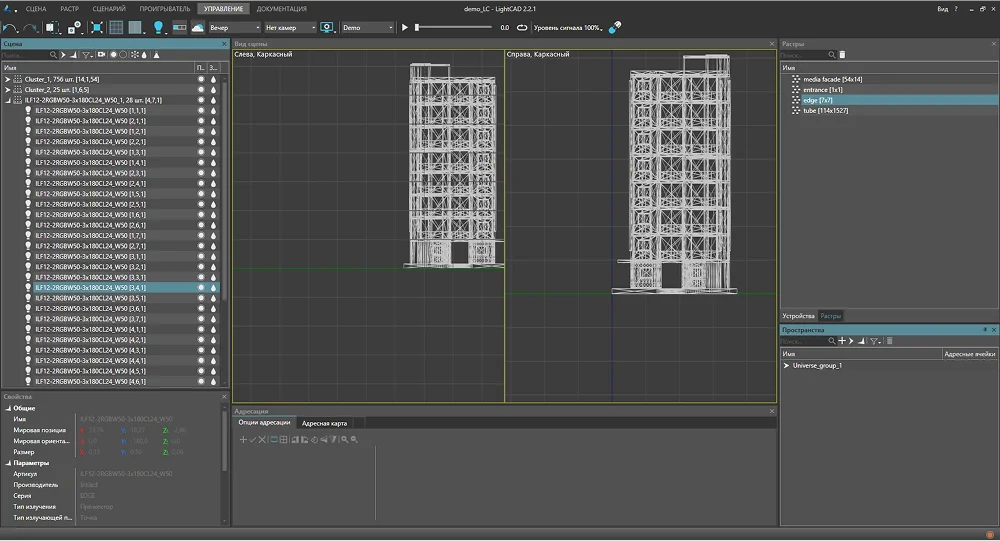

5. LightCAD — расчёт, 3D и динамические световые сценарии

LightCAD выделяется среди классических расчётных программ ориентацией не только на статический свет, но и на динамические сценарии. Программа поддерживает 3D-моделирование освещения, фотометрические файлы IES и LDT, импорт распространённых 3D-форматов и работу с большим числом управляемых источников. Это делает её особенно интересной для архитектурной подсветки, медиафасадов и проектов, где свет меняется во времени.

Рабочий сценарий

1. Подготовьте 3D-геометрию объекта и импортируйте её в подходящем формате, если модель уже создана в другой системе.
2. Добавьте реальные световые приборы и их фотометрию IES/LDT.
3. Соберите статическую сцену и сначала проверьте расчётные показатели.
4. После базового расчёта настройте группы и динамические состояния света, если проект предусматривает управление.
5. Просмотрите сцену в 3D и проверьте, совпадает ли визуальный эффект с расчётной задачей и архитектурной геометрией.
6. Отделяйте художественный сценарий от обязательных расчётных критериев: эффектная анимация не отменяет проверку минимального света и других требований объекта.

Плюсы

• сильная 3D-составляющая;
• IES/LDT и профессиональный расчёт;
• динамический управляемый свет;
• удобен для проектов, где сценарий является частью концепции.

Минусы

• для простой квартиры возможности избыточны;
• динамический проект требует более сложной подготовки данных;
• не следует оценивать качество только по эффектному в реальном времени-рендеру.

Когда выбирать. LightCAD полезен там, где DIALux-подобного статического расчёта недостаточно и проектировщик хочет работать с динамикой, управляемыми источниками и архитектурным 3D в единой среде.

6. ElectriCS Light 2024 — инженерный расчёт внутреннего и наружного света

ElectriCS Light 2024 ориентирован на инженерную работу с внутренним промышленным и наружным освещением. Для помещений в программе задают геометрию и отражающие свойства, а для наружной задачи — источники, контрольные точки, опоры, расчётную зону и препятствия, способные создавать тени. В расчётной части доступны метод коэффициента использования и точечный метод; выбор зависит от постановки задачи и требуемой детализации.

Как выбрать метод расчёта

Метод коэффициента использования удобен для общего освещения, когда важна усреднённая картина и нет необходимости подробно учитывать каждое локальное направление светового потока. Точечный метод использует кривые силы света и нужен, когда положение и направление светильников влияют на результат существенно. Нельзя автоматически считать один метод «лучше»: он должен соответствовать геометрии и цели расчёта.

Рабочий сценарий

1. Создайте помещение либо наружную расчётную область и проверьте размеры.
2. Для внутреннего проекта задайте отражающие свойства основных поверхностей; для наружного — опоры, препятствия и контрольные точки.
3. Подключите корректную фотометрию светильников.
4. Выберите метод расчёта, соответствующий задаче.
5. Выполните расчёт и проверьте изолинии, цифровые поля и 3D-представление результатов.
6. После корректировки схемы сформируйте спецификацию и сохраните исходные параметры вместе с результатом.

Плюсы

• ориентация на инженерные внутренние и наружные объекты;
• два расчётных метода;
• поддержка LDT/IES;
• связь расчёта с технической документацией.

Минусы

• для бытовой визуализации интерфейс и логика избыточны;
• правильный выбор метода требует инженерного понимания;
• визуальный дизайн интерьера не является основной задачей программы.

Когда выбирать. ElectriCS Light подходит, если проект строится как инженерный расчёт с отчётными данными, а не как декоративная расстановка светильников в квартире.

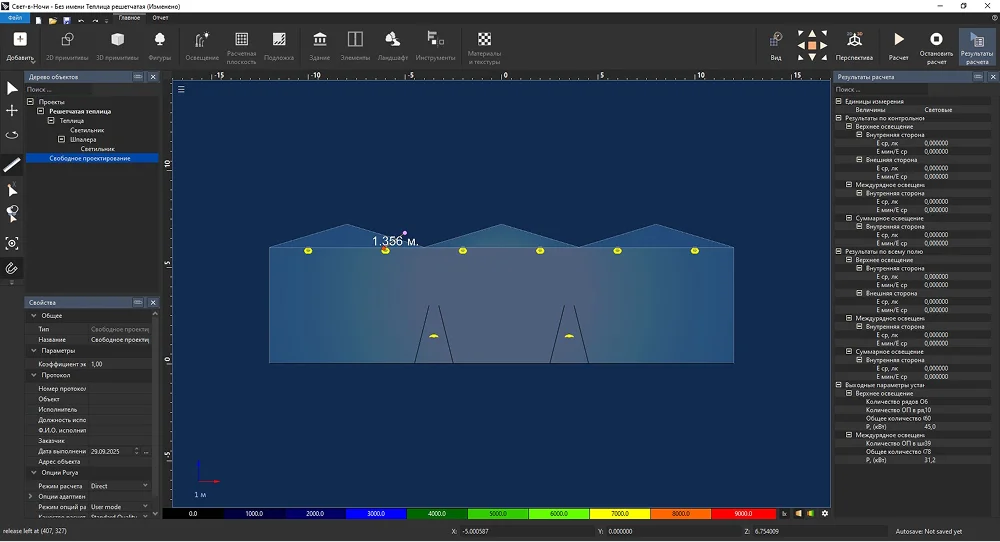

7. Свет-в-Ночи — расчёт с ориентацией на российскую нормативную практику

«Свет-в-Ночи» (Light-in-Night) — российская платформа для расчёта и проектирования внутреннего, наружного и специального освещения. В настольном продукте предусмотрена работа с 2D/3D-геометрией, каталогами светильников и результатами по российским нормативным документам. Для обмена проектными данными используются CAD- и 3D-форматы, а результат можно оформлять в отчёты.

Рабочий сценарий

1. Импортируйте CAD-подложку или постройте геометрию проекта.
2. Проверьте единицы и высотные отметки: на наружных объектах ошибка высоты опор значительно меняет распределение света.
3. Выберите светильники из библиотеки либо подготовьте фотометрические данные требуемых приборов.
4. Разместите расчётные области и контрольные точки там, где должен оцениваться результат.
5. Запустите расчёт, изучите распределение и сопоставьте показатели с требованиями конкретного объекта.
6. Сохраните отчёт и исходную схему, чтобы расчёт можно было повторить после замены светильника или изменения геометрии.

Плюсы

• ориентация на российские проекты;
• внутренние и наружные сценарии;
• работа с CAD/3D-основой;
• каталоги светильников и отчётные материалы.

Минусы

• не является интерьерным редактором для новичка;
• результат зависит от корректной фотометрии и исходной геометрии;
• для сложного проекта всё равно требуется понимание нормативной методики.

Когда выбирать. Программа особенно уместна, когда проектировщику нужен отечественный инструмент для помещения, территории или дороги и важно работать с российской нормативной логикой.

8. nanoCAD BIM Электро — освещение внутри BIM-проекта электроснабжения

nanoCAD BIM Электро рассматривает свет не как отдельную красивую сцену, а как элемент инженерной модели. Продукт предназначен для силового оборудования, внутреннего и наружного электроосвещения промышленных и гражданских объектов. В нём можно размещать светильники вручную или автоматически, выполнять светотехнические и электрические расчёты, прокладывать кабели, выпускать документацию и контролировать ошибки модели.

Чем отличается от DIALux

DIALux evo концентрируется на светотехнике, а nanoCAD BIM Электро связывает светильники с электрической моделью. Поэтому при выборе важен конечный комплект проекта. Если нужен только расчёт освещённости, отдельная светотехническая среда проще. Если светильники должны участвовать в кабельной сети, спецификациях и BIM-координации, инженерный пакет даёт более цельный процесс.

Рабочий сценарий

1. Создайте или получите архитектурную основу проекта.
2. Сформируйте помещения и зоны, необходимые для электроосвещения.
3. Разместите светильники вручную либо используйте средства автоматизированного размещения.
4. Задайте параметры светотехнического расчёта: в программе доступны метод коэффициента использования, точечный метод, сетка значений и изолинии.
5. После светотехнической проверки включите светильники в электрическую часть проекта: цепи, кабельные трассы и спецификацию.
6. Используйте проверку модели перед выпуском документации.

Плюсы

• освещение связано с электроснабжением;
• подходит для BIM/ТИМ-процесса;
• автоматизация размещения и инженерных расчётов;
• выпуск проектной документации из одной модели.

Минусы

• избыточен для бытовой расстановки света;
• требует навыков CAD/BIM и электропроектирования;
• универсальная BIM-модель сложнее отдельного светотехнического проекта.

Когда выбирать. nanoCAD BIM Электро нужен проектной организации или инженеру, которому важно не только получить световые показатели, но и довести светильники до полноценной электрической части проекта.

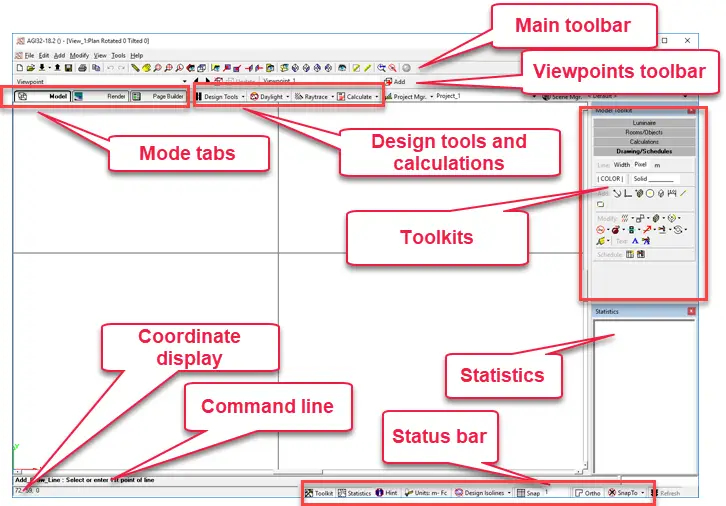

9. AGi32 — профессиональная фотометрия для зданий, площадок и дорог

AGi32 — профессиональная система расчёта и визуализации архитектурного освещения. Она работает с внутренними и наружными объектами, поддерживает прямой поточечный расчёт и полную radiosity-модель, когда важно учесть отражённый свет. В программе рассчитываются illuminance и luminance, поддерживаются дневные исследования и дорожные задачи, а геометрию можно получать из CAD/3D-файлов.

Рабочий сценарий

1. Подготовьте архитектурную геометрию и определите, нужно ли учитывать отражённую составляющую.
2. Добавьте светильники и проверенную фотометрию.
3. Создайте расчётные точки или поверхности в тех местах, где нужны значения.
4. Для простого наружного объекта используйте подходящий прямой расчёт; для интерьера с существенным отражённым светом применяйте radiosity-подход.
5. После расчёта переходите в режим визуализации и отчётов, сохраняя численные результаты вместе с изображением.

Плюсы

• сильная профессиональная фотометрия;
• внутренние, наружные и дорожные сценарии;
• radiosity для сложного отражённого света;
• развитые отчёты и визуализация.

Минусы

• не рассчитан на бытового пользователя без светотехнической подготовки;
• сложнее онлайн-калькулятора и интерьерного планировщика;
• для эффективной работы желательно заранее иметь чистую CAD/3D-основу.

Когда выбирать. AGi32 уместен для профессионального проектировщика, которому требуется подробный фотометрический анализ и гибкость между прямым расчётом и отражённым светом.

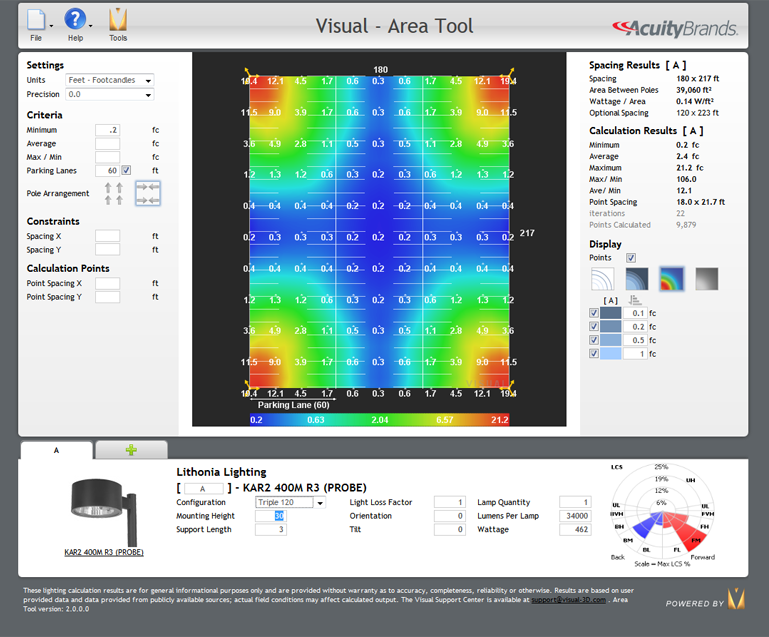

10. Visual Lighting — 3D-расчёт с radiosity и специализированными задачами

Visual Lighting — настольная система для сложных внутренних и наружных приложений. Она объединяет трёхмерное моделирование и radiosity-расчёт, а экосистема Visual также включает отдельные инструменты для площадей, прожекторного света, интерьеров, дорог и просмотра фотометрии. В профессиональной настольной версии можно анализировать сложные архитектурные пространства и готовить расчётные материалы.

Рабочий сценарий

1. Постройте помещение или наружную площадку и задайте поверхности.
2. Добавьте светильники с корректной IES-фотометрией.
3. Разместите расчётные зоны и настройте модель так, чтобы учитывать существенные отражающие поверхности.
4. Выполните расчёт и изучите распределение, а не только итоговый рендер.
5. Для типовой узкой задачи можно использовать отдельный специализированный Visual Design Tool, но для полного анализа сложной геометрии нужна профессиональная программа.

Плюсы

• архитектурные внутренние и наружные задачи;
• radiosity и 3D-представление;
• фотометрические файлы разных производителей;
• несколько специализированных инструментов для типовых сценариев.

Минусы

• профессиональный интерфейс требует обучения;
• веб-инструменты и полноценная настольная система имеют разный уровень возможностей — их нельзя смешивать;
• для быстрого ремонта квартиры такой класс ПО избыточен.

Когда выбирать. Visual Lighting подходит для инженерных и архитектурных задач, где требуется расчёт сложного пространства, а не только художественная картинка.

Программы для macOS

В macOS-сегменте важно не пытаться искусственно переносить Windows-only программы. Здесь есть два разных направления: сценическое проектирование в Capture и интерьерное моделирование в Planoplan. Radiance выделен отдельно как техническая расчётная система, которая требует более глубокого понимания модели и не имитирует привычный бытовой планировщик.

11. Capture — сценический свет, документация и визуализация шоу

Capture — специализированная среда для сценического проектирования. В ней проектируют освещение, видео, лазеры, движущиеся элементы сцены и эффекты, одновременно работая с чертежом, 3D-пространством, технической документацией и визуализацией. Программа выпускается для Windows и macOS, но в рейтинге приведена один раз, чтобы не дублировать карточку между платформами.

Рабочий сценарий

1. Создайте геометрию площадки и сцены, прежде чем расставлять приборы.
2. Добавьте фермы, позиции и оборудование, чтобы световые приборы имели реальные точки установки.
3. Расставьте приборы и настройте их направления в 2D/3D.
4. Проверьте визуализацию сцены и связь с технической документацией.
5. При изменении расстановки следите, чтобы чертёж, список приборов и визуальная сцена оставались согласованными.

Плюсы

• специализация на сценическом свете;
• Windows и macOS;
• единая модель для дизайна, документации и визуализации;
• поддержка не только света, но и других сценических систем.

Минусы

• не является заменой DIALux для офисного или дорожного нормируемого освещения;
• для обычного интерьера функции сцены избыточны;
• демонстрационный режим имеет ограничения и предназначен скорее для знакомства с процессом.

Когда выбирать. Capture нужен светодизайнеру сцены, а не владельцу квартиры. Сценическое проектирование оценивают по работе с приборами, сценой, управлением, документацией и визуализацией шоу, а не по тем же критериям, что офисное или дорожное освещение.

12. Planoplan — интерьерные световые планы на Windows и macOS

Planoplan используется для проектирования интерьера в 2D и 3D и может формировать отдельные двухмерные планы, включая план освещения и связанные инженерные обозначения. Для визуальной проверки предусмотрены режимы 2D, 3D и Walk, а параметры солнца помогают оценить разное направление естественного света. Это инструмент интерьерного проектирования, а не нормативный фотометрический расчёт.

Как подготовить план света

1. Постройте помещение и расставьте основные предметы интерьера.
2. Добавьте светильники и согласуйте их с мебелью и функциональными зонами.
3. Переключайтесь между 2D и 3D, чтобы одновременно контролировать монтажную геометрию и визуальное восприятие.
4. Для оценки дневного сценария изменяйте настройки Sunlight, но не интерпретируйте красивый солнечный кадр как расчёт КЕО или инсоляции.
5. При выпуске плана используйте Export на верхней панели или сочетание Shift+E, выберите нужную область, масштаб и формат.

Плюсы

• работает и на macOS, и на Windows;
• отдельные 2D-планы для интерьерного проекта;
• удобное переключение 2D/3D;
• подходит для согласования света с дизайном помещения.

Минусы

• не заменяет фотометрическую САПР;
• солнечная визуализация не равна нормативному анализу дневного света;
• при инженерной детализации придётся передавать проект в специализированные системы.

Когда выбирать. Planoplan подходит дизайнеру интерьера на macOS, которому нужны планы, 3D и понятный световой эскиз, но не профессиональные карты lux и UGR.

13. Radiance — физически ориентированное моделирование света

Radiance — не обычное настольное приложение с каталогом люстр, а набор инструментов для точного моделирования искусственного и дневного света. Система использует геометрию, материалы, световые источники и трассировку лучей, поэтому подходит для исследовательских и сложных расчётных задач, где важна управляемая физическая модель.

Плюсы

• глубокая физическая модель света;
• электрический и дневной анализ;
• подходит для исследовательских и сложных специализированных задач.

Минусы

• высокий порог входа;
• нет бытового рабочий процесс «нарисовать комнату и выбрать люстру»;
• для многих пользователей удобнее оболочка или сервис, который использует Radiance внутри.

Когда выбирать. Radiance нужен опытному специалисту, который понимает исходные параметры световой модели и ценит управляемость расчёта выше простоты интерфейса.

Онлайн-сервисы для проектирования освещения

Браузерные инструменты удобны, когда нельзя или не хочется устанавливать настольную САПР. Но внутри этой группы тоже есть принципиально разные продукты: Remplanner выпускает ремонтные планы, Coohom, Homestyler и Planner 5D ориентированы на интерьер и визуализацию, LightStanza — на профессиональный облачный анализ, а калькулятор «Световые технологии» даёт только предварительный подбор количества светильников.

14. Remplanner — план освещения, выключателей и электрики в браузере

Remplanner предназначен для подготовки рабочего проекта квартиры и ремонта. В нём можно оформить план светильников, выключателей, розеток и электрических линий, а затем сверить проект в 3D. Сильная сторона сервиса — не физический фотометрический расчёт, а документация, понятная в процессе ремонта: где находится световая точка, чем она управляется и как она соотносится с мебелью и помещением.

Рабочий сценарий

1. Начните с обмерного плана и точной геометрии помещений.
2. Нанесите мебель и оборудование, которые определяют рабочие зоны.
3. Сформируйте отдельный план освещения: расположите потолочные, настенные, трековые и локальные источники.
4. Добавьте выключатели и определите логические связи со световыми группами.
5. Сверьте электрический план с проходами, дверями и мебелью; затем проверьте 3D-представление.
6. Перед монтажом передайте схему специалисту по электрике для проверки нагрузок, защиты и способа прокладки.

Плюсы

• не требует установки;
• ориентирован на рабочие планы ремонта;
• свет, выключатели и электрика находятся в одном проекте;
• есть визуальная проверка в 3D.

Минусы

• не рассчитывает профессиональные карты освещённости как DIALux;
• не заменяет электротехнический проект;
• для дорог, производств и больших общественных объектов предназначены другие системы.

Когда выбирать. Remplanner полезен на ремонте, когда результатом должен быть понятный комплект интерьерных планов, а не светотехнический отчёт.

15. Coohom — интерьерная визуализация с IES-светом

Coohom — браузерная среда для интерьера и рендера. В рабочем процессе освещение настраивается через раздел Render и пользовательскую световую сцену: доступны базовые источники, IES Lights, светящиеся элементы и объёмный свет. Можно загрузить собственный IES-файл и для выбранного источника менять цвет, яркость и высоту. Это полезно для визуальной проверки конкретной светораспределительной формы, но результат следует отличать от нормативного отчёта специализированной САПР.

Как настроить световую сцену

1. Откройте 3D-проект и перейдите в Render.
2. Создайте пользовательскую схему освещения вместо того, чтобы ограничиваться случайным шаблоном.
3. Добавляйте источники из групп Basic Lights и IES Lights по назначению. Для IES используйте файл реального светильника, если нужно передать его диаграмму.
4. Выбирайте источник и настраивайте яркость, цвет и положение.
5. Отдельно проверьте Sunlight: направление и яркость естественного света сильно меняют визуальное впечатление.
6. Сохраните сцену и сравнивайте варианты при одинаковой камере и экспозиции — иначе различия могут быть вызваны не схемой света, а настройкой изображения.

Плюсы

• работает в браузере;
• есть IES-свет;
• быстрый интерьерный рендер;
• удобно сравнивать художественные световые сценарии.

Минусы

• рендер не следует автоматически считать нормативным светотехническим расчётом;
• качество результата зависит от корректности IES и визуальных настроек;
• для инженерной отчётности рациональнее DIALux, Relux или другое расчётное ПО.

Когда выбирать. Coohom полезен дизайнеру, которому важно показать клиенту характер света и использовать IES в интерьерной визуализации без тяжёлого настольного процесса.

16. Homestyler — виртуальные источники и настройка рендера

Homestyler строит интерьерную сцену и позволяет настраивать свет на этапе рендера. В разделе Render используется команда Add Light. Для собственной фотометрии нужно открыть вкладку My, выбрать Upload IES и загрузить IES-файл; после загрузки источник доступен в той же вкладке My. Это делает сервис полезнее обычного визуализатора, но результат рендера всё равно нельзя подменять профессиональным расчётным отчётом.

Рабочий сценарий

1. Завершите геометрию и крупные материалы комнаты до тонкой настройки света.
2. Перейдите в Render и нажмите Add Light.
3. Для собственного IES откройте My → Upload IES, загрузите файл и затем выберите его во вкладке My.
4. Разместите источник в сцене и настройте параметры света; Sunlight проверяйте отдельно от искусственных приборов.
5. Сравнивайте дневной и вечерний варианты при одной камере и одинаковой экспозиции, иначе изменение рендера легко принять за изменение схемы освещения.

Плюсы

• быстрая работа в браузере;
• гибкая художественная настройка искусственного и солнечного света;
• удобен для демонстрации интерьерной концепции.

Минусы

• не заменяет расчёт по IES/LDT с отчётом;
• положение солнца в рендере не равно расчёту КЕО или инсоляции;
• визуальная яркость зависит от параметров рендера.

Когда выбирать. Homestyler нужен для концепции и презентации света в интерьере, когда численные светотехнические показатели не являются конечным результатом.

17. Planner 5D — быстрый интерьерный рендер с управлением световой сценой

Planner 5D подходит для быстрого моделирования интерьера и реалистичных рендеров. В веб-версии рендер запускается через значок Camera в правой верхней части редактора. Для реалистичного изображения можно выбирать качество, положение камеры и солнца, а также включать Ceiling Lighting и Auto Light Correction. Эти параметры улучшают визуализацию, но не превращают сервис в фотометрическую САПР.

Как сравнить два варианта света корректно

1. Зафиксируйте одну и ту же точку камеры и геометрию комнаты.
2. Откройте Camera и выберите Realistic render либо сначала сделайте Draft.

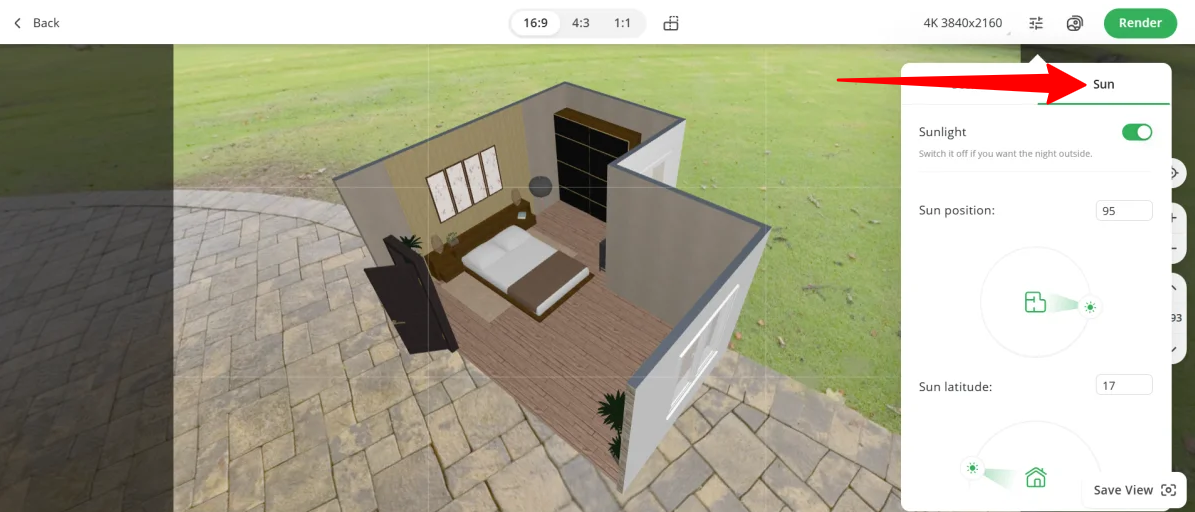

3. Установите Sun Position для требуемого времени/направления визуального сценария.
4. Решите, нужны ли Ceiling Lighting и Auto Light Correction. При сравнении двух схем эти переключатели должны оставаться одинаковыми.
5. Нажмите Render и сравнивайте изображения при одинаковых настройках. Не делайте вывод о реальной освещённости в люксах по одной картинке.

Плюсы

• низкий порог входа;
• быстрые 3D-сцены и рендеры;
• простые настройки солнца и автоматического света.

Минусы

• нет профессионального расчётного поля lux;
• автоматическая коррекция света художественная, а не нормативная;
• для рабочего проекта нужна отдельная документация.

Когда выбирать. Planner 5D удобен, если нужно за короткое время сравнить интерьерные варианты и понять композицию, но не требуется инженерный отчёт.

18. LightStanza — профессиональный облачный анализ света

LightStanza переносит профессиональный светотехнический расчёт в облачную среду. Сервис работает с искусственным и дневным светом, использует Radiance как расчётный движок, поддерживает расчётные сетки, анализ фотометрии и BIM-процессы. В рабочем интерфейсе используются панели luminaires, calculation grids, materials, layers, viewpoints и история расчётов.

Почему важен встроенный редактор фотометрии

LightStanza позволяет открыть View/Edit IES File из меню типа светильника. В редакторе проверяются световой поток, Light Loss Factor, число источников, множитель, метаданные и положение фотометрии относительно корпуса. Это важнее декоративной функции: неправильно сориентированный IES или нулевые размеры светящей поверхности способны испортить расчёт и рендер даже при правильной геометрии помещения.

Рабочий сценарий

1. Подготовьте модель и расчётные сетки.
2. Добавьте типы светильников и проверьте IES через View/Edit IES File, если данные вызывают сомнение.
3. Назначьте материалы и убедитесь, что они соответствуют расчётной задаче.
4. Запустите электрический или дневной расчёт.
5. Сравните карты, сеточные значения и историю расчётов; при изменении варианта сохраняйте понятные версии, а не перезаписывайте единственный результат.

Плюсы

• профессиональный расчёт в облачной среде;
• электрическое и дневное освещение;
• инструменты контроля IES;
• полезен для совместной BIM-работы.

Минусы

• сложнее бытовых веб-планировщиков;
• корректная модель требует понимания фотометрии;
• облачный рабочий процесс зависит от подключения и организации проектных данных.

Когда выбирать. LightStanza подходит команде, которой нужен профессиональный расчёт через браузер и важна связь с архитектурной или BIM-моделью.

19. Калькулятор «Световые технологии» — предварительное количество светильников

Онлайн-калькулятор «Световые технологии» решает узкую задачу: оценивает количество выбранных светильников для помещения методом коэффициента использования. В форме задаются длина, ширина и высота помещения, отражающие свойства потолка, стен и пола, требуемая освещённость, высота рабочей поверхности и коэффициент запаса. Сам сервис прямо указывает, что результат предварительный и не учитывает многие факторы, влияющие на освещение.

Как использовать без ложной точности

1. Выберите конкретный светильник, а не абстрактную мощность лампы.
2. Введите геометрию помещения в реальных единицах.
3. Подберите отражающие свойства потолка, стен и пола максимально близко к проекту.
4. Задайте требуемую освещённость и правильную высоту рабочей поверхности — 0 и 0,8 м дают разные задачи.
5. Полученное количество воспринимайте как стартовый ориентир.
6. Для сложной геометрии, локальных рабочих зон, неоднородной расстановки и нормируемого проекта переносите схему в DIALux/Relux или другую полноценную систему.

Плюсы

• очень быстрый предварительный расчёт;
• учитывает геометрию и отражающие свойства, а не только Вт/м²;
• показывает роль рабочей поверхности и коэффициента запаса.

Минусы

• результат предварительный;
• нет подробной пространственной карты распределения;
• не заменяет проект сложного помещения.

Когда выбирать. Калькулятор нужен для первого ответа «порядок количества светильников», а не для выпуска проверяемого светотехнического проекта.

Приложения для iPhone

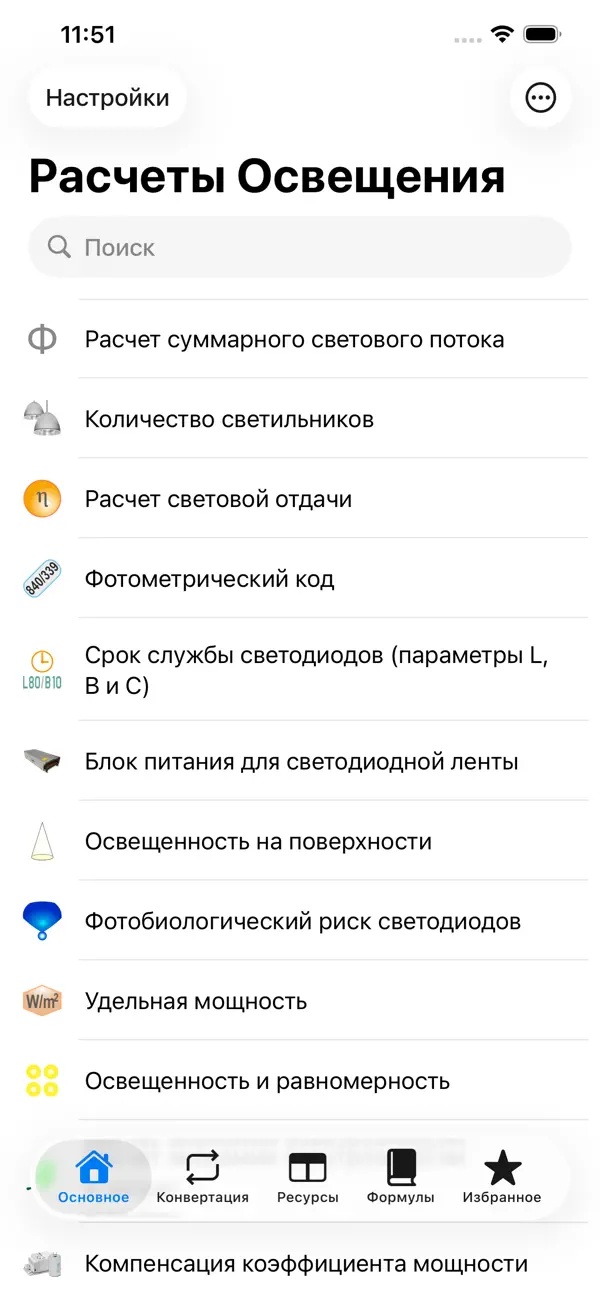

20. Lighting Calculations — расчёты lux, lumen, candela и LED на телефоне

Lighting Calculations разработчика Egal Net di Ettore Gallina — мобильный набор светотехнических калькуляторов, конвертеров и справочных таблиц для iPhone и iPad. В приложении есть расчёт общего светового потока, количества светильников, освещённости на поверхности, равномерности, световой отдачи, а также преобразования между lumens, lux, watts и candela. Часть расширенных функций отмечена как PRO; приложение также умеет сохранять отчёт в PDF.

Рабочий сценарий

1. Выберите не «похожую» формулу, а конкретную величину, которую нужно получить.
2. Проверьте единицы входных значений перед вводом.
3. Выполните расчёт или преобразование.
4. Сопоставьте результат с исходным проектом: мобильная формула не знает геометрию всей комнаты, тени и локальную расстановку, если они не входят в выбранную модель.
5. Используйте PDF как фиксацию локального расчёта, но не как автоматическую замену полного светотехнического отчёта.

Плюсы

• много формул и конвертеров в одном приложении;
• удобно проверять отдельные величины на объекте или встрече;
• есть профессиональная светотехническая справка.

Минусы

• часть функций относится к платному уровню;
• нет полноценной 3D-геометрии и расчётных поверхностей здания;
• результаты отдельных формул требуют контекстной проверки.

Когда выбирать. Lighting Calculations стоит держать как мобильный справочник и калькулятор, а основной пространственный проект выполнять в настольной или облачной системе.

Приложения для Android

21. iesView — проверка IES-файлов на Android

iesView закрывает мобильную задачу, которой нет у обычных интерьерных приложений: открывает и разбирает фотометрические IES-файлы прямо на Android. Пользователь видит интерактивный полярный график распределения силы света, может переключать угловые срезы и исследовать трёхмерную photometric web. На информационном экране выводятся total lumens, peak candela, input wattage, размеры и метаданные, извлечённые из файла.

Практический сценарий

1. Получите IES от производителя конкретного светильника.
2. Откройте файл в iesView и сначала посмотрите общие данные: световой поток, мощность и метаданные.
3. Перейдите к 2D polar plot и сравните распределение по основным угловым срезам.
4. Откройте 3D Plot и проверьте форму распределения сверху, спереди и сбоку.
5. Если диаграмма явно не соответствует ожидаемой оптике светильника, не переносите файл в основной проект до выяснения причины.

Плюсы

• узкоспециализированный IES-анализ на телефоне;
• 2D и 3D фотометрическое представление;
• полезен при проверке исходных данных вне рабочего компьютера.

Минусы

• не рассчитывает целиком помещение или дорогу;
• качество анализа ограничено содержимым IES;
• это просмотрщик фотометрии, а не замена основной САПР.

Когда выбирать. iesView удобен проектировщику, которому нужно быстро проверить IES до включения его в DIALux, Relux, AGi32 или другую расчётную модель.

Какие программы не стоит сравнивать с DIALux напрямую

Светотехнические программы, CAD-системы, 3D-редакторы и графические приложения могут участвовать в одном проекте, но отвечают за разные этапы. Если проектировщик получил красивый кадр из визуализатора, у него ещё нет расчёта; если он построил точный DWG-чертёж, у него ещё нет фотометрии; если выполнил расчёт, ему всё равно может понадобиться отдельная программа для презентации. Поэтому сравнивать эти классы одной суммарной оценкой неправильно.

Графика и презентация проекта

Adobe Photoshop, CorelDRAW, Adobe InDesign и Microsoft PowerPoint могут быть полезны после расчёта: собрать презентационный лист, обработать визуализацию, оформить пояснения и показать заказчику варианты. Но изменение яркости изображения в Adobe Photoshop не меняет фактическую освещённость в исходной модели. Для проверяемого проекта численные результаты должны оставаться связаны с расчётной программой, а презентационная обработка — быть только способом подачи.

Другие сценические программы

Кроме Capture, к отдельному классу относятся Realizzer 3D и SweetLight. В сценическом проекте приборы могут менять направление, цвет и другие параметры, а работа тесно связана с DMX и шоу-сценарием. Такие решения нельзя ставить выше или ниже DIALux только по числу функций: критерии качества у сцены и офисного освещения различаются.

Классические и узкоспециализированные светотехнические программы

CalcuLuX/CalcuLuX Area/CalcuLuX 7500, Ulysse, Europic 9, Beroes OS101, «Внешнее освещение», FAEL-LITE/Faellite, Lanzini Lighting Service, SLI-Win, ProLite, «Формула света», ПК «ЭЛЕКТРА», KARMEN/KARMEN-M, «Внутреннее освещение ПРОМИНЬ» и КАДЕТ А не включены в основной рейтинг. Для части этих решений нельзя надёжно подтвердить одновременно актуальный дистрибутив, поддержку современных ОС, текущую лицензионную модель и действующий интерфейс. Поэтому им не приписываются современные функции, цены или совместимость.

Для практического выбора важнее подтверждённая рабочая среда и воспроизводимый результат, чем известность старого названия. Если у программы нельзя установить текущую совместимость, расчётную методику и способ поддержки, её разумно не включать в основной рабочий набор до отдельной проверки.

Программы для моделирования оптических систем — другая задача

CODE V, OSLO, ZEMAX, ADOS, dbOptic, OpTaliX, YNOPSYS, WinLens, ASAP, LightTools и TracePro относятся к другому классу задач. Оптический инженер проектирует линзы, зеркала и оптические тракты, формирует и анализирует пучки, исследует аберрации или сложное прохождение лучей. Светотехнический проектировщик здания обычно отвечает на другой вопрос: как конкретные светильники распределят свет в помещении, на дороге или территории.

LightTools, TracePro, Zemax и подобные системы могут участвовать в разработке самого светильника или оптического узла. DIALux, Relux, AGi32 и аналогичные программы чаще используют уже готовые фотометрические данные прибора. Поэтому ставить ZEMAX и Дизайн Интерьера 3D в общую таблицу «лучших программ для комнаты» бессмысленно: первая категория проектирует оптику, вторая — интерьерную схему, а профессиональная светотехническая САПР рассчитывает распределение света в пространстве.

Дневной свет, КЕО и инсоляция: что не следует смешивать

Sunreel, Altec Insolations, Dynamo-сценарии для Revit, RusKEO, Shadow Analysis, Solaris и DIALux evo решают разные задачи, связанные с солнцем, дневным светом или тенями. Дневное освещение отвечает на вопрос, сколько естественного света получает пространство и как он распределяется. КЕО используется для оценки естественного освещения по соответствующей методике. Инсоляция связана с прямым солнечным облучением и условиями его попадания. Анализ тени показывает геометрическое затенение. Одно изображение солнечного луча в рендере не заменяет ни один из этих расчётов.

Когда достаточно настройки солнца в интерьерном планировщике

В Planoplan, Homestyler, Planner 5D и Coohom положение солнца помогает сравнить визуальные сценарии: утро/вечер, более жёсткие или мягкие тени, взаимодействие искусственного и естественного света. Этого достаточно для дизайн-презентации. Для нормативного исследования нужны географические, временные и расчётные исходные данные, соответствующие выбранной методике.

Когда нужен специализированный daylight-анализ

В DIALux, Relux, LightStanza и Radiance дневной свет рассматривается как расчётная задача. В LightStanza доступны расчётные сетки и годовые метрики дневного освещения; Radiance используется как расчётный движок. Для сложного объекта нужно заранее определить, какая метрика отвечает поставленной задаче, затем проверить геометрию проёмов, затеняющие элементы, материалы и положение объекта.

Как выполнить светотехнический проект: универсальный рабочий процесс

Названия кнопок различаются между DIALux evo, ReluxDesktop, AGi32, LightStanza и другими системами, но логика профессионального расчёта остаётся общей. Рабочий процесс следует строить от постановки задачи и исходных данных к расчётным поверхностям, фотометрии, проверке результатов и документации.

1. Определите задачу и критерии. Зафиксируйте тип помещения или территории, рабочие поверхности, режимы использования и показатели, которые будут проверяться. Без этого невозможно понять, является ли результат достаточным.
2. Подготовьте геометрию. Проверьте единицы, размеры, высоты, наклонные поверхности и значимые препятствия. При импорте DWG/DXF особенно опасна ошибка масштаба.
3. Очистите модель от ненужной детализации. Мелкая фурнитура, декоративные элементы и сложная сетка могут утяжелять расчёт, не меняя его смысла. Оставляйте геометрию, которая влияет на свет или нужна для ориентации.
4. Назначьте свойства поверхностей. Для помещений проверьте потолок, стены, пол и крупные элементы. Отражающие свойства влияют на непрямую составляющую.
5. Создайте расчётные поверхности и точки. Рабочая плоскость должна находиться там, где реально выполняется работа или требуется контроль. Для витрин и фасадов часто нужны вертикальные поверхности, для дороги — соответствующая дорожная модель.
6. Используйте фотометрию реального прибора. Сверьте название светильника, оптику, световой поток и ориентацию IES/LDT. Файл другой оптики того же корпуса способен дать существенно другой результат.
7. Разместите светильники. Проверьте монтажную высоту, шаг, направление и поворот. Для асимметричной оптики ошибка ориентации особенно критична.
8. Выполните первый диагностический расчёт. Его цель — не получить красивый финальный отчёт, а найти очевидные провалы, пересветы, неправильные зоны и ошибки исходных данных.
9. Читайте несколько показателей. Не останавливайтесь на среднем lux. Смотрите минимум, равномерность, карты, применимый UGR или luminance и другие показатели конкретной методики.
10. Исправляйте физическую причину. Меняйте тип, оптику, количество, ориентацию или положение приборов. Экспозиция рендера не исправляет расчёт.
11. Пересчитывайте после каждого значимого изменения. Замена модели светильника, высоты потолка, отражения поверхности или геометрии аннулирует старый результат.
12. Выпустите документацию. В отчёт должны попадать идентифицируемые светильники, исходные условия и итоговые показатели; иначе результат трудно воспроизвести.
13. Сделайте независимую проверку здравого смысла. Если один светильник внезапно освещает огромный зал до высоких значений или распределение противоречит форме IES, сначала ищите ошибку модели, а не «необычную физику».

Как читать результаты расчёта освещения

Освещённость в lux

Освещённость показывает световой поток, приходящийся на поверхность. В проекте важна не абстрактная цифра в центре помещения, а значения на заданной расчётной плоскости. Горизонтальная поверхность стола, вертикальная витрина и пол — разные объекты контроля. Поэтому перед сравнением двух проектов нужно убедиться, что значения получены на одинаковой геометрии.

Среднее, минимум и равномерность

Средняя освещённость удобна для общего сравнения, но скрывает локальные провалы. Схема с ярким центром и тёмными краями может иметь хорошее среднее значение, хотя пользоваться пространством неудобно. Минимальное значение и коэффициенты равномерности позволяют увидеть эту проблему. В конкретном проекте способ расчёта равномерности и допустимые уровни определяются применимой методикой.

Изолюксы и ложные цвета

Изолюксы соединяют точки одинаковой освещённости и хорошо показывают форму светового поля. False-color-карта быстрее считывается визуально: одинаковым диапазонам соответствуют одинаковые цвета. Но цветовую легенду всегда нужно читать вместе с числовой шкалой — «красный» сам по себе не означает ошибку, если в выбранной палитре это просто верх диапазона.

UGR

Unified Glare Rating применяют для оценки дискомфортной блескости в определённых условиях внутреннего освещения. Это не универсальная характеристика отдельного светильника вне контекста: результат связан с помещением, положением наблюдателя и окружением. Если программа показывает UGR, сначала убедитесь, что расчёт соответствует задаче и используемой методике.

Яркость поверхности

Luminance характеризует воспринимаемую яркость поверхности в направлении наблюдения. Для ряда дорожных и наружных задач она принципиально важна. Нельзя автоматически заменять luminance измерением illuminance: это разные физические величины и разные расчётные постановки.

Дневные метрики

Задача дневного освещения может анализироваться в конкретный момент или за длительный период. Годовые показатели требуют климатических и временных исходных данных. Поэтому простое включение солнца в интерьерном рендере полезно художественно, но не даёт годовую статистику естественного света.

Частые ошибки при проектировании освещения

Чек-лист проверки готового светового проекта

• Геометрия соответствует реальным размерам, а импортированный чертёж имеет правильный масштаб.
• Высота установки каждого типа светильника проверена.
• Фотометрические файлы относятся к выбранным моделям и нужной оптике.
• Асимметричные светильники ориентированы правильной стороной.
• Расчётные поверхности находятся на правильной высоте и покрывают нужные зоны.
• Свойства основных отражающих поверхностей не оставлены случайными.
• Проверено не только среднее значение, но и минимум/равномерность там, где они нужны.
• UGR, luminance и другие специальные показатели анализируются только в применимом сценарии.
• На карте нет необъяснимых локальных провалов или пиков.
• После последней замены светильника, геометрии или материала выполнен новый расчёт.
• В отчёте можно идентифицировать использованные приборы и исходные условия.
• Презентационный рендер не подменяет числовой результат.
• Для электрической части отдельно проверены нагрузки, цепи, защитные аппараты и проектные требования квалифицированным специалистом.

Что выбрать для конкретной задачи

Как выбрать программу без лишних затрат и переделок

Самая дорогая ошибка — купить или долго осваивать программу не того класса. Для одной квартиры бессмысленно начинать с тяжёлой BIM-среды, если конечный результат — схема расположения светильников. Но и обратная ошибка не лучше: интерьерный планировщик не должен использоваться вместо профессионального расчёта общественного объекта только потому, что его рендер выглядит убедительно.

Перед началом работы составьте список выходных материалов. Если нужны только план и 3D, выбирайте интерьерный редактор. Если нужны lux, равномерность, UGR или luminance — расчётное ПО. Если итог включает кабели, цепи и спецификации — BIM/электротехническая среда. Если проект должен воспроизводить движение сценических приборов — сценический пакет. Такой критерий быстрее отсеивает неподходящие варианты, чем сравнение десятков второстепенных функций.

Для командной работы заранее проверьте обмен данными. Архитектор может передать DWG, IFC или другую 3D-модель, светотехник — вернуть расчёт и спецификацию, инженер — включить приборы в электрическую модель. Чем меньше ручного переноса геометрии и названий светильников между системами, тем ниже риск рассинхронизации.

Отдельно оцените воспроизводимость. Хороший проект — это не файл, который открывается только у автора и показывает неизвестно откуда взявшиеся цифры. Сохраняйте исходную геометрию, используемую фотометрию, расчётные поверхности и выбранные параметры. Тогда после замены светильника можно честно пересчитать проект, а не править цифры в старом отчёте вручную.

Дополнительные программы и рабочие связки

GreenScapes, ChalmLite, OptiWin 3D Pro и Light ARchitect оставлены за пределами основного рейтинга. Перед внедрением каждого из них нужно отдельно подтвердить актуальный дистрибутив, платформу, лицензионные условия и поддерживаемые расчётные функции. Без такой проверки сравнивать их с DIALux evo, ReluxDesktop или AGi32 по современным возможностям некорректно.

Lightscape 3.2 также не входит в основной рейтинг: для современного рабочего процесса важнее поддерживаемая среда и проверяемая совместимость, чем возможность запустить старое ПО. Cedreo относится к классу интерьерного планирования и визуализации; его следует оценивать по качеству планировки и презентации, а не по критериям профессиональной фотометрической САПР.

Названия Relux Professional, Relux Vision и ReluxCAD не дублируются отдельными карточками: основной рейтинг рассматривает ReluxDesktop и связанную с ним BIM-работу. Аналогично nanoCAD Электро не вынесен вторым пунктом рядом с nanoCAD BIM Электро, чтобы не создавать две карточки одного развивавшегося продуктового направления.

Связку КОМПАС-3D и «Электроснабжение: ЭС/ЭМ» нужно разделять на базовую CAD/3D-платформу и специализированное инженерное приложение. КОМПАС-3D полезен для геометрии и чертежей, тогда как светотехнические функции относятся к специализированному инженерному комплексу. Поэтому отдельная основная карточка для базового КОМПАС-3D не создавалась.

Профессиональный расчёт часто строится вокруг фотометрических каталогов производителей. Проектировщик сначала идентифицирует реальную модель прибора, затем использует соответствующий ULD, IES, LDT или каталог и только после этого сравнивает варианты размещения. Такой процесс снижает риск подмены реальной оптики условным источником света.

Простые безымянные калькуляторы не вынесены в отдельные карточки: их практический сценарий уже представлен калькулятором «Световые технологии». Для такого класса инструмента важнее корректно понимать границу метода — предварительная оценка количества приборов не заменяет пространственный расчёт распределения света.

Итоговый выбор

Для квартиры и частного ремонта рационально начинать с Дизайн Интерьера 3D: он связывает светильники, мебель, выключатели и проводку в понятной 2D/3D-модели. Для общего проекта дома полезен Мой Дом 3D. Если требуется профессиональный расчёт освещённости, выбирайте DIALux evo, ReluxDesktop, AGi32, Visual Lighting или другую специализированную систему по типу объекта. Для BIM-электрики сильнее nanoCAD BIM Электро, для динамического архитектурного света — LightCAD, для сцены — Capture, а для облачной профессиональной работы — LightStanza.

Главный критерий — проверяемый результат. Красивый рендер нужен для понимания атмосферы, но инженерное решение строится на правильной геометрии, фотометрии конкретного светильника, расчётных поверхностях и показателях, соответствующих задаче. Если эти данные можно проследить от исходной модели до отчёта, программа используется по назначению.
