AxisVM объединяет построение расчётной схемы, конечно-элементный анализ, проверку несущей способности и подготовку расчётной документации. В одной модели инженер работает со стержнями, рёбрами, пластинами, оболочками, поверхностными областями, объёмными телами, опорами, шарнирами, пружинами, нагрузками и сочетаниями. Результаты отображаются как деформированные схемы, эпюры, изолинии, цветовые карты и таблицы.

Программа рассчитана на профессиональную инженерную работу. Она не заменяет архитектурный редактор и не предназначена для свободного визуального 3D-моделирования. Геометрия в AxisVM описывает не внешний вид сооружения, а его расчётную модель: положение осей элементов, жёсткости, материалы, условия закрепления, взаимодействие отдельных частей и пути передачи нагрузок. Расчётная схема может включать здание целиком, отдельную раму, перекрытие, фундамент, пространственную оболочку, башню, промышленный каркас, подпорную стену или систему сооружение — грунт.

Что представляет собой AxisVM

В основе AxisVM находится метод конечных элементов. Конструкция разбивается на связанные расчётные объекты, каждому из которых назначаются геометрические и физические характеристики. После формирования матрицы жёсткости решатель определяет перемещения, реакции, внутренние усилия, напряжения и другие результаты для выбранного расчётного случая или сочетания.

Рабочий процесс состоит из нескольких взаимосвязанных этапов:

1. построение или импорт геометрии;

2. назначение материалов и поперечных сечений;

3. определение типов конечных элементов;

4. установка опор, шарниров и связей;

5. создание загружений;

6. формирование комбинаций;

7. генерация конечно-элементной сетки;

8. запуск требуемого вида анализа;

9. проверка деформированной схемы и реакций;

10. анализ усилий, напряжений и перемещений;

11. расчёт элементов по нормам;

12. подготовка таблиц, схем и отчёта.

Одна среда используется как препроцессор, решатель и постпроцессор. Инженеру не требуется вручную переносить узловые координаты, нагрузки и усилия между отдельными приложениями. Изменение геометрии, сечения или нагрузки сохраняется в исходной модели, после чего расчёт запускается повторно, а результаты обновляются.

AxisVM поддерживает линейный статический анализ, расчёт собственных частот и форм колебаний, устойчивость, геометрически и физически нелинейные постановки, сейсмический анализ, динамические воздействия, последовательность возведения и специализированные задачи. Состав доступных расчётов зависит от подключённых модулей.

Конфигурации и лицензирование

AxisVM имеет модульную архитектуру. Базовая конфигурация определяет объём расчётной модели и основные виды анализа, а дополнительные модули расширяют программу расчётом железобетона, стали, древесины, кладки, соединений, огнестойкости, грунта, ветровых воздействий, сейсмики и стадий строительства.

Standard и Professional

Конфигурация Standard рассчитана на модели ограниченного размера. В неё помещается до 250 балочных либо 500 ферменных элементов, до 1500 рёбер, до 2000 поверхностных элементов и до 20 000 объёмных элементов при использовании SOIL. Professional не устанавливает такого ограничения на количество конечных элементов; практический предел определяется доступной памятью и ресурсами компьютера.

Выбор между конфигурациями зависит не от типа сооружения как такового, а от детализации расчётной схемы. Пространственная рама из нескольких десятков стержней занимает небольшой объём. Железобетонное здание с плитами, стенами, локальным сгущением сетки, фундаментной плитой и объёмной грунтовой областью формирует сотни тысяч степеней свободы и требует конфигурации без небольшого лимита элементов.

Варианты расчётного ядра

Базовые варианты анализа различаются поддерживаемыми постановками:

Нелинейная конфигурация нужна, когда жёсткость системы изменяется в ходе нагружения. Характерные примеры — растянутые связи, которые выключаются при сжатии, опора, работающая только в одном направлении, зазор между поверхностями, канат, контактная область, пластическое поведение материала или конструкция с заметным изменением геометрии.

Бесплатные и учебные редакции

AXISVM Light предназначена для небольших учебных и проверочных моделей. Она ограничивает проект 40 линейными элементами, 400 поверхностными элементами и 20 загружениями. Модули расчёта железобетона, стали, древесины и кладки в Light отсутствуют, но графический и табличный просмотр результатов сохраняется.

AXISVM Viewer открывает защищённые файлы *.axv. Такой файл используют для передачи модели заказчику, эксперту или коллеге, которому требуется изучить геометрию и результаты без изменения исходного проекта.

Education Version предоставляет расчётные функции для учебных задач, дипломных проектов, диссертаций и преподавания. Учебная лицензия не предназначена для коммерческого проектирования.

Установка и первый запуск

AxisVM работает как настольное Windows-приложение. При установке создаётся рабочая папка программы, добавляются библиотеки и регистрируются компоненты лицензирования. Для аппаратного, программного и сетевого вариантов используется Sentinel Runtime. Файл лицензии размещается в каталоге AxisVM либо подключается через средство управления лицензиями.

После запуска программа проверяет доступность лицензии и открывает рабочую среду. При отсутствии разрешения на отдельный модуль модель остаётся доступной, но соответствующая расчётная команда не запускается. Поэтому состав проекта следует согласовывать с приобретённой конфигурацией до начала моделирования: отсутствие модуля расчёта соединений, грунта или стадийности обнаруживается не на этапе построения геометрии, а при попытке выполнить специализированную операцию.

Перед первым проектом задают:

• рабочую систему единиц;

• нормативную базу;

• национальное приложение;

• формат отображения чисел;

• параметры автосохранения;

• расположение рабочих файлов;

• настройки графического окна;

• используемые библиотеки материалов и сечений.

Систему единиц следует выбрать до ввода геометрии и нагрузок. Изменение единиц отображения не искажает уже введённую модель, но ошибочное прочтение поля длины, силы или распределённой нагрузки приводит к неверной расчётной схеме.

Интерфейс и организация рабочего окна

Главное окно AxisVM построено вокруг графической области модели. Над ней расположены строка меню и панели инструментов, слева — команды выбора и отображения, снизу — строка состояния, фильтры и элементы управления видом. Основные этапы разделены на вкладки Geometry, Elements, Loads, Mesh, Static, Buckling, Vibration, Dynamic, R.C. Design, Steel design, Timber design и Masonry wall design. Наличие проектных вкладок определяется конфигурацией.

Такое разделение не является декоративным. На вкладке Geometry строится исходная форма модели, на Elements геометрическим объектам назначаются расчётные свойства, на Loads создаются воздействия, а на Mesh формируется конечно-элементное разбиение. Вкладки анализа и проектирования становятся основными после подготовки модели.

Визуальный режим переключается командами Rendered view и Wireframe view. Первый показывает объёмные сечения, плиты, стены и поверхности с заливкой. Второй оставляет линии и контуры, поэтому удобен при поиске пересечений, совпадающих элементов и несвязанных узлов. Zoom to fit помещает всю видимую модель в окно, а Rotate view используется для пространственного вращения.

Команда Display options управляет подписями, локальными осями, номерами узлов, сечениями, опорами, нагрузками и другими обозначениями. Перегруженное окно затрудняет проверку схемы, поэтому отображение настраивают по этапам. При построении геометрии полезны номера узлов и линии. Во время назначения сечений — названия профилей и локальные оси. При проверке нагрузок — стрелки и числовые значения воздействий.

AxisVM поддерживает стандартную логику выделения. Пользователь выбирает объекты рамкой, щелчком или фильтром, задаёт свойство и подтверждает действие кнопкой OK. Серый символ * в диалогах выбора используется для выделения всех доступных объектов соответствующего типа. Выбранные узлы, линии и области подсвечиваются в графическом окне, что снижает риск назначения свойства не той части модели.

Системы координат и локальные оси

Глобальная система координат задаёт положение всей конструкции. Для стержней, поверхностей, опор и нагрузок используются локальные системы. Направление локальной оси определяет знак внутренних усилий, ориентацию поперечного сечения и направление распределённой нагрузки.

Локальные оси необходимо проверять после копирования, зеркального отражения и импорта. Два внешне одинаковых стержня с противоположным направлением оси имеют разные знаки усилий и различную ориентацию несимметричного профиля. Для поверхности локальная нормаль влияет на направление давления и на то, какая сторона считается верхней.

Команда Local systems выводит оси элементов непосредственно в модели. Эта проверка обязательна для:

• балок с несимметричным сечением;

• рёбер по краю плиты;

• наклонных колонн;

• ортотропных поверхностей;

• деревянных панелей;

• ветрового давления;

• температурного градиента;

• локальных опор и пружин.

Рабочие виды и части модели

Сложную модель удобно разбивать на логические части через Parts. Отдельные наборы создают для этажей, секций, температурных блоков, фундаментов, покрытия, связей или монтажных стадий. Часть можно скрыть, показать изолированно или использовать как фильтр выбора.

В отличие от обычного графического слоя, часть модели относится к расчётным объектам. Один элемент может участвовать в нескольких пользовательских наборах. Это удобно, когда колонна одновременно относится к этажу, стальному каркасу и монтажной стадии.

Создание нового проекта

Новая расчётная модель начинается с выбора единиц и стандарта. Затем создаются рабочие сетки, уровни и опорные плоскости. Для здания сетка фиксирует положение осей, а уровни задают отметки перекрытий. Для пространственной фермы удобнее сначала построить узлы в координатах, после чего соединить их линиями.

AxisVM работает с точками, прямыми, дугами, полилиниями, контурами и областями. На геометрическом этапе эти объекты ещё не обязательно имеют жёсткость. Линия становится балкой, фермой или ребром после назначения типа конечного элемента. Замкнутый контур превращается в плиту, стену или оболочку после создания Domain и задания поверхностных свойств.

Такое разделение позволяет сначала подготовить чистую геометрию, а затем определить расчётный смысл каждого объекта. Ошибка на этом этапе встречается, когда пользователь видит линию в окне и считает её стержнем. Линия без назначенного элемента не участвует в матрице жёсткости.

Построение и редактирование геометрии

На вкладке Geometry доступны операции создания и преобразования объектов. Точки задаются координатами или привязками. Линии строятся между существующими либо новыми узлами. Дуги вводятся по центру, радиусу и характерным точкам. Замкнутые линии используются как границы поверхностной области.

Для повторяющихся конструкций применяются:

• линейное копирование;

• копирование по нескольким направлениям;

• вращательное копирование;

• зеркальное отражение;

• перемещение;

• масштабирование;

• деление линии;

• объединение сегментов;

• создание пересечений;

• копирование между уровнями.

При копировании этажа программа переносит геометрию на заданную высоту. После операции проверяют, были ли соединены новые и существующие узлы. Два узла с одинаковыми координатами, но разными идентификаторами, визуально выглядят как один, однако не передают усилия друг другу.

Геометрическая точность

Расчётная модель не требует архитектурной детализации, которая не влияет на жёсткость. Фасадные выступы, отделка и мелкие технологические элементы не переносят в расчёт без инженерной причины. Одновременно нельзя упрощать участки, определяющие передачу сил: эксцентриситет колонны, отверстие в стене, опирание балки, изменение толщины плиты и связь ядра с перекрытием.

Перед назначением элементов проверяют:

• совпадение концов стержней;

• пересечения без промежуточного узла;

• незамкнутые контуры;

• короткие линии;

• дублированные сегменты;

• наложенные поверхности;

• узлы вне рабочей плоскости;

• разрывы между этажами;

• несовпадающие границы соседних областей.

При импорте геометрии такая проверка важнее визуального соответствия исходному файлу. CAD-модель часто содержит линии, которые пересекаются графически, но не имеют общей точки. Конечно-элементная схема требует явной топологической связи.

Материалы и поперечные сечения

Материал определяет модуль упругости, коэффициент Пуассона, плотность, температурное расширение, прочностные характеристики и другие свойства. AxisVM содержит библиотеки бетона, конструкционной стали, древесины, кладки и пользовательских материалов. Нормативные параметры связаны с выбранным стандартом.

Поперечные сечения назначаются линейным элементам. В библиотеке присутствуют прокатные профили, прямоугольные и круглые сечения, трубы, коробчатые профили, уголки, швеллеры и составные формы. Для нестандартного элемента используется Cross-section editor.

В редакторе сечения контур строится из геометрических примитивов. Команда Rectangular shape добавляет прямоугольный участок, а Reference point задаёт положение сечения относительно расчётной оси. Это важно для балки, ось которой проходит не через центр тяжести, и для элемента с физическим эксцентриситетом.

Характеристики сечения влияют на разные компоненты работы:

Ориентацию профиля проверяют после назначения. Поворот двутавра на 90° резко меняет изгибную жёсткость, хотя осевая линия остаётся прежней. Для массового исправления выделяют группу стержней и изменяют угол локальной ориентации единым действием.

Типы конечных элементов

AxisVM поддерживает комбинированные модели, где стержневые, поверхностные и объёмные элементы работают совместно.

Ферменные и стержневые элементы

Ферменный элемент передаёт продольную силу. Он используется для раскосов, поясов идеализированной фермы и тяг, в которых изгиб не учитывается. Обычный балочный элемент передаёт продольную и поперечные силы, изгибающие и крутящий моменты.

Ребро связывается с поверхностной областью и работает совместно с плитой или оболочкой. Оно применяется для балок перекрытия, утолщений, контурных элементов и рёбер жёсткости. При назначении ребра проверяют эксцентриситет относительно срединной поверхности плиты.

Мембраны, пластины и оболочки

Мембрана работает преимущественно в своей плоскости. Пластина воспринимает изгиб. Оболочка объединяет мембранную и изгибную работу, поэтому используется для стен, плит, диафрагм, складчатых покрытий, резервуаров и криволинейных конструкций.

Выбор между этими типами меняет расчётную модель. Стена, созданная как мембрана, не воспринимает изгиб из плоскости. Плита без мембранной жёсткости не передаёт горизонтальные усилия как диафрагма. Оболочка подходит для совместной работы, но требует корректной сетки и интерпретации результатов.

Объёмные элементы

Объёмные конечные элементы описывают трёхмерное напряжённое состояние. В AxisVM применяются тетраэдрические, призматические и шестигранные элементы. Они нужны для грунтового массива, массивных фундаментов, локальных зон, толстых деталей и участков, где стержневая или поверхностная идеализация не передаёт пространственное распределение напряжений.

Объёмная модель требует больше памяти и времени. Уменьшение размера элемента вдвое по каждому направлению увеличивает число конечных элементов значительно сильнее, чем при разбиении линии или поверхности. Поэтому детализируют только области, где нужен локальный результат.

Опоры, шарниры и связи

Опора ограничивает выбранные степени свободы. В пространственной задаче узел имеет три поступательных и три вращательных перемещения. Команда Nodal support позволяет зафиксировать каждое направление жёстко либо задать конечную упругую жёсткость.

Линейная опора назначается границе поверхности, а Surface support описывает опирание площади. Поверхностная жёсткость используется для плиты на упругом основании и других распределённых контактов.

Опоры задаются в глобальной или локальной системе координат. Для наклонной поверхности локальное направление позволяет закрепить перемещение по нормали, сохранив скольжение в плоскости. Ошибочное использование глобальной оси создаёт лишнюю связь или, напротив, оставляет механизм.

Шарниры освобождают внутренние силовые факторы на концах стержня или вдоль границы поверхности. Полный шарнир балки снимает передачу изгибающего момента, но сохраняет силы. Частичное освобождение задаётся конечной вращательной жёсткостью.

Жёсткая связь объединяет перемещения нескольких узлов. Её используют для моделирования абсолютно жёсткого участка, передачи усилий через эксцентриситет или связи расчётной оси с физическим узлом. Избыточное количество жёстких связей искусственно повышает жёсткость конструкции, поэтому каждая такая связь должна иметь понятное физическое основание.

Нелинейные опоры и пружины работают:

• только при сжатии;

• только при растяжении;

• до заданного перемещения;

• после закрытия зазора;

• по кусочно-линейной диаграмме;

• с различной жёсткостью на загрузке и разгрузке.

Эти свойства используются в контактных и геотехнических задачах, а также при моделировании анкеров, отрывных опор и одностороннего опирания.

Нагрузки и загружения

На вкладке Loads сначала создаются расчётные случаи через Load cases and load groups. Каждый случай получает тип, обозначение и принадлежность к группе. Тип воздействия определяет коэффициенты и правила формирования сочетаний.

Собственный вес включается командой Self weight. Его величина рассчитывается по плотности материала, площади сечения, толщине поверхности и геометрии элементов. Дублирование собственного веса происходит, когда одна и та же масса одновременно включена автоматической командой и введена вручную как распределённая нагрузка.

Виды воздействий

AxisVM работает с узловыми, линейными, стержневыми, поверхностными, температурными и специальными нагрузками:

• сосредоточенные силы;

• узловые моменты;

• равномерные и переменные нагрузки на стержень;

• нагрузка вдоль всего элемента или его участка;

• линейная нагрузка на поверхность;

• равномерное давление;

• нагрузка по контуру;

• собственный вес;

• температура и температурный градиент;

• осадка или принудительное смещение опоры;

• массы для динамики;

• предварительное напряжение;

• снег;

• ветер;

• сейсмическое воздействие;

• движущаяся нагрузка.

Команда Load along line elements назначает нагрузку на выбранные балки и стержни. Перед подтверждением проверяются направление, локальная либо глобальная система и диапазон приложения. Для наклонного элемента вертикальная глобальная нагрузка и нагрузка по локальной оси имеют разные направления.

Для поверхностного давления контролируют нормаль области. Стрелки в графическом окне должны быть направлены к нагружаемой стороне. Если локальная нормаль перевёрнута, положительное давление действует наружу вместо прижатия.

Группы и сочетания

Нагрузочные группы описывают взаимоисключающие, совместно действующие и сопутствующие воздействия. Затем Load combinations формирует расчётные комбинации по выбранному стандарту.

Автоматическая генерация не отменяет проверки. Инженер контролирует:

• наличие всех расчётных случаев;

• правильный тип каждого воздействия;

• коэффициенты безопасности;

• коэффициенты сочетаний;

• знаки температур и перемещений;

• взаимное исключение ветровых направлений;

• одновременность временных нагрузок;

• предельное состояние комбинации.

Для просмотра огибающей выбирается не один случай, а набор комбинаций. В результате программа показывает максимальное или минимальное значение в каждой точке, причём эти экстремумы принадлежат разным комбинациям. Огибающую нельзя интерпретировать как единое физическое состояние конструкции.

Конечно-элементная сетка

Стержневая модель уже состоит из линейных конечных элементов, однако дополнительное деление требуется для устойчивости, собственных колебаний, распределённых воздействий, изменения сечения и уточнения эпюр. Поверхностные и объёмные области без сетки не рассчитываются.

На вкладке Mesh для линий доступны критерии:

• Maximum element size — максимальная длина конечного элемента;

• Division into N segments — деление на заданное число частей;

• Maximum deviation from arc — ограничение отклонения прямого сегмента от дуги;

• By angle — разбиение кривой по угловому критерию.

Команда Domain meshing создаёт сетку поверхностной области. В диалоге задаётся средний размер элемента, тип разбиения и дополнительные параметры. Прямоугольная сетка удобна для регулярных плит, а треугольная лучше приспосабливается к сложному контуру, отверстиям и криволинейным границам. Для двояко искривлённых поверхностей применяется треугольное разбиение.

Сетка должна учитывать не только форму области, но и расположение:

• колонн и опор;

• концов стен;

• отверстий;

• сосредоточенных нагрузок;

• линий изменения толщины;

• рёбер;

• контактов;

• участков предполагаемой концентрации напряжений.

AxisVM умеет согласовывать сетку с точками, линиями, контурами нагрузок и границами колонн. Локальное сгущение выполняется вокруг опор, отверстий и зон резкого изменения усилий.

Как выбирать размер элемента

Слишком крупная сетка сглаживает локальные эффекты и плохо описывает криволинейную геометрию. Чрезмерно мелкая увеличивает число неизвестных, расход памяти и продолжительность расчёта, но не исправляет неверную физическую модель.

Размер проверяют исследованием сходимости:

1. выполняют расчёт на исходной сетке;

2. выбирают контролируемые результаты;

3. уменьшают размер элементов в интересующей зоне;

4. повторяют анализ;

5. сравнивают перемещения, интегральные усилия и распределение напряжений;

6. прекращают сгущение, когда инженерно значимые результаты стабилизируются.

Точечная опора или сосредоточенная сила в идеализированной точке создаёт сингулярность. Пиковое напряжение рядом с такой точкой растёт при сгущении и не сходится к конечному значению. В этом случае оценивают распределённые реакции, интегральные усилия, результаты на удалении от сингулярности или уточняют физическую модель опирания.

Виды расчёта

Линейный статический анализ

Линейная статика предполагает неизменную жёсткость и малые перемещения. Результаты отдельных случаев допускают линейное суммирование, поэтому большое число комбинаций обрабатывается эффективно.

Команда Linear static analysis открывает диалог расчёта. Перед запуском AxisVM проверяет модель, формирует систему уравнений и показывает сообщения. В окне доступны разделы Messages, Statistics и Estimated Memory Requirement. Они помогают обнаружить отсутствующие свойства, нестабильность и недостаток ресурсов до завершения решения.

Линейный расчёт применяют для большинства эксплуатационных проверок, пока второпорядковые эффекты, контакт и нелинейность материала не влияют существенно на ответ системы.

Геометрически нелинейный анализ

При геометрической нелинейности равновесие формируется с учётом деформированного состояния. Расчёт охватывает эффекты второго порядка, большие перемещения и изменение направления внутренних сил.

Такой анализ нужен для:

• гибких рам;

• высоких колонн;

• вант и тросов;

• мембран;

• конструкций с заметным P–Delta-эффектом;

• систем, устойчивость которых зависит от предварительного натяжения;

• опор и связей, меняющих состояние при перемещении.

Нагрузка прикладывается приращениями. На каждом шаге решатель выполняет итерации до достижения критериев сходимости. В настройках задаются допуски по невязке, перемещениям или энергии, максимальное число итераций и параметры шага.

Физическая нелинейность

Физически нелинейный расчёт учитывает нелинейную связь между напряжениями и деформациями. Он применяется для пластичности, трещинообразования, нелинейной кладки и других моделей материала.

Результат зависит от последовательности нагружения. Комбинацию нельзя всегда получить простым сложением отдельных линейных случаев, поэтому каждый нелинейный сценарий рассчитывается как самостоятельная история.

Устойчивость

Расчёт устойчивости определяет критические множители нагрузки и формы потери устойчивости. Первая форма показывает наиболее ранний собственный механизм при заданном наборе усилий, а последующие формы позволяют исследовать альтернативные конфигурации.

Критический множитель не является готовым коэффициентом запаса для любой конструкции. Он относится к выбранной идеализированной модели и исходному состоянию. Для реального проектирования учитываются несовершенства, нормативные расчётные длины, пластичность и другие требования.

Результаты устойчивости используются для автоматического определения расчётных длин стальных и деревянных элементов. AxisVM связывает выбранную форму потери устойчивости с элементами рам и ферм, после чего передаёт параметры в проектные модули.

Собственные колебания и динамика

Модальный анализ определяет частоты и формы свободных колебаний. Для корректного результата задаются массы, граничные условия и требуемое число форм.

Масса поступает из собственного веса, дополнительных узловых масс и выбранных нагрузочных случаев. Наличие нагрузки в статической комбинации не означает автоматического участия её массы в динамике — это настраивается отдельно.

Формы колебаний нормируются математически и не показывают реальную амплитуду движения. Они описывают относительный характер деформации. Для сейсмического и динамического расчёта дополнительно используются коэффициенты участия и эффективные модальные массы.

Сейсмический анализ

Модуль спектрального анализа работает с формами собственных колебаний и заданным спектром отклика. Результаты мод объединяются статистическими методами, после чего формируются расчётные усилия, перемещения и реакции.

Контроль включает:

• суммарную участвующую массу;

• число учтённых форм;

• направления воздействия;

• случайную эксцентриситетность;

• правила комбинации мод;

• сочетание горизонтальных и вертикальной составляющих;

• масштабирование результирующих усилий;

• нормативные коэффициенты.

Для нелинейной оценки сейсмического поведения используется pushover-анализ. Нагрузка увеличивается пошагово, а программа отслеживает развитие нелинейных деформаций и изменение жёсткости.

Просмотр и интерпретация результатов

После расчёта вкладка Static открывает параметры отображения. Перемещения выбираются по компонентам, например ez [mm]. Поверхностные результаты выводятся через Isosurfaces 2D, а стержневые — через Diagram.

Деформированная схема

Первым проверяется не напряжение, а форма деформации. Она быстро обнаруживает:

• отсутствующую опору;

• неверный шарнир;

• несвязанную часть;

• ошибочное направление нагрузки;

• слишком гибкий элемент;

• перевёрнутую локальную ось;

• механизм;

• неверный масштаб единиц.

Графическая деформация обычно показывается с увеличенным масштабом. Числовое значение перемещения читается отдельно; визуальная амплитуда на экране не равна реальной.

Реакции и равновесие

Сумма реакций должна соответствовать приложенным внешним силам с учётом направления и единиц. Эта проверка выполняется для каждого важного загружения. Несовпадение показывает пропущенную нагрузку, неверную опору, ошибочный знак или исключённый из расчёта элемент.

Усилия в стержнях

Для линейных элементов выводятся:

• продольная сила;

• две поперечные силы;

• два изгибающих момента;

• крутящий момент;

• перемещения;

• повороты;

• напряжения;

• коэффициенты использования при проектной проверке.

Знак результата связан с локальной системой элемента. Перед сравнением эпюр у симметричных частей модели проверяют направление локальных осей.

Результаты поверхностей

Для пластин и оболочек доступны мембранные силы, изгибающие и крутящие моменты, поперечные силы, напряжения, деформации и перемещения. Результаты относятся к единице длины, поверхности или точке интегрирования — конкретная интерпретация зависит от выбранной величины.

Изолинии показывают распределение, но не заменяют числовую проверку. Для проектирования плиты используются не отдельные пики, а корректно сглаженные или интегрированные усилия с учётом полос, опорных зон и нормативной методики.

Сечения и локальный анализ

Команда Section Lines создаёт линию сечения через поверхностную модель. По ней программа интегрирует усилия и строит график. Такой результат удобнее локальной цветовой карты при оценке суммарного момента в полосе плиты, усилий в стене или передачи сдвига через участок оболочки.

Result display parameters управляет масштабом, диапазоном цветовой шкалы, подписями экстремумов и способом усреднения. Одинаковая модель может выглядеть по-разному при автоматическом и фиксированном диапазоне, поэтому при сравнении вариантов шкалу сохраняют одинаковой.

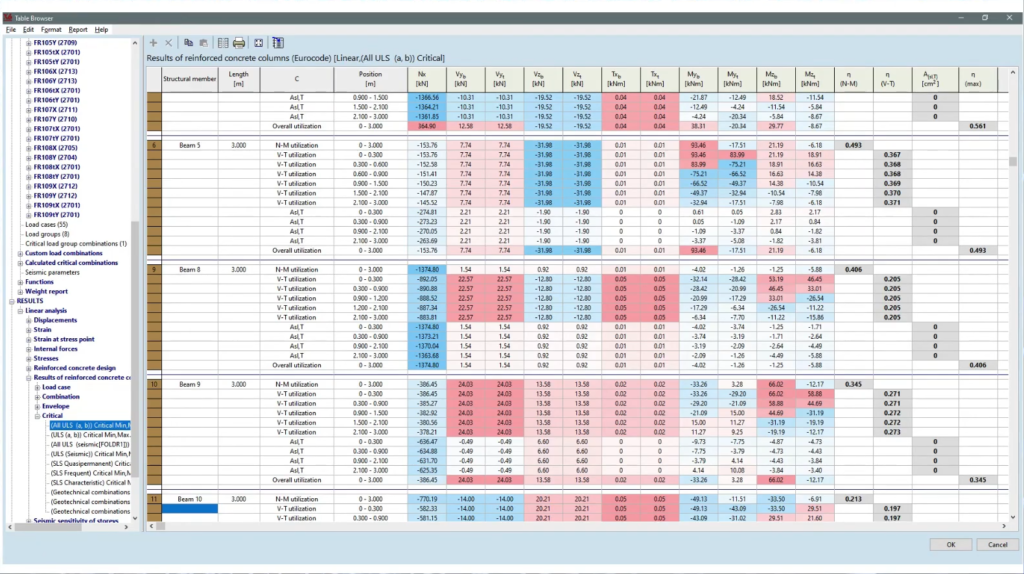

Table Browser

Table Browser содержит структурированные исходные данные и результаты. Дерево слева разделяет узлы, элементы, нагрузки, комбинации, перемещения, усилия, напряжения и проектные проверки. Таблица поддерживает фильтрацию и выбор объектов, поэтому используется для поиска конкретного элемента и контроля экстремума.

Цветовая заливка облегчает сравнение, но окончательное решение принимается по числам, комбинации и месту результата. В одной строке отображаются усилия, коэффициенты использования, армирование или другие параметры выбранного расчётного блока.

Расчёт железобетонных конструкций

Железобетонные модули AxisVM разделены по типам элементов и задачам.

RC1 использует усилия в поверхностных элементах для определения требуемого армирования. В расчёте учитываются направления арматуры, защитный слой, класс бетона, характеристики стали и нормативные комбинации. Для заданного фактического армирования оцениваются трещины и деформации.

RC2 проверяет балки и колонны по продольной силе, изгибу, поперечной силе и сочетанию воздействий. Для колонны важны эффективная длина, второпорядковые эффекты и взаимодействие осевой силы с двухосным изгибом. Для балки — продольная арматура, хомуты, опорные участки и анкеровка.

RC3 анализирует продавливание вокруг колонн и других опор. Геометрия контрольных периметров зависит от положения колонны, края плиты, отверстий и приложенного момента. Автоматический результат проверяют по фактической геометрии узла.

RC4 рассчитывает отдельные и ленточные фундаменты. В модель передаются реакции надземной конструкции, размеры подошвы, свойства грунта, нагрузки и армирование. RC5 предназначен для стен и ядер, где требуется оценить распределение усилий и армирование по характерным участкам.

Стальные конструкции и соединения

Модуль SD1 выполняет нормативную проверку стальных стержней. Он использует внутренние усилия, свойства профиля, длину элемента, закрепление, кривые устойчивости и выбранный стандарт.

Основные проверки охватывают:

• сопротивление сечения;

• растяжение и сжатие;

• одноосный и двухосный изгиб;

• поперечную силу;

• кручение;

• взаимодействие силовых факторов;

• общую устойчивость;

• изгибно-крутильную устойчивость;

• локальные параметры сечения.

SD8 добавляет расчёт огнестойкости. В Steel Design включается Fire Resistance Design, после чего задаются огневая ситуация, температура, время воздействия и защитные параметры. Результаты появляются в Table Browser в разделах Utilization in Fire и Parameters of fire load.

SD9 оптимизирует сечения. Программа перебирает подходящие профили по заданным ограничениям и коэффициентам использования. Автоматический выбор не заменяет проверку унификации, узлов, доступности профиля, прогибов и технологии изготовления.

Расчёт соединений

SC1 предназначен для болтовых и сварных соединений. В нём моделируются пластины, болты, сварные швы, опорные части, ребра и другие компоненты узла. Усилия передаются из глобальной модели.

Расчёт соединения включает:

• прочность болтов;

• смятие;

• растяжение и сдвиг пластин;

• сварные швы;

• контакт;

• локальное напряжённое состояние;

• жёсткость узла;

• коэффициенты использования компонентов.

Жёсткость соединения может быть возвращена в глобальную расчётную схему через концевое освобождение. Это позволяет заменить условный абсолютно жёсткий или идеальный шарнирный узел более реалистичной полужёсткой характеристикой. SC1 также охватывает сварные узлы ферм.

Деревянные конструкции и CLT

TD1 проверяет деревянные стержни по прочности и устойчивости. Учитываются класс материала, продолжительность действия нагрузки, условия эксплуатации, размеры сечения, закрепления и расчётная длина.

TD8 предназначен для огнестойкости, а TD9 — для оптимизации сечений. При огневом расчёте рабочее сечение уменьшается на глубину обугливания, после чего проверяется оставшаяся несущая способность.

CLT-панели моделируются поверхностными элементами с ортотропными свойствами. Жёсткость в главном и поперечном направлениях различается, поэтому ориентация локальных осей панели имеет прямое влияние на распределение усилий. Такая модель применяется для стен, перекрытий и покрытий из перекрёстно-клеёной древесины.

Каменная кладка

MD1 предназначен для расчёта кладочных стен. Кладка воспринимает сжатие значительно эффективнее растяжения, поэтому модель и нормативная проверка отличаются от расчёта железобетонной оболочки.

При подготовке стены учитываются:

• материал блоков или кирпича;

• раствор;

• толщина;

• направление кладки;

• вертикальные и горизонтальные нагрузки;

• эксцентриситет опирания;

• проёмы;

• пересечения стен;

• гибкость;

• локальные зоны передачи нагрузки.

Для физически нелинейного анализа используется модель, учитывающая различную работу материала при растяжении и сжатии. В нормативной проверке оцениваются несущая способность, эксцентриситет, устойчивость и взаимодействие стен.

WIND: расчёт ветрового воздействия

WIND представляет собой встроенную среду численного моделирования воздушного потока. Инженер задаёт геометрию здания, окружающую застройку, направление ветра, профиль скорости, параметры поверхности и расчётную область. Программа строит аэродинамическую сетку, решает задачу потока и передаёт давление на поверхности AxisVM.

Для профиля ветра используются пользовательские значения либо параметры EN 1991-1-4 и SIA. Расчёт выполняется для произвольных направлений. На каждое направление создаётся отдельное статическое загружение, в которое интегрируются давление и касательные напряжения на поверхностях.

Ветровой модуль особенно полезен для:

• зданий сложной формы;

• куполов и оболочек;

• навесов;

• групп сооружений;

• объектов в плотной застройке;

• конструкций, для которых упрощённые коэффициенты не описывают распределение давления.

Численное моделирование требует проверки расчётной области, граничных условий, сетки, профиля скорости и сходимости. Красочная карта давления не подтверждает корректность постановки без этих проверок.

SOIL: взаимодействие основания и сооружения

SOIL создаёт объёмную модель грунта вокруг фундаментов. В расчёт входят тетраэдрические, призматические или шестигранные конечные элементы, слои грунта, границы области и контакт с конструкцией.

Модуль используется для совместного анализа:

• фундаментной плиты;

• свайно-плитной системы;

• подземной части здания;

• подпорной стены;

• тоннельного или заглублённого сооружения;

• локального массива возле массивного фундамента.

Начальное напряжённое состояние грунта формируется до приложения строительных нагрузок. Это отличает геотехническую постановку от обычного упругого тела без собственного геостатического состояния. После подготовки основания в модель добавляются фундамент и надземная конструкция, а стадии позволяют учитывать последовательность работ.

Границы грунтовой области располагают достаточно далеко от сооружения, чтобы искусственное закрепление не искажало интересующую зону. Сетка сгущается возле фундаментов, контактов и мест резкого изменения напряжений.

STG: стадии строительства

STG моделирует изменение расчётной схемы во времени. На каждой стадии элементы добавляются, удаляются или переводятся в другое состояние; нагрузки и опоры включаются по заданной последовательности.

Модуль охватывает:

• поэтажное возведение;

• монтаж металлоконструкций;

• установку временных опор;

• снятие опалубки;

• демонтаж;

• усиление;

• замену элемента;

• надвижку мостового пролёта;

• повреждение;

• прогрессирующее разрушение.

Результат стадии становится начальным состоянием следующего этапа. Усилия от собственного веса колонны, установленной раньше перекрытия, распределяются иначе, чем при одновременном появлении всей модели. Поэтому стадийный расчёт нельзя заменить простым включением нескольких статических случаев.

BIM и обмен моделями

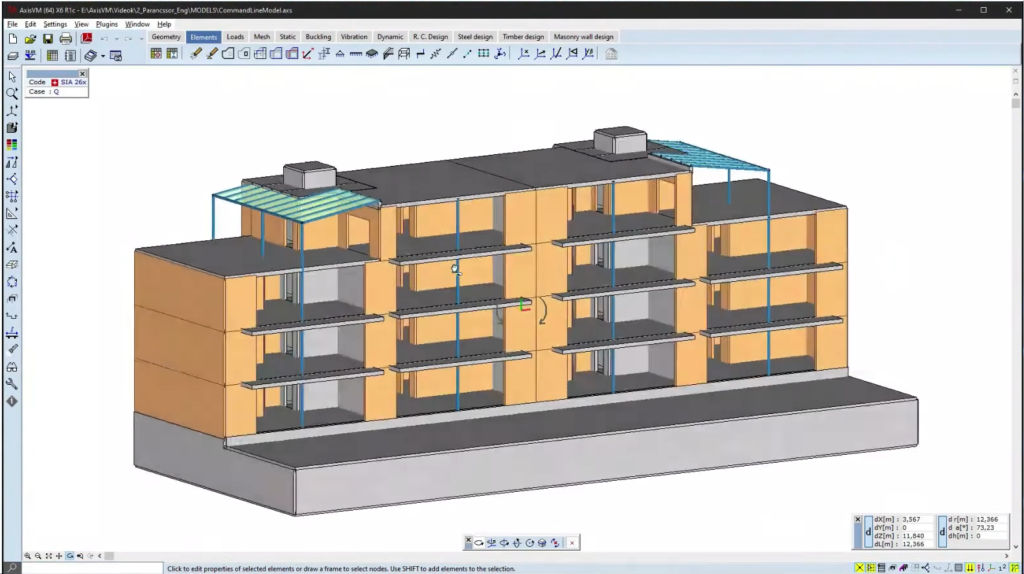

AxisVM поддерживает обмен через IFC и специализированные связи с BIM-приложениями. IFC-модель содержит не только геометрию, но и классы объектов, материалы, профили и связи. При импорте программа распознаёт балки, колонны, стены, плиты и крыши, после чего формирует расчётные оси и срединные поверхности.

Архитектурный объект не всегда сразу пригоден для анализа. Колонны и балки могут не сходиться по осям, стены — иметь многослойную физическую толщину, а плиты — заканчиваться на гранях вместо расчётных центров. После импорта инженер проверяет и корректирует аналитическую модель.

IFC 2x4 поддерживает передачу нагрузок и опор вместе с расчётными объектами. При обновлении сопоставляются существующие и новые элементы, что уменьшает объём повторной работы.

Связь с Revit и Tekla Structures

Дополнение для Revit используется для двустороннего обмена расчётной геометрией, материалами, сечениями, опорами и нагрузками. Связь с Tekla Structures ориентирована на несущую модель и стальные конструкции.

BIM-обмен не отменяет инженерную проверку. После каждого обновления контролируют:

• совпадение осей;

• положение уровней;

• ориентацию профилей;

• эксцентриситеты;

• отверстия;

• разделение стен и плит;

• нагрузки;

• закрепления;

• удалённые и добавленные элементы;

• локальные системы координат.

Для подготовки и документирования информационной модели используется Autodesk Revit, тогда как AxisVM отвечает за расчётную схему, анализ и нормативную проверку.

SAF

Structural Analysis Format предназначен для обмена расчётными моделями между инженерными приложениями. Он передаёт аналитические элементы, материалы, сечения, опоры, шарниры, нагрузки и другие данные, не перегружая обмен архитектурными объектами.

SAF удобен, когда исходная и расчётная программы поддерживают один структурированный формат, а прямого дополнения между ними нет. После импорта действуют те же правила контроля, что и для IFC.

Параметрическое моделирование и автоматизация

AxisVM предоставляет COM-интерфейс. Внешнее приложение запускает программу, создаёт проект, добавляет узлы и элементы, назначает свойства, формирует нагрузки, запускает решатель и считывает результаты.

Автоматизация применяется для:

• серийного расчёта однотипных схем;

• перебора размеров;

• оптимизации;

• генерации пространственных конструкций;

• передачи данных из корпоративной базы;

• формирования пользовательских отчётов;

• проверки нескольких вариантов;

• интеграции с Excel;

• разработки собственных инженерных инструментов.

COM не является отдельным решателем. Автоматизированная модель рассчитывается тем же ядром AxisVM и требует тех же проверок, что и созданная вручную.

Python и PYAXISVM

PYAXISVM предоставляет Python-интерфейс к объектной модели программы. Сценарий может создать геометрию, изменить параметры, запустить анализ и получить массив результатов для последующей обработки.

Python особенно удобен для параметрического исследования. Вместо ручного создания десятков файлов цикл изменяет один параметр — высоту фермы, толщину плиты, шаг колонн или сечение — и сохраняет выбранные показатели.

Rhino и Grasshopper

GrasshopperToAXISVM связывает параметрическую геометрию Rhino с расчётной моделью. Компоненты создают узлы, линейные элементы, поверхности, материалы, сечения, опоры и нагрузки. Результаты возвращаются в параметрическую схему.

Интеграция охватывает движущиеся нагрузки, узловые массы, начальную погрешность длины, растяжение и сжатие линии, линии влияния и сосредоточенные поверхностные воздействия. Существующий файл *.axs читается в Grasshopper, а выбранные компоненты подсвечиваются одновременно в Rhino и AxisVM.

Параметрический процесс особенно полезен для оболочек, пространственных ферм, повторяющихся фасадных опор, мостовых схем и конструкций с большим числом геометрических вариантов.

Dynamo

Пакет Dynamo создаёт и изменяет расчётную модель из графического алгоритма. После изменения параметров Dynamo передаёт обновлённую геометрию, запускает расчёт и получает результаты. Поддерживаются элементы, нагрузки и оптимизация стальных и деревянных сечений.

Документация и экспорт результатов

Расчётный документ собирается из исходных данных, изображений, таблиц и проектных проверок. В отчёт включаются только сведения, необходимые для подтверждения принятой модели и выводов.

Типовой состав:

1. описание расчётной схемы;

2. материалы и сечения;

3. опоры и шарниры;

4. нагрузки;

5. комбинации;

6. параметры сетки;

7. вид анализа;

8. деформированная схема;

9. реакции;

10. характерные усилия и напряжения;

11. нормативные проверки;

12. выводы.

AxisVM формирует графические и табличные фрагменты из одной модели. После перерасчёта связанные результаты обновляются. Документация может содержать выбранные виды, эпюры, изолинии, таблицы и пользовательский текст.

Защищённый файл *.axv передаёт модель в Viewer. Получатель изучает результаты без доступа к редактированию исходной схемы. Обычный проект хранится в формате *.axs.

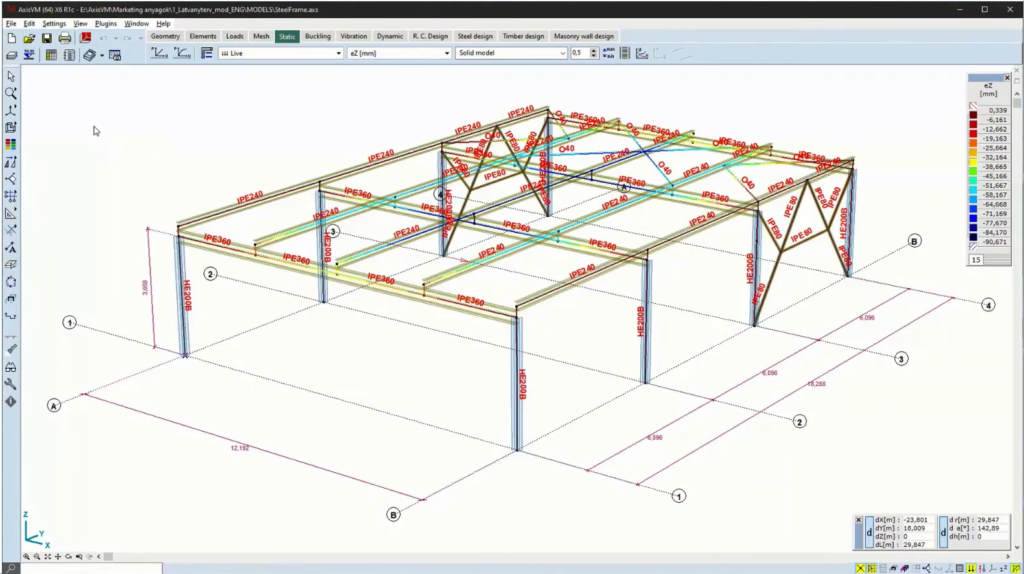

Пошаговый расчёт пространственной стальной рамы

Ниже приведена последовательность для простой рамы из колонн, ригелей и связей. Она показывает общий цикл AxisVM от геометрии до таблицы результатов.

Шаг 1. Создание проекта

После команды нового проекта задаются система единиц и расчётный стандарт. Для геометрии удобно использовать метры, для сил — килоньютоны, для напряжений — мегапаскали.

До построения элементов создаются оси и уровни. Для прямоугольной рамы достаточно двух продольных осей, нескольких поперечных и отметок низа и верха колонн.

Шаг 2. Построение узлов и линий

На Geometry узлы создаются в пересечениях осей. Колонны соединяют вертикальными линиями, ригели — горизонтальными, связи — диагональными.

После построения модель поворачивают через Rotate view и проверяют в нескольких проекциях. Zoom to fit возвращает всю схему в окно. В Wireframe view легче увидеть дублированные линии и узлы.

Шаг 3. Назначение элементов

На Elements вертикальным и горизонтальным линиям назначается балочный тип. Диагонали получают ферменный тип, когда они должны передавать только продольную силу.

Колоннам, ригелям и связям назначаются сталь и соответствующие профили. В Display options включаются названия сечений и локальные оси. Ориентация колонн проверяется по главным осям профиля.

Шаг 4. Установка опор и шарниров

Нижние узлы колонн выделяются рамкой. Команда Nodal support задаёт закрепление.

Для жёсткого основания фиксируются все поступательные и вращательные перемещения. Для шарнирного опирания фиксируются поступательные степени свободы, а вращения освобождаются. Реальное соединение описывается выбранной расчётной идеализацией либо конечной вращательной жёсткостью.

Шарниры диагоналей и ригелей назначаются только там, где они соответствуют конструкции. Освобождение момента на обоих концах каждой балки превращает раму в механизм, когда устойчивость не обеспечена связями.

Шаг 5. Создание загружений

В Load cases and load groups создаются:

• постоянное воздействие;

• эксплуатационная нагрузка;

• снег;

• ветер в требуемых направлениях.

В постоянном случае активируется Self weight. На ригели командой Load along line elements назначается распределённая нагрузка. В диалоге проверяются единицы, направление и система координат.

Ветровые силы задаются отдельными случаями для противоположных направлений. Стрелки каждой нагрузки просматриваются в модели до перехода к сочетаниям.

Шаг 6. Формирование комбинаций

В Load combinations выбирается автоматическое формирование по принятому стандарту. После генерации открывается список и проверяются коэффициенты.

Отдельно контролируются:

• совместное действие постоянной и временной нагрузок;

• взаимоисключение ветровых направлений;

• коэффициент снега;

• предельное состояние;

• знаки воздействий.

Шаг 7. Разбиение стержней

Для обычной линейной статики один прямолинейный стержень способен рассчитываться без мелкого разбиения, но для устойчивости и собственных колебаний требуется промежуточная сетка. На Mesh устанавливается Maximum element size либо Division into N segments.

Колонны и ригели разбиваются равномерно. Слишком короткие элементы без инженерной необходимости не создаются.

Шаг 8. Контроль перед расчётом

Перед запуском анализа проверяются:

• все линии получили тип элемента;

• каждый стержень имеет материал и сечение;

• нижние узлы закреплены;

• диагонали соединены с узлами;

• нагрузки находятся в правильных случаях;

• собственный вес не продублирован;

• единицы соответствуют введённым значениям;

• нет изолированных частей;

• локальные оси профилей ориентированы правильно.

Качественная проверка исходной схемы занимает меньше времени, чем поиск причины неверных результатов после расчёта.

Шаг 9. Запуск линейной статики

Команда Linear static analysis запускает проверку и решение. В Messages не должно оставаться необъяснённых предупреждений. Statistics показывает объём модели, а Estimated Memory Requirement — оценку памяти.

Сообщение о нестабильности требует остановить анализ и найти свободную степень перемещения. Искусственное добавление опоры только для устранения сообщения допустимо лишь тогда, когда такая связь существует физически.

Шаг 10. Проверка деформации и реакций

На вкладке Static сначала выбирается перемещение. Деформированная схема должна соответствовать направлению приложенной нагрузки. Затем выводятся реакции опор и проверяется равновесие.

Для вертикального загружения сумма вертикальных реакций сравнивается с собственным весом и внешними силами. Для ветра аналогично проверяются горизонтальные реакции и опрокидывающий момент.

Шаг 11. Просмотр усилий

Через Diagram выводятся продольные силы, поперечные силы и изгибающие моменты. Для колонн особое внимание уделяется сочетанию сжатия и изгиба, для ригелей — моментам и прогибам, для связей — знаку продольной силы.

При противоположном знаке у симметричных элементов проверяются локальные оси, а не только числовое значение.

Шаг 12. Устойчивость и нормативная проверка

После линейного расчёта выполняется buckling-анализ. Просматриваются первые формы и критические множители. Форма не должна показывать локальное движение ошибочно свободного узла.

На Steel design задаются расчётные параметры, эффективные длины и закрепления. SD1 формирует коэффициенты использования по элементам. Значение выше единицы означает невыполнение соответствующей проверки.

Изменение сечения выполняется в исходной модели, после чего повторяются статический анализ, устойчивость и проектная проверка. Ручная замена числа только в отчёте не изменяет расчётную схему.

Шаг 13. Подготовка таблиц

Table Browser открывает результаты по выбранным элементам и комбинациям. В документ включаются не все строки проекта, а критические элементы, характерные усилия, перемещения, реакции и итоговые коэффициенты использования.

Проверка модели и типичные ошибки

Несвязанные узлы

Внешне соединённые стержни не передают усилия, когда их концы принадлежат разным узлам. Ошибка обнаруживается по разрыву деформированной схемы, нулевым усилиям или сообщению о нестабильности.

Исправление состоит в объединении узлов либо перестроении пересечения с общей точкой.

Пересечение без расчётной связи

Две линии могут пересекаться на экране, но оставаться независимыми. Для передачи усилий в месте пересечения создаётся узел и оба стержня делятся.

Иногда отсутствие связи физически правильно: например, одна балка проходит над другой. В таком случае визуальное пересечение сохраняется без объединения.

Неверные шарниры

Лишнее освобождение создаёт механизм, а отсутствующий шарнир передаёт момент там, где соединение считается податливым. Перед массовым назначением шарниров полезно выделить один элемент и проверить обозначения на обоих концах.

Ошибочная ориентация профиля

Развёрнутый двутавр или ортотропная панель дают неверную жёсткость. Проверка выполняется отображением локальных систем и формы сечения.

Дублирование собственного веса

Автоматический Self weight и ручная распределённая нагрузка суммируются. Вес конструкций проверяют через реакции в отдельном постоянном случае.

Неверная нагрузочная система координат

Вертикальная глобальная нагрузка на наклонный стержень отличается от поперечной локальной. Направление подтверждается стрелками, а не названием случая.

Слишком грубая сетка

Крупные элементы не описывают отверстие, опорную зону или изменение геометрии. Результат проверяется локальным сгущением и сравнением.

Чрезмерное сгущение у сингулярности

Уменьшение сетки возле точечной опоры увеличивает пиковое напряжение без сходимости. В такой зоне используют распределённое опирание, интегральный результат или расчётное сечение на удалении.

Недостаточное число модальных форм

Сейсмический расчёт с малой участвующей массой не описывает движение системы. Добавляются формы, после чего повторно проверяются коэффициенты участия.

Несходимость нелинейного расчёта

Причины включают резкое выключение элементов, большой шаг нагрузки, неустойчивость, некорректную диаграмму материала и отсутствие пути равновесия. Исправление начинается с анализа последнего сошедшегося шага, а не с безусловного увеличения числа итераций.

Производительность на крупных моделях

Продолжительность расчёта определяется числом степеней свободы, типом конечных элементов, видом анализа и количеством загружений. Линейная стержневая рама рассчитывается существенно легче, чем объёмный грунтовый массив или физически нелинейная оболочка.

Основные факторы нагрузки на компьютер:

• число узлов;

• количество поверхностных и объёмных элементов;

• число нелинейных итераций;

• число стадий;

• число собственных форм;

• размер матрицы;

• количество сохраняемых комбинаций;

• детализация графических результатов.

Ускорение достигается не удалением инженерно значимых частей, а рациональной идеализацией. В удалённых от интересующей зоны участках используется более крупная сетка. Мелкие архитектурные детали исключаются. Симметрия применяется только при симметричных нагрузках и граничных условиях.

Для исследования локального узла эффективна подмодель: глобальная схема определяет усилия и перемещения, а отдельная детальная модель используется для напряжений в небольшой зоне.

Системные требования

AxisVM использует оперативную память для матрицы и результатов, а свободное место накопителя — для проекта и временных расчётных данных. 64-разрядная среда получает прямой доступ к физической памяти, тогда как 32-разрядная ограничена значительно меньшим адресным пространством.

В список совместимых систем также входят Windows 8, 8.1, 11 и серверные редакции Windows. Для macOS используется запуск Windows в поддерживаемой среде; самостоятельного нативного macOS-интерфейса у AxisVM нет.

Минимальные параметры подходят для небольших учебных и стержневых моделей. Проекты с поверхностной сеткой, большим числом комбинаций, динамикой, нелинейностью и грунтовыми объёмами требуют запаса оперативной памяти и быстрого накопителя.

Высокое разрешение экрана имеет практическое значение: в рабочем окне одновременно размещаются модель, панель команд, легенда, информационные поля и таблицы. На небольшом экране диалоги перекрывают графическую область и усложняют сравнение результатов.

Сравнение с аналогами

AxisVM конкурирует с универсальными конечно-элементными и расчётно-проектными системами. Различия проявляются не только в перечне расчётов, но и в организации рабочего процесса.

AxisVM и Dlubal RFEM

Dlubal RFEM работает со стержнями, пластинами, стенами, складчатыми поверхностями, оболочками, объёмами и контактами. Программа строится вокруг основного конечно-элементного ядра и подключаемых add-ons. Dlubal API использует gRPC, Python и C#.

Обе системы подходят для комбинированных моделей и проектирования по материалам. RFEM выделяется глубокой параметризацией объектов и большим количеством специализированных расширений. AxisVM предлагает более компактную последовательность вкладок, прямой COM-интерфейс, GrasshopperToAXISVM, интегрированные WIND, SOIL и STG.

Для сложной контактной или объёмной FEA-задачи RFEM заслуживает отдельного сравнения по требуемым дополнениям. Для проектного бюро, которое хочет связать расчёт здания, проектные модули, Revit, Tekla и Grasshopper в интерфейсе AxisVM, преимущество получает AxisVM.

AxisVM и Autodesk Robot Structural Analysis

Autodesk Robot Structural Analysis Professional тесно связан с Revit и доступен внутри Autodesk AEC-процесса. Он выполняет расчёт нагрузок, проверку элементов по нормам и конечно-элементный анализ.

Robot логичен для организации, где Revit является центральной моделью, а Autodesk Collection уже используется для архитектуры, конструкций и документации. AxisVM не требует привязки ко всей экосистеме Autodesk и дополнительно поддерживает Tekla, Archicad, Allplan, IFC, SAF, Rhino и Grasshopper.

В интерфейсе AxisVM этапы геометрии, элементов, нагрузок, сетки и анализа разделены последовательно. Robot использует собственные layouts, инспекторы и таблицы, поэтому переход между программами требует переобучения.

AxisVM и SCIA Engineer

SCIA Engineer предлагает BIM-подобное моделирование конструктивных объектов, статический, динамический и нелинейный анализ, multi-material design и подготовку документации. Пользователь работает с балками, колоннами и оболочками как с инженерными объектами, а не только с отдельными конечными элементами.

SCIA подходит командам, которым нужна крупная самостоятельная платформа с развитым объектным моделированием. AxisVM ближе к наглядному конечно-элементному процессу и привлекателен для параметрической работы через Grasshopper и COM.

AxisVM и SAP2000

SAP2000 представляет универсальную объектную среду для статического, динамического и нелинейного анализа разнообразных сооружений. В одной модели создаются простые и сложные пространственные системы, а SAPFire выполняет конечно-элементное решение.

SAP2000 особенно силён в сложной динамике, мостовых и специальных инженерных моделях. AxisVM теснее объединяет расчёт с европейскими проектными модулями, автоматическим армированием, расчётом кладки, BIM-связями и оформлением результатов по конструктивным элементам.

AxisVM и Advance Design

Advance Design объединяет FEA, проектирование железобетона, стали и древесины, BIM-обмен и отчётность. Обе программы ориентированы на полный цикл расчёта здания.

Выбор определяется применяемыми стандартами, BIM-средой и составом модулей. AxisVM выделяется GrasshopperToAXISVM, SOIL, WIND и исторически развитым COM-интерфейсом. Advance Design тесно связан с продуктами GRAITEC и их процессом деталировки и армирования.

AxisVM и ЛИРА-САПР

ЛИРА-САПР ориентирована на расчёт и проектирование строительных конструкций с привычной для русскоязычных проектных организаций нормативной и документальной логикой.

AxisVM отличается структурой интерфейса, европейскими национальными приложениями, интеграциями Revit, Tekla, Rhino, Grasshopper и международным IFC-процессом. ЛИРА-САПР выбирают организации с отлаженными шаблонами и экспертизой в её расчётной среде; AxisVM подходит командам, которым важнее открытая BIM-связь и параметрическая автоматизация.

Дополнительные материалы каталога охватывают также Dlubal RSTAB, ориентированный на стержневые системы, и смежные инженерные программы.

Отзывы пользователей и профильных изданий

Публикации о AxisVM сосредоточены в инженерных каталогах, профессиональных сообществах и научных работах. Массовые компьютерные журналы редко рассматривают узкоспециализированные конечно-элементные системы, поэтому оценка строится вокруг инженерного процесса, а не общих критериев обычного настольного ПО.

TheStructuralEngineer.info относит AxisVM к системам для линейного и нелинейного анализа, устойчивости, собственных колебаний, сейсмики и динамики. В описании подчёркивается работа со стержнями, рёбрами, мембранами, пластинами и оболочками.

Capterra рассматривает программу как решение для структурного моделирования, анализа и проектирования. Такой каталог полезен для оценки области применения, но не заменяет техническую документацию и проверку конкретного модуля.

AZoM характеризует AxisVM как интегрированный пакет визуального моделирования и конечно-элементного расчёта. Профессиональная ценность здесь связана с объединением геометрии, анализа и отображения результатов в одной среде.

Усреднённое мнение инженерных пользователей

В независимых обсуждениях регулярно выделяются:

Положительные оценки:

• логичное разделение этапов моделирования;

• понятное графическое представление результатов;

• быстрое редактирование расчётной схемы;

• удобная работа с рамами, плитами и смешанными моделями;

• знакомая для CAD-пользователей логика выбора объектов;

• Grasshopper-интеграция;

• возможность автоматизации;

• широкий набор расчётных материалов.

Критические оценки:

• большие поверхностные модели требуют значительных ресурсов;

• модульный состав необходимо подбирать заранее;

• сложные нелинейные и динамические постановки требуют глубокого понимания расчётной механики;

• BIM-импорт нуждается в ручной проверке аналитической схемы;

• старые поколения дополнения Grasshopper имели менее плавный процесс обновления модели.

Инженерные отзывы называют интерфейс простым и логичным, а представление результатов — одной из сильных сторон. В тех же обсуждениях встречаются замечания о производительности очень крупных моделей из пластинчатых элементов и ограничениях старых вариантов параметрического обмена.

Научные и учебные публикации

AxisVM используется в преподавании строительной механики и метода конечных элементов. Учебные материалы строятся вокруг перехода от расчётной схемы к конечно-элементной модели, проверки граничных условий и интерпретации результатов.

В исследовательских работах программа применяется для нелинейного моделирования с большими перемещениями и сопоставления с экспериментом. Это подтверждает пригодность решателя для научных задач при корректно выбранной модели материала, сетке и граничных условиях.

Усреднённая оценка выглядит однозначно: AxisVM ценят за наглядный инженерный процесс, широкий набор типов конструкций и интеграции. Основные трудности связаны не с отсутствием базовых расчётных функций, а с требованиями к подготовке пользователя, ресурсами крупных моделей и необходимостью правильно подобрать модули.

Преимущества и недостатки

Плюсы:

• единое рабочее пространство для построения модели, анализа, проектирования и документации;

• совместная работа стержней, поверхностей и объёмных элементов;

• линейные, нелинейные, динамические, сейсмические и устойчивостные расчёты;

• отдельные модули для железобетона, стали, древесины и кладки;

• расчёт болтовых и сварных соединений;

• стадии строительства;

• моделирование грунтового массива;

• численное определение ветрового давления;

• IFC, SAF, Revit и Tekla;

• Rhino, Grasshopper, Dynamo, COM и Python;

• графические и табличные результаты из одной модели;

• бесплатная Light-редакция и отдельный Viewer;

• автоматическое формирование проектных проверок и отчётных материалов.

Минусы:

• работа сосредоточена в Windows-среде;

• функциональность зависит от состава модулей;

• Standard ограничивает размер модели;

• крупные объёмные и поверхностные задачи предъявляют высокие требования к памяти;

• BIM-обмен не устраняет ручную проверку аналитической модели;

• нелинейный, сейсмический и геотехнический анализ требует специализированной подготовки;

• ошибочные опоры, локальные оси и сетка способны дать внешне правдоподобный, но неверный результат;

• интерфейс содержит большое количество инженерных параметров и не рассчитан на пользователя без знаний строительной механики.

Кому подходит AxisVM

Инженеру-конструктору

Программа подходит для регулярного расчёта зданий, рам, ферм, плит, стен, фундаментов и смешанных конструкций. Один проект содержит исходные данные, расчёт и проверки элементов, поэтому изменения не требуют ручного переноса усилий.

Проектному бюро

AxisVM полезна команде, которая работает с Revit, Tekla, Archicad, Allplan или IFC. Расчётная модель включается в BIM-процесс, а результаты передаются в документацию и деталировку.

Специалисту по параметрическим конструкциям

Rhino, Grasshopper, COM и Python позволяют генерировать геометрию, перебирать варианты и получать результаты программно. Это актуально для оболочек, пространственных ферм и оптимизационных задач.

Инженеру по железобетону

Модули RC охватывают плиты, стены, ядра, балки, колонны, фундаменты, продавливание, сечения, огнестойкость и постнапряжение. Для полноценного процесса требуется соответствующая конфигурация.

Проектировщику металлоконструкций

SD1, SD8, SD9 и SC1 связывают глобальный расчёт, устойчивость, подбор профилей, огнестойкость и узлы. Возврат жёсткости соединения в модель повышает точность общей схемы.

Специалисту по основаниям

SOIL нужен для объёмного взаимодействия с грунтом, а поверхностные опоры — для более простой модели упругого основания. Выбор делается по требуемой глубине геотехнического анализа.

Студенту и преподавателю

Light и Education подходят для учебных рам, ферм, пластин и демонстрации метода конечных элементов. Ограничения Light необходимо учитывать до создания крупной модели.

Кому программа не подходит

AxisVM избыточна для архитектурной визуализации, выпуска обычных 2D-чертежей, оформления интерьера и свободного полигонального моделирования. Она также не предназначена для автоматического расчёта без инженерной проверки исходной схемы.

Частые вопросы

AxisVM заменяет Revit?

Нет. Revit создаёт информационную модель и проектную документацию. AxisVM строит аналитическую схему, выполняет конечно-элементный анализ и проверяет несущие элементы. Программы работают совместно через BIM-обмен.

Можно ли рассчитать только раму?

Да. Для рамы создаются узлы, балочные и ферменные элементы, опоры, нагрузки и комбинации. Поверхностные и объёмные элементы не обязательны.

Поддерживаются ли плиты и стены?

Да. Плиты и стены моделируются мембранами, пластинами или оболочками. Для них создаётся конечно-элементная сетка и выводятся усилия, напряжения и перемещения.

Есть ли бесплатная редакция?

AXISVM Light работает с моделями до 40 линейных элементов, 400 поверхностных элементов и 20 загружений. Проектные модули по материалам в неё не входят.

Можно ли передать результат без лицензии?

AXISVM Viewer открывает защищённые файлы *.axv. Получатель просматривает модель и результаты без редактирования исходного проекта.

Поддерживается ли нелинейность?

Да. NL охватывает геометрическую нелинейность, второпорядковые эффекты, большие перемещения, односторонние элементы, нелинейные опоры, шарниры и контакт. PNL добавляет физически нелинейные материалы.

Можно ли рассчитывать грунт?

SOIL создаёт объёмный грунтовый массив с начальным напряжённым состоянием. Для упрощённой модели применяются линейные и поверхностные упругие опоры.

Есть ли расчёт ветра?

WIND выполняет численное моделирование воздушного потока и передаёт давление и касательные напряжения в статические загружения.

Поддерживаются ли стадии строительства?

STG добавляет и удаляет элементы, нагрузки и опоры по этапам. Результат предыдущей стадии сохраняется как начальное состояние следующей.

Можно ли управлять программой из Python?

Да. PYAXISVM использует COM-интерфейс для создания модели, запуска расчёта и чтения результатов.

Работает ли AxisVM с Grasshopper?

GrasshopperToAXISVM связывает параметрическую модель Rhino с расчётными элементами, нагрузками и результатами AxisVM.

Нужно ли разбивать каждый стержень?

Для обычной линейной статики прямолинейный балочный элемент часто работает без мелкого разбиения. Для устойчивости, собственных форм, криволинейной геометрии и локальной детализации используется дополнительная сетка.

Почему программа сообщает о нестабильности?

Причиной становится свободное перемещение, несвязанный узел, неверный шарнир, отсутствующая опора, выключенный односторонний элемент или реальный механизм конструкции. Сообщение устраняется исправлением физической модели, а не случайным закреплением узла.

Почему напряжение растёт при сгущении сетки?

Так ведёт себя сингулярность возле точечной опоры, сосредоточенной силы, острого входящего угла или идеализированного жёсткого соединения. Для оценки используют интегральные усилия, распределённую модель и результаты вне сингулярной точки.

Подходит ли AxisVM для очень крупного проекта?

Professional не ограничивает число конечных элементов небольшим фиксированным пределом. Размер проекта определяется памятью, накопителем, типом анализа и детализацией сетки. Крупную модель необходимо рационально разделять и проверять поэтапно.

Итог

AxisVM подходит для инженерного процесса, в котором расчётная модель должна оставаться наглядной, редактируемой и связанной с нормативным проектированием. Программа охватывает стержни, плиты, оболочки, объёмные тела, линейную и нелинейную статику, динамику, устойчивость, сейсмику, железобетон, сталь, древесину, кладку, соединения, грунт, ветер и стадии строительства.

Для небольшой рамы достаточно базовых инструментов и ограниченной редакции. Проект здания с плитами, стенами и проверками по материалам требует профессиональной конфигурации и расчётных модулей. Параметрические конструкции раскрывают связку с Rhino, Grasshopper и Python, а BIM-команды используют IFC, SAF, Revit и Tekla.

Главное условие качественного результата — последовательный контроль геометрии, связности, локальных осей, опор, нагрузок, комбинаций, сетки и формы деформации. AxisVM автоматизирует вычисления и оформление, но инженерная достоверность определяется не количеством построенных изолиний, а корректностью исходной расчётной модели.
