Carlson Hydrology — настольный CAD-модуль Carlson Software для инженеров, которые рассчитывают поверхностный сток, водосборы, ливневые и самотечные сети, пруды-накопители, водопропускные трубы, каналы и выпускные сооружения непосредственно в проектной среде. Ветка Carlson 2026 работает как часть общего набора Carlson Office: полный 64-битный установщик содержит Hydrology наряду с другими модулями, а доступ к нему при запуске определяется приобретённой лицензией. Программа рассчитана прежде всего на проектировщиков генплана, площадочной инфраструктуры и водоотведения, которым важно не переносить геометрию вручную между чертежом и расчётной моделью: контуры водосборов, полилинии, слои, поверхность, трубопроводы и подписи остаются частью CAD-проекта.

Что представляет собой Carlson Hydrology

Главная особенность Carlson Hydrology — связь гидрологических и гидравлических расчётов с обычными объектами CAD. Рабочая схема строится вокруг полилиний, текста, слоёв и поверхностей, а не вокруг изолированной расчётной базы, которую затем приходится заново отображать на плане. Поэтому модуль решает две связанные задачи: получает исходные параметры из чертежа и формирует инженерные элементы обратно в чертеже. Для площадочного водоотведения это означает, что границы водосборов, направления стока, положения дождеприёмников, трассы труб и проектные подписи можно рассматривать в одном координатном контексте.

Текущий продукт нужно отличать от Carlson Precision 3D Hydro. Precision 3D Hydro входит в платформу Carlson Precision 3D и распространяется отдельным установщиком; это другой продукт с иным технологическим контуром. Также Carlson Hydrology не относится к учебному Hydrology Engineer/Hydrology Game. В обзоре рассматривается именно CAD-модуль Carlson Hydrology, который входит в Civil Suite и доступен как один из выбираемых модулей Select Suite.

Современное назначение продукта формулируется достаточно узко: анализ стока и дренажа участка, проектирование и оформление ливневой сети, а также проектирование и подбор размеров прудов. При этом набор команд охватывает расчёт времени концентрации, коэффициентов стока и Curve Number, гидрографов, каналов, водопропускных труб, входных сооружений, выпусков и зависимостей «уровень — расход». Эти функции образуют последовательность от поверхности до сети и регулирующего сооружения.

Кому программа подходит

Carlson Hydrology ориентирован на специалистов, для которых результат расчёта должен сразу стать частью рабочего чертежа. Типичный пользователь — инженер civil/site design, который получает топографию, строит или импортирует поверхность, задаёт существующее и проектное землепользование, выделяет водосборы, определяет расчётный дождь и затем проектирует элементы водоотведения. В такой работе особенно важна пространственная согласованность: точка дождеприёмника должна совпадать с геометрией дороги и рельефом, профиль трубы — с отметками поверхности, а выпуск — с положением приёмника стока.

Для инженера, уже работающего в AutoCAD, Civil 3D или Map, ценность модуля состоит в возможности оставить привычную CAD-среду и добавить специализированные команды. Ветка 2026 совместима с AutoCAD, Map и Civil 3D 2019–2026. Если отдельной лицензии Autodesk нет, поставка Carlson 2026 включает IntelliCAD 12.1 и 13.1. Это не означает, что Hydrology превращает IntelliCAD в Civil 3D: речь идёт о CAD-платформе, на которой запускаются команды Carlson.

Для организации с несколькими рабочими местами доступна сетевая модель лицензирования. Network License Manager выдаёт лицензии модулей из общего пула и учитывает Hydrology отдельно от Survey, Civil, GIS и других компонентов. Такой механизм полезен, когда гидрологические расчёты выполняет ограниченное число сотрудников, но модуль должен быть доступен на нескольких рабочих станциях по очереди.

Распространение, лицензия и пробный режим

Carlson Hydrology поставляется как бинарное настольное ПО, а не как браузерный сервис. В актуальном канале Carlson 2026 модуль включён в общий файл Carlson2026_64bit.exe. Текущая опубликованная сборка полного установщика датирована 30 июля 2026 года и имеет размер 3 013 422 784 байта, что соответствует примерно 2,81 ГБ. Один и тот же установщик содержит Survey, Civil, Hydrology, GIS, Geology, модули Mining, Natural Regrade, CADnet, GeoTech, Trench, Construction и Point Clouds; при запуске доступен только тот функционал, на который выдана лицензия.

На странице загрузок файл Carlson2026_64bit.exe указан по имени, размеру и дате, но отдельный прямой HTTP(S)-адрес бинарного файла не предоставлен. Поэтому паспорт программы не подменяет страницу загрузок вымышленным адресом файла. Для установки требуется серийный номер Carlson 2026. Пользователи с активным Maintenance получают обновлённый серийный номер для новой ветки через учётную запись Carlson.

Пробная версия офисных продуктов полнофункциональна в течение 30 дней. В списке демонстрационных продуктов Carlson Hydrology присутствует отдельно с вариантами IntelliCAD / ACAD Addon. Это позволяет проверить собственные DWG, поверхность, библиотеку дождей и рабочие стандарты до покупки, а не оценивать программу только по демонстрационному проекту.

Для офисных модулей Carlson используется бессрочная лицензия с отдельным планом Maintenance. Maintenance предназначен для получения новых выпусков, промежуточных функций, обучения и приоритетной поддержки; право владения приобретённой бессрочной лицензией не следует смешивать с периодом обслуживания. Текущая стоимость Hydrology оформляется через коммерческое предложение Carlson Software; суммы из старых обзоров не описывают действующие условия.

CAD-платформа и устройство интерфейса

Интерфейс Carlson Hydrology состоит из CAD-окна и специализированных команд Hydrology. Команды логически сгруппированы по областям Watershed, Network и Structure. Watershed отвечает за поверхность, водосборы, коэффициенты и пути стока; Network — за сеть, сооружения, трубы, библиотеки и гидравлический анализ; Structure — за отдельные гидравлические сооружения и расчётные зависимости. В современных выпусках значительная часть сетевой работы объединена вокруг SewerNET и HydroNet.

Ветка 2026 добавила в SewerNET прямой ввод отметок инверта, доработала создание и оформление laterals, добавила station, offset и depth cleanout в отчёт, улучшила подписи профилей и проверки дождевых данных. Для Watershed появилась возможность сокращать число вершин полилиний больших водосборов, а HydroNet больше не запрашивает файл поверхности, когда уклон берётся из 3D-линии стока. В библиотеку коэффициентов стока добавлена HSG — hydrologic soil group — с применением в расчёте Tc, peak flow, pond design и HydroNet.

Многие команды не скрывают инженерные исходные данные за единым мастером. Пользователь видит поля отметок, уклонов, шероховатости, дождя, площади, параметров входного сооружения и ограничений сети. Это удобно для контроля, но требует дисциплины: неправильная единица, поверхность или библиотека может дать формально завершённый, но методически неверный результат.

Ниже приведены реальные снимки интерфейса Carlson Hydrology из документированной ветки 2007. Они подтверждают идентичность конкретных диалогов и терминологию продукта; внешний вид ветки 2026 отличается, поэтому изображения не следует воспринимать как снимки текущей темы оформления.

Расчёт водопропускной трубы

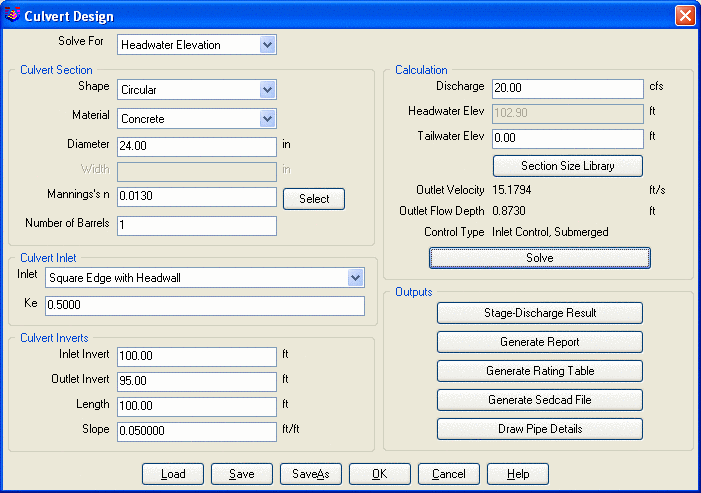

Pipe Culvert Design объединяет форму и материал трубы, коэффициент Manning’s n, число отверстий, тип входа, отметки лотка, длину, расход, подпор и нижний бьеф. Поле Solve For переключает целевой неизвестный параметр между Discharge, Headwater и Size. Результат включает скорость на выходе, глубину потока и определяющий режим контроля.

Алгоритм Pipe Culvert Design основан на FHWA HDS-5 и проверяет inlet control и outlet control. Размер нельзя выбирать только по площади живого сечения: на результат влияют входные условия, tailwater, шероховатость, геометрия и уклон, а контролирующим становится более неблагоприятный режим. Из диалога можно получить зависимость stage-discharge и сохранить её в .STG.

Несколько выпускных устройств одного пруда

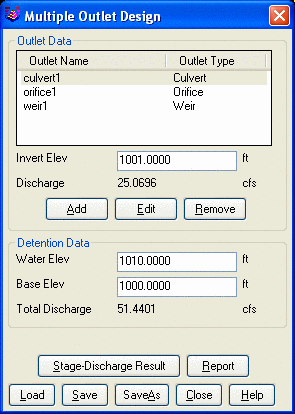

Multiple Outlet Design предназначен для случая, когда один регулирующий объём работает через несколько выпусков. В модели могут одновременно присутствовать culvert, drop pipe, orifice, weir и пользовательская зависимость stage-discharge. Каждый элемент имеет собственную отметку установки, а результирующий расход формируется как функция уровня воды.

Добавление элемента выполняется через выбор типа выпускного сооружения. Данные комбинации сохраняются в .COT, поэтому вариант можно отредактировать без повторного ввода всей системы.

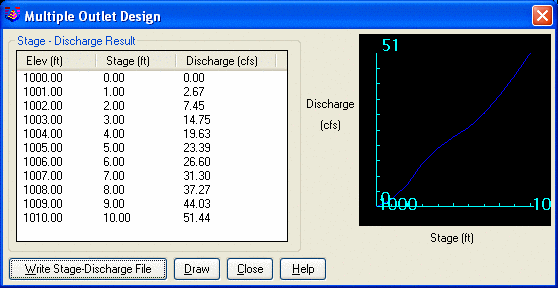

Stage-Discharge Result выводит таблицу уровней и суммарных расходов вместе с графиком. Такая кривая нужна для маршрутизации гидрографа через аккумулирующий объём и для проверки изменения пропускной способности при подъёме уровня.

Библиотека дождеприёмников

Inlet Library хранит типовые входные сооружения для сети. Доступны Grate, Curb, Slotted и Combo, а профиль установки различается между Grade и Sag. Библиотека отделяет повторно используемую конструкцию от конкретной точки сети: размеры и параметры решётки или бордюрного входа настраиваются как библиотечная запись.

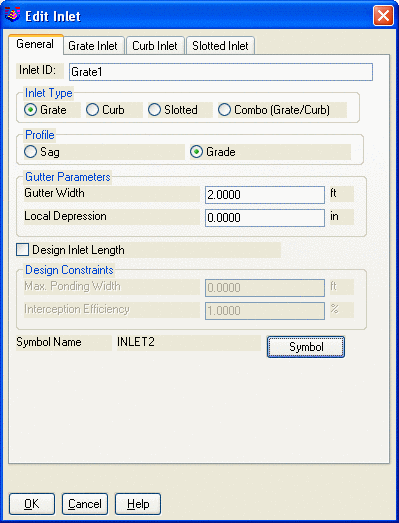

В редакторе входного сооружения на вкладке General выбираются тип, положение Grade/Sag, параметры желоба и ограничения проектирования. Отдельные вкладки содержат геометрию конкретного типа. Такое разделение важно при проверке перехвата: одна и та же точка сети ведёт себя по-разному на продольном уклоне и в локальном понижении.

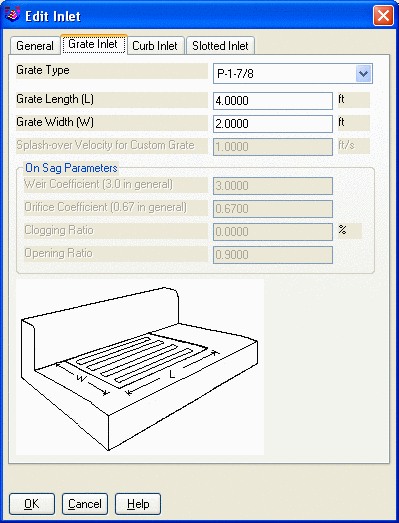

Для решётчатого входа задаются тип решётки, длина, ширина, а для режима Sag — коэффициенты, clogging ratio и opening ratio. Эти параметры описывают гидравлическое поведение, а не только условный графический символ.

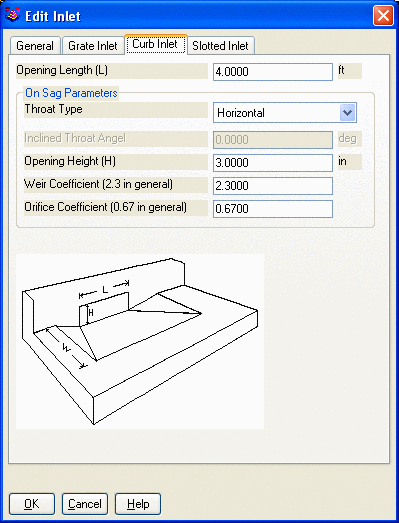

Для curb inlet задаются длина отверстия и параметры горловины. Отдельная вкладка делает различия между входными сооружениями явными и исключает подмену одной гидравлической схемы другой.

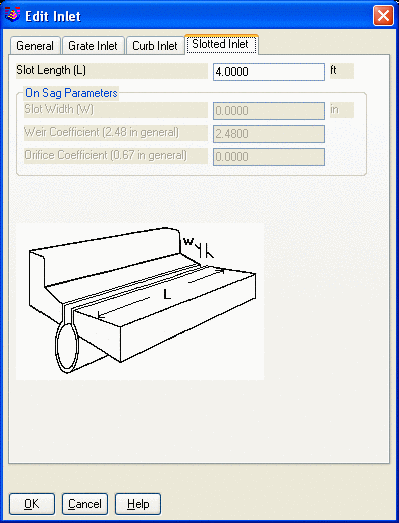

Slotted Inlet также имеет собственный набор размеров и коэффициентов.

Установка и первый запуск

Для ветки 2026 используется 64-битный установщик Carlson2026_64bit.exe. Он рассчитан на поддерживаемые 64-битные версии Windows и может работать с совместимым AutoCAD, Map или Civil 3D 2019–2026 либо с включёнными IntelliCAD 12.1/13.1. Серийный номер Carlson 2026 обязателен для установки лицензированной ветки. Перед началом следует определить, на какой CAD-платформе будет стандартизировано рабочее место: это влияет на плагины, шаблоны, стили и обмен чертежами с коллегами.

1. Проверьте ОС и разрядность. Полный выпуск 2026 рассчитан на 64-bit Windows. Windows 8 и более старые версии, а также 32-битная Windows не поддерживаются. В системной таблице для Carlson 2026 с IntelliCAD 13.1 перечислены Windows 8.1, 10 и 11.
2. Проверьте CAD. При работе поверх Autodesk используется совместимая версия AutoCAD/Map/Civil 3D 2019–2026. При отсутствии отдельной Autodesk-лицензии можно использовать IntelliCAD из поставки Carlson.
3. Подготовьте диск. Текущий полный установщик Carlson 2026 занимает около 2,81 ГБ. Для приложения Carlson требуется дополнительно 750 МБ дискового пространства сверх требований выбранного CAD-движка, поэтому запас под сам AutoCAD или IntelliCAD, проекты, поверхности и временные файлы рассчитывают отдельно.
4. Установите общий пакет. Hydrology находится внутри полного Carlson 2026. Наличие файлов модуля не означает наличие права запуска: набор активных модулей определяется лицензией.
5. Проверьте регистрацию. На локальном рабочем месте используется серийный номер; при сетевом лицензировании клиент запрашивает Hydrology seat у Network License Manager.
6. Откройте тестовый DWG. До переноса производственного проекта проверьте доступность команд Hydrology, единицы чертежа, чтение поверхности и возможность создать небольшой тестовый водосбор.

Первый запуск проекта лучше начинать с проверки единиц, координат, слоёв и поверхности, а не с команды расчёта. Carlson 2026 умеет определять units из Civil 3D drawing, однако итоговая ответственность остаётся у инженера. Дождь, площадь, длина, отметки и расход должны интерпретироваться в одной системе. Особенно внимательно следует проверять проект, который получен от другой организации или прошёл через несколько CAD-преобразований.

30-дневный trial целесообразно проверять не на пустом чертеже, а на небольшом завершённом объекте с известными контрольными значениями. В тест можно включить один водосбор, два-три типа покрытия, короткую сеть, несколько inlet и простой detention pond. Если программа воспроизводит исходные площади, расходы, профили и маршрутизацию при одинаковых методических настройках, пилот показывает реальную совместимость с процессом организации.

Базовый рабочий процесс: от поверхности до расчётной схемы

Полный проект в Carlson Hydrology разумно строить от геометрии к гидрологии, а затем к гидравлике. Такая последовательность уменьшает число повторных пересчётов: изменение поверхности до создания сети дешевле, чем изменение поверхности после подбора труб и пруда.

1. Подготовьте CAD-основу. Проверьте координаты, единицы, слои, дубликаты и внешние ссылки. Отдельно убедитесь, что существующая и проектная поверхность названы однозначно и не перепутаны.
2. Создайте или подключите TIN. Watershed Analysis использует триангуляцию для определения направлений стока, локальных понижений и границ водосборов.
3. Назначьте гидрологические свойства. Define Runoff Layers связывает расчётные области с коэффициентами стока; для SCS/NRCS-схем используются Curve Number и характеристики почв. Ветка 2026 включает HSG в связанные runoff-расчёты.
4. Обработайте поверхность. В Watershed Analysis команда Process формирует flow connections между треугольниками. После этого становятся доступны построение водосборов, sinks и линий стока.
5. Проверьте водосборы. Сравните их с горизонталями, бордюрами, кюветами, стенами и переломами. Автоматическая граница не должна приниматься без визуального контроля.
6. Задайте расчётный дождь. Зафиксируйте return period, duration и выбранный метод. Для разных стадий проектирования могут применяться разные события, но каждое должно быть явно обозначено.
7. Определите Tc и расход. Линия времени концентрации должна следовать фактическому пути воды. Прямой отрезок между крайними точками не заменяет реальную трассу по рельефу.
8. Создайте inlet и SewerNET. Укажите тип сооружения, отметку, геометрию, трубы, material и ограничения сети.
9. Выполните Design или Analysis. Design применяют для подбора в рамках заданных правил; Analysis — для проверки заданных размеров и отметок. При рецензировании существующего решения сначала предпочтителен Analysis.
10. Проверьте profile, HGL и EGL. Сопоставьте поверхность, inverts, cover, slopes, velocities, hydraulic grade line и energy grade line.
11. Добавьте detention и outlet. Постройте stage-storage, stage-discharge и выполните hydrograph routing.
12. Зафиксируйте версию расчёта. Сохраните DWG и связанные .SEW/.WST/.STG/.COT/.CAP, а также зафиксируйте вариант поверхности и дождевые исходные данные.

Критический принцип рабочего процесса — не проектировать сеть по незафиксированной поверхности. Изменение бордюра, отметки площадки, breakline или кювета способно поменять площадь водосбора, Tc, положение Sag и cover труб. После изменения рельефа следует заново проверить flow connections и водосборы, а не ограничиваться обновлением графики.

Watershed Analysis: водосборы, сток и контроль поверхности

Watershed Analysis анализирует TIN и строит связи между треугольниками и их рёбрами. После Process программа определяет направление стока по поверхности. Rainfall участвует не только в подписи события: рассчитанный runoff volume влияет на прохождение через локальные depressions. Коэффициенты, назначенные через Define Runoff Layers, используются при оценке объёма.

Draw Watersheds выводит границы областей. Опции позволяют заполнить их различными цветами, показать sink locations, pond areas и максимальные линии потока. Визуальная проверка здесь особенно полезна: если крупный водосбор заканчивается в неожиданной точке или пересекает бордюр, проблема заметна до того, как неверная площадь попадёт в сеть.

Draw Max Flow Lines строит наиболее длинные flow polylines в пределах водосбора. Они применимы для дальнейшего расчёта времени концентрации. На сложной площадке такую линию нужно сопоставлять с реальным режимом стока: sheet flow по склону, движение по желобу, кювету или другому сосредоточенному пути имеют разные расчётные характеристики.

Runoff Tracking поддерживает Single Point Tracking, Whole Surface Tracking и Major Flow Tracking. В первом режиме линия начинается от выбранной точки, во втором — от множества элементов поверхности, в третьем отображаются основные пути выше заданного порога contributing area. Линии могут быть 2D или 3D. 3D-вариант особенно полезен для контроля уклона и перепадов.

Watershed Above Point показывает характеристики водосбора выше текущей позиции и может провести его периметр для выбранной точки. Это удобно при проверке конкретного inlet или outlet. Inspect выводит runoff data, а Detail Inspector показывает внутреннюю информацию о связях TIN: номера треугольников, downstream sink и другие диагностические параметры.

Watershed Analysis также допускает структуры, влияющие на топологию стока: inlet, storage, culvert и channel. На этом уровне inlet работает как sink, culvert переносит поток от входной к выходной точке, channel задаёт путь из нескольких точек. Эти структуры служат для водосборного анализа и не заменяют детальный гидравлический расчёт диаметра или пропускной способности.

Данные таких объектов можно сохранять в .WST, а список структур может быть загружен и из .SEW. Это связывает анализ поверхности с сетевой моделью. При передаче проекта оба файла должны соответствовать одному варианту DWG и TIN; смешение .WST от старой поверхности с новой геометрией создаёт трудно обнаружимую несогласованность.

В Carlson 2026 добавлено уменьшение числа вершин полилиний для больших watershed areas. Эта функция помогает работать с очень детальными границами, но перед сохранением упрощённого результата следует сравнить геометрию. Мелкий изгиб может быть вычислительно незначителен, а может совпадать с реальным дренажным барьером.

Коэффициенты стока, Curve Number и HSG

Для Rational Method ключевым параметром поверхности является coefficient C, который связывает интенсивность дождя, площадь и пиковый расход. Carlson Hydrology позволяет назначать runoff characteristics через слои и затем получать взвешенное значение для drainage area. Это естественно для площадки, где крыши, асфальт, бетон, газон и другие покрытия уже разделены CAD-геометрией.

Define Runoff Layers использует именно расчётные области. Обычные lot lines сами по себе не должны становиться гидрологическими границами. Перед вычислением нужно проверить замкнутость полилиний, отсутствие наложений и корректное соответствие слоя типу покрытия. Иначе визуально правильный план может дать неверную долю impervious area.

Для SCS/NRCS-подходов используется Curve Number, зависящий от землепользования и hydrologic soil group. В 2026 HSG добавлена в runoff coefficient library и участвует в Tc, peak flow, pond design и HydroNet. Это делает характеристику почвы частью связанной модели, а не отдельной заметкой, которую приходится вручную переносить между расчётами.

Проверка коэффициентов должна быть количественной. Для каждого крупного watershed полезно сформировать таблицу долей покрытия, площади и коэффициента, независимо сложить площади и сравнить со всей областью. Если сумма подзон не совпадает с общей площадью, проблему нужно устранить до расчёта Q.

При сравнении с другим пакетом недостаточно перенести итоговый CN или C. Должны совпадать площади, subcatchment breakdown, rainfall, temporal distribution, Tc и остальные настройки метода. Инженерное обсуждение 2025 года показывает, что при одинаковом обозначении SCS различия в AMC способны сопровождаться значительным расхождением peak flow. Поэтому межпрограммная сверка начинается с входов.

Время концентрации и линии стока

Time of concentration описывает время прихода воды от гидравлически наиболее удалённой точки до расчётного створа. Carlson позволяет использовать 3D flow polylines и учитывать сегменты пути. Для площадочного расчёта это важно: вода может двигаться сначала по поверхности, затем по желобу, далее по канаве и только после этого достигать inlet.

Контроль начинается с геометрии линии. Она должна следовать рельефу, не пересекать горизонтали в направлении подъёма и не проходить сквозь бордюр или стену. После этого проверяются длина, elevation drop и уклоны участков. Если TIN обновлён, старая 3D-полилиния должна быть проверена повторно.

В истории Hydrology добавлялись дополнительные методы Tc, включая FHWA Kinematic Wave и расширения SCS-TR55. Наличие нескольких формул не означает, что их можно взаимозаменять без ограничений. Метод должен соответствовать нормативной процедуре проекта и физическому режиму движения воды.

Для внутреннего контроля полезно сохранять отчёт 3D Polyline Flow Values. Суммарная длина, падение и сегменты легко сопоставляются с CAD. Если Tc неожиданно мало, первым делом следует проверить путь и режимы стока, а не менять коэффициенты до получения желаемого результата.

Дождевые данные и расчётные события

Hydrology использует библиотеки дождя и события с разными периодами повторяемости. В развитии продукта появлялись NOAA Atlas 14 lookup, SCS triangle и Delmarva storm для сетевых расчётов. Ветка 2026 улучшила rainfall data checks, а также добавила два пользовательских return periods для европейских дождевых событий и обновила связанные гидрологические программы.

Для сети или pond важна не только суммарная глубина осадков. В зависимости от методики используются intensity, duration, distribution in time и return period. Один и тот же общий объём при другом временном распределении может дать другой peak. Поэтому в расчётной документации нужно фиксировать не только число миллиметров или дюймов, но и полное определение события.

Разные события могут использоваться для разных проверок: одно для подбора storm sewer, другое для экстремального HGL, третье для detention routing. Carlson допускает анализ сети с return period, отличным от использованного при design. Отчёт должен явно показывать, что именно было рассчитано, чтобы проверочный сценарий не приняли за исходный проектный.

SewerNET и проектирование ливневой сети

SewerNET связывает сооружения, трубы, водосборы и дождь. Документированная модель Edit/Create Sewer Structure использует вкладки Structure, Drainage, Pipe и Hydraulic Calc. В них хранятся параметры сооружения, drainage area, pipe и результаты расчёта, а rainfall information показывается в верхней части dock-dialog. Такая структура позволяет разбирать сеть по причинной цепочке: сначала геометрия и структура, затем приток, затем труба, затем гидравлический результат.

Перед созданием сети задаются sewer file и surface file. Это одна из самых чувствительных точек проекта. Неправильно выбранная поверхность искажает rim elevations, cover и параметры, получаемые из рельефа. В рабочей папке полезно использовать однозначные имена Existing и Proposed, а не набор похожих TIN с непонятными суффиксами.

Design подбирает параметры сети в рамках введённых ограничений, а Analysis рассчитывает существующую конфигурацию. Для проверки чужого проекта предпочтительно сначала использовать Analysis: диаметры и inverts остаются теми, что предложены автором, и становится видно, где возникает переполнение, недостаточное покрытие или неудовлетворительная HGL. После этого на копии модели можно запускать подбор альтернатив.

В настройках сети задаются ограничения на cover, velocity, slope и другие параметры. В документированной логике допускается сопряжение труб по invert elevations или crown elevations и ввод drop across inverts. Ветка 2026 добавила прямой ввод инвертов в SewerNET dialog, что упрощает ручную корректировку существующих сетей и работу с ас-built отметками.

Hydraulic calculation выводит HGL, EGL, flow depth и velocity. Отсутствие предупреждения не является достаточной проверкой. HGL сопоставляют с rim/ground elevation, EGL — с локальными потерями и узлами, скорость — с принятыми проектными пределами. В 2026 HGL report дополнен junction loss data, что делает контроль локальных потерь более прозрачным.

Tailwater на outfall должен соответствовать конкретному расчётному сценарию. В 2026 для Rational method tailwater можно редактировать в sewer dock dialog editor. Это полезно при нескольких downstream conditions, но требует фиксировать условие в отчёте: одна и та же сеть может работать по-разному при свободном выпуске и при подпоре.

Дождеприёмники: перехват и режимы Grade/Sag

Для дорожного водоотведения производительность inlet определяется не одним размером отверстия. На продольном уклоне часть воды может пройти мимо; в локальном понижении появляется ponding и меняется гидравлический режим. Поэтому Inlet Library различает Grade и Sag и хранит отдельные параметры для Grate, Curb, Slotted и Combo.

Для grate inlet учитываются размеры решётки, gutter width, продольный и поперечный уклон, clogging ratio и opening ratio. Для curb inlet важны opening length, opening height, throat type и коэффициенты weir/orifice. Combo объединяет grate и curb. Slotted inlet хранит собственную геометрию. Эти параметры позволяют описывать реальную конструкцию, а не только условный символ на чертеже.

Проверка inlet выполняется в два этапа. Сначала подтверждается приток к точке: watershed, C/CN, Tc и rainfall. Затем анализируется interception — сколько воды захвачено и сколько становится bypass. Если сооружения расположены последовательно, bypass upstream inlet должен корректно попасть в downstream calculation. Изолированная проверка каждого узла без баланса потока способна скрыть ошибку.

Ветка 2022 добавила автоматическое определение inlet как on-grade или sag по поверхности и Inlet Control Devices для ограничения intercepted flow. Автоматическую классификацию нужно сверять с TIN. Неверная локальная отметка способна превратить обычный участок уклона в искусственный sag или наоборот.

Для эксплуатационного сценария полезно моделировать clogging там, где методика проекта это требует. Нулевая доля засорения описывает идеальное состояние. Если местный стандарт предписывает резерв на мусор, снег или частичное перекрытие решётки, этот параметр должен быть задан осознанно и отражён в расчётной документации.

Профили сети, HGL/EGL и коллизии

Профиль позволяет увидеть проблемы, которые невозможно оценить по плану. В одном виде сопоставляются ground line, pipe inverts, slopes, diameters, structures и crossings. В 2026 новый Sewer Profile Inspector показывает station, elevation и slope в позиции курсора. Редактирование sewer in profile также оптимизировано: перерисовываются профили, содержащие изменённые структуры.

Hydraulic grade line проверяют не только по максимальной отметке. Важны резкие перепады в узлах, соответствие направления потока, локальные losses и downstream boundary condition. Energy grade line помогает увидеть энергетические потери, которые неочевидны по одной глубине воды. В длинной сети полезно просматривать профиль последовательно от outfall вверх по течению.

Utility Network и Check Sewer Network помогают искать пересечения с другими подземными коммуникациями. Улучшения 2022 добавили collision checks, surface model clearance checks и clearance labels. Для такой проверки нужны корректный reference surface, .SEW и модели остальных utilities. Если reference surface выбран неверно, пересечения окажутся визуально выше или ниже реальной зоны.

Практическая диагностика коллизий начинается с независимой 3D-проверки. Можно вывести contours или 3D faces поверхности, нарисовать сети в 3D и убедиться, что их вертикальное положение соответствует профилю. После этого collision report имеет инженерный смысл. Применённый minimum clearance должен соответствовать стандарту проекта; программа не определяет норматив автоматически.

После устранения конфликта важно повторить не только collision check, но и hydraulic analysis. Поднятие или опускание pipe для обхода другой коммуникации меняет slope и иногда создаёт adverse grade. Геометрическое устранение одного конфликта не должно порождать гидравлическую проблему.

HydroNet и связанная гидрологическая модель

HydroNet связывает водосборы, линии стока, сооружения и расчётные события. Его ценность определяется тем, что исходные параметры могут приходить непосредственно из CAD: drainage boundaries из DTM, runoff characteristics из layers, Tc из flow line. Такая связь уменьшает повторный ввод, но переносит ошибки исходной геометрии так же автоматически, как корректные данные.

В 2023 HydroNET получил улучшенный import/export to HydroCAD. В 2026 обновлены HydroNet и Pond design, добавлена HSG в связанные расчёты, а HydroNet перестал повторно запрашивать surface file, если используется slope 3D flow line. Это показывает непрерывное развитие именно связанного CAD-гидрологического процесса, а не только обновление оболочки.

После существенного изменения проектной поверхности модель нужно обновлять причинно: пересчитать flow connections, проверить watershed area, обновить Tc, runoff coefficient/CN/HSG и затем HydroNet. Ручное изменение конечного Q без обновления геометрических причин лишает расчёт воспроизводимости.

HydroNet полезен и для сценарного сравнения. При одинаковой геометрии можно менять rainfall или land-use assumptions; при одинаковом событии — сравнивать existing/proposed surface. Но одновременно менять несколько групп входов и затем приписывать результат одной причине нельзя: сравнение должно сохранять контролируемую постановку.

Пруды, detention и регулирование расхода

Carlson Hydrology поддерживает pond design и sizing, stage-storage, multiple outlets и hydrograph routing. Для регулирующего сооружения модель состоит из трёх независимых частей: storage как функция elevation, outlet discharge как функция elevation и inflow hydrograph. Routing объединяет их и рассчитывает изменение water level и outflow во времени.

Stage-storage должен соответствовать геометрии бассейна. В проектном TIN необходимо учитывать bottom, side slopes, benches, berm и overflow path. Если detention находится под землёй, объём должен отражать реальную геометрию камер, пустот и конструктивных ограничений. Одно итоговое значение storage не заменяет кривую по уровням.

Multiple Outlet Design формирует суммарную stage-discharge для нескольких сооружений. Low-level orifice может контролировать малые события, weir или drop pipe подключается после достижения своей отметки, culvert работает по собственным inlet/outlet conditions. Результат проверяется как таблица и график на всём диапазоне levels, а не одной проектной точкой.

Ветка 2026 добавила horizontal orifice и multiple drop pipe design и обновила Pond design/HydroNet. Это расширяет описываемые конфигурации, однако физическую реализуемость выпускной конструкции инженер проверяет отдельно: доступность обслуживания, размеры стенок, debris control и downstream flooding не выводятся из одной stage-discharge curve.

Для pre-development и post-development расчётов нужно хранить два набора runoff parameters. Даже если общая площадь не меняется, imperviousness, CN/C и Tc после застройки обычно иные. Сравнение peak inflow/outflow должно проводиться по одинаковому rainfall event и совместимой методике.

Контроль routing включает не менее четырёх независимых величин: пик inflow, пик outflow, максимальный water surface elevation и время/длительность опорожнения в пределах применяемой методики. Если график выглядит гладко, но максимальный уровень превышает аварийный spillway или свободный борт, решение всё равно неприемлемо.

Каналы, кюветы и расчёт по Manning

Hydrology содержит инструменты расчёта открытых сечений по Manning. Документированная команда Channel Design поддерживает triangular, trapezoidal, rectangular и irregular sections. По заданной геометрии, slope и Manning’s n можно получить hydraulic result и stage-discharge для дальнейшего использования.

Коэффициент Manning должен описывать фактическую шероховатость. Земляной кювет с растительностью, бетонное русло и естественный канал требуют разных значений. При реконструкции состояние существующего канала важнее материала в старом чертеже: зарастание и отложения меняют пропускную способность.

Если open channel связан с culvert или pond, модели должны совпадать по elevations и boundary conditions. Stage-discharge удобна как интерфейс между элементами, поскольку пропускная способность меняется с уровнем. Фиксированный расход не отражает эту зависимость при подпоре.

Для эрозионной устойчивости недостаточно проверить только пропускную способность. Скорость и глубина должны быть сопоставлены с допустимыми значениями для материала русла и местным стандартом. Hydrology даёт расчётные величины, но инженерное решение по lining, protection и maintenance остаётся отдельной задачей.

Водопропускные трубы и отдельные сооружения

Pipe Culvert Design рассчитывает circular или box culvert с inlet и outlet control. Пользователь задаёт shape, material, size, number of barrels, Manning’s n, inlet type, entrance loss coefficient, inverts, length, discharge, headwater и tailwater. В Solve For выбирается неизвестный параметр.

При подборе размера можно использовать Section Size Library с набором реальных стандартных сечений. Программа выбирает минимальное достаточное значение из библиотеки, а не абстрактный диаметр. Это важно для перехода от расчёта к спецификации.

Результат включает outlet velocity и flow depth. После подтверждения headwater нужно проверить downstream protection: высокая скорость на выходе способна вызвать erosion даже при гидравлически достаточном диаметре. Отдельно оценивается свободный борт насыпи и риск overtopping.

Stage-Discharge Result записывается в .STG и может использоваться в более крупной модели, например как pond outlet. Благодаря этому culvert не остаётся изолированным калькулятором: его реальная характеристика участвует в routing.

Форматы файлов, импорт, экспорт и интеграции

Основной проектный контейнер — CAD-чертёж. Civil Suite работает нативно с DWG, DXF и DGN, а Hydrology использует polylines, text, layers и surface data в CAD-контексте. Для обмена объектами и поверхностями в экосистеме Carlson применяется LandXML. Однако одного DWG недостаточно для полного расчётного комплекта проекта.

Одна из наиболее значимых интеграций — HydroCAD. Carlson Hydrology может использовать DTM- и layer-based data для Tc и runoff coefficients и передавать subcatchment boundaries, Curve Number, Tc и pond storage. HydroCAD принимает эти данные в собственную stormwater model, что исключает повторное ручное обведение водосборов.

При наличии TIN Tc может рассчитываться из геометрии рельефа и передаваться в HydroCAD. После изменения site plan модель можно обновить. Чтобы обновление было контролируемым, нужно сравнить список subcatchments, площади и ключевые параметры до и после передачи, а не считать импорт безошибочным только из-за автоматизации.

HydroNET import/export with HydroCAD был улучшен в 2023. Такая связка удобна, когда Carlson используется для CAD-извлечения и оформления, а HydroCAD — для специализированного routing и rainfall libraries. Это не делает продукты взаимозаменяемыми: каждый сохраняет свою роль.

В старых ветках Hydrology документировались HYDRA processing и SedCAD export. Эти возможности подтверждают историю интеграций, но не следует без дополнительной проверки конкретной установки считать их основой актуального workflow 2026. Для современной совместной работы подтверждённым ориентиром остаётся HydroCAD.

Системные требования

Carlson 2026 — 64-битная ветка. Конфигурация с IntelliCAD 13.1 совместима с 64-bit Windows 8.1, 10 и 11. Пакет поддерживает AutoCAD/Map/Civil 3D 2019–2026 и включает IntelliCAD 12.1/13.1. Полный установщик отдельно предупреждает, что Windows 8 и старше, а также 32-bit Windows не поддерживаются.

Минимальные требования описывают запуск, а не максимальный проект. Большой DWG с Xref, imagery и Civil 3D data может расходовать значительные ресурсы ещё до Hydrology. Рабочую станцию нужно оценивать на самом тяжёлом типовом проекте организации.

Производительность и большие модели

Воспроизводимые benchmarks Carlson Hydrology по времени обработки watershed или максимальному числу TIN triangles не заявлены. Поэтому нельзя приписывать программе конкретную скорость на неопределённом компьютере. Производительность зависит от CAD platform, размера DWG, плотности TIN, числа Xref и сложности водосборов.

Наиболее чувствительная операция — обработка поверхности. Ветка 2026 получила отдельное уменьшение polyline vertices для large watershed areas, что помогает снизить геометрическую сложность результирующих границ. Упрощение должно сохранять инженерно значимые переломы; оно не заменяет корректную подготовку TIN.

Watershed Analysis сохраняет часть flow connection data в triangulation file для ускорения повторной обработки. Reprocess Topo сбрасывает эти данные и пересчитывает связи с нуля. Команда необходима после изменения поверхности или когда возникают сомнения в актуальности прежних связей.

Практическая оптимизация начинается с данных: убрать ненужные тяжёлые подложки, разделить существующую и проектную поверхности, не включать в TIN бессмысленную сверхплотность и сохранить критические breaklines. Встроенная автоматизация не компенсирует плохо организованный CAD.

Для сравнения рабочих станций полезен воспроизводимый тест: один и тот же DWG, один и тот же TIN, одинаковая CAD platform, одинаковые команды Process/Draw Watersheds/Network Analysis. Такой тест позволяет измерять реальное изменение после обновления оборудования или версии без субъективных оценок.

Практические сценарии

Коммерческая площадка с parking и detention

Для коммерческой площадки исходная схема обычно содержит кровли, парковку, проезды, зелёные зоны и несколько точек выпуска. Сначала проектировщик создаёт proposed TIN, в котором curbs и breaklines действительно направляют воду к нужным low points. Затем покрытия связываются с runoff coefficients или CN/HSG, после чего watershed строится к конкретным inlet.

На таком объекте полезно разделить гидрологию и гидравлику. Сначала подтверждаются area, Tc и Q каждого inlet. Только после этого создаётся SewerNET. Если сразу использовать автоматический pipe sizing при ошибочном watershed, программа подберёт корректный диаметр для неверного притока и создаст опасную видимость завершённого расчёта.

После сети добавляется detention. Stage-storage строится по проектной геометрии, outlet — через Multiple Outlet Design, routing — по требуемым событиям. Финальный контроль сравнивает inflow/outflow, maximum water elevation, свободный борт и условия downstream tailwater. Отдельно проверяется аварийный перелив, даже если основные outlet structures обеспечивают расчётное событие.

Жилая застройка с длинной storm sewer

В subdivision сложность создают десятки inlet и последовательное накопление bypass. Для каждого сооружения нужен собственный drainage area и interception. Система проверяется от upstream к downstream: пропущенный расход одного входа становится частью потока следующего. Ошибка в первом узле способна распространиться на всю ветку.

Библиотека inlet помогает стандартизировать типовые конструкции, а профили сети — контролировать cover, slopes, conflicts и HGL. Ветка 2026 улучшила lateral workflow и отчёт cleanout station/offset/depth, что особенно полезно в разветвлённых сетях с множеством боковых подключений.

После изменения grading улицы нужно повторно проверить Grade/Sag для каждого inlet. Перемещение low point меняет ponding и маршрут bypass. Обновление TIN без повторной hydrology analysis оставляет сеть привязанной к старой логике стока.

Дорога, кювет и culvert

Для дорожного объекта Carlson Hydrology позволяет связать watershed, open channel и culvert. Сначала определяется area и design flow к пересечению, затем кювет рассчитывается по Manning, а culvert — по inlet/outlet control с фактическим tailwater. Headwater сравнивается с допустимой отметкой насыпи и окружающей территории.

Если подобранный размер пропускает расход, но создаёт чрезмерный headwater, решение не проходит проверку. Аналогично высокая outlet velocity требует защиты downstream channel. Когда culvert является outlet пруда, его .STG можно использовать в routing вместо грубого постоянного discharge.

Реконструкция существующей сети

При реконструкции сначала нужен Analysis, а не Design. Существующие diameters, inverts и structures вводятся без автоматического подбора и проверяются под текущим rainfall и новым runoff. Это показывает конкретное слабое место: inlet, pipe, junction, tailwater или detention.

После калибровки existing model создаётся копия для вариантов. Один вариант увеличивает diameter, другой меняет slope, третий добавляет detention. Все варианты должны использовать одинаковые hydrology inputs, иначе сравнение эффекта и стоимости теряет смысл.

As-built геометрию нельзя считать точной по факту наличия DWG. Инверты и surface elevations должны быть сверены с обследованием, если от них зависит решение. CAD-native workflow удобен, но точность calculation не может быть выше точности survey data.

Независимая проверка стороннего stormwater plan

Для plan review Carlson Hydrology можно использовать как независимый контрольный инструмент, но сравнение требует повторить исходную постановку, а не только нарисовать те же бассейны. Рецензент фиксирует area, CN/C, Tc, rainfall, distribution, AMC, storage, outlet и downstream condition. После этого рассчитываются intermediate values и peak flow.

Если итог расходится, сначала составляется таблица inputs. До совпадения исходных параметров нельзя делать вывод о различии расчётных engines. Пример инженерной проверки 2025 года с Carlson, HydroCAD и Hydraflow показал именно такую ситуацию: значительное расхождение привело к разбору AMC, а не к доказательству дефекта одного продукта.

Проверка результата и инженерный контроль

Carlson Hydrology выдаёт формально завершённые расчёты, но финальная проверка должна охватывать всю цепочку причин. Большинство критических ошибок возникает не в последней формуле, а раньше — в surface, watershed, units, rainfall, Tc или boundary condition. Поэтому контроль выполняется от геометрии к результату.

1. Units. Сопоставьте единицы DWG, surface, rainfall, lengths, area и flow. После Civil 3D import убедитесь, что detected units совпали с проектом.
2. TIN. Покажите contours или 3D faces в спорных местах. Найдите artificial pits, неверные breaklines и мостики между треугольниками.
3. Watershed. Граница должна объясняться рельефом. Сравните её с независимым CAD area и соседними drainage areas.
4. Runoff data. Проверьте C или CN/HSG, площади покрытий и отсутствие overlaps/gaps.
5. Tc. Просмотрите 3D flow line, total length, elevation drop и сегменты. Убедитесь, что линия не пересекает физические barriers.
6. Rainfall. Зафиксируйте return period, duration, distribution и выбранную rainfall library entry.
7. Inlet. Проверьте Grade/Sag, type, gutter parameters, clogging assumptions, interception и bypass.
8. SewerNET. Просмотрите inverts, slopes, cover, pipe sizes, velocities и junction conditions.
9. HGL/EGL. Проверьте clearance до rim/ground и поведение линии в каждом узле.
10. Tailwater. Сопоставьте downstream level с реальным сценарием. Не оставляйте default value без обоснования.
11. Detention. Сверьте stage-storage с geometry, stage-discharge с outlets и routing с тем же inflow event.
12. Independent check. Пересчитайте один-два контрольных subcatchments вручную или во втором инженерном инструменте с идентичными inputs.

Если программы дают разные Q, диагностика выполняется по промежуточным значениям. Сначала area, потом CN/C, Tc и rainfall, затем hydrograph method и routing. Для pond добавляются stage-storage и stage-discharge. Только после совпадения этих параметров имеет смысл анализировать математическую реализацию.

Проект должен быть воспроизводим. Другой инженер на другой рабочей станции должен открыть подготовленный комплект проекта и получить тот же результат. Если расчёт зависит от локальной библиотеки, отсутствующей в проектной папке, или от поверхности с абсолютным путём на компьютер автора, выпуск ещё не готов.

Типичные ошибки и способы их исправления

Отдельная категория проблем связана с CAD-customization. Пользовательские blocks, annotative settings, layers и text styles могут влиять на оформление plan/profile. Старые пользовательские обсуждения Carlson содержат пример, где проблемы labels были устранены пересозданием нестандартного блока. Это не характеристика ветки 2026, а причина обязательно тестировать корпоративные templates после обновления.

Ограничения

Зависимость от CAD-модели. Плохой TIN меняет не только картинку, но и watershed, flow path и derived elevations. Пользователь должен понимать построение surfaces и breaklines наряду с hydrology.

Windows-only production contour. Ветка 2026 работает на 64-bit Windows и совместимых CAD-платформах. Нативного рабочего варианта для macOS/Linux и полноценной browser-only версии Hydrology нет.

Модульная лицензия. Общий installer содержит Hydrology, но доступ определяется отдельным правом. В network setup число simultaneous users ограничено количеством Hydrology licenses.

Норматив не выбирается автоматически. Rational, SCS, AMC, rainfall distributions, design storms, allowable velocities и clearance values зависят от требований проекта. Наличие метода в меню не означает его автоматическую применимость.

Подробная command help неоднородна по возрасту. Текущие 2026 improvement lists подробны, но многие страницы с пошаговыми dialogs относятся к старым веткам. Названия функций помогают понять логику, однако фактическое расположение команды нужно сверять с установленной 2026.

Нет универсального benchmark. Нельзя обещать время Process или maximum watershed size без конкретного DWG/TIN/hardware. Производительность проверяется на собственном проекте.

Автоматизация усиливает последствия плохих inputs. DTM- и layer-based extraction уменьшает ручной ввод, но ошибочный layer assignment или surface автоматически распространяется в downstream расчёты.

Плюсы и минусы

Плюсы

• Расчёт связан с обычными CAD-объектами — polylines, layers, text и TIN, поэтому геометрия не переносится вручную в отдельную схему.
• Один модуль охватывает watershed, runoff, storm sewer, inlet, pond, outlet, culvert и channel workflows.
• Можно работать поверх AutoCAD/Map/Civil 3D 2019–2026 или на IntelliCAD 12.1/13.1 из поставки Carlson.
• SewerNET и profiles позволяют совместно контролировать inverts, cover, HGL/EGL и crossings.
• Utility Network поддерживает collision/clearance checks с другими подземными коммуникациями.
• Интеграция с HydroCAD переносит CN, Tc, subcatchment и pond data и уменьшает повторный ввод.
• Ветка 2026 получила содержательные Hydrology improvements: rainfall checks, laterals, sewer profiles, HSG, Pond/HydroNet и large watershed polyline tools.
• Доступен 30-day full-function trial для проверки на реальном проекте.
• Network License Manager учитывает Hydrology отдельно и позволяет делить seats между рабочими станциями.

Минусы

• Нет нативной production-версии для macOS/Linux; требуется 64-bit Windows.
• Корректность сильно зависит от TIN, layer organization и CAD discipline.
• Полный installer велик и содержит множество модулей, даже если нужен только Hydrology.
• Наличие модуля на диске не означает право запуска без соответствующей лицензии.
• Часть наиболее подробной открытой командной справки относится к старым версиям, поэтому screenshots/menu locations не всегда совпадают с 2026.
• Межпрограммная проверка требует точного выравнивания hydrology settings; одинаковое название метода не гарантирует одинаковый peak flow.

Безопасность, приватность и хранение проектов

Carlson Hydrology — локальное desktop CAD-приложение. Основные инженерные данные находятся в DWG и связанных project files. Для выполнения базовых Hydrology calculations не требуется загружать DWG в облачный web-service, поэтому основная privacy-задача организации — защитить локальные/сетевые folders, backups и license credentials.

Serial numbers и registration data следует хранить отдельно от передаваемых project packages. В network configuration License Manager выдаёт право запуска. Carlson поддерживает классический on-premises Network License Manager и cloud-based license management; облачный вариант требует internet connection, но это относится к licensing, а не к обязательному размещению engineering model в облаке.

Комплект проекта должен включать не только DWG, но и связанные hydrology files, surface data и пользовательские libraries, если они участвуют в расчёте. Перед передачей полезно открыть копию в новой папке. Так обнаруживаются абсолютные paths и отсутствующие dependencies, а лишние внутренние файлы не попадают внешнему получателю.

Backup нужен перед Reprocess, массовым network edit и version upgrade. Откат одного .SEW без соответствующего DWG способен создать несогласованную пару. Надёжнее сохранять снимок всей project folder или использовать document versioning.

Отзывы пользователей и профильных изданий

Содержательный современный пользовательский пример — ветка Eng-Tips от июля 2025 года о расхождении Carlson Hydrology, HydroCAD и Hydraflow при SCS-расчёте. Автор занимается municipal stormwater plan review и описал не впечатление от интерфейса, а воспроизводимую проверочную постановку с повторным расчётом в нескольких пакетах.

При первоначальном воспроизведении Carlson model в HydroCAD автор получил peak flow более чем на 20% выше; Hydraflow дал близкий к HydroCAD результат. Сначала он связал расхождение с Antecedent Moisture Condition и заметил, что AMC 3 сближает результат Carlson с HydroCAD. После обсуждения и сверки методики автор уточнил причину: различие было связано с комбинацией шага времени и rainfall distribution, а совпадение при смене AMC оказалось случайным. Этот пример полезен именно как предупреждение для plan review: сравнивать нужно не названия SCS method, а CN, Tc, AMC, rainfall table/distribution, time step и способ формирования hydrograph.

Профильный материал xyHt от 20 апреля 2015 года описывает переход автора от Land Desktop к Carlson Software. Автор считал Civil и Hydrology сравнительно понятными для специалиста с базовым опытом AutoCAD и инженерного проектирования и противопоставлял этот подход более глубокой перестройке рабочего процесса при переходе на Civil 3D. При этом в самой публикации раскрыта существенная оговорка: автор стал reseller Carlson Software и продолжал продавать продукты компании. Поэтому материал полезен как описание опыта внедрения, но не как независимый benchmark производительности или стоимости.

Оба материала сходятся не в числовой оценке продукта, а в требованиях к пользователю. CAD-native workflow снижает количество ручных переходов между plan и calculation, но Hydrology не заменяет инженерную методику. При внедрении нужно освоить специальные команды и libraries, а при независимой проверке — выровнять все методические inputs до сравнения final Q.

Сравнение с аналогами

Практическими аналогами по stormwater задачам являются HydroCAD и связка Autodesk Civil 3D + InfoDrainage. Это не три идентичных продукта: HydroCAD — standalone hydrology/hydraulics modeler, Autodesk разделяет CAD-design и drainage analysis между Civil 3D и InfoDrainage, а Carlson Hydrology встраивает hydrology/network tools непосредственно в CAD environment.

HydroCAD. Основная работа не требует CAD. Он ориентирован на stormwater model, hydrographs, storage и routing. Одновременно HydroCAD поддерживает CAD import и специальную интеграцию с Carlson Hydrology: CN, Tc, subcatchment data и pond storage можно получать из Carlson. Поэтому в ряде организаций продукты не конкурируют, а дополняют друг друга.

Civil 3D + InfoDrainage. Autodesk строит workflow вокруг Civil 3D geometry и InfoDrainage analysis с передачей данных между продуктами. Для команды, уже использующей surfaces, corridors, pipes и документацию Civil 3D, это снижает organisational cost. Carlson интересен тем, что многие hydrology/sewer operations находятся в том же CAD interface и могут работать на included IntelliCAD.

Выбор определяется местом hydrology в производственной цепочке. Для расчётчика, которому CAD нужен только для получения плана, HydroCAD проще по архитектуре. Для крупной Autodesk-standard organization естественнее InfoDrainage. Для инженера, который хочет извлекать runoff из CAD layers, строить watershed по TIN, проектировать sewer и выпускать plan/profile внутри Carlson, Hydrology предлагает более цельный CAD-native contour.

Переход на Carlson Hydrology из другого рабочего процесса

Миграцию нельзя сводить к установке программы. Основная работа — сопоставить модель данных. Нужно определить, где в прежнем процессе хранятся watershed boundaries, land-use/runoff coefficients, Tc, rainfall, pipe network, storage curves и outlet data, а затем решить, какие из этих сущностей будут извлекаться из CAD, какие импортироваться и какие пересоздаваться в Carlson.

Первый этап миграции — geometry audit. Один утверждённый DWG переводится в рабочий template Carlson без изменения проектных решений. Проверяются layers, polylines, coordinate system, surface, text styles и blocks. Цель этапа — получить тот же plan, а не сразу пересчитать hydrology.

Второй этап — hydrology mapping. Для каждого land-use class фиксируются C или CN/HSG и правила назначения. Существующие rainfall tables переносятся в library только после сверки units, return periods и duration. Tc проверяется на нескольких контрольных basins, включая короткий городской и длинный mixed-flow path.

Третий этап — network recreation. Несколько типовых inlet и pipe structures переносятся в Carlson libraries, затем создаётся короткий SewerNET. Сначала выполняется Analysis с известными diameters, чтобы сравнить HGL и velocities. Автоматический Design подключается после совпадения исходной модели.

Четвёртый этап — detention. Для одного реального pond вводятся stage-storage и outlet structures, после чего routing сравнивается с прежним расчётом. Если есть расхождение, сравниваются curves и hydrograph inputs, а не корректируется выход вручную.

Только после прохождения контрольного проекта имеет смысл создавать корпоративные templates и обучать команду. Это снижает риск, что локальные обходные решения одного инженера станут стандартом для всех.

Обновление Carlson Hydrology внутри ветки 2026

Ветка Carlson 2026 обновляется отдельными patch packages для разных CAD foundations. Текущий набор от 30 июля 2026 года разделён на AutoCAD 2019–2020, AutoCAD 2021–2024, AutoCAD 2025–2026, IntelliCAD 12.1 и IntelliCAD 13.1. Patch предназначен для уже установленной ветки 2026; для перехода с 2025 или более ранней версии нужен full install.

Перед patch update нужно зафиксировать текущий build, сделать backup активных projects и libraries и закрыть CAD. После обновления проверяются Hydrology menu, открытие .SEW, обработка тестового TIN, inlet library, profile и один типовой report. Такой smoke test занимает меньше времени, чем диагностика проблемы в производственном чертеже.

Если организация использует несколько CAD platforms, обновлять их лучше поэтапно. Сначала одна тестовая workstation, затем один реальный project copy, затем остальные рабочие места. Для network licensing отдельно проверяется получение и освобождение Hydrology seat.

При переходе между годовыми версиями следует также проверить custom blocks, report formats, library files и saved settings. Даже когда расчетные algorithms совместимы, CAD platform update способен изменить отображение annotations или поведение пользовательских объектов.

FAQ по Carlson Hydrology

Carlson Hydrology — отдельная программа или модуль?

Это desktop CAD-модуль Carlson Software. В Carlson 2026 он находится в общем install package вместе с Survey, Civil, GIS и другими продуктами, а доступ к Hydrology определяется лицензией.

Нужен ли AutoCAD для работы?

Нет. Carlson 2026 включает IntelliCAD 12.1 и 13.1. Если организация использует Autodesk, Hydrology также совместим с AutoCAD, Map и Civil 3D 2019–2026.

Можно ли считать Carlson Precision 3D Hydro той же программой?

Нет. Carlson Precision 3D Hydro входит в отдельную платформу Carlson Precision 3D и имеет собственный installer. Carlson Hydrology относится к Carlson Office/Civil Suite и использует другой CAD-based workflow.

Какой размер текущего дистрибутива?

Полный Carlson2026_64bit.exe от 30 июля 2026 года имеет 3 013 422 784 байта, примерно 2,81 ГБ. Это размер всего пакета Carlson 2026, а не изолированного Hydrology.

Устанавливается ли Hydrology отдельным EXE-файлом?

Нет. Ветка 2026 распространяется общим 64-битным установщиком Carlson2026_64bit.exe, который содержит Survey, Civil, Hydrology, GIS и другие офисные модули Carlson. После установки доступность Hydrology определяется лицензией: наличие файлов общего пакета само по себе не даёт право запуска модуля.

Есть ли бесплатный trial?

Да. Для office software Carlson доступен полнофункциональный 30-day trial; Carlson Hydrology присутствует в demo list как IntelliCAD / ACAD Addon.

Какие Windows поддерживает ветка 2026?

Системная таблица для Carlson 2026 with IntelliCAD 13.1 перечисляет 64-bit Windows 8.1, 10 и 11. Full installer не поддерживает 32-bit Windows, Windows 8 и более старые системы.

Сколько памяти требуется?

Минимально указано 8 ГБ RAM, рекомендуется 16 ГБ. Для крупного DWG/TIN фактическая потребность зависит от CAD platform, Xref и complexity; отдельного опубликованного максимального требования для Hydrology нет.

Можно ли построить watershed автоматически?

Да. Watershed Analysis обрабатывает triangulation surface, формирует flow connections, строит drainage areas, sinks и flow lines. Результат нужно проверять по TIN и реальным barriers.

Можно ли использовать Rational Method?

Да. Hydrology содержит Rational-related runoff/network calculations; ветка 2026, в частности, добавила HSG в runoff coefficient workflow и редактируемый tailwater в sewer dock dialog для Rational method. Применимость метода определяется требованиями конкретного проекта.

Есть ли SCS/Curve Number?

Да. В продукте используются Curve Number и связанные runoff/hydrograph tools. При межпрограммном сравнении необходимо совпадение CN, Tc, rainfall distribution и настроек AMC, а не только общее название SCS.

Как рассчитываются водопропускные трубы?

Pipe Culvert Design использует inlet и outlet control по подходам FHWA HDS-5. Можно решать для Discharge, Headwater или Size, учитывать tailwater, Manning’s n, inlet type и несколько barrels, а результат stage-discharge сохранять в .STG.

Можно ли рассчитывать grate и curb inlet?

Да. Inlet Library поддерживает Grate, Curb, Slotted и Combo с режимами Grade/Sag и соответствующими geometry/hydraulic parameters.

Показывает ли программа HGL?

Да. Sewer network analysis выводит hydraulic grade line и energy grade line. В Carlson 2026 HGL reporting расширен junction loss information, а Sewer Profile Inspector показывает station, elevation и slope на профиле.

Можно ли проверить crossing с другими utilities?

Да. Utility Network и Check Sewer Network предназначены для crossings/collisions. Улучшения 2022 добавили surface clearance checks и clearance labels. Проверка требует корректной 3D-геометрии и reference surface.

Какие файлы важны кроме DWG?

В зависимости от функций используются .SEW, .WST, .STG, .COT, .CAP, .CN, .HYD, .RCF, .RCL и другие Carlson files. Для воспроизводимого расчёта нужно передавать именно те связанные файлы и libraries, которые использует проект.

Зачем Carlson Hydrology интеграция с HydroCAD?

Carlson извлекает hydrology data из CAD/TIN/layers, а HydroCAD принимает subcatchment, CN, Tc и pond storage в собственную specialized model. Это сокращает повторный ввод и позволяет разделить CAD preparation и detailed stormwater modeling.

HydroCAD обязателен для работы Carlson Hydrology?

Нет. Carlson Hydrology самостоятельно выполняет watershed/runoff, sewer network, inlet, pond, culvert и channel tasks. HydroCAD — дополнительная интеграция.

Есть ли network licenses?

Да. Carlson Network License Manager выдаёт лицензии из server pool и отслеживает modules отдельно. Количество simultaneous Hydrology sessions ограничено числом Hydrology licenses в этом пуле.

Что даёт Maintenance?

Maintenance для Carlson office modules включает upgrades на новые версии, feature additions в течение release cycle, доступ к Carlson Academy и priority technical support. Это отдельный план обслуживания для бессрочно лицензируемого ПО.

Можно ли обновить Carlson 2025 только patch-файлом 2026?

Нет. Patch packages 2026 предназначены для более ранних builds внутри Carlson 2026. Для пользователя 2025 или старше download description предписывает full 2026 install.

Как определить, что после изменения поверхности нужно пересчитать watershed?

Любое изменение, способное изменить flow direction, sink, ridge, curb или drainage breakline, требует повторной проверки. Reprocess Topo сбрасывает сохранённые flow connection data и пересчитывает их для текущей triangulation.

Почему inlet на плане и hydraulic inlet — не одно и то же?

CAD symbol показывает расположение, но hydraulic capacity зависит от type, Grade/Sag, dimensions, gutter slopes, coefficients и clogging assumptions. Поэтому библиотечные параметры необходимо проверять отдельно от графического оформления.

Почему одинаковый SCS calculation может дать разные результаты в Carlson и другой программе?

Совпасть должны все inputs: watershed area, CN, Tc, rainfall distribution, AMC, unit hydrograph/routing assumptions и boundary conditions. Разное default value в одном поле способно изменить peak flow при одинаковом названии метода.

Что проверить первым, если HGL выше rim?

Сначала подтверждаются flow, pipe geometry/inverts и downstream tailwater. Затем проверяются junction losses и ограничения сети. Изменять diameter до проверки входных данных неправильно: завышенный flow или ошибочный tailwater может быть первичной причиной.

Подходит ли Carlson Hydrology для plan review?

Да, если reviewer воспроизводит исходные methodology settings и использует Analysis для фактической предложенной сети. Для независимого контроля полезно сравнивать intermediate inputs и один-два ручных calculations.

Можно ли использовать программу без подключения к интернету?

Основной CAD/hydrology calculation является local desktop workflow. Требования к интернету зависят от licensing configuration: cloud-based Network License Manager требует connection, тогда как classic on-premises manager работает внутри локальной license infrastructure.

Какой сценарий лучше всего показывает пригодность программы до покупки?

Завершённый реальный project с известными watershed areas, pipe sizes и detention routing. Trial должен воспроизвести существующий результат при одинаковых inputs и затем пройти тест изменения surface, network и report output.

Вывод

Carlson Hydrology наиболее полезен там, где hydrology является частью CAD design, а не отдельным расчётным островом. TIN, layers, watershed, Tc, runoff, inlet, SewerNET, profile, pond/outlet и culvert образуют связанный процесс, а данные при необходимости передаются в HydroCAD. Для пользователей AutoCAD/Civil 3D это специализированная надстройка; для тех, у кого нет Autodesk, included IntelliCAD сохраняет CAD-centered workflow.

Выбор программы должен опираться на собственный pilot. Если главная задача — standalone stormwater modeling без постоянного CAD drafting, нужно сравнить HydroCAD. Если вся инфраструктурная цепочка уже построена на Civil 3D и InfoDrainage, преимущества смены должны компенсировать migration cost. Carlson Hydrology оправдан, когда организация хочет получать hydrology из CAD geometry, проектировать сеть и контролировать plan/profile в одном Carlson environment.

Критический критерий качества — воспроизводимость, а не число доступных commands. Корректный TIN, зафиксированные rainfall settings, прозрачные C/CN/HSG и Tc, проверенные inlet, HGL/EGL, tailwater и detention curves позволяют получить расчёт, который другой инженер способен повторить. Именно при такой дисциплине CAD-native automation Carlson Hydrology сокращает ручной перенос данных, не создавая из-за автоматизации скрытые ошибки.
