Carlson Survey

Carlson Survey — настольная CAD-программа для камеральной обработки геодезических измерений, вычислений COGO, уравнивания сетей, подготовки точек и линейной графики, построения поверхностей, оформления участков и выпуска чертежей. Продукт рассчитан прежде всего на землемеров, геодезистов и небольшие или средние проектно-изыскательские группы, которым нужно пройти путь от полевого файла и координат до проверенного плана в привычной DWG-среде. В текущей ветке 2026 одна лицензия Survey открывает профильные команды Carlson, а сам продукт может работать на встроенном IntelliCAD, на отдельном AutoCAD или в специальном варианте с встроенным AutoCAD OEM; эти варианты не следует смешивать при выборе дистрибутива и CAD-движка.

Что именно представляет собой Carlson Survey

Carlson Survey входит в семейство офисных CAD-модулей Carlson Software, Inc. Его задача уже, чем у полного гражданского проектного комплекса: центр тяжести находится на полевых наблюдениях, координатах, границах, участках, геодезической графике и подготовке съемочного материала. В составе Survey присутствуют интерфейсы обмена с полевыми сборщиками, редактор исходных наблюдений, Traverse Adjustment, SurvNET, Field-to-Finish, Field-to-Finish Inspector и COGO. Отдельный набор команд работает с точками, группами точек, аннотациями, площадями, разбивкой участков, центральными линиями, профилями и поверхностями.

Точная идентификация важна из-за нескольких близких названий. Carlson Survey — офисный модуль для Windows. Carlson Survey OEM — отдельный вариант Survey со встроенным AutoCAD-движком; для ветки 2026 он использует Embedded AutoCAD 2026. Carlson SurvPC — полевое программное обеспечение для контроллеров и планшетов, а SurveyGNSS — отдельное направление для GNSS-постобработки. Совпадение слова Survey в названиях не делает эти продукты одним дистрибутивом. Для камеральной статьи и паспортных данных здесь рассматривается именно Carlson Survey 2026 из общего офисного установщика Carlson 2026.

Стандартная редакция Carlson Survey не требует обязательной отдельной покупки AutoCAD. Вариант с IntelliCAD включает CAD-платформу в комплект. Альтернативно Survey устанавливается поверх совместимого AutoCAD, Map 3D или Civil 3D. Третья схема — Survey OEM, где AutoCAD-совместимый движок поставляется внутри самостоятельного продукта. Практическое различие заключается не в наборе основных геодезических понятий, а в CAD-среде, совместимости с корпоративными шаблонами, поведении сторонних надстроек и требованиях к установке.

Для кого предназначена программа и какие задачи она закрывает

Основная аудитория — специалисты, у которых исходными данными служат измерения тотальной станции, GNSS-наблюдения, текстовые координаты, полевые коды и существующие DWG/DXF/DGN-чертежи. Carlson Survey помогает организовать эти данные в координатный файл, проверить измерительную сеть, автоматически построить часть графики по кодам, сформировать поверхности и профили, рассчитать геометрию границ, подготовить таблицы линий и кривых и оформить результаты в CAD.

• Кадастровая и граничная съемка. COGO, Inverse, Enter Deed Description, Map Check, Lot Manager и Legal Description Writer поддерживают вычисления по направлениям, расстояниям и замкнутым контурам.
• Топографическая съемка. Field-to-Finish переводит кодированные точки и линии в слои, символы и полилинии, а Surface-инструменты создают TIN или регулярную сетку, горизонтали и объемные сравнения.
• Сети контроля. SurvNET выполняет сетевое уравнивание методом наименьших квадратов для данных тотальной станции, GPS/GNSS и нивелирования; отчеты позволяют оценивать невязки и остатки наблюдений.
• Раздел земельных участков. LotNET и Lot Manager работают с границами, полосами отвода, фронтами, типами участков, отступами и замыканием.
• Продольная геометрия. Centerline Editor, профили и вычисление смещений используются там, где съемочные данные нужно привязать к станциям и офсетам вдоль оси.
• Выпуск планов. Точки, подписи, таблицы линий и кривых, стили Survey Text и стандартные CAD-средства доводят вычисленный материал до чертежа.

Carlson Survey не подменяет весь комплекс инженерного проектирования Carlson Civil, Hydrology или специализированную GNSS-постобработку. Если работа выходит за съемку, геодезические расчеты и базовое моделирование поверхности — например, требуется полноценное проектирование дорог, сложные сети водоотведения или специализированная обработка сырых спутниковых сессий, — граница между модулями становится существенной. Общий установщик может физически содержать несколько модулей, но доступ в работающей программе определяется приобретенной лицензией.

Модель распространения и лицензирование

Carlson Survey распространяется как коммерческая настольная программа. Для текущего общего установщика Carlson 2026 требуется серийный номер 2026, а доступность модулей во время работы определяется лицензией. Carlson сохраняет модель бессрочных лицензий для офисных модулей и предлагает обслуживание/maintenance для получения новых версий и сопутствующих услуг. Это отличается от веб-сервиса: программа устанавливается локально и запускается в CAD-среде Windows.

Общий 64-битный установщик Carlson 2026 содержит Survey вместе с Civil, Hydrology, GIS, Geology, Mining, Natural Regrade, CADnet, GeoTech, Trench, Construction и Point Clouds. Наличие файлов этих модулей после установки не означает автоматической лицензии на них. Такая архитектура полезна в организациях, где разные рабочие места используют разные модули, но она же объясняет крупный размер дистрибутива: текущий файл Carlson2026_64bit.exe имеет размер 3 013 422 784 байта и дату сборки 30 июля 2026 года.

Для одиночного рабочего места типична локальная регистрация. Для сетевой эксплуатации Carlson поддерживает классический менеджер Sentinel RMS в локальной сети и облачное управление сетевыми лицензиями для версий 2024 и новее. Облачный вариант снимает необходимость держать локальный сервер лицензий и позволяет использовать общий пул между площадками, однако для него требуется интернет-соединение, а перенос лицензии в автономный режим через commute в этой схеме не поддерживается. При выборе лицензирования это эксплуатационное ограничение важнее маркетингового названия: ноутбук, который регулярно работает без сети, должен быть спланирован иначе, чем постоянно подключенная офисная станция.

Интерфейс: как устроена рабочая среда

Интерфейс Carlson Survey строится поверх CAD-движка. В классической конфигурации пользователь видит графическое поле чертежа, командную строку, панели CAD и тематические меню Carlson. На ленте или в меню встречаются разделы File, Setup, Draft, Points, Survey, Centerline, Area/Layout, Surface, Add-Ins и Plug-ins. Точное расположение вкладок зависит от выбранного CAD-движка, рабочего пространства и настроек ленты, но названия профильных команд Survey сохраняют смысл между вариантами.

Меню Survey концентрирует операции, которые начинаются с измерительных данных: Data Collectors, Edit-Process Raw, SurvNET, Field to Finish, Field to Finish Inspector, Cut Sheet, Enter Deed Description, Legal Description Writer, Map Check By Screen Entities, Inverse и другие геодезические процедуры. В ветке 2026 выделено отдельное выпадающее меню Stakeout для команд разбивки. Такое разделение помогает отделить этап обработки наблюдений от общих CAD-операций вроде редактирования полилиний или печати.

Работа с точками вынесена в отдельный набор команд. Здесь важны Import/Export, Draw Points, Point Groups, Coordinate File History, исправление перекрывающихся подписей и вспомогательные инструменты выбора/редактирования. Отдельная логика у поверхностей: программа строит TIN или прямоугольную grid-модель, формирует горизонтали, позволяет редактировать состав поверхности через точки и breaklines и выполнять перестановку ребер. Для пользователя это означает, что объект съемки проходит несколько разных представлений: исходные измерения, координатные точки, CAD-геометрия и модель поверхности не являются одним и тем же слоем данных.

В Area/Layout находятся задачи площади и планировки: Label Areas, Size Areas, Lot Manager, Lot Layout, смещения, пересечения и геометрия cul-de-sac. В Centerline — создание и редактирование осей, станции/смещения, спирали и профили. Такое расположение команд отражает типовой камеральный порядок: сначала надежные координаты и линейная графика, затем модели и участки, после этого — подписи и выпускные элементы.

Установка и первый запуск

Для стандартного Carlson Survey 2026 используется общий 64-битный дистрибутив Carlson 2026. Текущая сборка рассчитана на AutoCAD 2019–2026 либо на включенные IntelliCAD 12.1 и 13.1. 32-битная Windows и Windows 8 или более старые системы текущим установщиком не поддерживаются. Перед установкой нужно определить CAD-платформу: встроенный IntelliCAD не требует отдельной лицензии AutoCAD, тогда как установка поверх AutoCAD предполагает уже установленный совместимый продукт Autodesk.

1. Проверьте разрядность и CAD-движок. Рабочая система должна быть 64-битной. Для нового развертывания 2026 выбирают поддерживаемый AutoCAD 2019–2026 или комплектный IntelliCAD 12.1/13.1.
2. Используйте полный установщик при переходе с предыдущего года. Патчи 2026 предназначены для уже установленной более ранней сборки именно Carlson 2026. При наличии 2025 или более старой версии применяется полный 2026 install, а не 2026 Update.
3. Введите серийный номер 2026. Установщик требует регистрацию соответствующей версии. При рабочем maintenance организация получает обновленный серийный номер для новой ветки.
4. Запустите нужную CAD-конфигурацию. После установки Carlson добавляет свои меню/ленты к выбранной CAD-платформе. Если организация использует несколько движков, важно открывать тот ярлык и профиль, для которого настроены корпоративные шаблоны и надстройки.
5. Сохраните рабочие настройки и пути. Настройте каталог проектов, шаблон DWT, слои, символы, параметры точек и Field-to-Finish до первой массовой обработки полевых данных.

Текущий набор обновлений 2026 разделен по CAD-движкам: отдельные пакеты предназначены для AutoCAD 2019–2020, AutoCAD 2021–2024, AutoCAD 2025–2026, IntelliCAD 12.1 и IntelliCAD 13.1. Это не взаимозаменяемые патчи. Если проблема появляется после обновления, первым шагом проверки должна быть сверка установленного CAD-движка с именем примененного пакета, а не повторная установка случайного update-файла.

Подготовка проекта до импорта измерений

Качество результата в Carlson Survey сильно зависит от настроек проекта до того, как первая точка попадет в чертеж. Нужно определить единицы, систему координат, реализацию датума, каталог проекта, шаблон слоев и правила полевых кодов. Начиная с Carlson 2024, Drawing Setup делает акцент на выборе предопределенных или пользовательских проекций, поддерживает EPSG-проекции и требует более явного выбора реализации NAD83. При открытии старого проекта программа не выполняет скрытую трансформацию существующего чертежа; пользователь управляет соответствующими настройками осознанно.

Централизованная настройка преобразований реализации доступна в Settings → Configure Carlson → Survey. Для проектов, где координаты получены из разных эпох или источников, это критическая точка контроля: одинаковая числовая пара широта/долгота и одинаковое название State Plane сами по себе не гарантируют, что все данные относятся к одной реализации. Перед объединением GNSS, старой ведомости координат и локальной съемки следует фиксировать использованную проекцию и datum realization в проектной документации.

Для Field-to-Finish Carlson предоставляет учебный набор, который хорошо показывает структуру реального проекта. В него входят CSW-EX.cfg с общими настройками, CSW-EX.dwt с слоями, соответствующими FLD-таблицам, Tree Setup.tree, две таблицы полевых кодов CSW-ATT.fld и CSW-TXT.fld и пример координат F2F.crd. Рекомендованный учебный путь размещает настройки в C:\Carlson Projects\Settings, а F2F.crd — в рабочем каталоге C:\Carlson Projects. В производственной среде имена и пути можно менять, но логика связи DWT, FLD, символов и кодов остается той же.

Базовый рабочий процесс: от полевого файла до готового плана

Ниже приведена последовательность, которая соответствует устройству Carlson Survey и помогает не смешивать вычислительные и графические этапы. Ее можно адаптировать под правила конкретной организации, но проверку исходных наблюдений лучше сохранять до автоматического оформления.

1. Создайте или откройте DWG и задайте Drawing Setup. Проверьте единицы, горизонтальный масштаб, систему координат и реализацию датума.
2. Определите координатный файл проекта. Для традиционного процесса Carlson используется CRD; группы и история координат позволяют отделять разные наборы точек и отслеживать изменения.
3. Импортируйте или прочитайте полевые данные. В зависимости от прибора это может быть RW5, текст/ASCII, данные коллектора, LandXML или другой поддерживаемый формат.
4. Просмотрите сырые наблюдения в Edit-Process Raw. До пересчета проверьте установки, высоты, направления, единицы и структуру записей.
5. Выполните требуемое уравнивание. Для простого хода доступны традиционные методы, а для сети с разнородными наблюдениями используется SurvNET.
6. Сверьте отчет уравнивания. Контролируйте остатки, число наблюдений, допуски и подозрительные измерения до того, как считать точки окончательными.
7. Сформируйте точки и группы. Исключите служебные или не относящиеся к поверхности точки из DTM-групп, если они не должны участвовать в моделировании.
8. Запустите Field-to-Finish. Примените проверенную FLD-таблицу, символы и слои; затем используйте Inspector для поиска элементов, которые не были распознаны или получили неправильный код.
9. Проверьте линейную графику. Разрывы, неверная последовательность кодов и лишние соединения лучше исправить до построения поверхности.
10. Создайте TIN/grid и горизонтали. Добавьте нужные точки и breaklines, проверьте границу поверхности и выбросы высот.
11. Рассчитайте участки, оси или профили. LotNET/Lot Manager, Centerline и Profile подключаются после стабилизации базовой геометрии.
12. Оформите подписи и таблицы. Примените Survey Text, line/curve tables, подписи площадей, станций и смещений.
13. Сделайте независимый контроль. Повторный Inverse, Map Check, SurvNET-отчет, выборочная сверка точек и просмотр модели поверхности должны подтверждать, что чертеж соответствует вычисленным данным.

Главная практическая идея этой последовательности — не использовать красивый чертеж как доказательство правильных координат. В Carlson Survey автоматизация Field-to-Finish, таблиц и Surface способна быстро отрисовать большой объем материала, но она выполняет заданные правила. Если исходные единицы, код или точка ошибочны, автоматизация лишь быстрее перенесет ошибку в графику. Поэтому вычислительный контроль должен предшествовать выпускному оформлению.

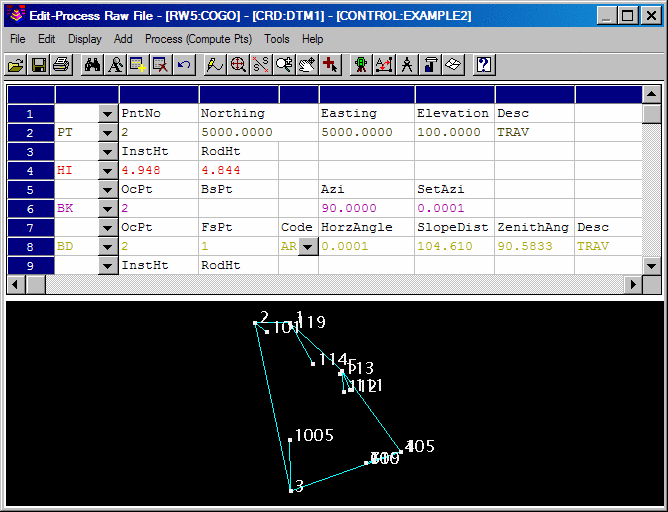

Импорт полевых данных и Edit-Process Raw

Edit-Process Raw служит промежуточным уровнем между полевым журналом и окончательными координатами. Интерфейс сочетает табличный просмотр записей с графическим представлением хода. В нем можно оценить последовательность стоянок, наблюдений и служебных строк до применения вычислений. Это особенно важно для смешанных проектов, где в одном рабочем процессе используются GNSS и тотальная станция.

В текущей линии функций поддерживается импорт Text/ASCII с несколькими полями notes/attributes; в 2026 добавлен формат NGS NCAT для импорта точек. В предыдущих обновлениях расширялась работа с Leica DBX, RW5 и записями GSAL. Для RW5 важны единицы: обработка Scale Values умеет обновлять запись UN, когда явно задана целевая единица расстояния. Это снижает риск несогласованности, но не отменяет ручной проверки поля единиц перед вычислением.

При разборе raw-файла полезно разделять три типа ошибок. Структурная ошибка — неверная или отсутствующая запись прибора/станции; метрическая — неправильная высота, расстояние или единица; геометрическая — наблюдение физически не согласуется с сетью. Первые два типа нужно исправлять в исходных данных или параметрах обработки, третий проявляется через невязки и остатки после уравнивания. Попытка «подтянуть» чертеж после расчета не устраняет причину ошибки.

Точки, группы точек и COGO

Точка в Carlson Survey — не только визуальный маркер в DWG. Координатные данные могут храниться в Carlson-файле, а отображение в чертеже формируется отдельными командами. Draw Points управляет символом, слоем и стилем; Point Groups собирает точки по фильтрам. Coordinate File History помогает видеть изменения координатного файла, что полезно после повторной обработки или корректировки исходных наблюдений.

В 2026 Point Group Manager получил возможность создавать 3D-полилинию по группе, а команды Edit Multiple Point Attributes и Point Group Manager умеют помечать точки как не относящиеся к поверхности. Это практически важно для топосъемки: люк, гидрант, вершина знака или другая точка с корректной отметкой не всегда должна участвовать в TIN. Явная маркировка исключений надежнее, чем последующая ручная чистка десятков лишних треугольников.

COGO покрывает вычисления координат и геометрии по направлениям, расстояниям, пересечениям и смещениям. Команда Inverse вычисляет взаимную геометрию между точками; Best Fit Line by Least Squares поддерживает дополнительные варианты весов; Interval Along Entity в современных ветках учитывает 3D-длины. Такие инструменты полезны не только для построения новых точек, но и как независимый контроль: повторный расчет направления и расстояния по уже созданным точкам быстро показывает, совпадает ли получившаяся геометрия с исходным описанием.

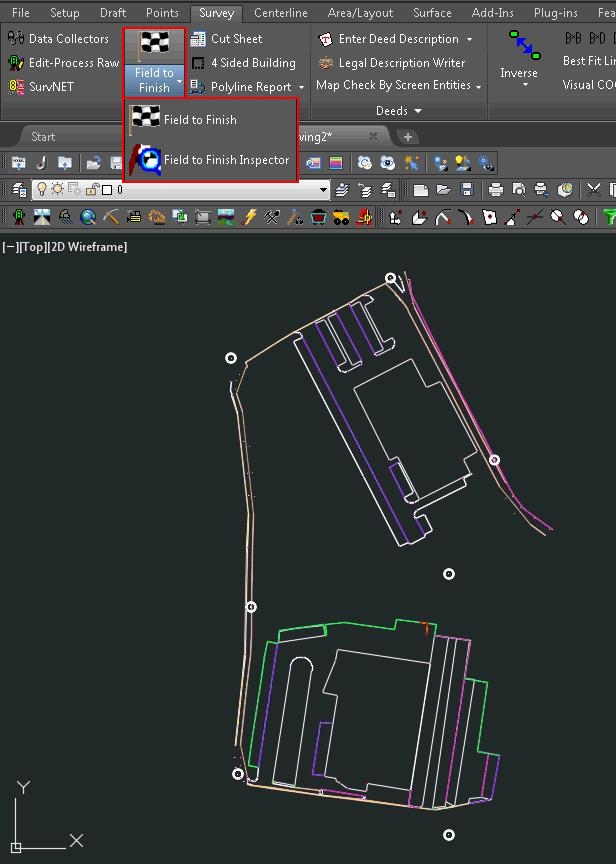

Field-to-Finish: автоматическая отрисовка по полевым кодам

Field-to-Finish — один из центральных рабочих механизмов Carlson Survey. Он сопоставляет описания точек с таблицей кодов и на основании правил назначает слои, символы, типы линий, 2D/3D-геометрию и другие атрибуты. В хорошо настроенной организации полевой код становится общей договоренностью между бригадой и офисом: один и тот же код приводит к одинаковому графическому результату во всех проектах.

Таблица FLD должна соответствовать шаблону чертежа. Если код требует слой или символ, которого нет или который переименован, автоматическая обработка может дать неполный результат. Поэтому Carlson в учебном наборе связывает DWT и FLD заранее. В производственной конфигурации целесообразно хранить версионируемые корпоративные копии CFG, DWT, FLD и библиотек символов, а изменения кодов внедрять согласованно между полем и офисом.

Field-to-Finish Inspector нужен для контроля уже интерпретированных элементов. Он позволяет увидеть источник описания и перерисовать элементы после редактирования описаний. В 2026 диалог получил более ясные операции выбора колонок и возможность рисовать одновременно 2D- и 3D-offset-полилинии на пользовательских слоях. Ранее в современной ветке была добавлена автоматическая загрузка отсутствующих символов из библиотеки Carlson community и ускорена отрисовка точек в Field-to-Finish и Draw-Locate Points.

При импорте из Leica Captivate Field-to-Finish поддерживает LandXML-поток, который сохраняет кодирование и линейную логику из полевой работы. Это полезно, когда геометрия уже частично собрана в контроллере, но итоговое оформление выполняется в Carlson. Перед массовым импортом все равно следует проверять небольшой тестовый участок: совпадение названий кодов, направления соединения линий и назначение breaklines важнее самого факта успешного чтения файла.

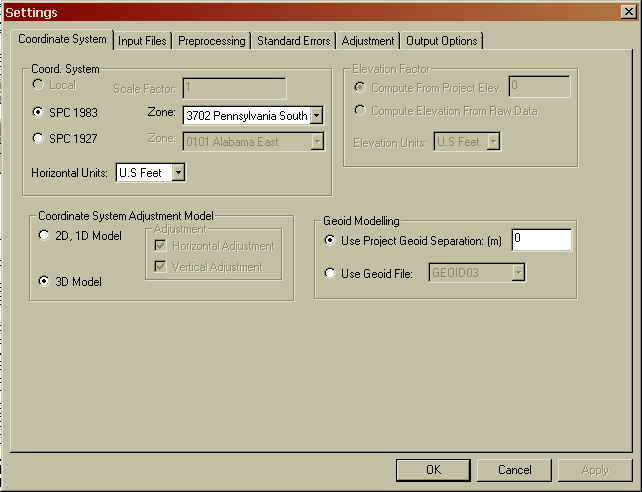

SurvNET и сетевое уравнивание

SurvNET — встроенная в Survey система сетевого уравнивания методом наименьших квадратов. Она принимает наблюдения тотальной станции, GPS/GNSS и нивелирования и вычисляет согласованное решение сети. По сравнению с простым Compass/Transit-подходом SurvNET полезен там, где есть избыточные наблюдения, несколько типов измерений, известные контрольные точки и необходимость анализировать статистику остатков.

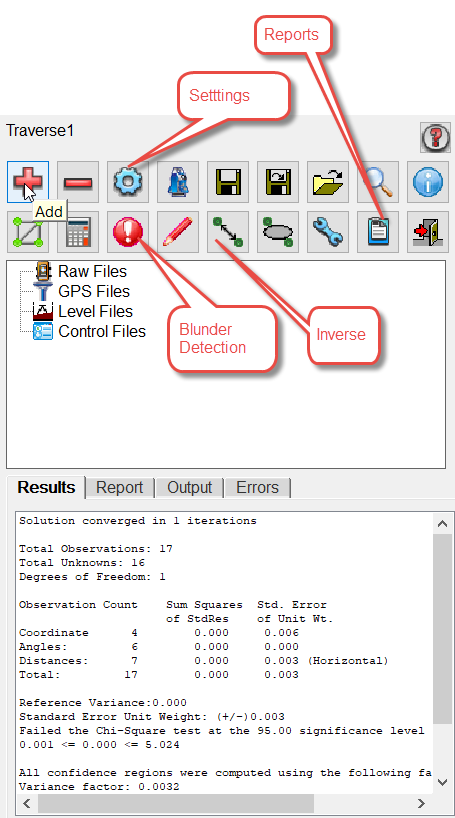

Интерфейс SurvNET организует входные файлы по типам и выводит Results, Report, Output и Errors. Современные обновления сделали панель отчета отделяемой, добавили сокращенные вкладки и индивидуальные отчеты. В 2026 улучшен выбор при восстановлении проекта. Для GNSS-сетей поддерживается учет tilt sensor данных, а для поиска проблемных наблюдений используются горизонтальные и вертикальные остатки.

Правильное использование SurvNET состоит не в нажатии одной команды Adjustment, а в подготовке весов и контролей. Измерения разного качества не должны иметь одинаковое статистическое влияние без основания. После решения проверяют, сошлась ли сеть, какие наблюдения получили большие остатки, согласуются ли контрольные точки и не скрывает ли слабая геометрия сети локальную ошибку. Если проблемная запись обнаружена, нужно вернуться к исходному наблюдению и установить причину, а не удалять ее только ради «красивого» отчета.

Историческое окно SurvNET показывает устойчивую архитектуру инструмента: координатная система, входные файлы, стандартные ошибки, параметры adjustment и выходные настройки разделены по вкладкам. Современная оболочка менялась, но сам принцип остается: статистическое решение зависит от корректной системы координат, правильной классификации входных наблюдений и реалистичных стандартных ошибок. Поэтому миграция старого SurvNET-проекта на новую версию должна сопровождаться проверкой параметров, а не только открытием файла.

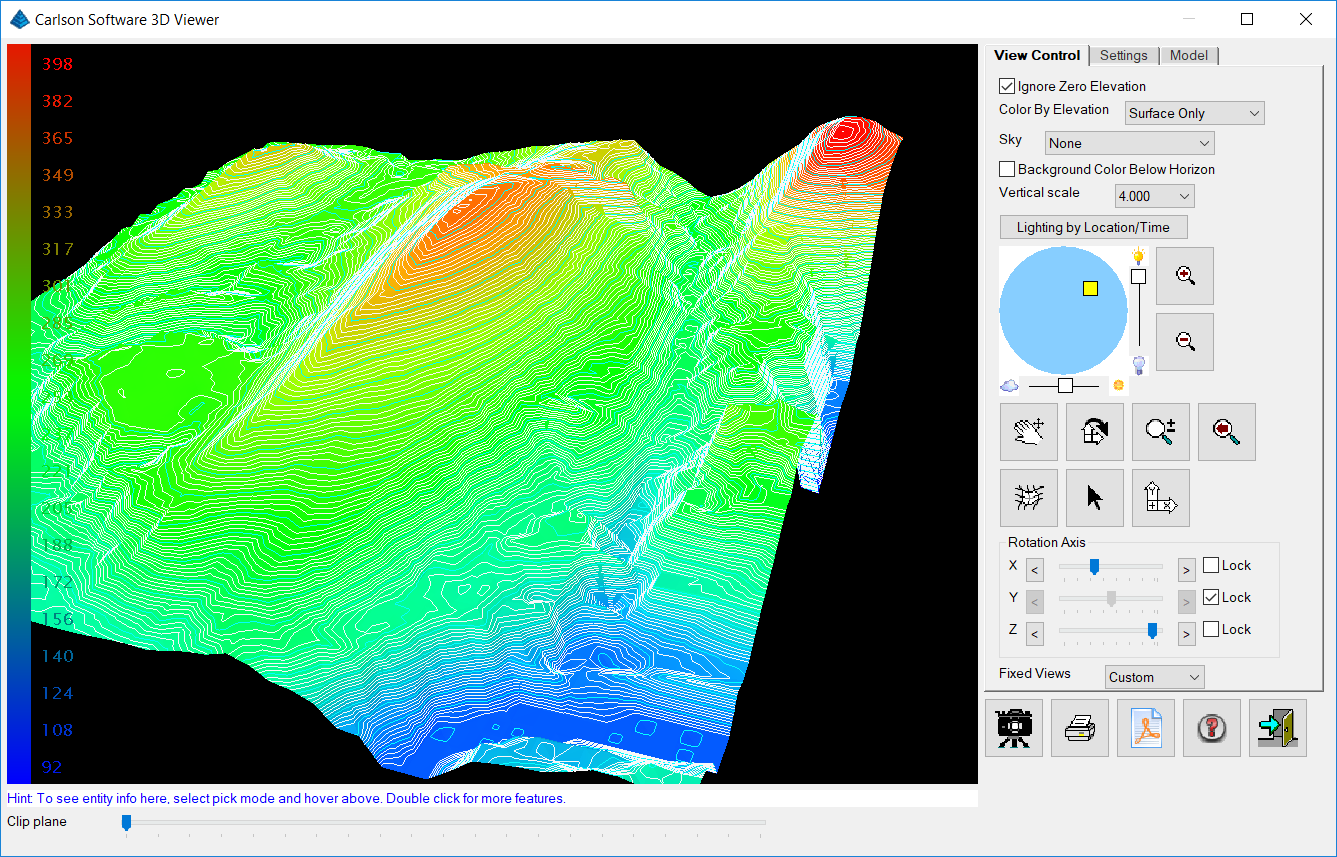

Поверхности, горизонтали и объемы

Surface-инструменты Carlson Survey строят цифровую модель по триангуляции или прямоугольной сетке. Surface Manager позволяет добавлять и удалять точки и breaklines и переставлять ребра, а команды Contouring формируют горизонтали. Для геодезиста это закрывает типичный путь от точек топографической съемки до модели рельефа без обязательного перехода в отдельный гражданский модуль.

Критическая часть построения TIN — отбор входных данных. Ошибочная высота одной точки может создать длинные неестественные треугольники, а пропущенная breakline размывает бровку, стену или канаву. Маркер non-surface в Point Group Manager помогает заранее исключить семантически неподходящие точки. После построения нужно смотреть не только на горизонтали, но и на саму сеть треугольников, границу поверхности и участки с резким изменением уклона.

Объемы можно рассчитывать между TIN/grid-представлениями; Pad Design добавляет операции площадки. Эти функции достаточны для многих съемочных задач контроля существующего рельефа, но их не следует автоматически приравнивать к полному набору проектирования площадок и инженерных сетей Carlson Civil. Если требуется не только измерить существующую поверхность, а системно проектировать коридоры, дороги или ливневую сеть, нужна проверка возможностей соответствующего специализированного модуля.

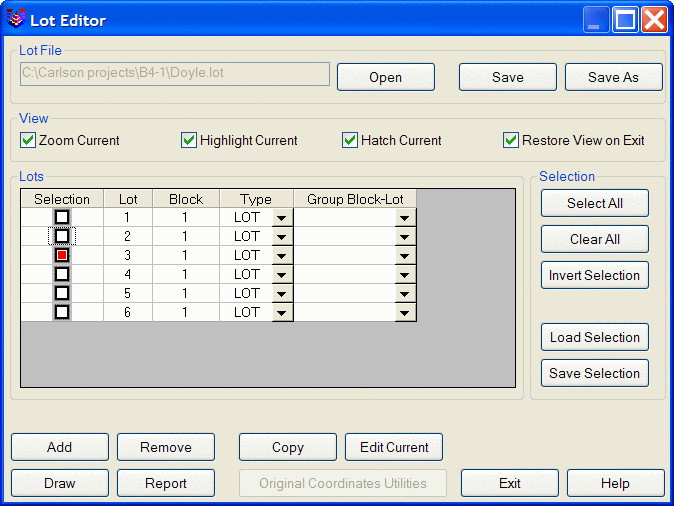

Lot Manager, LotNET и работа с участками

Для границ и подразделения территории Carlson Survey сочетает традиционные геометрические расчеты с объектами участков. Lot Manager управляет наборами lot, а LotNET автоматизирует деление исходного полигона с учетом frontages, right-of-way и типов участков. В 2026 LotNET получил custom setbacks, загрузку Lot Types из LTN-файла, удаление ROW-линий из обработки, очистку выбранных сущностей, подсветку текущих ROW и границ участков и возможность создавать изолированный parcel без frontage.

Перед использованием LotNET должна существовать надежная исходная граница. Для типового случая достаточно замкнутой полилинии parcel и линии right-of-way или centerline; в 2026 появился Parcel Edge для участка без обязательной привязки к right-of-way. После вычисления проверяют замыкание каждого lot, площади, frontage и итоговую геометрию. Настройка Lot Closure Tolerance в 2026 делает критерий замыкания явно управляемым, но значение допуска должно соответствовать требованиям конкретной работы, а не служить способом скрыть ошибочную геометрию.

Команды Area/Layout дополняют LotNET: Label Areas, Size Areas, Lot Layout, offsets, intersections и cul-de-sac полезны для ручного или полуавтоматического построения. Выбор между ними зависит от структуры проекта. Для одной границы с несколькими вычисляемыми точками быстрее COGO и Size Areas; для серии участков с повторяющимися правилами LotNET дает более системный контроль.

Центральные линии, станции, смещения и профили

Centerline Editor хранит геометрию оси и используется как опорный объект для station/offset-расчетов. Программа умеет проектировать и редактировать centerline, подписывать станции и смещения, рассчитывать offsets, создавать offset points и работать со спиралями. В ветке 2026 к Centerline Editor добавлен Centerline Report, а Surface Inspector умеет отображать и подписывать station/offset относительно оси.

Профильный набор включает создание профиля, Quick Profile, Input-Edit Profiles с таблично-графическим редактированием, Draw Profiles и преобразование Profile to 3D. Преобразование Profile to 3D создает точки и 3D-полилинии из профиля. Для последующего обмена важно контролировать, что полученная 3D-геометрия соответствует актуальному профилю и выбранной оси, а не устаревшей копии данных.

Для контроля профиля проверяют три связи: исходную поверхность, правильную centerline и параметры станции. Если профиль выглядит плавно, но построен по неверной оси или по старой поверхности, визуальная правдоподобность не подтверждает корректность. Поэтому после правки centerline или TIN профиль нужно пересчитать или убедиться, что используемый объект действительно обновлен.

Аннотации, таблицы линий и кривых

Survey Text и специализированные подписи избавляют от ручного ввода углов, расстояний, кривых, площадей и отметок. В 2026 Survey Text поддерживает Annotative Properties. Таблицы Line/Curve получили suffix, отображение статуса в Table Defaults, применение defaults к уже существующим таблицам, отдельные Header and Title Defaults, команду Un-Link Labels и редактирование двойным щелчком. Эти изменения делают таблицы менее «одноразовыми» и лучше приспособленными к правкам проекта.

Команда ADD_TBL, появившаяся в ветке 2025, добавляет существующие подписи линий и кривых в новую или существующую таблицу; COPY_TBL обслуживает копии таблиц. CURVETBL и LINETBL by points сохраняют данные, необходимые для linework. Практический контроль здесь двусторонний: номер в таблице должен вести к правильной геометрии, а подпись на чертеже не должна остаться привязанной к старому объекту после редактирования.

Legal Description Writer автоматизирует подготовку описаний по линиям и кривым. В 2026 он поддерживает «Word style» quotes. Такая генерация сокращает ручной набор, однако юридическое описание нельзя принимать только потому, что текст синтаксически корректен. Нужно сопоставить последовательность calls с геометрией, проверить направление обхода, единицы, замыкание и принятую организацией форму документа.

Форматы файлов, импорт, экспорт и интеграции

Carlson Survey работает внутри CAD-потока и использует одновременно стандартные графические форматы и собственные служебные файлы. Набор зависит от конкретной команды, поэтому полезнее различать назначение форматов, а не считать любой поддерживаемый файл взаимозаменяемым.

Для внешнего обмена самый безопасный принцип — передавать минимально достаточный формат и выполнять обратную проверку. Если получателю нужны только точки, текстовый координатный файл проще контролировать, чем сложный DWG с proxy-объектами. Если нужны поверхности или структурированные геодезические объекты, LandXML сохраняет больше семантики. Если требуется совместная CAD-правка, DWG предпочтителен, но обе стороны должны согласовать версию CAD и правила работы с нестандартными объектами.

Системные требования

Текущий Carlson 2026 — 64-битная Windows-программа. Для Carlson 2026 с IntelliCAD 13.1 опубликована совместимость с 64-битными Windows 8.1, 10 и 11, однако текущая страница загрузки полного Carlson 2026 прямо исключает Windows 8 и более старые системы. Для нового развертывания следует выбирать 64-битную Windows, которую одновременно поддерживают выбранная ветка Carlson и конкретный CAD-движок; для Survey OEM 2026 прямо перечислены Windows 10 и 11. При установке поверх отдельного AutoCAD дополнительно действуют требования именно выбранной версии AutoCAD.

Рекомендация по 16 ГБ памяти — не потолок. Если проект включает плотные поверхности, несколько больших растров, внешние ссылки или point-cloud-данные из других модулей, запас RAM снижает вероятность активного обращения к диску. Для чистого COGO и небольших boundary-проектов нагрузка значительно скромнее. Системные требования не задают гарантированное время пересчета или число точек в секунду, поэтому производительность лучше оценивать на типовом проекте организации.

Производительность и работа с крупными проектами

Carlson 2026 является только 64-битным, а IntelliCAD-ветка ориентируется на 8 ГБ RAM минимум и 16+ ГБ рекомендуемой памяти. Это снимает старое 32-битное ограничение адресного пространства, но не превращает любой большой проект в мгновенный. Скорость зависит от CAD-движка, размера DWG, количества точек, сложности F2F-правил, плотности TIN, числа подписей и подключенных растров.

В последние ветки включались целевые улучшения производительности: ускорена отрисовка точек в Field-to-Finish и Draw-Locate Points, IntelliCAD 13.1 используется в 2026, а инструменты импорта и Civil 3D-конвертации получали отдельные доработки. Это свидетельствует о том, что производительность является активной зоной разработки, но не дает оснований переносить чужой результат на конкретный компьютер.

• Разделяйте исходные наблюдения, рабочую графику и тяжелые фоновые данные по понятным файлам и внешним ссылкам, когда корпоративный процесс это допускает.
• Не включайте все точки в поверхность автоматически; используйте Point Groups и non-surface атрибуты.
• Не задавайте чрезмерную плотность 3D-полилиний и вертикальных кривых без расчетной необходимости.
• Проверяйте видеодрайвер и параметры аппаратного ускорения выбранного CAD-движка, если отрисовка становится нестабильной.
• При подозрении на замедление сравнивайте один и тот же проект на одинаковой версии Carlson и CAD, иначе изменение движка смешивается с изменением проекта.

Безопасность, локальные данные и облачные функции

Основной рабочий процесс Carlson Survey локальный: DWG, координатные и конфигурационные файлы находятся в файловой системе рабочего компьютера или организации. Сетевые функции появляются там, где используется Carlson Cloud Job Share либо облачное лицензирование. Их нужно отличать от обычного запуска локальной лицензии.

Для облачного сетевого менеджера лицензий интернет обязателен. Клиент при запуске запрашивает право использования у облачного менеджера; commute-лицензирование в этой схеме недоступно. Классическая сетевая схема использует Sentinel RMS на сервере в локальной сети: клиент запрашивает свободную лицензию у сервера. При планировании аварийной работы следует заранее определить, какая из схем используется, потому что потеря интернета и потеря локального сервера создают разные отказные сценарии.

Carlson Cloud Job Share предназначен для передачи проектных файлов; среди поддерживаемых в современной ветке типов называются CRD, CRDB, CGC, MDB и ZAK. Перед использованием облачного обмена организации следует применять собственные правила доступа и хранения геодезических данных. Для облачного обмена нужно отдельно фиксировать права доступа, сроки хранения и требования организации к защите геодезических материалов; наличие слова Cloud в названии функции само по себе не определяет политику безопасности конкретной компании.

Практический сценарий: топографическая съемка

Для топосъемки типовой проект начинается с raw/point-файла и кодифицированных описаний. После проверки единиц и станций данные обрабатываются, затем точки распределяются по группам. Field-to-Finish создает 2D-полилинии для плана и, при соответствующей конфигурации, 3D-линии для breaklines. Объекты, которые не должны влиять на рельеф, помечаются non-surface. После этого строится TIN, добавляются границы и breaklines, а горизонтали проверяются на локальные всплески.

Контрольный набор перед выдачей включает выборочную сверку координат нескольких характерных точек, просмотр TIN-ребер, проверку разрывов полилиний F2F и сравнение высот в местах резких переломов. Если поверхность используется инженером дальше, полезно отдельно передать DWG и структурированный обменный файл, согласованный с получателем, а не полагаться на то, что одна картинка горизонталей передает весь смысл модели.

Практический сценарий: граничный план и описание участка

Для boundary-проекта основой служат проверенные углы, расстояния и координаты. Enter Deed Description и COGO помогают восстановить геометрию по документу, Inverse дает обратную проверку, а Map Check оценивает замыкание. После согласования исходной границы можно использовать Lot Manager или LotNET для внутренних делений, затем сформировать line/curve tables и Legal Description Writer.

В этом сценарии важна независимость текстового и геометрического контроля. Текст Legal Description Writer должен пройти по тем же линиям и кривым, которые образуют утвержденную границу. Таблицы должны ссылаться на актуальные labels. После правки участка нужно повторно проверить замыкание и номера элементов; команда Un-Link Labels полезна, когда метку нужно отвязать от linework без удаления самой строки таблицы, но она не заменяет проверку того, что итоговый чертеж и таблица все еще согласованы.

Практический сценарий: сеть контроля

Для контрольной сети данные организуются в SurvNET по raw, GPS, level и control files. До adjustment задаются система координат и стандартные ошибки. После решения анализируются остатки наблюдений и согласование с контрольными точками. Если сеть содержит GNSS и тотальную станцию, единое least-squares решение позволяет оценивать их совместно, а не вручную подгонять отдельные ходы.

Если одно наблюдение имеет заметно больший остаток, чем сопоставимые измерения, его проверяют по полевому журналу: призменная постоянная, высота инструмента/вехи, единицы, тип записи, выбранная точка. Удаление наблюдения без причины уменьшит число проверок и может маскировать проблему. Цель уравнивания — не минимальный отчет любой ценой, а статистически и геометрически объяснимое решение.

Практический сценарий: раздел участка через LotNET

Для простой land division исходная boundary-полилиния должна быть замкнута и проверена. Затем задается ROW/Centerline или, в 2026, Parcel Edge для варианта без frontage. Lot Types и setback-параметры позволяют применять повторяемые правила. Custom Setbacks полезны на угловых и нетипичных участках, а выделение current ROW и Lot Edges помогает визуально видеть, какой элемент редактируется.

После генерации каждого lot проверяют площадь, frontage, closure и совпадение с внешней границей. Если один из участков становится изолированным, 2026 умеет создать parcel без frontage, но это геометрическая возможность программы, а не автоматическая правовая допустимость такого деления. Юридические требования к участкам зависят от местной юрисдикции и должны проверяться отдельно от CAD-расчета.

Ограничения Carlson Survey

Сильная специализация на survey-задачах одновременно задает границы продукта. Carlson Survey работает в Windows/CAD-среде и не является браузерным сервисом. Для нового 2026-развертывания нужен 64-битный компьютер и поддерживаемый CAD-движок. macOS и Linux не входят в заявленную текущую платформу офисного Survey.

• Зависимость от правильной настройки. Field-to-Finish дает качественный автоматический результат только при согласованных полевых кодах, FLD, шаблоне DWT, слоях и символах.
• CAD-движки различаются. IntelliCAD, внешний AutoCAD и Survey OEM используют разные основы. Сторонние надстройки, отображение некоторых объектов и поведение proxy-данных могут различаться.
• Большой общий дистрибутив. Установщик содержит несколько офисных модулей и весит около 3 ГБ, хотя конкретная лицензия может открывать только Survey.
• Не все инженерные задачи входят в Survey. Полное гражданское проектирование, гидрология, тяжелый point-cloud-процессинг и специализированная GNSS-постобработка относятся к другим модулям или продуктам.
• Сетевое облачное лицензирование зависит от интернета. При его использовании лицензии нельзя commute в автономный режим.
• Обучение нельзя свести к CAD-командам. Чтобы правильно пользоваться SurvNET и координатными преобразованиями, нужны знания геодезии и статистики, а не только навыки рисования.
• Совместимость старых проектов требует проверки. В 2024 менялась логика выбора проекций и реализаций NAD83; при открытии старых данных нельзя предполагать, что новые настройки автоматически воспроизводят прежнюю среду.

Плюсы и минусы

Плюсы

• В одном Survey-модуле объединены raw data processing, COGO, Field-to-Finish, SurvNET, точки, участки, поверхности, профили и выпускные геодезические аннотации.
• Есть выбор CAD-платформы: включенный IntelliCAD, установка на отдельный AutoCAD или отдельная OEM-редакция со встроенным AutoCAD-движком.
• SurvNET поддерживает least-squares adjustment для тотальной станции, GPS/GNSS и нивелирования.
• Field-to-Finish связывает полевые коды с слоями, символами, 2D/3D linework и позволяет проверять результат через Inspector.
• LotNET и Lot Manager закрывают характерные задачи деления участков, площадей, frontage и setbacks без перехода в отдельный проектный модуль.
• Форматы DWG/DXF/DGN, LandXML, text/ASCII и приборные данные упрощают включение Survey в смешанную CAD-инфраструктуру.
• Текущая ветка 2026 продолжает развивать именно survey-команды: таблицы, F2F, Point GIS Editor, LotNET, point import и Surface Inspector.

Минусы

• Программа предназначена для Windows и не дает нативного текущего настольного варианта для macOS/Linux.
• Качество автоматизации резко зависит от дисциплины корпоративных шаблонов, кодов и систем координат; неправильная конфигурация масштабирует ошибку.
• Общий установщик значительно крупнее концептуального размера одного Survey-модуля и включает код других лицензируемых модулей.
• Разные CAD-движки требуют отдельной проверки совместимости шаблонов и сторонних расширений.
• Survey не заменяет Carlson Civil/Hydrology или специализированную GNSS-постобработку для задач за пределами съемочного офиса.
• Облачный сетевой менеджер лицензий требует постоянного доступа к интернету и не поддерживает commute-лицензию.

Отзывы пользователей и профильных изданий

Отзывы о Carlson Survey полезно разделять на две группы: опыт практикующих геодезистов и редакционные материалы профессиональной прессы. Пользовательские оценки хорошо показывают удобство конкретного рабочего процесса, но зависят от версии, CAD-движка, шаблонов организации и навыка автора. Профессиональные статьи дают более связный контекст, однако часть доступных подробных обзоров относится к старым версиям и не должна использоваться как доказательство нынешней цены или текущей совместимости.

Практический опыт пользователей

На G2 опубликован отзыв, где Carlson Survey получает высокую оценку за ориентированный на землемеров интерфейс и работу поддержки. Это подтверждает одну устойчивую тему: специалистам ценна не абстрактная CAD-функциональность, а наличие знакомых survey-команд и поддержки профильного рабочего процесса. Такой отзыв не доказывает, что интерфейс будет одинаково прост для нового сотрудника без опыта COGO или для инженера, привыкшего к объектной модели Civil 3D.

В обсуждениях RPLS встречается многолетний опыт с Carlson на разных CAD-движках. Один пользователь, работавший с OEM с 2006 года, охарактеризовал его как надежный, но не идеальный, и позже предпочел Carlson на IntelliCAD. В другом обсуждении 2024 года опытный пользователь Carlson подчеркивал удобство boundary/layout calculations и возможность использовать Carlson поверх Civil 3D. Эти мнения показывают, что выбор AutoCAD против IntelliCAD часто определяется не только стабильностью, но и корпоративными стандартами чертежей и требованиями клиентов.

В отдельных профессиональных обсуждениях критические замечания связаны с обучением и неоднородными полевыми данными. В профессиональных форумах встречаются жалобы на неочевидную обработку смешанных GPS/total-station raw-файлов и трудности при поиске правильной последовательности действий. Это соответствует устройству программы: Edit-Process Raw и SurvNET требуют понимания структуры наблюдений. Для организации лучший ответ на такую сложность — стандартизировать схемы импорта, полевые коды и шаблоны raw-processing, а не полагаться на память каждого оператора.

Еще одна повторяющаяся тема — различия между Carlson и Civil 3D при обмене объектами. Пользователи отмечают, что простые координаты легко передаются через ASCII, тогда как сложные Civil 3D objects требуют более аккуратного экспорта или конвертации. Carlson 2026 улучшил unit detection и point conversions для Civil 3D и добавил Remove Proxy Objects, однако эти улучшения не превращают объектные модели двух систем в полностью идентичные.

Профильные издания

В xyHt в 2015 году вышел развернутый материал о переходе с Autodesk Land Desktop на Carlson. Автор подробно рассматривал Carlson Survey как часть рабочего набора для геодезии и выделял Field-to-Finish, subdivision layout, surface modeling, SurvNET и работу на IntelliCAD или AutoCAD. Материал исторический: приведенные там цены и совместимые версии AutoCAD давно устарели, но описанная архитектура Survey — COGO, F2F, least squares, lots и surfaces — сохраняется и в нынешнем продукте.

The American Surveyor отдельно рассматривал SurvNET как программу сетевого least-squares adjustment, встроенную в Carlson Survey. Этот материал еще старше, поэтому его ценность — в объяснении назначения SurvNET, а не в оценке интерфейса 2026. Современная документация подтверждает, что SurvNET по-прежнему входит в Survey и работает с total station, GPS и level data.

Вывод из отзывов не сводится к универсальному «удобно» или «сложно». Для пользователя, который ежедневно выполняет boundary, COGO и Field-to-Finish, специализированные команды сокращают число ручных CAD-операций. Для сотрудника, который привык к Civil 3D objects, styles и динамическим связям, переход потребует перестройки рабочих привычек. Для смешанной компании практичнее оценивать Carlson Survey на реальном типовом проекте и заранее проверять обмен с заказчиками.

Сравнение с аналогами

Carlson Survey разумно сравнивать не с любым CAD, а с программами, которые действительно обрабатывают геодезические данные. Ближайшие варианты — MicroSurvey CAD, Autodesk Civil 3D и Trimble Business Center. Они пересекаются по COGO, полевым данным, поверхностям и выпуску, но устроены по-разному: Carlson и MicroSurvey ближе к survey-first CAD, Civil 3D объединяет survey с широкой объектной моделью гражданского проектирования, а TBC сильнее связан с обработкой данных измерительных сенсоров и GNSS.

Когда Carlson Survey логичнее MicroSurvey CAD. Если в компании уже используются Carlson SurvPC/CRD, Field-to-Finish templates, SurvNET или LotNET, сохранение экосистемы уменьшает число конвертаций. MicroSurvey CAD становится прямым конкурентом, когда нужен похожий survey-first набор, но организация предпочитает его Active Drawing Technology, Batch COGO или текущую линейку Hexagon/MicroSurvey.

Когда Civil 3D уместнее. Если геодезический отдел передает данные непосредственно проектировщикам дорог, коридоров, трубопроводных сетей и grading в Civil 3D, единая объектная модель может быть важнее специализированной простоты Carlson Survey. Carlson можно устанавливать поверх Civil 3D, что создает промежуточный вариант: геодезист использует команды Carlson, а CAD-платформа остается корпоративной Autodesk.

Когда TBC уместнее. При тяжелой GNSS-постобработке, сканировании, mobile mapping и тесной работе с Trimble sensors TBC предлагает более глубокий sensor-to-office процесс. Carlson Survey остается сильнее именно как традиционная survey CAD-среда для boundary, F2F, line/curve tables, lots и DWG drafting. Выбор здесь зависит от того, что является центром проекта: приборные наблюдения и post-processing или выпуск геодезического CAD-чертежа.

Частые ошибки и способы проверки результата

Ошибки в Carlson Survey редко ограничиваются одним диалогом. Поскольку raw observations, coordinates, drawing entities, surfaces и annotations связаны последовательно, причина может возникнуть в начале, а проявиться только на готовом плане. Поэтому исправление лучше вести от исходных данных к выпуску.

Как контролировать проект перед выдачей

Финальная проверка должна охватывать независимые уровни данных. Один успешный plot не подтверждает корректность вычислений, а один хороший SurvNET-report не подтверждает, что аннотации на листе относятся к правильным объектам.

1. Исходные данные. Зафиксируйте используемый raw/point-файл, дату импорта и схему колонок. Убедитесь, что единицы и кодировка полей согласованы.
2. Система координат. Запишите projection, datum realization и примененные scale/localization parameters. Сверьте минимум две-три известные точки.
3. Уравнивание. Сохраните отчет SurvNET/Traverse Adjustment и проверьте остатки, контрольные точки и сообщения об ошибках.
4. Точки. Сравните координаты выборки с исходной ведомостью. Проверьте Point Groups и non-surface flags.
5. Field-to-Finish. Просмотрите Inspector, особенно неизвестные/редкие коды, окончания линий и символы.
6. Поверхность. Проверьте TIN, breaklines, boundary, выбросы и несколько ручных высот. Горизонтали должны быть следствием правильной модели, а не объектом ручного «косметического» редактирования.
7. Границы. Повторите Inverse/Map Check для основных parcel loops, проверьте площади и направления обхода.
8. Таблицы и описания. Сопоставьте line/curve table с графикой и Legal Description Writer с утвержденной boundary.
9. Профили. Убедитесь, что centerline и surface относятся к текущей версии проекта, а station/offset не считаются по старому объекту.
10. Экспорт. Откройте копию передаваемого DWG/DXF/LandXML/Text-файла в целевой среде или выполните обратный импорт небольшого набора, если это предусмотрено процессом.

Такой контроль лучше распределять между расчетным и выпускным этапом. Исполнитель, который редактировал raw-файл, проверяет измерительную логику; сотрудник, выпускающий чертеж, проверяет графические связи и таблицы. В небольшом офисе роли может выполнять один человек, но сама последовательность проверок должна оставаться раздельной.

Настройка Field-to-Finish для команды

Самый ценный долгосрочный эффект Field-to-Finish появляется после стандартизации. Одноразовая настройка кодов дает меньше пользы, чем общий набор, который используют все бригады и офисные сотрудники. Начинать лучше с небольшого ядра кодов: граница, бровка, ось, забор, сооружение, дерево, коммуникации и характерные surface-breaklines. Для каждого кода должны быть определены полное имя, слой, symbol/linetype, участие в 2D/3D linework и surface semantics.

В рабочем процессе полезно разделить «что измерено» и «как это рисуется». Полевой код должен обозначать сущность, а не личное предпочтение цвета конкретного оператора. Цвет, слой, symbol scale и text style задаются в офисной конфигурации. Тогда изменение корпоративного стандарта не требует переучивать бригаду каждому CAD-параметру: достаточно обновить DWT/FLD и связанные ресурсы.

Перед развертыванием новой FLD на всех рабочих местах создайте эталонный CRD/raw-файл, который содержит по одному примеру каждого сложного кода. Прогон эталона выявляет пропавшие symbols, неверные layers, 2D/3D offsets и конфликтующие linework rules. После изменения таблицы такой regression-проект позволяет быстро увидеть, не сломалась ли старая схема.

Работа с системами координат без скрытых допущений

Современная геодезия часто смешивает grid coordinates, ground coordinates, GNSS Lat/Lon и локальные системы. Carlson Survey предоставляет библиотеки проекций и настройки реализации, но математический выбор остается ответственностью специалиста. Ветка 2024 специально усилила predefined projections, EPSG и явный выбор NAD83 realization, чтобы убрать неоднозначность старых списков.

При открытии старого проекта Carlson не должен молча менять уже нарисованную геометрию. Поэтому обновление программы не является координатной трансформацией. Если новые настройки realization отличаются от старых, это влияет на будущие преобразования Lat/Lon, но существующая геометрия остается в прежних числах. Для миграции нужно документировать, какие координаты считаются эталонными, и выполнять преобразование только по утвержденной методике.

Ошибку системы координат легко не заметить на локальном участке: объекты сохраняют относительную форму, но оказываются смещены относительно внешней GIS/ортоподложки. Контроль должен включать независимые control points или проверенный внешний слой. Совпадение одного пункта недостаточно для подтверждения масштаба и rotation; для полноценной проверки требуется геометрически устойчивый набор контрольных точек.

Работа на IntelliCAD и AutoCAD: практические различия

Встроенный IntelliCAD делает Carlson Survey самостоятельной покупкой с CAD-ядром. Для офиса, который не зависит от сторонних AutoCAD plug-ins, это снижает число отдельных компонентов. Установка на AutoCAD полезна там, где корпоративные стандарты, шаблоны, LISP/.NET-надстройки или заказчики требуют Autodesk-среду. Survey OEM занимает промежуточную позицию: AutoCAD-совместимый embedded engine включен, но это отдельный продукт и отдельный установщик.

Нельзя считать, что одинаковый DWG выглядит и ведет себя абсолютно одинаково во всех трех схемах. Базовые линии, полилинии, текст и блоки хорошо переносятся, но специализированные objects и сторонние расширения зависят от движка. В 2026 добавлена команда Remove Proxy Objects для проблем copy/paste в AutoCAD-сценариях и улучшены Civil 3D point conversions. Эти функции полезны при миграции, но не заменяют предварительное тестирование типового файла со всеми используемыми custom objects.

Если офис выбирает IntelliCAD только из-за включенной лицензии, стоит провести пилот на нескольких настоящих проектах: boundary DWG, большой topo с растровой подложкой, F2F и листы печати. Если выбирается AutoCAD, тест должен дополнительно включать версии корпоративных add-ins. Решение о CAD-движке влияет на эксплуатацию на годы, поэтому его лучше принимать по совместимости с реальным production-файлом, а не по внешнему сходству интерфейсов.

Обновление Carlson Survey без потери настроек

Годовой апгрейд затрагивает не только executable. Важнее сохранить шаблоны DWT, FLD, CFG, символы, шрифты, пользовательские linetypes, настройки таблиц и привычные project paths. Перед переходом на 2026 эти файлы следует собрать в отдельный проверяемый набор, а не копировать весь старый каталог программы целиком: так проще отличить пользовательскую настройку от устаревшего системного файла.

После установки новой ветки сначала открывают копию проекта, а не единственный рабочий DWG. Проверяются Drawing Setup, point groups, F2F, table defaults, SurvNET project, surface и печать. Для 2024+ отдельно проверяется projection/realization. Если организация использует network license, тестируется выдача seat и работа выбранного облачного или on-premises manager.

Внутри ветки 2026 обновление можно делать соответствующим patch. Полный build от 30 июля 2026 уже включает актуальное состояние, поэтому установленной текущей сборке patch не нужен. Если рабочее место осталось на старой сборке 2026, пакет выбирается строго по CAD: AutoCAD 2019–2020, 2021–2024, 2025–2026, IntelliCAD 12.1 или 13.1.

FAQ по Carlson Survey

Нужен ли AutoCAD для Carlson Survey?

Нет. Carlson Survey может работать на встроенном IntelliCAD. Отдельный AutoCAD нужен только для варианта установки поверх AutoCAD/Map/Civil 3D. Кроме того, существует отдельная редакция Survey OEM со встроенным AutoCAD engine.

Какая версия Carlson Survey актуальна сейчас?

Актуальная офисная ветка — Carlson Survey 2026. Полный общий установщик Carlson 2026 обновлен 30 июля 2026 года. Номер версии остается 2026; дата текущей сборки не является новым номером продукта.

Carlson Survey 2026 работает на Windows 10?

Да. Текущие требования CAD-линии и OEM 2026 включают 64-битные Windows 10/11. Для Survey OEM 2026 прямо перечислены Windows 10 и 11 x64; 32-битные системы текущим установщиком Carlson 2026 не поддерживаются.

Можно ли использовать Carlson Survey без интернета?

Локальный настольный процесс не является веб-приложением. Однако конкретная схема лицензирования имеет значение: облачный network license manager требует интернет-соединение. Classic on-premises network manager работает через локальный license server. Carlson Cloud Job Share также является сетевой функцией.

Поддерживает ли программа DWG?

Да. Carlson Survey работает в DWG-ориентированной CAD-среде и также использует DXF/DGN и LandXML в соответствующих операциях. При обмене с Civil 3D нужно отдельно контролировать специализированные objects и proxy-данные.

Что такое CRD?

CRD — используемый Carlson координатный файл. Он встречается в типовом Field-to-Finish-процессе и хранит точки, которые затем отображаются в DWG. Точную связь текущего проекта с CRD нужно сохранять при переносе папок и копировании заданий.

Можно ли импортировать текстовый список координат?

Да. Import/Export Points поддерживает пользовательские Text/ASCII схемы. В современных версиях обрабатываются дополнительные note/attribute fields. Перед импортом задаются порядок Northing/Easting, разделители, поля и единицы.

Есть ли автоматическая отрисовка по полевым кодам?

Да. Field-to-Finish применяет FLD code table к описаниям точек и создает symbols, layers и linework. Field-to-Finish Inspector помогает проверить связь результата с исходным description и перерисовать элементы после исправлений.

Умеет ли Carlson Survey уравнивать сеть методом наименьших квадратов?

Да. SurvNET выполняет network least-squares adjustment для total station, GPS/GNSS и level data. Для корректного решения нужно правильно задать control и стандартные ошибки наблюдений.

Можно ли построить поверхность и горизонтали?

Да. Survey строит TIN или grid surface, поддерживает breaklines, Surface Manager, contouring и расчеты volumes. Точки, не относящиеся к поверхности, можно исключать через point-group/attribute workflow.

Подходит ли Carlson Survey для раздела земельного участка?

Да. Lot Manager, Lot Layout и LotNET предназначены для lot/parcel geometry. В 2026 LotNET поддерживает custom setbacks, Lot Types из LTN и isolated parcels без frontage. Правовая допустимость конкретного деления определяется не программой, а нормами соответствующей юрисдикции.

Может ли Carlson Survey заменить Civil 3D?

Для boundary, COGO, Field-to-Finish, least squares, участков и базовых surfaces Survey может закрыть полный камеральный процесс геодезиста. Для сложного civil design с коридорами, инженерными сетями и объектной моделью проектирования Civil 3D или Carlson Civil охватывают более широкий класс задач.

Есть ли GNSS-постобработка?

SurvNET умеет включать GPS/GNSS observations в least-squares network. Специализированная post-processing линия Carlson существует отдельно как SurveyGNSS. Поэтому нельзя считать каждую GNSS-функцию отдельного SurveyGNSS автоматически частью базового Survey.

Как перенести настройки Field-to-Finish на другой компьютер?

Нужно перенести согласованный набор CFG, DWT, FLD, symbols и связанных ресурсов. Учебная конфигурация Carlson хранит такие файлы в C:\Carlson Projects\Settings. В организации путь может отличаться, но перенос должен быть комплектным, иначе коды будут ссылаться на отсутствующие layers или symbols.

Почему после перехода на 2024/2025/2026 нужно снова смотреть Drawing Setup?

В 2024 изменилась логика projection selection: сделан упор на predefined/user-defined projections, EPSG и более явный datum realization. Старый DWG не преобразуется автоматически, поэтому новая настройка может повлиять на будущие Lat/Lon transformations, не меняя существующую геометрию.

Как понять, нужен полный installer или update?

Если на компьютере уже стоит более ранний build Carlson 2026, используется update для соответствующего AutoCAD/IntelliCAD. Если установлена Carlson 2025 или более ранняя годовая ветка и выполняется переход на 2026, нужен полный install 2026.

Почему один и тот же Survey может выглядеть по-разному у двух сотрудников?

Различаться могут CAD engine, workspace, ribbon/menu configuration, DWT, CFG, screen resolution и пользовательские toolbars. Сравнивать нужно не только номер Carlson, но и платформу — IntelliCAD, AutoCAD или OEM — и набор корпоративных настроек.

Можно ли использовать Carlson Survey для больших point-cloud проектов?

Survey включает обычные surface/3D функции, но тяжелая работа с point clouds относится к специализированным Carlson Point Cloud модулям. Системные требования отдельно отмечают, что высокопроизводительная видеокарта особенно важна для demanding Point Cloud actions. Для чистого Survey покупать топовую GPU только ради COGO и boundary calculations не требуется.

Итог: когда Carlson Survey является рациональным выбором

Carlson Survey 2026 особенно логичен для офиса, где основной продукт труда — геодезический DWG/план, а данные приходят из полевых измерений и должны пройти через COGO, Field-to-Finish, least-squares, участки и поверхности. Здесь программа объединяет вычисления и drafting в одной CAD-среде, не заставляя покупать отдельный AutoCAD при выборе встроенного IntelliCAD.

Для команды, уже использующей Carlson field software, CRD/F2F стандарты и SurvNET, совместимость внутри экосистемы снижает число промежуточных конвертаций. Для компании, тесно встроенной в Autodesk Civil 3D, более практичным может быть запуск Carlson поверх Civil 3D или сохранение Civil 3D как основной среды. Для тяжелой GNSS-постобработки и мультисенсорных данных следует отдельно оценивать Trimble Business Center или Carlson SurveyGNSS, а для расширенного land-development design — Carlson Civil либо Civil 3D.

Перед внедрением решающими являются четыре проверки: совместимость CAD-движка с корпоративными DWG и надстройками, корректность системы координат, воспроизводимость Field-to-Finish на реальных кодах и качество обмена с заказчиками. После этого Carlson Survey оценивается не по количеству пунктов меню, а по тому, насколько надежно один и тот же полевой набор превращается в повторяемый, проверяемый и передаваемый результат.
