3D Architect Home Designer

3D Architect Home Designer Expert — специализированная программа для проектирования дома, пристроек, мансарды, перепланировки и ремонта. Она строит рабочую логику вокруг жилого здания: пользователь рисует стены и комнаты в 2D, задаёт размеры, добавляет этажи, двери, окна, лестницы, крышу, мебель, материалы и проверяет проект в 3D. Это не универсальная среда свободного 3D-моделирования, а домашний архитектурный планировщик, где главная задача — получить понятный план дома с размерами и визуальную модель, которую можно обсудить с семьёй, дизайнером, строителем или архитектором.

Программа развивалась в линейке 3D Architect Home Designer Basic / Expert / Pro, а в нынешней продуктовой структуре связана с линейкой Plan7Architect Basic / Expert / Pro. В старых материалах встречаются названия 3D Architect Home Designer Expert и 3D Architect Home Designer Pro, а в новой линейке основной акцент сделан на одновременной работе с 2D- и 3D-представлением, строительными планами, объектной библиотекой, импортом, экспортом и подготовкой чертежей для дальнейшего обсуждения проекта.

3D Architect Home Designer Expert особенно полезна там, где обычного рисунка на бумаге уже недостаточно: при проектировании пристройки к дому, планировке мансарды, создании плана этажа, расстановке мебели в 3D, подборе материалов и проверке, как связаны между собой комнаты, лестница, окна, двери, наружные зоны и внутренние проходы. В отличие от простых интерьерных планировщиков, программа работает не только с диванами и кухонными модулями, но и с конструктивной логикой дома: стенами, этажами, высотами, крышей, лестницами, сечениями, фасадами и строительными видами.

Что представляет собой 3D Architect Home Designer Expert

3D Architect Home Designer Expert относится к программам, где проект дома в 2D и 3D создаётся в одной связанной рабочей среде. Пользователь строит планировку на плоскости, а программа формирует объёмную модель, поэтому изменения в плане сразу отражаются в визуальном представлении. Такой подход удобен для самостроителей и владельцев жилья: размеры и геометрия остаются в плоскости чертежа, а оценка пространства переносится в 3D-просмотр интерьера и внешнего вида здания.

Базовый рабочий сценарий выглядит так: сначала задаётся контур дома, затем добавляются внутренние стены, комнаты получают размеры и назначения, после этого пользователь размещает окна, двери, лестницы, этажи, крышу, материалы и предметы обстановки. На каждом этапе можно переключаться между планом и объёмной моделью, чтобы увидеть ошибки не только в цифрах, но и в восприятии пространства. Для жилых проектов это важно: узкий коридор, неудобное открывание двери или неудачное расположение лестницы часто проще заметить в 3D, чем в виде линий на плане.

Программа закрывает несколько практических задач:

• создание плана дома с размерами;

• проектирование ремонта и перепланировки;

• подготовка проекта пристройки;

• планировка мансарды или loft conversion;

• расстановка мебели в 3D;

• визуализация планировки для обсуждения;

• проверка этажей, лестниц, крыши и фасадов;

• подготовка 2D- и 3D-материалов для консультации со специалистом.

3D Architect Home Designer Expert не заменяет архитектора, инженера-конструктора, специалиста по электрике, вентиляции, водоснабжению и местным строительным нормам. Её задача — дать пользователю точный визуальный и планировочный инструмент до того, как начнутся дорогостоящие работы. Для несущих конструкций, официальной проектной документации, расчётов нагрузок, инженерных сетей и согласований нужен профильный специалист.

Для кого подходит программа

Владельцы домов и квартир

Главная аудитория 3D Architect Home Designer Expert — люди, которые хотят заранее увидеть результат ремонта, пристройки или строительства. Программа помогает не только нарисовать красивый дом, но и проверить конкретные бытовые решения: поместится ли стол на кухне, не перекроет ли дверь проход, достаточно ли места между диваном и стеной, насколько удобно расположена лестница, как выглядит помещение после изменения перегородки.

Для владельца жилья ценность программы не в профессиональной терминологии, а в контроле над идеей. Планировка дома на компьютере позволяет сохранить несколько вариантов: один с открытой кухней-гостиной, другой с отдельной кухней, третий с дополнительным кабинетом. После этого варианты сравниваются не в воображении, а на плане и в 3D-модели.

Самостроители

Для самостроителя 3D Architect Home Designer Expert полезна как программа для строительства дома на предварительном этапе. В ней удобно собрать концепцию будущего здания, проверить размеры комнат, расположение входа, гаража, террасы, лестницы, окон, санузлов и мансарды. Такой проект проще обсуждать с архитектором или подрядчиком: вместо устного описания у пользователя есть план, виды и визуализация.

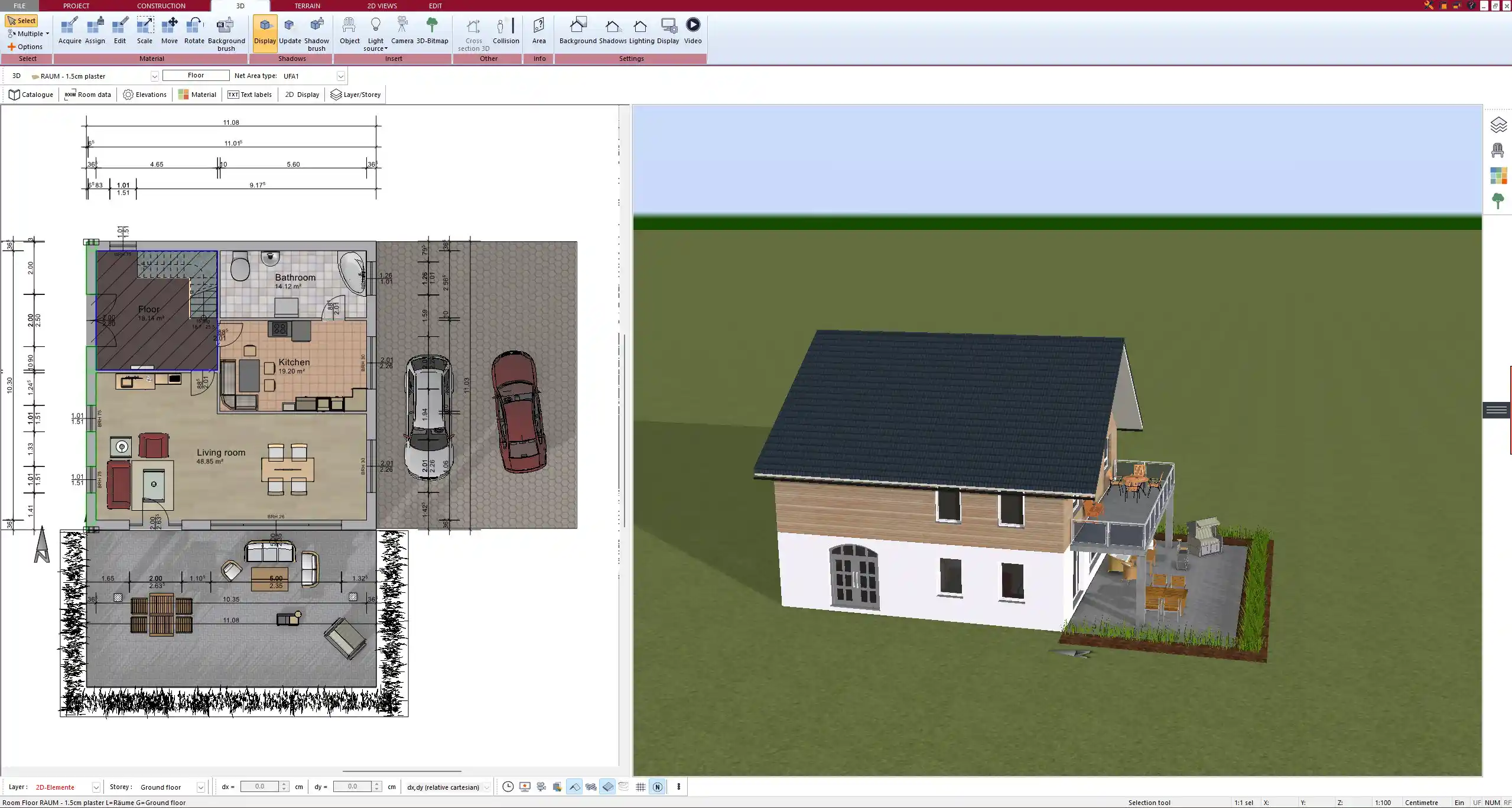

Особенно важен режим, где изменения в 2D-плане связаны с 3D-моделью. Самостроитель видит, как контур здания превращается в объём, как крыша садится на стены, как соотносятся этажи и как выглядит внешний вид дома. Это снижает риск ситуации, когда на бумаге план кажется логичным, но в объёме оказывается неудобным или визуально тяжёлым.

Небольшие строительные команды

Небольшим строительным бригадам программа подходит для предварительного общения с клиентом. В ней можно быстро показать, как будет выглядеть пристройка, навес, гараж, изменение фасада, новая лестница или дополнительный этаж. Для профессиональной рабочей документации всё равно нужны профильные инструменты и проверка специалиста, но для ранней стадии обсуждения 3D-визуализация дома ускоряет согласование идеи.

Дизайнеры интерьера на стадии концепции

Дизайн интерьера дома в 3D Architect Home Designer Expert строится вокруг помещений, мебели, света, материалов и планировки. Дизайнеру программа полезна на этапе первичного зонирования: когда нужно оценить габариты, расставить крупную мебель, проверить маршруты движения, показать заказчику несколько вариантов расположения кухни, гостиной, спальни или кабинета.

Для фотореалистичных интерьерных презентаций существуют отдельные визуализаторы, но 3D Architect Home Designer Expert сильнее в связке с архитектурной планировкой: интерьер не висит отдельно от стен и этажей, а встроен в общую модель дома.

Агентства недвижимости и собственники объектов

Для недвижимости важна понятность. Чертёж без 3D часто сложно воспринимается покупателем или арендатором, особенно если речь идёт о доме, мансарде, участке или объекте с нестандартной планировкой. 3D Architect Home Designer Expert позволяет подготовить планировку, визуальные виды, схему помещений и показать потенциал объекта до ремонта или реконструкции.

Основные возможности 3D Architect Home Designer Expert

3D Architect Home Designer Expert работает с жилым проектом как с набором связанных элементов: стены образуют комнаты, комнаты получают площади и назначение, этажи соединяются лестницами, крыша опирается на геометрию здания, материалы и объекты применяются к поверхностям и помещениям. В версии Expert предусмотрены автоматическое распознавание помещений, расчёт жилой и полезной площади, внешние размеры, неограниченное число этажей и зданий, автоматическое построение крыши, автоматическое построение лестниц, объектный каталог, 3D-визуализация, панорамные фоны, импорт фонов и пользовательское освещение.

Работа с 2D-планом

2D-план — основа проекта. Здесь задаются стены, размеры, помещения, внешние контуры, внутренние перегородки, двери, окна, лестницы, уровни и вспомогательные элементы. В плоском виде удобно контролировать точные расстояния, толщины стен, положение проёмов и связи между комнатами.

Для пользователя, который делает проект перепланировки или пристройки, 2D-режим важен по двум причинам. Во-первых, он позволяет рисовать не на глаз, а в масштабе. Во-вторых, на плоском плане проще сравнивать варианты: где будет кухня, как пройти из прихожей в гостиную, где оставить место под шкаф, какой ширины должен быть коридор.

3D-визуализация

3D-режим превращает план в объёмную модель. Пользователь получает не только схему, но и визуальную проверку: высоту стен, ощущение пространства, внешний вид фасада, расположение мебели, освещение, материалы, вид из комнаты и общий объём здания. В программе доступны 3D-просмотр, виртуальная прогулка, освещение, тени, отражения и создание 3D-туров.

Такая 3D-визуализация дома особенно полезна для непрофессионалов. Человек без архитектурного опыта быстрее понимает модель, чем чертёж. Если на плане видно только комната 18 м², то в 3D становится понятнее, как эта площадь ощущается с диваном, столом, окнами, дверью и проходом к соседнему помещению.

Стены, комнаты, этажи и здания

Программа поддерживает работу с несколькими этажами и зданиями, перемещение, копирование и зеркальное отражение зданий, управление слоями, регулируемые высоты уровней, интерактивные размеры, виртуальные линии и стены, динамические линии и точки привязки. Для стен доступны однослойные, многослойные и круглые варианты с настройками.

Для проекта частного дома это означает, что пользователь не ограничен одной прямоугольной комнатой. Можно строить сложный контур, разделять дом на помещения, добавлять второй этаж, мансарду, гараж, террасу или отдельную постройку. Важное преимущество — связность модели: стены не просто нарисованы линиями, а формируют помещения, поверхности, 3D-объём и связанные строительные виды.

Крыша и лестницы

Крыша и лестница — элементы, на которых часто ломаются простые планировщики. В 3D Architect Home Designer Expert они входят в рабочий процесс: программа поддерживает автоматическое построение крыши и автоматическое построение лестниц, а также расширенные инструменты для лестниц и крыши в старших возможностях линейки.

При проектировании дома это важно не только для внешнего вида. Лестница влияет на планировку обоих этажей, забирает полезную площадь, требует подхода и просвета. Крыша влияет на фасад, мансарду, высоты и общий силуэт здания. Поэтому программа для проектирования дома должна показывать эти элементы не отдельно, а в связке с планом.

Мебель, материалы и 3D-объекты

В Expert используется расширенный объектный каталог: в сравнительной таблице линейки указано более 30 000 3D-объектов для Plan7Architect Expert. Библиотека помогает меблировать комнаты, добавлять предметы интерьера, работать с материалами и текстурами. Для элементов можно изменять габариты и положение, а материалы и текстуры применяются к поверхностям проекта.

Практически это превращает сухой план в понятную модель. Кухня перестаёт быть прямоугольником, если в ней появляются шкафы, стол, проходы, окно и светильники. Ванная комната становится проверяемой, когда в ней есть ванна, раковина, унитаз, дверь и свободная зона для движения. Гостиная оценивается не только по площади, но и по расстоянию между диваном, телевизором, столом и проходами.

Импорт, экспорт и совместимость

Линейка Plan7Architect поддерживает работу с изображениями, DWG/DXF, TDS, ASC, GVG, WMF, MBA, EMF, списками площадей и помещений, 3DS, X3D, VRML, STL, OBJ, PDF Export, экспортом для 3D-печати, а также совместимостью с AutoCAD, ArchiCAD, Arcon, SketchUp и другими программами. Отдельно указана совместимость с Twinmotion через формат 3DS.

Для пользователя это важно на этапе обмена материалами. Проект можно подготовить не только как красивую картинку, но и как набор данных для дальнейшей работы. При этом нужно учитывать сценарий: если задача — показать семье планировку, достаточно изображений и 3D-видов; если проект передаётся специалисту, важнее форматы, которые он сможет открыть в своей CAD-среде.

Интерфейс и логика работы

Интерфейс 3D Architect Home Designer Expert строится вокруг привычной для архитектурных планировщиков схемы: сверху расположены основные разделы и инструменты, в рабочей области открыт план или 3D-вид, рядом доступны библиотеки, параметры объектов, материалы и элементы проекта. Пользователь не моделирует дом как набор абстрактных полигонов; он работает с архитектурными объектами: стенами, дверями, окнами, комнатами, этажами, крышами, лестницами, предметами и поверхностями.

Для новичка важна последовательность. Нельзя начинать проект с выбора дивана, если ещё не задана геометрия комнаты. Правильный порядок такой:

1. задать исходный контур здания или помещения;

2. построить наружные стены;

3. добавить внутренние перегородки;

4. проверить размеры и площади;

5. разместить двери и окна;

6. добавить этажи и лестницы;

7. настроить крышу;

8. перейти к материалам, мебели и освещению;

9. проверить результат в 3D;

10. подготовить виды, изображения или экспорт.

В меню и руководствах линейки встречаются команды и разделы, которые отражают эту логику: Floors > Edit Active Floor... для свойств активного этажа, инструменты стен, импорт PDF через File > Import > Import PDF, сохранение видов через печать в PDF и работа с этажами.

Почему 2D и 3D должны использоваться вместе

Работа только в 2D даёт точность, но плохо передаёт объём. Работа только в 3D выглядит наглядно, но без плана легко потерять размеры. 3D Architect Home Designer Expert соединяет эти подходы: планировка остаётся контролируемой, а визуализация показывает результат.

Хороший пример — проектирование пристройки к дому. На 2D-плане пользователь видит, где новая часть примыкает к существующей стене, как изменяются проходы и размеры комнат. В 3D он проверяет, как пристройка выглядит снаружи, не нарушает ли пропорции дома, как соединяется с крышей и насколько логично воспринимается фасад.

Создание проекта с нуля

Создание проекта в 3D Architect Home Designer Expert начинается не с декора, а с геометрии. Чем точнее заданы исходные размеры, тем полезнее будет вся дальнейшая работа: мебель, материалы и 3D-прогулка зависят от правильных стен и помещений.

Подготовка размеров

Перед началом проекта нужно собрать исходные данные:

• общие размеры дома или квартиры;

• толщины наружных и внутренних стен;

• расположение входов;

• размеры окон и дверей;

• высоты этажей;

• положение лестницы;

• габариты мебели, которую нужно оставить;

• ограничения участка или существующего здания.

Если проектируется существующее помещение, сначала фиксируются реальные размеры. Если создаётся новый дом, задаются проектные габариты: ширина и длина здания, количество этажей, высоты, примерная сетка комнат, расположение мокрых зон, лестницы, входа и технических помещений.

Построение контура

Первый практический шаг — внешний контур. В программе выбирается инструмент стен, затем задаются сегменты с нужной длиной. В старых материалах по 3D Architect Home Design описан принцип: пользователь выбирает стену, задаёт стартовую точку, вводит расстояние и строит план через перетаскивание и ввод размеров.

При построении контура важно сразу соблюдать масштаб. Если наружная стена должна быть 9 метров, её не стоит рисовать приблизительно и подгонять после расстановки мебели. Ошибка в начале переносится на все остальные элементы: комнаты, лестницу, крышу, фасады и 3D-модель.

Добавление внутренних перегородок

После наружного контура добавляются внутренние стены. На этом этапе формируется логика дома: прихожая, кухня, гостиная, спальни, санузлы, технические помещения, кладовые, коридоры. Программа автоматически распознаёт помещения и рассчитывает площади, поэтому замкнутые стены превращаются в осмысленные комнаты, а не просто в набор линий.

Для удобства стоит двигаться от крупных зон к мелким:

1. сначала разделить дом на основные блоки;

2. затем выделить санузлы, гардеробные и кладовые;

3. после этого уточнить коридоры и проходы;

4. только затем добавлять мебель и декор.

Проверка первого 3D-вида

После построения стен стоит сразу перейти в 3D. В программе доступен интерактивный 3D-просмотр, а план превращается в объёмную модель одним переходом. На этом этапе проверяются высоты, масштаб комнат, восприятие коридоров, вид наружного контура и общая логика здания.

Ошибки, которые быстро видны в 3D:

• комната выглядит вытянутой и неудобной;

• проход между зонами слишком узкий;

• лестница занимает больше места, чем ожидалось;

• окно оказывается не там, где нужно для мебели;

• входная зона выглядит тесной;

• внешняя форма дома получается непропорциональной.

Работа со стенами, комнатами и размерами

Стены — главный строительный элемент в 3D Architect Home Designer Expert. От них зависят комнаты, площади, внешний контур, крыша, фасады, дверные и оконные проёмы. Поэтому работа со стенами должна быть аккуратной: сначала задаётся правильная геометрия, затем уточняются свойства.

Наружные и внутренние стены

Наружные стены задают форму здания. Внутренние перегородки делят пространство на комнаты. Для проекта дома важно не смешивать эти типы: наружная стена участвует в фасаде, крыше, тепловом контуре и внешних размерах, а внутренняя перегородка отвечает за зонирование.

В 3D Architect Home Designer Expert доступны настраиваемые стены, включая однослойные, многослойные и круглые варианты. Это полезно, когда проект отличается от простой прямоугольной коробки: например, в нём есть эркер, закруглённый фрагмент, сложная перегородка, разная толщина стен или несколько строительных слоёв.

Размеры и привязки

Для планировки дома на компьютере важны не только линии, но и размерные связи. Программа поддерживает интерактивные размеры, внешние размеры, динамические линии и точки привязки. Эти инструменты помогают выдерживать расстояния между стенами, проёмами, лестницами и мебелью.

Практический принцип простой: каждую критическую величину нужно проверять размером, а не только визуально. Критические величины — это ширина комнаты, длина стены, размер прохода, расстояние от двери до угла, положение окна, габариты лестницы, ширина санузла, место под кухонный гарнитур.

Автоматическое распознавание помещений

Автоматическое распознавание помещений помогает быстрее получить план дома с размерами и площадями. Когда стены образуют замкнутый контур, программа распознаёт комнату, нумерует и размеряет помещения. Пользователь при этом сохраняет возможность задавать размеры вручную.

Эта функция особенно полезна при сравнении вариантов. Например, после переноса перегородки можно сразу увидеть, как изменилась площадь спальни, коридора и санузла. Для ремонта это не декоративная мелочь, а практическая проверка: иногда прибавка 40–50 см в одном помещении резко ухудшает другое.

Этажи, уровни, лестницы и сложные планировки

3D Architect Home Designer Expert подходит не только для одноэтажной планировки. В программе поддерживается любое число этажей и зданий, а также регулируемые высоты уровней. Это позволяет моделировать дома с мансардой, вторым этажом, гаражом, пристройкой, отдельной хозяйственной постройкой или сложным перепадом высот.

Второй этаж и мансарда

При добавлении второго этажа важно не просто скопировать стены. Нужно проверить, как новый уровень связан с первым: где проходит лестница, какие стены совпадают, где расположены санузлы, как проходит крыша, где остаётся полезная высота. Планировка мансарды особенно чувствительна к крыше: в плане помещение выглядит большим, но в 3D часть площади оказывается под скатом.

В 3D-режиме такие ограничения видны быстрее. Пользователь понимает, где можно поставить кровать, шкаф, рабочий стол, где нужен высокий проход, а где пространство подходит только для хранения.

Лестницы

Автоматическое построение лестниц и интеллектуальное создание лестничных конструкций помогают быстрее связать этажи. Для дома лестница — один из самых критичных элементов: она занимает площадь на каждом уровне, влияет на движение, открывает или закрывает вид, требует правильной высоты и безопасной геометрии.

При работе с лестницей стоит проверять:

• достаточно ли места у начала и конца марша;

• не выходит ли лестница в узкий коридор;

• не перекрывает ли она дверь или окно;

• не конфликтует ли с мебелью;

• насколько логично она расположена относительно входа, гостиной и спален;

• не ухудшает ли она планировку второго этажа.

Гаражи, террасы, веранды и участок

Возможности линейки включают планирование территории и сада, террасы, платформы, веранды, гаражи, навесы, заборы, клумбы, дорожки, площадки, пруды и обозначение участка. В старших возможностях присутствуют элементы рельефа и планирование участка.

Для частного дома это важно: здание редко существует отдельно от участка. Вход, парковка, гараж, терраса, садовая дорожка и зона отдыха влияют на удобство не меньше, чем внутренняя планировка. Если дверь из кухни ведёт на террасу, это нужно оценивать вместе с мебелью, окнами, наружной площадкой и маршрутом к саду.

Импорт и обводка существующего плана

Один из практичных сценариев — перенос существующего плана в цифровой вид. В программу можно импортировать существующие планы и сторонние объекты; отсканированные или нарисованные планы можно использовать как основу для обводки.

Этот сценарий подходит для ремонта, перепланировки и реконструкции. Пользователь берёт старый план БТИ, схему от застройщика, собственный обмерный чертёж или скан бумажного плана, помещает его в проект и поверх него строит стены уже в цифровом виде. После этого план можно уточнять: исправлять размеры, добавлять окна и двери, проверять помещения, расставлять мебель и смотреть результат в 3D.

Как правильно обводить план

Работа с импортированным планом требует дисциплины:

1. сначала нужно выставить масштаб;

2. затем сопоставить одну известную длину с размером в программе;

3. после этого обвести наружные стены;

4. затем добавить внутренние перегородки;

5. проверить несколько контрольных размеров;

6. только после проверки переходить к дверям, окнам и мебели.

Главная ошибка — обводить изображение без масштаба. Визуально план будет похож на исходный, но размеры окажутся неверными. В результате мебель, проёмы, лестница и площади будут искажены.

Импорт PDF и изображений

В руководстве по 3D Architect Home Designer Pro упоминается команда File > Import > Import PDF, а импортированные PDF-блоки редактируются аналогично импортированным изображениям и метафайлам. Это полезно, когда исходный план сохранён в PDF и его нужно использовать как подложку для построения.

При обводке PDF-плана стоит отделять исходную подложку от построенной модели. Подложка нужна как справочный слой, а итоговый проект должен состоять из настоящих стен, дверей, окон и комнат. Только тогда программа сможет корректно строить 3D-модель, площади и виды.

Мебель, материалы и оформление помещений

После построения стен, этажей, дверей и окон начинается интерьерная часть. Здесь 3D Architect Home Designer Expert работает как программа для планировки комнат: пользователь добавляет мебель, сантехнику, светильники, материалы пола, отделку стен, кухонные элементы, декоративные объекты и наружные элементы.

Кухня

Кухня требует особенно точной проверки. В плане нужно видеть длину рабочей зоны, положение мойки, плиты, холодильника, стола, проходов и дверей. В 3D становится понятнее, не перегружена ли комната, хватает ли места между гарнитуром и столом, удобно ли открываются фасады, не перекрывает ли окно верхние шкафы.

Для кухни полезно делать несколько вариантов:

• линейная кухня;

• угловая кухня;

• кухня с островом;

• кухня-гостиная;

• кухня с обеденной зоной у окна.

Каждый вариант стоит проверять не только по красоте, но и по маршрутам: вход, холодильник, мойка, плита, стол, выход на террасу или в гостиную.

Гостиная

В гостиной главные вопросы — расстояния и видовые оси. Диван, кресла, телевизор, камин, стол, окна и проходы должны работать вместе. 3D-просмотр интерьера показывает, не стоит ли мебель слишком близко, не режет ли проход зону отдыха, не мешает ли дверь расстановке.

Если гостиная совмещена с кухней, важно проверить границы зон. План помогает увидеть размеры, а 3D — понять, как воспринимается открытое пространство. Иногда перегородка, остров или стеллаж решают задачу лучше, чем полностью открытая планировка.

Спальня

В спальне важны проходы вокруг кровати, место для шкафа, положение окна, розетки и свет. На плане кровать может поместиться, но в 3D быстро становится видно, насколько удобно открываются дверцы шкафа, не оказывается ли кровать слишком близко к входу, не мешает ли окно изголовью.

Ванная и санузел

Санузел чувствителен к сантиметрам. В 3D Architect Home Designer Expert удобно проверить ванну, душ, раковину, унитаз, стиральную машину, дверь и свободное пространство для движения. План должен показывать точные габариты, а 3D помогает оценить высоту, обзор и ощущение тесноты.

Кабинет и рабочая зона

Для кабинета важны свет, стол, проход, хранение и положение окна. В 3D удобно проверить, не бликует ли рабочая зона, хватает ли места для кресла, не зажимает ли шкаф проход, где лучше разместить розетки и освещение. Room layouts также помогают продумать электрические точки, ТВ, телефонные линии и кабели домашнего кинотеатра.

3D-режим, прогулка по дому и проверка проекта

3D-режим в 3D Architect Home Designer Expert нужен не только для красивого изображения. Это инструмент контроля. Виртуальная прогулка позволяет пройти по дому, посмотреть на комнаты изнутри, приблизиться к отдельным зонам, проверить вид из прохода, оценить высоту, освещение, материалы, мебель и внешние пропорции здания.

Что проверять в 3D

В 3D стоит проверять не всё подряд, а конкретные проектные риски:

• удобство входной зоны;

• ширину коридоров;

• положение лестницы;

• ощущение высоты в мансарде;

• конфликт дверей и мебели;

• вид из кухни в гостиную;

• связь дома с террасой;

• внешний силуэт крыши;

• пропорции окон на фасаде;

• освещение рабочих и жилых зон.

3D Architect Home Designer Expert позволяет добавлять мебель, цвета и текстуры, выполнять виртуальный проход по проекту, генерировать рендеры и сохранять изображения 2D/3D-вида.

Почему 3D-проверка нужна после каждого крупного изменения

После переноса стены, изменения лестницы, добавления окна или изменения крыши нужно снова смотреть проект в 3D. Причина проста: одно изменение влияет на соседние элементы. Перегородка может улучшить спальню, но ухудшить коридор. Окно может красиво выглядеть снаружи, но мешать шкафу внутри. Лестница может удобно начинаться на первом этаже, но выходить в неудачное место на втором.

Рендеринг и презентация проекта

Рендеры и сохранённые изображения помогают объяснить проект людям, которые не работают с чертежами. Для семейного обсуждения достаточно показать план, 3D-виды комнат, общий вид дома и несколько ключевых ракурсов. Для общения со строителем или архитектором полезнее подготовить также размеры, этажи, фасадные виды, сечения и экспортируемые материалы.

Какие виды стоит подготовить

Для понятной презентации проекта нужны разные виды:

Линейка поддерживает 2D-боковые виды с разных направлений, 2D/3D-сечения, 3D-визуализацию в реальном времени, панорамные фоны, индивидуальное освещение, тени, отражения, виртуальный тур и создание 3D-видео.

Как не перепутать презентацию и рабочую документацию

Рендер помогает увидеть идею, но не является инженерным расчётом. Красивый фасад не подтверждает несущую способность стены, правильность фундамента, теплотехнический расчёт, вентиляцию, электрику или соответствие местным нормам. Поэтому изображения из 3D Architect Home Designer Expert удобно использовать для обсуждения концепции, а окончательные решения нужно проверять у специалистов.

Подготовка планов для строительства и согласований

3D Architect Home Designer Expert ориентирована на пользователей, которым нужно подготовить планы дома, пристройки или мансарды на уровне, подходящем для обсуждения и планировочных материалов. Линейка рассчитана на проекты современных домов, house extension, loft conversion и подготовку планов для planning applications.

Для частного пользователя это означает: программа помогает перейти от идеи к структурированному проекту. Вместо наброска на листе появляются этажи, размеры, помещения, визуализация, фасады и виды. Такой материал проще обсуждать с архитектором, подрядчиком, строителем или членами семьи.

Что можно подготовить

В рамках домашнего проекта программа помогает подготовить:

• план этажа;

• план нескольких этажей;

• внешний вид дома;



• 3D-модель;

• расстановку мебели;

• варианты отделки;

• фасадные виды;

• сечения;

• изображения для обсуждения;

• экспортируемые материалы для дальнейшей работы.

В линейке Plan7Architect доступны floor plans, elevations, cross-sections и construction drawings, а также PDF Export и совместимость с профессиональными архитектурными программами.

Где проходит граница ответственности

Даже подробный проект в программе не отменяет строительные нормы. Для реального строительства нужны проверки:

• допустимость перепланировки;

• несущие стены и нагрузки;

• фундамент;

• кровля;

• лестничные нормы;

• электрика;

• отопление;

• вентиляция;

• водоснабжение и канализация;

• пожарные требования;

• местные правила согласования.

Программа помогает сформулировать идею и увидеть ошибки в планировке, но не выполняет роль лицензированного специалиста.

Системные требования

3D Architect Home Designer Expert в текущей связанной линейке Plan7Architect ориентирована на Windows. Нативной Mac-версии и веб-версии нет; на macOS программа запускается через виртуализацию или совместимые среды при наличии Windows-сценария. Для нормальной работы важны процессор, память, свободное место, видеокарта, монитор и мышь с колёсиком.

Для крупных проектов с несколькими этажами, подробной мебелью, материалами, садом, сложной крышей и активной 3D-визуализацией лучше использовать компьютер с запасом по оперативной памяти и отдельной видеокартой. Минимальная конфигурация подходит для базовой планировки, но комфорт в 3D зависит от размера модели и количества объектов.

Версии и комплектации

Линейка разделена на уровни Basic, Expert и Pro. Для обзора 3D Architect Home Designer Expert важна именно середина линейки: Expert расширяет возможности Basic, добавляет больше объектов и функций, но не превращает программу в максимально полную Pro-конфигурацию.

Basic

Basic закрывает базовую задачу: создание планов, работа в 2D и 3D, использование библиотеки объектов и подготовка простых проектов. В сравнении линейки для Basic указано более 15 000 3D-объектов.

Этот уровень подходит для простых планировок, небольшого ремонта, расстановки мебели и знакомства с логикой программы.

Expert

Expert добавляет расширенные инструменты, больше 3D-объектов, улучшенную работу с конструкциями, 2D/3D space assistant, автоматическую крышу, пользовательские лестницы, потолки, платформы, расширенную настройку 3D-объектов, импорт текстур, поверхностей, планов и материалов, улучшенную 3D-визуализацию, динамические отражения, источники света, панорамные фоны и автоматическое распознавание помещений.

Именно Expert выглядит наиболее логичным вариантом для владельца дома или самостроителя, которому нужна не игрушечная планировка, а полноценная программа для чертежей дома, визуализации, мебели, материалов и проверки проекта.

Pro

Pro включает возможности нижних уровней и добавляет более широкую работу с территорией, садом, неограниченными проектами, зданиями и этажами, расширенным планированием участка и большим объектным набором. В сравнении линейки для Pro указаны several million objects.

Pro стоит рассматривать, когда проект выходит за рамки одного дома или ремонта: участок, несколько построек, сложная территория, полный набор строительных видов и расширенная профессиональная подготовка.

Плюсы и минусы

Плюсы

• Связка 2D и 3D. План дома с размерами и 3D-визуализация находятся в одной логике, поэтому проект проще контролировать.

• Фокус на жилых проектах. Программа рассчитана на дома, пристройки, ремонт, мансарды, помещения, мебель, материалы и участок.

• Инструменты для этажей и сложных зданий. Поддерживаются несколько этажей, здания, регулируемые высоты уровней и автоматическая работа с крышей и лестницами.

• Объектный каталог. В Expert доступно более 30 000 3D-объектов, что помогает собирать интерьерные и наружные сцены.

• Автоматическое распознавание помещений. Комнаты распознаются, нумеруются и размеряются, а пользователь сохраняет ручной контроль размеров.

• Импорт и экспорт. Поддержка изображений, DWG/DXF, PDF Export, 3DS, OBJ, STL и других форматов помогает обмениваться материалами.

• Подходит для предварительного обсуждения проекта. План, фасады, сечения и 3D-виды позволяют говорить со специалистами предметно, а не на уровне словесного описания.

Минусы

• Нет нативной Mac-версии. Программа ориентирована на Windows; на macOS используется виртуализация или совместимые среды.

• Не заменяет профессиональное проектирование. Для несущих конструкций, инженерии, расчётов и официальных решений нужны профильные специалисты.

• Для крупных моделей нужен компьютер с запасом. Чем больше этажей, объектов, материалов, освещения и наружных элементов, тем важнее процессор, RAM и видеокарта.

• Начинающим нужно освоить архитектурную логику. Это не простой каталог мебели: стены, уровни, крыша, лестницы, размеры и сечения требуют аккуратного подхода.

• Точная работа зависит от исходных размеров. Если неверно обмерить помещение или неправильно масштабировать импортированный план, ошибка перейдёт во всю модель.

Сравнение с аналогами

3D Architect Home Designer Expert стоит сравнивать не с абстрактными программами для дизайна, а с конкретными инструментами, которые решают похожие задачи: планировка, интерьер, 3D, строительство, визуализация и подготовка материалов.

Sweet Home 3D подходит для быстрых интерьерных задач: нарисовать план, расставить мебель и посмотреть результат в 3D. SketchUp сильнее там, где нужно свободное 3D-моделирование нестандартной формы. Chief Architect Home Designer ближе к профессиональной домашней CAD-среде с автоматизацией строительных элементов. Planner 5D и HomeByMe удобны для онлайн-концептов и визуализаций. 3D Architect Home Designer Expert занимает промежуточную позицию: это программа для самостроителей и владельцев домов, которым нужна связанная планировка дома на компьютере, а не только интерьерная картинка.

Когда выбрать 3D Architect Home Designer Expert

Выбор в пользу 3D Architect Home Designer Expert оправдан, когда нужно:

• спроектировать дом, пристройку или мансарду;

• сделать проект перепланировки;

• подготовить понятный план дома с размерами;

• проверить этажи, лестницы и крышу;

• показать проект в 3D;



• обсудить идею со строителем или архитектором;

• работать локально на Windows-компьютере;

• получить больше архитектурной логики, чем в простом интерьерном планировщике.

Когда лучше выбрать аналог

Sweet Home 3D лучше подходит для бесплатной интерьерной расстановки. SketchUp — для нестандартного 3D-моделирования и ручной геометрии. Chief Architect Home Designer — для более насыщенного домашнего проектирования с готовыми автоматизациями и крупной экосистемой. Planner 5D и HomeByMe — для онлайн-проектов, быстрых визуализаций и презентаций без глубокого погружения в строительные планы.

Отзывы пользователей и профильных изданий

Пользовательские оценки Plan7Architect и 3D Architect Home Designer в открытых каталогах в целом положительные, но их нужно читать с пониманием контекста. На Trustpilot у Plan7Architect показан TrustScore 4.5 из 5 и 133 отзыва; распределение включает 82% оценок 5 звёзд, 14% оценок 4 звезды, 0% оценок 3 звезды, 0% оценок 2 звезды и 4% оценок 1 звезда. Reviews.io показывает 93 отзыва со средним баллом 4.82. SoftwareSuggest для 3D Architect Home Designer показывает 4.9/5 на основе 7 отзывов.

Усреднённая картина отзывов выглядит так: сильными сторонами чаще становятся 2D/3D-планирование, понятность для частных пользователей, полезность для самостроителей, планы для обсуждения с подрядчиками и отсутствие необходимости сразу переходить в сложные профессиональные CAD-системы. В негативной части встречаются замечания о необходимости привыкнуть к навигации, Windows-ориентации и том, что программа не выглядит как максимально простая мобильная игрушка. Reddit-обсуждение Plan7Architect также подчёркивает разницу целевой аудитории: продукт сравнивают не как замену AutoCAD или Revit, а как более доступный инструмент для частного проектирования и предварительной подготовки материалов.

Профильные обзоры рынка помогают понять место программы среди аналогов. TechRadar в обзорах архитектурного и интерьерного ПО выделяет Chief Architect Home Designer Suite как домашне-ориентированную систему для интерьера и экстерьера, SketchUp Pro — как вариант для начинающих в 3D-моделировании, а Planner 5D и HomeByMe — как онлайн-сценарии для интерьера и визуализации. Это подтверждает разделение рынка: одни программы удобны для быстрого интерьера, другие — для свободного 3D, третьи — для более строительной логики.

Отдельные архитектурные публикации рассматривают Plan7Architect через призму строительных стандартов, частных пользователей и профессиональных сценариев. В таких материалах акцент смещён на сочетание проектной глубины и понятного управления, то есть на тот же сегмент, где работает 3D Architect Home Designer Expert: не заменить архитектора, а дать владельцу проекта инструмент для грамотной подготовки идеи.

Практическая инструкция: как спланировать комнату

Шаг 1. Создайте исходное помещение

Начинать нужно с точных размеров. В проекте задаётся наружный или внутренний контур комнаты: длина стен, углы, толщина перегородок, положение дверей и окон. Если комната уже существует, сначала переносятся реальные обмеры. Если помещение проектируется с нуля, задаются целевые размеры.

Главное правило: мебель добавляется только после проверки стен. Если сначала поставить диван, стол и шкаф, а потом менять стены, придётся переделывать расстановку.

Шаг 2. Проверьте размеры в плане

После построения стен нужно проверить размеры. Используйте интерактивные размеры и привязки: ширина комнаты, длина стен, расстояние от двери до угла, положение окна, проходы. Для спальни важно расстояние вокруг кровати, для кухни — длина рабочей линии и проход перед шкафами, для гостиной — расстояние между диваном, столом и телевизором.

Шаг 3. Добавьте дверь и окна

Дверь и окна определяют расстановку мебели. Окно может ограничить верхние шкафы, дверь может перекрыть проход, балконный блок может забрать стену, которая нужна для дивана. В 3D Architect Home Designer Expert двери и окна следует размещать до мебели, чтобы не строить интерьер вокруг неверных условий.

Шаг 4. Расставьте крупную мебель

Сначала ставятся крупные объекты:

• кровать;

• диван;

• шкаф;

• кухонный гарнитур;

• стол;

• ванна или душевая;

• рабочий стол;

• бытовая техника.

Мелкий декор добавляется после. На раннем этапе он мешает видеть планировку и создаёт ложное ощущение готовности проекта.

Шаг 5. Перейдите в 3D-просмотр

После расстановки мебели нужно перейти в 3D-просмотр интерьера. Здесь проверяется восприятие: не слишком ли тесно, хватает ли проходов, удобно ли открываются двери, не закрывает ли мебель окно, насколько логично расположен свет.

Шаг 6. Настройте материалы

После проверки геометрии можно применять материалы пола, стен, потолка, мебели и наружных поверхностей. В Expert доступны импорт собственных текстур, поверхностей, планов и материалов, а также перенос текстур и материалов с помощью pipette.

Материалы лучше выбирать после расстановки, потому что цвет и фактура меняют восприятие пространства. Тёмный пол, крупная плитка, насыщенные стены или контрастная мебель могут визуально уменьшить помещение, а светлые поверхности и правильное освещение делают комнату легче.

Шаг 7. Сохраните несколько вариантов

Для планировки комнат полезно сохранять разные решения: кровать у одной стены или другой, стол у окна или у перегородки, кухня с островом или без, диван вдоль стены или поперёк зоны. Сравнивать варианты нужно по площади, проходам, свету, виду из 3D и удобству движения.

Практическая инструкция: как спланировать пристройку или мансарду

Шаг 1. Перенесите существующий дом

Сначала создаётся существующая часть дома. Не стоит начинать с новой пристройки: без исходного здания не получится правильно оценить примыкание, проходы, крышу, фасад и связь помещений. Если есть старый план, его можно импортировать и обвести.

Шаг 2. Добавьте пристройку

Пристройка строится как продолжение существующего контура. Нужно задать новые наружные стены, проверить толщину, соединение с домом, входы, окна и внутренние связи. Если пристройка предназначена для кухни-гостиной, важно проверить маршрут из старой части дома. Если это спальня или кабинет, нужно оценить приватность и освещение.

Шаг 3. Проверьте крышу

Крыша — одна из главных сложностей пристройки. В 3D Architect Home Designer Expert автоматическая крыша помогает быстро получить вариант, но пользователь всё равно должен оценить форму, высоту, примыкание и внешний вид. Для реального строительства узлы примыкания и несущие решения проверяются специалистом.

Шаг 4. Для мансарды проверьте полезную высоту

Планировка мансарды не сводится к площади пола. Под скатами часть пространства имеет ограниченную высоту, поэтому мебель и проходы нужно проверять в 3D. Кровать, шкаф, стол или санузел могут помещаться на плане, но быть неудобными в объёме.

Шаг 5. Сформируйте виды для обсуждения

Для пристройки или мансарды нужно подготовить минимум четыре вида:

• существующий план;

• план с новой частью;

• внешний 3D-вид;

• внутренний 3D-вид новой зоны.

Если проект обсуждается со специалистом, дополнительно пригодятся сечения, фасады и PDF-экспорт.

Типичные ошибки при работе

Начинать с мебели

Мебель без точных стен бесполезна. Если геометрия комнаты неверная, вся расстановка будет красивой, но неприменимой. Сначала стены, размеры, окна и двери; затем мебель, материалы и свет.

Игнорировать открывание дверей

На плане дверь может выглядеть как небольшой символ, но в реальной комнате она занимает траекторию. Если дверь открывается в шкаф, стул, унитаз или узкий проход, планировка будет неудобной. Проверяйте дверные зоны в 2D и 3D.

Не учитывать толщину стен

Тонкая линия на плане не равна стене. Наружные и внутренние стены имеют толщину, которая влияет на площадь, размеры комнат, проёмы, фасад и посадку крыши. Для точной работы нужно использовать реальные толщины.

Делать один вариант

Один проект редко оказывается лучшим. 3D Architect Home Designer Expert удобна тем, что позволяет сравнивать варианты. Для ремонта и строительства стоит сделать минимум два-три решения: так проще увидеть компромисс между площадью, светом, мебелью и проходами.

Путать визуализацию со строительной документацией

3D-визуализация дома помогает принять планировочное решение, но не заменяет расчёты. Несущие конструкции, фундамент, перекрытия, кровля, инженерия и согласования требуют профессиональной проверки.

Не проверять проект в 3D после изменений

Каждое крупное изменение нужно смотреть в объёме. Перенос стены, окна, лестницы или крыши может улучшить один фрагмент и испортить другой. 3D-просмотр нужен не в конце, а на каждом важном этапе.

Слишком рано заниматься материалами

Цвет стен, фактура пола и мебельные оттенки важны, но они не должны закрывать планировочные ошибки. Сначала нужно добиться правильных размеров, маршрутов и функциональности, затем переходить к отделке.

Кому программа не подойдёт

3D Architect Home Designer Expert не стоит выбирать, если нужна полноценная BIM-среда уровня Revit, промышленная CAD-точность для сложных инженерных проектов или полностью профессиональный процесс с совместной работой большой команды. Для таких задач лучше использовать специализированные системы, где есть BIM-координация, инженерные модели, спецификации, совместная работа и строгие проектные стандарты.

Программа также не подходит тем, кому нужен только мобильный планировщик с быстрым AR-сканированием комнаты. В таком сценарии удобнее смотреть в сторону мобильных и браузерных решений. Если задача — просто расставить мебель в одной комнате без установки настольной CAD-среды, достаточно Sweet Home 3D, Planner 5D или HomeByMe.

Не стоит выбирать 3D Architect Home Designer Expert и тем, кто ожидает автоматического готового проекта без участия пользователя. Программа помогает проектировать, но не принимает решения за владельца дома. Размеры, планировка, конструктивная логика, сценарии жизни и проверка норм остаются ответственностью человека и специалистов.

Как выбрать сценарий работы

Итог: стоит ли использовать 3D Architect Home Designer Expert

3D Architect Home Designer Expert стоит использовать, если нужен подробный обзор собственного проекта до начала ремонта, пристройки или строительства. Программа помогает превратить идею в планировку, проверить дом в 2D и 3D, расставить мебель, подобрать материалы, увидеть фасад, пройтись по модели и подготовить материалы для обсуждения.

Для новичка её ценность — в наглядности: проект дома перестаёт быть набором слов и превращается в модель. Для самостроителя — в контроле размеров, этажей, крыши, лестниц и помещений. Для владельца дома — в возможности увидеть ошибки до начала работ. Для небольшого подрядчика — в понятной визуальной коммуникации с клиентом.

Выбирать программу нужно для задач, где важны план дома с размерами, 3D-визуализация дома, проектирование ремонта, планировка мансарды, проектирование пристройки к дому и подготовка понятной модели. Для инженерных расчётов, несущих конструкций, официальных согласований и рабочей документации окончательное решение должно проходить через профильных специалистов.
